Диод — Виды, характеристики, параметры диодов

Что такое диод

Полупроводниковый диод или просто диод представляет из себя радиоэлемент, который пропускает электрический ток только в одном направлении и блокирует его прохождение в другом направлении. По аналогии с гидравликой диод можно сравнить с обратным клапаном: устройством, которое пропускает жидкость только в одном направлении.

обратный клапан



Диод – это радиоэлемент с двумя выводами. Некоторые  диоды выглядят почти также как и резисторы:

А некоторые выглядят чуточку по-другому:

Есть также и SMD исполнение диодов:

Выводы диода называются – анод и катод. Некоторые по ошибке называют их “плюс” и “минус”. Это неверно. Так говорить нельзя.

На схемах диод обозначается так

Он может пропускать электрический ток только от анода к катоду.

Из чего состоит диод

В нашем мире встречаются вещества, которые отлично проводят электрический ток.

Сюда в основном можно отнести металлы, например, серебро, медь, алюминий, золото и так далее. Такие вещества называют проводниками. Есть вещества, которые ну очень плохо проводят электрический ток – фарфор, пластмассы, стекло и так далее. Их называют диэлектриками или изоляторами. Между проводниками и диэлектриками находятся полупроводники. Это в основном германий и кремний.

После того, как германий или кремний смешивают с мельчайшей долей мышьяка или индия, образуется полупроводник N-типа, если смешать с мышьяком; или полупроводник P-типа, если смешать с индием.

Теперь если эти два полупроводника P и N -типа приварить вместе, на их стыке образуется PN-переход. Это и есть строение диода. То есть диод состоит из PN-перехода.

строение диода

Полупроводник P-типа в диоде является анодом, а полупроводник N-типа – катодом.

Давайе вскроем советский диод Д226 и посмотрим, что у него внутри, сточив часть корпуса на наждачном круге.

диод Д226



Вот это и есть тот самый PN-переход

PN-переход диода

Как определить анод и катод диода

1) на некоторых диодах катод обозначают полоской, отличающейся от цвета корпуса

2) можно проверить диод с помощью мультиметра и узнать, где у него катод, а где анод.

  Заодно проверить его работоспособность. Этот способ железный ;-). Как проверить диод с помощью мультиметра можно узнать в этой статье.

Где находится анод, а где катод очень легко запомнить, если вспомнить воронку для наливания жидкостей в узкие горлышки бутылок. Воронка очень похожа на схему диода. Наливаем в воронку, и жидкость у нас очень хорошо бежит, а если ее перевернуть, то попробуй налей-ка через узкое горлышко воронки ;-).

Диод в цепи постоянного тока

Как мы уже говорили, диод пропускает электрический ток только в одном направлении. Для того, чтобы это показать, давайте соберем простую схему.

прямое включение диода

Так как наша лампа накаливания на 12 Вольт, следовательно, на блоке питания тоже выставляем значение в 12 В и собираем всю электрическую цепь по схеме выше. В результате, лампочка у нас прекрасно горит. Это говорит о том, что через диод проходит электрический ток. В этом случае говорят, что диод включен в прямом направлении.

диод в прямом включении



Давайте теперь поменяем выводы диода. В результате, схема примет такой вид.

обратное включение диода



Как вы видите, лампочка не горит, так как диод не пропускает электрический ток, то есть блокирует его прохождение, хотя источник питания и выдает свои честные 12 Вольт.

обратное включение диода



Какой вывод можно из этого сделать? Диод проводит постоянный ток только в одном направлении.

Диод в цепи переменного тока

Кто забыл, что такое переменный ток, читаем эту статью. Итак, для того, чтобы рассмотреть работу диода в цепи переменного тока, давайте составим схему. Здесь мы видим генератор частоты G, диод и два клеммника Х1 и Х2, с которых мы будем снимать сигнал с помощью осциллографа.

Мой генератор частоты выглядит вот так.

генератор частот

Осциллограмму будем снимать с помощью цифрового осциллографа



Генератор выдает переменное синусоидальное напряжение.

синусоидальный сигнал



Что же будет после диода? Цепляемся к клеммам X1 и X2 и видим вот такую осциллограмму.

переменное напряжение после диода



Диод вырезал нижнюю часть синусоиды, оставив только верхнюю часть.

А что будет, если мы поменяем выводы диода? Схема примет такой вид.

переменый ток после диода



Что же получим на клеммах Х1 и Х2 ? Смотрим на осциллограмму.

переменный ток после диода

Ничего себе! Диод срезал только положительную часть синусоиды!

[quads id=1]

Характеристики диода

Давайте рассмотрим характеристику диода КД411АМ. Ищем его характеристики в интернете, вбивая в поиск “даташит КД411АМ”

Для объяснения параметров диода, нам также потребуется его ВАХ

1) Обратное максимальное напряжение Uобр – это  такое напряжение диода, которое он выдерживает при подключении в обратном направлении, при этом через него будет протекать ток Iобр – сила тока  при обратном подключении диода. При превышении обратного напряжения в диоде возникает так называемый лавинный пробой, в результате этого резко возрастает ток, что может привести  к полному тепловому разрушению диода.  В нашем исследуемом диоде это напряжение равняется 700 Вольт.

2) Максимальный прямой ток Iпр – это  максимальный ток, который может течь через диод в прямом направлении.  В нашем случае это 2 Ампера.

3) Максимальная частота Fd , которую нельзя превышать. В нашем случае максимальная частота диода будет 30 кГц. Если частота будет больше, то наш диод будет работать неправильно.

Виды диодов

Стабилитроны

Стабилитроны  представляют из себя те же самые диоды. Даже из названия понятно, чтоб стабилитроны что-то стабилизируют. А стабилизируют они напряжение.  Но  чтобы стабилитрон выполнял стабилизацию, требуется одно  условие.  Они

должны подключатся противоположно, чем диоды. Анод на минус, а катод на плюс. Странно не правда ли? Но почему так? Давайте разберемся.  В Вольт амперной характеристике (ВАХ) диода используется положительная ветвь – прямое направление, а вот в стабилитроне другая часть ветки ВАХ – обратное направление.

Снизу на графике мы видим стабилитрон на 5 Вольт. Сколько бы у нас не изменялась сила тока, мы все равно будем получать 5 Вольт ;-). Круто, не правда ли? Но есть и подводные камни. Сила тока не должны быть больше, чем в описании на диод, иначе он выйдет из строя от высокой температуры – Закон Джоуля-Ленца. Главный параметр стабилитрона – это

напряжение стабилизации (Uст). Измеряется в Вольтах. На графике вы видите стабилитрон с напряжением стабилизации 5 Вольт. Также есть диапазон силы тока, при котором будет работать стабилитрон – это минимальный и максимальный ток (Imin, Imax). Измеряется в Амперах.

Выглядят стабилитроны точно также, как и обычные диоды:

На схемах обозначаются вот так:

Светодиоды

Светодиоды – особый класс диодов, которые излучают видимый и невидимый свет.

Невидимый свет – это свет в инфракрасном или ультрафиолетовом диапазоне.  Но для промышленности все таки большую роль играют светодиоды с видимым светом. Они используются для индикации, оформления вывесок, светящихся баннеров, зданий а также для освещения. Светодиоды имеют такие же параметры, как и любые другие диоды, но обычно их максимальный ток значительно ниже.

Предельное обратное напряжение (Uобр) может достигать 10 Вольт. Максимальный ток (Imax) будет ограничиваться для простых светодиодов порядка 50 мА.  Для осветительных больше. Поэтому при подключении обычного диода нужно вместе с ним последовательно подключать резистор. Резистор можно рассчитать по нехитрой формуле, но в идеале лучше использовать переменный резистор, подобрать нужное свечение, замерять  номинал переменного резистора и поставить туда постоянный резистор с таким же номиналом.

Лампы освещения из светодиодов потребляют копейки электроэнергии и стоят дешево.

Очень большим спросом пользуются светодиодные ленты, состоящие из множества SMD светодиодов. Смотрятся очень красиво.

На схемах светодиоды обозначаются так:

Не забываем, что светодиоды делятся на индикаторные и осветительные. Индикаторные светодиоды обладают слабым свечением и используются для индикации каких-либо процессов, происходящих в электронной цепи. Для них характерно слабое свечение и малый ток потребления

Ну и осветительные светодиоды – это те, которые используются в ваших китайских фонариках, а также в LED-лампах

Светодиод – это токовый прибор, то есть для его нормальной работы требуется номинальный ток, а не напряжение. При номинальном токе на светодиоде падает некоторое напряжение, которое зависит от типа светодиода (номинальной мощности, цвета, температуры). Ниже табличка, показывающая какое падение напряжения бывает на светодиодах разных цветов свечения при номинальном токе:

Как проверить светодиод  можно узнать из этой статьи.

Тиристоры

Тиристоры представляют собой диоды, проводимость которых управляется с помощью третьего вывода – управляющего электрода (УЭ). Основное применение тиристоров – это управление мощной нагрузкой с помощью слабого сигнала, подаваемого на управляющий электрод. Выглядят тиристоры  примерно как диоды или транзисторы. У тиристоров параметров столько, что не хватит статьи для их описания. Главный параметр – Iос,ср. – среднее значение тока, которое должно протекать через тиристор  в прямом направлении без вреда для его здоровья. Немаловажным параметром является напряжение открытия тиристор –  (Uу), которое подается на управляющий электрод  и при котором тиристор полностью открывается.



а вот так примерно выглядят силовые тиристоры, то есть тиристоры, которые работают с  большой силой тока:

На схемах  триодные тиристоры  выглядят вот таким образом:

Существуют также  разновидности тиристоров – динисторы и симисторы. У динисторов нет управляющего электрода и он выглядит, как обычный диод. Динисторы начинают пропускать через себя электрический ток в прямом включении, когда напряжение на нем превысит какое-то значение. Симисторы – это те же самые триодные тиристоры, но при включении пропускают через себя электрический ток в двух направлениях, поэтому они используются в цепях с переменным током.

Диодный мост и диодные сборки

Производители также  несколько диодов заталкивают в один корпус и соединяют их между собой в определенной последовательности. Таким образом получаются диодные сборки.  Диодные мосты  – одна из разновидностей диодных сборок.

 На схемах диодный мост обозначается вот так:

Существуют также и другие виды диодов, такие как варикапы, диод Ганна, диод Шоттки  и тд. Для того, чтобы их всех описать, нам не хватит и вечности.

Приобрести диоды можно тут.

Очень интересное видео про диод

Похожие статьи по теме “диод”

Как работает стабилитрон

Диод Шоттки

Диодный мост

Как проверить диод и светодиод мультиметром

Как проверить тиристор

Схема для проверки тиристоров



Виды и классификация диодов по типам, назначению, конструкции, материалам

Диод – электронный прибор с двумя (иногда тремя) электродами, обладающий односторонней проводимостью. Электрод, подключенный к положительному полюсу прибора, называют анодом, к отрицательному – катодом. Если к прибору приложено прямое напряжение, то он находится в открытом состоянии, при котором сопротивление мало, а ток протекает беспрепятственно. Если прикладывается обратное напряжение, прибор, благодаря высокому сопротивлению, является закрытым. Обратный ток присутствует, но он настолько мал, что условно принимается равным нулю.

Содержание статьи

Общая классификация

Диоды делятся на большие группы – неполупроводниковые и полупроводниковые.

Неполупроводниковые

Одной из наиболее давних разновидностей являются ламповые (электровакуумные) диоды. Они представляют собой радиолампы с двумя электродами, один из которых нагревается нитью накала. В открытом состоянии с поверхности нагреваемого катода заряды движутся к аноду. При противоположном направлении поля прибор переходит в закрытую позицию и ток практически не пропускает.

Еще одни вид неполупроводниковых приборов – газонаполненные, из которых сегодня используются только модели с дуговым разрядом. Газотроны (приборы с термокатодами) наполняются инертными газами, ртутными парами или парами других металлов. Специальные оксидные аноды, используемые в газонаполненных диодах, способны выдерживать высокие нагрузки по току.

Полупроводниковые

В основе полупроводниковых приборов лежит принцип p-n перехода. Существует два типа полупроводников – p-типа и n-типа. Для полупроводников p-типа характерен избыток положительных зарядов, n-типа – избыток отрицательных зарядов (электронов). Если полупроводники этих двух типов находятся рядом, то возле разделяющей их границы располагаются две узкие заряженные области, которые называются p-n переходом. Такой прибор с двумя типами полупроводников с разной примесной проводимостью (или полупроводника и металла) и p-n-переходом называется полупроводниковым диодом. Именно полупроводниковые диодные устройства наиболее востребованы в современных аппаратах различного назначения. Для разных областей применения разработано множество модификаций таких приборов.

Полупроводниковые диоды

Виды диодов по размеру перехода

По размерам и характеру p-n перехода различают три вида приборов – плоскостные, точечные и микросплавные.

Плоскостные детали представляют одну полупроводниковую пластину, в которой имеются две области с различной примесной проводимостью. Наиболее популярны изделия из германия и кремния. Преимущества таких моделей – возможность эксплуатации при значительных прямых токах, в условиях высокой влажности. Из-за высокой барьерной емкости они могут работать только с низкими частотами. Их главные области применения – выпрямители переменного тока, устанавливаемые в блоках питания. Эти модели называются выпрямительными.

Точечные диоды имеют крайне малую площадь p-n перехода и приспособлены для работы с малыми токами. Называются высокочастотными, поскольку используются в основном для преобразования модулированных колебаний значительной частоты.

Микросплавные модели получают путем сплавления монокристаллов полупроводников p-типа и n-типа. По принципу действия такие приборы – плоскостные, но по характеристикам они аналогичны точечным.

Материалы для изготовления диодов

При производстве диодов используются кремний, германий, арсенид галлия, фосфид индия, селен. Наиболее распространенными являются первые три материала.

Очищенный кремний – относительно недорогой и простой в обработке материал, имеющий наиболее широкое распространение. Кремниевые диоды являются прекрасными моделями общего назначения. Их напряжение смещения – 0,7 В. В германиевых диодах эта величина составляет 0,3 В. Германий – более редкий и дорогой материал. Поэтому германиевые приборы используются в тех случаях, когда кремниевые устройства не могут эффективно справиться с технической задачей, например в маломощных и прецизионных электроцепях.

Виды диодов по частотному диапазону

По рабочей частоте диоды делятся на:

  • Низкочастотные – до 1 кГц.
  • Высокочастотные и сверхвысокочастотные – до 600 мГц. На таких частотах в основном используются устройства точечного исполнения. Емкость перехода должна быть невысокой – не более 1-2 пФ. Эффективны в широком диапазоне частот, в том числе низкочастотном, поэтому являются универсальными.
  • Импульсные диоды используются в цепях, в которых принципиальным фактором является высокое быстродействие. По технологии изготовления такие модели разделяют на точечные, сплавные, сварные, диффузные.

Области применения диодов

Современные производители предлагают широкий ассортимент диодов, адаптированных для конкретных областей применения.

Выпрямительные диоды

Эти устройства служат для выпрямления синусоиды переменного тока. Их принцип действия основывается на свойстве устройства переходить в закрытое состояние при обратном смещении. В результате работы диодного прибора происходит срезание отрицательных полуволн синусоиды тока. По мощности рассеивания, которая зависит от наибольшего разрешенного прямого тока, выпрямительные диоды делят на три типа – маломощные, средней мощности, мощные.

  • Слаботочные диоды могут использоваться в цепях, в которых величина тока не превышает 0,3 А. Изделия отличаются малой массой и компактными габаритами, поскольку их корпус изготавливается из полимерных материалов.
  • Диоды средней мощности могут работать в диапазоне токов 0,3-10,0 А. В большинстве случаев они имеют металлический корпус и жесткие выводы. Производят их в основном из очищенного кремния. Со стороны катода изготавливается резьба для фиксации на теплоотводящем радиаторе.
  • Мощные (силовые) диоды работают в цепях с током более 10 А. Их корпусы изготавливают из металлокерамики и металлостекла. Конструктивное исполнение – штыревое или таблеточное. Производители предлагают модели, рассчитанные на токи до 100 000 А и напряжение до 6 кВ. Изготавливаются в основном из кремния.

Диодные детекторы

Такие устройства получают комбинацией в схеме диодов с конденсаторами. Они предназначены для выделения низких частот из модулированных сигналов. Присутствуют в большинстве аппаратов бытового применения – радиоприемниках и телевизорах. В качестве детекторов излучения используются фотодиоды, преобразующие свет, попадающий на светочувствительную область, в электрический сигнал.

Ограничительные устройства

Защиту от перегруза обеспечивает цепочка из нескольких диодов, которые подключают к питающим шинам в обратном направлении. При соблюдении стандартного рабочего режима все диоды закрыты. Однако при выходе напряжения сверх допустимого назначения срабатывает один из защитных элементов.

Диодные переключатели

Переключатели, представляющие собой комбинацию диодов, которые применяются для мгновенного изменения высокочастотных сигналов. Такая система управляется постоянным электрическим током. Высокочастотный и управляющие сигналы разделяют с помощью конденсаторов и индуктивностей.

Диодная искрозащита

Эффективную искрозащиту создают с помощью комбинирования шунт-диодного барьера, ограничивающего напряжение, с токоограничительными резисторами.

Параметрические диоды

Используются в параметрических усилителях, которые являются подвидом резонансных регенеративных усилителей. Принцип работы основан на физическом эффекте, который заключается в том, что при поступлении на нелинейную емкость разночастотных сигналов часть мощности одного сигнала можно направить на рост мощности другого сигнала. Элементом, предназначенным для содержания нелинейной емкости, и является параметрический диод.

Смесительные диоды

Смесительные устройства используются для трансформации сверхвысокочастотных сигналов в сигналы промежуточной частоты. Трансформация сигналов осуществляется, благодаря нелинейности параметров смесительного диода. В качестве смесительных СВЧ-диодов используются приборы с барьером Шоттки, варикапы, обращенные диоды, диоды Мотта.

Умножительные диоды

Эти СВЧ устройства используются в умножителях частоты. Они могут работать в дециметровом, сантиметровом, миллиметровом диапазонах длин волн. Как правило, в качестве умножительных приборов используются кремниевые и арсенид-галлиевые устройства, часто – с эффектом Шоттки.

Настроечные диоды

Принцип работы настроечных диодов основан на зависимости барьерной емкости p-n перехода от величины обратного напряжения. В качестве настроечных используются приборы кремниевые и арсенид-галлиевые. Эти детали применяют в устройствах перестройки частоты в сверхчастотном диапазоне.

Генераторные диоды

Для генерации сигналов в сверхвысокочастотном диапазоне востребованы устройства двух основных типов – лавинно-пролетные и диоды Ганна. Некоторые генераторные диоды при условии включения в определенном режиме могут выполнять функции умножительных устройств.

Виды диодов по типу конструкции

Стабилитроны (диоды Зенера)

Эти устройства способны сохранять рабочие характеристики в режиме электрического пробоя. В низковольтных устройствах (напряжение до 5,7 В) используется туннельный пробой, в высоковольтных – лавинный. Стабилизацию невысоких напряжений обеспечивают стабисторы.

Стабисторы

Стабиистор, или нормистор, — это полупроводниковый диод, в котором для стабилизации напряжения используется прямая ветвь вольт-амперной характеристики (то есть в области прямого смещения напряжение на стабисторе слабо зависит от тока). Отличительной особенностью стабисторов по сравнению со стабилитронами является меньшее напряжение стабилизации (примерно 0,7-2 V).

Диоды Шоттки

Устройства, применяемые в качестве выпрямительных, умножительных, настроечных, работают на базе контакта металл-полупроводник. Конструктивно они представляют собой пластины из низкоомного кремния, на которые наносится высокоомная пленка с тем же типом проводимости. На пленку вакуумным способом напыляется металлический слой.

Варикапы

Варикапы выполняют функции емкости, величина которой меняется с изменением напряжения. Основная характеристика этого прибора – вольт-фарадная.

Туннельные диоды

Эти полупроводниковые диоды имеют падающий участок на вольтамперной характеристике, возникающий из-за туннельного эффекта. Модификация туннельного устройства – обращенный диод, в котором ветвь отрицательного сопротивления выражена мало или отсутствует. Обратная ветвь обращенного диода соответствует прямой ветви традиционного диодного устройства.

Тиристоры

В отличие от обычного диода, тиристор, кроме анода и катода, имеет третий управляющий электрод. Для этих моделей характерны два устойчивых состояния – открытое и закрытое. По устройству эти детали разделяют на динисторы, тринисторы, симисторы. При производстве этих изделий в основном используется кремний.

Симисторы

Симисторы (симметричные тиристоры) – это разновидность тиристора, используется для коммутации в цепях переменного тока. В отличие от тиристора, имеющего катод и анод, основные (силовые) выводы симистора называть катодом или анодом некорректно, так как в силу структуры симистора они являются тем и другим одновременно. Симистор остаётся открытым, пока протекающий через основные выводы ток превышает некоторую величину, называемую током удержания.

Динисторы

Динистором, или диодным тиристором, называется устройство, не содержащее управляющих электродов. Вместо этого они управляются напряжением, приложенным между основными электродами. Их основное применение – управление мощной нагрузкой при помощи слабых сигналов. Также динисторы используют при изготовлении переключающих устройств.

Диодные мосты

Это 4, 6 или 12 диодов, которые соединяются между собой. Число диодных элементов определяется типом схемы, которая бывает – однофазной, трехфазной, полно- или полумостовой. Мосты выполняют функцию выпрямления тока. Часто используются в автомобильных генераторах.

Фотодиоды

Предназначены для преобразования световой энергии в электрический сигнал. По принципу работы аналогичны солнечным батареям.

Светодиоды

Эти устройства при подключении к электрическому току излучают свет. Светодиоды, имеющие широкую цветовую гамму свечения и мощность, применяются в качестве индикаторов в различных приборах, излучателей света в оптронах, используются в мобильных телефонах для подсветки клавиатуры. Приборы высокой мощности востребованы в качестве современных источников света в фонарях.

Инфракрасные диоды

Это разновидность светодиодов, излучающая свет в инфракрасном диапазоне. Применяется в бескабельных линиях связи, КИП, аппаратах дистанционного управления, в камерах видеонаблюдения для обзора территории в ночное время суток. Инфракрасные излучающие устройства генерируют свет в диапазоне, который не доступен человеческому взгляду. Обнаружить его можно с помощью фотокамеры мобильного телефона.

Диоды Ганна

Эта разновидность сверхчастотных диодов изготавливается из полупроводникового материала со сложной структурой зоны проводимости. Обычно при производстве этих устройств используется арсенид галлия электронной проводимости. В этом приборе нет p-n перехода, то есть характеристики устройства являются собственными, а не возникающими на границе соединения двух разных полупроводников.

Магнитодиоды

В таких приборах ВАХ изменяется под действием магнитного поля. Устройства используются в бесконтактных кнопках, предназначенных для ввода информации, датчиках движения, приборах контроля и измерения неэлектрических величин.

Лазерные диоды

Эти устройства, имеющие сложную структуру кристалла и сложный принцип действия, дают редкую возможность генерировать лазерный луч в бытовых условиях. Благодаря высокой оптической мощности и широким функциональным возможностям, приборы эффективны в высокоточных измерительных приборах бытового, медицинского, научного применения.

Лавинные и лавинно-пролетные диоды

Принцип действия устройств заключается в лавинном размножении носителей заряда при обратном смещении p-n перехода и их преодолении пролетного пространства за определенный временной промежуток. В качестве исходных материалов используются арсенид галлия или кремний. Приборы в основном предназначаются для получения сверхвысокочастотных колебаний.

PIN-диоды

PIN-устройства между p- и n-областями имеют собственный нелегированный полупроводник (i-область). Широкая нелегированная область не позволяет использовать этот прибор в качестве выпрямителя. Однако зато PIN-диоды широко применяются в качестве смесительных, детекторных, параметрических, переключательных, ограничительных, настроечных, генераторных.

Триоды

Триоды – это электронные лампы. Он имеет три электрода: термоэлектронный катод (прямого или косвенного накала), анод и управляющую сетку. Сегодня триоды практически полностью вытеснены полупроводниковыми транзисторами. Исключение составляют области, где требуется преобразование сигналов с частотой порядка сотен МГц — ГГц высокой мощности при маленьком числе активных компонентов, а габариты и масса не имеют большого значения.

Маркировка диодов

Маркировка полупроводниковых диодных устройств включает цифры и буквы:

  • Первая буква характеризует исходный материал. Например, К – кремний, Г – германий, А – арсенид галлия, И – фосфид индия.
  • Вторая буква – класс или группа диода.
  • Третий элемент, обычно цифровой, обозначает применение и электрические свойства модели.
  • Четвертый элемент – буквенный (от А до Я), обозначающий вариант разработки.

Пример: КД202К – кремниевый выпрямительный диффузионный диод.


Была ли статья полезна?

Да

Нет

Оцените статью

Что вам не понравилось?


Другие материалы по теме


Анатолий Мельник

Специалист в области радиоэлектроники и электронных компонентов. Консультант по подбору деталей в компании РадиоЭлемент.


Диоды: описание, подключение, схема, характеристики

Содержание

  • Принцип работы
  • Разновидности, назначения и примеры использования
  • Вывод
  • FAQ

Принцип работы

Диод — один из элементарных “кирпичиков”, который несмотря на свою принципиальную простоту, настолько разнообразен в исполнении и широте применения, что без него не обходится ни одно из электронных устройств, даже радикально отличающихся друг от друга. А профессия у него самая понятная: пропускать ток в одном направлении и не пропускать в обратном, на этом все. Широкими мазками устройство диода можно объяснить и изобразить так:

Внутри корпуса находятся два электрода из разных материалов, один из них имеет недостаток электронов (так называемый P-тип), другой избыток (P-тип). Между ними имеется граница (P-N переход). Граница эта становится либо проводником, когда плюс напряжения подается на анод диода, либо диэлектриком, когда плюс подается, соответственно, на катод. Вот и все что нам нужно пока знать, если не хотим вдаваться в подробности конструкции и химического состава электродов.

Разновидности и назначения

Простота принципа работы вовсе не значит, что диод — узкоспециализированное устройство, годное лишь показать пару трюков. Вот не самая полная таблица разновидностей диодов по конструктивному типу.

Кратко рассмотрим лишь некоторые из них, которые чаще всего используются в DIY-изделиях.

Диод универсальный. Он же диод выпрямительный. Исполняет титульные диодные обязанности: пропускает сквозь себя ток только в одном направлении. В современном виде для маломощной электроники выглядит как одноцветный (чаще — черный) цилиндр с поперечной полосой со стороны катода.

В SMD исполнении они еще компактнее. Полоска присутствует тоже со стороны катода.

Силовые же диоды, рассчитанные на большие токи, особенно советского производства, выглядят намного суровее и запросто могут быть использованы в качестве холодного оружия. Анод, в данном случае, расположен со стороны “хвоста”.

Одно из частых применений: “выпрямление” тока, то есть его преобразование из переменного в постоянный. Для этого четыре диода собираются в несложную схему, называемую в народе “диодный мост”.

Диоды отправляют на плюс только положительные фазы напряжения каждого из входящих электродов, на выходе получается постоянный ток, остается лишь его немного сгладить и привести к нужному вольтажу.

Защитная функция. Тут все понятно, не допускает случайной переполюсовки, то есть при подключении питания “наоборот” дальнейшая схема не пострадает.

Защита от индуктивности. Многие потребители тока грешат наличием так называемой индуктивности, то есть в случае отключения питания некоторое время “тормозят”, продолжая по инерции вырабатывать ток самостоятельно, причем в обратном направлении. Ярким примером считается электромотор, будучи раскрученным и отключенным, он превращается в генератор, и пока ротор вращается, в сеть отправляется вполне ощутимый ток. Индуктивностью обладают очень многие устройства и элементы, даже не имеющие механически подвижных частей. Если не принять мер, индуктивный ток способен навредить элементам электрической схемы, особенно таким чувствительным, как, например, транзисторы. В роли защитника проще всего использовать наш диод, подключая его параллельно индуктивной нагрузке, но в обратном направлении.

Таким образом он пропускает только “правильный” ток, но отсекает вредный индуктивный. На заметку: диод обязателен к использованию с любыми индуктивными элементами в вашей схеме.

Диодный детектор. В симбиозе с конденсатором способен выделить сигналы определенной частоты из общей массы, что позволяет принимать амплитудно-модулированные данные. Нашел широкое применение в аналоговых радиоприемниках и телевизорах.

Одним из побочных свойств диода является падение напряжения при его использовании. Для универсального типа оно составляет порядка 0,7-0,8 В, что очень важно учитывать при проектировании. Кроме очевидных минусов, в этом можно заметить и некоторые возможности. Часть особо капризных электронных модулей требует нестандартное питание, к примеру широко известный SIMM800L, способный превратить Ардуино в сотовый телефон. Согласно даташиту напряжение на входе должно составлять от 3,4 до 4,4 В, при меньшем его работа будет нестабильна, при большем начнет перегреваться и, в конечном итоге, сгорит. Проще всего, хоть и не лучше, уменьшить вольтаж добавлением в цепь питания диода или двух, что обеспечит безопасное напряжение. То же самое рекомендуется сделать с сигнальным входом RX.

Стабилитрон. Он же диод Зенера, по фамилии изобретателя.

В отличие от универсального диода способен пропускать обратный ток, если тот превышает некоторое заранее установленное в стабилитроне значение. Будучи умышленно подключеным в обратном направлении, выполняет таким образом функцию “перепускного клапана”, сбрасывая “излишки” напряжения на минус.

В результате — при напряжении на входе выше заданного — на выходе получаем стабильное напряжение с номиналом, который установлен в стабилитроне. Это один из самых простых способов понизить напряжение до заданного, при правильном расчете мощности стабилитрона и токоограничивающего резистора. Кроме того, схема является одной из самых точных, часто используется для калибровки измерительных приборов. В продаже имеется широкий ряд диодов Зенера, отличающихся по рабочему напряжению и мощности, можно подобрать практически под любую задачу. Но необходимо помнить, что стабилитрон только ограничивает напряжение, то есть отсекает лишнее, поднять его до номинала он, конечно же, не сможет.

Для приведенного выше примера с SIMM800L данный способ добывания правильного вольтажа предпочтительней, так как напряжение будет гораздо стабильнее и точнее.

Диод Шоттки. Еще одна авторская разновидность, известная также как диод сигнальный. Внешне от универсального ничем не отличается, а на схемах изображается с характерными завитками.

В отличие от обычного универсального полупроводникового диода, Шоттке имеет два преимущества: очень высокое быстродействие и малое падение напряжения, всего 0,2-0,3 В. К недостаткам, относительно универсального, можно отнести малый максимальный вольтаж и неспособность самовосстанавливаться после пробоя.

Благодаря своим свойствам диоды Шоттке успешно используются в блоках питания, импульсных стабилизаторах напряжения, в передатчиках и приемниках цифровых сигналов, и прочих устройствах, где важна скорость и нежелательна большая потеря вольтажа.

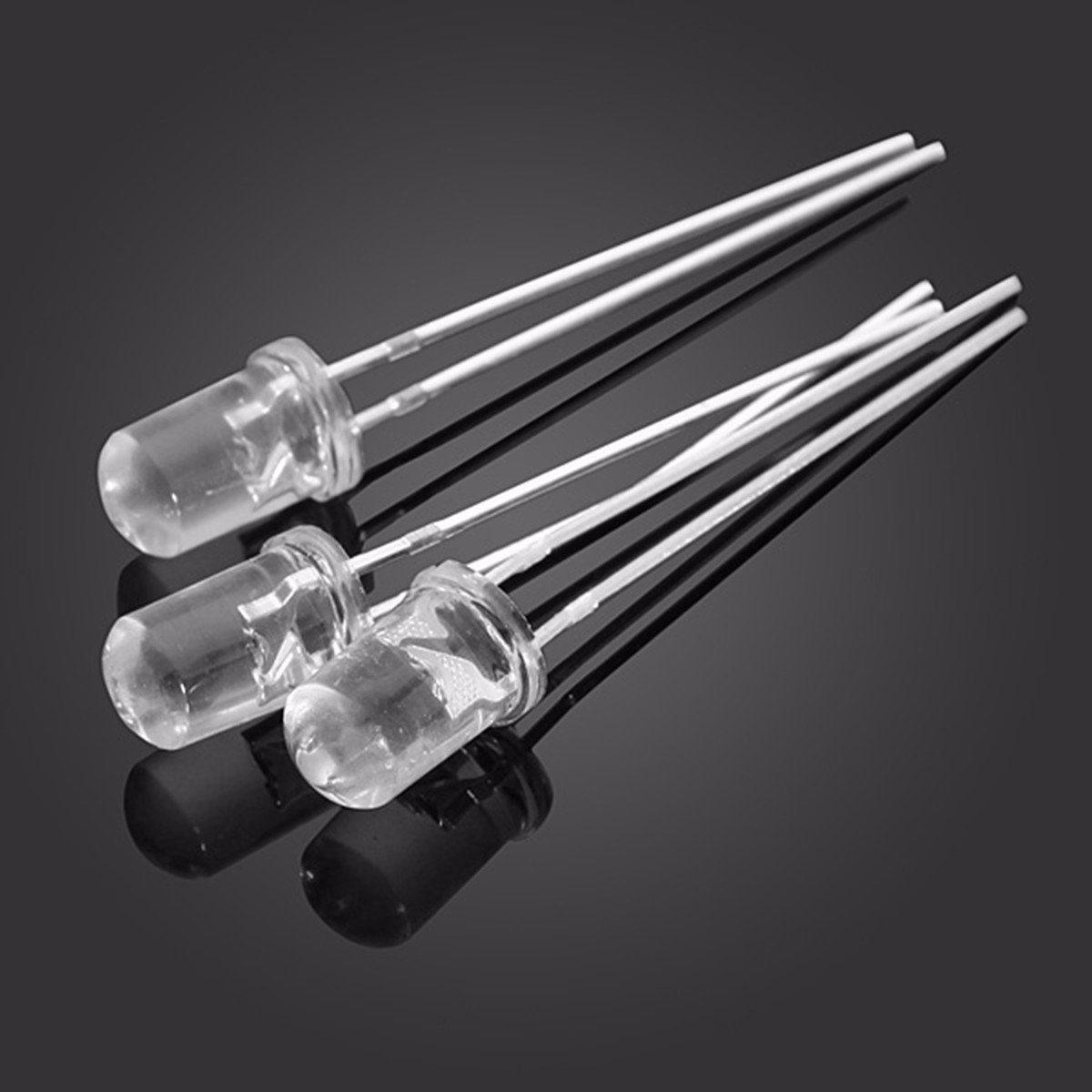

Светодиод. Очень популярный электронный компонент. Применяется как источник света (в том числе в невидимых диапазонах), так и для индикации чего угодно. Может похвастаться очень большим количеством разновидностей по форме, размеру, мощности, яркости, цвету и так далее.

Не следует использовать светодиод для ограничения направления тока, как обычный диод, в неправильной полярности он способен молча, но быстро выйти из строя. Кроме того, он имеет очень малое внутреннее сопротивление и при прямом подключении к источнику питания даже в правильной полярности сгорит тоже быстро, правда уже со спецэффектом. Для подключения в цепь обязательно добавляется токоограничивающий резистор, номинал которого следует рассчитать в зависимости от типа светодиода и вольтажа питания. Например так.

Популярный трехцветный светодиод, это три обычных светодиода, заточенных в один корпус. И для каждого из них обязательно нужен свой резистор.

Пример подключения трехцветного светодиода с общим катодом.

Знаменитый же за последние годы адресный светодиод отличается от многоцветного лишь встроенным в него собственным микроконтроллером (ШИМ-драйвером) и пресловутыми обязательными резисторами. Все в одном микроскопическом корпусе.

Фотодиод. Как светодиод, только наоборот. Работает в двух режимах: как генератор тока и как детектор освещенности.

В первом случае, как правило, преобразует солнечный свет в электричество, правда, с небольшим КПД, в районе 20%. Во втором случае подключается в обратной полярности и способен улавливать даже очень слабые отблески света, что в ряде случае может быть полезнее, чем использование для этой цели фоторезистора.


Вывод

Диод — многоликий и многофункциональный элемент электроники, решающий ряд разнообразных задач — от защиты электронных схем до генерации тока из солнечного света. Здесь мы рассмотрели лишь малую часть разновидностей диодов и их назначений. Знание возможностей и различий этих простых, но важных устройств и умение применять их в реальных электронных схемах незаменимо для каждого DIY-мастера.

FAQ

Вопрос: можно ли использовать стабилитрон в качестве обычного диода?
Можно, если напряжение заведомо не превышает установленного в этом стабилитроне, но лучше использовать его по назначению.

Вопрос: если светодиод может сгореть при неправильной полярности, как можно заранее определить где у него плюс, где минус?
У нового светодиода ножки разной длины, длинная — это плюс (анод). Если же кто-то заранее откусил ножки, можно определить полярность по внешнему виду внутренних электродов, анод намного меньше катода. Также, по слухам, корпус светодиода со стороны анода имеет более выступающую “юбочку”, но это не точно.

Вопрос: Как проверить работоспособность универсального диода?
С помощью любого мультиметра. Включаем его в режиме омметра, соединяем красный щуп с анодом, черный с катодом, прибор должен показывать ноль. Если перекинуть щупы наоборот, прибор покажет разрыв цепи (OL в цифровых мультиметрах). Если покажет как-то иначе, значит диод испорчен.

Вопрос: какова скорость “включения” и “выключения” светодиодов?
Зависит от типа светодиода. Для обычных, которые чаще всего используются в DIY-проектах, это время составляет сотню-другую наносекунд, то есть довольно быстро, может использоваться, к примеру, для анимации и передачи данных.

Все о светодиодах.

Что такое светодиод?

Светодиоды образуют неотъемлемую часть в современной электроники, простые показатели для оптических коммуникационных устройств.  Светоизлучающие диоды используют свойства р-п перехода и испускают фотоны, когда ток в прямом направлении. Светодиоды специально излучают свет, когда потенциалы приложены к аноду и катоду.

История светодиодов начинается с 1907 года, когда капитан Генри Джозефа наблюдал особенности электро-люминесценции карбида кремния. Первый светодиод был разработан в 1962 году. Он был разработан Холоньяк, работал в General Electric (GE). Это был GaAsP устройства. Первая коммерческая версия светодиодов пришли на рынок в 1960-х годов.

Изготовление светодиодной технологии произвела бум в 1970-е годы с введением арсенида галлия алюминия (GaAlAs). Эти светодиоды высокой яркости и во много раз ярче, чем старая рассеянного типа. Синие и белые светодиоды были введены в 1990 году, в котором используется индия нитрида галлия (InGaN) в качестве полупроводника. Белый светодиод содержит неорганический фосфор. Когда голубой свет внутри светодиода попадает на люминофор, он излучает белый свет.

Что делает светодиод идеальным?

Светодиоды широко используются в электронных схемах из-за его преимущества по сравнению с лампами.  Некоторые важные особенностями являются:

  • Светодиоды заключены в пластик, так что они могут выдерживать механические удары.
  • В отличие от ламп, светодиоды не выделяют тепло и потери мощности при нагреве практически отсутствует.
  • Светодиоды требуют очень низкий ток и напряжений обычно 20 мА при 1,8 вольта. Так что это идеально в схемах с батарейками.

Что находится внутри светодиода?

Внутри корпуса LED, есть две клеммы связаны маленький чип изготовлен из галлия соединения. Этот материал обладает свойством излучения фотонов при переходе P-N смещен в прямом. Различные цвета создаются выбиванием основного материала из другого веществама.

Внутри светодиода

Светодиодная технология

Яркость является важным аспектом LED. Глаз человека имеет максимальную чувствительность к свету около 550 нм в области желто — зеленой части видимого спектра. Именно поэтому зеленый светодиод излучается ярче, чем красный светодиод, хотя оба используют тот же ток.  Важные параметры светодиодов являются:

  • Световой поток
    Указывает на энергии света, исходящего от светодиодов. Он измеряется в Люмен (лм) или Милли просвет (MLM)
  • Световая интенсивность
    светового потока, охватывающий большую площадь является силой света.Он определяется как Кандела (кд) или милли Кандела (MCD) Яркость светодиода напрямую связана с его силой света.
  • Светоотдача
    Это испускаемых относительной световой энергии к потребляемой мощности.Она измеряется в терминах люмен на ватт (лм Вт).

Прямой ток, прямое напряжение, угол обзора и скорость реагирования это факторы, влияющие на яркость и эффективность светодиодов. Прямой ток (I) является ток, протекающий через светодиод, когда он смещен в прямом направлении и он должен быть ограничен от 10 до 30 миллиампер, если выше то светодиоды будут уничтожены.

Угол обзора составляет от — угол оси, при котором световая интенсивность падения до половины осевого значения.  Вот почему индикатор показывает больше яркости в полном объеме состоянии. Высокие яркие светодиоды имеют узкий угол обзора, так что свет фокусируется в пучок. Рабочее напряжение (V) является падение напряжения на светодиоде. Падение напряжения в диапазоне от 1,8 В до 2,6 вольт для обычных светодиодов, но в голубой и белый он будет идти до 5 вольт. Скорость отклика представляет, как быстро светодиод включается и выключается. Это очень важный фактор, если светодиоды используются в системах связи.

Требуется ли балластный резистор?

Светодиоды всегда подключены к источнику питания через резистор. Этот резистор называют «балластный резистор», которая защищает диод от повреждений, вызванных избыточным током. Он регулирует прямой тока на светодиод для безопасного предела и защищает ее от жжения.

Номинал резистора определяет прямой тока и, следовательно, яркость светодиодов. Простое уравнение Vs — Vf — используется для выбора резистора. Vs представляет входное напряжения цепи, Vf прямое падение напряжения светодиода(ов) при допустимом токе через светодиод.  Полученное значение будет в Омах. Лучше ограничить ток до безопасного предела 20 мА.

Приведенная ниже таблица показывает прямое падение напряжения на светодиоде.

КрасныйОранжевыйЖелтыйЗеленыйСинийБелый
1,8 В2 V2,1 В2,2 В3,6 В3,6 В

Через типичный светодиод может пройти 30 -40 мА безопасный ток через него .Номинальный ток, чтобы дать достаточную яркость, стандартный красный светодиод 20 мА. Но это может быть 40 мА для синего и белого светодиода. Ограничение тока балластным резистором защищает диод от избыточного тока, протекающего через него. Значение балластного резистора должны быть тщательно отобраны, чтобы предотвратить повреждение светодиодов, а также получить достаточную яркость при токе 20 мА. Следующее уравнение объясняет, как выбирать балластный резистор.

R = V / I

Где R — является значение сопротивления в Ом, V — является входное напряжение в цепи, и I — это допустимый ток через светодиод в амперах.  Для типичного красного светодиода, прямое падение напряжения составляет 1,8 вольта. Таким образом, если напряжение питания 12 В (Vs), падение напряжения на светодиод 1,8 В (V) и допустимый ток составляет 20 мА (Если), то значение балластного резистора будет

Vs — Vf / Если = 12 — 1,8 / 20 мА = 10,2 / 0,02 = 510 Ом.

Но если 510 Ом резистор не доступен то можно подобрать ближайший, например 470 Ом резистор может быть использован даже если ток через светодиод слегка увеличивается. Но рекомендуется использовать 1 K резистор для увеличения срока службы светодиодов, хотя там будет небольшое снижение яркости.

Ниже готова арифметические для выбора ограничительного резистора для различных версий светодиодов при различных напряжениях.



С добавлением других цветов

Светодиод, который может дать разные цвета полезно в некоторых приложениях. Например, светодиоды могут указывать на все системы OK, когда он становится зеленой, и неисправный, когда он становится красной.  Светодиоды, которые могут производить два цвета называются Bicolour (Биколор) светодиодов.

Двухцветный светодиодный охватывает два светодиода (обычно красный и зеленый) в общем пакете. Два кристалла установлены на двух клеммах. Двухцветный светодиодный дает красный цвет, если ток проходит в одном направлении и становится зеленым, когда направление тока меняется на противоположное.

Триколор и многоцветные светодиоды , также доступны, которые имеют два или более кристаллов, заключенных в общий корпус. Трехцветный светодиодный имеет два анода для красного и зеленого кристалла и общим катодом. Таким образом, он излучает красный и зеленый цвета в зависимости от анода, в котором имеется ток. Если оба анода подключены, то светодиоды испускают свет и получается желтый цвет. Общий анод и отдельные светодиоды типа катода, также имеются.

Двухцветный индикатор светится разными цветами , начиная от зеленого через желтый, оранжевый и красный основной на ток, протекающий через их аноды, выбрав подходящий резистор для ограничения тока анода.  Многоцветные светодиоды содержат более двух чипов, обычно красного, зеленого и синего чипы-в одном корпусе. Мигание разными цветами светодиодов, теперь доступны с двумя выводами. Это дает радугу цвета, которые являются весьма привлекательным.

Инфракрасный диод — источник Невидимого света

ИК диоды широко используются в удаленном управлении (пульт ДУ). Инфракрасные диоды на самом деле испускают нормальный свет с определенным цветом, который не чувствителен к человеческим глазом, потому что его длина волны 950 нм, ниже видимого спектра. Многие источники, такие как солнце, лампы, даже человеческое тело испускает инфракрасные лучи. Поэтому необходимо, чтобы модулировать излучение от ИК-диода, чтобы использовать его в электронном приложении, чтобы предотвратить ложное срабатывание. Модуляции делает сигнал от ИК-светодиода значительно выше чем шум. Инфракрасные диоды есть в корпусе, которые являются непрозрачным для видимого света, но прозрачна для инфракрасного. ИК-светодиоды широко используются в системах управления.

Инфракрасные диоды

Фотодиод — Он может увидеть свет

Фотодиод генерирует ток, когда его р-п перехода получает фотоны видимого или инфракрасного света. Основная работа фотодиода зависит от поглощения фотонов в полупроводниковом материале. Фото-генерируемых носителей разделены электрическим полем, и в результате фототок пропорционален падающему свету. Скорость, с которой носители движутся в области обеднения связана с силой электрического поля по всему региону и подвижность носителей.

Фотон, который поглощается полупроводником в области обеднения приведет к образованию электронно-дырочной проводимости. Дырки и электроны будут транспортироваться под действием электрического поля к краям области обеднения. После носителей покидают область истощения они идут к клеммам фотодиода, чтобы сформировать фото-ток во внешней цепи. Время отклика фотодиода, как правило, 250 наносекунд .

Фотодиоды

Лазерные диоды

Лазерный диод похож на обычные прозрачные светодиодные, но производит Laserwith высокой интенсивности.  В лазерном луче число атомов вибрируют в такой цикле, что всё испускаемое излучение одной длины волны в фазе друг с другом. Лазерный свет является монохроматическим и проходит в виде узкого пучка. Луч типичных лазерных диодов составляет 4 мм х 0,6 мм, которая расширяется только до 120 мм на расстоянии 15 метров.

Лазерный диод может включаться и выключаться на более высоких частотах даже выше, чем 1 ГГц. Так что это весьма полезно в телекоммуникационных системах.Поскольку лазер генерирует тепло на поражение тканей тела, он используется в хирургии, чтобы исцелить поражения в очень чувствительных частей, как сетчатки, головного мозга и т.д. лазерные диоды являются важными компонентами в проигрывателях компакт-дисков, чтобы получить данные, записанные в компакт-дисках.

Лазерные Диоды

Как проверить диод? Всё, что необходимо об этом знать.

Проверка диода цифровым мультиметром

Чтобы определить исправность диода можно воспользоваться приведённой далее методикой его проверки цифровым мультиметром.

Но для начала вспомним, что представляет собой полупроводниковый диод.

Полупроводниковый диод – это электронный прибор, который обладает свойством однонаправленной проводимости.

У диода имеется два вывода. Один называется катодом, он является отрицательным. Другой вывод – анод. Он является положительным.

На физическом уровне диод представляет собой один p-n переход.

Напомню, что у полупроводниковых приборов p-n переходов может быть несколько. Например, у динистора их три! А полупроводниковый диод, по сути является самым простым электронным прибором на основе всего лишь одного p-n перехода.

Запомним, что рабочие свойства диода проявляются только при прямом включении. Что значит прямое включение? А это означает, что к выводу анода приложено положительное напряжение (+), а к катоду – отрицательное, т.е. (). В таком случае диод открывается и через его p-n переход начинает течь ток.

При обратном включении, когда к аноду приложено отрицательное напряжение (), а к катоду положительное (+), то диод закрыт и не пропускает ток.

Так будет продолжаться до тех пор, пока напряжение на обратно включённом диоде не достигнет критического, после которого происходит повреждение полупроводникового кристалла. В этом и заключается основное свойство диода – односторонняя проводимость.

У подавляющего большинства современных цифровых мультиметров (тестеров) в функционале присутствует возможность проверки диода. Эту функцию также можно использовать для проверки биполярных транзисторов. Обозначается она в виде условного обозначения диода рядом с разметкой переключателя режимов мультиметра.

Небольшое примечание! Стоит понимать, что при проверке диодов в прямом включении на дисплее показывается не сопротивление перехода, как многие думают, а его пороговое напряжение! Его ещё называют падением напряжения на p-n переходе. Это напряжение, при превышении которого p-n переход полностью открывается и начинает пропускать ток. Если проводить аналогию, то это величина усилия, направленного на то, чтобы открыть «дверь» для электронов. Это напряжение лежит в пределах 100 – 1000 милливольт (mV). Его то и показывает дисплей прибора.

В обратном включении, когда к аноду подключен минусовой () вывод тестера, а к катоду плюсовой (+), то на дисплее не должно показываться никаких значений. Это свидетельствует о том, что переход исправен и в обратном направлении ток не пропускает.

В документации (даташитах) на импортные диоды пороговое напряжение именуется как Forward Voltage Drop (сокращённо Vf), что дословно переводится как «падение напряжения в прямом включении«.

Само по себе падение напряжения на p-n переходе нежелательно. Если помножить протекающий через диод ток (прямой ток) на величину падения напряжения, то мы получим ни что иное, как мощность рассеивания – ту мощность, которая бесполезно расходуется на нагрев элемента.

Узнать подробнее о параметрах диода можно здесь.

Проверка диода.

Чтобы было более наглядно, проведём проверку выпрямительного диода 1N5819. Это диод Шоттки. В этом мы скоро убедимся.

Производить проверку будем мультитестером Victor VC9805+. Также для удобства применена беспаечная макетная плата.

Обращаю внимание на то, что во время измерения нельзя держать выводы проверяемого элемента и металлические щупы двумя руками. Это грубая ошибка. В таком случае мы измеряем не только параметры диода, но и сопротивление своего тела. Это может существенно повлиять на результат проверки.

Держать щупы и выводы элемента можно только одной рукой! В таком случае в измерительную цепь включен только сам измерительный прибор и проверяемый элемент. Данная рекомендация справедлива и при измерении сопротивления резисторов, а также при проверке конденсаторов. Не забывайте об этом важном правиле!

Итак, проверим диод в прямом включении. При этом плюсовой щуп (красный) мультиметра подключаем к аноду диода. Минусовой щуп (чёрный) подключаем к катоду. На фотографии, показанной ранее, видно, что на цилиндрическом корпусе диода нанесено белое кольцо с одного края. Именно с этой стороны у него вывод катода. Таким образом маркируется вывод катода у большинства диодов импортного производства.

Как видим, на дисплее цифрового мультиметра показалось значение порогового напряжения для 1N5819. Так как это диод Шоттки, то его значение невелико – всего 207 милливольт (mV).

Теперь проверим диод в обратном включении. Напоминаем, что в обратном включении диод ток не пропускает. Забегая вперёд, отметим, что и в обратном включении через p-n переход всё-таки протекает небольшой ток. Это так называемый обратный ток (Iобр). Но он настолько мал, что его обычно не учитывают.

Поменяем подключение диода к измерительным щупам мультиметра. Красный щуп подключаем к катоду, а чёрный к аноду.

На дисплее покажется «1» в старшем разряде дисплея. Это свидетельствует о том, что диод не пропускает ток и его сопротивление велико. Таким образом, мы проверили диод 1N5819 и он оказался полностью исправным.

Многие задаются вопросом: «Можно ли проверить диод не выпаивая его из платы?» Да, можно. Но в таком случае необходимо выпаять из платы хотя бы один его вывод. Это нужно сделать для того, чтобы исключить влияние других деталей, которые соединены с проверяемым диодом.

Если этого не сделать, то измерительный ток потечёт через все, в том числе, и через связанные с ним элементы. В результате тестирования показания мультиметра будут неверными!

В некоторых случаях данным правилом можно пренебречь, например, когда чётко видно, что на печатной плате нет таких деталей, которые могут повлиять на результат проверки.

Неисправности диода.

У диода есть две основные неисправности. Это пробой перехода и его обрыв.

  • Пробой. При пробое диод превращается в обычный проводник и свободно пропускает ток хоть в прямом направлении, хоть в обратном. При этом, как правило, пищит буззер мультиметра, а на дисплее показывается величина сопротивления перехода. Это сопротивление очень мало и составляет несколько ом, а то и вообще равно нулю.

  • Обрыв. При обрыве диод не пропускает ток ни в прямом, ни в обратном включении. В любом случае на дисплее прибора – «1«. При таком дефекте диод представляет собой изолятор. «Диагноз» — обрыв можно случайно поставить и исправному диоду. Особенно легко это сделать, когда щупы тестера порядком изношены и повреждены. Следите за исправностью измерительных щупов, провода у них ох какие «жиденькие» и при частом использовании легко рвутся.

А теперь пару слов о том, как по значению порогового напряжения (падению напряжения на переходе — Forward Voltage Drop (Vf)) можно ориентировочно судить о типе диода и материале из которого он изготовлен.

Вот небольшая подборка, составленная из конкретных диодов и соответствующих им величин Vf, которые были получены при их тестировании мультиметром. Все диоды были предварительно проверены на исправность.

Марка диода

Измеренное пороговое напряжение, мВ (mV)

Тип диода, материал полупроводника

1N5822

167

выпрямительный диод Шоттки

1N5819

200

выпрямительный диод Шоттки

RU4

419

быстрый выпрямительный диод

Д20

358

точечный германиевый диод

Д9

400

точечный германиевый диод

2Д106А

559

диффузионный кремниевый диод

Д104

717

точечный кремниевый диод

Как видим, наименьшее падение напряжения на переходе (Vf) у диодов Шоттки 1N5822 и 1N5819. Это отличительная черта всех диодов на основе перехода металл-полупроводник (барьера Шоттки).

При прямом протекании тока через их переход (барьер Шоттки), на нём падает очень малое напряжение. Сказать проще – диод практически не оказывает никакого сопротивления протекающему току и не расходует драгоценные ватты. Противоположенная ситуация у кремниевых диодов. Прямое падение напряжения у них, как правило, не меньше 0,5 вольт, а то и больше. Кремниевые диоды и диоды с барьером Шоттки очень активно используются для выпрямления переменного тока. Например, в составе диодного моста.

Германиевые диоды имеют прямое падение напряжения равное 300 – 400 милливольт. Например, проверенный нами точечный германиевый диод Д9, который ранее применялся в качестве детектора в радиоприёмниках, имеет пороговое напряжение около 400 милливольт.

  • Диоды Шоттки имеют Vf в районе 100 – 250 mV;

  • У германиевых диодов Vf, как правило, равно 300 – 400 mV;

  • Кремниевые диоды имеют самое большое падение напряжения на переходе равное 400 – 1000 mV.

Таким образом, с помощью описанной методики можно не только определить исправность диода, но и ориентировочно узнать, из какого материала и по какой технологии он изготовлен. Определить это можно по величине Vf.

Возможно, после прочтения данной методики у вас появится вопрос: «А как же проверить диодный мост?» На самом деле, очень просто. Об этом я уже рассказывал здесь.

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:



Принцип работы диодов для чайников

Диод является одной из разновидностей приборов, сконструированных на полупроводниковой основе. Обладает одним p-n переходом, а также анодным и катодным выводом. В большинстве случаев он предназначен для модуляции, выпрямления, преобразования и иных действий с поступающими электрическими сигналами.

Принцип работы:

  1. Электрический ток воздействует на катод, подогреватель начинает накаливаться, а электрод испускать электроны.
  2. Между двумя электродами происходит образование электрического поля.
  3. Если анод обладает положительным потенциалом, то он начинает притягивать электроны к себе, а возникшее поле является катализатором данного процесса. При этом, происходит образование эмиссионного тока.
  4. Между электродами происходит образование пространственного отрицательного заряда, способного помешать движению электронов. Это происходит, если потенциал анода оказывается слишком слабым. В таком случае, частям электронов не удается преодолеть воздействие отрицательного заряда, и они начинают двигаться в обратном направлении, снова возвращаясь к катоду.
  5. Все электроны, которые достигли анода и не вернулись к катоду, определяют параметры катодного тока. Поэтому данный показатель напрямую зависит от положительного анодного потенциала.
  6. Поток всех электронов, которые смогли попасть на анод, имеет название анодный ток, показатели которого в диоде всегда соответствуют параметрам катодного тока. Иногда оба показателя могут быть нулевыми, это происходит в ситуациях, когда анод обладает отрицательным зарядом. В таком случае, возникшее между электродами поле не ускоряет частицы, а, наоборот, тормозит их и возвращает на катод. Диод в таком случае остается в запертом состоянии, что приводит к размыканию цепи.

Устройство

Ниже приводится подробное описание устройства диода, изучение этих сведений необходимо для дальнейшего понимания принципов действия этих элементов:

  1. Корпус представляет собой вакуумный баллон, который может быть изготовлен из стекла, металла или прочных керамических разновидностей материала.
  2. Внутри баллона имеется 2 электрода. Первый является накаленным катодом, который предназначен для обеспечения процесса эмиссии электронов. Самый простейший по конструкции катод представляет собой нить с небольшим диаметром, которая накаливается в процессе функционирования, но на сегодняшний день более распространены электроды косвенного накала. Они представляют собой цилиндры, изготовленные из металла, и обладающие особым активным слоем, способным испускать электроны.
  3. Внутри катода косвенного накала имеется специфический элемент – проволока, которая накаливается под воздействием электрического тока, она называется подогреватель.
  4. Второй электрод является анодом, он необходим для приема электронов, которые были выпущены катодом. Для этого он должен обладать положительным относительно второго электрода потенциалом. В большинстве случаев анод также имеет цилиндрическую форму.
  5. Оба электрода вакуумных приборов полностью идентичны эмиттеру и базе полупроводниковой разновидности элементов.
  6. Для изготовления диодного кристалла чаще всего используется кремний или германий. Одна из его частей является электропроводимой по p-типу и имеет недостаток электронов, который образован искусственным методом. Противоположная сторона кристалла также имеет проводимость, но n-типа и обладает избытком электронов. Между двумя областями имеется граница, которая и называется p-n переходом.

Такие особенности внутреннего устройства наделяют диоды их главным свойством – возможностью проведения электрического тока только в одном направлении.

Назначение

Ниже приводятся основные области применения диодов, на примере которых становится понятно их основное назначение:

  1. Диодные мосты представляют собой 4, 6 или 12 диодов, соединенных между собой, их количество зависит от типа схемы, которая может быть однофазной, трехфазной полумостовой или трехфазной полномостовой. Они выполняют функции выпрямителей, такой вариант чаще всего используется в автомобильных генераторах, поскольку внедрение подобных мостов, а также использование вместе с ними щеточно-коллекторных узлов, позволило в значительной степени сократить размеры данного устройства и увеличить степень его надежности. Если соединение выполнено последовательно и в одну сторону, то это повышает минимальные показатели напряжения, которое потребуется для отпирания всего диодного моста.
  2. Диодные детекторы получаются при комбинированном использовании данных приборов с конденсаторами. Это необходимо для того, чтобы было можно выделить модуляцию с низкими частотами из различных модулированных сигналов, в том числе амплитудно-модулированной разновидности радиосигнала. Такие детекторы являются частью конструкции многих бытовых потребителей, например, телевизоров или радиоприемников.
  3. Обеспечение защиты потребителей от неверной полярности при включении схемных входов от возникающих перегрузок или ключей от пробоя электродвижущей силой, возникающей при самоиндукции, которая происходит при отключении индуктивной нагрузки. Для обеспечения безопасности схем от возникающих перегрузок, применяется цепочка, состоящая из нескольких диодов, имеющих подключение к питающим шинам в обратном направлении. При этом, вход, которому обеспечивается защита, должен подключаться к середине этой цепочки. Во время обычного функционирования схемы, все диоды находятся в закрытом состоянии, но если ими было зафиксировано, что потенциал входа ушел за допустимые пределы напряжения, происходит активация одного из защитных элементов. Благодаря этому, данный допустимый потенциал получает ограничение в рамках допустимого питающего напряжения в сумме с прямым падением показателей напряжение на защитном приборе.
  4. Переключатели, созданные на основе диодов, используются для осуществления коммутации сигналов с высокими частотами. Управление такой системой осуществляется при помощи постоянного электрического тока, разделения высоких частот и подачи управляющего сигнала, которое происходит благодаря индуктивности и конденсаторам.
  5. Создание диодной искрозащиты. Используются шунт-диодные барьеры, которые обеспечивают безопасность путем ограничения напряжения в соответствующей электрической цепи. В совокупности с ними применяются токоограничительные резисторы, которые необходимы для ограничения показателей электрического тока, проходящего через сеть, и увеличения степени защиты.

Использование диодов в электронике на сегодняшний день весьма широко, поскольку фактически ни одна современная разновидность электронного оборудования не обходится без этих элементов.

Прямое включение диода

На p-n-переход диода может оказывать воздействие напряжение, подаваемое с внешних источников. Такие показатели, как величина и полярность, будут сказываться на его поведении и проводимом через него электрическом токе.

Ниже подробно рассмотрен вариант, при котором происходит подключение плюса к области p-типа, а отрицательного полюса к области n-типа. В этом случае произойдет прямое включение:

  1. Под воздействием напряжения от внешнего источника, в p-n-переходе сформируется электрическое поле, при этом его направление будет противоположным относительно внутреннего диффузионного поля.
  2. Напряжение поля значительно снизится, что вызовет резкое сужение запирающего слоя.
  3. Под воздействием этих процессов значительное количество электронов обретет возможность свободно переходить из p-области в n-область, а также в обратном направлении.
  4. Показатели тока дрейфа во время этого процесса остаются прежними, поскольку они напрямую зависят только от числа неосновных заряженных носителей, находящихся в области p-n-перехода.
  5. Электроны обладают повышенным уровнем диффузии, что приводит к инжекции неосновных носителей. Иными словами, в n-области произойдет повышение количества дырок, а в p-области будет зафиксирована повышенная концентрация электронов.
  6. Отсутствие равновесия и повышенное число неосновных носителей заставляет их уходить вглубь полупроводника и смешиваться с его структурой, что в итоге приводит к разрушению его свойств электронейтральности.
  7. Полупроводник при этом способен восстановить свое нейтральное состояние, это происходит благодаря получению зарядов от подключенного внешнего источника, что способствует появлению прямого тока во внешней электрической цепи.

Обратное включение диода

Теперь будет рассмотрен другой способ включения, во время которого изменяется полярность внешнего источника, от которого происходит передача напряжения:

  1. Главное отличие от прямого включения заключается в том, что создаваемое электрическое поле будет обладать направлением, полностью совпадающим с направлением внутреннего диффузионного поля. Соответственно, запирающий слой будет уже не сужаться, а, наоборот, расширяться.
  2. Поле, находящееся в p-n-переходе, будет оказывать ускоряющий эффект на целый ряд неосновных носителей заряда, по этой причине, показатели дрейфового тока останутся без изменений. Он будет определять параметры результирующего тока, который проходит через p-n-переход.
  3. По мере роста обратного напряжения, электрический ток, протекающий через переход, будет стремиться достичь максимальных показателей. Он имеет специальное название – ток насыщения.
  4. В соответствии с экспоненциальным законом, с постепенным увеличением температуры будут увеличиваться и показатели тока насыщения.

Прямое и обратное напряжение

Напряжение, которое оказывает воздействие на диод, разделяют по двум критериям:

  1. Прямое напряжение – это то, при котором происходит открытие диода и начинается прохождение через него прямого тока, при этом показатели сопротивления прибора являются крайне низкими.
  2. Обратное напряжение – это то, которое обладает обратной полярностью и обеспечивает закрытие диода с прохождением через него обратного тока. Показатели сопротивления прибора при этом начинают резко и значительно расти.

Сопротивление p-n-перехода является постоянно меняющимся показателем, в первую очередь на него оказывает влияние прямое напряжение, подающееся непосредственно на диод. Если напряжение увеличивается, то показатели сопротивления перехода будут пропорционально уменьшаться.

Это приводит к росту параметров прямого тока, проходящего через диод. Когда данный прибор закрыт, то на него воздействует фактически все напряжение, по этой причине показатели проходящего через диод обратного тока являются незначительными, а сопротивление перехода при этом достигает пиковых параметров.

Работа диода и его вольт-амперная характеристика

Под вольт-амперной характеристикой данных приборов понимается кривая линия, которая показывает то, в какой зависимости находится электрический ток, протекающий через p-n-переход, от объемов и полярности напряжения, воздействующего на него.

Подобный график можно описать следующим образом:

  1. Ось, расположенная по вертикали: верхняя область соответствует значениям прямого тока, нижняя область параметрам обратного тока.
  2. Ось, расположенная по горизонтали: область, находящаяся справа, предназначена для значений прямого напряжения; область слева для параметров обратного напряжения.
  3. Прямая ветвь вольт-амперной характеристики отражает пропускной электрический ток через диод. Она направлена вверх и проходит в непосредственной близости от вертикальной оси, поскольку отображает увеличение прямого электрического тока, которое происходит при увеличении соответствующего напряжения.
  4. Вторая (обратная) ветвь соответствует и отображает состояние закрытого электрического тока, который также проходит через прибор. Положение у нее такое, что она проходит фактически параллельно относительно горизонтальной оси. Чем круче эта ветвь подходит к вертикали, тем выше выпрямительные возможности конкретного диода.
  5. По графику можно наблюдать, что после роста прямого напряжения, протекающего через p-n-переход, происходит медленное увеличение показателей электрического тока. Однако постепенно, кривая достигает области, в которой заметен скачок, после которого происходит ускоренное нарастание его показателей. Это объясняется открытием диода и проведением тока при прямом напряжении. Для приборов, изготовленных из германия, это происходит при напряжении равном от 0,1В до 0,2В (максимальное значение 1В), а для кремниевых элементов требуется более высокий показатель от 0,5В до 0,6В (максимальное значение 1,5В).
  6. Показанное увеличение показателей тока может привести к перегреву полупроводниковых молекул. Если отведение тепла, происходящее благодаря естественным процессам и работе радиаторов, будет меньше уровня его выделения, то структура молекул может быть разрушена, и этот процесс будет иметь уже необратимый характер. По этой причине, необходимо ограничивать параметры прямого тока, чтобы не допустить перегрева полупроводникового материала. Для этого, в схему добавляются специальные резисторы, имеющие последовательное подключение с диодами.
  7. Исследуя обратную ветвь можно заметить, что если начинает увеличиваться обратное напряжение, которое приложено к p-n-переходу, то фактически незаметен рост параметров тока. Однако в случаях, когда напряжение достигает параметров, превосходящих допустимые нормы, может произойти внезапный скачок показателей обратного тока, что перегреет полупроводник и будет способствовать последующему пробою p-n-перехода.

Основные неисправности диодов

Иногда приборы подобного типа выходят из строя, это может происходить из-за естественной амортизации и старения данных элементов или по иным причинам.

Всего выделяют 3 основных типа распространенных неисправностей:

  1. Пробой перехода приводит к тому, что диод вместо полупроводникового прибора становится по своей сути самым обычным проводником. В таком состоянии он лишается своих основных свойств и начинает пропускать электрический ток в абсолютно любом направлении. Подобная поломка легко выявляется при помощи стандартного мультиметра, который начинает подавать звуковой сигнал и показывать низкий уровень сопротивления в диоде.
  2. При обрыве происходит обратный процесс – прибор вообще перестает пропускать электрический ток в каком-либо направлении, то есть он становится по своей сути изолятором. Для точности определения обрыва, необходимо использовать тестеры с качественными и исправными щупами, в противном случае, они могут иногда ложно диагностировать данную неисправность. У сплавных полупроводниковых разновидностей такая поломка встречается крайне редко.
  3. Утечка, во время которой нарушается герметичность корпуса прибора, вследствие чего он не может исправно функционировать.

Пробой p-n-перехода

Подобные пробои происходят в ситуациях, когда показатели обратного электрического тока начинают внезапно и резко расти, происходит это из-за того, что напряжение соответствующего типа достигает недопустимых высоких значений.

Обычно различается несколько видов:

  1. Тепловые пробои, которые вызваны резким повышением температуры и последующим перегревом.
  2. Электрические пробои, возникающие под воздействием тока на переход.

График вольт-амперной характеристики позволяет наглядно изучать эти процессы и разницу между ними.

Электрический пробой

Последствия, вызываемые электрическими пробоями, не носят необратимого характера, поскольку при них не происходит разрушение самого кристалла. Поэтому при постепенном понижении напряжения можно восстановить всей свойства и рабочие параметры диода.

При этом, пробои такого типа делятся на две разновидности:

  1. Туннельные пробои происходят при прохождении высокого напряжения через узкие переходы, что дает возможность отдельно взятым электронам проскочить через него. Обычно они возникают, если в полупроводниковых молекулах имеется большое количество разных примесей. Во время такого пробоя, обратный ток начинает резко и стремительно расти, а соответствующее напряжение находится на низком уровне.
  2. Лавинные разновидности пробоев возможны благодаря воздействию сильных полей, способных разогнать носителей заряда до предельного уровня из-за чего они вышибают из атомов ряд валентных электронов, которые после этого вылетают в проводимую область. Это явление носит лавинообразный характер, благодаря чему данный вид пробоев и получил такое название.

Тепловой пробой

Возникновение такого пробоя может произойти по двум основным причинам: недостаточный теплоотвод и перегрев p-n-перехода, который происходит из-за протекания через него электрического тока со слишком высокими показателями.

Повышение температурного режима в переходе и соседних областях вызывает следующие последствия:

  1. Рост колебания атомов, входящих в состав кристалла.
  2. Попадание электронов в проводимую зону.
  3. Резкое повышение температуры.
  4. Разрушение и деформация структуры кристалла.
  5. Полный выход из строя и поломка всего радиокомпонента.

Статья была полезна?

0,00 (оценок: 0)

Светильник, LED, диоды, алграф, все для мебели, столешница, мдф, кухня

Выберите категорию:

Все категории Акции и спецпредложения Готовая офисная мебель » Корпусная мебель » Офисные диваны и кресла для зон ожидания » Кресла, стулья »» Кресла для руководителя »» Кресла для персонала »» Детские кресла »» Стулья для посетителей »» Комплектующие Готовые изделия Кухонные модули » Готовые кухонные модули в верхнюю базу » Готовые кухонные модули в нижнюю базу » Готовый кухонный колонный шкаф Плитные материалы » ЛДСП Lamarty »» Классификация ДСП к кромке »» Рекомендуемые сочетания декоров Lamarty »» Артикулы кромок ПВХ к ЛДСП Lamarty »» Таблица соответствия Воск/Штрих/Маркер к ЛДСП Ламарти »» Сертификаты » ЛХДФ/ХДФ » Перфорированные Панели ХДФ » ДВП »» Профиль соединительный для ДВП » МДФ » Фанера берёзовая » Фасадные панели мдф Кромочные материалы » ПВХ кромка » Меламиновая кромка » Кромка ПВХ глянец » Кант накладной П-образный » Распродажа Столешницы, мебельные щиты и комплектующие » Столешницы » Мебельные щиты » Планки для мебельных столешниц и щитов » Кромки с клеем » Алюминиевый профиль для столешниц » Плинтус кухонный » Герметик для столешниц Рамочный профиль мдф Фурнитура для кухни » Навесы для кухонных шкафов »» Подвеска полок на саморезах под крышечку Camar »» Подвеска для навешивания шкафа, SCARPI-4 »» Подвеска скрытая Camar 818 »» Подвеска усиленная Camar »» Подвеска для нижних баз скрытый монтаж 821 »» Подвеска для нижних баз 807 »» Подвеска пластиковая универсальная »» Подвески БОЯРД »» Подвески GRASS » Корзины, посудосушители, колонны »» Корзины, посудосушители в верхний шкаф »» Корзины, посудосушители в нижний шкаф »» Корзины, посудосушители в угловой шкаф »» Выдвижные колонны » Вытяжки кухонные »» Комплектующие к кухонным вытяжкам » Лотки, вкладыши » Мойки, смесители кухонные »» Смесители кухонные »» Мойки кухонные »» Комплектующие к мойкам » Мусоросборники/Гигиенические покрытия » Рейлинги и декоративные элементы »» хром »» бронза »» Рейлинги и декоративные элементы STEELWOOD »» Рейлинговая система B-Planum »» черный матовый » Подставки под горячее » Подстолья » Столы » Система барных стоек » Термозащитный профиль » Цоколь кухонный Лицевая фурнитура » Ручки мебельные » Крючки мебельные » Полкодержатели Крепеж и соединительная фурнитура » Уголки » Метизы » Стяжки и соединители » Ограничители » Эксцентрики и дюбеля Направляющие, метабоксы, системы выдвижения » Направляющие шариковые » Направляющие роликовые » Направляющие шариковые под клавиатуру » Направляющие с доводчиком » Направляющие push-to-open без амортизатора (выдвижение после нажатия) » Направляющие push-to-open скрытый монтаж (выдвижение после нажатия) » Направляющие PUSH+SOFT CLOSING (выдвижение после нажатия) » Направляющие скрытого монтажа » Метабоксы » Система выдвижения ящиков B-Box (Боярд) » Система выдвижения СТАРТ (Боярд) »» Система выдвижения СТАРТ в разборе »» Внутренний ящик » Система выдвижных ящиков Freebox (Гратис) » Система выдвижных ящиков Slim Box (Гратис) » Система выдвижных ящиков Moovit (Hafele) » Система выдвижных ящиков NOVA PRO DELUXE (Grass) » Система выдвижных ящиков Tipmatic Plus (Grass) Системы открывания мебельных фасадов » Петли мебельные »» Петли для деревянных фасадов простые »» Петли для деревянных фасадов с доводчиком »» Петли для алюминиевых фасадов »» Петли без пружины (Push) »» Карточные петли »» Рояльные петли »» Секретерные петли »» Система петель NEXIS »» Универсальные петли »» Распродажа » Подъемные механизмы/Газ-лифты »» Подъемный механизм FREE FOLD »» Подъемный механизм FREE FLAP »» Подъемный механизм AEROBUS »» Подъемный механизм GL »» Подъемный механизм VERSO »» Подъемный механизм STRATO »» Подъемный механизм L-80 »» Подъемный механизм F-20 »» Подъемный механизм Maxi C » Профиль «Secret» (Фасад без ручек) » Защелки мебельные, магниты, амортизаторы Системы для шкафов-купе » Декоративная система для раздвижных дверей » Декорированный профиль Alvid » Система Cruiser для раздвижных дверей » Система FAST 50кг для раздвижных дверей » Шкафы-купе «Росла» » Шкафы-купе LK «Росла (облегченный)» » Шкаф-купе «Росла Sprint» (ДСП 16 мм) » Шкафы-купе «STERN» » Шкаф-купе «Алвид» » Шкаф купе «Гратис» » Профиль KD однополозный » Шкаф-купе в минималистском стиле » Шкаф купе «Безрамный» Соединительные системы труб и перил Joker » Система труб Joker » Система перил Joker Наполнение для шкафов и гардеробных комнат » Лифт-пантограф для хранения одежды » Сетчатые корзины и полки для белья Ножки для корпусной и мягкой мебели » Колесные опоры » Опоры для кухонь под цоколь » Опоры для шкафов » Опоры для мягкой мебели » Подпятники Заглушки для профильных труб Опоры и фурнитура для столов и барных стоек Зеркала и стекла » Стекла и зеркала простые »» Варианты минимальных размеров простых стекол и зеркал » Стекло крашеное » Стекла с рисунком » Зеркала с рисунком » Зеркала с подсветкой » Плитка зеркальная » Стекло с УФ-Печатью Фурнитура для стекла » Зеркалодержатели, стеклодержатели » Петли для стеклянных фасадов » Замки и фурнитура для стекла Реставрационные материалы » Заглушки » Уход за мебелью Аксессуары для мебели » Замки » Заглушки для проводов в столешницу » Розетки и удлинители » Изделия из камня » Вешалки напольные для одежды Полки для ванной Освещение » Светильники » Светодиодные ленты » Блоки питания » Алюминиевые профиля для ленты и световых полок » Полка-светильник » Выключатели Кровати Матрасы » Чехлы водонепроницаемые Ортопедические основания для кровати Каркасно-модульная система «Лофт комплект» Фасады » Фасады крашенные мдф » Фасады из алюминиевого профиля » Фасады из панелей AGT » Фасады фабрики «Кедр» » Фасады фабрики «Fabriche» Картины Albico Шаблоны, инструмент, образцы » Лента шлифовальная » Упаковочные материалы » Пилы » Подшипники » Сверла » Фрезы » Мебельный инструмент Чистящие средства Клей-расплав Карнизы для штор Стулья, табуреты Мебель для дачи Маски медицинские Шторка-жалюзи » Инструкция по сборке Система алюминиевых профилей » Торцевой профиль » Профиль для торгового оборудования » Рамы и опоры корпусной мебели » Подвесная система для межкомнатных дверей » Распашная система » Система для складных дверей » Система для деревянных дверей » Система для зонирования офисного пространства »» Комплектующие Дополнительные услуги » Онлайн конструктор кухонь » Распил » Кромление » Столешницы и еврозапил » Двери-купе » Нанесение клея » Раскрой зеркала, стекла » Сращивание » Услуги по сборке фасада » Упаковка » УФ печать » Покраска металла » Заточка дисковых пил

Размер опоры, мм:

Все710*46*46710*60*60820*46*464мм1200х600х502800х1220х85,4х27 мм710 мм5,4х27 мм6м820*60*6050смх300м 17мкр2,6 м. 2500х1200х12,5однорожковый2800х610х82,8*1,25*0,02 м.5,4м3м2800х610х18820 мм820100х30d-5052071047х5040х40х5012060х50100х38150х3070100х40100х40х40100х38х3840х40х15010080150х50520h-54 735100х3827х50150х30150х5060х40х40730 × 667100х25х2527х5040х40х100100х38100х60150х50100х4047х50100х38150х3070100х50150х50730х60х60100х25х2540х40х70150710 150х5060х4047х50110027х50100х30d-5050х60100х5080х5060х40х40520730х40х40100х25х2540х40х6060х50d-4027х501100 мм100х30145-165100х4060140453030х60/725х59540х40х755040х40/725х20072540х50120х50h-5494518201100х60х60710х60х60820х60х60710х50820х601100Х60710Х60710х46х461000х4001000х500950х59050х10050х120

Производитель:

ВсеВДПЦентроКомплектКухонные принадлежностиGrandisПрофиСтильМартиКомПолигранLILT(Китай)FUL (Италия)МФJokerСыктывкарский фанерный заводМакМартКомандорVPLКедрFamilyGP-Plast (Китай)Rehau (Германия)Dollken (Германия)МДМПАУЛ МАРКНайдиGRASS(Австрия)STERNDe Fran (Китай)МakmartАлвидEDSONКламетФМСМаксСтоунPaulmarkDollkenGRATIS (Россия)SAZАнтикТермопласт5638Экологическая Мебель на МеталлоКаркасеEltonsKastamonu1280489153 (126122)гл. 380-490, арт.32/72.N30/МТгл.380-490, арт.32/72.N40/BIгл.380-490, арт.32/72.N40/МТгл.380-490, арт.32/72.N45/МТгл.380-490, арт.32/72.N50/МТгл.380-490, арт.32/72.N60/BIгл.380-490, арт.32/72.N60/МТгл.380-490, арт.32/73.N35/GRгл.422-450, арт.ТЕ13.2668.05.013ЕмарVIBO (Италия)Пара-ПластUNIONPLASTAGOFORMKessebohmerGranFest-ECOMAKMARTElikorAlbicoФМС(Россия)ЮММEwigsteinGslightPolygranАГИДЕЛЬБоярдСлотексGTV «Меридиан»BesseyKleinSistemiOmasLeitzFreudEbirРослаGiustiВестаVOLPATOHafeleGRASSGRATISRauvarioАквастальMatteoUKINOXGranFestKornerСОЮЗСКИФARPA (Италия)ГратисPfleidererRehauEGGERСупер профильАГТ (Россия)AGTСпикаКроношпанВалмаксLAMARTY

различных типов диодов | Обозначения схем и их применение

В этом уроке мы узнаем о различных типах диодов. К ним относятся малосигнальные диоды, стабилитроны, светоизлучающие диоды, диоды Шоттки, туннельные диоды, лавинные диоды и т. Д. Это будет краткое примечание о различных типах диодов с их основными функциями и соответствующими обозначениями схем.

Введение

Диоды — это электронные устройства / компоненты с двумя выводами, которые работают как односторонний переключатель i.е., они позволяют току течь только в одном направлении. Эти диоды изготавливаются из полупроводниковых материалов, таких как кремний, германий и арсенид галлия.

Два вывода диода известны как анод и катод. Основываясь на разности потенциалов между этими двумя клеммами, работу диода можно классифицировать двумя способами:

  • Если анод имеет более высокий потенциал, чем катод, то говорят, что диод находится в прямом смещении и пропускает ток.
  • Если катод имеет более высокий потенциал, чем анод, то говорят, что диод находится в режиме обратного смещения и не пропускает ток.

У разных типов диодов разные требования к напряжению. Для кремниевых диодов прямое напряжение составляет 0,7 В, а для германиевых диодов — 0,3 В. Обычно в кремниевых диодах темная полоса на одном конце диода указывает на вывод катода, а другой вывод — на анод.

Одно из основных применений диодов — выпрямление, то есть преобразование переменного тока в постоянный. Поскольку диоды позволяют току течь только в одном направлении и блокируют ток в другом направлении, диоды используются в устройствах защиты от обратной полярности и переходных процессов.

Существует много различных типов диодов, и некоторые из них перечислены ниже.

Различные типы диодов

Давайте теперь кратко рассмотрим несколько распространенных типов диодов.

1. Малый сигнальный диод

Это небольшое устройство с непропорциональными характеристиками, приложения которого в основном связаны с высокочастотными и очень низковольтными приложениями, такими как радио, телевидение и т. Д. Для защиты диода от загрязнения он окружен стеклом, поэтому его также называют стеклянным пассивированным диодом. .Одним из популярных диодов этого типа является 1N4148.

По внешнему виду сигнальные диоды очень маленькие по сравнению с силовыми диодами. Для обозначения катодного вывода один край маркируется черным или красным цветом. Для приложений на высоких частотах очень эффективны характеристики малосигнального диода.

Что касается других функций, сигнальные диоды обычно имеют небольшую пропускную способность по току и рассеиваемую мощность. Обычно они находятся в диапазоне 150 мА и 500 мВт соответственно.

Малосигнальный диод может быть изготовлен из полупроводникового материала кремниевого или германиевого типа, но характеристики диода различаются в зависимости от легирующего материала.

Малосигнальные диоды

используются в диодных приложениях общего назначения, высокоскоростной коммутации, параметрических усилителях и многих других приложениях. Некоторые важные характеристики малого сигнального диода:

  • Пиковое обратное напряжение (В PR ) — это максимальное обратное напряжение, которое может быть приложено к диоду до его выхода из строя.
  • Обратный ток (I R ) — Ток (очень малое значение), который течет при обратном смещении.
  • Максимальное прямое напряжение при пиковом прямом токе (В F при I F )
  • Время обратного восстановления — время, необходимое для снижения обратного тока с прямого до I R .

2. Большой сигнальный диод

Эти диоды имеют большой слой PN перехода. Таким образом, они обычно используются в ректификации, т.е., преобразовывая переменный ток в постоянный. Большой PN переход также увеличивает пропускную способность прямого тока и обратное запирающее напряжение диода. Большие сигнальные диоды не подходят для высокочастотных приложений.

Основное применение этих диодов — источники питания (выпрямители, преобразователи, инверторы, устройства для зарядки аккумуляторов и т. Д.). В этих диодах значение прямого сопротивления составляет несколько Ом, а значение сопротивления обратной блокировки — в мегаомах.

Поскольку он обладает высокими характеристиками по току и напряжению, он может использоваться в электрических устройствах, которые используются для подавления высоких пиковых напряжений.

3. Стабилитрон

Это пассивный элемент, работающий по принципу «пробоя стабилитрона». Впервые произведенный Кларенсом Зинером в 1934 году, он похож на обычный диод в состоянии прямого смещения, то есть пропускает ток.

Но в состоянии обратного смещения диод проводит только тогда, когда приложенное напряжение достигает напряжения пробоя, известного как пробой Зенера. Он предназначен для защиты других полупроводниковых устройств от кратковременных импульсов напряжения. Он действует как регулятор напряжения.

4. Светоизлучающий диод (LED)

Эти диоды преобразуют электрическую энергию в энергию света. Первое производство началось в 1968 году. Он подвергается процессу электролюминесценции, в котором дырки и электроны рекомбинируются для получения энергии в виде света в состоянии прямого смещения.

Раньше светодиоды были очень дорогими и использовались только для специальных целей. Но с годами стоимость светодиодов значительно снизилась. Это, а также тот факт, что они чрезвычайно энергоэффективны, делают светодиоды основным источником освещения в домах, офисах, улицах (для уличного освещения, а также для светофоров), в автомобилях, мобильных телефонах.

5. Диоды постоянного тока

Он также известен как токорегулирующий диод, токоограничивающий диод или транзистор с диодным соединением. Функция диода — регулировать напряжение при определенном токе.

Функционирует как ограничитель тока с двумя выводами. В этом случае JFET действует как ограничитель тока для достижения высокого выходного сопротивления. Символ диода постоянного тока показан ниже.

6. Диод Шоттки

В диодах этого типа переход формируется путем контакта полупроводникового материала с металлом.Благодаря этому прямое падение напряжения снижается до минимума. Полупроводниковый материал представляет собой кремний N-типа, который действует как анод, а металлы, такие как хром, платина, вольфрам и т. Д., Действуют как катод.

Благодаря металлическому переходу эти диоды обладают высокой проводимостью по току, и, следовательно, время переключения сокращается. Таким образом, диод Шоттки более широко используется в коммутационных приложениях. В основном из-за перехода металл-полупроводник падение напряжения невелико, что, в свою очередь, увеличивает характеристики диода и снижает потери мощности.Таким образом, они используются в высокочастотных выпрямителях. Обозначение диода Шоттки показано ниже.

7. Диод Шокли

Это было одно из первых изобретенных полупроводниковых устройств. Диод Шокли состоит из четырех слоев. Его также называют диодом PNPN. Он аналогичен тиристору без вывода затвора, что означает, что вывод затвора отключен. Поскольку триггерный вход отсутствует, диод может проводить ток только путем подачи прямого напряжения.

Он остается включенным при включении и остается выключенным после выключения. Диод имеет два рабочих состояния: проводящий и непроводящий. В непроводящем состоянии диод проводит с меньшим напряжением.

Обозначение диода Шокли следующее:

Применение диодов Шокли

  • Триггерные переключатели для SCR.
  • Действует как релаксирующий осциллятор.

8. Пошаговые диоды восстановления

Его также называют отключающим диодом или диодом для накопления заряда.Это особый тип диодов, которые накапливают заряд положительного импульса и используют в отрицательном импульсе синусоидальных сигналов. Время нарастания текущего импульса равно времени щелчка. Из-за этого явления у него есть импульсы восстановления скорости.

Эти диоды используются в умножителях более высокого порядка и в схемах формирователя импульсов. Частота среза этих диодов очень высока, что составляет порядка гигагерц.

В качестве умножителя этот диод имеет диапазон частот среза от 200 до 300 ГГц.Эти диоды играют жизненно важную роль при работе в диапазоне 10 ГГц. Эффективность высока для умножителей более низкого порядка. Символ этого диода показан ниже.

9. Туннельный диод

Используется как высокоскоростной переключатель со скоростью переключения порядка нескольких наносекунд. Благодаря туннельному эффекту он очень быстро работает в микроволновом диапазоне частот. Это двухконтактное устройство, в котором концентрация примесей слишком высока.

Переходная характеристика ограничивается емкостью перехода плюс паразитной емкостью проводки.В основном используется в СВЧ-генераторах и усилителях. Он действует как устройство с самой отрицательной проводимостью. Туннельные диоды можно настраивать как механически, так и электрически. Символ туннельного диода показан ниже.

Применения туннельных диодов

  • Цепи колебательные.
  • СВЧ-схемы.
  • Устойчив к ядерной радиации.

10. Варакторный диод

Они также известны как диоды варикапа. Он действует как переменный конденсатор.Операции выполняются в основном только при обратном смещении. Эти диоды очень известны благодаря своей способности изменять диапазоны емкости в цепи при наличии постоянного напряжения.

Они могут изменять емкость до высоких значений. В варакторном диоде мы можем уменьшать или увеличивать обедненный слой, изменяя напряжение обратного смещения. Эти диоды находят множество применений в качестве генераторов с регулируемым напряжением для сотовых телефонов, предварительных фильтров спутниковой связи и т. Д. Символ варакторного диода приведен ниже.

Применение варакторных диодов

  • Конденсаторы регулируемые напряжением
  • Генераторы, управляемые напряжением
  • Параметрические усилители
  • Умножители частоты
  • FM-передатчики и петли фазовой автоподстройки частоты в радио, телевизорах и сотовых телефонах

11. Лазерный диод

Аналогичен светодиоду, в котором активная область образована p-n переходом. Электрически лазерный диод представляет собой диод P-I-N, в котором активная область находится во внутренней области.Используется в волоконно-оптической связи, считывателях штрих-кодов, лазерных указателях, считывании и записи CD / DVD / Blu-ray, лазерной печати.

Типы лазерных диодов:

  • Лазер с двойной гетероструктурой: свободные электроны и дырки доступны одновременно в регионе.
  • Лазеры на квантовых ямах: лазеры, имеющие более одной квантовой ямы, называются лазерами с несколькими квантовыми ямами.
  • Квантово-каскадные лазеры: это лазеры на гетеропереходе, которые обеспечивают лазерное воздействие на относительно длинных длинах волн.
  • Лазеры на гетероструктурах с раздельным ограничением: Чтобы компенсировать проблему тонких слоев в квантовых лазерах, мы выбираем лазеры на гетероструктурах с раздельным ограничением.
  • Лазеры с распределенным брэгговским отражателем: это могут быть лазеры с торцевым излучением или VCSELS.

Обозначение лазерного диода, как показано:

12. Диод подавления переходных напряжений

В полупроводниковых устройствах переходные процессы возникают из-за внезапного изменения напряжения в состоянии.Они повредят выходной отклик устройства. Чтобы решить эту проблему, используются подавляющие напряжение диоды. Принцип действия диода ограничения напряжения аналогичен работе стабилитрона.

Эти диоды работают нормально, как диоды с p-n переходом, но во время переходного напряжения их работа меняется. В нормальном состоянии сопротивление диода высокое. Когда в цепи возникает какое-либо переходное напряжение, диод входит в область лавинного пробоя, в которой обеспечивается низкий импеданс.

Это происходит очень спонтанно, потому что продолжительность схода лавины составляет пикосекунды. Диод подавления переходных напряжений будет ограничивать напряжение до фиксированных уровней, в большинстве случаев его ограничивающее напряжение находится в минимальном диапазоне.

Они используются в области телекоммуникаций, медицины, микропроцессоров и обработки сигналов. Он реагирует на перенапряжение быстрее, чем варисторы или газоразрядные трубки.

Обозначение диода подавления переходного напряжения показано ниже.

Характеристики диода:

  • Ток утечки
  • Максимальное обратное запорное напряжение
  • Напряжение пробоя
  • Напряжение зажима
  • Паразитная емкость
  • Паразитная индуктивность
  • Количество энергии, которое он может поглотить

13. Диоды легированные золотом

В этих диодах золото используется в качестве легирующей примеси. Эти диоды быстрее других диодов. В этих диодах ток утечки в условиях обратного смещения также меньше.Даже при более высоком падении напряжения это позволяет диоду работать на частотах сигнала. В этих диодах золото способствует более быстрой рекомбинации неосновных носителей.

14. Супер барьерные диоды

Это выпрямительный диод с низким прямым падением напряжения, как у диода Шоттки, с возможностью защиты от перенапряжения и низким обратным током утечки в качестве диода с фазовым переходом. Он был разработан для приложений с высокой мощностью, быстрым переключением и низкими потерями. Супербарьерные выпрямители — это выпрямители следующего поколения с более низким прямым напряжением, чем диоды Шоттки.

15. Диод Пельтье

В этом типе диода он генерирует тепло на стыке двух материалов полупроводника, которое течет от одного вывода к другому. Этот поток осуществляется только в одном направлении, которое совпадает с направлением потока тока.

Это тепло производится за счет электрического заряда, возникающего в результате рекомбинации неосновных носителей заряда. В основном это используется в системах охлаждения и обогрева. Этот тип диодов используется как датчик и тепловой двигатель для термоэлектрического охлаждения.

16. Кристаллический диод

Это также известно как усы Кошки, разновидность диодов с точечным контактом. Его работа зависит от давления контакта полупроводникового кристалла с острием.

В нем присутствует металлическая проволока, которая прижимается к кристаллу полупроводника. При этом кристалл полупроводника действует как катод, а металлическая проволока действует как анод. Эти диоды являются устаревшими по своей природе. В основном используется в микроволновых приемниках и детекторах.

Применение кристаллического диода

  • Кристаллический диод выпрямителя
  • Кристаллический диодный детектор
  • Радиоприемник Crystal

17.Лавинный диод

Это пассивный элемент, работающий по принципу лавинного разрушения. Он работает в режиме обратного смещения. Это приводит к большому току из-за ионизации, создаваемой P-N переходом в условиях обратного смещения.

Эти диоды специально разработаны для пробоя при определенном обратном напряжении, чтобы предотвратить повреждение. Обозначение лавинного диода показано ниже:

Лавинный диод

  • Генерация ВЧ-шума: Он действует как источник ВЧ для мостов антенного анализатора, а также как генераторы белого шума.
  • Используется в радиооборудовании, а также в аппаратных генераторах случайных чисел.
  • Генерация СВЧ-частоты: в этом случае диод действует как устройство с отрицательным сопротивлением.
  • Однофотонный лавинный детектор: это детекторы фотонов с высоким коэффициентом усиления, используемые для измерения уровня освещенности.

18. Кремниевый выпрямитель

Он состоит из трех выводов: анода, катода и затвора. Он почти равен диоду Шокли. Как видно из названия, он в основном используется для управления, когда в цепи прикладываются небольшие напряжения.Символ кремниевого выпрямителя показан ниже:

.

Режимы работы:

  1. Режим блокировки в прямом направлении (выключенное состояние): в этом J1 и J3 смещены в прямом направлении, а J2 смещены в обратном направлении. Он предлагает высокое сопротивление ниже напряжения отключения и, следовательно, считается выключенным.
  2. Режим прямой проводимости (включенное состояние): увеличивая напряжение на аноде и катоде или применяя положительный импульс на затворе, мы можем включить. Единственный способ выключить — уменьшить ток, протекающий через него.
  3. Режим блокировки обратного направления (выключенное состояние): SCR, блокирующий обратное напряжение, называется асимметричным SCR. В основном используется в инверторах источника тока.

19. Вакуумные диоды

Вакуумные диоды состоят из двух электродов, которые действуют как анод и катод. Катод состоит из вольфрама, который испускает электроны в направлении анода. Электронный поток всегда будет идти только от катода к аноду. Итак, он действует как переключатель.

Если катод покрыт оксидным материалом, то способность к эмиссии электронов высока.Анод немного длинноват, а в некоторых случаях его поверхность шероховатая, чтобы снизить температуру, возникающую в диоде. Диод будет проводить только в одном случае, когда анод положителен по отношению к клемме катода. Обозначение показано на рисунке:

.

20. PIN диод

Улучшенная версия обычного диода с фазовым переходом дает PIN-диод. В PIN-диоде легирование не нужно. Собственный материал, то есть материал, не имеющий носителей заряда, вставляется между областями P и N, что увеличивает площадь обедненного слоя.

Когда мы прикладываем напряжение прямого смещения, дырки и электроны выталкиваются во внутренний слой. В какой-то момент из-за этого высокого уровня инжекции электрическое поле также будет проходить через внутренний материал. Это поле заставляет носители течь из двух регионов. Символ PIN-диода показан ниже:

.

Применение ПИН-диода:

  • Радиочастотные переключатели: PIN-диод используется как для выбора сигнала, так и для выбора компонентов. Например, PIN-диоды действуют как индукторы с переключателем диапазона в генераторах с низким фазовым шумом.
  • Аттенюаторы: используются как мостовое и шунтирующее сопротивление в аттенюаторе типа «мост-Т».
  • Фотодетекторы: обнаруживают фотоны рентгеновского и гамма-излучения.

21. Устройства точечного контакта

Золотая или вольфрамовая проволока используется в качестве точечного контакта для создания области PN-перехода путем пропускания через нее сильного электрического тока. Небольшая область PN-перехода создается вокруг края провода, который соединяется с металлической пластиной, как показано на рисунке.

В прямом направлении его работа очень похожа, но в режиме обратного смещения провод действует как изолятор. Поскольку этот изолятор находится между пластинами, диод действует как конденсатор. Как правило, конденсатор блокирует токи постоянного тока, но токи переменного тока могут протекать в цепи на высоких частотах. Таким образом, они используются для обнаружения высокочастотных сигналов.

22. Диод Ганна

Диод Ганна изготовлен только из полупроводникового материала n-типа. Область истощения двух материалов N-типа очень тонкая.Когда напряжение в цепи увеличивается, увеличивается и ток. После определенного уровня напряжения ток будет экспоненциально уменьшаться, таким образом проявляется отрицательное дифференциальное сопротивление.

Он имеет два электрода с арсенидом галлия и фосфидом индия. Благодаря этому он имеет отрицательное дифференциальное сопротивление. Его также называют переносным электронным устройством. Он генерирует СВЧ-сигналы, поэтому в основном используется в СВЧ-устройствах. Его также можно использовать как усилитель. Обозначение диода Ганна показано ниже:

Обзор, символы, работа и применение

Диод — это электрическое устройство с двумя выводами, которое позволяет передавать ток только в одном направлении.Диод также известен своим свойством однонаправленного тока, когда электрический ток может течь в одном направлении. В основном диод используется для выпрямления сигналов в радиодетекторах или в источниках питания. Они также могут использоваться в различных электрических и электронных схемах, где требуется «односторонний» результат диода. Большинство диодов изготовлено из полупроводников, таких как Si (кремний), но в некоторых случаях также используется Ge (германий). Иногда полезно резюмировать существующие типы диодов.Некоторые из типов могут перекрываться, но различные определения могут оказаться полезными, чтобы сузить область и предложить обзор различных типов диодов.


Какие бывают типы диодов?

Существует несколько типов диодов, и они доступны для использования в разработке электроники, а именно: обратный диод, диод БАРРИТТ, диод Ганна, лазерный диод, светоизлучающие диоды, золотые диоды , кристаллический диод , PN переход, диод Шокли , ступенчатый восстанавливающий диод, туннельный диод, варакторный диод и стабилитрон .

Типы диодов

Подробное описание диодов

Расскажем подробнее о принципе работы диода .

Обратный диод

Этот тип диода также называют обратным диодом, и он не очень широко используется. Обратный диод представляет собой диод с PN-переходом, который работает аналогично туннельному диоду. Сценарий квантового туннелирования несет важную ответственность за проведение тока в основном в обратном направлении. С помощью изображения энергетической зоны можно узнать точную работу диода.

Работа обратного диода

Полоса, которая лежит на самом верхнем уровне, называется зоной проводимости, тогда как полоса нижнего уровня называется валентной зоной. Когда происходит приложение энергии к электронам, они стремятся набрать энергию и двигаться к зоне проводимости. Когда электроны переходят из валентной зоны в зону проводимости, их место в валентной зоне остается с дырками.

В состоянии нулевого смещения занятая валентная зона противоположна занятой зоне проводимости.В то время как в состоянии обратного смещения P-область имеет движение вверх, соответствующее N-области. Теперь занятая полоса в P-секции контрастирует с пустой полосой в N-секции. Таким образом, электроны начинают туннелировать из занятой зоны в P-секции в свободную зону в N-секции.

Итак, это означает, что протекание тока происходит также и при обратном смещении. В состоянии прямого смещения N-область имеет движение вверх, соответствующее P-области. Теперь занятая полоса в N-секции контрастирует с вакантной полосой в P-секции.Таким образом, электроны начинают туннелировать из занятой зоны в N-секции в свободную зону в P-секции.

В этом типе диода формируется область отрицательного сопротивления, которая используется в основном для работы диода.

Обратный диод
Диод BARITT

Расширенный член этого диода — диод времени прохождения через барьер, который является диодом BARITT. Он применим в микроволновых приложениях и позволяет проводить много сравнений с более широко используемым диодом IMPATT.Эта ссылка показывает четкое описание того, что такое диод BARRITT, его работа и реализации.

Диод Ганна

Диод Ганна — это диод с PN переходом, этот тип диода представляет собой полупроводниковое устройство с двумя выводами. Обычно он используется для создания микроволновых сигналов. Пожалуйста, обратитесь к приведенной ниже ссылке, чтобы узнать о работе, характеристиках и применении диода Ганна.


Диоды Ганна
Лазерный диод

Лазерный диод не имеет аналогичного процесса, как у обычного светодиода (светоизлучающего диода), потому что он излучает когерентный свет.Эти диоды широко используются для различных целей, таких как DVD, CD-приводы и лазерные указатели для PPT. Хотя эти диоды недорогие, чем другие типы лазерных генераторов, они намного дороже светодиодов. У них тоже неполная жизнь.

Лазерный диод
Светоизлучающий диод

Термин LED означает светоизлучающий диод, это один из самых стандартных типов диодов. Когда диод подключен с прямым смещением, ток течет через переход и генерирует свет.Есть также много новых светодиодных разработок, которые меняются, они представляют собой светодиоды и OLED. Одна из основных концепций светодиода — это его ВАХ. Разберемся подробнее с характеристиками светодиодов.

Характеристики светоизлучающих диодов

Прежде чем светодиод излучает свет, он требует прохождения тока через диод, потому что это диод, основанный на токе. Здесь интенсивность света прямо пропорциональна прямому направлению тока, протекающего через диод.

Когда диод проводит ток в прямом смещении, тогда должен быть установлен резистор, ограничивающий ток, чтобы защитить диод от дополнительного протекания тока. Следует отметить, что не должно быть прямого соединения между источником питания и светодиодом, когда это вызывает мгновенное повреждение, потому что это соединение позволяет протекать чрезмерно сильному току и сжигать устройство.

LED Working

Каждый тип светодиодного устройства имеет свои собственные потери прямого напряжения через PN переход, и это ограничение определяется типом используемого полупроводника.Это определяет величину падения напряжения для соответствующей величины передаваемого тока, как правило, для значения тока 20 мА.

В большинстве сценариев светодиоды работают от минимальных уровней напряжения при последовательном включении резистора, Rs используется для ограничения прямого тока до защищенного уровня, который обычно составляет от 5 мА до 30 мА, когда требуется усиление. яркость.

Различные светодиоды излучают свет в соответствующих областях УФ-спектра, поэтому они генерируют разные уровни интенсивности света.О конкретном выборе полупроводника можно узнать по всей длине волны излучения фотонов и, следовательно, по произведенному соответствующему свету. Цвета светодиода следующие:

Тип полупроводника

Длина волны Расстояние Цвет

прямое напряжение при 20 мА

GaAS 850-940 нм Инфракрасный 1.2в
GaAsP 630-660 нм Красный 1,8 В
GaAsP 605-620 нм Янтарь 2,0 В
GaAsP: N 585-595 нм желтый 2,2 В
АИГАП 550-570 нм зеленый 3,5 В
SiC 430-505 нм Синий 3,6 В
GalnN 450 нм Белый 4.0v

Таким образом, точный цвет светодиода определяется расстоянием излучаемой длины волны. А длина волны известна по определенному составу полупроводника, который используется в PN-переходе во время его производственного процесса. Таким образом, стало ясно, что цвет свечения светодиода не связан с используемым мутным пластиком. Но также они увеличивают яркость света, когда они не освещаются источником тока. С помощью комбинации различных полупроводниковых, газообразных и металлических веществ можно получить следующие светодиоды:

  • Арсенид галлия (GaAs), который является инфракрасным
  • Фосфид арсенида галлия (GaAsP) варьируется от красного до инфракрасного и оранжевого
  • Фосфид арсенида галлия алюминия (AlGaAsP), который имеет ярко-красный, оранжевый тип красного, оранжевого и желтого цветов.
  • Фосфид галлия (GaP) существует в красном, желтом и зеленом цветах
  • Фосфид алюминия-галлия (AlGaP) — в основном зеленого цвета
  • Нитрид галлия (GaN), доступный в зеленом и изумрудно-зеленом цветах
  • Нитрид галлия-индия (GaInN), близкий к ультрафиолетовому, смешанный цвет синего, зеленого и синего
  • Карбид кремния (SiC) доступен в синем цвете в качестве подложки
  • Селенид цинка (ZnSe) существует в синем цвете
  • Нитрид алюминия и галлия (AlGaN), ультрафиолетовый
Фотодиод

Фотодиод используется для обнаружения света.Обнаружено, что когда свет попадает на PN-переход, он может создавать электроны и дырки. Как правило, фотодиоды работают в условиях обратного смещения, когда даже небольшое количество тока, проистекающего из света, можно просто заметить. Эти диоды также можно использовать для выработки электроэнергии.

Фото диод
PIN диод

Этот тип диодов отличается своей конструкцией. Он имеет стандартные области P-типа и N-типа, но область между двумя областями, а именно собственный полупроводник, не имеет легирования.Область собственного полупроводника имеет эффект увеличения площади обедненной области, что может быть полезно для переключения приложений.

PIN-диод

Отрицательные и положительные носители заряда из областей N- и P-типа, соответственно, перемещаются во внутреннюю область. Когда эта область полностью заполнена электронными дырками, диод начинает проводить. В состоянии обратного смещения широкий внутренний слой диода может предотвращать и выдерживать высокие уровни напряжения.

На повышенных уровнях частоты PIN-диод будет работать как линейный резистор. Он работает как линейный резистор, потому что у этого диода недостаточное время обратного восстановления . Это причина того, что сильно заряженная электрическим током область «I» не успевает разрядиться во время быстрых циклов. А на минимальных частотах диод работает как выпрямительный диод, где у него достаточно времени для разрядки и выключения.

PN Соединительный диод

Стандартный PN переход можно рассматривать как обычный или стандартный тип диодов, используемых сегодня.Это самый известный из различных типов диодов, используемых в электрической сфере. Но эти диоды могут применяться как малосигнальные для использования в ВЧ (радиочастоты) или других слаботочных приложениях, которые можно назвать сигнальными диодами. Другие типы могут быть спроектированы для приложений высокого напряжения и высокого тока и обычно называются выпрямительными диодами. В диоде с PN-переходом необходимо избегать условий смещения. В основном существует три условия смещения, и это зависит от приложенного уровня напряжения.

  • Прямое смещение — здесь положительная и отрицательная клеммы подключены к типам P и N.
  • Обратное смещение — здесь положительная и отрицательная клеммы подключены к типам N и P диода.
  • Нулевое смещение — это называется смещением «0», потому что на диод не подается внешнее напряжение.
Прямое смещение PN переходного диода

В состоянии прямого смещения PN-переход возникает, когда положительный и отрицательный края батареи подключены к типам P и N.Когда диод работает в режиме прямого смещения, тогда внутренние и приложенные электрические поля на переходе имеют противоположные пути. Когда эти электрические поля суммируются, то уровень величины последующей выходной мощности меньше, чем у приложенного электрического поля.

Прямое смещение в типах PN-переходов диодов

Это соединение приводит к минимальному резистивному пути и меньшей площади истощения. Сопротивление области истощения становится более незначительным, когда значение приложенного напряжения больше.Например, в кремниевом полупроводнике, когда значение приложенного напряжения составляет 0,6 В, значение сопротивления обедненного слоя становится совершенно незначительным, и ток через него будет беспрепятственно протекать.

Обратное смещение PN переходного диода

Здесь соединение состоит в том, что положительный и отрицательный края батареи подключены к областям N-типа и P-типа. Это формирует PN-переход с обратным смещением. В этой ситуации приложенные и внутренние электрические поля имеют одинаковое направление.Когда оба электрических поля суммируются, тогда результирующая траектория электрического поля аналогична траектории внутреннего электрического поля. В результате образуется более толстая и увеличенная резистивная область истощения. Область истощения становится более чувствительной и толстой, когда прикладываемый уровень напряжения становится все больше и больше.

Обратное смещение в PN-переходном типе диодов
Характеристики V-I PN-переходного диода

Кроме того, еще более важно знать характеристики V-I диода с PN переходом.

Когда диод работает в состоянии смещения «0», что означает, что на диод не подается внешнее напряжение. Это означает, что потенциальный барьер ограничивает прохождение тока.

Тогда как, когда диод работает в условиях прямого смещения, будет более тонкий потенциальный барьер. В диодах силиконового типа, когда значение напряжения составляет 0,7 В, и в диодах германиевого типа, когда значение напряжения составляет 0,3 В, ширина потенциального барьера уменьшается, и это позволяет току течь через диод.

Характеристики VI в PN-диоде

При этом будет происходить постепенное увеличение значения тока, и результирующая кривая будет нелинейной, поскольку уровень приложенного напряжения преодолевает потенциальный барьер. Когда диод преодолевает этот потенциальный барьер, диод функционирует в нормальном состоянии, и форма кривой постепенно становится резкой (приобретает линейную форму) с увеличением значения напряжения.

Когда диод работает в режиме обратного смещения, будет повышенный потенциальный барьер.Поскольку в переходе будут присутствовать неосновные носители заряда, это позволяет протекать обратному току насыщения. Когда есть повышенный уровень приложенного напряжения, неосновные носители заряда обладают повышенной кинетической энергией, которая оказывает влияние на основные носители заряда. На этом этапе происходит пробой диода, что может привести к его повреждению.

Диод Шоттки

Диод Шоттки имеет меньшее прямое падение напряжения, чем обычные кремниевые диоды с PN переходом.При малых токах падение напряжения может составлять от 0,15 до 0,4 вольт, в отличие от 0,6 вольт для диода a-Si. Для достижения этих характеристик они разработаны иначе, чем обычные диоды, имеющие контакт металл-полупроводник. Эти диоды широко используются в выпрямителях, ограничивающих диодах, а также в ВЧ приложениях.

Диод Шоттки
Ступенчатый восстанавливающий диод

Ступенчатый восстанавливающий диод — это разновидность микроволнового диода, используемого для генерации импульсов на очень ВЧ (высоких частотах).Эти диоды зависят от диода, который имеет очень быструю характеристику выключения для их работы.

Переходные диоды
Tunnel Diode

Туннельный диод используется в микроволновых устройствах, где его характеристики превосходят характеристики других устройств того времени.

Туннельный диод

В электрической области туннелирование означает прямое движение электронов через минимальную ширину обедненной области от зоны проводимости к валентной зоне. В диоде с PN-переходом обедненная область создается как электронами, так и дырками.Из-за этих положительных и отрицательных носителей заряда в обедненной области создается внутреннее электрическое поле. Это создает силу на пути, противоположном внешнему напряжению.

При туннельном эффекте, когда есть минимальное значение прямого напряжения, значение прямого тока будет больше. Он может работать как в прямом, так и в обратном смещении. Из-за высокого уровня легирования он также может работать в режиме обратного смещения. С уменьшением барьерного потенциала напряжение пробоя в обратном направлении также уменьшается и приближается к нулю.При таком минимальном обратном напряжении диод может дойти до пробоя. Из-за этого образуется область отрицательного сопротивления.

Варакторный диод или варикап-диод

Варакторный диод — это один из видов полупроводникового твердотельного СВЧ-устройства, который используется там, где выбирается переменная емкость, которая может быть достигнута путем управления напряжением. Эти диоды еще называют варикозными диодами. Даже при том, что o / p переменной емкости может быть продемонстрировано обычными диодами с PN-переходом.Но этот диод выбран для получения предпочтительных изменений емкости, поскольку это разные типы диодов. Эти диоды сконструированы и усовершенствованы таким образом, чтобы допускать широкий диапазон изменений емкости.

Варакторный диод
Стабилитрон

Стабилитрон используется для обеспечения стабильного опорного напряжения. В результате он используется в огромных количествах. Он работает в условиях обратного смещения и обнаружил, что при достижении определенного напряжения он выходит из строя. Если ток ограничен резистором, он активирует стабильное напряжение, которое будет генерироваться.Этот тип диодов широко используется в качестве опорного напряжения в источниках питания.

Стабилитрон

В составе стабилитрона существуют различные методы. Некоторые из них используются для увеличения рассеиваемой мощности, тогда как другие используются для монтажа на краю. Обычно стабилитрон состоит из минимального стеклянного покрытия. У этого диода есть полоса на одном крае, которая обозначает его как катод.

Стабилитрон

работает так же, как диод, при работе в режиме прямого смещения.В то время как при обратном смещении будет возникновение минимального тока утечки. Когда происходит увеличение обратного напряжения до напряжения пробоя, это создает ток, протекающий через диод. Текущее значение будет достигнуто до максимума, и это будет зафиксировано последовательным резистором.

Применение стабилитрона

Стабилитроны находят широкое применение, и лишь немногие из них:

  • Используется как ограничитель напряжения для регулирования уровней напряжения при минимальном значении нагрузки.
  • Применяется в приложениях, требующих защиты от перенапряжения
  • Используется в схемах отсечения

Ниже приведены некоторые другие типы диодов, которые критически используются в различных приложениях:

  • Лазерный диод
  • Лавинный диод
  • Диод подавления переходных напряжений
  • Золото легированный диод
  • Тип диода постоянного тока
  • Диод Пельтье
  • Выпрямительный диод с кремниевым управлением

Каждый диод имеет свои преимущества и применение.Немногие из них широко используются в различных приложениях в нескольких областях, тогда как некоторые из них используются только в нескольких приложениях. Таким образом, речь идет о различных типах диодов и их использовании. Мы надеемся, что вы лучше понимаете эту концепцию или для реализации электрических проектов, пожалуйста, дайте свои ценные предложения, комментируя в разделе комментариев ниже. Вот вам вопрос, Какова функция диода?

диодов — learn.sparkfun.com

Добавлено в избранное Любимый 63

Введение

После того, как вы перейдете от простых пассивных компонентов, таких как резисторы, конденсаторы и катушки индуктивности, пора перейти в удивительный мир полупроводников. Одним из наиболее широко используемых полупроводниковых компонентов является диод.

В этом уроке мы рассмотрим:

  • Что такое диод !?
  • Теория работы диодов
  • Важные свойства диода
  • Различные типы диодов
  • Как выглядят диоды
  • Типовые применения диодов

Рекомендуемая литература

Некоторые концепции в этом руководстве основаны на предыдущих знаниях в области электроники.Перед тем, как перейти к этому руководству, подумайте о том, чтобы сначала прочитать (хотя бы бегло просмотр) эти:

Что такое схема?

Каждый электрический проект начинается со схемы. Не знаю, что такое схема? Мы здесь, чтобы помочь.

Что такое электричество?

Мы можем видеть электричество в действии на наших компьютерах, освещающее наши дома, как удары молнии во время грозы, но что это такое? Это непростой вопрос, но этот урок прольет на него некоторый свет!

Как пользоваться мультиметром

Изучите основы использования мультиметра для измерения целостности цепи, напряжения, сопротивления и тока.

Хотите изучить различные диоды?

Мы вас прикрыли!

Комплект запчастей для начинающих SparkFun

В наличии КОМПЛЕКТ-13973

SparkFun Beginner Parts Kit — это небольшой контейнер с часто используемыми деталями, который дает вам все основные компоненты, которые вы…

12

Идеальные диоды

Ключевая функция идеального диода — управлять направлением тока .Ток, проходящий через диод, может идти только в одном направлении, называемом прямым направлением. Ток, пытающийся течь в обратном направлении, заблокирован. Они похожи на односторонний клапан электроники.

Если напряжение на диоде отрицательное, ток не может течь *, и идеальный диод выглядит как разомкнутая цепь. В такой ситуации говорят, что диод выключен или смещен в обратном направлении .

Пока напряжение на диоде не отрицательное, он «включается» и проводит ток.В идеале * диод должен действовать как короткое замыкание (0 В на нем), если он проводит ток. Когда диод проводит ток, он смещен в прямом направлении (жаргон электроники означает «включено»).

Соотношение тока и напряжения идеального диода. Любое отрицательное напряжение дает нулевой ток — разрыв цепи. Пока напряжение неотрицательно, диод выглядит как короткое замыкание.

Характеристики идеального диода
Рабочий режим Вкл. (Смещение в прямом направлении) Выкл. В = 0 В
Диод выглядит как Короткое замыкание Обрыв цепи

Символ цепи

Каждый диод имеет две клеммы — соединения на каждом конце компонента — и эти клеммы поляризованы , что означает, что эти две клеммы совершенно разные.Важно не перепутать соединения на диоде. Положительный конец диода называется анодом , а отрицательный конец называется катодом . Ток может течь от конца анода к катоду, но не в другом направлении. Если вы забыли, в каком направлении протекает ток через диод, попробуйте вспомнить мнемонику ACID : «анодный ток в диоде» (также анодный катод — это диод ).

Обозначение цепи стандартного диода представляет собой треугольник, соприкасающийся с линией.Как мы расскажем позже в этом руководстве, существует множество типов диодов, но обычно их обозначение схемы будет выглядеть примерно так:

Вывод, входящий в плоский край треугольника, представляет собой анод. Ток течет в направлении, указанном треугольником / стрелкой, но не может идти в обратном направлении.

Выше приведены несколько простых примеров схем диодов. Слева диод D1 смещен в прямом направлении и пропускает ток через цепь. По сути это похоже на короткое замыкание.Справа диод D2 имеет обратное смещение. Ток не может течь по цепи, и она выглядит как разомкнутая цепь.

* Внимание! Звездочка! Не совсем так … К сожалению, идеального диода не существует. Но не волнуйтесь! Диоды действительно настоящие, у них просто есть несколько характеристик, которые заставляют их работать немного хуже, чем наша идеальная модель …


Реальные характеристики диода

В идеале , диоды будут блокировать любой ток, текущий в обратном направлении, или просто действовать как короткое замыкание, если ток идет вперед.К сожалению, реальное поведение диодов не совсем идеальное. Диоды потребляют некоторое количество энергии при проведении прямого тока, и они не будут блокировать весь обратный ток. Реальные диоды немного сложнее, и все они имеют уникальные характеристики, которые определяют, как они на самом деле работают.

Взаимосвязь тока и напряжения

Наиболее важной характеристикой диода является его вольт-амперная зависимость ( i-v ). Это определяет ток, протекающий через компонент, с учетом того, какое напряжение на нем измеряется.Резисторы, например, имеют простую линейную зависимость i-v … Закон Ома. Кривая i-v диода, однако, полностью не -линейна. Выглядит это примерно так:

Вольт-амперная зависимость диода. Чтобы преувеличить несколько важных моментов на графике, масштабы как в положительной, так и в отрицательной половине не равны.

В зависимости от приложенного к нему напряжения диод будет работать в одном из трех регионов:

  1. Прямое смещение : Когда напряжение на диоде положительное, диод включен, и ток может протекать через него.Напряжение должно быть больше прямого напряжения (V F ), чтобы ток был значительным.
  2. Обратное смещение : Это режим «выключения» диода, когда напряжение меньше, чем V F , но больше, чем -V BR . В этом режиме ток (в основном) заблокирован, а диод выключен. Очень небольшой ток (порядка нА), называемый током обратного насыщения, может протекать через диод в обратном направлении.
  3. Пробой : Когда напряжение, приложенное к диоду, очень большое и отрицательное, большой ток может течь в обратном направлении, от катода к аноду.

прямое напряжение

Чтобы «включиться» и провести ток в прямом направлении, диод требует приложения к нему определенного количества положительного напряжения. Типичное напряжение, необходимое для включения диода, называется прямым напряжением F ).Его также можно назвать либо , , либо , .

Как мы знаем из кривой i-v , ток через диод и напряжение на диоде взаимозависимы. Больше тока означает большее напряжение, меньшее напряжение означает меньший ток. Однако, когда напряжение приближается к номинальному прямому напряжению, большое увеличение тока по-прежнему должно означать лишь очень небольшое увеличение напряжения. Если диод полностью проводящий, обычно можно предположить, что напряжение на нем соответствует номинальному прямому напряжению.

Мультиметр с настройкой диода можно использовать для измерения (минимума) прямого падения напряжения на диоде.

V F конкретного диода зависит от того, из какого полупроводникового материала он сделан. Обычно кремниевый диод имеет напряжение V F около 0,6–1 В . Диод на основе германия может быть ниже, около 0,3 В. Диод типа также имеет некоторое значение для определения прямого падения напряжения; светодиоды могут иметь гораздо большее V F , в то время как диоды Шоттки разработаны специально для того, чтобы иметь гораздо более низкое, чем обычно, прямое напряжение.

Напряжение пробоя

Если к диоду приложить достаточно большое отрицательное напряжение, он поддастся и позволит току течь в обратном направлении. Это большое отрицательное напряжение называется напряжением пробоя . Некоторые диоды на самом деле предназначены для работы в области пробоя, но для большинства нормальных диодов не очень полезно подвергаться воздействию больших отрицательных напряжений.

Для обычных диодов это напряжение пробоя составляет от -50 В до -100 В или даже более отрицательное.

Таблицы данных диодов

Все вышеперечисленные характеристики должны быть подробно описаны в даташите на каждый диод. Например, в этом техническом описании диода 1N4148 указано максимальное прямое напряжение (1 В) и напряжение пробоя (100 В) (среди множества другой информации):

Таблица данных может даже представить вам хорошо знакомый график вольт-амперной характеристики, чтобы более подробно описать поведение диода. Этот график из таблицы данных диода увеличивает изогнутую переднюю часть кривой i-v .Обратите внимание, как больший ток требует большего напряжения:

Эта диаграмма указывает на еще одну важную характеристику диода — максимальный прямой ток. Как и любой другой компонент, диоды могут рассеивать только определенное количество энергии, прежде чем они взорвутся. На всех диодах должны быть указаны максимальный ток, обратное напряжение и рассеиваемая мощность. Если диод подвергается большему напряжению или току, чем он может выдержать, ожидайте, что он нагреется (или, что еще хуже, расплавится, задымится и т. Д.).

Некоторые диоды хорошо подходят для больших токов — 1 А или более — другие, например, малосигнальный диод 1N4148, показанный выше, могут подходить только для тока около 200 мА.


Этот 1N4148 — лишь крошечная выборка всех существующих типов диодов. Далее мы рассмотрим, какое удивительное разнообразие существует и для какой цели служит каждый тип.

Типы диодов

Нормальные диоды

Сигнальные диоды

Стандартные сигнальные диоды являются одними из самых простых, средних и простых членов семейства диодов. Обычно они имеют средне-высокое прямое падение напряжения и низкий максимальный ток.Типичный пример сигнального диода — 1N4148.

Очень общего назначения, он имеет типичное прямое падение напряжения 0,72 В и максимальный номинальный прямой ток 300 мА.

Слабосигнальный диод, 1N4148. Обратите внимание на черный кружок вокруг диода, который отмечает, какой из выводов является катодом.

Силовые диоды

Выпрямитель или силовой диод — это стандартный диод с гораздо более высоким максимальным током. Этот более высокий номинальный ток обычно достигается за счет большего прямого напряжения.1N4001 — это пример силового диода.

1N4001 имеет номинальный ток 1 А и прямое напряжение 1,1 В.

Диод 1N4001 PTH. На этот раз серая полоса указывает, какой вывод является катодом.

И, конечно же, большинство типов диодов также выпускаются для поверхностного монтажа. Вы заметите, что у каждого диода есть способ (независимо от того, насколько он крошечный или плохо различимый), чтобы указать, какой из двух контактов является катодом.

Светодиоды (светодиоды!)

Самым ярким членом семейства диодов должен быть светодиод (LED).Эти диоды буквально загораются при подаче положительного напряжения.

Горстка сквозных светодиодов. Слева направо: желтый 3 мм, синий 5 мм, зеленый 10 мм, сверхяркий красный 5 мм, RGB 5 мм и синий 7-сегментный светодиод.

Как и обычные диоды, светодиоды пропускают ток только в одном направлении. Они также имеют номинальное прямое напряжение, то есть напряжение, необходимое для их включения. Рейтинг светодиода V F обычно выше, чем у обычного диода (1.2 ~ 3 В), и это зависит от цвета, излучаемого светодиодом. Например, номинальное прямое напряжение сверхяркого синего светодиода составляет около 3,3 В, а для сверхяркого красного светодиода такого же размера — всего 2,2 В.

Очевидно, вы чаще всего найдете светодиоды в осветительных приборах. Они веселые и веселые! Но более того, их высокая эффективность привела к широкому использованию в уличных фонарях, дисплеях, подсветке и многом другом. Другие светодиоды излучают свет, невидимый человеческому глазу, например инфракрасные светодиоды, которые являются основой большинства пультов дистанционного управления.Другое распространенное использование светодиодов — оптическая изоляция опасной высоковольтной системы от низковольтной цепи. Оптоизоляторы соединяют инфракрасный светодиод с фотодатчиком, который пропускает ток при обнаружении света от светодиода. Ниже приведен пример схемы оптоизолятора. Обратите внимание на то, как схематический символ диода отличается от обычного диода. Светодиодные символы добавляют пару стрелок, выходящих из символа.

Диоды Шоттки

Другой очень распространенный диод — диод Шоттки.

Диод Шоттки

В наличии COM-10926

Диоды Шоттки известны своим низким прямым падением напряжения и очень быстрым переключением. Этот диод Шоттки 1 А 40 В составляет…

. 1

Полупроводниковый состав диода Шоттки немного отличается от обычного диода, и это приводит к значительному на меньшему прямому падению напряжения , которое обычно находится между 0.15 В и 0,45 В. Однако они все равно будут иметь очень большое напряжение пробоя.

Диоды Шоттки

особенно полезны для ограничения потерь, когда нужно сохранить каждый последний бит напряжения . Они достаточно уникальны, чтобы получить собственное обозначение схемы с парой изгибов на конце катодной линии.

Стабилитроны

Стабилитроны

— странный изгой из семейства диодов. Обычно они используются, чтобы намеренно проводить обратный ток .

Стабилитрон — 5.1 В 1 Вт

В отставке COM-10301

Стабилитроны полезны для создания опорного напряжения или в качестве стабилизатора напряжения в слаботочных приложениях. Эти диоды…

На пенсии Стабилитрон

разработан для обеспечения очень точного напряжения пробоя, называемого напряжением стабилитрона или напряжением стабилитрона . Когда через стабилитрон протекает достаточный ток в обратном направлении, падение напряжения на нем будет стабильным на уровне напряжения пробоя.

За счет своих пробивных свойств стабилитроны часто используются для создания известного опорного напряжения, точно равного их напряжению стабилитрона. Их можно использовать в качестве регуляторов напряжения для небольших нагрузок, но на самом деле они не предназначены для регулирования напряжения в цепях, которые потребляют значительный ток.

Стабилитроны

достаточно особенные, чтобы иметь собственное обозначение схемы с волнистыми концами на катодной линии. Этот символ может даже обозначать, что такое напряжение стабилитрона диода.Вот стабилитрон 3,3 В, создающий надежное опорное напряжение 3,3 В:

Фотодиоды

Фотодиоды — это специально сконструированные диоды, которые улавливают энергию фотонов света (см. Физика, квантовая) для генерации электрического тока. Вид работы как анти-светодиод.

Фотодиод BPW34 (не четверть, да еще мелочь). Поставьте его на солнце, и он может генерировать около нескольких мкВт энергии !.

Солнечные элементы — главный благодетель фотодиодной технологии.Но эти диоды также могут использоваться для обнаружения света или даже для оптической связи.


Применение диодов

Для такого простого компонента диоды имеют множество применений. Вы найдете диод того или иного типа практически в каждой цепи. Они могут быть представлены в чем угодно, от цифровой логики слабого сигнала до схемы преобразования энергии высокого напряжения. Давайте рассмотрим некоторые из этих приложений.

Выпрямители

Выпрямитель — это схема, преобразующая переменный ток (AC) в постоянный (DC).Это преобразование критично для всякой бытовой электроники. Сигналы переменного тока выходят из розеток вашего дома, но именно постоянный ток питает большинство компьютеров и другой микроэлектроники.

Ток в цепях переменного тока буквально чередуется — быстро переключается между положительным и отрицательным направлениями — но ток в сигнале постоянного тока течет только в одном направлении. Итак, чтобы преобразовать переменный ток в постоянный, вам просто нужно убедиться, что ток не может течь в отрицательном направлении. Похоже на работу для ДИОДОВ!

Однополупериодный выпрямитель может быть выполнен только из одного диода.Если сигнал переменного тока, такой как, например, синусоида, передается через диод, любая отрицательная составляющая сигнала отсекается.

Формы сигналов входного (красный / левый) и выходного (синий / правый) напряжения после прохождения через схему полуволнового выпрямителя (в центре).

Двухполупериодный мостовой выпрямитель использует четыре диода для преобразования этих отрицательных выступов в сигнале переменного тока в положительные.

Схема мостового выпрямителя (в центре) и форма выходной волны, которую она создает (синий / правый).

Эти цепи являются критическим компонентом источников питания переменного тока в постоянный, которые преобразуют сигнал 120/240 В переменного тока сетевой розетки в сигналы постоянного тока 3,3 В, 5 В, 12 В и т. Д. Если вы разорвали стенную бородавку, вы, скорее всего, увидели бы там несколько диодов, которые ее исправили.

Можете ли вы заметить четыре диода, образующие мостовой выпрямитель в этой бородавке?

Защита от обратного тока

Когда-нибудь вставлял батарею неправильно? Или поменять местами красный и черный провода питания? Если это так, то диод может быть благодарен за то, что ваша схема все еще жива.Диод, расположенный последовательно с положительной стороной источника питания, называется диодом обратной защиты. Это гарантирует, что ток может течь только в положительном направлении, а источник питания подает только положительное напряжение в вашу цепь.

Это применение диода полезно, когда разъем источника питания не поляризован, что позволяет легко испортить и случайно подключить отрицательный источник питания к положительному полюсу входной цепи.

Недостатком диода обратной защиты является то, что он вызывает некоторую потерю напряжения из-за прямого падения напряжения.Это делает диоды Шоттки отличным выбором для диодов обратной защиты.

Логические ворота

Забудьте о транзисторах! Простые цифровые логические вентили, такие как И или ИЛИ, могут быть построены из диодов.

Например, диодный логический элемент ИЛИ с двумя входами может быть построен из двух диодов с общими катодными узлами. Выход логической схемы также находится в этом узле. Когда один из входов (или оба) являются логической 1 (высокий / 5 В), выход также становится логической 1.Когда оба входа имеют логический 0 (низкий / 0 В), на выходе через резистор подается низкий уровень.

Логический элемент И построен аналогичным образом. Аноды обоих диодов соединены вместе, где находится выход схемы. Оба входа должны иметь логическую единицу, заставляя ток течь по направлению к выходному выводу и также подтягивать его к высокому уровню. Если на каком-либо из входов низкий уровень, ток от источника питания 5 В проходит через диод.

Для обоих логических вентилей можно добавить больше входов, добавив только один диод.

Обратные диоды и подавление скачков напряжения

Диоды

очень часто используются для ограничения потенциального повреждения из-за неожиданных больших скачков напряжения. Диоды подавления переходных напряжений (TVS) — это специальные диоды, вроде стабилитронов с низким пробивным напряжением (часто около 20 В), но с очень большими номинальными мощностями (часто в диапазоне киловатт). Они предназначены для шунтирования токов и поглощения энергии, когда напряжение превышает их напряжение пробоя.

Обратные диоды выполняют аналогичную работу по подавлению скачков напряжения, в частности, вызванных индуктивным компонентом, например двигателем.Когда ток через катушку индуктивности внезапно изменяется, создается всплеск напряжения, возможно, очень большой отрицательный всплеск. Обратный диод, помещенный на индуктивную нагрузку, даст этому отрицательному сигналу напряжения безопасный путь для разряда, фактически многократно проходя через индуктивность и диод, пока он в конечном итоге не погаснет.

Это всего лишь несколько вариантов применения этого удивительного маленького полупроводникового компонента.


Покупка диодов

Теперь, когда ваш текущий движется в правильном направлении, пришло время найти хорошее применение вашим новым знаниям.Независимо от того, ищете ли вы отправную точку или просто пополняете запасы, у нас есть набор изобретателя, а также отдельные диоды на выбор.

Наши рекомендации:

Диод Шоттки

В наличии COM-10926

Диоды Шоттки известны своим низким прямым падением напряжения и очень быстрым переключением.Этот диод Шоттки 1 А 40 В составляет…

. 1

Комплект изобретателя SparkFun — версия 3.2

В отставке КОМПЛЕКТ-12060

** Как вы, возможно, видели из [нашего сообщения в блоге] (https://www.sparkfun.com/news/2241), мы недавно переместили нашу литьевую форму для SIK…

76 На пенсии

Ресурсы и движение вперед

Теперь, когда вы познакомились с диодами, возможно, вы захотите продолжить изучение других полупроводников:

Или откройте для себя другие распространенные электронные компоненты:

Типы диодов »Электроника

Существует много различных типов диодов, различающихся не только технологиями, но и силовыми диодами, диодами для поверхностного монтажа и многим другим.


Diode Tutorial:
Типы диодов Характеристики и номиналы диодов PN переходный диод ВЕЛ PIN-диод Диод с барьером Шоттки Солнечный элемент / фотоэлектрический диод Варактор / варикап Стабилитрон


Полупроводниковый диод — это широко используемый компонент электроники, который сегодня можно найти во многих конструкциях электронных схем.

Несмотря на то, что существует много разных типов диодов, которые используют одну и ту же базовую структуру области материала p-типа, встречающейся с областью материала n-типа, разные типы оптимизированы для обеспечения разных характеристик, которые можно использовать по-разному. во многих конструкциях электронных схем.

Независимо от типа диода, основная идея диода важна сегодня в электронной промышленности, будь то использование для производства коммерческого или промышленного оборудования, для использования любителями или для тех, кто изучает электронику.

Диоды используются в самых разных областях. Они могут быть для простого исправления сигнала; они могут использоваться в качестве силовых диодов для выпрямления мощности, обнаружения сигналов, различных форм радиочастотного проектирования, генерации света, генерации лазерного излучения, обнаружения света и многого другого.

Диоды также могут иметь множество различных корпусов: диоды для поверхностного монтажа, диоды с обычными выводами и некоторые силовые диоды могут даже быть прикреплены болтами к радиатору. Диоды бывают всех форм и размеров.

Диоды поверхностного монтажа на печатной плате

История создания полупроводниковых диодов

Первые использованные диоды были обнаружены еще в начале 1900-х годов, когда технология беспроводной связи только зарождалась. The Cat’s Whisker был одним из первых диодов, которые начали использовать.Он состоял из очень тонкого куска проволоки (самого кошачьего уса), который можно было поместить на кусок материала полупроводникового типа (обычно минеральный кристалл), чтобы получился диод точечного контакта. Это широко использовалось до середины и конца 1920-х годов, когда термоэлектронная или вентильная технология стала достаточно дешевой, чтобы ее можно было широко использовать в радиоприемниках.

Примерно во время Второй мировой войны для разрабатываемых радаров потребовались новые диоды. Полупроводниковые диоды предоставили один вариант, поскольку их размер означал, что они могли лучше работать на частотах, необходимых для радара.

Обозначение диодной цепи

Как и все электронные компоненты, диоды имеют обозначение цепи, которое используется в электронных схемах. Базовое обозначение диода представляет собой треугольник, острием которого соприкасается короткая линия, перпендикулярная проводу на принципиальной схеме.

Иногда треугольник и даже линия показаны просто очертаниями, а в других случаях они показаны как закрашенные черные фигуры.

Обозначение базовой диодной цепи

Иногда символ диодной цепи отображается только в виде контура и без закрашенных фигур.Форма контура также приемлема.

Альтернативный символ диодной цепи

Существует много различных типов диодов, и некоторые из них используют символы цепи, которые немного изменены по сравнению с основным символом диода для обозначения их функции: диод Шоттки, варакторный диод и ряд других попадают в эту категорию.

Устройства для поверхностного монтажа или с выводами

Диоды бывают всех форм и размеров. Традиционно многие из этих электронных компонентов помещались в небольшую стеклянную трубку, в которой заключался сам полупроводниковый диод.Сейчас диоды содержатся в самых разных корпусах.

Все еще существуют свинцовые корпуса и стеклянные диоды, но есть также много пластиковых корпусов. Они могут различаться по размеру в зависимости от требуемой рассеиваемой мощности.

В наши дни, когда большая часть печатных плат собирается с использованием технологии поверхностного монтажа, существует целый ряд диодов, доступных в качестве компонентов для поверхностного монтажа, то есть диодов SMD. Существует множество стандартных корпусов для SMD-диодов, включая корпус SOT-23, который используется для множества небольших дискретных диодов.Используются только два из трех имеющихся контактов, что позволяет правильно сориентировать диод.

Поскольку эти SMD-диоды имеют небольшие размеры, на диоде нет места для включения полного номера детали, и для их различения используется сокращенный номер.

Хотя в большинстве сборок печатных плат используется технология поверхностного монтажа, существуют и другие области производства электроники, которые нуждаются в диодах с гораздо более высокой токовой нагрузкой. Эти диоды могут содержаться в корпусах, которые крепятся болтами к радиаторам.

Типы диодов

Существует множество различных типов диодов, которые производятся и используются в различных конструкциях электронных схем, ВЧ-схемах, а также часто и в цифровых схемах. Каждый тип имеет разные свойства, что делает их подходящими для разных схем.

  • Обратный диод: Этот тип диода иногда также называют обратным диодом. Хотя этот диод не получил широкого распространения, он представляет собой разновидность диода с PN переходом, который очень похож на туннельный диод по своей работе.Он находит несколько специализированных приложений, где могут быть использованы его особые свойства, как правило, на сверхвысоких частотах.

    Обратный диод — это, по сути, разновидность туннельного диода, в котором одна сторона перехода менее легирована, чем другая.


  • Диод BARITT: Эта форма диода получила свое название от слов «диод с временным прохождением через барьер». Он используется в микроволновых приложениях и имеет много общего с более широко используемым диодом IMPATT.


  • Диод Ганна: Этот тип диода не является диодом в форме PN перехода, но представляет собой полупроводниковое устройство с двумя выводами. Обычно он используется для генерации микроволновых сигналов и использовался во многих радиотехнических схемах как простая и эффективная форма микроволнового генератора.

    Диоды Ганна

    также известны как устройства с переносом электронов или TED. Хотя этот электронный компонент называется диодом, он не имеет PN перехода и технически не является диодом в том смысле, в котором он используется в полупроводниковой технологии.Вместо этого устройство использует эффект, известный как эффект Ганна (названный в честь первооткрывателя Дж. Б. Ганна).

    Хотя диод Ганна обычно используется для генерации микроволновых радиочастотных сигналов, этот электронный компонент также может использоваться для усилителя в том, что иногда называют усилителем с переносом электронов или TEA.


  • Кошачий ус: Как уже упоминалось, этот тип диодов был первым типом, получившим широкое распространение.Он состоял из небольшой проволоки, помещенной на кусок минерального кристалла. Это привело к созданию небольшого точечного контактного диода, который, хотя и ненадежен, был достаточно хорош, чтобы можно было слышать радиопередачи при использовании в «кристаллическом наборе».

    Типичный кристаллический детектор / детектор кошачьих усов

    Хотя детекторы Cat Whisker не были особенно надежными, они были первой формой полупроводниковых диодов и указали путь к более поздним диодам. . . и принцип светодиода был даже соблюден Х. Дж. Раундом в 1908 году на одном из них.

  • Диод IMPATT: Диод IMPATT или СВЧ-диод IMPact с лавинной ионизацией и временем прохождения используется в некоторых радиочастотных конструкциях, где для микроволновых сигналов требуется простой генератор.

    Технология диодов IMPATT не так широко используется в наши дни, но этот электронный компонент способен генерировать сигналы обычно от 3 до 100 ГГц или более. Одним из основных преимуществ этого микроволнового диода является относительно высокая мощность (часто десять ватт и более), которая намного выше, чем у многих других типов микроволновых диодов.Его выходная мощность намного выше, чем у диода Ганна.


  • Лазерный диод: Этот тип диода отличается от обычного светоизлучающего диода тем, что излучает лазерный (когерентный) свет. Эти электронные компоненты используются во многих приложениях, включая приводы компакт-дисков и DVD-дисков. Хотя эти диоды намного дешевле, чем другие формы лазерных генераторов, они дороже обычных светодиодов.
  • Светодиоды: Светодиод или светодиод — это один из самых популярных типов диодов.При прямом смещении и токе, протекающем через переход, возникает свет. Первоначальный цвет этих диодов был красным, но сейчас доступно большинство цветов. Это достигается за счет использования различных смесей полупроводников по обе стороны от PN перехода.


  • Фотодиод: Когда свет попадает на PN-переход, он может создавать электроны и дырки, вызывая протекание тока. В результате можно использовать полупроводники для обнаружения света.Эти типы диодов также могут использоваться для выработки электроэнергии. Для некоторых приложений PIN-диоды очень хорошо работают в качестве фотоприемников.


  • PIN-диод: Этот тип диода имеет области кремния P-типа и N-типа, но между ними есть область собственного полупроводника (то есть без легирования). Это увеличивает размер так называемой области истощения. Этот тип диодов используется в ряде приложений, включая радиочастотные переключатели и фотодиоды.


  • Диод с точечным контактом: Диод этого типа работает так же, как и простой диод с PN переходом, но его конструкция намного проще. Они состоят из куска полупроводника n-типа, на который помещается острый конец металлической проволоки определенного типа (металл III группы для химиков). Часть металла мигрирует в полупроводник и образует PN-переход.

    Эти диоды имеют очень низкий уровень емкости и идеально подходят для многих радиочастотных (RF) приложений.У них также есть то преимущество, что они очень дешевы в производстве, хотя их характеристики не особенно воспроизводимы.

  • PN-переход: Стандартный PN-переход можно рассматривать как нормальный или стандартный тип диодов, используемых сегодня. Этот электронный компонент встроен во многие конструкции электронных схем, а также используется во многих конструкциях радиочастотных схем. Эти диоды могут быть малосигнальными для использования в радиочастотах или других слаботочных приложениях, или другие типы могут быть сильноточными и высоковольтными, которые могут использоваться для силовых приложений.


  • Диоды Шоттки: Этот тип диодов имеет меньшее прямое падение напряжения, чем обычные кремниевые диоды с PN переходом. При низких токах падение может быть где-то между 0,15 и 0,4 вольт, в отличие от 0,6 вольт для кремниевого диода.

    Для достижения этих характеристик они сконструированы иначе, чем обычные диоды, имеющие контакт металл-полупроводник. Они широко используются в качестве ограничивающих диодов и в ВЧ конструкциях, часто как детекторы сигналов.Они также используются в качестве силовых диодов для выпрямления переменного тока в источниках питания и т.п. Меньшие потери, вызванные меньшим падением, имеют большое значение для повышения эффективности.


  • Солнечный элемент / фотоэлектрический диод: Солнечные элементы используются все чаще, так как существует больше приложений для преобразования солнечной энергии в электрическую. Солнечные элементы основаны на диодах с PN-переходом и способны преобразовывать энергию света, падающего на диод, в электрическую энергию.Хотя уровни эффективности не особенно высоки, технология совершенствуется, а уровни эффективности повышаются.


  • Ступенчатый восстанавливающий диод: Форма микроволнового диода, используемого для генерации и формирования импульсов на очень высоких частотах. Для работы этих диодов требуется очень быстрое выключение диода.


  • Диод TRAPATT: Этот тип диода имеет много общего с IMPATT и фактически принадлежит к тому же семейству.Он предлагает более низкий уровень шума, но не достигает таких высоких частот.


  • Туннельный диод: Хотя сегодня он широко не используется, он использовался в микроволновых приложениях, где его характеристики превосходили характеристики других устройств того времени.
  • Варикапные или варакторные диоды: Этот тип диодов используется в радиочастотных (RF) приложениях. На диод помещено обратное смещение, поэтому ток через переход не протекает.Однако ширина обедненного слоя варьируется в зависимости от величины смещения, приложенного к нему.

    Диод можно представить как две обкладки конденсатора с обедненным слоем между ними. Поскольку емкость изменяется в соответствии с шириной обедненного слоя, и это можно изменять, изменяя обратное смещение на диоде, можно управлять емкостью диода.


  • Стабилитрон / диод опорного напряжения: Стабилитрон — очень полезный тип диодов.Он работает под обратным смещением и при достижении определенного напряжения выходит из строя. Если ток ограничен резистором, это позволяет получить стабильное напряжение. Поэтому этот тип диодов широко используется для обеспечения опорного напряжения в регулируемых источниках питания.


Существует очень много разных типов диодов, каждый из которых подходит для своего применения. Мало того, что технология различается для разных типов диодов, они также могут содержаться в разных корпусах: некоторые могут быть свинцовыми, а другие могут крепиться болтами на радиаторах, а в зависимости от количества сборки печатной платы, в которой используются автоматизированные методы производства, диоды для поверхностного монтажа сейчас используется в огромных количествах.

Другие электронные компоненты: Резисторы
Конденсаторы Индукторы Кристаллы кварца Диоды Транзистор Фототранзистор Полевой транзистор Типы памяти Тиристор Разъемы ВЧ разъемы Клапаны / трубки Аккумуляторы Переключатели Реле
Вернуться в меню «Компоненты». . .

Основы, типы, символы, характеристики, приложения и комплектации

Хотя резисторы, конденсаторы и индукторы образуют основные элементы схемы, именно полупроводниковое устройство фактически хранит магию внутри.В каждой электронной схеме есть десятки полупроводниковых устройств, таких как диоды, транзисторы, регуляторы, операционные усилители, переключатели питания и т. Д. Внутри них. У каждого из них есть свои свойства и применение. В этой статье давайте рассмотрим самый простой полупроводниковый прибор — диоды .

Возможно, вы уже слышали болтовню о том, что «Диоды — это полупроводниковые устройства с двумя выводами, которые проводят только в одном определенном направлении, позволяя току проходить через них…», но почему это так? И какое это имеет отношение к нам при разработке схемы? Какие существуют типы диодов и в каком приложении мы должны их использовать? Держитесь крепче, потому что вам ответят на все эти вопросы, когда вы прочитаете эту статью.

Что такое диод?

Начнем с ответа на самый простой вопрос. Что такое диод ?

A Диод, как я уже говорил ранее, представляет собой полупроводниковый цилиндрический элемент с двумя выводами. Существует множество типов диодов типа , но наиболее часто используемый из них показан ниже.

Эти две клеммы названы как Анод и Катод , мы рассмотрим символ и то, как идентифицировать клеммы позже, но пока просто помните, что любой диод будет иметь только две клеммы (по крайней мере, большинство из них) и они анод и катод.Еще одно золотое правило диодов заключается в том, что они позволяют току проходить через них только в одном направлении, а именно от анода к катоду. Это свойство диода делает его полезным во многих приложениях.

Чтобы понять, почему они действуют только в одном направлении, мы должны посмотреть, как они устроены. Диод изготавливается путем соединения двух одинаково легированных полупроводников P-типа и полупроводников N-типа. Когда эти два материала соединяются вместе, происходит что-то интересное, они образуют еще один небольшой промежуточный слой, называемый слоем истощения.Это связано с тем, что слой P-типа имеет избыточное отверстие, а слой N-типа имеет избыточные электроны, и они оба пытаются диффундировать друг в друга, образуя блокировку с высоким сопротивлением между обоими материалами, как на изображении, показанном ниже. Этот слой блокировки называется слоем истощения.

Этот слой истощения (блокировка) должен быть разрушен, если ток должен протекать через диод. Когда на анод подается положительное напряжение, а на катод — отрицательное напряжение, говорят, что диод находится в прямом смещенном состоянии.В этом состоянии положительное напряжение закачивает больше дырок в область P-типа, а отрицательное напряжение закачивает больше электронов в область N-типа, что вызывает пробой обедненного слоя, заставляя ток течь от анода к катоду. Это минимальное напряжение, необходимое для того, чтобы диод проводил в прямом направлении, называется напряжением прямого пробоя.

В качестве альтернативы, если отрицательное напряжение приложено к аноду, а положительное напряжение приложено к катоду, говорят, что диод находится в состоянии обратного смещения.В этом состоянии отрицательное напряжение будет накачивать больше электронов в материал P-типа, а материал N-типа получит больше дырок от положительного напряжения, что сделает слой обеднения еще более прочным и, таким образом, не позволит току течь через него. Имейте в виду, что эти характеристики применимы только к идеальному диоду (теоретическому), практически, даже в режиме обратного смещения будет течь небольшой ток. Об этом мы поговорим позже.

Вышеупомянутая анимация иллюстрирует работу диода в схеме , есть две схемы, в каждой из которых мы пытаемся зажечь светодиод от батареи.В одной схеме диод смещен в прямом направлении, а в другой — в обратном. Когда симуляция выполняется, вы можете заметить, что только диод с прямым смещением позволяет току течь, хотя он, таким образом, светит светодиодом, диод с обратным смещением не позволяет току проходить через него.

Типы диодов, расположение выводов и символы

Теперь, когда мы разобрались с основами диодов, важно знать, что существуют разные типы диодов, каждый из которых имеет свои особые свойства и применение.В этой статье мы рассмотрим только три основных типа диодов: выпрямительный диод, стабилитрон и диод Шоттки. Изображение, клеммы и символы всех диодов приведены в таблице ниже

.

Тип диода

Распиновка

Символ

Выпрямительный диод

Стабилитрон

Диод Шоттки

Как показано в таблице, выпрямительный диод и диод Шоттки похожи по внешнему виду, но диод Шоттки обычно больше по размеру, чем обычные диоды.С другой стороны, стабилитрон можно легко идентифицировать по его характерному оранжевому цвету и серой линии на нем, как показано в таблице выше.

Выводы анода и катода можно идентифицировать по серой линии на диоде, контакт рядом с серой линией будет катодом. Точно так же с символами нижняя часть треугольника всегда будет анодом, а другая — катодом. Это очень важно помнить, поскольку при интерпретации схемы подключения диода всегда считалось самооценкой.

Терминология и характеристики диодов

Когда вы выбираете диод для своей схемы или пытаетесь понять работу диода в цепи, вы должны учитывать спецификации диода, которые можно найти в его техническом описании. Чтобы понять, что на самом деле означают значения, давайте рассмотрим несколько часто используемых терминологий.

Падение напряжения в прямом направлении (Vf): Когда диод работает в режиме прямого смещения, он позволяет току течь через них.В этом состоянии на диоде будет некоторое падение напряжения, это падение напряжения называется прямым падением напряжения. Для идеального диода он должен быть как можно ниже.

Максимальный ток в прямом направлении (если): мы уже знаем, что диод позволяет току проходить через него, когда он находится в прямом смещении, то какой максимальный ток может быть разрешен, соответствует максимальному прямому току. Обычно следует убедиться, что этот ток больше, чем ток нагрузки вашей цепи.

Обратный ток пробоя (Vr): Хорошо, вот уловка, о которой я вам говорил: диод не пропускает ток через себя, когда он смещен в обратном направлении. Это верно, но не для всех значений напряжения. Таким образом, максимальное напряжение, до которого диод может выдержать пробой, называется обратным напряжением пробоя. Обычно значения такого напряжения будут очень высокими, например, если обратное напряжение пробоя составляет 500 В, диод не позволит току проходить через него в обратном смещенном состоянии, пока напряжение не превысит эти 500 В.

Обратный ток смещения (Ir): Хотя это правда, что диод не позволяет току течь, хотя в режиме обратного смещения значение тока не будет в идеале равным нулю. Через диод по-прежнему будет протекать очень небольшой и незначительный (в зависимости от схемы) ток. Этот ток называется током с обратным смещением. Значение этого тока будет в диапазоне мА или даже в мкА. Для идеального диода значение этого тока должно быть как можно меньше.Ток называется обратным током утечки.

Время обратного восстановления: предположим, что вы работаете с диодом в режиме прямого смещения, а затем переключаете его в режим обратного смещения, изменяя полярность напряжения. Теперь диод не будет внезапно останавливаться, ему потребуется некоторое время, чтобы перекрыть прохождение тока через него. Это время называется временем обратного восстановления.

Характеристики клемм (I-V) переходного диода: есть еще другие параметры, такие как рассеиваемая мощность, тепловое сопротивление и т. Д.связанный с диодом. Эти значения также можно найти в паспорте диода. Чтобы узнать больше о диоде, давайте посмотрим на важный график диода, который представляет собой кривую зависимости тока от напряжения. Кривая I-V идеального диода будет выглядеть примерно так.

Здесь в первом квадранте вы можете увидеть диод, работающий в режиме прямого смещения, а в третьем квадранте диод работает в области обратного смещения и пробоя. Ось X графика показывает напряжение на диоде, а ось Y показывает ток через диод.Во время режима прямого смещения вы можете заметить, что диод начинает проводить (разрешать ток) только тогда, когда напряжение на диоде (V D ) превышает 0,5 В, это значение прямого напряжения диода для кремния. На диоде это прямое напряжение может быть до 0,7 В, как показано на графике выше.

Во время обратного смещения напряжение на диоде имеет отрицательный потенциал, поэтому ток также отображается в отрицательном направлении. Здесь, как вы можете видеть, диод не пропускает ток (за исключением небольшого значения), пока не будет достигнуто напряжение пробоя (V BD ).

Цепи приложений

Диоды

имеют широкий спектр применения в зависимости от их свойств и типа. Давайте попробуем охватить наиболее важные применения выпрямителя, стабилитрона и диода Шоттки с их принципиальными схемами.

Выпрямительный диод

Выпрямительный диод, известный как общий диод, является наиболее часто встречающимся диодом в любой цепи питания, будь то простой линейный источник питания или цепь SMPS. Как следует из названия, эти диоды используются для выпрямления в таких схемах, как двухполупериодный и полуволновой выпрямитель.Кроме того, они также используются в качестве диодов свободного хода в коммутационных устройствах и схемах преобразователей.

Схема выпрямителя

Выпрямительные диоды используются как в полуволновых, так и в полнополупериодных выпрямительных диодах. Давайте посмотрим на схему полуволнового выпрямителя для простоты. Принципиальная схема и график для однополупериодного выпрямителя показаны ниже

.

Источник входного напряжения Vs представляет собой синусоидальную волну переменного тока со среднеквадратичным напряжением 220 В.Эта волна переменного тока может быть выпрямлена с помощью одного диода. Как показано на графике, во время положительного полупериода диод смещен в прямом направлении, и, следовательно, выходное напряжение присутствует на нагрузке, а ток течет в положительном направлении. Но во время отрицательного полупериода диод смещен в обратном направлении, и, следовательно, ток не достигает нагрузки, а выходное напряжение остается на уровне 0 В, как показано на графике выше. Таким образом, ток всегда может течь только в одном направлении и, таким образом, преобразовывать переменный ток в постоянный.

Конечно, у этой схемы много недостатков, например, выходное напряжение неравномерно и практически не используется. Но теперь, когда у вас есть идея, вы можете изучить полные мостовые выпрямители с четырьмя диодами, которые обычно используются в схемах линейных регуляторов. Также схема выпрямителя будет иметь конденсатор на конце для фильтрации пульсаций, если вы хотите узнать больше о конденсаторах, прочитайте введение в статью о конденсаторах.

Стабилитрон

Стабилитрон широко используется в двух схемах, одна — как грубый стабилизатор напряжения, а другая — как схема защиты от перенапряжения.У стабилитрона есть два важных параметра, на которые следует обратить внимание: напряжение стабилитрона и мощность. Обычно доступные значения диодов: 3,9 В, 4,7 В, 5,1 В, 6,8 В, 7,5 В и 15 В.

В приведенной ниже схеме входное напряжение может варьироваться от 0 В до 12 В, но выходное напряжение никогда не будет превышать 5,1 В, поскольку обратное напряжение пробоя (напряжение стабилитрона) стабилитрона составляет 5,1 В. Когда входное напряжение меньше 5,1 В, выходное напряжение будет равно входному напряжению, но когда оно превысит 5.1 В выходное напряжение будет регулироваться до 5,1 В.

Это свойство схемы можно использовать для защиты выводов АЦП (схема защиты от перенапряжения), которые имеют напряжение 5 В, поскольку вывод может считывать напряжение от 0 до 5 В, но если оно превышает 5 В, стабилитрон не допускает превышения напряжения. Точно так же ту же схему можно использовать для регулирования 5,1 В для нагрузки при высоком входном напряжении. Но ограничение по току для такой схемы намного меньше.

При разработке схемы с использованием стабилитрона следует учитывать одну важную вещь — стабилитрон.Этот резистор используется для ограничения тока через стабилитрон, защищая его от нагрева и повреждения. Величина стабилитрона зависит от напряжения стабилитрона и номинальной мощности стабилитрона. Формула для расчета последовательного резистора Зенера Rs показана ниже

.

Для стабилитрона 1N4734A значение Vz составляет 5,9 В, а Pz — 500 мВт, теперь при напряжении питания (Vs) 12 В значение Rs будет

.

Rs = (12-5.9) / Iz

Iz = Pz / Vz = 500 мВт / 5.9 В = ~ 85 мА

Следовательно, Rs = (12-5,9) / 85 = 71 Ом

Rs = 71 Ом (приблизительно)

Диод Шоттки

Диод Шоттки также используется в схемах защиты, таких как схема защиты от обратной полярности, из-за низкого падения напряжения в прямом направлении. Давайте посмотрим на общую схему защиты от обратной полярности

Когда Vcc и земля подключены с правильной полярностью, диод проводит в прямом направлении, и НАГРУЗКА получает питание.Преимущество здесь в том, что прямое падение напряжения на диоде очень меньше, скажем, около 0,04 В по сравнению с 0,7 В на выпрямительном диоде. Таким образом, на диоде не будет больших потерь мощности, также диод Шоттки может пропускать больший ток, чем обычный диод, и он также имеет более высокую скорость переключения, поэтому может использоваться в высокочастотной цепи. Теперь, когда я это сказал, у вас может возникнуть вопрос.

В чем разница между диодом Шоттки и общим диодом?

Ну да, диод Шоттки имеет более высокую скорость переключения, низкие потери проводимости и более высокий прямой ток, чем обычный диод.Это может звучать лучше, чем обычный диод, но у него есть один существенный недостаток. То есть он имеет низкое обратное напряжение пробоя, из-за этой особенности он не может использоваться в схемах выпрямителя, поскольку схемы выпрямителя всегда будут иметь высокое обратное напряжение, появляющееся на нем во время переключения.

Специальные диоды

Помимо обычно используемых типов выпрямителей, стабилитронов и Шоттки , диодов существуют и другие специальные диоды, которые имеют специальное применение, позволяющее быстро пробежать через них.

LED: Да, светодиод (LED), как следует из названия, является диодом. Вы должны быть уже знакомы с этими вещами, поскольку они обычно встречаются и используются. Опять же, существует много типов светодиодов, но круглый светодиод диаметром 5 мм является наиболее часто встречающимся.

Мостовой выпрямитель: как мы знаем, выпрямительный диод используется в схеме выпрямителя, а для полной мостовой схемы выпрямителя нам потребуются четыре диода, подключенные упорядоченным образом. Сама эта установка доступна в корпусе, называемом выпрямительным диодом.RB156 — один из таких примеров.

Фотодиод: Фотодиод — это диод, который позволяет току проходить через него в зависимости от падающего на него света. Он используется в качестве датчика для обнаружения света, его обычно можно найти в следящих за линией роботах, роботах, избегающих препятствий, и даже в качестве счетчика объектов или устройства датчика скорости. Вы можете узнать больше о фотодиоде по этой ссылке.

Лазерный диод: Лазерный свет также является разновидностью диода, подобного светодиоду. Они имеют те же свойства, что и диоды, но в режиме прямого смещения они излучают свет с падением напряжения на них, действуя как нагрузка.Лазерный диод 650 нм является наиболее распространенным лазерным диодом.

TVS-диод: Другой важный специальный тип диода — TVS-диод, который означает подавитель переходного напряжения. Это особый тип диода, который обычно используется в цепях питания для защиты от скачков напряжения и защиты цепи. Эти диоды также называются переходными диодами или тиректорами.

Варакторные диоды: Варакторные диоды используются как переменные конденсаторы.Когда этот диод работает в режиме обратного смещения, шириной обедненной области можно управлять, что заставляет его действовать как конденсатор. Эти диоды также называются варикаповыми диодами и обычно используются в радиочастотных схемах.

Различные типы комплектов диодов

Теперь, когда мы изучили все основы работы с диодами, я считаю, что теперь вы можете выбрать диод, который требуется для вашей схемы. Но до сих пор мы видели один диод со сквозным отверстием, который обычно доступен и хорош для прототипов, но в большинстве продуктов вы не найдете их в корпусах с отверстиями.Сейчас мы обсудим множество различных типов диодных пакетов.

Комплект для сквозных отверстий

Это обычно используемые макетные и перфорированные платы. Эти пакеты называются DO-7, DO-35, DO-41, DO-204 и т. Д., Из которых DO-41 является наиболее распространенным. Эти пакеты также называются осевыми свинцовыми диодами .

Стили поверхностного монтажа

В большинстве готовых изделий, готовых к производству, используются компоненты SMD .Они дешевле, чем дырочные, и имеют небольшой форм-фактор. SOD-323, SOD-523, SOD-123 SOD-80C — одни из самых популярных диодных SMD-корпусов. В большинстве конструкторов силовых цепей по-прежнему используются сквозные отверстия, поскольку они имеют высокую допустимую нагрузку по току и меньше проблем с электромагнитными помехами, поэтому SMD обычно предпочтительнее в цифровых схемах.

3-контактный болт крепления

Также существует несколько специальных диодов с тремя выводами, которые используются в продвинутых приложениях, таких как космическая промышленность.Они обладают высоким током и коммутационной способностью. Их можно найти в пакетах TO-64, TO-208, TO-254. Между банками имеется паз, позволяющий прикрепить их болтами к корпусу раковины, они также называются диодами с болтовым креплением.

Диоды | Клуб электроники

Диоды | Клуб электроники

Сигнал | Выпрямитель | Мостовой выпрямитель | Зенер

Смотрите также: светодиоды | Блоки питания

Диоды позволяют электричеству течь только в одном направлении. Стрелка символа схемы показывает направление, в котором может течь ток.Диоды — электрическая версия вентиль и первые диоды на самом деле назывались вентилями.

Типы диодов

Обычные диоды можно разделить на два типа:

Дополнительно есть:

Подключение и пайка

Диоды должны быть подключены правильно, на схеме может быть указано a или + для анода и k или для катода (да, это действительно k, а не c, для катода!). Катод отмечен линией, нарисованной на корпусе.Диоды обозначены своим кодом мелким шрифтом, вам может потребоваться ручная линза, чтобы прочитать его.

Сигнальные диоды могут быть повреждены нагревом при пайке, но риск невелик, если только вы используете германиевый диод (коды начинаются OA …), и в этом случае вы должны использовать радиатор (например, зажим «крокодил»), прикрепленный к проводу между соединением и корпусом диода.

Выпрямительные диоды достаточно прочные, и при их пайке не требуется специальных мер предосторожности.


Испытательные диоды

Вы можете использовать мультиметр или простой тестер. проект (батарея, резистор и светодиод), чтобы проверить, что диод проводит только в одном направлении.

Лампу можно использовать для проверки выпрямительного диода, но НЕ используйте лампу для проверки сигнальный диод, потому что большой ток, пропускаемый лампой, разрушит диод.


Падение напряжения в прямом направлении

Электричество потребляет немного энергии, проталкиваясь через диод, как человек. толкая дверь пружиной.Это означает, что имеется небольшое прямое падение напряжения через проводящий диод. Для большинства диодов, сделанных из кремния, оно составляет около 0,7 В.

Прямое падение напряжения на диоде почти постоянно, независимо от тока, протекающего через диода, поэтому они имеют очень крутую характеристику (вольт-амперный график).

обратное напряжение

При подаче обратного напряжения проводит не идеальный диод, а настоящие диоды. утечка очень крошечного тока (обычно несколько мкА).Это можно игнорировать в большинстве схем. потому что он будет намного меньше, чем ток, текущий в прямом направлении. Однако все диоды имеют максимальное обратное напряжение (обычно 50 В или более), и если при превышении этого значения диод выйдет из строя и будет пропускать большой ток в обратном направлении, это называется пробой .



Диоды сигнальные (малоточные)

Сигнальные диоды обычно используются для обработки информации (электрических сигналов) в цепях, поэтому они требуются только для пропускания небольших токов до 100 мА.

Сигнальные диоды общего назначения, такие как 1N4148, изготовлены из кремния и имеют прямое падение напряжения 0,7 В.

Rapid Electronics: 1N4148

Германиевые диоды , такие как OA90, имеют меньшее прямое падение напряжения 0,2 В, что делает Их можно использовать в радиосхемах в качестве детекторов, выделяющих звуковой сигнал из слабого радиосигнала. Сейчас они используются редко, и их может быть трудно найти.

Для общего использования, где величина прямого падения напряжения менее важна, кремниевые диоды лучше, потому что они менее легко повреждаются теплом при пайке, имеют меньшее сопротивление при проводке и имеют очень низкие токи утечки при приложении обратного напряжения.

Защитные диоды для реле

Сигнальные диоды также используются для защиты транзисторов и микросхем от кратковременного высокого напряжения, возникающего при обмотке реле. выключен. На схеме показано, как защитный диод подключен к катушке реле «в обратном направлении».

Зачем нужен защитный диод?

Ток, протекающий через катушку, создает магнитное поле, которое внезапно схлопывается. при отключении тока. Внезапный коллапс магнитного поля вызывает кратковременное высокое напряжение на катушке, которое может повредить транзисторы и микросхемы.Защитный диод позволяет индуцированному напряжению пропускать кратковременный ток через катушку. (и диод), поэтому магнитное поле исчезает быстро, а не мгновенно. Это предотвращает индуцированное напряжение становится достаточно высоким, чтобы вызвать повреждение транзисторов и микросхем.


Выпрямительные диоды (большой ток)

Выпрямительные диоды используются в источниках питания для преобразования переменного тока (AC). к постоянному току (DC) этот процесс называется выпрямлением. Они также используются в других схемах, где через диод должен проходить большой ток.

Все выпрямительные диоды изготовлены из кремния и поэтому имеют прямое падение напряжения 0,7 В. В таблице указаны максимальный ток и максимальное обратное напряжение для некоторых популярных выпрямительных диодов. 1N4001 подходит для большинства цепей низкого напряжения с током менее 1 А.

Rapid Electronics: 1N4001

Диод Максимальный
Ток
Максимальный
Обратный
Напряжение
1N4001 1A 50V
1N4002 904
1N5401 3A 100V
1N5408 3A 1000V

Книги по комплектующим:



Мостовые выпрямители

Есть несколько способов подключения диодов, чтобы выпрямитель преобразовывал переменный ток в постоянный.Мостовой выпрямитель — один из них, и он доступен в специальных пакетах, содержащих четыре необходимых диода. Мостовые выпрямители рассчитаны на максимальный ток и максимальное обратное напряжение. У них есть четыре вывода или клеммы: два выхода постоянного тока помечены + и -, два входа переменного тока помечены .

На схеме показана работа мостового выпрямителя при преобразовании переменного тока в постоянный. Обратите внимание, как проводят чередующиеся пары диодов.

Rapid Electronics: мостовые выпрямители

Мостовые выпрямители различных типов

Обратите внимание, что у некоторых есть отверстие в центре для крепления к радиатору

Фотографии © Rapid Electronics


Стабилитроны

Стабилитроны

используются для поддержания постоянного напряжения.Они рассчитаны на «поломку» в надежном и неразрушающим способом, чтобы их можно было использовать в обратном направлении для поддержания фиксированного напряжения на их выводах.

Стабилитроны

можно отличить от обычных диодов по их коду и напряжению пробоя. которые напечатаны на них. Коды стабилитронов начинаются BZX … или BZY … Их напряжение пробоя обычно печатается с буквой V вместо десятичной точки, поэтому 4V7 означает, например, 4,7 В.

a = анод, k = катод

Rapid Electronics: стабилитроны

На схеме показано, как подключен стабилитрон с последовательно включенным резистором для ограничения тока.

Стабилитроны

имеют номинальное напряжение пробоя и максимальную мощность . Минимальное доступное напряжение пробоя составляет 2,4 В. Широко доступны номинальные мощности 400 мВт и 1,3 Вт.

Для получения дополнительной информации см. Страницу источников питания.


Политика конфиденциальности и файлы cookie

Этот сайт не собирает личную информацию. Если вы отправите электронное письмо, ваш адрес электронной почты и любая личная информация будет используется только для ответа на ваше сообщение, оно не будет передано никому.На этом веб-сайте отображается реклама, если вы нажмете на рекламодатель может знать, что вы пришли с этого сайта, и я могу быть вознагражден. Рекламодателям не передается никакая личная информация. Этот веб-сайт использует некоторые файлы cookie, которые классифицируются как «строго необходимые», они необходимы для работы веб-сайта и не могут быть отклонены, но они не содержат никакой личной информации. Этот веб-сайт использует службу Google AdSense, которая использует файлы cookie для показа рекламы на основе использования вами веб-сайтов. (включая этот), как объяснил Google.Чтобы узнать, как удалить файлы cookie и управлять ими в своем браузере, пожалуйста, посетите AboutCookies.org.

electronicsclub.info © Джон Хьюс 2021 г.

Введение в диоды

  • Раздел 2.0 Введение в диоды.
  • • Обозначения диодных цепей.
  • • Ток через диоды.
  • • Конструкция диода.
  • • PN-переход.
  • • Прямое и обратное смещение.
  • • Характеристики диода.
  • Раздел 2.1 Кремниевые выпрямители.
  • • Маркировка полярности.
  • • Параметры выпрямителя.
  • Раздел 2.2 Диоды Шоттки.
  • • Конструкция диода Шоттки.
  • • Потенциал соединения Шоттки.
  • • Высокоскоростное переключение.
  • • Выпрямители мощности Шоттки.
  • • Ограничения по току Шоттки.
  • • Защита от перенапряжения.
  • Раздел 2.3 Малосигнальные диоды.
  • • Конструкция малосигнального диода.
  • • Формирование волны.
  • • Обрезка.
  • • Зажим / восстановление постоянного тока.
  • • ВЧ приложения.
  • • Защитные диоды.
  • Раздел 2.4 Стабилитроны.
  • • Конструкция стабилитрона.
  • • Обозначения схем стабилитрона.
  • • Эффект Зенера.
  • • Эффект лавины.
  • • Практичные стабилитроны.
  • Раздел 2.5. Светодиоды.
  • • Работа светодиода.
  • • Светоизлучение.
  • • Цвета светодиодов.
  • • Расчеты цепей светодиодов.
  • • Светодиодные матрицы.
  • • Тестирование светодиодов.
  • Раздел 2.6 лазерных диодов.
  • • Лазерный свет.
  • • Основы атома.
  • • Конструкция лазерного диода.
  • • Лазерная накачка.
  • • Управление лазерным диодом.
  • • Лазерные модули.
  • • Лазерная оптика.
  • • Классы лазерных диодов.
  • Раздел 2.7 Фотодиоды.
  • • Основы фотодиодов.
  • • Приложения.
  • • Конструкция лазерного диода.
  • • Лазерная накачка.
  • • Управление лазерным диодом.
  • • Лазерные модули.
  • • Лазерная оптика.
  • • Классы лазерных диодов.
  • Раздел 2.8 Проверка диодов.
  • • Неисправности диодов.
  • • Проверка диодов с помощью омметра.
  • • Определение соединений диодов.
  • • Выявление неисправных диодов.
  • Раздел 2.9 Тест диодов.
  • • Проверьте свои знания о диодах.

Рисунок 2.0.1. Диоды

Введение

Диоды — одни из самых простых, но наиболее полезных из всех полупроводниковых устройств. Многие типы диодов используются в широком спектре приложений. Выпрямительные диоды — жизненно важный компонент в источниках питания, где они используются для преобразования сетевого напряжения переменного тока в постоянное. Стабилитроны используются для стабилизации напряжения, предотвращения нежелательных изменений в подаче постоянного тока в цепи и для обеспечения точных опорных напряжений для многих схем.Диоды также могут использоваться для предотвращения катастрофического повреждения оборудования с батарейным питанием, когда батареи подключены с неправильной полярностью.

Сигнальные диоды также широко используются при обработке сигналов в электронном оборудовании; они используются для получения аудио- и видеосигналов из передаваемых радиочастотных сигналов (демодуляция), а также могут использоваться для формирования и изменения форм сигналов переменного тока (ограничение, ограничение и восстановление постоянного тока). Диоды также встроены во многие цифровые интегральные схемы, чтобы защитить их от опасных скачков напряжения.

Рис. 2.0.2 Обозначения диодных цепей

Светодиоды

излучают многоцветный свет в очень широком спектре оборудования от простых индикаторных ламп до огромных и сложных видеодисплеев. Фотодиоды также производят электрический ток из света.

Диоды изготавливаются из полупроводниковых материалов, в основном кремния, с добавлением различных соединений (комбинации более чем одного элемента) и металлов в зависимости от функции диода. Ранние типы полупроводниковых диодов были сделаны из селена и германия, но эти типы диодов были почти полностью заменены более современными конструкциями кремния.

На рис. 2.0.1 показаны следующие диоды с общим проводом:

1. Три силовых выпрямителя (мостовой выпрямитель для работы с сетевым (линейным) напряжением и два выпрямительных диода сетевого напряжения).

2. Точечный диод (в стеклянной капсуле) и диод Шоттки.

3. Кремниевый малосигнальный диод.

4. Стабилитроны в корпусе из стекла или черной смолы.

5. Подборка светодиодов. Против часовой стрелки от красного: желтый и зеленый светодиоды, инфракрасный фотодиод, теплый белый светодиод 5 мм и синий светодиод высокой яркости 10 мм.

Обозначения диодных цепей

Диод — это односторонний провод. Он имеет два вывода: анод или положительный вывод и катод или отрицательный вывод. В идеале диод будет пропускать ток, когда его анод сделан более положительным, чем его катод, но предотвращать протекание тока, когда его анод более отрицательный, чем его катод. В условных обозначениях схем, показанных на рис. 2.0.2, катод показан в виде стержня, а анод — в виде треугольника. На некоторых принципиальных схемах анод диода может также обозначаться буквой «а», а катод — буквой «к».

В какую сторону протекает диодный ток?

Обратите внимание на рис. 2.0.2, что обычный ток течет от положительной (анодной) клеммы к отрицательной (катодной) клемме, хотя движение электронов (электронный поток) происходит в противоположном направлении, от катода к аноду.

Конструкция кремниевого диода

Рис. 2.0.3 Кремниевый планарный диод

Современные кремниевые диоды обычно производятся с использованием одной из различных версий планарного процесса, который также используется для изготовления транзисторов и интегральных схем.Многослойная конструкция, используемая в методах Silicon Planar, дает ряд преимуществ, таких как предсказуемые характеристики и надежность, а также является преимуществом для массового производства.

Упрощенный планарный кремниевый диод показан на рис. 2.0.3. Использование этого процесса для кремниевых диодов позволяет получить два слоя кремния с различным легированием, которые образуют «PN переход». Нелегированный или «собственный» кремний имеет решеточную структуру из атомов, каждый из которых имеет четыре валентных электрона, но кремний P-типа и кремний N-типа легируют путем добавления относительно очень небольшого количества материала, имеющего атомную структуру с тремя валентными электронами (например,грамм. Бор или алюминий), чтобы получить кремний P-типа, или пять валентных электронов (например, мышьяк или фосфор), чтобы получить кремний N-типа. Эти легированные версии кремния известны как «примесный» кремний. Кремний P-типа теперь имеет нехватку валентных электронов в своей структуре, что также можно рассматривать как избыток «дырок» или носителей положительного заряда, тогда как слой N-типа легирован атомами, имеющими пять электронов в его валентной оболочке и поэтому имеет избыток электронов, которые являются носителями отрицательного заряда.

Диод PN Junction

Рис. 2.0.4 Слой истощения диода

Когда кремний P- и N-типа объединяются во время производства, создается переход, где встречаются материалы P-типа и N-типа, и отверстия, расположенные рядом с переходом в кремнии P-типа, притягиваются к отрицательно заряженному материалу N-типа на другой стороне. перехода. Кроме того, электроны, расположенные рядом с переходом в кремнии N-типа, притягиваются к положительно заряженному кремнию P-типа. Следовательно, вдоль перехода между кремнием P- и N-типа создается небольшой естественный потенциал между полупроводниковым материалом P и N с отрицательно заряженными электронами, которые теперь находятся на стороне P-типа перехода, и положительно заряженными дырками на стороне N. соединение.Этот слой носителей заряда противоположной полярности накапливается до тех пор, пока его не станет достаточно, чтобы предотвратить свободное движение любых дальнейших дырок или электронов. Из-за этого естественного электрического потенциала на переходе между слоями P и N в PN-переходе образовался очень тонкий слой, который теперь обеднен носителями заряда и поэтому называется обедненным слоем. Поэтому, когда диод подключен к цепи, ток не может течь между анодом и катодом, пока анод не станет более положительным, чем катод, прямым потенциалом или напряжением (V F ), по крайней мере, достаточным для преодоления естественного обратного потенциала соединение.Это значение зависит в основном от материалов, из которых сделаны слои P и N диода, и от количества используемого легирования. Различные типы диодов имеют естественный обратный потенциал в диапазоне примерно от 0,1 В до 2 или 3 В. Кремниевые диоды с PN-переходом имеют потенциал перехода от 0,6 до 0,7 В.

Диод прямой проводимости

Рис. 2.0.5 Диод вперед


Проводимость

Когда напряжение, приложенное к аноду, становится более положительным, чем на катоде, на величину, превышающую потенциал обедненного слоя, начинается прямая проводимость от анода к обычному катоду, как показано на рис.2.0.5.

Когда напряжение, приложенное между анодом и катодом, увеличивается, прямой ток сначала увеличивается медленно, поскольку носители заряда начинают пересекать обедненный слой, а затем быстро возрастает примерно по экспоненте. Следовательно, сопротивление диода, когда он «включен» или проводит в режиме «прямого смещения», не равно нулю, а очень мало. Поскольку прямая проводимость увеличивается после преодоления потенциала истощения по примерно следующей экспоненциальной кривой, прямое сопротивление (V / I) незначительно изменяется в зависимости от приложенного напряжения.

Диод с обратным смещением

Рис. 2.0.6 Обратный диод


Смещенный

Когда диод смещен в обратном направлении (анод подключен к отрицательному напряжению, а катод — к положительному), как показано на рис. 2.0.6, положительные отверстия притягиваются к отрицательному напряжению на аноде и от перехода. Точно так же отрицательные электроны притягиваются от перехода к положительному напряжению, приложенному к катоду. Это действие оставляет большую площадь на стыке без каких-либо носителей заряда (положительных дырок или отрицательных электронов) по мере расширения обедненного слоя.Поскольку область перехода теперь обеднена носителями заряда, она действует как изолятор, и по мере того, как более высокие напряжения применяются с обратной полярностью, обедненный слой становится еще шире, чем больше носителей заряда удаляется от перехода. Диод не будет проводить при приложенном обратном напряжении (обратном смещении), за исключением очень небольшого «обратного тока утечки» (I R ), который в кремниевых диодах обычно меньше 25 нА. Однако, если приложенное напряжение достигает значения, называемого «Напряжение обратного пробоя» (V RRM ), ток в обратном направлении резко возрастает до точки, где, если ток не ограничен каким-либо образом, диод будет разрушен.

Вольт-амперные характеристики диода

Рис 2.0.7. Типичный диод I / V


Характеристика

Работа диодов, описанная выше, также может быть описана специальным графиком, называемым «характеристической кривой». Эти графики показывают взаимосвязь между фактическими токами и напряжениями, связанными с различными клеммами устройства. Понимание этих графиков помогает понять, как работает устройство.

Для диодов характеристическая кривая называется ВАХ, потому что она показывает взаимосвязь между напряжением, приложенным между анодом и катодом, и результирующим током, протекающим через диод.Типичная ВАХ показана на рис. 2.0.7.

Оси графика показывают как положительные, так и отрицательные значения и поэтому пересекаются в центре. Пересечение имеет нулевое значение как для тока (ось Y), так и для напряжения (ось X). Оси + I и + V (верхняя правая область графика) показывают круто возрастающий ток после области начального нулевого тока. Это прямая проводимость диода, когда анод положительный, а катод отрицательный. Первоначально ток не течет, пока приложенное напряжение не превысит потенциал прямого перехода.После этого ток резко возрастает примерно по экспоненте.

Оси -V и -I показывают состояние обратного смещения (нижняя левая область графика). Здесь можно увидеть, что очень небольшой ток утечки увеличивается с увеличением обратного напряжения. Однако, как только достигается обратное напряжение пробоя, обратный ток (-I) резко возрастает.

Начало страницы

.
Обновлено: 21.09.2021 — 17:54

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
