Виды вентиляции, функции, характеристики, цены

ВЕНТИЛЯЦИЕЙ НАЗЫВАЮТ И ПРОЦЕСС УДАЛЕНИЯ ОТРАБОТАННОГО ВОЗДУХА С ЗАМЕНОЙ ЕГО СВЕЖИМ, И ОБОРУДОВАНИЕ ДЛЯ ЭТОГО ПРОЦЕССА. БЕЗ СВЕЖЕГО ВОЗДУХА ЛЮБОЙ, ДАЖЕ САМЫЙ УЮТНЫЙ ДОМ НЕПРИГОДЕН ДЛЯ ЖИЗНИ, ВО ВСЯКОМ СЛУЧАЕ, ДЛЯ ВСЕХ, КТО НУЖДАЕТСЯ В КИСЛОРОДЕ.

Содержание:

Что такое вентиляция

Вентиляция — это движение воздуха в помещении. В любое здание воздух поступает с улицы. Попадая внутрь комнаты, воздух наполняется различными веществами: углекислым газом от нашего дыхания, пылью, химическими выделениями от предметов, шерстью животных и т.п. Этот уже загрязненный воздух движется к вытяжке и выводится через нее наружу. В это время в комнату поступает новая порция свежего воздуха снаружи, которая также уйдет в вытяжку. Весь этот процесс называется вентиляцией.

Климатическое оборудование, которое обеспечивает правильное функционирование описанного процесса, тоже называется вентиляцией. Она бывает естественной и механической, канальной и компактной, приточной и вытяжной и много какой еще.

Обо всех типах вентиляции и их особенностях рассказано ниже. А пока давайте разберемся, насколько важна вентиляция в квартире или доме.

Зачем нужна вентиляция?

Именно благодаря вентиляции в комнате складывается здоровый и комфортный микроклимат, а именно:

1. Нормализуется уровень углекислого газа
Углекислый газ присутствует в помещении всегда: ведь мы его выдыхаем! Вопрос только в том, каково его количество. Излишне накапливаясь, углекислый газ оказывает негативное воздействие на человеческий организм. Он мешает полноценному снабжению крови и органов кислородом. Мозг начинает “лениться”, и мы чувствуем усталость, вялость, становимся невнимательными. С высокой концентрацией углекислого газа связано также ощущение духоты.

Хорошая вентиляция обеспечивает постоянное обновление воздуха. Поступающий с улицы воздух сменяет воздух в комнате вместе с накопившимся в нем углекислым газом. В таком помещении не душно и комфортно находиться.

2. Нормализуется влажность
Правильная вентиляция предполагает, что излишне влажный воздух из помещений своевременно уходит в вытяжку. Это исключает образование вечно влажных участков в углах и на стенах, где активно растет плесень.

Система вентиляции может также обладать дополнительными функциями. Например, фильтрация воздуха позволяет устранить из воздуха загрязнения еще на входе в помещение и сделать воздух здоровым и безопасным. А функция подогрева в вентиляции предотвращает опасность простудиться от холодного воздуха с улицы.

Если вентиляционная система плохая

Если есть нарушения в работе притока или оттока воздуха, то:

В комнате будет накапливаться углекислый газ

Последствия: ощущение духоты, повышенная утомляемость, вялость, потеря концентрации. А еще в душной комнате трудно как следует выспаться.

Баланс влажности может нарушаться

Если воздух застаивается, то влага в нем может накапливаться. Плохая вентиляция — частая причина сырости и образования плесени.

В воздухе накапливаются загрязнения

Пыль, шерсть животных, споры плесени, антропотоксины, вредные химические выделения из мебели (например, формальдегид) — все это «обогащает» воздух в условии плохой вентиляции и в конечном счете попадает в наш организм через легкие.

РАБОТА ВЕНТИЛЯЦИОННОЙ СИСТЕМЫ ВЛИЯЕТ НА САМОЧУВСТВИЕ ЧЕЛОВЕКА В КОМНАТЕ, ЕГО РАБОТОСПОСОБНОСТЬ, КОНЦЕНТРАЦИЮ И КАЧЕСТВО СНА.

Поэтому важно подобрать качественную вентиляцию, которая справится с потребностями в воздухообмене и обеспечит комфортный микроклимат.

Виды вентиляции

Виды систем вентиляции по месту размещения

Для большого загородного дома подойдет одна система вентиляции, для маленькой городской квартиры — другая. Или, например, рациональная в условиях офиса канальная вентиляция просто-напросто не поместится в хрущевской пятиэтажке.

Как определиться, какой вид вентиляции подойдет для Вашего дома, офиса, квартиры? Все зависит от площади, конфигурации, местонахождения и назначения комнат или кабинетов, для которых Вы подбираете вентиляционную систему. И, конечно, немаловажную роль играет Ваш бюджет. Купить систему вентиляции — значит, сделать долгосрочное вложение в собственный комфорт и комфорт своих близких. Так что выбирать тип вентиляции стоит тщательно.

Виды вентиляционных систем по параметрам

Классификация вентиляционного оборудования по различным аспектам

По способу циркуляции воздуха: естественная и принудительная (механическая).
По назначению: приточная, вытяжная или приточно-вытяжная.
По конструкции: канальная и бесканальная (проветриватель, приточный клапан, бризер).
По дополнительным функциям: вентиляция с подогревом, вентиляция с фильтрацией воздуха и др.

Естественная и принудительная вентиляция

Естественная вентиляция

В большинстве наших жилых домов вентиляция естественная. Это значит, что воздух поступает с улицы в здание сам по себе, без какого-либо специального оборудования или искусственного нагнетания.

Обычно он заходит в дома через неплотности в стенах и окнах, а также через двери. А выходит через вытяжку: вытяжные отверстия расположены обычно в кухне и санузле. Воздух из комнаты вытягивается через них в вентиляционную шахту, поднимается по ней вверх и выбрасывается через крышу.

Естественная вентиляция функционирует за счет перепада температур и разницы давления внутри и снаружи помещения.

Главное преимущество естественной вентиляции — ее доступность. Организация такой вентиляционной системы не требует больших денежных вложений. Но есть и недостатки. Во-первых, естественная вентиляционная система легко дает сбои. Установили герметичные пластиковые окна взамен дедушкиных деревянных — и вот уже приток воздуха недостаточен, в доме душно и некомфортно. Или вытяжка засорилась — и в квартире вечно затхлый воздух. Во-вторых, в условиях естественной вентиляции есть только один способ как следует проветрить — открыть окно. Но открытое окно — это, к сожалению, не только свежий воздух.

Это еще и шум, пыль, пыльца, холод и неприятные запахи.

Чтобы устранить эти недостатки, естественную вентиляцию нужно заменить или дополнить механической (принудительной) вентиляцией.

Принудительная вентиляция

Принудительная вентиляция — это система, при которой воздух стабильно и непрерывно поступает в комнату, вне зависимости от внешних погодных условий. Воздух нагнетается в помещение при помощи вентиляторов или другого встроенного в систему оборудования. Принудительная вентиляция позволяет регулировать скорость притока, подстраивая ее работу под потребности в воздухообмене.

Работа принудительной вентиляции обычно не требует вмешательства человека, дополнительного открывания и закрывания окон, что делает ее наиболее удобной для бытового использования.

Канальная и бесканальная вентиляция

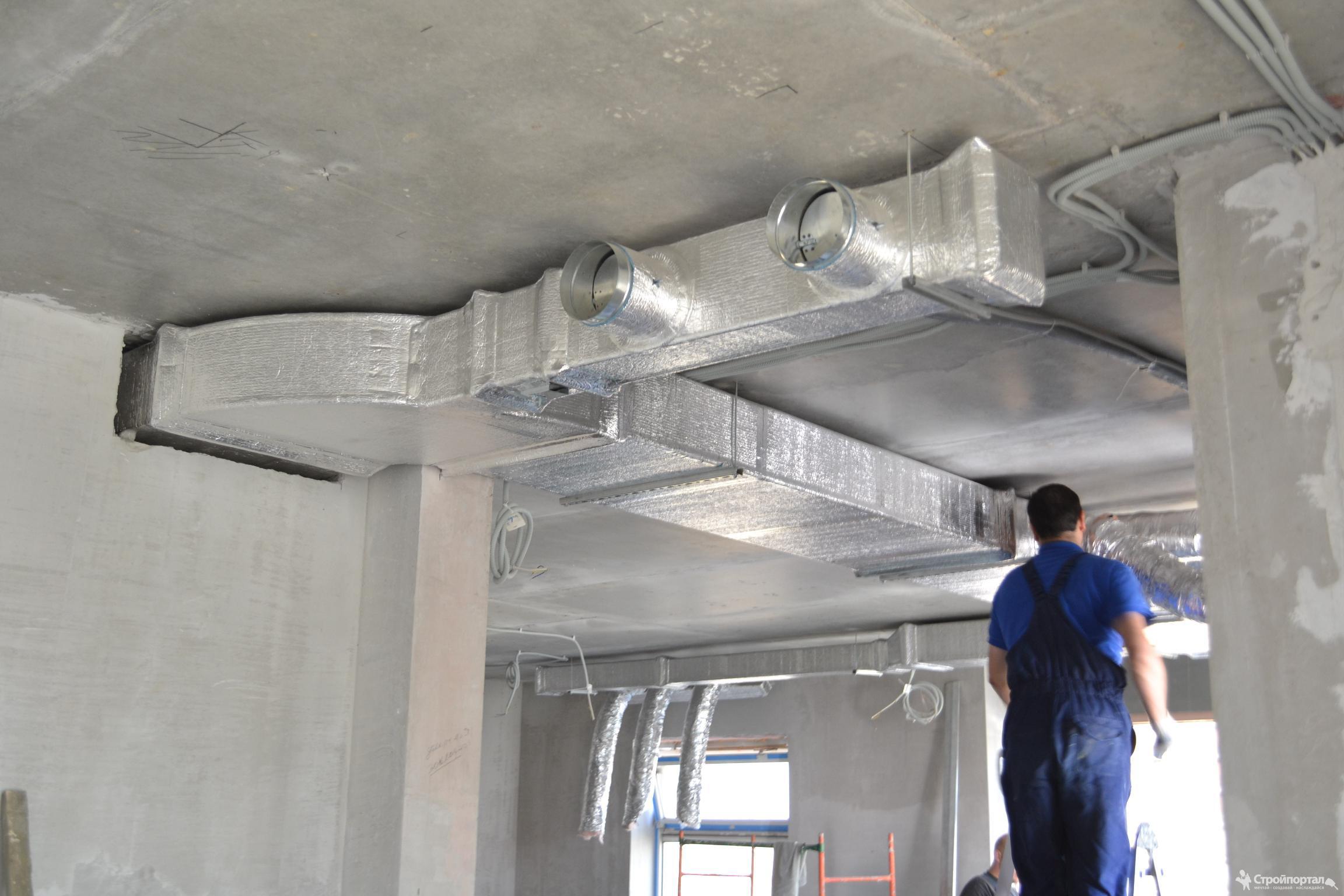

Канальная вентиляция

Такие системы закладываются и монтируются при строительстве или капитальном ремонте. Они, как правило, обеспечивают одновременно и приток, и вытяжку воздуха.

Как устроена канальная вентиляция? Во-первых, есть центральный блок обработки воздуха (очистка и дезинфекция, подогрев, кондиционирование, увлажнение). Во-вторых — трубы-воздуховоды, тянущиеся под потолком от центрального блока. Разумеется, для размещения такой вентиляционной системы требуется много свободного пространства. Поэтому канальные системы мало востребованы в городских квартирах маленькой и средней площади и с потолками менее 3 м.

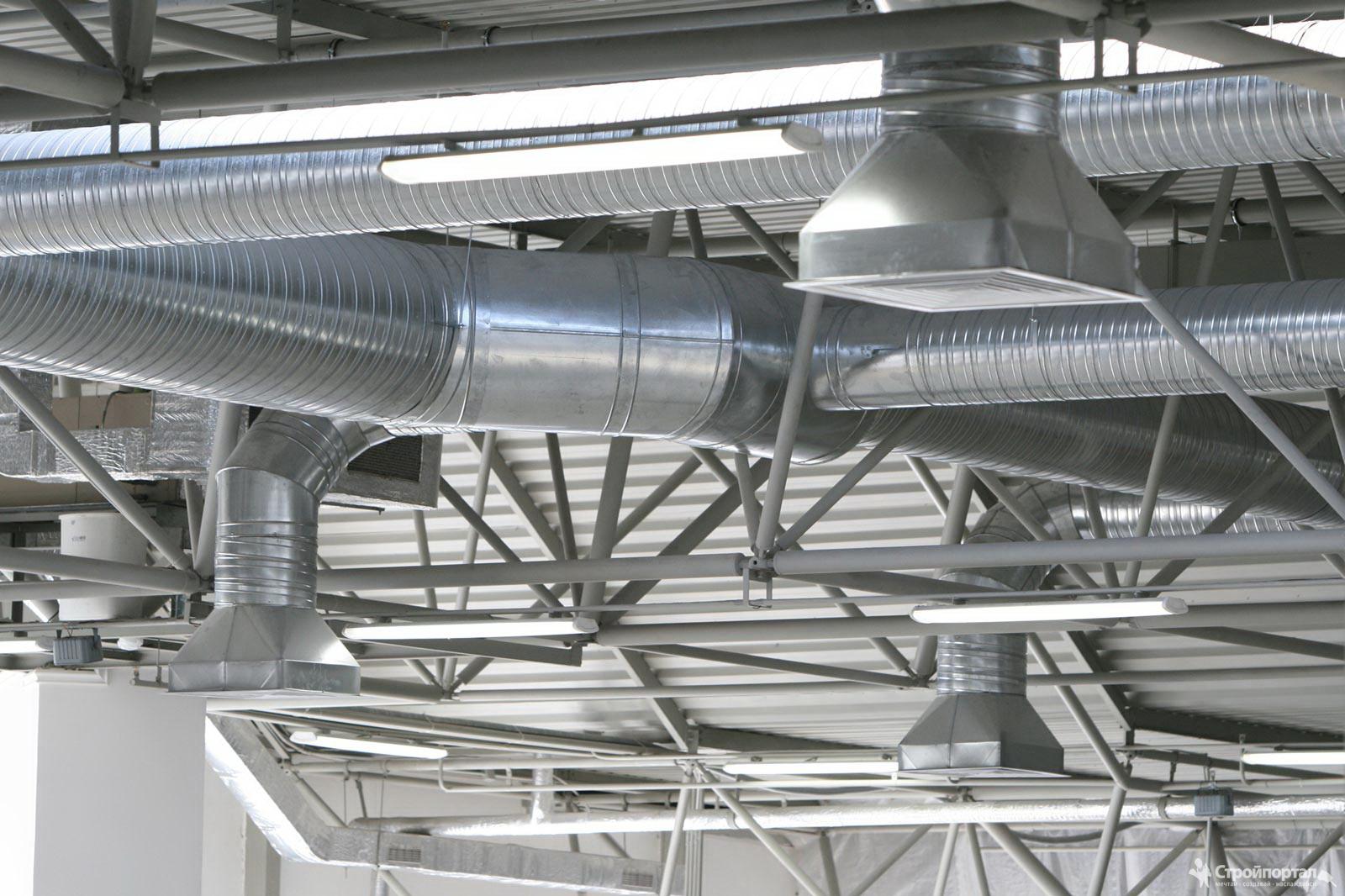

Чаще всего канальная вентиляция встречается в больших зданиях, где одновременно находится много людей (офисы, торговые центры), а также в помещениях с высокими требованиями к очистке или температуре воздуха (больницы, склады, кухни ресторанов).

Бесканальная вентиляция

Системы, которые отличаются компактными размерами и могут размещаться в любой квартире, доме и даже в отдельных комнатах.

Приточная и вытяжная вентиляция

Приточная вентиляция

Приточная вентиляция обеспечивает поступление воздуха с улицы в комнату.

Проветриватель

Устанавливается на стену внутри квартиры и при помощи вентиляторов подает через канал в стене свежий воздух.

Приточный клапан

Естественный приток можно усилить при помощи стенового или оконного клапана. Цена такой вентиляции невысока, но необходимо иметь в виду, что работа приточного клапана зависит от погодных условий. Чем теплее за окном, тем меньше разница давлений снаружи и внутри комнаты. Так что летом эффективность вентилирования при помощи клапана стремится к нулю.

Бризер

Устройство с функциями проветривателя и очистителя воздуха. Он также подает свежий воздух, фильтруя и подогревая его при этом. Бризером можно управлять со смартфона.

ВЕНТИЛЯЦИЯ В СТЕНЕ, В ОТЛИЧИЕ ОТ КАНАЛЬНЫХ СИСТЕМ, УСТАНАВЛИВАЕТСЯ НА ЛЮБОМ ЭТАПЕ РЕМОНТА, ДАЖЕ ПОСЛЕ ЧИСТОВОЙ ОТДЕЛКИ. МОНТАЖ ТАКОЙ СИСТЕМЫ ВЕНТИЛЯЦИИ ДЕЛАЕТСЯ БЫСТРО, ВСЕГО ЗА ЧАС. КОМНАТА ПРИ ЭТОМ ОСТАЕТСЯ ЧИСТОЙ.

Вытяжная вентиляция

Через вытяжку из комнаты выводится так называемый отработанный воздух — воздух, наполненный запахами и комнатными загрязнениями (пыль, шерсть животных). Естественную вытяжку при желании можно усилить принудительной, установив в вытяжное отверстие вентилятор. Производительность вентиляции для вытяжки будет зависеть от площади Вашей кухни или санузла, где монтируется вентилятор.

Приточно-вытяжная вентиляция

Приточно-вытяжная вентиляция обеспечивает одновременно приток свежего и отток отработанного воздуха.

Вентиляция с дополнительными функциями

Вентиляция с подогревом

Если минусовые температуры за окном — не редкость, то нужна приточная вентиляция с подогревом воздуха. Иначе в комнату будет дуть холодный воздух, а это легко может вылиться в простуды.

Вентиляция с подогревом может иметь систему климат-контроля и автоматически нагревать воздух до выбранной пользователем температуры.

Вентиляция с фильтрацией

Чистота воздуха — важное условие здорового образа жизни.

Вентиляция с фильтрацией содержит воздушные фильтры различного назначения. Это могут быть простые фильтры с сетчатой структурой, высокоэффективные фильтры со сложным сплетением тончайших волокон или же угольные фильтры, задерживающие вредные газы и запахи.

Купить систему вентиляции

Избавиться от духоты, наладить правильную циркуляцию воздуха в комнатах, дышать чистым воздухом — все эти вопросы легко решаются покупкой системы вентиляции с функциями притока, очистки и подогрева воздуха.

Бризер — одно из самых популярных устройств на рынке приточной вентиляции. Он подает воздух на 4-5 человек, очищает приточный воздух от пыли, грязи, автомобильных выхлопов, аллергенов. Нагреватель с климат-контролем исключает сквозняки. А управлять им можно со смартфона вручную или настроив автоматический режим.

Существуют разные модели бризеров. Функции, характеристики, дизайн, цена — вентиляция Tion отвечает любым требованиям.

Цены на вентиляцию Tion Бризер

преимущество и недостатки вентиляционных систем

Воздухообмен в помещениях – это одно из основных требований организации нормального микроклимата, который должен поддерживаться все время. Существуют нормативы этого параметра в зависимости от назначения комнат. В нормах заложено, сколько раз за определенный промежуток времени воздух должен поменяться полностью. К примеру, на кухнях воздухообмен не должен быть меньше 12 м³/час. То есть, за один час из кухни должно быть выведено 12 м³ воздушной массы, и столько же должно зайти свежего воздуха. Все это может обеспечить вентиляционная система, которая закладывается в проект строительства здания. В этой статье будем рассматривать виды вентиляции, преимущества и недостатки вентиляционных систем, а также в каких помещениях какие системы лучше устанавливать.

Простая вентиляция одноэтажного дома

Содержание статьи

Что такое вентиляция

Из выше сказанного уже можно представить, что вентиляция – это совокупность специальных приспособлений, с помощью которых организуется воздухообмен. И даже проветривание тоже можно отнести к этой категории. Но давайте учитывать тот факт, что сам вопрос, что такое вентиляция, не может определить всю широту изучаемой нами темы. То есть, одной фразой, что это организация воздухообмена, не обойтись. Потому что это разноплановая инженерная сеть со своими специфичными нюансами и требованиями. Поэтому в первую очередь надо разобраться с классификацией систем вентиляции.

Классификация систем вентиляции

Итак, вентиляционные системы делятся по разным критериям:

по способу движения воздуха: естественная вентиляция и искусственная;
по назначению, то есть, где будет создаваться давление: на вытяжную и приточную;
по зонированию на местную (локальную) и общеобменную.

Можно классифицировать и по конструктивным особенностям вентиляторов, но здесь этого делать лучше не надо. Потому что это уже классификация оборудования.

Сразу же надо оговориться, что в независимости от того, в каких помещениях или зданиях организовывается вентиляционная система, используемые в ее конструкции оборудование, устройства и материалы, а также схемы, будут одинаковыми. Но у каждой разновидности есть свои плюсы и минусы. Поэтому, учитывая их, и надо подбирать вентиляционную сеть под условия ее эксплуатации.

Вентиляция с перетоком воздуха из комнаты в комнату

Естественная вентиляционная система

В основе естественной вентиляции заложены законы физики. Когда теплый воздух движется вверх, а холодный вниз. Поэтому в зданиях закладываются вертикальные каналы, по которым и происходит перемещения воздуха. Это хорошо видно на примере многоквартирных домов, в которых сооружаются вентшахты, пронизывающие здание от подвала до крыши. К этой шахте подсоединены каналы, соединяющиеся с квартирами.

Каналы обычно выводятся во влажных помещениях: кухня, ванная и туалет. Сами они не видны, но на стенах под потолком обязательно оставляются вентиляционные решетки, как вход в канальную сеть. Именно через них отработанный воздух и будет удаляться на улицу. Но сама вентиляция только на одной вентшахте работать не будет, потому что по законам физики, сколько воздуха удалено, столько его должно войти.

Схема, как должна работать естественная вентиляционная система

Поэтому необходимо организовать приток воздушных масс. Раньше об это не задумывались, потому что неплотности в окнах и входных дверях обеспечивали требуемый приток. Сегодня с установкой герметичных конструкций в виде пластиковых окон и герметичных дверей создалась проблема притока. А точнее, его полного отсутствия. А значит, воздухообмена в таких домах и квартирах нет.

Инженерная мысль решила и эту проблему с разных позиций. К примеру, с установкой в окнах специальных приспособлений или с врезкой в стены канальных клапанов. Вариантов предлагается сегодня немало, все они действенны и эффективны.

Естественную вентиляцию в частном доме организовать проще. Особенно воздушными клапанами. Их два вида: приточные и вытяжные. Первые устанавливаются под подоконниками над радиаторами отопления, через них свежий воздух будет проникать в комнаты. Кстати, место выбрано специально, чтобы холодный воздух тут же обогревался от отопления. Вторые монтируются под потолком на противоположной стене от приточных моделей. Можно таким способом организовать переток воздушных масс. Это когда приточные клапаны устанавливаются в одном помещении, а вытяжные в другом.

Стеновой и оконный воздушные клапаны

Теперь что касается преимуществ и недостатков естественной вентиляции. У нее один большой плюс – минимальные затраты на сооружение и никаких затрат в эксплуатации. И один большой минус – полная зависимость от климатических условий. Если на улице температура выше температуры внутри дома, то законы физики начинают действовать в обратном направлении, то есть, с улицы в помещения. При сильном ветре вентиляция работает эффективнее, чем в безветрие.

Принудительная (механическая) система

Принудительная вентиляция в частном доме – это система, в которую устанавливается вентилятор. Дополнительно могут быть использованы фильтры, нагревательные установки, увлажнители и другие приспособления, с помощью которых повышается качество приточного воздуха. Все всем остальном это все та же трубная разводка по той же схеме, как и естественная.

Плюсы	Минусы
Независимая система от климатических условий	Затратная система в плане денежных вложений
Можно легко подобрать мощность вентилятора под требуемый показатель воздухообмена	Непростой монтаж
Вентилятор можно устанавливать или на вытяжку, или на приток	Это энергозависимая вентиляция
Дополнительная опция – чистка воздуха	Это энергозависимая вентиляция

Основные составляющие приточной и вытяжной вентиляции

Приточная и вытяжная вентиляции относятся к категории принудительных систем. Из названий становится понятным, где должен устанавливаться вентилятор. В первом случае на приточных каналах, во втором на вытяжных.

Приточная схема

Самая простая установка, которая определяет приточную вентиляцию, это канальный вентилятор, он устанавливается внутри стены вблизи от пола или над радиаторами отопления. По внешнему виду это труба, в которую вмонтирован вентилятор. В стене делается отверстие диаметром, равным внешнему диаметру вентиляторной установки, куда она и вставляется. С двух сторон прибор закрывается декоративными решетками и подключается к сети переменного тока напряжением 220 вольт через розетку.

Канальный вентилятор, который вставляется в стену

Для небольших частных домов это идеальный вариант. Тем более есть всегда возможность, правильно подобрав канальное устройство, организовать переток через несколько комнат. При этом сам вентилятор лучше установить в служебном помещении. Такая схема будет работать в штатном режиме, если сечение вытяжного канала соответствует мощности вентилятора. Поэтому очень важно правильно провести расчет вентиляции в частном доме.

Вытяжная вентиляция

Самая простая в этой группе – это естественная система, в которой на вытяжном канале устанавливается вентиляторный агрегат. К примеру, это может быть установка на крыше, как показано на фото ниже.

Крышный вентилятор установлен на вентшахту

Можно воспользоваться опять канальными приборами, установив их под потолком. Кстати, кухонная вытяжка также является частью механической вентиляционной системы.

Приточно-вытяжная вентиляция

Из самого названия становится понятным, что это симбиоз двух предыдущих схем. Единственное отличие – это работа одного или двух вентиляторов, которые заключены в одном корпусе, и на вытяжку, и на приток. По понятным причинам сам аппарат обеспечить воздухообмен не сможет, поэтому от него по помещениям разбрасываются воздуховоды с диффузорами, через одни воздух подается в дом, через другие он выкачивается.

При этом схемы распределения воздушных масс могут быть двух видов:

Воздух подается в жилые помещения и способом перетока выводится через служебные: кухня, туалет и ванная. При этом приточные диффузоры устанавливаются под потолком.
Приточные массы подаются снизу у пола и тут же в помещении выводятся через вытяжные отверстия, расположенные на потолке.

Оба варианта затратны в плане большого количества воздуховодов, которые придется размещать строго по заранее спланированной схеме. При этом схема может оказаться достаточно сложной и разветвленной. Поэтому приточно-вытяжная вентиляция считается самой сложной в плане монтажа. Кстати, первый вариант называется способ удаления, второй – способ смешивания.

Приточно-вытяжная установка на чердаке в сборе

Плюсы и минусы вентиляционных систем разных видов

Из всех вышеописанных систем приточно-вытяжная – самая сложная и затратная в плане капитальных вложений. Хотя сегодня на рынке появились моноблочные модели, с помощью которые некоторые аспекты, а именно монтаж и эксплуатация, стали проще. Но данная разновидность вентиляции обеспечивает максимальную эффективность воздухообмена, плюс чистоту воздуха.

При этом поступающий с улицы воздух будет подогреваться за счет выводящего из комнат. То есть, внутри вентиляторной установки располагаются сопряженные в плоскостях трубы. По одной из них движется воздух на улицу, по другой с улицы. Именно через плоскость сопряжения и происходит обмен температурой. Подогрев – это важный аспект увеличения комфортности внутри комнат частного дома. Такой способ называется рекуперацией.

Схема рекуперации внутри приточно-вытяжной установки

Что касается по отдельности вытяжной вентиляции в частном доме и приточной, то сильных отличий у них друг от друга нет. Единственное, можно отметить тот факт, что естественную вентиляционную систему можно легко перевести в принудительную вытяжного типа, установив на вентшахте вентилятор. С принудительной так не получится.

Как провести расчет вентиляции в частном доме

В расчете вентиляции используется такой показатель, как кратность воздухообмена. О ней уже говорилось в начале статьи. Зафиксирован данный параметр СНиПом под номером 2. 08.01-89* под названием «Жилые здания». Так вот в приложении №4 дана таблица, в которой кратность воздухообмена показана в зависимости от назначения комнаты. Не будем переписывать всю таблицу, укажем основные помещения:

Помещение	Кратность воздухообмена
Жилые	3 м³/час на каждый квадратный метр площади при высоте потолков 3 м
Кухня с электроплитой	60 м³/час
Кухня с газовой плитой: 2 конфорки 3 конфорки 4 конфорки
Ванная	25
Туалет	25
Совмещенный санузел	50

Теперь, что касается расчета. Для этого используется формула:

N = V x L, где

N – производительность вентиляции,
V — объем помещения,
L — кратность воздухообмена.

Обратите внимание на кратность в жилых помещениях. В принципе, получается так, что она равна «1». То есть, за один час объем воздуха в них должен поменять полностью. Отсюда получается, что производительность вентиляции должна быть равна объему комнаты.

Но это всего лишь расчет, который основывается на нормативах. Сама же вентиляционная система – это воздуховоды, которые и должны обеспечивать необходимую проходимость воздушных масс. Поэтому и здесь есть свои нормы. К примеру, круглая труба диаметром 150 мм, а это сечение, равное 0,016 м³, обеспечивает проходимость 30 м³/час. Этот же параметр поддерживает воздуховод прямоугольного сечения 100×100 мм. При этом такой объем поддерживает высота стояка, равная 3 м. То есть, если эта величина будет меньше, соответственно и снизится производительность.

Внимание! Если в доме устанавливаются несколько вытяжных каналов, то их диаметр и длина должны быть одинаковыми.

Схема для примера расчета

Пример расчета. Вводные данные:

общая площадь жилых помещений – 60 м²;
в кухне эксплуатируется газовая 4-конфорочная плита;
туалет и ванная раздельные;
высота потолков – 3 м;
приток со стороны жилых помещений, вытяжка из кухни, ванной и туалета.

В первую очередь рассчитывается объем приточного воздуха. Он равен объему жилых помещений: 60 × 3 = 180 м³/ч. Теперь надо рассчитать объем выводимого воздуха. Здесь придется обратиться к таблице:

в кухне этот показатель равен 90 м³/ч,
в туалете и ванной по 25.

В общем получается: 90 + 25 + 25 = 140 м³/ч. Теперь две полученные величины надо сравнить. Понятно, что 180 больше 140. Значит, производительность вентиляционной системы в данном конкретном случае будет 180 м³/час.

Этот расчет действителен и для естественной вентиляции, и для механической.

Обустройство вентиляции в частном доме

Вопрос, как сделать правильно вентиляцию в частном доме, в основном касается выбора вида системы. То есть, будет ли она естественной или принудительной. По этому поводу специалисты говорят только одно – если дом небольшой и строится в экологически чистом районе, то естественный вариант будет в самый раз.

Основная задача проектирования и сооружения – не допустить образования обратной тяги в вентиляции частного дома. То есть, чтобы отток воздуха происходил из помещений на улицу, а не наоборот. Такое иногда случается, если в доме установлен кондиционер, а значит, температурный режим летом внутри помещений низкий по сравнению с уличным.

Если дом больших размеров в несколько комнат, то надо использовать принудительную схему и лучше приточно-вытяжную. Потому что только так можно обеспечить объемный оборот воздуха.

Вентиляция большого частного дома должна быть только принудительной

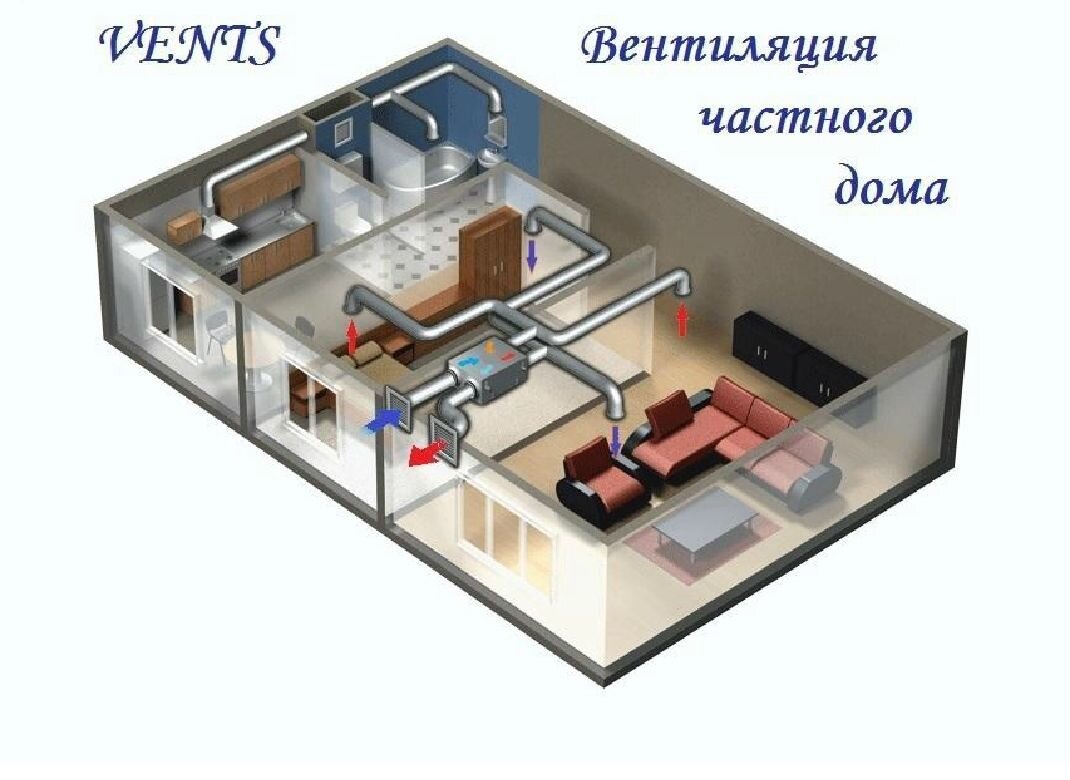

Схема системы вентиляции в частном доме

Проектирование вентиляционной системы – одно из правил, которого надо придерживаться обязательно. Схему системы вентиляции частного дома можно нарисовать на бумаге своими руками. Здесь важна схематичность, а не точный расчет с выверенными размерами воздуховодов.

При этом надо обязательно учитывать несколько важных моментов:

Самые загрязненные в плане воздуха помещения должны располагаться в конце схематичной цепочки. Это кухня, ванная и туалет.
Отверстия для вывода должно располагаться в удобном месте, чтобы была возможность закладки шахты.
Приточные каналы располагаются в жилых помещениях.

Схема вентиляции в частном доме

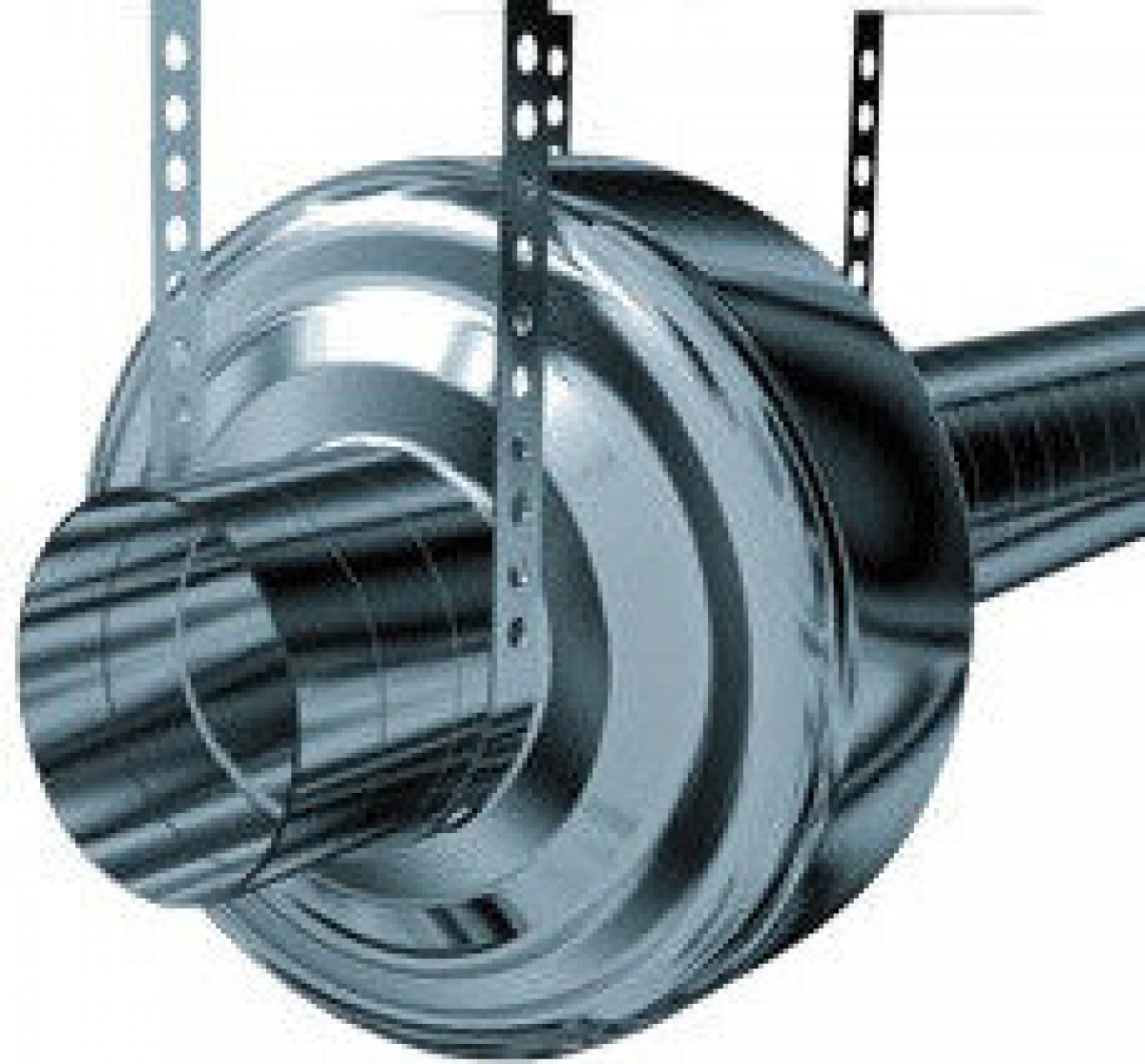

Воздуховоды для вентиляции

Воздуховоды – это транспортные артерии, по которым перемещаются воздушные массы. Эффективность их работы зависит от трех критериев:

форма,
сечение,
материал, из которого они изготавливались.

По форме сечения – это круглые или прямоугольные. Первые лучше пропускают через себя воздух, вторые проще в монтаже. По материалу – металлические или пластиковые. Первые чаще всего используются в производственных помещениях. Они легко выдерживают разные нагрузки. Вторые чаще используются в быту. Необходимо отметить, что пластиковые воздуховоды для вентиляции – это большое разнообразие видов и размеров.

Изготавливают пластиковые трубы из ПВХ, фторопласта, полипропилена и полиэтилена низкого давления. Последняя позиция гибкая, поэтому такие воздуховоды чаще используют для сложной разводки.

Пластиковые воздуховоды в системе вентиляции частного дома

Внимание! Сегодня кроме воздуховодов круглого сечения производители предлагают и прямоугольные пластиковые трубы. Их чаще всего используют, если необходимо провести открытую разводку, но при этом сделать так, чтобы воздуховоды не были видны.

Добавим, что вентиляция в частном доме из пластиковых труб – это список следующих преимуществ.

Стандартные размеры: диаметр – 100÷200 мм, у прямоугольных ширина 100 до 200 мм, высота от 50 до 200 мм. Все параметры соответствуют нормативам.
Небольшой удельный вес, что позволяет производить несложный крепеж.
Простота монтажа.
Гладкая внутренняя поверхность, что сокращает возможность наслоения мусора.
Долгосрочная эксплуатация.

Вентиляторы для принудительной схемы

К устройству принудительной вентиляции в частном доме надо подходить с позиции точного расчета и правильного выбора вентилятора. А выбирать его надо по конструктивным особенностям и производительности. Со вторым критерием разобрались, когда рассматривали правила проведения расчет вентиляционной системы. Что касается конструкций, то их три:

осевые модели,
центробежные,
канальные.

Первые – это настенные или оконные приборы, которые устанавливаются изнутри помещений. Они небольших размеров и мощности, но эффективны для обеспечения воздухообмена в небольших частных домах.

Канальный вентилятор вставляется в воздуховод

Вторые – это мощные установки, которые часто называют «улитками». В частных домах их устанавливают лишь в том случае, если необходимо обеспечить отток большого объема воздушных масс с одного места.

Третьи – также являются бытовыми. О них уже упоминалось выше. Это цилиндрической формы приборы, которые устанавливаются в сквозное отверстие, сделанное в стене.

Статья по теме:

Бесшумные канальные вентиляторы для вытяжки. В публикации мы рассмотрим их виды, преимущества и недостатки, лучшие модели, технические характеристики, на которые обязательно стоит обратить внимание, и расскажем как правильно установить такой вентилятор и, при необходимости отремонтировать.

Местная и общеобменная вентиляционная система

Это два класса, которые друг от друга отличаются отводом отработанного воздуха из локального объема или из общего. Отсюда и различия в разветвленности воздуховодов.

Местная вытяжная вентиляция

Примером местной вытяжной вентиляции может служить обычная кухонная вытяжка с естественной тягой или механической. То есть, основное назначение этой разновидности – удалять воздух с определенного небольшого участка помещения. В производственных цехах такую вентиляцию используют над сварочными столами, в лабораториях над поверхностями, где работают с химическими препаратами.

Кухонная вытяжка, как тип местной вентиляции

Статья по теме:

Советы профессионалов: как выбрать вытяжку для кухни. В нашем обзоре вы узнаете какой вид подойдет для того или иного интерьера. А подробные фото и видео инструкции облегчат этот выбор, наглядно показав, на что следует обратить внимание, а что не слишком важно.

Общеобменная вентиляция

Общеобменная вентиляция – это все системы и схемы, которые были описаны в других разделах. То есть, с ее помощью производится отвод отработанного воздуха, насыщенного неприятными запахами, повышенной влажностью, пылью и другими негативными факторами.

Канальный и бесканальный вид

Это еще один тип разделения. О самих видах несколько раз уже упоминалось, потому что они входят, как составные части, в другие разновидности.

По сути, бесканальный вариант – это обустройство вентиляции в частном доме в виде установленных на окна и стены проточных вентиляторов (осевых или канальных). Канальная вентиляция – это вентилятор, который установлен на улице или внутри канала и соединен с помещениями воздуховодами. То есть, последние в названии вида подразумеваются, как каналы для перемещения воздуха.

Вариант бесканальной вентиляции

Виды вентиляции в производственных помещениях

Говорить о том, что виды систем вентиляции в производственных помещениях чем-то отличаются от бытовых, нет никакого смысла. Здесь все те же наименования. Но требования к этим системам повышенные, особенно на производствах с токсичными и вредными веществами. Еще одним отличием является и кратность воздухообмена. К примеру:

Наименование помещений	Кратность, м³/ч на 1 м²
Пекарня	20÷30
Гаражи	6÷8
Прачечные	10÷15

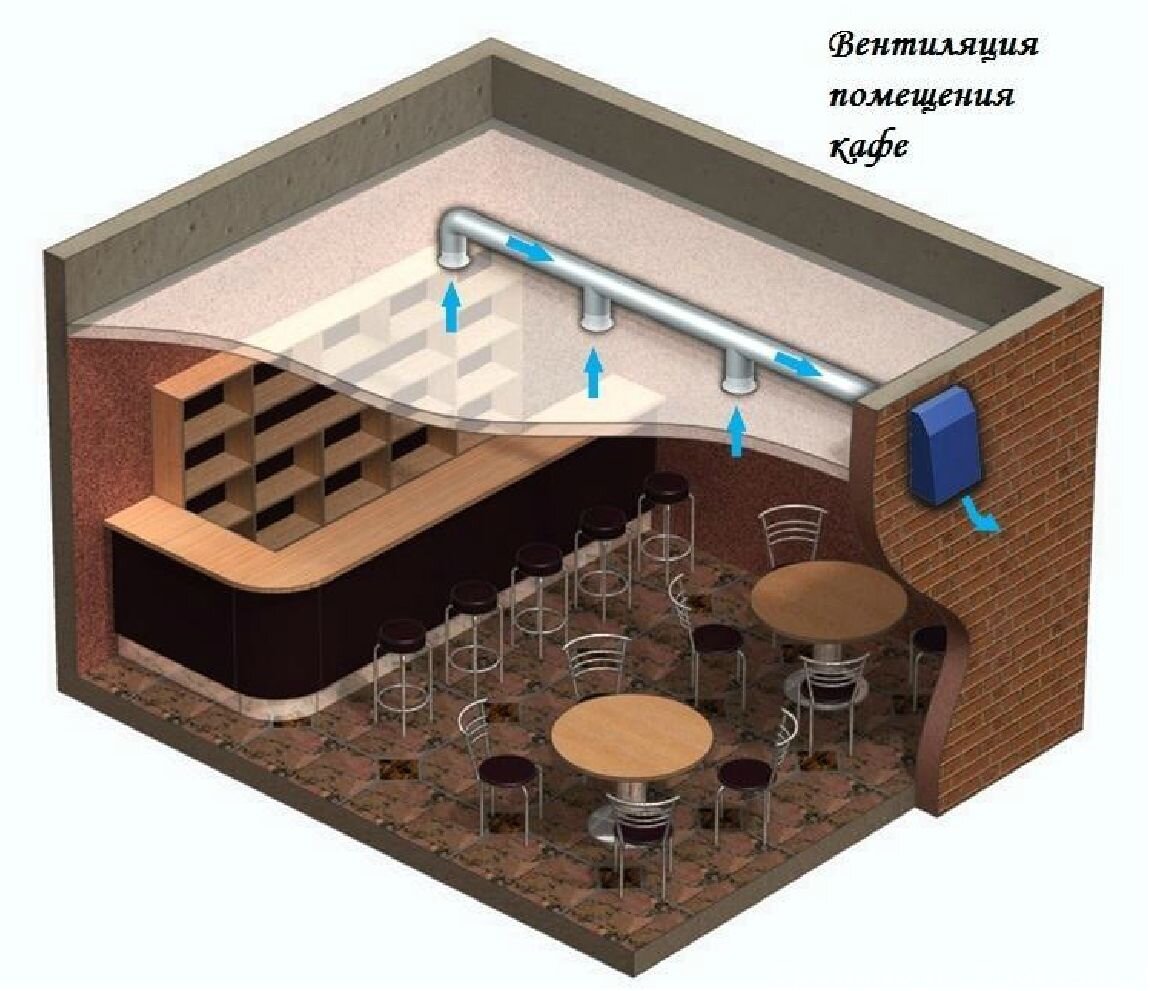

Рестораны и бары	6÷10
Красильные цеха	25÷40
Цеха по металлообработке	20÷-40

По понятным причинам производственная вентиляция – это разветвленная сеть воздуховодов, пронизывающих собой все помещения. В нее обязательно устанавливается вентилятор. Хотя в некоторых складских помещения используется естественный отвод воздуха.

Вариант схемы производственной вентиляции

Итак, нами была затронута достаточно сложная техническая тема. Если у кого-то из вас возникли вопросы, мы готовы на них ответить в комментариях.

ИнженерияСантехника под контролем или установка унитаза своими руками

ИнженерияВ поход с комфортом: как выбрать газовый обогреватель для палатки

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Вентиляция медицинских учреждений: больниц, лабораторий и поликлиник

Специфика медицинских учреждений накладывает серьезные требования к системам вентиляции. Задача усложняется еще и тем, что в одной больнице находится множество разнопрофильных помещений, в каждом из которых необходимо поддерживать свой уникальный микроклимат. Правильная вентиляция – один из важнейших пунктов санитарно-гигиенических стандартов, который нужно строго соблюдать. Поэтому создать в больнице правильную систему вентиляции – задача, требующая особого внимания и глубоких знаний специфики работы медучреждений.

Разновидность вентиляционных систем в лечебных учреждениях

Многопрофильный медицинский центр, инфекционная больница, поликлиника или любое другое медучреждение – это то место, где качество воздуха играет ключевую роль для здоровья людей и обеспечения безопасного рабочего процесса.

На сегодняшний день можно выделить два основных типа вентиляционных систем, используемых для решения климатических задач в больницах:

Вытяжные;
Приточные.

На фото: Приточная и вытяжная вентиляции

Главная задача вытяжных систем – вывод наружу отработанного воздуха. Их применение позволяет избежать появления вредоносных микроорганизмов. Вторая система, в свою очередь, напротив приносит в помещение свежий воздух.

Эти две системы в медицинских учреждениях используют одновременно, что позволяет обеспечивать соблюдение высоких стандартов, предъявляемых к воздуху в некоторых помещениях больниц.

Также вентиляционные системы делятся на несколько видов по типу циркуляции воздуха:

Местные;
Общеобменные;
Аварийные.

На фото: Виды вентиляционных систем по типу циркуляции воздуха

Системы местного значения обладают, как правило, небольшой производительностью, поэтому они и используются только на определенном участке размером в несколько квадратных метров.

Мощность общеобменных систем значительно превышает показатели местных. Они справляются с задачей обеспечения качественной вентиляции в целом помещении и эффективно выводят большой объем отработанного воздуха наружу.

Системы аварийного типа устанавливают в точках повышенной опасности – в случае возникновения внештатной ситуации они обеспечивают оперативное устранение токсичного дыма, ядовитых примесей, испарений и т.д. Такая система всегда работает автономно, поэтому нуждается в отдельных источниках подключения электропитания.

Специфика вентиляционных систем для медучреждений

Существует определенные санитарные нормы по качеству воздуха, которые в обязательном порядке должны соблюдаться в помещениях лечебных учреждений. Поэтому к климатическим системам, устанавливаемым в больницах, выдвигают высокие требования.

Так, в большинстве медицинских помещений необходимо предусмотреть как механическую вентиляцию, так и систему кондиционирования воздуха. В остальных помещениях нужно устанавливать общеобменную приточно-вытяжную вентиляцию.

На фото: 1-Вытяжная вентиляция; 2-Приток воздуха; 3-Обеззараживание и очистка воздуха внутри помещения.

При этом, помимо качественного воздухообмена, следует также обеспечить определенный уровень температуры, влажности, очистку и антибактериальную обработку воздуха и т.д.

Также, независимо от системы вентиляции, в медицинских учреждениях должен быть обеспечен доступ к оконным проемам и легкость их открывания для обеспечения потока свежего воздуха. В стерилизационных и терапевтических кабинетах необходимо разместить вытяжные шкафы с механической вытяжкой, в рабочих стоматологических – устройства, отсасывающие пыль.

Вентиляция операционных и реанимационных помещений

Операционные и отделения реанимации обязательно должны быть оборудованы качественной системой вентиляции, которая обеспечит соблюдение всех необходимых норм, в том числе, в части очистки воздуха от вредоносных микроорганизмов. С этой целью предусматривают высокоэффективную систему фильтрации, которая способствуют значительному сокращению количества опасных бактерий в воздухе.

На фото: Вентиляция операционных и реанимационных помещений

Второе важное требование к системам вентиляции в больнице – наличие качественной автоматики для поддержания температуры и влажности приточного воздуха, согласно требуемым нормам. Т.е. для потребуются специальные устройства – увлажнители, осушители и охладители воздуха, которые будут отвечать за уровень влажности и температурные показатели помещения. В некоторых случаях, для проведения сложных операций, необходимы контроллеры и устройства, отвечающие за скорость потока воздуха.

Важно, чтобы вентиляционные системы были оборудованы индикаторами состояния, которые будут отслеживать параметры работы устройств и оповещать при выявлении неисправности, а также при изменении установленных характеристик воздуха в помещении.

Что касается непосредственно реанимационных помещений, их системы вентиляции обязательно должны обеспечивать поддержание высокого напора воздуха, чтобы предотвратить возможные перепады давления.

Вентиляции лаборатории медицинского учреждения

Специфика медицинских лабораторий обязывает помимо обеспечения постоянной циркуляции воздуха поддерживать также стабильный уровень относительной влажности – до 50 до 60%. Это требуется, чтобы создать необходимые условия для сохранности реактивов и медикаментов. Поэтому системы вентиляции дополнительно должны быть оснащены увлажнителем воздуха.

Правильно подобранная и настроенная система вентиляции в медицинских лабораториях позволяет обезопасить сотрудников от негативных последствий продолжительного контакта с химически активными веществами, что особенно важно для бактериологических лабораторий.

На фото: Вентиляции лаборатории медицинского учреждения

Помимо этого, вентиляция помогает привести к стандартным значениям уровень углекислого газа в воздухе и нейтрализует запахи от реактивов.

И, что также очень важно, за счет правильного распространения потоков приточного воздуха, обеспечивает постоянное поддержание температуры в помещении на заданном уровне, который позволяет сохранять реактивы и медикаменты в пригодном состоянии.

Еще одна специфическая особенность вентиляции лаборатории – ее нельзя присоединять к общей вентиляционной системе, поскольку в этом случае она может причинить вред здоровью пациентов и медперсонала учреждения, разнеся вредоносный воздух.

Вентиляция морга

Главным климатическим оборудованием в помещениях такого типа являются холодильные установки, поддерживающие температуру до -5°C.

Однако, вентиляционная система там также нужна. Она используется для создания непрерывной циркуляции воздушных потоков и помогает поддерживать заданный уровень влажности.

Обе эти климатические установки работают одновременно, независимо друг от друга. Каждая из них подключена к своему автономному источнику питания, который включается, когда происходит отключение общей электросети.

Обязательным требованием к вентиляции является наличие датчиков, которые предотвращают возможный сбой правильной циркуляции воздуха и ее запуск в обратную сторону. Помимо этого, система должна оповещать ответственный персонал в случае возникновения неисправности в работе установки.

Вентиляция инфекционных больниц

Согласно нормам СанПиН, изоляция пациентов инфекционных больниц может осуществляться исключительно в боксы с механической системой вентиляции.

В больницах такого типа вентиляцию устраивают с применением индивидуальных каналов для каждого отдельного помещения. Допускается применение одной установки на целое отделение, если в палатах находятся пациенты с одинаковыми заболеваниями. Это необходимо, чтобы предотвратить попадание опасных микроорганизмов в незащищенные зоны.

На фото: Вентиляция в инфекционной больнице

Системы вентиляции в инфекционных больницах должны оборудоваться устройством, которое обеззараживает воздух, или фильтрами тонкой очистки.

В помещениях, где нет большого риска развития инфекции, например, в комнатах персонала, можно устанавливать стандартную центральную систему вентиляции, при условии, что в промежутках между такими помещениями будет обеспечен отрицательный градиент давления. Это позволит исключить возможность попадания в комнаты зараженного воздуха. Однако, это правило не распространяется на операционные, где давление всегда должно быть положительным по отношению к соседним комнатам. В таком случае, чтоб инфекция не распространялась, необходимо обеспечить бОльшую кратность воздухообмена.

Что касается размещения вентиляционных решеток или диффузоров в палатах пациентов, то они должны быть установлены таким образом, чтобы воздух поступал в комнату как можно дальше от пациента и однородным потоком распространяется по помещению, смешиваясь с остальными воздушными потоками, и забирается в вытяжку в непосредственной близости от пациента. Это обеспечивает своего рода «промывку» воздуха в помещении.

Чтобы исключить вероятность утечки зараженного воздуха во внешнюю среду, оконечные участки воздуховодов вытяжки устанавливают на значительном удалении от места забора приточного воздуха, а также от участков, где возможно пребывание людей и животных.

Схема системы вентиляции

Воздухообмен медицинских учреждений обеспечивается системами, которые должны быть оборудованы рядом обязательных элементов. В их числе – закрытые решетками вентиляционные выходы, расположенные на расстоянии 10-15 см от потолка. Решетки можно устанавливать и ближе к полу, но при условии, что отработанный воздух выводится из помещения с помощью устройства вертикального типа.

На фото: Схема системы вентиляции в больнице

Помимо этого, системы нужно оборудовать фильтрами тонкой очистки, вытяжными устройствами и распределителями потока воздуха потолочного и настенного типа.

Помимо основных элементов система вентиляции дополнительно может быть оборудована такими элементами, как стабилизатор струи, камера избыточного давления, которая отвечает за отслеживание разницы давления в помещении, а также устройствами для создания однонаправленного, разнонаправленного или комбинированного потока воздуха.

Проектирование вентиляции

Проект по обеспечению больницы системой вентиляции должен выполняться с четким соблюдением требований, прописанных в таких документах, как ГОСТ Р 52539-2006, СП 60.13330.2012 и СНиП 41-01-2003. В них приводятся общие правила по чистоте и качеству воздуха в медучреждениях, а также прописана норма по установке систем отопления, кондиционирования, и вентиляции.

Подбор оборудования для больниц

Медицинские центры и прочие лечебные учреждения обеспечивают правильный и соответствующий всем требованиям воздухообмен с помощью установки промышленных вентиляционных систем, которые подбираются в зависимости от класса и группы помещения.

Так, для части помещений, например, операционных, родильных палат или стерильных зон ЦСО, помимо приточно-вытяжных систем требуются резервные, которые включатся в работу в случае выхода из строя основных устройств. А для некоторых (например, бытовые помещения) достаточно только установки потолочных вентиляторов, без резервных.

Если монтируется децентрализованная система, то следует оборудовать помещение вытяжными шкафами, собственными вентиляторами и воздуховодами.

Все фильтры необходимо устанавливать уже после того, как будут смонтированы вентиляторы, что даст возможность оперативно их заменить, когда это потребуется.

В целом, система вентиляции в медицинских учреждениях должна способствовать предотвращению распространения болезнетворных микробов, обеспечивать подачу чистого и вывод отработанного воздуха наружу, и при этом не допускать попадания отработанного воздуха из одних комнат в другие. В зависимости от особенностей помещений могут выдвигаться специфические требования к системам воздухообмена, но главная их задача – обеспечить во всех комнатах чистый воздух, соответствующий всем нормам, предъявляемым к микроклимату больниц.

Схемы работы вентиляционных систем| Глоссарий компании «Техноформ»

Система вентиляции – комплекс оборудования, отвечающий за регуляцию воздухообмена в помещении, создание комфортной и безопасной для пребывания человека атмосферы. Благодаря вентиляции контролируются измеряемые показатели воздуха – процентный состав, температура, влажность.

Предназначение системы вентиляции

Ключевая задача комплекса оборудования – обеспечить правильный и безопасный состав воздуха. В процессе жизнедеятельности человек выделяет углекислый газ и потребляет кислород. Воздух для дыхания должен содержать не менее 21 % кислорода по объему. Снижение объемной концентрации приводит к ощущению духоты, головным болям, недомоганию. Постоянное пребывание в условиях дефицита кислорода снижает работоспособность, ускоряет старение клеток, ухудшает метаболизм организма и отрицательно влияет на здоровье.

В закрытом помещении содержится не только углекислый газ, но и сторонние источники загрязнения – пыль, строительные материалы из асбеста, газовые плиты, средства бытовой химии, мебель из ДСП и другие потенциальные источники опасности. Для защиты от увеличения концентрации вредных веществ в воздухе нужно поддерживать постоянный воздухообмен. Воздух должен полностью обновляться минимум раз в час. В помещениях со специальными условиями требования к кратности воздухообмена более строгие: для кухни – 3 раза в час, помещении для курения – 10 раз в час.

Вентиляционные системы обновляют воздух в помещении и улучшают качественный состав. Современное оборудование позволяет нагревать или охлаждать воздушные потоки, очищать их от вредных примесей, увлажнять и создавать комфортные условия для человека.

Виды и описание вентиляционных систем

Для классификации систем вентиляции выбраны такие параметры:

Способ перемещения воздушных потоков – естественный или механический;
Назначение – приточная или вытяжная;
Зона обслуживания – общеобменная или местная;
Конструктивное исполнение – моноблочная или наборная.

Принцип работы естественных и механических вентиляционных систем

Естественная вентиляция не подразумевает использования электрооборудования – двигателей, приводов, вентиляторов. Воздушные массы перемещаются из помещения в окружающую среду и наоборот на счет разности температур и давлений. Естественная вентиляция в многоэтажном доме – система воздуховодов с вентрешетками на кухнях и в санузлах. Вертикальные воздуховоды выведены на крышу и закрыты дефлекторами. Естественные системы вентиляции несовершенны: эффективность воздухообмена зависит от природных факторов – температуры воздуха, направления и скорости ветра.

Для механических систем используется оборудование и установки, способные перемещать воздушные массы на большое расстояние, нагревать, охлаждать и параллельно очищать их.

Смешанная вентиляция сочетает преимущества двух типов. Для качественного воздухообмена можно дополнительно установить маломощные вентиляторы в санузле и на кухне. Выпускаются специальные модели с автоматическим управлением, реагирующие на изменение качественных параметров воздуха в помещении. Для улучшения приточной вентиляции в фурнитуру окон или стену устанавливаются приточные клапаны. Приспособления реагируют на изменения температуры и давления воздуха и обеспечивают естественный газообмен.

Приточные и вытяжные системы

Приточная вентиляция отвечает за подачу свежего воздуха. Он может подвергаться дополнительной очистке, увлажнению, нагреванию. Вытяжная система обеспечивает обратный процесс – удаление отработанного воздуха из помещения. Производительность оборудования рассчитывается, чтобы не допускать избыточного или недостаточного давления.

В отдельных помещениях устанавливается только приточная или только вытяжная вентиляция. Воздух поступает внутрь из окружающей среды через проемы. Удаление осуществляется аналогично.

Наборная и моноблочная вентиляция

Наборные вентиляционные системы можно сравнивать с конструктором, где из отдельных элементов собирается цельное изделие. Состоят из вентилятора, воздушных фильтров, воздуховодов, шумоглушителя. Такой тип вентиляции можно спроектировать для любого помещения.

Моноблочная вентиляция – готовая установка, располагающаяся в одном здании или корпусе. Внедрение рекуператора позволяет улучшить теплообмен между удаляемым теплым и приточным холодным воздухом. Опытным путем доказано, что установка рекуператора экономит от 30 до 90 % энергоресурсов. Монтаж моноблочной вентиляции не требует дорогостоящих материалов и занимает несколько часов.

Вам могут быть интересны следующие товары

Вам могут быть интересны услуги

Вентиляция для жилых и промышленных помещений

Материалы по теме:

Вентиляция в квартире и частном доме

В наше время жилые и офисные помещения имеют достаточно высокую степень герметичности из-за того, что практически во всех них установлены пластиковые стеклопакеты и двери. Однако создание благоприятных условий для организма и поддержание здоровья практически невозможно без постоянного насыщения кислородом, который человек получает из свежего воздуха. Также содержание кислорода в организме напрямую влияет на качество сна и количество энергии, необходимой для плодотворной работы.

Основные задачи, которые решает установка бытовой вентиляции — это снабжение помещения чистым, отфильтрованным от пыли и запахов, воздухом с улицы, и выведение тяжелого загрязненного из помещения. Оба вопроса можно решить как по отдельности, установкой либо приточной, либо вытяжной системы вентиляции, так и разом — установив приточно-вытяжной комплекс.

Решения, которые предлагает компания «Элвес», создадут в Вашем доме благоприятные условия, обеспечивая помещение теплым воздухом зимой, и прохладным — в летнее время. У нас Вы можете приобрести системы, которые направлены исключительно на приток или вытяжку воздуха, а также универсальные приточно-вытяжные установки и рекуператоры тепла.

Разработаем проект Вашей вентиляции!

Проектирование вентиляционной системы состоит из таких этапов, как: подбор и расчет оборудования, комплектующих и расходных материалов для осуществления монтажа, просчет необходимых параметров системы, проектирование сети для воздухораспределения. к проектированию системы приступают, как правило, после составления технического задания. Проект вентсистемы включает в себя: общие данные объекта, общие данные системы на проект, расчетную часть, принципиальную схему монтажа и спецификацию оборудования.

Специалисты компании «Элвес» произведут для Вас работы по абсолютно всем этапам проектирования вентиляционной системы для помещений. Будь то квартира, загородный дом, офис, магазин или производственный объект. Нашими силами будет произведено обследование здания, подбор решения для Ваших целей и задач, качественное исполнение рабочего проекта, а также последующее техническое сопровождение.

ПРИ ПОКУПКЕ ОБОРУДОВАНИЯ ПРОЕКТ ВЕНТИЛЯЦИИ ВЫ ПОЛУЧАЕТЕ БЕСПЛАТНО!

Поставим оборудование для вентиляции!

Широчайший ассортимент оборудования в компании «Элвес» позволит создать и реализовать самые нестандартные проекты вентиляционных систем для объектов любого уровня сложности. Оборудование будет профессионально подобрано под проект именно Вашей вентиляционной системы и поставлено в максимально сжатые сроки, благодаря более, чем двадцатилетнему опыту работы компании и тесным связям с поставщиками продукции производителей со всего мира.

Монтаж систем вентиляции

Качество и надежность работы климатического оборудования самым непосредственным образом зависит от профессионализма при его монтаже. Особенно актуально это для тех систем вентиляции, которые проектировались по индивидуальным решениям. Благодаря многолетнему опыту работы монтажной службы компании «Элвес», мы можем гарантировать, что монтаж любой вентиляционной системы будет произведен качественно и в срок.

Обслуживание систем вентиляции

Высочайший уровень профессиональных компетенций и опыта специалистов сервисной службы компании «Элвес» на 100% гарантирует Вам проведение качественного гарантийного и постгарантийного ремонта оборудования, а также техническое обслуживание любой климатической техники, в том числе вентиляционных систем любой сложности.

Вентиляционная система AIRNANNY A7 Start

7 ключевых функций AIRNANNY A7

1 Измерение температуры, влажности, уровня углекислого газа (СО2) в воздухе и автоматическое поддержание их установленных значений с помощью функции AUTONANNY

2 Проветривание без открывания окна

3 Фильтрация входящего воздушного потока

4 Подогрев свежего воздуха

5 Увлажнение воздуха

6 Дезинфекция воды увлажнителя ультрафиолетовым облучением

7 Автоматическое переключение в режим рециркуляции, когда воздух в помещении становится достаточно свежим (уровень CO2 не превышает 600 ppm)

Разработкой визуальной концепции прибора занималась профессиональный дизайнер, обладающая множеством международных наград, а также мама, которая знает, какой прибор хотят видеть и использовать в комнатах своих детей мамы. Минималистичное оформление AIRNANNY A7 непременно подойдет под любой интерьер. За счет продуманного формата монтажа, который предусматривает невидимые точки крепления, кажется, что установка висит в воздухе.

Конструкция прибора продумана до мелочей. Крышка устройства легко и просто открывается благодаря магнитным креплениям — достаточно просто потянуть вверх. Для возврата крышки на место, необходимо поставить ее в направляющие и опустить, произойдет защелкивание и крышка закроется.

Нижний блок прибора, где содержится автоматика, изолирован и защищен специальными шурупами. Бачок увлажнителя вмещает 2,7 литров воды, выполнен из пластика с добавлением антибактериального состава на основе серебра. Вода обеззараживается УФ-лампой низкой частоты со степенью очистки 98,8%.

AIRNANNY A7 рекомендован в комнатах с новорожденными благодаря наличию трёхступенчатой системы фильтрации. На первом этапе происходит процесс очищения от пыли, шерсти и пуха базовым Префильтром, который не требует замены, так как является моющим. Он помогает продлить срок службы всего оборудования, т.к. защищает другие фильтры от механических загрязнений.

Фильтр второй ступени фильтрации зависит от комплектации и может отличаться. Комплектация Start включает фильтр HEPA h21, он является стандартным для большинства приточных установок. Фильтр защищает от аллергенов и мелких частиц, размером до 0,3 мкм. Эффективность очистки 95,5%.

Третья ступень очистки оснащена японским фильтром Сellular Active Carbon, ячейки которого заполнены сорбентом – активированным углем, благодаря чему происходит защита от табачного дыма, запахов и любых газов.

За счет наличия керамического нагрева, температура в нагревательном элементе не поднимается выше 180 С, благодаря чему не происходит сжигание кислорода и отсутствует запах горелой пыли. Термостойкость пластика, из которого изготовлены держатели нагревателя и вентилятор, достигается, благодаря пропитке стекловолокном. Это позволяет предотвратить его оплавление.

В процессе увлажнения комнаты, происходит не просто выброс увлажненного воздуха, а его смешивание с приточным, благодаря чему не образуется переувлажненных зон, а воздушные массы распространяются по всему объему комнаты равномерно. Принцип работы других систем реализован таким образом, что зона, располагающаяся ближе всех к прибору, увлажняется первой, а с увеличением расстояния – интенсивность увлажнения уменьшается.

Опасные зоны системы изолированы, а все элементы конструкции надежно зафиксированы. AIRNANNY A7 безопасна для детей, так как доступ внутрь устройства полностью перекрыт. Установка произведена из пластика LG Chem, он не содержит токсинов и вредных веществ (BPA – 0%, аналогичный ему используется для изготовления детских сосок).

Большинство элементов системы подвергаются самостоятельной чистке, сам увлажнитель и зона до него съемные, элементы моются проточной водой. Простота доступа осуществляется благодаря отсутствию креплений. Распыленный воздух транспортируется вверх по трубке, которая также легко снимается и чистится. Префильтр, обеспечивающий очистку на первой ступени фильтрации, также моется водой и чем чаще он будет подвергаться мойке, тем дольше будет эксплуатационные возможности остальных фильтрующих элементов. Фильтры HEPA h21, BabyCare и Celullar Activ Carbon подлежат замене 1 раз в год.

Что такое вентиляция ? Типы, виды и классификация

Любое помещение, коттедж или дом трудно назвать комфортным без вентиляции. Еще много лет назад большинство людей мало обращали внимание на проблемы воздухообмена и поднимали вопрос об устройстве систем вентиляции. Сейчас потребитель все больше понимает необходимость обустройства правильного воздушного обмена в доме, и на системы идет большой спрос. Появляется все большее количество всевозможных установок, позволяющих быстро и качественно решить данные проблемы. Не бывает абсолютно одинаково устроенных систем вентиляции и кондиционирования, в силу разных построек и проектов помещений, особенно в загородных домах. Сегодня человек имеет широкий выбор в создании комфорта в помещениях, находясь в разном финансовом положении. Правильная вентиляция воздуха на данный день актуальна не только для городских построек, где мало свежести, вокруг много автомобилей, но и в загородных домах, где, казалось бы и природа, и трасса далеко. Но современные строительные материалы и прогресс лишают человека свежего воздуха: дома перестают «дышать». К примеру, пластиковые окна, заменившие деревянные, лишают возможности фильтрации через отсутствие неплотностей в раме. Современные межкомнатные двери с уплотнителями, не пропускающие шум, так же затрудняют внутренний воздухообмен.

Системы вентиляции воздуха представляют собой воздушный теплообмен, обеспечивающий выделение из помещения грязного воздуха и подачу свежего. Можно создать вентиляционную систему своими руками или купить в магазине готовые решения. Назначением вентиляции является выполнение многих функций: убирать грязный влажный или сухой воздух с помещений, а обратно поставлять чистый, отвечающим санитарным и гигиеническим нормам. Посмотреть видео и фото систем вентиляций, и ознакомиться с их возможностями можно на нашем сайте.

Такие системы перемещения воздушных масс различают по способам подачи непосредственно воздуха:

природный или естественный способ;
искусственный или механический способы;
совмещенный способ.

Все эти типы вентиляции устроены и работают по-разному, и принцип действия этих систем очень отличается.

Системы различают их прямым назначениям. Отличие заключается в том, что воздух подается систему, или удаляется, а может происходить и тот и другое процесс одновременно.

Поэтому различают следующие виды вентиляции:

приточная вентиляция;
вытяжная;
приточно-вытяжная.

По месту действия они бываю:

общеобменными;
местные.

Комбинированный тип системы вентиляции чаще используют на производствах, а в некоторых случаях используют и аварийную вентиляцию, которая проектируется отдельно. Данные системы обязаны быть как пожаробезопасными, так и взрывобезопасными. Они должны отличаться своей простотой в эксплуатации, не доводить до переохлаждения помещения, быть минимально шумными, а главное отличаться экономичностью и надежностью. Каждое вентиляционное устройство обязано иметь как паспорт, так и журнал эксплуатации. Это является гарантией работы и надежностью системы.

Природная (естественная) вентиляция

Естественная вентиляция дома и помещений создается без применения электрооборудования, она происходит от разности температуры воздуха, изменения давления и в зависимости от высоты ветрового давления. Другими словами, этот природный вентиляционный тип системы представляет собой температурную разницу помещения с улицей под воздействием ветра. Температурная разница обусловлена поступлением холодного воздуха в строение и удаление из него теплого воздуха. Ветер действует таким образом, что с наветренной стороны дома возникает повышенное давление, а из подветренного – разреженный. Данное разжижение помогает вытягиванию теплых и грязных воздушных масс с помещения, а под воздействием повышенного давления происходит поступление свежего воздуха.

Достоинствами естественной системы вентиляции является то, что:

не требует финансовых затрат;
простота в установке;
надежность, так как отсутствует электрооборудование и движущиеся части.

По принципу работы естественные вентиляции бывают неорганизованные и организованные. Под неорганизованной системой подразумевают проветривание, которое осуществляется благодаря перепадам температуры и силы ветра через окна и форточки, за счет просачивания воздуха сквозь окна, щели окон, дверей и строительных материалов.

Что касается организованной системы, данная схема естественно вентиляции представляет собой естественный воздухообмен, которого добиваются с помощью сделанных отверстий в стенах строения. Через данные отверстия уличный воздух поступает в помещение, а выходит через обустроенные специальные фонари вверху.

Есть возможность и усиления естественной вентиляции дома своими руками и в производственных помещениях: установка вытяжных труб с аэродинамическим устройством над вентиляционным каналом на 2 м в высоту от гребня крыши в зоне эффективного действия ветров. Обтекая аэродинамическое устройство, ветер создает давление намного ниже атмосферного, поэтому вверх по вытяжной трубе происходит движение воздуха из помещения, который далее попадает в окружающую среду (можно рассчитать естественную вентиляцию).

Так называемая аэрация имеет преимущество в победе над избыточным теплом с помощью большого объема воздуха, который поступают и выходят без помощи вентиляторов, воздухопроводов. Аэрация намного дешевле и проще в использовании в отличие от механической вентиляционной системы. Но она имеет и заметный недостаток: во время безветренной поры с высокими температурными показателями система малоэффективна.

Механическая вентиляция

Эта искусственная вентиляция представляет собой воздушное движение при помощи вентиляторов. Такой тип вентиляции разделяют на:

рабочую;
аварийную (проектирующейся на производствах с возможными попаданиями в воздух большого количества вредных и взрывоопасных веществ).

При достижении граничной концентрации небезопасных веществ такая аварийная система вентиляции отключается автоматично и обеспечивает от 8-кратного до 12-кратного воздушного обмена за час.

Работа системы механических вентиляций нуждается в затрате электричества, может управляться дистанционно. Данный тип системы наделен возможностью перемещения воздушных масс на значительное расстояние.

Преимущество в том, что с работой системы возможна подача и удаление воздуха в малых дозах автономно, невзирая на окружающую среду. Есть возможность обработать воздух, очистив его, нагрев или охладив.

Совместив лучшие качества естественно и механической вентиляции, появилась на свет смешанная система. Данный тип системы применяется по следующим причинам:

при неполной эффективности отсосов;
в случае неоправданных затрат и по техническим причинам невозможности выполнить вытяжкой свои задачи, очистив помещение от каждого источника вредных выделений.

Приточная вентиляция

В современном мире каждый имеет возможность установить любой вид вентиляционной системы, в зависимости от потребностей и возможностей клиента финансово. Одной из доступных, в денежном эквиваленте, устройств вентиляционной системы является установка приточно вентиляции в квартиру или другое помещение. Самые простые можно обозначить:

оконные клапаны, которые устанавливаются в верхних частях рам пластиковых окон, пропускающие свежий воздух в помещение естественно;
приточные вентиляции. Их монтируют в окна или делают отверстия в наружной стене.

Конечно, может показаться странным такой метод, ведь зимы бывают достаточно холодными, что приводит и к разным последствиям как в плане здоровья проживающих, так и может отразиться на состоянии обоев и мебели. Но современные вентиляции в стенах имеют непростую конструкцию, человек сам в состоянии регулировать подачу воздуха.

Работает приточная вентиляция в тандеме с вентиляционной решеткой, вытяжным вентилятором, воздуховодом, фильтром (для попадания чистого воздуха с улицы), уплотнителем против шумовой вибрации, автоматизированным калорифером, который сам регулирует свою мощность и защищает себя от перегревания. Для установки такой системы нужна помощь специалистов, необходимо специальное устройство для создания отверстия в стене.

В случае создания приточной вентиляции в частом доме, в квартирах и маленьких помещений под офис, популярностью пользуется моноблочная приточная установка. Она представляет собой компактную систему вентиляции, где каждый компонент собран в единый корпус с шумоизоляцией. Не габаритная и с низким уровнем шума установка легко монтируется и на балкон, в жилое помещение на любую высоту. Купить приточную вентиляцию возможно в Москве в нашем интернет магазине. Сотрудники помогут составить схему и рассчитать приточную вентиляцию для любого помещения. Приточные системы вентиляции индивидуального типа используют для работы на одну комнату с производительностью в 100 м. куб. за час. Установка приточной вентиляции происходит быстро за несколько часов, не портит вид и стены помещений. Недостаток в том, что размещаются изнутри помещений, работаю достаточно громко, так как звукоизоляция корпуса низкая. Функция приточного воздуха может быть выполнена и с помощью лишь одного кондиционера.

Иногда в литературе можно встретить обозначение «канальные» приточные установки. Все установки приточных вентиляционных систем, кроме индивидуальных, и есть канальные, так как воздушные каналы подключенный к входу приточных вентиляций. Поэтому термин «канальные» редко употребляется. Цена на приточную вентиляцию доступна каждому.

Вытяжная вентиляция

Принцип работы вытяжной вентиляции заключается в объединении мер для удаления отработанных воздушных масс.

Лучшим способом удаления неприятного запаха из кухни, влажности из ванной комнаты является принудительный метод. Конечно, природная вентиляция эффективна (окна, форточки, щели), но в условиях ветреной и морозной погода естественная вентиляция доставит лишь дискомфорт. Поэтому, необходимо использовать принудительную вытяжную вентиляцию.

Вытяжная система вентиляции может быть:

индивидуальная;
центральная;
комбинированная.

Вытяжной вентилятор в принудительной системе вентиляции можно использовать на кухне, в ванне, есть возможность объединения вытяжек к одному воздуховоду, который идет непосредственно к вентилятору вытяжки, обслуживающему одну квартиру. А вот объединение вытяжек ванных комнат и кухонных – запрещается. На кухне управлять вытяжкой можно с помощью выключателя по потребности (принудительная вентиляция), а на ванну вентилятор можно подключить к свету, который будет блокировать или запускать механизм. В ванной комнате важным является установка защиты, которая препятствует перегрузу устройства, что в случае поломки не отключит освещение.

Вытяжная вентиляция в частном доме и квартире – один из оптимальных вариантов. Принцип работы вытяжных вентиляторов заключается в выбросе воздушных влажных масс вне комнаты через небольшие воздуховоды. Эти пути отхода воздуха находятся в конструкции потолков или в стенах. При постройке домов, особенно многоэтажных, установка вытяжной вентиляции обязательна. Она снабжена клапанами, которые сами закрываются, обеспечивая движение потока из помещения во время работы вентилятора. В тоже время клапаны не пропускаю воздух при выключенном приборе.

Грязный и неприятный запах из кухонь уходит похожим образом: вытяжная вентиляция своими руками, которая обычно находится над газовой плитой, имеет в конструкции зонт. Он имеет красивый дизайн и очень тщательно всасывает большое количество, как дыма, так и испарений. Данный зонт состоит из вентилятора, фильтра, а так же имеет вещества, которое улавливает запахи. Жир и грязь проходят фильтрацию. Другой компонент – вещества, подобны углю, или сама угольная масса, умеющая поглощать неприятный запах. Работа приточно-вытяжной вентиляции следующая: после обработки воздух становить чище и намного свободней от ароматов, он поступает назад в комнату чаще, нежели поступает на улицу. Конечно, данный способ не избавляет кухню от тепла, но в этом можно найти и положительную сторону: снижение затрат на отопительные и охладительные процессы. Не зависимо от того, какое вещество поглощает запах, его необходимо менять несколько раз на протяжении года (каждая система и фирма имеет свои показатели). Это залог эффективности работы устройства вытяжной вентиляции.

Центральная система сооружается в многоквартирных домах. Чаще это многоэтажные бетонные или кирпичные постройки, в которых соорудить индивидуальную вентиляционную систему очень сложно. Кухня и ванна имеют вентиляционный канал, закрытый решеткой. Такого рода канал размещен в том месте, которое отведено под водопроводные трубы из-за того, что такие места контактирую и с ванной, и с кухней. Расчетом вытяжной вентиляции и схем занимаются строители.

Центральная система с вертикальными каналами может проводиться и к индивидуальному вытяжному вентилятору, которые устанавливаются на крышах. Вверху строения возможно объединение каналов и обслуживание единым вентилятором.

Такая система нуждается в рассмотрении вопроса касательно шумовой изоляции. После решетки и в самом канале устанавливаются звуковые глушители, которые предотвращают передачу звука между квартирами.

Что касается комбинированных вытяжных систем, то они имеют достоинства и недостатки индивидуальной системы и центральной. Существует два типа такого рода вытяжной вентиляции дома. Объединяет их присутствие общего вертикального канала, такого же, как и в центральных системах.

Первый тип – в каждой ванной и кухне имеется небольшой вентилятор. Нагревание воздуха происходит в вертикальном канале, присоединяясь с помощью самозакрывающегося клапана. Воздух, попадая в канал при работающем вентиляторе, предотвращает движение воздуха в обратном направлении. Преимуществом является возможность включения вентиляции по потребности, наряду с экономичностью электричества. В такого рода системе, воздушные массы двигаются лишь вверх. Вторая система комбинированной вентиляции заключается в отсутствии вентилятора на решетке. Она имеет воздушный клапан с электрическим приводом, который откроется в случае включения света в комнатах, или с помощью личного включателя только по необходимости. В других ситуациях клапан является закрытым. Конечно, понадобиться выделить площадь для установки немаленького вентилятора. Специальный датчик поможет подавать воздух с соответствующей нагрузкой. Он воспринимает давление главного канала. Происходит воздействие датчика на створку с электрическим приводом, которая на вентиляторе, что открывает или закрывает клапан, выполняя работу системы.

Комбинированная система, особенно с большим вентилятором, намного дороже, нежели индивидуальная и центральная вентиляции. Но экономия в электричестве быстро окупит первоначальные затраты.

Нужно помнить, что центральная система надежней и цена на вытяжную вентиляцию и ее монтаж дешевле, так как в ней мало движущихся элементов. Но если она поломается, или же комбинированная, тогда каждая квартира останется без вытяжки.

Приточно-вытяжная вентиляция

Практика показывает, что приточная и вытяжная вентиляционная система должны использоваться вместе, будучи правильно сбалансированными. Эта система эффективна на территориях с теплым климатом, так как температура ниже -10 приведет к обмерзанию пластинчатого рекуператора, наличие которого обязательно в приточно-вытяжной системной установке.

Приточная и вытяжная системы в тандеме предоставляют воздушный обмен настолько правильный, насколько это возможно. Решается проблема, как воздушного обмена, так и фильтрация воздуха, регулируется температурный показатель и влажность помещения. Данная установка работает в любую погоду. Но при не сбалансированном притоке с вытяжной системой возможны сквозняки.

Приточно-вытяжная вентиляция дома и в квартире снижает расходы в эксплуатации, благодаря применению переработки тепла подогревая таким способом приточный воздух. Приточный воздух подогревается благодаря вытяжному воздуху с комнатой температурой с помощью теплообменника рекуператора. А промышленные помещение, такие как цехи, могут сделать температуру воздуха более теплой.

Одним из достоинств такой вентиляции отмечают: создание контролируемого понижения или избыточного давления относительно окружающей среды. Это является очень полезным фактором людям, реагирующим на изменения в атмосферном давлении.

Такой тип вентиляции популярен в эксплуатации зданий с офисами, коттеджей, бассейнов, кинотеатров, гостиниц, кафе и ресторанов.

Достоинства приточно-вытяжной системы вентиляции:

беспрерывная замена и циркуляция воздуха;
очистка и возможность прогрева воздушных масс при необходимости;
возможность увлажнения воздуха;
экономия электричества, благодаря присутствию рекуператора.

Недостатки:

присутствие шума;
нет охлаждения воздуха, особо необходимо в летнее время;
потребность в отводе конденсата постоянно.

Общеобменная вентиляция

Удалить тепло, влагу, газ, пыль, запахи и пар из воздушных масс поможет общеобменный тип вентиляции. Ее устанавливают и применяют в случае небольших выделений вредоносных факторов, распределив их равномерно по помещению. Данный тип вентиляции являет собой скорее группу, в которую входят и приточно-вытяжные, и вытяжные, и приточные в зоне обслуживания.

Общеобенная приточная вентиляция.
Данная система обеспечивает подачу чистого уличного воздуха в помещение. В то же время происходит и удаление грязного воздуха с помощью вентиляционного отверстия, фрамуги и дефлектора. Такой вид вентиляции используется в производственных помещениях со значительным тепловым выделением и низкой концентрацией вредных веществ. Схема такого рода вентиляции подразумевает: воздушно-забирающий прибор, фильтр для очистки воздуха, калорифер, вентилятор, сеть воздуховодов и приточных патрубков с насадками, если нет необходимости в подогреве воздуха, тогда он пропускается через обводной канал.
Воздушно-собирательные приспособления нужно размещать в тех местах, в которых нет загрязнения пылью и газами. Они должны находиться на уровне от 2 м относительно земли, а от выброса каналов вытяжной вентиляции по вертикали ниже 6 м и по горизонтали не ближе чем 25 м. Приточный воздух подается в помещение, как правило, рассеянным потоком, для чего используются специальные насадки.
Общеобменная вытяжная вентиляция.
После очищения воздух необходимо выбрасывать на высоту больше 1 м на крыше, так как в окна это действие недопустимо.
Общеобменная приточно-вытяжная вентиляция.
Ее используют в помещениях, которые нуждаются в повышении и надежности воздухообменного процесса. В данном виде вентиляции в промышленных помещениях, в которых происходи выделение вредных газов, паров, пыли, вытяжка должна быть больше на 10%, чем приток. Это для того, чтобы вредные вещества не вытеснялись в соседние помещения с меньшей вредностью.
Данная система вентиляции позволяет использовать не только внешний воздух, но и воздух помещений после его очищения. Такое повторное использование воздуха помещений называют рециркуляцией, и осуществляется в холодную пору в целях экономии тепла, которое тратится на подогрев приточного воздуха. Но возможность рециркуляции обусловлено целым списком санитарно-гигиенических и противопожарных норм.

Местная вентиляция

Различают местную вентиляцию на приточную и на вытяжную.

Местная вентиляция приточная.
В такой системе осуществляется концентрированная подача приточного воздуха с заданными параметрами (температурными, влажности, скорости движения), выполняется в виде воздушного душа, воздушных и воздушно-теплых занавесок.
Воздушный душ используется для предотвращения перегрева рабочих в цехах, но и для создания так называемых оазисов (пространство производительной зоны, который крайне редко может отличаться своими физическими и химическими характеристиками от остальных помещений). Воздушные завесы и воздушно-тепловые имеют предназначение для предотвращения попадания в помещение больших масс холодного уличного воздуха. Она создается благодаря струе воздуха, который подаются с узкой длинной щели, под неким углом навстречу потоку холодного воздуха. Канал со щелью размещается либо внизу, либо вверху или сбоку ворот или дверей.
Местная вытяжная вентиляция.
Обеспечивает ловлю вредных выделений непосредственно в местах их появления. Соответственно, данная система не дает распространяться вредным веществам по помещению. В промышленности используются разнообразные местные вытяжки, которые условно разделяют на вытяжки открытого и закрытого типа.

Местные вытяжки по своей конструкции должны обеспечивать максимальную поимку вредных выделений с минимальным изъятием воздуха. В то же время она должна быть не габаритной, не мешать обслуживающему персоналу, и следить за техническим процессом. Главным показателем для выбора местной вытяжки должна быть характеристика вредных выделений (температура, густота пара, токсичность), положение рабочего во время свои прямых обязательств, особенности технического процесса и оборудования.

В случае, когда исток вредных выделений можно поместить в средину устройства, ограниченного стенками, местную вытяжную вентиляцию можно обустроить в виде шкафа, вытяжных камер, фасонных укрытий.

Если в силу каких-то технологий и обслуживания истоков вредностей их нельзя изолировать, тогда устанавливается вытяжной зонт или всасывающая панель. При этом поток воздуха, который выделяется, не должен проходить сквозь зону дыхания работника.

Отдельным случаем местной вентиляции являются бортовые отсосы, которыми оборудуют емкости с токсическими жидкостями, так как необходимость использования при их загрузке подъемно-транспортным оборудованием делает невозможным оборудовать вытяжные зонты или панели отсоса. При ширине емкости в 1 м и больше нужно устанавливать бортовые отсосы с передувом, у которого с одной стороны емкости воздух всасывается, а с другой – нагревается.

Так, как человек проводит в помещении 90% времени, вдыхая и выдыхая около 20 тыс. воздуха в день, каждый нуждается в 30 кубометрах свежего воздуха. Чистый и свежий воздух является залогом здоровья и основой комфорта. Наш магазин вентиляции предлагает купить вентиляцию надежную и хорошего качества.

Человек не может существовать без воздуха больше 2-3 минут. Стоимость системы вентиляции ничто в сравнение с тем, чем дышат дети и семьи в доме и на работе. Плесень, вирусы и бактерии – следствие экономии на системах. Как ни странно, но все долгожители планеты проживают в горах, где есть чистый воздух. Проживающим в тесных и шумных городах просто необходимо купить систему вентиляции в Москве в интернет магазине, где предоставленный широкий выбор разнообразных систем, помогающих сделать жизнь лучше и качественней. Каждый должен быть уверен, что его дом – это крепость, где все в полной безопасности. А кто не уделяет нужного внимания данному вопросу, совершает большую ошибку. Ведь здоровье – это самое дорогое, что имеет человек, им пренебрегать нельзя.

Современный мир создал условия для проживания очень непростые. В поисках работы люди обязаны жить в городах, не имея возможности выезжать на природу, не имея времени на отдых. Поэтому большинство проводят время и отдых дома, в окружение бетонных стен и пластиковых окон, без надежды на лишний кислород. Расценки на вентиляцию разные, в зависимости от системы. Поэтому, в целях безопасности и здоровья, приобретение вентиляционной системы является просто жизненно необходимой в каждый дом и в каждое помещение.

Система вентиляции — обзор

7.2.2.3 Системы вентиляции

Системы вентиляции используются для подачи наружного воздуха в кондиционируемое пространство с целью контроля качества воздуха в помещении и поддержания теплового комфорта. В этом разделе обсуждаются основные компоненты / оборудование в системах вентиляции (вентиляторы и вентиляционные установки [AHU]). Кроме того, внедрены системы вентиляции с рекуперацией тепла.

Вентиляторы работают как главный двигатель в системах вентиляции, перемещая воздух и обеспечивая непрерывный поток воздуха, так что воздух помещения, кондиционированный воздух, отработанный воздух и свежий воздух могут транспортироваться через воздуховоды или другие воздушные каналы (Wang, 2000) .Вентиляторы обычно группируются в зависимости от направления потока воздуха через рабочее колесо на осевые, центробежные, смешанные или перекрестные. Для всех вентиляторов воздух перемещается из-за разницы давлений между входом и выходом вентилятора, а давление создается за счет изменения скорости воздушного потока. Более подробно, осевые вентиляторы создают давление в основном за счет изменения скорости воздуха, когда воздух проходит через лопасти рабочего колеса. С другой стороны, центробежные вентиляторы создают давление за счет центробежной силы из-за вращения воздуха и кинетической энергии, передаваемой воздуху.

AHU, также известные как кондиционеры, являются основными устройствами, используемыми для регулирования и кондиционирования воздуха и его распределения через системы вентиляции воздуховодов в каждое кондиционируемое помещение. Как правило, кондиционеры представляют собой большие металлические коробки, состоящие из вентиляторов, нагревательных или охлаждающих змеевиков, фильтров, увлажнителей, элементов управления и других аксессуаров. В зависимости от конструкции, то есть от того, установлен ли приточный вентилятор на одном уровне с фильтрами и змеевиками или нет, агрегаты можно разделить на горизонтальные или вертикальные.По расположению приточного вентилятора агрегаты классифицируются как проточные и вытяжные. Что касается проточных агрегатов, воздух втягивается через секцию змеевика, поскольку приточный вентилятор размещается ниже по потоку от змеевиков, тогда как для продувочных устройств воздух пропускается через змеевики, поскольку приточный вентилятор размещается перед змеевиками. В соответствии с другими характеристиками, AHU также могут быть сгруппированы как (Wang, 2000) AHU для наружного воздуха или смесительные AHU, однозонные или многозонные AHU, а также кондиционеры на крыше или в помещении и т. Д.

В системах вентиляции с рекуперацией тепла используются дополнительные теплообменники, установленные между потоками приточного и вытяжного воздуха, чтобы снизить потребность в энергии для предварительной подготовки свежего воздуха. Вентиляция с рекуперацией тепла считается перспективной технологией и широко используется в системах вентиляции. В настоящее время доступно несколько различных типов систем вентиляции с рекуперацией тепла:

1.: Пластинчатые теплообменники обычно используются для вентиляции с рекуперацией тепла.Пластинчатые теплообменники обычно используются для вентиляции с рекуперацией тепла. Приточный и вытяжной потоки воздуха проходят через теплообменник и передают тепло от одного воздушного потока к другому.
2.: Вращающиеся термические колеса используют вращающееся пористое металлическое колесо для передачи тепла от одного воздушного потока к другому, попеременно проходя через каждый воздушный поток.
3.: В тепловых трубках используется многофазный процесс для передачи тепла между вытяжным и приточным потоками воздуха.

Система Aprilaire Model 8100 ERV

Система вентиляции с рекуперацией энергии (ERV) Aprilaire Model 8100 для всего дома является одним из наиболее энергоэффективных методов обмена воздуха внутри вашего дома на свежий наружный воздух.

Сегодняшние дома строятся более плотно для повышения энергоэффективности. К сожалению, из-за этого из вашего дома также практически невозможно удалить несвежий воздух из помещения и заменить его свежим, более чистым наружным воздухом. В результате появляются неприятные запахи и вредные загрязнители. оказаться в ловушке в вашем доме.

Системы вентиляции с рекуперацией энергии Aprilaire Model 8100, произведенные в феврале 2012 года или позже, могут управляться с помощью модели 8910 Aprilaire Home Comfort Control, Термостат модели 8620 или регулятор вентиляции Aprilaire модели 8120, позволяющий осуществлять вентиляцию по расписанию.

Чтобы установить 8100 у вас дома, используйте Find A Pro, чтобы найти подрядчика в вашем районе.

Модель 8100 ERV Характеристики:

Обеспечивает постоянную контролируемую подачу свежего воздуха в ваш дом круглый год
Снижает вредные для здоровья загрязнители воздуха в помещении, такие как летучие органические соединения, бактерии, вирусы и запахи
Вентилирует дома площадью до 4500 квадратных футов по размеру.
Снижает уровень избыточной влажности в помещении, обеспечивая больший комфорт при меньших затратах.
Особенности эксклюзивного EnergyMax® Transfer Core
Требует минимального обслуживания
5-летняя гарантия
Разработан с очень небольшим количеством компонентов для повышения производительности и надежности.

Об устройстве передачи данных Aprilaire 8100 ERV EnergyMax® Transfer Core

Сердцем ERV является ядро передачи EnergyMax®, в котором используется энтальпийная технология, основанная на втором законе термодинамики. обеспечить передачу тепла, а также влаги в ваш дом и из него.

Это означает:

Летом ERV использует затхлый кондиционированный воздух, который вы удаляете, для охлаждения поступающего горячего воздуха.

Зимой ERV использует отработанный нагретый воздух из помещения, который вы удаляете, для предварительного нагрева поступающего холодного воздуха.

Узнайте больше о науке, лежащей в основе вентиляторов с рекуперацией энергии Aprilaire (ERV).

Границы | Системы вентиляции и распределения воздуха в зданиях

Введение

Потребность жильцов в вентиляции была признана много веков назад; однако с начала 1970-х годов системы вентиляции зданий и транспортных систем претерпели значительные изменения.Это было поддержано исследователями, которые продемонстрировали требования к зданиям для обеспечения комфорта и хорошего качества воздуха в помещении (например, Fanger, 1972; Fanger and Christensen, 1986; Fanger, 1988; European Collaborative Action, 1992). Позже эта потребность изменилась, чтобы удовлетворить дополнительные потребности зданий в энергии для достижения уровней качества внутренней среды, установленных предыдущими исследователями (Awbi, 2003, 2007; Karimipanah et al., 2007, 2008).

Энергопотребление для отопления, охлаждения и вентиляции зданий часто составляет большую часть энергопотребления страны, которое по-прежнему в основном основано на ископаемом топливе.Во всем мире большое внимание уделяется снижению зависимости зданий от энергии ископаемого топлива и переходу к зданиям с почти нулевым выбросом углерода (NZCB). Это требует значительных изменений в способах проектирования, эксплуатации и обслуживания зданий и их интегрированных систем отопления, охлаждения и вентиляции. Достижение этой цели потребует переосмысления традиционных конструкций и типов систем, используемых в настоящее время. Ожидается, что доля энергии вентиляции по сравнению с общим потреблением энергии в здании будет увеличиваться по мере того, как улучшаются энергетические характеристики ткани здания, а стандарты вентиляции рекомендуют более высокую интенсивность вентиляции для улучшения качества воздуха в помещении (IAQ).В то же время новые строительные нормы и правила (Директива 2010/31 / EC, 2010; Строительные нормы, 2010) навязывают воздухонепроницаемую конструкцию, что неизбежно повлияет на качество воздуха в помещении, здоровье (например, синдром больного здания) и продуктивность человека в некоторые будущие постройки (Seppänen, 2012).

Несмотря на недавние достижения в области вентиляции зданий (Nielsen, 1993; Etheridge and Sandberg, 1996; Skistad et al., 2004; Awbi, 2011; Müller et al., 2013), очевидно, что жалобы на плохое качество воздуха в помещении в последние годы увеличились. (Гуннарсен и Фангер, 1992; Фиск, 2000, Бако-Биро, 2004; Фангер, 2006; Боэстра и ван Дейкен, 2010).Следовательно, существует потребность в оценке текущих методов вентиляции зданий и разработке систем вентиляции, способных обеспечить хорошее качество воздуха в помещении и энергоэффективность, чтобы удовлетворить жильцов здания и соответствовать новым строительным нормам энергопотребления.

В этой статье дается краткий обзор различных типов систем механической вентиляции и распределения воздуха, которые используются в зданиях; выделение тех систем, которые способны обеспечить лучшее качество воздуха в помещении и энергоэффективность. Цель состоит в том, чтобы дать некоторое представление о тех специалистах в области строительства, чьи задачи заключаются в выборе систем вентиляции для зданий с низким энергопотреблением, которые могут обеспечить необходимый уровень качества воздуха в помещении для жителей; и для исследовательского сообщества — продолжить исследования в этой области с целью разработки новых концепций вентиляции и обеспечения желаемой производительности.

Статус механической вентиляции и систем распределения воздуха

Вентиляция — это процесс замены загрязненного воздуха в помещении свежим воздухом снаружи здания. Это может быть случайным в виде утечки воздуха через трещины и отверстия в оболочке здания (инфильтрация воздуха) или специально созданной вентиляции в виде естественной, механической или их комбинации (гибридный или смешанный режим). При механической вентиляции воздушный поток распределяется с помощью вентиляторов и воздуховодов по всему зданию, а затем распределяется по помещению через воздухораспределительные устройства или диффузоры.В центре внимания этой статьи находится текущее состояние механических систем распределения воздуха в помещениях, с особым акцентом на недавно разработанные методы распределения воздуха.

Различные методы механической вентиляции и распределения воздуха в помещениях внедрены и используются в различных типах зданий на протяжении многих лет. Некоторые из этих классических методов все еще широко используются, например, смешанная вентиляция (MV), но в настоящее время разрабатываются новые концепции для более широкого коммерческого использования, такие как системы встречных струй (IJ) и конфлюэнтные струи (CJ).В стандартной конструкции системы распределения воздуха здание (или помещение) часто рассматривается как пустое пространство с учетом внутренних источников тепла и внешних притоков / потерь тепла, но обычно не учитываются локальные источники тепла и возникающие тепловые шлейфы. от них. Во многих случаях тепловые шлейфы могут иметь большое влияние на движение воздуха не только в случае вытесняющей вентиляции (DV) (которая является ее движущей силой), но и в случае MV (Cho and Awbi, 2007). На практике упрощенный подход к проектированию систем вентиляции, который не учитывает тепловые шлейфы на мгновение, часто может привести к ненадлежащим характеристикам с точки зрения обеспечения качества воздуха и энергоэффективности.

Краткое описание некоторых различных методов распределения воздуха в помещении, как традиционных, так и менее традиционных, приводится ниже. Такие системы можно разделить на шесть основных типов в зависимости от способа подачи и вытяжки воздуха из помещения (распределение воздуха в помещении). Каждый метод отличается характером воздушного потока, который он создает в помещении, и расположением устройств подачи / вытяжки воздуха. Более подробную информацию о доступных механических системах можно найти в Cao et al.(2014), но здесь основное внимание уделяется тем системам, которые широко используются или имеют возможность более широкого применения в будущем.

Смешанная вентиляция используется дольше, чем любая из известных систем механической вентиляции, и это хорошо задокументировано в различных руководствах и стандартах по вентиляции (например, ASHRAE Handbook, 2011). Принцип, лежащий в основе системы среднего напряжения, заключается в смешивании свежего воздуха с загрязненным комнатным воздухом для снижения концентрации загрязняющих веществ в помещении. Здесь воздушная струя обычно подается в верхние части комнаты (потолок или стена на высоком уровне) с высокой скоростью (обычно> 2.0 м / с) для обеспечения циркуляции воздушных струй по периферии помещения. Некоторые методы подачи воздуха, основанные на MV, приведены в таблице 1. Обычно скорость воздушного потока определяется количеством воздухообменов в помещении, которое определяется нагрузками на охлаждение и обогрев для этого помещения. При правильно спроектированной системе результирующая температура и концентрация загрязняющих веществ в рабочей зоне (до 1,8 м высотой) должны быть достаточно однородными. Хотя это широко используемая система распределения воздуха, известно, что она не очень эффективна с точки зрения обеспечения хорошего качества воздуха и энергетических характеристик (Karimipanah et al., 2008).

Таблица 1 . Обзор типов распределения воздуха в помещении .

В отличие от MV, система DV основана на принципе вытеснения загрязненного комнатного воздуха свежим воздухом, подаваемым извне. Холодный воздух обычно подается с низкой скоростью (обычно <0,5 м / с) к полу или рядом с ним для создания восходящего движения воздуха (тепловые шлейфы), поскольку он нагревается источниками тепла в комнате (см. Таблицу 1). Такая схема потока обычно создает вертикальные градиенты температуры воздуха и концентрации загрязняющих веществ.Скорость воздушного потока для этого метода обычно определяется ограничением температуры подаваемого воздуха (обычно> 17 ° C), чтобы избежать сквозняков из-за низких температур воздуха на уровне пола. Однако из-за того, что движение воздуха в помещении в основном обусловлено выталкивающими силами, этот метод можно использовать только для охлаждения. Этот метод распределения воздуха обычно более энергоэффективен, чем MV, поскольку требует меньшей мощности вентилятора и имеет более высокую эффективность вентиляции, чем смешивание.

Хотя система DV обычно обеспечивает более эффективный способ подачи воздуха, она страдает двумя основными недостатками: (1) ее нельзя использовать в режиме обогрева; (2) приток свежего воздуха имеет ограниченную глубину проникновения в комнату.Так называемая гибридная система подачи воздуха сочетает в себе характеристики систем MV и DV и способна преодолеть недостатки системы DV. Недавно были разработаны некоторые гибридные системы распределения воздуха, такие как система IJ и система CJ (Karimipanah and Awbi, 2002; Chen et al., 2012, 2013a, b) (см. Таблицу 1).

В системе IJ используется канал или отверстие для подачи струи воздуха вниз к полу, так что она распространяется по большой площади пола (Каримипанах и Авби, 2002).Как устройство подачи среднего импульса, вентиляция IJ может сочетать в себе положительные эффекты как смесительных, так и вытесняющих систем. Создаваемая им струя имеет более высокий импульс, чем у DV, и поэтому она может более равномерно распространяться по полу. В результате система может обеспечить зону чистого воздуха в нижней части рабочей зоны, как DV, но способна достигать большего количества мест в комнате, чем система DV. Кроме того, можно использовать систему IJ как в режиме нагрева, так и в режиме охлаждения.В системе CJ ряд струй, выходящих из близко расположенных щелей или круглых отверстий в одинаковых направлениях потока, сливаются вместе на небольшом расстоянии ниже по потоку, образуя единую струю, обычно близко расположенную к поверхности комнаты, такой как стена или пол. Комбинированные форсунки затем направляются к полу для создания эффекта, аналогичного эффекту от системы IJ, таким образом создавая большее горизонтальное распространение по полу, чем система вытесняющих струй (Cho et al., 2008; Janbakhsh et al., 2009; Гахреманян, Мошфег, 2014а, б).Характеристики CJ аналогичны IJ с точки зрения подачи воздуха в помещении с более высоким импульсом, а не потока, управляемого плавучестью, как в случае системы DV.

Исследования с использованием систем IJ и CJ показали, что эти методы подачи воздуха в помещение способны обеспечить значительно лучшее качество воздуха и в то же время требуют меньше энергии, чем система среднего напряжения (Karimipanah et al., 2008). Хотя характеристики систем IJ и CJ довольно близки по сравнению с системой DV с режимом охлаждения, последний метод имеет много недостатков, таких как ограничение на большие расстояния от точки подачи воздуха, низкая охлаждающая способность (<40 Вт / м ² площади пола), и он не подходит для отопления (Karimipanah and Awbi, 2002; Cho et al., 2008; Almesri et al., 2013). И IJ, и CJ обычно не имеют таких ограничений.

Дальнейшее развитие вентиляции и распределения воздуха

Как упоминалось ранее, за последние 40–50 лет значительно улучшились методы распределения воздуха и вентиляции в помещениях. Однако эта важная область HVAC, которая оказывает прямое влияние на здоровье и производительность людей, имеет потенциал для дальнейшего развития, поскольку некоторые широко используемые методы не всегда подходят для обеспечения качества воздуха в помещении, требуемого жильцами здания, и в то же время более строгих требований. рекомендации по энергоэффективности.Поскольку ожидается, что повышение осведомленности о влиянии вентиляции на здоровье и продуктивность людей станет более актуальным, ожидается, что для удовлетворения чаяний людей будут предприняты дальнейшие шаги в обеспечении свежего воздуха для пассажиров. Следовательно, можно ожидать, что:

• широкое распространение получат нетрадиционные методы распределения воздуха в помещениях;

• более широкое применение вентиляции с регулированием по потребности (DCV), т. Е. Прямая связь подачи свежего воздуха в IAQ;

• больше полагаться на использование инструментов моделирования для визуализации движения воздуха в помещении, таких как вычислительная гидродинамика (CFD), для улучшения наших прогнозов производительности систем вентиляции на стадии проектирования;

• переход к более энергоэффективным методам распределения воздуха в помещениях;

• совершенствование процедур обеспечения качества и технического обслуживания систем вентиляции.

Заявление о конфликте интересов

Автор заявляет, что исследование проводилось при отсутствии каких-либо коммерческих или финансовых отношений, которые могут быть истолкованы как потенциальный конфликт интересов.

Список литературы

Альмесри И., Аби Х. Б., Фода Э. и Сирен К. (2013). Индекс распределения воздуха для оценки теплового комфорта и качества воздуха в однородных и неоднородных тепловых средах. Внутренняя постройка. Environ. 22, 618–639.DOI: 10.1177 / 1420326X12451186

CrossRef Полный текст | Google Scholar

Справочник ASHRAE. (2011). Приложение HVAC . Атланта, Джорджия: ASHRAE.

Google Scholar

Авби, Х. Б. (2003). Вентиляция зданий , 2-е изд. Лондон: Spon Press.

Google Scholar

Авби, Х. Б. (2007). Вентиляционные системы: конструкция и характеристики . Лондон: Spon Press.

Google Scholar

Awbi, H.Б. (2011). «Энергоэффективная вентиляция для модернизированных зданий», Труды 48-й Международной конференции AiCARR «Энергетические характеристики существующих зданий» (Бавено), 23–46.

Google Scholar

Бако-Биро, З. С. (2004). Человеческое восприятие, симптомы SBS и выполнение офисной работы при воздействии воздуха, загрязненного строительными материалами и персональными компьютерами . Кандидат наук. Диссертация, Международный центр внутренней окружающей среды и энергетики, Технический университет Дании.

Google Scholar

Строительные нормы и правила. (2010). Часть F1: Средства вентиляции . Лондон: Департамент по делам сообществ и местного самоуправления.

Google Scholar

Цао, Г., Авби, Х., Яо, Р., Фан, Й., Сирен, К., Косонен, Р. и др. (2014). Обзор эффективности различных систем вентиляции и распределения воздушного потока в зданиях. Сборка. Environ. 73, 171–186. DOI: 10.1016 / j.buildenv.2013.12.009

CrossRef Полный текст | Google Scholar

Чен, Х. Дж., Мошфег, Б., и Цехлин, М. (2012). Численное исследование поведения изотермической падающей струи в помещении. Сборка. Environ. 49, 154–166. DOI: 10.1016 / j.buildenv.2011.09.027

CrossRef Полный текст | Google Scholar

Чен, Х. Дж., Мошфег, Б., и Цехлин, М. (2013a). Исследование потока и теплового поведения систем вентиляции с ударной струей в офисе с различными тепловыми нагрузками. Сборка. Environ. 59, 127–144. DOI: 10.1016 / j.buildenv.2012.08.014

CrossRef Полный текст | Google Scholar

Чен, Х. Дж., Мошфег, Б., и Цехлин, М. (2013b). Расчетное исследование факторов, влияющих на тепловой комфорт при встречной струйной вентиляции. Сборка. Environ. 66, 29–41. DOI: 10.1016 / j.buildenv.2013.04.018

CrossRef Полный текст | Google Scholar

Чо, Ю., и Авби, Х. Б. (2007). Исследование влияния расположения источника тепла в вентилируемом помещении с использованием множественного регрессионного анализа. Сборка. Environ. 42, 2072–2082. DOI: 10.1016 / j.buildenv.2006.03.008

CrossRef Полный текст | Google Scholar

Чо, Й. Дж., Хазим, Б., Авби, Х. Б., и Каримипанах, Т. (2008). Теоретическое и экспериментальное исследование настенной вентиляции конфлюэнтными струями и сравнение с вытеснительной настенной вентиляцией. Сборка. Environ. 43, 1091–1100. DOI: 10.1016 / j.buildenv.2007.02.006

CrossRef Полный текст | Google Scholar

Этеридж, Д., и Сандберг, М. (1996). Вентиляция зданий: теория и измерения . Чичестер: Вайли.

Google Scholar

Европейское совместное действие. (1992). Рекомендации по вентиляции зданий . Отчет № 11, 14449 евро. Люксембург: Комиссия Европейских сообществ.

Google Scholar

Фангер, П. О. (1972). Тепловой комфорт . Нью-Йорк, штат Нью-Йорк: Макгроу-Хилл.

Google Scholar

Фангер, П.О. (1988). Введение единиц olf и деципола для количественной оценки загрязнения воздуха, воспринимаемого людьми в помещении и на открытом воздухе. Energy Build. 12, 1–6. DOI: 10.1016 / 0378-7788 (88)-5

CrossRef Полный текст | Google Scholar

Фангер, П. О., и Кристенсен, Н. К. (1986). Восприятие сквозняка в вентилируемых помещениях. Эргономика 29, 215–235. DOI: 10.1080 / 00140138608968261

CrossRef Полный текст | Google Scholar

Фиск, В.Дж. (2000). Улучшение окружающей среды в помещениях и их взаимосвязь с энергоэффективностью зданий улучшают здоровье и продуктивность. Annu. Rev. Energy Environ. 25, 537–566. DOI: 10.1146 / annurev.energy.25.1.537

CrossRef Полный текст | Google Scholar

Гахреманян С., Мошфег Б. (2014a). Исследование проксимальной области сливающихся струй с низким уровнем Рейнольдса — часть 1: оценка моделей турбулентности при прогнозировании граничных условий на входе. ASHRAE Trans. 120, 256–270.

Google Scholar

Гахреманян С., Мошфег Б. (2014b). Исследование проксимальной области сливающихся струй низкого уровня Рейнольдса — часть 2: численное прогнозирование поля течения. ASHRAE Trans. 120-с., 271–285.

Google Scholar

Гуннарсен, Л., Фангер, П. О. (1992). Адаптация к загрязнению воздуха в помещении. Environ. Int. 18, 43–47. DOI: 10.1016 / 0160-4120 (92)

-M

CrossRef Полный текст | Google Scholar

Джанбахш, С., Мошфег Б. и Гахреманян С. (2009). Приточный диффузор новой конструкции для производственных помещений. Int J Ventilation 9, 59–68.

Google Scholar

Каримипанах Т. и Авби Х. Б. (2002). Теоретическое и экспериментальное исследование ударно-струйной вентиляции и сравнение с вытеснительной вентиляцией стен. Сборка. Environ. 37, 1329–1342. DOI: 10.1016 / S0360-1323 (01) 00117-2

CrossRef Полный текст | Google Scholar

Каримипанах, Т., Авби, Х. Б., Сандберг, М., и Бломквист, К. (2007). Исследование качества воздуха, параметров комфорта и эффективности двух систем приточной вентиляции на уровне пола в классных комнатах. Сборка. Environ. 42, 647–655. DOI: 10.1016 / j.buildenv.2005.10.016

CrossRef Полный текст | Google Scholar

Каримипанах Т., Авби Х. Б. и Мошфег Б. (2008). Индекс распределения воздуха как показатель энергопотребления и производительности систем вентиляции. Дж.Гм. Environ. Syst. 11, 77–84. DOI: 10.1618 / jhes.11.77

CrossRef Полный текст | Google Scholar

Мюллер Д., Кандзия К., Косонен Р., Меликов А. К. и Нильсен П. В. (2013). Смешанная вентиляция: Руководство по проектированию распределения смешанного воздуха . Брюссель: Путеводитель REHVA 19.

Google Scholar

Нильсен, П. В. (1993). Вытеснительная вентиляция: теория и дизайн . Дания: Ольборгский университет.

Google Scholar

Сеппянен, О.(2012). Влияние EPBD на будущие системы вентиляции. REHVA J. 2, 34–38.

Google Scholar

Скистад, Х., Мундт, Э., Нильсен, П. В., Хагстрём, К., и Рейлио, Дж. (2004). Вытяжная вентиляция непромышленных помещений . Брюссель: Путеводитель REHVA 1.

Google Scholar

лучших систем вентиляции зданий, доступных в США

Выбор подходящей системы вентиляции для вашего здания.

Выбор систем вентиляции для завода или фабрики может стать чрезвычайно важным решением при проектировании нового здания или перепрофилировании старого. Система вентиляции здания будет иметь большое влияние на внутреннюю температуру, влажность, уровень шума, переносимую по воздуху пыль и многие другие элементы внутри объекта. Правильная вентиляция также поможет сохранить структурную целостность самого здания, уменьшив повреждения, вызванные жарой и влажностью, такие как коррозия или ржавчина.

Способ, которым система вентиляции управляет вышеупомянутыми факторами, такими как тепло и влажность, может варьироваться в зависимости от типа системы.Многие системы вентиляции работают, влияя на давление внутри здания, создавая воздушный поток. Различные системы вентиляции имеют разную конфигурацию, что, в свою очередь, может по-разному влиять на общую вентиляцию здания.

Отрицательное давление — Выхлопные системы с приводом

Система отрицательного давления создает отрицательное давление воздуха внутри здания. При использовании вытяжных вентиляторов для откачивания воздуха из здания создается система отрицательного давления. Из-за отрицательного давления свежий воздух постоянно втягивается в здание через стенные вентиляционные отверстия, известные как жалюзи.Это постоянное движение воздуха хорошо для вентиляции; однако эта система вентиляции не работает эффективно в больших помещениях из-за эффективного расстояния захвата воздуха вентиляторами.

Положительное давление — Давление гравитационных систем

Системы положительного давления работают прямо противоположно; Вентиляторы нагнетают свежий воздух в здание, а горячий внутренний воздух выходит из здания через вентиляционные отверстия на крыше. Свежий воздух пополняет воздух на уровне пола. Эта система вентиляции имеет дополнительный эффект создания «бриза», который обеспечивает эффект охлаждения испарением, когда он течет по коже рабочих.

Системы нейтрального давления, в которых используются вентиляторы, могут работать одним из двух способов. Первый включает использование большего количества вентиляторов для одновременной подачи воздуха в здание и из него. Второй включает использование естественной системы вентиляции, чтобы обеспечить естественный поток воздуха для вентиляции здания. Естественная вентиляция помогает поддерживать нейтральное давление при вентиляции здания. Это включает в себя балансировку воздуха, входящего и выходящего из здания; создание системы, которая не использует ни положительное, ни отрицательное давление для перемещения воздуха.

Системы вентиляции Давление

Уровень нейтрального давления внутри здания контролирует количество свежего воздуха, втягиваемого в здание. Регулируя давление воздуха внутри здания, свежий воздух может поступать со скоростью и направлением, необходимыми для достижения оптимального воздушного потока в здании.

Свежий воздух может не перемешиваться должным образом, если расчеты надлежащих уровней давления неверны. Когда воздух не смешивается, это приводит к плохому воздушному потоку.Это может привести к расслоению воздуха внутри здания. Застойный воздух, горячий или холодный, отрицательно влияет на любую вентиляционную систему .

Позвоните представителю Moffitt сегодня, чтобы купить вентиляционные системы для вашего здания или узнать больше о том, как давление воздуха может повлиять на вентиляционную систему.

Подробнее об активных и пассивных системах вентиляции и охлаждения

2.4.2 Механическая вентиляция

В системах механической вентиляции для направления воздушного потока в здании используются электрические вентиляторы.Механическая вентиляция может обеспечивать постоянную скорость воздухообмена независимо от внешних погодных условий, но она использует электричество и обычно не может изменить скорость вентиляции, поскольку потребность меняется в течение дня и года.

Существует несколько вариантов, как показано на Рисунке 2.4.1. Системы с приточным и вытяжным воздухом могут быть объединены с устройством рекуперации тепла, которое рекуперирует (повторно использует) тепло вытяжного воздуха, которое в противном случае было бы потеряно. До 90% энергии можно «повторно использовать».

Во многих странах Северной Европы стандартным решением становится оснащение новостроек с механической вентиляцией с рекуперацией тепла для удовлетворения текущих потребностей в энергии.Это очень энергоэффективное решение для отопительного (зимнего) сезона. Однако в летний сезон можно сэкономить электроэнергию для работы вентиляторов, используя естественную вентиляцию. Системы с переключением между естественной и механической вентиляцией называются гибридными системами вентиляции.

Механическая вентиляция требует регулярной замены фильтров. Грязные фильтры являются источником загрязнения воздуха в помещении и ухудшают качество воздуха в помещении, что, в свою очередь, снижает работоспособность людей, находящихся в здании, и увеличивает распространенность симптомов SBS (Wargocki et al., 2002; Бекё, 2009).

Было обнаружено, что симптомы SBS чаще возникают в зданиях с кондиционированием воздуха, чем в зданиях с естественной вентиляцией (Wargocki et al., 2002). Если система механической вентиляции с рекуперацией тепла должна работать энергоэффективно, здание должно быть полностью герметичным. В противном случае значительная часть вентиляции будет поступать от инфильтрации в обход теплообменника. Таким образом, механическая вентиляция с рекуперацией тепла часто не является энергоэффективным решением для существующих зданий — если они не сделаны более герметичными.

Системы механической вентиляции могут быть центральными или децентрализованными. Центральные системы имеют один центральный блок с приточным и вытяжным вентиляторами; если в системе предусмотрена рекуперация тепла, то в центральный блок включается блок рекуперации тепла. Вентиляционные каналы устанавливаются от агрегата в большинство комнат дома. Децентральная вентиляция не использует воздуховоды; вместо этого в отдельных комнатах дома устанавливаются небольшие агрегаты, которые могут включать рекуперацию тепла. Такая система имеет то преимущество, что не требует места для воздуховодов.

Пассивная вентиляция | HGTV

Дома сегодня построены так, чтобы быть воздухонепроницаемыми и энергоэффективными, но в результате многие из них страдают от плохого качества воздуха в помещениях, а вентиляция имеет решающее значение для поддержания здорового воздуха. Воздух в помещении загрязняется аллергенами от домашних животных, запахами и влажностью от ванной и кухни, а также выделением летучих органических соединений из ковровых покрытий и мебели. Вентиляция удаляет загрязненный влажный воздух в помещении и заменяет его более свежим, часто менее влажным наружным воздухом.

Два варианта удаления загрязненного воздуха и подачи свежего воздуха — это механическая вентиляция и пассивная вентиляция. Чаще всего применяется исключительно искусственная вентиляция легких. Он включает вытяжные вентиляторы на кухнях, в банях, прачечных и чердаках, как это требуется многими местными строительными нормами. Более здоровой альтернативой является использование пассивной вентиляции в сочетании с механической вентиляцией.

В системах пассивной вентиляции

используется ряд вентиляционных отверстий в наружных стенах или на наружных окнах, позволяющих наружному воздуху поступать в дом контролируемым образом.Естественный поток воздуха, ветер и разница температур в помещении и на улице помогают втягивать свежий воздух и распространять его по дому. Свежий воздух направляет загрязненный, влажный, теплый воздух в вертикальные воздуховоды (также называемые тепловыми трубами), ведущие на чердак, где воздух выходит наружу. Вентиляционные отверстия специально разработаны для замедления поступления поступающего воздуха и его рассеивания в помещении. Регулируемая прецизионная заслонка внутри вентиляционного отверстия позволяет регулировать воздушный поток, а вентиляционные отверстия обычно оснащены фильтром для защиты от пыли и насекомых.Некоторые вентиляционные отверстия также имеют акустические функции для маскировки внешних шумов от таких источников, как движение транспорта, самолеты и поезда.

Для пассивной вентиляции не требуется электричество, поэтому она экономит энергию и сокращает выбросы угарного газа. Он бесшумный, недорогой, энергоэффективный и неприхотливый, поскольку не требует движущихся частей и не требует эксплуатационных затрат. После установки требуется только периодическая очистка фильтров.

Самым большим недостатком пассивной системы вентиляции является то, что она сильно зависит от температуры наружного воздуха; лучше всего он работает в более холодные периоды года, когда разница между температурой внутри и снаружи наиболее велика. Кроме того, пассивная вентиляция, используемая отдельно, не может удалить влагу из ванных комнат и прачечных. А системы пассивной вентиляции следует использовать совместно с рекуператором тепла.

Вентиляционные отверстия должны располагаться в тех частях дома, где воздух обычно чище, — в спальнях, гостиных и офисах.Никогда не устанавливайте вентиляционные отверстия на кухнях, в ванных комнатах или рядом с влажными помещениями в доме. Эти влажные области дома должны быть местом для вытяжных отверстий, где с большей вероятностью может быть обнаружен загрязненный воздух.

При расчете количества отверстий для свежего воздуха, необходимых для дома, считайте все жилое пространство как единое целое. Сначала проверьте спецификации производителя, чтобы понять, сколько квадратных футов может обслужить конкретное вентиляционное отверстие. Затем рассчитайте размер общей жилой площади и определите, сколько вентиляционных отверстий установить.Например, при использовании вентиляционного отверстия, способного обслуживать 100 квадратных футов, используйте 20 вентиляционных отверстий для обслуживания 2 000 квадратных футов жилого пространства.

Помимо подачи свежего воздуха, воздух должен иметь возможность свободно циркулировать между комнатами, чтобы получить максимальную производительность от пассивной системы вентиляции. Чтобы обеспечить хорошую циркуляцию воздуха, обязательно установите вентиляционные отверстия во внутренних дверях и проветривайте пороги. Обеспечьте циркуляцию воздуха во внутренних стенах за счет установки воздуховодов для циркуляции воздуха.В ванных комнатах расположите воздуховоды как можно ниже на стенах, чтобы позволить более сухому и свежему воздуху поступать и выталкивать более влажный воздух в верхнюю часть комнаты и в тепловые трубы. Расположите воздуховоды как можно выше в спальнях и других комнатах, где воздух обычно чище и суше.
