Подключение варочной панели самостоятельно: схема, видео — Asutpp

При покупке кухонной отдельно стоящей электроплиты в большинстве случаев для её подключения достаточно просто включить вилку в розетку. Но многие приобретают не полный комплект, а только верхнюю ее часть – варочную панель.

Предлагаем рассмотреть, как своими руками произвести подключение варочной панели Electrolux (Электролюкс), Zanussi, Bosch (Бош), Gorenje, Hansa, Samsung (Самсунг), Siemens, Аристон и прочих, а также стоимость такого подключения в специализированных компаниях.

Теория подключения панели

Варочная панель, встраиваемого типа подключается к отдельной линии с розеткой, способной выдержать ток от 32 до 40 А и обеспечить надежное заземление. Подводящий кабель содержит три медных провода, сечением не менее 4 мм². Современная электропроводка в квартире также позволяет произвести подключение к четырехпроводному кабелю питания.

Розетки для подключения панелей бывают двух типов:

• с тремя контактами;
  Подключение варочной панели к одной фазе
• с четырьмя контактами.

Если самостоятельно производить подключение варочной панели с имеющейся вилкой на конце кабеля, то это не составит труда. Но для подключения к питающей сети кабеля от плиты, где нет на конце вилки, уже нужны определенные знания.

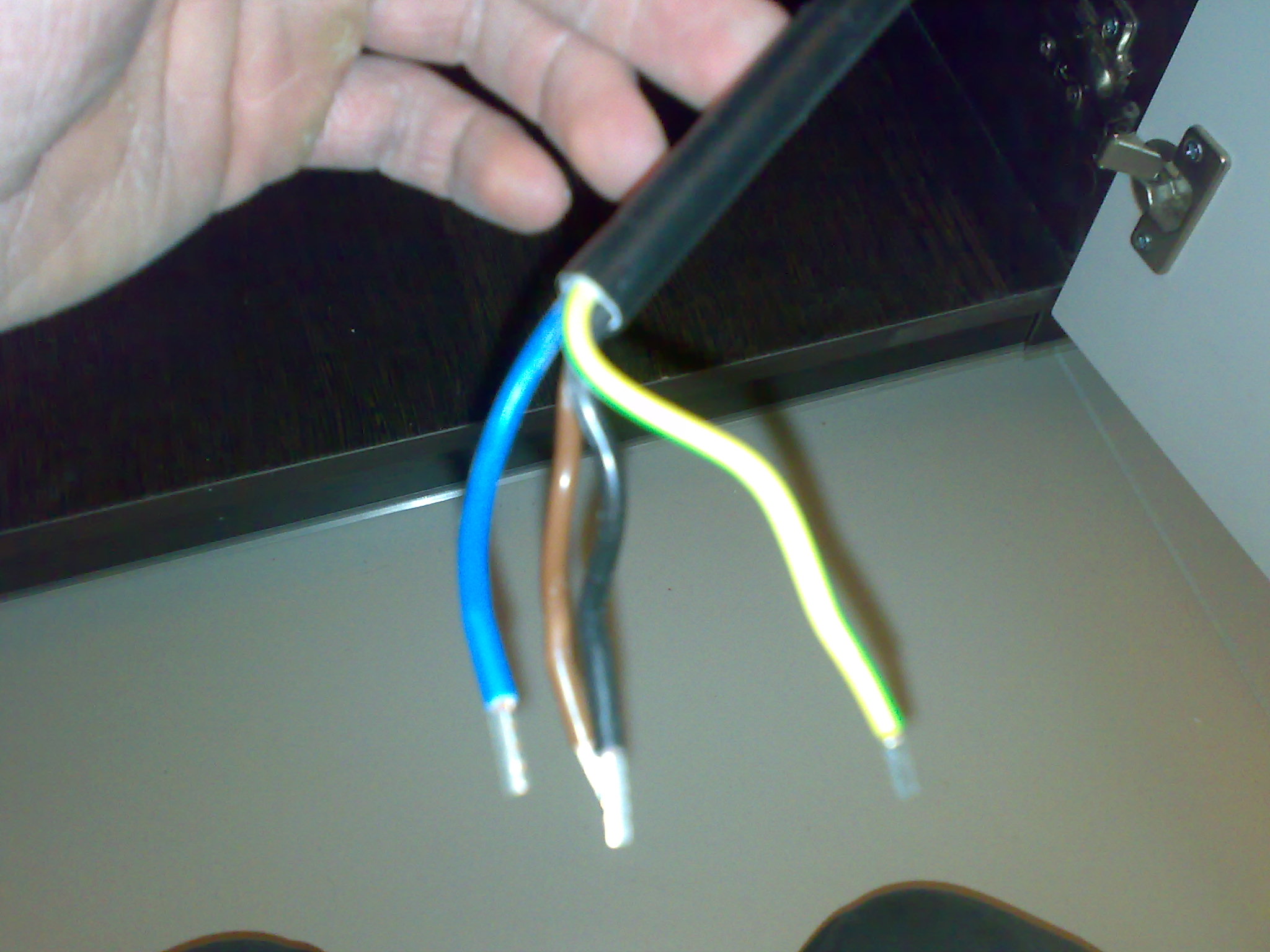

К примеру, от панели отходит кабель, у которого четыре жилы, а со стены выходят только три провода питания. Это означает, что панели нужно подключение из двух фаз, а в квартире только одна.

В данном случае технология такая: коричневый и черный провод из кабеля от варочной панели скручивают вместе, и подключают к фазному проводу, линии питания, который выходит из стены. Синий провод кабеля ( нейтраль) соединяют с нулевым проводом питания. Остается защитный провод заземления желто-зеленого цвета, его подключают к такому же проводу заземления в линии питания.

В том случае, если из стены отходят провода одного цвета, при помощи мультиметра нужно выяснить, какой из них ноль, а какой фаза, и определить целостность заземляющего проводника. Получившееся соединение проводов необходимо заизолировать.

Перед подключением варочной панели, на кабеле которого уже есть вилка, необходимо обязательно проверить соответствие проводов питания и контактов внутри розетки. Иногда они могут отличаться. Для этого розетка разбирается, и с помощью мультиметра определяется соответствие подключения, при необходимости провода меняются местами.

Советы электриков

1. Подключение электрической варочной панели подразумевает установку отдельного защитного автомата и УЗО, данные устройства подбираются с таким расчетом: для розетки на 16 А необходим автоматический выключатель на ток 25 А, а УЗО от 40 А. Недопустимо одновременное использование линии питания панели для подключения несколько силовых приборов.
2. Корпус варочной панели должен быть обязательно заземлен, причем не к корпусу или проводу от другого прибора, а к клемме розетки, отдельным проводом от панели.
3. Уже большинство производителей продает технику, которая оснащена защитной шиной заземления, её просто нужно соединить с проводом заземления в квартире.

Индукционная панель: подключение по шагам

Подключение варочной индукционной панели к сети принципиально не отличается от установки обычной варочной панели, чтобы в этом убедиться, ниже представлена пошаговая инструкция. Рассмотрим, как производится подключение индукционной панели к питающей сети.

Шаг 1. Шнуры питания бывают 2-х видов: трехжильные, ранний вариант, и четырех- жильные, более новый вариант. Для подключения встраиваемой панели, необходимо приобрести шнур питания, который будет соответствовать вашей силовой розетке на кухне.

Шаг 2. Откройте крышку для подключения. Ищите на обратной стороне панели прямоугольник, закрытый металлической пластиной. Отвинтите его при помощи отвертки.

Шаг 3. Соединяем шнур и клеммы.

После удаления задней крышки, нужно найти клеммы прибора. Сначала вставьте кабельный зажим в отверстие. Шнур удерживаем при помощи пластины. Это нужно, чтобы избежать выпадения провода. Затем запустите шнур через кабельный зажим. Пока что винты не затягиваем.

Шаг 4. Удалить медную пластинку.

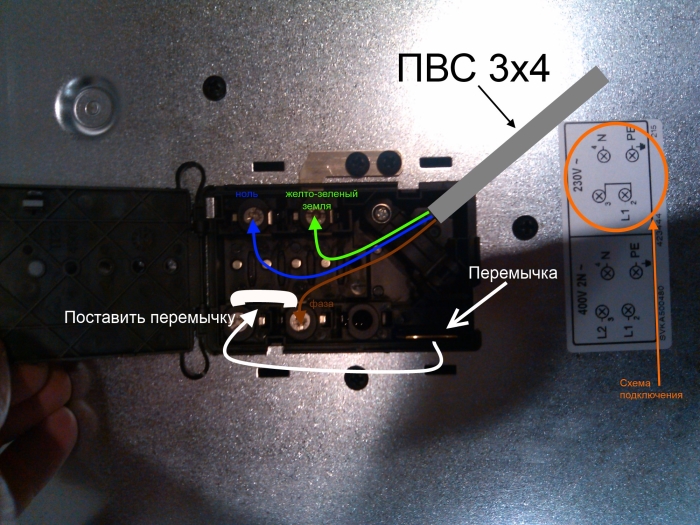

Прямо над отверстием нужно найти провода. Если производится подключение индукционной плиты старого образца, то там должно быть три провода, если новую модель, то будет четыре провода: два фазных, один нейтральный и один заземления.

Нейтральная клемма расположена в центре, фазные провода по обе стороны от него, и клемма заземления находится снизу. Перед началом подключения проводов, нужно проверить, есть ли медная перемычка, соединяющая нейтральные и заземляющие провода. Если обнаружили её – просто отсоедините.

Шаг 5.  Подключите провода.

Совместите провода с клеммами. Подключение кабеля к панели осуществляют коричневый провод фазы, нейтральным провод синего цвета и желто-зеленый заземляющий провод.

Чтобы подключить провода, нужно будет открутить винты клеммного соединения и установить провод на их место.

Первым производим подключение заземления, это желто-зеленый провод. Затем нейтрали (синий провод). После этого подключаем фазный провод коричневого цвета к одной из двух фазных клемм. Между двумя фазными клеммами устанавливаем медную перемычку, которую мы сняли с нейтрального провода. Данное подключение подходит для квартир, где используется питающее напряжение 220 В. Затяните винты крепление подводящего кабеля.

Проверьте прочность всех соединений, в противном случае не выдержит автомат и понадобится ремонт не только клеммника индукционной панели, но и всей проводки.

Шаг 6. Затянуть кабель питания.

После подключения проверьте, натянут ли кабель питания, он не должен висеть, но и нельзя его перетягивать.

Шаг 7. Включение индукционной панели.

После подключения кабеля питания и подведения к нему напряжения, включают панель и проверяют ее работоспособность, в соответствии с паспортными данными.

Для правильной работы и удобного управления индукционной панелью используется электронная система управления, в отличие от газовой варочной панели, где регулировка осуществляется механическим поворотом запорного крана. Такое решение довольно удобно и функционально. Можно в реальном времени отслеживать режим каждого варочного сектора панели.

Часто задаваемые вопросы

1. Можно ли подключить варочную панель в обычную евророзетку на 230 В?

   Нет, для варочной поверхности следует использовать специальные силовые розетки, способные выдержать большой ток нагрузки. Объясним более детально. Мощность типовой варочной поверхности около 7кВт, значит, согласно закону Ома, ток нагрузки будет равен 32 А (I = P/U = 7000 Вт/ 230 В ≈ 32 А).

   Учитывая, что обычные розетки рассчитаны на ток 10 или 16 ампер, то подключать варочную панель через такое штепсельное соединение нельзя, поскольку это приведет к нагреву контактных соединений, что в свою очередь, может стать причиной пожара. Ограничив ток автоматическим выключателем, например на 16 А, Вы не сможете использовать полную мощность варочной поверхности.

2. Как к одной электрической цепи, защищенной АВДТ на 32А, подключить одновременно варочную поверхность и духовой шкаф?

   В идеале для духового шкафа и варочной панели нужно использовать отдельные электрические цепи. Если проложить отдельные электрические цепи не представляется возможным, то духовой шкаф можно подключить к проводам варочной панели. Как это сделать показано иллюстративно на рисунке:

   https://www.asutpp.ru/wp-content/uploads/2018/08/shema-podklyucheniya.jpg

   На АВДТ (так в народе называют диффавтомат) 16 А с двойными клеммами подключаем провода варочной поверхности и входную силовую электрическую цепь. К выходу АВДТ подсоединяем обычную евророзетку (тип F) на 16 А.

   Защита силовой электрической цепи организуется в зависимости от мощности варочной поверхности. Для типовых устройств на 7кВт достаточно установить АВДТ на 32 А.

3. Можно ли подключить электрический духовой шкаф в обычную штепсельную розетку, если электропроводка алюминиевая?

   Все зависит от двух основных факторов – какую мощность расходует приобретенный вами духовой шкаф, и какое сечение алюминиевой электропроводки подведено к этой штепсельной розетке? Установка выделенной линии и штепсельной розетки от распределительного щитка рекомендуется для всего электрооборудования мощностью более 2кВт, но такая позиция носит исключительно рекомендательный характер. Вы можете самостоятельно определить загруженность участка электрической цепи для всей кухни или группы комнат, в состав которых входит и штепсельная розетка с духовым шкафом.

   Вам необходимо узнать – будут ли жилы электропроводки в стене перегреваться при включении столь мощного электрооборудования. Для этого в паспорте нагревательного электроприбора узнайте его мощность, как правило, она указана в кВт или Вт. Затем, определите сечение жил, проложенных к штепсельной розетке. Если сечение вам неизвестно, вы можете воспользоваться одним из нескольких способов, предложенных в данной статье на нашем ресурсе: https://www.asutpp.ru/kak-opredelit-sechenie-provoda-ili-zhil-kabelya.html.

   По величине сечения можно узнать пропускную способность вашей электрической цепи, к примеру, в соответствии с таблицей В.52.2 ГОСТ Р 50571.5.52-2011 допустимая нагрузка для алюминиевого двухжильного кабеля в стене составит:

   2,5 мм²– 14,5 А или 3,3кВт;
   4 мм² – 19,5 А или 4,4кВт;
   6 мм² – 25 А или 5,7кВт.

   Зная мощность духового шкафа и сечение жил электропроводки, сравните пропускную способность электрической цепи и подключаемую нагрузку. К примеру, если у вас духовой шкаф будет потреблять, допустим, 3кВт а электропроводка из алюминия 2,5 мм², то ее пропускная способность позволяет длительно пропускать 3,3 кВт. Однако заметьте, имеющаяся электропроводка сможет нормально выдерживать работу духового шкафа, но остальные мощные электроприборы включать в это время нельзя.

4. Как подключить варочную панель к двум фазам и возможно ли это (на примере Gorenje ECT 650 CP)?

   Варочная панель, действительно, может быть запитана как от однофазной электрической цепи, так и трехфазной (в последнем случае задействовано два фазных проводника из трех). Варианты подключения должны быть подробно описаны в руководстве пользователя, а также изображены на шильдике возле клеммной колодки.

   Пример шильдика варочной поверхности приведен ниже.

   https://www.asutpp.ru/wp-content/uploads/2018/08/shildik.jpg

   Как видите в Вашем случае достаточно подключить нейтральный проводник к клемме «N», защитный проводник к «РЕ», а любые два из трех фазных проводников к «L1» и «L2».

Подключение варочной панели к электросети: реализация проекта

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Панели, которые интегрируются в столешницы, постепенно вытесняются отдельностоящими аналогами. Это связано с тем, что они обладают широким набором функций и являются более экономичными. Выполнить самостоятельно подключение варочной панели к электросети можно с помощью соответствующей инструкции. Перед тем как приступить к монтажу прибора, рекомендуется ознакомиться с правилами по технике безопасности и основными нюансами работы.

Чтобы легко смонтировать варочную поверхность, нужно ознакомиться с основными правилами безопасности

Сразу стоит сказать о том, что мощность интегрируемых панелей сопоставима с аналогичным показателем традиционных электрических плит. Из этого следует, что для установки варочной поверхности необходима силовая линия в 380 В. Для этих целей необходимо протянуть отдельный кабель от распределительного щитка. При этом существуют определенные правила (ПУЭ), которые следует соблюдать.

Подключение индукционной плиты лучше всего поручить специалистам, так как вероятность допущения ошибок очень высокая

Например, если сеть однофазная, то тогда используется кабель для варочной панели, изготовленный из медного материала, сечение которого составляет 6 мм² В свою очередь, для трехфазной сети можно применять провода, имеющие минимальное сечение 2,5 мм².

Обратите внимание! Очень важно обеспечить правильное подключение устройства к линии. Ни в коем случае нельзя подсоединять к одной линии несколько бытовых приборов, так как это может спровоцировать перегрузку в сети.

Стоит отметить, что при использовании отдельной линии для подключения варочной поверхности требуется установка защитного автомата (УЗО). Для этих целей лучше всего подходят устройства на 32 или 40 А.

Особенности процесса подключения газовой варочной панели целиком и полностью зависят от разновидности устройства. В настоящее время в продаже можно встретить зависимые и независимые встраиваемые плиты. Первые из них устанавливаются вместе с духовым шкафом, а вторые – как самостоятельный прибор. Независимые устройства подключаются к электросети через специальную коробку, которая монтируется на входе. Через нее производится разводка к нагревательным зонам.

Процесс подключения варочной панели полностью зависит от разновидности устройства

Следует знать, что существуют интегрируемые плиты, содержащие нагреватели рапидного типа. В этом случае потребуется выполнить электрическую разводку для каждого элемента отдельно.

Еще один распространенный вид интегрируемых плит – индукционные. Такие модели являются самыми сложными с точки зрения самостоятельной установки. Подключение индукционной плиты лучше всего поручить квалифицированным специалистам, так как вероятность допущения ошибок в этом случае наивысшая. В городских квартирах чаще всего устанавливаются газовые или комбинированные приборы.

Правильный подбор кабеля является необходимым пунктом, который не следует игнорировать. Существует два основных параметра, на которые стоит обращать внимание при выборе провода для варочной поверхности:

• количество жил;
• толщина.

Варианты выбора кабеля для подключения варочной поверхности

Число жил в кабеле подбирается в зависимости от того, какое количество контактов находится в клеммнике подключаемого электроприбора. Поверхности для варки, как правило, имеют всего два варианта присоединения – к 3 или 4 жилам. Кабель для плиты, содержащий 3 жилы, принято использовать в том случае, когда необходимо выполнить подключение поверхности для приготовления пищи к однофазной сети. В такой системе напряжение составляет 200 В.

Если распределительная коробка содержит 2 или 3 фазы, которым соответствует напряжение 380 В, то тогда рекомендуется выполнять установку устройства по другим правилам. Оптимальным вариантом в этой ситуации будет присоединение прибора по схеме, которая учитывает 4 провода. Дополнительный провод позволяет снизить показатель напряжения в линии, что увеличит ее эффективность.

После определения количества жил, расположенных внутри провода для варочной плиты, нужно подобрать оптимальную его толщину. Выбор этого показателя производится с учетом мощности панели для приготовления пищи. Наиболее распространенные варианты сечения на сегодняшний день – 2 и 4 мм².

Стоит отметить, что для маломощных приборов не подходят кабели, толщина которых составляет 6 мм². При выборе провода также рекомендуется обратить внимание на его тип и конструктивные особенности. На рынке можно приобрести как жесткие, так и мягкие провода. Оба эти варианта подходят для подключения варочного устройства.

Число жил в кабеле подбирается в зависимости от того, какое количество контактов находится в клеммнике подключаемого электроприбора

Обратите внимание! При самостоятельной установке варочной поверхности, кроме провода для подключения, потребуется приобрести отдельно сетевой кабель. Такие элементы не реализуются в комплекте с плитами, так как нет никакой возможности узнать заранее количество фаз в конкретной постройке.

Специалисты рекомендуют кабели, имеющие хорошую устойчивость к открытому пламени. Существует несколько типов проводов, которые больше всего подходят для подключения варочной панели и духового шкафа. Как правило, все они характеризуются повышенной безопасностью. Наиболее широкое распространение на отечественном рынке получили следующие марки:

• NYM;
• ВВГНГ;
• ВВГНГ-LS.

Опытные специалисты рекомендуют использовать провода мягкого типа. Это довольно просто объяснить, поскольку такие кабели являются менее восприимчивыми к нагреву, нежели жесткие аналоги. Кроме этого, они более гибкие, что значительно упрощает их монтаж.

Специалисты рекомендуют кабели, имеющие хорошую устойчивость к открытому пламени

Современные модели плит, которые интегрируются в столешницу, чаще всего имеют совместимость со всеми типами фаз. В России существует два строго определенных стандарта сетей:

• однофазная – 220 В;
• трехфазная – 380 В.

Отдельно следует сказать, что в некоторых домах сеть на 220 В может иметь две фазы. Перед началом работы по подключению варочной поверхности необходимо изучить особенности каждого вида сети, чтобы понимать нюансы работы. Каждый тип системы имеет свои характерные отличия.

Однофазная. Чаще всего такой вариант сети можно встретить в жилых сооружениях, которые были построены достаточно давно. Однофазные сети подразделяются на два типа: двухпроводные и трехпроводные. В домах старого образца однофазные системы имеют напряжение 220 В.

Схема подключение варочной поверхности с помощью клеммника

В первую очередь необходимо разобраться с двухпроводной сетью. Стоит отметить, что ее отличительной особенностью являются провода одного цвета. Обнаружение фазы в этом случае производится посредством использования пробника (отвертки, оснащенной светодиодом) или специального тестера.

Трехпроводные однофазные сети включают в себя разноцветные провода. Определенной электрической линии соответствуют следующие оттенки:

• фаза – красный, коричневый;
• ноль – синий, голубой;
• земля – желто-зеленый.

Однофазная схема включения является довольно распространенной. В редких случаях такая сеть может иметь провода одного цвета. В такой ситуации рекомендуется воспользоваться тестером, который позволит более точно определить назначение каждого провода.

Схема подключения варочной плиты и духовки

Двухфазная сеть, которая имеет стандартное напряжение 220 В, встречается крайне редко. Как правило, такую коммуникацию можно увидеть в новостройках. Для обозначения фазы в этом случае применяется черный цвет (реже – коричневый). Ноль имеет привычный синий оттенок, земля определяется желто-зеленым проводом.

Последняя схема подключения – трехфазная. В такой системе ноль и земля имеют стандартные расцветки. В свою очередь, провод, соответствующий фазе, может обозначаться желтым, красным или зеленым цветом.

Полезная информация! По другой шкале оттенков расцветка фаз может быть следующей: белой, черной или коричневой.

Наибольшее количество вопросов возникает в том случае, если необходимо выполнить присоединение поверхности для варки к сети, напряжение в которой составляет 220 В. Особенно проблематичны такие ситуации, когда количество проводов панели не совпадает с числом кабелей в сети. В качестве примера можно взять электроплиту Hansa. Подключение такого устройства производится по 6 проводам.

Схема подключения варочной поверхности — однофазный вариант

Если сеть включает в себя 3 линии, то тогда проблему с подсоединением такой панели можно решить довольно просто. Для подключения в этом случае используются специальные перемычки, которые довольно просто приобрести в любом профильном магазине. Иногда они реализуются в комплекте с прибором. При необходимости их можно выполнить своими руками.

Как подключить плиту в этом случае? Перед началом подключения прибора к электросети рекомендуется внимательно изучить инструкцию. Пошаговый процесс присоединения панели к однофазной системе выглядит следующим образом. Первое, что нужно сделать, – отыскать на обратной стороне поверхности для варки крышку. Далее необходимо открыть ее. Для этого можно воспользоваться обычной отверткой. Под крышкой располагаются клеммы.

В том случае, если клемм 6, а кабелей в квартире всего 3, необходимо провести стыковку контактов. Чтобы выполнить эту операцию, потребуется соединить 3 провода, которые соответствуют фазам, между собой. Далее выполняется присоединение одного нулевого кабеля к другому. Землю трогать не нужно. В результате получается 3 линии.

В некоторых моделях устройство уже имеет перемычки. В такой ситуации подключить варочную поверхность легче всего. Необходимо просто состыковать между собой провода сети и контакты электроприбора. Ответить на вопрос о том, как подключить электроплиту самостоятельно, помогут видеоматериалы на данную тематику.

Двухфазная схема подключения элетропплиты 380 В

Обратите внимание! Однофазные сети могут состоять всего из двух проводов. В этом случае необходимо действовать по-другому. В такой ситуации обязательным пунктом является покупка отдельного контура, который будет использоваться для заземления. Если проигнорировать подключение заземления, то тогда устройство может довольно быстро выйти из строя.

Двухфазные плиты встречаются очень редко. Зачастую при самостоятельной установке такого прибора люди сталкиваются с трудностями. Однако ничего сложного в этом нет. При подсоединении таких приборов к трехфазной сети выполняется изоляция одного из кабелей.

Перед началом подсоединения устройства для приготовления пищи к трехфазной электрической сети необходимо подготовить специальный кабель. Он должен содержать 5 медных проводников. Сечение каждого элемента в этом случае составляет 2,5 мм². Причем не так важно, каким именно будет кабель. Для этого подойдут как одножильные, так и многожильные варианты.

Статья по теме:

Розетки на кухне: расположение, схемы и особенности конструкций

Сколько розеток нужно. Правила размещения, схемы, нормы и рекомендации. Особенности установки розеток для различных приборов.

Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока. В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5.

Что касается фазных проводов, то их необходимо подключить к каждой фазе (по одному). Схемы на картинках помогают понять, как подключить электрическую плиту. А также рекомендуется изучить соответствующие видеоматериалы. Как уже говорилось выше, цвет фазных проводов может быть разным в зависимости от стандарта. Чаще всего встречаются красные, желтые и зеленые кабели. При подключении стоит быть внимательными, так как существует вероятность неправильного присоединения проводов к вилке.

При трехфазной сети нейтраль (ноль) подключается вверху, а земля, наоборот, снизу. В свою очередь, провода, обозначающие фазы, располагаются посередине. На розетке также необходимо соблюдать этот порядок.

Подключение устройства к трехфазной сети 380 В

Большинство моделей варочных панелей, изготовленных компанией Электролюкс, реализуются в комплекте со шнуром. Однако не всегда это является преимуществом, так как многие путаются при подключении устройства к трехфазной электрической сети. Это связано с тем, что шнур содержит 4 провода: ноль, землю, и две фазных линии. Перед началом установки необходимо изучить все нюансы работы.

Подключение варочной панели Электролюкс следует начинать с открытия крышки, которая располагается на тыльной стороне устройства. Это позволит получить доступ к клеммам. На следующем этапе потребуется отыскать выход «земля», который имеет традиционный желто-зеленый цвет. В непосредственной близости к нему должна находиться перемычка, имеющая 2 входа.

Обратите внимание! Дать ответ на вопрос о том, как подключить варочную панель Электролюкс, поможет инструкция, которая прилагается к устройству.

Затем с помощью перемычки, которая была обнаружена ранее, нужно объединить два выхода под фазы. Они обозначаются латинскими буквами L1 и L2 (черный и коричневый цвет). Важно запомнить, что для присоединения вилки используется только коричневый кабель. В свою очередь, черную линию потребуется тщательно заизолировать.

Перед началом установки варочной поверхности Электролюкс, необходимо изучить все нюансы работы

Все современные варочные плиты подразделяются на виды в зависимости от принципа действия. По этому показателю выделяют электрические, индукционные и газовые приборы. Подключение каждого из этих типов техники имеет свои особенности. Панели, функционирующие от электросети, требуют обязательного обустройства заземления при любом числе фаз.

При самостоятельном монтаже такой панели пригодятся минимальные познания в области электрики. Новичку, не имеющему подобного опыта, будет гораздо сложнее. Потребуется подробно изучить конструктивные особенности устройства и следовать инструкции подключения электрической варочной панели. Как правило, электронные модели имеют все детали, необходимые для выполнения работы.

Важно запомнить, что при работе с электротехникой следует помнить о правилах безопасности. Перед началом подсоединения обязательно нужно обесточить квартиру (отключение выполняется на щитке). Всю работу нужно выполнять аккуратно. Проверка конечного результата позволяет избежать многих проблем.

Подключение варочных панелей Bosch к электросети, а также других современных устройств производится, как правило, посредством четырехжильного кабеля. Стоит отметить, что электрические модели постепенно отходят на второй план. На смену им пришли более функциональные индукционные устройства. Их особенность заключается в том, что они не нагреваются сами, а воздействуют непосредственно на посуду.

Для правильной установки и подключения необходимо изучить паспорт на устанавливаемое изделие, а также рекомендации предприятия изготовителя по монтажу и обслуживанию

Подключение индукционной варочной поверхности напоминает аналогичный процесс с участием электрической панели. Однако имеются и некоторые нюансы, которые требуют рассмотрения. В первую очередь требуется подготовить инструменты и материалы, необходимые для установки прибора.

Подключение индукционного устройства начинается с проводки самостоятельной электролинии от распределительной коробки. Далее следует установить подрозетник. Здесь очень важен правильный подбор высоты.

Полезная информация! Дистанция от пола до электроприбора не должна превышать 90 см. Провести кабель к данному устройству можно двумя способами: скрытым и в монтажном коробе, фиксирующемся на стене.

Следующим этапом подключения индукционной варочной панели является подвод кабеля от устройства к щитку. Подсоединение производится к отдельному автоматическому выключателю. Не стоит также забывать о контуре заземления, который является очень важным в этом случае.

Для герметизации нужно проклеить прилагаемы производителем уплотнитель

После того как будет произведен монтаж подрозетника, необходимо зачистить окончания кабелей. Далее их нужно вставить в клеммы розетки и зафиксировать в таком положении с помощью специальных зажимов. Затем необходимо установить силовую розетку для варочной панели в подрозетник. Вилка варочного интегрируемого агрегата подключается аналогичным методом.

Для однофазной сети, напряжение в которой составляет всего 220 В, используются медные перемычки. В качестве альтернативы подойдут детали, изготовленные из латуни. Перед началом присоединения прибора рекомендуется начертить собственную схему, соответствующую конкретным условиям. Соблюдение парности кабелей – обязательное правило при подключении индукционной варочной панели. Как завершается процесс подключения?

Три линии фазы соединяются между собой. То же самое необходимо выполнить с двумя проводами, соответствующими нулю. После подключения всех кабелей можно закрыть коробку с клеммами. Очень важно по окончании работы выполнить проверку устройства.

Для того чтобы выполнить грамотное присоединение поверхности для приготовления пищи к электросети, необходимо выбрать подходящую розетку. Сегодня в продаже можно встретить огромное множество различных их типов. Рекомендуется обратить внимание на специальные приспособления, которые называются силовыми. Они изготавливаются из надежного пластмассового материала и чаще всего рассчитаны на силу тока, превышающую 10 А.

Розетки для подключения электроплиты

Такие розетки для варочных панелей и духовых шкафов подразделяются на два вида: двухконтактные и трехконтактные. Процесс подсоединения выполняется с помощью силовой вилки и самой розетки. Существует еще один вариант подключения, который учитывает прямое соединение варочной поверхности к клеммнику распределительной коробки.

В случае необходимости можно приобрести обычную колодку и отдельную установочную коробку. Для того чтобы выполнить подсоединение кабелей в таком клеммнике, требуется вначале зачистить окончание медного провода. Затем из него выполняются кольца, в которые требуется вставить винты с пластинками.

На следующем этапе подготовленный провод фиксируется в гнезде розетки под варочную панель. Духовой шкаф можно подключить, используя такую же схему. Для него необходимо приобрести отдельную розетку.

Обратите внимание! Существует возможность подключения двух электроприборов к одной розетке.

Для подключения духового шкафа используют отдельную розетку

Кабель, зафиксированный в гнезде, необходимо затянуть с помощью отвертки. Лучший вариант установки розетки в случае монтажа духового шкафа – фиксация ниже уровня короба. Однако электроприбор не должен иметь слишком малую дистанцию до пола, так как это может привести к короткому замыканию, если протечет водопроводная коммуникация.

Подключение варочной панели и духового шкафа к электросети выполняется с учетом техники безопасности. Очень важно четко соблюдать установочный алгоритм. Любые отклонения от инструкции могут привести к выходу приборов из строя.

От выбора силовой вилки зависит надежность подключения варочного устройства к электрической сети. Выбор данного элемента производится с учетом нескольких нюансов. Внешний вид этой детали играет второстепенную роль.

Стоит отметить, что обычные вилки использовать при подключении варочной панели для приготовления пищи не рекомендуется. Это связано с тем, что со временем их технические характеристики ухудшаются. Специалисты советуют применять для таких целей только силовые детали.

От выбора силовой вилки зависит надежность подключения варочного устройства к электрической сети

Основное требование, выдвигаемое к вилкам для электроплит, – надежность. Деталь должна быть изготовлена из качественного, термоустойчивого материала. Для соединения плиты и электрической коммуникации очень желательно оборудовать отдельную линию, которая будет включать в себя розетку специального назначения.

Существует распространенная ошибка, которая заключается в неправильном подключении проводов к вилке. Выполняя данную операцию, необходимо проверить несколько раз правильность соединения.

Стоит отметить, что при желании можно подключить варочную панель и духовой шкаф к одной розетке. Как правило, на данном этапе неопытные люди сталкиваются с проблемами. Если нет специальных знаний, то рекомендуется выбрать самый простой вариант общего подключения – монтаж спаренной розетки.

Перед началом установки и подключения поверхности для варки рекомендуется ознакомиться с советами специалистов. Во время монтажа необходимо использовать специальный герметик, который наносится на все стыки. Очень важно, чтобы состав обладал хорошей устойчивостью к высоким температурам.

От интенсивности ухода за варочной поверхностью зависит ее эксплуатационный срок

Правильно выбранная розетка должна соответствовать мощности варочной поверхности. Только в этом случае эксплуатация устройства будет безопасной. Розетка под варочную панель также должна быть изготовлена из качественных материалов. Не рекомендуется приобретать самые дешевые варианты, так как они чаще всего реализуются с элементами брака.

Обратите внимание! От интенсивности ухода за варочной поверхностью зависит ее эксплуатационный срок. Профилактические чистки способствуют продлению этого времени, а также позволяют предотвратить различные неполадки.

Для подключения такого оборудования настоятельно рекомендуется провести отдельную силовую линию от щитка. Для того чтобы проверить, насколько правильно выполнено подсоединение техники, необходимо воспользоваться специальным прибором –мультиметром.

При желании можно выполнить подключение варочной панели и духового шкафа в одну розетку. Для этой цели используется специальный электроприбор, который имеет два входа под силовые вилки.

Чтобы проверить, насколько правильно выполнено подсоединение панели, необходимо воспользоваться специальным прибором –мультиметром

Не рекомендуется самостоятельно комбинировать устройства разных производителей. Это связано с тем, что новичок может допустить ошибку при выборе проводников. Для самостоятельного подключения лучше всего выбрать предметы техники, изготовленные одной компанией.

В некоторых случаях просчеты, допущенные во время подсоединения варочного прибора к сети, могут привести к серьезным последствиям. Плита может попросту выйти из строя или стать причиной пожара. Для того чтобы исключить возможность допущения ошибки при самостоятельной установке плиты, рекомендуется обратить внимание на распространенные упущения.

Довольно часто у людей, которые не разбираются в электричестве, возникают сложности при выборе розетки для варочной поверхности. Важно запомнить, что категорически запрещается стыковать плиты индукционного типа, мощность которых превышает 3,5 кВт, со стандартными вилками и розетками на 16 А. Мощность варочной панели – обязательный фактор, который стоит учитывать при самостоятельном подключении устройства.

Довольно часто пользователи таких панелей жалуются на то, что приборы самостоятельно включаются и выключаются. Как правило, такое поведение устройства расценивается как ошибка в подключении проводки, однако это не всегда так. Наиболее вероятная причина в этом случае – работа программы, входящей в набор функций той или иной модели. Например, при нажатии большого количества кнопок может срабатывать режим «защита от детей».

Мощность варочной панели – обязательный фактор, который стоит учитывать при самостоятельном подключении устройства

Для подключения варочной панели Bosch (или любой другой), мощность которой превышает 7 кВт, нельзя использовать провода, сечение которых составляет 2,5 мм². Если панель не включается, то рекомендуется проверить клеммы. В этом случае на одной из них может отсутствовать фазная перемычка.

Еще одна распространенная ошибка – однофазное подключение трехфазных устройств. Такая погрешность идентифицируется довольно просто. В этом случае при включении плиты функционирует только половина горелок. Для того чтобы решить эту проблему, необходимо внимательно изучить инструкцию, идущую в комплекте с конкретным устройством. Для починки плиты потребуется выполнить повторное подключение клеммников.

Устройства, выпускаемые немецкой компанией Бош, чаще всего подключаются посредством четырехжильного кабеля. Причем это правило работает даже в том случае, когда розетка имеет меньшее количество контактов. Жилы провода присоединяются к клеммам, расположенным в коробке, которая находится на обратной стороне панели для приготовления пищи.

Обратите внимание! Какая розетка нужна для варочной панели Бош? В этом случае работают стандартные правила подбора электрического устройства. Розетка должна быть силовой, так как обычные варианты могут не выдержать высокой мощности плиты.

Варочные поверхности Бош, чаще всего подключаются посредством четырехжильного кабеля

Каждая поверхность для приготовления пищи имеет на своем корпусе рисунок, на котором обозначается схема ее подключения. Руководствуясь ею, можно избежать установочных ошибок. Еще один важный момент – провода должны быть хорошо зафиксированы в клеммах.

Для подключения четырехконтактной вилки к проводу необходимо изучить маркировку, которая находится на ее крышке. Если в стене установлена трехконтактная розетка, то тогда необходимо соединить две линии фазы в одну. Эти контуры окрашиваются в традиционные цвета: черный и коричневый. Все эти рекомендации позволяют дать ответ на вопрос о том, как подключить варочную панель Бош к электрической сети.

При желании можно выполнить подключение панели для приготовления пищи напрямую к щитку. В этом случае вилка и розетка не используются. Однако такой вариант имеет некоторые недостатки. Например, усложнится процесс полного отключения прибора от питания.

Каждая варочная поверхность имеет на своем корпусе рисунок, на котором обозначается схема ее подключения

При подключении варочной поверхности к электрической системе необходимо изучить инструкцию, которая прилагается к оборудованию. Перед началом работы стоит определить количество фаз в сети и выбрать необходимый вариант вилки и розетки. Еще одно важное условие – в обязательном порядке нужно соблюдать правила безопасности.

Подключение варочной панели к электросети

Встраиваемые варочные панели вытесняют из рынка классические электрические и газовые плиты. Данный тип бытовой техники функционален, более экономичен, легкий в управлении и имеет красивый вид.

Подключают варочные панели отдельно от духового шкафа, моноблоком или в комбинированной виде (верх может быть газовый, а низ – электрика, и наоборот). Установка своими силами не представляет проблем, но есть ряд нюансов. Ниже расскажем, как правильно подключить дома варочную панель к электросети.

Главные особенности подключения техники

Работу следует выполнять строго по инструкции от завода-производителя бытовой техники, по нормам ПУЭ 7 издания. Иначе можно лишиться гарантии на приобретаемую варочную панель. Халатное отношение приведет к пожару электрической проводки в доме. Разберем детально, как необходимо подключать в домашних условиях электрическую варочную панель на кухне.

Все начинается с разметки. Если правильно обозначите место для отверстия варочной панели, то не возникнет проблем с монтажом техники к электросети. Посадочное место можно обозначить 2-мя способами:

1. Уложить бытовую технику на столешницу и обвести карандашом.
2. Рассчитать все точно (так работают профессионалы).

Вырезать отверстие для плиты можно при помощи следующих инструментов – ручного фрезера, дрели или лобзика. Красивее срез получается при помощи фрезера, но его нечасто встретишь в домашней мастерской. Лобзиком работу делать долго. Для самостоятельного подключения панели чаще берут дрель.

Использовать аппарат нужно аккуратною. Берут сверла 8-10мм и делают отверстия по периметру посадочного основания. С небольшими отступами друг от друга наслаивается масса отверстий, которые после выстраиваются в общую единую прорезь.

Делать работу нужно с внутренней стороны обозначенного прямоугольника. Чтобы кусок вырезанной столешницы не повредил мебель на кухне, нужно подложить сверху табурет или обрезки ДСП.

Как поставить дома газовую плиту

При разметке основания для бытовой техники следует брать во внимание, что от прибора до стены должно быть не менее 55мм. Врезка проводится вышеуказанных способом. Подключение к газовой трубе выполняет сотрудник госслужбы, а вот с электрикой можно справиться своими силами. Если планируете соединить варочную панель к газовой трубе сами, позаботьтесь, чтобы не было утечек газа, а все гайки хорошо закручены.

Правила монтажа электроварочной панели

Выполните разметку на столешнице перед тем как подключить вилку к варочной панели. Далее выполняют подведение отдельной электрической линии с заземлением под кухонный агрегат, а после уже можно приступать к работе. Опирайтесь на инструкцию, которая идет в коробке с покупкой. Перед установкой любых электроприборов необходимо обесточить помещение с распределительного щитка.

Выбираем мощность новой варочной панели

Для любой варочной техники мощность считается главным показателем. От этого критерия зависит как долго будет готовиться еда на плите, насколько удобно хозяйке будет работать с электроповерхностью. Хорошо, когда конфорка всего за пару секунд нагревается, и также быстро остывает. Но у такого удобства есть и минус – большое потребление электроэнергии.

Электрическая

Пользуется спросом варочная панель для подключения с 4-мя конфорками. Производители оснастили прибор местами нагрева разной мощности:

• 1 конф. − 0,4-1кВт.
• 2-е конф. – 1,5кВт.
• 4 конф. – до 3кВт.

В общей сумме получается 7кВт.

Индукционная

Это самый современный тип оборудования для подогрева еды на кухне. Средняя мощность такой поверхности – 7кВт. Но речь идет о консолидированной мощности техники.

Газовая

Природное топливо – не электричество, поэтому замерить потребляемое, полученное количество энергии невозможно. В расчет можно взять количество газа, прошедшего через электросчетчик. Теплотворная способность газа составляет 8-11 Вт на час/м3. Оценить качество топлива на кухне можно субъективно.

Но опираться можно на такие показатели:

• Ориентировочно мощность 1 конф. составляет 2-2,5кВт.
• На 4 конф. показатель 8-10кВт.

Пониженная мощность отдельных конф. компенсируется отдачей тепла наибольшей конфорки. Чем выше диаметр конфорки, тем больше мощность.

Варианты подключения домашней варочной панели

На территории РФ и странах СНГ производители предлагают подключение варочных панелей по 2-м стандартам. Это однофазная сеть на 220В, реже – двухфазная на 220В или 3-х фазная на 380В. Правильный выбор провода считается важным пунктом во время установки прибора, который не следует игнорировать. В расчет берутся 2 показателя – количество жил и их толщина.

Число жил в проводе зависит от количества контактов в клеммнике подсоединяемой варочной панели. Обычно прибор имеет 2 варианта подключения – к 3,4 жилам. Кабель для техники с 3-мя жилами используют в том случае, если нужно поставить дома плиту к однофазной сети 220В.

Если распредкоробке 2-3 фазы (380В), то установку делают по другим правилам. Используйте подключение по схеме, где учитывают 4 провода. Дополнительный провод позволит уменьшить напряжение на линии, увеличит эффективность.

Далее подбирают оптимальную толщину провода для плиты. В учет берется мощность устройства. Самый оптимальный вариант – 2 и 4мм2. Для маломощных приборов не подходят кабели, толщина которых 6мм2. При выборе провода можно покупать мягкие и жесткие кабели. Оба этих варианта отлично подходят для варочной панели.

Кабель в доме может иметь разные цвета и количество проводков. Рассмотрим все варианты.

Однофазная сеть на 220В

Предусматривает 2 проводника единого цвета (характерно для старых построек). «Ноль» или «Фазу» необходимо искать при помощи измерительного прибора. В новых домах ставят цветной кабель, фаза L имеет коричневый/красный провод, ноль N – синий, голубой, а заземление PE получило желто−зеленый.

220В с двумя фазами

Встречается в новостройках. Ноль имеет синий провод, фазы – коричневый, черный, а «землю» обозначают желто-зеленым.

Трехфазная сеть на 380В

«Земля» и «ноль» имеют традиционную окраску, а фазы идут по стандарту – коричневый, черный, белый или зеленый, красный, желтый провода.

В результате таких нюансов для подключения индукционные и пр. варочные панели в продаже идут без сетевого шнура. Так что помимо выделенной линии под технику, нужно приобретать отдельно кабель для подсоединения плиты к розетке.

Розетка под варочную панель

Маломощные поверхности (с двумя конфорками) можно подсоединять через стандартную евророзетку на 16А. Но от этого она будет греться, поэтому лучше сразу подключить на кухне розетку на силу тока до 40А. Ее ставят на удобной высоте, но не выше 900мм от пола, и не на одном уровне с плитой.

Желательно выделить место слева или справа от варочной поверхности. Если планируется монтаж духового шкафа вместе с плитой, то ставьте ниже уровня короба, но не близко к полу. Это позволит избежать короткого замыкания во время возможного затопления помещения при поломке водопровода.

Варианты монтажа − скрытый или наружный

Выбор зависит от потребителя. Помните, что в деревянном доме выполняется обычно наружная проводка, а все приборы подсоединяют таким же образом. Это связано с техникой безопасности. Дерево – горючий материал, а провода и пр. источники возгорания прятать запрещено.

Такое правило касается кухонной мебели. Если за розеткой стоит духовой шкаф, то придется вырезать отверстие в задней стенке. Провода вешаем на стену, но не на шкаф.

Для правильного подключения дома варочной панели в случае бетонных или кирпичных стен можно использовать оба варианта установки розеток для плиты. По ТБ скрытая установка лучше всего. Когда ремонт уже выполнен в помещении, то выбирайте вариант монтажа с помощью кабель-каналов. Исключите контакт с горячими материалами, как дерево или не огнестойкий пластик.

Сечение кабеля для домашней варочной панели

Для правильного подключения индукционной и др. типов варочной панели к сети используем 3-х, 4-х или 5-и жильный кабель с медными проводами. Количество жил, их сечение будет зависеть от нагрузки, напряжения сети, силы тока. Понадобятся и устройства защитного выключения.

Рекомендовано для правильного подсоединения бытовой техники выделить отдельную линию к щитку. Сечение проводов подбирают в зависимости от мощности:

• Для 1ф. сети с показателями мощности оборудования до 3,5кВт берут 3-х жильный кабель 2,5мм2.
• Для 1ф. и 2ф. сети с оборудованием мощностью от 3,5кВт нужно приобрести кабель с сечением 6мм2.
• Для 3ф сети с техникой 7кВт и выше потребуется 5-жильный кабель с сечением 2,5мм2.

Дополнительно следует поставить автомат и устройство защитного отключения. Они позволят предотвратить поломку техники в случае короткого замыкания.

Особенности подключения

Подключение варочной панели выполняется по определенной схеме. Нужное питание обеспечивается для 220В или 380В монтажом специальных перемычек. Распредкоробка на задней стенке прибора имеет изображение такой схемы. Это позволяет правильно подключить цветные жилы. Провод с черной, коричневой изоляцией – в фазу, синего цвета – в ноль, а желто-зеленого – «земля». После этого можно подключить прибор к сети.

Колодка для подсоединения питающего провода должна содержать 6 контактных зажимов. В документах на эксплуатацию бытовой техники или на самой технике будет указана схема для подключения. При помощи нее можно будет выполнить работу своими силами, не привлекая электрика.

Обязательно наличие нужных инструментов и тестера. Для защиты кабеля в доме или квартире ставят дифференциальный автомат или выключатель-автомат на щитке. С характеристикой С и УЗО.

Заземление электроплиты

Электрическая плита в квартире ли доме нуждается в заземлении. Все работы делятся на 2 категории:

• При наличии общего заземляющего контура для помещения.
• В случае отсутствия заземления.

В первом случае понадобится гибкий провод из меди с сечением 2,5мм2. Его придется проложить от электрощитка к прибору. Во втором случае нужна установка УЗО + зануление (для этого понадобится нулевой защитный проводник). Иногда оба этих варианта просто совмещают.

Если в помещении нет центрального газоснабжения, то электроплита – важный кухонный прибор. От качества установка будет зависеть ее срок службы и эксплуатация. При выборе кабеля для техники обращайте внимание на сечение провода, количество жил, марку. Советы можно почерпнуть в спецификации к варочной панели от производителя.

В самостоятельном подключении варочной поверхности к электросети нет ничего сложного. При наличии минимальных знаний в электромонтажных работах, инструментов, можно самостоятельно справиться с задачей. Прокладка отдельной линии, установка в распредщиток не требует высокой квалификации, но в новых домах в этом не будет необходимости.

Застройщики заранее стараются выполнить подготовительные работы, чтобы новые жильцы могли без хлопот выполнить подключение бытовой техники на кухне. В старых же постройках придется ставить отдельную линию, заниматься заземление, менять проводку полностью.

Подключение варочной панели к электросети самостоятельно

Автор aquatic На чтение 7 мин. Просмотров 9k. Обновлено 16.06.2020

Вы знаете, что есть особые требования по электропитанию, которые нужно соблюдать при покупке любой новой техники. Например, чтобы выполнить правильное подключение варочной панели к электросети, нужно продумать оптимальный вариант розетки и запланировать выделенную линию.

Такая конструкция является эргономичным и стильным решением для любого интерьера

Чтобы провести монтаж и подсоединение, воспользуйтесь следующими советами:

• для панели требуется свое УЗО и защитный автомат. Нельзя использовать одну линию для подсоединения нескольких силовых приборов;
• корпус устройства должен быть заземлен к клемме от розетки. Многие приборы уже продаются с заземляющими устройствами, их просто соединяют с приводом заземления.

Схема подключения варочной плиты и духовки

Установка варочной электропанели для кухни способствует экономии полезного пространства. Кроме того, монтаж подобной конструкции не сложен и легко производится при заготовке подходящих инструментов. Есть некоторые нюансы  монтирования панели в столешницу:

• выполняются замеры, для этого прибор замеряется с помощью рулетки;
• делается разметка на поверхности столешницы;
• просверливаются отверстия, а затем производится вырез. Для данного действия лучше подобрать пилку с миниатюрными зубцами. Подойдет и ручной фрезер;
• когда нужное отверстие сделано, необходимо произвести предварительную примерку варочной поверхности.

На рисунке показан вариант монтажа конструкции в столешницу

Все срезы обрабатываются герметичным составом. Это послужит защитой от загрязнения и переувлажнения предмета мебели. Для уплотнения кромок может использоваться лента из алюминия.

При использовании электролобзика следите, чтобы поверхность стола не была задета. Также нельзя допускать перегрева кухонных предметов мебели. Для этого варочную панель нужно располагать на некотором удалении от данных элементов.

Для правильного подсоединения плиты применяется схема

Обратите внимание! Если неправильно подсоединить провода, то регулировка конфорок будет выполняться с проблемами. В связи с большой мощностью подобного оборудования специалисты рекомендуют завести отдельно пару.

Это вариант изделия,  установленного в столешницу

Статья по теме:

Индукционная варочная панель: плюсы, минусы. В нашем обзоре мы хотим рассказать вам что из себя представляет индукционная варочная панель. Также предлагаем вам разобраться в технологии устройства этого оборудования.

Как подключить электроплиту самостоятельно определяется числом фаз в определенном помещении. Традиционно применяется стандартные решения. Это сеть 220 В с одной фазой и трехфазный вариант 380 В. Востребованы такие схемы:

• пара проводников присутствуют в строениях устаревшего образца. Фаза отыскивается при помощи пробника. Если светодиод загорится – то это фаза, а нет, то нейтраль или 0;
• три провода различаются по цветам. Фазу определяет коричневая или красная цветовая палитра, зелено-желтый – земля, а нейтраль – голубой или синий;
• в новых здания используется сеть 220 В с парой фаз, которая при этом обозначается черным или коричневым;
• 380 в с тремя фазами, которые могут быть различного цвета.

При монтаже важно использовать специальную схему, которая защитит от ошибок

Варочные устройства подсоединяются по различным схемам, которые предполагают применение от 3 до 6 проводов. Также понадобится сетевой кабель.

Обратите внимание! Даже если видны все расцветки, лучше еще раз удостоверьтесь в их правильности и подпишите. Так вы избавитесь от возможных неприятностей.

Часто возникают проблемы с подключением варочной панели к электросети 220 В. Панель оборудуется шестью выводами. Это 3 фазных, 2 нейтрали и заземление. Если присутствует во всем доме только два провода, то устанавливаются перемычки.

На обороте прибора располагается крышка, под которой размещается разъем с шестью контактами. Если в помещении тройка проводов, то контакты в панели объединяются: два нуля вместе, фазные кабеля и земляные. В покупной конструкции предусмотрены специальные перемычки, которые нужны для соединения нужных магистралей.

Вариант подключения с одной фазой

Нельзя ошибаться с разведением проводов. Земляной элемент подсоединяется к верхнему контакту розетки. Если кабелей от счетчика только два, то можно соорудить дополнительный контур с заземлением, либо не задействовать подобный вариант.

Обратите внимание! Гарантия на оборудование действительна при применении способа с заземлением.

В отдельных устройствах присутствует шнур, имеющий четыре провода. При этом подключение варочной панели к электросети с тремя кабелями имеет свои тонкости.

Разъемы располагаются на обратной стороне конструкции. Выход зеленой или желтой цветовой гаммы – это земля, рядом располагается перемычка на входы, с ее помощью соединяются фазные выходы. Контакты следует затянуть.

Вариант подсоединения четырех проводов

Чтобы подсоединить устройства к сети с тремя фазами, понадобятся проводки из меди. При этом востребована перемычка, которая задействуется на элементах нуля. К фазам ведутся кабели. Магистраль может иметь разную окраску. Нужно четко подсоединить провода к вилке и розетке. Нельзя ничего перепутать. Ноль подсоединяется вверху, фазные провода посередине, а земля снизу. Если в механизме 4 проводника, то одну из фаз на вилке применять не стоит.

Наглядная демонстрация трехфазного подключения

Если от приборов тянется четыре провода, то следует соединить соответствующие цвета. Если проводка оснащена пятью выводами или имеет шесть выходов, то случаются трудности. При этом соединяются две фазы, а также нули. Расположение выполняется по аналогии с предыдущей схемой.

Устройство для двухфазного подсоединения

От панели к щитку протягивается отдельная линия. Это же нужно сделать и при подключении индукционной варочной панели. Чтобы замаскировать провода используется короб или гофротрубу.

Схема подсоединения на примере плиты Hansa

При выборе медной магистрали, стоит учитывать, что для однофазного варианта подойдет кабель 6 мм, а для трехфазного 5 мм. На выходах из счетчика монтируется автомат. Для создания требуемой безопасности применяется УЗО.  Для сети с одной фазой подойдет автомат на 40 А, а для трех фаз 16 А.

Качественные кабели влияют на функционирование всего устройства

Используются специальные силовые розетки для варочной панели. Они выполняются из качественного пластика. Показатель номинального тока не должен иметь меньший показатель, чем ток автомата.

Вариант розетки для способа с тремя фазами

Конфигурация подобных механизмов может быть разнообразной, но нужно, чтобы показатели электросети и контакты соответствовали изделию. Можно подвести провод от устройства к коробке с клеммами.

Для схемы с тремя фазами применяется коробка Schneider Electric. Она дорого стоит, но прочная. Ее применяют и для сети в 220 в. Для подсоединения фаз применяется три пары контактов. С одного края подводится провода для питания, а с другого для устройства.

Для экономии можно приобрести колодку с контактами повышенного качества и еще специальную  коробку. Магистрали в клеммниках подсоединяются так: из медного кабеля выполняются колечки, в которые устанавливаются винтики с пластинками. Контакт нужно подтянуть с помощью отвертки.

Правильный монтаж розеток

Совет! Если кабель многожильный и сложно сделать кольцо, то применяются наконечники. Их обжимают при помощи специальных обжимных клещей.

С каждым варочным устройством идет специальная инструкция для проведения монтажных работ

Зная основные правила и нюансы, вы сможете самостоятельно подключить варочную панель.

Схема Подключения Варочной Панели — tokzamer.ru

В первом случае провода идут непосредственно по стене, во втором прячутся в ней.

Можно поместить его в кладовой, но необходимо проделать отверстие в стене для шланга.

Для этого используем специальные скобы.
Детали#7 — Варочная панель и духовой шкаф

Нужно убедиться, что предохранители расположены в рабочем режиме и подключение панели было произведено правильно.

Ноль крепится к перемычке, заземление к контакту PE. Вся мощная кухонная техника должна иметь отдельную линию питания от электрощита.

Все остальное подключается к соответствующим контактам вилки.

Первый параметр указывается в паспортных данных, второй — зависит от количества жил кабеля, подводимого к плите трехжильный или пятижильный , а это уже зависит от сети питания одно- или трехфазная.

Многие приборы уже продаются с заземляющими устройствами, их просто соединяют с приводом заземления.

Как подключить электро-плиту варочной поверхности

Подключение варочной панели

Получается плотный и надёжный контакт, который не даёт двум проводам смещаться относительно друг друга. Статья по теме: Клеммы для соединения проводов.

Вилка и розетка для трёхфазной сети с заземлением Схема подключения электрической варочной панели Перед тем как подключить электрическую варочную панель, необходимо понять, что однофазный прибор и трёхфазный подключаются по-разному. Подключение варочной панели Electrolux 4 провода В некоторых моделях варочных панелей марки Electrolux, Bosch, Hansa, Gorenje имеют четырехжильный провод.

С помощью перемычки соединяются 4и 5 клеммы, и к ним подсоединяется ноль синий провод.

Если баллон экранированный, то расстояние разрешается сократить до 50 сантиметров. Если производится подключение индукционной плиты старого образца, то там должно быть три провода, если новую модель, то будет четыре провода: два фазных, один нейтральный и один заземления.

Коробка без руда помещается в пространство за кухонными ящиками или под столешницей.

Красный или коричневый — это фаза, синий или голубой — ноль нейтраль , желто-зеленый — земля. Недостаток гильзовых соединений в том, что конструкции получаются не разборными.

На схеме можно увидеть следующие обозначения: L1, L2; N; PE Эта маркировка является общепринятой по всей Европе, по ней достаточно просто установить, что куда подключать. Видео: как своими руками правильно провести установку варочной панели в столешницу Монтаж прибора необходимо проводить только после того, как собран шкаф для варочной панели и та кухонная мебель , которая будет находиться в непосредственной близости к плите.
Установка и подключение варочной панели Gorenje IT 614 SC

Читайте дополнительно: Подключение проводов к двухклавишному выключателю

Установка варочной панели(ВП) в столешницу двумя способами

Если панель устанавливается в многоквартирном доме, где проектом заложено использование только электроэнергии для приготовления пищи, то розетка для плиты на кухне уже установлена по всем правилам электробезопасности. Сразу оговоримся, что панели представляют собой небольшой толщины прибор, однако площади варочной поверхности у некоторых моделей могут отличаться.

Получившееся соединение проводов необходимо заизолировать. Пока что винты не затягиваем. Разночтений обычно не бывает: фазы — черный и коричневый, ноль — голубой, земля — желто-зеленый.

Выбираем вилку для варочной панели Если вы рассчитываете часто переставлять плиту и отключать ее от электросети, то вам понадобится специальная розетка.

Остальные провода могут соединяться между собой в любой последовательности. Как подключать вилку и розетку к питающему кабелю трёхфазной сети Если к дому подведена только однофазная система энергоснабжения, а вами была приобретена трёхфазная электрическая панель, то отчаиваться нет причин. С одного края подводится провода для питания, а с другого для устройства.

Лучший выбор, исходя из отзывов большинства газовщиков. Они покупают только варочную панель. В силе остается и объединение двух нейтралей если они есть.

Как правильно подключить варочную панель и духовой шкаф | Электрика

Подключая варочную поверхность, в обязательном порядке необходимо придерживаться правил безопасности От вводного распределительного щитка необходимо проложить отдельные линии для подключения мощных электроплит. Магистраль может иметь разную окраску. Здесь вам необходимо найти небольшой прямоугольник. Если вы не уверенны в своих силах, то лучше доверить такую работу электрикам.

Магистрали в клеммниках подсоединяются так: из медного кабеля выполняются колечки, в которые устанавливаются винтики с пластинками. После всех манипуляций монтажная коробка закрывается и прячется в отведенное для нее место. Затяните винты крепление подводящего кабеля. Ноль подсоединяется вверху, фазные провода посередине, а земля снизу.

Данная линия способна выдержать ток до ампер. Данный способ является более надёжным, но для отключения варочной панели необходимо отключать рубильником на УЗО или автомате. Подключение кабеля к панели осуществляют коричневый провод фазы, нейтральным провод синего цвета и желто-зеленый заземляющий провод.
Как подключить индукционную плиту

Подключение газовой ВП к баллону 50 литров

Не забудьте, какой из фазных выходов у вас пустой, чтобы не переделывать.

С каждым варочным устройством идет специальная инструкция для проведения монтажных работ Зная основные правила и нюансы, вы сможете самостоятельно подключить варочную панель. Главное, чтобы было соответствие характеристик и количества контактов.

Главное, чтобы было соответствие характеристик и количества контактов.

Перед подключением варочной панели, на кабеле которого уже есть вилка, необходимо обязательно проверить соответствие проводов питания и контактов внутри розетки. На любом участке разметки делаем отверстие для пилки электролобзика с помощью обычной дрели. В однофазной сети используется трехжильный кабель с толщиной сечения 6 миллиметров. Три провода.

Еще по теме: Как ремониторовать электрику

Теория подключения панели

Монтажная коробка для подключения варочной панели Частые ошибки при подключении Если после подключения к электричеству, варочная панель начала работать не правильно или произошло самовозгорание, то причины могут крыться в следующем: работа только двух конфорок вместо четырех может быть связана с блокировкой при однофазном подключении трехфазных моделей; подключение устройства с мощностью выше 3,5 кВт к обычной розетке с сетьюна В 16 А ; подключение через автомат без УЗО; применение провода с жилами меньшего сечения для высокомощных панелей; игнорирование фазной перемычкой при подключении к клеммам. Установка контура заземления нужна, если вы хотите сохранить гарантию: при подключении без заземления она недействительна и при любом повреждении варочной панели даже явный заводской брак в гарантийном ремонте или замене оборудования на исправное вам откажут. Способы подключения разных панелей Как подключить варочную панель к электросети? Следует помнить, что подключение газовых плит считается сложным технологическим процессом.

Индикатором необходимо определить фазовые и нулевые разъёмы, после чего прикрепить провода к необходимым клеммам. Откройте крышку для подключения. Наконечники НШВИ 4, — 6 шт.

Схема подключения варочной панели electrolux 4 провода

Клеммная коробка варочной панели с подключением к трёхфазной питающей сети Если подключение варочной плиты производится через розетку, то в ней и вилке должны совпасть по расположению все соединяющиеся контакты. Ошибаться нельзя. Способы подключения разных панелей Как подключить варочную панель к электросети? Она может быть металлической или пластиковой, крепится к корпусу винтами или защелкивается.

Разъемы располагаются на обратной стороне конструкции. Сейчас мы с вами рассмотрим, как производится подключение индукционной панели к питающей сети. Уже большинство производителей продает технику, которая оснащена защитной шиной заземления, её просто нужно соединить с проводом заземления в квартире. Фото: монтаж индукционной панели Шаг 1.
КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ ДУХОВОГО ШКАФА — 2,5 ЗА ГЛАЗА!

как подключить индукционную поверхность, вилка для Electrolux 4 провода

При правильном подходе подключить варочную панель к электросети вполне можно самостоятельно

Содержание материала:

Правила безопасности при подключении варочной поверхности

Подключение к электросети варочной панели – это очень ответственное и требующее максимальной сосредоточенности занятие. Именно от того, насколько точно вы будете выполнять все нормы и правила безопасности, зависит то, насколько долго проработает ваше новое приобретение.

Прежде всего, вам необходимо убедиться в том, что проводка на кухне находится в удовлетворительном состоянии. Если пренебречь этим этапом, то в конечном итоге, через несколько месяцев можно получить новую, но неисправную варочную панель. Дело в том, что при плохой проводке плита будет постоянно отключаться от электросети, выбивая пробки, от чего быстро придет в негодность.

Производя работы по подключению варочной панели к сети, не забудьте выключить автоматы в электрощите.

Подключая варочную поверхность, в обязательном порядке необходимо придерживаться правил безопасности

От вводного распределительного щитка необходимо проложить отдельные линии для подключения мощных электроплит. Если у вас нет возможности этого сделать, то стоит отказаться от подключения мощной плиты.

Поперечное сечение медных проводников не должно быть меньше 4 кв мм. Также необходимо сделать заземление. Если этого не сделать, то устройство может превратиться в опасный для жизни предмет. Для дополнительной безопасности, можно установить устройство автоматического отключения.

Можно подключить варочную панель проводом, который идет напрямую от щитка к клеммам. Электропроводка бывает открытого и закрытого типа. В первом случае провода идут непосредственно по стене, во втором прячутся в ней.

Выбираем вилку для варочной панели

Если вы рассчитываете часто переставлять плиту и отключать ее от электросети, то вам понадобится специальная розетка. Также необходимо приобрести такое устройство, как штепсельная вилка.

Выбирать штепсельное соединение нужно в зависимости от номинального тока. Для однофазной сети силовая розетка должна иметь три вывода, а для трехфазной пять.

Перед тем как подключать варочную панель, специалисты рекомендуют вначале правильно подобрать вилку

Розетки и вилки для мощных электроприборов изготавливаются из специального пластика. Иногда они имеют крышку. Розетки для однофазной и трехфазной сети будут существенно отличаться. Для однофазной, нужна установка 32А, а для трехфазной 16А.

Внешний вид и строение розетки и вилки не имеет особого значения. Однако очень важно, чтобы она могла выдержать протекающий ток.

Не следует использовать розетки обычного назначения. Они не смогут выдержать силу тока необходимую для варочной панели, и рано или поздно возгорятся.

Шнур варочной панели должен быть настолько длинным, чтобы совершенно спокойно доставать до розетки. Также необходимо, чтобы этот кабель был достаточно гибким и имел количество жил, равное количеству жил в проводке. Для укрепления мелких проводков в кабеле используйте втулочный изолированный штыревой наконечник.

Как к электричеству подключить варочную поверхность с одной фазой

Больше всего вопросов возникает при подсоединении электрической варочной панели в сеть 220 В. Обычно электрическая варочная панель, например, Ханса, имеет 6 проводов, в то время, как в доме имеется всего три провода. Однако с такой проблемой можно легко справиться, установив специальные перемычки. Они могут идти в комплекте. Если их нет, то вам придется сделать их самостоятельно, используя специальные зажимы.

Для того чтобы грамотно подключить варочную поверхность с одной фазой, лучше ознакомиться с подробной инструкцией

Подключение варочной панели к электричеству:

1. Найдите на тыльной стороне панели крышку. Откройте ее с помощью отвертки, под крышкой вы найдете клеммы.
2. Если их 6, а проводов в квартире 3, то нужно объединить контакты. Для этого нужно объединить вместе три фазных провода, затем две нейтрали, а землю оставить саму по себе. Иногда оборудование идет уже с установленными перемычками, в это случае вы подключаете к сетевому шнуру к группам контактов: один к фазе, один к нейтрали и желто-зеленый к земле.
3. Посмотреть подключение варочной панели с тремя проводами к сети можно на схеме. При этом земляной провод должен быть подключен к верхней части разотки, а фаза должна соответствовать разведению проводов в розетке.

Если вы подключаете плиту в квартире, где есть всего два провода в проводки, то вам нужно будет провести отдельный контур для заземления. Если этого не сделать, то гарантия на прибор перестанет действовать, и с любой поломкой, даже с заводским браком, вам придется справляться самостоятельно.

Также иногда вы можете столкнуться с необходимостью подключения панели к сети 380 вольт. Однако такие проводки встречаются крайне редко.

Подключение варочной панели Electrolux 4 провода

В некоторых моделях варочных панелей марки Electrolux, Bosch, Hansa, Gorenje имеют четырехжильный провод. Поэтому бывает очень сложно определиться, куда их подключать, если в квартире, лишь 3 провода.

Варочные панели марки Электролюкс идут уже с проводом. Это облегчает процесс установки, однако в этом случае нужна правильная схема подключения.

Используя специальную инструкцию, можно своими руками подключить варочную панель Electrolux

Четырехжильный кабель состоит из следующих проводов: ноль, земля и две фазы. Чтобы правильно подсоединить провод к варочной панели, нужно знать некоторые нюансы.

Установка варочной панели на 4 провода:

1. Найдите место, где располагаются клеммы. Они обычно находятся с тыльной стороны корпуса. В отличие от панелей марки Бош, Электролюкс имеет пластиковый корпус. Чтобы его открыть, нужно просто поддеть крышку отверткой.
2. Найдите в открытой коробке выход «земля», обычно он имеет желто-зеленый цвет. Возле этого выхода должна располагаться перемычка на два провода. В нее вставляются фазные провода, они имеют черный и коричневый цвета. Для этого нужно проверить винты отверткой, подсунуть перемычку и все затянуть.
3. При подключении вилки вам нужно будет использовать лишь коричневый, а провод, а черный нужно будет заизолировать термотрубкой.

Все дальнейшие действия, когда вы будите подключать двухфазное оборудование, производятся точно так же, как вы бы подключали однофазную электропанель.

Как подключить индукционную варочную панель

Индукционную варочную панель подключить не сложно. Конечно, существуют нюансы подключения, для техники с разным количеством проводов. Давайте еще рас проговорим основные позиции подобной работы.

Если вы самостоятельно не можете подключить варочную панель, тогда нужно обратиться к мастеру

Советы по подключению индукционной панели:

1. Определите, какое количество проводов имеется в вашей квартире.
2. Откройте панель доступа на задней части панели. Открутите ее крышку с помощью отвертки. Найдите клеммы.
3. При необходимости объедините провода в необходимое количество групп. Фазы объединяются в одну группу, нейтрали в другую, а земля должна проходить отдельно.
4. Далее провода панели подключаются к соответствующим контактом вилки.

Подключение индукционных плит, по сравнению с газовыми, – это совершенно несложное занятие. Из-за того, что в таких моделях отсутствует горенье, использовать их можно не боясь за свою безопасность.

Подключение индукционной варочной панели самостоятельно (видео)

Каким из описанных нами способов подключения вам придется воспользоваться, зависит от типа панели и типа проводки. Если вы не уверенны в своих силах, то лучше доверить такую работу электрикам.

لة حاسبة بسيطة من استهلاك بلاصق لاصق ل ل 1 Просмотров: 4 звезд |

باستخدام آلة حاسبة خاصة, يمكنك حساب الكمية الدقيقة من لاصق البلاط لإنهاء الغرفة بالبلاط في أغلب الأحيان, وبدون تردد, سيتم شراء كمية الغراء التي يطلقها البائع. ما إذا كانت هناك شكوك في أن لاصقة 25 أكياس من 5 كلغ, انها أكثر من ذلك بقليل مما هو مطلوب, أو بعبارة عامل أداء العمل البناء للعميل, تشير الشكوك. حول كيفية حساب كمية المطلوبة من الغراء بشكل مستقل وعدم خداع ، ي وقت لاحق في المادة.

ما يؤثر على استهلاك مواد لاصقة البلاط

في معظم الأحيان, يتم اتخاذ جميع القرارات الهامة بشأن شراء مواد البناء مباشرة في المتجر, تحت تأثير الموظفين, أو بمساعدة الأشخاص الذين يؤدون أعمال البناء.ولكن ماذا لو تم الإصلاح من تلقاء نفسها؟ مسبقا لحساب ميع التكاليف للعمل كله ، وهذا هو اليوتوبيا كاملة ، ولكن لحساب بشكل ميع التكاليف للعمل ل ا و اليوتوبيا كاملة ، ولكن لحساب بشكل منفصل وضع البيا ل منل وضلالبيا متة.

بالنسبة للمبتدئين من المهم ن نتذكر أن راء البلاط له وحدة قياس خاصة به — يلوغرام (كجم). وسيكون المبلغ الصحيح مساوياً لمبلغ تكلفته للمتر المربع الواحد (1 م ² ) مع معرفة مساحة الجدار الذي توضع عليه البلاطة, تحتاج فقط إلى حساب سمك الغراء المطلوب وبعد ذلك الحصول على القيمة اللازمة للكمية المطلوبة من الغراء.

يمكن ن تكون المادة اللاصقة للبلاط من نواع متلفة: مع محتوى سمنت و مادة الإيبوكسيرويليولبيبيرويولبيا.

يؤثر استهلاك المادة اللاصقة على كل من حجم سطح البلاط ومادة البلاط

إذا كان الغراء بمحتوى الإسمنت بسيطا جدا في استخدامه: 3 كجم لكل 1 م ² بلاط السيراميك, ثم الايبوكسي أو البولي يوريثين سيجعلك العبث مع الميزات الخاصة بك. يتم لط الايبوكسي من 2 مكونات ، والبولي يوريثين لديه اتساق مرنة إلى حد ما. بالإضافة لى العناصر الأساسية ، يحتوي الغراء للبلاط على إضافات مختلفة في تركيبته.ا يمكن ن يحسن صفاته المحددة تحت تأثير التأثيرات المختلفة ، وكذلك تغيير استهلاكها. عند اختيار الغراء ، تحتاج إلى دراسة السوق والشركات المصنعة بعناية.

اعتماد الاستهلاك:

1. حجم سطح البلاط. إذا كانت كبيرة ، سيتم إنفاق الغراء أكثر من ذلك بكثير. تبعا لذلك ، ن سمك أكثر من الغراء على نفسه من حجم البلاط القياسية. على سبيل المثال ، ا كان انب القرميد حوالي 25 سم ، ن سمك الغراء ، لعقد البلاط ، و 2-3 месяца. إذا كان السطح أكبر من ذلك ، فيجب زيادة السماكة.
2. المادة هي البلاط.البلاط من بلاط المواد لديه سطح مسامي يمتص الصمغ بسرعة. الخزف ، على العكس من ذلك ، لديه شغف ضعيف للصمغ ولا يمتصه كثيراً.
3. نعومة السطح. على الجانب المسطح ، تحتاج الطبقة اللاصقة أرق من الطبقة المحززة.
4. جودة الركيزة.

وضع البلاط على سطح مستو, وهذا سوف يساعد على تجنب النفايات غير المستوية من الغراء, إلا إذا كان الغراء يحتوي على الجسيمات التي تساعد على تسوية السطح. الغدد الانفاق يعتمد حتى على مهارة المعالج ، والتأهيل. ا كان النشاط التجاري مشغولاً بوافد جديد ،ن القاعدة ستنتهك ، لأن معظمها سيذهب لى الزواج.

الحساب التقريبي للبلاط لاصق في 1 م

ناك رق مختلفة لحساب كمية متلفة لحساب مية منتلفة لحساب مية مناسبة منياللالالالبية البيان اليالرالة البية هناك آلة حاسبة خاصة من الشركات المصنعة للمواد الدبق. وهو يساعد, دون صعوبة, في إجراء الحسابات اللازمة بشكل مستقل, ومعرفة محيط الغرفة, ونوع البلاط واختيار العلامة التجارية المرغوبة من قاعدة الغراء (الجدول للمساعدة).

أسهل طريقة لبالضبط عندما تم إختيار العلامة التجارية لاصقة, والعمل معها قدمت عددا من المرات, وعلى سبيل المثال, والعلامات التجارية تماما معروفة من يونيس 2000 Plitonit أو Ceresit 3000.ومن أجل حساب دقيق وكم تحتاج إلى الغراء على 1 ² , ومن الجدير بالذهاب إلى موارد هذه العلامات التجارية وفي الآلة الحاسبة على الإنترنت للقيادة في معلمات البلاط, وبالطبع اختيار العلامة التجارية لأكثر التركيبات لصقا. يمكن يادة النتيجة الناتجة 10 مرات ا بدلًا من 1 مليون ² سوف تشارك 10M ² .

حساب كمية الغراء البلاط يمكن أن يكون بشكل مستقل أو بمساعدة برنامج خاص

إذا لم تكن هناك تفضيلات في ماركات الغراء, ولكن من المثير للاهتمام مقدار تكلفة الإصلاحات, يمكنك حساب كل خيار تقريبا:

• على سبيل المثال, الغراء بمحتوى الاسمنت ؛
• الأبعاد التقريبية للبلاط هي 30×30 سم ؛
• ا كانت الطبقة 2.8 مم سيكون استهلاك الغراء 5 م لكل متر واحد ² .
• ا كان المغطى بالبلاط سيكون 10 дюймов م: 10×5 = 50 من الغراء للبلاط.

الطريقة المستخدمة من بل متخصصين التي تحمل البلاط — ي هذه الحالة رمياط (سمك س 0.5) الحالة رميات (سمك س 0.5) الحالة رميات (سمك س 0.5) الحالة رميات (سمك س 0.5) اللالة رتلالة رتلالة رتلالة رتلالة رتلالة رتلالة رتلالة رتلالة رتلالة يمكن.

ا كان للبلاط كا ان للبلاط مكون من رانيت السيراميك و من البليتونيت عند حسابه لوضعه سابه لوعه سابه مون ع ي اللاومتا 10:

ك. من الضروري إعادة فرز بيانات أكثر دقة مرة أخرى. تجدر الإشارة دائمًا إلى ن الشركات المصنعة تحتفظ بجميع المعلومات المتاحة والضرورية ي المجال العللالالملال. يمكنك ن تطلب بسهولة ، على سبيل المثال ، ممثلين عن ماركات Ceresite و Polytonite.

كيفية حساب الغراء للبلاط

ليست هناك حاجة للذهاب إلى المتجر للحصول على مشورة من البائع, إذا كان السؤال الذي يطرح نفسه حول استهلاك الغراء لتبليط. ويكفي التحقق من جميع المعلومات المتاحة من خلال النظر إلى المراجعات الخاصة بالعلامات التجارية المختلفة, ما هو نوع البلاط «يأكل» أكثر غراءا, وفهم السبب ثم يختار فقط.ناك الكثير من الآلات الحاسبة المختلفة على الإنترنت والتي يمكنك من لالها الحصول على إجابة.

وينبغي إيلاء اهتمام خاص في حساب كمية لاصق البلاط لجودته, والعلامة التجارية والشركة المصنعة

إدخال البيانات إلى الآلات الحاسبة عبر الإنترنت:

1. اختر ما هي العلامة التجارية من الغراء وما سيتم استخدامه. على سبيل المثال ، لفرش أرضية مبلطة أو فسيفساء معينة.
2. يتم تحديد مساحة السطح. يمكن الحصول على هذا العدد بضرب الطول حسب العرض.
3. حدد سمك الطبقة ، ا كانت المهمة تتم من بل مبتدئ ، من الجدير أخذ سمك بهامش.

لن تكون نتيجة هذه الحسابات الكمية المطلوبة من الغراء فحسب ، بل أيضًا توصية الحسابات المية المطلوبة من الغراء فحسب ، بل أيضًا توصية العلامة الاتية التيية التيية العلامة الاتياتية.

و استهلاك الغراء لكل 1m

للبلاط الخزفي

يعتمد استهلاك تركيبة الخزف و الخزف الحجري على الحد الأقصى لول الحد الأقصى لول الحد الأقصى لول الحد الأقصى لول الحد ال لول وانب البيلالاللالالالالالالالال الالالالال ليب الالالالال ليبيب البيلال التلالالالالال ليبيب

لاحظ العديد من الخبراء أن استهلاك الغراء يمكن أن يزداد بزيادة طلاء الغراء

استهلاك العلامة التجارية الغراء Cerezit:

1. بالنسبة للمادة اللاصقة Ceresit CM9, للبلاط بطول أقصى يبلغ 10 سم وبملوق, يبلغ حجم أسنانه 4 مم, لكل 1 م ² سيكون 2 م.15 чел. — 5,8 чел. — 3 чел. — 30 чел. — 9 чел. — 4,3 чел.
2. للبلاط والبلاط والخزف: 5 чел. — 2,8 чел. — 1,8 чел. 10 чел. — 4 чел. — 2,2 чел. 25 чел. — 8 чел. — 3,6 чел.
3. Срок службы: 30 чел. — 9,8 чел. — 4,2 чел. 60 чел. — 13 чел. — 6 чел.

مع الزيادة في طلاء اللاصق والبلاط ، يزيد استهلاك الغراء. يعرف الأساتذة. تتيح لك هذه التجربة تطبيق الغراء بالتساوي في طبقة صغيرة.

معدلات مقبولة لاستهلاك بلاط لاصق في 1 م

معدلات الاستهلاك ما ر علتلا التلات التلا. بالإضافة لى المهارات والمهارات ، ناك أيضا السطح نفسه ، وهو مبلّط ، سواء كان من الأرض و الجدار. تتأثر درجة الحرارة و اتها أو استخدامها و رضها ببعض علامات الغراء التي ستثبتها بقراء التي ستبتها بقولسحاتي ستثبتها بقولسحرارة عه. ومع مراعاة المتطلبات التشغيلية والمتطلبات الأخرى ، يتم تطوير معايير استهلاك الغرا التيلبات التشغيلية والمتطلبات الأخرى ، يتم تطوير معايير استهلاك الغرا التلا الرا التلا التيليير التلاك الرا والتي يالتلالالالاللالالالالات يالالالالال التل يالالال العيير

عند حساب كمية لاصق البلاط ، من الضروري بالإضافة إلى ذلك مراعاة المعايير المقبولة لالتيالا لتيالااا.

ما هي المعلومات التي يجب أن بح عنها:

• المواد الام التي تصنع الغراء.
• ما الطلاق والاتساق ؛
• ما هي الحلول اللازمة لتصلب الركيزة اللازمة لإعداد الغراء للعمل.
• ما هو حجم الملعقة الموصى بها من قبل المورد.

بعد قراءة التعليمات وتحديد حجم البلاط ، واختيار الملوق المطلوب ، يمكنك الدء في العم.سوف ينخفض ​​سمك الطبقة المطبق بواسطة الملوق عند اكتساب الخبرة.

بقات دقيقة وتدفق حتى من الغراء لا يسبب سوى الشعور بالفرح.

الاستهلاك المريح للبلاط لاصق في 1 م

إذا كان لديك بالفعل علامة تجارية معينة على عقلك, فلا داعي للتفكير في استهلاك الغراء لفترة طويلة. بعد ن تلقت ميع المعلومات من الشركة المصنعة و البائع ، لا نسى ن الجدران غير المتكالة «اتلالة» اتلالة «اتلالة» اتلالة «اتلالة» اتلالة » الأمر يستحق الاهتمام بالجدار ح حيث سيتم وضع البلاط قبل شراء البلاط نفسه ومكون الغراء.وإذا ان الإصلاح بالفعل على الأنف ، تجدر الإشارة لى أن متوسط ​​استهلاك الغراء و 1.3 م.

Foamiran 的 明亮 矢车菊 ： 制作 大师 班 |

фоамиран 的 各种 物.特性 ， 女士 们 非常 FIAMIRAN ， 将 各种 子 中。 但是 ， 大多数 情况 下 ， 花 是 由 这种 材料 制成 的。 foamiran 与 现在 ， 因此«» 的 组成 将 成为 «活 的» 花束 的 有价值 的 替代 的。 分开 相同 的 花朵 裙子 或 挡板 ， 有助于 的 形象。。

的 材料

foamiran 的 明亮 不用 特殊 的 工具 和。 工艺 将由 创意 和 活动 的 最低 限度 持有 人。

商

• 的 Foamiran （绿色 和 蓝色）;
• 丝;
• 剪刀;
• 蜡烛;
• 热 胶;
• 珠;
• 颜色 （和 棕色） 的 一点 丙烯酸 漆。

生产 花卉 最好 使用 厚度 为 0,5 的 的 薄 这种 工艺 将 更像 一个 真正 的 植物。

材料 任何 颜色 ， 因为 中 只有 野外 矢车菊 被 蓝色 色调 这种 园林 植物 ， 红色 黑色。

的简单 模板

决定 了 材料 后 ， 您 可以 制作 模板。 为此 ， 你 需要 知道 植物 的 结构。

花 由 几 部分 组成 ：

• серединка;
• 外部 花瓣;
• 萼片 的 床;
• 的 长 叶。

由于 预先 准备 好的 模板 ， 您 可以 大小 的 矢车菊

的 的 特殊 的 塑料 制成 物 的 被 物体 的轮廓 图 代替 的 孔。 堆肥 机 允许 您 在 没有 纸张 的 情况 下 制作 图案。

的 的 一点 ： 严格聚乙烯 薄膜 应 涂上 纸 然后 用 镊子 取下 床单。

如果 没有 想象 的 堆肥 器 ， 可以 在 因特网 的 模板。 或者 画画 并 自己

没有 箔

矢车菊 的 样式

您 也 可以 剪切 细节 ， 无需 额外 处理 从 工作 到 的 绘图。 的 萼片 和 长 绿色 的 叶子 使用 卷发 剪刀 制成 foyamiran小 圆圈 形成。

在 制作 矢车菊 的 工艺 时 ， 最好 使用 不同 颜色 的 花叶 草 ， 以 使 组合 物 看起来 时尚 的 原始

几， 中间 切割。

宽 光束 分成 几个 部分 ， 然后 拉 回来 同时 不同 的 方向 扭曲。 由于 这种 的 行为 ， 花瓣 变得 薄而 柔软。

来自 Foamiran 矢车菊 ：制造业 大师 班

从 foiramane 制作 矢车菊 从 一朵 花 开始。 首先 你 需要 准备 的 细节。 对于 核心 ， 从 蓝色 材料 下 一个 小 矩形 （15 厘米 × 1,5 厘米）。 ， 在 长 边上 ， 施加切 口 ， 而 不是 2-3 мм 的 的 边缘。 从 相同 颜色 的 фоямиран ， 有 必要 使用 前面 提到 的 方法 切割 花瓣 的

形式 的 空白 数量 可以 是 任意的 大小 的 矢车菊 ， 你 需要 8 个 部分 ， 为 一个 壮丽 的 矢车菊 — 从 12 到 16。

在 你 开始 Foamiran 制作 之前 ， 观看 一个 有 大师的 视频

组装 花朵 的 过程 本身 包含 几个 阶段 ：

• ， 拿 一根 线 （14-16 厘米 长） ， 并 在 一端 形成 一个 环 的 边缘 施加 小 小滴 胶水 ， 并 用 形成的 «孔眼» 将 侧边 与 导线 连接。 然后 环 入 织物 条 中 ， 织物 条 有时 粘合。
• 由此 产生 的 «卷» 的 两端 需要 项目 在6 的 高度。 细 foamirana 略有 蛋白石 和 收购 羽毛 的 样子。 加热 后 油漆 为 花朵 增添 的。
• 一根 中间 中间 中间基座 上。
• 然后 ， 您 可以 继续 紧 外部 花瓣 ， 每个 花瓣 都 被 初步。 然后 有 必要 卷起 细节 并 小心 地 它们 卷 在 手 的 细 度 柔软 度。 之后 ， 你 需要 从 空白处 形成 小 三角形。

的 细节 可以 粘 的 中间。 的 应该 交错 排列 的 新 花瓣 的一朵 蓝色 的 花 ， 需要 添加 绿色。

我们 用 郁郁葱葱 的 叶子 来 装饰 花朵

foamirana 需要 削减 的 条 其 长度 等于 20 厘米 ， 宽度 0 厘米 5 被.以 在 工件 的 端 部。 其中 一个 边 的 边缘 必须 使用 卷发 剪刀 制成 锯齿 （三角形） 或 波浪 形。 然后 胶粘 到 珠子 上。

子 可以 来自 子 叶的 矢车菊 的 美学 子质

的 的 形状 缠绕 在 球 上 ， 所以 每一 放在 前 一个 下面。 切割 的 边缘。。

形成 珠子 后 ，必要 将 其 平坦 部分 粘合 起来 ， 部分 是 波浪 边缘 的 圆形。 然后 从 茎 的 两侧 附上 薄 叶片 并 评估 结果。

我们 从 foyamiran 制作 矢车菊 大师 班 （视频）

Foamiran 是 各种 子 的 理想 选择 ， 在 制作 花卉 时。 是 因此 的 与 儿童 的 名人。 允许品 不用 担心 的 样子。

来自 foamiran （照片 方案）

Valg af højttalere til fjernsynet org 3 måder and forbinde dem på |

Akustik til tv er en god måde и løse проблема с højkvalitets lyd akkompagnement af dine yndlingsfilmNæsten all besøgte biografen og kender atmosfæren, når lyden «hælder» fra all sider.Hvor meget lysere, shriller и sandfærdig lyd и hallen af ​​den smukke music из романтического фильма, højt skrig frygt, hvis du ser en gyserfilm, og hvor utrolig lydexplosioner org maskingevrildmen, elrigen set for. Uanset hvad kritikerne siger, bør den film, der ses i biografen, ikke sammenlignes med den samme mulighed, hvis man kigger på sit hjem foran et konventionelt tv.

Typer af akustik og hvordan du bander det med dit tv

Rige mennesker har råd til at købe et hjemmebiograf og tildele et separat rom til det, men hvad hvis der ikke er en sådan mulighed? I den moderne verden med sin hurtighed og teknologi, som gør livet lettere for en person, kan du finde en løsning på næsten ethvert problem.Løsningen på lydproblemet var det akustiske system og all slags højttalere, der kan genskabe atmosfæren og lyden i lejligheden, ligesom du kommer i biografhalen.

Kraftfulde højttalere har en bred vifte af frekvensgang, vil de mindste lyde og lyde være til rådighed for dig at lytte til, det vil øge fornøjelsen af ​​visning

Det akustiske system er et komplekst lydsystem, der tager sigte på at gengive og levere lydbølger, al deres herlighed.

Der er et stort antal forskellige klassificationer af akustiske systemer.Lad os analysere det mest omfattende af dem — et aktivt højttalerystem. Я имею в виду, что тип аккустик интегратора производит в специальном исполнении, с большим модом и позволяет сочетать со здоровым питанием и эффективными параметрами и андре. Пассивная акустическая система, настраиваемая с помощью детальной активной højttaler system, har en lille ulempe. I denne type udstyr er der ingen forstærker, og den skal vælges i en separat rækkefølge. Horn højttalerystemer — den vigtigste funktion er, at der ikke er behov for en særlig forstærker til hornsystemer.Og det er ikke overraskende, fordi mundstykkerne er en langvarig opfindelse til overføring af lyd over lange afstande på grund af høj forstærkning.

Der er flere typer:

• Электростатическая акустическая система;
• Самолет-типпер аккустиске системный;
• Акустическая система типа En hylde;
• Гульв аккустиске ледсистемер;
• Akustik af den centrale plan;
• Фронтальная система акустик;
• Охлаждающая система объемного звучания.

Subwooferen er en dedikeret højttaler, hvis arbejde har til formål and gengive baslyd. Denne specielle kolonne kan bruges, selv når du ser en film, når standardhøjttalerystemet ikke klare воспроизводится на lavfrekvente lyde. Og det er ikke all mulige typer, som can være et stereoanlg til et tv. For at the forbinde højttalerystemet til tv’et skal du desuden bestemme, hvordan det vil blive lavet: ved tulipaner eller ved hjælp af et andet kabel. Ее skal du vide præcis, hvad вход для lyd og video har et tv.Disse oplysninger er nødvendige, når du tilslutter forskellige digital tv-system til and tilslutte en videobåndoptager org selvfølgelig højttalere.

Машинка для стирки телевизора и телевизора

Hvis du vælger en kolonne, skal du vide præcis, hvad lydindgang har et tv. Der er en optisk mulighed. SCART-стикер и отдельный стикер, обеспечивающий 21-контактный разъем. Et sådant stik, i kombination med det related kabel, tillader, optager or afspiller video.

Афиша конкретной модели телевизора и телевизора и модератора до

Det er også muligt at sende lyd i området Fra 20–20,000 Hz.

И аналогичный вариант стиля, som de såkaldte «тюльпанер» er egnede til. Denne kombination anses for at være klassisk og iboende in næsten all modeller, uanset fabrikanten. Видео- и ледсигналеры выходят на улицу Forskellige Kabler.

Sættet af kabler «тюльпан», der er bandet med et sådant stik, har en standardfarveform:

1. gul Husets farve betyder et kabel beregnet til videooverførsel.
2. hvid — Детский канал 2 мулигидера: и моносигнал, внутренний канал, система, стереотоканалы и лидсигнал.
3. rød — Предоставление стереотоковых каналов, Lydsignal и других каналов.

Koaksial stik — Denne type kan bruges i kredsløb med en spænding på op til 500 V с частотой вращения до 3 ГГц. Materialet, der bruges til и gøre stiket er bronze. Den kommer i kombination med en belægning af guld eller sølv.Этот комплект является более жирным и жирным для изоляции из полистирола, а также для моделирования деталей из ПТФЭ.

Преподаватель: Узнайте больше о Samsung TV

Til en tv-model fra en producent kan du oprette forbindelser, enten som Individual højttalere eller tilslutte et helt stereoanlæg. Næsten hvert hus har et fjernsyn i lang tid.

Før alt arbejde skal du ikke glemme at afbryde dit elektriske udstyr fra netværket. Tænd den, når alt er tilsluttet, og indstil lyden oprindeligt til Minimum.Især gælder dette для kraftige lydsystemer og forstærkere

Ofte er dette teknikken hos udenlandske производитель:

• samsung;
• LG;
• Philips;
• sony;
• Panasonic и Андрей.

Med valget af sådant udstyr kan du hjælpe i butikskonsulenterne samt feedback og information i forskellige fora. Der er tilfælde, hvor du skal bruge ekstra adaptere, adaptere, forstærker, buffer, ledninger, når du tilslutter.

Generelt skal sådanne ekstraudstyr søges separat.

Hvis du beslutter and tilslutte stereohøjttalere til dit tv от Samsung, bør du vide, hvordan du gør det korrekt. Овервей ф.экс. Модель для SMART TV-типа. Hvis der er SMART TV, kan lydsystemet устанавливается через компьютер через медиасервер. Først og fremmest skal du åbne menuen — lydhus. indstillinger — выход SPDIF — Dolby Digital. Så kan du tjekke kolonnerne.

Советы: Попробуйте смотреть телевизор LG TV

I tv, især den model LDZHI 43lf510v, der er en nuance — de har ikke en analog-stik, der er, simpelthen sat, til dette tv vil ikke være i stand til at forbinde audio systemets, højttalere ved hjælp af den sædanlp .

Ekstra eksterne aktive højttalere er tilsluttet til ethvert tv. Det vigtigste — в Форста, hvordan man gør det

Før du køber højttalere til dit tv, skal du straks bestemme, hvilke højttalere du vil have, fra hvilken producent:

• Philips, для эксемпеля модели HTL9100;
• yamaha;
• JBL;
• sony;
• BBK og mange andre producter.

Faktisk fra hvilken fabrikant lydsystemet vælger, vil der ikke være meget, der vil afhænge af, men det er værd at huske på, at hver model og producent har sine egne nuancer og finesser, som du sel tan lre om dig forskellige ressourcer og fra salgskonsulenter.

Hvis du tilslutter акустический, ведущий музыкальный центр и музыкальный центр, Брюгге из плотного материала и HDMI-кабель.

Dette kabel giver mulighed for at oprette forbindelse til et højkvalitets videosignal, har fremragende lydspor. Brug af højttalere gør det muligt и forbedre lydkvaliteten og givee det til et nyt niveau.

Sådan tilsluttes eksterne computerhøjttalere til dit tv

Nogle gange kan du møde det faktum, at håndværkere bruger gamle computerhøjttalere для at styrke lydsystemet på deres tv.I dette tilfælde kan du tilslutte hovedtelefoner til systemet.

En god flerkanalslyd er kun tilgængelig, når du tilslutter et ekstra eksternt højttalerystem til dit tv via modtageren

Du kan forbinde sådanne kolonner ved hjælp af:

• HDMI-кабель — hovedstikket, som du kan tilslutte højttalerne til både computeren og tv’et
• USB — результаты тестирования;
• Аналог стик.

Ведите на fastgøre den gamle kolonne til et nyt tv, kan du save просто ved køb af et nyt lydsystem и samtidig gøre en antydning af hjemmebiograf.Nogle håndværkere er i stand til at gøre et helt lydsystem, så du skal ikke haste ud den gamle computer udstyr til and skille sig af med eksterne computerhøjttalere, så snart købe nyt, kan de stadig gøre et godstyk.

Hvilke højttalere at vælge imellem til tv (видео)

Således kan vi konkludere, at for at forbinde stereosystemet til til til, skal du vide, hvilke stik der er, både i tv’et og i højttalerne selv. Здесь вы найдете все, что вам нужно, это одна из самых популярных акустических систем в одной фирме с телевизором, с другой системой, которая находится на территории вашего дома.

электрические — 5-проводная варочная панель на 4-проводное соединение

Ваш прибор состоит из трех пар конфорок, каждая из которых питается от 1 фазы 230 В переменного тока, 50/60 Гц, потребляя 16 А. Это означает, что предложенная вами схема подключения будет работать с с электрической точки зрения, и это хорошие новости.

Плохая новость заключается в том, что для большинства типов шнуров для переноски 48A требуется гибкий шнур с проводниками 6AWG, как указано в таблице 400.5 (A) (1) стандарта NEC. Учитывая, что кажется, что клеммы на вашей плите не будут принимать ни проводники 6AWG, ни клеммы лопаточного или кольцевого типа (большинство шнуров диапазона заканчиваются последними, чтобы соответствовать клеммным колодкам электрических плит в США), найдите шнур, который вы можете использовать для это довольно сложно — на самом деле, готовых шнуров для этой работы не существует! Это оставляет вам два варианта: изготовить нестандартный шнур, который заканчивается на стандартном NEMA 6-50P, и использовать перемычки в клеммной коробке устройства , чтобы настроить его для однофазной работы, или использовать индивидуальный шнур питания для прокладки кабеля. 3 отдельных точки подключения обратно к вилке и соедините все три точки вместе в распределительной коробке розетки.Я бы порекомендовал последний, так как детали для него будет намного проще найти — шнуры 10-3 Вт или G обычно не появляются! (Конечно, у оранжевых и синих боргов их нет, как и у ваших типичных промышленных поставщиков …) Конечно, вы всегда можете увидеть, подойдет ли ваша плита к сетевому шнурку из хозяйственного магазина — вам понадобится перемычка. в проводной коробке, как предлагает ваш электрик, и оставьте нейтраль шнура неподключенной (в этом случае было бы целесообразно отрезать лопатку, если она есть, и использовать термоусадку или проволочную гайку для ее изоляции).

Использование трехфазного кабеля и розетки

Вам потребуются вилка NEMA L22-20P и розетка NEMA L22-20R, а также несколько 10AWG THHN для перемычки в распределительной коробке на выходе печи и правильные гайки для подключения существующих проводов ответвления цепи 8AWG к перемычкам 10AWG. .

Сначала отрежьте имеющуюся вилку от шнура и подключите L22-20P на ее месте (если по какой-либо причине существующий шнур нельзя использовать повторно, вам понадобится гибкий шнур длиной 10/5 для его замены)).Для конфигурации питания Y (звезда) вам потребуется перемыть устройство.

Затем возьмите каждую клемму HOT на розетке и подключите к ней косичку 10AWG. Скрутите вместе все ГОРЯЧИЕ косички и прикрепите их одной из специальных гаек к черному проводу ответвительной цепи. Затем подключите красный провод ответвительной цепи к нейтрали розетки, а оголенный провод ответвительной цепи к заземлению розетки. Наконец, закройте белый провод ответвительной цепи проволочной гайкой перед установкой розетки.

Изготовление собственного шнура для вилки / розетки 6-50

Для изготовления собственного шнура для этого применения потребуется гибкий шнур 10/3, 75 ° C типа W (можно заменить шнур 10/3 типа SC или G, поскольку для этих типов используется таблица 400,5 (A) ( 2) силы тока вместо таблицы 400,5 (A) (1)) и вилку NEMA 6-50P. Вам также потребуется установить розетку NEMA 6-50R — ни NEMA 10-50, ни NEMA 14-50 не подходят для этого приложения, хотя последний может использоваться вместе с NEMA 14-50P к NEMA. Адаптер 6-50R на 50А.

Как установить, подключить и подключить вашу новую электрическую плиту за 6 простых шагов

Пришло время заменить электрическую плиту, будь то из-за того, что ваш прибор вышел из строя после многих лет использования, или просто потому, что вы хотите модернизировать свою кухню . И это здорово, но…

Вы, вероятно, читаете эту статью, потому что вам нужен совет прямо от экспертов или вы потратили кучу денег на то, что кажется простым электромонтажом.

И хотя профессиональная установка электрической плиты сама по себе — непростая задача, есть юридические аспекты, о которых вы должны знать, прежде чем засучить рукава и окунуться в территорию DIY.

Правила электрооборудования и что они означают для вас

Давайте начнем с того, что если ваша новая модель плиты более мощная, чем та, которая у вас была ранее, скорее всего, вам потребуется установить новую цепь для питания прибора. Однако установка контура плиты может быть выполнена только электриком, имеющим сертификат Part P!

С учетом сказанного, если вы можете использовать свою текущую цепь и блок управления плитой, вы можете подключить свою новую покупку, но вам нужно знать, что вы делаете, поскольку эта процедура может быть фатальной, если вы не осторожен .

Даже если вы точно знаете, что делаете, вам все равно потребуется нанять квалифицированного электрика для проверки вашей работы и выдачи вам Свидетельства о малых электромонтажных работах. Невыполнение этого требования может привести к аннулированию вашего имущественного страхования, и вам будет труднее продать свой дом.

Нужен разнорабочий?

Введите свой почтовый индекс, чтобы узнать о наших тарифах и наличии номеров в вашем регионе.

По вопросам об услугах, которые мы предлагаем, посетите наш основной сайт или вы всегда можете позвонить нам по телефону 020 3404 4045

. Если после прочтения вы все еще хотите выполнить установку своими руками, перейдите к 6 шагам ниже.

Шаг № 1: Проверьте, соответствует ли ваш дом требованиям к электропитанию.

Электрическим плитам для работы требуется много энергии, поскольку они выделяют большое количество тепла. Это означает, что вам нужен предохранитель не менее 13 А, хотя для более новых моделей , скорее всего, потребуется предохранитель на 32 А. (прочтите технические характеристики вашего продукта, чтобы проверить его точные характеристики).

Так как вам нужен отдельный предохранитель для вашего прибора, вам также потребуется подключить вашу плиту к отдельной цепи .Эта изолированная система гарантирует, что ваш кухонный прибор будет постоянно потреблять достаточное количество энергии и что с ним будет совершенно безопасно работать.

Шаг № 2: Приобретите и установите двухполюсный изолирующий выключатель.

Как упоминалось ранее, кухонные плиты — это энергоемкие машины. И из-за этого они должны «контролироваться» двухполюсными изолирующими выключателями. Но что именно делают эти устройства?

По сути, этот тип разъединителя гарантирует, что в случае короткого замыкания электропроводка плиты (включая нейтральный провод) больше не пропускает электрический ток. Это также означает, что вы не испытаете шока, если случайно прикоснетесь к своему прибору после мероприятия.

Обратите внимание, что мы сказали двухполюсный изолирующий переключатель, а не просто «переключатель» или «одинарный переключатель», который также доступен на рынке. Для этого есть причина. Одиночные выключатели могут обесточить только провод под напряжением, но кухонные плиты потребляют столько энергии, что могут запитать даже нейтральный провод. С другой стороны, двухполюсные переключатели отключают оба провода для полной безопасности.

Шаг № 3: Обратите внимание на расположение блока управления плитой.

Ваш прибор должен быть подключен с помощью толстого кабеля к так называемому блоку управления плитой. Тем не менее, убедитесь, что ваша плита находится в пределах двух метров от устройства, но никогда не находится непосредственно под ним. , чтобы предотвратить потенциальную пожароопасную ситуацию.

Если у вас более новая модель блока управления плитой, скорее всего, на нем будет установлена ​​неоновая подсветка. Они будут обозначать, когда устройство включено и протекает ли через него какой-либо ток.

Шаг № 4: Выберите правильный кабель для ваших кулинарных нужд.

Если вы только что купили новую электрическую плиту, у вас должен быть кабель, входящий в комплект поставки. Однако, если это не так, вот несколько общих рекомендаций, которые помогут вам выбрать правильный:

• Вам нужен кабель достаточной толщины. Для большинства домашних условий обычно подходит термостойкий кабель 2,5 мм.
• Кабель должен иметь несколько жил. Некоторые из наиболее часто продаваемых разновидностей поставляются с тремя проводами — синим проводом для нейтрального тока, коричневым проводом для тока под напряжением и оголенным проводом, который отводит остаточный ток на землю ниже.Кабель обычно называют «2 жила и земля» или «двойник и земля».

Если вы все еще не уверены, какой тип и размер кабеля подходит для вашего устройства, всегда обязательно прочтите официальное руководство и проконсультируйтесь с профессиональным техником!

Шаг № 5: Введите «горячую зону» вашего устройства в учетную запись.

Горячая зона плиты — это, по сути, область, которая расположена непосредственно над вашим прибором. Итак, перед тем, как устанавливать плиту в желаемом месте, освободите ее от любых материалов, которые даже отдаленно легковоспламеняющиеся, таких как дерево, обои, нависающий котел и т. Д.

Между вашим прибором и другими предметами, установленными на кухне, должен быть зазор не менее 300 мм. Это очень важно, когда вы только что сделали капитальный ремонт собственности, включая новую кухонную мебель, установку раковин, установку холодильника с морозильной камерой или установку любых других устройств, таких как стиральная или посудомоечная машины. Единственное исключение — столешницы — все остальное должно оставаться на приличном расстоянии от вашей плиты.

Шаг № 6: Подключите плиту к электросети дома.

Теперь, когда вы знаете все требования наизусть и приняли все необходимые меры предосторожности, пора подключить устройство. Вот что вам нужно сделать, чтобы обеспечить успешную установку.

Подсоедините кабель к задней части плиты

1. Найдите клеммную розетку на задней стороне прибора и отвинтите пластину.
2. Подключите провода под напряжением (коричневый), нейтраль (синий) и заземление (желто-зеленый) в соответствующие гнезда (нейтраль идет влево, фаза — вправо, земля — ​​в центр).
3. Затяните винты, чтобы закрепить провода на месте, и снова установите заднюю пластину.

Подключите плиту к блоку управления плитой.

1. Убедитесь, что кабель плиты надежно прикреплен к прибору.
2. Зафиксируйте цепь плиты на блоке предохранителей небольшим висячим замком, чтобы никто не случайно щелкнул выключателем, пока вы подключаете электропроводку.
3. Включите двухполюсный изолирующий выключатель, чтобы полностью обесточить плиту.
4. Поместите обрезок винила или другого защитного покрытия под прибор, прежде чем перемещать его на место, чтобы не поцарапать кухонный пол.
5. Используйте тестер напряжения, чтобы убедиться, что ваш блок управления плитой полностью мертв и с ним безопасно работать, затем выверните винты внутри соединений.
6. Осторожно вставьте провода в соответствующие гнезда, затем верните винты на место. При этом будьте осторожны, чтобы не перекрутить винты, т.е. не завинтить их под углом.
7. Наконец, прикрутите изоляционную насадку под проводку, чтобы надежно закрепить провода на месте.

В заключение:

Если вы внимательно следовали всем нашим инструкциям, вы, вероятно, уже готовите свои любимые блюда, пока мы говорим. Как видите, даже незначительные электромонтажные работы требуют большого терпения, исследований и подготовки, но это выполнимо, если вы будете работать с особой осторожностью и с правильным мышлением.

Если, однако, у вас были хоть малейшие сомнения относительно какой-либо части процесса установки плиты, мы настоятельно рекомендуем вам нанять сертифицированного специалиста, который сделает эту работу за вас.Да, вы заплатите немного больше, чтобы подключить свою плиту, но мы все согласны с тем, что безопасность не имеет цены, верно?

Электрическая схема для электрической духовки и варочной поверхности

Как установить индукционную плиту?

Индукционная плита требует специального источника питания и соответствующего подключения к сети. Вы можете сделать это самостоятельно, но если вы не знаете, как это сделать правильно, мы рекомендуем вам обратиться к квалифицированному электрику для установки плиты.

Для вашего здоровья и безопасности мы рекомендуем поручить установку индукции опытному электрику. В большинстве случаев это устройство подключается к однофазному источнику питания 230 В или к трехфазному источнику питания 400 В. Здесь очень важно подключение к отдельной токовой цепи, чтобы избежать перегрузки системы электропроводки в вашем доме или квартире.

Какие кабели подходят для установки индукционной плиты?

Кабели должны быть отрегулированы в соответствии с требованиями производителей оборудования.Сечение кабеля должно соответствовать типу установки. Если мы подключаем индукционную плиту к трехфазному источнику питания, длина кабеля должна составлять минимум 5 x 2,5 мм2, тогда как для подключения к однофазной сети требуются кабели 3 x 4 мм2.

В случае однофазной установки рекомендуется кабель 4 мм2, но довольно часто кабели 2,5 мм2 уже проложены в наших домах или квартирах. Также можно использовать этот тип кабеля.Не каждый готов менять систему электропроводки в своем доме только для того, чтобы установить новую плиту.

Однофазная установка

Практически большинство варочных панелей, продаваемых в Польше, можно подключить к однофазному источнику питания. Это не что иное, как традиционная розетка на 230 В. Установка индукционной плиты осуществляется путем соединения трех кабелей от системы электропроводки с кабелями от прибора.Кабели должны быть подключены в соответствии с цветовым кодом.

Некоторые индукционные варочные панели предназначены для однофазного подключения и оснащены заводской вилкой. Следует помнить, что нельзя допускать перегрузки системы электропроводки. Для решения этой проблемы рекомендуем создать отдельную цепь тока для индукционной варочной панели.

К каждому прибору прилагается руководство, в котором вы можете найти полезную информацию о скачках напряжения, которым вы должны следовать во время установки.В руководстве вы также можете найти всю информацию о типах кабелей, которые необходимо использовать для обеспечения правильного подключения. Поэтому, если вы хотите установить индукционную плиту самостоятельно, вам необходимо внимательно прочитать руководство и инструкции.

Трехфазная установка

Не каждую индукционную плиту можно подключить к трехфазному источнику питания. Если это возможно, убедитесь, что кабели питания имеют подходящее поперечное сечение.Также можно подключить индукционную плиту к обоим типам системы электропроводки. Если мы не совсем уверены, какой тип электропроводки у нас дома, мы должны попросить помощи у квалифицированного электрика.

Если мы решим подключить индукционную плиту самостоятельно, мы должны строго следовать инструкциям, приведенным в руководстве, где вы можете найти подробную информацию о том, как правильно подключить кабели. Если нам необходимо подключить наше устройство к источнику питания 400 В, мы чаще всего используем двухфазные кабели и кабель третьей фазы, а также замыкаем нейтральный провод.Для выполнения этого процесса нам понадобится заземление.

Установка электриком

Если у вас возникли сомнения при установке индукционной плиты, обратитесь за помощью к опытному электрику. Он обладает всей необходимой квалификацией и правильно установит вашу индукционную плиту. Неправильная установка индукционной плиты может привести к ее повреждению, а также представляет угрозу для здоровья человека, устанавливающего индукционную плиту.

Вам также следует иметь в виду, что многие производители индукционных плит требуют, чтобы эти устройства устанавливались квалифицированными специалистами. Если нет штампа электрика, установившего вашу индукционную плиту, ваши жалобы могут быть не приняты во внимание.

Процесс установки индукционной варочной панели своими руками несложный.
