Настройка и ремонт реле давления насосной станции

Насосная станция в определенных ситуациях может давать нарушения и сбои в работе. В результате этого минимизируется напор воды или нарушается работа конструкции в указанном диапазоне необходимого давления. Причиной выхода прибора из строя обычно становится неисправное реле давления или неправильно выставленные настройки.

Диагностика неполадок реле

Процесс автоматизации станции происходит благодаря работе реле давления. Именно этот элемент осуществляет управление режимом включения и выключения электронасоса. С его помощью осуществляется стабильный уровень напора в водопроводных путях. На начальном этапе рекомендуется проверить показатели уровня давления, при которых происходит работа режимов станции. Все производители насосных станций придерживаются одинаковых стандартных установок:

• 1,5 – 1,8 атм. необходимо для включения электронасоса;
• 2,5 – 3 атм. обеспечивают режим отключения прибора.

Распространенное ошибочное действие – попытка регулирования сразу всех параметров давления. Специалисты настоятельно рекомендуют проверять показатели влияния сжатых воздушных масс в емкости гидроаккумулятора.

Перед началом работы необходимо обесточить насосную электростанцию, открыть крышку из пластика, расположенную на торцевой стороне бака. Рекомендуется замерить давление при помощи манометра на автомобильном насосе. При полученных показателях менее полутора атмосфер, нужно последующее повышение режима давления при помощи насоса для автомобиля. В дальнейшем проверку рекомендуется осуществлять регулярно.

Для полноценного процесса функционирования мембраны аккумулятора и длительного периода его эксплуатации необходимо соблюдение постоянного режима равномерного давления воздушных масс в баке.

После успешного поднятия показателей давления, станция начнет функционировать в обычном режиме. Если этого не произошло, рекомендуется начать подробную регуляцию настроек и режимов реле.

Крайний показатель порога выключения насосного аппарата не должен превышать уровня давления заданных параметров. Иначе это будет обеспечивать непрерывную работу электронасоса и невозможность создания нужного давления.

Установка и регуляция настроек реле

Процесс коррекции настроек универсален для всех моделей бытовых насосных электростанций.

Осуществление корректировки происходит в рабочем состоянии оборудования. В начале необходимо подключить систему к сети и ожидать поднятия уровня давления в трубопроводных путях. При последующем отключении электрического прибора рекомендуется выполнить ряд манипуляций:

• Открываем крышку реле и уменьшаем степень прижимания меньшей пружины путем ослабления гайки.
• Поворачивая гайку большей пружины, осуществляем процесс настройки показателей уровня нижнего давления. Это позволит впоследствии осуществить включение насоса.
• На следующем этапе специалисты рекомендуют открыть кран и слить жидкость. В процессе этого необходимо засечь показатель давления, при котором насос включился в работу. Если значение показателя оказалось неудовлетворительным, нужно повторить процедуру корректировки и настройки.
• Устанавливаем нужные показатели режима выключения электронасоса. Для осуществления этого действия нужно произвести запуск системы и дождаться момента срабатывания реле. При получении неудовлетворительных результатов, осуществляют настройку посредством поворачивания гайки малой пружины до получения желаемого результата.

Если все вышеописанные манипуляции не помогли наладить работу реле — оно вышло из строя. В этом случае необходим профессиональный ремонт или полная замена элемента.

Подключение и регулировка реле давления для насоса: инструктаж по настройке

Реле давления – маленький, но незаменимый узел большой и малой насосной станции. И если все остальные ее элементы нужно просто правильно подключить, то его придется еще и дополнительно настраивать. Именно это устройство отвечает за автоматизацию процесса откачки. Оно включает и отключает оборудование по показаниям давления в гидробаке.

Грамотно выполненная регулировка реле давления для насоса – залог комфорта и длительной службы оборудования. О том, как она выполняется, какие действия нужно произвести и какие данные знать для точной настройки, мы подробно излагаем в статье. Вы узнаете, для чего и в каких ситуация ее производят.

Кроме пошагового описания процедуры регулировки мы приводим ценные рекомендации, сообщенные гидротехниками. Для оптимизации восприятия текст дополнен фото-подборками, схемами, видео-руководствами.

Содержание статьи:

• Особенности устройства и принцип работы
• А нужна ли вообще настройка?
• Общая терминология показателей
• Давление в гидроаккумуляторе
• Как правильно настраивать реле?
• Несколько советов и рекомендаций
• Выводы и полезное видео по теме

Особенности устройства и принцип работы

Многочисленные разновидности реле давления, которое комплектуется практически со всеми насосными станциями, устроены примерно одинаково.

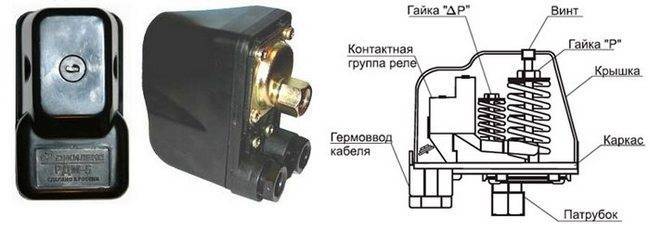

Внутри пластикового корпуса находится металлическое основание, на котором закреплены остальные элементы:

• мембрана;
• поршень;
• металлическая платформа;
• узел электрических контактов.

Сверху под пластиковой крышкой расположены две пружины – большая и малая. Когда мембрана испытывает давление, она толкает поршень.

Он, в свою очередь, поднимает платформу, которая воздействует на большую пружину, сжимая ее. Большая пружина сопротивляется этому давлению, ограничивая движение поршня.

Небольшого расстояния, которое разделяет большую и малую регулировочную пружины, достаточно для того, чтобы регулировать работу целого комплекса приборов. Платформа под давлением от мембраны постепенно поднимается до тех пор, пока ее край не дойдет до малой пружины. Давление на платформу в этот момент увеличивается, в результате ее положение изменяется.

Галерея изображенийФото из Функциональное назначение реле давления заключается в автоматизации процессов включения/выключения электронасоса Представляет собой двухконтактный прибор коммутации электрических цепей, реагирующий на падение и повышение давления в контуре водоснабжения При использовании реле давления, дополненного манометром и пятиходовым штуцером, устройство приобретает значения автоматического комплекта Реле давления включают в схему водоснабжения только с гидроаккумулятором, конструкция которого позволяет точно фиксировать моменты изменения давления в системе В заводском исполнении реле давления рассчитано на среднестатистические значения давления в водоснабжающих системах.

При необходимости внести изменения в настройки его разбирают Для выполнения бесплатного ремонта, гарантированного обязательствами изготовителя, необходимо соблюдать перечисленные в инструкции потребительские правила и корректно эксплуатировать прибор Регулировка прибора заключается в изменении уровня верхнего или нижнего предела давления, установленного при выполнении заводской настройки Для увеличения предела давления установленные на пружины гайки аккуратно подкручиваются по часовой стрелке, для уменьшения — наоборот Стандартное место установки реле давленияПринцип устройства и специфика работы реле давленияРеле давления в формате комплекта автоматикиИспользование реле давления в системе водоснабженияРазборка реле давления для внесения корректировокУсловия для обязательств по ремонтуРегулировка реле давления для водоснабженияПриспособления для регулировки реле давления

Это вызывает переключение контактов, что изменяет режим работы насоса, и он выключается. Для переключения контактов имеется специальный шарнир с пружинкой.

Когда платформа преодолевает уровень, на котором находится этот шарнир, электрические контакты изменяют положение, размыкая цепь электропитания. В этот момент происходит отключение насоса. После чего вода перестает поступать и давление, оказываемое на мембрану, снижается по мере расходования воды из гидроаккумулятора.

Соответственно, платформа плавно опускается. Когда ее положение оказывается ниже, чем пружинный шарнир электрических контактов, они поднимаются, снова включая электропитание.

Реле давления – это небольшое устройство, которое позволяет включать и выключать насос в зависимости от наличия или отсутствия воды в гидроаакумуляторе

Насос закачивает воду в гидробак, мембрана реле давит на платформу, она поднимается, достигает большой пружины и т.д. Цикл возобновляется и производится в автоматическом режиме.

С помощью большой пружины задается показатель давления, при котором насосный агрегат необходимо включить, а малая определяет не “потолок” допустимого давления в системе, как можно подумать, а разницу между этими двумя показателями. Это важный момент, который пригодится при изучении порядка действий при настройке реле давления собственного насоса.

А нужна ли вообще настройка?

Безусловно, самостоятельно или с помощью специалиста, но настраивать реле давления понадобится всем, кто собрал свою насосную станцию из отдельных элементов.

Бытует мнение, что готовые насосные станции, купленные в собранном виде, оснащены уже настроенным и подготовленным к работе реле давления. На практике это далеко не всегда именно так.

Перед подключением и настройкой реле давления следует внимательно изучить техническую документацию, предоставленную производителем, чтобы выяснить предельно допустимые значения давления

Каждая водопроводная система имеет индивидуальные характеристики. Да и потребности жильцов дома могут быть разными.

Постоянный напор в системе для дома, в котором имеется лишь душевая кабина, кухонная раковина и ванна, существенно отличаются от потребностей просторного коттеджа с джакузи и гидромассажем. Заводские установки соответствуют реальному положению дел далеко не всегда.

Насосные станции обычно уже укомплектованы реле давления, но все же после подключения его придется настраивать для потребностей конкретной водопроводной системы

Помимо настройки реле давления при установке насосной станции следует также периодически проверять и корректировать его работу.

Эту же операцию придется повторить, если какая-то часть насосной станции вышла из строя, была отремонтирована или заменена. Порядок регулировки оборудования практически не отличается от процедуры его настройки.

Общая терминология показателей

При выполнении настройки реле давления используются некоторые специфические названия. Специалисту они хорошо понятны, а вот новичка могут привести в замешательство. Лучше сразу же уяснить их суть, чтобы не запутаться во время выполнения работ.

Вот эти термины:

• давление включения;
• давление выключения;
• перепад давления;
• максимальное давление отключения.

Давление выключения обычно обозначают как Рвыкл. Иногда этот показатель называют также верхним давлением. Этот показатель, как понятно из названия, указывает на давление, при котором насос начинает или возобновляет работу, и в гидробак начинает закачиваться вода. Обычно производитель по умолчанию выставляет нижнее давление в 1,5 бар.

Давление включения по аналогии также называют нижним давлением и обозначают как Рвкл. Это второй гранитный показатель, на реле, поступившем с завода, обычно выставлено около 3 бар или немного меньше.

Перепад давления или дельта (ΔР) рассчитывается, как разница между нижнем и верхним давлением. В стандартной модели реле давления до настройки этот показатель обычно составляет около 1,5 бар.

Максимальное, а точнее максимально допустимое значение давление выключения позволяет составить представление о максимальном давлении в системе. Превышение этого показателя может нанести существенный вред водопроводу и оборудованию. Обычно этот показатель составляет примерно 5 бар или немного меньше.

Давление в гидроаккумуляторе

Понимание того, как устроен гидроаккумулятор, поможет лучше справиться с самостоятельной настройкой управляющего оборудования.

Различают два типа гидробаков: с резиновой вставкой, напоминающей грущу, или с резиновой же мембраной. Этот элемент делит емкость на две не сообщающиеся части, в одной из которых находится вода, а в другой – воздух.

Внутри гидробака находится резиновая грушевидная вставка или резиновая мембрана. Давление в гидробаке можно регулировать, подкачивая или стравливая воздух

В любом случае, работают они примерно одинаково. В бак поступает вода, а резиновая вставка давит на нее, чтобы обеспечить перемещение воды по водопроводной системе.

Поэтому в гидробаке всегда присутствует определенное давление, которое заметно изменяется в зависимости от количества воды и воздуха в баке.

Чтобы перед настройкой реле измерить давление воздуха в гидробаке, следует подключить манометр к ниппельному соединению, предусмотренному на корпусе устройства

На корпусе бака обычно имеется автомобильный ниппель. Через него можно закачать в гидробак воздух или стравить его, чтобы отрегулировать рабочее давление внутри емкости.

При выполнении подключения реле давления к насосу рекомендуется измерить текущее давление в гидробаке. Производитель по умолчанию выставляет показатель в 1,5 бар. Но на практике часть воздуха обычно уходит, и давление в емкости будет ниже.

Чтобы измерить давление в гидроаккумуляторе, используют обычный автомобильный манометр. Рекомендуется выбрать модель со шкалой, на которой проставлен самый малый шаг градации. Такой прибор позволит провести более точные измерения. Не имеет смысла замерять давление, если нет возможности учесть одну десятую часть бара.

В этом отношении имеет смысл проверить и тот манометр, которым укомплектована насосная станция промышленного производства.

Нередко изготовители экономят и устанавливают недорогие модели. Точность измерений с помощью такого прибора может вызывать сомнения. Его лучше заменить на более надежное и точное устройство.

Выбирая манометр для насосной станции или насоса с гидробаком, стоит обратить внимание на механические модели с точной шкалой градации

Механические автомобильные манометры выглядят не слишком презентабельно, однако, судя по отзывам, они значительно лучше новомодных электронных устройств. Если все же выбор сделан в пользу электронного манометра, не следует экономить. Лучше взять устройство, выпущенное надежным производителем, чем дешевую пластиковую поделку, которая точных данных не дает и может в любой момент сломаться.

Еще один важный момент – электронный манометр требует электропитания, за этим придется следить. Проверяют давление в гидробаке очень просто.

Манометр присоединяют к ниппелю и замеряют показания. Нормальным считается давление в пределах от одной до полутора атмосфер. Если давление в гидробаке слишком высокое, запас воды в нем будет меньше, но напор при этом будет просто отличным.

На этой схеме наглядно показан порядок подключения реле давления и манометра к погружному насосу и гидробаку, чтобы автоматизировать работу насосного оборудования

Следует помнить, что слишком высокое давление в системе может быть опасным. В этом случае все компоненты водопровода постоянно работают под повышенной нагрузкой, а это приводит к быстрому износу оборудования. Кроме того, чтобы поддерживать повышенное давление в системе приходится чаще подкачивать в бак воду, а значит и чаще включать насос.

Это также не слишком полезно, поскольку вероятность поломок увеличивается. При настройке системы нужна определенная уравновешенность. Например, если давление в гидроаккумуляторе слишком высокое или чрезмерно низкое, это может привести к повреждению резиновой прокладки.

Галерея изображенийФото из Дополнение реле давления пятиходовым штуцером и манометром переводит устройство в разряд блоков автоматики Накидная гайка значительно облегчает подключение прибора в труднодоступных местах В конструкции использован пятиходовый штуцер, который подключается к реле и имеет еще 3 выхода с резьбой Блок автоматики оснащается чаще всего манометром на 6 бар, возможно использование манометрического устройства на 12 бар Блок автоматики с реле давления для водоснабженияТочка соединения штуцера с реле давленияВыходы для подключения к пятиходовому штуцеруМанометр в формате блока автоматики с реле давленияКак правильно настраивать реле?

На корпусе реле давления имеется крышка, а под ней – две пружины, снабженные гайками: большой и малой. Вращая эти пружины, устанавливают нижнее давление в гидроаккумуляторе, а также разницу между значениями давления включения и отключения. Нижнее давление регулируется посредством большой пружины, а малая отвечает за разницу верхнего и нижнего давления.

Под крышкой реле давления находятся две регулировочные пружины. Большая пружина регулирует включение насоса, а малая – разницу между давлением включения и отключения

Перед началом настройки необходимо изучить техническую документацию реле давления, а также насосной станции: гидробака и других ее элементов.

В документации указаны рабочие и предельные показатели, на которое рассчитано это оборудование. В ходе регулировки следует учитывать эти показатели, чтобы не превышать их, иначе эти устройства могут вскоре сломаться.

Иногда бывает так, что во время настройки реле давления давление в системе все же достигает предельных значений. Если это произошло, необходимо просто выключить насос вручную и продолжать настройку. К счастью, такие ситуации крайне редки, поскольку мощности бытовых поверхностных насосов просто не хватает, чтобы довести гидробак или систему до предельных показателей.

На металлической площадке, где расположены регулировочные пружины, сделаны обозначения “+” и “-“, которые позволяют понять, как вращать пружину, чтобы увеличить или уменьшить показатель

Бесполезно настраивать реле, если гидроаккумулятор заполнен водой. В этом случае будет учтено не только давление воды, но и параметры давление воздуха в емкости.

Чтобы выполнить регулировку реле давления, нужно выполнить следующие действия:

Установить рабочее давление воздуха в пустом гидроаккумуляторе.

Включить насос.

Заполнять бак водой до тех пор, пока не будет достигнуто нижнее давление.

Отключить насос.

Вращать малую гайку до момента запуска насоса.

Дождаться заполнения бака и отключения насоса.

Открыть воду.

Вращать большую пружину, чтобы установить давление включения.

Включить насос.

Заполнить гидробак водой.

Откорректировать положение малой регулировочной пружины.

Определить направление вращения регулировочных пружин можно по знакам “+” и “-”, которые обычно находятся рядом. Чтобы увеличить давление включения, большую пружину следует вращать по часовой стрелке, а чтобы уменьшить этот показатель, ее вращают против часовой стрелки.

Регулировочные пружины реле давления очень чувствительные, поэтому их нужно подкручивать очень аккуратно, постоянно проверяя состояние системы и показания манометра

Вращение регулировочных пружин при проведении настройки реле давления для насоса нужно выполнять очень плавно, примерно по четверти или половине оборота, это очень чувствительные элементы. Манометр при повторном включении должен показать нижнее давление.

В отношении показателей при регулировке реле полезно будет помнить следующие моменты:

• Если гидробак наполняется, а показатели манометра остаются неизменными, значит, предельное давление в емкости достигнуто, насос следует сразу же отключить.
• Если разница между значениями давления выключения и включения составляет около 1-2 атм., это считается нормальным.
• Если разница больше или меньше, следует повторить регулировку с учетом возможных ошибок.
• Оптимальная разница между установленным нижним давлением и определенным в самом начале давлением в пустом гидроаккумуляторе составляет 0,1-0,3 атм.
• В гидроаккумуляторе давление воздуха не должно быть менее 0,8 атм.

Система может исправно включаться и выключаться в автоматическом режиме и при других показателях. Но эти границы позволяют свести к минимуму износ оборудования, например, резиновой вкладки гидробака, и продлить время работы всех устройств.

Несколько советов и рекомендаций

Для нормального функционирования насосной станции рекомендуется замерять показатели давления воздуха в гидроаакумуляторе каждые три месяца. Эта мера поможет поддерживать стабильные настройки в работе оборудования. Резкое изменение показателей может свидетельствовать о каких-то поломках, которые необходимо устранить.

Чтобы оперативно контролировать состояние системы, имеет смысл просто время от времени фиксировать показания водяного манометра при включении и отключении насоса. Если они соответствуют цифрам, установленным при настройке оборудования, можно считать работу системы нормальной.

Заметная разница свидетельствует о том, что нужно проконтролировать давление воздуха в гидробаке и, возможно, перенастроить реле давления. Иногда просто нужно подкачать немного воздуха в гидроаккумулятор, и показатели придут в норму.

Точность показателей манометра имеет определенную погрешность. Отчасти это может быть вызвано трением его подвижных частей во время измерений. Чтобы улучшить процесс показаний, рекомендуется перед началом измерений дополнительно смазать манометр.

Реле давления, как и прочие механизмы, имеет свойство со временем изнашиваться. Изначально следует выбрать прочное изделие. Важный фактор длительной работы реле давления – правильные настройки. не следует использовать этот прибор на максимально допустимых значениях верхнего давления.

Если в работе реле давления появились проблемы и неточности, возможно, его необходимо разобрать и очистить от загрязнений

Следует оставить небольшой запас, тогда элементы устройства будут изнашиваться не так быстро. Если же необходимо выставить верхнее давление в системе на достаточно высоком уровне, например, в пять атмосфер, лучше приобрести реле с предельно допустимым значением работы в шесть атмосфер. Найти такую модель сложнее, но это вполне возможно.

К серьезным поломкам реле давления может привести наличие загрязнений в водопроводных трубах. Это характерная ситуация для старых водопроводов, выполненных из металлических конструкций.

Перед установкой насосной станции водопровод рекомендуется тщательно прочистить. Не помешает и полная замена металлических труб на пластиковые конструкции, если имеется такая возможность.

При настройке реле к регулировочным пружинам следует относиться исключительно бережно. Если они будут сжаты слишком сильно, т.е. перекручены в процессе настройки, при работе устройства очень скоро станут наблюдаться погрешности. Поломка реле в ближайшем будущем почти гарантирована.

Если во время проверки работы насосной станции наблюдается постепенный рост давления выключения, это может свидетельствовать о том, что устройство засорилось. Не нужно сразу же его менять.

Нужно открутить четыре крепежных болта на корпусе реле давления, снять мембранный узел и тщательно промыть внутреннюю часть реле, где это возможно, а также все небольшие отверстия.

Иногда достаточно просто снять реле и почистить его отверстия снаружи без разборки. Не помешает также провести очистку всей насосной станции. Если же вода вдруг начинает течь прямо из корпуса реле, значит, частички загрязнений пробили мембрану. В этом случае придется устройство полностью заменить.

Выводы и полезное видео по теме

Обзор устройства реле давления представлен здесь:

Этот видеоматериал подробно повествует о процессе настройки реле давления:

Настроить реле давления не всегда просто. Нужно действовать осторожно и внимательно. Но понимание принципов работы устройства и особенностей его настройки позволяет справиться с этой задачей вполне удовлетворительно.

Ждем ваших рассказов об опыте установки и настройки реле давления, эксплуатации насосной системы, оснащенной прибором. Возможно, у вас возникли вопросы в процессе ознакомления с материалом? Задавайте их и комментируйте статью в расположенном ниже блоке.

Источник sovet-ingenera.com

Настройка реле давления насосной станции своими руками

Сверху все эти элементы прикрыты крышкой. Последняя прикреплена к одному из регуляторов. Вся эта конструкция быстросъемная – разбор устройства можно произвести с помощью обыкновенного гаечного ключа.

Производители предлагают разные реле по форме, размерам, расположению рабочих элементов, небольшими отличиями в конструктивных особенностях деталей. Нередко эти устройства дополняются предохранителями от «холостой работы».

Как работает

Реле насосной станции работает по принципу, основанному на давлении жидкости, попадающей от насоса – мембрана двигает поршень, активизирующий контакты, расположенные на основании из железа с двумя шарнирами.

Контакты эти могут замыкаться и размыкаться (в зависимости от положения) – это обеспечивает автоматическое включение/выключение оборудования. Второй регулятор, при этом, стабилизирует поршневое давление.

Электрика устройства (отвечающая за включение/выключение насоса) «слушает» пружинный шарнир. Как только реле давление РМ (или реле давления РДМ5) поднимается выше шарнира, регуляторы перещелкиваются.

Так, один регулятор (большой) включает насосное оборудование, а второй, более мелкий, отвечает за деактивацию ввиду перепадов давления в устройстве.

Как отрегулировать и настройка реле давления насосной станции самому

Если по любой причине первичная настройка реле давления вас не устраивает, тогда самое время подключать свои руки с опытом, и настраивать реле уровня воды своими руками. Настройка реле насосной станции своими руками – довольно простая процедура. Нам понадобится только накидной ключ и отвертка.

Последовательность регулировки насосной станции своими руками:

1. Обесточить устройство.
2. Демонтировать панель устройства.
3. Установить необходимый напор.
4. Собрать отрегулированный агрегат.

Помните! Под крышкой есть два регулятора – крупный и мелкий. Первый работает с давлением на активации насоса, второй отвечает за разность давлений и выключение системы.

Регулировка реле давления Насосной станции (видео)

Регулировка реле давления насосной станции: как отрегулировать своими руками, регулировка давления воды в водопроводной сети

Реле давления является одним из основных элементов насосной станции. Отвечает за работу насоса при определенных значениях давления. Периодически реле нуждается в соответствующей конфигурации. Чтобы это сделать, необходимо знать, как он работает, его принцип действия и технические характеристики.

Читайте также: Сводки событий от ополчения.

Независимо от своих небольших размеров, реле значительно продлевает срок службы насоса, а также обеспечивает высокое качество работы насосной станции.

Особенности

При покупке насосной станции, много людей хочет сразу ознакомиться с ее устройством. Немаловажное значение имеет каждый элемент. Непосредственно за отключение и включение насоса при достижении определенного значения гидравлического давления отвечает реле давления.

Реле давления – элемент, который регулирует поток воды в системе. Через реле включается и выключается вся система насоса. Именно реле регулируется давление воды.

По принципу работы реле делятся на электронные и механические. Использовать электронные реле проще в плане работы, но и срок службы механических другое. Поэтому механические реле пользуются большой популярностью.

Реле могут быть изначально встроены внутри насосной станции, и идти отдельно. Таким образом, особенности, можно легко подобрать реле для эффективной работы насосов, системы.

В воде неизбежно включает в себя сторонние частицы и являются основной причиной отказов электронных реле. Так что лучше использовать специальный отдельный фильтр для очистки воды. Главное преимущество использования электронного реле заключается в том, что оно не дает насосной станции в состоянии ожидания. После отключения подачи воды электронное устройство будет продолжать работать еще какое-то время. Такие реле проще в настройке и установке.

Часто датчики давления сразу имеют заводские настройки. Как правило, устанавливаются на 1,5-1,8 атмосфер, чтобы включить, и на 2,5-3 атмосферы, чтобы отключить. Максимальное значение давления для реле 5 атмосфер. Однако не каждая система в состоянии выдержать. Если давление слишком высокое, это может привести к утечки, износ мембраны насоса и другие неисправности.

Первичная регулировка, не всегда подходит для конкретных условий работы станции, и тогда нужно установить реле. Конечно, для правильной регулировки лучше всего подробно ознакомиться с тем, что это небольшой прибор, и как он работает.

Принцип действия устройства

Наиболее распространены механические переключатели давления в насосной станции представляет собой металлическую пластину, на вершине которой находится контактная группа, два телескопов регулятора и соединительные клеммы. В нижней части металлической пластины крышки мембраны. Она защищает мембрану непосредственно и прикрепленный к нему поршень. А также на крышке есть винтовое соединение для крепления на адаптере, который находится на насосном оборудовании. Все выше перечисленные элементы конструкции покрыты пластиковой крышкой.

На рабочей части регулятора, эта крышка крепится винтами.

Ее можно удалить при необходимости с помощью гаечного ключа или отвертки.

Реле могут иметь разную конфигурацию, форму и даже изменять в некоторых элементов или схемой подключения. Есть реле, которые имеют дополнительные защитные элементы, которые удерживают устройство, при работе «всухую» и позволяют защитить двигатель от перегрева.

Для водоснабжения частных домов используются для конструкций станции, в которых регулятор давления работает RM-5 или его зарубежные аналоги. Такая модель реле давления внутри имеет подвижную пластину и две пружины с противоположных ее сторон. Пластину переносит давление воды в установке с помощью мембраны. Вращение гайки прижимной того или иного пружинного блока можно менять вверх или вниз границы, в которых работает реле. Пружины как способствуют тому, чтобы давление воды смещало пластину.

Механизм так, что при смещении пластины происходит размыкание или короткое замыкание несколько групп контактов. Если рассмотреть схему работы, это будет следующая. При включении насос качает воду в гидроаккумулятор. Через замкнутые контакты реле на двигатель питания. При этом в баке увеличивается давление воды.

Когда давление достигнет значения, которое определяется пружинами верхнего предела, механизм работает, контакт размыкается, и происходит выключение насоса. Жидкость из трубопровода, не стекает обратно в скважину через обратный клапан. Когда используется вода, груша становится пустой, давление падает, и тут работает пружина нижнего параметра, который замыкает контакты, в том числе насосы. Затем цикл повторяется.

В процессе работы всей насосной станции работа реле давления следующим образом:

• открывается кран с водой, и она поставляется с полного бака гидравлического масла;
• в системе давление начинает падать, а мембрана давить на поршень;
• замыкаются контакты и включается насос;
• вода попадает к потребителю, а когда клапан закрывается, наполнит бак для гидравлического масла;
• в наборе воды в бак, гидравлического масла происходит увеличение давления, действует на мембрану, а она, в свою очередь, на поршень, и контакты разомкнуты,
• насос перестает работать.

От настроек реле зависит то, как часто будет включаться насос, давление воды и срок службы всей системы. Если параметры установлены правильно, то насос будет работать правильно.

Подготовка

Реле нужно регулировать только после проверки давления воздуха в гидроаккумуляторе. Для этого стоит лучше понять, как работает тот же лоток (емкость). Представляет собой плотную сложного емкость. Основная часть работы бака — резиновая груша, в которую набирается вода. Вторая часть — металлический корпус аккумулятора. Пространство между корпусом и грушей заполнены воздухом под давлением.

Груша, в которой накапливается вода, подключен к водопроводной сети. Благодаря воздуха, гидравлического груша с водой сжимается, что позволяет поддерживать давление в системе на определенном уровне. Таким образом, когда открывается кран с водой, движется по трубопроводу под давлением, насос не включается.

Перед тем как проверить давление в гидросистеме, необходимо отсоединить насосную станцию от сети, а из бака-аккумулятора, слить всю воду. Затем следует открыть боковую крышку на баке, найти сосок и с помощью велосипедного или автомобильного насоса с манометром для измерения давления. Хорошо, если его стоимость составляет около 1,5 атмосферы.

В том случае, если полученный результат имеет меньшее значение, это давление с помощью того же насоса, поднимают к цели. Стоит напомнить, что в баке воздух должен быть всегда под давлением.

В бак, гидравлического масла объемом 20-25 л давление лучше установить в диапазоне 1,4-1,7 атмосферы, объемом 50-100 литров — 1,7-1,9 атмосферы.

Важно, чтобы при использовании насосной станции периодически проверять давление воздуха в гидросистеме (примерно раз в месяц или, по крайней мере, на три месяца), а если есть необходимость, то и прокачивать его. Эти процедуры позволят на мембране батареи работать дольше. Но тоже не следует, чтобы емкость слишком долго был пустым, без воды, так как это может привести к рассыханию стен.

После регулировки давления в гидроаккумуляторе случается так, что насосная станция перестает работать в нормальном режиме. Это значит, что необходимо отрегулировать непосредственно реле давления.

Как настроить своими руками?

После запуска скважинного насоса и станции очень важным является настройка реле. Причем сделана она должна быть правильно.

Несмотря на то, что реле давления сразу уже идет с заводской настройкой, то лучшим решением будет больше, их проверка и регулировка. Перед началом регулировки реле, стоит узнать, какие существуют значения, которые рекомендует производитель, чтобы установить правильные значения давления. Однако, надо принять во внимание, что отказ насосной станции из-за неправильной настройки является негарантийным случаем.

При вычислении допустимых значений давления срабатывания и отключения автоматики, производитель делает учет возможных особенностей работы. Причем происходит это при проектировании параметров работы.

При их выборе учитываются следующие данные:

• правильное давление в верхнем участке водопровода;
• разница по высоте между насосом и самым высоким участком забора воды;
• возможно падение давления во время передачи воды.

Перед тем, как регулировать, нужно подготовить инструменты в виде набора отверток и ключей. Обычно крышку реле делают черного цвета, чтобы не сливалась со всем гидроаккумулятором. Под крышкой находятся две пружины, которые выступают в роли регулятора. На каждой пружине в гайке.

Следует отметить, что размер верхней пружины больше, и гайка на ней регулирует давление на отключение. Еще иногда обозначают буквой «P». Маленькая гайка на нижней пружины позволяет регулировать разницу давлений. Обозначение маленькой гайки бывает как «ДОКТОР» (delta-P).

Стоит помнить, что точность производимых настроек лучше всего проверять по манометру, который встроен в систему. Для обеспечения более точной настройки, важно, чтобы сравнить полученные значения с теми, которые указаны в паспорте насосной станции. Будьте осторожны, чтобы не превышать максимальных значений.

Для повышения значения давления, при котором станция будет выключен, то гайку «P» затягивают по часовой стрелке, чтобы уменьшить-против часовой стрелки. Часто рядом с гайкой вынести метки в виде «+» и «-«. Вращение гайки следует проводить медленно, меньше оборотов на один раз. Помните, что при увеличении значения «P» воды в груши будет больше, а это значит, что насос будет включаться реже.

До того как перейти непосредственно к настройкам реле, необходимо хотя бы немного понимать, как работает насосная станция в целом. Гидроаккумулятор содержит в себе резиновую грушу и воздух. Насос качает воду из колодца в грушу. Она наполнена водой, происходит сжатие воздуха и создает давление на стенки.

Регулировка реле давления позволяет самостоятельно провести установку лимита наполнения резервуара, то есть момента, когда насос должен отключиться. Давление в системе отображается на манометре. Стоит отметить, что вода в колодце делать не будет за счет обратного клапана.

Когда кран в доме открывается, вода из груши уходит с давлением, которая равна выставленному давления. Вода из груши ускоряется, а давление падает и при достижении нижнего порогового значения, насос включается.

При монтаже насосной станции реле давления подключается между выходным патрубком бака для гидравлического масла и обратным клапаном на линии. При монтаже лучше всего использовать пятиконечный патрубок, который имеет резьбу на основные элементы, в том числе и манометр. Очень важно, чтобы в правильном порядке установить обратный клапан и патрубок. В противном случае будет трудно регулировать реле давления.

Стоит отметить, что в состав насосной станции, кроме реле, еще может входить датчик «сухого хода», а также инвертор, при необходимости.

Давление воздуха в гидравлической проверенные и имеет оптимальное значение, все фильтры в системе новые или заменены, это значит, что можно приступать к настройке реле давления. Сначала необходимо отключить насос, а затем слить воду из трубопровода, открывая низшую из-под крана. После с помощью ключа или отвертки, необходимо снять пластиковую крышку с реле. Включить насос и дать системе заполнить водой.

После срабатывания реле и отключения насоса, следует ввести значение, которое отображается на манометре. Это значение представляет собой верхнюю границу давления. Затем необходимо частично открыть клапан, находящийся на более высоком участке системы. В случае одноуровневой системы сбора воды, необходимо открыть кран, наиболее удаленный от насоса.

В случае падения давления до определенного состояния произойдет запуск насоса. В этот момент необходимо защитить данные с помощью манометра. Мы получаем значение нижнего давления. Если взять его от верхнего давления, зафиксированного ранее, то мы получим значение текущего перепада давления, реле.

Однако, кроме давления, следует проверить, достаточно ли давление воды создается в самом высоком и наиболее удаленном кране системы. Если слабый, то следует увеличить значение нижнего давления. Изначально прибор отключен от электрической сети, а затем проверяет гайку, которая находится на большей пружины. В случае сильного давления, гайку послабляют, чтобы его уменьшить.

Теперь вы можете регулировать разницу давлений, реле, расположенные выше. Обычно оптимальным значением является 1,4 атмосферы. При меньшей подача воды будет более равномерной, но насос чаще будет включаться, что уменьшает срок службы системы.

При значении перепада давления реле более 1,4 атмосферы система будет работать не в таком сильном режиме потребления, но будет довольно заметна разница между наибольшим и наименьшим давлением. Для его настройки необходимо повернуть гайку меньшей пружины. В целях повышения значения перепада давления, затяните гайку в направлении по часовой стрелке. При послаблении пружины, результат будет обратный.

Полностью ослабленных пружинах настройку реле производят несколько иным способом. Сначала запускают насосную станцию, чтобы произвести восстановление давления в системе. Его производства до уровня, пока можно дальше от насоса кран, вода не будет течь допустимое давление. Например, в данный момент манометр показывал 1,5 атмосферы. Такое давление фиксируют, отключив насос и насосную станцию от электропитания.

Затем снимают с реле пластиковый корпус и затяните гайку, которая находится на большей пружины до характерного щелчка, который свидетельствует о срабатывании контактов. Далее корпус реле устанавливают на место, и насос запускаются. Давление насоса на 1,4 атмосферы больше.

После чего устройство снова отключен от питания, снять крышку реле и затяните гайку меньшей пружины до тех пор, пока не услышите щелчок. Это щелчок размыкания контактов. Получаем реле давления, настроенное на срабатывание при верхнем давлении в 2,9 атмосферы и низком давлении в 1,5 атмосферы. После завершения настройки следует обратить пластиковый корпус реле на место и подключить насосную станцию к электрической сети.

Настройка реле на груши, заполненной водой. Это связано с тем, что верхнее значение давления реле настроена как сумма давления воздуха и воды. Получается, что если лоток переполнен, вы не можете точно сказать, сколько в нем атмосфер воды, а сколько воздуха.

Советы

Чтобы вода в системе всегда пользовалась своим давлением, стоит прислушиваться к советам, которые касаются настройки реле давления. Особенно важно, чтобы рассмотреть несколько вопросов, на которые многие даже не обращают внимания.

Не следует выставлять максимальное значение давления (более 5 атм). А также не следует гайки, которыми осуществляется регулировка давления, затяните до упора. В противном случае реле вообще не будет работать.

В процессе эксплуатации насосной станции нужно смотреть за наличием и давлением воздуха в корпусе гидробака. Отдельные проблемы можно определить на слух. Например, если в емкости аккумулятора снижается давление воздуха, это будет явно слишком частое включение насоса. При этом автоматика будет включать в себя его практически мгновенно при открытии крана и выключается при закрытии. В том случае, когда клапан открыт, стрелка манометра будет доходить до нижнего значения.

Чтобы мембрана или груша, она работала как можно дольше, давление воздуха следует установить на 10% ниже, чем значение давления на включение при регулировке реле.

Следует учитывать, что проверка давления в гидросистеме осуществляется только тогда, когда вода сливается с водой, а насос отключен от питания.

Если во время регулировки верхней значений не происходит отключения насоса, а манометр показывает какую-то одну и ту же цифру, то это свидетельствует о малой мощности насоса. Ее просто не хватит, чтобы прокачать воду в определенных границах.

Отремонтировать реле можно, но не всегда это уместно. Лучше купить новое, исправное, реле, так как защищает пылесос от повреждений, а насос от чрезмерной перегрузки. Реле нуждается в постоянном обслуживании, например, можно смазывать внутренние части, которые трутся. Это позволит уменьшить сопротивление и реле будет работать точно.

Достижение оптимального режима работы насосной станции важно, и это во многом зависит от правильно подобранного гидравлического давления и правильной настройки реле.

Проверять давление лучше автомобильным насосом, в котором меньше градуированная. Это обеспечит более точные измерения. В некоторых моделях насосных станций являются пластиковые манометры, но они не отличаются надежностью и точными результатами. Что касается манометров электронных, их состояние часто зависит от температуры окружающей среды и уровня заряда аккумулятора. Поэтому специалисты советуют остановить выбор на обычном механическом манометре в металлическом корпусе.

О том, как правильно настроить реле давления насосной станции, смотрите в следующем видео.

Самые свежие новости Украины за последний час.

???? принципы и правила настройки

Подключение реле давления воды

Реле давления воды для насоса подключается сразу к двум системам: к электричеству и водопроводу. Устанавливается оно стационарно, так как перемещать прибор нет необходимости.

Электрическая часть

Для подключения реле давления выделенная линия не обязательна, но желательна — больше шансов на то, что работать устройство будет дольше. От щитка должен идти кабель с цельной медной жилой сечением не менее 2,5 кв. мм. Желательна установка связки автомат+УЗО или дифавтомата. Параметры подбираются по току и зависят больше от характеристик насоса, так как реле давления воды потребляет тока очень мало. В схеме обязательно наличие заземления — сочетание воды и электричества создают зону повышенной опасности.

Схема подключения реле давления воды к

Кабели заводятся в специальные вводы на тыльной стороне корпуса. Под крышкой находится клеммная колодка. На ней есть три пары контактов:

• заземление — подключаются соответствующие проводники, идущие от щитка и от насоса;
• клеммы line или «линия» — для подключения фазного и нулевого провода от щитка;
• клеммы для аналогичных проводов от насоса (обычно на колодке, расположенной выше).

Подключение стандартное — проводники зачищаются от изоляции, вставляются в разъем, затягиваются прижимным болтом. Подергав за проводник, проверяют, надежно ли он зажат. Через 30-60 минут болты можно подтянуть, так как медь — мягкий материал и контакт может ослабнуть.

Подключение к трубопроводу

Есть разные способы подключения реле давления воды к водопроводной системе. Самый удобный вариант — установка специального переходника со всеми требуемыми выходами — пятивыводного штуцера. Ту же систему можно собрать из других фитингов, просто готовый вариант всегда использовать площе.

Он накручивается на патрубок на задней части корпуса, к остальным выходам подключают гидроаккумулятор, подающий шланг от насоса и магистраль, которая идет в дом. Можно установить еще грязевик и манометр.

Манометр — дело нужное — контролировать давление в системе, следить за настройками реле. Грязевик — тоже нужное устройство, но его можно установить отдельно на трубопроводе от насоса. Там вообще желательна целая

При такой схеме при большом расходе вода подается напрямую в систему — минуя гидроаккумулятор. Он начинает заполняться после того, как все краны будут в доме закрыты.

Особенности эксплуатации

Эксплуатацию насосного оборудования следует проводить в согласии с предписаниями инструкции. При соблюдении всех правил оборудование прослужит долго, а количество поломок будет минимальным. Главное, вовремя устранять любые неисправности.

Время от времени насосную станцию следует обслужить

Особенности эксплуатации станции:

1. Раз в 30 дней или после перерыва в работе следует проверять давление в гидроаккумуляторе.
2. Потребуется выполнять чистку фильтра. При несоблюдении этого правила вода начнет поступать рывками, производительность насоса значительно снизится, а загрязненный фильтр приведет к работе системы «в сухую», что станет причиной поломок. Периодичность очистки зависит от количества примесей в воде, которая поступает из скважины или колодца.
3. Место установки станции должно быть сухим и теплым.
4. Трубопровод системы следует защищать от промерзания в холодное время года. Для этого при установке соблюдают нужную глубину. Также можно утеплить трубопровод или использовать электрический кабель, который монтируют в траншеи.
5. Если станция не эксплуатируется в зимнее время, то воду из труб следует слить.

При наличии автоматики эксплуатация станции не составит труда. Главное, вовремя менять фильтры и следить за давлением в системе. Другие нюансы учитывают еще на этапе установки.

Неважно, подкачивающая станция фирмы Джилекс или любой другой, инструкция, чтобы запустить систему, будет неизменной. Гидрофор не имеет сложностей при запуске, ресивер используют для регулировки давления

Важно знать, как эксплуатировать водяную станцию зимой и нужно ли делать отгон жидкости при перерывах в работе.

Монтаж

Что еще следует учесть, когда планируется водонасосная станция? Установка ее производится недалеко от источника. При круглогодичном использовании для нее должно быть теплое помещение.

Трубы от колодца или скважины прокладываются в траншее ниже глубины промерзания грунта. При этом источник надежно утепляется. На обратный клапан устанавливается специальная сетка для защиты от загрязнений.

Насосная станция устанавливается на надежное основание, крепится болтами и заземляется.

Система заполняется водой, после чего включается насос. После того как давление поднимется до заданной величины, он должен отключиться и включается вновь по мере расхода воды.

Отклонение от требований по эксплуатации оборудования

Непрерывная работа оборудования, без выключения, отмечается в том случае, если неправильно выполнена настройка автоматики насосной станции. В частности, речь идет о слишком высоких установленных значениях давления. Кроме того это происходит при холостой работе двигателя, которая не сопровождается перекачиванием воды.

Такое отклонение в работе может произойти по следующим причинам:

• Первый запуск насоса проводился без заполнения водой. Чтобы решить проблему, нужно залить воду в насос с помощью специальной воронки и выполнить настройку гидрофора.
• Трубопровод имеет повреждения или во всасывающем клапане образовалась воздушная пробка. Обнаружить подобную проблему можно только при проверке трубопровода по всей длине на предмет наличия изгибов, сужений или воздушных пробок. Выявленные проблемы следует устранить, поврежденные участки заменить.
• Отсутствует доступ к воде работающего оборудования. Решение проблемы заключается в поисках причин отсутствия воды и их устранении.
• Засор в трубопроводе. Исправить проблему помогает простая прочистка трубопровода и удаление скопившихся загрязнений.

Ситуация с блокировкой работы обратного клапана возникает достаточно редко. Это происходит, если в систему попадает мусор или посторонние предметы. Ситуация исправляется разбором трубопровода на проблемном участке и устранением засора.

Как залить воду и выполнить запуск

Перед запуском насосной станции требуется залить в насос жидкость. Для этого сначала на самом агрегате требуется выкрутить пробку. Это может быть и вентиль, который следует открутить. Дальше система заполняется водой.

Перед запуском следует проверить давление в гидроаккумуляторе. Процедура достаточно простая. Повысить давление можно, закачав воздух с помощью автомобильного насоса. Понизить показатель можно, выпустив воздух через ниппель, который находится на гидробаке.

Если вы не уверены, что насосная станция подключена правильно, то стоит вызвать специалиста

Правила первого запуска станции:

1. После наполнения системы водой необходимо плотно закрыть крышку или закрутить вентиль.
2. Дальше насос подключается к электросети.
3. Чтобы удалить лишний воздух, следует немного приоткрыть вентиль.
4. Затем насос должен функционировать на протяжении 2-3 минут. За это время из открытой трубы или крана должна начать течь жидкость.
5. При отсутствии воды выключают насос и выполняют повторную заливку воды.
6. Затем опять выполняют пробное включение станции.

Сложностей в запуске нет. Но кроме заполнения системы водой, потребуется проверить автоматику. При наличии реле система отключается при достижении максимального давления, которое задано в настройках.

Пошаговая инструкция, как отрегулировать своими руками

Настройка проводится при выключенном электропитании. Для проверки результата станцию подключают к сети.

Инструменты

Регуляция системы производится выставлением реле. Инструмент для работы потребуется нехитрый:

• торцевой или рожковый ключ;
• отвертка.

Подготовка

Реле давления находится в черной коробочке возле манометра.

Принцип его работы заключается в замыкании и размыкании электрических контактов. Поэтому вначале:

1. Выключают электропитание.
2. Отвинчивают отверткой шуруп, находящийся в колпачке.
3. Снимают с устройства кожух.

Процесс

Под крышкой реле находятся две пружины: большая и маленькая. Давление в водопроводе действует на них посредством мембраны. Именно от натяжения пружин зависит 2 положения реле.

Действия регулировки:

1. Затягивание гайки на большой пружине увеличивает давление выключения. Выбирают направление вращения гайки. 1 оборот гайки изменяет значение нижнего показания манометра приблизительно на 0,4 бара (1 атм. ≈ 1 бар). Ослабив или подтянув на глаз пружину, включают систему и снимают показания контролирующего прибора.
2. Если предыдущие действия не привели к желаемому результату, продолжают регулирование большой пружины. После удачной попытки переходят к настройке маленькой пружины.
3. Эта пружина выставляет разницу между нижним и верхним показаниями манометра исправного оборудования. Изменение регулируемой ею характеристики требует приблизительно в 2 раза меньше оборотов, чем настраивание большой пружины на ту же величину. Сжимание маленькой пружины приводит к увеличению диапазона работы системы при выключенном моторе. Результаты регулирования проверяются аналогично предыдущему случаю, в реальных условиях работы станции. Теперь сразу можно проверять нижнее и верхнее значение манометра.

Разрыв между давлениями включения и выключения не должен быть меньше 1 атмосферы.

После выставления контрольных значений манометра рекомендуется проследить, чтобы насос запускался не чаще, чем 30 раз в час.

Первичная регулировка реле давления воды

Первичная регулировка реле осуществляется на заводе компании, выпускающей насосные станции. Собственно поэтому все «настройки по умолчанию» (1,5 атмосферы минимального давления и 2,5 атмосферы разницы) называются «заводскими».

Однако подключение реле давления к насосу (с введением заводских настроек) выполняется на последнем этапе сборки станции. А продажа агрегата состоится еще нескоро. И за прошедшие месяцы с момента изготовления до момента продажи пружины и мембраны реле и накопителя могут ослабнуть.

Поэтому у только что купленного насоса стоит проверить давление в гидроаккумуляторе и показатели минимального и максимального давления, выставленные на заводе.

Ну а сама проверка накопителя осуществляется следующим образом:

• К ниппелю аккумулятора или бака подсоединяют манометр. Причем в этом случае можно использовать обычный автомобильный прибор, с помощью которого проверяют давление в шинах.
• Стрелка на манометре укажет на давление воздуха за мембраной пустого накопителя. И это значение не может быть меньше или больше 1,2-1,5 атмосфер.

Если манометр показывает большее значение, то воздух из бака «стравливают», ну а если меньшее, то бак «подкачивают» автомобильным насосом. Ведь от уровня давления за мембраной будет зависеть «стартовый» показатель реле (минимальное давление).

После того, как проверка давления в гидробаке или гидроаккумуляторе будет завершена, можно заняться осмотром реле давления, в процессе которого сверяются фактические величины минимального и максимального давления со значениями, выставленными на контрольном узле.

Причем эта операция осуществляется очень просто, а именно:

• К монтируемому на горловину бака или аккумулятора коллектору крепят манометр.
• Далее выключают насос и опустошают накопитель (открыв кран). Давление на манометре должно упасть до отметки 1,5 атмосферы.
• После этого, закрывают кран и включают насос. Насос должен поднять давление в баке до максимального показателя и отключится. После отключения насоса нужно сравнить давление на манометре с задекларированными в паспорте заводскими показателями.

Если фактические значения на манометре не совпадают с задекларированными в паспорте, или заводские настройки не удовлетворяют потребностям потребителя, то в таком случае необходима индивидуальная настройка реле. Нюансы индивидуального процесса настройки мы оговорим ниже по тексту.

Подготовка накопителя

Герметический резервуар, который нужно подготовить прежде, как отрегулировать на насосной станции реле давления, также называют гидроаккумулятором, накопительной емкостью или гидробаком. Он состоит из двух отсеков, в одном из них, внешне похожем на резиновую грушу, вода накапливается.

Другая камера, в которую закачивается определенный объем воздуха — это пространство между поверхностью резервуара и стенками груши. Так как в ней накапливается вода, ее подсоединяют к водоснабжающей конструкции. Чтобы закачать во вторую часть воздух, можно задействовать автомобильный насос.

Сжатие груши, заполненной жидкостью, происходит за счет наличия воздуха, благодаря чему в трубах поддерживается определенная величина давления. После включения водопроводного крана она обеспечивает перемещение воды по трубам под напором без помощи насоса.

Дело в том, что при пониженной величине без правильно выполненной регулировки давления насосной станции груша подвергается сильному растяжению, в результате чего она быстро приходит в негодность.

Накопительный резервуар перед тем, как настроить давление в системе водоснабжения, подготавливают в определенной последовательности. До закачки воздуха в него или перед тем, как проверять показатели, следует из трубопровода слить воду посредством нижнего крана. Груша в гидробаке после этого остается пустой. Теперь можно приступать к закачке воздуха и проверке величины давления.

Когда производится впервые регулировка реле давления насосной станции и отсутствует соответствующий опыт, действуют так:

• при размере емкости, равном 20 — 25 литрам, значение настраивают в диапазоне 1,4-1,7 бар;
• при объеме резервуара в интервале 50 — 100 литров параметр выставляют на отметке 1,7-1,9 бар.

На какое давление надо регулировать насосную станцию

Очень важный вопрос, не все потребители понимают тонкости функционирования оборудования. Некомпетентные действия всегда имеют отрицательные последствия.

За счет увеличения давления потребители надеются решить две задачи.

1. Увеличить объем закачиваемой за одно включение воды. Многие считают, что частые включения эклектического двигателя быстро выводят его из строя. Это правда, во время включения пусковые токи достигают критических значений и перегревают обмотку. Но в случае с насосом зависимость сложнее, какая именно – расскажем ниже.

2. Только при высоком давлении могут работать бытовые приборы: стиральная машина, мойка, душ и т. д. Убеждение также действительно лишь отчасти.

В связи с такими убеждениями, максимальное давление устанавливается в пределах 3–4 атм., тем более что технические характеристики позволяют создавать давление до пяти и более атмосфер. Рабочие значения не превышают 80% максимальных, значит, все в норме. Но это не так. Какое выбрать значение для оптимальной работы насоса и бытового оборудования? Этот вопрос надо рассматривать подробно.

Выбор давления прямо влияет на качество работы оборудования

1. При повышении давления возрастает объем воды в гидроаккумуляторе. Но его увеличение обходится слишком дорого в прямом и переносном смысле слова. К сведению, в баллоне объемом 10 л за счет увеличения давления на одну атмосферу количество воды возрастает приблизительно на 1 л. Если исходное давление воздуха в баллоне 1 атм., то при давлении воды в резиновой камере 1 атм. ее объем составляет 4 л, если давление 2 атм., то объем увеличивается до 5 л, а при давлении 3 атм. объем воды составляет  5,5 л. Действительно, насос будет включаться реже. Но надо понимать, что каждое увеличение давления на одну атмосферу требует значительно больше затрат электрической энергии, кроме того, элементы насоса работают с повышенными нагрузками. В результате попытки добиться экономии оборачиваются прямыми убытками – придется чаще менять дорогостоящее оборудование.
2. Считается, если давление низкое, то не функционирует бытовая техника. Это неправда, все стиральные автоматы, посудомоечные машины и прочие приборы отлично работают при давлении воды в 1 атм.

Принцип работы насосной станции

Опытные сантехники настоятельно рекомендуют устанавливать насос на давление в пределах 1,2–1,7 атм. Такие параметры считаются золотой серединой, нагрузка на электрический двигатель и насос приемлема, а в доме все работает как надо.

Настройка и проверка автоматики

После первого запуска происходит регулировка автоматики. Если в системе есть реле давления, то при максимальных показателях, которые заранее устанавливаются в настройках, насос отключается. При заборе воды опять срабатывает реле и запускает систему, когда давление становится минимальным. При этом настройки можно регулировать самостоятельно.

Настройка автоматики:

Сначала потребуется отключить насос и слить воду с гидробака. Выполнить это легко, открутив кран, который находится снизу в системе. Для открытия используют отвертку или гаечный ключ.
Затем запускается насос, и вода поступает в гидробак.
При этом следует контролировать показатели манометра при отключении. Именно такие данные считаются максимальными.
Дальше открывают дальний от насоса кран. При вытекании воды давление будет снижаться, что приведет к запуску

При запуске важно зафиксировать все показатели. Они послужат минимальным давлением
Далее находят разницу показателей.
При тестировании системы следует обратить внимание на напор воды, которая поступает с самого дальнего крана

При неудовлетворенных показателях нужно повысить давление
Для этого насос отключают и сильнее закручивают гайку на большой пружине, которая находится в реле. Чтобы уменьшить напор, гайку откручивают.
Дальше приступают к настройке разностей давления. Данные получают при отнятии максимального от минимального. Потребуется выполнить регуляцию гайки в реле, чтобы устранить проблему слишком низкого или высокого давления. Норма – 1,4 бар.
После регулировки проверяется работоспособность. При необходимости можно заново выполнить настройку.

Для проверки автоматики насосной станции применяют специальное оборудование, которое определяет ее работоспособность

При отсутствии любых настроек реле схема регулировки немного другая. Сначала запускается насос, нагнетая давления так, чтобы напор воды из дальнего края был хорошим. Фиксируют показатели манометра и выполняют отключение насоса.

Далее следует отключить питание и открыть крышку на реле. Затем начинают подтягивать гайки. При щелчке регулировка прекращается. Крышка ставится на место, запускается насос. Далее следует подтянуть гайку на меньшей пружине до щелчка. После проверки работоспособности можно смело эксплуатировать насосную станцию.

Контроль воздушного давления

На одном из этапов производства насосной станции выполняется регулировка всех его составляющих элементов, включая регулировку реле давления воды. Однако после приобретения оборудования в магазине требуется перепроверить давление, так как в промежутке между сходом с производственного конвейера до непосредственной продажи в большинстве случаев отмечается снижение воздушного давления. В процессе эксплуатации контроль показателей давления осуществляется примерно два раза в год

В такой ситуации важно знать, как настроить автоматику на насосной станции.

Измерить давление можно с помощью манометра, при этом рекомендуется пользоваться наиболее точными приборами измерения. Дело в том, что отклонение от заданных параметров даже на 0,5 бар может негативно отразиться на работе оборудования. Самые достоверные результаты можно получить при использовании автомобильного манометра, который имеет шкалу с наименьшей градуировкой и датчика давления на насосной станции.

Давление воздуха в мембранном баке зависит от выставленных с помощью реле значений давления включения и составляет 0,9 от него. Кроме того в баках с разным объемом воздушное давление может составлять 1-2 бар. Регулируется показатель посредством ниппеля, через который накачивают или стравливают воздух.

Меньшее количество воздуха в системе позволяет сильнее наполнить емкость водой, при этом, чем больше воды, тем сильнее напор. Соответственно при заборе воды напор будет постепенно снижаться. Если для потребителя этот фактор не имеет существенного значения, то вполне можно выставить наименьшее значение давления в станции водоснабжения. Однако менее 1 бар воздушное давление быть не должно. В противном случае наполненная водой груша будет постоянно тереться о стенки бака, что может стать причиной повреждения.

Главные характеристики водонасосной станции

1. Мощность насоса. Зависит от количества точек потребления, высоты подъема жидкости, расстояния до источника.
2. Производительность. Она не должна превышать скорость пополнения источника.
3. Объем гидроаккумулятора. В нем хранится резерв питьевой воды. Ее количество должно обеспечивать нужды дома при перебоях в поставках (от 25 л). Корпус делается из стали, чугуна и пластика.
4. Высота уровня воды в источнике. От этого зависит тип подбираемого насоса.
5. Наличие электронной защиты от перегрева обмотки двигателя и сухого хода. За счет этого увеличивается долговечность насоса.
6. Способ управления. Автоматические станции поддерживают постоянную подачу воды и давление в водопроводе. Водонасосная станция для дачи не нуждается в дорогостоящей автоматике, которую можно не устанавливать, а обойтись ручным управлением. Для этого требуется насос, накопительный бак и трубопровод с запорной арматурой.
7. Наличие фильтра и обратного клапана. Защищают оборудование от загрязнений и увеличивают срок его эксплуатации.

Часто встречающиеся ситуации

Во время эксплуатации насосной станции могут появляться различные сбои в ее работе, причина нарушений – неправильное включение/выключение электрического двигателя.

Необходимость замены реле

Замена выполняется в следующем порядке.

Отключите питание и полностью слейте воду с гидроаккумулятора. Краны отставьте в открытом положении.

Отсоедините провода подвода тока и подключения электрического двигателя. Если есть заземление, то надо открутить и его. Достаньте кабели из патрубков.

Открутите старое реле. Оно фиксируется к металлической трубе при помощи штуцера

Важно помнить, что остаточное давление воды в баллоне всегда будет, чтобы уменьшить разливы, подкладывайте под штуцер миску или иную небольшую емкость. Объем оставшейся воды зависит от диаметра и метража водопроводных труб, расположенных между открытым краном и насосной станцией.

Установите новое реле давления, плотно закрутите металлический штуцер
Обращайте внимание на состояние прокладки, не допускайте появления протечек.

Закрутите провода на клеммнике

Проверьте стояние большой и маленькой пружин, они должны иметь заводскую регулировку.

После этого закройте все водопроводные краны или главный вентиль на выходе, включите насос и выполните точную регулировку давления воды по вышеописанному алгоритму. Никогда не спешите. Работы несложные, но последствия ошибок могут быть очень печальными.

Перед запуском насоса следует убедиться в правильности подключения и регулировки реле

Насос постоянно включается/выключается

Это значит, что давление воды резко повышается до максимальных значений, двигатель при этом выключается. Давление столь же резко падает до минимальных и агрегат опять включается.

В этом случае реле давления трогать не надо, оно не виновато. Причина в гидроаккумуляторе – порвалась или сильно растянулась резиновая мембрана, размещенная внутри баллона. Она не расширяется, не принимает воду и не компенсирует повышение давления.

Принцип работы мембраны в гидроаккумуляторе

Как известно из школьных уроков физики, вода не сжимается. При включении насоса давление моментально поднимается, при выключении также моментально падает. Придется разбирать гидроаккумулятор и менять мембрану.

Решить проблему поможет замена мембраны

Для нормальной работы насоса рекомендуется давление воздуха в металлическом баллоне устанавливать примерно на 10% ниже параметра включения электрического двигателя. Давление проверяется только после полного спуска воды из гидроаккумулятора. Если она есть, то значения поднимаются и искажают регулировочные показатели.

Насос длительное время не выключается

Вначале все было нормально, а потом появилась такая проблема. Причина – износ насоса, он уже не может создавать нужное давление. Регулировка простая – немного уменьшите максимальное значение до момента выключения насоса. Чтобы иметь запас по надежности давление рекомендуется еще снизить на несколько десятых долей атмосферы. Если в результате регулировки показатели понижаются до критических, то придется менять водяной насос.

Если насос долго не выключается, это может указывать на износ оборудования

Воды в системе нет, а насос не включается

Есть три причины: неисправна проводка, закислились клеммы подключения или перегорел электрический двигатель. Для проверки надо иметь тестер и прозвонить электрооборудование, работы следует делать строго по правилам ПУЭ.

Если насос не включается, возможно, проблема в контактах реле

Что делать, если реле полностью разрегулировано?

Устройство и принцип действия реле

Насосная станция для частного дома

Цены на насосные станции

Насосные станции

Насосная станция достаточно компактна и отличается простым устройством. Само реле состоит из нескольких элементов.

Таблица. Составляющие реле давления.

Заводские установки не всегда отвечают пожеланиям потребителей, в связи с этим очень часто надо делать самостоятельную установку параметров.

Регулировка параметров реле позволяет добиться максимальной эффективности работы оборудования

Принцип работы реле давления

Как настроить реле давления под индивидуальные нужды

Индивидуальная настройка или перенастройка работы реле после сбоя осуществляется следующим образом:

• В самом начале нужно вскрыть корпус реле, отсоединив защитный кожух от основания. Ведь именно под кожухом «спрятаны» контакты электродвигателя и регулировочные узлы реле: шпилька с большой гайкой, удерживающей большую пружину и шпилька с небольшой гайкой, удерживающей малую пружину. При этом натяжением большой пружины регулируют минимальное давление, а малой пружины – разницу давлений.
• Регулировку «стартового» (минимального) давления начинают на пустом накопителе. Причем для освобождения гидроаккумулятора от жидкости достаточно лишь выключить насос и открыть кран. Сама регулировка осуществляется следующим образом: большая пружина ослабляется полностью (гайка выкручивается против часовой стрелки), далее следует включить насос и начать постепенно затягивать пружину. В тот момент, когда насос заработает и начнет качать воду, манипуляции с большой гайкой прекращают — минимальное давление вышло на отметку давления в воздушной части гидроаккумулятора плюс 0,2-0,3 атмосферы. И если за мембраной аккумулятора будет 1,2-1,3 атмосферы, то минимальное давление в баке приблизится к желаемым 1,5 атмосферам. Ну а кто хочет большего – тот должен, в начале регулировки, «прибавить» давление в накопителе (подкачав воздух за мембрану).
• Регулировка разницы давления осуществляется еще проще. Нужно попросту дождаться остановки насоса и считать показатель с манометра на коллекторе гидроаккумулятора. Если результат не устраивает, то насос отключается, вода спускается, а небольшая гайка закручивается (для повышения давления) или выкручивается (для понижения давления) на шпильку с малой пружиной. После этого насос включают и считывают «новое» верхнее давление, получившееся после регулировки.

Регулировка автоматики насосной станции изначально выполняется производителем на определенную величину давления при включении и отключении оборудования. Обычно значения таких заводских установок составляют от 1,5 до 1,8 бар при включении и от 2,3 до 3 бар при выключении.
Но бывают ситуации, когда при эксплуатации необходима дополнительная настройка давления на оборудовании. Как отрегулировать насосную станцию предлагается познакомиться из этой статьи.

Устройство и принцип действия

Чтобы разобраться с устройством реле, необходимо четко уяснить его функцию. В большинстве случаев данный прибор выступает в роли коммутатора, соединяющего и разъединяющего электроцепь насоса. Для этого в реле имеется две синхронно работающих пары контактов – контактная группа.

Она присоединена к плоской пружине на шарнире, благодаря которой контакты перещелкиваются между положениями «замкнуто» и «разомкнуто». Для присоединения сетевого кабеля и провода, ведущего к насосу, имеется клеммная колодка.

Все действия данного устройства зависят только от давления воды в трубопроводе, к которому его следует подсоединить. Для этого в трубу врезают тройник, на отводе которого имеется резьба. На нее и навинчивается реле, в нижней части которого имеется для этого патрубок.

Реле давления для насосной станции AL-KO HWF 1300

Удобнее всего для подключения реле использовать не тройник, а специальный коллектор с тремя отводами, к которым помимо реле подключаются гидроаккумулятор и манометр. В присоединительном патрубке реле имеется подвижная мембрана, которая воспринимает давление воды. Посредством штока она связана с платформой контактной группы, которая также является подвижной.

Задача реле состоит в поддержании давления воды в определенном диапазоне. Как только оно упадет до некоторого минимального значения (давление включения Р1), электроцепь насоса будет замкнута и он начнет осуществлять подачу воды. Когда оно достигнет верхнего предела диапазона (давление отключения Р2), цепь будет разомкнута. Конкретные значения Р1 и Р2, то есть настройки реле, зависят от силы сжатия двух пружин, которые мы будем называть большой и малой. Каждая из них надета на шпильку с гайкой.

Рассмотрим детально рабочий цикл реле:

1. Давление воды в трубе через мембрану и шток стремится сдвинуть вверх платформу контактной группы. Ему противодействует большая пружина, установленная прямо напротив мембраны. Когда оно становится низким, пружина пересиливает его, заставляя платформу уходить вниз. Когда она занимает самое нижнее положение, контакты с характерным щелчком замыкаются.
2. Растущее давление передавливает большую пружину, заставляя платформу с контактами двигаться вверх. Поднявшись на некоторую высоту, другой стороной она упирается в установленную чуть дальше малую пружину. Теперь давлению приходится преодолевать противодействие двух пружин. Как только ему удастся это сделать, платформа займет самое верхнее положение и контакты разомкнутся – насос перестанет работать.
3. По мере расхода воды давление снова падает и описанный цикл повторяется сначала.

Существуют так называемые слаботочные реле, которые нельзя включать в силовую цепь. Они управляют работой насоса опосредованно – через магнитный пускатель или другой выключатель.

Помимо основных в устройстве могут быть дополнительные элементы, например, механизм защиты от сухого хода.

Случай четвертый. Реле полностью разрегулировано. Мы не знаем ни давления включения, ни выключения. Пружины полностью раскручены или полностью закручены и мы уже ничего не можем сообразить.

1. Раскручиваем малую и большую пружины. Не полностью, конечно! Просто откручиваем значительно. Гайку, которая держит ту или иную пружину не снимаем.
2. Устанавливаем давление в системе на необходимое давление включения (1.5 атмосферы, например). Для этого накачиваем больше, выключаем мотор из розетки и спускаем воду до нужного давления по манометру.
3. ЗАКРУЧИВАЕМ БОЛЬШУЮ пружину до тех пор, пока реле не выключится. Таким образом, мы настроили давление ВКЛЮЧЕНИЯ насоса на 1.5 атмосферы. Если давление опустится менее этого значения, реле должно включиться.
4. Закручиваем большую пружину, чтобы она была только чуть-чуть закручена. Просто выбираем слабину.
5. Далее переходим к инструкции по случаю 2. Выполняем ее с первого пункта и до последнего.

Надеюсь, материал был полезен.Дмитрий Белкин

Статья создана 28.06.2014

Настройка реле давления насосной станции

Дата публикации: 04.10.2018 01:02

Механическое реле давления РМ5 часто поставляется в составе насосных станций и полностью автоматизирует их работу, управляя включением и отключением насоса. С завода реле поставляется уже настроенным в соответствии со стандартными настройками: давление отключения 2,5 (3), а включения 1,5 (1,8). Измеряется давление в атмосферах (Атм.) или в барах (бар). Изменяя эти стандартные настройки, можно корректировать режим работы насосной станции.

Если насосная станция поставляется в собранном виде, то, вероятнее всего, она уже настроена оптимальным образом и в большинстве случаев не требует дополнительной подстройки. Если же станция собирается из отдельных элементов (насос, бак и т.д.), то настройка реле давления является обязательной, потому что существует прямая взаимосвязь между объёмом гидроаккумулятора, напором насоса и настройками реле. Регулировка реле давления осуществляется путём вращения в ту или иную сторону двух прижимных гаек, обозначенных «P» и «ΔP». Первая отвечает за давление отключения, так называемый верхний предел. Вторая регулирует «дельта Р» — разницу между давлениями отключения и включения, то есть, фактически, позволяет выставлять нижний предел или давление включения.

Чтобы понять, что и куда вращать — рассмотрим упрощённый принцип работы насосной станции:
1. насос накачивает воду в гидроаккумулятор;
2. давление воды в баке увеличивается, что можно увидеть по манометру, входящему в состав любой насосной станции;
3. при достижении определённого давления происходит отключение насоса благодаря размыканию контактов в реле давления. Это «определенное давление» и есть то самое «P» — верхний предел;
4. по мере использования воды, накопленной в баке, происходит уменьшение давления и при достижении нижнего предела (ΔP) насос снова включается и цикл повторяется.

Настройку реле давления начинают с определения давления воздуха в пустом баке гидроаккумулятора и при отключенной от сети насосной станции. Чаще всего для этого используют обычный автомобильный насос с манометром. Ниппель расположен в верхней части бака и прикрыт декоративным колпачком. В баке воздух должен быть всегда и его давление нужно периодически проверять — это позволит станции работать в выставленных параметрах и увеличит продолжительность службы мембраны гидроаккумулятора.

По распространенному мнению, давление воздуха нужно проверять раз в квартал и подкачивать в случае необходимости. Однако, можно поступить проще: настроив верхний и нижний пределы и начав эксплуатацию насосной станции, нужно периодически наблюдать по водяному манометру за значениями включения и отключения. Так как пределы реле находятся в прямой зависимости от давлений воздуха и воды в баке, то самопроизвольное изменение значения отключения свидетельствует об изменении давления воздуха. Например, если давление отключения насосной станции составляет 3 Атм., а через время этот предел изменился до 4 Атм., значит, уменьшилось давление воздуха и бак нужно подкачать насосом.

По этой же причине бесполезно настраивать реле при накачанном водой баке. Ведь, настраивая верхний предел реле, по сути, настраивается определенное суммарное давление воды и воздуха, поэтому при заполненном гидроаккумуляторе нельзя достоверно сказать, в баке 3,5 Атм. воды и 1,5 воздуха, или же 4 Атм. воды и 1 Атм. воздуха. После определения давления воздуха насосную станцию подключают к сети, насос начинает накачивать воду и отключается при достижении установленного давления. Если нужно поднять давление отключения, то гайку «P» вращают по часовой стрелке, а если нужно уменьшить — против (обычно рядом есть обозначения «+» и «-«). Вращать следует постепенно — оборот, пол-оборота. Чем выше значение «P», тем больше воды накачает насос и тем реже будет включаться повторно.

Выставляя верхний предел, нужно понимать, что:
— гидроаккумулятор рассчитан на свое предельное давление и его не следует превышать;
— резиновые шланги кранов и иной сантехники также имеют допустимое расчетное давление; сама механика реле давления имеет свой «потолок»;
— насос должен суметь выдать желаемое давление, да и чрезмерно высокое давление в системе попросту может являться некомфортным.
Затем открывают кран и сливают воду из насосной станции. По мере расхода воды давление постепенно падает и при достижении нижнего предела насос снова включается. Для регулировки этого параметра вращают гайку «ΔP»: если нужно понизить давление включения, то по часовой стрелке, а если повысить — против. Выставляя это значение, следует помнить, что давление воздуха в гидроаккумуляторе всегда должно быть меньше на 10%, чем давление включения насоса. Несоблюдение такой зависимости вызывает ускоренный износ мембраны бака. Чем меньше нижний предел — тем больше воды сможет выдать гидроаккумулятор до включения насоса, но при этом её давление в системе будет падать по мере приближения к моменту включения и может оказаться слишком низким для комфортного использования. В любом случае, давление воздуха в гидроаккумуляторе не должно быть ниже 0,8-0,9 Атм.

Какие же значения «P» и «ΔP» выбрать? Каждый для себя определяет это индивидуально. Высокое давление отключения и низкое для включения — много воды в баке и редкие включения насоса, но возможные неудобства из-за большого перепада давлений при полном и почти пустом баке. А у кого-то разница ΔP мала и насос часто подкачивает воду в бак, зато давление в системе ровное и комфортное. Также следует обратить внимание, что при всех настройках, связанных с манометрами, необходимо учитывать их возможную погрешность. Трущиеся части подвижной пластмассовой рамки реле давления изначально имеют заводскую смазку, но ее, как правило, крайне мало, поэтому разумным решением будет нанесение дополнительной смазки.

Регулировка (Настройка) Насосной Станции Своими Руками

Насосная станция с частотным регулированием

Регулировка автоматики насосной станции изначально выполняется производителем на определенную величину давления при включении и отключении оборудования. Обычно значения таких заводских установок составляют от 1,5 до 1,8 бар при включении и от 2,3 до 3 бар при выключении.
Но бывают ситуации, когда при эксплуатации необходима дополнительная настройка давления на оборудовании. Как отрегулировать насосную станцию предлагается познакомиться из этой статьи.

Процесс установки насосной станции: основные рекомендации

Чтобы не допустить вакуумного сжатия труб на всасывающей магистрали, необходимо чтобы они имели определенную жесткость, если они пластиковые, также они могут быть металлическими, армированными на разрежение.

Схема установки насосной станции

Внимание: Очень важно не допускать сгибов или перекручиваний на таких трубах либо шлангах.

Итак:

• Все соединения должны иметь высокую герметичность. Воздух, который может подсасываться, оказывает плохое влияние на функционирование станции.
• Очень удобно применять быстроразъемные соединения при обслуживании станции. Примером такого соединения можно назвать «американку».
• Необходимо, чтобы всасывающая труба была оснащена специальным обратным клапаном с сеткой. Также перед насосной станцией может применяться магистральный фильтр. Это позволит обезопасить систему от попадания в нее мелких частиц.
• Одна сторона всасывающей трубы должна опускаться в воду на уровень не менее 30 см ниже поверхности воды. Также важно, чтобы до дна колодца оставалось не менее 20 см.
• Выходную трубу насосной станции рекомендуется оснастить обратным клапаном, который убережет ее от гидроударов при включении и выключении насоса.
• Насосная станция должна быть укреплена в фиксированном положении.
• Лучше воздержаться от большого числа кранов и изгибов в системе.
• Если глубина, с которой производится всасывание, превышает 4 м. либо система имеет горизонтальный участок, длина которого превышает 4м. лучше применять трубы, имеющие больший диаметр, так как это улучшит работу станции.
• Необходимо обезопасить насосную станцию от работы при отсутствии воды. При наличие подобного риска лучше проконсультироваться со специалистом о возможности решения данной проблемы.
• Для того, чтобы не допустить замерзания системы в зимнее время, лучше заранее предусмотреть возможность слива воды во всех точках системы. Сделать это можно при помощи сливных кранов, при этом необходимо обратить внимание на наличие обратных клапанов, которые не дадут возможности слить воду.

Процесс фиксации насосной станции

Насос необходимо установить на ровной поверхности, желательно в наибольшей близости к водному источнику:

• В том помещении, где размещается насосная станция, должна быть организована надлежащая вентиляция, которая позволит снизить влажность, а также температурный режим не более 40 °С.
• Между насосной станцией и стенами помещения, где она располагается, должно быть расстояние не менее 20 см, это позволяет иметь доступ к системе при ее обслуживании.
• Трубы, используемые для фиксации, должны иметь соответствующий диаметр.
• Далее необходимо наметить отверстия под крепеж на той поверхности, где будет располагаться станция, после чего их просверлить.
• Перед тем, как окончательно закрепить все винты на креплениях лучше лишний раз проверить нет ли изгибов на трубах, дающих им механические напряжения.

Устройство реле давления для насосной станции

Прежде чем начинать регулировку реле давления необходимо ознакомиться с его устройством и принципом работы.

Конструкция реле давления

На фото представлена конструкция устройства.
Ее основные элементы:

• 1 и 2 – регуляторы пружин.
• 3 – основание прибора.
• 4 – гайка, фиксирующая реле к переходнику и крышку мембраны.
• 5 – колодка с клеммами для подключения сети 220V, самого насоса и его заземления.

К металлическому основанию снизу крепится мембранная крышка, под которой находится мембрана и поршень с быстросъемной гайкой поз. 4. Сверху находится контактная группа, колодки для клемм и два регулятора пружин разных размеров.
Все элементы сверху закрываются пластиковой крышкой, прикрепляемой к винту большого регулятора и которая, в зависимости от модели, легко снимается отверткой или гаечным ключом.
Разные модели изделий, цена которых не сильно колеблется, могут отличаться по размерам, форме, расположению составляющих элементов, но большая их часть имеет вышеописанную конструкцию. В некоторые из изделий включаются дополнительные элементы, такие как рычаг включающий защиту от «сухого хода».

Как работает реле

Реле работает по такому принципу:

• Под действием давления жидкости, подающейся от насоса, мембрана начинает давить на поршень.
• Он приводит в действие контактную группу, которая смонтирована на металлической платформе с двумя шарнирами.
• Контакты для подключения напряжения 220V и насоса, в зависимости от положения, могут быть разомкнуты или замкнуты, что соответствует отключению и включению насоса.
• При действии на платформу контактной группы пружины большого регулятора, происходит уравновешивание давления поршня.
• Если давление начинает ослабевать, под действием пружины начинает опускаться платформа и контакты замыкаются, что включает насос(см.Водяной насос для дома: выбираем по параметрам).
• Против давления воды действует и пружина малого регулятора, но она находится от шарнира платформы дальше и не сразу вступает в работу, а после того, как платформа с контактами сможет подняться на определенную высоту.
• Небольшой шарнир с пружиной отвечает за срабатывание электрического участка реле, за замыкание и размыкание его контактов.

Электрическое подключение реле

• Конструкция реле устроена так, что шарнир и платформа не могут располагаться в одной плоскости.
• При поднятии платформы выше шарнира, скачком контакты опускаются вниз, а при опускании ниже его плоскости элементы сразу же перещелкиваются вверх.
• Расположение плоскости этого шарнира немного выше, чем основание пружины малого регулятора, позволяет подниматься платформе без размыкания контактов до этого уровня, а при достижении его, под действием пружин этих двух регуляторов, контакты будут размыкаться и насос выключаться.
• При этом, большой пружинный регулятор, таким образом, отвечает за момент включения агрегата или за «нижнее» давление (P), а поменьше — за разницу давлений выключения и включения (∆P).
• При сжатии пружины большого регулятора, что выполняется закручиванием гайки по часовой стрелке, происходит ее действие большей силой на платформу контактной группы, что вызывает возрастание «нижнего» давления.
  Если в этом случае не менять степень сжатия пружины меньшего регулятора, начнет возрастать и «верхнее» давление или отключения, до такой же величины. При этом ∆P будет неизменным.
• При сжатии пружины меньшего регулятора, станет увеличиваться «верхнее» давление, а «нижнее» при этом меняться не будет, что приведет к увеличению ∆P.
• При соответствующем ослаблении пружин, эти показатели будут уменьшаться.
• Регулировка реле давления насосного оборудования основана на этом принципе.

Пружины для регулировки давления

Как регулируется самостоятельно реле давления

Перед тем как отрегулировать автоматику насосной станции необходимо подготовить отвертку или гаечный ключ, чтобы снять крышку реле и ключ для закручивания или откручивания регуляторов гаек.
После этого инструкция проведения работ своими руками выглядит следующим образом:

• Отключается от напряжения реле давления.
• Снимается пластиковая крышка реле и производится его регулировка в зависимости от ее цели:

1. повышение давления;
2. понижение;
3. изменение диапазона срабатывания оборудования.

• Под крышкой смонтированы два пружинных регулятора, отвечающие за нижнее и верхнее давление.

Для повышения или уменьшения давление в сети необходимо:

• Просто закрутить или открутить гайку на большем регуляторе.
• После изменения регулировки, крышка закрывается.
• Включается напряжение.
• Открывается кран и по манометру, встроенному в насосной станции, определяется, давление при котором включается насос или «нижнее».
• Закрывается кран и проверяется по манометру «верхнее» давление при отключении насоса.

Совет: При удовлетворительных показателях давления регулировка считается оконченной. Если нет, все повторяется снова.

Как изменить диапазон срабатывания реле

Если «нижнее» давление нормальное, а необходимо лишь увеличить или уменьшить «верхнее», нужно использовать меньший регулятор.
При этом:

• Закручивание для этого регулятора гайки по часовой стрелке приведет к увеличению «верхнего» давления, при неизменном «нижнем».
• Откручивание – наоборот: при этом будет уменьшаться или увеличиваться разница между ними — ∆P.
• После изменения регулировки, включается питание и замечается по манометру момент, когда отключается насос — «верхнее» давление.
• При удовлетворительных результатах, регулировку на этом можно прекратить, если нет — процесс повторяется до получения нужного результата.

Совет: Необходимо учитывать, что увеличение ∆P позволяет насосу реже включаться, но в этом случае в сети водоснабжения возникнут более заметные перепады давления, а при уменьшении его, наоборот, будет выравнивание его в системе, но включаться насос при этом будет чаще, что приведет к уменьшению срока его эксплуатации.

Если не устраивает одновременно и «нижнее» давление и диапазон срабатывания реле, необходимо сначала выполнить регулировку большим регулятором, а после этого — меньшим, весь процесс при этом контролируется по манометру станции.

Что учитывается при выполнении регулировки

Регулируя самостоятельно работу реле оборудования необходимо учитывать такие важные моменты:

• Нельзя «верхнее» давление, составляющее более 80% от максимального для изделия, устанавливать на данной модели. Как правило, оно указано на упаковке или в инструкции, и составляет от 5 до 5,5 бар.
  Для установки более высокого уровня в системе частного дома, необходимо подобрать реле у которого большее максимальное давление.
• Перед повышением давления для включения насоса необходимо познакомиться с его характеристиками, сможет ли он развивать такое давление. В противном случае, если его создать нельзя, агрегат не будет выключаться, а реле его отключить не сможет, потому что нельзя достигнуть установленного предела.
  Напор насоса измеряется в метрах водяного столба: 1 м. вод. ст. = 0,1 бар. Помимо этого, учитываются и гидравлические потери во всей системе.
• Нельзя закручивать до отказа гайки регуляторов при регулировании, иначе реле может совсем перестать срабатывать.

Влияние давления воздуха в баке

От величины давления воздуха в гидроаккумуляторе(см.Схема подключения гидроаккумулятора к погружному насосу: какая лучше) оборудования зависит его нормальная работа, но оно никакого отношения не имеет к регулировке реле. Оно в любом случае начнет срабатывать при определенном «нижнем» и «верхнем» давлении, независимо от его наличия в баке.
При отсутствии воздуха в мембранном баке может привести лишь к полному заполнению водой и давление в системе начнет повышаться моментально до «верхнего» и насос будет сразу же отключаться, после прекращения забора жидкости. При каждом открытии крана насос включается, оно будет сразу падать до «нижнего» предела.
При отсутствии гидроаккумулятора реле будет срабатываться все равно. Пониженное давление воздуха приводит к сильному растягиванию мембраны, а повышенное — к недостаточному заполнению бака водой. В этом случае избыточное давление воздуха станет вытеснять жидкость.
Для нормальной работы насосной станции и долгой службы мембраны, необходимо, чтобы давление воздуха было на 10% меньше «нижнего», установленного при регулировке. Тогда гидроаккумулятор будет нормально заполнен водой, а мембрана слишком растягиваться не будет, а значит ее надолго хватит. Насос при этом будет включаться с интервалами, соответствующими отрегулированному в реле ∆P.
Помимо этого, необходимо проверять давление воздуха в баке насосной станции при отсутствии в нем давления жидкости. В этом случае нужно открыть кран, расположенный в системе ниже всего, и слить всю воду.
Подробности регулировки реле давления хорошо показывает видео в этой статье.



Совет: При настройке реле давления нужно помнить, что гидроаккумулятор или бак, сантехника, все шланги и механика реле обладают своими предельными значениями давления, которые нельзя превышать.

Соблюдая такие простые рекомендации, насосная станция будет долго эксплуатироваться в исправном состоянии.

Как настроить реле насосной станции. Реле давления воды для помпы: виды, установка, регулировка

Может потребоваться регулировка — отрегулируйте давление включения и выключения. По умолчанию на нем выставлены заводские настройки, их можно указать в паспорте устройства, обычно они задаются так: включение насоса при давлении ниже 1,4-1,8 бар и отключение при давлении выше 2,5-3 бар. .

Чтобы настроить реле давления, вы должны сначала знать желаемые настройки для его работы.Их следует определять еще на этапе расчета водопровода и выбора насоса и гидроаккумулятора. Для настройки нужно снять корпус реле.

За регулировку отвечают две пружины:

• Большая пружина контролирует давление срабатывания и обозначается на самом реле как P
• Маленькая пружина регулирует разницу между давлением включения и выключения и обозначается как ΔP

Регуляторы представляют собой две гайки, которые определяют степень сжатия каждой пружины: вращение гайки по часовой стрелке (затягивание) сжимает пружину и увеличивает значение.Для увеличения давления переключения нужно затянуть гайку большой пружины, а для уменьшения — ослабить. Чтобы увеличить разницу между давлением включения и выключения, затяните гайки маленькой пружины, а для уменьшения — ослабьте ее.

Для контроля давления, полученного в результате регулировки, используется манометр.

Как настроить реле давления?

1. Откройте кран, чтобы начать потребление воды. Давление постепенно падает, пока насос не запустится.Давление пуска насоса можно зафиксировать с помощью манометра.
2. Закройте кран и дождитесь выключения насоса. Реле давления выключит насос, когда давление достигнет максимума. Это значение можно определить с помощью манометра.
3. Если окажется, что давление реле настроено на неправильное давление переключения, необходимо отрегулировать его, повернув гайку большой пружины. Надо увеличить — закрутить, нужно уменьшить — ослабить. За один раз гайку лучше не поворачивать более одного оборота.
4. Повторяйте шаги 1, 2 и 3, пока не будет установлено желаемое давление переключения.
5. Если окажется, что давление отключения не соответствует желаемому, отрегулируйте его, повернув гайку маленькой пружины. Для увеличения давления отключения затяните гайку; уменьшить, ослабить.
6. Повторяйте шаги 1,2 и 5, пока не будет установлено желаемое давление отключения.

После завершения настройки наденьте корпус реле.

Читайте также:

• Датчик сухого хода необходим в автономных системах водоснабжения для защиты насоса от работы без воды.Работа всухую происходит, когда всасывающий трубопровод насоса находится выше уровня воды. Датчики обнаруживают работу всухую и отключают насос до того, как он выйдет из строя.
• Реле давления воды — это устройство автоматизации водоснабжения, которое автоматически включает насос при падении давления и выключает его при достижении желаемого давления.
• Реле давления используется для автоматизации работы водопроводных систем и обеспечивает управление включением и выключением насоса. Для этого реле необходимо подключить к водопроводу, к электросети и к насосу.В этой статье будет рассмотрен простейший пример подключения.

Датчик давления — это механическое устройство, которое отвечает за управление работой блока давления. Устройство измеряет изменения давления жидкости, включает или выключает оборудование, работающее под давлением. Когда гидроаккумулятор начинает наполняться водой, давление падает, срабатывает датчик на включение и приводит в движение сам насос.

Насосная станция (гидрофор) — сложное сооружение для перекачки воды из одного места в другое.Неважно, есть ли у вас колодец или скважина, вы используете насос или скважину, установка насосных станций значительно облегчает водоснабжение частных домовладений. Насосные агрегаты принято комплектовать дополнительным оборудованием, позволяющим регулировать напор воды по своему усмотрению.

1 Назначение и функции деталей узла давления

Правильно настроенный и регулируемый насос (или насосная станция) с реле давления, тепловым датчиком, манометром и таймером — это гидрофор, т.е.е. комплексная установка полного давления. В комплект входят:

• насос;
Датчик температуры
• ;
Манометр
• ;
• систем обратных клапанов;
• трубопроводных систем;
• таймер;
• и собственно реле давления на помпу.

Тепловое реле защищает электронасос от перегрева. Сигнал о перегреве механизмов исходит от деформации металлических пластин предохранителей после достижения максимально допустимой температуры, заданной системе изначально.

Изготавливают термодатчики из нержавеющей стали и антикоррозионных материалов. Корпус у них герметичный, все соединительные механизмы и детали выполнены на резьбе. Термодатчики крепятся через разъемы типа Dean 43-650.

Реле времени (таймер) — это механизм, с помощью которого вы можете настроить интервалы времени, необходимые для включения и выключения оборудования.

Манометр — механическое или автоматическое устройство для измерения давления в закрытых системах.Различные его модификации используются для воды, газа, пара и других веществ.

2 Устройство и принцип работы реле

Реле давления насоса при заводских настройках по умолчанию настроено на полторы атмосферы. Реле давления воды для насоса «нормально замкнутого типа» означает, что при нулевом давлении контакт в аппарате замкнут.

Чтобы настроить реле давления для управления насосом, необходимо сначала разобрать устройство. Чтобы снять корпус, используйте шлицевую отвертку, открутите нижний винт.Расположение внутреннего устройства предельно простое:

• пружина большого диаметра;
• пружина малая
• клеммы для подключения проводов.

2.1 Как подключить реле насосной станции?

Реле давления подключается следующим образом. В две широкие розетки нужно подключить провода от сети и само устройство давления. Схема запуска насоса всегда указана в руководстве по эксплуатации. Реле подключается к системе через соединительную трубку.Сами трубы в конструкциях бывают с наружной резьбой или внутренней. Стандартный размер резьбы (диаметр) 14 дюймов.

Обратная сторона регулятора (так называемый узел подключения к трубопроводу) выглядит так: металлическая пластина с отверстием на резьбу (большая гайка) на четырех винтах, под которой закреплен поршень с мембраной.

Когда вода вызывает срабатывание поршня, она, поднимая мембрану, заставляет пружину действовать (сжиматься и расширяться). Поэтому, если ваш регулятор проработал какое-то время, под ним могут скапливаться различные виды грязи, песка, ржавчины, взвеси и так далее, в зависимости от типа почвы, на которой установлен гидрофор.

2.2 Как настроить реле протока воды для насосной станции?

Регулировка реле давления насосной станции начинается с установки правильных подключений самого контроллера к месту гидроаккумулятора или рядом с ним. Настраивать насосную станцию ​​необходимо исходя из четкого знания параметров гидрофоров. Опять же, заводская настройка по умолчанию следующая:

• 1,5 бар для включения;
• 3 бара — отключение;
• Максимально допустимое давление 5 бар.

Весь цикл установки выглядит так. При полном баке воды подключенная установка начинает подавать воду в трубопроводную систему, давление в трубах постепенно снижается. Наблюдаем этот процесс по манометру. В момент, когда уровень воды упадет до нижнего предельного значения, контакты внутри устройства должны замкнуться. В этот момент насос начинает запускаться.

Пока краны не будут закрыты, вода поступает в дом из-за работу механизма давления насоса.Когда краны закрыты, насос перекачивает полный гидравлический бак воды и должен остановиться. Давление в установке снова повышается, и при достижении заданного уровня контакты регулятора снова размыкаются и насос отключается.

Как видите, процесс настолько прост, что даже профессионал не сможет в нем разобраться. Однако следует напомнить: внимательно посмотрите на конфигурацию вашего блока давления и модель оборудования, которое вы используете. В инструкции всегда есть рекомендации, какие установки сочетаются с тем или иным оборудованием.

Например, для скважинного насоса стоит просто подобрать реле давления воды для насоса диаметром 9 см (это так называемая девятка). Варианты таких струйных напорных установок производятся компаниями Aquarius, Grundfus и Aquaria. Для винтовых напорных аппаратов многие производители поставляют собственную панель управления, так что при желании можно обойтись без установки датчика.

Последствия выхода из строя датчика могут быть самыми разнообразными. От безостановочной работы гидрофоров до закипания воды в установке, что приведет не только к дополнительным затратам на электроэнергию, но и к выходу из строя внутренних деталей.Сальники, например, в случае кипячения воды в помпе придется менять. Если проблему вовремя не заметить и не решить, можно вообще остаться без гидрофора.

2.3 Регулировка реле давления насосной станции (видео)

Реле давления воды для насоса В настоящее время повсеместно применяется в системах водоснабжения частного дома, коттеджа или других объектов, где требуется автоматическая подача воды к точкам водозабора.На сегодняшний день реле давления воды является необходимым атрибутом насосного оборудования для местности, где отсутствует централизованная система водоснабжения: приусадебные участки, загородные дома, коттеджи и т. Д.

Сегодня мы разберем устройство и принцип работы, технические характеристики и настройки реле давления, рассмотрим отличия и их применение, а также основные неисправности, их причины и способы устранения.

Особенности применения и цена

Реле давления воды предназначено для совместного использования с электрическими водяными насосами с однофазным подключением 220 В в водопроводной сети:

— насосные станции водоснабжения и гидроаккумулятора;
— насосы центробежные поверхностные;
— скважинные насосы;
— погружной;
— погружные вибрационные насосы типа «Малыш» или «Трикл».»

Реле давления для насоса

Как правило, реле давления уже входит в комплектацию, а иногда и погружные насосы. В остальных случаях это устройство приобретается отдельно. Подключение к магистрали через пятиконтактный штуцер. . Реле доступно как с внешней резьбой («папа»), так и с гайкой с внутренней резьбой («внутренняя»). Диаметр резьбы обычно составляет 1/4 фута.

Стоит отметить, что цена реле давления воды напрямую зависит от производителя, например, датские реле давления Grundfos или итальянские Speroni — от 1000-2000 рублей, а китайские можно купить за 200-300 рублей.Российский «Джилекс» РДМ-5 или РД-5 — от 700 руб. Но, если вы выбираете качество, лучше покупать автоматику под европейским брендом.

Кроме того, реле давления может иметь встроенный манометр или может быть частью блока автоматизации насоса в сочетании с реле защиты от сухого хода. Соответственно, это также влияет на цену в сторону ее роста.

Устройство и принцип действия реле давления воды в водопроводе

Реле давления состоит из пластикового корпуса, под которым «прячется» мембрана, контролирующая работу нормально замкнутой группы контактов.Эта мембрана соединена с линией давления системы водоснабжения.

В работе реле есть такие понятия, как давление для включения насоса и давление для его выключения. При покупке реле давления необходимо помнить, что этот механизм имеет заводскую настройку параметров включения и выключения.

Насос включается при превышении порога давления включения в водопроводе (2,6 атм) и выключается при выходе индикатора давления отключения (1.3 атм) уменьшается. Как правило, включение происходит при 2,6 атм, а выключение при падении давления воды в системе до 1,3 атм, но эти параметры можно настроить своими руками.

На фото и схеме подключения хорошо видно устройство реле давления для помпы.

Устройство реле давления для воды: схема подключения

1 — гайка для регулировки нижнего предела давления;
2 — гайка регулировки разницы нижнего и верхнего пределов давления;
3 — клеммы для подключения проводов от помпы;
4 — клеммы для подключения к однофазной электросети;
5 — клеммы для заземления.

По сути, реле давления воды для помпы представляет собой реле связки электрических цепей, которое имеет два контакта и реагирует на изменение параметров давления в системе водоснабжения. Насос качает воду, пока контакты в электрической цепи замкнуты, но когда они размыкаются, питание насоса отключается, и он выключается.

Работа контактов в электрической цепи напрямую зависит от установленных пределов давления включения и давления насоса.По прошествии определенного времени эти контакты могут окислиться, что потребует очистки.

Настройка реле давления воды для гидроаккумулятора и насоса

Как мы уже отмечали выше, реле изначально имеет свои заводские настройки. Но мы можем самостоятельно настроить работу этого механизма в соответствии с удобными для нас значениями. Как это сделать?

1. Чтобы увеличить нижний предел давления, нам нужно повернуть гайку, регулирующую этот предел, по часовой стрелке (см. Диаграмму выше) или против часовой стрелки, чтобы уменьшить этот предел.

2. Обе эти гайки механически воздействуют на пружину регулировки давления в реле. С помощью первого мы устанавливаем нижнюю границу, а вторым — выставляем необходимый перепад пределов давления.

Технические характеристики реле давления

Технические характеристики и настройки реле

Неисправности реле давления помпы и способы их устранения

1. Насос не включается.

Необходимо проверить наличие воды на всасывающем участке трубопровода и напряжение в сети.Выключите питание и снова включите его через некоторое время.

2. Насос часто включается и выключается.

Попробуйте снизить порог давления отключения, возможно, его значение слишком велико.

3. Насос не выключается.

Проверить максимальное рабочее давление насоса. В норме оно должно быть выше давления включения реле на 0,8 атмосферы. Также стоит проверить магистраль на герметичность и скопление воздуха в водопроводе.

Сегодня мы разобрали устройство и принцип работы реле давления воды для насоса , его особенности, характеристики и применение в быту.Это удобный, современный и недорогой механизм, позволяющий автоматизировать работу всей сантехнической системы частного дома. Смотреть видео.

Часто владельцы приусадебных участков и домов, где есть индивидуальное водоснабжение, не придают значения реле давления насосной станции. Они думают, что насос, гидробак и трубопроводы — единственные важные элементы, от которых зависит стабильная и комфортная подача воды. Это неправда.Реле давления — небольшая, но важная деталь. С одной стороны, это экономит ресурс оборудования, а с другой — позволяет иметь нормальный напор воды, не включая ее.

Смысл реле в том, что специальные пружины регулируют диапазон давления, при котором насос включается и выключается. Нижний порог — это давление воды в гидробаке, при котором замыкаются контакты включения устройства. Среднее значение для большинства насосных станций равно 0.9-1,8 атм. То есть, если давление в системе падает ниже этого значения, она включается.

Верхний порог, он же «дельта P», ΔP — такое значение, при достижении которого автоматика дает команду на выключение насоса.

Для бытовых нужд обычно достаточно 2,4 атм, но никто не запрещает повышать давление отключения до более высоких значений. Главное, чтобы прибор давал такое давление, а трубопроводы его выдерживали.

На примере действие реле может быть показано следующим образом:

• Вы открыли кран для мытья посуды.Давление в системе позволяет некоторое время обходиться без включения насоса. Если промываю одну чашку, или у гидроаккумулятора большой объем, или реле настроено на высокий порог включения насосной станции, то без электричества можно обойтись.
• Далее давление в баке падает ниже R. Автоматика включает насос, он подает нам воду и наполняет гидробак.
• Закрываем кран. Давление в системе повышается и при достижении заданного значения ΔP насос выключается.Наше оборудование снова в режиме ожидания.

Устройство

Релейное устройство для бытовой или садовой насосной станции не сложно. Когда вы покупаете полную насосную станцию, реле уже имеет заданный диапазон значений. Это зависит от емкости аккумулятора (бака). Имеет специальную мембрану, отделяющую воду от воздуха. Реле подключено к полости, заполненной воздухом. Для измерения начального давления в этой полости обычный автомобильный манометр подсоединяется к ниппелю, который находится на каждом гидроаккумуляторе.

Пружина, регулирующая нижний порог (включение насоса) замыкает контакты, когда давление падает ниже установленного значения. Обычно это небольшая пружина, которую можно отпустить или затянуть с помощью простой отвертки или гаечного ключа.

Еще одна пружина регулирует диапазон значений ΔP. Установив его на наиболее комфортное для нас значение, мы задаем режим работы оборудования.

Электрическая часть реле имеет силовой кабель и кабель, ведущий к насосу.Пружина замыкает или размыкает контакты, в результате сигнал подается или перестает поступать на насос.

Как установить и настроить

Требуемое значение отключения насоса устанавливается отверткой в ​​специальном месте в корпусе реле. Поворачивая его по или против часовой стрелки, мы устанавливаем давление, при достижении которого контакты размыкаются и выключается насос.

Не пытайтесь установить максимальное значение. Нам будет просто неудобно иметь огромное давление в кране и в других потребителях воды.Также трубопроводы и арматура (клапаны, прокладки, шаровые краны, арматура) не всегда способны выдерживать высокое давление.

Достаточным для комфортного использования душа, раковины, унитаза и садовой поливочной машины можно назвать давление 2-2,4 атм.

Также есть возможность более глубокой настройки. Для этого откройте верхнюю крышку. Мы видим, что большая пружина управляет верхним порогом, или отключением помпы. Также есть небольшая пружина, сжимая или ослабляя которую, мы увеличиваем или уменьшаем нижнее значение, т.е.е. включение насоса. Нормальным считается около 1 атм.

Но так как мы все разные и по-разному смотрим на комфорт и удобство нашего водоснабжения, то порог включения можно повышать или понижать. Все это делается экспериментальным путем. Одни модели нужно повернуть на пол-оборота, другие — несколько, чтобы добиться комфортного давления для включения помпы.

На видео — подробная инструкция по настройке:

В каких случаях может потребоваться ремонт

Бывает, что не соблюдаются установленные верхний и нижний диапазоны давления. Насос запускается, когда давление падает значительно ниже установленного значения до нуля. И отключается, когда показатель превышает установленный порог. Или вообще не выключается. В первом случае у нас в доме неудобно пользоваться водой, потому что из крана течет тонкая струйка. Во втором — риск выхода из строя насоса, отходы электрической энергии и перспективы прорыва трубопроводов и выхода из строя запорной арматуры.

Причиной неисправности часто бывает грязная вода.. Гидравлический бак соединен с реле трубопроводом, который «информирует» наш датчик о текущем давлении в системе. Этот трубопровод со временем забивается и не может передавать точную информацию о давлении в гидробаке.

Этот момент исправляется простой чисткой. Снимаем реле, разбираем и очищаем забитое ржавчиной или другим мусором отверстие. Во время разборки реле нужно помнить, в каком положении находится каждая деталь, чтобы потом собрать все как было.

Еще одна проблема — прожигание контактов аппарата . Эта неисправность устраняется наждачной бумагой или напильником. Рекомендуется чистить контакты раз в один-три года, в зависимости от частоты работ и качества материала.

Цена

Устройство с защитой от сухого хода стоит около 500 руб.

Но чаще всего на практике используется модель РМ-5 по цене 330 рублей за штуку. Подключите это к силе каждого.

Реле давления — это мозг насосной станции! От того, как она настроена и регулируется, зависит не только комфортный напор воды в системе, но и срок службы насосного, трубопроводного и другого гидравлического оборудования. Устройство размыкает и замыкает контакты в зависимости от давления в гидробаке. Правильно настроенная автоматика — залог долгой и безотказной работы всей станции.

Регулировка верхнего предела, подающего команду на выключение насоса, осуществляется вращением винта на верхней крышке реле.Чтобы установить нижний порог, т.е. давление запуска насоса, нужно открыть крышку и затянуть или отпустить маленькую пружину. Возможно вам пригодится.

Регулировка реле давления насосной станции. Как отрегулировать реле давления воды насосной станции. Устройство реле давления насосной станции

Современные дома снабжаются водой через сложную насосную систему. Давление в нем может достигать колоссальных значений, а при слишком высоком давлении система может деформироваться.

Для предотвращения таких случаев есть специальное устройство — реле давления насосной станции.

1 Назначение

Реле давления — это специальное устройство, которое контролирует ряд параметров в системе. Он срабатывает при достижении верхнего уровня напора, после чего насос отключается. Основной рабочий механизм — подвижная пружинная группа.

Также прибор помогает регулировать уровень давления, понижать или повышать его. Более продвинутые и дорогие модели имеют дополнительные функции, такие как: разного рода спуск, разъемы для подключения дополнительного насоса, различные индикаторы, собственный манометр, контроль температуры.

1.1 Как это работает

На пружинную группу, главную часть, действует сила. Если давление слишком высокое, пружина вытаскивается и касается электрического контакта.

Этот контакт подключен к датчику, который при срабатывании подает сигнал на остановку насоса. Натяжение пружины регулируется специальными гайками, которые помогают установить верхний и нижний пределы сжатия.

2 Сфера применения

Сейчас таких устройств несколько типов:

• реле давления воды для насосной системы;
• реле давления воздуха для компрессора;
• реле зарядного напряжения для устройств.

По принципу работы первые два устройства абсолютно идентичны.

Первое устройство также называется проточным устройством. Первый тип контролирует сжатие воды в насосной системе, тем самым защищая ее от избыточного давления. В таких системах он связан с гидроаккумулятором. Гидроаккумулятор — это специальная емкость, куда насос перекачивает воду, которая затем под давлением попадает в водную систему. Для более правильной и точной работы важно установить прибор рядом с гидроаккумулятором.Без этой составляющей невозможна автономная работа насосной станции.

Реле воздушного насоса действует аналогичным образом, но оно подключено к компрессору. Воздушные насосы мощные, и если их не контролировать, система может взорваться изнутри. В такой системе он устанавливается ближе к насосу для лучшей производительности.

3 Установка в водопроводную систему

Неправильно установленная машина не включает и не выключает насос. Устанавливается перед гидроаккумулятором.Это увеличивает точность его работы. Для начала устройство подключается к насосной системе, после чего приводится в действие. Подключать нужно плотно, чтобы настройка была точнее.

4 Инструкции по установке

Вам необходимо сделать следующее:

5 Регулировка расхода воды

Поскольку водные системы популярны в повседневной жизни, важно знать, как настроить реле давления воды. Это поможет эффективно использовать ресурсы насосной системы, а также надолго сохранить ее в рабочем состоянии.Ниже описано, как отрегулировать реле давления воды своими руками.

Устройство имеет 2 основных ограничения: одно для верхнего и одно для нижнего давления. Нижний — индикатор, при котором включается помпа. Верхний — при котором выключается. Эти два индикатора регулируются с помощью специальных гаек на корпусе устройства. Гайка большего размера отвечает за верх, меньшая за низ.

При покупке у него стандартные настройки, где верхний предел составляет около 2,5 атмосфер, а нижний — 1.5 атмосфер. Однако эти значения можно изменить, подстроив под индивидуальные характеристики насосной станции своими руками, ведь заводской переключатель не всегда подходит для нужд потребителя.

Регулируя устройство, необходимо создать давление воздуха в аккумуляторе насосной системы. Для этого можно использовать автомобильный насос. После того, как необходимые параметры созданы, можно приступать к настройке реле протока воды своими руками.

При настройке реле уровня воды своими руками нужно помнить следующие моменты:

• для увеличения давления гайки нужно вращать по часовой стрелке, для уменьшения — против;
• аккумулятор может взорваться при слишком высоком давлении. Не превышайте верхний предел давления. Это значение можно найти на упаковке аккумулятора;
• шланги и краны также имеют собственные пределы давления;
• настройки должны основываться на возможностях помпы.Насос может просто не справляться со своей задачей;
• Если зазор между высокой и низкой степенью сжатия большой, то в гидроаккумуляторе будет много воды, и насос будет немного включаться. Однако этот вариант создаст перепады напора воды;
• в противоположной ситуации, когда разница между высокой и низкой степенью сжатия мала, напор будет постоянным. Однако насос будет работать постоянно.

При правильной настройке устройство обеспечит всю систему постоянным и бесперебойным напором воды, сэкономит электроэнергию насоса.Правильная настройка обеспечивает долгий срок службы устройства.

5.1 Как настроить реле давления? (видео)

6 Неисправности

В процессе эксплуатации наиболее частые проблемы можно исправить вручную. Это проблемы из разряда: «насос не включается и не выключается», «не работает», «не выключается, не выключается» и т. Д. Ниже приводится описание этих проблем и способы их решения. Если устройство настроено неправильно, оно может не работать.

6.1 Проблема: при достижении верхней отметки не выключается помпа

Причин, по которым прибор не выключает помпу, может быть много. Основные из них:

1. Неправильная настройка верхнего регулятора давления.
2. Неисправность верхней регулировочной пружины.
3. Нестабильное напряжение в сети.
4. Сброс давления в гидроаккумуляторе.
5. Поломка электронной системы.

В первых двух случаях есть возможность устранить неисправность своими руками; в последнем нужно передать устройство в руки специалисту или произвести замену.

Если верхний регулятор давления настроен неправильно, при слишком высоком давлении насос будет работать постоянно. Чтобы исправить эту проблему, вам необходимо перенастроить машину.

Пружина может сломаться, и высокое давление не растянет ее, и поэтому контакты не будут замыкаться. Также может сломаться механизм, соединяющий гайку и пружину. К счастью, пружина имеет простую конструкцию, в отличие от электронной начинки устройства, и заменить ее не составит труда.Комплектующие можно приобрести в хозяйственных магазинах.

Поскольку это электронное устройство, на него влияют колебания напряжения. Они могут вызвать произвольное включение и выключение насосной системы. При подозрении на поломку проверьте стабильность напряжения.

Сброс давления в гидроаккумуляторе приводит к потере давления в системе. Аппарат не выключает насос и продолжает качать воду. Чтобы не допустить такой ситуации, внимательно следите за герметичностью насосной системы.

Наполнение реле — довольно сложное устройство, предназначенное для отключения помпы.При выходе из строя самостоятельный ремонт невозможен. В этом случае мастер должен настроить реле. Замена тоже хороший вариант, реле стоит не очень дорого. Если вы решили заменить установленное реле, обратите внимание на реле давления RDM 5, стоимость которого не превышает 1000 рублей. Более дешевый вариант — реле давления PM 5.

6.2 Проблема: реле выключает насос, даже если давление не достигло максимального уровня

Причины и решения этой проблемы такие же, как и предыдущая.

6.3 Проблема: что-то постоянно щелкает в реле протока воды

Причины этой неисправности всего две: недостаточное давление воздуха в гидробаке или порвана мембрана.

Если в гидроаккумуляторе нет давления, нужно повторно закачать туда воздух, затем настроить реле, как описано выше.

Мембрана устанавливается перед отверстием, куда поступает вода из системы. Когда он прорывается, давление воды заставляет его биться о стенки трубы, тем самым издавая щелкающий звук.Его легко заменить, разобрав устройство. После замены нужно настроить реле насосной станции своими руками. Как отрегулировать реле давления описано выше.

• внимательно следить за герметичностью водяной системы;
• грамотная настройка обеспечит постоянный напор воды и экономию энергии;
• нужно проверять компрессию в гидроаккумуляторе не реже одного раза в полгода;
• используйте точный манометр для установки давления;
• аккумулятор не перекачивать.Максимальное давление для него написано в инструкции;
• следите за изоляцией электрических контактов, так как они находятся рядом с водой;
• Если вы не уверены, что можете настроить реле давления самостоятельно, воспользуйтесь услугами профессионала. Это сэкономит вам время и деньги.

8 Реле своими руками

Если есть необходимость сделать реле протока воды своими руками, то есть смысл использовать для этой цели реле протока от газовой колонки. Шток должен нажимать микровыключатель, который включает насос.Но для того, чтобы система работала долго и соответствовала требованиям безопасности, все же лучше приобрести устройство в специализированном магазине.

Реле водяного насоса — это устройство, контролирующее уровень давления и обеспечивающее автономную работу в системе водоснабжения. Именно поэтому при его правильной эксплуатации срок службы значительно увеличивается.

Наладка реле давления насосной станции своими руками — важная процедура. Правильная настройка обеспечивает стабильный напор воды и экономит электроэнергию, которая расходуется на питание насоса.

При неисправном контакте прибор следует заменить. Большинство распространенных неисправностей можно исправить вручную, не обращаясь к специалисту. Ремонт реле давления насосной станции несложно в домашних условиях.

Мы отправим вам материал по электронной почте.

Надлежащая инженерная система будет безупречно выполнять свои функции, если регулирование воды для насоса правильное. Эту процедуру можно проводить самостоятельно, не обращаясь за помощью к специалистам. Это повысит точность работы оборудования и предотвратит преждевременный выход из строя отдельных его компонентов.

Указанное стрелкой реле устанавливается в индивидуальных системах водоснабжения

Автоматическое запоминание алгоритма определенных действий полезно только в стандартных ситуациях. На практике случаются различные неисправности, поэтому требуются глубокие знания. Также они пригодятся для того, чтобы без досадных ошибок и лишних затрат купить новое реле давления для помпы.

Для какой точной настройки реле давления насосной станции?

• При низком давлении вода из кранов течет слишком медленно.Некоторые модели посудомоечных машин не включаются или выходят из строя.
• Чрезмерно высокий напор оказывает чрезмерную нагрузку на все элементы системы водоснабжения. Увеличивается вероятность возникновения аварийных ситуаций.
• Неточная регулировка реле давления воды для насоса приводит к тому, что он очень часто срабатывает. Это приведет к преждевременному износу механических частей устройства.

Функционирует следующим образом:

• Колодцы «на песке», колодцы и другие типовые источники сами по себе не создают давления в системе водоснабжения.Для решения этой проблемы на первом этапе используется насос (10).
• При включении подает жидкость в специальный резервуар (15). Имеет гибкую перегородку. Эта емкость одновременно является хранилищем и демпфером.
• При достижении максимального давления (3,3 атм.), Контактные группы реле (1) размыкаются, двигатель насоса отключается.
• С этого момента давление в системе поддерживает только бак.
• В процессе работы и других потребителей давление падает.При снижении до 2, 2 атм. Контакты реле замкнут электрическую цепь 220В и включат насос.

Эти циклы повторяются автоматически без вмешательства пользователя.

Примечание! Уровни давления рабочие, но приблизительные. Чтобы точно контролировать реле давления воды для помпы, необходимо использовать соответствующие данные для конкретной станции.

Параметры товаров разных производителей

В следующей таблице приведены данные специализированных реле управления для станций водоснабжения.

Таблица 1. Данные специализированных реле управления для станций водоснабжения.

Принципы работы вышеуказанных продуктов одинаковы. Механизм на рисунке обеспечивает относительно низкую информативность. Точнее и проще выставить давление с помощью специализированного прибора — манометра.

Цена электронных реле давления воды для помпы выше. Эти устройства следует рассматривать отдельно, так как они существенно отличаются от моделей, представленных в этой статье.В их оснащение входят: микротурбины для измерения расхода жидкости, специальные датчики давления и блоки передачи данных на внешние устройства отображения.

Способ регулировки реле давления воды для насоса

Этот алгоритм используется в «идеальной» ситуации, когда водопровод находится в хорошем рабочем состоянии.

Следующие шаги помогут вам настроить новый регулятор:

• Отключите насос от сети 220 В и полностью слейте воду.
• На двигатель подается питание, по манометру отслеживается рост давления и регистрируется уровень автоматического отключения. Откройте клапан, чтобы давление медленно падало. Регистрируются показания прибора, при котором контакты реле замыкаются.

Маленькая пружина задает не определенное давление для выключения, а разницу значений для включения и выключения насоса

Диагностика, устранение неисправностей после настройки и обновлений

Если описанная выше схема не работает, ослабьте обе гайки с предварительным увеличением давления, например, до 3.3 атм. Медленно слейте жидкость до необходимого уровня (2, 3 атм.), Закройте вентиль. Гайка на большой пружине зажимается до тех пор, пока реле не выключится. После — повторите шаги из предыдущего раздела.

Стандартные регуляторы (тип Italtecnica PM / 5) могут быть модернизированы:

• Третья пружина, выполненная в форме штифта, изогнута таким образом, что фиксация в пластиковых упорах более надежна.
• Нейтральный провод подключается непосредственно к двигателю.Фазный провод разделен на две группы, что снижает износ контактов при обгорании.

Общие выводы

При данной инструкции самонастройка реле давления воды для насосной станции не вызовет затруднений. При выборе нового изделия для замены следует обращать внимание на следующие параметры:

• соответствие резьбовых соединений;

Артикул

Реле давления — это часть насосной станции, которая отвечает за запуск и остановку насосного оборудования при достижении определенного давления в гидробаке.Как правило, при покупке насосной станции заводские настройки ставятся на датчики давления. В результате, настроенный производителем агрегат реагирует на определенные индикаторы запуска и остановки насоса. Обычно заводские настройки включения устанавливаются в диапазоне 1,5-1,8 атм., А настройки выключения устройства срабатывают при выходе давления из диапазона от 2,5 до 3 атм.

Но иногда для более эффективной работы станции в определенных условиях необходимо изменить настройки устройства.В этом случае настраивается реле давления насосной станции. Из нашей статьи вы узнаете, как это сделать самостоятельно, а видео в конце статьи поможет более четко разобраться в процессе.

Чтобы вы могли правильно настроить это реле своими руками, следует разобраться в особенностях его конструкции и понять принцип работы агрегата.

Реле давления насосной станции представляет собой металлическое основание, на верхней части которого закреплена контактная группа, два подпружиненных регулятора разных размеров и клеммная колодка.В нижней части стальной пластины крепится мембранная крышка, под которой находится стальной поршень и сама мембрана, а также быстросъемная гайка для крепления к переходнику, установленному на насосном оборудовании. Все эти части закрыты пластиковой крышкой. Он, в свою очередь, прикреплен к винтовой части большого регулятора. При необходимости эту крышку можно легко снять с помощью гаечного ключа или отвертки.

Как правило, реле в водонасосных станциях могут отличаться конфигурацией, формой и расположением отдельных элементов, но обычно они имеют такую ​​же конструкцию, как мы описали выше.Иногда реле можно оснастить дополнительными элементами для защиты агрегата от работы всухую и защиты двигателя от перегрева, для этого прибор будет измерять температуру перекачиваемой жидкости.

Принцип работы данного устройства следующий:

№

1. Под действием напора воды, поступающей от насосного оборудования, мембрана из-за увеличения давления воздуха во второй камере давит на поршень, который активирует контактную группу.
2. Эта группа установлена ​​на стальной платформе с двумя петлями. В зависимости от того, какое положение он занимает, контакты, через которые идет напряжение 220 В на насосный агрегат, могут замыкаться или размыкаться, тем самым вызывая запуск или остановку насоса.
3. Для уравновешивания давления поршня используется регулирующая пружина, действующая на платформу для установки контактного блока. Усилие пружины регулируется с помощью соответствующей гайки.
4. По мере того, как количество воды в системе уменьшается из-за потребления потребителем, давление воздуха в резервуаре подачи воды падает.В результате пружина, преодолевая действие поршня, замыкает контактную группу, что приводит к запуску насоса.
5. По мере того, как в баке становится больше воды, давление воздуха увеличивается. Это заставляет поршень постепенно перемещать контактную площадку, несмотря на силу пружины. Однако размыкание контактов происходит не сразу, а после смещения платформы на определенное расстояние. Это значение зависит от того, насколько будет сжиматься вторая маленькая пружина.Он, как и большая пружина, расположен на штоке с гайкой. Как только контакты размыкаются, насосный агрегат перестает работать.

Из этого получается, что для регулировки давления переключения водопровода необходимо правильно отрегулировать силу сжатия большой пружины. Давление, регулируемое этим элементом, еще называют нижним. Чтобы отрегулировать верхнее давление в системе водоснабжения, необходимо отрегулировать срабатывание маленькой пружины.Сила сжатия этого элемента позволяет установить разницу между давлением отключения и давлением отключения.

Настройка реле давления насосной станции может потребоваться, если заводские настройки владельца не совпадают или они потеряны. Однако прежде чем приступить к регулировке, необходимо правильно подготовить накопительный бак.

Подготовка гидробака

Гидравлический бак, накопительный бак или гидроаккумулятор — это герметичный бак, состоящий из двух частей.В одной части в виде резиновой груши скапливается вода. А другая часть — это пространство между стенками груши и внутренней поверхностью гидробака, в которое закачивается определенное количество воздуха.

Поскольку в груше скапливается вода, ее подключают к водопроводу. Во вторую камеру можно закачать воздух с помощью обычного автомобильного насоса. Благодаря этому воздуху груша сжимается водой, что помогает поддерживать определенное давление в водопроводных трубах.Благодаря этому после открытия крана движение воды по трубопроводу происходит под давлением без включения насоса.

Внимание: при неправильном выборе давления воздуха в гидробаке не удастся добиться оптимальной работы системы.

Слишком высокое или низкое значение может привести к частым запускам и остановкам насоса, что отрицательно сказывается на сроке службы устройства. Меньшее значение может привести к чрезмерному растяжению груши и ее быстрому разрушению.

Последовательность подготовки гидробака:

1. Перед закачкой воздуха в гидробак или перед проверкой показателей необходимо слить воду из трубопровода. Для этого откройте нижний кран. В результате груша в емкости для хранения окажется пустой.
2. Теперь можно выполнять нагнетание воздуха и проверку давления. Он должен быть на 10 процентов меньше нижнего значения. Если вы еще не настроили систему и не знаете, какое должно быть нижнее значение, то настройка выполняется следующим образом:

• если объем гидробака 20-25 литров, то выставляем давление в пределах 1.4-1,7 бар;
• при емкости накопительного бака в пределах 50-100 литров показатель необходимо установить в районе 1,7-1,9 бар.

Важно: не оставляйте грушу аккумулятора на долгое время без воды. От этого его стенки могут засохнуть или слипнуться. Давление воздуха в гидробаке необходимо проверять каждый месяц.

Настройка реле

При правильном давлении воздуха в гидроаккумуляторе и чистых фильтрах можно приступать к настройке водяного реле в насосном агрегате.Наладочные работы проводим в следующей последовательности:

1. После выключения помпы сливаем воду из трубопровода. Для этого откройте в системе нижний кран. С помощью отвертки или гаечного ключа снимите крышку с реле.
2. Включаем насос, который закачивает воду в систему.
3. В момент выключения насосного агрегата необходимо записать показания манометра. Это даст вам текущее максимальное давление.
4. После этого стоит приоткрыть кран, который находится в самой высокой точке системы.Если у вас одноуровневая система, то откройте самый дальний от насоса кран. Когда давление упадет до определенного значения, насосный агрегат снова запустится. Вы должны записать показания манометра во время запуска и снова записать их. Это позволит найти текущее более низкое давление. Вычитая полученные результаты, вы получите перепад давления, на который настроено ваше реле. Помимо записи показаний, оцените напор от открытого крана (самого дальнего в системе).
5. Если напор недостаточен, необходимо увеличить нижнее давление.Для этого агрегат необходимо отключить от источника питания и затянуть гайку на большой пружине. Если нужно снизить давление, то пружину следует ослабить.
6. Приступаем к установке разницы давлений, которую вы уже узнали, вычитая найденные показатели. Оптимальная производительность должна быть в пределах 1,4 атм. Если ваш результат меньше, то это может дать вам более равномерный поток воды, но более частый запуск насоса. Это может привести к преждевременному износу агрегата.Если ваш результат превосходит оптимальные показатели, то работа будет проходить в более щадящем режиме, но разница между предельно высоким и низким давлением станет заметной. Чтобы отрегулировать этот параметр, нужно повернуть гайку на маленькой пружине. Чтобы увеличить перепад давления, необходимо увеличить силу сжатия. Ослабление пружины приведет к обратному действию.
7. После регулировки стоит проверить ее эффективность. Для этого из системы снова сливают воду, подключают питание к насосному оборудованию и запускают агрегат.Дальнейшие шаги повторяются до тех пор, пока настройки реле не будут вам подходить.

Внимание: вторая (малая) пружина очень чувствительна, поэтому ее регулировку следует производить очень осторожно, повернув гайку на небольшой оборот.

Начальная установка

Если пружины вашего реле полностью ослаблены, вам придется заново отрегулировать его с нуля. В этом случае работа ведется в следующей последовательности:

1. Они запускают насосное оборудование и нагнетают давление в системе до уровня, когда давление воды из самого дальнего от насоса крана становится для вас более-менее приемлемым.Предположим, что измерительный прибор показал в этот момент значение 1,5 бара. Отключаем насос.
2. Теперь нужно отключить насосную станцию ​​от питания, открыть крышку на реле и начать затягивать гайку на большой пружине до характерного щелчка, свидетельствующего о том, что контакты замкнуты.
3. Крышка реле установлена ​​на место и насосное оборудование запущено. В этом случае давление необходимо довести до 2,9 бар.
4. Теперь необходимо снова отключить блок от источника питания, снова открыть крышку на реле и затянуть гайку маленькой пружины до щелчка размыкания контактов.
5. После выполнения настроек реле активируется при нижнем значении 1,5 бар и отключает насос при верхнем давлении 2,9 бар. Возвращаем крышку на реле на место, и подключаем станцию ​​к электросети.

Видеоинструкция по настройке реле давления водопровода своими руками:

Реле давления — это небольшой, но незаменимый компонент большой и маленькой насосной станции. А если все остальные его элементы просто нужно правильно подключить, то его тоже придется дополнительно настроить.Именно это устройство отвечает за автоматизацию процесса откачки. Он включает и выключает оборудование в зависимости от давления в гидробаке.

Грамотная регулировка реле давления для помпы — залог комфорта и долгого срока службы оборудования. Как это выполняется, какие действия нужно выполнить и какие данные знать для тонкой настройки, мы подробно расскажем в статье. Вы узнаете, почему и в какой ситуации он производится.

Помимо пошагового описания процедуры регулировки, мы даем ценные рекомендации инженеров-гидротехников.Для оптимизации восприятия текст дополнен фото-подборками, схемами, видеогидами.

Многочисленные разновидности, которыми комплектуются практически все насосные станции, расположены примерно в одном месте.

Внутри пластикового корпуса находится металлическая основа, на которой закреплены остальные элементы:

• мембрана;
• поршневой;
• платформа металлическая;
• Узел электрических контактов.

Сверху, под пластиковой крышкой, находятся две пружины — большая и малая.Когда мембрана находится под давлением, она толкает поршень.

Он, в свою очередь, поднимает платформу, которая воздействует на большую пружину, сжимая ее. Большая пружина сопротивляется этому давлению, ограничивая движение поршня.

Небольшого расстояния, разделяющего большую и малую регулировочные пружины, достаточно для регулирования работы целого набора устройств. Платформа под давлением диафрагмы постепенно поднимается, пока ее край не достигнет маленькой пружины. Давление на платформу в этот момент увеличивается, в результате чего меняется ее положение.

Галерея изображений

Все больше людей предпочитают жить в загородных коттеджах, загородных домах и новостройках. Доказано, что городской ритм истощает даже самого сильного человека, что напрямую влияет на эффективность его работы и даже отношений с близкими. Это понимает даже правительство, продвигающее программу «Одноэтажная Россия». Но это все теория. На практике оказывается, что рядовой человек, решивший обустроить постоянное или временное жилье за ​​чертой города, сталкивается с рядом нюансов, которые необходимо учитывать.Итак, живя в городе, совсем не обязательно понимать, что такое реле давления насосной станции. В сельской местности, где, как правило, отсутствует централизованная система водоснабжения, без таких знаний сложно обойтись.

Где взять воду в коттедже

Не все загородные дома находятся в зоне действия централизованных водопроводов. Напротив, «счастливчиков», которым нужно принести в комнату трубу от основного ответвления с водой, и пользоваться пользой гораздо меньше, чем остальным, гораздо меньше.Но выход есть. А их несколько. Выбор, как это часто бывает, определяется окончательной стоимостью установки и последующей эксплуатации системы.

Самыми известными являются три варианта решения проблемы:

С помощью просторной емкости на территории фермы, в которую периодически нужно откуда-то подавать / заливать водой для наполнения. На самом деле, это компактный аналог водонапорной башни. Сама бочка установлена ​​на высоте, чтобы вода из нее вытекала самотеком, достаточно лишь открыть кран.У этого решения больше недостатков, чем преимуществ.

Классическим способом — колодцем и ведром (иногда с коромыслом). Надежность 100%, но об удобстве говорить не приходится. Стоит ли напоминать, что для наполнения маленькой ванны потребуется 14 ходунков на колодец с ведром?

Собрав насосную станцию, которая автоматически забирает воду из колодца или колодца и при необходимости выдает потребителю. Это дает возможность в части водоснабжения организовать в деревенском доме привычную городскую жизнь.В этой статье мы рассмотрим именно этот случай. Мы также объясним, что такое реле давления насосной станции и укажем его роль в обеспечении работы системы водоснабжения дома.

Индивидуальное водоснабжение

Насосная станция — это устройство, предназначенное для перекачивания воды из внешнего источника и создания и поддержания необходимого давления в системе хозяйственно-питьевого водоснабжения. Конструктивно это совокупность соединенных определенным образом компонентов, каждая из которых выполняет свою функцию.Например, реле давления насосной станции контролирует величину давления, фактически полностью контролируя работу всей системы. Кроме того, если этот элемент неисправен или настроен неправильно, мембранный резервуар для хранения может выйти из строя, и это требует значительных затрат на восстановление.

Из чего состоит насосная станция?

В состав данного устройства входят:

Электронасос, перекачивающий воду из внешнего источника. В зависимости от того, как реализована схема, она может быть погружной, постоянно находящейся под водой, а также внешней, надводной.

Предотвращает выход воды под действием силы тяжести.

Реле давления насосной станции, регулирующее давление путем включения / выключения насоса.

Бак гидроаккумулятора, в котором накапливается и распределяется вода.

Система трубопроводов, состоящая из вспомогательных элементов (трубы, пятиходовой штуцер, фильтр).

Принцип работы

Прежде чем объяснять, как устроено реле давления насосной станции, стоит хотя бы в общих чертах рассказать о работе системы индивидуального домашнего водоснабжения.Внутри гидроаккумулятора находится емкость грушевидной формы из модифицированной пищевой резины, между которой и стенками емкости прокачивается воздух. Насос закачивает воду в «грушу», она расширяет и сжимает внешний воздушный зазор, который начинает оказывать давление на стенки. Регулировка реле давления насосной станции позволяет владельцу системы самому установить лимит наполнения бака и, как следствие, момент выключения насоса, контролируя значение по манометру.

Вода не уйдет обратно в колодец, так как этому препятствует подпружиненный клапан. Стоит открыть кран в любой точке водозабора — и вода с груши хлынет по системе, а начальное давление будет равно заданному значению. По мере расходования воды давление будет падать, и при достижении нижнего порога, установленного в реле, насос включится, и цикл повторится.

Правильная установка

Как мы уже указывали, важнейшим элементом такой системы водоснабжения является реле давления насосной станции.Он подключается между выходом из гидроаккумулятора и обратным клапаном на трубопроводе. Хотя в целях экономии все сплиттеры можно собирать независимо из отдельных компонентов, мы рекомендуем приобрести пятиходовой штуцер, который обеспечивает резьбу для всех основных частей, включая манометр. Важно не перепутать порядок обратного клапана и штуцера, иначе регулировка реле давления насосной станции будет невозможна. Эта ошибка сводится к минимуму за счет использования стандартных компонентов.

Устройство реле давления насосной станции

В конструкции станций индивидуального водоснабжения в качестве регулятора предельного давления используется РМ-5 или его зарубежный аналог, полностью совместимый по выводам. Однако возможны изменения внутреннего устройства и, как следствие, неисправности реле давления насосной станции также разные, хотя их можно сгруппировать по схожести.

Внутри каждой модели (RD5 или PM5) находится металлическая подвижная пластина (площадка), на которую две пружины оказывают давление с противоположных сторон.Кроме того, вода, накачанная в грушу, косвенно давит на нее. Поворачивая зажимную гайку соответствующего пружинного блока, пределы срабатывания можно увеличивать или уменьшать. Пружины «помогают» (или препятствуют) давлению воды перемещать пластину. Механизм устроен таким образом, что при перемещении платформы замыкаются или размыкаются несколько групп электрических контактов.

То есть сама схема работает следующим образом:

Насос качает воду в гидроаккумулятор.Электропитание на двигатель подается через замкнутые контакты реле давления.

Давление воды в баке увеличивается, при достижении определенного значения, заданного пружинами верхнего предела в РД-5, срабатывает механизм и разрывается электрическая цепь — насос выключается. Жидкость не возвращается в колодец благодаря клапану.

По мере того, как вода сливается, груша опорожняется, давление в системе падает и в реле срабатывает нижняя ограничительная пружина, замыкая контакты насоса.Цикл повторяется.

Настраиваем реле РМ-5

Внешне это небольшая пластиковая коробочка, на обратной стороне которой размещена металлическая основа с размещенной там накидной гайкой, система которой аналогична «американке». С его помощью прибор прикручивается к выходу пятиходового фитинга. Настройка реле давления заключается в затяжке двух гаек. Более крупный находится на металлической пластине и помечен буквой «P». Он отвечает за верхнее значение давления, при котором контакты размыкаются и двигатель насоса выключается.Меньшая гайка обозначается как «ΔP» и косвенно указывает на меньшее значение, после которого включается электрическая цепь. При регулировке очень важно понимать, что «дельта P», в отличие от «P», не устанавливает нижний предел, а регулирует разницу между давлением отсечки и отсечки.

Регулируем верхний предел, при котором насос отключается

Обязательным условием для правильной регулировки является проверка давления воздуха в гидроаккумуляторе. Обычно это около 1.5 атмосфер. Чем он выше, тем меньше воды будет накапливаться в баке, но тогда среднее давление будет выше. Представим, что когда резервуар полностью пустой, там 1 атм. Это допустимо. Если меньше, то нужно использовать помпу.

После этого следует подать питание в схему (предполагается, что все собрано, а краны закрыты) — включится насос, и вода будет закачана в емкость. Далее нужно следить за перемещением стрелки на манометре.При достижении определенного значения реле сработает и двигатель выключится. После этого, слегка повернув гайку P, можно уменьшить или увеличить предел отсечки. Стрелки рядом с этикеткой на пластине указывают направление (+ или -). Не стоит слишком усердствовать, так как каждая модель гидроаккумулятора рассчитана на свой допустимый объем воды, который нельзя превышать. предварительно замеренный, позволяет рассчитать объем скопившейся жидкости: если отключение произошло при 4 атм, а в воздушном слое 1 атм, то в бак втягивается 3 атм (около 30 литров).Конечно, полного возврата не происходит, поэтому собственнику доступно меньшее.

Регулировка нижнего предела

После отключения контура на верхнем пределе откройте кран и проверьте манометр. Значение, при котором включается насос, является как раз нижним пределом. Если он большой, то вращая гайку «ΔP», вы можете увеличить или уменьшить его. В любом случае оставшееся давление не должно быть ниже 0,9 бар.

Несколько нюансов

Важным правилом, позволяющим продлить время работы резинового бака, является: давление в воздушном зазоре не должно превышать более чем на 10% нижний предел срабатывания насоса.В противном случае удастся набрать больше воды и снизить частоту запуска двигателя, однако колба будет гнуться в разные стороны, уменьшая ее ресурс.

Если при регулировке верхнего значения насос не выключается, а стрелка манометра замирает на каком-то значении, это означает, что мощности насоса недостаточно для накачки до установленных пределов. Необходимо прервать подачу питания и, немного уменьшив «Р», повторить испытание, предварительно разобрав скопившуюся воду.

Хотя реле давления насосной станции можно отремонтировать, это только временное средство. Поскольку этот элемент фактически защищает насос от перегрузки, а грушу — от повреждений, лучше приобрести новое реле. Единственное исключение — текущее обслуживание, при котором детали внутреннего трения смазываются для уменьшения сопротивления и более точной реакции.

Регулировка давления воды глубинного насоса. Как отрегулировать реле давления насосной станции

Для стабильного водоснабжения с необходимыми значениями давления не хватает просто купить насосную станцию.Технику для автономного водоснабжения еще нужно настроить, запустить и грамотно эксплуатировать.

Согласитесь, не все из нас знакомы с тонкостями настройки. И перспектива испортить устройства неправильными действиями не слишком много значит, согласны?

Вы узнаете о причинах падения давления и ознакомитесь с методами устранения. Графические и фото приложения объяснят, как правильно настроить систему откачки.

Готовая, заводская комплектная насосная станция представляет собой механизм принудительной подачи воды.Предел прост.

Насос перекачивает воду в расположенную внутри эластичную емкость. При заполнении водой он растягивается и давит на ту часть гидравлической панели, которая заполнена воздухом или газом. Давление, достигнув определенного уровня, вызывает отключение насоса.

Во время водозабора давление в системе падает, и в определенный момент, когда хозяин настигает хозяин значений, насос снова начинает работать.

Для отключения и включения устройство соответствует реле, контроль уровня давления осуществляется с помощью манометра.

Нарушения в работе бытовой насосной станции могут стать причиной поломки сантехнического оборудования

Причины устранения неисправностей оборудования

Статистика проблем в работе бытовых насосных станций говорит о том, что чаще всего проблемы возникают из-за нарушения целостности бака гидроаккумулятора , трубопровод, утечка воды или воздуха, а также из-за различных загрязнений в системе.

Необходимость вмешательства в его работу может возникнуть по многим причинам:

• Sand I.различные вещества, растворенные в воде, могут вызвать коррозию, привести к неисправности и снижению производительности оборудования. Во избежание засорения устройства необходимо использовать очищающую воду.
• Снижение давления воздуха в станции становится причиной частого срабатывания насоса и его преждевременного износа. Рекомендуется время от времени измерять давление воздуха и при необходимости корректировать его.
• Отсутствие герметичности стыков всасывающего трубопровода является причиной того, что двигатель не выключается, но не может перекачивать жидкость.
• Неправильная регулировка напора насосной станции тоже может вызвать неудобства и даже поломки в системе.

Для продления срока службы станции рекомендуется периодически проводить аудит. Любые наладочные работы следует начинать с отключения от электросети и слива воды.

Периодически проверяйте потребление энергии и максимальное давление. Повышенное потребление энергии свидетельствует о трении в насосе.Если из системы течи не выпало давление, значит оборудование изношено

Исправление ошибки в работе

Перед тем, как приступить к более серьезному вмешательству в работу оборудования, необходимо принять самые простые меры — очистить фильтры, устраните протечки. Если они не дали результатов, то переходите к дальнейшим действиям, пытаясь выявить первопричину.

Далее необходимо настроить давление в баке гидроаккумулятора и.

Галерея изображений

Чем меньше воздух закачивается в системуНапор воды будет сильным при потревоженном резервуаре и все более слабым при водном заграждении.

Если такие перепады комфортны для потребителя, то можно оставить давление на минимально допустимом уровне, но не менее 1 бара. Меньшее значение может привести к трению фаршированной водой груши о стенки емкости и ее повреждению.

Чтобы установить в водопроводе сильное давление воды, необходимо зафиксировать давление воздуха в пределах около 1,5 бар. Так, разница давления при заполненном и пустом баке будет менее заметна, обеспечивая плавный и сильный поток воды.

Использование реле для регулировки давления

Система отвечает за автоматизацию системы, которая управляет насосной станцией, путем включения питания и отключения устройства. Он также защищает систему от создания избыточного давления.

Реле давления контролирует включение / выключение, когда пользователь достигает заданного пользователем рабочего давления. Работоспособность реле давления контролируется манометром

# 1: Принцип работы датчика давления

Основным элементом реле является группа контактов, которая закреплена на металлическом основании и отвечает за включение и выключение устройство.

Рядом две пружины разных размеров Для регулировки давления внутри системы. Крышка мембраны крепится снизу к металлическому основанию, под которым размещается сама мембрана и металлический поршень. Сверху все закрывается пластиковой заглушкой.

Продукция разных производителей и принцип ее действия практически идентичны, отличаются лишь незначительными деталями

В процессе работы управляющего устройства можно выделить несколько этапов:

1. При включении крана, из заправленной емкости вода поступает в точку водопровода.При этом давление в системе постепенно начинает падать, и мембрана перестает оказывать давление на поршень. Контакты замыкаются, включается помпа.
2. Насос работает, качает воду к потребителю, а при выключении всех кранов наполняет емкость водой.
3. При постепенном заполнении бака гидроаккумулятора давление увеличивается, и оно начинает действовать на мембрану, а давление на поршень. В результате контакты размыкаются, и работа насоса прекращается.

От того, как настроено реле, зависит частота включения, напор воды и даже время обслуживания оборудования. При неверно установленных параметрах насос вообще не будет работать или будет работать непрерывно.

Чувствительная к давлению металлическая пластина поршня, реагирующая на метод, создаваемый давлением мембраны, спрятана под корпусом — доступ к ним полностью закрыт

# 2: Регулировка и расчет необходимого давления

Новое устройство уже имеет заводские настройки реле, но, тем не менее, лучше их проверить.Приступая к настройке, необходимо узнать значения, рекомендованные производителем для установки допустимого порога давления (для замыкания и размыкания контактов).

В случае выхода из строя насосной станции из-за неправильной регулировки производитель имеет полное право отказаться от своих гарантийных обязательств.

Расчет допустимого давления, при включении-выключении прибора производитель проводит предусмотренные особенности эксплуатации.Они учитываются при разработке рабочих параметров для различных моделей насосных станций.

Величина включения равна сумме:

• Необходимое давление в водопроводной системе самой высокой точки, где отбирается вода;
• Разница между высотой верхней точки отбора воды и помпы;
• Потери в трубе под давлением воды.

Индекс отключения рассчитывается следующим образом: давление отключения плюс единицу и составляет полтора бара.В этом случае нельзя допускать превышения давления давления над максимально допустимым давлением, которое возникает на участке выхода трубопровода из насоса.

Часто это ошибка, влияющая на работу насосной станции, это не учёт всего количества горизонтальных и вертикальных площадок, а также гидравлические потери при транспортировке воды к точкам водоотведения

Перед изменением настроек необходимо необходимо зафиксировать предыдущие показатели с помощью манометра.Включив насос, запишите значения давления на время отключения и включения.

Это поможет определить, в каком направлении проводить корректировку — в сторону уменьшения или увеличения.

Следует помнить, что любое изменение установленного порога давления в реле требует соответствующих изменений в воздушном отсеке гидроаккумулятора

Следующие шаги имеют следующую последовательность:

1. Отключить электростанцию, спуститься в воду. и откройте крышку гаечным ключом реле.
2. Нажатие насоса регулируется вращением гайки, удерживающей большую пружину (P). Вращая его по часовой стрелке, добиваются пружины и достигается установка необходимого силового давления. В различных моделях устройств допустимые показатели могут варьироваться от 1,1 до 2,2 бар.
3. Вращением маленькой гайки (ΔP) по часовой стрелке можно увеличить зазор между давлением отключения и включением устройства, который обычно составляет 1 бар.Таким образом, сброс давления не удается зафиксировать на значениях в диапазоне от 2,2 бар до 3,3 бар.

Важный нюанс — маленькая пружина не регулирует порог отключения, как некоторые ошибочно понимают.

Задает дельту между значениями включения станции и ее отключения. То есть полностью ослабленная пружина разницы не создаст — дельта будет равна нулю, а значения включения и поворота будут одинаковыми.Но чем сильнее он затягивается, тем больше разница между ними.

Маленькая пружина реле давления более чувствительна, и сжимать ее нужно крайне осторожно.

Проверьте правильность показаний манометра. Если не удалось добиться требуемых значений с первой попытки, настройка продолжается.

# 4: Выбор нестандартных значений давления

Вы можете установить другой уровень давления в устройстве, отличный от рекомендаций производителя, настроив оборудование для индивидуальных запросов пользователя.Увеличивая дальность при включении-выключении, добиваются редкого срабатывания станции.

Это заставляет прибор работать долго, но придает воде неравномерность. Уменьшая разницу, добейтесь стабильного давления, но так насос будет работать чаще.

Выводы и полезное видео по теме

Как регулировать напор станции продемонстрирует видео:

Видео о том, что делать, если станция часто работает:

Проведение самостоятельной наладки Насосная станция необходимо иметь в виду, что иногда изменение заводских рекомендаций может ухудшить работу водопровода.Насос, шланги, сантехнические устройства — все имеют предельные значения давления, нарушение которых приведет к поломке. Поэтому, прежде чем приступить к самостоятельным действиям, лучше посоветоваться с опытным специалистом.

Как настроить реле давления насосной станции.

Регулировка давления гидрофоров

Реле давления — это составная насосная станция (гидрофор), обеспечивающая автоматическую работу. Замыкая и размыкая контакты, реле управляет включением и отключением насоса.

Реле имеет две характеристики:

• Давление отключения (бар) — «верхнее» давление, при котором насосная станция отключается. Примерное значение 2,5 — 3 бара;
• Давление давления (бар) — «Нижнее» давление, при котором включается насосная станция. Примерное значение 1,5-1,8 бар.

Как правило, к насосной станции поставляется в сборе, реле давления уже настроено оптимально. Однако при сборке станции из отдельных элементов (помпа, бак, манометр и т. Д.)), установка реле является обязательной.

Предусмотрены два болта для регулировки давления, которые находятся под крышкой реле.

«Нижний» Давление давления регулируется большим болтом №1. Поворачивая болт по часовой стрелке, мы увеличиваем давление, вращением против часовой стрелки — уменьшаем.

«Верх» Давление давления регулируется маленьким болтом №2. Поворачивая болт по часовой стрелке увеличивайте давление, поворотом в обратную сторону уменьшайте его.

Процесс настройки реле давления на собранной насосной станции состоит из двух этапов:

1) Определение давления воздуха в расширительном баке

Давление воздуха необходимо определять при пустом баке и отключенной от электросети станции!

В расширительном бачке установлена ​​грушевидная резиновая диафрагма, в которую насос закачивает воду.Между диафрагмой и металлическим корпусом резервуара находится воздух под давлением. Для определения давления, а также для откачки или перекрытия воздуха в задней части бака предусмотрен специальный клапан (Нипель). Давление воздуха в баллоне измеряется манометром, предназначенным для измерения давления в автомобильных колесах. При необходимости прокачка воздуха производится автомобильным насосом.

Для резервуаров на 20-25 литров давление воздуха должно составлять 1,4–1,7 бар, а для резервуаров емкостью 50–100 литров — 1,7–1,9 бар.

Воздух в баллоне должен быть всегда. Ее давление необходимо периодически проверять (раз в месяц) и поддерживать в рекомендуемых значениях, что положительно скажется на сроке службы резиновой диафрагмы и удобстве использования насосной станции в целом.

2) Определение и регулировка напора и отключения насосной станции

После регулировки давления воздуха насосную станцию ​​необходимо подключить к сети.Насос начнет закачивать воду в бак и отключится при достижении давления. Это будет «верхнее» давление, и его значение будет отображаться на манометре. Если это значение отличается от рекомендованного, отрегулируйте его с помощью болта реле №2 (см. Рис.).

Аналогично измеряется «нижнее» давление. Открываем кран и начинаем сливать воду для манометра. Давление будет постепенно падать, и при достижении нижнего предела насос снова включится. Значение давления для манометра во время включения насоса будет «понижать» давление.При необходимости отрегулируйте его до рекомендуемых параметров с помощью болта реле №1 (см. Рис.).

Важно знать, что давление прессования насоса должно быть на 10% больше, чем давление воздуха в баллоне! Несоблюдение этого правила может привести к ускоренному износу резиновой диафрагмы.

Можно установить на реле и другие, отличные от рекомендуемых, значения давления и давления отключения, тем самым настроив насосную станцию ​​под собственный уровень комфорта.Увеличивая разницу между «верхним» и «нижним» давлением, можно продлить срок службы насоса за счет редких включений. Однако давление в системе будет неравномерным. При уменьшении разницы между «верхним» и «нижним» давление насоса будет включаться чаще, но при этом давление в системе будет постоянно равномерным и комфортным.

При настройке реле давления также важно помнить, что гидроаккумулятор, сантехника, резиновые шланги и реле самой механики имеют свои предельные значения давления, которые не превышают.

Подключение электрического реле

С уважением, Интернет-магазин «Жлобин М. АРКЕТ.».

Реле давления воды для насоса В настоящее время применяется повсеместно в системах водоснабжения частного дома, коттеджа или других объектов, где требуется автоматическая подача воды к точкам водосбора. На сегодняшний день реле давления воды — необходимый атрибут насосного оборудования для местности, где отсутствует централизованная система водоснабжения: покупные участки, дачи, коттеджи и т. Д.

Сегодня мы разберем устройство и принцип работы, характеристики и настройки реле давления, рассмотрим отличия и их применение, а также основные неисправности, их причины и способы устранения.

Особенности применения и цена

Реле давления воды предназначено для совместного использования с электрическими водяными насосами при однофазном подключении 220 вольт в водопроводе:

— насосные станции водоснабжения и гидроаккумулятора;
— Насосы центробежные поверхностные;
— насосы скважинные;
— погружной;
— Погружные вибрационные насосы типа «Малыш» или «Река».

Реле давления для насоса

Как правило, реле давления уже входит в комплект поставки, иногда и погружные насосы. В остальных случаях это устройство приобретается отдельно. Подключение к трассе происходит с пакетом обшивки фитинга. Реле выпускается либо с внешней резьбой («папа»), либо с гайкой с внутренней резьбой («мама»). Диаметр резьбы обычно составляет 1/4 дюйма.

Стоит отметить, что цена реле давления воды напрямую зависит от производителя, например, реле давления производства Дании «Grundfos» или Италии «Speroni» — от 1000-2000 рублей, а можно купить китайское за 200-300 руб.Российский «Джилекс» РДМ-5 или РД-5 — от 700 руб. Но если вы выбираете качество, лучше покупать автоматику под европейским брендом.

Кроме того, реле давления может иметь встроенный манометр, либо оно может входить в состав автоматики насоса совместно с реле защиты от «сухого» хода. Соответственно, это тоже отражается на цене в сторону ее повышения.

Устройство и принцип действия реле давления воды в водопроводе

Реле давления состоит из пластикового корпуса, под которым «прячется» мембрана, контролирующая работу нормально замкнутой группы контактов.Эта мембрана соединена с напорным поршнем системы водоснабжения.

Реле имеет такие понятия как давление включения насоса и давление его отключения. При покупке реле давления необходимо помнить, что этот механизм имеет заводскую настройку параметров включения и выключения.

Насос включается при превышении порога давления включения его в водопровод (2,6 атм) и выключается при отключении индикатора давления (1.3 атм) снижается. Как правило, включение происходит при 2,6 атм, а отключение — при падении давления воды в системе до 1,3 атм, но эти параметры можно настроить своими руками.

На фото и схеме подключения можно визуально рассмотреть реле давления для помпы.

Устройство реле давления воды: Схема подключения

1 — гайка регулировки нижнего предела давления;
2 — гайка регулировки разницы между нижним и верхним пределами давления;
3 — клеммы соединительных проводов от помпы;
4 — клеммы подключения к однофазной электрической сети;
5 — клеммы для заземления.

Фактически реле давления воды для помпы представляет собой реле связки электрических цепей, имеющих два контакта и реагирующих на изменение параметров давления в системе водоснабжения. Насос качает воду, пока контакты в электрической цепи замкнуты, но когда они размыкаются, питание насоса отключается, и он выключается.

Работа контактов в электрической цепи напрямую зависит от отображаемого давления включения и давления напора насоса. По прошествии определенного времени эти контакты могут окислиться, что потребует их очистки.

Настройка реле давления воды гидроаккумулятора и насоса

Как мы уже отмечали выше, реле изначально имеет свои, уже заданные заводские настройки. Но мы можем настроить и самостоятельно работу этого механизма под удобные для нас значения. Как это сделать?

1. Для увеличения нижнего предела давления необходимо повернуть гайку, регулирующую этот предел, по часовой стрелке (см. Схему выше) или против часовой стрелки, чтобы уменьшить этот предел.

2. Обе эти гайки механически воздействуют на пружину регулировки давления в реле. Первым выставляем нижний предел, а вторым — указываем необходимую разницу пределов давления.

Технические характеристики реле давления

Технические характеристики и настройки реле

Неисправности реле давления для насоса и методов

1. Насос не включается.

Необходимо проверить наличие воды в зоне всасывания трубопровода и напряжение в электросети.Выключите питание, а через некоторое время включите снова.

2. Насос часто включается и отключается.

Попробуйте снизить порог давления отключения, возможно оно слишком высокое.

3. Насос не выключается.

Проверить значение максимального рабочего давления насоса. В норме оно должно быть выше давления реле на 0,8 атмосферы. Также стоит проверить магистраль на предмет протечек и скопления воздуха в водопроводе.

Сегодня мы разобрали устройство и принцип действия Реле давления воды для насоса , его особенности, характеристики и применение в быту. Это удобный, современный и недорогой механизм, позволяющий автоматизировать работу всей системы водоснабжения частного дома. Смотрим видео.

Реле давления воды предназначено для откачки и поддержания давления в водопроводной сети Дома на заданном уровне. Реле давления — довольно важный элемент, и его установка и настройка должны выполняться квалифицированно.От качества реле давления зависит вся система водоснабжения, безопасность ее эксплуатации и работоспособность других агрегатов в системе.

Принцип действия реле давления (датчик управления насосом)

Реле регистрирует давление воды подвижной пружины в системе. При достижении заданного минимального давления контакт замыкается, включая установку насоса. При достижении максимального заданного давления контакт размыкается и настройка насоса отключается.Реле давления оснащено регулировочными механизмами, позволяющими регулировать значения давления, а бирка может дополнительно оснащаться кнопкой «сухой» принудительного пуска, устройством плавного пуска насоса, дополнительными разъемами вместо клеммных групп для подключения насос, и индикация работы и т. д.

Место для установки реле давления

Реле давления рекомендуется устанавливать непосредственно на выходе из гидроаккумулятора, где скачки давления и турбулентность потока во время пуска и работы насоса в значительной степени устраняются.Также для отдельных моделей производители ограничивают условия эксплуатации микроклиматом, а именно температуру не ниже +4 градуса. И влажность не выше 70%. Такие реле необходимо устанавливать в отапливаемом помещении.

Перед датчиком управления насосом (реле давления) в водопроводе должен быть установлен:

• Фильтр грубой очистки воды
• Насос и трубопроводы
• Входной клапан
• Фильтр тонкой очистки воды
• Клапан обратный
• Манекен на канализацию

Установка реле давления в водопроводе дома представлена ​​на рисунке.

Современные модели насосов оснащены специальной арматурой для подключения реле давления, а также встроенными фильтрами и обратным клапаном. Поэтому индивидуальные реле давления можно монтировать и непосредственно в блоке с насосом. Если реле выполнено по влагозащищенной схеме, его можно устанавливать вместе с насосом и в кессоне (внушительный) и даже непосредственно в колодце. Все зависит от выбранной модели и рекомендаций производителя по температуре и влажности.

Определение параметров работы

Перед выбором реле давления уже должен быть выбран насосный агрегат и гидроаккумулятор, а также определены параметры работы рабочей сети:
— максимальное давление в системе, при котором насос будет отключаться;
— минимальное давление, при котором насос будет включаться;
— Давление в воздушной камере гидроаккумулятора.

Обратите внимание, что минимальное рабочее давление в водопроводе должно быть 0.На 2 атм больше давления в воздушной камере гидроаккумулятора. В противном случае возможен повышенный износ эластичной мембраны.

Обратите внимание, что реле может быть:
— силовое, — включая силовые контакты на насосном агрегате;
— Управление — выдающийся сигнал о блокировке тишины Control.

Проверить, для какой допустимой мощности рассчитана реле. И как соотносится эта величина с выбранной прокачкой.

Конструктивные особенности и настройка давления

Реле давления простой конструкции — это небольшое устройство, оснащенное соединением для подключения к водопроводу и клавиатурой для подключения электрических кабелей.Регистрация параметров давления осуществляется с помощью пружин, усилие которых настраивается резьбовыми регуляторами.

Чем сильнее пружины с регулятором, тем большее усилие они создают и тем выше давление, необходимое для срабатывания реле (большая пружина), или тем больше должна быть разница давлений (маленькая пружина). Те. Щелкая пружины, мы повышаем стоимость.

Обычно реле давления, предназначенные для работы в повседневной жизни, имеют заводские настройки пружин, которые полностью подходят для бытовых условий применения и распространенных моделей насосов и гидроаккумуляторов.Например, минимальное давление 1,5 атм. Максимальное давление — 3,0 атм.

Тем не менее, в силу каких-либо факторов (соображений) иногда возникает необходимость в регулировке давления.

Регулировка реле давления для насоса

• Обычно реле снабжены двумя пружинами разного диаметра.
• Пружина большого диаметра регулирует давление.
• Пружина малого диаметра — определяет разницу уровней.
• Очищая большую пружину, мы увеличиваем минимальное и максимальное давление одновременно.
• Удерживая маленькую пружину, мы увеличиваем превосходство максимального давления над минимальным.

На видео показан процесс регулировки давления на реле (несколько мгновенных пояснений по назначению пружин не следует вводить в заблуждение, а психологической устойчивости наблюдателя должна способствовать разница между показаниями манометра и озвученными. результатов)

Подключение реле давления воды

В представленном видео собраны популярные модели реле давления, озвучены их характеристики и подключения.Приятного просмотра.

Контроль давления в системе позволяет избежать сбоев в работе станции и выхода из строя. Поэтому правильной настройке и настройке реле следует уделять максимум внимания.

Заводские настройки

Реле срабатывает с уже настроенными значениями давления:

Нижний индикатор составляет 1,5 бара. Как только давление в системе снижается до этого уровня, происходит замыкание и включение нисходящего или погружного насоса.

Верхний индикатор По стандартным настройкам 2,5-3 бара. Максимальное значение 5 бар — указано на шкале датчика. При достижении заданного значения контакты обрываются — насос отключается.

Разница между верхним и нижним значениями называется падением. Его можно отрегулировать .

Давление воды обеспечивается за счет нагнетания воздуха. В бак, имеющий резиновую емкость (грушу) с автомобильным ниппелем, накачано немного воздуха.Воздух давит на воду, которая наполняет грушу, обеспечивая тем самым правильную работу станции.

Контрольное мероприятие

Контроль давления необходимо провести перед установкой станции, а затем периодически повторять измерения с помощью обычного автомобильного манометра, заключенного в металлический корпус.

Для этого на баке снимается пластиковая заглушка. Под ним есть доступ к ниппелю. Задача владельцев поддерживать здесь давление 1,5 атмосферы. .Но, в принципе, для комфортного водоснабжения небольшого дома достаточно и 1 атмосферы. Очевидно, что давление в баке не должно быть ниже атмосферного, так как это влияет на работу всей насосной станции.

Если давление не соответствует установленным стандартам, воздух необходимо промаркировать или прогнать.

Реле регулировочное

Реле представляет собой компактный узел с пластиковым корпусом. Если снять крышку, то под ней находятся две регулировочные пружины с гайками:

• большая гайка устанавливает нижние указатели давления;
и
• , а маленькая гайка отвечает за диапазон между верхним и нижним показателем — отвечает за отключение помпы.

После закачки в баллон с автомобильным насосом необходимо подключить станцию ​​к электросети и следить за действующим манометром. В паспорте каждого насоса есть необходимая техническая информация, по которой нужно ориентироваться при проверке.

Предельное давление учитывает давление, при котором давление прекращается. Если насос продолжает работать. Его надо выключить вручную! Бытовые насосы не отличаются большой мощностью, поэтому качать бак до предельных значений им нельзя.А для нормальной работы агрегата требуется диапазон всего 1-2 атмосферы.

Чтобы проверить более низкие значения, включите кран. Реле сработает по индикатору нижнего давления. На этом этапе следует выключить станцию ​​и приступить к настройке.

Он включает следующие шаги:

1. Маленькая гайка увеличивает или уменьшает нижнее значение (при включении питания). Для увеличения давления гайка вращается по часовой стрелке. Вам нужно сделать всего один поворот! После этого включить питание и проконтролировать работу по манометру (повреждение момента включения — нижний предел).Для уменьшения давления соответственно гайка вращается против часовой стрелки.
2. Большая гайка устанавливает диапазон (при выключенном питании). Для увеличения диапазона гайка крутится, а для уменьшения откручивается против часовой стрелки. Нижний показатель не меняется! Насос нужен еще и для проверки манометра.

При большом радиусе действия станцию ​​будут включать чуть реже, что экономит ресурсы насоса. Если дальность меньше, станция работает чаще.

ВАЖНО: Давление при включении (нижнее значение) должно быть 0.На 1-0,3 атмосферы выше показателя в пустом баке. Например, если давление воздуха при замере автомобильного манометра через штуцерную грушу составляет 1,5 атм., Реле необходимо установить на 1,6-1,8 атмосферы.

Что нужно для работы?

Для регулировки понадобится ключ 8 на 10 или отвертка. Крышка снимается, а ключом выполняется точная настройка узла.

Узел в разобранном виде выглядит так:

Корпус (1), крышка (2), крепежный винт (3), ручка включения (4), выключатель (5), клеммы (6), заземление (7).

Важные моменты

Невозможно полностью выкрутить одну или обе гайки (до упора) — это может привести к несборке узла.

Не рекомендуется повышать давление более чем на 80% от рекомендованного технического паспорта, входящего в комплект с реле. Например, при максимальном значении 5 бар вы можете установить верхнее значение в 4 атмосферы (5 умножить на 0,8 равно 4).

Если насос может устанавливать давление только в 3 атмосферы, нет смысла настраивать реле на большее значение.В среднем одна атмосфера приходится на 10 метров водяного столба. Соответствующее значение будет указано в паспорте насоса. Например, что он рассчитан на 30 метров.

Важно учитывать, что давление выставляется на одном уровне со станцией. Если водопровод находится наверху (например, на втором этаже), величина отключения будет меньше (на каждый метр высоты теряется 0,1 атмосферы).

Проводя, необходимо помнить, что сантехническое оборудование, резиновый шланг и другие элементы системы имеют свои пределы давления, которые нельзя превышать, даже если это позволяет сделать возможности реле и самого насоса.

Реле давления воды не выключается. Обустройство насосной станции деталь

Система управления водонасосной станцией включает в себя несколько элементов, среди которых важное место занимает реле. Он отвечает за автоматическое включение и выключение насоса по заданным параметрам. Потребитель покупает оборудование с настройками, заданными производителем.

В процессе его эксплуатации может возникнуть необходимость в регулировке реле давления насосной станции — это можно сделать самостоятельно.Это тема нашей статьи.

Как это выглядит

Прежде чем настраивать реле самостоятельно, изучите его устройство. Реле давления воды для насосной станции имеет компактную конструкцию, которая состоит из металлического основания и крышки из пластика. Сверху на базовой платформе находится контактная группа, состоящая из клеммной колодки, а также двух контроллеров. Регулятор давления для насосной станции — это пружина, которую прижимает гайка.

Нажимая пружинную гайку, вы можете регулировать давление в системе, при котором насос включается или выключается.Крышка крепится к винту, на котором расположена большая пружина. Снизу основания — поршень и мембрана. Реле давления для разных моделей оборудования могут отличаться формой, размером или расположением элементов, но все же имеют описанную нами конструкцию.

Как это работает

Как работает реле давления для насосного агрегата:

1. Вода, перекачиваемая насосом, давит на мембрану, поршень, и это на основе реле насосной станции.
2. Напряжение 220 Вт проходит через контакты. В зависимости от расположения платформы контакты размыкаются или замыкаются, и это включает или выключает насос.
3. Пружинные регуляторы уравновешивают действие поршня.

1. По мере того, как потребитель использует воду, ее количество в системе уменьшается, а давление воды в гидробаке падает. В результате пружина успевает одолеть поршень. Совершаемое при этом движение платформы вызывает замыкание контактов, что приводит к запуску насосного агрегата.
2. Насос перекачивает воду для заполнения системы. Увеличение объема воды приводит к тому, что воздух в гидробаке воздействует на поршень, который преодолевает сопротивление пружины и медленно смещает платформу.
3. Величина смещения зависит от сжатия меньшей пружины. Как только платформа достигнет заданного уровня, контакты разомкнутся и насос выключится.

Теперь можно сделать вывод, как настроить насосную станцию.Сила сжатия большой пружины может использоваться для регулировки нижнего значения давления в насосной станции, при котором насос запускается. Соответственно, верхнее давление в системе регулируется сжатием небольшой пружины. Разница между значениями срабатывания и замыкания зависит от небольшой пружины регулятора.

ВИДЕО: Причины выхода из строя

Стоимость гидробака (гидроаккумулятора)

Правильно отрегулировать насосную станцию ​​можно только отрегулировав гидробак.От заданных параметров зависит, как долго вас прослужит насосная станция, а также какой будет напор воды. Гидравлический бак, который еще называют гидроаккумулятором (ГА), представляет собой герметичную емкость с деталями. Одна часть (резиновый баллон) предназначена для приема жидкости от работающего насоса. Другая часть — вокруг груши. Туда закачивали воздух.

Под действием воздуха груша с водой сжимается и, таким образом, создается давление воды в водопроводных трубах дома.Благодаря такому устройству ГА, когда потребитель открывает кран, то при неработающем насосе вода течет под давлением. Поэтому очень важно правильно настроить насосную станцию.

Правильная регулировка давления воздуха в гидравлическом контуре помогает продлить срок службы гидроагрегата. Слишком высокое значение способствует частому запуску насоса. Такой режим работы приводит к быстрому износу оборудования. Заниженная стоимость негативно сказывается на работе груши. Она слишком растянута.

ВИДЕО: Какое давление накачать в гидроаккумулятор

Как настроить гидробак

Отрегулировать насосную станцию ​​GA можно своими руками. Предлагаем инструкцию:

1. Открываем нижний кран и ждем, пока вытечет вся вода.
2. Проверить давление в ГА. Для этого лучше всего подойдет автомобильный манометр (желательно, чтобы он предварительно прошел проверку). На ГА расположена обычная автомобильная шпуля, закрывающаяся колпачком.

Специалисты считают, что для гидробака объемом 20-25 литров оптимальное значение составляет 1,4-1,7 бар, а для 50-100 л -1,7-1,9 бар.

Как отрегулировать давление? Если значение меньше оптимального, то подкачайте, а больше — прокачайте. Такую манипуляцию желательно проводить каждый месяц. Иногда возникает утечка воздуха. Очень важно, чтобы груша долго не пустовала. Она придет в упадок.

Процедура регулировки реле давления

Как настроить реле давления насосной станции? После того, как вы настроили GA, вы можете настроить реле давления для водяного блока.

Наладка реле давления насосной станции начинается с замера текущих показателей эффективности. Этот этап выполняется по такому алгоритму:

1. Открываем нижний вентиль, чтобы вода вышла из системы.
2. Фиксируем верхнее значение. Необходимо включить насос, чтобы он закачал воду в систему. При включении фиксируем манометр.
3. Обратите внимание на меньшее значение. Открываем дальний кран системы, чтобы выпустить немного воды и провоцировать включение помпы.Пишем значение манометра при запуске устройства.
4. Рассчитываем текущую разницу показаний манометра.

Помимо фиксации значений, визуально оцените давление воды. Полностью откройте клапан, наиболее удаленный от насоса. Если вы хотите увеличить напор воды, то вам нужно подтянуть большую пружину регулятора. Ослабление гайки приводит к обратному эффекту. Обязательно сначала отключите оборудование от сети.

Как отрегулировать реле давления? Оптимальное значение разницы показаний — 1.4 бар. Если у вас меньшее значение, насос запускается чаще. Это обеспечивает очень равномерную подачу воды. Но этот режим приводит к слишком быстрому износу оборудования.

Когда значение разницы превышает рекомендуемое, насос работает в щадящем режиме — запускается реже, чем указано производителем. Потребитель заметит довольно заметные перепады давления воды. Потребуется наладка насосной станции. Как настроить реле давления насосной станции на нужное значение этого параметра?

Сила прижима малогабаритного пружинного регулятора.Очень осторожно скручиваем гайку. Маленькая пружина более чувствительна, чем большая. Чтобы увеличить значение разницы, сожмите пружину сильнее. Соответственно, ослабление пружинного регулятора приводит к обратному эффекту.

После того, как вы самостоятельно произведете регулировку давления по предложенному нами алгоритму, обязательно проверьте новые показатели. Повторите все указанные выше действия в той же последовательности. Если настройка реле давления насосной станции вас не устроила, то повторяйте все заново, пока не будете удовлетворены результатом.Желаем успехов!

ВИДЕО: Процедура регулировки реле давления

Настройка насосной станции выполняется перед ее установкой. Это довольно важный момент.
Ведь даже качественная и дорогая техника без правильных настроек будет работать некорректно и не выполнять необходимые функции. И тогда поломки могут происходить гораздо чаще.
На видео в этой статье будет показан весь процесс настройки, после которого будет намного проще правильно завершить работу.Все делается своими руками, поэтому стоимость работ будет намного ниже.

Насос центробежный поверхностный

Рассмотрим, какие основные действия для настройки реле давления в насосной станции необходимо предпринять:

• В первую очередь необходимо проверить индикаторы давления в гидроаккумуляторе (см.). Их величина должна быть установлена ​​примерно на уровне 1,5 атмосферы.
• Затем осторожно открутите крышку бака. В то же время протекающая вода сигнализирует о лопнувшей мембране, которую необходимо заменить.После выполнения всех необходимых действий нужно проверить давление с помощью манометра в шинах.
• Если уровень давления по-прежнему недостаточен, его можно поднять с помощью воздушного насоса. Но иногда эти действия не дают должного эффекта. В таких случаях требуется регулировка реле давления, результатом которой будет автоматическое отключение и включение насоса в нужный момент.

Внимание: При настройке очень важно выставить верхний предел, при котором насос будет отключаться, не превышая реальных возможностей и производительности устройства в конкретной ситуации.

Прямая регулировка

Неправильная регулировка может привести к некорректной работе насоса, т.е. в нужный момент он может не включиться или не выключиться. Поэтому менять настройки нужно только в случае крайней необходимости.

Внимание: необходимо знать, что отказы помпы, возникшие из-за самонастройки реле давления, не распространяются на гарантийный случай. Гарантия на оборудование также снимается в случае выхода из строя определенных частей станции из-за такой регулировки.Однако, если необходимо изменить давление в системе, это можно сделать путем регулировки реле давления.

Итак:

• Перед установкой нижнего уровня давления в насосной станции, т.е. значения, при котором она будет включаться автоматически, необходимо отрегулировать давление воздуха в гидроаккумуляторах. Для этого отключите станцию ​​от электричества и слейте всю воду из аккумулятора. Непосредственно регулировать давление в гидроаккумуляторе можно за счет ниппеля при помощи автомобильного насоса с манометром или компрессора.Показатель давления в этом случае не должен быть ниже 90% от необходимого давления для включения станции.
• В большинстве случаев реле давления настроено на работу насосной станции при рабочем давлении от 1,5 до 3 атм. Для того, чтобы изменить давление, при котором система включается и выключается, необходимо снять крышку с реле, для чего откручивается винт из пластика, а затем изменить затяжку на соответствующих пружинах.
• Нижнее значение давления регулируется с помощью P-гайки.Для увеличения показателя нужно повернуть его по часовой стрелке, а для уменьшения — по часовой стрелке.
  Диапазон между нижним и верхним пределами давления зависит от гайки ΔP. Расширения этого диапазона можно добиться вращением гайки по часовой стрелке, для сужения — против.
• После внесения всех необходимых изменений систему необходимо подключить к электросети, убедившись, что она заполнена водой. Вы можете контролировать уровень давления с помощью манометра.
• Важно соблюдать одно правило при настройке реле давления, его верхнее значение не должно быть больше 95% от максимального давления, которое устанавливается на выходе из станции.Этот показатель можно найти в технических характеристиках устройства. При несоблюдении этого правила насосная станция не выключится, что очень быстро выведет ее из строя.
• Также очень важно учитывать, что аккумулятор требует периодического обслуживания. Дело в том, что вода всегда содержит в себе немного растворенного воздуха, что со временем уменьшает полезный объем резиновой мембраны в аккумуляторе.
  Гидравлические аккумуляторы большой емкости обычно имеют специальные клапаны, через которые можно стравливать этот воздух.Бытовые станции в большинстве случаев комплектуются небольшими батареями, не имеющими таких вентилей, чтобы удалить из них воздух, необходимо каждые несколько месяцев делать следующее:

1. Для начала насос обесточивается и вся вода сливается из гидроаккумулятора. Для этого лучше предусмотреть небольшой кран или воспользоваться ближайшим местом слива.
2. Несколько раз необходимо проделать предыдущую процедуру.

• Очень важно не путать аккумулятор с емкостью накопителя.Первое необходимо для уменьшения количества пусков насосной станции, что увеличивает срок ее службы.
  Помимо прочего, он позволяет защитить систему от гидроудара при запуске и выключении насоса. При отключении электроэнергии требуется емкость для хранения воды, чтобы подача воды не прекращалась.
• Таким образом, вы сможете установить и настроить насосную станцию ​​самостоятельно. Вам просто нужно знать несколько простых секретов и соблюдать все правила. Если у вас возникнут вопросы при установке или настройке, лучше проконсультироваться со специалистом.Неправильно настроенная станция не будет работать правильно и скоро придет в негодность.

Вы смотрели видео как настроить насосную станцию, теперь настройка насосной станции пройдет без проблем. Перед использованием следует полностью изучить инструкцию и только после этого вносить необходимые корректировки.

Одним из решений управления автономным водоснабжением является подключение к насосу реле давления RDM 5, регулировки, инструкция которого не всегда понятна пользователю.При этом данный вид устройств от бренда Jileks считается достаточно надежным и доступным. При желании вы можете решить проблему с настройкой, если потратите немного времени на изучение работы устройства.

Какие функции выполняет устройство?

В частных домах, где водоснабжение не подключено, вопрос обеспечения питьевой водой решается 2 способами:

• установка емкости или устройство бассейна с привозной водой;
• бурение скважины на водоносный горизонт.

Подача воды в дом осуществляется насосом необходимой мощности. Но величина напора воды при его работе слишком велика для подключения насосного агрегата к внутренним водопроводным сетям напрямую. Поэтому в доме устанавливается промежуточный бак с мембраной — гидроаккумулятор, а необходимое давление в сети поддерживается реле давления РДМ 5. Устройство позволяет автоматизировать процесс подачи воды при автономном водоснабжении. системы.

Принцип действия

Устройство состоит из латунного корпуса с фитингами для подключения к водопроводной сети, пружинных клапанов и электрического реле. Снаружи элементы прикрыты пластиковой крышкой. Схема работы реле давления РДМ 5 следующая:

1. Производитель устанавливает прибор на нижний предел давления 1,4 Бар, наивысший — 2,8 Бар. Когда давление в гидроаккумуляторе меньше нижнего предела, контакты реле замыкаются, и насос закачивает воду в промежуточный мембранный бак.
2. Когда давление поднимается до верхнего предела (2,8 бар), срабатывает пружинный клапан и размыкает контакты реле. Подача воды прервана.
3. Когда в доме происходит постукивание, гидроаккумулятор начинает опустошаться, давление снижается, и при достижении нижнего порога 1,4 Бар, контакты реле снова замыкаются и насос возобновляет работу.

Как правило, прибор РДМ 5 комплектуется готовыми насосными станциями, состоящими из помпы, бака водяной батареи и самого реле управления.Станция настроена на заводе и полностью готова к работе, осталось только подключить ее к трубе и электросети. Но готовая продукция подходит не всем по следующим причинам:

• емкость аккумулятора недостаточна;
• напор штатного насоса небольшой, чтобы обеспечить подачу воды на необходимую высоту;
• использует забойный насос, опускаемый в скважину.

В этих случаях автоматическая система водоснабжения должна быть собрана из отдельных элементов, и реле давления должно быть настроено соответствующим образом, согласовав его работу с накопительным баком.Перед покупкой и подключением устройства рекомендуется изучить его технические характеристики:

• диапазон регулирования давления в водопроводе — от 1 до 4,6 Бар;
• диапазон температур окружающей среды — от 0 до +40 ° С;
• минимальный перепад давления — 1 Бар;
• напряжение питания — 220 В;
• диаметр штуцера — DN 15, присоединение — G ’’.

Если по каким-то техническим характеристикам реле RDM 5 вас не устраивает, придется искать другой регулятор.Но практика показывает, что параметры этого устройства удовлетворяют требованиям подавляющего числа систем автономного водоснабжения.

Как настроить прибор?

Настройка реле давления производится после монтажа внутренней и внешней водопроводной сети дома и подключения к электрической сети.

Соединения внешнего и внутреннего трубопроводов следует проверять испытаниями, чтобы возникающие впоследствии утечки не мешали процессу регулировки.Из-за негерметичных соединений давление перед насосом или после него самопроизвольно снизится, что повлияет на работу реле.

Перед настройкой необходимо определить необходимое давление. Для подачи воды во все точки сброса, расположенные на разных этажах, необходимо обеспечить необходимое давление в гидроаккумуляторе. Сила мембраны резервуара должна быть достаточной, чтобы вытолкнуть весь объем воды на необходимую высоту и преодолеть все местные сопротивления.В домашних условиях это давление чаще всего определяется экспериментальным путем.

Расчет прост: 1 м высоты подъема соответствует 10 м горизонтального участка и соответствует давлению 0,1 бар. Учитывается самая дальняя ветка водоснабжения. Примерно определив необходимое давление, необходимо создать такое давление со стороны воздушной камеры гидроаккумулятора. Для этого снимаем пластиковый колпачок с золотника (обычно находится на торце бака) и прокачиваем воздушную камеру обычным автомобильным насосом, контролируя давление манометром.

1. Не присоединяя патрубок к внутренней водопроводной сети, проверить работу реле совместно с помпой при заводских настройках. Заодно проверьте герметичность внешней трубы.
2. Снимите пластиковую крышку реле, закрывающую регулировочные винты.
3. Большой винт регулирует верхний предел (отключение насоса), маленький — перепад давления. Отрегулируйте нижний предел так, чтобы его значение было на 0,2 Бар больше, чем то, что вы закачивали в аккумулятор.
4. Для достижения точных значений придется несколько раз регулировать, открывая краны смесителей и сливая воду из аккумулятора. В этом случае запишите показания манометра при включении и выключении насоса и отрегулируйте их с помощью настроечных винтов.

В результате настроек разница между нижним и верхним пределами не должна быть меньше 1 бара. Практика показывает, что оптимальный перепад давления составляет около 1,5 Бар, тогда насос будет включаться не слишком часто.По окончании регулировки не спешите ставить крышку на место, проследите за системой 1 день. Может потребоваться небольшая корректировка.

Ключевым элементом регулирования насосного оборудования, отвечающего за подачу воды в частные дома, является реле давления. Устройство обеспечивает включение и выключение насоса в автоматическом режиме, контролирует забор воды в бак по заданным параметрам. Регулировка реле давления насосной станции индивидуальна для каждого конкретного случая.Четких рекомендаций не предусмотрено, поэтому процедура проводится в рамках установленных норм и инструкций и, как правило, своими руками.

Насосная станция — лучшее решение для бесперебойного водоснабжения частных домов и загородных коттеджей.

Он автоматически гарантирует, что жидкость забирается из колодца или колодца, обеспечивая ее потребителю в необходимом количестве, поддерживая необходимое давление в системе и действуя как его регулятор.

Устройство представляет собой совокупность компонентов (ресивер, аккумулятор, реле и др.), Конструктивно связанных между собой. Каждая из составных частей оборудования выполняет свою функцию.

Если говорить о регулировке величины напора воды, и в целом о контроле бесперебойной работы насосной станции, то эти функции выполняет реле давления.

Обычно реле выполнено в виде небольшого блока с пружинами для регулировки минимального и максимального давления, напряжение которых регулируется с помощью специальных гаек.

Снизу металлического основания крепится мембрана с крышкой, поршнем, быстросъемной гайкой для крепления к переходнику насосного оборудования.

На верхней стороне устройства, помимо пружин, находится контактная группа и клеммная колодка (для монтажа в сеть, помпу и заземление).

Заключается в том, что под действием воды, которая поступает из насосной станции, мембрана оказывает давление на поршень. Заставляет работать контактную группу, установленную на металлической плоскости с 2-мя петлями.

В зависимости от положения контакты замыкаются и размыкаются, а насос включается и выключается. Пружина большого контроллера устройства воздействует на площадку контактной группы, уравновешивая давление поршня.

При понижении давления платформа опускается под действием пружины, замыкая контакты, что приводит к автоматическому включению насоса.

Действие пружины маленького регулятора также напрямую зависит от давления воды, но она расположена на большем расстоянии от петли, поэтому порядок ее срабатывания активируется не сразу, а только при подъеме платформы на определенная высота.

Функционирование электрического компонента зависит от петли с небольшой пружиной. В конструкции все настроено так, что петля и платформа не могут одновременно находиться в одной плоскости.

Если платформа поднимается над шарниром, то контакты опускаются, а когда она опускается, контакты защелкиваются в верхнем положении.

Плоскость петли расположена над основанием маленькой регулировочной пружины, что позволяет поднять платформу на это значение, не размыкая контакты.

И при его достижении контакты размыкаются под действием пружин, обеспечивая включение помпы и подачу воды в бак.

Таков принцип работы устройства, где большой пружинный регулятор обеспечивает включение станции и отвечает за «пониженное давление», а маленький — за его разницу в включении и выключении насоса.

Первую регулировку давления реле провести при сборке и подключении к насосной станции.

Важно! Дальнейшее удобство эксплуатации всей сантехнической системы конкретного объекта во многом зависит от правильности ее выполнения.

Изначально необходимо проверить уровень давления, которое образовалось в резервуаре в процессе изготовления насосной станции. Обычно это 1,5 атмосферы для включения и 2,5 атмосферы для выключения насоса.

Поверка проводится с пустым баком, без воды и подключением оборудования к электрической сети с помощью обычного механического манометра.Для этого откройте золотник в баке, прикрепите к нему прибор и измерьте показатели.

В этом случае реле давления насосной станции срабатывает, когда потребителя не устраивает наладка оборудования, произведенная при его сборке.

Процедуру можно выполнить своими руками, для чего понадобится отвертка и гаечный ключ, чтобы снять крышку прибора и ослабить (затянуть) гайки регулятора. Реле не должно быть под напряжением.

Его крышка снимается, после чего ее можно отрегулировать в зависимости от преследуемой цели — увеличения, уменьшения давления или регулировки диапазона срабатывания.

1. Повышение или понижение давления осуществляется путем отвинчивания или затягивания гаек большого регулятора. После завершения операции устройство возвращается в исходное положение и проводится проверка. Необходимо включить напряжение, открыть кран и по манометру определить, при каком давлении насос начинает работать. После закрытия клапана индикатор давления проверяется в момент прекращения работы насоса. Если показатели не устраивают, то вся процедура повторяется.Визуально увидеть настройку можно на тематическом видео в Интернете.
2. Принцип изменения диапазона срабатывания реле. При нормальных показателях нижнего давления снижение или повышение верхнего давления осуществляется с помощью второго (малого) регулятора. Затягивая гайку по часовой стрелке, верхнее давление увеличится, а нижний индикатор останется на прежнем уровне. При ослаблении гайки разница между обоими показателями увеличится или уменьшится. После настройки проводится проверка и при необходимости процедура повторяется.

Интересно! При одновременном нарушении показателей давления и принципа изменения диапазона прибора, то сначала производится регулировка большим регулятором, а затем маленьким, не забывая о постоянном контроле манометром.

Важные моменты в процессе настройки

• Установка верхнего давления не должна превышать 80% от своего максимального значения, что предусмотрено характеристиками реле.Если уровень давления неудовлетворительный, то лучше всего приобрести устройство, имеющее более высокие характеристики.
• Перед повышением давления для включения насоса также необходимо проверить его характеристики на предмет того, может ли он выработать такие показатели. В этом случае насос не сможет его создать и будет работать непрерывно, потому что реле просто не сможет его выключить.
• Полностью затягивать гайки не нужно, иначе прибор просто перестанет работать.

Давление гидроаккумулятора и принцип регулировки реле

Нормальная работа этого элемента насосной станции также зависит от давления воздуха, но его регулировка с помощью реле не осуществляется. Он по-прежнему будет работать даже при отсутствии гидроаккумулятора вне зависимости от наличия воздуха.

Резервуар без воздуха будет полностью заполнен водой, мгновенно повысится верхний уровень давления, что остановит насос.

Пониженное давление способствует значительному растяжению мембраны, а с увеличенным резервуаром ресивер не будет достаточно заполнен водой, так как избыточное давление воздуха будет постоянно его вытеснять.

Важно! Для полноценной и бесперебойной работы насосной станции, бесперебойной подачи воды и длительного срока службы мембраны ресивера показатель давления должен быть примерно на 10% ниже нижнего.

В этом случае в гидроаккумуляторе будет достаточно воды, и мембрана не растянется. Насосная станция тихо работает в автоматическом режиме и отключается с интервалом, указанным в ее технических характеристиках.

Видео на эту тему широко представлено в сети, поэтому провести описанные выше процедуры вполне реально для каждого пользователя насосного оборудования.

Сразу после покупки регулировка реле давления насосной станции не требуется — необходимые манипуляции уже проведены на заводе. Значения этих настроек колеблются от 1,3-1,9 бара при включении и 2,6-3,1 бара при выключении.

Но по многим причинам часто бывает необходимо перенастроить реле давления. Ниже мы разберем все основные моменты, после чего вы узнаете, как настроить реле давления воды, почему не работает, не выключается и т. Д.

1 Как устроено реле помпы и как его настроить?

Перед тем, как настраивать реле давления, стоит разобраться в его конструктивных особенностях и принципе действия.

Реле уровня жидкости — это устройство на металлической основе, в нижней части которого находится мембранная крышка со специальными креплениями, которые можно быстро снять. Сверху реле протока воды есть несколько контактов и пара регуляторов.

Сверху все эти элементы прикрыты крышкой.Последний крепится к одному из регуляторов. Вся эта конструкция быстросъемная — устройство можно разобрать с помощью обычного гаечного ключа.

Производители предлагают реле разные по форме, размерам, расположению рабочих элементов, небольшие отличия в конструктивных особенностях деталей. Часто эти устройства дополняют предохранителями от «холостого хода».

1.1 Как это работает?

Реле насосной станции работает по принципу давления жидкости, поступающей из насоса — мембрана перемещает поршень, активируя контакты, расположенные на основании железа с помощью двух шарниров.

Эти контакты могут замыкаться и размыкаться (в зависимости от положения) — это обеспечивает автоматическое включение / выключение оборудования. Второй регулятор одновременно стабилизирует давление поршня.

Электрик устройства (отвечающий за включение / выключение помпы) слушает пружину шарнира. Как только реле давления PM (или реле давления RDM5) поднимается над шарниром, регуляторы выключаются.

Итак, один регулятор (большой) включает в себя насосное оборудование, а второй, меньший, отвечает за отключение из-за перепада давления в устройстве.

1.2 Как настроить себя?

Если по каким-либо причинам начальная настройка реле давления вам не подходит, то пора соединить руки с опытом, и настроить реле уровня воды своими руками. Настройка реле насосной станции своими руками — довольно простая процедура. Нам понадобится только гаечный ключ и отвертка.

Последовательность регулировки насосной станции своими руками:

1. Отключите устройство.
2. Снимите панель устройства.
3. Установите необходимое давление.
4. Соберите отрегулированную машину.

Помните! Под крышкой есть два регулятора — большой и маленький. Первый работает с давлением на активацию насоса, второй отвечает за перепад давления и отключение системы.

1.3 Регулировка реле давления насосной станции (видео)

1,4 Повышение / понижение давления в системе

Все просто — чтобы поднять или понизить давление в гидроаккумуляторе, нужно ослабить или затянуть гайку на большом регуляторе.Эта настройка реле давления гидроаккумулятора является самой быстрой и простой.

Внимание ! Релейную настройку насосной станции своими руками следует проводить строго при выключенном оборудовании. Перед запуском отключите систему!

Далее включаем настроенное устройство и смотрим на настройки манометра нижний предел давления. Также проверяем давление отключения. Если новые индикаторы реле давления воздуха для компрессора вас устраивают, то процесс настройки можно считать завершенным.

1.5 Важные тонкости при настройке

2 Основные неисправности насосной станции и как с ними бороться?

Бывает, что реле давления не выключает насос, произошла течь в гидроаккумуляторе насоса, оборудование постоянно щелкает, не включает насос и т. Д.

Конечно, неисправный водяной насос проще выбросить, а на его место ставят новый. Но далеко не все могут позволить себе такие перетурения, поэтому давайте рассмотрим основные неисправности насосных систем и займемся их устранением.

2.1 Насос перестал работать: первое что надо делать

Если водяной насос включен, но не подает «признаков жизни», проверьте напряжение в сети. Попробуйте отключить и снова подключить кабель питания. Это обычное дело, но многие сталкиваются именно с такой проблемой.

Напряжение есть? Затем проверьте надежность всех электрических соединений.

Помпа включается впервые после покупки? Убедитесь, что соединения правильные.Ничего не вышло? Тогда причина может заключаться в поломке колеса или реле. Ваши действия следующие:

• выключить питание устройства;
• попробуйте провернуть вал двигателя вручную;
• если не крутится, проблема в пусковом конденсаторе;
• Выходом из положения является его замена. Вам понадобится паяльник, аналогичный конденсатор и умелые руки.

2.2 Воздушный насос не качает воду

В каких ситуациях это происходит:

• Воздух попал в корпус некоторых элементов.Проверить герметичность всех емкостей, выключить прибор и с помощью специального клапана (его нужно открутить) выпустить лишний воздух;
• аналогичная проблема возникает при низком уровне воды. Проверить уровень воды в точке водозабора и соответствие насосной установки рекомендациям в паспорте;
• проблема может заключаться в поломке обратного клапана или засорении сопла эжектора. Очистите клапан.

2.3 Оборудование не выключается

Насос оборудован гидроаккумулятором и не выключается? Реле давления могло выйти из строя.Как правило, причина кроется в неправильно установленном давлении или низком давлении воды из-за попадания воздуха в герметичные части устройства.

Непрерывная работа помпы может быть из-за засорения пятиугольника — из-за слишком жесткой воды. Выход — снятие и очистка реле, установка специального фильтра для «умягчения» воды.

Если насос работал, а затем резко остановился, проблема может заключаться в перегреве двигателя. Необходимо отключить прибор от электросети, найти причину перегрева и устранить ее.Сразу понадобится опыт или помощь мастера.

Подключать все элементы насосной станции нужно очень аккуратно. Если возникнут проблемы, то сразу обращайтесь к мастерам!

Не забывайте, что поток воды своими руками сделан правильно и ни разу не подведет, нужен немалый опыт, инструменты и «правильные» руки.

Как отрегулировать реле давления

Пуск и остановка скважинного водяного насоса обычно контролируются реле давления, аналогичным показанному ниже.Переключатель предварительно настроен как на давление включения, так и на давление отключения. Давление отключения — это низкое давление, при котором запускается насос, а давление отключения — это высокое давление, при котором насос отключается. Возможно, вы хотите увеличить давление по одной из следующих причин: заданный диапазон не обеспечивает удовлетворительное давление, когда вода достигает вашего дома, в душе / смесителях не хватает давления или в головках оросителей требуется более высокое давление. Регулировку диапазона можно выполнить, выполнив несколько простых шагов.

Осторожно! Электричество может быть очень опасным , особенно если у вас нет опыта. Всегда соблюдайте осторожность при работе с электричеством. выключайте выключатели источника питания при тестировании компонентов или выполнении любых регулировок в электрической системе. Если вы не уверены на 100%, что сможете безопасно выполнить любой из этих тестов, обратитесь к профессионалу.

Снимите крышку реле давления. Заводские настройки находятся под крышкой реле давления (как показано справа вверху).Чтобы увеличить или уменьшить давление включения и выключения, поверните гайку на верхней части большой центральной пружины, как показано на рисунке ниже. Вы поверните гайку против часовой стрелки, чтобы снизить давление включения и отключения, или поверните гайку по часовой стрелке, чтобы поднять давление включения и отключения.

Если вы регулируете ваш вырез на давление вы также должны регулировать воздушный заряд бака под давлением. Напорный бак должен быть установлен на 2 фунта / кв.дюйм ниже давления включения. Нажмите здесь, чтобы посмотреть видео: Как проверить и отрегулировать напорные баки, или нажмите здесь, чтобы прочитать блог: Как проверить и отрегулировать напорный бак

Существует очень мало приложений, в которых вы должны регулировать дифференциал.Регулировка дифференциала регулирует только давление отключения. Поверните гайку дифференциала против часовой стрелки, чтобы снизить давление отключения, или поверните гайку по часовой стрелке, чтобы повысить давление отключения.

Нажмите на гиперссылки ниже, чтобы просмотреть видео о реле давления на канале RC Worst YouTube:

Реле давления Square D

Выключатель низкого давления воды | Реле давления Square D M4 с отсечкой по низкому давлению

Если у вас есть дополнительные вопросы о реле давления или вашей системе водоснабжения, не стесняйтесь звонить нашим специалистам по номеру 855.329,4519.

Как мне отрегулировать давление в моем спринклерном насосе?

Как определить, не повредила ли зима ваши дождеватели

Представим на секунду, что зимние ветры утихли, земля становится пышной, а весна не за горами. Звучит неплохо, правда? Эти более высокие температуры, хотя и приятны, также сигнализируют о том, что пора проверить вашу спринклерную систему. Зима повредила вашу спринклерную систему? Распыляет ли ваш разбрызгиватель воду равномерно по ландшафту? Вода выходит слишком быстро или слишком медленно? Если ваша спринклерная система не работает должным образом, вам может потребоваться проверить давление в спринклерном насосе.

Устранение проблем с давлением спринклера

Давление в вашей спринклерной системе должно соответствовать ландшафту, который она поливает. Чтобы правильно установить давление, вам необходимо изучить следующие характеристики.

• Состояние почвы и типы растений. — Ищите слишком влажную или слишком сухую почву. Проверьте, нет ли луж и стекания воды. Изучите и поймите, сколько воды нужно растениям ежедневно.
• Пейзаж. — Поливает ли спринклерная система ровную поверхность или холм? Вода застаивается или течет быстро, когда касается земли?
• Естественные осадки.- Понимание условий естественного дождя может помочь вам лучше определить, как часто вы должны поливать при каком давлении. Помните, что естественная дождевая вода изменит состав почвы, что может сделать ее слишком влажной для выбранного вами давления оросителя.

После того, как вы определили подходящие настройки давления дождевателя, вы будете готовы отрегулировать свой дождевальный насос в соответствии с потребностями полива вашего ландшафта.

• Перед регулировкой давления спринклерного насоса проверьте заводские этикетки.Вам необходимо убедиться, что выбранная вами настройка давления находится в пределах рекомендуемых производителем значений.
• Если количество воды, выходящей из спринклера, оказывается слишком низким для выбранного давления, вам следует проверить, нет ли препятствий в линии подачи. Любой тип перегиба в точке входа также может вызвать низкое давление или всплески сильного давления воды.
• Во время регулировки насоса вы также должны убедиться, что вся спринклерная линия работает должным образом.
• Для многих спринклерных систем насос можно отрегулировать с помощью простого реле давления насоса. Установка этого переключателя может избавить вас от «догадок» при настройке спринклерной системы.

Когда ваша спринклерная система отрегулирована должным образом, вы можете наслаждаться удобством установки автоматических таймеров и наблюдать, как ваш пейзаж превращается в прекрасный весенний оазис. Для получения дополнительных советов по регулировке давления в вашем спринклерном насосе обратитесь к специалистам в отделении ирригации.Отделение для орошения — ваш источник запчастей для спринклерных насосов, советов по обслуживанию и инструментов, необходимых для подготовки вашего ландшафта к любому сезону!

dP Control с насосами переменной скорости

Система обеспечивает охлаждающей водой четыре устройства обработки воздуха, рассчитанные на расчетный расход 60 галлонов в минуту каждый. Система была сбалансирована с помощью регуляторов контура и двухходовых регулирующих клапанов, регулирующих поток охлаждающей воды к каждому воздухообрабатывающему устройству. Вторичные насосы установлены на частотно-регулируемых приводах и регулируют скорость для регулирования перепада давления до 15 фунтов на кв. Дюйм на наиболее удаленной от насосной станции нагрузке, контур D.

Датчик дифференциального давления (DPT) будет расположен в узлах, обозначенных dP Point 1 и 2. Для настройки DPT к узлам будет подключено фиксированное устройство dP, настроенное на 15 psid. Линии, подключенные к DPT, являются фиктивными и должны быть достаточно короткими, чтобы не оказывать никакого влияния на систему. В этой модели линии были указаны на длине 0,001 фута. Контур D показан ниже с установленным DPT.

Фиксированное устройство dP, используемое для имитации DPT, позволит избежать необходимости оставлять поток неустановленным в одном контуре и избежать чрезмерно контролируемых ошибок, которые являются обычными при использовании в модели насосного устройства с регулируемой скоростью.После установки DPT и настройки насосов с частотно-регулируемым приводом на расчетную производительность системы 240 галлонов в минуту было обнаружено, что насосы должны работать со скоростью около 1700 об / мин для поддержания 15 фунтов на квадратный дюйм в контуре D. После того, как система настроена для управления dP, ее можно оценены для различных требований при нагрузках. Следующие шаги показывают, как моделировать различные сценарии работы, поддерживая заданное значение DPT с помощью насоса VFD.

Шаги:

1) Создайте линейку для нового рабочего сценария.Работа системы будет оцениваться, когда все четыре воздухоочистителя будут работать на 50% от проектной.

2) Выберите новую линейку «50% дизайна» в раскрывающемся списке «Подборки» на панели инструментов.

3) Отрегулируйте расход до 50% от расчетного для всех четырех манипуляторов, выбрав их и используя групповое редактирование, чтобы изменить уставку на 30 галлонов в минуту.

4) Отрегулируйте заданную скорость потока вторичных насосов так, чтобы она равнялась общему потоку, заданному на двухходовых клапанах (4 клапана x 30 галлонов в минуту = 120 галлонов в минуту).В этом примере для обоих вторичных насосов будет установлено значение 60 галлонов в минуту, но это также даст возможность оценить, не лучше ли запустить один насос со скоростью 120 галлонов в минуту. Наиболее важным аспектом этой процедуры является обеспечение того, чтобы сумма потоков, установленных на насосах VFD, была равна сумме потоков, установленных на двухходовых клапанах.

5) После регулировки двухходовых клапанов и насосов с частотно-регулируемым приводом рассчитайте систему для отображения расчетной скорости насоса и положений клапана. Обратите внимание, что перепад давления в контуре D поддерживается на уровне 15 фунтов на кв. Дюйм, а насосы работают со скоростью 1616 об / мин.

Регулирующая труба VFD dP

.
