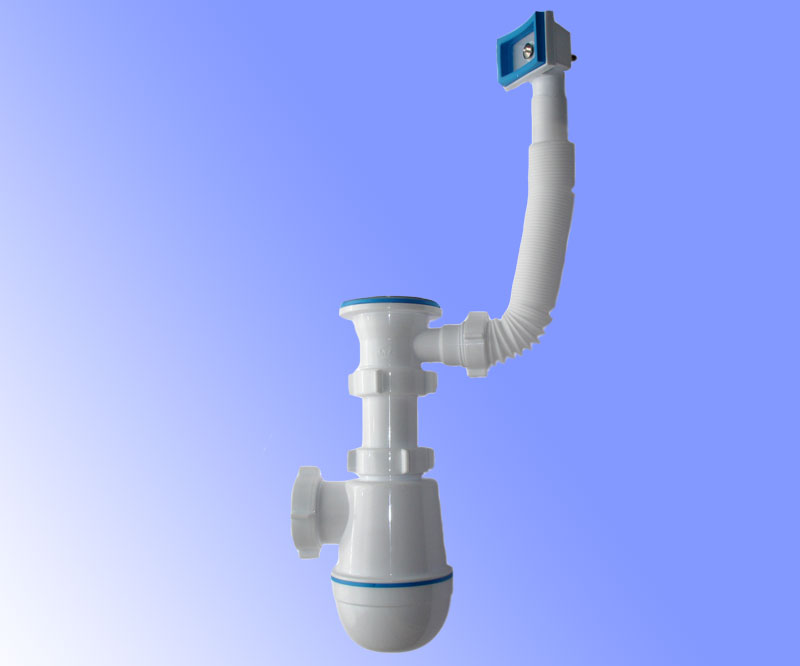

Сифон для мойки с переливом: разновидности и тонкости монтажа

Кухонное оборудование постоянно дополняется новыми полезными разработками и полезными приспособлениями. Некоторые из них очень быстро находят своего потребителя, другие приживаются постепенно. Одним из таких полезных приспособлений является сифон для мойки с переливом. Его, конечно же, уже нельзя назвать последним писком кухонной моды, тем не менее, еще далеко не все смогли оценить и воспользоваться полезными качествами подобного модернизированного излива. Чем же он привлекателен, какие бывают типы устройств и способы их монтажа, рассмотрим ниже в этой статье.

Зачем мойке выпускная арматура с переливом?

Всем знакомая проблема, когда стоки из раковины перестают уходить или уходят плохо. Обычно это следствие засора сливной арматуры жировыми отложениями либо кусочками твердых отходов. Так как подобная ситуация периодически повторяется, то у некоторых может возникнуть идея подвести канализацию напрямую, исключив проблемный сифон для раковины.

Естественно, подобное подключение поможет избавиться от частых мелких засоров, излив ускорится, так как будет отсутствовать дополнительное сопротивление потоку, однако, появится ряд других нежелательных последствий:

  • неприятные запахи из канализации;
  • мошки и другие насекомые жители сточных мест;
  • засоры в глубине сливных труб, которые достаточно сложно ликвидировать;
  • если вы случайно уроните в отверстие мойки мелкий ценный предмет, например, кольцо, то с ним можно будет попрощаться навсегда.

Сифон с переливом — защита от потопов

Поэтому, чтобы не допустить указанных неприятностей, без установки сливной арматуры не обойтись. Кроме того, выпуск для раковины с переливом избавит вас и ваших соседей от стихийных потопов в результате случайного её переполнения.

Материалы и стандарты подключений

При производстве подавляющего большинства моделей переливных устройств используются полимерные материалы: полиэтилен или пропилен. Менее распространены латунь, медь и нержавейка, так как занимают сегмент высококачественной дорогой продукции. Особым эстетическим изыском отличается сифон для раковины хромированный, который будет эффектно смотреться на сантехнике, устанавливаемой открытым способом, без инсталляции её в мебель или декоративные конструкции.

Несмотря на огромное разнообразие форм изделий выпускной арматуры, вся она  представляют собой типичные гидрозатворы, за исключением сифона сухой конструкции.

Благодаря инертным материалам современных гидрозатворов, они не подвержены коррозии, в отличие прежних чугунных аналогов, а низкая шероховатость их внутренних поверхностей затрудняет образование жировых отложений. По этой же причине предпочтительней модели, у которых отводящий и переливной каналы собраны из жестких патрубков. Иногда, они сложнее поддаются сборке и подключению к канализации, однако, их реже придется чистить, чем гибкие гофрированные соединители. К тому же прочность и срок службы гофр, в особенности полимерных, оставляет желать лучшего.

Переливной сифон-спарка с отводом на стиральную машину

Выбирая сифон для раковины на кухню, важно определиться с диаметром его выпускных и переливных патрубков. Если для перелива вполне достаточно Ø 25 мм, то основной выпуск должен быть значительно толще. Сегодня наибольшее распространение имеют стандарты Ø32 мм и Ø 40 мм. Для домашних хозяйств, в которых готовить приходится много, а тем более при обилии жирной пищи, предпочтение стоит отдавать изделиям с выпусками Ø 40 мм, они менее подвержены засорам.  Удобной для подключения является сливная арматура, у которой выпуск Ø32 мм или Ø 40 мм, адаптирован переходом на Ø 50 мм для прямого соединения с канализацией такого же стандартного диаметра.

На заметку. Все типы сливной арматуры с переливным патрубком могут иметь дополнительные отводы со штуцерами-ёлочками Ø 19 мм для подключения стиральной и посудомоечной техники, а также комплектоваться раздвоенным впуском, рассчитанным для установки на спаренную мойку.

Устройство и типы изделий

Основным элементом, характеризующим сифон для раковины с переливом, является верхняя часть его разборного корпуса с отводом на перелив (переливной узел). Этот элемент, представляющий собой тройник, конструктивно выглядит одинаково в изделиях любого типа.

Переливная трубка, подключаемая к корпусу-тройнику, может быть гофрированной или жесткой. При этом жесткие патрубки выпускаются как цельными, под определенные модели сантехники, так и раздвижными, длину которых можно регулировать под конкретную модель оборудования.

Переливной трубный сифон сифон на две мойки

Стоки из переливного узла попадают в гидрозатвор (нижнюю часть сифона), по конструкции которого определяют, к какому типу относится  сифон для кухонной мойки:

  1. Бутылочный – емкость напоминающая бутылку, заполненная водой, в которую погружен выпуск (через промежуточный патрубок) корпуса-тройника. Его прочистка осуществляется отворачиванием нижней резьбовой части емкости.
    Отвод в канализацию возможен горизонтальным подключением или под любыми углами через соответствующие колена.
  2. Трубный – изогнутая жесткая трубка, собранная на резьбовых стыках, которые рассоединяются при проведении профилактических работ. С этой же целью у некоторых моделей в нижней части может быть ревизионная заглушка.
  3. Плоский. Напоминает трубный, однако, трубка его гидрозатвора существенно сплюснута, что позволяет устанавливать его в местах с ограничениями свободного объёма. Например, так  может выглядеть сифон для раковины над стиральной машиной.
  4. Гофрированный – изогнутая гофрированная мягкая трубка. Очистке гофра поддаётся хуже всего, для этого её придется отсоединить и выпрямить. Так же как и трубный гидрозатвор, может быть двухоборотным (S-образным) или однооборотным (Р-образным).
  5. Скрытый. Представляет собой систему каналов, в том числе и переливных, отлитых в теле самой сантехники. В современных мойках и рукомойниках скрытый сифон встречается достаточно часто. Используя подобное конструктивное решение, удалось свести к минимуму количество стыковых соединений, всегда являющихся зонами риска протечек.

Сборка и установка на мойку

К наиболее распространенному виду сливной сантехнической арматуры относятся изделия, имеющие бутылочные конструкции. Не смотря, на то, что собирать их несколько сложнее, чем продукцию других типов, они обеспечивают оптимальный набор потребительских характеристик. Поэтому рассмотрим, как собрать сифон для раковины, дополненный функцией перелива, на основе обычной пластиковой бутылочной модели. Монтаж пройдет легче, если изначально полностью скрутить все элементы, хорошенько обжав резьбы и аккуратно выставив прокладки, а затем уже стыковать готовое изделие с выпускными и переливными отверстиями мойки.

Собираем сифон для раковины, дополненный функцией перелива

  1. Скручиваем две нижние части колбы через большую плоскую прокладку. Резьбовая крышка (чашка) затягивается до упора, при этом нужно контролировать положение прокладки, не допуская её перекосов.
  2. В верхнее отверстие колбы вставляется промежуточный патрубок, который может быть без отвода либо, если у вас сифон для стиральной машины с обратным клапаном или без него, иметь дополнительный отвод, к которому накидной гайкой через плоскую прокладку-клапан притягивается штуцер-ёлочка. На верхнюю и нижнюю части промежуточного патрубка предварительно должны быть надеты накидные гайки, а затем, конусные прокладки острыми частями наружу.
  3. Притягиваем нижней гайкой колбу, а верхней – переливной узел.
  4. В большее боковое отверстие колбы вставляем и притягиваем выпускной патрубок с накидной гайкой и конусной прокладкой по аналогии с промежуточным патрубком. Выпуск может быть прямой или угловой трубкой, а также гофрированным шлангом.
  5. Такая же схема подключения для трубки перелива, которую нужно соединить нижним концом с боковым отводом переливного тройника, а верхним с переливным патрубком.
  6. Теперь можно крепить собранную конструкцию к выпускному и переливному отверстиям раковины. Сифон для кухонной мойки притягивается винтами к соответствующим отверстиям через декоративные решетки. Для некоторых моделей сантехники декоративная решетка предусматривается только на отверстие выпуска, а перелив монтируется путем вкручивания винта в корпус переливного патрубка через стенку раковины. Не зависимо от особенностей крепления, со стороны патрубков сливной арматуры обязательно вставляются плоские эластичные прокладки.

Остается подключить сифон для раковины с переливом к отводу канализации. Если диаметр его выпуска соответствует монтажному диаметру отвода, то он просто плотно вставляется через уплотнительное кольцо в раструб канализации. Для облегчения операции и повышения надежности соединения применяют силиконовые смазки или герметики. Если же выпуск тоньше, то используются переходники либо резиновые манжеты с подходящими по диаметру отверстиями.

Важно! Весь комплект сантехники, в том числе и сифон для мойки с переливом лучше приобретать в одной торговой точке, чтобы не возникало непредвиденных затруднений во время монтажа оборудования. Данная рекомендация особенно касается изделий нестандартных дизайна и форм.

Контролируем качество монтажа

Завершая монтажные мероприятия, следует хорошенько промыть всю систему водой. Для надежности лучше осуществить это тремя способами:

  • открыть полностью смеситель на максимальный поток;
  • перекрыть слив, заполнить мойку до уровня перелива и выдержать переток в течение нескольких минут;
  • открыть слив, устроив залповый сброс.

Раковина с переливным отверстием

Подобные операции позволяют убедиться в том, что сифон для мойки с переливом установлен правильно – обеспечивает надежный слив без подтеканий на стыках деталей. Если протечки все же обнаруживаются, то следует проверить качество прилегания прокладок и подтянуть резьбовые соединения.

как собрать и установить слив

Элементом любого сантехнического прибора является сифон, который предназначен для слива жидкостей в канализационную систему и предотвращения проникновения запахов из этой системы в помещение. Принцип действия сифона основан на создании гидрозатвора в изогнутом колене или трубе, за счет чего и отсекаются все запахи. Причем, прохождению сливной воды через гидрозатвор ничего не препятствует. Одним из важных дополнений, которым комплектуется устройство, является переливная трубка. Она защищает мойку, ванну или раковину от переполнения, сбрасывая лишнюю воду, поднявшуюся до определенного уровня. Такую работу выполняет сифон для раковины с переливом.

Когда может возникнуть перелив

Переполнение раковины, мойки или ванны может возникнуть в таких случаях:

  • При умышленном закрытии сливного отверстия. Например, если потребовалось набрать в мойку или в ванну воды для каких-то целей, а кран вовремя закрыть забыли;
  • При засорении выпуска (сливного отверстия) сантехнического прибора или его случайном перекрытии.

Вот тут и вступает в работу слив перелив для раковины. Вода, достигнув определенной отметки, на которой находится переливное отверстие, начинает сливаться через него по сливной трубке, попадая в тело сифона. Если внутренности сифона не засорены, то сток воды будет обеспечен.

Какие бывают сифоны

Все сифоны, использующиеся в быту, в зависимости от своего предназначения и конструктивных особенностей, подразделяются на несколько видов:

  1. Бутылочный. Это популярное на кухне устройство, имеющее жесткую емкость между сливным отверстием и выпускной трубкой, напоминающую бутылку. Такой прибор обычно устанавливается снизу кухонной мойки или раковины и может регулироваться по высоте. Конструктивно состоит из сточного отверстия, разборной колбы, выходного патрубка, переливной трубки, нескольких прокладок, конусных шайб и соединительных гаек. Колба может иметь несколько входов для подключения слива стиральной и посудомоечной машин.

    На фото пластиковый бутылочный сифон

  2. Трубный. Применяется сифон трубного типа для установки снизу душевой кабинки или под ванну, так как его конструкция занимает мало места. Это позволяет установить прибор очень низко, снизу ванной. Состоит устройство из сливного отверстия, выходящего в ванну, переливной пластиковой трубки, изогнутой жесткой трубки и соединительных пластмассовых гаек накидного типа.

    Трубный сифон для ванны с переливом

  3. Гофрированный. Данный вид сифона для раковины с переливом представляет собой изогнутую гибкую трубку, сложенную и зафиксированную так, чтобы образовалось колено. В этом месте и будет находиться гидрозатвор. Помимо трубки, гофрированный сифон состоит из сливного отверстия, перелива и соединительных гаек. Переливная трубка крепится снизу сливного отверстия. Такой слив для раковины часто используются для умывальников в ванных комнатах. На кухнях применять их не рекомендуется, так как гофра быстро забивается остатками пищи, а прочистка такого сифона затруднена.

    Гофрированный сифон удобен в монтаже за счет своей гибкости

  4. Плоский. Это особая разновидность сливного устройства, имеющая необычную плоскую конструкцию. Плоский сифон для раковины применяется в случаях, когда бутылочный или гофрированный приборы по своим габаритам не подходят для установки.
  5. Скрытый. Его особенностью является необычное место расположения. Он скрыт от глаз, находясь за какой-то перегородкой, в нише или внутри стены. Такие приборы устанавливаются около раковин, закрепленных на стенах или установленных на открытых местах. К этому типу относят сифоны для раковин под стиральную машину.

Из чего изготавливаются сифоны

Сифоны могут изготавливаться из следующих материалов:

1. Пластик. Разновидностей тут немного — ПВХ и полипропилен. Это наиболее популярный материал для подобных изделий. Он недорогой и простой в эксплуатации.

Пластиковый слив под раковину характеризуется также следующими преимуществами:

  • внутри и снаружи прибора отсутствуют процессы коррозии;
  • пластик не подвержен разрушению и гниению от длительного влияния влаги;
  • пропускающая способность гладких внутренних стенок достаточно высока;
  • жир не откладывается внутри изделий.

Пластиковые приборы используются для установки на любых сантехнических приборах.

2. Латунь, медь и бронза. Это дорогие изделия, которые, хотя и не коррозируют, но окисляются. Требуют обработки специальными материалами или нанесения гальванических покрытий. Используются в ванных комнатах под умывальниками.

3. Нержавеющая сталь. Это наиболее дорогие изделия, применяемые достаточно редко. Имеют отличный внешний вид.

4. Металлические изделия с наружным покрытием. Иногда могут применяться приборы, изготовленные из обычной стали или сплавов, покрытые сверху декоративным слоем. Например, очень неплохо смотрится сифон хромированный для раковины, хотя его стоимость является внушительной.

Пример хромированного бутылочного сифона под умывальником

На что обращать внимание при выборе

Подключая сантехнический прибор к системе канализации, позаботьтесь заблаговременно о том, чтобы соединяемый с ним сифон соответствовал всем параметрам данного прибора.

Внимание обращайте на такие моменты:

Совет: Цена сифона также важна, но она не является решающей при выборе. Даже недорогие пластиковые изделия вполне исправно и долго служат при соответствующем уходе. Поэтому выбирайте изделия, которые не окажут влияния на ваш бюджет.

А вы знаете, как проводится установка фильтра для воды под мойку? Это вполне можно сделать самому и сэкономить на вызове мастеров.

Если требуется ремонт смесителя для ванной с душем, также не спешите звонить сантехникам, сначала ознакомьтесь с нашей статьей.

А полезная информация по выбору радиаторов есть здесь. Сравнение различных вариантов.

Установка сифона

Если вы представляете себе, как собрать сифон для раковины, то сможете выполнить эту работу быстро. Перед установкой нового сифона необходимо демонтировать старое устройство.

Комплектация сифона

Процесс демонтажа выполняется в такой последовательности:

  1. В помещении перекрывается вода.
  2. Под раковину подставляется тазик для сбора стекающей воды.
  3. Откручивается винт, находящийся в центре впускного отверстия раковины.
  4. Сифон снимается, а канализационная труба затыкается чем-то для предотвращения прохода посторонних запахов в помещение.
  5. Очищается внутренняя часть раковины, к которой прилегал сифон.

Совет: При демонтаже старого чугунного сифона вовсе не обязательно раскручивать все гайки, ведь они давно прикипели к металлу. Просто расколите чугунное изделие молотком и удалите его.

Как собрать стандартный бутылочный сифон для раковины из пластика показано на видео.

А теперь разберем, как установить сифон для раковины с переливом:

  1. Установить защитную решетку в сливное отверстие на прокладку или на герметик.
  2. Снизу к мойке приставляется вместе с прокладкой стыковочный патрубок, который прикручивается к решетке длинным винтом.
  3. На патрубок надевается накидная гайка, а вслед за ней — конусная прокладка.
  4. На патрубок надевается тело сифона, после чего стыкуется с ним накидной гайкой. На этом этапе регулируется высота сифона.
  5. Выходной трубопровод вставляется в отверстие канализации, а затем крепится накидной гайкой к выходу корпуса через конусную прокладку.

    Соединение сифона с канализацией

  6. Монтируется переливная трубка. Один конец трубки выходит в раковину, где крепится в специальном ее отверстии винтом. Второй конец трубки подключается к стыковочному патрубку.
  7. Проверяется герметичность всех соединений методом пуска в раковину воды.

Если к сифону будет подключаться стиральная машина, то предварительно нужно подготовить шланг, идущий от стиралки к корпусу сифона. Он должен быть достаточно длинным, ведь расположить его нужно не на проходе, а где-нибудь под ванной или вдоль стены. Соответственно, подключается шланг к имеющемуся на корпусе сифона штуцеру.

как собрать сифон для мойки и раковины

Сборка и установка сифона

По окончании подготовки можно переходить непосредственно к монтажу сифона. Сборку можно начинать по-разному. Первый способ подразумевает предварительную сборку основы конструкции и закрепление ее на мойке. Но можно пойти и от обратного, и поэтапно собирать все элементы воедино непосредственно на мойке. Сути это не меняет, но в некоторых случаях оба варианта могут быть некомфортны для мастера сантехника, либо для вас в зависимости от того, кто привлечен к работе.

Независимо от вида гидрозатвора монтаж осуществляется по единому принципу

Многие рекомендуют предварительно собрать основную часть, а затем устанавливать ее непосредственно на мойке, мотивируя это тем, что под нею не так много места для маневрирования руками и инструментами, а свет обычно вовсе отсутствует. Поэтому мы будем собирать сифон и арматуру по частям.

Установка конструкции на мойке

Соединение с переливом

Перелив представляет собой специальное отверстие на стенке мойки, к которому со стороны стены подводят гофрированную трубу. Эта конструкция позволяет защитить кухню от затопления, если забилось сливное отверстие. Снаружи оно может быть прикрыто декоративной решеткой. В более дешевых моделях раковин оно выглядит как несколько маленьких отверстий, в двойной мойке находится на перегородке между частями раковины.

Для монтажа перелива берут дополнительную, обычно более тонкую, гофрированную трубку и фиксируют ее на мойке, напротив отверстия для перелива. Второй конец заводят в патрубок сифона. Гофру к раковине крепят болтом, к патрубку – накидной гайкой. При установке используют уплотнитель, который фиксируют под раструб, прикрепленный с обратной стороны мойки.

После установки системы необходимо проверить ее герметичность. Для этого пробкой закрывают сливное отверстие и набирают в мойку воду. Жидкость должна вся вытечь через отверстие перелива. Никаких протечек быть не должно, если система установлена правильно.

Процесс установки

Установка сифоне на кухне

  • Прежде чем установить слив для раковины, нужно выполнить подготовительные работы. В случае соединения со старой чугунной трубой последнюю очищают от грязи и устанавливают резиновую прокладку. У пластиковой трубы оконечник выводится на нужный уровень (максимум 40 см от уровня пола). После этого на оконечник устанавливают переходник.
  • Далее производится демонтаж старого оборудования. С помощью отвертки отвинчивается крепежный винт.
  • Следующее действие − тщательное очищение посадочного места от ржавчины, грязи и жира.
  • Теперь сифон устанавливают и крепят при помощи винта смеситель с ловушкой.
  • Необходимо соединить основную часть прибора с трубой под раковиной.
  • В некоторых случаях можно подключить бытовую технику (посудомоечную или стиральную машину). Но лучше соединить с канализацией и выполнить первичную проверку. Во время проверки отводы необходимо закрыть заглушками.
  • Если в ходе проверки протечек не было, тогда возможно подключение дополнительной техники. Для надежности сливные шланги посудомоечной и стиральной машин крепят хомутами. Следует убедиться, чтобы шланг для слива воды не был изогнут или перекручен, и вода беспрепятственно стекала по нему.

Особенности крепления к мойке

Крепление сифона к мойке

Важно помнить, что при монтаже прибора потребуется отсоединить его от канализационной трубы. Чтобы избежать распространения неприятных запахов, канализационное отверстие необходимо закрыть влажной ветошью, которая будет служить в качестве временной пробки для кухонной мойки

Также можно надеть на трубу целый полиэтиленовый пакет и обмотать веревкой.

Сифоны продаются в комплекте с решеткой-фильтром, которая вначале крепится к мойке при помощи крепежного болта (в более старых моделях эта часть прижимается гайкой снизу), а затем производится крепеж сливного прибора.

Виды сифонов: конструкции и материалы

Все устройства для слива раковины изготавливаются из пластика или металла. Пластиковые делятся на:

  1. Полиэтиленовые. Они имеют простую конструкцию и малое количество соединений.
  2. Полипропиленовые. Более распространенные, поскольку детали сифона для раковины жестче, а соединения надежнее. Это позволяет сохранять форму изделия.
  3. Полимеры. Данный материал менее подвержен тепловым расширениям, поэтому его необходимо выбирать, если на кухне планируется установка стиральной машины.

Металлические изделия дороже пластмассовых. В качестве материала чаще используются латунь и бронза. Они не поддаются коррозии, но окисляются, поэтому подвергаются:

  • хромированию;
  • цинкованию.

Самыми дорогими являются сифоны для раковины из нержавеющей стали. В связи с высокой стоимостью они не снискали популярности.

При выборе металлического изделия нужно точно знать расположение сливного и канализационного разъема.

По типу конструкций гидрозаслоны бывают:

  1. трубные;
  2. бутылочные;
  3. гофрированные;
  4. скрытые;
  5. с переливом.

С переливом

Сифон с переливом для раковины имеет дополнительную трубу. Она подсоединяется к переливному отверстию в раковине. Благодаря водоотводу можно предотвратить затопление помещения. Данный вид гидрозаслона пользуется наибольшей популярностью. Дополнительной трубкой комплектуют практически все сифоны. Приобретать такое изделие необходимо только при наличии переливного отверстия в мойке.

Трубные

Водоотвод по своему внешнему виду напоминает изогнутую трубу. В изгибе собирается вода, которая создает пробку и предотвращает проникновение неприятных запахов в помещение. Это самый компактный тип устройства. Монтаж сифона из металла чаще всего производят в санузлах. Связано это с тем, что в раковину в ванной комнате не попадает столько мусора и пищевых отходов сколько на кухне. А демонтаж колена сложнее, чем в других типах устройства.

Также трубные гидрозаслоны имеют неглубокий изгиб для водяной пробки. Если раковиной длительное время не пользуются, вода из колена испаряется, а канализационные запахи распространяются по комнате. В случае засорения снимают не все устройство, а только нижнее колено.

Гофрированные

Это самый простой и дешевый вид сифона, который состоит из гофрированной трубки и соединительных элементов. Изделие гибкое, потому легко монтируется к канализации в любых местах и под разными углами. Чтобы создать водяную пробку, нужно вручную изогнуть шланг буквой U или S и зафиксировать его. Это особенно удобно в тех случаях, когда расстояние между полом и раковиной небольшое.

Недостатками являются:

  1. Отсутствие промежуточных соединений. В случае протечки необходимо менять весь комплект, а не отдельные его элементы.
  2. Сложность чистки. Поскольку труба неразборная для удаления засорения необходимо полностью промывать сифон.
  3. На внутренних стенках быстро образуются отложения.

Бутылочные

Данная модель является самой распространенной. Свое название она получила благодаря особенностям конструкции, которая напоминает колбу или бутылку. Выделяют следующие преимущества бутылочного гидрозатвора для раковин:

  • отделение, в котором скапливается мусор и чаще всего происходит засорение, легко открутить и снять;
  • имеет длительный срок эксплуатации;
  • вода никогда не уходит полностью, потому надежно обеспечивает защиту от канализационных запахов;
  • имеется перелив, что предотвращает затопление помещения;
  • упущенные в раковину небольшие ценные вещи остаются в резервуаре для воды, поэтому их легко достать, открутив колбу.

Сборка и установка сифона на кухне

Для начала потребуется приготовить инструмент, который будет использоваться в ходе работы:

  • отвертка;
  • ножовка;
  • рулетка;
  • наждачная бумага.

Первым делом, нужно снять старое устройство. Для этого при помощи отвертки откручивается болтик посредине решетки в сливе, подобно тому, как на фото.

До начала выполнения работы следует установить ведро под сифон, чтобы собрать остаток отстоянной воды, после удаления решетки слив нужно вытереть насухо.

Нередко на этом этапе появляется проблема, поскольку винт и гайка прикипают друг к другу. В таком случае нужно снять нижнюю часть сифона и снизу помочь другой рукой снять решетку с крепежом.

Теперь снимаются трубки и сам сифон, процедура демонтажа окончена, можно начинать сборку нового изделия.

Чтобы собрать новый товар, надо выложить из упаковки все элементы, поделить на группы — это упростит задачу и позволит правильно все собрать.

Для бутылочного вида без перелива будет несколько уплотнительных колец разного размера, гайки, патрубок, элементы сифона и гофра, а также решетка с креплением.

Поэтапно процедура сборки сифона следующая:

  1. Самая большая прокладка плоского вида надевается на сифонное отверстие, и прикручивается колпак к основанию сифона.
  2. К патрубку, который фиксируется к мойке, подбирается прокладка конусного вида и гайка. Изначально надевается гайка, потом резиновый уплотнитель тупым концом вверх, и затем нужно вставить конструкцию в верхнюю часть сифона, плотно скручивая изделие. В некоторых случаях воронка для слива и патрубок должны соединяться изначально, но нужно быть внимательным, чтобы во время монтажа не потерялась гайка в сливном отверстии.
  3. Остается установить гофру — для этого накидывается гайка, надевается конусный уплотнитель и скручивается к основанию.

Все части плотно закручивать, но не перестараться, чтобы не сломать пластик и не пережать прокладки. После сборки следует установка и подключение к канализации. Этапы выполнения:

  1. На патрубок изделия укладывается рифленое кольцо полосками кверху.
  2. Ставится сифон под раковиной одной рукой, второй нужно выровнять его вверху и положить решетку.
  3. Поставить винт и закрутить отверткой.
  4. Подключить гофру к канализации, при необходимости обрезать ее ножовкой до нужного диаметра. Вместо гофры можно пользоваться жестким видом отвода, что будет лучше для кухни.

Сделав всю работу, включить воду и проверить соединения на предмет течи, по необходимости подтянуть резьбу и другие детали.

Монтаж сифона с переливом

Если есть перелив в мойке, то монтаж почти не отличается от описанной схемы, последовательность используется аналогичная, кроме сборки.

На этом этапе надо соединить перелив с отводящим патрубком. Изначально ставится гайка, затем прокладка к переливу. Сам элемент вставляется в отвод и затягивается.

Далее перелив устанавливается к мойке при помощи винта и отвертки, последующие шаги не меняются. Такой вид сифона часто используют, если на кухне стоит круглая мойка современного вида.

Монтаж для сдвоенной раковины

Раковины на 2 секции предполагают использование одного сифона, но нестандартной конструкции. У такого изделия будет 2 выпуска, которые соединяются одним сифоном. Он бывает трубчатым и в виде колбы. Дополнительно есть модели с отводами для подключения стиральных машин и другой техники.

Правила и этапы монтажа не меняются, за исключением нескольких деталей. Изначально нужно подсоединять 2 патрубка к сливу двух раковин, после этого работу продолжать под мойкой, соединяя патрубки-проводники. Далее фиксируются остальные элементы. Если потребуется, то труба обрезается, а наждачной бумагой шлифуются пластмассовые края.

Соединение с мойкой

После того, как конус надежно закреплен на сифоне, его можно крепить на мойке. Собранную заранее конструкцию располагают под сливным отверстием в мойке. Между ними обязательно устанавливается резиновая или силиконовая прокладка необходимая для исключения протекания. Ее внешний диаметр должен совпадать с диаметром верхней части воронки. Собранную конструкцию требуется отцентрировать опять же, чтобы избежать протечек.

Металлический сифон самый дорогой из возможных вариантов

Сверху на сливное отверстие в раковине устанавливается другая пара элементов. Это сетка или решетка и соответствующая ей прокладка. Иногда она отсутствует, но это не проблема, поскольку основную функцию всегда выполняет прокладка, расположенная между мойкой и воронкой.

В центр решетки устанавливается соответствующий комплектный винт или другой метиз. При его завинчивании части конструкции соединяются, и чем прочнее будет соединение, тем ниже вероятность будущей протечки.

Сифон — одна из самых важных деталей в домашней водопроводной системе

Бутылочный сифон закрепленный на кухонную мойку

На этом соединение сифона с раковиной может не закончиться. Дополнительные операции требуются тогда, кода модель мойки оборудована переливным отверстием, а в сифоне имеется дополнение в виде переливной трубки с адаптером.

Адаптер к мойке крепится обычно при помощи винта, а между ним и мойкой также устанавливается прокладка. Соединение трубки с адаптером и сифоном происходит при помощи таких же креплений, какие используются для соединения воронки с сифоном.

Трубный металлический сифон на большой мойке в кухне

Сборка

Если вы приобрели мойку на кухню, то собрать слив для раковины надо в следующей последовательности:

  • Взять нижнюю часть бутылочного гидрозатвора и установить большую плоскую прокладку так, чтобы она плотно и без перекосов прилегала к пластиковой детали.
  • Затем накрутить крышку с резьбой и плотно затянуть ее. Не стоит пережимать, иначе можно повредить прокладку.
  • Сверху и сбоку сифона находятся отверстия разного диаметра. Нужно подобрать для них соответствующие накидные гайки и конусные прокладки.
  • На патрубок, который будет крепиться к раковине, надеваем накидную гайку и конусную прокладку. Следует учитывать, что уплотнитель необходимо надеть тупой стороной к гайке, а острая должна заходить в гидрозапор. Расстояние от острого края прокладки до конца патрубка должно быть 4-6 см.
  • Собираем вместе патрубок и сифон. Трубка должна заходить в верхнее отверстие. Затем закручиваем гайку и плотно затягиваем.
  • На гофрированную трубку надевается накидная гайка и конусная прокладка тупым концом к трубке. После этого следует вставить трубку в среднее отверстие сифона, закрутить гайку и плотно затянуть.

Подключение сифона к канализационной системе

Процесс, как подключить сифон к раковине, завершен и теперь требуется подсоединить устройство к канализационной трубе. Существует несколько вариантов, как это можно сделать. Выбор способа зависит от особенности конструкции модели с гидрозатвором и от расположения выхода канализации.

Проще всего подключение раковины к канализации выполнять во время проведения ремонта в помещении. Именно тогда при обустройстве канализации нужно продумать наиболее оптимальную разводку.

Но все дело в том, что такой вид мероприятий, как поставить сифон на раковину, приходится выполнять намного чаще, чем капитальный ремонт. Причиной замены может стать как поломка устройства, так приобретение нового мебельного гарнитура.

Нередко выбирать вариант, как установить сифон на раковину и состыковать с отводом канализации, приходится на ходу. Преимущество гофрированной трубы заключается в том, что, благодаря подвижности и эластичности, ее можно поставить в любом месте, а в случае необходимости и вытянуть до требуемой длины.

Но, к сожалению, у гофры имеется серьезный недостаток — она изнашивается намного быстрее, чем жесткий элемент. Кроме этого, по причине мягкости материала изготовления, гофрированная труба начинает провисать, в результате чего в системе отвода стоков собираются засоры.

А как установить сифон для двойной мойки?

Двухсекционная мойка должна оснащаться специально предназначенным для них двойным сифоном. У таких сифонов есть два выпуска, которые объединяет один сифон, который может быть как колбообразным, так и трубчатым. Они также могут иметь отводы для стиральной или посудомоечной машины как на фото слева.

Установка производится по описанному выше принципу с той лишь разницей, что сначала нужно прикрутить два патрубка со сливом к двум раковинам, затем под раковинами нужно соединить два патрубка проводником, а потом к проводнику прикрутить остальные части устройства. При необходимости трубы нужно обрезать до нужной длины ножовкой, отшлифовав края наждачной бумагой.

Подготовка к монтажу

Разобравшись, как собрать сифон на кухне, можно переходить к демонтажу старой конструкции и очистке поверхностей канализационного патрубка. Реализуя задачу, не стоит придавать слишком большое значение наличию остаточных загрязнений на поверхности слива, поскольку специальная герметизирующая манжета рассчитана на посадку на шероховатое основание.

Определенные сложности могут возникнуть при замене советского чугунного сифона, заделанного в патрубок с посадкой на цемент. В данном случае придется потрудиться над разгерметизацией соединения, используя молоток, зубило или стамеску. Требуется это для удаления старого цемента из патрубка и демонтажа прежнего сифона.

Подготавливая сифон для двойной раковины на кухне или одинарной емкости, нужно следить, чтобы обломки хрупкого чугуна и частички цемента не остались в канализационном патрубке. В ходе эксплуатации новой системы подобный мусор может превратиться в источник регулярных засоров. Удалять всевозможные обломки из канализационного ответвления удобно плоскогубцами и пинцетом.

Как установить сифон на кухне? Для надежного монтажа работы должны выполняться в строгой последовательности:

  1. Предварительно смазанная герметиком установочная манжета помещается в канализационный патрубок. При этом все поверхности должны быть сухими.
  2. Проверяются стыковочные (торцевые) поверхности корпусных резьбовых соединений. При необходимости заусенцы аккуратно срезаются острым лезвием, поскольку их наличие может привести к повреждению прокладок.
  3. Окончание сливной трубы заводится в манжету и надежно закрепляется. Если работать приходится с креплением в виде хомута, для затягивания последнего придется воспользоваться отверткой.
  4. В раковине монтируется сливная решетка. Черная нижняя прокладка пока не устанавливается.
  5. В паз пробки укладывается тонкая кольцевая прокладка, которая обильно смазывается герметиком. Далее заворачивается пробка. Достаточно захвата резьбы на расстоянии порядка 2-3 ее витков.
  6. Если корпус сифона представлен патрубком в виде бутылки, в него помещается специальный клапан с открывающейся наружу заслонкой. Конструкция присоединяется к выпускной трубе.
  7. Нижняя прокладка слива укладывается в канавку верхнего патрубка, завинчивается гайка корпуса сифона.
  8. Слегка покачивая колено конструкции, вы должны аккуратно попеременно затянуть боковую и верхнюю гайки бутылки.

Сборка сифона для кухонной мойки

К каждому приобретаемому в магазине или на складе сифону должна прилагаться инструкция со схемой сборки изделия. Сборка не вызовет затруднений даже у того, кто впервые взял в руки сифон. Но чтобы в дальнейшем не возникли протечки, при сборке изделия необходимо учесть следующие моменты:

Самое важное, что необходимо соблюдать при сборке изделия – герметичность всех соединений. Проверку герметичности следует проводить с нижней пробки, т.к

она находится под постоянным давлением слива. Еще в магазине, приобретая сифон, следует тщательно проверить изделие на наличие дефектов (сколов, заусенцев и пр.), поскольку они могут повредить прокладку.
Если сифон продавался в собранном виде, его нужно разобрать и проверить на наличие всех прокладок, а также удостовериться насколько хорошо затянуты и закреплены все детали изделия.

Сифоны для кухни следует собирать вручную, чтобы можно было контролировать силу зажима и не повредить устройство.
Устанавливая нижнюю пробку и прочие соединения, прокладки нужно зафиксировать. Для этой цели используется герметик. Закручивание деталей сифона следует проводить до упора, но без сильного нажима.
Осуществив монтаж выпускного патрубка, необходимо затянуть крепежный винт и удалить излишки герметика. За счет выпуска патрубка регулируется высота установки сифона.

Устройство сифона

Сифоны для стоков чаще всего изготавливаются из хромированной латуни или пластика (пропилен, полиэтилен, ПВХ). Изделия из латуни с течением времени окисляются и накапливают грязь. Лучше отдать предпочтение сифону из пластика. Такое изделие не коррозирует, не подвергается гниению, оно износостойкое и прочное.

Виды сифонов для кухни

Рассмотрим устройство сифона на примере пластикового изделия. Стандартная комплектация сифона включает в себя:

  1. защитная решетка. Она устанавливается непосредственно в сливное отверстие раковины и препятствует попаданию в канализацию крупных кусков отходов.
  2. резиновая пробка. Предназначена для закупорки сливного отверстия мойки (в дешевых моделях сифонов, как правило, отсутствует).
  3. резиновая прокладка толщиной 3-5 мм. Она размещается между корпусом мойки и выпускным патрубком.
  4. выпускной патрубок. Некоторые модели патрубков имеют дополнительный отвод, к которому подключается слива стиральной/посудомоечной машины или отвод для смесителей с донным клапаном.
  5. резиновая прокладка выпускного патрубка
  6. пластиковая гайка выпускного патрубка
  7. соединительный винт Ø 6-8 мм из нержавейки. В дешевых моделях сифонов эти винты выполнены из простого железа с тонким напылением хрома или никеля. Такой винт ненадежен, быстро начинает ржаветь и разрушаться. Для покупки сифона с качественным винтом рекомендуется взять с собой небольшой магнит для проверки металла (нержавейка не магнитится).

металлическая гайка. Она может быть латунной, медной или из нержавейки. Не следует брать сифон с железной гайкой. Она также быстро заржавеет и прослужит не более года.
корпус сифона в виде бутылки или колена.
стяжная пластиковая гайка.
2 конусные прокладки из резины или пластика.
канализационный отвод. Он располагается с боку корпуса сифона.
гайка соответствующего диаметра для крепления пластикового переходника.
крышка или стакан сифона. Эту деталь чаще других приходится откручивать для прочистки сифона.
большая плоская резиновая прокладка. Она служит для плотного примыкания крышки (стакана) сифона к корпусу.
канализационный отвод. Он может представлять собой гибкий шланг, стандартную пластиковую трубу, гофрированную трубу или пластиковый патрубок. Здесь все зависит от модели приобретенного сифона и диаметра его выходного отверстия.

Общее устройство сифона для раковины на кухне

Сифон – это изогнутая труба, удерживающая определённый объём жидкости.

Схема водоотвода в основных видах сифонов

Несмотря на простоту принципиальной идеи, сифоны могут быть построены по следующим схемам:

Чаще всего мы сталкиваемся именно с трубной формой сифона. Бутылочный сифон представляет собой расширенную ёмкость, в которую попадает некоторое количество воды, затем переливающееся в канализацию. Ёмкость надёжно изолирована слоем воды от выпускной трубки раковины, и таким образом, дурной запах не проникает в мойку и далее в кухню. Стакан бутылочного сифона отвинчивается для проведения профилактических работ.

Современные сифоны изготовляются из пластмасс типа полиэтилена или полипропилена

Они имеют ряд полезных свойств:

  • Химическую инертность, невозможность коррозии;
  • Дешевизну;
  • Малую массу;
  • Гладкую гидрофобную поверхность, не удерживающую жир.

Схематическое устройство сифона из ПВХ

Сифонное устройство имеет разборную конструкцию для того, чтобы периодически развинчивать его, выливая в унитаз воду с накопившимися в ней крупными остатками овощей и волос, не разрушающихся продолжительное время и гниющими в воде. Таким образом, сифон выполняет ещё одну полезную функцию – защищает узкие канализационные трубы от засорения. Ослизневшую поверхность сифона в таком случае нужно обработать антибактериальными гелями.

Часто кухонный выпуск формируют при помощи гофрированной трубы. В этом случае можно обойтись даже без сифона, придав трубеS-образный изгиб. Однако в таком случае труба часто заиливается, а при неправильно сформированном изгибе начинает пропускать зловоние.

Как правило, сифонное устройство продаётся в комплекте с раковиной. Сочленения сифона уплотняются резиновыми прокладками и соединяются пластиковыми барашками. Напор вытекающей из мойки воды невелик, поэтому сифон не должен быть особенно прочным.

Виды: плюсы и минусы

Существуют несколько основных видов сифонов. Необходимо рассмотреть их некоторые характеристики, недостатки и достоинства.

Трубный тип

Представляет собой простое устройство в виде жесткой трубы, изогнутой в форме английской буквы U или S. Этот тип может быть как цельным, так и разборным. Имеются варианты, при которых в самой нижней точке предусмотрено специальное отверстие для извлечения различных твердых частиц. При трубном типе сифона требуется повышенная точность его сборки. Плюсом этого вида является то, что для его очистки разбирать весь сифон не нужно, вполне снять с него нижнее «колено». Минус состоит в том, что из-за небольшого гидравлического затвора при нечастом использовании могут возникать неприятные запахи; из-за недостаточной подвижности его не удастся установить так, как нужно.

Бутылочный тип

Имеет самое большое распространение по сравнению с другими, хотя представляет собой самую сложную конструкцию из всех. Свое название приобрел благодаря тому, что в районе водного затвора имеет форму в виде бутылки. К его основным плюсам относится быстрая и удобная установка, даже в ограниченном пространстве, разборка осуществляется достаточно легко, прочистка не занимает много времени, мелкие вещи, попавшие внутрь, не уйдут в канализацию, а опустятся на дно бутылки. Только с его помощью можно соединить стиральную или посудомоечную машину, не придумывая для них дополнительного отвода канализации. Существенный недостаток состоит в то, что загрязнения оседают в месте соединения сифона с трубой канализации и вызывают ее засор.

Гофрированный тип

Представляет собой гибкую трубку, которую можно изогнуть в любую сторону. Это и является одним из основных его плюсов, когда его можно установить в тех местах, которые недоступны двум предыдущим. К его плюсам относится и сравнительно небольшая цена, и минимальное количество мест протечки из-за одного места соединения. Минус – это неровная поверхность, которая собирает на себе различные грязевые отложения, их можно удалить, только когда конструкция разобрана. Нельзя выливать горячую воду в канализацию, если сифон сделан из пластика.

Виды сифонов для раковины

Сифоны используемые для установки под раковиной можно классифицировать по двум признакам: вид устройства и материал из которого он изготовлен. В магазинах продается несколько видов сифонов:

  • Гофрированный – делается из гофрированной трубы, отличается простотой конструкции и монтажа, низкой стоимостью. Недостаток – внутренняя поверхность трубки ребристая, что способствует ее быстрому засорению.
  • Трубный – материал изготовления: пластик, металл. Поверхность внутри гладкая, что способствует прохождению воды и мелких пищевых отходов. Недостатком является маленький объем, поэтому вода в таком сифоне может испариться и в помещение будут проникать запахи.
  • Бутылочный – состоит из двух патрубков: отводной, входной и колбы. Колба при необходимости быстро снимается и очищается от мусора. Недостаток – занимает довольно много места под раковиной.

Видео: Установка, замена сифона на кухне, умывальнике

Кроме этих основных видов сифонов, существует еще несколько, оборудованных дополнительными конструкциями для подключения. К ним можно отнести такие как:

  • С переливом – используется для установки на раковину оборудованную дополнительным отверстием, препятствующем ее переполнению.
  • С одним или несколькими отводами – используется при подключении дополнительных приборов: стиральной машины и т.п.

Практичное решение сложной задачи канализации – сифон

Принцип работы сифона – обеспечение гидростатического закона, благодаря которому сообщающиеся сосуды не пропускают запахи с одной стороны в другую, удерживая между собой пробку, в конкретном случае – из воды. Имея одну общую часть с заполненной жидкостью (сгиб трубы или колено), сосуды также имеют отверстие приемного патрубка (верхняя часть) и отверстие сливной трубы – нижняя часть. Такое простое устройство обеспечивает практичность в бытовом порядке.

Затем на конец гофрированного шланга с расширением надевается накидная гайка. Гофру вставляют в канализационную трубу и зажимают гайкой. Если фиксация осуществляется недостаточно плотно, место стыка гофры с гайкой обматывается изоляционной лентой. Созданное таким образом уплотнение не даст канализационным запахам попадать в помещение.

Подготовительные мероприятия

Перед тем, как собрать сифон для раковины на кухне, обязательно удостоверьтесь в том, что все комплектные детали на месте, а все необходимые инструменты находятся в зоне видимости. В противном случае проблемы со сборкой будут обеспечены. Но прежде чем начинать сборку сифона убедитесь, что вам не требуется демонтировать старый сифон, вышедший из строя и требующий срочной замены.

Самые необходимые элементы для сбора сифона

Если все же старый сифон установлен, демонтируйте его аккуратно, дабы не повредить имеющуюся сантехнику. Иначе придется менять не только сифон, но и мойку с краном или смесителем, в зависимости от масштаба домашней катастрофы.

Перед демонтажом установите под мойкой емкость для удаления излишков, застоявшейся воды и прочих фракций из старого сифона или раковины, если в ней что-либо осталось до начала ремонта.

Кухонная двойная раковина с металлическим сифоном

Если старый сифон крепился к раковине при помощи винта, используйте шуруповерт с соответствующей насадкой, поскольку применение отвертки соответствующего размера не всегда является эффективным, ведь в процессе эксплуатации металл, из которого изготовлен винт, может быть подвергнут ржавчине или коррозии. Именно они блокируют его внутри конструкции и не позволяют демонтировать сифон.

Замена сифона — задача несложная, одна требующая определенного инструмента и понимания принципа устройства

Если насечки винта или другого крепежного метиза, удерживающего сетку, по какой-то причине стерлись, разрежьте сетку, чтобы демонтировать сифон. Этим элементом можно пожертвовать, но действовать нужно аккуратно, дабы не пораниться. Для этого можно использовать кусачки или ножницы по металлу. Так, потребуется вокруг головки винта разрезать сетку, и тогда сифон моментально отделится от мойки

Этот момент важно не упустить, чтобы не испачкать все вокруг. Подхватите сифон снизу, и соберите жидкость в уже подготовленную емкость

С поверхности мойки осторожно удалите остатки сетки, а затем ветошью протрите поверхность мойки, чтобы очистить ее от грязи, которая могла скопиться под сеткой и резиновой подкладкой

Слив жидкости в мойке будет зависеть от правильности установки сифона

Не забывайте, что сифон соединяется и с канализацией. Обычно между соединительной трубкой и входом в канализацию имеется уплотнительная резинка, обеспечивающая герметичное соединение. Он может стать причиной затрудненного извлечения трубки.

Если же мойка новая и на нее просто требуется установить сифон, то задача существенно упрощается, и можно сразу переходить к сборке новой конструкции.

Преимущество пластиковых сифонов — неспособность накапливать мусор и неподверженность коррозии

как собрать раковину на кухне с большой горловиной

Сифон для кухни является основной частью в системе водоотведения. Очень важно, чтобы он не только качественно отводил грязную воду из раковины, но и не допускал проникновения канализационных запахов обратно в квартиру. Еще одной важной функцией данного объекта системы канализации является защита раковины от перенаполнения, вот почему так важно устанавливать сифоны для кухонных моек с переливом.

Особенности

На данный момент повсеместно используются пластиковые сифоны. Они имеют ряд преимуществ.

  1. Пластик долговечен, ему не страшны коррозия и гниение.
  2. Он легок, в отличие от металла, имеется установить такой сифон даже на тонкостенную мойку.
  3. Пластик практически не позволяет оседать на своей поверхности жиру и грязи, что препятствует его засорению.
  4. Цена его вполне демократична.

Конечно, можно установить слив из латуни или другого металла, особенно если дизайн вашей кухни это подразумевает, но он обойдется более дорого и прослужит намного меньше.

Конструкция

Сифон с переливом состоит из водоотводной гофрированной трубы, колбы, перелива, сточное отверстие, которое крепится к мойке, различные прокладки и элементы крепления.

Виды

Сливные конструкции для кухонных моек с защитой раковины от перенаполнения имеют два основных вида

  1. Сифоны колбовые с переливом. Они оснащены дополнительным устройством, крепящимся на боковую поверхность раковины, и осуществляют дополнительный слив при наполнении мойки выше предельно-допустимого объема. Это удобно в том случае, если ваша раковина забилась, а вода продолжает поступать.
  2. Сифоны колбовые с переливом и с дополнительным отводом под слив с посудомоечной или стиральной машины. Он несет в себе все предыдущие функции и дополнительно позволяет подключить к канализации, например посудомойку, без дополнительных отводов в канализационной трубе.

Также можно подобрать данную систему водоотведения для нескольких моек. Он необходим в том случае, если раковина на вашей кухне имеет несколько чаш. Двойной сифон обычно оборудован лишь одним переливом, который крепится к основной мойке, хотя некоторые модели имеют до 6 сливных отверстий.

Для раковины на кухню необходимо выбирать систему водоотведения с большой горловиной, так как отверстие на мойке обычно имеет увеличенные размеры, кроме того, расстояние от сифона до канализационной трубы обычно также увеличено, поэтому гофра должна быть также немного длиннее.

Слив для сточных вод может быть оборудован выпуском для мойки. Но он не очень эстетичен. Качественные кухонные раковины обычно оборудованы своими выпускными конструкциями с регулируемым клапаном, которые дают возможность перекрывать слив. Это позволяет наполнить раковину водой, или частично уменьшать объем слива.

Бывают также сифоны, которые имеют снаружи только трубу, а начиная с колбы, вся конструкция прячется в стену. Такую конструкцию слива можно монтировать на мойку с открытым низом. Цена таких систем водоотведения весьма высокая, применяются они крайне редко.

Выход у сифона может быть круглым или квадратным. Но первый вариант встречается намного чаще.

Как установить своими руками

Установку сифона начинают с его сборки.

Первоначально установить все прокладки на свои места. Потом начинать сборку конструкции. Надевается колба, прикручивается выходной патрубок, первоначально накинув на него гайку с резьбой, и прикручивается к колбе. Далее крепится гофрированная трубка к среднему отверстию сифона.

Установить собранный сифон на раковину не составит труда. Для этого необходимо на выходное отверстие сифона положить прокладку, сверху раковины разместить выходную решетку, которая идет в комплекте с сифоном. Если же ваша раковина оборудована собственной выпускной конструкцией, то применяем ее. К выходному патрубку на боковой поверхности раковины подсоединяется переливной водоотвод. Соединяется их с разных сторон мойки специальным винтом. Подсоединяется гофрированная труба к канализации. Теперь нужно включить воду и проверить все соединения на герметичность.

Уход

  1. Один раз в неделю необходимо промывать слив 4 литрами горячей воды, но не кипятком. Такая процедура позволит смыть весь накопленный жир и избавить кухню от неприятных запахов.
  2. Установите на выходное отверстие на мойке дополнительную сетку. Она будет предотвращать попадание крупного мусора в канализацию, тем самым предотвратить засор канализационной трубы. Можно установить электрический диспоузер, который будет измельчать отходы, попадающие в слив.
  3. Один раз в месяц производить чистку колбы сифона.
  4. Резкие перепады температуры воды могут повредить пластик и соединительные прокладки, поэтому нельзя после холодной воды, резко пускать в мойку кипяток.
  5. Не мойте жирную посуду холодной водой, даже если горячую отключили, подогрейте в чайнике.
  6. Современные чистящие средства, особенно содержащие хлор и кислоту, вредно воздействуют как на пластик, так и на резиновые прокладки, поэтому их применение стоит ограничить. Уксус, лимон, сода помогут прочистить сифон, приведут его в первоначальное состояние.

Конечно, сифон на раковину можно установить любой, но если он будет дополнительно оборудован защитой мойки от перелива, то это обеспечит дополнительную защиту вашей кухни от затопления.

Внешний вид данного атрибута системы водоотведения, конечно, играет роль, особенно если сифон не спрятан от глаз, но все-таки технические характеристики здесь должны выходить на первый план. Поэтому перед покупкой необходимо проконсультироваться со специалистом. Тогда он прослужит долго и не принесет вам неудобства.

Как установить сифон на мойку

Как установить сифон на раковину своими руками

Любая мойка всегда дополняется сифоном, который обеспечивает очищение воды и ее слив в канализацию. Устройство легко блокирует газы и неприятные запахи, не позволяя им попадать внутрь помещения. Другими словами — это гидрозатвор, его расположение, габариты не имеют особой разницы, поскольку установка сифона под раковину на кухне проводится в местах с достаточным пространством. Монтаж можно выполнять своими руками, зная некоторые особенности.

Виды сифонов

Существует несколько видов сифонов, у которых свои характеристики, достоинства и недостатки. Самым популярным видом считается бутылочный. Визуально он подобен обычной бутылке, от чего и пошло название.

Конструктивно это самая сложная модель в сравнении с другими, но обладает рядом достоинств:

  • компактные габариты, позволяющие устанавливать его под мойкой с минимальным пространством;
  • легкость монтажа, сборки и разборки для ухода;
  • если случайно в сток попадают посторонние предметы, то они не сливаются в канализацию, а оседают на дне колбы;
  • есть возможность подключить перелив для мойки, а также другую технику в виде стиральной или посудомоечной машины.

Существенный недостаток — скопление грязи в колбе. Вариантов оформления бутылочного вида очень много, один из них — скрытый тип. В таком случае стакан устанавливается в стенку, а снаружи выходит только трубка. Приспособление используется на практике очень редко и стоит довольно дорого.

Следующим популярным видом является трубный и гофрированный. Трубная конструкция включает жесткую трубу, которая визуально имеет форму «S» или «U». Конструктивно оборудование может разбираться или бывает неразборным.

У некоторых моделей есть пробка внизу, которая открывается время от времени для очищения слива. За счет жесткости необходимо точно соблюдать правила монтажа, а слив раковины и вход отверстия в канализацию нужно максимально плотно совмещать.

Гофрированные варианты более практичны, по необходимости можно изгибать в удобное положение, что важно при сложном методе подключения к канализации. Промежуточных соединений в устройстве нет, поэтому сокращается вероятность протечки. Уклон делается механическим путем, изгибая трубку. Установка и сборка простая, что относится к преимуществу. Главный минус — накопление отложений в гибком шланге, который надо чистить время от времени.

Среди остальных видов выделяют:

  • плоский — стандартная конструкция, но все ее детали имеют горизонтальное расположение. Подходит для установки под раковиной с недостатком свободного места;
  • сифон с разрывом струи — отличается от стандартного варианта небольшим просветом до 3 см, который устанавливается между выпускным и приемным отверстием. За счет этого из канализационной трубы микробы и другой мусор не могут попадать в мойку. Подобные типы часто используются в заведениях общественного питания.

Стандартная комплектация подразумевает наличие следующих деталей:

  • металлическая решетка под слив, задерживающая мусор и прочие крупные частицы;
  • набор резиновых прокладок разных форм и толщины. В более дорогом оборудовании они будут белого цвета;
  • патрубок для отвода воды с рельефными кольцами. Некоторые модели оснащаются отводком для дополнительной установки стиральной или посудомоечной машины;
  • винты для соединения сифона и решетки, рекомендуется выбирать элемент из нержавейки;
  • корпус;
  • гайки;
  • трубки для подключения к канализации.

Вся конструкция и материалы должны быть устойчивыми к влиянию химических веществ и высокой температуры.

Пластиковые модели обладают небольшой стоимостью, их легко собирать.

Полипропиленовые изделия отличаются повышенной жесткостью, поэтому сохраняют форму, а крепеж получается более надежным.

Варианты из нержавейки дорого стоят, используются редко, но подходят для кухонь, где под раковиной нет тумбы. Рекомендуется выбирать бронзовые или латунные детали с дополнительным покрытием для исключения коррозии и окислов.

Выбор сифона

При выборе сифона на кухню нужно учитывать несколько важных факторов. Обязательно до покупки обратить внимание на следующие параметры:

  • стоимость изделия — не зависит от качества работы, но указывает на примерный срок эксплуатации. Чем дороже деталь, тем дольше прослужит, кроме того, цена зависит от материалов изготовления устройства;
  • эстетичность — важный параметр для раковин без тумб, когда все пространство видно. В таком случае выбирают хромированный сифон, чтобы создать нужное впечатление, а если есть шкаф, то использовать любой вид;
  • вид сантехники — для стандартной раковины сифоны покупают любого вида, а сложностей с выбором нет, но если мойка делается под заказ, у нее нестандартные габариты, то лучше использовать гофрированные или бутылочные виды. Жесткие трубные модели подойдут для стандартных кухонных моек;
  • объем воды — зависит от планируемого пропуска воды через раковину. Для частых работ надо подбирать трубы с увеличенным диаметром, в противном случае возможно переливание жидкости в помещение, что приводит к затоплению;
  • наличие перелива — позволит обезопасить от затопления кухни;
  • диаметр слива раковины и канализации — если значения расходятся со стандартными, то дополнительно следует купить адаптеры.
  • дополнительный слив — используется, если планируется еще подключение техники.

Всегда можно купить сифоны подешевле и несложные конструктивно, но они могут быстро засоряться, протекать или выходить из стоя по другим причинам. Все это вызывает большие затраты, поэтому лучше сразу просчитать все особенности кухни, дополнительной техники и выбрать качественный товар.

Подготовительные работы до монтажа

До начала сборки и монтажа необходимо проверить, чтобы были все нужные детали из комплекта. Если работа проводится своими руками, следует приготовить инструмент. Кроме того, необходимо демонтировать старый сифон, работы провести аккуратно, чтобы не повредить саму мойку, кран и другие детали.

До демонтажа рекомендуется поставить под раковину ведро или тазик для слива остатка воды и грязи.

Старое оборудование крепится с помощью болта, часто он закисает, а открутить отверткой его будет сложно. На помощь может прийти шуруповерт с насадкой. Если сифон без болта, а точнее нет насечки или она стерлась, то следует просто разрезать сливную сетку. Для работы подойдут кусачки, ножницы по металлу и другие приспособления.

После демонтажа все снимается, раковина полностью вытирается от грязи и остатков воды. Обязательно отключить устройство от канализации. Проблема может быть в уплотнительной резинке, которая усложняет извлечение трубки.

Если проведен капитальный ремонт на кухне, заменена вся сантехника на новую, то демонтажа не будет. В таком случае на новую мойку надо просто установить сифон, после его предварительной сборки.

Сборка сифона

Правильно установить сифон под раковиной сложно без его предварительной сборки. Для любого вида потребуется использовать инструкцию, поскольку конструктивно могут быть некоторые изменения процесса. В целом процедура выглядит так:

  1. На самую большую часть колбы ставится плоская прокладка, и сбоку прикручивается крышка-колпак.
  2. На патрубок навинчивается гайка, после чего тупым концом кверху надевается прокладка в виде конуса. Приспособление вставляется вверху сифона в отверстие, прижимается довольно плотно, но с умеренной силой, и закручивается гайка.
  3. Если используется сифон с переливом, то нужно его подключить к отводному патрубку. Для этого изначально навинчивается гайка, потом ставится конусная прокладка тупым концом к переливу. Конструкция вставляется в отвод и зажимается.
  4. На гибкую шлангу по аналогии с 3 пунктом надо надеть гайку и прокладку, прикрутить к сифону и закончить сборку.

Во время сборки следить за расположением прокладок, а также умеренно зажимать гайки, чтобы не сорвать резьбу и не передавить резинки.

Схема установки сифона

Правильная установка для некоторых видов сифонов будет отличаться. Для надежного монтажа потребуется знать несколько особенностей.

Монтаж стандартного сифона

После сборки устройства проводится подключение, а схема установки для стандартных видов следующая:

  1. Рифленое кольцо для уплотнения прикладывается к патрубку сифона полосками наверх.
  2. Сама решетка с прокладкой кладется вверху на кухонную мойку, снизу подставляется сифон под слив. Придерживая обе части, надо их сравнять.
  3. Закрутить винт в решетку.
  4. Теперь надо подключить сифон к канализации, применяя гофру или жесткую трубку. Гофрированное изделие будет проще в установке, оно растягивается на нужную длину, но так, чтобы не было натяжки. Жесткая труба надежнее и долговечнее, но установка сложнее.

Гофры для канализационного подключения могут быть сборными, а соединение проводится с использованием прокладок и фитингов.

Если длина трубы слишком большая, а сама структура гладкая, то излишки легко удаляются ножовкой.

Сама труба вставляется в канализационный слив через уплотнительное кольцо в виде резиновой прокладки. Упростить подключение поможет смазка в виде моющего средства. Достаточно налить несколько капель и распределить тонким слоем, чтобы трубка вошла в адаптер легче.

Намного проще монтаж делать на снятой раковине, а после установки и подключения проверить конструкцию, открывая воду. Когда гидрозатвор заполнится жидкостью, не должно появиться протечек. В таком случае монтаж и сборка сделана правильно.

Детально разобраться с процессом поможет видео по сборке, установке и замене сифона:

Монтаж двойного сифона

В некоторых случаях необходимо использовать двойной сифон, который бывает на 1 или 2 уровня. Подобное оборудование имеет колбу для отстаивания жидкости. Размещается устройство для двойных раковин со стороны или в центре между ними.

Система на 1 уровень подразумевает подключение сразу под секцией раковины, трубка, которая отходит от сифона, крепится под углом к сливу для второй мойки.

Устройство на 2 уровня включает трубы, которые подключаются непосредственно к каждому сливу раковины и соединяются одной колбой. В двойных видах часто используется перелив, а правильная установка и подключение требует определенных знаний по причине большого количества дополнительных элементов:

  1. К каждому сливу надо прикрутить решетку.
  2. При помощи гаек к сливам подключаются патрубки.
  3. Крепится колба для отстаивания воды на объединяющей трубе. Для монтажа используются резиновые уплотнители и винты из набора. Повысить надежность и герметичность позволит обработка силиконом.
  4. Выходная труба устанавливается в канализацию.

Собранное устройство проверяется на предмет протечек.

Монтаж сифона для маленьких моек

Часто на кухнях ставятся мини-раковины, если площадь помещения небольшая. Такая сантехника, невзирая на размеры, довольно удобная, функциональная и красиво смотрится, вписываясь в любой стиль.

Для малой мойки потребуется выбирать небольшие сифоны, чтобы общий вид не испортился, особенно если под раковиной нет тумбы. При выборе обязательно учитывать качество товара, но сама сборка не имеет особенностей и проводится по стандартной схеме.

Чтобы закрепить небольшой сифон к мини-раковине, потребуется придерживаться предельной аккуратности, ведь работать нужно с малыми габаритами в ограниченном пространстве. Все крепления и стыки рекомендуется дополнительно покрывать герметиком.

Уход за сифоном

Сифон на кухне требует постоянного ухода, поскольку в него попадает не только вода, но и остатки пищи, другой мусор. Для увеличения промежутков между чистками используется решетка, дополнительно можно устанавливать измельчитель отходов, который не даст возможности попадать крупным частицам в слив.

Сам процесс очищения зависит от конструктивных особенностей. Для гофрированного типа потребуется сделать разбор устройства, а бутылочные можно пробить с помощью тубуса.

В рекламах предлагают химические средства для чистки, но применять их надо с осторожностью, если элементы сделаны из пластика. Если установлен сифон под большую горловину, целесообразно использование ершиков для кухни, которые пробьют засоры.

Сифоны для моек — простые устройства, с легкой конструкцией и несложным процессом сборки, установки и подключения к канализации. Для проведения работ своими руками потребуется минимальный набор инструмента. Для длительного срока службы к выбору сантехнического элемента надо подходить со всей тщательностью, учитывая, что прибор используется на кухне.

Сифон для мойки на кухне: как собрать и установить своими руками

С установкой сифона под раковиной в кухне справится даже новичок, не прибегая к помощи специалиста. Конструкции современных сифонов рассчитаны на сборку вручную, и лишь в редких случаях может потребоваться отвертка.

Сифон представляет собой трубу (реже несколько труб) с изгибом, служащую для отвода грязной воды в канализацию. Именно благодаря изгибу небольшая часть воды остается в трубе, образуя своеобразный отстойник. Он, в свою очередь, не дает неприятным запахам и шуму из канализационной трубы проникнуть в помещение.

Устройство сифона

Сифоны для стоков чаще всего изготавливаются из хромированной латуни или пластика (пропилен, полиэтилен, ПВХ). Изделия из латуни с течением времени окисляются и накапливают грязь. Лучше отдать предпочтение сифону из пластика. Такое изделие не коррозирует, не подвергается гниению, оно износостойкое и прочное.

Рассмотрим устройство сифона на примере пластикового изделия. Стандартная комплектация сифона включает в себя:

  1. защитная решетка. Она устанавливается непосредственно в сливное отверстие раковины и препятствует попаданию в канализацию крупных кусков отходов.
  2. резиновая пробка. Предназначена для закупорки сливного отверстия мойки (в дешевых моделях сифонов, как правило, отсутствует).
  3. резиновая прокладка толщиной 3-5 мм. Она размещается между корпусом мойки и выпускным патрубком.
  4. выпускной патрубок. Некоторые модели патрубков имеют дополнительный отвод, к которому подключается слива стиральной/посудомоечной машины или отвод для смесителей с донным клапаном.
  5. резиновая прокладка выпускного патрубка
  6. пластиковая гайка выпускного патрубка
  7. соединительный винт Ø 6-8 мм из нержавейки. В дешевых моделях сифонов эти винты выполнены из простого железа с тонким напылением хрома или никеля. Такой винт ненадежен, быстро начинает ржаветь и разрушаться. Для покупки сифона с качественным винтом рекомендуется взять с собой небольшой магнит для проверки металла (нержавейка не магнитится).
  • металлическая гайка. Она может быть латунной, медной или из нержавейки. Не следует брать сифон с железной гайкой. Она также быстро заржавеет и прослужит не более года.
  • корпус сифона в виде бутылки или колена.
  • стяжная пластиковая гайка.
  • 2 конусные прокладки из резины или пластика.
  • канализационный отвод. Он располагается с боку корпуса сифона.
  • гайка соответствующего диаметра для крепления пластикового переходника.
  • крышка или стакан сифона. Эту деталь чаще других приходится откручивать для прочистки сифона.
  • большая плоская резиновая прокладка. Она служит для плотного примыкания крышки (стакана) сифона к корпусу.
  • канализационный отвод. Он может представлять собой гибкий шланг, стандартную пластиковую трубу, гофрированную трубу или пластиковый патрубок. Здесь все зависит от модели приобретенного сифона и диаметра его выходного отверстия.

    • ↑ вернуться к содержанию

    Сборка сифона для кухонной мойки

    К каждому приобретаемому в магазине или на складе сифону должна прилагаться инструкция со схемой сборки изделия. Сборка не вызовет затруднений даже у того, кто впервые взял в руки сифон. Но чтобы в дальнейшем не возникли протечки, при сборке изделия необходимо учесть следующие моменты:

    1. Самое важное, что необходимо соблюдать при сборке изделия – герметичность всех соединений. Проверку герметичности следует проводить с нижней пробки, т.к. она находится под постоянным давлением слива. Еще в магазине, приобретая сифон, следует тщательно проверить изделие на наличие дефектов (сколов, заусенцев и пр.), поскольку они могут повредить прокладку.
    2. Если сифон продавался в собранном виде, его нужно разобрать и проверить на наличие всех прокладок, а также удостовериться насколько хорошо затянуты и закреплены все детали изделия.
  • Сифоны для кухни следует собирать вручную, чтобы можно было контролировать силу зажима и не повредить устройство.
  • Устанавливая нижнюю пробку и прочие соединения, прокладки нужно зафиксировать. Для этой цели используется герметик. Закручивание деталей сифона следует проводить до упора, но без сильного нажима.
  • Осуществив монтаж выпускного патрубка, необходимо затянуть крепежный винт и удалить излишки герметика. За счет выпуска патрубка регулируется высота установки сифона.

    • Установка сифона

    1. Прежде, чем приступать к установке сифона, необходимо провести подготовительные работы. Если сифон будет соединяться со старой чугунной трубой, то ее необходимо отчистить от загрязнений, и установить резиновую прокладку. Если труба пластиковая, то сначала ее оконечник выводится на определенный уровень (но не выше 40 см от пола). И после этого на него устанавливается специальный переходник.
    2. Следующим этапом осуществляется демонтаж старого сифона. Для этого используется отвертка, с помощью которой отвинчивают крепежный винт.
    3. Далее необходимо тщательно отчистить посадочное место для будущего сифона от жира, грязи и ржавчины.
    4. Только после этого сифон можно устанавливать на мойку и крепить винтом часть смесителя с ловушкой.
  • Соединяют вручную основную часть сифона с трубой под мойкой.
  • Во многих инструкциях, прилагающихся к сифону рекомендуется сразу же подключать дополнительную технику (стиральную машину, посудомоечную и пр.). Однако предпочтительнее соединить устройство с канализацией и произвести его первичную проверку. Дополнительные отводы в момент проверки закрывают специальными заглушками, прилагающимися к сифону.
  • Если при проверке протечек не обнаружилось, можно подключать дополнительную технику. Сливные шланги стиральной и посудомоечной машинок для надежности можно закрепить хомутами.
  • Важно проследить, чтобы сливной шланг, выходящий из сифона нигде не перегибался и не перекручивался. Вода должна беспрепятственно стекать по нему.

    • Полезное. После установки сифона можно заняться выбором и установкой смесителя на кухне.

    Советы по установке сифона своими руками

    • Приобретая сифон, необходимо проверить изделие на наличие всех деталей устройства. Часто бывает, что даже в закрытой упаковке не хватает каких-либо деталей.
    • При сборке сифона все элементы должны быть сухими и чистыми. Грязь или песок, попавшие на резиновую прокладку или резьбу, могут стать причиной протечек.
    • При установке сифона, высота выходного отверстия сифона от пола должна быть на порядок выше, чем высота до входного отверстия в канализационной трубе. При соблюдении этого условия, образуется определенный наклон, благоприятный для стока воды.

    В следующей статье читайте про греющий кабель для водопровода: зачем он нужен и как его использовать?

    Установка сифона на кухне: как собрать и установить устройство + схемы и пример монтажа

    Для осуществления простейших сантехнических мероприятий не обязательно вызывать специалиста, отпрашиваться с работы и тратить деньги на оплату услуг. Например, установка сифона на кухне – несложная процедура, с которой справится даже женщина.

    Если грамотно подобрать прибор, изучить инструкцию к нему и запомнить несколько общепринятых правил, процесс чистки, замены или установки сифона пройдет быстро и без неприятных сюрпризов.

    Конструкции сифонов для кухни

    Вопрос о покупке или замене сифона встает, когда старая модель выходит из строя, а также по причинам, не связанным с самим устройством.

    Предположим, вместе с приобретением нового кухонного гарнитура приходится менять мойку, а конструкция новой раковины требует другой конфигурации прибора. Рассмотрим, какие виды сифонов предлагают современные производители.

    Существует множество вариантов классификации устройств для создания гидрозатвора под раковиной, однако все виды можно объединить в две большие категории:

    Коленные, в свою очередь, делятся на жесткие или эластичные (гофрированные), и абсолютно любой тип может иметь более сложную конструкцию, если подключается к мойке с переливом. Также стоит упомянуть про плоский сифон (актуален для монтажа под душевой кабиной) и двойной – для установки под сдвоенные раковины.

    Для кухни идеально подходит бутылочная модель, однако, при дефиците свободного пространства или по другим причинам используют и коленные (U-образные и S-образные). Последние виды рациональнее устанавливать для сантехприборов с минимумом свободного пространства – например, под ваннами.

    Перед тем, как установить сифон для мойки на кухне, нужно определиться с моделью. Представляем несколько вариантов, один из которых может пригодиться и вам.

    Так образом, при выборе нового устройства необходимо ориентироваться на количество свободного места под мойкой, технические характеристики (надежность материала и прокладок, проходимость), возможность разборки для обслуживания, а если сифон будет не замаскирован в тумбе – то и внешний вид.

    Инструкции по сборке и установке

    Сборка моделей происходит по разному: некоторые сначала необходимо собрать, а затем герметично присоединить к сливному отверстию раковины и канализационному патрубку, другие частично собираются в процессе монтажа мойки. Рассмотрим варианты сборки и установки популярных видов.

    Этапы монтажа бутылочного сифона

    Приобретая устройство в магазине, обратите внимание на то, что пластиковые модели бывают 2 типов:

    • недорогие, состоящие из 10 (или более) деталей;
    • брендовые, с интегрированными прокладками.

    Второй тип отличается использованием качественных полимеров – как пластика для корпуса, так и материала для уплотнительных колец. Стоимость его выше, но и прослужит он дольше.

    К тому же он гораздо проще в сборке: состоит всего из 3 частей, которые легко соединить и отрегулировать. Обычное устройство имеет не менее 10 деталей, которые необходимо установить в нужных местах, не перепутав при этом между собой уплотнители.

    Процесс установки сифона для кухонной раковины необходимо начинать уже после того, как полностью проложена канализация и установлена мебель, проще говоря, в последнюю очередь.

    Рассмотрим, как последовательно собрать сифон для мойки. Для примера возьмем недорогую модель, состоящую из множества элементов. Сначала распаковываем комплект, поверяем, все ли детали на месте.

    Важно, чтобы трубки и бутылочная часть были гладкие и герметичные, гофра – эластичная, а прокладки – плотные, без изъянов. Затем действуем по фотоинструкции:

    Сборка закончена, осталось установить сифон под мойкой. Его располагают так, чтобы патрубок был направлен к сливному отверстию, а гофрированная труба – в сторону канализационного раструба. Бутылочная часть должна находиться внизу, именно в ней образуется гидрозатвор.

    Устройство установлено, сливное отверстие оформлено, осталось вставить гофрированную трубку в канализационный отвод – обычно это широкий патрубок. Чтобы обеспечить герметичность соединения, используем переходники и герметик.

    Как установить модель с переливом

    Перелив – удобное изобретение, которое позволяет избежать затопления кухни, если вдруг сливное отверстие забилось, а вода грозит выплеснуться из заполненной до краев мойки на пол.

    Снаружи на раковине можно увидеть несколько маленьких отверстий или одно большое. Во втором случае с наружной стороны устанавливается декоративная деталь, прикрывающая это отверстие.

    Само устройство перелива – это дополнительная гофрированная (реже – жесткая) трубка, которая закрепляется с обратной стороны мойки, как раз напротив переливного отверстия, а вторым концом вставляется в патрубок сифона.

    Крепление на раковине осуществляется винтом, герметичное соединение с патрубком происходит посредством затягивания пластиковой накидной гайки.

    При установке перелива, как и при монтаже любых канализационных элементов, важно герметично соединить все фрагменты и обязательно использовать уплотнитель. Здесь плотное резиновое или пластиковое кольцо фиксируется под раструб, закрепленный с обратной стороны мойки. Оно может иметь круглую, овальную или прямоугольную форму.

    После установки прибора с переливом необходимо проверить его на герметичность: плотно закрыть сливное отверстие, набрать полную раковину воды и последить, как жидкость поступает по переливу в сифон. Если протечек нет, устройство установлено правильно. В обратном случае стоит еще раз проверить наличие прокладок и плотнее закрутить накидные гайки.

    О том, как выполнить сборку и установку слива с переливом под кухонной раковиной, подробно описано в предложенной нами статье.

    Подключение сифона к канализации

    Существует несколько способов подключения сифона к канализационной трубе. Их выбор зависит и от конструкции устройства с гидрозатвором, и от расположения выхода канализации. Проще всего, когда установка кухонной мойки является этапом ремонтных работ: тогда еще при устройстве канализации продумывается наиболее целесообразная разводка.

    Однако замена сифонов происходит чаще, чем производится капитальный ремонт. Это связано и с поломками устройства, и с заменой мебели. Поэтому придумывать, как лучше собрать сифон для раковины и соединить его с отводом канализации, иногда приходится «на ходу».

    Гофрированная труба хороша тем, что, благодаря эластичности и подвижности, ее можно разместить в любом месте, а при необходимости вытянуть до нужной длины. Однако у сантехнической гофры есть слабое место – она изнашивается гораздо быстрее жесткого элемента.

    Кроме того, из-за мягкости труба провисает, тем самым провоцируя засоры. Ребристая внутренняя поверхность трубы также склонна накапливать загрязнения, из-за чего материал вытягивается и теряет форму.

    Если существует возможность (при удачном расположении канализационного отвода), можно самостоятельно заменить гофрированную деталь обыкновенным отрезком трубы для внутренней канализации, обрезанным до нужной длины.

    С вариантом замены можете познакомиться с помощью фотогалереи:

    Тонкости процесса установки сифона на кухне

    Сифон – это оборудование, призванное устранять грязную воду из ванны или мойки. Данное сантехническое устройство устанавливается с нижней части раковины и удаляет воду через канализационные трубы. Выполнить монтаж сможет даже новичок, не имеющий опыта сантехнических работ, главное – правильный подход и минимальные знания. Установка занимает несколько минут и не требует использование каких-либо инструментов. Обычно монтаж производится голыми руками или в редких случаях с одной лишь отвёрткой.

    Предназначение

    Люди, не имеющие отношения к сантехнике, могут предполагать, что установка сифона не является обязательным, а, вместо него, можно просто подсоединить пластиковую трубу, затем при помощи уголков вывести её к канализации. Но это не совсем так. Данное приспособление призвано не только отводит воду, оно наделено рядом других функций.

    • Сифон имеет специфичное строение, благодаря которому в канализацию не попадает крупный мусор, тем самым значительно снижается риск засорения трубы.
    • Из канализации всегда исходят очень неприятные запахи. Благодаря сифону они не проходят в жилое помещение, это и есть его основное предназначение.
    • Если вы когда-нибудь рассматривали сифон, расположенный под ванной, то наверняка замечали, что он имеет дугообразную или S-образную форму. После монтажа на месте этого сгиба будет постоянно находиться вода. И если приспособление, установленное под ванной, имеет довольно простое строение, то под мойкой на кухне устанавливаются более сложные конструкции. Их можно разобрать в любое время, почистить от мусора и смонтировать обратно.

    Конструкция

    Все производители данных конструкций изготавливают свои изделия из пластика или хромированного металла. В современном мире самыми популярными являются именно металлические варианты благодаря стильному внешнему виду. Но перед покупкой следует учитывать то, что спустя несколько месяцев металл начнёт покрываться ржавчиной. Коррозии подвергаются даже материалы с гальваническим покрытием. Поэтому более практичным решением можно назвать пластиковые сифоны.

    Вода им никак не может навредить, они легко чистятся при необходимости и отличаются доступной ценовой политикой.

    Давайте подробно разберём строение кухонных сифонов.

    1. Патрубок. Он представляет собой трубку длиной в несколько сантиметров, один конец которой крепится к раковине.
    • Дополнительный патрубок для перелива. Он рассчитан на подключение стиральной машины к канализационной трубе. Почти все производители кладут данный элемент в качестве бонуса.
    • Стакан. Эта небольшая ёмкость является основной составляющей сифона. Во внутренней части этого резервуара образуется водяная пробка. Со временем накопившийся мусор легко выводится благодаря съёмной крышке.
    • Трубка водоотвода. Данный патрубок крепится к канализации. Через него происходит слив грязной воды.

    В современном мире представлены два вида сифонов: трубный и бутылочный. Второй вариант получил большое распространение в домашнем применении, так как не занимает много места и прост в эксплуатации. Огромным преимуществом является наличие крышки в нижней части сифона, через которую можно достать ценные предметы, если вдруг вы случайно их уронили в раковину.

    Монтаж

    Прикрутить сифон сможет каждый хозяин собственноручно без привлечения сантехника. Выполнять установку следует очень ответственно, внимательно относясь к каждой детали. Халатное отношение послужит появлением постоянных протечек или образованию неприятных запахов в комнате из-за щелей между компонентами прибора.

    Главным требованием во время монтажных работ такого типа является герметичность креплений. Поэтому большое внимание уделяется качественному креплению комплектующих. Прокладки, идущие в комплекте, часто являются либо слишком тонкими, либо выполнены из некачественной резины. Поэтому желательна покупка сторонних прокладок.

    Перед покупкой обязательно проверяйте сифон на наличие повреждений прямо перед продавцом. Даже незначительные сколы могут послужить причиной неожиданной протечки.

    Сборка

    Каждая модель сифона комплектуется инструкцией по установке. Это довольно простая схема, позволяющая произвести сборку самостоятельно без привлечения мастера. Но даже если в комплекте нет никакого руководства по эксплуатации, разобраться с деталями сможет и новичок, благодаря интуитивно понятной конструкции. Итак, давайте рассмотрим основные правила сборки.

    • Сифон для раковины рекомендуется устанавливать без использования гаечного ключа. Главное, не переусердствовать с зажимом, иначе можно снести резьбу и привести приспособление в негодность. Гайки следует затягивать до конца только голыми руками, не надавливая сильно на детали.
    • Во время крепления патрубков обязательно устанавливайте прокладки на месте соединения. Опытные мастера рекомендуют смазывать их клеем-герметиком, чтобы предотвратить даже минимальные утечки.
    • После завершения монтажных работ при помощи тряпки удалите остатки клея. Дождитесь полного высыхания, и через полчаса попробуйте открыть воду для проверки надёжности сборки.
    • Если вы заменяете сифон, а не устанавливаете его на новую раковину, то перед началом работ следует аккуратно убрать старый. Крепёжную часть нужно хорошо почистить от грязи и ржавчины.

    Обратите внимание, что в процессе монтажа вам придется открыть трубу канализационного слива. Её желательно закрыть мокрой тряпкой, в противном случае появление неприятного запаха в квартире неизбежно.

    Более дорогие представители данных приспособлений продаются с тягой и дополнительным грязевым фильтром. В данной ситуации следует сначала поставить эту сетку, и после этого подключать сифон.

    Подключение к канализации

    Для правильного монтажа сифона под мойкой, трубка водоотвода должна подключаться к канализации с помощью гофротрубы. Она является довольно пластичной, поэтому монтажные работы могут производиться и в самых труднодоступных местах. Если размер канализационной трубы оказался больше диаметра сифона, то нужно докупить специальную насадку на трубу или использовать прокладку. Главное, чтобы трубы плотно контактировали друг с другом, в противном случае запахи канализации всё же будут просачиваться в комнату.

    Если после окончания монтажных работ во время проверки вы обнаружили утечку, то следует разобрать конструкцию и устранить неисправность, подложив более толстую прокладку и приклеив её герметиком. Манипуляции следует повторять до тех пор, пока не устранятся все протечки.

    Как выбрать?

    Перед покупкой данного приспособления рекомендуется изучить нижеописанные пункты.

    • Берите во внимание размер отверстия раковины. Каждый производитель предлагает товары с самыми разными размерами сетчатых фильтров.

    Как собрать сифон для раковины на кухне

    Сифон для мойки на кухне: как собрать и установить своими руками

    С установкой сифона под раковиной в кухне справится даже новичок, не прибегая к помощи специалиста. Конструкции современных сифонов рассчитаны на сборку вручную, и лишь в редких случаях может потребоваться отвертка.

    Сифон представляет собой трубу (реже несколько труб) с изгибом, служащую для отвода грязной воды в канализацию. Именно благодаря изгибу небольшая часть воды остается в трубе, образуя своеобразный отстойник. Он, в свою очередь, не дает неприятным запахам и шуму из канализационной трубы проникнуть в помещение.

    Устройство сифона

    Сифоны для стоков чаще всего изготавливаются из хромированной латуни или пластика (пропилен, полиэтилен, ПВХ). Изделия из латуни с течением времени окисляются и накапливают грязь. Лучше отдать предпочтение сифону из пластика. Такое изделие не коррозирует, не подвергается гниению, оно износостойкое и прочное.

    Рассмотрим устройство сифона на примере пластикового изделия. Стандартная комплектация сифона включает в себя:

    1. защитная решетка. Она устанавливается непосредственно в сливное отверстие раковины и препятствует попаданию в канализацию крупных кусков отходов.
    2. резиновая пробка. Предназначена для закупорки сливного отверстия мойки (в дешевых моделях сифонов, как правило, отсутствует).
    3. резиновая прокладка толщиной 3-5 мм. Она размещается между корпусом мойки и выпускным патрубком.
    4. выпускной патрубок. Некоторые модели патрубков имеют дополнительный отвод, к которому подключается слива стиральной/посудомоечной машины или отвод для смесителей с донным клапаном.
    5. резиновая прокладка выпускного патрубка
    6. пластиковая гайка выпускного патрубка
    7. соединительный винт Ø 6-8 мм из нержавейки. В дешевых моделях сифонов эти винты выполнены из простого железа с тонким напылением хрома или никеля. Такой винт ненадежен, быстро начинает ржаветь и разрушаться. Для покупки сифона с качественным винтом рекомендуется взять с собой небольшой магнит для проверки металла (нержавейка не магнитится).
    • металлическая гайка. Она может быть латунной, медной или из нержавейки. Не следует брать сифон с железной гайкой. Она также быстро заржавеет и прослужит не более года.
    • корпус сифона в виде бутылки или колена.
    • стяжная пластиковая гайка.
    • 2 конусные прокладки из резины или пластика.
    • канализационный отвод. Он располагается с боку корпуса сифона.
    • гайка соответствующего диаметра для крепления пластикового переходника.
    • крышка или стакан сифона. Эту деталь чаще других приходится откручивать для прочистки сифона.
    • большая плоская резиновая прокладка. Она служит для плотного примыкания крышки (стакана) сифона к корпусу.
    • канализационный отвод. Он может представлять собой гибкий шланг, стандартную пластиковую трубу, гофрированную трубу или пластиковый патрубок. Здесь все зависит от модели приобретенного сифона и диаметра его выходного отверстия.

    Сборка сифона для кухонной мойки

    К каждому приобретаемому в магазине или на складе сифону должна прилагаться инструкция со схемой сборки изделия. Сборка не вызовет затруднений даже у того, кто впервые взял в руки сифон. Но чтобы в дальнейшем не возникли протечки, при сборке изделия необходимо учесть следующие моменты:

    1. Самое важное, что необходимо соблюдать при сборке изделия – герметичность всех соединений. Проверку герметичности следует проводить с нижней пробки, т.к. она находится под постоянным давлением слива. Еще в магазине, приобретая сифон, следует тщательно проверить изделие на наличие дефектов (сколов, заусенцев и пр.), поскольку они могут повредить прокладку.
    2. Если сифон продавался в собранном виде, его нужно разобрать и проверить на наличие всех прокладок, а также удостовериться насколько хорошо затянуты и закреплены все детали изделия.
    • Сифоны для кухни следует собирать вручную, чтобы можно было контролировать силу зажима и не повредить устройство.
    • Устанавливая нижнюю пробку и прочие соединения, прокладки нужно зафиксировать. Для этой цели используется герметик. Закручивание деталей сифона следует проводить до упора, но без сильного нажима.
    • Осуществив монтаж выпускного патрубка, необходимо затянуть крепежный винт и удалить излишки герметика. За счет выпуска патрубка регулируется высота установки сифона.

    Установка сифона

    1. Прежде, чем приступать к установке сифона, необходимо провести подготовительные работы. Если сифон будет соединяться со старой чугунной трубой, то ее необходимо отчистить от загрязнений, и установить резиновую прокладку. Если труба пластиковая, то сначала ее оконечник выводится на определенный уровень (но не выше 40 см от пола). И после этого на него устанавливается специальный переходник.
    2. Следующим этапом осуществляется демонтаж старого сифона. Для этого используется отвертка, с помощью которой отвинчивают крепежный винт.
    3. Далее необходимо тщательно отчистить посадочное место для будущего сифона от жира, грязи и ржавчины.
    4. Только после этого сифон можно устанавливать на мойку и крепить винтом часть смесителя с ловушкой.
    • Соединяют вручную основную часть сифона с трубой под мойкой.
    • Во многих инструкциях, прилагающихся к сифону рекомендуется сразу же подключать дополнительную технику (стиральную машину, посудомоечную и пр.). Однако предпочтительнее соединить устройство с канализацией и произвести его первичную проверку. Дополнительные отводы в момент проверки закрывают специальными заглушками, прилагающимися к сифону.
    • Если при проверке протечек не обнаружилось, можно подключать дополнительную технику. Сливные шланги стиральной и посудомоечной машинок для надежности можно закрепить хомутами.
    • Важно проследить, чтобы сливной шланг, выходящий из сифона нигде не перегибался и не перекручивался. Вода должна беспрепятственно стекать по нему.

    на ванну, раковину и мойку на кухне

    Установка сифона своими руками – операция настолько несложная, что приглашать ради нее мастера-сантехника нет смысла. Сифоны современной конструкции рассчитаны на сборку руками, лишь в некоторых случаях может понадобиться отвертка. Еще пригодится миниатюрный светодиодный фонарик для подсветки плохо видимых мест.

    Однако работа по установке сифона относится к числу опасных, и не зря: вам придется чистить канализационный патрубок и некоторое время держать его открытым. А чтобы в дальнейшем сифон не стал источником неприятностей, нужно использовать качественные материалы и точно соблюдать инструкцию по установке сифона.

    Меры предосторожности

    Фекальные воды и шлам – субстанция весьма ядовитая и химически агрессивная; канализационные газы, кроме того, еще и взрывоопасны. Опасность усугубляется тем, что ядовитые вещества могут проникать в организм через неповрежденную кожу.

    Сантехники-магистральщики прекрасно об этом знают и техникой безопасности отнюдь не пренебрегают. Сантехникам-бытовикам редко приходится иметь дело с большими массами отравляющих веществ или выбросами газа из трубы, но в каждом таком случае последствия бывают тяжелыми как раз из-за пренебрежения мерами предосторожности.

    Жильцам квартир бояться нечего: водяной затвор в колене сифона надежно запирает выход трубы. Но при замене сифона ее патрубок окажется открытым, и придется работать руками в непосредственной близости от налета шлама, и счищать его. Поэтому запаситесь латексными перчатками, пластиковым фартуком и респиратором-лепестком. Если вдруг на вашу долю придется тот самый 1 из 10 000 случаев, обойдется без вреда.

    Материал сифона

    Сифоны для стоков изготавливаются в основном из хромированной латуни, ПВХ или пропилена (полиизопропилена). Латунные – самые дорогие, их применение может быть оправдано только с точки зрения эстетики и престижа. В остальном они по всем параметрам уступают пластиковым, включая стойкость: при случайном ударе пластиковый сифон отыграет или помнется, а латунный может сломаться или вывернуться из патрубка.

    ПВХ дешевле всего и имеет наименьшее гидравлическое сопротивление. Но при регулярном сливе горячей воды служит ПВХ сифон 5-7 лет. Пропиленовый сифон на 5-20% дороже аналогичного ПВХ, но при правильной установке продержится десятилетия. Гидравлическое сопротивление для сифона большой роли не играет, а прочный и химически стойкий пропилен можно многократно чистить крючком или тросиком, и миазмы из трубы его не разъедят. Особенно хорош пропилен для акриловой ванны: их коэффициенты температурного расширения практически равны.

    При покупке пластикового сифона обязательно проверьте его комплектность и качество:

    1. Выпускной патрубок. Резьбовая вставка должна быть металлической.
    2. Резиновая прокладка выпускного патрубка (излива).
    3. Две пластиковые гайки диаметром 32/40/50 мм.
    4. Конусная резиновая манжета диаметром 32/40/50 мм.
    5. Установочная манжета с мягкой пластиковой юбкой диаметром 32/40/50 мм.
    6. Стяжной винт из нержавейки. Латунный, даже хромированный, прозеленеет, а простой стальной проржавеет с любым покрытием.
    7. Декоративная накладка слива. Тоже из нержавейки.
    8. Прокладка слива. Материал – маслотермостойкая резина (белая) или силиконовый пластик. Полиэтиленовая прокладка отбраковывается без колебаний.
    9. Корпус сифона (бутылка или колено).
    10. Нижняя сифонная пробка с резиновой кольцевой прокладкой. Только для бутыточного сифона.
    11. Резиновая накладочная пробка слива.

    Сливная труба

    Сливные трубы применяются жесткие или гофрированные. С гофрированной трубой проще работать, особенно под ванной, но для кухонной мойки гофр не годится: во внутренних ложбинах гофра интенсивно накапливается шлам (слив с кухни самый грязный) и гофр внутри кухонного шкафа в соседстве с ведром или другими предметами легче повредить.

    Герметик

    При установке сифона вам понадобится пластичный или полужидкий герметик. Наилучший по свойствам и недорогой – силиконовый. Нужно только проследить, чтобы он не оказался кислотным. Тест на химическую нейтральность очень прост: чуть выдавить и понюхать. Если несет уксусом – не годится, кислотный. Пригодный для сантехники герметик должен либо вовсе не иметь запаха, либо запах слабый и не резкий.

    Изредка встречается в продаже герметик на основе натурального каучука («Гермепласт» и пр.). Он похож на сероватый или желтоватый липкий пластилин. Очень дорог, но о качестве говорит один лишь расчетный срок службы: 70 лет. При необходимости соединение можно разгерметизировать и герметик использовать повторно.

    Присоединительные размеры

    Присоединительные размеры канализационных парубков – 32, 40 и 50 мм. Перед покупкой сифона нужно промерить диаметр излива старого, и новый желательно брать с такой же посадкой. Если нет подходящего сифона нужного размера, придется покупать переходную манжету. Также в продаже имеются сифоны со ступенчатым концом излива, на все три размера. Лишнее отрезается, и нижний уплотнитель приобретается отдельно.

    Уплотнительную манжету в последних двух случаях необходимо приобрести сразу же, пока сифон в руках, и тут же проверить, как она садится на излив, насколько упруга и прочна. Сифон с большими заусенцами на обрезе излива, не дающими посадить манжету, брать не следует: это говорит о низком качестве пластика. Производитель, скорее всего, «альтернативный» и штампует сантехнику из ПВХ общего назначения.

    Подготовительные работы

    Подготовка у установке сифона сводится к демонтажу старого и очистке внутренней поверхности канализационного парубка. Выполняя последнюю операцию, не стоит особо возиться в грязи: материал (специальная резина) манжеты рассчитан на посадку в шероховатое гнездо.

    Сложности могут возникнуть, если меняется еще советский чугун, заделанный в патрубок на цементе. В таком случае придется поработать 50 г молотком и зубильцем или стамеской, чтобы выдрать прежнее чудище и удалить остатки цемента из патрубка.

    Внимание: помните, что работаете с хрупким чугуном. И следите, чтобы обломки цемента не остались в трубе, они станут источником постоянных засоров. Выбирать обломки из трубы удобно пинцетом или плоскогубцами-утконосами.

    Кухня


    Установка сифона на кухне одновременно и проста и сложна. Проста – потому что патрубок и раковина довольно легко доступны. Сложна – потому что нужный кухонный сифон может оказаться довольно сложной конструкцией. Для стиральной машины нужен сифон с дополнительным штуцером. Если на кухне есть еще и посудомоечная машина – с двумя. На мойку, если она двойная, понадобится сифон с двойным сливом.

    Кухонные сифоны

    Кроме того, в новых домах патрубок канализации расположен на стене и выходит прямо в стояк; стояков в таком случае несколько на квартиру. С точки зрения санитарии и гигиены это отлично, но выпуск сифона пойдет уже не вниз, а назад или вбок. Некоторые виды кухонных сифонов показаны на рисунке; по схеме слева можно просчитать размеры свободного пространства под сифон.

    Инструкция по установке сифона на кухне

    • Проверяем посадку решетки слива в раковине мойки. Может оказаться, что выштамповка в раковине слишком мелка. Это недопустимо: лужица вокруг выступающей решетки быстро станет рассадником инфекции. На такой случай желательно при покупке договориться с продавцом о замене. В крайности – ставить решетку без прокладки, на герметик.
    • В канализационный патрубок ставим установочную манжету, смазанную герметиком. Установочная поверхность патрубка должна быть сухой.
    • Проверяем торцевые (стыковочные) поверхности корпусных резьб. Острым ножом срезаем заусенцы и облой (они могут повредить прокладки) и им же или шабровкой (римером) снимаем фаски в 0,5-1 мм.
    • Обрезаем в размер при необходимости выпускной конец сливной трубы, заводим в манжету, закрепляем. Если крепление – хомутом, понадобится отвертка, затянуть винт хомута. Резьбовый конец выпускной трубы должен быть обращен к телу сифона (бутылке или колену).
    • Если излив идет вниз, на верхний конец выпускной трубы на герметике сажаем угольник.
    • Монтируем в раковине мойки сливную решетку. Нижнюю прокладку из черной резины пока не ставим.

    • Укладываем в паз пробки тонкую кольцевую прокладку и смазываем герметиком с захватом корневой части резьбы на 2-3 витка. Заворачиваем пробку.
    • Вставляем в выпускной патрубок бутылки клапан, если он предусмотрен. Заслонка клапана должна открываться наружу.
    • Подсоединяем бутылку сифона к выпускной трубе: ставим на герметике коническую прокладку на выпуск узким концом к бутылке, заводим в бутылку, наворачиваем на резьбу боковую гайку бутылки. Натуго не затягиваем.
    • В канавку верхнего парубка бутылки на герметике укладываем нижнюю прокладку слива, подводим к сливному патрубку решетки слива, не туго заворачиваем верхнюю гайку бутылки.
    • Слегка покачивая бутылку, попеременно затягиваем верхнюю и боковую гайки бутылки натуго.
    • Если штуцеры стиралки и мойки пока не задействованы, заглушаем их резиновыми пробками, комплектными или подходящими по размеру. В противном случае – просто натягиваем на них сливные шланги.

    Примечание: работу по установке сифона нужно сделать за один раз, пока герметик свежий. Герметик сохраняет пластичность, но если пошевелить стык уже спустя час после его нанесения, соединение будет ненадежным. При двойной мойке решетки сливов устанавливаются сразу обе, и окончательно затягивать придется три гайки.

    О клапане

    В случае залива даже неухоженный, осклизлый клапан спасает квартиру: с ним дело обходится генеральной уборкой, а не ремонтом. Но клапан обрастает шламом, поэтому сифон с клапаном нужно периодически разбирать и чистить. Поэтому:

    1. На верхнем этаже, или в новых домах с раздельными стояками клапан вовсе не нужен: залить некому и/или невозможно.
    2. В 97% случаев при ненарушенной канализации заливается первый этаж. Здесь клапан необходим в любом случае.
    3. В остальных случаях ориентируйтесь по соседям СНИЗУ: насколько они аккуратны, добропорядочны и склонны к незаконной самодеятельности наподобие установки штыря-ловителя в стояк.

    Ванна

    Установка сифона на ванну начинается с монтажа перелива. Работа многократно упрощается, если переливная труба гофрированная. При жесткой переливной трубе придется сначала возможно более тщательно вымерить длину переливной трубы и по ней выбрать сифон. Чертеж и сборочная схема сифона для ванны показаны на рисунке.

    Сифоны для ванны

    При нестандартной ванне подгонка все равно потребуется, но резьба на концах переливной трубы сделана с небольшим запасом, которого хватит. Оджнако при установке нового сифона его придется для начала поставить «на живую нитку» без герметизации, и так же поставить решетку перелива. После этого точно подогнать переливную трубу по месту и уж тогда собирать окончательно. Учитывая, что работать придется в тесном темном пространстве «в позе зю» и зачастую одной рукой, а перелив ванны практически никогда не засоряется, выбор сифона для ванны однозначно решается в пользу конструкции с гофрированным переливом.

    Инструкция по установке сифона с гофрированным переливом на ванну

    • Собираем перелив сразу «на полную», с герметизацией и плотной затяжкой соединений, кроме нижнего конца; он пока пусть поболтается в воздухе. Сборка – аналогично сливу кухонной раковины. Конические прокладки ставим узкой стороной в сторону накидной гайки. Коническая ответная монтажная поверхность под них легко прощупывается пальцем.
    • Также полностью собираем слив, бутылку и выпуск. Технология – «кухонная», разница только в конфигурации деталей и тройнике под перелив, вставляемом между бутылкой и сливом, да в отсутствии дополнительных штуцеров.
    • Подсоединяем перелив. Здесь также необходимо обратить внимание на нижнюю коническую прокладку: узкий конец – в сторону накидной гайки и/или ответной конической поверхности.
    • Спустя сутки (ванной пока не пользуемся) полностью наполняем ванну самой горячей водой, проверяем на течь и работу перелива.

    Умывальник

    После кухни и, особенно, ванны, установить сифон для раковины умывальника – детская забава. Один слив, никаких штуцеров – всё, как на кухне, но без излишеств.

    Итог

    Сифон – важнейшее из сантехнических средств. Неисправность этого незатейливого устройства повлечет появление в квартире невидимой, но весьма вредоносной заразы. Поэтому при установке сифона нужно тщательно герметизировать и плотно, в несколько приемов с покачиванием, затягивать резьбовые соединения.

    Видео: сборка сифона для раковины

    ***

    © 2012-2020 Вопрос-Ремонт.ру

    Загрузка…

    что еще почитать:

    Вывести все материалы с меткой:

    выбор слива, его виды, конструкция, инструкция по монтажу

    Когда во всей квартире, в том числе и на кухне, делают ремонт, важной частью его является смена и правильная установка сантехники. Поставить мойку, унитаз или раковину – это полдела. Важным заданием является присоединение сантехники к центральным трубам, чтобы нигде не было протечек и всё исправно работало. Установка сифона на мойку и другие элементы сантехники является важной деталью.

    Главная задача сифона, или гидрозатвора – это защищать жилое помещение от проникновения запахов из канализации. Благодаря его изогнутой конструкции, все неприятные запахи не доходят квартиры. В изогнутой трубе, за счёт такой специальной формы, постоянно находится вода, таким образом, создаётся водяной замок, или гидрозатвор.

    Установка сифона на мойку

    Гидрозатворы предназначены для установки моек, ванных, душевых кабин, умывальников. Для унитазов существует специальный тип сифонов.

    Какие могут быть разновидности сифонов

    Классификация гидрозатворов разнообразна. Материалы, из которых производят гидрозатворы, также бывают разными. Самым первым материалом, который начали использовать для этих целей, был чугун. Но подобные сифоны оказались настолько непрактичными, что от подобного материала отказались.

    Около 10 лет назад сифоны для кухонной мойки устанавливали из латуни, и это было очень популярно. Подобный материал имеет свои преимущества, так как является достаточно термостойким. В мойку, оснащенную таким сифоном, можно смело выливать жидкости температурой около 100°, и не бояться, что с оборудованием может что-либо случиться. Но вскоре от этого материала отказались, так как на смену ему пришёл пластик, или полипропилен. Латунные гидрозатворы бывают хромированного или стального цвета, и на кухне смотрится подобный агрегат очень дорого и богато.

    Сейчас же предпочтительней всего устанавливать пластиковые гидрозатворы. Они имеют простую конструкцию и очень просты в установке.

    Такие гидрозатворы имеют ряд больших преимуществ перед остальными:

    • помимо того, что гидрозатвор задерживает неприятные запахи, он не накапливает грязь и жир на своих стенках;
    • материал, из которого изготовлен гидрозатвор, не подвержен коррозии;
    • полипропилен не ржавеет;
    • пластиковые сифоны не будут гнить.

    На мойку чаще всего устанавливают гидрозатворы бутылочного типа. Ассортимент подобных сифонов на рынке или в специализированных магазинах представлен широкий, но по внутренней конструкции все сифоны одинаковые. Отводный патрубок у них стандартный: либо 32 мм, либо 40мм.

    В зависимости от своей конструкции, сифоны также имеют свою отдельную классификацию:

    • гофрированный;
    • бутылочный;
    • сифон с переливом;
    • сифон скрытый, то есть полностью закрытый коробкой;
    • двойной сифон для мойки или тройной, чтобы была возможность подключить посудомоечную или стиральную машинку. Подобный вид гидрозатвора пользуется большей популярностью, за счёт своей практичности;
    • сифон плоский либо с переливом.

    Конструкция сифона

    Прежде чем перейти непосредственно к подробному описанию установки гидрозатвора, необходимо выяснить, из каких частей он состоит. Это:

    Сифон под мойкой

    1. Решётка для защиты, изготовленная из нержавеющего материала. Нужна такая решётка, чтобы избежать засорения канализационных труб отходами продуктов питания. Такая сетка устанавливается прямо в мойку – туда, куда сливается вода. Подобную решётку вычищают по окончании каждого мытья посуды;
    2. Прокладка из резины большой толщины;
    3. Патрубок выпуска. В этом элементе может быть дополнительный отвод для подключения посудомоечной или стиральной машины;
    4. Соединительный винт, который обязательно должен быть изготовлен из нержавейки. Если такой винт будет стальной, то конструкция очень быстро поломается;
    5. Гайка, которая вставляется в корпус патрубка. Деталь может быть изготовлена из меди, нержавейки или латуни;
    6. Непосредственно сам корпус сифона;
    7. Стяжная гайка из пластика, чтобы не возникло протечек;
    8. Прокладка в форме конуса. Этот элемент должен иметь определённый диаметр и быть проверен на наличие повреждений;
    9. Отвод для канализации.
    10. Гайки, которыми гидрозатвор крепится к канализационному отводу.

    Пространство под раковиной

    Как нужно правильно устанавливать гидрозатвор

    Установить бутылочный сифон на мойку лучше с переливом. Со временем трубы засоряются, а прочищать их не всегда успевают, и тогда вода из сливного отверстия может политься прямо на пол. Сифон с переливом предотвращает выливание воды через края раковины. Его монтаж происходит аналогично всем остальным. А место перелива на мойке бывает в горизонтальном и в вертикальном положении. Продаётся подобный гидрозатвор вместе с двумя патрубками и разными прокладками.

    Гидрозатвор для мойки плоский используется, когда под самой мойкой очень мало места, и устанавливать большую конструкцию некуда.

    Существуют ещё гидрозатворы с разрывом струи. Подобная установка сифона на мойку производится в заведениях общественного питания: столовых, ресторанах, кафе, буфетах. В таких местах по санитарным нормам запрещено устанавливать стандартные сифоны.

    Чтобы установить сифон на мойку своими руками, необязательно владеть профессиональными навыками сантехника. Достаточно знать следующие моменты и следовать чётко по инструкции:

    • собирать гидравлический затвор нужно, начиная с установки пробки снизу. Давление воды в этой точке будет всегда самое максимальное. В магазине обязательно нужно раскрутить сифон и проверить все составляющие части на предмет дефектов или повреждений. Повреждёнными могут быть прокладки, уплотнители или резьба;

      Схема установки сифона

    • резьба подлежит тщательной проверке в месте, где она будет состыковываться с другими элементами гидрозатвора. Никаких дефектов или лишнего пластика быть на ней не должно. Подобное остриё может сделать дырку в прокладке. Любая заусеница приведёт работу конструкции в неисправное состояние. Если найдены подобные недостатки в купленном гидрозатворе, их можно с лёгкостью устранить ножом;
    • прокладку в форме кольца первоначально нужно промазать небольшим слоем герметичного термостойкого клея, и аккуратно уложить в указанное место. Одновременно захватывается резьба пробки, но только её нижняя часть. Корпус закрывается сверху пробкой, которую нужно до упора навинтить;
    • установка сифона на мойку, ванную или раковину завершается проверкой. Проверка заключается в том, что всю установленную конструкцию нужно подсоединить к канализации. Мастера советуют проводить эту операцию в виде жёсткой сборки. Это значит, что подключение и проверка работы гидрозатвора будут проходить с помощью готовой сливной трубы или трубы, которая собрана из отдельных пластиковых фрагментов.

    Возможен при проверке системы вариант использования гофрированной трубы с жёсткими патрубками из пластика. Такая труба может растягиваться в длину за счёт складчатой конструкции. На рынке или в специализированном магазине представлены гофры с тремя различными диаметрами: 32, 40 и 50мм.

    Гофрированные трубы бывают и стандартных размеров. В их комплектацию входят патрубки с накидными пластинами, через которые происходит подсоединение к сифонной резьбе:

    • с помощью двух прокладок производят монтаж. Их используют для создания между патрубком, сифоном и накладкой герметичных стыков. Прокладку чёрного цвета, которая имеет тиснение в форме кольца, промазывают герметичным клеем и прикрепляют к патрубку выпуска снаружи. Прокладку белого цвета тоже промазывают герметиком, но фиксируют на декоративной накладке сливного отверстия. Если есть незначительный выступ в накладке от сливного отверстия, то в этом месте вода будет застаиваться. Когда раковина хорошая, то в ней обязательно должно быть место, где прокладка утоплена над плоскостью дна;
    • когда завершён монтаж винта крепления и выпускного клапана, нужно удалить остатки герметичного клея. После удаления на выпуск надевают гайку из пластика и конусовидную манжету узкой стороной вниз. Высота манжеты может свободно регулироваться за счёт длины выпускного патрубка;
    • под необходимым углом к трубе канализации фиксируют отверстие выпускного патрубка. Гайку из пластика нужно затянуть до упора, но без помощи инструментов;
    • помощью жёсткой трубы выпуск сифона нужно подключить к канализации. Как было указано выше, для этого можно использовать гофрированную трубу.

    Если во время проверки не обнаружено никаких протечек или сбоев, то конструкция установлена правильно.

    Как установить AAV (воздушный клапан) для мойки

    Вентиляционное отверстие — необходимая часть водосточной системы для любого сантехнического оборудования. Его цель — уравновесить давление в трубах и предотвратить образование вакуума при опорожнении арматуры. Без вентиляции отрицательное давление, вызванное потоком сливаемой воды, может потенциально высасывать воду из сифона и позволять канализационным газам попадать в дом. Вентиляционные отверстия позволяют воздуху попадать в дренажные трубы, что способствует правильному течению дренажа.Однако в некоторых случаях правильно удалить воздух из дренажа может быть сложно.

    Как работает традиционная вентиляционная линия

    В большинстве домов сливная линия для каждой раковины проходит горизонтально обратно в стену, где она входит в санитарный тройник. Одно выходное отверстие на тройнике идет вниз в вертикальную дренажную линию, а другое — вверх в вентиляционную систему, открытую для внешнего воздуха. Воздействие свежего воздуха выделяет канализационные газы и позволяет свежему воздуху проникать в систему, что способствует быстрому сливу воды.

    Тем не менее, иногда бывает трудно подсоединить дренажную арматуру к внешней вентиляционной трубе. В передвижных домах, например, может вообще не быть внешних вентиляционных отверстий. А в домах с островными раковинами без шкафа над островом может быть сложно найти путь для соединения сливной раковины с внешним вентиляционным отверстием. В этих случаях требуется альтернативный метод выравнивания давления воздуха. Здесь на помощь приходит AAV.

    Как работает воздушный клапан (AAV)

    Воздушный впускной клапан (AAV), иногда называемый автоматическим выпускным отверстием , представляет собой устройство, прикрепленное к дренажной линии приспособления.Он имеет механизм, который открывается для впуска комнатного воздуха в канализацию под действием отрицательного давления, создаваемого водой, протекающей через канализацию. Когда это отрицательное давление рассеивается, вода из сливного сифона не может быть слита. Как только вода перестает течь и отрицательное давление прекращается, устройство AAV автоматически закрывается, чтобы предотвратить попадание канализационных газов в комнату.

    Разрешены ли AAV кодом?

    Правила использования AAV широко варьируются от штата к штату.Несмотря на тенденцию к постепенному внедрению этих устройств, некоторые строительные нормы и правила штата по-прежнему не разрешают использовать клапаны для впуска воздуха в качестве замены традиционных вентиляционных отверстий. Другие штаты ограничивают количество AAV, которые может использовать один дом. Всегда проконсультируйтесь с местным отделом инспекции здания, чтобы узнать, какие стратегии вентиляции разрешены.

    Признаки того, что вам может понадобиться AAV

    Там, где это разрешено кодексом, AAV можно использовать с любым типом раковины или приспособления. Некоторые приемники намекают, что необходим AAV.Например, раковина, которая громко булькает, или раковина, которая опорожняется очень медленно даже при отсутствии засорения, может происходить из-за отрицательного давления воздуха в трубопроводах. Добавление AAV часто решает эти проблемы. Особенно там, где нет прямого подключения к вентиляционной системе, как это часто бывает в ситуациях с островком раковины, установка AAV может улучшить функцию слива. Если в сливе уже есть AAV, такие симптомы могут указывать на необходимость замены клапана.

    Установка клапана впуска воздуха

    Установить AAV для вентиляции раковины довольно просто, независимо от того, заменяете ли вы старую существующую вентиляцию или устанавливаете ее впервые.Это в основном включает в себя врезку в существующую конфигурацию сифона для установки AAV через новый сантехнический тройник и короткую удлинительную трубу, направленную вверх. Хотя во время ремонтных работ можно установить AAV, скрытый внутри стен, чаще всего их устанавливают прямо под шкафом под раковину в качестве адаптации трубы, соединяющей сливной сифон с отводным сливом.

    Поскольку каждая раковина и каждая конфигурация стока немного отличаются, вы должны быть готовы к адаптации при установке AAV.Как знает каждый домашний сантехник, нередко требуются дополнительные переходники и другие детали в особых условиях.

    МОЙ ВОЗДУШНЫЙ ЗАЗОР БЫВАЕТ ВОДОЙ!

    Вы когда-нибудь запускали посудомоечную машину и, возвращаясь, обнаруживали, что вода льется по всей вашей раковине, столешнице или даже полу? Вода поступала из странного выступа рядом с краном? Спорим, вы всегда задавались вопросом, что это за штука (до того, как вы узнали, что она наводняет вашу кухню). «Эта штука» на самом деле называется воздушным зазором, и она предотвращает попадание сточных вод обратно в посудомоечную машину, что может произойти, когда раковины забиваются и отсутствует воздушный зазор.Без воздушной прослойки загрязненная вода может попасть обратно в посудомоечную машину, испачкав чистую посуду и заболевая.

    КАК РАБОТАЕТ ВОЗДУШНЫЙ ЗАЗОР

    В правильно функционирующем воздушном зазоре шланг посудомоечной машины присоединяется к входу на воздушном зазоре, и вода выходит через конец. Сила тяжести втягивает его в шланг, который переносит его в мусоропровод. Зазор, в котором вода падает вниз по воздуху, вместо шланга, предотвращает сифонирование и, таким образом, предотвращает попадание воды в посудомоечную машину.Со временем пища может забивать воздушную прослойку, препятствуя течению воды. В качестве альтернативы, когда устанавливается новый мусоропровод, установщик забывает удалить заглушку с входа, к которому присоединен водопровод. Любую из этих ситуаций довольно легко исправить, и ниже мы покажем вам, как это сделать.

    КАК ИЗМЕНИТЬ ЗАСЛОНКУ ВОЗДУШНОГО ЗАЗОРА

    Одной из наиболее частых причин засорения воздушного зазора является невозможность удалить заглушку с входа, где водопровод входит в мусоропровод.Это блокирует попадание воды и вызывает резервное копирование. Чтобы решить эту проблему, просто отсоедините водопровод от мусоропровода, вставьте отвертку во входное отверстие и постучите по нему молотком, чтобы вытолкнуть заглушку. Перед использованием утилизации обязательно достаньте мусоропровод и вытащите заглушку.

    Для более мягкого засорения снимите крышку с воздушного зазора и наденьте картонную трубку из рулона бумажных полотенец над отверстием. Продуйте верхнюю часть с большим усилием, чтобы весь материал отделился.Однако, если это не сработает, вы можете использовать либо длинную щетку для бутылок, либо пылесос для влажной / сухой уборки, чтобы решить проблему. Используя щетку для бутылок, просто протяните ее вниз по воздушному зазору (не по линии от посудомоечной машины, а по линии, ведущей в мусоропровод) и поверните ее, пока мусор в линии не освободится. Или, используя пылесос для влажной / сухой уборки, наденьте шланг на воздушный зазор, включите его и подождите от сорока секунд до минуты. К этому моменту все, что находится в воздушном зазоре, должно быть высосано.

    В конечном счете, с помощью нескольких простых шагов вы можете предотвратить заражение вашей чистой посуды любыми злыми микробами, скрывающимися в вашей раковине, и это не может быть плохо.Всегда помните, что если у вас возникнут дополнительные вопросы, вам поможет компания Baker Brothers Plumbing.

    Установка сифона: профессиональные советы и помощь (подсказка!)

    Установка сифона

    Сифон представляет собой трубчатую конструкцию, по которой течет жидкость. Такая труба используется для перекачивания воды из резервуара на нижний уровень земли. Сифоны в более широком смысле могут относиться к различным предметам, которые позволяют течь через них жидкости. Чтобы быть более конкретным здесь, сифоны — это трубки различной формы (особенно U-образная перевернутая трубка), которые позволяют поток жидкости вверх над поверхностью резервуара или конструкции на более высоком уровне, а затем вниз, где она выходит на более низком уровне. уровень.Жидкость сначала может быть нагнетена в трубку путем погружения или всасывания, но затем ее поток вверх идет без посторонней помощи (без помощи насоса), а ее поток вниз находится под действием силы тяжести.

    Звоните: 06-28791793

    Удивительно, как нечто столь необходимое, как сифон, оказало огромную помощь людям. Вы когда-нибудь пробовали опорожнить подземный бассейн без слива? Некоторые люди могут подумать об использовании для этого ведра. Но большинству людей первое, что приходит в голову, это откачать воду.Как ты делаешь это? Просто поместите один конец водяного шланга в бассейн, а другой конец за пределами озера, где вы хотите, чтобы вода стекала в бассейн и на уровне ниже уровня воды в бассейне. Используйте присоску, в этом случае вы можете использовать рот, чтобы сосать воду. Как только поток воды начнется, позвольте ему продолжить слив воды самостоятельно. Это простые научные принципы в действии.

    История использования сифонов уходит корнями в Древний Египет. Говорят, что древние египтяне использовали его для своих ирригационных каналов и в процессах виноделия.Он все еще используется сегодня для тех же целей и даже больше.

    Было несколько споров о том, что именно заставляет сифоны работать. Для некоторых ученых прошлого; это сила атмосферного давления; некоторые, однако, отметили, что для этого нужен воздух. Но, когда практиковалось в вакууме, сифон все равно работал. Ученые недавно выдвинули теорию, которая кажется лучшим объяснением. Метод гласит, что основная сила, действующая в сифонах, заставляющая их работать, — это сила тяжести.Эффект силы тяжести — это то, что продолжает тянуть воду по трубке, даже когда сила всасывания была устранена. Эта теория зависит от того факта, что в жидкости есть когезионные связи, которые продолжают тянуть жидкость как цепь. Также может быть, что три гравитации, сцепление жидкости и атмосферное давление работают вместе, чтобы заставить сифоны функционировать так же, как они.

    Использование сифона не ограничено, так как его можно применять во многих сценариях. Его можно использовать для слива бензина из топливного бака, слива прудов и бассейнов, пустых бочек и даже в канализацию.

    Использование / применение сифона

    Сифоны используются как в быту, так и в промышленных целях. Для жилых домов;

    • Могут устанавливаться в ванной и встраиваться в канализацию.
    • Они являются частью сантехнических работ на кухне
    • Они служат в качестве садового шланга для полива сада.
    • Применяются для слива топлива из топливного бака автомобиля
    • Они используются для удаления воды из бассейна, а также из пруда с рыбками.

    Промышленно,

    • Они используются в пивоваренной промышленности для простого и быстрого откачивания спирта.
    • Они используются в нефтегазовой промышленности для откачивания жидких и газовых сред из центральной системы или резервуара .
    • Применяются в оросительных системах для товарного земледелия.
    • Они служат средством борьбы с наводнениями.

    Правильная установка сифона

    Инструкции по установке сифона

    Неважно, хотите ли вы откачать жидкость из аквариума, бассейна или даже газ из автомобиля, сифон может служить любой цели.В какой-то момент своей жизни вы могли не применять основные принципы сифона, чтобы выполнить задачу, подобную описанной выше, быстрее и проще. Это еще одна причина, по которой вам нужно узнать, как работает сифон.

    Каковы основные требования?

    Вам потребуется источник переносимой жидкости, трубка или шланг, которые могут быть непрозрачными или прозрачными (прозрачный вариант будет более интересным, поскольку вы сможете видеть жидкость, когда она течет по трубке), место для слива жидкости и всасывающий насос (не обязательно).

    • Перед тем, как начать, вы должны знать, что сифон не может работать эффективно, если источник жидкости не находится на возвышении над контейнером, агрегатом, конструкцией или уровнем, куда вы хотите его слить. Это потому, что здесь действует гравитация.
    • Поместите один конец шланга в исходную жидкость, а другой конец — туда, куда он должен стекать, прежде чем избавиться от воздуха в трубке. Возможно, вы захотите высосать его ртом, но это не рекомендуется, если вы откачиваете определенную жидкость или газы.Вы можете подвергнуться риску проглатывания вредных веществ. Поэтому для этого рекомендуется использовать сифонный насос.
    • Также можно использовать погружной механизм. В этом случае вам не придется сосать шланг. Погрузите всю трубку в источник воды так, чтобы большой палец плотно прикрыл терминал подачи. Переместите другой конец к приемному контейнеру, продолжая удерживать выдающий конец большим пальцем и погрузившись в воду. Затем вы можете убрать большой палец и наблюдать, как вода течет сама по себе.
    • Чтобы вода текла непрерывно, вы должны убедиться, что шланг полностью, а не частично погружен в воду, в противном случае вы получите пузыри.
    • Вам не нужны дополнительные руки или опыт, чтобы остановить слив сифона. Вам нужно просто вынуть шланг из источника, или, если вы наливаете в небольшую емкость, вы можете просто поднять приемный контейнер и трубку выше, чем причина.

    Вопросы по установке сифона

    • Вопрос: Что такое сифонный эффект?

    Ответ: Эффект сифона позволяет воде течь из области с более высоким давлением в область с более низким давлением.Здесь атмосферное давление толкает жидкость вверх, позволяя силе тяжести и связующим силам выполнять оставшееся действие, тем самым проталкивая воду или молекулы жидкости через трубку.

    • Вопрос: Почему у меня разбрызгивается вода по всему сайдингу при каждом изменении давления воды? Что с этим можно сделать?

    Ответ: Проблема могла быть в антисифонном клапане или в выходе из строя клапана понижения давления воды. Возможно, вам придется проверить антисифонный клапан и заменить его.Измерьте давление воды и установите регулятор давления воды. Вы также можете установить расширительный бачок, чтобы уменьшить случайные всплески силы возле патрубка.

    • Вопрос: Мой сифон унитаза не работает. Что мне делать, чтобы спасти ситуацию?

    Ответ: Вы либо вызываете аварийного сантехника, либо ремонтируете его сами. Если хотите, то сначала убедитесь, что крючок для унитаза надежно закреплен. Неисправный сифон мог быть из-за выхода из строя заслонки унитаза.Если заслонка была оторвана, возможно, придется заменить ее или весь сифон унитаза. Однако рекомендуется вернуть весь сифон унитаза.

    • Вопрос: Что такое обратный поток в сифонной системе? Почему это опасно?

    Ответ: Сифон представляет собой трубчатую конструкцию, предназначенную для перемещения воды только в одном направлении. Однако, если давление воды снизится или возникнет перерыв на пути потока воды, это может вызвать обратный поток воды в обратном направлении.Это изменение направления потока воды может привести к попаданию загрязняющих веществ, таких как химические вещества, грязь, грязь, удобрения и т. Д., Из приемного конца сифона обратно в основной источник воды. Это вызовет загрязнение всей водной системы, что сделает воду бесполезной или поставит под угрозу здоровье тех, кто пользуется бассейном.

    • Вопрос: Как я могу предотвратить обратный поток воды в мой сифон?

    Ответ: Вы можете предотвратить обратный сифон воды, установив устройство, называемое антисифонным клапаном или краном.Это предотвращает обратный ток воды. Устройство предотвращения обратного потока также предназначено для отключения при обнаружении обратного потока воды. Таким образом, он защищает центральную систему водоснабжения от загрязнений и других нежелательных материалов.

    • Вопрос: Должен ли антисифонный клапан для спринклерной системы устанавливаться над головками спринклера?

    Ответ: Да, антисифонный клапан должен быть установлен в точке, находящейся выше спринклерных головок, для включения или выключения которых он предназначен.Она не должна просто быть выше средней высоты спринклерных оросителей, а должна быть выше, чем все головки (примерно на 6–12 дюймов выше, чем самая верхняя головка спринклера). Если он не установлен таким образом, встроенный в систему превентор обратного слива работать не будет. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Кроме того, клапан будет выливать воду из отверстия, предназначенного для подачи воздуха. Убедитесь, что антисифонный клапан расположен над уровнем земли.

    • Вопрос: Почему из антисифонных клапанов течет вода?

    Ответ: Антисифонные клапаны могут протекать из-за износа резиновой прокладки, тарелки или из-за попадания грязи в крышку.В любом случае, он позволяет воде под высоким давлением брызгать из клапана при каждом включении крана.

    Различные модели сифонов

    Сифоны можно классифицировать по:

    • Форма сифона
    • Тип используемого сифонного насоса
    • И использование сифона

    Типы сифонов по форме и конструкции

    Основная форма сифона — это перевернутая U-образная форма, которая позволяет жидкости течь из резервуара на более низкий уровень.Но также, в зависимости от производителей и назначения, существуют сифоны других форм, например:

    • Сифон типа U для горизонтальной установки
    • Сифон змеевикового типа для вертикальных установок
    • Сифон с косичкой

    Типы сифонных насосов

    • Ручной ручной сифонный насос
    • Ручной сифонный насос с электрическим приводом
    • Ручной сифонный насос с батарейным питанием
    • Универсальный автомобильный / топливный сифонный насос
    • Вакуумный сифонный насос для аквариума

    Типы сифонов в зависимости от использования

    • Промышленные сифоны
    • Сифон для манометра
    • Сифоны канализационные
    • Сифоны для душа
    • Сифоны для полива
    • Сифон с колоколом и петлей для аквапоники или гидропоники

    Манометр сифонный

    Сифон для манометра — это простое устройство, которое используется для защиты манометра от горячей среды (выше 1500F), например.грамм. готовить на пару. При использовании манометров высокие температуры могут привести к неточным показаниям или каким-либо повреждениям. Следовательно, сифоны для манометров последнего времени были разработаны специально для удовлетворения требований, предъявляемых к манометрам.

    Хороший сифон для манометра должен отлично работать в любой среде или среде, включая кислотную. Они защищают манометр, позволяя конденсату образовываться и собираться в них. Таким образом, горячий пар и пары не контактируют напрямую с индикатором.Они действуют не только как защита от пара, но и как защита от замерзания. Они бывают разных типов, например:

    • Змеевик сифонов
    • Сифоны малогабаритные
    • Сифоны типа U и
    • Трубы прямые и отводы 900

    В зависимости от модели, некоторые из них лучше подходят для вертикальной установки, а некоторые — для горизонтальных. Типичный сифон для манометра может быть изготовлен из нескольких материалов, таких как углеродистая сталь, нержавеющая сталь, латунная сталь и т. Д.

    Принадлежности для сифонов

    Сифоны — это в основном трубки, которые позволяют перекачивать жидкость от источника к приемному концу, но в некоторых случаях сифоны поставляются с дополнительными надстройками, которые позволяют им работать лучше и эффективнее. В зависимости от того, для чего используется сифон, наличие этих функций может быть обязательным или необязательным. Здесь мы перечислим некоторые из них.

    Сифонный насос

    Обычно, прежде чем жидкость начнет течь по трубке, необходимо приложить всасывающую силу.Некоторые люди часто используют эту силу, всасывая ртом приемный конец шланга, но это может быть опасно и неуместно, когда вы откачиваете определенные типы жидкости, которые вредны для здоровья, например, топливо. Вы, конечно, не можете использовать свой рот, чтобы сосать сифоны, подключенные к канализации или нечистому источнику воды, предназначенному для орошения.

    Вот где вступает в действие сифон. С сифонным насосом; вы можете удобно заполнить сифон и запустить поток жидкости.Сифонные насосы бывают разных размеров и конструкций в зависимости от назначения, но их основная общая черта заключается в том, что они поставляются с небольшим двигателем, который выполняет всасывающее действие за вас. Для питания сифонного насоса вам понадобится только источник энергии, такой как аккумуляторная система или электричество, в некоторых случаях.

    Вам просто нужно нажать переключатель на насосе, а затем позволить ему сделать все остальное. Сифонные насосы используются для перекачки различных типов жидкостей. Однако рекомендуется не использовать один и тот же сифонный насос для всех видов жидкости.Зарезервируйте каждый насос для одной конкретной жидкости, как указано производителем.

    В случае сточных вод насос откачивает сточные воды из резервуара.

    Клапан обратный сифонный

    Сифонный клапан выполняет разные функции.

    • Он останавливает возврат или сброс воды в систему.
    • Предотвращает передачу воды в порядке приема.
    • Некоторые клапаны работают, позволяя притоку воздуха в шланг прекращать сифонный эффект.
    • Клапаны также предотвращают проливание воды из трубки.

    Сифонные обратные клапаны в основном позволяют поток жидкости в одном направлении, таким образом автоматически предотвращая обратный поток жидкости. Поскольку люди, как правило, не понимают основ обратных клапанов, многие понимают это неправильно. Сифонные обратные клапаны, как и любой другой обратный клапан, являются самоавтоматизированными и не нуждаются в посторонней помощи для открытия или закрытия.

    Пока задействован насос, может также потребоваться обратный клапан.Сифонные насосы используются в различных средах, таких как жидкость, воздух (газ) и пар. Помимо сифонов, обратные клапаны также применяются в других устройствах, таких как вакуумные прерыватели, коллекторные линии, отстойные насосы, котлы, паропроводы, линии впрыска и т. Д.

    В настоящее время используются различные типы обратных клапанов, например:

    • Клапан обратный шаровой
    • Подъемный или поршневой обратный клапан
    • Обратный клапан форсунки
    • Клапан обратный поворотный

    У каждого есть свои преимущества и уникальные области применения.Вы можете обратиться к производителю сифонного насоса, чтобы помочь вам выбрать лучший обратный клапан для использования. При выборе обратного клапана для использования вы должны обратить внимание на совместимость материала, из которого изготовлен обратный клапан, со средой, которая будет проходить через него, его размер линии, его номинал, его конструкцию, его размеры и то, как он установлен (вертикально вверх или вниз или горизонтально).

    Антисифонное устройство

    Клапан антисифонный / кран

    Антисифонный клапан требуется во многих местах в доме: в соединениях кухонных шлангов, плавательных бассейнах, туалете и наливных клапанах ванной комнаты.Вне дома они также являются компонентами сифонной системы. Его особенность включает резиновое уплотнение, которое позволяет воде течь в одном направлении.

    Антисифонный клапан — это однонаправленный клапан, который предотвращает обратный поток жидкости и обычно предназначен для того, чтобы оставаться в закрытом положении. Это предотвращает перекачку жидкости обратно в центральную систему при падении давления в системе. В топливной системе кран используется для погружных насосов в надземных резервуарах и может работать по двум основным принципам — электрические электромагнитные клапаны и подпружиненные клапаны.

    Альтернативная антисифонная система, с другой стороны, не работает как предохранительный клапан, как антисифонный клапан. Вместо этого он служит прерывателем сифона. Когда сифонный насос включен, этот прерыватель сифона замкнут (запитан), но когда насос выключен, прерыватель сифона разомкнут (обесточен).

    Сифонный прерыватель действует путем подачи воздуха в шланг или трубопровод по мере прохождения через него жидкости. Если есть утечка в сифоне или клапан случайно остается открытым, с введением воздуха, вытечет только то количество жидкости, которое содержится в этой трубе в этой конкретной точке.Вместо того, чтобы терять большое количество жидкости из резервуара или основного источника, будет потеряно только небольшое количество. Это связано с тем, что введение воздуха нарушило сифонный эффект.

    Функция антисифонного клапана / крана в доме

    Антисифонный клапан играет важную роль в сифонной системе, за исключением того, что большинство людей не знают о нем, не понимают его или просто помечают его как «не имеющий отношения к делу».

    • Они предотвращают попадание загрязненной воды обратно в центральную систему водоснабжения дома.
    • Помогает предотвратить опасность для здоровья, связанную с вышеупомянутым.
    • Они помогают защитить основной источник воды, используемой для приготовления пищи, питья и купания.

    Сифоны против запаха

    Сифоны для защиты от запаха могут быть установлены, в частности, вокруг дома, чтобы специально выделять нежелательные или прогорклые запахи. Они полезны на балконах и террасах, поскольку предназначены для улучшения окружающей среды вокруг дренажных отверстий и настилов. Они служат для устранения запаха, который может исходить от водосточных труб до пола или крыши.

    Сифоны для защиты от запаха также могут быть установлены с душевыми отверстиями для улавливания запахов и в кухонных мойках для аналогичной функции.

    Установка сифона своими руками

    Некоторые базовые вещи могут еще не показаться необходимыми, когда мы критически проверим, мы заметим, что они есть, и нам они нужны либо дома, либо на работе. Такие конструкции, как сифонная система, кажутся незначительными, но они важны, поскольку они экономят нам много времени и стресса.

    Однако можно обескуражить, когда речь заходит о деньгах, которые могут потребоваться для получения профессиональных рук для помощи с установкой этой системы.Если вы относитесь к тому типу людей, которые предпочитают делать это по-своему и не против запачкать руки, чтобы установить его самостоятельно, то вам не о чем беспокоиться. Хорошая новость заключается в том, что сифонные установки не так уж сложны, и их использование не вызывает стресса, поскольку они полагаются только на силы сцепления между молекулами жидкости, протекающими через них, и силу гравитации для выполнения своей работы.

    Установка сифона своими руками для оросительной системы

    Фермеры, стремясь повысить продуктивность и урожайность, изобрели различные средства, чтобы обеспечить их урожай достаточным количеством воды.Два основных метода, которые они используют, — это спринклерные системы и сифонные трубки. При сравнении обеих систем становится очевидным, что спринклерная система поддерживает экономию воды больше, чем сифонная система, но тогда использование сифонных трубок позволяет лучше максимизировать затраты. Капитальные затраты, затраты на рабочую силу, стоимость эксплуатации и энергии, необходимые для установки спринклерной системы, обычно выше, чем экономия, которую можно было бы получить за счет экономии воды. С таким же успехом можно сказать, что это в первую очередь противоречит цели установки спринклерной системы.В таком случае почему бы не использовать сифонную систему?

    В чем преимущество установки сифона?

    • Существенные преимущества использования сифона для полива в том, что он дешевле и проще в установке.
    • Опять же, после того, как он заправлен (после приложения силы всасывания), для его работы потребуется мало или совсем не будет энергии, так как сила тяжести будет делать большую часть работы.
    • Изобретение сифонных трубок для орошения является усовершенствованием ирригационной системы, поскольку они поддерживают постоянную подачу воды к рядам сельскохозяйственных культур.
    • Их можно быстро отключить, просто вытащив сифонную трубку.

    Как установить трубки сифона для орошения

    Если вы живете в основном в месте, где вода — это экономическая жизнь, вы можете установить ирригационные системы для поддержания урожая. Метод орошения, который использовался в древние времена, когда вода из рек направлялась в оросительные каналы, а затем в канавы, вырытые на сельскохозяйственных угодьях, был более трудоемким, поскольку на этом процесс не заканчивается.

    Фермерам все равно придется вырезать щели по бокам оросительных канав, используя лопаты, чтобы освободить место для потока воды в их рядки. И чтобы вода не текла, они снова должны были закрыть отверстие. Помимо того, что этот метод был трудоемким, он даже приводил к неравномерному распределению воды на сельскохозяйственных угодьях.

    Здесь мы расскажем о некоторых необходимых шагах по установке сифонной трубки самостоятельно.

    1. Сделайте бетонный участок канавы рядом с сельхозугодьями (это применимо в случае, когда поблизости нет естественного водоема или источника воды. В противном случае вы подключаете шланг непосредственно к источнику).
    2. Используя шланг, заполните созданную вами канаву водой.
    3. Возьмите сифонную трубку с одним концом, имеющим дополнительный изгиб вверх. Дополнительный изгиб должен служить выходом из воды. Это необходимо для направления воды таким образом, чтобы она не смывала и не размывала почву в рядах фермы.
    4. Опустите входной конец трубки в воду в канаве и расположите так, чтобы он полностью погрузился в воду.
    5. Крепко возьмитесь за другой конец сифона, чтобы закрыть его ладонью.
    6. Затем вы качаете трубку вперед и назад, пока вода не начнет течь (здесь можно было бы предложить отсасывание через рот, но вода для орошения может быть недостаточно чистой или сама трубка может быть не аккуратной, чтобы ее можно было всасывать).
    7. Когда вода, наконец, начнет вытекать из трубы, направьте ее туда, где вы хотите, чтобы вода текла, и положите ее там.
    8. Убедитесь, что выходной конец трубки расположен на уровне ниже, чем входной конец, с которого вода течет в трубку. Это то, что позволяет силе тяжести воздействовать на жидкость, проходящую через туннель.
    9. Постарайтесь как можно больше отводить воду от грязи, чтобы уменьшить количество грязи.
    10. Вы можете продолжить и проделать тот же процесс с одной или несколькими сифонными трубками. Его можно стратегически разместить в разных точках фермы, в том числе в зависимости от размера вашей земли.

    Установка сифона для домашнего бассейна своими руками

    Правильно установленный бассейн имеет тенденцию поддерживать достаточно постоянный уровень воды. Однако это также зависит от количества людей, пользующихся бассейном, и от погоды. Из-за проливного ливня или химического дисбаланса воды вам может потребоваться слить воду из бассейна или вы захотите подготовить его к зиме. Вы можете заметить, что у вас сломался насос для бассейна. При отсутствии насоса следующий простой вариант — использовать сифон.

    Это пошаговое руководство по созданию простой сифонной системы для слива воды из бассейна.

    Необходимое оборудование

    • Садовый шланг
    • Хомут
    • Заглушка для шланга
    1. Вы должны сначала проверить дренажную зону или систему, чтобы убедиться, что она может принять весь объем воды, не вызывая разрушения и не затопляя улицу и прилегающие важные сооружения. Местные правила для определенных мест могут требовать, чтобы вы сливали воду из бассейна в канализацию дома.
    2. Поместите один конец садового шланга в бассейн и медленно дайте ему полностью погрузиться в воду так, чтобы в трубке не было пузырьков воздуха.
    3. Удерживаясь за тот же конец, опустите контейнер, пока он не достигнет дна бассейна. Используя хомут для шланга, прикрутите этот конец к дну бассейна, а другой конец с помощью колпачка для шланга, все еще находясь в воде.
    4. Выньте этот конец с крышкой шланга из воды в бассейне и направьте в сторону дренажа.
    5. Поставьте его на землю и отвинтите крышку, чтобы запустить сифон.
    6. Чтобы избежать обратного сифонации, особенно когда вы сливаете воду в канализационную очистку или слив, убедитесь, что между сливным концом шланга и сливом сохраняется зазор. Это также предотвратит загрязнение бассейна.
    7. Если вы хотите слить всю воду, дайте ей стечь самостоятельно. Он не остановится, пока другой конец не соприкоснется с водой и в шланге не образуются пузырьки воздуха.Поскольку этот конец прикреплен к дну бассейна, этого не произойдет, пока не будет слита почти вся вода.
    8. Если вы хотите просто слить воду до определенного уровня, вы либо поднимаете сливной конец шланга выше, чем вода в бассейне, либо вырезаете трубку из бассейна, чтобы остановить сифонирование.

    Перед тем, как опорожнить бассейн, вы должны открыть гидростатические клапаны, которые идут в комплекте с вашим бассейном. Это необходимо для предотвращения разрушения палубы и корпуса бассейна.

    Установка антисифонного клапана / крана своими руками

    Антисифонные клапаны — это основные типы клапанов, используемых в системах орошения. Они также используются в шланговых системах как дома, так и дома. Независимо от того, где он установлен — будь то спринклерная система или нагрудник для шланга, он по-прежнему работает одинаково. Что делают антисифонные смесители, так это предотвращение обратного потока воды, тем самым предотвращая попадание воды в трубке, которая, возможно, уже была загрязнена газоном, грязью и химическими веществами, обратно в основной водопровод дома или в центральную систему подачи жидкости.

    Если вы заметили, что ваш старый антисифонный клапан не работает должным образом, вы можете заменить его самостоятельно на новый. Сделать это довольно просто, вам понадобится всего несколько основных ручных инструментов, таких как:

    • Клещи регулируемые
    • Ключ трубный
    • Лента сантехническая виниловая
    • Разводной ключ

    Теперь приступим к делу

    1. Сначала следует отключить основную подачу воды в дом от первого крана подачи.Некоторые клапаны поставляются с ручкой, которую нужно поворачивать по часовой стрелке, или рычагом, который нужно тянуть перпендикулярно водопроводной трубе.
    2. Снимите садовый шланг или капельную линию спринклера, если спринклерная система все еще подсоединена к патрубку. Здесь вы установите антисифонный клапан.
    3. Вставьте кран и дайте воде стечь в трубах.
    4. С помощью разводных плоскогубцев или гаечного ключа открутите втулку, перемещая ее против часовой стрелки до тех пор, пока она не откроется.
    5. Возьмите виниловую ленту для сантехников и намотайте ее на один конец короткой трубы, которая идет в комплекте с антисифонным краном. Вверните ту же цель по часовой стрелке в то место, где был отсоединен патрубок. Закрепите трубный ключ рядом с этим соединением и на трубе и зафиксируйте его.
    6. Также оберните виниловой лентой другой конец короткой трубки и прикрутите антисифонный клапан к резьбе, используя руки по часовой стрелке.
    7. Крепится ли разводной ключ к подушечкам ключа, расположенным по обе стороны от крышки?
    8. Затяните клапан на трубе и остановите его только тогда, когда он будет закреплен с помощью ручки, расположенной в выбранном вами положении.Вы можете оставить его сбоку или вверх.
    9. Если вы дошли до этого момента, поздравляю, вы справились. Затем вы можете проверить свою работу, снова включив первый вентиль на центральном водопроводе. Включите только что установленный антисифон и дайте воде течь примерно 15-20 секунд, прежде чем выключить его.
    10. Присоедините капельницу или садовый шланг к новому клапану.

    На что следует обратить внимание

    • Обратите внимание на смазку для трубной резьбы, которую вы используете.Не используйте продукт на нефтяной основе для резьбы водопровода.
    • Каждый раз, когда вы выполняете сантехнические работы, связанные с отключением основного водяного клапана для слива воды из труб, не закрывайте ручной клапан быстрым движением. Вместо этого вы делаете это медленно, чтобы вода из труб не вырвалась внезапно и не вылетела из шайб.
    • Не забудьте намотать виниловую ленту на резьбу трубы по часовой стрелке, так как движение против часовой стрелки может вызвать утечку в соединение.

    Техническое обслуживание сифона

    Сифоны, как и все устройства, требуют ухода. Независимо от того, где они используются, они подвержены повреждениям и, как правило, в них скапливаются грязь и мусор. Обойти сифоны и вывести их из эксплуатации для очистки может быть непростой задачей, особенно если они расположены под землей или под дорогами с интенсивным движением.

    Вот простые инструкции по уходу за сифоном.

    • Для удаления отложений из сифона можно использовать специальные инструменты.Для перевернутых сифонных конструкций обычным способом является транспортировка хранящихся веществ с помощью ручного механизма к нижнему выходу горизонтальной части закрытой трубы до окончательного удаления отложений.
    • Вы также можете использовать технику промывки. В этом случае воду заставляют течь через трубопровод с очень высокой скоростью в течение короткого промежутка времени, обеспечивая перенос больших количеств отложений.
    • Очищайте сифон раз в квартал или раз в две недели, используя вактор и гидроабразивную машину.
    • Умные крышки могут быть установлены в верхней части сифона, чтобы обеспечить мониторинг низких уровней жидкости, а также предвидеть необходимость очистки.
    • Насос для мусора со всасывающим шлангом может быть вставлен в сифон для эффективной очистки.
    • Для борьбы с жиром следует использовать обезжириватель.
    • Антисифонный клапан, используемый для сифона, может вызывать проблемы, такие как утечка из-за попадания грязи в трубу. Это также может быть результатом износа резиновой прокладки, из-за чего вода хлестает из клапана, когда включен спринклер или кран.В этом случае антисифонный клапан следует отремонтировать или заменить.

    Нанять профессионального сантехника для сифона

    Однозначно, не все будут склонны устанавливать сифон самостоятельно. Более того, даже если кажется, что задействованные процессы несложны, все же есть причина получить профессиональную помощь, особенно когда речь идет о сложных применениях сифонов, таких как сифоны для канализационной системы, ирригационной системы и промышленных целей.

    Почему необходимо нанять профессионала для установки сифона?

    Профессионал нарисует план и дизайн сифонной системы, но если у вас возникнет соблазн провести установку у себя дома только для экономии средств, но в некоторых случаях вы не можете установить сифон самостоятельно.Возьмем, например, что касается ирригационной системы, вам потребуется ее конструкция. Это не ограничивается только отображением положения спринклерной головки, вы должны учитывать такие факторы, как доступность потока воды, давление воды, тип используемой форсунки (поскольку есть разные типы), а затем, где их разместить для достижения максимального распределения воды. Вы можете не знать обо всем этом, но профессиональный сантехник будет хорошо разбираться в этой сфере.

    • Профессионал знает, какие компоненты нужно ремонтировать и где их устанавливать

    Сифоны — это в основном трубы для прохода воды, но в большинстве случаев они не работают в одиночку.Другими словами, они поставляются с другими компонентами, такими как клапаны (для различных функций), трубы, электрические устройства, насос, муфты, устройства предотвращения обратного потока и фильтры. Профессионал сможет выбрать, правильно разместить и установить нужные.

    • Для подготовки и прокладки сифонных труб потребуется специалист.

    На самом деле трубы бывают разных размеров и типов. Тип и размер, которые будут использоваться, могут зависеть от цели, которую будет обслуживать сифон, и от того, где он будет использоваться.Есть большая вероятность, что вы, обладая только базовыми знаниями, не будете знать, какой тип или размер выбрать. Кроме того, если есть необходимость отрезать трубы до определенного размера, возможно, вы не сможете сделать это самостоятельно. Профессиональный сантехник поможет вам установить правильную трубу с правильным фитингом, чтобы избежать неисправностей и возможных утечек в будущем.

    • Имеющий лицензию сантехник лучше разбирается в клапанах!

    Вам может казаться, что вы все покрыли, пока не дойдете до точки, когда вам нужно починить клапаны, и вы потеряетесь в замешательстве.Не будем упускать из виду, клапаны — важные компоненты сифонной системы. Это то, что в основном контролирует открытие, закрытие и прохождение воды по трубе. Это похоже на систему регулирования. Но есть разные типы клапанов, предназначенные для определенных мест и для выполнения определенных функций. Профессиональный установщик сифонов сможет лучше сказать, какой клапан следует использовать, где он должен быть закреплен и как он должен быть закреплен.

    Стоимость найма профессионального установщика сифонов

    Наем профессионального сантехника для установки сифона может стоить дорого, а может и не стоить, в зависимости от местоположения и цели, для которой сифон предназначен.То есть стоимость будет зависеть от сложности сифонной системы. Если это тот, который требует установки большого количества компонентов, является и является трудоемким, тогда вы должны ожидать, что это будет стоить немного дороже, чем более простая установка.

    Независимо от этого, в среднем установка сифона не требует больших затрат по сравнению с установкой какого-либо другого здания или жилищных конструкций. Вы можете пожаловаться, что нанять профессионала — дорогое удовольствие, но найм любителя тоже не принесет вам пользы, и вы можете провалить, пытаясь сделать это самостоятельно.Наем профессионала всегда окупается.

    Стоимость установки сифона унитаза

    Установка сифона для унитаза может зависеть от обстоятельств и от того, насколько быстро вы хотите это сделать. Покупка нового сифона для унитаза может стоить от 5 до 25 евро, а затраты на оплату труда — от 50 до 250 евро. В среднем демонтаж, ремонт и замена сифона унитаза может стоить вам около 120 евро.

    Сколько в сифоне устанавливается обратный клапан?

    Сифону определенно понадобится устройство, предотвращающее обратный поток, чтобы предотвратить обратное сифонирование.Его установка в новой системе может стоить от 120 до 300 евро. Однако замена или модернизация уже существующей системы может стоить более 500 евро.

    Стоимость строительства сифонной системы полива

    Система сифонного орошения направляет воду прямо там, где она нужна, у корней растений; тем не мение; поэтому следует ожидать, что его установка будет стоить определенных затрат. Установка сифонной системы орошения будет стоить около 700 евро и выше, поскольку для клапанов и фитингов может потребоваться от 180 до 200 евро, трубы будут стоить около 110 евро, а сифонная труба диаметром 50 мм плюс фитинги будет стоить около 300 евро.В этом случае оплата труда будет зависеть от профессионалов, которых вы нанимаете для работы.

    Эта статья об установке сифона позаботилась обо всех ваших заботах, но если вы хотите большего, просто оставьте комментарий в поле ниже, и мы обязательно свяжемся с вами в режиме реального времени.

    Звоните: 06-28791793

    Предотвращение обратного слива сливного шланга стиральной машины | Домашняя страница Руководства

    Автор: Andrew Leahey Обновлено 17 декабря 2018 г.

    Стиральные машины сливают воду в так называемую напорную трубу.Напорная труба — это вертикальный отрезок трубы с коленом на дне. Колено остается наполненным водой, предотвращая попадание канализационного газа в прачечную. Узел стояка поддерживает уровень воды в баке стиральной машины ниже уровня слива, предотвращая сифонирование из дренажной или канализационной линии обратно в стиральную машину. Когда происходит обратный поток, сифонирование может привести к тому, что вода будет стекать обратно в стиральную машину из слива или из слива на пол. Предотвращение обратного потока через правильно установленную и обслуживаемую сборку стояка и вентиляцию необходимо для поддержания вашей стиральной машины в хорошем рабочем состоянии и минимизации риска повреждения пола в прачечной.

    Правильная высота стояка

    Для большинства стиральных машин требуется стояк высотой не менее 36 дюймов. Ознакомьтесь с вашим руководством, чтобы узнать требования к вашему конкретному устройству и убедиться, что ваша напорная труба соответствует этим минимальным требованиям. Слишком низкое или слишком высокое расположение напорной трубы может вызвать обратный поток и перелив. Слишком низкая напорная труба склонна к переливу из самой напорной трубы, а слишком высокая напорная труба заставляет стиральную машину работать с большей нагрузкой, чтобы перекачивать слитую воду в напорную трубу.Из-за высокого напора вода может стекать обратно в агрегат.

    Сливной шланг

    Сливной шланг стиральной машины необходимо обслуживать, чтобы избежать обратного слива и других проблем с сливом. Следите за тем, чтобы сливной шланг не подвергался перегибам и узлам, и минимизируйте количество поворотов и поворотов в шланге между стиральной машиной и стояком. Будьте осторожны, чтобы не раздавить шланг, когда придвигаете стиральную машину обратно к стене. Если шланг раздавлен, перекручен или поврежден иным образом, подумайте о его замене, чтобы предотвратить проблемы с дренажем в будущем.

    Засорения и остановки

    Когда ваша стиральная машина сливает воду в сливной шланг, напорную трубу и слив, сливаемая вода содержит грязь, пух и мусор от белья. Со временем ворс и грязь могут объединиться и забить сливную систему. Если у вас возникли проблемы с обратным потоком, используйте змею сантехника, чтобы убедиться, что стояк и слив чистые. Никогда не используйте едкие химические вещества или имеющиеся в продаже средства для удаления засоров для слива стиральной машины. Химические вещества могут попасть обратно в стиральную машину и вызвать серьезные повреждения устройства, а также вашей одежды.

    Сливное отверстие

    Если сливное отверстие стиральной машины по-прежнему имеет проблемы с обратным потоком, убедитесь, что сливное отверстие подсоединено и работает правильно. Все бытовые стоки выводятся в сливное отверстие, обычно расположенное на крыше дома. Дренажное отверстие представляет собой кусок металлической трубы, которая предотвращает выходы вентиляционных отверстий наружу, позволяя воздуху попадать в водопроводную систему, чтобы предотвратить образование вакуума, когда вода сливается в канализацию. Это обеспечивает свободное движение слива и предотвращает проблемы с медленным сливом, которые могут вызвать переполнение.Протяните садовый шланг к сливному отверстию и убедитесь, что он свободен, прежде чем снова проверить слив стиральной машины.

    Самый распространенный дефект при установке посудомоечной машины

    Неправильно установленный сливной шланг — это, безусловно, самый распространенный дефект, который я обнаруживаю при установке посудомоечной машины, но это также одна из самых простых вещей, которую можно исправить. На приведенной ниже фотографии, которая была отмечена как фотография дня в области технологий Structure Tech, видно несколько дефектов водопровода, два из которых связаны со сливом в посудомоечной машине.Вы можете их заметить?

    Изнаночная сторона сифона

    Проблема номер один заключается в том, что слив соединен со стороной сифона канализационной трубы . Вода, которая всегда находится на дне P-сифона, предотвращает попадание канализационных газов в дом. Слив посудомоечной машины должен быть подключен до P-сифона, а не после , как это было сделано здесь. При такой неправильной установке канализационные газы могут вернуться в посудомоечную машину.На схеме внизу справа показана правильная установка.

    Нет высокой петли

    На приведенной выше диаграмме справа вы заметите, что слив посудомоечной машины образует высокую петлю под кухонной раковиной. Это минимальное требование для каждой установки слива посудомоечной машины — это требуется каждым производителем посудомоечной машины, а также это требуется в соответствии с Сантехническим кодексом штата Миннесота (раздел 4715.1250). Фактически, наш код сантехники гласит: « как можно выше под столешницей .«Альтернативой установке высокой петли является установка воздушного зазора у кухонной мойки — это устройство, которое на самом деле устанавливает над раковиной . Я не могу себе представить, зачем кому-то это делать, если в этом не было необходимости — как некрасиво. В некоторых частях страны эти воздушные зазоры необходимы, несмотря ни на что. Жалко для них.

    Несмотря на то, что новые посудомоечные машины поступают от производителя со сливной петлей, расположенной сбоку от посудомоечной машины, в каждом руководстве по установке по-прежнему требуется эта высокая петля под раковиной.

    Я слышал разные причины, по которым требуется дополнительная петля под раковиной, поэтому решил напрямую связаться с производителями. Я разослал электронное письмо восьми производителям посудомоечных машин, задав им следующий вопрос:

    «На сливе посудомоечной машины требуется высокий контур в инструкциях по установке всех ваших посудомоечных машин . Какова его цель? Разве высокий контур, который встроены в посудомоечную машину, достигают того же? Любые идеи или комментарии по этому поводу были бы весьма признательны.»

    Вот полученные мной ответы:

    • Kenmore: « Высокий контур или воздушный зазор необходимо использовать для предотвращения потенциального загрязнения посудомоечной машины обратным потоком. Местные правила водоснабжения обычно диктуют требования в вашем районе. Раздел 807.4 Единых правил водоснабжения гласит: » Ни одна бытовая посудомоечная машина не может быть напрямую подключена к дренажной системе или устройству для удаления пищевых отходов без использования утвержденного фитинга воздушного зазора для посудомоечной машины на напорной стороне посудомоечной машины.Перечисленные воздушные зазоры должны быть установлены с отметкой уровня затопления (FL) на уровне затопления раковины или дренажной доски или выше, в зависимости от того, какая из них выше, или отдельно перекрываться воздушной перегородкой, расположенной на стояке ».
    • GE: «Если воздушный зазор не требуется, сливной шланг должен иметь высокий контур от пола, чтобы предотвратить обратный поток воды в посудомоечную машину или сифон воды во время работы».
    • Bosch: Высокий контур в сливном шланге посудомоечной машины, чтобы вода не оседала в шланге, если он свисает ниже или горизонтально.Это предотвращает высыхание сливного шланга и предотвращает попадание запахов в посудомоечную машину.
    • Viking: При тестировании наших посудомоечных машин мы обнаружили, что для правильного слива воды требуется дополнительный высокий контур в задней части посудомоечной машины. Мы видели, когда этот элемент не применяется, что со временем у потребителя будут проблемы с подачей воды, что вызовет проблемы с надлежащим дренажом и объединением воды в определенной области.
    • Maytag: Нет ответа через 29 дней.Бу.
    • Whirlpool: Нет ответа через 29 дней. Бу.
    • Амана: Нет ответа через 29 дней. Бу.

    Подводя итог, можно сказать, что причиной высокого контура является предотвращение потенциального обратного потока воды в посудомоечную машину и предотвращение неправильного слива воды. Несмотря на то, что посудомоечные машины поставляются с завода со сливным отверстием, расположенным высоко по бокам посудомоечной машины, это не является приемлемой заменой высокой петли под кухонной раковиной.В Миннеаполисе отсутствие правильно установленной высокой петли под кухонной раковиной требует ремонта для их оценки истинности продажи жилья.

    Рубен Зальцман, Structure Tech Home Inspections — электронная почта — Minnesota Home Inspections

    Предыдущее сообщение
    Праймер по «S» ловушкам
    Более новое сообщение
    Деревянные дымоходы заслуживают более пристального внимания

    Самый распространенный дефект при установке посудомоечной машины

    Неправильно установленный сливной шланг — это, безусловно, самый распространенный дефект, который я обнаруживаю при установке посудомоечной машины, но это также одна из самых простых вещей, которую можно исправить.На приведенной ниже фотографии, которая была отмечена как фотография дня в области технологий Structure Tech, видно несколько дефектов водопровода, два из которых связаны со сливом в посудомоечной машине.

    Сможете ли вы их заметить?

    Изнаночная сторона ловушки

    Проблема номер один заключается в том, что слив соединен со стороной сифона канализационной трубы . Вода, которая всегда находится на дне P-сифона, предотвращает попадание канализационных газов в дом. Слив посудомоечной машины должен быть подключен до P-сифона, а не после , как это было сделано здесь.При такой неправильной установке канализационные газы могут вернуться в посудомоечную машину. На схеме внизу справа показана правильная установка.

    Без петли высокого давления

    На приведенном выше рисунке справа вы заметите, что слив из посудомоечной машины образует высокую петлю под кухонной раковиной. Это минимальное требование для каждой установки слива посудомоечной машины; это требуется всеми производителями посудомоечных машин, а также Сантехническим кодексом штата Миннесота (раздел 4715.1250). Фактически, наш код сантехники гласит: « как можно выше под столешницей ». Альтернативой установке высокой петли является установка воздушной прослойки у кухонной мойки. Это устройство, которое на самом деле устанавливает над раковиной . Однако я не могу себе представить, зачем кому-то это делать, если в этом не было необходимости. Как уродливо. В некоторых частях страны эти воздушные зазоры необходимы, несмотря ни на что. Жалко для них.

    Несмотря на то, что новые посудомоечные машины поступают от производителя со сливной петлей, расположенной сбоку от посудомоечной машины, в каждом руководстве по установке по-прежнему требуется эта высокая петля под раковиной.

    Я слышал разные причины, по которым требуется дополнительная петля под раковиной, поэтому решил напрямую связаться с производителями.

    Я разослал электронное письмо восьми производителям посудомоечных машин, задав им следующий вопрос:

    «На сливе посудомоечной машины требуется высокий контур согласно в инструкциях по установке всех ваших посудомоечных машин . Для чего это нужно? Разве высокая петля, встроенная сбоку посудомоечной машины, не дает того же результата? Мы будем благодарны за любые комментарии или комментарии по этому поводу.”

    Вот полученные мной ответы:

    • Kenmore: “ Для предотвращения потенциального загрязнения посудомоечной машины обратным потоком необходимо использовать высокий контур или воздушный зазор. Местные правила водоснабжения обычно диктуют требования в вашем районе. Раздел 807.4 Единых правил по сантехнике гласит: «Ни одна бытовая посудомоечная машина не может быть напрямую подключена к дренажной системе или устройству для удаления пищевых отходов без использования утвержденного фитинга воздушного зазора для посудомоечной машины на напорной стороне посудомоечной машины.Перечисленные воздушные зазоры должны быть установлены с отметкой уровня затопления (FL) на уровне затопления раковины или сливной доски или выше него, в зависимости от того, какой из них выше, или отдельно перекрываться воздушным зазором, расположенным на стояке ».
    • GE: «Если воздушный зазор не требуется, сливной шланг должен иметь высокий контур от пола, чтобы предотвратить обратный поток воды в посудомоечную машину или вытекание воды во время работы».
    • Bosch: Высокая петля сливного шланга посудомоечной машины предназначена для предотвращения оседания воды в шланге, если он свисает ниже или горизонтально.Это предотвращает высыхание сливного шланга и предотвращает попадание запахов в посудомоечную машину.
    • Viking: При тестировании наших посудомоечных машин мы обнаружили, что для правильного слива воды требуется дополнительная высокая петля в задней части посудомоечной машины. Мы видели, когда этот элемент не применяется, что со временем у потребителя будут проблемы с подачей воды, что вызовет проблемы с надлежащим дренажом и объединением воды в определенной области.
    • Maytag: Нет ответа через 29 дней.Бу.
    • Whirlpool: Нет ответа через 29 дней. Бу.
    • Амана: Нет ответа через 29 дней. Бу.

    Подводя итог, можно сказать, что высокий контур необходим для предотвращения обратного потока воды в посудомоечную машину и для предотвращения неправильного слива воды. Несмотря на то, что посудомоечные машины поставляются с завода со сливным отверстием, расположенным высоко по бокам посудомоечной машины, это не является приемлемой заменой высокой петли под кухонной раковиной.В Миннеаполисе отсутствие правильно установленной высокой петли под кухонной раковиной требует ремонта для их оценки истинности продажи жилья.

    Пост-обновление за 2016 г .:

    Миннесота приняла новый государственный сантехнический кодекс, и петли высокого давления уже недостаточно. Теперь необходимо установить уродливый воздушный зазор. Подробнее по этой теме здесь: http://structuretech2.com/2016/03/new-minnesota-plumbing-code/#dwairgap

    Рубен Зальцман, Structure Tech Home Inspections — электронная почта — Minnesota Home Inspections

    Посудомоечная машина протекает через воздушный зазор? У нас есть ответы

    Посудомоечные машины

    обладают рядом преимуществ по сравнению с мытьем рук: если вы не умеете мыть посуду, они экономят время и воду; они помогают держать раковины и прилавки в чистоте; и они даже дезинфицируют вашу посуду! Это последнее, что действительно находит отклик у людей: нет ничего важнее здоровья и безопасности, а что хорошего в посудомоечной машине, если посуда не совсем чистая? Но когда дело доходит до здоровья и безопасности, есть еще более важная функция посудомоечной машины, которая, к сожалению, не является частью каждой установки: воздушный зазор.

    Если установлена ​​посудомоечная машина, ее сливной шланг подсоединяется либо к мусоропроводу, либо непосредственно к сливу раковины через тройник выпускного патрубка посудомоечной машины. Путь к сливу должен быть устроен таким образом, чтобы сливная вода или резервные сточные воды не стекли обратно в посудомоечную машину и не попали на все, что вы считали чистой посудой. Хотя это не обычное явление, но при правильных обстоятельствах это вполне возможно без надлежащих мер предосторожности.

    Обратные клапаны являются встроенной защитой в большинстве посудомоечных машин, но сам по себе обратный клапан не является недостаточной защитой от обратного потока в посудомоечную машину — количество продуктов и мусора, выбрасываемых во время цикла мытья, подвергает клапан высокому риску застревания.Дополнительные меры предосторожности заключаются в воздушном зазоре или специальном размещении сливного шланга, называемом «высокая петля». Но только воздушный зазор гарантирует защиту от обратного потока.

    Примечание: Некоторые муниципалитеты освободили некоторые высокопроизводительные посудомоечные машины от требований с высоким контуром и воздушным зазором, посчитав их конструкцию и обратные клапаны достаточными для защиты от обратного потока. Несмотря на это, мы по-прежнему призываем всех, у кого есть посудомоечная машина, использовать воздушный зазор.

    Как это работает

    Узел воздушного зазора устанавливается через раковину или столешницу.Нижняя часть сборки состоит из двух ответвлений, каждая из которых предназначена для шланга разной длины. Один отрезок проходит между посудомоечной машиной и воздушным зазором, а другой — от воздушного зазора до слива раковины или мусоропровода. Эти двое никогда не встречаются — их буквально разделяет воздушная пауза. Вода, сливаемая из посудомоечной машины, проходит через шланг к воздушному зазору и попадает через воздушный зазор во вторую ветвь, попадая в слив.

    С другой стороны, высокий контур не обеспечивает физического зазора между сливом и посудомоечной машиной.Один отрезок шланга проходит от посудомоечной машины, прикрепляется к самой высокой точке под / за раковиной и опускается обратно в канализацию или канализацию. Это заставляет любой обратный поток подниматься на хорошее расстояние, прежде чем он снова попадет в посудомоечную машину. Каким бы маловероятным ни был этот сценарий, отсутствие физического разделения между посудомоечной машиной и сливом означает, что загрязнение возможно.

    Pro Совет: В более новых посудомоечных машинах сливной шланг часто закручивается сбоку от устройства, но это не заменяет фактическую установку высокого контура под раковиной.

    Высокий контур является минимальным требованием в большинстве областей, а в некоторых даже может быть единственным требованием. Если это так, зачем делать что-то еще? Зачем портить эту великолепную раковину и стойку глупым цилиндром, который никогда не перестанет кричать «Посмотри на меня!»? Вы можете назвать это излишней осторожностью (или паранойей), но мы искренне верим в то, что, когда дело касается сантехники в вашем доме, следует оставлять как можно меньше на волю случая. Установка посудомоечной машины без воздушного зазора всегда будет подвержена риску обратного потока, даже при наличии петли высокого давления, соответствующей нормам.Этот риск может быть небольшим, но «идеальные бури» могут случаться и случаются. Единственный способ изолировать посудомоечную машину от загрязнений — использовать воздушный зазор.

    Когда не работает

    Простота воздушной прослойки не только делает устройство элегантно эффективным, но и снижает вероятность неисправности. Но это не значит, что что-то не может пойти не так:

    • Самая распространенная проблема с воздушными зазорами — это засорение где-то вдоль линии, обычно из-за скопившихся в течение некоторого времени кусочков пищи и жира.Такие засоры чаще всего встречаются в шланге между воздушным зазором и сливом / сливом (где меньше давления для перемещения предметов). Когда засор становится достаточно большим, вода, выходящая из посудомоечной машины, начинает подниматься, выливаясь из воздушного зазора в раковину. Попробуйте отсоединить шланг и промыть его.
    • Если не удается найти засор в шлангах, возможно, что-то есть внутри самого воздушного зазора — для очистки устройства может пригодиться ершик для бутылочек или трубок.Если это не решит проблему, возможно, засор находится за шлангами: в самом сливе или в сифоне (ах) под раковиной. Хотя вы, вероятно, заметили бы такой засор задолго до того, как посудомоечная машина обратила на него ваше внимание, это было бы последнее очевидное место, куда нужно смотреть. Снимите р-ловушку и очистите все засоры.
    • Убедитесь, что на шланге (-ах) нет перегибов и длина не слишком велика; когда все сказано и сделано, не должно быть слабости. Шланга должно быть достаточно, чтобы добраться до впускного отверстия воздушного зазора (или до самой высокой точки под стойкой, если используется высокая петля), и ровно столько, чтобы добраться до слива или мусоропровода.Последний участок шланга, ведущего к сливу / сливу, должен быть свободен от провисающих «ловушек», возникающих из-за чрезмерной длины, в которых может скапливаться мусор и вызывать засорение.
    • Если посудомоечная машина подключена к мусоропроводу и постоянно проливает воду из воздушного зазора во время слива, возможно, заглушка на входе для мусора никогда не была выбита. Такое случается! Отключите источник питания и с помощью отвертки и молотка выбейте его. Чтобы извлечь пластиковую заглушку из мусора, пригодятся плоскогубцы.
    • Избегайте использования стандартных гофрированных пластиковых шлангов — их легче повредить, чем высококачественные резиновые шланги, а выступы внутри идеально подходят для накопления мусора, который может привести к засорению линии.

    Некоторые считают воздушный зазор ненужным (учитывая обратные клапаны и высокие петли), и многие другие возражают против его явно… недостаточного внешнего вида (особенно на кухнях более высокого уровня). Хотя мы допускаем последнее, мы утверждаем, что эстетика всегда должна быть вторичной по отношению к безопасности.При этом мы предлагаем воздушные зазоры с крышками с различной дизайнерской отделкой, чтобы свести к минимуму любые нарушения визуальной привлекательности раковины и рабочей зоны. Что касается необходимости зазора? В некоторых местах инспекторам может быть достаточно высокого контура, а дорогая посудомоечная машина может не «нуждаться» в каких-либо дополнительных мерах безопасности, кроме обратного клапана, но мы считаем, что нет способа гарантировать чистоту и безопасность без скромного, уютного воздушного зазора.

    Обновлено: 29.04.2021 — 05:01

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
