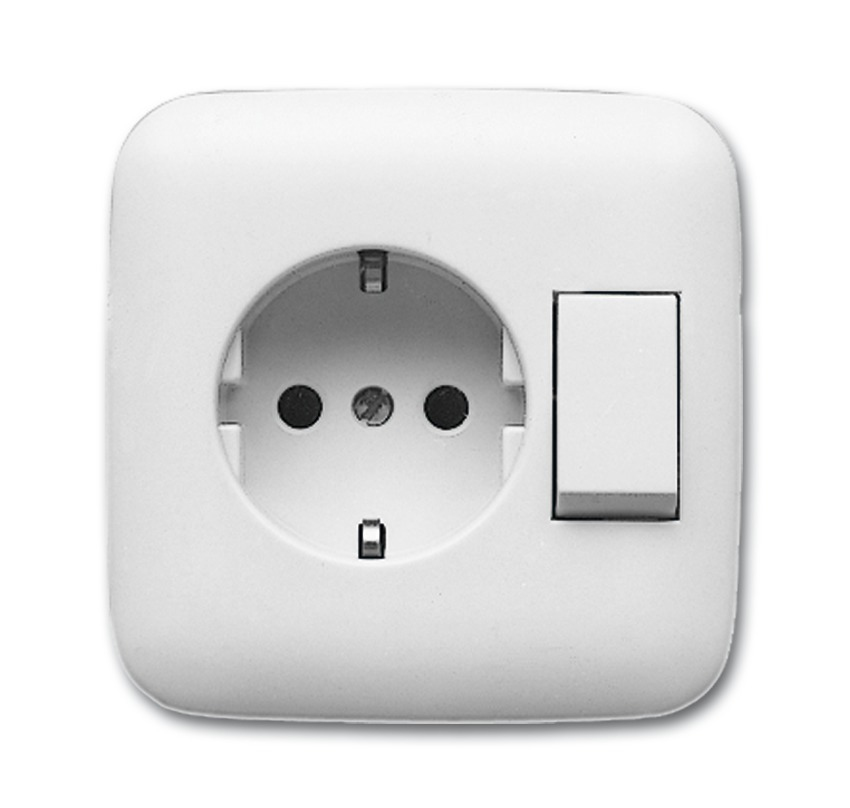

Розетка с выключателем в одном корпусе

Как всегда друзья рад всех поприветствовать на сайте «Электрик в доме». Сегодня рассмотрим немного нестандартную схему, а именно как подключается розетка с выключателем в одном корпусе.

Розетками, выключателями и светильниками сегодня оборудуются все жилые, технические и общественные помещения. Без этих изделий уже нельзя представить себе электропроводку квартиры, частного дома, гаража, склада, производственного цеха и любого другого объекта.

И, хоть нас очень мало интересует, как обустроены электросети в общественных местах, расположение установочных изделий в своем домашнем очаге имеет значение для каждого хозяина. Хочется, чтобы они выглядели эстетично, размещались максимально удобно, не занимали лишнего пространства и не портили окружающего интерьера.

Поэтому в последние годы растет популярность специальных блоков, совмещающих обычную розетку с одним или несколькими выключателями. При их установке отпадает необходимость прокладывания дополнительных проводов в контуре помещения, а общая схема его электроснабжения значительно упрощается.

Розетка с выключателем в одном корпусе часто становится наиболее удобным и приемлемым вариантом, но чтобы обеспечить требуемую безопасность подобной идеи, нужно подключить ее согласно принятым нормам и правилам, а выполнить такую работу может лишь опытный электрик.

Где лучше установить блок выключателей с розеткой

Установка универсальных блоков наиболее целесообразна в местах, где не планируется подключать стационарные электрические приборы бытового назначения. К примеру, выгодно устанавливать

блок выключателей с розеткой между ванной комнатой и санузлом. В этом случае одной клавишей будет подаваться напряжение к туалетным светильникам, другой к светильнику в ванной, а в розетку можно будет включить фен либо стиральную машину.

Одиночный выключатель на одной панели с розеткой будет удобен для гаража, подвала, сарая или бытовки. Клавиша зажжет находящийся рядом светильник, а от розетки вы запитаете чайник, небольшую плитку или электроинструмент.

Также универсальные блоки помогут управлять лампочками в светильниках спальни либо гостиной или несколькими светильниками сразу. В то же время изделия окажутся неудобными для кухни. Чаще управление освещением располагается рядом со входом в помещение, и будет совершенно не эстетично включать в таком месте холодильник, СВЧ-печь или другие приборы.

Поэтому, до того, как устанавливать универсальные блоки, нужно хорошо просчитать все варианты возможного обустройства и места расположения бытовых приборов с максимальным удобством. Только после этого стоит приобретать универсальные блоки и устанавливать их в своем хозяйстве.

Как подключить розетку и выключатель одном корпусе

Друзья давайте рассмотрим поэтапно два варианта подключения блока выключателей с розеткой. Почему два варианта и в чем их особенность и различие? В первом варианте схема подключения будет включать в себя распределительную коробку, в которой расключаются между собой все провода, идущие от щитка, к розетке, к выключателю и светильникам.

То есть имеем стандартную схему.

Во втором варианте схема упростится/усложнится (смотря с какой стороны посмотреть), распредкоробка здесь будет отсутствовать.

Выключатель в обоих вариантах будем подключать двухклавишный, для управления освещением двух светильников. На мой взгляд, одноклавишный подключить очень просто, а если разберетесь с двухклавишным, то в будущем без проблем сможете разобраться с разным количеством клавиш и светильников.

Вариант №1: Схема блок розетка-выключатель с распредкоробкой

Имеем два подрозетника, в каждый из которых приходит свой провод. В один приходит трехжильный провод (фаза, ноль, заземление), в другой — двухжильный. В одном из них будет установлена розетка, в другом двухклавишный выключатель.

В распределительную коробку приходит пять проводов: питающий от щитка (трехжильный), два провода на питание светильников, один на розетку и один на выключатель.

Приступаем к разделке проводов. Сначала беремся за розетку, для подключения которой проложен трехжильный кабель ВВГ 3*2.

5 мм2. Снимаем внешнюю изоляцию с кабеля и укорачиваем провода для удобства (оставляем примерно 10-15 см каждой жилы).

Затем приступаем к подключению механизма розетки. Фазный провод (белого цвета) подключаем на правую клемму. Нулевой провод (синего цвета) подключаем на левую клемму. Заземляющий провод (желто-зеленого цвета) подключаем к своему контакту.

Кстати друзья как определить фазный и нулевой провод с помощью индикатора я писал отдельную статью.

Теперь разберемся с двухклавишным выключателем. Для его подключения проложен двухжильный провод ВВГ 2*1.5 мм2.

Друзья, у многих из Вас назрел здравомыслящий вопрос: как мы подключим выключатель с тремя контактами к двухжильному проводу? Что делать и как подключить розетку и выключатель в этом случае?

Фазу на общий контакт выключателя мы возьмем от розетки, а к отходящим клеммам подключим наш двухжильный кабель. По схеме получим, что две жилы в кабеле будут «подавать фазу» на светильники. То есть получается, что фазный провод используем для питания и розетки и выключателя.

Чтобы запитать выключатель от розетки ставим перемычку из провода. Один конец подключаем к контакту выключателя, второй к «фазной» клемме розетки.
Перемычку делаем проводом сечения 2.5 мм2. Почему не сечением 1.5 мм2? Объясняю, провода разного сечения в клемме нормально не затянутся. Провод с меньшим сечением будет слабо затянут, в результате можем получить выгорание контакта и … как следствие пожар.

Остался последний штрих — установить накладную рамку. Так выглядит розетка с выключателем в одном корпусе.

В распределительной коробке расключение проводов выполняется следующим образом. Все нулевые провода соединяем вместе. Фазный провод питающего кабеля подключаем с фазным проводом кабеля уходящего на розетку.

Одну жилу кабеля уходящего на выключатель подключаем с жилой кабеля одного из светильников, вторую жилу соответственно с оставшейся жилой другого светильника.

Все заземляющие провода также соединяем вместе. Если в вашем случае светильники имеют провод для заземления, их также соединяем вместе.

Теперь проверим нашу работу, включаем автомат и управляем клавишами светильника. Все исправно работает. Наличие напряжения в розетке также проверяем с помощью мультиметра.

Вариант №2: Схема блок розетка-выключатель без распредкоробки

Чем отличается данная схема от предыдущей схемы? Распределительная коробка здесь отсутствует, а провода будем расключать в подрозетнике. В данной схеме питающий трехжильный кабель идет прямо от щитка до блока подрозетников.

Такой вариант подойдет для временных схем подключения или для случаев с завершенным ремонтом, когда не хочется долбить стены и ковырять обои. Мало ли, понадобится сделать временную схему для маломощных потребителей (провести свет в гараж или подвал, запитать беседку и т.д.). А розетка с выключателем в одном корпусе станет отличным решением данной проблемы.

Давайте разберем второй вариант подключения блока выключателей с розеткой. Здесь к двум подрозетникам подходит три кабеля – один на розетку и два на выключатель. Для розетки приходит трехжильный кабель ВВГ 3*2.5 мм2, он же является питающим для всей схемы. К другому подрозетнику подходит два двухжильных кабеля ВВГ 2*1.5 мм2, они же идут на светильники (каждый на свой).

Приступаем к разделке проводов. Снимаем внешнюю изоляцию с кабелей и зачищаем провода примерно на 10 мм. Трехжильный кабель является питающим и должен подключаться через отдельный автомат в щите. По расчетной таблице сечений для кабеля 2.5 мм2 допустимый ток 27 А. Автомат должен быть не более 16 А.

Подключаем провода к механизму розетки. Затем к контактам розетки нужно подключить дополнительно две перемычки от фазного и нулевого провода. Фаза будет подаваться на выключатель (как в первом варианте схемы), ноль будет подаваться напрямую к светильникам. Заводим перемычки в правый подрозетник.

В коробке двухклавишного выключателя соединяем вместе все нулевые провода (в нашем случае три). Я для этого использую самозажимные клеммы WAGO. После соединения аккуратно укладываем все на дно подрозетника. У нас получилось соединение нулевых проводов светильников с нулевым проводом розетки.

Для того чтобы светильники заработали, осталось подать на них «фазу» через двухклавишный выключатель. В подрозетнике осталось три провода. Перемычка от розетки подключается к общему контакту выключателя, два других подсоединяем к оставшимся клеммам.

Теперь устанавливаем суппорта розетки и выключателя на свое место, выставляем их по уровню и фиксируем винтами. Двух постовую рамку с лицевую панель розетки и клавиши выключателя.

После включения автомата в щите проверяем схему в работе — тестируем розетку и работу светильников.

На этом все дорогие друзья мы рассмотрели с вами два варианта как подключить розетку и выключатель в одном блоке. Надеюсь, статья была для вас полезной и интересной. В скором времени выйдет видео на канале Ютуб, подписывайтесь, чтобы не пропустить.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Forix Legrand (Quteo) — каталог накладных розеток и выключателей — цены

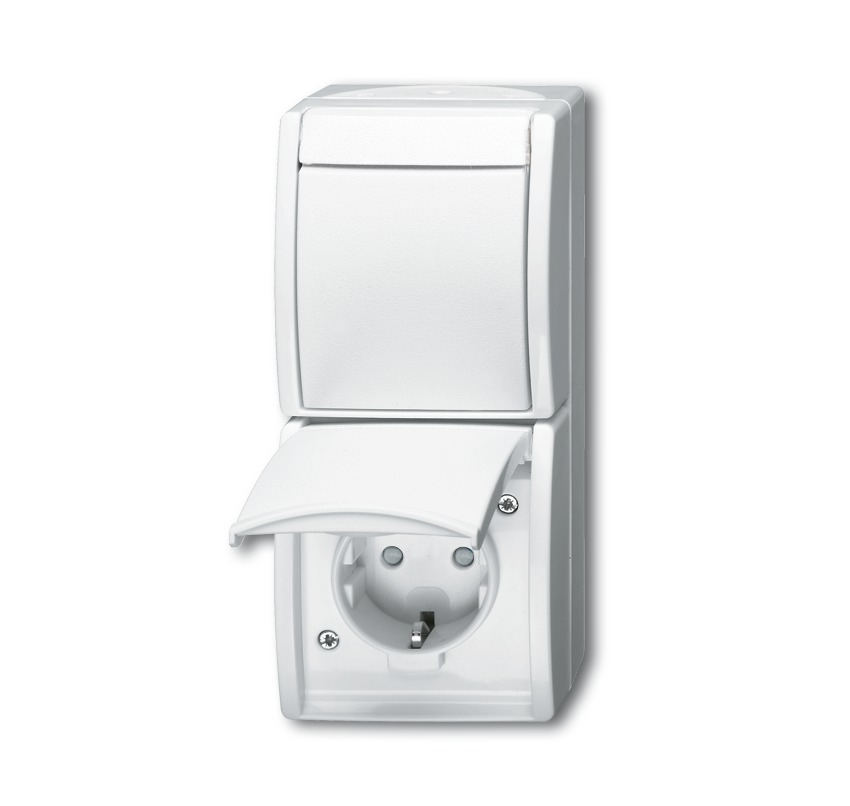

Удобство и простота — накладные розетки FORIX



Наружные розетки и выключатели (накладные розетки и накладные выключатели) представлены сериями: с защитой от воздействия окружающей среды IP44; возможностью компоновки в блоки розеток 220 В до 6 мест IP20. Новый дизайн отлично вписывается в офисные помещения. Полная гамма функционального ряда. Цена приемлема даже для бюджетного строительства. Розетки и выключатели серии Forix (Quteo) Legrand поддерживается в наличии на складе компании в Киеве. Купить можно в необходимом количестве от 1 штуки. Цена указана в грн/шт с НДС. Оптовикам возможны дополнительные скидки.



Быстро, качественно и без лишних дыр

Накладные розетки можно установить легко и быстро. Основное преимущество перед скрытым монтажом — это бесспорно отсутствие необходимости долбления стен. Кому хочется долбить стены! Эта работа всегда сопровождается большим шумом, пылью и множеством мусора.

Накладные выключатели не требуют таких грязных работ. Для их установки достаточно сделать 2-4 отверстия в стене для установки дюбелей, на которые и закрепляется корпус выключателя или розетки.

Накладная розетка практична и незаменима в офисах, квартирах и в коммерческих помещениях, в которых уже сделан основной ремонт.



Габаритные размеры

Габаритные размеры некоторых инсталляционных продуктов серии Forix LEGRAND:

  • накладные розеточные блоки х 2 места
  • накладные информационные розетки
  • накладные розеточные блоки х 3 места
  • установочный блок до 4-х постов



Как видно из схемы длина розеточного блока составляет 110 мм, ширина 65 мм, глубина (высота) 36 мм.

Также в нашем интернет-магазине можно выбрать и другие розетки и выключатели.

Установка розеток в мокрых зонах — нормы безопасности: tvin270584 — LiveJournal

Каждому человеку свойственно меняться и улучшать свое окружение. По мере своих финансовых возможностей мы обустраиваем свои дома и квартиры, оснащая их современной техникой и коммуникациями. Сегодня у нас практически все комнаты оснащены электрической техникой и ванная комната не исключение. Но не все знают, что в таких помещениях должны соблюдаться определенные требования электробезопасности. В статье мастер сантехник расскажет, как установить розетку в ванной комнате.

Розетка в ванной, можно или нет

В домах старой застройки розетки в ванных комнатах встречаются крайне редко. Причиной тому является компактный метраж помещения, элементарное отсутствие свободного места на стенах и слабая общая электросеть квартиры.


К тому же до недавних пор считалось, что электроточки в ванных комнатах и туалетах устанавливать нельзя, поэтому они выносились наружу и монтировались около дверей в санузел.


В современном жилье ситуация иная: совмещенные с туалетом и отдельные ванные комнаты отличаются большой площадью, что позволяет свободно размещать во внутреннем пространстве стиральную машинку, водонагреватель, электрический полотенцесушитель, электрический теплый пол. Так же, актуальным остается ежедневное использование фена, электробритвы, устройства для завивки волос и др.
Учитывая количество приборов, для работы которых необходима электроэнергия, в ванной монтируют блок розеток или 2-3 отдельные точки. Чтобы точно выяснить, сколько розеток необходимо для ванной комнаты, нужно составить список всех устройств и среди них выделить те, что включены в сеть постоянно.


Предположим, в ванной комнате устанавливают стиральную машинку. Под нее обычно выделяют отдельную электроточку или монтируют подключение кабеля напрямую, при помощи клеммника.
По правилам, электроточка должна находиться слева, справа или над прибором, устанавливать ее за объемным агрегатом запрещается. Необходимо обеспечить простой доступ, чтобы в случае выхода изделия из строя его можно было бы быстро и легко заменить или отремонтировать.
Также рекомендовано выделить отдельно расположенные розетки для подключения водонагревателя, накопительного бойлера или полотенцесушителя – то есть приборов, которые обычно работают в постоянном режиме.


Требования к установке точек электропитания

Новые модификации электрических устройств рассчитаны на то, чтобы их эксплуатировали в помещениях с повышенной влажностью. Но и к ним, и к розеткам предъявляются повышенные требования. Весь монтаж должен соответствовать ГОСТ Р 50571-7-701-2013 «Требования к специальным установкам или местам расположения «Помещения для ванных и душевых комнат», который пришел на смену ГОСТ Р 50571. 11 (1996) и ПУЭ (7.1).

Какие зоны подходят для монтажа

Как известно, сочетание воды и электричества в быту очень опасно для человека. Поэтому ванную комнату, где такой контакт возможен, принято делить на зоны. Всего их четыре – от 0 до 3. Правда в последней редакции ГОСТа зона номер 3 не упоминается. Условно принимается что к ней относится пространство за зоной №2.

0 зона

Внутренняя часть ванны, умывальника или душа

В этой зоне запрещено устанавливать электроприборы напряжением 220В. Разрешается только монтаж влагозащищенных, напряжением максимум 12В. зонирование санузла схема расстояний

1 зона

Зона под раковиной, над ванной и т.п.

Здесь можно ставить эл.приборы с защитой IPX5. В основном ставят водонагреватели. При этом обязательно при подключении использовать трехжильный кабель с защитным проводником заземления. Розетки в этой зоне запрещены.разные зоны по электробезопасности в ванне

2 зона

Все что находится, начиная с 60см и более от первой зоны

Розетки также монтировать запрещено. Можно ставить нагреватели, вытяжки, светильники которые включаются не с выключателя, а от шнурка. бра в ванную с веревочным выключателем


В зонах до 2-й включительно запрещены распредкоробки. Поэтому до эл. прибора придется тянуть только цельный кабель от щитка или коробки в коридоре.


3 зона


Единственная зона из перечисленных, в которой возможна установка розеток, распредкоробок, выключателей, терморегуляторов. Но существуют условия: защита IPХ4 или IPХ5, подключение через автомат или УЗО, подача электричества через трансформатор. Он начинается с того места, где заканчивается зона 2. Ее ширина по старому ГОСТ — 2,4м. В новом издании не регламентируется и считается все пространство за зоной №2.


Важное замечание — действия зон в ванной распространяются до высоты 2,25м от чистового пола.


Если ванная комната, санузел, душевое помещение не имеет третьей зоны, то штепсельную розетку внутри устанавливать запрещено. Разрешается монтировать только на внешней стене, да и то на расстоянии в 60см от двери.

На какой высоте устанавливать розетку

Стандарты высоты, на которой должна производиться установка розеток в санузле или ванной комнате, за полвека не изменились: 0,9-1,3 м от поверхности пола.


Однако строгих правил нет, поэтому при монтаже чаще руководствуются удобством использования. Например, электроточка для стиральной машинки обычно находится ниже ее верхней крышки, сбоку от корпуса.


В современной справочной документации можно встретиться с нормами высоты, кардинально отличающимися от принятых раньше стандартов.
При планировке квартир в многоэтажках выбирают высоту 40-45 см от уровня бетонной плиты, то есть с учетом последующей отделки – 30-35 см над финишным напольным покрытием.


Обратимся к требованиям ПУЭ. Оказывается, там обозначено только максимальное удаление розетки от напольного покрытия – 1 м. Минимального не указано, а это значит, что ее можно монтировать даже в плинтус. При этом если в семье есть дети, рекомендуется применять специальные технические устройства – с защитными шторками.
Однако положение на расстоянии 0,3 м от пола и тем более в плинтусе абсолютно не подходит для ванной комнаты. В местах прохождения коммуникаций, по которым циркулирует вода, нельзя располагать розетки внизу, ведь постоянно существует риск затопления помещения.


Также следует придерживаться общих для всех комнат правил:

  • Не менее 10 см – расстояние до дверных и оконных проемов;
  • Не менее 15 см – расстояние до потолка;
  • 90 см – при установке блока «розетка/выключатель» высота от пола.

Можно сделать вывод, что оптимальным является расположение розетки на расстоянии от 0,5 м до 0,9 м над уровнем чистового пола. Если необходимо заменить старую розетку, лучше просто демонтировать ее и установить новую, не меняя места.


Правила прокладки электрокабеля

В новых домах при замене розеток кабель обычно не трогают, так как он полностью отвечает нормам безопасности и способен выдержать нагрузку. Если дом старый, то во время ремонта в ванной перед монтажом розеток провода лучше заменить.


Касательно электропроводки — рекомендуется ее делать скрытой. Причем ее нельзя монтировать в металлических трубах. Также запрещено крепить кабель с помощью стальных скоб. Непосредственно под ванной монтаж открытой проводки также запрещен, даже в гофре, так как это считается тоже открытой прокладкой. Наружная также используется, но крайне редко, так как она характерна для ванных комнат в деревянных домах.

Для установки бытовой техники – стиральной машинки, нагревателя – рекомендуется монтировать мощные силовые линии. Розетки можно подключать только через УЗО или диф. автомат с током не более 30 мА. Но лучше всего использовать защитное устройство на ток 10 мА. Безусловно, оно будет гораздо чувствительнее и дороже, и вполне вероятно что придется делать заказ, так как в магазинах в свободной продаже в основном от 30 мА и выше. А если у вас еще и старая стиральная машинка, то не исключено что УЗО будет отключаться.


Ток утечки стиральной машины, имеющей даже исправный ТЭН, может составлять 1,5 мА на 1 кВт мощности. А если этот ТЭН уже отсырел, но все еще работает, то и пару дясятков миллиампер. УЗО в 30 мА при такой утечке не сработает, а вот вы при мытье рук ощутите на себе это в полной мере. Кроме того, такой ток утечки хоть и незначительно, но влияет на коррозию труб в местах выхода. Если у вас в эл. щитке не стоит УЗО, а розеткой вы намерены пользоваться, в этом случае применяйте переносные УЗО для розеток.


В правилах еще говорится о возможности подключения розеток через разделительный трансформатор. Однако в реальных жизненных условиях никто не будет ставить такую «бандуру» минимум под 10 кг весом в ванную комнату.

А именно такого размера и придется монтировать трансформатор для питания например фена мощностью 1-2 кВт. Так что установка УЗО это самый простой и наиболее выгодный вариант.


Обязательно потребуются монтажные коробки – для распределения проводов по линиям. Если в ванной комнате установят 2 блока розеток, соответственно, и распределительных коробок потребуется тоже 2.

Монтажные коробки размещают под потолком на регламентируемом правилами расстоянии, и уже от них вертикально вниз опускают провода до места установки розетки. Дело в том, что за облицовкой не видно расположение кабеля, поэтому его диагональное размещение строго запрещено. По близкому расстоянию, то есть напрямик, провода можно располагать либо под напольным покрытием, либо над подвесными конструкциями – натяжными или гипсокартонными потолками.
Подключение розетки выполняется 3-х жильным медным кабелем с жилой защитного заземления. Рекомендуемое сечение кабеля — 2,5 мм2.
При этом не вздумайте использовать жилу заземления другой группы линии или от другого кабеля. Заземляющий проводник не должен быть общим для разных групп.

В ванной комнате обязательно должна присутствовать система уравнивания потенциалов. Причем вне зависимости от наличия или отсутствия там розеток.

Она означает, что все металлический элементы в ванной должны быть заземлены (канализация и водопровод из металлических труб, чугунная ванная, душевая и т.д.)


Как выбрать розетку для санузла

Некоторые устройства для ванных комнат, кухонь и совмещенных санузлов не отличить от обычных – внешне они выглядят абсолютно одинаково. Другие имеют чуть измененный дизайн. Однако главная разница заключается в защите, которую можно определить при помощи маркировки – буквенного обозначения IP и двух цифр.


Для ванной комнаты актуальны оба цифровых значения. Первый указывает на степень защиты от твердых частичек и пыли, второй – от влаги. Специалисты рекомендуют устройства с маркировкой по обоим параметрам не менее 4, но лучше 5 или 6.

Таблица, с помощью которой можно подобрать розетку по подходящим параметрам

Корпус розетки, в маркировке которой встречаются цифры 6-8, герметичен и защищен даже от прямых струй воды, однако многие приборы дополнительно оснащены крышками. Встроенная пружина предупреждает случайное открывание.

Чтобы воспользоваться розеткой, необходимо аккуратно, с некоторым усилием поднять крышку вверх так, чтобы контакты вилки можно было свободно вставить в отверстия.

В процессе выбора и покупки, а также после установки устройства лучше лишний раз убедиться в его целостности: на корпусе не должно быть трещин, а крышка должна плотно примыкать и с усилием открываться.


Профессиональные электромонтажники рекомендуют не экономить на покупке изделий известных марок, которые годами служат без ремонта. Например, много хороших отзывов от специалистов получают влагозащищенные розетки компаний: Schneider Electric, GIRA, Legrand, BERKER, АВВ, Wessen, Bticino, Makel, Viko.


Пошаговая инструкция по монтажу


Процесс установки новой розетки или замены старой не занимает много времени, но качественный монтаж может быстро произвести только профессионал, набивший руку.


Если вы занимаетесь этим впервые, каждый этап необходимо продумать заранее, а все действия должны быть аккуратными и неторопливыми. Приводим пример монтажа внутренней розетки, так как он считается наиболее сложным и трудоемким.


Подготовка инструментов и материалов


Количество инструментов напрямую зависит от того, насколько объемными будут работы. Если процесс замены розетки является частью капитального или косметического ремонта, то нужно подготовить и «тяжелую артиллерию» — перфоратор, штроборез, дрель с коронками.


При простой замене устройства достаточно отвертки, плоскогубцев, кусачек и изоленты.


Кроме перечисленных инструментов, нужно подготовить рабочую одежду, х/б перчатки с изоляцией для работ с проводкой и защитную маску или очки, если потребуется штробить стены.


Штробление стен под проводку

Создание штроб в кирпичной, бетонной или газобетонной стене является наиболее тяжелым и грязным этапом в ходе установки розетки или выключателя.


Приготовьтесь к тому, что работать придется в сложных условиях – уже после первых ударов перфоратора в воздухе повиснет густое облако пыли. Чтобы этого избежать, строители подключают к штроборезу пылесос, но домашние мастера предпочитают обходиться без него.

Дрель пригодится и в конце штробления, для проделывания круглого отверстия под подрозетник. Для этого вместо сверла надевают цилиндрическую коронку нужного диаметра.


После «грязных» работ необходимо сделать уборку – вынести строительный мусор, вымыть помещение. Пыль может помешать при монтаже розетки.


Установка подрозетника

Выполнять монтаж подрозетника лучше на стадии, когда стена оштукатурена, но плитка еще не приклеена.


При замене розетки действовать немного проще, так как штробить и пробивать ничего не нужно. Достаточно демонтировать старый корпус, открутить крепежные саморезы и вынуть подрозетник, который также лучше заменить.


Для начала необходимо произвести примерку нового пластикового подрозетника. Если места недостаточно, придется вооружиться отверткой или зубилом, чтобы расчистить или даже расширить отверстие.


Чтобы прочно закрепить корпус подрозетника внутри отверстия, по всей окружности нужно нанести шпаклевочный раствор или алебастр. Обычно используют небольшой шпатель, но можно и пальцем.

Сначала немного раствора наносим на тыльную сторону изделия, а затем вставляем его в отверстие так, чтобы внешняя кромка находилась на одном уровне со стеной.

Чтобы остатки шпаклевки или алебастра не мешали, а стена вокруг розетки была максимально чистой, убираем все лишнее влажной тряпкой, губкой или шпателем. Затем оставляем на сутки.

Только через 24 часа можно будет производить дальнейшие работы, так как раствор должен схватиться и прочно зафиксировать подрозетник.
Подключение розетки

Главный этап подключения заключается в работе с проводами, поэтому перед началом работ нужно обязательно обесточить силовую линию, выключив защитный автомат на квартирном электрощите.


Затем следует снять изоляцию с проводов и подготовить их для соединения. Для этого можно воспользоваться кусачками, бокорезами или клещами.
Чтобы присоединить провода к клеммам розетки, нужно снять декоративную крышку, отложить крепежные винты и найти необходимые клеммы – напротив каждой есть условное обозначение.


При подключении обязательно учитываем цветовую маркировку проводов. С ее помощью гораздо легче определить назначение каждого отвода:

  • Фаза – белый цвет изоляции;
  • Ноль – голубой, синий;
  • Заземление – желто-зеленый или зеленый.

Прикручиваем провода в клеммниках и аккуратно укладываем их внутри коробки, стараясь не пережать и не перегнуть. Затем вставляем корпус и закручиваем крепежные винты. В последнюю очередь надеваем декоративную планку.

После установки обязательно производим тестирование – подаем ток на линию и индикаторной отверткой или мультиметром проверяем напряжение в сети. Если все в порядке, заканчиваем облицовку стены или приводим в порядок участок около электроточки.

Процесс монтажа накладной розетки гораздо легче. Она обычно устанавливается с наружной проводкой, то есть не нужно штробить стены и монтировать внутренний подрозетник. Перед установкой точно так же разбирается корпус и подсоединяются провода.


Видео


В сюжете — Рассматриваются требования нормативных документов к установке розеток в ванной или душевой комнате, в квартире

В сюжете — Установка розеток в ванной комнате

В сюжете — Установка розеток и выключателей при открытой электропроводке

В сюжете — Как нельзя покупать розетки и выключатели

Электромонтажные работы требуют определенного мастерства и соблюдения техники безопасности. Однако домашние мастера легко справляются с такими мероприятиями, как замена и монтаж розеток и выключателей.


В продолжение темы посмотрите также наш обзор Почему не включается бойлер — Thermex, Аристон, Gorenje, Оазис

Источник

https://santekhnik-moskva.blogspot.com/2021/01/Ustanovka-rozetok-v-mokrykh-zonakh. html

Почему электрические розетки иногда «перевернуты»?

Конфигурация настенной розетки

Вы когда-нибудь замечали, что считаете аномалией в своем доме или офисе? Электрические розетки «перевернуты»? Как и большинство людей, вы, вероятно, думаете, что правильное положение розетки электросети — это две вертикальные прорези, расположенные вверху, и круглое отверстие для заземления, расположенное прямо внизу. В действительности (за исключением нескольких исключений местного кода) правильной позиции нет!

Правильное положение электрической розетки

На самом деле немного удивительно узнать, что не существует «правильного» способа установки электрической розетки.На самом деле часто встречаются розетки во всех четырех конфигурациях (снизу вверх, слева, справа или снизу) в зависимости от приложения. На многих кухнях выпускные отверстия расположены «сбоку» над столешницами. Многие производители розеток рекомендуют устанавливать розетку в положении, которое многие считают «перевернутым». Даже электрики (особенно опытные подмастерья, которые много работали на коммерческих зданиях) поместят розетку в положение, которое вы могли бы посчитать странным. Однако будьте уверены, что независимо от того, в каком положении установлена ​​электрическая розетка, она будет работать одинаково.

Понимание того, почему электрические розетки перевернуты

Электрики устанавливают счетчики розеток традиционным способом по нескольким причинам:

Более простая идентификация коммутируемых розеток

В жилых домах обычно есть большие комнаты с переключаемой розеткой, что означает, что одна или обе розетки фактически управляются выключателем. Электрики могут расположить розетку в перевернутом положении, чтобы вы могли быстро определить розетку, управляемую выключателем.Поскольку он сразу выделяется визуально для большинства людей — он позволяет пассажирам легко запоминать, какая розетка управляется выключателем.

Повышенная электробезопасность

Перевернутое положение также может помочь снизить риск поражения электрическим током в некоторых приложениях. В конфигурации заземления, если металлический предмет упадет на незакрепленную вилку, объект будет легче контактировать с положительным и отрицательным контактами, вызывая короткое замыкание и возможное возгорание. Представьте на мгновение незакрепленную вилку, частично торчащую из электрической розетки за шкафом.Если металлический предмет упадет за корпус, он может легко упасть как на штифты, так и на короткое замыкание. Если розетка была установлена ​​контактом заземления вверх — то есть вверх ногами — предмет, скорее всего, отклонится и не коснется контакта, находящегося под напряжением.

Еще одна проблема в этом направлении — металлические лицевые панели. Большинство домов и офисов имеют пластиковые крышки выпускных отверстий и не вызывают этого беспокойства, однако металлические лицевые панели остаются обычным явлением в других приложениях. Представьте, что у заземленной розетки есть металлическая лицевая панель и незакрепленная вилка.Если лицевая пластина ослабнет или винт выйдет из строя, лицевая пластина может выпасть и упасть прямо на заглушки. Если контакт заземления находится вверху, вероятность возникновения такого состояния меньше.

Лучшая способность захвата

Многие люди считают, что электрическая розетка, установленная в перевернутом положении, будет легче захватывать. Это в некоторой степени верно из-за различий в геометрии вилки, установленной заземлением вверх или вниз, однако маловероятно, что это причина того, что розетка должна быть установлена ​​в одну сторону, а не в другую.Для некоторых применений заземляющий штырь на самом деле безопаснее или лучше, поскольку во многих приборах, таких как холодильники, шнур простирается к штырю заземления. Такие приложения более безопасны, когда шнур не подвергается нагрузке в направлении, противоположном силе тяжести.

Специалисты-криминалисты

Engineering Specialists Inc. имеет почти 30-летний практический опыт анализа повреждений транспортных средств, жилых, коммерческих и промышленных зданий. Мы можем работать над любым проектом в любом штате, стране. Если вам или вашей компании необходимо подтвердить степень ущерба или способ устранения проблемы, напишите нам по адресу [email protected] или позвоните нам по бесплатному телефону (877) 559-4010.

Коммутационные панели

труднодоступных размеров

У вас нет требований к настенной плите? Требуется быстрое решение нестандартной планировки для прохождения проверки? Kyle Switch Plates предлагает инновационные и доступные решения для создания специализированных крышек для настенных панелей в широком диапазоне размеров.

Трудно найти пластины: Начните с одной из наших качественных плат переключателей света американского производства, внесенных в список UL, с прочной металлической отделкой. Kyle Switch Plates предлагает почти 450 различных конфигураций в различных цветах, поэтому, возможно, уже есть необходимая пластина. Размеры включают негабаритные, малоразмерные, узкие, короткие, тандемные, многослойные, глубокие, винтажные и другие необычные варианты.


Переставьте устройства: Иногда самое простое решение — переставить переключатели по более общему шаблону.Например, если у вас есть настенная пластина toggle-rocker-rocker-toggle, ее можно переставить в настенную пластину toggle-toggle-rocker-rocker.

Даже если доступна крышка переключателя необычного размера, , замена компоновки может дать вам больше вариантов отделки . Перед перемещением устройств обязательно отключите электрический ток от коробки. Просто открутите устройства от коробки, поменяйте местами устройства, затем прикрутите их обратно к настенной коробке в новом расположении. Просмотреть все комбинированные настенные панели.


Комбинированные или сгруппированные электрические устройства: Используйте стековые коммутаторы с несколькими коммутаторами на одном устройстве. Переключатели Decora поставляются с одним, двумя, тремя или четырьмя клавишами на одном корпусе, а также могут сочетаться с розеткой. Электрическое устройство двойного назначения — отличное решение, если вы хотите, чтобы у вас дома или в офисе была больше функциональности, не меняя проводку. Ознакомьтесь с нашим обширным выбором комбинированных электрических устройств для пластин выключателя света для поиска идей.


Модульные разъемы: Рамки модульных разъемов подходят для прямоугольных отверстий Decora и представляют собой очень удобный способ их преобразования в разъемы для передачи данных. Выбирайте из множества портов для связи, аудио, видео или телефонных розеток. В рамах есть место для двух, трех, четырех или шести разъемов на одной вставке, что дает вам большую гибкость для добавления любой комбинации голосовых, кабельных или Ethernet-портов в ограниченном пространстве на стене.


Вставки, наполнители и декоративные накладки: Используйте вставки и накладки, чтобы изменить отверстие на тумблер, кабель, заглушку, шток диммера или телефонное гнездо. Хотя для преобразования проемов Decora в другой тип доступно больше всего вариантов, варианты по-прежнему доступны для дуплексных и переключаемых проемов.


Обновите свои электрические устройства: Иногда это так же просто, как перейти с дуплексной розетки на прямоугольную или поменять тумблер на выключатель Decora. Отличительной особенностью современных квадратных выключателей и розеток Decora является то, что все они помещаются в одно и то же прямоугольное отверстие. Это позволяет легко перемещать диммерные переключатели, добавлять многослойные переключатели света, даже заменять электрические розетки без необходимости менять панель переключателей сейчас или в будущем.Но если вам действительно нужно сохранить свои текущие выключатели и розетки, вы можете купить вставки, чтобы просто адаптировать эти отверстия. Купите Duplex to Decora Outlet Inserts или переключитесь на Decora Switchplate Inserts.


Коммутационные панели меньшего размера — узкие, короткие, полуобрезанные

Используйте короткие настенные пластины. Если заблокирован верхний или нижний край: . Вы оказались с электрическим стыком под столешницей или прямо над фартуком? Короткий выключатель света и крышки розеток Кайла обрезаны с одной стороны, чтобы соответствовать этим труднодоступным местам.


Используйте узкие крышки, если боковая кромка заблокирована: Если вы добавили плиточный фартук с выпуклой кромкой, вы можете обнаружить, что для накладки недостаточно места.

Обратите внимание, что эта узкая пластина имеет обрезанный левый край, который позволяет ей поместиться в ограниченном пространстве.

Просто поверните его, если вместо этого вам нужно, чтобы правый край был узким.


Крышка для электрических коробок с блокировкой сбоку и узких стеновых панелей: Устранение ошибок при ремонте с помощью узких переключающих пластин и крышек розеток, обрезанных с одной или обеих сторон и плотно прилегающих к шкафам, карнизу или мебели. Выбирайте из пластин, узких с обеих сторон, или пластин с обрезкой только с одной стороны для многоблочных (двойных, тройных, четырехъядерных) крышек переключателей света.


Создайте свою собственную конфигурацию с узкими пластинами: Поместите узкие крышки рядом, чтобы закрыть свои устройства. Здесь у нас есть две двусторонние крышки 1,75 дюйма в центре и две 2-дюймовые пластины двусторонней печати на внешних краях. Вы можете ослабить винты, которыми крепится каждое устройство в распределительной коробке, чтобы при необходимости переместить устройства влево или вправо.Это отличный способ получить нужную конфигурацию, когда у вас недостаточно места для полноразмерной крышки.


Полностью плоские настенные панели за мебелью: Если у вас есть книжные шкафы или другая мебель, которая должна быть заподлицо со стеной рядом с розеткой или выключателем, полностью плоские настенные розетки и плоские крышки тумблеров Kyle обеспечат максимально плотную посадку.


Переключатели увеличенного размера — Jumbo, Deep, Gap Filler, Extended

Негабаритные коммутационные панели более 50 размеров: Многие из вышеперечисленных приемов можно использовать вместе с негабаритными световыми панелями для создания еще более нестандартных конфигураций, которые помогают защитить стены вокруг электрических коробок или скрыть повреждения или зияющие области.


Удлинительные рамы: Удлинительные рамы Kyle для настенных панелей можно использовать за панелями любого стандартного размера, чтобы увеличить их общие размеры до 6 дюймов x 4 дюйма, 6 дюймов 6 дюймов или 6 дюймов x 8 дюймов. (Стандартные настенные панели размером с одну группу имеют высоту 4,5 дюйма и ширину 2,75 дюйма, а увеличенные пластины настенного переключателя имеют размеры 5,5 дюйма x 3,5 дюйма Вт). Доступны в отделке полированным золотом или матовым никелевым серебром. Чтобы заказать, нажмите Декоративные крышки расширителей для настенных переключателей.


Создайте глубокую пластину, чтобы заполнить зазор под плавающей пластиной переключателя: Установлена ​​ли крышка выпускного отверстия наполовину над плиткой, которая частично приподнята над стеной? Заполните зазор под крышкой выпускного отверстия этим специальным кольцом для плитки, которое позволит вам аккуратно уплотнить и заполнить открытую проблемную зону.Это решение по-прежнему позволяет вам получить доступ к вашему электрическому устройству или снять крышку, когда это необходимо, без необходимости срывать ее и конопатить со стены. Предотвращает поломку гипсокартона или дополнительное повреждение поверхности стены при необходимости покраски или ремонта электрооборудования в будущем.


Заполнить зазоры вокруг выступающих стеновых коробок: Закончилось тем, что из стены торчит электрическая коробка с зазором по всем краям? Заполните пространство глубокими лицевыми панелями или комбинируйте со специальными удлинительными кольцами распределительной коробки Kyle для коробок с одинарными, двойными и тройными стенками.


Дополнительные креативные решения для настенных панелей, которые трудно найти

Пустые панели переключателей без отверстий: Другой вариант — заказать пустые пластины переключателей без отверстий и использовать дрель для создания собственных отверстий. Эти пластины бывают размером до 6 групп и доступны в некоторых больших размерах. Или, если вы собираетесь монтировать его в стандартной электрической коробке, то для вашего индивидуального проекта можно использовать пустую пластину со стандартными отверстиями под винты для крепления коробки.В качестве альтернативы, выбор одной из наших пустых панелей переключателей со специальными отверстиями для винтов (например, для ремешка, центрального крепления или крепления устройства) может быть лучшим выбором для ваших конкретных потребностей.

Для сверления пластин используйте сверло по металлу для достижения наилучших результатов. Используйте гвоздь, чтобы постучать по начальной точке, в которую будет вставляться сверло (чтобы предотвратить перемещение по поверхности при использовании ручной дрели). Для пластин с обожженной эмалью (белая, черная и т. Д.) Использование куска малярной ленты над отверстием может помочь минимизировать любые незначительные сколы вдоль отверстия.


Покраска панели переключателей: Наши настенные панели можно покрасить в соответствии с любым декором. На выбор предлагаются гладкие пластины и пластины с отделкой морщинистой текстурой. (Здесь показаны крышки розеток для безопасности детей CoverPlug, которые можно легко покрасить, если вы хотите, чтобы крышка штепсельной вилки полностью скрывала розетки.)

Для получения инструкций о том, как покрасить панели настенных переключателей, прочтите раздел «Покраска пластин переключателей».


Утопленные крышки розеток: Если вы пытаетесь установить телевизор с плоским экраном или компьютерный монитор заподлицо на стене, используйте утопленные крышки розеток.


Все еще не можете найти размер? Связаться с нами! Мы поможем вам найти быстрое и доступное решение. Если возможно, пришлите нам фото вашей старой настенной панели или устройств в коробке. (Пожалуйста, сначала свяжитесь с нами, а затем прикрепите его к нашему ответу.) Убедитесь, что это прямая фотография (поэтому коробка или тарелка на фотографии квадратные), чтобы нам было легче провести измерения, чтобы убедиться, что вы получите правильный размер.

Индивидуальные панели переключателей от 100 долларов — Запросите цену на индивидуальный размер: Нужен размер панели переключателей, который мы не носим с собой, чтобы приспособиться к строительному проекту? Если вам нужен специальный размер, у нас есть возможность его проштамповать.Нестандартные размеры начинаются от 100 долларов за задание или больше, если требуется специальная форма пуансона. (Большие количества уменьшают цену за пластину.) Пожалуйста, свяжитесь с нами для уточнения цены.

Standard Quote: Вам просто нужно узнать цену на обычные товары, хранящиеся на нашем сайте? Просто добавьте товары в корзину и распечатайте.

Наверх Далее: узнайте больше о негабаритных крышках.

Свод правил штата Калифорния, раздел 8, раздел 2300. Определения.

(a) Включены только определения терминов, специфических и существенных для правильного использования данного Приказа о безопасности.В общем, только те термины, которые используются в двух или более статьях, определены в Статье 1. Другие определения включены в Статью, в которой они используются, но могут быть упомянуты в Статье 1.

Приемлемо. Установка или оборудование приемлемы для Отдела безопасности и гигиены труда, если они одобрены в соответствии с положениями Раздела 2305.4 настоящих Правил безопасности.

Принято. Установка считается «принятой», если она была проверена и признана национально признанной испытательной лабораторией и признана соответствующей установленным планам или процедурам применимых норм.

(A) Применение оборудования (кроме способов подключения). Допускает близкое приближение, потому что не охраняется запертыми дверями, возвышением или другими эффективными средствами.

(B) Готово. Возможность быстрого доступа для эксплуатации, обновления или осмотра, без необходимости того, чтобы те, кому необходим свободный доступ, перелезали через препятствия или устраняли их, или прибегали к переносным лестницам, стульям и т. Д.

(C) Безопасно. Не подвергать лиц, устанавливающих, эксплуатирующих, обслуживающих или проверяющих электрическое оборудование, серьезным рискам споткнуться или упасть, или вступить в контакт с электрическими частями, движущимися механизмами, поверхностями или объектами, работающими при высоких температурах, или другим опасным оборудованием.

(D) Применение метода подключения. Может быть удалено или обнажено без повреждения конструкции или отделки здания, или не будет постоянно закрыто структурой или отделкой здания (см. «Скрытые» и «Открытые»).

Пропускная способность. Ток в амперах, который проводник может непрерывно проводить в условиях эксплуатации, не превышая его температурный предел.

Устройство. Утилизационное оборудование, обычно отличное от промышленного, обычно изготавливаемое стандартных размеров или типов, которое устанавливается или подключается как единое целое для выполнения одной или нескольких функций, таких как стирка одежды, кондиционирование воздуха, смешивание продуктов, жарка во фритюре и т. Д.

Стационарное устройство. Устройство, которое закреплено или иным образом закреплено в определенном месте.

Переносной прибор. Прибор, который действительно перемещается или может быть легко перемещен с одного места на другое при нормальном использовании.

Утверждено. Проводники и оборудование, требуемые или разрешенные этими приказами, должны быть приемлемы для Отдела безопасности и гигиены труда только в том случае, если они утверждены в соответствии с положениями Раздела 2305.4 настоящих Правил безопасности.

Армированный кабель (тип AC).Сборка изолированных проводов в гибком металлическом корпусе.

Аскарель. Общий термин для группы негорючих синтетических хлорированных углеводородов, используемых в качестве электроизоляционных материалов. Используются аскарели разных композиционных типов. В условиях возникновения дуги образующиеся газы, хотя и состоят преимущественно из негорючего хлористого водорода, могут включать в себя различные количества горючих газов в зависимости от типа аскарела.

Заглушка (заглушка) (заглушка).Устройство, которое путем вставки в розетку устанавливает соединение между проводниками присоединенного гибкого шнура и проводниками, постоянно подключенными к розетке.

Автомат. Самодействующий, работающий своим собственным механизмом, когда приводится в действие каким-то безличным воздействием, например, при изменении силы тока, давления, температуры или механической конфигурации.

неизолированный проводник. См. Дирижер.

Баррикада. Физические препятствия, такие как ленты, экраны, конусы или конструкции, которые настроены таким образом, чтобы предупреждать и ограничивать доступ в опасную зону.

Барьер. Физическое препятствие, предназначенное для предотвращения контакта с оборудованием или токоведущими частями или предотвращения несанкционированного доступа к рабочей зоне.

Санузел. Область, включающая раковину с одним или несколькими из следующего: туалет, ванна или душ.

Облигация. Электрическое соединение одного металлического элемента с другим с целью минимизации разности потенциалов и обеспечения подходящей проводимости для тока короткого замыкания или для уменьшения тока утечки и электролитического действия.

Связь (скрепленная). Постоянное соединение металлических частей для образования токопроводящей дорожки, которая обеспечит электрическую непрерывность и способность безопасно проводить любой ток, который может возникнуть.

Перемычка для приклеивания. Надежный проводник для обеспечения необходимой электропроводности между металлическими частями, которые необходимо электрически соединить.

Соединительная перемычка, цепь. Соединение между частями проводника в цепи для поддержания требуемой допустимой нагрузки цепи.

Соединительная перемычка, оборудование. Соединение между двумя или более частями заземляющего провода оборудования.

Соединительная перемычка, основная. Соединение между заземленным проводом цепи и заземляющим проводом оборудования на сервисе.

Филиал цепи. Проводники цепи между конечным устройством максимальной токовой защиты, защищающим цепь, и розеткой (ями).

Ответвление цепи, устройство. Ответвленная цепь, подающая энергию в одну или несколько розеток, к которым должны быть подключены приборы; в таких цепях не должно быть постоянно подключенных осветительных приборов, не являющихся частью прибора.

Ответвление цепи общего назначения. Ответвительная цепь, которая питает ряд розеток для освещения и бытовых приборов.

Филиал, Физ. Ответвительная цепь, которая питает только одно утилизирующее оборудование.

Ответвительная цепь, многопроволочная. Ответвленная цепь, состоящая из двух или более незаземленных проводников, имеющих разность потенциалов между ними, и идентифицированного заземленного проводника, имеющего равную разность потенциалов между ним и каждым незаземленным проводником цепи и который подключен к нейтральному проводнику системы.

Дом. Отдельно стоящая конструкция или отделенная от прилегающих конструкций противопожарными стенами, при этом все отверстия в ней защищены утвержденными противопожарными дверями.

Площадь застройки. Помещение, хранилище или монтажные ограждения, такие как кабелепровод, вытяжная коробка, распределительные щиты и другие подобные корпуса.

Шкаф. Корпус, предназначенный для поверхностного или скрытого монтажа и снабженный рамой, ковриком или обшивкой, в которой находится или может быть подвешена распашная дверь или двери.

Оболочка кабеля.Защитное покрытие, нанесенное на кабели.

Система кабельных лотков. Узел или совокупность узлов или секций и связанных с ними фитингов, образующих жесткую конструктивную систему, используемую для надежного крепления или поддержки кабелей и дорожек качения. Системы кабельных лотков включают лестницы, желоба, каналы, лотки со сплошным дном и другие подобные конструкции.

Кабельная шина. Сборка изолированных проводов с арматурой и окончаниями проводов в полностью закрытом вентилируемом защитном металлическом корпусе.

Клеточная линия.Сборка электрически связанных электролитических ячеек, питаемых от источника постоянного тока.

Приставки для линий клеток и вспомогательное оборудование. Присоединения к клеточной линии и вспомогательное оборудование включают, помимо прочего, вспомогательные резервуары, технологические трубопроводы, воздуховоды, структурные опоры, открытые проводники клеточной линии, трубопроводы и другие каналы, насосы, позиционирующее оборудование, а также электрические устройства для отключения или обхода ячеек. Вспомогательное оборудование также включает инструменты, сварочные аппараты, тигли и другое переносное оборудование, используемое для эксплуатации и технического обслуживания в рабочей зоне линии электролизера.Вспомогательное оборудование в рабочей зоне сотовой линии включает открытые токопроводящие поверхности незаземленных кранов и кранового оборудования для обслуживания ячеек.

Машина для полива с центральным шарниром. Многоточечная ирригационная машина, которая вращается вокруг центральной оси и использует переключатели выравнивания или аналогичные устройства для управления отдельными двигателями.

Сертифицировано. Оборудование считается «сертифицированным», если на нем есть этикетка, бирка или другая запись о сертификации, что оборудование:

(A) было протестировано и признано национально признанной испытательной лабораторией соответствующим национально признанным стандартам или безопасным для использования в указанным способом; или

(B) относится к типу, продукция которого периодически проверяется признанной на национальном уровне испытательной лабораторией и признается лабораторией безопасным для использования по назначению.

Контур. Проводник или система проводников, по которым должен протекать электрический ток.

Автоматический выключатель. Устройство, предназначенное для размыкания и замыкания цепи неавтоматическими средствами и автоматического размыкания цепи при заданном максимальном токе без повреждения себя при правильном применении в пределах своего номинала.

(A) Регулируемый. (Применительно к автоматическим выключателям. ) Квалификационный термин, указывающий, что автоматический выключатель может быть настроен на отключение при различных значениях тока и / или времени в пределах заранее определенного диапазона.

(B) Мгновенное отключение. (Применительно к автоматическим выключателям.) Квалификационный термин, указывающий на то, что при срабатывании выключателя намеренно не вводится задержка.

(C) Обратное время. (Применительно к автоматическим выключателям.) Квалификационный термин, указывающий на намеренно введенную задержку срабатывания автоматического выключателя, которая уменьшается по мере увеличения величины тока.

(D) Нерегулируемый. (Применительно к автоматическим выключателям.) Квалификационный термин, указывающий на то, что автоматический выключатель не имеет никаких регулировок для изменения значения тока, при котором он сработает, или времени, необходимого для его работы.

(E) Настройка. (О автоматическом выключателе.) Значение тока и / или времени, при котором регулируемый автоматический выключатель настроен на срабатывание.

Скрытый. Оказывается недоступным из-за конструкции или отделки здания. Провода в скрытых кабельных каналах считаются скрытыми, даже если они могут стать доступными после их извлечения. [См. «Доступный — (применительно к методам подключения)»]

(A) Без покрытия. Провод, не имеющий никакого покрытия или какой-либо электрической изоляции. (См. «Покрытый проводник.”)

(B) Покрытие. Проводник, заключенный в материал, состав или толщину которого не признается настоящими Приказами как электрическая изоляция. (См. «Неизолированный проводник».)

Токоведущая часть. Проводник, подключенный в электрическую цепь к источнику напряжения.

(C) Изолированный. Проводник, заключенный в материал определенного состава и толщины, признаваемый настоящими Приказами как электрическая изоляция.

Трубопровод. (См. «Дорожка качения».)

Разъем, давление (без пайки).Устройство, которое устанавливает соединение между двумя или более проводниками или между одним или несколькими проводниками и выводом посредством механического давления и без использования припоя.

Непрерывный режим. (См. Раздел «Работа».)

Непрерывная нагрузка. Нагрузка, при которой ожидается, что максимальный ток будет продолжаться в течение трех часов или более.

Контроллер. Устройство или группа устройств, которые служат для управления определенным образом электрической мощностью, подаваемой на устройство, к которому оно подключено.

Варочный блок, устанавливаемый на стойке. Прибор для приготовления пищи, предназначенный для установки внутри или на столе и состоящий из одного или нескольких нагревательных элементов, внутренней проводки и встроенных или отдельно устанавливаемых органов управления. (См. «Духовка, настенная установка».)

Проводник с покрытием. (См. Раздел «Проводник».)

Токоведущая часть. Проводник, подключенный в электрическую цепь к источнику напряжения.

Коробка с вырезом. Корпус, предназначенный для поверхностного монтажа и имеющий распашные двери или крышки, прикрепленные непосредственно к стенкам самого корпуса и выдвигающиеся вместе с ними.(См. «Шкаф».)

Влажное место. (См. В разделе «Расположение».)

Мертвая передняя часть Без токоведущих частей, подверженных воздействию человека на рабочей стороне оборудования.

Обесточен. Отсутствие электрического подключения к источнику разности потенциалов и отсутствие электрического заряда; не имея потенциала, отличного от потенциала земли.

Коэффициент спроса. Отношение максимальной нагрузки системы или части системы к общей подключенной нагрузке системы или рассматриваемой части системы.

Устройство. Единица электрической системы, которая предназначена для передачи, но не использования электрической энергии.

Диэлектрический нагрев. Нагрев номинально изолирующего материала из-за его собственных диэлектрических потерь при помещении материала в переменное электрическое поле.

Различные системы. Те, которые получают питание от разных источников, или от отдельных трансформаторов или групп трансформаторов, вторичные обмотки которых не соединены между собой, или от отдельных служебных выключателей.

Средства отключения. Устройство, группа устройств или другие средства, с помощью которых проводники цепи могут быть отключены от источника питания.

Отдел. Если в данном подразделе не указано иное, термин «Подразделение» относится к нынешнему Подразделению безопасности и гигиены труда или любому из его предшественников, включая бывший Подразделение промышленной безопасности или Подразделение администрации по охране труда. Ссылка на бывший Подразделение промышленной безопасности или Управление по охране труда в этих приказах означает ссылку на их преемник, Подразделение по безопасности и гигиене труда или любое последующее учреждение-преемник.

Сухое место. (См. Раздел «Расположение».)

Пылезащищенный. Так сконструирован или защищен, что пыль не помешает его успешной работе.

Пыленепроницаемый. Конструкция такова, что пыль не попадает внутрь корпуса.

(A) Непрерывный режим. Работа при практически постоянной нагрузке неограниченно долгое время.

(B) Прерывистый режим. Работа с чередующимися интервалами (1) нагрузки и холостого хода; или (2) нагрузка и отдых; или (3) нагрузка, без нагрузки и отдых.

(C) Периодическая пошлина. Прерывистая работа, при которой условия нагрузки регулярно повторяются.

(D) Кратковременная работа. Работа при практически постоянной нагрузке в течение короткого и точно заданного времени.

Рабочая зона линии электролитических ячеек. Рабочая зона клеточной линии — это космическая оболочка, в которой работа или техническое обслуживание обычно выполняется на или вблизи открытых находящихся под напряжением поверхностей линий электролитических ячеек или их присоединений.

Ячейки электролитические.Резервуар или чан, в которых электрохимические реакции вызываются приложением энергии с целью очистки или производства пригодных для использования материалов.

В комплекте. Окруженный корпусом, корпусом, забором или стенами, которые предотвратят случайный контакт людей с частями, находящимися под напряжением.

Корпус. Корпус или корпус устройства, забор или стена вокруг установки для предотвращения случайного контакта персонала с частями, находящимися под напряжением, или для защиты оборудования от физического повреждения.

Под напряжением. Электрически подключен к источнику разности потенциалов.

Детали под напряжением (токоведущие части). Части, которые имеют потенциал, отличный от потенциала земли, или какое-то проводящее тело, которое служит вместо земли.

Защита от падения. Любое оборудование, устройство или система, которые не позволяют сотруднику упасть с возвышенности или смягчают последствия такого падения.

Оборудование. Общий термин, включающий в себя материал, арматуру, устройства, приборы, приспособления, аппаратуру и т.п., используемые как часть или в связи с электрической установкой.

Провод заземления оборудования. См. «Заземляющий провод, оборудование».

Аппарат взрывозащищенный. Аппарат, заключенный в корпус, способный выдержать взрыв определенного газа или пара, который может произойти внутри него, и предотвратить воспламенение определенного газа или пара, окружающего корпус, от искр, вспышек или взрыва газа или пара внутри , и который работает при такой внешней температуре, что окружающая легковоспламеняющаяся атмосфера не будет воспламеняться.

Открыто. (Применительно к токоведущим частям.) Возможность непреднамеренного прикосновения или приближения человека на расстояние, превышающее безопасное расстояние. Он применяется к частям, которые не защищены, не изолированы или не изолированы должным образом. (См. «Доступный» и «Скрытый».)

Открытый. (Применительно к способам электромонтажа.) На или прикрепленных к поверхности или за панелями, предназначенными для обеспечения доступа. [См. «Доступно — (применительно к методам подключения)»]

Открыто. (Для целей статьи 87). Если цепь находится в таком положении, что в случае отказа опор или изоляции может возникнуть контакт с другой цепью.

Внешнее управление. Возможность работы без контакта оператора с частями под напряжением.

Защита от падения. Любое оборудование, устройство или система, которые не позволяют сотруднику упасть с возвышенности или смягчают последствия такого падения.

Питатель. Все проводники цепи между вспомогательным оборудованием, источником отдельной производной системы или другим источником питания и конечным устройством максимального тока ответвленной цепи.

Фитинг.Принадлежность, такая как контргайка, втулка или другая часть системы электропроводки, которая предназначена в первую очередь для выполнения механических, а не электрических функций.

Фонтан. Фонтаны, декоративные бассейны, демонстрационные бассейны и бассейны с отражениями.

ПРИМЕЧАНИЕ: Это определение не включает питьевые фонтанчики.

Земля. Проводящее соединение, намеренное или случайное, между электрической цепью или оборудованием и землей или некоторым проводящим телом, которое служит вместо земли.

Заземлен. Связан с землей или с каким-либо проводящим телом, которое служит вместо земли.

Заземленный провод. Умышленно заземленный провод системы или цепи.

Заземляющий провод. Проводник, используемый для соединения оборудования или заземленной цепи системы электропроводки с заземляющим электродом или электродами.

Заземляющий провод, оборудование. Проводник, используемый для соединения не токоведущих металлических частей оборудования, кабельных каналов и других кожухов с заземленным проводом системы, проводником заземляющего электрода или обоими способами на сервисном оборудовании или в источнике отдельно созданной системы.

Провод заземляющего электрода. Проводник, используемый для соединения заземляющего электрода с заземляющим проводом оборудования, с заземленным проводом или с обоими цепями в сервисном оборудовании или в источнике отдельно производной системы.

Прерыватель цепи при замыкании на землю. Устройство, предназначенное для защиты персонала, которое функционирует для обесточивания цепи или ее части в течение установленного периода времени, когда ток на землю превышает некоторое заданное значение, меньшее, чем требуется для срабатывания устройства защиты от сверхтоков цепи питания. .

Охраняемая. Крытые, экранированные, огражденные, закрытые или иным образом защищенные с помощью подходящих крышек, кожухов, барьеров, перил, экранов, матов или платформ, чтобы исключить вероятность приближения к опасной точке или контакта людей или предметов.

Медицинские учреждения. Здания или части зданий, в которых оказывается медицинская, стоматологическая, психиатрическая, сестринская, акушерская или хирургическая помощь.

ПРИМЕЧАНИЕ. Медицинские учреждения включают, помимо прочего, больницы, дома престарелых, учреждения с ограниченным набором услуг, клиники, медицинские и стоматологические кабинеты, а также центры амбулаторной помощи, как постоянные, так и передвижные.

Отопительное оборудование. Для целей статьи 77.2 термин «нагревательное оборудование» включает любое оборудование, используемое для целей нагрева, если тепло генерируется индукционными или диэлектрическими методами.

Подъемник. Любой шахтный проход, люк, колодец или другое вертикальное отверстие или пространство, предназначенное для работы лифта или кухонного лифта.

Идентифицировано (применительно к оборудованию). Утверждено как подходящее для конкретной цели, функции, использования, среды или приложения, если это описано в конкретном требовании.

ПРИМЕЧАНИЕ: Некоторые примеры способов определения пригодности оборудования для конкретной цели, среды или применения включают исследования, проводимые признанной на национальном уровне испытательной лабораторией (путем составления списков и маркировки), инспекционным агентством или другой организацией, признанной в соответствии с определением «приемлемого». . »

Индукционный нагрев. Нагрев номинально проводящего материала из-за его собственного I 2 R теряется при помещении материала в изменяющееся электромагнитное поле.

Утеплен. Отделен от других проводящих поверхностей диэлектриком (включая воздушное пространство), обеспечивающим высокое сопротивление прохождению тока.

Изолированный провод. См. «Изолированный провод».

Блокировка. Электрическое, механическое устройство или устройство с замком, предназначенное для предотвращения нежелательной последовательности операций.

Рейтинг прерывания. Наибольший ток при номинальном напряжении, который устройство защиты от перегрузки по току должно отключать в стандартных условиях испытаний.

Машина для полива. Машина с электрическим приводом или управлением, с одним или несколькими двигателями, непереносимая вручную и используемая в основном для транспортировки и распределения воды в сельскохозяйственных целях.

Изолированный. (Применительно к местонахождению.) Недоступен для людей, если не используются специальные средства доступа.

С маркировкой. Оборудование считается «маркированным», если к нему прикреплен ярлык, символ или другой опознавательный знак признанной на национальном уровне испытательной лаборатории, которая проводит периодические проверки производства такого оборудования и на этикетке которой указано соответствие национально признанным стандартам или испытаниям для определить безопасное использование указанным способом.

Осветительная розетка. Розетка, предназначенная для прямого подключения патрона, осветительного прибора или подвесного шнура, оканчивающегося патроном.

Включено в список. Оборудование или материалы, включенные в список, опубликованный признанной на национальном уровне испытательной лабораторией, которая проводит периодические проверки производства такого оборудования, и в чьем списке указано, что оборудование соответствует признанным на национальном уровне стандартам или было протестировано и признано безопасным для использования определенным образом.

Живые детали.Электропроводящие компоненты.

(A) Влажное место. Частично защищенные места под навесами, навесами, крытыми открытыми верандами и т.п., а также внутренние помещения с умеренной влажностью, такие как подвалы, амбары и склады-холодильники.

(B) Сухое место. Место обычно не подвержено сырости или сырости. Место, классифицированное как сухое, может быть временно подвержено сырости или сырости, как в случае строящегося здания.

(C) Мокрая зона. Установки под землей, в бетонных плитах или кирпичной кладке в непосредственном контакте с землей, а также в местах, подверженных насыщению водой или другими жидкостями, например, в зонах мойки автомобилей, а также в местах, подверженных атмосферным воздействиям и незащищенных.

Блокировка в открытом положении. Использование запираемых устройств, таких как навесные замки, кодовые замки или другие положительные методы или процедуры, которые эффективно предотвращают неожиданное или непреднамеренное включение указанной цепи, оборудования или прибора.

Кабель в металлической оболочке (тип MC). Заводская сборка из одного или нескольких изолированных проводников схемы с элементами оптического волокна или без них, заключенных в броню из металлической ленты или гладкой или гофрированной металлической оболочки.

Металлический корпус. Прилагательное «в металлическом корпусе» относится к электрическому устройству, окруженному металлическим корпусом или корпусом.

Кабель в металлической оболочке с минеральной изоляцией (тип MI). Кабель типа MI с минеральной изоляцией и металлической оболочкой представляет собой заводскую сборку из одного или нескольких проводов, изолированных сильно сжатой огнеупорной минеральной изоляцией и заключенных в непроницаемую для жидкости и газонепроницаемую непрерывную оболочку из меди или легированной стали.

Минимальная дистанция подхода. На ближайшем расстоянии квалифицированный специалист, в том числе квалифицированный электротехник, квалифицированный лесоруб и квалифицированный триммер для обрезки веток, может приблизиться к незащищенному объекту под напряжением.

Передвижной рентген. Рентгеновское оборудование, установленное на постоянном основании с колесами или роликами или обоими для перемещения в полностью собранном виде.

Центр управления двигателем. Сборка из одной или нескольких закрытых секций, имеющих общую шину питания и в основном содержащих блоки управления двигателями.

Кабель с неметаллической оболочкой (типы NM, NMC и NMS). Заводская сборка двух или более изолированных проводов, имеющих внешнюю оболочку из влагостойкого, огнестойкого неметаллического материала.

Открытая проводка. Неизолированные проводники или изолированные проводники без заземленных металлических оболочек или экранов, установленные над землей, но не внутри устройств или корпусов электропроводки.

Выход. Точка в системе электропроводки, через которую подается ток для питания оборудования утилизации.

Контурное освещение. Расположение ламп накаливания или электроразрядного освещения для выделения или привлечения внимания к определенным элементам, таким как форма здания или украшение окна.

Духовка, настенная. Духовка для приготовления пищи, предназначенная для установки в стене или на стене или другой поверхности и состоящая из одного или нескольких нагревательных элементов, внутренней проводки и встроенных или отдельно устанавливаемых органов управления. (См. «Варочный блок, установленный на счетчике».)

Перегрузка по току.Любой ток, превышающий номинальный ток оборудования или допустимую нагрузку проводника. Это может быть результатом перегрузки, короткого замыкания или замыкания на землю.

Перегрузка. Эксплуатация оборудования с превышением номинальной допустимой нагрузки или номинальной допустимой нагрузки или проводника с превышением номинальной допустимой нагрузки, которая, если она сохраняется в течение достаточного периода времени, может вызвать повреждение или опасный перегрев. Неисправность, такая как короткое замыкание или замыкание на землю, не является перегрузкой. (См. Перегрузка по току.)

Панель. Одиночная панель или группа панельных блоков, предназначенная для сборки в виде единой панели, включая шины, автоматические устройства максимального тока, а также с переключателями или без переключателей для управления световыми, тепловыми или силовыми цепями; предназначен для размещения в шкафу или ящике для вырезок, размещенных в стене или перегородке или у них и доступным только спереди.(См. «Распределительный щит».)

Постоянно установленные декоративные фонтаны и бассейны с отражениями. Бассейны, которые построены в земле, на земле или в здании таким образом, что фонтан или бассейн нельзя легко разобрать для хранения, независимо от того, обслуживаются они электрическими цепями любого типа или нет. Эти устройства в первую очередь созданы из-за их эстетической ценности и не предназначены для плавания или ходьбы вброд.

Стационарные бассейны для плавания, бродяги и лечебные бассейны.Бассейны, построенные в земле или частично в земле, и все другие бассейны, способные удерживать воду на глубине более 42 дюймов (1,07 м). Это определение также применяется ко всем бассейнам, установленным внутри здания, независимо от глубины воды, независимо от того, обслуживаются ли они электрическими цепями любого типа.

Портативный рентген. Рентгеновское оборудование, предназначенное для переноски в руках.

Кабель лотка питания и управления (тип TC). Заводская сборка из двух или более изолированных проводов с присоединенными к ним оголенными или закрытыми заземляющими проводниками в неметаллической оболочке или без них, одобренная для установки в кабельных лотках, в кабельных каналах или там, где поддерживается коммуникационным проводом.

Лоток для кабеля с ограничением мощности (тип PLTC). Заводская сборка двух и более изолированных жил под неметаллической оболочкой.

Розетка. Замкнутая сборка, которая может включать розетки, автоматические выключатели, держатели предохранителей, предохранители, шины и средства для монтажа ватт-часов; предназначены для подачи и управления питанием передвижных домов, транспортных средств для отдыха или лодок или для использования в качестве средства распределения энергии, необходимой для работы мобильного или временно установленного оборудования.

Электромонтаж помещений (Электромонтаж помещений).Эта внутренняя и внешняя проводка, включая проводку силовых, осветительных, управляющих и сигнальных цепей вместе со всем связанным с ней аппаратным обеспечением, арматурой и электромонтажными устройствами; как постоянно, так и временно установленные, простирающиеся от точки обслуживания электрических проводов или источника энергии (например, батареи, солнечной фотоэлектрической системы или генератора, трансформатора или преобразователя) до розеток. Такая проводка не включает внутреннюю проводку приборов, приспособлений, двигателей, контроллеров, центров управления двигателями и подобного оборудования.

Вытяжной ящик. Ящик с глухой крышкой, в которую рабочие могут дотянуться, но не войти, которая вставляется в один или несколько участков кабельного канала для облегчения протягивания, соединения, поддержки, распределения или проверки проводников. Термин «вытяжная коробка» включает, но не ограничивается: соединительные коробки, соединительные коробки, опорные коробки для проводов, смотровые коробки и люки.

Квалифицированный электромонтер. Квалифицированное лицо, прошедшее не менее двух лет обучения и имеющее опыт работы с высоковольтными цепями и оборудованием и продемонстрировавшее на практике знакомство с выполняемой работой и связанными с ней опасностями.

Квалифицированный триммер для обрезки веток. Лицо, прошедшее как минимум 18-месячное обучение и опыт работы на рабочем месте и знакомое со специальными методами и опасностями, связанными с операциями по обрезке деревьев при расчистке линии.

Квалифицированное лицо. Лицо, назначенное работодателем, которое прошло обучение и продемонстрировало навыки и знания в области строительства и эксплуатации электрического оборудования и установок, а также связанных с этим опасностей.

1.Считается ли сотрудник «квалифицированным лицом», будет зависеть от различных обстоятельств на рабочем месте. Например, человек может считаться «квалифицированным» в отношении определенного оборудования на рабочем месте, но «неквалифицированным» в отношении другого оборудования.

2. Сотрудник, который проходит обучение на рабочем месте и который в ходе такого обучения продемонстрировал способность безопасно выполнять свои обязанности на его или ее уровне подготовки и который находится под непосредственным наблюдением квалифицированного специалиста. лицо считается квалифицированным лицом для выполнения этих обязанностей.

Квалифицированный лесоруб. Сотрудник, который благодаря соответствующему обучению и опыту на рабочем месте продемонстрировал знакомство с методами и опасностями обслуживания, удаления деревьев и оборудованием, используемым в конкретных операциях.

Raceway. Закрытый канал из металла или неметаллических материалов, специально предназначенный для удержания проводов, кабелей или шин с дополнительными функциями, разрешенными в данных заказах. Дорожки качения включают, помимо прочего, жесткий металлический канал, жесткий неметаллический канал, промежуточный металлический канал, непроницаемый для жидкости гибкий трубопровод, гибкую металлическую трубку, гибкий металлический канал, электрические неметаллические трубки, электрические металлические трубки, дорожки качения под полом, дорожки качения пола из ячеистого бетона, Дорожки качения пола из ячеистого металла, дорожки качения на поверхности, кабельные каналы и шинопроводы.

Защита от дождя. Сконструирован, защищен или обработан таким образом, чтобы дождь не мешал успешной работе устройства.

Непромокаемый. Они сконструированы или защищены таким образом, чтобы под проливным дождем не попадала вода.

Розетка. На розетке установлено контактное устройство для подключения насадки. Одиночная розетка — это одноконтактное устройство, на котором нет другого контактного устройства на том же ярме. Множественная розетка — это два или более контактных устройства на одном ярме.

Розетка розетка. Розетка, в которой установлена ​​одна или несколько розеток.

Цепь дистанционного управления. Любая электрическая цепь, которая управляет любой другой цепью через реле или эквивалентное устройство.

Сервис. Обслуживаются проводники и оборудование для передачи энергии из системы электроснабжения в систему электропроводки помещения.

Сервисный кабель. Служебные жилы выполнены в виде кабеля.

Сервисные кондукторы. Проводники от точки обслуживания к средствам отключения обслуживания.

Отказ от обслуживания. Воздушные служебные провода от последней опоры или другой воздушной опоры до сращиваний, если таковые имеются, подключенных к служебным входным проводникам в здании или другой конструкции, включая их.

Сервисно-вводной кабель. Узел с одним или несколькими проводниками, имеющий общую оболочку или без нее, в основном используется для обслуживания и относится к следующим типам:

(A) Тип SE. Тип СЭ с огнестойким влагостойким покрытием; и

(B) Тип USE.Тип USE, предназначенный для подземного использования, имеющий влагостойкое покрытие, но не требующий наличия огнестойкого покрытия. Одножильные одножильные конструкции типа USE, предназначенные для подземного использования, могут иметь оголенный медный провод, соединенный со сборкой. Узлы типа USE с одиночными, параллельными или кабельными жилами, предназначенные для подземного использования, могут иметь концентрический провод без изоляции из меди. Эти конструкции не требуют внешнего покрытия.

Служебно-вводные проводники, подвесная система.Сервисные проводники между выводами сервисного оборудования и точкой, обычно находящейся за пределами здания, вдали от стен здания, где они соединяются с помощью ответвителя или стыка с сервисным ответвлением.

Служебно-вводные кондукторы, подземная система. Сервисные провода между выводами сервисного оборудования и точкой подключения к сервисной стороне.

Сервисное оборудование. Необходимое оборудование, обычно состоящее из одного или нескольких автоматических выключателей или переключателей и плавких предохранителей, а также их принадлежностей, подключенных к концу нагрузки служебных проводов к зданию или другому сооружению или иным образом обозначенной области и предназначенное для создания основного элемента управления и отключение питания.

Пункт обслуживания. Точка соединения объектов обслуживающего хозяйства с электропроводкой помещения.

Боковой сервис. Подземные сервисные проводники между уличной магистралью, включая любые стояки на опоре, другой конструкции или от трансформаторов, и первой точкой подключения к служебным входным проводникам в клеммной коробке, счетчике или другом корпусе с достаточным пространством внутри или снаружи стена здания. Если нет клеммной коробки, счетчика или другого корпуса с достаточным пространством, точкой подключения считается точка входа в здание служебных проводов.

Service Raceway. Дорожка кабельного ввода, закрывающая проводники служебного входа.

Экранированный кабель с неметаллической оболочкой (тип SNM). Заводская сборка двух или более изолированных проводов в экструдированном сердечнике из влагостойкого, огнестойкого неметаллического материала, покрытых перекрывающейся спиральной металлической лентой и экраном для проводов и покрытых экструдированной изоляцией от влаги, пламени, масла, коррозии. неметаллический материал, устойчивый к грибкам и солнечным лучам.

Показать окно. Любое окно, используемое или предназначенное для демонстрации товаров или рекламных материалов, независимо от того, полностью ли оно или частично закрыто или полностью открыто сзади, и независимо от того, имеет ли оно платформу выше уровня пола улицы.

Цепь сигнализации. Любая электрическая цепь, питающая сигнальное оборудование.

Подходит. Способен безопасно выполнять определенную функцию, указанную в настоящих Приказах.

(A) Переключатель общего назначения. Выключатель, предназначенный для использования в общих распределительных и распределительных цепях. Он рассчитан в амперах и способен отключать номинальный ток при номинальном напряжении.

(B) Универсальный мгновенный переключатель. Выключатель общего назначения, сконструированный таким образом, чтобы его можно было устанавливать в коробках устройств или на крышках коробок, или иным образом использовать вместе с системами электропроводки, признанными настоящим Приказом.

(C) Изолирующий выключатель. Выключатель, предназначенный для отключения электрической цепи от источника питания. У него нет отключающей способности, и он предназначен для работы только после размыкания цепи каким-либо другим способом.

(D) Выключатель цепи двигателя. Переключатель мощностью в лошадиных силах, способный отключать максимальный рабочий ток перегрузки двигателя той же мощности, что и переключатель, при номинальном напряжении.

Коммутатор. Большая отдельная панель, рама или сборка панелей, на которых установлены, на лицевой или задней стороне или на обоих, переключатели, устройства защиты от сверхтока и другие защитные устройства, шины и, как правило, приборы.Распределительные щиты обычно доступны как сзади, так и спереди, и не предназначены для установки в шкафах. (См. «Панельный щит».)

Термовыключатель. Устройство защиты от перегрузки по току, которое содержит нагревательный элемент в дополнение к возобновляемому плавкому элементу, который размыкает цепь, и воздействует на него. Он не предназначен для прерывания токов короткого замыкания.

Термозащита. (Применительно к двигателям.) Слова «Термозащита» на паспортной табличке двигателя или мотор-компрессора указывают на то, что двигатель снабжен термозащитным устройством.

Тепловая защита. Внутреннее защитное устройство от перегрева, которое реагирует на температуру и / или ток и которое защищает оборудование от перегрева из-за перегрузки или невозможности запуска.

Коммунальное оборудование. Оборудование, использующее электрическую энергию для электронных, электромеханических, химических, обогревательных, осветительных или аналогичных целей.

Автомобиль. Устройство, с помощью которого можно приводить в движение, перемещать или тянуть любое лицо или имущество, за исключением устройства, перемещаемого силой человека или используемого исключительно на стационарных рельсах или гусеницах.

Вентилируемый. Оснащен средствами, обеспечивающими циркуляцию воздуха, достаточную для удаления избытка тепла, дыма или паров.

Летучая легковоспламеняющаяся жидкость. Легковоспламеняющаяся жидкость с температурой вспышки ниже 38 o C (100 o F), или легковоспламеняющаяся жидкость, температура которой выше ее точки вспышки, или горючая жидкость класса II с давлением пара, не превышающим 276 кПа (40 psia). при температуре 38 o C (100 o F) и температуре выше точки вспышки.

Напряжение (цепи). Наибольшая среднеквадратичная (эффективная) разность потенциалов между любыми двумя проводниками рассматриваемой цепи.

Некоторые системы, такие как 3-фазные 4-проводные, однофазные 3-проводные и 3-проводные постоянного тока, могут иметь различные цепи с различным напряжением.

Напряжение, номинальное. Номинальное значение, присвоенное цепи или системе с целью удобного обозначения ее класса напряжения (120/240 вольт, 480Y / 277 вольт, 600 вольт и т. Д.).

Фактическое напряжение, при котором работает схема, может отличаться от номинального в пределах диапазона, обеспечивающего удовлетворительную работу оборудования. (См. «Номинальное напряжение для электроэнергетических систем и оборудования (60 Гц)», ANSI C84.1-1977 и дополнение C84.1a-1980.)

Водонепроницаемость. Конструкция такова, что влага не проникает внутрь корпуса.

Всепогодный. Они сконструированы или защищены таким образом, чтобы воздействие погодных условий не мешало успешной работе.

Непромокаемое, непромокаемое или водонепроницаемое оборудование может соответствовать требованиям по защите от атмосферных воздействий, когда меняющиеся погодные условия, отличные от влажности, такие как снег, лед, пыль или экстремальные температуры, не имеют значения.

Кабельные каналы. Желоба из листового металла с откидными или съемными крышками для размещения и защиты электрических проводов и кабелей, в которых проводники укладываются на место после того, как кабельный канал был установлен как целостная система.

Что вызывает выход из строя розеток и переключателей?

Представьте, что вы только что переехали в свой новый дом и заняты распаковкой коробок и расстановкой мебели. Вы замечаете, что в вашей главной спальне нет верхнего света, поэтому вы решаете украсить пространство несколькими лампами.После того, как вы поставили все лампы на свои места, вы подключаете одну из них, включаете ее, и ничего не происходит. Предполагая, что виновата лампочка, вы включаете ее, но лампа все равно не включается.

Вы знаете, что проблема не в вашей лампе, потому что она отлично работала в вашем старом доме. Итак, вы начинаете проверять другие лампы в розетке, но и они не загораются. Это когда вы понимаете, что проблема не в ваших лампах или их лампочках, а в электрической розетке. Теперь есть ряд причин выхода из строя электрической розетки.

Распространенная проблема, с которой сталкиваются домовладельцы, — выход из строя розетки часто происходит из-за того, что к розетке одновременно подключено слишком много устройств. Однако выход из строя электрической розетки обычно вызван проблемами в электрической проводке. Но есть и другие причины выхода из строя электрической розетки, причины, которые могут быть устранены квалифицированными специалистами. Вот наиболее частые проблемы с электрическими розетками, с которыми сталкиваются домовладельцы.

Сработавшие автоматические выключатели

Сработавший автоматический выключатель обычно вызывается перегрузкой системы и является наиболее вероятной причиной обесточивания розетки.Итак, если прибор или устройство отказывается включаться после того, как вы подключили его к розетке, это первое, что нужно проверить. Но в целях безопасности не делайте этого самостоятельно. Вместо этого обратитесь за помощью к профессиональному электрику!

Если основная электрическая панель, установленная в вашем доме, старая, возможно, у вас перегорел предохранитель. Вы можете легко и недорого заменить перегоревший предохранитель, обратившись за помощью к профессионалу. Если у вас есть электрическая цепь, то все, что должен сделать ваш электрик для восстановления функции, — это включить и выключить выключатель, ведущий к неисправной розетке.

Как правило, о сработавших выключателях не стоит беспокоиться, поскольку срабатывание выключателя означает, что ваша электрическая система работает, чтобы предотвратить возгорание в вашем доме. Когда электрическая система становится перегруженной, прерыватель переключается, чтобы прекратить подачу энергии и предотвратить опасные электрические условия.

Однако, если автоматический выключатель продолжает отключаться от прибора, это означает, что в розетку, питающую прибор, не поступает достаточное напряжение. Для этого есть несколько решений, включая обновление вашей проводки, перераспределение цепей и модернизацию автоматического выключателя.Опять же, лучше всего убедиться, что эти действия выполняет профессиональный электрик.

Идентифицировать сработавший выключатель не так уж и сложно. Направляйтесь к своей главной электрической панели, и вы заметите, что переключатель полностью переведен в положение «выключено». Если переключатель не установлен в положение «выключено», надежно выключите его, а затем снова включите.

Несколько проводов под гайкой для проводов

Разъем для проводов, гайка для проводов, имеют одно основное назначение — удерживать все провода закрытыми и соединенными вместе.И это может быть только хорошо, поскольку никому не нужны оголенные провода. Для подключения проводов некоторые электрики используют гайки для проводов. Однако проволочные гайки предназначены только для покрытия проводов. Таким образом, их использование для любых других целей может вызвать проблемы с внутренней проводкой, что, в свою очередь, помешает правильной работе ваших электрических розеток.

Отключено GFCI

Большинство людей думают о серьезных или сложных проблемах с их электрической системой всякий раз, когда выходит из строя розетка. При этом они полностью игнорируют более простые причины проблемы.Пример простой причины неработающей или неправильно работающей розетки — сработавшие прерыватели цепи GFCI или замыкания на землю.

Отсутствие проверки статуса вашего GFCI при неисправной или неправильно работающей розетке — одна из самых серьезных ошибок, которые вы можете сделать. Еще раз, для обеспечения вашей безопасности не проверяйте GFCI самостоятельно. Вместо этого вызовите электрика. Являясь частью отдельных вилок, GFCI работает аналогично автоматическому выключателю. Например, при скачке напряжения GFCI отключит вилку.Как правило, для восстановления питания все, что нужно сделать электрику, — это нажать небольшую кнопку сброса на поверхности.

Теплая или искрящая розетка

Возможно, вы уже знаете это, но вам нужно беспокоиться о теплой или искрящей розетке. Как чрезмерно теплый выход, так и выход для искрообразования представляют собой серьезную опасность. Прежде чем снова подойти к розетке, выключите автоматический выключатель розетки. Затем отключите розетку. Мне не нужно повторять это, но не делайте этого самому и позвольте профессионалу сделать эту работу за вас.Существует вероятность того, что замена розетки — это единственное, что вам, возможно, придется сделать для восстановления функции.

Изношенные розетки

Как и все остальное, электрические розетки имеют срок годности. Некоторое время они будут выполнять свою функцию, но в конце концов придет время, когда они износятся. Изношенная электрическая розетка либо полностью перестанет работать, либо доставит вам много проблем. Итак, если розетка в вашем доме, которая использовалась в течение десяти или более лет, доставляет вам проблемы, вам следует заменить ее профессионально.

Если вам потребуется заменить розетки и выключатели, позвоните в Speedy Electric!

Электрические розетки, переключатели и коробки для дома и офиса

Электрические переключатели, розетки и коробки

Хотите установить электрические розетки или выключатели у себя дома, в офисе или на рабочем месте? Это место для всех ваших потребностей в настенном электрическом креплении. У нас есть множество электрических коробок, включая розетки, корпуса и медиа-коробки, а также необходимые монтажные пластины и кронштейны.Затем у нас есть приемники, которые входят в них: дуплексные стили, комбинации и даже варианты вращения. У нас также есть переключатели как в рокерном, так и в тумблерном стиле, не говоря уже о диммерах и датчиках присутствия.

При установке розеток и выключателей не забудьте настенную пластину! Доступно множество различных типов, в том числе настенные панели Keystone, A / V, Phone и Gang. На нашем сайте есть все!

Какая электрическая розетка вам подходит?

Вы когда-нибудь ходили в магазин на рынке за розетками, выключателями или коробками и просили указать направление к электрическим розеткам, думая, что это будет быстрая остановка на пути домой из продуктового магазина? Если так, то вы, вероятно, столкнулись с пугающе длинной стеной вариантов.Когда продавец блуждает прочь, а ваши продукты тают в багажнике вашей машины, вы думаете про себя: «Как я могу узнать, какой из них правильный?»
Мы все были там, поэтому мы хотели бы раскрыть немного тайны покупки электрических розеток. Помимо того, что вы взяли с собой свое старое устройство для замены — что неплохая идея, если вы довольны тем, что остается с той же моделью — мы здесь, чтобы развенчать некоторые распространенные различия в типах переключателей, розеток и коробок, чтобы сделать вашу жизнь приятной. немного проще.

Электрические переключатели
>
Электрические переключатели бывают самых разных стилей, и незнание опций может серьезно ограничить способ освещения дома, офиса или клиента! Например, у нас есть переключатели с подсветкой, которые легко размещаются в темноте. Есть переключатели датчиков присутствия, которые автоматически освещают комнату при обнаружении движения, что идеально подходит для офисной среды или любого другого места, где вы хотите убедиться, что свет включен, когда он должен быть выключен, а не должен.Когда безопасность и экономия энергии важны, вам следует проверить переключатель, который является датчиком присутствия с ночным освещением. Конечно, у нас также есть все основные тумблеры, диммеры и многое другое, чтобы удовлетворить ваши потребности.
Электрические розетки

Электрические розетки — это то же самое, что и электрические розетки. Розетки служат источником электричества — другими словами, это место, где что-то вставляется в стену. Хорошая новость в том, что они, конечно же, не универсальны! Мы предлагаем все, от простых дуплексных розеток питания до устройств, вращающихся на 360 градусов, и версий USB в соответствии с вашими потребностями.Кроме того, мы осознаем важность безопасности. Поэтому мы предлагаем множество моделей для защиты от риска возгорания и поражения электрическим током. Один адаптер розетки, который мы продаем, позволяет даже прижимать диваны и другую мебель к стене, не сжимая и не сгибая кабели и вилки.
Электрические коробки

Электрические коробки, как видно из названия, используются в качестве контейнера для электрических соединений, используются как для их сокрытия, так и для обеспечения их организованности и защиты от износа. Одна из наиболее полезных, которые мы находим, — это настенная монтажная пластина Erico Caddy Within Wall Mounting Plate, которая позволяет монтировать ее внутри стены, обеспечивая гладкую поверхность без зазоров на лицевых панелях.Это также ограничивает количество движений, что защищает кабельные линии от чрезмерного повреждения. Помимо коробок, мы предлагаем широкий выбор креплений и кронштейнов, чтобы упростить покупку вашей электрической розетки.

Как красить переключатели и розетки

Несколько недель здесь были сумасшедшие, но мы приближаемся к завершению ремонта нашей спальни.

За последние несколько недель он уже претерпел огромные изменения. Наши ранее неприятные полы были отшлифованы, и мы не только покрасили стены, но и покрасили двери, радиаторы и плинтусы (подробнее об этом скоро)!

После покраски повсюду в темный цвет одна вещь, которая действительно выделялась — и не в лучшем смысле — это ярко-белые розетки и выключатели света, поэтому я решил их тоже покрасить!

Должен признаться, я был немного не уверен в том, насколько хорошо будет работать покраска выключателей и розеток, но это оказалось намного лучше, чем я ожидал.

Я должен сказать, что мы думаем об этом только как о временном решении, и в конечном итоге мы хотели бы заменить все выключатели и розетки по всей квартире.

Учитывая, что наши нынешние чехлы — простые дешевые, мы решили, что нам нечего терять. И, давайте посмотрим правде в глаза, они не могли бы выглядеть намного хуже, не так ли?

Если вы думаете о покраске выключателей и розеток, вот как мы это сделали.

Это то, что вам понадобится для покраски выключателей и розеток:
Этот пост содержит партнерские ссылки.Мы рекомендуем только те продукты, которые любим и думаем, что вы тоже! Прочтите наш полный отказ от ответственности здесь. Включите JavaScript для просмотра содержимого

Вот как красить выключатели и розетки:

1. Снимите и очистите

Начните с удаления крышек со стены. Очевидно, что важно оставаться в безопасности, поэтому не забудьте сначала отключить электричество!

Затем тщательно очистите их от грязи и пыли и убедитесь, что они полностью высохли, прежде чем переходить к следующему шагу.

2. Грунтовка

При окраске пластика грунтование является наиболее важным этапом, так как оно обеспечивает хорошее сочетание гладкого пластика и краски.

Вот почему мы использовали грунтовку для травления, чтобы покрыть выключатели и розетки перед покраской. Ведь мы хотим, чтобы отделка была прочной!

Слегка опрыскайте крышки грунтовкой и дождитесь полного высыхания. Затем нанесите на них второй слой грунтовки.

3. Краска

Когда краска высохнет, можно, наконец, приступить к покраске крышек.

Как всегда при покраске, много тонких слоев намного лучше (и долговечнее), чем один толстый.

Мы трижды красили выключатели и розетки. После того, как каждый слой краски полностью высохнет, мы слегка отшлифовали покрытие с помощью мелкой наждачной бумаги перед нанесением следующего слоя краски.

4. Дать высохнуть

Очевидно, что вам нужно подождать, пока все высохнет, прежде чем снова прикрепить его к стене, но в этом случае это даже более важно, чем обычно.

Для полного высыхания краски требуется много времени (около 28 дней!), И до тех пор, пока покрытие не застынет, покрытие будет немного нежным.

Пока что наши окрашенные выключатели и розетки держатся очень хорошо, и на них нет ни царапин, ни потертостей.

Мне очень приятно, что я попробовал этот проект. Возможно, это не будет длиться вечно (мы поделимся обновлением через несколько месяцев), но они определенно выглядят намного лучше, чем белые переключатели, которые были раньше.

У нас еще есть несколько обновлений и улучшений в спальне, и мы поделимся полным раскрытием, как только соберем комнату!

Вы когда-нибудь пробовали красить выключатели и розетки? Вы думаете, мы сошли с ума, раскрашивая все в один цвет?

Если вам понравился этот проект, вы полюбите и эти!

Сохранить

Реконструкция 101: неожиданная привлекательность промывных электрических розеток

Розетки, разъемы для передачи данных и выключатели света — это бельмо на глазу дизайна интерьера.Наиболее распространенное решение — это путь наименьшего сопротивления: мы стараемся игнорировать их и их громоздкие накладки. Другие используют подход к макияжу и наряжают накладки, чтобы они гармонировали с фоном. Скрытие розеток и выключателей — еще один популярный вариант, но он не всегда возможен из-за кода, безопасности и удобства.

Что, если бы вместо этого мы могли сделать наши источники питания и органы управления почти невидимыми? Новое поколение продуктов делает это возможным. Извините, накладки, мы не будем скучать по вам.

Вверху: электрические розетки для скрытого монтажа Studio Oink от Ванкуверской светотехнической и дизайнерской компании Bocci для переоборудования таунхауса в округе Колумбия; см. Светлый рядный дом в европейском стиле в Вашингтоне, округ Колумбия. Фотография Мэтью Уильямса для Remodelista. Вверху: чего не хватает? В нью-йоркской кухне-лофте семьи Джеббиа, созданной архитекторами Fernlund + Logan, чистые белые шкафы и стены без крышек. Вместо этого электричество подается через розетки заподлицо, поставляемые Ванкуверской компанией Bocci, занимающейся освещением и дизайном.Фотография Мэтью Уильямса для Remodelista. Совершите полную экскурсию по кухне Jebbia в книге Remodelista и посмотрите ниже, чтобы подробно изучить торговые точки.

Что такое розетки и выключатели для скрытого монтажа?

Розетки для скрытого монтажа (включая переключатели, разъемы для передачи данных и клавиатуры) устанавливаются непосредственно в стены так, чтобы поверхность розетки была заподлицо, что устраняет необходимость в заглушках. Розетки для скрытого монтажа органично вписываются в окружающую обстановку: больше нет беспорядка на стенах.

Вверху: почти невидимая розетка Trufig для скрытого монтажа.Вверху: привлекательность камуфляжа: Trufig также может создавать решения для скрытого монтажа (некоторые из них расписаны вручную), которые легко сочетаются с архитектурной отделкой, такой как мрамор.

Где можно использовать розетки для скрытого монтажа?

Их можно разместить в любом месте, где могла бы быть обычная розетка в помещении, и, благодаря своему тонкому профилю, они менее ограничены, чем другие розетки с эстетической точки зрения.

Обновлено: 07.10.2021 — 05:05

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
