Соленоидные (электромагнитные) клапаны для компрессоров — цена, фото, технические характеристики, инструкция
Электромагнитные или соленоидные клапаны производства Burkert нашли широкое применение для регулировки, отсечения и распределения агрессивных и нейтральных газов, жидкостей и пара, независимо от давления и температуры.
Эта компания считается лидером в области производства электромагнитных клапанов, также она входит в число немногих фирм, которые предлагают весь спектр компонентов и оборудования для регулирования, измерения и управления. Ассортимент продукции широк: пневматические, электромагнитные, отсечные и регулирующие клапаны, датчики, сенсоры, пневмораспределители, преобразователи и многое другое.
Клапаны прямого действия для высокотемпературных потоков
2/2-ходовой нормально закрытый электромагнитный клапан Burkert 0255 прямого действия на давление до 100 бар и температуру до +180С. Электромагнитный клапан 0255 применяется для нейтральных и агрессивных жидкостей и газов, также и для пара.
Технические характеристики:
Условный проход — 1-6 мм
Материал корпуса — латунь, нержавеющая сталь
Уплотнение — FKM, PTFE (другие по заказу)
Температура среды — -40…+180 (PTFE), -10…+130 (FKM), 0…+40/+55 (PVC/PVDF)
Температура окружающей среды — макс. +55
Режим работы — непрерывный
Питание — через разъем 2508 +/- 10%
Класс защиты — IP65
Время срабатывания — открытие/закрытие 20/80 — 20/30 мсек. VDC 1000-4000 мс 10/20 — 20/30 мсек VAC
Потребление — 35-40 ВА при пуске 16/10AC, 12 Вт раб.
Электромагнитные клапаны прямого действия для газов и жидкостей. Седло из нержавеющей стали исключает возможность коррозии. Модель 255 по запросу выпускается до +250 градусов. Широкий спектр применения: горячая вода, пар, гидравлические масла и пр. Используются в парогенераторах, стерилизаторах, автоклавах, теплообменниках и пр.
| Циклическая функция | Порт подкл. | Проход (мм) | Расход (м3/ч) | Корпус | Питание, В/Гц | ||
| 24 VDC | 230 VAC | ||||||
| PTFE — уплотнение, 2/2 — ходовой. норм. закрытый | Заказные номера | ||||||
| G1/4 | 1 | 0.03 | 0-100 | латунь | 058360 | 067692 | |
| G1/4 | 3 | 0.25 | 0-10/16 | латунь | 052872 | 046865 | |
| G1/4 | 4 | 0. 5 |
0-4/10 | латунь | 058796 | 053188 | |
| G3/8 | 5 | 0.65 | 0-2/6 | латунь | 020664 | 050880 | |
| PTFE — уплотнение, 2/2 — ходовой. норм. закрытый | Заказные номера | ||||||
| G1/4 | 1 | 0.03 | 0-100 | сталь | 018004 | 019862 | |
| G1/4 | 3 | 0.25 | 0-10/16 | сталь | 021554 | 061010 | |
| G1/4 | 5 | 0.65 | 0-2/6 | сталь | 125097 | 025250 | |
| G1/2 | 4 | 0.5 | 0-4/10 | сталь | 065684 | 054473 | |
PTFE — уплотнение, 3/2 — ходовой. норм. закрытый |
Заказные номера | ||||||
| 2 | 0.11 | 0-14 | латунь | 062188 | 049025 | ||
| G1/4 | 3 | 0.2 | 0-8 | латунь | 052665 | 054885 | |
| G1/4 | 4 | 0.4 | 0-5 | латунь | 052078 | 058403 | |
| PTFE — уплотнение, 3/2 — ходовой. норм. закрытый | Заказные номера | ||||||
| G1/4 | 4 | 0.4 | 0-5 | сталь | нет | 021253 | |
Габаритные размеры клапана, мм
Миниатюрный клапан прямого действия
Электромагнитный клапан прямого действия для нейтральных газов и жидкостей, солевых и слабоагрессивных растворов (нержавейка), пара (PTFE/графит).
Применяется для отсечения, дозирования и распределения потоков. Допустимо использование на технический вакуум. Комбинируется на плитах группового монтажа с клапанами 6014-C.
Технические характеристики:
Условный проход — 2-6 мм
Материал корпуса — латунь, нержавеющая сталь (по заказу)
Уплотнение — FKM, PTFE/графит (EPDM по заказу)
Температура окружающей среды — макс. +55
Режим работы — непрерывный
Питание — через разъем 2508 +/- 10%
Класс защиты — IP65
Время срабатывания — открытие/закрытие 20 — 30 мсек. (1000 циклов в сек, при 5W катушке 60/30%)
Потребление — 24 ВА при пуске, 17AC, 8 Вт раб.
| Циклическая функция | Порт подкл. | Проход (мм) | Расход (м3/ч) | Корпус | Питание, В/Гц | ||
| 24 VDC | 230 VAC | ||||||
| FKM — уплотнение | Заказные номера | ||||||
| G1/8 | 2 | 0. 12 |
0-12/25 | латунь | 134237 | 134239 | |
| G1/4 | 2 | 0.12 | 0-12/25 | латунь | 137537 | 137540 | |
| flange | 2 | 0.12 | 0-12/25 | латунь | 134244 | 134247 | |
| G1/4 | 3 | 0.23 | 0-6/10 | латунь | 125301 | 125304 | |
| G1/4 | 4 | 0.3 | 0-1.5/4 | латунь | 125306 | 125309 | |
| G3/8 | 4 | 0.3 | 0-2.5/6 | латунь | 134252 | 134255 | |
| G3/8 | 6 | 0.55 | 0-0.75/2.5 | латунь | 134256 | 134259 | |
| FKM — уплотнение | Заказные номера | ||||||
| G1/8 | 2 | 0. 12 |
0-12/25 | сталь | 134233 | 134236 | |
| G1/4 | 2 | 0.12 | 0-12/25 | сталь | 137533 | 137536 | |
| flange | 2 | 0.12 | 0-12/25 | сталь | нет | нет | |
| G1/4 | 3 | 0.23 | 0-6/10 | сталь | 125317 | 126084 | |
| G1/4 | 4 | 0.3 | 0-1.5/4 | сталь | 125318 | 125320 | |
| G3/8 | 4 | 0.3 | 0-2.5/6 | сталь | 135434 | 135437 | |
| G3/8 | 6 | 0.55 | 0-0.75/2.5 | сталь | 135438 | 135441 | |
Габаритные размеры клапана с резьбой, мм
Ждем Ваших звонков по телефонам: (495) 665-73-53 или (495) 589-68-15 или через почту info@aerocompressors.
ru.
Мы поможем подобрать нужный Вам товар!
Соленоидный клапан (клапан электромагнитный) 2W21 Соленоидный клапан (клапан электромагнитный) нормально закрытый. Срабатывание при нулевом давлении.
Подробнее… Соленоидные клапана (8 Мб) | |
Соленоидный клапан (клапан электромагнитный) 2W21F Соленоидный клапан (клапан электромагнитный) фланцевый. Срабатывание при нулевом давлении.
Подробнее… Соленоидные клапана (8 Мб) | |
Соленоидный клапан (клапан электромагнитный) 2W31 Соленоидный клапан нормально закрытый прямого действия с диафрагмой
Подробнее… Соленоидные клапана (8 Мб) | |
Соленоидный клапан (клапан электромагнитный) YCD21 Соленоидный клапан (клапан электромагнитный) нормально закрытый.
Подробнее… Соленоидные клапана (8 Мб) | |
Соленоидный клапан (клапан электромагнитный) YCD21F Соленоидный клапан (клапан электромагнитный) нормально закрытый.
Подробнее… Соленоидные клапана (8 Мб) | |
Соленоидный клапан (клапан электромагнитный) YCWS1 Соленоидный клапан (клапан электромагнитный) на пищевые жидкости, нормально закрытый:
Подробнее… Соленоидные клапана (8 Мб) | |
Соленоидный клапан (клапан электромагнитный) YCWS2 Соленоидный клапан (клапан электромагнитный) на пищевые жидкости, нормально закрытый.
Подробнее… Соленоидные клапана (8 Мб) | |
Соленоидный клапан (клапан электромагнитный) YCDF11 Соленоидный клапан (клапан электромагнитный) нормально закрытый.
Подробнее… Соленоидные клапана (8 Мб) | |
Соленоидный клапан (клапан электромагнитный) YCDF Соленоидный клапан (клапан электромагнитный) нормально закрытый.
Подробнее… Соленоидные клапана (8 Мб) | |
Соленоидный клапан (клапан электромагнитный) YCL11 Соленоидный клапан нормально закрытый непрямого действия с диафрагмой с минимальным энергопотреблением 2 Вт :
Подробнее… Соленоидные клапана (8 Мб) | |
Клапан (клапан электромагнитный) с реле времени YCST11 Клапан нормально закрытый для автоматической промывки трубопровода, укомплектован реле времени, с возможностью задания :
Подробнее… Соленоидные клапана (8 Мб) | |
Клапан (клапан электромагнитный) YCST21 Клапан нормально закрытый для автоматической промывки трубопровода, укомплектован реле времени, с возможностью задания:
Подробнее… Соленоидные клапана (8 Мб)
| |
Соленоидный клапан (клапан электромагнитный) YCSM31 Соленоидный клапан (клапан электромагнитный) нормально закрытый прямого действия с поршнем.
Подробнее… Соленоидные клапана (8 Мб) | |
Соленоидный клапан (клапан электромагнитный) YCSM41 Соленоидный клапан (клапан электромагнитный) нормально закрытый прямого действия с поршнем .
Подробнее… Соленоидные клапана (8 Мб) | |
Соленоидный клапан (клапан электромагнитный) ZCT21 Соленоидный клапан (клапан электромагнитный) нормально закрытый непрямого действия с поршнем.
Подробнее… Соленоидные клапана (8 Мб) | |
Соленоидный клапан (клапан электромагнитный) 2L Соленоидный клапан (клапан электромагнитный) нормально закрытый непрямого действия с поршнем.
Подробнее… Соленоидные клапана (8 Мб) | |
Соленоидный клапан (клапан электромагнитный) ZCZ11F Cоленоидный клапан нормально закрытый фланцевый непрямого действия.
Подробнее… Соленоидные клапана (8 Мб) | |
Соленоидный клапан (клапан электромагнитный) YCP31 Соленоидный клапан (клапан электромагнитный) нормально закрытый непрямого действия.
Подробнее… Соленоидные клапана (8 Мб) | |
Соленоидный клапан (клапан электромагнитный) YCP31F Соленоидный клапан фланцевый непрямого действия с диафрагмой.
Подробнее… Соленоидные клапана (8 Мб) | |
Соленоидный клапан (клапан электромагнитный) YCPS31 Соленоидный клапан (клапан электромагнитный) нормально закрытый прямого действия с поршнем.
Подробнее… Соленоидные клапана (8 Мб) | |
Соленоидный клапан (клапан электромагнитный) YCPS31F Соленоидный клапан (клапан электромагнитный) нормально закрытый прямого действия с поршнем.
Подробнее… Соленоидные клапана (8 Мб) | |
Соленоидный клапан (клапан электромагнитный) YCPG11 Соленоидный клапан (клапан электромагнитный) нормально закрытый непрямого действия с поршнем на сверхвысокие Tº до 300ºС.
Подробнее… Соленоидные клапана (8 Мб) | |
Соленоидный клапан (клапан электромагнитный) YCPG11F Соленоидный клапан (клапан электромагнитный) нормально закрытый непрямого действия с поршнем на сверхвысокие Tº до 300ºС.
Подробнее… Соленоидные клапана (8 Мб) | |
Соленоидный клапан (клапан электромагнитный) YCP31-04T Соленоидный клапан (клапан электромагнитный) прямого действия, нормально закрытый.
Подробнее… Соленоидные клапана (8 Мб) | |
Соленоидный клапан (клапан электромагнитный) YCG31 Соленоидный клапан (клапан электромагнитный) нормально закрытый трехходовой 3/2 клапан.
Подробнее… Соленоидные клапана (8 Мб) | |
Соленоидный клапан (клапан электромагнитный) 5515А Соленоидный клапан (клапан электромагнитный) трехходовой 3/2 клапан, прямого действия с поршнем.
Подробнее… Соленоидные клапана (8 Мб) | |
Соленоидный клапан (клапан электромагнитный) 5503 Соленоидный клапан (клапан электромагнитный) нормально закрытый, прямого действия с поршнем.
Подробнее… Соленоидные клапана (8 Мб) | |
Соленоидный клапан (клапан электромагнитный) 5505 Соленоидный клапан (клапан электромагнитный) нормально закрытый, прямого действия с поршнем.
Подробнее… Соленоидные клапана (8 Мб) | |
| Соленоидный клапан (клапан электромагнитный) 5515 Соленоидный клапан(клапан электромагнитный) 5515 нормально закрытый прямого действия с поршнем.
Подробнее… Соленоидные клапана (8 Мб)
|
Соленоидный клапан (клапан электромагнитный) 5523 Соленоидный клапан(клапан электромагнитный) 5523 нормально закрытый прямого действия с поршнем.
Подробнее… Соленоидные клапана (8 Мб) | |
Соленоидный клапан (клапан электромагнитный) 5524 Соленоидный клапан(клапан электромагнитный) нормально закрытый прямого действия с поршнем.
Подробнее… Соленоидные клапана (8 Мб) | |
Соленоидный клапан (клапан электромагнитный) 5525 Соленоидный клапан(клапан электромагнитный) 5525 нормально закрытый прямого действия с поршнем.
Подробнее… Соленоидные клапана (8 Мб) | |
Соленоидный клапан (клапан электромагнитный) 5531 Соленоидный клапан(клапан электромагнитный) 5531 нормально закрытый прямого действия с поршнем.
Подробнее… Соленоидные клапана (8 Мб) | |
Соленоидный клапан (клапан электромагнитный) 5545 Соленоидный клапан(клапан электромагнитный) 5545 нормально закрытый прямого действия с поршнем.
Подробнее… Соленоидные клапана (8 Мб) | |
Соленоидный клапан (клапан электромагнитный) YCh21 Соленоидный клапан(клапан электромагнитный) нормально закрытый непрямого действия с диафрагмой на сверхвысокое давление до 5МПА.
Подробнее… Соленоидные клапана (8 Мб) | |
Соленоидный клапан (клапан электромагнитный) YCh41 Соленоидный клапан YCh41 нормально закрытый прямого действия с поршнем на свервысокие давления до 10 МПА.
Подробнее… Соленоидные клапана (8 Мб) | |
Соленоидный клапан (клапан электромагнитный) YCFP11 Соленоидный клапан YCh41 нормально закрытый прямого действия с изолированной диафрагмой на агрессивные среды.
Подробнее… Соленоидные клапана (8 Мб) | |
Соленоидный клапан (клапан электромагнитный) YCFP21 Соленоидный клапан (клапан электромагнитный) нормально закрытый прямого действия с изолированной диафрагмой на агрессивные среды.
Подробнее… Соленоидные клапана (8 Мб)
| |
Соленоидный клапан (клапан электромагнитный) с мембраной YCK21 Соленоидный клапан (клапан электромагнитный) нормально закрытый прямого действия с диафрагмой на вакуум.
Подробнее… Соленоидные клапана (8 Мб) | |
Соленоидный клапан (клапан электромагнитный) с мембраной YCK31 Соленоидный клапан (клапан электромагнитный) YCK31 прямого действия нормально закрытый, с мембраной, может быть использован в вакуумных системах.
Подробнее… Соленоидные клапана (8 Мб) | |
Клапан соленоидный электромагнитный ZCM Соленоидный клапан (клапан электромагнитный) нормально закрытый прямого действия с диафрагмой.
Подробнее… Соленоидные клапана (8 Мб) | |
Соленоидный клапан (клапан электромагнитный) YCD61 Соленоидный клапан(клапан электромагнитный) YCD61 нормально закрытый прямого действия с диафрагмой.
Подробнее… Соленоидные клапана (8 Мб) | |
Соленоидный клапан (клапан электромагнитный) YCXF Соленоидный клапан(клапан электромагнитный) нормально закрытый для противопрожарных систем.
Подробнее… Соленоидные клапана (8 Мб) | |
Соленоидный клапан (клапан электромагнитный) MCF11 Соленоидный клапан (клапан электромагнитный) нормально закрытый прямого действия с диафрагмой.
Подробнее… Соленоидные клапана (8 Мб) | |
Соленоидный клапан (клапан электромагнитный) YMF Соленоидный клапан (клапан электромагнитный) нормально закрытый прямого действия с диафрагмой.
Подробнее… Соленоидные клапана (8 Мб) | |
Соленоидный клапан (клапан электромагнитный) AMF Соленоидный клапан (клапан электромагнитный) нормально закрытый прямого действия с диафрагмой.
Подробнее… Соленоидные клапана (8 Мб) | |
Соленоидный клапан (клапан электромагнитный) YC-1000 под пайку Соленоидный клапан(клапан электромагнитный) нормально закрытый для систем охлаждения в рефрижераторах.
Подробнее… Соленоидные клапана (8 Мб) | |
Соленоидный клапан (клапан электромагнитный) YC-1000 резьбовой Соленоидный клапан(клапан электромагнитный) нормально закрытый для систем охлаждения в рефрижераторах.
Подробнее… Соленоидные клапана (8 Мб) | |
Соленоидный клапан (клапан электромагнитный) 2W12 Соленоидный клапан(клапан электромагнитный) нормально открытый прямого действия с диафрагмой.
Подробнее… Соленоидные клапана (8 Мб) | |
Соленоидный клапан (клапан электромагнитный) 2W12F Соленоидный клапан(клапан электромагнитный) нормально открытый прямого действия с диафрагмой.
Подробнее… Соленоидные клапана (8 Мб) | |
Соленоидный клапан (клапан электромагнитный) YCD22 Соленоидный клапан (клапан электромагнитный) нормально открытый.
Подробнее… Соленоидные клапана (8 Мб) | |
Соленоидный клапан (клапан электромагнитный) YCSM12 Соленоидный клапан(клапан электромагнитный) YCSM12 нормально открытый прямого действия с поршнем.
Подробнее… Соленоидные клапана (8 Мб) | |
Соленоидный клапан (клапан электромагнитный) YCP32 Соленоидный клапан(клапан электромагнитный) нормально открытый непрямого действия с поршнем.
Подробнее… Соленоидные клапана (8 Мб) | |
Соленоидный клапан (клапан электромагнитный) YCP32F Соленоидный клапан(клапан электромагнитный) нормально открытый непрямого действия с поршнем.
Подробнее… Соленоидные клапана (8 Мб) | |
Соленоидный клапан (клапан электромагнитный) YCh22 Соленоидный клапан(клапан электромагнитный) нормально открытый непрямого действия с диафрагмой на сверхвысокое давление до 5 МПА.
Подробнее… Соленоидные клапана (8 Мб) | |
Соленоидный клапан (клапан электромагнитный) YCSM52 Соленоидный клапан(клапан электромагнитный) нормально открытый прямого действия.
Подробнее… Соленоидные клапана (8 Мб) | |
Соленоидный клапан (клапан электромагнитный) YCD62 Соленоидный клапан(клапан электромагнитный) нормально открытый прямого действия с диафрагмой.
Подробнее… Соленоидные клапана (8 Мб) | |
Реле времени РВК Реле времени циклическое РВК для любых устройств с DIN коннектором.
Подробнее… Соленоидные клапана (8 Мб) | |
Соленоидный клапан AR-2W41. Рабочая среда: вода, горячая вода, воздух, масла, инертные газы, спирт. Материалы: корпуса – латунь; уплотнения – VITON. Рабочая температура клапана для уплотнения: VITON: −10. Рабочее давление: 0,0…0,8 МПа. Присоединение: резьбовое ⅜», ½», ¾», 1″. Ду, мм: 12, 15, 20, 25. Питание: =12 В, =24 В; ~24 В, ~110 В, ~220 В. Катушка: S91H, 20 ВА (AC), 14 Вт (DC), IP65. Подробнее…
| |
Клапан AR-YCA21 соленоидный нормально закрытый непрямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе
Подробнее.
| |
Клапан соленоидный AR-YCA11 нормально закрытый непрямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе
Подробнее….
|
..1,0 МПа, срабатывание при «0» давлении.
03МПа … 1.0MПa.
0MПa …1.0MПa.
03MПa …1.0MПa.
0MПa … 1.6MПa.
.. 1.6MПa.
0MПa … 1.0MПa.
03МПа … 1.0MПa.
..+120°С.
…3 как работает электроклапан. Применение и монтаж соленоидного вентиля (клапана)
Любая электрическая машина работает благодаря наличию многих специальных деталей.
Предлагаем рассмотреть, что такое нормально закрытый соленоидный клапан, его принцип действия и где его купить.
Общие сведения
Электромагнитный соленоидный водяной или газовый клапан – это электромеханическое устройство, предназначенное для контроля потока жидкости или газа в приборах мощностью до v308 (EV220B, Tecofi, Castel, ESM, EVR, GBP, GBV, NBR, PARKER, SCE, SYDZ, АКПП, КСВМ, ЗСК, ИСП, Burkert, КСП). Данный клапан управляется с помощью электрического тока, который пропускает катушка. При подаче тока, создается магнитное поле и заставляет двигаться поршень внутри катушки. В зависимости от конструкции, поршень откроется при подаче электричества, либо закроется пропускной кран. Когда ток перестанет поступать катушке клапана, он вернется к своему обычному состоянию.
Фото – Соленоидный клапан danfossМеханизмы бывают :
- прямого и непрямого типа действия;
- вакуумный, гидравлический, пневматический клапан;
- 2-, 3-, много-ходовой.
Электрические клапаны прямого действия открывают и закрывают отверстие внутри клапана. В опытно-управляемых клапанах (их еще называют запорный прибор), поршень, открывает и закрывает отверстие. В клапанах высокого давления (к примеру, фланцевый клапан) используются поршни и специальные уплотнители, которые контролируют состояние отверстия.
Видео: соленоидные клапаны Danfoss
Описание конструкции стандартного устройства
Наиболее простой соленоидный электромагнитный клапан имеет два порта: на входе и выходе. Дополнительно может быть три или более портов.
Фото – Конструкция соленоидного клапанаВода или газ поступает через входное отверстие (2). Любое вещество должно проходить через отверстие бака (9), прежде чем поступить в выходное отверстие (3). Выходное отверстие закрыто поршнем (7).
Электроклапан на фото выше – это нормально закрытый соленоидный электромагнитный клапан типа ASCO, ТОРК или Данфосс (Danfoss). Работает он следующим образом: данные устройства соединены с пружиной (8), которая давит на поршень против открытия проходного сечения.
Уплотнительный материал на кончике поршня содержит защиту (прокладку) от попадания в отверстия воды или газа, до тех пор, пока поршень поднимается с помощью электромагнитного поля, создаваемого катушки. Схема демонстрирует работу стандартного.

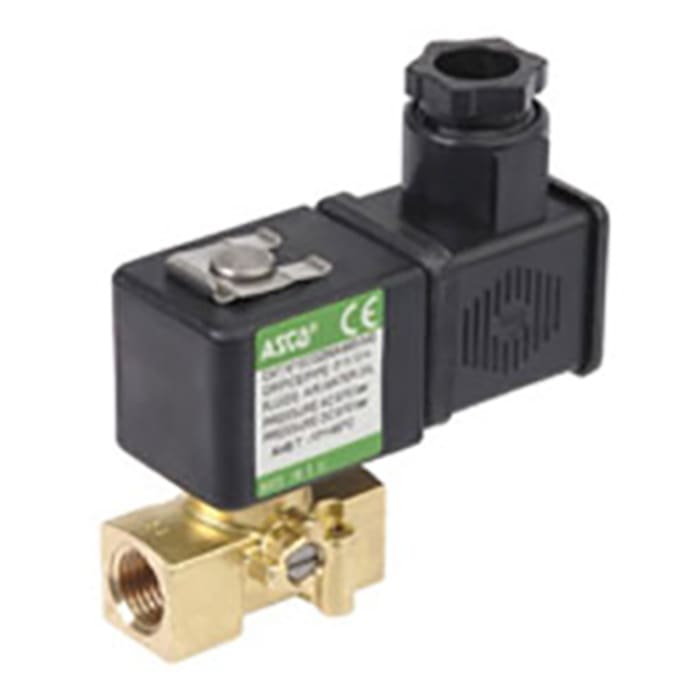

Фото – Соленоидный клапан
Есть много вариаций конструкции клапана. Обычные клапаны могут иметь множество портов и поршней. Двухходовой клапан непрямого действия (обратный) имеет 2 порта – EV1140, ДУ50, ДУ32, ДУ100, ДУ15, ДУ25, серия РУ16; если клапан открыт, два порта подключены и жидкость перемещается между ними; если клапан закрыт, то порты находятся в изоляции. Если клапан открыт, то соленоид не под напряжением, затем клапан называется нормально разомкнутый (Н.Р.). Аналогично, если клапан закрыт, то соленоид не под напряжением, такой клапан называется нормально замкнутый, скажем, YCD21, YCPS31, YCWS1. Есть также трех портовые и более сложных конструкций устройства, у них обозначение имеет вид 30 (3, 33, и т.д.). Трехходовой клапан имеет 3 порта для управления электроприводом; он соединяет один порт, либо два из них (как правило, порт поступления и выхлопной канал).
Небольшой электромагнитный клапан можете создать ограниченную силу. Примерное соотношение между необходимыми электромагнитными силами Fs, давлением жидкости P и площадью отверстия A для клапана прямого действия имеет значение:
Fs = P*A = P*pi *d 2 / 4
Где d – диаметр отверстия.
В некоторых электромагнитных клапанах электромагнитные силы действуют непосредственно на главную арматуру. Другие используют небольшие, полные электромагнитные клапаны, известные как пилотируемые. Пилотируемые клапаны требуют гораздо меньше энергии, но они намного медленнее. Такие соленоиды, как правило, нуждаются в полной мощности все время, чтобы полностью открыться и удерживать такое положение.
Конструкция и назначение пилотируемого клапана
Газовый отсечной пилотный клапан SCE238A002 (200 бар), Немен, VIKING, SPOOL, JOUCOMATIC, ЭВЕЛЕН, SMART TORK, состоит из двух основных частей: пропускного устройства и клапана прямого действия. Пропускной механизм преобразует электрическую энергию в механическую, которая, в свою очередь, открывает или закрывает деталь.
В клапане прямого действия осуществляется управление потоком жидкости или газа.
Электромагнитные клапаны могут использовать металлические пломбы или резиновые уплотнители, также его легко контролировать. Пружина используется для хранения клапана нормально разомкнутым или сомкнутым, в то время, когда он не используется.
Вода под давлением поступает в камеру. Входное отверстие представляет собой эластичную мембрану, а над ней расположена пружина, толкающая её вниз. Диафрагма имеет отверстие, проходящее через центр, оно позволяет контролировать количество воды, зачастую пропускается очень малая часть. Эта вода заполняет полости на другой стороне диафрагмы, так что давление одинаково по обе стороны клапана.
После того, как диафрагма закрывается клапаном, давление на выходе дна уменьшается, и большее давление держит клапан закрытым. Таким образом, пружина не имеет отношения к закрытию или открытию клапана.
Если ток проходит через мембранный соленоид, вода в камере вытекает через прямой проход быстрее, чем пополняется камера.
Входящее давление поднимает диафрагму.
Когда соленоид снова выключается, проход закрыт пружиной, нужно очень мало сил, чтобы толкнуть диафрагму вниз, главный клапан снова закрывается. На практике часто отсутствует отдельная пружина; эластомера диафрагмы адаптирована так, что работает, как собственный источник, в основном в закрытой форме.
Фото – Соленоидные клапаны SiraiИз объяснения видно, что этот тип клапана зависит от перепада давления между входом и выходом, так как для его работы давление на входе должно быть всегда больше, чем давление на выходе. Если давление на выходе, по любой причине, выше входного, клапан слишком быстро откроется, чтобы этого не допустить разница размеров должна быть не больше половины дюйма.
Для усиления давления часто используется пластиковый уплотнитель, который закрепляется в районе входящего отверстия.
Способ подключения у каждого прибора немного отличается, поэтому очень рекомендуем при покупке прочитать сертификат, проверить паспорт определенной модели.
Инструкция подробно описывает монтаж каждого отдельного клапана.
Область применения
Область применения напрямую зависит от материала клапаны. Деталь, основной материал которой латунь, не применяется в агрессивных средах, скажем, для контроля дизельного топлива, жидкости с кислотной основой.
Электромагнитные клапаны используются в для контроля гидравлики и пневматических систем, для управления цилиндрами или крупных промышленных клапанов с большим диаметром.

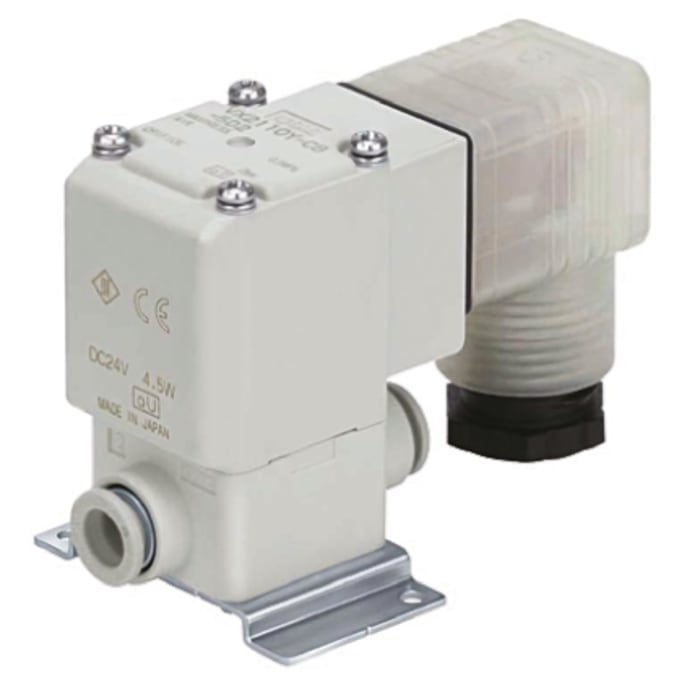

Фото – Двухходовой соленоидный клапанЧаще всего производство использует клапан для механизмов и устройств, где необходимо ограниченное поступление воды, газа, воздуха, т.д. – стиральная машина, посудомоечная установка, контроль системы отопления. Импульсный клапан двойного типа действия используется как устройство для подачи воздуха и воды в стоматологических кабинетах, для полива земли, подпитки разнообразных приборов при помощи дизтоплива, контроля работы машины с газовой мини-установкой и даже для холодильника.
Обзор цен
Купить соленоидный воздушный, дренчерный или газовый клапан мощностью до 380 вольт в России, Украине, Беларуси, можно в любом специализированном магазине. Вы найдете устройства такого типа: фреона, Хонда, СВМ, CEME (СЕМЕ), СКН для разнообразных установок. Каждый производитель предлагает свой прайс-лист, мы собрали средние цены на клапаны производства России, Италии, Германии и стран СНГ:
Все фирмы предоставляют гарантию на свою продукцию год, продажа осуществляется в официальных дилерских магазинах.
Большая часть современных водопроводных запорных арматур функционирует за счет вложения человеком физического труда. Трубопровод перекрывают способом поворота крана либо клапана. Однако в хитроумных системах такой метод проверки объективно считается медленным, сложным и неудобным. Монтаж базовых электроприводов не всегда оправдан, потому что обходится очень дорого. Подобную трудность можно преодолеть, если на участке установить клапан соленоидный.
Для чего он необходим
Электромагнитные вентили широко применяются в системах водоподготовки, подачи холодной воды в экструдерах, снабжения работы парогенераторов и котельных объектов, соединения разных сред, а также для наполнения и опустошения сосудов с системами автоматического управления.
Использование таких установок делает технологическую процедуру более удобной и надежной.
Особенности
Соленоидный клапан представляет собой маленькую конструкцию, которая действует за счет электромагнитных напряжений. У простых запорных арматур устройство совсем легкое, и состоит оно из небольшого элемента, который перекрывает поток. Такой составляющей может быть шар с пробоиной либо диск. Но для закрытия трубопровода следует повернуть дополнительную ручку на кране, тогда как соленоидные установки требуется лишь подключить к электричеству, а все остальное они произведут самостоятельно.
Назначение
Особенность работы такого прибора понятна и проста. Во внутренней части механизма имеется катушка, которая реагирует на электромагнитные толчки. При действии на нее электромагнитного поля она дает напряжение на маленький плунжер. Запорная часть вжимается поршнем или простым устройством из нескольких пружинок, как пластиковая труба. Процесс определенной работы зависит от того, какой клапан соленоидный будет вмонтирован.
В одном оборудовании при подаче электричества закрепляющий диск приподнимается, а в другом, совсем наоборот, опускается для полного перекрытия потока.
Принцип работы
Особенность действия данной установки — несложность и производительность. В сравнении с громоздкими кранами, имеющими электроприводы, этот прибор нуждается в минимальном приложении человеческих усилий. Просто достаточно подать короткий электрический толчок, чтобы клапан соленоидный электромагнитныйначал свою работу. По этой причине аналогичное устройство применяется в непростых системах трубопроводов. К примеру, в фармакологической либо химической промышленности, где нужно обладать правами, чтобы распоряжаться всеми процедурами с четкостью до секунды.
Преимущества клапанов
Существует, конечно, немало плюсов таких приборов, а именно:
- практичность;
- функциональность;
- возможность точно следить за всеми процессами и настраивать порядок системы;
- надежность;
- отсутствие трудностей с установкой;
- сравнительная легкость конструкции.
Недостатки
Однако, помимо достоинств, клапан (соленоидный) имеет еще и минусы:
- требуется подключение прибора к электричеству;
- стоимость такой установки порядком выше средней цены простой запорной арматуры;
- при неверном использовании деталь способна поломаться.
Характеристики
Электромагнитные клапаны выпускают в разных вариантах. Каждая дополнительная разновидность определена для осуществления тех или иных целей. По качествам работы их разделяют на несколько видов.
Виды
По типу устройства клапаны бывают:
- простые на полипропиленовые трубы, имеющие 2 входа и являющиеся стереотипной запорной арматурой;
- трехходовые — выполняющие предназначение смесителя, так как отличаются 3 входами и могут их проверять;
- комбинированные модели являются самыми сложными установками с ненормированными характеристиками и механизмами (делят такие изделия по классу рабочей среды и монтируют в системы определенных функций по заказу).
На заметку
Самый востребованный и популярный — это клапан соленоидный электромагнитный для воды. Он же является и самым дешевым. Более дорогие экземпляры можно использовать с нефтью, агрессивной химией, бензином, газом и другими веществами.
Немаловажной характеристикой такого устройства считается нижний и внешний диаметр. Эти цифры указываются в дюймах либо миллиметрах. Дюймовое определение устанавливают двумя показателями. К примеру, закрытый клапан (соленоидный) ¾ дюйма в диаметре пригоден для труб с такими же параметрами. При счете в миллиметрах можно заметить, что эта установка обладает диаметром по высоте 19-20 мм.
– это электромеханические управляющие устройства, используемые для контроля и управления потоком различных сред, таких например, как вода или газ, а также многих других. Электромагнитным клапан называется потому, что для активации управляющего устройства используется электромагнитная катушка (соленоид).
Как работает электромагнитный клапан?
Когда возникает нужда в перекрытии потока среды (закрытии клапана) с управляющего устройства на электромагнитную катушку подается электрическое напряжение. Под действием электричества сердечник опускается, (или поднимается — в зависимости от конструкции клапана), и перекрывает поток среды. Когда напряжение пропадает, сердечник возвращается в исходное состояние.
В чем заключаются преимущества и недостатки электромагнитного клапана?
Применение электромагнитных клапанов.
Электромагнитные клапаны используются в различных отраслях промышленности. Они используются в машиностроении, химической и нефтегазовой промышленности, системах очистки, холодильном оборудовании, системах центрального отопления, системах автоматического пожаротушения и многих других областях
Виды электромагнитных клапанов и их механизмов работы
В зависимости от состояния клапана до подачи на него напряжения, клапаны делятся на нормально закрытые клапаны, и нормально-открытые клапаны. Нормально-закрытые клапаны в нерабочем состоянии закрыты, а при подаче напряжения – открываются. Нормально-открытые клапаны открыты в рабочем состоянии, и закрываются при подаче напряжения.
В зависимости от степени воздействия на поток, клапаны могут быть отсечными – они используются тогда, когда нужно мгновенное перекрытие потока, например при возможной аварии, и регулирующими – они предназначены для постепенного изменения мощности потока, а также для их смешивания
По способу подключения к трубопроводу, клапаны могут быть муфтовыми (крепится при помощи резьбового соединения), фланцевыми (с использованием фланцев), межфланцевыми (клапан находится между фланцами, стягивающихся специальными шпильками) и приварными (присоединеие осуществляется при помощи электросварки)
По характеру действия клапаны бывают одноходовые, двухходовые, трехходовые, и четырехходовые,
Механизмов работы таких клапанов тоже два:
- Прямого действия, использующийся на небольших расходах – то есть, регулировка происходит исключительно при подаче напряжения на катушку и приведению в движение сердечника;
- Пилотного действия, использующийся на больших расходах – подача напряжения воздействует на пилотный, а открытие основного клапана происходит посредством использования энергии потока воды. Такой механизм работы требует обязательного наличия перепад давления около 0,2 атм. По такому принципу работает электромагнитный обратный клапан для воды, предотвращающий обратный поток в трубопроводе.
Какие материалы используются в электромагнитных клапанах?
Электромагнитные клапаны используются в самых разных комбинациях оборудования, в том числе и для контроля сред с высокой агрессивностью. Корпус клапана должен быть изготовлен из высокопрочного материала, для того, чтобы предотвратить его преждевременный выход из строя. Наиболее важными компонентами тут являются материалы уплотнения.
Как подобрать уплотнение для клапана?
Подбор уплотнения – наиболее сложный аспект подбора электромагнитного клапана. Тут нужно учитывать химические свойства среды, температуру и давление. Наиболее распространенными уплотнительными материалами являются бутадиен-нитрильный каучук (NBR) , этилен-пропиленовый каучук (EPDM) , фторкаучук VITON и политетрафторэтилен (ПТФЭ) .
Материалы уплотнений для клапанов
| Материал | Наиболее распространенные среды | Хорошая сопротивляемость | Плохая сопротивляемость |
|---|---|---|---|
| NBR |
|
|
|
| EPDM |
|
|
|
| Viton |
|
|
|
Как работают электромагнитные клапаны (видео)
Региональная газовая компания «Палюр» является официальным дилером белорусского производственного предприятия «Термобрест.
Мы поставляем электромагнитные клапаны Вн и ВФ, а также другую запорную арматуру производства компании. Список продукции можно посмотреть по ссылке:
Цилиндрическая обмотка, которая имеет длину, значительно больше ее диаметра, называется соленоидом. В переводе с английского, это слово обозначает – подобный трубе, то есть, это катушка, похожая на трубу.
Устройство и принцип действияСоленоидом также можно назвать катушку индуктивности, которая намотана проводом на каркас в виде цилиндра. Такие катушки могут быть намотаны как одним, так и несколькими слоями. Так как длина обмотки намного больше диаметра, то при подключении постоянного напряжения на эту обмотку, внутри катушки образуется .
Часто соленоидами называют электромеханические устройства, содержащие катушку, внутри которой имеется ферромагнитный сердечник. Такие устройства выполнены в виде втягивающих реле автомобильного стартера, различных электроклапанов. Втягивающим элементом такого своеобразного электромагнита является сердечник из ферромагнитного материала.
Если в устройстве соленоида нет сердечника, то при подключении постоянного тока вдоль обмотки образуется магнитное поле. Индукция этого поля равна:
Где, N – количество витков в обмотке, l – длина катушки, I – ток, протекающий по соленоиду, μ0
На концах соленоида величина магнитной индукции в два раза ниже, по сравнению с внутренней частью, так как две части соленоида совместно образуют двойное магнитное поле. Это применимо к длинному или бесконечному соленоиду, в сравнении с диаметром каркаса обмотки.
По краям соленоида магнитная индукция равна:
Так как соленоиды являются катушками индуктивности, следовательно, соленоид может запасать энергию в магнитном поле. Эта энергия равна работе, совершаемой источником, для образования тока в обмотке.
Этот ток образует в соленоиде магнитное поле:
Если ток в катушке изменяется, то возникает ЭДС самоиндукции. В этом случае напряжение на соленоиде определяется:
Индуктивность соленоида определяется:
Где, V – объем катушки соленоида, z – длина проводника катушки, n – количество витков, l – длина катушки, μ0 — вакуумная магнитная проницаемость.
При подключении к проводникам соленоида переменного напряжения, магнитное поле будет создаваться тоже переменным. Соленоид имеет сопротивление переменному току в виде комплекса двух составляющих: . Они зависят от индуктивности и электрического сопротивления проводника катушки.
Виды соленоидовПо назначению соленоиды разделяют на два класса:
- Стационарные. То есть, для магнитных полей стационарного вида, которые долго держатся при некоторых значениях.
- Импульсные. Для создания импульсных магнитных полей. Они могут существовать только в краткий период времени, не больше 1 с.
Стационарные способны создать поля не более 2,5х10 5 Э. Соленоиды импульсного типа могут создать поля 5х10 6 Э. Если при создании поля соленоиды не подвергаются деформации и не слишком греются, то магнитное поле прямо зависит от проходящего тока: Н = k*I , где k – постоянная величина соленоида, поддающаяся расчету.
Стационарные делятся:
- Резистивные.
- Сверхпроводящие.
Резистивные соленоиды производят из материалов, обладающих электрическим сопротивлением. В связи с этим вся подходящая к ним энергия переходит в теплоту. Чтобы избежать теплового разрушения устройства, необходимо отвести лишнее тепло. Для этих целей применяют криогенное или водяное охлаждение. Для этого требуется вспомогательная энергия, сравнимая с требуемой энергией для питания соленоида.
Сверхпроводящие соленоиды производят из сплавов, обладающих свойствами сверхпроводимости. Их электрическое сопротивление равно нулю при различных температурах во время эксперимента. При функционировании сверхпроводящего соленоида теплота выделяется только в подходящих проводниках и источнике напряжения. Источник питания в этом случае можно исключить, так как соленоид функционирует в короткозамкнутом режиме. При этом поле может существовать без расхода энергии бесконечно долго при условии сохранения сверхпроводимости.
Устройства для создания мощных магнитных полей включают в себя три главные части:
- Соленоид.
- Источник тока.
- Система охлаждения.
При проектировании соленоида берут во внимание величины внутреннего канала и мощности источника питания.
Создание устройства с резистивным соленоидом для образования стационарных полей является глобальной научно-технической задачей. В мире, в том числе и в нашей стране, существует всего несколько лабораторий с подобными устройствами. Применяются соленоиды различных конструкций, эксплуатация которых осуществляется около тепловой границы.
Для обслуживания таких устройств необходим персонал, состоящий из работников высокой квалификации, работа которых дорого ценится. Большая часть финансов расходуется на оплату электрической энергии. Эксплуатация и обслуживание таких мощных соленоидов со временем окупается, так как ученые и исследователи различных областей науки, из разных стран могут получать важнейшие результаты для развития науки.
Наиболее сложные и важные задачи можно решить путем применения сверхпроводящих соленоидов. Этот способ более эффективный, экономичный и простой. Для примера можно назвать создание мощных стационарных полей сверхпроводящими соленоидами. Наиболее оригинальное свойство сверхпроводимости – это отсутствие электрического сопротивления у некоторых сплавов и металлов при температуре ниже критического значения.
Явление сверхпроводимости позволяет производить соленоид, не имеющий диссипации энергии при прохождении электрического тока. Однако, образованное поле имеет ограничение в том, что при достижении некоторого значения критического поля свойство сверхпроводимости разрушается, и электрическое сопротивление возобновляется.
Критическое поле повышается при снижении температуры от 0 до наибольшего значения. Еще в 50-х годах прошлого века открыты сплавы, у которых критическая температура находится в интервале от 10 до 20 К. При этом они имеют свойства очень мощных критических полей.
Технология создания таких сплавов и производство из них материалов для катушек соленоидов очень трудоемка и сложна. Поэтому такие устройства имеют высокую стоимость. Однако их эксплуатация недорогая и простая в обслуживании. Для этого необходим только источник питания низкого напряжения небольшой мощности и жидкий гелий. Мощность источника понадобится не выше 1 киловатта. Устройство таких соленоидов состоит из катушки, выполненной из меди и сверхпроводника многожильным проводом, лентой или шиной.
Существует возможность снижения энергетических затрат на создание еще более мощных полей. Эта возможность реализуется в нескольких ведущих странах, в том числе и в России. Такой способ основан на применении комбинации из водоохлаждаемого и сверхпроводящего соленоидов. Его еще называют гибридным соленоидом. В этом устройстве интегрируются наибольшие достижимые поля обоих типов соленоидов.
Водоохлаждаемый соленоид должен находиться внутри сверхпроводящего. Создание гибридного соленоида является объемной и сложной научно-технической проблемой. Для ее решения требуется работа нескольких коллективов научных учреждений. Подобное гибридное устройство эксплуатируется в нашей стране в Академии наук. Там соленоид со сверхпроводящими свойствами имеет массу 1,5 тонны. Обмотка выполнена из специальных сплавов ниобия с цинком и титаном. Обмотка водоохлаждаемого соленоида выполнена медной шиной.
Запорный элемент электромеханического действия, выполняющий функцию дистанционного автоматического контроля направлений движения жидкой и газообразной рабочей среды внутри трубопровода. С помощью электромагнитной катушки происходит дозированная подача необходимых объемов потока в определенный момент времени.
Широко применяется на бытовом уровне и в крупных промышленных конструкциях в широком диапазоне рабочих температур. В трубопроводах жилищно-коммунального хозяйства клапан выполняет регулирование среды внутри водопроводной или канализационных систем, центрального отопления. Используется на технологических линиях химических и нефтеперерабатывающих предприятиях, фильтрационных гидропроводах. Применим в сельском хозяйстве: поливочных конструкциях, системах дозирования и смешения.
Принцип работы электромагнитного клапана
Для производства электромагнитных клапанов используются материалы, соответствующие требованиям ГОСТ и международным стандартам. Электромагнитный клапан состоит из нескольких основных элементов:
Как работает электромагнитный клапан
Принцип работы электромагнитного клапана основан на работе элемента управления — электромагнитной катушки. При отсутствии постоянного или переменного тока под механическим давлением пружины, мембрана (поршень) клапана расположены в седле устройства. При подаче электрического напряжения различной мощности к клеммам соленоида, сердечник вовлекается внутрь катушки, обеспечивая открытие или закрытие протокового отверстия. Обесточивание соленоида приводит к закрытию створок. Конструктивные особенности устройства соленоидного клапана могут меняться, в зависимости от его типа.
Типы электромагнитных клапанов
Электромагнитные клапаны распределены на несколько категорий.
По типу рабочего положения выделяют:
Нормально-открытые клапаны . По умолчанию, затворный элемент находится в открытом положении и не создает препятствий движению потоков.
- Нормально-закрытые клапаны . Отсутствие напряжения на катушке характеризуется закрытой позицией затвора.
Бистабильные клапаны . Способны переключаться в открытое или закрытое положение под воздействием электрического импульса.
По принципу действия электромагнитные клапаны разделяют на:
Клапан прямого действия . смена положений затворного компонента осуществляется под воздействием движения сердечника, при подаче электронапряжения.
Клапан непрямого действия . Воздействие энергии рабочей среды приводит к открытию и закрытию условного прохода. Управляется дистанционно, под действием пилотного клапана, срабатывающего при подаче электрического тока к катушке.
Бистабильные клапаны . Регулирование затвора осуществляется по принципу поднятия мембраны соленоидного клапана.
По типу присоединения к трубопроводу:
По типу уплотнительной мембраны:
Мембрана FKM (фтористый каучук). Стандартное уплотнение, применяется для большинства неагрессивных рабочих сред.
Мембрана NBR (бутадиен-нитрильный каучук). Используется в средах продуктов нефтепереработки: бензин, масла, керосин, диз.топливо.
Мембрана EPDM (этилен-пропиленовый каучук). Характеризуется повышенной устойчивостью к температурам, работает в среде химических растворов и соединений: щелочей, спиртов, гликолей, кетона, воды и др.
Правила монтажа и эксплуатации
Любые монтажные работы с клапаном проводятся при отсутствии рабочей среды в системе и обесточивании электрической цепи. Перед началом работ следует очистить трубопровод от механических частиц и взвесей.
Как подключить электромагнитный клапан соленоидный . Подключение электромагнитных клапанов в системе производится в горизонтальном положении, катушкой вверх.
Для правильной работы устройства направление движения среды должно соответствовать указательной стрелке на корпусе.
Установка электромагнитного клапана производится в месте, доступном для последующего ремонта или обслуживания.
Запрещена установка клапана в местах с высокими показателями конденсации или вибрации, участках с возможным обледенением трубы, вблизи течей и порывов.
Установка дополнительных сетчатых фильтров подходящего типоразмера защитит клапан от попадания загрязнений, и, как следствие, снижения его гидравлических характеристик.
Преимущества электромагнитных клапанов
Автоматический тип работы
Высокое быстродействие
Возможность удаленного управления
Компактность (малые габаритные и весовые показатели)
Длительный срок эксплуатации
Простота монтажа и обслуживания
Причины поломок и методы устранения
Правильная эксплуатация и соблюдение технических параметров, указанных в паспорте изделия обеспечат надежную и длительную работу устройства. В некоторых случаях преждевременные неисправности электромагнитного клапана возможны по нескольким причинам.
Снижение герметичности изделия может быть вызвано попаданием механических частиц на седло устройства. Рекомендуется демонтаж и чистка устройства с последующей установкой в системе сетчатого фильтра до клапана.
Выход из строя индукционной катушки может быть обусловлен неправильной мощностью напряжения, подаваемого к клеммам или превышением граничных параметров температуры и давления внутри трубопровода. Следует провести демонтаж устройства и заменить катушку. Попадание влаги на катушку может вызвать короткое замыкание и поломку устройства.
Неполное открытие/закрытие клапана может стать следствием загрязнения управляющего отверстия, дефектами мембраны или прокладки, остаточным напряжением на соленоиде и др.
Ремонт электромагнитного клапана должен производиться квалифицированным специалистом, имеющим допуск к работе с электрическими сетями.
Производство соленоидных клапанов
осуществляется на специализированных заводах трубной арматуры, расположенные практически в каждой стране Европы. Одни из ведущим мировым производителем электромагнитных клапанов являются
SMART HYDRODYNAMIC SYSTEMS.
Стоимость электромагнитного клапана
зависит от его функций, конструктивного типа, диаметра резьбы и фирмы-
производителя электромагнитных (соленоидных) клапанов.
Для определения необходимого вида устройства можно проконсультироваться со специалистами или посмотреть
видео электромагнитного клапана.
| |||||||||||||||||||||||||
Роялти-фри фото скачать бесплатно
- 4673x3095px Зеленые деревья возле водоема в дневное время Всеобщее достояние
- 4496×3000 пикселей Золотой колокольчик висит на красной веревке Всеобщее достояние
- 6000×4000 пикселей Стая птиц на серой скале в дневное время Всеобщее достояние
- 5472x3648px Низкоугольная фотография черно-белого бетонного здания Всеобщее достояние
- 6000×4000 пикселей Фиолетовый и белый цветок в макрообъективе Всеобщее достояние
- 5760x3840px Красный цветок с зелеными листьями Всеобщее достояние
- 4928x3264px Коричневый деревянный мост через зеленую гору в дневное время Всеобщее достояние
- 3000×3000 пикселей Всплеск воды на зеленом растении Всеобщее достояние
- 6000×4000 пикселей Фиолетовый цветок в объективе с наклоном и сдвигом Всеобщее достояние
- 3857x1312px Серая и черная ящерица на сером бетонном полу Всеобщее достояние
- 3264x2176px Поле красных тюльпанов в дневное время Всеобщее достояние
- 3177x2034px Черно-желтая пчела на бело-синей ткани Всеобщее достояние
- 4296x5500px Коричневый деревянный дом на заснеженной земле в дневное время Всеобщее достояние
- 3000x2003px Вилка из нержавеющей стали рядом с белой керамической кружкой Всеобщее достояние
- 3872x2592px Черно-серая ящерица на коричневой скале Всеобщее достояние
- 2051x3069px Коричневая бетонная кирпичная стена в дневное время Всеобщее достояние
- 6000×4000 пикселей Коричневая стрекоза сидит на зеленом стебле растения в дневное время Всеобщее достояние
- 3000x1692px Фиолетовый цветок в фотографии крупным планом Всеобщее достояние
- 5211x3474px Белые облака над городскими зданиями в дневное время Всеобщее достояние
- 3264x2448px Люди играют в шахматы на столе Всеобщее достояние
- 4928x3264px Красный цветок в объективе с наклоном и сдвигом Всеобщее достояние
- 5184x3456px Силуэт лодки в море во время заката Всеобщее достояние
- 3840x5760px Зеленый лист со снегом на вершине Всеобщее достояние
- 3024x3024px Белая и коричневая корова на поле зеленой травы в дневное время Всеобщее достояние
- 6000×4000 пикселей Белые цветы с зелеными листьями Всеобщее достояние
- 5318x3545px Коричнево-белый гриб на земле Всеобщее достояние
- 3888x2592px Черная обезьяна на коричневой ветке дерева в дневное время Всеобщее достояние
- 4000×6000 пикселей Букет розовых и белых роз Всеобщее достояние
- 3000x2877px Зеленый лист на белой поверхности Всеобщее достояние
- 3888x2592px Зеленая трава и коричневые деревья в дневное время Всеобщее достояние
- 3000x1996px Розово-белый цветок в объективе с наклоном и сдвигом Всеобщее достояние
- 3930×2620 пикселей Сине-белая птица на коричневом деревянном птичнике Всеобщее достояние
- 3456x2304px Зеленый бутон цветка в фотографии крупным планом Всеобщее достояние
- 5472x3648px Зеленое и белое растение в дневное время Всеобщее достояние
- 3240×4320 пикселей Зеленые деревья возле водопадов в дневное время Всеобщее достояние
- 5313x3542px Поле зеленой травы в дневное время Всеобщее достояние
- 4928x3264px Белая и черная утка на коричневом песке в дневное время Всеобщее достояние
- 3888x3467px Белый лебедь на воде в дневное время Всеобщее достояние
- 6000×4000 пикселей Солнце за безлистным деревом во время заката Всеобщее достояние
- 4000×6000 пикселей Бело-голубой флаг на белом мосту под голубым небом в дневное время Всеобщее достояние
- 4209x2620px Белая бабочка сидит на фиолетовом цветке в фотографии крупным планом Всеобщее достояние
- 4128x2322px Коричневое деревянное бревно на коричневом песке под голубым небом в дневное время Всеобщее достояние
- 6000×4000 пикселей Поле коричневой травы под голубым небом и белыми облаками в дневное время Всеобщее достояние
- 3168x4752px Коричневый деревянный птичий домик с птицей на вершине Всеобщее достояние
- 3000x2003px Желтый цветок цветет днем Всеобщее достояние
- 6016x4000px Белая и красная лодка в море в дневное время Всеобщее достояние
- 6000×4000 пикселей Силуэт деревьев во время заката Всеобщее достояние
- 5184x3456px Коричневый лист с каплями воды Всеобщее достояние
- 3456x2304px Черно-коричневое животное на серой земле Всеобщее достояние
- 4316x2877px Желтый деревянный забор с красными цветами Всеобщее достояние
- 4512x3000px Зеленая пальма под голубым небом в дневное время Всеобщее достояние
- 4032x3024px Поле зеленой травы возле горы под голубым небом в дневное время Всеобщее достояние
- 1920x1343px Хвост зебры на черном фоне Всеобщее достояние
- 4646x2845px Желтый цветок в макрообъективе Всеобщее достояние
- 1960x4032px Желтые цветы в объективе с наклоном и сдвигом Всеобщее достояние
- 4000x3000px Коричневый жираф, стоящий на коричневой почве в дневное время Всеобщее достояние
- 5100x3400px Женщина в синем спортивном бюстгальтере и черных шортах стоит на скале возле водопадов днем Всеобщее достояние
- 4000x6016px Розовый цветок в объективе с наклоном и сдвигом Всеобщее достояние
- 3500x3500px Фиолетовый и желтый цветок в макросъемке Всеобщее достояние
- 5472x3648px Скалистый берег под голубым небом в дневное время Всеобщее достояние
Электромагнитные клапаны и форсунки | dropController
Электромагнитные клапаны
Существует много различных производителей и моделей подходящих клапанов, которые можно использовать для создания капель воды.Однако есть несколько предпочтительных моделей, а именно Shako PU220AR, AirTac 2V025-08 и Chuka 2V025-08.
У меня есть несколько разных типов; 24V Shako PU220AR, 12V AirTac 2V025-08 и некоторые, которые кажутся копиями китайского Shako на 12 В. Я также попробовал несколько дешевых клапанов типа «все-в-одном», но обнаружил, что они слишком медленные для фотографирования капель воды.
24V Shako PU220AR. Обычно я использую 12 В, и от них мало пользы. Я могу купить катушки на 12 В позже, но пока я считаю, что китайские копии очень хороши. Сейчас я использую 24-вольтовые версии клапана для Китая, показанные ниже.
Я считаю, что клапаны AirTac 2V025-08 имеют такие же характеристики, что и клапаны Shako. Однако клапаны AirTak производят намного больше грязи, чем латунные клапаны. Смотрите фото ниже. Клапаны Airtac намного дешевле клапанов Shako, но требуют большего обслуживания.
Без марки, сделано в Китае клапан. Он продавался как клон Shako и в настоящее время является моим предпочтительным клапаном. Я могу получить довольно маленькие капли, и капли очень надежны.
Теперь они доступны под брендом SLGPC. Цена вроде бы такая же.
: теперь я использую клапаны SLGPC на 24 В, а также поменял местами катушки на безымянных клапанах выше на 24 В. Я считаю, что клапаны SLGPC лучше подходят для небольших капель.
Я попробовал несколько клапанов «все в одном» и обнаружил, что они слишком медленные. Правда, пробовал только низковольтные. Здесь 12v и 6v.
Подключение
Чтобы отделить пластиковую часть от металлической, отверните большой винт и потяните за него.Внутри пластиковой части вы найдете два разъема, один положительный, а другой отрицательный.
На некоторых клапанах положительная и отрицательная клеммы отмечены (+ и -), а на других нет. Те, у которых нет этикеток, как правило, имеют светодиоды, а все лампы, которые у меня есть, имеют светодиод, положительный провод идет к резистору.
Если вы неправильно проведете проводами по кругу, клапан все равно будет работать, но светодиод не загорится.
Очистка клапанов
На видео ниже показано, как демонтировать и очистить клапан Shako
, а на этом изображен заброшенный Airtac 2V025-08 (хотя и не такой заброшенный, как на фото под видео).
Airtacs — довольно хорошие клапаны, но они требуют большего обслуживания, чем латунные клапаны. Вот изображение одного из них, которым я некоторое время не пользовался и задавался вопросом, почему он не работает.
Выводов
Когда я начинал, я делал выводы из двухжильного провода и разъемов phono / RCA. Это замечательно, когда вам нужны очень длинные лиды. Теперь я покупаю дешевые аудиокабели и отрезаю один из концов.
Форсунки
Я пробовал сопла из латуни и из пластика.Я считаю, что медные дают лучшие результаты с более стабильным падением. Пластиковые насадки, как правило, ненадежны, иногда капли хорошие, иногда нет. Я чувствую, что пластик слишком «скользкий» и вода капает из насадки, когда она не активна.
Самые маленькие латунные сопла, которые я нашел, — 6 мм. Они дают хорошие результаты, но иногда могут быть слишком большими. Чтобы уменьшить отверстие, я использую небольшой кусок трубки и небольшую трубочку для питья. Внутри соломинки находится еще один небольшой кусок ПВХ-трубки.Я до сих пор экспериментирую с разными трубками и трубками.
Убедитесь, что у вас есть герметичное уплотнение при прикреплении форсунок к клапанам. Если воздух может попасть внутрь, вода будет медленно капать. Для изготовления пломбы следует использовать сантехническую ленту. Это тонкая неклейкая лента (белая лента на фото ниже). В крайнем случае вы можете использовать изоленту (черная лента на фото ниже), но это может оставить следы клея, которые трудно удалить. Я разрезаю изоленту на тонкие кусочки перед тем, как использовать.
Технологический процесс S-1-S Электромагнитный клапан из латуни
Единица измерения Империал Метрический Обе
Технические характеристики
| серии | N / A Серия S |
| Тип обслуживания | N / A Стим |
| Размер (NPT) | N / A 1 » |
| Коэффициент CV | N / A 13.5 |
| Мин. (PSI) Опер. Pres. | N / A 5 |
| Макс.(Фунт / кв. Дюйм) | N / A 50 |
| Макс.Рабочая температура | N / A 300 ºF 149 ºC |
| Масса | N / A 6.0 фунтов 3,0 кг |
| Производитель | N / A Технологический процесс |
Фото соленоида лебедки 12в
фото соленоида АКПП
изображение пакета соленоидов коробки передач
фото электромагнитного клапана трансмиссии
Предыдущий Следующий 1 /50 Фото продукты: Связанные ключевые слова: соленоид вариатора коробка передач al4 передачи 09g трансмиссия передача DSG трансмиссия cvt Категории: Дом > Транспортные средства и аксессуары > Автозапчасти и аксессуары > Системы автоматической трансмиссии > Рычаг автоматического переключения передач > передачи > соленоид трансмиссии| Применимые группы | для личного пользования | Команда запуска | Micro Enterprise | Среднее предприятие |
| Срок авторизации | Навсегда | Навсегда | Навсегда | Навсегда |
| Вертикальное разрешение | Навсегда | Навсегда | Навсегда | |
| Авторизованный договор | Персональная авторизация | Авторизация предприятия | Авторизация предприятия | Авторизация предприятия |
| Онлайн-счет | ||||
Маркетинг в социальных сетях (Facebook, Twitter, Instagram и т. Д.) | Личное Коммерческое использование (ограничение 20 000 показов) | |||
Маркетинг в цифровых медиа (SMS, электронная почта, интернет-реклама, электронные книги и т. Д.) | Личное Коммерческое использование (ограничение 20 000 показов) | |||
Интернет, мобильные устройства, программное обеспечение Дизайн страницы Веб-дизайн и дизайн приложений, программное обеспечение и игровая оболочка, H5, электронная коммерция и продукты и т. Д. | Личное Коммерческое использование (ограничение 20 000 показов) | |||
Печатные экземпляры физического продукта Упаковка продукции, книги и журналы, газеты, открытки, плакаты, брошюры, купоны и т. Д. | Личное Коммерческое использование (ограничение печати 200 копий) | Лимит 5000 Копий Печать | Лимит 20000 Копий Печать | Без ограничений Копий Печать |
Отчет по маркетингу продукта и бизнес-плану Предложение по дизайну сети, дизайну VI, маркетинговому планированию, PPT (неперепродажа) и т. Д. | Личное Коммерческое использование | |||
Наружная реклама, маркетинг и дисплей Наружные рекламные щиты, реклама автобусов; витрины магазинов, офисные здания, гостиницы, магазины, другие общественные места и т. Д. | Личное Коммерческое использование (ограничение печати 200 копий) | |||
Средства массовой информации цифровые (CD, DVD, фильм, ТВ, видео и т. Д.) | Личное Коммерческое использование (ограничение 20 000 показов) | |||
Перепродажа физического продукта текстиль, чехлы для мобильных телефонов, поздравительные открытки, открытки, календари, чашки, футболки | ||||
Интернет-перепродажа Мобильные обои, шаблоны дизайна, элементы дизайна, шаблоны PPT и используйте наш дизайн в основном элементе для перепродажи. | ||||
| Книжная коммерческое использование | (Только для обучения и общения) | |||
Использование с учетом портретной ориентации (табачная, медицинская, фармацевтическая, косметическая и другие отрасли) | (Только для обучения и общения) | (Свяжитесь со службой поддержки для настройки) | (Свяжитесь со службой поддержки для настройки) | (Свяжитесь со службой поддержки для настройки) |
Электромагнитный клапан Shako для фотографии столкновений капель воды
Я использую таймер Cognisys StopShot, который обеспечивает правильную синхронизацию, но для управления требуется нечто большее, чем таймер.Ему также нужно что-то, что можно контролировать. Я обнаружил клапан для капель воды, который на самом деле обеспечивает ожидаемую точность (не все). Кевин Льюис из Великобритании порекомендовал мне этот клапан Shako, и он днем и ночью лучше, чем то, что я использовал. Первые несколько минут с ним разница сразу же стала очевидной, настоящее ВАУ! опыт, очень запоминающийся и приятный. Возможно, эта статья может дать советы в первый день тем, кто хочет попасть в капли воды.
В США я заказал этот электромагнитный клапан Shako PU220AR в APEX Industrial Supply, Сан-Диего, Калифорния, позвоните в отдел продаж по телефону: 1-619-661-6200.Их порекомендовал мне Шако Тайвань. Это может занять две или три недели, если его нет в наличии, но они его закажут. Вариант с катушкой 24 В постоянного тока и ступеньками 1/8 дюйма NPT (Stopshot рассчитан на 40 В постоянного тока). 32,50 долларов плюс 10 долларов за доставку. Спецификация Shako PU220AR. (NPT — это американский стандарт для труб, резьба National Pipe Tapered.) Этот клапан действительно обеспечивает точность, которая, как я считал, возможна.
Ему тоже понадобится питание. Я использовал источник питания Mean Well DR-30-24, 24 В постоянного тока, 33 доллара (конечно, излишний, но он очень хорошо регулируется и защищен — намного больше, чем просто блок питания).Для кабеля питания DIY (схема кабельной разводки) использовался шнур лампы 18 калибра длиной 10 футов от Home Depot (3 доллара США), что больше, чем требуется. Один провод обрезается около средней точки (возможно, на 40%), поэтому StopShot может быть переключателем активации. Я подключил туда кабель RCA для выхода StopShot — аудиокабель работает, или я использовал старый видеокабель для телевизора (а с другого конца я сделал кабель для затвора камеры). Вероятно, вы захотите добавить разъединитель рядом с клапаном — это был разъем Molex от старого Y-разветвителя для питания дисковода.Эта вертикальная монтажная штанга справа вырезана из трехфутовой штанги, предлагаемой в качестве монтажного приспособления для источника питания (штанга недорогая, но увеличивает стоимость доставки). Этот источник питания небольшой (около 3 дюймов в ширину), и он может свободно сидеть, но единственное монтажное приспособление — это дополнительная штанга.
Сопло тоже очень важно. Используемое выходное сопло представляет собой простой стандартный фитинг с резьбой 1/8 дюйма NPT с зазубринами для адаптации к трубке с внутренним диаметром 1/8 дюйма. Резьба составляет 1/8 дюйма NPT, а размер зазубрины варьируется для труб разных размеров.В местных магазинах нет большого выбора в отношении небольших фитингов 1/8 «NPT (для установки на клапаны), просто ищите фитинги для шлангов 1/8» НЕ с зазубринами, и мне нравится размер для трубок 1/8 «. Их можно найти на Amazon, найдите фитинг с зазубринами 1/8 NPT. Или мой первоначальный источник стоил около 1,50 доллара за штуку (поиск по трубке 1/8 дюйма, номер детали 48755003, посередине. Также трубка 3/16 дюйма — 48755060, справа, 1 / Трубка 4 «- 48755128, и трубка 3/8» — 48755300, вверху). Это переходники для труб с зазубринами размером от фитинга с резьбой 1/8 «NPT.Большинство из них — латунные, но фитинги из полипропилена стоят менее 1 доллара. Их нужно только затянуть пальцами.
Два размера (резьба 1/8 дюйма NPT) наиболее полезны в качестве сопел: размер трубки с внутренним диаметром 1/8 дюйма (диаметр сопла 0,093 дюйма) для длительности импульса капли от 7 мс до 30 мс. Размер трубки 3/16 дюйма (диаметр сопла 0,125 дюйма) для длительности импульса капли от 25 мс до 55 мс. Обычно я использую меньшую. Сопла большего размера или капли большего размера становятся немного более грязными (некоторые дополнительные капли, возможно, для этого потребуется большее отверстие клапана ??), однако сопло диаметром 1/4 дюйма (0.187 дюймов ID) может быть полезен для импульса падения от 50 до 70 мс. Слева — штуцер 1/8 дюйма, который я отрезал на половину длины, он работает так же, но не имеет никакого преимущества. См. Страницу 2 здесь о грязных / чистых каплях.
Давление через область отверстия в течение некоторого времени создает определенный объем потока, размер капли. Для получения чистых капель мы должны найти правильные комбинации напора и импульса, соответствующие размеру нашего сопла. Чтобы показать эту концепцию чистых и беспорядочных капель, а также влияние напора и длительности импульса, можно получить больше результатов комбинаций:
Сифон Mariotte — это простое устройство для поддержания постоянного давления воды при опорожнении емкости.Для сифона StopShot Mariotte требуется фитинг 3/8 дюйма на входе клапана для трубки с внутренним диаметром 3/8 дюйма. Home Depot имеет фитинги большего размера, но не меньшие с размером 1/8 дюйма NPT. Входная резьба NPT должна быть обернута парой витков тефлоновой ленты для герметизации (выходное сопло в этом не нуждается, затягивается только от руки). Для крепления клапана требуются два метрических винта диаметром 4 мм (у Home Depot они есть в одном из специальных плоских ящиков). Немного Миниатюрная шаровая головка Giottos (Mh2004, 15 долларов США) предназначена для быстрого выравнивания датчика, что казалось глупой идеей, но работает очень хорошо (стандартная резьба UNC 1/4 «x 20 на обоих концах, винт и гайка) .Меньший датчик StopShot (показан) намного удобнее для капель воды, чем их большой датчик, но оба работают. Он монтируется с помощью пары стандартных кронштейнов для ремонта от Home Depot (3-дюймовая Т-образная пластина для крепления датчика, изогнутая). Показано, что расстояние между клапаном и датчиком составляет около 9 дюймов. Подходит для высоты падения от 18 до 24 дюймов (сопло до поверхности воды) ну .. Второй кронштейн позволяет быстро переключиться на другой клапан, например на оригинальный клапан Stopshot (который мне не понравился).
В моей установке используются две просверленные доски 2×4 над черной трубой 1/2 дюйма (см. Здесь) на листе фанеры размером 2×2 фута 1/2 дюйма (доступный в готовом виде, предварительно распиленный в Home Depot).Я использую фланец трубы, привинченный к основанию (примерно в 6 дюймах от одного угла). Я использовал Т-образные гайки под доской для винтов и еще четыре Т-образные гайки возле углов для винтов, чтобы выровнять основание (выравнивание сковороды). Эти регулировочные винты устанавливаются в чашечные шайбы меньшего размера, но они защищают стол под ними! Труба достаточно устойчива к вибрациям, если вы переместите таймер StopShot на другой стол, чтобы ваш палец не тряс трубу (или воду). Доски 2х4 прочные, устойчивые и удобные, за исключением того, что они неровные, поэтому шаровая головка делает их идеальными.
Настройка вспышки здесь. Чтобы сфотографировать прозрачную воду, вы не можете осветить воду напрямую, вы должны осветить то, что отражается в воде, поэтому я использую матовое оргстекло в качестве фона. Две вспышки Nikon SB-800 с цветными фильтрами находятся за этой панелью, они направлены низко на воду и более или менее отражаются в объектив (лучше всего, если угол падения равен углу отражения). Таким образом, вспышка может достигать удивительно большого расстояния, может быть, 3 фута от брызг для двух вспышек при мощности 1/64 (продолжительность около 1/25000 секунды), чтобы использовать f / 16 ISO 320.
Конечно, вспышка Speedlight останавливает быстрое движение. Суть этой операции в том, что очень низкая мощность вспышки (от 1/32 до 1/128 мощности) очень быстро останавливает быстрое движение брызг. Вот почему их называют вспышками. Чем меньше мощность вспышки, тем она быстрее, и тем лучше. См. Продолжительность вспышки в таблице характеристик в конце руководств по эксплуатации вспышек Nikon. Затем клапан с точным таймером позволяет управлять разбрызгиванием по желанию.
Итак, идея состоит в том, что теперь мы можем просто набрать конкретную задержку, необходимую для получения желаемого результата.
Возможно, вы захотите узнать следующее …
Время задержки срабатывания затвора
Камеры имеют время задержки срабатывания затвора, время задержки перед фактическим открытием затвора. Я использую 116 мс для Nikon D70S и 54 мс для Nikon D300 (StopShot может измерить это время задержки, и я включаю коэффициент безопасности в миллисекундах или двух).
Чрезвычайно важно: Автофокус должен быть выключен, а затем эта задержка предполагает, что задний ЖК-дисплей выключен, а видоискатель включен.В противном случае время задержки будет более длительным и переменным, и вы пропустите снимок (черная рамка). Половина нажатия кнопки спуска затвора переведет их в состояние готовности (до истечения времени ожидания видоискателя). Вместо этого вы можете установить меню камеры для заднего ЖК-дисплея всегда «Выкл.», А видоискатель — всегда «Вкл.», Но я предпочитаю использовать видеовыход ЖК-дисплея на телевизор для отслеживания снимков. Время подъема зеркала не имеет значения, оно происходит во время задержки срабатывания затвора (фиксация зеркала вверху не улучшает время задержки срабатывания затвора). Я не заморачиваюсь с блокировкой зеркала, так как цель быстрой вспышки — заморозить движение, как всплески, так и дрожание камеры.
Один простой способ сделать высокоскоростную фотосъемку — открыть затвор камеры в режиме Bulb и удерживать его открытым, а затем запустить действие, которое запускает вспышку для захвата движения, а затем затвор закрывается вручную. Затвор будет открыт на секунду или две, поэтому фон должен быть темным (быстрая вспышка останавливает движение). Этот метод затвора лампы кажется необходимым для звукового действия, такого как разбивание водяных шаров или пуль, поскольку спусковой крючок не срабатывает, пока действие не произойдет.Время задержки затвора делает невозможным что-либо, кроме затвора лампы (уже открытого). Для этого мы ищем почти нулевую задержку от звукового триггера. Скорость звука может быть небольшой, смещая микрофон немного дальше от действия. Звук распространяется примерно на 1,1 фута в миллисекунду, что является задержкой срабатывания триггера.
Но капли воды позволяют расположить датчик под соплом, чтобы запустить действие задолго до того, как капля упадет на поверхность. Ручной затвор по-прежнему можно использовать, но StopShot может управлять затвором камеры, и, если его тщательно настроить, мы можем использовать выдержку 1/100 секунды вместо Bulb.Это позволяет работать в светлом помещении вместо темного. Для этих снимков камера была f / 16 1/50 секунды (Stopshot может управлять временем открытия затвора в Bulb, или я просто использовал настройку камеры 1/50 секунды). Тем не менее, начните медленнее и продолжайте увеличивать, потому что выдержка 1/50 секунды — это окно в 20 мс, следующее за временем задержки, в течение которого вспышка должна сработать.
Для StopShot в последовательном режиме должно быть достаточное расстояние между клапаном и датчиком, чтобы все капли могли выйти из сопла до того, как первая капля попадет в датчик — иначе длинная последовательность капель может пропустить первую на датчике и вызвать срабатывание вторая капля.Мой датчик начинался всего на 5 дюймов ниже сопла, что могло быть проблемой при более длительных импульсах и более длительных интервалах, поэтому я увеличил его до 9 дюймов (от отверстия к датчику). Это будет обрабатывать только 2 отбрасывания по 30 мс и Toff 210 мс, и, следовательно, в большинстве случаев два отбрасывания.
Моя вспышка — это две вспышки Nikon SB-800, с мощностью 1/64, может быть, с длительностью 1/25 000 секунды, чтобы остановить движение. Объектив — Nikon 105mm micro, на корпусе D70S. Блок питания переменного тока для камеры — хорошая вещь для этого. Итак, у камеры есть три шнура от нее: блок питания переменного тока, кабель затвора и кабель выхода телевизора.Вместо этого вспышка подключена к таймеру.
StopShot имеет три выхода по таймеру
Я использую выход 1 для управления электромагнитным клапаном ( Ручной режим ), так что он срабатывает, когда я нажимаю кнопку. Я должен сначала настроить синхронизацию времени задержки камеры вручную, наполовину нажав кнопку спуска затвора. Итак, сначала одна рука сбрасывает камеру, а затем моя кнопка пальца запускает синхронизированное падение с клапана (в следующие несколько секунд до тайм-аута видоискателя). Первая капля в конечном итоге срабатывает датчик под клапаном.Я называю эту настройку M1 (выход 1 в ручном режиме).
Я использую выход 2 для управления затвором камеры ( Режим триггера ), после задержки X мс после обнаружения триггера датчика. Это преимущество затвора, позволяющее учесть задержку затвора. Технически изображение все еще должно ждать вспышки, но на практике эта корректировка X мс — это то, что используется для регулировки фазы прохождения первого всплеска капли. Я называю эту настройку Т2.
Я использую выход 3 для управления вспышкой (режим задержки , с синхронизацией да ), срабатывая после задержки срабатывания затвора камеры, чтобы обеспечить синхронизацию после задержки срабатывания затвора.Это постоянная величина. Для D70S это фиксированные 116 мс для ожидания задержки срабатывания затвора. Для D300 это 54 мс. Я называю эту настройку D3. Этот триггер вспышки должен происходить во время окна (продолжительности) времени открытия затвора (поэтому, если вы добавите к этому запаздыванию задержку, вам может потребоваться более длинная выдержка с ним).
Капли воды создаются M1. Есть подменю для количества капель, длительности капель, называемой Pulse, и интервала между каплями, называемого Toff (время выключения, когда клапан закрывается между импульсами сброса).Время задержки от датчика до вспышки составляет T2 плюс D3. T2 — это регулировка для изменения времени падения первого падения и, следовательно, хода всплеска. Задержка срабатывания затвора камеры начинается с T2. D3 — это постоянная задержка срабатывания затвора камеры для срабатывания вспышки после задержки. Таким образом, время первого падения регулируется T2, но фактическая задержка вспышки складывается из T2 и D3.
Настройка для этой серии была:
M1 — импульс 24 мс, 2 падения, Toff около 60 мс (см. Рисунки). Более короткий импульс даст более тонкий столбец, что обычно предпочтительнее.Кстати, если бы капля была окрашена в зеленый цвет (а эта нет), корона раннего всплеска не будет зеленой, но верх столбца будет зеленым. Таким образом, клапан был открыт 24 мс, закрыт 60 мс, а затем снова открыт на 24 мс. Время закрытия «Toff» контролирует интервал между каплями. Более короткий интервал снижает верхнюю границу (меньше задержки), которая контролирует состояние прогресса фактического столкновения (см. Рисунки слева).
T2 — 137 мс. Первое касание капли на поверхности было при 58 мс (экспериментально видно), но подходящий столбец отскока был 137 мс (опять же, с поправкой на желаемый эффект), который (здесь) составил 79 мс после первого касания.Таким образом, интервал между каплями должен быть таким, чтобы вторая капля прибыла сюда примерно тогда же. T2 — это задержка после обнаружения падения датчика до щелчка и запуска затвора. Вспышка следует за затвором, поэтому она регулирует вспышку относительно первой капли (контролирует фазу или стадию первой капли, как показано на рисунке).
D3 — 116 мс — постоянная для задержки срабатывания затвора D70S, время задержки вспышки после срабатывания затвора. D300 составляет 54 мс. Синхронизируйте ДА на этом этапе.
Итак, первое касание поверхности было T2 + D3 = 58 + 116 = 174 мс, а соответствующий отскок столбца был T2 + D3 = 137 + 116 = 253 мс, или на 79 мс дольше, чем первое касание.См. Математику внизу, но Toff для столкновения будет немного меньше этого (за вычетом времени падения на поверхность), здесь около 60 мс.
В первый день все это будет сбивать с толку, но быстро станет очевидным и простым. Выше подсказки на первый день. Nikon D300 выдерживает задержку срабатывания затвора 54 мс, а также выводит HD на телевизор через HDMI, но я скупился на количество затворов, просто играя. 🙂 Чтобы поменять местами камеры, просто измените D3 на соответствующую задержку срабатывания затвора и соответственно измените T2, чтобы получить такое же общее количество T2 + D3.
С такой настройкой вы можете получить всплеск за всплеском за всплеском, как и хотите. Чрезвычайно стабильная синхронизация, за исключением того, что брызги немного различаются, думаю, нет двух одинаковых. Время от времени кто-то промахивается и терпит неудачу, но это относительно редко. Чаще всего лажаю с подготовкой к синхронизации, а потом получаю черную рамку. После настройки вероятность успеха, вероятно, будет выше 95% (практически идеально, за редким исключением или двумя). Все фотографии хорошие, но процент хранителей становится значительно ниже, когда ваши стандарты повышаются до тех немногих, которые «выделяются».Но создавать коллизии и повторять их много раз — тривиальная задача. Больше не нужна удача, чтобы что-то получить. Освобождает ваше время для работы над освещением и прочим.
… если у вас хороший клапан.
Философия форсунки
Конструкция форсунки меня сбивает с толку. Однако совершенно очевидно, что этот клапан и сопло намного превосходят другие варианты. В этом случае в сопле все время остается большая капля, которая выпадает, когда вы откручиваете сопло.Там должен быть небольшой вакуум, когда одна капля выходит, удерживая ее. Первая капля может немного отличаться, если она какое-то время простаивала. Но у этого клапана очень сильная ситуация «одно падение — одно выпадение», на самом деле связано с фазами газораспределения .
Некоторая математика для оценки времени между падениями при столкновении (другие числа, чем в показанном случае):
В работе Галилея «Две новые науки» (1638) говорится, что падающие тела падают следующим образом:
Расстояние = 1/2 ат²
У нас, возможно, давление напора 1/2 фунта на квадратный дюйм (примерно 1/2 фунта на квадратный дюйм на фут напора), поэтому наша начальная скорость на выходе не равна нулю, но довольно близка.
Сопло высотой 26 дюймов (26/12 = 2,17 фута) вычисляет квадратный корень из (2 * 2,17 / 32) = 368 мс для падения на 26 дюймов. Датчик в то время находился всего на 5 дюймов ниже сопла, что означает падение на 5 дюймов за 161 мс. Таким образом, время от датчика до поверхности составляет 368 — 161 = 207 мс. Это приблизительно — сопло замедлит его, а давление увеличит выходную скорость, чтобы ускорить его.
Но это близкая отправная точка, и предположим, что мы поэкспериментируем и обнаружим (фотографические результаты), что первая капля просто касается поверхности воды, скажем, за 210 мс от датчика (до вспышки).Вторая капля тоже займет столько времени. То же самое.
Затем мы экспериментируем, чтобы увидеть, что, возможно, дополнительные 86 мс (всего 296 мс, датчик для вспышки, T2 + D3) дают сильный столбец отскока, как мы хотим для столкновений (это зависит от вещей, расстояния падения, глубины воды, поверхностного натяжения , вязкость и т. д.). Поэтому мы указываем два сброса, и тогда время отклика 86 мс между сбросами приведет к тому, что в это время будет второй сброс. Одна капля отскакивает вверх за 86 мс, а вторая капля за 86 мс отстает от первой, и тогда произойдет столкновение.Почти … Технически интервал сброса — Toff + Pulse. И второй упадет на поверхность за то же время (как и первый), так что, возможно, примерно на 10 мс меньше, чем это, чтобы учесть высоту этого столбца, второе падение поднимется туда, где оно должно быть. Таким образом, может быть, 76 мс Toff, исходя из времени нарастания столбца 86 мс с первого касания. Престо! Просто приблизительный, вы можете вместо этого поэкспериментировать, но это близкая отправная точка, и это будет повторяться.
.
