Как рассчитать трансформатор на светодиодную ленту: Как рассчитать мощность трансформатора для светодиодной ленты?

B: одиночный чип SMD2835 0,2 Вт / светодиод

Лента, изготовленная с этим светодиодами, в моделях, которые мы продаем в Интернете, есть:

B: Вид сбоку SMD335 0,08 Вт / светодиод

Лента, изготовленная из этого светодиода 335, модели, которые мы продаем в Интернете, имеют:

C: Вид сверху SMD5050 0.24 Вт / светодиод

Полоса, изготовленная с использованием этого светодиода 5050, модели, которые мы продаем через Интернет, имеют:

Шаг 2: Выберите трансформатор подходящего типа

A: Водонепроницаемый трансформатор, 12 В постоянного тока, от 1 А (12 Вт) до 8 А (96 Вт)

B: Водонепроницаемый адаптер серии для тяжелых условий эксплуатации, 12 В постоянного тока, от 8,5 А (102 Вт) до 30 А (360 Вт)

C: Водонепроницаемый трансформатор для светодиодов, 12 В постоянного тока, начиная с 2.От 5 А (30 Вт) до 8,3 А (100 Вт)

Шаг 3. Выберите правильный AMP

A: если вы заказали 1 катушку SMD3528 с 300 светодиодами (24 Вт) и вам нужен водонепроницаемый источник питания, проверьте водостойкий светодиодный трансформатор и выберите 2,5 А (30 Вт)

B: если вы заказали 2 катушки SMD5050 с 300 светодиодами (всего 0,24 * 600 = 144 Вт) и хотите, чтобы работал только один трансформатор, то вы можете выбрать негерметичный сверхмощный адаптер и 15 А (180 Вт)

PS: Усилители или мощность источника питания должны быть выше фактического потребления энергии, например.грамм. Для одной катушечной светодиодной ленты SMD3528 с 300 светодиодами потребляемая мощность составляет 24 Вт, но мы рекомендуем вам выбрать для нее источник питания DC12V 3AMP 36 Вт.

Если у вас возникли проблемы, пожалуйста, свяжитесь с нами!

Как рассчитать длину светодиодной ленты, которой будет управлять светодиодный блок питания

В этом видео мы покажем, как рассчитать длину светодиодной ленты, которую вы можете установить на свой блок питания.

Посмотрите наш новый видеоблог выше.

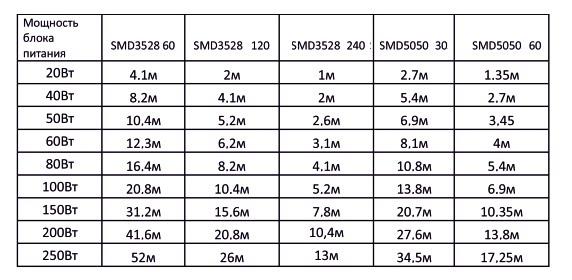

Сначала определите мощность светодиодной ленты на метр.Затем разделите общую мощность вашего блока питания на мощность на метр вашей полосы, чтобы определить, сколько метров этой полосы вы можете запустить от блока питания.

Мощность источника питания ÷ Мощность светодиодной ленты = Общее количество метров, которые вы можете запустить с этой полосы

E.G. Блок питания 200 Вт ÷ 12 Вт на метр светодиодной ленты = 16,6 м светодиодной ленты максимум для этого источника питания

Примечание : мы рекомендуем оставлять 10% запаса для блоков питания (это необязательно, но это помогает вашему источнику питания прослужить дольше).Таким образом, вы уберете 10% в конце уравнения.

E.G. Блок питания 200 Вт ÷ 12 Вт на метр светодиодной ленты = 16,6 м светодиодной ленты максимум для этого источника питания — 10% = максимум 14,94 метра, включая дополнительную высоту

Какую мощность потребляет каждый метр моих светодиодных лент?

Если у вас уже есть светодиодная лента, но вы не знаете, какую мощность на метр используют ленты, вот общее руководство:

Напряжение обычно указывается на печатной плате светодиодной ленты в каждой точке разреза (12 В или 24 В).

Если на печатной плате нет напряжения, то посмотрите, сколько светодиодов находится между каждой точкой разреза — если на каждую точку разреза приходится 3 светодиода, полоски будут иметь напряжение 12 В, а если 6 светодиодов на точку разреза, то они будут be 24v,

Убедитесь, что вы всегда используете правильное напряжение! Посмотри, что будет, если тебя здесь не будет.

60 светодиодов на метр, шириной 8 мм = 4,8 Вт / м

120 светодиодов на метр, шириной 8 мм = 9,6 Вт / м

240 светодиодов на метр, шириной 10 мм / 12 мм = 19,2 Вт / м

60 светодиодов на метр , Ширина 10 мм / 12 мм = 14.4 Вт на метр

120 светодиодов на метр, ширина 10 мм / 12 мм = 24 Вт на метр

Это общее руководство, но оно будет правильным для подавляющего большинства светодиодных лент.

Если ваши светодиоды мигают, причиной может быть используемое напряжение. Пожалуйста, ознакомьтесь с этим блогом, чтобы узнать, почему …

Как рассчитать мощность моего блока питания, используя только силу тока и напряжение

Если у вас есть блок питания, который не отображает всю необходимую информацию вашей установки, вы можете определить недостающие числа, используя эти расчеты!

Амперы x напряжение = мощность

E.G. 8,33 А x 24 В = 199,9 Вт

Мощность ÷ напряжение = А

E.G. 200 Вт ÷ 24 В = 8,33 А

Почему InStyle LED?

Мы храним все наши светодиодные ленты с доставкой на следующий день.

Вы можете предоставить нам любые эскизы / планы, и мы посоветуем наиболее экономичный способ подключения / управления.

Мы можем поговорить с любыми установщиками до, во время и после вашего проекта, чтобы ответить на любые вопросы.

Позвоните нам сегодня по телефону 0116 2799083 или напишите по электронной почте [email protected]

Как рассчитать источник питания светодиодов, необходимый для вашей светодиодной ленты

Один из вопросов, который нам часто задают: «Как мне тренироваться? какой блок питания мне нужен для светодиодной ленты? »

Ответ — это не так уж и сложно.

Первым делом проверьте технические характеристики светодиодной ленты, которую вы собираетесь использовать. Он должен показать вам потребляемую мощность в ваттах на метр.Обычно он отображается в формате 14 Вт / м (14 Вт / метр).

Второй шаг — вычислить длину полосы, которую вы собираетесь использовать в метрах, и умножить это число на количество ватт, используемых на метр.

Допустим, вы используете светодиодную ленту длиной 8,5 м. Светодиодная лента имеет энергопотребление 14Вт / м.
14 x 8,5 = всего 119 Вт. Итак, вам нужен источник питания для светодиодов (иногда называемый драйвером светодиодов), который может обеспечить не менее 119 Вт.

Однако рекомендуется делать поправки на непреднамеренные перегрузки. Чтобы смягчить это, мы рекомендуем использовать только около 80% номинальной нагрузки источника питания. Итак, в этом случае вы, скорее всего, выберете блок питания на 150 Вт.

Затем вы можете просмотреть наш ассортимент светодиодных драйверов, чтобы выбрать наиболее подходящую модель.

Не забудьте подтвердить фактическую выходную мощность в паспорте продукта. Фактическая выходная мощность варьируется от модели к модели в пределах одной серии светодиодных драйверов.Например, HLG-240H-24 имеет выходную мощность 240 Вт, тогда как HLG-240H-12 имеет выходную мощность 192 Вт.

Если вы планируете использовать драйвер светодиода с регулируемой яркостью, вам необходимо принять во внимание еще несколько факторов.

Многие драйверы светодиодов с регулируемой яркостью работают, изменяя амплитуду тока, подаваемого на светодиоды. Если вы используете более одного источника питания для питания нескольких светодиодных лент, то нагрузка на каждый драйвер должна быть согласована как можно ближе друг к другу, чтобы обеспечить синхронизацию диммирования.

В качестве примера, если один источник питания загружен на 80%, а второй источник питания загружен на 50%, первый источник питания начнет тускнеть, когда регулятор диммирования опустится ниже 80%, но второй источник не начнет тускнеть. уменьшайте яркость до тех пор, пока яркость не упадет ниже 50%. Эта разница видна невооруженным глазом.

Если ваш источник питания с регулируемой яркостью для светодиодов имеет выход типа ШИМ, такой как серия MEAN WELL PWM или драйверы светодиодов с регулируемой яркостью TRIAC источника питания, тогда они будут плавно уменьшать яркость независимо от нагрузки. Эти драйверы светодиодов поставляются компанией Power Supplies Australia как для моделей на 12 В, так и на 24 В.

Следующие драйверы светодиодов PWM доступны для заказа через Power Supplies Australia:

Power Supplies Australia всегда готовы помочь в случае необходимости. Не стесняйтесь звонить по телефону 1800 632 639, если у вас возникнут дополнительные вопросы по выбору правильного источника питания для светодиодной ленты.

Как мне выбрать правильный светодиодный драйвер для моей светодиодной ленты ???

Очень часто мы получаем вопросы о правильном выборе источника питания для светодиодных лент, также называемого драйвером светодиодов или трансформатором для светодиодной ленты или гибкой ленты.
Конечно, прежде всего, выберите и определитесь с положением драйвера светодиода, будет ли он снаружи или внутри. Конечно, вы можете выбрать внутреннюю или наружную версии с IP68. Не забывайте также, когда вы уже выбрали светодиодную ленту с напряжением, при котором она работает, это 12В и 24В.
Вопреки внешности, правило очень простое.
1. Когда мы выбрали тип и модель светодиодной ленты, нам просто нужно выяснить, какой ток потребляет светодиодная лента на метр.
Обычно профессиональные светодиодные ленты потребляют от 4 до 24 Вт на метр.
2. Затем рассчитайте общую потребляемую мощность по следующей формуле:
Вт / метр светодиодной ленты * все длины / м = общая потребляемая мощность
Допустим: ваша светодиодная лента потребляет 7,2 Вт на метр, длина всех светодиодных лент составляет 12 метров. Таким образом, общее потребление будет: 84 Вт
3. Последний шаг — добавить 10% безопасного свободного места, чтобы наш светодиодный драйвер не работал с максимальной эффективностью.Таким образом, мы обеспечим ему бесперебойную, безопасную и безотказную работу в течение длительного периода.
Итак, когда мы складываем до 84 Вт 10% свободных, мы получаем 95 Вт. Итак, в данном случае нам понадобится блок питания для светодиода на 100 Вт.
Формула для расчета и выбора драйвера светодиода:
(полоса / Вт * все длины) + 10% свободного места = действующий драйвер светодиода
Вот и все.

Свободное место в светодиодном трансформаторе? , точно.Это принцип, которого придерживаются профессиональные установщики при установке светодиодных лент. После расчета общей потребляемой мощности светодиодных лент прибавьте 10%. Это гарантирует нам плавную, безотказную работу без перепадов напряжения и определенно более длительный срок службы. То же самое, если бы мы загрузили в фургон макс. загрузили 3 тонны, и мы загрузили 3 тонны и сказали мне ездить каждый день по 12 часов каждый день! …. наверное что-то сломается в конце концов.

Секции блока питания светодиодов:

Если у вас возникнут вопросы, я с радостью отвечу и помогу вам с вашим индивидуальным проектом.Вы также можете оставить нам письмо по адресу [email protected]
С уважением

Как рассчитать трансформатор для светодиодной ленты. Расчет электронного трансформатора для светодиодной ленты

, которую мы все чаще видим в повседневной жизни. Они могут иметь разную окраску и силу. Им украшают жилые помещения, фасады магазинов и бутиков, елки и елки. Поэтому многих интересует вопрос, как подключить светодиодную ленту, которая питается от 12 и 24 вольт и как правильно рассчитать необходимую мощность питающего трансформатора.

Особенности и характеристики светодиодных лент

представляют собой длинные гибкие платы с контактами, на которых SMD-диоды расположены на определенном расстоянии друг от друга. Для ограничения протекающего по ленте тока на ней припаяны специальные резисторы. Очень часто дизайнеры и дизайнеры используют светодиоды для создания особого стиля интерьера, зрительно расширяя пространство комнаты, скрывая источники света при установке натяжных или подвесных потолков и т. Д.

Катушка со светодиодной лентой

видов

Светодиодные ленты бывают разных типов:

Ленты со светодиодами могут иметь разное количество диодов разных типов.Наиболее популярны светодиоды 3528 и 5050. Цифрами обозначены размеры диодов: 3,5х2,8 мм и 5х5 мм. Первые оснащены пластиковым корпусом с монокристаллом. У последних также пластиковый корпус, в котором находится 3 кристалла, поэтому эти светодиоды светят намного ярче.

Кроме того, выпускают двухрядные ленты с большим количеством диодов. В настоящее время в магазинах можно купить новые типы со специальными микросхемами smd2835, которые обладают улучшенными световыми характеристиками. Благодаря низкой стоимости и высокой светоотдаче они быстро завоевывают большую популярность.Поскольку светодиоды в таких лентах работают в безопасном режиме с пониженным током, это позволяет использовать их длительное время без потери степени яркости. Они вполне могут отработать свои 50 тысяч часов, заявленные производителем.

Катушка с двухрядной светодиодной лентой

маломощные, поэтому потребляют минимальное количество электроэнергии. В настоящее время существует множество разновидностей с разными типами мощности: 4,8 Вт / м; 7,2 Вт / м; 9,6 Вт / м; 14,4 Вт / м и др.Светодиоды дают такой яркий яркий свет, что их можно использовать не только как дополнительное освещение, но и как основной источник света. Для этого обычно используют специальные ленты типа LED-TED, которые являются самыми яркими.

Преимущества

• Минимальная потребляемая мощность;
• Срок эксплуатации более 10 лет;
• Возможность крепления ленты под любым углом и придания ей различной геометрической формы;
• Равномерное распределение освещения по периметру помещения;
• Большой выбор цветов;
• Высокая степень пожарной безопасности и экологичности;
Светодиоды
• не имеют в своем составе ртути и выделяют в комнату минимальное количество тепла;
• Не меняют свой цвет в период всего рабочего периода;
• Нет радиопомех.

Как правильно выбрать блок питания для светодиодной ленты

Для обеспечения работы светодиодов необходим трансформатор или блок питания. Прямой источник питания 220 вольт для такого типа освещения не подходит, так как при включении в сеть лента просто перегорает. Поэтому все блоки питания (адаптеры) в основном производятся на выходное напряжение 12 В. Также есть варианты с напряжением 24 и 36 В.

Понижающий блок питания для светодиодной ленты

В принципе, любая светодиодная лента вполне может работать от аккумуляторов или автомобильного аккумулятора, но время ее работы будет ограничено.

Следовательно, необходимо выбирать блоки питания в зависимости от их указанной мощности. Он укажет степень мощности в ваттах или амперах. Подбирается только после приобретения самой ленты.

Что нужно знать о трансформаторах питания

Трансформатор необходимо подбирать по таким параметрам как:

• Напряжение питания;
• Потребляемая мощность;
• Степень защиты от влаги.

Трансформаторы могут быть активными и пассивными в своей системе охлаждения:

• При активной системе корпус устройства снабжен вентилятором, что значительно уменьшает габариты устройства, а также увеличивает его мощность.Недостаток — шум вентилятора, который со временем только усилится. Буквально через год-два придется очистить внутреннюю поверхность трансформатора, смазать вентилятор специальным маслом или поменять его.
• С пассивной системой корпус устройства питается как блокнот. Его также можно накрыть верхней крышкой.

По своим функциональным характеристикам трансформаторы бывают:

• Простой. Обеспечьте скотчем только еду.
• Со встроенным диммером.
• Оборудован пультом дистанционного управления для работы по радиоканалу или инфракрасному каналу.
• Многофункциональный с диммером и дистанционным управлением. Такое устройство позволяет ограничить использование большого количества трансформаторов в различных местах.

Поскольку светодиодные ленты бывают двух типов на 12 и 24 вольт, трансформатор должен обеспечивать именно такое напряжение.

Степень водонепроницаемости устройства зависит от места его будущей установки.Если вы планируете установить его в сухом месте, то можно приобрести обычный интерьерный трансформер. Для ванной, сауны или бассейна необходимо подбирать прибор с влагозащищенным корпусом.

Виды источников питания по характеристикам

Тип исполнительных блоков может быть:

• Изготовлен из черного пластика в соответствии с указанными характеристиками. Самый лучший вариант.
• С герметичным алюминиевым корпусом для помещений с повышенной влажностью. Агрегат не боится конденсата.
• Блок имеет металлический корпус, небольшие отверстия для циркуляции воздуха и контактную площадку. Применяется только в сухих помещениях, устанавливается в недоступном для людей и закрытом от пыли месте.

Трансформатор в герметичном корпусе из прочного пластика имеет достаточно компактные размеры, аккуратный внешний вид и небольшой вес. Высокая стоимость устройства, сложная теплоотдача, что обусловлено конструкцией трансформатора и ограничением степени мощности — основные недостатки агрегата.

Блок питания для светодиодных лент в пластиковом корпусе

Трансформатор в прочном алюминиевом корпусе имеет большое количество преимуществ, хотя это самая дорогая модель и довольно тяжелая. Это надежное, герметичное и прочное устройство, обеспечивающее хорошую теплопередачу. Обладает высокой устойчивостью к перепадам температур, влаге и ультрафиолетовому излучению. Обычно используется для устройства наружной фасадной рекламы магазинов и других общественных зданий.

Трансформатор для светодиодных лент в алюминиевом корпусе

Открытый трансформатор считается самым популярным и доступным устройством.В основном используется для осветительных приборов в домах. Недостаток — большие размеры, непривлекательный внешний вид и отсутствие защитного футляра.

Внешний трансформатор для светодиодных лент

Сетевой трансформатор — это небольшое и простое устройство, которое не предусматривает стационарной установки. Степень мощности большинства моделей не более 60 Вт. Часто для питания используются светодиодные ленты, длиной не более пяти метров. Основное преимущество блока питания — простота использования и возможность подключения к обычной сети.

Сетевой трансформатор для светодиодной ленты

Современные производители трансформаторов

В настоящее время существует большое количество производителей понижающих трансформаторов, которые предназначены для подключения светодиодов — ленты.

Одной из самых известных является торговая марка Arlight, которая предлагает потребителю трансформаторы, выполненные в металлическом, пластиковом, защитном корпусе. Все агрегаты этого производителя имеют специальную защиту от короткого замыкания и перегрузки. Металлический корпус помогает эффективно отводить тепло.Внутри корпус залит компаундом, имеет класс защиты IP 65 и 67. Во время работы не издает большого шума. Имеют степень мощности от 20 до 3000 Вт.

Трансформатор Arlight в алюминиевом корпусе

Малый трансформатор для светодиодной ленты электронного освещения

• Трансформатор марки Brille DR-15W отлично подойдет для питания небольшой площади. Он имеет номинальную выходную мощность 15 Вт, рабочее напряжение от 170 до 250 В. Корпус пыленепроницаемый и водонепроницаемый IP67.

Блок питания для светодиодных лент Brille

• Небольшой трансформатор Brille DR-75W можно установить в любом месте комнаты. Он имеет входное напряжение 110–120 / 220–240 В и 12 В на выходе. Степень защиты корпуса — IP20.

Расчет трансформатора питания на 12 и 24 вольт

Часто для наличия светодиодов необходимо постоянное напряжение 12 или 24 вольт, поэтому нам необходимо рассчитать мощность устройства, которое преобразует переменное напряжение (сеть 220 В) в постоянное (12/24 В).

Рассмотрим расчет мощности на примере простого SMD 3528 60 4,8 Вт / метр. Предположим, его длина составляет 16 метров.

Поскольку производители указывают напряжение на упаковке или на самой ленте, устройство питания должно обеспечивать такое напряжение для работы.

• На нашей ленте рабочее напряжение 12 вольт, поэтому надо приобретать трансформатор именно с таким напряжением с определенной степенью мощности.
• Для правильного расчета нам необходимо знать потребляемую мощность диодов 4.8 Вт / метр.
• Нам нужно 16 метров умножить на 4,8 Вт (16×4,8 = 76,8 Вт).
• Поскольку устройство обязательно должно иметь 20 или 30% запаса хода, то для расчета необходимой мощности нам нужно результат умножить на 1,2. (76,8 x1,2 = 92,16 Вт).
• Но поскольку блоки питания мощностью 96 Вт не продают, то придется покупать трансформатор на 100 Вт.

Если мы монтируем светодиодную ленту на улице или в помещении с повышенным уровнем влажности, то лучше всего приобрести водонепроницаемый прибор с герметичным корпусом IP65, 66 или 67.

Особенности монтажа трансформаторов

Монтаж трансформаторов производится по схеме, которая должна крепиться к самим светодиодным лентам. Обычно их разрезают на части по три диода в каждой группе. Конструкция предполагает наличие токоограничивающего резистора. Но в некоторых случаях на одной детали может быть от 5 до 10 диодов.

Место разреза указано контактными группами с обеих сторон. Подключите светодиоды группами параллельно. Трансформатор можно установить в любом месте комнаты, но с полярностью «+» или « -». ».

При покупке трансформатора необходимо убедиться, что он действительно предназначен для светодиодов, так как некоторые люди по ошибке выбирают устройства, которые используются для галогенных ламп. Хотя они могут понижать напряжение до необходимых 12 вольт, но на выходе дают переменный ток, потому что для работы светодиодных лент нужен постоянный ток.

• Блок питания должен быть оборудован системой плавного пуска, что значительно увеличит срок службы ленты.
• Устройство должно иметь около 20-30% запаса хода.
• Рекомендуется устанавливать в легкодоступном месте.
• Если установить агрегат в небольшом помещении, он сильно перегреется, что приведет к поломке.
• Важно учитывать степень защиты устройства.

Правильное подключение со схемами и фотографиями

Так как лента с диодами может работать от напряжения 12 или 24 вольт, нам необходимо подключить к ней понижающий блок (трансформатор). С одной стороны, он подключен к электросети 220 вольт, а с другой — к ленточной плате.

Обязательно учтите, что на выходе трансформатора идут два цветных провода. Также на ленте есть два разных провода — красный и синий (иногда черный).

Красный означает плюс, синий — минус. Поэтому при подключении ленты необходимо соблюдать указанную полярность. Плюс переходит в плюс, а минус — в минус. В случае ошибки устройство не включится.

Схема подключения трансформатора к светодиодной ленте

Соединяем ленту длиннее 5 метров

Многие люди совершают ошибку, начиная соединять кусочки ленты друг с другом.К концу первой ленты присоедините начало второй. Но это не так.

Неправильное подключение светодиодной ленты к источнику питания

Второй кусок светодиодной ленты будет светить намного тусклее, а последние диоды — совсем тусклыми. С маломощной лентой типа SMD 3028, где расположено 60 диодов, степень яркости будет примерно такой же. Но по линиям дорожек будет ток гораздо более рабочий. Они сильно перегреются, а это негативно скажется на диодах.Использование такой схемы значительно сокращает срок эксплуатации ленты. В этом случае необходимо использовать схему ниже.

Схема подключения двух последовательных диодных лент к одному блоку питания

Он разработан для одного источника питания, где мощность устройства должна быть равна сумме 2 лент и более.

Для того, чтобы на вторую плату ленты было подано необходимое напряжение, необходимо добавить к устройству еще один провод для удлинения. Второй его конец соединен с 2 лентами.В результате ток будет течь через сам провод, а не через токопроводящие линии.

Сечение кабеля для удлинения должно быть достаточным, чтобы избежать потерь напряжения. Обычно берут провод длиной пять метров сечением 1,5 миллиметра. Монтаж производится в нише, возле первого участка ленты.

Данная схема используется, если можно спрятать большой трансформатор. А если нет, рекомендуется применить схему немного посложнее. В этом случае провод для удлинения цепи (0.75 мм) подключается к сети 220 вольт и ведется к трансформатору второй ленты.

Схема подключения светодиодных лент с двумя блоками питания

Монтаж ленты по этой схеме несколько сложнее, так как требуется второй питающий трансформатор, но в этом случае степень мощности устройств уменьшается примерно вдвое. Их размеры также намного меньше.

Как правильно подключить RGB-ленту, контроллер и усилитель

Многоцветный светодиод — лента подключается так же, как и монохромная, но в этом случае необходимо установить между ней и трансформатором специальный контроллер.Они бывают разных типов и различаются по внешнему виду, мощности, программам управления цветом и другим параметрам. Но принцип работы у всех одинаковый: два провода от трансформатора пришли на контроллер, а 4 вышли на светодиод — ленту.

Подключение RGB контроллера для светодиодной ленты

Все контроллеры имеют аналогичную схему подключения. Разъемы имеют маркировку «V +» и «V -». ». Красный провод подключается к плюсовому контакту, а синий или черный — к минусу.

Коннекторы для подключения разноцветных лент обозначены латинскими буквами:

Р — красный провод.

G — зеленый провод.

Б — синий провод.

В + — провод общего назначения. Цвет может быть любым.

Важно не перепутать ленточные провода. В принципе, ничего не произойдет, но в этом случае можно нажать красную кнопку на пульте, и на ленте она загорится синим цветом.

Пульт дистанционного управления цветами светодиодной ленты

Нельзя соединять две части разноцветной ленты последовательно, так как токопроводящие дорожки для этого не предназначены.Способ удлинения такой же, как и у одноцветной ленты.

Первая схема.

Схема подключения многоцветной RGB-ленты к одному трансформатору

Для подключения нам понадобится провод с 4-мя проводами (1,5 миллиметра) и длиной пять метров. Подключим RGB-ленту с тридцатью 1-метровыми диодами. Но поскольку он имеет очень тусклое свечение, обычно используется очень редко.

с 60 диодами тоже может быть подключена по указанной выше схеме, но потребуются трансформатор и контроллер с двойным уровнем мощности.

Подсчитаем результаты. Две многоцветные ленты могут потреблять 140 Вт. Трансформатор с таким уровнем мощности достаточно тяжелый и крупный, поэтому спрятать его в нише под потолком довольно сложно.

Часто выходит из строя контроллер с таким же уровнем мощности. Хотя производители указывают, что такие устройства рассчитаны на 140 Вт и способны тянуть от 10 до 15 метров диодной ленты, но, к сожалению, недолговечны.

Следовательно, такое устройство необходимо приобретать с двойным запасом хода.В нашем случае это 280 Вт. Но поскольку такое устройство стоит недешево и его сложно найти, то воспользуемся схемой, представленной ниже.

Схема подключения разноцветных светодиодных лент с усилителем RGB

Установка любой светодиодной ленты многим кажется довольно сложной задачей. Но если все сделать правильно и по инструкции и схеме производителя, то можно выбрать блок питания и подключить ленту самостоятельно без привлечения специалистов.

Общие проблемы выбора источника питания

Для правильного выбора блока питания (БП) для системы светодиодной подсветки необходимо знать параметры подключаемой светодиодной ленты и параметры предлагаемых блоков питания.

Первым параметром ленты, влияющим на выбор блока питания, является напряжение питания ленты. Чаще всего это 12 или 24 вольта. На какое напряжение рассчитана лента, подбирается и блок питания на такое же напряжение.

Второй параметр ленты, который нам нужен для расчета блока питания — это потребляемая мощность на 1 метр ленты. Этот параметр обязательно указывается добросовестным производителем в характеристиках ленты и обычно указывается на упаковке ленты. Мощность светодиодных лент, представленных в нашем ассортименте, варьируется от 4,2 до 31 Вт / м. Обычно, чем выше энергопотребление ленты, тем ярче она светится. Правда, в таком показателе, как КПД есть неоднозначность, но на расчет блока питания он не влияет, поэтому сейчас мы не будем его учитывать.

Следующий показатель — длина ленты, подключенной к блоку питания. Это просто. Длина — это длина. Измеряется в метрах.

С лентой разобрались, теперь разбираемся с блоками питания. Основными характеристиками блока питания являются выходное напряжение, максимально допустимый ток, который может подавать питание на нагрузку в течение длительного времени, и выходная мощность блока питания.

С выходным напряжением все просто. Лента на 12 вольт, а блок питания нужен на 12 вольт, лента на 24 вольта — берем блок питания на 24 вольта.

Следующий параметр — максимальный ток, отдаваемый блоком питания, — очень важный параметр, но редко используется в стандартных расчетах для систем со светодиодной лентой. Хотя, зная, всегда можно определить выходную мощность блока питания. Вам просто нужно умножить выходное напряжение в вольтах на максимальный ток в амперах и получить мощность в ваттах. Например, блок питания с выходным напряжением 12 вольт и максимальным током 5 ампер имеет выходную мощность 60 Вт.

А выходная мощность блока питания — как раз тот параметр, который нужен для наших расчетов.

Для наглядности рассмотрим на примере расчет необходимого БП.

1. У нас есть комната со сторонами 5х4 м. Ленту хотим расположить за карнизом по периметру комнаты. Длина периметра в этом случае составит 18 м. Соответственно, длина у нас будет такая же, как у ленты.

2. Выберите ленту не самую слабую, но и не самую яркую, например ленту с артикулом 010346, модель RT 2-5000 24V Warm 2x (3528, 600 LED, LUX).

3. Из обозначения видно, что это 5-метровая лента, питание 24 В, теплый белый, двойной плотности (но не двухрядный), 3528 светодиодов (размер SMD корпуса светодиода 3,5×2,8 мм), 600 светодиодов на 5 метров (или 120 светодиодов на метр).

4. Из характеристик, имеющихся на сайте или указанных на упаковке, узнаем, что потребляемая мощность данной ленты составляет 48 Вт на 5 метров (9,6 Вт / м)

5. Умножьте длину ленты на потребляемую мощность 18 * 9.6 = 172,8 Вт.

6. Добавляем минимум 10 процентов запаса мощности, получаем 182,8 Вт.

7. Выберите ближайший по мощности блок питания с округлением в большую сторону. Это блок питания на 200 Вт с выходным напряжением 24 вольта (как мы помним, лента питается 24 вольта).

8. Смотрим на сайте габариты блока питания. Артикул 013138, модель ARPV-24200 (24V, 8.3A, 200W) — 238x130x60 мм.

а) нормально габаритами устраивает — оставляем как есть;

б) вау! где я собираюсь подарить ему такой здоровый день? — делим ленту на две части, выбираем два блока питания меньшего размера и соответственно меньшей мощности — по 100 Вт каждый — и подключаем к каждому блоку питания по 9 метров ленты;

в) опять не подходит — делим ленту на четыре фрагмента, ставим четыре блока питания по 50 ватт каждый.

Удобнее всего устанавливать оборудование, когда на каждые 5 или 10 метров ленты устанавливается один блок питания.

В приведенном выше примере мы использовали герметичный блок питания. Вы спросите, зачем в обычное помещение ставить герметичный агрегат. Ведь есть блоки в защитном кожухе, они дешевле. Да, есть. Да дешевле. Но они не защищены не только от влаги, но и от пыли, от попадания в них мелких предметов, домашних «животных», наконец. Все это отрицательно сказывается на надежности системы в целом.Кроме того, на данный момент все блоки питания для светодиодной ленты представляют собой импульсные преобразователи напряжения. Поэтому из открытых источников питания, как бы качественно они ни были сделаны, в полной тишине слышен слабый «москитный» писк. Правда, силовые агрегаты в защитном кожухе мощнее герметичных, но и здесь есть свои подводные камни. Открытые агрегаты мощностью более 200 Вт требуют принудительного охлаждения и оснащены встроенными вентиляторами. Вы слышали, как гудит кулер компьютерного системного блока под вашим столом? Хотите слышать ночью, когда включаете подсветку, чтобы слышать подобное жужжание? В общем, сделайте свой выбор.

И еще одна важная рекомендация. Монтаж блоков питания следует производить таким образом, чтобы обеспечить циркуляцию воздуха для охлаждения блоков, а также обеспечить доступ к блоку питания для их обслуживания или замены. Надежность используемых блоков питания достаточно высока, но в нашей реальной жизни бывают случаи, когда в сети могут возникать опасные для блока питания напряжения или пульсации, приводящие к их выходу из строя.

Особенности выбора блока питания для системы с регулируемой яркостью или системы с многоцветной лентой.

Если в результате описанного выше расчета выяснилось, что мы полностью обходимся одним блоком питания и его размер нас устраивает, то в подборе блока для системы подсветки с ленточным управлением нет особенности. Далее эту статью читать нельзя.

Во всех остальных случаях нужно решить другую проблему. Задача следующая. Если мы хотим управлять лентой — будь то изменение яркости или изменение цвета — мы должны установить между источником питания и лентой соответствующее устройство управления — диммер или контроллер RGB.Следовательно, если мы разделим мощность на два блока питания, мы должны поставить два устройства управления. Разделившись на четыре блока, необходимо поставить четыре устройства. И т.д. И все это должно работать одновременно, от одного регулятора или с одного пульта ДУ. Но вопросы синхронизации — это отдельная тема и сейчас нас это не интересует. Сейчас занимаемся электроснабжением. Вы, конечно, можете оставить все как есть, и поставить на каждый блок питания отдельный блок управления, но наша цель (точнее ваша цель) — уменьшить количество коробок и дополнительной проводки в системе (и соответственно удешевить оборудование и монтажные работы).

Если использовать ленту на 24 В, можно прибегнуть к одной хитрости. Мы можем взять два одинаковых блока питания на напряжение 12 вольт, соединить их последовательно и получить 24 вольта, что вдвое больше, чем у такой системы. Схема такого подключения представлена ​​на рисунке.

При таком включении необходимо учитывать конструктивные особенности блоков питания. Некоторые блоки питания сконструированы таким образом, что их металлический корпус подключается к отрицательному выводу. При использовании таких блоков в рассматриваемой схеме требуется изолировать БП друг от друга и от любых металлических поверхностей.

Некоторые «умельцы» предлагают увеличить мощность для параллельного подключения выходов блока питания. Подавляющее большинство БП такое подключение не допускают. Это связано с тем, что не бывает двух идеальных блоков питания с абсолютно одинаковыми выходными напряжениями. Как бы ни старался производитель, но хотя бы на сотые доли вольта все будет иначе. Напряжение на выходе блока стабилизируется специальной электронной схемой, которая постоянно контролирует выходное напряжение и в случае его отклонения от нормы пытается вернуть его в заданный диапазон.При параллельном подключении двух блоков с разным напряжением каждый из них начнет «перетягивать одеяло». Рано или поздно это закончится выходом из строя БП. Кроме того, при включении такой системы один блок может препятствовать запуску другого. В результате могут быть периодические мигания ленты при включении подсветки. Справедливости ради стоит отметить, что есть блоки питания, допускающие параллельное подключение, но это отдельный, довольно редкий класс.Возможность такого подключения обязательно должна быть указана в документации на блок питания.

ТОВАРОВ, СВЯЗАННЫХ СО СТАТЬЕЙ

Практически все светодиодные ленты рассчитаны на 12 В. В некоторых случаях решениям с повышенной яркостью, собранные на основе особо мощных кристаллов, может потребоваться напряжение питания 24 В. Для того, чтобы ваша система светодиодного освещения освещала светильники яркими и яркими. длительное время его следует подключать только через импульсный источник стабилизированного постоянного тока.

Есть много вариантов технических характеристик блоков питания.

Защита от атмосферных воздействий:

• негерметичный;
• полугерметичный;
• опломбировано.

Незапечатанные блоки предназначены для использования только в закрытых помещениях, где нет повышенной влажности.

По мощности:

• От 12 Вт до 800 Вт;
• сила тока от 1 А до 66 А.

По типу охлаждения:

• С пассивным охлаждением;
• с активным охлаждением.

По материалам корпуса:

• Алюминий;
• металл;
• пластик.

Расчет блока питания для светодиодной ленты

При установке светодиодного освещения обычно возникает ряд актуальных вопросов: какой ток потребления светодиодной ленты, как рассчитать блок питания для светодиодов, как рассчитать драйвер для неизвестной ленты, если в нем не указана мощность потребление? Для корректного расчета воспользуемся следующей таблицей с номинальными параметрами популярных матриц.

Таблица характеристик популярных smd светодиодов

Расчет силовых параметров светодиодной ленты

Лента отличается количеством smd-матриц на погонный метр. В продаже есть варианты на 30, 60, 120 матриц на погонный метр. В зависимости от используемой светодиодной матрицы номинальная мощность источника электричества для светодиодной ленты будет варьироваться.

Какой БП выбрать?

Посетив первый интернет-магазин сетевых драйверов для светодиодов, можно найти десятки различных вариантов трансформаторов для светодиодной ленты с очень приличным разбросом стоимости, который напрямую зависит от номинальной мощности, материалов корпуса, гидроизоляции.

Естественное желание каждого человека — минимизировать свои финансовые затраты. Но экономия должна быть разумной и оправданной. Сравним несколько вариантов:

Как видите, чем мощнее блок питания, тем дешевле фактическая стоимость ватта. На первый взгляд наиболее заманчиво выглядит приобретение одиночного достаточно мощного блока питания. Расчет мощности трансформатора для светодиодной ленты производится с запасом около 30%.

Не забывайте, что абсолютно любое устройство имеет довольно неприятное свойство внезапно выходить из строя в самый неподходящий момент.При наступлении такого форс-мажора вы формально останетесь без освещения. Наиболее рационально, в случае монтажа светильников в помещении, питать зоны от двух до трех независимых источников.

Рассчитать мощность блока питания для светодиодной ленты

Для примера возьмем гостевую комнату площадью 18 квадратных метров (3 х 6 метров). Периметр помещения составит 18 метров. Нам нужен источник светодиодного освещения с общей яркостью 350 лм / мп (яркость рассчитываем исходя из рекомендуемых уровней освещения), например, возьмем smd 3528 60led с номинальной яркостью 360 лм / м.Суммарная вместимость этой ленты по всему периметру комнаты составит:

6,6 Вт / м * 18 = 118 Вт.

У разных производителей яркость носителя может существенно отличаться, соответственно и лента в вашей ситуации может потребовать немного другой, мощность светодиодной ленты желательно рассчитывать, используя паспортные данные от производителя. С запасом прочности нам понадобится устройство, рассчитанное на 150 Вт.

При использовании нескольких источников тока мы разделяем всю длину ленты на три части, учитывая, что стандартная катушка составляет пять метров.Получаем два сегмента по пять метров, 33 Вт и один сегмент восемь метров по 53 Вт. Блоки питания требуются на 40 и 70 Вт соответственно.

Расчет светодиодной ленты на один блок питания

Как мы уже обсуждали, мощность драйвера для светодиодного освещения нужно брать с запасом. Следовательно, максимально допустимая длина ленты для подключения рассчитывается по формуле:

Длина (м) = Силовой блок / (1,3 * Nsmd / m * Psmd)

Ncmd / m — количество smd-матриц на метр

Pcmd — номинальная мощность одной матрицы

1,3 — коэффициент поправки на маржу

Расчет трансформатора для светодиодной ленты

Расчет мощности блока питания ведется по такому же принципу:

Силовой блок = длинный (м) * 1.3 * Нсмд / м * Псмд

Использование блока питания компьютера в качестве драйвера

Одним из доступных источников стабилизированного напряжения на 12 В является компьютерный блок питания. Расчет драйвера питания для светодиодов на его основе имеет ряд особенностей. Для заполнения системного блока требуется другое напряжение — 3,3 В; 5 В; 12 В. Следовательно, такой блок имеет несколько выходных каскадов, между которыми распределяется выходное напряжение.

Канал 12 имеет около 50% номинальной нагрузки.

Реальная мощность данного БП = паспортная мощность * 0,5 / 1,3.

Таким образом, для питания светодиодной ленты от блока питания мощностью 150 Вт будет доступно около 60 Вт. На радиорынке такие «раритеты» можно найти за 2-3 доллара, что вдвое дешевле стандартных драйверов.

Разнообразие современной светотехники впечатляет даже людей с очень богатым воображением. С космической скоростью появляются все новые и новые технологические разработки, обеспечивающие не только качественное и безопасное освещение, но и максимальное энергосбережение.

Одна из таких прогрессивных тенденций — светодиодная технология. В настоящее время на рынке представлен широкий ассортимент светодиодных лент, светильников и светильников, различающихся по дизайну и техническим характеристикам. Эти устройства стали отличной альтернативой обычным лампам накаливания и энергосберегающим осветительным приборам.

сегодня широко применяется в рекламе и производстве, в дизайне интерьеров, в дизайне салонов автомобилей, бытовой техники и т. Д. Огромный спектр возможностей, предлагаемых светодиодной подсветкой, позволяет легко выбрать нужный вариант, а здесь и его подключение к сети многие вызывают много вопросов.

Основным компонентом светодиодной системы является блок питания, который представляет собой миниатюрный трансформатор, обеспечивающий питание светодиодов. Небольшие габариты позволяют незаметно разместить это устройство в любых удобных местах, не нарушая эстетики светодиодной конструкции.

Назначение блока питания

При использовании светодиодных лент в интерьере необходимо учитывать некоторые особенности такого решения.

Прежде всего, следует знать, что непосредственно подключить светодиодную ленту к розетке , как обычная лампочка, не подойдет.Это связано с тем, что рабочее напряжение ленты далеко от 220 В. Если включить ее в штатную розетку, она просто выйдет из строя.

Итак, если обычная лампа накаливания работает от 220 В, то для светодиодов нужно всего 12 В (это самый распространенный вариант, но есть и модели на 24 В). Поэтому для подключения 12-вольтового осветительного прибора к штатной бытовой сети требуется понизить напряжение до необходимого значения. С этой задачей сможет справиться блок питания для светодиодной ленты 12В.

Типы блоков питания для светодиодных лент

1. 1. Блок питания в компактном герметичном пластиковом корпусе. Основные преимущества этого типа устройств — компактные размеры, приятный внешний вид, герметичность и минимальный вес. К минусам можно отнести, конечно, дороговизну, затрудненную теплопередачу из-за конструктивных особенностей и ограничения по мощности (моделей мощнее 100 Вт нет).
2. 2. Блок питания в компактном герметичном алюминиевом корпусе. У него масса достоинств, хотя это самый дорогой и достаточно сложный вариант.Основные достоинства этого трансформатора — надежность, герметичность и долговечность. Алюминиевый корпус способствует хорошей теплопередаче. Устройство устойчиво к негативному влиянию различных факторов: влажность, резкие перепады температур, прямое солнечное излучение. Основная сфера применения — профессиональное изготовление наружной световой рекламы.
3. 3. Источник питания открытого типа. Самый популярный и недорогой вариант. Чаще всего используется для домашнего светодиодного освещения. Основными недостатками являются габаритные размеры, вдвое превышающие предыдущие версии, неэстетичный внешний вид и отсутствие защиты от прямого попадания влаги и пыли.
4. 4. Сетевой компактный блок питания. Это миниатюрное, простое и недорогое устройство, не требующее стационарной установки. Мощность большинства этих моделей не превышает 60 Вт. Чаще всего они используются для питания конструкций светодиодных лент, длина которых не превышает 5 метров. Главное преимущество — простота использования: лента подключается к блоку питания и вставляется в розетку.

Подключение светодиодной ленты к блоку питания

При выборе блока питания необходимо учитывать два важных параметра: мощность (в зависимости от мощности светодиодов на метр и длины ленты) и напряжение (обычно 12 или 24 В).

Перед тем, как смонтировать светодиодную ленту и разместить ее на выбранной поверхности, необходимо подключить ленту к источнику питания.

Рассмотрим этот процесс на примере блочной модели открытого типа. Его корпус выполнен в виде перфорированного металлического ящика, через отверстия которого циркулирует воздух, а радиодетали и оконечный модуль с винтами охлаждаются. Есть модели, в которых вентилятор (кулер) помещен внутри корпуса для охлаждения.

Блок питания для светодиодной ленты имеет этикетку с указанием назначения устройства и его основных технических характеристик.Рядом с каждым клеммным винтом есть маркировка для обеспечения правильного подключения:

• L — фаза, N — ноль — вход источника питания. Через эти клеммы устройство подключается к сети 220 В.
• G — клемма для заземляющего провода. Если в доме нет заземления, этот вывод оставляют свободным.
• Клеммы + V и –V выводятся с преобразованным напряжением 12 В.

Блоки питания этого типа оснащены индикатором включения — горит зеленый свет.Также имеется специальный поворотный механизм, именуемый «V adj». С его помощью можно немного регулировать выходное напряжение, в проходах от 12 до 13 вольт.

После того, как подключит ленту к источнику питания , необходимо надежно изолировать все контакты. Для эффективной и точной защиты от случайного прикосновения можно использовать отрезок кабельного канала подходящей толщины. Если эту процедуру проводить обычным скотчем, то готовый результат будет выглядеть довольно непривлекательно, а с помощью специальных защитных чехлов, которые идут в комплекте с блоком питания, невозможно обеспечить должный уровень электробезопасности.

Конечно, в жилых помещениях желательно устанавливать более надежные, компактные и внешне привлекательные устройства в пластиковых водонепроницаемых корпусах. Они отличаются высокой электробезопасностью, поэтому не представляют опасности для детей или животных при случайном прикосновении.

Как рассчитать блок питания для светодиодной ленты

Как уже было сказано выше, при выборе блока питания следует ориентироваться на технические характеристики светодиодной ленты , подключение которой будет производиться.Основные критерии — потребляемая мощность и номинальное напряжение.

12-вольтовые ленты могут иметь разную потребляемую мощность. Это связано с тем, что они прямо пропорциональны мощности и количеству светодиодных элементов на ленте.

Для удобства расчета номинальную мощность светодиодной ленты принято исходить из длины 1 метр. Таким образом, чтобы правильно выбрать блок питания, номинальную мощность одного погонного метра ленты следует умножить на ее общую длину.

Рассмотрим небольшой пример расчета блока для ленты SMD 3528

Есть герметичная светодиодная лента SMD 3528, 60 светодиодов на метр. Рабочее напряжение стандартное — 12 В. Мощность этого типа ленты — 4,8 Вт / 1м. Те. 1 метр ленты потребляет 4,8 Вт. Любая лента продается стандартной длины — 5 м. В моем случае мощность всей ленты будет 24 Вт (4,8 * 5 = 24).

Если взять блок питания с мощностью равной мощности ленты, возникает угроза перегрева БП, особенно если у него нет доступа к необходимому количеству воздуха, например, при нахождении в замкнутое пространство под потолком.

Если мощность блока питания меньше расчетной мощности ленты, она просто не включается из-за внутренней защиты блока.

Поэтому, выбирая блок питания для ленты , необходимо к расчетной мощности прибавить 25–30% резерва. Получаем: 24 Вт + 30% = 31,2 Вт. Округляем до ближайшего стандарта мощность БП — 30 Вт.

Для подключения мне понадобится 3,5 метра ленты (в двух словах, на потолке будет гипсокартонный каркас в виде полукруга, по периметру этого каркаса будет располагаться лента).Мощность отрезка ленты длиной 3,5 м — 16,8 Вт, с округлением до целого числа — 17 Вт.

Запас мощности забираем 30%, получаем: 17 Вт + 30% = 22 Вт. Выбираем ближайший агрегат со стандартной мощностью 24 Вт.

Корректная и бесперебойная работа светодиодной ленты и блока возможна только при наличии у этого прибора запаса мощности 25–30 процентов; это должно обеспечить блоку питания необходимый запас мощности для его правильной работы.

Похожие материалов на сайте:

Многие люди хотят знать, как измерить мощность светодиодной ленты на метр, по причинам, которые будут подробно описаны ниже.И для начала нужно разобраться, что такое ленточка из светодиодов. По сути, это печатная плата, на которой размещены светодиоды, резисторы, создающие ограничивающее сопротивление, и тонкие провода. Изобрели светодиод еще в далеких 60-х годах прошлого века. В результате это привело к появлению удобных светодиодных устройств, которые в последнее время стали пользоваться большой популярностью. Сегодня можно найти огромное количество такой продукции от разных производителей, с разными характеристиками.

Преимущества современной светодиодной техники

Светодиодные ленты не были бы столь популярны, если бы у них не было удивительных преимуществ.

1. Монтируются без особых трудностей. Многие изделия имеют на обратной стороне ленту, которая сцепляется практически с любой поверхностью.
2. По сравнению, например, с лампой накаливания, эта технология освещения обычно служит дольше.
3. Благодаря своей конструкции они не могут перегреваться.
4. Их можно разрезать. Это дает возможность создавать удивительные по своей геометрии светящиеся формы. Эта особенность обуславливает появление разнообразия современной световой рекламы, предоставляет широкие возможности для подсветки построек различного назначения.
5. Это довольно экономичный вид освещения.

В целом разброс цен на рассматриваемую светотехнику очень большой. Например, есть очень дешевые товары китайского производства, на которых даже не написано название производителя. Они имеют слабые черты и быстро ломаются. «Фирменные» светодиоды имеют более высокую стоимость, но их надежность очевидна.

SMD 5050

Большой интерес вызывают качественные и яркие светодиодные ленты (или просто LED).Часто изделия этого типа имеют маркировку sMD 5050.

Аббревиатура SMD означает особую технологию производства. Эта технология предполагает установку всех компонентов в автоматическом режиме на печатной плате. А цифра после аббревиатуры говорит о типе светодиодов. Каждый из них в данном случае имеет трехкристальную структуру и размер 5 на 5 миллиметров.

Для работы описываемого светодиода обязательно потребуется специальный блок питания. Если вы попытаетесь напрямую подключить устройство к розетке, оно просто сгорит и придет в негодность.Просто для того, чтобы сделать грамотную покупку переходника, необходимо рассчитать мощность.

Чтобы сэкономить на электричестве, читатели рекомендуют Электроэнергетический ящик. Ежемесячные выплаты будут на 30-50% меньше, чем были до использования экономики. Он удаляет из сети реактивную составляющую, в результате чего снижается нагрузка и, как следствие, потребление тока. Электроприборы потребляют меньше электроэнергии, что снижает затраты на ее оплату.

От чего это зависит? В первую очередь от плотности расположения светодиодов.Чем больше светодиодов на квадратный метр, тем мощнее нужен блок питания — здесь прямо пропорциональная зависимость.

Есть SMD 5050 с плотностью 30 светодиодов на сотню сантиметров, 60, 72, 120. Сейчас стала набирать обороты мода ставить светодиоды в домах, в частности, на кухнях, над рабочей зоной. Для этой цели лучше всего подойдут изделия с 30 и 60 светодиодами на метр — освещения будет достаточно. Их также можно использовать для освещения аквариумов, потолков и т. Д. Более мощные светодиодные устройства обычно покупают компании, чтобы успешно рекламировать себя в темноте.

Для удобства предлагаем параметры некоторых популярных вариантов ленточного освещения типа SMD 5050.

Из таблицы видно, сколько ватт нужно на один метр. Соответственно, чтобы произвести расчет для конкретной ленты, показатель из крайнего правого столбца нужно умножить на весь отснятый материал.

SMD 3528

Помимо SMD 5050 существует еще одна популярная модификация — SMD 3528. Когда-то она была первой в продаже, в том числе и в России.В SMD 3528 светодиоды меньше, их еще называют индикаторными. Кроме того, они излучают менее яркий световой поток (1 светодиод — всего 5 люмен). Конечно, блок питания для SMD 3528 требуется поскромнее.

Если необходимо определить силу тока для светодиодной продукции в амперах, то это несложно сделать с помощью общеизвестных формул со школьной скамьи, подставив в них необходимые показатели из таблицы. Обратите внимание, что у адаптера около 20 процентов мощности все еще необходимо в резерве — это тоже нужно учитывать при расчетах.То есть если требуется 24 Вт, то нужен блок питания на 30 Вт. Этот запас позволяет всей системе работать без перебоев и перегрузок. Когда лент много или они слишком длинные, специалисты советуют покупать несколько блоков питания. Можно в определенных ситуациях обойтись одним устройством, но, скорее всего, оно будет иметь внушительные габариты.

Несколько слов о вариантах RGB

Напоследок стоит рассказать о самых дорогих продуктах, таких как SMD 3528 и SMD 5050 — лентах RGB.Каждый светодиод здесь представляет собой комбинацию из трех диодов разного цвета. А с помощью их сочетаний можно получить впечатляющий набор цветов. Однако яркость светового потока RGB лент при условии, что все остальные параметры совпадают с одним цветом, всегда меньше.

Для корректной работы подсветки ленты формата RGB требуется специальный контроллер. Это позволит вам выбирать цвет освещения, а также устанавливать различные режимы («беговая дорожка», «мерцание» и т. Д.).Здесь вы также можете рассчитать мощность, используя данные, представленные выше. Только в этом случае необходимо приобретать не блок питания, а контроллер с соответствующими характеристиками.

И еще: почти все контроллеры RGB сделаны с расчетом на устройства длиной до 15 метров. Если длина превышает этот показатель, то дополнительно потребуется приобрести усилитель RGB.

Напоследок добавим, что на сегодняшний день существуют разновидности техники с использованием светодиодов (хотя они и не столь распространены), которые питаются напрямую от стандартной розетки.А для них расчет мощности — ненужная процедура. Эти продукты специально созданы вживую.

Итак, светодиодная лента — очень полезный продукт, способный решить многие проблемы экономически. Однако для установки подобного освещения в большинстве случаев нужна какая-то смекалка и «ловкость».

Что именно делает светодиодный трансформатор?

Использование светодиодных лент увеличивается, и к 2035 году ожидается, что светодиодные фонари станут доминирующим типом осветительной установки как на потребительском, так и на промышленном рынках, сообщает U.С. Министерство энергетики. Однако длительный срок службы светодиодных систем освещения требует правильной установки и соответствующего источника питания. Хотя драйверы светодиодов являются одним из типов источников питания, для некоторых типов систем светодиодного освещения может потребоваться светодиодный трансформатор, и вам нужно знать, почему.

Светодиодный трансформатор — это источник питания для светодиодных систем освещения. В отличие от светодиодных драйверов, светодиодные трансформаторы работают с более высокой выходной мощностью. В результате светодиодный трансформатор может питать более крупные и длинные осветительные системы.

могут питаться от драйверов светодиодов, но для более длинных лент следует использовать светодиодный трансформатор. Хотя драйверы светодиодов обеспечивают постоянное выходное напряжение, более длинные полосы требуют более высокой мощности для работы с максимальной эффективностью. Кроме того, светодиодный трансформатор обеспечивает поддержание индекса цветопередачи (CRI) по всей длине полосы, а схема внутри светодиодного трансформатора важна для предотвращения преждевременного выхода из строя системы освещения.Это помогает предотвратить риск возгорания или короткого замыкания на длинной полосе.

Светодиодный трансформатор может использоваться как взаимозаменяемый с драйвером светодиода, при условии, что длина используемой светодиодной ленты не требует мощности, превышающей мощность драйвера светодиода.

Например, драйвер светодиода с регулируемой яркостью при постоянном напряжении и выходной мощностью 200 Вт (Вт) может обеспечивать питание светодиодной полосы, длина которой в сумме составляет 200 Вт.Однако использование светодиодных лент в местах, выходящих за пределы максимальной длины пробега конкретных светодиодных драйверов, в зависимости от характеристик используемой ленты, потребует трансформатора.

Рассчитайте мощность, необходимую для питания световой полосы, умножив требуемую мощность полосы на каждый фут на количество подключенных ножек.

Вот пример расчета с использованием полосы 30 Вт на метр на 8 метров.

Необходимая длина метра x Ватт на метр = Общая необходимая мощность.

8 метров светодиодных лент x 30 Вт = 240 Вт всего.

Поскольку конечное значение превышает мощность драйвера светодиода в 200 Вт, необходимо использовать трансформатор светодиодов.

Если полученная величина превышает максимальную выходную мощность драйвера светодиода, необходимо использовать трансформатор светодиодов.
