Схема вальмовой крыши стропила: Стропильная система вальмовой крыши – основы расчета и этапы монтажа

Опытные мастера и проектировщики кровельных каркасов и покрытий могут подтвердить, что из всех существующих конструкций стропильная система полувальмовой крыши считается самой совершенной и в то же время сложной в изготовлении. Его основа была изобретена и внедрена триста лет назад в очень влажном и снежном климате побережья Балтийского моря, что наложило определенный отпечаток на конструкцию каркаса полавальтовой крыши.

Устройство полувальмовой крыши

Половальце — небольшой скат или сектор крыши, расположенный между короткими наклонными стропилами со стороны фронтона.

В современных конструкциях полубедра используются два варианта компоновки:

В последнем случае между коньком и верхним краем полубедра остается вертикальный участок фронтона, который практически всегда оборудован вентиляционным или слуховым окном для мансарды.

Достоинства и недостатки полувальмовой крыши

Большинство людей находят внешний вид и конструкцию такой кровли весьма привлекательными. Крыша полувальмовая, фото выглядит элегантнее и современнее, чем старые прямоугольные двускатные и даже шатровые крыши.

В чем преимущества полувальмовой крыши

Необычная и немного странная, на первый взгляд, крыша с полускатной крышей изначально появилась в Дании и Голландии, как наиболее оптимальный вариант, способный выдержать климат с большим количеством туманов, дождя и снега, частыми заморозками и регулярным обледенением крыши и фасадов.

Поэтому в полувальмовой крыше изначально заложены некоторые конструктивные особенности для борьбы с влагой:

• Дополнительные пандусы отлично защищали верхнюю часть фронтона, примыкающую к коньку, от проникновения воды, конденсирующего тумана и сильных дождей с ветром. ;
• Использование полубедра позволило снизить давление воздушного потока на фронтоны в условиях сильного ветра;
• Использование полувальмовой конструкции вместо полноценной шатровой кровли позволило уменьшить продольные размеры здания.

На первый взгляд, для современных реалий это не так уж важно, но до недавнего времени укороченный полувальмовый скат крыши был решением проблемы в очень плотной городской застройке. Дизайн дома с укороченной крышей оказался достаточно привлекательным, поэтому датская черепица или полукатная крыша давно стали классикой архитектуры.

Важно! Полубедра эффективно отражают напор ветра.

Если попытаться заменить полускатную крышу двускатной, с плоскими фронтонами, то последний испытает нагрузку в несколько сотен килограммов, что может привести к выдавливанию облицовки стен при сильном ветре.

Недостатки полубаткой крыши

Помимо лаконичного дизайна и хорошей адаптации к плохим погодным условиям, у этого типа конструкции есть и определенные недостатки. Прежде всего, высокий профиль крыши. Изначально каркасы полувальмовой крыши были очень высокими. В современных конструкциях высоту конька определяет заказчик. Но даже при небольшой монтажной высоте коньковой балки монтаж полувальмовой крыши намного сложнее, чем в случае двухскатных стропильных каркасов классической схемы.

Второй существенный недостаток — увеличение количества швов и линий стыковки сопряженных откосов. В полушатровой крыше их меньше, чем в шатровой или в классических четырехскатных схемах, но все же список мест потенциальных протечек воды больше, чем в двухскатной системе.

Поэтому на верхние полубаты крыш часто устанавливают дополнительные навесы, отражающие часть потоков дождевой воды и защищающие фронтоны и стены под ними от промокания.

Для шатровых крыш дизайнеры нашли другое решение. Вместо козырьков выдвинули две боковые наклонные плоскости, в результате под их защитой оказалось окно и верхний край с упором.

Схема стропильной системы полувальмовой крыши

В простейшем варианте конструкция крыши с прикрепленными к стропильному каркасу половинками шатров имеет четырехскатную схему.

Например, если посмотреть на чертеж полувальмовой крыши с нижним расположением полувальм, становится понятно, как формируется система опор стропильных балок:

• Стропила полувальмы Вальмовые крыши делятся на две группы — обычные и вальмовые.Первые укладываются на боковые скаты крыши, вторые образуют половинки вальм;
• Центральная часть стропильного каркаса выполняется так же, как и в случае с обычной двускатной крышей, длина конька составляет примерно 2/3 расстояния между боковыми стенками;
• Форма и высота ската будущего полубальтового ската формируется вальмовыми стропилами;
• Полубедра набираются из многослойных стропил, упирающихся в основание в мауэрлат, и с верхней полки на перекладине с вставкой.

Для схем с верхним полубедренным расположением стропильная система образована вальмовой балкой, установленной между коньком и горизонтальной перекладиной.

В этом случае свесы фронтонов удлиняются на расстояние, равное шагу обычных стропил.

Разновидности полувальмовой кровли

В современном строительном проектировании можно встретить довольно большое количество различных модификаций полувальмовой кровли, они активно используются для различных схем чердаков и жилых мансард, одного и другого. полу- и двухэтажные корпуса с балконами и открытыми площадками для отдыха.Все они основаны на двух классических типах — датской и голландской схеме с полувальтовым стропильным каркасом.

Голландская полувальмовая

Этот тип кровли по устройству полностью совпадает с рассмотренной ранее конструкцией с верхним полувальбом.

Обычно голландский вариант возведения полувальмовых откосов применяется для полутораэтажных домов, стропильные системы которых выполнены с длинными откосами, расположенными под большим углом наклона.

Использование полубедра позволяет снизить ветровую нагрузку на стропильную систему и одновременно защитить балкон или окна, построенные на фронтоне здания, от дождя.

Голландский метод устройства полувальмовой кровли позволяет надежно изолировать верхнюю часть мансарды от чердака или жилого подкровельного пространства. Один из вариантов голландской схемы полувальмовой кровли показан на видео

Голландские стропильные системы идеально подходят для оборудования чердаков с покатой крышей, загородных домов и загородных коттеджей.

Датская полувальмовая крыша

Классический вариант стропильной системы с нижним полувальмовым расположением. Голландские модели, несмотря на всю простоту и доступность изготовления двускатной крыши, менее распространены, чем датские, поскольку рассчитаны на достаточно большие стропильные конструкции. Только в последние 10-15 лет, при активном строительстве двух и трехэтажных усадеб, голландские системы стали не менее популярными.

Датские полубастовые фермы можно использовать практически в любом типе зданий, от трехэтажных особняков до небольших одноэтажных построек.В условиях очень влажного и холодного климата Дании полубедренные системы обязательно строили с ломаными спусками, как на схеме.

Верхняя часть стропильного каркаса строилась под очень большим углом — до 70 °, нижние свесы и полубатки располагались под наклоном всего 20 °. В результате получилась крыша, очень напоминающая остроконечную средневековую шляпу, одинаково удобную и в снег, и в дождь. В таком доме хозяева жили в основном на втором этаже, на первом была плита и кухня, на чердаке и в подкровельном пространстве хранилась утварь и припасы.

Долгое время датские крыши с ломаной крышей оставались визитной карточкой Копенгагена. Современные полувальмовые стропильные системы лишь отдаленно напоминают кровельные конструкции двухсотлетней давности.

Важно! В современных условиях датская полувальмовая стропильная система выбирается только как альтернатива шатровой или обычной шатровой кровле.

Такая конструкция дает возможность оборудовать пару мансардных окон, не прибегая к более сложным слуховым и врезным системам.

Как рассчитать площадь полувальмовой конструкции крыши

Расчет площади поверхности проводится на основе школьного курса планиметрии. Условно кровельное покрытие можно рассматривать как две пары геометрических фигур. Для датской системы это будут две большие и две маленькие трапеции основных спусков и полубедра соответственно.

Чтобы найти площадь основного откоса, необходимо продольную длину откоса умножить на половину суммы горизонтальных длин конька и расстояния между крайними точками по линии карниза.По этой же формуле рассчитывается площадь полубедра. Расстояние от перекладины до карниза умножается на полусумму длин перекладины и линии фронтона. Осталось только сложить два квадрата и умножить на два.

Как сделать полавальтовую крышу своими руками

Основная сложность при выполнении этого вида работ заключается в том, что даже самые точные расчеты длин и размеров деталей стропильных систем редко совпадают с что требуется на строительной площадке.Все равно на месте придется своими руками настроить все детали стропильной системы.

Совет! При расчете заготовок для сборки и монтажа полувальмовой крыши размеры всех деталей принимаются с положительным допуском 5%.

Менее точные размеры достигаются на специализированных линиях промышленного производства кровельных каркасов. При этом все детали каркаса полувальмовой крыши получаются практически точно по чертежу, а несущую систему можно собрать как конструктор.

Начало монтажа стропильной системы

Монтаж полубальтового каркаса начинается с конькового прогона. В центре потолка ровно по средней линии крыши устанавливаются две вертикальные стойки, на которые крепится коньковая планка. Чтобы каркас не деформировался и не отклонялся от исходного положения, система фиксируется временными распорками и подкосами.

Следующим шагом является установка двух пар стропильных балок на собранный каркас конька, по две на каждом конце горизонтальной поперечины конька.Основание рамы закреплено и усилено распорками и распорками.

Сборка полубедра

Для формирования плоскости полубедра необходимо установить опорную поперечину или перекладину. Его прикрепляют к вертикальной стойке, удерживающей балку конька, и временно прострочивают обычными стропилами. Следующим этапом будет вырезание и установка вальмовых стропил. Это наиболее сложный этап сборки стропильной системы полувальмовой крыши, так как нужно постараться максимально точно разметить и вырезать опорные плоскости балок.Выровняв самолет, можно делать капитальный ремонт транца.

Остальные стропила полувальмового ската вырезают и размещают по результатам замера габаритов каждой балки. На последнем этапе укладываются обычные стропила, сшивается обрешетка, укладывается пароизоляция и кровля.

Одно из самых «узких» мест полувальмовых крыш связано с расположением зоны примыкания верхнего края кровли к вертикальной поверхности фронтона.Именно в этом месте чаще всего течет дождевая вода, поэтому еще на этапе сборки стропильной системы под обрешетку укладывают металлический фартук из тонколистовой оцинкованной стали. Это позволяет повысить жесткость линии стыка и предотвратить отрыв планки упора от стены.

Полушатровые крыши — один из самых интересных вариантов, заимствованных из архитектуры Северной Европы. Их обтекаемая форма легко адаптируется к порывам ветра. Укороченные треугольные скаты позволяют значительно расширить границы полезного чердачного пространства без размещения на стенах массивной кровельной конструкции.

Стильно смотрится на зданиях любой этажности и назначения. Единственный недостаток — сложная технология строительства. Однако тот, кто знает, как устроена стропильная система полувальмовой крыши, без проблем справится с работой.

Полувагонное «семейство» нельзя безоговорочно отнести к классу четырехскатных. Более того, он явно служил материнской базой для развития. Скорее, это совокупность сооружений с двумя и четырьмя откосами, возведение которых предопределяет использование обоих способов строительства.

Полуаватная категория отличается от шатровой родительской тем, что характерный треугольный элемент шатровых крыш укорачивается. К нему примыкает часть вертикального фронтона каменного дома или аналогичный фронтон деревянной конструкции. Укороченное бедро естественно расположено под углом к ​​указанным фронтонным стенам. Угол между ними может быть выпуклым или вогнутым, а половина бедра располагается сверху или снизу.

По форме и расположению конструктивных элементов полускатные крыши делятся на два основных типа:

• Голландский. Крыша с трапециевидным полувальбом, занимающая нижнюю часть ската фронтона. К верхнему основанию трапеции примыкает вертикальный треугольник, вместе с которым они чаще всего образуют вогнутый угол, реже — выпуклый. Треугольник может быть сплошным или снабженным слуховым окном.
• датский. Крыша с треугольным полубальцом, занимающая верхнюю часть концевого сегмента. Основание треугольника опирается на вертикальный трапециевидный фронтон, вместе они образуют выпуклый угол. Датский вариант очень похож на обычную вальмовую крышу, только ее торцевые скаты короче.

На основе двух основных разновидностей было разработано множество вариаций с темой полубедра. Среди них не только конструкции, различающиеся высотой, величиной откосов, углом наклона, формой элементов. Есть четырехскатные крыши, все стороны которых построены по датскому или голландскому принципу, есть здания, у которых укороченный вальм только с одного конца или с одной стороны.

Во всех конструктивных сочетаниях часть стропильных ног монтируется по правилам устройства каркасов для двускатных крыш, т.е.е. подвесной или послойный метод. Подвесные стропила устанавливают, если у оборудуемой коробки нет внутренней несущей стены или нет возможности установить опоры для конькового прогона. Наклонная же техника реализуется при наличии надежной опоры или может быть предусмотрена для верхних пяток стропильных ног сегмента двускатной крыши. Нижняя пятка стропил обоих типов должна опираться на мауэрлат, на верхний венец каркаса, который его заменяет, или на балки перекрытия.

Вне зависимости от количества вариантов проекта, в основе конструкции стропильной системы лежит один из основных полубедренных способов или их комбинированное использование. Разобравшись с ними, вы сможете понять, как применить датские или голландские технологии в обустройстве собственного дома и как совместить привычную покатую часть крыши с укороченными вальмами.

Голландская стропильная система

Конструкция сооружения с трапециевидным коротким бедром и треугольным фронтоном над ним мало чем отличается от традиционной четырехскатной конструкции.Правда, по схеме стропильной системы полувальмовой кровли голландского типа она не похожа на запечатанный почтовый конверт. Это больше похоже на разделенный пополам прямоугольник с трапециями по краям торцевых сторон. Правда, до этапа строительства коротких откосов все работы проводятся одинаково.

Процесс построения базового варианта

Сначала устанавливаются опоры для прокладки конькового прогона. Вместо отдельных опорных стоек можно использовать каркас, верхняя сторона которого будет служить прогоном для будущей крыши.Затем устанавливаются обычные стропильные ноги. Технологические отличия начинаются с установки диагональных ножек и манжет голландского полубедра. Ведь они обязаны образовывать плоскость укороченного пятиугольного ската, а не полноценного треугольного вальма, как в стандартных шатровых крышах.

Поставленная цель достигается установкой горизонтальной перемычки-шпильки, к углам которой в разрезе соединяются диагональные стропила. Часть клиньев, расположенных в центре будущего откоса, закрепляют по обе стороны от прилива гвоздями или уголками.Остальные балки монтируются обычным способом: сверху к диагональному стропилу, снизу к мауэрлату или балке перекрытия.

Для обеспечения жесткости в районе полубедра секции, где перемычка соединяется с обычными стропилами, усилены подкосами. Крайние стропильные фермы с двух сторон складываются вдвое. Места крепления перемычки к стойке и к стропилам дополнительно укрепляют короткими заглушками — прибиваемыми снизу кусками доски. Они предотвратят деформацию конструкции при превышении нагрузки.

Треугольная часть фронтона, возвышающаяся над укороченным бедром, обшивается доской или листовым материалом. Однако разумные хозяева устраивают небольшие окна вертикальным треугольником для потока естественного света и вентиляции.

Фото-подборка познакомит вас с распространенными типами голландских крыш полушатровой разновидности и формами стропильных систем:

Смесь Голландии с Данией

Как обычно, базовая голландская версия стала основой для разработки множества модификаций.По одной из них, место треугольника фронтона занимает полубедра аналогичной конфигурации. Имея пятиугольный укороченный наклон, он образует скорее выпуклый, чем вогнутый угол. Следует отметить, что вогнутые углы встречаются и в ряде архитектурных решений. В плане схема похожа на обычный конверт, но проекция тазобедренных компонентов другая.

Отличие в алгоритме построения. На этапах возведения двускатной части кровли работы выполняются по слоистой или навесной технологии.Затем для создания характерного излома, прежде всего, перед крайней обыкновенной фермой, монтируется ее укороченный аналог, а на его углы уже прикрепляются диагонали. Далее все делается по вышеприведенному плану и по чертежам голландской стропильной системы для полувальмовой крыши. Только верхний треугольник бедра строится по датской методике.

Ферма крыши датского типа

Датский сорт не менее интересен, чем его голландский «друг», но во главе стропильной системы стоит немного другой образ.Фактически, оба типа крыш могут быть устроены из двух ярусов, установленных друг на друга. Он устроен таким образом, что вполне подходит, если в чердачном помещении планируется разместить чердак. Однако сломанный метод значительно дороже и хлопотнее, чем метод полубедра, с которым стоит ознакомиться.

Построение датской крыши, шаг за шагом

Мы уже выяснили, что короткое датское бедро имеет треугольную форму, а прилегающий к нему фронтон — трапециевидный.В плане крыша очень похожа на вальмовую конструкцию, но укороченные вальмы намного меньше и их углы не совпадают с углами крыши.

Перед постройкой крайне желательно обзавестись достойным проектом и произвести расчеты элементов стропильного каркаса. Трудиться с расчетами размеров каждого элемента утомительно. По заверениям опытных кровельщиков, достаточно рассчитать самую длинную часть системы. Остальные элементы могут быть равного или чуть меньшего сечения.

Устройство коньковой части рамы

Возведение полувальмового каркаса начинается по общим для всех крыш правил с устройства мауэрлата. На нее должны опираться пятки частных и бедренных стропильных ног. Стоит отметить, что опора будет осуществляться на разном уровне, ведь верхние плоскости несущих стен и фронтонов находятся на неодинаковой высоте.

Строительство первой очереди стропильной системы выполняется в четыре этапа:

• Мауэрлат строительный.В описанном примере он не будет напоминать традиционный деревянный каркас. Штанга для устройства мауэрлата укладывается отдельными полосами: 1 — заподлицо с внутренней поверхностью наружных стен, 2 — по центру внутренней несущей стены и 3 — заподлицо с внутренней плоскостью стен фронтона.
• Укладка балок перекрытия. Выполняется перпендикулярно балкам мауэрлата основных несущих стен. Если необходимо соединить две балки, то место слабого соединения должно быть расположено над несущей внутренней стеной.
• Монтаж опор коньковой балки на внутренней стене. Концевые опоры определяют длину основной секции крыши. Расстояние между стойками ряда должно быть одинаковым, чтобы нагрузка от крыши распределялась равномерно. Перед креплением проверяется вертикальность опор с помощью отвеса или более серьезного лазерного инструмента. После крепления положение подкосов временно дополняют вспомогательными укосинами.
• Установка обычных стропильных ног основной части откосов, для которых используется традиционный.

Изображения балок перекрытия не показаны на рисунках в примере, потому что это может нарушить принцип процесса. На самом деле должно быть совпадение.

Установка диагональных стропил

Датские диагональные стропила соединяют край конька с углами фронтона. Для их изготовления и монтажа проводится ряд конкретных действий, позволяющих выполнять работы с достаточной точностью:

• Заподлицо с внешней плоскостью фронтона мауэрлата устанавливается кусок доски размером 50 × 150 мм.Его следует временно прибить парой гвоздей, чтобы он не сдвинулся и не упал при последующей примерке. Обрезка нужна для разметки положения среза одним махом без лишних манипуляций при примерке.
• Доска произвольных размеров кладется на 3-4 обычные стропила так, чтобы она была четко параллельна коньковому прогону. Горизонтальность своеобразной точки отсчета контролируется измерениями рулеткой или лазерным уровнемером. Далее нужно подтянуть доску до ранее прибитого сегмента.Пересечение доски и отрезка укажет точку, по которой проведена горизонтальная линия предстоящего реза.
• Диагональный элемент стропильной системы изготавливается из доски 50х200мм. По традиции в первую очередь производится примерка. Доску следует прикладывать к верху внешней фермы, а обшивку — к углу. Лучше работать вместе: один держит заготовку, другой размечает.
• С внешней стороны, то есть повернутой к полуобедренной части, четко проведена горизонтальная линия по центральной оси сбоку заготовки.
• С учетом того, что зеркальный элемент будет плотно прилегать к изготавливаемому стропилу, на внутренней стороне пропила в плоскости отмечается линия. Можно, конечно, не сразу учитывать плоский срез, а фактически исправить обе диагональные заготовки позже. Мастеру удобнее определиться с местом.
• Измеряется величина верхнего среза. Необходимо отложить измеренное расстояние внизу для точного рисования нижнего узла.В нашем примере это 26 см.
• Полученные в результате замеров 26 см откладываются от мауэрлата фронтона в четырех точках, повторяя воображаемый трехмерный контур стропильной доски.
• На твердом грунте сделаны все отмеченные надрезы — диагональная ножка готова. Если не было особых изъянов в конструкции короба и кладке мауэрлата, можно сразу сделать второе стропило из такого же полубальта.

Перед установкой диагональных стропил мауэрлат фронтона освобождают от обшивки вспомогательной доски.Готовые стропильные ноги перемещаются на свое место и надежно фиксируются. Для крепления верхней пятки подходят гвозди, внизу лучше использовать уголки.

Изготовление и установка бедра

Нижняя пятка диагональной стропильной ноги возвышается над мауэрлатом на расстояние, требующее обязательного замера. Результат следует отложить в сторону от вершины гребня и отметить. От найденной таким образом точки натягивают шнурок до середины фронтона.Он будет служить ориентиром при изготовлении и установке центральных вальмовых стропил.

Для установки центральной ножки полубедра необходимо:

• Измерьте угол & beta; между кружевом и опорной стойкой с небольшим строительным гониометром. Это поможет вам точно проследить линию верхнего среза.
• Измерьте угол φ между диагональными элементами. Необходимо сточить два края в виде фаски на верхней пятке для плотного прилегания к узлу.
• Доска подходящей длины сечением 50 × 150 мм сначала распиливается под углом β, затем распил затачивается с двух сторон так, чтобы на конце получился угловой выступ со значением φ.
• Заготовку нужно снова примерить. Его устанавливают прямо над натянутым шнурком, чтобы измерить высоту заготовки над гребневым узлом.
• Результат переносится вниз, чтобы определить глубину нижнего реза. В показанном примере это 6 см. Укладывают строго вертикально, от получившейся точки проводят горизонтальную линию.Линии для распиловки резов нижнего агрегата готовы.
• Сразу после разметки разреза отмечается линия нижнего разреза. Для этого необходимо с помощью рулетки выделить ширину карниза и от воображаемой точки провести вертикаль, пересекающую заготовку вальмовых стропил.
• После выполнения всех запланированных разрезов бедренная ножка не прикрепляется сразу, а используется как шаблон для изготовления жен.
№

Народники для заливки откосов бедра выполняются без отклонения от изученной методики, но с учетом реальных размеров и специфики установки.Верхний срез подрезан только с одной стороны под углом, равным φ / 2. С нижним узлом все просто — все линии, если они проложены правильно, должны быть симметричными. По окончании обработки заготовок все элементы вальмы устанавливаются и крепятся как обычные собратья.

Аналогичные действия проводятся при изготовлении и установке основных скатов. Для формирования нижних разрезов используется один из элементов бедра. Для верхнего среза сначала проводится линия под углом β, затем она заостряется с нужной стороны под углом, полученным расчетом по формуле 90º-φ / 2.

Среди этапов подготовки:

• Установка двускатной кобылки, образующей концевой свес. Они крепятся оцинкованными металлическими уголками к крайним пандусам основных откосов, опираясь на вырубки на наклонных участках укороченного фронтона. Шаг установки кобыл составляет примерно 1м. Между кирпичной или бетонной стеной и деревянными элементами должна быть гидроизоляционная прокладка. Нет смысла использовать дорогой полимерный или битумно-полимерный материал.Под кобылку можно положить кусочки рубероида или несколько слоев пергамина.
• Установка ветрового борта по периметру кровли. Работа начинается с прикрепления доски 50 × 150 мм к фронтальному и главному свесам. Длина доски для оформления фронтальных карнизов определяется по проекту, и корректируется по факту. Рулеткой или шнурком от диагональной стропильной ноги нужно провести прямую линию до лобовой доски фронтона.Затем необходимо проверить будущее положение диагональных стропил по отношению к углу ветровой обшивки с указаниями проекта. Ветровые доски, расположенные под углом, прилегающие к кобылке, сначала примеряются и подпиливаются, затем прикрепляются.
• Диагональные элементы сложены доской одинакового размера. Сращивают сегменты трита с дюймовым сегментом.

Каркас стропил датского типа готов. Осталось подшить карнизы и построить обрешетку в соответствии с техническими особенностями укладываемого покрытия на крышу.

Принцип устройства стропильных систем для крыш с укороченными вальмами не прост, но понятен. Сложность заключается только в устройстве торцевых частей, а правила и особенности их построения мы описали максимально подробно. Теперь необходимо применить полученную информацию на практике: потренироваться в строительстве самостоятельно или проконтролировать наемный коллектив.

Выбирая проект строительства частного дома своими руками, учитывают не только практическую сторону вопроса, но и эстетическую, ведь он станет «лицом» участка.Чаще всего будущие домовладельцы выбирают, как они говорят, сердцем, принимая решения, основываясь на том, что им нравится, а что нет. Возможно, именно поэтому оригинальная, необычная полавальмовая крыша стала такой популярной.

В ответ на запросы заказчиков архитекторы и дизайнеры создают все больше и больше проектов с полушатровой крышей, которую еще называют голландской. Имея большой опыт строительства частного жилья, они объясняют свой выбор не только его эстетичностью, но и высокой функциональностью, что по достоинству оценят жители регионов с суровым ветреным климатом.В каких условиях остановить свой выбор на такой конструкции и как проходит процесс ее возведения своими руками, читайте в специально подготовленном материале.

Особенности конструкции

Конструкцию полувальмовой крыши нельзя назвать простой ни по конструкции, ни по установке своими руками, так как это коктейль положительных качеств простого двускатного и вальмового,. Если говорить о внешнем виде, то по форме фронтонов он напоминает трапецию, которая образуется за счет вальмовых элементов, срезающих вершину треугольника.Двускатная двускатная крыша благодаря своей конструкции имеет ряд преимуществ:

1. Обтекаемая форма. За счет отсутствия острых углов полувальмовая крыша обладает отличной устойчивостью к ветровой нагрузке, что является существенным плюсом в регионах с постоянными сильными ветрами, при строительстве на открытой местности, в горных районах.
2. Рациональное использование чердачного помещения. Каркас полувальмовой крыши позволяет оборудовать просторное подсобное помещение для сезонного хранения вещей или даже жилую комнату, не уступающую по комфорту первому этажу.
3. Высокая изменчивость. Изменяя угол наклона откосов, архитекторы создают крыши уникального дизайна, адаптированные к условиям практически любого региона нашей страны.
4. Оригинальный вид. Там, где преобладают в основном треугольные остроконечные крыши, на их фоне полускатная крыша выглядит новым словом в частном строительстве.

Возможные трудности

Заинтересованность в постройке полаватровой кровли своими руками весьма похвальна, но вы должны понимать, что это под силу только профессиональным кровельщикам.Вы можете принять в нем участие лично, своими руками, если будете работать под руководством опытного мастера, который составит рисунок. Во время подготовки и установки вы можете столкнуться со следующими трудностями:

• Большой расход стройматериалов. Из-за сложной геометрии откосов, утяжеленных шатровыми элементами, потребуется больше рубероида и дерева для стропильной системы, что скажется на стоимости работ.
• Высокий уровень сложности работы.Множество дополнительных опорных элементов конструкции, ребер, торцов затрудняют установку для неквалифицированных рабочих. А это значит, что на найме профессиональной команды сэкономить не получится. Для начала работы потребуются расчеты и чертежи.
• Большой вес. Сложный каркас крыши, включающий в себя массивную стропильную систему и большую площадь кровельного материала, требует усиленного фундамента, способного выдерживать такие нагрузки.

Тем не менее, уверяем, полученная информация о двускатной двускатной крыше будет полезна.Прочитав эту статью, вы легко «прочитаете» чертежи, узнаете, как должен проходить процесс установки и сумеете выставить напоказ знание терминов перед мастерами.

Как уже было сказано, стропильная система с вальмой сложно собрать своими руками, в нее входят как имеющиеся в двускатной крыше элементы, так и новые. Он характеризуется следующей схемой:

• Мауэрлат. Это квадратная опорная планка, служащая основанием для скатов крыши.Он распределяет вес кровли по верхней поверхности несущей стены и переносит его на фундамент. В отличие от двускатной кровли, в шатровом мауэрлате устанавливают не на две перегородки, а на четыре. Также они снабжены концами фронтонов, которые несут нагрузку от тазобедренных элементов.
• Стеллажи. Вертикальные опоры из бруса, поддерживающие стропильные ноги или конек, исключающие их прогиб под собственным весом. Стойки устанавливаются на станину или стяжку, в зависимости от типа стропильной системы.
• Подоконник. По сути, это тот же мауэрлат, устанавливаемый на внутреннюю несущую стену. На него устанавливаются водостоки и подкосы.
• Хребет бега. Брус, на котором соединяются обычные стропильные ноги, высшая точка, козырёк крыши.
• Наклонные стропила. Диагональная стропильная нога, простирающаяся от конька до угла постройки. Они длиннее рядовых и должны выдерживать большие нагрузки, поскольку на них опираются жены. Поэтому для их изготовления сечение бруса удваивают или крепят две доски, используемые для обычного стропила.
• Стропила обыкновенная. Стропила из досок 100х150 мм, опирающихся одной стороной на коньковую балку, а другой — на мауэрлат, уложенные на внешние несущие стены. Устанавливаются в ряд с шагом 60-120 см в зависимости от ширины утеплителя и выглядят в точности как двускатная треугольная крыша.
• Полуноги. Укороченные стропила, прикрепляемые к диагонали вверху, а внизу к мауэрлату.
• Кобылка. Конструкция из досок меньшего размера, чем стропильные ноги секции, которые служат для образования свеса крыши и карниза, защищающего стены от атмосферных осадков и ветра.

Виды стропильных систем

В зависимости от планировки будущего здания стропильная система может существенно отличаться. Есть два типа:

Специалисты по кровле советуют по возможности использовать стропильную систему слоистого типа для сборки своими руками. Так конструкция крыши получается более устойчивой к внешним нагрузкам, появляется больше места для обустройства мансарды.

Последовательность установки

Строительство полувальмовой кровли — сложный кропотливый процесс, доверить который можно только профессионалам.Устанавливают крышу в следующей последовательности:

После завершения внешних работ переходят к внутренним. За. Чтобы использовать чердачное помещение как жилое, полавальмовая крыша должна быть утеплена, ее каркас обшит декоративным материалом. Когда работы будут завершены, вам останется только регулярно осматривать крышу, следить за ее состоянием, проводить профилактический ремонт своими руками.

Видеоинструкция

Полувальмовая кровля, стропильная система которой сложна, относится к категории вальмовых конструкций.В нем бедра не устанавливаются на всю высоту ската. Сегодня этот вариант кровли используется довольно часто, так как она имеет красивый внешний вид и интересную форму.

Полувальмовая крыша — отличная защита от сильного ветра и лишней влаги.

Такая крыша оригинальна за счет использования дополнительных деталей (вышек и других элементов).

В большинстве случаев такую ​​крышу устанавливают на дома с небольшой площадью, так как пространство под ней часто используют как чердак.Под этой крышей можно легко устроить дополнительную комнату, а в некоторых случаях и несколько. Полувальмовая крыша — отличная защита от сильного ветра и лишней влаги.

Недостатком конструкции такого типа является высокая стоимость и сложность расчета материалов. Кровля имеет большую поверхность, поэтому будут немалые трудозатраты.

Как рассчитать такую ​​крышу?

Определить площадь крыши очень просто. Для этого нужно разделить крышу на несколько форм.

При расчете голландского дизайна нужно разбить откосы на прямоугольники и трапеции. Площадь первой фигуры можно рассчитать, умножив ее стороны. Чтобы определить площадь второй фигуры, нужно суммы оснований умножить на высоту и разделить произведение на 2. Далее нужно сложить полученные значения и умножить их на 2. Так как в результате можно получить площадь откосов.

Для расчета датской кровли нужно скат разделить на прямоугольник и несколько треугольников.Площадь первой фигуры следует рассчитывать, как описано выше. Площадь треугольника равна произведению его катетов, которое нужно будет разделить на 2. Далее сложите значения площадей первой фигуры и нескольких треугольников. В результате можно получить площадь откоса. Полученное значение нужно умножить на 2.

Вернуться к содержанию

Существующие виды стропильных систем для полускатных крыш

Схема односкатной кровли представлена ​​на рис.1. Изделие имеет сложную структуру. Трапеции в этом случае будут заменены многоугольниками.

По типу вальм крыши можно разделить на:

1. голландский. В нижней части обшивается вальма, а фронтон в виде трапеции переходит в свес карниза.
2. Датский. Выполняется в обратном порядке. От карниза идет бедро в виде трапеции, а над ним устанавливаются небольшие треугольные фронтоны.

Вернуться к содержанию

Голландская кровельная конструкция

Под мансардным потолком есть мансарда, в которой окна будут обеспечивать вентиляцию.Эти элементы необходимо установить на фронтонах.

Чтобы построить эту крышу, вам нужно подготовить много материалов. В процессе возведения полувальмовой крыши будут использоваться различные элементы, основными из которых являются следующие: стропильные ноги разного типа, упоры, подкосы и шренгели.

Монтаж — дело непростое, поэтому первым делом нужно составить проект кровли и произвести расчеты. Стропильную систему полувальмовой кровли следует возводить следующим образом:

Рисунок 1.Схема полувальмовой крыши.

1. Перед укладкой мауэрлата потребуется сделать пояс из железобетона по периметру частного дома с установкой крепежа под брус. В качестве застежек можно использовать шпильки, которые ставятся с шагом 10-12 см. Для упрощения монтажа рекомендуется вставлять шпильки в местах, не совпадающих с креплением стропильных ног к бруску.
2. Далее нужно уложить слой изоляционного материала и смонтировать мауэрлат.Это блок, который используется для привязки стен к крыше здания. Он распределяет нагрузку со стропильных ног на верх частного дома. Мауэрлат крепится с помощью гаек, которые накручиваются на шпильки. В таком варианте конструкции мауэрлат следует укладывать на боковые откосы. На вальмовых спусках устанавливается на верхней части фронтонов и фиксируется анкерами. Элемент можно изготовить из бруса 150х50 мм.
3. Следующим шагом будет установка коньковой рейки. Это важная часть стропильной системы.Это турник, который устанавливается в верхней части крыши. Его следует разместить между откосами. Элемент нужен для крепления стропил.
4. В голландской кровле стропильная система предусматривает устройство вальмовых откосов с использованием различных стропильных ног, длину которых можно изменять в зависимости от конструкции. Наклонные стропильные ноги монтируются от углов постройки до конца конькового прогона. Они выдержат максимальную нагрузку.
5. Крепежные элементы одной частью крепятся на фронтонах мауэрлата, помещаемых под бедро, а другой — к торцевой части коньковой планки.
6. К основному мауэрлату и коньковому прогону крепят обычные стропильные ноги боковых откосов.
7. Народные стропильные ноги фиксируются ниппельными ножками.

Наиболее подходящей породой древесины для стропильной системы полувальмовой кровли является сосна.

Если было решено построить полувальмовую крышу самостоятельно, то следует взять на себя ответственность за выбор материала для изготовления деталей стропильной системы. Рекомендуется использовать рейки сечением 150х50 мм.Наиболее подходящая порода древесины — сосна. Если выбирать из твердых пород дерева, то следует отдать предпочтение лиственнице. Материал должен быть сухим, чтобы избежать деформации устройства при дальнейшем использовании. Дополнительно потребуется обработка древесины антимикробным составом.

Если пролеты большие, необходимо укрепить систему упорами. Стропильные ноги в большинстве случаев укрепляют фермами.

Раскосы и опоры — это дополнительные стержни, поддерживающие элементы основной конструкции.Шпренгель — это балка или приспособление, укрепляющее основное здание. Все эти части будут опираться на плиты или балки перекрытия. В последнем случае вам нужно будет использовать затяжки.

Стропильная система полушатровой кровли

Стропильная система полускатной крыши: достоинства и недостатки

Этот вариант известен как «голландская крыша» из-за его широкого распространения в Нидерландах. Его главная отличительная черта — наличие укороченного шатрового и трапециевидного фронтона.Из-за этого эта крыша становится чем-то средним между двухскатным и четырехскатным вариантом. Благодаря такому слиянию она приобретает преимущества сразу двух видов кровли, что делает ее намного привлекательнее других разновидностей.

Конструктивные особенности стропильной системы полускатной крыши: плюсы и минусы

Стропильная система полушатровой кровли включает два наиболее часто возводимых типа кровли. Данная модификация позволила расширить список преимуществ такими функциями:

1. Чердак.

Благодаря своей конструкции такая разновидность позволяет использовать это помещение не только как подсобное помещение. После проведения гидро- и теплоизоляционных работ его можно использовать как полноценный пол с жилыми комнатами.

2. Противодействие ураганным порывам ветра.

Исключение в конструкции схождения плоскостей под острым углом придает ей более обтекаемую форму. Поэтому он намного лучше выдерживает более сильные порывы ветра, потоки воздуха плавно «огибают» его, проходя по платформам, а не «врезаются» прямо в них.

3. Кастомизация дизайна под индивидуальные требования.

В общем, это свойство есть у всех типов кровли, и этот вариант не исключение. В зависимости от погодных условий в месте расположения постройки она будет возведена либо под более крутым углом с укороченным длинным свесом (для снежных зим), либо под более пологим углом и с удлиненным длинным свесом (для мягкой зимы).

4. Сложность монтажных работ.

Данная конструкция не относится к группе наиболее сложно построенных вариантов.Хотя имеет свои конструктивные особенности, немного усложняющие установку. А расход материалов в этом случае средний.

Рассматриваемая стропильная система полушатровой крыши не имеет отличительных недостатков в своей конструкции. К имеющимся ей незначительным недостаткам можно отнести любую кровлю. Следовательно, они не могут повлиять на окончательный выбор того или иного варианта.

Процесс сборки каркаса этого типа крыши

Несмотря на то, что стропильная система полушатровой кровли состоит из двух частей, относящихся к разным типам крыш, установка ее каркаса не так уж и сложна.Этот процесс выглядит следующим образом:

1. По боковым стенам здания и по верхней горизонтальной линии фронтона проложен сейсмический пояс. В нем (перед укладкой мауэрлата) укладывается двухслойная гидроизоляция. Чаще всего в этом случае берется обычный рубероид.
2. При заполнении сейсмопояса в него устанавливаются шпильки, на которых будут закреплены основные горизонтальные балки. Учтите, что они не должны располагаться в тех местах, на которые в последующее время будут опираться стропила.В противном случае прочность конструкции будет ослаблена.
3. Далее надеваем выступающие металлические прутья мауэрлата. Отдельные сегменты соединяются друг с другом методом шип-паз.
4. Посередине здания следует разместить несущую стену или другую опору. На них лежит. На него устанавливаются горизонтальные опоры для установки коньковой балки. Расстояние между фронтонами и сторонами коньковой балки выбирается на ее усмотрение, но чаще всего оно равно половине длины верхней горизонтальной линии фронтона.
5. После закрепления конькового прогона приступают к установке боковых наклонных брусьев. Их верхние края упираются в прогон, а нижние — в горизонтальную опорную балку. Стык корректируется на месте, либо выполняется по выбору шаблона. Длину элементов всегда берут с запасом, чтобы не было проблем из-за ее недостачи (легче просто отрезать лишнее).
6. Верхние края наклонных планок срезаны под углом и опираются на прогон, закрепленные гвоздями.По нижним краям вырезаются пазы, после чего их окончательно фиксируют с помощью металлических уголков.
7. После установки боковых элементов монтируются угловые элементы. Их нижний край находится на одном уровне с краем мауэрлата. Затем диагональную балку дополнительно расширяют для установки свеса.
8. Наклонные части полувагона начинают устанавливать с центра площадки. Центральная часть упирается в точку схождения угловых наклонных элементов.Все остальные детали будут упираться в плоскость угловых стропил своими верхними краями и располагаться на равном расстоянии друг от друга.
9. Практически завершающим этапом устройства каркаса будет установка карниза кобылки на наклонных сторонах фронтона. Затем они соединяются между собой ветровыми досками.

Последний завершающий этап возведения кровли включает работы, связанные с устройством обрешетки, а также ее обшивкой кровельными материалами.Помните, что выбор материала зависит от угла наклона пандусов. Рулонные и мягкие материалы устанавливаются на более плоские плоскости, а твердые и тяжелые (например, металлочерепица) — на более крутые склоны.

Особенности конструкции и установки — советы по ремонту

В современном строительстве практикуется устройство кровель нескольких типов, разных по внешнему виду и конструкции. Один из самых популярных и эстетичных — голландский. Стропильная система полувальмовой крыши может быть как двухскатной, так и четырехскатной.Подробно рассмотрим все особенности такой конструкции и способы самостоятельной сборки поливальтовой крыши.

Крыша полускатная для жилого дома

У всех скатных крыш есть одна общая черта — наличие мансарды, которую при правильной отделке можно использовать как жилую. Такая конструкция позволяет значительно расширить жилое пространство без пристройки. Полувальмовая крыша также имеет прекрасные технические характеристики: выдерживает мощные ветровые нагрузки и обеспечивает надежную защиту фасадов дома от атмосферных осадков.

В зависимости от конструктивных особенностей полавальтовые крыши делятся на два основных типа:

• полускатная двускатная крыша;
• полускатная четырехскатная крыша.

Фото домов с полушатровой крышей в большом количестве представлены как на специализированных сайтах, так и на строительных форумах.

Достоинства и недостатки полушатровой крыши: фото красивых домов

Чем полускатная крыша отличается от шатровой? У шатровой крыши два больших ската имеют форму трапеции, а меньшие скаты имеют форму треугольников.В полушатровой крыше все устроено немного иначе, а линия ската приобретает ломаную форму.

Конструкция такой скатной крыши во многом зависит от формы самого дома, наличия или отсутствия жилища на чердаке, вида рубероида, которым будет покрыта поверхность, и даже климатических особенностей региона.

Кроме того, именно климат играет решающую роль в создании конструкции, ведь в регионах со снежной зимой осадки будут особенно скапливаться на поверхности рампы, образуя своеобразную «снежную шапку».Поэтому для такой площади более актуальны крыши с крутым уклоном и минимальными свесами. Если снежные заносы — неактуальная проблема, то минимальный угол наклона вполне приемлем.

Среди преимуществ полавальтовой крыши:

• наличие дополнительных помещений, которые можно использовать как жилые или чердачные;
• эстетичный внешний вид, с возможностью необычного дизайна дома за счет создания оригинальной формы конструкции;
• надежная защита дома от воздействия погодных условий: снег, дождь, сильный ветер.

Полезный совет!

Для увеличения полезной площади мансарды можно использовать конструкцию с разными углами наклона.

Из недостатков крохи полубедра стоит отметить:

• наличие определенных трудностей в процессе строительства: большое количество нервюр, подкосов и упоров делает возведение стропильной системы долгим и трудоемким процессом;

Жилой дом, крыша которого покрыта керамической черепицей

• в процессе строительства такой довольно сложной конструкции расходуется не только большее количество сил, но и материалов;
• Процесс укладки кровли также приобретает определенные сложности.

Но, несмотря на недостатки, дома с полушатровой крышей выглядят уникально. Все трудности и затраты окупаются, чтобы придать крыше оригинальный и запоминающийся вид. Если вас не пугает непростой монтаж стропильной системы, можно смело приступать к работе. Среди фото частных домов довольно часто встречаются полаватровые крыши, поэтому выбрать понравившийся вариант будет несложно.

Мансардная крыша полускатная

Мансардная крыша — это конструкция, имеющая две вершины в виде вырезанных треугольников.Если дом имеет квадратную форму, то крыша будет пирамидальной. Этот вид кровли отличается повышенной прочностью. В прямоугольных домах мансардная крыша имеет две треугольные стороны и две трапециевидной формы. Откосы расположены на одном уклоне, что позволяет монтировать их симметрично осевым балкам.

Для этого типа кровли характерны следующие достоинства и недостатки:

• повышенной прочности позволяет использовать данную конструкцию в регионах с экстремальными климатическими условиями, например, на берегу моря или в местах, для которых характерны сильные ветры;
• эстетичный вид позволяет такой крыше уместно смотреться на фоне абсолютно любого ландшафта;
Низкий профиль
• обеспечивает повышенную устойчивость к вибрации;
• из-за формы конструкции могут возникнуть определенные трудности с очисткой и ремонтом поверхности;
• мансардный этаж полушатровой кровли можно использовать для обустройства жилых комнат;
Необходимо рассмотреть возможность дополнительной принудительной вентиляции
• , что влечет за собой расходы.

Как устроена стропильная система полавальтовой крыши: схема и примеры фото

Как и любая другая кровельная конструкция, полушатровая крыша состоит из множества слоев, которые уложены один за другим. Среди этих конструктивных элементов можно выделить:

• стропильная система, которая служит основанием для удержания всех элементов;
• Мауэрлат — балка опорная нижняя для стропил;
• материалов, обеспечивающих тепло-, гидро- и пароизоляцию кровли;
• кровельное покрытие, обеспечивающее механическую защиту.

Сама стропильная система также имеет несколько составляющих элементов: конек, стропильные ноги, стойки, подкосы, обрешетку и многое другое. Каждый из этих элементов выполняет свою функцию, придавая крыше дополнительную жесткость и прочность. Это особенно важно при создании мансардной полуаватной крыши.

Схема полавальтовой кровли и стропильной системы

Монтаж полушатровой кровли следует начинать с укладки мауэрлата на несущие стены дома.Для кирпичных построек устанавливается армированный пояс, который обеспечивает дополнительную прочность и равномерно распределяет нагрузку. На этапе бетонирования в него вставляются вертикальные стойки из оцинкованного металла. Мауэрлат крепится к арматуре с помощью монтажа.

Длина шпилек должна быть достаточной для обеспечения уступа в 2-3 см от балки. Шаг крепления должен составлять 120 см. Минимальный диаметр арматуры, используемой для крепления стержней, составляет 10 мм.

Полезный совет! Расположите шпильки таким образом, чтобы они находились между стропилами и в дальнейшем не усложняли рабочий процесс.

Монтаж стропильной системы на несущие стены дома

Для защиты армированного пояса его покрывают как минимум двумя слоями рубероида и только после этого надевают балку на шпильки. Как это сделать, вы можете увидеть на чертежах. Полвальтовая крыша за счет этого этапа более прочная.

Выбор и установка мауэрлата — один из важнейших этапов подготовительных работ. Сечение балки, используемой для этой цели, должно составлять 150 × 150 мм или, в крайнем случае, 100 × 150 мм.В земле просверливаются все необходимые отверстия, после чего древесина обрабатывается специализированными антисептическими средствами для защиты от влаги и развития грибка.

Стропильная система полускатной крыши: основы установки

Устройство полувальмовой кровли включает установку конька, стропил (как наклонных, так и диагональных) и крепежа, например, металлических скоб и специальных обрезков.

В идеале диагональные стропила должны быть продолжением конька, который вверху делится на две части и спускается к углам дома.К диагональным стропилам крепятся также аутригеры, благодаря чему эти элементы принимают на себя всю основную нагрузку и вес конструкции. Именно поэтому для их изготовления используются двойные доски 50 × 150 мм, что обеспечивает усиленное основание.

Благодаря этому увеличивается несущая способность наклонных стропил, что позволяет использовать длинные цельные балки для очень больших крыш. Кроме того, одни и те же доски можно использовать для диагональных и обычных стропил, что дает возможность облегчить рабочий процесс.

Полезный совет! Оставшееся под коньком пространство лучше не заливать монтажной пеной. Так не будет нарушена циркуляция воздуха, а вероятность загнивания деревянной части конька значительно снизится.

Когда этап монтажа стропил окончен, и все элементы надежно скреплены мауэрлатом и коньковой балкой, пора приступать к установке обычных стропил. Верхней частью они будут упираться в гребень, а нижней в мауэрлат.Перед тем, как начать, обязательно ознакомьтесь с доступными по цене проектами домов с полушатровой крышей.

Полезный совет! Расстояние между стропилами следует учитывать ширину утеплителя, который вы будете использовать.

Для устойчивости конструкции делают пропилы на обоих концах стропил. Это позволяет закрепить элементы. В качестве дополнительного крепления используются металлические кронштейны и угловые накладки. Если крыша дома очень длинная, то обязательно нужно создать дополнительные упоры в виде подкосов.Для поддержки диагональных стропил используются фермы.

Если плита перекрытия сделана из железобетона, то все стойки и стойки можно поддерживать прямо на ней. В противном случае потребуется установка дополнительных подтяжек на балки, иначе конструкция полаватровой крыши окажется ненадежной.

Полезный совет! Перед установкой все деревянные элементы кровли необходимо обработать не только антисептиком, защищающим древесину от влаги, но и противопожарной жидкостью.

Как сделать полускатную крышу своими руками: расчет количества стропил и шага между ними

Чтобы стропильная система получилась надежной и полноценно работала годами, перед началом работ необходимо провести расчеты, которые станут основанием для монтажа. В качестве примера можно использовать фото односкатной двускатной крыши при ширине дома 9 метров.

Шагом называется расстояние между двумя стропильными ногами, и обычно для жилых загородных домов эта цифра колеблется от 0.6–1 мес. Это зависит от многих факторов, поэтому расчеты необходимо производить индивидуально, исходя из собственных показателей. Для расчета необходимого количества стропил используйте следующий алгоритм:

1. Измерьте длину ската крыши и разделите на требуемый коэффициент шага между элементами.
2. Затем прибавьте к результату единицу, округлите полученное число до большего значения. Это будет количество стропильных ног, необходимое для отделки одного ската крыши заданной длины.
3. Если всю длину ската поделить на полученное целое число, то в результате вы получите расстояние, которое нужно выдержать между осями стропил (это шаг стропил).

Полезно знать, что хотя в идеале ось должна проходить через центр стропил, на практике допускаются ошибки в зависимости от изменения угла наклона поверхности будущей кровли. Это хорошо видно на фото односкатной двускатной крыши.

Перед тем, как начать, нужно рассчитать точное количество используемых балок исходя из проекта

В качестве примера рассмотрим такой расчет: длина ската крыши 16 м. В этом случае шаг между стропилами составит 0,6 м. Исходя из приведенного выше алгоритма, 16 ÷ 0,6 + 1 = 27,66 = 28. Это означает, что для уклона длиной 16 метров нам понадобится 28 стропил.

Полезный совет! Ширина ступени стропил напрямую зависит от угла наклона кровли. Итак, чем больше крутизна крыши, тем больший шаг стропил необходимо выдерживать.Это связано с тем, что на крутых крышах распределение нагрузки неравномерное и в большей степени приходится на несущие стены.

Как вариант, для расчетов можно использовать специальные онлайн-калькуляторы, хотя намного лучше, если у вас есть план или чертеж полаватровой кровли своими руками, ведь имея наглядный пример проводить расчеты намного проще и работа.

Монтаж полушатровой кровли: завершающие этапы строительства

Когда все деревянные элементы уложены и закреплены, остается только позаботиться о тепле, паре и гидроизоляции крыши.Для этого изготавливается обрешетка, а выбранный материал раскатывается сверху.

Трудно сказать, каким материалам лучше всего отдать предпочтение, но алюминиевая фольга определенно будет хорошо выполнять свою функцию с точки зрения пароизоляции. С помощью строительного степлера фольга крепится к стропилам так, чтобы глянцевая сторона была обращена внутрь, то есть на чердак.

В качестве утеплителя чаще всего используют синтетический хлопок (минеральный или каменный), который продается в рулонах или матах. Утеплитель раскладывается в промежутках между стропилами и покрывается слоем гидроизоляции.Раньше для этого использовался рубероид, но сегодня он уступил место диффузионной мембране.

Если пространство под коньком крыши не было закрыто, то естественная вентиляция не даст развиться грибкам и плесени внутри «пирога».

Конечно, в вопросах монтажа двускатная полускатная крыша значительно превосходит двускатную крышу за счет более простой конструкции и меньших затрат на установку. Но если говорить об окончательном результате, то ничто не может сравниться со сложной красотой двускатной крыши.Фото полувальмовой четырехскатной крыши хорошо демонстрируют красоту этого решения.

И при этом второй вариант дает гораздо больше места для оборудования мансарды, которое можно укомплектовать инструкциями, фото и видео стропильной системы полаватной крыши, предоставленными в Интернете.

Выбор кровельного материала для полушатровой крыши

Большое значение при создании красивой и надежной кровли имеет выбор кровельного материала. Давайте посмотрим на некоторые из самых популярных решений и на то, как они соответствуют требованиям.

В процессе монтажа и эксплуатации кровля сталкивается с рядом внешних факторов, которые по-разному влияют на нее. Среди них: осадки, сильный ветер, «снежные шапки», воздействие ультрафиолета и значительные температуры. При выборе подходящего материала следует руководствоваться этими данными.

Асбестоцементные листы, или шифер, — недорогой и достаточно прочный рубероид. Он имеет ряд преимуществ, таких как пожаробезопасность, высокая устойчивость к перепадам температур, устойчивость к коррозии и развитию плесени и грибка.Сланец никогда не сгниет и не потеряет свой внешний вид на солнце. Для придания более эстетичного вида и улучшения технических характеристик асбестоцементные листы можно красить.

Сланец — достаточно стойкий кровельный материал.

Для полушатровой кровли этот материал не подходит по двум причинам:

• такое недорогое покрытие не будет выигрышно смотреться на столь сложной конструкции;
• Сланец — довольно хрупкий материал, и его точная резка потребует много времени и усилий.

Металл тоже достаточно доступный материал, но гораздо более привлекательный. Длительный срок службы (до 30 лет с учетом службы) и отличные технические характеристики сделали это покрытие лидером в своей ценовой категории. Материал совершенно не боится температурных перепадов и механических нагрузок. Широкая цветовая гамма, представленная на рынке, позволяет подобрать оттенок на любой вкус.

Главный плюс металлочерепицы — это небольшой вес и, соответственно, небольшая нагрузка на стропильную систему полушатровой кровли.

Металл — лучший вариант по соотношению цены и качества

Из недостатков этого материала можно выделить целостность листов, отделка которых для полаватровой кровли требует определенной сноровки и сноровки. И, конечно же, очень низкий показатель звукоизоляции. В конце концов, все мы знаем звук падения капель дождя на металлическое покрытие.

Композитная черепица — один из подвидов металла, который широко встречается в продаже. Такое покрытие дороже, но имеет лучшие технические характеристики.Из недостатков отмечается только большой вес материала.

Гибкая кровля идеальна для полушатровой кровли. Битумная черепица продается в рулонах и легко режется на куски нужного размера. Это позволяет легко проектировать участки с высокой архитектурной сложностью. Среди технических характеристик можно выделить:

• легкий материал;
• огнестойкость и водонепроницаемость;
• огромный выбор цветовых и стилистических решений;
• устойчивость к плесени и гниению.

Керамическая плитка, пожалуй, самый старый из предлагаемых материалов. Кровля выложена из отдельных элементов, которые обгорели при очень высокой температуре. Это экологически чистый материал, устойчивый как к высоким, так и к низким температурам. Несомненно, у этого материала самый большой срок службы — до 150 лет.

Такое покрытие прекрасно подойдет для полушатровой кровли при условии высокой прочности и надежности стропильной системы, так как керамическая черепица имеет очень значительный вес.

Еще одна особенность этого материала — хрупкость отдельных элементов. Однако это компенсируется простотой ремонта и возможностью замены каждой детали в отдельности.

Самый прочный вариант кровли — керамическая черепица

Деревянный пол или черепица. Экологичный и очень красивый вариант. Составляющие элементы — это небольшие доски из любых пород дерева — дуба, бука, осины и всех видов хвойных пород.

Профнастил. Своей популярностью данный материал обязан хорошим характеристикам в сочетании с доступной ценой.Главное достоинство такой кровли — экономичность, но есть и другие достоинства:

• легкий вес;
• простота транспортировки и укладки;
• долгий срок службы;
• устойчивость к коррозионным повреждениям;
• большой выбор оттенков.

Профнастил оцинкованный имеет доступную цену и хорошие прочностные характеристики

Однако, как и металл, этот материал довольно шумный во время дождя и града. Он также может быть подвержен коррозии, если есть механические повреждения в результате неправильной транспортировки и установки.Кроме того, укладка профнастила на полувальмовой кровле, как и других листовых материалов, осложняется необходимостью вырезания отдельных элементов.

Как видим, создание полаватровой крыши своими руками хоть и не простая, но вполне выполнимая задача. Продумав все этапы и постепенно соблюдая алгоритм, вы сможете придать своему дому оригинальный вид, сделав его еще уютнее и красивее.

Стропильная система и покрытие

Крыша полускатная, стропильная система которой сложна, относится к категории шатровых конструкций.В нем бедра не выставлены на полную высоту ската. Сегодня часто используется этот вариант кровли, так как он имеет красивый внешний вид и интересную форму.

Полувальмовая крыша — отличная защита от сильного ветра и избытка влаги.

Такая крыша оригинальна за счет использования дополнительных деталей (вышек и других элементов).

В большинстве случаев такую ​​крышу устанавливают на дома с небольшой площадью, так как пространство под ней часто используют как чердак.Под этой крышей можно легко устроить дополнительную комнату, а в некоторых случаях и несколько. Полувальмовая крыша — отличная защита от сильного ветра и лишней влаги.

Недостатком конструкции такого типа является высокая стоимость и сложность расчета материалов. Кровля имеет большую поверхность, поэтому будут немалые трудозатраты.

Как рассчитать аналогичную крышу?

Формула для расчета необходимого количества материала для стропильной системы полушатровой кровли.

Определить площадь крыши очень просто. Для этого разделите крышу на несколько фигур.

При расчете голландского дизайна необходимо разбить откосы на прямоугольники и трапеции. Площадь первой фигуры можно вычислить, умножив ее стороны. Чтобы определить площадь второй фигуры, нужно сумму оснований умножить на высоту и разделить произведение на 2. Далее нужно сложить полученные значения и умножить их на 2. В результате можно получить площадь склонов.

Затем вычисляется площадь треугольников. Для этого длину основания фигуры умножьте на высоту и разделите на 2. В конце следует прибавить площадь откосов, чтобы получить общую площадь конструкции.

Для расчета датской кровли нужно скат разделить на прямоугольник и несколько треугольников. Площадь первой фигуры следует рассчитать указанным выше методом. Площадь треугольника равна произведению его катетов, которое нужно будет разделить на 2.Далее необходимо сложить значения площади первой фигуры и нескольких треугольников. В результате удастся получить площадь пандуса. Полученное значение нужно умножить на 2.

Далее необходимо рассчитать площадь вальмовых спусков. Полученное значение необходимо умножить на 2. Если сложить эти значения, можно получить площадь крыши.

Вернуться к содержанию

Существующие типы стропильных систем полускатной крыши

Схема полушатровой крыши представлена ​​на рис.1. Этот продукт имеет сложное устройство. Трапеции в этом случае будут заменены многоугольниками.

По типу шатровой кровли делятся на:

1. голландский. В нижней части шатровая отделка, а к свесу карниза фронтон в виде трапеции.
2. Датский. Выполняются в обратном порядке. От карниза отходит шатр трапециевидной формы, над которым располагаются небольшие треугольные фронтоны.

Голландское кровельное строительство

Под потолком мансарды находится чердак, вентиляция в котором будет обеспечиваться через окна.Эти элементы нужно вмонтировать в фронтоны.

Чтобы построить эту крышу, вам нужно подготовить много материалов. В процессе возведения полувальмовой четырехскатной крыши будут использоваться различные элементы, основные из которых: стропила разного типа, упоры, подкосы и фермы.

Монтаж — дело непростое, поэтому первым делом следует спроектировать крышу и произвести расчеты. Стропильная система полушатровой крыши должна быть сконструирована следующим образом:

Рисунок 1.Схема поливальтовой крыши.

1. Перед укладкой мауэрлата потребуется сделать железобетонный пояс по периметру частного дома с установкой крепежа под брус. В качестве застежек можно использовать шпильки, которые ставятся с шагом 10-12 см. Для упрощения монтажа рекомендуется вставлять шпильки в местах, не совпадающих с креплением стропильных ног к бруску.
2. Далее нужно уложить слой изоляционного материала и смонтировать мауэрлат.Это планка, которая нужна для привязки стен к крыше здания. Он распределит нагрузку со стропил на верх частного дома. Мауэрлат крепится гайками, которые накручиваются на шпильки. В таком варианте укладывать мауэрлат следует на боковых откосах. На шатровых спусках он устанавливается на верхнюю часть фронтонов и фиксируется анкерами. Элемент можно изготовить из бруса 150 × 50 мм.
3. Следующим шагом будет установка коньковой рейки. Это важная часть стропильной системы.Это турник, который устанавливается в верхней части кровли. Его следует разместить между откосами. Элемент нужен для крепления стропил.
4. В голландской кровле стропильная система предусматривает устройство вальмовых откосов с использованием различных стропильных ног, длина которых может варьироваться в зависимости от конструкции. Наклонные стропила монтируют от углов здания до конца конькового прогона. У них будет максимальная нагрузка.
5. Носовые элементы одной частью крепятся на фронтонах мауэрлата под бедром, а другой — на конце коньковой планки.
6. К основному мауэрлату и коньку крепят обычные стропила боковых откосов.
7. Стропила крепятся на наклонных ножках.

Наиболее подходящей породой для стропильной системы полушатровой кровли является сосна.

Если было принято решение построить полускатную крышу своими силами, то вам следует нести ответственность за выбор материала для изготовления деталей стропильной системы. Рекомендуется использовать рейки сечением 150 × 50 мм. Самая подходящая порода дерева — сосна.Если выбирать из твердых пород дерева, то следует отдать предпочтение лиственнице. Материал должен быть сухим, чтобы предотвратить деформацию устройства при дальнейшем использовании. Дополнительно потребуется произвести обработку дерева составом против микробов.

При наличии больших пролетов необходимо будет усилить систему с помощью упоров. Стропильные ноги в большинстве случаев укрепляют с помощью ферм.

Раскосы и упоры — это дополнительные стержни, поддерживающие элементы основной конструкции.Шпренгель — это балка или приспособление, укрепляющее основное здание. Все эти детали будут основаны на плитах или балках перекрытия. В последнем случае вам нужно будет использовать затяжки.

Далее необходимо будет приступить к завершающему этапу строительных работ: устройству обрешетки, гидроизоляционного материала и кровли.

Как сделать датскую крышу такого типа?

Рисунок 2. Схема конструкции датской кровли.

Подобная крыша представляет собой конструкцию, сочетающую в себе обычную двускатную крышу и вальм.Большой чердак, как и в голландском дизайне, можно использовать как чердак.

Строительство по датскому проекту — более дорогой вариант по сравнению с голландским. Однако в случае точного расчета такая крыша будет иметь отличный внешний вид и сможет обеспечить надежную защиту всего здания.

Для установки датской стропильной системы потребуются такие элементы:

• Рейки
• штанга коньковая;
• бедренные, обычные и угловые стропильные ноги;
• опорных щитов;
• шпренгеля;
• затяжки.

Монтаж этих элементов осуществляется по тем же правилам, что и для голландской кровли, однако есть некоторые отличия. Датская крыша представляет собой изделие со сложными скатами. Схема этого здания представлена ​​на рис. 2.

В датском проекте стропила пандусов в виде трапеции не подходят к коньковой балке, а опираются на верхнюю часть бревенчатого бруса, который ставится на основания фронтонов и прикрепляется к стропилам боковые пандусы.Внизу элементы будут опираться на мауэрлат.

Прибину можно закрепить гвоздями. Чтобы укрепить этот блок в местах фиксации, вам потребуются подкосы. Они монтируются снизу основания.

Вдоль верхней части шатровых откосов следует формировать небольшие фронтоны, в которых в большинстве случаев устанавливается небольшое окно. В шатровой части пандусов можно встроить световые окна.

Стропильные ноги, балки и блок конька должны быть изготовлены из материала одной породы дерева и иметь одинаковое поперечное сечение.

В противном случае конструкция усложнится, могут появиться перекосы и необходимо будет проводить ремонтные работы.

Двускатную крышу или любую другую полушатровую крышу соорудить сложно, но если соблюдать технологию, то в процессе строительства проблем не возникнет.

Стропильная система полускатной крыши

Стропильная система полускатной крыши: подробная инструкция по установке

Полувальмовая двускатная крыша — мансардная (или как ее еще называют «шатровая») крыша домов, подсобных помещений и других построек, имеющая два срезанных треугольных пика, расположенных над торцевыми стенами.Такая конструкция очень проста, но в то же время долговечна. Квадратная шатровая крыша имеет форму пирамиды.

Полушатровые домики могут иметь две треугольные стороны и две трапециевидные. Половина прямоугольного плана имеет четыре трапециевидные стенки. Они почти всегда располагаются с одинаковым уклоном, что делает их симметричным расположением относительно осевых балок кровли. Поверхности тентов имеют постоянный уровень облицовки, поэтому водосточную систему можно установить по кругу вокруг крыши.В большинстве случаев хозяева также монтируют мансардные откосы или окна.

Достоинства и недостатки полаватровой крыши:

1. При такой конструкции чердачное пространство намного меньше, чем при устройстве двускатной крыши;
2. Сложнее убирать, проводить плановый ремонт;
3. Кроме того, для обслуживания полубедра потребуются специальные аэраторы с функцией принудительной вентиляции;
4. Главное достоинство данной конструкции — прочность.Такую крышу можно установить в экстремальных климатических условиях, районах с сильным ветром или у моря;
5. У нее очень красивый вид, она эффектно смотрится как в городе, так и в условиях дачного поселка;
6. Благодаря низкому профилю такая крыша имеет хорошую вибростойкость.

Как накачать полубедро

Проекты домов с полушатровой крышей легко разработать в домашних условиях, имея чертеж. Это основа любой конструкции, в домашних условиях можно бесплатно пользоваться программой AutoCAD.

Технология возведения кровли довольно проста, предлагаем рассмотреть, как построить полаватную крышу своими руками с фото:

1. Измерьте длину общих стропил, вальмовых балок и спинных досок. После этого нужно рассчитать периметр крыши здания. Обычные стропила — это те, которые идут от верхней стены до вершины крыши. Полу-шатровая проходимка по коньку, где две стороны соединяются на крыше. Спинальная доска проходит по верхней части крыши, где совмещены общие стропила и вальм.Очень важно, чтобы длина стропил соответствовала размеру крыши.
2. Измерьте размер общих стропил, и рассчитайте необходимый параметр в соответствии с желаемой площадью или углом наклона крыши.
3. Обрежьте стропила нужного размера. Советуем прибавить к необходимой длине стропил 50 см, эту погрешность необходимо создавать;
4. После этого вырежьте опорные балки и сделайте из них каркас. Для будущей обрешетки. Расставить стропила нужно с интервалом 50 сантиметров.Этот показатель может меняться в большую сторону в зависимости от площади кровли и материала, используемого для покрытия;
5. Разметить вдоль стены участки, где будут располагаться стропила;
6. Расположите стропила по периметру крыши, установите конек на желаемой высоте;
7. С помощью специальных кронштейнов закрепите балки на стене. Это необходимо для обеспечения им дополнительной защиты и жесткости;
8. Далее схема немного меняет направление. Обрешетка ставится от центра крыши, при размещении примерно 50% досок нужно начинать работу с вальмовых стен.Для этого от угла стены до конька укладываем балку, образуется диагональная плоскость, так же поступаем со второй стеной. Доски крепятся на коньке и у основания с помощью саморезов и стоек. Для скатной кровли большое значение имеет угол наклона. Вальмовый откос зачастую совпадает с чердаком. В среднем это от 35 до 60 градусов;
9. Далее нужно соорудить кровельный пирог.

Крыша полускатная — СМД своими руками

Устанавливаем на балки листы тонких предварительно обработанных покрытий, чаще всего это фанера или полимерная пленка.Такая накладка устанавливается без нахлеста, но стыки желательно обработать герметиком.

Монтаж стропильных балок осуществляется с помощью специальных инструментов, также советуем перед началом работ показать свои расчеты, чертежи и схемы специалисту, он поможет проверить правильность и правильность их выполнения.

Расчет кровли

Стропильная система полушатка должна быть четко рассчитана, для этого понадобятся следующие формулы:

Чтобы узнать высоту крыши необходимо: h = (ß tan a) / 2

Чтобы рассчитать диагонали бедра, необходимо использовать следующее уравнение:

е = b / (2 cosa)

Исходя из того, что у нас есть, вы можете узнать площадь скатной крыши, чтобы рассчитать количество материала для покрытия:

d = (h4 + (b / 2) 2 + (b / 2) 2) 2

Рассчитано по площади одного четырехскатного треугольного бедра, чтобы определить общую площадь крыши, необходимо суммировать площадь четырех треугольных фигур или двух треугольников и двух трапеций (с прямоугольным полубедром) .

Для более точного результата все проемы в кровле нужно убрать из полученного числа — это дымоходы, слуховое окно, водосточные системы, люки для аэраторов.

Как накрыть крышу

Устройство половинчатой ​​крыши достаточно прочно, чтобы выдержать вес любого строительного материала, но лучше всего использовать для покрытия кровельный лист. Перед установкой металлического материала обязательно оставьте вентиляционное отверстие.

Также часто используется плитка, которая в данном случае намного выгоднее, битумная, она легче керамической и металлической.В классическом варианте используются деревянные доски.

Такая архитектура отлично смотрится как на одноэтажных домах, так и на двухэтажных. В наше время все более популярной становится двускатная полавальтовая крыша, но ее устройство достаточно сложно для самостоятельного исполнения, к тому же нецелесообразно монтировать ее при сильном ветре.

Вальмовая крыша: стропильная система

Сегодня вы можете выбирать из различных типов кровельных конструкций, ведь есть возможность уделить больше внимания дизайну дома.Поэтому в загородных поселках все чаще встречаются постройки с четырехскатной крышей. И хотя двускатные конструкции по-прежнему довольно популярны, первые постепенно опережают спрос. Это понятно; нельзя запретить жить красиво. К тому же под четырьмя скатами крыши легко организовать жилое или офисное пространство, а на скатах установить световые люки.

Три вида четырехскатных крыш.

Давайте займемся всеми конструкциями, а точнее их стропильными системами.

Ферма скатной крыши

Чтобы понять, из каких элементов состоит кровельная система шатровой кровли (схема находится на фото ниже), нужно понимать, из каких конструктивных элементов она состоит в целом. Это четыре ската в двух равных парах. Большие склоны имеют трапециевидную форму, два маленьких — равнобедренные треугольники.

В конструкции обязательно присутствует коньковая балка, только она укорачивается, то есть ее длина не равна длине пролета кровли. А поскольку форма скатов крыши разная, то стропила, используемые для ее возведения, также будут иметь разную длину, чтобы можно было правильно формировать скатные плоскости.Сами стропила имеют свои названия.

• Элемент, соединяющий коньковый брус с углом здания, называется стропилами.
• Укороченные элементы, соединяющие мауэрлат и наклонную стропильную ногу, называются пауками.
• Стропила, одна кромка опирающаяся на мауэрлат, а вторая на коньковую балку, называются обыкновенными.
• Есть стропильные ноги, которые упираются верхним концом в конец коньковой балки. Их три: два с соседних трапециевидных спусков, один с треугольного.Они соединяются вверху в сложный узел, здесь соединяются сразу четыре элемента. Так эти стропила называют центральными.

Шатровая крыша (стропильная система) — довольно сложный комплекс, который нельзя построить своими руками, если вы не являетесь специалистом в этом деле. Большое количество различных элементов требует точной настройки. Кроме того, существует огромное количество стыков, требующих особого подхода. Конечно, с появлением современных крепежных изделий в виде металлических фасонных изделий процесс установки значительно упростился.И все же это не дает права непрофессионалам строить стропильную систему шатровой кровли — схема ее не проста.

На что еще нужно обратить внимание, приступая к строительству вальмовой крыши со стропильной системой. Конечно, оптимально, если на нем уже есть проект. Он решает все проблемы, связанные с количеством стропил, их размером, частотой установки и требованиями к монтажу. Но если на небольшую постройку возводится шатровая крыша, то ее чертеж, сделанный даже своими руками, позволит правильно оценить свои силы.Плюс ко всему вы сможете точно рассчитать необходимое количество всех используемых материалов, что обеспечит правильный подход к расходу строительного бюджета.

Итак, шатровая крыша (стропильная система), чертеж которой нарисован, подготовлена ​​к сборке. Для этого закупается брус сечением 100 × 100 или 200 × 200 мм для мауэрлата и коньковый брус, доски сечением 50 × 150 мм для стропил. Необходимое количество указано на чертеже или конструкции крыши.

Ферма полускатная

Полуаватная крыша (стропильная система) — это треугольный скат, в котором присутствуют фронтоны.Следует отметить, что это самая сложная конструкция из всех четырехскатных. Она приехала в Россию из западно-северных стран, поэтому сегодня различают две структуры: голландскую и датскую. И уже на их основе разработано множество вариаций. На фото ниже: Рис. 1 — голландская конструкция, Рис. 2 — датская.

Рассмотрим устройство полаватровой кровли и ее стропильной системы. Включает:

• Подвесные или многослойные стропила, соединяющие мауэрлат и конек здания.По сути, они центральные и в то же время обычные. В этом типе кровли их наибольшее количество, ведь основной трапециевидный уклон занимает большое место в кровельной системе дома.
• Наклонные (угловые) стропила в этой конструкции укорачиваются, так как они не соединяются с коньком. Их верхний конец упирается в последние центральные стропильные ноги, где они фиксируются. Размер накосников может быть разным, это зависит от выбранной формы бедра. То есть, если бедро покатое, то накосники должны быть короткой длины, если крутые, то наоборот.При крутом склоне вальм размер фронтона уменьшается.
• В полушатровой стропильной системе имеются также укороченные центральные элементы, являющиеся основой шатровой рампы, расположенной под фронтоном. Нижними краями они упираются в мауэрлат, верхними краями в специальную горизонтальную балку, называемую отверстием. Делают его из той же доски, что и сами стропила.
• И, конечно же, в полушатровой крыше пауки. Они расположены на всех четырех скатах и ​​упираются своими верхними торцами на наклонные наклонные стропила.

Что касается двускатной части крыши, то она образована двумя центральными стропильными ногами и отверстием, в которое помещаются укороченные центральные элементы. По сути, это малогабаритный треугольный проем, который закрывается и украшается. Если он большой, то в него устанавливают вертикальные стойки, если нет, то листовой материал крепят к стропилам.

Процесс сборки полускатной крыши выглядит следующим образом:

• Первая смонтированная коньковая балка. Устанавливается на опорные стойки.
• Затем на него укладывают центральные стропила.
• Далее, накосные элементы.
• После чего установка дырки.
• И последними будут установлены пауки на всех пандусах.

Ферменная конструкция крыши

Стропильная система крыши является самой простой схемой, поскольку представляет собой четыре одинаковых ската в виде равнобедренных треугольников. Поэтому стропил в нем не очень много. Есть четыре наклонных элемента, четыре центральных, которые соединяют мауэрлат и точки соединения всех стропил.А также несколько наростов на каждом скате, которые, как обычно, упираются в носовые элементы.

На самом деле собрать стропильную систему шатровой кровли своими руками несложно. Самый сложный узел — это сама точка соединения всех стропильных ног. Но если возводимая крыша большая, то на помощь приходят дополнительные элементы, на которые будут опираться стропила. Именно они упрощают сам процесс установки. Обычно в центре крыши устанавливается опора, на которую верхними краями ложатся стропильные элементы.Поддержка может быть разной. Например, столб, четырехугольная конструкция с четырьмя столбами и так далее.

Помимо стропильных ног конструкция тентовой крыши со стропильной системой включает и другие элементы, составляющие ее неотъемлемую часть. А именно:

• Ригель. Этот элемент является промежуточной частью соединения стропил между собой на коньке.
• Кровати выполняют роль мауэрлата, устанавливаемого внутри кровельной конструкции. Их обычно кладут либо на стену, оказавшуюся внутри постройки, либо на столбы, которые служат опорными элементами.
• Прогоны — это турники, расположенные под средней частью (по длине) стропил. Этот элемент обычно используют, если под него можно установить опоры.
• Шпренгели представляют собой опорные стойки из бревен, брусьев или двойных досок.

Все вышеперечисленные элементы являются составными частями стропильной конструкции, и именно они повышают ее прочность и надежность. Их наличие — повышение безопасности эксплуатации кровли в целом.

Параметры стропильной системы

Шатровая крыша (стропильная система), шатровая или полувальмовая, представляет собой набор стропильных ног.Но тут возникает вопрос, какое их оптимальное количество считать надежным. На это влияет большое количество различных факторов. Например, расстояние между ножками, их сечение, тип кровельного материала, высота конструкции, сколько снега выпадает в том районе, где строится дом.

По мнению специалистов, основным параметром является первый из вышеперечисленных. Поэтому стоит рассмотреть различные комбинации.

• Если длина стропил 3 м, а сечение 80 × 100 мм, то расстояние между ними должно быть в пределах 110-135 см.
• Длина 3-4 м, сечение 90х100 мм, расстояние 140-170 см.
• Длина 4-5 м, сечение 80 × 200 мм, пролет 110 × 135 см.
• Длина 5-6,5 м, сечение 120 × 220 мм, зазор между ними 110 × 140 см.

Это далеко не весь перечень, но он уже показывает, что и как влияет на кладку стропильных ног. Кстати, чем тяжелее рубероид, тем чаще подходят стропила, то же касается и снеговой нагрузки.

Вот фото вальмовой крыши (стропильной системы), на которой хорошо видно, как часто кладут ножки, ведь крыша будет покрыта тяжелым материалом.Вместе со снегом он создаст приличные нагрузки, которые должны выдерживать стропила. Если, например, для покрытия крыши используется настил марки НС-75, то стропила можно устанавливать с интервалом до 3 м. Потому что сам профильный настил имеет большую несущую способность.

Как видите, стропильная система крыши — это конструкция, обеспечивающая всему дому надежность и безопасность его эксплуатации. И не важно, какая крыша возводится, какие размеры и формы, важно правильно рассчитать размер ножек, точно выбрать их сечение и правильно установить.Не забывайте, что крепление стропильных элементов — важнейшая составляющая, от которой также зависит сохранность конструкции.

Устройство и расчет стропильной системы полушатровой кровли

Крыши полушатровые (голландские) не относятся к числу самых популярных кровельных конструкций из-за некоторой сложности исполнения. Такие крыши удачно сочетают в себе все достоинства обычных двускатных и шатровых крыш. В регионах с сильными ветрами оправдано возведение полувальмовых конструкций, что позволяет снизить негативное природное воздействие на кровлю.К тому же такая крыша позволяет значительно расширить полезное пространство чердака, которое можно использовать как дополнительную жилую площадь.

Торт кровельный

Успешное завершение стропильной конструкции позволяет приступить к созданию «кровельного торта». Структура которых может незначительно отличаться в зависимости от типа кровельного материала, предназначенного для использования. Однако основные элементы кровельного торта остаются неизменными:

Обрешетка монтируется прямо на контррешетку и укладывается кровля.

Расчет каркаса двускатной полускатной крыши

Самым ответственным моментом при возведении кровли является расчет стропильной системы. Они относятся к категории достаточно сложных, поскольку должны учитывать не только вес самой кровли с учетом всей площади поверхности, но и технические характеристики кровельного материала, а также особенности климатических условий. погодные условия, включая дождевые, снеговые и ветровые нагрузки.

Кроме того, в конструкции есть несколько сложных моментов, которые связаны с перерасходом кровельных материалов и стропил, что связано со значительным количеством отходов при сборке и покрытии полубальтов.

По этой причине расчет каркасной конструкции целесообразно доверить профессионалам или воспользоваться специальными компьютерными программами.

Устройство стропильной системы

Несмотря на некоторые особенности, стропильная конструкция голландской кровли похожа на кровли любого типа, основанные на установке мауэрлата. Для этого необходимо установить на верхнюю часть стен опалубку с заранее установленными стойками, для чего выдерживается шаг 120 см и диаметр порядка сантиметра.Далее заливается армопояс и после закрепления бетонного основания устанавливается мауэрлат.

Начальный этап непосредственного монтажа стропильной системы характеризуется укладкой гидроизоляционного слоя, для чего необходимо сформировать отверстия в опорных брусках подходящего диаметра.

Затем следует надеть балку мауэрлата на смонтированные шпильки и зафиксировать шайбами ​​и гайками. С этого момента начинается строительство стропильной системы с установкой стропил, которая может быть представлена ​​кладочным или навесным вариантом.

Устройство стропильной системы

Выбор стропильной конструкции зависит от особенностей конструкции с учетом ее размеров и наличия или отсутствия в здании промежуточных опор несущего характера.

Конструктивно подвесные стропила имеют упор исключительно на мауэрлат, что позволяет передавать на стены значительные распорные силы. Чтобы предотвратить разрушение этих стен, стропила необходимо оборудовать в нижней или верхней части специальными затяжками.

Стропила различаются акцентом на мауэрлат — на внутренние несущие элементы или конструкции. Конечно, слоистый вариант стропильной системы имеет меньший вес, что способствует значительной экономии при покупке стройматериалов. Кроме того, этот вид двускатной крыши более устойчив к сильным ветровым нагрузкам.

Правила установки и монтажа

Для получения надежной и прочной конструкции следует придерживаться технологии монтажа и основных правил крепления всех элементов.

Общая последовательность всех действий, выполняемых при возведении стропильной системы полушатровой конструкции:

• установка фермы;
№
• отсутствие упора на фронтоны позволяет устанавливать коньковый брус на временные опоры с последующим соединением кромки конька с углами фронтона с помощью распорок;
• стык конька и подкоса снабжен сложным трехплоскостным разрезом;
• крепление на установленных участках укороченных стропильных ног с основных откосов, а также стропил с полувальмовой части;
• усиление установленных ферм с помощью пары балок для сжатия верхнего сегмента и растяжения нижнего.

После крепления поперечных балок процесс монтажа стропильного каркаса завершен и необходимо оборудовать кровельный пирог.

Обобщить

Полускатная двускатная крыша имеет некоторые особенности, которые обусловлены тем, что часть веса приходится на трапециевидные фронтоны. Именно по этой причине эту часть каркаса следует делать максимально прочной.

Особенностью коньковой балки является наличие дополнительной сжимающей нагрузки, что требует выполнения этого элемента из бруса большего сечения.

Несмотря на то, что полавальмовая крыша не отличается простейшей конструкцией и ее установка дается далеко не всем, эстетика и функциональность такой кровли не оставляют равнодушными даже заядлых скептиков.

Двухскатная крыша: стропильная система и конструкция

Двухскатная двускатная крыша — это не только красивая с точки зрения архитектуры, но и очень практичное решение, позволяющее получить одновременно и просторный мансардный этаж, и надежную, прочную крышу.Помимо эффективной защиты всех частей здания от воздействия атмосферных осадков, поливальмовая конструкция крыши обеспечивает высокую устойчивость к самым интенсивным ветровым нагрузкам. Все эти преимущества привели к высокой популярности этого вида кровли в сфере индивидуального строительства.

Варианты полускатной крыши

При выборе кровельного материала и угла наклона скатов полавальтовой кровли в первую очередь учитывается значение нормативной снеговой нагрузки, принятой строительной климатологией для региона, в котором ведется строительство. учетная запись.При высоких значениях уклон пандусов увеличивают, а свесы делают меньше; на низких — наоборот: уклоны делают более пологими, а свесы увеличиваются.

Следующим фактором, влияющим на наклоны скатов и форму крыши, является назначение чердачного помещения. Как известно, каждый скат полувальмовой крыши состоит из двух трапециевидных плоскостей, имеющих разный уклон. Если хозяин намерен использовать чердачное помещение как жилое помещение, верхнюю часть пандуса делают более пологой и длинной.

Стропильная система

Единственный недостаток полаватровой кровли — сложность стропильной конструкции, которая включает в себя, помимо основных элементов, множество дополнительных элементов, без которых система не имела бы необходимой прочности и жесткости.

Сборка стропильной конструкции начинается с установки мауэрлата, задача которого — равномерно распределить передаваемую стропилами нагрузку на верхнюю плоскость стены. Сечение балки мауэрлата должно иметь ширину 150 мм и высоту 100 или 150 мм.

Мауэрлат укладывается на два слоя рулонной гидроизоляции и крепится к стене: к деревянной — скобами, к кирпичу — шпильками, монолитным в железобетонном поясе, специально сооружаемом поверх кирпичной кладки.

Шпильки изготавливаются из металлического прутка диаметром 10 мм и устанавливаются с шагом 1,2 м таким образом, чтобы по окончании монтажа всей стропильной системы они находились между стропилами. Длина свободного конца шпильки после укладки мауэрлата должна составлять 2 — 3 см.Просверливание крепежных отверстий в мауэрлате, а также обработка бруса антисептиком производятся заранее.

После укладки и фиксации мауэрлата устанавливаются стойки и конек. Основное требование этой относительно несложной операции — строгая вертикальность стоек, которая проверяется отвесом.

На следующем этапе устанавливаются диагональные (наклонные) стропила, соединяющие концы конька с углами дома. Эти стропила имеют большую длину, чем обычные, и несут повышенную нагрузку, поэтому их площадь поперечного сечения удваивается.Для этого, как правило, скрепляют между собой две доски или балки, служащие материалом для обычных стропил.

Стропила, основанные на диагональных, называются стропилами. Их, как и обычные стропила, устанавливают на следующем этапе. По окончании монтажа стропила укрепляют опорными стойками или подкосами, опираясь на плиты или балки перекрытия; для стропил используется ферменная ферма. Стропила размещают таким образом, чтобы они опирались на диагональные стропила в разных точках. В этом случае нагрузка будет распределяться равномерно по всей длине диагональных стропил.Для большей устойчивости к ветровым нагрузкам стропила дополнительно прикрепляют к вбитым в стену костылям, для чего используются проволочные нити. На закрепленные стропильные ноги укладывают обрешетку.

Каждый деревянный элемент перед сборкой ферменной конструкции необходимо обработать антисептическими и противопожарными составами.

Пирог с двускатной крышей

Самым главным элементом кровли является пароизоляция, лучшим материалом для которой считается фольговая пленка. Крепится к нижней плоскости стропил фольгой вниз с помощью строительного степлера.Фольга должна быть из алюминия, так как она не подвержена коррозии.

Следующий слой — утеплитель — чаще всего выполняется из минеральной ваты, которую кладут между стропилами. Предотвратить раздавливание минеральной ваты невозможно, ее нужно фиксировать с некоторым натяжением.

Кровельный пирог комплектуется гидроизоляционным слоем и кровлей. Между ними должен быть зазор, за счет которого будет осуществляться вентиляция подкровельного пространства.

ЖЕЛАТЕЛЬНО ПРИ ПРОЕКТИРОВАНИИ КРЫШИ

Каждый день я вижу все больше новых домов в традиционном стиле, увенчанных замученными, часто непонятными крышами.Разнообразие хорошее. Сюрприз — это хорошо. Бедлам — нет.

Невозможно спроектировать интересную крышу, просто соединив несколько разных форм крыши вместе. Даже если вам нужен живописный эффект, элементы должны быть составлены намеренно и с некоторой сдержанностью. Даже самые яркие викторианские дома при ближайшем рассмотрении обнаруживают в основном простые формы крыши, оживленные тщательно контролируемыми акцентами, такими как башни и слуховые окна.

Если вы поклонник школы дизайна крыш Гранд Тетон, особенно важно очень тщательно продумать схему кровли — это, вероятно, будет самая заметная часть здания.Имея это в виду, вот краткое изложение распространенных форм крыш с некоторыми предложениями и предостережениями по их объединению:

— Двускатная крыша — наиболее знакомый тип, имеющий две наклонные плоскости с треугольной двускатной стеной на каждом конце.

— Напротив, четырехскатная крыша наклонена со всех четырех сторон, образуя угловые «бедра», которые поднимаются к центру.

— Плоская крыша имеет небольшой уклон или отсутствует.

— Односкатная крыша похожа на наклонную плоскую крышу — наклон только в одной плоскости.

— Гамбрель (обычно встречается на сараях) имеет два разных шага: крутые по бокам и мелкие сверху.

— Мансарда имеет очень крутой уклон со всех четырех сторон и плоскую крышу наверху, часто скрывающую чердачный этаж внутри.

Здесь могут быть полезны несколько технических терминов: Уклон крыши (правильное название — уклон) описывается в дюймах вертикального подъема по сравнению с горизонтальным пролетом — например, крыша «4 из 12» имеет стропила, которые поднимаются на 4 дюйма в высоту. каждые 12 дюймов горизонтального расстояния.

Вершина крыши называется коньком. Нижний край называется карнизом. Наклонный край на односкатной, двускатной и двускатной крышах также известен как грабли, бордюр или баржа — выберите свой любимый. А теперь несколько правил игры:

1. Ограничьтесь одной или двумя формами крыши. Для живописных крыш две наиболее совместимые формы — фронтоны и шатры; они были фаворитами в поздних викторианских домах, таких как королева Анна. Плоские крыши тоже будут сочетаться практически со всеми другими типами, хотя они не всегда будут создавать внятный стиль.

Крыши других форм намного сложнее комбинировать. Навесы, бедра, бары и мансарды обычно вступают в стилистическую драку, когда любые два сочетаются. Если вы жаждете одной из этих форм, безопаснее всего использовать только ее.

Если вы добавляете к существующему зданию, правила еще проще — скопируйте шаг, массу и детали того, что там есть.

2. Используйте мощные пропорции. Если вам нужны выступы, сделайте их большими — не менее 2 футов или около того.Используйте тяжелые стропила, чтобы наклонный край крыши не выглядел как бумага. Если вы используете облицовку (отделочную доску за водостоком), сделайте ее прочной. Избегайте суетливых элементов, таких как узкие подкрыши и крошечные слуховые окна; они обычно заканчиваются тем, что выглядят как собачья будка Снупи. Если есть сомнения, делайте элементы больше, чем они должны быть.

3. Если вы не уверены в том, какой эффект вам нужен, избегайте сочетания крыш с разными уклонами. Чаще всего разные участки выглядят неорганизованными или, что еще хуже, ошибками при строительстве.Придерживайтесь равномерного уклона и полагайтесь на размер и расположение кровельных масс для достижения эффекта.

Калькулятор стропильной системы вальмовой крыши. Как найти нагрузку от снега и ветра

Сложная конструкция вальмовой кровли требует точных расчетов при ее проектировании. Правильные расчеты обеспечат надежность, прочность и долгий срок службы конструкции крыши. Быстро и правильно рассчитать вальмовую крышу можно с помощью калькулятора.Такая онлайн-программа поможет надежно составить полную схему кровли с учетом всех необходимых параметров.

Вальмовая крыша — это шатровая кровельная конструкция. Его боковые стороны выполнены в виде трапеции, а торцевые откосы имеют треугольную структуру. Все части устройства расположены под одинаковым углом к ​​основанию.

Для корректных расчетов при строительстве вальмовой крыши необходимо учитывать все ее основные составляющие:

1. Верх — конек.Устройство представляет собой балку, которая закрепляется в самой высокой точке горизонтальной плоскости кровли. Он немного меньше общей длины постройки и служит для соединения элементов стропильной системы.
2. Стропила центральные. Такие несущие элементы кровельной конструкции размещаются по высоте и длине откосов, а также конька.
3. Угловые стропила. Такие планки располагаются под углом. Их установка начинается с конька и заканчивается у края постройки.
4. Бедра. Такие наклонные элементы соединяются одной стороной с коньком, а другой — с угловыми стропилами.
5. Мауэрлат. Этот элемент позволяет соединить стропильную систему со стенами постройки. Такая привязка выполняется по всему периметру здания.
6. Свесы. Обычно эта защитная конструкция представляет собой удлиненную часть стропильных ног … Для вальмовых крыш характерны карнизные свесы, которые позволяют защитить стены дома от влаги.
7. Обрешетка. Такое устройство необходимо для закрепления рубероида, а также гидроизоляционного слоя и утеплителя. Обрешетка бывает разреженной и цельной. Его вид зависит от вида кровли.

При онлайн оплате учитывается кровельное покрытие. Материал может быть в виде рулонов, отдельных модулей или листов.

Вальмовые крыши не имеют фронтонов. Их главное преимущество — жесткость всей конструкции и хорошая обтекаемость покрытия.Но спроектировать такой вид надежной кровли без большого количества отходов достаточно сложно. Поэтому лучшим помощником в составлении плана сооружения крыши является калькулятор, который при вводе всех данных обеспечит достоверные расчеты вальмовой крыши с чертежом.

Онлайн-калькулятор

Для проведения расчетов с помощью предоставленного калькулятора достаточно точно ввести параметры вальмовой крыши. Онлайн-программа быстро и точно рассчитает количество всех необходимых элементов стропильной системы, их длину, а также размер конька.

Основными определяющими показателями при расчете вальмовой кровли являются: ширина и длина здания, его высота и уклон кровли. Учитываются также размеры свеса. При выборе ширины стропил учитываются нагрузки облицовочного материала кровли, а также давление ветровых и снежных потоков воздуха.

Обрешетка

Правильный выбор материала обрешетки влияет на прочностные свойства вальмовой кровли. Лучшим вариантом для крыши такого типа считается доска толщиной 3 сантиметра и шириной 10 сантиметров.Параметры могут меняться в большую сторону в зависимости от характеристик материалов покрытия конструкции.

Шаг обточки выполняется в диапазоне от 20 до 70 сантиметров. Для металлочерепицы расстояние между досками составляет 35 сантиметров, для шифера требуется большее расстояние — от 50 до 70 сантиметров. Длина бруса 6 метров.

При укладке мягкой кровли используется сплошная обрешетка. Его конструкция состоит из фанеры или листов OSB. Укладка материала в такой конструкции выполняется с зазором не более одного сантиметра.

Более надежные параметры обрешетки можно уточнить у производителей материала, выбранного для кровельного покрытия. С помощью калькулятора для расчета вальмовой крыши можно определить необходимый объем древесины для всей стропильной системы.

Теплый кровельный материал

Утепленная крыша — довольно простой способ сохранить тепло в доме. Такой вид конструкции крыши позволяет использовать чердак как жилое помещение. Для укладки торта используются различные материалы в следующем порядке:

• пароизоляционное покрытие — металлизированная трехслойная пленка;
• утеплитель — минеральная вата из базальтового волокна толщиной не менее 10 сантиметров;
• гидроизоляция — пленочный материал, защищающий утеплитель от влаги;
• контррешетка — конструкция из деревянных блоков толщиной не менее 3 сантиметров, обеспечивающая вентиляционный зазор.

При использовании в качестве теплоизоляции пенополистирольных плит укладку пароизоляции можно не проводить. Гидроизоляционный материал и утеплитель укладываются на крышу только сплошным слоем. Все стыки необходимо заклеить специальной лентой.

Предупреждение : Использование неопределенной константы WPLANG — предполагается «WPLANG» (это вызовет ошибку в будущей версии PHP) в /var/www/krysha-expert..php в строке 2580

Предупреждение : count (): Параметр должен быть массивом или объектом, реализующим Countable в / var / www / krysha-expert..php в строке 1802

Вальмовые крыши относятся к категории сложных конструкций … Как и любой архитектурный элемент, у них есть свои сильные и слабые стороны. В некоторых регионах нашей страны таким видам традиционно отдается предпочтение, встречаются они чаще всего.

Невозможно произвести правильный расчет без понимания самого предмета. Каждый элемент играет очень важную роль, любые ошибки крайне негативно сказываются на общей прочности и устойчивости системы.Даже небольшие просчеты могут стать причиной аварии. Из каких частей состоит вальмовая крыша?

Стол. Компоненты вальмовой крыши

Выбирая шатровую крышу, нужно осознавать ее достоинства и недостатки.

Конструктивные достоинства:

• при строительстве нет необходимости учитывать направление преобладающих ветров, крыша имеет полностью одинаковые параметры паруса со всех сторон;
• крыша жесткая, выдерживает значительные снеговые и ветровые нагрузки. Использование специальных элементов дает возможность перекрывать дома с большой площадью;
• не имеет фронтонов, что несколько облегчает и сокращает объем кладочных работ.

Недостатки:

• требует много пиломатериалов, это увеличивает сметную стоимость постройки;
• технологическая сложность.Процесс возведения кровли вальмовой имеет множество индивидуальных нюансов, выполнить такие работы могут только очень квалифицированные строители;
• большое количество непроизводительных отходов кровельных материалов. Особенно это касается металлических крыш — обрезанные по углам куски приходится выбрасывать.

Общий алгоритм калькулятора

В сети есть много разных калькуляторов, но все они работают по одной схеме и используют одни и те же формулы. Ни один из них не может изменить математические принципы расчетов, в программу включены общепринятые нормы и формулы.На выходе пользователи получают параметры и количество стропил, в том числе расположенных по диагоналям. Рассчитывается длина конька, объем пиломатериала на. При желании можно рассчитать количество кровельных материалов в зависимости от их типа, метраж гидроизоляционных материалов и так далее. Пользователь должен вводить исходные данные по очереди, используя рекомендуемые размеры.

Какие формулы использует калькулятор? Вот лишь некоторые из них.

Возведение конструкции вальмовой крыши с четырьмя скатами считается одним из самых сложных вариантов конструкции и обустройства из-за наличия в каркасе множества довольно сложных стыков.Пока не начнется возведение стропильной системы, необходимо произвести общий расчет с чертежом, и только после этого станет ясна ситуация, насколько массивной и тяжелой получится стропильная конструкция.

Какой расчет шатровой крыши

В любой конструкции шатровой крыши, от самой простой шатровой крыши до сложной вальмовой крыши ломаного типа, расчет выполняется по той же схеме:

• Do -самостоятельное эскизное проектирование вальмовой кровли выполняется согласно концепции строительства и заданию на проектирование;
• Разрабатывается основной чертеж вальмовой крыши;
• Выполнен расчет вальмовой крыши, наиболее нагруженных частей каркаса вальмовой крыши;
• Уточняйте размеры основных деталей стропильной системы, выполняйте детальные чертежи отдельных узлов.

Примечание! Только после выполнения расчетов и детализации можно сделать смету и рассчитать стоимость строительства красивой вальмовой крыши.

В этом случае используется ручной метод расчета. деревянный каркас и стропильная система крыши. Методика и основные этапы расчета не представляют особой сложности, выполнить расчет и разобраться в расчетах вполне по силам даже школьникам. Если человек владеет методикой расчета, то он имеет четкое представление о том, как устроены стропило, конек и опорная балка, где расположены самые слабые звенья вальмовой крыши.

Для определения размеров можно использовать любую онлайн-программу или CAD-систему, но иногда приходится делать оценку прочности и устойчивости, как говорится, «на лету».

Устройство вальмовой крыши

Конструктивно классическая вальмовая крыша состоит из двух основных скатов и двух боковых скатов. Чтобы рассчитать длины и сечения бруса, необходимо составить максимально точный эскиз, а лучше -. Используя схемы с разными вариантами углов ската и высот кровли, можно нарисовать и рассчитать различные варианты планировки кровли, а главное — определить геометрические размеры наиболее нагруженных деталей каркаса.

Основными конструктивными элементами шатровой кровли являются:

1. Обычные стропильные балки, образующие два основных ската. Стропила точно такие же по форме и конструкции, что и у обычной двускатной крыши … Скаты имеют форму равнобедренной трапеции;
2. Вальмовые угловые, также называемые косыми или диагональными стропилами, расположены в углах каркаса кровли и образуют так называемые вальмовые скаты в виде симметричных равнобедренных треугольников;
3. Стропила народная, из которых формируется плоскость вальмовых откосов;
4. Вертикальные стойки, на которые опирается балка конька и все четыре ската.

Кроме того, в конструкции использовано большое количество вспомогательных элементов, призванных повысить жесткость всей четырехскатной рамы. Это всевозможные подкосы, подкосы, шпренгели, устанавливаемые в качестве опорных элементов стропил, фото.

Самые длинные стропила называются угловыми, самые короткие — стропильными.

Расчет параметров каркаса крыши

По условиям задачи необходимо будет по чертежам выполнить сметный расчет наиболее нагруженного элемента стропильной системы — вертикальной опоры. столб и стропильная балка шатровой кровли.Кроме того, необходимо рассчитать их размеры и положение линий пропила под опорными поверхностями на мауэрлате и гребневом прогоне.

Обычно используются схемы с одинарным коньковым пролетом, как на чертеже, но если подкровельное пространство планируется использовать как чердак или чердак, в этом случае шатровая крыша строится по двум -схема запуска. Этот вариант намного дороже, но позволяет получить более устойчивую и жесткую конструкцию вальмы в случае сооружения кровли с большой наклонной поверхностью.

В обоих вариантах вальмовой кровли используются многослойные стропила с фиксацией стропильных балок на мауэрлат и опорой на коньковый прогон. Расчет обеих вальмовых крыш выполняется по одной методике.

Для завершения расчета нам необходимо:

• Определить нагрузки, действующие на каркас вальмовой крыши;
• Проверьте прочность и устойчивость вертикальной опоры;
• Рассчитайте прогиб и прочность обычных и диагональных стропильных балок.

Для проведения расчета используется упрощенная четырехскатная схема вальмовой крыши, представленная ниже.

Все элементы каркаса вальмовой крыши условно можно разделить на две группы — балки, в том числе стойки. Первые работают в условиях прогиба или под действием изгибающего момента. Вторая группа силовых элементов относится к более простым случаям, они работают в условиях линейного сжатия или растяжения. В этом случае расчет несущей способности сжатой стойки определяется из условий статической устойчивости при сжимающей нагрузке.

Метод расчета устойчивости и прочности вертикальных опор и распорок

Прочность вертикальной опоры определяется из следующего соотношения:

σ = P / S ≤ M s, где M s — удельная прочность на сжатие конкретной породы древесины, P — вертикальная нагрузка под действием веса Шатровой рамы и массы снега в килограммах S — это общая площадь поперечного сечения всех вертикальных опор в данной конструкции. Значение, полученное при делении, не должно быть больше M s, эталонного значения, которое можно взять из справочника или СНиП №II-25-80. Например, подставка из сухой сосны сечением 120 см 2 выдерживает огромную вертикальную нагрузку почти 16 тонн, поэтому расчет на прочность не является решающим.

Практически всегда расчеты вертикальных стоек выполняются с учетом запаса устойчивости или способности опоры воспринимать силу без деформации и изгиба.

Для классификации гибкости опоры вводится понятие коэффициента гибкости λ, для куба он равен 0, для большинства реальных деревянных опор его значение может составлять от 40 до 100 единиц.

Формула расчета устойчивости длинного деревянного стержня, являющегося опорой для шатровой кровли, имеет вид: σ = Р / φS ≤ M с, где φ — коэффициент продольного изгиба, определяемый в соответствии с положениями СНиПа № II-25-80 по формуле:

• Для значений λ менее 70 единиц φ рассчитывается по формуле: φ = 1 — 0,8 (λ / 100) 2;
• Для значений λ больше 70 единиц φ, получаем: φ = 3000 / λ 2 .

Практическое значение φ составляет от 0,3 до 0,7.

Самый простой способ — использовать график, который позволяет получить точное значение φ из зависимости λ — φ и отношения длины к диаметру опоры и выполнить проверочный расчет на устойчивость.

Прочность стропильной балки

Расчет несущих вертикальных опор, как правило, является проверочным, так как реально запас прочности и устойчивости стоек из стандартной балки 100х150 мм составляет для большинства вальмовых крыш всегда больше, чем требуется в действительности.Гораздо важнее проверить прочность диагонального стропила, которое часто ломается под тяжестью снега из-за недостаточной жесткости.

Для проверки прочности стропильной балки на нагрузку используется стандартная формула — (P / φS) + (M z / W z) ≤ M y , г. где :

• Р — суммарная нагрузка от веса конструкции вальмовой кровли, снежного покрова и вертикальной составляющей давления от ветрового потока в кг;
• S — размер поперечного сечения в см 2;
• W z и M z — момент сопротивления и значение изгибающего момента стропильной балки соответственно;
• M y — эталонное значение изгибающей силы балки из определенной породы дерева.

Примечание! При угле наклона менее 27 ° величиной ветровой нагрузки на каркас вальмовой крыши можно пренебречь, но возрастает составляющая от снега и добавочный вес обрешетки.

Все расчеты на прочность выполняются исходя из предположения, что древесина бруса, используемого для стропил вальмовой крыши, не имеет дефектов и повреждений, что на практике не всегда верно. Кроме того, доски из разных частей ствола дерева имеют разную прочность, поэтому стропила для вальмовой крыши делают композитными, в виде пакета из сбитых двух или трех досок 50х150 мм.Расчет такого стропила по стандартной схеме.

Расчет геометрии элементов вальмовой крыши

Конструкцию вальмовой крыши можно представить в виде пространственного набора прямоугольников и трапеций.

Начальные значения — это размеры прямоугольника мауэрлата, по которым будут рассчитаны все элементы каркаса вальмовой крыши.

Изначально нужно рассчитать высоту вертикальных опорных стоек.Для этого используйте значение, равное половине длины боковой стены за вычетом ½ толщины стены дома S. Зная угол наклона свеса A, мы легко можем определить высоту вертикальной опоры конька. бар по формуле: H k = 0,5 (L bc — 0,5S) * tgА.

Приняв то, что L oq = L do, можно определить:

• Длину горизонтальной проекции угловой стропильной балки по формуле планиметрии L oc = 1.22 * L do и, соответственно, размер диагонального стропила L ac, используя теорему Пифагора и ноги L oc и H k;
• Длина коньковой балки, как продольный размер строительной коробки, за вычетом удвоенной длины L do, L ak = L см -2L do.

Помимо реальных размеров каркаса необходимо рассчитать места, где были запиты рядовые и диагональные стропильные балки.

Для этого по нижнему краю доски обыкновенного стропила укладывают полученный расчетом размер Н ад, после чего ширину мауэрлата откладывают на угол наклона ската и выполняется клиновидный надрез, как на рисунке.

Заключение

Для грамотной эксплуатации необходимы определенные знания в области строительной механики и прочностных материалов, особенно в вопросах прочности и устойчивости конструкций. Однако для простых схем, например, для беседки или сарая, проблемы прочности не так критичны. Достаточно знать правила геометрического расчета вальмовой крыши, а для важнейших опорных и стропильных элементов использовать брус с повышенным запасом прочности.

Вальмовая крыша Является разновидностью мансардной кровли. Его часто устанавливают в домах, где планируется оборудовать дополнительное жилое или нежилое пространство. Конструкция вальмовой крыши вальмовая. Две боковые части — откосы, имеют форму трапеции, две торцевые части — бедра — треугольные.

Достоинства вальмовой крыши:

• Способность противостоять даже сильным порывам ветра;
• Жесткая конструкция сводит к минимуму деформацию крыши;
• Эстетичный внешний вид, возможность визуально сделать здание более компактным;
• Возможность обустройства больших боковых свесов карниза, что обеспечивает дополнительную защиту стен здания от воздействия атмосферных осадков.

К недостаткам вальмовых крыш можно отнести сложность конструкции и монтажа, дороговизну.

— это основа кровли. Стропила чаще всего изготавливают из древесины хвойных пород, обрабатывают специальным составом для предотвращения гниения и поселения в ней насекомых.

Для поддержки стропил на вальмовой кровле устанавливается мауэрлат — балка, предназначенная также для распределения нагрузки на стены здания. Центральным элементом является конек вальмовой крыши, к которому крепится большая часть стропил.

Их три типа:

• Центральные (рядовые) — крепятся к коньку перекладины на одинаковом расстоянии друг от друга;
• Диагональ — стыковка с угловыми стропилами;
• Уголок — крепится к коньковой балке и крепится к диагональным стропилам на разной высоте, чтобы конструкция приобрела дополнительную прочность.

После установки стропильной системы монтируется обрешетка, укладываются изоляционные материалы и покрытие.Параллельно оборудуют дымоходы, дренажные системы, вентиляцию.

Стропильная вальмовая крыша — конструкция сложная, требующая тщательных расчетов перед процессом установки. Один из важных параметров — угол наклона вальмовой крыши … Зависит от предполагаемой нагрузки на крышу, силы внешних факторов, например, ветра, снега. Также кровельные материалы влияют на угол наклона кровли. Максимальное рекомендуемое значение для шифера — 22 °, минимальное для многослойного рулонного материала — 5 °.Материал, которым можно покрыть вальмовую крышу под любым углом наклона, — мембранная кровля.

Точный предварительный расчет вальмовой крыши позволит вам избежать лишних затрат и неприятных моментов при установке. Существует несколько методов расчета, а также множество онлайн-калькуляторов для определения площади вальмовой крыши, высоты вальмовой крыши и других проектных параметров. Но лучшие результаты демонстрирует использование специального программного обеспечения … Через несколько минут, введя основные данные, пользователь получит точные, достоверные расчеты, на основании которых можно смело начинать строительство.Плюс программ в том, что они предоставляют все параметры для наиболее объективного расчета.

Первое, что нужно сделать перед началом строительства кровли — это произвести точные расчеты … Необходимо подробное описание всех соединений и узлов, точный чертеж всей стропильной системы и согласование всего этого опытным человеком.

Звучит сложно, хотя на самом деле все проще — не сложнее детский конструктор, важно только все сделать правильно.А, если вы ищете, как рассчитать стропильную систему вальмовой крыши, всю необходимую информацию вы найдете здесь!

Итак, что такое стропильная система вальмовой крыши? Это четырехскатная конструкция, то есть имеющая четыре плоскости. Такая крыша намного сложнее двускатной, но при этом прочнее и надежнее в эксплуатации. А ее внешность признана во всем мире одной из самых удачных и эстетичных.

Вот основные преимущества данной конструкции:

• Из-за треугольных концевых скатов в вальмовой крыше можно устанавливать обычные световые люки.
• Благодаря отсутствию резкого выступа вальмовая крыша имеет повышенную стойкость к различным атмосферным явлениям.
• Вальмовая крыша считается экономичной в связи с тем, что у нее нет фронтонов.
• Временные деформации такой кровли сведены к нулю — все благодаря особой конструкции.
• Утеплить такую ​​крышу намного проще, чем у двускатной (проблемных фронтонов нет).
• Высокая устойчивость к ветровым нагрузкам местности — за счет малых углов уклона.
• Возможность легко и легко превратить чердак в комфортный чердак … А это уже полноценное увеличение жилой площади дома.

Из недостатков выделим главный: стропильная система вальмовой кровли сложнее, чем у обычной, и поэтому ее установка обойдется вам дороже, хотя на кирпичной кладке вы сэкономите.

Виды конструкции вальмовой кровли

Итак, разберемся, какие типы и подтипы вальмовых крыш сегодня строят:

• Бедро.Это традиционная шатровая крыша с треугольными скатами со всех сторон.
• Крыша, у которой вальма не доходит до карниза, называется полувальмой.
• Вальмовой крышей называется вальмовая крыша, у которой одинаковые треугольники соединены между собой одной верхней точкой. Кстати, когда-то в России строили такие крыши.
• Крестовидная вальмовая крыша — более редкий вид из-за дороговизны исполнения и высокой трудоемкости. Обычно его возводят на домах со сложной планировкой или отдельно только над входными дверями.

Разобраться подробнее поможет наша схема:

Как мы уже говорили, если вальма не доходит до карниза, крышу называют полувальмой. Именно в этих местах устанавливают слуховые окна, что полностью решает проблему необходимости наклонных мансардных окон. Но по сложности и стоимости постройки полувальмовая крыша выше других.

Самый простой пример вальмовой крыши (заметьте, довольно эстетичный) — это треугольная крыша. Все склоны здесь одинакового размера и все углы равны.Если такая высота и конструкция вам подходит, то отдавайте предпочтение именно этому варианту — вы избежите множества подводных камней и нюансов!

Единственный момент: вальмовая крыша в классическом исполнении плоха тем, что не имеет вертикальных плоскостей и мансардные окна или мансардные окна приходится размещать на наклонных стенах. В результате такие элементы становятся наиболее незащищенными от протечек во время дождя.

Архитектура вальмовой крыши в деталях

Для устройства конкретно вальмовой кровли опытные строители рекомендуют брать прямоугольные балки из хвойных пород, а устойчивость всей системы усиливать дополнительными стальными элементами.Ведь помимо самих стропил в любом случае вам потребуются следующие строительные элементы:

• Мауэрлат — нижняя опора для стропил.
• Прогон — это балка, которую необходимо разместить параллельно мауэрлату в качестве дополнительной опоры.
• Стойки и подкосы являются опорными элементами конструкции с так называемым многопролетным пролетом.
• Ригели — особые элементы, помогающие справиться с проставками (частое явление при неправильной установке).
• Sprengel — еще один дополнительный элемент стропильной опоры.
• Лежен — специальная опора для подкосов и подкосов.

Итак, стройматериал закуплен? Теперь сложите все детали сложите или просушите их дополнительно. Главное — продумать защиту от дождя.

Как избежать ошибок в расчетах?

А теперь давайте избежим самой первой и самой досадной ошибки проектирования вальмовой крыши — отсутствия обмеров самого дома. Проблема в том, что даже обученным мастерам удается начать работу с составления плана и черчения крыши, а вот с основанием — стенами не работают.Но только на первый взгляд кажется, что стены идеально ровные, все параллельно друг другу и тому подобное, но на самом деле это далеко не идеальный, даже совершенно новый дом … А потом, уже только в процессе строительства, Обнаруживаются определенные ошибки, мешающие правильной установке первых опор.

Поэтому в первую очередь перед тем, как проводить какие-либо расчеты на вальмовой крыше, вооружаемся линейкой и уровнем. Проверяем отметки, параллельность стен, диагонали (правильность прямоугольных стен) и составляем обмерный план дома.Допустим, вы удивлены некоторыми неточностями. А теперь решаем, что исправить:

• Исправляем небольшую погрешность параллельности мауэрлатом.
• Небольшую разницу в высоте разных стен исправляем прокладками.
• Существенные отличия исправляем дополнительными элементами стропильной системы, которые необходимо учитывать в расчетах.

Кроме того, мы рекомендуем вам не делать простой 2D чертеж крыши, а создать объемную модель, которая даст вам четкое представление о вашей вальмовой крыше.С первого взгляда можно понять, нравится вам результат или нет. Переделать что-то довольно сложно. И современные компьютерные программы, которых довольно много.

Если вы ищете готовый чертеж кровли, подходящей по нужным параметрам, не берите слишком подробные чертежи с латинскими сокращениями и формулами: они нужны только мастеру, который может их прочитать. А чтобы вы имели представление о том, что именно вас ждет, предлагаем вам несложный мастер-класс по возведению вальмовой крыши, где хорошо видны все элементы:

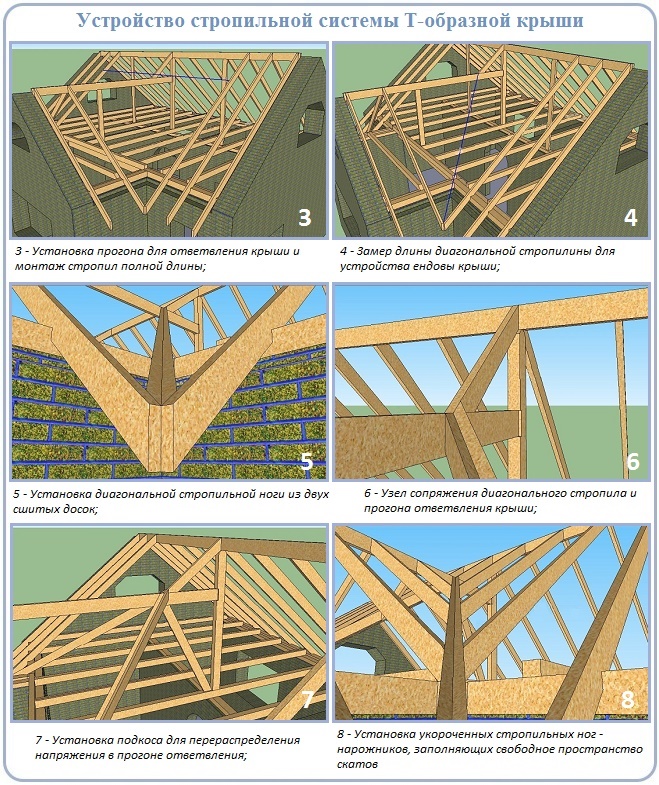

Какие данные необходимы для строительства?

Вот параметры будущей крыши, которые следует знать перед тем, как приступить к ее строительству:

1. Угол наклона крыши, по обе стороны от скатов.
2. Угол наклона крыши по бокам.
3. Точная площадь всей поверхности крыши
4. Вес будущей кровли и точная нагрузка рубероида на стропильную систему.
5. Длина диагональных стропил.
6. Сечение стропил с учетом региональных ветровых и снеговых нагрузок, уклона стропил и веса кровельного материала.
7. Требуемый объем всех стропил в кубометрах.

Вам потребуется знать площадь всей поверхности, чтобы закупить необходимое количество рубероида и заранее рассчитать его будущий вес:

Далее — стропила. На вальмовых крышах стропила ставятся направленными к углам стен — к внутренним и внешним, и называются косыми или диагональными. Вторые длиннее обычных стропил, и на них опираются укороченные — стропила. В результате такие стропила несут нагрузку 1.В 5 раз больше обычного.

Длина диагональных стропил больше стандартной длины, поэтому их делают парными. Их преимущество в том, что двойное сечение рассчитано на повышенную нагрузку и, как следствие, представляет собой прочную неразрезанную доску. В результате конструктивные решения такой кровли достаточно простые. А чтобы обеспечить многопролетность вальмовой крыши, под косую ножку нужно будет поставить одну-две опоры.

Если вы уже приобрели строительные леса для строительства крыши, то рассчитайте шаг стропил исходя из сечения готовых досок.Если вы еще не приобрели его, ищите сейчас, прежде чем составлять проект. Ведь не редкость, когда проект готов, а хорошая древесина получается совершенно не тех параметров, которые планировались.

Предлагаем Вашему вниманию специальную бесплатную.

Что нужно учитывать при расчетах?

Проект шатровой крыши — один из самых сложных. Здесь крайне важно не ошибиться в расчетах, ведь вальмовая крыша — это большое количество очень разных элементов, и каждый из них выполняет важную функцию.

Итак, уклон вальмовой крыши обычно варьируется от 5 до 60 °. Исходя из этого, выбирают рубероид: рулонные покрытия для небольших уклонов и черепицу для крутых поверхностей. Но сразу посчитайте, чем больше угол наклона такой крыши, тем больше рубероида у вас получится. И чем меньше угол, тем сложнее будет построить каркас, ведь теперь на него будет ложиться значительная нагрузка.

Чтобы принять окончательное решение, вам необходимо учесть все эти факторы:

• Общий вес планируемого рубероида.
• Дополнительный вес гидроизоляции и утеплителя.
• Особенности местного климата (уточняйте у соседей).
• Тип стропил и наличие дополнительных элементов для поддержания прочности кровли.
• Все устройства и оборудование, которые вы собираетесь поставить на крышу.

Важно учитывать ветровую и снеговую нагрузку, чтобы ваша крыша не пробивала тонны снега и не сдувалась лихорадочным ветром, а погодные условия конкретной местности укажут, какие деформации стропила системы возможны годами (например, сырость, морской воздух и т. д..).

Отметим, что вальмовая крыша обычно не имеет проблем с ветровой нагрузкой, но почти всегда со снежной.
