Схема тёплого пола водяного: Схемы теплого пола — конструктивная, размещения оборудования, подключений

Схемы теплого пола — конструктивная, размещения оборудования, подключений

Теплый пол создается по определенным схемам, которые имеются в проектной документации, или же разработанными самостоятельно в соответствии с опытом строительства в сходных условиях.

В частных домах условия мало чем различаются. Важно, что сходны общая обогреваемая площадь пола — (в основном 80 — 250 м кв.) и площадь отдельных комнат 10 — 40 м кв.

Оборудование, применяемое в частных домах однотипное, а нередко одинаковое — от одного производителя. Это дает возможность применять сходные конструктивные, монтажные схемы теплых полов.

Далее рассмотрим наработанные схемы монтажа, в т.ч. и гидравлическую разводку и подбор оборудования.

Пирог теплого пола

Основная конструктивная схема – «пирог» теплого пола. Имеется определенная последовательность слоев. Здесь основная сложность в недопущении брака и отступлений от принятой схемы.

• 7. Основание горизонтальное, и сухое. перепад высот в комнате — не более 5 мм.
• 5. Выравнивающая подсыпка из песка (непрочная стяжка) под утеплитель.
• 4. Утеплитель — плотный крепкий и водоустойчивый экструдированный пенополистирол. Толщина — не менее рекомендаций СНиП по утеплению (100 — 220 мм), для межэтажных перекрытий — 35 мм.
• Гидроизоляция отделяет стяжку от утеплителя, препятствует быстрому уходу воды из стяжки.
• 3. Армирование — металлическая сетка 50 — 150 мм, из прута 4 — 5 мм, приподнятая, так, чтобы находится в толще стяжки.
• 1. Трубопровод — металлопластиковый, PERT и РЕХ, чаще 16 мм в диаметре.
• 2. Стяжка бетонная толщиной от 8 см, поделенная на фрагменты со стороной 4 — 5 м (один контур трубопровода в фрагменте стяжке).
• 8. Деформационные швы, заполненные демпферной лентой шириной 5 — 15 мм, — делят стяжку на фрагменты и отделяют от стен
• 6. Напольное покрытие пригодное для теплого пола.
• 9. Плинтус закрывает деформационный шов.

Более подробную информацию по каждому слою можно узнать на данном ресурсе.

Визуальная схема размещения элементов, — конструкция, последовательность укладки:

Укладка трубопровода

Трубопровод должен быть уложен так, чтобы не возникало температурной зебры на поверхности стяжки. Также плотность укладки определяется требуемой теплоотдачей в соответствии с теплотехническим расчетом (если такой проводился). Максимальное расстоянием между трубами — 250мм. Минимальное — 100 мм.

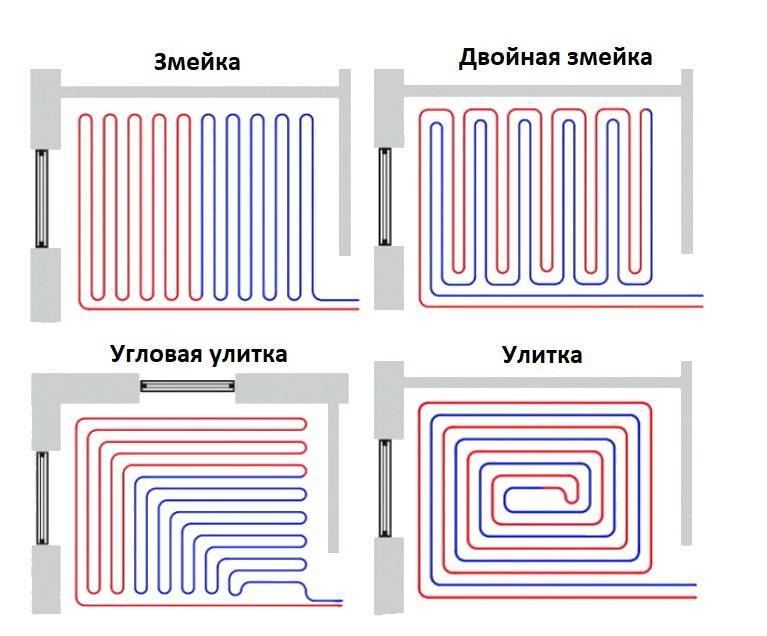

Главная схема укладки — улиткой (спиральная), при которой чередуются трубы подачи и обратки. Укладка змейкой лучше подходит в помещениях, вытянутых вдоль холодных зон (угловых), узких и длинных.

Более плотная укладка (100 — 150 мм) в холодных (краевых) зонах, которые тянутся вдоль наружных стен. Ширина краевой зоны обычно 0,4 — 0,8 метра. Меньше плотность (150 – 250 мм) ближе к центру здания.

Длину одного контура не рекомендуется делать больше 80 метров, чтобы не превысить потерю напора возникающего при расходе теплоносителя, который покрывает «средние» теплопотери здания.

Иными словами, чтобы не выйти за технические возможности насосов 25-40 , 25-60, при покрытии теплопотерь «обычного дома».

Подробней о выборе насосов теплого пола

Трубопровод привязывается к сетке пластиковыми застежками, — какие трубы применить

Схема водяного пола для дома

Размещение контуров водяного пола в доме должно выполнятся в соответствии с проектом. Учитываются теплопотери всего здания и каждой комнаты, исходя из которых выбирается плотность укладки трубопровода, скорость движения теплоносителя, насос и др.

Но часто все сводится к однотипным схемам, с длиной контуров 60 — 80 метров, которые применимы для хорошо утепленных домов.

Или же к применению контуров длиной 40 — 45 метров, для которых применяется упрощенная гидравлика с ограничителями потока — РТЛ регулировка температуры

Типичная схема размещения контуров. Согласно расчета не во всех комнатах делается плотная укладка в холодных зонах.

Примерно одинаковая плотность размещения контуров по площади дома, — шаг укладки 100 мм в краевых зона и 200 мм в остальной части нормально утепленных домов

Участки пола, заставленные оборудованием, низкой мебелью остаются без трубопровода, например, размещение трубопровода в санузле с ванной и душевой кабинкой.

Подключение водяного пола, устройство гидравлики

Водяной пол подключается к общей отопительной сети, точно также, как ветвь радиаторов, — параллельно, через тройники.

Монтажная схема водяного теплого пола выглядит следующим образом:

Необходимо уделить внимание средствам защиты. На схеме указаны:

• Защитное термореле которое отключает насос, и которое установлено на подающем коллекторе.
• Байпас с дифференциальным клапаном между подачей и обраткой, перепускающий жидкость при повышении разности давления из-за прикрытия контуров.
• Контроллер насоса, выключающий его при закрытии сервоприводов на коллекторе.

Также на схеме приведены средства автоматики — термостаты в комнатах сблокированные с сервоприводами регулировочных кранов на коллекторе.

Работу смесительного узла и коллектора разберем отдельно.

Как работает смесительный узел с коллектором

Приведена схема работы трехходового клапана. в котором смешивается подача с котла и обратка с теплого пола.

Работа клапана возможна только под воздействием насоса теплого пола установленного в контуре коллектора (в любом месте).

На практике может устанавливаться и двухходовой клапан перекрывающий подачу на смесительный узел.

Клапан управляется средствами автоматики — термоголовкой, датчик которой устанавливается на трубопроводе подачи и регулирует температуру обычно в пределах 30 — 50 градусов.

Коллектор водяного пола распределяет теплоноситель по контурам. Обычно на гребенке обратки коллектора устанавливаются балансировочные краны, возможно с сервоприводами. На подаче — указатели потока с возможностью перекрытия. Но это дорогая комплектация.

Подробней об устройстве коллектора теплого пола

Наиболее дешевый вариант гидравлики теплого пола для небольшого дома — коллектор с закрывающими шаровыми кранами (с дополнительно установленным балансировочным на наиболее коротких петлях), с термоголовкой смесительного узла, которая регулируется вручную.

гайд по подключению системы к коммуникациям

Теплые полы водяного типа становятся все популярнее у владельцев частных домов, отапливаемых от котла. Комбинированная система, обустроенная по всем правилам, исправно работает на протяжении 15-20 лет. Удачно подобранная схема подключения водяного теплого пола (ВТП) обеспечивает подачу теплоносителя, нагрев его до нужной температуры и распределение по контурам.

В этой статье детально разберем особенности сборки коллекторного узла и схему подключения системы. Также приведем подробную инструкцию по монтажу. Но для начала рассмотрим, когда водяной пол становится полезным, а когда устраивать его нецелесообразно.

Содержание статьи:

Ограничения для монтажа ВТП

Производители комплектующих для теплого пола (ТП) не всегда уточняют, есть ли ограничения для установки водяных систем, однако они существуют. В некоторых случаях монтировать обогревательные конструкции запрещено.

Где не принято устанавливать водяные полы:

• В многоквартирных зданиях. Централизованное отопление распределено между квартирами. Дополнительное подключение в одной из них приведет к обогревательному и гидравлическому дисбалансу.
• В общественных местах. Подогрев пола считается неэффективным, так как велики теплопотери, и экономичные по сути системы становятся дорогостоящими в процессе эксплуатации.
• В жилых помещениях с недостаточной теплоизоляцией в качестве главного источника тепла. Одно из условий установки теплых полов в северных районах – снижение теплопотерь за счет и пола, а также установка радиаторов по периметру помещений, под окнами.

Наиболее эффективной системой отопления признана комбинация традиционного радиаторного обогрева с теплым полом, причем батареи отопления остаются основными источниками тепла.

Но иногда система, скрытая под напольным покрытием, играет главную роль:

Галерея изображений

Фото из

Просторные помещения с панорамными окнами

Интерьер в ретро стиле

Детские и игровые комнаты

Ванные комнаты и санузлы

Теплые полы, оборудованные с соблюдением норм и технологических нюансов, безопасны, гигиеничны и не влияют на эстетику помещений.

А за функциональность и удобство эксплуатации отвечает выбранная схема подключения, на описании которой остановимся подробнее.

Разбор схемы подключения с коллектором

Существует несколько вариантов устройства системы водяных ТП. Но наиболее практичной и рациональной признана конструкция с – многофункциональным узлом, раздающим теплоноситель.

Принцип работы отопления

Главным источником теплоснабжения в доме, как правило, является автономный генератор, функцию которого обычно выполняет котел. Тип котла не имеет значения, однако подсчитано, что обходится в 6-7 раз дешевле, чем электрический.

Котел может быть установлен в кухне, коридоре, подвале или специально выделенном помещении – бойлерной. Связь с радиаторами и теплым полом осуществляется посредством труб (полипропиленовых, металлопластиковых и др.)

Температура нагрева воды для отопления достигает 95 °С. Система является замкнутой, и на обратке температура ниже – примерно 65-70 °С. Но для теплого пола эти параметры не подходят, максимально допустимое значение – 55 °С. На практике теплоноситель поступает в трубы ВТП еще более остывшим – 35-45 °С.

Чтобы отрегулировать нужную температуру, к контурам подключают обратку и устанавливают , осуществляющий подмес потоков.

Схема подключения: 1 – клапан трехходовой; 2 – насос циркуляционного типа; 3 – шаровые краны с термодатчиками; 4 – коллектор для раздачи теплоносителя с расходомерами; 5 – коллектор с вентилями регулировки, установленный на обратке; 6 – теплый пол «улитка»

Температуру в системе можно отрегулировать вручную, ориентируясь на данные термодатчиков. Однако есть газовые котлы, предназначенные для прямого подключения ВТП. Они автоматически подают воду с заранее установленной температурой – 40-45 °С.

Котлы на твердом топливе регулировать сложно. Чтобы теплоноситель в системе с твердотопливным генератором достиг нормы, требуется установка дополнительного буферного бака.

А вот подходят идеально, так как нужная температура поддерживается в автоматическом режиме, однако это наиболее затратный способ отопления, не выгодный экономически.

Выбор и сборка коллекторного узла

Контуры ВТП подключаются к системе отопления через распределяющий коллектор. Это узел, позволяющий производить регулировку подачи теплоносителя, контролировать температуру и расход, балансировать контуры, удалять из системы воздух. За каждую функцию отвечают отдельные элементы: , расходомеры, манометр, термостаты.

Образец коллекторного способа подключения. На стене закреплена гребенка, к которой с одной стороны подводятся магистрали подачи и обратки, с другой – водяные контуры из одного или нескольких помещений

Чтобы правильно подобрать комплектующие для сборки смесительно-коллекторного узла, лучше нанять специалиста, который хорошо разбирается в качестве представленных на рынке деталей.

Основные элементы узла:

Галерея изображений

Фото из

На подающей линии располагается коллектор с балансировочными клапанами, оснащенными расходомерами, на выпуске – такой же коллектор, но с обычными вентилями или термостатическими клапанами

На обоих коллекторах устанавливают краны, выполняющие 2 функции: удаление теплоносителя из системы и выпуск воздуха при первоначальном или очередном заполнении контуров водой

При отсутствии отдельного стояка необходим смесительный узел, включающий байпас, термостат и насос. Существует множество вариантов установки узла в зависимости от расположения коллектора, количества подключенных контуров и других условий монтажа

Существует несколько причин завоздушивания системы, поэтому установка автоматического воздухоотводчика необходима. Его монтируют сбоку, желательно в самой высокой точке коллекторно-смесительного узла, на подающей гребенке

Коллекторные гребенки с расходомерами и клапанами

Дренажные краны для аварийного слива теплоносителя

Смесительный узел для регулировки теплоносителя

Автоматический воздухоотводчик для выпуска воздуха из труб

Кроме перечисленных комплектующих понадобятся фитинги (аксиальные, компрессионные или пресс-фитинги), специальные кронштейны. Узел целиком обычно размещают в коллекторном шкафу, который может иметь различное исполнение и место монтажа.

Пошаговая инструкция по монтажу

Подключение водяного пола к отопительной системе производится на заключительном этапе, когда полностью выполнены строительные работы, собран и установлен коллекторный шкаф.

Весь процесс монтажа системы ВТП включает следующие этапы:

1. Проектирование, расчеты, составление схемы.
2. Подготовка основания, ;
3. Правильная , армирующей сетки;
4. Заполнение контуров теплоносителем, гидравлические испытания.
5. Заливка , укладка финишного напольного покрытия.
6. Подключение к системе, балансировка контуров.
7. Ввод в эксплуатацию, тестирование.

Как видите, мероприятия по подключению выполняются в самом конце. И здесь важную роль играет балансировка контуров. Каждая петля имеет различную длину, соответственно, все контуры отличаются гидравлическим сопротивлением.

Инструкция по подключению труб:

Галерея изображений

Фото из

Шаг 1 – надеваем на трубы защитные кожухи

Шаг 2 – устанавливаем зажимное соединение под евроконус на трубу

Шаг 3 – присоединяем фитинг к штуцеру коллектора

Шаг 4 – аккуратно затягиваем соединение

Шаг 5 – намечаем монтаж второго конца трубы

Шаг 6 – находим соответствующий штуцер на обратной гребенке

Шаг 7 – корректируем положение теплоизолирующих рукавов

Шаг 8 – поочередно подключаем все трубы

Если установить коллекторный узел без расходомеров, отопительная функция будет нарушена. При введении системы в эксплуатацию теплоноситель будет стремиться попасть в меньшие контуры, с минимальным сопротивлением. В результате помещения с короткими контурами будут обогреваться согласно проекту, а с длинными – останутся неотапливаемыми.

Балансировку следует начинать, когда коллектор подключен к подающей и обратной трубам.

Схема теплого пола с различными по размеру отопительными контурами. Чтобы температура в них была примерно одинаковой, необходимо произвести балансировку, для которой и нужны расходомеры

Инструкция по балансировке:

• Открыть поочередно клапаны подачи и обратки. Проследить, чтобы воздухоотводчики также находились в открытом состоянии.
• При выключенном котле включить циркуляционный насос и настроить терморегулятор на максимальную температуру.
• Довести давление в системе до нормы – 1-3 бара.
• Закрыть вентили на всех контурах, оставить только самый длинный. Записать данные расходомера.
• Открыть вентиль на второй по длине петле. Подогнать расход под первый результат, используя балансировочный вентиль.
• Продолжить поочередно открывать вентили на контурах, от длинных к коротким, подгоняя расход к одному значению (первому).

С помощью удобного функционала всегда можно откорректировать параметры расхода. Но делать все придется вручную, ориентируясь на значение в самом длинном контуре.

Начинать эксплуатацию сразу на всю мощность запрещено, температуру теплоносителя в системе следует поднимать постепенно. В первые сутки осуществляют подачу воды чуть выше комнатной температуры – +25 °С, затем каждый день прибавляют по 5-6 °С. Нужную температуру выставляют на терморегуляторе.

При достижении подогреваемой водой температуры 30-45 °С в комнатах должен установится максимально комфортный микроклимат. Если этого не произошло, можно прибавить еще максимум 5-10°С

Скорость насоса поднимать не обязательно, лучше, если он будет работать на первой. Нормальная разница температуры на подаче и обратке – 5-10 °С, но если значение выше, то скорость насоса можно увеличить.

Схема подключения от радиатора отопления

Иногда вместо схемы «котел – смесительно-коллекторный узел – контуры», используют другие варианты подключения теплого пола. И наиболее распространенный из них – подключение контура ВТП к радиатору отопления.

Схема выглядит так:

Подключение осуществляется к трубе обратки: 1 – отсекающие шаровые краны; 2 – обратный клапан; 3 – трехходовой смесительный узел; 4 – насос циркуляционного типа; 5 – воздушный клапан; 6 – коллекторный узел; 7 – труба к котлу

Минус схемы – сезонное использование теплого пола. Как известно, радиаторы отопления не используют летом, следовательно, пол также останется холодным.

Чтобы температура теплоносителя не поднялась выше нормы, в схему включают специальный датчик с клапаном. Он в автоматическом режиме перекрывает поступление воды, как только она становится излишне горячей. Когда теплоноситель остынет до приемлемой температуры, снова открывается.

Такой тип ВТП можно организовать и без насосно-смесительного узла. Единственным инструментом регулировки является термостатическое устройство, установленное на трубе подачи.

Выводы и полезное видео по теме

Обзор способов подключения:

Вариант подключения контура без коллектора:

Как собрать насосно-смесительный узел

При выборе схемы подключения ВТП к отопительной системе лучше проконсультироваться со специалистом, чтобы учесть все нюансы дальнейшей эксплуатации.

Если нет навыков самостоятельной сборки коллекторно-смесительного узла, рекомендуем покупать готовый.

Пользуетесь собственноручно собранным и подключенным теплым полом и хотите поделиться полезными советами монтажа и предупредить новичков о возможных ошибках? Пишите свои комментарии в блоке ниже, добавляйте фотографии и рекомендации.

Может у вас есть вопросы по теме статьи? Не стесняйтесь задать их нашим экспертам ниже под этим материалом.

Схема сборки водяных полов. Устройство водяного теплого пола

Схема сборки водяных полов. Устройство водяного теплого пола

Теплый водяной пол является сложной многокомпонентной системой, каждая часть которой выполняет свою функцию. Рассмотрим его устройство на следующем рисунке.

Типовая конструкция «пирога» теплого водяного пола

Такой вид напольного отопления называется «мокрым» потому, что в его обустройстве используются «мокрые» строительные процессы, а именно заливка цементно-песчаной стяжки. Существуют еще так называемые сухие теплые полы, но они делаются в основном в домах с деревянными полами .

В рамках этой статьи мы будем рассматривать именно «мокрые» теплые водяные полы, так как они гораздо лучше, хоть их монтаж и сложнее.

Теплый водяной пол монтируется на устойчивом и прочном основании, которым может быть бетонная плита или грунт. На основание укладывается пароизоляция из полиэтиленовой пленки толщиной не менее 0,1 мм. Следующим слоем «пирога» является утеплитель в качестве него лучше всего использовать экструдированный пенополистирол , который имеет очень низкий коэффициент теплопроводности, высокую механическую прочность и разумную стоимость. Поверх утеплителя оборудуется цементно-песчаная стяжка, в которую обязательно добавляется пластификатор – для подвижности смеси, легкости укладки и снижения водоцементного соотношения. Стяжку желательно армировать металлической проволочной сеткой с шагом ячейки 50*50 мм или 100*100 мм. Там же внутри стяжки проходят трубы теплого пола с циркулирующим в них теплоносителем. Высоту стяжки над трубами рекомендуется делать не менее 3 см, однако, практика подсказывает, что лучше 5 см, так и прочность будет выше и распределение тепла по полу будет более равномерным.

В месте примыкания стен к стяжке, а также на границах контуров теплого водяного отопления прокладывается демпферная лента, которая компенсирует тепловое расширение стяжки при ее нагреве. Финишное покрытие пола должно быть предназначено именно для работы с теплыми полами. Лучший выход – это керамическая плитка или керамогранит, но некоторые другие виды покрытия – ламинат, ковролин или линолеум тоже могут применяться с теплыми полами, но в их маркировке должен стоять специальный значок.

Так обозначаются напольные покрытия способные работать с теплыми полами

Такие покрытия, правда, требуют четкого соблюдения теплового режима пола, что достигается применением автоматики — специальных смесительных узлов.

Схема подключения водяного теплого пола. Различные типы теплых полов. Принципиальные отличия

На практике в частных домовладениях сегодня осуществляется монтаж теплых полов трех типов:

• бетонные;
• легкие;
• тонкие.

Каждый тип имеет свои технологические особенности, определенную схему подключения которые во многом определяются типом жилого помещения. Теплый пол на основе бетонной стяжки монтируется в домах и строениях, обладающих достаточно крепкими перекрытиями. Выбирая подобную схему отопления, важно помнить о существенных ограничениях с технологической точки зрения. Речь идет о дополнительной нагрузке на перекрытие и уменьшении внутреннего пространства за счет поднятия пола на 10-15 см.

Важно! При оборудовании системы отопления подобного типа важную роль играют технологические ограничения. Новая бетонная стяжка обладает значительным весом (200-300 кг/м²), поэтому при укладке теплого пола в обычной комнате площадью 15 кв. м. на перекрытие будет давить бетонный монолит весом в 2-3 тонны.

На заметку: монтаж теплых полов с жидким теплоносителем в жилых помещениях многоквартирных домов запрещен. Основная причина запрета — технологический фактор. Трубопровод для водяного пола не в состоянии противостоять увеличенному гидравлическому сопротивлению. На функциональности системы отопления может сказаться некачественный теплоноситель. К тому же всегда высока вероятность нарушения целостности и выхода из строя водяного контура в результате гидроудара.

Для жилых домов с крепкой и надежной конструкцией бетонный водяной пол отличное решение обогрева жилых помещений. Для городской квартиры такой вариант выглядит проблематичным. Единственная возможность реализации подобной схемы отопления в городской квартире, использовать теплый пол в качестве вспомогательного, дополнительного источника отопления. Водяной контур можно уложить на пол в небольших по площади помещениях. К примеру, очень распространенный вариант — теплые полы в ванной комнате и в детской.

Песчано-цементная стяжка, в которую запрятан водяной контур, будет хорошо защищать трубопровод от повреждений, и обеспечивать хорошую теплоотдачу.

Легкий водяной пол – схема отопления, специально рассчитанная для оборудования в домах деревянной конструкции. Основное преимущество в данном случае, минимальная нагрузка на перекрытия. В свою очередь легкие полы по типу напольного покрытия делятся на деревянные и полистирольные конструкции.

Третий тип водяных полов, используемых в быту — это тонкие конструкции. Здесь основной упор делается на трубы небольшого диаметра, благодаря которым высота всего пирога составляет 25 мм.

Система теплого пола водяного. Водяной теплый пол

Водяной теплый пол – самая распространенная система для отопления индивидуального дома. Ее важная составляющая – трубы из полипропилена или металлопластика. Также в систему входят циркуляционный насос, коллектор-смеситель, и трехходовые клапаны (по числу водных контуров).

Вот как работает эта система: подогретая жидкость продвигается по нагревательному контуру и отдает свое тепло стяжке. Остывшая вода уходит в обратку, перетекает в котел, снова нагревается – цикл повторяется дальше. Ограничители, встроенные в систему, не позволяют нагреться полу выше заданной температуры.

Сложный монтаж. Если в бетонную стяжку, нужно ждать минимум месяц до ее полного высыхания. Нужна бойлерная.	Совместима с разными видами напольных покрытий.
Первоначальные затраты обойдутся в несколько раз (3-5) дороже, чем у электрического пола.	Очень эффективная система. Температура циркулирующей жидкости 35-50 градусов, это сильно снижает затраты на отопление.
Когда это единственный способ отопления дома, нужны сложные расчеты.	Может быть единственной СО дома.
В случае протечки потребуется полный демонтаж покрытия и удаление стяжки.	Не генерирует электромагнитное поле.
С водяным теплым полом совместимы самые разные виды напольных покрытий, и на него можно стелить ковер.	Не сушит воздух в помещении.

Водяные полы разделяют по виду монтажа: обычно трубы заливают в стяжку, но есть и настильные системы, деревянные или полистирольные.

Поверх лаг кладется доска 50 мм, в ней фрезеруются углубления для укладки туб, далее укладывается фольга с заходом в углубления (как гидроизоляция и для лучшего распределения тепла), укладываются металлопластиковые трубы. Все это закрывается досками (сосна 20 мм), доски покрываем полиуретановым лаком с двух сторон.

Каждый вид водяного теплого пола хорош в определенных условиях.

Легкая и быстропрогреваемая настильная система считается идеальным решением для щитовых домов.

Полистирольная система рекомендуется для деревянного пола.

Бетонную систему выбирают для капитальных, мощных построек. Она, как уже говорилось, дороже, но это – незаменимый элемент энергоэффективного дома.

Монтаж системы водяного теплого дело крайне ответственное: протечка будет означать ремонт чернового пола, покрытия и отделки.

Схема подключения теплого водяного пола к системе отопления, котлу, батарее: однотрубная и двухтрубная

Перед непосредственным подключением тёплого пола важно обратить внимание на многие параметры.

Например, площадь помещения, его способ отопления, высота потолков, количество стен и определённые выделенные зоны комнаты в частном доме.

Особенности подключения тёплого пола к центральному отоплению

У такого вида дополнительного отопления помещения есть положительные и отрицательные стороны.

Плюсы:

• полноценное распределение нагретых воздушных масс по высоте в помещениях с высокими потолками;
• равномерный прогрев поверхности комнаты во всех её зонах;
• циркуляция воздуха и отсутствие сквозняков сокращают количество образования пыли;
• исключается вероятность развития аллергии и дыхательных болезней у хозяев дома;
• возможность регулирования расхода электроэнергии;
• является самостоятельной системой обогрева комнат.

Минусы:

• цена работ по установке такой системы обогрева достаточно высока;
• исключена возможность монтажа в зданиях большой этажности с однотрубным видом центральной отопительной системы;
• формирование цементной стяжки и изоляции увеличивают отметку пола до 15 см.

Возможные проблемы

При вводе в работу отопление помещения в виде тёплых полов могут возникнуть определённые сложные ситуации.

Неравномерный нагрев поверхности

Неприятность может скрываться в перемещении теплоносителя по контурам.

Так как у них различная протяжённость, то и для скорости подачи жидкости на прохождение длинных участков контуров потребуется больший период времени. Поэтому в таких контурах быстрее происходит остывание воды.

Повреждение трубопровода

Протечка труб или резкое падение давления в них приводит к прорыву системы напольного обогрева. Так происходит снижение количества теплоносителя, и, как следствие, разрушение пола.

При низкой степени обогрева и появлении протечки требуется тщательный осмотр поверхности с помощью тепловизора.

Проверять необходимо каждый контур тёплого пола. При обнаружении повреждения участка трубы проводится его замена на новый.

Причину неполного прогрева можно установить путём проверки каждого контура тёплого пола отдельно.

Дефект электрооборудования

При отсутствии протечки пол может не греть вследствие сбоя в работе циркуляционного насоса и термостата, функционирующих от электросети.

С помощью мультиметра или индикаторной отвёрткой проводят проверку на наличие в них напряжения.

А также нужно обратить внимание на проверку датчиков температур на термостате.

Схемы подключения

Существует несколько способов введения в эксплуатацию системы обогрева помещения такого типа.

В каждой из схем необходимо предусмотреть отсутствие частиц в трубах, иначе это приведёт к засорению элементов конструкции напольного отопления.

Через отдельный ввод

При таком способе не допускается работа циркуляционного насоса всухую. Для этого производится монтаж реле, регулирующее давление или силу потока.

А также допустимо использование накладного термостата, позволяющего блокировать работу насоса при пересечении им отметки нижнего температурного порога.

Самый эффективный вариант — установка регулятора, корректирующего температурный режим обогрева комнаты в соответствии с внешней температурой комнаты.

Через вертикальную разводку

Основная цель такой схемы — процесс восстановления существующей радиаторной системы.

Фиксируя трубы тёплого пола непосредственно к стояку, можно вдвое увеличить количество получаемого тепла. Это объясняется тем, что при одном и том же значении температуры в подающей трубе и обратке в момент перепада в трубах пола с подогревом она будет выше, чем в радиаторе.

При наличии в жилом помещении 4-х стояков теплоноситель из двух идёт транзитом, а из оставшихся — используется тёплая вода из системы центрального отопления.

Фото 1. Схема подключения водяного теплого пола к отопительной системе посредством вертикальной разводки.

Последовательность действий по данной схеме:

• установка новых обменников теплом на место ранее используемых радиаторов;
• параллельная фиксация вторичного контура от пола с подогревом.

Важно! При проведении процесса обязательно применение ПВХ труб одной длины.

Вам также будет интересно:

Однотрубная система

Такая схема не предусматривает регулирование расхода теплоносителя и опускание его температуры.

Водяной пол с подогревом при помощи стояка подсоединяется к центральной системе отопления. Осуществить это возможно путём замены радиатора на контур тёплого пола.

Разница тепловых нагрузок системы центрального отопления и напольного обогрева не должен быть больше 5–10 градусов.

Управление комнатной температурой в этом случае можно с помощью циркуляционного насоса и термостата.

При отсутствии теплоносителя в стояке работа насоса автоматически прекращается.

Для поддержания комфортной температуры зимой можно применять в использованной схеме пиковый электрокотел. Этот элемент сможет выполнять данную функцию с помощью термостата, при условии его соединения с центральным отоплением с одной стороны, и к полу с подогревом — с другой.

Как подключить к индивидуальному отоплению

Схемы подключения к индивидуальному отоплению бывают четырех типов: однотрубные, двухтрубные, гравитационные, комбинированные.

Однотрубная

Другое её название — «Ленинградка». Она одна из самых простых и не требует больших финансовых вложений.

Для реализации этой схемы нужна одна магистраль для горячей воды, а контур повышает её общую протяжённость. Весь процесс производится благодаря циркуляционному насосу.

Он устанавливается в центре магистрали. Контур водяного напольного обогрева монтируется после насоса, а обратки — перед ним.

На открытые участки трубы фиксируются регуляторы для управления и смеситель для напольного обогрева.

Внимание! Длина контура, используемая в данной схеме, не должна быть выше 20–30 м.

Двухтрубная

Она считается самой эффективной для полноценного функционирования полов с подогревом.

В отличие от предыдущей, эта схема подразумевает присутствие отдельных труб, присоединённых к котлу — для подачи горячей воды и обратки.

Благодаря использованию шаровых кранов и смесителя на открытом участке становится возможным ввод в действие системы напольного обогрева.

Контур, применяемый в данной схеме, не должен быть больше 50 м.

​

Фото 2. Двухтрубная схема подключения теплого пола с применением шаровых кранов, циркуляционных насосов.

Гравитационная

Через трубопроводную магистраль естественным путём циркулирует вода. Соединение контура к данной схеме напольного обогрева производится в соответствии с магистральным наклоном. Подключение делается в начале помещения, а обратка — в конце.

Параметр трубы магистрали должен начинаться от 3,2 см.

Трубопровод может проходить в виде змейки либо спирали.

Комбинированная: водяной пол и батареи

Отличают такую систему два свойства: циркуляционная и герметичная.

Оба составляющих схемы фиксируются к общему стояку. Теплоноситель идёт в напольный контур через смесительный узел. Там, для поддержания комфортной температуры пола, к нему из обратной линии может добавляться холодная вода.

После этого происходит разделение теплоносителя по отдельным веткам с помощью гребёнок коллектора. Тёплые полы снабжаются собственным циркуляционным насосом.

Фото 3. Комбинированная схема подключения пола с обогревом: с котлом, батареями, коллекторной системой, смесительным узлом.

Нюансы комбинированной схемы:

• обязательная организация наличия в системе напольного обогрева и у радиаторов независимых температурных режимов;
• необходимость использования большого количества дополнительных составляющих процесса;
• управление комбинированной системой подразумевает наличие смесительных узлов с термостатическими клапанами, погодозависимого регулирования внешним контроллером, комнатных датчиков и т. д.

К котлу

Схемы встречаются коллекторные, последовательные, параллельные, с двухходовым и трехходовым клапаном.

Коллекторная

Суть в том, что производится соединение коллекторной группы (сливного крана, циркуляционного насоса, воздухоотводчика, смесителя и запорных вентилей, расположенных на трубах) и труб, а сами коллекторы фиксируются с котловыми трубками.

Происходит процесс установки шкафа для коллекторов и формирования пола.

Иногда термовентили монтируются вместо обычных запорных. В них указывается пропускная способность благодаря использованию термического баллона с парафином.

Как и в комбинированной схеме, в коллекторной производится подмешивание холодной воды при необходимости. Между коллектором и подающей магистралью фиксируется насос смесителя. Его третий выход позволяет проходить жидкости перед трубкой отдачи.

Благодаря опорной втулке, зажимному кольцу и гайке производится соединение с трубными коллекторами.

Фитинги требуются для фиксации коллектора, трубы и клапана.

С двухходовым клапаном

Этот составляющий системы представляет собой термоголовку с датчиком жидкости. Такой клапан ещё называют питающий кран, потому что он позволяет подмешивать воду только в случае его открытия.

Эта схема предусматривает обязательную установку байпаса с предохранительным клапаном. Он необходим для ситуаций с чрезмерным уровнем давления: при повышении этого показателя, в обратку сбрасывается часть жидкости.

Справка! Такая схема применима для площади помещения не превышающей 200 кв. м.

Со смесительным трехходовым клапаном

Этот способ считается оптимальным. Главные составляющие: термоголовки и отдельный датчик температуры. Перемещение теплоносителя обеспечивает циркуляционный насос. Трёхходовый клапан добавляет необходимое количество жидкости в подающую трубку. Его монтаж производится на коллекторной ветке выхода на обратке.

Без использования циркуляционного насоса протяжённость труб в контурах не должна превышать 40 м. При его наличии — ограничений по длине нет.

Параллельная и последовательная

Первая предусматривает установку байпаса вместо пропускного крана. Это требуется для прохождения через него теплоносителя.

То есть, при работе контуров жидкость не будет идти без остановки, а в ином случае — задействуется пропускной кран для разгрузки насоса. Такой кран устанавливается вручную.

Температура выходящей жидкости должна совпадать с её же входным показателем.

Последовательная схема отличается от параллельной не только методом соединения, но и тем фактом, что выходной поток уходит в котёл, а температура совпадает с показателем водяного тёплого пола.

Полезное видео

Видео, в котором представлена схема обвязки котла для подключения пола с обогревом с обязательной установкой смесительного узла.

Установка своими руками

Если учесть все особенности различных схем и внимательно изучить инструкции, возможно самостоятельно подключить тёплый пол, не обращаясь к профессионалам.

Подключение водяного теплого пола – Схемы

20 декабряПубликации

Подключение водяного теплого пола вопрос который последнее время интересует почти ывсех собственников загородной недвижимости на этапе строительства.

В настоящее время существует несколько вариантов подключения теплого пола. Рассмотрим основные заводские решения:

Подключение от насосно-смесительной группы: схема

Данный вариант подключения водяного теплого пола, считается самым распространенным. Основным преимуществом этого варианта является возможность управления приводом трехходового клапана погодозависимым контроллером . Таким образом мы имеем возможность настроить график температуры теплоносителя в системе отопления, четко в зависимости от температуры на улице, что приводит к значительной экономии эксплуатационных расходов.



Подключение с помощью смесительного узла интегрированного в коллекторную группу

Это самый удобный в монтаже вариант подключения водяного теплого пола. Компания Thermotech разработала и запатентовала данное решение. Коллектор с интегрированным смесительным узлом имеет в комплекте:

• Термометры на прямой и обратной магистрали
• Циркуляционный насос стандартный или адаптивный в зависимости от комплектации
• Термостатический клапан
• Балансировочный клапан
• Фитинги для подключения трубы к коллектору
• Встроенные балансировочные клапаны
• Встроенные микрометрические клапаны под электроприводы для каждого контура
• Байпасная (запасная) линия
• DIN-рейка для установки коммутационного блока

Полностью укомплектованный с завода теплообменный узел позволяет быстро выполнить подключение водяного теплого пола к системе отопления.



Подключение водяного теплого пола от котла

Система напольного отопления подключается «напрямую» от котла по прямым параметрам теплоносителя в том случае, если мы не имеем комбинированную систему отопления (теплый пол + радиаторная, то есть нет необходимости разделять системы по температуре. Данный вариант экономичен изначально — не нужно устанавливать смесительный узел, и так же в эксплуатации — нет необходимости поднимать температуру котловой воды (теплоносителя) выше 50 градусов.



Подключение с помощью терморегулятора Unibox

В случае когда необходимо сделать водяной теплый пол небольшой площади применяется система подключения водяного теплого пола от терморегулятора Unibox разработанного компанией Oventrop.

Данное устройство часто применяют в квартирах многоэтажных домов, когда есть необходимость сделать теплый пол на балконе, в коридоре либо в сан. узле. К терморегулятору можно подключить до двух контуров теплого пола с помощью специального раделительного узла.



Подключение с помощью теплообменного узла Thermotech

Все кто когда нибудь проявлял желание сделать водяной теплый пол в квартире многоэтажного дома задавались вопросом как подключить теплый водяной пол от центральной системы отопления. Идеальным заводским решением для такой ситуации является теплообменный узел TMIX E-30 разработанный шведской компанией Thermotech

Устройство служит для разделения первичного контура (центральной системы отопления) и вторичного контура (внутриквартирной системы отопления). Основным преимуществом подключения от данного устройства является то, что гидравлическая схема системы отопления дома не нарушается, что очень важно для ее правильного функционирования.



Понравился материал? Поделитесь ссылкой с друзьями:

виды и как выбрать, схема подключения

На чтение 12 мин. Просмотров 8.4k. Обновлено 25 ноября, 2020

Обустройство отопления дома теплыми полами, в условиях нашего климата становится все более популярным. В данной системе обязательно должен присутствовать терморегулятор для управления водяного теплого пола, поскольку данная отопительная система очень требовательна к степени нагрева.

Независимо от того, является обогрев с помощью водяного пола основным или вспомогательным способом поддержания приемлемых температурных условий в помещении,  к нему предъявляются специфические требования.

Дело в том, что у него должна быть ограничена максимальная температура. В любом помещении всегда присутствует пыль и располагается она, в соответствии с законами физики, на полу. Установлено, что при нагревании поверхности теплого пола, образуются конвекционные потоки подогретого воздуха.

Если нагрев превысит 30 градусов по Цельсию, то потоки воздуха поднимают пыль, и нам приходится этим дышать. Данное обстоятельство не благоприятно сказывается на общее состояние организма человека, вследствие чего стали применяться терморегуляторы для поддержания нужной температуры.

Для контроля температурного режима, осуществляется подключение терморегулятора для водяного пола, который относится к управляющим приборам.

Устройство и принцип действия

Удобство пребывание в помещениях во многом зависит от применяемой системы отопления. Контроль над температурой водяного теплого пола производится с использованием специальных приборов – терморегуляторов.

Применяются множество конструкций таких систем, но в большинстве случаев в них используется всего несколько принципиально различных способов регулировок.

Смотреть видео – процесс настройки

Но, прежде чем рассмотреть принцип работы и устройство терморегуляторов, нужно понять объект регулирования.

Что такое разводка отопления

Обогрев помещения водяным полом может осуществляться различными способами. Одним из них является использование тепла подогретой воды, выполняющей роль теплоносителя. Передача производится по трубам. Раньше в отоплении в основном использовали стальные трубы, сейчас им на смену пришли современные из пластиковых материалов.

Греющий контур может располагаться вдоль стен в виде радиаторов, а может располагаться под поверхностью пола, нагревая его и воздух в помещении.

Горячая вода или антифриз нагревается в котле, после чего, с использованием циркуляционного насоса подается в греющий контур водяного пола.

Проходя по его трубам, теплоноситель отдает тепло в закрытое окружающее пространство, нагревая поверхность. Охлажденная жидкость возвращается в систему котельной. В зависимости от температуры «обратки» в узле подмеса производится ее подогрев, либо охлаждение подмешиванием более холодной воды из бака.

И вот здесь и устанавливается терморегулятор, реагирующий на величину нагрева обратного потока и дающий команду на выполнение того или иного действия.

В контурах с теплыми полами, который подключаются отдельным контуром, терморегулятор устанавливается для каждого из них, поскольку все они имеют собственный тепловой режим. А контуры радиаторного отопления нагреваются до температуры, практически вдвое выше, чем для теплого пола.

Как работает принцип регулирования температурного режима

Основными элементами регулировки нагрева является сервоприводы,  датчики температуры и терморегуляторы. Такой состав оборудования позволяет производить регулировку температуры водяного теплого пола бесступенчато в непрерывном автоматическом режиме. Происходит это следующим образом:

1. Если с термодатчика приходит сигнал о недостаточной температуре, сервопривод открывает вентиль и в контур отопления поступает больше горячей воды.
2. При перегреве теплоносителя открывается вентиль подмеса охлажденной воды, снижая степень нагрева в контуре.
3. Однако возможна регулировка и в ручном режиме путем установки крана в определенное положение. Но такой способ требует постоянного визуального контроля, поскольку факторы, от которых зависит режим отопления, в течение суток изменяются неоднократно. При относительной дешевизне таких устройств, они очень неудобны в эксплуатации, поскольку за каждым имением условий в помещении требуется вмешательство в работу отопления.

Параметры регулировки

Смотреть видео – регулировка мощности блока термодатчика

Регулировка теплого пола используем терморегулятор для водяного теплого пола

Watch this video on YouTubeТерморегуляторы в системе отопления могут регулировать следующие параметры:

1. Степень нагрева напольного покрытия. В таком случае датчик нагрева устанавливается в непосредственной близости от него. Такое устройство теплого пола лучше всего подходит для небольших помещений и маломощных отопительных контурах, которые используются только в качестве вспомогательных, в частности для теплого пола.
2. Температура воздуха в помещении – при такой схеме контроля используются датчики, вмонтированные непосредственно в корпусе терморегулятора. Корректной работы такого прибора можно добиться только, если выполняются все требования к утеплению обогреваемого здания. В противном случае эффективной работы отопления добиться сложно – значительные потери энергии неизбежны. Правильно построенный дом с обширной отопительной системой и терморегулятором может дать до 30% экономии ресурсов.
3. Комбинированные системы регулирования, при которой датчики температуры водяного теплого пола устанавливаются и в отапливаемом помещении и на системе узла подмеса. Параметры настраиваются из соображений максимально комфортной температуры в доме. Такая аппаратура с терморегулятором используется в обширных помещениях. Для управления могут использоваться оба датчика одновременно или один из них.

Виды терморегуляторов

Смотреть видео – обзор датчиков для водяного пола

Обзор комнатных термостатов с датчиком пола и без. Назначение. Правила монтажа

Watch this video on YouTube

Для создания этих приборов применяются различные принципы и конструктивные решения. Давайте рассмотрим их.

1. Механический терморегулятор для водяного теплого пола представляет собой наиболее простой, надежный и долговечный прибор. Регулировка прогрева воздуха осуществляется поворотной рукояткой, шкала температур наносится на прочный пластиковый корпус.

Некоторые производители устанавливают на терморегулятор клапан открыто – закрыто. Недостатком этого аппарата является необходимость постоянного контроля – он работает только в режиме ручной регулировки.

Отдельные производители допускают серьезные неточности в градуировке шкалы температур, поэтому необходимо производить дополнительную проверку прибора с использованием точного поверенного термометра.

2. У сенсорного дистанционного регулятора температуры теплого пола управление и регулировки выполняются (узнайте более подробно) с соответствующей панели или дистанционного пульта. Эти модели обеспечивают более точный и надежный контроль нагрева, но в ряде случаи эти показатели зависят от производителя. Не стоит основным параметром выбора рассматривать цену на прибор, в ряде случаев этот подход не оправдывается.

3. Электронные терморегуляторы по функционалу мало чем отличимы от сенсорных приборов, но выделяются более удобным дисплеем.
4. Программируемые терморегуляторы удобны возможностью самостоятельно составлять программы управления режимом отопления.

На таком приборе возможны настройки на сутки, на неделю, а также возможность работы в автоматическом режиме с поддержкой экономичного режима на время отсутствия людей в доме. Это позволяет экономить на энергоресурсах до трети расходов.

Такие устройства позволяют в автоматическом режиме поддерживать температуру в отдельных контурах сложно разветвленной системы отопления с водяным теплым полом. К недостаткам прибора можно отнести высокую стоимость и сложность регулировок. Перед вводом в действие нужно тщательно изучить инструкции по подсоединению, монтажу и настройкам, ошибки влекут за собой выход из строя сложной дорогостоящей системы.

5. Датчики с радиоуправлением можно считать эксклюзивом из-за их высокой стоимости. При их использовании низковольтные управляющие схемы отсутствуют, поскольку регулировки производятся по радиосигналу. Каждый прибор оснащается радиопередатчиком и радиоприемником сигналов, управляющих работой сервоприводов. Такие приспособления, возможно, уместны в элитных коттеджах для регулировки температуры теплого водяного пола, если владельцы не хотят иметь пучки проводов цепей управления.

Как отрегулировать температуру в доме – 3 способа и определение оптимального режима

Основная задача поддержания температурного режима – создание комфортных условий для проживания при условии оптимального расходования ресурсов. Этого можно добиться несколькими способами.

Первый из них заключается в установке оптимальной степени нагрева теплоносителя в контурах теплых полов. Второй – в полном прекращении его поступления в него.

Самый простой способ заключается в использовании для греющего контура труб с максимальной рабочей температурой 90-95 градусов. Это позволяет установить в систему циркулярный насос с терморегулятором, а также клапан обратного хода.

Место установки насоса – труба-обратка, а температура теплоносителя в этом месте составляет не более 70-80 градусов по Цельсию. Если разогрев теплоносителя достигает критичных значений, термостатом отключается насос и отопление переходит в режим ожидания.

По мере остывания пола, циркулярный насос снова включается, подавая в трубопровод контура новую дозу горячей воды. Практика показывает, что такой способ наиболее эффективен и надежен для устойчивой работы отопления с теплым полом.

Второй способ регулировки степени нагрева предполагает включение в систему трехходового вентиля или смесительного клапана. При таком подходе через трехходовой вентиль производится подмешивание охлажденной воды из обратки к горячей подаче. То есть, максимальная температура горячей воды из котла, понижается добавлением охлажденной.

Если используется 3-х ходовой вентиль, регулировку можно производить вручную или через сервопривод. Клапан смешивающий регулирует температуру носителя тепла по заранее введенной величине контрольного показателя.

Третий способ регулировки нагрева носителя тепла в системе обогрева жилья состоит в использовании узла подмеса. Такое устройство можно изготовить из следующих компонентов:

• вентиль 3-х ходовой;
• насос циркуляционный;
• перемычка байпаса;
• градусник;
• термостатическая головка ;
• реле контроля максимальной температуры.

Учитывая состав применяемых компонентов, узел регулировки степени нагрева в системе обогрева получается довольно не дешевым.

Но изменение температуры в нем происходит очень быстро, потому, что оно производится подмешиванием к основному потоку теплоносителя воды из трубы-обратки. При этом происходит автоматическое уменьшение интенсивности горения в котле.

В соответствии с установленными регулировками режим потребления топлива всегда является оптимальным. Количество узлов в объединенной системе может быть любым, и каждый будет работать автономно в соответствии с установленными настройками.

Таким образом, можно поддерживать более высокую температуру воздуха, например, в детской комнате и одновременно более низкую в спальне взрослых представителей семейства. Особенно эффективен такой узел для управления температурой в устройстве водяных полов.

Для применения такого способа регулировки есть только одно требование – вся отопительная схема должна быть устроена по европейским требованиям. Температура горячей воды из котла должна быть не выше 67 градусов.

И в теперь рассмотрим методику регулировки теплового и гидравлического режима с использованием термостата. Его устанавливают в помещении, и настройка производится путем установки на этом приборе нужной температуры для данной конкретной точки. Управление нагревом производится сервоприводом на конкретном контуре.

Смотреть видео

Такое устройство успешно работает в соединении и с самодельным коллектором и с вентилем трехходовым и с узлом подмешивания. Его популярность обусловлена простотой регулировки режима отопления и относительной дешевизной устройства.

Узнайте как работает водяной теплый пол в зависимости от вида подключения.

Схема подключения терморегулятора для водяного теплого пола

В условиях многоквартирного дома в городе устройство теплых полов представляет собой практически невыполнимую задачу. Дело в том, что низкотемпературный контур теплого пола может быть включен только в трубу – обратку и часто приводит к критичному снижению температуры в общедомовой отопительной сети.

Это и становится причиной отказа в согласовании изменения в конструкции систем отопления. Гораздо проще решается этот вопрос для индивидуальных застройщиков, который являются полными хозяевами собственной отопительной системы.

Смотреть видео – функции и отличия терморегуляторов для контуров под стяжку

Терморегуляторы для теплых полов | Часть 1 | Функции и отличия терморегуляторов

Watch this video on YouTube

В них горячий теплоноситель из котла попадает в коллектор и оттуда распределяется по помещениям отдельными трубами. Отдав тепло в радиаторах, теплоноситель вновь попадает в коллектор, завершая полный цикл.

Регулирующая аппаратура в таких устройствах устанавливается непосредственно на коллекторе. Она управляет сервоприводами, получающими сигнал на срабатывание от терморегуляторов.

Применяется также способ управления температурой с использованием сигнала от датчика, расположенного непосредственно в том помещении, где контролируется температура.

Такой способ, безусловно, более точен, но он сопряжен с большими затратами при прокладке управляющих низковольтных систем. Для этого понадобится большой объем штробления стен, ведь такие провода предстоит протянуть из каждого отапливаемого помещения.

А из некоторых и по два, когда в комнате устанавливается комбинированная схема отопления с радиаторной частью и системой теплого пола. При установке терморегулятора на коллекторе необходимость в этом отпадает, а конечный итог тот же.

Трубопровод водяного теплого пола достаточно сложен в исполнении, а ошибки при проектировании и монтаже обходятся дорого. Поэтому такую работу лучше доверить опытным специалистам.

Перед тем, как подключить терморегулятор водяного теплого пола, нужно определиться с местом его расположения в системе обогрева.

Как выбирать терморегуляторы для водяного теплого пола

Управление современными отопительными устройствами производится с использованием специальных терморегуляторов. Будучи совмещенным с вынесенным измерителем температуры, этот прибор контролирует не только температуру поверхности пола, но и степень нагрева воздуха в самом помещении.

Ведь в конечном итоге, все усилия по созданию надежной отопительной системы направлены на создание комфортных условий для проживания.

Нормальное пользование теплым полом практически невозможно, если не использовать регулирующую аппаратуру. Схема терморегулятора для водяного теплого пола позволяет эффективно удерживать его температуру в необходимом интервале, позволяющем вести здоровый образ жизни.

На рынке присутствуют множество моделей этих приборов, которые специалистами условно разбиты на такие категории:

1. Устройства, помогающие экономить энергоресурсы путем временного отключения отопительной системы и теплого пола в отсутствие хозяев.
2. Приборы с программируемыми таймерами, которые позволяют настраивать «умный режим» работы отопительной системы в зависимости от состояния влияющих факторов. Все регулировки с таймера передаются на терморегулятор, устанавливающий температуру.

Выбор терморегулятора напрямую зависит от размеров обогреваемого помещения. Для комнаты  небольших размеров вполне достаточно недорого механического прибора с простой и доступной регулировкой.

Но наиболее часто используются электронные терморегуляторы с возможностью программирования. При этом точность регулировки составляет 0,5 градуса.

Жидкокристаллический дисплей этого прибора отражает настроенную температуру поверхности, и ее фактическое значение на момент времени. Кроме того, показывается специальный символ во время работы системы отопления. Имеется также указатель неполадок при сбое в работе терморегулятора или системы с теплым полом в целом.

Управление работой отопления производится посредством воздействия на три клавиши, расположенные на лицевой панели дисплея.

Смотреть видео – автоматизации водяного пола

Водное отопление продолжает оставаться самым популярным способом обогрева жилья, в том числе частного. Поэтому продолжают развиваться и совершенствоваться и системы его управления.

Это позволяет в значительной степени экономить энергоресурсы на отопление. Устанавливать и подсоединять датчик терморегулятора в системе с теплым полом следует при обесточенном электропитании.

Схема подключения тёплых полов: водяного, электрического, пленочного

Теплый пол это система, обеспечивающая обогрев помещения и состоящая из нагревательных элементов, расположенных под отделочным покрытием пола, если речь идет об электрическом или пленочном поле. Либо — система, состоящая из труб с теплоносителем, подсоединенных к котлу или системе центрального отопления, если речь идет о водяном теплом поле. Как же устроены разные виды отопления этим способом и какова схема подключения тёплых полов для каждого из них?.

Нюансы устройства водяного теплого пола

Водный теплый пол это низкотемпературный вид обогревательного устройства. Максимальная температура его теплоносителя составляет 55°С, при том, что он находится под толщей бетонного слоя, который покрывает трубы, и отделочного материала. (max t на поверхности пола будет составлять 35°С — при более высокой температуре возникал бы дискомфорт от прикосновения босых ног к горячему полу).

Теплый водный пол — экономична система обогрева помещения, потому что имеет невысокую температуру теплоносителя, которая благодаря большой площади «обогревающего элемента», то есть пола, выполняет свою функцию более эффективно, чем локальные источники тепла.

Способы подключения водного теплого пола

Водный пол может быть подключен к стационарной системе отопления, если квартира находится на первом этаже (при верхней разводке горячей воды) или на последнем (при нижней разводке). Поскольку в этом месте вода переходит на обратное течение, ею можно обогревать поверхность пола без убывания тепла в соседних квартирах. Да и температура подходящая: 50-55°С.

Еще одна схема подключения водяного теплого пола без ущерба для других пользователей — на базе стационарной системы горячего водоснабжения, но это возможно устроить только в ванной комнате или совмещенном санузле. В этом случае температура поверхности пола будет напрямую зависеть от температуры воды в сети и если она будет слишком горячей, соответственно, и пол будет прогреваться, не смотря на сезон и температуру в помещении. По этой причине на кухне теплый пол устраивать таким образом неосмотрительно.

В вышеописанных случаях подключения водного теплого пола, его температуру нельзя регулировать — она будет полностью подчинена температуре воды в системах отопления и горячего водоснабжения. Этого нельзя сказать про устройство теплого пола на базе индивидуальной системы отопления. Это может быть котел любого типа или одновременное подключение к нескольким котлам с возможностью переключения системы подачи тепла с одного на другой.

В этом случае схема подключения тёплого пола к системе отопления выглядит так:

Схема подключения водяного теплого пола к котлу:

1. Управляющий клапан термостатический, имеющий дистанционнный температурный датчик
2. Клапан балансировочный
3. Насос циркуляционный
4. Термостат накладной предохранительный электрический
5. Электропривод клапанов коллекторной группы
6. Коллекторная группа теплого пола
7. Байпас (притворный клапан) коллекторной группы
8. Термостат (терморегулятор) комнатный

Их функции следующие:

1. Управляющий клапан поддерживает на постоянном уровне требуемую температуру. При достижении теплоносителем оптимальной температуры, закрывает его подачу.
2. Соединенный с термостатическим, балансировочный клапан дает возможность теплоносителю, после перекрытия его подачи, циркулировать по малому кругу (минуя котел).
3. Насос обеспечивает циркуляцию воды по трубам.
4. Предохранительный термостат служит для отключения насоса в случае, когда заданная температура превышается.
5. Клапаны коллекторной группы управляют расходом теплоносителя с помощью электропривода, что обеспечивает необходимую температуру в помещении.
6. Коллекторная группа служит для распределения потоков по контурам.
7. Клапан байпаса нужен, чтобы вода могла циркулировать через байпасный узел по малому кругу.
8. На терморегуляторах, расположенных в разных помещениях, можно задавать требуемую температуру для каждого из них. Температура может быть запрограммирована для каждого времени суток и дня недели по-разному. С помощью термостата управляется электропривод клапанов группы коллекторов (5 и 6).

Трубы наиболее подходящие для устройства теплого полова — из молекулярно-сшитого полиэтилена (PEX).

Полимерные трубы чувствительны к перегреву теплоносителя (т. н. гидроудару, который возникает при закипании воды в котле). Чтобы этого избежать в системе предусматривается емкость необходимого объема (гидравлический разделитель), через которую будет циркулировать теплая вода из котла и из системы отопления, препятствуя гидроудару.

Схема подключения теплого пола к котлу, с использованием емкостного гидравлического разделителя.

В системе коллектор-распределитель труб, несущих теплую воду в помещения и возвращающих обратно остывшую, прячется в специальный коллекторный шкаф, который монтируется в стену или скрывается гипсокартоном.

Схема подключения коллектора теплого пола

Разводка труб при устройстве водного теплого пола должна производиться с учетом в каждом помещении расположения мебели, окон, дверей. То есть мест, которые не нужно подогревать и наиболее холодных мест комнаты. Устраивая водяной теплый пол схема подключения может быть в виде спирали и в виде змейки. Первая предполагает равномерный подогрев пола в помещении, за счет чередования труб прямого и обратного тока теплоносителя. Вторая — больший подогрев левой и дальней части помещения. С

Система обогрева дома с помощью котла может включать в себя отопление как с помощью радиаторов, так и с помощью теплого пола. В этом случае также теплый пол подключается к обратному току воды, идущей от радиаторов.

Схема подключения водяного теплого пола к котлу, совместно с радиаторами, где:

1. Циркуляционный насос
2. Радиаторы отопления
3. Котел отопительный
4. Мембранный бак
5. Пульт управления
6. Шаровые краны

Теплые полы: электрический и пленочный

Водяной теплый пол, несмотря на сложность монтажа и запуска в работу является самым экологичным видом отопления, как и одним из самых экономичных в эксплуатации.

Однако не в каждом помещении может быть устроен водяной теплый пол, так как не везде существуют условия для подогрева воды.

Но везде, где проведено электричество, можно установить теплые полы, питающиеся электрическим током.

Главная сложность в эксплуатации электрического теплого пола это правильно подключить его к термодатчику и заземлить систему. В остальном же схема подключения теплого пола электрического подобна монтажу системы водяного теплого пола. За тем исключением, что первый можно проводить под любое напольное покрытие и его необязательно заливать бетоном, а нужно просто хорошо заизолировать.

Схема подключения электрического теплого пола

Электрические (кабельные) системы «теплый пол» использую как одножильный, так и двужильный нагревательный кабель. Каждой из систем требуется подключение к терморегулятору.

Схема подключения теплого пола к терморегулятору

Сравнительно новый вариант электрического теплого пола — пленочный теплый пол. Его нагревательным элементом является специальная пленка, ее же называют инфракрасной. Пленка бывает двух видов: на основе углеродных соединений или биметаллической (из алюминия и меди со специальными добавками).

Пленочный пол отличается простотой укладки. В случае надобности его можно собрать и переместить в другое место. Причем крепить пленочный пол можно также и к стенам, и к потолку.

Схема подключения инфракрасного теплого пола не слишком сложна. Система пленочного пола при подключении должна быть заземлена. Поэтому подключать его нужно через дифференциальный автомат или через УЗО (устройство защитного отключения).

Схема подключения пленочного теплого пола

Как устроить трубу на основе водяного теплого пола

В холодную погоду кроме основной системы отопления должны использоваться и дополнительные источники. Но обогреватели и обогреватели тратят много энергии. В этом случае стоит задуматься о встроенной системе отопления, обладающей множеством положительных качеств. Среди них особой популярностью пользуется теплый водяной пол, который может быть реализован с использованием различных принципиальных схем теплого пола.

Достоинства и недостатки

По сравнению с аналогичными водонагревательными приборами пол имеет низкое энергопотребление, повышенный комфорт, эстетичный внешний вид и безопасность использования.Но стоит отметить и другие преимущества, которые можно получить в том случае, если по технологии выполнить установку системы отопления водяного типа в пол.

• Из-за небольшой средней температуры теплоносителя в трубе на уровне 50 градусов, энергии затрачивается значительно меньше. Экономия обычно составляет до 25%. Если потолок в комнате высокий, экономия составит до 55%. В последнем случае это связано с тем, что воздушное отопление ведется не во всем доме, а только на высоту 2-2.5 мес. Нет смысла тратить ресурсы на теплый воздух прямо с потолка. Именно благодаря этой системе экономия получает огромную популярность среди обогревателей.
• При планировке всего помещения, а также при выборе дизайна не стоит задумываться о расположении радиаторов отопления и других отопительных приборов. Все они будут полностью скрыты под полом и не испортят вид всей комнаты.
• Подогрев воздуха в помещении осуществляется не только равномерно, но и системно.Нет энергии выброса массы на одном участке, а на другом — уменьшения. Все выполняется последовательно. В помещении при этом должно быть комфортно каждому, созданы все условия для здорового проживания. Такой способ монтажа системы отопления будет особенно актуален для детских комнат, где дети большую часть времени проводят на полу в играх.
• При эксплуатации теплого водяного пола не бойтесь обжечься, получить травмы от теплоносителя. Это связано с полной маскировкой элементов под полом.Даже дети не пострадают ни при каких обстоятельствах.

Но поскольку они обладают достоинствами, нельзя забывать о трудностях, которые могут возникнуть в процессе использования системы теплого водяного пола. Самый простой из них — сложная сборка. С первого раза вряд ли начинающий строительный сектор сможет справиться с поставленной задачей в одиночку. Лучше всего воспользоваться услугами специалистов, имеющих опыт работы в данной сфере. Перед началом монтажа всех комплектующих следует произвести качественную тренировку площадки, выполнить выбранный вариант стяжки для выравнивания основания.К тому же обычно выполняется все в несколько слоев, что еще больше увеличивает процесс монтажа.

При обнаружении дефектов в трубопроводе будет течь охлаждающая жидкость, которая идет вниз. Если есть ситечко, вряд ли он пойдет к соседям, но все же ситуация может быть другой. Но это не приведет к срабатыванию всей системы и тепло не попадет в комнату. Выявить проблемные места самостоятельно будет сложно. Приходится демонтировать напольное покрытие и искать место для ремонта.

Когда в помещении хорошая теплоизоляция, теплый водяной пол может выступать в качестве основного источника тепла. В этом случае необходимо установить качественные окна и двери, чтобы не пропадало тепло. Кроме того, будут участки, на которых невозможно провести установку водяного теплого пола — лестница на второй этаж, второстепенная зона коридора мимо. Тут уже надо думать об оборудовании помещений с дополнительными источниками отопления.

Специалисты уверяют, что теплый водяной пол можно считать лучшим при правильном дополнительном источнике тепла.

Для устройства теплого водяного пола могут использоваться разные схемы крепления, которые в свою очередь имеют свои особенности.

спиральная схема

В этом способе устройство трубопровода выполнено в виде «улитки». Все они расположены по всей плоскости в помещении, как те элементы, где нагревается теплоноситель, и охлаждаются для последующего нагрева. трубки должны быть параллельны друг другу.

Подогрев воздуха в помещении и черновом полу осуществляется постепенно и равномерно.Стены, находящиеся вне улицы, можно дополнительно утеплить, выполнив двойную спираль. Маленькая спираль крепится к черному полу у входной двери и по «утепленным» стенам, а по холодному месту — вторая спираль. Если посмотреть на устроенный трубопровод, можно без сомнения сказать, что это форма этой улитки. Смолу трубы можно уменьшить в месте у «холодной» стены.

Из положительных качеств можно отметить, что схема теплого пола выполняет обогрев помещений равномерно.В этом случае сопротивление потоку значительно снижается. При этом контуре для теплого пола количество воды и расход труб и прочего материала несколько минимально, потому что заполняется только необходимое пространство. Этап уменьшения достигается за счет гибки бесшовной трубы.

Все эти положительные моменты связаны с подключением труб, которое вряд ли удастся выполнить впервые и самостоятельно. По сравнению с другими вариантами устройства водоводов, данная схема теплого пола водяного типа является одной из самых сложных частей проекта.

Поверхность пола нагревается равномерно на всех участках, в том числе за счет того, что спиральные змеевики равномерно распределены по основанию пола. Несмотря на то, что отводная трубка теплоносителя также находится в помещении, она размещена последовательно с нагревательными элементами, как это видно на представленной схеме теплого водяного пола в доме.

Особенности схемы «змейка»

Полезное устройство теплого водяного пола Предусмотрены те помещения, где его разбить на соответствующие показатели для температурной зоны.Режимы будут отличаться в зависимости от расположения выбранных ТЭНов.

Змеевик с горячей водой можно запускать параллельно и вдоль одной стены, а в помещении в этом случае — одиночной змейкой. В этом случае основной температурный уровень тепла в помещении и будет располагаться в половинках пространства от источника подачи теплоносителя. Вторую половину при этом прогреют несколько меньше и теплоноситель к месту отправления вообще остынет. Так что этот вариант больше подходит для помещений с зонированием полов с разным температурным режимом.На входе можно создать более теплый участок, а на дальнем конце — более прохладный. Или бегать по кругу.

Большую эффективность имеет двойная змейка, когда образно холодные и теплые области будут чередоваться друг с другом. Тогда нагрев будет более равномерным, но все же яркие участки будут просматриваться при более низкой температуре нагревательных элементов. По мере удаления от участка подачи теплоносителя будет уменьшаться и степень нагрева поверхности пола. Также в этом случае труба будет иметь больший угол изгиба, что может негативно сказаться на качестве материала.

Возможен еще один вариант схемы укладки водяного теплого пола — угол змейка. В основном подходит для участков с углами. Следовательно, на улицу будут выходить сразу две стены, и они будут считаться «холодными». Его очень легко реализовать на практике. Но с другой стороны, это создает значительный угол изгиба трубы на всем участке нагрева. Если делать это небольшими порциями, высока вероятность того, что трещина будет зависеть от конкретного места перелома.

комбинированный вариант

Прямоугольной формы не обладает всеми удобствами.К тому же две «холодные» стены в помещении не всегда могут быть теплыми из-за использования одной конкретной схемы расположения труб теплого водяного пола. В этом случае применяется комбинированный вариант, в котором несколько схем объединяются в одну или чередуются одни и те же схемы в разных областях комнаты.

Петли расположены вдоль наружных стенок трубы. Чаще всего их крепят по принципу прямого угла относительно друг друга. На этом этапе можно даже уменьшить шаг прокладки труб, чтобы добиться наилучших результатов по утеплению помещения в целом.

необходимо ознакомиться со всей документацией и по возможности получить разрешение на теплый водяной пол в городской квартире. Исключение составляет включение теплых водяных полов в базовый вариант системы отопления новостроек.

Комбинированный вариант укладки полов по водяной схеме действует только в отопительный период. Все монтажные работы придется производить самостоятельно. Если подключение производится к одному автономному котлу, что типично для домов, то отопление будет обеспечивать теплом помещения круглый год.Схема укладки труб теплого пола в таком случае выбирается на усмотрение художника.

При устройстве типа водяного теплого пола в один из контуров включается желаемый результат. Помещение прогревается от пола и заставляет чувствовать себя в нем комфортно. Лишнего расхода энергии не будет, за счет снижения предельной температуры теплоносителя. Кроме того, в помещениях с высокими потолками тепло не поднимается выше 2,5 метров от уровня пола. Это также снижает трату ресурсов на отопление.

Вы можете просмотреть предварительные видеоролики, проконсультироваться со специалистами в заданном направлении, чтобы грамотно произвести самостоятельный монтаж схемы теплого водяного пола. Только при строгом соблюдении технологии укладки труб на стяжку Помещение пола будет получать необходимое количество тепла, от поверхности. Кроме того, рекомендуем видео, как уложить в квартире водяной теплый пол, такая подборка поможет выполнить монтаж и не наделать ошибок.

Видео:

Видео:

Видео:

Видео:

Видео:

Как выполнить монтаж труб водяного теплого пола типа

Часто после горячего душа приходилось ходить по холодной плитке.Это уж точно никому не приятно. Такая ситуация может возникнуть даже на кухне или в других помещениях дома. Не играют здесь роли полы. Избежать этой проблемы можно, если качественно устроить систему теплого водяного пола. Самое главное в этой ситуации выбрать ту или иную систему штабелирования обогревателей, чтобы получать удовольствие от результата эксплуатации.

notion

Теплый пол относится к одной из систем, посредством которых отапливается помещение в доме или квартире. Основная особенность в том, что все нагревательные элементы монтируются в пространстве пола.Такой вариант позволяет полностью использовать пространство в комнате, а также не портить ее эстетичный вид.

Прежде чем рассматривать систему водяного теплого пола, следует определить устройство водяного отопления по обычным радиаторам. Воздух после нагрева быстро поднимается вверх. Следовательно, по корпусу он просто промахивается, особенно по полу. Основная тепловая масса размещается вокруг самих радиаторов, а также в потолке.

Теплый водяной пол Справится со всеми этими проблемами.Все тепло начинает подниматься от пола, следовательно, вначале нагреваются ноги и все тело. Тепло до потолка почти не дойдет. Более того, все нагревательные элементы расположены равномерно по всей поверхности в помещении. Высота теплоносителя составит примерно 2 м.

Такой вариант будет наиболее комфортным для человека. Ножки всегда находятся на теплой поверхности, что не допустит потери тепла через стек.

Несмотря на то, что стоимость вариантов монтажа водяного отопления, по сравнению с электрическим, существенно выше, но при этом значительно более экономична эксплуатация процесса.К тому же лучистый теплый пол может выступать в качестве основного источника тепла в помещении, чем не может похвастаться электрический аналог. В конце концов, цена на электроэнергию намного выше ликвидной стоимости через трубопровод.

Схема «улитка»

Иначе такую ​​схему расположения трубопровода теплого пола называют спиральной. Относится к числу бюджетных вариантов, эффективно отводящих тепло от процесса укладки труб теплого пола. Популярность постоянно растет, а спрос растет.

Монтаж труб проходит по периметру помещения, от стен и ближе к центральной части.Таким образом, радиус уменьшается. Основным преимуществом такой системы является то, что тепло равномерно распределяется по носителю, сводит к минимуму тепловые потери, а также исключает вероятность тепловых ямок в полу. Шаг распределительных трубок может быть не менее 10 мм и выходить на любое выбранное расстояние. Также это можно отнести к положительным качествам. С самого начала укладки методом теплого пола «Улитка» он не перестал считаться самым надежным, популярным, самым рабочим.

Так как в процессе монтажа трубы практически не изгибаются относительно исходного положения, а сама работа не занимает много времени и не требует усилий.При наличии такого желания все работы можно выполнить своими силами, без привлечения строительных бригад и зря денег.

Вариант

обладает универсальностью, так как укладка труб для теплого водяного пола может производиться на участках края пространства — веранде, уличных дверях, больших окнах и т. Д. Как только человек входит в помещение с улицы, он тепло и уютно. Помещения любого размера, а также формы могут быть оборудованы системой водяного теплого пола. Количество витков не должно ограничиваться одним.Можно сделать несколько поворотов, которые обогнуты, например, на диван или в шкаф.

Способы утепления наружных стен дома

Еще один плюс этой системы — в работе может использоваться совершенно другой шаг между трубами. Может доходить до того, что шаг будет 10-15 см. Тепла хватит на всю комнату. Каждый квадратный метр даже в таком случае передает порядка 60-65 Вт. Норма по обогреву 45 Вт. Т.е. мощность питания почти 50%.

«Змейка»

Есть ряд недостатков, с которыми можно столкнуться при использовании устройства труб теплого водяного пола «Змейка».Основная из них — большие потери тепла из-за того, что подача теплоносителя осуществляется от одного источника. Пока не дойдет до конца системы, среда очень крутая. Следовательно, тепло будет накапливаться только в тех областях, где начинается стартовый поток. Горячий пол будет остывать по мере удаления от источника.

К одному из недостатков можно отнести сложный процесс сборки. Трубу можно гнуть на 180 градусов. Шаг между трубками в этом случае может достигать 20 см. По крайней мере, это делает Snails 10 мм.Потери можно уменьшить, создав кольцо на конце петли. Но тогда нам нужно приложить больше усилий в процессе установки.

Универсальной ступенькой можно считать 15 см, а при краевых зонах (стены, у входной двери) — 10 см. Есть возможность справиться с потерей тепла. Но тогда вам предстоит выполнить разнообразную систему — двойную змейку. Если будет чуть лучше отапливаемого помещения, процесс редактирования все равно будет относиться к числу трудоемких. Для наглядности схема укладки теплого водяного пола представлена ​​на чертеже.

Часто систему укладки труб «змейка» используют для выравнивания прилегающих зон разного контура. Лишь изредка — для установки в санитарных помещениях. Очень сложно получить большое количество устройств, которые могут быть неустойчивыми, оболочками и прочим. К тому же у этих помещений зачастую очень небольшая площадь, что также отрицательно сказывается на всей схеме устройства теплого водяного пола. Уже лучше использовать укладку «спираль».

«Змейка» чаще всего выполняется в центральной части помещения, если это обрезанные краевые зоны.Распределение температуры в этом случае наиболее оптимальное и рациональное. При необходимости некоторые участки, которые не нужны для прогрева, можно выделить водой теплого пола.

комбинированный способ

Когда не удается выбрать конкретный вариант в системе расположения трубопроводов, лучше всего прибегать к комбинированному способу укладки теплого водяного пола. В одной сборке демонстрируется несколько схем. Возможно даже дублирование одной из схем — двойная «улитка» или ряд «петель».Но для этого требуется соответствующая планировка помещения, позволяющая выполнять все эти действия.

Есть определенные участки, которые не требуют сильного тепла. Это можно ввести в комнату. Здесь уместно и «змейка», но в центральной части комнаты — «Улитка», потому что она концентрирует всю возможную энергию, которую передает в последующих людях, мы находимся на ней.

Комбинировать можно не только схемы, но и разные типы теплых полов — электрические и водяные. Не всегда есть возможность включить центральное отопление и чувствовать себя комфортно летом в сырую и сырую погоду, при низких температурах.Его можно выключить, в этом случае он идеально подходит для автономной работы водяного теплого пола.

До установки лучше всего сделать схематический эскиз предлагаемого варианта устройства теплого пола, при этом отразить определенные участки для повышенного прогрева, выделить второстепенные участки и другие проблемные моменты. Это не только позволит выбрать конкретный вариант устройства труб в системе теплого пола, но и даст возможность провести монтаж теплого водяного пола с наибольшей эффективностью.

Технология прокладки труб

Помимо непосредственного устройства трубопроводной системы теплого водяного пола подразумевается, что существуют технологии, позволяющие производить последующее закрытие трубопровода для непосредственного использования. Среди них:

вывод

Ознакомившись со всеми способами и приемами прокладки труб в системе водяного теплого пола, можно обратить внимание на некоторые конкретные варианты. Начнем все с чернового пола в комнате, выбранных труб, их материала.Это не маленькая игровая площадка, где проведена система отопления, а также финансовые возможности.

Самым универсальным способом обшивки труб в системе теплой воды является метод секса «улитка». Здесь не только экономия на обслуживании, но и равномерное распределение тепла по всей поверхности в помещении. Вам не нужно искать место, где бывают, чтобы согреться. На него никак не повлияет погода, время года, а также наличие или отсутствие центрального отопления.

Если нет уверенности в окончательном положительном результате, когда работа проводится впервые, лучше обратиться к специалисту, который сможет все выполнить в короткие сроки и максимально качественно.

Типы лучистого тепла — электрическое и водяное

Фото: warmboard.com

Эта статья была предоставлена ​​вам компанией Warmboard. Его факты и мнения принадлежат BobVila.com.

Наконец-то пришла весна. Но не позволяйте теплой погоде обмануть вас, заставив забыть о зимних проблемах.Если ваша система отопления не могла обеспечить вам комфорт в самые холодные месяцы, то в следующем году ничего не изменится — то есть, если вы не внесете в нее предварительные изменения.

Оценивая свою систему отопления, вентиляции и кондиционирования воздуха, вы вполне можете определить, что ваши разочарования связаны с ограничениями производительности и высокими эксплуатационными расходами обычного принудительного воздуха. Действительно, многие люди уже пришли к такому же выводу. Возможно, поэтому все большее число домовладельцев в той или иной форме выбирают лучистое отопление.

Найдите проверенных местных профессионалов для любого домашнего проекта

+

Типы систем лучистого отопления

Сегодня широко используются два основных типа технологий лучистого отопления, и вряд ли они могут быть более разными.

СИСТЕМЫ ИЗЛУЧЕНИЯ ЭЛЕКТРИЧЕСКОГО ИЗЛУЧЕНИЯ

Один тип излучающих систем основан на сети кабелей, проложенных между полом и черным полом. Электричество нагревает кабели, а кабели, в свою очередь, нагревают пол. Электрические системы идеально подходят для обеспечения дополнительного тепла в небольшом помещении, таком как холодная главная ванная комната, не в последнюю очередь потому, что они просты в установке и требуют относительно низких первоначальных затрат.Тем не менее, обогрев всего дома с помощью электрического лучистого тепла будет непомерно дорогим, учитывая, что такие установки полностью полагаются на электричество, которое, разумеется, стоит недешево. По этой причине электрические лучистые системы можно считать роскошью комфорта, идеально подходящей для обогрева пола, но не дома.

СИСТЕМЫ ГИДРОННОГО ИЗЛУЧЕНИЯ

Другой тип — жидкостное лучистое тепло — работает совершенно по-другому. Путем циркуляции воды, нагретой котлом, по трубам под полом, гидронные системы обеспечивают экономичное отопление для всего дома и предлагают качественно иные возможности, чем принудительный воздух.В то время как системы с принудительной подачей воздуха нагревают непостоянно и неполно, жидкостное лучистое тепло обеспечивает всеобъемлющее тепло и обеспечивает постоянную температуру от одной стены к другой и от одной комнаты к другой. В конечном счете, электрическое лучистое тепло успешно используется в качестве дополнения, но гидронные системы конкурируют с традиционными системами для всего дома и превосходят их.

Фото: warmboard.com

Установка

Обычно электрические излучающие системы включают в себя три компонента — нагревательные кабели (часто вплетенные в пластмассовые маты), датчик температуры и термостат.Прокладка кабеля может быть делом своими руками, так как это в основном вопрос использования тонкого набора для крепления кабелей на черновом полу. Точно так же электромонтажные работы не требуют ничего, кроме базовых знаний, но лучше нанять электрика, если вы действительно не знаете, что делаете. В общем, если вы все равно планировали уложить новый пол, возможно, как часть реконструкции комнаты, то включение электрического излучающего мата, вероятно, лишь незначительно добавит к общему бюджету проекта.

Гидравлические системы, напротив, включают бойлер, насос и топливопроводы, а также панели, которые проходят под полом.Другими словами, гидронные системы значительно сложнее. По этой причине технические специалисты HVAC должны быть вовлечены с самого начала планирования до окончательной установки. Тем не менее производители активно работают над тем, чтобы сделать гидравлические системы более доступными. Например, Warmboard теперь предлагает линейку излучающих панелей, специально разработанных для модернизации. Эти более тонкие панели, имеющие толщину менее дюйма, облегчают установку в пределах любой существующей жилой конструкции.

Фото: warmboard.com

Энергоэффективность

Электрические излучающие системы обычно работают по таймеру. В противном случае они работают через термостат, который заставляет их активироваться всякий раз, когда температура пола достигает или опускается ниже определенного предварительно установленного минимума. В ограниченных приложениях электрические системы, как правило, не увеличивают счета за электроэнергию. Но если бы электрическая система была установлена ​​по всему дому и использовалась в качестве основного источника тепла, это стоило бы целого состояния.Другими словами, электрические излучающие системы доступны по цене, пока они используются по назначению, в качестве средства обогрева пола, который в противном случае был бы неприятно холодным.

Гидравлические излучающие системы могут не только обогревать весь дом, но и делать это как минимум на 25 процентов эффективнее, чем приточный воздух. Такая эффективность во многом объясняется тем, что лучистое тепло не требует наличия воздуховодов. Общеизвестно, что воздуховоды с принудительной подачей воздуха подвержены утечкам, часто при транспортировке теряют достаточно тепла, что снижает общую эффективность системы на 50 процентов.Поскольку это бесканальное, лучистое тепло максимизирует экономию домовладельцев, сводя к минимуму, если не полностью устраняя, потери тепла.

Фото: warmboard.com

Рабочие характеристики

Электрическое или водяное излучение обладает рядом неоспоримых преимуществ. Во-первых, в резком контрасте с ревом системы принудительной подачи воздуха, подобным реактивному двигателю, излучаемое тепло работает бесшумно. Кроме того, без вентиляционных отверстий в комнате или громоздких воздуховодов, занимающих много места, он остается в стороне, невидимым и никогда не мешает вашей схеме украшения.Наконец, что, пожалуй, лучше всего, лучистое тепло не влияет на качество воздуха в помещении. В то время как воздуховоды с принудительной подачей воздуха собирают и затем распределяют пыль по всему дому при включении системы, поскольку излучаемое тепло является бесконтактным, оно также практически не содержит пыли, что делает его особенно привлекательным для тех, кто страдает аллергией, астмой или просто стремится поддерживать здоровье. дом.

Несмотря на то, что у них много общего, электронные и водные излучающие системы так же различны, как яблоки и апельсины.Электрическое лучистое тепло может быть долгожданным дополнением к комнате, в которой основная система отопления (например, принудительная вентиляция) не может поддерживать комфорт. С другой стороны, водное лучистое тепло не только соответствует характеристикам традиционных систем для всего дома, но и превосходит их. Эта технология уже прижилась в Европе и Азии, и хотя она еще не получила широкого распространения в Соединенных Штатах, с каждым годом она становится все более популярной. Причина проста: системы водяного лучистого отопления сочетают в себе высокую эффективность и непревзойденный комфорт.

Найдите проверенных местных профессионалов для любого домашнего проекта

+

Строительные инспекторы и вопросы кодекса | | Теплый пол своими руками

Соблюдение строительных норм и правил — важный этап любого крупного строительного проекта (под «крупным» понимается практически все, что выходит за рамки строительства песочницы на заднем дворе). В результате установщик излучения, будь то домовладелец или профессиональный подрядчик, должен понимать применимые строительные нормы и правила и работать с местными строительными инспекторами для соответствующей установки системы.

Проработав много лет в сфере отопления и водопровода, мы пришли к выводу, что большинство строительных инспекторов — хорошо информированные и разумные люди. Многие установили лучистое отопление в своих домах и понимают его принцип работы и многие преимущества.

Однако отрасль постоянно меняется. Вводятся новые источники тепла. На рынок выходят новые элементы управления, клапаны и способы настройки систем. И, конечно же, излучающие трубки бывают самых разных диаметров, толщин стенок и типов материалов.В среднем за год инспектор по строительству может увидеть сшитый полиэтилен (PEX), несшитый, так называемый «натуральный» полиэтилен, резиновые трубы, медные трубы или полибутилен, используемые в системах лучистого отопления.

Самыми лучшими и наиболее часто используемыми трубками, конечно же, являются PEX. Но даже в категории PEX разнообразие устрашает. Есть PEX, обработанный электронно-лучевым методом, силановым методом или пероксидным методом. Есть PEX с алюминиевым покрытием, PEX с пластиковым покрытием для защиты от диффузии кислорода, PEX оранжевого, синего, серебряного или красного цвета для защиты от повреждений ультрафиолетовыми лучами.И если вы не достаточно запутались, вы можете купить PEX в натуральном, неокрашенном, молочно-белом состоянии.

Сочувствую строительному инспектору, который видит разные трубы на каждой работе.

К счастью, БОЛЬШАЯ часть трубок, с которыми сталкивается инспектор, является высококачественной, прочной и разработана специально для лучистого отопления. Иногда плохо информированный домовладелец пытается использовать черную водопроводную линию или садовый шланг в излучающей системе, и поэтому инспектор использует руководящие принципы кодекса, чтобы удостовериться, что трубы спроектированы в соответствии с проектными спецификациями конкретной излучающей системы.

Однако иногда возникают проблемы, когда инспектор, подавленный разнообразием возможностей, требует спецификации кода, которая применяется к БОЛЬШИНСТВУ PEX на рынке, но исключает другие очень стоящие, передовые и хорошо спроектированные варианты PEX, не пока что часть кода.

Мы делаем это различие, потому что один из продуктов, продаваемых Radiant Floor Company, а также другими уважаемыми компаниями, производящими лучистое отопление, представляет собой превосходную разновидность PEX, которая действительно выходит за рамки «стандартных» спецификаций кода для PEX (180 градусов при 100 ° C). фунтов на квадратный дюйм).

Это изменение дизайна было сделано намеренно и в сотрудничестве с одним из крупнейших и наиболее уважаемых производителей PEX в стране. Но, как упоминалось выше, его конструктивные параметры отличаются от параметров «традиционного» PEX, поскольку он отражает продолжающуюся эволюцию в отрасли лучистого отопления.

Почему такая эволюция была желательной? Одним словом: гибкость.

Мы разработали 7/8 ″ Durapoly XL PEX с более тонкими стенками, чтобы сделать его достаточно гибким, чтобы проходить через балки пола.Эквивалентный «стандартный» PEX (то есть 1 ″ PEX) слишком жесткий, чтобы его можно было сгибать в таком тесном пространстве. В результате до появления 7/8 ″ PEX только «стандартный ½ ″ PEX мог изгибаться в полости балки. Но поскольку небольшой объем жидкости в ½ ”PEX приводит к довольно низкому выходу БТЕ, для обогрева большинства зон необходимы ДВА прохода по ½” трубы на секцию балок. Это означает множество трубок, множество теплораспределительных пластин, которые удерживают его, и множество соединений для многих цепей … короче говоря, гораздо больше затрат и труда, чем установка той же самой работы с использованием трубок, таких как 7/8 ″ Durapoly XL PEX.И поэтому мы его разработали.

Итак, вы можете спросить, работают ли трубки с более тонкими стенками, такие как 7/8 ″ PEX, иначе, чем стандартные PEX?

Короткий ответ — да. Он имеет более высокую тепловую мощность, потому что более тонкая стенка означает меньшее сопротивление тепловому потоку. Достаточно ли существенная разница, чтобы иметь значение в реальном мире? Что ж, больше тепла — больше тепла. Но главное преимущество PEX 7/8 ″ в его гибкости. И, конечно же, это существенное преимущество. Как упоминалось выше, такую ​​же работу по нагреву можно выполнить с половиной трубки.

Конечно, PEX с более тонкими стенками 7/8 ″ имеет более низкие номинальные значения давления и температуры, чем, скажем, сопоставимый по размеру, с более толстыми стенками, который невозможно согнуть, 1 ″ «стандартный» PEX. Но, к счастью, это не имеет значения.

Почему? Потому что рейтинг 180 градусов, 100 фунтов на квадратный дюйм «стандартного» PEX абсурдно превосходит конструкцию системы лучистого отопления. Нелепо использовать воду с углом 180 градусов в излучающей системе, которая наиболее эффективно работает при 120 градусах. Помните, что в радиаторах плинтуса используется котловая вода с углом наклона 180 градусов, потому что плинтус из оребренных труб нагревает ВОЗДУХ.Лучистые системы обогревают МАССУ пола. Вместо полос супер горячих плинтусов, установленных вдоль стены, источником тепла становится весь пол. В результате в излучающих трубах используются значительно более низкие температуры.

А более низкое номинальное давление 7/8 ″ PEX?

Лучшим ответом был бы другой вопрос: зачем кому-то нагнетать давление в ЛЮБОЙ системе отопления до 100 фунтов на квадратный дюйм? Радиаторы основной платы обычно работают около 15 фунтов на квадратный дюйм. То же самое и с «закрытыми» излучающими системами.«Открытая» излучающая система работает при давлении бытовой воды, то есть около 50 фунтов на квадратный дюйм. Представьте, что вы принимаете душ с ДВАЖДЫМ давлением. Ощущение было бы похоже на стояние под пескоструйным аппаратом.

Кроме того, все рейтинги трубок из полиэтиленгликоля не более чем «эталоны». Контрольная точка — это контрольная точка, которая изменяется в зависимости от давления и температуры. Другими словами, номинальные значения давления и температуры на любой трубке изменяются вверх или вниз в зависимости от того, какая температура и давление используются.Такие трубки, как 7/8 ″ Durapoly XL PEX, проходят «эталонный тест» при 120 градусах при 100 фунтах на кв. Если вы поднимете температуру до 180 градусов, номинальное давление упадет до 60 фунтов на квадратный дюйм.

Таким образом, даже несмотря на то, что эталонный рейтинг является относительным, он важен, потому что производитель трубки удостоверяет, что трубка может подвергаться эталонному давлению и температуре (в данном случае 120 градусов при 100 фунт / кв. Дюйм) в течение ПЯТЬДЕСЯТ ЛЕТ НЕПРЕРЫВНО любое ухудшение его работоспособности.

Излишне говорить, что ОБЫЧНАЯ излучающая система работает при 120 градусах при примерно 50 фунтах на квадратный дюйм.НКТ, эксплуатируемые при более низком (то есть нормальном) давлении и температуре, прослужат значительно дольше 50 лет.

Из приведенного выше объяснения должно быть очевидно, что гибкий, удобный для пользователя PEX с более тонкими стенками, такой как 7/8 ″ Durapoly XL, не только подходит для большинства излучающих материалов, но и является предпочтительным. Исключением может быть зона с очень короткими плотными балками или здание необычной формы с компоновкой балок, которая постоянно меняет направление. В этих случаях PEX меньшего диаметра ½ дюйма обеспечит даже большую гибкость, чем 7/8 ″ PEX, и его следует использовать.Конечно, вам придется использовать в два раза больше трубок диаметром ½ дюйма. Но тут ничего не поделаешь.

Итак, как лучше всего работать с инспектором по строительству, который настаивает на применении «стандартных» рекомендаций кода PEX к «нестандартным» PEX, таким как 7/8 ″ Durapoly XL?

Следующий отрывок из Международного механического кодекса может быть полезным первым шагом:

105.1 Альтернативные материалы, методы, оборудование и приспособления.

Положения этого кодекса не предназначены для предотвращения установки какого-либо материала или запрета любого метода строительства, специально не предписанного этим кодексом, при условии, что любая такая альтернатива была одобрена.Альтернативный материал или метод конструкции должны быть одобрены, если должностное лицо кодекса сочтет, что предложенный дизайн является удовлетворительным и соответствует намерению положений настоящего кодекса, и что материал, метод или работа Предлагаемый продукт, по назначению, по крайней мере эквивалентен тому, что предписано в этом кодексе, по качеству, прочности, эффективности, огнестойкости, долговечности и безопасности (выделено нами).

Часто строительный инспектор имеет большую свободу в принятии решения об утверждении разрешения или об отказе в нем.Эта функция встроена в Строительные нормы и правила, чтобы позволить инспекторам проявлять свой разум и здравый смысл и не позволять им становиться просто «штампами», подчиняющимися общему набору правил. Коды — это хорошо продуманные инструкции. Внимательный инспектор посещает рабочее место, оценивает ситуацию, изучает факты, оценивает материалы, о которых идет речь, и выносит правила в соответствии со своим осознанным мнением.

Никто в строительной отрасли не ожидает, что каждый строительный инспектор будет хорошо знаком с каждым мельчайшим развитием отрасли.Если инспектор никогда не видел и не оценивал, например, 7/8 ″ PEX, задача домовладельца — предоставить ему документацию от производителя трубок с описанием характеристик давления и температуры PEX ( см. Загружаемый PDF-файл ниже ).

PEX 7/8 ″ от компании Radiant Floor Company спроектирован как часть «спроектированной» излучающей системы. Другими словами, наши системы работают в соответствии с рекомендациями по температуре и давлению для трубок из полиэтиленгликоля 7/8 дюймов и не предназначены для работы в условиях крайних верхних предельных параметров «стандартного» полиэтилена.В этом отношении даже стандартный PEX не должен работать с параметрами верхнего предела, потому что, как указано выше, эти стандарты абсурдны и неэффективны.

Кроме того, домовладелец должен побудить инспектора выполнить «тест на месте» на 7/8 ″ PEX. Обычно это включает повышение давления в трубке до 100 фунтов на квадратный дюйм или выше в течение установленного периода времени (обычно от 30 минут до 3 часов). Это должно убедить любого разумного инспектора в том, что 7/8 ″ PEX абсолютно не подвержен опасности взрыва, взрыва, как никелевый шар, или какой-либо иной деформации.Если вашему инспектору требуется испытание давлением для установки балки перекрытия, компания Radiant Floor Company предлагает простой в установке и недорогой комплект для испытания давлением. Для установки на плите испытательный комплект уже встроен в коллектор плиты.

В качестве примечания: представители компании Radiant Floor присутствовали на демонстрации, проведенной в лабораторном испытательном центре. Для этого теста наш 7/8 ″ PEX длиной 2 фута был погружен в ванну с водой с температурой 198 градусов, а затем создавался повышающимся давлением до тех пор, пока он не взорвался на при 215 фунтов на квадратный дюйм! Каждая партия трубок подвергается этой и другим строгим оценкам.

Строительные департаменты большинства штатов признают разницу между трубками из полиэтиленгликоля, специально разработанными для лучистого отопления (7/8 ″ из ​​полиэтиленгликоля), и трубками, купленными в местном хозяйственном магазине и предназначенными только для подачи холодной воды (черный поли, садовый шланг). Практически в каждом случае инспектор признает ценность, эффективность и высокое качество 7/8 ″ PEX и, как следствие, выдаст разрешение.

Письмо, подтверждающее номинальные значения давления и температуры

Письмо, подтверждающее рейтинг пригодности Underwriters Laboratories

Эксперимент с лучистым теплом (при очень низком бюджете)

Проект реконструкции дома идет успешно.Мы закончили все обрамление, и более высокие потолки и более открытая планировка намекают на уровень удивительности, который удивляет даже меня. Фотография только сегодня утром:

Вот новая гостиная и кухня за углом сзади. Высота старого потолка была ниже этой стальной балки. Еще 2 гигантских оконных проема еще впереди за фанерными квадратами.

Хотя я разрушил и перестроил довольно много домов для других людей, это первый из них, который мне посчастливилось построить практически с нуля для своей семьи, поэтому я рассматриваю это как своего рода научный эксперимент.Я хочу встроить в него изящные функции энергосбережения, но они должны быть рентабельными и по возможности отечественными.

Любой пожилой богатый парень может нанять ведущего архитектора и строителя бутиков, чтобы он стал последним суперхаусом LEED-Platinum, который будет выставлен на обозрение в журнале Dwell… по цене 1000 долларов за квадратный фут. Но с дешевой энергией и квалифицированной рабочей силой и дорогими высококачественными материалами для дома требуется больше размышлений и экспериментов, чтобы одновременно сэкономить энергию и деньги. И один из этих экспериментальных проектов — построить мою собственную систему лучистого теплого пола.

Если вы никогда не слышали об этом, вы захотите настроиться. В настоящее время доминирующим методом отопления в США является печь с принудительной подачей воздуха — большая коробка в вашем подвале, которая выдувает воздух (и пыль) через огромную сеть громоздкие воздушные трубы, чтобы он мог попасть во все части вашего дома через вентиляционные отверстия в полу. Это работает, но не изящно: они шумят, тратят удивительно много внутреннего пространства на воздуховоды и желоба, и их сложно установить или обновить.

Когда моя небольшая строительная компания несколько лет назад строила несколько домов с нуля, архитектор настоятельно рекомендовал нам использовать водное (лучистое) тепло вместо принудительного воздушного.«Это огромная разница, — сказал он, — чтобы это безмолвное тепло излучалось через пол вместо того, чтобы просто дуть горячим воздухом».

К сожалению, когда я получил расценки от некоторых сантехников на этот тип отопительной системы, стоимость была астрономической: 35 000 долларов или больше, в то время как полная обычная система отопления была установлена ​​всего за 10 000 долларов. Поскольку эти дома строились для продажи с ограниченным бюджетом, чтобы конкурировать с другими домами в ценовом диапазоне с принудительной подачей воздуха, я неохотно решил пропустить роскошный вариант.Кроме того, пассивная солнечная конструкция в нашей архитектуре гарантирует, что печь в любом случае будет использоваться лишь незначительно.

Теперь картина изменилась. Я научился делать водопровод самостоятельно, и новые технологии снизились в цене, что сделало лучистое тепло гораздо более доступным. После нескольких долгих ночей исследований и онлайн-обучающих видео я купил все необходимые детали, и мы собираемся вставить эту присоску.

Что такое водяной лучистое отопление?

Вы когда-нибудь проходили мимо большого кирпичного здания после захода солнца и ощущали тепло всем телом, даже не касаясь стены? Как насчет ощущения тепла от раскаленной кровати из костровых углей, даже когда вы сидите на некотором расстоянии? Это лучистое тепло в действии: теплая поверхность излучает инфракрасный свет (также известный как тепло), который непосредственно согревает вашу кожу.С горячим костром в тихую горную ночь вы можете почувствовать себя полностью теплым, даже когда температура воздуха вокруг вас ниже нуля.

Эта же концепция хорошо применима к обогреву дома с помощью водяного лучистого тепла: теплая вода циркулирует по трубкам под вашим полом, заставляя пол нагреваться и излучать тепло со всех сторон. Нет воздуховодов и пыли, а система работает бесшумно. А поскольку система нагревает вашу кожу непосредственно в то же время, когда нагревает воздух в вашем доме, вы чувствуете себя теплее при более низких настройках температуры, что позволяет поддерживать прохладу в доме, экономя энергию.Но лучше всего то, что у вас постоянно теплые ноги , куда бы вы ни пошли в своем доме.

Так как же построить одну из этих систем? Короче говоря, вам нужно что-то для нагрева воды (иногда называемое бойлером), сеть трубок под вашим полом и насос для циркуляции этой воды по всем этим трубам:

Хотя концепция проста, мое резюме упускает много деталей. Когда вы смотрите на типичную «котельную» в роскошном доме, там есть всевозможные клапаны и датчики, а также километры тщательно спаянной меди от сантехника за 35 000 долларов.Я имею в виду, черт, тебе кажется, что это легкий проект «сделай сам»?

Я тоже. Вот почему в прошлом я всегда использовал печи с принудительной подачей воздуха.

Вдобавок к этому, водяное отопление — это искусство и наука сами по себе, включая такие вещи, как Δ T, галлонов в минуту, БТЕ / час и расчет R-значения. Если вы сможете пройти через все это, вы столкнетесь с котлами, которые начинаются с по цене 2000 долларов, сложный набор деталей, который никто, кроме экспертов, действительно не понимает (в Home Depot вы не получите совета по созданию одной из этих систем. ) и всевозможные другие препятствия.

Однако, покопавшись во всем этом завале, я нашел несколько упрощений, которые значительно снизили стоимость и сложность лучистого тепла, сделав его самостоятельным проектом для среднего практичного усатика. Уловки, которые я использую для своей системы:

1. Использование компонентов, безопасных для питьевой воды, позволяет создать систему «разомкнутого цикла», которая требует меньшего количества клапанов и позволяет использовать элемент 2:
2. Использование одного водонагревателя без резервуара как для горячего водоснабжения, так и для отопления дома снижает стоимость котла на 2000–4000 долларов.Я выбрал это чрезвычайно эффективное устройство Rheem Tankless, которое стоит всего около 1200 долларов.
3. Одиночный циркуляционный насос с регулируемой скоростью исключает большую часть расчетов потерь и размеров контура, измеряя температуру воды и автоматически регулируя ее скорость (это также экономит энергию).
4. Использование предварительно изготовленного коллектора от Rifeng позволяет легко управлять и регулировать несколько зон, без необходимости когда-либо возиться с трубкой после ее установки.
5. И, конечно же, все сделано в PEX, чтобы исключить стоимость, медленную установку и тепловые потери котельной медных труб.

Отказ от ответственности: Как и во всех моих экспериментах, да и вообще во всем моем образе жизни, здесь есть некоторые недоказанные вещи. Я использую себя в качестве подопытного кролика, и здесь могут быть методы проб и ошибок и даже риск. Наслаждайтесь и учитесь, но не погружайтесь как новичок, просто чтобы слепо следовать за мной (еще одним новичком)!

В общем, система, к которой я пришел, относительно проста, и я нарисовал ее для вас на этой картинке:

Предлагаемая мной система лучистого обогрева (щелкните, чтобы увеличить)

Пока что это работа.Я уже запустил это с помощью дизайнера системы, получил его одобрительный кивок и выполнил часть установки, так что я уверен, что мы сможем заставить это работать. Но, безусловно, есть улучшения.

Самое замечательное в этом блоге то, что сейчас многие читают (включая профессиональных сантехников), которые уже сделали это, поэтому, если у вас есть какие-либо предложения о том, как улучшить или упростить его, мы будем очень признательны, и я буду обновлять статью по мере поступления новой информации.Я также опубликую второй пост, когда все будет сделано, чтобы показать несколько выполняемых шагов и готовые изображения.

Читатель поправок на данный момент:

• Добавьте расширительный бачок перед насосом, а не после него, как показано сейчас
• Остерегайтесь роста бактерий Legionella в такой системе с открытым контуром. Хотя эти бактерии редки, они опасны. Точно такой же риск существует, если у вас есть водонагреватель резервуарного типа и температура воды составляет около 120F.Решение: убедитесь, что мое устройство без резервуара горячее (легионелла умирает при температуре выше 122 ° F, то есть, возможно, 130 или выше), чтобы уничтожить бактерии. Кроме того, слейте воду из нагревательных контуров в межсезонье, чтобы вода не застаивалась в течение нескольких месяцев.
• ИЛИ, создайте двухконтурную систему с теплообменником между двумя контурами, чтобы отопительная вода никогда не соприкасалась с горячей водопроводной водой. Для этого необходим кислородный барьер PEX и воздухоотделитель. Вы также можете купить безрезервуарные водонагреватели с двумя независимыми контурами: один для отопления, другой для питьевой воды.
• Добавьте обратный клапан на обратную линию 3/4 ″, чтобы холодная вода не могла проникнуть обратно в коллектор вместо того, чтобы идти в Рим (я предполагаю, что это могло произойти, когда насос выключен).
• На самом деле, добавляйте обратный клапан на в каждую петлю , просто чтобы убедиться, что нет никаких неожиданностей потока и вода течет в нужном вам направлении. В противном случае холодная вода может неожиданно пролиться через петли.
• На многие безрезервуарные обогреватели (включая Rheem, который я рекомендую выше) не распространяется гарантия на использование в системах отопления.Для меня это нормально, поскольку я считаю, что в любом случае гарантии бесполезны. Но стоит отметить.
• Дальнейшая критика этого эксперимента появилась здесь, на форуме полезного сайта heatinghelp.com. Хотя эта ветка почти убедила меня в том, что я идиот, дело в том, что подобное обсуждение формируется где-то в Интернете по поводу каждой статьи , которая когда-либо появлялась в этом блоге . Многие сантехники проводят дни, проклиная этот сайт только потому, что я рекомендую, например, сделать некоторые из них самостоятельно с помощью PEX.Проблема в том, что мои товарищи-торговцы склонны использовать анекдоты, а не статистику, чтобы принимать решения по безопасности. Эксперимент будет продолжаться, но я постараюсь провести несколько тестов с моим другом, который работает в городской лаборатории по очистке / анализу питьевой воды.

А как насчет охлаждения?

Каждый дом должен быть спроектирован с учетом своего климата. Здесь, в Колорадо, яркое солнце почти каждый день, но ночи намного прохладнее из-за того, что мы возвышаемся на высоте 5000 футов над уровнем моря.Таким образом, в доме есть множество окон, выходящих на юг, для улавливания тепла и большего количества тепловой массы, чтобы сгладить дневные и ночные колебания температуры.

Летом эта картина переворачивается: Земля наклоняется так, что солнце находится почти над головой (а большие навесы, которые я построил на доме, затемняют окна от остальной части дома). Вы держите окна закрытыми в течение 90F дней, и интерьер остается прохладным. Летними ночами температура опускается ниже 60 ° F, поэтому вы включаете большой вентилятор, выдувающий дневную жару, чтобы все остудить и начать цикл заново.

Я считаю, что эта стратегия (наряду с отказом от Giant A / C Wussy) позволяет нам жить счастливо, не включая кондиционер в Колорадо. Но всегда есть запасной вариант: в большинстве современных домов без воздуховодов для охлаждения используется бесканальная мини-сплит-система кондиционирования воздуха. Они могут быть более эффективными, чем центральные системы кондиционирования, потому что вы охлаждаете только те помещения, где накапливается тепло. Я добавлю такую ​​систему, если это необходимо, но мы обязательно сначала протестируем лето без кондиционера, так как место, вероятно, будет даже более комфортным, чем наш нынешний дом, даже без охлаждения.

В качестве последней шпаргалки — моя тележка для покупок от PexSupply, моего любимого поставщика сантехники. В моей тележке для покупок есть несколько дополнительных вещей для постройки ванных комнат, но в целом это полная система для дома площадью 1500 квадратных футов: около 1100 долларов, с бесплатной доставкой и без налога с продаж. Добавьте водонагреватель, и вы получите полную систему отопления и горячего водоснабжения, которая стоит меньше, чем одна низкоэффективная печь.

Повышение эффективности этой системы: Я также купил у Amazon две коробки с алюминиевыми теплоотражающими пластинами, которые должны немного улучшить теплопередачу и эффективность.Стоимость составила 2,45 доллара за 4-футовую пластину (245 долларов за каждую коробку из 100 штук).

Обновление

: после создания системы с ними, я считаю, что это было очень полезно, поскольку оно делает установку быстрее и чище, а улучшение теплопередачи — стоящая цель с деревянными полами — хотя они работают хорошо, вам нужно все тепло, которое вы можете получить. .

Обновление: год спустя

Эта система теперь запущена и работает, и вы можете прочитать результаты в статье об обновлении здесь:

Эксперимент с лучистым теплом — сработало ли оно?

Лучистое отопление под паркетом

Приближается зима, она будет долгой и холодной… Надо думать, как сделать ее уютной и теплой, пока мы запускаем одну из систем, которые уже установили в своем помещении.Дискуссии о лучшей, самой чистой, самой здоровой и самой экономической системе обычно идут на убыль, и мнения расходятся. В этом тексте мы рассмотрим лучистое отопление, а точнее паркет над полом с подогревом.

Из-за гигроскопичности древесины и нестабильности ее размеров, а также из-за перепадов относительной влажности и температуры воздуха сложилось мнение, что установка паркета над системой водяного отопления очень рискованна.Также существует возможность высыхания древесины и появления трещин. Но так ли это на самом деле? Несколько десятилетий практики и хороший опыт, а также детальные исследования по этой теме говорят о другом. Разумеется, только при условии выполнения всех технических требований по установке и запуску системы и подбора правильного паркета.

Предшественник теплых полов, гипокаустическое отопление, было известно еще в Древнем Риме, по свидетельству Витрувия в его знаменитом труде «Об архитектуре».Вещественные доказательства присутствуют по всей Европе. В системе Hypocaust использовалась простая печь, в которой топили дрова или древесный уголь. Он располагался под полом и в нем не было дымохода, но дым отводился через специальную закрытую систему через стены и полы, которые поднимались по невысокой лестнице. После более длительного периода обжига лестница и пол нагревались, а затем стрельба прекращалась.

Отапливаемые каналы наполняются снаружи свежим воздухом, который нагревается и впускается в помещения через специальные зазоры.Эта система была распространена и имела разное применение — отапливались разные комнаты и особенно знаменитые римские ванные комнаты. К сожалению, с распадом Римской империи эта система исчезла, а ванные комнаты были редкостью в Европе в последующие столетия. Так же как и культура гигиены тела. (Традиция была продолжена известными турецкими ванными комнатами — хаммамами.)

Однако в 1970-х годах лучистое отопление снова получило развитие, и оно приходит к нам в той форме, которую мы знаем сегодня.Его ключевое преимущество заключается в том, что для большой обогреваемой поверхности требуется низкая рабочая температура, при которой достигается энергоэффективность, а распределение тепла сбалансировано по сравнению с классическим центральным отоплением. И с эстетической точки зрения это не влияет на внешний вид интерьера и очищает стены рядом с окнами, которые обычно предназначены для радиаторов или других обогревателей.

Тогда стены свободны для мебели, либо можно разместить большие стеклянные панели.
Наибольшие возражения против теплых полов — повышенная вероятность образования пыли и аллергии, а также особая инертность ног, возникающая из-за инверсии тепла (человеческое тело привыкло к ситуации, когда верхняя часть тела теплее , а лучистое отопление дает обратный случай).

Система лучистого или теплого пола

На полы с подогревом кладут керамическую плитку или различные виды камня, но практика показала, что на полы с подогревом можно укладывать деревянные полы или многослойный паркет.

Из-за своей специфической конструкции лучше всего подходит двухслойный паркет с меньшей толщиной (от 9 до 13 мм), чтобы снизить термостойкость и повысить теплопроводность.
Также можно использовать трехслойный паркет с исключительной устойчивостью. Массивный паркет не рекомендуется укладывать на теплый пол из-за опасности деформации . Дуб и более темные породы дерева, а также толстая древесина и термически обработанная древесина были хорошим выбором. С другой стороны, следует избегать бук, вишня, ясень, канадский клен, ятоба и, согласно некоторым исследованиям, все виды древесины, произрастающие в Южном полушарии.

Специальные схемы, такие как «рыбья кость» или размещение в форме квадрата , повышают устойчивость древесины и уменьшают возможность зазоров между частями по отношению к параллельной части.Выбор дерева также влияет на устойчивость теплого пола. Паркет с более тихой радиальной текстурой (так называемое «завивание») рекомендуется по сравнению с паркетом с тангенциальной текстурой («флейдер»), поскольку удушение древесины вдвое меньше.
Когда дело доходит до окончательной обработки поверхности, преимущество отдается скорее покрытым маслом и вощеным поверхностям, чем лакированным, из-за возможности налипания вдоль боковых соединений.

Важно обратить внимание на то, что температура, измеряемая на поверхности паркета, не должна превышать 25 ° C, а относительная влажность воздуха должна поддерживаться в пределах от 50 до 65% (рекомендуется более 60%), чтобы чтобы избежать появления щелей и трещин.Во время укладки важно приклеить твердую древесину по всей поверхности к основанию, используя постоянно эластичные клеи, которые не сделаны на водной основе.

Деревянный пол с подогревом нельзя накрывать коврами или ковриками , потому что под ними развивается более высокая температура поверхности, чем при открытом полу, что приводит к более быстрому высыханию древесины и появлению более крупных трещин.

Схема водяного теплого пола. Схема укладки и подключения водяного теплого пола

В этой статье мы поговорим о проекте водяного пола.Здесь будут даны ответы на вопросы о том, зачем это нужно и как правильно это реализовать. Также подробно расписана схема водяного теплого пола.

Особенности оформления

В одних случаях его наличие желательно, а в других — обязательно. Лучше, чтобы так и было, если теплый пол будет вспомогательной (то есть не базовой) системой. Также желательно сделать проект, когда он занимает небольшую площадь (до 20 кв. М.). Если этот пол является основной системой отопления (или вспомогательной), но влияет на большее пространство, то оформление схемы является обязательным условием.

О чем все это?

При установке системы такого пола в новостройке, а также в некоторых других случаях требуется официальный ввод в эксплуатацию. Если проект не скомпилирован, то можно получить отказ. Поэтому рекомендуется позаботиться о нем заранее. В противном случае, составлением проекта все равно придется заниматься, только уже «задним числом». Если речь идет об установке системы водяного теплого пола с привлечением профессиональных строителей, то лучше всего прибегнуть к оформлению договора.Он основан на проекте. Последнее является обязательной частью контракта.

Ценовая политика

При отсутствии проекта стоимость и сроки реализации В любом случае работы значительно увеличиваются. Дело в том, что в такой ситуации процесс монтажа или строительства будет неорганизованным. По подсчетам специалистов, покупка системы и ее установка требует до 60 евро за 1 кв. Км. м. Исходя из этого, дом, имеющий площадь теплых полов до 100 квадратных метров.м., придется потратить до 6 тыс. евро. Таким образом, установка системы и цена оборудования соизмеримы со стоимостью самой конструкции. В этом случае нужно начинать экономить. Это касается работ, оборудования и материалов. Уменьшить стоимость последнего возможно. Для этого требуется точный технический расчет. На его основе уже составлена ​​схема водяного теплого пола. За счет этого исключается необоснованное завышение мощности обогрева. К тому же гарантировано обеспечение комфортных условий в доме.Планировка водяного теплого пола позволяет учесть все важные детали, а также сэкономить на приобретении необходимого оборудования.

Особенности технического расчета

Как показывает практика, саму схему водного прогрева составляют редко. Для оформления требуются определенные знания. Кроме того, нужно иметь представление о свойствах разных материалов, принципе работы системы отопления, а также о нормах и правилах монтажа. Схема устройства теплых водяных полов обязательно должна содержать технический расчет.Его исполнение — ответственность дизайнера. Для того, чтобы произвести расчет тепла дома, необходимо предоставить специалистам следующую информацию:

1. Информация о помещениях PJO (указывается тип покрытия и места установки мебели).
2. Расположение отводов и подступенков внутри конструкции.
3. Информация о необходимой температуре в помещении.
4. Информация о материале наружных стен (здесь также указывается тип дверей и окон).
5. Расположение котла и его высота над полом.
6. Поэтажный план дома (указаны размеры наружных стен, дверей и окон).

Схема укладки теплых водяных полов выполняется на основании технического расчета.

Важная информация

Схема укладки теплых водяных полов включает множество элементов. Стоит обратить внимание на то, чтобы важные моменты не были упущены дизайнерами и были согласованы с хозяевами дома.

Разбивка помещения на поля

Процесс разделения на участки — очень важный момент. Если его проигнорировать, то, скорее всего, стяжка выйдет из строя. Это зависит от его температурного расширения. Разделение на поля происходит только для его компенсации. Количество получаемых площадей зависит от геометрии и площади помещения. В этом случае максимальная площадь генерируемого поля составляет не более 40 квадратных километров. м.

Компенсационные швы

Предусмотрены границами полей, которые получаются после разбивки помещения.Это делается для того, чтобы стяжка не потрескалась. На самом деле компенсационные швы представляют собой своеобразные зазоры. Их можно заполнить демпферной лентой, пенополиэтиленом или пенополистиролом. Чтобы провести прокладку трубы через компенсатор, ее помещают в защитный жесткий кожух. Последний представляет собой гофрированную трубу, длина которой до 500 мм. Необходимо обратить внимание на то, что через компенсационный шов может проходить только обратная или подающая линия контура.

Технология монтажа

Этот момент необходимо в обязательном порядке согласовать с проектировщиком.Выбор материалов, используемых для прокладки труб, будет зависеть от выбранного метода. В настоящее время наиболее распространены две технологии устройства теплого пола — «сухой» и «мокрый». Выбор верхнего отделочного покрытия зависит от необходимой температуры нагрева труб. Например, максимально разрешенные производителем параметры — 25 градусов. Указанной температуры теплого пола может быть недостаточно. В некоторых случаях требуется смена верхнего декоративного покрытия. Возможна установка настенной системы отопления.

Что должно произойти после завершения проектирования?

Предполагается, что в руках хозяина будет поэтажный план системы отопления. На нем должна быть четко указана информация обо всех компонентах системы:

1. Настройки автоматизации.
2. Размещение трубы (указаны длина и диаметр участков).
3. Информация о необходимой мощности для каждого помещения (напольное или радиаторное отопление).
4. Размещение и размеры радиаторов.
5. Полная схема укладки труб (указывается диаметр и длина каждого контура системы, температура теплоносителя, шаг устройства аналогичного теплого пола).

На чертеже должна быть представлена ​​полная схема водяного теплого пола. Также указывается толщина бетонной стяжки. Собственнику необходимо предоставить всю информацию об особенностях материалов и оборудования, с использованием которых будет установлен пол с водяным подогревом. Схема установки позволит избежать ошибок в процессе самой работы.

Необходимые инструменты и материалы

В соответствии с информацией, содержащейся в техническом плане и схеме подключения водяного теплого пола, необходимо подготовить перед началом работ:

1. Распределитель с расходомерами.
2. Коллекторный шкаф.
3. Пластификатор (добавлен в бетон, предназначен для заливки полов).
4. Крепления для труб.
5. Полный набор инструментов для деформационных швов.
6. Полосы из ЭПП или демпфирующей ленты.
7. Теплоизоляционный материал.
8. Специальные трубы, предназначенные для напольного отопления (должны быть кислородонепроницаемыми, устойчивыми к температуре и давлению).

В основной план также должен быть включен коллекторный контур для теплого водяного пола.

Дополнительные вопросы

На этапе проектирования необходимо знать следующее:

1. Варианты отделочных покрытий.
2. Варианты схем укладки труб.
3. Жидкости для системы.

В процессе установки будет слишком поздно определять это. Об этом лучше позаботиться заранее на начальном этапе проектирования.

Теплые полы водяные: схемы подключения

Разводка труб на основании возможна по-разному. В настоящее время используют два варианта: спираль и змейка. Любая другая схема устройства теплых водяных полов является вариацией одной из вышеперечисленных.

Змея

Этот стиль подходит для большинства помещений средней или небольшой площади.Следует отметить, что начальный отрезок трубы будет иметь самую высокую температуру. По этой причине кладку следует начинать со стороны стены, которая имеет наибольшие теплопотери. Эта область называется пограничной или краевой зоной. Здесь шаг штабелирования сокращается, чтобы можно было компенсировать тепловые потери. Чаще всего расстояние между трубами не превышает 300 мм. Дело в том, что на большем шаге может образоваться «температурная зебра». В краевой зоне расстояние сокращается до 200 мм.Допустимо, если он будет еще меньше. В этом случае важную роль играет минимальный радиус изгиба трубы. Змеиный контур отличается неравномерным распределением тепла. Чтобы от этого избавиться, необходимо сделать двойную укладку.

Спираль

Такая схема водяного теплого пола предполагает параллельное расположение участков подающего и обратного трубопроводов. За счет этого компенсируется снижение температуры. Спираль отлично подходит для помещений с большим расходом или большой площади.Такая схема подключения теплого водяного пола рекомендуется при шаге менее 200 мм. Причина кроется в ограничении минимального радиуса изгиба конструкции.

Особенности краевых зон

Необходимо помнить, что здесь шаг укладки петель уменьшается. Это сделано для компенсации потерь тепла. Таких зон всего два типа: отдельные и интегрированные. Последний входит в одну петлю. Его формирование происходит за счет уменьшения шага кладки у наружных стен.При этом в зоне стоянки необходимо увеличить дистанцию. Граничная область формируется с помощью отдельной петли. Если длина последнего больше 100 м, то для обогрева этого участка потребуется несколько подобных элементов. При наличии пограничной зоны этот вариант наиболее актуален. Это связано со значительными гидравлическими потерями в контуре, если длина контура превышает 100 м.

Информация об отделке Top Finish

Это очень важный участник теплопередачи во всем.напольные системы. Материал покрытия нужно выбирать очень тщательно. Следует обратить внимание на его термическое сопротивление. Рекомендуется использовать:

1. Ламинат.
2. Линолеум.
3. Доска деревянная (рекомендуемая толщина — до 15 мм; это связано с низкой теплопроводностью этого материала).
4. Паркет.
5. Плитка керамическая (рекомендуемая толщина — до 30 мм.).

Особенности паркета

В этом случае возникает большое количество вопросов.Дерево — гигроскопичный материал. В большинстве случаев покрытие немного снижает относительную влажность воздуха прямо над полом. Это связано с тем, что температура последнего повышается. Для относительной влажности непривычно «самовыравнивание». Если в определенной зоне происходит повышение температуры, то она обязательно снизится. Канадский клен нельзя использовать для полов с подогревом. Это касается и бука. При изменении относительной влажности геометрические размеры этих пород древесины сильно «прыгают».Все остальное можно использовать в системах водяного теплого пола. Рекомендуемая температура воздуха при укладке деревянного покрытия +20 градусов. В этом случае относительная влажность воздуха должна быть в следующем диапазоне: 30% -60%. Использование любого типа покрытия подразумевает обязательное ограничение температуры, которая подводится к системе теплоносителя. Как правило, все рекомендации есть в прилагаемой инструкции производителя. Схема водяного теплого пола с терморегулятором предполагает установку оборудования для поддержания постоянной температуры в системе.

Информация о жидкостях

В систему водяного теплого пола можно заливать дистиллированную или обычную воду, а также антифриз. Последний лучше всего использовать при неравномерном обогреве помещения в холодные периоды. Это следует заранее отразить в конструкции системы.

Где лучше всего использовать?

Как правило, в частном доме используется контур теплой воды. При установке системы на ограниченных площадях помещения (спальня, кухня, ванная) проще всего использовать электрическую вариацию.Это связано с тем, что на небольшом пространстве сложнее расположить трубы, чем кабель. В том случае, если такая система отопления станет основной, лучше всего использовать водный тип конструкции. Следует отметить, что в многоэтажном доме с централизованным отоплением запрещено использовать пол с водяным подогревом. Схема системы из отдельного контура должна быть согласована с соответствующими органами.

Многослойное строительство

Схема устройства теплых водяных полов примерно следующая:

1. Теплоизоляция (используется EPPS или пенополистирол).
2. Гидроизоляционное покрытие или оклейка.
3. Основная плита.

дополнительная информация

В конкретном случае требуется расчет толщины теплоизоляции, которая будет иметь пол с водяным подогревом. Схема должна содержать эту информацию. Что касается рулонной изоляции, имеющей алюминиевую поверхность, то рекомендуется использовать вариации с содержанием лавсана. Благодаря ему не произойдет взаимодействия бетонной стяжки и алюминия. Также стоит отметить, что трубы можно укладывать прямо на пенополистирол или пенополистирол.Таким образом, промежуточный слой пропускается. Следует обратить внимание на трубы водяного теплого пола и бетонную стяжку с добавлением пластификатора. Предполагает наличие армированной сетки с ячейками. Рекомендуемый диаметр проволоки до 4 мм. Толщина стяжки аналогичного пола (с учетом наличия труб) до 10 см. Есть определенные рекомендации по использованию пластификатора. Считается, что если добавить ее в состав стяжки, можно сделать так, чтобы ее толщина была 3 см, при этом ее армирование необязательно.Это мнение не соответствует действительности. Использование пластификатора не отменяет необходимости в армирующей стяжке. При этом его минимальная толщина должна достигать 5 см. В случае использования пластификатора его вводят в смесь в строгом соответствии с прилагаемой инструкцией. Его чрезмерное количество приведет к «выгоранию» системы. Таким образом, могут появиться трещины. Арматурная сетка обязательно должна располагаться над трубами. Это равномерно распределит рабочую нагрузку. В наши дни часто можно встретить рекомендации, что якобы сетку можно расположить прямо над трубами.Однако в этом случае выполнение его конструктивной роли невозможно. Дело в том, что крепить трубы к сетке удобно. Делается это с помощью пластиковых зажимов. Итак, можно сделать вывод, что наличие сетки под трубами не отменяет необходимости ее расположения непосредственно над ними. Что касается финишного покрытия пола, то в этом материале обязательно отмечается возможность его использования в устройстве теплого пола.
