Водоснабжение частного дома своими руками

Многие владельцы земельных участков путаются, и как результат – находят неправильные советы и материалы. Это происходит из-за смешивания схожих понятий, таких как частный дом и дача. На самом деле, строения абсолютно разного назначения:

дача – летний дом или временное строение, не многоэтажное, не имеет особых внутренних коммуникаций и сложной системы отопления и водопровода, не предназначено для постоянного проживания. Зачастую для подачи воды в помещение используется простая подача воды погружным насосом и поверхностным шланговым соединением;
частный дом – жилище постоянное, может находиться в селе, за городом или коттеджном микрорайоне. Здание может иметь от одного до четырех этажей с подвальным помещением, каждое из которых необходимо обеспечить водой и отоплением. Поэтому система водопровода будет намного сложнее, а обычная схема водоснабжения частного дома из колодца не подойдет.

Процесс обустройства автономного водопровода включает много этапов, начиная от планирования и заканчивая обслуживанием. Чтобы водоснабжение частного дома было бесперебойным, качественным и система не вызывала проблем в целом, необходимо продумать каждую деталь подключения, разработать проект монтажа и произвести расчет материала.

Схема водопровода в частном доме

Составление предварительной структуры подключений не стоит игнорировать, даже если вода проводится только к ванной или кухне. Составив подробный проект можно правильно рассчитать материалы и избежать проблем при монтаже.

Схема водоснабжения должна разрабатываться с учетом:

количество точек потребления воды;
предполагаемое число коллекторов;
объем бойлера;
количество фильтров и насосов;
местоположение и расстояние до каждого элемента водопровода.

На плане необходимо отметить точные места расположения потребителей и приборов, а также обозначить протяжность трубопровода через помещения жилища.

Составлять проект следует в едином масштабе согласно замерам строения. И чем точнее он будет, тем быстрее вы сможете определить, сколько материалов понадобится для работы.

Существует два варианта разметки труб:

последовательный;
коллекторный.

Особенности последовательного соединения

Монтаж системы водоснабжения загородного дома своими руками

Последовательный способ подойдет для небольшого домика с 2-3 жильцами из-за своей небольшой мощности. Принцип действия заключается в следующем: вода поступает к постройке по водопроводу, внутри здания, возле каждой водозаборной точки монтируется тройник, который и отводит жидкость к конечному потребителю.

Если одновременно в пользовании находится несколько кранов, то напор воды к дальнему тройнику будет слабее, чем к ближнему.

Коллекторный тип соединения

Коллекторная схема позволяет подавать воду к каждой точке с одинаковым давлением потому, что трубы водопровода отводятся от коллектора и разветвляются ко всем кранам и смесителям.

Для прокладки линий этим способом потребуется больше труб по сравнению с последовательным соединением, но так намного практичнее и удобнее.

Разработка схемы и плана подключения

Схема при подключении от городского водопровода

Типичная схема водоснабжения частного дома состоит из следующих компонентов:

водоисточника, то есть скважины;
насосной станции или насоса. С ее помощью осуществляется подключение внутреннего трубопровода к скважине или другому источнику;
гидроаккумулятора для контроля показаний уровня давления в системе;
запорного крана для прекращения подачи воды в случае утечки или планового ремонта;
для разделения потока поступающей воды между бытовыми и техническими (полив сада, летний душ и т.д.) нуждами, необходимо использование тройника;
системы фильтрации, которой оснащают трубу, отводящую воду в дом, для очистки жидкости от посторонних примесей;
тройника, разделяющего водный поток на холодную и идущую на подогрев воду.

Схема для подключения от скважины

Дальше трубка для холодной воды сразу подсоединяется к соответствующему коллектору, а для горячей — сначала к водонагревателю (бойлеру, котлу). После этого обе системы разветвляются по всему зданию. Чаще всего они ведутся вместе, за исключением подсобных помещений, где в горячей воде нет необходимости.

Водопровод в частном доме: как выбрать и развести трубы

Как выбрать и развести трубы

Качество материалов, из которых изготавливаются трубы, имеет большое значение для системы водоснабжения, поскольку от них зависит срок эксплуатации конструкции.

Различают несколько разновидностей труб

Система водоснабжения медными трубами

Медные. Характеризуются высокой стойкостью к ультрафиолету, коррозии, и бактериям. С легкостью переносят перепады давления и высокие температуры. Их недостаток – высокая стоимость.
Металлопластиковые. Их основа состоит из алюминия, а края и сердцевина покрыты шаром полиэтилена. Внутренняя оболочка предотвращает появление ржавчины и не дает возможности налипать грязи и минеральным отложениям, а внешняя — защищает изделие от воздействия солнечных лучей (при укладке по поверхности) и конденсата. Такие трубы поддаются деформации при высоких (95°С) и низких (минусовых) температурах, поэтому необходима теплоизоляция с греющим кабелем для наружных систем.
Стальные трубы – прочны но, несмотря на это, подвергаются ржавчине. Процесс установки трудоемкий, так как для соединения деталей необходимо нарезать на каждом элементе трубки резьбу либо скреплять с помощью сварки.
Полипропиленовые. Пользуются наибольшим спросом, потому что их легко монтировать, они не окисляются, оснащены надежными соединениями и могут служить свыше 50 лет.

Немаловажным моментом является подбор труб по диаметру, поскольку от него зависит устройство и функционирование водопровода.

Подбирать размеры (диаметры) труб надлежит согласно протяженности трубопровода:

для линии, длиннее 30 м – подойдут 32 мм;
для трубопровода средней длинны (меньше 30 м) следует применять 25 мм;
для коротких разводок до 10 м — 20 мм.

Последовательность соединения пластиковых труб полифузной сваркой

Провести водопровод в частный дом при помощи пластиковых труб не сложно, но тем не менее крепеж должен осуществляться по определенной технологии.

В качестве соединительных элементов-фитингов применяют: муфты, уголки, тройники, запорные краны, колена и фланцевые крепления (их лучше подготовить заранее с запасом).

Трубы разрезаются специальными ножницами (удобно будет использовать труборез KRAFTOOL) на куски с учетом зазоров для вхождения в фитинг.
Раскладываются на твердой поверхности в порядке сборки.
Для фиксации деталей фломастером отмечаются места скрепления.
На полифузной сварке устанавливается насадка нужного диаметра (под трубу). На нее насаживается конец пластиковой трубы и фитинг. Прибор прогревается до 260-300 °С (время нагрева зависит от размера трубки и указывается на обороте коробки от сварки). Затем оба конца вынимаются и одновременно фиксируются. В таком положении труба и фитинг выдерживаются 15-20 с до полного застывания.

Водоснабжение в частном доме: разводка по зданию

Разводить трубы по помещениям начинают с места водоразбора. Сначала ставят шаровой кран между смесителем и трубой, он дает возможность перекрывать воду, в случае если произойдет авария, либо понадобится ремонт. После этого линию заводят к коллектору.

Разводят трубопроводы по определенным правилам.

При монтаже труб (чтобы их было проще ремонтировать) от стен необходимо отступать 20-25 мм.
Монтаж дренажных кранов проводится с небольшим наклоном в направлении последующего смесителя или крана.
Трубы для водопровода присоединяются к стенкам с помощью клипс, которые крепятся во всех угловых креплениях, в других зонах — промежуток между ними допускается от 1,5 до 2 метров.
Для сочетания труб из полипропилена под углом, применяются фитинги ПНД Unidelta или других фирм и тройники с идентичными диаметрами.

Источник для водоснабжения: какой предпочесть

Водоснабжение в частном доме: разводка по зданию

Схема водоснабжения частного дома может быть реализована несколькими способами:

От центральной магистрали;
От скважины.

Подключение к центральному водопроводу требует разрешения от соответствующей инстанции, и это не всегда возможно касательно частных домов. Если вы решили использовать этот вариант, учтите, что в центральном водопроводе давление уже определено изначально, и при одновременном пользовании несколькими приборами, напор воды в дальне расположенном будет ниже, чем в ближе находящемся. Поэтому старайтесь размещать потребители как можно компактней.

Колодец дает возможность обеспечить участок водой без официального разрешения госслужб, но этот вариант подходит только для сезонного использования, поэтому не подходит для жилищ с постоянным проживанием.

Система водоснабжения частного дома из скважины позволяет использовать воду лучшего качества, чем колодец. Но для ее подъема нужно хорошее давление, поэтому придется использовать более мощное оборудование, например, глубинный электронасос OPTIMA (Оптима) 4SDm 3/18 1.5кВт перекачивает жидкость с большим содержанием песка, отфильтровывая его без угрозы для агрегата.

Система водоснабжения частного дома: как организовать

В основном, для обустройства водопровода применяют насосные станции. Они предназначаются для перекачки воды от источника сразу в систему или в резервуар. Также используются дополнительные фильтра водоочистки.

В состав системы входят:

насосы;
накопительные емкости;
гидроаккумуляторы;
различные водонагреватели (котлы, бойлеры, тэны).

Размещают комплекс поближе к потребителям, в подвале или цокольном этаже. К нему подводят трубу, идущую от водозабора, с фитингом из бронзы или латуни, диаметром 32 мм. Далее поочередно подсоединяются сливной дренаж и обратный клапан.

Затем все требуемые компоненты подсоединяются с помощью подключения, которое в народе называется «американкой».

Подключается шаровой кран для открытия/закрытия подачи воды.
Следующим, подсоединяется фильтр грубой очистки, для удаления крупнодисперсных частиц. Является защитой от ржавчины и песка.
После этого – система насосной станции оборудуется гидробаком или гидроаккумулятором, включая реле давления. Но в случае, если сам электронасос стоит в скважине, а спецоборудование находится внутри здания, нужно устанавливать реле на верхней части трубы, а емкость — нижней.
Затем монтируется датчик автоматики для защиты насоса от работы «на сухую» и своевременного отключения.
Завершается процесс установкой фильтра тонкой (мягкой) очистки.

Подбор гидроаккумулятора для насосной станции

Установка гидробака в частном доме

Гидробак являет собой герметическую емкость с двумя секциями. В одной размещается вода, а в другой воздух. С его помощью беспрерывно поддерживается давление в системе, а также при необходимости регулируется работа насоса.

Выбирать модель емкости необходимо в соответствии с количеством жильцов и суточным потреблением воды. Ее объем может составлять от 25 до 500 литров. Например, Wester WAV 200 Top – рассчитан на 200 литров жидкости, а Unipress — на 80 л.

Итог

Водоподготовка в загородном доме своими руками вполне возможна без посторонней помощи, и для этого не обязательно нанимать профессионалов. Следуйте советам специалистов, и при монтаже не возникнет никаких проблем.

В случае если вы решите доверить работу строительной компании, рекомендации специалистов помогут вам контролировать действия монтажников, самостоятельно составить схему водоснабжения частного дома и участвовать в проработке проекта. В результате это поможет избежать недостатков в работе и связанных с ними проблем в будущем.

холодное водоснабжение в доме – компания «Ярд»

26 Ноября 2020 г.

Система водоснабжения в частном доме — не роскошь, а необходимость. Сегодня даже домовладельцы, использующие коттедж за городом исключительно в качестве дачи, проводят воду в дом.

Выбрать способ подведения воды в загородный дом необходимо до начала строительства. Это позволит заранее оценить стоимость работ и оборудования, включить расходы на обустройство системы в смету, подготовить схему подвода воды к точкам потребления.

Особенности водоснабжения коттеджа

Тем, кто строит коттедж, доступны два способа провести воду в дом: подключиться к центральному водопроводу в населенном пункте или обустроить автономную систему с подачей воды из колодца или скважины. И в том, и в другом случае потребуется проект водоснабжения коттеджа.

Даже при наличии на территории водонапорной магистрали, стоит еще раз подумать, какое выбрать водоснабжение: автономное или централизованное. Это связано с тем, что централизованный водопровод имеет несколько неочевидных на первый взгляд минусов.

Централизованное водоснабжение

Подключение к системе централизованного водоснабжения осуществляется, если в населенном пункте есть центральная магистраль, например, как в коттеджном поселке «Лето-Парк».

Система центрального водоснабжения имеет ряд преимуществ в сравнении с автономной:

не требует больших вложений на этапе обустройства;
продолжает работать вне зависимости от наличия или отсутствия электричества;
обеспечивает любой объем водопотребления;
за обслуживание трубопровода, поддержку напора, ремонт труб отвечает ресурсоснабжающая организация.

Среди недостатков такой системы — полная зависимость от водоснабжающей компании: воду могут отключить при аварии, на время профилактического обслуживания водопровода, в некоторых поселках водоснабжение отключают на зиму. Качество воды также зависит от поставщика услуг: в некоторые населенные пункты поставляется только техническая вода, непригодная для питья и приготовления пищи.

Кроме того, ежемесячно придется оплачивать счета, тогда как при наличии автономной системы нужны только первоначальные вложения на закупку оборудования и бурение скважины.

Этапы подключения центрального водоснабжения

Подключение к центральному водоснабжению выполняют по следующему алгоритму:

Получение разрешения на врезку в центральный водопровод у ресурсоснабжающей организации.
Получение ТУ на подключение.
Проектирование.
Работы по подводу воды к участку, обустройство водопровода в доме.
Установка счетчиков.

Автономное водоснабжение

Альтернатива подключения к централизованному водоснабжению — обустройство автономной системы, состоящей из скважины или колодца, насосного оборудования и трубопровода.

Преимущества автономных систем:

полная независимость от ресурсоснабжающих организаций;
отсутствие ежемесячных счетов за воду;
в большинстве случаев — высокое качество воды.

Недостатки у автономного водоснабжения тоже есть. Так как насосная станция водоснабжения для дома работает от электросети, при перебоях с электричеством пользоваться водой не получится.

Бурение скважины или рытье колодца, покупка водоподъемного оборудования требуют больших первоначальных затрат.

Варианты автономного водоснабжения

Колодец. Сооружение стандартного колодца обычно обходится дешевле бурения. Качество колодезной воды, как правило, ниже, чем артезианской, т.к. сооружение наполняется поверхностными грунтовыми водами. Дебит (количество воды, которое выдает источник в час) у такого варианта невысок. Водоснабжение частного дома из колодца чаще устраивают на дачах.
Скважина «на песок». Скважина глубиной до 50 метров способна обеспечить водой для технических и других нужд семью из 3-4 человек, ее производительность — до 3 м³/ч. В смете необходимо учесть затраты на приобретение насосного и водоподъемного оборудования.
Артезианская скважина. Водоснабжение дома из скважины, пробуренной на глубину 50-150 метров, — самый надежный способ организации автономной системы. Водоотдача таких скважин — до 10 м³ в час, срок эксплуатации — до 50 лет.

Стоит учесть, что бурение артезианской скважины обойдется дороже других вариантов устройства автономного водоснабжения. Помимо этого, глубокие скважины требуют получения лицензии на недропользование.

Монтаж автономного водоснабжения

Для обустройства автономной системы необходимо:

Выбрать вариант сооружения. При выборе учитывайте геологические условия (глубина залегания вод, состав почвы) и планируемый объем водопотребления.
Составить схему водоснабжения.

Пробурить скважину или выкопать колодец.
Купить и установить оборудование для подачи воды в систему внутреннего водоснабжения: насос или насосную станцию, автоматику, гидроаккумулирующий бак.
Выполнить подключение системы.

Схемы водоснабжения коттеджа

Система водоснабжения коттеджа может быть самотечной или напорной.

Схема самотечной системы состоит из точки забора воды (колодца или песочной скважины), колодезного насоса, накопительного бака, разводки труб и точек потребления.

Напорные схемы сложнее: они состоят из скважины, насоса или насосной станции, напорной трубы, подключенной к гидроаккумулятору с автоматикой и реле давления, трубопроводов, ведущих к потребителям.

Стоимость водоснабжения частного дома

При подключении к центральной системе водоснабжения расчет стоимости выполняет обслуживающая организация по своему прайсу. На стоимость подключения влияют диаметр и протяженность трубы, величина нагрузки на сеть в м³/ч.

Смету на автономные системы рассчитывают иначе. На стоимость влияет глубина залегания вод и, соответственно, глубина скважины или колодца, количество точек потребления в коттедже, стоимость выбранного насосного и дополнительного оборудования.

Учтите при выборе автономной системы водоснабжения дома, что цены на бурение 1 погонного метра скважины ниже, чем стоимость одного метрового кольца для колодца. Но скважины бурят намного глубже, поэтому цена сооружения «под ключ» будет выше.

Что выбрать: централизованное или автономное водоснабжение

При выборе системы важен комплекс факторов: наличие технической возможности для врезки в центральный водопровод или бурения скважины, объем потребляемой воды, итоговую стоимость обустройства системы.

Девелоперская компания «Ярд» реализует загородную недвижимость в современных коттеджных поселках «Луговое» и «Лето-Парк». Покупая коттедж в «Луговом», можно рассчитывать на большой дебит подземных вод, высокую мощность водоносной линзы и чистоту воды — оптимальные условия для бурения скважины. В «Лето-Парке» обустроена система центрального водоснабжения.

Водоснабжение частного дома из скважины: схема коммуникаций

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Из этой статьи можно узнать, как выглядит со стороны водоснабжение частного дома из скважины: схема системы башенного и двухступенчатого типа, а также коммуникации с насосной станцией, этапы строительства источника воды, прокладка трубопровода на участке и подключение всех элементов. В тексте рассматриваются особенности технологии, правила подбора оборудования и его установки.

Использование скважины является лучшим вариантом проведения воды в частый дом, если централизованное водоснабжение отсутствует

Водоснабжение частного дома из скважины: схема системы для частного дома

Удобства на загородных участках обеспечиваются за счет нецентрализованного источника воды. В теории, технология обустройства системы достаточно проста и предполагает формирование скважины, установку кессона, монтаж трубопроводной магистрали и накопительного бака. Соединив все эти элементы воедино, и подключив автоматическое оборудование можно подать воду в дачный домик и обеспечить комфортные условия для постоянного проживания там людей. Каждый из перечисленных этапов строительства имеет свои нюансы и тонкости, с которыми следует ознакомиться перед началом работы.

Схема проведения и устройства водопровода для частного дома из скважины

Использование скважины сопровождается определенными особенностями, отличающими эту систему от колодезной:

Вода отбирается с нескольких горизонтов. Для этих целей может использоваться верховодка, а также артезианский и песчаный уровни.
Устье надежно герметизируется, ведь отверстие скважины гораздо меньше по размеру, чем колодезная шахта.
Поскольку забор воды у дома через скважину осуществляется с большой глубины, существует необходимость в монтаже энергозависимого оборудования, а также резервного генератора на случай перебоев в электросети.

Для системы также потребуется установка кессона. Этот элемент размещается на устье. Он представляет собой приямок, глубина которого составляет 1,5-2,5 м. Кессон используется для размещения оборудования и врезки линии под напором, которая прокладывается ниже уровня зимнего промерзания почвы.

Схема устройства скважины и принцип ее работы

Какие факторы учитывать при разработке схемы устройства скважины на воду

Перед началом работы по организации водопроводной системы, питающейся от скважины, обязательно нужно составить предварительную схему. Это позволит обозначить направление, в котором будет идти строительство, разделить данный процесс на этапы, подробного изучить нюансы и сложности реализации каждого из них. Повысить качество воды поможет очистительное оборудование. В большинстве случаев для дачного участка будет достаточно установки фильтров тонкой и грубой очистки.

Обратите внимание! Если речь заходит о приобретении специального оборудования для удаления железа или смягчения воды, то для этого потребуется лабораторный анализ образца из скважины и помощь специалистов. В противном случае покупка может обернуться напрасной тратой денег.

Если над разработкой схемы водопровода в частном доме работать самостоятельно, нужно учитывать основные параметры участка и системы:

глубину размещения водоносной жилы в почве;
зону, где располагаются подземные воды;

Глубина скважины зависит от уровня пролегания подземных вод

маркировки и показатели материалов, используемых для строительства;
размерные параметры конструкций и элементов системы;
габариты и характер размещения кессона;
точку, где будет формироваться скважина;
характеристики подземного источника;
эксплуатационные условия на участке;
режим потребления воды жильцами.

Максимальный рабочий ресурс, что характерен для артезианских скважин – до 50 лет. При этом практически не требуется фильтрация жидкости, поскольку вода не имеет примесей, которые могут вывести из строя насосное оборудование. Схема разводки трубопровода подбирается с учетом объема суточного потребления воды и дебита источника. Это необходимо для того, чтобы в пиковые часы жильцы могли без ограничений эксплуатировать систему.

1. Эксплуатационная колонна, 2. Затрубное пространство, 3. Фильтровая часть колонны, 4. «Верховодка», 5. Водоносные пласты, 6. Водоупорные пласты (плотные глины), 7. Цементная заливка, 8. Сальниковое устройство, 9. Глухая стальная колонна (кондуктор)

Возможность размещения как снаружи здания, так и внутри его отличает скважину от колодца. Источник может выходить в подполье или на цокольный этаж. В результате значительно упрощается система обслуживания, а также можно сократить затраты на прокладку водопровода. Домашние коммуникации имеют предельно простое строение. Система предполагает наличие скважины, внутри которой или на ее поверхности установлена насосная станция, транспортирующая воду к точкам потребления.

Полезный совет! Если дом используется для временного проживания, на участке нужно организовать зимний водопровод, куда будут опустошаться внутренние контуры, когда отопление не используется.

Преимущества и недостатки типовой схемы водоснабжения частного дома от скважины

Чтобы не возникло трудностей при дальнейшей эксплуатации водопровода, нужно заранее предусмотреть варианты решения проблем, характерных для этих коммуникаций.

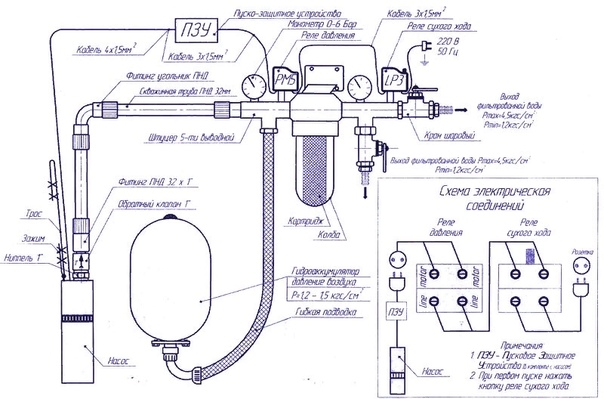

Типовая схема устройства водопровода с использованием скважины, насосной станции и автоматической системы подачи воды

Бесперебойная работа системы при каждом открытии крана возможна лишь в том случае, если в трубах поддерживается стабильный напор воды. Для этого насосное оборудование должно работать постоянно, в результате чего агрегат быстро изнашивается. По этой причине следует покупать качественные станции, которые рассчитаны на высокие нагрузки.

Существует вероятность того, что при отключении электрической энергии прекратится подача воды. На этот случай нужно предусмотреть альтернативное решение проблемы или способ создать дополнительный запас жидкости.

Эксплуатация насоса сопровождается и другими трудностями. Агрегат должен быть достаточно мощным, чтобы обеспечивать водой сразу нескольких потребителей. Кроме этого, оборудование нужно где-то разместить, поэтому придется выделить место под его установку.

При установке глубинного насоса для скважины необходимо учитывать факторы, влияющие на расчетный напор

С учетом вышесказанного для ввода воды в дом из скважины потребуется наличие:

Источника воды.
Поверхностного или глубинного насоса с центробежным действием.
Кессона для врезки трубопровода.
Обратного клапана, предотвращающего обратный ход воды, когда насос отключен.
Расширительного бака в виде гидроаккумулятора, оснащенного внутренними мембранами.
Фильтрационного оборудования для поддержания качества воды.
Автоматической системы контроля наличия воды в насосном оборудовании.

Если бюджет строительства ограничен, можно использовать накопительную емкость, которая размещается в самой высокой точке дома. Для этих целей подойдет мансарда или пространство чердака. Но лучшим вариантом станет насосная станция в сочетании с гидроаккумулятором.

Схема подключения системы очистки воды

Полезный совет! Для сложных эксплуатационных условий лучше выбрать двухступенчатую схему. Она обеспечит бесперебойную работу системы, если скважина размещается далеко от жилого здания, ее глубина превышает 50 м или производительность не покрывает запросы жильцов в пиковые часы.

Особенности башенной схемы водопровода в частном доме от скважины

Башенное водоснабжение в частном доме предполагает размещение накопительной емкости на чердаке. Именно сюда насос нагоняет воду, чтобы покрывать запросы потребителей в пиковые часы. Согласно этой схеме вода перемещается по системе к точкам потребления самотеком.

Для башенного водоснабжения обязательным элементом является расширительный бак. Он может иметь простейшую конструкцию или дополнительно оснащаться выключателем поплавкового типа.

Схема башенной системы водопровода в частном доме от скважины

Принцип действия выключателя такой:

Когда накопительная емкость заполнена, насос отключается.
По мере того как жильцы расходуют воду, уровень жидкости в резервуаре снижается.
Когда уровень воды достигает определенной отметки, поплавок срабатывает и запускает насос для восполнения истраченных запасов.

Этот вариант обустройства коммуникаций считается самым бюджетным, простым в обслуживании и надежным. Исключается вероятность гидроударов.

Схема имеет и недостатки:

для установки бака потребуется занять свободное пространство на чердаке, которое могло быть использовано под другие нужды;
давление во внутренних системах подачи воды будет нестабильным, поэтому может пропадать напор в кранах;
возрастает нагрузка на несущие конструкции здания;
система нуждается в утеплении.

Схема подключения накопительного бака к скважине и другим коммуникационным узлам

Схема устройства скважины для воды в частном доме с насосом и двухступенчатой подачей

Самым удобным в эксплуатации вариантом является система, использующая насосную станцию. В продаже можно найти множество приспособлений, предназначенных для обустройства автономного водоснабжения загородного дома с использованием центробежных погружных агрегатов или вибрационных приборов.

Статья по теме:

Пластиковый кессон для скважины: как самостоятельно выбрать и установить
Как самостоятельно подобрать и установить подходящий резервуар. Назначение кессона. Цены и характеристики самых популярных моделей.

Схемы таких коммуникаций, помимо стандартных элементов, включают:

датчик сухого хода;
реле;
гидроаккумулятор.

Основным компонентом системы является станция, оснащенная насосом, который устанавливается на поверхности.

Схема водопровода с использованием скважинного насоса

Такая схема очень удобна, поскольку она предлагает эффективное решение проблемы, когда в напорном трубопроводе снижается давление. При открытии крана падение показателей в системе фиксируется реле. Оно срабатывает, запуская накачку жидкости в гидроаккумулятор. Когда резервуар наполняется, происходит растягивание внутренней мембраны и насос отключается.

После выполнения вышеуказанных действий происходит самостоятельно выравнивание давления в системе труб горячего и холодного водоснабжения. Если насосная станция не обладает достаточным уровнем мощности, чтобы обеспечивать всех потребителей жидкостью в пиковые часы, рекомендуется использовать двухступенчатую схему водоснабжения в частном доме с дополнительным оснащением.

Обратите внимание! Высокая производительность насосной станции не всегда является преимуществом. Этот показатель не должен превышать дебет источника воды. В противном случае появляется эффект «сухого хода» и детали оборудования будут подвергаться сильному изнашиванию.

В двухступенчатой системе резервуар монтируется сразу же после насоса. Объем этой емкости варьируется в пределах 500-1000 л. Бак комплектуется выключателем поплавкового типа. Также потребуется дополнительное насосное оборудование для закачки жидкости в систему. Оно подключается к накопительному резервуару. Следующей на очереди идет установка гидроаккумулятора и трубопровода к точкам потребления.

Схема устройства скважинного насоса

Технология обустройства системы водоснабжения частного дома из скважины

Для работы потребуется рассчитать объем суточного потребления воды. На основе этих данных подбирается схема для строительства, подбирается диметр труб, а также характеристики насосного оборудования.

Как провести воду в дом из скважины:

Обустроить источник путем бурения скважины и установки обсадной трубы.
Установить кессон, верхняя часть которого накрывается люком или маскируется с помощью декоративного домика.
Выполнить установку насосного и фильтрующего оборудования.
Проложить между скважиной и жилым зданием напорную магистраль.
Подключить водопровод к источнику путем врезания магистрали в кессон с помощью фитингов.

Процесс подключения водопроводной трубы к скважине

Как провести воду из скважины в дом: обустройство источника

Скважина обустраивается на приусадебном участке. Рекомендуемая глубина источника находится в пределах 25-50 м. Для строительства более глубоких скважин необходимо брать специальное разрешение, а также потребуются значительные денежные затраты. После того как выполнены буровые работы, осуществляется монтаж обсадной трубы диаметром 10-15 см. Ее верхний конец должен возвышаться над уровнем земли.

Если грунтовые воды залегают глубже 2 м от поверхности земли, обустраивается колодец. В других случаях целесообразнее остановиться на строительстве утепленной пристройки закрытого типа. Это позволит круглый год обслуживать систему. Размера любой из этих конструкций должно быть достаточно, чтобы производить чистку скважины и ремонт насосной станции.

Для изготовления домика для скважины можно использовать кирпич или шлакоблоки. Допускается применение деревянного бруса для строительства каркаса. Помещение утепляется по всему периметру, включая потолочное основание и пол.

Полезный совет! В качестве утеплителя лучше использовать пенополистирольные плиты. Минимальная толщина материала должна составлять 10 см.

Схема монтажа кессона для скважины

Алгоритм строительства утепляющего домика из кирпича для скважины в системе водоснабжения частного дома выглядит так:

Нанесение разметки вокруг источника.
Формирование траншей.
Монтаж опалубочных конструкций.
Закладка мелкозаглубленного фундамента ленточного типа на дренажный слой.
Выдержка фундамента под пленкой в течение 7 дней.
Выполнение работ по гидроизоляции.
Формирование стен с помощью кирпичной кладки.
Монтаж досок и строительство двускатной крыши.

Нельзя допускать, чтобы вода в подающей трубе замерзала, когда на улице низкие температуры. Для этого применяется греющий кабель. Его нужно обернуть вокруг подающей трубы. Также не рекомендуется, чтобы поверхностные воды попадали в источник. Поднятие над уровнем земли трубы для подвода воды в дом из скважины полностью решает эту проблему. Элемент системы приподнимается примерно на 40 см. Чтобы предотвратить попадание пыли и мусора, трубу следует закрыть оголовком.

Важным этапом при проведении воды в дом из скважины является обустройство кессона, его изоляция и утепление

Если же грунтовые воды залегают глубоко, скважина прячется в колодец. Чем глубже конструкция, тем будет выше температура в нем зимой. Сооружение утепляется аналогичным образом, а на трубу наматывается греющий кабель.

Магистраль для системы водоснабжения частного дома

Осуществляя монтаж водопроводной магистрали, следует помнить, что трубы должны располагаться ниже уровня промерзания почвы. В противном случае все элементы системы водоснабжения в частном доме будут подвергаться негативному влиянию температур и в скором времени полностью выйдут из строя. Сначала согласно разработанной схеме выкапываются траншеи на участке необходимой глубины. На дно укладываются трубы диаметром 32 мм.

Для строительства магистрали подойдут трубы, изготовленные из сшитого полиэтилена или металлопластика. Специалистами допускают использование труб ПНД, но не рекомендуют этого делать, поскольку материал чувствителен к низким температурам и подвергается разрушению. Также не стоит использовать для подводки воды в дом из скважины шланги. Они не пригодны для транспортировки жидкости этим способом. Даже те трубы, которые пролегают ниже точки промерзания грунта, могут подвергаться замораживанию в зонах подъема.

Для водопроводной системы используются трубы, изготовленные из полиэтилена или металлопластика

Проблема с замерзанием труб решается несколькими способами:

утепление фундаментной части здания;
обертывание трубы материалом с теплоизолирующими свойствами;
монтаж вдоль магистрали саморегулирующегося греющего кабеля.

Если же участок не располагает условиями для проведения земляных работ, то магистраль для устройства водоснабжения в частном доме из скважины можно проложить поверху, лишь слегка заглубив трубы в землю. Использование саморегулирующегося греющего кабеля в этом случае обязательно.

Обратите внимание! Во время прокладки трубопровода осуществляется и монтаж кабеля, отвечающего за питание насосного оборудования. Коробку ПЗУ нужно разместить в специально отведенном для этого обогреваемом помещении. Рекомендуемое сечение электрического провода на четыре жилы составляет 2,5 мм и более.

Устройство саморегулируемого обогревательного кабеля для скважины

В качестве дополнительного утепления для поверхностной системы можно использовать Энергофлекс и прочие аналогичные материалы. Чтобы улучшить теплоизолирующие свойства пирога, его помещают в трубу большего диаметра. Она может быть канализационной или гофрированной. Также в систему устанавливается накопительная емкость, предназначенная для полива растений водой теплой температуры.

Выбор и монтаж насосного оборудования для водоснабжения загородного дома

В основе работы системы водоснабжения лежит насосное оборудование. Для этих целей используется два типа агрегатов: центробежный и погружной роторного типа. В большинстве случаев владельцы дачных участков отдают предпочтение скважинному погружному насосу, действующему по принципу ротора.

При покупке оборудования нужно обращать внимание на следующие параметры:

глубина источника;
максимальное количество водопотребления;
минимальный размер столба воды;
общий расход жидкости.

Выбор оборудования для системы водоснабжения зависит от уровня потребностей жильцов дома и частоты ее использования

Кроме этого, учитываются и технические показатели насосов. Важнейшим из них является напор. Этот показатель отображает уровень давления, создаваемого лопастями, которое используется для проталкивания жидкости. Данная информация указывается производителем в документации и отображается она в метрах. Второй важный показатель – расход насоса (м³/ч). Он отображает объем воды, который способен переместить насос за определенную единицу времени.

Данные показатели влияют на уровень потребления электрической энергии. Чем выше значение этих технических характеристик, тем больше будет расход электричества во время эксплуатации оборудования. Если увеличится расход жидкости, напор воды снижается.

Полезный совет! Снизив к минимуму потери в водопроводной магистрали, можно оптимизировать работу оборудования. В результате исключается вероятность возникновения перегрузок.

При выборе оборудования для системы водоснабжения следует уделить особое внимание вопросу качественной фильтрации воды

Чаще всего покупатели подбирают для систем водоснабжения в частном доме насосы с напором в пределах 60-80 м. Средний расход таких агрегатов составляет 4 м³/ч. Если регулярно возникают перебои в работе электросети или наблюдается скачки напряжения, к насосу следует подключить стабилизатор.

Оборудование опускается в скважину с помощью троса. Расстояние от насоса до дна составляет 1-3 м (в зависимости от системы и условий). Если оборудование не имеет обратного клапана, этот элемент нужно установить. Перед фиксацией троса и спуском насоса к нему крепится труба ПНД диаметром 32 мм.

Затем на скважинную трубу надевается нижняя часть оголовка с резинкой для уплотнения. После этого насос медленно опускается в скважину, при этом каждый 1,5 м на трубе закрепляется греющий кабель, избегая сильной натяжки. Насос следует опустить до самого дна, а после поднять на нужную высоту. Останется лишь зафиксировать оборудование и закрепить на трубе верхнюю часть оголовка.

Рассмотрев механизм обустройства водопровода, можно прийти к выводу, что систему транспортировки воды из скважины в дом можно организовать своими руками. Главное при этом – учитывать все нюансы и требования технологии. При недостатке знаний и навыков, эту работу можно доверить и специалистам. Строительство в этом случае будет более быстрым и качественным, но обойдется гораздо дороже.

Водопровод в частном доме — схемы, разводка, трубы

Посмотрите, водопровод в частном доме — реализуется по самой простой схеме.

Водопровод в частном доме в условиях современного города или поселка – это не прихоть, а насущная необходимость. Чтобы иметь возможность постоянно проживать в своем жилище и удовлетворять все естественные потребности – питьевая вода, мытье посуды, гигиенические процедуры зимой и летом – водопровод в частном доме должен быть правильно спроектирован и грамотно реализован.

Чтобы не быть голословным, расскажу, как я рассчитывал и монтировал подачу воды в дом на своем участке. Про то, какой должна быть скважина, как ее бурить и каким должен быть хороший дебет – читайте новые статьи на нашем сайте.

Сегодня же остановимся на следующих вопросах:

какой должна быть схема водопровода в частном доме,
как рассчитать трубы и оборудование для подачи воды в дом,
как сделать разводку водопровода в частном доме по одному этажу и по двум этажам (включая мансардный утепленный этаж).

Небольшое отступление. Почему я все время говорю о том, что мы рассматриваем «водопровод в частном доме»? Потому что схема водопровода в частном доме кардинально отличается от того, как происходит подача воды в дом в пять или девять этажей в обычном городе.

Чем отличается водопровод в частном доме?

Во-первых, обычно у каждого индивидуального строения в поселке или городе есть собственный источник воды – колодец, скважина или собственная насосная станция от открытого водоема.

Самая простая схема водопровода — на основе насосной станции — из колодца.

Схема и состав простейшей системы водоснабжения — неглубокая скважина и насосная станция.

Во-вторых, воду в частном доме приходится поднимать обычно не выше второго этажа.

И, в-третьих, давление в сетях водоснабжения индивидуального дома обычно составляет 2-3 атмосферы, в то время как в городских сетях водоснабжения рабочее давление составляет 6 бар (примерно 6 атмосфер), а гидроудары в ночное время могут достигать величин в 12 бар.

Схема водопровода в частном доме

Итак, обычная, я бы сказал «типовая» схема водопровода в частном доме. Начинается все со скважины или с колодца – индивидуального водного узла. В скважине или колодце происходит забор воды (через погружной насос или насосную станцию).

Далее водопровод идет (обычно под землей на глубине ниже глубины промерзания почвы для данного региона) в дом. Вход осуществляется через подвал или цокольный этаж либо через утепленный цоколь.

Особенно следует коснуться вопроса утепления водопроводных труб в доме, так как самый критичный для промерзания узел – это ввод водопроводных труб от скважины в дом. В этом месте трубы «покидают» землю (температура +4С) и идут по открытому воздуху (температура зимой до -40С) до входа в утепленное перекрытие первого этажа.

Труба от скважины идет ниже уровня промерзания грунта и утепляется на входе в цоколь.

Далее вода подводится к узлу контроля и водяному аккумулятору. Узел контроля обычно состоит из двух реле – реле давления и реле сухого хода (по крайней мере, так сделано у меня в моей схеме).

Реле сухого хода отвечает за то, чтобы насос не работал без воды – когда при откачке уровень воды в скважине понижается. Реле давления отвечает за постоянный напор воды в трубах.

При понижении давления ниже установленного реле давления включает насос через пускатель. При повышении давления выше установленного уровня реле давления выключает насос.

Схема подключения реле и гидроаккумулятора.

Водяной аккумулятор (гидроаккумулятор) поддерживает стабильность давления в системе – исключает частое включение насоса в скважине и компенсирует гидроудары в системе. Такая схема водопровода в частном доме позволяет держать постоянное давление в 2-3 бар, хотя вы можете поставить у себя и 4-5 бар и даже 6.

Давление в водопроводе выше 6 бар считает критическим и многие водоразборные устройства (краны, колонки и бойлеры) не рассчитаны на постоянную работу при давлении, превышающем 6 бар. Еще раз напомню, что бар примерно равен 1 атмосфере.

Далее через систему труб вода поступает на точки водоразбора – давайте рассмотрим, как может быть реализована разводка водопровода в частном доме.

Разводка водопровода в частном доме

Чтобы схема водопровода в частном доме была максимально эффективной, следует грамотно довести трубы до потребителей – до точек водоразбора. К таким точкам относятся краны смесителей в умывальниках, душе и ванне, бачки сантехники, а также прочие потребители – мойки высокого давления, оросители, посудомоечные и стиральные машины.

Какую схему водоснабжения реализовать у себя – глухую (конечную) или замкнутую с циркуляцией – каждый хозяин решает сам.

В первом случае к каждой точке водоразбора (крану или душу) вы подводите трубу с холодной и горячей водой. И кран является крайней точкой. Это глухая схема. Ее плюс в простоте исполнения. Минус – приходится ждать, пока горячая вода дойдет «в тупик» от нагревательного прибора – иногда до 30 секунд (время зависит от расстояния смесителя до бойлера).
Во втором случае организовывается замкнутая схема, по которой циркулирует вода (обычно это делают только с веткой горячего водоснабжения). В этой схеме в «кругу» водяного обращения подключают отводки с точками водоразбора. Вода «идет мимо» точек, температура ее постоянна. Плюс этой схемы в том, что вы сразу получаете горячую воду нужной температуры – сразу после того как откроете кран смесителя. Минус этой схемы в том, что вам нужен будет циркуляционный насос (наподобие того, что стоит в закрытой системе отопления) на каждую замкнутую линию – ХВС и ГВС.

Лучше всего реализовать комбинированную схему разводки водопровода в частном доме – ХВС делается по глухой схеме, ГВС делается по замкнутой схеме с циркуляционным насосом.

Естественно, что к приборам, самостоятельно греющим воду – посудомоечным и стиральным машинам – ведется только линия ХВС.

О том, как грамотно реализовать схему получения горячей воды в частном доме – читайте отдельную статью на нашем сайте. Вопрос этот объемный, и чтобы не мешать все в кучу, мы вынесли его в отдельную статью.

Прокладка водопровода в частном доме

Коснемся, напоследок, такого вопроса, как прокладка водопровода в частном доме. В рамках этого вопроса хотелось бы рассмотреть следующие моменты – какие трубы использовать, как осуществлять крепление труб и где размещать водопроводные приборы.

Лучше всего использовать для прокладки водопровода в частном доме полипропиленовые трубы. Даже в многоэтажном строительстве их сейчас используют, а в малоэтажном – это самый оптимальный вариант. Наряду с металлопластиковыми трубами «полипропилен» — наиболее часто используемый материал для прокладки водопровода в частном доме.

Полипропиленовые трубы легко паять, они дешевы, фитинги и запорную арматуру к ним легко купить даже в самых отдаленных местах. Кроме того, в отличие от металлических труб, полипропиленовые трубы выдерживают непродолжительное замерзание водопровода, что очень полезно в случае кратковременной аварийной ситуации.

Полипропиленовые трубы легко паять — таблица для пайки труб разных диаметров.

Крепление труб лучше всего делать к стене, а не прокладывать их по полу на любых этажах вашего жилища. Это позволит иметь к трубам доступ в случае ремонта или в случае переделки. Если вы решите поменять схему водопровода в доме, то вам будет легче это сделать, если трубы идут по стенам над уровнем пола.

И, конечно же, не следует наглухо зашивать трубы в короба из ГКЛ или замуровывать их в кладке или штукатурке в местах их поворотов или в местах соединения их фитингами. В случае протечки вам придется разобрать это место, а затем придется заново делать чистовой ремонт.

Провести водопровод в частный дом – это еще не все. Нужно грамотно расположить приборы на его протяжении.

Группу контроля и гидроаккумулятор лучше всего установить прямо на входе трубы в дом – на первом этаже или в утепленном подвале.

Любые водонагревательные приборы – накопительные или проточные – лучше всего устанавливать как можно ближе к большим точкам водоразбора – смесителям в душе и ванне.

Бойлер косвенного нагрева (БКН) вам придется увязать со схемой системы отопления. Обычно БКН ставится недалеко от котла – в котельной. Хотя бойлер может быть установлен и в любом другом месте системы отопления. Однако самая горячая вода всегда на выходе из теплогенератора – котла в системе отопления.

Система фильтров, ответственная за очищение и нормализацию воды, должна быть установлена на входе водопровода в дом – сразу после группы контроля и «в ответ» к водяному аккумулятору. Про фильтрацию воды из скважины или колодца читайте отдельную статью на нашем сайте.

разводка труб для воды своими руками, как сделать монтаж системы от центрального водопровода, подключение, ввод

В этой статье мы рассмотрим схему, по которой производится разводка труб водоснабжения в любом частном доме своими руками. Человеку без специальной подготовки довольно трудно разобраться в тонкостях обустройства, но понять основы рекомендуем каждому владельцу жилья. Это пригодится для контроля работы монтажников, а также для выбора оптимального варианта снабжения. Прокладка трубопровода – не менее значимая задача, чем организация сети насосного оборудования. Мы предоставим всю необходимую информацию, чтобы было проще понять специфику устройства и правил, к тому же все основывается на нормативных требованиях.

Разновидности проводки водопровода в частном жилом доме по чертежу

Есть 2 основных разновидности водоснабжения, которое проводят в домовладениях:

автономно – все идет из личного колодца или пробуренной скважины;
централизованно – подача из специальной линии, которая берет ресурсы из башни или отведенной для этого станции.

Оба метода имеют свои положительные и отрицательные стороны, следует определиться с подвидом до того, как начинать монтаж, ведь у каждого из них есть свои особенности. От выбора также зависит окончательная стоимость всего процесса. Хотя бывают и ситуации, когда возможен лишь один из способов (к примеру, при отсутствии централизованной системы водообеспечения) и тогда выбирать не приходится.

Схема ввода и подключения водоснабжения (воды) жилого частного дома от центрального водопровода

Выбирая систему, стоит подумать о нескольких критериях:

есть ли в местности водонапорная магистраль – забавно, но люди иногда забывают это учесть;
какого качества подается влага – бывает так, что она только техническая, пить не рекомендуется;
насколько надежно и бесперебойно функционирует подача – в отдельных регионах напор есть только по часам или в дни недели;
зависит ли от внешних факторов – часть линий перестает работать в зимний период;
насколько это дорого – иногда значительно дешевле пробурить собственную скважину, чем врезаться в работающую магистраль.

Как развести воду по дому, если там автономное водоснабжение

Когда владелец хочет обустраивать свою личную скважину, то ему стоит подготовиться к большим трудовым и финансовым затратам еще на этапе возведения. Сначала придется рыть колодец или бурить его, составлять правильный технический план, подбирать и покупать оборудование. Уже потом нужно будет монтировать и подключать.

Если не делать упор на цену этого выбора, то у него есть масса преимуществ:

не придется зависеть от каких-либо внешних факторов;
можно проводить везде, особенно это удобно там, где нет общей магистрали;
не нужно ежемесячно платить;
качество влаги обычно намного выше, кроме того, можно ставить любые фильтры при необходимости.

Если окажется, что источник недостаточно чистый и пить из него не рекомендуется, то можно поставить специальные очистные сооружения. Это сильно очистит и улучшит состояние жидкости, сделает ее пригодной для готовки и питья. Выбрать такое устройство на сайте нашей компании «Вода Отечества», а если останутся вопросы, то менеджеры с удовольствием ответят на них.

Фото схемы монтажа для системы водоснабжения, которая обычно используется в частном загородном доме

Есть 2 способа, которыми можно проводить подключение – последовательно, один за другим и параллельно, когда все включены одновременно. Что делать у себя – зависит от того, сколько человек проживает, постоянно они находятся или периодически, насколько интенсивно используется водопровод.

В некоторых случаях применяется смешанный тип, когда все смесители подключаются через коллектор-объединитель, а все остальные элементы должны быть присоединены последовательно.

Если подключение будет последовательным

Выглядит это как поочередное подведение труб, которые ведут от стояка или водонагревательного устройства к сантехнике и кранам. Сначала отводятся общие, а потом уже от них через тройники уходят ветки к местам, где будет потребляться влага.

Это более экономный способ, его часто задействуют в квартирах и небольших домах. Суть экономии в малом количестве материалов, а сам монтаж упрощен. Система будет компактной, ее проще спрятать под отделку.

Серьезный недостаток заключается в том, что если горячей жидкостью пользуются одновременно несколько человек, то в наиболее удаленной из точек напор будет значительно ниже, чем в других.

Еще один минус в том, что если потребуется что-то из сантехнических устройств отремонтировать или подключить, то понадобится отключать от снабжения все жилье целиком.

Именно поэтому мы рекомендуем в частных жилищах с высоким потреблением проводить другую схему, чтобы избежать проблем с функционированием.

Если подключение будет происходить параллельно

Этот вариант основывается на том, что сами трубы идут от главного коллектора к точкам, где будет происходить водозабор. Для каждой из линий ставят отдельные узлы.

Придется прокладывать намного больше трубных линий, соответственно, появятся затруднения при их маскировке. И любая часть с краном или техникой будет иметь стабильный, не меняющийся напор, даже если одновременно задействовано несколько сантехприборов и кранов. Изменения в напоре будут минимальными, давление будет ровным.

Коллектором называют устройство, у которого один ввод и от двух и более выводов. Их количество будет зависеть от того, сколько узлов и техники использует источник.

Для ХВС это делается перед входом в помещения, а для ГВС – сразу после водонагревательного изделия. Перед коллектором ставится очистной фильтр и редуктор, который будет контролировать давление.

Если водообеспечение внешнее, откуда питается жилье

Есть несколько схем разводки воды в каждом частном доме без мастеров своими руками, давайте разберем их подробнее.

Центральное водообеспечение

Максимально бюджетный способ организовать воду в помещениях. Чтобы врезаться, нужно получить разрешение от администрации поселения, затем поставить счетчики, вмонтировать оборудование, проложить трубопровод до жилища. Еще одно условие – установка септика или другого очистного сооружения для стоков.

Колодец

Один из самых распространенных методов добычи на загородных участках и на даче. Обычно используется там, где жидкость находится неглубоко. Основное преимущество в том, что даже если не будет света или насоса, то набрать ведро или все равно можно, пусть даже с большим вложением сил.

Скважина

Самая чистая жидкость из всех предложенных выше вариантов. Ее больше, можно одновременно обеспечивать сразу несколько участков. Но создание требует серьезных капиталовложений, а также потребуется лицензия на использование.

Разновидности скважин

Основных подвидов всего 2. В первом случае можно пробурить артезианскую, у которой глубина до 150 метров или обычную, «на песок». Вторая не углубляется больше, чем на 15-50 метров.

Отличаются они и по времени, которое можно их использовать. Первые служат до 50 лет, а вторые обычно не более 20 лет.

Какой насос выбрать

Чтобы из крана пошла вода, нужно поставить насосное оборудование, которое справится с задачей.

Главное – учесть несколько параметров:

сколько жидкости будет потребляться;
где находится наивысшая точка потребления;
какая производительность необходима;
насколько глубокая скважина;
средний напор (будет в паспорте вписан).

Мы рекомендуем пользоваться стабилизатором напряжения при подключении такой техники.

Схема ввода водопровода в любой частный дом, с чего начать составлять проект водоснабжения

Все монтажные действия следует начинать с проекта. Уже в этот момент стоит подумать, какой тип будет сооружаться, насколько часто использоваться и сколько примерно точек водоотдачи потребуется. Это важно, потому что от параметров будет зависеть, какую систему и оборудование необходимо поставить.

Варианты:

погружной насос с автоматикой;
насосная станция;
гидроаккумуляторы.

Что учесть при проектировании схемы подключения и вводе холодной воды в частном доме (с фото)

Не менее важны способы, которыми будет фильтроваться жидкость. Проще всего узнать качество и поставить соответствующий фильтр или целую систему.

Также следует заранее подумать, как будет подаваться горячий напор и на какую глубину надо закладывать изделия – в каждом регионе свои варианты.

Нюансы, с которыми подается ГВС

Обычно для этого приобретают электрические или газовые бойлеры, колонки или котлы. Работать оборудование может на твердом, жидком топливе или на газу. В каждом варианте есть свои достоинства и недостатки, стоит ориентироваться на то, что чаще выбирают в регионе.

Разные принципы подачи жидкости

Ставить холодное и горячее водоснабжение можно одним из 2 методов, которые мы разберем ниже.

«Глухая» разводка

На последней отметке водозабора монтируется тупик – дальше жидкость не идет. Это экономно с точки зрения финансов и пространства. В крайнем узле вода будет появляться с задержкой, а поступать в кран будет только после того, как коснется заглушки.

Циркулирующая замкнутая система

Влага здесь идет все время по кругу с одинаковой температурой. К пользователю будет поступать сразу. Это лучше применять для ГВС, чтобы не допускать серьезных скачков градуса. Можно использовать комбинированные методики.

Как проходит разводка разноразмерных водяных труб в любого размера частной квартире или домовладении без помощи специалистов своими руками

Когда нужно разработать схему, по которой будут разводиться по помещениям трубопроводы, можно воспользоваться одним из 3 вариантов. Мы разобрали их ниже.

Действуем через тройник

Отличный способ, если техники мало или нельзя спрятать изделия в полу и стенах. По всему жилищу пускаются две магистральные линии, от которых идут тройники на каждую точку.

Особенности:

дешевле;
используется небольшое количество материалов;
не стоит открывать сразу несколько кранов.

Коллекторная (лучевая) разновидность

Если вы думаете, как сделать правильную разводку воды в частном доме, то посмотрите на фото. Это хороший вариант, если в здании несколько ванных или туалетов, кухня, стиральная машина и еще крупные сантехнические узлы. Задействуют 2 луча, от коллектора к каждой точке водозабора идет отдельная линия.

Нюансы:

понадобится много материалов;
выйдет дороже предыдущего типа;
монтировать трудоемко;
давление будет стабильным вне зависимости от используемых одновременно узлов;
можно чинить устройства, не перекрывая все водоснабжение;
под коллекторы нужно специальное место.

Комбинированный тип

Не все знают, но эти два вида можно совмещать в пределах одного домовладения. Какие-то участки собирают по первому подвиду, другие – по второму. Все зависит от желания владельца и мастерства специалиста, который будет это делать. Это экономнее и грамотнее в крупном жилье, где люди живут постоянно.

Разводка открытого и скрытого типа

В зависимости от метода прокладки можно поделить системы на две разновидности. Например, тройниковая находится на виду, а скрытую убирают в стену, пол или короб. До спрятанной добраться в случае ремонта будет тяжело. Эти подтипы также можно комбинировать между собой.

Как составить проект без помощи

Сначала рисуется план, в котором будут размещена на своих местах вся техника и узлы, которые будут подключены в дальнейшем к водопроводу. Важно указать все размеры в одном масштабе и после замера размеров комнат. В схеме следует как можно более точно расположить все точки, протяженность между ними и расположение трубопровода.

Кроме того, следует учесть все требования нормативных документов, которые действуют в нашей стране.

Какие узлы понадобятся для системы

В любой схеме обязательно будут использоваться такие компоненты:

насос или аналогичное оборудование;
переходной ниппель;
материалы для трубопровода;
фильтры;
обратный клапан;
гидроаккумулятор;
техника для контроля за безопасностью – реле под давление и манометр.

Все элементы следует подключить в определенной последовательности.

Какими трубами можно вести по помещениям

Еще один популярный вопрос, из какого материала создается линия. Все зависит от нескольких факторов:

какой тип разводки используется;
потребуется ли ГВС;
бюджет;
тип монтажа – скрытый или открытый.

Полипропилен

Обычно задействуют при тройниковой системе. Сечение – 20-25 мм. Больший диаметр предпочтительнее, если узлов 3 и больше. 25 мм способны пропускать до 30 литров в минуту.

Особенности:

не боятся коррозии;
недорогие;
режутся любым инструментом;
легкие;
терпят разморозку до 4 раз;
не гнутся;
необходимо обладать навыком спайки участков.

Металлопластик

Еще один очень популярный вариант. Обычно задействуют, если разводка коллекторная. Сечение – 16 мм. При выборе следите за толщиной алюминиевого слоя, он должен быть в диапазоне от 0,3 до 0,55 мм.

Нюансы:

прочные;
не боятся коррозии;
используется до 100 лет;
может гнуться;
дороже полипропилена;
неровные;
если монтировать неверно, будут протечки;
не терпят разморозки.

Сшитый полиэтилен

Обычно их ставят на теплый пол, но иногда это выступает как альтернатива металлопластику.

Особенности:

гибкие;
легкие;
не реагируют на коррозию;
износостойкие;
выдерживают перепады давления и температур;
простые в монтаже;
дорогие;
не подходят для открытых видов разводки.

Металл или сталь

Раньше делали из них, потом перешли на ПП или металлопластик. Для водопровода их не стоит использовать, потому что:

страдают от коррозии;
тяжело транспортировать и монтировать;
дороже пластика;
для соединения нужен сварщик и оборудование;
внутри постепенно появляются наросты;
высокая теплопроводность.

Медь

Обычно не ставят в домах. Не опасается коррозии, но очень дорогой и сложный в монтаже, для сварки потребуется специальное оборудование. Высокая теплопроводность – горячее быстро остывает, а холодное – нагревается.

Гофра из нержавейки

Это тоже недешевый вариант. Например, за ПП можно заплатить втрое меньше. Но его используют, так как качество на высоте и срок службы довольно большой.

Нюансы:

держит форму;
гнется;
не боится коррозии;
не требуется аппарат для сварки.

Готовые системы под водопровод

Некоторые производители предлагают комплекты труб, которые потом можно использовать для коллекторной разводки.

Достоинства такого выбора:

качество и надежность;
энергоэффективность;
простота и скорость монтажа.

Как это делать, если стены из газобетона и пенобетона

В таких помещениях стремятся создавать скрытую разводку, для этого штробят канавы штроборезом. Затем внутри прокладывают трубную линию, упаковав ее в гофру или другой утеплитель.

Как справиться с задачей в деревянном доме

Здесь делают тройниковую открытое разведение, если здание старое. В постройках нового типа иногда допускаются укрытые в пол-линии, а водоразетки прячутся за мебель.

Как вести воду наверх

В крупных владениях часто бывает ванная или кухня на втором этаже или выше. Поэтому следует монтировать коллекторы. Для 2 этажа ведут трубу по потолку первого, прячут ее в гофру. Все влажные зоны необходимо располагать одну над другой, иначе монтаж и обслуживание будут дорого стоить, а в случае прорыва ремонт окажется слишком накладным.

Советы

Перед тем как устанавливать трубопровод, нужно поставить все крепления и завершить сварочные работы.

Если материал везли при минусовой температуре, то его следует хранить не менее суток в тепле, пока он не наберет нужный градус. Все прогибы нужно выровнять и не допускать их в дальнейшем.

Для стояка необходим диаметр не менее 20 мм. Чем меньше разборных соединений, тем меньше будет протечек.

Заключение и интересные видеоролики

Для тех, у кого остались вопросы по теме, мы подготовили видео.

Мы рассмотрели, как сделать разводку труб и подключение качественного рабочего водопровода в частном доме без помощи специалистов своими руками по схеме монтажа, изучили основные нюансы выбора материала для устройства. Этого достаточно, чтобы попробовать смонтировать все самостоятельно или проконтролировать действия бригады нанятых мастеров.

Схема водопровода в частном доме из скважины: разные варианты

При организации водоснабжения частного дома от скважины необходимо учитывать следующие важные моменты:

суточное потребление жидкости;
глубина водоносного слоя;
расстояние от жилища.

Монтаж автономной системы требует решения нескольких задач, включая следующее:

стабильный напор воды;
насосное оборудование;
установка и местонахождение насоса.

Точки системы водоснабжения

Точка забора. К ней относятся колодец, скважина, водоем, родник, каптаж.
Точка приема воды. Это может быть жилой дом, баня, гараж или беседка.
Магистраль. Речь идет о водяной трубе, по которой движется жидкость, начиная с точки забора и заканчивая точкой приема.

Все внутренние линии и точки должны обязательно отображаться на схеме проекта внутридомового водопровода.

Обустройство водоснабжения

Система подачи жидкости от скважины к частному дому состоит из следующих элементов:

насос;
мембранный бак;
трубопроводная магистраль;
предохранители;
блок выключателей;
запорное устройство.

Кроме того, потребителями, через которые подается жидкость, являются:

водопроводные краны;
душевая кабина;
ванна;
стиральная машина и др.

Когда в доме имеется горячее водоснабжение, к вышеперечисленным приборам добавляется еще один дополнительный узел – электрический водонагреватель, который бывает следующих двух видов: проточный и накопительный. По возможности устанавливается мощный котел отопления, оборудованный вторым контуром.

В частных домах монтируются также газовые колонки, однако они применяются нечасто. Сегодня когда-то очень популярный «Титан», работающий на дровах, перешел в список «раритетов». Подобные твердотопливные колонки строители считают устаревшими устройствами.

Судя по картинке, расположенной выше, схема водоснабжения дома от скважины включает небольшое количество деталей.

Обычно отверстие в земле, полученное в результате бурения, располагается около здания. Но при небольшой глубине оно может находиться и на цокольном этаже. Оголовок водозабора, размещенный на открытой территории, необходимо закрыть теплоизоляцией.

В большинстве случаев для создания утепленного контура устанавливаются колодезные кольца, защищающие скважину и облегчающие обслуживание установленного оборудования.

Водопровод, монтированный на открытой территории, начиная с оголовка и заканчивая входом в здание, должен быть обязательно защищен от промерзания. Для утепления прохода трубы через фундамент или стену устанавливается специальная входная гильза.

Монтаж оборудований узла должен выполняться в хорошо отапливаемом помещении. К ним относятся приборы водоподготовки, а также системы поддержания в сети определенного давления, включая следующее:

обратный клапан;
гидроаккумулирующая емкость;
очищающие фильтры;
регуляторы запорной арматуры;
контрольные приборы;
элементы электроснабжения;
автоматика;
система управления.

При монтаже насосной станции полной комплектации установку некоторых деталей можно исключить.

Как обустроить кессон

Обычно все оборудование для подачи воды устанавливается в кессоне. Он представляет собой специальную емкость, которая позволяет обслуживать скважину. Этот элемент защищает детали от замерзания в зимний период благодаря наличию плотной крышки и утепления всей конструкции. Его габариты составляют 1,5×1,5×1,5 м.

Кессон может быть изготовлен из различных материалов:

пластмассы;
стали;
бетонных колец.

Можно купить подобную конструкцию в специализированном магазине или заняться ее изготовлением самостоятельно. Обычно она выполняется в форме:

круга;
квадрата.

Популярность стального кессона вызвана длительным сроком эксплуатации. Пластиковая емкость отличается довольно низкой ценой. Бетонные кольца можно изготовить своими руками.

При обустройстве кессона нужно всегда помнить о выполнении отверстий, через которые будут проходить трубы.

При установке кессона необходимо учитывать количество используемого оборудования, поскольку от этого зависит, где будет находиться обсадная труба. В случае монтажа мембранного бака упомянутое цилиндрическое изделие устанавливается ближе к стене. Примерно на 10-15 см над поверхностью земли должна выступать горловина конструкции. В результате емкость никогда не будет затапливаться талыми водами.

Установка водопровода от скважины к дому

При прокладке сооружения из труб обязательно учитывается уровень промерзания грунта: цилиндрические изделия должны находиться под ним.

Сначала выкапывается траншея определенной глубины. На дно укладывается 32-миллиметровая труба из пластика. Этот материал можно заменить полиэтиленом низкого давления, однако при сильном морозе он начнет разрушаться.

Нельзя подавать воду прямо из скважины, используя резиновые шланги. Эти детали не годятся для монтажа трубопровода.

Цилиндрическое изделие, находящееся ниже уровня промерзания, может замерзнуть в месте своего подъема. Чтобы этого не произошло, рекомендуется воспользоваться одним из следующих способов:

утеплить фундамент;
проложить греющий кабель;
обернуть трубу теплоизолирующим материалом.

Иногда бывает трудно провести на участке земляные работы. В этом случае можно выполнить прокладку трубопровода в верхний слой почвы на небольшую глубину. Монтаж цилиндрической конструкции должен осуществляться совместно с греющим кабелем. Кроме того, проводится дополнительное утепление трубы, например, «Энергофлексом». Чтобы сохранить теплоизоляцию, получившийся так называемый пирог закрывается гофрированным цилиндрическим изделием большого диаметра.

Дополнительно конструкция оборудуется накопительной емкостью, предназначенной для полива растений подогретой жидкостью.

Совместно с системой непрерывного водоснабжения монтируется кабель, подающий электропитание к скважинному насосу.

Берется четырехжильный провод сечением более 2,5. В отапливаемом помещении устанавливается коробка ПЗУ.

Автоматическое оборудование

Существует три поколения автоматики. Поскольку настроить продвинутые системы самостоятельно довольно сложно, мы подробнее рассмотрим работу устройств первого поколения.

В современных насосах устанавливается специальная защита, предотвращающая сухой ход. Она не допускает перегрева и реагирует на перепады напряжения. Чтобы автоматика хорошо работала, устройство должно быть оснащено следующими деталями:

манометр;
реле давления;
обратный клапан.

Довольно часто предохранительный прибор, устанавливаемый на гидроаккумулятор, оборудуется манометром. Нужное значение давления поддерживается внутри накопительного бака. Устройство автоматизации системы водоснабжения начинает срабатывать, когда давление достигает порогового значения. Насос мгновенно отключается.

На поверхность трубы монтируется очистная аппаратура, которая осуществляет подачу воды непосредственно в гидроаккумулятор. Здесь же устанавливается обратный клапан. Он должен находиться рядом с насосом. Благодаря этому элементу обратной подачи воды в отверстие в земле, полученное в результате бурения, не происходит.

Когда артезианская скважина имеет большую глубину, категорически запрещается самостоятельная установка автоматики. Оборудование первого поколения рассчитано только для скважин на песок.

Дополнительные системы

Существует еще несколько способов установки различных конструкций.

Башенная

Подобная схема работает следующим образом: емкость соответствующего объема заполняется с помощью насоса, при этом поступление жидкости в водяной котел и краны происходит самотеком.

Расширительный бак оборудуется поплавковым выключателем. Когда он наполняется водой, насос отключается. При снижении уровня жидкости происходит автоматическая докачка. Это самый доступный вариант. К его недостаткам можно отнести нестабильные значения давления и напора воды. К тому же для установки бака требуется много места.

Станция насосная

Эксплуатировать такую систему водоснабжения заметно удобнее. В комплект этого оборудования включены:

гидроаккумулятор;
датчик сухого хода;
реле давления.

Когда в напорном трубопроводе начинает понижаться давление, предохранительное устройство срабатывает сразу при открытии крана. Далее включается насос, происходит подача воды прямо в гидроаккумулятор. Когда мембрана растягивается, гидравлическое устройство отключается. Выравнивание давления осуществляется автоматически.

Подача двухступенчатая

При недостатке мощности установленной насосной станции при максимальном расходе воды последовательно устанавливается расширительный бак, оборудованный поплавковым выключателем.

В емкость монтируется гидравлическое устройство, которое отключается автоматически. Далее размещаются еще один нагнетательный насос и гидроаккумулятор. За счет расширительного бака дебит системы достигает нужного уровня.

Разводка воды в частном доме – монтаж водоснабжения своими руками

Обустроить систему водоснабжения частного дома своими руками может даже неопытный мастер. Производители современной водопроводной арматуры сделали все возможное для упрощения технологии стыковки элементов водопровода. А мы расскажем вам о порядке монтажа домашнего водопровода – от разметки линий до пуска воды в краны.

1 Как устроен бытовой водопровод

В большинстве случаев водоснабжение частного дома базируется на автономном источнике питьевого качества. Это может быть колодец или скважина. Поэтому внутренний водовод в доме начинается от насосной станции, а точнее, от первого запорного вентиля, отсекающего напорный узел от разводки.

За этим вентилем расположены ветка холодной воды и линия горячего водоснабжения (ГВС). И в большинстве случаев линия ГВС формируется на основе ответвления от холодного трубопровода, которое заходит в нагревательный прибор, генерирующий горячую воду.

Насосная станция — основа внутреннего водопровода в доме

Источники потребления – краны, смесители, посудомоечные и стиральные машинки, сливные бачки и прочее – подключаются у холодной и горячей веткам с помощью отводов, врезанных в главную горячую или холодную трубу или коллектор. В последнем случае потребитель вынужден купить больше трубопроводной арматуры. Однако использование водяного коллектора убережет вас от скачков давления в сети. Проще говоря: вас не ошпарит кипятком в душе после того, как кто-то использует сливной бачок.

Стыки отводов и центральной линии обыгрываются с помощью тройников. Повороты (угловые сопряжения) оформляют с помощью уголков. В целях облегчения процесса ремонта в отвод к источнику потребления врезают запорный вентиль. Он позволяет не отключать воду во всем доме в случае ремонта одного крана.

Как видите, типовая разводка водопровода в частном доме устроена очень просто. Собрать такую сеть может любой начинающий слесарь. А начинать конструирование подающей воду сети нужно с вычисления метража труб и количества соединительных и запорных фитингов.

2 Как подсчитать метраж труб и число фитингов

Если водопровод базируется на главной трубе, то разводка воды в частном доме начинается с прокладки центральной линии, опоясывающей строение по периметру. Метраж труб в этом случае равен удвоенной сумме всех дома (двум периметрам).

С коллектором дело обстоит сложнее. В этом случае отдельная линия будет идти к каждому крану. Поэтому метраж в данном случае можно определить только по натурной схеме, нарисовав на стенах линии, вдоль которых будет уложена разводка. После завершения рисунка замерьте длину линий и запишите метраж холодной и горячей ветки.

Перед закупкой труб и фитингов нужно составить схему разводки

Если вы строите водопровод своими руками, натурная схема разводки не помещает в любом случае. Возьмите в руки синий и красный мелки и нарисуйте траекторию укладки холодных и горячих труб на стенах, обозначив произвольными значками положения тройников, уголков и запорных вентилей. Этот рисунок поможет не ошибиться с метражом труб и числом вентилей, а при монтаже его можно использовать в качестве контура для укладки фиксирующих элементов, удерживающих трубы на стене.

Число угловых фитингов определяем по поворотам (угловым сопряжениям). Количество вентилей рассчитывают по источникам потребления (по одному на источник плюс еще один, если речь идет о смесителе). Тройники считают только при обустройстве водопровода на базе центральной линии, определяя их число по количеству вентилей.

После того подсчета и последующей закупки арматуры и фитингов вы можете сделать разводку воды в любом частном доме буквально за сутки. А как это делается, мы расскажем дальше, обговорив отдельно и холодную, и горячую ветвь водопровода.

3 Как сделать разводку линии холодной воды

Монтаж холодного водопровода в частном доме начинается с установки коллектора. Этот узел ставят в зоне кухни, если она расположена поблизости от туалета и ванной комнаты. В ином случае коллектор ставят ближе к санитарной зоне. Причем эту работу легко выполнить своими руками – для этого нужно сделать следующее:

Покупаем коллектор, число отводов которого равно количеству источников потребления.
Закрепляем его на стене, используя винтовые хомуты с ножкой-саморезом или кронштейны на корпусе распределителя.
Прокладываем от центрального вентиля водопровода до впускного патрубка коллектора металлопластиковую трубу диаметром ¾ дюйма, используя для сопряжения цанговые фитинги.
Применив те же фитинги, обустраиваем отводы диаметром ½ дюйма от коллектора к точкам потребления, укладывая трубы в зоне плинтуса. Причем между трубой и коллектором следуют установить вентиль, запирающий каждый отвод.
Дотянув отвод под раковину (бачок, поддон или ванну), оформляем вертикальный участок, поднимая трубу над полом на 50 см.
Соединяем трубу и кран (смеситель или бачок) сильфонным или армированным шлангом.

В финале мы монтируем кран на раковину, подключаем слив в канализацию. И повторяем эту операцию со всеми точками потребления. На этом монтаж холодной ветки можно считать завершенным.

4 Как обустроить линию подачи горячей воды

Ветка ГВС делается практически по той же схеме, что и холодный водопровод. Только вместо центрального вентиля отправной точкой для горячей линии является коллектор холодной ветки.

От этого распределителя мы тянем линию диаметром ½ дюйма до нагревательного прибора. Причем в точке подключения нужно врезать обратный клапан, чтобы вода из бойлера или теплообменника колонки не сливалась обратно. Сама установка бойлера описана в отдельном материале.

Коллектор холодной ветки будет отправной точкой для горячей линии

На следующем этапе нужно смонтировать коллектор для горячей воды. Его ставят либо под бойлером, либо в ванной комнате или на кухне. Далее к закрепленному на стене распределителю тянут трубу диаметром ½ дюйма, соединяя коллектор и «горячий» штуцер бойлера/котла.

В финале к каждому смесителю подводят отдельные линии подачи горячей воды, соединяющие краны и распределитель. Причем для облегчения подключения трубопровода к крану можно использовать сильфонный шланг. Армированный вариант в этом случае не рекомендован – он рассчитан под холодную воду.

Если в доме не более 2-3 источников потребления горячей воды, то коллектор можно заменить парой тройников, проложив центральную линию к душу или смесителю в ванной, и обустроив отвод на кухню. Но в этом случае готовьтесь к скачкам напора в случае одновременной эксплуатации смесителей в ванной и на кухне.

5 Как сэкономить на монтаже водопровода

Монтаж системы водоснабжения в частном доме обойдется намного дешевле, если вы будете придерживаться нескольких советов. Во-первых, откажитесь от использования фитингов-уголков. Металлопластиковую трубу можно согнуть по 25-сантиметровому радиусу, вписав в любой поворот.

Во-вторых, особые коллекторы с запорными узлами на каждом выходе помогут сэкономить на вентилях, монтируемых под каждым входом в кран или смеситель. В-третьих, продумайте месторасположение разветвителя потока. В идеале он должен стоять между кухней и ванной. Но если в ванной комнате больше кранов, то коллектор лучше сместить туда. В этом случае вы потратитесь только на один кухонный отвод.

В-четвертых, если распределитель и потребляющий прибор разделяют 2-2,5 метра, то вместо трубопроводной арматуры вы можете использовать армирующий или сильфонный шланг соответствующей длины. В-пятых, выбирая между металлопластиком и полипропиленом – голосуйте за первый вариант. Полипропиленовые трубы монтируют с использованием особого сварочного аппарата или дорогих электрических муфт. Поэтому к такой работе придется привлечь профессионалов. Кроме того, полипропилен не гнется как металлопластик.

Если вы прислушайтесь к этим советам, то вам удастся сэкономить до 10-15 процентов от стоимости расходных материалов.

Как найти водопровод в дом | Home Guides

Автор: Дженни Грин Обновлено 2 декабря 2018 г.

Линии водоснабжения соединяют домашнюю канализацию с местной водопроводной водой или иногда с колодцем в сельской местности. Линии проходят не менее чем на 3 фута под землей, поэтому их трудно найти. Обычно, если вы знаете, где линия входит в дом и где находится счетчик воды или колодец, вы знаете, что линия проходит между этими двумя точками.

Где главный водопровод входит в дом?

Основная линия водоснабжения входит в ваш дом на уровне земли или ниже.В зонах с теплой погодой леска обычно торчит из земли рядом с домом, а затем входит в боковую часть дома. Водопроводная система на этом этапе включает в себя клапан, чтобы домовладелец мог отключить подачу воды в случае утечки, который будет расположен в ящике под землей или сбоку дома, а также может включать в себя нагрудник для шланга для полив двора и противотока. В холодных зонах основной водопровод часто входит в дом ниже уровня земли в подвале или подобном помещении.В точке рядом с тем местом, где водопровод входит в дом, вы увидите как минимум один клапан. Если в ваш дом подается вода из колодца, водопровод обычно входит в ваш дом ниже уровня земли и ведет в напорный резервуар. Вы снова увидите клапан для отключения подачи.

Как найти счетчик воды

Счетчики воды измеряют и отображают количество воды, потребляемой домом, и обычно они находятся под металлическим покрытием в земле за пределами дома. Счетчик воды подключается к линии домашнего водоснабжения, идущей от местной водопроводной сети на улице.Чтобы найти счетчик воды, проверьте тротуар или парковочную полосу за пределами вашего дома, нет ли квадратного металлического покрытия, вделанного в землю. Если вы поднимете крышку, то увидите внутри счетчик воды. Если вы не можете найти счетчик воды, обратитесь в местную компанию по водоснабжению.

Как найти колодец

Вы можете найти колодец, посмотрев заглушку колодца во дворе или на земле вокруг дома. Обсадная труба колодца выступает как минимум на 8 дюймов над уровнем земли и закрывается крышкой для предотвращения попадания загрязняющих веществ в колодец.Крышка зажимается или прикручивается к корпусу. Водопровод, идущий из колодца в дом, проходит под землей и не виден.

Расположение водопровода, ведущего к дому

Чтобы найти водопровод, ведущий к дому, найдите водомер или колодец и точку, где водопровод входит в дом. Между этими двумя точками проходит линия подземного водоснабжения. Если в вашем водопроводе протекает водопровод, почва над ним может быть влажной или сырой на участках в любом месте, когда погода сухая и вы не орошаете свой двор.

Сервисные соединения> Стандарты IDS для проектирования и строительства частных водопроводов

Стандарты для проектирования и строительства частных водопроводов в Шарлотте

1.01 Цель
Целью этого документа является определение объема ответственности, делегированной Департаментом окружающей среды и природных ресурсов Северной Каролины (NCDENR) и принятой Charlotte Water для разрешения на строительство и / или расширение частных водопроводных сетей. обслуживает две и более структур.

1.02 Определения (См. Схемы 1 и 2 для визуальной ясности, как указано)
Расширение — предлагаемая частная водопроводная магистраль длиной 40 футов или более, которая соединяется с существующей водопроводной магистралью Шарлотты или частной водопроводной магистралью, обеспечивая обслуживание двух или более сооружений.

Противопожарная система — частный водопровод, подключенный к водопроводной сети Шарлотты и предназначенный для противопожарной защиты проекта или земельного участка (ов). Пожарная система может состоять из таких объектов, как, помимо прочего:

Гидранты частные
Связь с пожарной службой
Пожарные подкачивающие насосы.(См. Схемы 1 и 2)

Частная — описывает инфраструктуру, принадлежащую и управляемую частными и государственными организациями, кроме Шарлотт Уотер, такими как ассоциации домовладельцев, Управление жилищного строительства Шарлотты, владельцев многоквартирных домов (например, жилых комплексов, бизнес-парков, трейлерных парков и т. Д.). компании по управлению недвижимостью или другие поставщики воды, такие как Aqua Carolina или Utilities, Incorporated.

Шарлотта Уотер — описывает инфраструктуру, принадлежащую и управляемую Шарлоттой Уотер.

Трубопровод водоснабжения — водопровод от водопровода до CHARLOTTE WATER или Private

Водопровод к точке в 5 футах за пределами сооружения. (См. Схемы 1 и 2)

Система водоснабжения — водопроводные трубы, водораспределительные трубы и все необходимые соединительные трубы, фитинги, регулирующие клапаны и все приспособления в строении или помещении или рядом с ними. (См. Схемы 1 и 2)

Водопровод — водопроводная труба или система труб диаметром 2 дюйма или больше, устанавливаемая и обслуживаемая организацией, ответственной за распределение воды.Водопроводная магистраль может принадлежать и управляться Charlotte Water или другими государственными или частными организациями. (См. Схемы 1 и 2)

Водораспределительная труба — труба внутри строения или в помещении, которая передает воду из водопровода или от счетчика, когда счетчик находится в сооружении, к точкам использования. (См. Схемы 1 и 2)

Подключение к водопроводу — точка, в которой трубопровод водоснабжения соединяется с водопроводом Шарлотты или частной водопроводной магистралью, обеспечивая обслуживание одной конструкции.(См. Схемы 1 и 2)

1.03 Делегирование полномочий
С 1 августа 2010 года NCDENR передал полномочия и обязанности по разрешению на расширение частных водопроводов компании Charlotte Water. Следовательно, для любой частной водопроводной магистрали диаметром 2 дюйма или более, обеспечивающей водоснабжение более чем одного сооружения, потребуется разрешение от компании Charlotte Water. NCDENR больше не выдает разрешения на эти типы водопроводов, если они подключены к водопроводной сети, принадлежащей и обслуживаемой Charlotte Water.

Обратите внимание, что любое подключение к водопроводу или трубопровод для водоснабжения, независимо от размера, который обеспечивает обслуживание одной конструкции и не предназначен для дальнейшего расширения или дополнительных подключений к водопроводу, по определению не считается расширением и, следовательно, не требует разрешения через этот процесс. Однако заявитель несет ответственность за обеспечение соответствия проекта всем соответствующим местным разрешительным органам и требованиям.

NCDENR продолжит выдачу разрешений на расширение водопроводных сетей, обслуживающих такие проекты, как подразделения или бизнес-парки, получающие воду из источника, отличного от Charlotte Water.Такие источники включают, но не ограничиваются ими, колодцы или источники поверхностной воды или другого поставщика коммунальных услуг, включая Utilities, Incorporated или Aqua Carolina. Кроме того, для типовых расширений водопроводных сетей большого диаметра, очистных сооружений и крупных модификаций общественных распределительных систем, таких как бустерные станции и резервуары для хранения, потребуются разрешения от NCDENR.

Раздел 2 Руководства по выдаче разрешений

2.01 Интерпретация
Строительство частной водопроводной сети, обслуживающей более одного сооружения, настоящим определяется как расширение и требует разрешения в соответствии с применимым законодательством, включая эти стандарты, правила и положения NCDENR.

2.02 Классификация проектов, требующая разрешения
Разрешение на частное водоснабжение в Шарлотт Уотер требуется для таких проектов, как, помимо прочего:

Расширение или замена частной водопроводной сети, обеспечивающей водоснабжение нескольких сооружений.
Основные модификации существующей частной водопроводной сети, определенные инженером-водником Шарлоттой или его уполномоченным. Такие модификации включают, но не ограничиваются, изменением материала труб, местоположения и размеров больших участков частной водопроводной магистрали.

Взаимодействие с другими людьми

2.03 Классификация проектов, не требующая разрешения
Разрешение на частное водоснабжение Шарлотт Уотер не требуется для таких проектов, как, помимо прочего:

Техническое обслуживание системы, будь то текущее или аварийное, существующей частной водопроводной сети.

Такие модификации включают, но не ограничиваются:

Ремонт электросети на прежнем месте
Замена небольших участков частного водопровода в той же траншее на трубы того же размера и из сопоставимого материала
Любое подключение к водопроводу или водопровод, независимо от размера, обслуживающий одну структуру.

Раздел 3 Утверждение плана

3.01 Утверждения, необходимые для заключения контракта или строительства
Никакое строительство не должно проводиться, и никакой контракт на строительство, изменение или установку не может быть заключен, если только Charlotte Water не выдаст письмо о разрешении на строительство. Это разрешение выдается после завершения и представления Плана управления водной системой, где это применимо, и отчета инженера, как указано в NCDENR 15A NCAC 18C (Правила NCDENR), и утверждения инженерных планов и спецификаций Шарлоттой Уотер.Разрешение на строительство от Charlotte Water действительно в течение двадцати четырех месяцев с даты письма. Разрешение на строительство может быть продлено только в том случае, если Правила NCDENR и условия сайта не изменились. Разрешение на строительство и письмо об утверждении инженерных планов и спецификаций от Charlotte Water должно быть вывешено у главного входа на стройплощадку до начала строительства.

Взаимодействие с другими людьми

3.02 Изменения в технических планах или спецификациях после утверждения (пересмотры)
Отклонения от утвержденных технических планов и спецификаций или изменения в условиях площадки, влияющие на производительность, гидравлические условия, рабочие установки, функционирование процессов очистки воды, качество воды доставляется, или любые оговорки, предусмотренные в первоначальном и последующих письмах об одобрении Charlotte Water, должны быть одобрены Charlotte Water до начала строительства или установки.Пересмотренные инженерные планы и спецификации должны быть представлены вовремя, чтобы позволить рассмотрение и утверждение таких планов или спецификаций до начала любых строительных работ, затронутых такими отклонениями. Судебный запрет в соответствии с G.S. 130A-18, оценка административного штрафа в соответствии с G.S. 130A-22 (b) или отмена или приостановление утверждения инженерного плана в соответствии с G.S. 130A-23 могут потребоваться за любое нарушение этого положения.

Руководство по представлению плана раздела 4

4.01 Требования к пакету документов
Специалисты, запрашивающие разрешение Charlotte Water Private Permit для частных проектов водоснабжения, должны направить свой пакет документов вниманию:

Секция проектов, финансируемых застройщиком
Charlotte Water

5100 Brookshire Boulevard, Charlotte, North Carolina 28216.

В комплект поставки должны входить следующие позиции:

(2) полные комплекты инженерных планов строительства и (2) полные комплекты детальных
Отчеты инженера и все применимые спецификации, подготовленные профессионалом
Инженер с лицензией на практику в штате Северная Каролина,
Копия письма Шарлотты Уотер «Проверка обеспечения пропускной способности / приемка потока»,
Применимый анализ пожарного потока пожарной охраны,
Заполнено «Заявление на получение разрешения на расширение частных систем водоснабжения или магистрального водоснабжения»,
Применимая плата за разрешение.

4.02 Требования к инженерным планам строительства

Планы должны состоять из разборчивой печати с черными или синими линиями на белом фоне,
Карта окрестностей, показывающая границы собственности по отношению к существующим и предлагаемым улицам.
Общий план участка с четким указанием существующих и предлагаемых инженерных сетей в масштабе 1 «= 100» или меньше, и в соответствии с указаниями инженера по водоснабжению Шарлотты,
Если проект будет выполняться поэтапно, включите генеральный план, четко указав этап (ы), который должен быть утвержден,
Все планы должны быть проштампованы и подписаны профессиональным инженером с действующей лицензией в Северной Каролине.Контактная информация Инженера, включая адрес и номер телефона, должна быть на плане:
Вид сверху должен иметь приемлемый масштаб, кратный 10, т. Е. 1 «= 40», 1 «= 50»,
Все коммунальные переходы и разделения должны соответствовать минимальным проектным требованиям NCDENR, указанным в Технических условиях Шарлотты или Правилах NCDENR .0906.

Раздел 5 Требования к водному проектированию
5.01 Требования к конструкции водоснабжения
Все конструкции водоснабжения должны удовлетворять, как минимум, требованиям к конструкции Правил NCDENR .0900 в дополнение к критериям, изложенным в последней утвержденной версии Политики Шарлотты по водоснабжению, водоснабжению и канализации. Процедуры, стандарты и спецификации (Характеристики воды Шарлотты).
Раздел 6 Общие требования
6.01 Требования к предотвращению обратного потока
Хотя в этих документах должны применяться требования NCDENR для предотвращения обратного потока, одобрение плана для этих типов проектов НЕ должно рассматриваться как необходимое одобрение, которое должно быть получено от Подразделения по предотвращению обратного потока воды Шарлотты. .Требования Charlotte Water по предотвращению обратного потока включают дополнительные ограничения по местоположению и более подробные спецификации установки. Для получения необходимого отдельного разрешения свяжитесь с отделом предотвращения обратного потока воды Шарлотты по телефону 704-336-2997 до начала строительства.
6.02 Требования к частной противопожарной системе
Противопожарные системы должны быть рассмотрены соответствующим местным органом, выдающим разрешения, включая Управление пожарной охраны округа Шарлотта или Мекленбург и Управление водоснабжения и водоочистки Шарлотты, в соответствии с соответствующими местными, государственными, федеральными и международными правилами. .Защита общественной системы водоснабжения обеспечивается администрацией Программы предотвращения обратного потока воды Шарлотты.
6.03 Общие технические требования к материалам
Наиболее актуальные и применимые технические условия, указанные в Технических условиях Шарлотты, Сантехническом кодексе Северной Каролины, Американском обществе испытаний и материалов (ASTM), Американском национальном институте стандартов (ANSI), Американском водном хозяйстве Производственная ассоциация (AWWA) и любые другие приемлемые спецификации материалов, одобренные главным инженером компании Charlotte Water или его уполномоченным, должны применяться во всех случаях, когда материал покрывается элементом в этих спецификациях.
6.04 Общие технические требования к конструкции и испытаниям
Установка и испытания трубопроводов должны соответствовать самым актуальным и применимым процедурам и спецификациям, указанным в Технических условиях Шарлотты, Правилах .0900 и .1000 NCDENR, Санитарных Кодексах Северной Каролины или любых других приемлемых спецификации строительства и испытаний, одобренные главным инженером по водоснабжению Шарлотта или их уполномоченным.
Раздел 7 Сертификаты
Приведенные ниже сертификаты должны быть отправлены по следующему адресу:
Руководитель программы, отдел проектов, финансируемых разработчиками
Шарлотт Уотер
5100 Брукшир-Бульвар
Шарлотт, Северная Каролина 28216
7.01 Заявитель
После завершения строительства или изменения частной водопроводной магистрали, требующей получения частного разрешения на водопользование в Шарлотте, заявитель должен подать Сертификат заявителя в соответствии с Правилами NCDENR .0303 (c). Это свидетельство должно быть предоставлено на бланке, предоставленном Charlotte Water, и должно быть подписано должным образом уполномоченным представителем заявителя, например:
Для корпорации, общества с ограниченной ответственностью, ассоциации домовладельцев или некоммерческой организации: президент, вице-президент,
.
Для партнерства или индивидуального предпринимательства: генеральным партнером или собственником.
7.02 Инженер
Кандидат также должен представить заявление о сертификации, подписанное и скрепленное печатью профессионального инженера, зарегистрированного в штате Северная Каролина, о том, что строительство было завершено в соответствии с утвержденными планами и спецификациями в соответствии с Правилами NCDENR 0303 (a).
Сертификация инженера должна включать копию утвержденных планов инженерного строительства размером 8 ½ «x 14» или 11 «x 17» с соответствующим водопроводом, четко выделенным с указанием части (частей), где строительство и соответствующие испытания считаются завершенными, и main готов к вводу в эксплуатацию в соответствии с этой сертификацией.
Раздел 8 Окончательное утверждение
8.01 Окончательное одобрение
Никакое строительство, изменение или расширение частной водопроводной магистрали, требующей частного разрешения на водоснабжение в Шарлотте, как указано выше, не должно быть введено в окончательную эксплуатацию или предоставлено для потребления человеком до тех пор, пока заявитель не представит свидетельство инженера и свидетельство заявителя. и получил окончательное одобрение от Шарлотт Уотер. Изменения могут быть сделаны только в соответствии с требованиями, изложенными в этом документе.

Замена водопровода: проблемы с водопроводом и чем мы можем помочь | Блог Pipe Spy
Иногда простая процедура установки поршня не решает ваших сантехнических нужд.
Большинство домовладельцев в тот или иной момент испытывают проблемы с водопроводом (или с водопроводом), и во многих случаях для исправления ситуации требуется профессионал. Вот некоторые вещи, которые вам нужно знать, если вам понадобится ремонт или замена водопровода.
Что такое водопровод в доме?
Водопровод — это основная (или «основная») труба, по которой вода идет в ваш дом. Обозначенная на приведенной выше схеме «частная линия водоснабжения», она обычно находится под землей и соединяет ваш дом с источником воды в вашем районе. Ваш водопровод не следует путать с вашей частной канализационной трубой, которая отводит использованную воду и сточные воды из дома.
Общие проблемы водопровода
Со временем в водопроводе могут образоваться дыры или трещины, обычно в результате внешней коррозии из-за почвы или мороза.
Водопроводные трубы находятся под давлением, поэтому разрыв водопровода приведет к тому, что вода будет вытекать из трубы и в конечном итоге на уровень поверхности, будь то улица, лужайка перед домом или подвал вашего дома. Это также может привести к загрязнению воды в доме. В этом случае крайне важно отказаться от использования бытовой техники или питьевой воды.
Обычно в доме есть запорный вентиль, который перекрывает поток воды через магистраль в аварийной ситуации. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Если коммунальное предприятие сначала не перекрывает подачу воды, вы можете найти запорный клапан домовладельца (рядом со счетчиком воды) и отключить подачу воды самостоятельно.Делается это ключом от водомера.
Негерметичный водяной клапан также является распространенной проблемой. Некоторые типы водяных клапанов (например, задвижки) более подвержены утечкам. Возможно, удастся затянуть уплотнительную гайку на водяном клапане, чтобы остановить утечку. Другие методы самостоятельной работы включают добавление дополнительных шайб или замену старых шайб. Однако в большинстве случаев для устранения утечки лучше всего вызвать профессионального сантехника. При замене клапана потребуется профессиональная помощь.
Как обнаружить утечки в водопроводе
Незаметная утечка в водопроводе может вызвать серьезные (и дорогостоящие) структурные повреждения вашего дома.Это может включать повреждение полов и стен, проблемы с плесенью и плесенью, а также отходы воды, которые вредны для окружающей среды и увеличивают счета за воду.
Как узнать, есть ли утечка в водопроводе или других частях водопровода? Мокрые пятна или плесень на полу и стенах часто являются одним из намеков. Вы можете прочитать наш полный список симптомов неисправности канализационной сети здесь; некоторые из них относятся к утечкам в водопроводе (а именно номера 8 и 9).
Помните, что утечки часто находятся в труднодоступных местах, например, под плитой или на лужайке, скрытые от глаз до тех пор, пока они не нанесут значительный ущерб.Единственный способ точно узнать, что ваша сантехника протекает, — это убедиться, что все водные щели отключены, и посмотреть на счетчик воды, чтобы узнать, течет вода или нет, или нанять компанию по обнаружению утечек. Обнаружение утечек — это специализированный навык, и наша команда рада направить вас к местному специалисту по обнаружению утечек, технология которого точно обнаружит любые утечки в вашей сантехнике.
Советы по ремонту и замене водопровода
Если в вашем водопроводе обнаружена утечка, важно как можно скорее устранить проблему, чтобы избежать долговременного повреждения дома и имущества.
Вот некоторые вещи, о которых следует помнить.
1) Выберите полную замену при наличии красных флажков
Красные флажки водопровода включают:
Дому более 50 лет
Проблемы с водопроводом сохраняются в течение многих месяцев / лет
Это все признаки того, что ремонт может не решить вашу проблему с водопроводом.
2) Выберите бестраншейную замену
Бестраншейная технология позволяет заменить поврежденный водопровод, не выкапывая большую яму на всем участке.Эта стратегия сейчас чрезвычайно популярна среди домовладельцев. Узнайте больше о бестраншейной замене труб.
3) Знайте, прежде чем копать
Знаете ли вы, что в США каждые 6 минут подземные коммуникации повреждаются? Перед тем, как приступить к ремонту или замене водопровода, очень важно позвонить в службу по телефону 8-1-1 , чтобы поговорить с инспектором инженерных сетей, чтобы вы и / или ваш специалист по ремонту труб были должным образом защищены от таких опасностей, как поражение электрическим током. Узнайте больше о замене подземных коммуникаций и услуге 8-1-1.
4) Избегайте самостоятельного ремонта
В некоторых онлайн-видео и статьях описаны основные этапы ремонта трубы, но, по нашему опыту, эту работу лучше всего доверить профессионалам. Те, кто пытается сделать ремонт своими руками, часто в конечном итоге платят больше, что приводит к дорогостоящему ремонту. После того, как самоделка пойдет не так, может быть даже больше повреждений, которые нужно исправить.
Узнайте, почему вам следует избегать ремонта канализационных труб своими руками.
Поговорите со специалистами по сантехнике
Чтобы получить индивидуальную помощь в понимании ваших проблем с водопроводом, или задать вопрос о замене водопровода или любых других проблемах с водопроводом в вашей собственности, свяжитесь со специалистами Pipe Spy.
Подключения к водопроводу и частный водопровод
Правила, регулирующие и ограничивающие использование и подачу воды
Разрешения на установку крана, вилки, мокрого подключения, ремонта / реле водопровода
Скачать заявку на разрешение на кран, вилку, мокрое соединение, ремонт / реле водопровода
Установка только отвода или мокрого соединения
Если вы устанавливаете только кран или «мокрое» соединение (желтая форма), вы также должны предоставить:
Утвержденный план участка, утвержденный Департаментом строительства города Нью-Йорка, с указанием:
Схема стояка водопровода с указанием требуемого размера обслуживания;
Существующий фасад Городской магистрали, предлагаемое подключение к услугам и протяженность подключения; и
Приложение B
Письмо об одобрении или исключении для устройства предотвращения обратного потока, если применимо (см. Устройства предотвращения обратного потока).
При подключении к частному или внутреннему водопроводу предоставьте письмо о согласии от владельца частного / внутреннего водопровода.
Только подключение отвода или мокрого соединения
Если вы подключаете только кран или мокрое соединение (белая форма), вы также должны предоставить нотариально заверенное письменное показание от собственника.
Подключение или установка нового водопроводного крана или мокрого соединения
Если вы подключаете и устанавливаете новый кран или «мокрое» соединение (синяя форма), вы также должны предоставить следующее:
Количество приспособлений всего имущества
В случае увеличения размера отвода существующей пожарной службы, утвержденный план участка Департамента строительства города Нью-Йорка со схемой стояка водопровода, показывающий новый требуемый размер службы
Письмо об одобрении или освобождении от использования устройства предотвращения обратного потока, если применимо (см. Устройства предотвращения обратного потока)
Ремонт / реле водопровода
Все заявки на разрешение на ремонт / реле теперь должны подаваться онлайн через систему разрешений и проверок (PARIS).Если вы еще не зарегистрированы, посетите ПАРИЖ и следуйте инструкциям по созданию учетной записи и профиля. С любыми вопросами обращайтесь в службу поддержки PARIS / WSPS по телефону 718-595-3088 или по электронной почте [email protected].
Если вы проводите ремонт / ретрансляцию линии водоснабжения (розовая форма), вы также должны предоставить счетчик приспособлений всего имущества, который необходим для определения надлежащего размера любой ретранслируемой линии обслуживания. Обратите внимание, что хотя ремонт может производиться при наличии разрешения Департамента транспорта города Нью-Йорка, разрешение DEP требуется для всех реле.Ремонтные работы на ведущих коммуникационных линиях запрещены; реле требуется во всех случаях, когда присутствует свинец. Кроме того, необходимо заглушить сервисные соединения 5/8 дюйма или больше и установить новый кран, размер которого соответствует количеству приборов.
Форма Tap Card для лицензированных мастеров-сантехников (Самосертификация)
Для работы с самосертификацией (работа, не проверенная DEP), форма Tap Card предоставляет документацию о том, что разрешенная работа была выполнена в соответствии со всеми стандартами и правилами.В настоящее время все работы на внутренних линиях связи длиной два дюйма или меньше проходят самосертификацию. Эта карта должна быть заполнена лицензированным мастером-сантехником, уполномоченным на выполнение работ, и возвращена в DEP в течение 15 дней с даты истечения срока действия разрешения. Tap Card является требованием процесса самостоятельной сертификации, и непредставление этой Tap Card может привести к приостановке выдачи новых разрешений.
Отправьте формы Tap Card в электронном виде через систему разрешений и проверок (PARIS).Веб-форма карты Tap доступна как для онлайн-разрешений, так и для бумажных разрешений в ПАРИЖЕ. Обратите внимание, что все ответные карты, подключенные к онлайн-разрешениям, также ДОЛЖНЫ быть отправлены онлайн. Для получения дополнительной информации о том, как зарегистрироваться, посетите ПАРИЖ.
Строительство частного водопровода
Аффидевит о пропавшем владельце частной водопроводной сети
Заявка на испытание потока гидранта
Испытания на расход гидранта определяют адекватность давления и расхода в системе водоснабжения г. Нью-Йорка в определенном месте.Все заявки на получение разрешения на испытания гидранта теперь должны подаваться онлайн через Информационную систему разрешений и проверок (ПАРИЖ). Если вы еще не зарегистрированы, посетите ПАРИЖ и следуйте инструкциям по созданию учетной записи и профиля.
С любыми вопросами обращайтесь в службу поддержки PARIS / WSPS по телефону 718-595-3088 или [email protected].
Заявление на получение разрешения на водопользование для гидранта
Предприятиям, желающим использовать воду из городского пожарного гидранта, требуется разрешение на водопользование для гидранта.Это разрешение предоставляет доступ к гидрантной воде на определенный период времени и требует предоплаты из расчета «за день использования». См. Раздел 15 Правил города Нью-Йорка, глава 20.
Посетите разрешение на использование воды для гидранта, чтобы получить форму заявки и инструкции.
1 Введение | Системы распределения питьевой воды: оценка и снижение рисков
EPA. 2002c. Анализ пробелов в инфраструктуре чистой воды и питьевой воды. Вашингтон, округ Колумбия: EPA.
EPA. 2005a. Обследование потребностей инфраструктуры питьевого водоснабжения. EPA 816-R-05-001. Вашингтон, округ Колумбия: Управление водных ресурсов EPA.
EPA. 2005b. Фактоиды: статистика питьевой воды и грунтовых вод за 2003 год. EPA 816-K-05-001. Вашингтон, округ Колумбия: Управление водных ресурсов EPA.
Фудзивара М., Дж. М. Манваринг и Р. М. Кларк. 1995. Питьевая вода в Японии и США: цели конференции. In: Управление качеством питьевой воды. Р. М. Кларк и Д. А. Кларк (ред.). Ланкастер, Пенсильвания: Technomic Publishing Company Inc.
Григг, Н. С. 2005a. Письмо в редакцию: проектирование систем водораспределения будущего. J. Amer. Водопроводные работы доц. 97 (6): 99–101.
Григг, Н.С. 2005b. Оценка и обновление систем распределения воды. J. Amer. Водопроводные работы доц. 97 (2): 58–68.
Гриндлер, Б. Дж. 1967. Вода и права на воду: трактат о законах воды и смежных проблемах: восточный, западный, федеральный. Том 3. Индианаполис, Индиана: Компания Аллана Смита.
Ханке, С. Х. 1972. Ценообразование на городскую воду. Стр. 283–306 In : Государственные цены на общественные товары. С. Мушкин (ред.). Вашингтон, округ Колумбия: Городской институт.
Офис страховых услуг. 1980. График пожарной безопасности. Нью-Йорк: Управление страховых услуг.
Якобсен, Л. 2005. Водный район долины Лас-Вегаса. 18 апреля 2005 г. Представлено в комитет СРН по системам распределения коммунального водоснабжения. Вашингтон.
Якобсен, Л., и С. Камоджяла. 2005. Полные системные модели и интеграция с ГИС. In: Proceedings of the AWWA Annual Conference and Exposition, San Francisco, CA.
Jacobsen, L., S. Kamojjala и M. Fang. 2005. Интеграция гидравлических моделей и моделей качества воды с другими коммунальными системами: тематическое исследование. In: Proceedings of the AWWA Information Management and Technology Conference, Denver, CO.
Йоханнесен, Дж., К. Киннер и М. Велардес. 2005. Двойные системы распределения: опыт водного района на ранчо Ирвин.13 января 2005 г. Представлено в комитет СРН по системам распределения коммунального водоснабжения. Ирвин, Калифорния.
Кирмейер, Г., У. Ричардс и К. Д. Смит. 1994. Оценка систем распределения воды и связанных с этим исследовательских потребностей. Денвер, Колорадо: AwwaRF.
ЛеШевалье, М., Р. Гуллик и М. Карим. 2002. Потенциал риска для здоровья от проникновения загрязняющих веществ в систему распределения из-за скачков давления. Проект информационного документа о системе распространения. Вашингтон, округ Колумбия: EPA.
Ли, С. Х., Д. А. Леви, Г. Ф. Краун, М. Дж. Бич и Р. Л. Кальдерон. 2002 г. Эпиднадзор за вспышками болезней, передающихся через воду, в США, 1999–2000 гг. MMWR 51 (№ SS-8): 149.
Леви Ю., С. Пернетт, О. Вейбл и Л. Киен. 1997 г. Демонстрационная установка спутниковой обработки в системе распределения с использованием ультрафильтрации и нанофильтрации. Стр. 581–595 В : Материалы конференции AWWA по конференции мембранных технологий. Новый Орлеан, Луизиана.
Майер, П., W. B. DeOreo, E. M. Opitz, J. C. Kiefer, W. Y. Davis, B. Dziegielewski и J. O. Nelson. 1999. Конечное использование воды в жилых домах. Денвер, Колорадо: AwwaRF.
Мале, Дж. У. и Т. М. Вальски. 1991. Системы распределения воды: Руководство по поиску и устранению неисправностей. Челси, Мичиган: Lewis Publishers, Inc.
Мур, Б. К., Ф. С. Кэннон, Д. Х. Мец и Дж. Де Марко. 2003. Структура пор GAC в Цинциннати во время полномасштабной обработки / реактивации. J. Amer. Водопроводные работы доц. 95 (2): 103–118.
United Utilities — Трубы водоснабжения
Трубы водопровода новые
В этом разделе рассматриваются подключения размером 25 мм от нашей существующей сети водоснабжения как к новым домам, так и к существующим объектам недвижимости, которые были отремонтированы или переоборудованы.
Сюда входят:
особняки / смежные дома
недвижимость террасы / конюшни
бунгало
Если ваше приложение состоит из двух или более объектов новой постройки, рекомендуется рассмотреть возможность заказа нового водопровода, поскольку это может обеспечить более экономичный и лучший инженерный вариант. Более подробную информацию см. В разделе «Строители и разработчики».
Как подать заявку?
Вы можете подать заявку на подключение к водопроводу, заполнив Заявку AWS1 на водоснабжение.
Политика местоположения счетчика
С 1990 года на каждом вновь построенном участке был установлен счетчик воды, а с апреля 2010 года большинство новых установок счетчика воды могут считываться удаленно. Это означает, что доступ к собственности не требуется для получения показаний счетчика, поэтому мы можем установить счетчики в местах, более доступных для клиентов, и избежать проблем, связанных с установкой счетчиков на пешеходной дорожке или границе. Доступные варианты перечислены ниже:
Сколько это будет стоить?
Наша плата за подключение к сети включает работы, которые мы выполним по выемке грунта, прокладке до 2 метров водопровода и подключению нового водопровода к нашей магистрали.Там, где это применимо, он также включает установку AMR (автоматизированного считывающего устройства). Фактический заряд зависит от типа поверхности, которую мы должны выкопать. За услуги длиной более 2 метров взимается дополнительная плата за метр выемки.
Дополнительную информацию см. В нашей брошюре о стоимости подключения (PDF 1,732 КБ открывается в новом окне).
Плата за инфраструктуру
Принцип платы за инфраструктуру предполагает, что каждое новое подключение предъявляет дополнительные требования к общей пропускной способности систем водоснабжения и канализации, и в конечном итоге эти системы необходимо будет расширить.Плата за инфраструктуру используется для покрытия дополнительного спроса на нашу существующую сеть вдали от места разработки. Плата за инфраструктуру была установлена на основе нашего прогноза инвестиций в усиление сети, необходимых в результате новой разработки, и количества новых подключений, ожидаемых в ближайшие пять лет. Эти сборы должны оплачиваться всеми, кто желает построить или развить помещения, в которых осуществляется прямое или косвенное подключение к нашей существующей сети.
Дополнительную информацию см. В нашей брошюре о стоимости подключения (PDF 1,732 КБ открывается в новом окне).
Загрязненная земля
Все компании водоснабжения несут ответственность за обеспечение воды, поставляемой для бытовых нужд, хорошего качества, без вкуса и запаха. Если новые водопроводные трубы должны быть установлены на земле, которая является или может быть затронута загрязнением, заявитель должен провести оценку рисков для водопроводных труб для рассмотрения нами.
Системы повторного использования воды
Мы поддерживаем использование систем повторного использования воды и призываем всех наших клиентов быть осторожными с водой.Системы повторного использования воды, особенно установки для сбора дождевой воды, становятся все более и более распространенными как в новых, так и в существующих помещениях. Эти системы повторного использования воды должны быть правильно установлены и обслуживаться, в противном случае могут возникнуть серьезные проблемы со здоровьем на соответствующих объектах. По закону системы повторного использования воды должны быть спроектированы и установлены таким образом, чтобы гарантировать отсутствие риска для конечного пользователя, и, в частности, они не должны быть напрямую подключены в любом случае к водопроводу питьевой воды.
Бытовые пожарные спринклерные системы
Бытовые пожарные спринклеры могут быть установлены как в новых, так и в существующих зданиях.
Внутренние (частные) колодцы
Внутренний колодец. Фотография из циркуляра USGS 1354 «Качество воды в основных водоносных горизонтах в регионах Пьемонта, Голубого хребта, долины и хребта, восточная часть США, 1993–2009 годы».
Национальная программа качества воды USGS изучает качество воды, перекачиваемой из бытовых колодцев в Соединенных Штатах. Эти колодцы являются единственным источником питьевой воды и воды для других домашних нужд для большинства людей во многих сельских районах.Риски для здоровья, связанные с загрязнителями в бытовой колодезной воде, включают желудочно-кишечные заболевания, связанные с бактериями и другими патогенами, а также воздействие повышенных концентраций нитратов, мышьяка, радона, свинца и органических соединений. Обычно вода, подаваемая из бытовых колодцев, не проверяется в плановом порядке. В результате люди, использующие хозяйственные колодцы, могут получать питьевую воду с повышенными концентрациями некоторых загрязняющих веществ.
Качество и безопасность воды из частных домашних колодцев не регулируются федеральными законами или, в большинстве случаев, законами штата.Домовладельцы несут основную ответственность за техническое обслуживание своих домашних колодцев и за любой мониторинг качества воды. Федеральные постановления в соответствии с Законом о безопасной питьевой воде (SDWA) для общественного водоснабжения, хотя и не применяются напрямую к регулированию бытовых колодцев, предоставляют полезных контрольных показателя концентрации для оценки качества воды из домашних колодцев в контексте здоровья человека.
Качество воды в домашних скважинах
В исследовании 2100 бытовых колодцев вода, откачиваемая примерно из одной из пяти колодцев, содержала один или несколько загрязнителей в концентрации, превышающей контрольный показатель для здоровья человека для питьевой воды.Дополнительную информацию и сводные данные для исследования можно найти здесь .
Загрязняющие вещества, наиболее часто обнаруживаемые при этих повышенных концентрациях, представляли собой неорганические химические вещества, такие как металлы , радионуклиды и нитраты ; все они, кроме нитратов, получены в основном из природных источников.
Искусственные органические соединения, такие как пестициды , и растворители , , были обнаружены более чем в половине (60 процентов) домашних скважин, в которых были взяты пробы, но концентрации редко превышали контрольные показатели для здоровья человека (менее 1 процента скважин). ).
Примерно в половине колодцев имелся по крайней мере один «неприятный» загрязнитель — соединение, ухудшающее вкус, запах или другие эстетические соображения — на уровне или концентрации, выходящей за пределы диапазона значений, рекомендованных Агентством по охране окружающей среды США.
Микробные загрязнители (например, бактерии) были обнаружены примерно в одной трети из примерно 400 колодцев, в которых проводился анализ воды на эти загрязнители.
Загрязняющие вещества, обнаруживаемые в бытовых колодцах, обычно встречаются вместе с другими загрязняющими веществами в виде смесей, а не по отдельности, что является потенциальной проблемой, поскольку общая токсичность смеси может быть выше, чем токсичность любого отдельного загрязняющего вещества.
Дополнительная информация о качестве воды из домашних скважин представлена в публикациях USGS, в которых обобщается качество воды в основных водоносных горизонтах в девяти регионах США и, в частности, в подземных водах, забираемых из домашних скважин в основных водоносных горизонтах .
Где используются бытовые колодцы?
Карта, показывающая количество людей, пользующихся бытовыми водозаборными колодцами, на квадратный километр.
Карты USGS показывают, где люди по всей стране полагаются на частные колодцы для получения питьевой воды.Карты оценивают количество людей, использующих частные колодцы в данном районе, но отдельные колодцы не идентифицируются. Карты могут помочь определить, где необходимо целенаправленное тестирование качества грунтовых вод или дальнейшие исследования, чтобы обеспечить безопасную питьевую воду из частных колодцев. Например, совмещение информации об использовании частных колодцев с картой потенциально коррозионных грунтовых вод может быть использовано для сосредоточения проверки качества воды на содержание свинца в районах с высокой плотностью частных колодцев и высокой вероятностью потенциально коррозионных грунтовых вод.
Различия в конструкции скважин для бытовых и коммунальных скважин (Изображение из циркуляра USGS 1352).
Типы бытовых колодцев
Есть несколько типов домашних колодцев, которыми пользуются домовладельцы. Самые старые колодцы вырыли вручную. Эти колодцы обычно неглубокие и имеют большой диаметр (несколько футов) и могут быть выложены камнем, кирпичом или плиткой. Обычно они простираются только на небольшое расстояние ниже уровня грунтовых вод. Забивные скважины сооружаются путем погружения трубы малого диаметра в насыщенный рыхлый песок и гравий.Забивные скважины обычно глубже, чем выкопанные, но все же относительно мелкие. Большинство современных скважин бурят с использованием машин, смонтированных на грузовиках, роторным или ударным методами. Пробуренные скважины могут иметь глубину от нескольких сотен до более тысячи футов и могут проникать в консолидированные отложения и коренные породы. Пробуренные скважины в рыхлых отложениях имеют обсадную трубу и скважинный экран для предотвращения обрушения окружающей породы и отложений в скважину. Пробуренные скважины в коренных породах обычно проходят через вышележащую почву и тонкие отложения и являются открытыми скважинами внизу.Внутренние колодцы обычно перекачивают воду с меньшей глубины, чем колодцы коммунального водоснабжения.
