Схема котла длительного горения: Чертёж твердотопливного котла длительного горения

Содержание

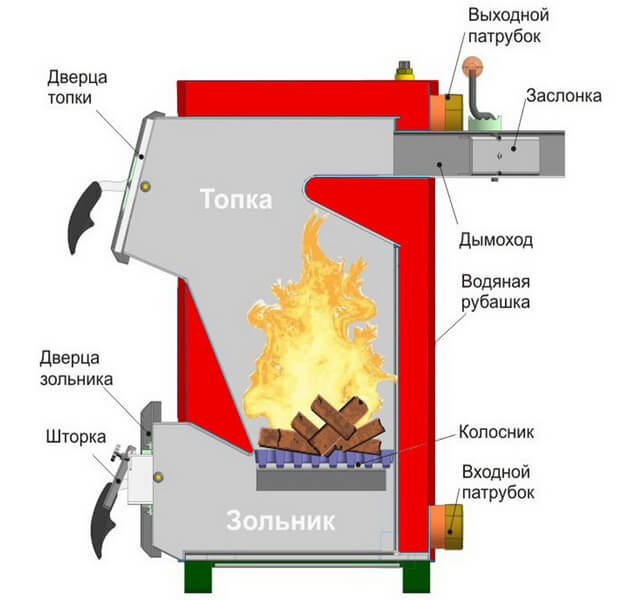

Чертёж твердотопливного котла длительного горения

Не каждый человек знает, что созданная своими руками вещь не только менее затратная, но и принесёт немало положительных эмоций мастеру. Создать в домашних условиях можно практически всё. Обязательно нужно иметь чертёж, минимум инструментов и необходимые детали и механизмы. Одной из подобных вещей может стать котёл длительного горения, работающий с твердотопливными материалами.

В интернете можно просмотреть немало мастер-классов и видеоуроков по монтажу этого устройства. Котёл будет согревать зимой в том случае, если его строение будет соответствовать хотя бы минимальным нормам. И в этом случае поможет информация о его создании, вычислениях, монтажу дополнительной оснастки.

Виды устройства, которые можно создать самому

Котёл следует начинать строить с задумки. Первым этапом должен стать выбор вида создаваемого изделия. В ряде случаев можно подобрать вид по имеющимся деталям, по особенностям конфигурации оборудования, а также по личным потребностям создателя. Только после рассмотрения собственных возможностей, следует подбирать чертежи. В конечном результате следует выбрать котёл длительного горения по параметру направления сгорания топлива:

  • Нижнее. Топливо поджигается снизу (таким способом работает большинство котлов).
  • Верхнее. Топливо загорается вверху и постепенно сгорает к нижнему уровню.

Котлы с нижним направлением горения можно разделить на два вида:

  • Традиционный. Подаваемые твердотопливные элементы возгораются и сжигаются в одном отделении. Выход дыма осуществляется с помощью стандартной трубы для вывода дыма.
  • Шахтные. Здесь имеется две камеры. Одна служит для подачи топлива, а другая является теплообменником.

Также рассматривается несколько вариантов по способу сжигания. Котёл может иметь стандартную схему поглощения топлива. Здесь процесс осуществляется таким же способом, как и при стандартных обстоятельствах. Ярким примером является печь в частном доме. Котёл с пиролизным сжиганием имеет особую схему, которая подразумевает выделение древесного газа с последующим его воспламенением.

Немаловажным отличием является и теплообменник. Этот элемент изготавливается по особой технологии. Существует несколько способов решения вопроса с его созданием. Помимо особенностей теплообменника котёл для процесса горения может использовать уголь и дрова, или только один из представленных вариантов топлива. В этом случае следует заранее рассчитать резонность использования определённого топлива. От этого выбора будет зависеть конструкция самого изделия.

Материал для монтажа теплообменника

Котёл своими руками можно сделать самостоятельно, если правильно подобрать материалы. Ответственно отнестись к выбору необходимо на стадии создания теплообменника. Процесс горения подразумевает высокую температуру, которая влияет на состояние металла.

Чугун

Именно потому современные строители редко используют чугун. Причин этому много и основными считаются:

  • Малый показатель КПД. Чугунный элемент котла практически не будет способен нагреть даже воду до нужной температуры.
  • Низкий показатель теплоотдачи. Чугунное изделие не способно максимально правильно отдать тепло в помещение. Вместо этого оно улетучивается в любое другое место.
  • Современная конструкция котла подразумевает минимальный вес готовой конструкции. Использование чугуна не позволит достичь требуемых характеристик.

Ярким примером станет чугунная секция батареи для отопления в доме, которая использовалась во времена СССР. Её площадь довольно мала и составляет примерно 0,25 м2. Для обеспечения качественного обогрева помещения, понадобится конструкция, которая равна по площади 3 квадратным метрам. Двенадцать отдельных частей батареи довольно велики и тяжелы, а теперь стоит только представить себе конструкцию котла.

Нагрузка на пол также учитывается в правилах и нормах. Если котёл будет исполнен из чугуна, то вес изделия потребует сооружения специального фундамента. Способом исключения можно достигаем результатов о сооружении решёток и чугуна, но не как самого теплообменника.

Сталь

Современным решением становится создание теплообменника котла на производстве с использованием специально закалённой и обработанной стали. К сожалению, в домашних условиях создать подобный материал не получится. Своими руками можно обработать стандартную сталь. Но, этот материал, уже при температуре горения в 400 градусов по Цельсию начинает поддаваться коррозии.

Единственным вариантом становится создание теплообменника котла из стали, но постепенное совершение нагрузки температуры. Его стоит постепенно разогревать, чтобы сталь прослужила длительный отрезок времени без необходимости замены.

Котёл с теплообменником из стали будет идеально передавать тепло в окружающее пространство, а не уносить его в трубу. Это позволяет говорить об отличном показателе коэффициента полезного действия. С другой стороны, возникает проблема: конструкция не должна слишком быстро охлаждаться. Если показатели упадут ниже 65 градусов по шкале Цельсия, то в трубе начнёт скапливаться конденсат из кислоты. Он способен повредить трубу кота за считаные часы. Исправить это упущение можно двумя способами:

  • Если котёл не мощнее 12 кВт, то в нём следует соорудить особый вентиль, который будет контролировать работу обратного процесса и подачи.
  • В случае увеличения мощности, необходимо создать специальный элеваторный узел. В этом случае работа котла будет подразумевать перегрев воды постоянно.

Клапан, который используется с маломощными котлами длительного горения, называется перепускным. Его можно создать своими руками с управления от электричества (понадобится монтаж специального датчика, показывающего температуру) или от собственного источника питания. Принцип работы клапана прост. В резервуаре имеется горячая вода. Когда температура в обратке котла падает ниже 70 градусов по Цельсию, то он открывается и пускает в систему горячую воду. Она не влияет на процесс горения, но позволяет котлу оставаться целым, поддерживая температуру в обратной системе на должном уровне.

Котёл с элеваторным узлом имеет особую специфику работы, а именно обратную к технологии использования вышеописанного клапана. В процессе горения топлива, вода здесь нагревается до 120 градусов по шкале Цельсия. Благодаря давлению она не закипает. Должна повышаться температура горения, а во время обратного оттока воды она смешивается с горячей, тем самым повышая её показатели и снижая риск образования вредных отложений на трубах. Своими руками создать нечто подобное сложно.

Обязательным условием в обоих случаях, является монтаж системы котла с циркулирующей водой. Особенности строения подобного изделия с длительным горением позволяют соорудить его своими руками для домашних потребностей. В этом случае можно использовать насос воды, который будет питаться не от электричества, но от другого источника.

Выбор материала зависит от личных взглядов на конструкцию строителя. В некоторых случаях под рукой имеется только один металл, а потому остаётся работать с имеющимся материалом.

Создание дымохода в твердотопливном котле

Процесс горения подразумевает наличие вредных выделений во время сжигания топлива. Чтобы уменьшить их, необходимо соорудить в твердотопливном агрегате дымоход, через трубу которого вещества будут улетучиваться в окружающий мир. Длительное горение подразумевает больше выделений газа, пепла и сажи. Своими руками этот элемент построить несложно, если знать его особенности. Именно потому предлагается рассмотреть чертежи в видеоматериалы создания дымохода для котла своими руками.

Помимо самой трубы отвода дыма, понадобится отражатель, если котёл используется для отопления небольшого помещения. Благодаря этим элементам конструкции, при длительном горении, твердотопливный котёл будет выдавать больше тепла в дом.

Дымоход создаётся с целью обезопасить человека от воздействия выделяемых компонентов во время горения. Своими руками создать эту конструкцию не составит особого труда, но необходимо позаботиться о правилах безопасности во время проведения работ. Твердотопливный котёл длительного горения можно обезопасить с помощью выкладывания кирпича. Своими руками сделать кладку не составит сложностей, ведь она только несколькими параметрами отличается от кладки стандартной стены. На эту тему немало видео представлено в сети, и освоить его можно всего за несколько просмотров, а порой и быстрее.

Чертёж этого сооружения может иметь различные конструкционные особенности. Главным из них является не внешняя вычурность, а действительно безопасность. Для Создания дымохода своими руками понадобится труба, диаметр отверстия которой не менее 1200 миллиметров. Прямой участок трубы с горизонтальной поверхностью, должен иметь не менее 10 сантиметров. Диаметр же должен быть больше чем выход от топки котла. Своими руками длительного горения изделие необходимо создавать с дымоходом, имеющим как минимум два изгиба. Их градус наклона должен быть не менее 45 градусов.

Твердотопливный котёл с длительным горением своими руками, видео которого приведено ниже, подразумевает ещё несколько особенностей строения дымохода, а именно:

  • лучшим вариантом станет создание разборной конструкции. Своими руками твердотопливную систему длительного горения нужно обязательно очищать, так как скопившийся сор, сажа и другие остатки могут ухудшить работу;
  • соединение элементов твердотопливного котла длительного горения должны собираться в обратном направлении движении газов;
  • если имеются элементы в твердотопливном изделии с длительным процессом горения, которые легко воспламеняются, их необходимо отдалить от теплообменника и самого источника огня.

Фундамент под чугунную конструкцию

Хотя и приведены доводы не в сторону чугуна, для большинства мастеров, особенно в домашних условиях, этот металл остаётся единственным вариантом. Своими руками установка такого котла, как описывалось выше, потребует от мастера создания фундамента. Соорудить его не составит особого труда, если ранее подобные работы проводились.

Фундамент имеет ещё одной свойство – он защищает напольное покрытие и саму конструкцию пола от влияния повышенной температуры. Отличным материалом станет жидкий кирпич или так называемый бут. Эти элементы не воспринимают температуру, а потому не скапливают тепло. Своими руками для создания дополнительного фундамента понадобится всего лишь монолитная плита из этих материалов.

Заменой этой конструкции становится ножки, которые привариваются к днищу котла. Дабы спрятать их от постороннего взора, рекомендуется их заложить кирпичом.

Таким нехитрым способом можно создать котёл своими руками. Единственным требованием к строителям является изучение чертежа и материалов. Внимательное изучение видео позволит получить ответы на важные вопросы, понять суть работы и её специфику, получить итоговый вариант идеального изделия для обогрева помещения на постоянной основе или же во время посещения дачи. Если правильно сделать котёл, то он будет много времени согревать не только тело. Но и душу. Ведь каждый мастер должен гордиться своим творением, каким бы оно ни было.

Оцените статью: Поделитесь с друзьями!

Котлы длительного горения своими руками

В негазифицированных населенных пунктах достаточно распространенной является проблема отопления домов в холодное время года. Традиционные обогревательные печки, которые топятся дровами и углем, доставляют хозяевам много проблем. Это и нерациональный расход топлива, и затрата времени на очистку от золы и сажи, и перепад температуры воздуха. Отличным решением данной проблемы является установка твердотопливных котлов длительного горения, являющимися более современным способом обогрева помещений.

Котел длительного горения — это сравнительно новая разновидность твердотопливного прибора для отопления. Этот популярный агрегат достаточно мощный, он может обогреть не только жилое, но коммерческое и производственное помещение.

Он более экономичен, чем классический твердотопливный котел. Кроме того, работать он может беспрерывно на протяжении всего отопительного сезона, если вовремя загружать в него топливо (раз в 3−7 суток). Для отопления можно применять такие виды топлива, как брикеты, дрова и уголь. Котлы длительного горения производятся как за рубежом, так и отечественные. Есть подобные агрегаты и для промышленного использования, но они очень громоздкие, для их установки необходимо отдельное помещение.

Классификация котлов длительного горения

На современном рынке существует много производителей, выпускающих разные виды котлов длительного горения. Их разделяют по таким критериям, как метод сжигания и вид твердого топлива.

Котлы длительно горения классифицируют по разновидности подходящего им топлива:

  1. Есть устройства, которые работают на дровах. Некоторые из них отапливаются пеллетами (гранулы из отходов деревообрабатывающих производств).
  2. Изготавливаются также универсальные твердотопливные котлы, для которых можно применять различные виды топлива — уголь, брикет, дрова и их сочетание.

Большая часть устройств в качестве метода сжигания используют простое сгорание. В процессе совершенствования были изготовлены газогенераторные котлы с повышенным КПД. Для их топки применяется древесный газ и дрова. Такие устройства удобны, в них не образуется сажа и остается совсем немного золы.

Статья, посвящённая дровяным котлам длительного горения, расположена здесь: https://teplo.guru/kotly/tverdotoplivnye/drovyanye-kotly-dlya-otopleniya-doma.html

Кроме вышеописанных способов, котлы разделяют по зависимости от носителя электроэнергии. Они бывают зависимыми и независимыми.

Принцип работы

Котлы такого типа работают по принципу верхнего горения, смысл которого заключается в том, что очаг горит сверху вниз. Впервые котел с такой системой был изготовлен в 2000 году литовской компанией «Stropuva», сейчас ее применяют многие производители.

В большую камеру сгорания загружается топливо (дрова, брикет, уголь или пеллеты). Ее объем — 500 куб. дм., благодаря чему устройство может работать несколько суток беспрерывно. Воздух нагнетается по воздуховоду с помощью вентилятора, который легко регулируется. Тепло, которое выделяется при сгорании, передается в теплообменник.

Данный принцип работы обеспечивает достаточно длительное горение и большое количество тепловых калорий.

О плюсах и минусах пеллетных котлов рассказывает данный материал: https://teplo.guru/kotly/tverdotoplivnye/kotel-na-pelletah-otzyvy.html

Основные достоинства

Котлы длительного горения обладают множеством преимуществ, благодаря которым они пользуются большим спросом среди населения.

  • большой объем топки, в которую закладывается твердое топливо;
  • возможность использования разных видов топлива — пеллеты, опилки, дрова, торф, брикеты;
  • длительный период горения без добавления топливного продукта;
  • высокая теплоотдача при экономичном расходе топлива;
  • простота в эксплуатации;
  • экологичность — выброс углекислого газа минимален.

Модели твердотопливных котлов постоянно совершенствуются. Современные устройства в большинстве оснащены электронными системами автоматики и вентиляторами для нагнетания воздуха. Они способны поддерживать установленную температуру воздуха в достаточно больших помещениях при небольшом потреблении топлива.

Самодельные котлы

Данный агрегат для отопления пользуется высокой популярностью, но стоит он совсем не дешево. Средняя его цена — около 1000 у.е., что не по карману многим желающим его приобрести. Основная причина столь высокой стоимости котла длительного горения — это его мощность, от которой зависит поддержание уровня температуры воздуха и возможная площадь отапливаемого помещения. Современные отечественные фирмы-производители работают над созданием устройства с меньшей мощностью, цена которого будет более доступной.

Многие умельцы собирают подобные устройства собственноручно. Хорошим мастерам удается изготовить производительные и надежные агрегаты. Данный технический прибор непрост в сборке, к тому же любая неточность может привести к взрыву, поэтому такую работу следует доверять людям, имеющий опыт в этом деле.

Расчёт мощности котла детально изложен в данной статье: https://teplo.guru/kotly/raschet-moschnosti-kotla.html

Шахтный котел

Существует несколько разновидностей котлов длительного горения, которые можно изготовить самостоятельно. Одним из таких является шахтный самодельный котел.

Котел такого вида работает на угле, торфе, дровах, опилках. Загрузочный объем камеры составляет 40 — 50 килограмм дров. При полной мощности и загрузке котел работает 4 — 5 часов, а при минимальной мощности и на полной загрузке сутки. Коэффициент полезного действия составляет 75%. Мощность минимальная 15−20 кВт. Котел работает в автоматическом режиме, так как оснащен автоматической регулировкой мощности.

Делаем пиролизный котел длительного горения

Котлы такой конструкции работают на газе из дров. Газ, выделяемый при высокой температуре из дров, горит желтым или бесцветным огнем. Для котлов длительного горения используют очень сухие дрова. Если дрова недостаточно высушенные, то котел может и не запуститься. Продолжительность работы при одной загрузке составляет около 12 часов. Такой котел может работать на пеллетах. Это вид топлива из спрессованных древесных отходов. Если котел будет работать на пеллетах, то можно сделать автоматическую подачу их в топку. Для этого применяются специальные шнеки, которые через определенный интервал времени будут поставлять пеллеты.

Котел необходимо будет выставить на ровную поверхность или сделать фундамент.

Для изготовления самодельного котла длительного горения необходимо иметь инструменты:

  • сварочный аппарат;
  • болгарка.

Материалы:

  • металл листовой с толщиной 4 мм;
  • труба металлическая, диаметр 300 мм, толщина металла не менее 3 мм;
  • трубы металлические, диаметром 60 мм, и 100 мм.

Приступаем к изготовлению котла:

  1. Вырезаем трубу, длиной 80 или 100 сантиметров. Из листового металла вырезаем дно и привариваем. Можно также приварить и ножки из швеллера.
  2. Далее выполняем распределитель воздуха. Вырезаем из листового металла круг, меньший на 20 мм внутреннего диаметра основной трубы. Просверливаем посередине круга отверстие 20 мм. Затем внизу распределителя горения привариваем крыльчатку с металлическими лопастями. Ширина их не более 50 мм. Далее к верхней части регулятора приваривают трубу 60 мм. Высота ее не должна быть менее высоты котла. Трубу сверху оборудуем заслонкой для регулирования подачи кислорода.
  3. Внизу котла вырезаем дверцу для удаления золы. К дверце привариваем петли и задвижку.
  4. В верхней части котла привариваем трубу для дымохода, диаметром 100 мм. На расстоянии 40 см она должна быть почти в горизонтальном положении, а далее переходить в теплообменник.
  5. Выполняем крышку, в которой делаем отверстие для трубы распределителя. Она должна плотно прилегать к камере сгорания.

В котле данной конструкции кислород должен поступать ограничено. Топливо в котел загружают очень плотно, чтобы не оставалось промежутков. В качестве топлива можно использовать дрова, уголь, торф. Загрузку топлива проводят следующим образом:

  • снимаем крышку, затем убираем регулятор для подачи воздуха;
  • потом топливом загружаем котел до дымовой трубы и сбрызгиваем верх топлива смесью для розжига;
  • затем обратно закрываем крышку и ставим регулятор;
  • открываем воздушную заслонку и внутрь бросаем лучинку;
  • когда топливо начнет тлеть, заслонку прикрываем.

Следует помнить, что при самостоятельном изготовлении котла длительного горения следует быть очень осторожными и внимательными, чтобы не допустить ошибок.

Видео

Видео иллюстрация процесса постройки такого котла:

Оцените статью: Поделитесь с друзьями!

Котел длительного горения на дровах

Большинство твердотельных котлов обладают одним существенным недостатком – топливо в них очень быстро выгорает и необходимо следить, чтобы успеть положить следующую порцию. Однако это влечет нерациональное использование дров, брикета, пеллет и, как следствие, высокие затраты на отопление.

Решением подобной проблемы может стать купленный или самодельный котел длительного горения на дровах, который будет поддерживать их продолжительное тление и высокую температуру. Определенные заводские модели могут и вовсе работать без подкладки палений до 20-25 часов. К тому же, они способны отапливаться другими видами твердого топлива, в том числе отходами, которые можно сжигать.

Видео

Содержание статьи:

Принцип действия котел длительного горения

Основной принцип работы котлов продолжительного действия основывается не на горении топлива, а на его тлении внутри топочной камеры. В этот момент древесные паленья излучают больше тепла. Добиться такого результата в классическим кирпичных печах невозможно, так как в них не удается создать активную тягу.

Конструкционные особенности печи длительного горения позволяют достичь максимальной эффективности выделения тепла во время продолжительного медленного тления древесины. В самодельных установках одной закладки может хватить более чем на 6-8 часов.


Для увеличения кликните по картинке

Котел оснащается специальным клапаном – регулятором. После того, как поленья начинают обильно гореть, его необходимо перекрыть и максимально сократить поступление кислорода с воздухом внутрь. Постепенно тлея, дрова выделяют так называемый «топочный газ», состоящий из метана, угарного газа и водорода.

Основным источником тепла является именно «топочный газ». Он, попадая в камеру розжига, воспламеняется, очень быстро сгорает и выделяет большое количество энергии.

Смотрите так же, инструкцию о том как своими силами сделать банный котел

Как все устроено ?

Мастерить котел длительного горения на дровах рекомендуется со стальных труб или бочки диаметром около 30-40 см. При этом толщина стенок обаятельно не меньше, чем 3-5 мм, иначе металл быстро выгорит, установка придет в негодность. В высоту она может достигать 0.8-1 м – чем выше, тем больше дров можно будет заложить. Однако слишком преувеличивать не стоит.





Для увеличения кликните по картинке

Установка делится на три условные части:

  1. Зона сгорания – в ней отводится дым и тлеет зала
  2. Зона горения – непосредственно в ней топливо потихоньку тлеет
  3. Зона загрузки – по высоте она постепенно уменьшается, так как дрова и брикет выгорают

Воздушный распределитель – одно из основных устройств печи, так как он непосредственно влияет на длительность тления, ограничивая зону, в которой происходит горение. Представляет он собой круглый диск из листовой стали толщиной более 4 мм, в котором по середине располагается труба – посредством нее во внутрь топки попадает воздух. Чтобы распределитель беспрепятственно опускался по мере тления топлива, его размер делается немногим меньше топочной.

Чтоб контролировать размер зоны горения, по которой циркулирует воздух, на распределителе имеется крыльчатка высотой до 5 см. Если сделать ее больше, увеличится свободное пространство внутри и дрова будут выгорать очень быстро.

Диаметр трубы для поступления воздуха делается равным 5-6 см. Она может быть цельной или телескопической. При этом отверстие в распределителе не должно превышать 2 см, иначе произойдет перенасыщение кислородом. В верхушке будет не лишней заслонка, которая позволит регулировать тягу.

Самодельный котел длительного горения на дровах может быть также подключен к отоплению в частном доме. Проделать это возможно одним из двух методов:

  • Через камеру горения пропускается труба водяного теплообменника, в баке вода будет нагреваться змеевиком, соединенным непосредственно с этой трубой
  • Дымовая труба пропускается сквозь выносной бак. Дым в горячем состоянии будет проходить по ней и разогревать теплоноситель

Если сравнивать оба способа, следует отметить: первый намного проще, но второй в несколько раз эффективнее.

Видео — делаем котел на дровах своими руками

Инструкция по изготовлению

Приступая к производственному процессу, необходим начать с подготовки всего самого необходимого:

  • Трубы со следующими диаметрами – 30 см, 5-6 см, 10 см (толщина стенок каждой – не менее 3 мм)
  • Стальной лист по толщине более 4 мм
  • Болгарка
  • Аппарат для сварки
  • Ручные инструменты

Располагать котел рекомендуют на выровненной твердой поверхности. Если такая установка будет монтироваться дома в котельной, следует подумать об обустройстве фундамента, несколько слов о котором будет сказано позже.

Приступаем к изготовлению котла:

  1. Берется подходящая по характеристикам труба и отрезается кусок от 70 до 100 см. Малая длина не позволит загрузить достаточное количество дров, большая – сделает закладку крайне неудобной
  2. Теперь необходимо соорудить распределитель. Чтобы он свободно двигался, его диаметр делается на 15-25 мм меньше основной трубы

  3. В центре круга требуется просверлить отверстие диаметром 15 мм – через него будет поступать воздух в камеру горения. Чтобы диск плотно не прилегал к паленьям и оставалось пространство для циркуляции воздуха, необходимо приварить ко внутренней его стороне крыльчатку – несколько пластин высотой до 5 см

  4. Труба диаметром 5-6 см приваривается по центру регулятора, при этом ее высота делается на 10-15 см больше котла
  5. Как упоминалось ранее, вверху рекомендуется сделать заслонку, которая позволит регулировать тягу в любой момент, тем самым контролируя процесс тления
  6. Внизу болгаркой вырезается дверца, посредством которой будет удаляться зола

  7. Также в нижней части котла надежно приваривается дно
  8. Вверху необходимо пустить горизонтальную дымоходную трубу диаметром 8-10 см и длиной не более 40 см (именно она пропускается внутри теплообменника)

  9. Завершающий штрих конструкции – крышка для котла, в которой вырезано отверстие под воздухозаборную трубу. Она должна как можно плотнее запирать камеру

Хорошей альтернативой дровам является брикеты отопления — смотрите наш обзор

Дымоход и отражатель

Стенки котла будут постоянно раскаляться и излучать тепловую энергию. Если установка монтируется для отопления небольшого помещения, следует расположить вокруг нее отражатели – они будут распределять поток, увеличивая поступления тепла во внутрь.

Если печь будет располагаться в помещении с постоянным пребыванием людей, следует подумать об их безопасности. Один из вариантов решения вопроса – обложить конструкцию кирпичной кладкой.

Дымоход можно сделать из трубы 20 мм. Горизонтальный прямой участок должен на 5-10 см быть больше диаметра топочной. Выводить его на улицу необходимо с минимальным количеством перегибов – 2 по 45 градусов.

Несколько других особенностей:

  • Дымоход рекомендуется делать разборным, чтобы 2-3 раза в сезон его можно было без труда почистить от копоти
  • Соединяться участки дымохода должны в направлении, противоположном движению газа
  • Все конструкции и предметы, которые подвержены легкому воспламенению, должны быть отнесены на безопасное расстояние

Возводим фундамент

Можно предположить, что печь длительного горения на дровах будет постоянно разогреваться до высоких температур. Простой выровненный пол для не нее является не самым лучшим решением – следует возвести фундамент.

Основание можно выложить из жженого кирпича или бута. Они не раскаливаются под действием повышенных температур. Все те, кто желает сделать более основательный фундамент, могут залить цельную монолитную плиту.

Котел можно также установить на ножки, которые легко варятся из швеллера. Они прячутся от глаз за кирпичной кладкой.

Использование котла

Поступать в котел длительного горения на дровах воздух должен, в отличие от классической печи, в определенном количестве. Чтобы этого достичь, закладку необходимо делать в полном объеме, стараясь не оставлять свободных полостей. Рекомендуется к поленьям добавлять опилки, пеллеты, торф или сгораемый мусор.

Закладывать топливо необходимо по следующей инструкции:

  1. Снять крышку и удалить регулятор с бака
  2. Заложить плотно топливо
  3. Разбрызгать поверху горючую жидкость
  4. Установить регулятор, накрыть крышкой и открыть заслонку
  5. Брось в воздушную трубу лучину и когда начнется тления заслонку прикрыть

Подводим итоги

Простой котел длительного горения на дровах готов. У становить такую конструкцию можно в любом неотапливаемом помещении: от небольшого гаража до мастерской. Если все было сделано правильно – сомневаться в эффективности и высоком КПД не придется.

Самодельные котлы длительного горения: как делать

Проживая в резко-континентальном, достаточно суровом климате, населению ежегодно приходится задумываться о хорошей и надежной подготовке к холодам. И если о всех жителях многоэтажек позаботится жилищно-коммунальное хозяйство, насколько сможет, обеспечит центральным отоплением, то о желающих уединиться в домике на земле никто заботиться не будет. Основным аспектом подготовки к морозной зиме становится выбор согревающего аппарата. В наше время выбор достаточно велик. Принять решение помогут финансовая сторона вопроса, доступность определенного вида горючего материала, конструктивные особенности жилого строения.

Схема универсальной газовой горелки.

Отличным вариантом с возможностью выбора различных конфигураций финансовых затрат и используемого топлива может стать выбор котлов длительного горения. При том в целях экономии стоит сделать такой котел самостоятельно.
Принцип работы котла длительного горения

Схема устройства твердотопливного котла: 1. Люк, сквозь который нужно удалять золу; 2. Трубы охлаждения; 3. Люк для шурудения; 4. Загрузочный люк; 5. Управляющая панель; 6. Подача в систему; 7. Люк для проведения чистки; 8. Шибер; 9. Клапан предохранительный; 10. Рубашка водяная; 11. Теплоизоляция; 12. Возврат из системы; 13. Кран для слива и залива воды; 14. Нижний люк для чистки; 15. Горелка; 16. Подача топлива; 17. Специальный ящик для золы.

Котел длительного горения можно назвать и просто – твердотопливным котлом, поскольку для сгорания в его топке применяется только твердые горючие материалы. Заготавливать для протопки следует дрова или каменный уголь, или же торф.

Котел длительного горения включает в свой состав достаточно большую емкость в форме цилиндра, разделенную внутри на камеры, оснащенные трубой для выхода дыма. В его величине и заключается особенность. Всю емкость котла длительного горения можно разделить на основную камеру горения и камеру полного сгорания, перегороженных сплошной заслонкой.

В основную камеру горения производится загрузка выбранного топлива через врезанную в стенку котла дверцу. В результате горения происходит накопление токсичных продуктов сгорания в виде газов и сажи. Из обычной печи они выводятся через дымоход непосредственно на улицу. Но ведь они таят в себе еще огромное количество нереализованной энергии. Таким образом, деньги улетают в трубу. Для их экономии и предусмотрена дополнительная камера полного сгорания, расположенная прямо над основной топкой котла длительного горения.

В этой камере осуществляется догорание неиспользованной тепловой энергии сажи и газов.

Схема твердотопливного котла отопления.

Сплошная заслонка, разделяющая основную камеру и камеру полного сгорания в котлах длительного горения, в центре имеет отверстие для трубы, отводящей продукты горения и подающей необходимый для горения кислород. На входе в основную камеру горения труба имеет узкое отверстие, чтобы слишком много кислорода не проникало. Благодаря этому процесс горения замедляется, не теряя силы и энергии. Такой подход позволяет добавку топлива не чаще двух раз в сутки при обычной средней загрузке. Далее труба принимает обычные размеры, около 10 см в диаметре, и выходит наружу, проходя через полость камеры полного сгорания.

В плоскости заслонки, разделяющей две камеры горения, также имеется отверстие для подачи продуктов горения из основной камеры в камеру полного сгорания для окончательной отдачи энергии и без остаточной переработки. На выходе из трубы получается дым, насыщенный только нетоксичными соединениями.

В твердотопливном котле во время работы создается и удерживается давление на уровне 1 атм. Теплоноситель, в качестве которого в основном используют воду, выходит из котла, нагревшись примерно до 80 ̊ С. Пройдя всю разводку отопительной системы, используемая жидкость возвращается, практически не остыв, при температуре около 50 ̊ С.

Твердотопливный котел имеет мощность при средней интенсивности работы около 100 кВт. Размеры топливных единиц для комфортной загрузки и правильной работы котла длительного горения не должны превышать 0,5 м в длину. Твердотопливные котлы длительного горения не достигают массы и полу тонны.

Преимущества при использовании котлов длительного горения
По описанию принципа работы уже видно, что твердотопливные котлы имеют большие преимущества перед другими аналогичными приборами. Следует подробнее остановиться на основных положительных моментах:

Схема твердотопливного котла длительного горения.

  • хорошо выделяет твердотопливный котел из массы других устройств его автономность в использовании. То есть возможность порционно подавать воздух к источнику горения различными порциями. При этом тип помещения, которое нужно обогреть, не имеет значения;
  • набор специальных приборов для контроля обеспечит простоту в эксплуатации, а возможные неполадки будут вовремя ликвидированы благодаря контрольным датчикам;
  • необходимой тепловой энергии выделяется во много раз больше, чем затрачивается топливных материалов. Это свидетельствует о высоком КПД, а именно – свыше 90 %;
  • твердотопливный котел выступает экологически чистым устройством для обогрева помещений.

Инструменты и материалы для самостоятельного конструирования
Самодельный котел длительного горения можно сконструировать, используя следующий набор материалов и инструментов:

Схема монтажа котла на твердом топливе.

  • цилиндрическая сквозная труба из толстой стали длиной до метра и диаметром сечения около 30 см наподобие большого газового баллона будет использоваться в качестве основного корпуса для расположения в нем основной камеры горения и камеры полного сгорания;
  • труба стальная длиной менее 0,5 м, примерно 10 см в диаметре. Ее нужно будет расположить в верхней части корпуса с торца;
  • для осуществления давления на топливный материал в самодельные котлы встраивают ограничивающий стальной диск с отверстием в 3-4 сантиметра и крыловидными лопастями, отходящими от отверстия. Отверстие будет служить для порционной подачи воздуха в камеру сгорания. Диск следует изготовить на 4 см меньше в диаметре, чем объем корпус;
  • изготовленная из листа толстой стали круглая крышка для корпуса котла длительного горения. В центре крышки следует предусмотреть круглое отверстие, диаметром чуть большим диаметра трубы;
  • патрубки и краны для подключения котла к системе отопления;
  • сварочный аппарат. Все соединения стальных элементов осуществляются горячим свариванием.

Инструкция по самостоятельной сборке котла длительного горения

Схема газогенераторной печи своими руками.

Существует несколько различных конструкций котлов длительного горения. Подробному рассмотрению следует подвергнуть наиболее часто используемую модель.

Как сделать такой котел? Чтобы сконструировать самодельный котел длительного горения следует перечисленные конструктивные элементы соединить при помощи горячего сваривания в правильном порядке.

Цилиндрический стальной корпус котла длительного горения будет располагаться вертикально. В самой верхней его части под прямым углом необходимо приварить малую стальную трубу, длиной до 0,5 м и диаметром 10 см. Внутрь корпуса котла длительного горения, на высоте выше середины, расположить подготовленный ограничительный стальной диск с отверстием в центре и крыльчаткой. Диаметр центрального отверстия должен составлять два сантиметра. В это отверстие будет подходить отводящая труба дымохода. Примерный ее диаметр около шести сантиметров.

Для закладки топлива необходимо предусмотреть дверцу. Чтобы вмонтировать ее, следует при помощи сварочного аппарата в средней трети стенки корпуса котла проварить прямоугольное отверстие. Затем вмонтировать в готовое отверстие дверцу, предусмотреть запирающий механизм.

Работа твердотопливного котла не безотходная, поэтому малую дверцу устанавливают в нижней трети котла аналогично первой. В дальнейшем это упростит чистку топки котла от зольных продуктов сгорания.

В верхней камере – полного сгорания, следует запланировать монтаж металлического трубопровода. Расположить трубу внутри котла лучше в виде закругления, что обеспечит лучший прогрев теплоносителя. Оба конца трубы должны быть выведены наружу котла и оканчиваться резьбовыми соединениями с целью подключения котла к разводке системы отопления.

На заключительном этапе к резьбовым соединениям трубы котла для теплоносителя присоединить разводное соединение. К соединению смонтировать кран для регуляции количества проходящей жидкости и провести разводку отопительной системы.

Схема твердотопливного котла своими руками. Чертеж простого котла длительного горения

Схема твердотопливного котла своими руками. Чертеж простого котла длительного горения

Такая конструкция твердотопливного котла довольно проста. Теплообменник может быть выполнен из листовой стали в виде «водяной рубашки». Для максимальной эффективности теплоотдачи и увеличения площади контакта с пламенем и горячими газами ее конструкция предусматривает наличие двух отражателей (выступов вовнутрь).

Чертеж простого твердотоплевного котла

В данной конструкции теплообменник представляет собой комбинирование «водяной рубашки» вокруг камеры сгорания и дополнительного щелевидного регистра из листового металла в верхней ее части.

Схема-чертеж котла с теплообменником щелевого типа

1 — дымовая труба; 2 — водяная рубашка; 3 — щелевой теплообменник; 4 — загрузочная дверка; 5 — дрова; 6 — нижняя дверка для поджига и чистки; 7 — колосники; 8 — дверка для регулирования подачи воздуха и чистки зольника.

  • Как подключить котел длительного горения своими руками
  • Сбросной клапан для отопления
  • Термодатчики для котлов отопления

В данных вариантах «водяная рубашка» дополнена теплообменными регистрами из труб в верхней части камеры сгорания. Кроме того, такие агрегаты рассчитаны на приготовление на них пищи. Вариант 4 большей мощности и с верхней загрузочной дверкой.

Рис. 3 Конструкции твердотопливных котлов с дополнительными регистрами и варочной поверхностью

1 — топливник; 2 — регистр из труб; 5 — труба обратки; 6 — подающая труба; 7 -верхняя загрузочная дверка; 8 — нижняя дверка для поджига и подачи воздуха; 9 — загрузочная дверка; 10 — дымовая труба; 13 — колосниковая решетка; 14,15,16 — отражатели; 17 — заслонка; 19 — водяная рубашка; 20 — зольник; 21 — варочная поверхность.

Шахтный котел длительного горения своими руками чертежи. Описание оборудования

Шахтные котлы длительного горения — это эффективная техника, которая характеризуется максимально возможной продолжительностью горения топлива и уникальными особенностями конструкции. Наличие топливной камеры с увеличенными размерами избавляет от необходимости частой загрузки, а благодаря специальной конструкции поддувала обеспечивается медленное горение с выделением большого количества тепла.

Наибольшее распространение сегодня получили две конструкции шахтных котлов:

  1. Пиролизные.
  2. С обычным горением.

Обе этих схемы исполнения имеют две камеры, в одной из которых устроен теплообменник, а вторая используется для сжигания топлива. Котел шахтного типа с нижним горением отличается простотой конструкции и имеет топку высотой на весь агрегат, что позволяет существенно упростить загрузку. Топочное отделение напоминает по своему виду шахту, что послужило названием для отопительного оборудования данного типа.

В данном

Камера теплообменника выполняется по классической жаротрубной технологии. Внутри этого отсека проложены многочисленные трубы, по которым циркулирует теплообменник, нагреваемый горячим воздухом, поступающим из топливника. Дымоход может выполняться как в виде вертикальной трубы, так и коаксиального типа, который выводится через ближайшую стену на улицу.

Шахтные котлы длительного нижнего горения на дровах получили видоизменённую конструкцию, что позволило обеспечить максимально длительное горение. Такой котёл дополнен следующими элементами:

  1. В дополнительных камерах, которые располагаются под теплообменником, происходит сжигание угарного газа, что позволяет обеспечить улучшение показателей КПД котла.
  2. В пиролизную камеру проведены трубы с многочисленными мелкими отверстиями, что позволяет подавать воздух, необходимый для сгорания угарного газа.
  3. Непосредственно над пиролизной камерой располагается задвижка, которая позволяет уменьшать и увеличивать интенсивность горения топлива.

Принцип действия такого пиролизного шахтного котла основывается на ограничении поступления в топочное отделение воздуха. Соответственно, дрова горят крайне медленно, что приводит к образованию большого количества угарного газа. Подобная конструкция позволяет обеспечить эффективность оборудования на уровне в 90%.

Котлы на твердом топливе длительного горения своими руками чертежи. Котел длительного горения своими руками: чертежи котлов длительного горения, ТОП-11 лучших котлов

При доскональном и правильном изучении чертежей твердотопливных котлов вполне возможно сделать котел длительного горения своими руками надежным и экономичным.

Твердотопливные котлы уже не одно десятилетие пользуются немалой популярностью, хотя и имеют один существенный минус – они нуждаются в постоянной загрузке топлива (угля, дров и т. д.). Из-за этого недостатка от них нередко отказываются при обустройстве отопительной системы, но от него легко избавиться – сделать котел длительного горения своими руками, функционирующий почти на всех типах(исключительно твердого, разумеется).

Котел длительного горения своими руками

Для растопки котла можно использовать уголь

Как устроен самодельный котел длительного горения

Принцип работы

Схема работы таких котлов основывается на особенноститлеть несколько часов, производя при этом большое количество тепловой энергии. Характерно, что топливо в таком случае сжигается более полно, а количество отходов, как следствие, заметно снижается.

Чертеж котла

Обратите внимание! Замена активного сжигания тлением возможна ввиду особого устройства отопительного котла.

Основным элементом котла является топка, где горение ограничено, а интенсивность подачи воздуха контролируется при помощи специальных приспособлений. Топливо загружается два раза в сутки большими порциями, после чего медленно тлеет (ограниченное количество кислорода не позволяет ему полноценно гореть).

Труба, посредством которой выводится дым, пропускается через теплообменники и нагревает жидкость в отопительной системе. Выходит, достаточно лишь каждые 12 часов загружать топливо для бесперебойного обогрева дома.

Схема котла

Основные преимущества

Котлы длительного горения выделяются на фоне отопительных систем других типов. Конечно, основное преимущество – это именно длительность работы, но есть и другие важные моменты:

Устройство прибора

Для изготовления котла удобнее использовать металлическую трубу ø30 см и больше с толщиной стенок не менее 5 мм (иначе последние в скором времени прогорят из-за высокой температуры внутри прибора). Высота конструкции может колебаться между 80 см и 100 см, все зависит от площади помещения.

Труба для корпуса

Вне зависимости от модификации котел состоит из трех основных зон:

  • загрузочной зоны;
  • зоны тления и теплообразования;
  • зоны окончательного сжигания, где горит зола и выводятся дымные газы.

Обратите внимание! Прибор, который ограничивает загрузочную зону и, соответственно, время тления, называют распределителем воздуха.

Данный элемент выполняется в виде металлического круга толщиной 5-6 мм с отверстием посередине, через которое с помощью телескопической трубы кислород подается в топку. Диаметр изделия должен быть несколько меньше диаметра корпуса. Высота регулируется посредством специальной крыльчатки.

Котел на дровах длительного горения

Котел на дровах длительного горения

Мнение эксперта:

Масальский А.В.

Редактор категории «строительство» на портале Stroyday.ru. Специалист по инженерным системам и водоотведению.

Обычно зона сжигания не превышает 5 см в высоту – если она будет большей, то топливо будет сгорать слишком быстро. К слову, кислородная труба может быть не только телескопической, но и цельной. Ее диаметр обычно составляет 6 см, в то время как размер отверстия в воздушном распределителе не превышает 2 см, дабы не пресыщать зону кислородом.

Котел длительного горения

Воздух может подаваться одним из двух способов:

  • прямо из атмосферы;
  • из специальной камеры нагрева (она располагается в верхней части конструкции), что обеспечивает более эффективную работу котла.

Для регулировки используется специальная воздушная заслонка.

Сверху приваривается дымоотводная труба. Она должна вестись перпендикулярно корпусу минимум 0,5 м, иначе образуется чрезмерная тяга.

Снизу оборудуется дверка для удаления продуктов горения. Чистку нужно проводить нечасто, ведь топливо будет сгорать полнее.

Существует два способа нагрева теплоносителя, у каждого есть свои сильные и слабые стороны.

Котел длительного горения

Котел длительного горения

Способ №1. К трубе теплообменника, проходящей через зону сгорания, подключается змеевик, посредством которого и происходит нагрев воды в баке.

Способ №2 . Формируется отдельный металлический бак, сквозь который пропускается труба дымохода. Разгоряченный дым подогревает жидкость.

Первый способ более эффективен, но вместе с тем более сложен в выполнении. Второй сделать проще, но он целесообразен только в небольших домах.

Цены на модельный ряд твердотопливных котлов

Твердотопливные котлы

Изготовление котла длительного горения

Котел

Сделать такую конструкцию в домашних условиях несложно, но для этого потребуются навыкии четкая инструкция.

Простой котел своими руками. Обыкновенный котел

Сначала разберем, как изготовить простой дровяной котел своими руками. Модель представляет собой два цилиндра, помещаемых друг в друга. Первый используется в качестве топки. При горизонтальном расположении он может изнутри обкладываться огнеупорным кирпичом.

Второй выступает в качестве конвекционного носителя или используется для подогрева теплоносителя. Закладка дров производится непосредственно в топку.

Подручные материалы

Для уменьшения объема сварочных работ можно использовать толстостенную трубу или бочку. Возможно также использование других подручных материалов.

Сваренную из толстого листа прямоугольную топку можно без труда разместить внутри цилиндрической емкости.

Особенности конструкции

В дровяном котле предусматривается поддувало для притока свежего воздуха и дымоход для отвода отработавших газов. Поддувало располагается в нижней части трубы и позволяет нижнему ряду дров тлеть, вырабатывая дополнительное тепло. Закладка дров в самодельные котлы производится через верх. Для этого подготавливается специальный люк.

Чтобы каждая заложенная стопка дров горела как можно дольше, часто предусматривается специальный груз, выполняемый в форме диска с лопастями и отверстием, имеющим диаметр 20 мм. При надавливании груза происходит сжимание горящего топлива. При этом объем поступающего воздуха значительно сокращается, так как он может проходить только через имеющееся отверстие.

Способ подключения

К системе отопления такой котел можно подключить двумя способами:

  • врезав трубы с водой прямо в бочку. Циркулируя между трубами, она будет нагреваться, чтобы затем, поступив в систему отопления, нагревать радиаторы;
  • врезав дымоход в бак с теплоносителем. Отработавшие горячие газы будут поступать в емкость, постепенно нагревая теплоноситель.

Твердотопливный котел длительного горения своими руками: чертежи. Чертежи твердотопливных котлов длительного горения

Продолжительную работу устройства с теплообменником на одной партии дров обеспечивает специальная конструкция:

  • увеличенная емкость топливной камеры – вмещает в 2 раза больший объем закладки;
  • нестандартное направление разжигания – дрова прогорают вертикально вниз.

Огонь охватывает верхний слой топлива. За счет дозированной подачи воздушного потока образуется ровное, несильное пламя. Нижний объем закладки постепенно нагреваются по мере прогорания дров.

Классический

В стандартных чертежах устанавливают тепловой генератор в форме цилиндра . Прямоугольный корпус для классических котлов длительного горения не подходит.

Оборудование работает следующим образом:

  • топочную камеру наполняют дровами и разжигают сверху;
  • в процессе прогорания топлива посредством телескопической трубы на него опускается груз с отверстием для циркуляции воздуха;
  • кислород через дымоход поступает в топку под воздействием естественной тяги или вентилятора;
  • теплообменника в классической схеме нет , вода для отопления нагревается напрямую.

Помимо дров для растопки используют торф или кокс.

Фото 1. Классический твердотопливный котел длительного горения с дровами в топочной камере и отсутствием теплообменника.

Пиролизный

В газогенераторных приборах дрова тлеют медленнее. Происходит выделение горючего дыма, который поступает в отдельную зону и вырабатывает дополнительную тепловую энергию. Конструкция включает:

  • Загрузочную камеру. В ней происходит процесс пиролизного сжигания топлива.
  • Отсек дожига. Здесь сгорает газ.
  • Теплообменник. Выполняют в виде «рубашки». Внутри теплообменника нагревается вода для последующего выхода в сеть.
  • Устройство подачи воздуха. Обеспечивает поступление первичного (в топку) и вторичного (в камеру дожига) потока.
  • Дроссельная заслонка. Для регулировки скорости и объема кислорода на этапе первого розжига топлива.
  • Приспособления для управления температурой и мощностью оборудования.

Две камеры разделяет огнестойкое перекрытие с форсункой и отверстиями. От вторичного воздушного потока зависит скорость нагрева воды внутри теплообменника.

Фото 2. Пиролизный котел, оснащенный загрузочной камерой, теплообменником, камеры разделены огнестойким перекрытием.

Шахтный

Устройства, работающие по принципу обычного сжигания топлива , проще пиролизных. Конструкция включает:

  • Топку. Эта зона занимает от 50% объема оборудования и чаще имеет прямоугольную форму. Ее высота незначительно меньше длины целой конструкции.
  • Люк для загрузки топлива. Его устанавливают сверху или сбоку относительно топки.
  • Зольник. Камера, куда естественным путем попадает зола с остатками углей. Ее оборудуют под топкой.
  • Колосник. Выполняет функцию разделительной решетки между внутренними секциями котла.
  • Дверца. Размеры подбирают с учетом возможности одновременного доступа и к зольной, и к нижней части топочной камеры. Чтобы регулировать объем воздуха, на дверцу устанавливают шибер.
  • Секция с теплообменником. В проектах шахтных котлов используют конструкции водяного или жаротрубного типов. В камере теплообменника выполняют отверстие для поступления угарных газов.
  • Дымоходная труба из металла или кирпича с заслонкой.

После загрузки и розжига топливо выделяет горючие газы. Через отверстие они поступают в камеру с теплообменником, нагревая последний. Дым отдает энергию и выходит наружу через трубу, а горячая вода поступает в отопительную сеть.

Фото 3. Котел длительного горения шахтного типа с теплообменником, в котором топливо выделяет горючие газы после розжига.

Котел водяного отопления на дровах своими руками. Создаем котел отопления на дровах своими руками

Иногда подобные устройства ничем не уступают промышленным моделям – как по показателям эффективности, так и по параметрам мощности. В домашних условиях при соблюдении определенных правил и обладая нужным опытом и знаниями, можно изготовить водяной котел отопления на дровах сложнейшей конструкции, который по своим рабочим характеристикам способен превзойти и устройство, собранное в заводских условиях.

Изготовление котла также будет зависеть и от того, насколько точно будут произведены расчеты.

Для того чтобы изготовить проточный котел отопления на дровах, потребуются такие материалы, которые несложно достать, и которые нередко находятся у владельцев частных домов под руками. Особое внимание необходимо уделить таким моментам, как расчет рабочей температуры котла, толщина метала и другим. Если металл будет слишком тонким или рабочая температура котла будет чрезмерно высокой, то металл может выгореть.

Чертеж самодельного котла на твердом топливе

Самодельный котел для водяного отопления на дровах можно изготовить и из старых или списанных котлов, которые ранее использовались в котельной или в паровозах. Таким образом, вы получите устройство, которое уже соответствует многим заданным условиям. Отопительный котел водяного отопления своими руками можно изготовить и из такого устройства, как готовая печь на дровах. Можно пройтись по пунктам, где принимают металлолом, по ближайшим свалкам, и получить котел за небольшую сумму или совершенно бесплатно. Самодельные котлы водяного отопления обойдутся тогда во много раз дешевле, чем котел, собранный на заводе.

Источник: https://mdmstroyproekt.ru/novosti/kotel-dlya-otopleniya-chastnogo-doma-svoimi-rukami-chertezhi-vidy-otopitelnyh-kotlov

Котел нижнего горения своими руками. Альтернативные варианты – газогенерация и пеллеты

К котлам длительного горения можно отнести и пиролизные агрегаты , а также котлы, работающие на пеллетах. Пиролизные (газогенераторные) котлы загружают дровами раз в 8–12 часов. Поначалу происходит стартовый розжиг топлива, чтобы внутри котла температура достигла отметки 800 °С. При такой температуре становится возможной газогенерация – с помощью задвижек устанавливается нужный режим, а именно ограничивается доступ кислорода к горящим дровам. В результате выделяется древесный газ, который и сгорает в специальной камере, а уже затем происходит сгорание древесного угля. Золы и сажи образуется минимальное количество. КПД газогенераторных котлов – около 85 %.

Главное достоинство пиролизных агрегатов – экономичное потребление топлива. Благодаря этому отопительный сезон обойдется вам в два-три раза дешевле, чем обычно – так и окупается высокая стоимость подобных устройств. Однако с другой проблемой придется бороться постоянно – дровяной котел подобного типа эффективно работает только на очень сухом топливе или чистом угле.

Пеллетные котлы с автоматической подачей топлива могут работать бесконечно долго, главное, чтобы рядом был нужный объем топлива. Строение таких агрегатов практически не отличается от обычных твердотопливных котлов, за исключением автоматической подачи топлива. Бытовые котлы имеют контейнер, куда и засыпают пеллеты – одной загрузки бывает достаточно на несколько суток. В целом на обслуживание агрегата в неделю уйдет около 20 минут – этого достаточно, чтобы выносить изредка золу и подсыпать топливо в бункер.

Видео твердотопливный котел своими руками 18кВт.

Узнаем как делать котлы длительного горения своими руками: подробная схема с описанием

Котел на дровах длительного горения на данный момент представляет собой весьма популярный элемент, который можно использовать в системе отопления. Обычно такой агрегат отличается простой и комфортной эксплуатацией. Такое решение позволило найти ему широчайшее применение в разнообразнейших областях, начиная от коттеджей и частных домов и заканчивая офисными зданиями и производственными помещениями. Можно сделать котлы длительного горения своими руками, а если учесть все их достоинства, то это будет вдвойне выгодно.

Перечень преимуществ

Такие приборы способны работать на любом доступном виде твердого топлива. Мощность котла можно просто и без особых проблем регулировать в достаточно широком диапазоне. Твердое топливо горит весьма долго, что позволяет не производить дополнительную подачу от пары дней до нескольких недель. Котлы длительного горения, своими руками сделанные, обладают достаточно простой, но при этом надежной конструкцией. Материалы для их создания вполне доступны, а сами устройства отличаются своей долговечностью. Дровяной котел длительного горения составляет достойную конкуренцию даже самым современным отопительным системам, работающим от топливного мазута и природного газа. Устройство отличается высоким КПД, а топливо в нем сжигается без какого-либо вреда для окружающей среды.

Делаем все сами

Можно ли собрать котлы длительного горения своими руками? Естественно, и этим уже вполне успешно занимаются многие умельцы. По сути, отопительная система – это одна из наиболее важных коммуникационных систем в доме. Если возникают проблемы с водопроводом, вполне можно будет доставить воду из какого-то источника, когда случаются перебои с электроэнергией, вполне можно подключить автономный источник энергии, а когда возникают неполадки с отопительной системой, вы не разведете в гостиной костер.

Очень часто в процессе устройства системы отопления появляется вопрос: «Какой котел выбрать?» Мнения могут расходиться, но чаще всего решением остается твердотопливный котел. Для его работы можно использовать пеллеты, дрова, бруски, брикеты, уголь и даже обычные опилки. Такие котлы целесообразно эксплуатировать и с точки зрения доступности всех перечисленных видов топлива: купить или заготовить дрова можно даже в самых отдаленных районах.

Собрать такой прибор не так уж сложно. Важно правильно составить чертеж котла длительного горения, с учетом всех его особенностей, а также тщательно подойти к процессу его сборки. С чего начать его изготовление? С изучения понятия пиролиза. Котельное оборудование пиролизного типа работает в соответствии всего с одним принципом – газогенерации. Он состоит в следующем: сгорание топлива при низком уровне кислорода и высокой температуре приводит к выделению горючих газов, попадающих в особую камеру, где и происходит их сгорание под воздействием теплых потоков воздуха. Получается, что используется два вида топлива, при этом один из них является источником для производства второго. Это позволяет увеличить в несколько раз КПД всей системы, что приводит к экономии на расходах, а также к отмене необходимости часто догружать дрова. Если делать котлы длительного горения своими руками, то стоит знать, что конструкции такого типа позволяют легко контролировать производительность, что и стало привлекательным для многих владельцев частных и загородных домов.

Сборка

Итак, существует определенная схема котлов длительного горения, в соответствии с которой и осуществляется их сборка. Удобнее всего делать подобное устройство из трубы, диаметр которой составляет 300 миллиметров, при этом толщина ее металла не должна быть менее 3-4 миллиметров. По высоте можно брать трубу 800-1000 миллиметров, от этого параметра будет зависеть объем единовременной загрузки топливом. Условно котел допускается разделить на несколько зон:

— область топливной загрузки, высота которой может меняться в зависимости от степени прогорания дров;

— область горения с последующей генерацией, в ней осуществляется медленное тление топлива;

— область полного сгорания, в которой происходят процессы догорания золы с последующим отведением дымовых газов.

Основные элементы

Устройство, с помощью которого ограничивается зона горения, а также время работы прибора без дозаправки, называют распределителем воздуха. Он выполнен из металлического круга толщиной 4-6 миллиметров, в его центре находится отверстие, сквозь которое воздух подается в зону горения посредством телескопической трубы. По диаметру распределитель должен быть немного меньше самого котла, чтобы его движение осуществлялось без препятствий. Зона горения регулируется по высоте посредством крыльчатки и ширины ее лопастей. Обычно распределитель воздуха по высоте не превышает 5 сантиметров, иначе топливо станет прогорать слишком быстро.

Внешние элементы

Поступление воздуха осуществляется через трубу, которая может быть цельной или телескопической. Ее диаметр составляет примерно 60 миллиметров, а отверстие в распределителе необходимо сделать не более 20 миллиметров в диаметре, чтобы камера сгорания не была перенасыщена воздухом. Кислород в трубу поступает либо прямо из атмосферы, либо из камеры подогрева воздуха, которая находится в верхней зоне котла. Заслонка позволяет регулировать интенсивность подачи воздуха.

Итак, если мы рассматриваем, как сделать котлы длительного горения своими руками, то следует сказать и о таком важном моменте, как отвод дымовых газов. Для этих целей предназначена дымовая труба, которая приваривается к боковой стенке котла в его верхней части. На протяжении 40-50 сантиметров труба делается горизонтальной, что позволяет избежать создания лишней тяги. Снизу прибора требуется сделать дверцу, предназначенную для удаления золы, пепла, а также прочих продуктов горения. Твердое топливо в таком котле прогорает полнее, чем в традиционной печи, поэтому удалять золу потребуется не слишком часто.

Работа в системе отопления

Теплоноситель для системы отопления может нагреваться одним из двух способов:

— можно выполнить выносной бак, а внутрь него поместить дымовую трубу: теплоноситель будет нагреваться за счет прохождения горячего дыма;

— можно пропустить трубу водяного теплообменника сквозь камеру сгорания котла, что приведет к нагреву воды в баке посредством змеевика, подключенного к этой трубе.

Первый способ можно назвать более простым в плане самостоятельной реализации. А второй намного сложнее, но он при этом гораздо эффективнее.

Важные моменты

Любые приборы данного типа, в том числе и котлы длительного горения на угле, требуют определенного размещения. Поверхность под прибором должна быть горизонтальной и ровной, иногда может потребоваться бетонная опалубка. В отличие от традиционной печи, где требуется обеспечить воздушную подачу ко всему топливному объему, в котле длительного горения поступление кислорода должно быть максимально ограничено. Помимо того, от объема загруженного топлива напрямую зависит время работы котла. Поэтому загрузка топлива осуществляется максимально плотно, чтобы не оставалось вообще никаких промежутков. Появление дыма и из дымовой трубы говорит о начале устойчивого горения. По мере прогорания будет происходить опускание трубы воздушной подачи вместе с регулятором, по которой и определяется степень сгорания дров.

как сделать своими руками, используя чертежи, видео и фото инструкцию

Твердотопливный котёл в загородном доме, да еще и длительного горения, — прекрасная альтернатива печи. Его установка и монтаж водяного отопления позволяют тратить меньше времени и сил на обогрев дома. Модели, оснащенные режимом длительного горения, лидируют в категории твердотопливных котлов. Опыт мастеров говорит, что такой котёл можно сделать своими руками по готовым чертежам.

Принцип работы

Прежде чем мастерить твердотопливный котёл своими руками, неплохо разобраться, как работают котлы промышленного изготовления, и чем обусловлена их повышенная эффективность. КПД, заявленный в паспортной документации на котлы, часто превышает 90%. Причина этого — длительное и почти полное сжигание топлива.

В обычных твердотопливных моделях, работающих на дровах, угле или пеллетах, камера сгорания общая, в ней происходит разогрев и горение топлива до состояния золы. Дым, выделяющийся при этом, поступает сразу в дымоход, а оттуда — в трубу. Площадь контакта пламени со стенками котла в таких моделях невелика, и они не успевают как следует прогреться. В итоге значительная часть тепла уходит с дымом в атмосферу.

В котле длительного горения процесс сжигания дров разделен на этапы. Сначала происходит нагрев их до температуры около 300 градусов. От нагрева нарушается связь между волокнами древесины, выделяется дым, насыщенный парами влаги и горючими газами, а сами поленья обугливаются.

Горючие газы — это смесь соединений углерода, серы и водород, при наличии в топке достаточного количества кислорода они ярко горят с выделением тепла. Этот процесс называется пиролизом, а сами котлы — пиролизными.

Зону в пиролизных агрегатах, где происходит разложение древесины, называют газогенератором. Чтобы избежать воспламенения дымовых газов в газогенераторе, доступ кислорода к дровам ограничивают. Газы посредством тяги или принудительного наддува поступают в отдельную зону топки, которая называется камерой дожига, где и сгорают. Вокруг камеры расположен теплообменник, который быстро нагревается, после чего вода из него поступает в систему отопления.

Достоинства пиролизных котлов промышленного производства, работающих на дровах:

  • экономия топлива — они могут работать на одной загрузке от 6 часов до 5 суток;
  • высокий КПД, 90-95%;
  • экологичность — в дыме содержится мало вредных для атмосферы газов и сажи;
  • безопасность — дым на выходе имеет температуру 120-160 градусов Цельсия;
  • высокий уровень автоматизации процесса.

Недостатки покупных котлов длительного горения:

  • склонность к появлению конденсата на стенках теплообменника и дымохода;
  • высокие требования к влажности топлива — не более 16%;
  • высокая цена, иногда в 1,5-2 раза превышающая стоимость обычных твердотопливных котлов.

Котлы длительного горения имеют такую высокую эффективность благодаря особенностям конструкции и происходящим в них физическим процессам. Для их производства не нужны дорогостоящие материалы или сложные технологии. Большинство котлов выполнены из листовой стали и имеют сварную конструкцию. Поэтому, имея навык работы со сварочным аппаратом, такой котёл можно сделать своими руками.

Выбор конструкции

Прежде чем приступить к разработке чертежей своими руками, нужно рассмотреть принцип работы и типичные конструкции котлов длительного горения, и выбрать наиболее простую и доступную.

По типу устройства пиролизные котлы разделяются на два типа:

  • с верхним горением — шахтные;
  • с нижним горением.

Что означают эти характеристики? Все очень просто: тип горения указывает на расположение зоны газогенерации.

В котлах шахтного типа загрузку топлива выполняют через дверку, расположенную в верхней части топки. Горение начинается на поверхности общего объема топлива, а дым, выделяющийся в результате этого, с помощью принудительного наддува проходит через всю толщу дров в нижнюю часть топки, где обогащается воздухом и сгорает. При этом масса дров дополнительно нагревается и более стабильно горит.

В котлах нижнего горения топка расположена снизу, а камера дожига газов — вверху. В них не требуется принудительный наддув, движение воздуха происходит с помощью тяги. Плюс таких котлов — независимость от электрической сети. Минус — меньшая эффективность и объем загрузки, а следовательно и время непрерывной работы.

Видео: самодельный пиролизный котёл и принцип его работы.

Котлы с наиболее простой конструкцией имеют цилиндрическую форму. Топка в них окружена теплообменником, и съем тепла происходит по всей поверхности топочной камеры. Такой котёл можно сделать своими руками из листового железа или двух металлических труб разного диаметра.

Как сделать самостоятельно?

Котёл изготавливают своими руками по готовому чертежу, приведенному на рисунке. Размеры, указанные на чертеже, можно незначительно изменять, при этом важно соблюдать пропорции.

    • Принцип работы этого отопительного агрегата таков:
    • Через дверку загружают топливо, предварительно подняв распределитель воздуха на максимальную высоту;
    • Осуществляют его розжиг с помощью щепы, бересты или специального средства.
    • После начала устойчивого горения распределитель воздуха опускают на верхнюю часть топлива, закрывают дверцу поддувало, ограничивая тем самым активное поступление кислорода.
    • В рабочем режиме интенсивность горения регулируется задвижкой на распределителе. Благодаря его конструкции воздух поступает прямо в зону горения дозировано, что способствует равномерному длительному горению.
    • Воздух, проходя по его трубе, предварительно прогревается, из него испаряется влага. По мере прогорания топлива распределитель опускается под собственным весом. Для его подъема предназначена цепочка.
Высота потолков в котельной должна быть не менее 2,8 метра и позволять поднять распределитель топлива на уровень максимальной загрузки!
  • Топливо тлеет, выделяя дымовые газы, которые догорают в верхней части топки. Топить такой котёл можно дровами, опилом, пеллетами, а также отходами лесопереработки — стружкой, щепой, строительным мусором. Для каждого вида топлива нужно подбирать свой режим подачи воздуха.
Конструкция котла не герметична, в отличие от заводских моделей, поэтому его необходимо устанавливать в хорошо проветриваемой котельной: при тлении дров выделяется, в числе прочих, опасный угарный газ.

КПД устройства несколько ниже, чем у промышленных аналогов, но учитывая затраты на его изготовление, этот недостаток не так важен.

Необходимые материалы и инструмент

Сборку котла производят сваркой, поэтому обязательное условие — наличие сварочного аппарата и навык работы с ним. В процессе сварки своими руками также понадобятся 2-3 пачки электродов подходящего диаметра.

Для раскроя материала потребуется болгарка с отрезными кругами, для зачистки швов понадобятся также шлифовальные круги.

Кроме того, нужен инструмент для измерения и разметки: рулетка, угольник, маркер, циркуль для разметки окружностей.

Для опрессовки готового изделия нужен будет компрессор.

    Материалы и покупные изделия:
  • Трубы из металла толщиной 3-4 мм, Ø 40 см, длина 150 см — для выполнения корпуса топки и труба Ø 45 см, длина 130 см теплообменника;
  • Труба металлическая Ø 6 см, длина заготовки 120 см — для канала подачи воздуха в распределитель;
  • Два кольца из листового металла толщиной 3 мм, с внутренним диаметром 40 см, внешним — 45 см — заглушки на водяную рубашку;
  • Листовой металл 3 мм для выполнения дверцы топки и зольника. Можно использовать готовые чугунные дверцы подходящего размера;
  • Листовой металл толщиной 5 мм для распределителя воздуха или круг из него диаметром 40-42 мм;
  • Обрезки уголка или швеллера подходящего размера для выполнения крыльчатки;
  • Асбестовый шнур и полотно — для теплоизоляции дверок.

Изготовление корпуса и теплообменника

Сборку котла начинают с корпуса

    1. , как наиболее ответственного узла, подверженного значительным тепловым нагрузкам. Остальные детали подгоняют с таким условием, чтобы создать максимально герметичную конструкцию и избежать утечек дыма и теплопотерь.
    1. Трубы диаметром 40 и 45 см вставляют одна в другую, выравнивают по верхнему краю и выставляют с помощью деревянных распорок одинаковый зазор между ними. Это поможет избежать местного перегрева водяной рубашки.
    2. Соединяют их сваркой сверху и снизу короткой трубы с помощью металлических колец. Сварной шов стараются делать максимально ровным и качественным. Низ топки заваривают кругом из листового металла.

  • В нижней части внутренней трубы делают отверстие прямоугольной формы под дверцу зольника. Саму дверцу можно выполнить из листового металла или установить готовую чугунную. Теплоизоляция дверцы не обязательна — внизу топки не будет высоких температур, поэтому дверцу можно делать одинарной. Ее нужно обязательно оснастить задвижкой, плотно закрывающей дверку, иначе будет происходить подсос воздуха, что нарушит кислородный баланс в котле.



  • Дверку топочной камеры размещают в верхней части корпуса. Здесь температурный режим будет более жестким, поэтому дверку лучше сделать своими руками из листового металла, причем делают ее двойной, как на фото, с прокладкой из двух слоев асбеста. Это, во-первых, создаст лучшую теплоизоляцию и поможет избежать ожогов, а во-вторых, повысит ее жесткость, и при топке дверку не поведет. Дверку аналогично оснащают плотной задвижкой.



  • Сбоку или сзади верхней части корпуса вваривают дымовой патрубок из профильной трубы с отверстием для подсоединения к дымоходу. При этом уделяют особое внимание качеству швов с внешней и внутренней стороны рубашки — из-за неправильно выбранного режима здесь может образоваться конденсат, а в сочетании с дымовыми газами он способствует коррозии. Сварные швы, имеющие раковины и не удаленную окалину, подвержены коррозии наиболее сильно.



  • В верхней и нижней части водяной рубашки приваривают патрубки для подачи и выхода теплоносителя. Их делают из обрезков дюймовой трубы нужной длины, с резьбой на внешнем конце. Патрубки удобнее располагать сбоку котла, в стороне от дымового патрубка, чтобы системы дымоудаления и отопления было удобно обслуживать.
  • Корпус котла оснащают ножками из обрезков уголка или швеллера — так будет удобнее регулировать его при установке.
  • Выполняют съемную крышку диаметром 46 см с отверстием в центре 6,5 см — она будет установлена внатяг на корпус.
  • Все детали и швы зачищают болгаркой и покрывают термостойкой краской на основе кремнийорганики, предназначенной для покраски печных элементов и автомобильных систем газоудаления — она терпит нагрев до температуры не менее 800 градусов.



Распределитель воздуха

Распределитель воздуха — не менее важная деталь. Для него лучше использовать толстый металл — не менее 5 мм. Во-первых, он находится в зоне активного горения, и при меньшей толщине может деформироваться и со временем прогореть. Во-вторых, при большей толщине распределитель воздуха будет лучше прижимать массу топлива.

  1. Из металла вырезают круг диаметром 38 см с отверстием в центре Ø 6 см. К отверстию герметично приваривают трубу Ø 6 см длиной 120 см. По этой трубе будет поступать воздух в зону горения.
  2. В нижней части распределителя нужно приварить крыльчатку — расходящиеся воздуховоды из уголка 25 мм или швеллера. Их количество может быть разным, чем больше каналов, тем равномернее будет гореть топливо.
  3. В верхней части трубы нужно установить задвижку или шибер для регулирования воздушного потока, а также предусмотреть петлю для присоединения цепочки, которой распределитель будет подниматься в верхнее положение.
Чтобы оборудовать котел для работы на угле, нужно оснастить его принудительным наддувом. Трубу распределителя в этом случае выполняют телескопической, а в верхней ее части располагают дутьевой вентилятор.

Установка

Котел длительного горения ставят на ровную поверхность и регулируют по уровню, в случае сильного перекоса возможно ухудшение циркуляции теплоносителя.

Распределитель воздуха помещают внутрь топки, а сверху надевают крышку, которую закрепляют на корпусе сваркой или внатяг с уплотнением асбестовым шнуром.

Подключают дымовой патрубок к дымоходу. К патрубкам водяной рубашки подсоединяют трубы системы отопления.

После заполнения системы котел можно начинать топить. Пробную топку выполняют с неполной партией топлива, регулируют режимы, и только после этого можно загружать его для работы в полную мощность.

Такой котел, при скромном внешнем виде, вполне способен отопить деревенский или дачный дом, мастерскую, гараж, решив проблему обогрева.

Твердотопливный котел длительного горения своими руками — Видео

Как установить уличный дровяной котел

Установка уличной дровяной печи

В Pineview Woodstoves мы предлагаем полный монтаж, включая доставку и рытье траншей. Поставляем и устанавливаем агрегат с нашим прицепом-обручем. Заказчик несет ответственность за подготовку места для установки агрегата. Цементные блоки, брусчатка или небольшая плита могут использоваться в качестве площадки для установки агрегата. Просто убедитесь, что он ровный. Информация о размерах блока предоставляется по запросу.Мы нанимаем стороннюю компанию с траншеекопателем для рытья траншей и прокладываем линию. Мы можем подключить ваш уличный дровяной котел практически к любой существующей системе отопления, включая принудительный воздух, излучающий теплый пол, радиаторы или водяные плиты основания. Мы также можем подключиться к вашей гидромассажной ванне, бассейну или водонагревателю. Свяжитесь с нами для получения бесплатной сметы на установку.

I. Общая информация по установке — перед началом работы

A. Размещение насоса — задняя часть котла vs.В вашем доме

B. Минимальный расход воды

C. Воздухоотделители (воздуховыпускные устройства / вентиляционные отверстия)

D. Порядок работы — какие линии сначала должны идти к водонагревателю или системе отопления?

E. Смесительные клапаны

II. Расчет потерь тепла — определите размер уличного дровяного котла

A. Расчет тепловых потерь стен

B. Расчет тепловых потерь окна

C. Расчет тепловых потерь двери

Д.Расчет потерь тепла на потолке

E. Расчет потерь тепла в полу

F. Утечки воздуха

III. Размеры труб и насосов — насос какого размера нужен вашей уличной дровяной печи?

A. Выбор правильного размера трубы

B. Расчет падения давления

C. Определение размеров насоса

IV. Отопление горячей воды

A. Сантехника в пластинчатом теплообменнике

В. Иллюстрации

А.Иллюстрация установки кондиционера

B. Схема установки водонагревателя

C. Схема установки резервного электрического котла (включение вручную)

D. Схема установки резервного электрокотла (автоматизированная)

E. Резервный котел в напорной системе, схема

F. Домашнее горячее водоснабжение с пластинчатым теплообменником Схема

G. Промывка пластинчатого теплообменника — Схема

H. Отопление бытовой воды — Схема бокового рычага

И.Схема радиатора в печи с принудительным воздухом

J. Радиатор в печи с принудительным воздухом + схема нагрева воды для бытового потребления

K. Отопление мастерских — теплый пол и схема нагревателя с вентилятором / змеевиком

L. Нагрев плиты — Инжекционное смешивание — Схема

M. Нагрев плит — термостатический трехходовой смесительный клапан — Схема

N. Встраиваемый теплый пол с плиточным отоплением и бытовым водяным отоплением

VI. Словарь терминов по установке дровяных котлов

Перед началом работы

Настоящее руководство по установке дровяного котла на открытом воздухе должно быть именно тем руководством, которое есть на самом деле.Всегда следите за тем, чтобы ваша установка соответствовала местным нормам и правилам руководящих органов вашего региона. Если вы не уверены в чем-либо, что представлено в этом руководстве, не стесняйтесь обращаться к местному дилеру или производителю за дополнительной помощью.

Общая практика

Размещение насоса

В большинстве случаев лучшее место для насоса — это всепогодный кожух наружной печи. Ваша уличная печь находится выше или ниже того места, где вам нужно направить главный подводящий трубопровод к вашему зданию? Если нижняя часть наружной печи находится ниже точки входа линии подачи в здание, насос всегда следует размещать в защищенном от атмосферных воздействий кожухе у наружной печи.Если нижняя часть печи находится выше точки входа линии подачи в здание, то лучшее место для насоса чаще всего находится в защищенном от атмосферных воздействий кожухе у наружной печи. В этом случае вы также можете разместить насос в отапливаемом здании, если планировка соответствует следующим критериям. В открытой системе необходимо поддерживать как можно большее давление на входе циркуляционного насоса. Любой трубопровод на всасывающей стороне насоса создает определенный перепад давления.Простое руководство для типичных систем: если у вас меньше 7 футов падения на 100 футов подающего трубопровода к потенциальному месту расположения насоса в здании, насос в идеале должен быть у наружной печи. Если перепад составляет более 7 футов на 100 футов, насос можно эффективно разместить в здании. Обратите внимание, что в здании насос ВСЕГДА находится на линии горячего питания и ВСЕГДА в самом начале здания. Воспоминание! ВСЕГДА устанавливайте запорные клапаны с обеих сторон циркуляционного насоса.Насосы не будут служить вечно, и если вам нужно отремонтировать один из них, вам не нужно слить воду из большого количества трубопроводов, чтобы снять / отремонтировать насос.

Минимальный расход

У наружной печи есть необходимый минимальный расход, который должен постоянно циркулировать. Этот минимальный расход предотвращает расслоение жидкости. Самая горячая жидкость, будучи менее плотной, поднимается до самой высокой точки водяной рубашки. Без достаточного потока эта жидкость нагревается до предела безопасности, установленного на печи, и часто выключатель верхнего предела отключает питание до тех пор, пока температура не снизится в достаточной степени.Минимальная скорость потока гарантирует, что жидкость в печи должным образом перемешана для получения относительно равномерной температуры по всей водяной рубашке. Это позволяет элементам управления определять точную температуру жидкости и обеспечивает наилучшую передачу и распределение тепла в подключенных зданиях. Количество потока будет зависеть от модели печи. Здесь указаны минимальные значения расхода для печи HeatMaster SS серии G. G100 — 8 галлонов в минуту G200 — 14 галлонов в минуту G400 — 30 галлонов в минуту Практическое правило состоит в том, чтобы достичь перепада температуры 20-30 градусов по Фаренгейту (также называемого «дельта Т») в печи при максимальной тепловой мощности.Для поддержания падения на 20 градусов печи с номинальной производительностью 100 000 БТЕ в час потребуется 10 галлонов в минуту. Чтобы рассчитать это, используйте текущую формулу. GPM = BTU / Delta T / 500 Где: GPM = требуемый расход воды в галлонах США в минуту BTU = максимальная производительность печи в BTU в час. Дельта T = желаемое падение температуры воды. Обычно от 20 до 30 F. для уличной печи. 500 = Это постоянное число для воды. если вы используете смесь гликоля, используйте 470 для смеси 50/50. Убедитесь, что размеры труб и насосов подобраны правильно, чтобы обеспечить необходимый минимальный расход для печи.Если общий поток, подаваемый в ваши здания, не соответствует требованиям, необходимо проложить байпасный контур позади печи. По сути, это включает в себя установку дополнительного насоса, который забирает воду из патрубка горячего водоснабжения и возвращает ее непосредственно к патрубку возврата холодной воды. Этот насос и труба должны иметь такой размер, чтобы обеспечивать достаточный поток, чтобы довести общий расход всех контуров до минимального расхода. Для получения информации о размерах насосов и трубопроводов, пожалуйста, обратитесь к разделу «Выбор насосов» в этом руководстве.Пример обходного контура показан ниже.

Вентиляционные отверстия (или воздухоотделители)

Автоматические и ручные вентиляционные отверстия — это два типичных типа используемых. Воздух всегда враг в любой системе водяного отопления, но тем более в открытой системе. Расположение воздухоотделителей в системе отопления имеет решающее значение с точки зрения того, насколько они эффективны или мешают. Правильно размещенное вентиляционное отверстие должно обеспечивать быстрое и простое удаление воздуха при первом вводе системы в эксплуатацию, а также облегчение проверки или обслуживания в будущем.Обычно вентиляционное отверстие располагается там, где жидкость в системе течет горизонтально, а затем поворачивается вниз. В этот момент используйте тройник вместо колена и установите вентиляционное отверстие в верхней части тройника. Следует ли когда-либо устанавливать вентиляционное отверстие на всасывающей стороне насоса? Если насос расположен у наружной печи, тогда нет необходимости в вентиляционном отверстии на входе насоса. Трубопровод следует просто проложить от соединения в печи вниз или горизонтально к насосу. Если насос находится в здании, его следует расположить так, чтобы, по возможности, не было точек захвата воздуха в трубопроводе перед насосом.Если этого нельзя избежать, то в точке захвата воздуха на всасывающей стороне насоса можно установить вентиляционное отверстие, если расположение вентиляционного отверстия как минимум на два фута ниже уровня воды в наружной печи. Это отверстие ВСЕГДА должно быть ручным и открываться для выпуска воздуха только при ВЫКЛЮЧЕННОМ насосе. Если это вентиляционное отверстие открывается при включенном насосе, он может втягивать воздух через вентиляционное отверстие и усугублять проблемы с воздухом в вашей системе.

Порядок работы

При обслуживании более чем одной тепловой нагрузки в системе очень важен порядок, в котором вы обеспечиваете каждую потребность.Причина этого в том, что после подачи каждой нагрузки в первичную / вторичную или последовательную систему трубопроводов температура теплоносителя в первичном контуре будет падать. При проектировании системы отопления важно учитывать это падение температуры, чтобы каждый компонент системы мог удовлетворить свои потребности. Типичный заказ выглядит следующим образом:

1) Теплообменник бытовой воды. Это может быть паяный пластинчатый теплообменник, кожухо-змеевиковый теплообменник или резервуар для горячей воды косвенного нагрева.Типичная требуемая расчетная температура составляет от 160 до 180 F.

2) Плинтусы с горячей водой. Конструкция из оребренных медных труб. Типичная требуемая расчетная температура составляет от 140 F. до 180 F.

3) Радиатор или фанкойл. Радиатор, установленный в камере сгорания печи с принудительной подачей воздуха, или вентиляторный блок со встроенным радиатором. Типичная требуемая расчетная температура составляет от 140 F. до 180 F.

4) Подкрепленный пол с подогревом. Система обогрева пола, которая крепится с помощью зажимов или переходных пластин к нижней стороне пола, в стене или даже к потолку.В этом методе трубопровод излучает тепло через воздух, окружающий трубопровод, а затем в комнату через пол, стену или потолок. В этом методе также могут использоваться алюминиевые теплообменные пластины для повышения производительности в зонах с высокими потерями тепла. Типичная требуемая расчетная температура составляет от 120 F. до 160 F.

5) Бассейны или джакузи. Для нагрева воды в бассейне или гидромассажной ванне можно использовать специальный теплообменник из нержавеющей стали или титана. Типичная требуемая расчетная температура составляет от 120 до 180 F.

6) Встраиваемый пол с подогревом. Система трубопроводов, встроенная в бетонный пол, например в подвал, гараж или мастерскую. Пол, покрытый гипсовой заливкой или бетоном, также попадает в эту категорию. Типичная требуемая расчетная температура составляет от 80 до 130 F.

7) Таяние снега. Система трубопроводов, предназначенная для таяния и испарения снега и льда с открытых площадок, таких как тротуары, проезды или палубы. Этот трубопровод может быть залит бетоном или подвешен скобами в зависимости от области применения.Типичная требуемая расчетная температура составляет от 40 F. до 80 F.

При правильной конструкции это позволяет извлекать максимальное количество тепла из минимального количества потока из наружной печи. Меньше трубопроводов, меньшие размеры трубопроводов, меньшие насосы и меньшие тепловые потери. Это означает экономию средств как на первоначальной настройке, так и на долгосрочных эксплуатационных расходах.

Смеситель — подача низкотемпературной воды из высокотемпературного котла

Если мы посмотрим на последние два пункта в приведенном выше списке «Порядок операций», то увидим, что температура воды, необходимая для обогрева подвала, мастерской или зоны таяния снега, значительно ниже, чем температура воды, которую мы производим из нашей уличной печи.Нам нужно охладить эту воду, прежде чем мы отправим ее на плиту. Один из способов сделать это — снять тепло с воды в других помещениях, прежде чем мы поставим пол, как указано в Порядке работы. Но что, если эти тепловые нагрузки удовлетворены и не забирают достаточно тепла для воды? Мы должны быть уверены, что температура воды, поступающей на эти плиты, тщательно контролируется, иначе могут возникнуть несколько проблем. Бетонная плита — это, по сути, ОГРОМНЫЙ резервуар для хранения, который медленно отдает тепло окружающей среде.Что произойдет, если в нашей мастерской есть пол с подогревом, а термостат требует тепла, а насос начнет подавать воду на 160 F. Очень мало, какое-то время. Бетон тяжелый, и требуется много времени, чтобы нагреть эту массу даже на несколько градусов. Обычный термостат может потребовать тепла в течение часа или около того, прежде чем пол нагреется и нагреет комнату до точки, удовлетворяющей требованиям термостата. Что теперь? Термостат выключается, и цикл повторяется, верно? Неправильно. Если мы кормили 160 F.воды в нашу плиту в течение часа, теперь у нас будет МНОГО тепла, накопленное в бетоне, которое будет продолжать излучать в комнату, пока плита не остынет. Это может привести к тому, что температура превысит заданное значение термостата на несколько градусов, и в комнате станет некомфортно жарко. Теплый пол согревает не только воздух в комнате, но и все, что находится в ней. Эти объекты и сама строительная конструкция действуют как еще одна теплоаккумулирующая масса. Эти объекты медленно отдают свое тепло в комнату по мере того, как здание остывает, и это может поддерживать температуру выше заданного значения термостата в течение другого периода времени.Все это время плита отдавала тепло зданию, а также теряла часть тепла на землю. Теперь наш термостат снова требует тепла, но пол был выключен так долго, что он потерял значительную часть температуры, и ему придется работать в течение длительного периода времени, чтобы начать отдавать тепло в комнату. В то же время здание продолжает терять тепло и может фактически упасть ниже уставки термостата, в результате чего в комнате станет немного прохладнее. Теперь цикл повторяется.Это только один из отрицательных последствий подачи слишком горячей воды на пол. Напольные покрытия также могут быть повреждены в результате такой чрезмерной температуры. Полы из твердых пород дерева могут высыхать, давать усадку и трескаться. Ковровые покрытия могут расшататься, а бетон — потрескаться. Стопы людей становятся слишком теплыми, вызывая потоотделение и усталость. Излишне говорить, что очень важно контролировать температуру воды, поступающей в пол. Можете ли вы контролировать температуру, просто замедляя поток, немного закрыв вентиль? Вода будет выходить из пола прохладной, но это вызывает неравномерный нагрев пола.Первая часть петли будет чрезмерно горячей, а последняя часть петли может быть недостаточно горячей. Управление потоком жидкости не так эффективно, как регулирование температуры. Нам необходимо поддерживать надлежащую скорость потока, чтобы обеспечить равномерное распределение тепла по полу и надлежащее отведение воды по трубе. Есть несколько способов добиться этого, два метода, которые мы рассмотрим, — это использование термостатических трехходовых смесительных клапанов или инъекционное смешивание.

Термостатические трехходовые смесительные клапаны

Термостатические трехходовые смесительные клапаны — это то, на что они похожи.Клапан с тремя портами: горячий, холодный и смешанный. Используйте иллюстрацию «Нагрев плиты — смесительный клапан», чтобы следовать этому описанию. Большинство клапанов регулируются от 80 до 150 F. поворотом «головки» клапана. Горячий порт входит в ваш первичный контур, идущий от вашей наружной печи. Порт смешивания идет к напольному тепловому насосу, а затем к подающему коллектору, питающему пол. Возвратный коллектор с пола возвращается в первичный контур после первого тройника. Холодный порт на клапане получает тройник между возвратным коллектором и тройником, возвращающимся в первичный контур.Эти клапаны отлично подходят для подвалов, гаражей и небольших мастерских, поскольку они рассчитаны на довольно низкий расход. Если вам нужно более 4 или 5 галлонов в минуту, вам следует обратить внимание на смешивание инъекций.

Инжекционное смешивание

Инъекционное смешивание — это метод, который прекрасно подходит для любой системы, от дома до промышленного здания. Базовые затраты, как правило, выше для этого типа системы, но есть много дополнительных преимуществ. Используйте иллюстрацию «Отопление в цехе — Инжекционное смешивание», чтобы следовать этому описанию.Первичный контур циркулирует насосом в наружной печи, а контур впрыска входит в него. Циркуляция контура напольного отопления осуществляется вторым насосом. Нагнетательный насос забирает высокотемпературную воду из первичного контура и подает ее в контур напольного отопления. Впрыскивающий насос управляется контроллером смешивания впрыска, который ускоряет или замедляет работу насоса для поддержания желаемой температуры воды в контуре подогрева пола. Когда комнатный термостат требует тепла, он активирует контроллер впрыска.На рисунке вы видите датчик контроллера на трубе после напольного теплового насоса. Также имеется датчик на трубопроводе первичного контура непосредственно перед тройником первого впрыска. Контроллер запрограммирован на подачу либо постоянной температуры воды в контур пола, либо температуры сброса наружного воздуха, которая изменяется в зависимости от температуры наружного воздуха. Большинство производителей контроллеров позволяют использовать стандартный циркуляционный насос с мокрым ротором до определенной мощности в качестве впрыскивающего насоса. Это очень удобно, поскольку часто используются те же насосы, что и в остальной части системы.Эмпирическое правило для определения размеров нагнетательных насосов состоит в том, что они должны обеспечивать примерно 1/3 расхода напольного теплового насоса в типичном бетонном полу с температурой первичного контура от 160 до 180 F. При циркуляции со скоростью 9 галлонов в минуту ваш впрыскивающий насос должен подавать 3 галлона в минуту при температуре от 160 до 180 F. Нагнетательный насос проталкивает 3 галлона в минуту высокотемпературной воды в контур пола и вытесняет 3 галлона холодной возвратной воды обратно в первичный контур. Эта холодная вода смешивается с высокотемпературной водой в первичном контуре и перекачивается обратно в наружную печь для повторного нагрева.Первичный контур должен циркулировать с достаточно высокой скоростью потока, чтобы у вас была приемлемая температура воды, возвращающейся в вашу уличную печь.

Расчет потерь тепла

Чтобы определить размер наружной печи, подающего трубопровода и насоса, необходимо выполнить расчет тепловых потерь для каждого здания, которое будет обслуживаться. Чтобы быть точным, эти расчеты должны выполняться обученными специалистами, но для грубых расчетов здесь показан упрощенный метод.

Для начала вам необходимо знать основную информацию о вашем здании и климатических условиях.

Дом:

— R-значения стен, потолка, пола, окон и дверей.

— Площадь вышеперечисленных предметов в квадратных футах.

— Качество строительства (Насколько сквозняк в здании?)

Климат:

— Наружная «расчетная» температура для местоположения здания. Этот номер обычно можно узнать, получив в Интернете данные о погоде в вашем районе.

Давайте используем пример, чтобы проиллюстрировать этот расчет.

Гэри хотел бы установить уличную печь для обогрева своего дома, гаража для автомобилей и мастерской. Ему необходимо знать тепловую нагрузку своих зданий, чтобы решить, какой размер печи купить.

Начало работы в цехе:

Размер магазина

Gary’s составляет 40 на 60 футов, высота потолка — 18 футов. Стены утеплены до R-20, а потолок — R-40. Он отапливает цех лучистым теплом пола и утепляет плиту до R-5.У него двойные стеклопакеты с рейтингом примерно R-2, а его двери — примерно с R-10. Гэри живет недалеко от Миннеаполиса, Миннесота. где расчетная температура наружного воздуха составляет примерно -16 F, и он хотел бы, чтобы в его магазине оставалось около 65 F.

Площадь стены: 200 футов по периметру x 18 футов в высоту = 3600 квадратных футов

Окна: 3 окна размером 4 x 6 дюймов каждое = 72 квадратных фута

Главный вход: 1 на 3 x 7 = 21 квадратный фут

Подъемная дверь: 1 с размерами 16 футов x 16 футов = 256 квадратных футов

Потолок: 40 футов x 60 футов = 2400 квадратных футов

Площадь этажа: 40 футов x 60 футов = 2400 квадратных футов

Формула:

Q = A x дельта T x U

Где

Q = потери тепла в БТЕ / час

A = Дельта площади поверхности T = Разница между желаемой температурой в помещении (в градусах F.) и расчетной наружной температуры (в градусах F.)

U = 1, разделенное на коэффициент сопротивления стены, потолка, пола, окна или двери.

Расчет стены

U = 1, деленное на 20 (R-значение его стены)
U = 0,05
A = Площадь стены — область окна и двери
A = 3600 — (72 + 21 + 256)
A = 3251
Дельта T = Желаемая температура в помещении — Расчетная температура наружного воздуха
Delta T = 65 — (-16)
Delta T = 81
Итак …
Q = U x A x Delta T
Q = 3251 x 81 x.05
Q = 13166
Потери тепла в стене = 13166 БТЕ в час

Расчет окна

U = 1, разделенное на 2 (R-значение его окна, приблизительно R-1 на одно стекло)
U = 0,5
A = Площадь окна

A = 72
Delta T = То же, что и стена
Delta T = 81
Итак …
Q = U x A x Delta T
Q = 72 x 81 x 0,5
Q = 2916
Потери тепла в окне = 2916 БТЕ в час

Расчет двери

U = 1 деленное на 10 (R-значение его двери)
U =.1
A = Дверная зона (Верхняя дверь + Людская дверь)
A = 277
Delta T = То же, что и стена
Delta T = 81
Итак …
Q = U x A x Delta T
Q = 277 x 811 x 0,1
Q = 2244
Теплопотери двери = 2244 БТЕ в час

Расчет потолка

U = 1, разделенное на 40 (R-значение его потолка)
U = 0,025
A = Площадь потолка (40’x 60 ’)
A = 2400
Delta T = То же, что и стена
Delta T = 81

Итак …
Q = U x A x Delta T
Q =.025 x 2400 x 81
Q = 4860
Потери тепла на потолке = 4860 БТЕ в час

Расчет перекрытия

U = 1, деленное на 10 (его коэффициент сопротивления изоляции под полом)
U = 0,1
A = площадь пола (40 футов x 60 футов)
A = 2400
Delta T:
Температура грунта довольно постоянна в в большинстве помещений температура плиты
для такого магазина должна быть около 77 F при расчетной температуре
на открытом воздухе. Уровни грунтовых вод и типы почвы могут резко изменить потери тепла пола
.В этом случае мы предположим, что у Гэри уровень грунтовых вод примерно на 8 футов
ниже уровня пола и тяжелая глинистая почва. Если уровень должен быть намного ниже и почва из гравия или песка типа
, разделите значение Q на 2 для получения общей потери тепла пола.
Delta T = 77 (температура плиты) — 45 (температура грунта)
Delta T = 32
Итак …

Q = U x A x Delta T
Q = 0,1 x 2400 x 32
Q = 7680
Потери тепла в полу = 7680 БТЕ в час

Проникновение (утечки воздуха в здании)

Магазин Гэри хорошо построен, с пароизоляцией стен и хорошими уплотнениями на дверях и окнах.Его магазин может обменивать примерно половину своего объема воздуха каждый час. В плохо построенном / обслуживаемом магазине это количество может легко удвоиться или утроиться. Чтобы рассчитать, сколько тепла он теряет из-за инфильтрации, мы используем эту формулу:

Q = (В / 60) x IR x Delta T x 1,068
Где:
Q = потеря тепла в BTU в час
V = объем воздуха в здании (длина x ширина x высота)
IR = скорость инфильтрации
Delta T = разница между желаемой температурой в помещении (в градусах F.)
и расчетной температурой наружного воздуха (в градусах F.)

Расчет проникновения Гэри:

V = Объем воздуха в цехе (60 футов x 40 футов x 18 футов)
V = 43200
IR = 0,5 (в цехе Гэри половина воздуха меняется каждый час)
Delta T = Желаемая температура в помещении — Расчетная температура наружного воздуха
Delta T = 65 — (-16)
Delta T = 81
Итак …
Q = (V / 60) x IR x Delta T x 1,068
Q = (43200/60) x 0,5 x 81 x 1,068
Q = 31143
Потери тепла при инфильтрации = 31143 БТЕ в час.

Общие потери тепла в цехе Гэри представляют собой сумму всех итогов:
Стены — 13166
Окна — 2916
Двери — 2244
Потолок — 4860
Пол — 7680
Инфильтрация — 31143
Общие потери тепла в цехе — 62009 БТЕ в час на открытом воздухе Расчетная температура.
Переменные

Этот расчет кардинально меняется в зависимости от того, как нагревается помещение. В магазине Гэри отапливается пол, благодаря чему температура воздуха на потолке очень близка к температуре воздуха на полу. Если бы его магазин отапливался радиатором и тепловентилятором, цифры сильно изменились бы. Мы теряем меньше тепла от пола, но значительно больше тепла от стен, потолка и потолочной двери из-за высоких температур воздуха в верхней части здания.В этом случае, если термостат был установлен на 65 F, температура потолка в этом магазине могла бы составлять от 75 до 85 F. Этот фактор в сочетании с дополнительными тепловыми потерями из-за турбулентности воздуха, создаваемой вентиляторами, может увеличить общие тепловые потери здания на 30-35 градусов. 70% над тем же зданием с лучистым обогревом пола.

Размеры труб и насосов

Трубопроводы и насосы подходящего размера необходимы для обеспечения здания достаточным количеством тепла. После того, как вы завершите расчет теплопотерь в здании, вы можете определить размер трубы и насоса для подачи тепла.Для того, чтобы добиться успеха, необходима пара информации. Вам понадобится:

— График падения давления для трубопровода, который вы хотите использовать
— График производительности насоса от производителя насоса

Давайте продолжим расчет потерь тепла, который мы использовали для магазина Гэри, чтобы проиллюстрировать этот процесс. Гэри нужно проложить трубу под землей от уличной печи до магазина, чтобы обеспечить тепло. Его уличная печь находится в 80 футах от цеха, и к тому времени, когда он доберется от зоны подключения в задней части печи до зоны коллектора напольного отопления в цехе, ему понадобится 100 футов трубы в каждую сторону.Гэри собирается использовать изолированные трубы Kitec для выполнения этой задачи и приобрел диаграмму падения давления, показывающую характеристики потока для трубы.

Используемая здесь формула:
галлонов в минуту = БТЕ / дельта T / 500
Где:
галлонов в минуту = требуемый расход воды в галлонах США в минуту
BTU = потери тепла в здании
Delta T = желаемое падение температуры воды. Обычно от 20 до 40 F. для печи
на открытом воздухе.
500 = Это постоянное число для воды.если вы используете смесь гликоля, используйте
470 для смеси 50/50.
Гэри нацелился на дельту Т 30 F. Это приемлемо как для наружной печи
, так и для системы лучистого теплого пола в его магазине. Расчет расхода
Гэри выглядит следующим образом:
галлонов в минуту = BTU / DeltaT / 500
галлонов в минуту = 62000/30/500
галлонов в минуту = 4,13

Гэри требуется 4,13 галлона в минуту, чтобы доставить количество тепла, необходимое его цеху при расчетных условиях
, и не допускать, чтобы температура возвратной воды была выше 30 F.на
меньше температуры подаваемой воды.

Выбор правильного размера трубы

При выборе размера трубы важно не делать слишком маленькую или, в некоторых случаях, слишком большую. Лучше всего установить скорость от 2 до 4 футов в секунду для этих основных линий, питающих здание. Если ваша скорость слишком высока, это вызывает чрезмерное трение между водой и трубой, что также увеличивает размер насоса, необходимого для подачи необходимого количества воды.Это повышенное трение в некоторых крайних случаях может вызвать эрозию и износ трубы. Если труба слишком большая, скорость вашей воды падает, и у вас могут возникнуть проблемы с выводом воздуха из системы при запуске, поскольку вода будет двигаться слишком медленно, чтобы удалить воздух. Глядя на диаграмму, труба диаметром 1 дюйм имеет скорость 1,53 фута / с при 4 галлонах в минуту. Это все равно сработает, но может быть немного сложно выпустить воздух. Труба 3/4 дюйма имеет скорость 2,52 фута / с и хорошо подходит для этих требований.

Расчет падения давления

Нам нужно знать общий напор (или перепад давления), который создаст весь контур, чтобы рассчитать размер насоса. Мы знаем, что Гэри нужно 100 футов трубы в каждую сторону, чтобы идти в магазин и обратно, так что получается 200 футов. Если мы снова посмотрим на диаграмму трубопровода для трубы 3/4 дюйма, мы увидим, что падение давления 1,28 фунта на квадратный дюйм на каждые 100 футов трубы при 4 галлонах в минуту. Если у нас 200 футов трубы, у нас будет падение давления 2,56 фунтов на квадратный дюйм от насоса в наружной печи до «холодного» соединения в наружной печи.Нам также необходимо учесть некоторое трение для фитингов и клапанов в контуре, поэтому мы добавим 10% к потерям в трубе, что в сумме составит 2,82 фунта на квадратный дюйм. Если мы посмотрим на диаграмму насосов ниже, вы заметите, что они измеряют падение давления в «футах напора». Чтобы получить эту единицу измерения, умножьте свои фунты на квадратный дюйм на 2,31. У Гэри 2,82 фунта на квадратный дюйм x 2,31 = 6,5 футов напора.

Выбор насоса

Теперь мы знаем, какой размер трубы мы используем и сколько воды нам нужно нести, чтобы мы могли начать процесс определения размеров насоса.

Нам нужен насос, который может производить 4,13 галлона в минуту на высоте 6,5 футов. На приведенной выше диаграмме показаны несколько моделей насосов, но многие из них меньшего размера не предназначены для этого применения. Мы рассмотрим модели 007 и 008. Нам нужно нанести точку на диаграмме, где наш расход пересекает падение давления в футах напора. Внизу диаграммы указано количество галлонов в минуту, поэтому проведите прямую линию примерно от 4 галлонов в минуту. Теперь с левой стороны проведите горизонтальную линию примерно на расстоянии 6,5 футов от головы.Там, где пересекаются две ваши линии, находится ваша цель для накачки. Для того, чтобы насос мог удовлетворить ваши потребности, ваша целевая точка насоса должна находиться под линией, показанной как кривая насоса. Если мы посмотрим на кривую насоса 007, он может составлять до 11 футов напора при нулевом расходе и может двигаться до 23 галлонов в минуту при нулевом напоре. Если бы нам потребовалось 10 галлонов в минуту на высоте 10 футов, насос 007 не смог бы этого сделать, мы находимся за пределами характеристики насоса. Нам нужно всего 4 галлона в минуту на высоте 6,5 футов, чтобы 007 легко справился со своей задачей.Мы также могли бы использовать 008 и при необходимости преодолеть больше напора. Выбирая насос, вы хотите, чтобы он был достаточно большим, но не слишком большим. Если бы вы использовали 0013 на петле Гэри, вы бы потратили энергию на работу более мощного двигателя и, возможно, подняли бы нашу скорость потока выше, чем наша безопасная зона 4 фута / с. В системе Гэри его фактическая скорость потока будет выше 4 галлонов в минуту, так как насос всегда будет проталкивать столько воды, сколько сможет, через контур. По мере увеличения скорости потока увеличивается и падение давления (футы напора), и здесь мы можем фактически получить 6 или 7 галлонов в минуту через контур, что означает только то, что наша вода вернется в наружную печь теплее.

Высота

Еще одна вещь, о которой следует помнить, — это то, насколько высоко вам нужно поднять воду в трубопроводной петле. Если ваш трубопровод поднимается выше уровня воды в наружной печи, вам нужно добавить один фут напора на каждый фут, который ваша труба выше, чем уровень воды в печи. Это необходимо только для заполнения системы, так как после заполнения трубы вес воды в трубе, идущей вниз, компенсирует дополнительный толчок, необходимый для подъема воды. Если бы у нас был водонагреватель под потолком, который был бы на 15 футов выше уровня воды в печи, мы бы никогда не получили туда воду с помощью нашего насоса 007.Распространенное заблуждение состоит в том, что если ваш трубопровод идет выше расширительного вентиляционного отверстия на вашей наружной печи, вода будет вытекать из верхней части вашего расширительного вентиляционного отверстия. Это может случиться, но предотвратить это очень легко. Если у нас есть блочный нагреватель на 15 футов выше, чем вентиляционное отверстие на наружной печи, мы обычно устанавливаем вентиляционное отверстие в самой высокой точке трубопровода, где вода направляется вниз. Если размер нашего насоса соответствует требованиям, мы сможем закрыть клапан на возвратной линии, а при работающем насосе открыть ручной воздушный клапан и удалить весь скопившийся там воздух.Если насос выключается, а вентиляционное отверстие закрывается, вода будет «зависать» в системе, и во всех трубопроводах будет отрицательное давление, которое выше уровня воды в печи. Если после этого было открыто вентиляционное отверстие, воздух попал бы в вентиляционное отверстие и позволил воде стекать обратно в печь. Если бы печь была полностью заполнена, вода выталкивалась бы из расширительного отверстия на печи.

Домашнее водяное отопление

Использование уличной печи для нагрева горячей воды для бытового потребления — это еще один способ сократить расходы на электроэнергию.Эти компоненты часто окупаются быстрее, чем любая другая часть системы отопления. Паяные пластинчатые или кожухотрубные теплообменники компактны, безопасны и обеспечивают очень высокую скорость теплопередачи. Перед включением одного из этих агрегатов в систему бытового водоснабжения необходимо учесть несколько моментов. а) Какой тип жидкости используется в вашем наружном контуре печи? Если это чистая вода или нетоксичный гликоль, вы в хорошей форме. Если вы используете какой-либо другой тип антифриза (автомобильный или этиленгликоль) или какие-либо добавки, которые могут быть вредными для потребления человеком, вам необходимо внести некоторые изменения.Хотя теплообменники предназначены для разделения теплоносителя и бытовой воды, утечка все же возможна. Каким бы маловероятным это ни было, особенно при использовании уличной печи в открытой системе, утечка может привести к смешению теплоносителя с бытовой водой. Если вы используете неподходящую жидкость, это может нанести вред людям или животным, потребляющим эту воду для бытовых нужд. б) У вас есть «жесткая» вода? Если у вас возникли проблемы с чрезмерными отложениями минералов на кранах и другой сантехнической арматуре, вы также можете столкнуться с проблемами из-за отложений в пластинчатом теплообменнике.На схеме установки показаны промывочные порты для этой цели, но вы не хотите делать это очень часто, поскольку это требует дополнительного времени и оборудования. Вы можете изучить фильтр или средство для смягчения воды, чтобы сделать этот вариант более удобным для пользователя.

Трубопровод пластинчатого теплообменника для нагрева бытовой воды

Пластинчатый теплообменник обычно является первым компонентом первичного контура после насоса. Важно установить теплообменник так, чтобы самая длинная сторона была вертикальной, чтобы воздух мог беспрепятственно выходить.При подключении трубопровода убедитесь, что теплоноситель и вода для бытового потребления проходят через теплообменник в противоположных направлениях. На схемах это указано стрелками на блоке. По возможности позвольте стороне теплоносителя перекачиваться через пластину, а воде для бытового потребления стечь вниз. Бытовая система работает при более высоком давлении, и ей легче спустить воздух вниз и из пластин. На бытовой стороне теплообменник подключен последовательно с баком для горячей воды.

В работе (см. «Схема промывки тарелки»)

При использовании уличного бойлера шаровые краны 7A и 7B должны быть ОТКРЫТЫ. Клапан 7C между двумя тройниками должен быть ЗАКРЫТ. Это заставит воду для бытового потребления пройти через теплообменник, прежде чем она попадет в резервуар для горячей воды. При правильной работе вода должна выходить из теплообменника с температурой выше, чем заданная температура бака горячей воды для элементов или горелки. Бак для горячей воды не должен гореть, если вода не используется в течение длительного периода времени.В этом случае резервуар будет медленно отдавать тепло в комнату, и резервуар будет гореть, чтобы поддерживать желаемую температуру и быть готовым к использованию в любое время. Если вам нужно обойти теплообменник на бытовой стороне, вы можете закрыть клапан 7A или 7B и открыть клапан 7C. НЕ закрывайте одновременно 7A и 7B. Это может вызвать чрезмерное повышение давления в пластинчатом теплообменнике, что может привести к преждевременному выходу из строя.

Промывка теплообменника

Если вы замечаете плохие температурные характеристики пластинчатого теплообменника, это может быть вызвано чрезмерным накипью (минеральными отложениями) на пластинах теплообменника.В этом случае внутреннюю сторону устройства можно промыть средством для удаления накипи, чтобы удалить эти отложения. Проконсультируйтесь с производителем теплообменника по поводу подходящего решения, используемого для этой цели. Небольшой насос-пони, три коротких (от 6 до 8 футов) куска садового шланга и ведро объемом 5 галлонов хорошо подойдут для этого проекта. Некоторые компании также производят удобные «тележки для промывки» со всем этим оборудованием, готовым к работе.

Промывка теплообменника

См. «Схема промывки тарелки»
1 — Перед промывкой закройте шаровые краны 7A, 7B и 7C.
2 — Слейте воду из теплообменника, открыв отстойники 5A и
5B.
3 — Наполните ведро приблизительно на половину рекомендованным промывочным раствором. Навинтите
один конец короткого садового шланга на отстойник 5A, а другой конец — на 5B.
Присоедините противоположный конец шланга от 5A к выпускному отверстию «пони» насоса и
шланг от 5B подайте в ведро. Третий шланг присоединяется к впускному отверстию насоса «пони»
, а другой конец погружается в жидкость в ведре.
4 — Откройте отстойники 5A и 5B. Запустите насос «пони» и дайте ему
циркулировать раствор через теплообменник в течение времени
, рекомендованного производителем.
5 — Поменяйте местами шланги на отстойниках 5A и 5B и закачайте жидкость
в противоположном направлении через пластинчатый теплообменник, чтобы удалить как можно больше накипи
.
6 — Эту процедуру, возможно, придется повторить несколько раз, чтобы избавиться от всех отложений.
После того, как теплообменник будет полностью очищен, необходимо смыть чистящий раствор
с пластинчатого теплообменника.Это необходимо делать осторожно, чтобы
не загрязнил бытовую воду промывочным раствором.

1 — Первые закрытые отстойники 5A и 5B. Шланг, присоединенный к отстойнику 5B
, следует вывести в пустое ведро.
2 — Откройте отстойник 5B и дайте раствору стечь в ведро.
3 — Медленно откройте шаровой кран 7A на линии бытовой воды, питающей теплообменник.
Это позволит смыть раствор для удаления накипи в ведро. Позвольте этому слить несколько ведер с водой
.Обязательно утилизируйте промывочный раствор в соответствии с инструкциями производителя.
4 — Закройте шаровой кран 7A и отстойник 5B. Протяните шланг от сборщика отстойника
5A в ведро.
5 — Откройте отстойник 5A, шаровой кран 7C и 7B. Это промоет теплообменник
пресной водой в обратном направлении. Позвольте этому смыть несколько ведер с водой.
6 — Повторяйте шаги с 1 по 5 до тех пор, пока не убедитесь, что весь раствор средства для удаления накипи
был удален.
7 — Закройте все клапаны, снимите шланги и верните шаровые клапаны в желаемое рабочее положение
.Опять же, обязательно утилизируйте промывочный раствор в соответствии с инструкциями производителя
.

Иллюстрации

Иллюстрация Детали Справка

Воздухообрабатывающий агрегат

Типичный кондиционер, который может быть установлен в гараже, мастерской, сарае или теплице.

Воздухонагреватель

Типовой водонагреватель, который может быть установлен в гараже, мастерской, сарае или теплице.

Резервный электрический котел (переключение вручную)

Чтобы перейти от использования наружной печи к резервному котлу, просто поверните трехходовой шаровой клапан на входе насоса первичного контура в противоположном направлении.Это предотвратит нагрев наружной топки резервным котлом. Убедитесь, что наружная печь была должным образом отключена, как указано в руководстве пользователя, и что у вас есть достаточное количество гликоля в системе для предотвращения замерзания наружных трубопроводов. Если наружная печь все еще работает, а трехходовой клапан находится в положении резервного котла, это может вызвать перегрев наружной печи и, возможно, выкипание. Если резервный котел менее экономичен в эксплуатации, чем водонагреватель, теплообменник воды для бытового потребления должен быть отключен, как описано на стр. 19 «Работа», чтобы водонагреватель мог самостоятельно удовлетворить свои потребности.Убедитесь, что на резервном бойлере установлен расширительный бак под давлением надлежащего размера, чтобы приспособиться к расширению / сжатию в системе. Это очень важно. Если клапаны, идущие к наружной печи, закрыты, расширение жидкости должно куда-то идти, иначе в системе может произойти разрыв.

Котел Hurst | Модели котлов | План просмотров

Все документы доступны для скачивания.

Брошюра по ассортименту котлов Hurst

Промышленные котельные установки

Hurst Boiler, Inc. — ведущий производитель газовых, масляных, древесных, угольных, твердых топлив, твердых отходов, биомассы и гибридных топливных паровых и водогрейных котлов.

Морские котлы Scotch

Котлы 200 серии

Конструкция двухходового котла исключает наличие огнеупорных перегородок между проходами дымовых газов.Минимальное обслуживание благодаря прочной конструкции для очень длительного срока службы. Эффективность позволяет сжигать масло № 5 и № 6 при полном сгорании с низким тепловыделением.

Котлы серии 250

Двухходовой шотландский судовой котел с полувлажным обратным потоком. Двухходовая конструкция исключает наличие огнеупорных перегородок между проходами дымовых газов. Во многих случаях КПД равен 3- и 4-ходовым котлам.

Котлы серии

мощностью 250 Вт

КОТЛ ВЫСОКОГО ДАВЛЕНИЯ мощностью от 20 до 2500 л.с.От 670 до 83 688 МБТЕ / час. Пар до 86250 PPH. Двухпроходный шотландский морской дизайн с «мокрой» конструкцией

Котлы серии 300

Трехходовой шотландский судовой котел с сухой обратной связью. Задний дымовой ящик снабжен съемным соединителем для дымовой трубы и имеет задние двери с откидной крышкой и петлями.

Котлы серии 400

Судовой трехходовой котел с мокрым ротором использует новейшие технологии HVACR и идеально подходит для всех коммерческих и промышленных применений.Он обеспечивает топливную экономичность, превышающую большинство четырехходовых конструкций. Не имея большой огнеупорной задней двери, эти котлы позволяют одному техническому специалисту легко получить доступ ко всем трубам.

Котлы серии 500

мощностью от 30 до 1500 л.с. От 1004 до 50 213 МБТЕ / час; Пар 15-300 фунтов на квадратный дюйм; Вода до 60 фунтов на квадратный дюйм 4-ПРОХОДНЫЙ ШОТФАНСКИЙ МОРСКОЙ ДИЗАЙН с мокрой конструкцией Доступен с низким уровнем выбросов NOx, МОДУЛЬНАЯ УПАКОВКА

, УСТАНОВЛЕННАЯ НА СКИДКЕ

Конструкция Wetback устраняет дорогостоящие износостойкие огнеупорные задние двери и перегородки между проходами дымовых газов.

Котлы серии LPW

Котел жаротрубный трехходовой шотландский модернизированный. Разработан для минимальных зазоров, где установка и площадь пола являются проблемой. Долговечные характеристики начинаются с самого толстого корпуса сосуда в своем классе, а также большого объема топки для максимальной эффективности сгорания.

Котлы серии LPE

КОТЛ НИЗКОГО ДАВЛЕНИЯ.Модифицированный трехходовой шотландский паровой котел. Предназначен для прохождения через стандартную дверь размером 36 x 80 дюймов. Долговечные характеристики начинаются с самого толстого корпуса сосуда в своем классе, а также большого объема топки для максимальной эффективности сгорания. Монтаж на салазках и модульная упаковка.

Специальные котлы Огайо

Трехходовой шотландский морской котел с мокрой спиной. Очень большая печь для низкого тепловыделения.

Котлы евросерии

Доступно 8 моделей мощностью от 100 до 2000 л.с. Давление пара до 15-300 фунтов на квадратный дюйм. Секция горячего водоснабжения I и Секция IV

Котлы серии LPX

Котел судовой двухходовой шотландский модернизированный. Разработан для минимальных зазоров, где установка и площадь пола являются проблемой.Долговечные характеристики начинаются с самого толстого корпуса сосуда в своем классе, а также большого объема топки для максимальной эффективности сгорания.

Противоточная серия

Новое противоточное устройство

Hurst повышает эффективность котла без увеличения площади поверхности теплопередачи и падения давления дымовых газов в котле.

Thermalmaster

Hurst Boiler рада объявить об одобрении патента на новый революционный противоточный котел Hurst Boiler Thermal Master, в котором реализованы функции, повышающие эффективность котла.

Котельные установки на салазках

Hurst Boiler предлагает индивидуальные комплекты блоков котлов премиум-класса для всех типов паровых и водогрейных котлов.

Блоки салазок для систем паровых и водогрейных котлов

Hurst Boiler предлагает индивидуальные комплекты блоков котлов премиум-класса для всех типов паровых и водогрейных котлов.

Гибридная конденсационная система с горячей водой

Инновационная конструкция включает в себя сверхтяжелые стальные котлы Hurst и систему рекуперации тепла с высоким расходом, которая обеспечивает желаемое повышение эффективности.

StackMaster

Внутренний стековый экономайзер Hurst — это устанавливаемое на заводе устройство, которое предназначено для повышения эффективности работы котла и сокращения его эксплуатационных расходов в течение всего срока службы котла.

Синхронизированное управление тягой

Системы последовательного регулирования тяги используются для поддержания предсказуемого и надежного давления дымовых газов на выходе из котла.

Котлы топочные

Котлы 45 серии

Трехходовая топка.Самая толстая котельная сталь в отрасли. Эффективность и гибкость — газ, нефть, тяжелая нефть и комбинация газ / нефть. Доступен с конфигурацией с низким уровнем выбросов NOx.

Котлы серии 100

Трехходовая топка. Самая толстая котельная сталь в отрасли. Эффективность и гибкость — газ, нефть, тяжелая нефть и комбинация газ / нефть. Доступен с конфигурацией с низким уровнем выбросов NOx.

Вертикальные котлы

4VT Циклон горячей воды

Циклонный водогрейный котел обеспечивает исключительно высокий КПД, низкие затраты на топливо и чрезвычайно прочную конструкцию.

Циклонный паровой цикл 4VT

Циклонный паровой котел обеспечивает исключительно высокий КПД, низкие затраты на топливо и чрезвычайно прочную конструкцию.

VIX серии

Вертикальная конструкция пожарных трубок отличается высокоэффективными ребристыми пожарными трубами X-ID. Монтируемые на салазках комплектные системы легко устанавливаются.Серия VIX предлагает меньшую площадь основания, чем большинство типичных вертикальных котлов.

УКВ серии

Гибридный котел VHF (вертикальный ручной) является последним достижением компании Hurst, отражающим наши постоянные разработки в области технологии твердотопливных котлов.

Котельные системы на биомассе

Типы систем отопления на биомассе

Три способа оптимизации сжигания твердого топлива

Преимущества биомассы

Типы топлива из биомассы

Теплотворная способность древесины

Системы питательной воды

Кормушка

Для всех типов паровых котлов с давлением до 300 фунтов на кв. Дюйм.Системы питательной воды с открытой вентиляцией. Полностью подключен к трубам и проводам. Промышленный рейтинг. Готовы к установке от 30 до 1000 галлонов. (Большие размеры по запросу).

Оксимайзер

Компактные деаэраторные системы, от 5000 до 200000 PPH. Обеспечивает питательную воду до 0% CO2 и 0,005 см3 / л кислорода.

Система рекуперации тепла с обдувом поверхности

Высокотемпературная вода, очищаемая от «поверхностной» продувочной системы котла, несет ценную тепловую энергию, которая обычно теряется в канализацию.Система рекуперации тепла котла Hurst может регенерировать эту потерянную энергию и передавать ее подпиточной воде котла для повышения общей эффективности.

Сепараторы продувки

Интегрированные системы управления

Котлы на твердом топливе

Котлы на твердом топливе: уголь

Чертежи твердотопливного вида сверху

Котлы на твердом топливе: дрова

Котлы на твердом топливе: ТЭЦ

Hurst Boiler & Welding Co, Inc.

100 Boilermaker Lane
Кулидж, GA 31738-3765

(местный тел.): 229-346-3545

© 2021 г. Hurst Boiler & Welding Co, Inc. Все права защищены.

Котлы с газификацией древесины | АТМОС

Котлы с газификацией на древесине

Котел с газификацией древесины
— тип DCxxS (X)

Котлы сконструированы для сжигания древесины по принципу генераторной газификации с использованием вытяжного вентилятора (S), который отводит дымовые газы из котла или направляет воздух в котел. паровой котел.

Корпус котла изготавливается сварной из стальных листов толщиной 3-8 мм. В их состав входит топливный бункер, который в нижней части снабжен жаропрочным патрубком с продольным отверстием для газов сгорания и отвода газов. Выгорающая часть многокамерной печи под топливным бункером снабжена керамической трубной арматурой. В задней части корпуса котла расположен вертикальный газоход для продуктов сгорания, который в верхней части оборудован клапаном нагрева. В верхней части газохода для продуктов сгорания имеется выпускной патрубок для подсоединения к дымоходу.

Преимущества котлов с газификацией древесины ATMOS

  • Возможность сжигания больших кусков дерева (бревна)
  • Большое пространство для дерева — длительный период горения
  • Высокая эффективность 81 — 91% — первичный и вторичный воздух предварительно нагревается до высокой температуры
  • Экологическое горение — котел класс 5 — ČSN EN 303-5, ECODESIGN 2015/1189
  • Вытяжной вентилятор — золоудаление без пыли, котельная без дыма
  • Охлаждающий контур для защиты от перегрева — без риска повреждения котла
  • Вытяжной вентилятор автоматически выключается при сгорании топлива
  • Удобное золоудаление — большое пространство для золы (при сжигании дров необходимо очищать его раз в неделю) Котел с газификацией древесины
    — тип DCxxGS
  • Котел без трубчатого теплообменника — простая очистка
  • Малый размер и небольшой вес
  • Высокое качество

Окружающая среда

Обратное сгорание и керамическая камера сгорания обеспечивают идеальное сгорание с минимальными выбросами загрязняющих веществ.Котлы соответствуют требованиям к экологически чистым продуктам согласно директиве № 13/2002 Министерства окружающей среды Чехии. Они соответствуют европейскому стандарту EN 303-5 и всем классам котлов 3, 4, 5, EKODESIGN 2015/1189.

Установка

Котлы

ATMOS необходимо подключать через терморегулирующий клапан LADDOMAT 22 или ESBE, чтобы поддерживать минимальную температуру воды, возвращающейся в котел, на уровне 65 ° C.Температура воды на выходе из котла должна постоянно поддерживаться в пределах 80–90 ° C. Стандартная конфигурация всех котлов включает контур охлаждения для предотвращения перегрева. Рекомендуем устанавливать котлы с накопительными баками.

Сертификация

Все котлы ATMOS сертифицированы в испытательных лабораториях для отдельных стран назначения: Государственная испытательная лаборатория Брно, TÜV Мюнхен — Германия, Литва, Украина, Швеция, Польша, Австрия, Словакия, Венгрия согласно действующим стандартам — EN 303-5.
Защищено патентом.

Котлы ATMOS Generator DC15GS, DC20GS, DC25GS, DC32GS и DC40GS — это совершенно новые типы котлов на дровах. Это настоящие генераторы легких коммерческих автомобилей.


DC18S, DC22S, DC25S, DC30SX, DC32S,
DC40SX, DC50S
ATMOS (Dřevoplyn) Woodgas — котлы на дровах


DC15GS, DC20GS, DC25GS, DC32GS, DC40GS,
DC50GSX, DC70GSX
ATMOS Генератор — котлы на дровах


Вид на верхнюю загрузочную камеру — Woodgas


Вид на верхнюю загрузочную камеру — Генератор


Вид на нижнюю камеру сгорания — Woodgas


Вид на нижнюю камеру сгорания — Генератор


Вытяжной вентилятор
сводит к минимуму дымность при питании и работе котла


Защита от перегрева — контур охлаждения

постоянного тока 100
DC 70 S, DC 75 SE

горение пламени
в нижней камере сгорания в сферическом пространстве

Регламент котлов

Электрический — механический — Мощность регулируется предохранительным клапаном с регулятором тяги типа FR 124, который автоматически открывает или закрывает предохранительный клапан в зависимости от заданной температуры воды на выходе (80–90 ° C).При настройке регулятора мощности следует уделять особое внимание, поскольку регулятор выполняет еще одну важную функцию, помимо регулирования мощности — он также защищает котел от перегрева. Регулирующий термостат, расположенный на панели котла, регулирует вентилятор в соответствии с заданной температурой (75 — 85 ° C). На регулирующем термостате следует установить температуру на 5 ° C ниже, чем на регуляторе тяги FR 124.
Котел работает на пониженной мощности даже без вентилятора — нагрев не пропадает при отключении электроэнергии.При мощности до 70% от номинальной котел может работать без вентилятора.

Регламент котла

Состав панели:
Главный выключатель, предохранительный термостат, термометр, термостат регулятора и термостат горения

Электромеханическое регулирование — оптимальное решение для удобного управления работой котла (вентилятора).

Конструкция панели со стандартной регулировкой является базовой для всех выпускаемых котлов.

Панель с электронным регулированием ATMOS ACD 01

Состав панели:
Главный выключатель, предохранительный термостат, предохранитель 6,3 A и электронное регулирование ACD 01

Погодозависимое регулирование оснащено функциями для управления работой котла (вентилятора), насоса в контуре котла, двух отопительных контуров, подогрева технической воды и управления солнечным отоплением.
Конструкция панели со встроенным электронным регулированием ACD 01 выпускается как вариант для котлов DC25S, DC32S, DC25GS.

Каждый котел может быть оборудован у заказчика электронным регулятором ATMOS ACD 01 для управления всей системой отопления в зависимости от температуры наружного воздуха и температуры в помещении. Этим регулированием также может управлять сам котел с вентилятором с множеством других функций.

АТМОС Вудгаз
Размер загрузочной камеры

Технические характеристики

ОБОЗНАЧЕНИЯ НА СХЕМЕ КОТЛА

1. Барабан котла 14. Арматура огнестойкая и жаропрочная — GS — задняя грань круглого пространства
2. Дверца для заполнения верхняя 15 Крышка для чистки
3. Дверь зольника нижняя 16 Диафрагма
4. Вентилятор — напорный, вытяжной (S) 17 Тяга предохранительного клапана зажигания
5. Фитинг огнестойкий и жаропрочный — сопло 18 Термометр
6. Панель управления 19 Диафрагма печи
7. Предохранительный термостат 20 Переключатель
8. Клапан предохранительный регулирующий 22 Регулятор мощности — Honeywell FR124
9. Арматура огнестойкая и жаропрочная — сторона топки — GS 23 Контур охлаждения
10. Арматура огнестойкая и жаропрочная — GS — круглое пространство L + P 24 Термостат вентилятора
11. Уплотнение — форсунки 25 V. Дверная панель — Sibrall
12. Фитинг огнестойкий и жаропрочный — полумесяц 26 Уплотнение двери — шнур 18 x 18
13. Клапан предохранительный пусковой 27 Термостат отработанных газов

Размеры

DC18S DC22S DC25S DC30SX DC32S DC40SX DC50S DC70S DC15GS DC20GS DC25GS DC32GS DC40GS DC50GSX DC70GSX DC75SE DC100 DC105S DC150S
А 1185 1185 1185 1185 1260 1260 1260 1399 1280 1280 1280 1280 1434 1563 1686 1487 1690 1813 1813
Б 758 959 959 959 959 959 1160 1160 670 758 959 959 959 1042 1268 1487 1170 1095 1295
С 675 * 675 * 675 * 675 * 678 678 678 678 678 678 678 678 678 678 678 774 970 1010 1010
D 874 874 874 874 950 950 950 1047 950 950 950 950 1099 997 1086 1165 1290 1459 1459
E 150 (152) 150 (152)150 (152)150 (152) 150 (152)150 (152) 150 (152) 180 150 (152)150 (152) 150 (152) 150 (152) 150 (152) 150 (152) 180 180 200 200 200
Ф. 65 65 65 65 69 69 69 90 69 69 69 69 69 70 58 82 80 129 129
G 208 208 208 208 185 185 185 325 185 185 185 185 185 184 184 194 590 721 721
H 933 933 933 933 1008 1008 1008– 1008 1008 1008 1008 1152 1287 1407 1230–––
CH 212 212 212 212 256 256 256 0 256 256 256 256 256 256 256 306 0 0 0
я 212 212 212 212 256 256 256 240 256 256 256 256 256 256 256 306 330 307 307
Дж 6/4 « 6/4 « 6/4 « 6/4 « 6/4 « 6/4 « 2 « 2 « 6/4 « 6/4 « 6/4 « 6/4 « 2 « 2 « 2 « 2 « 2 « 2 « 2 «

* ширина котла 555 мм после разборки боковых колпаков

Тип
ATMOS		 DC18S DC22S DC25S DC30SX DC32S DC40SX DC50S DC70S DC15GS DC20GS DC25GS DC32GS DC40GS DC50GSX DC70GSX DC75SE DC100 DC105S DC150S
Мощность котла (кВт) 20 22 25/27 30 35 40 49,9 70 15 20 25 32 40 49 70 75 99 105 150
Требуемая тяга в дымоходе (Па) 20 23 23 24 24 24 25 30 16 20 23 25 25 25 26 30 35 25 25
Масса котла (кг) 269 324 326 332 366 368 433 515 302 343 431 436 485 538 690 669 820 901 1030
Объем воды (л) 45 58 58 58 80 80 89 93 56 64 80 80 90 120 170 190 294 265 306
Объем топливного бака (дм 3 ) 66 100 100 100 140 140 180 180 66 80 120 125 160 210 280 345 400 300 400
Макс.длина доски (мм) 330 530 530 530 530 530 730 730 250 330 530 530 530 530 730 1000 730 550 750
Тип. расход за сезон (м 3 ) 20 22 25 30 35 40 50 70 15 19 25 32 40 50 70 75 99 105 150
Требуемое топливо (предварительно)

Сухая древесина с удельной энергией 5-18 МДж / кг, диаметром 80-150 мм, с содержанием воды 12-20%

Мин.температура обратной воды 65 ° С
КПД (%) 90,1% 89,9% 89,9% 89,9% 88,9% 88,9% 85,7% 86,3% 91,2% 90,6% 88,8% 89,3% 88,8% 90,6% 90,3% 83% 89% 92% 90,3%
Температура дымовых газов при номинальной мощности (° C) 157 177 177 177 185 185 255 245 134 166 158 171 250 165 161 165 172 180
Класс котла ČSN EN 303-5 5 5 5 5 5 5 4 4 5 5 5 5 5 5 5 3 5 5 5
Класс энергоэффективности А + А + А + А + А + А + А + А + А + А + А + А + А + А + А + А + А + А + А +

Внимание! Котел DC15E вентилятором не оборудован!
Котлы DC70S и DC100 оборудованы приточным вентилятором.

Как работает дровяная печь (со схемами)

Дровяные печи работают, создавая контролируемая среда, в которой древесина может сжигаться более эффективно для производства высокая температура.

Дровяные печи не имеют электричества. компоненты или движущиеся части, но требуют ручного ввода от пользователя, чтобы иметь возможность работать эффективно.

А дровяная печь производитель:

  • Разрешение пожара сжечь дрова внутри закрытого отсека окружен огнеупорными материалами.
  • Размер топки определяет, сколько дров можно добавить в топку. огонь и влияет на количество выделяемого тепла.
  • Поток воздуха в огонь можно регулировать с помощью вентиляционных отверстий на печь, чтобы можно было сжигать дрова медленнее и эффективнее.
  • Отработанные при пожаре газы удерживаются внутри печи для дольше и при более высокой температуре, чтобы производить больше тепла через вторичный горение.
  • Тепло излучается в комнату благодаря металлическим корпусам на печь.

Я объяснил, как дровяная печь подробнее работает ниже на примере нашей дровяной печи.

Это руководство показывает, как работают дровяные печи. Чтобы узнать, как работают многотопливные печи, которые могут сжигать другие виды топлива, кроме дров, щелкните здесь.

Как горит дрова Печь Завод

Основная проблема с открытыми пожарами в традиционные камины заключаются в том, что большая часть выделяемого тепла теряется в дымоходе, потому что количество воздуха, попадающего в огонь, невозможно контролировать, и поэтому огонь нельзя эффективно контролировать.

Открытые камины поэтому очень неэффективны в обеспечении помещения теплом, и мы обнаруживаем, что нам всегда приходится сидеть возле нашего открытого камина, чтобы просто почувствовать тепло.

Дровяные печи помогают решить эту проблему Проблема неэффективного отопления позволяет контролировать как количество дров, так и подачу воздуха к огню .

Более эффективное сжигание древесины

Дровяные печи помогают обеспечить больше обогреть вашу комнату, сжигая дрова читать далее качественно .

Дровяная печь помогает обеспечить максимум количество тепла, которое может быть получено от сжигания древесины двумя основными способами:

  • Сжигание дров в более контролируемым образом.
  • Сжигание лишних газов из огонь, чтобы произвести еще больше тепла.

В дровяной печи разводится костер и зажегся внутри топки. Внутренняя часть топки облицована огнестойкой материал на основе, боках и спине.

Где огонь разводится внутри дровяной печи

Дверь находится на передней части плита, и имеет встроенную стеклянную панель, чтобы вы могли видеть огонь.

Дверь нашей дровяной печи в основном представляет собой стеклянную панель.

Уплотнение вокруг двери означает, что когда дверь закрыта, весь воздух, подаваемый в огонь, идет через вентиляционные отверстия .

В зависимости от модели печи и ее конструкции, дровяные печи обычно имеют одно или два вентиляционных отверстия. Наша дровяная печь имеет одно регулируемое вентиляционное отверстие, расположенное внизу, которое можно открывать или закрывается с помощью ручки, которая выступает вперед.

Основное вентиляционное отверстие, расположенное под нашей дровяной печью Ручка для управления потоком воздуха в плиту

Древесина лучше всего горит при источнике воздуха от выше, и поэтому на диаграмме ниже показано, как происходит пожар в дровяной печи. обычно снабжается воздухом.

Как работает воздушный поток в нашей дровяной печи

Вместе с тем, сколько древесины кладется на огонь, основной способ контролировать, насколько жарко и быстро горит огонь в дровяной печи через вентиляционные отверстия.

Открытие вентиляционного отверстия увеличивает поток воздуха к огню , в результате чего огонь прожигает древесину быстрее , потому что она имеет на больший запас кислорода . Больше тепла произведенный в результате.

Закрытие вентиляционных отверстий уменьшает кислород подает в огонь, заставляя его прожигать древесину медленнее , которая, в свою очередь, производит меньше тепла .Полностью закрывается вентиляционные отверстия не позволяют воздуху попадать в огонь и вызывать его в конце концов погаснет.

Поскольку дровяные печи предназначены для более эффективно, чем открытые камины, подача воздуха в огонь должна быть контролируется так, чтобы огонь горел в древесине с постоянной скоростью. А огонь, который тлеет из-за недостатка воздуха или быстро прожигает древесину из-за большой подачи воздуха очень неэффективный .

Вторичное горение

А также помогает сжигать дрова в более эффективный способ, дровяная печь также обычно сжигает отходящие газы от огонь для получения еще большего количества тепла посредством процесса, известного как вторичное горение или вторичное горение .

Более высокие температуры и давления требуется для сжигания отходящих газов от огня, и поэтому дровяная печь достигает этого, создавая замкнутую среду, в которой воздух может только входить в печь через вентиляционные отверстия и выходить из печи через дымоход.

Дровяные печи предназначены для остановки отходящие газы слишком быстро выходят из топки, так что остается больше времени для вторичного горения.

Перегородка, расположенная в верхней части Топка помогает задерживать воздух и выталкивает его через небольшой зазор в верхней части печь перед выходом из дома.

Верх топки внутри нашей дровяной печи показывает перегородку. Отработанный дым и газы уходят через дымоход в верхней части дровяной печи.

Дровяные печи также обеспечивают подачу свежего воздуха над огнем так что может произойти вторичное возгорание. В то время как первичный воздух обычно подается в огонь для сжигания дров подается вторичный или третичный воздух над огнем, который будет использоваться при вторичном ожоге.

Здесь я объяснил первичный, вторичный и третичный воздух в печах.

Наша дровяная печь имеет комплект отверстий для третичного воздуха вентиляционные отверстия, расположенные сзади печи, обеспечивающей приток свежего кислорода для вторичного ожога.

Отверстия для третичного воздуха внутри нашей дровяной печи для вторичного сжигания отработанных газов.

На схеме ниже показано, как подается воздух. к огню, чтобы помочь во вторичном сжигании отходящих газов на нашем конкретном модель дровяной печи.

Как третичный воздух попадает в нашу дровяную печь над огнем, чтобы помочь во вторичном ожоге

В сочетании с медленным сжиганием дров и эффективно, вторичное сжигание помогает дровяным печам производить больше количество тепла, возможное от каждого сгоревшего куска дерева.

Каждая модель дровяной печи спроектирована по-разному и так насколько хорошо печь превращает дрова в тепло, будет немного разные. Наша дровяная печь имеет рейтинг эффективности 78,9%, но вы можно найти дровяные печи с эффективностью 80% +.

Это по сравнению с открытыми каминами, где эффективность сжигания древесины может составлять от 10 до 20%, что означает, что большая часть произведенного тепла не используется для обогрева вашего дома.

Излучающий тепло

Корпус дровяной печи обеспечивает средства передачи тепла от огня в вашу комнату.

Наша дровяная печь сделана из стали, и помогает проводить тепло, выделяемое огнем, и излучает его в комнату.

Основная часть нашей дровяной печи, которая излучает тепло в комнату

Сохранение прозрачности стекла

Поскольку дровяные печи помогают сдерживать огонь в металлическом и стеклянном корпусе, стекло на дверце печи может со временем почернеть.

Побочные продукты, такие как креозот, созданные из горящая древесина может покрыть внутреннюю поверхность стекла и оставить пятна.Это может построить со временем и не позволят вам в полной мере насладиться видом огня.

Вот какое стекло на наших дровах горит печь иногда может выглядеть как после нескольких пожаров.

Без воздушной мойки стеклянная дверца со временем может почернеть

Чтобы помочь преодолеть эту проблему, многие деревянные Горящие печи оснащены системой очистки воздуха. Постоянный поток воздуха подается внутрь стекла, чтобы предотвратить образование отложений. оседая на стекле.

Как вторичный воздух подается к стеклу, чтобы поддерживать его чистоту в нашей дровяной печи

Наша дровяная печь имеет встроенную систему очистки воздуха. в, и вторичного воздуха от вентиляционного Расположенный под плитами, обеспечивает воздух, необходимый для очистки воздуха.

При открытом главном вентиляционном отверстии нашей дровяной печи, система очистки воздуха помогает поддерживать чистоту стекла при каждом пожаре.

Омывка воздухом позволяет нам наслаждаться видом огня, помогая поддерживать стекло в чистоте.

Дополнительная литература

Как пользоваться дровяной печью

Объяснение деталей дровяной печи

Как развести и разжечь огонь в дровяной печи

Burning Coal — обзор

Сжигание COM в двух китайских промышленных котлах, работающих на жидком топливе, проводилось несколько раз.Из-за трудностей в обеспечении непрерывной подачи пылевидного угля были проведены только краткосрочные испытания, но все же можно было сделать следующие выводы. Возможно, некоторые из них необходимо проверить в долгосрочной перспективе.

1.

Хотя угли, использованные в экспериментах, не очень хороши, один из них имеет зольность 18,86%, более низкую теплотворную способность 6300 кал / кг, а другой имеет зольность до 30%, более низкую. теплотворная способность 4500 кал / кг; В котлах с такой же мощностью сжигания жидкого топлива используются уголь с концентрацией угля более 40%.Достигнута стабильная работа при одинаковом давлении пара, изменение температуры перегретого пара в пределах 5ºС, снижение КПД котла менее 5%.

2.

Объем и глубина топки обычных китайских промышленных котлов, работающих на жидком топливе, достаточны для сжигания КОМ. Например, два испытательных котла были спроектированы с объемной скоростью тепловыделения печи 230 × 10 3 кал / м 3 -час и 200 × 10 3 кал / м 3 -час соответственно, эти цифры являются обычно используются конструктивные особенности.Глубина одной топки с фронтальным обжигом 3,8м. При сжигании угля с концентрацией угля 46% содержание углерода в золе-уносе составляло всего около 5%. Другая печь с противоположным обжигом на расстоянии всего 4,1 м., Когда использовалась концентрация угля COM 40%, содержание углерода в золе уноса составляло около 40%. В обоих случаях потери тепла из-за механически несгоревшего углерода были менее 5%.

3.

Как тяговые, так и вытяжные вентиляторы достаточны по величине потока и напору при номинальной нагрузке во время сжигания КОМ.

4.

Измерение концентрации угля в СОМ при его транспортировке емкостным датчиком доступно в режиме управления работой котла.

5.

СОМ, полученные из различных жидких топлив и углей, сильно различаются по своей реологии. Хорошее распыление и сгорание COM по-прежнему можно получить, регулируя их температуру и давление перед распылителем. Таким образом, напор насоса и мощность нагревателя следует выбирать с некоторым запасом прочности в зависимости от видов поставляемых масел и углей.

Часто задаваемые вопросы о дровяной технике

Ниже приведены ответы на вопросы, полученные Агентством по охране окружающей среды о дровяных устройствах и древесном дыме.

На этой странице:

Выбор печей и принадлежностей

  • Какие технологии используются в сертифицированных печах для повышения эффективности и сокращения выбросов?
  • В чем разница между каталитическими и некаталитическими дровяными печами?
  • Газовые плиты чище, чем дровяные печи или печи на гранулах?
  • Что такое печь на пеллетах? Они сжигают чище?
  • Есть такая вещь, как кукурузная печь? Они горят чище, чем дровяные печи?
  • А как насчет газовых или пропановых плит? Они сертифицированы EPA?
  • Что такое печь с принудительной подачей воздуха?
  • Что такое водяной обогреватель / дровяной котел для улицы?
  • Какая печь для меня самая лучшая — тип, размер, стоимость?
  • Чем камины отличаются от дровяных печей? Они так же эффективны?
  • Чем отличается каменный обогреватель от каменного камина?
  • Что такое каминные топки?
  • Что такое пожарные журналы?
  • Можно ли сжигать произведенные дрова в каминах? Они загрязняют воздух больше или меньше, чем древесина?
  • Что такое этанольные камины и чем они отличаются от дровяных каминов?

О плитах, сертифицированных EPA

  • Чем отличаются печи, сертифицированные EPA, и почему они лучше?
  • Где я могу купить печь, сертифицированную EPA?
  • «Сертифицировано EPA» — это то же самое, что «Аттестовано EPA»?
  • Как узнать, сертифицирована ли моя плита EPA?
  • Могу ли я пройти сертификацию своей печи?
  • Действительно ли переход на печь, сертифицированную EPA, сэкономит мне деньги?
  • Что делает дровяную печь, сертифицированную EPA, чище, чем несертифицированная дровяная печь?

Установка и замена печи

  • Как я могу узнать о программах замены дровяной печи в моем районе? Управляет ли EPA программой замены?
  • Может ли EPA предоставить мне скидку / скидку на замену дровяной печи дровяной, гранульной или газовой?
  • Предоставляется ли федеральный налоговый кредит для новых дровяных печей?
  • Местное агентство по борьбе с загрязнением воздуха сообщает, что я не могу продать свою старую дровяную печь, чтобы заплатить за дровяную печь, сертифицированную Агентством по охране окружающей среды.Это почему?
  • Сколько будет стоить замена моей печи на более чистую печь?
  • Мне сказали, что я не могу получить скидку на дровяную печь, работающую на более чистом топливе, если я установлю ее сам. Почему я не могу установить собственную печь и сэкономить на установке?
  • Что мне делать с несертифицированной печью, если я хочу от нее избавиться?
  • Требуется ли разрешение на установку дровяной печи?

Загрязнение и вопросы безопасности

  • Что выделяется при горении древесины?
  • Что происходит, когда вы вдыхаете древесный дым?
  • Я чувствую запах дыма в доме, когда сжигаю дрова.Я должен быть обеспокоен?
  • Дым от моего соседа влияет на качество воздуха и мое здоровье, что мне делать?
  • Что такое креозот и чем он вреден?
  • Новые печи безопаснее? У них меньше накоплений креозота?
  • Люди сжигают дрова с каменного века — почему дым от дерева стал проблемой сейчас?
  • Какие еще источники дыма существуют помимо бытовых дровяных обогревателей?
  • Какие есть более эффективные и чистые способы обогрева домов?
  • Верно ли, что древесный дым часто вносит больше вредных частиц, чем любой другой источник в городских районах?
  • Какие дни без ожогов?

Выбор печей и принадлежностей

Какие технологии используются в сертифицированных печах для повышения эффективности и сокращения выбросов?

Сертифицированные устройства обычно используют катализатор, вторичное сгорание или комбинацию двух технологий (гибрид) для удовлетворения требований к выбросам.

В чем разница между каталитическими и некаталитическими дровяными печами?

Некоторые дровяные печи облегчают сжигание топлива за счет использования химического процесса, который снижает образование загрязняющих веществ. Этот процесс называется каталитическим сжиганием. Каталитическая камера сгорания дровяной печи сравнима с каталитическим нейтрализатором в автомобиле. Внутри печи дымный выхлоп проходит через покрытые соты (катализатор). Устройство химически покрыто металлом, который вступает в реакцию с дымом и другими побочными продуктами горения.Эти побочные продукты обычно горят при температуре около 500 градусов, что намного ниже, чем у некаталитической печи, для которой требуется температура 1100 градусов. Это позволяет пользователям сжигать очиститель при низких скоростях горения, что приводит к меньшему расходу древесины и повышению общей эффективности. Средняя эффективность составляет около 78% (в диапазоне от 63 до 84%) при использовании более высокого нагрева топлива (HHV).

Обратите внимание, что печь с катализатором горит более чисто при более низкой скорости горения. При высоких скоростях горения твердые частицы проходят через катализатор быстрее, с меньшим временем удерживания, что приводит к более высоким выбросам.

Каталитические печи обычно более дороги в долгосрочной перспективе, чем некаталитические модели, потому что каталитические соты в конечном итоге ломаются, и их необходимо заменить. Современные катализаторы могут прослужить до 10 лет при правильном уходе и использовании.

Поперечное сечение дровяной печи с каталитическим нейтрализатором

Предоставлено Blaze King

Некаталитические печи или печи вторичного сгорания составляют около 80% рынка. Они, как правило, дешевле и имеют средний КПД 71% (с диапазоном 60-80%).Усовершенствования конструкции современной модели, такие как изоляция топки, большая перегородка для увеличения протяженности пути более горячего газа и предварительно нагретый воздух для горения, который проходит через небольшие отверстия над топливом в топке, снижают выбросы. Фактический огонь и пламя обычно более заметны по сравнению с каталитической печью. Некаталитические печи проще в эксплуатации и не требуют обслуживания или очистки катализатора.

Гибридный агрегат имеет как катализатор, так и вторичное сгорание, поэтому выбросы снижаются как при низком, так и при сильном сжигании.Некоторые производители гибридных печей позволяют вам выбрать, какую технологию вы хотите использовать (например, вторичное сжигание, катализатор или и то, и другое) в любой момент времени. Например, если домовладельцы хотят добиться максимальной отдачи тепла и им не нужно видеть огонь, они могут настроить печь на использование только катализатора. Если они хотят и тепла, и обзора огня, они могут выбрать технологию вторичного сжигания.

Газовые плиты чище, чем дровяные печи или печи на гранулах?

Газ (используете ли вы природный газ или пропан) выделяет меньше сажи и других загрязняющих веществ в атмосферу.

Что такое печь на пеллетах? Они сжигают чище?

Пеллетная печь сжигает небольшие прессованные гранулы из измельченной, высушенной древесины и других отходов биомассы. Печи на пеллетах, как правило, являются одними из самых чистых дровяных отопительных приборов, доступных сегодня, и обладают высокой общей эффективностью. В отличие от дровяных печей и каминов, большинству печей на гранулах требуется электричество для работы. Небольшое электрическое устройство контролирует поток гранул в печь, где они сжигаются. Некоторые модели даже включают термостат.

Есть ли кукурузная печь? Они горят чище, чем дровяные печи?

Да. Кукурузные печи очень похожи на печи на гранулах, за исключением того, что они сжигают зерна сушеной кукурузы вместо прессованных древесных гранул. Их действие и эффективность такие же, как у пеллетных печей. Фактически, некоторые печи на гранулах также могут сжигать сушеные зерна кукурузы.

А как насчет газовых или пропановых плит? Они сертифицированы EPA?

Газовые плиты (и газовые каминные топки) не требуют сертификации EPA.Независимо от того, предназначены ли они для сжигания природного газа или пропана, они горят очень чисто, выделяя очень мало загрязнений. Хотя для некоторых моделей не требуется вентиляция снаружи, EPA не поддерживает их использование из-за проблем с качеством воздуха в помещении. Как и любую печь, ее должен устанавливать сертифицированный специалист и регулярно осматривать.

Что такое печь с принудительной подачей воздуха?

Печи с принудительной подачей воздуха также известны как печи с теплым воздухом и обычно располагаются внутри помещений. Они предназначены для сжигания дров, древесных гранул или щепы для отопления жилых помещений.

Система центрального отопления с принудительной подачей воздуха нагревает воздух, а затем передает тепло с помощью системы вентиляторов, воздуховодов, вентиляционных отверстий и пленумов. Этот агрегат отделен от традиционных систем отопления, хотя в тандеме часто используется резервная система, использующая другое топливо.

Механика воздушной печи

Печь с принудительной подачей воздуха

Что такое водяной обогреватель / дровяной котел для улицы?

Гидравлические обогреватели (также называемые уличными дровяными обогревателями или уличными дровяными котлами) обычно располагаются вне зданий, которые они отапливают, в небольших сараях с короткими дымовыми трубами.Как правило, они сжигают древесину для нагрева жидкости (воды или воды-антифриза), которая подается по трубопроводам для обеспечения теплом и горячей водой жилых зданий, таких как дома, сараи и теплицы. Однако водяные обогреватели также могут быть расположены в помещении, и они могут использовать другую биомассу в качестве топлива (например, кукурузу или древесные гранулы).

Поперечное сечение водонагревателя

Как водяной обогреватель обогревает дом?

Какая печь мне подходит — тип, размер, стоимость?

Это действительно зависит от ваших потребностей, предпочтений и бюджета.Вы можете найти печи разных размеров, стилей и цен, чтобы они соответствовали вашей чековой книжке. Если вы решите сжигать дрова, есть множество дровяных печей, сертифицированных EPA. Если вы предпочитаете не таскать и не рубить дрова, вам может быть удобнее использовать пеллетную или газовую плиту. Если перегрев во время отключения электроэнергии вызывает беспокойство, вы должны знать, что для автоматической системы подачи пеллет в пеллетных печах требуется электроэнергия.

Чем камины отличаются от дровяных печей? Они так же эффективны?

Как правило, камины не являются эффективным средством сжигания дров.Они не горят так чисто, как дровяные печи, сертифицированные EPA. Кроме того, камины обеспечивают меньше тепла в ваш дом, так как большая часть тепла от камина уходит в дымоход. Большинство владельцев каминов не используют свои камины в качестве основного источника тепла. Они могут сжигать дрова в камине в качестве дополнительного тепла в холодные дни или для создания атмосферы в своем доме. Для более эффективного отопления с меньшим количеством дыма, подумайте о том, чтобы установить в камин дровяную каминную топку, сертифицированную газом, гранулами или EPA.

Чем отличается каменный обогреватель от каменного камина?

Хотя каменные каменки и каменные камины обеспечивают тепло и атмосферу в доме, они значительно различаются по дизайну. Оба устройства могут быть построены из кирпича, блока или камня и иметь топку. Но каменный обогреватель отличается от каменного камина большой кладочной массой и лабиринтом каналов теплообмена. Эти особенности позволяют каменному обогревателю накапливать тепло от огня внутри своей каменной конструкции.После того, как огонь потухнет, каменный утеплитель в течение дня продолжает отдавать тепло в жилище. Камин из каменной кладки дает тепло, только пока горит огонь.

Поскольку каменные каменки предназначены для горения небольших быстрых горячих огней, они производят гораздо меньше дыма, чем каменный камин, маломассивный камин или несертифицированная дровяная печь, но при этом поверхность каменки не становится слишком горячей для прикосновения.

Что такое каминные топки?

Каминная топка — это дровяная печь, предназначенная для использования внутри существующего камина.Она работает так же, как дровяная печь, и должна быть сертифицирована EPA. И точно так же, как есть газовые печи и печи на пеллетах, есть газовые и пеллетные каминные топки, которые горят чище и эффективнее.

Что такое пожарные журналы?

Термин «пожарный журнал» или «пожарный журнал» может относиться к двум вещам. Это может означать искусственное бревно, содержащее газовые горелки, также известное как «газовое бревно», предназначенное для придания вида настоящего деревянного бревна в газовом камине или печи. Это также может относиться к бревну, изготовленному из прессованных опилок и / или другого органического материала, иногда с добавлением воска, для сжигания в камине.Газовые журналы обычно не являются проблемой загрязнения воздуха; пожарные бревна, изготовленные для сжигания, могут вызывать беспокойство.

Можно ли сжигать дрова в каминах? А как насчет дровяных печей и каминных топок?

Данные показывают, что сжигание одного деревянного полена в камине приводит к меньшему загрязнению воздуха, чем сжигание нескольких поленьев. Если вы сжигаете изготовленное бревно, вы должны обязательно следовать инструкциям производителя, сжигать только одно бревно за раз, не только для уменьшения загрязнения воздуха, но и для пожарной безопасности.Если вы используете промышленные бревна, выбирайте те, которые сделаны из 100% прессованных опилок. Сжигание в камине, сжигаете ли вы искусственные или настоящие дрова, не является эффективным способом обогрева вашего дома. Не сжигайте поленья из воска и опилок в дровяной печи или каминной топке — они предназначены для открытых очагов.

Что такое этанольные камины и чем они отличаются от дровяных каминов?

Декоративные этанольные камины становятся все более популярными во всем мире.Они отличаются от традиционных каминов тем, что не сжигают дрова, а используют в качестве топлива недорогие спирты, такие как этанол и 2-пропанол. Обычно они не используются для обогрева и в основном являются декоративными. Из соображений безопасности этанол часто используется в виде геля или пасты (например, путем добавления ацетата кальция), чтобы избежать серьезных возгораний из-за проливания жидкости на пол. При использовании жидкого топлива авария может привести к тяжелым травмам. Эти камины обычно не выходят наружу, а это означает, что все продукты сгорания, включая летучие органические соединения (ЛОС) и другие газы и твердые частицы, выбрасываются внутрь здания.В 2013 году немецкое исследование ( Environ. Sci.Technol. , 2014 , 48 (6), стр. 3583–3590 DOI: 10.1021 / es404972s) показало, что количество выделяемого диоксида углерода и диоксида азота по этим устройствам были высокими. Камины этанола также были сильными источниками мелких частиц и могут выделять опасные загрязнители воздуха, такие как бензол и формальдегид. В исследовании сделан вывод о том, что при использовании таких устройств следует учитывать неблагоприятное влияние этанольных каминов на качество воздуха в помещении и пожарную безопасность.

О плитах, сертифицированных EPA

Чем отличаются печи, сертифицированные EPA, и почему они лучше?

«Сертифицировано» означает, что дровяной прибор соответствует стандартам EPA по чистому воздуху. Она генерирует меньше дыма (меньше частиц), чем несертифицированная печь, и использует меньше древесины для создания большего количества тепла. Сертифицированы только новые печи. Сертификация происходит при изготовлении печи.

Оборудование, сертифицированное EPA, включает:

  • Дровяные печи и печи на гранулах
  • Каминные топки
  • Водонагреватели (уличные дровяные котлы)
  • Печи с принудительной циркуляцией воздуха

Камины и каменки не сертифицированы EPA.

Все сертифицированные дровяные устройства прошли независимые испытания в аккредитованной лаборатории на соответствие ограничениям выбросов твердых частиц, специфическим для данного типа оборудования.

Где я могу купить печь, сертифицированную EPA?

Большинство дровяных печей, представленных сегодня на рынке, имеют сертификаты EPA, поэтому вы должны иметь возможность купить их у любого розничного продавца очагов. Ассоциация «Очаг, патио и барбекю» может помочь вам найти ближайшего к вам продавца.Важно не только приобрести печь, имеющую сертификат EPA, но и обеспечить ее правильную установку сертифицированным специалистом.

«Сертифицировано EPA» — это то же самое, что «Сертифицировано EPA»?

Нет. С 1988 года Агентство по охране окружающей среды ввело в действие нормативные акты, называемые Стандартами производительности нового источника для жилых дровяных обогревателей (NSPS), которые регулируют производство и продажу дровяных обогревателей (дровяные печи и печи на пеллетах, каминные топки, водяные обогреватели и нагнетание воздуха). печи). Модели, соответствующие требованиям NSPS, считаются сертифицированными EPA.Сертифицировано EPA — это термин, используемый для каминов, которые, как было продемонстрировано, соответствуют уровням выбросов, установленным Добровольной программой для каминов EPA. Эти камины могут выделять не более 5,1 грамма твердых частиц на килограмм сожженной древесины, чтобы претендовать на участие в добровольной программе. Агентство по охране окружающей среды начало эту программу, чтобы побудить производителей производить модели с более низким уровнем выбросов, поскольку камины не считаются дровяными обогревателями и, следовательно, не подпадают под действие NSPS, но выделяют вредное загрязнение воздуха.

Как узнать, сертифицирована ли моя плита EPA?

Дровяное устройство, имеющее сертификат EPA (например, дровяная печь), имеет этикетку на задней стороне, указывающую на сертификацию EPA. Поскольку со временем были изменения, этикетка будет выглядеть примерно так же и иметь текст, аналогичный этому этикетке:

Вы также можете проверить сертифицированную базу данных EPA по дровяным обогревателям.

Могу ли я получить сертификат на свою плиту?

№ Сертификация завершается производителями печей при выпуске новой модельной линейки.Чтобы соответствовать требованиям сертификации, печи должны иметь встроенные системы контроля загрязнения.

Действительно ли переход на печь, сертифицированную EPA, сэкономит мне деньги?

Да. С дровяной печью, сертифицированной EPA, вы можете рассчитывать на использование на треть меньше дров, чем при использовании более старой, менее эффективной печи. Дым, выходящий из трубы, на самом деле является потерянной энергией. В печи, сертифицированной EPA, сгорает большая часть дыма, что приводит к увеличению тепла для вашего дома от того же количества дров.Это также сэкономит ваше время, потому что вам нужно будет возить меньше древесины.

Что касается плиты лучшего размера, поговорите с опытными продавцами печных изделий, которые знают рабочие характеристики продаваемых ими изделий. При посещении приносите с собой поэтажный план вашего дома. Квалифицированные продавцы могут помочь вам найти дровяную печь, каминную топку или другое изделие для очага, которое хорошо подходит для помещения, которое вы хотите отапливать. Вы можете найти местных розничных продавцов через Ассоциацию Очага, Патио и Барбекю.

Что делает дровяную печь с сертификатом EPA более чистым для горения, чем несертифицированная дровяная печь?

Когда древесина сгорает не полностью, образуется сложная смесь газов и частиц — древесный дым. Поскольку дровяные печи с сертификатом EPA разработаны с лучшей изоляцией и улучшенным потоком воздуха, больше этих газов и частиц сгорает внутри печи, что приводит к меньшему количеству дыма. В большинстве случаев вы не увидите видимых выбросов из дымохода и почувствуете меньше запаха дыма от правильно установленной печи, сертифицированной EPA.

Установка и замена печи

Как я могу узнать о программах замены дровяной печи в моем районе? Управляет ли EPA программой замены?

Хотя EPA не имеет программы стимулирования замены дровяной печи или модернизации камина, существуют некоторые государственные, местные и племенные агентства, которые ее проводят. Эти программы стимулирования замены предусматривают ваучеры, скидки и / или финансовые стимулы для замены (замены) старого или более загрязняющего древесного устройства сжигания на более эффективное устройство с более чистым сжиганием (например,g., сертифицированный EPA прибор или тепловой насос). Свяжитесь с вашим государственным, племенным или местным агентством по борьбе с загрязнением воздуха, чтобы узнать о возможных программах, и / или перейдите по следующим ссылкам, чтобы просмотреть список областей, в которых есть программы: Следующие ссылки выходят с сайта

  • Список текущих мероприятий ассоциации Hearth, Patio & Barbeque Association Программы замены и поощрения
  • Список программ замены Альянса «Зеленая жара»

Может ли EPA предоставить мне скидку / скидку на замену моей дровяной печи дровяной, гранульной или газовой?

К сожалению, EPA не предоставляет индивидуальных скидок или скидок на печи, работающие на более чистом топливе.Вы можете узнать в своем государственном, племенном или местном агентстве по борьбе с загрязнением воздуха и в местном розничном магазине продуктов для домашнего очага, предлагают ли они какие-либо скидки на более чистые печи.

Предоставляется ли федеральный налоговый кредит для новых дровяных печей?

Да. Мы передаем все вопросы, касающиеся нынешней федеральной налоговой льготы в размере 26% на дровяные обогреватели (известной как налоговая льгота 25 (D) для печи на биомассе на 2021-2023 годы), в Налоговую службу. Свяжитесь с горячей линией налоговой службы по телефону (202) 317-6853 и оставьте сообщение для Jennifer Records или отправьте свой вопрос по факсу (855) 591-7868.Мы будем ссылаться на любое руководство по налоговому кредиту от IRS, как только оно будет опубликовано на их веб-сайте.

Местное агентство по борьбе с загрязнением воздуха сообщает, что я не могу продать свою старую дровяную печь, чтобы заплатить за дровяную печь, сертифицированную Агентством по охране окружающей среды. Это почему?

Замена старой печи на печь с более чистым горением не улучшит качество воздуха, если старая печь будет повторно использована в другом месте. По этой причине программы замены дровяной печи обычно требуют, чтобы старые печи были уничтожены и переработаны в металлолом или приведены в неработоспособное состояние.

Сколько будет стоить замена моей печи на печь с более чистым горением?

Стоимость печи для чистки горения варьируется в зависимости от размера, стиля и характеристик выбранной печи. Как правило, вы можете найти цены в диапазоне от 750 до 3500 долларов. Стоимость установки также может варьироваться в зависимости от состояния существующего дымохода (например, вам может потребоваться новый дымоход) и составляет от 600 до 1200 долларов.

Мне сказали, что я не могу получить скидку на дровяную печь, работающую на более чистом топливе, если я установлю ее сам.Почему я не могу установить свою печь и сэкономить на установке?


EPA настоятельно рекомендует, чтобы сертифицированный специалист установил вашу сертифицированную EPA дровяную печь или каминную топку для обеспечения надлежащей работы. Во-первых, безопасность вашего дома и семьи зависит от полного понимания требований производителя и строительных норм. Любые ошибки при установке (выполненные непрофессионалом) могут быть не видны, а проблемы могут не проявляться в течение значительного периода времени, а некоторые из них могут привести к домашнему пожару.
Во-вторых, правильное функционирование системы вентиляции (также известной как дымоход) является ключом к эффективному и более чистому сжиганию древесины. Система вентиляции — это «двигатель», который управляет процессом горения; если она не обеспечивает достаточной тяги, ваша печь будет работать плохо или отказывать. Печь и система вентиляции, размер и установка которых имеют надлежащие размеры, потребуют меньше древесины, производят больше полезного тепла и уменьшат потребность в обслуживании из-за неэффективных пожаров.

Что мне делать с несертифицированной печью, если я хочу от нее избавиться?

Бывшие в употреблении несертифицированные печи часто можно продать на металлолом или иногда обменять на покупку сертифицированной печи или каменки, не работающей на дровах (т.е. природный газ, плита или камин). Обратитесь к местным розничным продавцам дровяных печей, чтобы узнать о возможностях обмена. Чтобы воздух оставался более чистым, убедитесь, что старую дровяную печь нельзя использовать для сжигания дров (например, снимите дверцы старой печи).

Требуется ли разрешение на установку дровяной печи?

Это зависит от того, где вы живете. Подробную информацию о требованиях к получению разрешений в вашем районе можно получить в отделе строительства вашего города или округа.

Загрязнение и вопросы безопасности

Что выделяется при горении древесины?

Дым образуется при горении древесины или других органических веществ.Выбросы варьируются в зависимости от интенсивности огня и от того, горит ли он на открытом воздухе, в дровяной печи или другом дровяном обогревателе.

Когда древесина сгорает не полностью, дым, который она производит, содержит мелкие частицы (также называемые загрязненными частицами, твердыми частицами или PM2,5), а также окись углерода и токсичные загрязнители воздуха, включая бензол, формальдегид, акролеин и полициклические ароматические вещества. углеводороды и др. Чем эффективнее горит дрова (например, при использовании дровяной печи с сертификатом EPA и сухой выдержанной древесины), тем меньше дыма образуется.

Что происходит, когда вы вдыхаете древесный дым?

Наибольшую опасность для здоровья от дыма представляют мелкие частицы, также называемые мелкими твердыми частицами или PM2,5. Эти микроскопические частицы могут попасть в ваши глаза и дыхательную систему, где они могут вызвать жжение в глазах, насморк и такие заболевания, как бронхит. Мелкие частицы могут ухудшить симптомы астмы и вызвать приступы астмы. Они также могут вызывать сердечные приступы, инсульт, нарушения сердечного ритма и сердечную недостаточность, особенно у людей, которые уже подвержены риску этих состояний.

Древесный дым может затронуть всех, но наиболее уязвимыми являются дети до 18 лет, пожилые люди, люди с сердечными заболеваниями, люди с астмой или другими заболеваниями легких, а также люди с диабетом.

Я чувствую запах дыма в доме, когда сжигаю дрова. Я должен быть обеспокоен?

Если вы чувствуете запах дыма в доме, возможно, что-то не так. Просмотрите наши видеоролики о лучших методах сжигания, чтобы узнать о том, как эффективно сжигать древесину и сокращать количество дыма. Вам также следует ежегодно проверять свою дровяную печь у сертифицированного трубочиста или аналогичного сертифицированного специалиста.Если вас интересует ближайший к вам сертифицированный специалист, проконсультируйтесь с Американским институтом безопасности дымоходов (CSIA) или Национальным институтом каминов (NFI).

Дым от моего соседа влияет на качество воздуха и мое здоровье, что мне делать?

К сожалению, дым может распространяться далеко от источника огня и напрямую влиять на качество воздуха внутри и снаружи других домов по соседству. Если у вас проблемы с задымлением, вызванные сжиганием дров вашим соседом, у вас есть несколько вариантов:

  • Проверьте наличие каких-либо правил или ограничений штата / региона / племени: Хотя это и не является широко распространенным явлением, некоторые правительства штата, местные или племенные органы власти имеют правила или ограничения, применимые к сжиганию древесины.Например, правила неприятного запаха / неприятного запаха могут иногда использоваться для устранения дыма соседей от древесины. Другим примером являются правила, связанные с тем, когда вы можете или не можете сжигать и / или «видимые выбросы» или «пределы непрозрачности» для дыма из дымохода домовладельца. Видимые пределы выбросов / непрозрачности означают, что домовладелец не может иметь густые облака дыма, выходящие из дымохода домовладельца. Города, округа или штаты с такими правилами могут направить инспектора на место, о котором идет речь, как только они узнают о проблеме. В некоторых случаях местная пожарная служба может помочь.Свяжитесь с вашим государственным агентством, чтобы узнать, существуют ли эти варианты в вашем районе.

  • Подумайте, открыт ли ваш сосед к стратегиям уменьшения дыма: Если вы решите поговорить со своим соседом, EPA предоставит образовательную информацию о том, как сжигать дрова более эффективно, чтобы образовывалось меньше дыма. При необходимости вы можете поделиться советами и лучшими методами записи с вашим соседом, включая видео. Эти советы могут помочь вашему соседу снизить риск возгорания дымохода, сжигать меньше древесины, что может сэкономить им время и деньги.Информация доступна на веб-сайте Burn Wise Агентства по охране окружающей среды, и вы можете распечатать или заказать бесплатные копии учебных материалов.

Вы также можете уменьшить задымление и связанное с ним загрязнение частицами в своем доме и улучшить качество воздуха в помещении, используя следующие стратегии:

  • Используйте переносной воздухоочиститель: Эффективность портативного воздухоочистителя в снижении концентрации дыма зависит от нескольких факторов, таких как размер воздухоочистителя, площадь, которую необходимо очищать, эффективность фильтра, частота использования и скорость вентилятора.Портативный воздухоочиститель должен соответствовать размеру помещения и не выделять озон, который является вредным загрязнителем воздуха. В Калифорнии есть таблица со списком сертифицированных в Калифорнии воздухоочистителей по маркам, номерам моделей и типам. Сертификация основана на их низких (обычно близких к нулю) выбросах озона и электробезопасности.

  • Модернизируйте воздушные фильтры в ваших системах центрального кондиционирования воздуха : Фильтры центральной печи или отопления, вентиляции и кондиционирования (HVAC) предназначены для фильтрации воздуха по всему дому.Обновление воздушного фильтра в вашей печи или центральной системе отопления, вентиляции и кондиционирования воздуха может помочь улучшить качество воздуха в помещении. Для получения дополнительной информации см. Веб-страницу EPA о воздухоочистителях и воздушных фильтрах в доме, которая включает Руководство по воздухоочистителям в доме.

Что такое креозот и чем он вреден?

Когда дым, то есть побочные продукты горения, образующиеся при сжигании древесины, поднимаются в более прохладную трубу, они могут конденсироваться и прилипать к внутренним стенкам трубы. Это называется креозот, который представляет собой легковоспламеняющиеся остатки черного или коричневого цвета.Если скопится достаточно, это может вызвать пожар в дымоходе.

Креозот имеет тенденцию к накоплению в следующих условиях:

  • Ограниченная подача воздуха : когда дверцы прибора закрыты, если заслонка не открыта достаточно широко или если поток воздуха недостаточен для быстрого перемещения нагретого дыма вверх по дымоходу. Чем дольше дым остается в дымоходе, тем больше вероятность образования креозота.
  • Сжигание необработанной древесины : требуется много энергии, чтобы получить воду из необработанных бревен до того, как они сгорят.Это производит больше дыма, который откладывает больше креозота по мере его прохождения через дымоход.
  • Ваш дымоход холоднее обычного: если температура наружного воздуха очень низкая, конденсат может образоваться быстрее.
  • Перегрузка топки в дровяных печах, чтобы увеличить время горения. Это также может повредить топку и создать угрозу безопасности.

Помните, чистые дымоходы не загораются!

Люди сжигали дрова с каменного века — почему дым от дерева стал проблемой сейчас?

Действительно, древесный дым существует с момента открытия огня; это то, с чем мы все знакомы.Со временем мы многое узнали о древесном дыме и его влиянии на здоровье. Древесный дым представляет собой сложную смесь газов и частиц. Когда эти микроскопические частицы попадают в ваши глаза и дыхательную систему, они могут вызвать такие проблемы со здоровьем, как жжение в глазах, насморк и такие заболевания, как бронхит. Загрязнение твердыми частицами также может усугубить хронические заболевания сердца и легких и связано с преждевременной смертью людей с этими хроническими состояниями.

Новые печи безопаснее? У них меньше накоплений креозота?

Креозот — это горючий остаток, образующийся из древесных газов, которые не сгорают полностью.Если в дымоходе скопится слишком много креозота, это может привести к пожару в дымоходе. Дровяные печи, сертифицированные EPA, горят более эффективно, чем старые несертифицированные модели, что приводит к меньшему скоплению креозота в дымоходе. Таким образом, замена старой несертифицированной печи на сертифицированную EPA снизит вероятность пожара в дымоходе. Тем не менее, EPA и представители пожарной безопасности рекомендуют ежегодно профессионально проверять и чистить вашу дровяную печь, дымоход и вентиляционные отверстия, чтобы поддерживать их в безопасном рабочем состоянии. Американский институт безопасности дымоходов (CSIA) предоставляет список сертифицированных трубочистов, доступный для поиска по штатам.

Какие еще источники дыма существуют помимо бытовых дровяных обогревателей?

Лесные пожары являются крупнейшим источником выбросов древесного дыма. К другим источникам в жилых помещениях относятся ямы для костра на открытом воздухе, химены и бочки для выжигания на заднем дворе. Промышленные, коммерческие и общественные котельные и кухонные плиты, использующие древесину в качестве топлива, также являются источниками древесного дыма.

Какие есть более эффективные и чистые способы обогрева домов?

К эффективным и чистым способам обогрева дома относятся пассивное солнечное тепло, активное солнечное излучение, геотермальные тепловые насосы (GHP) и природный газ.Если вы отапливаете дом дровами, делайте это как можно более аккуратно. Используйте сертифицированный EPA нагревательный прибор и сжигайте только сухую, выдержанную древесину, чтобы уменьшить количество загрязняющих частиц, производимых вашим дровяным обогревателем.

Верно ли, что древесный дым часто вносит больше вредных частиц, чем любой другой источник в городских районах?

Дым от древесины в жилых домах может быть значительным источником выбросов твердых частиц в некоторых населенных пунктах. Например, в округе Кинг, штат Вашингтон (район Сиэтла), древесный дым в жилых помещениях был самой крупной категорией прямых выбросов твердых частиц, на которую приходилось почти треть всех прямых годовых выбросов PM2.5, согласно Национальному реестру выбросов EPA за 2014 г., v.1.

Что такое дни без сжигания или запреты на сжигание? Могу ли я использовать дровяную печь, камин или место для костра в течение дня без горения или запрета на сжигание?

Дни без сжигания также называются программами запрета сжигания или сокращенными программами. Это добровольные или обязательные меры, используемые государственными и местными правительственными учреждениями, чтобы не дать качеству воздуха достичь нездорового уровня или предотвратить дальнейшее ухудшение качества воздуха. В дни, когда не горит, сжигание на заднем дворе и у открытого огня часто запрещено, а в некоторых районах ограничено использование дровяных печей и каминов.Точные требования зависят от региона. Программы обычно предоставляют механизм отказа для людей, сжигающих дрова в качестве единственного источника тепла. Чтобы определить, законно ли сжигание в вашем районе, свяжитесь с властями вашего штата и / или местного самоуправления.

TruHybrid — HearthStone Stoves

Сохраняйте тепло и максимально эффективно используйте свою груду дров, сжигая дровяную печь HearthStone. Наша система TruHybrid ™ обеспечивает КПД до 81%, низкий уровень выбросов твердых частиц и время горения до 30 часов *.

Характеристики и функции

Сверхчистый

Система TruHybrid ™ сочетает первичное и вторичное сгорание с третичным сгоранием с использованием катализатора для достижения сверхчистого сгорания, которое превосходит стандарты 2020 EPA по чистоте воздуха.

Высокая эффективность

После включения катализаторы очищают всю несгоревшую пыль и газы, прежде чем они поднимутся в дымоход. Если регулятор воздуха установлен на низкий уровень, ваша плита будет работать медленно и эффективно до 30 часов *. Такое долгое, медленное и эффективное горение означает, что вы получаете максимум тепла от каждого куска дерева.

Как это работает

Пожар, видимый через переднее окно, является результатом первичного и вторичного возгорания в процессе работы. Первичное сжигание — это сжигание твердого топлива, древесины.Вторичное горение происходит над древесиной, сжигая газы, выделяемые деревом. В катализаторе происходит третичное сгорание. Любая оставшаяся пыль и газы сжигаются перед тем, как подняться в дымоход.

Простота эксплуатации

Наши печи TruHybrid ™ горят чисто и эффективно до и после включения катализатора.

Этой системой легко управлять с помощью однорычажного управления подачей воздуха и простой ручки управления катализатором.

Просто отрегулируйте однорычажный регулятор подачи воздуха от низкого до высокого, и дрова будут гореть чисто и эффективно с первичным и вторичным воздухом для горения.

Откройте ручку управления катализатором для бездымного запуска, закройте ее для длительных эффективных пожаров.

Наши катализаторы

Система TruHybrid ™ продлевает срок службы катализатора и снижает потребность в техническом обслуживании по сравнению с другими продуктами каталитического сжигания древесины.

Обновлено: 10.08.2021 — 19:06

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
