Проводка в комнате схема: схемы электропроводки + как провести самому

схемы электропроводки + как провести самому

Обязательная часть ремонтных работ в квартире – замена или монтаж электрических кабелей, распределительных коробок, электрощита. Грамотно подобранная схема электропроводки обезопасит жилье от аварий и непредвиденных ситуаций.

Мы расскажем, что нужно предусмотреть при самостоятельной замене или прокладке электрики. У нас вы узнаете, как составить схему и распределить электроточки в однокомнатных, двух- и трехкомнатных квартирах. С учетом наших рекомендаций вы сможете обеспечить себя безотказно действующей энергетической сетью.

Содержание статьи:

Отличительные черты современной электропроводки

Современные бытовые технологии в конце 20 века сделали ощутимый рывок. В домах кроме телевизоров появились компьютеры, системы охраны и видеонаблюдения, мощная бытовая техника, беспроводная связь. В связи с этим разводка электрических кабелей стала намного сложнее, хотя принципы устройства не изменились.

Сложности начинаются с самого первого этапа – проектирования. Чтобы грамотно составить схему проводки в квартире, необходимо заранее знать приблизительную мощность бытовых электроприборов, места их расположения. Одновременно с этим нужно продумать систему освещения во всех помещениях.

Если вы не учтете прокладку компьютерного кабеля и установку роутера для домашней сети, в дальнейшем получите висящие по стене или протянутые по полу провода. В лучшем случае их удастся спрятать в плинтус или зашить в короба

Кроме большого количества новых приборов появилось еще одно отличие: наряду с силовой сетью обязательно присутствует слаботочная система, традиционно включающая в себя телефонные и телевизионные провода, а также компьютерное, охранное, акустическое оборудование и домофон.

Эти две системы (силовую и слаботочную) разделять нельзя, так как все приборы питаются от источников электросети 220 В.

Схема разводки слаботочной системы в квартире. Включает в себя три сети: компьютерную, телефонную и телевизионную. Для каждой сети предусмотрены свои виды кабеля и оборудование

Изменилось количество эксплуатируемых одновременно приборов и кабелей. Если раньше хватало установки в зале одной люстры, то сейчас многие используют осветительную систему, включающую, кроме люстры, точечные светильники и подсветку.

К увеличению количества техники нужно прибавить увеличение мощности – по этой причине старые кабеля уже не подходят, а размеры электрораспределительного щита заметно выросли.

Для чего нужна схема разводки?

Получается, что устройство современной разводки электрики в квартире – это настоящее искусство, справиться с которым под силу только профессиональному электрику.

Если вы не хотите постоянно менять отделку стен, чтобы маскировать то тут, то там появляющиеся кабеля, рекомендуем перед ремонтом квартиры или строительством дома составить чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощита с , осветительных приборов.

Образец схемы, которую может набросать собственник жилья. Внимание уделено обозначению мест расположения всех электроточек, начиная от электрощита и заканчивая розетками

Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире. Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт.

Что обязательно нужно учесть при составлении схемы, чертежа, плана работ, необходимого для грамотной ?

Рассмотрим электросеть с точки зрения составляющих частей:

• Автоматические аппараты защиты, установленные в электрическом щите. От их качества и грамотной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
• Кабеля, провода с правильно подобранным сечением и хорошей изоляцией.
• Розетки и выключатели с качественными контактами, безопасными корпусами.

В частных домах обязательный элемент – вводный автомат и силовой кабель от него к щиту. С помощью регулируют потребляемую мощность и при необходимости отключают всю электроэнергию дома.

Примерная схема электропроводки в частном доме. Главное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии

Электросчетчик обычно устанавливается на входе, срезу после вводного автомата.

Разделение электропроводки на группы (линии)

Управлять и контролировать электросетью гораздо легче, если она разделена на несколько линий. В случае возникновения неисправности или аварийной ситуации можно выключить одну группу, тогда как остальные будут функционировать в обычном режиме.

Вариант разделения на 4 группы:

Галерея изображений

Фото из

Предположим, в городской квартире осуществляется прокладка отдельного силового кабеля для стиральной машины. Особенно это актуально для домов старой застройки со слабой электропроводкой, не выдерживающей сильных мощностей

На кухне обычно находится множество приборов, одновременное включение которых также требует монтажа силового кабеля подходящего сечения: варочная плита, духовой шкаф, тостер, мультиварка, микроволновая печь, посудомоечная машина

Санузел – одно или два помещения с повышенным уровнем влажности. Это необходимо учитывать как при монтаже системы освещения, так и при установке розеток, которые должны иметь полагающуюся степень защиты

Так как в каждой комнате обычно более, чем один осветительный прибор, рекомендуют устанавливать несколько отдельных групп. Например, разделить освещение зала (люстра, подсветка, 2 настольные лампы), спальни (2 бра, верхний свет) и детской комнаты (точечное освещение, ночник, настольная лампа)

1 группа – мощная бытовая техника

2 группа – кухонная линия

3 группа – ванная и туалет

4 группа – осветительная система

Далее о каждой электрогруппе более подробно.

Стационарная бытовая техника

Крупная бытовая техника обычно располагается в зоне кухни или санузла.

Схема расположения розеток на кухне. Правила: непосредственно за посудомоечной и стиральной машинами размещать розетки запрещено; лучше использовать влагозащищенные модели (+)

Отдельное подключение кухонной зоны необходимо для проведения ремонта. Если произойдет поломка одного из устройств, потребуется замена. Чтобы не отключать электричество во всей квартире, достаточно выключить один аппарат защиты, отвечающий за стационарное оборудование.

К сожалению, даже дорогая бытовая техника время от времени выходит из строя. Ремонт порой затягивается на несколько часов. Отдельная электрогруппа позволит сохранить комфортное пребывание на кухне и в других помещениях

Что мешает просто отключить сломанный прибор от сети, вытащив вилку из розетки? Дело в том, что у встроенной техники точки подключения к электросети находятся в труднодоступных местах.

К тому же неисправность может произойти не в самом приборе, а в проводке, замаскированной в стене. В этом случае передвинуть рычажок автоматического выключателя гораздо легче.

Выделенная линия для кухни

Кухонная линия традиционно является самой загруженной. Примерно 5-6 агрегатов постоянно включены в сеть, даже если не задействованы. Это относится к холодильнику, духовому шкафу, варочной плите, посудомоечной машине, вытяжке, микроволновке, тостеру. Многие пользуются кухонным электрогрилем, мясорубкой, хлебопечкой, мультиваркой и пр.

Схема электрической разводки для кухни, разделенная на 4 группы. Для мощного бытового оборудования в распределительном щите установлены отдельные автоматы

В данном случае отдельный мощный электрический кабель просто-напросто сделает возможным одновременное применение сразу нескольких устройств.

Если на общей проводке «повиснут» еще и осветительные приборы или водонагреватель, то при включении очередного устройства сеть просто не выдержит и сработает автоматическое отключение.

Подробный разбор схем и вариантов расположения приведен в статье, с которой мы рекомендуем ознакомиться.

Одна или несколько осветительных групп?

Учитывая количество осветительных приборов в каждом помещении, можно сделать одну или несколько линий. Если в зале одна шестирожковая люстра, а в спальне маломощное верхнее освещение и два бра-ночника, то все приборы можно объединить в одну линию.

Однако если гостиная напоминает зал для дискотеки – с люстрами, точечными светильниками, потолочной и настенной подсветкой – то только для нее следует организовать отдельную группу.

Схема разводки точечных или галогенных светильников 220 В для одного помещения, например, для кухни, детской комнаты или прихожей

Если кроме светильников в сеть одной комнаты включены трансформаторы или блоки питания, то ее также рекомендуется подключить к отдельному аппарату защиты.

Помещения с повышенной влажностью

К электроприборам и кабелю в санузле применяются повышенные требования, так как близкое соседство воды – это риск. Чтобы электросеть была безопасной и функциональной, при составлении схемы и монтаже разводки необходимо учитывать ряд правил:

Галерея изображений

Фото из

Правило 1 – установка распределительной коробки

Правило 2 – монтаж розеток для электроприборов

Правило 3 – место установки выключателя

Правило 4 – способ монтажа проводки

Требования распространяются также на выбор фурнитуры, которой придутся пользоваться регулярно – розеток и выключателей. Предположим, степень защиты розеток должна быть не менее IP 44, а еще лучше приобретать специальные устройства с защищающей от брызг крышкой.

От светильников 220 В рекомендуют отказаться в пользу аналогов 12 В.

Трехжильный медный провод вполне подойдет для установки розеток в санузле, но стоит обратить внимание на сечение: для подключения рядовых приборов оно должно быть не менее 2,5 мм², для мощного электрооборудования – 4 мм². Отечественный вариант – ВВГнг

Если в старом жилье в квартирном щитке не предусмотрено заземление, то не только в ванной комнате, но  во всей квартире электропроводку придется заменить на трехжильную.

С правилами выбора для обустройства ванных и санузлов предлагаем ознакомиться в статье, посвященной этим вопросам.

Обзор схем электропроводки для жилых помещений

Перейдем к конкретным схемам, которые можно применить в процессе планирования разводки в собственном помещении. При составлении чертежа важно учесть расстановку и мощность стационарной техники, условия использования электроприборов, комфортное для использования размещение розеток и выключателей.

Вариант #1: однокомнатное жилье или студия

Отличительная черта однокомнатного жилья – минимальное, по сравнению с остальными вариантами, количество электроприборов, соответственно, образуется меньшее количество подключаемых линий. Но это не значит, что для кухни или санузла не нужно планировать отдельные группы – общие принципы лучше сохранить.

Вариант схемы проводки для 1-комнатной квартиры с учетом того, что в каждом помещении планируется установить один прибор освещения

Рассмотрим, что обязательно следует предпринять при составлении схемы разводки электрики в однокомнатной квартире:

• выбрать основные параметры электрической сети;
• рассчитать нагрузку, подобрать кабель и УЗО;
• выбрать схему подключения (1 или несколько групп).

Решив эти вопросы, составить схему будет намного легче.

Параметры электрической сети

Сложно заранее решить, какие приборы будут установлены во всей квартире, тем не менее, хотя бы приблизительное их количество необходимо, чтобы правильно подсчитать суммарную мощность.

Важно определить и места их размещения, так как использование удлинителей и фильтров в дальнейшем создаст дополнительные проблемы для сети и испортит дизайн интерьера.

При выборе мест для монтажа розеток и выключателей вспоминаем требования ПУЭ: рекомендуемая высота от пола для установки розеток – 0,3-1,8 м, выключателей – 0,6-0,9 м. Ориентируемся на удобство пользования

Также важно выбрать способ прокладки кабелей – открытый или закрытый. предполагает укладку проводов поверх декоративной отделки стен. В этом случае чаще всего проводку прикрывают пластиковыми коробами, но в отдельных случаях оставляют на виду.

Монтаж проводов в открытом виде даже приветствуется, если дизайн интерьера выполнен в стиле лофт или кантри: стилизованные винтажные розетки и находящиеся на виду провода являются частью декоративного оформления

Преимущества открытой проводки:

• возможность установки после или во время ремонтных работ;
• быстрый монтаж;
• в любое время можно подключить еще одну линию.

При монтаже скрытой проводки придется штробить стены, чтобы все провода замаскировать под финишной отделкой. Проще с подвесными конструкциями: подводку для системы освещения можно спрятать над натяжным покрытием или коробом из гипсокартона.

У скрытой проводки плюсов немного, но они весомее:

• предъявляются не такие строгие требования к параметрам и условиям монтажа;
• увеличиваются допуски к номинально разрешенным токам;
• сохраняется интерьерная целостность.

Традиционно в новых квартирах используют скрытую разводку, а открытым способом пользуются только в виде исключения (например, при прокладке новой линии в уже отремонтированной квартире).

Расчет нагрузки электросети

Чтобы рассчитать общую нагрузку электроприборов, необходимо знать номинальную мощность электроприемников, номинальный ток и напряжение электросети. Существует множество формул расчета, но лучше воспользоваться готовыми таблицами.

Таблица потребляемых мощностей наиболее распространенных бытовых электроприборов, которые обычно используются жителями квартир. Значения усредненные, поэтому для точного расчета необходимо знать характеристики приборов (+)

Рекомендуем для подсчета точной нагрузки обратиться к инженеру или воспользоваться компьютерной программой, потому что от результата зависит .

При выборе сечения кабеля необходимо учитывать не только материал проводки (медь или алюминий), но и способ прокладки (открытый или закрытый), так как у закрытой проводки теплопроводность меньше, следовательно, и ток также меньше (+)

По правилам, если внутриквартирные сети разделены на группы, то каждую отдельную линию необходимо оборудовать автоматом 25 А. Следовательно, при разбивке на группы учитываем суммарный номинальный ток (не более 25 А).

Существуют исключения: например, для осветительных сетей достаточно аппарата защиты на 16 А, но при условии, что группа включает в себя не более 20 розеток и ламп одновременно.

Какая схема подключения лучше?

Для однокомнатной квартиры возможны два варианта: питание от одной группы и питание от нескольких групп. Первый вариант в современных условиях практически не применим хотя бы потому, что для использования даже одного мощного бытового прибора (например, стиральной машины) необходима отдельная линия с аппаратом защиты.

Такие схемы могут существовать в квартирах старого жилого сектора, в которых на протяжении долгих лет не проводился ремонт, или на даче, где нет мощного электрооборудования. Получается, что даже для устройства электрики в однокомнатной квартире необходимо разделение на группы.

Примерная схема подключения электроточек по группам. Для кухни выделено целых три группы, обслуживающих электроплиту, малую бытовую технику и осветительную сеть

Эта схема практически применима к любому типу жилья, но точек подключения, соответственно, и линий, в 2- и 3-комнатных квартирах будет больше.

Вариант #2: 2-, 3-комнатная квартира

Принципиально электрическая разводка не зависит от количества комнат, но существует ряд особенностей, которые нужно учесть:

• розеточную сеть лучше разделить на несколько групп – по количеству комнат;
• осветительную систему также необходимо разделить по комнатам;
• для кухни следует выделить как минимум три линии – для приборов освещения, мощного оборудования и малой бытовой техники;
• если санузел раздельный, лучше также использовать разделение на 2 группы.

Учитывая, что большая площадь квартир характерна для жилья элитной категории, в схемы разводки включают охранное оборудование.

Примерная схема установки защитной аппаратуры для квартиры с двумя комнатами. Предполагается, что кроме розеточных и осветительных групп в квартире установлена система видеонаблюдения и охранная сигнализация

Если составлением схемы и монтажом занимаются специалисты, то и у вас по окончании работ должна остаться схема – на случай ремонта или возникновения непредвиденной ситуации.

Схема установки розеток и осветительных приборов в трехкомнатной квартире. При составлении схемы электропроводки для многокомнатных квартир лучше использовать несколько чертежей, так как в одном сложно обозначить все группы, включая слаботочные

По разработанной схеме прокладки электролиний и установки электроточек можно смело выполнять монтаж . Желательно избегать изменений в спланированной разводке во время производства работ. Однако если в них возникнет необходимость, корректировку схемы нужно делать с учетом вышеизложенных правил.

Составляя , обязательно следует указать входное электрооборудование и параметры кабеля из входной группы.

Выводы и полезное видео по теме

Составить схему электропроводки можно в виде чертежа, сделанного вручную, или используя компьютерную программу. Пример разводки для квартиры в трехмерном компьютерном изображении:

Профессиональные советы от практиков:

Тонкости различных видов подключения розеток и выключателей:

Провести электрическую сеть в квартире, защитив все устройства и правильно распределив нагрузку, можно при одном условии – если вы являетесь квалифицированным электриком.

Работать с распределительным щитом без специального допуска нельзя. Следовательно, поменять розетку или подключить вытяжку можно и самостоятельно, а более серьезные работы лучше перепоручить специалистам.

Хотите поделиться личным опытом в составлении схемы для модернизации или ремонта электролиний в квартире? Есть вопросы или ценные рекомендации? Пишите, пожалуйста, комментарии в расположенном ниже блоке.

пошаговые примеры разводки, монтажа и подключения

Современные требования к электрической проводке взяли высокую планку, так как в квартирах и домах возросло количество электрических приборов. Поэтому проводка должна выдерживать возможные нагрузки и соответствовать требованиям безопасности.

Во время строительства или капитального ремонта должна быть разработана новая схема электропроводки в квартире, которая учтет возросшие потребности человека в электроэнергии.

По новым стандартам проводку часто прокидывают по потолку Вернуться к оглавлению

Содержание материала

Особенности проводки в новых домах

Проводка, которая делалась в квартирах 40 лет назад, рассчитывалась на работу малого набора приборов – телевизора, холодильника, освещения. Максимальные нагрузки давали электроплиты, чайники и кипятильники.

Сегодня люди покупают компьютеры, системы видеонаблюдения, мощную бытовую технику, устройства беспроводной связи и другое.

При этом принципы проектирования электропроводки не изменились, но стала сложнее и разветвленнее сеть.

Совет! Важно предусмотреть оптимальное количество розеток на приборы, которые будут использоваться жильцами. В противном случае в ход пойдут тройники и удлинители, что приводит к росту нагрузок на отдельные участки проводки и перегреву.

Количество электроточек возросло

Дополнительная сложность составления схемы электропроводки заключается в сопоставлении ее рабочих параметров с мощностью приборов.

Поэтому заранее нужно знать, что и где будет стоять, и какие нагрузки на сеть будет оказывать.

Второй момент – правильное освещение помещений, которое осуществляется в соответствии с нормами СП 52.13330.2016.

Наряду с силовой сетью в квартирах используется и слаботочная. Это телевизионные и телефонные кабели, компьютерное оборудование, оптоволоконные сети, домофоны и акустика. Физически их разделять нельзя, так как приборы подключаются к ним одновременно, а значит, при составлении проекта учитывается положение трасс.

Существенно изменилось количества кабеля, нужного для подключения всех приборов. Это относится и к освещению.

Раньше комнаты освещали одной люстрой, а сегодня в моду вошло точечное освещение, которое позволяет равномерно рассеивать свет по площади комнат, что показано на фото ниже. К каждому светильнику требуется прокинуть провод.

Точечное освещение

Интересно знать! Современные электрические приборы не такие прожорливые как раньше. Вместо одной лампы накаливания могут работать сразу 10 светодиодных, давая намного больше света. Этот факт позволяет не перегружать общественные сети.

Рекомендуем прочесть: расчет и проектирование искусственного освещения.

Вернуться к оглавлению

Зачем делать проект электропроводки в квартире

Чтобы обеспечить безопасность, провода дополнительно укладываются в гофрированный шланг ПВХ, который занимает намного больше пространства.

Уложить правильно в ряд 10-15 кабелей и раскинуть их по квартире – это искусство. И справиться с задачей может только профессиональный электрик, действующий по схеме.

Кто-то скажет, что электрик – перфекционист, ответим, что работа велась по проекту

Второй момент — это необходимость отделки и маскировки коммуникаций. После этого разобраться с расположением большого количества проводников будет невозможно, без частичной порчи ремонта.

Когда у застройщика хранится план, проблем подобного рода не возникает.

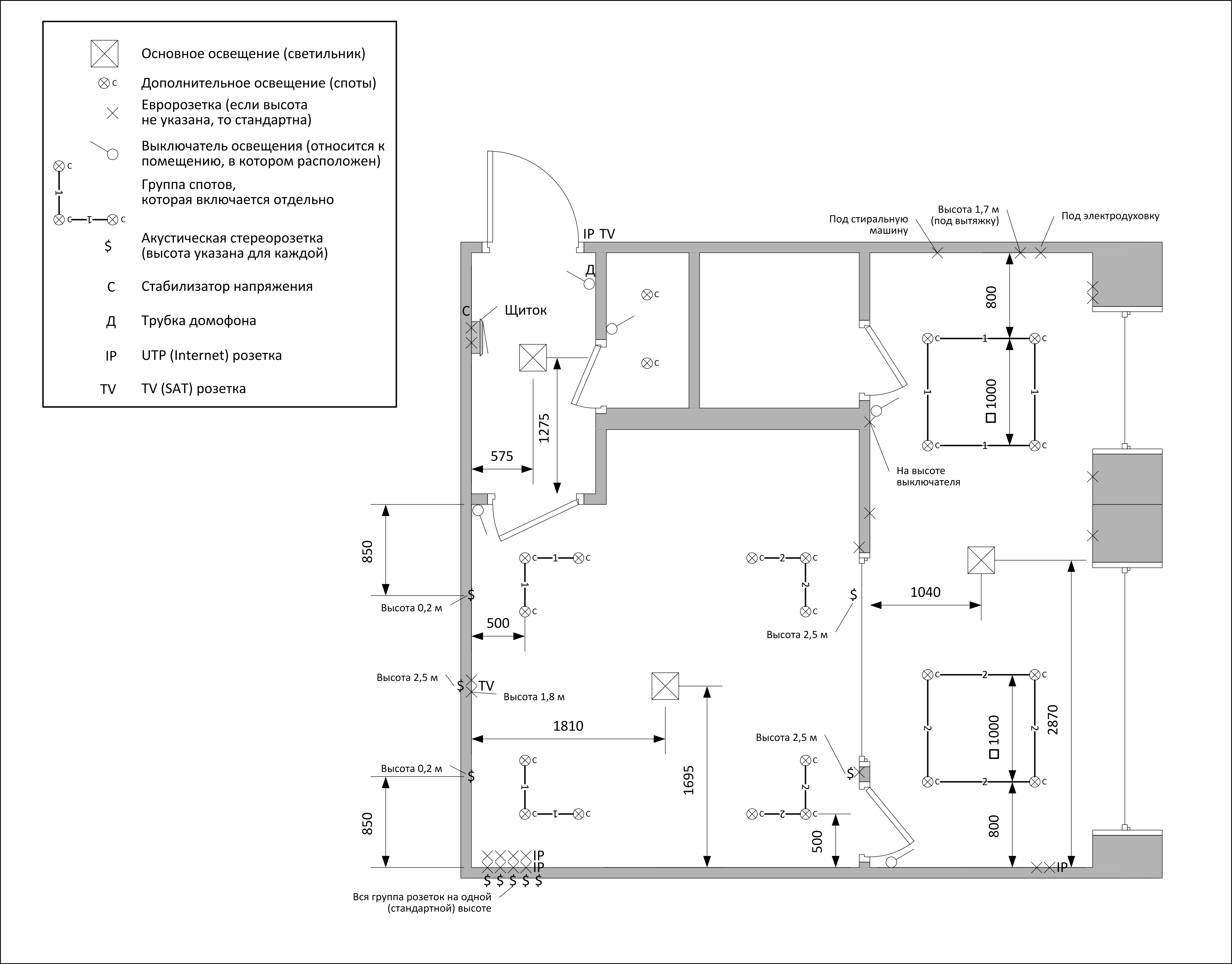

План электропроводки квартиры – пример

Электрик учитывает пожелания клиента по расположению бытовых и нагревательных приборов в помещениях, после чего начинает составление схемы.

Его задача – разбить кабеля на группы так, чтобы они не пересекались, не мешали друг другу, а также была возможность распределить нагрузку в сети равномерно.

Он продумывает систему защиты (некоторые устройства требуют заземления и наличия отдельно вынесенных УЗО), чтобы проводка соответствовала требованиям безопасности.

Схема электрической проводки включает в себя следующие элементы:

1. Распределительный щиток, который может быть внутриквартирным или общим.
2. Электрический счетчик для контроля над расходом электроэнергии.
3. Автоматические устройства защиты, отвечающие за прекращение подачи питания при возникновении утечек, ударов током человека, коротких замыканиях.
4. Кабели и провода, с помощью которых осуществляется разводка до электроточек.
5. Выключатели и розетки для управления освещением и подключения бытовой техники.

Вернуться к оглавлению

Принцип разделения внутриквартирной сети – зачем это нужно

В распределительном щитке частного дома или квартиры устанавливается вводный автомат, к которому подключается силовой кабель.

Этот элемент управляет внутридомовой сетью.

При отключении рубильника, электричество перестает подаваться ко всем точкам. Это удобно в том случае, когда надо быстро и без разбора обесточить провода, но крайне неудобно тогда, кода свет требуется отключить только в определенной комнате.

По этой причине внутридомовая сеть разделяется на несколько групп.

Разветвление внутридомовой сети

Чаще распределение делаются по помещениям, но есть и другие принципы деления:

1. Отдельная группа на освещение.
2. Подключение мощной бытовой техники.
3. Отдельная кухонная линия.
4. Обособление туалета и ванны.

Причем сеть может разветвляться на нескольких уровнях, например, отдельное УЗО ставится на электродуховку, что позволит оставить в кухне другие бытовые приборы и освещение включенными, если защита сработает.

Давайте разберем подключение каждой группы по отдельности.

Вернуться к оглавлению

Линия для освещения

Свет может отключаться раздельно или одним общим выключателем.

Многоуровневое разделение схемы питания

Важно! Если в гостиной одна люстра, а в остальных помещениях используются маломощные светильники, есть смысл запитать их совместно – высокой нагрузки на сеть это не создаст.

Если же освещение включает в себя россыпь приборов разного типа и назначения, то стоит выполнить разбивку по группам – отдельно основной источник света, отдельно дополнительная точечная подсветка и прочее.

По этому же принципу можно будет отделить помещения, в которых установлено наиболее мощное оборудование. Также поступают, если в комнате установлены понижающие трансформаторы и различные блоки питания.

Мощная бытовая техника

Относится этот термин к тем аппаратам, которые осуществляют нагрев чего-либо. Например, электрический котел отопления и подогрева воды, электрическая плитка и духовка. При включении они создают высокую нагрузку на сеть – 10 Ампер далеко не предел.

Тэн от духовки может потреблять до 4 кВт

Розетка и проводка должны справиться с такой нагрузкой, так как рассчитаны на нагрузки в 16 Ампер.

Но, во-первых, не все розетки и провода, а, во-вторых, параллельно им могут работать и другие приборы.

Включите одновременно с духовкой электрический чайник, и, вероятно, сработает защита в щитке, и линия обесточится. По этой причине производители крупной бытовой техники рекомендуют отдельное подключение.

При поломке такого прибора, если он подключен независимо, мастеру будет удобно работать. Не придется искать и дотягиваться до вилки, которая обычно находится в труднодоступных местах.

Кухонные приборы

Причины тут те же, что в описанном выше случае. Кухонная сеть — самая загруженная. Тут высокая концентрация мощных электрических приборов.

Сюда входят: стиральная и посудомоечные машины, тостеры, микроволновые печи, мультиварки, хлебопечки, вытяжки, грили, мясорубки, водонагреватель, освещение и так далее.

Это оборудование создает серьезные нагрузки на электрическую сеть

Поэтому кухня выделяется в отдельную линию, а особо мощные приборы имеют собственные УЗО, запитанные от вводного автомата.

Такое количество приборов требует продуманного расположения розеток. Группу располагают на рабочей зоне, чтобы была возможность подключать мобильные приборы. Отдельно выносятся розетки под крупную бытовую технику.

Помещения с повышенной влажностью

Раньше в ванных и туалетах розеток не ставили, но сегодня и для этого помещения придумано множество приборов.

Пользование ими во влажной среде опасно.

По этой причине помещение нуждается в других устройствах защиты. К схеме электропроводки в ванной есть свои требования:

• Комнатная распределительная коробка не должна выходить внутрь помещения. Устанавливается она в любой удобной соседней комнате или коридоре.

Распределительная коробка на стене в прихожей

• Каждое устройство, которое будет использоваться в ванной комнате, должно подключаться только к отдельной розетке. Применение удлинителей и тройников не допускается.

Отдельная розетка под стиральную машинку

• Выключатель для управления освещением комнаты устанавливается, как и коробка, за пределами помещения. Самое удобное место — рядом с дверью.
• Электрический кабель прокладывается максимально близко к потолку. Обязательно используется изолирующая гофра.

Монтаж электрической проводки в ванной комнате

Важно! Повышенные требования безопасности предъявляются и к фурнитуре. Степень из защиты должна быть не ниже IP 44. При этом рекомендуется брать розетки с крышкой, выполняющую роль защиты от брызг.

Лампы рекомендуется использовать те, что работают от напряжения 12В. Все приборы, имеющие металлический корпус должны быть заземлены.

Интересно знать! Эта проблема остается нерешаемой для домов старой постройки, в которых заземление не предусмотрено в принципе.

Многие люди заземляют технику на водопроводные трубы, но делать так нельзя, из-за риска поражения электрическим током, причем не только вас, но и соседей.

В старых домах иногда проводят полную реконструкцию электрических сетей, что позволяет смонтировать внешний контур заземления. Если так, то жильцам повезло – осталось заменить внутренние провода.

Замена электрической проводки требует проведения капитального ремонтаВернуться к оглавлению

Варианты схем электрической проводки для квартир

Рассмотрим конкретные проекты электросетей для квартир.

Это поможет работу выполнить самостоятельно, но консультация с профессиональным электриком обязательная.

Однокомнатная квартира

К таковым можно отнести и квартиры студии (о планировке квартиры-студии читайте в статье). Помещений в таких квартирах немного, поэтому большого расхода провода не будет. Линий меньше, но обеспечить оптимально расположение каждой нужно. Общие принципы сохраняются.

Лучше жилую комнату, кухню и санузел сделать отдельными группами – такая схема будет оптимальной.

На показанной схеме видно, что линии делятся не по помещениям. В одну группу определено освещение, а во вторую розетки.

Пример схемы электропроводки в однокомнатной квартире — нарисован от руки

Не самое лучшее решение и вот почему. Распределительные коробки нужны на каждую линию, заходящую в комнаты. Многие розетки подключены последовательно, что приведет к отключению целой ветки при перегорании одного единственного провода.

Здесь по-другому. Видно, что отдельную группу составляет освещение в ванной, установленные в ней розетки. По отдельности подключены оставшиеся комнаты – освещение и розетки в них совмещены.

Разделение электрической сети по комнатам

На схема видно что отдельные линии отмечаются разными цветами. Используйте этот прием при самостоятельном проектировании. Обозначение точек также можно легко понять и запомнить.

Составить проект проводки можно посредством использования специальных программ (программы для черчения электрических схем смотрите по ссылке).

Многокомнатные квартиры квартира

Принцип ничем отличаться не будет. Определяем оптимальную схему.

Схема электропроводки в 2-комнатной квартире — образец

Однако для подключения нескольких комнат стоит учитывать некоторые особенности:

1. Сеть розеток рекомендуется делить на группы по комнатам.
2. Также поступают и с системой освещения.
3. Для кухонь предусматривается три отдельных линии: под освещение, малые бытовые приборы и технику высокой мощности.
4. Отдельно подключается санузел.

Схема электропроводки в 3x комнатной квартире

Для квартир с большой площадью, которые относятся к категории элитных, предусматривается отдельная ветка на охранные системы.

Сложные схемы нужно поручить составлять специалистам. По окончании их работы на руках должен остаться план, который необходимо хранить на случай возможных поломок и реконструкций.

Вернуться к оглавлению

Параметры электрической сети

После выбора схемы подключения, рассчитываются основные рабочие параметры сети – нагрузка на ветки, подбираются соответствующий кабель и УЗО.

Сделать это непросто, так как сложно заранее представить, сколько приборов будет использоваться, будет ли меняться их количество со временем, а также определить места, где они будут установлены. Та же стиральная машина может стоять в ванной, кухне или коридоре.

Но это можно сделать приблизительно, чтобы у проектировщика появилась возможность рассчитать параметры электропроводки. Естественно, никто не будет подбирать провода впритык (оставляется запас), но и переплачивать за неиспользуемые мощности нет никакого смысла.

Для некоторых приборов подходят только конкретные помещения, хозяевам остается продумать, в какой точке они будут стоять, чтобы протянуть туда кабель и поставить розетку. Это избавит от необходимости пользоваться удлинителями.

Размещение розеток и выключателей в помещении на подробном чертеже

Большинство кабелей прокладывается в квартирах скрыто, но иногда иного решение требуют обстоятельства или задумка дизайнера.

Открытая прокладка провода в деревянном доме

У открытой проводки есть преимущества:

1. Подобным образом, без разрушения существующего ремонта, можно заменить старую проводку на новую.
2. Без проблем внутреннюю сеть можно дополнительно расширить.
3. Для деревянных домов установка открытой проводки с соблюдением отступа от основания считается безопасным решением.
4. Установка происходит быстрее.

То что провода остаются на виду, можно посчитать минусом, однако их прячут в декоративные короба, или делают проводку в ретро стиле, подобрав соответствующую фурнитуру.

Стоимость такой проводки будет намного выше скрытой

Скрытая прокладка обладает более весомыми плюсами:

1. Она подойдет для любого стиля интерьера.
2. Экономия на материалах – не требуются короба и даже гофра, если прокладка выполнена по несгораемым конструкциям.
3. Меньше вероятность повреждения проводников.

Расчет рабочих нагрузок сети

Выполнить расчет нагрузки на провода несложно — суммировать максимальную потребляемую мощность электрических приборов, подключенных к линии.

Эти данные можно отыскать в паспортах изделий, либо в сводных таблицах.

Потребляемая мощность разных электрических приборов

Зная о количестве потребляемого тока в час, можно рассчитать силу тока по следующей формуле: I=P/E, где Р – это мощность, а Е — вольтаж.

Формулы для расчета параметров электрического тока

Допустим, были получены результаты, по которым видно, что при одновременном включении на сеть создается нагрузка в 18 Ампер.

Во-первых, подбираются соответствующие розетки, во-вторых, определяется правильное сечение проводника.

Подбор сечения осуществляется по сводным таблицам.

Сечение проводника измеряется в миллиметрах квадратных

Для квартир суммарный ток на отдельную линию не должен превышать 25 Ампер.

Такие же требования и для автоматов защиты, через которые они подключаются. Исключение составляют осветительные сети, на которые можно устанавливать УЗО на 16А.

Вернуться к оглавлению

Прокладка электропроводки в квартире своими руками

По разработанной схеме выполняется установка оборудования. Этот процесс включает в себя много тонкостей. Советуем поручить это дело электрику, но о самых распространенных ошибках знать обязаны все, чтобы суметь проконтролировать работу наемного персонала.

1. Прокладка проводов выполняется только горизонтально и вертикально. Косые участки трассы помогут сэкономить провода, но могут стать серьезно проблемой в дальнейшем, когда проводка нечаянно пробивается перфоратором.

   Такая прокладка кабеля не допускается

2. Распределительные коробки стоит всегда оставлять на виду, так как в любой момент к ним может потребоваться доступ.
3. По возможности старайтесь не использовать последовательное подключение розеток.
4. Кабели должны быть утопленными в штукатурке на глубину не менее 2 сантиметра. В противном случае при возникновении замыкания, может загореться отделка.
5. При прокладке кабеля по сгораемым конструкциям помещаем его в металлическую трубу, можно гофрированную. Это особое требования пожарной безопасности, которое на практике соблюдается редко, и совершенно зря.

   По доскам кабель прокладывается в металлической гофре.

6. Электрические провода, даже уложенные в гофре, не должные соединяться с токопроводящими несущими конструкциями. К таковым относится каркас для гипсокартонных стен и потолков.
7. При установке розеток и выключателей на сгораемые стены, под их коробки прокладывается несгораемый материал, например, паронит.

   Листы прокладочного паронита

Вернуться к оглавлению

Видео: пошаговая схема разводки электропроводки в квартире и ее прокладка

Подробная схема проводки двухкомнатной квартиры

Меняем проводку в квартире

Современный план электропроводки квартиры двухкомнатной по многим параметрам отличается от ранее применяемых схем. Дело в том, что современные нагрузки просто несоизмеримы с нагрузками 70-х, 80-х годов, когда строилось большинство панельных домов.
Тогда главными потребителями были несколько лампочек, телевизор и иногда утюг. Современная квартира имеет значительно большее количество электрических приборов и, соответственно, нуждается в других схемах электроснабжения.

Выбор способа прокладки электропроводки в квартире

Открытая проводка

Итак:

• Прежде чем разрабатывать план электропроводки в двухкомнатной квартире, нам следует определиться с ее основными параметрами. Одним из таковых является способ ее прокладки. На данный момент используются два варианта – открытый и скрытый.
• Открытая проводка имеет определенные преимущества:
  1. Для ее прокладки нет необходимости штробить стены. То есть вы можете выполнить полную замену всех проводов без последующего ремонта во всей квартире.
  2. Монтируется открытая проводка очень быстро. И при должном умении и наличии рабочих рук полностью смонтировать ее можно буквально за день.
  3. При необходимости подключения новых электроприемников или выполнения ремонта вам нет необходимости ломать стены.

• Монтаж скрытой проводки выполняется в специальных коробах. При этом провод в коробах обычно имеет дополнительную защиту в виде металлической или самозатухающей гофрированной трубы. Можно, конечно, смонтировать и без использования специальных коробов, но такой вариант больше подойдет подсобным помещениям и сараям, но никак не квартирам.
• Ответвления к розеткам и выключателям также выполняются при помощи специального короба. А сами розетки и выключатели должны быть предназначены для открытой схемы.
• Также может быть использована схема электропроводки в двухкомнатной квартире с ее монтажом в плинтусах. Но такой способ имеет существенные ограничения по количеству используемых проводов и зачастую используется только для разводки в отдельных комнатах или для прокладки к отдельным электроприемникам.

Прокладка провода в плинтусе

Скрытая проводка

Итак:

• Более распространенной является схема разводки электропроводки в двухкомнатной квартире с использованием скрытой электропроводки. Такой способ имеет следующие преимущества:
  1. В связи с тем, что все элементы такой проводки скрыты от посторонних глаз, она имеет более привлекательный внешний вид
  2. Не занимает свободного пространства в наших и без того маленьких квартирах
  3. Скрытая проводка имеет более высокие показатели пропускной и перегрузочной способности ввиду лучшей теплоотдачи.
  4. Ввиду меньшей требовательности к защите от механических повреждений, цена необходимых материалов заметно ниже.
• Монтаж скрытой проводки осуществляется непосредственно в элементах конструкции вашей квартиры. Для этого делаются небольшие углубления в стене – штробы. В них укладывается проводка с последующим оштукатуриванием.
• Для установки розеток, выключателей и распределительных коробок так же делаются углубления в стене. В них затем монтируют предназначенные именно для скрытой схемы розетки и выключатели.

Расчет и выбор схемы электроснабжения

Расчет проводки

Итак:

• Прежде чем приступить непосредственно к расчету нашей электропроводки нам следует определиться с количеством электроприемников. Для этого необходимо точно определить количество и расположение каждой розетки и светильника. Без этого четкого плана дальнейшие расчеты невозможны.

Обратите внимание! Не следует сознательно завышать количество требуемых вам розеток или освещения. Вам необходимы только те розетки, к которым вы точно знаете, что будет подключено. Установка розеток и сетей освещения на всякий случай, значительно увеличивает стоимость вашей схемы электроснабжения и увеличивает ваши трудозатраты.

• Теперь имея четкое представление о количестве электроприемников, мы можем приступить непосредственно к расчетам требуемого провода. Но пропускная способность проводов в п.1.3 ПУЭ (Правил устройства электроустановок) указывается в амперах, а мощность всех наших приборов обычно указана в ваттах.
• Используя закон Ома, который всем должен быть известен со школьной скамьи, выполняем перерасчет: где P – это мощность прибора в Ваттах (Вт), U – это напряжение вашей электросети в вольтах (В), для однофазной сети напряжение равно 220В, а I – это ток, который будет протекать в проводах в амперах (А).

Примерная мощность различных электроприборов

• Произведя нехитрый расчет, мы получим, что при подключении прибора в 1000Вт, в нашем проводе будет протекать ток в 4,55А. Наша инструкция советует округлить это значение до 5А для создания определенного запаса и упрощения расчетов.
• Теперь приступаем к выбору провода. Он может быть выполнен из меди или алюминия и находится в поливинилхлоридной или резиновой изоляции. Выбор следует осуществлять согласно п.1.3 ПУЭ. Он включает в себя проводника в зависимости от условий прокладки, изоляции, влажности и некоторых других параметров.
• Но все это достаточно сложно и при небольших нагрузках квартиры далеко не всегда оправдано. Поэтому, если вы не проектная контора и выполняете замену проводки своими руками, то советуем вам воспользоваться упрощенным расчетом. Согласно него, медный провод сечением 1 мм² в нормальном режиме пропускает ток в 10А, а алюминиевый провод таким же сечением — 5А.

Выбор схемы электропроводки

Итак:

• Просчитав все возможные нагрузки, нам следует разделить их на группы. При этом будем руководствоваться п. 6.2.2 ПУЭ, который гласит, что групповые линии должны быть защищены автоматическими выключателями на ток не более 25А. При этом, если вы создаете отдельную группу по сети освещения, то ее обычно оборудуют автоматическим выключателем на 16А.
• При разделении нагрузки на группы отдельно следует учесть мощность       потребителей. К таковым относят электрооборудование мощностью 2кВт и более. Это обычно отопительные и нагревательные       приборы. Если таковые у вас есть, то их следует запитать отдельным автоматом с соответствующим номинальным током.

На фото изображена схема питания всей квартиры через УЗО

• Без учета мощных потребителей ваш план электропроводки двухкомнатной квартиры должен иметь две – три группы. Одна из которых — сеть освещения и одна или две группы — питающие розетки.
  Если у вас получились две группы, питающие розетки, то целесообразно формировать группы в смежных комнатах. То есть одна группа питает розетки в кухне и прихожей, а вторая — в спальне и зале.

Обратите внимание! Согласно п.7.1.37 ПУЭ, установка розеток в ванной комнате разрешена только при подключении ее через УЗО. Если вы устанавливаете розетку в ванной комнате, то желательно включить ее в группу, которая питает розетки кухни. Ведь хотя розетки в кухне не требуют обязательной установки УЗО, данное устройство защиты на кухне будет наиболее целесообразно.

• Отдельно хотелось бы остановиться на сечении используемых проводов. Для групп с автоматическим выключателем на 25А медный провод должен быть сечением не менее 2,5 мм².
  Соответственно для групп на 16А не менее 1,5 мм². Но в любом случае сечение провода, питающего отдельную группу, не целесообразно делать более провода на вводном автомате.

Обратите внимание! Согласно таблице 7.1.1 ПУЭ, минимальное сечение медного провода до вводного автомата должно быть не менее 2,5 мм². В то же время минимальное сечение провода группы не должно быть ниже 1 мм².

Монтаж электропроводки

Итак:

• Конечно, на данный момент существуют многочисленные видео правильной прокладки проводки, но мы остановимся лишь на отдельных моментах. Штробы целесообразно делать в верхней части стены под самым потолком. Конечно, некоторые облегчают себе задачу и располагают электропроводку в стяжке.
  Если вы заливаете новую стяжку, то данный вариант конечно достаточно удобен. Но в случае повреждения проводки вам придется выбивать стяжку, что в определенных случаях может привести к необходимости ее полной замены. Кроме того повышается риск поражения электрическим током при затоплении помещения.
• Ваша схема электропроводки в 2 х комнатной квартире обязательно должна содержать наличие распределительных коробок. Их целесообразно располагать у входа в комнату на стене ближайшей к ручке двери.
  Это обусловлено тем, что именно здесь будет располагаться выключатель освещения комнаты и отсюда значительно удобнее выполнять последующую разводку.

Схема питания всех электроприборов двухкомнатной квартиры

• При прокладке в одной штробе сразу нескольких проводов разных групп,       желательно их разделить несгораемым материалом. Это может быть слой штукатурки или гофрированная металлическая труба. Это предотвратит повреждение сразу нескольких проводов при возгорании или перегреве одного из них.
• При подключении розеток, выключателей и других электроприемников следует оставлять небольшой запас провода, достаточный для переразделки провода и повторного подключения.

Вывод

Схема электропроводки двухкомнатной квартиры, в первую очередь, должна быть простой и интуитивно понятной. Не надо ее усложнять, разбрасывая электроприемники одной группы по всей квартире.
Ведь это вы сейчас помните все нюансы разводки, а через год или два это может забыться. Поэтому при прокладке провода пользуйтесь только прямыми углами, а при распределении розеток одной группы не надо разносить их в разные комнаты.

Схема электропроводки в квартире (спальная комната)

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Продолжаю серию статей про монтаж электропроводки в квартире.

Предупреждаю сразу, что статья получилась достаточно объемной с подробными объяснениями, схемами разводки электропроводки и множествами наглядных фотографий, сделанных в процессе монтажа.

В общем имеется у нас вот такая небольшая спальная комната площадью около 14 кв.м. Вот план ее помещения.

На примере этой спальни я покажу Вам как проложить кабельные линии, в каких местах и на какой высоте установить розетки и выключатели, и прочие нюансы.

Изучив всю информацию, Вы, в принципе, сможете выполнить электромонтаж своими руками, ну или, как минимум, проконтролировать работу нанятых электриков.

Итак, поехали.

И уже по традиции, повторюсь. Прежде чем приступать к монтажным работам, нужно составить план расположения мебели в спальной комнате, а для этого нужно по максимуму, в прямом смысле «выпытать» у заказчика, что и где у него будет установлено, и желательно с габаритными размерами. Я прекрасно понимаю, что на данном этапе ремонта сделать это не так то и просто, т.к. по ходу ремонта могут меняться предпочтения и компоновка мебели.

Другое дело, когда у Вас на руках есть утвержденный и согласованный заказчиком готовый проект, правда вот далеко не все заказчики, особенно в небольших провинциальных городках, на 1, 2 или 3-комнатную квартиру будут делать проект электропроводки по себестоимости цены на монтажные работы. Тут скорее всего Вы же будете, и монтажник, и проектировщик в одном лице!



Компоновка мебели в спальне

Для наглядности, каждую стену в спальной комнате я пронумеровал и отобразил номера на плане.

У стены №1 от дверного проема до самого угла будет установлен шкаф-купе. На этой стене не будет установлено никаких розеток и выключателей.

К стене №2 будет примыкать торец шкафа-купе. Также у стены №2 будет установлена двухспальная кровать с двумя прикроватными тумбами.

Ширина шкафа составляет 60 (см), поэтому от угла стены сразу отмеряем это расстояние. Затем отступаем от шкафа порядка 20-30 (см) и отмечаем габаритные размеры первой тумбы (тумбы №1).

Тумбы могут быть разной ширины, но высота в среднем у них обычно не превышает 50-55 (см). Но чтоб не ошибиться, лучше все же точно знать конкретную модель тумбы.

В моем примере ширина тумбы составляет 53 (см), а высота — 52 (см).

После тумбы №1 установлена двухспальная кровать, которая имеет ширину 191 (см).

После кровати будет установлена вторая тумба (тумба №2).

В итоге мы получили следующую компоновку стены №1 и стены №2.

Стена №3 — это стена с балконным блоком. На ней, в принципе, ничего не планируется устанавливать. Правда, изначально была задумка установить на ней выключатель для освещения балкона, но вскоре от этой идеи отказались, т.к. окно достаточно большое и света из комнаты вполне хватит, чтобы осветить небольшой балкончик.

И осталась у нас стена №4.

К ней будет примыкать компьютерный стол размером 50х100 (см), небольшой комод 40х80 (см) и телевизор (на кронштейне с креплением на стену).

Вот такой получился план спальной комнаты со всей расставленной мебелью и теперь можно смело переходить к составлению плана электропроводки.

Схема электропроводки в спальне

Составим схему электропроводки, отобразив на плане помещения все розетки, выключатели, светильники, распределительные коробки и т.д., а также пути прокладки кабельных линий.

Начнем со стены №2.

Над каждой тумбой на высоте 60 (см) от чистового пола будут установлены следующие электроустановочные изделия (точки):

• розетка (одинарная), например, для зарядки сотового телефона, планшета и прочих нужд
• одноклавишный выключатель для настенного бра
• проходной (или перекрестный) выключатель 1-ой группы освещения спальни
• проходной (или перекрестный) выключатель 2-ой группы освещения спальни

Питание розетки тумбы №1 осуществляется кабелем ВВГнг (3х2,5), а линии освещения для настенных бра — кабелем ВВГнг (3х1,5).

Кабели проложены по потолку в пластиковой гофре диаметром 16 (мм) и 20 (мм), и крепятся к нему с помощью пластиковых клипс. Кстати, потолок в спальной комнате будет натяжным.

Я уже неоднократно приводил требование СП 31-110-2003 (п.14.15) о том, что электропроводка за натяжным потолком при применении кабеля марки ВВГнг должна быть выполнена в пластиковой гофре. Если не хотите маяться с гофрой, то можно применить кабели с пониженным газо- и дымовыделением, например, ВВГнг-LS или другой подобный.

Кабели проложены непосредственно с квартирного щита в соответствующий подрозетник. Кстати, рекомендую почитать статью про установку распределительного квартирного щита в нишу стены.

С потолка кабели спускаются к тумбе №1 уже без гофры. Это вполне допустимо, т.к. стена отштукатурена, а сверху на нее будут наклеены листы гипсокартона (чуть ниже я подробнее расскажу об этом). К тому же пластиковая гофра, как Вы уже знаете, не придает сменяемость электропроводке.

Вот так это выглядит на плане.

Да, кстати, электропроводка в этой квартире выполнена без распределительных коробок. Про преимущества и недостатки данного способа я подробно рассказывал в отдельной статье (вот ссылочка), поэтому сейчас на этом останавливаться не буду.

От розетки тумбы №1 проложен кабель ВВГнг (3х2,5) до розетки тумбы №2, т.е. сделана перемычка между этими двумя розетками.

Аналогичным образом, только от одноклавишного выключателя бра тумбы №1 проложен питающий кабель ВВГнг (3х1,5) до одноклавишного выключателя бра тумбы №2.

От каждого одноклавишного выключателя тумбы №1 и тумбы №2 проложен, соответственно, кабель ВВГнг (3х1,5) до места установки бра.

Каждый настенный светильник (бра) будет управляться только своим одноклавишным выключателем по стандартной схеме.

Обычно бра устанавливают на высоте от 130-160 (см) от уровня пола, хотя опять же это все зависит от конкретных условий заказчика. Высота установки бра в моем случае составляет 140 (см) от от чистового пола.

Розеточная линия защищена автоматом с номинальным током 16 (А) и групповым УЗО с током утечки 30 (мА), а линия освещения настенных бра — автоматом 10 (А) и групповым УЗО с током утечки 30 (мА).

Идем далее.

В качестве 1-ой группы освещения спальни является общее освещение в виде 9 потолочных точечных светильников, а в качестве 2-ой группы — светодиодная многоцветная лента RGB в нише на потолке (на плане контур в виде красного прямоугольника), о которой я уже Вам очень подробно рассказывал, а также про выбор для нее блока питания и RGB контроллера.

Согласно СНиП 23-05-95 «Естественное и искусственное освещение» (Приложение Ж и Приложение И, п.63), освещенность в спальной комнате должна находиться в пределах от 100 (Лк) до 150 (Лк).

Требуемой освещенности можно легко достигнуть путем равномерной установки 9 потолочных светильников, причем это будет даже с запасом, к тому же в комнате имеется светодиодная подсветка на потолке и два настенных бра.

Управление освещением в спальне будет осуществляться с трех мест: при входе в комнату и у каждой прикроватной тумбы. Поэтому на входе в комнату будет установлено два одноклавишных проходных переключателя (GSL000161), у тумбы №1 — два одноклавишных перекрестных переключателя (GSL000171) и у тумбы №2 — два одноклавишных проходных переключателя (GSL000161).

Лично мне переключатели созвучнее называть выключателями, т.к. особой разницы в данном случае между этими значениями я не вижу. Поэтому далее по тексту я буду применять термин «выключатели».

Чтобы уменьшить количество выключателей, можно было бы вместо одноклавишных проходных и перекрестных выключателей использовать двухклавишные, но у серии Glossa от Schneider Electric я не нашел в каталоге двухклавишных перекрестных выключателей. Двухклавишные проходные выключатели есть (GSL000165), а вот двухклавишных перекрестных нет.

Я даже по этому поводу на своем Форуме Электриков (ссылочка на него в верхнем меню сайта) создал отдельную тему и мне подсказали, что такие выключатели есть у Schneider Electric, но только у других серий. А мне этот вариант не подходил, т.к. в квартире все электроустановочные изделия планировалось устанавливать именно серии Glossa.

Проходные выключатели на входе в спальню установлены не внутри комнаты на стене №1, как это обычно делают, а со стороны коридора. Да, согласен, что в комнатах выключатели обычно устанавливают именно внутри, чтобы управлять освещением комнаты можно было не выходя из нее, но у нас же управление освещением спальни выполнено аж с 3 мест, поэтому здесь это не принципиально, к тому же в таком случае останется чуть больше места для шкафа-купе.

Проходные выключатели установлены на высоте 90 (см) от чистового пола и 15-20 (см) от дверного проема, а вернее угла. Помните, я уже говорил в одной из статей, что если выключатель установить более 25 (см) от дверного проема, то он будет смотреться не совсем красиво и как бы в отдельности от него. Здесь же на эту стену вынесены еще два выключателя: одноклавишный для управления освещением соседней комнаты и проходной для коридора. Поэтому все выключатели смотрятся на этой стене симметрично и вполне эстетично.

Освещение спальни и соседней комнаты осуществляется кабелем ВВГнг (3х1,5) с квартирного щита.

Сначала кабель ВВГнг (3х1,5) приходит в подрозетник одноклавишного выключателя соседней комнаты, а оттуда сделана перемычка кабелем ВВГнг (3х1,5) в подрозетник проходных выключателей спальни.

Затем с проходного выключателя 1-ой группы (общее освещение) кабель ВВГнг (3х1,5) уходит на перекрестный выключатель 1-ой группы тумбы №1. С проходного выключателя 2-ой группы (светодиодная подсветка) кабель ВВГнг (3х1,5) уходит на перекрестный выключатель 2-ой группы тумбы №1.

Затем с перекрестного выключателя 1-ой группы (общее освещение) тумбы №1 кабель ВВГнг (3х1,5) уходит на проходной выключатель 1-ой группы тумбы №2. С перекрестного выключателя 2-ой группы (светодиодная подсветка) тумбы №1 кабель ВВГнг (3х1,5) уходит на проходной выключатель 2-ой группы тумбы №2.

К тумбе №1 подходит 4 кабеля и уходит 4 кабеля, т.е. всего 8 кабелей, на считая кабель питания бра.

Далее с проходного выключателя 1-ой группы (общее освещение) тумбы №2 кабель ВВГнг (3х1,5) уходит на первый потолочный светильник, а затем все потолочные светильники соединяются между собой шлейфом. С проходного выключателя 2-ой группы (светодиодная подсветка) тумбы №2 кабель ВВГнг (3х1,5) уходит на блок питания светодиодной ленты.

К тумбе №2 подходит 4 кабеля и уходит 2 кабеля, т.е. всего 6 кабелей, на считая кабель питания бра.

Вот так выглядит стена №2 после прокладки всех кабелей.

Кабели крепятся к стене с помощью перфоленты.

В момент монтажа я еще не знал как именно будет сделано освещение в спальной комнате, поэтому кабели 1-ой и 2-ой группы сначала вывел в центр помещения, что и видно по фотографиям выше. А чуть позже стало известно, что 1-ая группа — это будет общее освещение спальни в виде 9 потолочных точечных светильников, а 2-ая группа — это светодиодная подсветка.

А теперь все сказанное выше, относительно стены №2, перенесем на план помещения спальни в виде схемы разводки электропроводки.

Линия 1-ой группы и 2-ой группы освещения спальни, а также линия освещения соседней комнаты защищены автоматом 10 (А) и групповым УЗО с током утечки 30 (мА).

Переходим к стене №4.

На стене №4 планируется установить следующие электроустановочные изделия (точки):

• блок розеток №1 для различных нужд
• блок розеток №2 для телевизора
• блок розеток №3 над компьютерным столом
• блок розеток №4 под компьютерным столом

Питание блока розеток №1, предназначенного для прочих разных нужд (включение пылесоса, торшера и т.п.), осуществляется кабелем ВВГнг (3х2,5) непосредственно с квартирного щита.

В блок розеток №1 входит две обычные розетки. Высота установки этого блока розеток составляет 30 (см) от чистового пола.

Перед планированием размещения той или иной электроустановочной точки (розетка, выключатель, диммер и т.п.) необходимо знать сторону открывания двери, т.к. при отсутствии такой информации можно ошибиться и установить розетки или выключатели, например, за дверью, которыми в дальнейшем будет не удобно пользоваться.

В нашем примере дверь спальной комнаты будет открываться на стену №4. Дверь имеет ширину 80 (см), а значит от угла комнаты нам нужно отступить порядка 100 (см), чтобы дверь при открывании не заслоняла розетки.

От блока розеток №1 кабелем ВВГнг (3х2,5) осуществляется питание блока розеток №2 для телевизора.

Кабели, в отличии от стены №2, я крепил с помощью пластиковых дюбель-хомутов на небольшом расстоянии друг от друга.

Еще раз напомню, что электропроводка в этой квартире выполнена полностью без распределительных коробок, поэтому соединение питающего кабеля с кабелем последующей розетки будет осуществляться в подрозетнике этой самой розетки. Соединение будет выполнено шлейфом, но не нарушая при этом требования ПУЭ. Об этом в скором времени будет отдельная поясняющая статья, так что подписывайтесь на рассылку сайта, чтобы не пропустить интересное.

В блок розеток №2 для телевизора входит две обычные розетки и одна телевизионная розетка.

Высота установки блока розеток №2 для телевизора составляет порядка 150 (см) от чистового пола. Выше этого уровня устанавливать розетки не имеет смысла, т.к. придется сильно задирать голову при просмотре телевизора лежа. Хотя здесь, опять же, лучше уточнить у заказчика, а то в последнее время телевизоры стали устанавливать даже на потолке.

Питание ТВ-розетки осуществляется непосредственно от квартирного слаботочного щита кабелем RG-6U.

На ТВ-розетке я сейчас останавливаться не буду, читайте об этом в статье про подключение и установку телевизионной розетки на примере серии Glossa от Schneider Electric.

От блока розеток №2 для телевизора кабелем ВВГнг (3х2,5) осуществляется питание блока розеток №3 над компьютерным столом. В блок розеток №3 входят три обычные розетки. Это очень удобно, особенно для различных устройств часто подключаемых (отключаемых) в розетку. Не нужно каждый раз наклоняться и заползать на коленях под стол.

В моем случае в них будут подключаться настольная лампа и зарядные устройства различных гаджетов.

Высота установки блока розеток №3 составляет 90 (см) от чистового пола. Это вполне достаточно, т.к. большинство стандартных столов имеет высоту не более 70-80 (см). Если стол не стандартный, то обязательно уточните его высоту.

От блока розеток №3 кабелем ВВГнг (3х2,5) осуществляется питание блока розеток №4 под компьютерным столом. В блок розеток №4 входит три обычные розетки и одна Интернет розетка. Сюда будут подключаться блок питания ноутбука, принтер и небольшие активные колонки, а также Интернет сеть для ноутбука.

Питание Интернет розетки осуществляется непосредственно от квартирного слаботочного щита кабелем UTP, где установлен роутер. Про Интернет розетку в ближайшее время я напишу отдельную статью и подробно расскажу, как она подключается и устанавливается.

Высота установки блока розеток №4, как и блока розеток №1, составляет 30 (см) от чистового пола.

Вот так выглядит стена №4 после прокладки всех кабелей.

А вот так это будет выглядеть на плане.

Розеточная линия стены №4 защищена автоматом 16 (А) и групповым УЗО с током утечки 30 (мА).

На этом этапе моя работа закончилась и к делу приступили строители.

Для выравнивания стен №2, 3 и 4 строители решили применить гипсокартон. Но чтобы не уменьшать объемы и так небольшой комнатки, они решили листы гипсокартона крепить не с помощью металлических профилей, а с помощью гипсового клея «Perlfix GF» (Knauf), тем самым приклеивая листы гипсокартона непосредственно на стены и выравнивая их.

Вот что получилось после монтажа гипсокартона.

После этого я приступил к установке подрозетников.

О том, как устанавливать блок подрозетников в стену из гипсокартона у меня есть отдельная подробная статья, поэтому сейчас на этом зацикливаться не буду.

На этом черновой монтаж электропроводки был закончен. После этого опять к делу приступили строители, занявшиеся финишной отделкой стен. В результате получилось вот так.

После этого строители занимались наклейкой обоев, укладкой ламината, установкой межкомнатных дверей и т.п.

Помимо работ строителей, специалистами по натяжным потолкам в спальной комнате был смонтирован потолок.

А теперь пришла моя очередь заниматься чистовым монтажом. О том, как установить тот или иной механизм (розетки, выключатели, проходной или перекрестный выключатели, ТВ-розетки, Интернет розетки, потолочные светильники, настенные бра и т.п.) будут отдельные статьи. В очередной раз напоминаю Вам, чтобы не пропустить новые выпуски статей, подписывайтесь на рассылку сайта.

И в заключении статьи представляю Вашему вниманию материал всей статьи в видео формате:

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Разводка электропроводки своими руками: от схемы до монтажа

Еще 15 – 20 лет назад нагрузки на электросеть были относительно маленькие, сегодня же наличие большого количества бытовой техники спровоцировало рост нагрузок в разы. Старые провода далеко не всегда способны выдержать большую нагрузку и со временем возникает потребность в их замене. Прокладка электропроводки в доме или квартире – дело, требующее от мастера определенных знаний и умений. Прежде всего, это касается знания правил по разводке электропроводки, умения читать и создавать схемы проводки, а также навыков по электромонтажу. Конечно, сделать прокладку электропроводки своими руками можно, но для этого необходимо придерживаться изложенных ниже правил и рекомендаций.



1. Правила разводки электропроводки
2. Проект и схема разводки электропроводки
3. Монтаж электропроводки



Правила разводки электропроводки



Вся строительная деятельность и строительные материалы строго регламентируются сводом правил и требований – СНиП и ГОСТ. Что касается монтажа электропроводки и всего, что связано с электричеством, то следует обратить внимание на Правила Устройства Электроустановок (сокращенно ПУЭ). Этот документ прописывает, что и как делать при работе с электрооборудованием. И если мы хотим проложить электропроводку, то нам потребуется изучить его, особенно ту часть, что относится к монтажу и выбору электрооборудования. Ниже приведены основные правила, которых следует придерживаться при монтаже электропроводки в доме или квартире:

• ключевые элементы электропроводки, такие как короба распределения, счетчики, розетки и выключатели должны быть легкодоступны;
• установка выключателей выполняется на высоте 60 – 150 см от пола. Сами выключатели располагаются в местах, где открытая дверь не препятствует доступу к ним. Это значит, что если дверь открывается направо, то выключатель находится с левой стороны и наоборот. Провод к выключателям прокладывается сверху вниз;
• розетки рекомендуется устанавливать на высоте 50 – 80 см от пола. Продиктован такой подход безопасностью при затоплении. Также розетки устанавливаются на расстоянии более 50 см от газовых и электроплит, а также радиаторов отопления, труб и прочих заземленных предметов. Провод к розеткам прокладывается снизу вверх;
• количество розеток в помещении должно соответствовать 1 шт. на 6 м2. Кухня является исключением. На ней устанавливается такое количество розеток, сколько необходимо для подключения бытовой техники. Установка розеток в туалете запрещена. Для розеток в ванной за её пределами обустраивается отдельный трансформатор;
• прокладка проводки внутри или снаружи стен выполняется только по вертикали или горизонтали, а место прокладки отображается на плане проводки;
• провода прокладываются на определенном расстоянии от труб, перекрытий и прочего. Для горизонтальных требуется расстояние в 5 – 10 см от балок перекрытия и карнизов и 15 см от потолка. От пола высота составляет 15 – 20 см. Вертикальные провода размещаются на расстоянии более 10 см от края проёма двери или окна. Расстояние от газовых труб должно составлять минимум 40 см;
• при прокладке внешней или скрытой проводки необходимо следить, чтобы она не соприкасалась с металлическими частями строительных конструкций;
• при прокладке нескольких параллельно идущих проводов расстояние между ними должно быть минимум 3 мм или каждый провод должен быть спрятан в защитном коробе или гофре;
• разводка и соединение проводов выполняется внутри специальных распределительных коробов. Места соединения тщательно изолируются. Соединение медного и алюминиевого провода между собой строго запрещено;
• заземление и нулевые провода закрепляются к приборам болтовым соединением.



Проект и схема разводки электропроводки



Работы по прокладке электропроводки начинаются с создания проекта и схемы разводки. Этот документ является основой будущей проводки дома. Создание проекта и схемы достаточно серьезное дело и его лучше доверить опытным специалистам. Причина простая – от этого зависит безопасность проживающих в доме или квартире. Услуги по созданию проекта обойдутся определенную сумму, но это того стоит.

Тем, кто привык все делать своими руками, придется, придерживаясь вышеописанных правил, а также изучив основы по электрике, самостоятельно сделать чертеж и расчеты по нагрузкам на сеть. Особых сложностей в этом нет, особенно если есть хоть какое-то понимание, что такое электрический ток, и каковы последствия неаккуратного обращения с ним. Первое, что потребуется, это условные обозначения. Они приведены в фото ниже:

Используя их, делаем чертеж квартиры и намечаем точки освещения, места установки выключателей и розеток. Сколько и где они устанавливаются, описано выше в правилах. Основная задача такой схемы – это указание места установки приборов и прокладки проводов. При создании схемы электропроводки важно заранее продумать где, сколько и какая будет стоять бытовая техника.

Следующим этапом создания схемы будет разводка проводов к точкам подключения на схеме. На этом моменте необходимо остановиться подробнее. Причина в типе разводки и подключения. Всего таких типов несколько – параллельный, последовательный и смешанный. Последний наиболее привлекательный в силу экономного использования материалов и максимальной эффективности. Для облегчения прокладки проводов все точки подключения разбиваются на несколько групп:

• освещение кухни, коридора и жилых комнат;
• освещение туалета и ванной;
• электроснабжение розеток жилых комнат и коридора;
• электроснабжение розеток кухни;
• электроснабжение розетки для электроплиты.

Вышеприведенный пример лишь один из многих вариантов групп освещения. Главное, что необходимо понять, – это то, что если сгруппировать точки подключения, уменьшается количество используемых материалов и упрощается сама схема.

Важно! Для упрощения прокладки проводки к розеткам провода можно уложить под пол. Провода для верхнего освещения прокладываются внутри плит перекрытия. Эти два способа хорошо применять, если не хочется штробить стены. На схеме такая проводка отмечается пунктиром.

Также в проекте электропроводки указываются расчет предполагаемой силы тока в сети и используемые материалы. Расчет выполняется по формуле:

I= P / U;

где P – суммарная мощность всех используемых приборов (Ватт), U – напряжение в сети (Вольт).

Например, чайник 2 кВт, 10 лампочек по 60 Вт, микроволновка 1 кВт, холодильник 400 Вт. Сила тока 220 Вольт. В результате (2000+(10х60)+1000+400)/220=16,5 Ампер.

На практике сила тока в сети для современных квартир редко когда превышает 25 А. Исходя из этого, и подбираются все материалы. В первую очередь это касается сечения электропроводки. Чтобы облегчить выбор, в приведенной ниже таблице указаны основные параметры провода и кабеля:

В таблице указаны предельно точные значения, а так как довольно часто сила тока может колебаться, то потребуется небольшой запас для самого провода или кабеля. Поэтому всю проводку в квартире или доме рекомендуется выполнить из следующих материалов:

• провод ВВГ-5*6 (пять жил и сечение 6 мм2) используется в домах с трехфазным питанием для соединения щитка освещения с основным щитом;
• провод ВВГ-2*6 (две жилы и сечение 6 мм2) используется в домах с двухфазным питанием для соединения щитка освещения с основным щитом;
• провод ВВГ-3*2,5 (три жилы и сечение 2,5 мм2) используется для большей части проводки от щитка освещения до распределительных коробок и от них до розеток;
• провод ВВГ-3*1,5 (три жилы и сечение 1,5 мм2) используется для проводки от распределительных коробок до точек освещения и выключателей;
• провод ВВГ-3*4 (три жилы и сечение 4 мм2) используется для электроплит.

Чтобы узнать точную длину провода, придется немного побегать с рулеткой по дому, а к полученному результату добавить еще 3 – 4 метра запаса. Все провода подключаются к щитку освещения, который устанавливается при входе. В щиток монтируются автоматы защиты. Обычно это УЗО на 16 А и 20 А. Первые используются для освещения и выключателей, вторые для розеток. Для электроплиты устанавливается отдельный УЗО на 32 А, но если мощность плиты превышает 7 кВт, тогда ставят УЗО на 63 А.

Теперь необходимо подсчитать, сколько надо розеток и распределительных коробов. Тут все довольно просто. Достаточно взглянуть на схему и произвести простой подсчет. Помимо описанных выше материалов потребуются различные расходники, такие как изолента и колпачки СИЗ для соединения проводов, а также трубы, кабель-каналы или короба для электропроводки, подрозетники.



Монтаж электропроводки



В работах по монтажу электропроводки нет ничего сверхсложного. Главное при монтаже придерживаться правил техники безопасности и следовать инструкции. Все работы можно выполнить в одиночку. Из инструмента для выполнения монтажа потребуется тестер, перфоратор или болгарка, дрель или шуруповерт, кусачки, пассатижи и крестовая и шлицевая отвертки. Не лишним будет лазерный уровень. Так как без него достаточно сложно сделать вертикальную и горизонтальную разметку.

Важно! Выполняя ремонт с заменой проводки в старом доме или квартире со скрытой проводкой, необходимо вначале найти и при необходимости убрать старые провода. Для этих целей используется датчик электропроводки.



Разметка и подготовка каналов для электропроводки

Начинаем монтаж с разметки. Для этого при помощи маркера или карандаша наносим на стену метку, где будет проложен провод. При этом соблюдаем правила размещения проводов. Следующим шагом будет отметка мест под установку осветительных приборов, розеток и выключателей и щитка освещения.

Важно! В новых домах для щитка освещения предусмотрена специальная ниша. В старых такой щиток просто навешивается на стену.

Закончив с разметкой, приступаем либо к монтажу проводки открытым способом, либо к штроблению стен для скрытой проводки. Вначале при помощи перфоратора и специальной насадки коронки вырезаются отверстия под установку розеток, выключателей и распределительных коробок. Для самих проводов делаются штробы при помощи болгарки или перфоратора. В любом случае будет очень много пыли и грязи. Глубина канавки штробы должна составлять около 20 мм, а ширина быть такой, чтобы в штробу беспрепятственно помещались все провода.

Что касается потолка, то тут есть несколько вариантов решения вопроса с размещением и закреплением проводки. Первый – если потолок будет навесной или натяжной, то вся проводка просто закрепляется к перекрытию. Второй – делается неглубокая штроба для проводки. Третий – проводка прячется в перекрытии потолка. Первые два варианта предельно просты в исполнении. А вот для третьего придется сделать некоторые пояснения. В панельных домах используются перекрытия с внутренними пустотами, достаточно сделать два отверстия и протянуть внутри перекрытия провода.

Закончив со штроблением, переходим к последнему этапу подготовки к монтажу проводки. Провода, чтобы завести их в комнату, необходимо протягивать сквозь стены. Поэтому придется при помощи перфоратора пробить отверстия. Обычно такие отверстия делаются в углу помещений. Также проделываем отверстие для завода провода от распределительного щитка к щитку освещения. Закончив штробление стен, начинаем монтаж.



Монтаж открытой электропроводки

Начинаем монтаж с установки щитка освещения. Если для него была создана специальная ниша, то помещаем его туда, если же нет, то просто навешиваем его на стену. Внутрь щитка устанавливаем УЗО. Их количество зависит от количества групп освещения. Собранный и готовый к подключению щиток выглядит так: в верхней части находятся нулевые клеммы, снизу заземляющие, между клеммами установлены автоматы.

Теперь заводим внутрь провод ВВГ-5*6 или ВВГ-2*6. Со стороны распределительного щитка подключение электропроводки выполняет электрик, поэтому пока оставим его без подключения. Внутри щитка освещения вводный провод подключается следующим образом: синий провод присоединяем к нулю, белый к верхнему контакту УЗО, а желтый провод с зеленой полосой присоединяем к заземлению. Автоматы УЗО соединяем между собой последовательно вверху при помощи перемычки от белого провода. Теперь переходим к разводке проводки открытым способом.

По намеченным ранее линиям закрепляем короба или кабель-каналы для электропроводки. Зачастую при открытой проводке сами кабель-каналы стараются разместить около плинтуса или наоборот практически под самым потолком. Короба для проводки закрепляем при помощи саморезов с шагом 50 см. Первое и последнее отверстие в коробе делаем на расстоянии 5 – 10 см от края. Для этого засверливаем отверстия в стене при помощи перфоратора, забиваем внутрь дюбель и закрепляем кабель-канал саморезами.

Еще одной отличительной особенностью открытой проводки являются розетки, выключатели и коробки распределения. Все они навешиваются на стену, вместо того чтобы вмуровываться внутрь. Поэтому следующим шагом будет их установка на место. Достаточно приложить их к стене, наметить места для крепежа, засверлить отверстия и закрепить их на месте.

Далее приступаем к разводке проводов. Начинаем с прокладки основной магистрали и от розеток к щитку освещения. Как уже отмечалось, используем для этого провод ВВГ-3*2,5. Для удобства начинаем от точки подключения в сторону щитка. На конце провода вешаем ярлычок с указанием, что за провод и откуда он идет. Далее прокладываем провода ВВГ-3*1,5 от выключателей и осветительных приборов к распределительным коробкам.

Внутри распределительных коробок провода соединяем при помощи СИЗов или тщательно изолируем. Внутри щитка освещения основной провод ВВГ-3*2,5 подключается следующим образом: коричневая или красная жила – фаза, подключается к низу УЗО, синий – ноль, присоединяем к нулевой шине вверху, желтый с зеленой полосой – заземление к шине внизу. При помощи тестера «прозваниваем» все провода, чтобы исключить возможные ошибки. Если все в порядке, вызываем электрика и подключаемся к распределительному щитку.



Монтаж скрытой электропроводки



Выполняется скрытая электропроводка достаточно просто. Существенное отличие от открытой лишь в способе скрытия проводов от глаз. В остальном действия практически одинаковые. Вначале устанавливаем щиток освещения и автоматы УЗО, после чего заводим и подключаем вводный кабель со стороны распределительного щитка. Также оставляем его без подключения. Это сделает электрик. Далее устанавливаем внутрь проделанных ниш коробки распределения и подрозетники.

Теперь переходим к разводке проводов. Первыми прокладываем основную магистраль из провода ВВГ-3*2,5. Если планировалось, то провода к розеткам прокладываем в полу. Для этого провод ВВГ-3*2,5 заводим в трубу для электропроводки или специальную гофру и прокладываем её до места вывода провода к розеткам. Там размещаем провод внутри штробы и заводим его в подрозетник. Следующим шагом будет прокладка провода ВВГ-3*1,5 от выключателей и точек освещения к распределительным коробкам, где они присоединяются к основному проводу. Все соединения изолируем СИЗами или изолентой.

В конце «прозваниваем» всю сеть при помощи тестера на предмет возможных ошибок и подключаем к щитку освещения. Способ подключения аналогичный описанному для открытой проводки. По завершению заделываем штробы гипсовой шпаклевкой и приглашаем электрика, чтобы он подключил к распределительному щитку.

Прокладка электрики в доме или квартире для опытного мастера – дело достаточно легкое. Но для тех, кто плохо разбирается в электрике, следует воспользоваться помощью опытных специалистов от начала и до конца. Это, конечно, будет стоить денег, но так можно уберечься от ошибок, которые могут привести к пожару.

Схема электропроводки в комнате, сделанная своими руками

Существует аксиома: замена электропроводки всегда начинается с вычерчивания схемы нового электроснабжения. Это обязательный этап, который должен быть завершен до начала строительных или ремонтных работ. Составление схемы в каждой комнате позволяет конкретизировать все требования к новым линиям электроснабжения, обеспечив этим необходимый уровень удобства и экономии.

Необходимость в составлении

Чисто технически, конечно, провести проводку можно и без чертежных работ, озаботившись только разметкой непосредственно на стенах. Если планируется только замена проводки в отдельной комнате, например, в коммунальной квартире (это не лучший, но часто единственный вариант поправить дела с электроснабжением), то схему можно и не делать.

Все равно вряд ли там будет больше двух-трех розеток, двух-трех светильников и одного вводного автомата. Но если вы замахнулись на капитальную переделку электроснабжения всей квартиры, то схема электропроводки будет вам необходима для следующего:

• точно подсчитать количество розеток, подрозетников, выключателей и других элементов, которые потребуется закупить для каждой комнаты и других помещениий;
• рассчитать метраж кабеля;
• удостовериться, что новое расположение розеток и выключателей в комнате будет, во-первых, удобно для всех, а во-вторых, соответствовать нормам безопасности;
• сэкономить на дорогом медном кабеле, закупив для отдельных линий проводки кабель меньшего сечения;
• осуществить подключение линий в каждой комнате так, чтобы обезопаситься от случайного возникновения аварийноопасных участков;
• обезопаситься от неправильно подключенных (по ошибке или недосмотру электриков) линий, например, когда установленный в коридоре выключатель вместе со светом в своей зоне обслуживания обесточивает розетки на кухне;
• зарегистрировать новую проводку, если это необходимо.

Обратите внимание, что по современным стандартам новая электропроводка осуществляется исключительно медным (про алюминий стоит забыть) кабелем с обязательным заземлением потребителей.

Применяется метод разбивки всех электроприборов в доме на отдельные группы по мощностям, и с прокладкой для каждой группы отдельной линии от распредщита, имеющей персональные устройства защиты — и автоматы (защита от КЗ) и УЗО (защита от токов утечки).

Именно это должно быть отражено на схеме электропроводки.

Правила составления

В этом вопросе все упирается в назначение схемы для комнаты или квартиры в целом. Кто будет ее читать — только вы? Профессиональные электрики? Чиновники из регламентирующих организаций?

Планируя менять электропроводку в комнате исключительно своими руками, вы можете обойтись только структурной схемой с любыми обозначениями, понятными лично вам.

Но если планируется привлечение к работе специалистов или утверждение схемы в контролирующей организации, делая электропроводку «с нуля», то придется озаботиться созданием монтажной схемы, или схемы соединений.

Она подразумевает чертеж непосредственно на плане квартиры (дома) с использованием УГО — условных графических обозначений, стандартизированных и понятных всем без исключения специалистам.

Классический чертеж схемы электропроводки с помощью УГО будет актуален во все времена.

Рекомендуется сохранить схему электропроводки на будущее, чтобы при следующем капитальном ремонте можно было установить точное место прохождения кабелей, дабы не повредить их, либо наоборот — сделать дополнительное подключение.

Варианты схем

Фактически понадобится начертить две схемы электропроводки. Первая – структурная для каждой комнаты, где будут отмечены группы потребителей, указано сечение кабеля, применяемого для запитки схемы, и технические характеристики всех электрических устройств, которые будут применяться при монтаже.

Например, освещение в 2-х жилых комнатах — кабель ВВГ 1,5 мм, автомат 16 А, УЗО 20А/30мА. Электроплита с ответвлением на бойлер — кабель ВВГнг 4 мм, автомат 25 А, УЗО 40А/30мА, и так далее.

Структурная схема на практике тождественна списку для похода в магазин. На ней же можно отметить и требуемое количество кабеля того и иного сечения.

Для практического воплощения замыслов потребуется иная схема электропроводки — монтажная. Эта схема представляет собой копию технического плана квартиры, на котором отмечается расположение розеток всех типов — обычных, двойных, влагозащищенных и выключателей, светильников, а главное линий для всех групп потребителей.

План-схема должен давать исчерпывающий ответ, как и где проходят кабели разных типов, где в комнате находятся монтажные коробки, где расположен общий распредщит и тому подобное.

Требования

Основное требование к схеме такого типа — наглядность. Взглянув на нее, любому человеку, даже неспециалисту, должно быть понятно, где находится и как запитан любой элемент электропроводки в комнате.

Для этого на монтажной схеме всегда должны быть поясняющие подписи и расшифровка использованных условных обозначений, даже если они стандартные.

Эта схема электропроводки должна быть сохранена в комплекте документов на дом.

Учтите, актуальность схемы тем выше, чем больше используется техники, особенно встроенной, вроде вытяжки, кухонного измельчителя отходов, посудомоечной машины или бойлера в ванной комнате.

Это обусловлено сложностью и разветвленностью подобных сетей, а также высоким уровнем потребления электроэнергии. Неправильно рассчитанная и проложенная электропроводка в лучшем случае приведет к тому, что будет постоянно «выбивать» вводный автомат и УЗО на внутренних линиях потребления, а в худшем — к аварии.

Именно поэтому замена электропроводки, неважно — своими руками или с использованием услуг профессионалов — всегда должна начинаться с составления структурной и монтажной схем.

Расчетная мощность

Делая предварительный расчет мощности для того, чтобы определиться с типами кабелей и автоматики, обеспечивающей работу всей домашней электропроводки, можно производить вычисления с нуля.

Для этого надо учитывать суммарную мощность бытовой техники каждой комнаты и осветительных приборов, которые могут работать одновременно.

Но практического смысла в индивидуальных расчетах нет, поскольку мощность, выделяемая районной подстанцией для каждой квартиры, не превышает 5-5,5 киловатт. Этого достаточно для одновременной работы освещения, холодильника, телевизора, компьютера и сплит-системы (особенно современных, с низким уровнем энергопотребления).

Также этого хватит для периодического подключения электрочайника, микроволновки, утюга, тостера и так далее. Самые мощные потребители — те, что работают на нагрев: калориферы, электроплиты и духовки, водонагревательные котлы.

Делая индивидуальный расчет суммарной мощности домашней электропроводки, вы вполне можете получить результат в 10-15 кВт. Это не означает, что эту же мощность стоит закладывать как норму при расчете схемы электропроводки, поскольку «естественным ограничителем» является вводный автомат, который стоит в общем щитке, еще в зоне ответственности поставщика электротока.

Как правило, его граница не превышает 32А для квартиры площадью до 100 м2. При попытке взять от сети больший ток он выключится. Если вы уверены, что вам нужно будет одномоментно брать от домовой сети мощность свыше 5 кВт, это придется согласовать с компанией-поставщиком тока, которая должна будет установить более мощный вводный автомат.

Устройство проводки

Общие правила устройства бытовой электропроводки очень просты:

• общий вводный автомат — 32 А;
• общее УЗО — 50 А/30 мА;
• линия на потребители, в составе которых — мощные ТЭНы, такие как электроплита и бойлер — кабель сечением 4 мм, автомат 25 А, УЗО 30 А/30 мА;
• линии на бытовые розетки, в том числе отдельная для сплит-систем — кабель 2,5 мм, автомат, рассчитанный на мощность до 16 А, УЗО — 20 А/30 мА;
• линии общего освещения — кабель 1,5 мм, автомат на 10 А, УЗО на 16 А/30 мА;
• ванная, туалет или общий санузел — только освещение по кабелю 1,5 мм, с автоматом на 10 А и УЗО — обратите внимание — на 16А/10 мА.

В ванной комнате не может быть никакой проводки, кроме необходимого освещения, так как это помещение с повышенной влажностью. Никакие розетки там не допустимы, бойлер и стиральная машинка, если она установлена в ванной, запитываются от линии кухни или прихожей (бойлер — только от кухни, от кабеля 4 мм), при этом их розетки не могут находиться в ванной.

Выключатель также всегда монтируется снаружи. Если вам необходимо иметь розетки в ванной, то учтите, что они могут быть запитаны только через отдельный трансформатор, установка которого своими силами невозможна, если вы не профессиональный электрик.

При чертеже схемы электропроводки учтите, что выключатель всегда должен располагаться на стороне, противоположной той, куда открывается дверь в комнате.

Составление схемы электропроводки однокомнатной квартиры, подбор нужного оборудования

---

---

Содержание статьи (кликабельно):

1. Какой является типовая схема электропроводки в однокомнатной квартире?
2. Правильная схема электропроводки.
3. Какими должны быть квартирные автоматы и УЗО.
4. Прокладка проводов в жилой комнате.
5. Электропроводка на кухне.
6. Проводка в ванной.
7. От чего зависят маршруты ветвей электропроводки?
8. Инструменты для монтажа электропроводки.

Многие люди обладают однокомнатными квартирами. Этот тип жилья, как и любой другой имею свою электрическую сеть. Эта сеть состоит из определенного количества электропроводов и зависит от особенностей размещения комнат в самой квартире.

Все мы хорошо знаем, что большинство квартир, включая однокомнатные, строилось 20-30 и более лет назад. Тогда электропроводка создавалась с помощью алюминиевых кабелей и на сегодняшний день она является непригодной для использования.

В результате владельцы однокомнатных квартир остро нуждаются в замене электропроводки. Для ее замены нужно иметь схему прокладки новой электропроводки. Собственно, в этой статье будет рассмотрено то, какой была схема электропроводки в однокомнатной квартире до сих пор, и какой же должна быть правильная схема?

Стоит отметить, что однокомнатные квартиры создавались в различных типах домов (панельных, кирпичных и т.п.). Соответственно, такое жилье характеризуется различной планировкой. Однако независимо от плана различных однокомнатных квартир схема электропроводки является практически одинаковой.

Единственная разница заключается в разном количестве осветительных устройств и розеток. Конечно, эта особенность напрямую зависит от площади квартиры, которая классифицируется как однокомнатная.

Классическая схема

Сначала обратим внимание на классическую схему электропроводки в нашем типе жилья. Она подается на рисунке ниже.

Рис. 1. Типичная схема проводки в однокомнатной квартире

Как видно из схемы, электропроводка состоит из двух ветвей. Одна из них подает ток в коридор (прихожую) и жилую комнату. Вторая ветвь питает светильники и электрические приборы в ванной и на кухне. Интересным фактом является то, что каждая линия используется как для освещения, так и для обеспечения подачи тока к электроприборам.

Конечно, такая схема не идеальна, поскольку при появлении короткого замыкания в розетке или светильнике состоится обесточивание всей комнаты. Такую ситуацию нельзя назвать очень благоприятной и позитивной.

Стоит отметить, что часто такая классическая схема дополнялась отдельной ветвью для питания электрической плиты. Как известно, плита является мощной и требует больше тока.

В результате для уменьшения нагрузки на контур, который идет в кухню, и для повышения уровня безопасности использовали отдельный кабель с большим поперечным сечением. В общем, такую схему электропроводки лучше не использовать.

Правильная схема электропроводки

---

---

Более эффективной и надежной будет такая электропроводка, которая будет предусматривать подведение отдельных кабелей для различных групп электрических устройств.

То есть один кабель должен подавать ток к розеткам, второй — к осветительным приборам, третий — к мощным электроприборам.
Собственно этот принцип учтен в следующей схеме проводки, которая прокладывается в однокомнатной квартире.

Рис. 2. Схема проводки в однокомнатной квартире.

Перед тем, как сделать детальные разъяснения этой схемы, подадим еще одну картинку, на которой подается объяснение всех обозначений.

Рис. 3 Условные обозначения и их объяснение



Цифры, которые видны на плане квартиры, обозначают такие помещения:

1. жилая комната;
2. кухня;
3. ванная комната;
4. коридор (прихожая).

Электропроводка обозначается черной и красной линиями. По сути дела каждая из линий, которые подходят к распределительной коробке, является отдельной ветвью проводки.

Так, на схеме видно, что за входом в жилую комнату находится распределительная коробка. К ней подходят две ветви (два контура). Ветвь, обозначенная красным цветом, предназначена для подачи тока на розетки. Черная линия является ветвью, к которой подключаются светильники. На рисунке видно, что в каждую комнату квартиры входят по две такие ветви.

В дальнейшем мы будем проводить объяснение схемы с одновременными рекомендациями по оптимальной организации электропроводки.

На рис. 2 видно, что сразу после входа в квартиру размещается силовой щит. Его еще называют распределительным. Собственно от него и начинается прокладка каждого контура электропроводки.

Этот щит содержит в себе определенное количество автоматических выключателей (АВ) и УЗО. Специалисты отмечают, что одна ветвь электропроводки должна иметь один АВ и одно УЗО. При этом нагрузка на нее не должна превышать двух киловатт. Также, сколько ветвей в квартире, столько АВ и УЗО должно использоваться.

На рис. 2 обозначено семь контуров. Соответственно, в щитке находится по семь автоматических выключателей и УЗО. Характеристики АВ и УЗО зависят от нагрузки, которую будет получать каждый контур.

Характеристики квартирных АВ и УЗО

подключение АВ и УЗО в квартире

Сам распределительный щит подключается к электросчетчику. Подача тока в однокомнатную квартиру осуществляется от электрического щитка, который находится на лестничной площадке. Перед счетчиком монтируют еще квартирный АВ и квартирное УЗО. Их технические характеристики должны зависеть от общей мощности электроприборов, которые будут использоваться в квартире.

Однако есть один нюанс. Может быть так, что вы разместили в однокомнатной квартире такое количество приборов, мощность которых может равняться 6-8 киловаттам. Логично, что квартирные АВ и УЗО должны быть рассчитаны минимум на 37 ампер (8000 ватт / 220 вольт = 36,36 ампер).

Однако установка таких АВ и УЗО является нецелесообразной. Причиной этого является то, что большинство домов имеют старую электропроводку. Это означает то, что 20-30 лет назад на одну квартиру выделялось 1,3-2 киловатта, а не 8. Понятно, что если в квартире включить приборы с большей мощностью, то вас отключит электрический щиток, который размещается в подъезде.

Как отмечают профессиональные электрики, в большинстве случаев максимальная нагрузка на домовую проводку приборами с одной квартиры может составлять 4,3 киловатта. Такую мощность домовая проводка еще может выдержать.

Соответственно, эта цифра и является основной при осуществлении всех расчетов и подбора квартирного автоматического выключателя, УЗО, а также вводного провода.

Полезный совет: в любом случае общая мощность домашних приборов будет больше 4,3 киловатта. Здесь не стоит разочаровываться, поскольку на практике почти нет случаев, когда включается вся бытовая техника.

В тех случаях, когда мощность включенных приборов будет больше 4,3 киловатта, придется некоторые из них выключать самостоятельно. В противном случае главный автомат отключит всю квартиру.

В итоге квартирный АВ должен быть рассчитанным на 25-32 ампера. Количество ампер зависит от площади однокомнатной квартиры. Для малых квартир можно взять АВ на 25 ампер. При этом следует учитывать запас по току, который должен колебаться от 1,3 до 1,5. Квартирное УЗО должно быть рассчитанным на 50А 30мкА.

Таблица 1. Зависимость сечения кабеля от мощности электроприборов

Что касается вводного кабеля, который будет соединять этажный и квартирный распределительные щитки, то он также должен подбираться в зависимости от общей мощности электроприборов. Когда вы знаете эту цифру, то взглянув в таблицу ниже, можете определиться с поперечным сечением вводного кабеля.

Полезный совет: эту табличку следует использовать и для определения поперечного сечения всех кабелей, которые будут использоваться для создания отдельной ветви электропроводки в однокомнатной квартире. Конечно, для этого нужно высчитывать мощность приборов, которые будут питаться от одного контура.

В большинстве случаев вводный кабель для однокомнатной квартиры должен обладать сечением от 4 до 6-ти кв. миллиметров. Конечно, он должен быть медным и трехжильным.

Прокладка проводов в жилой комнате

На рис. 2 отмечено, что освещение коридора и жилой комнаты создается с помощью двух различных контуров. На практике можно сделать так, чтобы коридор и жилая комната освещались от одного контура. Общая люстра или точечное освещение, а также светильники в коридоре вряд ли будут иметь мощность, большую двух киловатт.

Конечно, для соблюдения этого совета, распределительную коробку следует установить на стене у входа в жилую комнату. Дальше от коробки можно развести кабели к светильникам в коридоре и в жилой комнате.

При этом провода к люстре и выключателю в жилой комнате нужно будет прокладывать через дыру в стене. Сечение кабеля, который будет использован для контура для светильников, может равняться 1,5 кв. миллиметра. Номинальный ток автоматического выключателя для этого контура должен составлять десять ампер.

Такими же должны быть и контуры для светильников в ванной и кухне. В принципе для светильников этих двух помещений можно проложить один контур.
На рис. 2 видно, что в жилую комнату, кухню и ванную подходят ветви, к которым подключаются розетки.

Каждая такая ветвь должна быть оснащенной АВ на 25 ампер и УЗО на 30А 30мкА. Наша схема предусматривает установку двух двойных розеток в жилой комнате.

Полезный совет: местоположение розеток может определяться самостоятельно. При этом они должны находиться за электрическими приборами. Поэтому перед проектированием размещения розеток стоит спроектировать местонахождение электрических приборов, а также мебели. Сами розетки должны располагаться на высоте 30-ти сантиметров от пола и в 15 сантиметрах от угла стены.

Количество розеток напрямую зависит от количества электроприборов. При этом есть еще правило, которое гласит, что на каждые шесть квадратных метров должна быть одна розетка. В случае ванны и кухни на эту площадь должно быть две розетки.

Ветка розеточной группы должна создаваться с помощью медного кабеля, сечение которого не является меньшим 2,5 кв. миллиметров. Конечно, сечение можно определить и с помощью таб. 1. В этом случае нужно знать максимальную мощность электрических устройств.

В представленной выше схеме проводки для однокомнатной квартиры (рис. 2) не учтено использование кондиционера в жилой комнате. Для кондиционера нужно вести отдельный контур. Для его создания нужно использовать:

• кабель с сечением 2,5 кв. миллиметра;
• АВ на 16 ампер;
• УЗО, рассчитанным на 20А 30мкА.

Розетка этой ветви должна находиться у кондиционера.

Подытоживая, можно сказать, что в жилом помещении однокомнатной квартиры надо прокладывать три контура.

Проводка на кухне

На кухне обычно используется несколько отдельных контуров. Один на освещение, один на розетки (этот контур ведется кабелем 2х2,5мм) и по одному на каждый из приборов:

• электроварочная панель;
• электроплита;
• проточный водонагреватель;

Каждый из этих контуров ведется отдельно кабелем на 4 мм к автомату на 16А.

Группу из трех-четырех розеток этого контура надо монтировать за нижним шкафчиком, который находится под столешницей. До сих розеток будут подключаться все кухонные приборы. При этом остальные розетки надо размещать в других местах, а точнее там, где будет находиться холодильник и другие габаритные устройства.

В случае использования в однокомнатной квартире электроплиты, следует смонтировать еще одну ветку проводки. Ее особенности зависят от конкретных характеристик самой плиты.

О контуре для освещения для кухни мы упомянули выше.

Проводка в ванной

Остается рассмотреть схему проводки в ванной однокомнатной квартиры. Эта комната является особой и наиболее опасной. Поэтому проводку здесь прокладывают с соблюдением жестких требований. В эту комнату можно выводить два контура: для светильника и электроприборов.

Что касается ветки для светильника, то она является таковой, как и в других комнатах. Исключение составляет место размещения выключателя. Его надо размещать за пределами ванной.

Выключатель должен быть снаружи ванной комнаты

Контур для розеток может быть установлен только тогда, когда он имеет УЗО или распределительный трансформатор. Конечно, каждая розетка должна иметь такой корпус, который является защищенным от влаги. Хотя, на рисунке указана только одна розетка, обычно требуется три. Требования к кабелю и параметрам УЗО, АВ являются такими же, как и к составляющим контура розеточной группы на кухне.

Где монтировать каждую ветку?

Стоит отметить, что схема проводки однокомнатной квартиры определяет не только количество и местоположение розеток, светильников, выключателей, но и определяет маршруты прохождения кабелей. Здесь есть свои нюансы. Они зависят от того, в каком доме находится однокомнатная квартира, и какую отделку будет иметь каждая комната.

Если владельцы будут устанавливать подвесной потолок и отделывать стены гипсокартоном, то маршруты могут быть произвольными. Главное, чтобы кабели размещались только горизонтально и вертикально, а также не перекрещивались. В этом случае электропровода будут прятаться за гипсокартоном.

В том случае, если дом панельный, то электропроводку придется устанавливать или в полу, или в специальных каналах, или в пространстве, которое находится на стыке потолка и стены. Как известно, стены панельных домов нельзя штробить в горизонтальном направлении.

Поэтому горизонтальная проводка будет размещаться в названных выше местах. Вертикальная может проводиться в штробах (такие штробы можно делать).

В кирпичном доме можно прокладывать кабель наиболее коротким путем, поскольку проводка может скрываться как под штукатурку, так и в штробы. В зависимости от этих особенностей обозначают маршруты каждой ветви. Далее берут метр и измеряют необходимое количество электропроводов.

Инструменты для монтажа проводки

Итак, мы знаем, как подобрать каждый элемент электропроводки, а также как и где их размещать. Теперь рассмотрим, какие инструменты необходимо иметь, чтобы установить эти элементы.

Инструменты должны быть представлены:

1. Перфоратором с набором буров и долот для бетона, кирпича (зависит от дома).
2. Дрелью.
3. Болгаркой или штроборезами с алмазным диском (для создания штроб в кирпичном доме).
4. Тестером-мультиметром.
5. Индикатором-фазоуказателем.
6. Набором отверток и гаечных ключей.
7. Пассатижами.
8. Бокорезами.
9. Монтажным ножом.
10. Строительным уровнем.
11. Шпателем.

---

---

Кабель бронированный медный для вашего дома и участка Правильное подсоединение проводов фаза ноль земля. Кабель канал «Элекор» от IEK поможет организовать энергоснабжение любого объекта Перфорированный кабель-канал для организации проводки в электрошкафах

Спальня Электропроводка

Вопросы по электропроводке в спальне Вопрос от Уэса, домовладельца из Шарлотты, Северная Каролина: Как лучше всего добавить проводку для дополнительных светильников в спальне? Я хотел бы установить восемь 4-дюймовых встраиваемых светильников в своей главной спальне. В настоящее время у меня есть потолочный вентилятор с осветительной арматурой. Потолочный вентилятор управляется двумя переключателями и управляется дистанционно.Я считаю, что у переключателей есть красный и черный провода. Я хочу заменить потолочный вентилятор люстрой и использовать один из черных или красных проводов для питания восьми встраиваемых светильников. Какой провод использовать для питания встраиваемых светильников? Хочу заменить штатный выключатель на диммер. Также на чердаке, где я буду устанавливать утопленные банки, есть провода, идущие в месте расположения новых осветительных приборов. Как далеко я должен отодвинуть существующие провода от заглубленных банок? Ответ Дейва: Электропроводка для светильников в спальне Поскольку есть два существующих переключателя для потолочного вентилятора и освещения, проводку можно адаптировать для дополнительных встраиваемых светильников и люстры, вам просто нужно будет отслеживать назначения переключателей, чтобы диммерный переключатель был установлен с правильным набором проводов. Существующая проводка на чердаке не должна контактировать с новыми встраиваемыми корпусами осветительных приборов. ВАЖНО: При добавлении дополнительной нагрузки к существующей цепи необходимо проверить цепь, чтобы убедиться, что она способна выдержать дополнительную расчетную нагрузку, чтобы предотвратить перегрузку существующей цепи. Отсутствует питание в цепи спальни Уильям спрашивает: я Потеряли мощность для маленькой спальни. Я заменил автоматический выключатель, но все еще нет питания.Если не считать того, что это еще один неисправный выключатель, что еще может быть причиной проблемы? Ответ Дэйва: Уильям, скорее всего, потеряна связь с одним из проводников цепи спальни. Электропроводку, соединения и розетки необходимо проверить на предмет обгоревших или плохих соединений. Как только проблема будет выявлена, потребуется надлежащий ремонт. Преобразование коммутируемых розеток в спальню в потолочные светильники или вентиляторы Джон из Халла, штат Айова, спрашивает: Я хотел бы заменить коммутируемые розетки в спальнях на переключаемые потолочные светильники или, возможно, на потолочные вентиляторы.У меня есть основное питание с проводом 14-2, идущим в однополюсный выключатель моей спальни; он переходит в ближайшую розетку. Тот же выключатель главной спальни переходит к выключателю другой спальни, где он также питает соседнюю розетку. Затем однополюсный выключатель второй спальни переходит в третью спальню, где он также питает одну переключаемую розетку. Все белые в очереди были связаны. Я уже проложил провод 14-2 к центру каждой комнаты до зоны переключателя. Здесь у меня вопрос; Как подключить переключатель возможных потолочных вентиляторов или потолочных светильников; Нужна ли мне коробка с двойным бандажом; и можно ли пользоваться розеткой, не включая выключатель? Ответ Дэйва: Джон, поскольку источник питания и горячего, и нейтрального находится в настенной распределительной коробке в спальне, просто замените соединения, идущие от переключателя к розетке, новым черным проводом, идущим к потолочному креплению, и соедините провод, который раньше выходил на розетку, вместе с черным проводом входящего питания.Белый нейтральный провод потолочного светильника соединяется с другими нейтральными проводами в распределительной коробке. Одинарную распределительную коробку можно заменить на двухконтактную распределительную коробку, если потребуется дополнительный выключатель. Перед выполнением любых подключений проверьте и убедитесь, что питание схемы отключено. Электрические розетки, управляемые переключателем Марк из Ливуда, штат Канзас, спрашивает: Я хочу подключить выключатель для управления двумя розетками.Вы можете объяснить мне процесс? Ответ Дэйва: Отметьте, что для электрических розеток требуется цепь, состоящая из источника питания, нейтрали и заземления, что обычно достигается путем установки кабеля с черными, белыми и неизолированными медными проводами соответственно. Для этого приложения источник питания будет входить в положение переключателя, который будет подключен для управления только подачей питания или черным проводом входящего источника питания и черным проводом исходящего кабеля, ведущего к розеткам.Белые нейтральные провода и заземляющие провода соединены в месте расположения переключателя, а розетки подключены параллельно от первого ко второму.

Как подключить комнату в доме

В этом посте я собираюсь поделиться с вами электрической схемой комнаты , на которой я показал полную установку электропроводки. Это простое и базовое руководство, и на этой электрической схеме в комнате я показал электрическую панель, которая состоит из двух электрических розеток, 3 переключателей и одного переключателя яркости.Электропитание поступает на плату и с платы подключается к патронам лампочек и потолочному вентилятору. Я также показал проводку розетки / 3-контактной розетки, для которой я получил еще одно соединение от платы DB, которая будет использоваться для электрических нагрузок.

Схема подключения комнаты / комнаты

Схема ниже — это слишком простой пример подключения, сначала я хочу показать вам схему электрической проводки в комнате, а после этого я объясню вам часть схемы.

Схема электрических соединений в помещении

На приведенной выше схеме электропроводки в помещении я показал электрическую панель, на которой показаны две розетки, 3 односторонних переключателя и один переключатель диммера. Обратите внимание, что это простая схема инстилляции проводки для одной комнаты, в которой я показал подключение проводов двух лампочек и одного подключения потолочного вентилятора. Я также показал подключение 3-х контактной розетки / розетки. Для полного понимания нижеприведенного помещения для подключения выполните следующие действия.

• Прежде всего выключите главный выключатель в распределительном щите, а затем приступайте к работе.
• Возьмите нейтральный и фазный провод для подключения помещения от распределительного щита.
• Затем подключите нейтральный провод к розеткам, лампам и потолочному вентилятору, как показано на схеме выше. (на приведенной выше диаграмме я обозначил нейтраль буквой «N» и черным цветом).
• Затем подключите фазу (горячий провод / красный провод) к переключателям и розеткам, как показано на схеме выше.
• Затем подключите переключатель формы горячего провода к лампочке и сформируйте второй переключатель на лампу 2. Затем подключите горячий провод от одностороннего переключателя к переключателю регулятора скорости, а затем от переключателя света подключите горячий провод к потолочному вентилятору, как показано на рисунке. диаграмма выше.
• Если основание платы выполнено из металла, подключите заземление (зеленый провод) к основанию платы.
• Подключите электрическую розетку / трехконтактную розетку, как показано на приведенной выше схеме электрических соединений в помещении, но получите это питание от распределительного щита.
• Когда вы это сделаете, убедитесь, что вы выполнили все подключения правильно.
• Теперь переключите одну главную схему с платы DB.

Однако после того, как мы проводим проводку в доме или комнате, мы следуем некоторым методам тестирования, IN SHA ALLAH скоро я напишу об этом. Теперь, я надеюсь, вы узнали о электрической схеме комнаты и теперь сможете ли вы выполнить проводку комнаты в доме.

Примеры подключения и инструкции

Примеры подключения и инструкции

Для чего угодно!

Нужна небольшая помощь в подключении или подключении?

Примеры подключения и инструкции с видео и обучающими материалами

---

Мой сайт посвящен тому, чтобы помочь вам на связи.Будь то попытка выяснить, что крысиное гнездо за вашим телевизором, или просто переключение настенного выключателя или розетки, я здесь, чтобы помочь.

Я не только покажу вам, как подключить двухпозиционный переключатель или как подключить трехпозиционный переключатель или даже , как подключить розетку , но также научу вас немного теории о том, как схема контролируется. Так что, если вы немного зеленеете, но все же делаете все сами, надеюсь, я смогу предоставить вам основную информацию, необходимую для выполнения работы.

Мое меню слева должно быть самым быстрым методом определения того, что требуется в вашей ситуации, но если нет, у меня также есть список наиболее популярных схем подключения справа. Если ничего не помогает, попробуйте мою страницу Карта сайта , чтобы найти интересующую вас тему. Вы также можете прокрутить страницу вниз и найти большинство основных тем, обсуждаемых на моем сайте. Я ценю ваш визит и надеюсь, что вы сможете получить ответы, которые ищете, с информацией, которую я предоставляю, о подключении или проводке чего-либо.

Скоро в продаже!

Еще темы по домашней электропроводке.
Видео с пошаговыми инструкциями.
Срочно нужен местный электрик? Нажмите здесь

Заявление об отказе от ответственности

Заявление об отказе от ответственности, комментарии на этом сайте с инструкциями должны использоваться только квалифицированными специалистами.

Карта сайта

Карта сайта, вот список всех страниц на моем сайте

Схемы подключения

Электрические схемы для 2-позиционных переключателей, 3-х позиционных переключателей, 4-х позиционных переключателей, розеток и многого другого.

Подключение 2-позиционного переключателя

Как подключить двухпозиционный переключатель, Как изменить или заменить базовый двухпозиционный переключатель включения / выключения

Подключение трехпозиционного переключателя

Как подключить трехпозиционный переключатель, Как подключить цепь трехпозиционного переключателя и научить вас, как эта схема работает.

Подключение 4-позиционного переключателя

Как подключить 4-х позиционный переключатель, Как подключить 4-х позиционный переключатель в цепи 3-х ходового переключателя.

Как установить переключатель диммера

Как подключить диммерный переключатель, Инструкции по установке диммерного переключателя или замене двухпозиционного переключателя диммерным переключателем

Подключение розетки

Как подключить розетку, Как подключить дуплексную розетку или розетку различными способами.

Провод потолочного вентилятора

Как подключить потолочный вентилятор, один с комплектом освещения, а другой без комплекта освещения.

Электропроводка ландшафтного освещения

Подключение ландшафтного освещения, получите базовые знания о том, как выполнять проводку ландшафтного и садового освещения.

Провод термостата

Как подключить термостат, цветовую кодировку проводки термостата и электрические схемы.

Проволока шнура сушилки

Как подключить шнур сушилки, Как перейти от шнура сушилки с 3 штырями к шнуру с 4 штырями.

Провода к выходному отверстию сушилки

Как подключить выход сушилки, Как подключить выход сушилки с 3 контактами и выход сушилки с 4 контактами.

Подключить прицеп

Как подключить прицеп, я покажу вам основные концепции и цветовую кодировку 4-проводного, 6-проводного и 7-проводного разъема, используемого для подключения прицепа.

Схема подключения компьютера

Схема подключения компьютера, Как подключить компьютер. Схема подключения, показывающая, какие устройства подключаются к портам с цветовой кодировкой.

Как подключить реле

Как подключить реле. Позвольте мне показать вам, как подключить реле. Инструкция по работе реле.

Схемы компонентов

Схемы компонентов, Как подключить компоненты домашнего кинотеатра. Включая DVD-рекордеры, blue-ray и объемный звук.

Магазины «Сделай сам»

Магазины «Сделай сам», Список магазинов How-To-Wire-It.com для всех ваших товаров для самостоятельного изготовления.

Другие ресурсы

Другие ресурсы, Ссылки на качественные веб-сайты с дополнительной базовой информацией о домашней проводке.

Найдите местного электрика

Найдите местного электрика, Найти местного электрика легко с Networx. Теперь, имея огромное количество последователей, вы можете найти электрика прямо в вашем районе.

Ссылка на нас

Ссылка на нас, добавьте ссылку на мой сайт на свой сайт или в блог и предоставьте вашим посетителям дополнительный контент.

Я люблю SBI

I Love SBI, Site Build Он позволяет вам наслаждаться жизнью и жить, руководствуясь собственными увлечениями.

Обо мне

Обо мне и как подключиться к It.com

Типовая электрическая схема дома

Типовая электрическая схема

Схема

Home

Типовая электрическая схема дома

См. Также:

---

Введение

На изображении ниже представлена ​​электрическая схема типовой электрической цепи в США или Канаде, на которой показаны примеры соединений в электрических коробках и установленных в них устройств.На этой странице вы познакомитесь с трассой. В зависимости от размера экрана вам может быть проще откройте диаграмму в отдельной вкладке и / или распечатайте ее, чтобы облегчить просмотр во время чтения.

На этой странице вы познакомитесь с трассой в диаграмма выше. Ящики показаны как светлые области. Темный фон представляет собой область между коробками — обычно недоступную — где кабели, содержащие провода, показанные на схеме, проходят по потолку, стене и полу дома.Как видите, между любыми двумя коробками проходят либо два, либо три провода, соответствующие двух- или трехжильному кабелю. После того, как вы познакомитесь со схемой, показанной здесь, вы можете сравнить ее непосредственно со схемой домашней электропроводки, которая следует за кабелями между этими коробками, поскольку они могут быть проложены в комнатах дома; для этого см Поэтажный план. Для схемы подключения GFI перейдите к GFI.

Заземляющие провода (оголенные или зеленые) не показаны. Подключения показаны либо в виде проводов, контактирующих с боковыми винтовыми клеммами устройств, либо в виде проводов, связанных с синими разъемами.Схема не предназначена для использования в качестве руководства по электромонтажу; например, белые провода, подключенные к некоторым переключателям, в настоящее время должны быть заклеены красной или черной лентой. Схема предназначена для ознакомления с тем, с чем вы можете столкнуться в существующих домах.

ПРИМЕЧАНИЕ. Если два провода показаны как контактирующие с одним боковым винтом на розетке или переключателе, это не означает, что кто-либо когда-либо подкладывает более одного провода под винт (они предназначены только для одного). Вместо этого это просто указывает, что два провода электрически соединяются друг с другом и с клеммой.Но это следует делать с использованием любой комбинации винтов, отверстий, зажимов и пигтейл с проволочными гайками — все в пределах возможностей каждого варианта.

Эта схема начинается с того, что A4 получает горячий (черный) и нейтральный (белый) провода от главной электрической панели — представьте панель под изображением. A4 передает горячие и нейтральные провода к ближайшим розеткам A3 и A5 посредством контакта их проводов с клеммами на A4. A3 и A5 являются началом двух основных ветвей этого контура, и мы можем выделить несколько дочерних ветвей, которые развиваются за их пределами.

Давайте проследуем по ветке, которая идет налево от A3. A3 необходимо подключить горячие и нейтральные соединения, чтобы два индикатора (A1 и B1) могли гореть — не постоянно, а в соответствии с тем, что говорят переключатели на A2, B2 и C2. A2 — это обычный однополюсный выключатель, если судить по его двум боковым винтам. В зависимости от положения рукоятки он либо позволит свету (A1) получить горячее соединение, либо нет; выключатель не влияет на нейтральное соединение в A2 (проводной соединитель).

Между тем, однако, блок A2 должен помогать переключателям на B2 и C2 получать питание, чтобы они могли включать свой свет (B1). Эти два переключателя (B2 и C2) являются трехпозиционными переключателями, как видно по их 3 боковым винтам. Если одна из их ручек двигается, это изменяет связь горячего со светом. Этот конкретный набор трехпозиционных переключателей настроен следующим образом: переключатель B2 отправляет жар к C2 либо по красному, либо по белому (так называемые «путешественники»), в соответствии с которым переключатель терминала B2, перемещающийся по золоту, внутренне передает свое тепло от черный терминал.Точно так же черный на C2 будет становиться горячим или нет, в зависимости от того, с каким золотым контактом переключатель внутренне подключает его. Этот черный провод («светлая нога») — тот, чья жаркость или негоркость позволяет свету гореть или нет, поэтому вернувшись в коробку B2, он должен быть связан с черным проводом, идущим к B1, где находится свет. Если ваш дом более новый, вы можете обнаружить, что белый от B2 до C2 был окрашен, чтобы показать, что он не является нейтральным, и вы также можете найти белый нейтральный провод в качестве четвертого провода, идущего от других белых проводов от B2 к C2; это в случае, если на C2 установлен необычный переключатель, которому нужна нейтраль.

Давайте теперь вернемся к другой ветке, которая выходит из A3. У него будет свет (B3) и три розетки (D1, D2 и D3). Свет будет управляться переключателем B4, D2 и D3 переключателем C3, а D1 переключателем C1 (переключаемые розетки!). Вот как. A3 подает питание на коробку B3, где свет немедленно подключается к нейтрали; но яркость света будет зависеть от переключателя B4, как только B4 получит постоянную температуру от B3 через проводной соединитель в B3, который также отправляет жар на остальную часть этой подсхемы по черному, идущему к C3.Не торопитесь. И да, белый провод используется в качестве источника питания для B4; Так идет кабель из двух проводов — черного и белого. С некоторых пор этот белый цвет при установке должен быть другим. Фактически, при проводке, выполняемой в соответствии с правилами NEC 2011 года, должен использоваться трехжильный, а не двухжильный кабель, чтобы обеспечить нейтраль для возможных специальных переключателей. В этом случае коммутируемый провод (здесь черный) будет красным, горячий провод (здесь белый) будет черным, а нейтраль (здесь нет) будет белым — соединяясь с другими белыми в B3, но ни с чем в B4, если тип переключателя требовал нейтрали.

Давайте теперь вернемся к другой ветке, которая выходит из A3. У него будет свет (B3) и три розетки (D1, D2 и D3). Свет будет управляться переключателем B4, D2 и D3 переключателем C3, а D1 переключателем C1 (переключаемые розетки!). Вот как. A3 подает питание на коробку B3, где свет немедленно подключается к нейтрали; но яркость света будет зависеть от переключателя B4, как только B4 получит постоянную температуру от B3 через проводной соединитель в B3, который также отправляет жар на остальную часть этой подсхемы по черному, идущему к C3.Не торопитесь. И да, белый провод используется в качестве источника питания для B4; Так идет кабель из двух проводов — черного и белого. С некоторых пор этот белый цвет при установке должен быть другим. Фактически, при проводке, выполняемой в соответствии с правилами NEC 2011 года, должен использоваться трехжильный, а не двухжильный кабель, чтобы обеспечить нейтраль для возможных специальных переключателей. В этом случае коммутируемый провод (здесь черный) будет красным, горячий провод (здесь белый) будет черным, а нейтраль (здесь нет) будет белым — соединяясь с другими белыми в B3, но ни с чем в B4, если тип переключателя требовал нейтрали.

Красный провод от C3 к D3 является горячим или нет, в соответствии с переключателем C3, и это переключение передается на нижнюю половину D2, так же как постоянный горячий провод D3 передается на верхнюю половину D2.

Нижняя половина

D1 управляется другим переключателем — на C1. D1 получил нейтраль и постоянное горячее напряжение от D2, но для того, чтобы C1 переключил нижнюю половину D2, белый провод от D1 к C1 должен передать тепло на C1, чтобы переключатель C1 мог послать жар или мертвость обратно в нижнюю половину D1. Контакт клеммы с горячей стороны D1 должен быть отломан, чтобы нижняя часть не оставалась горячей (отключаемая).

Мы прошли половину пути! Затем посмотрите, как A5 подает питание на фары B5 и D5. Нейтраль A5 подключается непосредственно к свету B5, но чтобы добраться до источника света D5, он должен пройти по тому же пути, что и другие провода в его кабеле, которые хотят связать свет B5 с переключателем C5 и передавать постоянное горячее напряжение на переключатели C4 и D4, так что они могут в конечном итоге переключить D5. Таким образом, нейтраль от B5 связана через коробку C5, чтобы обеспечить нейтральное соединение D5. Ни один коммутируемый свет (например, B5 или D5) лично не нуждается в постоянном нагреве в своей коробке, но, поскольку кабельнику было удобно направлять мощность A5 к D5 через коробку B5, горячие точки соединяются в B5 и на клемме на Переключатель C5 и сам D5, чтобы пройти через трехпозиционные переключатели C4 и D4, которые, наконец, определяют степень нагрева черного провода от D4 к свету D5.

Вернувшись в B5, жара для света возвращается (или нет) от переключателя C5 на красном. В ящике D5 температура отправляется на C4, сначала по белому проводу в D4, а затем оттуда в C4 через черный. Переключатель C4 передает жар одному из путешественников (красному или белому), который возвращается к переключателю D4, который, в свою очередь, передает или не передает жар на светильник D5 на черном проводе.

Если ваш дом новее, вы можете обнаружить, что белый от D5 до D4 и один от D4 до C4 были окрашены, чтобы показать, что они не нейтральны.А начиная с кода NEC 2011 года вы можете даже не найти такого рода проводку «тупикового переключателя», идущую от источника света, потому что теперь требуется подвести к обоим переключателям настоящую белую нейтраль, если на них установлены специальные диммеры.

Продолжим другую ветку. A6 получает хорошие горячие и нейтральные пути от A5. A6 будет питать наши последние две части цепи. Сначала идет линия от A6 до B6 и от C6 до D6. Этот сценарий аналогичен только что описанному для A5, передающего питание через световые и коммутационные блоки B5 и C5.Однако в этом случае питание от A6 сначала достигает распределительной коробки, а не светового короба. Сравнивая схемы двух распределительных коробок и двух световых коробов, они идентичны. Разница, можно сказать, состоит в том, что теперь красный провод, переключающий свет C6, «течет» в том же направлении, что и другие провода, которые распространяют мощность дальше, тогда как красный световой сигнал B5 «вернулся» от переключателя C5. Эта подветвь (строка 6) заканчивается розеткой D6, принимающей питание, и не к кому отправить ее, кроме, конечно, того, что к ней подключено.

Последний участок схемы включает передачу питания A6 на схему 3-сторонней коммутации, которая имеет еще один вид. A7 и B7 связывают нейтраль через свои коробки для использования огнями C7 и D7. Горячий в A7 подключается к терминалу для пассажиров, не являющемуся пассажиром (так называемый «общий»), и его жар передается переключателем либо на черный, либо на красный. Внутри переключателя B7 один из этих путешественников находится в контакте с общим, так что черный от B7 к фарам будет горячим или нет. Наконец, свет C7, помимо присоединения к входящему черному и белому, участвует своими проводными соединителями в передаче этого же включенного питания своему другу D7.

Чтобы увидеть, как вся цепь могла обслуживать часть дома, см .: План этажа.

Три упражнения по устранению неисправностей для этой схемы

1. Начинающий. Схема на диаграмме работала нормально, пока в один прекрасный день ничего в столбцах 1, 2 или 3 не перестало работать. Тестер не зарегистрировал нагрева в этих трех столбцах ни на клеммах, ни на разъемах проводов, ни на концах самих проводов с неизолированной медью.Но все в столбцах с 4 по 7 все еще работало, кроме B4, конечно. На рабочих колонках тестирования не проводилось. Скажу, что где-то плохая связь или контакт. Точно где это?

2. Средний. Новичок решил проблему выше, но через год что-то пошло не так. Может быть, новичок сделал все подключения в этой схеме. На этот раз перестал работать световой индикатор D5. Все остальное по-прежнему работало. Нет, с лампочкой все в порядке. И тестирование показало, что жар становится везде, где должен, и что все переключатели делают свою работу.Какое соединение плохое, или, если существует более одного возможного места, сколько и где?

3. Продвинутый. Промежуточный решатель отследил проблему и устранил ее, но через год (в большинстве домов это не так сильно) обнаружилась последняя проблема. Если вы решите эту проблему, у вашего дома больше не будет проблем, потому что он будет знать, что у него нет шансов обмануть вас. Однажды дневной свет B1 перестал работать, независимо от того, в каком положении были переключатели B2 и C2. Вы обнаружили, что проблема не в лампочке, но у вас не хватило смелости заглянуть в трехпозиционные переключатели, поэтому вы наняли разнорабочего, чтобы все исправить.Он сказал вам — правильно — что нейтрали все в порядке, тепло поступает через переключатель B2 должным образом на его контактные клеммы, и что соединители проводов для черных в B1 и B2 хорошо соединяют черных. Проверив эти вещи и по-прежнему обнаружив, что ни одна комбинация переключений двумя переключателями не включала свет, он предположил — ошибочно — что переключатель C2 неисправен внутри, и заменил его. Все три провода, которые он подключал к клеммам выключателя, были надежно соединены, и когда он уходил, светился свет.Затем вы обнаружили, что, когда B2 находится в определенной позиции, C2 не может включить свет. Я скажу вам, что с самого начала было неправильно только одно, и теперь проблема в другом — в том, что он сделал. В чем была проблема, и в чем проблема сейчас?

ОТВЕТЫ

1. Плохое соединение должно быть там, где черный провод от A4 до A3 подключается к A4. Это то, что объясняет отсутствие регистрации жара в столбцах 1-3. Если бы плохое место было на конце A3 того же провода, этот конец провода сам был бы горячим, даже если винт, к которому он должен был подсоединяться, — нет.

2. Если жар распространялся повсюду, плохой контакт должен быть плохой нейтралью (белый). Поскольку все работало до D5 в цепи, плохая нейтраль могла быть только в трех возможных точках: a.) На собственном соединителе провода D5 для белых; б) на разъеме с белым проводом в C5, который не мешает работе переключателя; или c.) На соединителе белого провода в B5 (свет в B5 сам по себе может иметь хорошее белое соединение, но белый, идущий от B5 к C5, может не иметь).

3.Основываясь на своих тестах, мастер был прав, полагая, что с C2 что-то не так, но ошибался, полагая, что это означает, что переключатель неисправен внутри. Это могло быть правдой, но, поскольку я сказал, что он был неправ, вы знаете, что единственной другой возможностью было бы плохое качество подключения черного провода C2 к «общему» выводу переключателя. Поскольку он работал только над заменой переключателя C2, он, должно быть, неправильно подключил новый — с черным на одном из терминалов путешественника (мы не знаем, какой из них).

© 2005-2020 Лоуренс Димок

Схема подключения

для дома с номиналом MCB Руководство по выбору

Руководство по электромонтажу дома со схемой подключения и выбором номинала MCB

House Wiring Guide: Сегодня мы собираемся обсудить домашнюю проводку. Эта статья для тех школьников, которым интересно узнать о домашней электропроводке. В этой статье я помогу вам понять, как правильно выбрать рейтинг MCB, как правильно подключить все нагрузки дома.

В этой статье приведенная мной электрическая схема дома не подходит для использования в качестве электрического чертежа. Для вашего удобства я просто нарисовал электрическую схему. Но все соединения на схеме правильные.

Электропроводка в одноместном номере:

Мы знаем, что когда мы подаем заявку на электроэнергию, электросчетчик устанавливает в нашем доме распределительная компания. После счетчика энергии нам потребуется разводка. В первую очередь проведем электромонтаж в комнатах.

Я объяснил проводку в одноместном номере. В соответствии с этим объяснением вы можете выполнить электропроводку во всех комнатах вашего дома.

Схема электрических соединений в одноместном номере:

нажмите на изображение для увеличения

Как вы видите на схеме выше, в комнате два светильника и один вентилятор. Распределительный щит используется для распределения энергии. Вы можете видеть, что на распределительном щите есть три односторонних переключателя, один двусторонний переключатель, один регулятор вентилятора и одна пятиконтактная розетка.

Подключение нейтрали для всех нагрузок осуществляется общим проводом, обозначенным черным цветом. Для подключения нейтрали в основном используется провод черного цвета.

Заземление для всех нагрузок также подключается общим проводом, обозначенным зеленым цветом. В основном для заземления используется провод зеленого цвета.

Согласно приведенной выше схеме свет 1 подключается через односторонний переключатель. Свет 2 подключается через два двусторонних переключателя, так что свет 2 может включаться / выключаться из двух мест.Вентилятор подключается через односторонний переключатель и регулятор. В распределительном щите размещена пятиконтактная розетка для подключения внешней временной нагрузки.

Читайте также:

Текущий расчет Помещения:

Расчет тока очень важен, потому что от него зависит выбор MCB. Как вы видите на диаграмме выше, мы предположили, что свет 1 потребляет ток 0,2 А, свет 2 — 0,4 А, вентилятор — 0,4 А. Также предположим, что к розетке можно подключить максимальную нагрузку 1 А.Таким образом, общая нагрузка помещения составляет 2 ампер.

Распределение электроэнергии в доме:

Теперь обсудим распределение мощности от счетчика электроэнергии по всем помещениям. Как вы видите на схеме ниже, двухполюсный MCB подключается после счетчика энергии. Это главный автоматический выключатель дома, а также главный выключатель дома. Выход двухполюсного MCB подается на коробку MCB для распределения мощности по каждой комнате.

щелкните изображение для увеличения

На диаграмме мы предполагаем, что все три комнаты потребляют одинаковый ток (2 А).Для каждой комнаты используются разные автоматические выключатели. Поскольку каждая комната потребляет ток 2 А, используются автоматические выключатели на 3 А. согласно приведенной выше диаграмме, общая нагрузка дома составляет 15 Ампер. Таким образом, MCB с номинальным током 16 А выбран в качестве основного MCB.

Читайте также:

Спасибо, что посетили сайт. продолжайте посещать для получения дополнительных обновлений.

Системы электропроводки и методы электропроводки

Введение

Системы электропроводки в основном стандартизированы несколькими правилами, положениями и законами.Электропроводка должна быть установлена ​​правильно и безопасно в соответствии с электротехническими нормами и стандартами. Если электрическая проводка выполнена неправильно или без соответствия каким-либо стандартам, это может привести к таким инцидентам, как короткое замыкание, поражение электрическим током, повреждение устройства / прибора или привести к неисправности устройства, что в дальнейшем приведет к сокращению срока службы устройства.

Прежде чем приступить к монтажу жилой, коммерческой или промышленной электропроводки, необходимо учесть несколько факторов.Эти факторы включают тип конструкции здания, тип потолка, конструкции стен и пола, методы проводки, требования к установке и т. Д.

Давайте обсудим некоторые основы электропроводки, т. Е. Концепцию электропроводки, необходимые шаги, используемые методы и общие Кратко о видах электропроводки.

ПРЕДУПРЕЖДЕНИЕ: Это не руководство пользователя или учебное пособие по электрическому подключению. Это всего лишь теория, объясняющая различные системы электропроводки и различные возможные способы установки электропроводки.Если вы планируете проект, связанный с электромонтажом сети переменного тока, обязательно обратитесь за помощью и советом к профессионалу.

Электробезопасность

Перед началом любых монтажных работ в первую очередь следует позаботиться о безопасности персонала. Электричество опасно, и прямой или косвенный контакт с электрооборудованием или проводами при включенном питании может привести к серьезным травмам, а иногда даже к смерти. Следуйте приведенным ниже инструкциям, чтобы обеспечить безопасность на рабочем месте.

1. Всегда используйте защитные средства, такие как очки, перчатки, обувь и т. Д., И избегайте любого прямого контакта с цепями под напряжением или под напряжением.
2. Иметь навыки и методы, чтобы различать открытые токоведущие части электрического оборудования.
3. Отключите источник питания при установке или подключении проводов.
4. Мощность, подаваемая в установку, должна контролироваться с помощью главного распределительного щита, который должен состоять из автоматического выключателя.
5. Электропроводящие инструменты и материалы должны храниться на безопасном расстоянии от токоведущих частей цепи или оборудования.
6. Используйте токопроводящие ручные инструменты, на которые они рассчитаны, для выполнения электрических работ. Если они используются для номинального напряжения (или тока), отличного от номинального, прочность изоляции инструмента нарушится и вызовет поражение электрическим током.

Узнайте больше об электробезопасности в этой статье: Электробезопасность

Распределение электроэнергии

Электроэнергетический совет / отдел обеспечивает подачу электроэнергии до внешних помещений потребителя (жилых, коммерческих или промышленных).Потребитель должен подключиться от этой точки к главному распределительному щиту / распределительному щиту дома.

От главного распределительного щита / распределительного щита различные типы электрических нагрузок, такие как вентиляторы, освещение, комнатные охладители и холодильники, подключаются через соответствующие цепи и электрическую проводку.


Существуют различные типы проводов, используемых для подключения нагрузок к сети, которые могут использоваться как для домашней электропроводки, так и для промышленной электропроводки.Некоторые из них обсуждаются ниже.

Типы систем электропроводки

Электропроводка — важная часть здания, будь то жилое здание (отдельные дома или квартиры), большие коммерческие помещения (офисные здания) или промышленные предприятия (фабрики). Существует несколько способов и систем электропроводки, которые используются для освещения и других силовых цепей.

Тип электропроводки играет важную роль в общей стоимости установки.Итак, очень важно понимать, какие типы систем электропроводки подходят для конкретной работы.

Некоторые общие факторы, которые следует учитывать при выборе конкретной системы электропроводки:

• Стоимость системы электропроводки
• Тип используемых проводов / кабелей
• Качество проводов
• Тип нагрузки (легкая, HVAC, двигатели и т. д.)
• Безопасность системы электропроводки
• Возможность будущих модификаций / расширений
• Срок службы установки
• Строительство здания (деревянное, бетонное, кирпично-строительное и т. д.))
• Пожарная безопасность

Независимо от типа проводки и выбора провода, система электропроводки должна обеспечивать защиту от регулярного механического износа при нормальных условиях эксплуатации.

Обычно тип провода определяет системы электропроводки (или, по крайней мере, их классификацию). Вот некоторые из наиболее часто используемых систем электропроводки в жилых, коммерческих, промышленных, аудиториях и т. Д.:

• Проводка с планками
• Электропроводка в кожухе и заглушках
• Проводка с планками (CTS или TRS)
• Кабельная проводка (поверхностная или скрытая)
• Проводка в свинцовой оболочке

Давайте теперь посмотрим на эти системы проводки / установки по очереди.

Проводка с планками

В этом случае фарфоровые, деревянные или пластиковые планки крепятся к стенам или потолку через равные промежутки времени, то есть на расстоянии 0,6 м между каждой планкой. Кабели с ПВХ изоляцией проходят через отверстия каждой планки, и, следовательно, планка поддерживает и удерживает провод.

Это недорогой метод электромонтажа, который используется для временных установок. Поэтому он не подходит для домашней электропроводки, а также является устаревшим методом.


Обсадная и колпачковая проводка

В этом случае кабель проходит через деревянный кожух с канавками.Деревянный кожух подготовлен таким образом, чтобы он имел необходимую фиксированную длину с параллельными канавками, в которых проходят кабели. Деревянный кожух крепится к стене или потолку саморезами.

После размещения кабелей в пазах корпуса на него надевается деревянный колпачок с пазами, закрывающий кабели. Это тоже дешевая система электропроводки, но при коротком замыкании велик риск возгорания.

Электропроводка из планок

В этом случае изолированные провода проходят через прямые деревянные рейки из тикового дерева.Деревянные рейки крепятся к потолку или стенам с помощью дюбелей и шурупов. Кабели крепятся к обрешетке с помощью зажимов из луженой латуни.

Эти зажимы крепятся к обрешетке с помощью нержавеющих гвоздей. Этот монтаж электропроводки прост и дешев, по сравнению с другими системами электропроводки, а также требует меньше времени на установку. В основном они используются для внутренней установки.

В этом типе проводки в качестве электрического проводника обычно используется провод в оболочке Cabtyre (CTS) или провод в жесткой резиновой оболочке (TRS).

Кабельная проводка

В этой проводке кабели из ПВХ прокладываются либо по трубам из ПВХ, либо по стальным трубам. Эта проводка из кабелепровода может быть либо поверхностной, либо скрытой.

Если трубопроводные трубы проходят по поверхности стен и потолка, это называется поверхностной разводкой трубопроводов. Если кабелепроводы проложены внутри поверхности стен и потолка и покрыты штукатуркой, это называется скрытой проводкой кабелепровода.

Поверхностная проводка кабелепровода используется в промышленности для подключения тяжелых двигателей.С другой стороны, скрытая проводка — самый популярный и распространенный способ электромонтажа жилых домов. Электропроводка из кабелепровода — самый безопасный способ подключения, а также красивый внешний вид (скрытая проводка из кабелепровода).

Проводка в свинцовой оболочке

Этот метод подключения также аналогичен проводке CTS / TRS, за исключением типа провода / кабеля. В этом случае электрический проводник сначала изолируют вулканизированной индийской резиной, а затем покрывают оболочкой из свинцово-алюминиевого сплава (95% свинца и 5% алюминия).

Подобно проводке с обрешеткой, эта проводка также проходит на деревянной обрешетке и фиксируется с помощью луженых зажимов.

Типы чертежей

Электрические чертежи играют важную роль в электромонтажных работах, поскольку они передают информацию о подключении различных устройств и оборудования к сети. Информация на чертежах дает полный дизайн или план электромонтажа, а также помогает собрать различное оборудование.

Некоторые электрические схемы описаны ниже.Прежде чем узнать об этих схемах, сначала вы должны знать и иметь представление о различных символах, используемых при подготовке чертежа, а также для понимания электрических соединений. Ознакомьтесь с различными символами электропроводки.

Блок-схема

Это функциональный чертеж, на котором показаны и описаны основные принципы работы оборудования или устройств. Он состоит из основных функций или частей, представленных блоками и соединенных линиями, показывающими взаимосвязь между блоками.

Эта диаграмма обычно рисуется перед тем, как реализовать принципиальную схему. Он не дает подробной информации о системе, а также оставляет информацию о более мелких компонентах. И поэтому большинство технических специалистов мало интересуются этой диаграммой.

Схема (схема)

Здесь электрическая схема представлена ​​графически в упрощенном виде. Он включает информацию о положении (в мм, см или м) различных элементов, таких как осветительные приборы, розеточные коробки, распределительные коробки, потолочные вентиляторы и т. Д.

Линейная схема

Это упрощенное обозначение электрической системы, также называемое однолинейной схемой или однолинейной схемой. Это похоже на блок-схему, за исключением того, что различные электрические элементы, такие как трансформаторы, переключатели, фонари, вентиляторы, автоматические выключатели и двигатели, представлены стандартными схематическими обозначениями.

Он состоит из символов, обозначающих компоненты, и линий, обозначающих провода или проводники, соединяющие компоненты вместе.

Линейная диаграмма фактически получена из блок-схемы. Он не дает никакой информации о компоновке частей и их подробной информации о подключении компонентов.

Однако вы можете выполнить электромонтаж, следуя информации, приведенной на этой схеме. Эти диаграммы обычно предназначены для иллюстрации работы электрической цепи.

Схема электрических соединений

Схема электрических соединений представляет собой графическое изображение цепи, которая показывает проводку между частями или элементами или оборудованием.

Он дает подробную информацию о проводке, чтобы можно было легко понять, как установить соединение между устройствами. Он включает в себя взаимное расположение, расположение устройств, а также клеммы на устройствах.

На нем показаны источники питания и заземляющие соединения, функции управления и сигнализации (с упрощенными формами), оконцовка неиспользуемых контактов и выводов, соединение с помощью вилок, блоков, розеток, клеммных колодок, вводов и т.д.

Схема подключения

Это список кабелей или проводов, используемых в установке, с указанием их ссылочного номера, длины, типа и количества снятия изоляции, необходимого для пайки кабеля.Он дает дорожки качения провода, а также точки начала и окончания.

В некотором сложном оборудовании таблица соединений показывает взаимосвязь оборудования (такого как двигатели и нагреватели) с начальными и конечными контрольными точками. Он также включает идентификационную маркировку проводов, цвета, размер и т. Д. Проводов.

Список деталей

Хотя это не чертеж, список деталей является неотъемлемой частью чертежа, который определяет различные символы и детали, используемые в других чертежах, таких как электрическая схема, линейная диаграмма и блок-схема.

Дает информацию о типе компонентов схемы с их номерами позиций. Этот список полезен для идентификации, определения местоположения и перекрестных ссылок на фактический компонент, помеченный или приведенный на других электрических чертежах, чтобы обеспечить выбор соответствующих деталей перед выполнением электропроводки.

Подготовка электропроводки

Поскольку мы обсуждаем последовательность шагов при электромонтаже, например, понимание безопасности, знание типов систем электропроводки, понимание различий между различными электрическими чертежами и символами, следующим шагом процесса электропроводки является подготовка провода или кабели и электрические инструменты.

Подготовка электропроводки включает следующие соображения.

1. Типом проводника может быть одинарный сплошной провод или многожильный провод (который состоит из нескольких тонких опор). Одиночные сплошные провода не являются гибкими и используются там, где требуются жесткие соединения, например, у подрядчиков по переключению питания. Для электрических установок предпочтительны многопроволочные проводники.
2. Характеристики провода зависят от нескольких факторов, таких как количество жил в проводнике, тип изоляции, площадь поперечного сечения провода, диаметр жил и т. Д.
3. Выбор проводов зависит от цветового кода, указанного в различных стандартах, например, коричневый для фазового провода, синий для нейтрали, зеленый для земли и так далее. Щелкните здесь, чтобы кратко узнать о цветах проводов или кабелей.
4. Для выполнения монтажных работ требуются различные основные электрические инструменты, и некоторые из этих инструментов включают резак, съемники, тестеры, плоскогубцы и т. Д. Эти инструменты описаны в наших предыдущих статьях, поэтому, пожалуйста, проверьте эти электрические инструменты, щелкнув здесь.
5. Выбирайте такие компоненты, как электрические коробки, переключатели, розетки и т. Д., В зависимости от их размера и номинальных характеристик.
   Начните соединять компоненты вместе, следуя схемам подключения. После того, как компоненты, инструменты и кабели выбраны, учитывая и соблюдая безопасность персонала и оборудования, приступайте к установке.

Типы электропроводки

Мы знаем, что электрическая цепь — это замкнутый путь, по которому электричество течет от фазы или горячего провода к устройству или аппарату, а затем обратно к источнику через нейтральный провод.

По пути электрический тракт может состоять из приспособлений, переключателей, розеток, распределительных коробок и т. Д. Таким образом, проводка может быть проложена через эти элементы до фактического соединения с устройством или устройством.

В основном, проводка делится на два типа в зависимости от того, как устройства запитаны или подключены к источнику питания. Это:

• Параллельная проводка
• Последовательная проводка

При параллельной проводке несколько устройств в установке получают питание от одной цепи.Это наиболее распространенная электропроводка в домах и на производстве, при которой устройства подключаются параллельно источнику питания, как показано на рисунке.

В этом случае фазный (или горячий) и нейтральный кабели проложены через электрические коробки (распределительные коробки), от которых ответвляются отдельные розетки, приспособления и устройства.

Последовательная проводка — это редко используемая проводка, в которой горячий провод проходит через несколько устройств, а затем последняя клемма устройства подключается к нейтральному проводу.Это похоже на старые рождественские огни или последовательную проводку огней, в которых одно перегорание лампы приводит к отключению всей сети.

Примеры электропроводки

Для лучшего понимания концепции электропроводки здесь мы приводим несколько примеров схем электропроводки, которые обычно используются в наших домах / офисах.

Одиночная лампа (или любая другая нагрузка), управляемая односторонним переключателем

В этом случае горячий провод подключается к одной клемме переключателя, а другая клемма переключателя подключается к положительной клемме лампы, а затем — к отрицательной клемме лампы. подключается к нейтральному проводу, как показано на рисунке.

Две лампы, управляемые односторонним переключателем

В этом случае две лампы подключаются параллельно к проводам питания (фаза и нейтраль), которые прокладываются с помощью одностороннего переключателя, как показано на рисунке.

Одиночная заслонка, управляемая двухпозиционными переключателями

Эта проводка также называется лестничной проводкой. В этом случае лампочка / лампа управляются из двух разных мест / источников с помощью двух двухпозиционных переключателей. Этот тип проводки используется в спальнях для включения / выключения лампы от двух источников (у кровати и на распределительном щите).Подключение переключателей к лампе показано ниже.

Электропроводка склада

Электропроводка этого типа используется в больших проходах, длинных переходах, складах и туннельных сооружениях, имеющих много комнат или участков. Он следует линейной последовательности переключения огней с одного конца на другой.

Когда человек выходит из одной комнаты и входит в другую, поворот выключателя света выключает лампу в предыдущей комнате, а лампы в этой комнате включаются.Он выключает одну лампу и включает другую. Принципиальная электрическая схема для электропроводки склада показана ниже.

Люминесцентная лампа, управляемая односторонним переключателем

Переключение люминесцентной лампы с помощью одностороннего переключателя через балласт и конденсатор показано на рисунке ниже. В этом случае фазный провод подключается к одному концу переключателя, а другой конец переключателя подключается к дросселю (или балласту). Один электрод лампы подключен к дросселю, а другой к нейтральному выводу, как показано на рисунке.

Розетка Розетка Проводка

Розетка содержит вилку и пропускает через нее ток, когда питание подается в розетку через переключатель. Одинарное гнездовое соединение и радиальное гнездовое соединение показаны на рисунке ниже.

Электропроводка платы управляющего переключателя

Принципиальная схема панели управляющего переключателя показана на рисунке ниже. При этом потолочный вентилятор, люминесцентная лампа и лампочка управляются соответствующими переключателями.

Заключение

Это простое учебное руководство по системам электропроводки, различным типам электропроводки, факторам, которые следует учитывать при выборе метода установки, различным типам используемых электрических чертежей, а также нескольким примерам схем / схем электропроводки.

Общие требования к электрооборудованию По помещениям

Электрические нормы и правила должны защитить вас, домовладельца. Эти общие рекомендации дадут вам основы того, что ищут электрические инспекторы, когда они рассматривают как проекты реконструкции, так и новые установки.Большинство местных норм и правил основаны на Национальном электротехническом кодексе (NEC), документе, в котором излагаются необходимые методы для всех аспектов бытового и коммерческого электромонтажа. NEC пересматривается каждые три года — 2014, 2017 и так далее — и иногда в Кодекс вносятся важные изменения. Поэтому убедитесь, что ваши источники информации основаны на самом последнем Кодексе. Перечисленные здесь кодовые требования основаны на NEC 2017 года.

Большинство местных норм и правил следуют Национальным электротехническим кодексам (NEC), но могут быть различия.При наличии различий местный кодекс всегда имеет приоритет над NEC, поэтому обязательно уточняйте в местном строительном отделе конкретные требования к кодексу для вашей ситуации.

Большая часть NEC включает в себя требования к общему электрическому монтажу, которые применимы ко всем ситуациям, но есть также особые требования для отдельных помещений.

Смотреть сейчас: Электротехнический кодекс для розеток в доме

Ванные комнаты

Из-за наличия воды к ванным комнатам предъявляются очень тщательно определенные требования.В ванных комнатах с их лампами, вентиляционными вентиляторами и розетками, которые могут питать фены и другие приборы, требуется много энергии, и может потребоваться более одной цепи.

• Розетки должны обслуживаться по цепи на 20 ампер. Один и тот же контур может питать всю ванную комнату (розетки плюс освещение) при условии, что там нет обогревателей (включая вентиляторы со встроенными обогревателями), и при условии, что контур обслуживает только одну ванную комнату и никакие другие области. В качестве альтернативы, должна быть схема на 20 ампер только для розеток, плюс цепь на 15 или 20 ампер для освещения.
• Вентиляционные вентиляторы со встроенными нагревателями должны быть подключены к отдельной выделенной цепи на 20 А.
• Все розетки в ванных комнатах должны иметь защиту от замыкания на землю (GFCI).
• В ванной комнате требуется по крайней мере одна розетка на 120 В в пределах 3 футов от внешнего края каждой раковины. Умывальники Duel могут обслуживаться с помощью единственной емкости, расположенной между ними.
• Светильники в душе или ванне должны быть рассчитаны на использование во влажных помещениях, если только на них не распространяется струя душа. В этом случае они должны быть рассчитаны на влажные помещения.

Кухня

Кухня потребляет больше электроэнергии, чем любая комната в доме. Пятьдесят лет назад кухня могла обслуживаться одной электрической цепью, но сегодня недавно установленная кухня со стандартной бытовой техникой требует как минимум семи цепей, а часто и больше.

• На кухнях должно быть не менее двух цепей «малых приборов» на 20 ампер и 120 вольт, обслуживающих розетки на столешницах. Они предназначены для переносных подключаемых устройств.
• Для электрической плиты / духовки требуется собственная выделенная цепь на 120/240 вольт.
• Посудомоечная машина и вывоз мусора требуют собственных специальных цепей на 120 вольт. Это могут быть цепи на 15 или 20 ампер, в зависимости от электрической нагрузки прибора (проверьте рекомендации производителя; обычно 15 ампер достаточно). Схема посудомоечной машины требует защиты от GFCI, а схема вывоза мусора — нет, если это не оговорено производителем.
• Для каждого холодильника и микроволновой печи требуются собственные выделенные цепи на 120 вольт. Номинальная сила тока должна соответствовать электрической нагрузке прибора; это должны быть цепи на 20 ампер.
• Все розетки на столешнице и любые емкости в пределах 6 футов от раковины должны быть защищены GFCI. Розетки на столешнице не должны находиться на расстоянии более 4 футов друг от друга.
• Кухонное освещение должно питаться от отдельной 15-амперной (минимум) цепи.

Гостиная, столовая и спальни

Стандартные жилые помещения являются относительно скромными потребителями энергии, но у них есть четко определенные требования к электричеству. Эти зоны обычно обслуживаются стандартными 120-вольтовыми 15-амперными или 20-амперными цепями, которые могут обслуживать более одной комнаты.

• Эти комнаты требуют, чтобы настенный выключатель был размещен рядом с входной дверью комнаты, чтобы вы могли освещать комнату, войдя в нее. Этот переключатель может управлять либо потолочным светильником, либо настенным светильником, либо розеткой для подключения лампы. Потолочный светильник должен управляться настенным выключателем, а не тяговой цепью.
• Настенные розетки можно размещать на расстоянии не более 12 футов на любой поверхности стены. Любая секция стены шириной более 2 футов должна иметь розетку.
• В столовых обычно требуется отдельная цепь на 20 А для одной розетки, используемой для микроволновой печи, развлекательного центра или оконного кондиционера.

Лестница

Особая осторожность необходима на лестницах, чтобы все ступеньки были освещены должным образом, чтобы свести к минимуму опасность падения.

• Трехпозиционные переключатели необходимы вверху и внизу каждого лестничного марша, чтобы свет можно было включать и выключать с обоих концов.
• Если лестница поворачивает на площадке, возможно, вам придется добавить дополнительные осветительные приборы, чтобы обеспечить освещение всех участков.

Коридоры

Эти участки могут быть длинными и требуют соответствующего потолочного освещения.Убедитесь, что у вас достаточно света, чтобы не отбрасывались тени при ходьбе. Помните, коридоры часто служат путями эвакуации в случае возникновения чрезвычайных ситуаций.

• В коридоре длиной более 10 футов должна быть розетка общего назначения.
• Требуются трехпозиционные переключатели на каждом конце коридора, позволяющие включать и выключать потолочный светильник с обоих концов.
• Если есть несколько дверей, обслуживаемых коридором, например, для спальни или двух, вы можете добавить четырехпозиционный переключатель рядом с дверью за пределами каждой комнаты.

туалеты

В шкафах есть множество правил относительно типа и размещения приспособлений.

• Светильники с лампами накаливания (которые сильно нагреваются) должны быть закрыты шаром или другой крышкой и не могут быть установлены в пределах 12 дюймов от любых мест хранения одежды (или 6 дюймов для утопленных светильников).
• Светильники со светодиодными лампами должны находиться на расстоянии не менее 12 дюймов от мест хранения (или 6 дюймов для встраиваемых).
• Светильники с лампами CFL (компактные люминесцентные) могут находиться в пределах 6 дюймов от складских помещений.
• Все накладные (не утопленные) светильники должны устанавливаться на потолке или стене над дверью.

Прачечная

Электрические потребности прачечной будут различаться в зависимости от того, является ли сушилка для одежды электрической или газовой.

• В прачечной нужна как минимум одна 20-амперная схема для розеток, обслуживающих прачечное оборудование; этот контур может питать стиральную машину или газовую сушилку.
• Электрическая сушилка нуждается в собственной 30-амперной, 240-вольтовой цепи, соединенной четырьмя проводниками (старые схемы часто имеют три проводника).
• Все розетки должны быть защищены GFCI.

Гараж

Начиная с NEC 2017 года, недавно построенным гаражам требуется как минимум одна выделенная 120-вольтовая 20-амперная цепь, которая обслуживает только гараж. Эта схема также может быть установлена ​​на розетках снаружи гаража.

• Внутри гаража должен быть хотя бы один выключатель, управляющий освещением. Для удобства между дверями рекомендуется установить трехпозиционные переключатели.
• Гаражи должны иметь как минимум одну розетку, в том числе по одной на каждое автомобильное пространство.
• Все гаражные розетки должны быть защищены GFCI.

Дополнительные требования

Требования AFCI . NEC требует, чтобы практически все ответвления для освещения и розетки в доме имели защиту от дугового замыкания (AFCI). Это форма защиты, которая защищает от искрения (дуги) и тем самым снижает вероятность возгорания. Обратите внимание, что требование AFCI дополняет любую требуемую защиту GFCI — AFCI не заменяет и не устраняет необходимость в защите GFCI.

Требования AFCI применяются в основном при новом строительстве — нет требования, чтобы существующая система должна быть обновлена ​​для соответствия требованиям AFCI для нового строительства. Однако, начиная с версии NEC 2017 года, когда домовладельцы обновляют или заменяют вышедшие из строя розетки или другие устройства, они должны добавить защиту AFCI в этом месте. Сделать это можно несколькими способами:

• Стандартный автоматический выключатель можно заменить специальным автоматическим выключателем AFCI.Это работа лицензированного электрика. Это создаст защиту AFCI для всей цепи.
• Неисправная розетка может быть заменена розеткой AFCI. Это создаст защиту AFCI только для заменяемой розетки.
• Там, где также требуется защита GFCI (например, на кухне и в ванных комнатах), розетка может быть заменена двойной розеткой AFCI / GFCI.

Розетки с защитой от взлома (TR) . Все стандартные розетки должны быть защищенного от взлома (TR) типа.В их число входит встроенная функция безопасности, которая не позволяет детям засовывать предметы в гнезда розеток.

.
