Армирование монолитной плиты фундамента: укладка, схема, расчет

Все чаще в качестве фундамента используются монолитные железобетонные плиты. Они позволяют обеспечить надежную опору для зданий при высоких нагрузках и плохих характеристиках грунта. Также монолитный фундамент сможет решить проблему высокого уровня грунтовых вод.

Содержание статьи

Зачем необходимо армирование

Бетон — это материал, который хорошо справляется с работой на сжатие, но имеет очень небольшую прочность при изгибе или растяжении. При строительстве дома на бетонной плите, нагрузки по ней распределены неравномерно, что приводит к появлению изгибающего момента.

Это очень опасно для бетонной конструкции, но исключить негативное влияние возможно с помощью установки арматурных сеток или каркасов. Бетон берет на себя сжимающие нагрузки, а арматура воспринимает изгибающие. Это позволяет обеспечить максимальную надежность.

Схема армирования

Пример схемы (чертежа) армирования плитного фундамента.

Армирование железобетонной плиты производится неравномерно: в местах опирания стен или колонн необходимо дополнительное усиление. Такие участки называются зоны продавливания. Укладка арматуры производится в один слой при толщине плиты 150 мм и менее. При величине более 150 мм армирование выполняют каркасами. В качестве примера необходимо рассмотреть основные узлы конструкции.

Основная ширина плиты

Здесь схема представляет собой сетки с постоянным размером ячейки. Шаг прутьев в обоих направлениях должен быть одинаковым. В зависимости от расчетной нагрузки его принимают в пределах 200-400 мм. Для кирпичных домов подойдет шаг арматуры 200 мм, для более легких каркасных можно укладывать стержни реже. При этом важно учитывать, что по СП «Бетонные и железобетонные конструкции» расстояние между стержнями не должно превышать толщину плиты более чем в 1,5 раза.

Схема армирования плиты.

Чаще всего стержни укладывают в два ряда: верхний и нижний. Их совместная работа обеспечивается установкой вертикальных стержней. Шаг таких прутов может быть равен шагу основного армирования или приниматься в два раза больше.

С торцов плита армируется П-образными хомутами.

Согласно СП 63.13330.2012 (п. 10.4.9) на торцах плита должна армироваться П-образными стержнями арматуры, длина этих стержней должна быть равна 2-м толщинам плиты или больше. Стержни связывают верхний и нижний ряды армирования и обеспечивают восприятие крутящих моментов у края плиты и анкеровку концов продольной арматуры.

Внимание! Арматура должна быть утоплена в бетон на 20-30 мм со всех сторон: снизу, сверху, с торцов. Иначе возможна ускоренная коррозия арматуры и разрушение конструкции.

Зоны продавливания

В местах опирания несущих вертикальных конструкций раскладка меняется — уменьшают шаг армирования. Например, если по основной ширине плиты стержни укладывались через 200 мм, то под стенами рекомендуется использовать шаг 100 мм. Это позволит избежать чрезмерного продавливания и появления трещин.

Зона сопряжения с монолитной стеной подвала

Конструкция плиты позволяет изготавливать ее на одном уровне с поверхностью земли, но если в здании планируется обустройство подвала ее глубина заложения будет зависеть от высоты помещения. В этом случае необходимо обеспечить совместную работу основания и стен.

Выпуски арматуры в плите для сопряжения с монолитными стенами.

Чтобы правильно армировать фундамент, необходимо связать вместе каркасы монолитной стены и плиты. При заливке фундамента оставляют выпуски в виде вертикальных стержней, именно они будут связующим звеном. Концы выпусков запускают в тело плиты (загибают на конце на 2 высоты плиты и вяжут к основному каркасу).

Для удобства и точного расчета материалов выполняют чертеж, на котором показана схема армирования, включающая данные о расстоянии между стержнями и их диаметрах.

Выбор арматуры

При изготовлении стальной арматуры руководствуются ГОСТ 5781-82*.  Для железобетонной монолитной плиты применяют стержни класса A400 и А500 (или в устаревшем варианте Alll). Чтобы не ошибиться необходимо знать, как отличить пруты разных классов визуально:

• A240 (Al) имеет гладкую поверхность;
• A300 (All) характеризуется периодическим профилем с кольцевым узором;
• A400, А500 (Alll), та которая необходима, имеет периодический профиль, образующий «елочку»(серповидный).

Арматура А500 изготавливается по ГОСТ 52544-06.

Важно! Применение арматуры более низких классов не допускается.

Рекомендуем: Какая арматура нужна для фундамента.

Способы изготовления сеток и каркасов

Сетки изготавливаются по ГОСТ 23279-2012. Вариантов соединения стержней между собой существует всего два: вязание и сварка.

При первом используется тонкая проволока диаметром 2-3 мм, которая вручную или с помощью специальных приспособлений обматывается вокруг прутов. Вариант достаточно трудоемкий, но обеспечивает большую надежность соединений, поскольку позволяет стержням приспосабливаться к небольшим подвижкам конструкции.

Вертикальные хомуты можно изготовить как на фото ниже:

Паук из арматуры диаметром 8-10 мм.

Готовые сварные сетки обеспечат высокую скорость работ. Но количество их типоразмеров ограничено, и не всегда можно подобрать необходимую. Если же принято решение применять сварку прямо на стройплощадке, в особо ответственных местах (углы здания, участки опирания массивных стен) арматуру соединяют проволокой.

Шаблон поможет при вязке арматуры.

Укладка арматуры

Нахлест продольных стержней не менее 40 диаметров рабочей арматуры.

При укладке со всех сторон обеспечивают стержням защитный слой из бетона 20-30 мм. Это необходимо для предотвращения коррозии и разрушения. Чтобы соблюсти необходимое расстояние применяют пластиковые фиксаторы, «лягушки» или «стульчики» из металла.

Специальный пластиковый стакан обеспечивает защитный слой.

Если длины прута не хватает на всю ширину фундамента, соединение двух деталей производят с нахлестом не менее 40 диаметров рабочих стержней.

Например, для арматуры 12 мм длина нахлеста будет равняться 40*12 мм = 480 мм.

Расчет диаметра арматуры

Расчеты, связанные с монолитной плитой, достаточно сложны и требуют особых знаний. Далеко не каждый конструктор может их правильно выполнить. Для индивидуального строительства можно руководствоваться минимальными значениями, принимаемыми по пособию «Армирование элементов монолитных железобетонных зданий».

Требования для монолитной плиты представлены в приложении 1, раздел 1. Общая площадь сечения рабочей арматуры в одном направлении принимается не менее 0,3% от общего сечения фундамента. Минимальный диаметр стержней назначается 10 мм при стороне плиты менее 3 м и 12 мм при большей длине стороны. Диаметр вертикальных стержней должен составлять не менее 6 мм, но также необходимо учитывать условия свариваемости. Максимальный размер рабочего армирования 40 мм, на практике чаще используют 12, 14 и 16 мм.

Пример расчета

В качестве исходных данных имеется железобетонная плита 6 на 6 м. Толщина для частного дома принимается 200 мм. Необходимо правильно армировать конструкцию. В примере не рассмотрено усиление железобетона на участках опирания стен.

Определение диаметров

В первую очередь определяется, что сетки будут укладываться в два ряда, поскольку толщина конструкции больше 150 мм. Далее производится расчет требуемой площади стальных прутьев.

• Площадь поперечного сечения фундамента = 6 м * 0,2 м = 1,2 м²;
• Минимальная площадь всей арматуры = 1,2 м² * 0,3% = 0,0036 м² = 36 см²;
• Минимальная площадь арматуры в одном направлении для одного ряда = 36 см²/2 = 18 см².

Далее необходимо воспользоваться сортаментом арматурных стержней, который приведен в ГОСТ 5781-82*. В этом документе приведена площадь сечения одного прута. Для удобства можно найти расширенную версию сортамента. По нему определяется, что для данного сечения в одной сетке необходимо использовать один из следующих вариантов:

• 16 стержней диаметром 12 мм;
• 12 стержней диаметром 14 мм;
• 9 стержней диаметром 16 мм;
• 8 стержней диаметром 18 мм;
• 6 стержней диаметром 20 мм.

Выбираем вариант с двенадцатым диаметром. Чтобы правильно разложить элементы необходима схема. Чертеж поможет рассчитать шаг прутов. Для стороны длинной 6 м шаг 16-ти стержней получается примерно 400 мм. Назначаем максимальное расстояние 300 мм исходя из условия СП 63.13330.2012 п.10.3.8.

Вертикальное армирование для надежности принимается 8 мм с шагом 300 мм.

Расчет количества

Недавно у нас появился калькулятор плитного фундамента, для удобства можете воспользоваться им.

Для того, чтобы не ошибиться при закупке материалов, необходимо заранее рассчитать их количество. Если имеется схема плиты, сделать это не сложно. При вычислении длин стержней необходимо учитывать толщину защитного слоя бетона 20-30 мм с каждой стороны.

Расчет рабочего армирования.

• Длина одного стержня = 6000 — 30*2 = 5940 мм;
• Количество стержней в одном направлении = 5940/300 = 19,8, принимаем 20 шт;
• Количество стержней в обоих направлениях для верхней и нижней сетки = 20*2*2 = 80 шт;
• Длина одного стержня для П-образных хомутов = 200 мм + (200 мм * 2)*2 = 1 м;
• Количество стержней для П-образных хомутов = 20*2 = 40 шт;
• Общая длина арматуры диаметром 12 мм = 80*5,94 м +40*1 м  = 515,2 м;
• Масса стержней диаметром 12 мм = 515,2*0,888 кг (находится по сортаменту) = 457,5 кг.

Расчет вертикального армирования.

• Длина одного стержня = 200 — 20*2 = 140 мм;
• Количество стержней = кол-во  горизонтальных прутов в одном направлении*кол-во прутов в другом = 20*20 = 400 шт;
• Общая длина стержней диаметром 8 мм = 400*0,14 = 56 м;
• Масса стержней диаметром 8 мм = 56*0,395 = 22,12 кг.

Все получившиеся значения удобно свести в таблицу.

Диаметр	Длина	Масса
12 мм	515,2 м	457,5 кг
8 мм	56 м	22,12 кг

При расчете расходов стоит учитывать стандартную длину одного прута – 11,7 м, это означает, что, например, стержней 8 диаметра понадобится 5-6 штук с небольшим запасом. А при большой длине рабочей арматуры требуется увеличить суммарную длину на 10-15% для соединения стержней внахлест.

Грамотный выбор диаметра, шага и соблюдение технологии монтажа обеспечат надежность и долговечность фундамента при минимально возможных затратах.

Рекомендуем: Технология строительства плитного фундамента.

Совет! Если вам нужны строители для возведения фундамента, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Хорошая реклама

Читайте также

Армирование монолитной плиты фундамента: чертеж, схема

Надежное армирование монолитного фундамента

Использованием исключительно одного, пусть даже качественного бетона, нельзя обеспечить надежность и долговечность конструкции. В плитном монолитном фундаменте бетон – это только строительный материал, а оптимальную прочность, способность нейтрализовать внешние воздействия от нагрузок можно только благодаря арматурному поясу.

Поэтому надежные и долговечные монолитные фундаменты, на которых часто возводят высотные бетонные здания, имеют мощное армирование, причем в данном случае часто могут применять сразу несколько различных видов арматуры в зависимости от допустимых нагрузок, структуры почвы и размеров плиты.

Какое армирование используется для монолитной плиты?

Чертеж-схема армирования монолитной плиты перекрытия

Так выглядит условно чертеж армирования монолитной плиты. Но в реальности, схема существенно отличается − она более детальная, так как нужно предусматривать множество факторов и параметров.

Учитывая размеры и массу железобетонной плиты, для армирования лучше использовать:

1. Для вертикальных поясов прутья с внешним диаметром до 10 мм.
2. Для горизонтальных поясов – до 14 мм.
3. Для перемычек подходит и 8 мм.

Если используется композитная арматура, то диаметр несущих элементов может быть и меньшим, но количество прутьев нужно увеличивать. В большинстве случаев, схема расположения арматуры предусматривает использование прутьев с диаметром до 5% от толщины самой плиты. Тогда будет достигнута максимальная эффективность конструкции при минимальных финансовых расходах.

В отличие от ленточных фундаментов, монолитная плита армируется неравномерно. В зонах с минимальной нагрузкой каркас будет ослабленным, а вот на углах здания, на пересечения несущих стен, армирование уже будет значительно мощнее, так как это зоны продавливания − максимального давления, где возникают деформационные сдвиги.

Армирование по ширине плиты

Эскиз армирования плиты перекрытия

Принимается стандартный квадратный размер плиты, где шаг арматурного каркаса будет одинаковым в любых направлениях. Для бетонных зданий армирование делают с интервалом 200−400 мм, для кирпичных зданий достаточно 200 мм, чертеж будет напоминать шахматную доску.

Для легких каркасных зданий шаг будет еще меньшим, ведь нагрузка на фундамент значительно меньшая, но тут также многое зависит от типа почвы и ее несущих способностей. Но, в соответствии с СП «Бетонные и железобетонные конструкции», максимальное расстояние между стержнями не должно составлять 1,5 толщины плиты в целом.

Что такое зоны продавливания и их влияние на армирование

Схема для расчета на продавливание плиты с равномерно распределенной поперечной арматурой

В местах, где на фундамент влияет основная нагрузка от несущих конструкций здания, возникает дополнительное напряжение. Оно влияет не только на распределение бетона, но и на степень его амортизации. Чтобы нейтрализовать влияние массы несущих конструкций, в местах соединения несущих стен и основания используется сплошной ряд армирования.

Если арматура в центре плиты имеет шаг 200 мм, то в зоне продавливания шаг будет уже 100 мм и даже меньше. В расчетах и будущей схеме армирования плиты будет указано максимально допустимое расстояние между вертикальными арматурными звеньями.

Оптимальным решением в таких случаях будет:

1. Разработка подробного проекта арматурного каркаса с указанными расстояниями между поясами.
2. Выполнение рабочей схемы армирования.
3. Вынос вертикальных стержней выше основания, чтобы соединить несущие стены и фундамент арматурным поясом, а не оставлять только бетонное соединение.

На данный момент, в соответствии с ГОСТ 5781-82, существуют следующие типы стальных арматур:

• А240 (АІ). Это гладкие прутья, больше используются для вертикального армирования, в монолитных основаниях не используются.
• А300 (АІІ). Прутья с рабочим диаметром 10-12 мм, имеют внешний периодичный профиль с кольцевыми насечками.
• А400 (АІІІ). Имеет серповидный профиль, большой рабочий диаметр и оптимальный для монолитной плиты.

Выбор арматуры для монолитного фундамента зависит от множества факторов.

Как связывать арматурный каркас

Эскиз создания правильной связки арматуры фундамента

Некоторые чертежи уже предусматривают метод соединения, если проведен расчет допустимой нагрузки на основание. Но большинство строителей используют метод сварки или связывания. Сварку сейчас мало используют, ведь из-за длительного локального нагрева металл меняет свою структуру и слегка деформируется. А вот связывание обеспечивает достаточную гибкость. Для связывания рекомендуется использовать мягкую прочную стальную проволоку диаметром 3−4 мм, а также плоскогубцы или зажимы.

Принцип армирования монолитной плиты:

1. Сначала нужно сделать опалубку, на внутренней части за 5 см от края установить рулонную гидроизоляцию.
2. Затем установить на расстоянии до 5 см от песчано-гравийной подушки горизонтальный арматурный пояс, укрепить его колышками или уплотнителями. Арматура не должна соприкасаться с подушкой и боковыми стенками опалубки.
3. С интервалом 200−400 мм устанавливают вертикальные прутья, в нижней кромке связываются с горизонтальным поясом. С целью увеличить прочность здания, в углах армирование устанавливают чаще, дополнительно усиливают продольными прутьями.
4. Горизонтальные пояса монтируют с интервалом 15 см, но учитывают толщину плиты. В некоторых случаях дистанцию можно уменьшить, но не увеличивать. Последовательно связывают вертикали с горизонтальным поясом.
5. Выводят вертикальный слой арматуры выше залегания верхней кромки фундамента. Она затем свяжется с нижним краем несущих стен.

По окончании армирования вся конструкция заливается бетоном.

Типичный пример расчета арматурного каркаса для монолитного фундамента

Поперечный разрез плиты с размерами

Для расчета берется монолитная плита с габаритными размерами 6х6 метров, толщина плиты для частного дома 20 см. В примере будет использоваться расчет арматурного пояса в зоне сопряжения:

1. Площадь фундамента: 1,2 кв. метра.
2. Минимальная площадь арматуры 1,2*0,3% = 36 кв. см.
3. Площадь арматуры для одного горизонтального пояса с учетом интервала между поясами 100 мм составит 36/2 = 18 кв. см.

В ГОСТ 5781-82 есть весь допустимый ассортимент арматурных прутьев с их поперечным сечением и допустимой длиной. Поэтому, для данного примера целесообразно использовать 12 стержней с диаметром 14 мм каждый. Затем нужно сделать чертеж будущего каркаса, чтобы посчитать необходимое количество арматуры. Для стороны длиной 6 метров целесообразно принимать шаг горизонтального пояса 300 мм, а для вертикального – 300 мм с использованием арматуры диаметром 8 мм.

Если свести все данные в таблицы с учетом использования П-образных соединительных арматурных хомутов, тогда для армирования монолитной плиты площадью 36 кв. м придется купить и вложить 515,2 м арматуры с диаметром 12 мм и 56 м с диаметром 8 мм.

Как правильно армировать плитный фундамент

Для чего армируются плитные фундаменты. Правильный выбор схемы каркаса и арматуры. Порядок выполнения работ и распространенные ошибки

Плитный фундамент чаще всего используют в тех случаях, когда грунт обладает недостаточной несущей способностью, поэтому его и называют еще «плавающим». У него множество преимуществ перечислим хотя бы некоторые:

• Небольшая толщина (даже Останкинская телебашня смонтирована на плите толщиной всего 4,6 метра).
• На таком основании невозможны просадки элементов здания.
• Устройство плитного фундамента дешевле, чем забивка свай.

Минус этого типа — под строением нельзя обустроить цокольный этаж и подвал.

Нужно отметить — если ленточные фундаменты иногда не армируются (особенно в зданиях старой постройки) то каркас для плитного обязателен. Рассмотрим этот вопрос подробнее.

Особенности армирования плитного фундамента

Назначение арматуры в железобетонных конструкциях — сопротивление нагрузкам на разрыв, при приложении которых в отличие от сжимающих сил бетонный камень менее устойчив. Если в ленточных фундаментах на растяжение чаще всего работает только нижний слой, то в плитном такие усилия могут возникнуть в любом месте, из-за небольшой толщины конструкции. Поэтому, несмотря на то, что другие основания иногда армируются только сетками в нижней части, то для плитного необходим каркас по всему объему. Проектируя каркас нужно учитывать — основные нагрузки на арматуру прилагаются к ней в горизонтальный плоскости, по обоим направлениям. По вертикали разрывные напряжения практически отсутствуют. Таким образом, армирование плитного фундамента представляет собой набор прочных сеток связанных между собой вертикальными стойками. Это похоже на конструкцию плит перекрытия, но из-за неравномерного распределения нагрузок по объему для фундамента, неприменим метод предварительного напряжения стержней, который широко используется для перекрытий.

Какая должна быть арматура для плитного основания?

Нагрузки на каркас могут достигать довольно больших величин, поэтому стоит выбирать качественную арматуру высоких марок. Естественно, сверхпрочный прокат, предназначенный для высотных зданий и мостов, укладывать не стоит, он только увеличит стоимость строительства, но желательна марка арматуры не ниже третьего класса. Исключение можно сделать только для вертикальных элементов, так как уже говорилось выше, нагрузки здесь меньше.

Можно использовать как готовые сетки промышленного производства, так и вязать или сваривать их на месте. Выбор способа монтажа не имеет значения, прочность железобетонного монолита не пострадает от выбора способа соединения. Стыки прутьев должны удержать конструкцию до и во время заливки бетонной смеси. В затвердевшем бетоне монолитной плиты то, какую прочность имеют соединения элементов каркаса между собой, не важно.

Точно выбрать марку проката, диаметр, шаг арматуры можно только путем расчета, требующего множества исходных данных, в том числе и исследований грунта на месте строительства. При самостоятельном возведении конструкции лучше всего оттолкнутся от похожих объектов или типовых проектов для данного региона.

Также отметим — любая конструкция имеющая контакт с почвой подвергается воздействию повышенной влажности. Хотя бетонный камень и защищает сталь от коррозии благодаря тому, что создает щелочную среду, а так же несмотря на то, что фундамент укладывают на гидроизоляцию, все равно необходимо позаботиться, чтобы металл был максимально защищен от коррозии. Поэтому следует отдавать предпочтение легированным сталям. Целесообразным можно считать и использование современных стеклопластиковых или полимерных стержней.

Этапы монтажа каркаса

На самом деле работы по армированию на столь сложны, их легко выполнить, самостоятельно имея минимальные навыки строительных работ. Перечислим этапы. При этом не будем уделять внимания тому, с помощью какой технологии проводится соединение, так как (что уже говорилось выше) нет разницы сварка это или вязка. Связывание занимает больше времени но не требует специального оборудования при сварных стыках затраты времени на устройство сокращаются. Перед началом монтажа каркаса выполняем все предварительные операции — устройство подушки и гидроизоляции, опалубки. Заготовку материала (нарезание по размеру) можно проводить как предварительно, так и в процессе работы. Второй вариант предпочтительнее, так как может потребоваться подгонка отдельных узлов. Затем собираем арматуру:

• Вначале укладываем и соединяем между собой нижнюю сетку, для того чтобы обеспечить необходимую толщину защитного слоя используем фиксаторы.
• К нижней сетке крепим вертикальные элементы. В местах их сближения с боковыми стенками плиты также устанавливаем фиксаторы.
• Крепим остальные ярусы горизонтальных сеток.
• При необходимости устанавливаем закладные детали.
• По окончании сборки проверяем соответствие размерам и прочность соединений. По необходимости устраняем огрехи.

После всего этого можно приступать к бетонированию.

От чего зависит расположение стержней?

Согласно СНиП расстояние между стержнями не может превышать 40 сантиметров. Шаг также зависит от диаметра и класса арматуры. Минимальный зазор, как и понятно, должен быть больше чем фракция самого крупного заполнителя, хотя мелкие ячейки применяют редко. При отсутствии проекта лучше всего взять расстояние не меньше чем 20 сантиметров. Также нужно учитывать, что в местах опоры на фундамент стен и колон расстояние между вертикальными элементами каркаса нужно уменьшать из-за увеличения нагрузок.

Самые распространенные ошибки

Хотя правильно смонтировать армирование плиты фундамента несложно, все-таки часто допускают ошибки при выполнении этой работы, приводящие к снижению прочности и долговечности. Перечислим наиболее распространенные недочеты.

• Соединение стержней встык. Для того чтобы арматурный прут работал как целый его необходимо (даже необязательно сваривать) соединять с предыдущим внахлест на длину не менее 15 диаметров.
• Несоблюдение защитного слоя бетона. Для фундаментов он должен быть не менее 30 миллиметров. Точно его выдержать помогают фиксаторы.
• Крепление стержней к опалубке или установку их в землю. Таким образом создается место для проникновения влаги к металлу, кроме того заглубление вертикальных элементов в грунт неизбежно повреждает гидроизоляцию. Требование по защитному слою относится не только к расстоянию от поверхности бетона до плоскости сетки, расстояние от торцов стержней должно быть не меньше.
• Использование вместо фиксаторов деревянных брусков или других нестандартных материалов. После заливки раствора они остаются внутри монолитного бетона и нарушают его целостность. Кроме того пористые материалы могут послужить мостом для проникновения воды к арматуре а дерево разбухнуть и разрушить фундамент. Поэтому для крепления арматуры нужны, использовать только стандартные фиксаторы.

Плитный фундамент своими руками — монолитный фундамент

Необходимость выбора типа фундамента возникает еще на стадии проектирования будущего дома, до начала строительства. Очень важно при этом учитывать особенности климатических условий местности, где будет возводиться здание, нагрузки от сооружаемых конструкций, а также особенности почвы и глубину залегания грунтовых вод. Наиболее надежным, но в тоже время дорогим, считается правильно выполненный плитный фундамент. Из-за значительных финансовых затрат плитный фундамент в частном строительстве встречается довольно редко, но если ваш бюджет позволяет, можете сами убедиться, что данный тип фундамента способен достойно защитить дом от всяческих неблагоприятных внешних воздействий. В целях экономии можно попробовать сделать плитный фундамент своими руками. Для этого необходимо узнать, что он представляет собой и какова технология его изготовления.

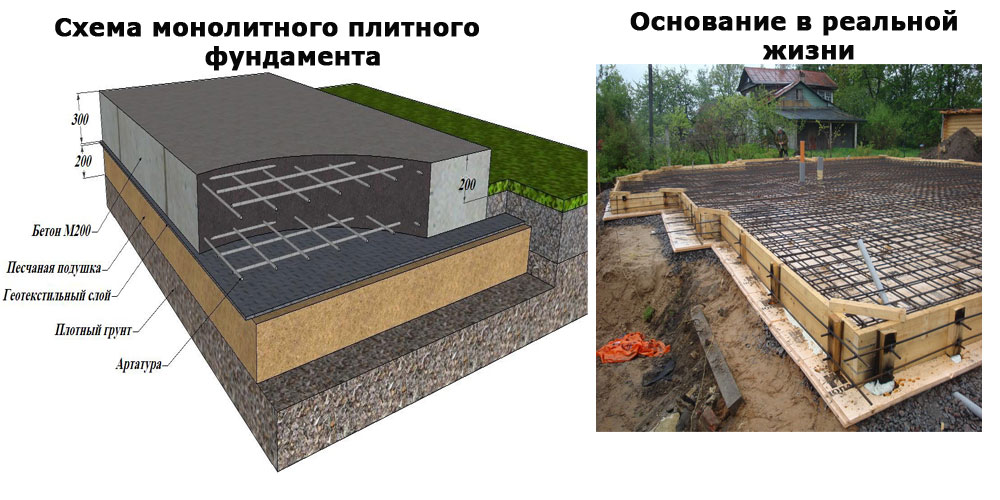

Плитный фундамент — схема устройства

Основой плитного фундамента является монолитная бетонно-армированная плита. Если бетонная плита укладывается глубоко в грунт, то такая конструкция считается глубоко заглубленным фундаментом, в противном случае – мелко заглубленным. В первом случае у плиты толщина достигает полутора метров, а во втором 40-60 см. В случае самостоятельного изготовления фундамента при возведении частого дома лучше выбрать второй вариант, поскольку в случае глубокого фундамента для формирования котлована потребуется специальная техника, что повлечет дополнительные траты.

Прочность считается основным достоинством плитного фундамента. На нем можно спокойно возводить в несколько этажей стены из кирпича и бетона.

Обратите внимание! В случае проседания грунта в отдельных местах, плита сможет перемещаться вместе с грунтом без признаков деформации и создания напряжений в отдельных частях здания (появления на стенах трещин).

Хорошенько подумайте, стоит ли экономить на фундаменте, особенно если дом будет строиться на нестабильном грунте.

Последовательность работ

Характеристики плитного фундамента

• На выделенном под строительство участке необходимо выкопать котлован для фундамента глубиной приблизительно полметра и длиной сторон на метр длиннее стен будущего дома (это необходимо для организации дренажной системы). Дренажная система обеспечивает отвод воды от внешних стен здания. Монтировать ее следует до заливки фундамента.
• Как только котлован готов, следует изготовить опалубку и установить ее в котловане. Для изготовления опалубки подходят и деревянные доски и фанера – материал обязательно должен быть крепким, способным выдержать нагрузки от бетона. Допускается также использование уже готовой опалубки, которую можно приобрести в свободной продаже, но это повлечет увеличение денежных расходов.
• Далее на дно котлована нужно насыпать песок, тем самым создать песчаную подушку, которая позволит более равномерно воспринимать нагрузку от строящегося дома и затем передавать ее на поверхность грунта при его проседании и промерзании. Именно песчаная подушка будет являться своеобразным буфером, поглощающим возникающие напряжения. Песок следует хорошо утрамбовать, чтобы поверхность была близка к практически идеально выровненной.

Утрамбовка подушки

• Для защиты подушки от вымывания песка на нее сверху следует насыпать слой щебня, который дополнительно будет выполнять функцию дренажной системы. Вода, при прохождении сквозь слой щебня, будет ослаблять свой напор и потеряет способность вымывать песок. Следовательно, нагрузки на песчаную подушку будут сведены к минимуму (подушка не будет деформироваться). Щебень также необходимо равномерно распределить по песчаной поверхности и затем тщательно утрамбовать.
• На следующем этапе на сформированную песчано-щебневую поверхность сверху заливается цементно-песчаный раствор слоем в пять сантиметров. Данный слой стяжки станет основой для укладки следующего гидроизоляционного слоя.
• Далее следует уложить гидроизоляционный материал (к примеру, рубероид) на предварительно нанесенную мастику.
• После полного высыхания мастики требуется выполнить заливку второго слоя цементно-песчаного раствора (по-прежнему толщиной пять сантиметров), дабы обеспечить защиту гидроизоляции от различных повреждений, которые могут возникнуть во время монтажа арматурного каркаса изготавливаемой бетонной плиты.

Обустройство заглубленного фундамента

• Теперь пора приступать к созданию арматурного каркаса. Изготавливается он из ребристой арматуры, благодаря которой обеспечивается надежное сцепление с бетоном. Каркас – это металлическая сетка из прутков арматуры, связанных мягкой стальной проволокой. В сетке размеры ячеек могут быть разными, их следует рассчитывать, так как они зависят от величин будущих нагрузок на фундамент. Чаще всего размер ячеек делают 30×30см. Чем меньше ячейки, тем прочнее будет каркас, но при этом и большее количество арматуры будет потрачено на его изготовление.

Заливка монолитного фундамента

• Как только каркас установлен, сразу можно браться за заливку бетонного раствора в опалубку. Для изготовления монолитной армированной плиты необходимо использовать высококачественный бетон. Заливать бетонный раствор следует либо сразу в полном объеме, либо равномерными горизонтальными слоями. Ни в коем случае нельзя выполнять заливку отдельных секторов плиты и потом пытаться стыковать их между собой, поскольку тогда в местах вертикальных швов могут возникнуть трещины (под действием нагрузок) и положение в таком случае не сможет спасти даже прочная арматура.

Разравнивание плитного фундамента

Как только бетон окончательно схватится, можно считать плитный фундамент готовым.

Обратите внимание! Для уменьшения смещения плиты от горизонтального положения, следует в нижней ее части изготовить ребра жесткости (трапециевидного сечения полосы бетона) и углубить их в грунт. Ребра жесткости обеспечивают стойкость, большую прочность и надежность фундамента, а также усиливают сцепление с грунтом.

При соблюдении последовательности работ и использовании качественных материалов в нужном количестве, вам будет вполне по силам изготовить плитный фундамент самостоятельно.

Видео

Посмотрев этот видеоролик, вы узнаете об особенностях изготовления плитного фундамента:

А здесь вы узнаете, как залить и выровнять фундамент по шведской технологии:

Плитный фундамент

На данной странице приведена информация о разновидностях плитных фундаментов, их расчетах и технологии обустройства. Вы узнаете, какими преимуществами и недостатками обладает каждый из них, и в каких случаях рационально строить дом на монолитной фундаментной плите.
Наша компания занимается возведением фундаментов из железобетонных свай, которые в плане несущей способности, надежности и долговечности превосходят плитные основания. Мы гарантируем оперативное проведение фундаментных работ в строгом соответствии с требованиями строительных стандартов, при этом наши цены значительно ниже, чем стоимость аналогичных услуг у конкурирующих организаций.

Что такое плитный фундамент

Плитный фундамент представляет собой сплошную железобетонную плиту под всем зданием. Он имеет большую опорную площадь и обеспечивает надежную устойчивость здания. Те кто решил предпочесть для постройки дома плитный фундамент, во многом выигрывают, так как экономят свои силы и время. Плитный фундамент хоть и дорогой в своем возведении, но надежен и прочен, требует минимум затрат на земельные работы.

Плитный фундамент еще называют плавающим. В данной статье вы сможете узнать особенности плитного и свайно — плитного фундамента, для каких зданий предназначены эти фундаменты, плюсы и минусы плитного фундамента, а так же вы узнаете как правильно рассчитать бетон для заливки данного фундамента.

Монолитно плитный фундамент

Монолитно плитный фундамент изготавливается из высоко прочного бетона. Для армирования используются металлические прутья диаметром от 12 до 16 миллиметров.

Такого типа фундаменту не страшны сезонные перепады температуры и передвижения грунта, поскольку фундамент двигается вместе с ним, в свою очередь дом имеет сплошное основание и таким образом защищен от разрушений.

При всех своих достоинствах монолитная фундаментная плита является одним из самых дорогостоящих видов фундамента, что обуславливается большим количеством затрат расходных материалов — бетона и арматуры, необходимых для ее возведения.

Рис: Плавающий плитный фундамент
Плитный фундамент рационально возводить при строительстве домов в грунтовых условиях, где классический ленточный фундамент не будет обладать требуемой надежностью и устойчивостью:

• В заболоченной, илистой и торфяной почве;
• В склонной к морозному пучению почве, обладающей высоким уровнем грунтовых вод;
• В подвижном грунте, оказывающем на фундамент горизонтальные нагрузки.

Важно: минимальная толщина фундаментной плиты составляет 30 сантиметров, она может доходить до 1 м., однако обустройство плиты таких размеров требует больших вложений финансовых средств, ввиду чего рациональнее предпочесть фундамент на железобетонных сваях.

Рис: Схема заглубленного плитного фундамента
В зависимости от расположения фундаментная плита может быть плавающей (размещенной на поверхности грунта), что применимо лишь в условиях высокоплотной, не склонной к усадке почвы, либо заглубленной (опущенная в грунт на 3/4 своей толщины). При таком подходе под плитой насыпается слой песка толщиной 20-30 см, который препятствует усадкам почвы под весом здания и защищает фундамент от выталкивающего воздействия пучения.

При обустройстве подвального этажа фундаментная плита формируется на дне котлована, а по ее боковым контурам размещаются железобетонные плиты, выполняющие функцию стен подвала и несущей конструкции под цокольное перекрытие.

Рис: Строительство плитного фундамента с подвальным этажом
Процесс возведения монолитного плитного фундамента осуществляется в следующей последовательности:

• Выполняется разметка контуров плиты с помощью досок обноски либо арматурных колышек, между которыми натягивается бечевка;
• Производится вертикальная разработка грунта — котлован под малозаглубленную плиту может создаваться вручную, при закладке углубленной плиты под подвальный этаж для рытья котлована привлекается спецтехника;
• На дне котлована формируется песчаная подушка, состоящая из двух слоев — песка и щебня. Толщина слоев должна быть одинаковой (от 10 до 20 см., в зависимости от плотности и степени пучинистости почвы). Первым слоем подсыпается песок, который увлажняется и уплотняется трамбованием;

Рис: Уплотняющая подсыпка под плитный фундамент

• Из строганных досок толщиной 3-4 см. создается опалубка, которая устанавливается по периметру котлована. Отдельные доски сбиваются в щиты, которые при установке фиксируются с помощью откосов и подсыпки грунтом;
• К внутренним стенкам опалубки прибивается клеенка, которая будет предотвращать утечку бетонного молочка сквозь щели между досками;

Рис: Опалубка под фундаментную плиту

• Клеенкой также устилается дно котлована, после чего на нем заливается и выравнивается слой бетона толщиной 2-3 см. После того как бетон отвердеет, его поверхность покрывается битумной мастикой, что необходимо для гидроизоляции при заливке основной фундаментной плиты;

Рис: Подбетонка плитного фундамента

• На подбетонке формируется пространственных армокаркас, состоящий из двух продольных контуров арматуры, соединенных между собой вертикальными перемычками. Шаг продольных прутьев в каркасе составляет 20 см. Между боковыми контурами каркаса и стенками плиты должно быть расстояние как минимум в 5 см. Для фиксации армокаркаса применяется сварка либо вязальная проволока;

Рис: Армокаркас плитного фундамента

• Производится заливка фундаментной плиты бетоном класса М200-М300, после заполнения опалубки смесь уплотняется вибрированием и выравнивается по одному уровню.

Рис: Заливка фундамента бетоном

Свайно — плитный фундамент

Свайно — плитный фундамент — это фундамент в основе которого лежат сваи, а поверх свай жестко закреплена монолитная железобетонная плита. Такого типа фундамент выделяется на фоне других своей высокой прочностью, устойчивостью и используется при возведении многоэтажных домов. Возведение подобного фундамента требует специализированных знаний и расчетов.

Смотрите так же:

Использование свай в качестве опор под монолитную плиту позволяет строить такое основание в любых типах грунтов. Плита в данном случае выполняет функцию ростверка — обвязки, которая соединяет отдельно стоящие сваи в единую конструкцию и препятствует их наклонам под воздействием горизонтальных сдвигов почвы.

Свайные опоры переносят нагрузку, исходящую от здания и веса самой плиты, на глубинный пласт высокоплотного грунта, тем самым предотвращая риск усадки фундамента из-за недостаточного сопротивления поверхностной почвы. За счет того, что опорная подошва свай располагается ниже пласта пучинистого грунта, плитный фундамент не подвергается выталкивающим воздействиям морозного пучения.

Рис: Схема свайно-плитного фундамента

Важно: инженерные расчеты показывают, что около 80% всей приходящейся на фундамент нагрузки распределяется между сваями и лишь 20% приходится на железобетонную плиту. В качестве опор используются забивные сваи квадратного сечения от 30*30 до 40*40 см.

Рис: Забивка свай для фундаментной плиты
Технология обустройства свайно-плитного фундамента выполняется в следующей последовательности:

• Производится разметка фундамента — отмечаются точки погружения каждой сваи, их нулевой уровень (высота по которой будут выравниваться сваи после забивки) и боковые контуры плиты;
• Сваи распределяются на расходные склады по периметру фундамента с помощью стрелового крана;
• Копровая установка перемещается на место забивки первой сваи и лебедкой подтягивает к себе железобетонную конструкцию;
• Вспомогательный персонал осуществляет строповку сваи стальными канатами, после чего копр поднимает столб и устанавливает его на точку забивки;
• Свая закрепляется в направляющих узлах копровой мачты и сопрягается с наголовником дизель-молота;
• Молот начинает наносить по свае удары, под воздействием которых конструкция погружается в грунт. Забивка ведется до наступления проектного отказа, после чего свая отсоединяется от молота и копр переезжает на место следующего погружения;
• По завершению монтажа свайного поля выполняется выравнивание опор по нулевому уровню с помощью сваерезки, при этом их арматура остается неповрежденной, разрушается лишь бетонное тело сваи;

Рис: Обрезка железобетонных свай

• По периметру фундамента устанавливается опалубка, стенки которой устилаются гидроизоляционным материалом;
• Подсыпается уплотняющая песчаная подсыпка толщиной 10-20 см. На подсыпке размещается гидроизоляция и заливается слой подбетонки толщиной 2-3 см;
• Создается армокаркас плиты, к арматуре которого привариваются выступающие из свай стержни;
• Фундаментная плита заливается бетоном, после заливки смесь уплотняется вибрированием.

Рис: Заливка бетоном свайно-плитного фундамента

Важно: на свайно-плитном фундаменте возведено большинство жилищных и промышленных зданий высотой свыше 5-ти этажей — это один из наиболее надежных и долговечных видов железобетонных оснований.

Плитный фундамент плюсы и минусы

Монолитно — плитный фундамент это самый затратный по количеству используемого бетона и арматуры. По этой лишь причине он редко используется в частном строительстве, так ка каждый застройщик стремится к экономии на материалах. Это единственный минус плитного фундамента.

Положительные стороны плитного фундамента:

• такой фундамент долговечен,
• требует минимум земляных работ,
• располагается под всем зданием,
• предохраняет здание от разрушений,
• может нести нагрузки нескольких этажей возводимого здания,
• ему не страшны сезонные перепады температур и движения грунта.

Расчет плитного фундамента

Расчет фундаментной плиты заключается в определении ее толщины исходя из нагрузок, которые будет испытывать фундамент во время эксплуатации и несущей способности почвы на строительной площадке.

Важно: согласно действующим СНиП минимально допустимая толщина плиты под дома из среднетяжелых стройматериалов — пенобетона, газосиликата, бруса и сруба, составляет 25 см. , под здания из кирпича — 30 см.

Чтобы собрать нагрузки на фундамент необходимо определить массу здания, которая состоит из веса конструктивных элементов дома — стен, перекрытия и кровли.

Рис: Удельный вес конструктивных элементов дома

Также нужно знать несущую способность грунта на строительной площадке. В идеале данная величина определяется в результате геодезических изысканий, однако при невозможности их проведения можно воспользоваться нижеприведенной нормативной таблицей.

Рис: Нормативная несущая способность разных видов грунтов

В качестве примера произведем расчет толщины фундаментной плиты под двухэтажный дом из кирпича площадью 9*9 м. общей массой в 210 тонн, возводимый на песчаной почве с несущей способностью в 3.6 кгс/см2.

• Исходя из площади здания и характеристик почвы рассчитываем требуемую нагрузку на грунт (совокупный вес дома и фундаментной плиты): 81000 см2 *3,6 кгс/м2 = 291,6 тонн.  Если фактическая нагрузка окажется меньше расчетной, фундамент может деформироваться из-за неуравновешенных сил пучения, большей — велик риск усадки грунта под весом строения;
• Высчитываем, какой вес должна иметь фундаментная плита, чтобы обеспечивалась требуемая нагрузка на почву: 291,6 — 210 = 81,6 тонн;
• Определяем количество кубометров бетона, необходимых для заполнения плиты данной массы (вес 1 м3 бетона — 2.7 тонн): 81,6/2,7 =  30,2 м3 бетона;
• Объем в 30,2 м3 при размерах фундаментной плиты в 9*9 м., согласно формуле кубатуры бетона, заполнит толщину в 36 см.

В результате расчетов мы получаем требуемую толщину плитного фундамента в 36 см.

Полезные материалы





Фундамент под беседку

Возведение беседки обусловлено необходимостью обустройства недорогого, универсального и надёжного фундамента.





Заказ фундаментных работ

И так, если же вы предпочли плиточный фундамент для постройки своего дома, вам необходимо обратится за помощью профессионалов. Наша компания предоставляет услуги по строительству свайных фундаментов частным лицам и организациям. Специалисты нашей компании произведут все необходимые замеры под будущее строительство, составят проектную документацию и смету, а также определят необходимую плотность бетона и необходимую для строительства арматуру.

Обращайтесь!


Наша компания занимается фундаментными работами — обращайтесь, поможем!



Фундамент монолитная плита своими руками

Русский — плита с ребрами жесткости. Для усиления конструкции под тяжелые дома и в тяжелых условиях эксплуатации (сильное морозное пучение) русские ученые придумали делать более массивные ребра жесткости. Их устраивают, как правило, под несущими стенами. Сложность работ при этом возрастает — отдельно устраиваются ребра жесткости, отдельно — плита. Но несущая способность такого фундамента значительно выше, что позволяет уменьшить толщину плиты — до 10-15 см.

Так выглядит в разрезе русский плитный фундамент

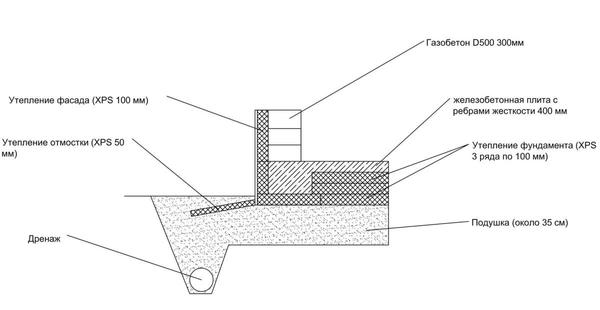

Строение фундаментной плиты с ребрами вниз и вверх

Технология строительства утепленной плиты

Экономия энергоносителей становится действительно актуальной темой, так что фундамент без утепления  уже мало кто строит. Любой плитный фундамент — это многослойная конструкция, а в случае с утеплением слоев еще больше. Для достижения нужного уровня качества необходимо тщательно выполнять каждый из уровней. Остановимся на каждом подробнее.

Структура фундамента монолитная плита

Подготовка основания

Размеры котлована под монолитную плиту должны быть больше самого здания, как минимум, на 1 метр. На этом участке полностью снимается плодородный грунт. Его толщина в разных регионах разная — от 20-30 см до 50 см и больше. В любом случае убирают все.

Выкопать котлован с запасом в 1 метр во все стороны

По краю котлована, чуть ниже общего уровня дна, укладываются дренажные трубы, отводящие поверхностные воды в дренажные колодцы. Эта мера необходима, чтобы стены и сам фундамент не мокли.

Полная схема фундамента монолитная плита

Дно ровняют, ямы засыпают, горбы убирают, тщательно все ровняют в уровень горизонта и уплотняют. На выровненное дно раскатывается геотекстиль. Он должен закрывать не только дно, но и  стенки. Полотна расстилаются с нахлестом, края склеиваются армированным скотчем. Геотекстиль не дает корням растений прорастать, а также предотвращает вымывание песка, который служит демпферной подушкой.

Выравнивание дна в уровень

На уложенный геотекстиль насыпают чистый песок средней зернистости. Слой песка — 20-30 см. Его насыпают тонкими слоями, равномерно распределяют и послойно трамбуют. Слой песка, который качественно можно утрамбовать ручной виброплитой — 8-10 см. Вот такими слоями и укладывают песок. Он должен также быть уложен в уровень, одинаковым слоем по всему котловану.



Песок насыпан, его надо пролить и утрамбовать

Толщину слоя можно контролировать при помощи натянутых шнуров. Их привязывают к вбитым кольям, специально сделанным опорам — скамейкам, к установленной в уровень опалубке (смотрите на фото ниже). Все шнуры должны находится в горизонтальной плоскости. Зная изначальное расстояние от дна котлована до натянутых нитей, можно определять высоту насыпанного слоя.

На утрамбованный песок насыпают щебень. Засыпают сразу весь объем, равномерно распределяя по площадке. Выровненный щебень трамбуют до высокой плотности.

Щебень засыпан, установлены закладные элементы канализации и водопровода

На этом этапе закладывают канализационные и водопроводные трубы. В уже утрамбованном щебне выкапывают канавы требуемой глубины. Они должны быть такими, чтобы вокруг закладных элементов было некоторое пространство. В канавы укладываются трубы, засыпаются песком, выравнивают, лопатой или доской песок уплотняют. Более серьезное уплотнение может привести к трещинам. Потому и укладывают трубы уже после трамбовки.

Бетонная подготовка

По периметру котлована ставят опалубку. Ее собирают обычно из доски толщиной 40 мм  или фанеры 18-21 мм. Высота опалубки для монолитной плиты — суммарная толщина оставшихся слоев. По ее краю удобно контролировать уровень бетона при заливке, потому доска должна быть обрезной. Для экономии материала, можно выставить опалубку только на подготовку. После схватывания бетона ее демонтируют и выставляют выше, используя повторно для заливки основной плиты. Но потери времени при таком подходе значительные, так что так делают далеко не всегда.

В любом случае опалубку подпирают с наружной стороны упорами и укосинами. Конструкция должна быть жесткой, чтобы выдержать массу бетона.

На утрамбованный гравий наливают слой бетона 100 мм. Это может быть бетон невысоких марок — В7,5 — В10. Бетонная подготовка будет надежной основой для укладки гидроизоляции и утеплителя, также служит для более равномерного распределения нагрузки от дома.

Залита бетонная подготовка

Гидроизоляция

Так как монолитная плита фундамента находится полностью в грунте, она нуждается в тщательной гидроизоляции. Потому обычно используют два типа материалов: обмазочную и рулонную. Основание сначала тщательно обеспыливают, потом пропитывают разведенным керосином или растворителем праймером (и бока бетонной подготовки тоже промазывают). Продается он очень густым и плохо схватывается с бетоном. В результате рулонная гидроизоляция приклеивается плохо и фундамент будет мокнуть. Разведенный он становится более текучим и проникает глубже в бетон. Свойства свои при этом почти не теряет.

При раскладке рулонной гидроизоляции, ее выпускают за пределы фундамента на 10-15 см. Полотнища раскатываются с нахлестом, соединяющиеся края обязательно промазывают битумной мастикой и хорошо прижимают. При раскладке надо следить, чтобы не было заломов и волн.

Если уровень грунтовых вод высокий, может понадобится два слоя рулонной гидроизоляции. Ее тогда раскатывают поперек, и клеят тоже на праймер (битумную гидроизоляцию), но уже можно не разводить.

Гидроизоляция монолитной плиты фундамента двойная — обмазочная и рулонная

Из рулонных гидроизоляционных материалов лучше всего себя показали Гидроизол, Технониколь Техноэласт ЭПП -4 на полистироле высокой плотности. У Технолниколя данной марки высокая прочность на разрыв около 60 кг, что увеличивает шансы, что его не повредят при дальнейших работах. Использовать рубероид, как бы ни хотелось сэкономить, не следует. В современном исполнении он слишком тонкий и ломкий, быстро теряет свои свойства. Заменить гидроизоляцию в плите вы не сможете, потому закладывайте лучший материал.

Уменьшить капиллярный подсос влаги через плиту можно еще при помощи жидких пропиток типа Бетонита. Она в разы снижает впитываемость влаги. Проникает на глубину до 50-60 см, так что бетонную подготовку пропитает насквозь. Минус этого материала — высокая цена, но свойства у материала отличные.

Утепление

Для утепления плитного фундамента используют экструдированный пенополистирол высокой плотности. Толщина слоя утеплителя — 10-15 см, в зависимости от региона (для Средней Полосы достаточно 10 см). Укладку проводят как минимум в два слоя, перекрывая швы, который образуют мостики холода. Времени это требует больше, но затраты на отопление будут меньше. Если плиты будут иметь L-образный замок, их можно класть в один слой.

Утеплитель уложен

Так как пенополистирол «не дружит» с нефтепродуктами, на него расстилают плотную полиэтиленовую пленку, а потом уже укладывают теплоизоляционный материал.

Армирование

Для армирующего каркаса используется ребристая арматура класса AIII, диаметром 12-14 мм. Она укладывается вдоль и поперек, с шагом в 15-30 см, может иметь один или два слоя. Все зависит от типа грунта и массы здания. Все параметры армирования считаются отдельно.

От края плиты арматура должна находится на расстоянии не менее 5 см. Потому укладывается она на специальные подставки, которые обеспечивают требуемый зазор.

Первый ряд армирования связан, выставлены некоторые стойки для подвязывания второго пояса

При армировании получается клетка, в каждом месте пересечения прутья связывают между собой специальной мягкой стальной проволокой. Есть еще техники соединения — при помощи пластиковых хомутов или сварки. Пластиковыми хомутами связывать быстро, но не все им доверяют. Сварку использовать не рекомендуют, потому что сварной шов — самое уязвимое для ржавчины место, да и слишком жесткое получается соединение. При использовании проволоки и хомутов вся конструкция может немного «играть» без разрушения связки, а при сварке такие подвижки приводят к тому, что шов лопается. В результате надежность такого армирования низка.

Заливка фундаментной плиты бетоном

Толщина плиты рассчитывается под каждый конкретный случай и может быть от 20 см до 50 см. При заливке используют бетон не ниже марки B30. Весь периметр надо залить за один день, избегая появления вертикальных швов. Потому для бетонирования плитного фундамента чаще всего бетон привозят готовый: требуются большие объемы в определенный срок.

Одновременно с распределением бетона его вибрируют

График прибытия машин надо рассчитать так, чтобы у вас было время распределить первую порцию и уплотнить ее. Для уплотнения используют строительные глубинные вибраторы, которые создают высокочастотные колебания. В результате удаляются весь воздух, бетон лучше перемешивается, становится более текучим и пластичным. Результат этой обработки — не только ровная поверхность бетона, но и более высокий класс по гигроскопичности.

В крайнем случае можно заливать плиту горизонтальными слоями. Вертикальное деление в данном случае неприемлемо, так как в местах стыков скорее всего пойдут трещины.

Уход за бетоном

Для нормального процесса твердения бетона необходим достаточный уровень влажности 90-100% и температуры выше +5°C. Заливать плиту желательно в теплую погоду с температурой около +20°C. Этот температурный режим оптимален для процесса твердения. Уход за бетоном монолитной плиты состоит в предупреждении механических повреждений и поддержании влажности.

Сразу же после укладки бетон закрывают пеленкой или брезентом. Это не дает ему нагреваться от солнца, на него не действует ветер. Пленку склеивают в большие полотнища. Полосы укладывают с заходом в 10-15 см, проклеивают скотчем. Желательно чтобы непрокленных стыков было как можно меньше, то есть укрытие должно состоять из одного или двух кусков, если один слишком неудобен. При этом отдельные куски пленки заходят один на другой не менее чем на полметра.

Послезаливки монолитная плита укрывается пленкой

Размеры пленки такие, чтобы была закрыта и боковая поверхность опалубки, а на края пленки можно было уложить груз, который не даст ветру ее поднять. Также грузом — досками- прижимают место прехлеста двух полотнищ, чтобы уменьшить парусность, их можно разложить по поверхности.

Если температура воздуха выше +5°C, примерно через 8 часов после заливки, бетон первый раз поливают водой. Орошение должно быть капельным, не струйным. Чтобы не повредить поверхность каплями, на нее можно уложить мешковину или насыпать слой опилок, а сверху закрыть пленкой. Поливают укрывной материал, а он поддерживает влажность бетона. В любом случае полив ведут только при температуре выше +5°C.

Политая поверхность

Если есть угроза заморозка, плиту и опалубку дополнительно утепляют. Использовать можно любые теплоизолирующие материалы, как приготовленные для строительства дома, так и опилки, солому и другие подручные средства.

Когда снимать опалубку

Для монолитной плиты рекомендуют удалять опалубку после того, как бетон наберет 70% от проектной прочности. Этот срок зависит от температуры, в которую происходит твердение. Эта зависимость приведена в таблице.

Таблица набора прочности бетона в зависимости от температуры

Отличия утепленной монолитной шведской плиты и видео о ее строительстве

Как уже говорили ранее, разработанная шведскими строителями утепленная плита под дом является энегосберегающей. При ее строительстве используется несъемная опалубка из экструдированного пенополистирола. В результате утечки тепла в грунт минимальны. Второе коренное отличие — вмонтированная в плиту система водяного теплого пола.

Так как инженерные системы оказываются залиты в толще бетона, она требует точного и грамотного расчета. Высокие требования предъявляются и к исполнению. Даже небольшие ошибки критичны. Делать УШП вы можете и сами, но проект лучше заказать. Примерный расклад по затратам смотрите в следующем фото. Суммы уже неактуальны, но процентное соотношение справедливо. Стоимость проекта фундамента составляет порядка 1%.

Примерное процентное соотношение затрат на монолитный плитный фундамент

В следующих видео вы увидите этапы изготовления шведской плиты под конкретный дом. Описано много полезных приспособлений, которые облегчат работу, даны пояснения по некоторым особенностям.

А еще посмотрите, как такую плиту заливают немцы. Тоже много полезных нюансов.

схема устройства своими руками, пошаговая инструкция

Чтобы строительство нового дома своими руками через пару лет не переросло в капремонт, нужно позаботиться о правильном фундаменте. От него требуется не только выдерживать вес постройки – с этим-то проблем обычно и не возникает. Гораздо труднее компенсировать влияние излишне подвижного грунта на стены. На сложных участках со слабой почвой с этой задачей может справиться только фундамент монолитная плита.

Оглавление:

1. В каких случаях выбирается плита?
2. Строительство по шагам
3. Полезные советы

Когда без плиты не обойтись?

По сути это всего лишь железобетонная «подушка», на которой и стоит дом. Благодаря максимальной площади опоры нагрузка от строения передается на грунт уже в распределенном виде, а давление уменьшается в несколько раз. И чем шире окажется «пятно контакта» на схеме, тем оно ниже. Это свойство позволяет применять плитный фундамент там, где вес постройки превышает несущую способность почвы.

Еще один случай, когда без сплошного основания не обойтись – пучинистые грунты (пески, супеси, все глинистые типы). Сюда же можно отнести обводненные и заболоченные зоны. Использование на таком участке монолитной ленты приведет к тому, что одна часть дома в сезон будет подниматься, другая опускаться, а несущие стены просто станут работать на разрыв. И если упругое дерево подобные нагрузки еще способно переносить, то кирпичные или блочные постройки от такого обращения быстро пойдут трещинами.

Выход – та же монолитная плита. Помните картинку из учебника физики, где спичечный коробок качается на волнах, но не двигается? По такому же принципу будет работать и плоский фундамент. Грунт может поднимать или опускать его, а дом останется неподвижен относительно бетонной плоскости.

Это два исключительных случая, когда применение монолитной основы экономически оправдано. В любой другой ситуации от него лучше отказаться в пользу более дешевых металлических свай или бетонных лент. Впрочем, это лишь вопрос денег – других ограничений нет. Цена фундамента под ключ даже небольшой толщины в 25 см начинается от 3600 руб/м², более мощная плита потянет уже на 4000-5200. И даже устройство монолитного основания своими руками выйдет лишь вдвое дешевле, так как главная статья расходов – это закупка и доставка стройматериалов. А их как раз потребуется немало.

Поэтапная технология возведения

Если участок как раз попал под определение исключений или строителю не так жалко денег, как собственных сил, пора знакомиться с монолитной технологией и изучать руководство по устройству плиты. Пошаговая инструкция разделяет строительство фундамента на отдельные этапы. Каждый шаг – это новый слой своеобразного «пирога», и пропускать ни один нельзя. Работы традиционно начинаются с разметки, подготовки и выравнивания котлована. В него и будут постепенно укладываться стройматериалы. Обычно под мелкозаглубленный плитный фундамент достаточно снять пласт плодородной почвы и вырыть ровную площадку на глубине от 0,5 до 0,7 м.

Дальше порядок работ будет таким:

1. Устройство дренажной подушки.

Засыпают первый слой песка, увлажняют и трамбуют его до получения ровной поверхности. В зависимости от веса будущей постройки (с учетом самой плиты фундамента) толщину готовой подушки выбирают от 20 до 30 см. Сверху стелют геотекстиль и делают повторную отсыпку на высоту 20 см, но уже из щебня.

На этом этапе можно выполнить бетонную подготовку из жидкого раствора марки М100. При наличии гравийной подушки этот пункт необязателен, хотя стоимость заливки невелика, зато пользы много. Толщина защитного бетонного слоя составляет всего 1 см, но обеспечивает большую устойчивость фундамента на грунте и лучшую его защиту от избыточной влаги.  На этом же этапе можно позаботиться об утеплении монолитного основания и частично реализовать технологию шведской плиты. Для этого по всей площади формируется сплошная подушка из пенопласта или полистирола высокой плотности. Но, опять-таки, все на усмотрение хозяина.

2. Гидроизоляция фундамента.

Самый недорогой и важный этап работ, после которого монолитная плита приобретает «иммунитет» к разрушительному влиянию влаги. Ведь незаглубленное основание в любом случае окажется выше уровня промерзания грунта, и зимой впитавшаяся вода начнет разрывать его изнутри. Недоступность бетона для воды станет залогом его длительной службы.

Инструкция по гидроизоляции фундамента рекомендует начинать работы с геоткани поверх дренажа. Ее преимуществом иногда называют непроницаемость для цементного молочка, но чтобы оно достигло слоя гравия, плиту пришлось бы заливать водой из шланга.

На самом деле плотная мембрана обеспечивает защиту тонкой изоляции от повреждений. На геоткань в два слоя укладывают п/э пленку толщиной 0,2 мм и спаивают стыки двойным швом. Иногда в качестве гидробарьера используют рубероид, но срок его службы недостаточно большой – лет через 10 он сгниет, а заменить будет нельзя. Изоляция берется такой ширины, чтобы по окончании работ плитный фундамент можно было обернуть ей с торцов. Так создается безразрывный водонепроницаемый слой, который защитит бетон от влаги и последующего разрушения с приходом морозов.

3. Монтаж опалубки и каркаса.

Плитный фундамент имеет небольшую высоту – от 15 до 40 см, так что для палубы будет достаточно обычных досок. Главное – хорошо их укрепить, поставив боковые укосы и распорки, а также проверить параллельность противоположных стенок. Арматура укладывается двумя горизонтальными поясами с поперечными перевязками. Размер ячеек выбирается от 200 до 300 мм – такая схема армирования монолитной фундаментной плиты считается оптимальной в плане прочности, хоть и требует большого расхода стержней и вязальной проволоки. Расстояние от концов прутьев до внешних стенок монолита должно быть около 50 мм. Это обеспечит металлу надежную защиту от коррозии в теле бетона.

Если же планируется армирование фундамента стеклопластиковой арматурой, разницу можно уменьшить вдвое, так как композит совершенно не боится влаги. В остальном схема укладки стержней остается прежней. Подобная замена традиционного металла выполняется прутьями меньшего диаметра и дает неплохую экономию средств, при этом прочность каркаса сохраняется. Плюс – на разрыв сопротивление у стеклопластиковой арматуры гораздо выше, чем у той же АIII.

4. Укладка бетона.

Весь объем опалубки фундамента необходимо заливать в один прием. Вручную такое количество раствора приготовить будет сложно, так что проще заказать его доставку с ближайшего РБУ. Марка бетона выбирается на основании прочностного расчета, но обычно хватает М250-М350. Главное, чтобы подвижность смеси была достаточной – класс П3 или выше, если работы выполняются в жаркую погоду.

Свежезалитая монолитная плита уплотняется и выравнивается вибромашинами либо заглаживается широким правилом. Качество бетонной поверхности на этом этапе имеет огромное значение, так как схватившийся раствор тяжело поддается обработке. Лучше сразу все сделать правильно, чем потом шлифовать цементный камень. Плита накрывается пленкой, но уже через сутки ее придется смачивать. Вообще бетонные работы желательно подгадывать на сырую и пасмурную погоду, чтобы гидратация протекала в нормальном режиме.

По технологии монолит должен набирать прочность 4 недели, но распалубку фундамента можно выполнить и раньше. Для продолжения строительства бетону хватит и 70 % от заявленной марки – их он достигнет уже на второй неделе. Так что выжидать полный срок необязательно. После распалубки оставленные края гидроизоляции поднимают с земли и припаивают к торцам плиты.

Рекомендации

Технология устройства монолитного основания действительно является самой простой и не требует от строителей большого опыта. Именно поэтому ее часто выбирают те, кто вынужден обходиться своими силами. Ведь при соблюдении инструкции серьезные ошибки практически исключены, а с расходами на первых порах никто не считается.

Но на строительстве монолита можно, а порой и нужно экономить. Для этого делают расчет толщины плитного фундамента на основании схемы постройки. Монолит должен быть достаточно мощным, чтобы сопротивляться нагрузкам на изгиб в промежутках между стенами. Частично «плечо рычага» можно уменьшить за счет формирования на плите ребер жесткости.

В то же время фундамент слишком большой толщины окажется не только материалоемким и дорогим, но еще и увеличит давление на грунт за счет своего веса. Так что стоит потратить полчаса времени и самостоятельно разобраться в технологии проектирования ж/б-плит.

Бетонный фундамент — три типа бетонных оснований

Есть много разновидностей бетонных плит в зависимости от назначения плиты. Ниже приведены несколько полезных ссылок для понимания конкретных основ, а также трех типов бетонных оснований.

Фундамент здания и фундамент дома

Процесс строительства фундамента

Бетонные опоры

Найти подрядчиков по фундаменту рядом со мной

Т-образный

Т-образный

Традиционный метод фундамента для поддержки конструкции в зоне промерзания грунта.Ниже линии промерзания кладут фундамент, а затем добавляют стены. Основание шире стены, что обеспечивает дополнительную поддержку у основания фундамента. Укладывают Т-образный фундамент и дают ему застыть; во-вторых, возводятся стены; и наконец, между стенами заливается плита.

Итого:

• Фундаменты Т-образные используются в местах промерзания грунта.
• Сначала устанавливается опора.
• Во-вторых, стены построены и залиты.
• Наконец, кладется плита.

Монолитный фундамент

Монолитный фундамент

Как следует из названия, плита представляет собой один слой бетона толщиной в несколько дюймов. Плита заливается по краям толще, чтобы получилось цельное основание; арматурные стержни укрепляют утолщенный край. Плита обычно опирается на слой измельченного гравия для улучшения дренажа. Заливка металлической сетки в бетон снижает вероятность появления трещин. Плита на уклоне подходит для участков, где земля не замерзает, но ее также можно дополнить изоляцией, чтобы предотвратить воздействие морозного пучка.(см. ниже)

Итого:

• Плита на уклоне, используемая в местах, где земля не замерзает.
• Края плиты перекрытия толще, чем внутренняя часть плиты.
• Монолитная плита монолитная (залита все за один раз).

Защита от мороза

Защита от мороза

Этот метод работает только с обогреваемой конструкцией. Он основан на использовании двух листов жесткой полистирольной изоляции — одного на внешней стороне фундаментной стены, а другого, уложенного плоско на гравийном слое у основания стены, — чтобы предотвратить замерзание, что является проблемой для плиты. на фундаментах в местах с морозами.Изоляция удерживает тепло от конструкции в земле под фундаментом и предотвращает потерю тепла с края плиты. Это тепло поддерживает температуру земли вокруг опор выше нуля.

Итого:

• Работает только с обогреваемой конструкцией.
• Обладает преимуществами монолитного метода перекрытия (монолитная заливка бетона) на участках, подверженных морозам.
• Бетон заливается за одну операцию, тогда как для Т-образного фундамента требуется 3 заливки.

Вернуться к строительству высококачественных плит класса

Информация о ремонте фундамента

Вся информация о опорах взята из Sunset Books «Сараи и гаражи».

Что такое фундамент из плит?

Без сомнения, плиты фундаменты имеют свои преимущества и недостатки. Несмотря на то, что они могут быть повреждены, они очень популярны, особенно в теплом климате. Владельцы недвижимости в тех частях округа, где она замерзает месяцами подряд, обычно выбирают другой тип фонда.Это связано с тем, что бетонные плиты могут треснуть при постоянном воздействии температур ниже 0 (и, конечно, до -15 или -30 градусов).

География и погодные условия диктуют тип фундамента, который лучше всего подходит для вас. Из-за погодных условий у них часто возникают проблемы, требующие решения. Важно знать, почему услуга фундаментной плиты необходима часто. Иногда это связано с перемещением почвы. Движение фундамента может привести к растрескиванию плит и повреждению фундамента. К счастью, многие проблемы легко решаются.

Плиточный фундамент обычно называют фундаментом «плита на уровне земли». Построенные из бетона, они стали популярными в 1950-х годах. В 21 веке они по-прежнему широко строятся.

Что такое фундамент из плит?

Плиточный фундамент представляет собой большую толстую бетонную плиту, обычно толщиной 4-6 дюймов в центре и залитую прямо на землю за один раз. Края плиты стали толще (до 24 дюймов), чтобы обеспечить дополнительную прочность по периметру.Во многих фундаментах используются тросы постнатяжения, а в других используются стальные стержни (арматура). Эти материалы используются для того, чтобы сделать плиту чрезвычайно прочной и способной выдерживать нагрузку, несущую вес дома или другой конструкции. Бетонную плиту обычно кладут на слой песка, чтобы улучшить условия дренажа и действовать как подушку.

Бетонная плита не имеет пространства для лазания под ней. Этот тип фундамента отличается от фундамента дома с цокольным этажом тем, что здесь нет места под полом.Подвалы обычно находятся на севере, даже если становится очень холодно.

Фундамент из бетонных плит чаще всего строится на участке, имеющем надлежащую градацию. Очень важно градуировать почву, потому что в противном случае фундамент может просесть или осесть из-за плохого уплотнения почвы.

Преимущества плитных фундаментов:

1. Одно из их многочисленных преимуществ состоит в том, что эти фундаменты, как правило, дешевле для строительства пирса и фундаментов.Поскольку деревянные элементы, такие как балки перекрытия, не требуются, как в случае с опорными и балочными конструкциями, эта цена исключается. Кроме того, поскольку под ними нет места для обхода, снижаются счета за коммунальные услуги, связанные с кондиционированием и отоплением.
2. Еще одним преимуществом фундамента из бетонных плит является то, что их создание не займет много времени. Сама плита заливается за один день. Конечно, впереди есть подготовительные работы. Весь процесс часто можно выполнить за четыре дня от начала до конца, если погода не является проблемой.
3. Поскольку под ними нет пространства для обхода (или воздушного пространства), счета за коммунальные услуги, связанные с кондиционированием воздуха и отоплением, снижаются.
4. Плесень и грибок не являются проблемой, ни грызуны, ни насекомые. Это потому, что под плитой нет места для плесени и гнездовий грызунов.
5. Они позволяют использовать более широкий спектр напольных покрытий, включая окрашенный или рифленый бетон.

Недостатки плитных фундаментов:

1. Тот факт, что под ними не хватает пространства, означает, что под бетонной плитой нет места, которое можно было бы использовать для хранения или для размещения и скрытия инженерного оборудования. В результате вся вентиляция, а также все воздуховоды должны быть установлены внутри стен или на чердаке.
2. Поскольку водопровод для дома расположен ниже фундамента из бетонной плиты, протечки в водопроводе требуют, чтобы любой ремонт производился путем ударов по плите домкратом, чтобы устранить утечку. Это может создать большой беспорядок, а также стоит дорого. Поскольку протечки водопровода находятся под плитой, вы не сможете обнаружить их, пока не заметите, что у вас особенно высокий счет за воду.
3. Трещины могут быть проблемой, потому что плита сделана из бетона. Важно знать, почему трескается фундамент из бетонных плит. Несмотря на то, что бетон чрезвычайно прочен, он склонен к растрескиванию из-за погодных условий и влажности. Важно поливать эти основания водой и поддерживать постоянный уровень влажности.

Когда нужно обслуживать плиты:

Если в вашем доме есть оседание фундамента или трещины в плите, вам может потребоваться ремонт фундамента. Запланируйте бесплатную оценку.

DOE Building Foundations Section 4-1

Рисунок 4-1. Монолитный фундамент с наружной изоляцией

4.1 Рекомендуемые детали конструкции и конструкции

КОНСТРУКЦИЯ

Основными конструктивными компонентами фундаментной плиты перекрытия являются сама плита перекрытия и либо профилированные балки, либо фундаментные стены с опорами по периметру плиты (см. Рисунки 4-2 и 4-3). В некоторых случаях необходимы дополнительные опоры (часто утолщенная плита) под несущими стенами или колоннами в центре плиты.Полы из бетонных плит на уровне грунта обычно проектируются так, чтобы иметь достаточную прочность, чтобы выдерживать нагрузки на пол без армирования при заливке на ненарушенную или уплотненную почву. Правильное использование сварной проволочной сетки и бетона с низким водоцементным соотношением может уменьшить растрескивание при усадке, которое является важной проблемой для внешнего вида, а также может помочь в стратегиях контроля инфильтрации радона.

Фундаментные стены обычно строятся из монолитного бетона или бетонных блоков. Фундаментные стены должны быть спроектированы таким образом, чтобы выдерживать вертикальные нагрузки от вышележащей конструкции и передавать эти нагрузки на фундамент.Бетонные опоры должны обеспечивать опору под фундаментные стены и колонны. Точно так же опорные балки на краю фундамента поддерживают надстройку выше. Опоры должны иметь размер, достаточный для распределения нагрузки на почву. Замерзшая вода под опорами может вздыбиться, вызвать растрескивание и другие структурные проблемы. По этой причине опоры должны располагаться ниже максимальной глубины промерзания, если только они не основаны на скальных породах или не подверженных промерзанию почвах или изолированы для предотвращения промерзания.

При наличии обширных грунтов или в районах с высокой сейсмической активностью могут потребоваться специальные методы строительства фундамента. В этих случаях рекомендуется проконсультироваться с местными строителями и инженером-строителем.

УПРАВЛЕНИЕ ВОДОЙ / ВЛАЖНОСТЬЮ

В общем, схемы управления влажностью должны контролировать воду в двух состояниях. Во-первых, поскольку почва, контактирующая с фундаментом и плитой перекрытия, всегда имеет относительную влажность 100%, фундамент должен иметь дело с водяным паром, который будет иметь тенденцию мигрировать внутрь в большинстве условий.Во-вторых, жидкая вода не должна скапливаться вокруг фундамента и под ним. Жидкая вода поступает из таких источников, как:

• Неконтролируемые потоки поверхностных вод
• Высокий уровень грунтовых вод
• Капиллярный поток через конструкции подземного фундамента

Рисунок 4-2. Компоненты конструктивной системы фундаментного перекрытия с профильной балкой

Рисунок 4-3. Методы дренажа фундаментных перекрытий

Методы контроля накопления и движения влаги в фундаменте являются важным компонентом всей конструкции.Неправильное управление влажностью может привести к структурным повреждениям, повреждению отделки пола и росту плесени, ремонт которых может быть очень дорогостоящим и опасным для здоровья.

Следующие методы строительства предотвратят создание проблем из-за избытка воды в виде жидкой воды и пара. Это достигается за счет использования соответствующего дренажа и использования замедлителей образования пара. Эти руководящие принципы и рекомендации применимы к утолщенным краевым / монолитным плитам и фундаментам стеновых стволов с независимыми конфигурациями перекрытий над уровнем земли (PATH 2006).Эти две конфигурации плиты на уровне грунта показаны на рисунках 4-2 и 4-3.

• Управляйте внешней почвой и дождевой водой, используя водосточные желоба и водосточные трубы, а также выравнивая поверхность по периметру с падением не менее шести дюймов на десять футов пути.
• Замедлитель образования пара, такой как полиэтиленовый лист толщиной 6 мил, следует размещать непосредственно под бетонной плитой (DOE 2009). Замедлитель пара предотвратит проникновение влаги из земли через плиту в здание.Рекомендуется, чтобы замедлитель образования пара находился в непосредственном контакте с бетонной плитой и не помещал между ними песок или гравий (Lstiburek 2008).
• Слой для разрыва капилляров, состоящий из трех-четырех дюймов чистого гравия (без мелких частиц), должен быть установлен под замедлителем образования пара. Этот слой помогает еще больше предотвратить просачивание основной массы почвы на плиту и позволяет отводить эту влагу, если установлена ​​дренажная система (PATH 2006). Этот слой также служит расширителем поля давления для системы вентиляции почвенного газа, если таковая имеется.
• Добавьте капиллярный разрыв (герметик для поролона с закрытыми порами или прокладка) между верхней частью бетона и пластиной порога, чтобы предотвратить миграцию влаги между бетонным фундаментом и конструкцией стены выше. Для конструкций с балками со встроенным грунтом выдвиньте замедлитель образования пара под плиту под основание, доведя его до уровня грунта.
• Существует несколько различных вариантов отделки пола, которые можно использовать на фундаменте из плит, однако следует избегать использования непроницаемых материалов, таких как виниловые полы, потому что они предотвращают высыхание влаги из плит во внутреннюю часть дома. Влагостойкие покрытия, такие как пятна от плитки, терраццо и бетона, особенно рекомендуются для влажного климата. Также можно использовать такие чувствительные к влаге покрытия, как ковролин и деревянные полы. Однако, чтобы их можно было использовать надлежащим образом, следует использовать изоляцию суб-плиты, поверхности плиты или периметра плиты для регулирования температуры плиты. Низкие температуры могут вызвать конденсацию на плите, что приведет к повреждению отделки, а также к росту плесени.
• После того, как бетон для плиты был залит, он все еще будет содержать большое количество влаги, и ему необходимо дать возможность застыть.Рекомендуется использовать бетон с низким содержанием воды, чтобы уменьшить количество оставшейся влаги, которая должна высохнуть после схватывания плиты. Чтобы предотвратить растрескивание и коробление во время процесса отверждения, следует использовать методы отверждения во влажной среде в сочетании с армированием сварной проволочной сеткой. Для предотвращения растрескивания также следует использовать горизонтальную непрерывную арматуру № 5 в верхней и нижней части стенки ствола или утолщенный край плиты (PATH 2006). Перед установкой отделки плите необходимо дать ей достаточно высохнуть (Lstiburek 2008).

ДРЕНАЖНАЯ И ГИДРОИЗОЛЯЦИЯ

Так как фундамент из плит не закрывает пространство ниже уровня земли, традиционная гидроизоляция часто не требуется. Однако необходим непрерывный слой материалов, замедляющих образование капилляров / паров, между землей и внутренними / надземными частями здания. В зависимости от конструкции фундамента это могут быть субплитные замедлители образования пара, уплотнители порогов, прокладки, гидроизоляционные мембраны или другие подходящие материалы.

Дождевая вода может регулироваться надлежащим образом, используя хорошо спроектированную систему водостока и водосточной трубы, а также выравнивая грунт вокруг фундамента (6 дюймов на 10 футов), чтобы отвести воду от фундамента (Lstiburek 2006). Плиту также следует поднять как минимум на восемь дюймов над уровнем земли, чтобы предотвратить скопление воды в основании (PATH 2006).

Поскольку фундамент из плит размещает все жилое пространство над уровнем земли, дренаж земляного полотна не всегда необходим. В некоторых случаях, когда может происходить сезонное скопление поверхностных вод или на участках с непроницаемыми почвами, рекомендуется установить дренаж в фундамент непосредственно рядом с основанием фундамента, как это рекомендуется для подвалов и подвалов.Сборка дренажа фундамента включает в себя фильтровальную ткань, гравий и перфорированную пластиковую дренажную трубу, обычно диаметром 4 дюйма. Дренаж выходит на дневной свет или в герметичный поддон ..

Рисунок 4-4. Возможные места установки плиты на изоляционном материале класса

РАСПОЛОЖЕНИЕ ИЗОЛЯЦИИ

Изоляция включается в монолитное строительство для двух целей:

1. Изоляция предотвращает потерю тепла зимой и приток тепла летом. Этот эффект наиболее выражен по периметру плиты, где в противном случае край плиты напрямую контактирует с наружным воздухом.
2. Даже в климатических условиях и местах на плите (периметр или середина), где изоляция плиты может не дать больших энергетических преимуществ, тепловая изоляция плиты может предотвратить низкие температуры плиты, которые в противном случае могут вызвать конденсацию внутри дома. Это может привести к появлению плесени и другим проблемам, связанным с влажностью, особенно если плита покрыта ковром.

Для изоляции фундаментной плиты перекрытия можно использовать самые разные методы (рисунки 4-4 и 4-5). Хорошая строительная практика требует поднять плиту над уровнем земли не менее чем на 8 дюймов, чтобы изолировать деревянный каркас от брызг дождя, сырости почвы и термитов, а также удерживать дренажный слой под плитами над окружающей землей.Наиболее интенсивная теплопередача происходит через эту небольшую площадь фундаментной стены над уровнем земли, поэтому при ее детализации и установке требуется особая осторожность. Тепло также передается между плитой и почвой, через которую оно перемещается к внешней поверхности земли и воздуху. Теплоотдача с почвой максимальна на краю и быстро уменьшается по мере удаления от нее. В жарком климате прямое соединение почвы с плитой может уменьшить охлаждающую нагрузку, хотя и с риском конденсации влаги из воздуха в помещении.

Оба компонента теплопередачи плиты — по краю и через почву — должны быть учтены при проектировании системы изоляции. Утеплитель можно разместить вертикально за пределами фундаментной стены или горизонтальной балки. Такой подход эффективно изолирует открытый край плиты над уровнем земли и расширяется вниз, чтобы уменьшить тепловой поток от плиты перекрытия к поверхности земли за пределами здания. Вертикальная внешняя изоляция (рис. 4-5а) — единственный метод снижения теплопотерь на краю балки и перекрытия фундамента.Основное преимущество внешней изоляции для фундаментов со стволовыми стенками состоит в том, что внутренний стык между плитой и фундаментом может не нуждаться в теплоизоляции, что упрощает конструкцию. Один из недостатков состоит в том, что жесткая изоляция должна быть покрыта защитной плитой, покрытием или гидроизоляционным материалом выше уровня земли. Еще одно ограничение заключается в том, что глубина внешней изоляции регулируется глубиной основания. Однако можно обеспечить дополнительную внешнюю изоляцию, отводя изоляцию горизонтально от фундаментной стены. Поскольку этот подход позволяет контролировать промерзание у основания, его можно использовать для уменьшения требований к глубине основания при определенных обстоятельствах (рисунок 4-5a). Этот метод известен как «неглубокий фундамент с защитой от замерзания» (FPSF). Вариант для неотапливаемых зданий показан на Рисунке 4-5b. См. NAHB (2004) для получения дополнительной информации об этом методе, который может существенно снизить начальную стоимость строительства фундамента.

Наружная изоляция должна быть одобрена для использования в некачественных условиях.Как правило, используются три продукта ниже сорта: экструдированный полистирол, пенополистирол и жесткие панели из минерального волокна. (Baechler et al. 2005). Экструдированный полистирол (номинальное R-5 на дюйм) является обычным выбором. Пенополистирол (номинальное R-4 на дюйм) дешевле, но имеет более низкие изоляционные свойства. Пены низкого качества могут подвергаться риску накопления влаги при определенных условиях. Экспериментальные данные показывают, что это накопление влаги может снизить эффективное значение R на 35% -44%.Исследования, проведенные в Национальных лабораториях Ок-Ридж, изучали содержание влаги и термическое сопротивление пенопластовой изоляции, находящейся ниже уровня земли в течение пятнадцати лет; влага может продолжать накапливаться и ухудшать тепловые характеристики по истечении пятнадцатилетнего периода исследования. Это потенциальное снижение следует учитывать при выборе количества и типа используемой изоляции (Kehrer, et al., 2012, Crandell 2010).

Рисунок 4-5. Возможные места установки плиты на изоляционном материале класса

Изоляция также может быть размещена вертикально на внутренней стороне ствола или горизонтально под плитой.В обоих случаях уменьшаются потери тепла с пола и устраняются трудности с размещением и защитой внешней изоляции. Внутренняя вертикальная изоляция ограничена глубиной фундамента, но изоляция под плиткой в ​​этом отношении не ограничивается. Обычно утепляются внешние 2–4 фута периметра плиты, но при желании можно утеплить весь пол. Помните, что контроль конденсации является важным фактором наряду с использованием тепловой энергии. Важно изолировать стык между плитой и фундаментной стеной всякий раз, когда изоляция размещается внутри фундаментной стены или под плитой.В противном случае через тепловой мост на краю плиты происходит значительная теплопередача. В этот момент толщина изоляции обычно не превышает 1 дюйм. На рис. 4-4d показана изоляция под плитой и на краю плиты для контроля температуры плиты, при этом внешняя изоляция размещена вертикально и горизонтально, чтобы предотвратить проникновение промерзания в основание.

Другой вариант теплоизоляции фундаментной плиты — это размещение изоляции над плитой перекрытия (Рисунок 4-5c).Это может быть единственный вариант для модернизации приложений. Он также может быть уместен для нового строительства, особенно когда желаемой отделкой пола является дерево. Эти методы имеют важные детали, которым необходимо следовать, чтобы избежать проблем с влажностью; полное описание можно найти в Lstiburek (2006).

Другие специальные системы могут быть использованы для стволовых стенок плиты на уровне грунта. К ним относятся изолированные бетонные формы (ICF), плиты после напряжения и системы, в которых пенопластовая изоляция размещается между двумя слоями монолитного бетона.

Рисунок 4-6. Методы борьбы с термитами в грунте

МЕТОДЫ КОНТРОЛЯ ТЕРМИТА И ДРЕВЕСИНЫ

Методы контроля проникновения термитов через жилые фонды необходимы на большей части территории Соединенных Штатов (см. Рис. 4-6). Для получения дополнительной информации проконсультируйтесь с местными строительными органами и правилами.

1. Сведите к минимуму влажность почвы вокруг фундамента с помощью поверхностного дренажа и использования желобов, водосточных труб и водостоков для удаления воды с крыши.
2. Удалите с участка все корни, пни и древесину. Деревянные колья и опалубку также следует удалить из зоны фундамента.
3. Обработайте почву термитицидом на всех участках, уязвимых для термитов (Labs et al. 1988).
4. Поместите соединительную балку или ряд сплошных заглушек поверх всех бетонных стен фундамента, чтобы убедиться, что не осталось открытых стержней. Как вариант, заполните все сердцевины на верхнем слое строительным раствором. Стык раствора под верхним слоем или связующей балкой должен быть усилен для дополнительной защиты.
5. Поместите порог на высоте не менее 8 дюймов над уровнем земли; это должно быть обработано консервантом давления, чтобы сопротивляться гниению. Поскольку термитные щиты часто повреждаются или устанавливаются недостаточно тщательно, они считаются необязательными и сами по себе не могут считаться достаточной защитой.
6. Убедитесь, что внешний деревянный сайдинг и отделка находятся на высоте не менее 6 дюймов над уровнем земли.
7. Конструируйте подъезды и внешние плиты таким образом, чтобы они отклонялись от стены фундамента, были усилены стальной или проволочной сеткой, обычно находились не менее чем на 2 дюйма ниже внешнего сайдинга и были отделены от всех деревянных элементов зазором в 2 дюйма, видимым для осмотра либо сплошной металлический оклад, пропаянный по всем швам.
8. Заполните стык между монолитным полом и фундаментной стеной жидким уретановым герметиком или каменноугольной смолой, чтобы сформировать барьер от термитов и радона.

Пенопласт и изоляционные материалы из минеральной ваты не имеют пищевой ценности для термитов, но они могут обеспечить защитное покрытие и облегчить проходку туннелей. Изоляционные установки могут быть детализированы для облегчения осмотра, хотя часто за счет снижения тепловой эффективности.

В принципе, щитки от термитов обеспечивают защиту, но на них не следует полагаться как на барьер.Термитные щиты показаны в этом документе как компонент всех конструкций плиты на уровне грунта. Их цель — вытеснить любых насекомых, пролезающих через стену, наружу, где их можно будет увидеть. По этой причине щитки от термитов должны быть сплошными, а все швы должны быть герметизированы, чтобы не допустить обхода насекомыми.

Эти опасения по поводу изоляции и ненадежности защиты от термитов привели к выводу, что обработка почвы является наиболее эффективным методом борьбы с термитами с помощью изолированного фундамента. Однако ограничения на широко применяемые термитициды могут сделать этот вариант недоступным или вызвать замену более дорогими и, возможно, менее эффективными продуктами. Эта ситуация должна стимулировать использование методов изоляции, улучшающих визуальный осмотр и обеспечивающих эффективные барьеры для термитов. Для получения дополнительной информации о методах борьбы с термитами см. NAHB (2006).

Рисунок 4-7. Методы контроля содержания радона в плите

МЕТОДЫ УПРАВЛЕНИЯ РАДОНОМ

Уплотнение плиты

Следующие методы минимизации инфильтрации радона через фундамент плиты на уровне являются подходящими, особенно в областях с умеренным или высоким потенциалом радона (зоны 1 и 2), как определено Агентством по охране окружающей среды (см. Рисунки 4-7 и 4-8).Чтобы определить это, свяжитесь с государственным радоновым персоналом.

1. Используйте сплошные трубы для дренажей в полу для дневного света или обеспечьте механические ловушки, если они выходят в подземные стоки.
2. Положите полиэтиленовую пленку толщиной 6 мил поверх дренажного слоя гравия под плитой. Эта пленка служит одновременно и радоном, и замедлителем влажности. Надрежьте «x» на полиэтиленовой мембране в местах проникновения. Поднимите язычки и заклейте их до места проникновения герметиком или лентой. Следует соблюдать осторожность, чтобы случайно не пробить барьер; рассмотрите возможность использования руслового гравия, если он доступен по разумной цене.Круглый русловой гравий обеспечивает более свободное движение почвенного газа и не имеет острых краев, которые могли бы проникнуть в полиэтилен. Края должны быть притерты не менее 12 дюймов. Полиэтилен должен выходить за верхнюю часть фундаментной стены или проходить под балкой из монолитной плиты или патио, заканчиваясь не ниже готовой отметки. Используйте бетон с низким соотношением вода / цемент, чтобы минимизировать растрескивание.
3. Обеспечьте изоляционный шов между фундаментной стеной и перекрытием, где ожидается вертикальное перемещение. После того, как плита застынет в течение нескольких дней, закройте шов, залив полиуретаном или аналогичным герметиком в канал размером 1/2 дюйма, образованный съемной полосой. Полиуретановые герметики хорошо прилегают к кирпичной кладке и долговечны. Они не прилипают к полиэтилену. Не используйте латексный герметик.
4. Установите сварную проволоку в плиту, чтобы уменьшить влияние усадочного растрескивания. Рассмотрите возможность контрольных швов или дополнительной арматуры возле внутреннего угла L-образных плит. Две части арматурного стержня № 4, длиной 3 фута и с 12-дюймовым центром на участках, где ожидается дополнительное напряжение, должны уменьшить растрескивание.Использование волокон в бетоне также уменьшит количество трещин при пластической усадке.
5. Контрольные соединения должны иметь углубление на 1/2 дюйма. Полностью заполните это углубление полиуретановым или аналогичным герметиком.
6. Сведите к минимуму количество заливок, чтобы избежать холодных стыков. Начните отверждение бетона сразу после заливки в соответствии с рекомендациями Американского института бетона (1980; 1983). При 70F требуется не менее трех дней, а при более низких температурах — больше.Используйте непроницаемый покровный лист или влажную мешковину.
7. Создайте зазор шириной не менее 1/2 дюйма вокруг всех вводов водопровода и инженерных сетей через плиту на глубину не менее 1/2 дюйма. Заполните полиуретаном или аналогичным герметиком.
8. Разместите отводы конденсата HVAC таким образом, чтобы они выходили на дневной свет за пределы ограждающей конструкции или к сливу в полу, надлежащим образом загерметизированным от проникновения радона. Отводы конденсата, которые соединяются с сухими колодцами или другой почвой, могут стать прямыми каналами для почвенного газа и могут быть основным источником поступления радона.
9. Поместите слой из твердых блоков, связующую балку или верхний блок поверх всех каменных стен фундамента для герметизации ядер или заполните открытые ядра блоков в верхнем ряду бетоном. Альтернативный подход состоит в том, чтобы оставить сердцевины кладки открытыми и заполнить их твердым телом во время заливки плиты перекрытия путем заливки бетона в верхний ряд блока.
10. Не размещайте воздуховоды HVAC под плитой.

Рисунок 4-8. Методы сбора и сброса почвенного газа

Улавливание почвенного газа

Наиболее эффективным способом ограничения поступления радона и других газов в почву является использование активной разгерметизации почвы (ASD).ASD работает за счет снижения давления воздуха в почве по сравнению с внутренним. Избегать проемов фундамента в почву или герметизировать эти проемы, а также ограничивать источники разгерметизации помещений вспомогательными системами ASD. Иногда используется система пассивной разгерметизации грунта (PSD, без вентилятора). Если тестирование на радон после занятия показывает, что желательно дальнейшее снижение содержания радона, в вентиляционную трубу можно установить вентилятор (см. Рисунок 4-8).

Снижение давления с помощью поддона оказалось эффективным методом снижения концентрации радона до приемлемых уровней даже в домах с чрезвычайно высокими концентрациями (Dudney 1988).Этот метод снижает давление вокруг оболочки фундамента, в результате чего почвенный газ направляется в систему сбора, избегая внутренних пространств и выбрасывая наружу.

В фундаменте с хорошим подземным дренажем уже есть система сбора. Дренажный слой из гравия под плитами можно использовать для сбора почвенного газа. Он должен быть не менее 4 дюймов в толщину и из чистого заполнителя не менее 1/2 дюйма в диаметре. Гравий должен быть покрыт полиэтиленовым радоном толщиной 6 мил и замедлителем парообразования.

Вентиляционная труба из ПВХ диаметром 3 или 4 дюйма должна быть проложена от субплитного слоя гравия через кондиционированную часть здания и через самую высокую плоскость крыши. Труба должна заканчиваться под плитой тройником. Чтобы предотвратить засорение трубы гравием, к ножкам тройника можно прикрепить отрезки перфорированного дренажа длиной десять футов и загерметизировать его концы. В качестве альтернативы вентиляционная труба может быть подключена к дренажной системе по периметру, если эта система не подключена к внешней среде.Горизонтальные вентиляционные трубы могут соединять вентиляционную трубу через стены ниже уровня земли с проницаемыми участками под соседними плитами. Одной вентиляционной трубы достаточно для большинства домов с площадью плиты менее 2500 квадратных футов, которая также включает проницаемый подслой. Вентиляционная труба выводится на крышу через желоба, внутренние стены или туалеты.

Система PSD требует, чтобы плита перекрытия была почти воздухонепроницаемой, чтобы усилия по сбору не прерывались из-за втягивания чрезмерного количества воздуха в помещении через плиту в систему.Трещины, проникновения в плиты и контрольные швы должны быть заделаны. Следует избегать сточных вод в полу, которые выходят на гравий под плитой, но при их использовании следует оборудовать механическую ловушку, способную обеспечить герметичное уплотнение.

В то время как правильно установленная система пассивной разгерметизации почвы (PSD) может снизить концентрацию радона внутри помещений примерно на 50%, системы активной разгерметизации почвы (ASD) могут снизить концентрацию радона в помещениях на 99%. Система PSD более ограничена с точки зрения вариантов прокладки вентиляционных труб и менее прощает дефекты конструкции, чем системы ASD.Кроме того, в новом строительстве можно использовать небольшие вентиляторы ASD (25-40 Вт) с минимальным энергетическим воздействием. В активных системах используются бесшумные прямые канальные вентиляторы для забора газа из почвы. Вентилятор должен располагаться снаружи, а в идеале над кондиционируемым помещением, чтобы любые утечки воздуха со стороны положительного давления вентилятора или вентиляционной трубы не попадали в жилое пространство. Вентилятор должен быть ориентирован так, чтобы в корпусе вентилятора не скапливался конденсат. Стек ASD должен быть проложен через здание, пристроенный гараж или навес и выступать на двенадцать дюймов над крышей.Его также можно провести через ленточную балку и вверх по внешней стороне стены до точки, достаточно высокой, чтобы не было опасности перенаправления выхлопных газов в здание через вентиляционные отверстия чердака или другие проходы. Поскольку системы PSD полагаются на естественную плавучесть для работы, стек PSD должен быть проложен через кондиционированную часть дома.

Вентилятор, способный поддерживать всасывание воды на 0,2 дюйма в условиях установки, подходит для обслуживания подсобных систем сбора в большинстве домов (Labs 1988).Это часто достигается с помощью центробежного вентилятора мощностью 0,03 л.с. (25 Вт), 160 куб. Футов в минуту (максимальная мощность), способного всасывать до 1 дюйма воды перед остановкой. В полевых условиях на глубине 0,2 дюйма воды такой вентилятор работает со скоростью около 80 кубических футов в минуту.

Можно проверить всасывание подсистемы, просверлив небольшое (1/4 дюйма) отверстие в участках плиты, удаленных от точки всасывания, и измерив всасывание через отверстие с помощью микроманометра или наклонного манометра. Целью подсистемы сброса давления внутри плиты является создание отрицательного давления воздуха под плитой по сравнению с давлением воздуха в прилегающем внутреннем пространстве. Всасывание в 5 Па считается удовлетворительным, когда дом находится в наихудшем состоянии разгерметизации (т. Е. Дом закрыт, все вытяжные вентиляторы и устройства работают, а система HVAC работает с закрытыми внутренними дверями). После испытания отверстие необходимо закрыть.

Системы

PSD требуют почти идеальной герметизации проемов в почве, поскольку система использует 3- или 4-дюймовую трубу для более эффективной вентиляции, чем весь дом. Герметизация отверстий в почве менее критична для борьбы с радоном с помощью систем ASD, хотя это очень желательно для ограничения потерь энергии, связанных с утечкой кондиционированного воздуха внутри помещения в подслаб с пониженным давлением, а оттуда на улицу.Срок службы вентиляторов ASD составляет в среднем около десяти лет, причем ожидаемый срок службы выше, если вентилятор защищен от непогоды. Поскольку система ASD может быть отключена жильцами, сервисные выключатели обычно расположены в зонах с ограниченным доступом.

Для получения дополнительной информации посетите Центр решений Building America.

Как построить плиту на уровне

Строительство плиты на грунте — Техническое руководство

Решение построить свой дом с фундаментным фундаментом вместо обычного подвала или приподнятого фундамента может значительно снизить воздействие на окружающую среду во время строительства. , а также может предложить значительную экономию финансовых средств.

Заменяя бетон на менее ударопрочные и более эффективные строительные материалы, такие как высокоэффективная изоляция, вы можете исключить многие тонны выбросов парниковых газов из ваших строительных материалов, а также во время будущей эксплуатации дома.

Строительство перекрытия на уровне грунта — это несколько необычный метод жилищного строительства, который заменяет обычную фундаментную стену и подвал или подвальное пространство бетонной плитой, которая опирается непосредственно на грунт. Этот метод подходит для большинства типов местности, за исключением участков с большим уклоном, и повышение эффективности перекрытия на перекрытиях уровня пола просто достигается путем добавления теплоизоляции — да, у нас есть руководство, как изолировать перекрытия перекрытий при строительстве. , здесь.

Зачем строить на плите вместо фундамента?

Для экономии денег и выбросов углерода, а также для более здорового и долговечного дома. Подробное руководство по выбору плиты перекрытия или фундамента для фундамента дома см. Здесь, но мы сделаем выводы ниже.

Как правило, строительство дома на одну семью в Канаде и Северной Америке начинается с бетонного фундамента, за которым следует фундаментная стена толщиной 8 дюймов, обычно от 8 до 10 футов в высоту.

В зоне с холодным климатом фундамент подвала может быть заглублен на глубину от четырех до пяти футов, чтобы защитить основание и пол подвала от отрицательных температур. Поскольку это создает дополнительную площадь пола под землей, возникает естественное желание претендовать на это пространство, и так родилась комната отдыха в подвале или пещера для людей — и также важно понимать, как выбирать между подпольем или плиточным фундаментом.

Независимо от того, начинаете ли вы строительство с плиты на грунте или с фундамента, при отсутствии коренной породы и то, и другое будет опираться на землю.Таким образом, один из них не более «стабилен», чем другой, и не более подвержен морозному пучению, чем другой, если он должным образом изолирован по периметру.

В случае «открытого подвала» у вас фактически есть плита, только с очень дорогой и плохо изолированной стеной. Представьте себе плиту на уровне пола как четырехсторонний подвал с гораздо более дешевыми и качественными стенами, хотя, если вам действительно нужно построить подвал, чтобы оптимизировать площадь в квадратных футах на вашем участке застройки, изучите передовой метод изоляции при строительстве новый подвал здесь, или если у вас есть подвал и вам нужно научиться отделывать подвал и правильно утеплять его, чтобы избежать плесени, см. здесь.

В холодном климате плита на грунте может легко избежать образования морозного пучка, просто добавив изоляцию юбки, которая защищает периметр основания так, чтобы она никогда не подвергалась циклу замораживания / оттаивания, а вместо этого оставалась близкой к относительно постоянные температуры земли 8-10 градусов по Цельсию. Вы можете найти пошаговое подробное руководство по строительству защищенной от мороза плиты на фундаментном фундаменте здесь.

Изоляция юбки вокруг плит и фундамента предотвращает замерзание бетона © CMHC

Изоляция юбки — очень простое и экономичное решение, которое может (и должно) применяться также и на фундаменте подвала, так как оно поможет снизить теплопотери, поддерживая в стенах подвала гораздо более высокую температуру.

В дополнение к значительной экономии затрат во время строительства, плита на грунте снижает риск проблем, вызванных влажностью и проникновением воды, которые являются типичными проблемами, с которыми сталкиваются подвалы.

Что не так с подвалами?

Затраты — экологические и финансовые :

Бетон очень дорого покупать и чрезвычайно энергоемко во время производства. Процесс строительства подвала требует 3 дорогостоящих визитов бригады автобетононасосов; один раз залить фундамент, снова залить стены, третий раз залить цокольный этаж. На каждую тонну произведенного бетона в атмосферу выбрасывается одна тонна парниковых газов.

Когда фундамент подвала завершен, поверх него должен быть надстроен черновой пол. Это еще одна стоимость, которая будет понесена для создания поверхности, на которой будет построено жилое пространство, по сравнению с плитой, готовой к строительству.

* Дом, построенный на плите-на-уровне, имеет меньший риск ущерба от наводнения, что положительно оценивается страховыми компаниями и может быть отражено в ваших страховых взносах.Подвалы также могут быть восприимчивы к проникновению газа радона, поэтому, чтобы узнать, как предотвратить высокий уровень газа радона в домах, см. Здесь — или, в частности, узнать, как удалить газ радон из подвалов и помещений для подполья, см. Здесь.

Здоровье, прочность и комфорт:

Несмотря на то, насколько распространены законченные подвалы, в целом отсутствует понимание дополнительных проблем, связанных со строительством под землей. Это может означать, что во многих случаях не соблюдаются надлежащие строительные методы в соответствии с принципами строительной науки.

Плохо построенные подвалы подвержены гниению и плесени.

Показательный пример: стены должны высыхать хотя бы в одном направлении. В холодном климате стены над землей должны высыхать преимущественно снаружи. Но, поскольку почва фактически является «водой», стены подвала должны высохнуть изнутри.

Обычная строительная практика этого не учитывает, и тревожно большое количество домов повреждено влагой и плесенью, что частично является причиной увеличения респираторных заболеваний.

Это происходит по ряду причин, первая из которых заключается в том, что мы слишком рано заканчиваем подвал. Бетон в значительной степени состоит из воды, а при наличии почвы снаружи фундаменту требуется как минимум 2 года, чтобы полностью высохнуть изнутри.

Во-вторых, поскольку Национальный строительный кодекс теперь требует, чтобы подвалы были изолированы, а покупатели новых домов обычно хотят, чтобы пространство было закончено, самый дешевый способ для разработчиков сделать это — относиться к ним так же, как к наземным стенам. Таким образом, подвалы обычно изолируются изнутри, задолго до того, как уходит нежелательная влага, и так же, как мы строим над землей, где стены могут высыхать снаружи.

Герметизируя влагочувствительные материалы (изоляция из дерева и стекловолокна) между мокрой бетонной стеной и полиэтиленовым пароизоляционным слоем, мы вызываем появление плесени. Фундамент «плита на грунте» позволяет избежать всего этого.

Почему нам нравится монолитное строительство

Качество жизни:

Полированная бетонная плита на ровном полу © Bala Structures

Преимущество наземного здания по сравнению с подвалом состоит в том, что оно дает больше естественного света. Это также помогает поддерживать чистоту воздуха в салоне, поскольку снижает вероятность образования плесени.

Более того, монолитная конструкция может сделать ваше жилое пространство более комфортным. Тепловая масса в кондиционируемом жилом помещении обладает способностью поглощать и накапливать тепло, что значительно помогает регулировать внутреннюю температуру. В домах со значительной тепловой массой внутри оболочки летом также легче сохранять прохладу.

Доступность:

Доведение строительного проекта до состояния, когда оно готово к обрамлению основного этажа, можно сделать гораздо дешевле, используя монолитную плиту, чем подвал.С плитами тот же рубеж достигается без необходимости возводить 8-футовую бетонную стену, и вам не нужно строить деревянный черновой пол сверху.

Комфорт и эффективность:

При отсутствии 5 футов грязи плита на грунте в зонах с холодным климатом требует дополнительных мер для предотвращения морозного пучения, поэтому она включает уровни изоляции, которые в противном случае, казалось бы, отсутствуют при строительстве подвала. За эту изоляцию можно заплатить тысячами долларов, которые пошли бы на покупку бетона для фундаментной стены.

Плиточные полы также легко приспособлены для лучистого теплого пола, который предлагает очень сбалансированную и комфортную среду, превращая бетонную массу в один большой радиатор.

Одно из больших преимуществ лучистого теплого пола заключается в том, что чем дальше вы от чего-либо, излучающего тепло (представьте дровяную печь), тем холоднее становится. Таким образом, тепло концентрируется на уровне земли, где мы находимся, а не в самых высоких точках нашего дома, где нас нет. Это способствует снижению общей температуры без ущерба для комфорта.Горячие ноги — счастливые ноги!

Снижение воздействия на окружающую среду:

Метод строительства плиты на уровне грунта снижает ваше воздействие на окружающую среду двумя способами: за счет значительного уменьшения количества CO2, образующегося при производстве и транспортировке материалов, и за счет предоставления — доллар за доллар — стены с гораздо лучшей изоляцией. .

Строя монолитный дом, вы заменяете фундаментные стены надземными стенами. Другими словами, вы заменяете бетонные стены гораздо более доступными и энергоэффективными стеновыми конструкциями.

Вот почему фундамент типа «плита на уровне» часто выбирается для сертификации для пассивных домов в Северной Америке, , пассивных домов на солнечных батареях и домов с сертификатом LEED.

Плита на ровном основании © Янни Милон для Ecohome

Жертвы, проблемы и решения:

Для того, чтобы принять обоснованное решение относительно фундамента этого типа, необходимо предпринять несколько мер предосторожности и решить проблемы.

В вашем штате или муниципалитете могут потребоваться планы, одобренные инженером, а некоторые могут быть не знакомы с домами из плит на уровне пола. Обязательно проконсультируйтесь с вашим муниципалитетом или штатом перед началом строительства и даже прежде, чем заходить слишком далеко в планах строительства.

Хотя мы твердо поддерживаем идею строительства плит на грунте, мы рекомендуем внимательно рассмотреть ваши варианты, прежде чем приступать к каким-либо планам. Есть много законных причин для начала строительства с фундамента подвала:

• Плита на уровне земли потребует больше надземного пространства, поэтому для того, чтобы иметь такой же размер дома, вам нужно будет построить либо надстройку, либо надстройку. Вы можете столкнуться с ограничениями по высоте там, где вы решите строить, то есть вам, возможно, придется строить, а не наращивать. Это не всегда возможно, особенно если ваш участок представляет собой городскую застройку, поэтому у вас остается два варианта: дом меньшего размера или подвал.
• Несмотря на свои недостатки, подвалы часто бывают очень практичными, так как в них есть много места для хранения вещей. Без подвала все, что было бы там внизу, должно уместиться в остальной части дома, в гараже или сарае.
• В подвальных помещениях обычно находятся механические помещения. Помните об этом на этапе проектирования, если вы выбираете перекрытие, так как теперь механические системы необходимо будет разместить на основном этаже. И не скупитесь на это пространство — подумайте обо всем, что потенциально может понадобиться там: печь, бойлер, водонагреватель, воздухообменник, смягчитель воды, септический насос, резервуар для серы, центральный пылесос и т. Д.

Планка на грунте:

Учитывая, что вы передаете определенную часть основного этажа механическим системам, сейчас самое подходящее время, чтобы спланировать хранение и максимизировать эффективность этого помещения. Наряду с местом для хранения вещей вы можете рассмотреть возможность включения в него прачечной или даже кладовой.

Из-за большого количества действий, происходящих в механической комнате, будет немного шумно. Чтобы уменьшить это, эти стены должны включать звукоизоляционные меры.

Сантехнические системы обычно доступны из подвала или из подвала, но не с плиты. По своей природе плита на уровне грунта означает, что водопроводные системы будут постоянно фиксироваться в бетоне и их нелегко модифицировать.

Установить второй унитаз на имеющуюся сливную трубу в этой ситуации практически невозможно, поэтому планируйте заранее. Стоит исследовать концепцию «гибкого жилищного строительства», в которой в будущем ожидаются изменения, позволяющие создать необходимую инфраструктуру во время первоначального строительства.

Изолированная плита на земле в ожидании установки пароизоляции © Ecohome

Плавающая плита / Монолитная плита:

Термин «плавающая плита» относится к двухступенчатой ​​конструкции плиты, в которой опоры индивидуальны.

Заливается

, а центральный пол плиты заливается после отверждения опор.Формы монолитной плиты разработаны таким образом, чтобы одновременно заливать фундамент и перекрытие.

Мы не обнаружили большого преимущества для поддержки любого метода — основной причиной заливки монолитной плиты было бы сокращение посещений бетонных грузовиков до одного.

Чтобы узнать больше о фундаментных плитах на уровне грунта, воспользуйтесь видеогидом EcoHome для фундамента перекрытия

с солнечным лучистым обогревом ниже или прочтите множество других статей о проектировании, теплоизоляции, формовании, нагреве и заливке плиты на уровне уклона Нажав ЗДЕСЬ все из Руководства по экологическому строительству EcoHome

Или вы можете посмотреть все видео EcoHome Slab On Grade в этом плейлисте

Типы фундамента дома 101

© Nenov Brothers / Fotolia

Тип фундамента, поддерживающего ваш дом, имеет большое влияние на долговечность здания и на ваш комфорт. Планируете ли вы построить собственный дом или хотите больше узнать о доме, в котором живете сейчас, знакомство с конструкцией фундамента — идеальное место для начала.

В современном жилищном строительстве обычно используются три типа фундаментов:

• Плита
• Подъемное пространство
• Подвал

Тип, который подходит для вашего дома, во многом зависит от свойств строительной площадки, таких как тип почвы, глубина зеркала грунтовых вод и уклон.Помимо этого, у каждого типа фундамента есть свои плюсы и минусы с точки зрения доступности, обслуживания, домашнего комфорта и других факторов.

Плитный фундамент

© Lev / Fotolia

Это самый простой, экономичный и самый распространенный тип фундамента дома. Этот фундамент представляет собой бетонную плиту толщиной от 6 до 8 дюймов, залитую непосредственно на поверхность почвы, подготовленную с гравием для облегчения дренажа. Есть несколько способов соорудить плиточный фундамент.

• Плита класса — Для сооружения этого фундамента просто заливается бетон на подготовленный грунт.По краям он залит более толстым слоем, чтобы образовалась основа. Арматура добавляется для прочности, а проволочная сетка может быть добавлена ​​для уменьшения риска растрескивания.
• Т-образный — Этот фундамент состоит из бетонных опор ниже линии промерзания и стен поверх опор, доходящих до поверхности почвы. Поверх этой поддерживающей конструкции заливается плита.
• Защита от замерзания (FPSF) — Этот фундамент содержит изоляцию из жесткого пенопласта, предотвращающую промерзание грунта под землей, что снижает риск образования трещин.Он используется только в зданиях, которые будут отапливаться зимой.

Дом построен прямо на фундаменте, что устраняет необходимость в системе поддержки пола, что дополнительно снижает затраты и ускоряет строительство.

Плюсы

Отсутствие открытого пространства под домом означает меньший риск заражения термитами, мышами и другими вредителями. Поскольку фундамент из плит не опирается на балки для поддержки, он исключительно прочен. Для них требуется минимальное копание, поэтому они идеально подходят для каменистых или тяжелых почв, где копать подвал или подвал было бы непрактично.

Минусы

Водопроводные, газовые и дренажные трубы часто закладываются в бетон, и когда эти трубы изнашиваются и протекают, необходимо вскрыть фундамент, чтобы можно было провести ремонт. Фундаменты из плит уязвимы для давления, вызванного замерзанием и оттаиванием грунта, поэтому их лучше всего использовать в более теплом климате, где грунт замерзает редко. Поскольку они не могут защитить дом от паводковых вод, как ползун или подвал, они менее чем идеальны для зон, подверженных наводнениям.

Фонд Crawl Space

Фото: RBerteig

Фундамент для подполья включает в себя открытое пространство высотой около 2 футов под домом, которое поднимает дом над землей. Обычно они создаются одним из двух методов:

• Стенка ствола — Сплошная стена из кирпича.
• Колонна с балкой — Бетонные опоры в земле, поддерживающие деревянные опоры и бетонные балки, простирающиеся между опорами.

Плюсы

Фундамент для подполья — хороший выбор в районе с высоким уровнем грунтовых вод или склонностью к затоплению.Он защищает дом от смещения почвы во время проливных дождей, а с добавлением вентиляционных отверстий снижает риск попадания паводковой воды в дом. Подземное пространство обеспечивает циркуляцию воздуха под домом, помогая сохранять прохладу в ваших комнатах летом. Здесь часто проходят трубы и другие инженерные сети, поэтому вы можете легко добраться до них для ремонта или модернизации. Вы также можете использовать место для хранения вещей.

Минусы

Ползунки должны быть должным образом изолированы и поддерживаться в надлежащем состоянии, чтобы предотвратить проблемы с влажностью, плесенью, сквозняками и вредителями. В зависимости от вашего климата и конструкции вашего дома это может означать добавление пароизоляции и изоляции из жесткого пенопласта в дополнение к вентиляционным отверстиям или полную герметизацию пространства и герметизацию вентиляционных отверстий, а затем установку водоотливного насоса и осушителя.

Цокольный фундамент

© Кристиан Делберт / Fotolia

Фундамент подвала строится путем выкопки на глубину около 8 футов, а затем возведения пола и стен для образовавшегося пространства. Сначала заливают бетонные опоры для поддержки стен.Далее возводятся стены, обычно из заливного бетона. В завершение заливается бетонная плита пола. В результате появляется дополнительная комната, которую можно использовать для хранения вещей или для расширения жилого пространства.

Плюсы

Подвал — идеальное место для размещения бытовой техники, связанной с вашими коммунальными услугами, такой как печь и водонагреватель. У вас будет легкий доступ к этим приборам, а также к трубам и воздуховодам в этом пространстве, что облегчит их обслуживание и ремонт. В подвале также есть удобное место для стиральной машины и сушилки, чтобы освободить место в основной жилой зоне.

Приложив немного творчества, его можно превратить в мастерскую для ваших хобби, домашний кинотеатр или даже домашний бар и бильярдную. В качестве дополнительного преимущества воздушное пространство, которое создает подвал под вашим домом, помогает сохранять прохладу в ваших комнатах летом.

Минусы

После того, как подвал будет построен, вам потребуется герметизировать и утеплить его, чтобы предотвратить нежелательные потери и увеличение тепла. В зонах, подверженных наводнениям, вам необходимо установить водоотливной насос, чтобы удалить любую паводковую воду, которая попадает в подвал. Обеспечение надлежащей герметичности, сухости и чистоты подвала также помогает предотвратить заражение вредителями и плесень.

Если ваш дом будет расположен на скале или известняке, который находится близко к поверхности, копать подвал может быть непрактично, если вообще возможно. Тяжелые или заболоченные почвы, такие как глинистые и заболоченные почвы, также являются сложными и часто непрактичными местами для фундамента. В этих местах, если вы хотите, чтобы ваш фундамент был оторван от земли, лучшим вариантом будет подполье.

Хотя тип земли, на которой вы строите, является самым важным фактором, определяющим, какой тип фундамента лучше всего подойдет для вашего дома, очень часто у вас есть выбор.В этом случае подумайте, как каждый тип фундамента повлияет на долговечность здания и потребности в обслуживании, а также на то, насколько вы будете получать удовольствие от дома.

Если ваш дом уже построен, помните о типе фундамента при планировании рутинных работ по обслуживанию дома. Например, фундамент из плит следует контролировать на предмет протечки водопроводов, в то время как рабочие места и подвалы следует регулярно проверять на наличие проблем с влажностью и заражения вредителями.

Связанные

Компания по ремонту фундаментов или плит в Индиане

Как тяжелые фундаменты и плиты могут повредить ваш дом

Подъем фундамента может поднять всю конструкцию, но чаще всего он заставляет части фундамента или плиты подниматься вверх, в то время как другие части остаются неподвижными. В любом случае, для устранения повреждений потребуется опыт специалиста по ремонту фундамента

.

Проблема:

Ваш фундамент или плиточный пол движется вверх, что приводит к трещинам в стенах и полах вашего дома.

Контрольные знаки:

• Трещины на внутренних стенах (общие)
• Трещины на внешних стенах (редко)
• Трещины на бетонном перекрытии
• Смещенные или наклонные секции перекрытия

Как это исправить:

Решения

могут быть такими простыми, как устранение утечки в водопроводе под фундаментом, или такими обширными, как снос, а затем восстановление поврежденных участков фундамента или плит.

Профессиональный подрядчик по строительству фундаментов лучше всех оценит проблемы с выпучиванием фундамента и предложит подходящие решения.

Что вызывает переворот в Фонде?

Пучка — это движение фундамента или плиты вверх, вызванное подстилающими грунтами, которые расширяются или набухают. Это происходит из-за увеличения влажности или из-за сил замерзания. Возвышение более характерно для плит, чем для фундаментов, поскольку плиты имеют меньший вес, чтобы противостоять силам пучения. Если не будет продолжительной засухи, вертикальная волна чаще всего возникает в течение первых нескольких лет строительства здания.

Возвышение плиты и фундамента чаще всего вызывается этими четырьмя силами:

Просторные грунты

Дом, построенный на почве с высоким содержанием глины, будет восприимчив к силе пучения, потому что богатая глиной почва значительно расширяется при намокании.

Выемка под фундамент часто дает почве вокруг дома и под ним возможность высохнуть и усохнуть, как показано на фотографии справа. После того, как дом построен, богатая глиной почва, которая намокает во время влажных периодов, может вызвать проблемы с пучением, а также повредить стены фундамента.

---

Морозное пучение

Объем воды увеличивается примерно на 9% при замерзании, влажная почва может расширяться как минимум на это количество при замерзании. Когда это происходит, возникающее давление на плиту или фундамент может привести к ее смещению и растрескиванию.

Чем ниже температура, тем глубже промерзнет почва. При низких температурах фундаменты, построенные не ниже «мороза» или линии замерзания.

Морозные силы могут резко поднять фундамент вверх, иногда на несколько дюймов и более, что приводит к серьезным повреждениям от морозного пучения.к фундаменту.

---

Утечки в сантехнике

Утечки или обрывы в водопроводных линиях, проходящих под бетонной плитой или через фундаментную стену, могут привести к накоплению влаги под фундаментом и плитой. Эта влага может поступать из линий подачи, сточных вод или даже систем отопления, вентиляции и кондиционирования воздуха.

Со временем эта влага может вызвать расширение почвы под фундаментом, что затем заставит их оттолкнуться от конструкции выше.

---

Продолжительные или сильные осадки

Слишком много осадков в сочетании с недостаточным дренажем вдали от дома приведет к увеличению влажности под фундаментом. Влага, соприкасающаяся с обширной почвой, может вызвать пучение фундамента и плит.

Осадки также могут вызвать расширение почвы по бокам вашего фундамента, что приведет к прогибу и деформации стен.

Чего НЕ делать:

Трещины на плитах перекрытия , вызванные пучением фундамента, имеют уникальный внешний вид.

Вы увидите несколько трещин, которые сходятся в одну точку или образуют замкнутую петлю с наибольшим подъемом.

Перед тем, как приступить к ремонту фундамента, важно определить проблему как , выпуклость .

Некоторые подрядчики, которые не были полностью осведомлены о признаках вертикальной качки, могут легко неправильно определить трещины в вашем доме и предложить неправильное решение.

Проблема? Хотя вспучивание является противоположностью оседания фундамента, симптомы часто схожи. Неподготовленному глазу может показаться, что внешние стены рушатся, — в то время как на самом деле происходит то, что плита цоколя поднимается вверх около центра дома.

Чтобы применить правильное решение проблемы с фундаментом, убедитесь, что вы получаете правильный диагноз.

Подробнее о проходке бетонных перекрытий.

Устранение повреждений, вызванных пучением воздуха

Начните с того, что опытный специалист по ремонту фундамента осмотрит проблему с фундаментом и определит, что является причиной вашей проблемы.

После выявления проблемы может быть предложено индивидуальное решение для устранения повреждения и устранения причины проблемы.

Мы делаем ремонт фундамента в IN!

В Foundation Supportworks, Inc. у нас есть инструменты и обучение для ремонта фундаментов и перекрытий, которые испытывают проблемы с переворотом.

Мы предлагаем расценки на ремонт фундаментов и плит для всех, кто находится в зоне обслуживания в Индиане. Если вы хотите записаться на бесплатную и не обязательную встречу с одним из специалистов нашего фонда, позвоните или напишите нам сегодня!

Мы с гордостью обслуживаем Гэри, Саут-Бенд, Форт-Уэйн, прилегающие районы, такие как Элкхарт, Вальпараисо, Мишавака, Гошен, Краун-Пойнт, Мичиган-Сити, Ла-Порт и поблизости.

связанные страницы

Ищете цену? Получите бесплатную оценку без обязательств.

Пошаговое руководство по заливке перекрытия фундамента металлического здания

Хотя это и не является обязательным требованием, фундамент из бетонных плит обеспечивает прочную чистую поверхность для вашего стального здания и может помочь ему прослужить дольше. Поскольку здание потребует анкеровки, чтобы свести к минимуму смещение, заливка бетонной плиты дает вам возможность также залить фундамент.

Шаг 1 — Подготовка места

• Очистите территорию, где вы будете строить стальное здание, от травы и сорняков.
• Разметьте местоположение плиты. Обеспечьте, как минимум, дополнительные 2-4 дюйма с каждой стороны и 3-6 дюймов с каждого конца за пределами периметра здания. *
• Удалите 4 дюйма земли с участка и выкопайте опоры.

* Дополнительная длина и ширина бетона помогают уменьшить образование трещин и разрывов по краям фундамента после того, как здание закреплено на месте.

По мере раскопок площадки следует также выкопать опоры на 12 дюймов ниже уровня местного промерзания.Опоры должны быть шириной не менее 16 дюймов. В некоторых районах страны существующий грунт недостаточно прочен, чтобы выдерживать нагрузки, оказываемые каркасом здания. В этих обстоятельствах могут потребоваться балки с более глубоким уклоном или даже опоры для опор. Настоятельно рекомендуется проконсультироваться с инженером-геологом, если вы не знаете, в каких условиях находитесь.

Шаг 2 — Укладка форм

Формы могут быть изготовлены из обрезков пиломатериалов или металла и служить для создания контура фундамента.Формы должны быть плотными, прочными и жесткими.

• Герметичность: не пропускает дождевую воду и не пропускает жидкий бетон.
• Жесткий: не сгибается, не прогибается и не деформируется под давлением бетона.
• Strong: выдерживает вес высыхающего бетона.

При укладке форм обеспечьте надлежащий дренаж для стока, оставив желоба и / или поместив в котлован 4-дюймовый слой гравия перед заливкой цемента.

Этап 3 — Заливка бетона

Бетон должен иметь номинальное значение не менее 2500 фунтов на квадратный дюйм и армировать волокнистой сеткой.Если вы планируете хранить тяжелое оборудование или транспортные средства, увеличьте давление на квадратный дюйм до 4000 и рассмотрите возможность использования проволочной сетки или арматуры. Продолжайте перемещать и взбивать бетон во время заливки, чтобы заполнители не оседали.

• Залейте равномерно на глубину 4 дюйма. Залейте 6 дюймов, если тяжелые автомобили или оборудование будут храниться сверху.
• Полностью закрывает все стальные арматурные стержни.
• Удаляет пустоты и пузырьки воздуха.
• Удалить воду, просачивающуюся на поверхность.*

* Эта вода называется латиницей . Фундаменты глубокого заложения подвержены такому просачиванию из-за давления заполнителя и песка в бетоне.

Этап 4 — Стяжка и чистовая обработка Стяжка

— это метод выравнивания пола фундамента путем отталкивания излишков бетона и проталкивания бетона в области, которые не заполнены.
