Забежная лестница своими руками — от расчетов до монтажа

Нередко случается так, что недостаточная площадь помещения в частном доме просто не позволяет соорудить обычную одномаршевую лестницу на второй этаж. Приходится искать иное решение – делить подъем на два марша или вписывать в имеющееся пространство винтовую конструкцию.

Забежная лестница своими руками

А можно и объединить эти подходы – лестница будет иметь два марша, но между ними предусматривается не площадка, а участок подъёма по типу винтовой, для перехода между прямыми отрезками. На этом участке монтируются так называемые забежные ступени, которые позволяют изменять направление лестницы. Конструкция, конечно, усложняется, но зато достигается требуемая компактность межэтажного перехода.

Может ли быть построена забежная лестница своими руками? Да, безусловно. Но чтобы разобраться в этом вопросе, необходимо для начала рассмотреть, какими бывают конструкции, имеющие забежные ступени, научиться производить их расчёт.

Лестницы с забежными ступенями

В первую очередь, необходимо сказать, что забежными называются ступени, имеющие форму правильного или неправильного треугольника и располагающиеся практически всегда на одной опоре. Такие ступени могут полностью формировать конструкцию лестницы или же заменять в ней площадку между двумя пролетами.

К лестницам, имеющим забежные ступени, относится несколько типов конструкций:

Несколько моделей лестниц с участками, оснащенными забежными ступенями

— Винтовые лестницы, которые, в принципе, полностью и состоят из забежных ступеней;

— Маршевые лестницы, в которых пролеты не разделены площадками, а соединены забежными ступенями;

— Смешанный тип конструкции, нижняя часть которой является винтовой, а верхняя — маршевой. В таких случаях эти два отдела соединены также забежными ступенями, и при этом обычно выстраивается Г-образная конструкция;

— П-образные лестницы, имеющие поворот в 180 градусов и два расположенных параллельно марша, также могут быть оснащены забежными ступенями, которые формируют области поворота.

Забежные лестницы, помимо специфических особенностей конструкции, обладают своими достоинствами и недостатками. Поэтому прежде чем выбрать подобный вариант межэтажного перехода, стоит ознакомиться с их характеристиками.

Два варианта лестниц — с площадкой и забежными ступенями. Рисунок позволяет сравнить визуально и выбрать наиболее подходящий из них для определенного помещения.

Итак, достоинствами лестниц, оснащенных забежными ступенями, можно считать их следующие особенности:

• Забежная конструкция обычно применяется в тех помещениях, где необходимо по максимуму сэкономить площадь. Вполне очевидно, что такая лестница более компактна по сравнению с маршевой, оснащенной переходными площадками.
• Лестница с забежными ступенями выглядит более эстетично. Наличие таких ступеней создает плавный поворот при изменении направления лестничного марша.

Недостатками забежных лестниц многие мастера, а также владельцы частных домов, считают следующие моменты:

• Забежные ступени бывают не слишком удобны для постановки ноги, особенно во время спуска с лестницы. Это связано с тем, что проступи имеют по своей длине имеют изменяющуюся ширину — она уменьшается к внутренней стороне и увеличиваясь к наружной. В узкой области ступени недостаточно места для установки стопы, а в широкой, наоборот, ступень шире, чем необходимо для нормального шага человека. Это отличие забежных ступеней от обычных может вызвать неудобство при перемещении по лестнице.
• Забежная конструкция требует особо тщательных расчетов при проектировании. При неправильном изначальном моделировании лестницы, она может получиться не только неудобной для шага, но и весьма небезопасной для членов семьи, особенно для детей и людей преклонного возраста.

Расчет лестницы с забежными ступенями

Общие принципы расчета

Чтобы сделать конструкцию лестницы максимально безопасной и надежной, при ее проектировании необходимо учесть некоторые нюансы, к которым относят следующее:

При проектировании лестницы с забежными ступенями обязательно принимают в расчет целый ряд важных требований

• Следует соблюдать необходимую пропорциональность в параметрах. Так, ширина проступи забежной ступени у ее внутреннего края должна быть не менее 100 мм, а у внешнего — не более 400 мм. По центру проступи обычно выдерживается оптимальный размер, установленный для маршевых участков, но не менее 200 мм.
• Высота ступеней должна быть комфортной для подъема и спуска всех членов семьи. Она может варьироваться в зависимости от крутизны, но однозначно не должна отличаться от высоты остальных ступеней лестницы. Это требование — непререкаемое для любых конструкций, любого типа и крутизны.

Кстати, рассчитать оптимальную высоты и ширину степеней маршевого участка лестницы придётся так или иначе — чтобы забежной участок был, как говорится, «согласован» с общей конструкцией.

К таким расчетам подходят с разных сторон. Но оптимальным видится алгоритм вычисления, который основан на закономерностях эргономики перемещения человека по лестнице. Отталкиваются в данном случае от нормальной длины шага человека (ее, кстати, можно выбрать и «под себя», что важно для людей слишком высоких или, наоборот, небольшого роста). Второй важный параметр – это угол крутизны лестницы.

Методику расчета в настоящей публикации расписывать не станем, но вот калькулятор, в котором она воплощена, наверное, лишним не станет.

Цены на забежные лестницы

забежная лестница

Калькулятор для определения оптимальных размеров ступеней лестницы

Перейти к расчётам

• Рассчитывая П-образную конструкцию, следует помнить, что промежуток между маршами должен составлять не менее четверти ширины самого марша. В противном случае ширина проступей забежных ступеней по внутреннему их краю окажется чрезмерно маленькой. (Правда, на иллюстрации ниже показан вариант, когда между маршами оставлено расстояние в 1/5 ширину продета. Так что, стоит ли считать такое правило обязательным – еще вопрос… Все зависит от конкретных размеров конструкции)

Вариант лестницы на второй этаж с двумя противоположно направленными маршами и забежным участком между ними

• Ширина забежных ступеней по линии движения, должна быть равна ширине остальных прямых ступеней.
• Расстояние между потолочным перекрытием второго этажа и верхним краем лестничного марша не должно быть меньше 2000 мм.  То есть у человека, перемещающегося по лестнице не должно быть опасений удариться головой.
• В расчетах обычно за основу берется средняя ширина шага человека, которая составляет 600÷640 мм. Впрочем, как уже упоминалось, каждый волен рассчитывать и на свой рост и, соответственно, длину шага.

Учитывая особенности расчетов забежных ступеней, их можно произвести несколькими способами, ориентируясь на конкретное место обустройства лестничной конструкции. Чаще всего прибегают к графическим методам предварительного проектирования. При этом прямая часть лестницы просчитывается, как обычная маршевая.

Графические расчеты забежной лестницы

Расчеты для каждой из лестниц с забежными ступенями производятся с учетом ее конструкции. Для того, они были правильными, следует составить чертеж для конкретного места установки лестницы или же воспользоваться ниже представленными вариантами.

Расчет лестницы с резким переходом от маршевого участка к забежному

Начнем с варианта, когда все ступени на прямых маршевых участках делаются обычными, прямоугольными, без изменений размеров проступей. И лишь на забежном участке им придается специфическая трапециевидная форма.

Забежный участок может создавать поворот на 90 градусов или на все 180 – в данном случае это не принципиально.

Схема для графического построения и расчета забежных ступеней без плавного перехода от маршевого участка к повороту

Разбираемся со схемой – она несложна.

Красной стрелкой и буквой L обозначена ширина лестничного марша. Ровно по центру его проложена голубая линия – это так называемая линия движения. На участке поворота она переходит в среднюю дугу.

Точка А – это центр, из которого задается радиус поворота лестницы. При проведении проектирования, в принципе, у мастера еще есть возможность «поиграть» местом расположения центра в определенных пределах, чтобы найти оптимальный вариант Место его, в принципе, может выбираться произвольно, например, в точке пересечения линий последних прямых маршевых ступеней двух перпендикулярно сходящихся маршей. Если марши противоположно направленные, то центр, естественно, окажется ровно между ними. Важно то, что этот центр стремятся вынести за пределы марша хотя бы на 1/8 его ширины, иначе забежные ступени с внутренней своей стороны получатся слишком узкими.

R – Внешний радиус поворота. Он, как, наверное, понятно, должен быть равен расстоянию от центральной точки А до внешнего края маршей на прямом участке. Соответственно, зная R, можно задать и внешний контур забежного участка.

Также из центра А несложно провести дуги, который продолжать внутреннюю границу марша на участке поворота и центральную линию движения.

Теперь на центральной линии движения, на ее дугообразном участке, необходимо отложить хорды b, равные ширине ступеней на маршевом участке (показаны голубым цветом). Этим достигается то, что и на прямых участках лестницы, и на забежных ступенях ширина проступей по линии движения будет выдерживаться одинаковой.

Через точки, которыми эти хорды опираются на центральную окружность, из центра А проводятся радиальные лучи. Они-то и зададут контуры искомых забежных ступеней. В точках их пересечения с внутренней и внешней окружностью участка поворота также строятся хорды:

s – задаст ширину ступени с внешнего края (показано оранжевым). Как уже говорилось, следует стремиться, чтобы она не превышала 400 мм.

m – ширина ступени по внутреннему радиусу поворота (показано зеленым). Эта величина не должна быть менее 100 мм.

Схему-чертеж делают в масштабе, то есть после ее составления несложно промерить полученные отрезки и перевести их к реальным размерам.

Понятно, что изготавливать лестницу с криволинейными косоурами – это задача повышенной сложности. Поэтому забежный участок чаще всего просто «вписывают» в реальное пространство, проецируя линии ступеней до стены (показано красным пунктиром). Форма ступеней получится несколько более сложная, но сборка такой лестницы, сама по себе, становится намного проще.

Кстати, показанную на схеме методику определения параметров ступеней несложно перевести и в «математический облик», пользуясь правилом подобия треугольников. Тогда, даже не прибегая к вычерчиванию, можно заранее «прикинуть», какими получатся ступени при выбранном радиусе поворота забежного участка, и попадают ли они под рекомендуемые параметры.

Для подобного расчета можете воспользоваться нашим онлайн-калькулятором:

Цены на деревянные лестницы

деревянная лестница

Калькулятор расчёта ширины внутренней и внешней стороны забежной ступени

Перейти к расчётам

Однако, практика использования лестниц показывает, что такой резкий переход от маршевого участка к поворотному делает подъем и спуск неудобным, а зачастую – и небезопасным. Поэтому, чтобы хоть как-то нивелировать эти недостатки, стараются сделать этот переход более плавным.

Расчет лестницы с плавным переходом от маршевого участка к забежному

По сути, изменение формы ступеней на трапециевидную начинается еще на маршевом участке, сначала – незначительно, а затем – по нарастающей, до прихода к формам, подчиняющимся описанным выше зависимостям.

Рассчитать параметры ступеней такой лестницы будет уже несколько сложнее. И в этом случае лучше всего прибегнуть к графическому расчету, то есть к точному изображению проекта на бумаге (или в графическом редакторе) с соблюдением масштаба. А затем, после вычерчивания, уже промеряется и приводится к реальным величинам размер каждой из ступеней.

П-образная лестница – с противоположно направленными маршами

Первый способ расчета

При использовании и любого из способов расчета вначале на чертеж наносится контур лестничных маршей. Как уже говорилось, расстояние между ними (обозначено на схеме буквой z) рекомендуется выдерживать не менее ¼ от ширины марша.

Первый способ расчета параметров забежных ступеней П-образной лестницы

• В средней части, между двумя параллельными маршами, строго по центру проводится линия ВС.
• Наносится точка А — центр закругления лестничного марша. Понятно, что расстояние от это точки до внешнего края обоих маршей и забежного участка лестницы – одинаково. По сути, можно промерить или вычислить это расстояние от осевой линии до края марша (оно равно ширине пролета L плюс половина расстояния между маршами — z/2). А затем это расстояние (отрезок АВ) откладывается от верхнего края забежного участка – и точка А определяется безошибочно.
• Теперь берется циркуль, устанавливается в найденную точку A, и можно прочертить внешнюю и внутреннюю полуокружность поворота.
• Далее, наносится линия движения – на рисунке она показана тонкой стрелкой синего цвета ас. Понятно, что она должна проходить по центру любого из участков лестницы. На прямых участках она проводится по линейке, на закругленном – циркулем.
• Следующим шагом идет распределение ступеней. Начать лучше от центра. По линии движения хордой с длиной b (это, как мы помним, расчетная ширина проступи ступени для всей лестницы) вписывается центральная ступень, так, чтобы осевая линия ВС делила ее пополам. Затем последовательно намечаются центральные линии других ступеней. В данном примере они показаны по левой стороне лестницы. Точки пересечения с линией движения можно пронумеровать по порядковому номеру ступеней от центральной – показано от 1 до 12.
• По сути, мы пока лишь повторили то, что проделывалось при расчете лестницы с резким переходом к забежному участку. А вот теперь начинается специфика расчета плавного перехода. Для начала следует определиться, с каких ступеней маршевого участка начнётся выполнение плавного перехода. Следует правильно представлять, что чем больше прямых ступеней будет задействовано, тем более плавным станет этот забежный переход, и тем комфортнее лестница будет для перемещения по ней. На данной схеме решено оставить четыре ступени прямыми (с 9 по 12), а начиная с пятой снизу – выполнять переход. По этой границе прочерчивается горизонтальная линия DE.
• Теперь через точки 1 и 2 на линии движения и через центр А проводятся вспомогательные линии, до пересечения с линией DE. Точки пересечения с ней также обозначаются соответственно 1 и 2.
• Замеряется длина получившегося отрезка между точками 1 и 2. Затем это же расстояние откладывается столько раз, сколько ступеней будет задействовано в обеспечении плавного перехода. В данное примере – до точки 7.
• Ну а теперь осталось только соединить одноименные точки на линии движения и на линии DE прямыми вспомогательными линиями. Они-то и определят границы каждой из ступеней. После этого эти границы можно выделить – появится понятный рисунок всего лестничного марша. Промерив получившиеся на чертеже ступени и располагая значением масштаба, можно перевести их к реальным размерам — для изготовления деталей.

На противоположную сторону лестницы перенести полученные размеры можно по обычным правилам осевой симметрии – перпендикулярными линиями к осевой BC.

Цены на ступени

ступени

Второй способ

Предварительное вычерчивание ведется точно так же, как и в первом способе. Различия начинаются только с момента определения прямых ступеней, не участвующих в повороте, и с вычерчивания линии DЕ – при этом расчете она не потребуется.

Второй способ – с использованием произвольной вспомогательной линии АС

• Вместо нее, вначале вычерчивается отрезок по вертикальной осевой линии – АВ. Точка В при этом располагается по линии границы прямых и забежных ступеней.
• Далее, из точки А прочерчивается произвольная вспомогательная линия АС. Важно, чтобы она располагалась под острым углом к осевой, но величина угла значения не имеет.
• От точки А эта линия разделяется на отрезки, которые увеличиваются по длине в арифметической прогрессии. Нумерацию точек лучше начать с 3, так как корректироваться размеры ступеней начнут именно с третьей. Первый отрезок (до точки 3) должен быть равен двум частям (произвольным, например 1 см), второй (от точки 3 до точки 4) – трем, третий – четырем, и так далее, по количеству ступеней, которые будут участвовать в обеспечении плавного перехода. В данном случае показано до точки 8.
• Далее, крайняя точка (8) соединяется линий с точкой В. На схеме показано отрезком ВС.
• Теперь необходимо точки (от 3 до 8) на вспомогательной линии АС спроецировать на осевую АВ, линиями, параллельными отрезку ВС. Пересечения с ней тоже можно пронумеровать одноименными цифрами (нумерация показана синим цветом).
• И теперь только остается соединить эти точки пересечения с одноименными точками на линии движения лестницы. Получившиеся линии определят границы забежных ступеней. Ну а дальше – все, как и в предыдущем примере.

Расчет забежной лестницы с поворотом на 90 градусов — пошагово

Очень часто в практике частного домостроения применяются лестницы с двумя маршами, расположенными под прямым углом – их обычно размещают вдоль стен в одном из углов помещения. Между маршами может оставляться площадка, но компактнее все же станет лестница с забежным участком, соединяющим прямые марши. Поэтому посмотрим пошагово, как производится ее графически расчет.

• Начинают с вычерчивания окружности, радиус которой равен половине ширины лестничного марша — L/2. Она впоследствии задаст линию движения на забежном участке лестницы.

Первый шаг – окружность с радиусом, равным половине ширины лестничного марша.

• Следующим шагом необходимо провести линию под углом 45 градусов к вертикали – эта линия станет своеобразной осью поворота (показана красным цветом). Касательными к окружности по вертикали и горизонтали намечаются средние линии движения на маршевых участках лестницы. В итоге получается общая линия движения, включающая четверть окружности и прямолинейные участки (показана стрелкой).

Шаг второй — намечается ось поворота (под углом в 45°) и линия движения по лестнице.

• Далее, линия движения разделяется отрезками, равными расчётной ширине ступеней (b) для этой лестницы. На участке дуги это будут хорды, опирающиеся на линию окружности, на прямых участках – обычные прямые отрезки.

Следующий шаг – намечается расположение ступеней на забежном участке и на переходах к прямым маршам. Возможны два варианта.

Обратите внимание – этот шаг можно выполнить по-разному. В одном варианте нанесенная ось делит центральную ступень забежного участка пополам (левый фрагмент иллюстрации). Другой вариант – от оси в каждую из сторон откладываются по симметричной целой ступени.

• После этого можно «пристыковать» на чертеже и прямые марши лестницы, одновременно «загнав» всю конструкцию в угол помещения. Также возможны варианты – марши могут соединяться в крайне точке по внутренней стороне, или же быть разнесены на определенное равное расстояние от осевой линии.

К забежному участку пристыковываются прямые марши лестницы (возможны два варианта). Часть их ступеней все равно будет задействована в обеспечении плавности перехода

Эти маршевые участки предварительно делятся на ступени по известной ширине проступи. Однако, часть ступеней, прилегающих к участку поворота, будут все же несколько видоизменены позднее.

• Теперь необходимо прочертить линии АС и АВ, параллельные маршам, и найти их точку пересечения А.

Вычерчиваются вспомогательные построения АВ и АС. При этом необходимо постараться добиться выполнения условий минимальной и максимальной ширины проступи ступеней забежного участка.

Эти линии обычно вычерчиваются по краю тех ступеней, которые останутся прямолинейными, то есть форма которых корректироваться не будет. Примерное расстояние линий от края параллельного им марша равно ширине марша. Почему примерное? А просто необходимо прийти к тому, что минимальная ширина центральных забежных ступеней (показана символом е) должна быть не менее 100 мм, а максимальная, по внешнему обводу (символ d) – не более 400 мм. Так что есть возможность слегка скорректировать положение, разместив эти вспомогательные построения, а значит и центр А, ближе или дальше от маршей.

Итак, эти линии понадобятся для дальнейшего построения забежных ступеней, и они же ограничивают полностью прямой участок каждого марша.

• Вот теперь можно перейти к воспроизведению контуров будущих забежных ступеней. Для этого вначале на вспомогательных линиях АС и АВ (а участках после их точки пересечения А) откладываются отрезки, равные расчетной ширине ступени b. Точки нумеруются согласно расположению одноименных ступеней на маршах ом 2 и дальше, по количеству ступеней, которые будут участвовать в повороте.

Построение контуров забежных ступеней по нанесенным равным отрезкам на вспомогательных линиях

А теперь производится соединение одноименных точек на вспомогательных линиях АС и АВ и на линии движения лестничных маршей. Эти соединительные линии как раз и покажут контуры забежных степеней – от начала участка поворота до центральной (фрагмент слева) или двух центральных (фрагмент справа) ступеней.

• Остается лишь окончательно выделить контуры ступеней, одновременно продлив из границы до линии стены помещения (или до границы лестничной клетки). Вспомогательные линии нам больше не нужны – их можно удалить, чтобы не путаться.

План лестницы, получившийся в итоге (оба варианта). С него можно смело снимать размеры и переводить их через масштаб к реальным величинам.

Получившийся в итоге чертеж станет основой для снятия размеров с учетом применяемого при составлении плана масштабирования.

Чтобы легче было производить геометрические построения и получать максимально точные параметры, подобную работу удобнее всего производить на разлинованной миллиметровой бумаге. Так значительно проще перевести размеры в натуральную величину на материал, из которого предполагается изготовить ступени.

Говоря о графических расчетах, необходимо отметить то, что они все же не дают идеальной точности — со специализированными компьютерными приложениями им, безусловно, не конкурировать. Тем не менее, если построения выполнялись очень аккуратно, то хозяин может быть уверен в надежности и удобстве получаемой лестницы. А мелкие нестыковки, иже они проявятся (чаще всего их и не бывает) можно слегка подкорректировать в ходе монтажа. Но при этом можно слегка менять ширину ступени только по наружному и (или) внутреннему краю, оставляя в неизменности размер по центральной линии движения.

Итак, разрабатывать план лестницы мы научились. Теперь необходимо переходить к практическим вопросам. Но прежде давайте посмотрим, что предлагают некоторые строительные магазины.

Цены наметаллические лестницы

металлическая лестница

Готовые варианты конструкций лестниц с забежными участками

Прежде, чем планировать самостоятельную постройку лестницы, имеет смысл все же поинтересоваться наличием и стоимостью готовых конструкций, которые «впишутся» в конкретное помещение. Возможно, комплект лестницы профессионального исполнения обойдется примерно в ту же сумму или чуть больше, что выделена для самостоятельного монтажа. Но зато она будет изготовлена и установлена опытными мастерами, которые дадут гарантию на безопасную и длительную эксплуатацию изделия.

Если же все-таки решено произвести эту работу самостоятельно, то можно слегка «сплагиатить» параметры, которые указывают компании, занимающиеся постройкой лестниц различных конструкций.

Итак, смотрим…

Маршевая лестница с забежными ступенямиПоворотная лестница 90 градусов (модель № 2.1.1.1), оснащенная прямыми и забежными ступенями.

Данная модель лестницы производится в определенном диапазоне размеров, а также может быть рассчитана на установку с левой или правой стороны помещения. Так, в специализированных отделах строительных магазинов или в интернете можно найти лестницы этой модели следующих размеров:

Размеры лестницы модели № 2.1.1.1 с забежным участком

Ширина марша лестницы (А), мм	Длина верхнего марша лестницы (X), мм	Длина нижнего марша лестницы (Y), мм	Рекомендуемая длина проема в перекрытии (B), мм	Высота лестницы «от пола до пола», мм	Толщина ступеней, мм
700	3250	950	2900	3000	40
800	3350	1050	3000	3000	40
900	3450	1150	3100	3000	40

В комплекте вместе с деталями лестницей поставляется герметик, крепежные детали — болты, шайбы, гайки, шпильки и все другое необходимое для проведения монтажа.  В обязательном порядке имеется сборочный чертеж с привязкой всех геометрических размеров.

Сборная винтовая конструкцияМожно установить и винтовую лестницу – предлагается готовый комплект модели К-005м

Если в помещении из-за недостаточности площади имеется возможность установить только винтовую конструкцию, то можно рассмотреть модель К-005м. Производитель заявляет об отличные характеристиках ее надежности и долговечности. Модель также производится в правом и левом варианте и имеет следующие параметры:

Параметры винтовой лестницы с забежными ступенями – модель К-005м (на примере правосторонней)

• Размеры в плане, то есть площадь, которая потребуется для установки данной конструкции составляет 1660×1370 мм.
• Высота лестницы от пола первого до пола второго этажа равна 2940 мм.
• Минимальный размер проема, который необходимо обустроить в перекрытии для данного вида лестницы составляет 1660×930 мм.
• Высота ступеней -210 мм.
• Ширина лестницы — 880 мм.
• Толщина проступей — 40 мм.
• Подступенки отсутствуют, что делает лестницу визуально более легкой.
• Угол уклона маршей — 46 градусов, то есть недалеко от границы крутизны комфортных для эксплуатации лестниц (45 градусов).

Все детали лестницы изготавливаются из высококачественной сосны. Материал в обязательном порядке проходит подготовительную обработку под покраску.

Кроме этих моделей, при желании, можно найти и другие готовые комплекты лестниц, и выбрать из них тот, который идеально подойдет как для строящегося, так и для уже построенного дома. Поэтому будет разумным вначале с карандашом в руках просчитать количество и цену всех материалов, которые потребуются для ее самостоятельного изготовления, и сравнить со стоимостью готовой конструкции. Не стоит также забывать о времени, которое потребуется на подготовку всех деталей и их сборки в единую конструкцию.

Но даже и при наличии вполне достойных предложений по монтажу лестниц, что говорится — «под ключ», многие домашние мастера предпочитают делать большую часть работы своими руками. Для них существует вариант покупки готовой лестницы в разобранном виде, в комплект которой входит все необходимое. Приобретенную в таком виде конструкцию смонтировать можно самостоятельно, сверяя свои действия с прилагаемой сборочной инструкцией.

Самостоятельный монтаж лестницы с забежными ступенями

Материалы и инструменты для изготовления лестницы

Чтобы построить лестницу самостоятельно, необходимо подготовить некоторые инструменты. Обычно большинство из них уже есть практически у каждого владельца частного дома, так как они необходимы не только для возведения лестницы, но и для других повседневных задач по ремонту и строительству.

Цены на балясины

балясина

Большинство инструментов, необходимых для постройки деревянной лестницы, есть практически в каждом частном доме.

Итак, начиная работу под рукой необходимо иметь:

• Измерительные инструменты — рулетка или (и) складной метр, металлическая линейка, строительный угольник, строительный уровень и отвес. Они необходимы не только для того, чтобы размечать материал при изготовлении деталей конструкции, но и идеально горизонтально и вертикально их установить и закрепить.
• Инструменты для резки древесины и металла — электрический лобзик, ручная циркулярка, «болгарка». На крайний случай – ручная ножовка по дереву и по металлу.
• Очень полезен бывает ручной фрезер — для обработки краев деталей, точной их подгонки.
• Бывает необходим обычный или электрический рубанок — для обработки поверхностей досок, если используется не строганый материал.
• Электрическая дрель.
• Шуруповерт.
• Молоток.
• Стамески разных размеров.
• Наждачная бумага или шлифовальная машинка ленточного или эксцентрикового действия с соответствующими сменными абразивными элементами.
• Струбцины.

Из материалов для постройки лестницы потребуется:

Для изготовления лестниц должна применяться древесина максимально высокого качества

• Древесина высокого качества — это может быть сосна, ясень, бук, вишня, лиственница или клен. Отлично для постройки лестницы подойдет и дуб, однако, эта порода имеет довольно высокую стоимость, а также она достаточно сложна в обработке, особенно если предполагается использование только ручного инструмента.

— Для изготовления косоуров (тетивы), а также проступей лестницы необходима доска толщиной в 35÷40 мм.

— Если запланировано установить подступенки, то для них потребуется доска толщиной в 10÷15 мм. Можно применять и качественную фанеру соответствующей толщины.

— Для вертикальной стойки, которая устанавливается на повороте лестницы и станет дополнительной опорой для косоура, а также для забежных ступеней, необходимо подготовить брус. Длина его должна быть равной высоте потолка, а размер в сечении 150×100 мм.

Наименования основных деталей лестницы с забежным участком

— Опорные столбы, балясины и перила для ограждения лестницы. Если их планируется также изготовить самостоятельно, то для балясин, в зависимости от их конфигурации, потребуется брус для токарной выточки деталей. Или же доски толщиной в 15÷20 мм, из которых с помощью фрезера можно красиво вырезать эти детали ограждения. Для опорных столбов, которые устанавливаются в начале и конце ограждения, а также иногда усиливают стойку на повороте лестницы, потребуется квадратный брус со стороной в сечении от 100 до 150 мм.

• Стальной уголок 50 на 50 мм — два отрезка длиной в 350÷400 мм. Эти детали необходимы для закрепления косоуров на перекрытии.
• Доска для обрамления проема в перекрытии. Ее толщина может быть равна 30÷35 мм.
• Саморезы разной длины — от 50 до 100 мм. Болты для закрепления металлического уголка, а также косоуров на нем.
• Шканты для соединения проступей с вырезанными зубьями косоура.
• Столярный клей для склеивания деталей конструкции, перед их окончательной фиксацией на металлический крепеж.

Количество материалов будет зависеть от параметров и конфигурации лестницы. После того как будет составлен проект конструкции с точными размерами, можно будет подсчитать, сколько и какого пиломатериала будет необходимо для изготовления ее деталей.

Необходимо отметить, что изготовить круглые балясины не так-то просто, так как для этого нужен специальный токарный станок и определенный опыт работы на нем. Но их можно приобрести в готовом виде или же заказать в ближайшей столярной мастерской.

Процесс монтажа лестницы с забежными ступенями — пошагово

В этом разделе статьи будут рассмотрены этапы и нюансы постройки лестницы с забежными ступенями. При описании изготовления лестницы не будут указываться конкретные размеры определенной конструкции, поэтому данная инструкция подойдет в качестве вспомогательного руководства для всех, кто решит осуществить постройку конструкции самостоятельно по выбранному или собственноручно составленному чертежу.

Итак, процесс постройки лестницы с забежными ступенями состоит из следующих этапов работ:

• Выбор готовой модели лестницы или же составление собственного чертежа конструкции, на основании размеров, снятых в области ее установки в помещении.
• Расчет количества материалов, с ориентацией на чертеж с проставленными на нем размерами деталей конструкции.
• Закупка необходимых материалов.
• Изготовление деталей конструкции осуществляется в следующем порядке:

— разметка и выпиливание косоуров;

— изготовление прямых и забежных ступеней;

— изготовление деталей ограждения;

— общий монтаж лестничной конструкции;

— установка ограждения – опорных столбиков, балясин и перил.

Ограждение лестничных маршей – залог удобства и безопасности перемещения по ним

Работы по установке ограждающих конструкций лестницы — это непростая задача, требующая отдельных расчетов и определенных знаний. Имеет смысл «вынести ее за скобки», для того чтобы рассмотреть более подробно в отдельной публикации. Для этого на нашем портале имеется специальная статья «Установка балясин на деревянную лестницу своими руками», к которой ведет рекомендуемая ссылка.

Иллюстрация	Краткое описание выполняемых операций
	При изготовлении любой лестницы, обустраиваемой на тетивах (косоурах), вначале производится изготовление этих несущих деталей. Две тетивы можно изготовить из одной широкой доски, правильно произведя ее разметку в виде зубцов. Но чаще практикуется ее изготовление из двух досок одинаковой ширины и толщины.
	Для того чтобы все ступени были расположены идеально горизонтально, и имели одинаковые размеры опорных «полок», их разметку следует производить по заранее изготовленному шаблону. Шаблон делается на основе чертежа и проведенных расчетов. Он может быть изготовлен из куска фанеры и опорного бруска (как на первой иллюстрации), или же в его качестве применяется угольник с установленными на его перпендикулярных линейках стопорами (как на фото слева). Если тетивы изготавливаются из двух одинаковых досок, то сначала размечается одна из них. Для этого шаблон укладывается на доску так, чтобы в результате разметки получился прямоугольный треугольник. Поверхность его катета, на которую будет установлена проступь ступени, должна оказаться параллельной полу помещения. Поэтому, составляя проект, важно определить, под каким углом марш лестницы будет расположен по отношению к полу комнаты. Шаблон последовательно перемещается по краю доски, и его обводят простым карандашом. Получается разметка зубьев косоура.
	После этого с помощью электрического лобзика, циркулярной пилы или обычной ножовки с небольшими зубцами, выпиливаются зубья косоура. Резы должны быть ровными без зазубрин и углублений. Далее, готовая тетива укладывается на такую же, только еще целую доску и закрепляется на ней в одном положении с помощью струбцин. Следующим шагом, очень точно и аккуратно, готовый косоур обводят простым карандашом. После этого выпиливается второй, симметричный первому элемент конструкции. Можно выбрать и другой способ изготовления косоуров. Для его выполнения две доски укладываются одна на другую, точно выравниваются и надежно скрепляются струбцинами. Затем верхняя из них, размечается, а выпиливаются они одновременно. Однако, для того чтобы произвести эту операцию без брака, нужна сноровка в обращении с инструментом. Иначе его лезвие может уйти в сторону, особенно учитывая толщину используемых досок, которая должна составлять 35÷40 мм. Исправить такую погрешность будет значительно сложнее, чем вырезать зубья тетивы в каждой из досок по очереди.
	Если косоуры будут закрепляться к полу, например, в Г-образном варианте лестницы, где забежные ступени будут заменять площадку между маршами, то края доски размечаются под нужный угол установки конструкции, а затем срезаются. Этот операцию желательно провести еще до разметки и вырезания зубьев тетивы. На иллюстрации можно видеть, что выпиливание зубьев осуществляется на косоуре, на котором уже произведены торцевые срезы.
	После того как тетивы будут готовы, из этих деталей и опорных брусьев-столбов выстраивается каркас, на котором будут закреплены прямые и забежные ступени. Перед сборкой каркасной конструкции, безусловно, следует произвести разметку ее установки и закрепления по месту.
	Для фиксации косоуров в верхней части конструкции, к обустроенному проему в перекрытии, вдоль его углов необходимо закрепить стальные уголки. Для этого в них высверливаются отверстия, через которые они и будут прикручены с помощью болтов к одной из досок, обрамляющих проем в потолке помещения. Уголки снимут часть нагрузки от лестницы на перекрытие, так как будут поддерживать ее полуподвешенное состояние.
	Далее, на свое постоянное место устанавливается первый косоур. Он закрепляется по разметкам на стене с помощью дюбелей, анкерных креплений или мощных саморезов (зависит от материала стены). А в верхней части, его фиксируют к упомянутому металлическому уголку. При креплении косоуров обязательно отслеживают то, чтобы они встали строго параллельно один другому, и чтобы их зубья приходились ровно по одному горизонтальному уровню. Одним словом, ступени должны принять строго горизонтальное положение, а марш иметь единую ширину на всем своём протяжении.
	В нижней части косоуры верхнего марша должны иметь прочные опоры, иначе лестница не будет надежной и безопасной. Для этого выстраивается каркас, который также закрепляется к стене. Он состоит из мощных брусков и вертикальной стойки, которая станет опорой нижней стороны внешнего, так сказать, подвешенного косоура. Стойка должна иметь высоту, равную расстоянию от пола до потолка. На этих поверхностях ее и закрепляют с помощью мощных металлических кронштейнов или уголков. Другой вариант крепления – это «обрамление» стойки на полу и на потолке отрезками бруса, со взаимным их скреплением. Стойка помимо всего прочего определит ширину лестничного марша и станет опорой для внутренних сторон забежных ступеней.
	Если высота потолка достаточно велика и приходится возводить П-образную лестницу, то стойка устанавливается не до потолка, а от пола на высоту, от которой начинается верхний марш лестницы. В этом случае, стойка может служить центром винтового участка конструкции с забежными ступенями.
	Чтобы стойка была выставлена идеально вертикально, а это необходимо для прочности и ровности конструкции, ее необходимо проверить строительным уровнем, а также можно использовать отвес, закрепив его шнур на потолке и опустив его до пола. Выставив и закрепив опорную стойку, необходимо разметить место ее стыковки с нижним торцом внешнего косоура. По разметке с помощью стамески и молотка необходимо выбрать паз, в который и встанет торец внешней тетивы лестницы. Глубина паза должна составлять 10÷12 мм. Некоторые мастера, делают паз до установки стойки на место, однако, в этом случае, можно легко ошибиться, а увеличивая или вырезая новый паз, можно значительно ослабить опору.
	Теперь можно переходить к выставлению внешнего косоура. Он, как уже упоминалось, должен идти точно параллельно тому, что уже закреплен на стене. Поэтому, выставляя его, необходимо использовать строительный уровень, который поможет выровнять горизонтальные полки зубьев двух косоуров относительно друг друга. Это особо необходимо, так как они станут основой для ступеней лестницы. Тот косоур, который не имеет такого жесткого закрепления, как закрепленный на стене, должен быть более надежно зафиксирована в верхней части, на досках, обрамляющих проем, и на стальном уголке. Для фиксации на уголке заранее высверливаются отверстия под болты. Затем, после тщательной «примерки», намечаются и просверливаются сквозные отверстия в доске косоура. При сборке в отверстия вставляются болты, надеваются широкие шайбы, а затем производится затяжка гаек. Это окончательно свяжет косоур с креплением в потолочном проёме.
	Нижнюю торцевую сторону внешней тетивы необходимо зафиксировать на стойке. Для этого паз необходимо хорошо промазать столярным клеем и вставить в него торец косоура. Как они будут стыковаться, зависит от того, как тетива будет подведена к стойке. Это может быть соединительный способ в «полдерева», с помощью широкого шканта, который заранее вклеивается и фиксируется саморезами в торце косоура, способом «паз-шип» и т.п. Склеив два несущих элемента, их необходимо обязательно, временно, до высыхания клея, стянуть струбцинами. После того как клей высохнет, детали дополнительно скрепляются саморезами. Далее, по участкам стен, по которым будут проходить забежные ступени, также выстраивается каркас, в соответствии с формами и размерами, определенными в проекте. Из отрезков бруса должен получиться своеобразный косоур, который станет опорой для широкой стороны забежных ступеней, а их узкая сторона будет фиксироваться на стойке.
	Следующим шагом, к косоурам необходимо закрепить подступенки, если они предусмотрены проектом. Эти элементы, кстати, сделают конструкцию более жесткой. Подступенки начинают закреплять с верхней части конструкции — они прикручиваются саморезами к вертикальным сторонам зубцов косоура. Когда все подступенки будут установлены, конструкция не только приобретет жесткость, но и определит завершение каркаса для ступеней.
	Если подступенки не предусмотрены конструкцией, то, начиная сверху, на косоуры приклеиваются, а затем прикручиваются проступи. Эти детали конструкции должны иметь идеально гладкую поверхность и скругленный передний край — такая мера поможет значительно снизить вероятность получения травм.
	Накрыв все прямые ступени верхнего марша проступями, и дойдя до забежных, можно переходить к их изготовлению. Для этого используются широкие доски – как мы помним, ширина проступи по внешнему краю может быть весьма значительной. Если досок нужной ширины нет, то готовится деревянный щит, склеенный из нескольких досок и обработанный до идеальной гладкости.
	На полностью готовом щите размечаются, согласно чертежам, а также размерам, снятым с места установки, забежные ступени. Затем, они расчерчиваются и аккуратно выпиливаются. Края изделий должны быть идеально ровными — так их будет легче обрабатывать и выполнять скругление внешней грани ступени..
	Проще изготовить забежные проступи, когда определены все четыре края «коробки», на которые они будут монтироваться, то есть установлены подступенки, которые завершают обрамление каркаса. В этом случае с места установки можно снять так называемую выкройку, с помощью которой размеры и форма поступи переносится на щит. Такой шаблон можно изготовить, например, из плотного картона или ненужных обрезков ДВП.
	Кроме того, готовую выкройку можно несколько раз прикладывать на каркас под забежную ступень и корректировать ее размеры, подгоняя до идеала. Это поможет перенести на щит максимально точные параметры изделия и не испортить материал. Щиты для изготовления забежных проступей приобретаются только в необходимом количестве, практически без запаса, так как они весьма дороги. А изготовление такого щита самостоятельно занимает немало времени. Так что испорченная заготовка – очень серьезная неприятность.
	Следующим шагом производится разметка стойки, в местах врезки в нее забежных ступеней. После этого в стойке аккуратно вырезаются пазы для узкого края ступеней. Этот процесс можно произвести с помощью ручной ножовки или электрического лобзика. Ширина паза должна соответствовать толщине забежной проступи.
	На подготовленное место примеряются поступи. Они должны точно встать на каркас, который составляют бруски, закрепленные на стене и подступенок, а также плотно войти в паз, выбранный в вертикальной стойке.
	Торцевые края каркаса, предназначенного для укладки проступи, перед ее монтажом покрываются полоской столярного клея. После этого производится окончательна фиксация детали на месте с помощью выбранного крепежа.
	Если проектом не предусмотрены подступенки, то проступь укладывается только на брус, закрепленный на стене, и врезается в стойку. В этом случае, опору можно усилить, закрепив к косоуру дополнительный вертикальный брус.
	На этой иллюстрации представлено, как врезается доска поступи в стойку. Видно, что глубина паза должна составлять 12÷15 мм, и то, что он, перед установкой в него доски, должен быть хорошенько обработан наждачной бумагой. Перед установкой доски в паз, его необходимо обильно промазать столярным клеем.
	Если изготавливается лестница, имеющая два прямых марша, один из которых, фиксируется к полу, то в месте его установки на горизонтальную поверхность, косоур должен иметь хорошую опору. Поэтому нижняя часть внешней тетивы в этом месте должна быть ровной, как минимум, на расстоянии, равной ширине ступени. Это необходимо, так как на эту область конструкции будет приходиться высокая нагрузка, создаваемая и массой самого нижнего марша, и весом человека, перемещающегося по лестнице.
	Так будет выглядеть лестница после установки забежных поступей без подступенков. Подобная конструкция визуально воспринимается более легкой и воздушной, чем та, что оснащается подступенками.
	С другой стороны, лестница с подступенками является более жестко связанной и надежной конструкцией. Соответственно, она менее травмоопасна, так как имеет меньший риск расшатывания. Причем, все равно и при этом не стоит игнорировать этап склеивания всех деталей перед их фиксацией металлическим крепежом, так как клей дает лестнице дополнительную прочность.
	После того как лестница будет готова, можно переходить к монтажу ее ограждения. Не стоит выбирать для лестницы без подступенков тяжелые массивные балясины, так как они будут давать излишне большую нагрузку на всю конструкцию, а особенно — на внешний ее, полуподвешенный край. Для этих целей хорошо подойдут круглые элегантные стойки, которые устанавливаются с одинаковым шагом, обычно по одной на каждую из ступеней. Информацию о том, как провести установку балясин и всего ограждения, можно найти у нас на сайте, перейдя по ссылке, которая была предложена выше.

В завершение работ лестницу с забежными ступенями при желании можно тонировать с помощью морилки, а затем покрыть матовым лаком. Кроме этого, для тонировки древесины достаточно часто используется специальный лак, придающий ей определенный цвет.

Цены на популярные лестницы

Готовую лестницу можно затонировать и залакировать. Но применяемый  лак не должен создавать скользкой поверхности, особенно при попадании влаги на ступени!

Необходимо отметить, что забежные ступени, устанавливаемые в самой нижней части лестницы, можно скрепить с узкой их стороны с помощью брусков, монтируемых между ними. Эти элементы избавят от сложного процесса врезки в стойку, сохранят прочность конструкции, а также даже могут стать ее декоративным элементом. Сверху сборной конструкции можно уже не устанавливать общую стойку, поднимающуюся до потолка — вместо нее монтируется опорный столбик ограждения.

Альтернативный вариант крепления забежных ступеней на начальном участке лестницы – без врезки в стойку

*  *  *  *  *  *  *

Итак, были рассмотрены основные моменты проведения расчетов и монтажа деревянных лестниц с забежными ступенями. Если появилась ясность, то можно попробовать перейти к практическому изготовлению такого межэтажного перехода. Но следует очень трезво оценить свои возможности и умения.

Если нет полной уверенности, что удастся создать надежную и безопасную конструкцию самостоятельно, если посещают те или иные сомнения, то лучше не рисковать и не портить материал. Разумнее будет обратиться за помощью к профессионально занимающимся по этому профилю специалистам, по крайней мере — для получения качественной консультации. Или же «поступить подмастерьем» к такому специалисту на время сооружения своей лестницы – так можно набраться очень неплохого практического опыта и в проведении расчётов, и в монтаже.

Видео: Разработка конструкции и монтаж лестницы с забежными ступенями

Забежная лестница своими руками | Строительный портал

С целью уменьшения размера лестничной клетки и для экономии пространства рекомендуется обустраивать забежные лестницы. О разновидностях и рекомендациях по обустройству забежных лестниц рассмотрим далее.

Оглавление:

1. Забежная лестница: особенности и преимущества
2. Расчет забежной лестницы: технология процесса
3. Забежная лестница своими руками: инструменты и этапы работы
4. Бетонная лестница с забежными ступенями своими руками

Забежная лестница: особенности и преимущества

Забежная лестница имеет вид круговых ступеней, располагающихся в непрерывном направлении. При этом один конец лестницы имеет намного меньшую ширину, чем другой. Данные ступени заменяют лестничную площадку.

Выделяют два вида забежных лестниц:

• поворотная лестница с забежными ступенями;
• с наличием поворота под углом в 180 градусов, п-образные.

Среди преимуществ установки лестницы забежного типа следует отметить:

• уменьшение площади, необходимой для возведения лестницы, данная лестница очень компактная и не занимает много места;
• благодаря первому преимуществу, помещение с такой лестницей визуально кажется больше;
• привлекательность внешнего вида еще одно достоинство забежной лестницы.

Забежные лестницы фото:

К недостаткам забежных лестниц нужно отнести:

• присутствие психологического дискомфорта, возникающего в процессе поднимания по узким ступеням;
• сложность в произведении расчетов из-за сложной конструкции;
• комфорт от пребывания на такой лестнице ниже, чем на лестнице с площадкой;
• при неправильном конструировании лестницы возможен риск падения и травмирования, особенно это касается маленьких детей.

Расчет забежной лестницы: технология процесса

Во избежание возникновения неприятностей при эксплуатации забежной лестницы, к вопросу проведения расчетов и ее проектирования следует отнестись с особой внимательностью. При проведении данного процесса учтите такие нюансы:

1. Значение глубины наружного края ступеней не должно превышать сорока сантиметров, а внутреннего не менее десяти.

2. Среднее значение глубины каждой ступени составляет 20 см.

3. Высота ступеней варьируется от 12 до 22 см.

4. Значение максимального выступа торцевой части проступи составляет 4 см.

Расчет г-образной лестницы требует соблюдения таких формул:

• чтобы повысить комфорт ее эксплуатации (c) глубина ступеней минус (d) их высота должны составлять 12 см;
• чтобы обеспечить максимальную безопасность c+d=46 см;
• для того, чтобы вычислить оптимальный шаг нужно 2d+c=62 см.

В процессе сооружения лестницы в виде буквы п, значение междумаршевого интервала не должно быть меньше значения четверти от ширины ступени.

Если этого не придерживаться то ступени в лестнице будут очень узкими, и риск получения травмы возрастет в несколько раз. Интервал между площадкой лестничного марша и перекрытия не должен превышать двух метров.

Забежные лестницы чертежи:

Предлагаем ознакомиться с основными рекомендациями по расчету забежной металлической лестницы в виде буквы П:

1. Отметьте центральный участок изгиба. Он должен совпадать с радиусом внутреннего участка лестницы.

2. Установите необходимое количество забежных ступеней, от их величины зависит комфорт в эксплуатации лестницы.

3. По центру между первой и последней забежной ступеней начертите линию, соединяющую их (С-Д). Кроме этого такую же линию следует начертить перпендикулярно С-Д, ее обозначьте А-В. Данная линия должна разделить лестницу на две равных части по вертикали.

4. Средняя часть марша обозначается как А-С. Она показывает линию движения по лестнице.

5. От этой линии следует отложить участок, ровняющийся 0,5 ширины стандартной ступени. В этом месте устанавливается первая точка К.

6. От точки К проведите отрезок, длина которого ровняется ширине ступени. В этом месте устанавливается точка П. Таким образом следует пометить такое количество точек, сколько забежных ступеней будет на лестнице.

7. Через точку К и А начертите линию, которая пересекается с прямой С-Д. Еще одну линию чертите при пересекании всех остальных точек, обозначающих ступени забежного типа с прямой С-Д.

8. Соедините все точки обозначающие ступени с теми, что получились в предыдущем соединении. Получатся ступени для забежной лестницы П-образного типа.

9. Таким образом, следует произвести расчет второй половины забежной лестницы. При отсутствии навыков работы с чертежами и проектированием, лучше доверить это дело профессионалам, так как от правильности расчета зависит безопасность людей, используемых лестницу в дальнейшем.

Инструкция по расчету конструкции забежной лестницы в виде буквы Г:

Чтобы рассчитать ступени для г-образной лестницы следует найти тоску А, которая будет центром между забежными ступенями, прямая А-С разделяет лестницу на две части по вертикали.

Существует два способа раскладывания лестницы:

• разделение угловой ступени пополам;
• стыковка двух ступеней, расположенных в углу лестницы.

При выборе второго варианта требуется обозначить линию С-Д, как при расчете предыдущего варианта лестницы. На поверхность изогнутого отрезка необходимо обозначить точку Б, которая равняется ширине ступени стандартного типа.

Определите число ступеней поворотного типа. Для их расчета требуется начертить линию, обозначающую завершение последней ступени, а от нее к первоначальной прямой проводят отрезки, которые и позволят начертить проект лестницы п-образного типа.

Забежная лестница своими руками: инструменты и этапы работы

Предлагаем ознакомиться с вариантом изготовления универсальных деревянных забежных лестниц. Перед тем как перейти непосредственно к процессу сооружения лестницы, необходимо подготовить материал и инструменты для работы.

Первое, что необходимо купить — дерево хорошего качества, так как именно от него зависит срок службы такой лестницы. Самый лучший вариант — использование темного дуба, хотя его стоимость слишком высока. Поэтому возможно также использование клена, по качественным характеристикам он немного уступает дубу, но на цене удастся сэкономить.

Для подсчета необходимого количества дерева достаточно узнать высоту конструкции. Приблизительный расход дерева на один метр лестницы составляет 1 м³.

Кроме этого в процессе работы потребуется наличие:

• электролобзика;
• дрели;
• крепежей;
• шуруповерта;
• молотка;
• рулетки;
• карандаша.

Предлагаем ознакомиться с изготовлением лестницы г-образного типа с длиной проема в 2,3 м, шириной 95 см и высотой перекрытия в 2,6.

Чтобы соорудить поворотную лестницу потребуется наличие двух косоуров, размером в 50х300х3000 мм. Первый фиксируют на стенке, а второй упирают на столбовом участке, размер которого составляет 900х300х40 мм.

Кроме этого потребуется наличие ступеней, размером в 900х300х40 и поворотной площадки, которая послужит местом для изготовления балясин.

Существует несколько последовательных этапов создания лестницы забежного типа:

• сооружение двух деталей в виде косоуров;
• забежные ступени и их сооружение;
• процедура сборки конструкции лестницы;
• установка перил.

Предлагаем перейти к подробному описанию каждого этапа:

1. Чтобы сделать косоуры первым делом подготовьте шаблон, который выглядит как прямоугольный треугольник. Размер его катетов равняется значению высоты и глубины ступени. Для удобства в применении шаблона зафиксируйте его на направляющей рейке. С его помощью сделайте разметку для изготовления косоура, а затем вырежьте его любым столярным инструментом с наличием подходящих функций. Учтите, что размер самой тонкой части должен быть не менее чем 15 см.

Установите опорный столб, предварительно соорудив в нем пазовый участок для установки косоура.

В углу установите основу для распирания косоура и места установки ступеней. Крепление верхней части косоура осуществляется при помощи металлического уголка.

Во время установки косоуров следите за их расположением, каждая деталь должна находиться одна напротив другой, это улучшить горизонтальность лестницы. В данном случае, главным ориентиром будет не пол, а строительный уровень.

2. Второй этап подразумевает вырезание ступеней забежного типа. Чтобы повернуть лестницу под прямым углом необходимо вырезать три ступени. Для их вырезания понадобится доска размером 900х900х40 мм. Разделите доску на три участка с помощью линий, выходящих из одного угла. После вырезания ступеней подгоните их по длине. Нанесите на готовые ступени лак, желательно это сделать три раза, дождавшись полного высыхания каждого из слоев.

3. Третий этап предполагает сборку лестницы с забежными ступенями. Чтобы установить поворотные ступени в столб, предварительно вырежьте в нем паз. Учтите, что ширина паза должна быть чуть меньше ширины досок. Это поможет осуществить надежную фиксацию ступени внутри лестницы. Для укладки ступеней на основную часть дополните их с помощью деревянных кусочков. Внутреннюю сторону забежной ступени установите в подготовленный распил и промажьте их с помощью клея ПВА. Внешний участок прикрепите к основе, используя саморезы. Для фиксации обычных ступеней воспользуйтесь длинными саморезами. Чтобы скрыть выпирающий угол на поворотных ступенях соорудите тетиву для установки лестничного марша. Крайнюю часть тетивы обрежьте под прямым углом.

4. Завершает сооружение лестницы установка перил. Первым делом устанавливают балясины. Они фиксируются к стене с помощью саморезов, хотя при использовании шкантов удастся повысить надежность конструкции. Сделайте отверстие на поверхности стены и балясины, его диаметр должен быть на несколько миллиметров меньше окружности шканта. Наполните отверстие с помощью клея ПВА и установите шкант. Следите за точностью высверливания отверстий, так как от этого зависит правильное положение и ровность установки перил. От первого до последнего столба протяните шнур, с его помощью отметьте место и угол установки перила, теперь срежьте верхние части поручней и установите поручни. Для фиксации поручней используйте саморезы с наличием потайной головки.

Бетонная лестница с забежными ступенями своими руками

Процедура расчета забежной лестницы изготовленной из бетона аналогична деревянной, а вот особенности изготовления имеют несколько другую технологию.

После определения количества забежных ступеней следует приступить к обустройству опалубки. Для этого необходимо выставить конструкцию из временных косоуров, которые помогут распределить нагрузку от воздействия бетона. Для этих целей понадобится приобрести брус с сечением 5х15 см. Если здание имеет несколько этажей рекомендуется использовать стационарный косоур, выполненный из стали, но в двухэтажном доме он сделает внешний вид лестницы утяжеленным.

Для изготовления нижней части опалубки используйте влагоустойчивую фанеру, ее толщина должна быть минимум два сантиметра. Учтите, что поверхность фанеры должна быть гладкой, так как именно этот фактор влияет на качество нижней части ступеней. При возможности приобретите фанеру с наличием ламинированного слоя.

Для усиления опалубки используйте подпорные стойки, которые позволяют изменять высоту, в соотношении с заранее произведенными расчетами. При отсутствии специальных стоек, возможно использование такого же бруса, как и для изготовления косоуров.

Данный этап предполагает укладку арматуры, которая поможет сформировать каркас ступеней. Используйте арматуру периодического профиля, диаметром в 1,2 см, сечением 15х20 см. Для вязания арматуры используется вязальная проволока и специальный крючок. Разрешается использовать точечное сваривание, в том случае, если сечение арматуры остается неизменным.

Установите каркас лестницы на нижний слой лестничного марша. Именно в этой части лестницы происходит ее изгибание и растяжение. Благодаря наличию арматурного каркаса происходит восприятие главной нагрузки на лестницу, предотвращение образования трещин на ее поверхности и придание ей прочности. Разместите арматуру таким образом, чтобы нижняя часть лестницы была бетонированной без арматуры на два сантиметра.

Теперь приступайте к сборке опалубки. Детали вертикального направления торцевой части крепится между собой с помощью саморезов и металлических уголков с усилением. Для повышения жесткости опалубки к восприятию тяжести бетонной массы потребуется обеспечить дополнительное усиление вертикальных элементов. Провести эту процедуру поможет обычная деревянная доска. Перед началом укладки бетона следует тщательно осмотреть опалубку на наличие неровностей и дефектов. Не допускайте перепадов в высоте ступеней. После изготовления арматурного каркаса и опалубки начинайте заливать лестницу с помощью бетонного раствора.

Чтобы приготовить бетонную смесь потребуется наличие:

• одной части портландцемента М400;
• двух частей песка;
• трех частей щебня;
• 0,6 части воды;
• пластификатора, в количестве, указанном производителем.

Учтите, что при ручном перемешивании бетонного раствора его прочности снижается на двадцать процентов, поэтому при сооружении забежной лестницы лучше использовать бетономешалку.

При использовании бетономешалки рекомендуется засыпать ингредиенты в такой последовательности:

• засыпка щебня;
• песка;
• цемента;
• сухое перемешивание смеси около 2 минут;
• постепенное добавление воды и пластификатора;
• перемешивание бетона в течение четырех минут.

Процесс заливки лестницы нужно начинать снизу, сначала приступите к формированию нижних ступеней. Для уплотнения бетонного раствора воспользуйтесь вибратором. Он поможет избавится от излишков воздуха и улучшить прочность конструкции.

В процессе вибрирования происходит постепенное выдавливание бетона из ступеней, от излишков бетона поможет избавится мастерок. С его помощью также формируют структуру ступени и выравнивают их поверхность.

Чтобы избежать появления трещин на поверхности лестницы, после заливки требуется периодически увлажнять раствор с помощью воды или накрыть полиэтиленовой пленкой.

Перила закрепляются с помощью закладных деталей.



Где используются забежные ступени и как их сделать своими руками

Забежные ступени являются одной из составляющих некоторых видов лестниц. Благодаря им удается создать не только определенный визуальный эффект, но и полностью изменить стандартную конструкцию. Давайте рассмотрим, в чем состоит суть таких деталей и как сделать их своими руками.

Что это такое

Под забежной ступенью подразумевается элемент лестничного марша, который используется на поворотных участках. Для того чтобы обычный рядовой элемент превратился в забежный, нужно изменить ширину проступи по всей длине ступени. Таким образом, с внутреннего края лестницы этот параметр будет меньшим, а с внешнего – большим. Оптимальный размер ступени должен соблюдаться по центральной линии движения по лестнице.

Преимущества такой конструкции:

• визуально она смотрится оригинально и эстетично;
• позволяет выполнить плавный поворот на лестнице;
• позволяет разнообразить конструкцию марша;
• может изготавливаться из любого материала.

Забежные ступени позволяют сделать подъем по лестнице более плавным

Недостатки забежных моделей ступеней:

• снижение показателя удобства конструкции;
• возрастает риск оступиться при движении по лестнице;
• сложности в выполнении проектировки;
• требуется точная подгонка размеров ступени при установке.

Тем не менее при наличии определенных знаний и базовых навыков можно изготовить их своими руками.

Сфера использования

Вполне закономерный вопрос, который возникает при рассмотрении конструкции забежной ступени – где используются подобные элементы? Здесь можно выделить несколько направлений:

• Поворотные марши. Благодаря этим элементам удается выполнить плавный поворот на марше. Это может быть произвольный угол, но чаще всего предполагается смена направления движения на 90 или 180 градусов. Дополнительно могут использоваться промежуточные площадки. Конструкция может иметь Г-образный, L-образный или П-образный вид. Также можно разбить лестницу на 3 прямых участка и выполнить поворот на 180 градусов за два этапа.
• Винтовые лестницы. Большинство конструкций подобного плана состоят именно из забежных ступеней. В зависимости от крутости поворота можно регулировать их размер и положение.

Типы лестниц, в которых используются забежные ступени

Можно разместить несколько забежных вариантов ступеней и на обычном прямом марше. В таком случае их крепят в нижней части, то есть в самом начале лестницы. Таким образом, удается сделать заход на конструкцию более удобным.

Другой вопрос – как сделать своими руками такой элемент для деревянной, металлической или бетонной лестницы. Рассмотрим этот вопрос более подробно.

Деревянные

Начать следует, пожалуй, именно с деревянных моделей. В этом случае забежные ступени для поворотных деревянных лестниц изготавливаются из того же материала, что и рядовые. Нюансы касаются в основном этапа проектирования и распила деталей.

Самым популярным материалом для изготовления лестницы с забежными ступенями является дерево

Для того чтобы сделать деревянную забежную ступень своими руками, вам понадобится доска подходящего размера. Для расчета размеров деталей между собой комбинируются данные формул и графические схемы. Из доски выпиливается деталь соответствующих параметров.

Схема изготовления деревянной лестницы с забежными ступенями

Для крепления деревянных ступеней подобной конфигурации в основном используется два метода:

1. Балка. В качестве опоры выступает вертикальный элемент. Обычно это балка сечением 100-150 мм. Для того чтобы зафиксировать на ней ступень, используется метод врубки. В балке вырезается углубление, в которое в дальнейшем вставляется меньший по ширине край забежной ступени.
2. Косоуры. Здесь процесс установки несколько сложнее. Для того чтобы лестница имела нормальный вид, нужно выпилить из досок косоуры с подходящими зубцами. На внутренней части они будут меньшими по размеру и, соответственно, большими с наружной стороны. После установки косоуров на них укладываются деревянные ступени в соответствии с проделанными выемками.

Также возможно комбинирование этих двух методов: с внутренней (узкой) стороны ступеней устанавливается балка, а с наружной (широкой) – косоуры. Дополнительно расстояние между проступями закрывается подступенками.

Этапы монтажа забежных ступеней деревянной лестницы с креплением на балке и косоуре

Металлические

Для того чтобы сделать забежные ступени из металла своими руками, можно использовать профили и листовое железо. Для начала рассмотрим принцип создания формы. Первый вариант – каркас. В этом случае достаточно выпилить из уголковых или П-образных профилей отрезки нужной длины и сварить их между собой по форме будущего элемента. Если вы планируете обустройство уличных или кованых интерьерных маршей, тогда сами ступени можно также выполнить из металла. Для этого рекомендуется использовать перфорированную сталь или элементы с рельефной поверхностью.

Второй вариант изготовления забежных моделей ступеней своими руками – использование кобылок и тетив. В качестве тетивы могут служить швеллеры или трубы, их количество может варьироваться от 1 до 3, в зависимости от проекта марша и его размеров. Для крепления ступеней обустраивается наличие кобылок, которые приподнимут проступи над опорами. Дополнительно для большей устойчивости к ним можно приварить или прикрутить болтами металлические пластины, на которые в дальнейшем будет прикреплена обшивка. Обычно это дерево или МДФ.

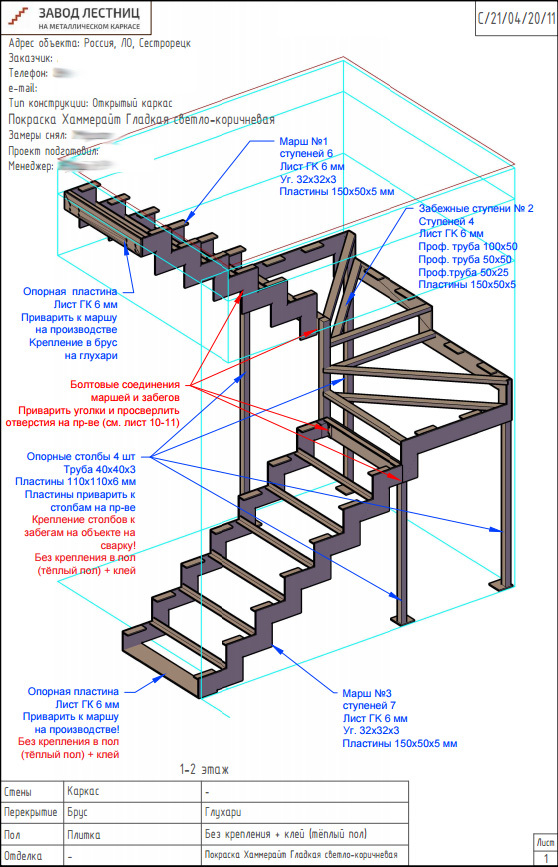

Варианты изготовления забежных ступеней из металла

Бетонные

Теперь рассмотрим, как сделать лестницу с забежными ступеньками из бетонного раствора. В этом случае требуется опалубка, которая позволит в точности воспроизвести форму будущей конструкции. Для создания опалубки используются фанерные листы и деревянные щиты. Из этого материала крепятся стенки, препятствующие растеканию бетона. Для того чтобы, построенная своими руками, бетонная лестница была достаточно прочной в неё закладывается арматурная сетка. Она должна повторять форму площадок, рядовых и забежных ступеней.

Основные этапы изготовления лестницы с забежными ступенями из бетона

Бетон замешивается из цемента, песка, щебня и пластификаторов с добавление воды. Заливка производится по направлению снизу вверх. Чтобы полностью заполнить форму забежной ступени, раствор нужно прорезать мастерком и провибрировать. Затем поверхность выравнивается правилом и накрывается пленкой до высыхания.

Обратите внимание: высота забежных ступеней в каждом случае должна быть одинаковой и совпадать с параметрами рядовых деталей.

Каждый вариант вполне реально воплотить в жизнь. Для этого нужно дополнительно ознакомиться с правилами расчета проекта лестницы с поворотными ступенями. В противном случае можете подыскать уже готовый проект или заказать его у специалистов.

Угловая лестница на второй этаж: конструкция и изготовление

Свой дом это всегда прекрасно, особенно когда в нем предусмотрено несколько этажей, но не всегда размеры помещения позволяют установить классическую прямую лестницу.

Угловая лестница на второй этаж позволяет решить вопрос с размещением и подъемом в небольших домах, сэкономив жилую площадь комнат, так как при установке более компактна, чем прямая.

Отличительной чертой угловых лестниц является наличие поворотного участка, он может быть представлен:

• Разбитые в полукруге ступени с фиксацией на опоре. Такое устройство компактно, но не совсем комфортно.
• В виде прямой площадки, это удобный и безопасный вариант, занимающий чуть больше места.

Основные элементы

Правила

Общие правила:

• Ширина лестницы должна позволять без труда по ней ходить.
• Для безопасного перемещения требуются ограждения с перилами для удобства подъема. Высота не менее 0,9 м. Края перил для предотвращения травмирования должны быть закруглены и выступать на 300 мм от конца лестницы. Между балясинами ограждения не должно быть больших проемов, не более 150 мм.
• Количество ступенек желательно выбирать из нечетных чисел.
• Удобными считаются лестницы со ступенями, высота которых до 18 см и ширина, позволяющей удобно установить ногу, минимум 25 см. К тому же форма ступеней с целью экономии пространства может быть различной.

Ступени

• Крутость подъема лестницы определяется свободным пространством в помещении (30÷ 45°).
• Габариты ступеней в одной лестнице должны быть одинаковы.

Забежные ступени

• Ступени должны иметь нескользкую поверхность.

Важно! При подъеме должно быть хорошо видно каждую ступень.

Виды лестниц

Конструкции лестниц многообразны, примеры того как может быть устроена угловая лестница на второй этаж на фото далее.

I.     Виды крепления:

• Выполнение на тетиве. Комплект марша состоит из двух опорных тетив на которых вырезаются пазы, для установки опорных площадок ступенек.

Тетивы и дерево

• На косоурах. Косоур представляет собой опору с треугольной формы вырезами, на которую устанавливают ступень. Более декоративный вид. В комплекте может быть один опорный косоур или два.
• На больцах. Крепление предусматривает анкерное соединение опоры и ступени к стене, косоуру или тетиве.

II.     Материал:

• Древесина. Легкий, красивый и удобный для использования материал, требующий защитной обработки.
• Металл. Каркас выполненный из металла это не только долговечная и надежная конструкция но и прекрасный декор. Из металла часто выполняются опоры, с применением кованых элементов для ограждения.

Металл и больца

• Камень, прекрасный природный материал, хорошо смотрящийся при облицовке ступеней.

Расчет

Расчет угловой лестницы на второй этаж выполняется с учетом следующих правил:

• Глубина – высота ступени = 12 см.
• Шаг: две высоты + глубина ступени = 60÷64 см.
• Удобство: Глубина + высота = 46 см.
• Просвет лестницы должен быть в пределах роста человека.
• Сколько необходимо ступеней N = h этажа/ h ступени. Последняя ступень является полом и не учитывается.
• Ширина доски ступени: Горизонтальная проекция наклонной лестницы/количество.

Важно! Результаты расчета не всегда соответствуют требованиям удобства, но если есть возможность подкорректировать, например, высоту ступени, то этим необходимо воспользоваться.

• Размеры забежных ступеней должны соответствовать стандарту и их расчет ввыполняется графически.

Расчет поворотного на 90 градусов участка

АС – центровая прямая линия, линия перемещения обозначается ас. На линии отмечаются полученные ширины прямых ступенек. От последней прямой ступени провести прямую до пересечения с АС. Проводится произвольно АD на котором производится разметка проекций ступнек. Отрезок А-2 = двум частям (в см или мм), 2-3= трем, 3-4 =4частям. Четвертая точку необходимо соединить с В. Остальные прямы от 2 и 3 точки должны быть параллельны четвертому отрезку. Полученные точки на отрезке АВ и точки на линии ас соединить соответственно 3 с 3, 2 с 2. Полученные линии являются границами поворотных ступеней.

Изготовление

Вопрос, как сделать угловую лестницу на второй этаж самостоятельно, вполне можно себе задавать, если есть навыки работы с деревом и инструмент в виде дрели и молотка.

I.     Создать свой проект лестницы на основе своих расчетов и примера готовых чертежей.

Имеем:

• Два прямых пролета имеющих, восемь ступеней в первом и две во втором марше.
• Поворотный участок из 3-х ступеней с углом 30°
• Две опорные балки-косоуры (50 х 300 х 3000 мм). Один косоур будет закреплен не только на опорных площадках, но и на стене.
• Опорные столбы (100 х 100 х 2500 мм), ограждения и перила.
• Ступени приобретаются готовые из древесины хорошей твердости толщиной не менее 40 мм, шириной 30 см и длиной 90 см.

Чертеж

II.     Подготовить контролирующий инструмент: линейку, угольник, уровень, пилу. Отшлифовать шлифмашинкой деревянные ступени и косоуры.

III.     Выполнить разметку, указав ширину ступени и высоту подступенников с помощью треугольника. Минимальная ширина косоура не должна быть меньше 120 мм.

Разметка ступеней

IV.     Произвести вырезку согласно разметке.

V.     Установить опорный поворотный столб с вырезанным пазом под установку косоура.

VI.     В низу лестницы изготовить опорную площадку.

VII.     установить косоур. К верхней площадке закрепить к металлическим скобам. Боковой косоур закрепить анкерами к стене.

VIII.     Разметить и вырезать забежные ступени.

IX.     Все ступени предварительно обработать ЛКМ.

X.     Выполнить фиксацию забежных ступенек с помощью клея, залив в вырезанные в столбе пазы. С наружной стороны закрепить саморезами.

XI.     После установки забежных ступеней, произвести установку маршевых.

XII.     Выполнить балясины, используя специальные шканты.

XIII.     Перила выполнить на саморезах.

При выборе конструкции и оформления лестницы необходимо заранее продумывать, как по ней перемещаться и что будет переноситься, так как лестница должна быть удобной и практичной.

Вконтакте

Facebook

Twitter

Google+

Забежная лестница – как сделать, из какого материала, технология строительства

Лестница на другой этаж в доме является необходимостью, но конструкция может занимать немало места. Чтобы сооружение не было слишком крутым, нужно сгладить подъем за счет заворотных ступеней в начале подъема. Главное, разобраться, как правильно сделать лестницу с поворотом на второй этаж.

Лестница

Виды лестниц

Существует несколько вариантов того, как сконструировать построение с забежным поворотным участком.

Винтовые строения лучшим образом отвечают подобным характеристикам. Компактный формат сильно экономит место внутри помещения. Общая ширина конструкции не превышает 3 метра.

Забежная конструкция имеет несколько разновидностей, в зависимости от того, какой угол поворота между маршами, количества разворотных площадок.

Очень распространенным вариантом является конструкция в форме буквы Г. В этом случае один пролет направлен прямо, а другой точно в бок, под углом 90 градусов. Иногда делают только платформу для отдыха, а иногда заменяют ее ступеньками. Еще одним вариантом может стать наличие обоих типов постройки.

Комбинированный вид

Такое построение комфортно в эксплуатации, подходит практически ко всем типам помещений, проста в строительстве. Дополнительно появляется возможность использовать пространство между пролетами и полом для хранения вещей или организации полноценного помещения. Например, под лесенкой часто делают туалет.

Вариант использования пространства

Формат С предполагает использование не двух, а трех маршевых участков, а итоговое сооружение содержит качества одновременно прямых и винтовых построек. Получается удобное, компактное воздвижение, придающее комнате необычный декор. Повороты получаются очень плавными, передвигающийся человек практически не замечает их. Можно сделать крупную или компактную версию, что делает данный подвид универсальным для домов любого размера.

Сходство с буквой П достигается за счет того, что заворот на следующий этаж предполагает расположение маршей параллельно относительно друг к другу. Поворотный угол достигает 180 градусов, существенно уменьшая количество занятого пространства. Общий вид представляет собой два пролета с прямыми ступенями, соединенные площадкой или забежными элементами.

Строение имеет приятные аккуратные очертания, отличается повышенной безопасностью и удобством установки внутри различных комнат.

П-образная лесенка

Форма будущего сооружения зависит от разных факторов, среди которых размеры соединяемых этажей, дизайнерское решение, личные предпочтения домовладельцев и установленные стандарты безопасности.

Как рассчитать величину забежной конструкции

Чтобы правильно высчитать параметры конструкции с поворотными частями, необходимо составить правильные чертежи лестницы на второй этаж с поворотами, наглядно отображающие положение сооружения.

Сначала проводят прямую от потолка до пола, потом снизу указывают желаемые параметры и соединяют верхней линией. Следующим шагом высчитывают угол наклона лесенки. Основываясь на полученных цифрах, смотрят на уже известные по масштабу значения катетов, а продолжительность конструкции считают по теореме Пифагора.

Пример расчетов

Найденные значения габаритов ступенек отмечают на схеме там, где будет находиться поворотный участок. Как правило, это середина или незначительное смещение вниз. Данное расстояние числится отдельно, а уже от его внешнего края, прикрепленного к стене, проводят линию следующего марша, разделяющую постройку на два пролета.

Вычисление угла подъема и ширины прохода

От величины угла наклона зависит то, насколько удобно, безопасно будет использование лестницы.

Для пандусов выбирают наименьшее значение, находящееся в пределах 30 градусов, что дает довольно низкое уклонение сооружения.

Пандус в доме

Внутри жилых помещений устанавливают конструкции с отклонением до 45, так как это максимальный показатель, не мешающий комфортному перемещению без риска потерять равновесие.

Стандартный наклон

При дальнейшем увеличении подъемного угла спуск по построению может осуществляться только спиной вперед, чтобы не упасть.

Схема градации угла наклона

Вычислить оптимальный уклон можно, основываясь на параметрах лестничных деталей, которые располагают под спокойное передвижение.

Сперва находят расстояние между полом нижнего уровня и перекрытием следующего, когда ступенька является частью другого яруса, считают до пола второго уровня дома.

Перекрытия отображают в виде схемы двумя параллельными линиями.

Внизу размечают расстояние, равное пространству между стеной и первой ступенькой будущего строения.

От верхней точки, где будет окончание подъема, вниз проводят перпендикуляр, который станет катетом начерченного треугольника с прямым углом.

Искомое значение вычисляют по теореме о сумме углов треугольника, согласно которой, результат сложения градусов всех углов равен 180.

Сколько простых и забежных ступеней нужно

Число ступенек разного типа напрямую соотносится с длиной постройки.

При строительстве лестницы с поворотом с площадкой под передышку допускается установка до 18 ступеней на оба пролета. Если же делают заворотные ступени, максимальное количество составит 12 единиц.

Количество ступенек

Рекомендуется распределять проступи так, чтобы оба марша содержали их одинаковое количество.

Забежные детали высчитываются сложнее.

Сперва нужно начертить форму, например, двухмаршевую с разворотом в 180. Далее непосредственно на участке поворота образуется небольшой круг, у которого нужно провести радиус точно вверх так, чтобы линия была параллельна лестничным пролетам. Таким образом находят центр изгиба.

Схема лестница на 180 градусов

Сквозь радиусную линию проводят перпендикулярную прямую сквозь маршевые зоны.

При этом, чем больше получится забежных деталей, тем комфортнее станет подъем.

Потом сквозь проходную зону проводят точно посередине линию, пересечение которой с продолжением радиуса изгиба дает очертания большего круга. Нижняя часть такой окружности покажет точное начало поворотного места.

Пример чертежа

Все, что располагается ниже, будет собрано из прямых ступенек.

После этого справа и слева от оси отмечают равные промежутки в количестве, соотносящимся с числом равномерно распределенных проступей. Сквозь одинаковые цифры проводят пунктирные линии от одного угла к противоположному.

В итоге, получаются конкретные данные о том, сколько займет самое узкое место, находящееся ближе к центру, и широкое, прилегающее к стенам.

Если речь идет о воздвижении в 90 градусов, то сперва также проводят начертание основной конструкции, находят малый радиус. Проводимая линия проходит либо между двумя ступеньками, либо сквозь середину центральной поворотной проступи.

На заворотном пространстве размечают участки, равные по ширине прямым элементам сооружения и наносят предполагаемое количество зауженных ступеней.

Отсчет заворотных частей начинают от последней обычной поверхности, присваивают каждой единице цифру. Через следующую простую ступеньку проводят прямую до точки пересечения с осевой линией.

Проект под сооружение 90 градусов

От центральной точки выводят произвольно прямую, размечают различные отрезки: первый из них составляет две одинаковые части, например, 20 см, второй – 3 части (30см), третий – четыре (40см). Начертание проводят до тех пор, пока не будет достигнуто 40 см, но не больше, так как это максимально допустимая ширина поверхности опоры.

Остается провести сквозные черты от ступеней до отрезка, выведенного через радиус по большому кругу, что даст конкретные данные о размере зауженной части.

Вариант расположения забежной проступи

Когда основные расчеты окончены, выполняют вертикальную проекцию сооружения, где отмечают размер заступа за край, который не должен свешиваться больше, чем на 5 см, чтобы об него не спотыкались. Также обозначают размер подступенков, находящихся между проступями.

Эти параметры помогут точно узнать, сколько строительного материала для строительства и финишной отделки понадобится, какой взять запас.

Как сделать своими руками

Поворотная внутренняя лестница своими руками из дерева начинается с составления подробного проекта.

Основываясь на чертежах, закупают материалы, заготавливают инструменты. Наиболее популярными породами являются ясень, бук. Дубовые постройки являются наиболее прочными, надежными, долговечными, но стоят на порядок дороже.

На боковых досках размечают, выпиливают косоуры или тетиву. Во втором случае дополнительно внутреннюю поверхность местами стесывают, чтобы были пазы под ступеньки.

Выпиливание заготовок

Проступи также намечают, вырезают, тщательно шлифуя все срезы, чтобы нигде не торчали кусочки дерева. После этого древесину тщательно обрабатывают со всех сторон специальными пропитками или лаками.

Обработка древесины

Дальше устанавливают направляющие, прочно закрепляют их положение, вкладывают проступи по направлению движения сверху вниз, так что понадобится стремянка. Рекомендуется внутрь пазов предварительно закладывать строительный клей, а дополнительно фиксировать саморезами.

Сборка конструкции

На косоурах опоры крепят сверху посредством саморезов.

Процесс строительства древесной разновидности подробно показан в следующем видео:

Остается установить ограждения, состоящие из опорных тумб, промежуточных столбов под секции или балясин и поручней.

Монолитные лестницы из бетона несколько сложнее в исполнении, затрачивают намного больше времени, но на выходе получается максимальный результат: удобные, безопасные пролеты, которые прослужат не один десяток лет.

Бетонная лестница

Бетонные конструкции не требуют особого ухода, но необходимо делать косметическую облицовку, чтобы предотвратить разрушения довольно пористого сырья.

Первым делом собирают опалубку под заливку строительного раствора, которая будет формировать все строение. Нижняя поверхность представляет собой плотный лист фанеры, а боковые и передние плоскости закрываются деревянными досками.

Армированная опалубка

Вторым этапом станет укрепление, повышение стойкости к давлению посредством армирования. Понадобятся арматурные пруты, сварочный аппарат.

Прутья накладывают друг на друга в два-три слоя, формируя сетчатый узор, после чего намертво приваривают друг к другу. На поворотных участках арматуру сгибают нужным образом.

Сварка арматуры

Первыми соединяют отдельные три зоны: два прямых марша и заворот, а потом их сваривают между собой.

Бетонную смесь разводят порционно в очищенной таре чистой водой, со специальными добавками, по соответствию с инструкцией производителя. Можно добавить песок, мраморную или гранитную крошку, что придаст воздвижению высокие характеристики природных камней.

Мраморная постройка

Заливку осуществляют постепенно, каждая следующая проступь заливается, трамбуется на пару сантиметров, дополняется до края доски.

Залитую форму оставляют на неделю, но лучше на две, чтобы раствор как следует схватился. Теперь убирают перед и бока древесной формы, а фанерный лист оставляют еще на пару недель, давая смеси максимально просохнуть.

Нельзя пытаться искусственно ускорить процесс высыхания проветриванием или отоплением, так как поверхность быстро покроется трещинами, но нужно регулярно увлажнять сооружение первые 10-14 дней.

Металлическая система подъема с забежными ступенями потребует предварительной сборки скелета, на который будут укладываться ступеньки.

Декоративная отделка готовой лестницы производится в соответствии с предпочтениями хозяев дома, дизайнерским оформлением, назначением используемых средств.

Деревянная прямая система подъема с забежными ступенями пропитывается специальными составами, либо покрывается лаком. Не следует брать глянцевые жидкости, так как блеск скоро сотрется и общий вид будет странным. Матовые вариации выступают более продуманным решением. Морилку используют редко, сперва проверяя на отпиленных частях, которые собираются выбросить. Это связано с тем, что морилка сильно изменяет цвет дерева, что подходит не всем.

Эффект от морилки

Если строение будут красить, то вниз все равно наносят слой лака или пропитки, чтобы защитить структуру древесины от воздействий влаги.

Покрытие лаком

Металлические модели обрабатывают особой продукцией, защищающей поверхность от коррозии, но никак не предотвращает вероятность внешних повреждений. Если целостность металла повредится царапиной, то вскоре появится ржавчина.

Построенный из бетона подвид практически универсален в плане того, чем можно выполнить отделку. После нанесения грунтовки, лестницу красят эмалевой краской, создавая насыщенный облик строения.

Или комбинируют облицовку с деревянными проступями, что выглядит довольно интересно.

Можно прогрунтовать лесенку, а потом застелить ковролином, уложить нескользящие коврики.

Вариантов оформления много, выбор должен быть тщательно продуман, чтобы не пришлось переделывать имеющийся результат.

Примеры готовых работ

Схемы лестничных пролетов составляют самостоятельно от руки или ищут специальные программы. Но вполне возможно найти в интернете готовые проекты, которые подойдут к конкретному случаю. Тогда не нужно делать сложных вычислений – все уже готово, только начинайте строить.

Конструкция является оптимальным решением тогда, когда внутри дома мало места, либо подъем получится слишком крутым. С другой стороны, получившаяся лестница более травмоопасная, по сравнению с обычной, менее удобна в эксплуатации. Поэтому, прежде, чем принять окончательное решение, следует взвесить все за и против такой идеи.

Лестница на второй этаж своими руками из любого дерева с поворотом – наиболее популярный тип конструкции.

А ниже можно ознакомиться или вдохновиться примерами готовых сооружений.

Ступени снизуКаркасное строениеПлавный спуск и закругленные ступени внизуКонструкция на узких косоурахСочетание контрастных цветов

Пошаговый алгоритм заливки монолита рассмотрен в нижеследующем видео:

Проголосовали более 364 раз, средняя оценка 4.2

фото ступеней своими руками и чертежи

Забежные проступи придают лестничному маршу изящество и движение

Многие владельцы двух- трехэтажных частных домов или садовых, дачных домиков сталкиваются с проблемой дефицита жилой площади на первом этаже. Для того чтобы построить обычную Г- или П-образную лестницу, потребуется «отнимать» у первого этажа довольно значительное по площади пространство. Спасти ситуацию и сэкономить лишний квадратный метр поможет изготовленная забежная лестница своими руками. Ориентируясь на фото в специализированных журналах и в каталогах строительных фирм, владельцы проникаются симпатией к таким конструкциям как эстетически очень привлекательным, экономным по площади и надежным. Несмотря на то, что забежные ступени сделать не так просто, как обычные, и стоимость изготовления может оказаться выше, но для того, чтобы сохранить драгоценное жилое пространство, приходится идти на такие жертвы.

В узком пространстве это идеальное решение

Технические требования к забежным лестницам

Как и любая другая конструкция, которой пользуются люди, лестница должна строго соответствовать требованиям безопасности и изготавливаться в точном соответствии с техническим регламентом. Начинать строительство, ориентируясь просто на фото, безрассудно.

В самом начале строительства нужно произвести все замеры помещения, где планируется установить лестницу, сделать фото этого места, произвести определенные расчеты и создать точные чертежи будущего изделия с привязкой к месту установки.

Основные технические требования:

• В самой широкой части ступени не должны быть шире 40 см, а в самой узкой – меньше 10 см.
• На прямых интервалах между поворотами все ступени должны иметь одинаковую ширину.
• Высота ступени должна быть в пределах 12-22 см.
• Выступ края проступи не может превышать 4 см.
• При строительстве П-образной лестницы с двумя поворотами (т.е. на 180 градусов) расстояние от одного марша до следующего не может быть менее четверти ширины ступени. Если не соблюсти это правило, то глубина ступени на повороте будет слишком маленькой – меньше 10 см, а это является нарушением технических требований и правил безопасности.
• Расстояние от марша до межэтажного перекрытия — не менее 2 м.

Грамотный и правильный расчет, планировка строительства на основании сделанных фото и замеров позволят сделать забежную лестницу не только красивой, но и удобной, и надежной, и безопасной. Небрежное отношение к техническим требованиям скажется на качестве конструкции, которая может в лучшем случае просто сломаться через некоторое время, а в худшем – привести к трагедии.

Полностью деревянный антураж

Виды лестниц с забежными ступенями

К каком виду относится та или иная лестница, можно определить даже просто по фото. Правильно и досконально сделанные расчеты позволят заранее определиться, конструкция какого вида будет оптимальной в каждом конкретном случае:

1.  Г-образная – один поворот на 90 градусов.
2. П-образная – два поворота с итоговым поворотом на 180 градусов.
3. Изогнутая – количество поворотов произвольное, индивидуальное.

Независимо от того, какой из видов будет в итоге выбран, каждый поворот должен в точности соответствовать техническим регламентам и установленным правилам.

Чертеж рассчетов параметров забежной летсницы

Этапы изготовления лестницы с забежными ступенями

Процесс создания лестницы происходит в несколько последовательных этапов:

1. Делаем косоуры или тетивы.
2. Делаем забежные ступени.
3. Собираем конструкцию.
4. Устанавливаем опорный столб.
5. Устанавливаем балясины и перила.

Для формирования поворота на 90 градусов необходимо 3-4 забежных ступени, которые с одной стороны крепятся к косоуру или тетиве, а с другой – к опорному столбу. Ступени марша, который примыкает к стене, крепятся с одной стороны к косоуру, с другой – к стене. Фрагмент лестницы, который не примыкает к стене, с обеих сторон укрепляется на косоурах. Изготовление и установка балясин и перил производится по тем же правилам, что и для всех других видов лестниц.

Материалы для изготовления лестниц с забежными ступенями

Простая забежная конструкция с открытыми подступенками

Так же, как и для всех других видов лестниц, для изготовления лестницы с забежными ступенями используют следующие материалы: дерево, металл, стеклопластик, железобетон.

Косоуры и тетивы с одинаковым успехом могут быть сделаны как из металлических, так и из деревянных балок. Ступени – почти всегда деревянные. Стеклопластик используется сравнительно нечасто. Железобетон – очень редко. Это связано с тем, что сама конструкция практически всегда является совершенно оригинальной, индивидуальной, поэтому изготовление производится вручную по уникальным чертежам, с учетом особенностей каждого конкретного помещения.

Дерево намного проще использовать в индивидуальном строительстве, чем любые другие материалы. Оно легче поддается обработке, не требует применения каких-то узкоспециализированных инструментов. Это в первую очередь относится к изготовлению ступеней и тетив. Косоуры с успехом могут быть металлическими на маршах, а в местах поворота закрепляться под прямым углом, их все равно не видно.

Перила и балясины могут быть сделаны из любого материала – дерева, металла, стеклопластика, декоративных материалов. Все зависит только от вкусов домовладельца или замысла дизайнера.

Лестницу можно дополнительно декорировать самыми разнообразными материалами – керамической плиткой, гипсовой лепниной, художественной ковкой и т. д. При укладке покрытия на ступени нужно обратить внимание на то, чтобы оно имело противоскользящие свойства.

Поворотные лестницы с забежными ступенями прекрасно смотрятся, могут послужить самостоятельной частью интерьера и украшением помещения. Несмотря на привлекательный внешний вид, немногие стремятся их устанавливать в своем доме вследствие сложностей в изготовлении, проблем, которые часто возникают еще на этапе планирования строительства, расчетов и чертежей. Конечно, можно попытаться все сделать своими руками, но слишком велик риск допустить ошибку в расчетах. Поэтому помощь профессионалов оказывается зачастую просто необходимой.

Загрузка…

Как самостоятельно возвести монолитную лестницу своими руками: Инструкция +Видео

Возведение лестницы — один из самых трудоёмких, с точки зрения технологии, процессов в строительстве. При подборе проекта необходимо учесть массу нюансов: материал для основы и самой конструкции, форму, количество ступеней для её комфортного использования.

Для любых домов, кроме деревянных, идеально подойдет лестница изготовленная из бетона. Монолитная лестница своими руками — отнюдь не фантастика. При наличии на руках грамотного расчёта и одного-двух помощников её можно сделать самостоятельно.

Пошаговая инструкция с фото и даже видео найдётся в свободном доступе в сети интернет.

Общие сведения

Преимущества бетонных лестниц

• — долговечность. соблюдение технологии заливки и качественный материал, выбранный для основы — гарантирует лестнице из монолита срок службы без капремонта свыше 50 лет.
• — пожарная безопасность. бетонная лестница, в отличие от возведённой из дерева, не может стать источником возгорания.
• — универсальность. залить бетонную лестницу можно как внутри, так и снаружи дома. Монолит хорош тем, что выдерживает низкие и высокие температуры, а также не страдает от перепадов влажности.
• — дизайн. только лестницу из бетона можно выполнить в любой форме и конфигурации, задуманной дизайнером.

Недостатки бетонных лестниц

• — сроки возведения. готовая монолитная лестница может использоваться по назначению только через месяц после заливки.
• — нагрузка на основание. масса бетона давит на фундамент и стяжку, поэтому место куда примыкает лестничный марш к полу необходимо дополнительно армировать.

 Какой формы сделать бетонную лестницу в доме?

Все монолитные лестницы можно условно разделить на две большие группы: прямые и винтовые.

• Прямая лестница в зависимости от свободной площади в помещении может состоять из одного или двух маршей. Вторая занимает намного меньше пространства.
• Спиральные лестницы бывают классические и с забежными ступеньками. Конечно, винтовая лестница на второй этаж, выглядит более нарядно и дорого, но залить такую своими руками очень сложно. Опалубку радиальной формы по силам изготовить только специалисту.

Для самостоятельного возведения лучше всего подойдет прямая одно маршевая лестница. Если спроектировать её так, что с обеих сторон будут стены, то опалубка крепится прямо к ним. К сожалению, не в каждом доме хватает места для одно маршевой конструкции. В большинстве случаев возводят лестницу из двух маршей с площадкой между ними.

Более сложным в исполнении вариантом является лестница, опорой для которой служат верхнее и нижнее бетонные перекрытия. Здесь придётся устанавливать опалубку с боковыми элементами.

Как сделать монолитную лестницу. Этапы

Расчёт

Это самый важный этап при создании лестницы. Существуют определённые законы, соблюдая которые она получится красивой внешне и удобной функционально.

Чертёж будущей конструкции должен включать в себя угол её наклона, число ступеней, их высоту и ширину в сантиметрах.

Принятые нормы по размеру ступеньки: от 15 до 18 см в высоту и от 25 до 30 см в ширину.

ЭТО ВАЖНО: Каждая ступень должна быть одинакового размера.

Через каждые 15-20 ступенек спланируйте площадку или забежные ступеньки (они длиннее обычных). Это позволит человеку передохнуть в процессе подъёма или спуска.

Длина и высота лестницы из любого материала зависит от угла подъема. Например, конструкция с углом подъема 25 градусов, получится длиннее, чем равная по высоте с углом подъема в 35 или 45 градусов. От угла наклона зависит и количество необходимых строительных материалов.

ЭТО ВАЖНО: При расчётах учитывайте не только ширину и высоту ступеней, но и ширину самого марша. Лестница меньше 100 см шириной, будет создавать трудности при подъёме/спуске мебели на второй этаж.

При проектировании не следует забывать о том, что для безопасности спуска и подъема по лестнице, требуется ограждение. Перила обязательно нужны в доме, где будут жить дети и представители пожилого возраста.

Монтаж опалубки

Материалы

Для сооружения опалубки необходимо приобрести стройматериалы по нижеприведённому списку:

1. — доска обрезная (толщина не менее 3 см) — из неё выполняются подступенки и отбортовка
2. — фанера (толщина 1,2 см — 1,8 см) — обязательно влагостойкая! Из неё формируется дно опалубки. Для формирования криволинейных участков лестницы потребуются более тонкие листы (толщина 6 мм-9 мм)
3. — брус 10*10 для подпорок, либо обрезная доска от 5 см в толщину и не менее 15 см в ширину
4. — брус 10*10 для закрепления доски и листов влагостойкой фанеры
5. — уголки и саморезы (3,5 мм) по дереву
6. — инструменты для работы с бетоном (тёрка и гладилка)

При использовании не шлифованных досок и фанеры поверхность бетона не получится гладкой. Зашлифуйте детали заранее!

Технология монтажа опалубки

• — Выстраивается нижний сегмент из листов фанеры и толстых досок. Снаружи они соединяются между собой с помощью деревянного бруса.
• — Дно опалубки усиливается нарезанными по необходимой высоте опорами. Расстояние между подпорками равно шагу будущих ступеней. Все деревянные элементы конструкции лучше закреплять саморезами. Это облегчит дальнейшую работу по демонтажу каркаса.
• — Затем фиксируются детали отбортовки. Для того, чтобы под весом бетона фанера не деформировалась, борта дополнительно усиливают обрезной доской.
• — К стене или отбортовке с помощью металлических уголков крепится брус для формирования будущих подступенков (этот этап выполняется после укладки армосетки).
• — Места стыковки и щели заделываются монтажной пеной. После того, как она высохнет, излишки обрезаются, а швы тщательно выравниваются.

ЭТО ВАЖНО:

На первую ступеньку снизу будет идти максимальная нагрузка. Обязательно усиливайте её дополнительной подпоркой!

Армирование лестницы

Это обязательный этап перед заливкой бетона. Однако, не следует перебарщивать с количеством металла, который будет заложен в лестницу. Категорически не подходит для этих целей металлопрокат (балки из швеллера и водопроводные трубы). Прочности они не придадут, а лишь увеличат и без того не малую массу монолита. Для вязки каркаса используется только арматура и проволока.

Для подсчёта необходимого диаметра и количества используемой арматуры лучше всего предварительно изучить нормы плотности армирующих конструкций.

ЭТО ВАЖНО: Упростить расчёты можно с помощью специального калькулятора онлайн. С помощью него вы легко просчитаете какое минимальное число прутьев арматуры потребуется для укрепления вашей лестницы.

Пруты арматуры связываются между собой стальной проволокой в единый каркас. Сварочные работы на данном этапе могут привести к ослаблению всей конструкции.

Готовая сетка вкладывается в опалубку на высоте 2-3 см от её дна. Для этого используют оставшиеся куски досок и фанеры.

Заливка бетонной лестницы

Для бетонирования монолитной лестницы проще заказать готовый раствор марки М200 и выше. Такая смесь состоит из десяти частей цемента, тридцати частей щебня фракции 10-20 мм, двадцати частей песка и семи частей воды.

Рассчитать необходимый объем смеси можно при помощи онлайн калькулятора.

Правила заливки монолита

1. — первой заполняется нижняя часть лестничного марша
2. — далее бетон утрамбовывается (лучше использовать глубинный вибратор)
3. — формируются гладкие и ровные ступени
4. — заливается бетон в оставшиеся части
5. — готовая лестница укрывается полиэтиленовой плёнкой

ЭТО ВАЖНО: Периодическое увлажнение поверхности бетона защитит его от образования трещин.

Примерно через неделю можно снимать опалубку со ступеней. Отбортовку и дно рекомендуется разбирать после полного набора прочности бетоном. Этот процесс занимает не менее трёх недель.

Освободив лестничные марши от опалубки, можно начинать планировать чем отделать бетонную лестницу. Варианты отделки ступеней подойдут самые разные — от покраски до укладки керамического гранита.

Создание забежных лестниц

15:57

71 — Основы лестницы

6:09

5452 — Лестничные площадки

5:04

409 — Детализация верхнего этажа лестницы

4:48

381 — Отображение перемычек, балясин, перил и перегибов лестниц на виде

5:35

392 — Выравнивание лестниц между этажами

4:46

406 — Добавление стеклянных панелей или панелей кабельных направляющих к лестнице

4:19

410 — Создание террасной лестницы со скошенными углами

4:05

390 — Варианты стен лестницы: частичные перила, стена под лестницей, лестничная клетка

5:54

373 — Изменение размера секций лестницы

3:07

375 — Глубина ступени лестницы, автоматические ступени, фиксирующие ступени и заданная высота ступеней

13:53

378 — Управление отображением плана деталей лестницы

16:55

5451 — Создание лестницы

7:00

379 — Настройка форм лестничных площадок

2:59

384 — Чертеж бетонных лестниц с наклонными подступенками

4:19

394 — Создание забежной лестницы

3:20

10097 — Лестница по периметру

9:26

387 — Создание пандуса для инвалидных колясок

7:33

388 — Рисование изогнутой лестницы

3:21

393 — Здание U-образной забежной лестницы

16:20

404 — Дизайнерские панели для стен и лестниц

2:25

383 — Стартовые ступени и расклешенные лестницы

4:21

386 — Внешняя лестница от палубы до ландшафта и нестандартные лестничные перила

7:21

395 — Заключение только части лестницы между двумя стенами

Как забивать лестницы

Это то, что требует текущий строительный кодекс для забивных лестниц.Смотрите ниже объяснение измерений. Авторские права 2019 Тим Картер

Как забегать по лестнице — они экономят пространство

«Забегающие лестницы были очень распространены в домах, построенных в начале 1900-х годов. Жаль, что сегодня они не используются в других домах».

Тим Картер — основатель www.AsktheBuilder.com

Винтовые лестницы позволяют повернуть за угол и изменить направление лестницы.

Самый распространенный поворот составляет 90 градусов. Круглая лестница — это непрерывный марш забежной лестницы, поскольку ступени создают штопор, иногда поворачивающийся на полные 360 градусов или более.

Соответствуют ли забежные лестницы строительным нормам?

Забивные лестницы разрешены строительными нормами и правилами с 2019 года. В кодексе указано, что минимальная ширина ступени по внутреннему радиусу должна составлять 6 дюймов. В нем также говорится, что глубина ступени на линии лестницы, измеренная на расстоянии 12 дюймов от внутреннего края проступи, должна быть не менее 10 дюймов.

Подмотчики в видео НЕ соответствуют требованиям приведенного выше кода — почему?

Я не строитель дома и ступенек, которые вы видите на видео выше.Строитель и его плотники построили ступеньки. Местные строительные инспекторы имеют право устанавливать требования волнового кодекса. Они также могут сделать некоторые части кода более строгими.

На момент записи этого видео строитель еще не встречался с местным инспектором. Если ему потребуется восстановить лестницу, вы увидите новые фотографии и новое видео.

Это то, что требует текущий строительный кодекс для забежных лестниц. Смотрите ниже объяснение измерений.Авторские права 2019 Тим Картер

Ссылки по теме

Как построить простые лестницы

Электронная книга «Строительные лестницы»

Какой размер лучше всего подходит для забежных лестниц?

Строительные нормы и правила требуют, чтобы лестница была шириной не менее 36 дюймов. Эта ширина отлично подходит для трех намотчиков, которые могут повернуть на 90 градусов.

Это означает, что каждая забежная лестница образует угол 30 градусов. Центр ступени забежной машины всегда будет больше 10 дюймов, если ширина лестницы составляет 36 дюймов.Это достаточно безопасно.

Трудно ли сделать забежную лестницу?

Забежные лестницы сделать легко. Самый простой способ сделать это — сделать две-три платформы.

Обратите внимание на мои рисунки ниже. Прочтите подписи, чтобы получить полное представление о том, как построить забежную лестницу.

Нижняя платформа представляет собой квадрат, обычно 36 дюймов. Вторая платформа может быть нечетным многоугольником, а третья забежная платформа — простым треугольником. Если вы не опытный плотник, лучше всего просто сделать полноразмерный шаблон из картона.

Это то, что требует текущий строительный кодекс — 2019 — для забежных лестниц. Смотрите ниже объяснение измерений. Copyright 2019 Tim Carter

Это первая ступенька забежной лестницы, построенной до НЕДАВНИХ ТРЕБОВАНИЙ КОДА. Вы строите платформу, на которой будут сидеть два других подъемных механизма. Ступенька над забежными ступенями на одной из ступеней на иллюстрации будет на 22,5 дюйма ВЫШЕ, чем уровень платформы.Я всегда стараюсь строить ступеньки с 7,5-дюймовым подступенком и 10-дюймовым протектором. Такое сочетание глубины ступени и высоты подступенка создает идеальные, удобные и безопасные ступени. Copyright 2019 Тим Картер

Это второй шаг. Вторая платформа имеет необычную форму, и угол оранжевой линии составляет 30 градусов от черной линии платформы под ней. Если вы воссоздаете пунктирную линию шага на этом наборе ступенек на расстоянии 12 дюймов от внутренней части угла 90 градусов, вы обнаружите, что глубина протектора у линии шага составляет чуть более 7 дюймов.Хотя это не код, это не слишком опасно. Если бы это было так, вы бы увидели, что именно этот дизайн был объявлен вне закона десятилетия назад. Эта платформа была бы на 7,5 дюйма выше, чем квадрат под ней, если бы я ее строил. Авторские права 2019 Тим Картер

Третья и последняя забежная площадка — это треугольная платформа, помеченная № 3. Его подступенок также находится под углом 30 градусов к подступенку СПРАВА от №3. Если вам нужна помощь с забежной лестницей, я могу позвонить вам по телефону. Щелкните здесь , чтобы установить телефонный звонок.Авторские права 2019 Тим Картер

Ссылка на эту статью была размещена в информационном бюллетене Тима от 12 февраля 2019 г.

Сводка

Название статьи

Как перемещать лестницы — они экономят место

Описание

Как перемещать лестницы | Винтовые лестницы — отличный способ сэкономить место и изменить направление. Они безопасны, если вы используете не более трех для поворота на 90 градусов.

Автор

Тим Картер

Имя издателя

AsktheBuilder.com

Логотип издателя

Winder Up! — Конструкции лестниц для экономии места

Претензии к славе есть у каждого. Иногда они меняются, и я надеюсь, что мои меняются, но вот что было в прежние времена: я был тем парнем, который мог придумать, как добавить второй этаж в любой дом, даже после того, как другие подрядчики сказали, что это невозможно. .

Обычно было две проблемы. Первым была поддержка и фундамент. Увеличивать существующие опоры для поддержки двухэтажного дома было слишком дорого.(Я поделился секретным решением здесь)

«Забежные винты» могут сделать невозможную лестницу возможной!

Второй проблемой, которую иногда было труднее решить, была лестница. Часто в существующем доме просто не было подходящего места для лестницы. Строительные нормы и правила устанавливают строгие стандарты ширины подступенков и ступеней.

Подъемник: Часть лестницы, которую вы видите лицом к себе, когда смотрите на ступеньки с первого этажа. Часто окрашенные, это доски, заполняющие пространство между каждой ступенькой.«Открытые лестницы» не имеют подступенков, но код применяется так, как если бы они были.

Ступень: Как вы уже догадались, часть лестницы, по которой вы ступаете. Шаг.

Код довольно сложный, поэтому он может охватывать все виды обстоятельств, но классическая конфигурация лестницы — это лестница 7/11. Подступенки 7 дюймов и ступени 11 дюймов. На мой взгляд, эмпирическое правило гласило: «Два подступенка и одна ступенька должны давать в сумме от 24 до 25 дюймов»

Лестница с открытыми подступенками.Он выглядит великолепно, но слишком крутой и узкий для большинства строительных норм.

Требования к ширине также являются проблемой. Иногда (по крайней мере, я слышал) даже гениальных дизайнеров ставит в тупик требование запаса прочности. Я до сих пор помню свой шок и страх после того, как лестницу установили на одном месте, и, спускаясь по ней, я смотрел прямо перед собой на огромную балку. Я едва его очистил. Парень на дюйм выше, спускаясь вниз, ударился бы головой. (время для плана перемещения балки)

Так в чем секрет? К сожалению, на самом деле нет одного секрета.Дизайн конструкции второго этажа является ключевым, но одним из приемов, которым я научился часто пользоваться, был «Виндер».

Ступеньки забежных ступеней Уменьшите общую длину лестницы

Часто бывает так, что низ и верх лестницы должны быть направлены в разные стороны. Обычно это достигается за счет создания нижней части лестницы, ведущей на площадку, а затем верхней части лестницы, ведущей на второй этаж.

Эти намоточные устройства соответствуют многим кодам, но некоторые (например, Флорида) не позволяют ступеням заводных устройств доходить до точки.

Иногда при приземлении происходит полный поворот на 180 градусов, но наиболее распространенная конфигурация — это поворот на 90 градусов при приземлении. Это требует меньшей площадки и позволяет лестнице располагаться в углу.

Winders — это ступеньки, которые находятся «в» площадке. Точнее, они находятся на том месте, где была бы посадка, если бы она у вас была.

Преимущество в том, что вы получаете «рост» в области, которая в противном случае осталась бы на одном уровне. Это сокращает общую длину лестницы и может значительно повысить гибкость конструкции.Нравится большое время.

Коды проверки минимальной глубины рисунка протектора

Это типичная намоточная установка вместо лестничной площадки.

Одна из опасностей при проектировании лестниц с забежными ступенями заключается в том, что в некоторых юрисдикциях строительных норм (я работаю во Флориде, и здесь дело обстоит именно так) существует минимальная глубина, на которой может быть забежное устройство. Таким образом, вы не можете установить ступеньку в форме пирога или треугольника, которая доходит до точки в углу, вы должны спроектировать ее так, чтобы самая узкая часть забежного механизма была, по крайней мере, минимальной.Я думаю, что здесь 5 дюймов, если считать нос. (выступ — это часть ступени лестницы, которая выступает за подступенок внизу, часто закругленная, и включается в размер ступени)

————————

Вот и все! Если ваши выходные включают проектирование лестницы в труднодоступном месте, у вас все готово.

В любом случае надеюсь фотки вам понравились!

— RG

Картинки для этого поста были найдены в нескольких местах:

Строительство L-образной лестницы — Fine Homebuilding

Сводка: Ларри Хаун конструирует L-образную лестницу, используя ряд фанерных коробов для поворота угла вместо того, чтобы разрезать обычные стрингеры.Он разработал эту технику во время послевоенного строительного бума в Калифорнии, чтобы сэкономить время без ущерба для качества.

---

Тридцать пять лет назад цветы апельсина пахли чистым воздухом южной Калифорнии, трамваи еще не уступили дорогу автострадам, а некогда засушливая долина Сан-Фернандо к северу от Лос-Анджелеса собиралась превратить в пригород армиями строителей. рабочие. Поскольку спрос на жилье увеличивался почти ежедневно, плотники разрабатывали новые методы, чтобы не отставать от спроса.

В традиционных методах строительства забежных ступеней к коротким стрингерам применяются ступени и подступенки. Методы производства предлагают более быстрый подход.

Проект, над которым я тогда работал, был жилым домом на 60 квартир. У каждого блока была своя L-образная лестница на второй этаж, и на каждой лестнице было трехступенчатое забежное устройство (забежное устройство использует серию клиновидных ступеней, чтобы сделать поворот лестницы на 90 °). Не зная, как построить моталку, я полагался на свои книги по столярному делу. На следующий день, используя эту информацию о работе, мы с напарником спилили и построили одну лестницу, но на подъем одних только забежных у нас ушло более пяти часов.Быстрее, конечно, не всегда означает лучше, но это было просто слишком долго. Поэтому мы решили найти технику намотки, которая сочетала бы скорость с качеством традиционных столярных технологий. Метод, который мы сейчас используем, довольно прост, и в результате получается лестница, достаточно прочная, чтобы выдержать суровые условия долгой службы.

Достоинства и недостатки

Преимущество забежных механизмов на лестнице состоит в том, что они сокращают общий пролет, тем самым оставляя больше места наверху или внизу лестницы.Это особенно полезно в небольших домах с ограниченной площадью. Большинство заводов, которые я видел, позже были покрыты коврами, но я также видел много заводов, покрытых твердой древесиной, даже плиткой, которые выглядят довольно красиво.

Однако, какова бы ни была поверхность, лестница с забежными ступенями небезопасна. Тот факт, что ширина каждой ступени в намоточном устройстве различается, может представлять опасность, если вы не сделаете шаг туда, где ширина ступени достаточна, чтобы вас поддержать. Строительные нормы и правила регулируют форму ступеней в мотальных машинах, хотя нормы и правила варьируются от штата к штату.Некоторые позволяют забивной машине подходить к точке на одном конце протектора. Однако чаще всего нормы требуют, чтобы протектор был шириной 6 дюймов на узком конце или имел 9 дюймов. до 10 дюймов шириной на «линии движения», по которой человек, вероятно, будет следовать при подъеме или спуске по лестнице. Линия движения обычно составляет от 12 до 16 дюймов от самой узкой части лестницы.

Любая лестница должна иметь поручни подходящего размера и закрепленные, но хорошие поручни особенно важны на лестницах с забежными ступенями (дополнительную информацию о правильной конструкции поручней см. В «Руководстве по проектированию безопасных лестниц »).

Сначала главное

При строительстве лестницы с трехступенчатым забежным устройством начинайте строительство так же, как и с любой другой лестницей. Сначала определите общий подъем (расстояние по вертикали от первого этажа до второго этажа). Разделите общий подъем на 7 дюймов — это удобная и безопасная высота подступенка для большинства людей. Округлите это число, чтобы получить количество подступенков, необходимых для лестничного марша. Как только вы узнаете количество подступенков, разделите это число на общий подъем.Это даст вам точный подъем на каждой ступеньке.

от Fine Homebuilding # 67

Чтобы просмотреть всю статью, нажмите расположенную ниже кнопку Просмотреть PDF .

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Посмотреть PDF

Как построить забежную лестницу

Вот красивая лестница, впервые сделанная вручную Бернаром Шалонским во Франции.Бернард использовал StairDesigner с нашей службой StairFile для проектирования забежной лестницы.

С помощью планов StairDesigners DXF и небольшого наставничества Бернарду удалось построить красивую лестницу, которая далеко не простая базовая конструкция. Обратите внимание: поскольку ему не удалось найти принтер большого размера, Бернар предпочел использовать планы с ординатными размерами, а не полноразмерные бумажные шаблоны.

Этот метод разметки деталей с использованием ординатных размеров от фиксированной точки «0» делает разметку деталей быстрой и точной.Я часто использую этот метод, когда не хочу, чтобы по мастерской болталась куча бумаги.

Конечно, с ЧПУ бумажные шаблоны и разметка ушли в прошлое, но для небольших мастерских и любителей разметка, будь то бумажные шаблоны или чертежи с размерами, не только эффективна, но и доставляет удовольствие и приносит удовлетворение.

Обратите внимание, что для тех, кто не привык строить лестницы, понимание процесса разметки — единственный способ полностью понять, как строить лестницы с забежными ступенями.
Адрес электронной почты Бернарда:

———————————————-

Привет Несс,

Между пребыванием в Канаде, Испании, Эльзасе и соревнованиями по гольфу я работал над своей лестницей и построил свою лестницу.

Лестница собрана в моей мастерской, и я очень доволен результатом:

• Спасибо за ваш ценный совет, который оказался очень полезным.
• Планы в формате DXF и ординатные размеры действительно спасли жизнь. При сборке лестницы мне почти не нужно было что-то менять.
• Мне нравятся стартовые ступени с закругленными концами, и они действительно добавляют лестнице красивый эффект.

С уважением,

Бернар

———————————————-

План лестницы, построенный с помощью функции экспорта StairDesigner DXF.

Первый и второй этапы были изменены с помощью Progecad для рисования планов StairDesigner. Такой способ проектирования лестницы с помощью StairDesigner и CADD позволяет нам быстро и легко создавать практически любой дизайн.

Вот первый шаг, размер которого определяется с помощью ProgeCad, и его ординатные размеры.

Ординатные размеры отлично подходят для разметки частей лестницы. Они оставляют рисунок чистым и лаконичным. Разметка рисунка выполняется очень быстро и точно.

Если исходная доска расположена под прямым углом, легко просто оставить рулетку на одном крае и отметить все размеры по оси X, переместить ее на следующий край и отметить все размеры по оси Y.

Если вы не хотите размечать и резать детали, вы также можете отправить свои планы StairDesigner непосредственно Гарету Эллису из MTM interiors (ныне Welshpool Kitchen Company), который будет использовать ваши планы для обработки деталей на своем ЧПУ. новая услуга, которую вы можете увидеть на его сайте.

Для оптимизации материалов и резки стрингеров Бернард решил использовать прямые боковые стрингеры и поручни.

Тем не менее, для обеспечения плавного обтекания намоточных устройств вокруг перемычек стрингеры были немного изменены, добавив изогнутый треугольник в их месте сборки с перемычками для размещения дополнительных намоточных устройств.

Эта модификация была нанесена непосредственно на план StairDesigner DXF, и ее можно увидеть красным цветом на рисунке ниже.

Вот фотография струны с проложенными на ней ступеньками и подступенками.Отметьте соединение со стойкой штанги с помощью дюбелей и болтов.

Это, безусловно, самый быстрый и простой способ собрать тетиву и поручень с помощью нити.

Маршрутная сборка лестницы перед установкой:

Большое спасибо Бернарду за эту статью и его фотографии!

Посмотрите другие лестницы, построенные с помощью нашей службы StairFile

Щелкните здесь, чтобы получить более подробную информацию о StairFile, нашем бесплатном программном обеспечении для проектирования лестниц.

Если вы хотите, чтобы детали вашей лестницы были обработаны и готовы к сборке, просто отправьте свои планы StairDesigner Гарету Эллису в компанию Welshpool Kitchen.

Как установить выдвижную чердачную лестницу

Описание проекта

Навык

3 из 5 Умеренный Вы определенно вспотеете, и вам нужно будет очень внимательно следовать инструкциям производителя, но установка довольно проста.

Стоимость

От 500 до 700 долларов, в зависимости от размера и модели лестницы

Расчетное время

От 6 до 8 часов

Если в вашем доме мало места для хранения вещей, а чьего нет? — не отчаивайтесь.Практическое решение может буквально витать прямо над головой. Почти в каждом доме есть чердак. Помещение обычно не отапливается и не охлаждается и часто имеет ограниченный запас по высоте, но все же это отличное место для хранения сезонной одежды, книг, багажа, праздничных украшений и других вещей, забивающих туалеты. Однако проблема состоит в том, чтобы найти простой и безопасный способ получить доступ к служебному пространству.

Во многих старых домах есть небольшой люк в потолке. Нет ни лестницы, ни лестницы, только квадратное отверстие с фанерным покрытием.Чтобы попасть на чердак, вы должны подняться по стремянке, а затем подняться через дыру — простая задача, если вы оказались Тарзаном или гимнастом-чемпионом. Спускаться еще интереснее, особенно с охапкой коробок.

Мы покажем вам, как увеличить существующий люк, чтобы создать больший вход в пространство, или как создать новый вход. Затем мы установим жесткую цельную лестницу, которая плавно скользит вверх и вниз от потолка с помощью двух пар стальных тросов, прикрепленных к подпружиненным барабанам.В верхнем положении лестница скрыта за большой дверью с заподлицо. Когда его опускают, он встречается с полом под удобным углом 57 градусов. Он также имеет поручни во всю длину для дополнительной безопасности. Убедитесь, что над мансардным этажом достаточно места, чтобы лестница могла закрываться должным образом.

Шаг 1

Вырезать отверстие для доступа на чердак

Фото Карима Шамси-Баши

Нарисуйте мелом линии на потолке, чтобы изобразить грубый проем чердачной лестницы.Этот шаг необходим независимо от того, расширяете ли вы существующий люк или создаете новый чердак. Загляните на чердак, чтобы убедиться, что на пути нет воздуховодов, проводов или труб. Затем вырежьте черновой проем пилой по гипсокартону.

Шаг 2

Удалить балки и другие препятствия

Фото Карима Шамси-Баши

Вырежьте потолочные балки и деревянные перекрытия в проеме.Оставьте заглушку люка на месте и используйте ее, чтобы сформировать один конец чернового проема. Прибейте новую заглушку между балками на противоположном конце чернового проема, чтобы закончить каркас. Закрепите потолок из гипсокартона к новому обрамлению гвоздями или шурупами, забитыми снизу.

Шаг 3

Постройте открывающуюся раму

Фото Карима Шамси-Баши

Временно прикрутите пару шипов 1×3 к потолку через черновой проем.Постройте готовую раму из 1×8, чтобы она плотно входила в проем. Опустите раму сверху на шипы, затем закрепите ее на раме гвоздями 16d или винтами с шестигранной головкой диаметром 1/4 дюйма и 3 дюйма. Снимите временные шипы 1×3.

Шаг 4

Крепление дверной панели

Фото Карима Шамси-Баши

Прикрепите дверную панель к одному концу готовой рамы с помощью неразрезной петли, поставляемой с лестницей.Проверьте поворот двери, убедитесь, что она закрывается без заедания и плотно прилегает к раме.

Шаг 5

Установить пружинные барабаны

Фото Карима Шамси-Баши

Затем прикрутите барабаны левой пружины к раме 1×8 непосредственно над дверной петлей и вплотную к подборщику. Установите правые барабаны пружин на противоположной стороне рамы. Присоедините направляющую раму жатки между двумя наборами барабанов; он будет использоваться позже, чтобы удерживать верхний конец лестницы на месте.

Шаг 6

Установить систему шкивов

Фото Карима Шамси-Баши

Прикрутите небольшой тросовый шкив к каждой стороне готовой рамы 1×8; расположите каждый шкив на расстоянии 20 дюймов от коллектора напротив петли дверной панели. Прикрепите каждый маленький шкив тремя винтами длиной 1 дюйм. Сначала просверлите пилотные отверстия, чтобы не расколоть раму 1×8.

Шаг 7

Собрать лестницу

Фото Карима Шамси-Баши

Проденьте ступеньки в угловые ступеньки, вырезанные на двух стрингерах.Закрепите каждую ступеньку из сосны четырьмя винтами. Затем с помощью гаечного ключа затяните резьбовые стержни лестницы, которые проходят под каждой ступенью. Оставьте три верхних ступени, чтобы можно было легко разместить лестницу между направляющей рамой жатки, установленной над дверной панелью.

Шаг 8

Прикрепите лестницу к дверной панели

Фото Карима Шамси-Баши

Поставьте собранную лестницу в проем и попросите кого-нибудь поддержать основание, пока вы частично поднимаетесь наверх.Возьмитесь за верх стрингеров и сожмите их до тех пор, пока ползунки на направляющей раме жатки не войдут в канавки на внешней стороне стрингеров. Теперь установите три верхние ступеньки лестницы. Наденьте стальную дверную направляющую раму на лестницу, затем прикрепите ее к дверной панели шестью винтами длиной 1 дюйм.

Шаг 9

Крепление держателя кабеля

Фото Карима Шамси-Баши

Используя пилотные отверстия, расположенные рядом с четвертой ступенью, установите держатели тросов сбоку от каждого стрингера.Поднимитесь к одному из пружинных барабанов, возьмитесь за трос, ближайший к жатке, и осторожно вытяните его. Протяните трос через небольшой шкив вниз к держателю троса, прикрепленному к двери. Зацепите конец кабеля за держатель. Используйте ту же процедуру для подсоединения кабеля от барабана на другой стороне лестницы.

Шаг 10

Откалибровать натяжение для плавного скольжения

Фото Карима Шамси-Баши

Отрегулируйте натяжение тросов так, чтобы лестница плавно поднималась на место и закрывалась без захлопывания.Если дверь закрывается не до конца, увеличьте натяжение, отсоединив тросы, дважды намотав их на пружинные барабаны; затем снова подключите их. Закончить, забив молдинг опалубки по периметру проема; покрасьте его в тон потолка.

видов изделий и особенности расчетов, примеры монтажа. Расчет лестницы на болтах

Для уменьшения размеров лестницы и экономии места рекомендуется оборудовать лестничные клетки.Далее рассмотрим виды и рекомендации по устройству винтовой лестницы.

Забежная лестница: особенности и преимущества

Забежная лестница имеет форму круговых ступеней, расположенных в непрерывном направлении. В этом случае один конец лестницы имеет гораздо меньшую ширину, чем другой. Эти шаги заменяют подъезд.

Есть два типа мотальных машин:

• лестница поворотная с забежными ступенями;
• с наличием разворота на 180 градусов, П-образный.

Среди преимуществ установки лестницы винтового типа следует отметить:

• уменьшение площади, необходимой для строительства лестницы, такая лестница очень компактна и не занимает много места;
• за счет первого преимущества комната с такой лестницей визуально кажется больше;
• привлекательность внешнего вида — еще одно преимущество беговой лестницы.

Забежная лестница фото:

К недостаткам забежных лестниц можно отнести:

• наличие психологического дискомфорта, возникающего в процессе подъема по узкой лестнице;
• сложность расчетов из-за сложной конструкции;
• комфорт пребывания на такой лестнице ниже, чем на лестнице с площадкой;
• Если лестница сконструирована неправильно, существует риск падения и травмы, особенно для маленьких детей.

Лестничный расчет: техпроцесс

Во избежание возникновения неприятностей при эксплуатации забежной лестницы, к вопросу расчета и ее конструкции следует подходить с особой тщательностью. При проведении этого процесса учитывайте следующие нюансы:

1. Значение глубины внешнего края ступеней не должно превышать сорока сантиметров, а внутреннего — десяти.

2. Средняя глубина каждой ступеньки 20 см.

3. Высота ступеней от 12 до 22 см.

4. Величина максимального выступа торцевой части протектора 4 см.

Для расчета Г-образной лестницы необходимо соблюдение следующих формул:

• для повышения комфорта его эксплуатации (в) глубина ступеней за вычетом (г) их высота должна быть 12 см;
• для обеспечения максимальной безопасности c + d = 46 см;
• для того, чтобы рассчитать оптимальный шаг, нужно 2d + c = 62 см.

При сооружении лестницы в виде буквы р величина межмаршевого расстояния не должна быть меньше четверти ширины ступеньки. Если этого не придерживаться, то ступеньки на лестнице будут очень узкими, а риск получения травм увеличится в несколько раз. Интервал между приземлением лестничного марша и перекрытием не должен превышать двух метров.

Чертежи ведущих лестниц:

1. Отметьте центральную часть изгиба.Он должен соответствовать радиусу внутренней части лестницы.

2. Установите необходимое количество ступенек забежных ступеней, их размер зависит от удобства лестницы.

3. Посередине между первой и последней ступенями забежной машины проведите линию, соединяющую их (S-E). Кроме того, такую ​​же линию следует провести перпендикулярно C-D, обозначив ее A-B. Эта линия должна разделять лестницу на две равные части по вертикали.

4. Средняя часть марша обозначена A-C. Показывает линию движения по лестнице.

5. От этой линии следует отвести область, равную 0,5 ширины стандартной ступеньки. На этом этапе устанавливается первая точка K.

6. Из точки К проведите отрезок, длина которого равна ширине ступеньки. На этом этапе точка P. установлена. Таким образом, вы должны отметить столько точек, сколько на лестнице будет забежных ступенек.

7. Через точки K и A проведите линию, пересекающуюся с прямой линией C-D. На пересечении всех остальных точек проведите еще одну линию, обозначив ступеньки забежного типа прямой линией S-D.

8. Соедините все точки, указывающие шаги, с точками, полученными при предыдущем подключении. Вы получите ступеньки для U-образной забежной лестницы.

9. Таким образом, необходимо рассчитать вторую половину беговой лестницы. При отсутствии навыков работы с чертежами и дизайном лучше доверить это дело профессионалам, так как от правильного расчета зависит безопасность людей, пользующихся лестницей в будущем.

Инструкция по расчету конструкции забежной лестницы на букву Г:

Есть два способа раскрыть лестницу:

• деление угловой ступеньки пополам;
• соединение двух ступеней, расположенных в углу лестницы.

При выборе второго варианта требуется обозначить линию S-D, как при расчете лестницы в предыдущем варианте. На поверхности криволинейного отрезка необходимо обозначить точку Б, которая равна ширине ступеньки стандартного типа.

Определите количество ступеней поворотного типа. Для их расчета необходимо провести линию, обозначающую завершение последнего шага, и от нее до исходных прямых проводят отрезки, что позволит вам нарисовать проект лестницы П-образной формы.

Забивная лестница своими руками: инструменты и этапы работы

Предлагаем Вам ознакомиться с вариантом изготовления универсальных деревянных намотчиков. Прежде чем приступить непосредственно к процессу возведения лестницы, необходимо подготовить материал и инструменты для работы.

Первое, что нужно купить, это дерево хорошего качества, так как от него зависит срок службы такой лестницы. Оптимальный вариант — использовать темный дуб, хотя стоимость слишком высока.Поэтому также можно использовать клен, по качественным характеристикам он немного уступает дубу, но можно будет сэкономить на цене.

Для расчета необходимого количества древесины достаточно знать высоту конструкции. Примерный расход древесины на метр лестницы — 1 м³.

Дополнительно в процессе работы вам потребуется:

лобзик
• ;
• сверл;
• крепежных изделий;
Отвертка
• ;
Молоток
• ;
Рулетка
• ;
• карандаш.

Предлагаем ознакомиться с изготовлением Г-образной лестницы с длиной проема 2,3 м, шириной 95 см и высотой потолка 2,6.

Для постройки поворотной лестницы потребуются две косынки размером 50x300x3000 мм. Первый крепится к стене, а второй упирается в опорную секцию, размер которой составляет 900x300x40 мм.

Дополнительно потребуются ступеньки размером 900x300x40 и поворотный столик, который послужит местом для изготовления балясин.

Создание лестницы винтового типа выполняется в несколько последовательных шагов:

• конструкция из двух частей в виде стрингеров;
• ступеней забежных и их конструкции;
• порядок сборки лестничной конструкции;
• установка перил.

Предлагаем перейти к подробному описанию каждого этапа:

1. Для изготовления струн в первую очередь подготовьте шаблон в виде прямоугольного треугольника.Размер его ног равен величине высоты и глубины ступеньки. Для удобства использования закрепите шаблон на направляющей. Используйте его, чтобы сделать разметку для изготовления косынки, а затем вырежьте ее с помощью любого столярного инструмента с подходящими функциями. Учтите, что самая тонкая часть должна быть не менее 15 см.

Установить опорную стойку, предварительно сделав в ней паз для установки стрингера.

В углу устанавливаем основание для расширения косоура и расположение ступеней.Крепление верхней части косоура осуществляется при помощи металлического уголка.

При установке стрингеров следите за их расположением, каждая часть должна располагаться напротив друг друга, это улучшит горизонтальное положение лестницы. В этом случае основным ориентиром будет не пол, а строительный уровень.

2. Второй этап — вырезание ступеней намоточного типа. Чтобы лестницу повернуть под прямым углом, нужно вырезать три ступеньки.Для их вырезания понадобится доска 900х900х40 мм. Разделите доску на три части, используя линии, начинающиеся с одного угла. Вырезав ступеньки, отрегулируйте их по длине. На готовые ступени нанести лак, желательно сделать это трижды, дождавшись полного высыхания каждого из слоев.

3. Третий этап — монтаж лестницы с забежными ступенями. Чтобы установить в стойку поворотные ступеньки, сначала прорежьте в ней паз. Учтите, что ширина паза должна быть немного меньше ширины досок.Это поможет надежно закрепить ступеньку внутри лестницы. Для укладки ступенек на основную часть дополните их деревянными брусками. Поместите внутреннюю сторону моталки в подготовленный срез и промажьте их клеем ПВА. Прикрепите внешнюю секцию к основанию с помощью саморезов. Используйте длинные саморезы, чтобы закрепить обычные ступеньки. Чтобы скрыть выпуклый угол на поворотных ступенях, соорудите тетиву для установки лестничного марша. Обрежьте конец веревки под прямым углом.

4.Строительство лестницы завершается установкой перил. Первым делом установка балясин. Крепятся к стене саморезами, хотя с помощью дюбелей можно будет повысить надежность конструкции. Сделайте отверстие на поверхности стены и балясин, его диаметр должен быть на несколько миллиметров меньше окружности дюбеля. Заливаем отверстие клеем ПВА и устанавливаем дюбель. Обратите внимание на точность сверления отверстий, так как от этого зависит правильное положение и ровность перил.От первой до последней стойки протяните шнур, отметьте им место и угол наклона перил, теперь отрежьте верхние части поручней и установите поручни. Для крепления поручней используйте саморезы с потайной головкой.

Бетонная лестница своими руками с забежными ступенями

Порядок расчета забежной лестницы из бетона аналогичен деревянной, но особенности изготовления имеют немного другую технологию.

После определения количества ступенек забежной машины следует переходить к устройству опалубки.Для этого необходимо обнажить конструкцию из временных стрингеров, которые помогут распределить нагрузку от действия бетона. Для этих целей потребуется приобрести брус сечением 5х15 см. Если в здании несколько этажей, рекомендуется использовать стационарный стрингер из стали, но в двухэтажном доме он будет иметь вид лестница утяжелена.

Для изготовления нижней части опалубки используйте влагостойкую фанеру, ее толщина должна быть не менее двух сантиметров.Учтите, что поверхность фанеры должна быть гладкой, так как именно этот фактор влияет на качество низа ступеней. По возможности приобретите фанеру с ламинированным слоем.

Для усиления опалубки используйте опорные стойки, которые позволяют изменять высоту относительно ранее рассчитанных расчетов. При отсутствии специальных стоек возможно использование того же бруса, что и для изготовления стрингеров.

Этот этап предполагает укладку арматуры, которая поможет сформировать каркас ступеней.Используйте арматуру периодического профиля диаметром 1,2 см, сечением 15х20 см. Для вязания арматуры используется вязальная проволока и специальный крючок. Допускается использование точечной сварки при неизменном сечении арматуры.

Поместите каркас лестницы на нижний ярус лестницы. Именно в этой части лестницы она изгибается и тянется. За счет наличия арматурного каркаса воспринимается основная нагрузка на лестницу, предотвращается образование трещин на ее поверхности и придается ей прочность.Разместите арматуру так, чтобы низ лестницы был бетонным на два сантиметра без армирования.

Теперь приступим к сборке опалубки. Детали вертикального направления торцевой части крепятся друг к другу с помощью саморезов и металлических уголков с армированием. Чтобы повысить жесткость опалубки до ощущения тяжести бетонной массы, потребуется дополнительное усиление вертикальных элементов. Провести эту процедуру поможет обычная деревянная доска.Перед началом укладки бетона следует тщательно осмотреть опалубку на предмет неровностей и дефектов. Не допускайте разницы в высоте ступеней. После изготовления арматурного каркаса и опалубки приступайте к заливке лестницы бетоном.

Для приготовления бетонной смеси вам понадобится:

• одна часть портландцемента М400;
• два куска песка;
• три куска щебня;
• 0,6 части воды;
Пластификатор
• , в количестве, указанном производителем.

Обратите внимание, что при ручном замешивании бетонного раствора его прочность снижается на двадцать процентов, поэтому при устройстве ходовой лестницы лучше использовать бетономешалку.

• засыпка щебнем;
• песок;
• цемент;
• сухое перемешивание смеси в течение примерно 2 минут;
• постепенное добавление воды и пластификатора;
• замеса бетона в течение четырех минут.

Процесс заливки лестницы нужно начинать снизу, сначала приступаем к формированию нижних ступенек.Используйте вибратор для уплотнения бетона. Поможет избавиться от лишнего воздуха и повысит прочность конструкции.

В процессе вибрации бетон постепенно выдавливается из ступенек, затирка поможет избавиться от лишнего бетона. С его помощью также формируют структуру ступеней и выравнивают их поверхность.

Чтобы избежать появления трещин на поверхности лестницы, после заливки требуется периодически смачивать раствор водой или накрывать полиэтиленовой пленкой.

Перила крепятся закладными.

Winders — это ступеньки, ширина которых увеличивается изнутри наружу. Естественно, что расчет забежных ступеней следует производить на этапе с особой тщательностью, так как от этого зависит безопасность и удобство всей лестницы, будь то винтовая лестница или поворот прямого марша. Чаще всего обкатные ступеньки производят, когда необходимо уменьшить габариты лестницы, исключив из ее конструкции межпролетную площадку.При этом место с нестандартными ступенями становится не очень удобным, особенно для спуска, ведь чем ближе человек ступает к внутреннему краю, тем меньше остается места для постановки ног.

Создавая лестницу с забежными ступенями, нужно придерживаться нескольких основных правил:

1. Внешняя часть ступеней не должна быть шире 40 см.
2. Минимум для внутренней части — 10 см (имеется в виду ее полезная площадь, а не самый край).
3. Середина марша составляет 20 см, и это значение должно соблюдаться по всей конструкции.
4. Радиус кривизны, характеризующий поворотную часть, составляет минимум 30 см.

Важно! Ход ступеней забежной машины не должен быть извилистым, иначе ходить по ней будет не только неудобно, но и опасно.

Расчет забежной лестницы может производиться различными методами, в зависимости от того, на какой угол поворачивает лестница.

Метод пропорций, с некоторыми изменениями, также используется для расчета параметров поворота на прямой угол (90 °).Следует отметить, что это самый простой способ, другие графические методы более сложные, они требуют базовых знаний рисования и дизайна.

Датский метод также используется при расчете поворотов лестницы на 90 ° и 180 °. В первую очередь строится горизонтальная проекция, на которой, как и в методе пропорций, проводится линия середины марша. Эта линия также делится на сегменты величиной с ширину ступеньки. Затем нужно определиться с началом шагов забежной машины, граница отмечена точкой А.Другой важный момент — начало забежной ступени, расположенное в середине поворота, обозначается буквой Б.

Затем половина линии середины марша с отметками проступей расширяется так, чтобы прямая получается линия, и от каждой отметки проводят перпендикуляр. Для отметки первой намотки (после прямых) длина перпендикуляра выбирается равной ширине проступи. Для разметки на противоположном конце развернутой прямой (отметка забежной машины, расположенная в середине поворота) длину перпендикуляра принимают равной минимальной ширине ступенек.Два полученных перпендикуляра соединяют между собой, и получают значения длин перпендикуляров для всех остальных отметок. Полученные отрезки укладываются в порядке возрастания в одну прямую, которая проецируется на прямую, по длине равную AB. Это дает полную информацию о узких участках шагов. Найденные размеры переносятся на горизонтальную проекцию (на линию АВ) и, соединив точки с отметками на линии середины марша, получаются полные размеры всех ступенек забежных ступеней.

Другие методы

Горизонтальная и вертикальная кривизна поворотной конструкции учитывается при использовании метода раскладывания и метода подъемных линий. В методе разворачивания первым шагом является определение границ ступеней, после чего рисунок переносится на вертикальную проекцию. Подобно манипуляциям, проводимым в датском методе, разметка размещается так, чтобы полученные отрезки можно было перенести на другую плоскость, проведя перпендикулярные линии.

Здесь также нужны две проекции. Горизонтальный рисуется аналогично рассмотренным ранее методам, по нему также проводится линия середины марша. Кроме того, отмечены точки, соответствующие началу и концу моталки. Линия середины марша делится на отрезки шириной, равной ступеням, обычно 200 мм.

Вертикальная ось вертикальной проекции, в свою очередь, делится на сегменты, равные высоте ступенек. Далее выбираются прямые ступени и, соединяя их края линиями, получаются соответствующие отрезки, с помощью которых находится пересечение с горизонтальной осью проекции. Полученная точка используется в дальнейшем для черчения окружностей, которые нужны для определения вертикальной проекции линии подъема тетивы. Чтобы найти вершины ступенек, используйте вертикальную ось — проведите линию, перпендикулярную ей, пока она не пересечется с линией подъема. Проекции полученных точек на горизонтальную ось дадут размеры узких частей ступеней забежной машины.Эти размеры используются для определения всех остальных параметров мотальных машин.

Лестничный откос

Важной характеристикой лестницы является крутизна, то есть угол наклона. От крутизны лестницы зависит не только удобство использования лестничного оборудования, но и безопасность. Основной ориентир — человеческий шаг, его среднее значение. Другими словами, удобство подъема по лестнице требует определенной пропорции между высотой подъема человека на каждой ступеньке и расстоянием, на которое он продвигается.Обычно отношение высоты лестничной конструкции к длине ее выступа на горизонтальную ось находится в пределах от 1: 2 до 1: 1,75. При выражении этих пропорций в угловых единицах получается, что уклон лестницы не должен быть больше 30 °.

Если по лестнице планируется перемещать крупногабаритные предметы или ею будут пользоваться одновременно несколько человек, ширину марша следует увеличить, как минимум, до 1,2 м, а лучше — до 1,4 м. При меньшем при насыщенном использовании, ширина может быть уменьшена до одного метра… Практические советы при установке забежной лестницы

Особые лестничные ступени, расположенные по кругу, принято называть «косыми» или сбегающими. Благодаря довольно необычной форме эти элементы могут использоваться для поворота конструкций на разных участках пролета. В основном мастера устанавливают их внизу, посередине, а также вверху. Хотя чаще всего обкатные ступеньки применяют именно для деревянных лестниц с поворотом на 90 градусов.

Какие стандартные «наклонные» ступени?

Учитывая особенности монтажа моталок, можно понять, что один из их концов, расположенный с внутренней стороны, уже, чем другой, снаружи. Ступени такого плана успешно заменяют более громоздкие промежуточные платформы. Но при использовании их для поворотных лестниц нужно помнить о некоторых важных нюансах:

После просмотра различных специализированных видеороликов становится понятно, что вышеуказанные ступени лучше всего использовать там, где не хватает свободного места для будущих лестничных конструкций. К тому же эти элементы позволяют визуально расширить имеющееся помещение.

Важные моменты, которые следует учитывать при изготовлении лестниц с полозьями

Помимо очевидных преимуществ, у «наклонных» ступеней есть пара существенных недостатков.Например, узкий край этих элементов иногда вызывает психологический дискомфорт у людей, поднимающихся по готовой лестнице. Им кажется, что ноги практически некуда поставить. Да и вообще поворотные конструкции изготавливать довольно сложно. Особенно это актуально для производства основных расчетов.

Чтобы избавиться от предполагаемых неприятностей, которые могут быть вызваны ступеньками, используемыми для деревянных лестниц, необходимо учитывать следующие моменты:

• глубина внешнего края «косых» элементов должна быть на уровне максимально 400 мм, а внутренний край — не менее 100 мм;
• высота ступеней должна варьироваться от 120 до 220 мм;
• имеющийся выступ кромки проступи не может превышать отметку 40 мм.

Детально изучив особенности монтажа поворотных конструкций, можно выяснить, что середина каждой моталки, созданной своими руками, должна быть не менее 200 мм, это действительно важно. Кроме того, при расчете лестничных конструкций рекомендуется использовать определенные формулы.

Если речь идет о Г-образных изделиях, то уровень их комфортности рассчитывается следующим образом: a — b = 120 мм. Здесь «a» — глубина указанных ступенек, а «b» — оптимальная высота подступенка. Также существует специальная формула для определения максимальной безопасности этих конструкций: a + b = 460 мм.

Однако, если мастера планируют установить П-образную лестницу, им необходимо помнить, что все межмаршевые зазоры должны быть равны четвертой части ширины «косых» элементов. В противном случае внутренние края готовых моталок, фото которых есть в статье, получатся предельно узкими.

Создание простого L-образного изделия: подготовка основных инструментов и материалов

Из видеороликов, размещенных на просторах сети, можно узнать, что древесина темного дуба идеально подходит для изготовления L-образных лестниц с «косой» шаги.Но это очень дорого. Поэтому многие опытные специалисты отдают предпочтение клену. Этот материал выглядит действительно привлекательно, а цена вполне приемлемая.

Кроме дерева мастерам, занимающимся созданием конструкции с поворотом на 90 градусов, необходимо будет заранее подготовить:

Полезная дополнительная информация о будущей конструкции

Чтобы четко понимать, как сделать качественный ходовой ступени для деревянной лестницы необходимо детально рассмотреть последовательность создания Г-образного изделия шириной 93 см.Длина проема такой конструкции составляет ровно 2,29 м, а высота его перекрытия — 2,68 м.

Лестница включает пару маршей. Первая состоит из восьми ступеней, последняя из которых точно совпадает с существующей площадкой верхнего этажа здания, а вторая состоит всего из двух элементов. Что касается «косых» ступеней, то их ровно три. Угол поворота этих деталей не превышает 30 градусов.

Для этого изделия мастерам предстоит изготовить два косоура своими руками.Их размеры должны быть 5x30x300 см. Одна часть будет надежно прикреплена к ближайшей стене, а другая будет опираться на столб размером 10x10x250 см. Ступени конструкции должны иметь размеры 90x30x4 см. Но поворотный столик используется для конструкция моталки уже должна иметь размеры 90х90х4 см.

Ключевые особенности монтажа конструкции

Весь процесс изготовления Г-образной лестницы, фото которой поражает своей красотой, обычно делится на несколько этапов:

• Сначала мастера делают выкройку который напоминает прямоугольный треугольник, прикрепив его к направляющей.
• Потом размечают стрингеры и вырезают эти части.
• Третий этап — установка опорного столба.
• Далее допускается установка основания для «наклонных» ступеней.
• После этого специалисты прикрепляют стрингеры с помощью металлических уголков.
• Затем вырезают полозья, регулируя их по длине.
• В завершение ступени покрываются лаком и окончательно фиксируются длинными шурупами.

Нижний марш лестницы выполнен на тетиве, край которой срезан под углом 90 градусов (к полу).Затем мастера устанавливают балясины и поручни. Последние указанные детали фиксируются саморезами с потайной головкой. Что ж, это видео позволит более подробно познакомиться с изготовлением ступеней винтовой лестницы.

Эстетически привлекательные лестницы по доступной цене

Самостоятельно изготовить прочные ступени для обкатки деревянных лестниц вполне возможно. Но тем, кто желает сэкономить время, силы и деньги, гораздо выгоднее будет обратиться к нашим опытным специалистам.С их помощью покупатели могут легко приобрести готовые конструкции в Москве по самым низким ценам.

Например, двустороннее изделие «Престиж» имеет уникальный, невероятно стильный дизайн. И стоит всего 47 160 рублей.

То же самое можно сказать и о современной лестнице Эволес Бук. Такой дизайн выгодно дополнит любой интерьер. А его текущая цена 65 000 руб.

Двустороннее изделие «Модерн» создано из самых эксклюзивных материалов.Его отличает высочайшее качество, элегантность и повышенная надежность. Стоимость такой лестницы вполне приемлема — 125 262 рубля.

Если человек владеет домом, в котором несколько этажей, то самый простой способ соединить их вместе — сделать лестницу с винтовой ступенькой. Его конструкция достаточно проста, он занимает минимум места и хорошо выглядит.

Такая лестница может стать настоящей изюминкой в ​​интерьере дома. При этом необязательно приобретать его в строительном магазине — достаточно иметь навыки работы на токарном станке и немного времени.

Читайте также:

Как это правильно организовать.

Нюансы.

Об угле наклона лестницы можно узнать.

Лестница своими руками: что нужно знать, чтобы построить?

В первую очередь следует определиться, какие инструменты и материалы понадобятся для изготовления лестницы такого типа своими руками. Рекомендуется покупать около 2 м³ древесины первого сорта. В этом случае оптимальным вариантом будет темный дуб, но следует отметить, что стоимость его достаточно высока.

Клен

, который дешевле, — хороший вариант.

Для высоты 1 м (с учетом ступеней входа, косых фрез, поворотов) потребуется примерно 1 м³ древесины.

Предметов, которые вам также нужно будет купить:

сверло
• ;
Электролобзик
• ;
Отвертка
• ;
Саморезы
• ;
Рулетка
• ;
• молоток;
• балок качественных — 6 шт .;
Перила
• (рекомендуется приобретать металлические, с деревянной обивкой — красиво и дешево).

После этого нужно найти чертеж лестницы с забежными ступенями и изучить его. Входная ступенька будет высотой примерно 15 см, все остальные — 12 см.

Высоту балок можно рассчитать по закону Пифагора — квадрат гипотенузы равен сумме квадратов катетов. Вам нужно будет прибавить к полученной фигуре примерно 30 см.

Все лишние элементы в процессе строительства можно обрезать.Следует помнить, что гонку тоже нужно редактировать. Это займет 2 или 3 шага, поэтому не стоит думать, что процесс монтажа будет слишком сложным.

Процесс можно значительно упростить, если смонтировать прямые балки под прямым углом без каких-либо фигурных «изгибов».

Метод пропорций для расчета размеров моталок: 1 — средняя линия.

Если у вас много свободного времени, можно попробовать согнуть кусок фанеры там, где делается конструкция.Это несложно, но занимает много времени. Между столами необходимо положить кусок фанеры так, чтобы его дно находилось в воздухе. Сверху кладется груз (из расчета 3 кг на 100 см² в 3 слоя).

Верх и низ фанеры необходимо сбрызнуть водой, чтобы сделать ее более гибкой. Через 2 дня груз придется немного увеличить (примерно на 20%). Так должно продолжаться до тех пор, пока фанера не будет загнута под нужным углом.

Вернуться к содержанию

Изготовление стандартной конструкции моталки своими руками

Деревянные лестницы с обкаткой ступенек крепятся между собой монтажным клеем, саморезами или саморезами (с плоскими шляпками).

Вам нужно будет подобрать индивидуально подходящий вариант, но не забывайте, что само дерево перед использованием нужно будет обработать.

Условно ее можно разделить на 3 части: перед гонкой, сама гонка и после нее. Раса должна быть установлена ​​ровно посередине. Если сделать иначе, другая часть конструкции изнашивается намного быстрее.

Перед монтажом конструкция должна быть завершена (определение подходящих размеров).

При высоте 2–3 м общее количество ступенек потребуется 15–20. В этом случае переход гонки получается на 8-10 шагов. Проще говоря, из 8 ступеней будет смонтирована первая прямая часть лестницы.

Тогда гонка окончена. Акцент будет сделан на прямую балку, которую в будущем следует спрятать под лестницей или под видом шкафа-купе. Балка обязательно должна выдерживать максимально возможную нагрузку — следует позаботиться о том, чтобы она была максимально прочной.

Входные ступени деревянной лестницы вырезаются в двойном размере обычных ступеней (прямоугольные). После этого в форме трапеции нужно будет обрезать одну сторону, а другую оставить с исходной шириной. В дальнейшем их можно обрезать и отделать при монтаже лестничной конструкции. Более узкий край можно закруглить. Сделать это можно с помощью лобзика с прикрепленной насадкой для круглой резки.

Строительство лестницы с забежными воротами из дерева предполагает установку перил.Рекомендуется выбирать именно металлические поручни, а потом обивать их деревом.

Вернуться к содержанию

Переход по лестнице с спуском под углом 90 ° и 180 °

Самый простой вид подъемной лестницы — это изделие, которое совершает «бег» под прямым углом. В этом случае вам не нужно будет проводить большое количество вычислений. Нужны всего 2 части обычной лестницы. В верхнем удлиненном будут правая и левая балки (все зависит от того, какая часть конструкции крепится к стене).

При расчете продукта этого типа вам нужно будет учесть 2 дополнительных шага для перехода. Их обрезают одинаково — одна сторона будет уже, а другая — шире. На последнем этапе установки ступеньки потребуется сделать косой пропил, чтобы закрепить 2 подступенка под прямым углом друг к другу.

Установка лестницы с забегом на 180 ° — более сложный процесс. Вы можете использовать гнутую фанеру или соединить все детали тремя отдельными кусками бруса.Первый вариант будет смотреться лучше, а вот второй монтировать намного проще. Как в первом случае, так и во втором за коробом из гипсокартона можно скрыть недостатки, способные впитать лишнюю влагу. В этом случае вам нужно будет использовать не 2 ступени, а 3. Углы их соединения сложно определить перед установкой, поэтому этот процесс необходимо выполнить немного позже.

В целях уменьшения габаритов лестницы при недостатке свободного пространства вместо меж лестничной площадки делают обкатные ступеньки, ширина по линии движения которых равна ширине лестницы. прямые шаги.Эти ступеньки не очень удобны, так как при спуске по лестнице их ширина становится меньше при приближении к середине и ставить ногу просто неудобно. В то же время на другом конце ступеньки становятся намного шире, чем человеческая ступенька. Чтобы уменьшить неудобства, стоит оборудовать закругленные стены лестницы на повороте, чтобы уменьшить размер ступеней, а соответственно и затраты на их возведение.

Примечание! Самая узкая лестница должна быть не менее 10 см.

Чтобы уменьшить перечисленные недостатки, нужно использовать два метода:

1. Винтовая лестница может быть устроена только тогда, когда горизонтальное расстояние между параллельными маршами составляет is ширины ступеней;
2. Для расчета ширины ступенек воспользуйтесь одним из предложенных методов, который основан на пропорциональном расширении концов ступеней забежной ступени за счет ширины прямых линий.

Оплата

Если взять, например, лестницу с двумя параллельными маршами и поворотом на забежных маршах, с учетом расчета ширины ступеней, которые заменят площадку между этажами, расчеты производятся следующим образом:

1. В центре марша проводится линия ABC — средняя линия движения, по которой нанесена ширина ступеней.В этом случае линия должна начинаться от закругленной вершины таким образом, чтобы ступенька, расположенная посередине, была ровно наполовину разделена вертикальной линией BC. В результате получаются порядковые деления. Чем больше количество прямых ступеней, тем удобнее будет лестница, а переход от прямых ступеней к забежным — плавнее. Взявшись за три прямые ступеньки, проведите горизонтальную линию DE, охватывая самую высокую из них. Именно с нее начинается регулирование ширины шага, соединяя середину А двумя линиями на линии движения.После того, как линия проведена до пересечения линий с линией DE и получен следующий отрезок, ее необходимо продолжить от D до E до тех пор, пока не будут найдены следующие точки. Соедините полученные точки с соответствующими точками числовым значением, которые отмечены дном линии движения. Конечным результатом выполненных расчетов будет горизонтальная проекция формы ступеней забежных машин на левой стороне. Таким же образом вычислите правую часть.
2. Другой метод расчета заключается в следующем: двигаясь от точки Б по линии движения, измерьте ширину ступеней в соответствии с нормами так, чтобы вертикально расположенная линия ДВ делила среднюю ступеньку пополам вдоль.Исходя из количества прямых ступенек (3), от вертикально расположенной линии DW возьмите отрезок AB и проведите к нему наклонную линию AC. При этом длина отрезка может быть любой и он должен располагаться под острым углом, с последующим нанесением на него 7 отметок, что будет соответствовать семи ступеням. Одна часть может быть от 3 до 10 мм, в зависимости от масштаба бумаги для рисования схемы.

После соединения точки C с точкой B и проведения из каждой точки прямых, параллельных BC, аналогичные отрезки получаются на вертикальной прямой AB.Затем соедините все точки разделения с соответствующими точками на центральной линии движения и проведите их к поверхности стены, окружающей ячейку. Таким образом будут получены размеры и форма ступеней в горизонтальной проекции.

Расчеты мотальных машин с двумя вылетами производятся аналогично.

Примечание! Лестницы с радиальным вращением гораздо сложнее изготовить. Они требуют изготовления стрингеров, тетив или дополнительных опорных элементов ступеней, которые будут повторять радиус в изгибе лестницы.По этой причине часто поворотные лестницы делают без радиуса на изгибе, а с поворотом под прямым углом.

Размеры лестницы с поворотом под прямым углом вычисляются пропорционально графически. Этот вариант наиболее популярен при самостоятельном изготовлении ступеней забежных ступеней, поэтому их расчет стоит рассмотреть более подробно.

Видео

Полезное видео о расчете количества и высоты ступеней любой лестницы:

Лестница с двумя маршами с поворотом под прямым углом

При графическом расчете стоит сделать поправку на их неточность.В этом случае допускается изменение размеров во время рисования, но при условии, что ступени останутся неизменными по ширине и линия перемещения не будет затронута. Определенные ступеньки можно изменять по размеру на концах в сторону увеличения или уменьшения, оставляя при этом ту же ширину ступени в центре.

Убрав размеры с готового чертежа, сопоставьте размеры всех ступеней с помощью сложения.
