Вибростол для тротуарной плитки своими руками, чертежи, видео руководство

Осуществление идеи о собственном производстве искусственного камня или тротуарной плитки начинают с определения перечня необходимого оборудования. Самым дорогостоящим приобретением будет электрический вибростол. Изготовление своими руками позволит сократить финансовые вложения в собственный бизнес.

Оглавление:

  1. Преимущества вибростола
  2. Технология сборки
  3. Советы и рекомендации

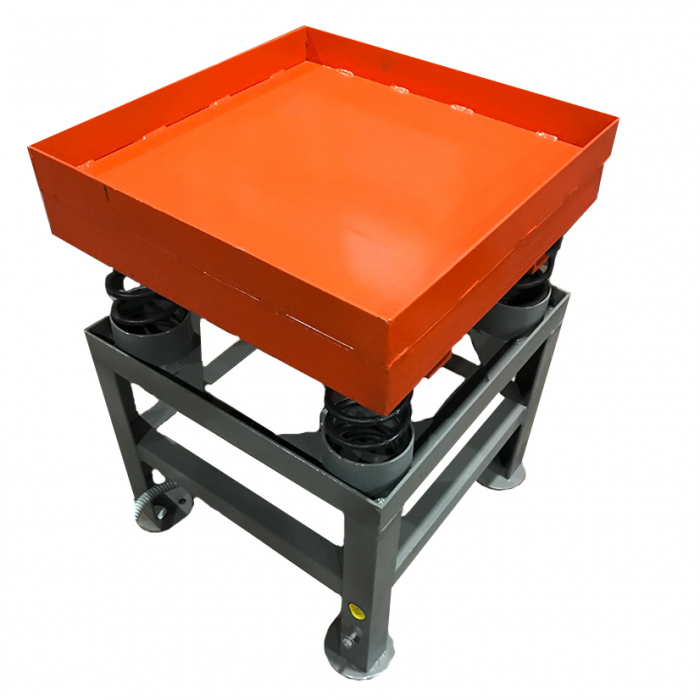

Описание конструкции

Это изделие для мощения пешеходных дорожек, площадок в парках и вокруг домов. Материалом служат:

  • Бетон.
  • Резина.
  • Природный камень.
  • Клинкерная глина.
  • Дерево.

Самый доступный способ производства тротуарной плитки – изготовление из бетона методом вибролитья или вибропрессования. В том и другом случае формы с раствором устанавливаются на вибростол с электродвигателем – устройство, осуществляющее колебательные движения. Вибрация обеспечивает:

  • прочность;
  • удаление пузырьков воздуха из смеси, уплотнение;
  • однородность.

Главные элементы:

  • Основание – конструкция для крепежа столешницы.
  • Вибратор – электродвигатель с эксцентриком, закрепленным на вал.
  • Столешница – рама с листовым материалом (металл, ДСП, ДВП).
  • Амортизаторы – узел, предназначенный передачи вибрации.

Как самому собрать вибростол?

Воплощение идеи начинается с создания схем, чертежей с указанием размеров.

1. Изготовление основания.

В качестве опоры применяются:

  • Сварная конструкция из металлического профиля.
  • Автомобильные покрышки.
  • Стиральная машина.

Станина из металла – сваривается из уголка, квадратной (прямоугольной) трубы, швеллера. Оптимальный размер сечения: 50-80 мм, зависит от габаритов стола, общей массы форм, заполненных смесью.

Высоту станины подбирают, учитывая:

  • Рост оператора.
  • Установка стола на фундамент, постамент.
  • Вкапывание в грунт.

Ширина и длина основания равна или незначительно, в меньшую сторону, отличается от габаритов столешницы. Размеры делают в соответствии с параметрами, количеством в одной партии литьевых форм для тротуарной плитки.

2. Выбор вибрационного устройства.

Делать мотор с эксцентриком самостоятельно или приобрести готовое изделие – решать мастеру. Изготовление из двигателя, завалявшегося в кладовке, гараже, подойдет для разового выпуска незначительной партии тротуарной плитки. Производство в промышленных масштабах потребует применения более надежных электромеханических приборов с возможностью регулировки частоты колебаний.

Модификация вибратора подбирается по массе, дисперсности, количеству форм партии:

ВибраторТипЧастота колебаний, Гц (об/мин)
ЭВ-320 (Е)площадочный50 (3000)
ИВ-98, -99
ИВ-101поверхностный
ИВ-0,5(2,5)-25, ЭВ-320-4площадочный25 (1500)
ИВ-0.5-1616.7 (1000)

Способы крепления вибрационного устройства:

  • К столешнице вибростола.
  • К дополнительной горизонтальной плоскости из листа металла или швеллера.

Крепить удобнее выполнять на приваренный швеллер или прямоугольную трубу. Приобретая вибратор, внимательно прочитайте инструкцию. Выполнение требований по соблюдению техники безопасности при эксплуатации сократит вероятность возникновения непредвиденных, опасных ситуаций для жизни оператора.

3. Как сделать столешницу?

Горизонтальная плоскость для размещения форм с бетонной смесью может быть выполнена из прочного листового материала:

  • Чаще всего применяют металл толщиной 6-10 мм.
  • Использование фанеры, ДСП, ОСБ сэкономит денежные средства, но сократит срок эксплуатации.

Бортик по краю предотвратит сползание, падение форм. Конструкция имеет различия в зависимости от вида амортизации. Столешница на чертеже №2 предусматривает дополнительную раму для крепления ремней, цепей.

4. Установка амортизаторов.

Гашение вибрации необходимо для снижения передачи колебаний от столешницы к основанию, увеличения амплитуды. Виды амортизаторов:

  • Стальные пружины автомобильные новые, бывшие в употреблении. Устанавливаются на кусок трубы, пруток, приваренный к станине. Количество ‒ от 4 штук, по углам. Стаканы, закрепленные к столешнице, надеваются на пружину, жесткая фиксация отсутствует (схема №1).
  • Резиновые ‒ втулки, проставки. Крепеж, как в предыдущем варианте.
  • Подвесы рамы со столешницей ‒ ремень, цепь, металлический трос, пружина на растяжение. Целесообразно применять для столов с горизонтальными (круговыми) колебаниями (чертеж №2).

Отсутствие жесткого крепления объясняется необходимостью периодически менять изношенные, деформированные амортизаторы. Вес столешницы не допускает нарушения соединения со станиной.

5. Технология сборки элементов конструкции.

Самодельный вибростол можно отнести к производственному оборудованию. Требования по его сборке и эксплуатации не зависят от места применения: в домашних условиях, на заводе. В целях обеспечения безопасности оператора выполните заземление.

Сборка по шагам:

  • Подготовка площадки под стол. Соблюдение горизонтальности поверхности обязательно.
  • Установка станины выполняется мобильно или стационарно. Выбор варианта зависит от необходимости перемещения в процессе эксплуатации. Жесткий крепеж важен для малогабаритных вариантов с малой массой.
  • Производят крепление двигателя и вибратора к столешнице.
  • Пружины (резиновые втулки) одевают на трубы (пруток), приваренные к станине.
  • Столешница укладывается на основание. Амортизаторы располагают внутри стаканов на раме.
  • Выполняется выравнивание поверхности по горизонтали с помощью уровня. Это обеспечит равномерное распределение бетона в форме, правильную геометрию плитке.
  • Проводят испытания, регулировку амплитуды колебаний.

Советы

Существуют нюансы, которые важно учесть:

1. Высота стола должна соответствовать не только росту человека, но и способу заполнения форм раствором бетона. Учитывайте большую массу емкости для ручного разлива смеси.

2. Большие габариты оборудования могут потребовать установки 2 вибраторов. В этом случае важно избегать возникновения резонанса.

3. Определение амплитуды колебаний:

  • Закрепить карандаш на поверхности, грифель должен выступать за кромку стола.
  • Включить двигатель.
  • Поднести лист бумаги, закрепленный к жесткому основанию. След от карандаша позволит определить амплитуду.

4. Металлические детали для исключения коррозии покрывают грунтом, краской или лаком.

5. До покупки выполните анализ стоимости изделия, рассмотрите варианты замены дорогостоящих элементов на более дешевые:

  • Лист металла заменить фанерой или деталью от старой мебели.
  • Пружины приобрести на автомобильных «развалах».
  • Вибратор заменить двигателем от стиральной машины, использовать перфоратор или ударную дрель.
  • Б/у покрышки могут сыграть роль станины.
  • Вместо стола использовать старую стиральную машину в режиме отжима, с покрывалом в баке.

6. Вибростол при незначительной модернизации может использоваться в качестве оборудования для просеивания сыпучих продуктов (песок, цемент).

7. Не стоит экономить при изготовлении плитки на продажу. Чем выше культура производства, тем лучше качество изделия, ниже себестоимость. Возможно, имеет смысл приобрести готовое оборудование с точной регулировкой технологии процесса.




Как сделать вибростол своими руками, чертежи

Несмотря на свой «юный» возраст, тротуарная плитка набирает в нашей стране популярность. Причины этого понятны – материал предлагает отличные технические параметры, эстетичность, экологичность, а также более чем доступную цену. Плитку можно изготовить самостоятельно. В связи с тем, что покупка фабричного станка связано со значительными тратами, нами будет рассмотрена сборка вибростола в домашних условиях.

Принцип работы вибростола

Прежде чем переходить непосредственно к изготовлению вибростола, разберёмся, что это такое. Вибростол – приспособление, поверхность которого может совершать колебательные движения с заранее заданной частотой – порядка 3000 колебаний за минуту. Он может быть использован для производства тротуарной плитки и других изделий из бетона, по технологии вибролитья. С его помощью можно проводить следующие работы:

  • Трамбовать цементные, асфальтобетонные смеси с разными фракциями;
  • Изготавливать памятники, тротуарную плитку, подоконники, еврозаборы и прочее;
  • Производить пеноблоки.

Устройство вибростола для производства тротуарной плитки не отличается сложностью – основу составляет надёжная станина, сверху на которой крепится рабочая поверхность, удерживаемая посредством подвесов или пружин. Эта столешница — важнейший компонент, на ней располагаются рабочие формы с бетоном.

В нижней части станины устанавливается электродвигатель нужной мощности, с расположенным на валу эксцентриком.

Последний отвечает за радиальное перемещение центра тяжести у мотора, что обеспечивает тому непрерывное вибрирование. Как правило, самодельный вибростол оснащают двигателями марки ИВ-99 или ИВ-98.

От мотора колебания передаются на рабочий стол, дальше к стальным и полимерным формам. Происходит постепенное оседание, уплотнение бетона, с одновременным выходом из него воздушных пузырьков. Это позволяет получить высококачественное изделие, невосприимчивое к нагрузкам и температурным колебаниям.

Материалы и инструменты для работы

Чтобы сделать вибростол нам потребуется:

  • Стальная труба;
  • Металлический уголок или профиль швеллерный 50х50 мм;
  • Стальной лист под столешницу;
  • Пластины из стали;
  • Электродвигатель требуемой мощности;
  • Стальные пружины или рессоры для обеспечения вибрации;
  • Крепёжные элементы – болты и шайбы;
  • Сварочный аппарат;
  • Болгарка;
  • Электродрель;
  • Измерительный и разметочный инструмент.

Последовательность проведения работ

Что же, переходим к изготовлению стола для производства тротуарной плитки. Для начала свариваем из швеллера или уголка его основание. Габариты вибростола любые – всё зависит от конкретной ситуации и предпочтений мастера, но наиболее часто они имеют размер 700х700 мм (смотрите чертежи для ознакомления). Важно, чем больше стол, тем мощнее должен быть двигатель. В качестве ножек можно использовать металлическую трубу – высота произвольная, главное, чтобы двигатель не касался пола.

Для большей устойчивости под ножки привариваем пластины. Впрочем, подобное решение актуально лишь для переносной вариации вибростола для изготовления тротуарной плитки, в противном случае ножки можно просто вкопать в землю и залить бетонным раствором.

По углам полученной станины, а также по центру продольных боковин устанавливаем стальные пружины. Их потребуется 6 штук, а взять их можно от клапанов. Устанавливать их следует в предварительно сваренные стаканы. Эти пружины и обеспечивают вибрацию при работе. Сверху на пружины мы укладываем стальной лист, толщиной от 8 мм, к нижней плоскости которого прикручиваем электродвигатель, дополнительно фиксируя его к уголку или швеллеру, расположенному поперёк вибростола. Поверх листа укладываем заранее подготовленные формы и заливаем их раствором. Готовые формы можно купить в любом магазине стройматериалов, а в случае необходимости их без проблем можно сделать самостоятельно.

Важно, чтобы мотор имел разбалансировку, иначе никакой вибрации не получится. Регулирование амплитуды колебаний достигается посредством вращения особого болта, зафиксированного в эксцентрике контргайкой.

Заключение

Мы с вами разобрались, как сделать простейший вибростол по производству тротуарной плитки своими руками. Особой сложностью сборка не отличается, главное заранее подготовить всё необходимое для работы, быть внимательным и терпеливым. Удачи!

Вибростол для тротуарной плитки — конструкция и изготовление своими руками

Вибростол для тротуарной плитки – незаменимая конструкция, которая широко применяется в процессе самостоятельного изготовления уличного покрытия.

Такие столы отличаются не только по своим размерам и габаритам, но и характеризуются разной комплектацией, а также сферой применения и показателями производительности.

Вибростол для плитки: что это?

В процессе изготовления тротуарной плиты на основе бетона возникает серьезная проблема в виде высокого уровня пористости уже готового строительно-отделочного материала. Применение вибрационного стола позволяет перед сушкой плитки минимизировать пористость.

Вибрация усиливает процесс оседания бетонных частиц, вытесняющих воздушные пузырьки на поверхность. В результате тротуарная плитка имеет более высокое качество, а также обладает устойчивостью к истиранию и достаточной морозостойкостью.

Небольшой вибростол

Как следствие, такой материал на основе бетонов может эксплуатироваться длительное время даже в неблагоприятных внешних условиях.

Применение вибрационного стола требует некоторых навыков, так как несоблюдение правил эксплуатации и превышение времени вибрационного воздействия часто становится основной причиной расслоений цемента и песка.

Виды и типы

Вибростолы отличаются не только размерами и конструкционными особенностями, то также своим назначением и областью применения:

  • направление вибрационного воздействия позволяет подразделять все конструкции на горизонтальные и вертикальные модели, что обусловлено местом установки ротора;
  • в зависимости от способа установки, вибростолы могут быть мобильными или переносными, а также стационарными, установленными в специально выделенном помещении;
  • по назначению стол может быть формовочным и распалубочным, а основное отличие таких моделей представлено наличием во втором варианте специальной насадки с отверстиями.

При использовании гибких форм под заливку бетонного раствора есть возможность полностью исключить необходимость применения распалубочного стола.

В условиях индивидуального строительства, а также при необходимости получить самостоятельно не слишком большое количество тротуарных плит, целесообразно отдавать предпочтение простым горизонтальным моделям.

Конструкция вибропресса для тротуарной плитки

Строительно-отделочный материал, изготавливаемый посредством вибропрессования, не только имеет высокие показатели качества, но также может быть извлечен из матрицы ещё до полного затвердевания раствора, что положительно сказывается на продуктивности эксплуатируемого оборудования.

Самостоятельно собрать вибростол для изготовления тротуарных плит не слишком сложно, но необходимо учитывать некоторые конструкционные особенности такого вибропрессовального мини-станка.

Чертеж вибростола для тротуарной плитки

Стандартная конструкция вибропресса приставлена столом и столешницей, а также устройствами для вибрирования и прессования.

Все части пресса объединяются между собой конструктивно и технологически, поэтому перед самостоятельным изготовлением обязательно выполняются грамотные чертежи и схемы соединений элементов.

Нужен станок для плитки? Особенности выбора станка для тротуарной плитки рассмотрим подробно.

Технология изготовления бетонной тротуарной плитки описана тут.

Хотите изготовить тротуарную плитку необычной формы? Тогда сделайте форму для плитки своими руками. Советы читайте здесь.

Как сделать вибростол своими руками

Заводские вибростолы для тротуарной плитки позволяют автоматизировать производство, получить высокопрочный и долговечный материал с точными пропорциями, что обусловлено наличием специальных программ.

Тем не менее, такие конструкции отличаются высокой стоимостью, поэтому в большинстве случаев частные застройщики отдают предпочтение самостоятельному изготовлению таких приборов.

Самодельный вибростол

Заводские вибростолы для производства тротуарной плитки, а также любые самодельные варианты, обязательно включают в себя одинаковые компоненты, а основной разницей является исполнение отдельных элементов и деталей:

  • Основа представлена станиной, обеспечивающей достаточную устойчивость всей конструкции. В самодельных моделях при изготовлении используется металлический уголок с сечением 8 см, а повышения устойчивости можно добиться при помощи перемычек и крепления к полу. В верхней части осуществляется наваривание стаканов под пружины.
  • С целью амортизации в процессе вибрации применяются пружинные элементы от автомобильной или мотоциклетной техники. Допускается заменить пружины ременными амортизаторами, фиксируемыми на столешнице.
  • Столешница является рабочей поверхностью, предназначенной для вибропрессования уже готовых тротуарных плит.

На выбор толщины столешницы оказывают непосредственное влияние размеры, а также вес обрабатываемых тротуарных плиток. Как правило, толщина поверхности варьируется в пределах 0,5-1,0 см.

Важно помнить, что на массивных столешницах можно вырабатывать как толстые, так и тонкие плиты, а малопрочные поверхности предназначены исключительно для изготовления легких строительно-отделочных материалов.

Выбор двигателя

Правильно выполненный вибрационный узел – гарантия получения качественных и долговечных материалов.

Вибромотор или электродвигатель заводского изготовления фиксируется на столешнице, что позволяет создавать необходимую вибрацию.

Не менее популярно применение кинематической схемы, при которой фиксация двигателя осуществляется на станине.

В этом случае предполагается использование клиноременной передачи.

Самым популярным и удобным, с точки зрения эксплуатации вариантом, является обустройство вибрационного стола для изготовления тротуарной плитки электродвигателем и последующее закрепление эксцентрика на валу. На хомуте, который располагается на валу, в обязательном порядке закрепляется специальный дисбаланс.

Очень удобно использовать в качестве дисбаланса достаточно тяжелый и массивный болт, при помощи которого регулируется сила вибрации в процессе накручивания определенного количества гаек.

Сборка

Проще всего самостоятельно собрать вибростол, оснащенный стандартным электрическим двигателем.

На первом этапе осуществляется сваривание рамы на основе металлического уголка и приваривание ножек, в качестве которых можно использовать не только уголок, но и стальной швеллер или трубы.

Затем выполняется приваривание к опорам или раме металлических стаканов с амортизирующими пружинами для получения эффекта вибрации. Не рекомендуется применять для изготовления станины древесину, которая в процессе эксплуатации рассыхается, что нарушает геометрию и центровку.

На нижние части ножек привариваются «пятаки» для повышения показателей устойчивости. Правильно выбранная высота стола позволяет обеспечить комфорт при проведении всего объёма работ. Оптимальные показатели высоты составляют 75-85 см. На следующем этапе монтируется виброузел, мощность которого при изготовлении тротуарной плитки должна быть в пределах 0,65-0,75 кВт.

Настроить работу вибрационного стола можно исключительно опытным путем, регулируя уровень частоты и амплитуду вибраций посредством регулировочных болтов.

Заключение

Тротуарная плитка, изготавливаемая методом вибропрессования, отличается не только по технологии производственных процессов, но и основными техническими параметрами.

Такой строительно-отделочный материал выгодно отличается очень высокими эксплуатационными характеристиками, легко переносит практически любые неблагоприятные механические и климатические внешние воздействия.

Видео на тему

технология, состав раствора, виды форм и их подготовка, вибропрессование, сушка

Изготовить тротуарную плитку своими руками достаточно просто. Целесообразность самостоятельного изготовления плитки обусловлена снижением расходов на плитку, как по материалам, так и по доставке. Кроме того, самостоятельно можно изготовить плитку любого размера и оформления. Это позволит придать тропинкам индивидуальность и неповторимый дизайн.

Технология изготовления тротуарной плитки

Технология изготовления тротуарной плитки проста, однако потребует сил и времени. Тротуарная плитка изготавливается из цемента, песка и гравия. Для повышения прочности в эту смесь добавляют пластификатор, а для получения цвета, отличного от цвета цемента – краситель.

Для изготовления плитки потребуется: цемент, песок, гравий, форма для заливки, бетономешалка или миксер.

Работы по изготовлению тротуарной плитки выполняют в следующей последовательности:

  • Готовят смесь из цемента песка и щебня. В случае необходимости добавляют пластификатор и краситель.
  • Готовую смесь разливают по формам. Для удаления воздуха и уплотнения раствора форму ставят на 10 — 20 секунд на вибростол.
  • Оставляют формы под полиэтиленовой пленкой на 2 — 4 дня.
  • Как только бетон набрал прочность снимают форму. Далее плитку оставляют на 20 — 30. После чего плитку можно укладывать.

Приготовления раствора для изготовления плитки

Состав раствора

Состав и порядок разведения раствора имеют принципиальное значение. От качества раствора зависит простота отливки тротуарной плитки и срок ее службы.

Раствор разводят в следующих пропорциях:

  • Цемент марки не ниже М 400 – 1 часть.
  • Песок речной – 1 часть. Если плитка будет испытывать не большие нагрузки, то количество песка можно увеличить до 2 частей.
  • Гравий – 2 части. Размер гравия должен быть не более 10 – 20 мм.
  • Вода – 0,5 – 1 часть. Подбирается экспериментально. Малое количество воды усложняет укладку в форму, большое снижает прочность плитки.
  • Пластификатор – согласно рекомендациям производителя.
  • Краситель – в зависимости от необходимого цвета, но не более 5% от массы цемента.

Порядок разведения раствора

Порядок разведения раствора влияет на качество перемешивания смеси и как следствие на ее дальнейшие свойства. Раствор следует разводить в следующей последовательности:

  • В бетономешалку насыпают песок. Песок должен быть чистым и сухим. Если песок привезли в грузовике, то вероятнее всего он сырой. До приготовления раствора его необходимо просушить.
  • В песок добавляют необходимое количество цемента и тщательно перемешивают для получения однородной смеси.
  • В воде разводят краситель и пластификатор.
  • В полученную смесь песка и цемента заливают 50% от необходимого количества воды, и перемешивают.
  • В процессе перемешивания добавляют оставшуюся воду частями, таким образом подбирается необходимая консистенция раствора.

Форма для изготовления тротуарной плитки

Формы для изготовления тротуарной плитки можно приобрести готовые или изготовить своими руками.

Готовые формы бывают трех видов: полиуретановые, пластиковые и резиновые. Срок службы форм из разных материалов различен. Максимальное количество плиток, изготовленных одной формой: полиуретановые – не более 100, пластиковые – не более 250, резиновые – не более 500 шт.


Рис.1. Формы для тротуарной плитки.

Естественно стоимость форм так же отличается. Учитывая, что для ускорения работу необходимо иметь сразу несколько форм, то следует оценить необходимый объем работ и на основании этого решить какой вид форм приобретать целесообразнее.

Форму можно изготовить своими руками. Обычно самодельные формы изготавливают из дерева и фанеры. В независимости от геометрии формы она представляет собой ящик со съемными бортами. Съемные борта (опалубка) необходимы для извлечения плитки.

Подготовка формы к работе

Подготовка формы к работе заключена в очистке от предыдущей заливки и смазки формы. Если форму не смазать, то извлечь из нее плитку будет очень сложно.

Для смазки формы применяются специальные эмульсии, которые можно приобрести в магазине. Так же для смазки формы подойдут подручные средства, например, жидкость для мытья посуды или подсолнечное масло. Так же можно использовать смесь 50 г моторного масла смешанную с 1,5 литрами воды.

Особенности заливки в форму

После заливки раствора в форму его необходимо уплотнить. Уплотнение раствора позволит увеличить его прочность и удалить воздушные пузырьки, а также добиться максимального заполнения формы, что исключит поверхностные дефекты плитки.

Если раствор не уплотнить, то могут появится следующие дефекты плитки: нарушение рисунка, ямки на поверхности плитки от воздушных пузырьков, не ровные углы и прочие поверхностные дефекты. По большому счету все они влияют на внешний вид плитки и не сказываются на эксплуатацию.


Рис.2. Поверхностный дефект плитки.

Чтобы исключить возможные дефекты применяют технологию вибро прессования. На вибро стол устанавливают форму. Под действием вибрации раствор в форме уплотняется. Недостаток этой технологии для домашнего применения в том, что вибростол стоит не мало. Возникает вопрос, чем заменить вибростол или сделать аналог?

Наиболее популярный способ создания вибростола в условиях дачи — это взять лист фанеры или ДСП закрепить на нем двигатель с эксцентриком на валу (эксцентрик обеспечит вибрацию) и установить получившуюся конструкцию на старые автомобильные покрышки.


Рис.3. Эксцентрик для вибростола.

Другой вариант — это найти источник вибрации в старых бытовых приборах. Наиболее подходящий для этих целей является стиральная машина, работающая в режиме отжима.

Сушка плитки

Правильная сушка плитки влияет на стабильность геометрии и на долговечность ее эксплуатации. Сушка занимает достаточно большой промежуток времени, в котором самым важным является первые 3 – 4 дня. В этот промежуток времени бетон набирает основную прочность.

После того как форма наполнена раствором ее необходимо уложить на ровное основание. Если основание будет не ровным, то плитка будет не равномерной толщины это скажется при укладке.

Обязательно свежезалитую форму необходимо накрыть полиэтиленом и оставит в таком виде не менее, чем на 48 часов. Дело в том, что цемент не высыхает, в нем происходит химическая реакция, для протекания которой нужна вода. Если плитка быстро высохнет, то химическая реакция не пройдет в полной мере и плитка быстро разрушится.

После выдержки плитки в форме ее необходимо извлечь. Если форма была хорошо смазана, то проблем возникнуть не должно.

Далее плитку необходимо отнести на место складирования и выждать не менее 20 дней. Этого времени должно быть достаточно, чтобы бетон набрал окончательную прочность.

Вибростол для тротуарной плитки своими руками — материалы и процесс создания

Изготовить вибростол для тротуарной плитки непросто. Это потребует внимательности и терпения. Но в результате получится эффективное устройство для изготовления тротуарной плитки, которая не уступит заводским аналогам. Такой стол позволит сэкономить деньги, время и получить хороший результат. Его изготовление и рассмотрим далее.

Основные данные

Чтобы сделать вибростол для плитки, нужно знать, из чего он сделан. Неподвижная часть, она же стол, столешница — крепится сверху, и электромотор с приводом, идущим к столешнице, — вот основные детали. Такова схема вибростола.

После создания нужных элементов настанет черед монтажа. Его проводят при помощи электросварки. Лишь на креплениях электродвигателя ее не используют.

После зачистить и отшлифовать сварочные швы при помощи болгарки. Для этого используют специальный шлифовальный диск. Затем вибростанок покрывают в 2 слоя антикоррозийной краской.

Таким образом можно изготовить вибростол. Более подробно процесс создания приведен ниже.

Схема

Стол

Эта часть вибростола для тротуарной плитки представляет стол с четырьмя ножками и отсутствующей столешницей. Перед тем как делать, нарисовать чертежи.

Вибростол для изготовления плитки имеет квадратную или прямоугольную форму. Его габариты — 70 на 70 см. Высота зависит от роста человека, чаще всего — 100 см.

Когда неподвижную часть изготавливают или покупают, всегда берут в расчет ее размер. Ведь чем он больше, тем сильнее уровень вибраций. Значит, потребуется мощный электродвигатель.

Чертеж

Каркас

Чтобы сделать самодельный вибростол для тротуарной плитки, нужен каркас. Его делают с верхней рамы, к ней привариваются ножки. Рама делается при помощи швеллера № 8, № 10 или стальным уголком с сечением 50 на 5.

Если габариты рамы больше 70 см, привариваются поперечные распорки в дополнение к периметру. Это увеличит жесткость и сделает конструкцию надежной.

Для резки используют болгарку со специальным каменным диском. Работы проводить на горизонтальной ровной поверхности. Таким образом результат не будет иметь отклонений.

Приспособления, подходящие для создания ножек, — швеллер № 8 и № 10, а трубы диаметром в 50 мм и 80 мм. После отторцовываем каждый срез ножки.

Вибростол может быть стационарным и переносным. При первом варианте ножки бетонируются на 200 мм в глубину, учитывать при резке. Во втором случае к ножкам приваривают пластины размером 150 мм — 200 мм. Это придаст устойчивость и распределит вес, когда уложена тротуарная плитка.

Приваривают ножки перпендикулярно к раме по углам. Затем для фиксации между ними приваривают косынки, имеющие форму перпендикулярного треугольника. Такая косынка имеет толщину в 4мм.

Получившийся каркас надежный. Иначе не выдержит вибрацию при работе. Поэтому для дополнительного укрепления между ножками устанавливают раскосы из стального угла.

Каркас

Столешница

Хороший станок для изготовления тротуарной плитки должен иметь столешницу, равную горизонтальной раме. Важно, чтобы плоскость была без перепадов высоты.

Каркас делают из стальных уголков 50х50 мм. Затем крепят при помощи сварки 10 мм стальные листы. Они вставляются, словно в рамку. Альтернативой этим листам могут быть 20 мм оргстекло и дюраль, которые прикрепляют при помощи саморезов.

Установка

Сделать вибростол для тротуарной плитки самостоятельно нельзя, если не закрепить правильно столешницу. Для этого потребуются пружины диаметром 5 см и длиной 10 см. Они прикрепляют столешницу к столу. Обзавестись такими легко на автомобильной разборке.

Для закрепления нарезать из стальных труб 8 колец шириной в 2,5 см. Диаметр колец крупнее, чем диаметр пружин, чтобы пружины спокойно туда помещались.

На каждый из углов стола ложится по кольцу, а сверху укладывается столешница. Затем при помощи мела делается и там и там контур колец. Столешница убирается, и по контурам привариваются кольца. Получаются своеобразные стаканы.

В стаканы, закрепленные на столе, вставляют пружины и на них закрепляют столешницу.

При правильной длине всех пружин плоскости стола и столешницы параллельны. Если это не так, выровнять длину пружин, подрезав их.

Пружины

Как выбрать плоскость?

Вибрационный поток в зависимости от расположения двигателя может двигаться горизонтально, вертикально и в двух плоскостях одновременно. Чтобы добиться вертикального потока вибрирования, двигатель устанавливается горизонтально. Чтобы получить горизонтальный поток, двигатель ставят вертикально. А для получения обоих потоков одновременно двигатель ставят под углом в 450.

Каждый из трех вариантов имеет свои плюсы и минусы. К примеру: вертикальное вибрирование дает значительную нагрузку на двигатель, но монтировать мотор проще. Горизонтальное вибрирование не оказывает такой нагрузки на мотор, но монтировать двигатель в вертикальном положении непросто. Двухсторонний поток — самый эффективный и сложный при монтаже.

Делать между ними выбор надо в зависимости от сил, возможностей и объема предстоящих работ.

Мотор

Место под электродвигатель

Как сделать вибростол для плитки правильно? Как расположить двигатель? Есть два места для мотора: стол и нижняя часть столешницы.

Если закрепить двигатель снизу к столешнице и на вал поставить шкив, у которого нарушена центровка, получим результат. Поток вибрации стабильно направляется через это жесткое соединение. Но помимо плюса легкого монтажа, такая система имеет и минус в виде разрушения подшипника вала спустя пару десятков циклов.

При работе на столе потребуется установка вала, узла кронштейна и шкива с регулируемым эксцентриком на столешницу снизу. Вал соединен при помощи ременной передачи со шкивом. И нагрузка на мотор меньше. Поэтому данный вариант предпочтительнее.

Электродвигатель снизу

Электродвигатель

Для изготовления тротуарной плитки своими руками нужен электромотор с мощностью 220 В или 380 В. Такие двигатели справляются с делом без проблем. Но перед использованием двигатель нужно разбалансировать.

Если расформовочный стол нужен для постоянной службы, можно купить специальный мотор. К примеру: ИВ-98 и его аналоги справится с такой работой благодаря функции регулировки амплитуды. Благодаря ей производство тротуарной плитки в домашних условиях проходит быстрее и эффективнее.

Если плитка нужна иногда, можно ограничиться и обычным двигателем. Главное — при выборе правильно оценить масштаб предстоящих трудов.

Стол

Разбалансировка

Перед тем как начать работы, требуется произвести разбалансировку электродвигателя. Это либо шкив, либо ременная передача, расположенная в столешнице. Делается это несколькими методами:

  • на вал насаживается круглый шкив, имеющий просверленные или сточенные участки;
  • к шкиву приваривают гайку;
  • на вал помещают муфту, к торцу которой приварен болт с двумя гайками на нем.

Каждый из приведенных способов эффективен и прост. Поэтому выбор между ними не важен.

Сборка

Крепеж моторов осуществляется при помощи болтов, гаек и прорезанных шайб. Эти шайбы помогают избежать откручивания гаек, даже при сильной вибрации. На мотор не должна попадать влага или раствор.

Ременную передачу, блоки, шкивы прикрыть при помощи защитных кожухов. Далее заземлить мотор. Расположение кнопки вкл/выкл должно быть так, чтобы человек мог легко до нее дотянуться, не сходя с места.

При финальной сборке требуется быть максимально внимательным. В противном случае есть риск серьезной поломки или получения травмы.

Готовый результат

Одноразовый вариант

Данный вариант подойдет для одноразовой небольшой работы. Когда нужно сделать брусчатку для небольшого участка. 30 — 40 штук — предел для устройства, после чего оно придет в негодность. Для изготовления нужно:

  • на ровной поверхности саморезами крепится покрышка, в которой отверстие для провода от мотора;
  • на плите ДСП закрепляется электромотор с разбалансированным шкивом;
  • плиту двигателем вниз кладут на покрышку, пропуская провод в отверстие.

Конструкция сложна в изготовлении. Поэтому так дорого стоит, а при сборке нужно быть внимательным. Не каждый сможет самостоятельно изготовить подобное. Перед тем как приступить к работе, тщательно взвесьте все за и против и затем делайте выбор.

Еще больше информации об изготовлении вибростола найдете в этом видео:

Еще один вариант вибростола:

Средняя оценка оценок более 0 Поделиться ссылкой

Изготовление тротуарной плитки своими руками технология видео

Сегодня модно обкладывать дорожки, участки отдыха разноцветной или однотонной плиткой для тротуаров, однако не у всех для исполнения желания есть финансовая возможность. На самом деле, метод создания плитки для тротуара достаточно простой, ее можно произвести в домашних условиях.

Список требуемых инструментов для изготовления плитки:

  1. Бетономешалка;
  2. Вибростол — необходим при изготовлении различных бетонных и гипсовых изделий или элементов из других смесей, чтобы произошло тщательное уплотнение массы и удаление из нее воздуха;
  3. Плиточные формы;
  4. Подборочная лопата — применяется для строительных и садовых работ;
  5. Ведро металлическое;
  6. Поддоны.

Не пугайтесь профессиональных слов. Такое сооружение, как вибростол, люди делают своими руками на дому. Бетономешалку можно недорого взять напрокат в строительных организациях с услугами аренды.

Элементы для вибростола:

  • металлический уголок 50мм на 50мм или стальной железный профиль с таким же сечением;
  • каркасная конструкция стола делается при помощи сварочных работ;
  • столешница из ДСП, металла или любого, имеющегося под рукой, крепкого материала;
  • вибродвигатель — подойдет стартер авто. На вал накручивают две большие шайбы, на которых отверстия смещаются;

Вибрационная наладка происходит путем разведения шайб. Вибрация стола в горизонтальном положении обеспечивается с помощью соединения двигателя с ножками в вертикальном положении.

В случае, если не удалось соорудить вибрационный стол, действуйте по более простому пути. Залейте бетонную смесь в форму, разместите на стул или любую ровную поверхность. Потом молотком или киянкой создавайте вибрацию, для этого постоянно постукивайте по поверхности подставки, пока не появятся пузырьки. Их наличие говорит о том, что смесь готова и воздуха в ней больше нет.

Когда вы собрали весь набор нужных приспособлений и материалов, смело приступайте к выполнению работы.

Плитка, которую выпускают на заводах, делается согласно ГОСТу. Ее можно изготовить самим, но она будет отличаться от заводской плиты.

Требования, выдвигаемые к тротуарной плитке:

  1. Большая устойчивость к морозам (300 периодов заморозки и оттаивания).
  2. Крепкость не менее 40 мПа.
  3. Впитывание влаги не более 5%.
  4. Износоустойчивость — 0,7 г/см.

Для изготовления качественной плитки, которая не уступит по характеристикам фабричной, надо очень ответственно отнестись к выбору материала.

Список необходимых материалов для изготовления плитки:

  • красящие растворы;
  • пластификаторы (С-3) — добавляются в литые бетонные смеси и строительные растворы. Дают отличную механическую прочность;
  • гранитный отсев — природный материал из гранитного щебня, который измельчен до 2-5 мм;
  • смазка для форм — из нефтяных масел, мыльные или порошковые растворы, эмульсии для изготовления тротуарной плитки;
  • плиточные формы.

Подготовительный процесс состоит в следующем:

Сначала подбирают нужный вариант формы. До начала процесса заливки форму надо смазать, чтобы потом было легче доставать плитку. Если не удалось раздобыть специальную смазку в магазине, сделайте ее сами, но надо четко выдерживать пропорции ингредиентов. Смазывание нужно для продления срока службы формы. Можно получить около 600 штук плитки.

Рецепт смазки для форм:

Взять 50 грамм машинного масла, добавить в него 1,5 литра воды. Раствор необходимо смешивать очень старательно около 40 минут.
Неприятности, иногда возникающие при саморучном изготовлении смазки:

  • при повышенной жирности вся плитка будет непригодна, образуются впадины и поры;
  • при недостаточной жирности плитку из формы достать будет трудно.

Если все сделано правильно, по истечении нужного времени с легкостью извлекутся готовые плитки.

Изготавливаем бетонную плитку

Плитка изготавливается на основе цемента, песка и воды (можно еще добавлять гранитный отсев, чтобы уменьшить количество цемента), взятых в нужных пропорциях. Экономить на цементе тут не стоит, чтобы в будущем не падать на разваливающейся плитке. Воду и песок нужно очистить от листьев, грязи. Если в составе песка присутствуют мелкие камешки, то на качество бетона это не повлияет. Изменится лишь фактурность изделия. Формочки и контейнеры для плитки можно приобрести в строительном магазине. Но и их изготовить можно своими руками, причем самой причудливой формы.

Еще один очень важный компонент смеси для тротуарной плитки — это пластификатор. Он нужен для придания бетону пластичности и эластичности, чтобы без труда можно было заливать и вынимать плитку из форм. Также он повысит прочность брусчатки.

Если хотите, чтобы плитка была цветная, то можно еще добавить краситель, который также есть в большом ассортименте в строительных магазинах.

Итак, приступим к смешиванию всех ингредиентов. Подготовим краситель и пластификатор. Содержание пластификатора не должна превышать 0,5% от общей массы смеси в сухом виде. Добавлять его в сухом виде ни в коем случае нельзя, причем разводить его нужно только в горячей воде в пропорции 200гр на 1 литр воды. Перемешивать нужно тщательно, до полного растворения, чтобы он не дал кратеры и трещины уже в готовом изделии. Краситель тоже нужно разбавлять теплой водой в пропорции 1:3. Количество раствора красителя не должен быть ниже 5% от всего объема смеси, иначе плитка потеряет свой цвет. Чем ярче нужна плитка, тем больше нужно красителя. У красителя есть один недостаток — его цена. Но и это можно решить. При заливании в форму готовых смесей — заливайте наполовину цветной и наполовину неподкрашенный бетон.

Добавляем в бетомешалку цемент и воду, перемешиваем до однородного состава. Засыпаем гранитный отсев, вновь перемешиваем. Заранее приготовленный пластификатор и краситель добавляем ко всем предыдущим ингредиентам, мешаем до получения однородной, яркой и полностью окрашенной массы. Причем при приготовлении бетонной смеси, нужно быть аккуратными с водой: вся готовая смесь вместе с красителем и пластификатором должна быть похожа на мокрый песок. Как вы уже поняли — тротуарную плитку довольно просто сделать своими руками. Поэтому ниже приведен примерный расчет для изготовления большого количества плитки. Опираясь на эти цифры, вы сможете самостоятельно сделать расчет необходимого количества плитки для вашего участка.

Количество компонентов на 100 кв. м. плитки своими руками при толщине одного изделия 5,5 см:

  • цемент — 3,6 т;
  • гранитный отсев — 4,5 т;
  • пластификатор — до 0,7% от массы бетонной смеси;
  • краситель — 5-10% от массы бетонной смеси.

Готовую бетонную смесь следует залить в формы и поместить формы на вибростол. Возможно, у вас есть тонкая нарезанная проволока или сетка-рабица: они также пригодятся. Затем необходимо залить форму чуть ли не до половины, после чего положить туда проволоку крест-накрест, либо сетку-рабицу. Таким способом вы придадите плитке еще большую прочность.

Если поместить формы с раствором на стол и включить вибростол, то начнется «чудо». Полусухая смесь станет более мокрой. Кроме того, в формах можно будет заметить пустое место, которое нужно заполнить. Сначала будет казаться, что состав в формах довольно жидкий, однако если взять форму и перевернуть ее, то раствор никуда не выльется, поскольку он сильно прилипнет к краям. А это значит, что вы сделали все верно. Вибрация должна продолжаться в течение 5-6 мин. Уделите внимание пенке: она должна появиться в формах на бетоне. Это же означает, что воздух весь ушел, и вибростол уже можно отключать.

Затем, после того как отключена вибрация, необходимо взять формы и поставить их на поддон, но только не на солнце. Тротуарная плитка должна высохнуть в течение двух дней, а поддон необходимо передвинуть через 36 часов с момента заливки.

Теперь перед извлечением тротуарной плитки каждую форму следует положить в воду на 2 минуты. Причем вода должна быть нагрета до 65 градусов. Затем нагретую форму необходимо повторно установить на вибростол, включить на 10-15 секунд. А потом вытащить плитку из формы не составит большого труда.

Видео тротуарная плитка своими руками

Помните, что тротуарная плитка, сделанная для собственного двора своими руками, всегда будет приносить радость.

Тротуарная плитка своими руками: все секреты изготовления

Самым популярным материалом для создания дорожек в саду на сегодняшний день является тротуарная плитка. Она может быть самых разных форм и оттенков, удобна при создании простых и замысловатых узоров, поэтому так нравится владельцам загородных участков.

Но качественная тротуарная плитка не всем бывает по карману. А вот изготовить её в домашних условиях обходится в разы дешевле. Если соблюдать инструкцию и технологию, вымощенные пешеходные дорожки, прослужат долгие годы.

Сделать тротуарную плитку своими руками — задача не из простых. Зато процесс изготовления — это творческое и увлекательное занятие, которое дарит массу приятных впечатлений.

Что нужно для изготовление плитки

Главное, что потребуется для создания тротуарной плитки своими руками, это:

Опытные мастера для самостоятельного изготовления плитки в домашних условиях советуют брать цемент марки М500. Изделия из него получаются более прочными.

Песок следует просеять: в нём не должно быть листьев, травы и прочего мусора. Если Вы приобретаете песок в магазине, лучше взять по 04,-0,6 мм фракции. Вода для приготовления раствора тоже должна быть чистой.

Хотя каждая форма для самодельной плитки из цемента может использоваться больше сотни раз, стоит купить десяток и больше, чтобы работа шла быстрее.

Сделать тротуарную плитку можно и при помощи подручных средств. Для этого частенько используют пластиковые контейнеры, самодельные формы из деревянных брусков и так далее. Вашу фантазию никто не ограничивает. Для придания рисунка и рельефа также можно применить всё своё воображение — владельцы садовых участков для узора на плитке используют любые материалы: рельефные фигурки и даже листья деревьев.

Другие необходимые материалы и инструменты:

  • Перфоратор с миксерной насадкой или бетономешалка
  • вибростол (желательно)
  • ведро или другая большая ёмкость для замешивания
  • мелкий щебень фракции до 1 см или отсев
  • Пластификатор С-3 (желательно, для придания большей прочности)
  • чистые стеклянные ёмкости
  • мерный стаканчик
  • смазочный материал (эмульсол, ОПЛ-1, СВА-3 и другие смазки без нефтепродуктов)
  • тузлук (соляной раствор) для промывки форм

Пропорции раствора для изготовления тротуарной плитки

Чтобы сделать тротуарную плитку, есть десятки рецептов. Однако один из них получил наибольшую популярность. Отметим, что этот рецепт приготовления раствора подходит только для серой плитки (без добавления красителей).

Необходимые пропорции для изготовления тротуарной плитки:

  • Цемент — 25 %
  • Песок — 20 %
  • Щебень — 55 %
  • Пластификатор С-3 — из расчета 10 г на 10 кг

На 80 кг раствора понадобится примерно 15 литров воды. Но лучше ориентироваться на консистенцию, заливая воду постепенно.

А для цветной плитки можно использовать этот рецепт:

  • Цемент — 20 кг
  • Песок — 35 кг
  • Щебень — 35 кг
  • Пластификатор — 70 г
  • Неорганический краситель —  500 граммов

Чтобы сделать тротуарную плитку нужного оттенка, есть один секрет. Суть в том, чтобы поэкспериментировать с количеством пигмента на небольшом объёме раствора и запомнить пропорции.

Изготовление тротуарной плитки своими руками: пошаговая инструкция

  1. Подготовьте все ингредиенты, взвесив их перед смешиванием.
  2. Растворите в горячей воде пластификатор и краситель, если будете их использовать. Пластификатор — в поллитровой банке, а краситель — в трёхлитровой. Следите, чтобы не оставалось комков.
  3. В ёмкость с водой влейте растворившийся пластификатор. Начинайте перемешивание.
  4. Затем, продолжая перемешивание, по очереди добавляйте цемент, песок и щебень.
  5. В последнюю очередь залейте краситель.
  6. Теперь, если необходимо, долейте воды, и перемешивайте несколько минут, пока раствор не превратится в кашеобразную тянущуюся массу.
  7. Приступайте к отливанию формы. Перед тем, как поместить раствор, форму лучше смазать указанными выше средствами.
  8. Залейте бетон в форму.
  9. Теперь нужно убрать пузырьки из раствора, чтобы плита стала более плотной. Для этого используйте вибростол. Если его нет, создайте вибрацию при помощи подручных предметов. Можно использовать даже молоток, постукивая по столу, на котором стоит раствор. Конечно, с вибростолом качество плит будет лучше.
  10. Отправьте плитку сушиться. Формы накройте плёнкой и оставьте, минимум, на сутки. Чтобы плитка застыла наверняка и не потеряла свою форму, лучше подождать пару дней. Желательно, чтобы материал высыхал не слишком быстро. В жаркую погоду можно периодически его смачивать.
  11. После этого плиты можно вынимать из форм, аккуратно постукивая по краям.
  12. Это ещё не всё. Теперь плитка должна окончательно просохнуть и окрепнуть. Лучше всего положить её под навес и подождать несколько дней перед тем, как мостить ею дорожки.
  13. Перед повторным использованием формы необходимо промыть соляным раствором, а затем чистой водой. Внутри не должно быть остатков цемента, иначе это может испортить внешний вид следующей плиты.
  14. После того, как плиты окончательно просохли, можно использовать их для дорожек.

Советы:

  • При размешивании раствора не лейте сразу много воды! Если раствор будет слишком жидким — это плохо для прочности конечного продукта.
  • Некоторые владельцы загородных участков кладут формы с плитами сразу на дорожку и оставляют просыхать прямо на месте. Этот вариант тоже уместен, если в вашем саду нет животных, способных испортить фактуру будущей брусчатки. Кроме того, дорожку в данном случае придётся надёжно защищать от дождя, чтобы плитка не размокла.
  • Сделать тротуарную плитку своими руками можно и без применения пластификатора. Однако этот компонент придаст плитке большую прочность и увеличит устойчивость к перепаду температур.
  • Не бойтесь, если в песке попадаются мелкие камни. Качество плиты от этого не снизится, зато фактура будет более оригинальной.
  • Для более качественной укладки тротуарной плитки поверхность следует утрамбовать, для этого Вы можете купить виброплиту или вибротамбовку, а как дешевый аналог можете использовать брус, прикрепив предварительно к нему ручки.

Обилие форм и цветов декоративной тротуарной плитки из цемента позволят Вам превратить сад в настоящий шедевр. Это именно тот случай, когда работа стоит результата. Изготовленные своими руками плитки для садовых дорожек не только красиво смотрятся — они подарят комфортные прогулки по участку даже в самую дождливую погоду!

Как сделать вибростол своими руками?

Если у вас есть частная мастерская или предприятие по производству тротуарной плитки, конечно, вам понадобится такой инструмент, как вибростол. Своими руками вы его сделаете, либо приобретете в магазине готовый вариант, это не так важно — результат и качество работы будут практически на одном уровне.

Однако, если бюджет вашей компании существенно ограничен, ничего другого делать не надо, как сделать это устройство своими руками.Поэтому сегодня мы рассмотрим, как сделать вибростол с минимальными затратами денег и времени.

Рисунок

Для начала образ будущего С его помощью вы создадите плитку. Как известно, вибростол выполняет одну функцию — своим действием выбрасывает из бетонного раствора лишний воздух, за счет чего состав плитки или другого бетонного изделия становится более прочным.

Но чтобы качество работы не оправдало всех ожиданий, необходимо правильно составить чертеж.В вопросе «как сделать вибростол своими руками» на чертеже должны быть максимально точные значения и размеры с соблюдением масштаба. Однако необязательно проводить линии с точностью до миллиметра.

Как сделать вибростол своими руками? Делаем землю

А теперь приступим к работе. Ознакомившись с обозначениями чертежа, необходимо при помощи сварочного аппарата сварить между собой несколько уголков размером 60х60х5 мм.При этом в получившийся каркас нужно вырезать 4 стержня и приварить к конструкции. Они должны располагаться симметрично. В этом углу основания рамы можно сделать пропилы под 45 0 для надежности конструкции.

Верхняя крышка — это, пожалуй, единственный механизм, практически полностью повторяющий контуры основания устройства. Благодаря этому сделать вибростол своими руками не очень сложно. После того, как стальной лист приварен к каркасу, приступаем к установке двигателя (основного вибратора).Да еще и установить лист OSB между каркасом и листом. Делается это для того, чтобы убрать лишние неровности, следы сварки или головки крепежных болтов.

Как выбрать вибродвигатель для этого инструмента?

Делая вибростол своими руками, помните, что основной частью этого устройства является вибратор — небольшой электродвигатель, который вращает поверхность устройства (лист у основания) из стороны в сторону. Одни умельцы используют в качестве силового агрегата двигатель от старых стиральных машин, другие покупают уже готовый агрегат в магазине.Стоит отметить, что первый вариант не такой уж надежный и долговечный. Максимум, насколько мотора от стиральной машины хватило, на 20-25 циклов переключения. Далее мотор потребовал замены (в его конструкции начинала болтаться ось, либо очищались подшипники). Поэтому для производства тротуарной плитки лучше всего покупать готовые вибраторы в магазинах. Пусть стоят в разы дороже, но прослужат вам очень и очень долго.

p >>

Как сделать вибростол своими руками?

Если вы владелец частной мастерской или предприятия по производству тротуарной плитки, то, конечно, вам необходим такой инструмент, как вибростол.Своими руками вы его сделаете, либо приобретете в магазине готовый вариант, это не так уж важно — результат и качество выполненных работ будут практически на одном уровне.



Однако, если бюджет вашей компании существенно ограничен, вам ничего не остается, как сделать это устройство своими руками. Поэтому сегодня мы рассмотрим, как сделать вибростол с минимальными затратами денег и времени.

Чертеж

Для начала нужно сделать изображение будущей конструкции, из которого вы в дальнейшем будете изготавливать плитку.Как известно, вибростол выполняет одну функцию — своим действием выталкивает из бетонного раствора лишний воздух, благодаря чему состав плитки или другого бетонного изделия становится более прочным.



Но чтобы качество работы действительно оправдало все ожидания, необходимо правильно составить чертеж. В вопросе «как сделать вибростол своими руками» на чертеже должны быть максимально точные значения и размеры с соблюдением масштаба.Однако необязательно проводить линии с точностью до миллиметра.

Как сделать вибростол своими руками? Делаем фундамент

А теперь приступим к работе. Ознакомившись с обозначениями чертежа, необходимо при помощи сварочного аппарата сварить несколько уголков размером 60х60х5 миллиметров. При этом на получившемся каркасе необходимо отрезать 4 бруска и также приварить к конструкции. Они должны располагаться симметрично. Под этим углом основание рамы можно обрезать под углом 45 0 для обеспечения надежности конструкции.


Верхняя крышка — пожалуй, единственный механизм, который практически полностью повторяет контуры основания устройства. Благодаря этому сделать вибростол своими руками не составит труда. После того, как стальной лист приварен к раме, приступаем к установке двигателя (основного вибратора). Да и между каркасом с листом установить лист OSB. Делается это для того, чтобы убрать лишние неровности, следы сварки или головки крепежных болтов.



Как выбрать вибратор для этого инструмента?

Делая вибростол своими руками, помните, что основной частью этого устройства является вибратор — небольшой электродвигатель, который вращает поверхность устройства (лист у основания) из стороны в сторону.Одни умельцы используют двигатель от старых стиральных машин в качестве силовой установки, другие приобретают уже готовый агрегат в магазине. Стоит отметить, что первый вариант не такой уж надежный и долговечный. Максимум, на сколько хватило мотора от стиральной машины, составляет 20-25 циклов переключения. Далее мотор требовал замены (в его конструкции ось стала болтаться, либо заклинило подшипники). Поэтому для производства тротуарной плитки лучше всего покупать готовые вибраторы в магазинах. Пусть стоят в разы дороже, но прослужат вам очень и очень долго.

своими руками. Пошаговая инструкция, технология и рекомендации

В данной статье подробно описаны все этапы изготовления брусчатки своими руками. Представленная вашему вниманию инструкция поможет разобраться в технологических особенностях этого процесса. Для удобства восприятия информации все описание разбито на несколько этапов. Прочитав эту статью, вы узнаете обо всех существующих типах брусчатки.

Виды покрытия

Садовые дорожки являются важной составляющей любого ландшафта. Для облагораживания приусадебных участков принято использовать брусчатку. Еще ее называют тротуарной плиткой. Это покрытие может быть из бетона, глины или камня.

Бетонная брусчатка

Для обустройства приусадебных участков используется бетонная брусчатка. Изготовление своими руками такого материала, кстати, существенно сэкономит весь процесс. Бетонная брусчатка как строительный материал для мощения тротуаров имеет отличные характеристики и доступна по доступным ценам.

Изготавливается из специальной конструкции, в которой основным элементом является бетон. Кроме того, сюда же вводятся пластификаторы и красящие пигменты. Такие изделия получают двумя способами: вибрацией и вибропрессованием.

Клинкер

Основа клинкера — глина. Для благоустройства садов используют брусчатку из клинкера. Изготовление такой плитки своими руками — дело довольно сложное. Но это изделие отличается износостойкостью, прочностью и более длительным сроком службы.

Также этот материал обладает морозостойкостью, что позволяет использовать его в различных условиях. Огромное разнообразие цветов и форм клинкера дает широкие возможности его применения в ландшафтном дизайне. Эта брусчатка (изготовление своими руками из этого материала вы сможете освоить) пользуется большим спросом.

Натуральный камень

Натуральный камень — это традиционные дорожные брусчатки. Он чрезвычайно прочен и долговечен, что является его важнейшим преимуществом. Стоит такой материал достаточно дорогой, а удешевления можно добиться за счет использования песчаника или алевролита.

По способу обработки брусчатка пропиленная, колотая или колотая. Изготовить своими руками этот элемент под силу практически каждому человеку, тем более что это классический материал.

Формы для брусчатки

При производстве брусчатки большое значение имеют формы конструкции этого строительного элемента.

Это могут быть:

  • пластик;
  • резина;
  • полиуретан.

Каждый из этих трех видов имеет свои особенности и технические характеристики.Например, резиновые формы выдерживают до 500 производственных циклов. Их не нужно пропаривать. Кроме того, для резиновых форм не требуется никакого дополнительного оборудования.

Очень часто для мощения используется брусчатка с рельефной поверхностью. Для создания таких изделий используются формы из полиуретана. Строительная смесь в них очень быстро застывает. Готовые изделия из этих форм легко удалить.

Так как полиуретан — это высокопрочный материал, в процессе производства брака практически не бывает.Такие формы отлично выдерживают до 100 циклов.

Для производства квадратной, прямоугольной и нестандартной плитки используют пластиковую тару. Выдерживают данные формы для брусчатки, своими руками изготавливая огромное количество этих элементов. Процесс рассчитан на 250 производственных циклов. Наибольшей популярностью у потребителей пользуется пластиковая тара. Практически в каждом строительном магазине представлены аналогичные формы в огромном ассортименте. Эти емкости могут иметь узор или рельеф.На готовом изделии это смотрится очень выигрышно.

Если по каким-то причинам у вас нет возможности закупить формы для производства брусчатки, попробуйте альтернативный метод. Возьмите деревянные доски, подпилите их и сделайте коробку. Также можно поэкспериментировать со всевозможными пластиковыми контейнерами и обрезками металлических труб. Только помните, что все самодельные формы перед нанесением требуют смазки (машинное масло, льняное масло).

Вибростол

Итак, вы решили заняться асфальтоукладкой руками. Пошаговая инструкция предполагает использование специального вибростола, который необходим для встряхивания бетона в формах.Этот метод позволяет полностью избавиться от образования пузырей, что в разы увеличивает прочность и долговечность изделия на выходе. Конечно, если вы не планируете серийное производство тротуарной плитки, то создать необходимую вибрацию можно вручную. Просто постучите киянкой по столу. Надо сказать, что это довольно неудобно. Лучше сделать вибростол из самых распространенных материалов.

Сложите друг на друга три использованные шины и закрепите винтами. Присоедините любой электродвигатель к старой столешнице.Чтобы создать вибрацию, необходимо сместить центр вращения мотора. Положите на вал небольшой листок бумаги. Поверните стол мотором вниз, опуская в импровизированный колодец с покрышками. Закрепите столешницу винтами, чтобы избежать возможного смещения из-за вибрации. Это самый примитивный способ автоматизировать процесс. Если вы хотите наладить массовое производство плитки, приобретите станок для изготовления брусчатки своими руками.

Смесь для заливки в формы

Для заливки в формы необходимо приготовить раствор, состоящий из цемента, песка и воды.Конечно, строительная смесь может быть разной, но в любом случае эти компоненты должны присутствовать. Чтобы брусчатка была прочной, доля цемента должна составлять не менее от общей массы, а доля песка -. Воду следует залить так, чтобы раствор по консистенции напоминал густую сметану. Для увеличения прочности можно добавить мелкий гравий и пластификатор.

Технологический процесс

Технологический процесс можно разделить на несколько этапов:

  1. Производство брусчатки начинается с приготовления бетона.
  2. Литье изделий. В подготовленные емкости заливается бетон, они ставятся на вибростол на 45 секунд. Строительная смесь аккуратно втирается в формы, затем укладывается на поддоны друг на друга, укладывая пластиковые листы. Таких слоев должно быть не более 15.
  3. Продукты необходимо дать полностью высохнуть, не допуская ни малейшего сдвига формы. Как правило, продолжительность этого этапа до трех дней.
  4. Это откидной этап.Это своего рода водные процедуры для брусчатки, продолжительностью не более пары минут. Формы с подсохшим раствором выдерживают в ванне, а затем выбивают на столе.
  5. Готовую плитку нельзя использовать сразу после изготовления. После настила брусчатку укладывают на поддоны и выдерживают не менее 4 недель при плюсовой температуре. Первые 2 недели изделие необходимо смачивать водой, чтобы не образовывались трещины. Через 4 недели брусчатку можно красить.

После выбивания формы плитки необходимо подготовить ее к дальнейшему использованию — пластик легко очищается от остатков раствора.Затем его следует хорошо обработать 7% -ным раствором соляной кислоты. Такая промывка позволяет легко удалить изделие в дальнейшем.

Заключение

Данная технология изготовления брусчатки позволяет получать на выходе эстетически привлекательную плитку со всеми свойствами, присущими материалу, производимому в промышленных масштабах.

как сделать тротуарную плитку в домашних условиях |

Перед тем, как приступить к изготовлению тротуарной плитки, следует сначала изучить теоретическую часть процесса, сейчас очень модно выкладывать дорожки и места отдыха тротуарной плиткой, однако не всем удается приобрести готовый материал из-за его дороговизны.Изготовить этот отделочный материал можно самостоятельно. Кроме того, есть возможность производить плитку в соответствии с их личными потребностями и требованиями.

Состав тротуарной плитки

Изготовление плитки для тротуара своими руками имеет множество преимуществ, как готовый продукт: имеет оригинальный дизайн, может быть абсолютно любого цвета, достаточно прочный и выносливый. Производство плитки для тротуаров считается достаточно сложным и трудоемким процессом, особенно если учесть отсутствие опыта ее изготовления.Помимо подготовки форм и инструментов, важно правильно рассчитать пропорцию раствора для заливки.

Существует всего два типа изготовления этих изделий: метод виброуплотнения и виброуплотнение.

Выбрать состав для тротуарной плитки, исходя из нагрузок, которые будут на нее возложены

Изготовление плитки методом вибропрессования означает нанесение плотной цементной смеси с добавлением небольшого количества воды.Изготовление плитки вибропрессованием подразумевает приготовление смеси в вибропрессе. Для самодельной плитки наиболее подходящий метод — вибрация. Для производства плитки по этому методу требуется бетономешалка, вибростол и формы для литья.

Плитка тротуарная

считается просто идеальным вариантом для обустройства коттеджей и загородных домов. Доступная стоимость и простота монтажа делают этот материал идеальным для создания красивых и удобных пешеходных дорожек.Это покрытие долгое время считается одним из самых красивых и прочных. Однако из-за дороговизны готовой плитки не многие решаются на ее покупку. Чтобы облагородить свой дачный участок или дачный домик, можно сделать плитку самостоятельно. Чтобы сделать плитку самостоятельно, необходимо предварительно приготовить смесь, соблюдая все необходимые пропорции. Формула смеси довольно проста, однако необходимо знать, какие компоненты добавлять и в каких пропорциях.

Для приготовления смеси нужно взять :

  • Компоненты вяжущие;
  • Вода;
  • Наполнители;
  • Специальные добавки;
  • Краситель.

Цементные компоненты цементные. Марка цемента выбирается в зависимости от степени прочности детали при сжатии. Лучше всего, чтобы марка цемента была М500. Наполнителем может быть песок и щебень или просто чистый песок.

В качестве специальных добавок используется пластификатор или диспергатор. Эти минеральные добавки необходимо использовать, так как они повышают морозостойкость и придают изделиям большую долговечность. Кроме того, они повышают эластичность готовой плитки и придают ее поверхности красивый глянцевый блеск.

При производстве плитки всегда нужен краситель, так как при правильном применении он увеличивает долговечность и привлекательность готового продукта. В процентах количество используемых красителей не должно быть более 4-5% от общей массы бетонной смеси.

Желательно, чтобы используемые красители были светостойкими, устойчивыми к неблагоприятным погодным условиям, а также нерастворимыми в воде. При приготовлении бетонной смеси необходимо равномерно распределить краситель.Рецепт приготовления смеси для плитки различается в зависимости от требований к полученному продукту.

Оптимальный состав раствора для тротуарной плитки

При самостоятельном изготовлении плитки важно не только правильно изготовить изделие, но и определиться с составом раствора, что зачастую бывает сложно сделать. При приготовлении раствора необходимо учитывать такие факторы, как вид используемого сырья, а также условия розлива и сушки продуктов.Перед тем, как приступить к изготовлению плитки, необходимо подготовить ингредиенты, вибростолик с идеально ровной поверхностью и формой.

Форма для изготовления тротуарной плитки может быть изготовлена ​​из деревянных реек

Песочно-цементная смесь состоит из таких компонентов как :

  • Марка цемента М500 белый;
  • Песок мелкий речной;
  • Щебень гранитный фракции 3-5 мм или грохот;
  • Вода;
  • Жидкий краситель;
  • Пластификатор;
  • Диспергатор.

Технология приготовления смеси довольно проста. Вначале необходимо хорошо перемешать песок с цементом и подготовленным пластификатором, а затем добавить щебень, который при желании можно заменить просеиванием. В самом конце небольшими порциями нужно влить жидкость. Консистенция полученного раствора должна быть достаточно прочной, чтобы легко прилипать к шпателю, однако смесь не должна крошиться или трескаться при легком постукивании по форме. Расход комплектующих во многом зависит от требуемых характеристик готового продукта, поэтому рассчитывается отдельно.Важный! При соблюдении всех необходимых условий можно получить тротуарную плитку высокого качества, которая будет отличаться высокой прочностью и долговечностью.

Как сделать тротуарную плитку дома

Самым востребованным элементом мощения дорожек в загородном доме или на дачном участке, на центральных площадях и улицах города считается тротуарная плитка или фигурные элементы мощения.

Чтобы сделать качественную тротуарную плитку, нужно усвоить советы профессионалов и посмотреть обучающее видео

Основными преимуществами FEM являются :

  • Простота изготовления;
  • Привлекательный внешний вид;
  • Простой стиль.

Технология изготовления плитки подразумевает, что после приготовления смеси ее необходимо разлить в формы, расположенные на вибростоле. Перед заливкой смеси формы необходимо смазать масляным средством. Процесс вибрации длится всего несколько минут и его продолжительность зависит от толщины плитки.

Излишки бетона следует удалить шпателем, а если смесь сильно падает в формы, нужно добавить бетонный раствор и продолжить вибрацию.

Затем поверхность раствора разглаживается, после чего заполненные формы переносятся на поддоны. В зависимости от температуры воздуха и размера высушенной плитки нужно от 2 до 4 дней в специальной сушильной камере. Необходимо поддерживать определенную влажность и температуру воздуха. После сушки формы помещают в ванну для испарения. При проведении паротепловой обработки должны быть установлены мягкие режимы настройки и температура не должна превышать 70 ~ С.Выкапывание готовых изделий осуществляется на специальном столе или вручную. Стоит помнить, что максимальная сила наступает только через 28 дней.

Пластификатор для тротуарной плитки своими руками

Сейчас существует множество вариантов тротуарной плитки, благодаря использованию специальных форм для ее изготовления и цветовой гамме разных цветов. Многие предпочитают изготавливать плитку самостоятельно, однако нужно знать, сколько компонентов брать при ее изготовлении. Помимо основных компонентов также используются пластификаторы.

Форма для плитки может отличаться размером и рисунком

Эти вещества помогают :

  • Повышение качества выпускаемой продукции;
  • Упростить процесс формирования плитки;
  • Улучшить внешний вид готового продукта.

При производстве плитки пластификатор необходимо готовить заранее. Для этого сухой пластификатор заливают предварительно нагретым пластификатором до 40 примерно С воды в соотношении 1: 2.Затем в течение 15 минут смесь следует перемешивать с помощью насадки миксера. Когда раствор будет готов, его нужно оставить на некоторое время. Лучше всего готовить пластификатор вечером, а утром его нужно будет всего 15 минут перемешивать.

Производство тротуарной плитки (видео)

Чтобы изделие было прочным и устойчивым к негативным атмосферным условиям, необходимо соблюдать все необходимые условия производства плитки и применять только качественные материалы.

Тротуарная плитка из бетона и фигур своими руками, 5 видеоинструкций

Садовая дорожка — незаменимый элемент в садоводстве. Они должны не только быть удобными в перемещении, но и идеально сочетаться с общим садовым декором, иначе теряется красота сада. Оптимальный вариант для укладки дорожки — тротуарная плитка, но стоимость намного дороже, чем плитка ручной работы. Так зачем платить больше?

Тротуарная плитка своими руками

Материалом для садовых дорожек может быть что угодно: гравий, тротуарная плитка, дерево, брусчатка и т. Д.Дизайнеры рекомендуют комбинировать материалы, т.к. это делает садовый декор неповторимым и неповторимым. Изготовить тротуарную плитку своими руками не так уж и сложно, тем более, если вы человек творческий и трудолюбивый. В этот час вы убедитесь в этом сами.

Как сделать тротуарную плитку своими руками?

Первым делом нам потребуются расходные материалы и необходимый инструмент.

Из инструментов нам понадобится мастерок и дрель с миксером. Если вы хотите вымостить все дорожки своей брусчаткой, вы также можете купить вибростол, но это необязательно.Вибростол хорош тем, что он более плотный и более равномерно распределяет раствор по форме за счет вибрации.

С инструментом разобрались, теперь нам нужны специальные формы для тротуарной плитки. Вы, конечно, можете купить готовые формы в магазине, но есть и другой вариант попроще — пластиковые контейнеры, в которых продают готовую еду. Лучше покупать не гибкие контейнеры (которые трескаются), потому что они более прочные и выдерживают многократное наполнение. Также выигрышным вариантом будет контейнер с прямыми углами между гранями.Не покупайте емкости причудливой формы — они сделают форму плитки не укладкой. Чем прямоугольно будет форма плитки, тем меньше будет зазоров между плитками, и это важно, ведь мусор не должен прятаться в щелях.

Также можно делать путевые бетонные формы. Вам нужно только сделать опалубку. Практическим размером опалубки считается 35 * 35 см, толщина 6-7 см. архив домена Методика изготовления садовой дорожки из бетонных форм довольно проста.

Первый шаг — подготовить почву, вырвать траву и удалить излишки мусора. Затем установите опалубку в нужное место, залейте ее раствором, штампуйте и разгладьте все шпателем. Через несколько дней снимаем форму и переезжаем на новое место, повторяя весь процесс. Промежутки между плитками можно заполнить песком или залить жидким раствором. Если дорожка находится в саду, засыпьте землей.

Производство тротуарной плитки, мимика камня

Производство тротуарной плитки, мимика камня

На видео 5 способов создания тротуарной дорожки из бетона своими руками:

Новинка в области полимерных форм ручной работы для производства тротуарной плитки.Садовая дорожка, выложенная этой плиткой, будет потрясающе гармонировать в вашем саду, создавая комфортные движения. Разнообразие конфигураций и размеров таких форм позволяет регулировать ширину дорожки, укладывая плитку в несколько рядов. Для того, что бы путь создавался быстрее, желательно приобрести 2-4 формы.

Процесс укладки такой плитки аналогичен предыдущему. Сначала удалите слой грунта, затем создайте подушку из песка и гравия (также можно уложить геотекстиль, чтобы защитить промежутки между плитками от сорняков), а затем установите форму и залите раствор.Смесь хорошо уплотняется и разравнивается. Через несколько дней форму можно будет переместить в новое место. Важный момент — готовую плитку нужно смочить, иначе есть вариант, она потрескается. Если вы сделали дорожку под палящим солнцем, ее следует накрыть полиэтиленом (что бы вода быстро не испарялась). Гулять по этой садовой дорожке разрешено не слишком рано. Вам нужно подождать 3-4 недели, затем проверить ее молотком, и если вся плитка не отломится, то можно ходить.

Материалы для создания мощения

Все, что нам нужно, это цемент, песок, вода и красители (по желанию).

Что касается цемента, то он должен быть качественным (ведь от качества цемента зависит качество и долговечность плитки). Не экономьте на покупке цемента, покупайте цемент марки 500. Некоторые строители рекомендуют 300-й цемент, якобы он лучше. Нет, качество цемента в последнее время ухудшилось, более опытные строители тоже рекомендуют отметку 500 баллов.

Следующий материал — песок. Что касается песка, то он должен быть чистым, без листьев, веточек и корней растений.Просеивать песок через мелкое сито необязательно, тогда в раствор мелкие камешки не попадут, а наоборот придадут текстуру плитки.

Вода должна быть чистой, особенно не застоявшейся и не кислой, это очень важно.

Если вы хотите придать своей садовой дорожке неповторимый цвет, добавьте в раствор краситель. Выбирать нужно пигменты, устойчивые к атмосферным явлениям, щелочной среде и свету, чтобы цвет дольше оставался на вашей садовой дорожке.

Краткая инструкция по производству плитки

Пример садовой дорожки из тротуарной плитки

  1. Подготовьте емкость для смешивания раствора. Это может быть корыто, ведро, пластиковая миска. Также подготовьте измерительный прибор. В емкость, где находится раствор, насыпьте цемент и песок в соотношении 1: 3.
  2. Перемешать, заливая водой. Главное не переборщить с количеством воды и сделать раствор жидким. Идеальная консистенция, когда раствор пастообразный и не соскальзывает со шпателя.
  3. Что бы плитка быстрее и легче отходила от формы, смазать стенку формы любым маслом.
  4. Заполнить форму раствором, утрамбовать, выровнять все шпателем. Если плитка изготавливается на вибростоле — сам раствор равномерно распределится по всем формам трещин.
  5. После выравнивания раствора по форме переходите к сушке плитки. Желательно, что бы плитка сушилась под навесом, чтобы на нее не попадали горячие солнечные лучи и мусор. Если температура высокая — смочите плитку водой, иначе она потрескается.
  6. Через 5-6 дней выньте плитку из формы и просушите, обвернув ее в полиэтиленовом пакете. Время «досушки» плитки составляет примерно месяц. За это время она наберется необходимой силы.

Видео инструкция по изготовлению плитки своими руками, две части, с пояснениями:

На видео процесс изготовления тротуарной плитки «Фантазия» из мрамора от А до Я:

На видео изготовление тротуарной плитки (брусчатки) своими руками, весь процесс:

Бетон своими руками Настольная — Боб Вила

Иногда мы видим проект, который нас по-настоящему поражает.Эта бетонная столешница от Пита из D.I.Y. Проекты с Питом — один из таких проектов. Используя планы Аны Уайт относительно основания стола, Пит затем увенчал свое творение бетонной столешницей, сделанной из форм меламиновой плиты. Мы думаем, что конечный результат настолько же потрясающий, насколько и прочный. Взгляните на его руководство для подробностей.

МАТЕРИАЛЫ
— орбитальная шлифовальная машина
— сверло
— циркулярная пила
— настольная пила
— маленькая лопата
— болторез
— шпатель для бетона
— плоская отвертка или зубило
— шлифовальный блок с наждачной бумагой зернистостью 100 (или алмазной прокладка)
— 1-2 мешка с бетоном (в зависимости от размера стола)
— портландцемент
— проволочная сетка (или алмазная сетка)
— меламиновая древесина
— резиновые перчатки
— малярная лента
— 100% силиконовый герметик
— пластиковые стаканчики для замешивания цементного теста
— ванна для замешивания бетона
— (1) винты для гипсокартона 5/8 ″
— наждачная бумага с зернистостью 120 и 220 для орбитальной шлифовальной машины

ШАГ 1

Определите размер стола, который вы хотите сделать.Фуршет, который я сделал, имеет ширину 17 дюймов, длину 52 дюйма и толщину 1,5 дюйма. Вот схема, показывающая, как я сделал форму.

STEP 2

Вырежьте дно формы из меламина с помощью циркулярной пилы. Эта часть должна быть точно такой же ширины и длины, как и бетонный стол.

ШАГ 3

Отрежьте полоски, которые будут ограничивать нижнюю часть. Если вам нужна бетонная плита толщиной 1,5 дюйма, добавьте к полосам 3/4 дюйма, чтобы они были высотой 2,25 дюйма.Это подходит для нижней части формы.

ШАГ 4

Соберите стороны формы. Прикрепите черными винтами для гипсокартона 1 5/8 дюйма примерно через каждые 8-12 дюймов. Просверлите пилотное отверстие, чтобы облегчить проход. Убедитесь, что просверлили сбоку как можно более равномерно.

ШАГ 5

Завершите форму. В собранном виде форма будет выглядеть как на фото ниже. Теперь у вас будет структура, которую нужно залить в бетон. Примечание. Фактическая поверхность вашего бетонного стола будет очень гладкой, потому что она затвердеет против гладких и плоских поверхностей из меламина. Та часть, которую вы позже выстилаете и затираете шпателем, на самом деле будет нижней стороной. Когда проект застынет, вы перевернете форму.

STEP 6

Закупорите складки формы. В своем видео я использую отжимную трубку из 100% силиконового герметика. Вы также можете использовать пистолет для герметика. Затем запустите инструмент для герметика, чтобы разгладить его. Вы также можете использовать малярный скотч, чтобы получить ровную линию заделки, как показано на рисунке ниже.

STEP 7

После уплотнения пальцем разгладьте валик. Когда закончите, приготовьте бумажные полотенца, чтобы вытереть руки! Как только вы закончите, снимите ленту, пока герметик еще влажный. Используйте бумажное полотенце, чтобы удалить герметик, который случайно попал на другие части формы. Дайте застыть в течение нескольких часов.

ШАГ 8

Принудительное принудительное отключение. Как только герметик затвердеет, отрежьте усилитель до нужного размера с помощью болторезного станка.Если ваш стол 52 дюйма в длину на 17 дюймов в ширину, отрежьте металлическую проводку примерно до 50 на 15 дюймов. Это оставит около дюйма люфта с каждой стороны. Затем используйте медицинский спирт и бумажное полотенце, чтобы тщательно очистить форму, убедившись, что все опилки и частицы удалены из формы.

ШАГ 9

Пришло время перемешать бетон. Следуйте инструкциям на пакете, чтобы узнать, сколько воды они рекомендуют добавить. Я люблю наливать немного воды в ванну перед бетонированием, чтобы минимизировать количество пыли.Надевайте респиратор для этого процесса, потому что частицы вредны для дыхания. Смешивайте 1 или 2 мешка бетона за раз. Чтобы взбалтывать бетон, используйте небольшую лопату или садовую мотыгу. Мне нравится смешивать его до консистенции арахисового масла. Если он слишком сухой, добавляйте немного воды за раз. Если добавлено слишком много, добавьте еще немного бетонной смеси.

* Теперь пора добавить в смесь жидкий или порошковый краситель, если хотите. Еще один способ добавить цвета — использовать кислотную морилку для бетона после того, как проект застынет.

STEP 10

Возьмите горсть бетона (конечно, в резиновых перчатках) и начните укладывать бетон в форму. * Не забудьте перед укладкой бетона убедиться, что рабочий стол стоит как можно ровнее.

STEP 11

Когда форма будет заполнена чуть более чем наполовину, вы захотите добавить повторное принуждение. Просто установите усиление, а затем завершите заполнение остальной формы бетоном.

STEP 12

Заполните форму бетоном до заполнения. Возьмите старую брусок размером 2 × 4 или прямой кусок дерева и выровняйте его излишки, чтобы выровнять бетон. Переместите 2 × 4 пильным движением. Продолжайте движение вперед и назад по всей форме (несколько раз) и заполните все углубления дополнительным бетоном. Убедитесь, что рабочий стол выровнен. При необходимости всегда можно установить регулировочную прокладку. Благодаря ровному рабочему столу бетонный стол будет равномерной по толщине.

STEP 13

После того, как вы закончите выравнивание бетона, слегка приподнимите рабочий стол вверх и вниз для вибрации бетона. Вибрация бетона поможет свести к минимуму количество пузырьков воздуха в готовом изделии. Это очень важный шаг. Еще один способ заставить изделие вибрировать — это ударить по нижней стороне стола (под вашей фигурой) резиновым молотком или молотком. Затем используйте молоток (или орбитальную шлифовальную машинку), чтобы вывести пузырьки воздуха из боковых сторон (постучите молотком по бокам).Наконец, используйте обычный шпатель для бетона, чтобы выровнять бетон. Та часть, которую вы затираете шпателем, будет на самом деле нижней частью бетонной столешницы. Вы хотите, чтобы нижняя сторона была плоской, чтобы она опиралась на основание стола.

ШАГ 14

А теперь пора сесть и расслабиться. Дайте бетонной поверхности застыть в течение 3-4 дней, прежде чем вынимать ее из формы. Ваше здоровье!

Выверните все винты для гипсокартона. Затем возьмите долото и медленно оторвите деревянную сторону от бетона.Следите за тем, чтобы долото (или отвертка с плоской головкой) не касалась бетона.

STEP 16

Используйте шлифовальный блок для смягчения кромок. Убедитесь, что вы работаете от углов, а не в них. На фото ниже вы должны начать шлифовальный блок с угла и двигаться влево. Это предотвращает выдувание угла. Слегка проведите блоком по всем нижним краям. (Это займет всего пару минут.)

ШАГ 17

Медленно переверните бетон.Полезно иметь двух человек. Я люблю брать несколько тряпок или пенопласта, чтобы положить под бетон, чтобы, когда он переворачивается вертикально, ему было на что мягко опереться. Продолжайте переворачивать кусок и положите его на несколько запасных досок. Если положить его на доски, расположенные на равном расстоянии друг от друга, изделие полностью высохнет.

Снимите верх формы. Полюбуйтесь!

STEP 18

Используйте орбитальную шлифовальную машинку, чтобы загладить деталь. Вы обнаружите еще несколько дыр от ошибок, но это нормально.Пропустите шлифовальный станок также по бокам и углам. Верхние края будут довольно грубыми. После этого вы заполните шероховатую область портландцементом.

STEP 19

Смешайте портландцемент (не обычную бетонную смесь) с водой до консистенции зубной пасты. Вы можете смешать цемент с укрепляющим составом для бетона, чтобы он также улучшился, но это не обязательно. Втирайте пасту в лунки круговыми движениями. При необходимости заполните пастой любые другие области.Чтобы заполнить неровности, нанесите пасту на перемычку между большим и указательным пальцами. Проведите по краю, как показано ниже. После заполнения отверстий с помощью пластикового шпателя удалите излишки пасты. Оставьте на 1-2 часа, а затем выполните окончательную шлифовку.

STEP 20

Используйте наждачную бумагу с зернистостью 120 и 220, чтобы удалить излишки пасты и придать поверхности столешницы гладкую поверхность. Также закруглите края.

STEP 21

Используйте чистую тряпку и удалите всю оставшуюся пыль с бетона.Затем найдите новую тряпку и используйте ее, чтобы нанести герметик для камня или бетона. Их можно найти в местном хозяйственном магазине. Прочтите инструкцию, чтобы узнать, как лучше всего нанести герметик. Как только герметик высохнет, мне нравится покрывать изделие воском. Он добавляет дополнительный уровень защиты и немного сияет. Восковая паста, которую я использую, называется Johnson’s Paste Wax, ее можно найти в отделе морилки в хозяйственном магазине.

Нанесите воск круговыми движениями. Затем отполируйте его чистой тряпкой из микрофибры или махровой тканью.Будет гладко и блестяще!

ШАГ 22

Установите бетонную деталь на основание. Если необходимо, смело нанесите толстый валик из 100% силиконового герметика на верхнюю часть основания, чтобы бетонная деталь не сдвинулась. Я бы порекомендовал использовать герметик на журнальном столике, потому что, если вы толкаете его ногами, бетон сместится. На фуршет можно было пойти с ним или без.

Спасибо, Пит из D.I.Y Pete! Вы можете посмотреть его видеоурок здесь и посетить его сайт, где есть еще более конкретные проекты.

Советы и хитрости для изготовления бетона

Не секрет, что я очень люблю работать с бетоном. Мое увлечение отливкой изделий из форм началось в детстве и привело меня к этому. Прежде чем я узнал об этом, я использовал кучу различных бетонных смесей, сделал свою собственную и создал нечто похожее на оригинальные проекты. Я научился «практическим» экспериментам создать свою собственную легкую систему, которая упрощает и упрощает все беспорядки. Для многих идея изготовления бетона вызывает видение огромных металлических миксеров, лопат и беспорядка.Позвольте мне показать вам некоторые из моих советов и приемов по изготовлению бетона, чтобы вы тоже могли делать это все время, например, печь торт.

«Что такое бетон?»

Термин «бетон» означает материал, созданный из смеси заполнителей с цементом, который активируется водой. Пройдя через реакцию, которая обычно включает выделение тепла, он становится почти твердым, как камень. Портландцемент на основе извести обычно используется и смешивается с гравием (щебнем), чтобы получить типичную смесь для тротуаров.Но как ремесленник я часто использую более тонкую смесь, но есть из нескольких, из которых можно выбрать.

Вопрос: «Какую бетонную смесь использовать?»

У меня много вопросов по этому поводу. Если вы выбрали неправильную смесь, она обычно не работает. Многие из моих проектов созданы с учетом характера микса. Этот пост также поможет объяснить готовые миксы.

Портлендский цемент

Портландцемент можно приобрести как есть, так что вы можете приготовить свою собственную смесь, добавив другие заполнители.Он также используется при изготовлении «HyperTufa». Окончательные характеристики будут зависеть от того, что вы добавляете в портландцемент. Он может варьироваться от простого песка до перлита, торфа, вермикулита, бумаги, пенополистирола и, возможно, многого другого, что мне еще предстоит открыть.

Если вам нужен полный контроль, это будет ваш выбор, поскольку вы начинаете «с нуля». Я использую это при изготовлении БЕТОННЫХ ШАРОВ, используя небольшое погружение пряжи, а также СТУПЕНЧАТКУ. В таких случаях волокна ткани являются «агрегатом».Бумагу можно использовать как добавку, и она хорошо работает, как в моем PAPERCRETE BIRD

.
Смесь для шлифовки песка

Sand Topping Mix тоже одна из моих любимых. Это простая смесь портландцемента и песка. Эта недорогая смесь предназначена для использования при толщине менее 2 дюймов, поэтому она идеально подходит для СТУПЕНЧАТЫХ КАМНЕЙ, которые были моим первым конкретным приключением много лет назад. Они все еще украшают мой сад и хорошо стареют. Он обладает достаточной прочностью при толщине более 3/8 ″ и хорошо подходит для изготовления ЧАШЕЙ и ЧАШЕЙ С ЖИВОЙ КРАЙ, а также для отливки ЛИСТОВЫХ ЦВЕТОВ.Если вы плохо знакомы с бетоном, это хороший способ поэкспериментировать. Его нельзя использовать при очень тонкой толщине.

Время схватывания не ускоряется, и перед отливкой потребуется хорошие 24 часа.

ЧАШИ

ЛИСТОВОДСТВО

RapidSet Cementall

Rapidset Cementall — торговая марка быстросхватывающегося бетона. Эта смесь действует совершенно по-другому, так как схватывается очень быстро (5 минут) и ее можно вытащить за 1 час. Мне нравится этот микс, потому что я нетерпеливый, но еще и потому, что он суперсильный! Я экспериментировал и использовал его толщиной 1/8 дюйма с хорошей прочностью (очевидно, не идя по нему), так как это мои ПОДСТАВКИ ДЛЯ ЛИСТОВ.Эту смесь можно использовать с разной консистенцией, например, для жидкого или более толстого пластичного бетона. Такая текучесть позволила «разливать слякоть» из МИЛЫХ ГОЛОВ, ОЛОВЯННЫХ БАНКОВ и даже ЯИЦ. Более плотное использование позволило создать ЛИСТОВЫЕ КРУГИ, веселые УЛЫБАЮЩИЕСЯ КАМНИ и БОЛЬШУЮ СКУЛЬПТУРУ ЛИЦА. Даже GEODES и GEODE LAMP использовали эту смесь!

В этой смеси есть что-то такое, что действительно делает конечный продукт намного мельче, поскольку есть много добавок, которые ускоряют его схватывание и добавляют прочности.Если вам нравится более грубый промышленный вид, в этом бетоне этого меньше, так как заполнители очень мелкие (как сахарная пудра). Это решения, которые вы должны принять. Это также дороже из-за этих ингредиентов.

ПОДСТАВКИ ДЛЯ ЛИСТОВ

УЛЫБАЮЩИЕСЯ КАМНИ

ПИПЕРЫ ДЛЯ ГЛАЗ

БОЛЬШАЯ СКУЛЬПТУРА ЛИЦА

EGGS

Если вы хотите увидеть параллельное сравнение нескольких смесей, посетите мой пост о смесях с быстрым схватыванием и повышенной прочности.

Top’n Bond

Sakrete Top’N Bond — это форма для ямочного бетона, обеспечивающая сцепление с существующим бетоном. Иногда его называют виниловым пластырем, так как в него добавлены полимеры. Он имеет хорошую прочность при минимальной толщине, а также обладает пластичностью. Конечный продукт действительно имеет более грубую текстуру, поскольку в смеси присутствует песок. У него среднее время схватывания, поэтому он хорошо работал с GIANT ORBS, поскольку они обрабатываются поэтапно.

«Что мне нужно для работы с бетоном?»

Так выглядит моя коллекция бетонных «вещей».Это действительно довольно просто, и теперь у меня неплохая система.

  • Лейка — отлично, так как для дозирования требуется лишь немного наконечника, а не возиться со шлангом.
  • Ведро Concrete Mix и Совок — держите эту черпак сухой и в контейнере, чтобы можно было добавлять смесь при необходимости.
  • Пластиковые контейнеры для смешивания — Лучше всего, если они не будут слишком жесткими (контейнеры для йогурта подойдут). Более широкие емкости лучше для смешивания, чем высокие.
  • Мерный стакан для подачи небольшого количества воды в емкость для смешивания.
  • Резиновые или нитриловые перчатки — лучшее качество продлевает срок их службы.
  • Пылезащитная маска — рассчитана на защиту от пыли из кремнезема в бетоне. Мне нравится мой 3M8833, так как он имеет клапан выдоха.
  • Бутыль с распылителем с водой — для образования тумана при добавлении к существующему сухому бетону
  • Ложки / посуда для смешивания — Пластик или дерево
  • Цвет бетона — если вы хотите более темный или тонированный цвет (можно использовать акриловые краски также)
  • Дополнительно; Добавки — при приготовлении специальной смеси, такой как Hypertufa или Papercrete; торф, песок, перлит, вермикулит, бумажные волокна и др.
  • Прочие инструменты , такие как кисти, палки, шпажки, в зависимости от проекта
«Как работать с бетоном и не создавать большого беспорядка?»
Шаг №1

Используйте черпак и налейте «смесь» в емкость для смешивания

Шаг № 2

Используйте мерный стакан, чтобы медленно добавлять воду, перемешивая после каждого добавления. Необходимая последовательность будет зависеть от конкретного проекта и типа смеси. Rapidset Cementall работает лучше, если сначала добавить воду.(В каждом руководстве по проекту также есть подробности) Затем следуйте инструкциям, чтобы создать свой «отличный конкретный проект».

Шаг № 3

Ничего не стирать, просто дать застыть и высохнуть. НИКОГДА не смывайте его в канализацию! Это как НЕ мыть посуду… Мы здесь не делаем тротуары, обычно просто мелкие поделки.

Шаг № 4

Когда он затвердеет, просто согните контейнер, и бетон отколется. Постучите по нему немного, и он будет достаточно чистым для следующего использования.Мне нравится использовать перерабатываемые емкости для йогурта. Пластиковые ведра подойдут, если вы работаете в большем масштабе.

Также согните ложку, и она тоже станет чистой.

Держите ведро для всего отлитого бетона. Позже его можно использовать как заполнитель или в других целях. Никакого беспорядка и суеты!

«Как сделать бетон более прочным?»

Могут быть моменты, когда вам нужна небольшая уверенность в том, что ваш проект не развалится на куски.В большом профессиональном мире внутри бетона используются стальные стержни арматуры. Мы можем использовать другие методы добавления некоторого армирования.

Сетка для гипсокартона действует как арматура, которую можно разрезать и покрыть бетоном. Если он виден после отверждения, его можно сжечь фонариком.

Также можно купить армирующие волокна, добавляемые в смесь. Они отлично работают, поскольку я видел кусочки, которые трескаются, но держатся вместе, поскольку волокна переплетаются поперек.

Все, что не растягивается, может действовать как подкрепление. Куриная проволока, другая металлическая сетка, пряжа, проволока и даже ткань добавят прочности.

«Как закончить грубые края?»

Признаюсь, ненавижу шлифование! Я не хочу делать облако пыли! Поэтому я придумываю способы свести эту часть к минимуму. Вот почему мне нравятся рустикальные края. Бывают случаи, когда вы смешали слишком много бетона, не выбрасывайте его! Сделайте «пирожок» на гладкой поверхности (лучше всего из пластика) и дайте ей застыть.

Теперь это отличный «шлифовальный диск» вместо наждачной бумаги или наждачной бумаги. Кроме того, если вы будете работать с мокрыми предметами, не останется пыли, и он будет работать достаточно хорошо, чтобы удалить острые углы.

Мне нравится придумывать проекты, в которых шероховатости являются частью дизайна, как в БЕТОННЫХ ЧАРАХ С ЖИВОЙ КРАЙКОЙ. Это уловка художника; сделать любую «ошибку» намеренной…

Простая очистка:

Наполните очень большое ведро водой.

Обновлено: 29.08.2021 — 22:17

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
