УШП своими руками — ВикиСтрой

Конструкция утеплённой плиты

В отличие от обычной монолитной плиты, фундамент УШП имеет ряд конструкционных особенностей, обеспечивающих ей выдающиеся показатели устойчивости и теплосбережения. Другой характерной чертой шведской плиты считается использование материалов премиального качества. Это подразумевает значительные финансовые вложения, однако результат определённо того стоит: при сроке эксплуатации свыше 50–70 лет застройщик получает готовый пол с практически глухим утеплением и возможность основать многоэтажное здание даже на очень слабых и пучинистых грунтах с высоким УГВ.

Утепление шведской плиты выполняется специальным сортаментом изделий из экструзионного пенополистирола. Поскольку даже при относительно небольшой толщине плита может иметь значительный собственный вес и выдерживать массу постройки до 2–3 этажей, материал утепления должен обладать высокой устойчивостью к деформациям при сжатии — от 200 кПа.

Более дешёвый ПСБ не может похвастать достаточно высокими показателями прочности.

Устранение проявлений морозного пучения под фундаментом достигается непрерывным поясом утепления по периметру фундамента и устройством отмостки, отводящей воду. Утепление под отмосткой обычно составляет 50–70 мм, при теплопроводности изоляционных материалов не выше 0,035 Вт/м*К. При тех же показателях толщина слоя утепления самой плиты может достигать 200–250 мм. Максимальное значение деформации качественного утеплителя под полной нагрузкой при такой толщине составляет порядка 10–15 мм.

Другая особенность УШП — повышенная прочность и пространственная жёсткость, что достигается за счёт специальной конфигурации нижней части фундамента. По периметру и под несущими стенами плита имеет выступающие рёбра, равномерно распределяющие нагрузку по всей площади опоры и придающие ей очень высокую жёсткость. Даже при строительстве двухэтажного каменного дома сила давления на грунт редко превышает 0,6–0,8 кгс/см2, соответственно здание будет устойчиво стоять даже на насыщенной влагой супеси, торфяном грунте и пластичной глине.

Ввиду описанных выше особенностей основная задача при сооружении УШП сводится к тому, чтобы плита не испытывала деформаций под весом строительных конструкций. В общей практике высота рёбер жёсткости составляет от 2 до 5 значений толщины плиты. При этом если пролёт между рёбрами превышает 50–70 значений их толщины, плиту усиливают либо более густой схемой армирования, либо устройством дополнительных промежуточных рёбер.

Проведение земляных работ и подготовки

В реальности существует достаточно много конфигураций шведской плиты, отличающихся толщиной и схемой армирования. Однако суть технологии это не меняет по весьма неординарной причине, которую обывателю принять достаточно трудно. Дело в том, что долговечность и устойчивость УШП обеспечиваются не конструкцией самой плиты, а за счёт правильной подготовки основания под ней.

Начинается всё со снятия плодородного слоя почвы или рытья более глубокого котлована, если под домом планируется цокольный этаж. При этом основная масса грунта снимается на участке размерами больше самой плиты. В каждую сторону от плановой разметки фундамента нужно отступить по 40–50 см плюс глубину залегания плиты, умноженную примерно на 1,35–1,5. Такая необходимость обусловлена тем, что и под плиту, и под отмостку готовится плотная несжимаемая подсыпка, которая легко «отпускает» воду. При этом ширина отмостки всегда определяется глубиной залегания фундамента, ибо распространение жидкости при просачивании через подсыпку происходит веером. Таким образом, чем больше глубина, тем шире пятно смачивания. Радиус этого пятна для материала подсыпки под плитой примерно в полтора раза больше глубины.

После снятия грунта котлован подчищается вручную и укрывается иглопробивным геотекстилем, затем проводится его обратная засыпка. Первым идёт песок — качественный речной, без глинистых включений и с как можно меньшим коэффициентом уплотнения, то есть фракции от 1,3 до 2 мм. Песок насыпают слоями по 50–70 мм и трамбуют вибрационным способом с массой плиты порядка 100–120 кг.

Толщина песчаной подсыпки составляет не менее 20 см, но в целом может достигать 2–2,5 значений номинальной толщины плиты. Устраивать более толстый слой песка обычно не имеет смысла.

Если на полученной отметке возможно появление грунтовых вод, в котлован по периметру укладывают систему дренажных труб, обёрнутых геотекстилем во избежание заиливания. Чтобы обеспечить необходимый уклон, в песке подрывают небольшие желоба, общая же плоскость остается строго горизонтальной. После монтажа дренажной системы котлован застилают геотканью плотностью от 250 кг/м2, затем проводится насыпка гравия фракции от 15 до 30 мм. В наилучшем случае используют гранитный щебень, который насыпается послойно с постепенным уменьшением фракции вплоть до 10–15 мм.

Функции гравийной подушки — осушение нижней плоскости плиты и распределение нагрузки. Засыпка проводится до отметки, на которой планируется опирание рёбер плиты. Глубина опирания определяется толщиной плиты с рёбрами жёсткости при том расчёте, что плоскость готового пола будет находиться на 20–25 см выше прилегающего грунта.

Устройство утеплённой опалубки

Шведская плита имеет сплошной пояс утепления нижней плоскости без мостиков холода. Устроить такую схему теплозащиты достаточно просто для плоского плитного фундамента, однако наличие рёбер вносит свои коррективы. Специально для этой цели производятся специальные изделия для формирования несъёмной опалубки.

Формирование внешних рёбер жёсткости выполняется за счёт L-образных лотков, которые выставляются по периметру плиты и выравниваются по разметочным шнурам и нивелиру. Наружная грань лотков определяет общую толщину плиты и ребра, внутренняя формируется вручную с помощью плит, подрезаемых по месту. Необходимая прочность опалубки для противодействия нагрузкам во время заливки обеспечивается внешними палубами из листовых материалов, опираемых о вбитые в грунт колья по верхнему и нижнему поясу.

Когда опалубка рёбер собрана, пространство между ними засыпают с тщательным уплотнением промывкой или вибрацией. Засыпка может проводиться песком или мелким дорожным гравием, особой разницы в том нет. Чтобы не нарушить геометрию опалубки, в лотки вставляют временные перемычки из пластика.

При выполнении засыпки полостей между рёбрами её не выводят заподлицо с внутренними стенками. Вместо этого внутренние стенки выступают на толщину используемых плит утепления. После того как внешний пояс теплоизоляции собран, опалубку укрывают гидроизолирующей мембраной профилированного типа. В углах гидробарьер аккуратно подрезают и накладывают друг на друга с перехлёстом по 150–200 мм, защёлкивая пупырчатые замки.

Поверх гидроизоляции монтируют внутренний пояс утепления, представленный 2–3 слоями ЭППС по 50–70 мм. При этом размер лотков уменьшается на толщину утеплителя, что необходимо предусмотреть заранее. Фиксацию ЭППС обычно не проводят, поскольку опалубка сооружается в день перед заливкой или на сутки ранее. При сильном ветре плиты можно связать между собой небольшими порциями универсального клея или придавить гнётом до сборки арматурного каркаса.

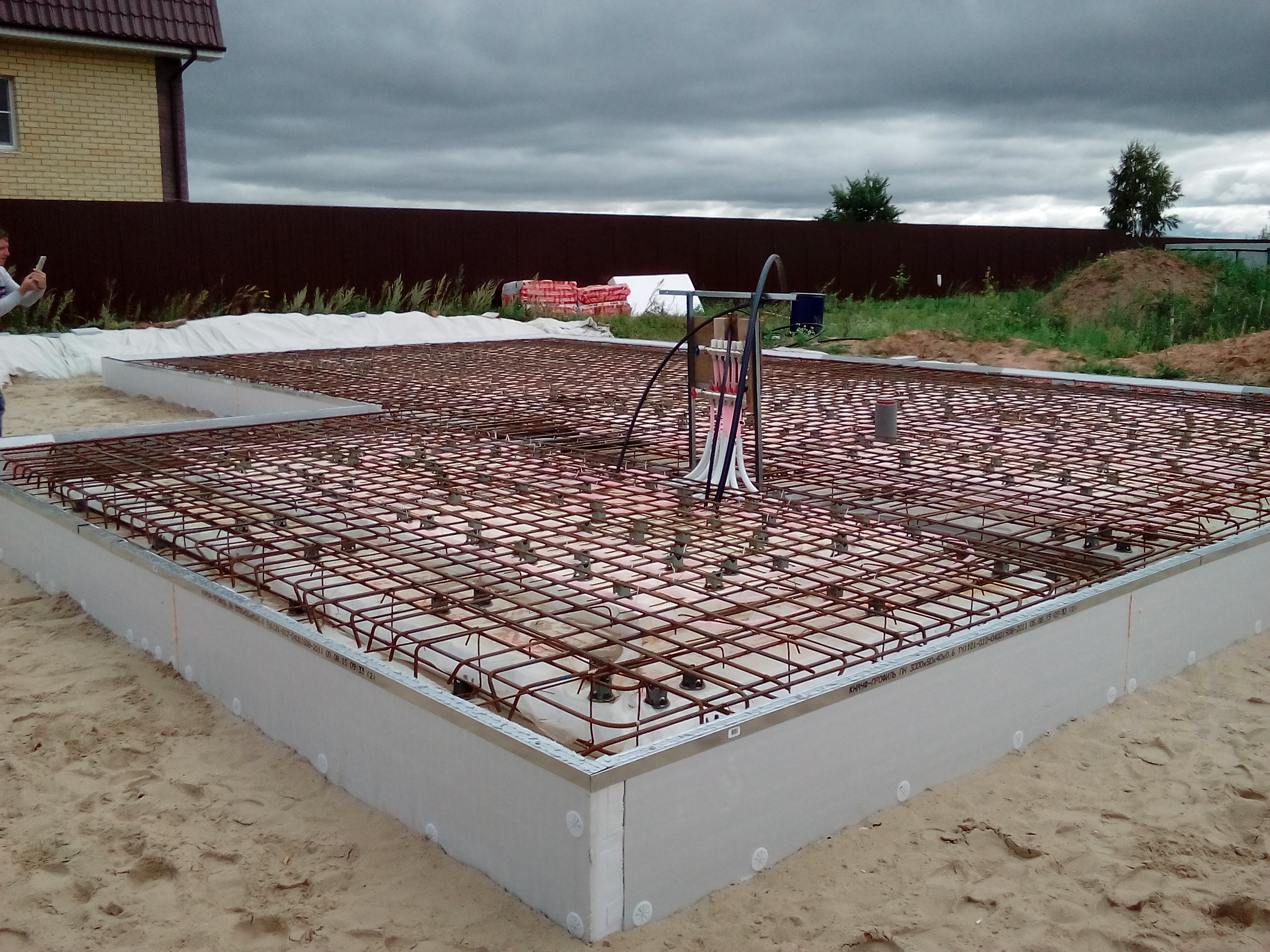

Армирование УШП

Утеплённая шведская плита содержит небольшое количество армирования, но оно грамотно распределяется в толще бетона для максимально качественного восприятия нагрузок. Сборку арматурного каркаса начинают с рёбер: в них укладывают П-образные хомуты из гладкой конструкционной арматуры диаметром около 8 мм, размер которых выбирается с учётом защитных слоёв бетона по 50 мм с каждой стороны. Хвосты хомутов выпускают на 20–25 см выше верхней линии армирования общей плоскости.

Сама плита армируется двумя слоями сетки из прутьев от 8 до 14 мм в два ряда, при этом толщина прутьев в каждом слое разная. Из-за того, что основная нагрузка на плоскость плиты приходится от противодействия грунта, основное рабочее армирование, воспринимающее растягивающие нагрузки, располагают в верхней зоне и толщина прутьев здесь выше. Нижний ряд выполняется из более тонкой арматуры, но с меньшим размером ячейки, он необходим для придания монолитной прочности, он же используется как монтажная система для крепления коммуникаций.

При укладке сетки её вяжут по месту, располагая продольные прутья на дистанционных стульчиках, обеспечивающих защитный слой снизу порядка 40 мм. Сверху укладываются поперечные прутья, все пересечения перевязываются проволокой. Для надежной фиксации верхнего ряда к нижней сетке привязывают П-образные анкеровки, к верхним хвостам которых крепят проволокой продольные прутья основного армирования. После того, как верхняя сетка полностью связана, арматурные каркасы рёбер немного приподнимают, загибают выпуски хвостов и привязывают их к прутьям верхнего ряда армирования.

Прокладка коммуникаций

Строительство УШП проводится таким образом, чтобы в плите остались все необходимые коммуникации или каналы для их прокладки. Чтобы ничего не упустить из виду, вот максимально перечень того, что может быть скрыто в толще бетона:

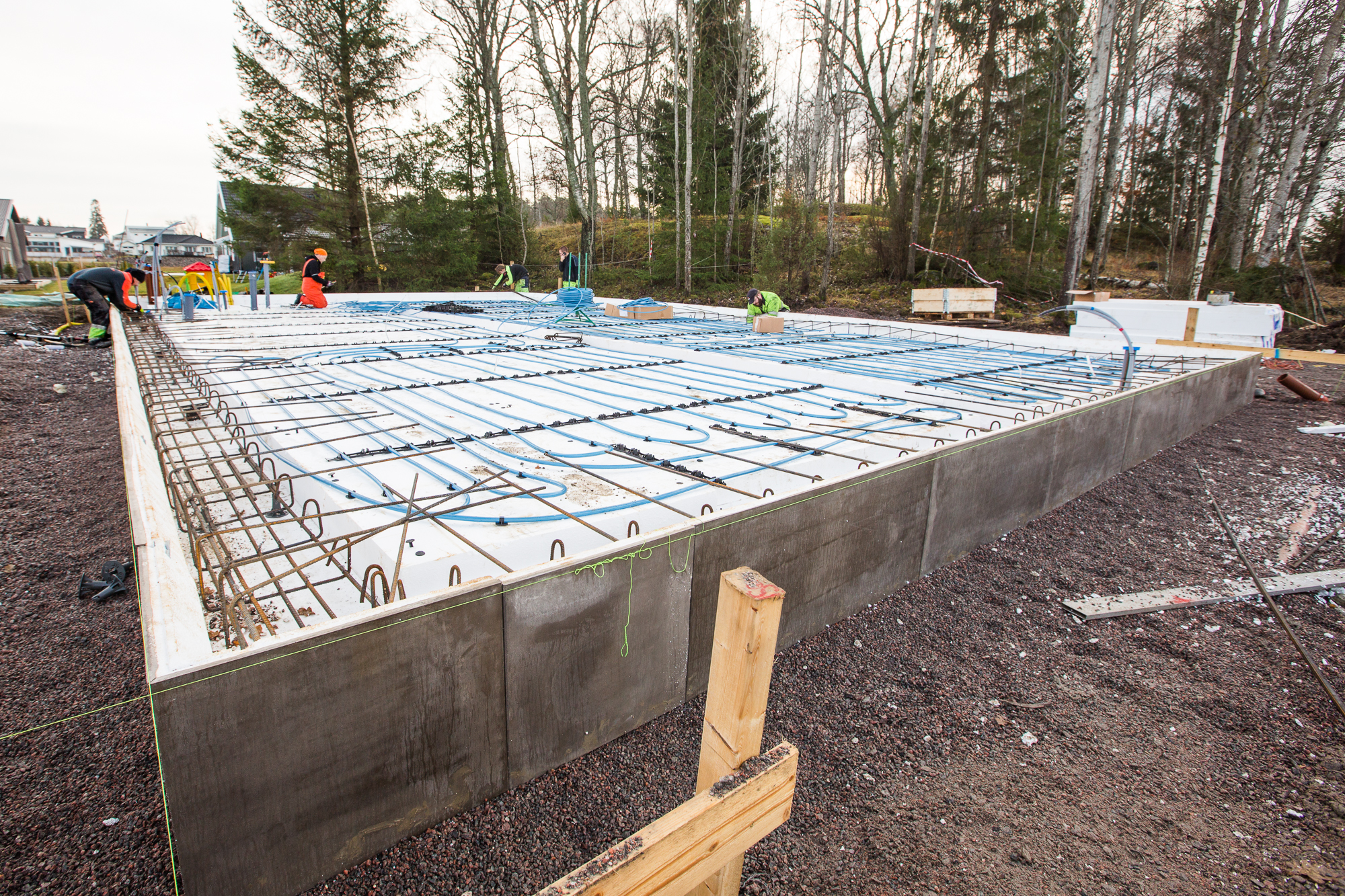

Трубки или нагревательный кабель тёплого пола;

Ввод воды в дом;

Сточные каналы с выходом в санузлах и местах расположения стояков;

Водопроводные отводы для хозяйственных нужд;

Вводной электрический кабель в защитной оболочке или только оболочка с кордом для протяжки;

Выводы электричества для уличного освещения и хозяйственных нужд;

2–3 запасных канала для протяжки линий связи или дополнительных кабелей.

Необходимо учитывать, что скрытая прокладка коммуникаций при размещении узлов учета внутри здания может требовать оформления акта скрытых работ. Чтобы при заливке коммуникации не могли быть повреждены, их прокладывают исключительно внутри жестких оболочек, наиболее бюджетный пример которых — технические ПНД трубы из вторсырья. Чтобы трубы не сдавило массой бетона, их глушат и врезают золотниковые клапаны для накачки воздуха под давлением 3–3,5 атм.

Заливка бетона и его обработка

Преимущество шведской плиты в том, что бетонные работы проходят в один этап, соответственно скорость строительства — одна из самых высоких. Для настоящей шведской плиты требуется бетон фабричного приготовления. Это требование связано не столько с необходимостью обеспечить точное значение марки, сколько с потребностью залить всю плиту за один раз без образования холодных швов.

Поскольку шведская плита устанавливается на осушённой площадке, для её изготовления пригоден бетон класса прочности от В20 и выше, но без особых претензий на морозостойкость. Сброс бетонной смеси начинают от центра опалубки чтобы стенки лотков испытывали динамическое воздействие гидроударов только на конечном этапе заливки. По мере заполнения формы бетон тщательно уплотняют глубинным вибратором, при этом из-за относительно небольшой толщины плиты можно не опасаться расслоения.

Выравнивание бетонной плиты может осуществляться как ручным правилом с последующим шлифованием, либо сразу выводиться «в ноль» с использованием виброрейки. Готовая поверхность пола в обоих случаях готова к укладке большинства лёгких покрытий, начиная от линолеума и заканчивая паркетной доской.

рмнт.ру

Фундамент плита своими руками: пошаговая инструкция

Устройство плитного фундамента – идеальное решение для каркасных домов. На фундамент приходится около трети всех затрат на строительство. По этой причине важно выбрать ту технологию, которая позволит сэкономить, но при этом фундамент сохранит прочность на несколько десятилетий.

Каркас дома на плитном фундаменте

Что это такое

Плита фундамента отливается из бетона и имеет металлический армирующий каркас. Если не превышать норм возлагаемого на нее веса капитальной конструкции, то такое основание способно равномерно распределять нагрузку по всей своей занимаемой площади. А меньшее удельное давление рождает меньшие требования по подготовке балластного слоя перед заливкой основания.

Вес возводимой строительной конструкции принципиален для таких фундаментов. Поэтому лучше всего строить на плитных основаниях легкие каркасные конструкции. При этом не так важно, из чего будет создан сам каркас – из дерева или стали. Главное, чтобы общий удельный вес дома не превышал 120 кг на 1 м².

Заливка фундамента

Преимущества и недостатки

У такого типа фундамента немало плюсов:

• отсутствие требований по высокой квалификации исполнителей;
• плитный фундамент устойчив, потому что равномерно давит на грунт. Кроме того, у него крайне низкий удельный вес;
• такой вид фундамента можно возводить даже в местах с высоким уровнем грунтовых вод (в силу отсутствия большого заглубления).

Но есть и недостатки:

• земляные работы все равно востребованы, потому что:
  • нужно снять слой почвы на глубину промерзания;
  • обязательно требуется выравнивание площадки под основание;
• требуется значительное количество арматуры и бетона;
• на таком фундаменте можно возводить здания не выше трех этажей.

Готовый плитный фундамент

Виды плитного фундамента

Среди оснований с такой строительной идеологией различаются несколько подвидов:

Фундамент «перевернутая чаша»

Это монолитная бетонная плита, уложенная на ленточное основание. Такой вариант фундамента применяется в том случае, если несущие способности грунтов очень малы и требуется «достать» до более плотных слоев. Чтобы не снимать грунт по всей площади выкапывают только траншею под ленту и заливают ее бетоном (предварительно армировав). Получается, что своей лентой здание упирается в более плотные грунты, а плита распределяет нагрузку на всю площадь под домом, чтобы не перегружать ленту.

Полнотелая плита

Основной задачей такого фундамента является снижение удельной нагрузки на поверхность и равномерное ее распределение по площади дома. Поэтому плитный фундамент всегда полнотелый, везде армированный и в каждой точке под собой должен иметь равномерный слой утрамбованного песка и щебня.

Плита – «чаша»

Если планируется выстраивать на плите фундамента кирпичные стены (которые имеют немалый вес), то устраивают фундамент «чашу». На плите дополнительно отливают бетонные усиления под кирпичные стены. Толщина таких усилений, как правило, не меньше, чем толщина базовой плиты. В этом случае фундамент с гарантией несет повышенные удельные нагрузки на излом от нескольких десятков рядов уложенного кирпича.

Плита с кессоном

Если нужно чтобы фундамент держал повышенные нагрузки, но при этом еще и был совершенно герметичен для воды (например, при сооружении капитального бассейна), то возводят плиту с кессоном. Ее закладывают достаточно глубоко, а на ней по периметру возводятся армированные бетонные стены (до требуемого уровня). Герметичный кессон должен быть обязательно гидроизолирован битумом снаружи.

УШП – новая технология

УШП – утепленная шведская плита. Ее принципиальное отличие от традиционного плитного основания заключается в устройстве промежуточных слоев из геотекстиля и двух видов специального утеплителя, которые служат основанием для заливаемой плиты. Использование более глубокого слоя песка (до 30 см.), 10 см утеплителя одного вида (XPS) и 20 см. – другого (EPS) позволяют:

• полностью отказаться от использования гравия в качестве подушки;
• уменьшить заглубление в грунт до 40 см;
• уменьшить толщину плиты до 10 см.

Утеплитель является слоем, который принимает на себя деформации грунта, связанные с его сезонными циклами промерзания. Это дает возможность сократить количество требуемого бетона, но накладывает ограничения на вес материалов, из которых должны возводятся стены – они должны быть легкими. Лучше всего — дерево, в крайнем случае – газобетон.

Фундамент — УШП

Пошаговая инструкция по возведению плитного фундамента

Все начинается с разметки и выкапывания котлована.

1. В случае с УШП-технологией достаточно ограничиться 30-40 см заглубления. Но если выбирается более традиционная технология, то рекомендуется снимать слой грунта на глубину промерзания. Для центральных областей РФ это 85 см.
2. Затем отсыпается подушка: 15-20 см трамбованного песка и столько же – гравия. Вместе они должны занять примерно половину всей глубины котлована. Если выбирается вариант полнотелой плиты, то ее толщина должна составлять не менее 40 см. Чтобы «приподнять» ее над уровнем земли рекомендуется отсыпать более толстый слой песка,к примеру, 40 см. Тогда это сэкономит бетон.
3. Устраиваем гидроизоляцию, проложив на утрамбованный гравий пленку ПВХ.
4. Далее формируется опалубка и на поверхность ПВХ-пленки на подпорках (как правило, это либо отдельные камни гравия, либо обломки кирпича) выставляются и перевязываются между собой прутья арматуры (допустимо их сваривание). Лучше сформировать объемную конструкцию из сеток в 2 ряда с вертикальными перемычками.
5. Бетон следует заливать слоями по 10-15 см. Поэтому нужно рассчитать требуемое для каждой заливки количество.

Гидроизоляцией рекомендуется «обернуть» всю плиту – это гарантия того, что даже если влага просочится к нижней плоскости фундамента, она не попадет во внутреннее пространство вашего дома.

Производство ушп в хотвелл

Мы предлагаем на ваш суд самый современный фундамент утепленная шведская плита. Самое лучшее решение для дома из SIP панелей и может строиться фактически на любом грунте .

ушп форум

ушп под газобетон

Ушп с теплым полом

видео ушп фундамент

заливка ушп

высота ушп

расчет стоимости ушп

Утепленная шведская плита на песке

строительство домов ушп

изготовление ушп

правильная ушп

несъемная опалубка для ушп

технологическая карта ушп

z24 на ушп

пеноплекс для ушп

ушп схема фундамента

подушка под ушп

ушпе холь

строительство ушп под ключ

песок для ушп

марка бетона для ушп

ушп земсков александр

фундамент нужно делать ушп

l блоки для ушп цена

ушп фундамент заказать московская область

рассчитать стоимость ушп

ушп на пучинистых грунтах

расчет утепленной шведской плиты

утепленная шведская плита толщина

утепленная шведская плита на сваях

утепленная шведская плита история

ушп купить

ушп ребра

фундамент ушп утепленная

инструкция ушп

высокая ушп

ушп пошаговая инструкция

бюджетная ушп

пенополистирол для ушп купить

ушп размеры

основание под ушп

цена ушп 10 на 10

ушп себестоимость

dorocell ушп

ушп в санкт петербурге

канализация под ушп

проектирование ушп фундамента

плита ушп своими руками

ушп пермь цены

построить дом на ушп

ушп в краснодаре

трещины в ушп

какой песок для ушп

ушп фундамент для каркасного дома

ушп в московской области цена

утепленная шведская плита фото

шведская плита ушп

сделать ушп

фундамент ушп спб

ушп материал

ушп узлы

калькулятор стоимости ушп

ушп построить

ушп supergrund

проект фундамента ушп

ушп фундамент подмосковье

проекты домов на ушп

одноэтажный дом на ушп

дома на ушп фундамент

утепление ушп

классическая ушп

ушп облицовка кирпичом

сип на ушп

мастер ушп

ушп ютуб

ушп доросел

эль блок для ушп

фундамент ушп п

ушп с погребом

sw plate ru ушп

фундамент ушп под

шведская ушп

ушп газобетон

ушп 2 0

делаем ушп

блоки для ушп купить

ушп нагрузка

ушп щебень

ушп 2 0 supergrund

расчет ушп онлайн

ушп зимой

ушп или ленточный

производство ушп

стоимость ушп под ключ за м2

котел для ушп

л блоки для ушп купить

ушп с цоколем

эппс под ушп

строительство ушп цена

экстраармирование ушп

ушп с подвалом

утепленная шведская плита под

блоки для ушп

ушп цена спб

ушп строй

строим ушп

ушп арматура

ушп 10 на

расчет фундамента ушп

фундамент ушп утепленная шведская

ушп или монолитная

рассчитать ушп

расчет плиты ушп

ушп под ключ цена москва

ушп в иркутске

расчет фундамента ушп калькулятор

сколько стоит ушп 10 на

плита ушп стоимость

ушп фундамент расчет онлайн

монтаж плиты ушп

ушп дешево

фундаменты ушп уфф

фундамент ушп истринский район

ушп 2 0 супергрунд

что лучше ушп или плита

ушп мыши

сип дом на ушп

ушп рязань

ушп минск

фундамент ушп фотогалерея

ушп 8 на 8 цена

как увеличить цоколь при ушп

Баня на утепленной шведской плите своими руками

Баня – одна из самых древних русских традиций. С течением времени ничего не меняется, в России по-прежнему любят поддать парку. Изменились только технологии строительства, а с ними и баня – она стала в несколько раз комфортнее и долговечнее. О своем успешном опыте сочетания традиций и инноваций рассказал Виктор Коваленко, житель Екатеринбурга. Как обойтись без дополнительного фундамента под печь? Почему УШП – эффективное решение? Зачем в бане GSM-датчик? Ответы на эти и многие другие вопросы вы найдете в этой статье.

Как я самостоятельно построил баню

Я живу и работаю в Екатеринбурге, но вместе с семьей мы давно мечтали о загородном доме. В прошлом году решили реализовать свою мечту и начали со строительства бани. Выбрали участок площадью 10 соток, расположенный в коттеджном поселке вблизи столицы Урала, и приступили к делу.

Мы решили не отходить от исконно русских традиций строительства бани и выбрали в качестве основного материала стен оцилиндрованное бревно диаметром 300 мм. В климатических условиях Урала данная толщина стен является оптимальной.

Несмотря на то, что этот вариант дороже по цене, в целом он не так серьезно влияет на стоимость строительства, поскольку при толщине 300 мм бревен требуется меньше.

В комнате отдыха установили два больших окна размером 1,5 на 1,2 метра. Выразительность проекту придала также крыша – двускатная с эркером, то есть в конструкции предусмотрено две ендовы.

Планировка и чертежи бани на УШП (проект)

Выбор типа фундамента: все за и против

Если с выбором стенового материала вопросов не было, то фундамент мы выбирали из нескольких вариантов. Состояние грунтов оценили самостоятельно, помог и опыт соседей. Дело в том, что поселок активно застраивается, и информации о составе уже достаточно. Учитывая суровые зимы, а также глинистый и суглинистый грунт, мелкозаглубленный ленточный фундамент отмели сразу.

Ленточный фундамент

Вариант с лентой, устроенной ниже глубины промерзания, я посчитал довольно затратным. Только одни земляные работы и количество бетона значительно увеличивали смету.

Свайный фундамент

Рассматривал и свайный фундамент. С одной стороны, классические сваи завинчиваются ниже глубины промерзания, и в этом смысле воздействие сил морозного пучения не так страшно. Но тут возникает другая проблема – коммуникации, расположенные под домом, зимой неизбежно будут подвергаться риску замерзания.

Кто-то может возразить: «Но ведь есть греющий кабель». Он, безусловно, спасет от морозов, но лишь пока есть электричество. Малейшее отключение в сильные морозы становится критическим. К недостаткам свайного фундамента добавил бы и холодные полы, ведь пространство между сваями хорошо продувается.

В конечном итоге выбор пал на фундамент по типу УШП (утепленная шведская плита). Он отлично подходит для любых грунтов, включая глинистые и суглинки, это избавило меня от дополнительных затрат на исследование грунта. К тому же УШП позволяет сразу заложить все инженерные системы и подготовить пол первого этажа для чистовой отделки.

Возведение УШП фундамента своими руками

Монтаж фундамента осуществляла бригада из двух человек, а я без труда выполнял роль бригадира. На этапе грунтовой подготовки произвели закладку внешних коммуникаций к пятну застройки – в траншею глубиной порядка 2 метров уложили трубы водоснабжения, электрический кабель. Также были смонтированы закладные под воду, электричество и канализацию.

По проекту коммуникации в бане проходили в помещении моечной и в комнате отдыха, в последней предусмотрен кухонный уголок. До заливки бетоном провели подготовку под установку душевых трапов, в моечной решил отказаться от установки душевой капсулы.

Перед тем как приступить непосредственно к подготовке основания, мне предстояло выровнять участок, поскольку перепад высот по площади застройки составил 50 см.

1. Мы сняли плодородный слой, на дно образовавшегося котлована уложили геотекстиль и произвели послойную отсыпку щебнем – использовали щебень трёх фракций: крупной, средней и мелкой, а также слой песка средней крупности. Проливали и трамбовали виброплитой отдельно каждый слой толщиной 10 см.
2. На щебень уложили разделительный слой из прочной пленки толщиной 300 микрон, после чего приступили к монтажу плит теплоизоляции. В качестве утеплителя я выбрал XPS ТЕХНОНИКОЛЬ CARBON ECO SP. Этот материал специально производят для таких типов фундаментов.

При выборе утеплителя для УШП прочность и теплозащитные свойства имеют принципиальное значение. Дело в том, что суммарная нагрузка от плиты и несущих конструкций, особенно в зоне наружных стен, велика, и материал должен обладать высокими прочностными показателями, чтобы выдерживать такие нагрузки.

На подготовленное основание уложили плиты XPS вразбежку – по основной площади толщиной 200 мм, в ребрах – 100 мм. Отдельно отмечу, что XPS использовал по всей площади фундамента.

В местах пониженной нагрузки применил более экономичный вариант — CARBON ECO SP LIGHT. Он стоит дешевле, но также обладает высокой прочностью и минимальным водопоглощением. К тому же длина плиты составляет 2360 мм, что, кстати, очень удобно по сравнению с другими видами утеплителя, которые иногда применяют для сокращения затрат.

Процесс заливки бетона с помощью миксера

На следующем этапе произвели армирование металлической арматурой сечением Ø 12 и Ø 6 мм. Двенадцатимиллиметровая арматура применялась в ребрах, а также в месте установки печи, в остальном использовали Ø 6мм.

Под печь усилили армирование по такому же типу, как и в ребрах плиты, других специальных мероприятий по подготовке основания не проводили. На готовую арматурную сетку произвели крепление труб теплого пола диаметром 16 мм по трем контурам. Заключительным этапом стала заливка фундамента.

Утепленная шведская плита под деревянную баню

Правильная заливка УШП фундамента под баню

Таким образом, за сезон я полностью поставил и подготовил к эксплуатации сруб бани на фундаменте по типу УШП. Зимой мы приезжаем париться несколько раз в месяц.

Готовый сруб бани из оцилиндрованного бревна

Пока мы отсутствуем, в доме поддерживается минимальная плюсовая температура, в трубах теплого пола специальный антифриз, которому не страшны морозы.

Печная топка закрытого типа

На котле, от которого работает система теплого пола, установлен GSM-датчик. За несколько часов до прибытия мы отправляем сигнал о включении отопления, к нашему приезду дом прогревается до +15°С, в такой ситуации остается затопить печь, от которой крайне быстро нагреется парилка и остальные помещения.

Печь-каменка для бани

УШП долго держит тепло и работает, как большая батарея, при этом в помещении тепло ногам и очень комфортно.

Описание и характеристики утепленной шведской плиты: что это такое, технология

Надлежащий выбор вида основания поможет существенно сэкономить средства. Вместо популярных и дорогостоящих материалов, возможно воспользоваться утепленной шведской плитой — технологией, предусматривающей монтаж гидро-теплоизоляционных материалов. Утепленная шведская плита подойдет для любого вида грунта. Чтобы знать, как провести монтажные работы, необходимо ознакомиться с рекомендациями.

Содержание статьи:

Что это за вид фундамента

Это монолитная утепленная плита фундамента несильного заглубления. Основной особенностью такой технологии станет то, что основание дома будет базироваться на утеплителе. Под теплым жилищем почва не будет промерзать и пучиниться.

Ввиду надежности конструкции, качества, доступной цене, такой вид цоколя получил большой спрос среди потребителей.

В чем суть технологии

Сущность технологии монтажа утепленной шведской плиты УШП заключается в формировании многослойного строения основания. После изготовления и установки оно выступает в качестве пола, так как обладает ровным бетонным покрытием.

Фундамент располагается на утрамбованной подушке из щебня и песка, что даст возможность сделать основание надежным. Чтобы придать теплоизоляционных характеристик до заливки бетоном фундамента, проводят теплоизоляцию.

Схема устройства УШП

По слоям схема утепления фундамента выглядит так:

• Покрытие из бетона;
• Система обогрева;
• Арматура;
• Прослойка щебня;
• Песок;
• Геотекстиль;
• Почва;
• Дренаж;
• Грунт.

Характерной чертой структуры станет маленькая толщина конструкции. Это даст допвозможности в последующем возведении сооружений.

Преимущества и недостатки

Строительство утепленной монолитной плиты не обладает отличиями в сравнении с обычной. Основание имеет следующие достоинства:

• Монтаж в устройстве утепленной плиты утепленного покрытия и прочих коммуникаций.
• Плита дает возможность снизить траты на эксплуатацию жилища. Кроме прокладки подогрева технология теплой плиты фундамента предполагает установку утеплителя, предотвращающего уменьшение температурных показателей в комнатах.
• Стены защищаются от влаги в виду отсутствия конденсата. Благодаря этому не происходит гниение.
• Опорный участок подойдет для различных типов построек с различными геоусловиями. Так как основание не заглубляется в почву, исключено воздействие подземных вод.
• Предупреждение морозного пучения, которое сделает фундамент уязвимым. Исключает охлаждение грунта зимой под застройкой.
• Ровность покрытия утепленной фундаментной плиты даст возможность монтировать пол на 1 этаже без допмероприятий.
• Конструкция основания не нуждается в использовании большегрузной техники.
• Устройство всегда обладает одинаковыми температурными показателями.

УШП обладает определенными недостатками:

• Каждая коммуникация устанавливается в плиту из бетона.
• Отсутствуют точные прогнозы по качеству материалов после их применения на протяжении 10-15 лет.
• На начальной стадии строительства требуется осуществить планировку и монтаж коммуникационных систем.
• Установка проводится специалистами, которые имеют квалификацию по таким работам.
• Монтаж цоколя обладает высокой ценой.

Следует заметить, что УШП успешно используется во время строительства сооружений в странах Западной Европы больше 50 лет. Потому ее применение в суровом климате крайне актуально.

Пошаговая инструкция по строительству

Каждый собственник частного дома способен утеплить фундамент посредством УШП своими руками. В этих целях требуется соблюдать технологию строительства и рекомендации экспертов. В таком случае, основание будет надежным и прослужит длительное время.

Выбор утеплителя

До начала работ необходимо подобрать утеплитель для ушп, чтобы не возникло различных сложностей. Чтобы обеспечить нормальный температурный режим и сохранить тепло понадобится эффективный изолятор с невысокой теплопроводимостью.

На рынке стройматериалов представлено разнообразие утеплителей, однако для работ в основном используют экструдированный полистирол. Минеральная вата и пенопласт не используются по следующим причинам:

• минвата неустойчива к воде, при намокании она сожмется и перестанет выполнять собственные функции;
• пенопласт не имеет надлежащей прочности, а основание подвергнется высокой нагрузке.

К достоинствам полистирола относят:

• длительность эксплуатации;
• стойкость к гниению;
• стойкость к влиянию влаги, отличается незначительным влагопоглощением;
• есть разновидности, относящиеся к малогорючим материалам;
• безопасный для здоровья, не будет выделять вредные элементы и провоцировать появление заболеваний;
• высокая прочность даст возможность выдержать любую нагрузку.

Важно! Нельзя допускать контактирования изолятора с химсоединениями либо растворителями. Он будет разлагаться при подобном взаимодействии.

Расчёт толщины железобетонного основания

Расчет толщины плиты считается важной стадией на этапе проектирования. Неправильные подсчеты могут дать непоправимые последствия. Чересчур слабый фундамент жилища треснет после первого зимнего сезона или станет чересчур массивным, вызывая ненужные затраты.

Схема проведения расчетов:

• Вычисляется масса постройки без основания. Готовый показатель суммируется с прочими нагрузками. Учитывается эксплуатационное давление, оказываемое установленным в жилище оборудованием и мебелью, климатическая нагрузка в качестве осадков.
• Рассчитывается площадь плитного основания.
• Делится масса сооружения на площадь плиты, получается удельная нагрузка на грунт без давления, оказываемого конструкцией из железобетона. Данные сравниваются с первоначальной нагрузкой и определяется отклонение от нужной величины. Разница меж расчетов и нагрузкой умножается на периметр фундамента — получается вес плиты.
• Объем фундамента определяется, деля массу конструкции на плотность железобетона.

Важно! В процессе установления пределов пятна застройки требуется сделать запас по 2 м с каждого боку от основания для установки дренажа и отмостки.

Подготовка площадки и прокладка коммуникаций

Для установки надежного фундамента УШП собственноручно, требуется как следует соблюсти технологию и порядок монтажа материалов. Пошаговая инструкция:

1. Снимается плодородный слой почвы.
2. Укладывается гравийно-песчаная подушка, куда войдет песок (мелкие фракции недопустимы к использованию).
3. Монтируется пенополистирол.
4. Устанавливается дренажная система из труб, которые уложены в щебне. Дистанция от дренажа до основания не больше 1 м.
5. Монтируется опалубка посредством использования плитного и бортового элемента.
6. Конструкция армируется сетками. Точный диаметр и расстояние подбирают в соответствии с несущей способностью. При монтаже арматуры требуется поднять ее для обеспечения защитного бетонного слоя
7. Укладываются трубы теплого покрытия, подключаемые к распределительному узлу.
8. Заливается бетон, после чего нужно подождать 20 суток до выполнения последующих действий.

Важно! Чтобы УШП функционировала должным образом важно качественно монтировать систему отведения подземных вод.

Отзывы

Использовании при сооружении домом УШП имеет преимущественно положительные отзывы.

Игорь, 42 года: «До начала возведения жилища изучил множество вариаций и технологий, советовался с экспертами, исследовал отклики других в сети. В результате решил выбрать утепленную шведскую плиту, невзирая на то, что не было понимания, каким образом технологически спрятать коммуникационную систему в 20 см, учитывая утеплитель. Длительное время были сомнения, но все же обратился в фирму с хорошими отзывами. Прошло 3 года, не жалею о потраченной сумме денег. Жилище достаточно теплое и крепкое, трещин нет, сырость отсутствует, несмотря на то, что зимы очень суровые».

Сергей, 29 лет. «Чтобы построить небольшой дачный дом, решил выбрать технологию УШП. Самостоятельно устанавливать не стал ввиду особенности почвы. Заинтересовала возможность монтажа утепленного напольного покрытия, что даст возможность создавать уют в зимний период времени. Длительное время возился, составляя проект на возведение жилища и проводя экспертизу участка. Однако само основание построено крайне быстро. Результатами доволен».

Технология создания УШП даст возможность обустроить основание собственноручно. Обладает схожестью с монтажом более популярных ленточных фундаментов. Перед работой требуется узнать рекомендации специалистов, что поможет избежать сложностей в дальнейшем.

Отмостка своими руками пошаговая инструкция, расчет и устройство

Отмостка – армированный бетонный пояс вокруг фундамента, несет в себе больше значений, чем одну декоративную функцию. Это, прежде всего защита основания объекта от всевозможных сезонных проявлений и капризов грунта. До монтажа важно понимать ее устройство, выбрать лучшее строительное сырье и приступить к работе сразу после окончания строительства дома, тем самым изначально продлевая срок его эксплуатации.

Какую функцию выполняет отмостка

Монолитное основание подвержено разрушительным действиям природных факторов – избыточной влаге, промерзанию, механическим повреждениям в результате вспучивания грунта. Отмостка призвана уменьшить проявления до минимума – избавиться от последствий совсем, нельзя.



Задачи армированного пояса заключаются в следующем:

• Отвод талых, дождевых или паводковых вод от цоколя дома. Кратковременное взаимодействие не сможет навредить бетону, в отличие от застоя. Без отмостки, постоянно влажный бетон начинает крошиться, оголяясь до арматуры, она, в свою очередь, покрывается коррозией, соответственно, жесткость каркаса теряется.
• Сохранение температуры фундамента без значительных понижений в пиковые зимние значения. Часть фундамента, находящаяся под землей, должна оставаться в стабильном состоянии. Этому немало способствует устройство толщи над землей – отмостки. Еще на этапе заливки основной платформы, следует позаботиться об ее утеплении.
• Купирование подвижек грунта. В зависимости от местности и выбранного типа основания, объект будет испытывать напряжения, связанные с капризами почвы – сдвиг пластов, изменение уровня водоносного горизонта, вспучивание или проседание. Отмостка снизит негативные проявления.
• Ну и, конечно, декоративное преимущество отмостки. С нею, дом выглядит законченным. Как правило, ее облицовывают декоративным камнем, плиткой, цокольным сайдингом.

Работу провести несложно своими руками, не привлекая к делу дорогостоящих специалистов.

Устройство и расчет отмостки

Схема заливки армированного пояса вокруг дома проста и аналогична устройству фундамента. Представляет собой следующее: канава с утрамбованными амортизационными слоями песка и щебня, арматурный прут для связки с основанием дома и прочности бетона отмостки, собственно сама заливка и последующая облицовка.



Технические расчеты будущей отводной площадки основываются на следующем:

• Ширина бетонной полосы, выходящей за пределы дома, рассчитывается в зависимости от выступов карнизных свесов. К их протяженности прибавляется минимум 20 см. Проектируя соответствующие точки, получают величину отмостки.
• Глубина канавы обусловлена амортизационными слоями, каждый из которых должен быть не менее 10 см + 20 см на бетон под и над землей.
• Угол наклона отмостки 1,5–2 градуса. Чтобы ориентироваться без использования специальных инструментов, на фундаменте отмечают точку в 10 см высотой и сглаживают в 0 до конца ширины бетонной полосы.
• После завершения всех работ, отмостку оснащают дренажем – желобом со сливной трубой, уходящей в канализационный люк или сточный лоток.

Как сделать отмостку своими руками пошаговая инструкция

Важное условие для работы – она проводится до начала первых заморозков + время на схватывание и застывание.

Из инструментов требуется:

• Строительный миксер. Если он будет использоваться всего один раз, то смысла приобретать заводское изделие, нет. Его в таком случае арендуют. Замешивать бетон порциями нежелательно, так как прерывистая работа чревата расслоениями. Кроме того, это просто непосильный труд.
• Инструменты для земляных работ – лопаты, кирки, ломы.
• Уровень, мастерок, малярные кисти, шпатели.
• Емкости для раствора и воды.

Требуемые материалы:

• Компоненты цементного раствора – дилетантам рекомендовано приобретать сухие готовые смеси, иначе есть рис ошибиться с пропорциями.
• Доски для опалубки, крепеж.
• Арматурный прут или готовая сетка.
• Песок и щебень.
• Также могут потребоваться гербициды – вещества, купирующие растительность на участке, избавить его от хранилищ влаги, нужно непременно.

Подготовка грунта

Канаву для отмостки выкапывают вручную. Такие действия не повредят основного фундамента дома. Если платформа до сих пор не была утеплена и гидроизолирована должным образом, то теперь появляется повод сделать необходимую защиту. К тому же редко фундамент остается без облицовки и прокладка дополнительных слоев – обычное дело.

Утепление и гидроизоляция

• Тщательно сушат основание после снятия толщины грунта.
• Расплавленным битумом обмазывают поверхность бетона и, не дожидаясь его высыхания, «приклеивают» стирольные плиты.
• Поверху также накладывают толстый слой битума, уделяя особое внимание к швам и стыками.
• В месте соединения, обмазывание битумом стоит провести несколько раз, когда предыдущий слой полностью высохнет. Толщина гидроизолятора сформирует деформационный шов и при возможных подвижках грунта разлома бетонных поверхностей не случится.

Далее, выравнивают площадку под отмостку и проливают ее химикатами для устранения будущей растительности. Если имеются корни, то их важно выкорчевать, иначе яды не помогут.

Земляные работы

Канаву утрамбовывают. Для этого пользуются специальным инструментом или широкой доской. Первым слоем, амортизирующим конструкцию, пойдет песок, его также тщательно трамбуют, предварительно увлажнив водой. Затем щебень. Лучше приобретать отсев – его мелкие фракции лягут плотно, и отмостка получит наибольшую крепость.

Армирование отмостки

Без усиления, ни одно бетонное изделие не выдержит нагрузок. Поэтому армированную сетку или собственноручно нарезанный и связанный прут кладут на поверхность из щебня. Для надежности, проволоку для связки протыкают сквозь толщу минеральных слоев, закрепляя таким образом, в земле.



Сечение прута для опалубки не должно быть меньше 10 мм. А в случае значительной высоты отмостки к стене фундамента – от 12 мм. Для полного единения с общей платформой в стенках выбирают штробу и вставляют куски арматуры внутрь.

Общее количество арматуры определяется индивидуально в зависимости от ширины и величины отмостки. Если используется сеть, то мудрить с шагом установки прутьев не потребуется – арматура просто настилается по всей площади. Отдельные прутья располагаются на расстоянии 20 см и чаще, если конструкция внушительна.

Устройство опалубки

Так как угол наклона отмостки небольшой, то не стоит бояться что толща бетона уйдет к внешней стороне короба – раствор замешивается пластичным, но не жидким. Сама опалубка представляет собой одинаковые по высоте щиты. Их устанавливают с временными опорами – колышками – поддерживающими влажную массу. Высота щитов должна быть достаточной, чтобы раствор не вышел за пределы контуров. В виде маяков, на края опалубки набивают рейки – они помогут соблюсти нужный уровень заливки.

Заливка отмостки

Определив скорость собственной работы, можно начинать замешивание небольшими порциями. Когда консистенция удовлетворяет, ведрами переносят раствора в опалубку. Выливают аккуратно, не нарушая щебневого слоя и армирующей сетки. Чтобы убедиться, что отмостка не даст расслоения, толщу протыкают арматурным прутом, выгоняя воздух. Таким образом, ведут всю работу.



После полной заливки поверхность разглаживают и в течение недели проливают холодной водой. Появление белой пены на бетоне означает полностью опустившуюся массу. После этого отмостку оставляют в покое до полного схватывания.

Устройство дренажа

По линии края отмостки выкапывают канаву и помещают в нее дренажные лотки, так, чтобы пластиковые или металлические изделия не были видны по линии горизонта. Их накрывают крышками, и движение по собственному участку станет безопасным.

Можно использовать и ПВХ трубы, разрезанные напополам, однако, заводские изделия с перфорацией удобны и выглядят достойно. Не нужно заморачиваться по поводу выводных труб – она потребуется только одна, для непосредственного спуска сточных масс в канализацию или ливневка.



Стоит подумать об электрическом обогреве лотков или желобов – в период снегопадов и таяния льда заторы из осадков не редкость, что вызывает подтопление участков и соответственно взаимодействие массы бетона с влагой.

Декоративная облицовка

Когда основные работы произведены, следует подумать, как достойно подать конструкцию отмостки. Чаще всего собственники частных домов используют для такой цели тротуарную плитку. Она легко укладывается, имеет богатую палитру, недорога. С ней, фундамент дома и сам объект приобретет презентабельность и достойный вид.



Важно подбирать сочетаемость тонов. Также пользуется успехом керамика, асфальт, декоративный камень. В зависимости от финансовой возможности выбирается собственный вариант.

Отмостка своими руками пошаговая инструкция видео

Похожие материалы

Ушп фундамент технология своими руками

УШП фундамент своими руками

Во все времена технологии, связанные с возведением фундамента, не настолько подвергаются разного рода новшествам. Особенно это заметно сравнительно с другими строительными отраслями. В то же время, иногда и здесь бывают полезные нововведения. Сюда можно отнести утеплённую шведскую плиту (УШП). Вы можете возвести УШП фундамент своими руками, это не так сложно, как может показаться. Подобная конструкция является своеобразной монолитной плитой. В неё интегрируют различные коммуникации и инженерные системы.

Кроме всего прочего, такая плита может оснащаться и системой обогрева полов. Данная технология даёт возможность значительно снизить теплопотери. Таким образом, аналогично уменьшаются и затраты, которые направляют на обслуживание отопительной системы. К тому же, благодаря прокладке инженерных коммуникаций во время установки фундаментного основания, значительно упрощаются дальнейшие строительные операции.

Преимущества использования данного способа

Для наиболее полного понимания того, что такое УШП фундамент, необходимо изучить его сильные и слабые стороны. Вообще, технология утеплённого шведского пола обладает большим числом различных преимуществ и достоинств. Приведём их ниже:

• Отсутствуют тепловые швы. Эта особенность является наиболее актуальной в тех случаях, когда применяется напольная плитка.
• Поверхность монолитной плиты способна служить в качестве основания с целью последующего оборудования напольным покрытием.
• Исключаются проблемы, связанные с повышенной влажностью в помещении. Благодаря этому становится возможным обеспечение более комфортного микроклимата.
• Рассматриваемая технология доступна в использовании при постройке домов, которые планируется выполнить из любого материала. Существует только единственное ограничение в этажности. Высота постройки не должна превышать три этажа.
• Никакой привередливости к типу и состоянию почвы. В этом плане УШП фундамент абсолютно не требователен.

Кроме всего прочего, данная технология отличается своей относительной простотой. Вполне возможно сделать УШП фундамент самому, собственными силами.

Подготавливаем основу

По своей сути УШП являет собой одну из разновидностей тёплых фундаментов. Она нашла своё применение при возведении зданий в суровых северных климатических условиях. Утеплённая шведская плита способна одновременно выполнять целый ряд ключевых функций. Так, к примеру, он представляет собой непосредственно саму фундаментную основу. Следующая функция, с которой он успешно справляется, заключается в обеспечении отопления. Наибольшей популярностью пользуется такое основание в процессе возведения построек, выполняемых из блоков газобетонного типа и пеноблоков.

Стоит также отметить и то, что монтаж УШП фундамента состоит из трёх основных этапов. Сюда относятся следующие:

• Первым делом подготавливается грунт. В рамках данного этапа также обустраиваются коммуникации, а также основы под УШП.
• Затем осуществляется армирование, укладываются отопительные трубы и плиты.
• Третий этап подразумевает под собой заливку бетонным раствором, а также шлифование рабочей поверхности.

Самым сложным шагом является первый этап. Он наиболее трудоёмкий и именно его нередко именуют основным. От правильности и грамотности выполняемых действий по подготовке почвы и коммуникаций, зависит успешность всей последующей работы. В связи с этим, необходимо со всей ответственностью подходить к его выполнению.

Подготовительный этап

Подробнее рассмотрим первый этап возведения утеплённых шведских плит:

1. Сперва должна быть осуществлена грамотная разметка на участке, где планируется построить фундаментное основание. Её важно выполнять, оставляя при этом запас размером в один метр. Запас необходимо делать с расчётом на будущее основание.
2. С помощью специальной техники или лопат роем котлован. Глубина образуемого котлована может находиться в диапазоне от тридцати и до 40 сантиметров.
3. В то время, когда котлован будет готов, засыпаем его щебнем. Этот слой должен возвышаться почти до грунтового уровня.
4. Проследите, чтобы щебёнка была бы ровно уложена. После этого можно переходить к засыпке песком. Его также необходимо выровнять. Можно не использовать для этого спецтехнику, а выполнить данное действие вручную.
5. Если вы делаете самодельный УШП фундамент, то нужно очистить коммуникации и дренаж. После этого можно укладывать трубы.
6. Далее монтируем гидроизоляционный слой. После его укладки следует засыпать с помощью мелкого гравия.
7. В рамках заключительного этапа также нужно потрудиться. Необходимо выровнять участок и засыпать щебнем. Таким образом, будет обеспечена более ровная поверхность.

Армирование

После окончания всех подготовительных работ, переходим к следующему шагу. Он состоит в проведении действий, связанных с монтажом плит, труб системы отопления, а также с армированием. В рамках последней операции необходимо в два слоя установить арматурную сетку. Важно соблюдать расстояние между прутьями, недопустимо чтобы оно было меньше, чем десять сантиметров. Кроме того, их необходимо залить бетонным раствором. С этой целью требуется создать специализированные подкладки, обеспечивающие дистанцию в два сантиметра от отливочного края.

Делаем опалубку

Все инженерные коммуникации должны быть уложены на поверхность песчаной подушки, которую мы предварительно готовим. Затем её следует закрыть песком. После этого песок нужно утрамбовать с использованием воды. Далее организуем утеплительный слой. С этой целью выполняем укладку экструдированного пенополистирола в два слоя. В то же время, общая теплоизоляционная толщина не может превышать двадцати сантиметров.

В то же время, когда выполняется укладка утеплителя, устанавливают и опалубку. Её основные части – это сборные щиты, выполненные из древесных пород. Их следует надёжно зафиксировать. Эти действия выполняются для того, чтобы исключить возможность продавливания сборных щитов под действием большой массы бетонной смеси. Выполняется опалубочная составляющая из досок, отличающихся достаточной толщиной. Существует и вариант необрезного типа, но в данном случае он неактуален. Объясняется это тем, что из-за него может быть искажена поверхность. Наилучшим выбором станет использование брусков или обрезной доски. Это способствует созданию больших прочностных качеств опалубки.

Делая УШП фундамент своими руками, вы можете с помощью обычных гвоздей прикрепить опалубочные щитки. В рамках этих действий лучше забивать гвозди снаружи. В противном случае мы можем получить не такую ровную поверхность.

Заливаем УШП бетонным раствором

После проведения всех работ, которые условно можно отнести к числу подготовительных, вы можете перейти к этапу заливки бетонным раствором. Это завершающий этап, в результате которого должна быть получена монолитная плита. Для этого следует заливать однородную массу. В связи с этим, рекомендуется приобретать заводскую бетонную смесь. Далее уплотняем залитый бетонный раствор. Это действие осуществляется посредством специализированных устройств – вибраторов. Необходимо это для исключения возможности появления пористой структуры, способствующей разрушительным процессам.

От того, насколько качественно будет уплотнён бетон, будет зависеть целостность шведской плиты. Используя вибратор, можно придать смеси пластичности. Таким образом, он заполнит все образованные пустоты. По прошествии двух недель можно переходить к возведению стен. В это время бетон окрепнет примерно на 70 процентов. Если имеют место условия повышенной температуры окружающей среды, то не помешает периодически поливать бетон водой.

Итак, в данной статье вы узнали о том, как сделать УШП фундамент самостоятельно. Как видите, это не так уж и сложно, как может вам показаться на первый взгляд. Выполняемые операции должны быть осуществлены в соответствии со всеми технологическими принципами и нюансами. Следует придерживаться рекомендаций и советов опытных специалистов. Только в таком случае, вы гарантированно получите грамотно и качественно выполненный фундамент.

Фундамент УШП своими руками: видео, фото

УШП фундамент своими руками возвести не так сложно, как это кажется на первый взгляд. Многие застройщики при возведении дома обращают внимание именно на шведскую плиту, благодаря ее очевидным преимуществам. Расскажем в статье про очевидные преимущества и недостатки УШП, как самостоятельно залить фундаментную плиту по шведской технологии. В конце статьи смотрите видео по данной теме, где подробно рассмотрена вся технология монтажа УШП своими силами.

УШП представляет собой разновидность теплых плитных фундаментов. Утепленная плита получила свое распространение в суровом северном климате. Утепленная шведская плита выполняет ряд важных функций: фундаментная основа здания, бетонное перекрытие первого этажа, оснащенное системой теплых полов. При соблюдении технологии, конструкция позволяет снизить теплопотери и уменьшить затраты на отопление.

Утепленная шведская плита: минусы и плюсы

Технология возведения фундамента всегда подвергается различным новшествам благодаря появлению новых строительных материалов. УШП фундамент появился не так давно, поэтому необходимо для начала рассмотреть все недостатки и преимущества УШП. Данная технология относительно сложная и дорогостоящая (посмотрите на видео расчеты экономии на отоплении), но при этом обладает весомыми преимуществами:

1. Поверхность плиты служит фундаментом и основанием пола первого этажа.
2. Отсутствие швов, что важно при укладке плитки или заливке полимерного пола.
3. Плита снижает влажность в помещении, обеспечивая комфортный микроклимат.
4. УШП подходит для возведения дома из любого материала, но не более трех этажей.
5. Но самое главное, что данный фундамент не требователен к типу и состоянию грунта.

Схема устройства утепленной шведской плиты

УШП своими руками: технология

Рассмотрим далее пошаговую инструкцию устройства УШП фундамента своими руками. Все операции должны выполняться в соответствии с рекомендациями строителей. В УШП все продумано и любое отступление от существующей технологии приведет к дополнительным затратам. Устройство фундамента состоит из трех основных этапов: подготовка грунта и прокладка коммуникаций, армирование плиты, заливка бетона.

Подготовка основания, коммуникаций

Фото. Подготовка основания УШП, укладка утеплителя и коммуникаций

Для начала производится разметка котлована под фундамент на участке. Глубина котлована должна находиться в диапазоне 30 — 40 сантиметров. На основание укладывается геотектиль, далее производится отсыпка и выравнивание котлована песком. Для утепления фундамента используется ЭППС (экструдированный пенополистирол), который укладывается на утрамбованный грунт.

Перед укладкой ЭППС, грунт следует тщательно утрамбовать и пролить водой, чтобы прошла усадка. Под утепленной плитой следует заранее проложить и защитить от промерзания все необходимые коммуникации: утеплить канализационную трубу и водопроводную от скважины до дома. По окончании подготовительных земляных работ, можно переходить к следующему этапу – армирование шведской плиты и устройство опалубки.

Геотекстиль в конструкции служит для защиты перемешивания грунта и отсыпки, свободно пропуская влагу через себя.

Армирование фундаментной плиты

Фото. Армирование фундаментной плиты по шведской технологи

При вязке арматуры следите, чтобы расстояние между прутьями было меньше десяти сантиметров. Арматура защищает фундамент от растрескивания при нагрузках на изгиб, которые возможны при подвижках грунта. Если используется металлическая арматура, то прутки можно сваривать или вязать проволокой. Но сегодня все больше застройщиков отдают свое предпочтение стеклопластиковой арматуре.

В отличие от металлических прутков, стеклопластиковая арматура исключает повышенную передачу тепла, так как металл в фундаменте является «мостиком холода». Кроме того, арматура из стеклопластика имеет схожий коэффициент теплового расширения с бетоном, не подвержена разложению. По своей прочности пруток из стеклопластика превосходит металл при равном значении диаметра.

Монтаж опалубки шведской плиты

Фото. Устройство УШП фундамента своими руками

Основные элементы опалубки утепленной шведской плиты – это сборные щиты из досок или OSB. При заливке бетонной смеси на опалубку будет оказываться мощное давление, поэтому щиты должны быть крепкими, а по периметру их следует дополнительно укрепить подпорками. Шляпки гвоздей и саморезов в опалубке должны быть снаружи, чтобы разборка конструкции была максимально быстрой и простой.

Изнутри, на опалубку можно уложить гидроизоляцию Техноэласт Бо или обычный рубероид. Материал защитит бетон от просачивания сквозь щели в опалубке, и будет служить затем гидроизоляцией фундамента дома. На видео в конце этой статьи вы можете посмотреть всю технологию заливки УШП своими руками: от подготовки основания, монтажа опалубки, коммуникаций и арматуры, до заливки УШП.

Заливка УШП бетонным раствором

. Заливка УШП своими руками

Заливка фундамента – это завершающий этап при самостоятельном устройстве УШП. Для фундамента следует использовать заводскую бетонную смесь. При заливке бетона следует следить, чтобы не оставалось пустот в конструкции. Уплотнить бетон при заливке можно методом вибрирования с помощью специальных устройств, или подручными инструментами для штыкования и трамбования бетона в опалубке.

От качественного уплотнения бетона, будет зависеть прочность шведской плиты. После заливки УШП следует в течение двух недель следить за тем, чтобы бетон был всегда увлажненный – поливайте его из ведер или шланга. Помните, что при быстром высыхании бетона, он потрескается. А через две недели можно будет приступать к возведению стен, за это время бетон наберет около 70 процентов своей прочности.

Видео. Утепленная шведская плита технология

(5,00 из 5) Загрузка. ..

УШП фундамент

Технологии энергосбережения перестали быть новинкой и внедряются повсеместно. Во многом помогает опыт и знания зарубежных сотрудников. Достичь минимальных потерь тепла можно за счет правильного утепления. Касается эта процедура не только стен, но и фундамента. Одним из лучших решений будет УШП фундамент. Его легко изготовить своими руками. В статье будут рассмотрены нюансы и требования к такой конструкции.

Общие сведения

Хотя технология укладки утепленной шведской плиты способна решить множество вопросов в отношении утепления, технология не получила достаточного распространения. Такая ситуация связана с тем, что не все подрядчики знакомы с особенностями такого фундамента. По общему принципу шведская плита похожа на обычный плитный фундамент. Отличие лежит только в способе, который используется для ее утепления. Кроме того, прокладка коммуникаций осуществляется в толще плиты, что позволяет правильно подойти к распределению пространства. Утепленная шведская плита является неотъемлемым атрибутом «пассивного дома». Получил он свое название за счет минимального потребления или полного отказа от различных невозобновляемых источников энергии в пользу возобновляемых. При этом комфорт от проживания в таком доме никак не страдает.

Строение конструкции

Есть определенный принцип, по которому осуществляется возведение шведской плиты. В зависимости от подрядчика могут быть внесены некоторые вариации, которые не влияют на общее устройство. Выше было сказано, что такая конструкция относится к плитным фундаментам. Последние отличаются способностью распределять нагрузку по всей площади основания, что необходимо при малой несущей способности верхних слоев грунта. Разительным отличием является наличие ленточной конструкции в плитном фундаменте. Она сооружается для создания лучшей опоры под несущие и внутренние стены. В большинстве случаев дополнительная опора не выступает за пределы плиты, но выравнивается в уровень с использованием утеплителя. Места усиления называют ребрами жесткости.

Уникальной особенностью фундамента УШП является особое расположение слоев. Монолитная плита, которая заливается непосредственно на участке, укладывается на подложку из утеплителя. Дополнительно поверх утеплителя на плиту укладывается контур отопления теплого пола, который дает возможность прогреть помещение с большей эффективностью и теплоотдачей, чем обычными радиаторами. На иллюстрации выше показаны базовые слои шведской утепленной плиты.

Утепленная шведская плита также классифицируется как фундамент с мелким заглублением. Перед ее укладкой выполняется выемка верхнего слоя грунта на определенную глубину. Подготовленный котлован под плиту тщательно выравнивается. Глубина, на которую делается закладка будет полностью зависеть от качества грунта на участке под застройку. Котлован расширяется не только под размер самого фундамента, но и для утепленной отмостки, которая обязательно укладывается по периметру УШП. Делается это для уменьшения уровня промерзания грунта и снижения вероятности его пучения.

На иллюстрации видно, что после выравнивания грунта, на него выполняется укладка геотекстиля. Задачей материала является придание грунтовому слою дополнительной прочности, которая необходима для стабильности всей конструкции плиты. На чертеже также видно, что обязательным элементом плиты является система дренажа, которая призвана отводить скопившуюся влагу из-под фундамента. При этом система дренажа является кольцевой и прокладывается по всему периметру фундамента. В качестве дренажей используются трубы, которые укладываются в подготовленные канавы и засыпаются щебнем мелкой фракции, который выступает фильтрующим слоем. Каждая труба имеет свой выход к отдельному колодцу или все обеспечивают сток в один дренажный колодец.

На чертеже также хорошо видно, что позволяет правильно распределить нагрузку от утепленной шведской плиты. Слой среднезернистого песка укладывается на геотекстиль и тщательно трамбуется, чтобы не было никаких просадок. Дополнительно к песку в некоторых случаях укладывается слой щебня в 20 см. Его ролью также является быстрый отвод жидкости от конструкции. Количество и размер слоев подушки определяется в зависимости от качества грунта еще на этапе проектирования.

Прокладка всех коммуникаций осуществляется еще на этапе котлована одновременно с засыпкой подушки. На приведенном чертеже видно только трубу канализации, но на самом деле выполняется укладка труб водопровода и других систем. При этом канализация чаще всего является автономной, поэтому на определенном расстоянии от дома монтируется септик, куда и уходят все стоки. Кроме коммуникаций, которые связаны с водой, выполняется прокладка различных питающих и информационных кабелей. Это упрощает их последующую разводку по всем помещениям в доме.

После подготовки подушки выполняется укладка утеплителя. Его минимальная толщина составляет 10 см. Показатель может быть увеличен вдвое или больше по желанию клиента. В качестве утеплителя применяется экструдированный пенополистирол с увеличенной плотностью. Только такой материал позволяет выдержать большой вес монолитной плиты фундамента, которая будет располагаться сверху. В некоторых случаях укладка утеплителя для фундамента осуществляется на опорную подушку. В других случаях застилается еще один слой геотекстиля, который выступает дополнительной защитой.

Теплоизоляция снизу неспособна полностью выполнять свои задачи, если торцевые части будут доступны к проникновению холода. Пока они открыты существуют большие мостики холода, которые сводя на нет все усилия по утеплению здания. Решается проблема укладкой специальных плит пенополистирола, которые закрывают торцевую часть фундамента. Инженеры некоторых компаний позаботились, чтобы в ассортименте утеплителя присутствовали угловые элементы, который хорошо зажимаются под весом монолитной плиты фундамента.

Обратите внимание! На некоторых L-образных листах пенополистирола, которые закрывают торцевую часть, есть дополнительные листы из асбестоцемента или стекломагнезиита, который обеспечивают простоту укладки различных отделочных материалов для цоколя.

В дополнение к существующему слою утепления делается укладка дополнительного утеплительного пояса, который располагается по всей ширине отмостки вокруг дома. Так как плита имеет небольшое заглубление, необходимо ликвидировать возможность проникновения под нее холода. Если этого не сделать, тогда может произойти деформация фундамента или выход из строя коммуникаций, которые заполнены жидким носителем. Утеплитель для отмостки размещается с небольшим уклоном от стен здания, чтобы талая или дождевая вода могла свободно стекать в дренажную систему.

Поверх утеплителя выполняется монтаж дополнительного гидроизолирующего слоя. В его качестве обычно применяется виниловая пленка большой толщины, которая укладывается единым контуром с проклейкой швов между отдельными элементами. Некоторые мастера привыкли применять рубероид, который не наплавляется, а приклеивается с использованием холодной мастики. Сверху на гидроизоляцию угадывается еде один пласт утеплителя. При этом он не является сплошным и располагается только в местах, где будут жилые комнаты или помещения. Благодаря этому образуется определенная выемка, которая располагается по периметру стен. Именно в нее и производится заливка дополнительной усиливающей ленты или ребер жесткости.

Толщина этого слоя также является значительной и может достигать 20 см. В определенных ситуациях допускается увеличение толщины слоя для максимального утепления фундамента в виде монолитной плиты. На толщину утеплителя для фундамента влияют климатические условия в определенной местности. Учитывается также высота ребер жесткости, которые монтируются на фундаменте. Все цифры выводятся еще на этапе проектирования, а не возведения.

Монолитная плита должна быть армирована, поэтому поверх слоев утеплителя выкладывается металлическая решетка из прутов. Эта решетка чаще всего является объемной и включает в себя два уровня, которые переплетаются между собой и хорошо укрепляют монолитную плиту. Кроме армирования фундамента, металлическая решетка выполняет еще одну опорную функцию, но в этот разу уже для труб отопления, которые фиксируются к прутам. Принцип укладки контуров для такого типа фундамента является схожим с тем, который применяется для теплых полов в квартирах или домах. Одновременно производится монтаж сразу всех контуров. При этом длина каждого не может превышать 90 метров, чтобы не возникало гидростатического напряжения и больших перепадов температуры в носителе.

Обратите внимание! Еще до укладки каждого контура должно быть известно, где именно будет монтироваться коллектор, куда будут приходить все трубы контуров теплого пола.

В последнюю очередь выполняется заливка фундамента с использованием бетонного раствора. Толщина последнего для шведского фундамента может достигать 10 и больше сантиметров, если это будет необходимо. После набора прочности эта заливка фундамента выступает также черновым полом для первого этажа, на который при минимальной подготовке может осуществляться укладка различных отделочных материалов. Монтаж стеновых блоков осуществляется на подготовленные для них участки. Чаще всего утепленная шведская плита используется для домов, которые собраны по каркасной технологии или из сруба. Такое основание прекрасно зарекомендовало себя как основа для домов из пеноблоков и газоблоков.

Совет! Для действительно качественной теплоизоляции выполняется укладка утеплителя на стены, как только завершены основные этапы строительства.

Положительные свойства УШП

Одним из главных преимуществ такой конструкции фундамента является возможность укладки практически на любом грунте. Минимальная глубина залегания компенсируется большой опорной подушкой. Свою роль также выполняет геотекстиль, который в определенной мере армирует фундамент, а также металлическая арматура. Если проект такого фундамента подготавливается профессионалами, тогда не придется переживать о возможных деформациях плиты фундамента вследствие воздействия на нее различных сил. Шведская плита с утеплением пришла в наш регион из стран Скандинавии, где зимы довольно суровые, а грунт выделяется повышенной влажностью, что является катастрофой для классических ленточных фундаментов, но фундамент УШП зарекомендовал себя как самый надежный.

Задачей плитного фундамента по шведской технологии является не только сохранение, но и аккумулирование тепла, что становится возможным благодаря большому слою утеплителя, а также жидкостным теплым полам, которые проложены по всей площади фундамента. Если вследствие каких-либо условий возникает остановка системы отопления, то плита будет остывать довольно долго, сохраняя внутри помещения приемлемую для жизни температуру. Если отопление работает стабильно и поддерживается постоянная температура, тогда благодаря такому фундаменту расходы сокращаются на треть, что неплохо для семейного бюджета.

Такой подход особенно важен в тех случаях, когда на фундаменте из монолитной плиты осуществляется строительство каркасного здания. Оно само по себе обладает малой теплоемкостью в силу используемых материалов, поэтому требуется качественное основание, которым и выступает фундамент УШП. Так как во время возведения фундамента УШП осуществляется прокладка всех основных коммуникаций, то на такой фундамент уходит примерно неделя времени. Для классического фундамента, в котором будет выполнена укладка коммуникаций и черновой пол, этот период будет в несколько раз больше.

Минусы УШП

Ленточный фундамент способен простить определенные ошибки, которые могут быть допущены неопытным строителем во время закладки. Что касается фундамента УШП, то здесь ситуация обстоит иначе. Укладка такого фундамента должна выполняться строго по инструкции и технологии. Небольшие отклонения могут привести к нарушению целостности или недостаточной несущей способности. Кроме того, такой фундамент может потерять свои свойства, как превосходный изолятор. Еще одна сложность, которую невозможно разрешить самостоятельно заключается в необходимости качественного анализа грунта. Он должен проводиться специалистами в лаборатории. Только после такого исследования будет возможность правильно спроектировать фундамент.

Перед закладкой фундамента УШП должна быть проведена громадная подготовительная работа для участка, на котором есть перепады уровня грунта. Если они значительные, тогда в некоторых случаях устройство фундамента УШП невозможно. Точнее, это возможно, но стоимость такого фундамента будет неоправданно высокой. При выборе фундамента из шведской плиты необходимо понимать, что сооружение подвала, погреба или гаража под домом будет невозможным. Это связано с неглубоким залеганием фундамента, а также с необходимостью опоры в каждой точке плиты.

Еще одним недостатком основы в виде шведской плиты является вмурованность всех коммуникаций. Это означает, что при возникновении аварийной ситуации разрешить ее будет довольно сложно. Потребуется разрушение части плиты основы, чтобы добраться до труб теплого пола или канализации. Это намекает на необходимость особенной внимательности к прокладке труб во время монтажа плиты УШП. Качественна плита по шведской технологии возводится только из высококачественных материалов. Их важно приобретать только у проверенных поставщиков, которые отвечают за качество материалов. Особое внимание при сооружении фундамента УШП необходимо уделить качеству утеплителя. Он должен соответствовать заявленным прочностным характеристикам. Если это будет не так, то монолитная плита даст трещину во время набора прочности.

Последовательность работ

Понимание строения УШП позволяет определиться с тем, какие именно работы будут проводиться на участке во время закладки такого фундамента. Первым делом выполняется осмотр участка и его разметка. Первичная разметка делается таким образом, чтобы учесть вынос отмостки вокруг будущего здания. Далее с использованием средств механизации осуществляется выемка грунта на требуемую глубину. Учитывается не только высота фундамента УШП, но и размер слоев подсыпки. Когда котлован готов, делается финишная разметка, по которой будет производиться монтаж фундамента.

После завершения разметки делается прокладка траншей под дренажные системы. В траншеи под фундаментом укладываются пластиковые трубы. Чтобы отверстия в них не заиливались, делается подсыпка из мелкого щебня. В некоторых случаях траншеи подготавливаются не в грунте, а в слоях подсыпки из песка и щебенки.

Следующим шагом выполняется укладка гидроизоляции под плиту фундамента на днище котлована. Отдельные листы укладываются с перехлестом в 30 см. Швы проклеиваются водостойкой лентой, чтобы обеспечить однородность всей конструкции. Уже на гидроизоляцию выкладываются песчаный или щебневый слой подушки. Слои могут быть разделены между собой еще одним слоем первичной гидроизоляции. В этом случае на днище котлована укладывается щебень, на него настилается гидроизоляция, а сверху насыпается песок.

На подготовленную подушку под плиту фундамента начинается укладка первого слоя теплоизоляции в виде экструдированного пенополистирола. При этом ряды переплетаются, чтобы швы не расходились. Производится дополнительная фиксация с использованием металлических пластин. Подгонка каждого элемента утеплителя для плиты фундамента происходит с высокой точностью. Далее выполняется укладка остальных слоев утеплителя с образованием канавок для ребер жесткости фундамента под стены.

Следующим шагом выполняется армирование фундамента. В местах, где будет произведено возведение стен, армирование осуществляется двойным слоем. Отдельные пруты фиксируются друг с другом посредством вязальной проволоки. После этого можно выполнять прокладку коммуникаций, которые будут залиты бетоном. Фиксация патрубков производится к каркасу плиты посредством стяжек или схожих элементов. Как только будет завершен монтаж труб, их целостность проверяется под давлением. Если все хорошо, то можно заливать бетон на плиту фундамента. Делается это посредством насоса или миксера. Лучше выполнить работу за один заход, чтобы плита получилась монолитной. Все этапы сооружения такой плиты показаны в видео ниже.

Резюме

Как видно, фундамент в виде монолитной плиты по шведской технологии является отличным решением для зданий из легких строительных материалов. С его использованием можно добиться отличной экономии теплоносителей. Лучше если сооружение конструкции плиты фундамента осуществляется профессионалами своего дела, которые способны выполнить правильные расчеты и учесть все нюансы

УШП фундамент технология

Возведение фундамента можно назвать одним из самых сложных моментов в строительстве любого сооружения. Тип основания выбирают в зависимости от грунта, наличия грунтовых вод, материала, из которого будет возводиться строение и прочих составляющих. В большинстве случаев необходимо устраивать монолитную плиту, но не всегда заказчики готовы устанавливать именно ее. Но выход есть – это фундамент УШП. Что это такое, каковы преимущества и недостатки фундамент и по какой технологии происходит закладывание такой плиты, мы расскажем в данной статье.

Что такое УШП и ее составляющие

УШП – это Утепленная Шведская Плита, которая представляет собой систему, предназначенную для прогревания пола по аналогии с теплым полом. Фундамент содержит в себе уже готовые коммуникации, поэтому перед последним слоем обязательно должны быть канализация, водопровод, отопление и другие коммуникации.

Плиты при закладке располагают по размеру в зависимости от месторасположения. Например, в районе несущих стен плиты укладываются более толстые, а более тонкие там, где нагрузка значительно меньше. Перед тем, как укладывать плиты обязательно производятся расчеты необходимой толщины фундамента в зависимости от типа грунта, размера стен и типа коммуникаций.

УШП фундамент чем-то похож на «пирог», так как имеет внутри себя множество слоев. Это:

1. Бетонная заливка (монолит). Обычный монолитный фундамент имеет очень толстый слой бетона, а УШП, в отличие от него, таким слоем не располагает, а имеет толщину бетона всего лишь 10 см. Но этого достаточно, чтобы придать основе жесткости. В этом есть свой плюс – фундамент сохнет за 1 день, и нет той слоистости, какая получается у обычной монолитной плиты. К тому же затраты на возведение фундамента значительно снижаются.
2. Армированный слой. Армирование также производится в сокращенном объеме, так как нет необходимости устраивать более толстый слой армированных прутов. Армированная сетка связана очень крепко, что предотвращает порчу фундамента при естественных движениях грунта, а также исключает растрескивание бетона.
3. Слой амортизации. В обычном фундаменте в качестве амортизации укладывают только песок и щебень, а по технологии фундамента шведской плиты они дополняются глиной, которая становится препятствием на пути влаге и геотекстилем, который укладывается между минеральными слоями. Дополнительный слой гидроизоляционного материала в фундаменте нужен для того, чтобы уберечь фундамент от грунтовых вод, так как они могут вплотную подступить к другим слоям и просто их размыть.
4. Слои изоляции. Для того, чтобы конструкция стояла долго и не знала таких проблем, как пучения или растрескивания, нужно ее хорошо утеплить. Делается это с помощью производных стиролов, которые увеличивают срок эксплуатации в несколько раз.

Достоинства и недостатки УШП фундамента

Технология УШП фундамента очень распространена в Корее и Швеции, но и наши строители стали чаще отдавать предпочтение именно ей, благодаря массе имеющихся преимуществ:

• Так как в нашей стране на большинстве территории не очень благоприятный климат и грунт для возведения домов, то такой фундамент способен помочь, так как его можно возводить на любой почве.
• Способность выдерживать большую нагрузку, что позволяет использовать фундамент для различного вида строительства.
• Основание уже содержит отопительную систему в виде труб с теплой водой, канализацию и водопровод.
• Так как плиты обладают высокой энергосберегающей способностью, то они очень экологичны.
• С таким фундаментом можно забыть о плесени и сырости в доме, так как фундамент полностью гидроизолирован.
• Быстрота возведения. Полностью фундамент может быть готов в промежуток от 3 дней до 2 недель.
• В местах стыков не скапливается конденсат, так как отсутствуют температурные швы.

Не существует идеальной технологии строительства фундамента, поэтому и УШП имеет свои отрицательные стороны:

• Хорошее качество данного основания повышает и его цену.
• Сложность при монтаже фундамента. Даже, несмотря на то, что строительство такого фундамента проходит быстро, все-таки для правильной установки нужна помощь специалиста, так как самостоятельно рассчитать все нюансы очень сложно.
• Если вдруг произойдет поломка какой-то коммуникации в фундаменте, то это вынудит к разбору пола и самого фундамента.
• Так как в России данная технология еще не очень распространена, то специалистов по возведению фундамента найти очень сложно.

Случаи использования УШП

Многие узнают, можно ли использовать такую технологию как УШП в своем конкретном случае. Приведем моменты, в которых установка такого фундамента будет более оправдана:

• При строительстве дома в регионе с низкой температурой воздуха во время большей части года. Такой фундамент уменьшит потери тепла из дома в близлежащий грунт.
• Если заказчик хочет, чтобы система отопления была в полу, а не устроена с помощью радиаторов, то УШП – прекрасный вариант.
• Если нет необходимости обустраивать в доме подвал, так как при монтаже УШП, строительство ниже уровня грунта недопустимо.
• В грунте, на котором производится строительство высокий уровень подземных вод, а сама почва слабая и пучинистая.
• Нельзя использовать такой фундамент при постройке в рельефных местностях, так как грунт не обладает такой высокой несущей способностью, которая необходима в этих условиях. В таком случае придется возводить усиление фундамента буронабивными или винтовыми сваями.

Пошаговая технология монтажа УШП

Эта технология закладки фундамента уже давно используется во множестве европейских стран. Благодаря этому, все работы производятся с помощью качественных европейских гидроизоляционных и теплоизоляционных материалов.

Родиной этой технологии является Южная Корея, где люди в большинстве своем спят на полу, а устройство такого фундамента помогает им не мерзнуть. Уже из Кореи технология перешла в другие страны и была усовершенствована. В России о таком фундаменте узнали недавно, поэтому стоимость его несколько завышается.

Важно! Установка УШП фундамента возможна для домов из бруса, строительных плит, кирпича и камня и имеющих не более трех этажей.

Итак, алгоритм работы при установке такого типа фундамента:

1. В первую очередь проводятся изыскательные работы, которые направлены на определение типа грунта, его несущую способность. Для этого уточняется уровень грунтовых вод, возможные сдвиги почвы, ее состав. Для создания прочного фундамента эти показатели должны быть максимально точными и правильными, поэтому без специалиста здесь не обойтись.
2. Подготовка площадки. УШП нельзя устанавливать на плодородный слой, поэтому его нужно полностью снять. После производится разметка участка, проецируются контуры будущего фундамента непосредственно на грунте. Также на этом этапе нужно уточнить, возможна ли будет прокладка ливневой канализации, которая поможет отвести грунтовые воды от фундамента. Оси капитальных стен разбиваются шнуром по диагонали, для большего удобства шнур красят в яркий цвет, чтобы лучше его видеть и не ошибиться. Далее размечается котлован и вырывается, но его размер должен быть на 1 метр больше по периметру, чем по месторасположение стен. Дно котлована укрывается геотекстилем или дормитом, при илистом грунте, но так, чтобы был запуск на боковые стенки. Важно! Покрытие геотекстилем обязательно для исключения усадки фундамента.
3. Устройство дренажа. Основание обязательно должно быть сухим, поэтому от УШП отводятся все талые и грунтовые воды путем выкапывания по периметру траншеи и укладывания в нее гофротруб под небольшим уклоном с целью обеспечения самотека воды. Смотровые колодцы в углах помогут прочистить при необходимости всю систему. Создание дренажной системы происходит по такому алгоритму: На дно готовой траншеи сверху на геотекстиль укладывается щебень. Вертикальная установка колодцев из гофрированных труб или гладких. Между колодцами укладываются гофрированные трубы по периметру. Они входят в колодец, разрываясь внутри него, и выходят наружу. Траншея поверх труб засыпается щебнем и укрывается геотекстилем.

4. Установка коммуникаций. Все коммуникации укладываются на шведскую плиту еще до заливки. На случай проблем с системой, создается ее дублер, то есть, если водопровод или канализация засорятся, то можно будет переключиться на запасную систему, а не производить ремонт старой. Все трубы необходимо заглублять ниже отметки промерзания, а стояки от них вести в нужное место дома, чтобы впоследствии подключить к системе. Укладка производится на песчаную подушку с уплотнением.

5. Установка теплоизоляции. Для того чтобы провести качественную теплоизоляцию, нужно следовать следующей схеме: Первым слоем укладывается пенополистирол, который идет по всему периметру. Второй слой утеплителя смещается на расстояние, равное 45 см от края для того, чтобы создать ребра по периметру. В середине слоя делаются канавки с шириной 20 – 30 см. Для этого используется материал XPS шириной 10 см таких производителей, как «Стирэкс», «Технониколь», «Пеноплэкс», «Техноплекс».Важно! Плиты ПСБ-С не подойдут, так как в их производстве не происходит прессования.

6. Работы по армированию и монтажу теплого пола. Шведская плита будет многофункциональным основанием, только при добавлении в него теплого пола. Укладывается он слоем на поверхность арматуры или между армирующими решетками на специальные пластиковые подставки. Для правильного расположения нужно четко знать будущую планировку дома, вплоть до расположения мебели в комнатах. В зависимости от того, какая нагрузка будет производиться на фундамент, армирование нужно производить сеткой с сечением от 12 до 16 мм. Одного слоя, по словам специалистов, будет мало. Армированный пояс должен быть с шагом сетки 15*15 см, с периодичностью перемычек 25-30 см, с используемой арматурой для перемычек и хомутов с сечение 6-8 см.
7. Заливка бетонного слоя. Фундамент такого вида заливается в один прием, с обязательной обработкой вибратором для устранения воздушных камер внутри слоя. При этом можно использовать глубинные вибраторы, которые имеют специальную насадку и опускаются в слой бетона каждый 20-30 минут.Важно! Ни в коем случае не соприкасать вибратор с арматурой и теплым полом во избежание их порчи.

   Опалубку убирают только после того, как слой бетона окреп, а это занимает 3 суток. В жару весь фундамент накрывается пленкой, а также несколько раз в сутки увлажняется обычной водой.

   После того, как основа высохла, ее верхний слой в обязательно порядке шлифуют специальной машинкой.

Важно! Возведение такого фундамента лучше всего производить в конце лета, когда уровень грунтовых вод понижен.

Заключение

Установка на участке шведской плиты – это не дело, которое можно оформить своими руками. Для соблюдения технологии требуются обширные знания и умения, которые приведут к правильному результату. Поэтому обязательно УШП должен укладывать специалист со знанием дела. В России таких мастеров пока немного, поэтому придется, во-первых, хорошо поискать, а во-вторых, прилично потратиться.

Обсудить статью на форуме

Восстановление данных своими руками

Пошаговая инструкция по восстановлению данных своими руками

Шаг 1. Начните с извлечения жесткого диска из настольного или портативного компьютера.

Удаление жесткого диска портативного компьютера: Большинство портативных компьютеров имеют нижнюю крышку, которую необходимо снять, чтобы получить доступ к жесткому диску. Некоторые из них сложнее и требуют снятия клавиатуры, чтобы получить к ней доступ.Если вы не знаете, как извлечь жесткий диск из ноутбука, поищите в Google инструкции по извлечению жесткого диска из вашей конкретной модели ноутбука.

Удаление жесткого диска настольного компьютера: Для начала снимите боковую панель настольной башни, чтобы получить доступ к жесткому диску. Как только боковая панель будет снята, вы обнаружите внутри жесткий диск. Каждый компьютер индивидуален, поэтому, если вы не знаете, как удалить жесткий диск, поищите в Google инструкции по удалению жесткого диска для вашей конкретной модели настольного компьютера.

Шаг 2: Подключите жесткий диск к рабочему компьютеру.

(Самый простой способ подключить диск к другому компьютеру — использовать USB-адаптер.)

Это отличный способ самостоятельно попытаться восстановить ваши данные. Универсальные USB-адаптеры, подобные изображенному слева, позволяют подключать жесткие диски IDE и SATA для ноутбуков и настольных компьютеров. Адаптер имеет переключатель включения / выключения, который позволяет быстро выключить накопитель, если вы обнаружите, что он издает необычные шумы, вызванные механической неисправностью.

Шаг 3. Включите накопитель, чтобы проверить, распознает ли его компьютер, и приложите к нему ухо, чтобы прислушаться к необычным звукам.

Прислушайтесь к любым необычным звукам, таким как щелчки, писк, скрежет, царапание, жужжание, жужжание или любые другие необычные звуки, исходящие от вашего жесткого диска, прежде чем переходить к следующему шагу.

Шаг 4: проверьте, распознается ли ваш диск и есть ли у вас доступ к файлам.

Если ваш диск распознан как , щелкните по нему, чтобы увидеть, откроется ли он и позволит ли вам получить доступ к вашим файлам. Если это так, вам необходимо перенести данные на жесткий диск вашего компьютера или на внешний жесткий диск. Убедитесь, что на мультимедийном устройстве, на которое вы переносите данные, достаточно свободного места для всех ваших файлов.

Если ваш диск распознается как , но у вас нет доступа к вашим данным, или ваш компьютер выходит из строя или зависает при попытке открыть файлы, ваш диск, скорее всего, механически неисправен, и вам необходимо немедленно выключить его, чтобы предотвратить дальнейшее повреждение или полная потеря данных.Этот тип сбоя обычно вызван отказом или отказом головок чтения / записи и / или поврежденных секторов, вызванных падением головок жесткого диска на пластины во время работы накопителя. Это серьезная проблема, и постоянные попытки доступа к вашим данным или включения жесткого диска вызовут дополнительную нагрузку и, вероятно, приведут к большему количеству поломок головы. Это, скорее всего, очень быстро сделает невозможным восстановление некоторых или всех ваших данных.

Здесь вы должны задать себе серьезный вопрос: Как это повлияет на меня, мой бизнес и людей вокруг меня, если я навсегда потеряю файлы на этом жестком диске?

Ответ на этот вопрос должен определить, как вы поступите дальше.

У вас есть два логических выбора: Вы можете попробовать программу для восстановления данных или связаться с нами, чтобы помочь вам успешно восстановить ваши файлы и значительно повысить шансы на успешное восстановление.

Вариант 1: Программное обеспечение для восстановления данных не предназначено для восстановления данных с физически неисправных или неисправных жестких дисков. Программное обеспечение для восстановления данных предназначено для восстановления данных с логически неисправных дисков или ситуаций, когда вы случайно удалили данные или отформатировали мультимедийное устройство.Каждая компания, производящая программное обеспечение для восстановления данных, прямо заявляет об этом факте и предупреждает, что вы не используете их программное обеспечение для попытки восстановления физического или неисправного жесткого диска.

Вариант 2: Вы можете отправить свой диск прямо в нашу лабораторию, где наши ведущие мировые инженеры по восстановлению данных будут работать над восстановлением ваших важных файлов. Здесь мы используем самое современное аппаратное оборудование, методы и технологии для восстановления данных в нашей среде чистых помещений класса 100, чтобы обеспечить наилучшие шансы на успешное восстановление ваших данных.Если вы считаете, что ваш диск физически неисправен или выходит из строя, мы рекомендуем воспользоваться нашей службой восстановления данных в лаборатории. Позвоните по телефону 1-866-221-3111 или отправьте заявку в Интернете и получите мгновенную расценку на нашу услугу по восстановлению данных в лаборатории прямо сейчас.

Если вы считаете, что на вашем жестком диске произошел логический сбой, вы случайно удалили или отформатировали диск или просто хотите продолжить попытку восстановления самостоятельно с помощью программного обеспечения, независимо от риска, перейдите к следующему шагу.

Шаг 5: Подключите к компьютеру внешний жесткий диск, на который вы можете сохранить восстановленные данные, или убедитесь, что на компьютере, который вы используете, достаточно свободного места для восстановления файлов.

Убедитесь, что на целевом диске, на котором вы планируете сохранить восстановленные данные, достаточно свободного места для сохранения восстановленных файлов. Если на используемом вами компьютере достаточно свободного места, вы можете сохранить данные на его жестком диске, но никогда не пытайтесь сохранить восстановленные данные обратно на исходный диск.

Исходный диск: Диск, с которого восстанавливаются данные.
Целевой диск: Диск, на который вы восстанавливаете данные.

Шаг 6: Отформатируйте внешний диск до желаемого формата.

NFTS = Windows: NTFS — это формат, который вы должны использовать, если ваши данные были созданы на машине Windows и будут продолжать использоваться машиной Windows. Mac может читать данные с диска NTFS, но вы не можете записывать данные на диск NTFS с Mac.

HFS = Apple / Mac: HFS — это формат, который вы должны использовать, если ваши данные были созданы на машине Apple / Mac и вы собираетесь использовать их в первую очередь с Apple / Mac.

Fat 32: Fat 32 можно использовать в Windows и Apple / Mac, но формат Fat 32 имеет ограничения. Например, вы не можете создать файл размером более 4 ГБ, поэтому, если вы планируете размещать на диске несжатые полнометражные фильмы, вам, вероятно, не следует использовать Fat 32. Fat 32 также работает намного медленнее, чем NTFS или HFS, поэтому, если скорость важна для Вам не следует использовать Fat 32.

ExFat: ExFat — относительно новая файловая система, поддерживаемая Windows и Mac.Возможно, вам потребуется загрузить обновление для вашей операционной системы, чтобы использовать ExFat, но это хороший вариант для тех, кто намеревается использовать свой диск с компьютерами Mac и Windows. ExFat не имеет ограничений по размеру и работает достаточно быстро.

Другие варианты: Если вы в основном используете свои данные с Mac, но хотите иметь возможность использовать их с Windows, и вы не хотите связываться с ExFat, у вас есть еще один классный вариант. Вы можете отформатировать свой диск в HFS, чтобы он работал с вашим Mac, и вы можете приобрести копию MacDrive для своего компьютера с Windows.MacDrive позволит вам читать диск, отформатированный в HFS, на вашем компьютере с Windows. Вот ссылка на MacDrive, если вам интересно. Это крутая маленькая программа.

Шаг 7. Загрузите бесплатное программное обеспечение для восстановления данных и убедитесь, что ваши данные можно восстановить, прежде чем платить.

Щелкните поле соответствующего программного обеспечения ниже.

Восстановление данных Windows

Восстановление данных Mac

Шаг 8: Выберите диск, на котором вы хотите попытаться восстановить, и просканируйте его, убедившись, что вы сохранили сканирование.Откройте результаты сканирования и проверьте файлы, чтобы убедиться, что ваши файлы можно восстановить. Наконец, сохраните восстановленные данные на выбранный целевой диск.

Если время сканирования для диска емкостью 1 ТБ составляет более 4-6 часов, скорее всего, с диском возникла физическая проблема, и вам необходимо профессиональное восстановление. Сканирование неисправного диска или диска с поврежденными секторами увеличивает нагрузку на диск, которая может уничтожить любые шансы на успешное восстановление.Если вы испытываете эти симптомы, мы рекомендуем наше профессиональное восстановление в лаборатории, чтобы убедиться, что ваши данные успешно восстановлены.

Предупреждение: Не устанавливайте программное обеспечение и не восстанавливайте данные обратно на диск, который вы пытаетесь восстановить. Если вы установите программное обеспечение или сохраните восстановленные данные на диске, который вы пытаетесь восстановить, вы, скорее всего, сделаете свои данные невозможными для восстановления.

Создать загрузочный USB-накопитель для Windows 10 несложно.Вот как

Имейте под рукой загрузочный USB-накопитель, если вам когда-нибудь понадобится переустановить Windows 10 на вашем компьютере.

Сара Тью / CNET

Когда я впервые услышал термин «загрузочный USB», я почувствовал приступ паники.Это задача, которая звучит сложной и требует большого количества технических знаний, но на самом деле для этого требуется всего несколько щелчков мыши и надежное подключение к Интернету. Ни в коем случае не пугайтесь. Обещаю.

Создание загрузочного USB-накопителя с Windows 10 — это то, что вам обязательно нужно сделать, если у вас есть компьютер с Windows. Носитель с резервной копией может сэкономить время и избавить вас от головной боли, если вам когда-нибудь понадобится переустановить Windows. И если вы собираете игровой ПК, это одна из последних вещей, которые вам понадобятся для завершения сборки.

Получите больше от своих технологий

Изучите интеллектуальные гаджеты и советы и рекомендации в Интернете с помощью информационного бюллетеня CNET How To.

Помимо пустого USB-накопителя на 8 ГБ и ПК с Windows, вам нужно выделить около 30 минут, а может и больше, в зависимости от скорости вашего интернета.

Для тех, кому интересно, можно использовать Mac для создания загрузочного диска Windows 10, но этот процесс довольно сложен и требует знания Терминала, инструмента командной строки Mac.Это не тот процесс, который я бы рекомендовал для обычного пользователя. Недавно я построил свой первый игровой компьютер, и, несмотря на умеренный уровень комфорта с Терминалом, я все же обнаружил, что использование компьютера с Windows является более безопасным и простым процессом.

Используйте инструмент создания носителей Microsoft

У Microsoft есть специальный инструмент, который можно использовать для загрузки образа системы Windows 10 (также называемого ISO) и создания загрузочного USB-накопителя.

Начните с перехода на эту страницу, прокрутите вниз до раздела «Создать установочный носитель Windows» и нажмите Загрузить инструмент сейчас .После завершения загрузки дважды щелкните файл MediaCreationToolxxxx , чтобы запустить его. (Последние четыре цифры имени файла указывают номер версии Windows 10. Сейчас имя файла — MediaCreationTool20h3 , но оно изменится по мере выпуска новых версий.) Файл должен находиться в папке «Загрузки».

Выберите Создать установочный носитель из короткого списка вариантов.

Скриншот Джейсона Чиприани / CNET

Когда программа откроется, примите условия и положения Microsoft, затем выберите Создать установочный носитель (USB-накопитель, DVD или файл ISO) для другого ПК и нажмите Далее .

При необходимости измените настройки.

Скриншот Джейсона Чиприани / CNET

4. Вам будет предложено выбрать язык, версию и архитектуру, которые вы хотите использовать. По умолчанию инструмент будет использовать лучшие параметры для ПК, на котором вы создаете загрузочный диск. Вы можете изменить любой из параметров, сняв флажок рядом с Использовать рекомендуемые параметры для этого ПК и используя раскрывающиеся параметры.Если вы не уверены, нужна ли вам 64-битная или 32-битная архитектура, выберите Оба из раскрывающегося списка Архитектура.

Обратите внимание, что согласно странице поддержки Microsoft, если вы планируете использовать этот инструмент для прошивки другой версии Windows 10, такой как Windows 10 Pro (или наоборот), на другом ПК, она будет включена, когда вы выберете Windows. 10 как Edition . Фактически, базовая Windows 10 — единственный вариант, поэтому не беспокойтесь, ища вариант Pro.

Выберите USB-накопитель.

Скриншот Джейсона Чиприани / CNET

5. Нажмите Далее , когда вы настроили параметры, оставьте USB-накопитель выбранным и подключите USB-накопитель к компьютеру. Для продолжения выберите Далее .

Еще раз убедитесь, что вы выбрали правильный диск для флэш-накопителя USB.

Скриншот Джейсона Чиприани / CNET

6. Наконец, выберите USB-накопитель из списка. Если к вашему компьютеру подключено несколько дисков, и вы не уверены, какой из них выбрать, отключите дополнительные диски. Выбор неправильного диска может привести к катастрофе, так как этот процесс стирает все на диске во время процесса. Выбрав правильный диск, нажмите Далее .

Это займет немного времени, но все остальное сделает инструмент Microsoft.

Скриншот Джейсона Чиприани / CNET

Инструмент Microsoft позаботится обо всем остальном.Выпейте, прогуляйтесь или поищите в Интернете, пока инструмент делает свое дело. Этот процесс должен занять около 30 минут, плюс-минус, в зависимости от скорости вашего интернета.

Когда инструмент будет готов, нажмите Завершить и извлеките USB-накопитель из компьютера. В дальнейшем, если вам нужно установить или переустановить Windows, вы можете подключить диск к компьютеру и перезагрузить его. Ваш компьютер должен загрузиться с диска, что даст вам возможность установить Windows.

Если этого не произойдет, вам необходимо перезагрузить компьютер с использованием его микропрограммы BIOS — обычно это делается нажатием клавиши Esc, F2 или аналогичной клавиши во время загрузки компьютера — и изменить загрузочный диск или » bootmenu »на вашу флешку.Процесс для каждого компьютера (или материнской платы, если вы собираете игровой ПК) будет отличаться. Я предлагаю обратиться к вашему руководству за инструкциями.

Вы также можете использовать медиа-инструмент для обновления с Windows 7 до Windows 10, следуя этим инструкциям. После установки Windows 10 вот несколько советов, которые помогут вам начать работу. Если переустановка Windows 10 кажется слишком сложной, воспользуйтесь этими советами, чтобы устранить неполадки и ускорить ее.

Сделайте свой собственный кабель USB OTG для смартфона Android — Новости технологий, Firstpost

Шейн Рана 27 июня 2012 г. 18:50:40 IST

Некоторые высокопроизводительные телефоны Android и большинство сегодняшних планшетов Android поддержка USB OTG (On-The-Go).Это позволяет пользователям подключать стандартные USB-устройства ввода, такие как клавиатуры и мыши, или даже расширять хранилище с помощью обычного USB-накопителя. Однако только несколько планшетов Android оснащены хост-портом USB (гнездовой разъем типа A), а мобильный телефон — нет. Некоторые производители мобильных телефонов поставляют хост-порты USB вместе со своими телефонами, в то время как другие поставляют их в качестве дополнительных аксессуаров, обычно по более высокой цене.

Чтобы подключить телефон Android к стандартному USB-устройству, вам необходимо использовать преобразователь micro (или mini) USB в USB Type A Female, но это также должен быть кабель OTG.Кабель mini USB OTG доступен на рынке и может стоить около 150–300 рупий, но найти продавцов, которые действительно его продают, непросто. Те, которые есть в наличии, не гарантируют работы. Аналогичен и корпус кабелей micro USB OTG.

Типы разъемов USB

На этом семинаре мы покажем вам, как вы можете собрать себе OTG-кабель (будь то микро- или мини-кабель) практически бесплатно. Обратите внимание, что процедура, упомянутая здесь, будет включать в себя взлом существующего кабеля, и даже небольшая ошибка может потенциально повредить ваш кабель или устройство, с которым вы его используете.Действуйте с особой осторожностью, поскольку мы не несем ответственности за любые повреждения вашего устройства. Делайте это на свой страх и риск. Кроме того, обратите внимание на характеристики вашего Android и внимательно проверьте, есть ли у него возможности OTG, прежде чем опробовать этот семинар. На телефонах не требуется рутировать, поскольку стандартное ПЗУ обычно поддерживает OTG в совместимых телефонах. Тем, кто установил ПЗУ сторонних разработчиков, следует уточнить у разработчиков, включена ли функция OTG в ядре.

Нарезка соединительной муфты

Поскольку все телефоны обычно поставляются с кабелями, мы предлагаем вам выбрать второй из имеющихся на рынке для создания кабеля OTG.Для тех, кто не может найти аналогичный кабель, этот семинар также покажет вам, как можно использовать один и тот же кабель для обычного режима и режима OTG. В следующей процедуре мы будем использовать кабель micro USB, который мы преобразуем для использования с USB OTG.

Требования:

• Стандартный кабель mini или micro USB
• Несколько тонких тонких проводов
• Острый нож
• Паяльник и припой
• Кусачки
• Горячий клей или любой быстрый клей

Во-первых, нам нужно очень осторожно разрезать конец разъема micro USB с помощью ножа.Идея состоит в том, чтобы разрезать внешнюю втулку (по длине) на две половины, чтобы открыть разъем внутри. Будьте осторожны, чтобы не повредить внешнюю втулку, так как мы будем приклеивать ее обратно после завершения работы.

Миниатюрный выключатель

После того, как гильза будет разобрана, некоторые из вас могут обнаружить белесую пластиковую форму, закрывающую выводы разъема. Это делается для усиления контакта кабеля к контактам разъема, и его использование зависит от производителя.Тем, у кого есть эта форма, также придется разрезать ее, чтобы обнажить выводы разъема. Открыв выводы разъема, вы обнаружите, что у него пять выводов, а не четыре. Обычные четыре — это питание, данные, данные и земля, а неподключенный провод — смысл. Этот вывод необходимо заземлить перед подключением кабеля, чтобы телефон переключился в режим OTG и распознал USB-устройство, подключенное к интерфейсу.

Отличие — схема

Выше представлена ​​распиновка разъема micro и mini USB.

Контакт 1: VCC

Контакт 2: данные

Контакт 3: данные

Контакт 4 Не подключен / не используется

Контакт 5: земля

Чтобы телефон перешел в режим OTG, нам нужно замкнуть контакты 4 и 5. Вы можете либо закоротить их навсегда, спаяв их вместе, либо припаяв два провода к каждому из контактов и выведя их наружу от разъема. , который затем можно припаять к небольшому переключателю. Используя переключатель, мы можем переключать кабель между нормальным и OTG, когда это необходимо.Если вы решите закоротить его постоянно, вам придется отрезать разъем на другом конце (штекерный USB-разъем типа A) и припаять гнездовой разъем типа B для подключения USB-устройства. Вы также можете выбрать USB-преобразователь между мужчинами и женщинами. Вот что мы сделали:

Соединитель и втулка

Мы решили подключить небольшой переключатель к выводам на контактах 4 и 5 и приклеить переключатель к самому проводу. Таким образом, мы могли использовать кабель как для обычных, так и для OTG-целей.Далее мы аккуратно приклеили соединительные рукава обратно с помощью горячего клея. Теперь другой конец кабеля, на котором есть штекерный разъем USB, необходимо преобразовать в гнездо. Для этого мы выбрали утилизированный разъем USB на задней панели настольного ПК. Мы припаяли провода USB-разъема, чтобы получился USB-преобразователь «мама-мама». После этого у нас есть готовый к использованию кабель OTG. Чтобы убедиться, что телефон не поджаривается, мы использовали мультиметр, чтобы дважды проверить наличие короткого замыкания в кабеле во время пайки.Наконец, мы подключили кабель OTG к нашему Android (Sony Ericsson Live с Walkman) и использовали с ним USB-мышь. Если ваш кабель вам подходит и ваш телефон совместим с функциями OTG, вы также можете подключить USB-концентратор к кабелю OTG и использовать USB-клавиатуру, мышь и флэш-накопитель вместе на одном устройстве Android.

Выводов Micro USB

После этого семинара вы можете теперь удобно использовать указывающее устройство для управления своими приложениями и играми, использовать клавиатуру для ввода электронной почты и сообщений или использовать флеш-накопитель для хранения или доступа к мультимедийным или большим файлам.Если вам посчастливилось найти разъем micro USB и разъем USB типа A Female в магазине электроники, вы можете сделать свой собственный кабель OTG менее чем за 100 рупий.

Сборка портативного компьютера на USB-накопителе

Linux, бесплатная операционная система с открытым исходным кодом, имеет меньше пользователей настольных компьютеров, чем Windows и macOS. Но он также гораздо более гибкий. Фактически, вы можете установить многие из его версий (Linux поставляется в нескольких различных вариантах, называемых дистрибутивами или дистрибутивами) на USB-накопитель.Создав портативный компьютер, просто подключите его к ПК или Mac по вашему выбору, загрузите его с диска, и все готово.

Этот мини-компьютер может содержать все ваши приложения, программы и файлы — это действительно похоже на переносной компьютер на ладони. Гораздо проще носить с собой, чем ноутбук, USB-компьютер пригодится, если вы склонны переключаться между офисным и домашним компьютером и хотите использовать одни и те же программы на обоих. Это также хороший вариант, если вы хотите одолжить компьютер друга, не мешая ничему на нем.

У компьютеров с USB-накопителями

есть свои недостатки, как и следовало ожидать от чего-то, что на сотни долларов дешевле и намного меньше, чем полноразмерная машина. Вы можете запускать только базовые приложения, и время доступа к файлам, вероятно, будет медленнее, особенно если вы используете старые порты USB 2.0, а не последнюю версию USB 3.0. Вы также ограничены пространством на USB-накопителе, которое не может сравниться с самыми большими жесткими дисками. Наконец, вам по-прежнему нужны мышь, клавиатура и монитор для доступа к содержимому накопителя, а также стандартный компьютер для загрузки.

Тем не менее, эти устройства обеспечивают максимальную гибкость и портативность, и их относительно легко настроить. Прочтите, чтобы узнать, как это сделать.

Что вам понадобится

Последние версии оборудования будут иметь новейшие скорости и технологии. Поэтому инвестируйте в новый USB-накопитель для этого проекта, в идеале тот, который работает с USB 3.0. Выберите устройство от проверенной торговой марки, например Kingston или SanDisk, и раскошелитесь на столько емкости (вам понадобится не менее 4 ГБ) и скорости, сколько вы можете себе позволить.Если вы колеблетесь между двумя вариантами и нуждаетесь в решающем выборе одного из них, выберите диск с максимальной скоростью чтения, указанной в спецификациях. Например, мы рекомендуем Kingston Data Traveler на 64 ГБ (22,97 доллара на Amazon) или SanDisk Ultra CZ48 на 32 ГБ (11,99 доллара на Amazon).

После того, как у вас будет USB-накопитель, вам понадобится программное обеспечение, которое будет на нем, а это значит, что пора выбрать дистрибутив Linux. Многие разные дистрибутивы могут работать на USB в самых разных конфигурациях. Netrunner, Ubuntu, Porteous, Knoppix, Fedora и Mint — хороший выбор, и вы можете найти дополнительную информацию о них по указанным выше ссылкам.Однако мы выбрали другой вариант.

Многие дистрибутивы Linux, включая Ubuntu, могут работать с USB-накопителей. Ubuntu

В этом руководстве основное внимание будет уделено ОС Pixel от Raspberry Pi Foundation, которая является версией дистрибутива Linux под названием Debian. Мы выбрали его по нескольким причинам: он прост в настройке и эксплуатации, он включает в себя все основные приложения, которые могут вам понадобиться, и мы фанаты мини-компьютера Raspberry Pi. Операционную систему можно загрузить бесплатно, и вы можете получить ее по этой ссылке.Тем не менее, процесс незначительно отличается от одной версии к другой. Так что, если вы предпочитаете другой дистрибутив, смело используйте его вместо Pixel OS. Если вам нужна дополнительная помощь, вы найдете множество официальных и неофициальных инструкций для каждой версии Linux, доступных бесплатно в Интернете.

И, наконец, вам нужен стандартный компьютер (в комплекте с клавиатурой, монитором и всем остальным), который может загружаться с USB-накопителя, что охватывает почти все машины, проданные за последние пять лет или около того.Проблемы могут возникнуть только в том случае, если вы подключаете диск к действительно старому компьютеру или новому MacBook без полноразмерных USB-портов. Если у вас есть новый ноутбук Apple, вам придется купить адаптер (18,75 долларов США на Amazon), который позволит вам подключить его к стандартному USB-накопителю. Или вы можете переосмыслить свой выбор флеш-накопителя и вместо этого выбрать тот, который работает с USB-C, например, SanDisk Dual на 64 ГБ (45,25 доллара США на Amazon).

Настройте USB-накопитель

Etcher упрощает создание USB-накопителя. Дэвид Нилд / Popular Science

Загрузите версию файла Pixel OS с расширением .iso, а также утилиту Etcher. Последняя, ​​бесплатная программа для Windows и macOS, действительно упрощает процесс создания компьютера с USB-накопителем.

Для начала подключите флешку к стандартному компьютеру. После установки Pixel OS все данные на USB-накопителе будут удалены, поэтому убедитесь, что на вашем флеш-накопителе нет незаменимых фотографий со смартфонов или других файлов, которые вы действительно хотите сохранить.

Затем запустите Etcher на компьютере, нажмите «Выбрать изображение» и выберите ISO-файл Pixel OS, который вы скачали ранее.Нажмите «Выбрать диск», чтобы выбрать флэш-накопитель, и нажмите «Вспышка»! Процесс займет несколько минут, после чего USB-накопитель с питанием от Pixel будет готов к работе.

Используйте свой новый компьютер

Когда вы будете готовы использовать только что настроенный USB-накопитель, выключите стандартный компьютер, который вы планируете использовать, вставьте мини-компьютер в запасной порт, затем включите большую машину и загрузитесь с USB-накопителя. На компьютере с macOS это можно сделать, удерживая клавишу Option при нажатии кнопки питания, а затем выбрав USB-накопитель из списка.В Windows вам нужно будет нажать функциональную кнопку, например F2 или F12, когда компьютер включен, чтобы увидеть список загрузочных дисков. Инструкции по выполнению этого действия обычно появляются при запуске компьютера, но если вы не уверены, выполните быстрый поиск в Интернете, указав производителя и модель компьютера.

После того, как вы укажете новый USB-накопитель, с которого хотите загрузиться, запустится Pixel OS. По умолчанию он работает «с постоянством», что означает, что он сохраняет все ваши файлы и конфигурации приложений по мере вашего использования.Если вы предпочитаете, чтобы на мини-компьютере не оставалось никаких следов своих действий (что означает, что каждый раз, когда вы загружаетесь с него, вы будете выполнять новую установку), вы можете запустить Pixel без сохранения. Для этого просто нажмите Esc во время загрузки.

Вам не понадобится много времени, чтобы освоить Pixel OS. Дэвид Нилд / Popular Science

Pixel очень прост и удобен в использовании. Чтобы получить доступ к своим программам, которые включают Chromium (на котором основан Google Chrome) для просмотра веб-страниц и LibreOffice для обработки текстов и других задач повышения производительности, щелкните меню Pi в верхнем левом углу экрана.

Эта система также поддерживает Bluetooth и Wi-Fi: нажмите значок Wi-Fi в правом верхнем углу экрана и подключитесь к сети, выбрав один и введя пароль.

Если вы постоянно используете компьютер, вы можете просмотреть сохраненные файлы, щелкнув значок папок в верхней строке меню. Pixel создает несколько папок по умолчанию, например «Музыка» и «Видео», чтобы вы могли начать работу, но вы можете организовать свои данные, как хотите.

Найдите в меню «Стандартные» полезные утилиты, например калькулятор и программу просмотра PDF-файлов.А если вы хотите что-то изменить в операционной системе, просто откройте меню «Настройки». Когда вы будете готовы покинуть компьютер, на котором работаете, воспользуйтесь опцией «Завершение работы» в главном меню. Затем отключите новый USB-накопитель с Pixel OS и заберите компьютер с собой.

Создайте свой собственный компьютер: как установить Windows 10 и настроить свой компьютер

Добро пожаловать в пятую статью из серии «Создайте свой собственный компьютер», основанной на AMD Ryzen и Radeon. В этой статье мы собираемся установить Windows 10 и все драйверы для вашего ПК.Мы рассмотрим типичный сценарий установки, с которым вы столкнетесь после сборки вашего ПК в первый раз, и проведем вас через все шаги, необходимые для правильной настройки вашего компьютера.

Создание установочного диска

Мы будем устанавливать Windows 10 с загрузочного USB-накопителя. Чтобы подготовить USB-накопитель с установочным носителем, вам понадобится существующий компьютер с запущенной на нем Windows или Linux. Вы всегда можете сделать загрузочный USB-накопитель у друга или соседа, если у вас нет второго компьютера.

Для этого вам понадобится USB-накопитель емкостью 8 ГБ. Подключите USB-накопитель к компьютеру друга и Google для Windows Media Creation Tool. Вы попадете на веб-страницу Microsoft, которая позволит вам загрузить инструмент. Прокрутите до раздела с надписью «Создать установочный носитель Windows 10» и нажмите кнопку «Загрузить инструмент сейчас». Вы начнете загрузку последней версии инструмента. Запустите инструмент, и он подключится к Интернету, чтобы получать самые свежие данные с серверов Microsoft.Сначала вам будет представлено лицензионное соглашение, прочтите его, если хотите, а затем примите соглашение.

На следующем экране вам будет предложен выбор между обновлением текущего ПК до последней версии Windows 10 или созданием установочного носителя. Выберите последний вариант и нажмите «Далее». На следующей странице вам будет предложено выбрать язык, версию и архитектуру установочного файла. Мы, как правило, выбираем английский язык (США) для Windows 10 Edition для 64-разрядной архитектуры.Нажмите кнопку «Далее.

На следующем экране вам будет предложено либо подготовить USB-накопитель, либо загрузить ISO отдельно. Убедитесь, что у вас подключен USB-накопитель, а затем выберите опцию USB-накопитель в окне Windows 10 Media Creation Tool. Щелкните Далее.

Этот экран позволяет выбрать USB-накопитель, на котором будет установлен установочный носитель. Обратите внимание, что содержимое этого USB-накопителя будет удалено при переходе к следующему экрану, поэтому выберите правильный USB-накопитель.Если у вас есть другие подключенные USB-накопители, лучше отсоединить их, прежде чем переходить к следующему экрану. Нажмите кнопку «Далее.

Теперь инструмент загрузит последнюю версию Windows 10 с серверов Microsoft и скопирует ее на USB-накопитель. Это также сделает USB-накопитель загрузочным, что необходимо для установки Windows с помощью флеш-накопителя. После завершения процесса вы можете извлечь флешку и подключить ее к недавно собранному настольному ПК.

Установка Windows 10

Мы предполагаем, что ваш компьютер загружается в BIOS нормально после того, как вы выполнили шаги из предыдущей статьи.Все материнские платы текущего поколения будут иметь соответствующие параметры, выбранные по умолчанию в BIOS. Но всегда полезно проверить эти аспекты. Войдите в свой BIOS, нажав клавишу DELETE сразу после включения компьютера.

Зайдя в BIOS, перейдите в раздел «Хранилище» и убедитесь, что все ваши слоты SATA / NVMe настроены на использование AHCI. Еще одна вещь, которую нужно проверить, — это приоритет загрузки, то есть последовательность, в которой ваш компьютер загружается с использованием различных вариантов хранения на вашем ПК.Это означает, что каждый SSD, жесткий диск и сеть будут проверены, чтобы увидеть, где находится операционная система, и загрузит ОС, которая является наивысшей в списке приоритетов загрузки. По умолчанию SSD и жесткие диски имеют первый приоритет, затем идут USB-накопители, а затем — сетевые. Если до сих пор все кажется нормальным. Вы можете выйти из BIOS после сохранения всех настроек, нажав F10.

Ваш компьютер загрузится один или два раза, а затем начнет поиск операционной системы.Поскольку он не установлен, он переместится на USB-накопитель с установочным носителем Windows 10, поскольку на данный момент это единственный загрузочный накопитель, подключенный к вашему компьютеру. Это автоматически запустит установку Windows 10. Если ничего не происходит, перезагрузите компьютер и нажмите сочетание клавиш «выбрать загрузочный диск» или «меню загрузки». Это варьируется от производителя к производителю, и для MSI это F11. Вы должны обратиться к руководству по материнской плате, чтобы выяснить, какие горячие клавиши меню загрузки для вашей системы. Обычно это F11, F6 или F2.Как только вы войдете в меню загрузки, выберите опцию «UEFI: USB XXXX». Будет два варианта USB, всегда выбирайте один UEFI.

За последнее десятилетие все стало значительно проще, и теперь установка ОС стала чрезвычайно простым процессом.

Установка Windows 10 началась, и вы видите первый экран установки Windows. Нажмите «Установить сейчас», чтобы продолжить.

На следующем экране вас попросят ввести ключ продукта Windows 10. Если вы приобрели ключ продукта, самое время его ввести.Если нет, вы всегда можете выполнить этот шаг после установки Windows 10. Нажмите «У меня нет ключа продукта».

На следующем экране вы можете выбрать версию Windows 10. В версиях с буквой N в конце некоторое программное обеспечение было удалено по юридическим причинам. В основном существует 3 основные версии — Home, Education и Pro. Цены на них отличаются: Home дешевый, а Pro — самый дорогой из всех, поэтому, когда вы приобретете ключ позже, помните, что вы выбрали. Нажмите кнопку «Далее.

В следующем окне выберите «Выборочная: установка только Windows». Поскольку у вас еще не установлена ​​Windows, вариант обновления спорный.

В следующем окне вам будут представлены все диски, которые можно использовать для установки Windows 10. Вы хотите установить Windows на самый быстрый из подключенных дисков, поэтому это будет твердотельный накопитель NVMe, затем твердотельный накопитель SATA и, наконец, жесткий диск. Накопители расположены в последовательности с метками, на которых написано Диск 0, Диск 1, Диск 2 и т. Д.Определите самый быстрый диск на основе емкости. Выберите его и нажмите «Новый». Поскольку ваши жесткие диски новые и никогда не использовались на ПК, вам придется создать новый раздел, используя параметр «Новый». В идеале вы должны увидеть только одну запись «Нераспределенное пространство на диске 0» или две, если у вас подключены два накопителя. Введите емкость и продолжайте. Для ОС мы рекомендуем использовать около 240 ГБ или около того. Если ваш SSD составляет 240/250/256 ГБ, используйте его все. Если вы обнаружите какие-либо существующие разделы на вашем накопителе, удалите их и создайте новый раздел, используя параметр «Новый».

После создания нового раздела выберите его и продолжайте. Windows создаст несколько дополнительных разделов для целей восстановления, оставьте их, выберите самый большой из этих разделов и продолжите. Windows начнет установку и копирование всех файлов. Ваш компьютер автоматически перезагрузится после завершения этого процесса, и установка продолжится после перезагрузки компьютера.

Вам НЕ нужно снова выбирать опцию меню загрузки, так как Windows позаботится об этом. Ваш компьютер теперь загружается с вашего SSD или жесткого диска, так как все необходимые файлы были скопированы на ваш SSD или жесткий диск.

Следующим экраном будет окно «Основы», которое начинается с выбора региона, в котором вы находитесь. Выберите Индию.

Далее идет раскладка клавиатуры. Выберите США, поскольку большинство клавиатур, продаваемых в Индии, соответствуют американской раскладке. Вы можете добавить дополнительные раскладки клавиатуры, когда нажмете «Далее». Мы пропустим этот шаг.

Далее следует экран сети. Если у вас подключен кабель Ethernet, процесс настройки пропустит этот экран, если вы полагаетесь на Wi-Fi, вы можете выбрать подключение к точке доступа Wi-Fi на этом этапе.Мы предпочитаем не делать этого во время процесса установки, поскольку Windows пытается загрузить дополнительные файлы во время установки, и если скорость вашей сети низкая, это приведет к тому, что ваша установка будет продолжаться очень долго.

После экрана сети появляется Экран учетной записи. Введите имя человека или организации, которые будут использовать ваш новый компьютер, и нажмите «Далее». Вы можете добавить пароль на этом экране или перейти к следующему шагу.

Следующий экран — Кортана, вы можете разрешить Кортане собирать вашу личную информацию, чтобы обеспечить более персонализированный опыт, или вы можете выбрать ванильный вариант.Мы предпочитаем не получать персонализированный опыт, поэтому обычно выбираем Нет, но вы можете выбрать Да, если это то, что вы предпочитаете.

Следующий экран также касается вашей конфиденциальности. Мы предпочитаем отключать все параметры. Нажмите «Далее».

Настройка вашей ОС займет еще несколько минут и перезагрузится. Вы завершили установку Windows 10 на свой компьютер.

Подключитесь к сети

Теперь, когда Windows 10 правильно установлена, вы можете подключить кабель Ethernet, чтобы получить доступ к Интернету или подключиться к Wi-Fi, если на вашей материнской плате есть такая возможность.Обратите внимание: если на этом этапе вы подключите компьютер к Интернету, он автоматически начнет загрузку драйверов с серверов Microsoft.

Большинство поставщиков оборудования работают с Microsoft для автоматического заполнения своих драйверов через службу Windows Update. Вы даже можете запустить Центр обновления Windows, щелкнув меню «Пуск», набрав «Центр обновления Windows» и выбрав службу.

Проверьте наличие обновлений, и Windows загрузит последние обновления безопасности и драйверы для вашего ПК. Часто драйверы, хранящиеся на серверах Microsoft, могут быть не самыми последними.Чтобы получить последнюю версию, посетите страницу поддержки материнской платы. На странице поддержки материнской платы выберите ОС Windows 10 64bit, и отобразятся все драйверы, доступные для вашего ПК. Загрузите драйверы набора микросхем, сети, VGA и аудио.

Драйверы VGA необходимы только в том случае, если вы используете AMD APU. Если вы используете дискретную видеокарту, загрузите драйверы на веб-сайте производителя видеокарты.

Установите драйверы в следующей последовательности.Сначала драйверы набора микросхем или системы, затем драйверы LAN, а затем вы можете использовать драйверы аудио, VGA и хранилища. Windows автоматически установит драйверы LAN, аудио и хранилища во время установки, поэтому вы обновляете их только до последних версий. Если на каком-либо этапе настройки какого-либо драйвера запрашивают перезагрузку системы, сделайте это, прежде чем приступить к установке следующего драйвера. Некоторые драйверы устанавливаются только частично перед перезапуском, и процесс перезапуска завершает установку.Перед переходом к следующему драйверу лучше дождаться полной установки одного компонента.

Последнее, что вам следует сделать, это проверить диспетчер устройств, чтобы узнать, все ли установлено или нет. Щелкните меню «Пуск», введите «Диспетчер устройств» и откройте его. В диспетчере устройств мы просмотрим список подключенного оборудования, чтобы увидеть, есть ли там «желтые восклицательные знаки». Они указывают на любые устройства, которые не установлены. Обычно вы найдете их в разделе «Другие устройства» с пометкой «Неизвестное устройство».Если их нет, то вперед! Ваш компьютер правильно настроен.

Заключение

Поздравляем, вы установили Windows и все необходимые драйверы. Ваш компьютер теперь правильно настроен. На этом завершается пятая статья из 7 статей о том, как создать свой собственный настольный ПК. Если вы столкнулись с какими-либо проблемами, следующие два видео помогут вам их исправить. Не забудьте пометить нас на своем компьютере в посты о сборке в Instagram и Twitter. Воспользуйтесь приведенными ниже ссылками, чтобы просмотреть остальные статьи из нашей серии «Создайте свой собственный компьютер».

1. Создайте свой собственный компьютер: ПК, созданный для ваших нужд
2. Создайте свой собственный компьютер: какой процессор, графический процессор, материнская плата и т. Д. Вам следует купить.
3. Создайте свой собственный компьютер: как получить лучшие предложения на компьютерные комплектующие
4. Build Your Own PC: Как собрать ПК
5. Создайте свой собственный компьютер: как установить Windows 10 и настроить свой компьютер (вы здесь)
6. Build Your Own PC: тестирование охлаждения и производительности
7. Создайте свой собственный компьютер: распространенные ошибки при сборке ПК

[Рекламный пост]

Как установить Windows 10 через USB или DVD

Если у вас возникли проблемы с компьютером или вам нужно выполнить обновление, и вы пытаетесь понять, как создать загрузочный USB-накопитель или DVD-диск Windows 10, вы попали в нужное место. За прошедшие годы Microsoft внесла множество долгожданных доработок и улучшений в Windows 10. Если вы все еще работаете с более старой ОС, сейчас идеальное время для перехода.

Microsoft предлагает несколько вариантов установки Windows 10, будь то обновление через Центр обновления Windows, если вы зарезервировали копию, на прилагаемый USB-накопитель, если вы приобрели розничную копию. Вероятно, вам следует создать загрузочный USB-накопитель или DVD-диск Windows 10 в качестве резервной копии (они также известны как загрузочный диск, загрузочный диск или загрузочный диск), особенно если вы приобрели свою копию в Интернете или потеряли исходный установочный носитель. Если у вас возникла серьезная проблема с вашей текущей установкой или вы столкнулись с новой машиной без установленной ОС, наличие загрузочного USB или DVD может быть спасением.

Но не волнуйтесь; это не так сложно, как кажется, и мы собираемся дать вам пошаговое руководство по установке Windows 10 с вашего собственного USB-накопителя или DVD.

Вот как найти ключ продукта Windows 10 и как активировать Windows 10, чтобы начать работу. После установки Windows 10 обязательно ознакомьтесь с нашей коллекцией руководств , которые помогут вам максимально эффективно использовать новую операционную систему.

(Изображение предоставлено TechRadar)

Что вам понадобится

Возможно, самый простой вариант для создания резервного установочного диска — через USB.Если вы планируете пойти по этому пути, вам понадобится USB-накопитель размером не менее 4 ГБ. Имейте в виду, что все, что в данный момент находится на диске, будет удалено в процессе, поэтому рекомендуется сделать резервную копию всего, что вы могли сохранить на выбранном диске, прежде чем начать.

Кроме того, вы можете создать резервную копию установочного диска с DVD, если на вашем компьютере есть оптический привод.

В любом случае вам понадобится сторонняя программа для выполнения работы.Мы рекомендуем Rufus для USB или ImgBurn, если вы используете DVD.

Наконец, вам понадобится готовый ключ продукта Windows 10. Вы сможете найти его в своем электронном письме с подтверждением, если вы совершили покупку в Интернете, в коробке с Windows 10, если вы приобрели в розницу, или где-нибудь на своем компьютере, если вы купили ПК с Windows 10 из коробки.

Все еще не можете найти? Мы рекомендуем загрузить и запустить инструмент Belarc Advisor, который также может показать вам ключ продукта.

(Изображение предоставлено TechRadar)

Загрузите файл ISO Windows 10

Основным файлом, с которым мы собираемся здесь работать, является ISO Windows 10 ISO . Не вдаваясь в технические подробности, файл ISO — это, по сути, снимок установочного носителя Windows 10 в том виде, в котором он отображается на DVD или USB-диске.

Есть ряд мест, где вы можете найти файлы ISO в Интернете, если вы достаточно внимательно посмотрите, но мы рекомендуем придерживаться официальной загрузки от Microsoft.

Если вы загружаете его с устройства с Windows 7, Windows 8.1 или Windows 10, мы рекомендуем использовать средство создания мультимедиа от Microsoft. Если вы выполняете загрузку с устройства с операционной системой, которая не поддерживает средство создания мультимедиа Windows 10 — например, macOS — вам необходимо посетить страницу Загрузить образ диска Windows 10 .

Отсюда вам будет предоставлена ​​возможность выбрать нужную версию: одну с последним обновлением May 2019 Update или с более ранним обновлением October 2018 Update .

(Изображение предоставлено TechRadar)

Создание установочного диска

После загрузки файла ISO и Rufus или ImgBurn пора создать установочный диск.

Для USB: вставьте флешку в порт на вашем компьютере и просто загрузите Rufus. На главном экране убедитесь, что ваша флешка выбрана в разделе «устройство». Оттуда щелкните значок диска рядом с «создать загрузочный диск с помощью», выберите свой ISO и нажмите «Пуск». Процесс должен занять около 10 минут.

Чтобы создать DVD с ImgBurn, просто загрузите программу с вашего диска в оптический привод. Оттуда выберите «записать файл образа на диск», затем убедитесь, что ваш DVD-привод выбран в качестве места назначения. Под заголовком «Источник» выберите файл ISO и щелкните значок запуска. Имейте в виду, что этот процесс может занять некоторое время.

(Изображение предоставлено TechRadar)

До мелочей

Отсюда все довольно просто, если вы устанавливали с USB или DVD в прошлом.Первое, что вам нужно сделать, это перезагрузить компьютер со вставленным USB-накопителем или DVD.

Когда на экране появится логотип производителя, нажмите F12 или F2 (зависит от производителя), чтобы перейти в меню загрузки. Здесь вы скажете компьютеру продолжить загрузку с установочного диска, а не загружать Windows, как обычно.

Когда появится меню загрузки, просто выберите, хотите ли вы загрузиться с USB или DVD, а затем нажмите Enter. Отсюда должен загрузиться установщик Windows 10, и вы будете на правильном пути к новой установке.

(Изображение предоставлено TechRadar)

Почти готово!

Теперь мы видим свет в конце туннеля. Но пока не празднуйте; осталось сделать еще несколько важных шагов. После загрузки установщика Windows 10 выберите языковые настройки и нажмите «Далее». Затем нажмите «Установить сейчас».

После того, как вы согласитесь с лицензионным соглашением, вы увидите экран, на котором вы можете обновить или выполнить выборочную установку. Если вы хотите перенести все из вашей текущей Windows 7, 8 или 8.1 установите, нажмите «Обновить» и следуйте инструкциям.

Если вы используете только что созданный компьютер или хотите выполнить чистую установку, щелкните Custom. На следующем экране будут показаны ваши разделы. Если вы используете только что созданный компьютер без установленной операционной системы, просто щелкните раздел «Нераспределенное пространство» и нажмите «Далее». Если вы просто собираетесь выполнить чистую установку на свой текущий компьютер, вы захотите удалить старые разделы, нажмите «Нераспределенное пространство», а затем нажмите «Далее».

(Изображение предоставлено TechRadar)

Финальный отрезок

Отсюда и вперёд все подано.Windows начнет копирование файлов и может перезапуститься несколько раз. Затем вы пройдете через несколько экранов, на которых вы сможете настроить свои параметры, настроить учетную запись и войти в свою учетную запись Microsoft.

После того, как вы пройдете через процесс установки и позволите Windows сделать свое дело, вы попадете прямо на свежий и чистый рабочий стол. Имейте в виду, что вам может быть предложено ввести ключ продукта для активации Windows после того, как все будет настроено, но в противном случае вы должны быть в порядке.

Как установить Ubuntu 20.04 [Пошаговое руководство для начинающих]

Когда дело доходит до выбора Linux для новичков, Ubuntu всегда оказывается на первом месте. Я не собираюсь рассказывать вам, почему вам следует использовать Ubuntu. Я покажу вам, как установить Ubuntu.

Есть несколько способов установить Ubuntu (или другой Linux):

1. Вы можете установить Ubuntu внутри виртуального бокса в Windows
2. Вы можете использовать функцию Bash в Windows, чтобы установить его в Windows
3. Вы можете выполнить двойную загрузку Ubuntu с Windows (чтобы вы могли выбрать, какую ОС использовать во время загрузки вашей системы )
4. Вы можете заменить Windows на Ubuntu, полностью удалив ее из своей системы.

Метод, который я покажу в этом руководстве, является четвертым.Вы уничтожаете всю систему и позволяете Ubuntu быть вашей единственной операционной системой. По моему опыту, это самый простой способ установить Ubuntu.

Как это самый простой способ установки Ubuntu?

Вам не нужно беспокоиться о создании разделов самостоятельно. Он автоматически создает раздел ESP для UEFI.

Остальное дисковое пространство используется для создания единого корневого раздела. В корневом разделе (обычно) имеется файл подкачки размером 2 ГБ. Вам не нужно создавать отдельный раздел подкачки, и при необходимости вы можете увеличить размер файла подкачки.

В корневом разделе также есть каталог загрузки для файлов, связанных с grub. Он также содержит домашний каталог, который используется для хранения файлов, связанных с пользователем, таких как документы, изображения, музыка, видео, загрузки и т. Д.

Это легко. Вы позволяете Ubuntu делать всю работу за вас, вместо того, чтобы думать о создании разделов ESP, root, Swap и Home.

Ubuntu автоматически создает раздел ESP

Лучше всего подходит для вас, если вы хотите использовать только один дистрибутив Linux и никакую другую операционную систему.Вы не хотите переключать дистрибутивы очень часто, или если вы это сделаете, у вас не будет много важных данных об этом.

Процедура, показанная здесь, работает для Ubuntu и всех других дистрибутивов на ее основе, таких как Kubuntu, Xubuntu, Lubuntu, Ubuntu Budgie, Linux Mint, Linux Lite и т. Д. Снимок экрана может выглядеть немного по-другому, но шаги в основном те же.

Установите Ubuntu, заменив Windows и другие операционные системы

Что вам нужно для установки Ubuntu:

• USB размером не менее 4 ГБ.Вы также можете использовать DVD.
• Подключение к Интернету (для загрузки Ubuntu и инструмента создания live-USB, не требуется для установки Ubuntu)
• При желании вам может потребоваться внешний USB-диск для резервного копирования важных данных (если они есть), присутствующих в текущей системе

Если вы собираетесь установить Ubuntu GNOME по умолчанию, системные требования:

• Система с двухъядерным процессором 2 ГГц или лучше
• 4 ГБ ОЗУ или более
• Не менее 25 ГБ на жестком диске

Этот метод удаляет все остальные операционные системы вместе с данными, имеющимися на диске.

Вы можете сохранить свои личные файлы, документы, изображения и т. Д. На внешнем USB-диске или в облачном хранилище, если захотите использовать его позже.

Шаг 1. Загрузите Ubuntu

.

Прежде чем что-либо делать, вам нужно скачать Ubuntu. Он доступен в виде одного ISO-файла размером около 2 ГБ. Файл ISO — это в основном образ диска, и вам необходимо извлечь этот ISO на USB-диск или DVD.

Вы можете загрузить Ubuntu ISO с его веб-сайта.

Если у вас медленный или нестабильный интернет, вы можете использовать торрент для загрузки Ubuntu.Торрент-файлы находятся на альтернативной странице загрузки (прокрутите немного вниз).

Шаг 2: Создайте действующий USB

После того, как вы загрузили ISO-файл Ubuntu, следующим шагом будет создание действующего USB-устройства Ubuntu.

Live USB в основном позволяет загружаться в Ubuntu с USB-накопителя. Вы можете протестировать Ubuntu, даже не устанавливая его в своей системе. Тот же живой USB также позволяет установить Ubuntu.

Существуют различные бесплатные инструменты для создания живого USB-устройства Ubuntu, такие как Etcher, Rufus, Unetbootin, универсальный установщик USB.

Вы можете следовать этому руководству, чтобы научиться делать живую USB-версию Ubuntu с помощью универсального установщика USB в Windows.

Вы также можете посмотреть это видео, чтобы узнать, как сделать загрузочный USB-накопитель Ubuntu в Windows.

Если вы уже используете какой-либо дистрибутив Linux, вы можете использовать Etcher.

Шаг 3: Загрузитесь с живого USB

Подключите действующий USB-диск Ubuntu к системе.

Теперь вам нужно убедиться, что ваша система загружается с USB-диска, а не с жесткого диска.Вы можете сделать это, переместив USB вверх в порядке загрузки.

Перезагрузите систему. Когда вы увидите логотип производителя вашего компьютера (Dell, Acer, Lenovo и т. Д.), Нажмите F2, F10 или F12, чтобы получить доступ к настройкам BIOS.

Теперь экран BIOS на вашем компьютере может выглядеть иначе.

Измените порядок загрузки на загрузку с USB

Вся идея в том, что вы помещаете USB (или съемный носитель) в начало порядка загрузки. Сохраните изменения и выйдите.

Шаг 4. Установите Ubuntu

.

Теперь вы должны загрузиться в живую среду Ubuntu.Вы увидите экран grub, который дает вам возможность либо попробовать Ubuntu без установки, либо установить ее сразу.

Вы можете выбрать первый вариант, например «Попробовать Ubuntu без установки»:

Загрузитесь в живую Ubuntu

Примерно через 10-20 секунд вы сможете войти в действующую среду Ubuntu. Если вы используете более медленный порт USB 2.

, это может занять больше времени.

Щелкните значок «Установить Ubuntu» на рабочем столе.

Вам будет предложено выбрать некоторые базовые конфигурации, такие как язык и раскладка клавиатуры.Выберите наиболее подходящие для вашей системы.

• Выберите свой язык
• Выберите раскладку клавиатуры

Здесь вам следует выполнить обычную установку, потому что она установит некоторое программное обеспечение, такое как музыкальный проигрыватель, видеоплееры и несколько игр.

Если вы подключены к Интернету, у вас будет возможность загружать обновления при установке Ubuntu. Вы можете снять этот флажок, потому что это может увеличить время установки, если у вас медленный интернет. Вы можете обновить Ubuntu позже без каких-либо проблем.

Установите Ubuntu 4

. В этот раз появляется самый важный экран. Если установлены другие операционные системы, вы можете получить возможность установить вместе с ними Ubuntu в режиме двойной загрузки.

Но поскольку ваша цель — иметь только Ubuntu Linux во всей системе, вам следует выбрать вариант «Стереть диск и установить Ubuntu».

Очистите диск и установите Ubuntu

. Когда вы нажмете кнопку «Установить сейчас», вы увидите предупреждение о том, что вы собираетесь удалить данные. Вы уже это знаете, не так ли?

Обычное предупреждение о форматировании диска

Отсюда все просто.Вам будет предложено выбрать часовой пояс

Выберите часовой пояс

Затем вам будет предложено создать имя пользователя, имя компьютера (также известное как имя хоста) и установить пароль.

Установите имя пользователя и пароль

Как только вы это сделаете, вам просто нужно подождать и посмотреть около 5-10 минут. На этот раз вы увидите слайд-шоу с функциями Ubuntu.

Слайд-шоу предоставляет основную информацию об использовании Ubuntu во время установки

. После завершения процесса вам будет предложено перезагрузить систему.

Перезагрузите вашу систему

При перезапуске системы может появиться экран выключения с просьбой удалить установочный носитель и нажать клавишу ВВОД.

Удалите USB и нажмите ввод

Извлеките USB-диск и нажмите Enter. Ваша система перезагрузится, и на этот раз вы загрузитесь в Ubuntu.

Вот и все. Посмотрите, как легко установить Ubuntu. Вы можете использовать этот метод для замены Windows на Ubuntu.

Что дальше?

Теперь, когда вы успешно установили его, я настоятельно рекомендую прочитать это руководство о том, что делать после установки Ubuntu, чтобы сделать вашу работу с Ubuntu более плавной.

Я также рекомендую просмотреть этот список руководств по Ubuntu и научиться делать различные общие вещи с Ubuntu.

Надеюсь, вы найдете это руководство полезным при установке Ubuntu. Если у вас есть вопросы или предложения, не стесняйтесь задавать их в разделе комментариев.
