Проводка в сарае своими руками пошаговое руководство с фото

Проводку в сарае вполне возможно сделать своими руками, но нужно учитывать некоторые нюансы. В хозпостройках, как правило, отсутствуют отопление, и влажность периодически повышается, поэтому с точки зрения эксплуатации электрооборудования они относятся к опасным помещениям. При проведении работ требования к пожарной и электробезопасности должны быть строго соблюдены.

Требования ПУЭ

Правила установки электрооборудования — ПУЭ — разработаны специально для обеспечения безопасности эксплуатирования электрических силовых линий и приборов. Для проводки в сарае должны выполняться условия:

• в неотапливаемых помещениях с повышенной влажностью, а также в деревянных каркасных сооружениях кабель прокладывать в металлических коробах или трубах;
• в сухих и теплых постройках разрешено использовать открытый и закрытый способ проводки без металлических защитных оболочек;
• в сырых помещениях — погребах, теплицах — применять провода с двойной изоляцией, а прокладывать их нужно в металлических каналах, выключатели и розетки выносить за пределы опасной зоны.

Сечение кабеля подбирается исходя из планируемой мощности подключаемых приборов. В стандартных условиях для питания от домовой сети используется кабель ВВГнг с медными жилами сечением не менее 2,5 мм².

Важно. Если будет установлено энергоемкое оборудование, нужно сделать расчет сечения по мощности и подобрать проводку соответствующих характеристик.

Подключение к домовой сети

В нашем случае сарай построен из керамзитобетона и кирпича. Толщина стен 30 см. Предполагается отопление электроприборами в особо холодные дни. Проводка будет сделана из двужильного кабеля сечением 2,5 и 1,5 мм² открытым способом.

Уважаемые читатели, это продолжение статьи про строительство сарая своими руками, эту статью мы недавно добавили на сайт и рекомендуем также к вашему прочтению.

Подключение осуществляется с помощью воздушной линии. Один конец кабеля присоединен к домовой сети, второй пропущен через металлическую трубку, закрепленную к конструкциям сарая, и заведен в помещение сквозь небольшое отверстие в кирпичной кладке. Ноу-хау — в канал вставлен отрезок пластиковой трубы, чтобы изоляция меньше перетиралась.

Установка УЗО

К электрической системе сарая будет подключаться автоматический выключатель УЗО на 10 ампер. Устройство защитного отключения предотвращает поражение человека или животного электрическим током при соприкосновении с источником напряжения, а также возгорание в результате повреждения изоляции.

Аппарат реагирует на разницу потенциалов между входящим и исходящим током, которая в норме равна нулю. В случае пробоя изоляции обратный ток уменьшается, и УЗО автоматически отключает подачу электричества.

Корпус устройства закрепляется к стене ниже уровня стропил или перекрытия на 15-30 см.

Одна жила заводится в аппарат, другая соединяется напрямую. Нулевой провод можно не изолировать.

Готовое УЗО

Монтаж распределительной коробки

В распределительной коробке входящее электропитание распределяется по отдельным линиям для всех энергопотребляющих точек. В сарае запланирована 1 розетка и один выключатель на две лампочки. Согласно правилам, силовые кабели для освещения и розеток прокладываются раздельно.

Коробка устанавливается таким образом, чтобы от нее было удобно разводить кабели к фурнитуре. В нашем случае она расположена над розеткой. Проводку принято прокладывать по взаимно перпендикулярным линиям вертикально и горизонтально.

Корпус коробки, закрепленный на стене

Когда будут проложены все кабели, их концы заводят в коробку, разделывают с запасом длины на 5-7 см. После подключения к соответствующим фазам и скрутки проводов с изоляцией закрывают распределительную коробку крышкой.

Коробка с проводкой

Скрутка проводов с изоляцией

В готовом виде

Где установить розетки и выключатели

По нормативам в домах и квартирах розетки устанавливают на высоте 30 см, а выключатели на 90 см от пола. В личном сарае можно не придерживаться строгих требований по размещению фурнитуры и располагать ее максимально удобно: выключатель рядом с входной дверью в прямом доступе, а розетку вблизи того места, где будет находиться электрооборудование.

Подключение розетки и выключателя

Электрофурнитура в нашем случае накладного типа. Стены сарая достаточно твердые, и прорубать штробы под провода, розетки и выключатели было бы нецелесообразно.

Монтаж накладной розетки

Согласно правилам электрики в розетке фаза подключается к левой клемме, ноль к правой (синий и красный провод).

Готовая розетка

С выключателем несколько иначе. К нему нужно подвести фазу, а к лампочке ноль.

При нажатии клавиши выключателя цепь замыкается, лампочка загорается. В нашем сарае 2 прибора освещения, которые подключены параллельно. Проводка фиксируется пластиковыми скобами к балкам перекрытия.

Концы кабелей от розетки и выключателя подводятся к распределительной коробке, где соответствующие провода соединяются и изолируются.

Нужно ли заземление

Заземление представляет собой проводник, отводящий электрический ток в нейтрализующий напряжение контур. Это может быть металлическая конструкция, вкопанная в землю, или арматурный каркас фундамента. Попадая в проводящую среду большого объема, ток мгновенно рассеивается, вероятность электрического удара многократно снижается.

Важно. Если в сарае предполагается установка мощного электрооборудования, заземление устраивается в обязательном порядке.

В нашем случае такая мера была бы излишней, так как сарай изначально планировался для содержания животных, а не под мастерскую.

Испытания

После того, как розетка и выключатель установлены, а лампочки вкручены в плафоны, нужно провести первый пробный запуск. Если после включения лампочки горят, розетка функционирует, — все в порядке, работа успешно завершена.

Если же лампочки не горят или мигают либо искрит проводка, нужно проверить цепь на отсутствие разрыв, потуже затянуть винты автомата. К проблемам могут привести несоответствие фазы и нуля, нарушение целостности изоляции в скрутках, соединение меди с алюминием.

Нельзя забывать о технике безопасности: не работать с подключенной сетью, использовать инструмент с изоляцией, избегать попадания влаги на провода и приборы.

Как составить схему проводки в доме или квартире своими руками

Своими руками электрику в квартире или доме выполнить можно, но это довольно рискованно. Безусловно, любой работе можно научиться. Но электрика – область, которая требует отличного знания теории и хорошей практики. Неграмотные эксперименты с проводкой могут быть опасны. Собираясь проводить электричество своими руками, необходимо знать порядок и нюансы выполнения работ.

Как провести электропроводку в доме?

Начать нужно с детального плана. По схеме электропроводки в частном доме:

• можно подсчитать сколько и какие необходимы кабели, размер, количество выключателей, розеток и распределительных коробов;
• определяют места размещения силовых и электроустановочных деталей;
• производят в будущем обслуживание и ремонт скрытой проводки.

От выбранного вида электропитания зависит схема электрической сети.

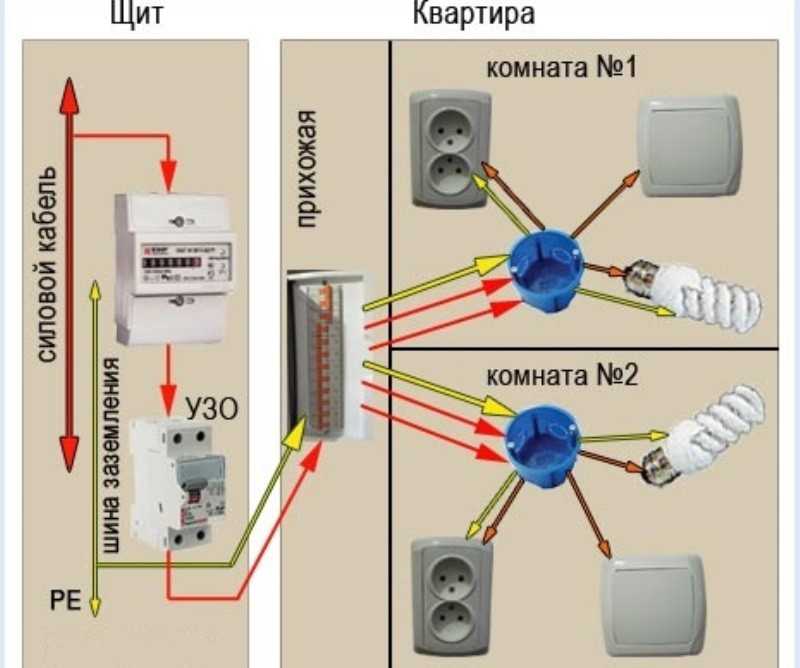

Принципиальная трехфазная схема и план-схема частного дома или квартиры, сделанная в масштабе, с распределительными группами нужна для качественного монтажа электрики в будущем.

Зачастую в доме или в квартире имеется внутренний и вводный электрощит. От внутреннего щита ведут кабели в помещения.

Главные группы, на которые разбивают потребителей:

• освещение;
• розетки;
• приборы с высокой мощностью;
• освещение и розетки ванны и туалета;
• освещение и розетки кухни;
• постройки хозяйственного назначения.

Не рекомендуется подключать всё электричество к одной группе точек, так как будет чересчур большая нагрузка.

При составлении трехфазной схемы нужно обеспечить систему устройствами для защиты — УЗО, которые устанавливают на каждую распределительную группу.

На схему электрической проводки влияет предполагаемое размещение бытовых приборов и их мощность. Они определяют число, размещение розеток и нужный размер кабеля.

Трехфазная схема электропроводки в доме и в квартире особо не отличаются, только путём ввода электрической энергии: в квартиру она поступает по кабелю от щитка на этаже, а в дом — по воздушной линии. План электропроводки в гараже подразумевает ввод электричества от центральной линии электропередач или от дома, стоящего рядом подземным или воздушным методом.

Проводка в квартире

Квартира – это, как правило, кирпичные или бетонные стены, отделанные гипсокартоном или покрытые штукатуркой.

Электропроводка в квартире бывает комбинированной или скрытой.

Вариантов может быть несколько: проводку можно смонтировать до штукатурки, а затем покрыть ею, монтаж можно выполнять дроблением штукатурки, осуществить в полостях за гипсокартоном. Для установки проводки используют трубу, гофру из ПВХ или металлический гибкий рукав, открытую проводку зачастую прокладывают в кабель-каналах.

Для того чтобы качественно осуществить электропроводку в квартире имеются определённые советы и правила.

Чтобы обеспечить безопасность, в распределительном щитке устанавливают автоматы

, которые защищают технику от перегорания и короткого замыкания, и устройства для отключения, которые при перепадах напряжения отключают потребителя. Для туалета рекомендуется своё устройство защитного отключения из-за повышенной влажности.

Имеются свои особенности у монтажа электропроводки в ванной комнате: в ней не должно быть распределительных коробок, и размещать там выключатель недопустимо. Можно установить розетку. Для помещения с высокой влажностью нужно подбирать защищённые от влаги приборы с заземлением.

Разметку под электропроводку проводят по строго вертикальным и горизонтальным линиям. Линии электрического питания между собой не должны скрещиваться. Трассу всегда нужно вести параллельно какой-либо стенке. Если проводку ведут под полом, кабель нужно располагать на определённом расстоянии от стены.

Сегодня, как правило, в новых домах применяют медные провода, они долговечнее алюминиевых, которые остались во многих старых квартирах.

Размер кабеля должен быть не менее двух квадратных миллиметров, его всегда подбирают больше расчётного, который определяют в зависимости от предполагаемой нагрузки на сеть. Возможная плотность тока для провода из меди не должна превышать восемь ампер на квадратный миллиметр. Для различных распределительных групп нужен провод с разным размером.

Кабель, который проходит в полостях, нужно защитить рукавами, трубами или гофрами.

Протягивание электропроводки при помощи рукавов, металлических труб и гофр из ПВХ даёт возможность заменять электрику без нарушения отделки.

Все спайки кабелей должны находиться только в распределительных коробах и к ним нужно обеспечить доступ, чтобы при надобности можно было что-то исправить. Соединять провода можно пайкой или клеммами.

Провода и установочные коробки закрепляют под выключатели и розетки при помощи штукатурки или гипса.

По всей квартире должно быть розеток не менее чем одна на шесть квадратных метров. В редко используемых помещениях, например, в коридоре, хватит 1–2 розетки, на кухне хорошо ставить по несколько групп из трёх или четырёх розеток (это зависит от числа и размещения бытовой техники).

Лучше всего использовать выключатели и розетки с керамическими внутренностями и медными контактами.

Размещение выключателей и розеток не регламентируется, но розетки удобнее располагать на высоте не меньше тридцати сантиметров от пола. Выключатели размещают на высоте удобной для протянутой руки.

Проводка в частном доме

Электропроводку в загородном доме выполняют по тем же принципам, что и в городской квартире. Тем не менее проводка в деревянном доме обладает своими особенностями. Из-за того, что основание сруба является горючим, осуществлять электропроводку в частном доме нужно с соблюдением мер безопасности.

Монтаж электропроводки в частном доме должен производиться:

• Из не поддерживающих горение (самозатухающих) кабелей и проводов с изоляцией, к примеру, ВВГнг;
• проводка скрытая – по электрической канализации, которая не поддерживает горение, то есть из металла: металлическим (обычно медным) трубам, стальным коробам, с непременным заземлением. Если применяют пластиковые гофры и короба, то их нужно окружить слоем негорючего материала – фактически вмонтировать в штукатурку;
• с применением металлических узлов: установочных и распределительных коробов;
• с обеспечением герметичности спаек, чтобы при коротком замыкании электрическая дуга за пределы трубы не вышла и не попала на дерево;
• материал, из которого выполнены перекрытия и стены должен быть сухим.

Безусловно, правила довольно строги и установка проводки, к примеру, на даче, выглядит необоснованно трудоёмкой и затратной. Однако превыше всего безопасность.

Монтаж УЗО

Монтаж дифференциального реле или устройства защитного отключения ещё один шаг в достижении безопасности дома из дерева.

Разводку электрической сети можно выполнить под старину: открытая проводка устанавливается на изоляторах из фарфора, между проводом и деревом остаётся зазор – провода не касаются стен и потолков. Это, пожалуй, единственный относительно безопасный и соответствующий нормам метод укладывания открытой проводки в сгораемых сооружениях.

Электрификацию частного дома нужно выполнять сразу, а не частями и осуществить до монтажа потолков, полов и дверей.

Работы по электрификации начинаются с подведения кабеля в дом от центральной линии электропередач или наружного распределительного щита, в соответствии со схемой выполняют разводку проводов по комнатам, монтируют внутренний щит для распределения, подготавливают отверстия под розетки и выключатели.

После окончания отделочных работ устанавливают все приборы.

Ниже смотрите видео: проводка в загородном доме своими руками.

Где бы провода ни прокладывались, значение имеет окрас кабелей. Согласно пункту 2.1.31 правил устройства электроустановок, электрическая проводка должна давать возможность быстрого распознания проводников по цвету:

• голубой цвет – обозначает нулевой рабочий или средний проводник электрической сети;
• зелено-жёлтый цвет – обозначает нулевой защитный или защитный проводник;
• зелено-жёлтый цвет по всей длине с голубыми пометками на краях линии, которые наносят при установке – обозначает соединённый нулевой рабочий и нулевой защитный проводник;
• чёрный, коричневый, красный, фиолетовый, серый, розовый, белый, оранжевый, бирюзовый окрас – обозначает фазный проводник.

На видео можно увидеть разделение цветов.

Проложить проводку в доме или квартире мастеру со стажем достаточно легко. Но для тех, кто в электрике не разбирается, нужно воспользоваться помощью специалиста. Безусловно, придётся потратиться, но так можно избежать ошибок, которые могут привести к возгоранию.

Проводка в дачном доме своими руками – особенности организации и последовательность монтажа

---

---

Содержание статьи (кликабельно):

1. Влияние старых ЛЭП на дачную проводку.
2. Как влияет на проводку временное пользование дачей?
3. Важность мощности приборов в создании проводки.
4. Как определить сечение вводного кабеля?
5. Как планировать ветки проводки?
6. От чего зависят маршруты контуров?
7. Составляющие элементы контуров.
8. Инструменты и материалы для монтажа.
9. Последовательность монтажа.
10. Видео. Проводка в дачной комнате

Для многих людей слово «дача» ассоциируется с отдыхом и провождением времени на чистом воздухе. Соответственно, каждый хочет иметь свою собственную дачу. Для удовлетворения этого желания осуществляется ее покупка или же строительство.

Дача также должна обеспечивать для ее владельцев оптимальный комфорт. Конечно, достижение этого комфорта невозможно без наличия электроэнергии, которая подается на дачный участок и в каждую комнату по проводам. В этой статье мы рассмотрим особенности проводки в дачном доме и расскажем о том, как можно установить электропроводку своими руками.

Электропроводка в дачном доме зависит от его особенностей и тех зданий, которые находятся на дачной территории. Соответственно, проводку можно разделить на две части внешнюю (подает ток на внешние осветительные приборы и дополнительные здания) и внутреннюю (находится внутри самого дачного дома).

Такой же особенностью и характеризуется любой частный дом. Однако есть признаки, которые отличают дачный дом от любого частного дома. Они также отражаются в организации проводки в доме, который мы называем дачным.
Этими признаками являются:

1. Размещение в тех местах, в которых существуют старые ЛЭП.
2. Временное использование дачного дома.

Как влияет местоположения дачи на проводку?

Подключение частного дома к электроопоре

Каждому известно, что дачи находятся за городом. Все линии электропередач в этих местах являются очень старыми и рассчитаны на небольшие уровни мощности.

Данный факт вполне понятен, поскольку 30 и более лет назад количество используемых электроприборов было меньшим. Сегодня же мы используем не только большее количество электроприборов, но и более мощные приборы.

В результате возрастает нагрузка на эти ЛЭП. Следствием этого является падение напряжения и наличие большого количества перебоев. Проблему с перегрузкой ЛЭП обостряют и новые дачные дома, которых раньше не было, и которые не учитывались при прокладке ЛЭП.

Итак, проводка, а также вся электросеть дачного дома должна справляться с перебоями, а также отключать подачу тока на случай выхода напряжения за очень высокий или низкий уровень. Защита от этих явлений осуществляется с помощью монтажа надежных и качественных автоматических выключателей.

Влияние влаги на проводку

---

---

Вторая особенность дачного дома заключается в том, что он используется временно. В большинстве случаев дачные дома используются в течение лета. В холодное время дачи, если можно так сказать, оставляются на произвол судьбы. То есть в это время владельцы к ним практически не наведываются. Как же этот факт сказывается на проводке?

Здесь стоит сказать о том, что в холодное время растет сырость в дачных домах. По сути дела сырость является повышенной влажностью. А влага – это главный враг электричества. В результате на проводах, их соединениях и во внутренних контактах розеток накапливается влага. В некоторых случаях оседает конденсат. Это проявляется тогда, когда владелец приехал в свой загородный дом и начал отапливать его.

Влага и конденсат приводят к окислению и разрушению контактов. При этом ситуация усугубляется тогда, когда через эти контакты начинает проходить мощный ток. В результате они сильно нагреваются. Конечным итогом этого является преждевременный выход из строя электропроводки и появление потребности в установке новой.

Единственным вариантом предупреждения этой проблемы является соблюдение одинаковой температуры в дачном доме. Но, нет смысла отапливать дом, если в нем никто не живет.

В итоге специалисты рекомендуют прокладывать проводку открытым способом. Это позволит осуществлять быструю замену поврежденных проводов и не возникнет потребность в разрушении штукатурки, чтобы устанавливать новую проводку.

Еще одной особенностью загородного дома является то, что участок, на котором он находится, является изолированным. Это означает то, что для заземления проводки электричества возле дома, который является загородным, нужно монтировать заземляющий контур. Также обязательной и является защита от молний.

Важность мощности приборов

Стоит также упомянуть и о том факторе, который напрямую влияет на создание проводки. Этот фактор представляет собой мощность электроприборов, которые будут использоваться в дачном доме.

Он очень важен, поскольку от него зависят характеристики вводного кабеля и общего автоматического выключателя. Кроме этого он влияет на количество ветвей самой проводки и на характеристики кабелей, которые будут образовывать будущую проводку.

Полезный совет: перед тем, как составлять схему и начинать монтаж новой проводки в дачном доме, стоит спланировать все электроприборы, которые будут использоваться. Здесь можно включать фантазию, поскольку с каждым годом могут покупаться новые приборы. Фантазия является полезной с той точки зрения, что позволит создать проводку с запасом, то есть такую домашнюю сеть, которая будет актуальной и через 20 лет

.

Как вы поняли, эти особенности напрямую влияют на организацию электрической проводки в дачном доме и территории, прилегающей к нему. Теперь рассмотрим, как можно организовать самую проводку и как составить ее схему?

Определение сечения вводного провода

Начнем с источника тока. Этим источником является ЛЭП. Также может быть трансформатор. Соответственно, к дачному дому должен подходить кабель от столба ЛЭП. Этот кабель должен иметь такое сечение, которое позволит выдержать нагрузку всех дачных электроприборов.

Для того чтобы определить это сечение, нужно подсчитать общую мощность всех электроприборов. Далее эту мощность делят на 220 или 380 вольт (это зависит от количества фаз). Полученное число будет силой тока, которую должен выдерживать вводный кабель.

Далее с помощью специальной таблицы (приводится ниже) определяют поперечное сечение.

Таблица определения сеченияч



Здесь следует обратить внимание на один факт. Если ЛЭП сделана из алюминиевых проводов, то в качестве вводного кабеля вам надо использовать алюминиевый кабель. Дальнейшую разводку можно осуществлять с помощью медных кабелей.

Еще один нюанс: в большинстве случаев, компании, которые обслуживают ЛЭП и дают разрешение на подключение, устанавливают максимальный лимит мощности для отдельного дачного дома.

В этом случае, сечение вводного кабеля, номинальный ток общего автоматического выключателя (АВ) и оборудования защитного отключения (УЗО) будут зависеть от лимита мощности.

Вводный кабель может проводиться воздушным или подземным путем. Это уже зависит от вас. Этот кабель должен подключаться к счетчику, общему АВ и общему УЗО. Все эти три элемента должны находиться в одном общем щитке.

Их рекомендуется размещать в хозяйственном доме, гараже или специальном помещении. Их размещение, а также вводный кабель обозначаются на схеме.

Недалеко от этого щитка монтируется еще один. Второй щиток является распределительным, и именно от него будут отходить все ветви (контуры) проводки, которые будут монтироваться в загородном доме.

Схема проводки в доме

Его размещение также указывается на схеме.

Как планировать ветки проводки?

От этого щитка и будут отходить все ветви проводки.

Будет хорошо, если планировать большее количество таких ветвей, чем нужно. В начале ненужные ветви могут быть отключенными. Однако потом когда возникнет в них потребность, их можно включить. Гораздо худшим вариантом является создание слишком малого количества контуров. Это приведет к перегрузке отдельных кабелей. Этого допускать не следует.

В тех случаях, если электросеть является однофазной, максимальная нагрузка на одну ветвь должна равняться двум киловаттам. При наличии трехфазной сети нагрузка на одну ветку должна равняться шести киловаттам.

Планирование ветвей проводки является непростым, особенно для тех людей, которые делают его впервые. Что же сделать, чтобы этот процесс был сделан на высоком уровне? Выше мы рекомендовали составить список электроприборов.

Теперь нужно обозначить их места нахождения на плане дачного дома и дачной территории. В этот список также должно входить и осветительное оборудование.

По завершении этого процесса вы будете знать:

• места размещения розеток (должны находиться за электроприборами), светильников и выключателей;
• общую мощность приборов в определенной комнате.

Знание мест размещения выключателей и розеток позволит спланировать маршруты прохождения каждого контура. Эти маршруты будут указываться на схеме. По сути дела они будут соединять распределительный щиток и отдельную розетку или отдельный выключатель.

В каждую комнату должны идти как минимум два контура: один используется для розеток, другой — для светильников. Для того чтобы сэкономить на электрокабеле, желательно после входа контура в отдельную комнату монтировать распределительную коробку.

От этой коробки будут отходить параллельные провода к каждой розетке (если контур предназначен для них) или каждому светильнику (если ветвь предназначена для светильников).

Полезный совет: не рекомендуется в одну комнату прокладывать одну ветку для розеток и светильников. Это потому, что светильники потребляют меньшую мощность, чем электроприборы, подключенные к розеткам.

Итак, вы поняли, что от распределительного щитка в одну комнату идет отдельная ветвь на освещение и отдельная ветка на розетки. В месте, где эти ветви вошли в комнату монтируют распределительную коробку и от нее прокладывают кабели к конкретному потребителю (розетке или светильнику).

Соединение в этих коробках стоит делать с помощью специальных клемм. Как мы уже отмечали, такие соединения являются наиболее уязвимыми. Поэтому не следует применять простое скручивание проводов. Хотя есть исключение. Если скрутить и запаять соединение, то оно будет служить долгое время и главное будет надежным.

Прохождение маршрутов проводки и местонахождение распределительной коробки в дачном доме обозначают на схеме.

От чего зависят маршруты контуров?

Здесь надо сказать, что есть два фактора, который влияют на маршруты всех кабелей. Ими являются:

• материал, из которого сделан дачный дом;
• способ монтажа (открытый или скрытый).

В том случае, если дачный дом является деревянным, то скрытая проводка будет проходить через перекрытие (пол или потолок) и далее будет подниматься к розеткам или опускаться к выключателям и светильникам.

Согласно ПУЭ такая проводка должна находиться только в металлических трубах или металлических лотках. Соответственно, такой маршрут обозначают на схеме.

Если дачный дом сделан из кирпича, то скрытая проводка может проходить по стенам. При этом она должна находиться на 15-30 сантиметров ниже потолка или на 30 сантиметров выше уровня пола, а также в 15-ти сантиметрах от угла стены, оконного и дверного проемов.

В тех ситуациях, когда планируется открытая проводка, то она может прокладываться таким образом, чтобы сэкономить кабель. Конечно, он должен располагаться в горизонтальном или вертикальном положении. Углы сгибов должны равняться 90 градусов.

Открытую проводку можно делать с помощью кабель-каналов, гофротруб, металлотруб, или же путем монтажа кабеля на стену. Последний вариант для деревянной дачи недопустим.

Согласно правилам, нужно исключить контакт кабеля с деревом, ведь в случае короткого замыкания дерево быстро загорится.
Открытый кабель можно монтировать только на фарфоровых роликах или изоляторах.

Полезный совет: открытый монтаж проводки своими руками является более предпочтительным, поскольку проводка электрики в загородном доме подвергается воздействию влаги. Однако если нет желания искажать вид интерьера, то скрытую под штукатуркой проводку следует помещать в пластиковые трубы. В результате провод будет свободно размещаться в середине трубы и в случае необходимости его можно легко извлечь и заменить.

Составляющие разных контуров

Теперь вы знаете, что нужно учитывать при проектировании маршрутов проводки. Проводка будет состоять из медных кабелей, который должны иметь определенное сечение.

Если ветвь предназначена для светильников, то это сечение не должно быль меньшим, чем 1,5 кв. миллиметра. При этом ветвь должна иметь АВ на 10А и УЗО. АВ и УЗО размещаются в распределительном щитке.

Для контуров, которые будут подключать розетки, используется медный провод с сечением 2,5 кв. миллиметра. Сечение может быть и больше. Его определяют, учитывая мощность подключенных приборов. Об алгоритме определения сечения мы уже рассказали.

АВ должен быть рассчитанным на 25 ампер. Для устройств, которые имеют большую мощность, делают отдельные ветви проводки. Так, должны быть свои ветви для отопительной техники, электроплиты, стиральной машины, кондиционера. Сечение кабелей и номинальные токи АВ, УЗО зависят от характеристик конкретных приборов.

Все кабели должны быть трех- или пятижильными. Это зависит от количества фаз.

Все эти контуры обозначают на схеме. Также на ней обозначают ветки для дополнительных зданий и наружного освещения. Эти ветви также должны обладать УЗО и АВ.

Инструменты и материалы

После составления схемы приступают к монтажу проводки. Эту процедуру осуществляют с помощью таких инструментов:

1. Дрели со сверлами по дереву или по кирпичу, или же по камню.
2. Болгарки, оснащенной алмазным кругом (для создания штроб в кирпичном доме).
3. Перфоратора с бурами для кирпича.
4. Набора отверток и гаечных ключей.
5. Монтажного ножа.
6. Бокорезов.
7. Пассатижей.
8. Индикаторов фазного провода и для определения целостности цепи.
9. Плоскогубцев и клещей.

Что касается материалов, то они должны быть представлены:

1. Электропроводами.
2. Монтажными и распределительными коробками.
3. Изолентой.
4. Клеммниками
5. Фарфоровыми роликами (если в дачном доме будет монтироваться ретро проводка).
6. Розетками.
7. Выключателями.

Последовательность монтажа

Если дача является старой и проводка в ней меняется, то сначала полностью отключают старую проводку. При этом выводят отдельную временную розетку, к которой будут подключаться необходимые электроприборы.

Далее, если надо делают штробы, устанавливают монтажные и распределительные коробки. Потом прокладывают и соединяют провода. Следующий этап заключается в проверке каждой ветви на короткое замыкание и сопротивление изоляции. После этого, можно заштукатуривать или скрывать кабели, а также подключать к распределительному щитку и к общей сети.

Проводка в комнате на даче. Видео:

---

---

Замена электропроводки в квартире, список необходимых инструментов и материалов Составление схемы электропроводки однокомнатной квартиры, подбор нужного оборудования Правильное подсоединение проводов фаза ноль земля. Ретро проводка в деревянном доме – функциональные особенности, а также секреты ее создания

Электропроводка в газобетонном доме своими руками

В данной статье мы собрали множество полезной информации про электропроводку в газобетонном доме. Вы узнаете некоторые азы электромонтажного дела, среди которых следующее: подбор диаметра проводов, сравнение кабельных жил, схемы проводки, планировку разводки проводов, штробление газобетона и многое другое.

Расчет мощности электропотребления и подбор кабеля

Чтобы определиться с характеристиками требуемого электрического кабеля, необходимо рассчитать мощность потребления всех возможных электроприборов в доме. Сразу отметим, что нужно применять именно медные провода.

Для розеточной группы, сечение кабеля должно быть от 2.5 мм. Кв., для освещения – от 1.5 мм. кв. Для подключения мощных электроприборов, таких как бойлер, электроплита, камины и прочее, сечения кабеля должно быть от 4 мм. Кв.

Однопроволочная или многопроволочная жила

Однопроволочная жила кабеля более жесткая, и при частых перегибах ломается. Ее используют именно для стационарный электропроводки, так как она дешевле чем многопроволочная и более проста в монтаже.

Многопроволочная жила очень гибкая, применяется для труднодоступных мест и для подключения переносного оборудования.

Использование трансформаторов и стабилизаторов

Нестабильное напряжение в сети является частой проблемой в домах, и это может стать не только причиной поломки электроприборов, но даже порчи электропроводки.

Решить такие неполадки можно применяя трансформатор напряжения, который представляет из себя статистический электроаппарат, преобразующий напряжение. Заказать такой прибор можно на сайте newet.ru. Принцип трансформатора в том, что он выравнивает и сглаживает скачки напряжения, защищая всю электросистему дома.

Схемы подключения проводки

От схемы подключения зависит надежность электропроводки, удобство использования, и расход провода и комплектующих.

Выделяют следующие виды (схемы) подключения:

1. Все розетки и лампочки подключены через один автомат.
2. Все розетки подключены через один автомат, все лампочки – через другой.
3. В каждой отдельной комнате по автомату на розетки, а всё освещение подключено на другой автомат.

План электропроводки и разводки в доме

План электропроводки является очень важным и ответственным этапом, в котором нужно очень хорошо разобраться самостоятельно, или прибегнуть к услугам специалистов.

На этапе планировки нужно схематически указывать следующие элементы:

1. Щиток.
2. Провода.
3. Розетки.
4. Светильники(лампочки).
5. Выключатели.
6. Автоматы.
7. Распределительные коробки.

Скрытая и открытая проводка

Скрытая проводка – это вариант, когда провода прячутся в стены, потолок и пол. В стенах делаются штробы, укладываются в них кабеля и замазываются штукатуркой. Гофрированная проводка в полах заливается бетонной стяжкой. На потолках гофрированные кабели закрываются натяжными потолками, пластиковыми панелями и прочими навесными материалами.

Основной смысл скрытой проводки – визуальное восприятие и дополнительные возможности декора.

Открытая проводка – это вариант, когда гофрированные кабеля укладываются снаружи стен в специальные кабель каналы. По полу и потолку кабеля укладываются в плинтуса. На вид такая проводка смотрится не очень приятно, моё субъективное мнение.

И она больше подвержена механическим повреждениям, к примеру, если ее случайно адеть переносимой мебелью. Плюс открытой проводки – быстрая замена и простой ремонт.

Использование гофры

Гофра является дополнительной защитой кабеля и применяется в электропроводке довольно часто. Но всегда ли оправдано ее применение? Давайте разбираться. Многие электромонтажники настаивают на повсеместном использовании гофры, чтобы увеличить себе объем работ и общую стоимость. Но давайте подойдем к этому вопросу логически.

Подумайте, если используется хороший кабель ВВГнг-Ls, который спрятан в газобетонную штробу и заштукатурен, нуждается ли он в гофре? С точки зрения пожаробезопасности гофра в этом случае не нужна, но она может быть оправдана в случае замены кабеля, когда его вытягивают из штробы проволокой. Но далеко не факт, что это получится.

Гофру нужно использовать, если часть кабеля проводится в бетонной стяжке.

Использование гофры обязательно для открытой проводки, и особенно при использовании горючих облицовочных материалов, таких как пластик и дерево.

Монтаж распределительных коробок и розеток

Распределительные коробки, как и розетки, могут быть утоплены в толщу газобетона, а могут полностью выступать на поверхности. Утопленный вариант в газобетоне более предпочтителен, так как это и более пожаробезопасно и практичнее.

Большое отверстие в газобетоне под розетку или распределительную коробку можно сделать при помощи шуруповерта с коронкой. Высверливаются круги и внутренность скалывается молотком.

Штробы под кабеля в газобеотне

Штробы делаются в газобетоне также очень просто, при помощи штробореза или шуруповертом с фрезой. Помните, что штробы должны идти строго вертикально и строго горизонтально, чтобы не запутаться при дальнейшей отделке.

Выпиливая штробы рекомендуем прикручивать направляющие из металлического профиля, это позволит сделать канавки идеально ровными.

Электропроводка на даче: самостоятельный монтаж

Оглавление:
Электропроводка на даче: основные компоненты
Электропроводка в дачном доме: открытая или закрытая
Разводка электропроводки на даче: тонкости монтажа

Дача современного человека мало чем отличается от обычной городской квартиры или частного дома – что в тех, что в других человек активно пользуется электрическими приборами. Можно даже сказать больше – мощности используемых на дачном участке потребителей электроэнергии зачастую практически ничем не уступают. Отсюда напрашивается элементарно простой вывод – электропроводка на даче является точно такой же технически сложной системой, как и в городе. Недооценивать этот момент не стоит – он чреват пожарами и прочими негативными последствиями, которые становятся следствием халатного отношения к монтажу электропроводки. В этой статье вместе с сайтом moyadacha.org мы разберемся с тонкостями и нюансами изготовления дачной проводки своими руками.

Электропроводка на даче: основные компоненты

Раз уж мы определились с тем, что решение вопроса, как сделать разводку электропроводки на даче, мало чем отличается от монтажа электрической цепи в жилом доме или квартире, значит и компоненты этих систем будут одинаковыми. По сути, все, что вы видите у себя дома, будет устанавливаться на даче.

1. Провода. Их понадобится как минимум два типа – кабели сечением 2,5 квадрата и 1,5 квадрата. Первые используются для электроснабжения потребителей высокой мощности (насосы, бойлеры, различные нагреватели), а вторые – для питания маломощных электроприборов (в основном это освещение).
2. Коробка-подрозетник. У этих изделий назначение одно – в них монтируются розетки и выключатели. Они будут без надобности, если вы решите делать проводку открытого типа.
3. Коробка распределительная. Она необходима для коммутации проводов в каждом отдельно взятом помещении – где есть разветвление кабелей, там и устанавливается распределительная коробка. Как наружная, так и скрытая электропроводка на даче своими руками однозначно потребуют от вас установки этого элемента.
4. Автоматические выключатели. Это в первую очередь защита от короткого замыкания – их понадобится пара или один двойной автомат. В его задачи входит защита электрического счетчика от перенагрузки. Кроме того, их используют для обесточивания проводки в случае ремонта.
5. Розетки, выключатели, патроны (осветительные приборы). Тут вопросов вообще возникать не должно – единственное, что здесь нужно знать, это то, что розетки бывают разными и могут быть рассчитаны на различную силу тока. Лучше выбирать те, что мощнее – слабые розетки при подключении в них мощных потребителей начинают плавиться.

   Монтаж электропроводки на даче своими руками фото

Как правило, описанными выше основными компонентами электрической проводки дело не обходится – понадобится еще много всевозможных мелочей, которые нельзя не учитывать, задаваясь вопросом, как сделать электропроводку на даче своими руками? В частности, это всевозможные инструменты, изоляционная лента, клеммы, различные элементы защиты типа УЗО и, если речь идет об открытой проводке, то кабель каналы и все, что им причитается.

С основами изготовления дачной проводки вы можете ознакомиться в приложенном видео ролике.

Электропроводка в дачном доме: открытая или закрытая

Основное различие между скрытой и открытой электрической проводкой заключается в двух моментах – эстетический внешний вид помещений и легкость монтажа. В первом проигрывает открытая проводка, а во втором скрытая. Кроме этих нюансов, существуют и другие моменты, способные повлиять на выбор той или иной электропроводки на даче.

1. Безопасность эксплуатации. Во всех отношениях скрытая электрическая проводка более безопасна, чем открытая – единственный момент, который опровергает это утверждение, заключается в том, что со временем человек забывает, где проложены провода и, вешая на стену ту же картину, забивает гвоздь именно в провод. Чтобы такого не происходило, проводку нужно прокладывать с учетом определенных требований – тянуть ее нужно под потолком или над полом, а к розеткам или выключателям подводить строго вертикально. При такой постановке вопроса, вы никогда не нарушите кабель гвоздем или еще чем-либо.
2. Ремонтопригодность. Если что-то случится со скрытой электропроводкой, то отремонтировать ее, не вскрывая стен и не нарушая отделку, практически невозможно. Другое дело – открытая проводка, которая «лежит» как на ладони, и все проблемы с ней находятся на поверхности – вскрыли аккуратно кабель канал и получили доступ к проводам.
3. Возможность модернизации. В любое время, опять же, не прибегая к нарушениям отделки, можно добавить розетки, выключатели и любые осветительные приборы.

   Электропроводка на даче фото

Теперь делайте выводы. В принципе, они не такие уж и сложные – благодаря таким возможностям, как ремонтопригодность и возможность практически до бесконечности увеличивать количество точек, открытая электропроводка получила распространение не только в дачном строительстве, но и при оборудовании офисных помещений. Вы, конечно, вольны иметь свое мнение, но практика указывает именно на проводку открытого типа – тем более ее монтаж осуществляется с меньшими трудозатратами, что является еще одним неоспоримым преимуществом, указывающим на выбор в пользу монтажа открытой электропроводки в дачном доме своими руками. Именно его мы и рассмотрим дальше.

Разводка электропроводки на даче: тонкости монтажа

Не будем ходить вокруг да около, а перейдем прямо к делу и рассмотрим монтаж электропроводки на даче своими руками в виде определенной последовательности работ.

1. Составление проекта. На бумаге его делать совсем не нужно – это дело надо оставить инженерам и прочим любителям бумажной волокиты. Все, что здесь понадобится сделать, это просто определиться с местом установки розеток, выключателей и осветительных приборов. Просто ходим по комнатам и рисуем на стенке кружочки, в которых ставим буковки, соответствующие тому или иному прибору. К примеру, там, где розетка, в кружочке пишем букву «Р», а там, где выключатель, букву «В».
2. На следующем этапе в отмеченных местах монтируем розетки, выключатели или осветительные приборы. Следует понимать, что их монтаж осуществляется не полностью – на этой стадии решения вопроса, как провести электропроводку на даче своими руками, их нужно просто закрепить в отведенном для них месте.

   Как сделать электропроводку на даче своими руками фото

3. Дальше следует позаботиться об установке коммутационных коробок. Выше мы уже говорили о том, что от розеток и выключателей провод нужно прокладывать строго вертикально – так вот, коммутационные коробки следует монтировать под потолком или над полом как раз напротив них. Исключением являются только последние в цепи розетки – над ними коммутационная коробка не требуется. Также в коммутации проводов возникает необходимость и в том случае, если в одном помещении будет прокладываться не одна, а две и более ветки проводов.
4. Установка кабель каналов. Здесь все достаточно просто – они прибиваются или прикручиваются к стене в тех местах, где будет прокладываться провод. По сути, здесь нужно будет только правильно соединить дорожками из кабель каналов розетки, выключатели и коммутационные коробки.
5. Когда будет покончено с кабель каналами в каждой отдельно взятой комнате – они сводятся в единую распределительную коробку, откуда отдельным кабель каналом прокладывается дорожка к электрическому счетчику, а вернее к распределительному щитку, в котором располагаются автоматические выключатели.

   Электропроводка в дачном доме фото

6. Следующим этапом работ, который предусматривает решение вопроса, как сделать электрическую проводку на даче, является прокладка провода. Здесь сказать можно только одно – если вы смогли проложить кабель каналы, то наверняка в вашей голове уже нарисовалась и электрическая схема дачной проводки. А это означает только одно – проложить провода для вас не составит никакого труда.

Завершающим этапом работ является подключение розеток, выключателей, коммутация проводов в распаечных коробках и установка осветительных приборов. Дело это несложное и в большинстве случаев выполняется по ходу прокладки проводов – так более удобно. Не придется потом разбираться с вопросом, какой кабель и для чего предназначен?

И в заключение темы, электропроводка на даче, скажу несколько слов о некоторых нюансах, не учитывать которые, как говорится, будет себе дороже. Во-первых, это правильная коммутация проводов – простой скруткой здесь лучше не ограничиваться. Соединение проводов лучше пропаивать – в крайнем случае нужно делать длинные скрутки и затягивать их как можно туже. Во-вторых, это подключение клемм, которыми обычно оборудуются все розетки, выключатели и осветительные приборы – их винты нужно зажимать очень туго. Следует понимать, что плохой контакт практически всегда становится причиной пожара.

Электропроводка своими руками в квартире, доме, разводка. Замена электропроводки, схемы

 Как отремонтировать электропроводку в квартире, доме или коттедже своими руками? Вопрос так скажем обширный и сложный, так сразу и не скажешь с чего начать.
 Тем не менее, сейчас мы постараемся разобраться во всех нюансах, особенностях и приоритетах ремонта (замены) и изначально проводимой электропроводки в помещении, то есть в вашей квартире или доме.

Прежде, хотелось бы начать с ключевых правил, а именно о сечении провода и о способах соединения и изоляции проводов при замене и разводке электропроводки в доме. Особенное внимание стоит уделить этому в деревянном доме, так как именно плохие контакты, несоблюдение требований применяемых электропроводных материалов в 90% являются результатами пожаров в частном секторе.

Выбор провода для электропроводки

Электропроводка в доме или квартире чаще всего сделана одножильным изолированным проводом сечением 1 – 2,5 мм. Это обосновано особенностями предъявляемых требований. Во первых одножильный провод не будет иметь такую площадь окисления как многожильный провод. Его монолитное сечение имеет более эффективную проходную площадь для пропускания тока. Единственным его минусом является ограничение по количеству и радиусу гибов, именно поэтому бесспорное первенство при осуществлении электропитания бытовых приборов осуществляется многожильным, более пластичным и стойким к изгибу проводом. Более подробно о маркировке и видах провода для электропроводки можно посмотреть в статье «Маркировка кабеля» нашего сайта.

Теперь остановимся более подробно на вопросе зависимости сечения провода от силы тока, который вы планируете пропускать через него. В принципе это один из самых простых вопросов, в результате исходных известных физических  параметров (материал провода и сечение) результаты посчитаны и сведены в таблицу.

Таблица 1 Зависимость сечения провода (электропроводки) от проводимой силы тока, мощности и напряжения.

	Проложенные провода в открытом пространстве						Проложенные в трубе или кабель канале
Сеч.	Медь			Алюминий			Медь			Алюминий
каб.,	Ток	W, кВт		Ток	W, кВт		Ток	W, кВт		Ток	W, кВт
мм2	А	220в	380в	А	220в	380в	А	220в	380в	А	220в	380в
0,5	11	2,4
0,75	15	3,3
1,0	17	3,7	6,4				14	3,0	5,3
1,5	23	5,0	8,7				15	3,3	5,7
2,0	26	5,7	9,8	21	4,6	7,9	19	4,1	7,2	14,0	3,0	5,3
2,5	30	6,6	11,0	24	5,2	9,1	21	4,6	7,9	16,0	3,5	6,0
4,0	41	9,0	15,0	32	7,0	12,0	27	5,9	10,0	21,0	4,6	7,9
6,0	50	11,0	19,0	39	8,5	14,0	34	7,4	12,0	26,0	5,7	9,8
10,0	80	17,0	30,0	60	13,0	22,0	50	11,0	19,0	38,0	8,3	14,0
16,0	100	22,0	38,0	75	16,0	28,0	80	17,0	30,0	55,0	12,0	20,0
25,0	140	30,0	53,0	105	23,0	39,0	100	22,0	38,0	65,0	14,0	24,0
35,0	170	37,0	64,0	130	28,0	49,0	135	29,0	51,0	75,0	16,0	28,0

* — подробнее в статье «Выбор сечения провода, кабеля».

Соединение электрических проводов в распределительной коробке

Как можно соединять между собой электрические провода в распределительной коробке? В этом разделе как раз и опишем наиболее популярные способы соединения электропроводки в распределительной коробке, и так … Рассмотрим всего два актуальных варианта:

1. Самый простой и распространённый способ – сделать банальную скрутку. Обмотать её изоляционной лентой, и всё готово.
В принципе, если использовать не окисленные и плотно скрученные медные провода, то скрутка решает вопрос соединения между собой пары проводов. Скрутка хоть и выглядит не совсем эстетично, но в большинстве случаев справляется со своей задачей.
А если провода в скрутке разные, из меди и алюминия?
Строго говоря, делать такие скрутки нельзя, так как алюминий и медь – «враги» по жизни, особенно во влажной среде. Скрутка начинает корродировать, фактически их соединение является гальваническим элементом. Где при контакте в паре один материал отдает электроны второй принимает. В итоге нарушение площади контакта, увеличение сопротивления, местный перегрев, возгорание и т.д.
А если нельзя, но очень хочется соединить «медь» с «алюминием»?
А если все провода медные, но их восемь? Или больше, и сечение каждого из них 2,5 мм? Представляете, как будет выглядеть скрутка из восьми жёстких медных проводников диаметром 1,6 мм? Такие ситуации встречаются при монтаже электропроводки своими руками сплошь и рядом, когда например, от одной пары проводов нужно сделать разводку на розетки и на освещение. Если у вас такая задача, то воспользуйтесь следующими решениями.

2. Делать все соединения на самозажимных клеммных соединителях Wago (Ваго)

Эта германская фирма давным – давно клепает очень удобные самозажимные клеммы, которые позволяют соединять между собой как одножильные (даже в комбинации «медь – алюминий»), так и многожильные провода.
Некоторые, наиболее популярные клеммные соединители от Ваго смотрим на Фото ниже.
Как вы понимаете, это лишь малая часть той номенклатуры, которая представлена на рынке, но у вас уже будет понятие на что ориентироваться.

а) В самом верху – «светильниковая» клемма – позволяет соединять любой одножильный проводник (медь, алюминий) сечением до 2,5 мм с многожильным проводником.
Причём, соединение со стороны многожильного проводника – оперативное, его можно моментально отключать и подключать (Фото ниже) простым нажатием пальцев.

В отверстии со стороны одножильного проводника имеется «контактная» паста (смазка) для защиты соединения от окисления.
Для организации соединения зачищаете чем хотите провода на длину 12 мм: одиночный проводник «втыкаете» в отверстие со смазкой до упора.
Многожильный же проводник (например, от светильника) вставляете в другое отверстие. Для этого нажимаете клавишу (на ней написано press), вставляете провод, отпускаете клавишу: соединение готово!

б) Следующий вид клеммных соединителей – так называемые клеммы для распределительных коробок: это тот самый случай, когда между собой нужно соединить большое количество одножильных проводов.

Их может быть 2, 4, 6 и 8 (кратное число). Клеммы в непрозрачных корпусах имеют «контактную пасту» и используются для любых сочетаний в том числе медь — алюминий.
Клеммы в прозрачных корпусах «пасты» не имеют и предназначены только для «меди». Такие клеммники предназначены для помещений с невысокой влажностью. Хотя можно приобрести отдельно пасту, заполнить прозрачные клеймники пастой и получим клеймники которые также можно применять с сочетанием металлов проводников медь — алюминий.
Клеммы для распредкоробок с лёгкостью позволяют соединять между собой практически любое количество медных — алюминиевых проводов – нужно лишь скомбинировать нужное количество клеммников, подобрать соответственного размера распределительную коробку.



Теперь о том, как можно извлечь проводник из клеммы. Просто тянуть его не поможет, клеммник не “закусит провод, нужно тянуть, и как бы водить провод из стороны в сторону.

в) Универсальные, или «рычажные» клеммные соединители: безумно удобный вид соединителей.

У этих клеймников самое сложное как и предыдущих будет процесс зачистки изоляции, с их помощью можно практически мгновенно соединять между собой любые медные провода в любых комбинациях, как одножильные, так и многожильные (предыдущий вариант «не работает» с многожильным проводом.), сечением от 0,08 мм до 2,5 мм в одножильном варианте и от 0,08 до 4 мм в многожильном «тонкопроволочном» варианте.
Последовательность действий следующая:  зачищаем провода для монтажа и соединения на длине 12 мм от края. Поднимаем рычаги на клеммнике, вставляете провода в отверстия клеммника до упора, затем опускаете рычаги.

 Изолированное соединение проводов (клеммники выпускаются на 2, 3 и 5 проводов) Для удобства измерения напряжения клемма имеет тестовое отверстие, в которое можно просунуть щуп от мультиметра, соответственно произвести контрольные измерения.
Что важно, инструкция по применению клеммников Ваго изображена на его корпусах, не обязательно помнить что-то или иметь под рукой документацию на бумажном носителе, все будет понятно на месте и без слов.
 В качестве примера на фото ниже  показана распределительная коробка, в которой с помощью двух рычажных клеммников соединены четыре пары медных многожильных проводов сечением 4 мм.

 Плюсом такого соединения является и оперативность переподключения проводов, то есть если меняется электрическая схема и возникает необходимость добавить новые элементы, как следствие новые соединения. Универсальные (рычажные) клеммники Ваго можно использовать в квартирной, гаражной разводке или в частном доме.  После того, как вы определились с способом соединения проводов, необходимо проштробить стены.

г) …ну и еще один вариант это применение обжимочных гильз. При чем гильзы могут быть как медные, алюминиевые, так и комбинированные. Как раз для того случая, когда надо соединить медь и алюминий. Более подробно о комбинированных муфтах можно узнать из статьи «Как соединить медные и алюминиевые провода». А вот подробнее о всех видах соединения проводов в распределительной коробке, можно узнать из статьи «Как правильно соединить провода в распределительной коробке».

Организационные работы по замене электропроводке

Теперь когда вы знаете, какие материалы (провод, клеймники, розетки, выключатели, скобы удерживающие провод)  будете использовать необходимо четко определиться, где и что у вас будет. Где будут проштраблены каналы под провод сколько розеток будет установлено и сколько выключателей. При установке выключателей обратите внимание на возможность применения проходных выключателей которые в последствии могут облегчить вам жизнь при эксплуатации электроприборов в вашем доме. Более подробно об этом можно прочитать в статье «Как включать и выключать люстру в разных местах». Скобы для удержания провода берите в количестве 3 шт. на 1 м, из расчета 2 шт. на прямой участок и 1 шт. в запас для дополнительного крепления участков гиба. После данного анализа  можно составить список всего необходимого с которым и отправитесь в магазин.

Штробление стен под электропроводку

Штробление под электропорводку самая грязная часть при прокладке кабеля. Особенно если это делается не профессиональными инструментами с возможностью отвода пыли, а дедовским способом. Сейчас как раз и  поговорим про способы штробления:

— использование ударной дрели, молотка зубила, подручных инструментов;

Такой способ оказывается самым подходящим в плане обеспечения инструментом для обывателя, но не самым лучшим относительно производительности и качества. Куски штукатурки или бетона при штроблении канала на всем его протяжении будут скалываться на разную глубину и ширину, что в последствии скажется на расходе штукатурки для заделки канала;

— использование ударного молотка:

единственным плюсом относительно первого варианта является наибольшая простота выполняемых работ, в следствии автоматизации процесса — применения специального оборудования, но качество работ также будет желать лучшего;

при применении электромолотка  используйте инструмент насадку с плоским лезвием или с полукругом. Острая как шило насадка обычно используется для пробивания и разрушения стен и не совсем уместно для штробления.

— применение болгарки:

При применении болкарки прорезаются два паралельных канала в последствии пространство между ними выбирается ударным молотком или ударной дрелью. Скол материала происходит по границам канала, в итоге трасса под элетропроводку получается самой ровной из всех выше описанных способах штробления. Стоит заметить что применение накладного кожуха и пылесоса для откачки пыли заметно улучшит ваш климат при штроблении.

Для реза стены болгаркой необходимо использовать специализированный диск для камня.

Прокладка электропроводки в каналах — штробах

Укладываем провода в каналы, при этом важно временно закрепить провод. До момента нанесения штукатурки и ее высыхания скобы — крепление будет удерживать провод на месте.  Не стоит усердствовать с надежностью крепления, просто закрепите провод что бы он не вываливался из канала. Нанесенная штукатурка после высыхания будет надежно удерживать провод на месте.

Особенно стоит сказать о потолочной элеткропроводке. В жилых домах проводка от люстры к стене проложена в полом канале, в случае замены не спешите выдергивать старый провод из этой полости. Прежде закрепите новый провод к старому и потом продерните эту связку, тем самым заменив старый провод на новый.



Пример прокладки провода от электрощитка.

Проводка кабеля к соединительной коробке

Провод уложен в каналы

Провод проложен к выключателю

Вот в принципе основные азы, по выбору провода для проводки, по способу прокладки этого кабеля, по применяемым соединениям. Нам лишь остается надеяться, что наши советы помогут вам в вашем деле монтажа электропроводки в доме.
 А вот о частных случаях подключения электрических схем: выключателей розеток и светильников, мы расскажем в других наших узконаправленных статьях.

Электрика на даче своими руками

Начало очередного дачного сезона начинается по-разному, у кого-то с просмотра цен на рассаду, у кого-то с планов отдыха на выходные, а у кого-то традиционно с составления сметы ремонта ведь недостроенные дачные постройки в первый года новым строительством не назовешь. И если наклейка отсыревших обоев или замена перегоревшей лампочки в коридоре  дело нескольких минут, то вот правильно смонтировать электричество на даче – целая проблема. Хотя с другой стороны, кому как не хозяину дачи заняться и сделать все по уму, так чтобы было удобно пользоваться электроприборами, чтобы точек установки розеток хватало на всех потребителей, чтобы при работе на участке подключение было на улице и не нужно было отключать холодильник и протягивать электрический удлинитель.

Электропроводка дачи – принципы и особенности проектирования

Рассматривая задачу сделать монтаж электрической сети отдельно взятой дачи с условием подключения к местной линии или же модернизировать уже существующую систему в дачном доме  реальнее и проще составить план поэтапного решения данной проблемы.

Начальным этапом в таких ситуациях всегда выступает этап планирования. Для правильного решения технической стороны задачи понадобится минимальные знания и немного воображения.

Далее, следует этап подготовки, ведь сделать электричество на даче своими руками без достаточного количества  электрического кабеля, электротехнической фурнитуры, приборов защиты и контроля, и конечно устройства безопасности попросту не получится. Проводка на даче, в особенности если это небольшой домик на 2-3 комнаты с совмещенным санузлом и перспективой периодического проживания только летом должна оборудоваться сразу и в полном объеме. Ведь каждый последующий этап модернизации схемы только ухудшает положение и усложняет схему прокладки проводов.

Практический этап, когда электропроводка на даче своими руками монтируется от начала и до финального подключения представителями энергокомпании к линии электроснабжения. И хотя это самый длительный и трудоемкий этап работы, но он при правильно составленным проекте, и наличии всех материалов может занять относительно немного времени, тем более что современные материалы и технологии позволяют действительно все делать своими руками, без посторонней помощи.

Приступая к работе, нелишне вспомнить и принципы, на которых разрабатываются  схемы прокладки электропроводки здания. Для дачи, как отдельного строения, оснащенного отдельным электросчетчиком и имеющим потребителей электроэнергии различной мощности такими принципами могут быть:

• Безопасность – проводка на даче должна быть безопасной, спроектированной и смонтированной по всем правилам;
• Простота – схема, собранная своими руками должна быть проста и понятна не только электрику-профессионалу, но и обыкновенному человеку, ведь когда потребуется отключить всю схему электроснабжения здания это должен сделать любой;
• Надежность – даже если электропроводка на даче собрана по индивидуальной схеме и своими руками, она должна быть надежной и обеспечивать работу даже при кратковременных перегрузках.

Рабочий проект схемы электропроводки дачи

Разработка проекта схемы электроснабжения дачи может иметь разные методы и подходы, но самым простым и надежным методом просчитать и получить исходные данные выступает составления рабочей схемы, в котором будет указана не только электропроводка на даче, но и размещение основных потребителей электричества.

 Основными исходными данными для составления рабочей схемы проекта выступает план дома с точностью до сантиметра и данные об электроприборах, планируемых для подключения.

План здания можно скопировать как с проекта строительства, так и сняв своими руками все размеры с помещений дачи. Точность измерения должна быть соблюдена максимально точно, ведь при расчете потребности, например, в электрическом кабеле ошибка в 2-3 см в конечном итоге может обернуться нехваткой 2-3 метров кабеля.

Учет потребителей электричества, в особенности таких крупных, как микроволновая печь, варочная поверхность, бойлер или электрический конвектор позволят обеспечить приобретение необходимого номинала электрических кабелей, приборов защиты, розеток и выключателей.

Учитывая то, что электропроводка на даче как и в любом частном доме монтируется с соблюдением правил устройств электроустановок, то в графической части необходимо учесть и высоту комнат, уровень пола в комнатах, размеры окон и дверных проемов, толщину простенков и  материал стен.

При расчете данных чтобы электропроводка на даче отвечала всем потребностям нормального отдыха, берутся во внимание:

• Для стандартного освещения берется 1-2 точки подключения приборов освещения на комнату;
• Для кухни может быть предусмотрено 2-3 точечных светильника;
• Электричество на даче для крупных потребителей, установленных стационарно таких как бойлер, плита, стиральная машина  должно подаваться по выделенным индивидуальным линиям;
• Электропроводка для каждодневных нужд прокладывается из расчета по 1 розетке на каждую стену помещения.

Дополнительно электричество на даче рекомендуется предусмотреть и для наружного освещения и для подключения инструмента для работы на приусадебном участке.

Ну и, конечно, самое главное, распределительный щит. Электропроводка на даче, а если учесть все точки подключения, как системы освещения, так и электропроводки для электроприборов имен те слишком большое количество направлений и потребителей. Однако, даже такие скромные параметры схемы электроснабжения требуют чтобы проводка на даче обеспечивалась надежной системой безопасности. Именно поэтому оптимальным способом обеспечить безопасность электропроводки выступает установка распределительного щита с монтажом на нем необходимого количества автоматических выключателей, понижающего трансформатора, устройства защиты электроприборов и конечно электрического счетчика.

Сам рабочий проект оформляется графически на листе бумаги, при этом рекомендуется сделать еще и рабочую копию, которую можно использовать непосредственно при проведении работ по прокладке электропроводки.

Расчет потребления электричества

Проводка на даче, особенно если она прокладывается с перспективой подключения к ней таких мощных потребителей, как электроконвектор, плита или бойлер должна обеспечивать надежную и бесперебойную работу этих приборов, не допуская перегрузки электросети. Правильно подобранный для монтажа провод, розетка, рассчитанная на большую силу тока и автоматический выключатель должны обеспечивать работу приборов и к тому же дополнительный запас мощности.

Электропроводка на даче во избежание аварийных ситуаций должна быть выполнена из одного типа проводов. Материал проводников должен быть идентичен и не вызывать в местах скруток окисления, образования излишней теплоты, создания угрозы возникновения короткого замыкания и возгорания. Основной ошибкой при монтаже выступает соединение алюминиевого и медного проводов, что в конечном итоге при постоянной подаче электричества приводит к аварийным ситуациям.

Для подключения магистральных направлений рекомендуется применять медный или алюминиевый провод с двойной изоляцией проводников. Для линии освещения рекомендуется применение проводов сечением 1,5-2 мм, а для подключения розеток сечение проводов электропроводки должно быть не менее 2 мм.

Для индивидуальных потребителей рекомендуется все-таки устанавливать электропроводку с определенным запасом. Арифметика здесь довольно проста, на каждый 1 кВт потребляемой мощности электроприбора подбирать проводник сечением в 1,75-2 мм, и хотя электрики советуют ограничиться формулой 1 кВт=1 мм2, но лучше перестраховаться и сделать дополнительный запас.

Расчет силы тока, а такой расчет необходим для установки приборов защиты в обязательном порядке проводится как для всех потребителей, так и для наиболее важных направлений. Сила тока определяется по формуле «сумма потребляемой мощности всех приборов / напряжение в сети» в результате получается цифра, на которую необходимо ориентироваться при покупке необходимых аксессуаров. Для суммарной силы тока всех потребителей необходим самый мощный автоматический выключатель, а вот для индивидуальных достаточно и номинала в 5-10 ампер.

Прокладка электропроводки

 Проводка на даче рекомендуется к монтажу в двух основных вариантах в открытом виде и внутренней проводки в стену. Для открытой проводки используются специальные монтажные короба, в которые устанавливаются электрические кабели.

Порядок монтажа такого вида проводки своими руками довольно прост:

• От распределительного щита по разметке устанавливаются защитные короба к распределительным узлам;
• От распределительных узлов монтируются к местам установки потребителей короба соответствующего размера;
• По установленным коробам прокладывается электропроводка к распределительным узлам;
• Устанавливаются фурнитура – розетки, выключатели, проверяется правильность подключения и проводится соединение сростков и изоляция соединений;
• Проверяется работоспособность схемы;
• Провода окончательно крепятся и закрываются заглушками наружные короба.

Внутренняя проводка на даче при монтаже ее своими руками рекомендуется к установке в специальных гофрированных рукавах. Особенность установки таких рукавов зависит от материала стен – для деревянной постройки применяются металлические гофрированные рукава, а вот для прокладки в стенах из кирпича или другого негорючего материала рекомендуется установка пластикового рукава.

Также как и для рукавов, для других элементов, таких как монтажные коробки под розетки и выключатели, распределительные коробки рекомендуется подбирать в соответствии с материалом стен здания.

Проводка на даче в варианте скрытого монтажа оборудуется по несколько иной технологии. При проведении работ своими руками рекомендуется использовать электроинструмент, так будет существенно ускорен темп работ. Сначала в стенах вырезаются каналы для прокладки гофры. Также как и с открытой проводкой рекомендуется начинать работы от распределительного щита – прочертить линии и определить места переходов через простенки.

При помощи штробореза, болгарки или перфоратора необходимо проштробить стены. Если работы проводятся своими руками, то лучше начать с устройства отверстий в простенках, так будет легче ориентироваться по трассам прокладки кабелей. Для подключения электроинструмента к электричеству через временный распределительный щит, рекомендуется использовать удлинитель с несколькими гнездами для подключения инструмента.

Перед установкой гофры в нее протягивается кабель. На этом этапе в обязательном порядке рекомендуется, чтобы каждый рукав был подписан, так можно избежать путаницы при подключении электричества.

Вводы в соединительные коробки и закрепление в монтажных планках своими руками делается, согласно схеме соединения проводов. Установка соединительных коробок рекомендуется сначала на винты, а после подключения всех линий и на раствор или шпаклевку. При этом подключение к электричеству собранной схемы проводится только после окончательного высыхания раствора.
Сборка всей схемы на распределительном щите проводится в следующем порядке:

• Устанавливаются монтажные планки;
• Устанавливаются автоматические выключатели;
• Устанавливается электрический счетчик;
• Монтируется трансформатор для питания освещения в ванной и подвале;
• Подключаются проводники к монтажным планкам и выключателям;
• Собранная схема соединяется с защитным заземлением;
• Выводится провода на общий рубильник и подключаются к счетчику.

Все эти работы могут выполняться своими руками, а вот подключение счетчика к электричеству  воздушной линии лучше делегировать электрику компании.

Полностью собранная проводка на даче своими руками при подключении к стационарной сети в обязательном порядке должна быть проверена профессиональными электриками, лишь в таком случае можно рассчитывать, что электричество на даче не принесет вреда.



Электропроводка своими руками — возможно, но с ассистентом

Электропроводка своими руками | Если вы собираетесь попробовать сделать электропроводку своими руками, вам лучше быть готовым понять, как правильно соединить все эти провода. Это не для слабонервных. (C) Авторское право 2019 Тим Картер

УВАЖАЕМЫЙ ТИМ: Это очень длинная история, и не думаю, что я сошел с ума. Я строю новый дом и задаюсь вопросом, смогу ли я самостоятельно установить всю электропроводку. Это небольшой дом, но в нем есть все, что вы обычно делаете в доме, включая немало трех- и четырехпозиционных переключателей.Я просмотрел кучу онлайн-видео, прочитал несколько авторитетных книг и чувствую себя довольно уверенно. Что мне не хватает? Что бы вы сделали на моем месте? Марго Ф., Олбани, Джорджия

Марго в интересном затруднительном положении. Я предполагаю, что это финансовая проблема, из-за которой она пытается урезать свой общий бюджет. Я могу понять, что. Я также могу понять, как развивается чувство бравады после просмотра онлайн-видео, которые, скорее всего, рассказывают вам только часть истории.

За последние несколько месяцев я подключил провода к множеству домов, включая новый дом моей дочери в Даунисте, штат Мэн.Важно понимать, что на самом деле установка гвоздей и кабелей не требует чрезмерных физических усилий. Задача состоит в том, чтобы выполнить работу так, чтобы она соответствовала или превышала комплексного национального электрического кодекса (NEC), разработанного Национальной ассоциацией противопожарной защиты. Эта книга представляет собой собрание с трудом заработанных стандартов безопасности, за которые многие отдали свою жизнь, чтобы мы с вами могли воспользоваться преимуществами электроэнергии.

Кодовая книга NEC обновляется каждые три года.Следующее издание должно появиться в 2020 году. НАЖМИТЕ или НАЖМИТЕ ЗДЕСЬ, чтобы заказать копию сейчас.

Я не знаю, видел ли я когда-либо новость, где человек утонул в своем доме из-за протечки трубы, но копайтесь в национальных новостях каждую неделю, и вы найдете истории о детях, людях и других людях. домашние животные, погибшие от пожаров, связаны с проблемами с электричеством. Вы должны понимать, что если вы решили проложить электрический провод, вы действительно играете с огнем.

Тем не менее, я не хочу отговаривать вас от попытки.Другой ключевой момент заключается в том, что каждый мастер-электрик начинал свой рабочий день с первого дня, не зная, какого цвета проволочную гайку и когда использовать. Марго, как и вы, может успешно и безопасно установить электрическую проводку в жилом проекте с некоторыми дельными советами, помощью электрика и большой долей здравого смысла.

Провод и проводники какого сечения требуются?

Я мог часами писать обо всех мелких нюансах, связанных с электропроводкой в ​​жилых помещениях.Прежде всего, давайте поговорим о размере проводов в кабелях. Катушка кабеля — это то, что вы видите в домашнем центре, а здесь, в США, она обычно содержит два изолированных провода и неизолированный медный провод заземления.

NEC требует, чтобы определенные цепи в доме питались проводами, рассчитанными на максимальную силу тока. Например, цепи кухонной столешницы должны выдерживать ток 20 ампер. Электрическая сушилка для белья почти всегда требует кабеля на 30 ампер.Вашей электрической плите / духовке может потребоваться 40 или 50 ампер. NEC позволяет во многих обычных розетках в доме иметь ток 15 ампер.

Нельзя смешивать и подбирать размеры проводов в цепях. Все провода / кабели в конкретной цепи, защищенной автоматическим выключателем, должны соответствовать номинальным характеристикам выключателя. Вы еще не запутались? Я думаю, вы понимаете, к чему все идет.

Это та же коробка, что вы видите выше, но раньше она была покрыта гипсокартоном. Обратите внимание на желтые кабели. Все они рассчитаны на 20 ампер, так как содержат провода 12-го калибра.Обратите внимание на все красные проводники трехпозиционных переключателей. Авторские права 2019 Тим Картер

В игру вступают вещи, о которых вы даже не подозреваете. Расположение просверленных отверстий в стойках стен и перекрытиях пола имеет решающее значение. NEC обсуждает это, и вы не хотите, чтобы шурупы для гипсокартона или гвозди для отделки гвоздей пробивали ваши кабели. Также важно количество кабелей, которые можно уложить друг на друга при прибивании к деревянной стойке!

Вы должны понимать, сколько проводов или отдельных проводов может быть внутри определенных ящиков.NEC обсуждает объем коробок в кубических дюймах и связывает его с количеством и размером проводников. На некоторых современных коробках указано максимальное количество. Голова еще кружится? Нам еще многое предстоит обсудить!

Подключение 3-х и 4-х позиционных переключателей несложно, но нужно понимать, как все это работает. Несколько лет назад я записал два отдельных видео, показывающих, как подключить каждый переключатель, и они есть на моем веб-сайте Ask the Builder. Фактически, вот они!

Я предпочитаю использовать специальный кабель, называемый трехпроводным, между этими переключателями.Этот кабель содержит дополнительный провод с красной изоляцией. Посмотрев мои видео, вы поймете, почему этот специальный кабель с дополнительным проводником так полезен.

Вам необходимо полностью понимать различные автоматические выключатели, которые сейчас требуются NEC. Я хорошо помню много лет назад, когда в код впервые был включен прерыватель цепи замыкания на землю (GFCI). Вы не только обязаны использовать их в определенных влажных местах, но и для NEC теперь требуется дополнительный прерыватель цепи от дугового замыкания (AFCI) во многих других цепях.

Вот мой совет. Я бы серьезно рассмотрел вопрос о найме электрика, который позволит вам выполнять множество рутинных работ, таких как прибивание ящиков, прокладка кабелей между ними и даже возможность подключения многих выключателей и розеток после того, как гипсокартон будет вверх. Но позвольте электрику выполнять все действительно сложные аспекты, которые возникают только с многолетним опытом.

Не забывайте, есть особый способ зачистки проводов и накручивания петель на винты на розетках и выключателях.Запутайтесь, и вы, скорее всего, станете мрачной статистикой.

Эта колонка была предоставлена ​​31 000 подписчиков, которые читали мой информационный бюллетень AsktheBuilder от 3 ноября 2019 года.

Столбец 1326

Советы по электромонтажу и коммутации «Сделай сам»

Люди берутся за проекты «сделай сам» в собственном доме по ряду причин. Независимо от того, хотят ли они сэкономить деньги, почувствовать себя более независимыми или получить удовольствие от ремонта, любой проект DIY требует некоторых базовых ноу-хау для правильного выполнения.Установка или замена электрических переключателей и проводки не исключение. Эти советы по электрическому подключению своими руками могут помочь упростить процесс установки электрических проводов и переключателей, особенно для домашнего мастера.

Имейте под рукой подходящие инструменты

Как и в любой другой работе своими руками, вы должны быть уверены, что у вас есть подходящие инструменты для выполнения этой работы. Они могут включать в себя мультиметр, бесконтактный датчик напряжения (проверяет нагрев провода, не касаясь его) и комбинацию оболочки и устройства для зачистки проводов.Наличие необходимых инструментов поможет вам быть готовым ко всему на протяжении всего процесса подключения электрического переключателя.

Знайте свои провода

При подключении электропроводки к розетке важно не перепутать провода и не вставлять их не в те клеммы. Белый провод является нейтральным и идет к нейтральному выводу, который отмечен серебристыми / светлыми винтами. С другой стороны, черный провод — это горячий провод, идущий в горячую клемму, противоположную нейтральной клемме.Если есть заземляющий провод, это будет медный провод, удерживаемый винтом на той же стороне, что и нейтральный вывод.

Знание разницы между проводами позволит вам правильно подключить ваш дом и избежать высокого напряжения, связанного с заменой нейтрального и горячего.

Линейка для трех дюймов

Всегда лучше иметь слишком много провода, чем недостаточно. Доступны удлинители проводов, если вы в конечном итоге их перережете, но проводка будет работать лучше, если она не повреждена.

Как показывает практика, длина проводки должна быть достаточной, чтобы выходить за пределы электрической коробки на 3 дюйма.

Скрыть щели в гипсокартоне с помощью негабаритных пластин

Когда вы устанавливаете электрические выключатели, довольно легко вырезать слишком большое отверстие в гипсокартоне. К счастью, в хозяйственных магазинах можно приобрести негабаритных пластин , которые можно использовать для накрытия переключателей.

Обычно они имеют размеры на 3/4 дюйма шире и длиннее, чем обычные панели переключателей.Большинство людей не заметят разницы, если они не являются профессиональными электриками или коллегами по дому.

Качественные выключатели и розетки того стоят

Хотя может показаться соблазнительным сэкономить на некоторых расходных материалах в качестве домашнего мастера, электрические выключатели и розетки к их числу не относятся. Они, как правило, ненамного дороже, но и служат дольше. Хороший способ отличить выключатель или розетку — это наличие обратной проводки.

Проверка напряжения

Убедитесь, что проверили напряжение проводов и цепей, прежде чем прикасаться к ним.Проверка электрических компонентов с помощью таких инструментов, как анализатор проводов или мультиметр, покажет вам, безопасно ли к ним прикасаться или через них проходит электрический ток. Электромонтажные работы могут быть опасными, особенно если вы не уверены в том, что делаете. Всегда проверяйте перед тем, как прикасаться.

Проведите надлежащее исследование

В сегодняшнюю эпоху Интернета вы можете научиться делать что угодно в Интернете. По этой причине нет оправдания, чтобы не выполнить домашнюю работу перед установкой электропроводки и переключением в доме.

Поиск руководств по подключению выключателя света — отличный способ узнать больше о том, как это сделать. На сайте YouTube есть бесчисленное количество руководств по электромонтажу своими руками от электриков и специалистов по ремонту дома, которые буквально показывают вам, как это делается.

Получите образование

Каким бы замечательным ни было обучение через Интернет, оно имеет свои ограничения и не может заменить программу профессионального училища. Изучение того, как выполнять электромонтажные работы в образовательной среде, — лучший способ убедиться, что вы знаете, что делаете при домашней электропроводке своими руками.

Более того, вы также можете сделать карьеру электромонтера. Программы обучения электротехнике доступны в профессиональных школах по всей стране. Если вы находитесь в Чикаголэнде, Coyne College — отличный вариант.

Начните свою карьеру в Coyne College

Coyne College в Чикаго, предлагая две программы для начинающих электриков: «Электрооборудование и планирование» и «Техническое обслуживание электротехнических сооружений».

Наша программа по строительству и планированию электрических систем может быть завершена всего за 78 недель, в то время как программа по строительству и обслуживанию электрооборудования может быть завершена за 42–56 недель, в зависимости от того, посещаете ли вы дневные или вечерние занятия.

Будучи студентом программ по электрике Coyne College, вы получите всесторонние знания в области электромонтажных работ, пройдя такие курсы, как:

• Принципы работы с электричеством и электроникой
• Электрические испытания и безопасность оборудования
• Электротехническое строительство — жилое
• Теория электричества и приложения

Вы узнаете все тонкости работы электрика в обстановке, ориентированной на ваш личный успех.Высококвалифицированные преподаватели Coyne College имеют за плечами годы практического опыта и готовы помочь вам извлечь максимальную пользу из вашего образования.

Узнайте обо всем, что могут предложить электрические программы Coyne College, посетив https://www.coynecollege.edu/ или позвонив сегодня по телефону 800-720-3990.

Ремонт домашней электрики в реальном мире — Сделай сам

Если вы похожи на большинство людей, когда погода становится холодной, серой и сырой, вы обращаетесь внутрь себя.Я не говорю о трансцендентализме; Я говорю о твоем доме. Поздняя осень — идеальное время, чтобы подумать обо всех домашних ремонтах и ​​обновлениях, которые вы оставили на второй план во время напряженных сезонов выращивания и сбора урожая. Имея это в виду, вы решаете, что сегодня подходящий день для замены сломанного светильника внутри задней двери. У вас уже есть новый свет (вы купили его в прошлом году, помните?), И из-за шоу о том, как починить сам, по телевизору, его замена выглядит как десятиминутный элементарно.Но когда вы снимаете крышку прибора, серый падающий свет не показывает то, что вы видели по телевизору; он показывает запутанный беспорядок из десяти или более отдельных проводов, соединенных четырьмя или пятью гайками. Где простой сценарий «черный провод к черному проводу» и «белый провод к белому проводу», который вы видели в инструкциях к устройству? Да ведь там даже какие-то красные провода!

Для простоты я сосредоточу свой совет на трех домашних электрических ремонтах, которые домовладельцы, вероятно, попытаются предпринять: (1) замена выключателя света, (2) замена розетки и (3) замена осветительной арматуры.Позже я дам вам несколько советов по методам, которые являются общими для всех трех этих начинаний, а также для других проектов проводки.

Чтобы сэкономить время, перед началом работы необходимо иметь под рукой инструменты, принадлежности и запасные устройства. Основные инструменты для электромонтажных работ включают плоскогубцы, линейные плоскогубцы, инструменты для резки и зачистки проводов, универсальный нож, различные отвертки и контрольную лампу или мультиметр. Некоторые типичные аксессуары включают такие вещи, как проволочные гайки разных размеров, изолента, винты или зажимы заземления и короткие отрезки медного провода для заземления.Что касается устройств, здесь я начинаю давать вам некоторые из обещанных мною советов. Чтобы выбрать правильный выключатель света, сначала определите, работает ли он отдельно или вместе с другим выключателем или переключателями для управления освещением. Если он работает отдельно, это простой однополюсный переключатель. Если вы можете управлять светом из двух мест, переключатель (или переключатели, если вы замените их оба) вам понадобится трехпозиционный переключатель. Не позволяйте термину «трехходовой» вводить вас в заблуждение; это относится к способу работы самого переключателя, а не к количеству, необходимому для выполнения работы.Свет, которым можно управлять из более чем двух мест, использует два трехпозиционных переключателя, плюс четырехпозиционный переключатель для каждого дополнительного местоположения. В этом случае единственный способ определить, является ли переключатель трехходовым или четырехпозиционным, — это снять крышку переключателя и посмотреть, сколько проводов к нему подключено. У трехпроводной схемы есть три соединенных провода, а у четырехпроводной — четыре (без учета заземляющего провода). Сколько переключателей нужно купить? Ответ в первом случае очевиден, но во втором и третьем случаях это зависит от вашей ситуации.

В случаях, когда используется более одного переключателя, если вы заменяете переключатели в косметических целях (например, при модернизации), вы должны купить их все. Но если вы хотите заменить только неисправный переключатель в задании с несколькими переключателями, у вас есть два варианта: заменить новый переключатель на каждый подозреваемый, пока не заработает свет, или использовать мультиметр или тестовую лампу, чтобы найти плохое яблоко в кучу. . Если вы не знаете, как проверить коммутатор, то, вероятно, лучше всего заменить его. Все, что осталось, — это выбрать цвет и стиль вашего нового переключателя и — если вы внесете изменения в любую категорию — купить новую крышку.Цвет и стиль также будут иметь значение при выборе новой емкости, но расположение будет наиболее важным фактором.

Национальный электротехнический кодекс теперь требует использования прерывателей цепи замыкания на землю (GFCI) во многих частях вашего дома. Эти области включают ванные комнаты, кухонные стойки в пределах шести футов от раковины, подвалы, гаражи и все открытые площадки. GFCI — это «умный» приемник: он может обнаруживать электрическую «утечку» (возможно, через вас на землю) и отключаться за доли секунды.Любые другие розетки, которые вы покупаете, должны быть трехконтактными с заземлением.

Что касается осветительных приборов, не забудьте выбрать тот, мощность которого равна или меньше, чем у заменяемого, если вы не знаете о нагрузке, подключенной к цепи. Также не стоит забывать о вместимости агрегата (будет ли он достаточно света?) И его весе. Тяжелая люстра должна быть подвешена к стальному ящику, непосредственно прикрепленному к деревянному элементу каркаса, и, чтобы удовлетворить большинству строительных норм, комбинацию веерного освещения необходимо подвесить к специальной стальной коробке вентилятора с контргайками.Так что, если вы покупаете что-то в этом роде, и ваша старая коробка не соответствует требованиям, будьте готовы использовать старый молоток и пилу.

Вытягивание заглушки

Когда у вас есть подходящие инструменты и запасные части, вы готовы к самой важной части работы — отключению питания. Если вы закончите работу с 120-вольтовыми розетками, выключателями, розетками и т. Д., Которые не были выключены, вы рискуете получить серьезный электрошок. Если вы работаете с проводкой для розеток на 240 вольт (розетки сушилки, электрические розетки и т. Д.) и вы не убили сок как следует, сок может убить вас. Из-за неполной или несуществующей маркировки цепей «убить сок» в большинстве домов может стать настоящим приключением. И вы не можете использовать неисправный прибор в качестве эталона, потому что он не работает при включенном или выключенном питании. Вам необходимо доскональное знание домашней схемы, чтобы убить только цепь, участвующую в ремонте. Два или более переключателя, сгруппированных в одну коробку, особенно опасны; можно управлять освещением этажа или комнаты за пределами того места, где находится выключатель (например, лестницы или гаража), и оставаться «горячим» (имеющим напряжение больше 0), даже когда в этой комнате отключено электричество.Кроме того, обратите внимание на ящики с дополнительным кормом, которые можно найти в вашем подвале или других труднодоступных местах, которые могут кормить некоторые комнаты вашего дома. Эти коробки получают питание от одного кабеля, выходящего из главной распределительной коробки, а затем разделяют его с помощью предохранителей или автоматических выключателей на несколько более мелких цепей. Много лет назад они были дешевым и удобным способом для электриков удовлетворить потребность домовладельцев в большей мощности. Обычно они питают некоторые из последних контуров, установленных в вашем доме. Если вы отключите автоматический выключатель ответвления или открутите предохранитель ответвленной цепи, рабочие огни в цепи должны погаснуть или контрольная лампа, прикрепленная к розетке, должна погаснуть.Но даже после того, как я поделился всей этой мудростью, я собираюсь закончить этой рекомендацией: в случае сомнений перейдите к главному распределительному щиту (блок предохранителей, блок автоматического выключателя) и либо вытащите главный предохранитель, либо отключите главный выключатель, чтобы отключили электричество во всем доме. Убедитесь, что у вас есть сильный фонарик, и работайте в светлое время суток. Перед тем, как снимать какое-либо приспособление, дважды проверьте с помощью испытательного устройства, чтобы убедиться, что цепь не работает.

Кроме того, прежде чем вы пойдете за инструментами, я хотел бы прояснить любую путаницу, касающуюся кабелей и проводов.Проволока — это особая сущность; кабель состоит из двух или более проводов, обернутых в общую оболочку или оболочку. Разрезав оболочку кабеля, вы можете открыть отдельные провода внутри. В обычной домашней электропроводке провода подразделяются на горячие, нейтральные и заземляющие. Горячие провода, на которые подается напряжение 120 вольт к выполняемой работе, всегда являются черными или красными за следующим общим исключением: белый провод с заклеенными лентой или окрашенными в черный цвет концами также является горячим. Нейтральные провода, по которым питание возвращается в распределительную коробку после того, как она выполнила свою работу, окрашены в белый цвет.Провода заземления могут быть оголенными или иметь зеленую изоляцию. Их задача — безопасно направить обратно на землю любую мощность, которая «просочилась» на металлические компоненты в электрической цепи, тем самым уменьшая опасность поражения электрическим током.

Проект 1: Замена коммутатора

Теперь, когда ваш мозг и пояс с инструментами переполнены, давайте начнем с замены однополюсного переключателя. Убедитесь, что ваша схема обесточена, затем снимите крышку и винты, удерживающие переключатель. Осторожно вытащите переключатель из коробки.Вы можете увидеть в коробке намного больше проводов, чем вы ожидали. Это потому, что коробки используются не только для размещения таких вещей, как .switches; они также используются в качестве соединений для подключения кабелей, идущих в разные места. В типичной коробке вы можете найти один кабель, подающий питание, другой кабель, выходящий к осветительной арматуре, и еще один, подающий питание к следующему переключателю или розетке. В среднем в каждом кабеле есть три провода (горячий, нейтральный и заземляющий), поэтому там может быть немного тесновато. Но не беспокойтесь о том, сколько проводов вы видите; просто сосредоточьтесь на тех, которые подключаются напрямую к коммутатору.

Однополюсный переключатель имеет два боковых клеммных винта (обычно латунных или серебряных) и может иметь или не иметь зеленый винт клеммы заземления. Снимите два горячих провода со старого переключателя и наденьте их на латунные или серебряные клеммы нового — любой провод на любой клемме — не имеет значения. Провод заземления в коробке, который является неизолированным медным или зеленым, подключается к зеленой клемме переключателя. Обязательно установите переключатель с «ВЫКЛ» в нижнее положение.

Замена трехпозиционного переключателя, как одного из пары, управляющей светом из двух мест, выполняется таким же образом, вплоть до присоединения токоведущих проводов.Обратите внимание, что трехпроводной разъем имеет одну клемму черного или медного цвета и две клеммы латунного или серебристого цвета с подключенными к ним комбинацией черных, красных или белых проводов. Отсоединяйте по одному проводу от старого переключателя и подсоединяйте его к соответствующей клемме на новом переключателе для надежной работы. Также подключите заземляющий провод к зеленому клеммному винту переключателя. На трехпозиционном переключателе нет «ВКЛ» или «ВЫКЛ», поэтому его нельзя установить вверх ногами.

Замена четырехпозиционного переключателя, используемого вместе с двумя трехпозиционными переключателями для обеспечения управления из трех мест, выполняется таким же образом.У четырехполюсника четыре боковых вывода — иногда все одного цвета, а иногда одна пара окрашена иначе, чем другая. В эту распределительную коробку должны входить два отдельных кабеля, причем два провода от одного кабеля образуют пару, которая присоединяется к одному набору клемм, а два провода от другого образуют вторую пару для подключения к оставшимся двум клеммам.

После тщательного изучения старого переключателя и инструкций для нового (трех- и четырехпозиционные переключатели почти всегда имеют свои собственные схемы подключения), переносите по одному проводу от старого переключателя к новому.Не забудьте заземляющий провод. Завершите все свои работы, переустановив переключатель и крышку и восстановив питание. Вы устали от реального мира? Нет? Тогда читайте дальше, чтобы узнать о каком-нибудь прямом наркотике на розетках.

Проект 2: Аутлеты, Аутлеты

Кажется, что сосудов там, где они вам действительно нужны, никогда не бывает. Национальный электротехнический кодекс гласит, что никакая точка на стене не может находиться на расстоянии более шести футов от розетки («вилка», «розетка»), и это только начало. Кухонные столешницы, короткие пространства в стенах, разделенные дверными проемами, и другие обстоятельства могут быстро увеличить количество, необходимое для работы, соответствующей нормам.Итак, представьте себе мое сочувствие к кому-то вроде вас, возможно, живущему в доме, построенном до появления электричества — не говоря уже о кодах — кто только что потерял возможность пользоваться одним из тех священных источников силы. Старые дома, которые были подключены «постфактум», могут действовать вам на нервы, когда розетка не может принять поляризованную вилку или просто не работает. Даже в современных домах — домах, подключенных к зубам, — потеря одной стратегической розетки может заставить вас возиться с удлинителями и ворчать про себя. К счастью, заменить старые розетки так же просто, как заменить выключатель.Просто следуйте моим предыдущим рекомендациям по выбору замены и отключению электроэнергии, и вы готовы испачкаться.

Отвернув винт крышки, а затем крепежные винты, осторожно вытащите розетку из коробки. Затем вы, вероятно, увидите один из этих трех сценариев: (1) один кабель с проводами, подключенными непосредственно к розетке, (2) два кабеля с проводами от обоих, подключенных непосредственно к розетке, или (3) три кабеля, провода которых подключены к «косичке» проводов, подключенных к розетке.Первый случай — это пример конца цепи или тупикового пробега. Второй, который является наиболее распространенным, представляет собой розетку в середине цепи, причем один кабель подводит питание, а другой кабель выводит питание на следующую коробку. Третий пример — коробка, используемая в качестве места соединения, с одним кабелем, подающим питание, а двумя другими — отводящим, в двух разных направлениях.

Для подключения обычных розеток отсоедините горячий (-ые) провод (-ы) — черного или красного цвета — и присоедините его (их) к контактам, окрашенным в латунный цвет, на вашем новом устройстве.Теперь отсоедините нейтральный провод (-а) белого цвета и присоедините его (их) к клеммам (-ам) серебристого цвета. Наконец, отсоедините и затем подсоедините провод заземления (неизолированный медный или зеленый) к зеленой клемме новой розетки. Вы заметите, что розетки имеют по две клеммы для горячего и нейтрального проводов. Эти дополнительные клеммы позволяют устройству действовать как «стык» между входящим силовым кабелем и исходящим (самый популярный сценарий — номер 2 — выше). Но к каждому клеммному винту можно подключить только один провод; следовательно, использование коротких «косичек» сращиваний, соединенных проволочными гайками, при наличии трех кабелей (сценарий 3).Этот метод также часто используется для подключения нескольких проводов заземления к одной доступной клемме заземления. Вы просто соединяете два или более провода вместе с коротким куском перемычки, взятой из обрезка кабеля, чтобы сформировать косичку, а затем прикрепляете провод к клемме.

Дополнительные клеммы на розетке имеют еще одну функцию: обеспечивать средство для отделения верхней розетки от нижней. Такое расположение, которое часто используется в гостиных и спальнях, постоянно нагревает половину емкости (для радиоприемников, телевизоров и т. Д.).), а другую половину ставит под управление настенного выключателя для ламп. Если вы столкнетесь с подобной работой, переключайте по одному проводу со старой розетки на новую: горячие провода к латунным клеммам, нейтральные провода к серебряным, а заземляющие провода к зеленым. Этот метод подключения требует наличия двух отдельных проводов под напряжением на розетке. Чтобы эти горячие провода были разделены, найдите медное ребро, соединяющее две латунные клеммные колодки, и отсоедините его. Сломайте серебряное соединительное ребро на нейтральной стороне только в том случае, если оно было снято со старой розетки.

До сих пор мы имели дело с обычными розетками с заземлением; Теперь поговорим о прерывателях цепи замыкания на землю. GFCI, как я уже говорил вам ранее, представляют собой «умные» розетки, способные защитить вас от поражения электрическим током в опасных (влажных) местах. Я не сказал вам, что они также могут передать свою защиту другим розеткам в той же цепи. Однако, как из-за этой функции, так и для ее сохранения, вы должны выяснить, какая из розеток, которую вы хотите защитить, находится первой в цепи, и, когда вы обнаружите эту коробку, какой кабель обеспечивает питание, а какой — питание. в следующее место.Если вы не умеете пользоваться тестовой лампой или мультиметром, я рекомендую вам доверить эту работу профессионалу. Однако установить GFCI для защиты только его непосредственного местоположения немного проще. Следуйте предыдущим инструкциям, чтобы вытащить старую емкость из коробки. Обратите внимание, что GFCI имеет две латунные клеммы, две серебряные клеммы и одну зеленую клемму, как и обычная розетка. GFCI, однако, помечает одну комбинацию латунных и одну серебряную клеммы как клеммы «LINE», а оставшуюся комбинацию из латуни и серебра как клеммы «LOAD».

Для защиты только в одном месте: если один кабель входит в коробку, подключите горячий и нейтральный провода только к клеммам «LINE». Если в коробку входит более одного кабеля, используйте упомянутый ранее метод гибкого вывода, чтобы подключить горячий и нейтральный провода только к клеммам «LINE». Для сквозной защиты от других розеток: после подтверждения того, что вы работаете в первом блоке защищаемой группы, подключите провода от входящего силового кабеля к клеммам «LINE», а провода от отходящего силового кабеля к клеммам. Терминалы «НАГРУЗКИ».Во всех случаях заземляющий провод подключается к зеленой клемме. (При необходимости используйте метод косички.)

Проект 3: Крепежные приспособления

После того, как вы присел у всех этих вместилищ, вы, вероятно, готовы к хорошей растяжке. И пока вы смотрите вверх, я начну рассказывать вам, как «спуститься» с осветительными приборами. Как я уже говорил вам ранее, выбирайте замену осторожно и предусмотрительно в отношении мощности освещения, стиля и веса. Поскольку существует несколько популярных методов подвешивания светильников, вы обнаружите, что ваши механические навыки так же важны, как и электрические ноу-хау при замене света.Новое приспособление должно поставляться с надлежащим оборудованием и инструкциями по установке прямо в коробке. Любые препятствия, с которыми вы столкнетесь на самом деле при подвешивании приспособления, можно легко решить, посетив хорошо оборудованный хозяйственный магазин. После отключения питания снимите крепежные детали и опустите приспособление, чтобы открыть проводку. Вы можете найти множество проводов в коробке, но сосредоточьтесь на тех, которые подключены к прибору. Провода светильника обычно подключаются к домашней электропроводке с помощью гаек. Отвинтите одну проволочную гайку за раз, замените провод нового приспособления на провод старого и снова прикрутите проволочную гайку.Всегда подключайте горячее к горячему (черный, красный, белый, окрашенный в черный цвет), нейтраль-нейтраль (белый) и заземление (голый или зеленый). Кроме того, в ваших конкретных инструкциях провода могут быть обозначены как «горячий», «нейтральный» или «заземленный». Следуйте этим инструкциям, а также любым инструкциям по заземлению света в буквальном смысле. Приспособление может включать в себя собственные гайки, но они могут не подходить для каждой работы, особенно если к проводам светильника присоединено несколько домашних проводов. Используйте старую гайку повторно, если она выглядит хорошо, или, что еще лучше, замените ее на новую такого же размера.

Вот несколько дополнительных советов по методам подключения, которые я считаю важными. Нет лучшего места для начала, чем то, с чего я закончил: с орехов. Поскольку проволочные орехи бывают разных размеров, выбор лучшего может быть затруднен. Просто помните, что проволочная гайка должна навинчиваться на провода, как труба ввинчивается в фитинг: начиная свободно и заканчивая плотно. Если он начинает сильно или не стягивается, выберите следующий размер, увеличив или уменьшив соответственно, и попробуйте еще раз. Большинство производителей заявляют, что предварительное скручивание проводов не требуется, и все говорят, что не следует оставлять оголенный провод открытым после затягивания гайки.Если что-то еще не видно, провода необходимо обрезать и снова наложить гайку. При закреплении многожильного провода к одножильному проводу (как и в большинстве работ с осветительными приборами) проденьте многожильный провод в проволочную гайку немного впереди сплошного провода. Всегда закручивайте проволочную гайку по часовой стрелке до упора, затем потяните за провода, чтобы убедиться, что они надежно закреплены. В завершение оберните проволочную гайку и провода изолентой, также по часовой стрелке.

Затем вы должны уметь подключать провода к клеммным винтам.Убедитесь, что с провода снято около 3/4 дюйма изоляции. Используйте плоскогубцы, чтобы образовать «крючок» на оголенном проводе, затем проденьте крючок под винт клеммы по часовой стрелке. Когда вы затягиваете винт ( также по часовой стрелке), крючок будет иметь тенденцию немного закрываться, что делает его еще более надежным. Конечно, сейчас сделано много переключателей и розеток, так что вы можете просто «вставить» прямой кусок зачищенного провода прямо в заднюю часть терминала без образуя крючок или используя винт. Используйте удобный полосовой калибр, который находится на задней панели устройства, чтобы определить, сколько изоляции нужно удалить.Затем просто зачистите провод и вставьте его в розетку. Обязательно закрутите все неиспользуемые винты клемм на устройстве, чтобы они не торчали и не касались того, чего не должны — например, вас.

И теперь мы готовы упаковать это — провода, то есть. Никто об этом не говорит, но надежно вернуть все эти провода обратно в коробку может быть непросто. Один из приемов, который я нашел полезным, — это предварительно согнуть провода в S-образную форму, прежде чем прикреплять их. Провода складываются легко и аккуратно, как складки сильфона гармошки.И, возможно, это был бы хороший способ закончить разговор о чем-то «легком» и «изящном», потому что, как я (и теперь вы) слишком хорошо знаю, это не всегда так в реальном мире.

---

Получить заземление

«Я не знаю, почему эти парни из« кодов » всегда суетятся из-за того, что у всех все заземлено. Почему, следующее, что вы узнаете, они заставят нас вешать большие медные провода с неба на наших задних дворах, просто чтобы молния не упала и не убила нас.« — Анонимный старик, незадолго до того, как его ударило током из-за незаземленного насоса, которым он наполнял свои кувшины кукурузными отжимами . Я использую юмор исключительно, чтобы привлечь ваше внимание, потому что тема заземления — не шутка. не видите заземляющий провод в коробке вашего прибора, у вас остается один шанс: при включенном питании посмотрите, загорается ли контрольная лампа, когда вы касаетесь одного щупа на горячем проводе, а другого щупа на металлической коробке приспособления. он горит, провода в этой цепи могут быть выполнены из металлического кабелепровода или гибкой стали (называемой армированным кабелем), а металлическая оболочка действует как заземляющий провод.Хотя их нельзя считать такими же хорошими, как непрерывный медный провод заземления, армированный кабель и металлический кабелепровод принимаются большинством норм в качестве средств заземления. Если контрольная лампа не загорается, вероятно, вы имеете дело со старой незаземленной системой.

Некоторые «эксперты» говорят, что можно вынуть заземляющий провод из коробки и подключить его к ближайшей трубе холодной воды, чтобы заземлить только эту коробку, но я бы не стал этого делать. Если вы собираетесь пойти на такие большие неприятности, подумайте о том, чтобы установить новый заземленный кабель от распределительной коробки к соответствующей цепи.Для заземления в металлических коробках подсоедините короткий (6 дюймов) кусок заземляющего провода к коробке с помощью винта заземления или, если нет резьбового отверстия, заземляющего зажима. Всегда соединяйте эти «косички» с проводом того же сечения, что и провода цепи, входящие в коробку — обычно №12 или №14. Проверьте устройство, которое будет установлено. У некоторых, как и у многих осветительных приборов, уже есть заземляющий провод. Другим, например выключателям и розеткам, требуется еще один короткий заземляющий провод, прикрепленный к их зеленый винт клеммы заземления.Теперь соедините провод заземления коробки и провод заземления устройства со всеми другими проводами заземления, входящими в коробку (как часть кабеля), с помощью гайки.(Для армированного кабеля или металлических коробов кабелепровода, у которых нет отдельных заземляющих проводов, просто прикрутите заземляющий провод коробки к заземляющему проводу устройства.) При работе в новых пластиковых коробках к коробке не подключается ни один заземляющий провод, а все остальные провода заземления. которые я упомянул, должны быть установлены и соединены проводами. Для цепи, которая заканчивается в пластиковой коробке, одиночный провод заземления от кабеля может быть присоединен непосредственно к клемме заземления устройства или проводу. А как насчет выключателей света? Некоторые переключатели продаются с клеммами заземления, а некоторые — без них.Хотя в некоторых местных нормах и правилах допускается использование переключателей без клеммы заземления, а также могут быть случаи, когда они не требуются (например, прямое подключение переключателя к уже заземленной металлической коробке), но будьте осторожны: всегда устанавливайте заземленный переключатель. Наконец, имейте в виду, что конкретные инструкции по заземлению, прилагаемые к устройству, всегда заменяют мои общие рекомендации.

Обнаружение того, что в вашем доме старая, незаземленная электрическая система, — это не конец света — это тревожный сигнал.Кабели без заземляющих проводов старые. Старые кабели означают старую, изнашивающуюся изоляцию. А старая, изнашивающаяся изоляция означает … что ж, вы поняли. Вам не нужно ремонтировать весь дом за один раз, и, если это позволяют местные нормы, вы можете выполнить эту работу самостоятельно. Конечно, вам нужно знать больше, чем вы узнали из этой небольшой статьи. Но если вы можете освоить новый навык, который может принести вам как экономию, так и удовлетворение, я говорю: дерзайте и получайте больше силы.

---

Первоначально опубликовано: декабрь / январь 1998 г.

DIY Комплект проводки топливного насоса

Нажмите здесь, чтобы загрузить инструкции по установке (PDF)

Этот комплект проводки «Сделай сам» включает в себя необходимые детали для сборки жгута силовых проводов для одного топливного насоса.В нем используются компоненты высочайшего качества для обеспечения правильной работы в любых условиях. Реле и держатель предохранителя герметично закрыты, что позволяет при необходимости устанавливать их в местах, подверженных воздействию погодных условий. Проводка TXL авиационного класса устойчива ко всем химическим веществам и повышенным температурам. Стыковые соединители Raychem без изгибов на основе припоя делают надежные соединения проводов простыми и чистыми. В комплект входят необходимые кольцевые клеммы для подключения к внешнему топливному насосу Bosch 044.

Radium рекомендует специальный предохранитель и реле для каждого топливного насоса.По этой причине в закажите комплект проводки для КАЖДОГО топливного насоса .

Примеры:
-Если был приобретен радиевый одинарный внутренний насос FST, выберите «Количество: 1»
-Если был куплен Radium Dual Bosch 044 FST, выберите «Количество: 2»
-Если был приобретен радиевый тройной насос FST, выберите «Количество: 3».
-Если была приобретена топливная подвеска с радиевым одним насосом, выберите «Количество: 1».
-Если была приобретена топливная подвеска с радиевым двойным насосом, выберите «Количество: 2»
-Если топливная подвеска с радиевым тройным насосом Приобретена вешалка, выберите «Кол-во: 3»

Включает:
— Погодозащищенное реле SPDT 12 В / 40 А с монтажным выступом (x1)
— Погодозащищенное реле с летающим выводом 12 дюймов (x1)
— Погодостойкий мини-держатель предохранителя с монтажным выступом (x1) Разъем (x1)
-Quick-Connect Posi-Tap Разъем «TRIGGER» (x1)
-Raychem Термоусадочные стыковые соединения без обжима припоя (x4)
-10AWG 6-миллиметровые клеммы с кольцевыми шпильками (x4) )
-10AWG Черный провод TXL (10 футов)
-10AWG Красный провод TXL (10 футов)
-25A Миниатюрный предохранитель LED Blade (x1)
-Инструкции, включая схемы подключения

---

ПРИМЕЧАНИЕ: триггер реле можно подключить к заземлению или к сигналу 12 В, если другой конец провода катушки слаботочного реле подключен к противоположному источнику.

---

---

Электрооборудование DIY | Электробезопасность прежде всего

Не умирай для DIY

Знаете ли вы, что ошибки самоделки вызывают половину всех серьезных поражений электрическим током в британских домах?

Почти 50% мужчин признают, что, по их мнению, они должны попытаться самостоятельно заняться домашним хозяйством и ремонтом или попросить помощника, прежде чем вызывать специалиста.

Но наше исследование показало, что почти половина всех серьезных поражений электрическим током вызвана попытками сделать это своими руками, при этом основные ошибки включают перерезание силовых проводов, сверление отверстий в проводке и ремонт электрических элементов, пока они еще включены.

Кроме того, в ходе опроса зарегистрированных электриков треть сказала, что они видели или принимали участие в устранении неисправностей, связанных с самоделкой, которые привели к пожарам, серьезному поражению электрическим током или значительным расходам на ремонт.

---

Онлайн-консультация?

Многие люди сейчас обращаются к Google или YouTube в поисках советов по ремонту. Но вам нужно убедиться, что вы получаете рекомендации из авторитетного источника.

Наша кампания «Не умирай ради DIY» привлекает внимание к тому факту, что вы не всегда можете полагаться на информацию и советы, которые можно найти в Интернете.

Узнайте больше о нашей кампании «Не умирай ради DIY»

---

Пять основных советов по изготовлению электрики своими руками

1. Найдите кабели в стене. Распространенная ошибка DIY — это случайное просверливание, прибивание или ввинчивание предметов в кабели, спрятанные внутри ваших стен. Качественный детектор кабеля может помочь вам отследить проложенные кабели до начала работы и избежать риска поражения электрическим током.
2. Используйте УЗО (устройство защитного отключения). УЗО может спасти вашу жизнь, отключив питание в случае электрического сбоя, вызванного ошибкой, сделанной самим.Убедитесь, что он установлен в блок предохранителей (потребительский блок), и при необходимости используйте подключаемое УЗО.
3. Отключите питание. Если вы выполняете какие-либо работы рядом с электропроводкой или источниками питания, по возможности отключите питание в блоке предохранителей и используйте инструменты с батарейным питанием. Чтобы убедиться, что питание отключено, прежде чем начинать работу своими руками, подключите прибор к розетке и попробуйте включить свет.
4. Проверьте электроинструмент и берегитесь провода. Перед использованием любого электроинструмента убедитесь, что шнур и вилка в хорошем состоянии.Если вы видите признаки повреждения (например, изношенные провода), отремонтируйте оборудование перед использованием. И всегда следите за кабелем питания, чтобы случайно не прорезать его и не споткнуться.
5. Посоветуйтесь с дипломированным электриком. Лучший способ избежать проблем с электричеством в доме — обратиться за советом к профессионалу. Если вы не уверены, не делайте этого самостоятельно.

---

Найти электрика

Если вам нужно выполнить какие-либо электромонтажные работы в вашем доме, лучший вариант — это попросить компетентного специалиста сделать эту работу за вас.

Здесь легко найти дипломированного электрика.

---

Часть П Строительных норм

Часть P Строительных норм, нормативно-правовая база, охватывающая домовладельцев, которые выполняют работу в своих домах, гласит, что работа, которая считается более опасной, например, в ванной комнате или установка нового контура, должна выполняться или проверено и подписано дипломированным электриком.

Многие домашние электромонтажные работы подлежат уведомлению — это означает, что по закону об этом должны быть уведомлены местные органы власти, и это должно быть сертифицировано зарегистрированным электриком.

Узнайте больше о правилах строительства электроустановок.

Как подключить аксессуары 12 В к электрической системе автофургона своими руками — EXPLORIST.life

Электрическая система самодельного автофургона немного бессмысленна, если у вас нет ничего для питания, поэтому давайте узнаем, как подключать розетки, вентиляторы и другие аксессуары к вашему кемперу.

Небольшая заметка, прежде чем мы начнем. Это лишь одна из частей всеобъемлющей серии «Как установить электрическую систему для автофургона своими руками».Если вы только что наткнулись на эту статью, не заметив ее, вероятно, некоторые вещи мы уже рассмотрели. Если вы хотите ознакомиться с этим пошаговым руководством, вы можете сделать это здесь: https://www.explorist.life/diy-campervan-solar

Кроме того, у нас есть интерактивные схемы подключения солнечных батарей, которые представляют собой полное решение от А до Я, чтобы научить вас, какие именно детали и куда идут, какого размера провода использовать, рекомендации по размеру предохранителей, размеры наконечников проводов и многое другое, чтобы помочь сэкономить время и разочарование.Вы можете проверить это здесь: https://www.explorist.life/solarwiringdiagrams/

.

Распределительный блок 12 В

Мы уже знаем, что все положительные провода необходимо защитить предохранителем. Распределительный блок 12 В — это прекрасное организованное место, где все ваши вспомогательные устройства будут происходить из:

Распределительный блок 12 В

Распределительный блок 12 В подключается к вашей сборной шине, и тот, который мне нравится, имеет достаточно места для 12 цепей и может обеспечивать мощность до 100 А одновременно, объединенную между всеми ответвлениями или вспомогательными цепями.

Цвет провода 12 В

Power, Positive и Hot (все они означают одно и то же и могут использоваться взаимозаменяемо) в схемах 12 В обычно красные. Поскольку вы, вероятно, начинаете это с нуля, я рекомендую сохранить его последовательным и использовать красный для положительных проводов.

Отрицательный и нейтральный (опять же, то же самое) в системах на 12 В обычно ЛИБО черные или иногда желтые. Сделайте это простым и последовательным, и используйте черный для отрицательных проводов, если у вас нет действительно веской конкретной причины выбрать иное.

Электромонтаж вилок на 12 В в кемпере «сделай сам»

Штепсельные вилки

12 В питают любое из ваших подключаемых устройств, таких как зарядные устройства для аккумуляторов фотоаппаратов, телефоны, дроны и в некоторых случаях: холодильники.

Стандартная вилка на 12 В

На задней стороне стандартной вилки на 12 В будут 2 контакта, к которым вы будете прикреплять провода с помощью лопаток.

Объединение нескольких розеток на 12 В

Если вы хотите подключить несколько розеток 12 В к одной цепи, подключите их следующим образом:

Если вы решите подключить несколько розеток 12 В к одной цепи, помните, сколько суммарных ампер вы планируете использовать во ВСЕЙ схеме, и правильно рассчитайте предохранитель и размер провода.

Лично я не люблю последовательно подключать несколько розеток на 12 В. Я предпочитаю использовать 1 розетку 12 В на цепь с предохранителями от распределительного блока.

Электропроводка 12 В DIY Кемпер Аксессуары для автофургонов:

Большинство аксессуаров на 12 В можно подключать точно так же, как описано выше. Вентиляторы, холодильники, бустеры 4G и т.д ..

Дополнительный провод 12 В

Я большой поклонник дуплексного провода 12ga для цепей 12В. Он достаточно большой для 95% вспомогательных цепей, и при установке такой длины, которая соответствует установке внутри кемпера, он остается в пределах диапазона падения напряжения 3%, хотя большую часть времени в этом нет необходимости.Это красно-черный провод с высококачественной изоляцией 105 ° C, заключенный в белую защитную оболочку

.

Теперь, когда вы узнали, как подключать аксессуары на 12 В и распределительный блок, пора научиться подключать фонари и вещи, требующие переключателей. В этом следующем уроке мы даже поговорим о подключении двухпозиционных переключателей, так что не упустите его. Проверьте это здесь:

How-To Wire Lights & Switches in a DIY Camper Van Electrical System

Все, что вы здесь изучаете, используется в наших БЕСПЛАТНЫХ интерактивных схемах подключения солнечных батарей.Если вы еще этого не сделали, ознакомьтесь с ними, поскольку они представляют собой полное решение для электрической системы автофургона. Посмотрите их здесь: https://www.explorist.life/solarwiringdiagrams/

.

Помните, что это лишь часть полной обучающей серии по электрике автофургонов. Чтобы увидеть все отдельные руководства, щелкните здесь: https://www.explorist.life/diy-campervan-solar

Наконец, если вы нашли это руководство полезным, оно действительно означало бы для нас весь мир, если бы вы поделились им с кем-то, кто может его использовать, прикрепили его к pinterest для дальнейшего использования или поделились им в группе facebook, когда у кого-то есть вопрос по этой теме.Нажмите на пузырь в правом нижнем углу, чтобы подписаться на уведомления о будущих обновлениях и, как всегда, оставляйте любые вопросы в комментариях ниже.

Сделай сам В ДОМУ ЭЛЕКТРОПРОВОДКА | duncancable

Информация в этом разделе предоставлена ​​Duncan Cable с целью обеспечения качественного обслуживания всех своих абонентов кабельного телевидения. Несмотря на то, что любое вмешательство или несанкционированное подключение к активному оборудованию или кабелям Duncan Cables является незаконным, многие домовладельцы, подрядчики или строители могут пожелать установить свою собственную проводку кабельного телевидения в доме.Эти руководящие принципы и инструкции помогут ответить на ваши вопросы и гарантировать, что проводка, которую вы устанавливаете, будет исправно работать в течение многих лет.

Выбор правильного коаксиального кабеля для кабельного телевидения.

Снаружи все может выглядеть одинаково, но это определенно не так. Что действительно важно, так это внутри, поскольку такие характеристики, как экранирование и соединение, различаются в зависимости от производителя. Коаксиальный кабель изготавливается для самых разных целей.Если есть сомнения, позвоните нам. Будем рады ответить на ваши вопросы лично.

1. Кабель типа RG-6 с экраном 67% чаще всего используется для домашней проводки кабельного телевидения и является минимальным требованием для Duncan Cable. Он должен быть одобрен UL, и на его куртке должны быть напечатаны буквы «CATV».

2. Диэлектрик (белый материал вокруг центральной медной жилы) должен быть вспененным, а не твердым пластиком. Диэлектрик следует обернуть фольгой и прикрепить к диэлектрику.

3. На внешней стороне фольги должно быть достаточное количество материала для оплетки проволоки, не менее четырех проволок на оплетку. Это экранирование важно для обеспечения того, чтобы внешние сигналы не создавали помех нашим кабельным сигналам и наоборот. Диаграмма справа может предоставить дополнительную помощь.

Планирование и прокладка кабеля в доме.

Предпочтительный метод — убедиться, что каждая ТВ-розетка будет иметь выделенную линию от нашей точки обслуживания за пределами дома, прямо к каждой телевизионной розетке внутри дома.Это гарантирует, что каждый телевизор получит сбалансированный уровень сигнала. Важно помнить, что уровни сигнала снижаются каждый раз при разделении кабельной линии. Этому вопросу следует уделить особое внимание, чтобы избежать потери качества окончательного изображения.

Вот несколько важных советов, которые помогут уменьшить возможные проблемы.

1. Проложите каждый кабель от точки обслуживания Duncan Cable к желаемому месту выхода по кратчайшему пути, чтобы кабель оставался как можно короче, что минимизирует потери.

2. Не допускайте резких перегибов кабеля. Старайтесь поддерживать радиус изгиба не менее 2 1/2 дюймов.

3. Ни в коем случае не перегибайте и не пережимайте кабель. Избегайте использования скоб, но при необходимости убедитесь, что они не прокалывают и не вмятины на внешней оболочке кабеля.

4. Прокладывайте кабели вдали от нагревательных элементов, нагревательных каналов и труб с горячей водой. Тепло повредит внутреннюю часть кабеля, что в конечном итоге вызовет проблемы с приемом.

5. Не прокладывайте кабели под коврами, которые могут быть через дверной проем. Тяжелое пешеходное движение может повредить кабель. Следите за тем, чтобы кабель не касался ковровых прихваток, которые могут проткнуть оболочку кабеля.

6. Оставьте примерно 1-2 фута дополнительного провода в точках входа и выхода, чтобы компания Duncan Cable смогла выполнить необходимые окончательные соединения.

7. Не пытайтесь установить разъемы на концах кабеля.Большинство проблем с приемом вызвано неправильной установкой этих разъемов.
