Подключение отопления в частном доме своими руками: Отопление частного дома своими руками: схемы систем отопления, монтаж

Помимо того, как подключены батареи, большое значение имеет, где они установлены. Радиаторы устанавливают в основном под окнами, ничем по возможности не загораживая, чтобы ограничить поступление холодного воздуха из окна в помещение.

Всякого рода декоративные перегородки сильно уменьшают теплоотдачу от радиатора. Современные радиаторы имеют красивый внешний вид и потому не сильно нуждаются в дополнительном улучшении.

Выбор батарей. Видео

О том, как правильно выбрать радиаторы отопления исходя из заданных условий эксплуатации, делится полезной информацией это видео.

Рассмотрев все схемы подключения, можно браться за составление эскиза собственного проекта. При этом предварительно нужно все взвесить и сделать выбор в пользу того или иного способа подключения. Лучшим решением в этом случае будет комбинировать несколько схем подключения для достижения наилучшей эффективности и лучшего соотношения цена/качество.

Facebook

Twitter

Вконтакте

Одноклассники

Разводка отопления двухэтажного дома — схема и план

Схема с естественной циркуляцией теплоносителя

Выбор схемы отопления двухэтажного дома зависит от его площади и планировки. Наиболее привычной и широко распространенной схемой для дач и загородных домов по-прежнему остается система отопления с естественной циркуляцией теплоносителя, мало чем отличающаяся от схемы отопления одноэтажных домов.


Единственной особенностью схемы разводки отопления с естественной циркуляцией в двухэтажном доме является выбор места для установки расширительного бака. Нет необходимости выносить его на чердак и можно ограничиться расположением в любом месте на втором этаже (разумеется, в самой высокой точке комнаты), обеспечив возможность сброса теплоносителя.

При таком способе подключения отопительных приборов теплоноситель поступает в них сверху (верхняя разводка), благодаря чему обеспечивается равномерный прогрев радиаторов и отапливаемых помещений. Для обеспечения направленного движения теплоносителя трубы необходимо прокладывать с уклоном 3-5 градусов, помня о том, что диаметр обратного трубопровода по мере приближения к котлу должен увеличиваться.

Подающий трубопровод может быть проложен под потолком или под подоконниками. Примеры подключения радиаторов приведены на рисунке 1.

Среди достоинств схемы отопления двухэтажного дома с естественной циркуляцией можно отметить:

• Независимость от подачи электроэнергии
• Надежность
• Простоту эксплуатации
• Бесшумность работы системы

К сожалению, недостатков в системе отопления с естественной циркуляцией на много больше, чем достоинств:

• Сложность монтажа и необходимость прокладки труб с обязательным уклоном
• Малая обогреваемая площадь: у системы просто не хватит напора для обогрева двухэтажного дома площадью более 130 м2
• Низкая эффективность
• Большой перепад температур между подачей и обраткой, что негативно сказывается на работе котла
• Присутствие в теплоносителе кислорода и как следствие, внутренняя коррозия системы
• Необходимость следить за уровнем постоянно испаряющегося теплоносителя и подливать его. В итоге на трубах образуется накипь.
• По этой же причине нельзя использовать антифриз
• Высокая материалоемкость системы

Намного эффективнее в двухэтажном доме использовать системы отопления с принудительной циркуляцией теплоносителя. При этом проще всего реализовать следующие схемы:

• Однотрубную
• Двухтрубную
• Коллекторную

Их можно выполнить самостоятельно

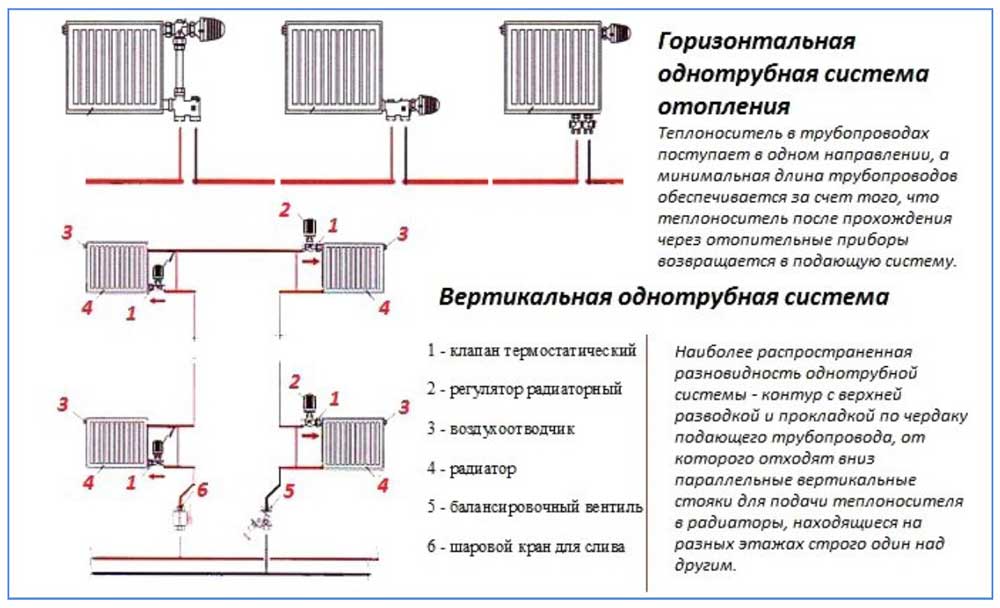

Однотрубная схема отопления двухэтажного дома

При однотрубной схеме подключения отопительных приборов движение теплоносителя разделяется на две ветви, одна из которых идет на первый этаж, а вторая на второй этаж. На каждом этаже на входе трубы отопления ставится запорная арматура, что позволяет обогревать только половину помещений.

После прохождения через приборы отопления трубы с теплоносителем вновь объединяются в одну, идущую к котлу. Подключение радиаторов на каждом этаже такое же, как и для одноэтажных построек.

Для регулирования уровня нагрева радиаторов и проведения балансировки системы на входе каждого отопительного прибора устанавливается запорная арматура. На выходе из радиатора также устанавливается запорная арматура, предназначенная для его отключения в случае замены или ремонта. При таком подключении замену приборов отопления можно выполнять без остановки всей системы и слива воды. Также на каждый радиатор в верхней его части устанавливается вентиль для сброса воздуха.

Установка радиаторов выполняется с байпасной линией, что в значительной мере повышает равномерность прогрева помещения. Монтировать отопительные приборы можно и без байпасной линии, но в этом случае необходимо устанавливать в доме отопительные приборы различной тепловой мощности с учетом потери остывания теплоносителя: чем дальше от котла, тем больше секций должно быть у радиатора. Если не следовать этому правилу, то в одних комнатах будет жарко, а в других, наоборот, холодно.

Схема отопления двухэтажного дома может быть и без запорной арматуры, вернее, с меньшим ее количеством, но при этом в значительной степени снижается ее маневренность. В этом случае вести речь о раздельном отоплении первого и второго этажей уже не придется.

Достоинства и недостатки однотрубной системы отопления

• Однотрубная система отопления относительно проста в монтаже
• Ее использование обеспечивает эффективную теплоотдачу
• Однотрубная система отопления двухэтажного дома позволяет сэкономить на материалах.

К недостаткам отопительной системы этого вида следует отнести неравномерность распределения тепла по отопительным приборам, а также необходимость проведения балансировки системы.

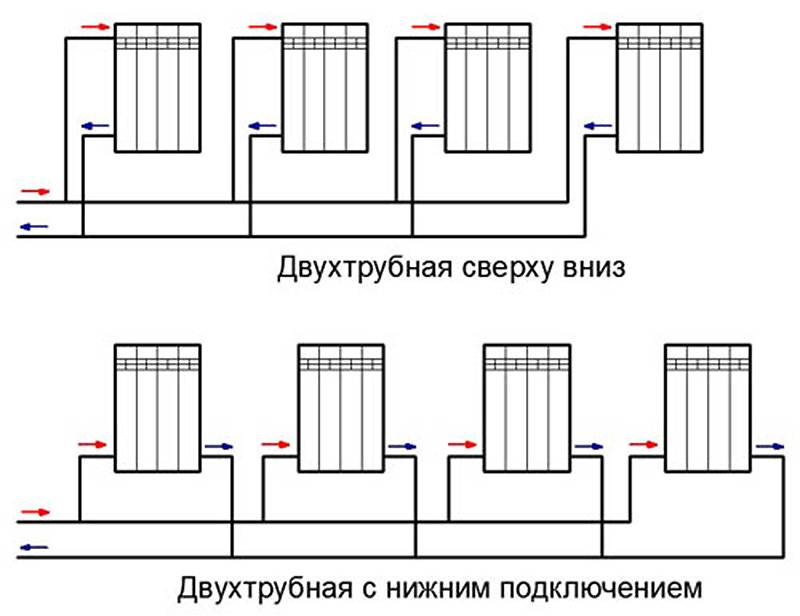

Всех этих недостатков лишена двухтрубная система отопления двухэтажного дома с принудительной циркуляцией теплоносителя.

Схема отопления с принудительной циркуляцией двухэтажного дома

Двухтрубная система отопления двухэтажного дома с принудительной циркуляцией обеспечивает равномерное распределение тепла и является более эффективной системой, не зря ее часто сравнивают с кровеносной системой человека. В ней к каждому отопительному прибору нагретый теплоноситель подается отдельно через ответвление из общей подающей трубы. К обратному трубопроводу от каждого радиатора также предусмотрен отвод.

Радиаторы устанавливаются с воздухоотводчиками и запорной арматурой на трубе подачи, позволяющей менять степень нагрева отопительного прибора. В целях безопасности и во избежание избыточного давления в отопительном приборе, на отводе от радиатора обратной трубы запорная арматура не ставится.   Подающая труба может быть проложена под потолком или под подоконником.

Единственным недостатком двухтрубной системы отопления является ее высокая материалоемкость: трубы нужны в двойном количестве для подачи и обратки. К тому же трубы трудно декорировать, а спрятать их не всегда удается. Всех этих недостатков лишена коллекторная схема отопления.

Коллекторная схема отопления двухэтажного дома

Коллекторная схема с равным успехом может использоваться для обогрева как одноэтажного, так и двухэтажного дома. Работает она только с принудительным движением теплоносителя, который подается предварительно на коллектор. При этом каждый отопительный прибор отдельно подключается к коллектору через запорную арматуру.

Преимущества коллекторной системы

Подобный способ подключения позволяет монтировать и демонтировать отопительные приборы на работающей системе, без ее остановки и слива теплоносителя.

• Системой легко управлять. Каждый ее контур является независимым и может быть подключен к отдельной системе автоматического регулирования с отдельным циркуляционным насосом.
• Можно подключить теплый пол
• Можно спрятать трубы в фальшпол, расположив коллектор в отдельном шкафу
• Система отопления просто монтируется и может быть выполнена «собственными руками»

Чему отдать предпочтение

Любая из приведенных схем отопления двухэтажного дома проверена на практике и неоднократно доказывала свою эффективность. Принципиальной разницы между ними нет. Реализовать на практике намного проще коллекторную схему отопления.



Установка электрокотла, подключение электрокотла своими руками

Отопление с использованием электричества не слишком выгодно, зато дает массу преимуществ: комфортная эксплуатация, сравнительно невысокая цена оборудования, безопасность. Данная статья посвящена установке и подключению электрокотла в частном доме. Изучив наше подробное руководство, любой мастеровитый домовладелец без проблем выполнит монтаж электрического котла своими руками.

Если вы еще не выбрали электрический котел

Выбор отопителя, действующего совместно с водяной системой обогрева, выполняется по мощности и принципу работы (от последнего зависит стоимость оборудования). С функциональностью у электрокотлов проблем нет – любая модель комплектуется блоком автоматики. К нему при желании подключаются различные периферийные устройства – погодные датчики, комнатные либо накладные термостаты и модули GSM для управления с мобильного телефона или через интернет.

Важное замечание. Некоторые производители, например, «Галан», Protherm или «Эван» требуют в инструкции по эксплуатации, чтобы монтаж и подсоединение электрокотла к сети выполнял специально обученный персонал. Самостоятельное подключение повлечет отказ от гарантийных обязательств.

Перед выбором и покупкой обогревательного прибора уточните, сколько электрической мощности выделено вашему жилищу управляющей компанией. Может статься, ее не хватит для индивидуального электрообогрева. Момент второй: однофазная сеть напряжением 220 вольт способна питать котлы, потребляющие до 12 кВт/ч включительно. Более мощные водонагревательные аппараты подключаются к трехфазной электросети 380 В.

Определение тепловой мощности

Данный показатель рассчитывается по стандартной формуле: вычислите отапливаемую площадь загородного дома или дачи, затем умножьте квадратуру на 0.1 кВт. Получите потребность в тепловой энергии, которую должен перекрыть электрокотел.

Учтите ряд нюансов:

Пример. Небольшой домик 100 м² в среднем требует 100 х 0.1 = 10 кВт теплоты. Мощность электроотопительной установки – 10 х 1.2 (20%) = 12 кВт. Необходим нагрев воды на хозяйственные нужды – умножаем на коэффициент 1.5 и получаем 15 кВт.

Для получения более точных результатов предлагаем изучить методику расчета нагрузки на систему отопления

Какой тип нагревателя лучше

Дальше нужно выбрать водогрейный аппарат по принципу работы. Какие виды бытовых электрокотлов можно купить:

1. Традиционные, оснащенные трубчатыми электронагревателями (ТЭНами).
2. Электродные, где подсоленный теплоноситель прогревается за счет прохождения тока через воду.
3. Индукционные аппараты греют жидкость вихревыми токами Фуко, возникающими в металлическом сердечнике многовитковой катушки.

Ценный совет. Не слушайте россказни продавцов, расхваливающих экономичность тех или иных электрокотлов. Они любят применять выражения «энергосберегающий», «вечный», «экономный» и так далее. Запомните: все типы обогревателей одинаково эффективно преобразуют электрическую энергию в тепловую с КПД 98—99%.

Первое место в рейтинге пользователей занимают ТЭНовые отопители. Единственное слабое место – сам нагревательный элемент – давно защищают керамикой, вдобавок его легко заменить. Современные модели теплогенераторов представляют собой настенные мини-котельные со встроенным расширительным баком и циркуляционным насосом. Есть более простые версии, включающие только нагреватели и блок автоматики.

Самый дешевый и надежный вариант – электродный котел со шкафом управления, изображенный на фото. Его недостатки:

• громкие звуки включения от срабатывания контактора или магнитного пускателя;
• постепенное вырождение солей в теплоносителе, снижающее эффективность нагрева, из-за чего воду в системе отопления придется подсаливать 1—2 раза в месяц;
• электроаппарат стабильно работает с радиаторами, но плохо совместим с теплыми полами, где надо поддерживать невысокую температуру теплоносителя 35—50 °С.

Индукционные электрокотлы для отопления частного дома довольно дороги, причем к надежности аппаратов есть вопросы. Известны случаи перегорания фазы внутри катушки, мощность теплогенератора падала на треть. Устранить поломку весьма проблематично.

Указания по монтажу отопителя

Электрические водогрейные котлы всех типов рассчитаны на крепление к стене и комплектуются монтажными скобами либо хомутами. Пояснять разметку и забивку дюбелей нет смысла – каждый домовладелец знает, как это делается.

Для справки. В напольном исполнении продаются универсальные электро-дровяные и угольные котлы, описываемые в другом нашем материале.

Другой вопрос – как правильно выбрать помещение и конкретное место монтажа электрокотла. С одной стороны, нормативные документы не запрещают ставить теплогенератор в любой комнате. С другой стороны, существуют правила пользования электроустановками (ПУЭ), накладывающие ограничения на размещение теплосиловых устройств большой мощности.

Дадим несколько общих рекомендаций, как правильно установить электрокотел в частном доме:

1. Учитывая большой ток в цепи работающих электронагревателей, приборы лучше устанавливать в отдельном техническом помещении, например, топочной или гараже. Цель – ограничить доступ к силовому электрооборудованию и защитить аппараты от воздействия влаги.
2. ТЭНовые мини-котельные допускается размещать в кухне либо прихожей. Но учтите важный нюанс: туда придется тянуть главную магистраль системы отопления и мощный силовой кабель. Вряд ли эти коммуникации гармонично впишутся в интерьер, разве что заделать трубы в стену.
3. При монтаже теплогенератора на деревянную стену либо другую сгораемую перегородку соблюдайте требования, предъявляемые к навесным газовым котлам. Под заднюю часть корпуса, прилегающую к дереву, проложите лист кровельной стали или базальтового картона, как сделано на фото.
4. Обеспечьте подход и доступ к отопителю для удобства подключения и обслуживания. Индукционные и электродные котлы устанавливайте с таким расчетом, чтобы рядом поместить расширительный бак и насос. Шкаф управления располагайте на высоте 1.5—1.8 м от пола.

   Рекомендуемые отступы до котельного агрегата «Протерм Скат», указанные в инструкции

5. Кабели прокладывайте выше отопительных и канализационных трубопроводов, дабы их не залило водой в случае прорыва.
6. Трубы отопления не должны нагружать своим весом присоединительные штуцеры агрегата.

Важно! Корпус электрокотла обязательно присоедините к заземляющей шине. Если таковая отсутствует, сделайте на улице контур заземления и проложите в котельную. Подробную инструкцию найдете ниже.

Как правило, электрический генератор тепла выступает в роли резервного аппарата при основном твердотопливном либо газовом котле. Значит, нужно правильно скомпоновать теплогенераторы и вспомогательное оборудование, чтобы вышло минимум пересечений трубопроводов. Обдумайте и нарисуйте схему заранее.

Обвязка электрокотла с системой отопления

Мини-котельные настенного типа со встроенным расширительным баком, насосом и группой безопасности эксплуатируются в закрытых системах отопления с принудительной циркуляцией, работающих под давлением. Подключение предельно простое и не требует отображения в виде схемы: подающий и обратный трубопровод подсоединяются к соответствующим патрубкам электрокотла.

Примечание. Автоматика подобных теплогенераторов следит за давлением в отопительной сети посредством датчика. При напоре теплоносителя ниже установленного порога (обычно – 1 Бар) аппарат не включится.

Дальше мы хотим представить типовые схемы подключения электрокотлов к системам отопления для таких случаев:

• когда нужно установить агрегат, не оснащенный собственным насосом и расширительной емкостью;
• параллельная работа в паре с твердотопливным либо газовым котлом;
• обвязка с буферной емкостью;
• подключение двухконтурной версии агрегата к магистралям отопления и ГВС;
• соединение с бойлером косвенного нагрева.

Первая схема иллюстрирует подключение электродного либо индукционного котла к отопительной сети закрытого типа с мембранным расширительным баком. На прямом выходном участке подающей трубы ставится группа безопасности, после нее – отсекающий шаровой кран. Насос и фильтр — грязевик с одинаковым успехом ставятся на подаче или обратке.

Примечание. На этой и последующих схемах условно не показан трубопровод подпитки. Его следует врезать в обратную магистраль отопления.

Аналогичным образом подсоединяется ТЭНовая версия электрокотла, не оборудованная расширительным баком, группой безопасности и насосом. Если же требуется организовать подключение к самотечной (гравитационной) системе отопления открытого типа, то трубопроводы прокладываются с уклоном 3 мм на каждый погонный метр, а циркуляционный насос монтируется на байпасе.

В верхней точке сети размещается открытый расширительный бачок. Для обеспечения стабильного самотека производитель электродных котлов «Галан» рекомендует выдержать высоту вертикального участка между отопителем и емкостью 2 метра. Соответственно, бак выносится на чердак частного дома.

Замечание. Установка настенного электрокотла, чьи патрубки обращены книзу, не позволит теплоносителю циркулировать естественным образом за счет конвекции. Пример – агрегаты бренда «Эван» либо «Протерм». К гравитационным системам подойдут отопители с боковыми и верхними штуцерами – «Галан», «ВИН» и им подобные.

Соединение с другими котлами и теплоаккумулятором

Чтобы подключить электрический теплогенератор совместно с твердотопливным котлом, воспользуйтесь схемой с двумя обратными клапанами, накладным термостатом и комнатным регулятором температуры. Данный вариант присоединения обеспечивает автоматический «подхват» остывающей системы электрокотлом после прогорания закладки дров.

Алгоритм работы схемы выглядит так:

1. Тт-котел действует в качестве основного, электрический аппарат находится в дежурном режиме.
2. Когда порция дров либо угля сгорает, температура воздуха в здании начинает снижаться. При охлаждении до установленного пользователем порога комнатный терморегулятор включает электронагреватель.
3. Накладной термостат фиксирует падение температуры в обратке твердотопливного котла и отключает его насос.
4. После загрузки дров в топливник подогрев возобновляется, термостат запускает принудительную циркуляцию. С помощью собственного датчика электрокотел «видит» нагретый теплоноситель и не включается в работу до следующей команды терморегулятора. Подробнее о принципе работы рассказано экспертом в следующем видео:

Примечание. Способ обвязки пригоден и для других типов котлов – газовых, дизельных и так далее. Учтите один нюанс: электронагреватель здесь используется в качестве резервного источника тепла.

Подключение к буферной емкости, изображенное на очередной схеме, тоже позволяет объединить несколько источников тепла и накопить достаточное количество энергии в баке. Теплоаккумулятор весьма полезен в ситуации, когда электрический отопитель функционирует ночью, пользуясь дешевым тарифом. Днем аппарат бездействует, а здание обогревается теплом из буферного резервуара.

Задача смесительного узла с трехходовым клапаном – подавать радиаторам воду требуемой температуры, ведь теплоаккумулятор «заряжается» до 80—90 °С. Если в комнатах устроены водяные контуры напольного обогрева, для них делается второй смесительный узел, подготавливающий теплоноситель с температурой 35—45 °С (максимум – 50 °С).

Схемы с горячим водоснабжением

Получить от электрокотла горячую воду на хозяйственные нужды можно двумя способами:

• приобрести и поставить двухконтурный отопительный агрегат;
• подсоединить к одноконтурному котлу бойлер косвенного нагрева.

В первом случае подключение аппарата производится по типовой схеме, изображенной на картинке. Сложностей здесь минимум, главное, — правильно смонтировать запорную арматуру.

Обвязка с бойлером косвенного нагрева выполняется через трехходовой электроклапан переключающего типа. По команде термостата, встроенного в накопительный бак, элемент переключает поток теплоносителя на подогрев воды для ГВС либо радиаторы отопления. Загрузка бойлера в приоритете: пока емкость не прогреется до установленной температуры, радиаторная сеть тепла не получит.

Важный момент. По указанной причине большую роль играет подбор мощности теплогенератора. Если ее недостаточно, нагрев бака растянется надолго, комнатный воздух успеет охладиться. Подробнее о работе системы смотрите в обучающем видеосюжете.

Хотя в сюжете идет речь о стыковке накопительного водонагревателя с настенным газовым котлом, суть не меняется — электрический отопитель присоединяется аналогично.

Подключение к электросети

Схемы запитки одинаковы для всех электрокотлов, разница лишь в числе фаз. Аппараты мощностью до 12 кВт подключаются к однофазной сети 220 В, более 12 кВт – к трехфазной (380 В). Что понадобится для монтажа:

• силовой кабель с медными жилами;
• дифференциальный автомат защиты либо связка УЗО + обычный автоматический выключатель;
• заземляющий контур.

В качестве силовой линии применяется кабель марки ВВГ любой разновидности, количество жил зависит от числа фаз – 3 или 5. Сечение токоведущей части подбирайте по мощности теплогенератора, обычно этот параметр указывается в инструкции по эксплуатации изделия. Чтобы упростить задачу, приведем данные для разных котлов в виде таблицы.

Номинал дифференциального автомата тоже зависит от потребляемой мощности отопителя, ток срабатывания – 30 мА. Например, для защиты силовой линии агрегата 3 кВт (220 вольт) понадобится устройство, рассчитанное на 16 А, под мощность 16 кВт (380 В) нужен дифавтомат на 32 А. Точные номиналы указаны в паспорте изделия.

Чтобы самостоятельно подключить электрическую мини-котельную настенного исполнения, необходимо снять лицевую панель, провести внутрь силовой кабель и соединить жилы соответствующих цветов с контактами клеммника. Как правило, нулевой провод обозначается синим, заземление – желто-зеленым цветом. Таким же образом подключается ящик управления индукционного и электродного котла.

Электрические соединения между шкафом управления и нагревательным блоком электродного либо индукционного котла производятся по индивидуальной схеме, представленной в инструкции. В качестве примера приведем схему подключения популярного электрокотла «Галан».

Температуру теплоносителя здесь контролируют накладные датчики, установленные на металлические участки подающего и обратного трубопровода. Приборы включены последовательно с контактами термореле, управляющего магнитным пускателем. При достижении верхнего порога температуры цепь разрывается и пускатель отключает нагрев.

Как сделать заземление

Заложить возле частного дома заземляющий контур – дело простое и очень полезное с точки зрения электробезопасности. Для монтажа отыщите 3 стальных стержня Ø16 мм длиной 2 м и полосу сечением 40 х 5 мм.

Отступив 3 м от стены здания, устраивайте заземление согласно пошаговой инструкции:

1. Разметьте на грунте треугольник со сторонами 2 м и выройте котлован на глубину 50 см.
2. Заострите концы стержней наждаком или болгаркой, установите в вершинах треугольника и забейте в землю на полную длину.

   Связка заземлителей (слева на фото) и прокладка шины в дом (справа)

3. В котловане выступающие концы прутков надежно соедините полосой с помощью сварки.
4. Сделайте подводящую шину из полосы, приварив ее к контуру и закрепив к цоколю. Прихватите к ней болт, прикрутите медную шину и проведите заземлитель внутрь дома, подключив к металлическому корпусу электрощита.

По окончании сварочные швы и надземный участок полосы обработайте битумом, яму закопайте. Подробнее об устройстве заземления для электрокотла и домашней бытовой техники смотрите в видеоролике:

Заключение

Чтобы не совершать глупых ошибок в процессе монтажа и обвязки, перед установкой электрокотла стоит пообщаться со специалистом в данной области. Операция не настолько проста, как может показаться. Особое внимание уделите электрической части, поскольку высокое напряжение является источником повышенной опасности.

конструкция, установка и подключение своими руками

Устройство и элементы однотрубной системы отопления

В системе, где используется схема естественной циркуляции теплоносителя, эффект достигается за счет разной его плотности. Когда нагретая вода, подаваемая под напором, встречается с более холодной, идущей из обратного контура, последняя освобождает место для горячей воды, в результате чего та движется по стояку до верхней точки, откуда она уже направляется по магистральной трубе, а потом распространяется по радиаторам и элементам системы.

Для эффективной работы подобной схемы очень важно, чтобы трубы располагались под углом не менее 3-5 градусов. Трудности с соблюдением этого требования могут возникнуть в больших одноэтажных домах, где используемая отопительная система проложена на большом расстоянии. Следует помнить, что для выдержки подобного угла размещения труб перепады будут иметь высоту, равную порядка 5 см на каждый метр длины участка трубопровода.

Работу системы, где используется схема принудительной циркуляции, поддерживает циркуляционный насос, для которого отводится место в обратной части контура непосредственно перед входом в котел. Основная задача насосного оборудования заключается в обеспечении необходимого давления, чтобы теплоноситель постоянно имел оптимальную температуру, не выходящую за установленные пределы. Для подобной системы обязательным является размещение магистральной трубы под меньшим углом. Чаще всего эффективная работа обеспечивается, если на каждый метр длины трубы высота перепадов составляет 0,5 см.

Для подобных систем довольно актуальной является проблема перебоев с подачей электричества, что приводит к прекращению циркуляции теплоносителя. Эта задача решается путем размещения разгонного коллектора, представляющего собой трубу, основное назначение которой заключается в подъеме воды на высоту от 1,5 метра.

От верхней точки этого устройства должна отходить труба, ведущая к расширительному баку. Она необходима для поддержания требуемого давления в системе и предотвращения его повышения, что может быть привести к возникновению аварийных ситуаций. В конструкции современных систем обычно используются расширительные баки закрытого типа, исполнение которых не позволяет воздуху проникать в воду. При таком варианте исполнения в него помещают гибкую мембрану, с одной стороны которой поступает под высоким давлением воздух, а с другой — предусматривается отверстие для выхода воды. Для размещения этих элементов можно выбрать любое подходящее место в системе.

Несмотря на наиболее простое исполнение, для размещения расширительных баков открытого типа должно быть отведено место в верхней точке системы. Другим недостатком является постоянный контакт воды с кислородом, на фоне чего создаются благоприятные условия для развития коррозионных процессов, что негативным образом сказывается на сроке службы стальных труб и радиаторов.

В процессе монтажа элементов необходимо соблюдать следующий порядок действий:

• Первым устанавливают отопительный котел, который может работать на любом виде топлива, используемый для нагрева теплоносителя.
• Далее выполняется монтаж разгонного коллектора, который подключают к расширительному баку.
• После этого настает черед магистрального трубопровода, который укладывают во всех помещениях дома в соответствии с заранее спроектированной схемой.
• Очень важно в процессе работ проложить контур в тех помещениях, где в первую очередь необходимо поддерживать комфортную температуру. Речь идет о детской комнате, спальне и ванной. Если теплоноситель будет поступать вначале в эти помещения, то проблем с поддержанием в них необходимой температуры не возникнет, так как на участках, которые расположены в начале контура, теплоноситель всегда имеет более высокую температуру.
• Далее переходят к установке радиаторов в соответствии с заранее выбранными для них местами.
• Последним размещают циркуляционный насос, для которого выделяют место непосредственно перед входом обратной части контура в котел.

Технические характеристики однотрубного отопления

Именно в этой особенности заключается самый серьезный недостаток рассматриваемой системы отопления. Но все же его можно устранить соответствующими мерами. Решением этой проблемы может выступить увеличение количества устанавливаемых в помещении радиаторов или оснащение их специальными кранами. При подобном варианте можно повысить эффективность работы системы на каждом участке, иными словами, будут отсутствовать зоны, где температурный режим отличается на порядок от других.

Схемы однотрубных систем отопления для частного дома

Приступая к подключению батарей, у владельца есть возможность выбрать один из двух методов: традиционная нерегулируемая и схема, больше известная как «Ленинградка».

Традиционный метод подключения

Недостатком подобной схемы является то, что при наличии в системе теплоносителя радиатор нельзя отключить, а также отсутствует возможность для регулировки отопления. Плюсом схемы следует назвать минимальные затраты на обустройство. При этом использовать ее можно лишь в небольших частных домах, так как подключенные к ней радиаторы отличаются температурой нагрева, а сама отопительная система не способна обеспечить высокую эффективность работы.

Метод подключения «Ленинградка»

Необходимые материалы

Прежде чем приступить к установке однотрубной системы отопления своими руками, следует подготовить материалы:

• отопительный котел, мощность которого должна учитывать потребности дома;
• расширительный бак, который может иметь открытый вариант исполнения или включать в себя мембрану;
• циркуляционный насос;
• трубы с различными диаметрами: 25 мм – с их помощью будут выполняться работы по укладке магистрального трубопровода, и 20 мм – они понадобятся для подключения радиаторов. Для этих работ можно использовать трубы из различных материалов – стальные, медные, металлопластиковые. Главное, чтобы они были рассчитаны на использование в системах отопления или ГСВ;
• фитинги, с помощью которых будет проводиться подключение отводов трубы к радиаторам;
• радиаторы, тип которых владелец определяет заранее. Еще до того как приступить к установке системы, необходимо рассчитать количество секций радиаторов. Также необходимо иметь в наличии и необходимые аксессуары – заглушки и прокладки;
• краны Маевского, с помощью которых будет выполняться очистка радиаторов от остатков воздуха. На каждый устанавливаемый радиатор должно приходиться по одному такому крану;
• в случае использования схемы «ленинградка» потребуются и перекрывающие краны: каждый радиатор необходимо оснастить двумя такими кранами, а также установить на каждый байпас дополнительный.

Технология монтажа однотрубной системы отопления в частном доме

Добиться правильной работы отопительной системы можно при условии соблюдения технологии ее монтажа.

1. Вначале выполняется монтаж котла в заранее определенном для него месте. Если у вас имеется котел на гарантии, то желательно, чтобы работы по его установке выполнял специалист из сервисного центра.
2. Далее приступают к укладке магистрального трубопровода. При этом необходимо помнить о том, что на участках, где будут подключаться радиаторы и байпас, должны быть предусмотрены места для крепления тройников. Во время выполнения работ магистраль укладывают обязательно с уклоном в 3-5 градусов, если система будет работать по схеме естественной циркуляции. Если владельцем выбрана схема принудительного движения теплоносителя, то во время работ должна быть выдержана высота перепадов, равная 1 см на каждый метр длины трубопровода.
3. Далее переходят к монтажу циркуляционного насоса. После того как он будет подведен к магистральной трубе, выполняется его подключение к электросети. Выбирая место для его размещения, следует помнить, что это оборудование способно выдержать температуру не более 60 градусов. По этой причине наиболее подходящим для его установки местом будет участок, где теплоноситель имеет самую низкую температуру, иными словами, это место рядом с входом в котел.
4. После этого переходят к установке расширительного бака. Если был выбран открытый вариант, то для его размещения выбирается место в верхней точке системы, а для закрытого типа подойдет любой участок, но обычно его устанавливают недалеко от котла.
5. Далее выбирают место, где к системе будут подключаться радиаторы, устанавливаемые при помощи кронштейнов. Выполняя работы по их монтажу, важно соблюсти отступ от пола, стен и подоконника. Эта информация обычно приводится в паспорте прибора отопления.
6. На этом этапе выполняется подключение радиаторов в соответствии с выбранной схемой. По завершении работ их оснащают кранами Маевского, заглушками и перекрывающими кранами.
7. Завершающим этапом монтажа однотрубной системы является опрессовка: для этого в нее подают воздух под давлением, а затем заполняют систему водой и выполняют настройку.

Однотрубная система отопления, как и прочие виды систем обогрева, имеет свои особенности как в плане подготовительных мероприятий, так и монтажа. Прежде чем приступить к установочным работам, следует ознакомиться с возможными схемами монтажа, подобрав оптимальный вариант для своего дома с учетом его особенностей. Особое внимание следует уделить точному выполнению работ по монтажу, помня о дополнительных элементах, которые будут подключаться к системе.

Подключение батарей отопления в частном доме своими руками: схемы, фото, видео

Основной функцией любой отопительной системы  является прогрев помещения. Каждый элемент такой системы, начиная от котла и заканчивая батареями в самой дальней комнате, должен подключаться и располагаться таким образом, чтобы уровень их теплоотдачи был приближен к максимуму. В системе присоединения радиаторов необходимо учитывать такие особенности каждого помещения, как расположение труб, их протяженность, а также общее количество нагревательных приборов.

Фото 1 Примеры подключения радиаторов

Как правильно выбрать место

Отопление в доме работает одновременно в двух направлениях:

• Прогрев помещения,
• Препятствование движению холодного воздуха.

Именно поэтому подключение радиаторов отопления в частном доме является достаточно сложным процессом, от правильности проведения которого будет зависеть комфорт в помещении.

Видео 1 Руководство по подключению батарей отопления

Чаще всего батареи располагают под подоконником, для этого необходимо выдержать определенное расстояние:

• Между стеной и батареей – от трех до пяти  сантиметров.
• Между полом и радиатором – не менее 10 сантиметров.

Кроме того, батарею не следует  располагать полностью под подоконником — если он слишком широкий, нагревательный прибор следует выдвинуть вперед, используя для этого специальные крепления.

В случае, если жар очень сильный, рекомендуется  поставить экран, распределяющий теплый воздух.

В  коттеджах  или домах наиболее часто батареи размещаются в двух вариантах  – это однотрубный и двухтрубный метод подключения. Стоит рассмотреть каждый из них подробнее, чтобы подобрать для себя самый оптимальный.

Однотрубная схема

Фото 2 Однотрубная схема подключения

Способы подключения радиаторов отопления в частном доме включают в себя самый простой – это однотрубный метод, по которому все батареи соединяются между собой последовательно, используя одну трубу. Она идет от отопительного котла к первому радиатору, затем ко второму, третьему и так далее. Есть еще один вариант такого подключения – цельная труба, к которой радиаторы присоединяются с помощью стояков и трубы обратного движения (обратки). В первом варианте схемы нельзя заблокировать один из радиаторов, без остановки подачи тепла в другие. Преимущество метода – экономия материалов, минус – большая разница в нагревании первого радиатора от котла и  радиатора в самой дальней комнате.

Видео 2 Однотрубная система радиаторного отопления

Двухтрубная схема

Фото 3 Двухтрубная схема подключения

Способ подключать радиаторы отопления в частном доме по такой схеме несколько сложнее. Система состоит из нескольких батарей отопления, которые между собой соединяются параллельным способом. При этом подведение горячей воды осуществляется по одной трубе, а обратка – по другой. Данный метод больше всего подходит для обогрева частного дома или коттеджа, так как степень прогрева в этом случае практически идентична во всех помещениях,  ее можно регулировать, используя удобный терморегулятор.

Фото 4 Схема диагонального подключения батарей

При размещении радиаторов следует учитывать то, как была спроектирована отопительная система, в частности, если движение теплоносителя обеспечивает насос, проблем в данном случае гораздо меньше, но существует зависимость от энергоносителей.

Видео 3 Как подключить радиатор к двухтрубной системе отопления

Гораздо чаще встречается естественная циркуляция, то есть горячий теплоноситель, чаще всего это вода, поднимаясь вверх, выталкивает своей массой холодный. В этом случае отопительная система не зависит от энергоносителей, но проектировать подобную схему необходимо только специалистам, которые изучат общую протяженность труб, специфику, количество отопительных элементов, а также число секций в радиаторах.

Одним словом, если стоит цель обеспечить качественный обогрев дома, необходимо учитывать все особенности конкретного объекта, а проведение процесса доверить профессионалам.

Как установить котел отопления в частном доме

Автономная отопительная система – это возможность стать независимым от принятых отопительных норм, при необходимости экономить и поддерживать в жилье комфортную температуру. Но здесь важно соблюдать правила монтажа и обвязки, чтобы оборудование работало исправно и долго. В этой статье мы рассмотрим, как установить котел отопления в частном доме, какие схемы обвязки существуют и на что акцентировать внимание при их выборе.

Обвязка необходима для того, чтобы связать котел и систему отопления (или котел и бойлер). Без этого система просто не будет работать. Кроме того, обвязка может решать и другие задачи:

• устраняет мелкий мусор, который иногда пропадает в трубопроводы во время монтажа;
• компенсирует увеличение объема теплоносителя из-за повышения его температуры;
• обеспечивает аварийную защиту, если показатель давления сильно подскочит;
• контролирует общее состояние системы: температура, давление;
• удаляет воздух, который иногда попадает внутрь системы во время заполнения теплоносителем;
• подпитывает систему теплоносителем.

Перед тем, как подключить котел к системе отопления, нужно понимать, из каких составляющих формируется обвязка.

Что находится в составе обвязки и как это работает?

1. Сначала теплоноситель поступает непосредственно к циркуляционному насосу, после чего попадает в фильтр, установленный прямо перед ним.
2. Насос устанавливается перед котлом, рядом с ним находятся шаровые краны, позволяющие при необходимости заменить этот элемент, провести очистку фильтра или выполнить другие манипуляции. Сливать теплоноситель для этого не нужно.
3. Расширительный бак расположен между котлом и насосом. Это стандартный вариант, но при необходимости его можно установить практически в любой части системы.
4. Когда теплоноситель попадает непосредственно в котел, он нагревается и направляется в подающую трубу.
5. На выходе из котла находится так называемая группа безопасности с манометром, воздухоотводчиком и другими элементами.

Это основная схема подключения отопительного котла. Многое зависит еще и от того, какой котел выбран: газовый, электрический, дизельный, твердотопливный, пеллетный или другой. Кроме того, учитывается, одноконтурная или двухконтурная это система.

Как подключить газовый котел к системе отопления?

Существует два больших вида и схемы отопления:

1. Открытая однотрубная.
2. Закрытая однотрубная/двухтрубная.

Рассмотрим их более подробно для лучшего понимания.

Открытая однотрубная схема

При такой схеме расширительный бак фактически открыт – он напрямую контактирует с окружающей атмосферой. В классической схеме обвязки котел находится внизу, а бак как можно выше. И чем больше разница высоты между баком и верхним радиатором отопления, тем лучше.

Большое преимущество (и одновременно недостаток) такой схемы – естественное движение теплоносителя. Он движется за счет силы земного притяжения. Когда он охлаждается, то опускается вниз, а при нагреве в котле вновь поднимается вверх.

У открытой однотрубной схемы есть два неоспоримых плюса:

• она наиболее простая в реализации – ее можно сделать даже своими руками;
• для работы отопительной системы не требуется электричество – теплоноситель движется самостоятельно.

Плюс это самый дешевый вариант, что для многих остается решающим фактором. Есть у нее и недостатки: довольно быстрое охлаждение теплоносителя в мороз, недостаточно быстрая его циркуляция, разница температур радиаторов, прочее. Кроме того, теплоноситель в открытой схеме постоянно контактирует с кислородом. Это провоцирует возникновение коррозийных процессов в трубопроводах.

Закрытая 1-трубная схема

В данном случае циркуляция теплоносителя происходит принудительно, что гарантирует более высокую скорость и равномерный нагрев радиаторов. Кроме того, здесь неважно, как бак расположен относительно котла. Но обычно их ставят рядом – чтобы не занимать лишнего места в двух разных помещениях.

Преимущества закрытой системы очевидны:

• более чистый теплоноситель;
• быстрая циркуляция;
• удобство размещения элементов системы;
• долговечность.

Но цена закрытых систем выше. А еще в них постоянно присутствует повышенное давление.

При такой схеме от котла отходит главная магистраль с большим диаметром. Она транспортирует горячий теплоноситель, а также собирает его после остывания. К двум меньшим трубам подсоединяются радиаторы. При такой схеме теплоноситель проходит каждый из радиаторов, отдавая часть тепла.

Существует два вида однотрубных систем:

1. Проточная – без подающего стояка. В ней батареи с верхнего этажа соединяются с нижними.
2. С байпасами – с радиаторами, соединенными стоянками. Здесь теплоноситель одновременно поступает в каждый радиаторов, дольше сохраняет тепло и в целом лучше обогревает помещения.

Закрытая 2-трубная схема

В данном случае первая магистраль подает нагретый теплоноситель, а вторая принимает его уже остывшим. Главный плюс такой схемы – равномерный нагрев всех радиаторов. Но можно выделить и другие:

• гидродинамическая устойчивость;
• возможность скрыть трубопроводы в полах, стенах;
• отличная эффективность и возможность точно регулировать подачу теплоносителя.

Для таких систем существует несколько видов разводок. Теплоноситель в них может двигаться самостоятельно или принудительно – как и в открытой однотрубной системе.

Закажите обвязку в компании «Профтепло»

Если вы не знаете, как правильно подключить котел отопления, у вас нет опыта или желания делать все самостоятельно, обратитесь к нам. Наш менеджер подберет оптимальную схему обвязки под ваши требования и бюджет, а после мы доставим оборудование на место, установим, подключим, настроим и проверим в работе.

Чтобы воспользоваться услугами «Профтепло», звоните по номеру +7 (4842) 75 02 04 или оставьте запрос на сайте.

Обогрев частного дома своими руками: непросто, но возможно

Отопление частного дома

Высокий уровень уюта и комфорта в загородном доме в холодное время года достигается за счет наличия высокого уровня комфорта. качественная система отопления в нем. Особой популярностью сегодня пользуются камины, позволяющие обогревать пространство вокруг себя. Но их наличие позволяет жить в загородном доме только в теплое время года, а с наступлением холодов нужно возвращаться в городскую квартиру.Многие владельцы загородных домов отказываются от системы отопления из-за дороговизны работ, но сделать обогрев частного дома своими руками может любой, кто умеет обращаться с инструментом.

Содержание

• Материал для прокладки трубопровода
• Два контура или один?
• Предпочтительный тип проводки

Чтобы создать отопление для частного дома, вам необходимо разработать проект схема системы отопления.Для этого следует сразу определиться, какая система отопления будет установлена ​​в доме: водяная, паровая, воздушная или электрическая. На этапе разработки проекта необходимо рассчитать необходимую мощность системы. Также вам понадобится нарисованная схема отопления частного дома с указанием всех элементов системы.

Система отопления частного дома во многом зависит от предпочтений, финансовых возможностей хозяев и целесообразности ее установки в доме.Среди существующих типов систем отопления следует выделить водяное, паровое и электрическое. У каждой из этих систем есть свои преимущества и недостатки. Чтобы создать полностью автономное отопление частного дома — водяное, паровое или электрическое, вам потребуются материалы и отопительные приборы для каждого вида отопления отдельно, а также специализированный склад для топлива.

Система водяного отопления

Эта система отопления самая распространенная. Водяное отопление в частном доме по своим эксплуатационным качествам самое надежное и простое.Основные элементы системы водяного отопления — бойлер, расширительный бак, трубопроводная сеть, радиаторы. В качестве дополнительного оборудования для этой системы используется циркуляционный насос, терморегулятор, предохранительные клапаны и воздухоотводчик.

Для такой системы отопления можно использовать практически любое топливо, главное, чтобы на этом работал котел. топливо. Для системы водяного отопления обычно используются стальные трубы, оцинкованные, нержавеющие, медные или полимерные трубы. Надежность и долговечность самой системы будет зависеть от выбранного материала для труб..

Частный дом водяное отопление

Материал для прокладки трубопровода

• Сталь подвержена сильной коррозии, но стоит дешево и доступно. Монтаж стальных труб осуществляется сваркой. На трубы из оцинкованной стали рекомендуется нарезать резьбу. Конечно, можно пройти сварку, но тогда стык заржавеет.
• Трубы из нержавеющей стали — одни из самых прочных, но стоимость их высока. Соединительные трубы из нержавеющей стали могут иметь резьбу.
• Медные трубы — одни из самых прочных, надежных и дорогих. Для их соединения используйте пайку серебросодержащим припоем.
• Полимерные трубы дешевы и доступны. Их можно соединить штампованными резьбовыми соединениями или пайкой. Недостатком полимерных труб является их плохая устойчивость к перепадам температур.

Два контура или один?

Отопление воды в частном доме бывает одноконтурным и двухконтурным. Их главное отличие состоит в том, что двухконтурная система используется для отопления помещений и нагрева воды для бытовых нужд, а одноконтурная система используется только для одной из этих целей.Нередко в доме прокладывают две одноконтурные системы: одна для отопления, другая для нагрева воды. Это делается с целью нагрева воды для бытовых нужд в теплое время года. При таком подходе следует учитывать, что отопительная вода для бытовых нужд использует только 25% мощности котла.

Предпочтительный тип электропроводки

Электромонтаж труб в частном доме может выполняться разными способами: однотрубный, двухтрубный, коллекторный. В частных домах рекомендуется делать двухтрубную разводку, так как она позволяет лучше контролировать температуру и упрощает эксплуатацию.

Важно! Радиаторы устанавливаются под окнами дома. Их размеры должны полностью закрывать оконный проем, поэтому, если у вас не получилось установить один большой радиатор, можно поставить два радиатора стандартных размеров.

Расчет отопления частного дома по водопроводу производится следующим образом. Для начала суммируем количество всех радиаторов, которые будут установлены. Затем умножаем их количество на их мощность и получаем необходимую мощность для котла. Исходя из этих данных, подбирают котел.

Таблица необходимой мощности котла

Важно! Для удобства выбора котла необходимой мощности можно воспользоваться приведенной выше таблицей. В нем указаны стандартные требования к мощности котла в зависимости от площади дома.

Паровое отопление: плюсы и минусы

Эта система отопления в частных домах применяется редко. Но паровое отопление в частном доме имеет ряд существенных преимуществ.

• Во-первых, в радиаторах практически отсутствуют теплопотери.
• Во-вторых, пар обладает теплоаккумулирующими свойствами, что позволяет использовать трубы меньшего диаметра.
• В-третьих, вся паровая система прогревается быстрее за счет малой инерции.

К сожалению, у этой системы есть два существенных недостатка. Первое — это небольшой срок службы, а второе — очень высокая температура, можно получить ожог от прикосновения к радиатору или трубе.

Паровое отопление частного дома характеризуется быстрым нагревом и незначительными потерями тепла.

В системе водяного отопления используются однотрубные и двухтрубные системы отопления.

В зависимости от давления пара в системе может быть как низкое, так и высокое давление. По типу они бывают закрытые и открытые, разница в способе возврата конденсата.

Монтаж систем водяного и парового отопления

Схема одноконтурного водяного отопления частного дома с помпой и расширительным баком

Если изначально планировалось отопление в доме от печной или камина, то на этапе их строительства следует установить либо дымоход со встроенным змеевиком, либо водонагревательный кожух.Уже к этим встроенным элементам будет подключена система отопления. Плиту или камин можно оставить в целях безопасности, а параллельно установить газовый или электрический котел. Для самого котла необходимо подготовить помещение — котельную. На месте установки уложите огнеупорный материал, а также обнесите им котел.

Важно! Котел ставится на некотором расстоянии от стен, это обеспечивает доступ к нему при необходимости. Чтобы удалить продукты сгорания котла, необходимо рядом сделать дымоход и вывести его на улицу.

На схеме системы отопления частного дома наглядно показано расположение необходимых узлов.

Схема системы парового отопления

Рядом с котлом можно установить циркуляционные насосы и распределительные коллекторы, расширительный бак, измерительные и регулирующие приборы, запорную арматуру. Все трубопроводы системы отопления будут отходить от котельной. Если котельная была спроектирована заранее, то все проемы для труб будут подготовлены. В случае, когда в длинном доме прокладывается система отопления, придется воспользоваться перфоратором и пробить отверстия для труб, а после их укладки аккуратно залить цементным раствором. Трубы монтируются в специально отведенных местах и ​​крепятся к стенам. Система труб включает стояки и соединения с радиаторами. Способ подключения труб выбирается в зависимости от материала.

Важно! Для герметизации резьбовых соединений используйте паклю и специальный герметик. Стальные и оцинкованные трубы необходимо красить. Так они прослужат дольше.

На завершающем этапе установка радиаторов отопления. Их ставят на кронштейны, привинченные или вбитые в стену. Сегодня на рынке представлены радиаторы двух типов: усиленные и стандартные.Радиаторы усиленные рассчитаны на давление в системе 16 бар, стандартные — на давление 6 бар. При выборе учитывайте эту характеристику. Для достижения наилучшей теплоотдачи радиатор необходимо установить так, чтобы расстояние от пола до радиатора составляло 10-12 см, от стены 2-5 см, от подоконника до радиатора 10 см. На входе и выходе из радиатора следует установить запорную и регулирующую арматуру. Благодаря ему можно регулировать температуру, отключать воду или пар для ремонта или замены. .

Электрическое отопление: расчеты, установка

Отопление частного дома электричеством приобрело популярность с появлением современных конвекторов. Эти устройства устанавливаются по периметру комнаты и под окнами. Электрическое отопление частного дома имеет следующие преимущества: простота монтажа и обслуживания, экономичность. Из недостатков следует отметить зависимость от подачи электроэнергии, при перебоях в подаче придется поставить генератор на топливо.Существенный недостаток — пересушивание воздуха в помещении.

Систему электрического отопления нельзя назвать самой дешевой из-за стоимости энергии, но сделать ее самому проще всего.

Схема электрического отопления включает в себя конвекторы, электропроводку и термостат. Установка такой системы потребует минимальных усилий. Достаточно проложить проводку и установить конвекторы на стене или полу.

Расчет для такой системы следующий. За основу берется необходимая мощность для обогрева 1 м3 помещения. Так для идеально изолированного помещения нужно 20 Вт / м3, для помещений с утеплением полов и стен нужно 30 Вт / м3, для плохо изолированного 50 Вт / м3. Необходимая мощность умножается на объем помещения и делится на мощность одного конвектора.

Отопительный прибор в частном доме так или иначе зависит от наличия энергоресурсов. Если к дому подведена газовая магистраль, то разумнее будет ее использовать. В местах, где нет газа, можно установить электрическое отопление.В случае отключения электроэнергии можно использовать другой вид энергии, главное, чтобы он был доступным.

Однотрубная, двухтрубная, схема системы отопления и ее конструкция

Отопление частного дома — один из важнейших элементов создания в жилище комфортной и уютной атмосферы. Система отопления состоит из нескольких взаимосвязанных элементов, важнейшим из которых является теплоноситель. Без него невозможно качественное функционирование всей системы отопления.В современных системах отопления самым распространенным теплоносителем является вода.

Для устройства отопления в частном доме лучше всего заручиться поддержкой квалифицированных специалистов. Они смогут правильно составить проект, закупить необходимые расходные материалы и провести монтаж оборудования для теплоснабжения вашего дома. Разумеется, имея соответствующий опыт провести установку системы отопления в своем доме, вы можете сами. Для этого необходимо знать устройство типа отопления и основные свойства.

При установке отопительного оборудования в частном доме одним из важнейших требований является правильный выбор типа системы. Какие бывают типы систем отопления частных домов?

Отметим, что при строительстве любого типа системы отопления может использоваться однотрубная или двухтрубная схема. Самыми популярными разновидностями систем отопления для частных домов являются:

• Газ;
• Электрическое отопление;
• Solid;
• Нефть.

Есть альтернативная система отопления.К ним относятся гидроагрегаты, ветровые установки, солнечные батареи и солнечные системы. Для всех вышеперечисленных вариантов топлива используется только один вид охлаждающей жидкости — вода. То есть нагрев может осуществляться разными способами, но с постоянным и неизменным теплоносителем. Именно поэтому каждая схема системы отопления оснащена фильтром для жидкости и специальным канализационным стоком. К тому же современные радиаторы отопления оснащены регулирующими клапанами, регулирующими поток воды, тем самым устанавливая оптимальную температуру в помещениях.

Автономная система отопления частного дома может рассчитываться по одной из двух схем:

• Однотрубный;
• Двухтрубный;
• Коллектор.

Отличительной особенностью однотрубной системы отопления (рис. 1) является наличие электронасоса. Благодаря этой функции вода подается в радиатор (устройство создает необходимое технологическое давление). Главное достоинство однотрубной системы отопления — компактность и простота монтажа. Однако использование электрического насоса для поддержания желаемого давления в трубопроводах делает рабочую систему более дорогостоящей.

Рис.1 однотрубный контур отопления

Двухтрубное отопление частных домов (рис. 2) — это конструкция, в которой горячая вода в радиаторы подается по более высокой линии, а обратная линия охлаждаемой жидкости намного ниже. В этой системе трубы отопления должны располагаться под определенным уклоном. Отличительной особенностью двухтрубной системы отопления является циркуляция воды по трубам под действием давления, создаваемого уравнительным баком. В такой конструкции отсутствует насосная полностью электрическая система, что значительно снижает стоимость эксплуатации.

Рис.2 двухтрубный отопительный контур

Коллектор системы отопления (рис. 3) спроектирован таким образом, что каждый радиатор имеется в здании, отдельные трубы соединяются с общим коллектором. То есть радиаторы в коллекторной системе отопления имеют две трубы: одна подает нагретый теплоноситель, другая — холодную. Достоинством такой схемы является возможность регулировать температуру в каждой комнате отдельно. При выходе из строя какой-то части системы ее замену можно провести без отключения всего дома от отопления.Коллекторная система отопления на сегодняшний день самая прогрессивная. Единственным минусом стал большой расход труб и необходимость дополнительного места для крепления коллекторной стойки.

Рис.3 коллекторная система отопления

Основным элементом современных систем отопления частных домов остается котельная. С его помощью теплоноситель и распределение тепла по дому. Естественно, что лучший теплоноситель для отопления частного дома — это вода. Это заполненные жидкостью отопительные трубы, идущие от котла.Циркулируя в них и нагретая жидкость отдает тепловую энергию, обогревая помещения дома. Также в систему отопления частного дома включено трубопроводов и отопительное оборудование (радиаторы).

• Котел — основной генератор тепла, обеспечивающий качественный нагрев теплоносителя (воды) перед его распределением по радиаторам. Вода в котле нагревается с помощью различных видов топлива (в процессе сгорания выделяется определенное количество тепловой энергии). Тип котла отопления нужно выбирать в соответствии с условиями объекта недвижимости, учитывая наиболее распространенные виды топлива в регионе. Еще одним немаловажным фактором при выборе котла являются климатические условия и общая площадь дома. На сегодняшний день наиболее приемлемым для оборудования системы отопления в частном доме считается газовый котел. Он обладает необходимой экологичностью, надежностью, простотой, экономичностью и безопасностью;
• Трубопроводы — функциональные элементы, соединяющие котел с радиаторами, помогающие доставлять к радиаторам нагретую жидкость.Сегодня производители предлагают широкий ассортимент труб для качественного оборудования системы отопления в частном доме. Наибольшей популярностью пользуются трубопроводы из стальных, медных и пластиковых труб для систем отопления. Недостатком стальных труб отопления можно назвать сложность монтажа (их в процессе сборки системы отопления необходимо приваривать друг к другу) и сильную подверженность коррозии. Конечно, вы можете приобрести стальную оцинкованную трубу, но из-за большого веса монтаж будет затруднен.Сейчас в частных домах для систем отопления и оборудования все чаще используются трубопроводы из полимерных пластиковых материалов. Особой популярностью пользуются металлические трубы, в основе которых лежит алюминий, верхняя часть которых имеет тонкое пластиковое покрытие;
• Отопительные устройства — это традиционные радиаторы, которые выделяют желаемое количество тепловой энергии для обогрева домов. Эти устройства можно разделить на несколько типов: классические водяные радиаторы, инфракрасные обогреватели, радиаторы конвекционного типа (имеющие ребристую форму).Каждое отопительное устройство имеет ряд секций. Чем больше, тем сильнее будет обогрев помещения. Безусловно, радиаторы с большим количеством сегментов предназначены для отопления домов с большой площадью.

  Котел отопительный водяной

Системы водяного отопления частных домов чаще всего — закрытые (закрытые). В них жидкость циркулирует по замкнутой схеме и пополняется на ее счет очень редко.

На современном этапе специалисты рекомендуют оборудовать двухтрубную систему отопления частного дома.(Схема 1).

Схема 1: двухтрубная система отопления

Как видно на рисунке, эта схема состоит из двух цепей замкнутого типа. Один тракт распределяет нагретую в котле воду на радиаторы (батареи) отопления. Когда теплоноситель остывает, он возвращается по трубам обратно в центральный котел, где снова нагревается. Преимущество системы водяного отопления — параллельное расположение радиаторов отопления во всех комнатах. Они позволяют одновременно нагревать воздух в доме.

Важно! Важнейшим фактором при определении степени эффективности системы водяного отопления является расстояние между двумя контурами (подавать теплоноситель и возвращать обратно).Оптимальный вариант — если между подающим и обратным контуром будет выдерживаться расстояние, равное высоте от подоконника до пола.

Причина востребованности и популярности системы водяного отопления в частном доме — ее бесперебойная работа. Ведь для нагрева воды в радиаторах можно использовать самые разные виды топлива (газ, твердое топливо). При обустройстве системы электрического отопления частного дома бесперебойной работы добиться сложно. Электричество может быть отключено, и система отопления перестанет работать.

Чтобы система водяного отопления функционировала исправно и слаженно, специалисты рекомендуют выдерживать максимальную высоту между выходом и самой высокой точкой отопительной конструкции. Отопительный котел лучше установить в подвале или яме в комнате.

Еще одним важным элементом системы отопления этого типа является расширительный бак. Его основная функция — создание максимально возможного давления в системе (чтобы жидкость могла циркулировать по трубам). В основе этого резервуара лежит принцип силы тяжести, поэтому желательно размещать этот элемент как можно выше.Чем выше будет резервуар, чем больше будет давление в трубах, тем лучше будет для него циркуляция нагретой воды. Хорошим местом для установки бакового отопления станет чердак.

Внимание! Объем расширительного бачка должен быть средним, это позволит лучше контролировать уровень охлаждающей жидкости в нем и доливать (сливать) жидкость.

Системы водяного отопления частных домов с уравнительным баком обычно считаются открытыми. В закрытой системе отопления частного дома тоже может быть расширительный бак, но он не имеет ничего общего с окружающим миром (откачать воду или добавить недостающую жидкость невозможно).Если система отопления оснащена таким резервуаром, то это должен быть компенсационный резервуар (дополнительный резервуар небольшого размера, внутри которого есть специальная мембрана для регулирования давления в системе). В закрытых системах отопления теплоносителем может быть не только вода, но и другие жидкости (Тосол).

Котел

Перед тем, как провести установку системы отопления в частном доме, вы должны определиться, какой вариант будет оптимальным для вашего проживания. Оптимальным решением будет установка системы отопления, использующей наиболее экономичный и приемлемый для вашего региона и типа источника энергии.Например, если в ваш дом подведен газ, наиболее целесообразным вариантом для системы отопления является вода (основной источник энергии — газовый котел). Если позволяют финансовые возможности и площадь дома, можно установить дополнительную систему отопления с электрическим или твердотопливным котлом (он будет служить резервным вариантом и позволит отапливать дом независимо от наличия котла. удельный топливный ресурс).

Следующий этап — подготовка проектной документации, которая включает все расчеты (необходимые для качественного монтажа).Проектный офис поможет подготовить все необходимые чертежи и схемы отопления частного дома. После того, как проектирование системы отопления частного дома завершено, вы можете отправиться на рынок за необходимыми монтажными материалами.

На начальном этапе монтажных работ идет установка котла. Если он не электрический, обязательно организуйте индивидуальный котел (это предотвратит попадание продуктов сгорания в ваш дом). В котельной обязательно должна быть установлена ​​хорошая система вентиляции.Поверхность вокруг котла (стены, пол, потолок) нужно отделать огнеупорными материалами, а также сделать дымоход данной конструкции на улице. Котел не должен стоять слишком близко к стенам котельной (Фото 1).

Фото 1. Котел

Далее необходимо установить коллектор (если он обозначен на схеме системы отопления), циркуляционный насос (при необходимости следить за давлением воды в трубах и без расширительного бачка), другие устройства для регулирования и измерения работоспособности котел.

Далее необходимо оборудовать трубопровод (Фото 2). Эти элементы необходимо отойти от котла и направить к радиаторам. Обычно для проведения трубопроводов к дому в стенах проемы необходимого диаметра, а затем полосы этих элементов системы отопления форточки заделывают цементным раствором.

Фото 2. Трубопровод

Установка радиаторов (3) выполняется в последнюю очередь. Для установки с помощью специальных монтажных кронштейнов. Обычно эти элементы системы отопления устанавливают под окном.Радиатор снабжен двумя отверстиями (для входа и выхода жидкости). Некоторые из них необходимо установить датчики температуры и запорные и регулировочные арматуры. Первый запуск отопительной системы после установки желательно провести в присутствии специалиста газовой службы.

Фото 3. Радиатор

При выборе системы отопления для частного дома нужно учитывать несколько факторов:

• Самый подходящий для вашего региона источник энергии;
• Оборудование, автономное отопление на случай непредвиденных обстоятельств;
• С учетом климатических условий местности;
• Учет общей площади дома.
№

Самостоятельно устанавливать систему отопления в частном доме не рекомендуется, этим должны заниматься профессионалы.

Связанные с контентом

Электропроводка, отопление от котла в частном доме

Проектирование и обустройство системы отопления в доме можно осуществить самыми разными способами. На этапе разработки следует выбрать наиболее оптимальный вариант, который поможет воплотить в жизнь все задумки собственника, в рамках запланированного бюджета.

Самым выгодным с финансовой точки зрения вариантом является однотрубная разводка системы отопления. Разводка двухтрубная, обогрев может стоить немного дороже, но эффективность такого способа значительно выше.

В современном интерьере частного дома очень часто ставят камин или печь, но они, скорее всего, будут нести декоративную функцию, подчеркивая индивидуальный стиль дома, так как тепловая нагрузка приходится на одно- или двухконтурные котлы отопления. Принцип работы одноконтурного котла сводится исключительно к обеспечению отопления дома, в свою очередь, котел помимо отопления дома может работать еще и в режиме водяного отопления.

Вне зависимости от типа котла, для устройства индивидуальных систем отопления может использоваться как однотрубная схема подключения, так и сдвоенная. Рассмотрим их основные особенности и постараемся разобраться, в чем преимущества и недостатки каждого типа.

Однотрубная разводка системы отопления ↑

Принцип работы такой системы очень прост: при отоплении здания устанавливается только одна труба, что создает замкнутый круг. К системе подключайте батареи из каждой комнаты в доме.

Построить такую ​​систему можно двумя способами:

Горизонтальный способ устройства однотрубной системы отопления с нижней разводкой более популярен, так как имеет довольно простую конструкцию. Особенностью является особый метод штабелирования, при котором установленная труба должна иметь небольшой уклон, чтобы теплоноситель мог беспрепятственно циркулировать по системе.

Нюансы метода горизонтальной штабелирования возникают в случае, когда отопление монтируется в многоэтажном доме. Тогда на входе в исходную секцию радиатора, расположенную на первом этаже, нужно установить вентиль, частично внахлест можно создать необходимое давление для циркуляции теплоносителя по верхним этажам.

Внимание! Обустраивая вертикальную разводку труб отопления в частном доме очень важно учитывать расположение труб. Он должен быть только вертикальным, а трубы иметь диаметр чуть больше, чем при установке в горизонтальной компоновке.

Одним из преимуществ однотрубной системы отопления с нижней разводкой является отсутствие необходимости обязательного подключения к циркуляционному насосу.

Преимущества однотрубного отопления:

• хорошая экономия материалов, так как требует меньшего количества трубок;
• очень простая и понятная схема подключения;
• понимает расчет гидравлических нагрузок на трубу.

Но к сожалению, несмотря на все положительные моменты, они полностью нивелируют один отрицательный. Это значительная потеря температуры теплоносителя при его снятии с котла. Это значит, что батарейки в подсобке будут чуть теплее.

Чтобы исправить эту ситуацию, выполните следующие действия:

• для увеличения общего количества секций в радиаторе, сняв его с котла;
• установить специальные термостатические радиаторные клапаны, регулирующие давление подачи охлаждающей жидкости к каждому радиатору;
• смонтировать циркуляционный насос, который будет поддерживать давление на необходимом уровне и способствовать правильному распределению теплоносителя по сети.
№

Однотрубная разводка отопления в частном доме подойдет для устройства системы отопления в одноэтажном жилом доме, площадью не более 100м², не требует дополнительных устройств по типу » теплый пол».

Двухтрубная разводка системы отопления ↑

Основное отличие этого типа устройства системы отопления от предыдущего в том, что каждая батарея подключена к магистральной трубе постоянного и обратного тока.Эта функция увеличивает потребление трубок примерно в два раза. Но стоит отметить и положительные моменты. Арендодатель может регулировать уровень тепла в каждом радиаторе. В результате в каждой комнате можно легко создать приятную атмосферу.

Обустройство двухтрубной системы отопления предполагает несколько высокопоставленных способов разводки. Давайте рассмотрим каждый из них более подробно.

Вертикальная схема с нижней разводкой ↑

Монтаж двухтрубной системы отопления с нижней разводкой включает следующие этапы:

1. На полу первого этажа или в подвале монтируется магистральный трубопровод, берущий свое начало на отопительном котле.
2. Магистраль выполнена в вертикальном патрубке, обеспечивающем продвижение теплоносителя к радиаторам в помещениях.
3. Каждый радиатор необходимо установить в трубу для обратного оттока уже остывшего теплоносителя в котел.

Инженерная схема двухтрубной системы отопления с нижней разводкой, необходимо продумать, как она будет обеспечивать необходимость регулярного выпуска воздуха из трубопровода. Как правило, это требование обеспечивается установкой воздуховодов, расширительного бачка и установкой вентилей Маевского на все батареи, которые расположены на втором и третьем этаже здания.

Вертикальный контур с верхней разводкой ↑

В данной модели предполагается подача теплоносителя от отопителя на чердак по трубопроводу. Оттуда по стоякам теплоноситель течет по всем радиаторам дома. А уже остывшая вода по трубопроводу возвращается в котел.

Внимание! Во избежание завоздушивания системы важно периодически удалять воздух. Для этого установлен специальный расширительный бачок.

Способ устройства системы отопления дома во многом более эффективен, чем метод с нижней разводкой, потому что стояки обслуживаются намного большим давлением.

Горизонтальная система отопления ↑

Устройство горизонтальной разводки системы отопления с принудительной циркуляцией — очень популярный способ отопления дома.

При установке горизонтального отопления традиционно используют несколько схем:

1. Тупик. Достоинства этого варианта — экономичный расход трубы. Недостаток в том, что длина петли очень большая, и это сильно усложняет регулировку всей системы.
2. Дополнительная промо-вода.Все проходы имеют одинаковую длину, что помогает быстро и легко настроить систему. Недостатком такого способа разводки отопления частных домов является большой расход труб, стоимость которых значительно увеличивает бюджет на ремонт и портит внутреннее убранство помещения.
3. Коллекторное или радиальное расположение системы отопления. Благодаря тому, что каждая батарея индивидуально подключается к центральному коллектору, распределяющему тепло, очень просто обеспечивается равномерное распределение тепла.Недостатком, как и во втором случае, является очень большой расход материалов. Но все трубы монтируются в стене, что не портит интерьер помещения. На сегодняшний день именно такая схема подключения отопления частных домов набирает популярность среди застройщиков.

При выборе схемы подключения важно учитывать множество факторов, таких как площадь здания, типы строительных материалов и т. Д.

Практика показала, что при прокладке трубопровода системы отопления чаще всего используются пластмассовые, полипропиленовые, стальные, медные, а также трубы из нержавеющей и оцинкованной стали.

Рассмотрим подробнее каждый тип трубок:

1. Расходные материалы для стали. Процесс соединения стальных труб — сварка. Детали из оцинкованной и нержавеющей стали соединяются резьбовым способом. Очень важны работы по усовершенствованию системы отопления дома, проводимые квалифицированными рабочими. Следует отметить, что в современном строительстве редко используются металлические трубы. Это связано с их дороговизной и довольно сложным монтажом.
2. Медная труба — самый прочный материал для обустройства системы отопления дома.Такие трубы выдерживают очень высокое давление и температуру. Способ соединения медных труб — пайка. Редкость использования труб такого типа заключается в очень высокой цене материала.

3. Трубы из полипропилена. На сегодняшний день это лучший вариант устройства разводки системы отопления в частном доме. Большое количество видов труб из этого материала. Например: алюминий, армированный стекловолокном. Соединение полипропиленовых труб производится склеиванием.Преимущество использования труб этого типа — невысокая цена и простой монтаж.
4. Пластиковая труба. Монтаж системы отопления с использованием труб такого типа не требует особых навыков и знаний. Также стоит отметить, что трубы из такого материала не образуют осадка. Подключение осуществляется с помощью фитингов. Обратной стороной использования этого типа труб является то, что с каждым годом вероятность утечки увеличивается в геометрической прогрессии.

Проектирование и устройство системы отопления частного дома — дело только время, знания и деньги.Поэтому во избежание ошибок лучше всего обратиться за помощью к профессионалам. Ведь недостатки могут стоить очень дорого, поэтому с самого начала их следует избегать.

Как выполнить автономную двухтрубную разводку отопления в частном доме узнайте в следующем видео

Связанные с контентом

5 идей домашнего обогревателя своими руками с пошаговым руководством

Согреться — одна из главных забот в холодное зимнее время. Каждый год нам приходится тратить много денег на отопительные системы, и затраты на поддержание тепла с помощью этих устройств действительно могут стать финансовым бременем для многих из нас.Ну не каждый раз. Если вы достаточно умны и изобретательны, вы действительно можете обогреть свой дом с небольшими затратами на топливо. Не будь мрачным. Если вы сомневаетесь в своем творчестве, мы здесь, чтобы помочь вам. Команда Soothing Air придумала для вас множество творческих идей для обогревателей своими руками.

Это одна из самых популярных форм самодельных обогревателей, и они идеально подходят для аварийных ситуаций, например, при перебоях в электроэнергии. В Интернете можно найти множество дизайнов нагревателей для цветочных горшков. Большинство из них работают нормально, но предназначены для кратковременного использования. Более того, они не выглядят так хорошо, чтобы ими пользоваться на глазах у гостей. Наши терракотовые обогреватели или обогреватели для цветочных горшков настолько хорошо спроектированы, что вы можете использовать их в качестве домашнего декора. Вы также можете использовать его в неэкстренных ситуациях, и он портативный по размеру. Одного нагревателя для цветочного горшка с четырьмя свечами достаточно для комфортного обогрева небольшого помещения, например, ванной комнаты.

Вещи, которые вам понадобятся

• 4 свечи или светильники Tealights
• один цветочный горшок размером 5 дюймов
• один цветочный горшок размером 6 дюймов с подставкой
• 14 шт. Гаек ½ дюйма
• 11 штук плоских шайб ½ дюйма
• Стержень с резьбой ½ дюйма и длиной от 11 до 14 дюймов.
• Цепь металлическая

Как сделать?

1. Сначала наденьте две гайки на один конец стержня. Это нужно для того, чтобы ничего не выпало после сборки терракотового обогревателя для свечей.
2. Создайте петлю металлической цепи, поместив две концы металлической цепи в стержень. Затем закройте цепь другой гайкой, чтобы плотно зафиксировать ее на стержне.
3. Наденьте шайбу на стержень с противоположной стороны от металлической цепи и вставьте стержень в отверстие 6-дюймового цветочного горшка.Закройте его одной шайбой и гайками.
4. Затем установите одну шайбу, а затем 5-дюймовый горшок и закройте его еще двумя гайками. Натсы фиксируют банки на своих местах.
5. Теперь вставьте все гайки и шайбу, оставив по одной в стержни. Эти металлические гайки и шайбы помогут удерживать и излучать больше тепла.
6. Наконец, проделайте отверстие в центре основания цветочного горшка и приклейте его стержнем с одной шайбой и гайкой.

Ваш терракотовый нагреватель готов к работе.Теперь вы можете повесить свой стильный самодельный нагреватель для свечей на любую устойчивую подставку или полку.

Как работать?

Использовать нашу версию нагревателя для цветочных горшков очень просто. Вам просто нужно поставить 4 свечи или чайные свечи на основание. Однако следует принять к сведению одну вещь: вы должны оставить небольшой промежуток между основанием и большой кастрюлей, чтобы не пропустить кислород. Однако, если зазор слишком велик, тепло, выделяемое свечами, будет потеряно. Один обогреватель для цветочного горшка может согреть небольшую комнату за 30 минут.Чтобы начать излучать тепло, потребуется от 15 до 20 минут. Вы можете использовать два или три нагревателя для цветочных горшков, если собираетесь использовать эти нагреватели в большой комнате. Главное преимущество в том, что эти обогреватели не требуют обслуживания. Это самый дешевый способ обогреть дом без использования обогревателя или даже электричества.

Керамический обогреватель, изготовленный своими руками, является наиболее эффективным самодельным обогревателем для комнаты средних размеров. В нем используется тепловая способность керамики в базовой конструкции тепловентилятора.Этот обогреватель также питается от свечей. При использовании всего трех свечей максимальная зарегистрированная температура составила 300 ° F. При работающем вентиляторе он может постоянно генерировать температуру около 200 ° F.

Что вам понадобится?

• 4 или 5 кирпичей
• Керамическая чаша или керамогранит (мы использовали керамогранит из мультиварки объемом 4,5 л)
• Поднос или тарелка для свечей
• Маленький вентилятор

Обогреватель своими руками: Керамический обогреватель своими руками

Как сделать?

1. Выберите подходящее место для сборки самодельного керамического обогревателя.Угол комнаты было бы здорово. Таким образом обогреватель может передавать тепло в центр комнаты. Убедитесь, что вы разместили его на наименее используемой стороне вашей комнаты. Это снизит вероятность несчастных случаев. Установите обогреватель на любой горючий предмет, например на металлический стол.
2. Поместите свечи на поднос и положите рядом с ним два кирпича.
3. Зажгите свечи и положите керамическую посуду на поднос, положив его край на кирпичи.
4. Поместите два или три кирпича за керамическую чашу и поместите вентилятор на них.

Как работать?

Для работы керамического нагревателя достаточно зажечь свечи и включить вентилятор. Вы готовы наслаждаться комфортным теплом по всей комнате. Благодаря отличной теплоотдаче и теплоизлучению керамических изделий, этот обогреватель отлично работает. В отличие от других обогревателей, керамическая чаша быстро нагревается. Вентилятор увеличивает способность нагревателя к тепловому излучению в заданном направлении. Самодельный керамический обогреватель, сделанный своими руками, может быть не таким стильным, как обогреватель для глиняных горшков, но он очень эффективен по сравнению с другими самодельными обогревателями.И что удивительно, этот обогреватель не требует никакого топлива, кроме нескольких свечей и нескольких вольт для вентилятора. Вы также можете использовать его как самодельный гаражный обогреватель.

Спиртовой обогреватель — это обогреватель, который вы можете сделать из обычных бытовых принадлежностей в любой аварийной ситуации. Умение делать спиртовой обогреватель во много раз повысит ваши навыки выживания. Если у вас нет электрического спирта, нагреватель может обеспечить вам аварийный нагрев, чтобы приготовить и согреться. Это очень дешевый (около 6 долларов) и многоразовый обогреватель.Вам просто нужно долить 70% спирт. Однако этот обогреватель работает с открытым пламенем, и с ним нужно обращаться очень осторожно.

Вещи, которые вам понадобятся

1. Банка металлическая. (суповые банки, банки с краской подойдут)
2. Рулоны туалетной бумаги
3. 70% изопропиловый спирт или медицинский спирт.

Обогреватель «сделай сам»: обогреватель для спирта / туалетной бумаги

Как сделать

1. Положите рулон туалетной бумаги в металлическую банку.
2. Смочите туалетную бумагу медицинским спиртом, чтобы она была только мокрой.
3. Зажигать огонь на спирте

Как работать

Спиртовой обогреватель совершенно безопасен, если бережно обращаться с огнем. Спирт действует как топливо, а туалетная бумага действует как фитиль в свече. Он может гореть более часа, так как горит только спирт, находящийся на воздухе. Спирт на дне банки остается прохладным.

Если вы ищете самодельный обогреватель, работающий от электричества, мы рекомендуем этот самодельный обогреватель постоянного тока.Это очень дешево и легко сделать. Его безопасно использовать, поскольку он не подвергается воздействию открытого огня, как ранее упомянутые обогреватели. Все материалы, используемые в этом индукционном нагревателе, доступны в обычных магазинах. Этот обогреватель может обеспечивать температуру около 30 ° C, и вы можете использовать его для идеального обогрева небольшого помещения. Вы также можете использовать их как самодельный гаражный обогреватель, если размер вашего гаража небольшой или средний.

Вещи, которые вам понадобятся

• Шприц 30 мл
• Нихромовая проволока 24 дюйма
• Штукатурка Парижская
• Банка металлическая
• Изолента и электропровод
• Металлическая решетка размером с металлическую банку
• Открывалка для консервов
• Электровентилятор, вставляемый в металлическую банку
• Тонкий стальной стержень.
• Выключатель электрический

Как сделать?

1. Сначала возьмите нихромовую проволоку и намотайте ее на 30-миллилитровый шприц, чтобы получилась катушка.
2. После изготовления спирали выньте шприц из спирали.
3. Возьмите в чашке гипс и налейте в него воды. Затем хорошо перемешайте ложкой или палкой.
4. Заполните шприц на 30 мл гипсовой смесью, пока она находится в жидкой форме.
5. Снимите насос со шприца и удерживайте его в таком положении некоторое время.
6. Теперь откройте закрытую сторону металлической банки консервным ножом.
7. Когда гипс Пэрис приобретет твердую форму, разрежьте цилиндр шприца горячим сварочным аппаратом и выньте твердый гипс из цилиндра.
8. Затем поместите гипс в змеевик и воткните тонкий стальной стержень в твердый гипс с одной стороны на другую.
9. Теперь соедините оба конца катушки электрическим проводом и заклейте их электрическими лентами.
10. Затем проделайте два отверстия в корпусе металлической банки и закрепите проводную катушку в банке за свободные концы стального стержня.
11. Сделайте еще несколько отверстий в корпусе банки для переключателя и подставки для нагревателя.
12. Вставьте переключатель в отверстие и подключите его электрическими шнурами, подключенными к катушке
13. Вырежьте соответствующее отверстие в центре крышки банки и прикрепите к нему электровентилятор винтами.
14. Прикрепите металлическую решетку к стороне, ближайшей к змеевику, и закройте ее винтами, чтобы сделать ее безопасной для использования.
15. Подключите шнур питания вентилятора к выключателю.
16. Закройте банку крышкой, прикрепленной к вентилятору, после того, как вытащите шнур питания с отверстием.

Самостоятельный обогреватель: Электрический тепловентилятор

Как работать

После того, как вы выполнили приведенные выше инструкции, ваш обогреватель готов к использованию. Подключите шнур питания и включите его. Нагрев змеевика займет 5-10 минут, а вентилятор будет всасывать холодный воздух и проталкивать его через теплый змеевик, чтобы передать тепло вокруг.

Если вы ищете решение для обогрева, которое работает на неограниченном количестве естественной энергии, то эта солнечная панель, сделанная своими руками, станет для вас лучшим выбором.Этот солнечный обогреватель сделан из множества алюминиевых банок. Вы можете подумать, что это странно. Но идея не очень надуманная. Самое замечательное в этой технологии то, что она не только экологична, но и перерабатывается, что делает ее очень рентабельной и эффективной. Это самый дешевый способ обогрева дома, обеспечивающий долгосрочное отопление.

Вещи, которые вам понадобятся

• 240 алюминиевых банок
• 4 фута * 8 футов * ½ дюйма лист фанеры.
• 4 фута * 8 футов Оргстекло
• Кремний высокотемпературный
• Термостойкая черная аэрозольная краска
• Трубка пластиковая
• Сверлильный станок с широкими сверлами
• Дерево, чтобы сделать 4 фута * 8 футов * 3.Рама 5 дюймов.
• Воздуходувка, работающая от солнечной энергии

Как сделать?

1. Постройте деревянный каркас размером 4 фута * 8 футов * 3,5 дюйма из деревянного листа. Затем прибейте лист фанеры такого же размера к задней части рамы.
2. Просверлите два отверстия, одно в верхней части рамы, а другое в нижней части рамы.
3. Просверлите большие отверстия с обеих сторон банок, кроме 16 банок. Эти 16 банок следует просверлить только сверху. Они будут в нижних рядах. Будьте осторожны, так как алюминий может быть очень острым.
4. Поставьте эти банки друг на друга. И заделать место стыка силиконами. Сделайте 16 столбцов банок по 15 банок в каждой.
5. Дайте силикону застыть, а затем распылите черную краску на них и на раму.
6. Вставьте колонны в раму и закройте их оргстеклом.
7. Вырежьте два отверстия в комнате или доме, в которых будет подаваться тепло. Одно отверстие должно быть внизу стены чуть выше уровня пола.Одно отверстие должно быть в верхней части стены.
8. Закрепите только что сделанный каркас на внешней стене или в любом месте, где много солнечного света.
9. Соедините оба отверстия рамы с отверстиями в комнате через пластиковую трубку. И как можно лучше изолируйте их.
10. Установите воздуходувку на верхнюю или нижнюю трубу. Это сделало бы воздушный поток более эффективным.

Как это работает?

Эта солнечная панель всасывает холодный воздух из нижней трубы комнаты, а затем направляет его к термостойкой панели. Под воздействием солнечных лучей окрашенные алюминиевые банки быстро нагреваются. Кроме того, холодный воздух, всасываемый из комнаты, проникает в панель и нагревается. Затем горячий воздух возвращается через верхний туннель. Стоит отметить, что нагреватель на солнечной панели не будет обеспечивать такую ​​же температуру, как газовая печь или масляный нагреватель, но он может обеспечивать тепло до разумной температуры без какой-либо внешней энергии. Вы можете посмотреть это видео, чтобы узнать больше об этом самодельном солнечном нагревателе.

«сделай сам» — отличный способ существенно сэкономить на отоплении.Они очень дешевые, а некоторые даже экологически чистые. Так что возьмите набор инструментов и начните делать обогреватель своими руками уже сегодня!

Категория: Нагреватели

Жизнь за пределами электросети: как вырабатывать собственное электричество

Когда мы с женой переехали в Монтану, мы нашли удобный дом на нескольких акрах земли с видом на горы.

Была только одна загвоздка — дом был отключен от электросети. Фактически, каждый в подразделении генерировал свою собственную энергию, включая отель типа «постель и завтрак» поблизости.

Это не значит, что он был примитивным. В доме были солнечные батареи, ветряная турбина, аккумуляторная батарея и инвертор, генератор и полный набор бытовой техники, включая стиральную и сушильную машины, холодильник, плиту, спутниковое телевидение, пропановую печь и даже посудомоечную машину.

Поскольку я работал на когенерационной электростанции до приезда в Монтану, я не слишком беспокоился о выработке собственной электроэнергии, поэтому мы купили дом.

Солнечная панель с трекером

Life Off the Grid

Предыдущий владелец показал мне важные объекты и рассказал, как с ними работать.Когда мы переехали, мы вставили компактные люминесцентные лампы в каждую розетку, запрограммировали термостат на автоматическое понижение температуры ночью и обязательно выключили свет, когда выходили из комнаты. Мы думали, что у нас все под контролем.

В нашу третью ночь в доме мы легли спать, как обычно, под слабый шум ветра снаружи, звук, который мы уже начали получать, потому что он генерировал большую часть нашей энергии. Среди ночи меня разбудил звук — ничего.Ни гула холодильника, ни вентилятора печи, ни ветра. Крошечный индикатор питания на датчике угарного газа не светился, как и цифровой дисплей на радиочасах. У нас не было силы.

Ветряк

Я встал и вышел на улицу, чтобы проверить силовое оборудование. Очевидно, ветер утих ночью, и небольшое количество потребляемой энергии истощило батареи. Я запустил бензиновый генератор, и он начал снабжать энергией наш дом и заряжать батареи.

Я только что усвоил первый урок энергии ветра и солнца: на них нельзя всегда рассчитывать, когда они нужны. Независимо от того, где вы находитесь, солнце всегда заходит, а ветер перестанет дуть.

Установка и обслуживание небольшой ветроэнергетической системы

Вы находитесь здесь

Если вы прошли этапы планирования, чтобы оценить, будет ли небольшая ветровая электрическая система работать в вашем районе, у вас уже будет общее представление о:

• Количество ветра на вашем участке
• Требования к зонированию и условия в вашем районе area
• Экономика, окупаемость и стимулы от установки ветряной системы на вашем участке.

Теперь пора взглянуть на проблемы, связанные с установкой ветряной системы:

• Выбор или поиск лучшего места для вашей системы
• Оценка годовой выработки энергии системой и выбор турбины правильного размера и башня
• Принятие решения о подключении системы к электросети.

Установка и обслуживание

Производитель вашей ветряной системы или продавец, у которого вы ее купили, сможет помочь вам установить небольшую ветряную электрическую систему.Вы можете установить систему самостоятельно, но перед тем, как приступить к проекту, задайте себе следующие вопросы:

• Могу ли я залить надлежащий цементный фундамент?
• Есть ли у меня доступ к лифту или способ безопасного возведения башни?
• Знаю ли я разницу между проводкой переменного (AC) и постоянного (DC) тока?
• Достаточно ли я знаю об электричестве, чтобы безопасно подключить мою турбину?
• Знаю ли я, как безопасно обращаться с батареями и как их устанавливать?

Если вы ответили «нет» на любой из вышеперечисленных вопросов, вам, вероятно, следует выбрать установку вашей системы системным интегратором или установщиком. Обратитесь к производителю за помощью или свяжитесь с вашим государственным энергетическим управлением или местным коммунальным предприятием, чтобы получить список местных установщиков системы. Вы также можете проверить желтые страницы поставщиков услуг ветроэнергетики.

Надежный установщик может предоставить дополнительные услуги, например, разрешение. Узнайте, является ли установщик лицензированным электриком, попросите рекомендации и проверьте их. Вы также можете узнать об этом в Better Business Bureau.

При правильной установке и техническом обслуживании малая ветровая электрическая система должна прослужить до 20 лет или дольше.Ежегодное техническое обслуживание может включать:

• Проверка и затяжка болтов и электрических соединений по мере необходимости
• Проверка машин на наличие коррозии и надлежащего натяжения растяжек
• Проверка и замена изношенной ленты передней кромки на лопатках турбины, при необходимости
• При необходимости замена лопаток турбины и / или подшипников через 10 лет.

Если у вас нет опыта обслуживания системы, ваш установщик может предоставить программу обслуживания и ремонта.

Размещение небольшой ветряной электростанции

Производитель или дилер вашей системы также может помочь вам найти лучшее место для вашей ветряной системы. Некоторые общие соображения включают:

• Рекомендации по использованию ветровых ресурсов — Если вы живете в сложной местности, будьте осторожны при выборе места установки.Если вы разместите свою ветряную турбину, например, на вершине холма или на ветреной стороне холма, у вас будет больше доступа к преобладающим ветрам, чем в овраге или на подветренной (защищенной) стороне холма на том же участке. У вас могут быть разные ветровые ресурсы на одном участке. Помимо измерения или определения годовой скорости ветра вам необходимо знать преобладающие направления ветра на вашем участке. Помимо геологических образований, вам необходимо учитывать существующие препятствия, такие как деревья, дома и сараи.Вам также необходимо спланировать будущие препятствия, такие как новые здания или деревья, которые не достигли своей полной высоты. Ваша турбина должна быть расположена с наветренной стороны от любых зданий и деревьев, и она должна быть на 30 футов выше всего в пределах 300 футов.
• Системные требования — Обязательно оставьте достаточно места для подъема и опускания градирни для технического обслуживания. Если ваша башня закреплена растяжками, вы должны оставить место для растяжек. Независимо от того, является ли система автономной или подключенной к сети, вам также необходимо будет определить длину провода, проложенного между турбиной и нагрузкой (дом, батареи, водяные насосы и т. ) во внимание. Значительное количество электроэнергии может быть потеряно из-за сопротивления провода — чем дольше он проложен, тем больше электроэнергии теряется. Использование большего количества или большего количества проводов также увеличит стоимость установки. Потери при протекании провода больше, если у вас постоянный ток (DC) вместо переменного (AC). Если у вас длинный провод, рекомендуется преобразовать постоянный ток в переменный.

Размеры малых ветряных турбин

Небольшие ветряные турбины, используемые в жилых домах, обычно имеют мощность от 400 до 20 киловатт, в зависимости от количества электроэнергии, которую вы хотите произвести.

Типичный дом потребляет около 10 932 киловатт-часов электроэнергии в год (около 911 киловатт-часов в месяц). В зависимости от средней скорости ветра в районе потребуется ветряная турбина мощностью 5–15 киловатт, чтобы внести значительный вклад в удовлетворение этого спроса. Ветряная турбина мощностью 1,5 киловатт удовлетворит потребности дома, требующего 300 киловатт-часов в месяц в месте со средней годовой скоростью ветра 14 миль в час (6,26 метра в секунду).

Чтобы помочь вам определить размер турбины, который вам понадобится, сначала определите энергетический бюджет.Поскольку энергоэффективность обычно дешевле, чем производство энергии, сокращение потребления электроэнергии в вашем доме, вероятно, будет более рентабельным и уменьшит размер необходимой ветряной турбины.

Высота мачты ветряной турбины также влияет на то, сколько электроэнергии будет вырабатывать турбина. Производитель должен помочь вам определить необходимую высоту башни.

Оценка годовой выработки энергии

Оценка годовой выработки энергии ветряной турбиной (в киловатт-часах в год) — лучший способ определить, будет ли она и башня производить достаточно электроэнергии для удовлетворения ваших потребностей.

Производитель ветряных турбин может помочь вам оценить ожидаемое производство энергии. Производитель будет использовать расчет, основанный на следующих факторах:

• Конкретная кривая мощности ветровой турбины
• Средняя годовая скорость ветра на вашем участке
• Высота башни, которую вы планируете использовать
• Частотное распределение ветра — оценка количества часов, в течение которых ветер будет дуть с каждой скоростью в среднем за год.

Изготовитель также должен скорректировать этот расчет с учетом высоты вашего участка.

Чтобы получить предварительную оценку производительности конкретной ветряной турбины, вы можете использовать следующую формулу:

AEO = 0,01328 D ² V ³

Где:

• AEO = Годовая выработка энергии (киловатт) -часов / год)
• D = Диаметр ротора, футы
• V = Среднегодовая скорость ветра, миль в час (миль в час) на вашем объекте

Примечание: разница между мощностью и энергией заключается в мощности (киловатт) ) — это скорость потребления электроэнергии, а энергия (киловатт-часы) — это количество потребляемой энергии.

Малые ветроэнергетические системы, подключенные к сети

Небольшие ветроэнергетические системы могут быть подключены к системе распределения электроэнергии. Это системы, подключенные к сети. Подключенная к сети ветряная турбина может снизить потребление электроэнергии, поставляемой коммунальными предприятиями, для освещения, бытовых приборов и электрического тепла.Если турбина не может обеспечить необходимое количество энергии, разница компенсируется коммунальными предприятиями. Когда ветровая система производит больше электроэнергии, чем требуется вашему дому, избыток отправляется или продается коммунальному предприятию.

При таком подключении к сети ваша ветряная турбина будет работать только при наличии коммунальной сети. При отключении электроэнергии ветряная турбина должна отключаться из соображений безопасности.

Системы, подключенные к сети, могут быть практичными при наличии следующих условий:

• Вы живете в районе со средней годовой скоростью ветра не менее 10 миль в час (4.5 метров в секунду).
• Электроэнергия, поставляемая коммунальными предприятиями, стоит дорого в вашем районе (около 10–15 центов за киловатт-час).
• Требования для подключения вашей системы к электросети не являются чрезмерно дорогими.

Есть хорошие стимулы для продажи избыточной электроэнергии или покупки ветряных турбин. Федеральные постановления (в частности, Закон о политике регулирования коммунальных предприятий 1978 г. или PURPA) требуют, чтобы коммунальные предприятия подключались к небольшим ветроэнергетическим системам и покупали у них электроэнергию.Однако перед подключением к распределительным линиям вам следует связаться с вашим коммунальным предприятием, чтобы решить любые проблемы, связанные с качеством электроэнергии и безопасностью.

Ваша утилита может предоставить вам список требований для подключения вашей системы к сети. Для получения дополнительной информации см. Домашние энергетические системы, подключенные к сети.

Энергия ветра в автономных системах

Энергия ветра может использоваться в автономных системах, также называемых автономными системами, не подключенными к системе распределения электроэнергии или сети.В этих приложениях небольшие ветряные электрические системы могут использоваться в сочетании с другими компонентами, включая небольшую солнечную электрическую систему, для создания гибридных энергетических систем. Гибридные энергосистемы могут обеспечивать надежное автономное электроснабжение домов, ферм или даже целых сообществ (например, совместное жилье), которые находятся далеко от ближайших инженерных сетей.

Автономная гибридная электрическая система может быть полезной для вас, если приведенные ниже пункты описывают вашу ситуацию:

• Вы живете в районе со средней годовой скоростью ветра не менее 9 миль в час (4.0 метров в секунду).
• Подключение к сети недоступно или может быть выполнено только через дорогостоящее расширение. Стоимость прокладки линии электропередачи к удаленному объекту для подключения к коммунальной сети может быть непомерно высокой — от 15 000 до более 50 000 долларов за милю, в зависимости от местности.
• Вы хотите получить энергетическую независимость от энергосистемы.
• Вы хотите производить чистую энергию.

Дополнительные сведения см. В разделе «Управление системой вне сети».

Установка и обслуживание небольшой ветроэнергетической системы

За какие коммунальные услуги вы платите в доме? | Руководства по дому

Кари Олескевич Обновлено 27 декабря 2018 г.

Когда вы переезжаете в дом, у вас, вероятно, есть бюджет на ипотеку, страховку, налоги и другие расходы, связанные с домовладением.При составлении бюджета не забывайте об коммунальных услугах. Если вы переезжаете из квартиры или дома меньшего размера в дом большего размера, ожидайте увеличения затрат на коммунальные услуги. Основные коммунальные услуги, за которые вам придется платить, включают газ, воду и электричество. Дополнительные счета за коммунальные услуги могут включать в себя услуги кабеля, Интернета и телефона.

Электроэнергия и газ

Электроэнергетика и газовая система будут обогревать ваш дом и обеспечивать вас светом и электроэнергией. Сумма вашего счета за газ и электроэнергию будет зависеть от потребления, которое напрямую зависит от размера вашего дома и количества необходимого вам природного газа и электроэнергии.PG&E дает своим клиентам советы о том, как снизить затраты на электроэнергию. Вы можете сделать свой дом более энергоэффективным, обновив уплотнители и герметик, купив энергоэффективные приборы и регулярно проверяя и обновляя свои системы отопления и охлаждения.

Водоснабжение и канализация

В вашем доме должно быть включено водоснабжение и канализация, и этим занимается городская комиссия по коммунальным услугам. Ваш ежемесячный счет покрывает воду, которую вы используете в своем доме; все, от питьевой воды до того, что выходит из душа, до сточных вод.Вы платите в зависимости от размера счетчика в вашем доме, а также от количества используемой воды. Перед въездом проверьте свой размер счетчика, чтобы знать, какую плату ожидать. Размеры дома на одну семью варьируются от 5/8 дюйма до 16 дюймов.

Мусор и переработка

Еще одна полезная функция, за которую все жилые дома должны платить, — это вывоз мусора. У вас будет три типа мусора; мусор, чистые вторсырья, такие как стекло и пластик, а также дворовые или органические отходы, такие как пищевые отходы и сорняки.У вас должно быть три урны для мусора, каждая из которых имеет свой цвет, чтобы вы знали, какой в ​​ней мусор.
