Печка на отработке (Схемы + Чертежи). Как можно сделать своими руками | 5energy

Эта статья о том, как можно сделать простую печку на отработке из подручных материалов для отопления небольшого помещения.

Так как подключение газового отопления стоит достаточно много, а отапливать помещения электричеством невозможно (в связи с экономичной нецелесообразностью или невозможностью из-за устарелых линий электроснабжения) автономные котлы до сих пор не теряют своей актуальности. В качестве топлива используют как твердое топливо (дрова, уголь, торфяные брикеты и т.д.) так и жидкое (солярка, бензин, мазут, отработанное масло).

Преимущества жидкого топлива перед твердым

Несмотря на распространенность котлов и печек на твердом топливе, в последнее время котлы на жидком топливе занимают лидирующие позиции. В современном мире время — самый ценный ресурс.

Жидкое топливо позволяет значительно экономить время. В первую очередь, связано это с тем, что жидкое топливо гораздо лучше сгорает. Оно имеет более однородную форму. Намного проще, с помощью электроники настроить автоматическую подачу жидкого топлива.

Твердое топливо также имеет свои преимущества и недостатки. Преимущества: универсальность (можно засыпать все что горит), простота конструкции и эксплуатации.
Недостатки: трудозатратность(требует постоянного участия: вычистка камеры сгорания от остатков угля, постоянное ручное подбрасывания дров/угля и т.д.), дороговизна топлива (цены на дрова, уголь и т.д. достаточно высокие. Если вы не имеете доступ к дешевому твердому топливу, такие печки для вас не выгодны).

Как сделать печку / котел на отработке своими руками?

Мы рассмотрим самый простую печку / котел на отработанном масле из старого газового баллона без электроники. Если вы обладаете навыками работы с металлом, сваркой и в своем арсенале имеете соответствующие инструменты, то сделать это Вам будет под силу.

Нам понадобится:

  • Баллон на 50 литров, ресивер от автомобиля или просто труба не менее 220 мм в диаметре.
    Это будет камера сгорания. Рекомендуемая толщина металла камеры сгорания от 6 мм. Если найдете металл 10мм, то это будет еще лучше.
  • Труба для дымохода и горелки в диаметре от 90 мм до 100 мм
  • Металл 2-3 мм для дна и крышки.
  • Металл для чаши. можно из нержавейки, чугуна или толстый металл.
  • Стальные уголки, куски металла, труб и т.д.

Что касается инструментов, нам понадобятся: болгарка, сварочный аппарат, дрель и другие инструменты из стандартного набора, который есть практически у всех.

Это пример того, что можно сделать самостоятельно для гаража или небольшого помещения:

Дымоход должен быть длинным, обеспечивая хорошую тягу. Высота дымохода — от 4,5 м (индивидуально в каждом случае).

Подача воздуха и масла — сверху.

Примерный алгоритм действий:

1) Если используете газовые баллоны: сливаем конденсат, наполняем баллон водой. Срезаем верхнюю часть. Сливаем воду.

2) Привариваем 3 ножки примерно высотой 20-25 см от пола из уголков.

3) С помощью дрели высверливаем отверстия для патрубка дымоотвода в верхней части котла.

4) Далее приваривается специальный вертикальный участок, 3-4 метра, от которого уже идет труба с выходом на улицу.

5) В нижней части необходимо вырезать стенку для дверки (лючка), которая позволит осуществлять чистку. Или же это можно делать через верх, снимая крышку.

6) После этого, необходимо чашу для испарения отработанного масла. Обычно ее делают из трубы, размещают на дне баллона, высота 70-90 мм (диаметр 140 мм).

7) Вырезаем из метала крышку, в нем делаем два отверстия, одно в центре 100 х 100 мм. Другое немного сбоку крышки, диаметр 60 мм примерно.

8) К крышке привариваем трубу, в ней высверливаем много небольших отверстий для подачи воздуха, вокруг этой трубы и будет происходить образование паров отработанного масла. Такая печь может работать как на естественной тяге, так  и на принудительной, адаптировав вентилятор наддува в камеру сгорания. При принудительном наддуве, топливо будет сгорать лучше, оставляя серый пескообразный шлак.



Вот еще одна схема печи на отработке, кардинально отличающаяся от предыдущей.

9) В нижний резервуар для топлива заливаем отработку. Проводим небольшие испытания на улице. Если все нормально работает, ничего не сочится и т.д., печь можно устанавливать на свое место с подключением дымохода. О том, какой дымоход выбрать, как установить и т.д. читайте в нашем блоге.

К сожалению, без электроники невозможно сделать полноценную печь на отработке, которая сможет работать автономно без вмешательства. Заказать котел с автоматической подачей топлива можете у нас, в разделе «Котлы на отработке».

Бесплатная консультация!



Если появились у вас вопросы — задавайте их здесь в комментариях — будем отвечать.



Отопление на отработанном масле своими руками: варианты организации

Любые отходы, являющиеся для обычного человека всего лишь мусором, от которого необходимо избавиться, в руках мастера могут приносить ощутимую материальную выгоду.

Например, обрезки разнокалиберных труб, старый газовый баллон и прочие металлические обрезки превратятся в печь, а отработанное масло – в топливо. Организовать отопление на отработанном масле своими руками не так уж и сложно.

Мы расскажем вам об основных вариантах устройства систем отопления на “бросовом” виде топлива. В предложенной нами статье детально описаны способы изготовления проверенных на практике самодельных приборов. С учетом наших рекомендаций вы сможете добиться оптимального результата.

Содержание статьи:

Общий принцип функционирования

Если мы хотим получить качественное отопление на основе отработки, масло нельзя просто взять и поджечь, поскольку оно будет чадить и вонять. Чтобы не испытывать на себе эти неприятные и опасные для здоровья побочные эффекты, нужно нагреть топливо так, чтобы оно начало испаряться.

Гореть будут полученные в результате нагрева летучие вещества. Это и есть основной принцип работы отопительного агрегата на отработке.

Галерея изображений

Фото из

Отопительный прибор из подручных средств

Модель самоделки с турбонаддувом

Подключение модуля к обычной буржуйке

Миниатюрная печка для приготовления кофе

Применение перфорированной трубки

Для воплощения этого принципа в конструкции печки предусматривают две камеры, которые соединяют между собой трубой с отверстиями. В нижнюю камеру через заливное отверстие поступает топливо, которое здесь же и нагревают. Образующиеся при этом летучие вещества поднимаются вверх по трубе, насыщаясь через перфорацию кислородом воздуха.

Принципиальная схема двухкамерной печки с соединительной перфорированной трубой позволяет понять, как именно функционирует несложный агрегат на отработке

Полученная горючая смесь воспламеняется уже в трубе, а полное её сгорание происходит в верхней камере дожигания, отделенной от дымохода специальной перегородкой. Если технология процесса соблюдается в должной мере, копоти и дыма при горении практически не образуется.

А вот тепла будет достаточно для обогрева помещения.

Использование плазменной чаши

Ради достижения максимальной эффективности процесса, можно пойти и более сложным путем. Напомним, что наша цель состоит в выделении из топлива летучих составляющих путем его нагрева. Для этого в единственную камеру агрегата следует поместить чашу из металла, которую нужно не просто нагреть, а раскалить.

Через специальный дозатор из топливного бака в камеру тоненькой струйкой или каплями будет поступать отработка. Попадая на поверхность чаши, жидкость мгновенно испарится, а образовавшийся при этом газ будет гореть.

Эффективность такой модели выше, поскольку топливо, поступающее капельным путем, лучше сгорает, а проблема его долива в процессе эксплуатации печи отпадает сама собой

Если всё делать правильно, сгорание газов должно сопровождаться голубовато-белым пламенем. Похожее пламя можно наблюдать при горении плазмы, поэтому раскаленную чашу часто называют плазменной. А саму технологию именуют капельной подачей: ведь топливо при ней должно поступать исключительно малыми дозами.

При всем разнообразии конструкций, работа всех отопительных агрегатов на бросовом топливе основана на описанном выше принципе.

Баланс преимуществ и недостатков

Казалось бы, идея практически лишена недостатков, но это не так. Чтобы принять взвешенное решение об использовании в своём доме такого отопления, нужно видеть не только плюсы от его применения, но и минусы.

Начнем с достоинств метода. Итак, если у вас есть регулярный доступ к бросовому топливу, каковым по сути является отработка, то вы можете эффективно использовать и одновременно утилизировать этот материал. Грамотное применение технологии позволяет получить тепло с полным сгоранием материала без выброса в атмосферу вредных веществ.

К прочим плюсам можно отнести:

  • незамысловатую конструкцию отопительного агрегата;
  • малые затраты на топливо и оборудование;
  • возможность применения любого масла, которое есть в хозяйстве: растительное, органическое, синтетическое;
  • горючий материал можно использовать, даже если загрязнения составляют десятую часть от его объёма;
  • высокая эффективность.

К недостаткам метода следует отнестись со всей серьёзностью. Если не соблюдать технологию процесса, может произойти неполное сгорание топлива. Его пары опасны для окружающих.

Если бы недостатков у отопления на отработке было больше, чем преимуществ, не появлялись бы в продаже вот такие изделия заводского производства, которые раскупают как горячие пирожки, несмотря достаточно высокие цены

Не зря главным требованием при обустройстве отопления на отработке является наличие вентиляции в том помещении, где будет эксплуатироваться котел.

Перечислим и другие минусы:

  • поскольку для хорошей тяги нужен качественный дымоход, он должен быть прямым, а его протяженность – от пяти метров;
  • дымовую трубу и плазменную чашу нужно регулярно и основательно чистить;
  • сложность капельной технологии заключается в проблемном розжиге: на момент подачи топлива чаша уже должна быть раскаленной;
  • эксплуатация котла вызывает высушивание воздуха и выгорание кислорода;
  • самостоятельное создание и применение водогрейных конструкций может способствовать понижению температуры в зоне сгорания, что ставить под угрозу эффективность процесса в целом.

Чтобы решить последнюю из приведенных выше проблем, можно смонтировать водяную рубашку там, где она не сможет повлиять на качество горения – на дымоходе. Перечисленные недостатки привели к тому, что изделие без существенных доработок практические не применяется для обогрева жилых помещений.

Если нет желания или времени сооружать агрегат собственными руками, можно воспользоваться многочисленными предложениями от мастерских, занимающихся производством и установкой металлоконструкций разных масштабов:

Галерея изображений

Фото из

Печь на отработке поточного производства

Модель с большим теплообменником

Бак для долива отработанного масла

Резервуар для первоначальной заливки топлива

Где применять и как доработать?

Ввиду существенного списка недостатков, калориферы на масляных отходах редко используются в жилье. Применение их возможно только в хозпомещениях и в случае устройства безотказно действующей . Зато их широко применяют для прогрева технических и производственных площадей.

Автомобилисты именно их используют в качестве ,  и то в случае устройства хорошей . Огородники устанавливают в теплицах, животноводы – в хозяйственных постройках. На автомобильных мойках, на СТО, на складах, где нет горючих материалов, им всегда найдется место.

Если эксплуатация котла на отработке для обогрева жилых помещений вызывает опасения, то в условиях гаража, СТО и автомоек эта модель востребована всегда

Часто базовые конструкции подвергаются разного рода доработкам. Например, для этих целей используют водяную рубашку или водогрейные змеевики. Подобное оборудование включают в состав водяного отопления. Печи такого вида должны работать с применением автоматики, в противном случае их функционирование придется неусыпно контролировать.

Галерея изображений

Фото из

Модель калорифера на отработанном масле

Установка автоматики для контроля процесса

Конструктивные особенности модели

Установка бака с водой для нагрева

Несколько удачных самоделок

Используя базовый принцип конструкции, всегда можно придумать изделие, которое будет максимально соответствовать вашим собственным запросам. Попытаемся предложить вам некоторые варианты, достойные не только внимания, но и воплощения.

Вариант #1 – с готовым корпусом

Эта конструкция может понравиться такому домашнему умельцу, который уже освоил навыки сварки. Суть её заключена в применении в качестве корпуса изделия готовой основы – кислородного или газового баллона, трубы или бочки с толстыми стенками.

Чтобы наглядно представить себе процесс превращения заготовок в печь на отработке, внимательно рассмотрите приведенную ниже схему.

В работе изделия используется плазменная чаща и, значит, технология капельной подачи. Оно способно продуцировать примерно 15 кВт тепла, которые обогреют до 150 м2 площади.

Не стоит эту модель пытаться модернизировать, преследуя цель повысить её производительность путем усиления воздушного потока или изменением размеров камеры сгорания. Это может привести к увеличению объёма сажи и чада, что небезопасно.

В процессе сгорания отработка сильно нагревает стенки корпуса котла, в результате чего тонкостенные изделия могут просто прогореть и оказаться пожароопасными

Для начала нам необходимо соорудить основу модели – её корпус. Для этого нам нужна труба высотой 780 мм, диаметром 210 мм и с толстыми стенками (не менее 10 мм). Днище корпуса вырезаем из стального листа (не менее 5 мм). Диаметр круга дна составляет 219 мм. Осталось лишь приварить дно к одной из сторон корпуса.

Ножки, которые вам предстоит приварить ко дну, можно изготовить из прочных болтов. Чтобы отслеживать процесс горения внутри трубы и иметь возможность стартового разогрева чаши, нужно в 70 мм от уровня дна сделать в корпусе смотровое окно. Для этого в корпусе следует прорезать отверстие такого размера, чтобы оно было функциональным – удобным для самого пользователя.

Вырезанная часть трубы пойдёт на изготовление дверцы отверстия. Нужно лишь приварить к ней аккуратный буртик и проложить по её периметру асбестовый шнур, чтобы дверка герметично закрывала отверстие. Закрепляем дверцу на корпусе при помощи болтов.

Для дымоотвода понадобится труба диаметром 108 мм с толстыми стенками (4 мм). Её следует приварить к корпусу на стороне, противоположной той, где прорезано смотровое окошко. От верха отступите 7-10 см.

Чтобы сделать крышку, из листового металла (толщина 5 мм) вырезают круглую заготовку диаметром 228 мм. По краю заготовки следует приварить буртик. Для этого нужна металлическая полоска толщиной 3 мм, а шириной – 40 мм. В получившейся крышке сбоку делаем ещё одно смотровое отверстие диаметром 18 мм. Его дверца будет играть роль предохранительного клапана.

В центре крышки вырезаем ещё одно отверстие диаметром 89 мм. В него будет вставляться труба для подачи воздуха, которую делаем из заготовки длиной 76 см, диаметром 89 мм, а толщиной стенки 3 мм.

Заготовку перфорируем. Для этого от края отступаем 5 см и высверливаем по кругу 9 отверстий диаметром 5 мм. Через 5 см нужно проделать ещё два ряда отверстий – 8 в ряду, диаметр 4,2 мм. Ещё через 5 см делаем четвертый ряд отверстий – 9 штук, диаметр 3 мм.

Для выполнения следующей работы нам понадобится болгарка. По краю трубы, от которого мы отступали 5 см, прорезаем щели высотой 3 см, толщиной 1,6 мм. По окружности таких щелей должно быть 9 штук.

С противоположного конца трубы в 5-7 мм от края прорезаем отверстие 10 мм в диаметре. В него будет вставляться труба для подачи топлива диаметром 10 мм и стенками в 1 мм толщиной. Как видно из схемы, она входит в трубу для воздуха и заканчивается одновременно с ней. Протяженность этого топливопровода и его угол изгиба зависят от местоположения маслобака.

Труба для подачи топлива и воздуха в сборе приваривается к крышке. При установке в корпус изделия она должна не упираться в дно, а не доставать до него 12 см.

Приступаем к изготовлению плазменной чаши. Для этого понадобится толстостенная труба (толщина 4 мм) диаметром 133 мм. Отрезаем от неё кусок 3 см. Из стального листа толщиной 2 мм вырезаем круглую заготовку диаметром 219 мм. Заготовку привариваем к отрезку и получаем чашу.

Собственно, печка практически готова. Осталось её собрать. Для этого внутрь корпуса в 7 см от дна размещаем чашу. Теперь она должна быть хорошо видна из смотрового окошка, расположенного внизу. Из окна чашу и поджигают. Ставим на предусмотренное для неё место крышку с устройствами для подачи воздуха и масла.

Дымоход, который будет присоединен к соответствующему патрубку, делается из трубы толщиной 4 мм и диаметром 114 мм. Протяженность дымохода должна быть не менее 4 метров. Особенностью его можно считать исключительно вертикальное расположение. Никаких наклонных участков быть не должно! Наружную часть дымохода следует утеплить.

Эта печь на отработке сделана не по той схеме, которую мы привели выше, но её основу тоже составляет отработавший своё газовый баллон

Когда установлен маслобак, можно проверить работу агрегата. Для этого в чашу помещают бумагу, смоченную горючим, а затем поджигают её. На завершающей стадии горения бумаги можно начинать подавать отработку. Схема этого устройства не зря приведена так подобно. Мы хотим, чтобы у вас получился качественный аппарат, который будет долго радовать своего создателя бесперебойной и безопасной работой.

Этапы сооружения котла, работающего на отработанном масле, подробно описаны в . Рекомендуем ознакомиться с технологией изготовления самоделки, которая найдет применение в дачном и загородном хозяйстве.

Вариант #2 – самый популярный

Эта модель действительно пользуется популярностью у владельцев дач и гаражей. Сделать её несложно. В её состав входят два отделения (камеры). В нижнее заливается горючее, которое будет нагреваться для образования летучих газов. При переходе их через перфорированную трубу, расположенную между отделениями, происходит насыщение газов кислородом и их воспламенение.

При сгорании смеси газов в верхнем отсеке температура может достигать 800 градусов. Такой нагрев требует активной подачи воздуха. Для этого в нижнем отсеке предусмотрено смотровое отверстие, через которое, кроме того, заливают топливо. Чтобы с его помощью регулировать подачу воздуха, необходима заслонка.

Все размеры этой самой популярной гаражной модели печки на отработке приведены на схеме, но, если вам проще сделать квадратные камеры, используйте параметры, указанные в видео, которое мы разместили в конце статьи

При переходе газов из нижней части сооружения в верхнюю насыщение смеси кислородом идёт через небольшие отверстия (диаметр 10 мм) в трубе.

Для выполнения работ следует подготовить:

  • болгарку с отрезными и зачистными дисками; Минимальный диаметр диска – 125 мм.
  • перфоратор со сверлом не меньше 13 мм;
  • сварочный аппарат (от 200 ампер) и защитную маску или очки;
  • кувалду;
  • молоток, зубило и плоскогубцы;
  • уголок для ножек;
  • листовую сталь;
  • переноску;
  • заклепки.

Из листового железа выкраивается и варится нижний отсек. В нем вырезают смотровое окно, через которое внутрь будет поступать топливо и воздух. Задвижку для этого отверстия закрепляют на корпусе отсека заклепкой.

В процессе сборки и сварки изделия необходимо тщательно проверять на качество все швы, потому что эта модель очень сильно нагревается во время её эксплуатации

К нижней камере приваривают перфорированный соединительный газопровод-трубу, к которой присоединяют методом сварки верхний отсек со съемной крышкой. Его тоже выкраивают из листовой стали и сваривают. В процессе сварки следует тщательно проверять соединения на отсутствие зазоров.

Готовая двухкамерная печь выглядит очень просто, но эффективность её работы не вызывает никаких сомнений: она уже показала себя и неоднократно

Для придания конструкции лучшей устойчивости используют металлические уголки. Дымоход должен быть присоединен к трубе строго вертикально. Проверить работу готовой можно, залив масло в нижний отсек. Там его поджигают, используя для этой цели обычную бумагу.

С одним из вариантов печки на отработке, популярных в среде автомобилистов и владельцев гаража ознакомит следующая фото-галерея. Для того чтобы понять особенности конструкции, мы приложили чертеж с размерами самоделки.

Печки на отработке греют гораздо лучше электрических обогревателей. Причем их эксплуатационные расходы вообще равны нулю

Согласно проектным размерам мастер, соорудивший эту модель печки, заказал раскрой металла в мастерской. В трубе токарь высверлил ему отверстия. Ему нужно было просто собрать детали, соединив их сварными швами:

Галерея изображений

Фото из

Для того чтобы в процессе сборки деталей печки в единую конструкцию не возникло недоразумений, проверяем наличие все составляющих, промеряем размеры

К основанию нижней камеры привариваем борта. Сначала просто намечаем, прокладывая точечные швы по ребрам, чтобы в случае ошибки можно было разобрать

К собранной точечной сваркой камере прикладываем ее крышку с отверстием для установки перфорированной трубы. Она должна полностью перекрывать эту емкость

Убедившись в том, что исправлять ничего не нужно, или подкорректировав конструкцию при необходимости свариваем все детали сплошным выпуклым швом

Следуя описанному ранее алгоритму, собираем верхнюю камеру. Ее нужно разделить на две части перегородкой

Сначала соединим компоненты верхней камеры прерывистым швом, чтобы можно было исправить недочеты

Внутреннюю перегородку верхней камеры привариваем к металлическому квадратному листу прерывистым швом

К верхней панели, которая будет закрывать камеру, привариваем узкие бортики

Шаг 1: Проверка размеров нарубленных деталей

Шаг 2: Приваривание бортиков к нижней камере

Шаг 3: Примерка верхней крышки нижней камеры

Шаг 4: Сварка камеры для отработки сплошным швом

Шаг 5: Изготовление верхней камеры

Шаг 6: Проварка швов прерывистым швом

Шаг 7: Приванивание перегородки к основанию

Шаг 8: Соединение узких бортиков с верхней частью

Завершив сборку деталей верхней и нижней камеры, приступаем к соединению модулей печки в единое целое:

Галерея изображений

Фото из

К основанию нижней камеры привариваем четыре опоры, нарубленные из профильной трубы или уголка

На крышку, которой будет закрыта нижняя камера, устанавливаем трубы. Привариваем ее сначала точечными швами. Убедившись в вертикальности положения, прокладываем сплошной шов

В крышке нижней камеры прорезаем отверстие, через которое будет производиться заправка печки отработанным маслом

Проверяем, насколько качественно выполнены сварные швы. При необходимости исправляем ситуацию

Ставим основание верхней камеры, к которому приварены узкие бортики на перфорированную трубу

Для обеспечения жесткости конструкции привариваем металлические растяжки из прутка, уголка или узкого профиля. Ими соединяем верхнюю и нижнюю камеры

Фиксируем на верхней камере патрубок, к которому будет подключаться дымоходная труба. Сооружаем крышку для отверстия в нижней камере, предназначенного для заливки топлива

Выбираем подходящее место для установки печки, к полу прибиваем жестяной лист. Устанавливаем на него самоделку, обкладываем кирпичами, повышающими теплопроводность. К патрубку подключает дымовую трубу

Шаг 9: Фиксация ножек к основанию нижней камеры

Шаг 10: Установка перфорированной трубы

Шаг 11: Прорезка отверстия для заливки масла

Шаг 12: Проверка качества сварного шва

Шаг 13: Установка основания верхней камеры

Шаг 14: Приварка металлических растяжек

Шаг 15: Установка патрубка дымоходной трубы

Шаг 15: Финишные работы перед топкой

Процесс работы аналогичной, но немного доработанной печки можно посмотреть на видео в финальной части этой статьи.

Вариант #3 – маленький, но удаленький

Для больших помещений нужны производительные печки из предыдущих вариантов. Но есть и агрегаты-малютки, которые тоже многое могут. Вот такая самоделка весит всего лишь 10 кг.

При расходе 0,5 л горючего за час она способна выдать до 6 кВт тепла. Можно раскочегарить её и сильнее, но делать этого не стоит из соображений техники безопасности: взорвётся. Отличный вариант для гаражного обогрева.

Если у вас имеется старый газовый баллон, то именно он может стать топливным резервуаром для этой самоделки. Ёмкость для масла собирают из верхушки и дна этого баллона. При этом рекомендуется сохранить круговой шов с уплотнительным кольцом, которое дополнительно увеличит прочность изделия.

В левой части изображена печь со всеми параметрами, которые вам пригодятся в процессе её изготовления, а в правой готовое изделие становится основной частью водяного отопления

Если газового баллона нет, то подойдет и любая другая ёмкость высотой 350 мм и диаметром от 200 до 400 мм. Из неё и будет сварен резервуар для горения топлива.

Для создания воздушно-топливной смеси используем трубу, стенки которой не менее 4 мм толщиной. Конус можно сварить из прочной стали, толщиной от 4 мм. На схеме представлены все размеры конструкции. Они могут быть откорректированы как в меньшую, так и в большую сторону, но не более чем на 2 см.

Особое внимание следует уделить швам в местах перехода к конусам: именно здесь из-за активного горения смеси газов может происходить максимальный нагрев.

Дымоход для этой печки делают протяженностью не больше 3,5 метров, чтобы при создании слишком активной тяги топливо не затягивалось в трубу. Такое вытягивание может не только повысить расход горючего, но и снизить его теплоотдачу.

Эта самоделка может использоваться в водогрейном варианте отопления. Для этого, как показано на правом рисунке схемы, вокруг зоны дожигания топлива наматывают стальную трубку, по которой будет проходить вода.

Для предотвращения существенного снижения температуры газов, змеевик закрывают стальным кожухом, отражающим тепло. Нагретая таким способом вода уходит в систему отопления.

Использовать газовый баллон можно так же успешно в изготовлении . Технология ее сборки подробно описана в предложенной нами статье.

Соблюдение техники безопасности

Для безопасной эксплуатации самодельного отопления на отработке необходимо обратить особое внимание на качество масла. В нем не должны присутствовать вещества, способные легко воспламеняться – бензин, ацетон и прочие.

Качество автомобильных отходов, как правило, оставляет желать лучшего. При их использовании может образовываться нагар, который придется время от времени счищать.

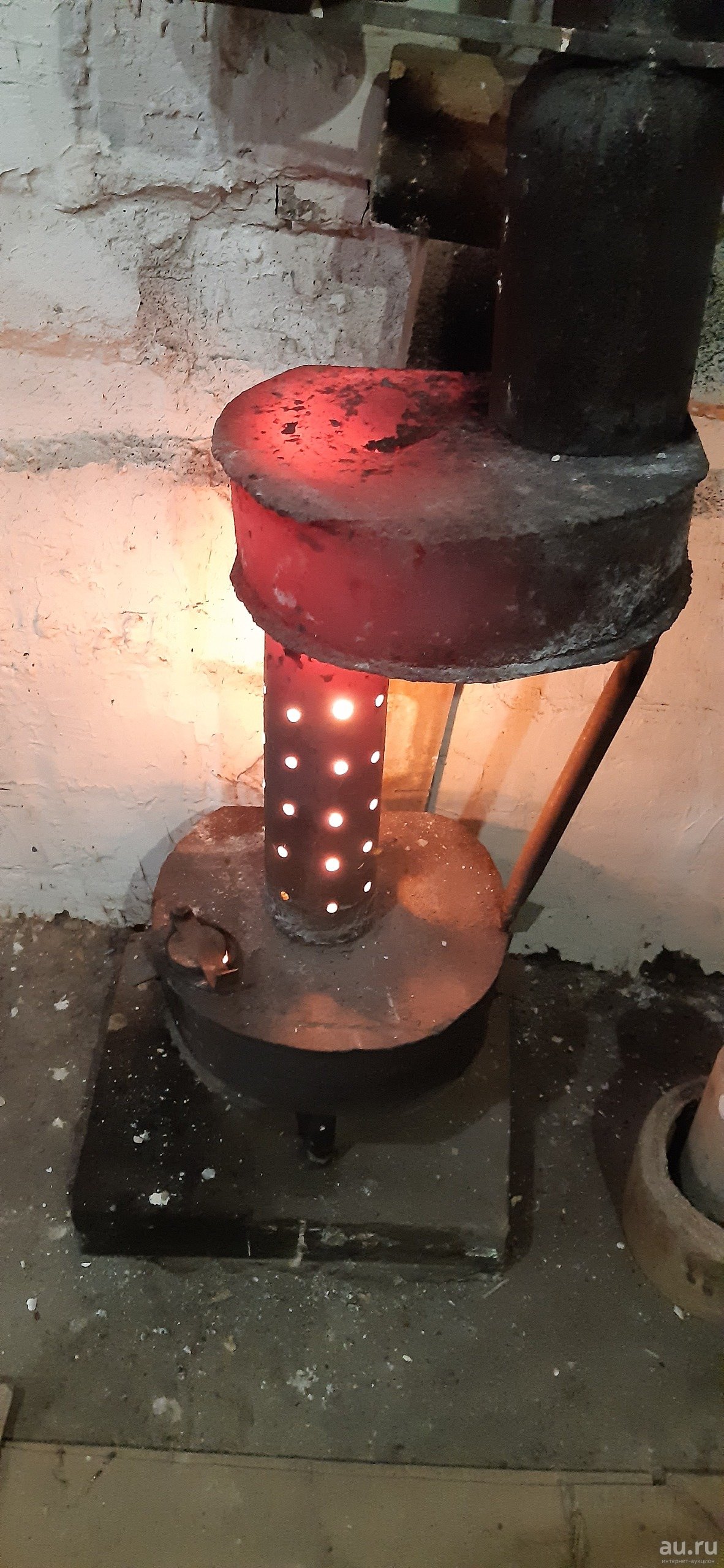

Вы видите, насколько может раскалиться котел, в качестве топлива для которого используется отработанное масло: нельзя поблизости от него сушить носки, ставить чайник с водой или раскладывать сухие доски

Кроме того, следует соблюдать перечисленные ниже меры безопасности.

  • Диаметр дымохода не должен быть меньше 10 см. Предпочтительнее : на его поверхности откладывается меньше сажи.
  • Рядом с котлом не могут находиться горючие вещества, в том числе и топливный бак. Только на безопасном расстоянии.
  • Исключите попадание в камеру с раскаленным маслом воды или иной жидкости. Последствия подобной протечки представлены на видео в заключительной части этой статьи.
  • В процессе функционирования котла на отработанном масле температуры нагрева значительно превышают те, которые достигаются при сгорании твердого топлива. Поэтому для этой конструкции и выбирают толстостенные материалы.
  • Желательно оборудовать котельную системой принудительной циркуляции воздуха.

Не оставляйте работающий агрегат без присмотра. Это эффективная, но довольно опасная вещь.

Выводы и полезное видео по теме

Мастера-умельцы не делают секретов из собственных наработок и всегда готовы поделиться достижениями, показать самоделки в работе. Обратите внимание на видео, в котором представлена такая же печь, как в варианте #2, но с некоторыми доработками.

Посмотрите, как она работает, каков результат её использования в условиях внешнего мороза для обогрева довольно просторного гаражного помещения.

Ещё раз обращаем ваше внимание на технику безопасности, которую следует соблюдать при использовании самодельных печек на отработке.

Бросовое горючее, которое может достаться вам, если уж не совсем даром, то за сущие копейки, всегда привлекает внимание рукастых владельцев гаражных мастерских, теплиц или других нежилых помещений, требующих обогрева.

Да, талантливые люди могут буквально из отходов сделать необходимую в хозяйстве вещь. Но умение не приходит извне: оно нарабатывается. Возможно, наша информация поможет не только тем, кто уже умеет, но и тем, кто хочет научиться делать всё своими руками.

Хотите поделиться собственным опытом в сооружении прибора отопления на отработке? У вас есть информация, которая будет полезна посетителям сайта, желающим сделать печку для гаража своими руками? Пишите, пожалуйста, комментарии в расположенном ниже блоке, размещайте фото по теме, задавайте вопросы.

Котел на отработанном масле своими руками: примеры котлов на отработке

В ходе строительства гаража, бани, мастерской, теплицы или других хозяйственных построек частенько возникает проблема обогрева помещения. Решить ее поможет автономное отопление, которое просто незаменимо при невозможности подключения нуждающихся в обогреве помещений к стационарной системе. Очень часто для его обустройства используется котел на отработанном масле, своими руками его можно собрать довольно просто. Для этого потребуется небольшой набор необходимых деталей и навык обращения со сварочным аппаратом. Если вам все еще интересно, то давайте поподробнее.

Чем хорош котел на отработке?

Автономное отопление на отработке имеет множество преимуществ:

  • Дешевое, практически даровое топливо. В качестве которого может выступать трансмиссионное, минеральное, синтетическое масло или их смесь в любой пропорции.
  • Невысокая стоимость конструкции, позволяющая окупить ее за один сезон использования.
  • Экологическая чистота устройства. Масло сгорает практически полностью, не образуя токсичных отходов.
  • Возможность быстрого прогрева помещения и поддержания в нем комфортной температуры за счет использования принудительной конвекции.
  • Простота конструкции, использующая минимум деталей, что снижает опасность поломки прибора и выхода его из строя.

Ну и конечно же, еще один неоспоримы плюс — это возможность самостоятельного изготовления оборудования.

Котел, работающий на отработанном масле, отличается предельной экономичностью. Его можно собрать самостоятельно из недорогих материалов, а в качестве топлива использовать дешевое отработанное масло

Система имеет и ряд недостатков:

  • Необходимость более частого обслуживания и чистки.
  • Использование специального масляного фильтра на входе, который необходим в силу неоднородности масла и частого наличия в нем всевозможных примесей.
  • Сильное выгорание кислорода в помещение, где установлен котел, поэтому оно должно хорошо вентилироваться.

Об общих принципах обустройства отопления на отработке читайте в нашем следующем материале: https://aqua-rmnt.com/otoplenie/alt_otoplenie/otoplenie-na-otrabotannom-masle.html.

Из чего состоит и как работает такой котел?

Прежде, чем приступить к изготовлению оборудования, разберемся в его устройстве.

Основные элементы системы

В состав котла на отработке входят две камеры: испарительная, где готовится смесь для розжига, и сгорания, в которой происходит процесс горения. Так же устанавливается насос, подающий масло, и циркуляционный. Все элементы устройства изображены на схеме.

Схема устройства котла на отработанном масле с указанием всех основных и второстепенных элементов системы

Принцип функционирования прибора

Принцип работы системы достаточно прост. Осевой маслонасос подает отработанное масло из расходной емкости в испарительную камеру. Это устройство выполнено из толстостенной металлической трубы, выдерживающей высокие температуры. Рабочий режим предполагает нагрев до 40°С. Отработка, попадая на дно камеры, начинает испаряться, превращаясь в масляный пар, который поступает в камеру сгорания.

Нужно знать, что все системы, работающие на отработанных маслах, предполагают наличие такого устройства для подогрева. Иначе отработка, не достигшая нужной температуры, будет плохо загораться, полностью не прогорит и оставит большое количество сажи, которая очень быстро «забьет» устройство. Камера сгорания оборудована перфорированным воздуховодом,  по которому с помощью вентилятора наддува поступает воздух. Масляные пары смешиваются с ним и полностью сгорают, нагревая теплоноситель. Отдавшие свое тепло продукты сгорания направляются в дымоход.

Масло подается в испарительную камеру, нагревается там до нужной температуры и смешивается с воздухом. Готовая для розжига смесь поступает в камеру сгорания, где сгорает и нагревает теплоноситель

Самостоятельное изготовление оборудования

Подбор составляющих деталей

Собрать котел на отработке своими руками довольно просто. Для этого нужно подготовить набор необходимых деталей:

  • насос, подающий масло;
  • воздушный компрессор;
  • циркуляционный насос;
  • котел;
  • горелка;
  • трубы для обустройства магистралей;
  • расширительный бачок.

На схеме ниже представлены детали котла с размерами для самостоятельного изготовления. Подобрать для них материал и собрать элементы не сложно. Более трудоемким станет процесс изготовления специальной горелки. Остановимся на нем подробнее.

Ориентируясь на эти размеры, указанные в сантиметрах, можно собрать действующий котел, функционирующий на отработанном масле

Монтаж специальной горелки

Горелки для систем, работающих на отработке, могут быть разных форм. Главное, чтобы соблюдался основной принцип, по которому зона, где происходит сгорание, была расположена ниже зоны смешивания, и масло имело возможность спокойно стекать в нее стекать. Крышка устройства изготавливается по размеру гнезда у котла из листа железа толщиной 3 мм.

Схема устройства самодельной горелки, которая может быть использована в обустройстве котла, работающего на отработанном масле

Понадобится две пластины. Первая – такого размера, чтобы войти в специальное установочное гнездо, вторая – чтобы на него наложиться. В большем по размеру элементе сверлятся отверстия для крепления к корпусу котла. Между листами для теплоизоляции проложены пять слоев асбеста. Между собой пластины соединены болтами и гайками, накручивающимися с обеих сторон на трубу. При работе с асбестом, который является канцерогеном, нужно надевать перчатки и респиратор.

Корпус самодельной горелки изготовлен из полудюймовых углов, тройников и сгонов, переходника с 2 дюймов на ½ и штуцера подключения маслопровода. Обязательное условие: все элементы выполнены из стали, поскольку на участке горения очень высокая температура. Все резьбовые соединения обязательно промазываются высокотемпературным силикатным герметиком, использующимся для каминов и печей. Состав обжигается и очень хорошо держит. При необходимости разборки конструкции, на резьбовое соединение накладывается на 5-6 часов мокрая тряпка, после чего раскрутить его не составит труда.

Чтобы исключить избыточный нагрев полудюймовых трубок, расположенных внутри котла, нужно обмотать их двумя слоями асбеста. Для этого материал смачивается, укладывается на место и закрепляется проволокой. Внутри переходника на участке с резьбой так же укладывается асбест. Накладывается два слоя материала, которые приклеиваются силикатным герметиком. Это необходимо, поскольку именно здесь температура поднимается до максимальных значений и без дополнительной защиты металл очень быстро прогорит.

Для поджигания используется обычная свеча накаливания для дизельного двигателя. При включении горелки она начинает работу. Свеча разогревается до температуры порядка 100°С и зажигает масло. При необходимости замены элемента можно столкнуться с трудностью, связанной с тем, что закрепленную в полудюймовом сгоне с помощью герметика свечу после нескольких циклов работы извлечь почти невозможно. Еще один нюанс: подача воздуха в устройство должна осуществляться только сверху, так в компрессор не попадут брызги масла.

Более простое решение — буржуйка на отработке. Как её сделать самостоятельно, узнаете из нашей следующей статьи: https://aqua-rmnt.com/otoplenie/bani-i-garazh/burzhujka-na-otrabotannom-masle.html.

Видео-примеры с различными конструкциями

youtube.com/v/-bIJdPt_XQM?autoplay=0″/>

Проблемы техники безопасности

Потенциальная опасность для человека существует при эксплуатации любых отопительных приборов. Она еще больше увеличивается, если используются котлы на отработанном масле своими руками собранные конструкции так же относятся к числу небезопасных приборов. Чтобы свести к минимуму риск возникновения угроз, следует придерживаться следующих правил:

  • Система должна быть оснащена грамотно выполненным дымоходом, полностью отводящим все продукты сгорания.
  • Наличие вентиляции в помещении, где установлен отопительный прибор.
  • Дымоотвод должен быть оснащен специальной заслонкой, позволяющей регулировать тягу. Только с ее помощью могут быть обеспечены оптимальные показатели разности давления в дымоходе, образующие достаточную тягу.
  • На участке прохода через кровлю дымоход должен быть надежно защищен специальным кожухом из огнеупорного материала. Иначе возможно возгорание.
  • Хранить горюче-смазочные и другие огнеопасные материалы и вещества в непосредственной близости от котла строго запрещено.

Автономное отопление часто становится единственным вариантом для обогрева гаража, теплиц или хозяйственных построек.  Собрать практичный и недорогой котёл на отработанном масле своими руками – вполне посильная для многих задача. Однако не стоит забывать, что ошибка или небрежность в монтаже могут привести к серьезным последствиям, ведь такая система считается потенциальной опасной. Все работы нужно выполнять очень аккуратно, сверяясь с инструкцией, и тогда отопительный прибор будет без проблем служить долго и эффективно.

Оцените статью: Поделитесь с друзьями!

отопительные котлы на мазуте и отработке, фото и видео примеры

Содержание:

1. Устройство самодельной печки на отработке
2. Выбор места для установки
3. Розжиг печки
4. Правила эксплуатации
5. Модификации печки на отработанном масле своими руками
6. Сборка котлов отопления на отработке

Снижение затрат на отопление – это очень важный вопрос, которым интересуются очень многие домовладельцы. Одним из способов, позволяющих сэкономить на отоплении, является установка систем, позволяющих использовать отработанное масло в качестве дополнительного источника тепла. К тому же, можно сделать отопление на отработке своими руками, не прибегая к помощи специалистов.

Такой вариант подходит только для тех случаев, когда отработанное масло можно получать бесплатно или очень дешево. Как правило, это сырье можно получить в различных мастерских или станциях техобслуживания, которые нередко сталкиваются с проблемой утилизации этих отходов производства.

В данной статье будут рассмотрены отопительные котлы на отработке, принцип их действия и освещены вопросы самостоятельной сборки.

Устройство самодельной печки на отработке


Создать простейшее отопление на отработке своими руками довольно просто. Отопительная печь на отработанном масле, представляет собой две емкости, которые соединены расположенной между ними трубой. Элементом конструкции также является дымоход, который предназначен для отвода продуктов сгорания.

Емкости обычно изготавливаются из 4-миллиметрового металла, а для изготовления крышки второй емкости подходит листовой металл толщиной 6 мм. Использование стали позволяет существенно повысить срок службы этой конструкции, поскольку слишком тонкий листовой металл будет очень быстро выгорать.

Диаметр соединяющей емкости трубы должен превышать 10 см, а его длина должна превосходить толщину как минимум в 4 раза. В боку трубы необходимо высверлить 48 отверстий, имеющих диаметр 9 мм. Как показывает практика, эти отверстия очень хорошо располагаются в шесть рядов, т.е. в каждом ряду находится восемь отверстий.

Дымоходная труба изготавливается из огнестойкой стали и располагается над верхней емкостью. Верхнюю часть трубы можно сделать из любого материала (жести, керамики), потому что газ, доходя до верхней точки дымохода, значительно остывает. Высота дымохода обычно колеблется в пределах от четырех до семи метров.
Для улучшения теплоотдачи стоит использовать дымоотвод, расположенный под небольшим углом, но верхняя часть должна быть расположена вертикально, что ветер не мог препятствовать выходу дыма. Для защиты от осадков можно установить на трубу зонтик или козырек.

Собирая дымоходную трубу, необходимо учесть тот факт, что ее в дальнейшем необходимо будет регулярно очищать от оседающих элементов, поэтому дымоотвод лучше всего сделать разборным.

Для надежной и ровной установки печной конструкции используются металлические уголки, из которых в итоге получается четыре ножки. После изготовления ножки привариваются к низу емкости. Когда эта система готова, на емкость одевается крышка, в которой предусмотрено отверстие для заливания масла и доступа кислорода. Крышка должна быть установлена очень плотно, чтобы между ней и емкостью не образовывался зазор. Читайте также: «Печка своими руками для отопления дома».

К крышке приваривается соединительная труба, к которой, в свою очередь, будет прикрепляться верхняя емкость. Дымоход подключается именно к верхней емкости в том месте, которое было для этого предусмотрено. Отверстие в крышке должно быть оборудовано заслонкой, которая при работающем устройстве будет влиять на интенсивность горения. Кроме того, эта заслонка позволяет уменьшить количество копоти, которое выделяется из дымохода. Отверстие, просверленное в нижней емкости, будет использоваться для заливания масла, розжига печки и регулирования тяги.

Конструкция очень проста, и такое отопление на отработке своими руками возводится без особых усилий. Компактный размер и удобная форма позволяет сделать такую печку «выездной», что дает возможность использовать ее, например, для отопления теплицы на даче. Горячий воздух выходит через отверстия, просверленные в соединительной трубе, а его температура может достигать 90-95 градусов по Цельсию. К тому же, нагрев такой печки происходит довольно быстро.

Выбор места для установки


Самодельная печка обычно устанавливается так, чтобы со всех сторон от нее было свободное место: стенки печки при работе разогреваются до большой температуры, и выполнение этого условия позволит избежать пожара. Кроме того, возле раскаленной печки нельзя оставлять легковоспламеняющиеся предметы. Для хорошей устойчивости печки на отработке устанавливать ее нужно на ровной площадке.

Розжиг печки


Разжигая печку на отработке, необходимо каждый раз осматривать дымоход и нижнюю емкость на наличие в них воды. Если ее нет, то можно заливать масло (обычно около 2-3 литров). Осуществлять розжиг необходимо зажженным фитилем, который просовывается в емкость через отверстие. Масло обычно выходит на рабочую температуру не дольше 5 минут, но бывают случаи, когда температуру достигается быстрее.

Чтобы ускорить этот процесс, можно добавить в отработанное масло около 100 мл керосина. Отверстие в нижней емкости нужно оставлять открытым буквально на пару сантиметров, а в дальнейшем, задвигая или отодвигая заслонку, можно регулировать процесс горения.

Правила эксплуатации


Чтобы отопление на отработке прослужило долго и не стало причиной несчастного случая, необходимо соблюдать основные правила эксплуатации:
  1. Отработанное масло ни в коем случае нельзя менять на бензин, ацетон или другие горючие вещества.
  2. Возле функционирующей печки не должны находиться легковоспламеняющиеся вещества. Расположенные неподалеку от печки канистры с топливом в случае сильного нагрева могут взорваться.
  3. При попадании воды в систему может произойти выброс пламени, поэтому необходимо тщательно следить за тем, чтобы печка была сухой.
  4. В случае возгорания тушить печку водой нельзя ни в коем случае. Для тушения пожара можно использовать исключительно огнетушитель, который должен находиться в помещении, где установлена печка.
  5. Во время работы печки вентиляция должна быть открыта. Если перекрыть доступ чистого воздуха в помещение, то через некоторое время концентрация угарного газа станет опасной для жизни.

Модификации печки на отработанном масле своими руками


Обычный вариант печки устраивает далеко не всех, поэтому часто возникает вопрос: а как улучшить уже имеющуюся конструкцию?

Дальше будут приведены наиболее распространенные усовершенствования печек на отработке:

  1. Установка вентилятора позволяет создать печь с наддувом. Вентилятор в этом случае должен обдувать всю печку, за счет чего существенно улучшаются горение и теплообмен (прочитайте: «Как сделать самодельную печь на отработке своими руками»).
  2. Трубу дымохода можно соединить с кирпичной кладкой помещения, чтобы обеспечить более качественный прогрев: кирпич гораздо дольше отдает тепло.
  3. При необходимости можно подключить печку к контуру водяного отопления, в результате чего прогреваться будут все участки, на которых протянут трубопровод. Такая модификация системы будет гораздо больше похожа на котел отопления на отработке, чем на обычную печку (детальнее: «Котлы отопления на отработанном масле — принцип работы, схема установки своими руками»).
  4. Верхняя часть печки может использоваться в качестве варочной плиты, поскольку ее температуры достаточно для приготовления пищи.

Сборка котлов отопления на отработке


Построить отопительные котлы на мазуте гораздо сложнее, чем обычную печку. При необходимости можно собрать такое устройство самостоятельно, но гораздо безопаснее будет приобрести заводское изделие. Принципы работы таких котлов практически ничем не отличаются от устройств, работающих на дизельном топливе (прочитайте также: «Делаем индукционные котлы отопления своими руками, учитывая опыт специалистов»).

Проектируя мазутный котел отопления, необходимо учитывать габариты отапливаемого помещения, включая высоту комнат. Если от котла требуется не только отопление, но и водоснабжение, то придется устанавливать двухконтурный вариант. В крайнем случае можно использовать одноконтурный котел, работающий в связке с бойлером. Для сборки существует большое количество чертежей, а схематичное изображение конструкции можно увидеть на фото. Читайте также: «Самодельные печи для гаража».

Заключение

Устройства, работающие на отработанном масле, имеют свои преимущества и недостатки. Использовать печи и котлы на отработке можно как в качестве основных источников тепла, так и для обеспечения дополнительного или локального обогрева.

Возможность самостоятельной сборки такой печки позволяет сделать их своими руками, а для тех, кто не склонен к выполнению подобных работ, существуют заводские котлы отопления на отработке, использование которых отличается более высоким уровнем безопасности по сравнению с самодельными агрегатами.


чертежи, схема котла на отработке

Содержание:

Печи для сжигания переработанного масла были разработаны еще в начале прошлого века. В настоящее время они применяются не только для утилизации отходов производства, но и позволяют обогревать небольшие подсобные и прочие хозяйственные помещения, а также дачные домики. В данной статье речь пойдет о принципах работы отопления от котла на отработанном масле с водяным контуром, а также о том, как соорудить такой агрегат своими руками.


Стоит отметить, что отработанное масло стоит очень дешево, а в некоторых случаях его можно забрать бесплатно при условии самовывоза, так как станциям техобслуживания, ресторанам или ремонтным мастерским невыгодно утилизировать отходы самостоятельно. Поэтому данный вид отопления считается экономически выгодным для потребителя.

Как работает котел на отработке

Принцип работы твердотопливного котла на отработке заключается в сжигании масла – процесс похож на работу паяльной лампы, то есть топливо при сгорании преобразуется в газ, а воздух для поддержания пламени втягивается форсункой.


Выделим несколько особенностей работы котла на отработке:

  • конструкцией предусмотрены два резервуара, расположенные друг над другом;
  • для сопряжения емкостей служит труба, по которой движется воздух;
  • в нижнюю емкость заливают отработанное масло;
  • нагреваясь, масло испаряется и перемещается в горелку;
  • при доступе воздуха пары воспламеняются;
  • смесь горящих газов с кислородом перемещается в верхнюю емкость, где сгорает окончательно, а отходы эвакуируются в дымовую трубу.

Достоинства

Как уже отмечалось, главное достоинство котлов данного типа состоит в доступности и низкой стоимости топлива. Иногда его можно достать совершенно бесплатно.

Однако у таких аппаратов есть и другие достоинства:

  • небольшие размеры;
  • долгий срок службы;
  • надежность;
  • работа без подключения к электросети;
  • возможность самостоятельной сборки;
  • использование в системе отопления с водяным контуром;
  • высокая скорость прогрева воды для отопления и бытовых нужд.

Котлы на отработке отличаются экологической безопасностью, поскольку в результате работы топливо сгорает полностью, не образуя отходов, вредных газов, копоти или дыма. Отопление на отработанном масле — экономичный способ обогрева помещений.


Благодаря эффективному сгоранию масла, в помещении создается комфортная температура. Кроме того, при обустройстве варочной панели на верхней части котла, можно готовить пищу или разогреть воду для чая.

Безопасность таких печей стоит отметить отдельно. Масло горит только внутри котла, а при утечке оно сразу же тухнет, так что риск пожара сведен к минимуму.

Недостатки

Как и у любого оборудования, котлы на отработке имеют и некоторые отрицательные стороны:

  • котел нуждается в регулярной чистке в силу характера используемого сырья;
  • по той же причине в котельной будет довольно грязно – уборка вряд ли поможет надолго;
  • эксплуатация таких котлов не регламентируется никакими законными актами;
  • поскольку речь идет о горении, полностью исключить опасность невозможно – особенно, если во время работы открыть заслонку котла.


Описанные недостатки не являются слишком уж критичными, поэтому при грамотной эксплуатации такие установки вполне имеют право на жизнь.

Продукция промышленного производства

Хотя по готовым чертежам котел на отработке своими руками сделать совсем не сложно, все же такие изделия выпускают и промышленные предприятия.

Подобное оборудование рекомендуется использовать для отопления таких помещений:

  • загоны для животных;
  • складские помещения и гаражи;
  • производственные цеха и технологические линии;
  • зимние сады и оранжереи;
  • городские и частные бани;
  • загородные домики.

Примечательно, что оборудование отопительного котла водяным контуром позволит использовать его более эффективно и обогревать большую площадь.


Среди наиболее известных марок котлов на отработке от промышленных производителей можно назвать несколько:

  1. Котел Kroll SKE 100 F, производство Германия. Универсальный агрегат, способный работать на любом виде отработки, в том числе, растительном масле, а также на дизельном топливе.
  2. Модель Kroll W401-L, производство Германия. Для этого прибора также подходит любой вид отходов. При этом не нужен дополнительный монтаж горелки.
  3. Финский котел DanVex B-30 и В-220 с одноступенчатой горелкой. Перерабатывает дизельное топливо, любой вид отработки и даже традиционное топливо для печей.
  4. Модель Тепламос НТ-320 и НТ-370, производства России, способны работать на любом жидком горючем, в том числе, керосине и дизтопливе.


В любом случае, такой котел можно собрать самостоятельно, и даже подключить к нему водяной контур.

Изготовление котла на отработке своими руками

Если вы все-таки решите собирать котел на отработанном масле своими руками – чертежи позволят разобраться в его строении и подготовить нужное количество материала.

В процессе работы вам понадобится:

  • листовой металл – для емкостей можно взять листы толщиной 4 мм, а крышку сделать из металла 6 мм толщины;
  • дымовая труба сечением 100 мм;
  • подставки или уголки для ножек;
  • болгарка с кругом по металлу;
  • сварочный аппарат и электроды к нему;
  • дрель и сверла по металлу.


Как вариант, чтобы не варить топку специально, можно взять старый газовый баллон подходящего размера или даже использованный компрессор от холодильника.

Технология работ

Когда все инструменты и материалы готовы, можно браться за работу. Не забывайте сверяться со схемой котла на отработке во время работы, чтобы не ошибиться, и правильно собрать установку и подключить к ней водяной контур.

Собираем нижний бак таким образом:

  • из листа металла изготавливаем емкость – вырезаем детали и свариваем их воедино;
  • для ножек нарезаем уголок длиной в 20-25 см;
  • привариваем уголки к нижней поверхности топочной емкости;
  • из более толстого железа вырезаем заготовку для крышки;
  • в заготовке просверливаем отверстие для заливки топлива и подачи воздуха.

Обратите внимание, что для отверстия в крышке необходима заслонка, которая позволит регулировать подачу воздуха в топливную камеру, контролировать интенсивность горения и теплоотдачу.


Теперь, сверяясь с чертежами, котел на отработке с водяным контуром нужно собрать воедино. На нижнюю емкость монтируем крышку – проследите, чтобы она плотно прилегала к баку, без зазоров и щелей.

Далее приступаем к монтажу горелки, т.е. трубы, соединяющей две емкости между собой.

Параметры трубы для горелки:

  • сечение не менее 100 мм;
  • длина – от 35 см.

В трубе по всей длине нужно просверлить около 50 отверстий сечением 9 мм.

Для создания верхнего бака технология будет выглядеть так же, как и нижнего:

  • корпус емкости изготавливаем из листового железа 4 мм толщины;
  • для крышки берем листы толщиной 6 мм;
  • на поверхности крышки рядом с местом последующего монтажа дымохода привариваем специальную перегородку;
  • готовую емкость стыкуем с трубкой горелки;
  • в конце монтируем крышку и дымовую трубу.

Особенно тщательно в процессе сборки котла на отработанном масле по чертежам нужно отнестись к сборке и установке дымохода, ведь он будет выводить наружу продукты горения.


Технология в данном случае такова:

  • для трубы используем жаропрочную сталь;
  • поскольку в самой верхней части дымохода температура горячих газов будет уже не столь высокой, этот участок можно изготовить из оцинкованной стали или жести;
  • желательно, чтобы длина дымовой трубы составляла 5 метров или чуть более;
  • часть дымовой трубы лучше всего расположить под наклоном, чтобы она эффективнее отдавала тепло;
  • на последнем отрезке дымоход должен быть расположен только вертикально;
  • чтобы избежать попадания осадков в дымоход, на него надевают специальный козырек.

Проверка печи перед эксплуатацией

Прежде чем устанавливать собранный своими руками котел на отработанном масле в помещении, нужно проверить его работоспособность на открытом воздухе.

Для этого:

  • заливаем в топливную камеру около 2 л отработки;
  • немного бумаги сворачиваем в трубочку и поджигаем;
  • бумагу можно пропитать специальным составом для костров, чтобы она лучше горела;
  • в нижний резервуар опускаем подожженную бумагу;
  • закрываем заслонку, оставив небольшой зазор;
  • с помощью заслонки регулируем подачу воздуха так, чтобы пламя было устойчивым;
  • отдавать тепло котел начнет спустя 5-7 минут.

Если нужно срочно потушить установку, но масло еще не прогорело, воспользуйтесь огнетушителем – вода в данном случае не подойдет.

После пробного запуска, если установка функционирует должным образом, можно перейти к ее установке в помещении.


Выбор места для котла на отработке выполняется с учетом таких моментов:

  • возможность свободного доступа к установке;
  • отсутствие в пределах досягаемости котла легко воспламеняющихся материалов;
  • малая проходимость места – желательно, в углу с отступом от стен не менее 50 см;
  • наличие качественной и исправной вентиляции.

Для прогрева больших помещений к котлу подключают контур водяного отопления. В этом случае в установке в верхней ее части должен быть распределительный бачок с двумя выходами в систему отопления – верхний (исходящий) и нижний (обратный).

По исходящему каналу нагретая вода будет попадать в отопительный контур, а по обратному – уже остывший теплоноситель поступает обратно в бак для нагрева.

Водяной трубопровод, в случае необходимости оборудованный радиаторами, разводят по всему помещению.

Техника безопасности

Добиться эффективной работы и безопасности во время эксплуатации собранного самостоятельно котла можно только в случае соблюдения следующих условий:

  • строгое соответствие размеров установки с указанными параметрами в чертежах;
  • соблюдение рекомендаций и нормативов;
  • устойчивое положение установки и герметичность ее составных элементов.

Варианты горючего

Описываемый котел способен функционировать на любой отработке – трансформаторном и амортизационном, растительном масле и прочих вариантах. Единственное условие – чтобы в составе горючего не было примесей воды.


Чтобы улучшить качество горения, в состав отработки можно добавлять прочие вещества, например:

  • мазут;
  • керосин;
  • вещество для розжига костров или мангалов.

А вот легковоспламеняющиеся вещества, такие как бензин, спирт или другие, в таких котлах применять нельзя ни в коем случае.

Кроме того, если котел еще горит, доливать в него топливо нельзя. Сделать это можно будет только после выгорания предыдущей партии и остывания установки.

Порядок обслуживания

От качества и регулярности выполнения технического обслуживания котла на отработке зависит его эффективность, уровень теплоотдачи и безопасность эксплуатации. Такой котел нуждается в регулярной чистке, которую удобнее проводить, если установку можно разобрать. Поэтому такую возможность стоит предусмотреть в процессе изготовления.


Для того чтобы почистить котел, нужно:

  • снять дымовую трубу;
  • взять любую емкость;
  • поместить в нее трубу;
  • слегка постучать трубой по дну емкости;
  • утилизировать высыпавшуюся из дымохода сажу.

Внешнюю часть дымохода можно чистить средствами бытовой химии.

Итоги

Отопительный котел, который способен работать на отходах промышленности, то есть на отработанных маслянистых жидкостях, по внешнему виду не может претендовать на красоту. Однако его эффективность и экономичность компенсируют некоторые недостатки.

А при условии грамотной сборки с соблюдением наших рекомендаций и технических требований, можно получить надежную установку, не затрачивая на ее сборку много средств. К тому же, топливо для растопки всегда можно приобрести дешево.


Отопление на отработанном масле своими руками

Если у вас рядом с жильем не проходит газовая магистраль, электричеством пользоваться дорого или не хочется по другим причинам – то можно установить отопление на отработанном масле. Хоть такие системы являются мало распространенными у нас, но все же они применимы в кустарном исполнении на небольших производствах.

Общая информация

Цены на традиционные виды топлива постоянно растут – дрова и уголь, газ и электричество дорожают. Это и вызывает необходимость поиска новых вариантов отопления дома. В последние годы растет популярность отопления на отработанном масле. Это обусловлено тем, что цена на оборудование в данном случае – почти такая же, как и у газового котла, а эксплуатация обойдется намного дешевле.

Приобрести котел, который осуществляет масляное отопление, очень просто – практически в любой магазине стройматериалов или же на заказ. Также можно создать такое оборудование самостоятельно – ведь его структура довольно проста, особых умений здесь не потребуется.

Котел на отработанном масле

Если вы хотите сделать отопление на отработке в жилом доме, то здесь нужно будет брать котел в стандартном исполнении. Такие устройства – современны, они достаточно автономны и безопасны.

Заметим, что эксплуатировать такие котлы – комфортно, так как здесь нет характерных запахов, а при работе не появляется никаких неудобств. А так как котел автоматизирован, то пользоваться им могут даже люди без специальных знаний.

В чем же заключается принцип работы таких котлов? Процесс сжигания масла, которое использует масляная система отопления, не будет сопровождаться чадным дымом и газом, так как все масло сгорает на 100%, углекислый газ выделяется в избытке. Фактически масло в системе отопления – это уже отходы, поэтому котел и установка оборудования окупаются в первые годы работы.

Рекомендуем к прочтению:

Схема работы котла на отработке

Отметим, что наиболее распространенными котлами для промышленности служат устройства отечественного производства и производства Финляндии. Отечественные котлы – очень надежны, а финские – экономичны.

Виды котлов для отопления на отработке

Масляное отопление дома может использовать несколько видов котлов – в зависимости от целей их применения: отопительные, водогрейные и бытовые.
Отопительные котлы рекомендуется ставить не в жилых помещениях, а в специальных пристройках. Хоть в котлах и стоят современные фильтры, но все равно в процессе функционирования они могут выделять запах машинного масла. Внутри отопительных котлов стоит «обогревочный» узел с водяной трубой и помпой – последняя может работать не только от электросети, но и от энергии самого устройства. Благодаря помпе отопление на масле получает циркуляцию воды в системе.

Составные части котла на отработанном масле

Принцип работы таких котлов основан на том, что сгорает смесь паров отработанных масел и воздуха, который подается вентилятором компрессорного принципа. Силу огня можно регулировать обычным шлангом с клапаном. Вентилятор – это единственная подвижная составляющая котла, поэтому вентилятор может со временем сломаться. Но в целом, котел очень редко потребует ремонта. Поломка может произойти, только если плохо обслуживать котел или использовать грязное масло.

Водогрейные котлы предназначаются для того чтобы греть воду, по сути – это полноценные бойлеры.

И принцип работы такие котлы используют платформенный: котел обогревает плоскость, куда установлена емкость с водой. На выходе из резервуара ставится маленький насос, он служит для регулирования давления  системе. Отметим, что изменять температуру воды будет трудно, в резервуаре она может составлять 80-100 градусов по Цельсию. Обычно система отопления на отработанном масле с целью нагрева воды применяет резервуары на 60-140 литров. Нагревается вода примерно за 2 часа, а это – в 2 раза меньше, чем в обычном бойлере.

Котел-бойлер на отработанном масле

Водогрейный котел имеет два режима нагревания – быстрый (для воды, которую только что набрали или которая остыла) и поддержки температуры (отопление отработанным маслом – в режиме «фитиль», так потребляется много топлива, а если резервуар с водой маленький, то могут возникнуть выбросы чадного газа, для отведения которого нужно сделать дополнительный дымоход).

Рекомендуем к прочтению:

Водогрейные котлы, производящие отопление дома на отработанном масле, обычно ставят в подвалах, так как они нетранспортабельны.

Еще один подвид – это бытовые котлы. Они являются многофункциональными агрегатами.Обычно такие котлы осуществляют  отопление загородного дома отработанным маслом в тех домах, которые не имеют водяной системы отопления. В таких устройствах есть система очищения газов, которая делает котел практически работающим без дыма. Расход такого материала, как трансформаторное масло в системе отопления, очень низкий, если сравнивать с предыдущими подвидами.

Бытовой котел на отработке

Основное достоинство такого устройства – это его мобильность. Такой котел можно транспортировать даже в багажнике легкового авто. Кроме того, в такое отопление на отработке своими руками можно подсоединить горелку, бойлер, обогреватель и т.д. Также бытовой котел можно использовать даже на природе  при поездках – он может выполнять функции плиты для приготовления пищи, обогревателя, нагревательного элемента. Самое главное в данном случае – это обеспечение необходимой для монтажа пожаробезопасной площади или углубления в земле на 30 см.

Преимущества и недостатки

Среди преимуществ отопления отработанным маслом можно отметить следующие моменты:

  • Довольно небольшая стоимость техники. Кроме того, оборудование даже можно сделать самостоятельно.
  • Доступность топлива. Иногда отработанное масло может вообще достаться бесплатно. А для тех производств, где такого масла много – это идеальное решение.
  • Эффективность и функциональность устройств.

Отметим один недостаток – это требовательность некоторых систем к качеству масла, которое используется.

Итоги

Таким образом, масляное отопление своими руками – это довольно экономная система, в то же время, достойная, чтобы заменить другие системы отопления. Такие системы также применяются и для автономного отопления. Однако специфика данного варианта – как раз в применяемом топливе, поэтому данная альтернатива рассматривается как крайний случай: когда нет других вариантов или очень много запаса отработанного масла. Основная сфера применения таких устройств – это промышленные предприятия, где среди отходов – в большом количестве отработанное масло.

Котел на отработке своими руками: схема, масло, отопление

Нагревательных котлов существует множество, но постоянно появляются новые варианты, к которым можно отнести котел на отработанном масле. Появление новых разновидностей вызвано желанием создать еще более экономичный и недорогой агрегат.

Тем более что и предназначение у оборудования может быть различным. Ведь обогревать приходится не всегда только жилые помещения, но и хозяйственные постройки: мастерскую и гараж, теплицу и баню. В таких случаях выручает владельцев свое автономное отопление, например, котлы на отработанном масле (иногда даже самодельные).

Примечание: Они сейчас стали завоевывать все большую популярность. Причина ее роста проста – низкая стоимость топлива, используемого для таких котлов.

Хотя цена их не сильно отличается от цены стандартного газового котла, но при эксплуатации они обходятся существенно дешевле. Тем более что схема оборудования простая и собрать котел на отработке своими руками не составляет особого труда.

Достоинства котлов

Кроме достаточно низкой стоимости эксплуатации у котла на отработке есть еще целый ряд преимуществ, которые и обусловили рост их популярности:

  1. Такие обогреватели работают практически на любых видах синтетических или минеральных масел, являющихся самыми дешевыми разновидностями жидкого топлива. Владелец своего отопительного котла (даже самодельного) способствует решению проблемы утилизации (отработка не выбрасывается, масло выливать запрещено).
  2. Низкая стоимость самой печи – все затраты на материалы и монтаж могут окупиться за один год. И в дальнейшем отопление помещения почти ничего не будет стоить (отработка ничего не стоит, масло ведь требует утилизации).
  3. Экологичность установки достаточно высока, ведь – котел, работающий на отработке, сжигает не топливо, а его пары. А в этой своеобразной «камере сгорания» почти нет «выхлопа», так как масляные пары успевают сгорать практически без остатка. К тому же утилизация веществ, загрязняющих природу, способствует защите среды, при этом отработка сгорает, а масло ликвидируется.
  4. Высокая теплоотдача топлива при использовании принудительной конвекции способствует быстрому нагреву отапливаемого помещения. Оно может прогреться за считанные минуты, чему способствует высокая энергия сгорания отработанного масла.
  5. Автономность работы отопления. Именно использование отработанного вида топлива делает такой котел абсолютно независимым, особенно когда отсутствует возможность подключения к системам централизованного отопления и горячего водоснабжения.
  6. Простота и компактность конструкции – котел собирают из самых простых узлов, большую часть которых несложно изготовить своими руками даже в обычной домашней мастерской. Тем более что многие узлы котла можно сделать из своеобразных практически готовых «полуфабрикатов»: газовых баллонов, труб из конструкционной стали и листового проката. Минимум деталей уменьшает к тому же допустимость поломки даже самодельного оборудования.
  7. Возможность изготовить котел на отработке своими руками.
Котел на отработанном масле

Недостатки оборудования

Отопление на отработке, кроме достоинств, имеет и недостатки, среди которых:

  • такое оборудование буквально сжигает кислород из воздуха помещения. Происходит это из-за того, что горючую смесь образуют пары масла, смешиваемые с воздухом. Когда помещение нежилое, например, гараж, сарай или теплица, то такой недостаток можно просто не рассматривать. Или постараться нивелировать, обустроив надежную вентиляцию;
  • отработка бывает с загрязнениями и масло для котла приходится отфильтровывать, а потому применение слишком грязной отработки вынуждает приобретать и использовать масляные фильтры. Но и эти расходы можно уменьшить, если предварительно дать маслу отстоятся;
  • необходимость регулярной чистки дымохода такого котла. Частое повторение этой операции порой раздражает, но и изменить здесь ничего нельзя.

Как видите, отопление на отработанном масле выгодно и просто и в эксплуатации, и в конструировании.

Как устроен котел на отработке

Подобные котлы от обычных газовых отличаются тем, что для них вблизи самого оборудования должен располагаться запас топлива. Чаще всего это может быть бак, цистерна, бочка, в которых хранится отработка. Пожароопасность масла требует, чтобы расстояние от резервуаров до котла было, с точки зрения безопасности, не меньше 20 м. А за этим следует необходимость решения вопроса подачи топлива, что особенно напрягает зимой, так как вязкость топлива от холода возрастает.

Схема устройства котла на отработанном масле

В котле имеется масса различных узлов, но основными из них являются: горелка, теплообменник и дымоход.

Горелка

Горелка – это отдельный рабочий узел, имеющий у промышленных котлов посадочное место со стандартизированными габаритами, позволяющими устанавливать различные горелки (например, для разных видов топлива).

Работа горелки сильно зависит от вязкости топлива, меняющейся от времени года и наружной температуры. Устранить эту проблему можно, нагревая отработанное масло нагревателем, встроенным в горелку. Оптимальной считается температура впрыска, равная 71ºС.

Если температура выше – возрастает испарение, если ниже – ухудшается сгорание топлива и падает КПД. Для подогрева воздуха и отработанного топлива перед впрыском предусмотрена несложная автоматика. Эффективность сгорания топлива возрастает при увеличении «парообразности» впрыскиваемой струи топлива, которую форсунка закачивает в камеру сгорания.

Для форсунки используют сжатый воздух, который можно подать по магистрали (на производстве) или воспользоваться компрессором, встроенным в горелку. Камера сгорания напоминает «сковородку», в которую для горения подается топливовоздушная смесь.

Обычно перед заменой видов отработанного топлива приходится менять и горелку, хотя имеются и более универсальные, работающие на отработке моторных и других масел, дизтопливе, рапсовом масле, животных жирах.

Схема

Теплообменник

Над «сковородой» горелки находится теплообменник, который может иметь самую разную конструкцию. Принцип его действия прост: в имеющийся набор трубок залит теплоноситель (например, вода), а пламя горелки нагревает стенки трубок и воду. Вода, нагревшись, поступает на выход, откуда подается в отопительный контур, а также может применяться для технологических нужд или бани.

Дымоход

Это особо важный узел для отопительного котла, так как углеводное топливо образует при сгорании дым и копоть. Если котел рассчитан правильно и эксплуатируется без нарушений, то чистят дымоход не реже 2-3 раз в неделю. Поскольку температура выходящих газов высока, да к тому же имеется химически активный конденсат, то делают дымоход из стальной трубы, которую устанавливают в бетонный или кирпичный канал.

Чертеж печи на отработке

В открытых системах дымоход делают одностенный, а в закрытых – двустенный. Открытой называют систему, использующую для сгорания воздух помещения. Закрытой считается система, в которую воздух для сгорания подается специально извне. Для такой системы используют двустенный дымоход из двух коаксиальных коробов. Продукты сгорания отработанного масла выходят по внутреннему коробу, а по внешнему подается наружный воздух.

Примечание: Используя котел на отработанном масле, необходимо особое внимание уделять технике безопасности работы с ним.

Одним из ее непреложных условий является правильно сконструированный и установленный дымоход, а также обязательное наличие вентиляции.

Стоит отметить, что простота конструкции и невысокие эксплуатационные расходы делают котлы на отработанном масле (тем более изготовленные своими руками) наиболее востребованными для использования в различной хозяйственной деятельности.

DIY Мини-кондиционер / системы обогрева

Магазин не будет работать корректно, если куки отключены.

ПОЛЕЗНЫХ ВИДЕО

Однозонные бесканальные мини-сплит-системы «сделай сам» предлагают идеальное решение для кондиционирования и обогрева отдельного помещения. Они также могут фильтровать пыль, бактерии, пыльцу и другие вредные вещества из воздуха. Каждый пакет включает в себя испарительный блок внутренней обработки воздуха и наружный конденсаторный блок.

Для мини-сплит-системы «сделай сам» обычно требуется только небольшое отверстие в стене для соединения устройств с помощью кабелей, медных трубок и дренажной линии. Также нет необходимости в громоздких воздуховодах, что дает вам простую установку, которая намного эффективнее, чем оконные системы или системы с принудительной подачей воздуха.

Купите самодельный мини-сплит-кондиционер и бесканальный тепловой насос DIY на сайте HVACDirect.com, чтобы воспользоваться нашими низкими ценами на такие ведущие бренды, как Perfect Aire и MRCOOL. Высокая эффективность вашего мини-кондиционера, сделанного своими руками, принесет дивиденды в далеком будущем.Просмотрите спецификации, чтобы найти идеальный одноканальный бесканальный мини-сплит-кондиционер для вашего помещения. Если вы обнаружите, что вам нужен кондиционер и климат-контроль для нескольких зон, ознакомьтесь с нашей полной линейкой бесконтактных мини-сплит-систем

.

Если у вас есть какие-либо вопросы об этих системах DIY, позвоните или воспользуйтесь чатом, чтобы поговорить с нашими экспертами. У нас есть сертифицированные специалисты по HVAC в штате и мы предлагаем услуги с 7:00 до 22:00. в будние дни, чтобы вы могли звонить в удобное для вас время.

Почему покупать у нас?

Удовлетворенность клиентов

Наш преданный своему делу персонал усердно работает над тем, чтобы все заказы выполнялись быстро и эффективно, чтобы гарантировать, что вы получите то, что заказали, как можно быстрее.


Безопасность

Мы обеспечиваем безопасные покупки в Интернете, чтобы защитить вашу информацию. Мы также предоставляем возможность оплаты через PayPal, чтобы вы могли использовать уже знакомую вам службу оформления заказа.


Сэкономьте деньги

Мы предлагаем вам отличные цены, чтобы вы могли сэкономить деньги на более важные дела в своей жизни.

Мини-кондиционер для одной зоны DIY / Системы обогрева

Магазин не будет работать корректно, если куки отключены.

ПОЛЕЗНЫХ ВИДЕО

Однозонные бесканальные мини-сплит-системы «сделай сам» предлагают идеальное решение для кондиционирования и обогрева отдельного помещения. Они также могут фильтровать пыль, бактерии, пыльцу и другие вредные вещества из воздуха. Каждый пакет включает в себя испарительный блок внутренней обработки воздуха и наружный конденсаторный блок.

Для мини-сплит-системы «сделай сам» обычно требуется только небольшое отверстие в стене для соединения устройств с помощью кабелей, медных трубок и дренажной линии.Также нет необходимости в громоздких воздуховодах, что дает вам простую установку, которая намного эффективнее, чем оконные системы или системы с принудительной подачей воздуха.

Купите самодельный мини-сплит-кондиционер и бесканальный тепловой насос DIY на сайте HVACDirect.com, чтобы воспользоваться нашими низкими ценами на такие ведущие бренды, как Perfect Aire и MRCOOL. Высокая эффективность вашего мини-кондиционера, сделанного своими руками, принесет дивиденды в далеком будущем. Просмотрите спецификации, чтобы найти идеальный одноканальный бесканальный мини-сплит-кондиционер для вашего помещения.Если вы обнаружите, что вам нужен кондиционер и климат-контроль для нескольких зон, ознакомьтесь с нашей полной линейкой бесконтактных мини-сплит-систем

.

Если у вас есть какие-либо вопросы об этих системах DIY, позвоните или воспользуйтесь чатом, чтобы поговорить с нашими экспертами. У нас есть сертифицированные специалисты по HVAC в штате и мы предлагаем услуги с 7:00 до 22:00. в будние дни, чтобы вы могли звонить в удобное для вас время.

Почему покупать у нас?

Удовлетворенность клиентов

Наш преданный своему делу персонал усердно работает над тем, чтобы все заказы выполнялись быстро и эффективно, чтобы гарантировать, что вы получите то, что заказали, как можно быстрее.


Безопасность

Мы обеспечиваем безопасные покупки в Интернете, чтобы защитить вашу информацию. Мы также предоставляем возможность оплаты через PayPal, чтобы вы могли использовать уже знакомую вам службу оформления заказа.


Сэкономьте деньги

Мы предлагаем вам отличные цены, чтобы вы могли сэкономить деньги на более важные дела в своей жизни.

Двухзонный мини-кондиционер / системы отопления для дома

Магазин не будет работать корректно, если куки отключены.

ПОЛЕЗНЫХ ВИДЕО

Однозонные бесканальные мини-сплит-системы «сделай сам» предлагают идеальное решение для кондиционирования и обогрева отдельного помещения. Они также могут фильтровать пыль, бактерии, пыльцу и другие вредные вещества из воздуха. Каждый пакет включает в себя испарительный блок внутренней обработки воздуха и наружный конденсаторный блок.

Для мини-сплит-системы «сделай сам» обычно требуется только небольшое отверстие в стене для соединения устройств с помощью кабелей, медных трубок и дренажной линии.Также нет необходимости в громоздких воздуховодах, что дает вам простую установку, которая намного эффективнее, чем оконные системы или системы с принудительной подачей воздуха.

Купите самодельный мини-сплит-кондиционер и бесканальный тепловой насос DIY на сайте HVACDirect.com, чтобы воспользоваться нашими низкими ценами на такие ведущие бренды, как Perfect Aire и MRCOOL. Высокая эффективность вашего мини-кондиционера, сделанного своими руками, принесет дивиденды в далеком будущем. Просмотрите спецификации, чтобы найти идеальный одноканальный бесканальный мини-сплит-кондиционер для вашего помещения.Если вы обнаружите, что вам нужен кондиционер и климат-контроль для нескольких зон, ознакомьтесь с нашей полной линейкой бесконтактных мини-сплит-систем

.

Если у вас есть какие-либо вопросы об этих системах DIY, позвоните или воспользуйтесь чатом, чтобы поговорить с нашими экспертами. У нас есть сертифицированные специалисты по HVAC в штате и мы предлагаем услуги с 7:00 до 22:00. в будние дни, чтобы вы могли звонить в удобное для вас время.

Почему покупать у нас?

Удовлетворенность клиентов

Наш преданный своему делу персонал усердно работает над тем, чтобы все заказы выполнялись быстро и эффективно, чтобы гарантировать, что вы получите то, что заказали, как можно быстрее.


Безопасность

Мы обеспечиваем безопасные покупки в Интернете, чтобы защитить вашу информацию. Мы также предоставляем возможность оплаты через PayPal, чтобы вы могли использовать уже знакомую вам службу оформления заказа.


Сэкономьте деньги

Мы предлагаем вам отличные цены, чтобы вы могли сэкономить деньги на более важные дела в своей жизни.

3 самодельных обогревателя, которые согреют вас этой зимой

Будь то небольшой сарай, гараж или весь дом, эти самодельные обогреватели действительно доставят вас, но будьте осторожны.

Зима пришла, и, несмотря на все ваши усилия, всегда есть одна комната, в которой слишком холодно. Электрические обогреватели — обычный вариант, но у них есть свои недостатки. Во-первых, они действительно сжигают ватты. Большинство обогревателей работают на максимальной мощности 1500 Вт, и наши счета за электричество говорят правду.

Хотите сохранить этот пост на потом? Нажмите здесь, чтобы закрепить на Pinterest!

Они также зависят от электричества. Это может означать проложить удлинители к пристройке, такой как сарай или отдельно стоящий гараж, при условии, что это разумное расстояние от источника питания.

Существует также возможность отключения электроэнергии, которая может длиться от нескольких часов до нескольких недель, и это когда альтернативные источники тепла уже не просто удобны, а абсолютно необходимы.

Многие люди полагаются на дровяные печи или печи на гранулах, чтобы поддерживать тепло, но большинство этих источников тепла сосредоточено в жилых помещениях, а не во внешних постройках. Есть способы распределить тепло от дров или гранул в других частях дома, но некоторых пространств в доме, кажется, недостаточно.

К счастью, есть несколько простых в изготовлении альтернатив, которые позволят сохранить тепло в любом помещении. Эти самодельные обогреватели просты и часто могут быть собраны из материалов, которые у вас уже есть под рукой.

Они, как правило, наиболее эффективны в небольших помещениях, но во многом они связаны с более терпимой, чем жаркой, температурой. Даже самый маленький самодельный обогреватель может поддерживать относительно комфортную температуру 50 ° по Фаренгейту. Такая погода, как свитер, и лучше, чем мороз.

В больших помещениях вам может понадобиться несколько таких самодельных обогревателей.Просто помните, чем больше открытого огня вы распространите в любом пространстве, тем выше риск.

Мы собираемся изучить три самодельных обогревателя, но прежде чем мы перейдем к материалам и деталям сборки, мы должны коснуться нескольких моментов, касающихся топлива , дыма, безопасности и теплообмена .

Топливо

Два основных вида топлива используются для обогревателей, которые мы собираемся покрыть. Свечи и 70% раствор изопропилового спирта. Третья возможность — это добавка к бензину, известная как HEET, но она может создавать запах, если обогреватель не горит должным образом и является более легковоспламеняющимся, чем 70% раствор изопропилового спирта.

Свечи

Свечи должны изготавливаться из неокрашенного воска без запаха. Запах ванили может быть приятным в течение часа или около того, но с течением времени он может стать немного подавляющим. Мы будем использовать простые свечи из белого чая, потому что они горят от 4 до 5 часов. Небольшие металлические чашки, окружающие свечу у основания, также добавляют запас прочности.

Изопропиловый спирт

Изопропиловый спирт можно купить почти в любой аптеке и во многих хозяйственных магазинах.Доказательство варьируется в зависимости от основных концентраций от 50% до 91%. 70% раствор идеален, потому что он горит чисто и будет поддерживать устойчивое горячее пламя. Златовласка первой скажет вам, что 50% — это слишком мало, а 91% — слишком много, но 70% — в самый раз.

Фитиль используется, чтобы подвести спирт к пламени, и этот катализатор капиллярности обычно представляет собой огнестойкий изоляционный материал или, хотите верьте, хотите нет, туалетную бумагу.

Дым

Все, что горит, выделяет различные газы.Дым является наиболее вредным и обычно является результатом сжигания топлива на основе углерода. К счастью, изопропиловый спирт и свечи почти не выделяют дыма, а пары относительно безвредны.

Одно предупреждение связано с потреблением кислорода в замкнутом пространстве. Любому пламени нужен кислород, чтобы гореть, а пламя, которое начинает тускнеть без видимой причины, вам что-то говорит. Ему либо нужно больше топлива, либо больше кислорода.

Это кажется противоречащим идее защиты от холода, но рекомендуется некоторая степень вентиляции, даже если все, что это означает, — время от времени открывать дверь.

Безопасность

Открытый огонь представляет очевидные проблемы, поэтому здесь необходимы здравый смысл и должная осмотрительность. Справедливо сказать, что многие из нас время от времени зажигают свечи, не причиняя вреда, но обогреватели, о которых мы говорим, потенциально могут гореть открытым пламенем в течение некоторого времени.

Вот почему так важно расположение вашего самодельного обогревателя. Он должен находиться подальше от стен, занавесок, кроватей и любых других легковоспламеняющихся материалов. Он также должен быть в таком месте, где его нельзя опрокинуть.

Вам также следует создать хороший изолирующий слой между основанием вашего обогревателя и любой поверхностью, особенно деревянной. Температура в некоторых помещениях этих обогревателей будет колебаться от 200 до 400 ° по Фаренгейту. Бумага загорается при 451 ° F, а приближается 400 °.

Типичные изоляционные материалы включают кирпич, плитку или слой камней под обогревателем. Двойной слой этих материалов под обогревателем также целесообразен, так как он будет дополнительно рассеивать тепло.

Теплообменник

Одна из концепций, увеличивающих тепло для одного из этих самодельных обогревателей, — это простой теплообменник. По такому же принципу работает и печь.

Большой кусок металла или керамики нагревается, а затем воздух нагнетается над горячим материалом, чтобы вызвать теплообмен. Как вы увидите в одном из наших самодельных обогревателей, мы будем использовать терракотовые цветочные горшки для обмена теплом с окружающим воздухом.

Хороший пример простого теплообмена можно найти на железных поверхностях дровяных печей.Их часто украшают чугунными предметами различной формы, чтобы тепло от чугунной топки передавалось чугунным украшениям и окружающему воздуху.

Если вы когда-нибудь увидите железную утку, отдыхающую на дровяной печи, поступите мудро, чтобы не схватить ее. Очень жарко, и причина тому — теплообмен.

DIY Аварийные обогреватели

1. Обогреватель жестяной банки

Этот самодельный обогреватель прост в сборке, его легко и безопасно хранить, и он выделяет много тепла.Он производит довольно большое пламя, поэтому его местоположение имеет решающее значение. Это также потенциальная опасность, если он опрокинется. В банке есть изопропиловый спирт, и любая пролитая жидкость воспламенится, так что будьте осторожны с этим.

Вы также обнаружите, что пламя алкоголя трудно увидеть при дневном свете.

Убедитесь, что все знают, что происходит, чтобы они случайно не коснулись или не опрокинули обогреватель, потому что не могли видеть пламя.

Банка представляет собой 1-литровую банку с краской и должна быть новой пустой банкой.Вы можете купить их в большинстве хозяйственных магазинов примерно за 3 доллара. Не используйте баллончики с остатками краски. Пока горит обогреватель, краска выделяет ядовитые пары.

Потратьте три доллара на чистую новую банку. Банка емкостью 1 литр будет гореть чуть больше часа, пока ее не нужно будет снова наполнить. Не наполняйте банку до тех пор, пока она полностью не остынет.

Можно выбрать металлическую банку для супа или другую жестяную банку. Банку следует хорошо промыть, а также удалить бумажную этикетку и полоску клея.Оттуда принцип тот же, что и с краской, за исключением того, что у вас не будет плотно закрывающейся крышки для тушения, хранения и использования в будущем.

Материалы и инструменты:

  • 1 пустая банка для краски емкостью 1 литр с крышкой или пустая банка для еды
  • 1 рулон туалетной бумаги
  • 1 бутылка 70% изопропилового спирта
  • Отвертка с плоской головкой
Сборка:

  1. Отверткой и руками извлеките картонную трубку из центра рулона туалетной бумаги.
  2. После того, как трубка будет удалена, сожмите рулон, чтобы он сам сложился.
  3. Медленно вставьте рулон туалетной бумаги в банку.
  4. По мере приближения к концу рулона вам может понадобиться отвертка, чтобы вывести рулон за край.

  1. Убедитесь, что туалетная бумага находится ниже края банки.
  2. Под банкой следует положить большую плитку размером не менее 1 фута.
  3. Медленно налейте изопропиловый спирт на фитиль туалетной бумаги, пока он не пропитается.
  4. Осветите верхнюю часть банки, f но будьте осторожны, если поместите банку в яркое место. Пламя бывает трудно увидеть.

Поместите баллончик в безопасное место. Банка станет очень горячей, поэтому погасите ее и дайте ей остыть, прежде чем прикасаться. Крышку можно надеть сверху, чтобы погасить пламя. Закройте крышку легкими ударами молотка и храните там, где вы храните другие горючие материалы, такие как керосин, газ, масло и пропан. Перед повторным использованием долейте в банку еще изопропилового спирта.

Может вас удивить, но туалетная бумага не пригорит. Он действует как фитиль, вытягивающий спирт со дна банки. Однако, если сгорит слишком много спирта, туалетная бумага может начать обугливаться. Когда уровень алкоголя станет низким, погасите пламя, дайте банке полностью остыть и долейте до нужного уровня.

2. Подогреватель чайных свечей в цветочном горшке

Кажется абсурдным думать, что одна чайная свеча может произвести достаточно тепла, чтобы обогреть комнату, и вы правы.Для работы требуется от 4 до 6 чайных свечей. Этот нагреватель для чайных свечей работает благодаря концепции теплообмена. Терракотовые горшки выполняют роль теплообменника, и за 20-30 минут они сильно нагреются от небольшого пламени нескольких чайных свечей.

Это еще один обогреватель, сделанный своими руками, который нужно размещать осторожно. Хорошая новость заключается в том, что в случае опрокидывания он не распространяет горящий спирт, но расплавленный воск легко воспламеняется, а открытое пламя — это открытое пламя.

Материалы:

  • 1 терракотовый горшок диаметром 4 дюйма
  • 1 терракотовый горшок диаметром 6 дюймов
  • Простые белые чайные свечи от 4 до 6
  • Большая плитка для изоляции тепла от любой поверхности и поддержки свечей
  • Плитка меньшего размера или кирпичи для поддержки цветочных горшков
  • Четверть для закрытия сливного отверстия в меньшем горшке в перевернутом виде
Сборка:

  1. Создайте меньшую плитку на большой плитке, чтобы они могли поддерживать и то, и другое цветочные горшки и создайте достаточно воздуха, чтобы свечи горели под перевернутым горшком.
  2. Расположите свечи по центру и зажгите.
  3. Переверните самую маленькую кастрюлю так, чтобы она находилась над свечами.
  4. Закройте отверстие в нижней части самой маленькой кастрюли четвертинкой. Не делайте этого со второй кастрюлей побольше.

  1. Переверните большую кастрюлю над меньшей.

Через 20–30 минут вы начнете ощущать сильное тепло от стенок большой кастрюли и от открытого отверстия наверху. Чтобы потушить, задуйте свечи, но будьте осторожны с горшками.Внутренняя температура в небольшом внутреннем горшке достигает 400 ° по Фаренгейту. Дайте им достаточно времени, чтобы остыть, прежде чем брать в руки.

Есть запасные альтернативы цветочным горшкам. Возможно, лучше всего будет чугунная голландская духовка, перевернутая на плитке или кирпиче вместо цветочных горшков. У вас не будет конвекции, которую создает цветочный горшок внутри цветочного горшка, но чугун обязательно нагреется.

3. Струйная горелка для газированных баллончиков

Этот нагреватель представляет собой спиртовую горелку на стероидах.Благодаря компактным размерам его можно использовать вместо чайных свечей в нагревателе «Цветочный горшок». Один из этих обогревателей под цветочным горшком сделает свое дело, а два удвоят тепло. Однако этот обогреватель сам по себе будет излучать тепло, поэтому цветочные горшки не обязательны.

Сборка немного сложнее по сравнению с двумя другими обогревателями, но материалы очень легко найти в доме.

Материалы и инструменты:

  • 3 пустых и ополоснутых алюминиевых банки из-под газировки
  • Горстка огнеупорной изоляции или изоляции труб
  • 1 бутылка 70% изопропилового спирта
  • Пенни
  • 9

  • Кухонные ножницы Булавка для пробивания отверстий
  • Небольшой молоток из чего угодно, которым можно проткнуть канцелярскую кнопку через тонкий алюминий
  • Рабочие перчатки для защиты рук от острых краев алюминия
  • Перманентный маркер
  • Небольшой кусок a 2 × 4 для направления маркера на банку перед резкой
  • Игольчатые плоскогубцы
Сборка:

  1. Положите банку дном вверх и, используя гвоздь, осторожно введите гвоздь через центр дно банки.
  2. С помощью канцелярской кнопки проделайте 4 отверстия вокруг отверстия для гвоздя. Используйте небольшой молоток, чтобы вставить канцелярскую кнопку в алюминий.
  3. С помощью той же канцелярской кнопки проделайте 16 отверстий, расположенных на равном расстоянии друг от друга, вокруг выступа на дне банки. Для этого начните с одного отверстия и перейдите к противоположной стороне банки для второго отверстия и продолжайте таким же образом, создавая равномерно расположенные отверстия.
  4. Разделите разницу между двумя отверстиями и пробейте снова. Продолжайте разделять разницу, пока не получите 16 равномерно расположенных отверстий.

  1. После того, как отверстия будут пробиты, опереть банку на 2 × 4 так, чтобы доска лежала ровно. Прижмите кончик перманентного маркера к краю и медленно поверните банку, чтобы нарисовать ровную линию по окружности банки. Повторите то же самое с другой банкой.
  2. Сделайте начальный надрез на банке с помощью бритвенного ножа.
  3. Используйте кухонные ножницы, чтобы разрезать банку по линии по окружности.
  4. Теперь у вас есть завершенная секция верхней горелки.

  1. Повторите то же самое с другой банкой и, используя плоскогубцы, скручивайте и обжимайте банку через каждые полдюйма, чтобы ее было легче вставить в верхнюю часть горелки.
  2. После того, как у вас будут разрезаны дно банок и пробита верхняя часть, вы готовы к установке изоляционного фитиля.
  3. Если используется изоляция трубной оберткой (что является дешевым способом подобрать изоляцию), обрежьте ее по длине до высоты цоколя.
  4. Оберните изоляцию и заполните ее основанием.

  1. Осторожно поместите верхнюю банку на заполненное изоляцией основание, чтобы оно совместилось.
  2. Осторожно нажмите на верхнюю часть, пока банки плотно не соединятся. Налейте 70% -ный изопропиловый спирт в верхнюю часть и дайте стечь в банку. Вы также можете использовать присадку к бензину, например HEET, но, вероятно, вам лучше использовать спирт. Вам придется повторять этот этап заполнения несколько раз. Время от времени поднимайте банку, чтобы оценить количество алкоголя в ней.
  3. С помощью кухонных ножниц отрежьте нижнюю часть третьей банки по краю.
  4. Теперь этот нижний край можно использовать для тушения пламени.

  1. Для того, чтобы баллончик запустился, облейте немного топлива вокруг основания нагревателя, чтобы повысить температуру металла и способствовать быстрому испарению. Не забудьте иметь плиту, чтобы защитить любые поверхности от огня. Зажгите верх обогревателя и топливо вокруг основания. При необходимости повторите процесс зажигания несколько раз, чтобы горелка заработала.Подождите, пока не погаснет пламя, прежде чем добавлять спирт в обогреватель или основание плитки. Вы также должны быть осторожны, чтобы не пропустить фантомное пламя. Спирт горит тусклым синим пламенем, и его трудно увидеть.
  2. Как только банка загорится через отверстия по периметру, дайте ей гореть несколько минут. Некоторые отверстия не будут зажжены, но вскоре они должны загореться.
  3. Когда на ободе загорится достаточное количество отверстий по периметру, бросьте пенни на банку, чтобы закрыть центральные отверстия.Отцентрируйте его с помощью отвертки.

Тепло от этого нагревателя для жестяных банок можно использовать не только для обогрева помещения, но и для приготовления пищи с помощью приспособления, которое будет поддерживать кастрюлю или сковороду. Он также очень хорошо сочетается с терракотовым цветочным горшком.

Рекомендации для размышлений

Эти обогреватели, сделанные своими руками, работают, но они могут быть опасными. Вот несколько советов по управлению открытым пламенем.

Расположение
  • Пол — действительно плохое место для обогревателя с открытым пламенем.Его может легко сбить с ног небрежным шагом, чрезмерно взволнованным домашним животным или кем-то, кто что-то толкнет в него.
  • Подумайте, как вы сейчас справляетесь с открытым огнем в своем доме.
  • Большинство людей понимают важность перегородки для камина перед открытым огнем.
  • Газовые плиты изолируют голубое пламя на уровне пояса в среде, обычно окруженной металлом.
  • Свечи обычно занимают центр стола или в бра на стене.
  • Даже обогреватели обычно устанавливают вдали от стен или мебели, и их не стоит ставить на ковер.
Вентиляция
  • Помните о вентиляции. Открытое пламя быстро сжигает кислород. Тем не менее, многие из нас готовят на газовых плитах без видимого эффекта, но если ваш нагреватель банки с краской горит в течение длительного времени, возможно, пришло время подумать об открытии двери или окна.
  • Не ложитесь спать, если один из этих обогревателей с открытым пламенем пылает. Все может случиться, хотя чайная свеча и цветочный горшок могут оказаться наиболее безопасными, если их правильно разместить и изолировать от любой поверхности.

Если вы планируете использовать эти обогреватели на регулярной основе, вы можете подумать о хранении таких вещей, как банки, изопропиловый спирт, чайные свечи, терракотовые цветочные горшки и кусок огнестойкой изоляции.

Надеюсь, вы будете использовать их только для краткосрочной поездки в сарай или в гараж зимой, но если они станут вашим единственным источником тепла, вы захотите быть готовыми.

Понравился пост? Не забудьте закрепить на Pinterest!

10 размышлений об идеях самодельного обогревателя, которые можно легко сделать своими руками

Сохранение физического тепла — одна из важных проблем зимой и осенью.Но коммерческие отопительные приборы стоят дорого и накладывают дополнительные расходы на счета. Почему бы не использовать обычные предметы домашнего обихода для создания собственной системы отопления?

Существует множество идей для самодельного обогревателя, и лишь несколько вариантов могут удовлетворить их. Давайте устраним все ненужное, прежде чем наслаждаться успешным проектом. Хотя основной механизм похож, есть различия в конструкции, исполнении и эффективности.

1. Миниатюрный портативный обогреватель

Включите свой личный самодельный обогреватель, чтобы наслаждаться уютным теплом где угодно.Проект доставляет настоящее удовольствие с некоторыми общими материалами, часто остается устаревшим.

Конечно, у вас есть вентилятор фена для установки сборки пакета микросхем. Видео продолжается в обычном режиме, фиксируя все детали для простой реализации.

Нет фонового звука; вы просто продолжаете смотреть на протяжении всего процесса. Несмотря на его крошечные размеры, вы наверняка можете нагреться, нажав кнопку.

2. Утеплитель из подсвеченного керамогранита

Укладка некоторых строительных материалов с полезными экспонатами даст вам зимнее тепло.Обычный керамогранит, например керамика, составляет основу отопления. Кроме того, вам потребуются один вентилятор, несколько кирпичей, поднос / тарелка и свечи.

И вы получите правдоподобные детали с помощью сегментированной 6-шаговой реализации. Предлагаемые шаги охватывают все, что нужно знать — от материалов до окончательной сборки. Интеграция обучающих видео облегчает понимание слов.

Нажмите для получения более подробной информации

3. Самодельный аварийный обогреватель

Наслаждайтесь восхитительным теплом зимой во всем доме.В статье раскрываются некоторые хитрости, позволяющие получить удовлетворительные модели обогревателей. Вам нужно сделать либо горелку для газировки, либо свечу в цветочном горшке, либо нагреватель для жестяных банок.

Есть дополнительные детали, чтобы показать основные материалы и безопасность относительно плана. На каждом есть определенные разделы на ступенях, изображения остановок и пояснительные слова. Вам просто нужно выяснить доступные ресурсы для принятия решения.

Нажмите для получения дополнительной информации

4.Комнатный обогреватель Mini 100W-12V

Приключения на открытом воздухе могут создавать определенные проблемы вне зависимости от времени года. И вам стоит обзавестись консервным обогревателем, который будет служить сразу нескольким целям.

Для проекта требуются две пружины змеевика нагревателя, удерживающая жестяная коробка и несколько твердых деталей. Вам просто нужно подключить катушки к источнику, удерживая пружины на затвердевшей глиняной поверхности.

Слова на экране должны быть достаточными для объяснения, не отставая от видео.Хотя это звучит немного неортодоксально, вы даже можете готовить, удобно устроившись.

5. Энергосберегающий обогреватель помещения

Превратите пустоту в элегантный механический аксессуар для обогрева воздуха в помещении. Вам просто нужно несколько чайных свечей с подносом. Презентация проста с четкими пунктами по проекту.

Выполнение упорядоченных шагов позволит выполнить задачу в разумные сроки. И есть два интегрированных видео, которые помогут вам с возможным размещением.Вы даже познакомитесь с реальным рабочим механизмом.

Щелкните для получения более подробной информации

6. Пошаговый домашний обогреватель своими руками

Это больше похоже на циклопедию популярных самодельных самодельных обогревателей. Всего существует 5 идей с эксклюзивными деталями, облегчающими обработку. Фактически, в статье конкретно рассматривается механический аспект, а не удобство использования.

Цветочный / терракотовый, керамический, алкогольный, электрический и солнечный — вам просто нужно отсортировать свои предпочтения.И каждое руководство состоит из 4 отдельных разделов — введение, материалы, изготовление и работа.

Привлекательная привлекательность презентации опускает другие детали, чтобы упростить задачу. Одно встроенное видео в самом конце должно лучше объяснить все действие. Пошаговое руководство поможет вам сэкономить на потреблении в зимнее время.

Нажмите, чтобы узнать подробности

7. Электрический нагреватель с вентилятором своими руками

Обогреватели, сделанные своими руками, в большинстве случаев явно не могут конкурировать с коммерческими.Но вы можете провести выходные, создавая надежный обогреватель прямо у себя дома.

Доступных ресурсов определенно будет достаточно, требуя некоторых модификаций перед сборкой. Этот процесс довольно тонкий и требует особого внимания к точным измерениям.

Точно так же задача требует комбинированного действия механического определения размеров с электрическим оборудованием. Вам не понадобятся какие-либо дополнительные детали, поскольку вы просматриваете всю покадровую динамическую презентацию.

8. Самодельный обогреватель пространства

В этом учебном пособии упор делается на функциональные обогреватели, а не на какой-то необычный проект, сделанный своими руками. И лучший выбор — простой самодельный цветочный горшок или нагреватели для терракотовых горшков.

Простые слова о реализации остаются легкими для адаптации и утешительными для идеализации. В проекте намеренно используется высококачественное сырье, чтобы обеспечить отличную эксплуатационную надежность.

Помимо других идей, в статью включены некоторые дополнительные идеи по теме.Включение изображений делает обсуждение более правдоподобным.

Щелкните для получения дополнительной информации

9. Простые бытовые обогреватели

Используйте обычные предметы домашнего обихода, чтобы спастись от холода. Представленная статья кажется чем-то похожей на другие рекомендации DIY. Но сама статья специализируется на предоставлении подробных сведений перед реализацией вашего проекта.

Все начинается с некоторых приемов, позволяющих избежать проблем с безопасностью в помещении.Среди выбранных 5 идей мыслимые детали продолжаются металлической банкой, туалетной бумагой и спиртом.

Другие обычные хаки, кроме ракетной печи, бумажных поленьев и солнечного обогревателя. Наилучшим образом, каждый из них содержит определенное видео прямо в сегменте. Когда вам не удается выбрать несколько вариантов, это, возможно, лучший способ принять решение.

Щелкните для получения дополнительной информации

10. Мощный обогреватель для самостоятельной работы

Обеспечьте комфортное зимнее тепло, не жертвуя безопасностью устройства.Видеоурок позволяет полностью защитить собранный обогреватель на предмет долговечности.

Двигатель постоянного тока, нихромовая проволока, фасонная фанера, тумблер, разъем питания — некоторые распространенные предметы в помещениях. Следование инструкциям должно помочь вам собрать все в единое целое.

Не сказать, что небольшое покадровое видео фиксирует все важные моменты происходящего. Каждый шаг объясняется из ядра, что позволяет вам запустить проект, не запутавшись.

Заключение

Только исправный обогреватель может дать несколько преимуществ без риска разрушения.Вам просто нужно понять свои требования, определить ресурсы и зафиксировать бюджет. Остальное должно быть достаточно легко со всеми вышеупомянутыми идеями.

Ремонт котельной системы своими руками | Советы по ремонту нагревателя котла Oconomowoc | Делафилд DIY Boiler Techniques

Для поддержания работоспособности системам отопления требуется профилактический уход

Многие люди не обращают внимания на машины и инструменты в своем доме, пока они не сломаются. Пока в доме тепло, многие домовладельцы не заботятся о том, чтобы их система отопления котла работала максимально эффективно.Однако, если ваш котел каким-то образом скомпрометирован, вы можете потратить сотни долларов на неэффективное отопление в краткосрочной перспективе и нанести долгосрочный ущерб своему котлу.

Профилактическое обслуживание котла означает снижение затрат на ремонт и снижение счетов за отопление.

Хотя мы можем обещать вам быстрые услуги по ремонту котла в случае возникновения чрезвычайной ситуации, мы понимаем, что вам не нужно звонить в Hot Point Heating and Air Conditioning холодным безопорным утром в Висконсине.

Ознакомьтесь со своей системой отопления котла и уделяйте ей частое внимание.Убедитесь, что вы точно знаете тип котла, установленного в вашем доме. Следите за следующими частями вашей котельной системы. Возможно, вы не сможете исправить их самостоятельно, но если вы сможете распознать проблемы на ранней стадии, вы можете пригласить специалистов HVAC из Hot Point к себе домой для выполнения ремонта, прежде чем ситуация станет чрезвычайной.

Предохранительные клапаны

Убедитесь, что предохранительный клапан работает, ежемесячно поднимая пробный рычаг, и проверяйте давление срабатывания клапана ежегодно. Предохранительный клапан — это последнее средство, если что-то пойдет не так.Он должен работать. Это единственное средство предотвращения взрыва в случае повышения давления в котле.

Клапан должен быть настроен на открытие при максимальном рабочем давлении или ниже, установленном производителем. Не следует эксплуатировать котел слишком близко к настройке клапана. Если держать его слишком близко, клапан протекает и накапливается внутренняя коррозия, что препятствует правильной работе клапана.

Если вам нужна помощь в обеспечении исправного состояния предохранительных клапанов, обратитесь к специалистам по системам отопления котлов в Hot Point сегодня, и мы приедем и поможем вам провести профилактическое обслуживание вашего котла.

Контрольные трубы на предмет скоплений, шлама и отложений

Вы можете проверить, чиста ли труба и работает ли она должным образом без ограничений, посмотрев на поплавковую камеру. Если отсекатель топлива из-за низкого уровня воды слит или слит, у вас может быть проблема. Уровень воды должен быстро вернуться к своему обычному уровню, когда сливной клапан закрыт. Если вода возвращается медленно, это признак засорения ваших труб.

Если ваша система трубопроводов была установлена ​​правильно, вы увидите множество «поперечных тройников», что значительно облегчит удаление и очистку, поскольку изолирует источник отложений и упрощает их устранение.Если у вас есть инструменты, выключите котел, снимите поперечины, к которым вы можете получить доступ, и прочистите их, чтобы вода текла плавно. Если у вас нет инструментов или вы не уверены в их наличии, не пытайтесь сделать это самостоятельно. Меньше всего вам нужен неприятный беспорядок, возможно, поврежденные трубы и отсутствие тепла. Обратитесь в Hot Point, и мы в кратчайшие сроки очистим вашу систему.

Топливная система

Топливная система требует регулярного технического обслуживания, чтобы обеспечить наименьшую стоимость топлива и лучшую теплопередачу. Слишком мало внимания или отсутствие внимания к топливной системе представляет серьезную угрозу для вашей безопасности.Если трансформаторы розжига или электроды начинают разъедать и выходить из строя, эффект домино может иметь серьезные последствия. Проверьте все компоненты топливной системы на наличие покрытий и других отложений грязи. Свяжитесь со специалистами по обслуживанию котлов Lake Country в Hot Point, если вам нужно прочистить топливную систему.

Электрические переключатели и проводка

По крайней мере, вы должны очищать переключатели от всей грязи и мусора каждый год. Переключатели и электрические компоненты редко требуют постоянного обслуживания, но вы все равно должны следить за тем, чтобы место было чистым.Держите электрические крышки плотно закрытыми. Их следует снимать только для очистки. Убедитесь, что все соединения безопасны.

Не возитесь с электрическими компонентами, как это делают некоторые обслуживающие лица. Ни при каких обстоятельствах не следует обходить переключатель, чтобы заставить устройство работать, когда это не предназначено.

Если вам нужна помощь опытных специалистов по отоплению для проверки чистоты и исправности электрических систем, обратитесь к специалистам по котельным системам Hot Point Heating and Air Conditioning.

Услуги по установке и ремонту котлов в Юго-Восточном Висконсине

Попытка выполнить профилактическое обслуживание сложных котельных систем может быть устрашающей. Вам не нужно знать, как решать конкретные проблемы или разбирать устройство и знать его как свою ладонь. Все, что вам нужно, это знать предупреждающие знаки и знать, когда обращаться к профессионалам, чтобы ваш котел снова заработал бесперебойно.

Если вы хотите убедиться, что ваша домашняя котельная система работает эффективно и не тратите впустую ваши деньги из-за протекающих или грязных компонентов, свяжитесь со специалистами по ремонту систем котлового отопления в Hot Point Heating and Air Conditioning в Oconomowoc для получения бесплатного предложения сегодня.

Свяжитесь со специалистами по ремонту котлов в Hot Point 24 часа в сутки каждый день для аварийного ремонта HVAC.

Самодельный обогреватель, который работает!

Ах, осень и зима, они могут быть забавными, если ненадолго закутаться в пальто и ботинки, но когда ты дома, тебе хочется согреться. И мы даже не говорим о счетах за отопление, связанных с более прохладной погодой — дорого.

Это время года, когда семьи чаще остаются дома, чтобы спастись от морозов, а дети не ходят в школу во время зимних каникул.Не говоря уже о том, что праздники собирают множество гостей, а вкусные блюда на День Благодарения и Рождества означают, что у вас будет больше времени на печь. Что, если бы у вас был самодельный обогреватель, чтобы отдохнуть от холода?

Всем нравится чувствовать тепло и уют, поэтому вы включаете тепло. К сожалению, включение обогревателя резко увеличивает счет за электроэнергию. К счастью, есть несколько способов согреть дом, не тратя ни руки, ни ноги.

Действительно ли самодельный обогреватель работает?

Я видел несколько идей самодельного обогревателя, которые ходили в Pinterest и Facebook.Но я слышал смешанные отзывы от разных людей и хотел узнать, действительно ли они работают.

Итак, я попробовал несколько разных методов и вариантов. Метод мультиварки мне не подошел, да и использование всего лишь одного терракотового горшка тоже не помогло.

Я решил объединить различные стратегии и нашел способ сделать самодельный обогреватель, который работал!

А теперь не волнуйтесь — этот маленький самодельный обогреватель не обогреет весь ваш дом или даже всю спальню.Но это повысит температуру на несколько градусов в маленькой комнате, что было бы здорово во время зимнего отключения электроэнергии.

Идея пришла из видео на YouTube, хотя я обнаружил, что этот метод нагревает область быстрее, если я использую форму для торта с наклоненной кастрюлей.

Как сделать самодельный обогреватель:

Что вам понадобится:

Я зажег пять чайных лампочек и поместил их в 8-дюймовую форму для торта. Самое дешевое место, где их можно купить — Ikea, но если поблизости нет ни одного, попробуйте Amazon.

Затем я поставил 6-дюймовый терракотовый горшок над чаем под углом. Наклоняя горшок, свечи получают достаточно кислорода для горения, но не теряют слишком много тепла из-под дна. Я также положил пустой подсвечник на отверстие в чайнике.

Затем я поставил еще один 8-дюймовый терракотовый горшок поверх первого меньшего размера.

Я закрыл дверцу и подождал, и прошло около 3-5 минут, прежде чем теплый воздух начал выходить из верхней части кастрюли.Потребовалось еще 20-30 минут, чтобы внутри комнаты стало больше тепла, чем снаружи. В общей сложности примерно через час стало заметно теплее. Однако ванная, в которую я поставил самодельный обогреватель, была не очень большой. Но это ДЕЙСТВИТЕЛЬНО согревает! На самом деле, через три часа (и однажды выключив чайную лампу) в комнате было довольно жарко.

Я был в восторге! Я купил второй комплект кастрюль, и если моя семья когда-нибудь столкнется с отключением электричества зимой, мы будем использовать два таких самодельных обогревателя в нашей самой маленькой спальне, где мы все будем спать.

Требуется около 40 чайных ложек в день, чтобы поддерживать тепло в обеих комнатах в течение всего дня (кроме ночного времени, когда мы не могли это контролировать). Я планирую хранить на всякий случай свечи объемом 6 галлонов, и этого хватит примерно на 40 дней. Какой простой и недорогой способ обогреть комнату!

Примечание: сковорода и внутренняя часть кастрюли ОЧЕНЬ сильно нагреваются. Держите поблизости защитную прокладку, чтобы вы могли менять чайные свечи каждые несколько часов.

Если вам не нравится горячий горшок или вы хотите создать более постоянный обогреватель, который будет красиво смотреться, посмотрите это видео!

ОБНОВЛЕНИЕ

: мне пришлось использовать этот самодельный обогреватель через несколько месяцев после публикации этого сообщения, когда наша печь перестала работать на несколько дней.Я использовал три самодельных обогревателя и смог поддерживать температуру в гостиной выше 60 градусов, когда на улице было 20 градусов. Однако в остальной части дома было около 50 градусов.

Но УБЕДИТЕСЬ, что вы их смотрите! Я давал им гореть часами, и в конце концов все свечи в одном из горшков образовали одно большое пламя. Ой! Я взял пищевую соду, и все было хорошо, но будь осторожен!

Дополнительные варианты самодельного обогревателя

Я попробовал самодельный комнатный обогреватель, и он отлично сработал.Однако есть и другие методы, которые можно сделать своими руками. Возможно, вы обнаружите, что один вам нравится больше, чем другой, поэтому я подумал, что дам вам и альтернативные варианты.

Самодельный керамический обогреватель

Этот метод отлично подходит для обогрева комнаты среднего размера. Керамика обладает тепловыми свойствами, и этот метод использует ее для создания тепла. Вот что вам понадобится:

  • От четырех до пяти кирпичей
  • Поднос для свечей
  • Маленький вентилятор
  • Чаша керамическая или керамическая
  1. Выберите место в комнате, которое вы хотите согреть, и разместите его там, где мало пешеходов.Кроме того, не забудьте поставить обогреватель на негорючий стол или подставку, например на металлический стол.
  2. Поставьте свечи на подставку и положите рядом с подносом два кирпича.
  3. Зажгите свечи и поставьте керамическую чашу на поднос, положив ее край на кирпичи.
  4. Наконец, положите два или три кирпича за чашу и установите вентилятор на кубики.

Все, что вам нужно сделать, это включить вентилятор, и ветер дует теплым воздухом. Благодаря теплопоглощению чаши этот самодельный обогреватель творит чудеса, и он быстро нагревается.

Подогреватель спирта

Этот метод идеально подходит для использования в экстренных ситуациях. Это позволяет готовить и сохранять тепло в помещении на случай отключения электричества. Вот продукты, которые вам понадобятся:

  • Металлические банки (например, банки из-под краски или супа)
  • Медицинский спирт
  • Рулоны туалетной бумаги

1. Положите рулон салфетки в банку.

2. Облейте туалетную бумагу достаточным количеством спирта, чтобы она промокла.

3. Зажгите зажигалкой или спичкой.

Этот метод немного рискованнее, но при соблюдении осторожности он безопасен. Опять же, это может быть не повседневный метод, но при необходимости он обязательно пригодится.

ЧТЕНИЯ по теме: Навык месяца: водонепроницаемые матчи

Солнечный обогреватель своими руками

Если вы любите использовать природную энергию, этот метод нагрева для вас. Этот солнечный обогреватель сделан из большого количества алюминиевых банок, поэтому, если вы перерабатываете их, это хороший способ использовать старые банки.Вы потратите на это намного больше времени, но я думаю, оно того стоит. Не только это, но и экономичный метод, обеспечивающий долгосрочные решения в области отопления. Вот что для этого требуется:

  • Фанера 4 фута x 8 футов x ½ дюйма
  • Термостойкая черная аэрозольная краска
  • Сверлильный станок с широкими сверлами
  • Воздуходувка, работающая от солнечной энергии
  • Дерево для рамы размером 4 фута x 8 футов x 3,5 дюйма
  1. Создайте 4 фута * 8 футов * 3.5-дюймовый деревянный каркас с деревянным листом. Затем прибейте лист фанеры такого же размера к задней части рамы.
  2. Просверлите в раме два отверстия; один вверху, а другой внизу.
  3. Просверлите большие отверстия с каждой стороны банок, но 16 банок просверлите только наверху. Они будут использоваться для нижнего ряда.
  4. Поместите их друг на друга и закройте место соединения силиконом. Создайте 16 колонн банок, по 15 банок в каждой.
  5. Подождите, пока силикон застынет, и нанесите на него и на раму черную краску.
  6. Поместите колонны в раму и закройте их оргстеклом.
  7. Вырежьте два отверстия в том месте дома, где необходимо тепло. Одно отверстие должно быть внизу стены над уровнем пола. Другое отверстие должно быть наверху стены.
  8. Установите раму на внешней стене или в любом месте, где много солнечного света.
  9. Совместите оба отверстия рамы с отверстиями в комнате через пластиковую трубку и максимально изолируйте их.
  10. Установите нагнетатель на верхнюю или нижнюю трубу, чтобы сделать воздушный поток более эффективным.

Солнечная панель втягивает холодный воздух из нижней трубы и втягивается к термостойкой панели. Обратите внимание, что этот самодельный обогреватель не согреет вашу комнату так сильно, как электрическая печь, но он хорошо себя чувствует, учитывая, что он использует только солнечную энергию.

Стоит ли использовать переносной обогреватель?

Когда вы пытаетесь сэкономить на счетах за электроэнергию, ваша первая мысль может заключаться в том, чтобы вместо этого использовать обогреватель.И хотя эта статья посвящена созданию обогревателя своими руками, я понимаю, что некоторые из вас остаются в очень холодных городах. Когда температура опускается ниже нуля, чайные свечи могут не помочь. С учетом сказанного, вот некоторые меры предосторожности, которые вы должны предпринять, если решите использовать переносной обогреватель:

  • Убедитесь, что нагреватель находится в хорошем состоянии. Если вы заметили разрыв шнура или какое-либо другое несоответствие, лучше купить еще один.
  • Держите его подальше от оживленных мест вашего дома.Вы же не хотите ускорять износ или причинять кому-либо вред
  • Сядьте на твердый и ровный пол. Не кладите его на ковер, столешницу или мебель.
  • Не оставляйте обогреватель без присмотра. Выключайте его, когда не используете, или купите тот, у которого есть таймер.
  • Держите его подальше от легковоспламеняющихся жидкостей и предметов, таких как топливо, краска, диваны, одеяла и занавески.
  • Не используйте его для сушки одежды, приготовления пищи, а также для размораживания и других вещей.

Бестселлер No.1 Портативный электрический обогреватель с термостатом, сейф и …

  • Вентилятор обогревателя 2 в 1: этот керамический обогреватель обеспечивает два уровня нагрева, 1500 Вт или 750 Вт и один вентилятор холодного воздуха, вы можете использовать его оба …
  • Мультизащитная система безопасности: эти обогреватели изготовлены из огнестойкого материала, что позволяет избежать любых пожароопасность. Автоматический …
  • Компактный и мощный: 8,3 дюйма x 6,3 дюйма x 4 дюйма, 2.2 фунта Портативный мини-обогреватель со встроенной ручкой для переноски помогает …
Бестселлер №2 Lasko CT16450 Маленькая портативная осциллирующая электрическая керамика мощностью 1500 Вт …
  • НАГРЕВАЕТ КОМНАТУ БЫСТРО — Этот портативный обогреватель, работающий от энергоэффективного керамического нагревательного элемента, имеет 2 бесшумных …
  • СОХРАНЯЕТ ВАС КРАСИВЫЙ И ГОРЯЧИЙ — Этот обогреватель размером 15,7 В x 6 Д x 5 Вт легко поместится на стол, стол, столешница или…
  • ПРОСТОТА ИСПОЛЬЗОВАНИЯ — Поставляется в полностью собранном виде. Просто достаньте его из коробки и подключите шнур длиной 6 футов с двумя пряжками прямо к …

Более рентабельные способы сэкономить на счете за отопление

Трудно заснуть, когда дрожишь и дрожишь холодной зимней ночью. Но если даже вы пытаетесь сэкономить несколько долларов, есть множество недорогих способов согреться.

Зажги камин

Нет ничего лучше, чем сидеть перед камином и пить горячий шоколад.Огонь не только создает ощущение безмятежности, но и является идеальным временем, чтобы собрать семью и насладиться обществом друг друга.

Выключите термостат

После прочтения этой статьи вы узнаете множество альтернативных вариантов обогрева, так что можно выключить обогреватель. Ваш обогреватель не будет работать всю ночь, если вы установите более низкую температуру, и это сэкономит вам деньги.

Герметизируйте утечки в вашем доме

Холодный воздух проникает внутрь, а тепло выходит через щели и отверстия в вашем доме.Проверьте двери и окна, чтобы убедиться, что они полностью закрыты. Кроме того, заполните зазоры вокруг труб, вентиляционных и других отверстий герметиком или герметиком.

Закройте дверь

Лучший способ обогреть комнату — это укрыть ее. Если вы используете обогреватель или обогреватель, сделанный своими руками, держите дверь закрытой, чтобы поддерживать температуру в комнате.

Используйте вентилятор

Вы не поверите, но включение потолочного вентилятора помогает сохранить тепло в комнате. Установите потолочный вентилятор на низкую скорость, чтобы воздух поднимался вверх.Циркуляция заставит теплый воздух подниматься и течь вниз.

Красота одеял с подогревом

Если у вас дома нет одеял с подогревом, купите их! Уютное электрическое одеяло — еще одна недорогая альтернатива, чтобы согреться в холодное время года. Что лучше всего в крышках с подогревом, так это то, что на них не нужно смотреть. Я упоминал ранее, что после того, как свечи горели в течение нескольких часов, они превратились в одно огромное пламя. Ну, это не проблема с одеялами с подогревом.

Бестселлер №1 Электрическое одеяло King, моющееся с двумя контроллерами, шерпа с подогревом и …

  • МЯГКАЯ ТКАНЬ: Фланель и шерпа двусторонние, что делает их хорошим выбором для зимы. Может также использоваться как обычный …
  • EASY SET — Включение / выключение питания, 10 температурных настроек и функции автоматического отключения для одного контроллера. Контроллер будет…
  • ДЕТАЛИ: Размеры этого одеяла 100 x 90 дюймов, что подходит для кровати размера «king-size». Длинный кабель питания (17,34 фута) позволяет …
Бестселлер №2 Бьютирест с подогревом плюшевое электрическое одеяло с 20 уровнями нагрева …
  • ВИРТУАЛЬНО ОТСУТСТВУЕТ ЭМП — Наше электрическое одеяло спроектировано так, чтобы излучение электромагнитного поля было минимальным. Отопление…
  • ТЕРАПЕВТИЧЕСКОЕ ОБЕСПЕЧЕНИЕ — 20 настроек нагрева позволяют настроить параметры нагрева, чтобы вы могли найти нужное количество …
  • ПРОГРАММИРУЕМЫЕ УПРАВЛЕНИЯ — Совместимость с розетками для умного дома и автоматическими таймерами. Функция предварительного нагрева за один час помогает прыгать …
Бестселлер № 3 Pure Enrichment PureRelief Radiance Deluxe Одеяло с подогревом и …
  • РОСКОШНЫЙ БАРХАТ ИЗ МИКРОМИКА: наш маслянистый узор с мягкой текстурой кажется теплым и уютным, добавляя стильный вид вашему образу…
  • 10 НАСТРОЙКИ НАГРЕВА: ЖК-контроллер предлагает 10 настроек нагрева в диапазоне 87-105 ° F, а также удобный для сна световой режим, который …
  • АВТОБЕЗОПАСНОЕ ОТКЛЮЧЕНИЕ: автоматически отключает нагревательное одеяло через 10 часов работы. непрерывное использование для экономии энергии …

И я не хочу отговаривать вас от использования самодельного обогревателя, но я хочу дать вам варианты. Электрическое одеяло удобно использовать, пока вы спите, и многие из них имеют настройки автоматического отключения.Возможно, вы слышали несколько историй о том, что электрические одеяла небезопасны, но это так. Единственный раз, когда вам действительно нужно проявлять осторожность, — это когда одеялу больше 10 лет. Однако, если вы немного нервничаете, используя их, вот некоторые меры безопасности, которым вы можете следовать:

Используйте подходящую кровать

Не используйте электрическое одеяло на водяной кровати, раскладном диване или кресле. Кроме того, не используйте его вместе с грелкой, потому что это может перегреться.

Прочтите этикетку продукта

Убедитесь, что одеяло сертифицировано национальной испытательной лабораторией.Кроме того, вы можете обратиться в Комиссию по безопасности потребительских товаров, чтобы убедиться, что оно не было отозвано.

Одеяло с автоматическим отключением

Автоматическое отключение — лучший способ предотвратить несчастные случаи. Просто установите таймер, а остальное сделает одеяло.

Последние мысли об использовании обогревателя своими руками

Разве не здорово, что существует так много творческих способов согреть свою семью? Если методы, которые вы используете для обогрева дома, безопасны, я советую вам действовать! Что еще более важно, теперь вы знаете, как обогреть свой дом в случае отключения электричества.Честно говоря, мы никогда не знаем, когда нас выйдет из строя электричество, и мы не можем предотвратить сильную бурю, которая может вывести из строя линии электропередач. Но мы можем подготовиться, и это действительно важно. Вам нужно несколько способов удержать семью на плаву в случае возникновения чрезвычайной ситуации. Кроме того, ваш кошелек оценит менее дорогие купюры. Надеюсь, эта информация была для вас полезной. Сообщите мне, какие методы обогрева своими руками вы пробовали!

Прикрепите сейчас, чтобы потом!

Сохранить

Сохранить

Сохранить

Сохранить

Последнее обновление 2021-08-27 в 11:46 / Партнерские ссылки / Изображения из Amazon Product Advertising API

.
Обновлено: 27.08.2021 — 21:17

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
