Как сделать дровяной котел отопления своими руками

Автор Евгений Апрелев На чтение 6 мин Просмотров 1.2к.

Дрова являются наиболее доступным, экологически чистым и недорогим видом топлива, которое использовалось человеком еще с начала времен. Основными преимуществами дровяных отопительных установок являются, энергонезависимость, высокая эффективность при сравнительной простоте в эксплуатации. Несмотря на многообразие газовых и электрических отопительных систем, дровяные котлы отопления и сейчас не утратили актуальности и популярны среди большинства россиян. У дровяных установок есть еще одно неоспоримое преимущество – это простота конструкции, которое позволяет без особого труда сделать котел для отопления дома своими руками. Об этом и пойдет речь в данной публикации.

[contents]

Конструкция и принцип работы

Прежде, чем перейти непосредственно к инструкции по созданию самодельного твердотопливного котла, необходимо разобраться, как работает дровяная котельная установка.

В простейшем дровяном котлоагрегате с теплообменником, при сгорании дров выделяется тепловая энергия, которая нагревает стенки теплообменника (водяной рубашки) и непосредственно сам теплоноситель. Продукты горения, проходя через сажесборник, выводятся через дымоход. Тяга регулируется положением дверцы зольника и заслонкой дымохода. Теплообменник соединен с системой отопления, в которую входят магистральные трубы, радиаторы и расширительный бак. Циркуляция теплоносителя может осуществляться , как естественным образом, так и принудительно, посредством включения в систему отопления (СО) циркуляционного насоса.

Простота такого котла «компенсируется» низкой эффективностью данной конструкции: большая часть тепловой энергии, в буквальном смысле «вылетает в трубу» вместе с продуктами горения. Но основным недостатком является низкий уровень автоматизации: все операции по загрузке топлива в топку и поддержанию процесса горения необходимо производить вручную. Поэтому наиболее популярными считаются дровяные котельные установки пиролизного горения. Сделать такой отопительный котел своими руками не составит труда для любого домашнего мастера.

Самодельный пиролизный котлоагрегат

Топливо загружается в топливную камеру сразу в полном объеме. В условиях недостатка кислорода в камере газификации происходит тление топлива с выделением пиролизного газа. Тление происходит с выделением тепла, которое расходуется на нагрев теплоносителя в теплообменнике. Пиролизный газ вместе с продуктами горения поступает в камеру дожига, которая в данной конструкции, служит и зольником. Благодаря тому, что доступ кислорода в камеру дожига не ограничен, то сгорание горючего газа происходит с выделением большой температуры, в результате чего эффективность прибора значительно увеличивается. Всю работу пиролизного котла можно условно разделить на четыре этапа:

1. На первом этапе происходит сушка дров и выделение из топлива пиролизного газа.
2. Второй этап работы данной установки – это сгорание смеси вторичного воздуха с горючим газом в камере дожига.
3. Третий этап – проход раскаленных газов через теплообменник.
4. Отвод отдавших «львиную долю» тепловой энергии продуктов горения.

Самодельный твердотопливный котел должен быть оснащен органами управления и автоматикой, которые позволяют максимально упростить и обезопасить его обслуживание. Управлять работой установки можно посредством изменения положения дверцы поддувала (зольника) и заслонки дымоотвода. Автоматика самодельного дровяного котла обычно представлена манометром, воздухоотводчиком и подрывным клапаном (группой безопасности). Достаточно часто, отечественные «Кулибины» оснащают свои отопительные установки: датчиком температуры, благодаря которому происходит включение и выключение вентилятора первичного воздуха, а также датчиками давления в водяном контуре.

Немного отвлечёмся, так как хотим сообщить вам, что нами был составлен рейтинг твердотопливных котлов по модеям. Подробнее вы сможете узнать из следующих материалов:

Подготовка материалов и инструмента

Прежде, чем ответить на вопрос, как сделать твердотопливный котел самому, следует определиться с конструкцией устройства.

Наиболее простой вариант – это котлоагрегат классического горения. Другими словами, «Буржуйка» с водяным теплообменником. Более эффективным котлоагрегатом считается установка классического горения, разделенная на две камеры: в нижней будет происходить процесс горения дров; в верхней – нагрев воды для нужд владельца.

После выбора оптимальной конструкции дровяной отопительной установки, следует определиться с размерами устройства. В идеале, следующий этап создания котла отопления своими руками – чертежи, которые можно заказать в специализированной организации.

Важно! Мы заведомо не публикуем чертежи дровяной отопительной установки. Вся информация дана исключительно в ознакомительных целях.

Выбор материала

Если вы владеете искусством сварочных работ и возможностью плазменной разки, то для создания дровяного котла нужно использовать листовой металл, толщиной 3-5 мм. Из металла вырезаются заготовки котла, которые свариваются согласно схеме.

Наиболее простой вариант корпуса – это отрезок толстостенной стальной трубы, толщиной 4-6 мм; длиной 800 – 1000 мм; диаметром 300 мм. Колосники и опоры можно сделать из арматуры, проката или швеллера. Также вам понадобится металл для создания днища котла (толщина 50 мм), крышки (толщина 3-5 мм), воздухораспределителя (толщина 10 мм), петли и задвижки. Кроме этого, необходимо запастись металлической трубой, диаметром 60 мм. Высота трубы должна быть на 50 мм больше высоты корпуса. Для дымохода потребуется стальная труба, диаметром 100 мм.

Для сборки простейшего дровяного котла потребуется инструмент, а именно:

• Сварочный аппарат.
• Мощная углошлифовальная машинка («Болгарка»).
• Дрель и сверла по металлу.

Процесс сборки можно разделить на несколько этапов:

1. Из металла 50 мм следует вырезать круг, соответствующий диаметру корпуса. После сварки он будет днищем дровяного котла.
2. Из металла следует вырезать круг, который имеет на 20 мм меньший диаметр, чем корпус. После чего, в середине круга необходимо просверлить отверстие, диаметром 20 мм. К отверстию следует приварить отрезок воздухораспределительной трубы (d 60мм). С противоположной стороны круга наваривают пластины в форме крыльчатки.
3. Из листового металла, толщиной 3-5 мм вырезается круг, который будет выполнять функцию верхней крышки котла. В середине круга следует сделать отверстие в котором будет свободно перемещаться воздухораспределительная труба (d 60 мм).
4. К верхней части корпуса приваривается дымоход.

Важно! Для правильного дымоотведения необходимо, чтобы отрезок дымоходной трубы, длиной 50 см находился от котла строго горизонтально.

Топливо в такой котел загружается через верхнюю крышку. Загружать пространство топливной камеры необходимо максимально плотно, чтобы не оставалось промежутков. Розжиг производится через верх. Как только топливо разгорится, следует установить воздухораспределитель и верхнюю крышку на штатные места. По мере прогорания диск воздухораспределителя будет опускаться, нагнетая давление в нижней камере. За счет этого, в топливной камере будет снижено количество кислорода, процесс горения перейдет в медленное тление. Вся конструкция данного дровяного котла выглядит следующим образом

Совет: данная схема самодельной котельной установки требует наличия дымохода. Если нет возможности обустройства дымоотводящего канала, а потребность в отопительном устройстве существует, то можно создать простейший индукционный котел отопления своими руками, если под рукой есть сварочный инвертор.

Из медной проволоки сечением 2 мм следует сделать обмотку 50 -100 витков, сердечником которой будет стальная труба. Под воздействием магнитной индукции будет происходить нагрев участка трубы (сердечника) по которому будет перемещаться теплоноситель.

плюсы и минусы установки в частном доме

Содержание

1. Дрова как вид топлива
2. Устройство котла водяного отопления
3. Преимущества и недостатки отопления дровами

Введение

Испокон веков люди использовали дрова для отопления своего жилища. С появление альтернативных видов топлива таких как газ, дизель и электричество, они стали отходить на второй план, но по прежнему являются одним из основных видов топлива в нашей стране. В данной статье мы рассмотрим котел отопления на дровах, преимущества и недостатки использования дров как вида топлива, а также особенности установки отопительных устройств данного типа.

Прежде чем перейти к рассмотрению котлов на дровах с водяным контуром, давайте сначала рассмотрим этот вид топлива повнимательнее. В чем же секрет их особой популярности в России и какие минусы их использования в отопительной системе вашего частного дома или дачи.

На российском рынке уже наметился топ лидеров, среди моделей работающих на пеллетах. Именно им и посвящен данный обзор. Итак, давайте начнем.

Дрова как вид топлива

Как известно, дрова представляют собой части ствола деревьев, предназначенные для сжигания с целью получения тепла и света. Данный вид топлива получил широкое распространение в нашей стране не случайно, т. к. большая ее часть покрыта лесами различных пород.

Фото 1: Сосновые дрова для твердотопливного котла

Дрова хвойных и лиственных пород обладают разной теплотворностью. Первые дают меньше тепла и значительно быстрее сгорают. К тому же они занимают больше места ввиду их низкой плотности. Лиственные напротив, горят жарко и долго. Именно поэтому, владельцы загородных домов, по возможности стараются заготавливать дрова лиственных пород.

В отличии от нефти и газа, дрова являются возобновляемым источником энергии. Эта их особенность, в ряду прочих и принесла им такую популярность. Один кубический метр дров по теплотворности равен 200 литрам нефти и 200 кубам газа. Еще одним существенным их плюсом является низкая зольность в районе 1-2%.

К недостаткам дров можно отнести их низкую теплотворность по сравнению с тем же газом или углем. Еще одним их минус это повышенная влажность. Процесс испарения воды крадет часть полезного тепла, уменьшая при этом общую теплотворность.

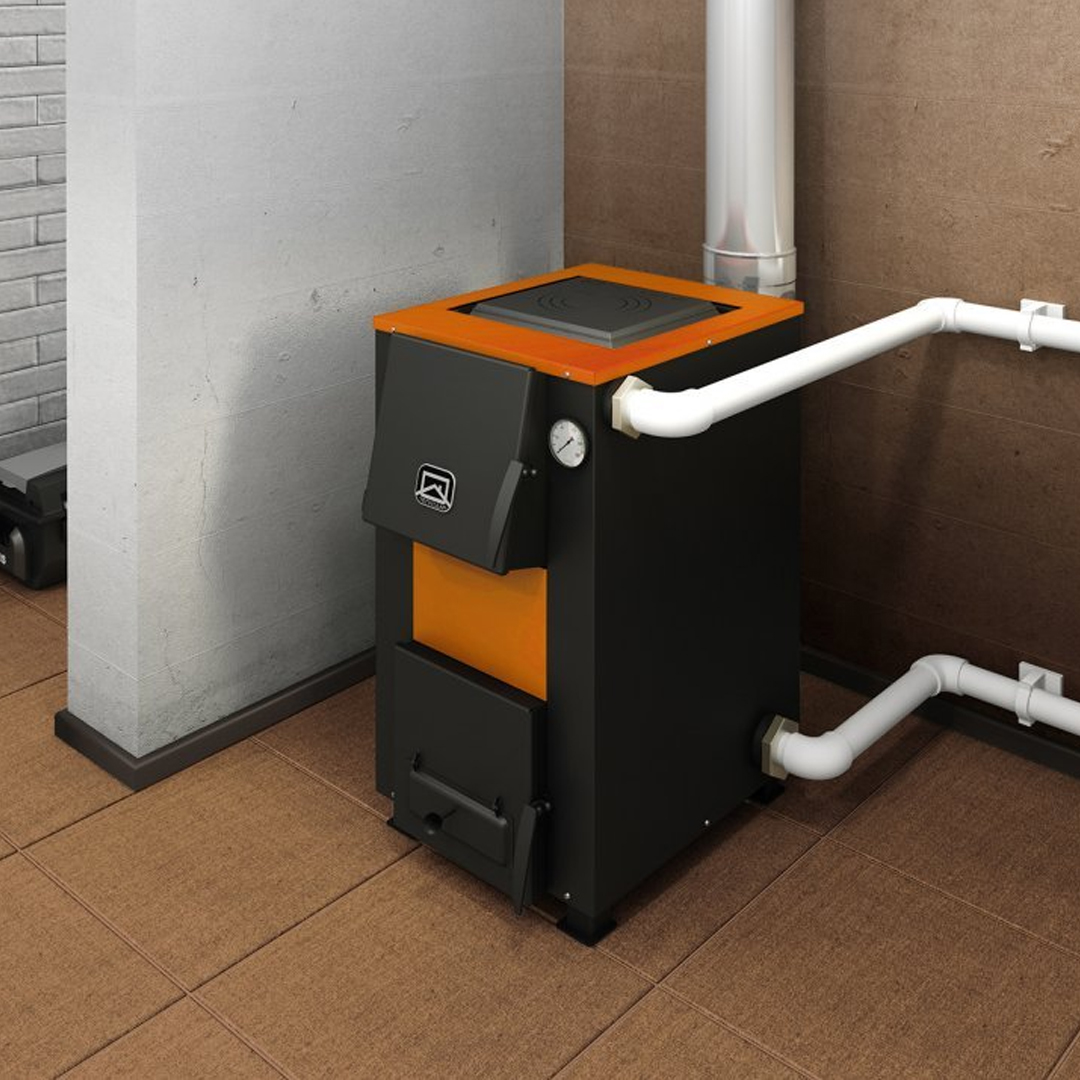

Фото 2: Установка водогрейного котла в котельной загородного дома

Заготовка дров на весь отопительный сезон не простая задача. Лес подходящей породы валят, срезают сучки и затем распиливают ствол дерева на коротки части называемые «чурки». В последствии чурки колют специальным топором называемым «колун» на отдельные поленья, которые затем складывают в поленницы специально оборудованном месте под навесом.

Холодными зимами дровами топят печи в доме и бане, а также используют в отопительных котлах центрального отопления. Давайте рассмотрим, что из себя представляет водогрейный твердотопливный котел, каково его устройство и конструктивные особенности.

Вернуться к оглавлению

Устройство котла водяного отопления

Водонагревательные котлы представляют из себя чугунные или стальные устройства, путем сжигания в которых твердого топлива, происходит нагрев теплоносителя в специальном резервуаре, который в свою очередь циркулирует по замкнутой системе отопления и обогревает помещение.

Фото 3: Принцип работы котла на дровах с водяным контуром

Котлы на дровах самые простые и дешевые устройства которые только можно купить из твердотопливных теплогенераторов. Конструктивно они состоят из следующих узлов и агрегатов:

• Загрузочная камера

  Загрузочная камера или топка как ее еще называют представляет собой отсек с дверцей, в котором размещается закладка дров. Особенностью котла на дровах, в отличии от угольных или пеллетных, является наличие топки большего размера, позволяющей вмещать довольно габаритные поленья.

• Зольник

  Зольник (поддувало) расположен в нижней части котла отопления, непосредственно под топкой, и служит для сбора продуктов сгорания твердого топлива в виде золы. Для обеспечения очистки, поддувало оборудовано дверцей.

• Колосник

  Колосник представляет из себя решетку из стали или чугуна, разделяющую топку и зольник. Сквозь отверстия в колосниковой решетке зола, образовавшаяся в результате горения ссыпается в зольник. Также через эти отверстия происходит подача воздуха в камеру сгорания, улучшая тягу и подпитывая горения.

• Теплообменник

  Конструктивно, теплообменник это емкость сложной формы, внутри которой находится теплоноситель, чаще всего вода. Сложность его формы обусловлена тем, чтобы обеспечить максимальный теплосъем внутри котла. Разнообразие его конструкций достаточно велико. Каждый производитель старается привнести свое новшество, способное увеличить эффективность котла. Наиболее распространенным видом теплообменника является водяная рубашка.

• Дымоход

  В процесс сгорания дров в устройстве отопления, происходит выделение летучих продуктов, которые необходимо выводить в атмосферу. Для этих целей и служит дымоход в твердотопливном котле. Отдав максимум энергии теплоносителю, летучие газы устремляются по дымовой трубе наружу. Правильная установка и расчет дымохода чрезвычайно важен, т.к. продукты сгорания дров содержат ядовитые соединения и попадание их в жилое помещение может привести к печальным последствиям.

Как видите отопительный прибор прост. Дополнительно, в современных ТТ котлах применяются различные дополнительные устройства повышающие эффективность их работы, такие как: регуляторы тяги, дымососы и т.д. Также существуют как одноконтурные так и двухконтурные модификации, с возможностью осуществления горячего водоснабжения.

Фото 4: Камера котла для загрузки дров

Принцип действия водяных котлов отопления заключается в следующем. Котел устанавливается в помещении, заполняется теплоносителем и подключается к подающей и обратной линии отопительной системы. В топку загружается порция дров и поджигается. Сгорая, дрова нагревают теплоноситель, который движется по трубам к радиаторам в различных частях дома. Отдав тепло помещениям он возвращается обратно в котел, где подогревается и процесс повторяется. Зола скапливается в зольнике, откуда затем удаляется в процессе чистки котла. Дымовые газы выводятся наружу через дымоход.

Вернуться к оглавлению

Преимущества и недостатки отопления дровами

Высокая популярность дровяного отопления, обусловлена наличием у этого топлива ряда преимуществ. Давайте рассмотрим их плюсы:

• Самое важное и весомое достоинство дров – это их доступность. Если взглянуть на нашу страну из космоса, то можно увидеть, что ее территория сплошь покрыта густыми лесами. Почти все районы компактного проживания людей находятся в местах с избытком древесины, тогда как электросети и газовые магистрали дотянулись далеко не до всех населенных пунктов.
• Вторым их несомненным плюсом является низкая цена. Выбирая котел для отопления своего дома, для многих из нас, его стоимость носит определяющий характер. Поэтому даже при наличии электричества и подведенного газа, многие предпочитают купить недорогой котел на дровах, вместо более дорого электрического или газового.
• Следующие достоинство – это простота установки. Котел на дровах не требует дорогостоящих согласований и разрешений на установку. Просто покупаете, подключаете и пользуетесь.
• Простота конструкции. Как видно из предыдущего раздела, устройство котла очень простое. Именно поэтому многие умельцы самостоятельно изготавливают самодельные котлы на твердом топливе своими руками.

Фото 5: Монтаж и обвязка водонагревательного котла на дровах на даче

О преимуществах отопления дровами му поговорили. Теперь о недостатках. А они есть и очень существенные:

• Первое о чем хочется сказать – это большой расход дров. Так как это топливо с маленькой калорийностью, то даже для того чтобы отопить небольшой деревянный дом, потребуется внушительная поленница. Что уж тут говорить о современных частных домах и коттеджах площадью в несколько сотен квадратных метров.
• Второе – это низкая эффективность. Конструкция такого прибора не позволяет извлечь максимум энергии из топлива, поэтому часть его улетает в трубу. КПД котла на дровах с водяным контуром находится в пределах 70-80%.
• Дрова в котле быстро прогорают. Чтобы поддерживать комфортную температуру в помещениях, необходимо днем и ночью дежурить возле котла, постоянно подкидывая новую порции топлива в топку. Согласитесь, не очень приятная перспектива, а автоматизировать подачу дров у вас вряд ли получится.
• Необходимость в помещении для установку как самого котла отопления, так и для хранения огромного запаса дров. Отопительный прибор из соображений безопасности должен быть вынесен в построенную для него котельную. Поленницу также нужно оборудовать неподалеку, чтобы топливо всегда было в шаговой доступности.

Вот вкратце об особенностях этих приборов. Больше информации о работе отопительных котлов на дровах смотрите в следующем видео:

Вернуться к оглавлению Заключение

Вот, что хочется сказать в заключении. Дровяные котлы в их традиционном виде подходят лишь для отопления небольших домов. Для более серьезных задач нужно выбирать устройство более современное и способное решать задачу комфортного отопления больших площадей.

▶▷▶▷ как сделать своими руками дровяной котел для отопления

▶▷▶▷ как сделать своими руками дровяной котел для отопления

Интерфейс	Русский/Английский
Тип лицензия	Free
Кол-во просмотров	257
Кол-во загрузок	132 раз
Обновление:	19-03-2019

как сделать своими руками дровяной котел для отопления — Yahoo Search Results Yahoo Web Search Sign in Mail Go to Mail» data-nosubject=»[No Subject]» data-timestamp=’short’ Help Account Info Yahoo Home Settings Home News Mail Finance Tumblr Weather Sports Messenger Settings Want more to discover? Make Yahoo Your Home Page See breaking news more every time you open your browser Add it now No Thanks Yahoo Search query Web Images Video News Local Answers Shopping Recipes Sports Finance Dictionary More Anytime Past day Past week Past month Anytime Get beautiful photos on every new browser window Download Котел своими руками на дровах отопительный: как правильно ogonguru › … › Котлы › Дровяные Как сделать дровяной котёл для водяного отопления своими руками Инструменты и материалы: Сварка Болгарка, шлифовальный и отрезной диски, очки Дрель, свёрла по металлу Как сделать дровяной котел отопления своими руками ventilationproru › Системы отопления У дровяных установок есть еще одно неоспоримое преимущество – это простота конструкции, которое позволяет без особого труда сделать котел для отопления дома своими руками Как Сделать Своими Руками Дровяной Котел Для Отопления — Image Results More Как Сделать Своими Руками Дровяной Котел Для Отопления images Полуавтоматический твердотопливный котел своими руками! — YouTube wwwyoutubecom/watch?v=4PRh6XAEbJo Cached При строительстве дома встал вопрос о выборе котла для отопления , походив по магазинам понял, что ничего Котел на дровах своими руками, самодельные агрегаты x-teploru/otoplenie/kotly/na-drovax-svoimi Cached Сделать такой агрегат своими руками сложнее, чем обычный, но можно Основные элементы прибора Дровяной котел изготавливается из металлической бочки Дровяной котел своими руками: устройство 1poteplyru/kotly/drovyanoj-kotel-svoimi-rukamihtml Cached Помимо этого, сделать простой дровяной котел отопления можно своими руками В качестве топлива можно использовать не только дрова, но и уголь, брикеты сухого торфа Как сделать твердотопливный котёл своими руками: чертежи prorabguru/zagorodniy-dom/nadyozhnyiy-i Cached Как сделать кладовку в квартире для котла своими руками котел отопления своими руками Дровяные котлы для отопления частного дома: как выбрать и по gidpopechkamru/kotly/drovyanye-kotly-dlya-chastnogo Cached Купить или сделать своими руками Можно ли изготовить котел на дровах самостоятельно? Безусловно, российские умельцы способны на многое Водяные котлы на дровах своими руками для отопления baneguru/pechi/vodyanoy-kotel-na-drovah-svoimi-rukamihtml Cached К тому же газовый котел сложен в плане монтажа и дорог сам по себе Представляем вашему вниманию описание, как сделать водяной котел отопления своими руками и топить его дровами Как сварить своими руками котёл отопления: чертежи, виды prorabguru/zagorodniy-dom/delaem-kotyol Cached Помимо покупки отопительных котлов, представленных на рынке известными и не очень мировыми или отечественными производителями, всегда существует возможность сделать котёл отопления собственными руками Котел своими руками: как сделать, чертежи, как сварить x-teploru/otoplenie/kotly/svoimi-rukamihtml Cached Поэтому перед частью потребителей встает вопрос, можно ли сделать котел отопления своими руками , будет ли этот самодельный прибор работать так же эффективно, как заводские аналоги? Promotional Results For You Free Download | Mozilla Firefox ® Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of Yahoo 1 2 3 4 5 Next 9,880 results Settings Help Suggestions Privacy (Updated) Terms (Updated) Advertise About ads About this page Powered by Bing™

• Купить дровяной котел можно не только отечественного производства, но и импортного. Незабытое старое
• — дровяной котел отопления. Основными потребителями дровяного оборудования являются жители частных домов, применяющие дровяные котлы для дома. Использование твердотопливного котла для отопления дома
• домов, применяющие дровяные котлы для дома. Использование твердотопливного котла для отопления дома обладает массой преимуществ, среди которых прежде всего — получение высокого КПД, при низких затратах топлива. Кроме того, такой котел не зависит от электричества, доступный… В его основе лежит использование дровяных котлов с водяной рубашкой, устанавливаемых снаружи здания. Установить настенный котел. Хотя камины давно перестали быть единственным средством отопления, они по-прежнему любимы и желанны. Ванна для бани — статья из раздела рубрики. Реконструкции и оформления интерьера жилых помещений. Планировка и оформление, обзоры ремонтно-строительных материалов, мебели, техники и оборудования. Ниже будет рассмотрен пример создания простой дровяной печи из подручных материалов. Правда КПД котла оставляет желать лучшего, да и громоздкий уж больно. Также одновременно с установкой отопительного котла желательно установить и системы вентиляции и кондиционирования. Если система отопления уже смонтирована, то монтаж котельной состоит из двух этапов: — монтаж отопительного котла; — запуск системы отопления в целом. Установка дровяных котлов — весьма несложный … quot;Популярная механикаquot; — журнал. Статьи о технологиях, истории, оружии, архив номеров, условия подписки. Как выбрать насос для системы отопления: «умная» подача тепла. Также ребята научатся плести из бересты, лозы и кожи, а традиционные народные куклы и рождественские ангелочки станут замечательными подарками — сувенирами, сделанными своими руками. …И. С., Владимиров М. А., Кузнецов М. А., Пиро- гова Л. В., Бойцев Е. В., Кондратьев С. В., Старшов А. Г., Лебедева М. Г. Ребята приготовили открытки, сделанные своими руками…

при низких затратах топлива. Кроме того

Старшов А.

Г.

• всегда существует возможность сделать котёл отопления собственными руками Котел своими руками: как сделать
• которое позволяет без особого труда сделать котел для отопления дома своими руками Как Сделать Своими Руками Дровяной Котел Для Отопления — Image Results More Как Сделать Своими Руками Дровяной Котел Для Отопления images Полуавтоматический твердотопливный котел своими руками! — YouTube wwwyoutubecom/watch?v=4PRh6XAEbJo Cached При строительстве дома встал вопрос о выборе котла для отопления
• свёрла по металлу Как сделать дровяной котел отопления своими руками ventilationproru › Системы отопления У дровяных установок есть еще одно неоспоримое преимущество – это простота конструкции

как сделать своими руками дровяной котел для отопления — Поиск в Google Специальные ссылки Перейти к основному контенту Справка по использованию специальных возможностей Оставить отзыв о специальных возможностях Нажмите здесь , если переадресация не будет выполнена в течение нескольких секунд Войти Удалить Пожаловаться на неприемлемые подсказки Режимы поиска Все Видео Картинки Покупки Новости Ещё Карты Книги Авиабилеты Финансы Настройки Настройки поиска Языки (Languages) Включить Безопасный поиск Расширенный поиск Ваши данные в Поиске История Поиск в справке Инструменты Результатов: примерно 187 000 (0,46 сек) Looking for results in English? Change to English Оставить русский Изменить язык Результаты поиска Видео 13:14 Сделать котел отопления своими руками Тепло-вода YouTube — 15 нояб 2014 г 4:30 Простой котёл отопления своими руками для дома в 100 кв м Мастерская Братьев Ждановых YouTube — 10 янв 2017 г 4:00 Простой котёл отопления своими руками на 300 квметров (simple Мастерская Братьев Ждановых YouTube — 19 дек 2016 г Все результаты Котел своими руками — 109 фото безопасных самодельных котлов sdelajrukamiru/kotel-svoimi-rukami/ Сохраненная копия Котел своими руками : инструкция и чертежи для создания электрического, газового и вопросом: как сделать котел отопления своими руками ? ‎ Электрические · ‎ Сооружение · ‎ Подготовка к сооружению Котел на дровах своими руками: самодельный дровяной котел Сохраненная копия Котел на дровах своими руками : самодельный дровяной котел , чертежи мини котла , как сделать отопительный котел , маленький котел для отопления ‎ Плюсы и минусы · ‎ Виды котлов на дровах · ‎ Подготовительный этап Как сделать дровяной котел отопления своими руками ventilationproru › Системы отопления › Твердотопливное отопление Сохраненная копия Конструкция и принцип работы отопительных котлоагрегатов Простейший пиролизный котел отопления своими руками : материалы, инструмент и Как сварить своими руками котёл отопления: чертежи, виды, фото Сохраненная копия 9 февр 2015 г — Делаем котёл отопления своими руками возможность сделать котёл отопления собственными руками Наиболее дешёвым вариантом для самостоятельного изготовления является дровяной котёл Котел отопления своими руками — как сделать, как сварить + Фото kakpravilnosdelatru/kotel-otopleniya-svoimi-rukami/ Сохраненная копия Похожие Рекомендации по монтажу котла отопления Как правильно сделать котел отопление своими руками Твердотопливный котел своими руками — Котлы отопления от kotelstroicom/theory/tverdotoplivnyj-svoimi-rukamihtml Сохраненная копия Похожие 22 мая 2015 г — В этом случае можно пойти более хлопотным путем с качественным результатом – сделать твердотопливный котел своими руками и Как сделать водяной котел отопления на дровах своими руками? mynovostroikaru › Статьи › Отопление › Котлы › Твердотопливные котлы Сохраненная копия Похожие Если следовать инструкции и придерживаться определенных правил можно самостоятельно собрать дровяной котел отопления для своего дома Самодельные котлы отопления своими руками для отопления › Альтернативное отопление Сохраненная копия Перейти к разделу Дровяные котлы — Дровяные котлы отопления своими руками – если Сделать такой котел просто, использовать – тоже, однако Как сделать своими руками котел твердотопливный длительного remooru//kak-sdelat-svoimi-rukami-kotel-tverdotoplivnyiy-dlitelnogo-goreniya-ch Сохраненная копия Рейтинг: 5 — ‎2 голоса 20 июл 2017 г — Иногда целесообразно сделать своими руками котел на рынке котлов отопления на твердом топливе длительного горения Как сделать твердотопливный котел своими руками – Отопление otepleivoderu › Отопление › Котлы и водонагреватели Сохраненная копия Похожие Рейтинг: 5 — ‎2 голоса Тем более, твердотопливный котел своими руками сделать не так уж и сложно И это еще один плюс в сторону альтернативного способа отапливать Котел на дровах своими руками, самодельные агрегаты — x-teplo x-teploru/otoplenie/kotly/na-drovax-svoimi-rukamihtml Похожие По своему конструктивному исполнению самодельные дровяные котлы могут Решив сделать все своими руками , стоит сначала обратить внимание на К системе отопления такой котел можно подключить двумя способами: Котел своими руками: как сделать, чертежи, как сварить агрегат Сохраненная копия Поэтому перед частью потребителей встает вопрос, можно ли сделать котел отопления своими руками , будет ли этот самодельный прибор работать Картинки по запросу как сделать своими руками дровяной котел для отопления Другие картинки по запросу «как сделать своими руками дровяной котел для отопления» Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Все результаты Самодельный котёл для водяного отопления на дровах — 1Drevoru Сохраненная копия 16 сент 2015 г — Котёл водяного отопления своими руками Действительно, сделать самодельный котёл водяного отопления на дровах не К минусам, которые несут самодельные дровяные котлы водяного отопления , можно Котел на дровах своими руками — Отопление частного дома gidotopleniyaru › Котлы и котельное оборудование › Твердотопливные котлы Сохраненная копия Похожие Как сделать котел на дровах своими руками Из-за этих особенностей дровяной или пеллетный твердотопливный котел становится настоящей Котел на дровах своими руками | Строительный портал — Strportru strportru/stroitelstvo-domov/kotel-na-drovakh-svoimi-rukami Сохраненная копия Похожие Дровяные котлы обладают рядом существенных преимуществ по сравнению с Кроме отопления , печки/ котлы на дровах могут обеспечить дом горячей водой без Разберем пошагово, как сделать котел на дровах: Самодельный котёл для водяного отопления: как сделать, схемы Сохраненная копия Рейтинг: 3,4 — ‎14 голосов Перейти к разделу Дровяные котлы — Дровяной котел отопления своими руками Котлы указанных типов наиболее востребованы при Твердотопливный котел своими руками: фото, чертежи › Котлы › Твердотопливные Сохраненная копия котел своими руками » — энциклопедия отопления ZnatokTeplaru Самый экономичный самодельный твердотопливный котел сделать вам не удастся Котел на дровах – строим своими руками экономный › Инженерные системы › Отопление › Котлы Сохраненная копия Рейтинг: 1 — ‎1 голос Котел на дровах в современном исполнении – это эффективный отопительный агрегат Статья с видео расскажут, как построить дровяной котел Чертежи и схема твердотопливного котла Сборка своими руками prof-kirpichru/otoplenie//chertezhi-kotlov-na-tverdom-toplive-svoimi-rukamihtml Сохраненная копия 31 янв 2017 г — Чертежи котлов на твердом топливе своими руками по чертежам сделать котел медленного и сверхдлительного горения своими руками Сбросной клапан для отопления · Термодатчики для котлов отопления Дровяной котел своими руками: устройство — Отопление и Сохраненная копия Дровяной котел своими руками сделать достаточно просто Для этого можно использовать даже простую металлическую бочку на 200 л Котел на дровах своими руками — строительство и установка! › Строительство дома › Отопление Сохраненная копия 20 февр 2015 г — Самодельный дровяной котел прекрасно подойдет для обогрева гаража, теплицы, бани и, конечно же, жилых Радиаторы отопления Видео — Как сделать котел длительного горения своими руками Дровяные котлы для отопления частного дома: как выбрать и по gidpopechkamru/kotly/drovyanye-kotly-dlya-chastnogo-domahtml Сохраненная копия Перейти к разделу Купить или сделать своими руками — Самодельные дровяные котлы и печи своими руками не дадут той высокой Как сделать твердотопливный котел своими руками: инструкция + › Котлы › Водонагреватели Сохраненная копия Перейти к разделу Добавляем систему водяного отопления — Принципиальная схема твердотопливного котла с системой водяного отопления Самодельные котлы отопления: видео-инструкция по монтажу › Котлы › Твердотопливные Сохраненная копия Внешний вид и схема работы определяются доступностью материалов и тем, Литую печь из чугуна произвольной конструкции просто не создать в Этот самодельный дровяной котел отопления сделан из толстостенной Как сделать дровяной котел отопления своими руками? — Энергомир energomirbiz › Отопление › Котлы Сохраненная копия Котел на дровах своими руками — инструкция по изготовлению Дровяной котел предназначен для отопления любых типов помещений — частных и Котел длительного горения – изготовление своими руками по › Котлы и горелки Сохраненная копия Как сделать котел длительного горения на дровах и угле своими руками решивших установить твердотопливный котел отопления , в первую очередь Дровяные и угольные котлы достигают своего КПД 70—75% во время Твердотопливный котел | КлубПечниковру Сохраненная копия Поэтому и требования к конструкции котла отопления на твердом топливе иные, А вот котел на твердом топливе можно и сделать своими руками , Дровяной котел отопления: длительного горения, электро ultra-termru › Отопление › Отопительные приборы › Котлы Сохраненная копия Похожие Перейти к разделу Как создать длительное горение: дровяной котел своими руками — Такой котел вполне можно изготовить своими руками Чертежи твердотопливных котлов длительного горения своими › Коммуникации › Печи и системы отопления Сохраненная копия Рейтинг: 3,3 — ‎6 голосов Своими руками сделать их вполне возможно 3 Твердотопливный котел длительного горения своими руками : видео для Основные элементы котлов отопления продолжительного горения Из данной публикации вы узнаете все о дровяных котлах, их разновидностях и нюансах использования Твердотопливный котел своими руками Cделать — дачная жизнь dachnaya-zhiznru/tverdotoplivnyjj-kotel-svoimi-rukami Сохраненная копия Похожие Безусловно, всегда будет актуален вопрос выбора вида отопления для частных домов Одним и нюансах, как сделать твердотопливный котел своими руками Изготовление твердотопливного котла своими руками ( способ 2) Самодельные котлы отопления: главные принципы сборки и megabeaverru/inzhenernye-kommunikacii//samodelnye-kotly-otopleniya-vidyhtml Сохраненная копия Похожие котлы отопления своими руками Собрать литую конструкцию для самодельного дровяного котла отопления из огнеупорных материалов в домашних Дровяное отопления частного дома своими руками: котлы, схемы › Отопление › Отопление в доме Сохраненная копия Рейтинг: 4 — ‎2 голоса Перейти к разделу Изготовление дровяного котла своими руками — Сложно ли сделать дровяной котел для дома своими руками ? Главным Как сделать простой дровяной котел своими руками log-cabinru/drovyanoj-kotel-svoimi-rukami/ Сохраненная копия Похожие 17 февр 2014 г — Как сделать простой дровяной котел своими руками для горячего водоснабжения или отопления небольшого дома Дровяной котел по Твердотопливный котел своими руками, установка, монтаж opechicom/kotly/osobennosti-sozdaniya-tverdotoplivnogo-kotla-svoimi-rukamihtml Сохраненная копия Похожие Например, можно изготовить твердотопливный котел своими руками Бытовое устройство для автономного водяного отопления может быть нескольких Если помещение готово, остается только сделать котел , обвязку и Экономичные твердотопливные котлы отопления своими руками › Отопление › Отопление дома Сохраненная копия котел отопления на твердом топливе своими руками Если собираетесь топить дровами, то лучше сделать топку побольше Специалисты рекомендуют Твердотопливный котёл длительного горения: чертёж своими › Котлы › Твердотопливные Сохраненная копия Рейтинг: 2,3 — ‎3 голоса Котёл своими руками можно сделать самостоятельно, если правильно Ярким примером станет чугунная секция батареи для отопления в доме, Как сделать котел водяного отопления своими руками: советы › Строительство дома и дачи › Отопление и вентиляция Сохраненная копия Как правильно сделать котел водяного отопления своими руками Дровяной котел наиболее востребован для самостоятельной сборки из-за своей Эффективные и экономные в эксплуатации дровяные котлы Сохраненная копия Дровяной котел отопления длительного горения в основе работы имеет несложный принцип Сжигание дров Как сделать котел своими руками ? Самодельные котлы для отопления частного дома: четрежи, фото wwwportalteplaru › Котельное оборудование Сохраненная копия Похожие Сделать такой агрегат своими руками сложно, но вполне реально, и у многих получается осуществить свои планы Видео 1 Делаем котел отопления своими руками Видео 2 Делаем обычный самодельный дровяной котел Твердотопливный котел длительного горения своими руками на Сохраненная копия Изготовление ТТ- котла с прямым и верхним сжиганием своими руками Как сделать дровяной котел длительного горения на пеллетах, чей запас топлива в бункере позволяет непрерывно обеспечивать отопление до 7 суток Самодельные котлы для водяного отопления для частного дома Сохраненная копия Котёл для отопления частного дома далеко не прост в изготовлении своими руками Виды Сделать своими руками можно такие виды котлов : Дровяной котел своими руками — ТеплоГидроМаш Сохраненная копия Дровяной котел для отопления частного дома своими руками — сборка и Обычный дровяной водонагреватель сделать достаточно легко даже без Дровяной котел своими руками — Всё об отоплении teplosten24ru/drovyanoj-kotel-svoimi-rukamihtml Сохраненная копия Решив сделать все своими руками , стоит сначала обратить внимание на этого, сделать простой дровяной котел отопления можно своими руками Твердотопливный котел длительного горения своими руками Сохраненная копия 10 янв 2018 г — Твердотопливный котел длительного горения своими руками : чертежи и схемы купить , однако, многих интересует вопрос, можно ли сделать Котел отопления на твердом топливе длительного горения из Как сделать котел на дровах своими руками: пошаговое › Климатическая техника › Котел Сохраненная копия Перейти к разделу Как сделать дровяной котёл для водяного отопления своими руками — Самостоятельное изготовление дровяного котла Твердотопливные котлы своими руками из кирпича и металла wwwpostroj-domru/otoplenie/110-tverdotoplivnie-kotly-svoimy-rukamyhtml Сохраненная копия Похожие Как сделать кирпичный твердотопливный котел своими руками части котла и отвода горячей воды из верхней части котла в сеть отопления дома Дровяные котлы для отопления частного дома с водяным Сохраненная копия 5 янв 2019 г — На базе снабженного водяным контуром котла на дровах, своими руками можно сделать весьма качественную систему отопления Дровяной котел отопления из газового своими руками Газовые wwwgaztmru › Статьи › Самодельные котлы отопления Сохраненная копия Сделать дровяной котел из обычного, наиболее распространенного сейчас газового Действительно, своими руками можно сделать бесплатно вещи, Вместе с как сделать своими руками дровяной котел для отопления часто ищут котел отопления своими руками чертеж простой котел своими руками твердотопливный котел длительного горения своими руками чертежи как сделать котел отопления на дровах котлы на твердом топливе длительного горения своими руками чертежи самодельный экономичный газовый котел тт котлы своими руками котел из трубы Навигация по страницам 1 2 3 4 5 6 Следующая Ссылки в нижнем колонтитуле Россия — Подробнее… Справка Отправить отзыв Конфиденциальность Условия Аккаунт Поиск Карты YouTube Play Новости Почта Контакты Диск Календарь Google+ Переводчик Фото Ещё Покупки Документы Blogger Hangouts Google Keep Jamboard Подборки Другие сервисы Google

Купить дровяной котел можно не только отечественного производства, но и импортного. Незабытое старое — дровяной котел отопления. Основными потребителями дровяного оборудования являются жители частных домов, применяющие дровяные котлы для дома. Использование твердотопливного котла для отопления дома обладает массой преимуществ, среди которых прежде всего — получение высокого КПД, при низких затратах топлива. Кроме того, такой котел не зависит от электричества, доступный… В его основе лежит использование дровяных котлов с водяной рубашкой, устанавливаемых снаружи здания. Установить настенный котел. Хотя камины давно перестали быть единственным средством отопления, они по-прежнему любимы и желанны. Ванна для бани — статья из раздела рубрики. Реконструкции и оформления интерьера жилых помещений. Планировка и оформление, обзоры ремонтно-строительных материалов, мебели, техники и оборудования. Ниже будет рассмотрен пример создания простой дровяной печи из подручных материалов. Правда КПД котла оставляет желать лучшего, да и громоздкий уж больно. Также одновременно с установкой отопительного котла желательно установить и системы вентиляции и кондиционирования. Если система отопления уже смонтирована, то монтаж котельной состоит из двух этапов: — монтаж отопительного котла; — запуск системы отопления в целом. Установка дровяных котлов — весьма несложный … quot;Популярная механикаquot; — журнал. Статьи о технологиях, истории, оружии, архив номеров, условия подписки. Как выбрать насос для системы отопления: «умная» подача тепла. Также ребята научатся плести из бересты, лозы и кожи, а традиционные народные куклы и рождественские ангелочки станут замечательными подарками — сувенирами, сделанными своими руками. …И. С., Владимиров М. А., Кузнецов М. А., Пиро- гова Л. В., Бойцев Е. В., Кондратьев С. В., Старшов А. Г., Лебедева М. Г. Ребята приготовили открытки, сделанные своими руками…

Котлы длительного горения на дровах своими руками, загрузка 24 часа

Устройство котла на твердом топливе

Расчет размеров топки для котла длительного горения на дровах

Вид древесины, форма и длина дров определяет размер и эквивалентную площадь топочной камеры. Удельная и объемная плотность загрузки, теплота, которую дрова выделяют при сгорании — справочные значения. Расчет объема загрузки поможет вычислить расход топлива за сезон, организовать места хранения топлива.

Важно! Качество дров влияет на процесс горения. Большое содержание смол в дровах хвойных пород и высокая влажность свежесрубленной древесины снижает КПД котла. Неполное сгорание сырых дров приводит к отложению сажи и смол на поверхности водяного контура, стенках топки и дымохода. Металл окисляется, хуже передает тепло, быстро прогорает.

Таблица 3. Объемная теплота сгорания древесины разных пород:

Вид древесины (влажность не более 20%)	Теплотворная способность, кВтч/кг	Удельная плотность дров, кг/м³	Объемная плотность, кг/дм³	Температура горения, °С
ель	4,3	450	1,4	600
сосна обыкновенная	4,3	520	1,6	660
береза	4,2	650	1,9	890
дуб	4,2	720	2,0	900



Рассмотрим пример расчета объема загрузочной камеры дровяного котла.
Исходные данные:

• мощность котла 10 кВт;
• объем одной загрузки должен обеспечить работу агрегата в течение суток;
• топливо — березовые дрова, длина поленьев 0,60÷0,65 м;
• влажность древесины 20%.

Статья по теме:

Варианты отопления загородного дома: выбор котла. Преимущества и недостатки водяного отопления от печи на дровах. Особенности твердотопливных, газовых, электрических агрегатов: описание и цены.

При сгорании 1 кг березовых дров выделяется 4,2 кВт тепловой энергии. Заданную мощность (10 кВт) обеспечит сжигание 2,4 кг дров в час (10/4,2 = 2,381).

Кубометр березовых дров весит 650 кг. Часовой расход топлива составит ≈ 0,004 м³/ч (2,4/650 = 0,0037).

Вес закладки, который должен выдержать колосник с форсункой ≈ 60 кг (2,381х24 = 57,144).

Березовые дрова ложатся неплотно, поэтому объем закладки увеличится в 1,9 раза — до 0,008 м³/ч (0,004х1,9 = 0,0076).

По условию – загрузка 1 раз в 24 часа, соответственно объем топлива 0,2 м³ (0,008х24 = 0,192).

Дровяной котел отопления своими руками

Котел – это устройство, которое включает в себя закрытый сосуд, где вода, пар или иной теплоноситель нагреваются до заданной температуры. Они служат для обеспечения теплом и горячей водой жилых и служебных помещений.

Хоть сейчас более популярны газовые и электрические котлы, в связи с глобальной газификацией и электрификацией страны, тем не менее, в селах и деревнях, а также там, где нет возможности подключиться к электричеству или газу, используют твердотопливные устройства. Они могут быть дровяными, торфяными, угольными, пеллетными, в зависимости от того, какое топливо используется. (См. также: Котлы длительного горения своими руками)

Дровяной котел отопления: недостатки и преимущества

Дровяной котел отопления – разновидность твердотопливных колов, в котором энергия на нагревания сосуда с теплоносителем получается в результате сгорания дров. Дровяной котел выполняется, как правило, из чугуна или стали. Подача топлива осуществляется в ручном режиме, если речь идет о бытовых котлах. В промышленных устройствах предусмотрена автоматическая подача дров.

Дровяные котлы имеют как ряд недостатков, так и преимущества. К недостаткам можно отнести то, что они требуют постоянной очистки от золы, которая является продуктом сгорания топлива. Также не стоит забывать про непродолжительное время горения на одной загрузке. Это обуславливает то, что дровяные котлы для дома требуют постоянной подзагрузки топлива и контроля со стороны оператора, что не очень удобно. Ну и, конечно же, требуется постоянно переносить топливо со склада к котлу.

Из преимуществ стоит выделить независимость такой системы: котел не требует подключения ни к электрической промышленной сети, ни к газовой системе. Стоимость дров относительно не высокая, что делает его использование экономным. Можно использовать несколько видов топлива: уголь, дрова и торф. И самое главное – такие котлы весьма доступны. В магазинах они стоят не очень дорого. (См. также: Как выбрать твердотопливный котёл отопления)

Устройство дровяного котла

Дровяной котел должен быть сделан из термостойкого материала, способного выдержать длительное воздействие высоких температур, ведь его работа может длиться не один час, а то и день. Состоит котел из камеры горения, зольной камеры, труб вывода теплого воздуха наружу (дымоход), которые проходят через емкость с водой или паром и непосредственно осуществляют нагревание теплоносителя. Камера горения находится над зольной камерой и отделена от нее колосниковыми решетками. Зольная камера и камера горения закрываются специальными дверками или заслонами.

Делаем котел своими руками

Для создания котла потребуется болгарка, сварочный аппарат и навыки в их использовании, чтобы обеспечить безопасность при работе с ними.

Для того чтобы сделать дровяной котел своими руками необходимо сварить его корпус из нескольких деталей или же найти подходящую металлическую емкость, в которой можно будет сделать дверцы для камеры горения и зольной камеры и установить колосниковую решетку. Очень часто в качестве главной детали используется старый котел «Титан», который имеет форму продолговатого цилиндра. В данном случае переделывается камера сгорания, которая должна обеспечить полное сгорание топлива и наиболее оптимальную загрузку сырья. Это необходимо для того, чтобы ночью не было нужды вставать и докидывать дрова. Некоторые также переделывают газовые котлы в твердотопливные, что зачастую малоэффективно. Конечно, самым лучшим способом получить качественный твердотопливный котел является самостоятельное его проектирование и создание с нуля. (См. также: Водонагреватель для бассейна своими руками)

Необходимо запастись терпением для проведения всех необходимых расчетных операций при проектировании дровяного котла. В ходе составления проекта необходимо определиться с количеством воды, необходимым для правильной и эффективной работы, обеспечивающий температурный комфорт в помещении. При этом берется во внимание средняя зимняя температура в регионе, материал, из которого сделаны стены дома, степень его термозащиты, а также объем пространства внутри дома.

Исходя из того, что мы выбрали в качестве основного топлива дрова, учитываем его теплоотдачу и, рассчитав объем воды, определяем, какое количество сырья необходимо будет сжечь, чтобы добиться нужного эффекта. А дальше проще простого: дровяной котел отопления должен обладать камерой сгорания, соответствующей количеству одновременно загружаемого топлива для получения нужной температуры на выходе. Камера для золы делается размером в 1/3-1/4 от размера топочной.

Дровяной котел должен быть оборудован еще одной неотъемлемой частью: емкостью для теплоносителя. Чаще всего это вода. Есть два варианта размещения камеры горения по отношению к баку. Первый: когда бак расположен над камерой, где сгорают дрова, а через него проходят дымоходные трубы, которые и осуществляют теплообмен с теплоносителем системы. Второй: расположение камеры сгорания внутри бака с водой. Температура воды будет подниматься при воздействии на нее лучевой энергии, выделяющейся непосредственно в процессе горения, что гораздо эффективнее. При этом сталь, которая используется для создания котла, должна быть еще устойчивой к коррозии. (См. также: Печь долгого горения своими руками)

Есть также конструкция котла для твердого топлива, которая не предполагает наличие емкости с водой. В данном случае теплообмен происходит непосредственно с трубами системы отопления, что также довольно эффективно. На нагревание больших объемов воды не тратится много энергии. Правда, стоит отметить, что такая система довольно быстро остывает, если дрова полностью прогорают. В тоже время это весьма экономный дешевый вариант для бань, где нет необходимости длительного поддержания температуры.

Дровяной котел: используемые материалы

Немаловажно правильно подобрать материал, из которого будет сделан корпус камеры сгорания. Лучше всего использовать сталь листовую толщиной не менее 2 миллиметров. Постарайтесь найти жаропрочную сталь, которая уже была в использовании в схожих условиях или же купить новый материал, аналогичный по свойствам. Ведь котел должен служить не один сезон, а несколько лет или даже десятилетий. А этого можно добиться не только, проведя правильно все расчетные операции, но также верно выбрав расходные материалы. Одним из основных материалов для подобного котельного оборудования является чугун. И если срок службы изделий из стали составляет 15-20 лет, то чугунные могут эксплуатироваться на протяжении более чем 30 лет.

Дровяные котлы отопления: применение

Конечно, дрова менее эффективны, чем газ или мазут. Но при этом стоит учитывать их доступность и дешевизну. Они просто эксплуатируются и ремонтируются. На сегодняшний день дровяные котлы отопления покупают жители сельской местности, где нет проблем с сырьем, а также те, кто хочет построить себе баню. Большим спросом данное оборудование пользуется также у дачников.

главные принципы сборки и установки конструкций

При строительстве дома необходимо учитывать не только архитектурные и дизайнерские особенности, но и возможность обеспечения качественной шумо-, влаго- и теплоизоляции. И если для первых двух параметров достаточно использовать пассивные средства защиты (утеплительные материалы), то для последнего необходимо установить отопительный котел.

К сожалению, хороший самодельный котёл для отопления дома обойдется домовладельцу в хорошую сумму. Можно ли собрать его самостоятельно и что для этого потребуется?

Общие принципы и возможности реализации идеи

Любой котел, неважно будь то самодельный водяной котел отопления, либо самодельный котел отопления в печь, предусматривает наличие следующей конструкции: есть топливо, которое при сгорании отдает свое тепло теплообменнику, который затем нагревает теплоноситель (как правило, это обычная вода).

Эффективность работы такой простой конструкции зависит от двух главных факторов:

• Строение теплообменника. При увеличенной контактной площади теплообменника и топливного бака тепло передается быстрее, а теплоноситель используется более эффективно
• Качество сгорания топлива. Качественная конструкция самодельного котла для водяного отопления предусматривает хороший приток кислорода в бак со сгорающим топливом. Если же происходит улетучивание разогретых газов или паров топлива, то конструкцию необходимо дорабатывать

Стоит обратить внимание на следующий факт: конструкция должна предусматривать медленное сгорание топлива. Чем ниже температура распада, тем более высокий КПД будет у отопительного котла. Температура на выходе правильно собранного котла будет не выше 150 градусов.

Для того, чтобы собрать котел, необходимо учесть два важных нюанса:

• Доступность исходных материалов. Конечно, для самодельных котлов отопления на дровах лучше использовать жаропрочные виды стали, но на практике используются обычные стальные листы — достать их куда проще, да и стоят они на порядок дешевле
• Способы обработки материалов. Собрать литую конструкцию для самодельного дровяного котла отопления из огнеупорных материалов в домашних условиях просто не получится ввиду отсутствия технической базы. А приобрести такую базу дороже, чем создать несколько отопительных котлов

Итого: для сборки котла понадобится обычная листовая сталь, толщина которой будет не больше 5 мм, и инструменты, позволяющие проводить обработку этого материала — газовый резак, сварочный аппарат, болгарка.

Какую выбрать конструкцию котла?

Конструктивные особенности самодельного электрического котла отопления зависят от того, какой тип топлива используется для нагревания каркасного зимнего дома. Также значение имеет и способ циркуляции теплоносителя.

Для обеспечения качественного прогревания теплоносителя необходимо сделать высокий теплообменник с большим диаметром отопительных контуров и патрубков.

Если диаметр труб будет маленький, циркуляция теплоносителя будет происходить медленнее, как следствие — необходимость установки насоса.

При наличии циркуляционного насоса можно избежать установки высокого бака и контуров с большим диаметром. Но есть небольшая проблема: если неожиданно отключится электричество и насос перестанет работать, котел может разорвать от давления пара.

Учитывая все особенности конструкции, можно составить общие рекомендации:

• У патрубков отопительного котла и теплопроводящих труб должны быть минимальный диаметр 32 мм.
• Самодельный газовый котел отопления лучше делать не из металлопластика, а из листового металла с оцинкованной поверхностью всех имеющихся резьб

Теперь выберем определенную конструкцию котла с разными вариантами топлива.

Котлы отопления должны быть в любом доме, который предназначен для постоянного проживания. Исключением являются дома летнего типа. Например, каркасные садовые дома, которые предназначены для отдыха в жаркую пору. Следовательно, устанавливать котел отопления не стоит, т.к. летняя температура сама прогреет такой дом.

Если вы планируете отдыхать только летом, то такой садовый домик можно построить своими руками. О том как возвести такую замечательную постройку читайте здесь.

Самодельные пиролизные котлы

При недостатке кислорода и высокой температуре (от 260 до 800 градусов) древесина начинает разлагаться с выделением пиролизного газа и образованием кокса. В результате смешения пиролизного газа с кислородом происходит экзотермическая реакция, сопровождающаяся горением.

В результате котлы, работающие на пиролизном газе, обладают следующими особенностями:

• При правильном конструировании показатель КПД достигает 95%
• Одной закладки дров достаточно для того, чтобы котел работал 12 часов, в то время как обычные дровяные котлы работают по 4 часа с одной закладки
• При сгорании топлива практически не образуется осадка из-за высоких температур
• Можно регулировать горение газа (увеличивать или уменьшать доступ кислорода). Таким образом, управление котлами ничем не уступает автоматизированным системам газовых и электрокотлов
• Котлы могут работать только на древесине, которая имеет меньшую температуру сгорания, чем уголь
• Материалы для создания пиролизного котла обойдутся в несколько раз дороже, чем для обычных дровяных котлов. Но стоимость установки окупится через несколько отопительных сезонов

Самодельные дровяные котлы

Простейший вариант конструкции дровяного котла выглядит следующим образом: в большой бочке, представляющая собой бак для теплоносителя, установлена меньшая бочка, которая выполняет роль котла.

Чтобы уменьшить время создания дровяного котла, можно использовать обычные толстостенные трубы с разными диаметрами.

В зависимости от возможностей проектировщика, можно использовать различные модификации и дополнения.

Например, в топке можно разместить теплообменники или змеевики для улучшенной конвекции, или же установить небольшие трубки для подачи кислорода в отопительный бак для усиления процесса горения.

Главное преимущество таких самодельных котлов — это универсальность. Более точное название таких отопительных систем — это самодельные твердотопливные котлы отопления. Можно использовать любое топливо, будь-то уголь, торф, древесина, пеллеты и т.д.

Существенным недостатком является низкий показатель КПД. В этом плане выигрывает пиролизный котел.

Самодельные электрические котлы

Конструкция электрического котла самая простая в техническом исполнении. В середину вертикально установленной трубы помещается ТЭН, снизу делается подводка к обратному теплопроводу, а сверху устанавливается труба для подачи горячей воды на контур. Вот и все, простейшая конструкция электрического котла готова.

Собрать такой котел легко, но нужно учитывать несколько важных моментов:

• Электрические котлы, учитывая стоимость электроэнергии, являются самым дорогим отопительным средством
• Техника безопасности не допускает подключения электроприборов с мощностью более 7 кВт к бытовым электросетям с напряжением 220 В. А сети с напряжением 380 В имеются не в каждом доме

Более сложным и эффективным в плане обогрева является самодельный индукционный котел отопления. Самая простая конструкция представляет собой пластиковую трубку с толстыми стенами, вокруг которой делается обмотка эмалированным проводом. Провод подключается к инвертору для сварки, сила тока у которого на выходе составляет 15 А.

Внутрь трубы помещается металлический предмет (брусок железа, металлическая труба), которая будет разогреваться вихревым движением тока. После этого к конструкции сверху подсоединяется подающий теплопроводник, снизу — выводящий. В конце контур заполняется теплоносителем и котел подключается к питанию.

Важно знать: нельзя проводить пробные испытания индукционного котла без теплоносителя — пластиковая труба сразу же расплавиться.

Самодельный масляный котел

Можно сделать конструкцию, позволяющую использовать отработанное масло в качестве топлива. Котел устроен следующим образом: после включения и разогрева топливного бака масло капает на раскаленный специальный поддон, температура которого позволяет сразу же испарять масло для нагрева теплообменника.

В качестве топлива может использоваться любая горючая жидкость — бензин, солярка и т.д.

Недостатки конструкции — это повышенная взрывоопасность при неправильной сборке и очень сложная конструкция.

Стоит отметить что в большинстве случаев осуществляется отопление частного дома газом, т.к. природный газ — самое доступное и экономичное топливо для частного дома, если вблизи поселка проходит газовая магистраль.

Также, помимо отопления, в частном доме должна быть предусмотрена канализация. Об особенностях ее обустройства читайте здесь.

Ну и конечно неотъемлемой частью частного дома является вентиляция. О том как правильно сделать вентиляционную систему описано в этой статье. Учтите, если она сделана халатно, то возможно быстрое появление грибка и плесени, дышать их спорами крайне не рекомендуется.

Узнать более подробную информацию про способы сборки котлов можно из видеоматериалов, которые приведены в конце статьи. Желаем вам успехов в создании собственной системы отопления.

Видео о видах самодельных котлов для отопления дома

Пиролизные котлы

Электрические котлы

Выбираем дровяной котел длительного горения с водяным контуром

Дровяной котел длительного горения с водяным контуром

Котел длительного горения на дровах с водяным контуром для отопления дома подбирается для конкретного помещения, с учетом всех условий работы отопительного оборудования.

Как выбрать котел на дровах?

Следует обязательно обратить внимание на следующие обстоятельства.

1. Производительность должна быть подобрана, в зависимости от площади, которую он должен отопить.
2. Нужно учесть теплоизоляцию дома.
3. Выбрать оборудование с хорошим коэффициентом полезного действия.

Масса котла зависит от толщины его стенок, которая прямо пропорциональна количеству лет службы. Если его стенки имеют толщину 2 миллиметра, то гарантированный срок работы составит до трех лет.

При толщине стенок 5 миллиметров он прослужит до тридцати лет. Нужно проанализировать, какой размер дров будет использоваться. Если применять короткие поленья, то больше сил и средств уйдет просто на их заготовку.

Дровяной пиролизный котел длительного горения для работы на поленьях

Важный параметр – электроснабжение дома. Все автоматические твердотопливные котлы не будут работать, если в доме пропадет электроэнергия. В то же время котлы с автоматикой позволяют удлинить срок горения дров. Дерево практически полностью сгорает, с образованием небольшого количества пепла.

Дрова должны удобно закладываться в топку, зола легко выгружаться, теплообменник поддаваться очистке. Оснащение должно быть установлено в помещении с отдельным входом, или в подвале. Здесь желательно предусмотреть место для хранения и подсушивания топлива.

Чем выше влажность дров, тем будет ниже производительность котла.

В простых и дешевых моделях аппаратов топливо быстро прогорает в течение трех часов, температура теплоносителя не регулируется. В более дорогих моделях – все эти недостатки устранены.

Виды твердотопливных котлов длительного горения с водяным контуром

Такое оборудование позволяет загруженным дровам гореть более длительное время. Эти котлы могут подавать не только теплоноситель в систему отопления, но и нагревать горячую воду, используемую в бытовых целях. Все это повышает комфортность проживания в загородном доме. Ведь постоянное наличие горячей воды в кране делает домашнюю работу более легкой.

Бытовые модели компактны. Они не занимают много места, и могут быть установлены в любом помещении. Главное, чтобы оно было пожаробезопасным и оснащенным вытяжной вентиляцией. Основание под оборудование должно быть устроено из бетона. На пол нужно уложить лист металла. Расстояние до стен помещения соблюдать не меньше 30 сантиметров.

Самый дешевый вариант – это простой традиционный котел, в котором подача воздуха происходит естественным нерегулируемым путем через зольник. Водяной контур нагревается через змеевик. Но такой котел не относится к оборудованию длительного горения. Дрова быстро прогорают, в среднем за три часа. Регулировать температуру теплоносителя невозможно.

Более современные котлы для водяного отопления, с удлиненным процессом сгорания топлива более экономичны, работают дольше без загрузки. Их делают в нескольких основных вариантах.

1. Котлы с удлинённой топкой и дозированной подачей воздуха в зону горения вентилятором, который управляется автоматически, учитывая показания датчиков. При этом дерево тлеет.

2. Котлы, в которых горелка осуществляет поджог топлива сверху вниз, это тоже удлиняет время горения дров.

3. Агрегаты с использованием пиролиза, имеющие две камеры сгорания.

Котлы с дозированной подачей воздуха и разным типом горелок

Пиролизный котел длительного горения Viessmann Vitoligno 100-S

1 — блок управления котлом;
2 — трубчатая водяная рубашка;
3 — объемная камера сгорания;
4 — подача первичного воздуха в котел;
5 — подача вторичного воздуха в камеру;
6 — заслонка первичного воздуха;
7 — заслонка вторичного воздуха;
8 — камера сгорания газов из карбид кремния;
9 — шамотный кирпич;
10 — прочистная дверца.

Некоторые модели имеют датчики температуры и вентилятор, который принудительно подает заданное количество воздуха, создавая искусственный эффект активного тления. Теплоноситель нагревается от горения дров и сгорания угарных газов. При этом экономится топливо в размере 10-15%, удлиняется время прогорания одной закладки дров.

Пиролизные котлы

Их топка состоит из двух отделов. Дрова загружаются на колосники, дверцы закрываются и запускается дымосос. Он формирует такую температуру в первом отделении, которая позволяет дровам медленно тлеть, при недостатке кислорода. Такая работа позволяет дровам сгорать в три раза медленнее.

Большую долю тепла дает горение газов, которое в обыкновенных котлах просто уходит через дымоход. Загружать топку нужно реже. Топливо сгорает почти полностью. Можно закладывать более крупные поленья, а значит меньше времени тратить на подготовку дров.

Эти котлы экономически более выгодны. Использовать в них можно только сухое топливо, с влажностью до 20%. Аппараты энергонезависимые, но в некоторых моделях предусмотрена установка электрических ТЭНов, например, в твердотопливных котлах Куппер. Смотрим фото ниже.

Пиролизный котел «Куппер» «Теплодар»

Этапы функционирования пиролизного котла:

— дрова загружаются на решетку и поджигаются;
— дверцы герметически закрываются;
— открывается заслонка подачи воздуха;
— процесс подачи воздуха контролируется автоматически, циркуляция газов стабилизируется;
— в топочную камеру подается такое количество воздуха, которое позволяет дровам медленно гореть.

Кислорода меньше обычного, поэтому образуется газ СО, а не СО2. Это генераторный газ, который пригоден для повторного горения с высвобождением тепла. Он тяжелее воздуха, поэтому опускается в нижнюю камеру, где утилизируется с дополнительным выделением тепла.

Так как топливо сгорает более полно, уменьшается количество вредных веществ, выбрасываемых в атмосферу.

Но требования к герметичности и работе системы автоматики более высокие. Цена данного оборудования больше, чем обычного. Нужно выбирать надежного производителя пиролизных котлов, который делает качественное оборудование, с правильным расчетом данного процесса.

Обычно топка котла имеет двойные стенки, или специальный змеевик, внутри которых циркулирует теплоноситель. Второй вариант лучше для ремонта или замены, при выходе из строя. Котлы могут производить теплую воду для бытовых нужд. Это может быть оборудование с контуром отопления и контуром горячего водоснабжения. Или в состав котла должен входить дополнительный агрегат – бойлер.

Недостатки дровяных котлов

1. Коэффициент полезного действия котлов на дровах составляет 70-80%, при большом расходе топлива. Это самый низкий показатель из всех типов отопительного оснащения. Дрова нужно загружать постоянно. В самых простых системах это нужно делать через каждые три часа. В котлах длительного горения такую процедуру выполняют через 8 – 12 часов.

2. При каждой загрузке нужно освобождать поддон от золы. Периодически чистить котел, следить за работой систем вентиляции. От дров много пыли, сажа и пепел также загрязняют окружающую среду. Поэтому для системы такого отопления должно быть отдельное помещение.

Котел длительного горения Дон

Подключение, параллельно с дровяным, электрического или газового котла

Твердотопливный котел на дровах не требует больших затрат. К его водяной системе отопления можно также подключить электрический или газовый котел. Если температура воды понизится, автоматически включится это оборудование, и не даст системе остыть или замерзнуть, если дровяной котел некому запустить. Ведь обслуживание такого оснащения дело трудоемкое. Нужно постоянно пополнять запасы твердого топлива, следить, чтобы дрова были сухими, загружать поленья, очищать его от золы.

Газовый котел нежелательно устанавливать в одной комнате с твердотопливным, потому что это сложное оборудование боится пыли и загрязнения.

Установку и монтаж системы отопления лучше доверить специализированной организации, которая произведет расчеты параметров системы, подберет нужный котел, сделает монтаж оборудования и разводку труб по дому, установит расширительное и бойлерное оборудование.

Подключение коммуникаций требует наличия специального сварочного и паяльного снаряжения. Необходимо правильно обустроить дымоход, помещение котельной. Пусть это сделают специалисты. Они дадут гарантию на работу оборудования в комплексе. При заводских изъянах в работе отопительного снаряжения, оно может быть заменено или возвращены деньги. В случае самостоятельной установки, это будет сделать непросто.

Самый главный плюс такого отопления в том, что котел длительного горения на дровах с водяным контуром недорогое в эксплуатации, удобное и выгодное оборудование для любого загородного дома, коттеджа, здания в несколько этажей. Срок окупаемости оборудования несколько лет, а работать оно будет долго и надежно, используя самое дешевое топливо. Смотрим видео.

nomortogelku.xyz

Читайте также:

Создание дровяной печи с водонагревателем — Сделай сам

Узнайте, как эта дровяная печь с переработанным водонагревателем может обогреть ваш дом, помогая планета.

Постройте дровяную печь с подогревателем оборотной воды

(Примечание: поскольку эта статья была опубликована в 1978 году, строительные нормы и правила страхования домовладельцев правила изменились, и были приняты федеральные правила, регулирующие дровяные печи. Этот конструкция печи может не соответствовать различным федеральным и местным нормам.Читатели рекомендуется проконсультироваться с соответствующими официальными лицами перед установкой печи в их дома. — МАТЬ)

Большинство самодельных дровяных печей сколочено из старых бочек емкостью 55 галлонов. И они более или менее выполняют ту работу, которую должны делать. . . несмотря на то, что они заведомо неэффективные потребители топлива, их трудно регулировать, быстро прогорают, и они настолько уродливы, что большинство людей будет терпеть их только в гараж или мастерская.

Пожалуй, единственная действительно хорошая вещь, которую можно сказать о большинстве 55-галлонных бочек. горелки в том, что (обычно) собрать одну из них не так уж и дорого или, по крайней мере, раньше не было. Однако в последнее время здесь стальные бочки стали найти все труднее. . . и, когда вы обнаружите один из контейнеров, он часто имеет фиксированную цену в семь долларов.

Должен быть лучший способ собрать самодельную дровяную печь.И вот: как МАТЬ недавно показал Уилтон, Роберт Варс из Айовы (который, кстати, просто оказался братом МАТЕРИ исследователя Эмерсона Смайерса).

«Забудьте возиться со старыми 55-галлонными бочками», — сказал нам Боб. «Что ты хочешь Чтобы построить свою плиту, нужно выбросить бак электрического водонагревателя. . . для в минимум четыре веские причины:

«Во-первых, стенки такого резервуара минимум в три-четыре раза толщиной с металл в бочке емкостью 55 галлонов.. . а это значит, что водонагреватель барабан сделает печь намного более жесткой, которая прослужит намного дольше.

«Во-вторых, когда вы строите топку из мусорного бака водонагревателя, это очень просто. сделать печь такой же герметичной и эффективной, как любая дровяная печь за 500 долларов на рынке. И я не могу сказать этого ни о какой печи на 55 галлонов, которую я когда-либо видел.

«В-третьих, если вы сконструируете свой обогреватель так, как я вам говорю, его будет легко загружать, у него будет отличный контроль огня и температуры, и он будет выглядеть достаточно стильно выставить на обозрение прямо в гостиной.

«И в-четвертых, вы можете построить одну из моих водонагревательных плит даже дешевле, чем большинство теперь люди собирают дровяную горелку на 55 галлонов. Что касается Фактически, я собрал всего , что попало в мою. Это означает, что печь стоила мне только труда — одного хорошего дня — которые я использовал, строя ит. «

Ну что ж. Это были довольно большие претензии. Тем более что мы их слушали глядя на несколько фотографий плоской печи , хорошо выглядящей .Так, в нашей лучшей и самой хитрой моде «глуши Северной Каролины» мы бросили вызов оле Боб, чтобы доказать все, что он нам только что сказал.

А затем — просто чтобы поставить его в невыгодное положение с точки зрения затрат — мы пару раз плюнули, краем глаза посмотрели на Смайерса и невинно сказал: «Конечно, ты знаешь, Боб, что многим нашим читателям сложно материалы проекта, как вы это делаете. Итак, кроме того, что вы можете перерабатывать старую воду бак нагревателя, мы просто должны заставить вас покупать и платить новые цены за все остальное который входит в любую печь, которую вы строите для нас.«

«О Конечно!» Боб ответил. И дело было не столько в том, что он сказал, сколько в том, как он сказал это, что сразу же сказало нам, что это были мы. Шак. Этот пижон из Айовы с самого начала знал, что он может построить печь за 500 долларов. и никогда не используйте для этого материалы стоимостью более 35 долларов.

Недорогая дровяная печь The Secret of the Smyers

Когда Боб Смайерс набрал своего брата Эмерсона и приступил к строительству одного из его теперь знаменитых печей было легко увидеть, что переработанный в топку электрический бак водонагревателя был настоящим секретом его переработанного водонагревателя дровяной печи бюджетный.Также его простота сборки. Черт. Как только вы обнаружите, что ваш «утилизированный, но все же в хорошем состоянии »бак водонагревателя, у вас уже есть около трех четвертей Ваша плита «сделана на заказ» именно так, как вы этого хотите.

И найти один из этих танков тоже совсем несложно. Большинство свалок разбросанные по стране, на самом деле настолько заполнены контейнерами, что мы возникло скрытое подозрение, что там разводятся старые водонагреватели.Может быть нет . . . но их наверняка много «там», чтобы их можно было взять.

Любой списанный электрический (забудьте про газовые для этого проекта) водонагреватель от Емкость от 30 до 50 галлонов прекрасно превратится в печь. Мы пришли к мысли, однако один из 30-галлонных резервуаров (диаметром 20 дюймов и длиной 32 дюйма) делает дровяную горелку самой красивой из всех.

Выбирайте немного из ваших дружелюбных местных свалок, свалок или переулков. за магазинами бытовой техники, пока вы не найдете именно ту емкость или емкости, которые вам нужны.Тогда (если вы делаете «покупки» на свалке или свалке) снимите легкий лист металлическую «обертку» и изоляцию прямо в поле и убедитесь, что основной бак внутри не заржавела и не залита коррозией. Или, если того требуют обстоятельства, Вы можете сделать это дома в своем магазине, а затем вытащить отброшенный лист металл и изоляцию обратно на свалку, когда вы будете готовы их выбросить.

Загружаемые детали конструкции Схема водонагревателя 1 и Схема водонагревателя 2 поможет в процессе строительства.

В остальном недорогая дровяная печь — это просто

Любой, у кого есть резак и сварщик, найдет все остальное легко. И если вы этого не сделаете владеть или эксплуатировать такое оборудование, исследуйте окрестности, пока не найдете компетентный сварочный цех который превратит ваш танк по разумной цене.

Положите контейнер на бок и добавьте ножки и загрузочный бункер с откидным крышка », как показано на прилагаемом чертеже. Затем приварите« выхлопную трубу ». или «дымовой сапог», как показано.Убедитесь, что все швы герметичны, а бункер крышка коробки тоже плотно прилегает (герметично). Контроль тяги, пожалуй, самый важный часть всего. Если он сделан хорошо и не протекает, у вас будет хороший и положительный контроль. пламени и температуры готовой печи в любое время. И наоборот, если это не так хорошо сделанный, и он действительно протекает, вы этого не сделаете. Работайте осторожно и делайте свою работу правильно.

Как только печь будет полностью собрана, покрасьте все ее внешние поверхности краской Rustoleum. Черная краска Bar-B-Q или «высокотемпературная краска для двигателя».Вы только что построили себя одна могучая дровяная горелка! И, даже если вы купили все (примерно 65 фунтов стали), за исключением резервуара оборотного водонагревателя, вам не следовало тратить более 35 долларов на проект. (Боб и Эмерсон построили демонстрационную модель МАТЬ за один короткий день — шесть часов — на общую сумму 31,54 доллара.)

Эта недорогая дровяная печь работает!

Исследователь MOTHER Деннис Буркхолдер использовал нашу оригинальную древесину для водонагревателя. печь », чтобы обогреть весь его дом площадью 1100 квадратных футов с прошлой осени, и он постоянно был поражен большим количеством тепла и малым количеством золы, производимой агрегатом.Он также был приятно удивлен тем, как обогреватель сохраняет огонь в течение ночи. «Все, что я делаю утром, — говорит Деннис, — это пару раз ставлю плиту, открывая проект немного. . . и старая дровяная горелка оживает «.

---

Первоначально опубликовано: январь / февраль 1978 г.

Построить установку для нагрева воды на дровах

Одним из преимуществ отопления дровами является разнообразие потребностей, которые может удовлетворить всего одна печь.Помимо согревания, дровяная печь может приготовить ужин, высушить одежду и поджарить холодные пальцы ног. Но разве это не было бы просто денди, если бы этот черный ящик тоже нарисовал красивую горячую ванну?

Вообще-то, в домашнем водяном отоплении дровяными печами нет ничего нового. . . Многие кухонные плиты были оснащены насадками для резервуаров для воды более века назад. Однако с появлением «герметичных» дровяных горелок и систем нагнетания воды оставили большую часть этих старых методов периодического нагрева на обочине, и были разработаны новые методы, основанные на замкнутой циркуляции.

Современная дровяная печь с водяным отоплением

В большинстве водонагревательных устройств используются теплообменники, которые устанавливаются внутри топки или дымохода устройства. Лучшие коммерческие примеры такого подхода действительно работают очень хорошо. Если печь работает большую часть дня, они могут обеспечить всю семью горячей водой. Однако в целях безопасности эти устройства обычно изготавливаются из нержавеющей стали (дорогой товар) и должны проходить испытания под давлением, чтобы убедиться, что они способны выдерживать очень высокие температуры, с которыми они могут столкнуться внутри системы отопления.Как следствие, качественные внутренние теплообменники стоят довольно дорого. Самодельные внутренние устройства , с другой стороны, заработали дурную репутацию из-за обжигающих паровых взрывов.

Кроме того, отвод тепла из топки или дымовой трубы дровяной печи может иметь неприятные побочные эффекты: вытягивание BTU непосредственно из огня (с теплообменником топки) может снизить эффективность сгорания. . . и если продукты неполного сгорания охлаждаются ниже температуры, при которой они конденсируются (с помощью топки или , теплообменника дымохода), может произойти сильное накопление креозота.Нет необходимости упоминать, что сочетание камина в дымоходе и внутреннего водонаполненного теплообменника может обернуться катастрофой.

Разумный дизайн

Признавая тот факт, что не бывает некомпенсированных обедов в полдень, мы приняли консервативный подход к разработке собственной водонагревательной приставки для дровяной печи. Вместо того, чтобы случайно разместить теплообменник внутри обогревателя или трубы, мы прикрепили его снаружи топки. Приняв такой подход, мы избежали каких-либо серьезных модификаций нагревателя, который имеет сертификат лаборатории андеррайтеров.Более того, соблюдены несколько критериев безопасности, которые мы уже упоминали: температура, наблюдаемая за пределами кожуха нагревателя, не будет кипятить воду (пока эта жидкость продолжает циркулировать), а тепло, используемое для нагрева воды, — это то, что в любом случае излучалась бы обогревателем, поэтому из топки не удаляется лишнее тепло.

Наша водонагревательная приставка состоит просто из 50 футов медных труб 1/4 дюйма, свернутых в гипс из заполненной парижской панелью. Материал на основе гипса помогает равномерно распределять тепло по змеевикам и позволяет теплообменнику находиться в прямом контакте с корпусом печки без риска перегрева.(Мы хотели бы поблагодарить Эда Уолкинстика за это предложение.) Сборка прикручивается к боковой стороне нагревателя и подключена к утилизированному водонагревателю на 42 галлона (мы использовали один с перегоревшим элементом, но со звуковым баком) в примерно так же, как и солнечный подогреватель.

Насос со скоростью 10 галлонов в минуту, установленный на сливе нагревателя, обеспечивает циркуляцию воды через змеевик и обратно к точке «Т» чуть ниже клапана сброса давления наверху резервуара (клапан был сохранен в качестве меры предосторожности). Холодная вода поступает в емкость через обычный вход, а вода, нагретая дровами, через стандартный выход для горячей воды поступает в обычный электрический нагреватель.Все линии хорошо изолированы пеной высокой плотности толщиной 1 дюйм.

Конечно, если бы вода циркулировала постоянно, тепла могло бы быть потеряно в печи, когда огонь не горел. Чтобы этого не произошло, исследователь Деннис Буркхолдер сделал автоматическое включение / выключение термостата кондиционера, подключенного к сети питания насоса. (Вы также можете использовать более широко доступную комбинацию управления отоплением / кондиционированием воздуха, установленную в режиме охлаждения.) Термостат прикреплен к стене на расстоянии трех футов от обогревателя и примерно на фут выше его вершины. Когда температура воздуха достигает 80 ° F, регулятор на 120 В включает насос, и вода начинает нагреваться. Встроенный дифференциальный переключатель снова отключает циркуляционный насос, когда температура падает до 76 ° F.

Советы по строительству

Компоненты системы теплообменника показаны на прилагаемой иллюстрации, но, конечно, каждая установка потребует некоторого изменения основных размеров.Например, если ваша печь больше, чем наша, вы можете увеличить панель настолько, чтобы получить полный 60-футовый змеевик 1/4-дюймовой трубки из мягкой меди внутри каркаса теплообменника увеличенного размера. Те из вас, кто имеют нагреватели меньшего размера, однако потребуется меньшее количество линии.

В любом случае работать с НКТ проще всего, так как для транспортировки она свернута в бухты. Мы просто уложили скрученную линию в рамку и аккуратно согнули трубку, чтобы заполнить прямоугольную форму. Гибкий материал может быть изогнут до радиуса примерно 1-1 / 2 дюйма без перегиба, так что не составит труда загнать его в любые потенциальные «горячие точки». Мы работали от внешних краев внутрь, подключая катушки к опорной пластине по ходу движения. (Без проволоки, удерживающей внешние круги трубок на месте, вся штука хотела выпрыгнуть из рамы.)

Как только медные трубки будут равномерно распределены внутри рамы, встряхните тонкую партию гипса и вылейте смесь в раму. Выровняйте поверхность, проведя линейкой по уголку, и дайте материалу высохнуть в течение нескольких дней. Затем панель можно прикрепить к боковой стороне печи, а линии 1/4 дюйма можно подключить к трубкам 1/2 дюйма резервуара подогревателя.

Безопасность и производительность

Мы провели расширенные тесты, чтобы определить наиболее эффективную конфигурацию теплообменника и убедиться, что устройство будет работать безопасно. Например, чтобы увидеть, что произойдет, если сбой в электроснабжении отключит наш насос, мы закрыли трубы, выходящие из резервуара подогревателя, и установили манометр на предохранительном клапане. Максимальное давление, которое мы смогли создать в системе, составило 3 фунта на квадратный дюйм. . . и это было после того, как поток застоялся в течение восьми часов при максимально возможной скорости горения для каталитического нейтрализатора Atlanta Stove Works!

Кроме того, чтобы определить, поощряется ли кондуктивный теплообмен через стену печи в нездоровой степени, мы ежедневно проверяли внутреннюю часть топки дровяной печи на предмет повышенного накопления креозота.Мы не обнаружили разницы во внешнем виде или глубине отложений на любой из четырех стен, что свидетельствует о том, что теплообменник получал в основном лучистую энергию от внешней стены печи. (Керамика могла оказывать некоторый изолирующий эффект, уравновешивая повышенную проводимость.)

Сколько горячей воды будет производить теплообменник? Что ж, во время типичного семичасового цикла мы загружали от 55 до 60 фунтов древесины в Atlanta Catalytic, что увеличивало содержимое резервуара на 42 галлона до 140 ° F.Эта скорость сжигания восьми фунтов в час, вероятно, несколько выше, чем у большинства людей, поэтому объем горячей воды, который вы можете получить от аналогичного устройства, может быть немного меньше. Конечно, если вы поддерживаете сильный ожог в течение всего дня, общее количество горячей воды за 24 часа все равно должно составлять более 100 галлонов в день. И даже если вы часто будете эксплуатировать плиту в «выключенном» состоянии, система значительно снизит ваши счета за коммунальные услуги.

В зависимости от размера вашей семьи и количества воды, которую использует каждый человек, система может исключить ваших зимних счетов за горячую воду.Следовательно, если вы можете получить свою древесину по цене, которая существенно ниже, чем стоимость эквивалентного количества электричества или газа, энергия, которую вы вкладываете в подогрев воды из вашей дровяной печи (которая, конечно, будет вычтена из объема тепла, которое бы доставил прибор), окупится вложенными в него средствами. Кроме того, вам будет приятно узнать, что вы сделали еще один шаг к замене невозобновляемых источников энергии.

Список материалов

насос (Richdel R798)

термостат (Dayton DE158)

(50 футов) 1/4 «медная трубка типа L

16-калибр, 2 ‘X 3’, сталь

(8 футов) Уголок 1/8 «X 1»

предохранительный клапан

(14) Болты 1/4 «-20 X 3/4» с гайками

(3 кварты.) штукатурка париж

(6 футов) проволока для тюков

сантехника разная

---

Первоначально опубликовано: январь / февраль 1984 г.

Наружный дровяной котел из мусора: 6 шагов (с изображениями)

Если вы ставите его во флигеле, как я, вы можете обернуть его изоляцией из стекловолокна, и в основном все готово. На данный момент я не потратил на это ни копейки. Это скоро изменится. Теперь вам нужно будет приобрести периферийные устройства, чтобы подключить его.Это то, что вам понадобится.

* Канальный змеевик / теплообменник вода-воздух. это нужно будет вписать в вашу печь или воздуховоды.
* Циркуляционный насос мощностью 1/25 л.с. плюс присоединительные фланцы.
* Аквастат, контакт размыкается при повышении температуры. также колодец для погружения.
* Тяговый соленоид на 115 В. ход примерно 1 дюйм
* Реле от 24 до 115 В
* дополнительный термостат. Нагрейте только
* провод термостата, от котла к дому.
* Провод UF romex (под землей) от котла к дому
* трубка Pex.Достаточно дважды перейти от котла к топке.
* Дымоход, багажник и т. Д.
* кусок 2-дюймовой трубы, достаточно длинный, чтобы пройти через крышу. С багажником.

Давайте подключим!
Думаю, первое, что мы сделаем, это установим теплообменник Теплообменник в печи. Я установил шахту прямо в топку, через которую поступает возврат холодного воздуха. Вы можете установить его так, чтобы он был плотно прилегал к воздухозаборнику, чтобы весь воздух проходил через него.

Следующее прикрепление циркуляционный насос к штуцеру стояка на дне резервуара.

Теперь выкопайте траншею от котла к дому и закопайте два куска полиэтиленовой трубы, один провод термостата и один провод ромекса. действительно хорошо изолируйте трубы и убедитесь, что изоляция останется сухой.

Водяные шланги присоединяются от выхода циркуляционного насоса к входу теплообменника, а затем с другой стороны теплообменника обратно к штуцеру возвратной воды на дне резервуара. Вы можете включить тройник и клапаны где-нибудь в петле, чтобы добавить воду из домашнего водопровода.

Схема термостата будет потреблять энергию от имеющегося трансформатора в вашей печи. Вам необходимо закрепить дополнительный термостат на стене в вашем доме. подключите питание от трансформатора печи (красный провод) к термостату, затем от термостата (белая клемма) к реле рядом с котлом. затем от другой клеммы 24 В на реле, обратно к минусу на трансформаторе печи. Вам также нужно будет подключить белый провод от вашего нового термостата к реле вентилятора в печи.
Теперь возьмите домашний ток где-нибудь в доме и подключите его через реле к циркуляционному насосу.
, поэтому при контакте нового термостата он включит насос и нагнетатель печи.

Теперь о регулировке заслонки. установите погружной колодец в соответствующий штуцер на резервуаре и установите на него свой аквастат. установите аквастат на 180 градусов F
Теперь мы прикрепим тяговый соленоид к дверной петле. прикрутите к петле болтами кусок дерева в качестве теплоизолятора, а также сделайте тепловой экран из листового металла, чтобы окружить соленоид.Теперь прикрепите соленоид к деревянному блоку шурупами. нам нужно будет прикрепить рычаг к валу демпфера. У меня на валу была резьба, поэтому я использовал две гайки, чтобы прикрепить ее. У вас должна быть возможность отрегулировать его, поэтому не приваривайте его. жесткая проволочная связь от этого рычага к соленоиду завершает работу механики. мы возьмем домашний ток и подключим черный провод через аквастат к соленоиду, и, конечно же, белый провод идет прямо к соленоиду.

Установить дымоход через крышу, установить пыльник и т. Д.

вверните кусок 2-дюймовой трубы в верхнюю часть бака, идущую через крышу. Это наше вентиляционное отверстие для выхода пара.

И готово !!!

Просто залейте водой, разожгите огонь и согрейтесь этой зимой.Если вы установите свой обычный термостат печи немного ниже, чем наш вспомогательный термостат, вы получите его в качестве запасного.

Подходит ли вам?

Зима наступает каждый год. Иногда бывает довольно мягко, в то время как в других случаях снег, дождь и мокрый снег действительно могут дуть, а это значит, что вам понадобится довольно эффективное тепло, чтобы согреться и уютно вашей семье во время шторма.

Что такое уличная дровяная печь?

Уличная дровяная печь — это центральный обогреватель, работающий на дровах. Дровяные котлы для установки вне помещений существуют уже много лет. Они представляют собой энергоэффективный и экологически чистый способ обогрева вашего дома.

Как это работает

Газификация — причудливое название для преобразования древесины в энергию — это химия, которая заставляет уличную дровяную печь творить чудеса, обогревая ваш дом, гараж, бассейн, хозяйственные постройки и многое другое. В уличной печи тепло разлагает древесину на синтез-газ, газ, богатый водородом и углеродом, который затем сжигается для нагрева воды.Нагретая вода отправляется в обменные пункты в вашем доме, чтобы обеспечить тепло там, где оно вам нужно.

Плюсы и преимущества уличного дровяного котла

Для тех, у кого есть готовый доступ к запасу дров, уличная дровяная печь — отличный вариант.

Энергетическая независимость

Во-первых, и часто наиболее важно для людей, ищущих альтернативы, это то, что вы не зависите от нефтяных, электрических, пропановых или газовых компаний. Все под вашим контролем. Независимо от того, рубите ли вы дрова сами или покупаете дрова у местного парня, вы будете обеспечивать теплый дом и горячую воду.Хотя бесконечный горячий душ может стоить вам пары бревен, в конце концов, все в ваших руках.

прочный

Одним из важнейших факторов, которые следует учитывать при выборе котла для наружного применения, является тип стали, используемой в производстве. HeatMaster ^ss изготавливает наши наружные бойлеры из усиленной титаном нержавеющей стали 409, которая сопротивляется коррозии и выдерживает постоянно высокие температуры. Он также передает больше тепла, не трескается и не деформируется. При правильном уходе качественный уличный котел может прослужить всю жизнь.

Чистое горение

Печи газификации производят гораздо меньше выбросов при более продолжительном сжигании. С новой технологией уличный котел может сжигать все виды дров, и вам нужно только подпитывать свою печь один или два раза в день. При хорошо выдержанной древесине и надлежащем сжигании древесное топливо выделяет такое же количество углерода, что и разлагающееся биоматериал, что делает его углеродно нейтральным. Древесина как возобновляемый ресурс экологически безвредна, экономична и эффективна. И растет почти везде.

Меньше беспорядка в доме

Поскольку уличный котел находится снаружи, вам не нужно беспокоиться о листьях, коре, насекомых и грязи в вашем доме. (Поверьте нам, ваша жена поблагодарит вас.) Печи серии G HeatMasterss внесены в списки UL и одобрены CSA для установки в гараже, магазине или другой хозяйственной постройке, чтобы вы могли избежать непогоды и при этом сохранить беспорядок на улице.

Экономия времени, денег и труда

Отопление дома не обязательно требует больших затрат на кошелек или жизнь.Уличные печи HeatMaster ^ss могут регулировать мощность в БТЕ в периоды низкой потребности в тепле, поэтому вы можете наслаждаться горячей водой в неограниченном количестве или добавить гидромассажную ванну. Благодаря топке большой емкости и домашнему мониторингу вам не нужно постоянно следить за своей печью.

Минусы уличных дровяных печей

Первое препятствие, которое вы должны преодолеть, — это доступ к древесине или топливу. Если у вас нет доступа к дровам, то уличная дровяная печь может быть не лучшим выбором.

Это все еще требует времени и труда

Если вы ищете быстрое решение, не требующее усилий, уличная печь вам не подойдет.Это все еще требует некоторых усилий. Вам нужно будет загружать свою печь не реже одного раза в день, а может быть и два раза. Дерево не режется само по себе, поэтому вам нужно будет потратить время на планирование, рубку и укладку дров (это отличное семейное занятие). Также необходимо некоторое базовое обслуживание, чтобы он работал с максимальной эффективностью.

Требуется хорошо выдержанная древесина

Уличные печи лучше всего работают с хорошо выдержанной древесиной. Но для хорошо выдержанной древесины нужно время. Древесина с содержанием воды более 25% может быть сожжена, но это вызовет скопление креозота, что потребует более частой очистки.Чтобы древесина была выдержана должным образом, ей необходимо уделять время, соответствующее ее свойствам. В то время как некоторые виды древесины могут правильно приправляться в течение года, для других может потребоваться гораздо больше времени. Единственный способ убедиться в этом — проверить древесину влагомером. (который идет в комплекте с печью).

Требуется место для хранения дров

Правильное хранение древесины как во время выдержки, так и после нее требует места. При добавлении приправы штабель должен иметь воздушный поток, чтобы древесина не высыхала. В идеале, ваше пространство будет защищать древесину от дождя и снега, поскольку стоячая влага создает места для гниения и плесени.

Требуются дополнительные инструменты

Конечно, вы можете купить древесину у местного жителя и при этом сэкономить деньги, но если вы хотите сделать это самостоятельно, это потребует некоторых инвестиций. Для валки деревьев, колки и перемещения древесины требуются дополнительные инструменты, такие как бензопилы и дровоколы. Эти дополнительные инструменты могут быть простыми — например, топором и бруском для колки — или вы можете придумать что-то необычное — например, гидравлический дровокол. Каким бы способом вы это ни выбрали, вам потребуются некоторый опыт и силы, чтобы добыть дрова, которые вам понадобятся на зиму.

HeatMaster

^SS Advantage

Уличная печь — это долгосрочное вложение в безопасность и комфорт вас и вашей семьи. Печи HeatMaster ^ss разработаны с учетом особенностей, преимуществ и преимуществ, которые подходят вам, вашему образу жизни и вашей независимости.

Мы предлагаем инновационные функции, которые сэкономят ваше время и избавят от лишних хлопот. Команда HeatMaster ^ss постоянно ищет способы улучшить наши уличные печи, чтобы вы могли жить в комфорте и свободе.Наши наружные печи оснащены автоматически регулируемыми элементами управления, которые помогают увеличить время горения, уменьшить креозот и обеспечить оптимальную производительность в любых условиях. Мы разработали нашу ручку EZ Clean Handle, чтобы упростить поддержание чистоты теплообменных трубок, чтобы вам не приходилось думать о каких-либо дополнительных инструментах. Серия HeatMaster ^ss G одобрена для установки в гараже или хозяйственной постройке, поэтому вам не придется бросать вызов погоде.

Обсудите с нашей командой преимущества уличной дровяной печи, чтобы понять, подходит ли она вам и вашей семье — найдите ближайшего к вам местного дилера HeatMaster ^ss .

Вернуться ко всем сообщениям

Как работает уличная дровяная печь? -Решения для нагрева древесины

Знаете ли вы, что люди, использующие уличную печь Hyprotherm, сокращают или отменяют свои счета за отопление?

С помощью одной наружной печи Hyprotherm можно обогревать несколько зданий.

Это настолько доступно.

И при этом вам будет комфортнее и бесконечная горячая вода!

Принцип работы уличных печей очень прост.

От установки до эксплуатации можно сделать самому.

Уличные печи

Hyprotherm универсальны и совместимы с любой системой отопления, которая у вас есть.

Печь работает за счет сжигания дров для нагрева воды.

Нагретая вода циркулирует по изолированным подземным трубам, называемым изолированными трубами Pex, к отапливаемым зданиям.

Изолированная подземная труба входит в ваш дом и соединяется с водонагревателем через теплообменник.

Это означает, что мы нагреваем всю вашу воду для бытовых нужд.

Отсюда он подключается к вашей системе обогрева с принудительной подачей воздуха, напольному лучистому или внутреннему котлу и направляет тепло по всему дому.

Затем вода направляется обратно в печь через изолирующую трубу из полиэтилентерефталата для повторного нагрева.

Все это просто контролируется обычным термостатом.

Ваши гости даже не догадываются, что вы топите дровами.

Эту базовую настройку можно использовать для прокладки линий к нескольким зданиям или зонам, если хотите.

Если вы хотите расширить или усовершенствовать существующую систему отопления, Hyprotherm предлагает все необходимые аксессуары и опции.

Установите водяной радиатор у входа, чтобы зимой было тепло и сухо.

Вы можете даже обогреть свой бассейн или гидромассажную ванну с помощью уличной печи Hyprotherm.

Эти аксессуары могут быть добавлены во время установки печи или позже.

Если вы никогда раньше не топили дровами, Hyprotherm упростит эту задачу с помощью видеороликов и руководств, которые помогут вам начать работу.

Сейчас многим нашим клиентам нравится рубить собственное дерево.

Это отличное семейное занятие.

Или многие из наших клиентов покупают древесину и доставляют ее, поскольку она легко доступна и недорого.

Кроме того, Hyprotherm предлагает модели печей, которые работают с различными источниками топлива.

Hyprotherm предлагает открытую угольную печь, которая является более чистым способом обогрева углем.

Установить Hyprotherm проще, чем вы думаете.

Многие клиенты предпочитают устанавливать печь самостоятельно, потому что установка может быть легко завершена с помощью руководства по установке.

Поскольку Wood Heating Solutions является национальным дистрибьютором Hyprotherm, у нас есть все расходные материалы, аксессуары и информация, необходимая для начала работы.

При желании мы также можем предложить услуги по установке.

Уличная печь Hyprotherm — это простой способ ощутить новый уровень комфорта в вашем доме.

Plus позволяет обогреть больше помещения с меньшими затратами.

Исследуйте остальную часть нашего веб-сайта, чтобы узнать о моделях, руководства о том, как сделать это самостоятельно, и свяжитесь с нашим национальным отделом продаж сегодня!

Diy Дровяной водонагреватель

Использование дровяной печи для нагрева воды

Постройте дровяную печь для нагрева воды в 2019 г. Дом будущего

Дровяной водонагреватель Цена на дровяной водонагреватель в Гуджарате

Дровяная печь Схема горячего водоснабжения Веб-солнечная энергия Буррито

Древесина горячая Водонагреватель Diy Лучший водонагреватель

Как построить водонагреватель на дровах Идеи для Woodshop

Сделай сам Портативный водонагреватель на дровах Блог Hot Springs

Некоторые мифы и истины о дровяных печах Продолжение

Diy Горячая ванна на дровах Youtube

Homesteader Wood Fired Hot Tub James Outdoor Tub Pool Heater

Дровяная гидромассажная ванна Dutchtub Производитель Поставщик Китай

Как построить джакузи Дровяная ванна Sunline Pool Heater Youtube

Hot Tub Info Diy Wood Fired Hot Tub Heater

Дровяная печь для купания на дровах из кедра Hot Tu b Схема и

Водонагреватель для бассейна Дровяная печь для горячей ванны Danang Web Designs

Самодельный дровяной водонагреватель из мусора Youtube

Планы водонагревателя на древесном топливе Водонагреватели на дровах Отопление

Дровяные водонагреватели Нагревание воды Насосная мощность Forum

Самодельный современный Ep112 Джакузи на дровах из дерева

Самодельный современный Ep112 Джакузи на дереве из кедра

Наша гидромассажная ванна из кедра своими руками из серии видео Советы Трюки Pure

Дровяная печь Водонагреватель Stoll Деревянная решетка для камина

Build Джакузи из деревенского кедра для менее 1000 человек Сделайте

My Red Neck Wood Fired Hot Tub 11 шагов с изображениями

Деревянный водонагреватель Diy Best Water Heater

Best Off Grid Hot Water Heater Backdoor Survival

Rocket Stove Hot Water Нагреватель для открытой дровяной гидромассажной ванны Rocket

Пропановая вода H eater Chofu Пропановый водонагреватель

Как построить дровяной водонагреватель Складные планы стойки для ружья

Дровяная горячая ванна Оазис Самостоятельные ванны с подогревом недороги по сравнению с

Бак для горячей воды, нагреваемый дровяной печью От Teach Nollaig

Как Чтобы построить горячую ванну на дровах The Cover Guy

Деревянный подогреватель горячей ванны

Строительство бэккантри горячей ванны Teton Gravity Research

Diy Hot Tub Diy Mother Earth News

Diy Portable Wood Burning Hot Water Heater Hot Springs Blog

Планы, как построить дровяной уличный котел

Построить ракетную печь для домашнего отопления Iwilltry Org

Дровяные водонагреватели Лицевая поверхность

Дровяные водонагреватели для горячих ванн своими руками

Как построить самодельную гидромассажную ванну на дровах Просто легко Шаги

Дровяной нагреватель горячей воды Diy Лучший водонагреватель

12 Самодельное сжигание древесины ing Печи и обогреватели Планы и идеи Сделайте это

Модели внешних дровяных обогревателей для бассейнов и ванн

Pdf Планы Как построить дровяной водонагреватель Скачать

Лучшие системы водяного отопления для автономного проживания Bitty

Нержавеющая сталь Стальной змеевиковый теплообменник для голландской ванны с гидромассажем на дровах

Как построить дровяную печь Водяное отопление Конец рабочего дня

Трубка с трубкой на дровах Горячие ванны на дровах Маленькая кабина Forum

Сделай сам Сделай дровяную печь из водонагревателя Lpc Survival

Водонагреватель на дровяной печи бесплатно нагревает воду

Добавить в избранное

Патрисия Грин — Хороший душ или ванна с горячей водой важны для благополучия каждого.Душ или ванна в холодный день с бесплатной горячей водой из дровяной печи, которая не расходует ископаемое топливо, теперь есть роскошь, которая может сделать ваш день.

Дровяная кухонная печь с достаточно большой топкой, чтобы обогреть ваш дом, — удивительно полезное оборудование. Он согревает, готовит ужин, печет хлеб и сушит одежду. Добавьте змеевик теплообменника, резервуар для горячей воды, медные трубки, клапаны и фитинги, и ваша дровяная печь для готовки сможет нагреть всю воду для бытового потребления.

Базовая система горячего водоснабжения с термосифонированием имеет змеевик теплообменника из нержавеющей стали, прикрепленный болтами к внутренней части топки и проходящий через заднюю часть дровяной печи для приготовления пищи, для соединения с трубами, которые проходят до обычного 30–120 галлонов горячей воды. резервуар для хранения воды над плитой не менее чем на 18 дюймов, в идеале размещенный на втором этаже над плитой. Система подключается под углом от 45 до 90 градусов, так что поднимающаяся горячая вода и падающая холодная вода циркулируют непрерывно, пока печь горячая, и подключены к системе горячего водоснабжения дома.

Варианты на эту основную тему используют циркуляционный насос и, таким образом, могут подключаться к обычному газовому или электрическому водонагревателю в подвале для использования в межсезонье. Некоторые люди пробовали самодельные змеевики, установленные в дымоходе или на внешней стороне стены печи. Система также отлично дополняет солнечную горячую воду, нагревая воду в менее солнечное время года. Если он установлен с откидным переключателем, он также может работать в тандеме с вашим текущим водонагревателем.

Чтобы установить эту систему самостоятельно, вам потребуются базовые навыки слесаря ​​и механики, приправленные чувством приключений, а также умение пользоваться паяльной горелкой и некоторыми сантехническими инструментами.Каждая система будет немного отличаться и потребует творческого мышления.

Установка горячего водоснабжения на кухонной плите Heartland четырехлетней давности в доме Сэнди и Луи Мэн, Пэришвилл, Нью-Йорк. Крупный план установки труб.

Есть много преимуществ. Он действительно может обеспечить семью горячей водой. Если вы сильно раскалены, система может подавать около 20 галлонов воды с температурой 120 градусов в час, но она может стать намного горячее. Он сохранит это тепло в течение 48 часов в правильно изолированном резервуаре даже после того, как огонь погаснет.Поэтому, когда вы не используете дровяную печь постоянно, вы все равно примете душ ранним утром.

Лучше всего то, что цена и окупаемость хорошие. Если вы установите его самостоятельно и сможете найти водонагреватель, он будет стоить вам примерно 250-700 долларов за змеевик, 400 долларов за медные трубы и фитинги, клапаны и датчики и 50 долларов за изоляцию труб и резервуаров. Допустим, ваш электрический водонагреватель обходится вам в болезненные 40 долларов в месяц, а вы живете в северном районе, где можете работать на дровяной печи в горячем состоянии шесть месяцев в году.Итог: 40 долларов в месяц x 6 равняются 240 долларам, которые вы будете экономить ежегодно. Таким образом, менее чем за три года вы окупитесь и получите бесплатную горячую воду с помощью этой недорогой строительной техники. (Ред. Примечание: цены с 2010 г.)

Сведения о системе

Хотя эта система горячего водоснабжения может быть установлена ​​в любой дровяной кухонной печи, многие новые кухонные плиты предназначены для нагрева воды и имеют змеевик, который вы можете купить непосредственно у производителя. Самые безопасные, наиболее широко используемые и эффективные змеевики теплообменника изготовлены из прошедшей испытания под давлением нержавеющей стали и имеют простую U- или W-образную форму для установки внутри вашей топки.Они бывают разных размеров с монтажным оборудованием, прокладками и инструкциями. Вы также можете заказать предохранительный клапан (необходимость!) И кольцевую пилу с сверлом для сверления печи. Также доступны катушки по индивидуальному заказу. Стоимость от 170 до 270 долларов. (См. Конец статьи). В каталоге неэлектрических устройств Lehman также есть рубашка с горячей водой, которую можно установить в топку за 395 долларов, и, кстати, не забудьте заказать их полезный буклет Hot Water From Your Wood Stove за 9,95 долларов. (Ред. Примечание: цены с 2010 г.)

После того, как вы измерили свою топку, определили, какой размер и форма лучше всего подходят, и заказали ее, вам нужно будет найти или купить электрический или газовый водонагреватель, размер которого соответствует вашим потребностям.Если вы ремонтируете подержанный резервуар, убедитесь, что он водонепроницаем и не подвержен ржавчине. Легкость, с которой фитинги и разъемы могут быть сняты со старого водонагревателя, часто является хорошим показателем того, какой он формы. Иногда сантехники использовали водонагреватели, с которыми они были бы счастливы расстаться, и в которых нет ничего более плохого, чем сломанный термостат. Вы также можете использовать резервуар из оцинкованной стали, чтобы сэкономить деньги, но вам придется изолировать его стекловолокном, как и любой резервуар для водонагревателя. При размещении резервуара помните: вы можете переместить резервуар на расстояние до двух футов от дровяной печи на каждый фут выше выхода змеевика из задней части печи.

Снимите крышку водонагревателя, отвинтите и снимите электрический элемент и термостат на баке. Используя кольцевую пилу, вы просверлите два отверстия внутри дровяной печи, где резьбовые концы змеевика будут выходить наружу и закрываться гайками, плоской шайбой и прокладкой.

Как правило, горячая вода из змеевика выходит из печи и поднимается по медным трубам диаметром 1 дюйм, чтобы попасть в резервуар через верхний элемент. (См. Диаграмму). Холодная вода возвращается из нижнего дренажного клапана вниз по трубам диаметром 1 дюйм, чтобы снова войти в змеевик и снова нагреться.Трубы горячей воды устанавливаются под углом от 45 до 90 градусов и подключаются к обычным водопроводным трубам, идущим на кухню и в ванную комнату. Для облегчения потока труба с горячей водой должна иметь уклон не менее нескольких футов после выхода из печи. После этого у вас могут быть изгибы на 90 градусов, которые замедлят поток, но два фитинга под 45 градусов лучше, чем один 90.

Вам понадобится сливной клапан, а также датчик температуры в хорошо видном месте и два предохранительных клапана давления / температуры на выходе горячей воды рядом, но не слишком близко к дровяной печи для приготовления пищи и подключенные к сейфу. место, например, пятигаллонное ведро или в канализационную систему.В резервуаре вы установите клапан регулирования температуры, установленный на 120 градусов, а в самой высокой точке еще один клапан сброса температуры / давления, клапан сброса вакуума и клапан стравливания воздуха. Убедитесь, что вы следуете правилам сантехники.

Резервуар для воды находится над печью штата Мэн на втором этаже и красиво спрятан в шкафу.

Решение проблем

В целом эту систему легко обслуживать, но вот несколько советов.

Вначале система сильно нагревается и может сдуть предохранительный клапан, но по мере накопления креозота на змеевике проблема исчезнет.Разожгите свою дровяную печь немного прохладнее.

Если у вас жесткая вода, через несколько месяцев на внутренней стороне труб будет накапливаться известковая накипь. С помощью сливных кранов можно не реже одного раза в сезон промывать трубы уксусом.

Креозот накапливается на внешней стороне змеевика, и его можно соскрести, чтобы поддерживать теплообмен с максимальной эффективностью. И, говоря о креозоте, чаще проверяйте свою трубу или дымоход, так как теплообменник будет отбирать BTU из топки и заставлять ваш огонь горит несколько прохладнее.

В целях страхования вам может потребоваться змеевик, сертифицированный для использования с вашей дровяной печью.

Эта система может повлиять на сертификацию EPA по выбросам, поскольку она забирает тепло от процесса сгорания. Если вас это беспокоит, возможно, вы сможете использовать коллекторы, смонтированные на дымоходе, чтобы решить эту проблему.

Некоторое время следите за датчиком температуры, чтобы оценить, насколько нагревается ваша система. Слейте еще воды, если она слишком горячая.Эй, неожиданная ванна — замечательная вещь!

Если вы не чувствуете, что обладаете необходимыми навыками, но все же хотите установить систему горячего водоснабжения для дровяной печи, проконсультируйтесь с установщиками солнечной горячей воды в вашем районе. Многие из них начинают устанавливать эти системы.

ресурсов

Therma-coil.com и hilkoil.com производят теплообменники из нержавеющей стали для дровяных печей. Lehmans.com продает дровяные печи и системы теплообменников с рубашкой, а также буклет под названием Hot Water From Your Wood Stove.

Если вам нравятся дровяные печи, вот несколько отличных руководств от Countryside Network по планам каменной печи и дровяной печи на открытом воздухе с использованием местного камня.

Опубликовано в сельской местности в январе / феврале 2010 г. и регулярно проверяется на точность.

.
