Разводка электропроводки своими руками: от схемы до монтажа

Еще 15 – 20 лет назад нагрузки на электросеть были относительно маленькие, сегодня же наличие большого количества бытовой техники спровоцировало рост нагрузок в разы. Старые провода далеко не всегда способны выдержать большую нагрузку и со временем возникает потребность в их замене. Прокладка электропроводки в доме или квартире – дело, требующее от мастера определенных знаний и умений. Прежде всего, это касается знания правил по разводке электропроводки, умения читать и создавать схемы проводки, а также навыков по электромонтажу. Конечно, сделать прокладку электропроводки своими руками можно, но для этого необходимо придерживаться изложенных ниже правил и рекомендаций.



1. Правила разводки электропроводки
2. Проект и схема разводки электропроводки
3. Монтаж электропроводки



Правила разводки электропроводки



Вся строительная деятельность и строительные материалы строго регламентируются сводом правил и требований – СНиП и ГОСТ.

Что касается монтажа электропроводки и всего, что связано с электричеством, то следует обратить внимание на Правила Устройства Электроустановок (сокращенно ПУЭ). Этот документ прописывает, что и как делать при работе с электрооборудованием. И если мы хотим проложить электропроводку, то нам потребуется изучить его, особенно ту часть, что относится к монтажу и выбору электрооборудования. Ниже приведены основные правила, которых следует придерживаться при монтаже электропроводки в доме или квартире:

• ключевые элементы электропроводки, такие как короба распределения, счетчики, розетки и выключатели должны быть легкодоступны;
• установка выключателей выполняется на высоте 60 – 150 см от пола. Сами выключатели располагаются в местах, где открытая дверь не препятствует доступу к ним. Это значит, что если дверь открывается направо, то выключатель находится с левой стороны и наоборот. Провод к выключателям прокладывается сверху вниз;
• розетки рекомендуется устанавливать на высоте 50 – 80 см от пола. Продиктован такой подход безопасностью при затоплении. Также розетки устанавливаются на расстоянии более 50 см от газовых и электроплит, а также радиаторов отопления, труб и прочих заземленных предметов. Провод к розеткам прокладывается снизу вверх;
• количество розеток в помещении должно соответствовать 1 шт. на 6 м2. Кухня является исключением. На ней устанавливается такое количество розеток, сколько необходимо для подключения бытовой техники. Установка розеток в туалете запрещена. Для розеток в ванной за её пределами обустраивается отдельный трансформатор;
• прокладка проводки внутри или снаружи стен выполняется только по вертикали или горизонтали, а место прокладки отображается на плане проводки;
• провода прокладываются на определенном расстоянии от труб, перекрытий и прочего. Для горизонтальных требуется расстояние в 5 – 10 см от балок перекрытия и карнизов и 15 см от потолка. От пола высота составляет 15 – 20 см. Вертикальные провода размещаются на расстоянии более 10 см от края проёма двери или окна. Расстояние от газовых труб должно составлять минимум 40 см;
• при прокладке внешней или скрытой проводки необходимо следить, чтобы она не соприкасалась с металлическими частями строительных конструкций;
• при прокладке нескольких параллельно идущих проводов расстояние между ними должно быть минимум 3 мм или каждый провод должен быть спрятан в защитном коробе или гофре;
• разводка и соединение проводов выполняется внутри специальных распределительных коробов. Места соединения тщательно изолируются. Соединение медного и алюминиевого провода между собой строго запрещено;
• заземление и нулевые провода закрепляются к приборам болтовым соединением.



Проект и схема разводки электропроводки



Работы по прокладке электропроводки начинаются с создания проекта и схемы разводки. Этот документ является основой будущей проводки дома. Создание проекта и схемы достаточно серьезное дело и его лучше доверить опытным специалистам. Причина простая – от этого зависит безопасность проживающих в доме или квартире. Услуги по созданию проекта обойдутся определенную сумму, но это того стоит.

Тем, кто привык все делать своими руками, придется, придерживаясь вышеописанных правил, а также изучив основы по электрике, самостоятельно сделать чертеж и расчеты по нагрузкам на сеть. Особых сложностей в этом нет, особенно если есть хоть какое-то понимание, что такое электрический ток, и каковы последствия неаккуратного обращения с ним. Первое, что потребуется, это условные обозначения. Они приведены в фото ниже:

Используя их, делаем чертеж квартиры и намечаем точки освещения, места установки выключателей и розеток. Сколько и где они устанавливаются, описано выше в правилах. Основная задача такой схемы – это указание места установки приборов и прокладки проводов. При создании схемы электропроводки важно заранее продумать где, сколько и какая будет стоять бытовая техника.

Следующим этапом создания схемы будет разводка проводов к точкам подключения на схеме. На этом моменте необходимо остановиться подробнее. Причина в типе разводки и подключения. Всего таких типов несколько – параллельный, последовательный и смешанный. Последний наиболее привлекательный в силу экономного использования материалов и максимальной эффективности. Для облегчения прокладки проводов все точки подключения разбиваются на несколько групп:

• освещение кухни, коридора и жилых комнат;
• освещение туалета и ванной;
• электроснабжение розеток жилых комнат и коридора;
• электроснабжение розеток кухни;
• электроснабжение розетки для электроплиты.

Вышеприведенный пример лишь один из многих вариантов групп освещения. Главное, что необходимо понять, – это то, что если сгруппировать точки подключения, уменьшается количество используемых материалов и упрощается сама схема.

Важно! Для упрощения прокладки проводки к розеткам провода можно уложить под пол. Провода для верхнего освещения прокладываются внутри плит перекрытия. Эти два способа хорошо применять, если не хочется штробить стены.

На схеме такая проводка отмечается пунктиром.

Также в проекте электропроводки указываются расчет предполагаемой силы тока в сети и используемые материалы. Расчет выполняется по формуле:

I= P / U;

где P – суммарная мощность всех используемых приборов (Ватт), U – напряжение в сети (Вольт).

Например, чайник 2 кВт, 10 лампочек по 60 Вт, микроволновка 1 кВт, холодильник 400 Вт. Сила тока 220 Вольт. В результате (2000+(10х60)+1000+400)/220=16,5 Ампер.

На практике сила тока в сети для современных квартир редко когда превышает 25 А. Исходя из этого, и подбираются все материалы. В первую очередь это касается сечения электропроводки. Чтобы облегчить выбор, в приведенной ниже таблице указаны основные параметры провода и кабеля:

В таблице указаны предельно точные значения, а так как довольно часто сила тока может колебаться, то потребуется небольшой запас для самого провода или кабеля. Поэтому всю проводку в квартире или доме рекомендуется выполнить из следующих материалов:

• провод ВВГ-5*6 (пять жил и сечение 6 мм2) используется в домах с трехфазным питанием для соединения щитка освещения с основным щитом;
• провод ВВГ-2*6 (две жилы и сечение 6 мм2) используется в домах с двухфазным питанием для соединения щитка освещения с основным щитом;
• провод ВВГ-3*2,5 (три жилы и сечение 2,5 мм2) используется для большей части проводки от щитка освещения до распределительных коробок и от них до розеток;
• провод ВВГ-3*1,5 (три жилы и сечение 1,5 мм2) используется для проводки от распределительных коробок до точек освещения и выключателей;
• провод ВВГ-3*4 (три жилы и сечение 4 мм2) используется для электроплит.

Чтобы узнать точную длину провода, придется немного побегать с рулеткой по дому, а к полученному результату добавить еще 3 – 4 метра запаса. Все провода подключаются к щитку освещения, который устанавливается при входе. В щиток монтируются автоматы защиты. Обычно это УЗО на 16 А и 20 А. Первые используются для освещения и выключателей, вторые для розеток. Для электроплиты устанавливается отдельный УЗО на 32 А, но если мощность плиты превышает 7 кВт, тогда ставят УЗО на 63 А.

Теперь необходимо подсчитать, сколько надо розеток и распределительных коробов. Тут все довольно просто. Достаточно взглянуть на схему и произвести простой подсчет. Помимо описанных выше материалов потребуются различные расходники, такие как изолента и колпачки СИЗ для соединения проводов, а также трубы, кабель-каналы или короба для электропроводки, подрозетники.



Монтаж электропроводки



В работах по монтажу электропроводки нет ничего сверхсложного.

Главное при монтаже придерживаться правил техники безопасности и следовать инструкции. Все работы можно выполнить в одиночку. Из инструмента для выполнения монтажа потребуется тестер, перфоратор или болгарка, дрель или шуруповерт, кусачки, пассатижи и крестовая и шлицевая отвертки. Не лишним будет лазерный уровень. Так как без него достаточно сложно сделать вертикальную и горизонтальную разметку.

Важно! Выполняя ремонт с заменой проводки в старом доме или квартире со скрытой проводкой, необходимо вначале найти и при необходимости убрать старые провода. Для этих целей используется датчик электропроводки.



Разметка и подготовка каналов для электропроводки

Начинаем монтаж с разметки. Для этого при помощи маркера или карандаша наносим на стену метку, где будет проложен провод. При этом соблюдаем правила размещения проводов. Следующим шагом будет отметка мест под установку осветительных приборов, розеток и выключателей и щитка освещения.

Важно! В новых домах для щитка освещения предусмотрена специальная ниша. В старых такой щиток просто навешивается на стену.

Закончив с разметкой, приступаем либо к монтажу проводки открытым способом, либо к штроблению стен для скрытой проводки. Вначале при помощи перфоратора и специальной насадки коронки вырезаются отверстия под установку розеток, выключателей и распределительных коробок. Для самих проводов делаются штробы при помощи болгарки или перфоратора. В любом случае будет очень много пыли и грязи. Глубина канавки штробы должна составлять около 20 мм, а ширина быть такой, чтобы в штробу беспрепятственно помещались все провода.

Что касается потолка, то тут есть несколько вариантов решения вопроса с размещением и закреплением проводки. Первый – если потолок будет навесной или натяжной, то вся проводка просто закрепляется к перекрытию. Второй – делается неглубокая штроба для проводки. Третий – проводка прячется в перекрытии потолка. Первые два варианта предельно просты в исполнении. А вот для третьего придется сделать некоторые пояснения. В панельных домах используются перекрытия с внутренними пустотами, достаточно сделать два отверстия и протянуть внутри перекрытия провода.

Закончив со штроблением, переходим к последнему этапу подготовки к монтажу проводки. Провода, чтобы завести их в комнату, необходимо протягивать сквозь стены. Поэтому придется при помощи перфоратора пробить отверстия. Обычно такие отверстия делаются в углу помещений. Также проделываем отверстие для завода провода от распределительного щитка к щитку освещения. Закончив штробление стен, начинаем монтаж.



Монтаж открытой электропроводки

Начинаем монтаж с установки щитка освещения. Если для него была создана специальная ниша, то помещаем его туда, если же нет, то просто навешиваем его на стену. Внутрь щитка устанавливаем УЗО. Их количество зависит от количества групп освещения. Собранный и готовый к подключению щиток выглядит так: в верхней части находятся нулевые клеммы, снизу заземляющие, между клеммами установлены автоматы.

Теперь заводим внутрь провод ВВГ-5*6 или ВВГ-2*6. Со стороны распределительного щитка подключение электропроводки выполняет электрик, поэтому пока оставим его без подключения. Внутри щитка освещения вводный провод подключается следующим образом: синий провод присоединяем к нулю, белый к верхнему контакту УЗО, а желтый провод с зеленой полосой присоединяем к заземлению. Автоматы УЗО соединяем между собой последовательно вверху при помощи перемычки от белого провода. Теперь переходим к разводке проводки открытым способом.

По намеченным ранее линиям закрепляем короба или кабель-каналы для электропроводки. Зачастую при открытой проводке сами кабель-каналы стараются разместить около плинтуса или наоборот практически под самым потолком. Короба для проводки закрепляем при помощи саморезов с шагом 50 см. Первое и последнее отверстие в коробе делаем на расстоянии 5 – 10 см от края. Для этого засверливаем отверстия в стене при помощи перфоратора, забиваем внутрь дюбель и закрепляем кабель-канал саморезами.

Еще одной отличительной особенностью открытой проводки являются розетки, выключатели и коробки распределения. Все они навешиваются на стену, вместо того чтобы вмуровываться внутрь. Поэтому следующим шагом будет их установка на место. Достаточно приложить их к стене, наметить места для крепежа, засверлить отверстия и закрепить их на месте.

Далее приступаем к разводке проводов. Начинаем с прокладки основной магистрали и от розеток к щитку освещения. Как уже отмечалось, используем для этого провод ВВГ-3*2,5. Для удобства начинаем от точки подключения в сторону щитка. На конце провода вешаем ярлычок с указанием, что за провод и откуда он идет. Далее прокладываем провода ВВГ-3*1,5 от выключателей и осветительных приборов к распределительным коробкам.

Внутри распределительных коробок провода соединяем при помощи СИЗов или тщательно изолируем. Внутри щитка освещения основной провод ВВГ-3*2,5 подключается следующим образом: коричневая или красная жила – фаза, подключается к низу УЗО, синий – ноль, присоединяем к нулевой шине вверху, желтый с зеленой полосой – заземление к шине внизу. При помощи тестера «прозваниваем» все провода, чтобы исключить возможные ошибки. Если все в порядке, вызываем электрика и подключаемся к распределительному щитку.

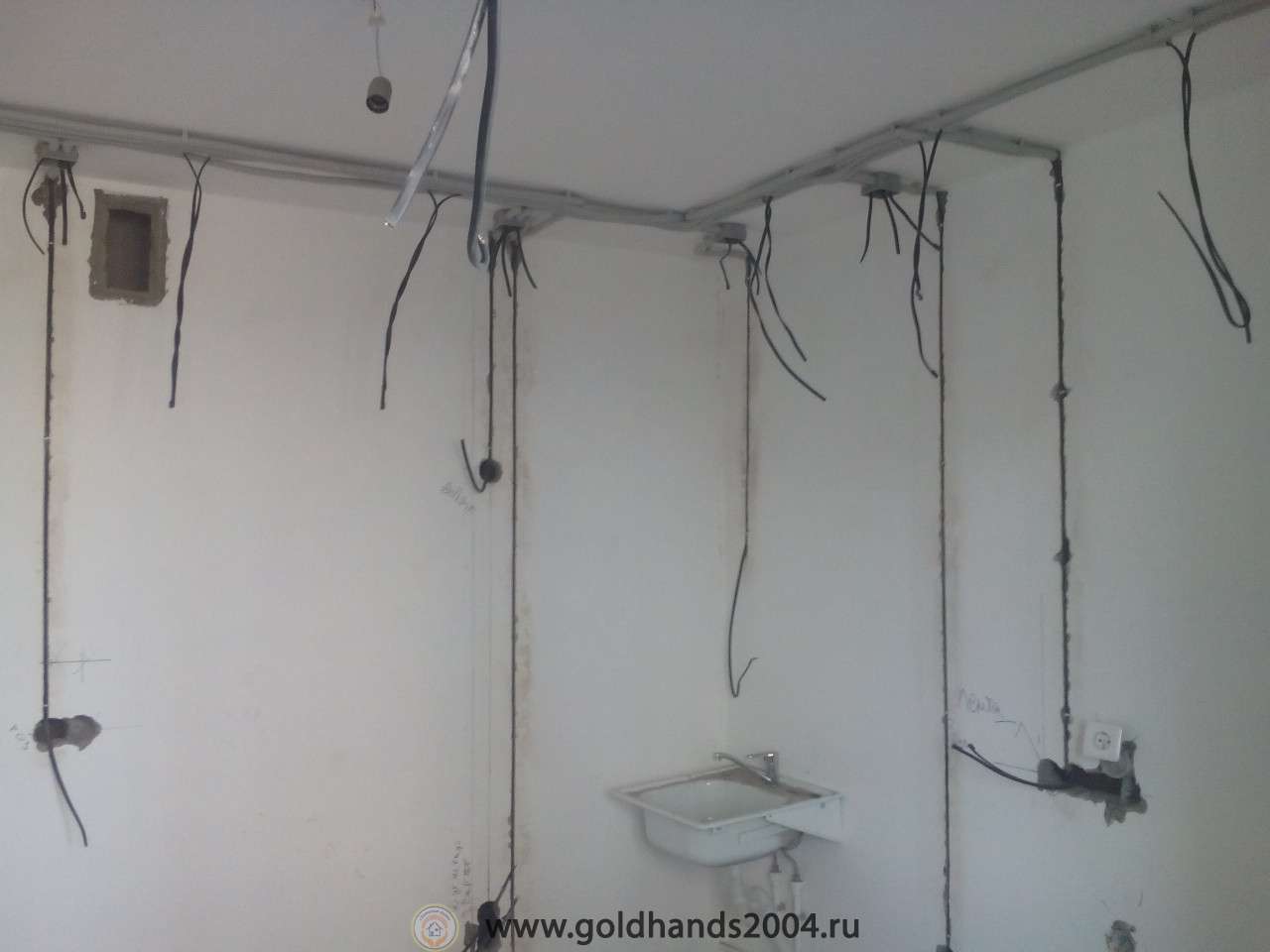

Монтаж скрытой электропроводки



Выполняется скрытая электропроводка достаточно просто. Существенное отличие от открытой лишь в способе скрытия проводов от глаз. В остальном действия практически одинаковые. Вначале устанавливаем щиток освещения и автоматы УЗО, после чего заводим и подключаем вводный кабель со стороны распределительного щитка. Также оставляем его без подключения. Это сделает электрик. Далее устанавливаем внутрь проделанных ниш коробки распределения и подрозетники.

Теперь переходим к разводке проводов. Первыми прокладываем основную магистраль из провода ВВГ-3*2,5. Если планировалось, то провода к розеткам прокладываем в полу. Для этого провод ВВГ-3*2,5 заводим в трубу для электропроводки или специальную гофру и прокладываем её до места вывода провода к розеткам. Там размещаем провод внутри штробы и заводим его в подрозетник. Следующим шагом будет прокладка провода ВВГ-3*1,5 от выключателей и точек освещения к распределительным коробкам, где они присоединяются к основному проводу. Все соединения изолируем СИЗами или изолентой.

В конце «прозваниваем» всю сеть при помощи тестера на предмет возможных ошибок и подключаем к щитку освещения. Способ подключения аналогичный описанному для открытой проводки. По завершению заделываем штробы гипсовой шпаклевкой и приглашаем электрика, чтобы он подключил к распределительному щитку.

Прокладка электрики в доме или квартире для опытного мастера – дело достаточно легкое. Но для тех, кто плохо разбирается в электрике, следует воспользоваться помощью опытных специалистов от начала и до конца. Это, конечно, будет стоить денег, но так можно уберечься от ошибок, которые могут привести к пожару.

Электропроводка в квартире своими руками

Если вы покупаете квартиру в старом доме или в новостройке, там уже будет проведено электричество и подключены розетки с выключателями. И до покупки недвижимости вы никак не сможете повлиять на их местоположение. Но как только вы становитесь собственником жилья, то имеете право переделать проводку в квартире своими руками совсем по-другому. Конечно же, это процесс длительный, сложный и материально затратный. Пытаясь как-то сэкономить, многие задаются вопросом – реально ли в новом жилье сделать всю электрическую часть самим? Реально, если вы не лентяи, неплохо учились в школе, дружите с физикой и электротехникой. Так что тема у нас сегодня актуальная – электропроводка в квартире своими руками. Пошаговая инструкция от составления схемы до монтажа проводов вам поможет.

Начало всех работ — схема

Хотелось бы начать этот раздел с аналогии. Что является основой для хорошего крепкого дома? Конечно же, фундамент. Так вот, своеобразным фундаментом надёжного и качественного электроснабжения является грамотно составленная схема электропроводки в квартире. Многие совершенно напрасно этим пренебрегают и на это есть веские причины:

1. Во-первых, монтаж электропроводки в квартире вам будет делать гораздо легче, когда на схеме отображается практически конечный результат. Согласитесь, это довольно редко, когда на первом этапе ремонта люди могут представить себе, что получится в конце. А с электрической схемой это возможно, потому что на ней будут отображены все коммутационные аппараты, элементы освещения и стационарные бытовые электроприборы.
2. Во-вторых, схема электрической проводки в квартире поможет вам составить чёткий план выполнения работ – с чего начать монтаж проводки, в каком направлении двигаться, что оставить на завершающий этап.
3. В-третьих, когда у вас на руках есть готовая схема расположения элементов электрики в квартире, можно легко определиться с количеством материалов – розеток, выключателей, распределительных коробок, подрозетников, проводов, кабелей.
4. И самое главное, когда уже будут полностью окончены монтажные и ремонтные работы, у вас останется схема разводки электропроводки в квартире. Ни в коем случае её не выбрасывайте. Если понадобится просверлить где-то в стене отверстие под картину или фоторамку, вы достанете схему и посмотрите, каков путь пролегания проводов, чтобы не напороться и не повредить токопроводящую жилу. Также многие заклеивают иногда распределительные коробки обоями, чтобы не портить внешний вид комнаты. Вообще-то этого делать нельзя, но если уж и заклеили, вы всегда сможете глянуть на схеме, где находится коробка. При необходимости каких-то работ, срежете кусочек обоев, получите доступ к коробке, а потом заклеите вновь.

Надеемся, мы популярно и доступно объяснили вам, что в мире электрики всё и всегда следует начинать со схемы. Теперь немного подробнее о том, как её правильно составить и что на ней должно быть отображено.

Составление схемы

Перед тем, как сделать схему, нужно собраться всей семьёй и хорошенько подумать о том, где у вас в квартире будут располагаться основные потребители электрической энергии:

• кондиционеры;
• электрические варочные панели и духовые шкафы;
• стиральная машина;
• холодильник и морозильная камера;
• посудомоечная машина, микроволновая печь;
• вытяжная принудительная вентиляция;
• котлы отопительной системы или водонагреватели.

Также не маловажную роль играет расположение мебели, особенно громоздкой. Чтобы не получилось потом так – ремонт закончен, мебель расставлена, а розетка оказалась за шкафом-купе, который уже обосновался на этом месте на многие годы. И тогда придётся прибегать к помощи переносок, только раньше хоть под коврами можно было провода прятать, а теперь это не модно, всё кругом паркет да ламинат. Так что этому вопросу уделите особенное внимание.

план квартиры (кликните для увеличения)

Дальше возьмите бумагу (лучше в клеточку), карандаш (желательно несколько разноцветных), линейку. Нарисуйте в двух экземплярах на бумаге план вашей квартиры с дверными и оконными проёмами, чтобы было проще возьмите технический паспорт и перенесите оттуда чертёж. Каждой комнате присвойте порядковый номер, например, если у вас схема электропроводки в однокомнатной квартире, пусть это выглядит так:

1. Коридор (прихожая, холл).
2. Ванная комната.
3. Кухня.
4. Зал (гостиная).

Если комнат больше, соответственно можете продолжить дальше нумерацию – спальня, детская, спортивная комната, также надо учесть кладовую, лоджию (если собираетесь и туда провести проводку осветительную) и т.д.

Теперь схематически отобразите на одном чертеже стационарную бытовую технику и мебель (в виде квадратиков и прямоугольников). Можно бытовую технику обозначить красным цветом, а мебель серым. На второй чертёж наносите места установки коммутационных аппаратов. То есть там, где на первом чертеже у вас обозначена бытовая техника, на втором в этих местах буду розетки.

Точно также на первом чертеже (где техника и мебель), нарисуйте крестики жёлтым цветом в местах установки светильников, бра, торшеров, люстр. Здесь вам удобно будет увидеть – где кровать, там значит прикроватный светильник; где диван или кресла, значит бра, под которым можно почитать и т.д. Затем перенесите все эти лампочки на электрическую схему. Заодно продумайте и отметьте места установки выключателей. Мысленно представьте себе, в какую сторону у вас будут открываться межкомнатные двери, чтобы потом выключатели не оказались за ними.

Сразу определитесь, возможно, в каком-то месте нужна установка розеточного блока (чаще всего это делают на кухонной рабочей панели), будет ли у вас в основной комнате групповое освещение или многорожковая люстра, тогда потребуется двухклавишный выключатель.

Наметьте на схеме место, где будет располагаться вводной распределительный щиток на квартиру.

Примеры того, как правильно составить схему, вроде бы получились доступные, надеемся, что сложностей с этим у вас не возникнет. Теперь разберёмся с количеством материалов.

Необходимые материалы

По составленным схемам посчитайте необходимое количество выключателей и розеток. Не забудьте, что под каждый из этих коммутационных аппаратов нужен подрозетник, если планируется прокладка скрытой электропроводки в квартире. Также посчитайте, сколько понадобится распределительных коробок.

Чтобы посчитать количество провода, лучше всего намеченные на схеме коммутационные аппараты и распределительные коробки перенести на реальные стены. Затем выполнить разметку стен, то есть в прямом смысле слова нарисовать между ними пути пролегания проводов, при помощи рулетки всё измерить и посчитать общее количество. Имейте в виду, что разводка электропроводки в квартире выполняется строго по вертикальным и горизонтальным линиям, никаких поворотов наискосок быть не должно.

Хотелось бы дать один совет. Если полностью с нуля делается разводка электрической проводки в трёхкомнатной квартире площадью около 60-70 м², то лучше покупать провод целой заводской бухтой, в которой 100 м. В магазинах это считается оптовой продажей и на неё будет скидка 10 %, причём если вы купите 98 м – это не опт, скидки не будет, а возьмёте на 2 м больше и прилично сэкономите.

По опыту профессиональных электриков для электропроводки квартиры из трёх комнат приобретайте 100 м трёхжильного провода сечением 1,5 мм² (это будет прокладка осветительной проводки в квартире) и 100 м трёхжильного провода сечением 2,5 мм² для запитки розеток.

Мощные электроприборы, типа водонагревателя или варочной панели, как правило, запитываются отдельной линией от вводного распределительного щитка через отдельный автомат. Для них лучше проложить трёхжильный провод сечением 4-6 мм².

Ещё один важный нюанс, не забудьте посчитать провод с запасом на разделку жил в местах соединений и подключений коммутационных аппаратов. Принято оставлять запас провода на розетки, выключатели, светильники не менее 20 см. Если вы планируете в дальнейшем опустить потолки, то запас провода для светильников увеличьте до 50 см. На сборку распределительного щитка также оставляйте запас провода около 50 см.

Распределительный щиток

Проводка в любой квартире, выполняемая своими руками, начинается от распределительного щитка. Что он собою представляет? Это своего рода бокс, в котором монтируется счётчик электроэнергии и вся защитная автоматика.

Какие бывают щитки?

Этот коробок изготавливают из металла либо пластика. Каждый вариант имеет свои преимущества. Пластиковый щиток практичнее, так как мало весит, и к тому же внешне он выглядит привлекательно и эстетично. Металлический короб отличается долговечностью и надёжностью.

По способу крепления щитки бывают наружного и внутреннего исполнения. Наружный щиток (его по-другому называют накладной) навешивается на стену при помощи саморезов или дюбель-гвоздей. Это значительно облегчает работы по его монтажу, но в то же время такой вариант щитка отнимает свободное пространство в помещении. Внутренний или встраиваемый щиток требует монтажа специальной стенной ниши, но он не занимает комнатное свободное пространство.

Чем щиток укомплектовывают?

Что ещё понадобится для монтажа распределительного щитка, кроме самого бокса:

• Вводной автомат, он защищает всю квартирную сеть путём отключения в случае необходимости, к нему подходит питающий кабель на квартиру.

• DIN-рейка – это специальная металлическая пластина, на которую крепится вся автоматика.
• Счётчик электроэнергии, после выполнения всех монтажных работ, надо будет обязательно пригласить представителя энергосбыта, чтобы опломбировал прибор учёта.
• Шинки РЕ и N, на которых будут соединяться все нулевые и заземляющие проводники.
• Автоматические выключатели, они будут защищать определённую группу токоприёмников от короткого замыкания путём отключения при сверхтоках. Также при помощи автоматов можно будет принудительно в случае необходимости отключать ту или иную линию от общей сети.
• Устройства защитного отключения (УЗО), они не монтируются самостоятельно, а подключаются после автоматических выключателей. УЗО выполняет защитную функцию в случае, если корпус какого-то электрооборудования оказался под напряжением. В такой ситуации УЗО защищает человека от возможного поражения электрическим током. Можно использовать совмещённый вариант, который включает в себя автомат и УЗО – дифференциальные автоматы.
• Соединительные провода или распределительные гребёнки.

Чтобы определиться с количеством автоматов, необходимо рассчитать и распределить нагрузку в квартире.

Нагрузка в квартире

Современная электрика в квартире включает в себя огромное множество различных потребителей электроэнергии. Согласитесь, что бытовой техникой наши жилища буквально напичканы. Правилами и нормативными документами рекомендуется, перед тем, как провести проводку в квартире, разделить осветительную сеть и линию розеток от разных автоматов. Но с учётом того, какая сейчас нагрузка приходится на квартирную сеть, сажать все бытовые приборы на одну линию нельзя. Желательно равномерно распределить всё на несколько цепочек, запитанных от отдельных автоматов.

В таком разделении огромная практическая польза. Представьте, что повредилась электропроводка в квартире. Своими руками, без вызова электрика, вы решили разобраться, найти причину и устранить. Если на каждой линии установлена своя защита, причину аварийной ситуации вы найдёте легко (определите по отключенному положению автомата). И пока вы будете устранять на этой линии повреждение, все остальные потребители не останутся обесточенными, то есть холодильник продолжит холодить, а стиральная машинка стирать.

Рекомендуется выбирать автоматы следующей мощности:

• для осветительной нагрузки – 10 А;
• для розеток – 16 А;
• для подключения бытовой техники мощностью до 4,5 кВт – 20 А;
• для ввода на квартиру – 50 А.

Как разделить общую квартирную нагрузку по группам?

Во-первых, всех мощных потребителей электроэнергии желательно запитывать отдельной линией (стиральная машина, водонагреватель, посудомоечная машина, варочная плита и электрическая духовка, кондиционеры).

Во-вторых, розетки каждой комнаты хорошо было бы сделать отдельными группами (детская, взрослая спальня, зал, кабинет). Если уж так не получится, то кухонные розетки в любом случае надо запитывать через отдельную линию и автомат, потому что именно на кухне больше всего мощных бытовых приборов (хлебопечь, микроволновка, кофемашина, электрочайник, кухонный комбайн, блендер и т. п.)

Обязательно отдельной группой выполняется электроснабжение санузла, так как он относится к опасному помещению в плане электробезопасности (так называемая «мокрая» группа).

Отдельной группой выделяется освещение квартиры, но будет гораздо удобнее, если разделить по группам освещение каждой комнаты.

От того, каким образом вы сгруппируете всю нагрузку своей квартиры, будет зависеть количество необходимых автоматов и УЗО.

Монтаж проводки

Осталось определиться, какой тип проводки выбрать для своей квартиры. На сегодняшний день существует два способа:

• Открытый. Это когда все проводники будут проходить по стенным поверхностям, крепятся они в пластиковых кабельных каналах (или коробах). Такая прокладка требует гораздо меньше материальных затрат и физических усилий, но есть один существенный недостаток – получается не вполне эстетичный внешний вид помещения. Исключение составляет прокладка специального кабеля по фарфоровым изоляторам, когда дизайн квартиры выполнен в ретро-стиле, это сейчас очень модно и набирает популярность.
• Скрытый. При таком способе провода прокладываем в специальных бороздах на стенных поверхностях (в штробах). Чтобы проштробить понадобятся специальные приспособления, процесс трудоёмкий, отнимет много времени и сил. Но зато будут спрятаны все проводники.

Подготовительный этап

Согласно с вашим проектом наметьте на стенах пути прохождения проводов. Чтобы получилось всё идеально ровно, делайте это с помощью лазерного уровня или натянутого шнура. В щитке стоит счётчик, а после него автоматы по группам нагрузки. От этих автоматов провода должны прийти в первую распределительную коробку, а оттуда уже разойтись по всем остальным помещениям и комнатам. На входе в каждую комнату должна устанавливаться своя монтажная коробка.

Отметьте на стенах места расположения розеток, выключателей, распределительных коробок.

Есть один нюанс для открытого способа прокладки – стены должны быть идеально ровными, чтобы пластиковые короба ложились на стенную поверхность без перекосов. В случае прокладки по фарфоровым изоляторам это не обязательно, лёгкая кривизна стен не будет так заметна.

Для скрытого варианта надо сделать штробы по отмеченным линиям при помощи штробореза или болгарки. Можно воспользоваться перфоратором, но тогда штробы не получатся такими идеально ровными. Перфоратор подойдёт для монтажа отверстий под коробки и подрозетники, только понадобится специальная насадка – фреза (коронка) по бетону. Если у вас нет такого инструмента, покупать его будет весьма накладно, постарайтесь взять напрокат.

Открытая прокладка проводов

1. Нарежьте пластиковые короба по размерам намеченных линий. Для этого воспользуйтесь строительным ножом либо ножовкой.
2. Зафиксируйте короба на стенных поверхностях. Не советуем использовать клей или двухсторонний скотч, такая фиксация не продержится долго. Лучше всего закрепите короба дюбелями с шурупами.
3. Проводники уложите в короба и закройте крышки. Концы проводов остались выведенными к монтажным коробкам и коммутационным аппаратам.

Скрытая прокладка проводов

1. Подготовленные штробы очистите от пыли, это можно сделать обычным веником или пылесосом.
2. Уложите в штробы провода, рекомендуется предварительно поместить их в гофрированные трубы из негорючих материалов.
3. Закрепите уложенную в борозды электропроводку при помощи алебастрового раствора. Сначала зафиксируйте лишь в нескольких местах, чтобы не выпадал провод. Когда окончите полностью монтаж и проверите работу всей электросети, тогда уже замуруете провода окончательно.
4. Концы проводов выведите в подрозетники и распределительные коробки.
5. Также при помощи раствора алебастра зафиксируйте в подготовленных отверстиях монтажные коробки и подрозетники.

Завершающий этап

Не забывайте, что перед выполнением любых работ, связанных с электричеством, необходимо обезопасить рабочее место – снять напряжение и проверить его отсутствие.

Осталось только всё скоммутировать. Установите розетки, выключатели, светильники. Произведите все необходимые соединения в распределительных коробках.

Подайте напряжение и проверьте работу всей системы. Если всё работает правильно, можете заделывать штробы.

Как видите, электропроводка в квартире, выполненная своими руками, это вполне реально. Надеемся, что пошаговая инструкция составления схемы, подсчёта нагрузки, монтажа щитка и проводки, поможет вам сделать всё правильно. Если сомневаетесь, то лучше обратитесь за помощью специалистов.

Как сделать проводку своими руками? Правильный монтаж электропроводки в доме вместе с Леруа Мерлен.

1Ремонт электропроводки для обеспечения комфорта и безопасности в доме

Если вы собираетесь сделать в вашем доме ремонт для повышения комфорта и обеспечения безопасности, не забудьте о ремонте электропроводки. Хорошо продуманная и выполненная с соблюдением норм электропроводка обеспечивает безопасность жилья. Максимальная защита вашего жилья, то есть защита людей и электросети, может сочетаться с экономией электроэнергии, в частности, благодаря установке переключателя День / Ночь, рекомендуемого в случае использования электрического накопительного водонагревателя. Безопасность – поистине важное слово, когда речь идет об электричестве. Вот несколько советов, которые помогут вам находиться «под напряжением» в полной безопасности.

Защитите людей и электрические приборы, узнайте все о соответствующих защитных устройствах.
Устройство защитного отключения 30 мА располагается в сети перед автоматами, защищающими каждую линию групповых сетей. Устройство обеспечивает защиту человека в случае утечки тока или контакта с фазовым проводом. Установка устройств защитного отключения 30 мА обязательна. Количество устройств определяется жилой площадью.
Жилая площадь* Виды устройств защитного отключения и их количество < 35 м2 1 устройство защитного отключения класса АС** +1 устройство защитного отключения 40 А класса А*** от 35 до 100 м2 2 устройства защитного отключения класса АС** +1 устройство защитного отключения 40 А класса А*** > 100 м2 3 устройства защитного отключения класса АС** +1 устройство защитного отключения 40 А класса А*** * Для максимальной мощности 18 кВА ** Величина номинального тока (40 А или 63 А) определяется в зависимости от Вашей сети и от условий контракта на предоставление услуг по электроснабжению. В случае использования электрического отопления мощностью более 8000 Вт необходимо установить устройство защитного отключения, рассчитанного на 63 А. *** Для защиты кухонной электробытовой техники.
Автомат Правила монтажа электропроводки предполагают установку автомата для защиты от короткого замыкания и перегрузок (превышение максимальной мощности). Это устройство защищает не людей, а электросеть.



Линия групповой сети	Электропровода	Предохранители		Автоматы	Максимальная мощность
	1,5 мм2	10A		16A	2300 Вт
стандарт- ная розетка	1,5 мм2 2,5 мм2	— 16A		16A 20А	2300 Вт 3700 Вт
32 A	6 мм2	32A		32A	7400 Вт

Пример
Автомат 16 А защищает линию групповой сети освещения с суммарной мощностью всех источников освещения, не превышающей 2300 Вт. Электропровода для этой линии должны иметь минимальное сечение 1,5 мм². Вместо автомата можно использовать предохранитель 10 А.

Электропровода
Провод следует выбирать по цвету в зависимости от его назначения и по сечению в зависимости от назначения линии групповой сети (сеть освещения, сеть розеток…).

Важно!
Все линии групповых сетей, в том числе и линии освещения, должны быть оборудованы
дифференциальным автоматом и проводом заземления.

Цвета
Красный, черный, коричневый, фиолетовый, оранжевый цвета: фаза Только желто-зеленый цвет: земля Только голубой цвет: нейтраль



Автомат	Сечение электропровода
	2,5 мм2	6 мм2	10 мм2
	Расстояние в метрах
16А / 3680Вт	16	38	64
20А / 4600Вт	12	30	51
35А / 7360Вт		19	31

Это полезно знать
Вы желаете установить дополнительный электрораспределительный щиток в отдельном подсобном помещении? Строго соблюдайте следующие сечения проводов в зависимости от длины кабеля, соединяющего дополнительный щиток с основным распределительным щитком.


Схема электрораспределительного щитка

A Главный рубильник B Встроенная в щиток монтажная рейка для элементов C Клеммные колодки D Высокочувствительное дифференциальное устройство защитного отключения E Переключатель День / Ночь  F Автомат

2 Отсоединение старого электрораспределительного щитка

Вы решили заменить старый электрораспределительный щиток, сохранив при этом существующую электропроводку. Сначала убедитесь в том, что ваша электропроводка соответствует нормам. Для того чтобы избежать неисправностей в работе электросети, позаботьтесь также о том, чтобы обеспечить безопасность в помещениях, требующих особого внимания (кухня, ванная комната…). Перед началом работ выключите главный рубильник и убедитесь в том, что сеть не находится под напряжением.



	1. Определите предохранители для различных линий групповых сетей и пронумеруйте их.  2. Отвинтите патроны предохранителей и пронумеруйте провода.
	3. Отвинтите старый распределительный щиток и отсоедините провода, связывающие его с главным рубильником.

3Установка нового электрораспределительного щитка

	1. Прикрепите щиток к стене с учетом длины проводов.
	2. Закрепите дифференциальные устройства защитного отключения, автоматы и другие модульные элементы на монтажных рейках щитка, соблюдая порядок линий групповых сетей.
Это более надежно Щиток должен быть закреплен на высоте не менее 1 м и не более 1,80 м от пола. Место, отведенное под счетчик и распределительный щиток, должно иметь ширину не менее 0,6 м.
	3. Вставьте в автоматы фазовую и нейтральную шины.  4. Подсоедините нейтральный и фазовый провода, идущие от главного рубильника, к устройству защитного отключения.  5. Подсоедините провода, идущие от устройства защитного отключения, к распределительным шинам. В зависимости от модели устройства, это можно сделать непосредственно с помощью шины или с помощью подсоединенного снизу кабеля.
	6. Подсоедините фазу и нейтральный провод каждой линии к соответствующему модулю.
	7. Подсоедините все провода заземления от разных линий к нулевой шине. 8. Убедитесь в том, что нулевая шина подсоединена к стержню заземления.   9. Закройте распределительный щиток, предварительно сделав отверстия для проводов.   10. Отметьте расположение различных линий.

Это полезно знать
После окончания работы отключите все автоматы. Сначала включите главный рубильник, а затем устройства защитного отключения, после чего включайте автоматы по очереди для определения возможных неисправностей.

4 Безопасность электросети

Монтаж электропроводки в частном доме с использованием разрядника и/или дифференциального автомата позволит обеспечить в вашем доме безопасность людей и электроаппаратуры (компьютеры, проигрыватели, телевизоры…).

	РАЗРЯДНИК предохраняет вашу электросеть и защищает ее от перенапряжений, создающихся в атмосфере. Важен для защиты оргтехники.
	ДИФФЕРЕНЦИАЛЬНЫЙ АВТОМАТ обеспечивает защиту людей и линий групповых сетей в случае перегрузки или короткого замыкания. Рекомендуется устанавливать для ванных комнат, оборудованных специальными ванными для водолечения, а также для электроприборов, предназначенных для бассейнов.

Электропроводка в доме своими руками: пошаговая инструкция

В связи с необходимостью запитки жилья электрической энергией внутри помещения необходимо устраивать электрическую сеть. Для этого осуществляется прокладка электропроводки и других элементов для подключения, коммутации и освещения жилища. Так как данная процедура не требует специальной подготовки, ее может выполнить каждый желающий самостоятельно. Но предварительно следует разобраться, как монтируется электропроводка в доме своими рукам, с каких этапов состоит, и что нужно учесть.

Этапы монтажа электропроводки в доме

Весь процесс можно условно подразделить на несколько этапов, последовательность которых обеспечит качественный результат и экономию времени на выполнение соответствующих работ. Выделяют такие этапы монтажа:

• Определение способа прокладки – внешняя или наружная установка кабеля;
• Составление схемы электроснабжения в помещении;
• Перенос составленной схемы непосредственно на стены;
• Расчет сечения электропроводки;
• Подбор наиболее подходящих элементов и материалов для выполнения монтажа;
• Подготовительные работы по обработке стен и прочих конструкций для монтажа электропроводки, установка групп освещения, автоматов защиты и прочих;
• Непосредственно сами монтажные работы;
• Получение разрешения у электроснабжающей организации на присоединение к ее сетям, при необходимости формирования новой точки подключения (если вы делаете замену электропроводки на новую, эта процедура не требуется).

Теперь более детально рассмотрите каждый из этапов на практике.

Какой способ прокладки выбрать?

Из существующих вариантов прокладки трасы кабеля выделяют два способа монтажа по отношению к проводам – внутренняя и внешняя электропроводка. Внутренняя электропроводка подразумевает, что кабельные линии находятся внутри стен. Внешняя электропроводка устанавливается на стенах снаружи, при этом она может выполняться либо проводами, либо средствами защиты кабеля от механических повреждений, к примеру, кабель-каналами, в которых располагается проводник.

Преимущества и недостатки внутренней прокладки.

К преимуществам скрытой электропроводки следует отнести большую надежность и долговечность в связи с отсутствием возможности нанести повреждение в нормальном режиме ее  эксплуатации. Такая электропроводка требует меньших финансовых затрат на бронированные провода и комплектующие для их установки. Помимо этого скрытая прокладка не вносит изменений в интерьер помещения.

К недостаткам внутренней электропроводки относятся трудоемкие подготовительные работы для выработки штробы и плохую ремонтопригодность в случае возникновения каких-либо повреждений.

Преимущества и недостатки внешней прокладки.

К преимуществам открытой электропроводки относятся куда более простой подготовительный процесс и скорость установки электрической проводки. В процессе эксплуатации ее легче отремонтировать или изменить схему разводки.

Недостатками  наружной электропроводки являются куда большая подверженность механическим повреждениям и влияние на общий вид интерьера помещения.

Как создать схему электропроводки?

Схема электропроводки помогает определить места установки розеток, выключателей, светильников, линий пролегания электропроводки. Поэтому при ее составлении вам необходимо учесть схему подключения электрических приборов в доме. К примеру, для домашней электропроводки будет актуальным расположение розеток возле телевизора, электрической печки, кровати и т.д.

Рисунок 1: Пример схемы  прокладки проводки в доме

По способу графического изображения разделяют двухмерные и трехмерные схемы монтажа электропроводки. Первый вариант наиболее простой, так как не требует использования графических редакторов и других программ. Для этого возьмите план собственного жилица и на его копии отметьте места подключения и количество розеток для каждой комнаты, распределительные коробки, провода, выключатели и линии прокладки электропроводки.

Трехмерная модель представляет собой куда более трудоемкий процесс, но отлично помогает при создании проекта электроснабжения. Когда по готовому заданию соответствующие специалисты реализуют такой проект (штробят стены, выполняют разводку электропроводки и прочие электромонтажные работы).

Правила  монтажа электропроводки согласно ПУЭ

При определении мест прокладки проводки и установки отдельных элементов следует руководствоваться требованиями ПУЭ. Касательно электропроводки и правил ее монтажа в ПУЭ выделена глава 2.1. Поэтому к монтажной схеме должны предъявляться следующие требования:

• Все линии необходимо устанавливать исключительно в вертикальной или горизонтальной плоскости, повороты выполняются под углом 90º. Категорически запрещено сокращать расстояние по диагонали или вести провода по кривой.
• По отношению к конструктивным элементам комнаты горизонтальные линии не могут приближаться более 20 см к потолку или полу. Вертикальные линии должны располагаться на расстоянии не ближе 10 см от дверных и оконных проемов, углов.
• Розетки должны располагаться на расстоянии от 80 до 100 см от пола согласно п.6.6.30 ПУЭ, в некоторых ситуациях эта величина может изменяться до 150 см. В случае нахождения рядом с розеткой металлических конструкций (радиаторов, труб, плит) запрещено приближать к ним точку подключения более чем на 50 см.
• Отдельные требования предъявляются устройству розеток, выключателей, электропроводки в ванной комнате и на кухне согласно пп.7.1.46 – 7.1.48 ПУЭ
• Выключатель устанавливается на высоте до 1 м, 1,8 м или под потолком согласно п.7.1.49 ПУЭ.
• Соединение проводов должно осуществляться в коробках, запрещено оставлять их открытыми или закрывать в стене п.2.1.21 ПУЭ.

Разметка на месте

Чтобы перенести данные монтажной схемы на существующую конструкцию стен необходимо воспользоваться измерительными приборами (рулеткой, уголком и т.д.), уровнем, нитью и карандашом. Для этого отступают необходимое расстояние, согласно указанных на схеме расстояний и наносят соответствующие отметки на строительных конструкциях (стенах или потолке).

Рисунок 2: Разметка стен

Разметку можно выполнять мелом или строительным карандашом. Главное требование к нанесению изображения – обеспечение хорошей видимости и отсутствие лишних деталей. При наличии лазерного уровня данная процедура значительно упрощается.

Какие элементы необходимо подобрать?

Конструктивно электропроводка в доме может включать в себя ряд элементов:

Провода – для прокладки в доме используют марки ВВГ, АВВГ, ПСВ и им подобные. Наиболее предпочтительными являются медные провода за счет лучших технических параметров: длительного срока эксплуатации, меньшего удельного сопротивления  и т.д. Но, в некоторых ситуациях, могут использоваться и алюминиевые провода для электропроводки. Конкретный вариант выбирается исходя из максимальной нагрузки и требований к изоляции.

Для определения максимальных токов, протекающих по электропроводке, складывается мощность электроприборов, которые могут подключаться, и прибавляется 20 – 30% на запас прочности. Исходя из этого выбирается соответствующее сечение жилы. Сопротивление изоляции должно соответствовать особенностям помещения, в котором используется кабель, и способу прокладки. Следует отметить, что кабели необходимо планировать с запасом, так как в местах подключения или вывода точек они используется больше расчетной дины провода, а запас должен предоставлять возможность повторного соединения.

Рис. 3. провода для проводки

Распределительные коробки – предназначены для соединения различных участков электропроводки, разделения и разводки электричества. Подразделяются на модели наружного и внутреннего размещения, которые выбираются в соответствии с проектом. В зависимости от сечения проводов, подбираются коробки с соответствующей величиной отверстий.

Рисунок 4: Распредкоробки

Розетки – могут отличаться конструктивными особенностями: наличием или отсутствием заземляющего контакта, крышки, размером отверстий и т.д. Также различные модели могут предназначаться для внутренней или наружной установки. Некоторые варианты имеют спаренные выводы точек подключения.

Выключатели – могут иметь конструкцию с одной, двумя или тремя клавишами, поворотным механизмом или сенсором. Следует отметить, что некоторые выключатели оборудованы делителем напряжения, который может повлиять на работу осветительных приборов.

Осветительные приборы – реализуются светильниками, люстрами, софитами, бра и прочими. Большое многообразие  предоставляет возможность выбора для установки в тех или иных помещениях. По назначению можно выделить мощные приборы освещения, маломощные, для ванной, кухни и т.д.

Приборы защитного отключения – представлены автоматическими выключателями на основе электромагнитных, полупроводниковых или микропроцессорных схем. Установка УЗО необходима для защиты как самой электропроводки в доме от коротких замыканий и возгорания с подключенными к ней бытовыми приборами, так и людей, которые могут пострадать при поломке.

Приборы учета – осуществляют контроль за расходом электроэнергии. Их установка требуется при новом подключении электричества или если это предусматривается проектом. По количеству фаз электрические счетчики могут подключаться к трехфазной или однофазной сети.

Рис. 5: Типовой электросчетчик

Защитное заземление – должно предусматриваться для всех потребителей напряжением более 42 В. Из-за чего при подключении новой проводки необходимо иметь контур заземления, к которому подключается PE проводник от всех потребителей.

Кабельные каналы – требуются для наружной установки проводки, по материалу изготовления могут представлять собой пластиковые или металлические короба. По размеру выбирается такой вариант, чтобы при укладке проводов в них свободно помещались все необходимые проводники. Конструктивно могут иметь перфорацию для охлаждения или изготавливаться цельными.

Порядок монтажа электропроводки в доме пошагово

Обратите внимание, что в зависимости от конкретной ситуации, те или иные монтажные операции могут не выполняться.

1. Подготовьте стены – в случае внутреннего расположения электропроводки в стенах дома производится штробление при помощи болгарки, зубила или специального штробореза. Рисунок 6: штробление стен
2. При наружной установке на готовую разметку устанавливается основа кабель-канала. Начинается эта процедура от счетчика электроэнергии или места его предполагаемой установки. Если такая электропроводка по конструктивным особенностям дома будет скрыта под натяжным потолком или другими элементами, ее можно прокладывать кабелем без защиты. Рисунок 7: открытые провода по потолку

3. Просверлите отверстия под розетки и выключатели – выполняется в случае внутренней установки данного оборудования. Для этого применяется дрель со специальной коронкой соответствующего диаметра. Рисунок 8: разработка отверстия сверлом

Сначала сделайте небольшую дырку по центру сверлом, а потом используйте коронку.

Рисунок 9: разработка отверстия коронкой

4. Проложите провода в штробы. Если их габариты соизмеримы и электропроводка легко фиксируется в отверстиях, то можно не применять специальные средства для крепления проводов. Рисунок 10: проложите провода

Но при этом, следите за тем, чтобы чрезмерные усилия не привели к повреждению изоляции.

5. Установите коробки для соединения проводов, под выключатели и розетки. При этом можете использовать разнообразные смеси для монтажа – цемент, шпаклевку, гипс и т.д., необходимые для фиксации коробки в стене дома. Рисунок 11: установите коробки
6. Заведите проводку в коробки – для этого проденьте кабель в нужные отверстия, в некоторых моделях их нужно выломать несильным надавливанием в определенных точках. Рисунок 12: заведите провода в коробки
7. Установите светильники – подсоедините электропроводку к патрону или выводам устройства. Если установка люстры или софитов планируется только после отделочных работ, провода в этом месте зачищаются, и на них устанавливается временный патрон для проверки работоспособности. Рисунок 13: подключите патрон
8. Соберите распределительный щит – для этого на каркас набирается нужное число автоматов из расчета 4 – 6 кВт нагрузки на каждый. Рисунок 14: собрать автоматы

Помимо выделенных для отдельный комнат или объектов необходимо установить вводный автомат с большей уставкой. Его устанавливают на вводе электричества в дом. Также можно использовать другие защитные устройства (по напряжению, дифференциальные и прочие, если такие нужны).

Рисунок 15: щит с различными защитами

9. Подключите необходимые устройства для опробования. Рисунок 16: подключите лампочку

Для этого подайте напряжение на вводе кабеля к электрическому щитку. После чего опробуйте протекание электрического тока во всех точках подключения при помощи контрольной лампы или опробуйте наличие потенциала при помощи индикатора.

10. Выполните отделочные работы по нанесению шпаклевки или цементной смеси для скрытия проводки. Данная работа выполняется обязательно со снятым напряжением. Рисунок 17: нанесение шпаклевки
11. После этого установите необходимые элементы электрической сети: розетки, выключатели, светильники и т.д. Подключите фазные и нулевые провода к соответствующим выводам. Если нет необходимости подключения к внешней сети, можете спокойно пользоваться готовой электропроводкой.

Если ваш дом еще не подключен к внешней сети, то делать это самостоятельно не нужно. Так как подключение к воздушной магистрали осуществляется работниками энергоснабжающей организации. Выполнять данную процедуру самостоятельно запрещено и крайне опасно.

Список использованной литературы

• Бартош А.И. «Электрика для любознательных» 2019
• В. Назарова «Монтаж электропроводки и теплых полов» 2011
• В. Новак «Справочник мастера-электрика» 2017
• Бедин В. «Сам себе электрик» 2013
• Кирюхин А. «Справочник домашнего электрика» 1996

как правильно проложить и раскидать провода в 1, 2 или 3-х комнатной квартире по планировке, правила проектирования и прокладки кабелей

Электропроводка в жилых помещениях должна соответствовать нормам, действующим в РФ. Какие виды, схемы, различия разводки в зависимости от количества комнат, советы и другие важные моменты, все это будет разобрано ниже.

Правила проведения электропроводки в квартире

Монтаж электропроводки в квартирах относится к масштабным мероприятиям. Такая процедура требует полной уверенности. Если её нет – рекомендуется обращаться к специалистам, либо приглашать помощников. Только грамотно подобранная схема защитит от проблем в дальнейшем, обеспечит спокойную эксплуатацию.

Отличительные особенности современной электропроводки

В конце 20 века произошёл рывок в современных технологиях бытового типа. Помимо телевизоров, внутри домов стали использоваться и другие устройства:

1. Беспроводная связь.
2. Мощная бытовая техника.
3. Видеонаблюдение и системы охраны.
4. Компьютеры.

Потому и работы с монтажом электрических сетей усложнились. Принципы работы и обустройства остались при этом прежними.

Даже первый этап – проектирование – вызывает сложности. Необходимо знать места расположения приборов для бытового использования и мощность, которую они поглощают. Система освещения для каждого помещения продумывается на этом же этапе.

Теперь используют не только силовые, но и слаботочные системы. Это провода для телевизоров и телефонов, компьютеров. Сюда же входит акустическая и охранная техника. Силовые, слаботочные системы не разделяют. Источником питания для приборов служит классическая сеть 220 В.

Количество приборов, устройств с одновременной эксплуатацией меняется в большую сторону. Раньше хватало одной люстры, теперь к верхнему свету добавляют местный, либо систему точечных светильников. Увеличивается и общая мощность, которая потребляется приборами.

Схема разводки электропроводки в квартире по габаритам

Рассмотрим схемы нескольких вариантов. Их применение на практике не связано с проблемами

1 комнатная

При таких условиях приборы – в минимальном количестве. Линий подключения тоже будет меньше. Но общим принципам лучше продолжать следовать, не стоит создавать отдельные линии для помещений вроде ванной и санузла.

Совершение следующих действий помогает при составлении схем для стандартных помещений с одной комнатой:

1. Выбор параметров, с которыми будет работать электрическая сеть.
2. Расчёт нагрузки, подбор кабеля и подходящей модели УЗО.
3. Выбор схемы подключения, с 1 или несколькими сетями.

Электрическая сеть и её параметры

Сложно заранее просчитать, в пользу каких приборов внутри квартиры сделают выбор постояльцы. Но для подсчёта суммарной мощности важно знать хотя бы о том, каким будет приблизительное количество. Не стоит забывать о местах размещения техники. Удлинители, дополнительные фильтры портят окружающий интерьер, создают проблемы для эксплуатации.

Способ прокладки кабелей выбирают отдельно. Существуют закрытые, открытые варианты. При открытом проводку укладывают поверх декоративных материалов. Тогда часть её прикрывают при помощи пластиковых коробов, а другую часть – оставляют на виду.

Такие преимущества:

1. Беспроблемное подключение дополнительных линий при необходимости.
2. Быстрое проведение монтажа.
3. Монтаж в любой промежуток времени при ремонте.

Если проводка скрытая – то возникает необходимость в штроблении стен. Тогда провода маскируются под финишной отделкой. Вариант подвесных конструкций самый простой – в этом случае прикрытием становятся гипсокартонные короба, натяжные конструкции.

Скрытая проводка тоже отличается определёнными преимуществами:

1. Сохранение целостности интерьерного оформления.
2. Увеличение допусков к номинально разрешённым токам.
3. Снижение требований к характеристикам, которых придерживаются во время монтажа.

Скрытая разводка – традиционный вариант для квартир, которые куплены недавно. Открытый вариант становится, скорее, исключением.

Как рассчитать нагрузку в электросети?

Для проведения окончательного расчёта во внимание принимаются такие факторы:

1. Напряжение электросети.
2. Номинальный ток.
3. Мощность электроприёмников.

Лучше воспользоваться готовыми таблицами, хотя методов расчёта — множество.

Оптимальный вариант – обращение за помощью к инженеру, либо использование специализированных компьютерных программ. У них вероятность получения точного результата больше.

Когда сети разделяют по группам – не обойтись без подключения автомата 25 А для каждой отдельной линии. Номинальный ток в сумме учитывается при любых обстоятельствах. 16 А хватит для сетей освещения.

Какую схему стоит выбрать?

Источник питания – одна линия, либо несколько. Первый вариант для современных условий недопустим – ведь отдельная линия сейчас требуется даже для одного прибора. Каждый из них обладает достаточной мощностью.

У других схем точек подключения, линий больше.

Двухкомнатная

От количества комнат принципы при создании схемы электропроводки не меняются. Есть некоторые особенности, требующие учёта:

1. Рекомендуется разделять провода на две группы, если и санузел раздельный.
2. Три линии – необходимый минимум для кухни.
3. По отдельным комнатам разделяется и освещение.
4. Разделение у сети с розетками – по количеству комнат.

В схемы разводки включается и оборудование для охраны, ведь жильё с двумя и большим количеством комнат считается элитным.

Трёхкомнатная

Здесь придерживаются тех же правил, что и в предыдущем случае.

Апартаменты

Для них действуют те же требования и правила, что описаны выше.

Можно ли составить план разводки самостоятельно, и сколько это будет стоить?

Такой вариант допустим, если мастер уверен в своих силах. Что касается расценок на работы и выполнение схем, то они устанавливаются индивидуально для каждого из клиентов. И зависят от характеристик, которыми будет обладать сеть:

1. Разновидность здания или помещения.
2. Объём работ.
3. Количество материала.
4. Разновидность монтажа.
5. Используемые розетки.

Эти факторы влияют и на то, какой будет схема, сложно ли её реализовать. Лучше заранее провести консультацию, чтобы не было вопросов.

Электропроводка по группам: как лучше сделать?

При разделении на несколько линий контроль проводов и компонентов упрощается. При возникновении неисправностей выключают одну группу. Остальные части функционируют как обычно.

Стационарная бытовая техника

В кухне, на территории санузла размещается мощная техника.

Когда проводят ремонт, кухонная зона требует отдельного подключения. Если одно устройство в этом помещении сломается – проводится замена. Тогда выключают один защитный аппарат, целое помещение энергии не лишается.

Сложности возникают из-за того, что точки подключения к сети у электрических приборов часто в местах со сложным доступом. Источник неисправностей – не только приборы, но и проводка. В этом случае просто проще передвинуть один рычаг на аппарате защиты.

Выделенная линия для кухни

Линия для этой комнаты традиционно работает с самой большой нагрузкой. Даже если агрегаты не используются, постоянное подключение к сети присутствует. Это:

1. Тостеры.
2. Микроволновки.
3. Вытяжки.
4. Посудомоечные машинки.
5. Варочные плиты.
6. Духовые шкафы.
7. Холодильники.

Многие приобретают мультиварки и электропечки, другие подобные приспособления.

Включать несколько приборов одновременно можно, если использовать один кабель, отличающийся повышенной мощностью.

Водонагреватели, приборы освещения подключаются по отдельности. Иначе нагрузка для сети окажется слишком большой, и в какой-то момент всё будет отключаться.

Одна или несколько осветительных групп

Приборы допускается объединять в одну группу, если выполнены такие условия:

1. Использование шестирожковой люстры для зала.
2. Верхнее освещение малой мощности для спальни.
3. Дополнительно используется два ночных светильника-бра.

Отдельная группа организуется для каждого помещения, если присутствует несколько источников освещения.

Помещение с повышенной влажностью

Для электрических приборов, кабелей при таких обстоятельствах действуют жёсткие требования. Дополнительные риски появляются из-за близкого соседства с водой. При составлении схем по электроразводке учёт следующих правил помогает добиться подходящего результата:

1. Коробки распределения обязательны.
2. Розетки для электроприборов тоже монтируются, с максимальной аккуратностью.
3. Место установки выключателя подбирается с учётом требований, условий.
4. Способ монтажа выбирается в скрытом варианте.

Степень защиты для каждой из розетки на уровне минимум IP44. Рекомендуется приобретать специальные устройства в комплекте с крышкой, защищающей от попадания брызг.

Рекомендуется выбирать светильники не на классические 220 В, а на 12 В.

Проводку придётся заменить на трёхжильную, если заземление отсутствует из-за устаревшей первоначальной схемы.

Многокомнатные многоэтажные квартиры

Варианты:

1. Прямо по поверхности, в гофрированных трубах. Решение подходит при черновых стенах, которые потом покрываются штукатуркой, другими видами материалов.
2. Создание штроб в стене, чтобы потом укладывать провода.
3. По полу, кратчайшим путём.

Выбор определяется материалом перекрытий, свойствами основных стен.

Как правильно раскидать проводку в квартирах с выходом на чердак, мансарду?

Первый шаг – определение количества розеток, которые нужны для помещения. План составляется в зависимости от текущих потребностей жильцов. Отдельное подключение на отдельных проводах рекомендуется для следующих приборов:

1. Бойлеры.
2. Обогреватели.
3. Электроплиты.

Для одного прибора требуется одна основная розетка, и две запасных минимум. Шесть розеток и десять точек для осветительных приборов – стандартная схема при обустройстве мансард.

Кабельный маршрут должен располагаться на расстоянии от 10 до 30 см от пола. Главное – чтобы кабель можно было замаскировать.

Как правильно проложить проводку в новостройке?

Главное – учитывать устройство проводки в квартире, включая такие элементы:

1. Сеть пожарной сигнализации.
2. Радиотрансляционная сеть.
3. Телефонные линии.

Допустима ситуация только с питающим кабелем на квартирном входе. Он рассчитан на то, чтобы потребители получали необходимую мощность. Владелец жилого дома самостоятельно монтирует счётчики и розетки, выключатели, разводит проводку. Вариант уместен, если квартира передаётся без отделки.

Стоит ли полностью менять проводку в старой квартире или доме?

В случае с алюминием замену рекомендуют в полном объёме. Если же используется медь – окончательное решение зависит от состояния и возраста элементов. Окисления, подгорания и другие подобные эффекты – знак того, что замена необходима. Допустимы ситуации, когда меняется, докладывается только часть.

Советы экспертов

Вот некоторые принципы проведения работы, которые помогают добиться результата:

К коридору идут выключатели санузла.

1. Отдельный проект составляют по слаботочным системам. Полную защиту от помех обеспечивают при отдельном протягивании слаботочки и силовых линий.
2. Чем больше розеток – тем лучше. В этом случае можно будет обойтись без удлинителей.
3. 0,8-1 метр от пола – высота, где установка выключателей даст оптимальный результат.
4. Розетки – на высоте 0,3-1 метр от пола.
5. Схема не обходится без точек питания, мест установки приборов повышенной прочности.
6. Разделение по группам.

Когда делается ремонт, схема станет главным ориентиром, потому её держат при себе.

Один из значимых моментов – соединение проводов друг с другом. Для этого применяются монтажные или распределительные коробки. Допустим и прямой вариант, с клеммами, скруткой.

Использовать обои и штукатурку для сокрытия проводов – рискованный шаг. Иначе во время ремонта придётся снимать облицовку полностью. Некоторые электрики выбирают вариант, когда ставятся монтажные коробки для выключателей, розеток. Тогда соединения остаются в свободном доступе. Но расход кабелей увеличивается.

Термоусадка – вариант при соединении проводов одной розеточной линии. Клеммы с пружинными механизмами помогают монтировать осветительные сети. Есть и другие варианты:

1. Традиционная пайка.
2. Опрессовка.
3. Клеммные колодки.

Когда провода подключены и замаскированы – будет считаться, что электромонтажные работы завершены. Создана полная комплектация электрощита. В любой момент можно менять люстры или розетки, другие подобные детали. Если работы проведены правильно, то проблем с доступом возникнуть не должно. Осветительные приборы и декоративные элементы часто монтируются уже после окончания других этапов.

Главное – помнить о правилах безопасности, работая с электричеством. Тогда всё будет в порядке, и система отличится продолжительным сроком эксплуатации.

Полезное видео

Как правильно сделать разводку электропроводки в квартире своими руками видео.

Капитальный ремонт в квартире или доме подразумевает замену или реконструкцию проводки. Хотя многие забывают об этом важном этапе и спохватываются, когда материалы куплены и процесс отделки помещения уже начался.

Правильное выполнение электропроводки в квартире

Как правило, в старых домах проводка или неисправна, или близка к этому состоянию. А ведь исправные электропровода в доме – залог безопасности жизни и здоровья как жильцов квартиры, так и их соседей. Кроме того, современные технологии позволяют защиту населения сочетать еще и с экономией электроэнергии. Если у Вас есть накопительный водонагревательный бак, то Вы можете установить у себя переключатель «День-Ночь» для минимального использования электричества в ночное время.

Начинать разговор о проводке надо с того, что для каждого помещения она делается индивидуально.

Рассмотрим поэтапную прокладку электрических проводов в квартире.

Первым делом необходимо составить схему разводки электрической проводки. Для этого на плане квартиры указывается размещение распределительного щита. Далее высчитывается количество будущих розеток из расчета не менее 1 шт. на каждые 6 м2 (для комнат) и по 2 шт. на 6 м2 (для кухни и ванной), а также количество светильников и люстр.

Затем на плане обозначаются провода, соединяющие электрощит и осветительные приборы и розетки. Следом на схему наносятся точки электропотребления и можно переносить этот план на стены квартиры. Нужно постараться подобрать самую короткую трассу для кабелей, однако прокладываться они должны строго вертикально или горизонтально с соблюдением прямых углов не ниже 15 см от потолка.

Также на схему наносятся места установки распределительных коробок, в которых соединяются кабели. Их лучше располагать в труднодоступных местах и над выключателями. На одно помещение больше одной коробки вряд ли понадобится.

Если в помещении имеются деревянные полы и будет сделана стяжка, то лучший вариант монтажа проводки – по полу в металлических трубах.

Выключатели устанавливаются на расстоянии 90 см от пола, а розетки – не менее 30 см.

Желательно заранее определиться с местами расположения мебели и электроприборов (холодильника, стиральной машины и т. д.) для удобства подключения техники.

Следующим шагом является подача вводного кабеля в распределительный щит. Электрический щит представляет собой устройство для приема и распределения электроэнергии при напряжении менее 1 кВ переменного тока частотой 50–60 гЦ, а также для редкого включения и отключения линий групповых цепей и для их защиты при коротких замыканиях и перегрузках.

Распределительный щит может быть как внутренне установленным (располагаться в нише), так и накладным (монтироваться на стене). Лучшее место для этого устройства – сразу около входа в квартиру.

Электрощит включает в себя вводный выключатель нагрузки, счетчик электроэнергии, одно или несколько устройств защитного отключения (УЗО), автоматические выключатели и другие элементы.

Теперь можно приступать к штроблению стен и креплению электрического кабеля в них. В новых панельных домах под провода обычно выполняют специальные каналы, однако мало кому так везет. Поэтому, если Вам приходится штробить стены самостоятельно, то каналы под кабель должны быть строго горизонтально на одном уровне с розетками . А для выключателей траншеи необходимо делать вертикальными до уровня 10 – 20 см ниже потолка и далее горизонтально к щиту.

Глубина штробы – 1,5–2 см.

Крепление проводов осуществляется с помощью пластиковых хомутов или посредством замазывания алебастром.

После того как провода проложены и закреплены, их необходимо подключить к электрощиту. Подсоединение кабелей может быть выполнено тремя методами: пайкой, сваркой, скруткой, опрессовкой, клеммами и другими. Использование клемм – самый надежный, эффективный, удобный и быстрый способ. Для его применения не нужно быть специалистом и нет необходимости приобретать дополнительные инструменты.

Соединение скруткой по законодательству запрещено, однако проверка в квартиру вряд ли нагрянет, поэтому, если ничего другого не остается, этот способ можно применить. Но только при условии выполнения нескольких правил:

• длину скрутки необходимо делать не менее 4–5 см;
• соединяемые провода должны быть зачищены от изоляции и очищены от окисляемой пленки;
• надо обеспечить плотный и ровный контакт между кабелями.

Рекомендации по выбору электрического кабеля

При замене какого-либо участка электропроводки или капитальном ее ремонте после составления схемы необходимо закупить электрические кабели. Но широкое разнообразие видов и материалов порой выбивает из колеи. Как определиться с типом проводов?

1. Если встал выбор между алюминиевым и медным кабелем, то покупать лучше медный. Алюминиевые провода используются только для старой проводки, если необходимо заменить какой-либо ее участок.
2. Обязательно надо обратить внимание на марку или тип электрокабеля. Самые распространенные типы в последнее время:
3. ВВГнг – используется под штукатурку для скрытой электрической проводки, пожароустойчив; ВВГнг-LS – применяется для открытой прокладки проводов, например, под гипсокартон; должен быть закрыт коробом из ПВХ; не выделяет дыма, устойчив к воспламенению; NYMнг-LS – является более дорогим аналогом предыдущего типа, но отличается надежностью и удобством в использовании; ПВС – многожильный кабель, предназначенный для удлинителей и подключения электроприборов к сети.
   Для того, чтобы понять, что покупаете, внимательно прочитайте расшифровку марок кабелей:
   если первой стоит буква А, то внутри провода алюминиевая жила, если буквы А нет, то жила медная; В – указывает на то, что изоляция жилы сделана из ПВХ; В – означает, что общая изоляция кабеля выполнена из ПВХ; Г – обозначает, что дополнительный защитный покров отсутствует; нг – говорит о том, что изоляция выполнена из негорючих материалов; LS – свидетельствует о низком уровне выделения дыма при появлении высоких температур.
4. Тип кабеля с медными жилами определен, теперь надо выбрать размер его сечения. Для квартир чаще всего применяется кабель с сечением 1,5 мм2, предназначенный для нагрузки не более 3,5 кВт.
5. Теперь необходимо подумать, сколько жил должно быть в кабеле. Для старых домов и проводок подойдет двухжильный кабель, а вот для более новой, трехпроводной, лучше выбрать кабель с тремя жилами, а в частных случаях (например, для лампы с двухкнопочным выключателем) – и с четырьмя.

Правила техники безопасности

При контакте с электричеством шутить не стоит, поэтому соблюдение следующих правил является обязательным:

• выполнение всех работ должно производиться в обесточенной квартире или доме;
• не стоит менять «шило на мыло» и ставить по новой алюминиевые провода, кабели с медными жилами гораздо безопаснее и надежнее;
• следует заранее разработать схему заземления, если оно еще не установлено;
• оголенных проводов быть не должно в принципе;
• все открытые участки проводов должны быть скрыты защитными коробами;
• во время любых строительных работ план проводки должен быть под рукой, часто бывают ситуации, когда она случайно повреждается при сверлении, например.

Монтаж электропроводки в квартире и доме своими руками

Во многих домах еще осталась электропроводка с советских времен, давно не соответствующая современным требованиям безопасности. Она предназначалась всего для 4 кВт, в то время как сейчас при проектировании требуется рассчитать проводку на 10 кВт и выше. Новые кабели и провода развести можно, но работа является трудоемкой и сложной. Монтаж электропроводки в частном доме и квартире делается своими руками только тогда, когда составлен четкий план и есть пошаговая инструкция.

Монтаж электропроводки своими руками

Если электропроводка в квартире своими руками выполнена из алюминиевого провода, срок ее службы составит не более 20 лет. Монтаж электропроводки своими руками с прокладкой новых линий возможен только тогда, когда производится ремонт квартиры.

Прежде всего, необходимо продумать мощность и количество приборов. План размещения системы освещения, розеток и распределительных коробок, зависит от многих факторов, в частности от того, каким образом расположены в квартире мебель, окна и двери. Должна быть создана точная схема электропроводки. Этапы работ должны быть следующими:

1. Проектирование электрической проводки: составление схемы; выбор марок и сечений проводов, защитных устройств и освещенности каждого помещения.
2. Штробление стен; прокладка проводки; соединение жил в распределительных коробках; монтаж квартирного щитка, установка в нем автоматов и подключение кабеля внешней сети; проверка проводки.
3. Монтаж подрозетников, розеток и светильников; подключение электробытовых приборов, не содержащих розеток.

Проект электропроводки

От качественного проекта зависит комфорт и безопасность пользования электроприборами.

Разработка схемы

Монтаж электропроводки своими руками можно качественно делать только тогда, когда есть схема электроснабжения квартиры.

Схема электроснабжения дома

На рисунке наружная разводка в щитке подъезда выделена пунктирной линией: заземление, главный автомат и УЗО. Ни одна схема электроснабжения дома или квартиры не обходится без счетчика расхода электроэнергии (Э).

Фазный и нулевой провода перечеркнуты двумя черточками. Защитный провод следует проложить отдельно. Трехфазный ввод обозначается тремя черточками. В щитке располагают групповые автоматы. На ванную комнату, электроплиту и нагреватель сделаны отдельные линии с защитой. Марку УЗО можно выбрать на свое усмотрение.

Кроме схемы электроснабжения, электропроводка монтируется самостоятельно, когда есть электрическая схема, которая накладывается на план квартиры и включает следующие элементы:

• выключатели;
• розетки;
• светильники;
• распределительные коробки;
• квартирный щиток;
• выводы на подключение электрооборудования: системы принудительной вентиляции, кондиционеров, духовых шкафов и др.;
• расположение проводки, проложенной через помещения.

На рисунке ниже приведен типовой проект электропроводки.

Схема электрификации двухкомнатной квартиры

Схема электропроводки определяет весь ремонт по следующим причинам:

• любой грамотный ремонт можно и нужно делать с изменением проводки;
• последующая работа не позволит что-либо менять в электрической части;
• качественный ремонт предусматривает наличие эффективного освещения и удобного расположения розеток, выключателей и электроприборов.

Если электропроводка правильно смонтирована, то на полу будут отсутствовать переноски, удлинители и сетевые адаптеры. Когда ремонт сделан правильно, в квартире не должно быть устройств мобильного переноса электричества. Исключением является подключение к розеткам электроинструмента.

Если рассмотреть распределение розеток по комнатам, то план установки большей частью выбирается очень приблизительно и не всегда правильно. Лучше всего провести их в разные концы помещения. При этом нужно заранее составить план расположения электрической техники и мебели, чтобы не загораживались розетки и выключатели, к которым необходим постоянный доступ. Если такое не происходит, это означает, что разводка проводки выполнена правильно, и розетки используются оптимально. При этом придется провести новые провода поверх дорогостоящей отделки стен.

Под телевизор нужно не менее двух розеток, поскольку к нему потребуются дополнительные приставки: цифровые или спутниковые, а также видеопроигрыватели.

Для компьютера и всего необходимого для него оборудования нужно установить не менее трех розеток. Расположение их от пола в высоту сейчас составляет 30-40 см. Благодаря этому розетки не видно из-за стола или дивана, что эстетично и практично. Значит, старые проемы придется замуровать и сделать новые, а к ним надо штробить канал.

Максимальное потребление энергии происходит на кухне. К электрической духовке, микроволновой печи и стиральной машине нужно проложить отдельные кабели, поскольку мощность каждого электроприбора превышает 1,5 кВт.

На каждый из этих приборов подключается УЗО.

Рабочая зона требует наличия целого блока розеток, поскольку количество вспомогательного электрооборудования растет с каждым годом. Для маленькой кухни достаточно будет двух розеток, так как много приборов там не поместится. Располагать их удобно над столами, чтобы легко можно было включать. Еще нужно сделать розетки для электророзжига газовых конфорок и дополнительного вытяжного вентилятора.

Для холодильника нужна всего одна розетка, к которой можно легко делать подключение. Если любой стационарный электроприбор встраивается в шкаф, то здесь удобно применять отдельный автомат, расположенный в щитке управления. Это будет надежной гарантией, что места соединений не закоротит при попадании воды.

План дизайнерских преобразований не должен негативно повлиять на электробезопасность помещений. В непредвиденной ситуации дизайнеры никогда не будут виноватыми. Если разводка электропроводки выполнена с нарушениями, за это отвечает тот, кому пришлось ее проложить.

Провода и кабели прокладывают в стенах (скрытая проводка) или в коробах и трубах (открытая). Разводку кабелей разрешается сделать открытой, но они чаще размещаются за перегородками или во вспомогательных помещениях.

Наиболее применяемый кабель для домашней электропроводки ВВГ или ВВГнг (реже – ПУНП и NYM).

Подключение к этажному щитку лучше сделать кабелем NYM, как более надежным в плане пожаробезопасности. Несмотря на дороговизну, его часто применяют в качестве силового кабеля, когда производят монтаж электропроводки в частном доме и квартире. Не помешает им заменить дешевый и пожароопасный ввод ВВГ, например, в новостройке.

Кабель ВВГнг не распространяет горение за счет применения огнеупорного пластиката. Для прокладки удобно применять, если он имеет плоскую форму.

ПУНП является самым дешевым плоским проводом с 2-3 жилами. Он имеет изоляцию, теряющую свойства от нагрева. В план решений по домашней электрике его включать не рекомендуют.

Внутреннюю разводку щитка лучше сделать проводами ПВ2, ПВ3 и ПВ4 диаметром 4 мм. Чтобы произвести монтаж проводки, потребуются короба из пластика, фиксаторы, гофрорукава и распределительные коробки. Целесообразно приобрести плинтуса с кабель каналами.

Вся нагрузка квартиры или дома приходится на вводной кабель. Его сечение определяется в зависимости от суммарной мощности всех потребителей электричества. Умножив ее на коэффициент использования – 0,75, найдем потребляемую мощность. Необходимо также учитывать реактивную мощность, которую потребляет двигатель стиральной машины. Для этого его мощность делится на коэффициент cos φ = 0,85. При этом надо учитывать, что нагреватель воды в стиралке является активной и значительно преобладающей нагрузкой. Если применяются люминесцентные лампы, их реактивная мощность также учитывается (cos φ = 0,8).

Когда делается электропроводка в доме своими руками, следует учитывать реактивную нагрузку, здесь ее гораздо больше, чем в квартире: асинхронные двигатели станков и насосов (cos φ = 0,85), сварочный трансформатор (cos φ = 0,5-0,7), электроинструменты.

Установив суммарные мощности в каждой цепи, по таблице можно выбрать провод или кабель подходящего сечения. При этом делается запас на возможные дополнительные подключения в дальнейшем.

Таблица выбора сечения медного проводника по потребляемой мощности или току

Сечение, кв. мм	Диаметр жилы, мм	Мощность / ток
		Один провод ПВ-1 или ПВ-3, кВт / А	Два провода ПВ-1 или ПВ-3 при прокладке вместе, кВт / А	Три провода ПВ-1 или ПВ-3 при прокладке вместе, кВт / А	Четыре провода ПВ-1 или ПВ-3 при прокладке вместе, кВт / А	Один двух- жильный кабель ВВГ, ПВС или ПУНГП, кВт / А	Один трех- жильный кабель ВВГ, ПВС или ПУНГП, кВт / А
0.5	0.79	2,2 / 10	1,98 / 9	1,76 / 8	1,54 / 7	1,76 / 8	1,54 / 7
0.75	0.97	2,86 / 13	2,64 / 12	2,42 / 11	2,2 / 10	2,42 /11	2,2 / 10
1	1.13	3,3 / 15	3,08 / 14	2,86 / 13	2,64 / 12	2,86 / 13	2,64 / 12
1.5	1.38	4,4 / 20	3,74 / 17	3,3 / 15	3,08 / 14	3,52 / 16	2,86 / 13
2.5	1.78	5,94 / 27	5,28 / 24	4,84 / 22	4,84 / 22	4,84 / 22	4,18 / 19
4	2.25	7,92 / 36	7,48 / 34	6,82 / 31	5,94 / 27	6,16 / 28	5,28 / 24
6	2.76	10,12 / 46	9,02 / 41	8,14 / 37	7,7 / 35	7,7 / 35	6,6 / 30
10	3.57	15,4 / 70	13,2 / 60	12,1 / 55	9,9 / 45	11 / 50	9,9 / 45
16	4.51	19,8 / 90	16,5 / 75	15,4 / 70	14,3 / 65	15,4 / 70	13,2 / 60
25	5.64	27,5 / 125	22 / 100	19,8 / 90	17,6 / 80	19,8 / 90	16,5 / 75
35	6.67	33 / 150	26,4 / 120	24,2 / 110	22 / 100	24,2 / 110	19,8 / 90
50	7.98	41,8 / 190	36,3 / 165	33 / 150	29,7 / 135	30,8 / 140	26,4 / 120
70	9.44	52,8 / 240	44 / 200	40,7 / 185	36,3 / 165	38,5 / 175	34,1 / 155
95	11	63,8 / 290	53,9 / 245	49,5 / 225	44 / 200	47,3 / 215	41,8 / 190
120	12.36	74,8 / 340	61,6 / 280	56,1 / 255	50,6 / 230	57,2 / 260	48,4 / 220

Защитное оборудование подбирается под кабель. Если он выдерживает ток 25 А, то УЗО или автомат устанавливают на 16 А.

Мощности счетчика расхода электроэнергии и максимального потребления электроприборами должны соответствовать друг другу, иначе система будет обесточена. В характеристиках счетчика указано, на какое потребление энергии он рассчитан.

Выбор освещенности

Освещенность измеряют в люксах (лм/м²). На рисунке ниже приведены нормы освещенности помещений.

Нормы освещенности жилых помещений

Когда производится разводка электропроводки в квартире, необходимо в план работ включить возможность применения дополнительной подсветки. В спальне или гостиной она используется для выделения деталей интерьера и зонирования помещений. Она не имеет отношения к нормам освещенности, но для нее должны быть установлены розетки с удобным доступом. На кухне подсветка делается в шкафах, а также для рабочей и обеденной зон. В ванной комнате должно быть светло в местах расположения стиральной машины или около зеркала. Выключатели и розетки применяют с защитой от влажности.

Прокладка проводки

План прокладки скрытой проводки предусматривает ее размещение в штробах или под штукатуркой. Ее крепят пластиковыми фиксаторами через 0,4-0,5 м. Для новых распределительных коробок готовят углубления и устанавливают их с применением алебастра. Также частично используют старые, если они находятся на пути прокладки маршрута. Внешняя проводка помещается в кабель-каналы.

Прокладку делают строго горизонтально и вертикально. Потом меньше будет вероятность попадания в провод саморезом при сверлении в стене отверстий.

Концы жил, заведенных в коробку, зачищаются и соединяются, как требует схема. Желательно делать соединения с помощью клеммных колодок, методом пайки или опрессовки. Скрутка считается временным соединением, но его можно в дальнейшем доработать.

От распределительного щитка зависит вся схема электрохозяйства и то, как будет работать проводка в частном доме или квартире. Его размещают недалеко от входной двери. Если стена из гипсокартона, выбирают встраиваемый вариант щитка, а на железобетонной – устанавливают наружный. Расположение делается на небольшой высоте (около 1,5 м). Крепление щитка производится на дюбель-гвозди или саморезы. Размещение счетчика в щитке не требуется, так как он должен быть установлен в подъезде, а в частном доме – на столбе внешней электросети.

В магазине щиток можно покупать, когда известно, сколько внутри нужно поместить оборудования, оставив при этом запасное место. Стандартный щиток содержит места крепления DIN-реек, в которые легко вставляется и фиксируется все электрооборудование. Соединительные провода внутри устанавливают новые и без скруток. Фазы и нулевой провод отличаются по цвету. Если он одинаковый, маркировку делают из цветных трубочек или с помощью надписей. Для вводного и выводных кабелей оставляют запас по длине не менее 120 мм на возможный ремонт.

Подключение вводного кабеля и счетчика расхода электроэнергии производится специалистами электрослужбы.

Монтаж подрозетников, розеток и светильников

На стене отмечается центр расположения первой розетки, а затем, если требуется, через 71 мм отмечается середина следующей (стандартное межосевое расстояние).

Монтаж подрозетников и розеток

Сделать выемки для подрозетника в бетонной стене – это трудоемкий процесс, для которого требуется перфоратор со специальной коронкой. Затем к ним пробиваются штробы, и прокладывается электропроводка. Лучшим решением является прокладка отдельных проводов к каждой розетке. В подрозетнике вырезается заглушка для проводов и проверяется, как он входит в отверстие стены. Затем производится грунтовка отверстия, и внутрь наносится шпаклевочная смесь на основе гипса. После подрозетник вместе с вставленными в него проводами вдавливается строго горизонтально в раствор. Установочная коробка должна войти заподлицо с поверхностью стены. Штробы и провалы вокруг подрозетников замазываются штукатурным раствором только после их полной фиксации.

Розетки устанавливаются на винты или саморезы после того, как будет закончен ремонт стен с финишной отделкой. При этом напряжение в подводящих проводах отключается. После монтажа рамок и панелей розеток подача электричества возобновляется.

Подрозетники из пластика можно применять для установки выключателей. Их монтаж делается аналогичным образом.

Розетки в гипсокартонной конструкции установить легко благодаря тому, что материал хорошо обрабатывается. Каркасные системы позволяют делать скрытую прокладку коммуникаций при любом количестве проводов.

Осветительные приборы равномерно распределяют в помещении. Классическим решением является подвешивание люстры в середине комнаты. При ее монтаже необходимо знать, что сейчас к люстрам и люминесцентным лампам необходимо подводить заземляющий провод. При установке натяжного потолка или потолка из гипсокартона люстра крепится к основе через закладные элементы. Создается впечатление, что она парит в воздухе.

Размещение люстры на натяжном потолке

В последнее время стали популярны точечные светильники, которые размещают в подвесном потолке. Еще до его отделки необходимо определить места установки приборов. Рационально размещать лампы на расстоянии не менее 1 м друг от друга, а от стены – на 60 см. При этом они не должны попадать на детали каркаса. Проводка располагается между основой перекрытия и подвесным потолком.

Монтаж. Видео

Про монтаж электропроводки в квартире доступно расскажет это видео.

Если последовательно пройти все этапы от проектирования до монтажа, то электрическая проводка в квартире своими руками может быть успешно сделана. Такая работа должна входить в план на очередной ремонт и должна выполняться в первую очередь. Для этого применяется пошаговая инструкция. Удобство, надежность и долговечность электрической системы зависят от того, насколько правильно составлена схема, как удалось рассчитать оборудование, от качества комплектующих и соблюдения всех норм и правил.

Оцените статью:

Навигация по ремонту электрооборудования с арендаторами

Когда дело доходит до технического обслуживания, кажется, что арендодатели и арендаторы постоянно ругаются, на чьей ответственности лежит оплата ремонта. Проблемы с электрическими розетками и электросистемой часто обсуждаются, поэтому вот краткое руководство о том, как вы, как домовладелец, можете справиться с дискуссией о том, кто несет ответственность за ремонт электрооборудования.

Общие электрические проблемы

Проблемы с электричеством распространены в домах любого типа, возраста и размера, и арендуемая недвижимость не исключение.Общие электрические проблемы включают мертвые розетки, неисправные осветительные приборы или неработающие выключатели света. Более серьезные электрические проблемы могут включать искры в электрической розетке, нагревание вокруг розеток или переключателей, мерцающий свет, срабатывание выключателя и частое перегорание лампочек.
Существует очень мало проблем с электричеством, которые неподготовленный человек должен попытаться исправить самостоятельно. Большинство ремонтных работ с электроприводом должны выполняться лицензированными, обученными специалистами. Однако из-за дороговизны электриков домовладельцы и арендаторы часто спорят о том, кто должен оплатить счет за ремонт.

Обязанности арендодателя

Арендодатель несет ответственность за то, чтобы вся электрическая система арендуемой собственности, от розеток до осветительных приборов, работала надлежащим образом, до того, как арендатор перейдет в собственность. Работающая электрическая система требуется как условие обитаемости в большинстве законодательных актов штатов, касающихся обязанностей домовладельца. Это связано с тем, что электрическая система является ключевым фактором в работе дымовых извещателей, а часто и в системах отопления.
Если арендуемая единица считается непригодной для жилья, арендодатель сталкивается с ограничениями по аренде и обеспечению исполнения договора аренды.К другим системам, обязательным для обитания, относятся водопровод и канализация.
Работающая электрическая система, включая электрические розетки, является неотъемлемой частью жилого помещения. Если по какой-либо причине электрическая розетка не работает в течение нескольких дней или недель после передачи, домовладелец должен нести ответственность за ее ремонт.
Если электрическая розетка перестает работать по непонятной причине, то домовладелец обязан найти проблему и организовать ремонт.Поскольку проблема с электрической розеткой часто может быть связана с более серьезной проблемой электросистемы, в интересах арендодателя как можно скорее организовать ремонт.

Обязанности арендатора

Арендатор несет ответственность за ремонт электрической розетки, если можно доказать, что ущерб был нанесен в результате каких-либо действий арендатора. Примеры включают, если арендатор перегружает розетку или посторонний предмет вставляется в розетку и вызывает короткое замыкание. Причина повреждения стены и, следовательно, электрической розетки или проводки также будет квалифицирована.Наконец, если розетка или стена, в которой находится розетка, повреждены водой из-за халатности арендатора, ответственность за ремонт электричества также ложится на арендатора.

Срок ремонта

В зависимости от последствий проблемы с электрической системой домовладельцы могут выбирать, сколько времени может потребоваться для организации ремонта. Если, например, электрическая розетка не работает, может просто потребоваться разумное количество времени, прежде чем можно будет связаться с электриком и запланировать его посещение устройства.Сломанная розетка не является аварийной ситуацией и не повлияет на пригодность арендуемой собственности.
Если проблема является общесистемной и не позволяет арендатору использовать электричество дольше нескольких часов, это может означать проблемы для домовладельцев. Необходимо вызвать аварийную службу для выполнения ремонта как можно скорее. Если проблема не может быть решена в ближайшее время, домовладелец может нести ответственность за альтернативное жилье на время ремонта.
Если ремонт электрооборудования является обязанностью арендатора, арендодатель должен работать с арендатором, поэтому запланировать ремонт как можно скорее.Опять же, серьезность определяет временные рамки. Арендодатели могут захотеть дать арендатору крайний срок для мелкого ремонта, такого как сломанная розетка, например, 30 дней. Арендодатели также могут сообщить арендатору, должен ли арендатор самостоятельно организовать ремонт, арендодатель организует ремонт и получает компенсацию от арендатора или другое решение. Если арендатор не выполнит ремонт своевременно, домовладелец может направить уведомление о соответствии или о выходе и при необходимости выполнить все необходимые действия.

Уведомление о неудобствах

Обычно, когда электрику нужно работать с электрической системой дома или на работе, все электрические токи должны быть отключены на время.Если вашему электрику потребуется отключить электричество более чем на час, рекомендуется заранее сообщить об этом арендаторам, чтобы они могли составить дополнительные планы. В крайних случаях, когда электричество должно быть отключено более чем на день или около того, домовладельцы и арендаторы должны работать вместе, чтобы обеспечить минимальные перебои в работе.
Есть ли у вас какие-либо правила в вашем договоре аренды или технического обслуживания в отношении электрических систем? Если да, то как вы справились с этим эффективно?

Руководство для арендатора по домашнему хозяйству своими руками

В аренде замечательно то, что арендодатель обычно устраняет серьезные проблемы с вашей квартирой, к тому же вы не несете ответственности за расходы.Но обратная сторона медали — это то, что арендодатель уложил; если они несут ответственность за множество единиц аренды, может потребоваться день или два (или больше), прежде чем они смогут решить вашу проблему. К счастью, если вы хотите немного запачкать руки, существует множество способов решить общие бытовые проблемы своими руками, и они работают намного быстрее, чем ждать хозяина!

Итак, сегодня я представляю вам Руководство для арендатора по домашнему хозяйству своими руками: список общих проблем, с которыми вы можете столкнуться, и как узнать, можете ли вы их исправить самостоятельно или вам нужно позвонить арендодателю!
Руководство для арендатора по домашнему хозяйству своими руками
Когда вы владеете своим домом, вы в значительной степени зависите от любых проблем, которые могут возникнуть, но если вы арендуете, эта ответственность разделяется между вами и вашим арендодателем.Самостоятельное устранение проблем может сэкономить вам время, особенно если арендодатель управляет несколькими квартирами, но все же есть ситуации, когда вам лучше позвонить арендодателю и попросить его решить проблему.
Проблемы с электричеством:
Обычно вы несете ответственность за перегоревшие лампочки в вашем доме, а ваш домовладелец несет ответственность за перегоревшие лампочки в местах общего пользования, таких как коридоры или лестницы. К счастью, лампочки заменить легко! Однако, если лампочка находится в труднодоступном месте или вы чувствуете себя небезопасно, просто позвоните арендодателю, чтобы он заменил ее!

Другая распространенная электрическая проблема — это сработавшая цепь или перегоревший предохранитель (хотя в большинстве современных электрических систем предохранители больше не используются).Это происходит, когда вы перегружаете электрическую цепь из-за того, что подключаете слишком много вещей одновременно, или если шторм вызывает скачок напряжения. Отключенные цепи очень просто исправить, если у вас есть доступ к коробке автоматического выключателя. Если ваша автоматическая коробка находится где-то в вашем блоке (например, в шкафу), просто откройте крышку, чтобы получить доступ к автоматическим выключателям.

Обычно при срабатывании цепи выключатель физически перемещается в другое положение; это позволяет легко определить, какая цепь сработала, потому что один выключатель не будет в том же положении, что и все остальные.Однако иногда выключатель на самом деле не двигается. Если это так, вы все равно можете исправить это, вручную выключив выключатель, а затем снова включив его. Надеюсь, ваши схемы хорошо промаркированы!
Если вы находитесь в многоквартирном доме и в вашем номере нет выключателя, вероятно, есть общий в коридоре или в общей прачечной. Если у вас есть общий выключатель, он, вероятно, заперт, чтобы жильцы не могли случайно перевернуть выключатели для своих соседей. Так что просто позвоните своему домовладельцу и попросите его открыть коробку и перевернуть выключатель обратно в положение «включено» для вас.
Помните, безопасность всегда на первом месте! Практически все другие проблемы с электричеством, с которыми вы можете столкнуться, кроме размыкания цепи, могут быть потенциально опасными, и вы должны позволить домовладельцу решить эту проблему. Особенно если вы видите искры или потертые провода, немедленно позвоните арендодателю и переместитесь в безопасное место.
Проблемы с водопроводом:
Засоренные стоки — неприятная проблема, но они также могут стать серьезными, если о них не позаботиться должным образом. Если у вас медленный слив, вы можете попытаться вытащить засор с помощью конца металлической вешалки для одежды, средства для чистки труб или чего-то подобного.У нас есть дренажная многоножка (по сути, действительно длинный, гибкий, толстый очиститель труб с ручкой), которая отлично подходит для вытаскивания небольших засоров из дренажа.
Другой вариант — использовать очиститель для слива жидкости, чтобы попытаться растворить засорение. Но будь осторожен; Эти чистящие средства также очень вредны для ваших труб и могут вызвать их перегрузку, что приведет к их растрескиванию или утечке. (В моем договоре об аренде прямо запрещается использование очистителей для слива жидкости, поэтому проверьте условия аренды, прежде чем использовать его!) А трубы из ПВХ еще более восприимчивы к повреждению со стороны очистителя для слива жидкости, поэтому будьте особенно осторожны, если ваши трубы не металлические!

Если ничего из этого не сработает, вам, вероятно, следует позвонить своему домовладельцу и попросить его залезть в канализацию.Трубные змеевики предназначены для того, чтобы проталкивать засор дальше в дренажную систему, мимо маленьких труб прямо под раковиной и в большие трубы в стенах. Но змеиные трубы обычно требуют, чтобы вы удалили U-образную трубу и вытащили оттуда слив, поэтому, если у вас нет опыта изгиба труб, вероятно, лучше всего поручить это домовладельцу.
Еще одна распространенная проблема с водопроводом — негерметичные краны или трубы. Если из вашего крана медленно капает, вы обычно можете исправить это, затянув гайки на ручках крана под раковиной.Большой гаечный ключ подойдет, просто не затягивайте ничего слишком сильно, иначе он может треснуть кран или фарфоровую раковину. Если затягивание гаек не устраняет утечку, позвоните арендодателю и попросите его взглянуть на это.

Если у вас есть протекающие трубы, это потенциально более серьезная проблема. Если у вас есть доступ к трубе (то есть она находится под раковиной, а не за стеной) и кажется, что в стыке есть утечка, вы можете ОЧЕНЬ осторожно затянуть гайку на стыке и посмотреть, исправит ли это ее. Не затягивайте трубу слишком сильно, иначе она может треснуть.
Если это не устраняет утечку, или если сама труба треснула и протекает, немедленно позвоните арендодателю. Если вода льется из ваших труб, сначала отключите воду в этих трубах, прежде чем звонить домовладельцу, чтобы избежать повреждений, вызванных водой. Если вы живете в квартире, у вас должны быть индивидуальные запорные клапаны под раковинами, за туалетом и рядом с любым другим местом, где водопровод выходит из стены. Если вы живете в доме или таунхаусе, у вас может быть запорный клапан большего размера в подвале или даже на улице.Полностью выключите клапаны, чтобы вода не протекала по этим трубам.

Проблемы с бытовой техникой:
Общее практическое правило заключается в том, что если бытовой прибор был поставлен вместе с арендуемой квартирой, арендодатель несет ответственность за его ремонт. Но есть кое-что, что вы можете сделать, чтобы ваши более крупные приборы прослужили дольше. Если вы живете в районе с жесткой водой, регулярно мойте посудомоечную машину уксусом, чтобы удалять накопления жесткой воды, которые могут забить носики. Вы можете пропылесосить позади холодильника и очистить змеевики от пыли и грязи, чтобы он мог охлаждаться более эффективно.Если в вашем доме есть стиральная машина и сушилка, не забывайте часто чистить вентиляционные отверстия сушилки, чтобы не оставлять на них ворсинок. Если контрольная лампа в вашей газовой духовке погаснет, вы можете снова зажечь ее спичкой. Но если эта техника сломается, позвоните своему домовладельцу. И если ваша микроволновая печь или оконный кондиционер перегорели, и это то, что вы взяли с собой, вам, вероятно, придется починить или заменить это самостоятельно.
Структурные вопросы:
Как правило, за структурные вопросы отвечает домовладелец.Если в трубах за стенами есть утечки, и вы видите, что вода проникает через стены или потолок, немедленно позвоните арендодателю. Если в дверном замке есть трещины и вы чувствуете, как снаружи проникает сквозняк, позвоните арендодателю. Если окно разбито, позвоните домовладельцу. Как правило, все подобные серьезные проблемы должен решать арендодатель.
Единственный тип структурной проблемы, которую я бы посоветовал попытаться исправить самостоятельно, — это что-то маленькое внутри вашего устройства, например, криво висящая дверь.Если у вас шаткие двери, которые не закрываются должным образом, это может быть так же просто, как отрегулировать петли, чтобы дверь лучше висела. Но перекошенная дверь или дверная коробка также могут быть признаком более серьезной проблемы, например, проседания фундамента или чего-то подобного. Так что, если быстрая регулировка не поможет, позвоните арендодателю!
Проблемы безопасности:
Никогда не рискуйте с потенциальной проблемой безопасности; Вы всегда должны звонить своему домовладельцу! Оборванные газовые линии, отопление, не работающее посреди зимы, сломанные замки, сломанные двери и разбитые окна — все, о чем ваш домовладелец должен позаботиться за вас.Если вы заметили какие-либо из этих проблем, немедленно позвоните своему арендодателю и отправляйтесь в безопасное место, пока арендодатель не сможет решить проблему.
Единственное, за что вы должны нести ответственность в своем устройстве, — это замена батареек в детекторе дыма или детекторе CO. Но если детекторы не работают даже после замены батареек, позвоните арендодателю!

Опубликовано: 21 января 2014 г.

Сообщение навигации

Как разорвать договор аренды по соображениям безопасности

Это то, с чем никто не хочет иметь дело: возникла ситуация, которая вынуждает вас разорвать договор аренды.

Даже если вас вынуждают переехать из соображений безопасности, ваш арендодатель все равно откажется от него, поскольку расторжение договора аренды, по сути, означает отказ от подписанного соглашения. В некоторых случаях это может даже иметь юридические последствия. Тем не менее, в вашем распоряжении могут быть некоторые права арендатора, которые помогут вам разорвать связи и двигаться дальше навсегда.

Действительные вопросы безопасности

Допустим, у арендованной вами квартиры есть серьезные проблемы — например, плесень или протекающий потолок, который не был отремонтирован руководством.Арендаторам, сообщающим о таких проблемах, обычно разрешается расторгнуть договор аренды из-за несоблюдения их арендодателем правил техники безопасности и / или сохранения пригодной для проживания среды. Документация здесь является ключевым моментом, поэтому не забудьте сфотографировать участки квартиры, которые не соответствуют требованиям или каким-либо образом представляют опасность для вашего здоровья.

Работа с арендодателем

Связь с домовладельцем будет естественным следующим шагом к решению этих проблем, но если вы уже попробовали это, не предпринимая никаких действий, вы захотите начать записывать свои разговоры с ним любым доступным для вас способом. помогите построить ваше дело.Это включает в себя сохранение любой электронной переписки, текстовых или голосовых сообщений между вами двумя. Короче говоря, вы должны занести в каталог все, что, по вашему мнению, имеет отношение к вашей ситуации.

В большинстве мест жалобы, касающиеся безопасности или строительных норм, могут быть основанием для расследования местным департаментом здравоохранения, чего, вероятно, хотел бы избежать любой владелец недвижимости. Если арендодатель не сдвигается с места, вы можете сделать еще одну последнюю попытку решить проблему, отправив ему официальное уведомление по почте (распечатайте вторую копию, чтобы сохранить для себя).Укажите в письме, какие именно проблемы, которые вы наблюдали, представляют угрозу для вашей безопасности и благополучия, и что вы намерены расторгнуть договор аренды, если эти проблемы не будут оперативно устранены. Не забудьте также вложить в конверт квитанцию ​​о вручении, чтобы они могли подтвердить, что письмо получили.

После этого у арендодателя есть определенное время (оно варьируется от штата к штату) для устранения нарушений безопасности к удовлетворению всех сторон. Однако, если они откажутся исправить проблему даже после того, как вы официально уведомили вас, вам придется подать жалобу в департамент здравоохранения.Как только вы свяжетесь с ними, в отношении собственности будет проведено расследование. Работник приедет осмотреть вашу квартиру и отметит любые возможные нарушения здоровья или безопасности.

Затем они составят отчет, который будет отправлен арендодателю, что снова даст им определенное время, чтобы исправить проблему. Арендодатель должен принять меры на этом этапе, иначе он рискует уплатить штраф, а инспектору придется снова вернуться, чтобы убедиться, что арендодатель выполнил предписания департамента.Если все пойдет хорошо, возможно, вам не придется прекращать договор аренды. Тем не менее, вы наверняка выиграете от понимания законов, которые защищают вас в случае, если проблема не будет устранена, и вам нужно будет собраться и уехать. Никого нельзя заставлять оставаться в квартире, которая по какой-либо причине непригодна для проживания.

Обращение в местный жилищный отдел

Соберите всю имеющуюся у вас документацию о нарушениях безопасности в вашем подразделении и действиях, которые вы предприняли для их устранения, и поместите все это в папку.Письменное уведомление арендодателю и официальная копия заключения департамента здравоохранения будут здесь особенно полезны. Обратитесь в жилищный департамент вашей юрисдикции и расскажите о проблемах, с которыми вы столкнулись в своей жилой среде, и о том, что арендодатель не произвел необходимый ремонт. Вам также следует упомянуть о своем намерении переехать и что после этого вы не несете ответственности за компенсацию ему или ей арендной платы за многие месяцы, оставшиеся по договору аренды.Таким образом, вы не будете юридически обязаны платить что-либо при освобождении собственности.

Устранение этих незавершенных дел, что влечет за собой составление вашего личного дела со всеми доказательствами в вашу пользу, даст вам определенное преимущество в том, чтобы взять дело в свои руки и сделать все возможное для законного выхода из договора аренды. Выполнение этих шагов, предоставление подробных уведомлений вышеупомянутым сторонам и кристальная ясность в ваших намерениях защитят вас от любых юридических действий, которые может попытаться предпринять ваш домовладелец.

Выявление распространенных проблем с электричеством перед тем, как арендовать квартиру

Последние несколько месяцев вы продавали квартиры в аренду недалеко от Айова-Сити, но вам было трудно найти место, которому можно было бы доверять. По какой-то причине вы постоянно сталкиваетесь со структурными проблемами, которые делают это место небезопасным для жизни. Эти проблемы включают плесень, проблемы с бытовой техникой и даже проблемы с электричеством, которые вызывают множество проблем, угрожающих целостности вашей квартиры.

Из этих проблем, вероятно, самые серьезные проблемы с электричеством. Они могут вызвать пожар, который распространяется по вашему дому и потенциально может навредить или убить вас, уничтожая ваши вещи. В результате вам следует провести серьезное электрическое обследование каждой квартиры, которую вы посещаете, перед тем, как сдавать ее в аренду. Хотя это может занять дополнительное время, это гарантирует, что вы защищены от любых опасных проблем.

Запросить тур без сопровождения

Если вы ищете квартиру в аренду и беспокоитесь о проблемах с электричеством, поговорите с домовладельцем о том, чтобы провести экскурсию по квартире без сопровождения.Такая ситуация часто возможна, если арендатор готов отдать вам ключи на послеобеденное время. Если они ведут себя так, как будто не хотят, чтобы вы входили в квартиру, или кажутся немного подозрительными во всем, вы можете найти другую квартиру.

После того, как вы назначите время для поездки без сопровождения, выделите как минимум 1-2 часа в день, чтобы осмотреть квартиру на предмет проблем с электричеством. Этот шаг может показаться немного чрезмерным — в конце концов, в наши дни все очень заняты — но он может дать вам понимание того, что вам нужно полностью понять прочность электропроводки вашей квартиры и независимо от того, находитесь ли вы в какой-либо опасности. .

Пока вы там, вы можете взять с собой друга, который разбирается в электропроводке и сообщит вам, если есть какие-либо проблемы с домом. Они не обязательно должны быть профессионалами, хотя, если у вас есть домашний электрик, обладающий навыками в этой области, вы можете подумать о том, чтобы взять их с собой. Если у вас нет никого, кто мог бы вам помочь, вы, к счастью, можете выполнить этот шаг самостоятельно.

Проверка общих проблем с электричеством

Во время проверки любых квартир, которые вы хотите сдать в аренду, вам необходимо следовать этому руководству, чтобы найти любые потенциальные проблемы с электричеством в доме.Обязательно проверьте каждую комнату в доме, следуя этому простому списку. Если вы это сделаете, вы с большей вероятностью обнаружите какие-либо проблемы с электричеством, которые могут вызвать проблемы в вашей квартире и могут вызвать пожар:

• Проверьте все розетки на устойчивость — Осторожно возьмите руки сбоку от электрической розетки и перемещайте его из стороны в сторону. Розетка вообще не должна смещаться относительно стены, но может иметь небольшой прогиб менее дюйма. Если розетка не вставлена ​​в розетку, возможно, проблема в этом.
• Снимите крышку выпускного отверстия — Используйте подходящую отвертку, чтобы открыть выходное отверстие и проверить его на наличие проблем с проводкой. К ним относятся изношенные или даже сломанные провода, находящиеся на воздухе. Это серьезная проблема, потому что она может вызвать искры, которые могут вызвать некоторые проблемы в вашем доме.
• Обнюхивание розетки — Подключите небольшой электрический прибор к закрытой розетке и подождите несколько секунд, пока он включится. Понюхайте воздух во время его движения, чтобы обнаружить любые странные запахи.В плохой розетке часто возникает запах, свидетельствующий о серьезных проблемах с электричеством. В этом случае сразу же отключите прибор от сети.
• Пощупайте крышку розетки — Подключив прибор к розетке, подождите несколько минут, чтобы он поработал, а затем потрогайте крышку. На ощупь вообще тепло? Если это так, возможно, возникла проблема с розеткой, из-за которой она перегревается, например, чрезмерный электрический ток.
• Слушайте любые звуки — Электричество — это мощная природная сила, но она должна быть бесшумной, когда она проходит через электрические розетки или выключатели.Если вы заметили какое-либо жужжание, исходящее от выключателя или розетки во время его использования, немедленно выключите его или отключите прибор от электросети.
• Проверьте переключатели — Включите и выключите переключатели света несколькими различными способами, чтобы оценить, насколько хорошо они работают. Если вы заметили мерцание индикаторов при медленном использовании переключателя, возможно, существуют проблемы с электричеством. Кроме того, проверьте переключатели так же, как и розетки — снимите крышку, прислушайтесь к звукам и проверьте, нет ли тепла.
• Проверка автоматических выключателей — Нажмите выключатели несколько раз, чтобы увидеть, как они реагируют на это действие.Обычно питание должно приходить и уходить, не вызывая никаких других проблем. Если другие выключатели срабатывают, когда вы запускаете другой выключатель, есть большая вероятность, что существует больше проблем.

Другие шаги, которые вы можете предпринять, включают использование электрических счетчиков для проверки выходной мощности розетки и проверку записей о мощности, чтобы увидеть, не использует ли дом чрезмерное количество электроэнергии. Эти действия обычно требуют, чтобы вы покинули дом и провели небольшое расследование, хотя они должны быть выполнены, если вы беспокоитесь, что в любых квартирах, которые вы хотите сдавать в аренду, есть проблемы с электричеством.

Поговорите с домовладельцем об этих проблемах

Если вы заметите какие-либо очевидные проблемы с электричеством в любых квартирах, которые сдаются в аренду рядом с вами, важно сразу же назначить встречу с домовладельцем. Вам следует это сделать, даже если вы все равно не планируете снимать квартиру. Почему? Арендодатель может не знать об этих проблемах, и ему следует принять меры для их устранения и защиты своих будущих арендаторов.

Отличный домовладелец выслушает то, что вы скажете, и будет готов внести необходимые исправления.В конце концов, они должны гарантировать, что вы защищены от любых опасностей по юридическим и профессиональным причинам. Если квартира сгорит, и вы получите травму или понесете серьезные убытки, они испытают финансовые и юридические последствия, которые могут дорого им обойтись.

После того, как домовладелец оценит и отремонтирует эти проблемы, еще раз осмотрите квартиру, чтобы увидеть, насколько хорошо они ее устранили. Вы должны заметить новые розетки и выключатели в проблемных местах, которые вы, возможно, заметили. Также должны быть признаки проверки проводов и другие симптомы.Еще раз проверьте все розетки и выключатели, чтобы убедиться, что какие-то из них по-прежнему являются проблемными. И активируйте прерыватели, чтобы увидеть, не произойдет ли что-нибудь неблагоприятное. Если домовладелец устранил эти проблемы, квартира, скорее всего, будет защищена.

Мы вам поможем!

Итак, если вас интересуют высококачественные апартаменты в аренду в Айова-Сити, Норт-Либерти, Коралвилле или окрестностях Айовы, пожалуйста, не стесняйтесь обращаться к нам в SouthGate, чтобы договориться о встрече. Мы следим за тем, чтобы все наши квартиры были как можно более электрически исправными.

Ответственность за вашу безопасность несет арендодатель

Как арендатор многоквартирного дома или дома в аренду, вы можете не осознавать, что договор аренды также гарантирует вам право рассчитывать на определенный уровень безопасности. Вы должны спать по ночам, не беспокоясь о том, что неосторожный домовладелец подвергнет вас риску несчастного случая или травмы.

Если вы получили травму или подверглись нападению во время проживания в арендуемом доме, вы можете подать иск против арендодателя или жилого комплекса, чтобы помочь оплатить ваше выздоровление.

Например, если арендодатель не обслуживает лестницу должным образом, и вы получили травму при падении, или если сотрудник комплекса нападет или украдет у вас, ваш арендодатель может быть признан небрежным.

Основы материальной ответственности

Ответственность арендодателя подпадает под действие ответственности за помещения. В определенной степени (и в зависимости от обстоятельств) лицо, владеющее недвижимостью, несет ответственность за травмы, полученные посетителями или арендаторами.

Для определения разумности, когда дело касается лицензиатов и приглашенных, учитывается ряд факторов:

• Почему человек находился в собственности?
• Как они использовали собственность?
• Была ли авария предсказуемой?
• Приложил ли владелец разумные усилия, чтобы предупредить о существующих опасностях?

Поскользнулся и упал в доме и вокруг него

Небрежность со стороны владельцев недвижимости часто становится причиной несчастных случаев поскользнуться и упасть.Например, если арендодатель не смог установить надлежащее освещение или устранить препятствия на лестнице или в коридоре, и вы получили травму при падении, это, по крайней мере, частично вина арендодателя.

Ежегодно тысячи людей получают травмы, начиная от незначительных царапин и заканчивая искалеченными в результате несчастных случаев поскользнуться и упасть. Национальный институт безопасности полов обнаружил, что 50% всех смертей в результате несчастных случаев в доме вызваны травмами, полученными при падении . На травмы в результате падений приходится более восьми миллионов обращений в отделения неотложной помощи ежегодно.

Несчастные случаи поскользнуться и упасть могут привести к переломам костей, травмам позвоночника и головы, что приведет к дорогостоящим счетам за лечение. По данным Национального совета безопасности, падения дома чаще всего происходят в следующих местах:

• Дверные проемы
• Лестница
• Пандусы
• Лестницы
• Участки с неровной поверхностью
• Места массового скопления людей

Некоторые из наиболее часто леченных проблем, связанных с падением, включают:

• Сломаны бедра и кости таза, особенно у пожилых людей
• Сломанные руки и ноги
• Травмы спины и спинного мозга, которые относятся к числу наиболее болезненных и трудно поддающихся лечению
• Травмы головы, вызывающие необратимое повреждение головного мозга, судороги, потерю памяти или нарушение когнитивных функций
• Травмы шеи
• Разрыв связок запястья, стопы или голени

Доказательство ошибки при травме, вызванной скольжением и падением

Страхование вашего арендодателя может автоматически покрыть ваши травмы, или вам может потребоваться нанять адвоката по травмам, чтобы помочь с вашим требованием.

Закон определяет конкретные инциденты, когда собственник или арендодатель несет ответственность за падение, произошедшее с его или ее собственностью. Чтобы доказать, что владелец собственности несет ответственность за ваши травмы, вы должны представить доказательства, подтверждающие, что либо сотрудник, либо домовладелец / владелец здания:

• Было известно о потенциальной опасности, но не предпринял никаких действий;
• Должен был знать о потенциальной опасности, потому что территория представляла очевидный риск; или
• Несет прямую ответственность за вашу травму, создав опасную поверхность для ходьбы из-за проливания жидкостей, несоблюдения правил ухода за изношенным или поврежденным напольным покрытием или другими способами.

Доказательство ответственности может быть сложной задачей. В конечном итоге ваш адвокат должен будет доказать ваше заявление о халатности.

Вы виноваты в своей травме?

Чтобы владелец собственности или домовладелец был признан виновным в вашем падении, вы должны доказать свою невиновность. Закон считает, что все совершеннолетние по закону несут ответственность за личную безопасность в большинстве ситуаций. Примером этого являются рассказы с указателями «Мокрый пол», потому что взрослые должны уметь читать такие предупреждения и следовать им.

В иске о возмещении вреда вам потребуется:

• Подтвердите, что вы двигались сознательно, а не прыгали, не прыгали и не проявляли иную небрежность.
• Убедитесь, что вы проявляли должную осторожность, наблюдая за тем, где вы идете.
• Убедитесь, что вы не нарушили границу или не попали в запретную зону.

Если вы уверены, что не смогли избежать падения, вам необходимо доказать, что ваш домовладелец / собственник мог предотвратить падение.Доказательство этого может работать немного по-разному, в зависимости от того, была ли ваша травма поскользнулась и упала или споткнулась и упала.

В случае отключения спрашивать:

• Был ли предмет, за который я споткнулся, должен был быть там, и должен ли я знать об этом?
• Мог ли я споткнуться о пол, который был плохо уложен или содержался в плохом состоянии?
• Мог ли предмет, о котором я споткнулся, разумно хранить в более безопасном месте?

Как для расцепления, так и для скольжения спрашивайте:

• Следует ли размещать предупреждение о потенциальной опасности?
• Было ли в этой зоне достаточно освещения, чтобы предотвратить такие несчастные случаи?

Личная охрана и безопасность

Владельцы многоквартирных домов также несут ответственность за людей, которых они нанимают для ухода за имуществом.Например, если сотрудник причиняет вред арендаторам или их имуществу, ответственность может быть привлечена к управлению арендодателем / многоквартирным комплексом. Кроме того, если в жилом комплексе не предусмотрены разумные меры безопасности для арендаторов, которые затем становятся жертвами преступления в своем доме, может быть основание для гражданского иска.

В большинстве штатов домовладельцы могут нести определенную ответственность за защиту своих арендаторов от преступной деятельности. Присяжные присудили значительные компенсации истцам, подавшим в суд на домовладельцев, особенно если в отношении собственности было совершено несколько преступлений или если домовладелец не принял надлежащих мер предосторожности.

Ответственность за служащих возлагается на домовладельца

Арендодатели должны тщательно проверять своих сотрудников и арендаторов. В противном случае они могут быть привлечены к ответственности в случае совершения преступления.

Коллин М. Куинн руководит юридическим центром по женским травмам при фирме Locke & Quinn в Ричмонде, штат Вирджиния, где она является партнером. Центр однажды оказывал услуги клиентке, которую изнасиловал, зарезал и бросил умирать рабочий в ее многоквартирном доме.

Коллин и ее клиент возбудили гражданское дело против временного агентства, которое наняло работника, которое не провело тщательную проверку его криминального прошлого, и жилого комплекса, который не позволял жильцам устанавливать засовы в своих квартирах.

Обе компании были признаны ответственными, и женщина получила компенсацию в размере 3 миллионов долларов, которые помогли покрыть ее лечение и другие потребности в восстановлении, включая ее переезд в дом в более безопасной части города с системой безопасности.

Жертвы, подвергшиеся изнасилованию или нападению в своих собственных домах, могут не осознавать, что есть потенциальное гражданское возмещение, которое они могут получить от своих домовладельцев.По словам Коллин, хотя в уголовном процессе может быть компенсация, она часто минимальна по сравнению с потенциальным исходом гражданского дела.

Она отмечает: «Гражданский адвокат может убедиться, что все камни перевернуты и что рассмотрены все средства правовой защиты».

Правило черепа из яичной скорлупы

«Правило черепа яичной скорлупы» гласит, что ответственность ответчика не может быть уменьшена только потому, что истец более подвержен травмам, чем средний истец.

Пример: Арендатор подал в суд на арендодателя многоквартирного комплекса из-за медицинских счетов и потери заработной платы из-за ошибки и падения.

Джон возвращается домой в свой жилой комплекс после недели отпуска. Сейчас середина зимы, метель покрыла ступеньки жилого комплекса толстым слоем льда. Несмотря на несколько жалоб от других жителей жилого комплекса, домовладелец не смог обработать или удалить лед со ступенек.

Когда Джон поднимается по ступенькам, он поскользнулся и упал на бок. У Джона, больного гемофилией, начинается сильное кровотечение. Он доставлен в больницу и пропускает 2 недели работы из-за травмы.

Джон предъявляет иск своему домовладельцу на 100 000 долларов.

Арендодатель Джона утверждает, что здоровый человек получил бы незначительные царапины при падении, и он должен нести ответственность только за возмещение убытков, связанных с незначительными царапинами.

Суд постановил, что в соответствии с правилом о черепе из яичной скорлупы домовладелец несет ответственность за все медицинские счета Джона и потерю заработной платы.

Узнайте больше о правиле черепа из яичной скорлупы

Прочие обязанности арендодателя

Другие ситуации, когда домовладельцы могут нести ответственность за ущерб, включают плесень в доме, незаконное использование свинцовой краски или вред, который вы, как житель, наносите, когда другие арендаторы участвуют в незаконной деятельности, например, в торговле наркотиками.

Несмотря на то, что падение или преступная деятельность в вашем арендуемом доме занимает всего несколько минут, физическая боль, эмоциональные травмы и медицинские расходы могут длиться всю оставшуюся жизнь. Если ситуация была вызвана халатностью вашего арендодателя, намеренной или нет, вы можете иметь право на компенсацию, подав судебный иск о причинении личного вреда.

Были ли вы жертвами каким-либо образом в качестве арендатора арендуемой собственности? Подали ли вы судебный иск против арендодателя? Пожалуйста, поделитесь своей историей ниже.

Популярные статьи арендодателя и небрежности

Карьерный путь 9 больших различий между электрикой, водопроводом и системами отопления, вентиляции и кондиционирования воздуха

Размещено 2 января, 2019

Посмотреть торговые программы

Решиться на карьеру не всегда легко.Нет работы, которая была бы удобна для всех. Выбор правильной карьеры означает принятие во внимание вашей личности, интересов и целей.

Если вы подумываете о карьере профессионала, у вас есть много вариантов. Многие рабочие места в сфере профессии предлагают гарантированную работу, высокую заработную плату и множество потенциальных возможностей карьерного роста. Но внутри сделок есть и большие различия.

Вот почему мы составили этот список из девяти больших различий между разными сделками.Пытаетесь выбрать между HVAC или водопроводом? Сантехник против электрика? Мы вас прикрыли. В наш список включены перспективы трудоустройства, заработная плата, обучение и востребованные навыки, которые помогут вам выбрать правильный карьерный путь.

HVAC против электрика против сантехника: как они сравниваются?

	Электрик	Сантехник	Техник HVAC
Средняя заработная плата	$ 51 880	$ 50 620	45 110 долл. США
Количество рабочих мест	628 800	425 000	292 000
Ожидаемый рост рабочих мест	14%	12%	14%
Необходимая степень	GED / Диплом средней школы	GED / Диплом средней школы	GED / Диплом средней школы
Необходим сертификат	Предпочитаемый	Предпочитаемый	Есть
Необходим опыт работы	Нет	Нет	Нет
Дополнительное обучение	Ученичество	Ученичество	Ученичество
Требования к лицензии	Есть	Зависит от	Зависит от

1.Доход

Компания имеет заслуженную репутацию, предлагая хорошую работу с надежным доходом. Сантехники, электрики и техники HVAC не исключение. На всех этих должностях средняя годовая заработная плата превышает 45 000 долларов. Это значительно выше, чем в США в целом, где средний рабочий зарабатывал 36 200 долларов в год.

Тем не менее, все еще существуют некоторые различия в годовой заработной плате техников, электриков и сантехников. Когда дело доходит до доходов, на первое место выходят электрики.Электрик в США зарабатывает в среднем 51 880 долларов в год. Водопроводчик зарабатывает чуть меньше, его средняя годовая зарплата составляет 50 620 долларов. Техники HVAC получают самую низкую заработную плату из трех, средний годовой доход составляет 45 110 долларов США.

Большинство электриков, сантехников и техников HVAC работают полный рабочий день, но работники, занятые неполный рабочий день, также получают высокую почасовую оплату:

• Электрики: 24,94 доллара в час
• Сантехники: 24,34 доллара в час
• Техников HVAC: 21 доллар.69 в час

HousecallPro собрал инфографику, которая демонстрирует данные о почасовой ставке для технических специалистов HVAC с разбивкой по штатам. Средняя ставка в каждом штате варьируется, при этом лидирует Аляска — более 39 долларов в час. Эти данные для конкретного штата могут быть полезны, если вы изучаете, в частности, карьерный рост в сфере HVAC.

Итог: Для получения наиболее высокооплачиваемой работы рассмотрите сантехнические или электромонтажные работы.

2. Рост рабочих мест

А как насчет перспектив трудоустройства? Опять же, ожидается, что в ближайшее десятилетие во всех трех сделках будет наблюдаться высокий рост рабочих мест.Ожидается, что рабочие места в США в целом вырастут на семь процентов, но все эти рабочие места ожидали роста на 12 процентов и более.

Ожидается, что к 2024 году

рабочих мест в сфере отопления, вентиляции и кондиционирования воздуха и электриков вырастут на 14 процентов. Ожидается, что количество рабочих мест в сантехнике вырастет на 12 процентов за тот же период.

Сантехники и электрики, которые только начинают работать, также могут ожидать, что после выхода на пенсию старших работников откроется больше рабочих мест. В сантехнической и электротехнической отраслях в ближайшие несколько лет, вероятно, будет наблюдаться нехватка рабочих, поскольку многие пожилые работники выходят на пенсию.

В некоторых штатах последствия выхода на пенсию уже ощущаются. Ожидается, что в Миннесоте 40 процентов электриков выйдут на пенсию в ближайшие несколько лет. Это означает, что многим домовладельцам и предприятиям труднее найти квалифицированного электрика и дольше ждать обслуживания.

Хотя специалисты по HVAC не увидят такого же воздействия выхода на пенсию, как сантехники и электрики, эта отрасль уже испытывает нехватку квалифицированных рабочих. Многие работодатели сообщают, что найти техников HVAC с компьютерными и электронными навыками исключительно сложно, а многочисленные разработки, внесенные в системы HVAC за последние несколько лет, только увеличили спрос.

Итог: Это ничья. Все три вида профессии предлагают отличную возможность для стабильного и долгосрочного карьерного роста. По большому количеству вакансий, электрики возглавляют список. Ожидается, что в период с 2014 по 2024 год потребуется еще 114 700 электриков.

3. Тип курсовой работы, необходимой для подготовки

Сегодня наличие сертификата в поле может помочь вам пройти обучение. Во многих штатах требуется сертификат для лицензирования.

Как и в большинстве профессий, образование, необходимое для любой из этих профессий, очень практично.Ожидайте, что вы узнаете, как соединять цепи, сваривать и паять. Тем не менее, есть некоторые различия в типах курсов, которые вы будете посещать.

Курсы для электриков в значительной степени сосредоточены на электрических концепциях и методах работы. Ожидайте, что курсовая работа будет включать:

• Электрические концепции
• Электропроводка бытовая и коммерческая
• Чтение чертежей
• Цепи соединительные
• Установка коробки предохранителей

Технические специалисты HVAC пройдут аналогичные курсы для получения сертификата.Курсовая работа на получение сертификата HVAC обычно включает изучение:

• Электрические концепции
• Кондиционер
• Отопление
• Системы воздуховодов
• Чтение чертежей
• Пайка, сварка и изготовление листового металла

Получение диплома слесаря ​​означает прохождение курсов:

• Концепции воды, воздуха и пара
• Коды сантехники
• Установка и проверка сантехники
• Дренажно-канализационные системы

Итог: Курсовая работа по всем этим профессиям носит практический характер и должна предоставить вам широкий обзор области.Важно выбрать область, которая соответствует вашим интересам. Если вам нравится работать с электроникой, рассмотрите возможность получения сертификата по электрике или обучения HVAC. Если вы предпочитаете строить и тестировать системы водоснабжения, вам лучше подойдет водопровод.

4. Продолжительность курсовой работы

Продолжительность курсовых работ, необходимых для получения этих сертификатов, примерно одинакова. Обучение, необходимое для сантехников и электриков, особенно похоже. Если вы зачислены на полный рабочий день, можно получить сертификат примерно за сорок недель.

Вы потратите немного больше времени на получение сертификата HVAC. Это потому, что техническим специалистам HVAC необходимо знать основы как водопровода, так и электричества. Тем не менее, получить сертификат HVAC можно меньше, чем за год.

Итог: по всем этим программам можно получить сертификат менее чем за год. Если вы работаете неполный рабочий день, это может занять немного больше времени.

5. Обучение на рабочем месте

Обучение на рабочем месте исключительно важно во всех этих областях.Большая часть обучения без отрыва от производства проводится через ученичество. Вы будете работать под руководством опытного специалиста в вашей области. Срок обучения составляет от трех до пяти лет. Как только он будет завершен, вы получите право на получение статуса подмастерья в этой области.

Для электриков, техников HVAC и сантехников наиболее распространенный способ пройти стажировку — через профсоюз. Многие профсоюзы имеют внутренние программы ученичества, где вы приобретете практические навыки в своей области. Вы также можете пройти дополнительные курсы.Как ученик, вы будете получать почасовую оплату за свою работу.

Также можно найти ученичество самостоятельно. Это менее распространено, чем профсоюзное ученичество. Поскольку это менее распространено, конкуренция может быть меньше. Однако вам нужно будет найти квалифицированного специалиста, который возьмет вас на работу.

Государственные требования к обучению без отрыва от производства различаются. Вот почему так важно выяснить требования в вашем штате до того, как вы начнете тренироваться.Как правило, продолжительность вашего ученичества или производственного обучения составляет несколько лет.

Будучи учеником сантехника, рассчитывайте потратить около 8000 часов на обучение без отрыва от производства, чтобы получить статус подмастерья. Обычно это от трех до пяти лет работы, в зависимости от того, сколько часов вы работаете в неделю.

Подобно водопроводчикам, электрики пройдут 8000 часов обучения без отрыва от производства, чтобы достичь статуса подмастерья. Ожидайте, что проведете от трех до пяти лет в качестве ученика.Однако некоторые профсоюзы предлагают сжатые программы ученичества, которые длятся всего два-три года.

Продолжительность стажировки в сфере HVAC сильно различается. Если вы рассматриваете этот маршрут, особенно важно проверить требования вашего штата. В некоторых штатах ученичество может включать всего два-три года обучения. В других штатах вам нужно будет пройти 10 000 часов обучения без отрыва от производства (пять лет), прежде чем вы получите статус подмастерья.

Итог: Продолжительность вашего обучения на рабочем месте больше зависит от вашего состояния, чем от вашей области обучения.Ознакомьтесь с законами своего штата, чтобы определить их требования. Важно отметить, что даже в качестве ученика у вас будет возможность получать высокую зарплату. Ученики обычно зарабатывают примерно половину того, что делает подмастерье, и их заработная плата обычно увеличивается по мере того, как они осваивают новые навыки.

6. Лицензионные требования

В большинстве штатов электрики должны иметь лицензию. В некоторых штатах требуется, чтобы лицензией были только мастера-электрики, но в большинстве требуется лицензия для всех, кто выполняет электромонтажные работы.Лицензионные требования различаются в зависимости от штата. В общем, ожидайте, что вы докажете свой опыт с помощью своих образовательных данных и опыта или путем сдачи экзамена.

Национальная ассоциация подрядчиков по электротехнике опубликовала на своем веб-сайте полный список требований штата к лицензированию электриков.

Как и электрики, большинство сантехников также должны иметь лицензию. В 44 штатах сантехники должны иметь лицензию штата. Однако лицензионные требования различаются в зависимости от штата. Некоторые требуют подтверждения вашего образования и определенного количества часов опыта работы.Другим требуется экзамен, прежде чем вы сможете получить лицензию.

Требования к специалистам по HVAC различаются в зависимости от штата. В некоторых штатах все специалисты по HVAC должны иметь лицензию. Другим требуется лицензия подрядчика по ОВКВ только в том случае, если вы планируете заниматься бизнесом самостоятельно. Как и лицензии электрика и сантехника, для получения лицензии вам, скорее всего, понадобится сертификат и опыт работы.

Итог: лицензионные требования для каждой из этих должностей сильно различаются в зависимости от штата.

7.Работодатели и настройки вакансий

Поскольку электрики нужны во многих областях, у них есть один из самых разнообразных вариантов настройки работы. Основными работодателями являются ремонтные компании, поставщики коммунальных услуг и строительные подрядчики. Большинство электриков работают полный рабочий день. Примерно каждый десятый электрик работает не по найму, что позволяет им составлять свой собственный график.

Многие электрики предпочитают специализироваться либо на ремонте электрооборудования, либо на строительстве. Электрики, предлагающие услуги по ремонту, часто выезжают на места.Они могут работать долгие дни или по вечерам и в выходные. Те, кто работает в строительстве, обычно сосредотачиваются на проектировании и установке электрических систем. Для этих электриков более распространено стандартное расписание с понедельника по пятницу.

Специалисты

HVAC могут работать не по найму, работать в ремонтно-монтажной мастерской или у продавца бытовой техники. Несколько техников HVAC работают на строительных подрядчиков. Большинство технических специалистов HVAC ездят по домам и на предприятия, чтобы установить и починить системы HVAC.

Специалисты по HVAC не так уж часто специализируются.Большинство технических специалистов HVAC обладают широким спектром навыков и делают все, от установки до обслуживания. Если вы ищете работу с широким кругом проектов, то должность специалиста по HVAC — хороший выбор.

Подобно электрикам и специалистам по HVAC, водопроводчики имеют широкий круг потенциальных работодателей. Поставщики воды и компании по утилизации отходов являются основными работодателями сантехников. Другие сантехники работают на строительных подрядчиков или сантехнических ремонтно-монтажных компаний. Большинство сантехников работают полный рабочий день, и около 11 процентов водопроводчиков работают не по найму.

Подобно специалистам по HVAC, сантехники предлагают широкий спектр услуг. Многие сантехники устанавливают, обслуживают и ремонтируют системы водоснабжения. Большинство сантехников ездят по домам и на работу по проектам, и рабочие вечера или выходные — не редкость.

Итог: Есть широкие возможности для самозанятости во всех трех профессиях. Если вы предпочитаете работать в коммунальной компании или крупном подрядчике, лучше всего подойдут сертификаты сантехники или электрики. Если вы хотите работать над целым рядом различных проектов, подумайте о том, чтобы стать специалистом по HVAC.

8. Должностные обязанности

Чем занимается электрик?

Большинство электриков выбирают один из двух путей: установка новых электрических систем или ремонт и обслуживание электрических систем.

Электрики, занимающиеся монтажом электропроводки, часто работают со строительными или девелоперскими компаниями. Они несут ответственность за чтение чертежей и установку проводки, цепей и автоматических выключателей в новых домах. Многие из этих электриков также работают на коммерческих или промышленных установках.

Электрики, обеспечивающие техническое обслуживание или сервис, часто специализируются либо на бытовом, либо на промышленном обслуживании. Электрики, работающие в домах и на предприятиях, устраняют проблемы и заменяют проводку и цепи в случае их поломки. Очень важно иметь возможность решать проблемы и работать быстро, чтобы сократить время простоя. Промышленные электрики будут выполнять аналогичные работы, но они также могут работать с более сложными электрическими системами.

Чем занимается специалист по HVAC? Специалисты

HVAC обычно предоставляют услуги по установке, обслуживанию и ремонту.У них меньше шансов получить специальность, чем у электриков.

Техник HVAC может занимать самые разные должности. Люди, которым нравится работать в полевых условиях, могут работать в ремонтной компании или у продавца бытовой техники. Вы часто будете в разъездах и будете работать с множеством различных систем. Другой вариант — работать в качестве обслуживающего персонала в офисном здании, школе или больнице. Техники HVAC в этой роли несут ответственность за обслуживание системы HVAC здания. Многие техники с предпринимательскими наклонностями также открывают собственные ремонтные и монтажные компании.

Многие специалисты по HVAC будут работать как с водопроводными, так и с электрическими системами в различных точках. Современные системы HVAC часто связаны с другими системами. Если вы ищете практическую работу, в которой вы можете работать с различными типами систем, роль техника HVAC — хороший выбор.

Чем занимается сантехник?

Сантехники несут ответственность за установку труб, их обслуживание и ремонт. Опытные сантехники могут спроектировать трубопроводы для строительных объектов, домовладельцев и коммунальных предприятий.Сантехники также устанавливают и ремонтируют такие приспособления, как раковины, водонагреватели, туалеты, ванны и душевые.

Многие сантехники специализируются на ремонте помещений и предприятий. Они также могут заключить договор со строительными компаниями на установку новых водопроводных систем. Независимо от того, работаете ли вы самостоятельно или в компании, рассчитывайте провести большую часть своего дня, работая в поле.

Итог: важно выбрать карьерный путь, который соответствует вашим интересам. Если вам нравится электроника или электрические системы, подумайте о том, чтобы стать электриком или специалистом по HVAC.Если вы предпочитаете собирать вещи в больших масштабах, лучше подойдет сантехника.

9. Востребованная специализация и навыки

Это одна из областей, где есть большие различия.

Сантехники, которые могут установить трубопроводы и арматуру для низкого уровня воды, пользуются большим спросом, и этот спрос, вероятно, будет только расти. Поскольку строительные нормы и правила становятся более строгими, более распространены маловодные и энергоэффективные приспособления. Однако не все сантехники имеют опыт работы с этими системами.Если вы это сделаете, вы, вероятно, будете востребованы.

Для технических специалистов HVAC наиболее желательными навыками являются навыки поиска и устранения неисправностей. Это потому, что системы HVAC становятся все более сложными. Многие работодатели сообщают, что трудно найти техников с такими навыками. Если вы любите решать проблемы, есть много открытых позиций по HVAC.

В целом, спрос на электриков большой, но особенно востребованы те, кто умеет работать с альтернативными источниками энергии. Солнечные компании и ветряные генераторы — два примера отраслей, которым нужны квалифицированные инженеры.Если вы заинтересованы в устойчивом развитии, это может быть для вас хорошей карьерой.

Итог: Если у вас есть интерес или навыки, которые совпадают с одной из этих востребованных областей, возможно, стоит рассмотреть одну из них в качестве карьеры.

5 причин, почему вам следует нанять профессионального электрика

Если вы не эксперт в таких вещах, как электрические панели, провода, розетки и прочий электрический жаргон, вам не следует пытаться ремонтировать электрооборудование.Хотя есть некоторые домашние ремонтные работы, которые вы можете попробовать самостоятельно, например, починить протекающий кран, ремонт электрооборудования не включен в этот список. Вам следует нанять профессионального электрика для проведения всех ремонтов электрооборудования.

Многие домовладельцы испытывают искушение попробовать провести ремонт электрооборудования самостоятельно, чтобы сэкономить деньги. При любом домашнем ремонте, если идти по пути «сделай сам», то небольшая проблема может превратиться в очень дорогостоящую. То же самое и с ремонтом электрики. За исключением того, что вы рискуете не только дорогостоящим повреждением, но и собственной безопасностью, взламывая домашнюю электрическую систему.

Если вы подумываете о самостоятельном ремонте электрооборудования, пожалуйста, ознакомьтесь с этими причинами, по которым вам следует нанять профессионального электрика, который займется этим ремонтом.

5 причин, по которым вам следует нанять профессионального электрика

1. Безопасность

В первую очередь, основная причина, по которой вам следует нанять профессионального электрика, — это ваша собственная безопасность, безопасность вашей семьи и безопасность вашего дома. Работа с электричеством может быть чрезвычайно опасной, если вы не подойдете к ней с надлежащими знаниями, обучением по технике безопасности и оборудованием.

Вы не только рискуете своей безопасностью во время ремонта, но и, если ремонт будет выполнен неправильно, вы можете непреднамеренно создать долговременную угрозу безопасности в виде поражения электрическим током и пожара.

Связано: НАБОР ИЛИ DIY: КОГДА ВЫ ДОЛЖНЫ ПОЗВОНИТЬ САНТЕХНИКУ

2. Стоимость

Большинство домовладельцев, которые пытаются самостоятельно отремонтировать электрооборудование, в конечном итоге вызывают профессионального электрика после того, как их ремонт не помогает. И зачастую они лишь усложняли устранение проблемы, чем если бы они в первую очередь вызывали электрика.

Вам следует нанять профессионального электрика, чтобы сэкономить время и деньги, выполняя работу правильно с первого раза.

3. Устранение неполадок

Мы не можем сказать вам, как часто мы получаем звонки, сообщающие об одной проблеме с домашней электросистемой, только для того, чтобы выйти на место работы и обнаружить, что проблема является лишь одним из симптомов гораздо более серьезной проблемы.

Только профессиональный электрик может выполнить поиск неисправностей и решить проблемы, необходимые для диагностики неисправности вашей электрической системы и определения подходящего решения.

4. Образование и сертификация

Профессиональные электрики проходят многочасовое обучение, обучение без отрыва от производства и сертификацию, прежде чем получить свою лицензию. Процесс сертификации гарантирует, что профессиональные электрики могут выполнять определенные стандарты работы, которых вы просто не сможете достичь без часов обучения и опыта.

Когда вы ищете электрика, проверьте, является ли он подмастерьем, подмастерьем или мастером-электриком, и убедитесь, что их бизнес (или компания, которая их нанимает) закреплены, лицензированы и застрахованы.

5. Долгосрочное спокойствие

Вам следует нанять профессионального электрика, чтобы обезопасить себя. Профессиональное обслуживание вашей электрической системы поможет продлить срок ее службы и предотвратить проблемы в будущем. Электромонтажные работы, выполняемые профессиональным электриком, также обычно гарантируются, а это означает, что, если проблема не исчезнет или возникнет снова, они бесплатно вернутся, чтобы исправить ее.
