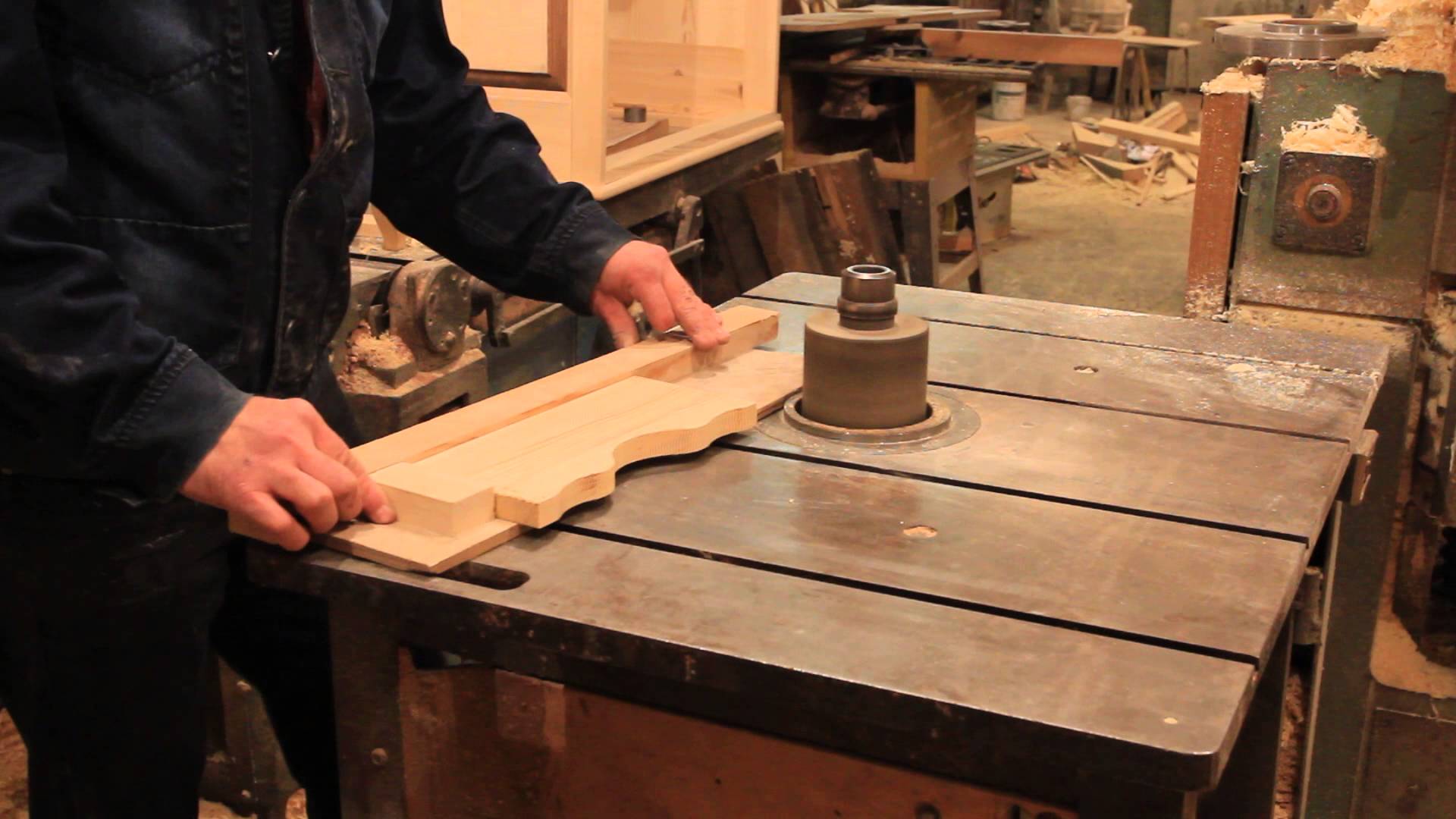

Фрезерный станок

Фрезер своими руками по дереву

Для понимания, как собрать такой аппарат, необходимо разобраться в его конструкции.

Можно выделить основные детали, которые стоит знать. Таковыми являются:

• Разрезающая часть(фреза).
• Шпиндель.
• Устройство для управления.
• Салазки для перемещения изделий.
• Поддержка.
• Столешница.
• Станина.
• Место для запуска шпинделя.

Так выглядит общая схема фрезерного станка по дереву

Устройство фрезерного станка по металлу

Чаще всего используются для обработки маленьких частей металлических изделий.

Необходима крепкая станина и стол, потому как обрабатываемые изделия чаще всего имеют приличный вес.

В качестве режущего инструмента удобно использовать электродрель. На столе станка расположены направляющие полозья. По ним ездит устройство. Возможно как поперечное, так и продольное направление. Само обрабатываемое изделие надёжно зажимается в тисках.

Разновидности конструкции фрезерного станка по дереву

Существуют разновидности подобного аппарата. Среди основных можно выделить:

• Вертикальный фрезерный станок

В процессе работы детали обрабатываются сверху вниз. Нужен для просверливания разъемов с определенными габаритами и подготовке материалов для возможности закрепить изделие.

• Горизонтальный фрезерный станок

Изделия разрабатываются по горизонтали. Шпиндели расположены по отношению к полу горизонтально. На торце и цилиндре есть фрезы.

• Копировальный фрезерный станок

Созданы для нанесения рисунков, узоров, прочих художественных изысканий на объект обработки. Точность работы такого аппарата обеспечивается надёжным креплением изделия вакуумным методом.

• С встроенными приборами ЧПУ

Станки с встроенными электроприборами, определяющих весь порядок работ. Отличаются повышенной точностью, скоростью и качеством выполняемой работы.

Для справки! Числовое программное управление или сокращенно ЧПУ — компьютеризованная система управления, управляющая приводами технологического оборудования, включая станочную оснастку. В самодельный станках встречается крайне редко.

Поэтапная инструкция по изготовлению фрезерного станка

При необходимости обрабатывать изделия в домашних условиях необходим фрезерный станок. Готовые станки в магазинах стоят дорого, поэтому имеет смысл попробовать собрать его самому. Это позволит немало сэкономить и вполне обеспечит потребности в обработке поверхностей в заготовках.

Материалы и элементы, нужные для сбора станка

При невозможности купить фрезерный станок, можно попробовать установить ручной фрезер по дереву своими руками.

Чтобы собрать самодельный фрезер сначала необходимо закупить материалы:

• Стальные трубы и уголки с плотностью стенок не менее 2 мм. Они будут необходимы для создания силовых компонентов устройства.
• Краска и грунтовка для создания защитного слоя на любой металлической поверхности станка. Это нужно для защиты от коррозии.
• Сварка или винты для сборки частей этого аппарата в одно целое.
• Стол и несколько других частей изготавливается из особо прочных видов ДСП или фанеры, так как они хорошо защищены от влажности, повышенной температуры и прочих опасностей.
• Циркулярная пила для станка. Для этого хорошо подойдёт дрель, либо болгарка. Инструмент получается не самый мощный, но это наиболее лёгкий вариант.
• Двигатель. Купить нормальный, либо заменить моторами от других машин в доме. Стиральной машины, например. Если запланирован станок с ЧПУ, то нужен электродвигатель.

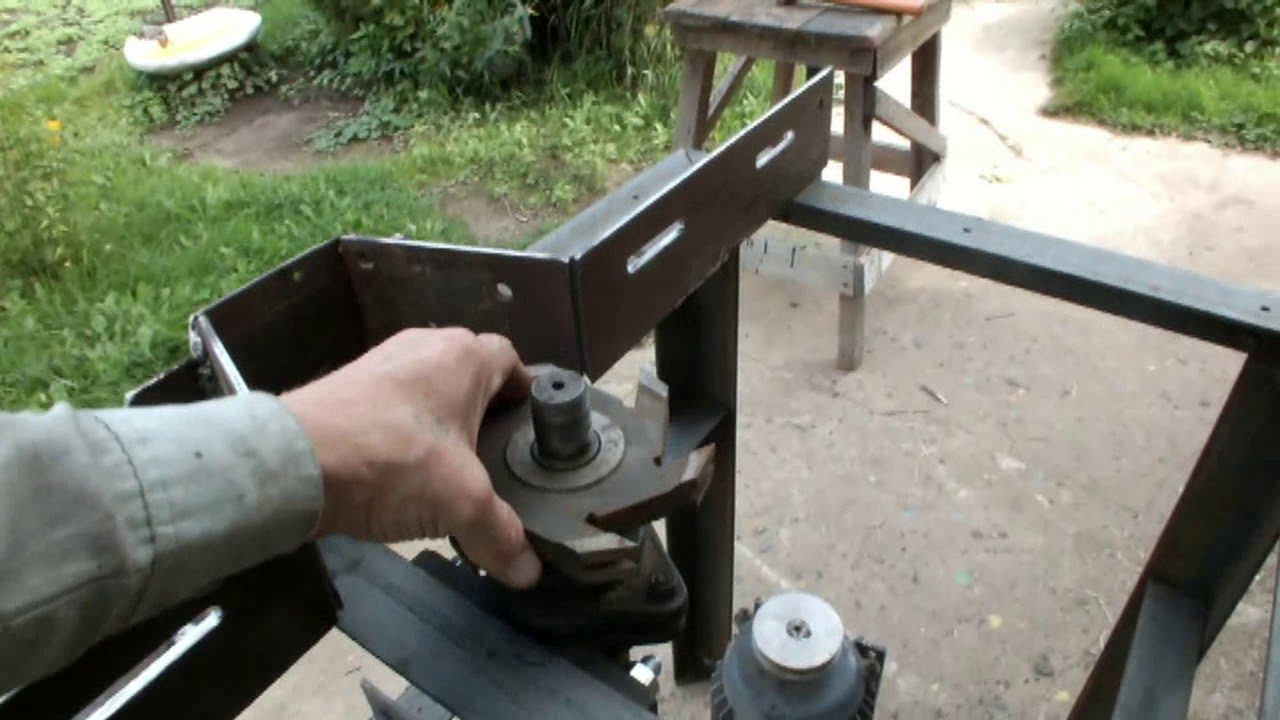

Создание станины

Для этого болгаркой отпиливаются нужные уголки. Под днищем ставятся поперечины для усиления прочности конструкции. К торцевым частям крепятся пластины для опоры. В них проделываются разъемы со специальной резьбой. После туда вкручиваются болты.

Также хорошей идеей будет создать вместо уголков добавочные подпорки. Чтобы сделать это, необходимо приварить 2 трубы к внешней стороне. Они послужат поддержкой и ограничителями.

Внимание! Для дополнительной устойчивости ставят подпорку между ножками конструкции.

Создание столешницы

Для этого обычно используется ДСП панель от 2,5 см. или ламинированная фанера толщиной 1 см. Желательно, чтобы ДСП имело в верхней и боковой части полимерное защитное покрытие, так как оно более хорошо держит повышенную температуру, влагу и прочие опасные факторы.

Чтобы создать столешницу надо выбранный лист закрепить в тисках, сделать отверстия необходимого размера, и положить в него каркас из металла.

Готовая столешница

Подготовка основания и места для монтажной пластины

Также необходимо собрать раму для станка.

Для этого рекомендуется создать чертеж, подойдет даже сделанный от руки. После этого можно приступать к сборке.

Свариваются друг с другом 4 трубы (2,5 см.). После этого с одной из сторон приваривают пятую. К созданной конструкции крепятся ножки. Добавляются уголки для повышения прочности.

Основание станка

Создание упора

Упор создаётся из фанеры с плотностью от 2 см. Нужно дрелью сделать несколько отверстий для размещения гребенок и подъемов. Два первых отверстия располагаются в 5 мм. по обеим сторонам вырезанного для фрезы места. Остальные должны быть расположены примерно через 3 см. Располагаются они в зависимости от характеристик заготовки.

Схема бокового упора

Создание гребенок

Материалом для них выступает качественный дуб, либо орех. Нужны для комфортного укладывания изделий в конструкцию. Гребни цепляются к упору с помощью специального разъема болтом.

Первый зубчик меньше остальных на 3 мм. Так нужно делать для снижения вероятности возникновения поломки, так как она также выступает как пружинящая поверхность.

Размещена гребёнка так, чтобы контакт с заготовкой был всеми гребнями, кроме самого первого. Далее фиксируется барашком.

Чертеж гребенки

Выбор электрооборудования и особенности подключения станка к сети

Двигатель. Лучше выбирать модель с трехфазным питанием. Электричество будет подаваться по схеме «звезда — треугольник», за счёт чего двигатель станет запускаться плавно, и это позволит станку работать во всю силу.

Важно! Если сеть однофазная, то станок с таким двигателем потеряет половину своей производительности. При такой сети лучше ставить мотор с 1-2 питанием.

Также можно построить свой станок на основе моторов других аппаратов: от стиральной машины, например.

Электродвигатель. Нужен для станков со встроенным ЧПУ. Лучшим выбором будет электромотор с мощностью 1100 В. Тогда выбор фрез будет максимально широким.

В каком порядке собираются комплектующие элементы

Порядок такой:

1. Создается корпус, столешница.
2. Агрегат поворачивают набок, подсоединяют шланг пылесоса и привод.
3. Подключается к электричеству.
4. Проверка работоспособности агрегата.

Дополнительные защитные элементы

Для защиты себя и окружающих принимаются дополнительные меры безопасности. Создаётся защитное стекло с минимальной шириной 4 мм по границам устройства. Также помечаются жёлтым цветом детали, что не входят в границы станины.

Внимание! Должна быть предусмотрена блокировка при перегрузе. Например, при отключение питания и остановка шпинделя и привода.

Как выбрать мощность силового привода фрезерного станка по дереву для домашней мастерской

Для выбора мощности лучше руководствоваться советами профессионалов. Они говорят отталкиваться от объема работ. При долгой и постоянной нагрузке важно, чтобы оборудование было достаточно мощным во избежание слишком сильных нагрузок. У аппаратов, работающих постоянно на пределе, увеличивается вероятность поломки и снижается срок использования. Минимально рекомендуемая мощность станка 1,5-1,7 Вт. Если для агрегата предполагается много работы, то стоит увеличить это число где-то на четверть.

Не менее важный параметр для двигателя — это число его оборотов. При увеличении вращения пропорционально увеличивается угловая динамика. При превышении допустимых значений этого показателя повышается температура при обработке, что негативно влияет на изделие. Появляются пятна, и возможно даже возгорание.

Внимание! Специалисты советуют количество оборотов в диапазоне от 10к до 35к в минуту.

Питание должно подходить двигателю устройства. Можно использовать мотор от других приборов, чтобы он работал от обычной сети. Главное, чтобы провод питания имел сечение, подходящее для мощности фрезерного станка.

По итогам можно сказать, что создание станка дело весьма сложное. Тем не менее, при желании его все-таки реально сделать.

Вертикально фрезерный станок по дереву своими руками. Изготовление фрезерного стола своими руками: чертежи, видео и фото

Вопрос о том, как может быть изготовлена фреза по дереву своими руками, волнует не только домашних мастеров, которые самостоятельно занимаются плотницкими работами и моделированием, но и профессиональных отделочников. И главное тут не только в желании сэкономить, а в том, что серийные инструменты для обработки дерева, которые сегодня несложно приобрести в специализированных магазинах или на строительных рынках, часто не имеют требуемую конфигурацию рабочей части. Именно поэтому специалистам и домашним мастерам, применяющим такой инструмент, приходиться дорабатывать его серийные модели или изготавливать его с нуля, используя для этого стальные заготовки цилиндрической формы.

Самодельная фреза имеет ограничения по материалам, которые могут быть обработаны с ее помощью. Изготовление фрез для собственных нужд, как правило, связано с работой со сталью мягких сортов. Именно поэтому такой самодельный инструмент способен достаточно эффективно резать дерево, но при обработке более твердых материалов быстро затупляется.

Для того чтобы изготовить свой фрезерный инструмент, мастера используют обрезки стальных прутков или арматуры. Если в качестве заготовки применяться арматура, то ее ребристую поверхность выравнивают при помощи токарного станка.

Технология изготовления самодельной фрезы по дереву из такой заготовки заключается в следующем:

• На той части цилиндрической заготовки, где будет формироваться режущая часть самодельного инструмента, срезается половина диаметра.
• Между частями заготовки с разными диаметрами формируется плавный переход.
• С обработанного участка заготовки снимается еще четверть диаметра, с необработанной частью прутка такой участок заготовки также соединяют плавным переходом.
• Обработанной части заготовки придается прямоугольная форма, для чего срезается ее нижняя часть. Толщина той части заготовки, на которой будет сформирована рабочая часть инструмента для обработки дерева, должна составлять 2–5 мм.

Самодельная фреза может быть использована для обработки дерева, при этом ее внутренний угол должен совпадать с центром вращения.

Чтобы фреза по дереву, изготовленная своими руками, могла быть использована для выполнения эффективной обработки, при ее изготовлении надо придерживаться следующих рекомендаций.

• Режущую кромку нужно затачивать под углом 7–10°. Если сделать ее более острой, то она будет слабо держать заточку и обладать низкими режущими свойствами.
• Для придания режущей части инструмента требуемой конфигурации используются надфили с алмазным напылением или угловые шлифовальные машинки с дисками, специально предназначенными для выполнения работ по металлу.
• Если самодельная фреза по дереву должна отличаться сложной конфигурацией, то допускается выполнять ее загиб или расплющивание.

При небольшой толщине режущей части фрезерный инструмент, сделанный своими руками, имеет достаточно невысокий рабочий ресурс. Чтобы несколько увеличить срок эксплуатации такой фрезы по дереву, угол на нижней части инструмента, расположенный напротив его режущей кромки, можно немного закруглить.

Самодельная фреза не может сразу справиться с большим объемом древесины, снимаемой с поверхности обрабатываемого изделия, поэтому обработку выполняют за несколько заходов.

Фрезы конусной конфигурации

Фрезы по дереву, рабочая часть которых имеет конусную конфигурацию, используются для обработки поверхностей сложного рельефа. В частности, при помощи таких фрез выполняется финишная обработка пазов в элементах мебельных конструкций. Для изготовления подобных фрез по дереву в производственных условиях применяются заготовки сложной формы, которые проблематично обрабатывать в домашних условиях. Такая фреза своими руками может быть изготовлена из сверла, рабочей части которого придается требуемая конфигурация.

За счет того, что самодельная фреза по дереву используется для обработки достаточно мягкого материала за несколько заходов, дополнительно упрочнять структуру материала, из которого изготовлен такой инструмент, нет необходимости.

Типы самодельных фрез для обработки древесины

Конусные фрезы, обработка при помощи которых осуществляется на средних и высоких оборотах, используются для того, чтобы снимать лишний слой дерева с торцевых элементов заготовки. Оптимальным вариантом самостоятельного изготовления инструмента данного типа является фреза из сверла.Такая фреза из сверла изготавливается в домашних условиях следующим образом: инструмент обрезается ближе к его хвостовику (от половины до четверти его длины), затем каждая режущая кромка обрезанного сверла стачивается на величину 1/2 – 1/3 его диаметра. Если режущие кромки сточить на большую величину, то не только оголится его тело, но он также утратит свои режущие свойства. Восстановить своими руками режущие кромки самодельных фрез по дереву, которые имеют спиралевидную форму, сложно.

Фреза по дереву торцевого типа может быть изготовлена и из тонкостенной трубки. Как сделать фрезу из такой заготовки? Следует придерживаться следующих рекомендаций.

1. В качестве заготовки берется отрезок трубы, длина которого составляет 15–20 см.
2. Со стороны будущей режущей кромки (на расстоянии 2–3 см от нее) с двух сторон трубы выполняются проточки овальной формы.
3. Будущей режущей части фрезы по дереву придается конусная форма, ее стачивают под углом 2–3°.
4. Зажав заготовку в тисках, на ее торцевой части выполняют крестообразный надрез, для чего используется угловая шлифовальная машина.
5. Со стороны режущей части на заготовке прорезаются пазы – вплоть до овальных отверстий.

Используя самодельную торцевую фрезу, изготовленную из тонкостенной трубки, можно создавать в изделиях из дерева глухие или сквозные отверстия. При этом внутреннюю поверхность глухих отверстий необходимо дорабатывать с помощью стамески.

Что такое фрезерный станок, для чего он предназначен и какие его главные особенности?
Фрезерный станок — это металлорежущий и деревообрабатывающий станок.

Фрезерный станок по дереву служит для переработки при помощи металлообрабатывающего инструмента (фрезы) тонких, усложнённых плоскостей, зубчатых колёс и подобных объектов.
Также этот станок за небольшой период времени может очень быстро обработать любой пиломатериал в очень больших объёмах.

Деревообрабатывающий станок довольно дорогое удовольствие, если приобретать его прямо с завода, поэтому мало кто мог бы его себе купить. Но если посмотреть на другую «сторону медали», то иметь фрезерный станок дома довольно рентабельно. По этой причине зачастую многие обычные люди, работающие на данных станках и мастера, с большим стажем работы приходят к пониманию того что: «Нужно сделать фрезерный станок самому, своими руками!» и они правильно мыслят, ведь это вполне возможно и не так уж сложно.

Какими знаниями нужно владеть для того, чтобы соорудить фрезерный станок по дереву своими руками?

Фрезерный станок характеристики

Существует множество разных установок. Начиная от самых простых до самых сложных. Для домашних условий хватит обычной установки с зафиксированным положением, имеющая возможность ручной разборки, регулировки и переустановки металлообрабатывающего инструмента (фрезы).

Для того чтобы соорудить обычную установку, обязательно надо узнать из чего она состоит, её основные компоненты и приниматься за работу, основываясь на схемах строения домашнего фрезерного станка.

Устройство фрезерного станка:

Столешница
Станина
Мотор
Фреза

Станина – это фундаментальная часть всей системы. Станина не должна расшатываться, она должна быть крепкой, иметь хорошую подпорку.

Куда крепится станина?

Зачастую станина крепится на пол помещения при помощи металлического крепления.
Не так часто можно встретить, когда станину устанавливают, не закрепляя её. В данном случае фиксирование появляется из-за собственного веса аппарата. Если нужен станок, на котором будет выполняться лёгкая работа по дереву, то в таком случае можно обойтись без крепления. Получится своего рода ручной фрезерный станок.

Без крепления работа будет быстрой и супер мобильной.

Столешница – это 2-й по важности компонент в данном сооружении. Главная характеристика – это её размер.

Куда крепят столешницу?

Столешницу крепят к станине. Также она обязана обладать горизонтальной, ровной поверхностью.

На столе для фрезерного станка не должны находиться: сучки, зазоры, с краю должен быть ограничитель под видом деревянной или металлической планки. С боку делаются отверстия для установки металлообрабатывающего инструмента (фрезы).

Металлообрабатывающий инструмент (фреза)

Закреплённую фрезу устанавливают таким образом, чтобы ось вращения была расположена в вертикальном положении. Обрабатывая пиломатериал, важно проводить его при горизонтальном направлении по ограничителю с отверстием. Если нужно обработать доски или брусья, очень важно иметь возможности замены и регулировку размещения фрезы по высоте. Чтобы это сделать нужно использовать один из 2-х вариантов:

Вариант 1. Если закрепить столешницу на станине, то получится подвижная столешница. Данный вариант не очень практичный, но вполне осуществимый.
Вариант 2. Закрепить металлообрабатывающий инструмент (фрезу) на подвижный объект, который будет прикреплён к станине, также можно применить винтовой подъёмник под видом подъёмной системы, либо любой другой регулирующий механизм.

Мотор фрезерного станка

Мотор широко универсального фрезерного станка нужно расположить рядом с фрезой и подсоединить к ней.

Установить его можно несколькими способами:

1. Расположить под столешницей
2. Расположить над столешницей

В 1-ом способе мотор нужно укрепить снизу к станине. В таком случае не потребуется повышать размеры деревообрабатывающего станка.
2-й способ. В этом случае станину нужно закрепить выше столешницы, также нужно расположить на ней крепления для мотора.

Если нужен более сложный токарно фрезерный станок, то при желании можно подобрать и другие расположения металлообрабатывающего инструмента (фрезы) и двигателя. Пример: сначала оборудовать горизонтальный фрезерный аппарат, однако перед этим нужно заранее подготовить чертёж фрезерного станка.

Также в целях безопасности важно будет провести электричество к мотору и надёжно зафиксировать, потому что, когда пойдёт сильная вибрация на не закреплённых замках, то при больших и мощных витках двигатель способен вылететь из аппарата, так как крепления имеют большую вероятность сильно повредиться из-за огромной перегрузки.

Когда будет идти этап подключения к эл.питанию, то нужно полагаться на стандартное напряжение электробытовой сети в 22O B.

Фрезеровщики – специалисты советуют никак не менять обмотку двигателя, так как в данном случае это не увеличит коэффициент полезного действия (КПД), очень велика вероятность, что снизит.

Безопасность домашнего фрезерного станка

Для того, чтобы гарантировать защищённость, необходимо помимо оснащения с ограничителями, привести к рабочей поверхности хорошее освещение.

С целью производительной деятельности при обработке на фрезерных станках, мотор необходимо применять конкретной мощности:

0. 5 Киловатт – данная мощность самая наименьшая, она позволяет убирать наружный слой с древесины, шкурить, либо подбирать прорезь;
До 1.5 Киловатт – аппараты, имеющие данную мощность, дают возможность осуществлять наиболее углублённое обрабатывание пиломатериалов, также такая мощность с лёгкостью подходит для ежедневного использования.
2.5 Киловатт — это самый наилучший тип мощности, так как такой аппарат сумеет держать полную работоспособность, совмещать любые фрезы с разными конфигурациями, либо объёма, однако такие мощные аппараты используются только лишь специалистами, по этой причине начинающим устанавливать данный двигатель не советуют.

Самодельный фрезерный станок видео

Когда самодельный фрезерный станок для дома будет изготовлен и установлен, то при аккуратном его использовании у любого специалиста на все 100% будут любые необходимые материалы, которые точно сделают работу как минимум удобной.

Часто возникают ситуации, когда нужно сделать паз, аккуратно подравнять край доски или изготовить деталь сложной формы. Обычно такую работу выполняют при помощи фрезера. В хорошо оборудованной мастерской под рукой есть любой инструмент и все необходимые станки.

Но как быть, если, к примеру вместо мастерской гараж, а в наличии только дрель. Можно решить вопрос в ближайшем магазине электроинструмента. Но, как обычно, всё упирается либо в финансы, либо в тот факт, что инструмент для фрезеровки необходим только на время, а потом просто будет пылиться на полке. Как известно, из любой ситуации есть выход, а конкретно из этой — фрезер своими руками из дрели.

Дрель выступает в качестве привода. В патрон зажимают режущий инструмент (фрезу или сверло) и производят обработку. При этом корпус электродрели крепится на каком-либо основании или механизме, обеспечивающем необходимое расположение режущей части относительно заготовки или детали.

Принцип действия аналогичен заводским вариантам фрезеров. Конструкция механической части также схожа или полностью повторяет элементы устройства не кустарного производства. Исключением являются детали крепления дрели. Кроме того, конструкция механизма зависит от материала изготовления.

Фрезеровальное устройство может быть простым и содержать минимум деталей и узлов, но при необходимости ничего не мешает «расширить» возможности электродрели, соорудив достаточно сложную конструкцию. Всё зависит от собственных возможностей и требований к функционалу самодельного инструмента.

Сделать фрезер своими руками из дрели можно, используя любые подручные материалы. Основное требование: конструкция должна быть прочной, наличие люфтов и перекосов не допускается, электродрель должна быть надёжно закреплена.

Для изготовления деталей можно использовать:

• ДСП или многослойную фанеру толщиной от 12 мм;

• обрезки доски подходящей толщины;

• деревянные бруски.

Также возможно использование других материалов. К примеру, можно использовать металл. Неплохая идея — основание, сделанное из толстого оргстекла или акрила. Сквозь такой материал будет видна обрабатываемая поверхность.

Детали соединяют при помощи саморезов. Для надёжности все неподвижные соединения можно проклеить любым подходящим клеем (столярным, ПВА и прочим).

Для крепления подвижных узлов могут понадобиться болты или шпильки диаметром 6 – 8 мм . К ним будут нужны гайки, как обычные, так и барашковые. Для некоторых соединений могут потребоваться шайбы. Возможно использование мебельной фурнитуры: направляющие механизмы, различный крепёж и так далее.

В быту часто используют вертикальный ручной фрезер. Он имеет наиболее простую для повторения конструкцию. Достаточно изготовить стойку с креплением для электродрели, и устройство для выполнения простых операций готов. Пример такого самодельного агрегата на фото ниже.

Процесс изготовления подобного основания достаточно прост:

• Первая деталь, с которой лучше начать — основание (подошва). Необходимо вырезать заготовку круглой или овальной формы.

• Далее проделывают отверстие для фрезы. Оно должно иметь смещение относительно центра детали с учётом толщины боковой стойки.

• В зависимости от габаритов электродрели изготавливают стойку необходимого размера и крепят её к основанию саморезами или мебельными конфирматами.

• Жёсткость крепления обеспечивает распорка (косынка). Внутренние стороны этой детали должны иметь угол строго 90 о .

• Следующий элемент — крепление для дрели. Можно использовать хомут для труб, как на фото или изготовить зажим из дерева или фанеры и закрепить его с помощью саморезов.

• В качестве дополнительной фиксации над дрелью устанавливают упор.

Такой вариант подойдёт для выполнения черновой работы или послужит временной альтернативой полноценному инструменту. Для выполнения более точных операций придётся разработать конструкцию посложнее.

Ничего не мешает снабдить свою «самоделку» регулировкой вылета фрезы или возможностью менять угол наклона. Не исключено использование дрели в настольном фрезерном станке. Для этого электродрель устанавливают вертикально под рабочей поверхностью.

Сделать фрезер своими руками из дрели — задача не самая трудная. Сложности проявляются в использовании такого устройства. Стоит учитывать, что электроинструмент не рассчитан на такой способ применения и работа с ним будет иметь некоторые особенности и даже недостатки.

Первое, что необходимо учесть — скорость вращения. Двигатель фрезерного станка может иметь до 20 000 оборотов в минуту . У электродрели этот показатель находится в районе 3 000 . Отсюда следует, что придётся ограничиться использованием фрез, предназначенных для работы на низких оборотах, а регулятор скорости вращения должен находиться в максимальном положении.

Аналогичная ситуация с мощностью. Двигатель простой электродрели потребляет около 500 – 600 Вт. Мощность фрезера составляет 1 – 2 кВт . Это означает, что самодельный фрезерный станок справится с обработкой не слишком твёрдых материалов (дерево, фанера, пластик).

Точность обработки фрезой также не идеальна. В конструкции заводского фрезера отсутствуют шестерни или редукторы. В электродрелях для передачи вращения от двигателя к патрону используют зубчатую передачу. Из-за этого возможно наличие люфтов, а следовательно, может иметь место биение и вибрация, что будет негативно отражаться на качестве работы.

Видео: Фрезер из дрели Bosch

Простая конструкция, скорее всего, не будет предусматривать регулировку глубины реза. Выставить фрезу или сверло можно, зажав хвостовик в патроне на необходимой высоте.

Также не стоит забывать о технике безопасности. Патрон — не самый идеальный вариант крепления фрезы. На высоких оборотах под действием вибрации плохо затянутый патрон может раскрутиться.

Кнопка включения самодельного фрезера будет расположена в неудобном месте. Следует надёжно удерживать устройство руками во время работы.

Конечно, недостатков у самодельного фрезера из дрели хватает, но есть и положительные стороны. Попробуйте просверлить обычным фрезером стену. Теоретически это возможно, но удобнее сделать это электродрелью. Для этого достаточно извлечь её из крепления и применить по назначению.

Дерево – самый практичный и натуральный материал, из которого можно сделать предметы быта, и даже детские игрушки. К тому же много и нежилых возводится именно из . Поэтому многие «самоделкины» не прочь иметь по дереву для домашней мастерской. Их можно приобрести в специализированном магазине или сделать самостоятельно из подручных материалов. Поговорим более подробно о втором методе обустройства собственного уголка для работы .

Читайте в статье

Станки по дереву для домашней мастерской: особенности и разновидности

Разнообразие станков по дереву для домашней мастерской широко. У каждого есть свое назначение и способы сборки самодельного варианта. Среди всех вариантов встречаются узконаправленные и с большим количеством функций, но со скромными размерами:

• Универсальные бытовые. Это мини-приспособления для обработки элементов из древесины. Используются дома или на приусадебном участке. Такой небольшой агрегат выполняет одновременно несколько функций, поэтому пользуется большой популярностью у «самоделкиных».

• Многофункциональный для собственной столярной мастерской. Можно использовать в небольшом производстве.
• Для создания деревянных изделий методом точения используют токарные станки. Есть компактные варианты, которые не займут много места в гараже.
• Для выпуска дверей и окон применяют .
• Чтобы обстругать понадобится рейсмусовый станок.
• Копировально-фрезерные применяются для создания изделий необычных форм.
• Фуговальные могут обстругать болванку с одной стороны.

Статья по теме:

Для упрощения рабочих операций и уменьшения ошибок применяют специализированное оборудование. В этой статье рассказано о том, как правильно выбрать и приобрести для применения в быту.

Много других вариантов деревообрабатывающих станков своими руками изготавливают по схемам. Среди популярных приспособлений, которые очень полезны в домашней мастерской, выделяют:

• токарный станок;
• фрезерное оборудование;
• рейсмусовый станок;
• шлифовальный и фуговальный вариант.

Рассмотрим, особенности каждого и варианты самостоятельной сборки такого оборудования для своей деревообрабатывающей мини-мастерской.

Особенности токарного станка по дереву для домашней мастерской

Токарный станок – незаменимая вещь в мастерской любителей работать с натуральной древесиной. Используя его, можно сделать поверхность рифленой или расточить отверстия, а также вырезать настоящие произведения искусства самых необычных форм.

Конструктивно станок по дереву отличается от отсутствием системы охлаждения. При этом скорость вращения основного элемента меньше, но есть регулировка мощности. Ниже приведены несколько чертежей с размерами токарного станка по дереву своими руками:

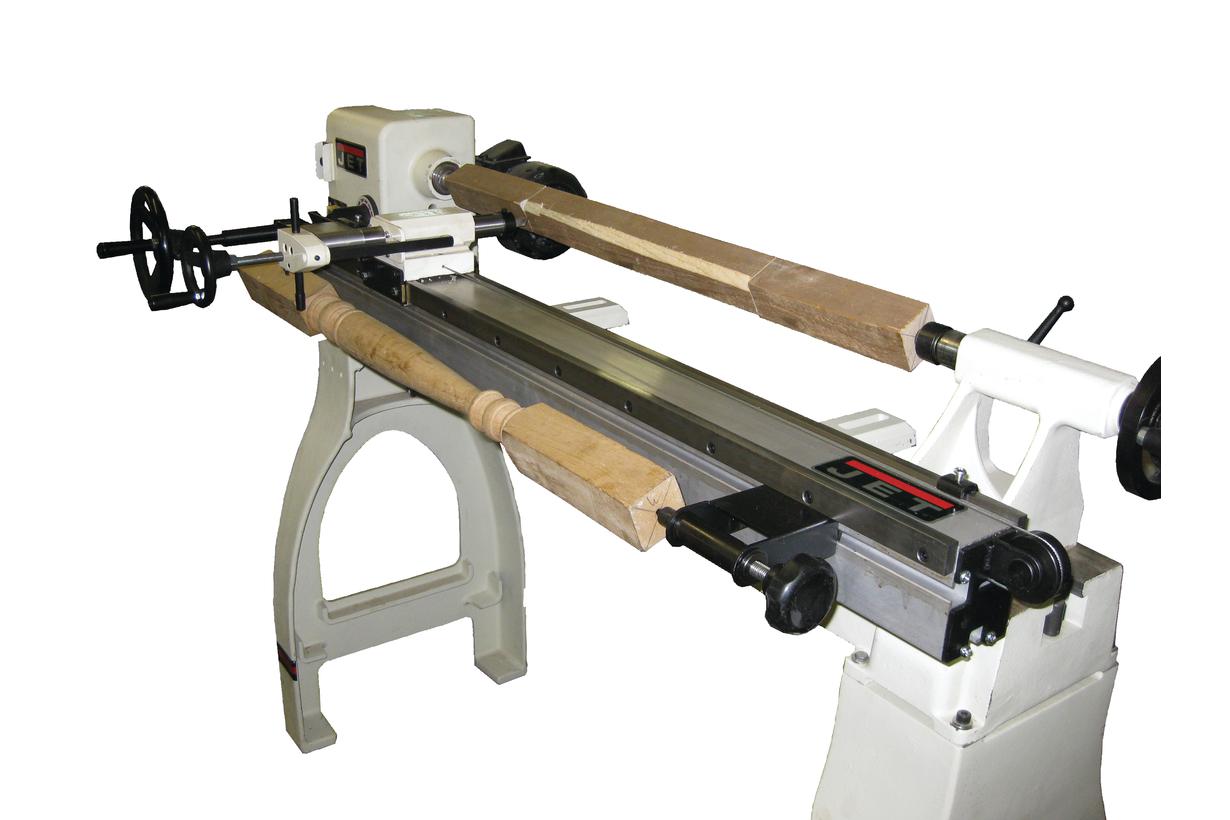

Нередко для своих мастерских «самоделкины» изготавливают токарно-копировальные станки по дереву своими руками. Их применяют для производства большого количества одинаковых деталей, например, столбцов для или для лестницы. Вот примеры готовых станков в мастерских:

1 из 4

Видео о самодельном станке по дереву своими руками поможет разобраться в последовательности сборки и подборе необходимых для работы инструментов:

токарный станок по дереву

Способы сборки самодельных токарных станков по дереву своими руками с фото-примерами

Изготавливают своими руками токарные мини-станки по дереву, которые занимают немного место или разместятся в комнате городской квартиры. Вот несколько примеров готовых устройств от «самоделкиных»:

1 из 4

Задумываясь, как сделать самому токарные станки по дереву, вначале, выберите подходящий чертеж. Затем, приготовьте материалы и приспособления для создания собственного агрегата. В процессе изготовления устройства пригодятся:

• станина;
• стойки передние и задние;
• ведущий и управляемый центры;
• крепеж для инструмента.

Важно ! Для самодельного станка достаточно мотора с мощностью до 250 Вт и количеством оборотов до 1500. Для более крупных элементов подбирайте другой вариант «движка» с большей производительностью.

Чтобы собрать все элементы в одну конструкцию понадобятся дрель, напильник, небольшая угловая шлифовальная машинка и . Ниже приведена инструкция по сборке мини-токарного станка:​

Иллюстрация	Последовательность действий
	Выбираете точило по дереву или делает его самостоятельно, но так, чтобы потом не пришлось менять. Используйте высокое положение оси с закрытым типом подшипников и шайбой для фиксации дисков. С одной стороны оси устанавливаете диски, управляющие скоростью вращения, с другой – планшайбу для работы с древесиной.
	Станину делаете из двух параллельных швеллеров, между которыми расположена направляющая. Длина заготовок напрямую зависит от размеров направляющей. С одной ее стороны привариваете швеллер в виде буквы «П», а второй конец закрываете уголком из металла.
	Суппорт можно собрать из нескольких труб, вставленных друг в друга, чтобы оставалась возможность регулировки высоты. Фиксация нужного положения осуществляется при помощи болтов. В качестве упора используйте горизонтальную планку. Соблюдайте все размеры из чертежей.
	В роли шкива выступает старый патрон от дрели. Ведомые элементы собираются из фанеры в два слоя. Планшайбу также изготавливаете из фанеры. Металлическую основу устанавливаете на опоры. В месте расположения передней бабки собираете площадку. Ее можно сделать также из фанеры. На площадке закрепляете электромотор.
	Мотор фиксируете на небольшой пластине, чтобы изменять силу натяжения ремня. Когда все элементы собраны по схеме, проверяете работоспособность устройства и переходите к активному использованию.

Существует немало способов сборки самодельного оборудования. Выбирайте подходящий исходя из наличия материала и необходимой производительности.

Специфика резцов для токарного станка по дереву

Резцы – один из главных элементов токарного станка. От их выбора зависит площадь и глубина удаляемой поверхности с детали. Состоят они из режущей части и участка для закрепления на оборудовании.

Режущая кромка имеет одну или несколько поверхностей. А основной показатель резцов – ширина лезвия, его форма и возможность регулировки. Все модели разделяют на две подгруппы:

• радиальные, устанавливающиеся перпендикулярно и направленные на снятие большой поверхности;
• тангенциальные: для касательной обработки и формирования сложного рисунки.

Делая резцы для токарного станка по дереву самостоятельно, придерживайтесь нескольких правил:

1. Длина рабочей поверхности должна быть в пределах 20-30 см. Такой размер обеспечивает надежный захват инструмента и достаточное количество места для размещения на упоре. А также вы обеспечите запас для регулярной заточки.
2. Чтобы лезвие прочно крепилось в рукояти, следует оставлять хвостик достаточной длины. Если делаете резец из напильника или рашпиля, то удлините хвост в 1,5 – 2 р.
3. Толщина рабочего дела должна быть достаточной, чтобы выдерживать удары при первичной обработке деталей.
4. Длина рукояти из дерева или пластика составляет 25 см. Иначе, держать в руках такой инструмент неудобно.

Вариант изготовления самодельного резца посмотрите в видеоматериале:

резцы для токарного станка по дереву

Делаем стационарную циркулярную пилу своими руками

Купит готовую можно от 9 тыс. р. Она обеспечит должную безопасность работы и сэкономит время на распилке древесины. Но, можно не тратить деньги и сделать собственный станок по чертежам и заготовкам.

Несмотря на внешнюю сложность конструкции собрать ее самостоятельно в домашних условиях не так сложно. Любая стационарная модель пилы состоит из нескольких элементов:

• диска с зубцами;
• двигателя;
• бокового упора с возможностью регулировки;
• вала.

Чтобы собрать все детали циркулярной пилы приготовьте:

• лист металла от 8 мм толщиной;
• уголок из металла 45 на 45 мм;
• двигатель электрический;
• диск с зубьями;
• подшипник шариковый;
• брусок из дерева;
• кусок пластика или остатки ламината.

Чтобы правильно сделать все элементы, стоит выбрать чертеж, где будут указаны размеры стола для ручной циркуляционной пилы своими руками, а также все другие габариты и материалы для работы. Вот несколько примеров готовых схем:

Сама сборка конструкции будет идти по определенному плану вне зависимости от выбранной схемы:

Иллюстрация	Последовательность работы
	Столешницу надо сделать прочной и устойчивой. Используйте лист металла по своим размерам. Если планируете установку других приспособлений на столе, то место для них обустройте при помощи толстой .
	Делая направляющую для циркуляционной пилы своими руками, обратите внимание на ее высоту. Она должна выступать над столом на 12 см. Так у вас будет возможность обрабатывать доски по ширине и толщине. Чтобы сделать направляющую возьмите два отрезка уголка и зажим.
	Центральную пилу делайте с возможностью регулировки по высоте.
	Для мотора смонтируйте отдельную площадку на одной оси с коромыслом. Фиксируйте ее на болт диаметром в 1,5 см. Сбоку пилы установите металлическую пластину, предварительно сделав в ней отверстие, сквозь которое проходит болт с закрепленными ручками.

Более подробную инструкцию по изготовлению стационарной циркулярной пилы смотрите в видеоматериале:

циркулярная пила

Делаем циркулярную пилу из болгарки своими руками: чертежи и видео по изготовлению

Для создания циркулярки своими руками необходимо приготовить двигатель от , профильную прямоугольную трубу и стальные уголки. Чтобы получилась настоящая удобная пила, стоит продумать упор, осевую ручку и штанги для регулировки.

Вот несколько чертежей стойки для болгарки своими руками. По ним можно собрать упор, обеспечивающий скольжение пиле.

Порядок сборки упора будет следующий:

1. Необходимы несколько металлических уголков для стандартного упора в виде буквы «Т». Их располагаете на расстоянии в 3-4 мм с каждой стороны диска.
2. Кромки снизу необходимо закруглить, чтобы не было царапин на заготовке в процессе работы.
3. Спереди и с обратной стороны на болты и гайки присоедините поперечными связями уголки. Щели фиксируются шайбами.
4. На корпус надеваете хомут из металла. Сзади скрепляете элементы, чтобы упорная стойка и хомут стали одним целым.
5. В корпусе редуктора просверливаете 2-4 крепежных отверстия. Это удобнее делать в разобранном состоянии элемента.

После сборки упора, делаете осевую ручку и регулировочную штангу. Посмотрите видео, как сделать станину для болгарки своими руками по чертежам:

После соединения всех элементов ваша домашняя циркулярка из болгарки будет готова. Дополнительно к ней можно изготовить различные детали. Вот несколько фото приспособлений для циркуляционной пилы своими руками:

Изготавливаем фрезерный станок по дереву для домашней мастерской

Необходимы для работы с фасонными деталями из древесины. Их применяют для плоского фрезерования и обработки профилей. Профессиональное оборудование является многофункциональным и стоит немалых денег, поэтому все больше «самоделкиных» собирают самостоятельно такое оборудование для мастерских и гаражей.

В комплектацию самодельных фрезерных станков по дереву входят:

1. Приводящий механизм. Это двигатель, мощность которого колеблется в пределах 1-2 кВт. С таким мотором можно применять различный инструмент для работы с древесиной, не боясь, что произойдет сбой.
2. Лифт для регулировки. Обычно в его комплектацию входит корпус, скользящие полозья, каретки, фиксирующий винт и ось с резьбой. Во время работы каретка совершает движения вверх-вниз, а винт нужен для ее фиксации на необходимом уровне.
3. Опора. Изготавливается стол из массивной древесины.

Перед сборкой обязательно составьте подробный чертеж со всеми размерами. Для ручных фрезерных станков по дереву необходимо заранее все продумать до мелочей.

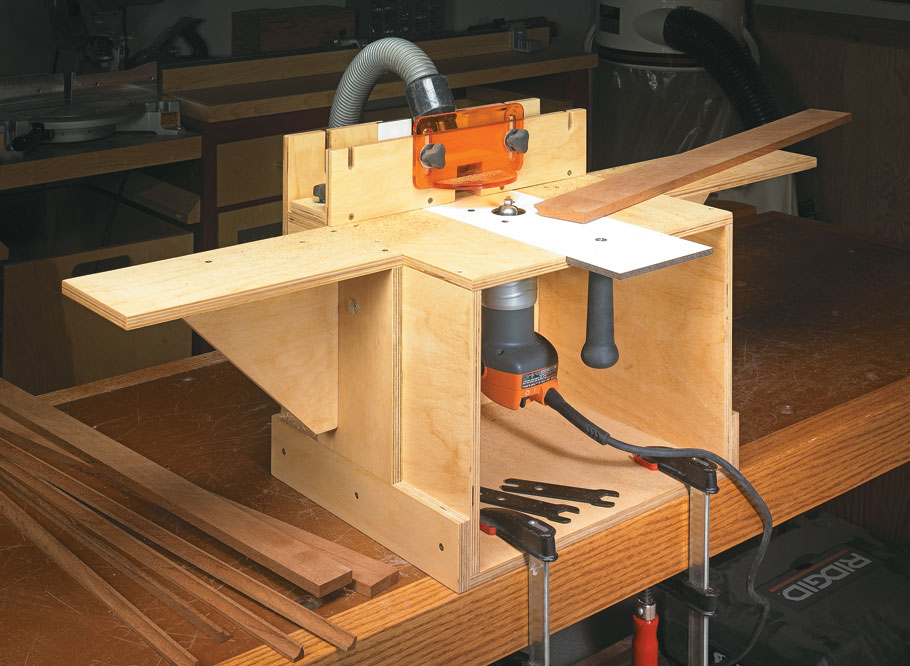

Последовательность самостоятельной сборки удобного и практичного фрезерного станка по дереву для домашней мастерской описана в видеоинструкции:

Если вы задумались о покупке собственного оборудования, а не о самостоятельной сборке, то для понимания, сколько стоит ручной фрезерный станок по дереву, посмотрите таблицу с моделями и ценами:

Наименование модели	Технические характеристики
	размер площадки	64 на 36 см
	возможность вертикальной работы	есть
	вес оборудования	15,7 кг
Стол фрезерный Кратон МТ-20-01
	мощность двигателя	750 Вт
	тип передачи	ременная
	частота вращения шпинделя	11 000 об/мин
	вертикальный ход	2,2 см
	диаметр шпинделя	12,7мм
Станок фрезерный Корвет-83 90830

Михаил, г. Волгоград: «Приобрел стол для станка Кратон МТ-20-01. Недорого и удобно. Причем он совместим с разными моделями оборудования».

Дмитрий, г. Москва: «Купил себе Корвет-83 90830 для дома. Привлекли небольшие размеры и мощность двигателя. Работает хорошо уже более года».

В интернет-магазинах и специализированных отделах представлено немало моделей фрезерных станков по дереву, но стоимость полной комплектации редко опускается ниже 30 тыс. р. Именно поэтому многие «самделкины» собирают оборудование для своей мастерской своими силами.

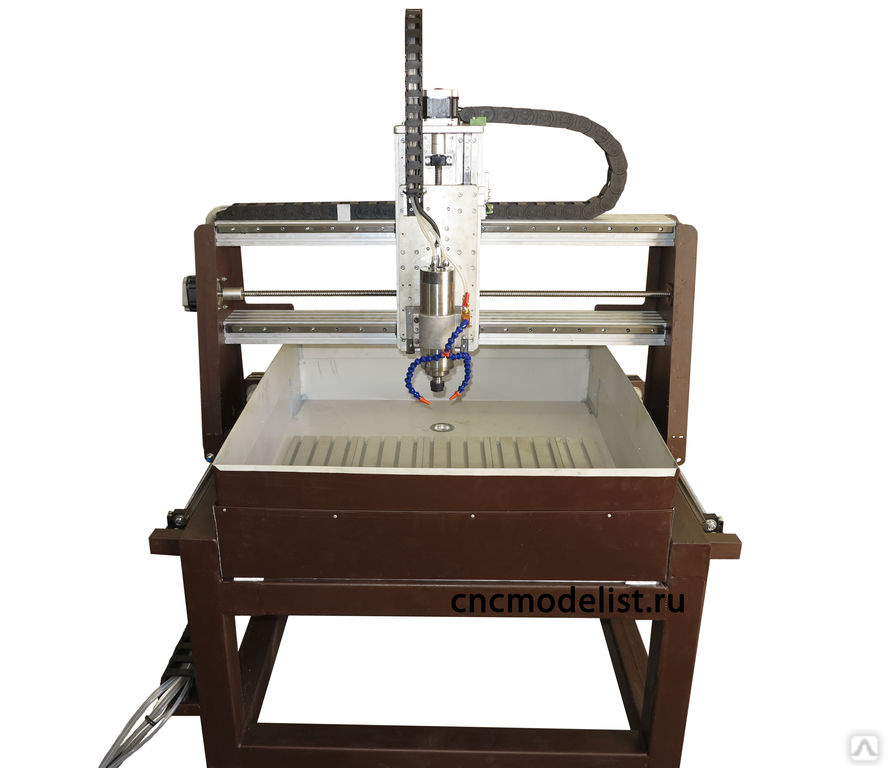

Делаем фрезерный станок с ЧПУ своими руками

Сделать собственное оборудование с числовым программным управлением можно собственными руками. Для этого выберите подходящие чертежи . Своими руками собирать модель нужно будет строго по ним.

Фрезеровочные станки по дереву должны обладать большой прочностью, поэтому за основу лучше взять прямоугольную балку, закрепленную на направляющих. Срок эксплуатации домашнего оборудования и его производительность зависит от правильной сборки. Посмотрите видеоинструкцию по изготовлению такого устройства:

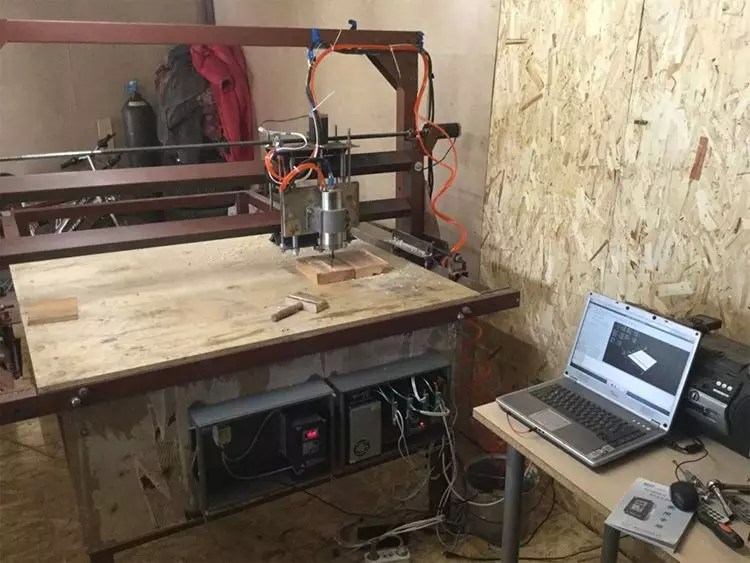

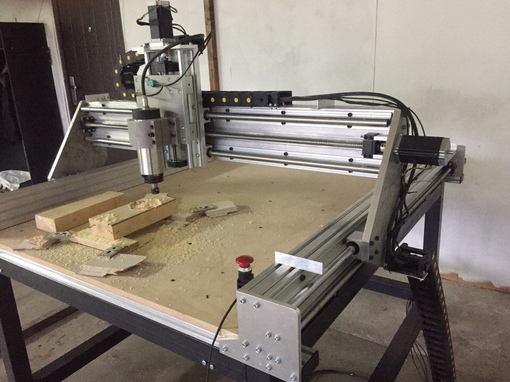

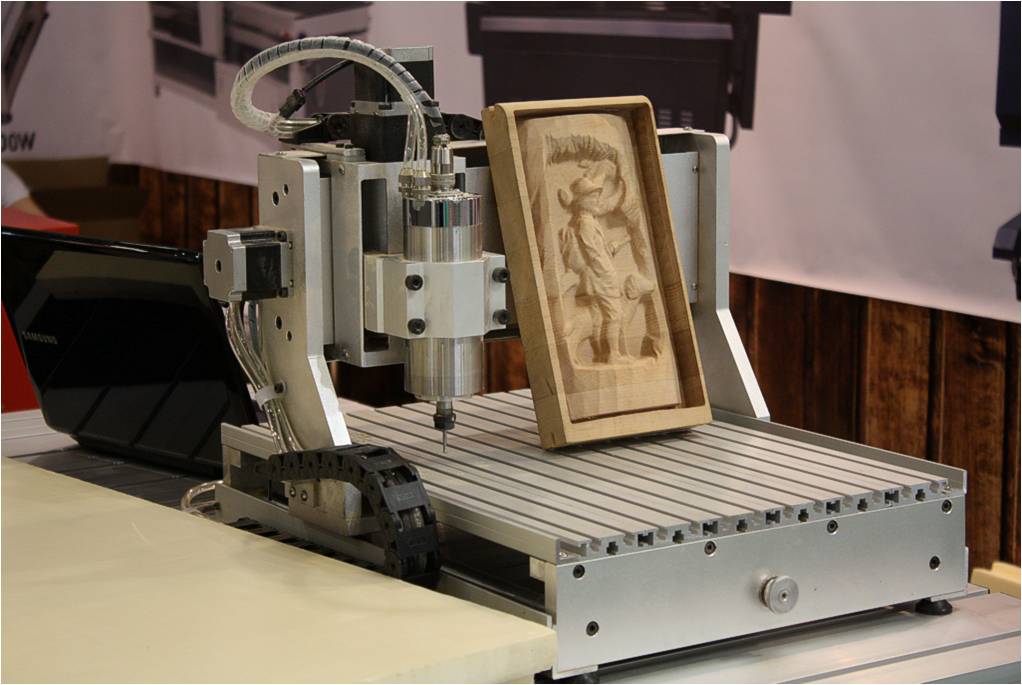

Ниже приведены фото готовых моделей станков с ЧПУ по дереву своими руками от профессиональных «самоделкиных»:

1 из 4

Фрезы для станков по дереву: особенности и разновидности

Фреза должна выдерживать большие скорости вращения при работе. Только в таком случае будут получаться отверстия нужной формы. Все варианты разделяют на несколько подгрупп:

• Конусообразные. Используются для обработки различной древесины под разным наклоном.

• Профильные. Применяют для декорирования элементов.
• V-образные. Можно изготавливать отверстия в 45⁰.
• Прямоугольные – для создания пазов.
• Дисковые. Выпиливаются пазы разных габаритов.
• Калевочные для закругления краев.
• Фальцевые для работы с четвертями.

Ниже приведены фотопримеры фрез для станков с ЧПУ по дереву, которые по принципу схожи с обычными, но имеют «хвостик»:

1 из 4

Фрезы для станков по дереву

Варианты рейсмусовых станков своими руками

Самодельные рейсмусовые станки по дереву применяются для шлифования большого количества элементов и придания им привлекательного внешнего вида. В конструкцию такого оборудования входят:

• Стол с рамой для станка. Столешница должна быть идеально ровной и устойчивой, чтобы выдержать вибрации во время работы.
• Ножевой вал. Основная часть конструкции, отвечающая за обработку заготовок из дерева. Скорость вращения шкива должна быть 4000 – 7000 об/мин.
• Болты для регулировки и устройство для подачи заготовок.

Чтобы правильно изготовить оборудование, используйте чертежи рейсмуса. Своими руками собирать конструкцию надо строго по ним.

Вариант заготовки чертежа от руки

рейсмусовый станок

Видеоинструкция, как делать рейсмусы своими руками из электрорубанка

Для сборки рейсмуса из рубанка своими руками приготовьте:

• электрорубанок, который не жалко переделывать в другой инструмент;
• подробный чертеж для работы;
• и бруски для корпуса.

Когда подготовительный этап завершен, можно переходить к непосредственной сборке, которая займет около часа у человека, умело обращающегося с инструментом:

Особенности шлифовального станка по дереву своими руками

После распила дерева его необходимо отшлифовать и только потом переходить к возведению построек или сооружению других предметов. Всего выделяют несколько разновидностей шлифовальных станков:

• Дисковый. Рабочая поверхность изготавливается в виде круга, на который сверху закрепляется наждачная бумага или другое приспособление для шлифовки. Можно регулировать скорость обработки, не меняя число оборотов.

• Ленточный. Между двумя валами натягивается непрерывная полоска наждачной бумаги. Сделать своими руками ленточные шлифовальные станки несложно, достаточно подготовить подробный чертеж и ознакомиться с инструкцией. Важно, чтобы наждак в рабочей поверхности не прогибался под тяжестью заготовки.

• Барабанные шлифовальные станки по дереву распространены среди столяров. Используют для горизонтального выравнивания плоскостей по методу фуганки. Принцип работы заключается в закрепление «наждачки» на одном или двух барабанах, а под ними расположен стол с регулировкой высоты. Можно выставить необходимую калибровку и делать заготовки одинаковой толщины.

• Колибровально-шлифовальные станки по дереву – универсальные машины, соединяющие шлифовку и выравнивание заготовок. Используются два типа оборудования: дисковое и ленточное. Такое устройство можно сделать самостоятельно, при правильном выборе чертежей.

Чтобы правильно собрать подходящий вариант станка для шлифовки и обработки древесины, подберите подходящий чертеж и все комплектующие. Ниже приведено несколько примеров доступных и удобных схем оборудования:

Универсальная машина для работы с древесиной

шлифовальный станок

Особенности фуговальных станков по дереву своими руками

Фуговальная машина для работы с древесиной используется на завершающем этапе работы с элементами. Она способна сделать поверхность идеально гладкой и ровной. Большинство покупных моделей оснащены рейсмусом, позволяющим делать толщину всей заготовке одинаковой по длине.

Строгальный станок по дереву для дома как самодельный, так и покупной, включает в конструкцию несколько элементов:

• станина;
• вал строгальный;
• регулятор для стола;
• мотор.

Для сборки фуганка своими руками вначале надо определиться с размерами и подготовить подробный чертеж. Вот несколько примеров от «самоделкиных»:

Сборка строгальной машины

фуговальный станок

Для создания самого простого фуганка, без дополнительных функций, придерживайтесь следующей последовательности действий:

1. Приготовьте все детали и инструменты для работы, а также прорисованный чертеж.
2. Делаете заготовки по точным размерам. Обратите внимание, что место для установки подшипников готовится из нескольких элементов.
3. К выбранному мотору подготавливаете место для установки. Можно закрепит агрегат на салазки.
4. Собираете ротор с подшипниками, устанавливаете на место по схеме. При этом сразу же соединяете двигатель при помощи ременной передачи. Ротор должен вращаться свободно.
5. Собираете рабочую поверхность из двух частей: подающей и принимающей. Вторая немного выше (на 2-5 мм). Для обустройства можно использовать многослойную фанеру или листы металла.

Для полного понимания хода работы, посмотрите видеоматериал

Прежде чем сделать фрезер своими руками, рекомендуется подготовить чертеж. На схеме указывают основные элементы инструмента.

Фрезер из дрели изготавливается быстро, но используется ограниченно.

Конструктивные особенности

Самодельный фрезер по дереву применяется для снятия фаски, оформления кромки, создания декоративной резьбы. Аналогичное устройство по металлу оснащено специальными фрезами и предназначено для работы с мягким металлом. При необходимости можно сделать фрезер для работы с пластиком, оргстеклом и прочими материалами.

Основными элементами инструмента являются шпиндель, мотор и фреза. Вращение от мотора передается на шпиндель с рабочей фрезой. Некоторые фрезеры по металлу и дереву работают от однофазной электросети переменного напряжения. Можно сделать ручные фрезеры своими руками на маленьком двигателе постоянного тока.

Для этого применяют различные фрезы. Выбор элемента зависит от предназначения будущего инструмента и обрабатываемого материала. Простые модели предназначены для обработки дерева. Для таких агрегатов характерна низкая скорость. Сложнее сделать своими руками фрезер по металлу, так как этот материал обладает высокой степенью жесткости и прочности.

Вернуться к оглавлению

Принцип действия и классификация

Для изготовления шпинделя применяют твердый металл, который должен соответствовать определенным требованиям по жесткости и твердости. Принцип работы любого фрезера заключается в следующем: ротор связан со шпинделем, на который фиксируется фреза. При включении инструмента в электросеть шпиндель начинает вращаться. Материал режется острыми ножами.

Точность выполняемой работы зависит от скорости вращения.

Стойка для фрезера выпиливается также из куска древесно-стружечной плиты.

Так как число оборотов зависит от плотности сырья, то самодельный инструмент рекомендуется укомплектовать регулятором.

• ламельный – изготавливает пазы;
• верхний – применяется для выполнения любой работы по дереву;
• кромочный – изготавливает кромки и снимает фаску.

Верхний фрезер классифицируется на следующие виды:

• неподвижный – жесткое крепление мотора;
• погружной – мотор перемещается с фрезой.

Узкопрофильный инструмент подразделяют с учетом материала и деталей, к которым он применяется:

• шипорезный станок;
• для гипсокартона;
• для получения паза и др.

Вернуться к оглавлению

Самостоятельное изготовление

Ручной инструмент, представленный из мотора, который вращает фрезу, можно сделать своими руками. Для этого потребуется фреза, электрический мотор и патрон. Двигатель можно взять от любого рабочего электрического прибора. Патрон можно взять от перфоратора, так как эта деталь выдерживает большую мощность.

Основанием для мотора является ПВХ либо стандартные листы ДСП. Основание вырезают и фиксируют к мотору. Патрон соединяют с двигателем с помощью специального переходника. Для этого потребуется помощь специалиста. Для полученного материала подбираются соответствующие фрезеры. Инструмент готов к эксплуатации.

Полученное ручное устройство можно превратить в станок. Для этого потребуется обустроить станину подходящих размеров и сделать отверстия в соответствующих местах. Такой универсальный станок, изготовленный в домашних условиях, не сможет дать достаточную скорость для проведения высококачественной работы. Его можно использовать для «грубой» работы по дереву.

В домашних условиях можно сделать ЧПУ станок. Он предназначен для производства изделия, спроектированного на компьютере. Аппарат с числовым программным управлением позволяет выполнить следующие работы:

1. Фрезерование.
2. Лазерная резка.
3. Гравировка.
4. Сверление.

Самодельный станок должен быть многофункциональным. Для его изготовления потребуется МДФ плита размером 1,5х1,5 м и фурнитура. Детали вырезают электролобзиком и дрелью. Чтобы в процессе работы стружка не разлеталась, делают пылеотсос. Полученный инструмент не применяют для обработки металла. Его можно использовать для работы с алюминием, бронзой, пенопластом и пластиком.

ЧПУ станок изготавливают своими руками с помощью алюминиевого профиля с сечением в 80х40х4 мм. Из него нарезают балки:

• 2 шт. по 1300 мм;
• 4 шт. по 460 мм.

В 2 швеллера с сечением в 50х30х4 мм вписывают направляющие. Ножки станка изготавливают из аналогичных элементов дивана. Каркас основания готов. В основе такого многофункционального инструмента находятся шаговые моторы.

Основными элементами ручного фрезера считаются мотор и фреза. Остальные детали устройства выполняют функции посредника, обеспечивая бесперебойную работу устройства. Поэтому при изготовлении ручного фрезера рекомендуется учитывать параметры мотора и фрезы.

Ручной самодельный инструмент обладает следующими преимуществами:

• низкая цена;
• обработка различной поверхности;
• простая сборка конструкции и обслуживание;
• легкая эксплуатация.

К недостаткам самодельных устройств специалисты относят низкую скорость обработки материала. Если аппарат оснащается стандартным мотором, которым укомплектовывают современные бытовые приборы, тогда для обработки сложных элементов и поверхностей не хватит оборотов. Чтобы устранить такой недостаток, применяют высокоскоростные двигатели. Их можно снять из современного перфоратора. Мощный агрегат позволит регулировать число оборотов для выполнения столярной работы любой сложности.

Самодельный фрезерный инструмент обладает низкой жесткостью и прочностью, так как изготавливается из подручных материалов. Вышеперечисленные преимущества и недостатки следует учитывать при изготовлении и работе с ручным самодельным устройством.

Копировально-фрезерный станок – оптимизируем работу самостоятельно + Видео

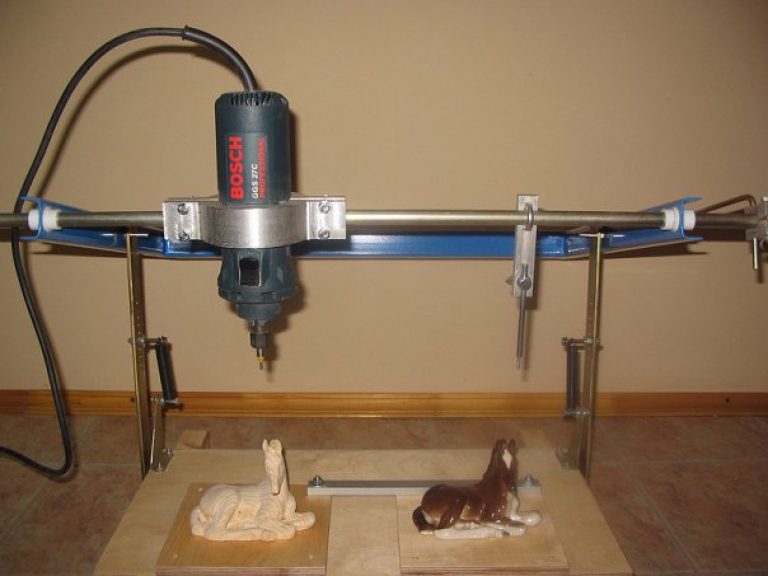

Копировально-фрезерный станок применяется для создания копий изделий из дерева или другого материала определенной формы. Такие станки используют на крупных и мелких промышленных предприятиях, а также в домашних условиях для создания различных деталей. Далее опишем принцип работы подобного станка и дадим рекомендации, как сделать его своими руками.

1 Принцип работы и применение станка – в чем суть?

Фрезерное оборудование с копировальной установкой используют для механической обработки различных плоскостей. С помощью качественного станка можно воспроизводить копии объемных форм, производить гравировку, делать узоры, рисунки. Главной его особенностью является простота конструкции, при этом на нем можно выполнять довольно сложный перечень работ.

Копировально-фрезерный станок

У такого оборудования простой принцип работы. Специальный копировальный щуп соединяется с рабочей плоскостью. Далее он механическими движениями создает контуры с шаблона или детали. На рабочей плоскости крепится фреза под дерево или металл, в зависимости от назначения станка, которая повторяет движения копировального щупа. Помимо этих деталей, стандартный станок также оборудуется системой зажима фрезы или фрезерной установкой, электромотором и системой направляющих. Обычно оборудование для простых работ по дереву или пластику состоит из трех основных элементов:

• рабочая поверхность с несущим элементом и каркасом;
• фреза или фрезерная установка с зажимным механизмом;
• копировальная установка (пантограф) и копировальный щуп.

В зависимости от типа копировально-фрезерного станка, он может работать в двух или трех измерениях. Для создания простого шаблона в двух измерениях достаточно стандартного варианта с прижимным профилем, но для производства и рассверловки трехмерных отверстий станок должен быть оборудован пневматической прижимной установкой, сверлом и дрелью или иной сверлильной установкой. В зависимости от конфигурации и возможностей, он может работать не только с деревом, но и с пластиком, чугуном и другими цветными металлами. Для этого станок оборудуется мощными и прочными фрезами под различные материалы, а копировальное оборудование совершенствуется под определенные формы.

Станки, сделанные своими руками, часто применяют в домашнем хозяйстве для сверления замочных отверстий, производства рамок или создания пазов в деревянных или металлических деталях.

2 Копир и фрезер – как сделать надежный аппарат своими руками?

На сегодняшний день существует большое количество оборудования копировально-фрезерного типа различных конструкций с определенными особенностями работы. Их стоимость, как правило, довольно высока, поэтому многие любители делают подобные устройства своими руками. Самодельный вариант, конечно, будет отличаться от промышленных аналогов, однако при соблюдении определенных условий он будет отлично справляться со своими функциями.

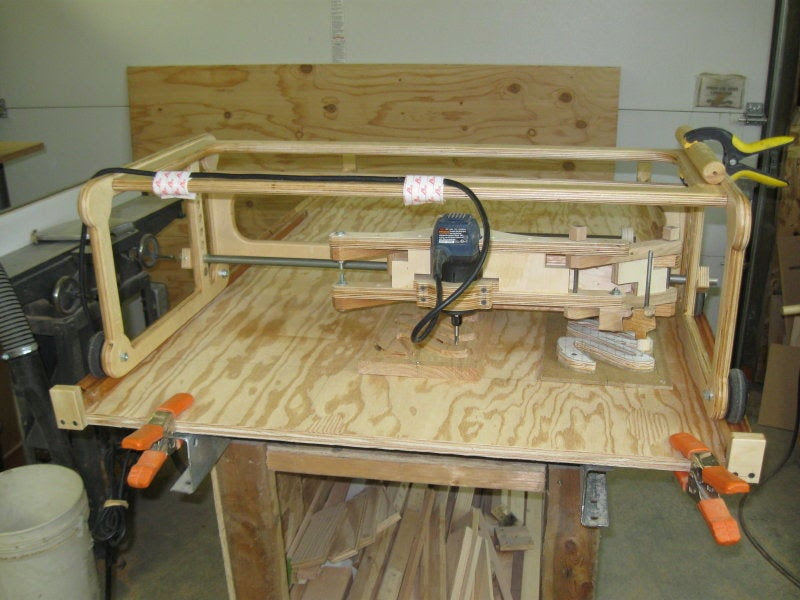

Копировально-фрезерный станок, изготовленный самостоятельно

Стандартная схема самодельного станка состоит из рабочей поверхности, несущей конструкции и головки фрезера, которая оборудуется электромотором с приводом для создания возможности работы головки на двух скоростях. Таким образом, чтобы сделать установку своими руками, вам потребуется набор определенного оборудования и инструментов, а именно:

• основной каркас из дерева или металла;
• деревянная фанера или панель, бруски, доски и рейки;
• крепеж в виде болтов, гаек, саморезов или гвоздей;
• фрезерная установка;
• набор ключей, пилы или ножовка по металлу для работы с деталями;
• система направляющих и металлические трубы;
• электромотор с приводом или ручной привод;
• сверла и сверлильная установка (для более сложных вариантов).

Вместо деревянного или металлического каркаса можно использовать, как базу, готовый фрезерный станок, однако закрепить устройство копирования на него намного сложнее, чем изготовить аппарат «с нуля». В таком случае придется практически полностью переделывать фрезерный станок, и на это потребуется больше времени и дополнительное оборудование.

3 Выполняем сборку – что куда крепить?

Основой для изготовления станка своими руками будет ручная фрезерная установка. Закрепите ее на деревянной опоре из толстой фанеры (не менее 12 мм толщиной). В опоре также делается несколько отверстий под крепеж и держатель фрезера. Дополнительно следует соорудить каркас и изготовить несколько брусков, которые устанавливаются по краям опоры, они будут придерживать аппарат во время работы.

Изготовление фрезерной установки

В качестве направляющей используем металлическую трубу среднего диаметра. На трубу устанавливаем каретку со вставленным в нее фрезером. На каретку крепим планку, которая играет роль копировального щупа, после чего необходимо зафиксировать горизонтальный брус, на который крепится основной шаблон. Станок, изготовленный по такому принципу, можно применять для обработки и создания копий с простых бытовых изделий, например, дверных ручек, замков, мебельных ножек. Фрезерная установка с мотором вставляется внутрь каретки и подключается к питанию. На опоре фиксируется шаблон, по нему передвигается копировальный щуп.

Фрезер работает от сети, каретка передвигается ручным способом, таким образом, чтобы рабочая головка повторяла движения щупа. Для создания более сложных моделей необходимо подключение дополнительных рабочих головок и установка привода с ременной передачей. Сейчас существует возможность подключения самодельной установки к программному обеспечению, однако для этого потребуется ЧПУ и дополнительное оборудование и инструменты. Такой самодельный станок будет справляться со своими бытовыми функциями достаточно хорошо.

4 Практические советы по изготовлению и оптимизация работы

Практика использования самодельных копировально-фрезерных станков различного типа показывает, что конечная деталь, изготовленная на таком оборудовании, имеет определенные несоответствия чертежам и формам и некоторые производственные дефекты в виде сколов и искривлений. Эти изъяны обусловлены постоянными вибрациями станка и перемещениями рабочей головки. Избавиться от них в бытовых условиях очень трудно.

Копировально-фрезерный станок своими руками

Чтобы избежать подобных недочетов в работе самодельного оборудования, рекомендуем изготавливать узкоспециализированные станки, а не оборудование универсального типа. То есть перед началом работ по изготовлению станка своими руками необходимо определиться, под какие конкретные детали его планируется использовать. Так можно оптимально подобрать вес и размеры копировально-фрезерного станка ручной сборки. Важно помнить, что чем больше размер деталей для обработки, тем мощнее и тяжелее должна быть рабочая установка.

Для больших деталей нужны дополнительные держатели и более массивная опора, это позволит максимально гасить вибрации, которые будут возникать при работе. Кроме того, лучше использовать электрический привод вместо ручного и следить за тем, чтобы направляющие имели достаточный запас прочности. Помните и о том, что от вида рабочей поверхности зависит плавность перемещения режущего оборудования в различных плоскостях, следовательно, и конечный результат.

Копировальный станок для работы по дереву своими руками

Очень часто возникает потребность сделать точную копию определенной детали из различных материалов. В производственных условиях для этого применяется особый копировальный станок по дереву и металлу. Устройство данного типа очень легко изготовить самостоятельно, используя простые материалы. Преимуществом такого копировально-фрезерного станка считается высокая производительность. Если сделать все правильно за короткий промежуток времени можно получить много качественных деталей, которые ничем не будут отличаться от исходного образца.

Общее описание оборудования

Предназначение копировально-фрезерных станков по дереву – обработка различных деталей как по объему, так и в плоскости. Их принцип работы в чем-то схож с агрегатами с ЧПУ. Если обработке подвергаются образцы из дерева, тогда при помощи фрезерования станками данного типа можно достигнуть следующего:

• воспроизвести любые орнаменты;
• нанести на поверхность заготовки нужную надпись;
• произвести гравировку фасонных профилей;
• получить сложные объемные заготовки с множественными мелкими деталями, которые размещены в разных плоскостях.

Обработка деталей на станке
Фрезерно-копировальный агрегат, которые работает с деревянными деталями, чаще всего применяется для производства мебели. Он помогает создать все необходимые декоративные элементы, чего сложно добиться другим способом.

Копировально-фрезерный станок «Дупликарвер»

Копировально-фрезерный станок «Дупликарвер» предназначен для резьбы по дереву, копирования скульптур и плоскорельефных изделий.

На сегодняшний день он не имеет аналогов на российском рынке по параметрам цена-качество, и получил широкое признание среди профессионалов и тех, кто только начинает осваивать резное дело.

Станки соответствуют требованиям Технического регламента таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования» и имеют декларацию о соответствии, зарегистрированную в Федеральной службе по аккредитации (Росаккредитации) при Минэкономразвития РФ.

Регистрационный номер декларации о соответствии: ЕАЭС N RU Д-RU.АБ93.В.06056

Наше предприятие производит три модели станков.

Дупликарвер-1 и Дупликарвер-2 позволяют выполнять два вида резьбы.

• Объёмная, или скульптурная резьба.
  Основной вид резьбы, выполняемой на этих станках. Вы сможете изготавливать копии различных скульптур, как простых, так и сложных.
• Плоскорельефная резьба. Это могут быть различные дверные филёнки, панно и другие изделия с относительно небольшой глубиной рисунка. При этом размеры изделий лимитируются только по ширине, а длина их может быть любой, в разумных пределах, разумеется.

Дупликарвер-3 сохранил все возможности Дупликарвера-2 и приобрёл совершенно новые.

Теперь стало возможным исполнение длинномерной объёмной резьбы.

• Длинномерная объёмная резьба.

Особенности работы агрегата

Фрезерный станок по металлу или по дереву работает с применением следующих правил:

• в качестве режущего элемента в оборудовании данного типа выступает фреза. Она создает нужный контур или объемные элементы в соответствии с установленным программным заданием;
• между режущим элементом и устройством слежения находится еще один связующий элемент. Это система подачи и управления, которая может быть механической (применяется в самых простых агрегатах, которые обрабатывают дерево), гидравлической или пневматической;
• в качестве копира в основном используется специально созданный шаблон, контурный чертеж или уже готовая деталь. Копировально-фрезерные станки с ЧПУ не нуждаются в таких образцах, поэтому они считаются универсальными. Данные агрегаты работают благодаря числовым командам, которые задаются пользователем через специальный интерфейс.
• в качестве шаблона могут выступать заготовки, которые изготовлены из любых материалов – дерева, металла, пластика и т. д.

Классификация копировально-фрезерных станков

Сегодня есть возможность разделить все представленные на рынке машины по множеству параметров.

По типу привода можно выделить следующие агрегаты:

• Копировальные машины с двух- или трехмерным пантографом;
• Универсальный агрегат, размещенный на поворотном рукаве;
• Техника, укомплектованная круглым или прямоугольным столом;
• Копировальные машины с электрической, гидрофицированной или механической подачей.
• Фотокопировальные агрегаты.

Выделяют также такие агрегаты, отличающиеся друг от друга уровнем автоматизации:

• Ручная машина настольного типа с механическим прижимом.
• Автоматический копировально-фрезерный станок, оснащенный пневматическим прижимом.
• Стационарный автоматизированный станок с пневмоприжимом и трехшпиндельной насадкой.

Выводы

Копировально-фрезерные станки занимают почетное место в деревообрабатывающей промышленности.

Без них изготовление детали со сложным рельефом занимало бы уйму времени. С появлением же такой техники производительность труда в масштабах предприятия возрастает в десятки раз.

Вот почему покупка такой машины может оказаться весьма ценной инвестицией для мастера.

КОПИР а, м. copier > нем. copieren, Kopiershablone. Деталь копировального станка, передающая движение инструменту, воспроизводящему на заготовке заданный профиль поверхности, соответствующий профилю копира. СИС 1985. Обработка по копиру. Лепинг 1 738. || Как работает механизм <котлетного автомата>.

Диск с поршнями вращается, штоки поршней упираются в копир внизу, как катаясь по копиру то в гору, то с горы. Поэтому сами поршни то поднимаются над выступами копира, то опускаясь под действием пружины. Копир можно повернуть на 180° за ручку.

ПИО 1997 2 43. — Лекс. СИС 1979: копи/…

Копир`Большой энциклопедический политехнический словарь`

копир`Русский орфографический словарь`

копир

коп\’ир, -а

Русский орфографический словарь. / Российская академия наук. Ин-т рус.

яз. им. В.

Разновидности фрезерных установок с функцией копирования

Копировальные установки могут иметь различные приводы. На этом основании данное оборудование разделают:

• агрегаты, где присутствует пантограф. Позволяет осуществить копирование в нужном масштабе. Оборудование, где установлен пантограф, может обеспечить обработку деталей в нескольких направлениях. В состав конструкции данного агрегата входит палец-шпиндель и ось вращения. Пантограф обеспечивает нужным масштабом обработки благодаря определенному соотношению расстояний между данными элементами;
• копиры, которые оснащены рабочим механизмом, закрепляемым на поворотной рейке;
• устройства с одним или множественными шпинделями, которые имеют поворотные столы различного размера и формы;
• агрегаты с разной схемой подачи – механической, гидравлической, электрической;
• установки фотокопировального типа.

В зависимости от степени автоматизации всех операций и способу фиксации данное оборудование может быть:

• настольными, где закрепление заготовки происходит механически;
• стационарными, где фиксация деталей осуществляется при помощи пневматических прижимов;
• стационарными с пневматическими прижимами и трехшпиндельной головкой.

Копировальный станок для фрезера своими руками

Устройство станка с копиром

• Для начала, чтобы создать токарный станок с копиром, вам потребуется ручной фрезер. Его тип выбирайте сами, в зависимости от планируемых работ;
• Фрезер монтируется на опорную площадку с размерами примерно 50 на 20 сантиметров. Ее можно изготовить из листов фанеры толщиной 12 мм;
• По вашему желанию копировальный станок может получить большую или меньшую площадку. Размеры во многом зависят от параметров выбранного фрезера;
• На опорной площадке выполните отверстия, через которые будут выходить фрезеры;
• Здесь же проделываются отверстия под крепления. В роли крепежей оптимально использовать болты;
• Упорные бруски, расположенные по периметру и зафиксированные саморезами, обеспечат защиту от случайных подвижек фрезы при обработке изделий;
• Установив между брусками опоры фрез, убедитесь, что он зафиксирован надежно, отсутствуют любые вибрации или люфт;
• Дальний конец опорной площадки должен иметь возможность перемещаться по направляющей трубе по всей длине токарного оборудования;
• Используйте направляющую трубу диаметром 25 миллиметров, либо адаптируйте под свои параметры станка;
• Основное условие при выборе труб — они должны справиться с нагрузками от веса фрезера, не прогибаться, сохранять ровность, гладкость поверхности;
• Концовки труб зафиксируйте парой деревянных бруском подходящего размера;
• Бруски монтируются к корпусу станка саморезами или через болты.

Установка элементов конструкции

Чтобы токарный станок с копиром работал эффективно, а копировальный процесс не вызывал вопросов по качеству, ни в коем случае не спешите. Именно спешка не позволяет мастерам сделать своими руками действительно хороший копир под токарный станок.

Изучив чертеж, на основе которого вы решили построить копир своими руками, придерживайтесь предлагаемых размеров. Если допустить даже небольшую погрешность, технология копирования может полностью нарушится, собьются рабочие оси.

Чтобы ничего подобного не допустить, придерживайтесь нескольких важных правил.

1. Ось трубы, предназначенной для передвижения фрезера, обязана быть точно параллельно относительно оси вращения станка.
2. Совпадение оси трубы и оси станка также важный плюс, хотя обязательным это условие не является.
3. Главный момент — совпадение фрезера в крайнем нижнем положении с осью токарного устройства. Этот параметр контролируется и меняется по мере необходимости за счет уровня размещения копира.
4. Направляющую трубу зафиксируйте через глухие отверстия деревянных брусков. Но непосредственно перед фиксацией наденьте на трубу два бруска, на которых планируется монтаж несущей площадки.
5. Деревянные бруски для несущей площадки обязаны очень легко двигаться, а точнее скользить вдоль направляющей трубы. Если замечены расшатывания, копировальный агрегат придется переделывать.

Многие опасаются того момента, когда предъявляются повышенные требования относительно скольжения. Но сделать станок с такими рабочими параметрами не сложно, если взять на вооружение ровную, гладкую трубу.

Горизонтальные бруски

Следующий шаг — это монтаж горизонтального деревянного бруска, который является вторым по значимости рабочим компонентом вашего токарного станка с копиром.

• Придерживайтесь аналогичных требований точности, как и в операциях, описанных выше;
• Горизонтальный брус соединяется с шаблоном профиля заготовок;
• Для изготовления бруска своими руками можете использовать заготовку размером 7 на 3 миллиметра и зафиксировать его саморезами к вертикальным стойкам;
• Сами деревянные стойки монтируются к станине токарного устройства любым удобным для вас методом;
• Убедитесь, что верхняя кромка горизонтального элемента параллельна относительно оси станка и располагается на одном уровне;
• Если в какой-то момент копировальный функционал вам не потребуется, брусок можно легко снять своими руками, откинуть установочную площадку на край станка и использовать токарный агрегат по его прямому назначению без копира;
• К рабочему столу фреза монтируется вертикальный упор. Здесь вполне подойдет лист тонкой фанеры. Хотя если вам требуется более прочная конструкция, используйте стальные листы;
• Данный элемент служит для передвижения по копиру при заточке деталей. Он задает пространственное положение для рабочего фрезера. Потому копир следует фиксировать как можно надежнее;
• Важную роль играет толщина. Чем тоньше окажется вертикальный упор, тем точнее сможет копировать токарный станок ваш шаблон. Но и при слишком тонком упоре устройство по шаблону начинает двигаться с определенными затруднениями. Потому оптимальный выход из ситуации — это поиск промежуточного варианта;
• Если для изготовления копира вы используете фанеру, обязательно предусмотрите применение съемной его конструкции. Это позволит легко демонтировать копир при его износе, заменить на новый при минимальных временных затратах.

Шаблон

Последний, но не менее важный элемент токарного станка с функцией копира — это непосредственно сам копировальный шаблон. Сделать его не сложно, но конфигурация полностью зависит от параметров изделий, которые вы хотите получить с помощью вашего станка.

• Возьмите лист фанеры или ОСП плиту;
• Нанесите на листе разметку согласно контурам будущего изделия, которое вы хотите выточить на токарном устройстве;
• Обязательно сопоставьте все размеры с требуемыми параметрами;
• Электрическим лобзиком аккуратно режущим лезвием пройдитесь по контурам, вырезав необходимую деталь;
• Обработайте кромки шлифовальной машинкой или обычной наждачной бумагой. На шаблоне не должно быть неровностей, заусенцев, зазубрин;
• Закрепите полученный шаблон на горизонтальной рейке, используя саморезы;
• Фиксацию осуществляйте строго в соответствии с установочными параметрами.

Используя чертежи и видео инструкции, вы легко сможете самостоятельно сделать достаточно эффективный, производительный копировальный токарный агрегат. Вам только потребуется немного терпения и времени.

Все фото из статьи

Токарно-копировальный станок по дереву – станок, который широко используется при заводской деревообработке для тиражирования изделий определенной конфигурации, соответствующей заданному образцу. Это оборудование позволяет обрабатывать любые детали с высокой точностью и скоростью. Однако производственные станки с их крупными габаритами затруднительно будет расположить в небольшой частной мастерской.

Конструкция самодельного станка

Фрезерный станок по дереву своими руками будет состоять из следующих конструкционных элементов:

• рабочая поверхность, которая подойдет по размерам;
• несущая рама, которая обеспечит стойкость агрегата во время работы;
• узел, необходимый для установки фрез.

При изготовлении данной самоделки нужно учитывать, что используемую фрезерную головку необходимо оснастить передаточным механизмом, который должен иметь электродвигатель. Это обеспечит агрегат несколькими режимами работы на разных скоростях.

Фрезерная головка

Копир для токарного станка

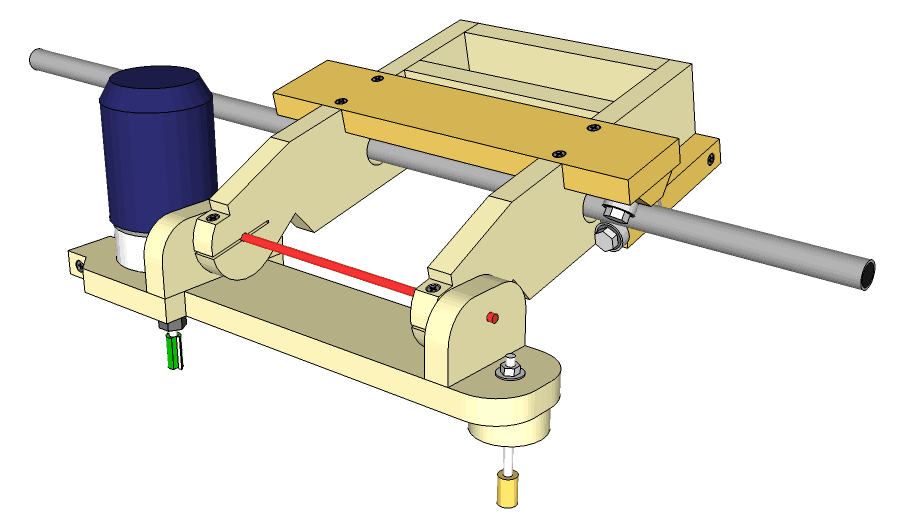

Основой копира будет служить ненужный ручной фрезер. Его размещают на поверхности из фанеры 12 мм, размер площадки 20 х 50 см. В площадке проделывают отверстия для крепежа и фрезы, а также установлены упоры — бруски для фиксации фрезы. Фрезер размещается между фиксаторами и закрепляется парой больших гвоздей.

Отдаленная часть площадки перемещается вдоль станины по направляющей — трубе. Концы ее фиксируют в брусках из дерева. Бруски прикрепляются к станине саморезами. При фиксации трубы необходимо использовать уровень и совместить ось трубы с центром станка. Перед установкой на трубу надевается пара брусков с отверстиями, легко передвигающиеся по направляющей. К брускам прикрепляется площадка, на которой размещен фрезер.

Второй важный элемент устанавливается своими руками непосредственно на токарном станке — брусок в горизонтальном положении, на который будут прикрепляться шаблоны. Подойдет брус 7 х 3 см, к вертикальным подставкам он крепится саморезами. Подставки прикручиваются к станине. Верхняя поверхность бруска должна четко совпадать с осью станка.

Когда копир не используется, брусок демонтируют, площадка с фрезером отводится назад и станок превращается в обычный токарный.

Упор выполняется из толстой фанеры и прикрепляется к рабочей поверхности. Фактически упор играет роль копира в данной конструкции. Он закрепляется вертикально, к торцу рабочей поверхности фиксируется на переходный брус из дерева. Копир можно снимать, он устанавливается на подставку саморезами. Подставку же необходимо зафиксировать жестко, без возможности снятия.

Шаблоны выполняются из фанеры, с помощью саморезов они прикручиваются к передней поверхности бруска. Верхнюю поверхность бруса следует совместить с осью шаблона.

Минусы предложенной конструкции

• Рабочую поверхность с фрезером приходится перемещать обеими руками, так как во время работы она перекашивается и заклинивает;
• копировать можно только достаточно простые элементы, например, невозможно повторить витые узоры на столбиках;
• для перемещения резака удобнее предусмотреть винтовую передачу;
• а фрезу лучше заменить циркуляркой, такое устройство получится более универсальным.

В доме и на даче найдется большое количество работ, требующих обработки древесины. Для выполнения задачи понадобится токарный станок. Готовая производственная техника — дорогое удовольствие, поэтому многие мастера предпочитают изготавливать оборудование самостоятельно из подручных средств. Варианты создания разных токарных станков описаны в статье.

Целесообразность изготовления токарного станка по дереву своими руками

Автоматизированное оборудование повышает эффективность деревообработки, что особо актуально при организации производственного процесса или при выполнении бытовых задач. Современные модели позволяют выполнять обработку не только деревянных изделий, а и целого ряда мягких металлов (алюминия, бронзы и меди). Из ассортимента техники можно выбрать любое изделие — профессиональные станки с широким функционалом или оборудование для домашнего применения.

Единственный минус покупного токарного станка — его стоимость. Для экономии бюджета возможны три варианта решения проблемы: приобретение аналога китайского производства, покупка старой советской техники и ее последующий ремонт, или изготовление станка собственноручно.

Если техника предназначается для бытового использования и оттачивания столярного мастерства в рамках хобби, то самодельный токарный станок по дереву своими руками — отличная альтернатива дорогому оборудованию. Конечно, в такой модели не будет предусмотрено различных «примочек» заводского оборудования, но ее функций вполне хватит для создания небольших поделок из древесины мягких пород.

Конструктивные элементы токарного станка

Независимо от модели главные составляющие узлы токарного станка для обработки дерева остаются неизменными.

1. Станина — основа конструкции. Платформа изготавливается из металла или нескольких соединенных балок. Более предпочтительно металлическое основание, повышающее устойчивость оборудования.
2. Поперечная балка П-образной формы.
3. Электрический двигатель, задающий вращение обрабатываемой заготовке. Обычно в заводских моделях установлены трехфазный электропривод, требующий для работы соответствующей линии электроснабжения. Максимальная частота вращения электромотора — 1500 об./мин. В самодельных изделиях часто применяют однофазные моторы с мощностью 200-400 Ватт.
4. Токарный патрон.
5. Опора для задней бабки.
6. Вращающийся элемент.
7. Упор для размещения инструмента или заготовки.
8. Опора для подручника.
9. Направляющая балка.
10. Стойка для задней бабки.
11. Обоймы.
12. Металлические пластины под упор узловых соединений.
13. Поперечная направляющая.
14. Винты для фиксации.
15. Опорная ось.

Главные исполнительные детали токарника — задняя и передняя бабки. Между рабочими элементами устанавливается деревянная заготовка. Через переднюю бабку изделию передается вращение от электрического движка. Задняя бабка, по сути, только удерживает изделие, оставаясь статичной. Передвижение бабки происходит посредством ручного привода.

Функциональность токарного станка получится несколько разнообразить, оборудовав технику дополнительными приспособлениями:

• балясиною — центровая опора, поддерживающая заготовки большой длины; этот конструктивный элемент предупреждает провисание обрабатывающей детали;
• трезубцем — патрон с зубцами заменяет обычный шпиндель, если возникли проблемы с прокруткой изделия во время обтачки;
• копиром — для изготовления нескольких однотипных деталей; элемент направляет резец по необходимому пути, обеспечивая идентичность размеров/конфигурации изделий.

Как сделать токарный станок по дереву своими руками

Стандартные габариты оборудования

Фото. Токарный станок по дереву своими руками: чертеж.

Типичные размеры самодельного станка составляют:

• длина — 80 см;
• ширина — 40 см;
• высота — 35 см.

Техника с такими габаритами справится с деревообработкой заготовок до 20 см в длину и до 25 см в диаметре. Эти параметры указаны без использования центровки посредством задней бабки. Фиксация детали происходит через специальную планшайбу. Если применяется задняя бабка, то длина заготовки увеличивается до 40 см.

Подбор материалов и подготовка инструментов

При выборе материалов для создания токарного оборудования понадобятся следующие материалы:

1. Старое электроточило под заточку двух камней. Инструмент будет выполнять функцию передней бабки. Агрегат уже оборудован четырьмя металлическими шайбами. Две из них используются для фиксации разных в диаметре сменных дисков, преставление которых ведет к ускорению/замедлению скорости вращения. Для фиксации болванки на другой стороне устанавливается спецпланшайба.
2. Запчасти электродрели подойдут под роль задней бабки.
3. Металлопрофиль (швеллер) для изготовления станины токарного станка по дереву руками.
4. Разные по диаметру шкивы осуществляют вращение со скоростью 800-3000 об./мин.
5. Для компоновки конструкции пригодятся:
   металлический уголок;
6. трубы разного диаметра;
7. полосы из стали шириною по 2 см и 4 см;
8. крепежи;
9. приводной ремень.

Из инструментов в работе будут задействованы:

• электрическая дрель;
• напильники;
• болгарка;
• сварочный аппарат и электроды.

Изготовление элементов и сборка станка

Последовательность выполнения работ можно разбить на несколько этапов:

Токарный станок из двигателя от стиральной машинки

Порядок изготовления станка:

1. Подготовить основу под размещение всех элементов конструкции. Балки соединить поперечинами и дополнительно зафиксировать сверху двумя уголками.
2. Двигатель от стиральной машинки прикрепить к передней бабке.
3. Основу задней бабки составляет крутящийся центр, прикрепленный к опоре.
4. Упор под заднюю балку изготовить из уголка. Обойму нанизать на опорную ось и приварить конструктивный элемент к направляющим балкам — основе станка. Упор и задняя бабка — подвижные механизмы.
5. Для фиксации подвижных элементов подготавливаются предварительные отверстия.
6. Сначала подготовленные детали скрепляются точечной сваркой, а потом — соединяются окончательно сварочными швами.

Мини токарный станок по дереву своими руками

Соорудить маленький токарный станок по дереву своими руками, размеры которого не превышают 20-30 см, получится из моторчика и блока питания от советской магнитолы. Мини-токарник справится с обработкой различных мелочей из дерева (рукоятки, брелки и т.д.).

Алгоритм сборки:

1. Из металлического листа (1-2 мм) подготовить коробку под движок. Пластине придать П-образную форму и подготовить отверстие под вал.
2. Из древесного бруса (2-3 см в толщине) сделать несущий каркас, упоры под компактный движок и заднюю бабку.
3. Нарезать деревянные квадратики и сложить их в стопку. Для фиксации можно использовать обычный клей ПВА.
4. Закрепить полученную «башню» четырьмя саморезами.
5. Прямой металлический пруток подставить к шкиву движка и наметить точку размещения держателя (самореза).
6. В качестве ответного держателя со стороны мотора устанавливается планшайба.

Мини-токарник отличается простотою сборки. Его компактные габариты составляют около 22-х см. Конечно, для выполнения серьезных задач подобная техника не годится, но для обработки мелких деталей из дерева, олова и алюминия он вполне подойдет.

Изготовление токарно-копировального станка

Готовый токарный станок дополнительно можно оборудовать копиром, который пригодится для формирования однотипной резьбы и создания одинаковых деталей.

Под основу копира подойдет ручной фрезер. Деталь укладывают на фанеру толщиною 1,2 см площадью 20*50 см. Далее делают отверстия под крепежи и монтируют опорные небольшие брусья для установки фрезы. Резец разместить между фиксаторами и закрепить саморезами.

На токарнике устанавливается брусок — в дальнейшем на него крепятся шаблоны. Размер бруска — 70*30 мм. Элемент закрепляется саморезами к вертикальным опорам, а сами подставки — к основанию станка.

Если использовать копир необходимости нет, то брус демонтируется, и оборудование применяется для простой обтачки деталей.

Токарно-копировальный станок по дереву своими руками имеет некоторые недостатки:

• рабочую зону с фрезером придется передвигать вручную — в процессе обработки подвижную часть может заклинивать;
• техника пригодна для копирования простых элементов;
• для повышения универсальности конструкции фрезу лучше заменить циркуляркой.

Особенности изготовления токарно-фрезерного станка по дереву своими руками

Конструкция токарно-фрезерного оборудования включает такие основные компоненты:

1. Станина. Для создания берутся деревянные брусья, из которых изготавливают решетчатую конструкцию. Передняя бабка фиксируется неподвижно. Расположение задней может меняться благодаря передвижению установочной панели по ребрам металлическим ребрам станины.
2. Электрический движок и система передачи вращения. Для ускорения работы на вал двигателя насаживается маленький диск, а на вал передней балки, наоборот — большого размера. Сопряжение деталей посредством ремня.
3. Фрезер ручного типа. Монтируется вверху станины на платформу, которая перемещается относительно заготовки вдоль направляющих.

Токарный станок по дереву своими руками: видео

Выполнить копир токарного станка своими руками — не самая сложная задача. Но чтобы добиться желаемого по качеству и эффективности результата, придется приложить определенные усилия. Вам пригодится подробный чертеж, копировальный шаблон и несколько часов свободного времени. Предлагаем вам вариант станка копира, основанного на ручном фрезе в качестве режущего инструмента.

Предлагаемый копир для вашего токарного станка требует небольших финансовых, временных и трудовых затрат. Именно этим он привлекает большое количество мастеров, которым нужен копир для токарного станка.

Режущим приспособлением будет выступать ручной фрезер. При этом эксплуатационные возможности копира напрямую зависят от характеристик самого токарного оборудования.

Не стоит рассчитывать на привлекательность дизайна создаваемого своими руками устройства, поскольку его основная задача — без лишних энергозатрат создавать копии по шаблону.

Некоторые советы при изготовлении станка своими руками

Самодельный копировальный станок не отличается точным управлением, что приводит к снижению качества изготовленных с его помощью деталей. Особенно ярко проявляются все недочеты при смене направления фрезы или во время активной работы агрегата, что сопровождается вибрацией во всей плоскости конструкции. Устранить данные дефекты практически нереально. Поэтому рекомендуется создавать узкопрофильные агрегаты, которые направлены на обработку только каких-то одних деталей.

Также во время изготовления самодельного копировального станка следует обращать внимание на вес и габариты обрабатываемых деталей. Чем они больше, тем массивнее должна быть несущая рама оборудования. Это позволит поглотить все образовавшиеся вибрации и обеспечит достаточный запас прочности, что сделает созданный станок своими руками долговечным и надежным.

Чтобы обработка деталей из дерева происходила качественно, следует позаботиться о достаточной мощности двигателя. Если она будет составлять 150-220 Вт, тогда обеспечить нужную скорость вращения фрезы не составит труда.

Также необходимо не забывать, что узел, который соединяет фрезу с копирующим щупом, должен быть прочным и надежным. Очень важно, чтобы их плоскость и поверхность рабочего стола полностью совпадали. В результате созданная конструкция жестко устанавливается на несущей раме. Также она должна свободно перемещаться по рабочей поверхности во всех нужных направлениях.

Используя такие советы очень легко собственноручно создать копировальный станок. Но следует не забывать, что его область применения ограничена. Если требуется обработка деталей разного типа и размера, лучше приобрести универсальное оборудование, которое изготовлено в заводских условиях.

Классическая конструкция

Промышленные станки обладают достаточно сложной конструкцией, особенно варианты исполнения с ЧПУ, которые могут проводить обработку в автоматическом режиме. Требуемое изделие можно получить и при применении копировального оборудования. Классическая конструкция представлена сочетанием следующих основных узлов:

1. Станина выступает в качестве основания и связующего элемента. Конструкция изготавливается при применении металла, отдельные элементы соединяются при помощи сварки. Станина может иметь различную высоту. Каждый мастер при изготовлении самодельной конструкции выбирает свою высоту.
2. Передняя и задняя бабка является также неотъемлемой частью станка. Передняя бабка используется для размещения коробки скоростей и привода, а также электрического мотора. Задняя бабка применяется для фиксации заготовки, за счет чего появляется возможность получения больших по длине изделий.
3. Основное вращение получает заготовка. Передается оно от электрического мотора через привод.
4. Упор для инструмента также позволяет проводить качественную обработку. Стоит обезопасить место резания, чтобы исключить вероятность получения травмы рук или попадания постороннего элемента.
5. Ведущий и ведомые центра, применяемые для закрепления заготовки.

Самодельный копир для токарного станка по дереву позволяет также проводить качественную обработку заготовок.

Изготовление своими руками

Промышленные варианты исполнения станков обходятся дорого. Именно поэтому многие рассматривают возможность сборки станка своими руками. Рекомендации по проведению работы следующие:

1. Для начала следует разработать или скачать чертеж, по которому будет проводиться сборка. Как правило, берется чертеж обычного токарного станка, который изменяется под установку копира.
2. Работы начинаются с создания станины. Для этого потребуются уголки, а также листы металла. Соединение отдельных элементов проводится при применении сварочного аппарата. Стоит учитывать, что винтовые соединения характеризуются меньшей жесткостью. Станина должна быть прочной и устойчивой к вибрации.
3. Основным узлом считается электрический двигатель. Для того чтобы повысить функциональность оборудования, проводится установка электрического двигателя с мощностью 200−250 Вт при 1500 оборотах в минуту. Если планируется проведение обработки крупных заготовок, то устанавливается более мощный мотор. Следует предусмотреть наличие защиты мотора от воздействия со стороны окружающей среды.
4. Для фиксации заготовки на выходной вал крепится планшайба. Она имеет несколько острых элементов, на которые она набивается. За счет острых элементов обеспечивается передача вращения, но фиксация проводится за счет задней бабки с центрами.

Больше всего внимания уделяется производству копира. Именно он отличает токарный станок от копировального.

Создание копира

Копир применяется для производства похожих изделий. За счет его применения существенно повышается показатель производительности. Среди особенностей, связанных с созданием копира, отмечают следующие моменты:

1. Основой для этого узла становится ненужный ручной фрезер.
2. Для расположения копира применяется площадка размером 20 на 50 см. Для крепления устройства создаются отверстия и устанавливаются бруски.
3. Для обеспечения обработки по всей длине заготовки площадка должна перемещаться вдоль всей станины.
4. Крепление брусков проводится при помощи саморезов. Они обеспечивают надежное крепление устройства.
5. При выполнении работ следует использовать уровень, так как даже незначительное отклонение от горизонтального положения приведет к существенным погрешностям.
6. На токарном станке устанавливается брусок в горизонтальном положении. Именно на нем будет крепиться шаблон. Крепление бруса проводится также при применении саморезов.
7. Конструкция создается так, что при необходимости можно отвести копир и использовать станок как обычное токарное оборудования.

Читать также: Как правильно ставить размеры на чертеже гост

Шаблон изготавливается из фанеры, он прикручивается к передней поверхности бруса. Верхняя поверхность ранее установленного бруса совмещается с осью шаблона.

Недостатки рассматриваемого устройства

У самодельного копировального станка есть довольно большое количество существенных недостатков. Примером можно назвать такую информацию:

1. Для перемещения поверхности с фрезерным механизмом требуется две руки. Это связано с тем, что подвижный элемент фиксируется плохо, перемещать его приходится обеими руками. При допущении ошибок во время производства конструкции подвижный элемент может перекашиваться и заклинивать.
2. Для повышения точности обработки проводится установка винтовой передачи.
3. Копир подходит для изготовления исключительно простых изделий. Примером будет то, что витые узоры на столбиках при применении подобного станка повторить будет невозможно.
4. Повысить универсальность устройства можно путем замены фрезы циркулярки.

Именно поэтому для налаживания производства сложных деревянных элементов рекомендуется устанавливать промышленные станки.

Фрезерно-токарный копировальный станок по дереву

Предназначение этого типа станка – обработка деревянных изделий, вытачивание профилей и декоративных заготовок. Отличительная черта такого рода оборудования – наличие сразу двух резцов. Один из них монтируется на люнете, и предназначается для обработки круглых древесных заготовок. Этот резец способен снимать до 10 мм материала за один проход детали. Настройки для этого элемента задаются на специальном устройстве.

Второй же резец монтируется в копировальной каретке, а его основное предназначение – вытачивание заготовок по образцу. Для того чтобы обеспечить комфортную работу с длинными элементами, у агрегата имеется люнет, который можно прикрепить к направляющей штанге. Используется он в качестве основной опоры, чтобы не дать длинной заготовке прогнуться. Также имеется возможность установки такой детали, как планшайба. Это позволяет обрабатывать детали с большим количеством граней.

Мини токарный станок по дереву для домашнего использования своими руками

Часто для проведения токарных работ приходится обращаться к специалистам, которые берут за свои услуги кругленькую сумму, а ведь порой требуется произвести совсем незначительную операцию. Хотя если у вас под боком столярный цех, то это облегчает задачу. Но все же, возможно раз и навсегда решить эту проблему изготовив мини токарный станок по дереву в своем гараже или просто сделать его переносным и по мере надобности выносить на улицу.

Что вам понадобится

Кроме того, что мини станок по дереву выполняет свои функции, он может быть средством отдыха, ведь процесс проведения работ с древесиной, значительно облегчается с его использованием и становится более увлекательным. Поэтому следует к его сборке подойти со всей ответственностью, и не поскупится на время и усилия, для будущего помощника. Из материалов потребуются:

• Уголок L 63 – 600 мм, его будем использовать как опору для двигателя и задней бабки;
• Уголок L 20 – 700 мм, он пригодится для изготовления деталей подручника;
• Двигатель – от старой стиральной машинки станет лучшим вариантом мотора;
• Резьбы или болты – диаметром 8-14 мм, с их помощью изготавливаются винты;
• Трубка – полудюймовая, длиной 150 мм;
• Гайки – соразмерные резьбе;
• Стол – на него будет монтироваться фрезерный станок по дереву;
• Кусочки профильной трубы – 30х30 и 20х20, длиной 40 мм.

Что потребуется из инструмента:

• Сварочный инвертор;
• Лерка полудюймовая;
• Болгарка с заточным и отрезным дисками;
• Тиски;
• Рулетка;
• Круглый напильник;
• Дрель и набор сверил.

Сборка опоры для двигателя

Мини фрезерный станок можно начинать собирать в любой последовательности, главное, соблюдать очередность при сборке его деталей.

1. От 63-го уголка болгаркой отрежьте две части, каждая из которых равна 200 мм;
2. На одной полке каждого уголка, просверлите по два отверстия диаметром чуть больше, чем диаметр болта для крепления к столу;
3. В другой полке также требуется просверлить отверстия, но они должны совпадать с болтами крепления на самом двигателе;
4. Сначала прикрутите опоры из уголков к двигателю, а после поставьте конструкцию с левого края стола и наметьте места по просверленным в уголке отверстиям для крепления.
5. Отодвиньте двигатель и просверлите по намеченным точкам места, куда будет крепиться настольный станок.

Сборка задней бабки под станок для обработки дерева

1. Возьмите оставшуюся часть 63-го уголка, все операции будут проводиться с ней. Сверлить отверстия под крепления в нем нет необходимости. Фрезерные станки имеют подвижную заднюю бабку, поэтому она будет фиксироваться при помощи струбцины, для разных размеров заготовок;
2. К куску профильной трубы 30х30мм, надо приварить гайки, главным условием будет то, что ось фиксатора не контактировала с поверхностью трубки;
3. Необходимо замерить на какой высоте находится центр оси двигателя. Высчитав это расстояние, надо приварить профильную трубку с гайками, так, что бы их оси совпадали;
4. Для надежной фиксации зажимного элемента, обязательно требуется использовать контргайку. Для удобства к ней можно прихватить прутик длиной 5 см;
5. Резьбу для зажима, следует с одной стороны заострить болгаркой, используя заточной камень. С другой стороны приварите ручку, для удобства при зажиме заготовки. Длиной этот элемент фрезерного станка должен быть не менее 100 мм.

Сборка нижней части подручника

1. От уголка с полкой 20 мм, отрежьте два куска длиной по 200 мм, они будут несущей частью подручника;
2. Установите их задними полками друг к другу, оставив между ними расстояние равное 20-25 мм.
3. Сделайте сварочные соединения по торцам этих уголков. Как стыковочный материал можно использовать пластины металла или старые гайки;
4. Отрежьте от полудюймовой трубки ровно половину – 75 мм, ее следует приварить к одному из торцов опорной части подручника. Эта трубка будет стыковочным элементом нижней и верхней частей;
5. В трубе просверлите отверстие под зажим, и сверху него приварите гайку;


   Важно, что бы ось отверстия и гайки совпадали идеально, в противном случае на зажимающем болту будет слизываться резьба.

6. К болту приварите небольшой прутик, для удобного закручивания;
7. В центре стола надо просверлить отверстие, через него будет фиксироваться нижняя часть подручника фрезерного станка по дереву;
8. Фиксатор подручника состоит из двух частей, первая это болт, к его шляпке, как и в других зажимных элементах мини фрезы по дереву, приваривается ручка. Под шляпку необходимо нанизать несколько шайб, они помогут избежать продавливания крышки стола;
9. Гайку под болт требуется совместить с фиксатором, его проще всего сделать из профильной трубки. Для этого отрежьте небольшой квадрат от борта трубы сечением 20х20 мм, таким образом, что бы оставшиеся короткие полочки четко фиксировались между уголками несущей части подручника. Просверлите в импровизированной шайбе-фиксаторе отверстие посередине, и в нижней ее части прихватите гаечку;


   Важно знать! Гайку следует варить к нижней части шайбы, в противном случае она будет выпирать вверх, а это может помешать фрезерованию.

10. Теперь установив нижнюю часть фиксатора фрезерного станка по дереву на стол, вы сможете перемещать его в удобное для вас положение, предварительно отжав винт.

Ведущий центр фрезерного станка

1. Оставшуюся полудюймовую трубку надо плотно подогнать к оси двигателя, так что бы она входила с усилием. Обычно ее внутренний диаметр меньше, чем ось двигателя, поэтому его необходимо обработать круглым напильником;
2. При помощи лерки нарежьте резьбу, примерно на половину длины трубки, она нужна для более надежной фиксации деревянных деталей;


   Совет! Резьбу необходимо нарезать пока труба длинная, потому что иначе ее будет сложнее зажать в тисках. Перед тем как начать нарезать резьбу, следует сточить фаску, для плавного захода первых резцов.

3. Разметьте край трубы таким образом, что бы получилось четыре заостренных лепестка, на них будет нанизываться заготовка;
4. При помощи тисков зафиксируйте детали и болгаркой сделайте прорези по разметке;

Сборка верхней части подручника фрезерного станка

Тут работы намного меньше, для этого потребуется приварить длинный болт к центру нижней полки оставшегося маленького уголка. Варится он к внешней стороне полки;

Вставьте верхнюю часть подручника фрезерного станка по дереву в трубку нижней детали и зафиксируйте зажимным болтом. Можете начинать фрезерование.

Важно помнить! Настольные фрезерные станки, могут представлять угрозу для здоровья! При выполнении работ даже на станке, сделанном собственноручно, следует соблюдать элементарные правила безопасности!

Запрещается:

• Работать без специальных очков защищающих глаза;
• Надевать перчатки во время фрезерования!
• Работать с расстегнутыми рукавами и не собранными волосами.

Фрезерование это увлекательный процесс, при котором можно изготовить ручки для инструмента, и предметы кухонной утвари. Следуя этим инструкциям, вы сможете собственноручно изготовить свои первые фрезерные станки по дереву. Деревообрабатывающие станки могут стать хорошим подспорьем, не только дома, но и в мини мастерской.

Видео: Мини токарный станок своими руками

Фрезерный станок по дереву своими руками

AwesomeWood с сайта instructables.com пошагово описал процесс переделки ручного фрезера в настольный

Профессиональный инструмент стоит дорого, поэтому я сделал свой собственный фрезерный станок по дереву, используя ручной фрезер и подручные материалы. Пошаговый процесс с фотографиями моей работы представлен ниже.

Покупные материалы

Материалы, который приобрел:

• Установочную пластину для столешницы под ручной фрезер марки Kreg — 60$.
• МДФ 2 листа: 500х760 мм толщиной 19 мм и 500х760 мм с ламинированной поверхностью толщиной 6 мм — 24$.

Свои материалы

Эти материалы были в моем распоряжении:

• Кусок фанеры толщиной 19 мм, размерами 500х500 мм.
• Сосновый брус 20х40 мм.
• Клей для дерева.
• Саморезы для дерева.

Подготавливаю основу столешницы

Для начала мне предстояло склеить вместе 2 листа МДФ. Ламинированный лист будет сверху.

Кистью наношу клей на лист МДФ

Процесс:

• ШАГ 1: Укладываю лист толщиной 19 мм на верстак.
• ШАГ 2: Наношу на него при помощи кисти клей для дерева.
• ШАГ 3: Наношу клей на тыльную сторону ламинированного листа МДФ.

Проставки помогут склеить листы ровно

• ШАГ 4: На толстый лист МДФ укладываю тонкие бруски. С их помощью буду равномерно склеивать детали.

Совмещаю листы и поэтапно прижимаю

• ШАГ 5: На бруски сверху укладываю тонкий лист МДФ клеевой стороной вниз.
• ШАГ 6: Совмещаю углы и извлекаю крайний брусок. Прижимаю верхний лист к нижнему.
• ШАГ 7: Перехожу к следующему бруску – и так до конца листа.

Если сразу попытаться совместить листы, то клей схватится и изменить положение не удастся. А при помощи подложенных брусков склеивание происходит поэтапно.

Вырезаю проем под пластину адаптера

Фрезерую кромку в столешнице

Процесс:

• ШАГ 1: По размеру пластины склеиваю фанерные направляющие.
• ШАГ 2: Закрепляю их на склеенной столешнице при помощи струбцин.
• ШАГ 3: При помощи ручного фрезера вырезаю кромку в тонком слое МДФ глубиной 6 мм.

Отверстие под лобзик

• ШАГ 4: Просверливаю отверстие под электрический лобзик.
• ШАГ 5: Вырезаю по внутреннему контуру отверстие.

Процесс выпиливания отверстия под фрезер

• ШАГ 6: По длинной стороне кромки просверливаю по 2 отверстия с каждой стороны.
• ШАГ 7: Вклеиваю в них гайки и вкручиваю винты с плоскими шляпками.

При помощи винтов можно выровнять пластину вровень со столешницей

Закрепляю пластину адаптера

Просверлив в углах столешницы отверстия под пластину адаптера, я понял, что они оказались очень близко к краю. В процессе эксплуатации они могут разрушиться.

Отверстия оказались слишком близко к краю

Чтобы исправить ситуацию:

• Вырезал из фанеры 4 детали треугольной формы.
• Прикрутил их саморезами по углам проема в столешнице.

Процесс усиления углов проема

• С лицевой стороны столешницы просверлил отверстия в фанерных усилителях.

Просверливаю отверстия в фанере

• Установил в проем пластину адаптера и зафиксировал ее винтами с гайками.

Фиксация пластины в проеме столешницы

Столешница под фрезерный станок готова. Осталось изготовить раму.

Собираю раму

Вначале подбираю 2 бруска, длина который равна длине столешницы – 76 см. Затем засверливаю в них отверстия под саморезы, наношу клей и прикручиваю.

Процесс крепления бруса к столешнице

Из других отрезков бруса собираю ножки для рамы.

Обязательно засверливаю отверстия, чтобы древесина не треснула

Описывать особо нечего – пару перемычек, ножки и поперечины.

Все фиксирую саморезами

Финальный результат

Оставляю стол на 24 часа, чтобы клей окончательно высох. Приступаю к испытанию: устанавливаю в столешнице пластину-адаптер, к ней прикручиваю ручной фрезер.

На сборку потрачено 4 часа чистого времени

Дополнительно снизу столешницы закрепил электрический удлинитель с кнопкой. Пользоваться фрезерным станком стало намного проще.

Ниже вы можете посмотреть оригинальное видео автора данной самоделки на английском языке.

Станки по дереву для домашней мастерской — чертежи, инструкции и фото-примеры

Дерево – самый практичный и натуральный материал, из которого можно сделать предметы быта, мебель и даже детские игрушки. К тому же много жилых и нежилых строений возводится именно из древесины. Поэтому многие «самоделкины» не прочь иметь станки по дереву для домашней мастерской. Их можно приобрести в специализированном магазине или сделать самостоятельно из подручных материалов. Поговорим более подробно о втором методе обустройства собственного уголка для работы.

Красивый самодельный станок для работы с древесиной

Блок: 1/9 | Кол-во символов: 519
Источник: https://HouseChief.ru/stanki-po-derevu-dlya-domashnejj-masterskojj.html

Делаем токарный станок по дереву своими руками

Конструкция примитивная, но абсолютно работоспособная. И главное – эскиз дает представление о том, как именно должен выглядеть станок.
Составные части:

Станина токарного станка по дереву

Представляет собой горизонтальную рамную конструкцию, на которой расположены все остальные части агрегата.

Важно! Токарный станок обязательно должен быть цельным. Поэтому нельзя крепить составные части обособлено. При работе, аппарат вибрирует (из-за асимметрии заготовки). Все части должны работать синхронно, иначе деталь может войти в резонанс и вырваться из крепежа.

Самодельный токарный станок по дереву с надежной станиной. Подробное руководство как сделать своими руками.

Рама может устанавливаться на верстак (настольный вариант), или иметь собственные опоры (ножки). Важным элементом станины является продольная направляющая, рельса (или иное приспособление), для перемещения отдельных элементов (задняя бабка вдоль, подручник поперек оси вращения).

Подручник токарного станка

Является опорой для режущего инструмента. Эта конструкция наиболее критична с точки зрения безопасности оператора. Если заготовка выскочит из фиксаторов – она просто упадет. А если по причине ненадежного подручника из рук вырвется резец – травмы не избежать.

Изготавливая кронштейн для подручника, желательно предусмотреть не только горизонтальное перемещение, но и поворот вокруг оси крепления. Перемещение по вертикали не требуется, разве что небольшая регулировка. Плоскость опоры должна быть в одном горизонте с осью вращения заготовки.

Привод станка

Собственно, двигатель, вращающий заготовку. Самый простой вариант – прямая передача. Непосредственно на вал мотора закрепляется шпиндель, никаких передаточных устройств не предусмотрено.

Преимущество – простота конструкции, не нужно искать дополнительных деталей. К тому же, размещенный непосредственно на станине двигатель, экономит место. Недостатки тоже имеются.

Во-первых, – невозможно регулировать скорость (разве только вы нашли мотор с регулятором). Во-вторых, – на вал будет постоянно действовать нагрузка. Помимо вредных вибраций, подшипники будут изнашиваться неравномерно. Электродвигатели оснащены обычными, т.н. беговыми подшипниками. Они не рассчитаны на продольную нагрузку.

Однако при обработке заготовок среднего и крупного размера, нагрузки на вал могут быть критичными. Поэтому целесообразно предусмотреть для шпинделя отдельный узел (конструкция именуется передней бабкой), а крутящий момент подать с помощью шкивов и ременной передачи.

Задняя бабка станка

Устройство, поддерживающее заготовку на воображаемой оси вращения. Это может быть простой болт с конусной заточкой (правда в точке крепления будет высокое трение). Или же упор может быть выполнен на опорном подшипнике.

Тогда и заготовка целее будет, и вращение более плавное.

При желании можно найти готовую деталь от списанного токарного станка.

Важно! Центры передней и задней бабки, а также плоскость подручника должны совпадать. В противном случае обработка заготовки будет невозможна.

В идеале, самодельный токарный станок по дереву должен выглядеть так:

Только надо обеспечить устойчивость, поскольку боковое усилие при обработке может быть высоким, и станок можно опрокинуть.

Простой токарный станок по дереву из швеллера и электродвиггателя, смотрите подробности в этом видео.

Если вы будете работать на верстаке – станина прикручивается к столешнице. Тогда ножки не понадобятся. Можно вообще обойтись без рамы – тогда все элементы раз и навсегда прикручиваются к верстаку, и более не перемещаются.

Блок: 2/4 | Кол-во символов: 4146
Источник: https://obinstrumente.ru/elektroinstrument/tokarnyj-stanok-po-derevu-svoimi-rukami.html

Изготавливаем фрезерный станок по дереву для домашней мастерской

Фрезерные станки необходимы для работы с фасонными деталями из древесины. Их применяют для плоского фрезерования и обработки профилей. Профессиональное оборудование является многофункциональным и стоит немалых денег, поэтому все больше «самоделкиных» собирают самостоятельно такое оборудование для мастерских и гаражей.

Небольшой станок для фрезеровки, сделанный своими руками

В комплектацию самодельных фрезерных станков по дереву входят:

1. Приводящий механизм. Это двигатель, мощность которого колеблется в пределах 1-2 кВт. С таким мотором можно применять различный инструмент для работы с древесиной, не боясь, что произойдет сбой.
2. Лифт для регулировки. Обычно в его комплектацию входит корпус, скользящие полозья, каретки, фиксирующий винт и ось с резьбой. Во время работы каретка совершает движения вверх-вниз, а винт нужен для ее фиксации на необходимом уровне.
3. Опора. Изготавливается стол из массивной древесины.

Перед сборкой обязательно составьте подробный чертеж со всеми размерами. Для ручных фрезерных станков по дереву необходимо заранее все продумать до мелочей.

3D модель стола для ручного станкаКомплектация оборудованияГабариты рабочего элементаВыпилка на фрезерном станке

Последовательность самостоятельной сборки удобного и практичного фрезерного станка по дереву для домашней мастерской описана в видеоинструкции:

Если вы задумались о покупке собственного оборудования, а не о самостоятельной сборке, то для понимания, сколько стоит ручной фрезерный станок по дереву, посмотрите таблицу с моделями и ценами:

Наименование модели	Технические характеристики
Стол фрезерный Кратон МТ-20-01	размер площадки	64 на 36 см
	возможность вертикальной работы	есть
	вес оборудования	15,7 кг
Стол фрезерный Кратон МТ-20-01
Станок фрезерный Корвет-83 90830	мощность двигателя	750 Вт
	тип передачи	ременная
	частота вращения шпинделя	11 000 об/мин
	вертикальный ход	2,2 см
	диаметр шпинделя	12,7мм
Станок фрезерный Корвет-83 90830

Михаил, г. Волгоград: «Приобрел стол для станка Кратон МТ-20-01. Недорого и удобно. Причем он совместим с разными моделями оборудования».

В интернет-магазинах и специализированных отделах представлено немало моделей фрезерных станков по дереву, но стоимость полной комплектации редко опускается ниже 30 тыс. р. Именно поэтому многие «самделкины» собирают оборудование для своей мастерской своими силами.

Делаем фрезерный станок с ЧПУ своими руками

Сделать собственное оборудование с числовым программным управлением можно собственными руками. Для этого выберите подходящие чертежи фрезерного станка с ЧПУ по дереву. Своими руками собирать модель нужно будет строго по ним.

Готовый станок для домашней мастерскойКомплектация оборудованияПодробная схема сборкиМодель многофункционального оборудования

Фрезеровочные станки по дереву должны обладать большой прочностью, поэтому за основу лучше взять прямоугольную балку, закрепленную на направляющих. Срок эксплуатации домашнего оборудования и его производительность зависит от правильной сборки. Посмотрите видеоинструкцию по изготовлению такого устройства:

Ниже приведены фото готовых моделей станков с ЧПУ по дереву своими руками от профессиональных «самоделкиных»:

Фрезы для станков по дереву: особенности и разновидности

Фреза должна выдерживать большие скорости вращения при работе. Только в таком случае будут получаться отверстия нужной формы. Все варианты разделяют на несколько подгрупп:

• Конусообразные. Используются для обработки различной древесины под разным наклоном.

Примеры различных фрез

• Профильные. Применяют для декорирования элементов.
• V-образные. Можно изготавливать отверстия в 45⁰.
• Прямоугольные – для создания пазов.
• Дисковые. Выпиливаются пазы разных габаритов.
• Калевочные для закругления краев.
• Фальцевые для работы с четвертями.

Ниже приведены фотопримеры фрез для станков с ЧПУ по дереву, которые по принципу схожи с обычными, но имеют «хвостик»:

Фрезы для станков по дереву

Блок: 5/9 | Кол-во символов: 3890
Источник: https://HouseChief.ru/stanki-po-derevu-dlya-domashnejj-masterskojj.html

Устройство токарного станка по дереву

Этот агрегат включает в себя несколько главных узлов. Каждый из них выполняет определенную функцию. Для изготовления самодельного устройства потребуется более подробно ознакомиться со структурой этих элементов.

Домашний токарный станок, который изготавливается своими руками, позволит значительно сэкономить на покупке такого дорогостоящего оборудования

Станина. Основа любого станка, в том числе и деревообрабатывающего. Данный узел обеспечивает устойчивость конструкции на рабочей поверхности, а также способствует фиксации отдельных элементов станка. Благодаря станине все составляющие располагаются в нужных местах.

Важно запомнить, что стационарные устройства имеют более габаритную станину, оснащенную ножками. В свою очередь, настольные агрегаты имеют более компактную основу, что делает их мобильными. При производстве станка по дереву своими руками нужно уделить особое внимание этому узлу, так как от него зависит точность и эффективность работы конструкции в целом.

Передняя бабка. Этот узел выполняет очень важную функцию: обеспечивает вращение деревянной болванки во время ее обработки. Заготовка фиксируется в патроне, расположенном в шпиндельном валу. Стоит отметить, что некоторые малогабаритные станки включают в себя переднюю бабку, которая может двигаться по направляющим основы (станины). Ее перемещение позволяет отрегулировать расположение отдельных деталей относительно друг друга.

Когда деталь подвергается обработке, переднюю бабку токарного станка надежно закрепляют. Модели, которые относятся к стационарным, нередко совмещают этот элемент со станиной, что делает его полностью неподвижным.

Схема токарного станка по дереву

Задняя бабка. Этот узел, входящий в состав деревообрабатывающей конструкции, не является статичным. Он выполняет очень важную функцию: фиксирует в нужном положении болванку во время ее обработки. Закрепление заготовки посредством заднего узла учитывает ее прижим к патрону. Благодаря тому, что задняя бабка способна свободно перемещаться по направляющим элементам станины, обеспечивается фиксация и обработка деталей разной длины.

Обратите внимание! Задняя бабка обязательно должна располагаться на одной линии со шпиндельным валом.

Суппорт. Очень важный элемент конструкции, благодаря которому реализуется перемещение резца. Причем последний может иметь различное расположение по отношению к шпинделю. В большинстве самодельных устройств такого типа данную функцию выполняет подручник, надежно закрепленный в рабочем положении.

Эта часть станка способна перемещаться по направляющим основы (станины). Малогабаритные настольные устройства, как правило, подразумевают использование такого элемента, как упор для резцов.

Суппорт универсального токарного станка предназначен для перемещения закрепленного резца вдоль оси шпинделя

Таким образом, как серийный, так и самодельный станок является довольно сложной конструкцией. Любой агрегат для обработки дерева включает в себя несколько взаимосвязанных между собой узлов. Перед тем как сделать токарный станок по дереву своими руками, необходимо четко понять назначение его составляющих.

Блок: 2/8 | Кол-во символов: 3108
Источник: https://psk-remont.ru/2018/03/19/%D1%82%D0%BE%D0%BA%D0%B0%D1%80%D0%BD%D1%8B%D0%B9-%D1%81%D1%82%D0%B0%D0%BD%D0%BE%D0%BA-%D0%BF%D0%BE-%D0%B4%D0%B5%D1%80%D0%B5%D0%B2%D1%83-%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8-%D1%80%D1%83%D0%BA%D0%B0/

Советы по использованию токарного станка по дереву

Возможно, эта информация покажется лишней, но так как безопасность прежде всего, заострим ваше внимание на следующем:

• Заготовка должна вращаться на рабочего (на режущую кромку).
• Перед обработкой резцами придайте заготовке форму как можно больше приближенную к цилиндрической. С этой целью можно использовать рашпиль, который прижимается плоскостью.
• Безопаснее прижимать резец к заготовке под острым углом. Далее по мере придания формы угол выводится на прямой, без отрыва от поверхности.
• Не старайтесь получить гладкую поверхность режущим инструментом, отшлифуйте наждачной бумагой. Наденьте рукавицы, чтобы не обжечься из-за трения.
• Для обработки твердых пород дерева выставляйте высокие скорости, для обработки мягких пород — малые обороты.

Блок: 4/5 | Кол-во символов: 795
Источник: https://instrument.guru/elektro/tokarnyj-stanok-po-derevu-svoimi-rukami.html

Электродвигатель для станка

Основа привода токарного станка – двигатель. При выборе данного агрегата важно обращать внимание на его основную характеристику – мощность. Для домашнего станка подойдут модели мощностью от 1200 до 2000 Вт. Важен тип подключения, бывают однофазные и трехфазные двигатели.

В настольном токарном станке небольшой мощности можно использовать двигатель от стиральной машины. Он вряд ли справится с обработкой крупной заготовки, но поможет изготовить мелкие элементы декора и кухонную утварь.

Блок: 4/10 | Кол-во символов: 517
Источник: https://DrevoGid.com/instrumenty/stanki/tokarnyj.html

Станок начального уровня

Если рассмотренная конструкция слишком сложная – вернемся к варианту, как сделать токарный станок по дереву из дрели или шуруповерта. Разумеется, элементы художественной отделки на таком оборудовании не выточить. Но изготовить ручку для напильника или сковороды – запросто.

Достаточно закрепить дрель на ровном основании с помощью зажима для шейки инструмента. А напротив, строго соосно, установить заднюю бабку.

Разумеется, незачем стремиться к эстетическому идеалу, как на эскизе. Главное – чтобы конструкция получилась прочной и удобной.

И наконец, главный бонус – дрелью по прежнему можно будет пользоваться по назначению.

Делаем своими руками токарный станок по дереву из дрели, советы и рекомендации по изготовлению.

Блок: 4/4 | Кол-во символов: 757
Источник: https://obinstrumente.ru/elektroinstrument/tokarnyj-stanok-po-derevu-svoimi-rukami.html

Делаем стационарную циркулярную пилу своими руками

Купит готовую стационарную циркулярную пилу можно от 9 тыс. р. Она обеспечит должную безопасность работы и сэкономит время на распилке древесины. Но, можно не тратить деньги и сделать собственный станок по чертежам и заготовкам.

Стол для работы с циркуляционной пилой

Несмотря на внешнюю сложность конструкции собрать ее самостоятельно в домашних условиях не так сложно. Любая стационарная модель пилы состоит из нескольких элементов:

• стола;
• диска с зубцами;
• двигателя;
• бокового упора с возможностью регулировки;
• вала.

Готовая компактная установка

Чтобы собрать все детали циркулярной пилы приготовьте:

• лист металла от 8 мм толщиной;
• уголок из металла 45 на 45 мм;
• двигатель электрический;
• диск с зубьями;
• подшипник шариковый;
• аппарат для сварки;
• брусок из дерева;
• кусок пластика или остатки ламината.

Чтобы правильно сделать все элементы, стоит выбрать чертеж, где будут указаны размеры стола для ручной циркуляционной пилы своими руками, а также все другие габариты и материалы для работы. Вот несколько примеров готовых схем:

Несложный вариант столаРазмеры диска для домашнего инструментаПодробный план со всеми размерами3D модель стола

Сама сборка конструкции будет идти по определенному плану вне зависимости от выбранной схемы:

Более подробную инструкцию по изготовлению стационарной циркулярной пилы смотрите в видеоматериале:

циркулярная пила

Делаем циркулярную пилу из болгарки своими руками: чертежи и видео по изготовлению

Для создания циркулярки своими руками необходимо приготовить двигатель от болгарки, профильную прямоугольную трубу и стальные уголки. Чтобы получилась настоящая удобная пила, стоит продумать упор, осевую ручку и штанги для регулировки.

Вот несколько чертежей стойки для болгарки своими руками. По ним можно собрать упор, обеспечивающий скольжение пиле.

Вариант чертежа для работыСобранное оборудование

Порядок сборки упора будет следующий:

1. Необходимы несколько металлических уголков для стандартного упора в виде буквы «Т». Их располагаете на расстоянии в 3-4 мм с каждой стороны диска.
2. Кромки снизу необходимо закруглить, чтобы не было царапин на заготовке в процессе работы.
3. Спереди и с обратной стороны на болты и гайки присоедините поперечными связями уголки. Щели фиксируются шайбами.
4. На корпус надеваете хомут из металла. Сзади скрепляете элементы, чтобы упорная стойка и хомут стали одним целым.
5. В корпусе редуктора просверливаете 2-4 крепежных отверстия. Это удобнее делать в разобранном состоянии элемента.

После сборки упора, делаете осевую ручку и регулировочную штангу. Посмотрите видео, как сделать станину для болгарки своими руками по чертежам:

После соединения всех элементов ваша домашняя циркулярка из болгарки будет готова. Дополнительно к ней можно изготовить различные детали. Вот несколько фото приспособлений для циркуляционной пилы своими руками:

Несложный упор из длинной деревянной балкиБыстрый вариант стола для циркуляркиЧехол на диск с зубьямиУдобный рабочий стол

Блок: 4/9 | Кол-во символов: 2941
Источник: https://HouseChief.ru/stanki-po-derevu-dlya-domashnejj-masterskojj.html

Токарный станок по дереву с копиром своими руками

Копир – это приспособление, позволяющее выполнять резьбу на заготовке по заданному шаблону. Благодаря ему становится возможным производить однотипные детали с высокой скоростью. Копировальный станок по дереву позволяет избежать кропотливой работы и чаще всего используется в домашних мастерских.

Для самостоятельного изготовления копировального элемента можно взять за основу ручной фрезер. Его необходимо разместить на фанерной доске, толщина которой не должна быть больше, чем 1,2 см. Стандартные габариты для такой заготовки составляют 20х50 см.

Токарно-копировальный станок позволяет своими руками изготавливать однообразные детали из дерева

Полезная информация! Продуктивность фрезерно-копировального станка по дереву позволяет использовать его не только в домашних условиях, но и на небольших производствах.

Затем необходимо просверлить отверстия для фиксаторных элементов, а также установить небольшие бруски, которые будут выполнять назначение опоры для функциональной части. Далее фрезу нужно разместить между фиксаторами и закрепить посредством обычных саморезов. После этого остается разместить на станке брусок (7х3 см). С его помощью производится крепление трафарета.

Так выполняется изготовление своими руками токарного станка по дереву с копиром. Видео, которые позволяют наглядно разобраться в этом вопросе, можно посмотреть в интернете. Сделать это устройство не так сложно. Вся работа сводится к простой модернизации обычного агрегата.

Блок: 5/8 | Кол-во символов: 1497
Источник: https://psk-remont.ru/2018/03/19/%D1%82%D0%BE%D0%BA%D0%B0%D1%80%D0%BD%D1%8B%D0%B9-%D1%81%D1%82%D0%B0%D0%BD%D0%BE%D0%BA-%D0%BF%D0%BE-%D0%B4%D0%B5%D1%80%D0%B5%D0%B2%D1%83-%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8-%D1%80%D1%83%D0%BA%D0%B0/

Прямой привод или ременная передача

Существует несколько способов передачи вращения на заготовку. Самый простой – прямой привод. В данном случае заготовка крепится непосредственно на вал двигателя. Отличительная особенность данной конструкции – простота. При всем при этом прямой привод имеет ряд существенных недостатков.

Прежде всего, станок с прямым приводом не позволяет регулировать скорость вращения, что критично при работе с твердым материалом. Также стоит учитывать нагрузку на электродвигатель, особенно при работе с заготовками большой массы. Как бы хорошо ни была она центрована, без вибрации не обойдется. Подшипники двигателя не рассчитаны на продольную нагрузку и будут часто выходить из строя.

Чтобы обезопасить двигатель от поломок и обеспечить возможность регулировки скорости вращения заготовки, стоит рассмотреть ременную передачу. В данном случае двигатель располагается в стороне от оси вращения заготовки, а крутящий момент передается посредством шкивов. Используя блоки шкивов разных диаметров, несложно менять скорость в довольно широких пределах.

Станок для дома желательно оборудовать шкивами с тремя и более ручьями, что позволит с одинаковым успехом обрабатывать древесину любых пород, а при необходимости работать с мягкими сплавами.

Блок: 5/10 | Кол-во символов: 1267
Источник: https://DrevoGid.com/instrumenty/stanki/tokarnyj.html

Варианты рейсмусовых станков своими руками

Самодельные рейсмусовые станки по дереву применяются для шлифования большого количества элементов и придания им привлекательного внешнего вида. В конструкцию такого оборудования входят:

Вариант готового самодельного оборудования для мастерской

• Стол с рамой для станка. Столешница должна быть идеально ровной и устойчивой, чтобы выдержать вибрации во время работы.
• Ножевой вал. Основная часть конструкции, отвечающая за обработку заготовок из дерева. Скорость вращения шкива должна быть 4000 – 7000 об/мин.
• Болты для регулировки и устройство для подачи заготовок.

Чтобы правильно изготовить оборудование, используйте чертежи рейсмуса. Своими руками собирать конструкцию надо строго по ним.

Схема со всеми комплектующимиЧертеж с габаритами элементовВариант заготовки чертежа от рукиСборка станка своими руками

рейсмусовый станок

Видеоинструкция, как делать рейсмусы своими руками из электрорубанка

Для сборки рейсмуса из рубанка своими руками приготовьте:

• электрорубанок, который не жалко переделывать в другой инструмент;
• подробный чертеж для работы;
• фанеру и бруски для корпуса.

Когда подготовительный этап завершен, можно переходить к непосредственной сборке, которая займет около часа у человека, умело обращающегося с инструментом:

Блок: 6/9 | Кол-во символов: 1263
Источник: https://HouseChief.ru/stanki-po-derevu-dlya-domashnejj-masterskojj.html

Токарный станок по дереву своими руками из дрели

Если у вас в мастерской присутствует верстак, то тогда процесс изготовления деревообрабатывающего агрегата значительно упрощается. В этой ситуации нет необходимости в поиске материалов для станины, в ее непосредственной сборке. Заменить токарное устройство способна обычная дрель, зафиксированная на ровной, горизонтальной поверхности верстака.

Полезная информация! Дрель выполняет сразу несколько функций, которые в обычном станке приходятся на передний узел, а также привод вращения.

Фиксация дрели выполняется посредством струбцины и хомута, который необходимо закрепить на шейке электронного инструмента. Однако остальные составляющие, необходимые для обработки деревянных заготовок, все же придется собрать.

Токарный станок из дрели, сделанный своими руками, позволит сэкономить на приобретении нескольких обрабатывающих устройств специализированного типа

В первую очередь это касается задней бабки, выполняющей роль упора. Данный узел закрепляется параллельно дрели и, как правило, изготавливается из деревянных брусков. Для надежности рекомендуется также воспользоваться винтом для регуляции, головка которого заточена под конус.

Дальнейшая сборка токарного станка из дрели производится довольно просто. Подручник может быть заменен обычным деревянным бруском, который фиксируют на горизонтальной плоскости посредством струбцины.

Главное правило при сборке такой нехитрой конструкции – соблюдение центровки оси вращения шпинделя и винта регулировки на заднем узле. Например, из обычной дрели можно на время собрать токарный прибор. Причем на таком станке можно как выполнять обработку дерева, так и производить заготовки из мягких металлов (алюминия, меди и т. д.).

Блок: 7/8 | Кол-во символов: 1714
Источник: https://psk-remont.ru/2018/03/19/%D1%82%D0%BE%D0%BA%D0%B0%D1%80%D0%BD%D1%8B%D0%B9-%D1%81%D1%82%D0%B0%D0%BD%D0%BE%D0%BA-%D0%BF%D0%BE-%D0%B4%D0%B5%D1%80%D0%B5%D0%B2%D1%83-%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8-%D1%80%D1%83%D0%BA%D0%B0/

Особенности шлифовального станка по дереву своими руками

После распила дерева его необходимо отшлифовать и только потом переходить к возведению построек или сооружению других предметов. Всего выделяют несколько разновидностей шлифовальных станков:

• Дисковый. Рабочая поверхность изготавливается в виде круга, на который сверху закрепляется наждачная бумага или другое приспособление для шлифовки. Можно регулировать скорость обработки, не меняя число оборотов.

Вариант устройства с диском

• Ленточный. Между двумя валами натягивается непрерывная полоска наждачной бумаги. Сделать своими руками ленточные шлифовальные станки несложно, достаточно подготовить подробный чертеж и ознакомиться с инструкцией. Важно, чтобы наждак в рабочей поверхности не прогибался под тяжестью заготовки.

Процесс сборки ленточного агрегата

• Барабанные шлифовальные станки по дереву распространены среди столяров. Используют для горизонтального выравнивания плоскостей по методу фуганки. Принцип работы заключается в закрепление «наждачки» на одном или двух барабанах, а под ними расположен стол с регулировкой высоты. Можно выставить необходимую калибровку и делать заготовки одинаковой толщины.

Домашний барабанный станок для шлифовки древесины

• Колибровально-шлифовальные станки по дереву – универсальные машины, соединяющие шлифовку и выравнивание заготовок. Используются два типа оборудования: дисковое и ленточное. Такое устройство можно сделать самостоятельно, при правильном выборе чертежей.

Колибровально-шлифовальное оборудование на производстве

Чтобы правильно собрать подходящий вариант станка для шлифовки и обработки древесины, подберите подходящий чертеж и все комплектующие. Ниже приведено несколько примеров доступных и удобных схем оборудования:

Несложный ленточный вариантДругой вариант оборудования с ленточным принципом работыУниверсальная машина для работы с древесинойДомашний дисковый станок в действии

шлифовальный станок

Блок: 7/9 | Кол-во символов: 1907
Источник: https://HouseChief.ru/stanki-po-derevu-dlya-domashnejj-masterskojj.html

Мини-станок для мелких работ

Часто возникает необходимость выточить несколько мелких деревянных деталей, в этом случае вовсе не обязательно изготавливать полноценный станок, можно обойтись токарным мини-станком по дереву. Его изготовление не потребует много труда и не займет много времени.

Устройство такого станка отличается крайней простотой. В качестве электрической составляющей отлично подойдет двигатель от старого магнитофона, запитанный от внешнего блока питания. Станиной мини-станка послужит отрезок доски необходимой длины.

Двигатель необходимо закрепить. Конечно, для маленького станка ременная передача не годится, заготовку придется крепить на вал двигателя. Лучшее приспособление для этого – планшайба. Корпус привода – П-образная пластина, в центре которой просверлено отверстие под вал. Двигатель в корпусе с помощью саморезов крепится на станине.

Основная часть станка готова, остается только изготовить заднюю бабку. Ее корпус изготавливается из бруска подходящего размера. В нем точно по высоте двигателя сверлится отверстие для вала, в качестве него используют дюбель-гвоздь подходящей длины. Бабка крепится с помощью клея и нескольких саморезов.

Используя источник питания с возможностью регулировки выходного напряжения, можно создать станок с переменной скоростью вращения. Регулировать обороты удобно с помощью педали ножного управления. Конструкция данного устройства может быть самой разнообразной, все зависит от имеющихся деталей.

Блок: 9/10 | Кол-во символов: 1464
Источник: https://DrevoGid.com/instrumenty/stanki/tokarnyj.html

Правила использования самодельного токарного станка по дереву

Специалисты рекомендуют изучить обучающие материалы, которые позволят разобраться в эксплуатационных нюансах выполненного своими руками токарного станка по дереву. Видео на эту тематику можно без труда отыскать в интернете.

Следуя простым рекомендациям можно длительное время сохранить изначальные параметры токарного станка

Также нелишним будет рассмотреть основные правила, которых стоит придерживаться во время работы на таком оборудовании. Каждое из них необходимо выполнять в обязательном порядке. Например, перед тем как приступить к обработке заготовки, необходимо убедиться в том, подходит ли она для этого. Болванка не должна иметь сучков, трещин и деформаций древесины.

Размещение заготовки также требует соблюдения определенной процедуры. Фиксация производится посредством специального крепежа, который размещается на валу переднего узла и на задней планке.

Отдельно стоит сказать о том, что на точность обработки оказывает влияние скорость вращения болванки. Регуляция скорости производится путем изменения положения приводного ремня в каналах шкивов. Процесс обработки деревянной заготовки требует внимательности. Рекомендуется проводить замеры изделия, обточенного с помощью функционального элемента.

Во время работы необходимо не забывать о спецодежде. Для защиты глаз от стружки и пыли используются очки. А также перед началом работы необходимо выполнить проверку исправности отдельных элементов оборудования.

Станок разрешается эксплуатировать тому, кто ознакомлен с его работой, техническим обслуживанием и предупрежден о возмож- ных опасностях

Ответ на вопрос о том, как сделать токарный станок по дереву в домашних условиях, позволит вам сэкономить финансы. Самостоятельная сборка данного агрегата требует предварительных расчетов, составления схемы, а также внимательности. Соблюдение инструкции – основное правило, которым необходимо руководствоваться, конструируя такое устройство. Самодельный агрегат может стать полезным дополнением любой домашней мастерской.

Блок: 8/8 | Кол-во символов: 2040
Источник: https://psk-remont.ru/2018/03/19/%D1%82%D0%BE%D0%BA%D0%B0%D1%80%D0%BD%D1%8B%D0%B9-%D1%81%D1%82%D0%B0%D0%BD%D0%BE%D0%BA-%D0%BF%D0%BE-%D0%B4%D0%B5%D1%80%D0%B5%D0%B2%D1%83-%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8-%D1%80%D1%83%D0%BA%D0%B0/

Резцы по дереву

В качестве режущего инструмента для токарного станка используются резцы. Купить подобный инструмент можно практически в любом строительном магазине. В продажу поступают отдельные резцы и целые наборы.

Если поблизости нет магазина, но есть возможность и желание, можно сделать необходимый инструмент самому. Для этого понадобится металлорежущий станок, а также полотно инструментальной стали, его можно заменить старым инструментом. Токарный резец высокого качества может получиться, к примеру, из старого советского напильника.

Блок: 8/10 | Кол-во символов: 546
Источник: https://DrevoGid.com/instrumenty/stanki/tokarnyj.html

Кол-во блоков: 17 | Общее кол-во символов: 28984
Количество использованных доноров: 5
Информация по каждому донору:

1. https://psk-remont.ru/2018/03/19/%D1%82%D0%BE%D0%BA%D0%B0%D1%80%D0%BD%D1%8B%D0%B9-%D1%81%D1%82%D0%B0%D0%BD%D0%BE%D0%BA-%D0%BF%D0%BE-%D0%B4%D0%B5%D1%80%D0%B5%D0%B2%D1%83-%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8-%D1%80%D1%83%D0%BA%D0%B0/: использовано 4 блоков из 8, кол-во символов 8359 (29%)
2. https://HouseChief.ru/stanki-po-derevu-dlya-domashnejj-masterskojj.html: использовано 5 блоков из 9, кол-во символов 10520 (36%)
3. https://obinstrumente.ru/elektroinstrument/tokarnyj-stanok-po-derevu-svoimi-rukami.html: использовано 2 блоков из 4, кол-во символов 4903 (17%)
4. https://DrevoGid.com/instrumenty/stanki/tokarnyj.html: использовано 5 блоков из 10, кол-во символов 4407 (15%)
5. https://instrument.guru/elektro/tokarnyj-stanok-po-derevu-svoimi-rukami.html: использовано 1 блоков из 5, кол-во символов 795 (3%)

Как построить лесопилку менее чем за 1000 долларов — Сделай сам

До того, как я решил построить для своей семьи бревенчатый дом в лесах центральной Джорджии, у меня не было опыта работы с лесопилкой или какой-либо связи с торговлей пилорамами. Однако когда пришло время делать квадратные бревна и резать сверхтолстые балки перекрытий и балки крыши, я обнаружил, что наиболее практичный и экономичный способ сделать это — спроектировать и построить свою собственную мельницу … с нуля и на месте.

Я ни в коем случае не эксперт по лесопилкам, но я счастлив поделиться с читателями MOTHER EARTH NEWS тем, что я узнал на собственном горьком опыте о том, как построить лесопилку, просто «просто делаю это».»

Вы можете спросить, зачем кому-то нужна собственная лесопилка. У меня есть несколько веских причин. Во-первых, если вы работаете с деревом, вы знаете, как цены на пиломатериалы в последнее время взлетели до небес. 8 футов 2 x 4 каркаса стены подорожали еще на треть только прошлой зимой до 3,50 долларов в некоторых местах. Доска 2 x 10 x 12 футов, используемая для балок крыши или перекрытий, стоит почти 15 долларов. Итак, одно из преимуществ наличия ваша собственная фабрика избавляется от посредников по доставке и устраняет расходы на доставку пиломатериалов до вас, что означает экономию денег — целых денег, если вам нужно построить дом, сарай или аналогичное большое строение.

Еще одна привлекательность вашей собственной фабрики заключается в том, что вы можете резать пиломатериалы любого размера на ваш вкус. Квадратные бревна для стен и негабаритные бревна, которые я хотел использовать для стропил и балок перекрытий, не продавались ни в одной торговой точке. Мне пришлось бы заказывать их по индивидуальному заказу, поскольку «габаритные» пиломатериалы из прозрачной ели или ели поставляются только той толщины и ширины, которая рассчитана на производство самых дешевых каркасов домов из палки. Почти все пиломатериалы для обрамления имеют крошечную толщину 1 3/4 дюйма. Доска, которая называется 2 x 4, больше не является настоящей 2 дюйма толщиной на 4 дюйма шириной.Может быть так, что бревно получается необработанным пиломатериалом «реальных размеров», но после сушки в печи и гладкого строгания (так что все куски будут одинакового размера и правильными во всех размерах), размер доски составляет всего 1 X 3 / 4 дюйма толщиной и 3 1/2 дюйма шириной. Вы платите за древесину, которая была в пропиле, за пропил в бревне, который превращается в опилки, и за удаленную тонкую стружку, чтобы сделать грубую доску гладкой. Вы просто не можете взять с собой древесную стружку.

Доски остались шероховатыми и осколками, но полноразмерные доски могут отличаться от истинного размера на крошечные доли дюйма, но они могут сэкономить ваше время и дерево, поскольку вы можете разместить большие доски дальше друг от друга.Кроме того, если оставить на виду внутри здания, негабаритные балки и грубо обрезанные доски придадут вашему дому грубый вид ручной работы.

На собственной фабрике вы можете распиливать местные хвойные породы дерева для каркаса зданий и распиливать местные бревна лиственных пород для изготовления навесов, дверей, панелей и другой отделки дома или для изготовления мебели. Я использую такие редкие лиственные породы и трудно найти мягкие породы, такие как черный грецкий орех, пекан, кипарис и желтый тополь, которые обычно выбрасываются впустую; например, заросшие тенистые деревья, вырубленные на участках домов, обычно расщепляются на дрова или сжигаются и раскалываются на месте.

Завод также дал мне возможность использовать хвойную древесину, которая пошла бы впустую. Южно-желтая сосна — это строительный пиломатериал, из которого они производят обработанные под давлением устойчивые к гниению пиломатериалы, называемые «PT». (А потом это отправляется по всей стране отсюда, тратя впустую, я не знаю, сколько энергии) Желтая сосна растет как сорное дерево в Джорджии, и я сделал пиломатериалы из деревьев, которые были срублены, чтобы расширить шоссе. Строительная бригада сложила их для сжигания и нисколько не возражала, что я их утащил.Еще я делаю пиломатериалы из сосны, пораженной короедами. Неизвестно, как избавиться от жуков, поэтому рубить дерево, пока оно еще живое и пригодное для пиломатериалов, кажется более логичным, чем позволить ему умереть и сгнить.

Хотя не все мои пиломатериалы собираются из мусора, я испытываю значительное удовлетворение, когда могу превратить дерево, которое было бы потрачено впустую, во что-нибудь полезное. И пока мой грузовик работает, а я продолжаю замечать деревья, которые можно брать бесплатно, мельница позволяет мне резать все, что угодно, от бейсбольной биты до дома, не задумываясь о затратах на сырье.

Лесопильная техника

Лесопилки довольно просты. В традиционной мельнице есть источник энергии, колесная каретка на гусенице, пильный диск и различные валы и подшипники, соединенные с шестернями или набором барабанов, ремней и шкивов. Спроектировать и построить мельницу с нуля подойдет не всем, потому что для этого требуется определенная степень механических способностей и несколько инструментов. Купить готовую мельницу или комплект — это вариант, если вы можете выкурить ее и если деньги не имеют значения.Но моя мельница является доказательством того, что вы можете построить свою собственную намного дешевле, используя лишь здравый смысл и старомодную решимость. Чтобы построить лесопилку, вам не нужны все профессии, над которыми я работал, только базовые механические навыки и несколько инструментов для обработки металла. И вы всегда можете найти руку помощи. Мобильные сварщики «имеют грузовик, будут путешествовать», а производители металлоизделий везут сырье всех размеров и могут резать и сваривать детали на заказ.

У вас есть четыре типа мельниц для тяжелых условий эксплуатации: есть выбор между ленточной пилой или циркулярной пилой в переносной или стационарной установке.В стационарной мельнице бревно закреплено на колесной тележке (часто называемой бревенчатой ​​балкой), которая движется по рельсам и протягивается мимо большого лезвия, питаемого от мощного источника энергии. В переносной мельнице бревно остается неподвижным. Лезвие гораздо меньшего размера вместе с маленьким двигателем, который его приводит в действие, протягивают мимо бревна.

Ленточнопильный станок — это увеличенная версия обычного деревообрабатывающего электроинструмента. Это замкнутая петля из тонкой гибкой стали с зубьями на одном крае, которая непрерывно проходит вокруг набора плоских шкивов.Чтобы развивать скорость резания и поддерживать импульс без поломки, «6-футовая фреза», способная резать большие бревна, требует обширной конструкции с большими шкивами для поддержки 36-дюймового полотна шириной от 6 до 10 дюймов, необходимого для обнажения шести футов. ходового лезвия. Этот тип оснастки был распространен на водяных мельницах 18 и 19 веков, где массивные деревянные балки опорного механизма лезвия тянулись между тремя этажами здания мельницы. Если деревья заходят на 2 1/2 Возможно, вы захотите проверить такую ​​фрезу, и вам нужно будет найти коммерческого поставщика изделий из древесины для изготовления шкивов, полотен и ленточных пил.

Мне сказали, что сегодняшние портативные ленточные пилы довольно хорошо преодолевают двухфутовые бревна, если вы будете двигаться достаточно медленно. Они работают, пропуская ленточное полотно с замкнутым контуром шириной 6 футов или более между плоскими шкивами в раме, подвешенной между параллельными направляющими. Бегущее лезвие, рама и шкивы, силовая головка и все остальное протягивается мимо неподвижного бревна, отслаиваясь от доски при каждом проходе.

В более обычном стационарном стане для циркулярной пилы тяжелое полотно с зубчатыми дисками диаметром от 3 до 5 футов прикреплено болтами к одному концу тяжелой оправки, вала, вращающегося в шариковых или роликовых подшипниках, закрепленных на тяжелом основании.Маховик / приводной шкив с отвалом прикреплен к другому концу вала, чтобы обеспечить баланс и импульс и удерживать плоский приводной ремень. Между ними прикреплены другие шкивы силового привода. Как и стационарная ленточная пила, она может работать от воды, большого электродвигателя, двигателя автомобиля или трактора. (Я использую старинный 4-цилиндровый тракторный двигатель JI Case, но я видел мельницы с двигателями V-8 от автомобилей и большими старыми электродвигателями. На действительно больших установках используются дизели Cat.) Лопасть и маховик достаточно развиты. импульс, чтобы пролететь сквозь бревно с такой скоростью, с какой тележка может двигаться вперед и назад мимо лезвия.

Переносные дисковые пилы — это новая морщина, которую я видел в рекламе. Я никогда не видел их в действии, но я не могу представить, что любое лезвие, которое вы можете тащить за пикапом, может быть большим или достаточно тяжелым, чтобы развить импульс, чтобы вырезать доски из бревна серьезного размера за один проход и на любой скорости. .

Сравнение конструкций лесопильных заводов

Основным преимуществом переносной ленточнопильной пилы является то, что она разработана для достаточно быстрой сборки и разборки, поэтому вы можете доставить ее на место работы в пикапе, установить и работать в тот же день.Кроме того, пропил тонкого лезвия узкий, поэтому вы экономите древесину. Он потребляет меньше газа, чем двигатель автотипа стационарной пилы, двигатель и подшипники служат примерно столько же (в среднем 2500 часов между ремонтами), но при восстановлении или замене стоит гораздо меньше (250 долларов снаружи по сравнению с 900 долларами и более).

Стоимость переносной мельницы составляет около 1500 долларов США для базовой мельницы, плюс дополнительные 500 долларов США для механического подъемного механизма для подъема бревен на платформу. Стационарная мельница со всеми компонентами, кроме нового двигателя, будет стоить 5000 или 6000 долларов, причем примерно половину от стоимости бывшего в употреблении, и вам все равно придется ее установить.Это сопоставимо с моей общей стоимостью менее 1000 долларов.

Портативная ленточная пила с тонким лезвием и небольшим двигателем не имеет большого веса и мощности, чтобы доставлять бревно. Таким образом, это мучительно, мучительно медленно по сравнению с циркулярной пилой: нужно несколько минут, чтобы разрезать доску, которую старая циркулярная пила прорежет за секунды. Я также слышал, что рамы сделаны не из самых тяжелых известных материалов, что хорошо с точки зрения их портативности; но, если пила должна резать прямо, а не заедать, рама всегда должна быть квадратной, жесткой, ровной и вертикальной.И далеко не легко сохранить это таким образом, когда вы сбрасываете тяжелые бревна на основание, которое представляет собой небольшой прямоугольник из тонкого металлического уголка, который может прогибаться, наклоняться или погружаться в почву под странными углами.

Я знаю одного потенциального строителя дома, который потратил все свои свободные деньги на свой фундамент, колодец, септик, лесной джип, бензопилу и переносную ленточную пилу, намереваясь вырезать свои собственные 2-бай и сайдингом, а летом в выходные поднять дом. Он недооценил время и сложность обрезки, обрезки верхушек, обрезки, перетаскивания и секционирования каждого дерева.Не говоря уже о том, чтобы каждое бревно пройти через лес на мельницу, затем закрепить его на основании мельницы, повторить несколько проходов, чтобы квадрат как минимум с двух сторон, разделить бревно на 2-дюймовые плиты … «по ширине, затем штабелирование плит и досок из коры … затем складирование опилок, очистка пилы, защита от дождя и, наконец, перетаскивание досок к фундаменту. Только после этого он приступил к работе над домом. В конце концов он решил, что легче вытащить равномерно сухие и идеально подходящие по размеру 2×4 из всепогодных упаковок, установленных вокруг фундамента грузовиком, оборудованным стрелой.Но к тому времени закончилось лето и его энтузиазм. Рама пилы ржавела еще два года, прежде чем он сдался и был продан.

Большой диск для циркулярной пилы потеряет лезвие, если заденет старую металлическую скобу забора, заросшую корой. Но полотно ленточной пилы может сломаться, точно так же, как оно может попасть в твердый узел, или если оно заедает, когда оно замедляется во влажной древесине, или если вы не отталкиваете доску от бревна в конце жесткого пропила. Полотна переносных ленточных пил изготовлены из очень твердой пружинной стали, которая будет описывать узкие дуги на шкивах, но это не подлежит ремонту.Его нельзя затачивать вручную, если у вас нет полдня на это, поэтому его необходимо заменить по цене от 20 долларов и выше. Огромные ленточные полотна, используемые на стационарных ленточнопильных станах, сделаны из достаточно мягкой стали, их можно сваривать и затачивать, что хорошо, так как они стоят более ста долларов за штуку.

Большой диск для циркулярной пилы прослужит вечно, но чтобы резать быстро и чисто, зубья необходимо часто и равномерно затачивать, а (на поперечных пилах) их угол атаки необходимо периодически менять.В отличие от полотен для ленточных пил, они редко ломаются, и это хорошо, так как они стоят сотни долларов. Зубья с зубьями из закаленной стали, вставленные в корпус из мягкой стали, могут быть восстановлены. Но странствующие ремесленники, которые заделывали дыры в кастрюлях, измельчали ​​материнские ножницы и ножи для резьбы, а также точили каждое лезвие пилы на месте, остались в прошлом. Вы должны научиться ухаживать за своим собственным клинком. Угол заточки для каждого типа лезвия и зуба разный, и небольшой ручной электродвигатель типа Dremel с заусенцами из карборунда сделает это намного быстрее, чем ручной напильник.

С другой стороны, вы больше не можете получить стационарные пилорамы или даже планы лесопильных заводов по почте от Sears Roebuck. Вам нужно будет спроектировать свой собственный, найти или собрать компоненты, а затем собрать их на месте. Двигатель, столярные изделия и гусеница требуют прочно закрепленной постоянной станины с крышей и некоторой боковой защиты от проливного дождя. Тем не менее, я выбрал стационарную циркулярную пилу, потому что она лучше соответствует моим потребностям при более низких начальных затратах и ​​меньших эксплуатационных расходах, чем переносная ленточная пилорама.

Части мельницы

На мой взгляд, круглопильный станок состоит из четырех основных компонентов:

1. Гусеница как минимум в два раза длиннее самого длинного бревна, которое вы хотите распилить.

2. Каретка на рельсах, оснащенная передними стойками, которые удерживают бревна при их движении вперед и назад мимо пилы.

3. Прочно закрепленная рама из лузги, которая удерживает жестко установленные пилу, оправку и направляющую пилы рядом с двигателем и в средней точке гусеницы.

4. Источник питания, способный поворачивать пильное полотно под нагрузкой и имеющий дополнительную мощность, достаточную для перемещения каретки и вдавливания бревна в полотно.

Вариант, позволяющий сократить трудозатраты для небольшого лесопильного завода, но необходимый для крупносерийного промышленного предприятия, — это гидравлическая или механическая система для управления флипперами или цепями с крюком, которые вращают окорку пиловочника и обтачивают его на четверть оборота перед каждой первой резкой. , чтобы выровнять бревно прямоугольной формы в каретке перед каждым проходом, переворачивать плиты в бункер для связывания и перемещать готовые доски по роликовым желобам к месту укладки.Я не особо спешу, и это работа, которую я выполняю с помощью своего самодельного лесозаготовительного трактора и моего peavey — большого крюка на рукоятке, используемого для подъема бревен.

Есть несколько способов получить необходимые компоненты, и каждый лесоруб должен решить, какой из них лучше всего соответствует его способностям и возможностям. Один из способов — купить б / у мельницу в разумных пределах, требующую лишь мелкого ремонта. Вы будете удивлены, сколько маленьких одно- или двухместных мельниц разбросано по лесам в любом хорошо заросшем лесом уголке страны.В моем районе они стоят около 3000 долларов — покупаются «как есть / где есть», что означает, что вам придется снести мельницу, переместить и собрать ее на своей земле. Другой способ — спроектировать и построить новую мельницу с нуля. Это требует времени и доступа к оборудованию механического цеха, но относительно небольших денежных затрат, если используется утилизированное сырье. Вы можете купить подержанный, но исправный промышленный четырехцилиндровый двигатель или автомобильный двигатель и трансмиссию всего за 100 долларов, а также подержанное лезвие за то же самое. Вал, подшипники, шкивы и барабаны для оправки, которая удерживает лезвие, и сталь, из которой передняя бабка удерживает бревна, а также различные фитинги, колеса, пиломатериалы и рельсовый инвентарь будут стоить, возможно, еще 250 долларов, в результате чего общая стоимость будет меньше. 500 долларов.Наконец, вы можете пойти по пути, который я выбрал, то есть покупать основные необходимые детали лесопильного завода в готовом виде для ремонта или модификации и импровизировать остальные. Моя общая стоимость была чуть меньше 1000 долларов.

Трек

Я начал с того, что построил гусеницу, по которой катится карета, из заброшенной рамы мобильного дома длиной 42 фута и колес, которые я купил за 100 долларов. Я удалил косынки, которые удерживали коробку с основных двутавров. Затем я сузил раму с ширины 108 дюймов до 32 дюймов, вырезав 76 дюймов из центра поперечных распорок, сдвинув двутавровые балки ближе друг к другу, а затем снова сварив распорки.Я также сузил ось и прикрепил ее к нижней части рамы, а затем снова прикрепил язычок прицепа к одному концу. Это дало мне портативную раму длиной 42 фута.

Я сделал гладкую и устойчивую направляющую для каретки, приварив стальную плоскую ленту размером 2 x 1/2 дюйма поверх обеих двутавровых балок. Затем я приварил круглый стальной стержень 5/8 дюйма поверх плоской планки, которая перекрывала двутавровую балку, которая должна быть ближе всего к лопасти. Круглый стержень входит в канавку между фланцами на передних колесах каретки, удерживая каретку на ходу. .

A ’46 Двигатель Case, комплектующие, передние бабки и корма

В рыночном бюллетене государственного фермера я обнаружил партию утилизированных компонентов лесопилки — некоторые из них старше меня. Я заплатил 800 долларов за газовый двигатель JI Case 1946 года с ручным пуском мощностью 60 л.с. с ручным сцеплением, работающим как новенькое, пильное полотно диаметром 42 дюйма со вставленными зубьями из закаленной стали, оправку, тяжелый вал, на котором держится пильный диск на одном конце и большой шкив / маховик на другом, детали для подающего механизма — батарея шестерен или шкивов, которые передают мощность от двигателя к каретке — плюс три передних бабки, которые удерживают бревна на каретке и наборе. работы, которые продвигают бревна вперед для распиловки.Каждая передняя бабка состоит из тяжелой стальной основы, которая крепится к верхней части каретки. Колени скользят вперед и назад в канале в верхней части основания, на которых держатся собаки с шипами, которые вбиты в заднюю часть бревна, чтобы удерживать его на месте для распиливания. Позади передних бабок находится набор механизмов: расположение шестерен и валов с рычагом, который с небольшими приращениями храпового механизма толкает колени вперед и переносит бревно на лезвие для резки.

Из древесины, подвергнутой обработке давлением, я построил 20-дюймовую каретку в форме лестницы, сделав длинные боковые перила из сдвоенных 2-х 6-дюймовых балок PT, соединенных спереди и сзади, а каждые четыре фута с деревянными I-образными поперечинами по 2 шт. «x 6» PT.

Каретка едет на трех парах стальных колес на осях со стальными стержнями — пара спереди и сзади, а другая посередине. Три колеса на задней длинной стороне рамы плоские; три впереди, ближайшие к пиле, представляют собой усиленные шкивы с канавками с канавкой 7/8 дюйма вокруг, которые подходят к круглому стальному стержню, приваренному к гусенице, чтобы обеспечить правильное движение каретки.

Я мог бы найти шарикоподшипники и опорные подушки, подходящие для трех осей каретки и нескольких других валов, которые мне пришлось собрать.Но я решил сделать это старомодным способом с подшипниками из баббита, которые использовались на ранних автомобилях. Бэббит — это мягкий свинцовый металлический горшок, который можно легко расплавить и залить в корпус, построенный вокруг вала, чтобы создать литой подшипник скольжения для вала, в котором он вращался. над дымным (грязным) огнем. Я использовал старый латунный керосиновый фонарь с загнутым фитилем и без дымохода. Жирный технический углерод из дыма попадает между металлическим баббитом и вращающимся валом и стирает ровно столько зазора, чтобы вал свободно вращался и предотвращал прилипание металлического баббита к валу (до тех пор, пока он остается смазанным; если это не так , подшипник может нагреться и оплавиться).

Рама из лузги и комбикормовый завод

Затем я сделал раму из лузги рядом с гусеницей, чтобы удерживать оправку — вал и опоры, удерживающие лезвие и приводное колесо от двигателя, а также подающие устройства — механизм ремня / шкива, который приводит в действие каретку — и направляющую пилы. что удерживает лезвие врезаться в бревно под желаемым небольшим углом. Я сделал раму лузги из использованных деревянных балок 4 «x 10», так как она должна быть достаточно большой, чтобы выдерживать силу и вибрацию от вращающейся пилы, а также натяжение приводных ремней от двигателя.

Подача соединяет ремень от двигателя с барабаном, расположенным в середине пути, вокруг которого находятся несколько витков бесконечного кабеля, который пересекает каретку вперед и назад по пути. С помощью одного рычага пильный мастер может продвинуть загруженную каретку в полотно, а затем потянуть ее назад, чтобы приспособиться к другому пропилу или загрузить новое бревно. Я видел это разными способами.

Я выбрал систему из плоских ремней и шкивов, использующих промежуточную шестерню, потому что она проста, и у меня был доступ к шкивам с плоскими ремнями с канавками шириной 6 и 12 дюймов, которые обеспечивают достаточный контакт ремня для обеспечения достаточной движущей силы без чрезмерного напряжения.В этом нет ничего особенного, кроме старого здравого смысла и изобретательности. Я дергаю за ручку, и рычаг управления шкивом натягивает передний ремень против силы, и каретка медленно продвигается. Когда я нажимаю на ручку, управляющий шкив на переднем ремне ослабляется ровно настолько, чтобы позволить ему проскальзывать, в то же время натягивая реверсивный ремень против силы, и каретка застегивает молнию. Разница в скорости обусловлена ​​размером шкива; реверсивный шкив в три раза больше диаметра переднего шкива.Когда я отпускаю, пара пружин для дверных решеток под платформой возвращает ручку в нейтральное положение.

Наконец, я установил направляющую пилы — своего рода С-образный зажим, который охватывает вращающиеся зубья и сжимает корпус лезвия, удерживая его в бревне под желаемым небольшим углом. Направляющая предназначена не для изменения угла пилы (это делают регулировки оправки), а поддерживает переднюю кромку полотна. Я расположил его так, чтобы он выступал из передней части рамы шелухи вверх на переднем крае пильного полотна как можно ближе к каретке, не касаясь.Рабочие поверхности направляющей в местах соприкосновения с лезвием должны быть заменяемыми деревянными блоками, оставляющими зазор около 1/64 дюйма от каждой стороны лезвия.

Сборка мельницы

После создания четырех основных компонентов пришло время установить их на место и выровнять все по линии, отвесить, выровнять и отрегулировать так, чтобы распиливать хороший прямой пиломатериал. Некоторые корректировки были не столь очевидны. Мне пришлось изучить методом проб и ошибок такие вещи, как регулировка шага пилы и направляющей.

Первым делом я проложил 42 ‘гусеницу.Используя шнур и линейный уровень, я установил рельсовое полотно из переработанных, но все еще прочных, устойчивых к гниению железнодорожных шпал, расположив их на расстоянии около 8 футов друг от друга. Еще две стяжки были утоплены в сторону посередине, чтобы удерживать раму из шелухи. Добавив еще две шпалы немного левее рамы лузги для поддержки двигателя, я получил базовый фундамент. Я мог бы хорошо закопать шпалы и иметь прочную основу, потому что здесь, в Джорджии, у нас стабильная почва и мало или совсем нет мороза. В пустыне или на песчаном пляже, в зыбучих почвах Запада и на морозном Севере вы должны быть уверены, что фундамент вашей мельницы вырыт достаточно глубоко, чтобы он не соскользнул с холма после сильного дождя или мороза и не вылезет из истинного состояния каждую зиму. .

Я натянул раму / гусеницу прицепа на основание поперечины, приподнял ее, чтобы снять опорные колеса, затем опустил, выровнял и выпрямил ее с помощью веревки и ровной линии и, наконец, прочно закрепил все в нашей хорошей красной глине Джорджии. В верхней части пути я сделал простую стойку для загрузки бревен на столбах, чтобы я мог катить бревна прямо с грузовика на бревенчатую балку. Внизу под пилой я построил длинную платформу высотой с каретку с выступом вдоль открытого края, чтобы ловить доски, когда они сходят с пилы.

Я установил каретку на колеса посередине гусеницы и установил три передних стойки сверху, а регулирующий механизм (набор) — вдоль задней части. Затем я поместил раму из лузги на поперечины и закрепил ее ровно и правильно сориентировал по рельсовому пути. Я окончательно закрепил оправку пилы и механизмы подачи в раме лузги и тщательно отрегулировал все так, чтобы пила и каретка целовали кузена близко, но не настолько близко, чтобы когда-либо касаться … расположили спереди назад, чтобы бревно сторона пильного полотна должна находиться на расстоянии 1/2 дюйма от каретки и регулироваться по направлению сверху вниз, так что верхняя часть воротника пилы будет на добрых 1/2 дюйма ниже кромки передней бабки со стороны бревна.

Затем я подключил трос, который будет проходить через каретку и пиловочник взад и вперед. Вал привода каретки проходит от шкива с приводом от двигателя в подающем устройстве через втулку из баббита в отверстии, которое я вырезал в двутавровой балке на стороне пилы, к катушке привода троса в середине пути. Конец вала, выступающий за ведущую катушку, входит в шейку, приваренную к внутренней стороне внешней двутавровой балки. Я несколько раз обернул центр поперечного троса вокруг катушки привода троса, пропустил концы троса через шкивы на каждом конце гусеницы и потянул их назад, чтобы плотно прикрепить к концам каретки.В какую бы сторону ни повернулась катушка, каретка будет следовать за ней.

Вернувшись на подающий завод, я измерил, отрезал и соединил ремни прямой и обратной подачи каретки. Затем я отрегулировал встречные возвратные пружины и тягу, ведущую к рычагу управления, так, чтобы ни передний, ни задний ремень не были натянуты на силовой шкив, когда рычаг отпущен и находится в нейтральном положении.

Затем я установил полотно пилы на рабочий конец оправки и с помощью отвеса и лески отрегулировал оправку на его креплениях, чтобы поверхность полотна была идеально вертикальной и параллельной движению каретки.Затем, отрегулировав болты на каждой стороне передних подшипников оправки, я установил шаг так, чтобы лезвие входило в встречное бревно на 1/32 дюйма, и отрегулировал направляющую пилы для сохранения этого шага (со слишком маленьким шагом). свинца, пила не будет кусаться, а выскочит и протерет лицевую часть бревна. При слишком большом количестве свинца лезвие будет врезаться, заедать, тереться или застревать в пропиле. Таким образом, вы можете нагреть лезвие до такой степени, что оно деформируется. Старые пильщики вытащили застрявшее бревно и, медленно вращая лезвие, использовали старую швабру и воду, чтобы быстро охладить горячую область на лезвии, чтобы повторно закалить и избежать перманентная основа или сетка.Я думаю, что лучше вообще избежать проблемы и действовать медленно.)

Я закрепил двигатель на поперечинах, провел трос дроссельной заслонки и выключатель аварийной остановки к небольшой приборной панели на платформе оператора, которую я построил там, где рычаг управления выступал из подающего механизма в раме лузги. Затем я соединил шкив главного привода двигателя с большим ведущим колесом на валу пилы с помощью 6-дюймового плоского ремня. Я проверял, перепроверял, затягивал и снова затягивал, пока, наконец, не пришло время опробовать это изобретение.

Давайте сделаем это!

Хорошо. Еще раз проверьте, что все готово к работе. Убедитесь, что лезвие чистое, и поблизости нет обломков дерева или камней, которые могли бы вибрировать в него. Убедитесь, что сцепление брошено. Затем запустите двигатель и дайте ему хорошо прогреться. Установите скорость немного выше холостого хода и включите сцепление. Остановите и отрегулируйте оправку или втулку, если лезвие качается или вибрирует. Убедитесь, что ремень главного привода остается в центре обоих главных шкивов.

Убедитесь, что бревенчатые собачки и колени головной части находятся на значительном удалении от лезвия и хорошо пригнаны.Затем перемещайте каретку вперед и назад. Все должно работать гладко; шкивы должны двигаться правильно, а ремни должны двигаться прямо, не натирая внутренние части их шкивов.

Когда все будет хорошо, разгоните двигатель до тех пор, пока пильный диск не начнет вращаться с рабочей скоростью от 400 до 500 об / мин (пока вы не научитесь определять скорость на слух и эффективность резки, вы можете установить датчик частоты вращения, если у двигателя его нет. Или нанесите метку на лезвие и отрегулируйте скорость так, чтобы метка мигала более восьми раз в секунду.Вы знаете, сколько секунды нужно, чтобы сказать «тысяча»? Что ж, считая так быстро, как вы можете, сократите количество от одного до восьми за тот же короткий промежуток времени. Увеличивайте скорость, пока лезвие не будет вращаться восемь раз в секунду.) Дайте двигателю поработать пару минут. Затем выключите и проверьте все вокруг. Особенно убедитесь, что оправка остыла. Если подшипники теплые на ощупь, значит, они застряли, и вам необходимо отрегулировать, смазать маслом, ослабить крышки журналов или опорные блоки или сделать что-то еще, что необходимо для устранения проблемы.Затем бегите 10-15 минут и снова проверьте.

Теперь пришло время распилить первое бревно. Переместите каретку обратно к погрузочной платформе и загрузите небольшое бревно диаметром от 7 до 9 дюймов. Зацепите бревно за переднюю бабку и переместите каретку к лезвию. Включив храповой механизм, продвиньте бревно вверх так, чтобы оно просто целовало заднюю часть лезвия. Поднимите каретку и поверните бревно вперед примерно на 1/2 дюйма. Включите двигатель до рабочей скорости и медленно перемещайте каретку, чтобы сделать первый распил.Внимательно следите за тем, чтобы разрез был прямым. Если все в порядке, отведите каретку назад, продвиньте бревно на дюйм и снимите еще одну плиту. Как только у вас получится ровная поверхность вдоль всей распиленной поверхности бревна, оттяните и поверните бревно так, чтобы плоскость была внизу. Соберите собаку и срежьте следующую сторону. Продолжайте вращать и резать, пока не получите желаемое квадратное бревно. Теперь вы можете вырезать из бревна пиломатериал любого размера. Вы занимаетесь лесопильным бизнесом.

Разветвитель

Во времена водяных мельниц большую продольную пилу, которая распиливала целые бревна, называли головной пилой, а главного пилорама называли раскалывающим станком, потому что именно это он пытался сделать — разрезать каждое бревно так, чтобы все доски выходили с зерно, идущее прямо по длине от конца до конца — так же, как если бы он разделил его на рельсы забора, разделив их вдоль естественного волокна молотком и клиньями.

Разделение каждого бревна на части, чтобы получить наиболее пригодную к употреблению древесину, и укладывание бревен на балку — вот где разделитель отделен от обычных смертных. Не то чтобы я пока что претендую на звание полностью законченного сплиттера, хотя я работаю над этим. Видите ли, задача пилорама — получить как можно больше дощатых футов прямозернистой древесины из каждого бревна. Но никакое дерево не облегчает задачу, поскольку ни одно из них не является идеально прямым. Все бревна, даже самые прямые сосны, имеют изгибы. Многие изгибаются в двух измерениях, спереди назад и справа налево.Более чем у некоторых есть двойные обратные кривые, скручивания, трещины, узлы, отверстия от узлов, гнилые узловые отверстия и действительно гнилые отверстия на конечностях, которые необходимо вырезать или подпилить.

Пиломатериалы для коммерческих зданий имеют минимальную длину 8 футов, что больше, чем вы можете получить за один кусок из множества бревен. Размер увеличивается с шагом 2 фута (длина) и 2 фута (ширина), что создает много отходов. Но с помощью своей собственной мельницы вы можете спасти бревно, которое имеет, скажем, два отрезка прямого волокна длиной 3 1/2 дюйма между большим узлом, гнилым отверстием на ветке и расколотым верхом, а затем устранить отходы, выпилив их на заказ. до нечетных размеров, чтобы соответствовать вашему конкретному использованию.С помощью цепной пилы вы можете разрезать 3 1/2 ‘- «шорты», а затем распилить их тонкими, чтобы получить ту 41-дюймовую обшивку в деревенском стиле, которая идет на кухню, или на стойки 5 «x 5», чтобы пройти по бетонным опорам. для опор крыльца или квадратов 17 дюймов x 17 дюймов x 7 дюймов, чтобы обрамлять песочницу детей. Вы можете отложить этот большой узел для сушки на воздухе и использовать его твердый, волнистый кап в качестве основы для стола со стеклянной столешницей или разрезать и украсить его для настенных ковров. Оттащите прогнивший кусок ствола обратно в лес, когда в следующий раз вы отправитесь за новыми бревнами, и он будет перезимовать скунсов или укрыть семейства кроликов на долгие годы.С вашей собственной мельницей ничего не пропадает зря.

Ориентация бревен на тележке требует ощущения зерна … способности «шестого чувства» заглядывать внутрь бревна, чтобы угадать, как движется зерно, и эта способность приходит только с опытом и внимательным изучением своих ошибок. Пиломатериалы для обрамления хвойных пород полностью распилываются вдоль волокон. Вы хотите разместить бревно так, чтобы его основная кривая изгибалась вверх и вниз. Таким образом, бревно будет опираться на балку пальцами рук и ног, а кривая будет иметь вертикальное направление вдоль бревна.(Когда зерно проходит по длине доски, вы вносите слабость.)

Распиловка древесины твердых пород. Вы захотите сделать пропил в четверть волокна и другие пропилы, каждый из которых лучше всего подходит для различных областей применения. Прочтите хорошую книгу по столярному делу, чтобы узнать, в чем разница и почему.

Уловки Сойерса

Познакомившись с вашей мельницей, вы узнаете маленькие уловки, которые сделают ее работу плавной и точной. Вот несколько советов, которые работают для меня и могут избавить вас от головной боли.

• Держите зубья пилы острыми, так как тупые зубы могут заставить пилу сесть, блуждать и делать другие странные вещи.

• При заточке режущей кромки зубьев пилы всегда держите напильник перпендикулярно поверхности полотна.

• Внимательно осмотрите нижние 6 футов бревен и удалите закопанные в них гвозди или заборную проволоку; выбросьте бревно, а не затупите лезвие о старую скобу забора.

• Промойте бревна со всех сторон, как только они выйдут из леса и до того, как грязь высохнет на коре.Грязь притупляет лезвия.

• Держите поводок правильно и следите за лезвием на предмет кружков сгоревшего сока или других следов трения.

• Прислушайтесь к звуку углубления пилы, который может означать, что лезвие горит или застревает. Замедлите движение каретки, пока звук не станет снова слышен.

• Постройте рампу для захвата рядом с гусеницей, чтобы укладывать недавно распиленные доски, и установите на ее конце рампу с роликами, чтобы перемещать их к сушильным штабелям.

• Часто проверяйте трос и ремни на предмет правильного натяжения.

• Держите движущиеся части смазанными, а ремни заправляйте каменноугольной смолой или другим консервантом для сохранения гибкости.

• И НИКОГДА НЕ ЗАБЫВАЙТЕ: БЕЗОПАСНОСТЬ В первую очередь!

Как я уже упоминал в начале, я не являюсь экспертом и был бы рад получить информацию о строительстве или эксплуатации лесопильного завода от тех, кто попробовал свои силы.

---

Лексикон Сойера: определения терминов дровоколов

Вал — Вал, удерживаемый в подшипниках, к которому крепится дисковая пила.

Баббитовый подшипник — подшипник скольжения, залитый вокруг оси или вала вместо использования баббитовый металл, мягкий, похожий на свинец металлический горшок, плавящийся при низкой температуре.

Балка (бревенчатая балка) — Колесная тележка, которая переносит пиловочник мимо пилы.

Подшипник — Смазываемая втулка или набор роликов или сфер, которые удерживает вал, позволяя ему вращаться с минимальным трением.

Комбикормовый — Группа шестерен или тяг и ремней, которые активируют храповик колесо или катушка и трос, который перемещает бревно к пиле и обратно.

Журнал — Корпус, в котором находится подшипник.

Передние бабки — Две или более опоры для бревен, опирающиеся на балку бревна. Детали включают:

1. Основание: фиксированная отливка с каналом, удерживающим скользящие колени.
2. Колени: скользящие, L-образные отливки удерживаются в каналах на верхней части основания передней бабки, которые удерживают бревно и перемещают его вперед в пилу.
3. Собаки (бревенчатые собаки): шипы в верхней части колен, которые втыкаются в заднюю часть бревна, чтобы удерживать его на месте для резки.
4. Установка: механизм, который продвигает колени, проталкивая пиловочник в передние бабки, чтобы определить глубину пропила.

Рама из шелухи — Низкое кольцо из жерновов или платформа из деревянных балок, поддерживающая раму большой циркулярной пилы.

Оправка — При лесозаготовке вал, шейки и подшипники, на которых установлена ​​пила.

Блоки подушек — Пара отливок, удерживающих подшипник на месте.

Головка — Нанесение угля из слабого пламени для снижения рабочего допуска между валом и подшипником из литого баббита.

Траверса — Для перемещения вперед и назад, когда бревенчатая балка многократно проходит мимо фрезерной пилы.

---

Несколько слов о безопасности

• Запрещается использовать работающую пилу для маленьких детей.

• Постройте прочные кожухи и ограждения движущихся ремней и шкивов.

• Носите ботинки с нескользящей подошвой, занимайте твердую стойку и сохраняйте равновесие на мельнице.

• Не приближайтесь ко всем компонентам во время их движения.

• Не позволяйте никому стоять рядом с пильным полотном.

• Никогда не пытайтесь удалить куски дерева, заклинившие движущееся полотно пилы.

• Всегда останавливайте полотно перед регулировкой.

• Надевайте защитные очки и средства защиты слуха.

• Помните, что с лесопилкой, как с любым другим оборудованием, нужно работать осторожно и осторожно.

---

Первоначально опубликовано: июнь / июль 1994

Как сделать вертикальную бензопилу

Это началось как идея после изготовления моей самодельной ленточной пилы и сравнения ее очевидной неэффективности с простыми бензопилами, которые используются чаще всего.Я подумал о том, как я могу оснастить его, чтобы отрезать короткие отрезки твердого клена, и пришел к идее заставить пилу работать по столбу, установленному в земле. Пила будет установлена ​​на простой деревянной тележке, которая устанавливается вокруг столба. Квадратная форма стойки будет держать пилу прямо во время резки. Определенно стоит попробовать, поэтому я решил настроить его, чтобы запустить тестовую версию.

Для начала я выкопал яму в хорошем месте, чтобы посадить столб. Столб представляет собой восьмифутовую длину 4 × 4, которая примерно на три фута погружена в землю, чтобы надежно закрепить ее:

Хорошая идея — сделать столб вертикально (прямо вверх и вниз), но он не обязательно должен быть идеальным.Для более постоянной «установки» я бы использовал более длинную стойку и установил ее в бетоне внутри формы сонотрубки, но для этого теста подойдет просто засыпка землей и набивка.

Я использовал большой кусок клена, оставшийся от моих операций по распиливанию на ленточнопильном стане, в качестве основания, и он просто лежал на земле. Я установил бревно и сделал отвес клиньями:

Я вколол пару шурупов через нижний край бревна в основание, чтобы оно не двигалось, и убедился, что они находятся далеко от того места, где пила будет резать.

Чтобы верхушка не двигалась, я спустил распорки до тяжелых бревен. Более постоянным решением было бы утопить еще одно смещение столба от того места, где бревно должно проходить более короткие распорки, но я думаю, что закручивание винтов через деревянные распорки по-прежнему будет самым быстрым и эффективным способом сделать это:

Первый разрез был полным успехом. Пила без колебаний прошла сквозь бревно и оставила очень чистый (для бензопилы) прямой пропил:

Затем я мог повернуть бревно на 90 градусов и сделать еще один разрез по центру:

Идея состоит в том, чтобы использовать это только для выравнивания лица или квадрата большей, а затем проделать оставшуюся часть резки на моей большой самодельной ленточной пиле .

Некоторые боевые кадры:

Каретка очень простая, в основном это L-образный кронштейн и коробка, которая свободно устанавливается на стойку. Подробнее о том, как я это сделал и прикрепил пилу, смотрите на видео ниже.

Пила резет древесину твердых пород впечатляюще быстро. Конечно, это совершенно новая сеть с заводской точностью, но после трех таких сокращений она не подает никаких признаков тусклости. Он не мог разрезать до самого дна, поэтому я использовал топор, чтобы отколоть то, что осталось.Более постоянная установка исправит это и позволит пиле полностью пропилить:

Вот подробное видео сборки, включая первую сессию резки в конце:

Вот более короткое видео, посвященное только действию, демонстрирующее резку:

Заготовка древесины — деревянный каркас своими руками

Если вы решили построить деревянную каркасную конструкцию самостоятельно, никогда не рано начинать думать о закупке древесины.Ваш строитель может помочь вам разработать планы и составить точный список материалов. Поиск и транспортировка больших лесоматериалов может вызвать некоторые затруднения, но это также может быть так же просто, как несколько звонков друзьям с большегрузными прицепами или встреча с местным пильщиком.

Есть несколько вариантов заготовки древесины:

Заготовка древесины — закупка у лесопроката или лесопильного завода

Брокер по древесине работает с мельницами и дилерами любого размера. Скорее всего, они сравнительно легко обеспечивают получение редких пород древесины и различных сортов.Брокеры хорошо разбираются в своем деле и являются экспертами в области доставки и доставки. Когда брокер обеспечит безопасность ваших пиломатериалов, вы можете поспорить, что они будут доставлены строганными, сухими и готовыми к использованию. Эти преимущества требуют дополнительных затрат.

Покупка на местной лесопилке или у пильщика

Независимо от того, где вы находитесь, вы можете быть удивлены количеством заводов в вашем районе. Местные виды, очевидно, будут дешевле и доступнее. Получение древесины таким образом может дать вашему дому право на получение сертификата LEED, поскольку вы не будете тратить много денег на ископаемое топливо для доставки на дальние расстояния.Вы также будете поддерживать другого местного предпринимателя в вашем районе. В зависимости от лесоруба вы можете нести ответственность за транспортировку бревен на свой участок. Четко общайтесь со своим пильщиком, поскольку большие пиломатериалы обычно не являются их специальностью, однако большинство из них отлично справляются с этой расширенной работой.

Фрезеровка собственного бруса

Если вы ищете идеальный самодостаточный метод строительства деревянного каркасного дома, вы можете взять напрокат или арендовать оборудование для распиловки древесины из стоящих на своем участке деревьев.Переносные ленточные пилы или фрезы различаются по размеру и сложности — чем они обычно больше, тем проще ими пользоваться. Стоимость владения одной из этих машин может быть немного высокой для среднего строителя дома. Чтобы овладеть этим процессом, требуются упорный труд и навыки, но это возможно. Будет много возможностей засучить рукава и усердно поработать в процессе строительства, поэтому я рекомендую нанять кого-нибудь для фрезерования на месте. Опытный пильщик может максимально использовать полезную древесину, взятую из каждого бревна, сокращая отходы и сокращая время, затрачиваемое на фрезеровку на месте.Они также могут вырезать изделия по индивидуальному заказу, например, древесину с естественными изгибами. Наконец, измельчение на месте означает, что вы несете ответственность за удаление всех отходов путем их сжигания или вывоза.

Руководство по DIY-маршрутизатору с ЧПУ

Как применение фрезерных станков с ЧПУ на крупных механических заводах, деревообрабатывающий станок с ЧПУ DIY постепенно завоевал популярность в небольших и домашних мастерских. Если вы решили построить самодельный фрезерный станок с ЧПУ или, может быть, только обдумываете его, с чего начать? Что нужно учитывать перед станком с ЧПУ по дереву своими руками? Какие типы комплектов DIY для фрезерных станков с ЧПУ следует покупать? Если вы ищете ответы на эти вопросы, это руководство для вас.Это руководство может помочь вам понять, что нужно делать при самостоятельном изготовлении станка с ЧПУ по дереву.

Почему DIY фрезерный станок с ЧПУ Есть много причин, по которым люди хотят сделать DIY фрезерный станок с ЧПУ. Как мы знаем, существует множество типов станков с ЧПУ для разных целей, и некоторые из них с множеством функций могут быть очень дорогими. Поэтому иногда люди хотят сделать самодельный станок с ЧПУ по дереву только потому, что не могут позволить себе купить его с полки. Кроме того, если вы владелец небольшой мастерской или любитель ремесел, который любит делать вещи своими руками, вам могут не понадобиться слишком сложные функции фрезерного станка с ЧПУ, поэтому вы можете выбрать фрезерный станок с ЧПУ своими руками.Также существует большая гибкость при разработке и изготовлении самодельного фрезерного станка с ЧПУ. Вы сможете настроить свой фрезерный станок с ЧПУ в соответствии со своими особыми и уникальными требованиями.

Что может сделать DIY-фрезерный станок с ЧПУ Как следует из названия, DIY-фрезерный станок с ЧПУ означает самостоятельно построить фрезерный станок с ЧПУ в соответствии с вашими конкретными потребностями. Многие владельцы небольших фабрик или мастерских, а также любители предпочитают самодельные станки с ЧПУ по дереву для обработки своих специальных изделий или поделок, таких как рельефные скульптуры, формы, рекламные вывески, игрушки и т. Д., и многие предпочитают построить самодельный станок с ЧПУ для резки деревянных или металлических пластин для изготовления деревянных изделий и мебели, таких как шкафы, гардеробы, музыкальные инструменты и т. д. Покупка готового фрезерного станка с ЧПУ может сэкономить много проблем, но в то же время, может привести к отходам. Поскольку владельцы мастерских или любители могут использовать только одну или две функции станка с ЧПУ или могут потребовать простой настройки, дополнительные функции станка с ЧПУ могут привести к потере денег и ресурсов. Кроме того, DIY-фрезерный станок с ЧПУ может потребовать относительно сильных практических навыков и определенных знаний о станке с ЧПУ.

Что следует учитывать перед самостоятельным фрезерным станком с ЧПУ Но перед тем, как начать сборку самодельного фрезерного станка с ЧПУ, вам необходимо принять во внимание несколько вопросов, в том числе:
Цель : Какой тип станка с ЧПУ для дерева своими руками вы хотите построить ? Что вы хотите сделать с помощью этого станка с ЧПУ для дерева своими руками? Эти два вопроса сильно повлияют на ваш выбор спецификаций и материала для вашего станка с ЧПУ.
Бюджет : Сколько вы можете позволить себе потратить на этот DIY-фрезерный станок с ЧПУ? Некоторые из них дороже других, а для некоторых может потребоваться больше программного обеспечения или инструментов, чем для других, что влечет дополнительные расходы.Например, небольшой гравировальный станок с ЧПУ по дереву может стоить всего 200 долларов, а большой станок с ЧПУ для резки дерева и алюминия может стоить 600 долларов или даже больше. Следовательно, вам необходимо определить бюджет, который вы готовы и готовы заплатить за самодельный фрезерный станок с ЧПУ.
Возможности : Еще одна важная проблема, которую необходимо учитывать, — это ваши возможности для самостоятельного изготовления станков с ЧПУ по дереву. Вам нужно будет реалистично оценить свои технические навыки. Некоторые станки с ЧПУ построить проще, чем другие, а некоторые могут допускать более низкие допуски.Кроме того, на ваш выбор также повлияют сильные навыки работы с деревом и хорошие навыки работы с металлом.
Время : Если у вас будет достаточно времени, вы сможете построить практически все, что угодно. Но сколько времени вы действительно можете посвятить фрезерному станку с ЧПУ своими руками? Для создания собственного фрезерного станка с ЧПУ предстоит проделать огромную работу, поэтому процесс сборки может занять больше времени, чем вы думаете. Поэтому, если у вас мало времени, вы можете построить только простой станок с ЧПУ по дереву, а если у вас достаточно времени, вы можете построить относительно более сложный станок с ЧПУ для дерева своими руками, чтобы лучше удовлетворить ваши потребности.
После того, как вы четко сформулировали цель, составили бюджет, поняли свои навыки и определили график, вы можете приступить к созданию фрезерного станка с ЧПУ своими руками.

Преимущества и недостатки DIY-фрезерного станка с ЧПУ Создание собственного фрезерного станка с ЧПУ может иметь преимущества. Прежде всего, это может реализовать настраиваемость. Когда вы покупаете фрезерный станок с ЧПУ, ему может не хватать функций, которые вам нужны, или вам придется доплачивать за функции, которые вам не нужны. Если вы создадите его самостоятельно, вы можете сами выбрать, какие наборы DIY с ЧПУ включать, а какие нет.Во-вторых, создание собственного фрезерного станка с ЧПУ может сэкономить много денег. Покупка готового фрезерного станка по дереву с ЧПУ часто стоит несколько сотен и даже тысяч долларов, но самодельный станок с ЧПУ по дереву может достичь того же результата по гораздо более низкой цене. В-третьих, вы можете создавать потрясающие вещи. Если вы хотите развивать свой собственный бизнес, производить необычные детали или просто создавать уникальные изделия ручной работы, вы можете построить фрезерный станок с ЧПУ с наборами DIY фрезерного станка с ЧПУ, которые вам нужны для достижения ваших конкретных целей, и вы получите ощущение успеха от изготовления вещей. самостоятельно, как фрезерный станок с ЧПУ, так и сделанные им вещи.
С другой стороны, DIY-фрезерный станок с ЧПУ также имеет несколько недостатков. Например, для создания фрезерного станка с ЧПУ требуется гораздо больше времени и рабочей нагрузки, чем для его простой покупки. Возможно, вам придется самостоятельно выбирать и покупать комплекты фрезерных станков с ЧПУ DIY, будь то механические или электрические детали. Это может потребовать от вас обратиться к большому количеству материалов и сравнить наборы DIY фрезерных станков с ЧПУ различных марок и конфигураций, что требует много времени и энергии. Более того, DIY-фрезерный станок с ЧПУ требует относительно сильных возможностей DIY.Поэтому, если вы не умеете строить вещи своими руками, создание собственного фрезерного станка с ЧПУ может показаться вам немного сложным.

Что вам нужно ’ для DIY-маршрутизатора с ЧПУ Как вы, возможно, уже догадались, существует множество возможностей для создания маршрутизатора. Однако для фрезерного станка с ЧПУ в основном требуются следующие детали:
Механические детали, в основном в том числе:

1. Инструменты, такие как режущие инструменты
2. Рамка
3. Подшипники, направляющие / рельсы
4. Стол, опоры
5. Прокладки, шайбы, гайки, винты, болты и т. Д.

Электронные части, в основном в том числе:

1. Процессор / плата управления (некоторые машины могут использовать ПК)
2. Шпиндели
3. Драйверы, моторы
4. Инверторы, предохранители, выключатели,
5. Компьютер, ПО
6. Блок питания

Знание того, какой тип фрезерного станка с ЧПУ вы хотите построить, может помочь вам выбрать правильные детали. Если вы все еще не можете принять какое-либо решение относительно маршрутизатора с ЧПУ своими руками, вы можете связаться с Blue Elephant, чтобы помочь вам.Blue Elephant предоставит вам оптимизированные решения, которые помогут вам построить фрезерный станок с ЧПУ.

Шаги к DIY-маршрутизатору с ЧПУ

1. Конструкция Жесткость конструкции очень важна, и она будет определять режущие способности и качество поверхности, создаваемые DIY-фрезерным станком с ЧПУ. Так что, если вы решили сделать фрезерный станок с ЧПУ самостоятельно, держу пари, что у вас есть базовая схема проектирования. На этом этапе вам нужно будет решить несколько вопросов, включая общие размеры, тип фрезерного станка, перемещаемый стол или портал, требуемую площадь резки, размер станка, требования к допускам, материалы и инструменты и т. Д.
После определения следующих проблем вы можете нарисовать чертеж для DIY фрезерного станка с ЧПУ с помощью некоторого программного обеспечения САПР. Если вы обнаружите что-то неуместное в процессе создания собственного фрезерного станка с ЧПУ, вам, возможно, придется вернуться, чтобы изменить чертеж. После того, как вы сделаете чертеж конструкции, самое время купить необходимые комплекты фрезерного станка с ЧПУ своими руками.

2. Постройте раму Рама — это то, что скрепляет все остальные части вашего самодельного фрезерного станка с ЧПУ. Поэтому это первая деталь, которую вы сделаете при создании собственного фрезерного станка с ЧПУ.Металлы — хороший выбор для вашей рамы, так как они обладают хорошей стабильностью и жесткостью. Рама правильной формы, в свою очередь, продлит срок службы фрезерного станка с ЧПУ. Конструкция рамы DIY-фрезерного станка с ЧПУ также частично определяется материалами и расходными материалами, которые у вас есть, количеством шариковых винтов, направляющих и двигателей, которые позволяет ваш бюджет и т. Д.

3.

Установите портал Портал позволяет обрабатывающий инструмент для перемещения по оси Y фрезерного станка с ЧПУ, и он будет удерживать инструмент вашего самодельного фрезерного станка с ЧПУ на месте над рабочим пространством.Хорошая конструкция портала — один из самых важных факторов для DIY-фрезерного станка с ЧПУ. Что касается способа передачи, вы можете выбрать шарико-винтовые пары или линейные стойки для портала в зависимости от ваших потребностей. Перед установкой портала вам необходимо спроектировать портал в соответствии с требованиями к силе, с которыми он может столкнуться. Это предотвратит чрезмерное напряжение и нагрузку на такие детали, как подшипники, шариковая винтовая пара, двигатель и другие комплекты самодельного фрезерного станка с ЧПУ.

4.

Установите узел оси Z Узел оси Z в основном состоит из шпинделя и инструмента.Сам шпиндель будет двигаться вверх и вниз по оси Z вашего самодельного фрезерного станка с ЧПУ. Вы можете выбрать подключение системы водяного или воздушного охлаждения и системы пылеудаления в зависимости от ваших потребностей и бюджета. Обычно используемые марки шпинделей включают Changsheng, Италия HSD и т. Д. Существует большое разнообразие обрабатывающих инструментов. Инструменты для резки металла обычно используются для многих операций, но более сложные станки могут использовать инструменты для лазерной или плазменной резки. Вы можете выбрать шпиндель и инструмент в соответствии с вашим назначением и бюджетом.

5.

Установите узел оси Y Ось Y также является важной частью фрезерного станка с ЧПУ. Обычно он крепится по бокам рамы. Добавление подшипников и направляющих рельсов к DIY-маршрутизатору с ЧПУ поможет сохранить жесткость маршрутизатора, а также позволит порталу двигаться вперед и назад по оси Y. Существует два основных типа направляющих: круглая и квадратная. Круглый рельс отличается высокой грузоподъемностью, низкой стоимостью, коротким производственным циклом и простотой установки.При этом квадратный рельс отличается высокой точностью позиционирования, хорошим воспроизведением и малым коэффициентом трения. Вы можете выбрать круглую орбиту или линейную квадратную направляющую для своего самодельного фрезерного станка с ЧПУ в соответствии с вашим дизайном и бюджетом.

6.

Установите систему привода Теперь вы установили основные детали, которые позволяют инструменту вашего самодельного фрезерного станка с ЧПУ двигаться вперед и назад, пришло время добавить систему, которая фактически заставляет его двигаться вдоль осей. Это система привода, которая в основном включает приводы, двигатели, шкивы, винты, гайки и другие детали.Двигатели и драйверы могут быть разделены на серводвигатель или шаговый двигатель и сервопривод или шаговый драйвер. Вы можете выбрать подходящий двигатель и драйвер для самодельного фрезерного станка с ЧПУ в соответствии с вашими потребностями и бюджетом. Выбранные вами двигатель и драйвер должны быть одного типа.

7.

Установите электронные детали Теперь вы готовы установить электрические детали для фрезерного станка с ЧПУ. У DIY-маршрутизатора с ЧПУ много электрических аспектов, и эти электрические детали жизненно важны для работы вашего маршрутизатора с ЧПУ.Эти электронные компоненты обычно включают в себя контроллеры, процессоры, инверторы, предохранители, автоматические выключатели, концевые выключатели, проводку двигателя, кнопки и другие наборы для самостоятельной работы с ЧПУ. Есть также некоторые электронные функции, которые не часто требуются, такие как ручной генератор импульсов (MPG), кнопка аварийной остановки, датчики инструмента касания и т. Д. Эти детали могут быть или не быть важными для маршрутизатора с ЧПУ, но они увеличивают количество пользователей. дружелюбие. Точно так же вы можете выбрать электронные компоненты для вашего фрезерного станка с ЧПУ, исходя из ваших собственных целей и бюджета.

8.

Установите рабочий стол Рабочий стол фрезерного станка с ЧПУ — это поверхность, на которой он будет работать. Это должно позволять легко и надежно зажимать материал. Рабочий стол может быть изготовлен из фанеры, МДФ или металла. Если вашего бюджета достаточно, вы можете выбрать Т-образный паз и вакуумный стол для своего фрезерного станка с ЧПУ, а если у вас ограниченный бюджет и вам нужно резать твердые материалы, вы можете выбрать обычный алюминиевый стол.

9.

Выберите систему управления Система управления жизненно важна для работы фрезерного станка с ЧПУ, и она действует как «мозг» всей системы.Это часть, которая интерпретирует сигналы, подаваемые процессором или компьютером, и преобразует их в сигналы для электронных частей вашего маршрутизатора с ЧПУ. Контроллеры бывают разных производителей, таких как Германия Siemens, Тайвань SYNTEC, итальянский OSAI и т. Д. Вы можете выбрать тот, который вам по карману, при создании DIY-маршрутизатора с ЧПУ.

10.

Выберите программное обеспечение Чтобы ваш DIY-маршрутизатор с ЧПУ работал, вам также необходимо выбрать программное обеспечение для управления маршрутизатором. Большая часть программного обеспечения будет использовать такие языки, как G-код, для управления движением вашего фрезерного станка с ЧПУ по трем осям, что позволит вам выполнять работу по обработке.Вы можете выбрать соответствующее программное обеспечение в соответствии с вашими целями и бюджетом при создании фрезерного станка с ЧПУ.

Заключение После выполнения вышеуказанных шагов вы сможете начать работу с вашим DIY-маршрутизатором с ЧПУ. Теперь вы можете воспользоваться преимуществами собственного станка с ЧПУ для дерева, сделанного своими руками. Как только вы научитесь эффективно использовать фрезерный станок с ЧПУ, он станет отличным инструментом для вашего рабочего пространства.

Если вы обнаружите какие-либо проблемы или трудности в процессе самостоятельного изготовления фрезерного станка с ЧПУ или у вас возникнут проблемы с выбором правильных наборов для самостоятельного фрезерования с ЧПУ, вы можете обратиться за помощью в компанию Blue Elephant.Компания Blue Elephant имеет богатый опыт как в создании фрезерных станков с ЧПУ своими руками, так и в производстве индивидуальных фрезерных станков с ЧПУ. Мы можем не только предоставить вам профессиональный процесс самостоятельного изготовления, но и предоставить различные типы машин. Не стесняйтесь обращаться к нам, если вы хотите узнать больше о DIY-фрезерном станке с ЧПУ.

Обзоры и руководство по покупке лучших фрезерных станков по дереву 2021

Первым в наших обзорах фрезерных станков является JET JMD-18 , который выполняет двойную функцию фрезы и сверлильного станка. Тем не менее, фрезерование является его основной функцией, и JMD-18 — фантастический способ для любого, у кого нет места или бюджета для полноценного фрезерного станка, чтобы получить некоторые функции мельницы без пятизначной цены или чудовищного веса. .

Хотя JET недешев, он не дорогой, если сравнивать его с тяжелым фрезерным станком. JET работает уже более полувека, и компания прошла путь от производителя оборудования до организации, специализирующейся на всех отраслях деревообработки и металлообработки. JMD-18 идеально подходит для работы как с деревом, так и с металлом.

Мы познакомим вас с основными характеристиками этой изящной и прочной сверлильной фрезы, прежде чем мы расскажем о ней подробнее …

Одним из ключевых преимуществ JET JMD-18 является его чрезвычайно удобный характер.Если вас пугает сложность многих фрезерных станков, это станет фантастической отправной точкой в ​​вашем путешествии по фрезерованию.

Однофазный двигатель мощностью 2 л.с. работает от 230 вольт, поэтому заранее убедитесь, что это не проблема и он работает с вашим источником питания. Двигатель, внесенный в список UL, не только хорош, но и рассчитан на большие расстояния. Вы сможете работать с деревом, алюминием или плиткой, не нагружая машину.

Вам понравится диапазон из 12 скоростей шпинделя от 15 об / мин на нижнем конце до 3000 об / мин.Откидная крышка ремня имеет быстродействующую защелку. Если вы захотите переключить скорость, вы сможете сделать это, не дожидаясь ожидания. Это особенно ценно, если вы работаете в магазине, где из-за простоя теряются деньги.

Рабочий стол красивый и просторный. Имея размеры 9 ½ на 31 ¾ дюйма, вы сможете работать с даже более крупными кусками материала, не чувствуя тесноты. В нее вставлена ​​рабочая лампа, поэтому вам будет хорошо видно, даже если ваша мастерская тусклая и мрачная.

Качество сборки на высшем уровне. Колонна изготовлена ​​из цельного чугуна, поэтому она невероятно надежна даже при большой нагрузке. Роликовые подшипники прочны и долговечны, а также поддерживают шпиндель, обеспечивая высокую точность и точность глубины сверления.

Несколько цифр, относящихся к важнейшей мощности…

Вы получите диаметр сверления 1 ¼ дюйма при повороте 15 7/8 дюйма. Производительность торцевой фрезы составляет 3 дюйма, а производительность концевой фрезы — дюйма.Максимальное расстояние между шпинделем составляет 18 дюймов.

Приобретать фрезерный станок бессмысленно, если для работы на нем нужна докторская степень. С JET JMD-18 нет ничего более далекого от истины. Гладкие циферблаты удобны для чтения, что очень важно, если вы работаете над сложными проектами резки. Глубиномер также четкий и ясный. Это помогает всегда получать стабильные результаты резки. Ручка быстрой остановки проста в использовании, а головка поворачивается на 360 градусов, что означает максимальную гибкость в сочетании с абсолютной точностью.

Хотя в первую очередь это фрезерный станок, вы также сможете использовать JET в качестве сверлильного станка. Это приятный штрих, учитывая цену.

Единственная небольшая проблема с этим фрезерным станком заключается в том, что в комплект не входит подставка. Это не было бы такой проблемой, если бы это было нечетко изображено с одним, поэтому убедитесь, что вы знаете об этом, чтобы избежать удара зубами, когда вы открываете упаковку и обнаруживаете, что машина не имеет подставки. В качестве компенсации вы получите твердосплавную торцевую фрезу и тиски.

Единственный другой минус, на который следует обратить внимание, — это не столько недостаток, сколько констатация факта. Этот фрезерный станок тяжелый. Очень тяжелая. Хотя он считается легким по стандартам многотонных заводов, он действительно весит более 700 фунтов, поэтому обязательно учитывайте это.

Экстремальные изделия из дерева: от деревьев до пиломатериалов

Абсолютный «экстрим» в деревообработке — это создание проекта из дерева, которое вы лично вырезаете из дерева, сушите, строгаете и затем обрабатываете.Я знаю, что занимаюсь этим много лет, и это самый приятный вид работы по дереву. Это позволяет создавать изделия из специальной древесины, которые чрезмерно дороги или по большей части недоступны для самостоятельного изготовления. Вот несколько хороших примеров: ластовный орех, четвертьспиленный дуб, каповый дуб, кап платан и клен «птичий глаз». Некоторые из них могут быть доступны в небольших размерах для поделок, но не в достаточно больших размерах для мебели. Проницательный лесоруб во многих случаях может также использовать части деревьев, которые могут даже быть выброшены, потому что они непригодны для коммерческих лесозаготовок.Грецкий орех промежности — яркий тому пример. Лучшее бревно грецкого ореха начинается с диаметра 12 дюймов и идет вверх. Длина основного бревна составляет до 16 футов, без сучков и других дефектов. Покупатель древесины или лесозаготовитель забирает их и оставляет все остальное. Часто остается искривленное, раздвоенное ореховое дерево, даже если оно довольно большого размера. Также часто выбрасываются развилки или промежности даже самых лучших деревьев. Но красота дерева может быть невероятной.

Это дерево слишком кривое для пиловочника или фанерного бревна. Однако его можно разрезать и фрезеровать в домашних условиях, чтобы получить отличные токарные блоки и фигурные детали промежности.

Другие виды домашнего использования бревен включают доски для грубых наружных работ, таких как навесы и сараи. Также можно резать и фрезеровать толстые конструкционные балки. Бревна также можно фрезеровать с трех сторон для создания «бревенчатого дома» с прочными стенами и гладким интерьером.

Как вы «кормите» эти леса? Если у вас есть лесной массив, независимо от его породы, у вас есть потенциал для отличного деревянного проекта. Другая ситуация — деревья, поврежденные ураганом, деревья, которые были повреждены болезнями или насекомыми или просто стали слишком громоздкими для заднего двора или района.Все это потенциальные материалы для деревянных проектов. Но это требует усилий и времени. Вам нужно срубить дерево, затем удалить ветки и, наконец, разрезать его на отрезки разумной длины, которые можно будет распилить. Затем его нужно распилить на доски нужной толщины и отвердить. После всего этого его можно строгать до желаемой толщины и использовать в проектах, включая красивые предметы мебели, которые редко встречаются в жизни. Хотя все это звучит устрашающе, но делать это постепенно, процесс довольно прост и так же стара, как работа с деревом.

Для первых операций по лесозаготовке вам понадобится бензопила хорошего качества. Доступен широкий выбор моделей и размеров, но в наши дни с этой работой справится любая бензопила известных производителей. Убедитесь, что вы соблюдаете все правила безопасности в соответствии с инструкциями производителя.

Общие правила безопасности включают

1. Проверяйте пилу перед каждым использованием. Убедитесь, что цепь заточена и имеет надлежащее натяжение. Проверьте тормоз цепи, чтобы убедиться, что он работает.

2.Спланируйте работу по резке безопасно. Избегайте таких опасностей, как электрические провода, мертвые конечности, дороги и прохожие. Проверьте направление ветра и наклон срубаемого дерева.

3. Безопасно запустите пилу. Самый безопасный метод — запустить его с земли. Убедитесь, что пила сидит надежно; цепь не касается земли, и удерживайте пилу на месте, держась правой ногой за ручку.

4. Защита от «отдачи». Не модифицируйте и не снимайте тормоз цепи. Всегда вручную активируйте тормоз цепи при переходе от пропила к пропилу.

5. Сохраняйте устойчивую и безопасную стойку во время стрижки.

6. Не пилите выше уровня груди и не вытягивайте пилу слишком далеко.

7. Используйте защитное снаряжение, в том числе: защиту для глаз и ушей, шлем, рабочие перчатки и защитную одежду. Избегайте свободной одежды.

Основные отрубы

Важно понимать основные виды рубок, в том числе валку, обрезку сучьев и раскряжевку.

Валка. Валка деревьев может быть легкой или сложной в зависимости от дерева, местоположения и предполагаемого направления падения.Перед тем как начать, спланируйте падение дерева. Также ищите мертвые ветки, которые могут упасть во время операции. Удалите все препятствия вокруг дерева. Определите траекторию падения, глядя на естественный наклон дерева и принимая во внимание направление ветра. Если есть возможность, валите дерево с естественным наклоном. Деревянные или пластиковые клинья также могут помочь направить дерево в правильном направлении. Планируйте путь эвакуации в сторону, а не прямо за деревом.

Для деревьев разного размера требуются разные тактики.Метод насечки используется для деревьев, достаточно маленьких, чтобы планка доходила до их диаметра. Первый шаг — сделать насечку в направлении падения примерно на 1/3 диаметра туловища. Удалите выемку, а затем сделайте обратную прорезь на два дюйма выше задней части выемки. Не прорезайте до надреза. Оставьте 2-дюймовый шарнир, чтобы дерево не упало. Если дерево не начинает наклоняться в правильном направлении и за пильным полотном есть место, вбейте в место пластиковый или деревянный клин, чтобы начать падение.Это заставляет разрез открыться. Продолжайте забивать клинья, чтобы дерево упало. Или, если необходимо, продолжайте обрезку до петли, пока дерево не начнет падать. Как только дерево начнет наклоняться, снимите бензопилу и быстро уходите. При необходимости оставьте бензопилу. Для деревьев большего диаметра требуются другие методы, в том числе растяжка и сердцевина яблока, как показано.

Обрезка сучьев. После того, как дерево повалено, следующим шагом будет срезание ветвей, чтобы осталось последнее бревно.В ценных породах древесины, таких как орех, даже конечности могут быть важны для лесоруба. Обрезка сучьев может быть такой же опасной, как и валка, из-за натяжения сучьев под весом дерева. Начните обрезку сучьев с внешних концов конечностей. Если возможно, сначала срежьте верхние ветви и двигайтесь вниз и назад к стволу. Если конечности слишком высоки, отрежьте их у туловища, чтобы они упали вниз. Подрезайте более мелкие ветви и сучья одновременно с обрубкой, разрезая их на дрова или отрезные доски, в зависимости от их диаметра.Все, что меньше 8 дюймов в диаметре, вероятно, следует разрезать на дрова. Будьте предельно осторожны при срезании ветвей, на которых стоит дерево. На эти конечности оказывается сильное давление. Когда давление снижается путем срезания, дерево может внезапно упасть или даже перевернуться. Делайте эти надрезы медленно и осторожно в нижней части конечностей, чтобы снять напряжение и быть готовыми быстро уйти с пути.

Раскряжевка. Распиливание дерева на дрова или бревна называется раскряжевкой. Сначала определите длину бревен, которые можно фрезеровать. Это будет зависеть от того, есть ли у вас мельница или вы планируете фрезеровать бревно на коммерческой лесопилке. В большинстве случаев эта длина составляет от 12 до 16 футов. Однако наиболее важным фактором при изготовлении пиломатериалов в домашних условиях является распиловка ствола, чтобы получить наиболее пригодную для использования древесину. Особенно это касается кривых стволов. Даже две 4-футовые секции лучше, чем тратить материал на 8-футовое бревно, потому что бревно кривое.

Фрезерный

Распиливание бревна на доски или фрезерование чаще всего выполняется на промышленных лесопилках. При крупномасштабных операциях бревна буксируют или тянут на погрузочную площадку. С помощью современных портативных бензопил или ленточнопильных станков бревна часто можно фрезеровать на месте. За определенную плату пильщик привезет к вам на дом переносную ленточную пилу и распилит бревно. Также доступны фрезерные станки, обслуживаемые одним человеком, для фрезерования своими руками.

Как бензопила, так и ленточнопильные заводы стали популярными среди землевладельцев и лесопромышленников.«Бензопильные станки самые экономичные. Цепная пила Jonsered SM2095 оснащена самой большой цепной пилой 94 куб.см 2095 Turbo. Цепь направляется на мельницу с двумя 10-футовыми рельсовыми секциями, обеспечивая эффективную длину реза 17 футов. В мельнице используется тележка для пиления, которая движется по рельсам на уровне земли, что упрощает установку бревна без подъема тяжелых предметов. Прецизионные элементы управления позволяют фрезеровать любой тип пиломатериалов, от сайдинга до толстых конструкционных балок.

Бензопила Jonesered SM2095

Переносные ленточнопильные станки, такие как модели TimberKing, становятся все более популярными.Эти мельницы можно не только буксировать на лесозаготовительную площадку, но они намного безопаснее и проще в использовании, чем дисковые мельницы. Вместо огромного вращающегося полотна циркулярной пилы в этих машинах используется сверхпрочный полотно ленточной пилы. Тонкое полотно ленточной пилы не расходует столько материала, и если вы режете для грубых проектов, поверхность достаточно гладкая, чтобы использовать ее без дальнейшей работы. Самая маленькая из моделей TimberKing — 1220. Она может обрабатывать бревна длиной до 12 футов и диаметром до 29 дюймов. Стоимость завода с 15-сильным двигателем Kohler с электрическим запуском составляет около 5 517 долларов.Транспортный пакет добавляет еще 725 долларов. Хотя это может показаться дорогим, несколько журналов выбора могут более чем компенсировать цену. Вы также можете сдать фрезу в аренду, чтобы заплатить за машину. Или, если вы не хотите покупать такую ​​машину, поищите поблизости кого-нибудь, кто занимается фрезерованием ленточной пилой для ваших деревьев.

Бревна распиливаются на пиломатериалы одним из двух способов: гладко- или четверть-распиленными. Обычная распиловка — это наиболее распространенный метод, который приводит к меньшему количеству отходов. При распиловке бревна на доски все пропилы параллельны друг другу.Пиломатериал на четверть дает красивые и необычные узоры, но требует больше времени и расходует больше древесины. При распиловке на четверть бревна сначала разрезают на четыре части, а затем разрезают на доски, причем разрезы делаются по диагонали от центра четырех четвертей. Это приводит к более вертикальному виду зерна. Четвертьпиленный пиломатериал также устойчив к короблению и изнашивается более равномерно, чем гладкий пиломатериал — одна из причин, по которой этот метод часто используется для резки дубовых полов.

Лучшие сорта и чистейшие пиломатериалы находятся непосредственно внутри коры.В большинстве случаев бревна поворачиваются, образуя «брус» с четырьмя прямыми сторонами. Сначала зафиксируйте бревно на месте и сделайте первый надрез. Затем переверните бревно на четверть и сделайте еще один надрез. Снова поверните бревно еще на четверть оборота и сделайте еще один разрез. Поверните бревно на последнюю четверть оборота и разрежьте бревно на брус. Затем отрежьте брус до желаемой толщины. При пилении ценных пород дерева, таких как орех, вы можете изменять токарную обработку и пропил, чтобы получить как можно больше древесины. Например, вы можете сделать первый пропил, затем повернуть бревно один раз и сделать пару досок, оставив кору на одной стороне, чтобы собрать большую часть центральной древесины.С помощью этой тактики вы можете варьировать необходимую толщину древесины от 1/4 дюйма для панелей до больших блоков для токарной обработки.

Сначала используйте крюк для бруса, чтобы накатить бревно на каретку мельницы.

Зафиксируйте бревно на месте, затем сделайте первый прямоугольный надрез.

Раскатайте бревно и сделайте второй пропил под углом 90 градусов к первому.

После этого из бревна можно разрезать плиты до желаемой толщины.

Обратите внимание на красиво узорчатую текстуру этой вставки в промежности.

Отверждение или сушка

Если древесина будет использоваться для черновой распиловки, строительных балок, досок или ограждений, ее иногда сушат на воздухе в течение месяца или двух или даже сразу. Одним из примеров хорошей древесины, которую необходимо использовать немедленно, является платан. Он легкий и легко работает, но скручивается и скручивается, если не закрепить немедленно.

Древесину, используемую для изготовления изысканной мебели, отделки дома и других изделий, необходимо предварительно высушить. Большую часть древесины необходимо высушить до 6% влажности.Коммерческие печи часто используются для сушки древесины в печи. Но самый простой способ сушки, хотя и самый трудоемкий, — это сушка древесины на воздухе. Это старинный традиционный метод. Я высушил на воздухе много досок пиломатериалов на чердаке нашего сарая. Все, что требуется, — это сухое место с хорошей вентиляцией. Однако это займет довольно много времени. Мягкие породы дерева, такие как кедр или сосна, могут высохнуть на воздухе за пару лет. Для твердых пород дерева, таких как дуб или орех, может потребоваться от четырех до десяти лет, в зависимости от толщины и породы.Высушенную на воздухе древесину следует «кондиционировать» в течение нескольких месяцев у вас дома или в магазине.

Первый шаг — смазать все концы парафином или кипяченым льняным маслом. Затем сложите древесину на идеально ровной поверхности с помощью «наклеек» или плоских деревянных кусков размером 1/2 на 2 дюйма, помещенных между досками. Это предотвращает скручивание или коробление досок, но позволяет воздуху циркулировать и бережно сушить ячейки древесины.

Небольшие количества древесины также можно обрабатывать и сушить в домашних условиях с помощью небольших печей, включая модели на солнечных батареях.Ряд проектов небольших печей можно найти в Интернете в Департаменте лесных товаров, Политехническом институте Вирджинии и при отделении государственного университета. Большая часть этой информации размещена на сайте www.woodweb.com. В большинстве этих печей древесина, такая как орех или дуб, сушится за два-три месяца.

Вам также понадобится измеритель влажности для определения процента влажности. Измеритель Lee Valley Tools Timber Check — отличный экономичный выбор, хотя на рынке есть более сложные и дорогие модели.Woodcraft Supply также предлагает несколько моделей влагомеров по цене от 35 до 290 долларов.

Строгание и чистовая обработка

После того, как древесина должным образом затвердела и высохла, ее необходимо хранить в сухом месте и укладывать на ровную поверхность. Затем его можно строгать до нужной ширины. Или вы можете создать особую лепнину для очень оригинального проекта или домашнего интерьера.

Если вы ищете «экстремальных» в деревообработке, попробуйте создать пиломатериал самостоятельно.

Источники

Jonsered SM2095, Tilton Equipment Co., 1-877-693-7729, www.jonsered.com

TimberKing Sawmills, 1431 N. Topping Avenue, Канзас-Сити, MO 64120, 1-800-942-4406, www.timberking.com

Woodcraft Supply, 1-800-225-1153, www.woodcraft.com

---

Рекомендуемые статьи

Станок с ЧПУ DIY планы и инструкции по сборке

— Maslow CNC router project

Цель проекта Maslow — сделать ЧПУ доступным для всех.Это означает создание доступной машины, не требующей специальных инструментов или навыков для сборки, а также простой в использовании. Мы сделали все возможное, чтобы создать дизайн, который, по нашему мнению, способствует достижению этих целей, но мы знаем, что с вашей помощью можно создать еще лучшую машину. Ваши отзывы о том, как улучшить эти направления, более чем приветствуются.

Сборка машины выполняется в пять этапов. Инструкции для каждого шага находятся в соответствующих вики-сайтах GitHub, которые вы можете редактировать.Мы решили выполнять инструкции таким образом, чтобы инструкции всегда были актуальными и были как можно более четкими. Maslow CNC — это проект фрезерного станка с ЧПУ с открытым исходным кодом. Это единственный имеющийся в продаже вертикальный фрезерный станок с ЧПУ, который отличается невысокой стоимостью в 500 долларов США.

— Чертежи фрезерного станка с ЧПУ

Планы фрезерного станка

с ЧПУ — отличная отправная точка для всех, кто хочет построить фрезерный станок с ЧПУ. Они дают ценную информацию о том, как работают эти машины. Многие из нас очень наглядные люди, и полезно видеть примеры этих машин, выложенные на бумаге.Некоторые планы достаточно подробны, чтобы действовать как полный план от начала до конца, в то время как другие предлагают только фрагменты информации.

Вы можете спроектировать и построить свою собственную машину. Тем не менее, планы маршрутизатора с ЧПУ по-прежнему могут быть ценным ресурсом. Планы могут дать вам отличные идеи. Вам может понравиться система линейного перемещения в одной конструкции, но вам больше понравится конструкция режущей станины в другой. Они также могут раскрыть аспекты вашего дизайна, которые могут работать, а могут и не работать.

Вот почему мы хотим предоставить вам как можно больше бесплатных планов и чертежей.Есть несколько компаний, которые предоставляют планы, которые вы можете купить. Некоторые из них того стоят, а другие нет. В настоящее время мы работаем над несколькими бесплатными тарифными планами с изображениями, загрузкой в ​​3D и 2D и даже видео.

Дизайн «JGRO’s»

Эта конструкция очень популярна в сообществе DIY-маршрутизаторов с ЧПУ. Этот набор планов очень подробный и содержит размеры всех частей. Это мобильный портал, спроектированный вокруг конструкции из дерева или МДФ с использованием подшипников скольжения для системы линейного перемещения.Эта сборка может быть очень прочной, если построена правильно. Набор планов также содержит полную спецификацию (ведомость материалов).

Дизайн «Joe’s 2006 R-1»

Это еще один очень популярный дизайн. Эта конструкция также представляет собой мобильный портальный фрезерный станок с ЧПУ, созданный на основе конструкции из дерева или МДФ. Система линейного перемещения также сконструирована вокруг подшипников скольжения. Однако по оси X используются сдвоенные стержни и каждая сторона вместо одного. Эта конструкция имеет очень эргономичный вид и использует противокручную раму и наклонные боковые рычаги портала для учета положения центра тяжести.

— Проект DIYLILCNC — 3-осевой фрезерный станок с ЧПУ

Проект DIYLILCNC представляет собой бесплатный набор планов с открытым исходным кодом для недорогого, полнофункционального 3-осевого фрезерного станка с ЧПУ, который может быть построен человеком с базовыми навыками и доступом к инструментам.

Устройства с ЧПУ

используются для изготовления физических объектов с высокой степенью точности. Некоторые устройства с ЧПУ, включая DIYLILCNC, оснащены режущим инструментом на портале (например, маршрутизатором), который может перемещаться в двух или более направлениях.Работа инструмента контролируется компьютером, которому поручено преобразовать цифровой дизайн в реальное перемещение инструмента.

DIYLILCNC можно построить примерно за 700 долларов. В эту стоимость входит вся складская фурнитура и листовой материал, используемый в строительстве. Файлы САПР для деталей, вырезанных лазером по индивидуальному заказу, распространяются вместе с планами. Любой, у кого есть доступ к лазерному резаку, может использовать эти файлы для изготовления всех частей панели, необходимых для строительства; те, у кого нет готового доступа к лазерному резчику, могут приобрести комплекты панелей для лазерной резки на нашей странице покупки или передать файлы в местную или онлайн-службу лазерной резки.

Планы и инструкции по сборке DIYLILCNC распространяются бесплатно и предназначены для широкого распространения и модификации с небольшими ограничениями. Планы отформатированы таким образом, чтобы облегчить изготовление, особенно для новичков. DIYLILCNC может быть построен индивидуально, студенческой группой или классом. Построение DIY LIL CNC — это не только безмерно увлекательное занятие, но и отличный способ узнать об управлении движением и CAD / CAM / CAE. См. Краткий обзор проекта DIYLILCNC в видео слева от вас.

— Маршрутизатор Otocoup с компьютерным управлением

Эти рисунки поставляются бесплатно для любителей.

— Технические характеристики станка как на планах

• Общая ширина 3,20 м, вылет 2,60 м
• Высота 2,00 м, вылет 1,60 м
• Диапазон глубины 90 мм
• Маршрутизатор: предпочитаю Kress FM6990 E (в Европе)
• Вес двутавровой балки: 10 кг
• Вес каретки без маршрутизатора: 4 кг
• Основная балка (вертикальная) и горизонтальная балка из каменной линейки 100 x 18 x 1
• Роликовые подшипники, ABEC1
• Ремни ГРМ типа HTD для крепления

— Как сделать трехосный станок с ЧПУ

Идея этого руководства заключалась в том, чтобы удовлетворить мое желание создать станок с ЧПУ размером с настольный компьютер.Хотя было бы неплохо купить готовое устройство, цена, а также размер оказались непомерно высокими. Имея это в виду, я попытался спроектировать и построить трехосевой станок с ЧПУ с учетом следующих факторов:

-Используйте простые инструменты (нужен только сверлильный станок, ленточная пила и ручной инструмент)
-Низкая стоимость (этот вид ускользнул от меня, однако со всем, что было куплено с полки, стоимость всех деталей составляет менее 600 долларов можно сделать путем умелого поиска некоторых деталей))
-Маленькая площадь основания (30 дюймов x 25 дюймов)
-Полезная рабочая зона (ось 10 дюймов, ось Y 14 дюймов, ось Z 4 дюйма)
-Относительно быстрая резка скорость (60 дюймов в минуту)
-Количество мелких деталей (менее 30 уникальных деталей)
-Легко получить детали (все детали доступны из 4 источников (Home Depot + 3 онлайн-источника)
-Возможность резать фанеру (успешно) )

— DIY фрезерный станок с ЧПУ

Из этого руководства вы узнаете, как построить фрезерный станок с ЧПУ, который позволит вырезать трехмерные фигуры из дерева, пластика и алюминия с помощью стандартного ручного фрезерного станка.В последнее время я заметил, что все больше и больше проектов с инструкциями включают использование какого-либо станка с ЧПУ, будь то лазерный резак, 3D-принтер, фрезерный станок и т. Д. Я хотел присоединиться к этой революции цифрового производства и начать делать свои проекты даже лучше с помощью этих инструментов. Итак, около года назад я решил найти способ сделать это возможным и пришел к выводу, что простой 3-осевой фрезерный станок с ЧПУ был бы лучшим вариантом для начала работы. Я начал проводить некоторые исследования и решил спроектировать и построить свою собственную машину.Эти поучительные шаги описывают все детали, необходимые для создания машины, которую я спроектировал, и причины, по которым я построил машину именно так. Он также включает объяснение технологии ЧПУ и станет отличным справочником для всех, кто хочет научиться некоторым навыкам изготовления металла. Я надеюсь, что кто-то может использовать эти планы для создания этого маршрутизатора для себя или, по крайней мере, черпать вдохновение из моего дизайна. Я создал двухмерные чертежи всех деталей с полными размерами и спецификациями, подробностями о том, как построить каждую деталь, полными списками деталей и инструментов с ценами и ссылками, базовой схемой подключения и объяснением конструкции.

Для тех из вас, кто уже знает о фрезерных станках с ЧПУ, вот спецификации для моего станка.

• Перемещение: ось X 23 дюйма
• Ось Y 13 дюймов
• Ось Z 6 дюймов
• Линейная направляющая: полностью поддерживающая круглая линейная направляющая и установленные подшипники (20 мм, 16 мм, 12 мм)
• Линейный привод: 1/2 ”-10 5 Прецизионные винты ACME и гайки для гайки с ЧПУ
Приводной двигатель и контроллер
• : Контроллер Gecko G540 с шаговыми двигателями Gecko на 280 унций NEMA 23
• Конструкция: Сварные стальные трубы 1 «x 2» и алюминиевая пластина толщиной 3/8 «
• Шпиндель: Bosch Colt Trim Router
• Быстрая скорость: 200 дюймов в минуту (дюймов в минуту)
• Скорость резания: концевая фреза 1/4 «, резка по всей ширине, 0.Глубина пропила 100 дюймов, 50 изобр. / Мин, материал — древесина твердых пород (это довольно легкий рез, который, вероятно, составляет менее половины реальной режущей способности)

— Дизайн и детали для ЧПУ Dremel своими руками

Станок с ЧПУ своими руками — очень популярный проект в Интернете, многие сделали разные версии, но я хочу показать вам, как я сделал свой собственный станок с ЧПУ с Dremel в качестве шпинделя. Лично я считаю, что станок с ЧПУ — это своего рода модернизация 3D-принтера, вы можете создавать более прочные детали из дерева или металла, но у него также есть некоторые ограничения.

Что нам понадобится, количество в:
-Инструмент Dremel
-Алюминиевые профили 20x20x600 мм
-12 мм стержень
-500 мм ходовой винт с трапециевидной резьбой
-300 мм длинный ходовой винт с трапецией
-12 мм линейный подшипник
от 5 до 8 мм муфта
-T гайка
-винт

-Arduino + экран с ЧПУ + шаговые драйверы
-Источник питания
-Шаговые двигатели
-Реле
-Концевые выключатели
-AC IEC розетка с переключателем

— 3-х осевой фрезерный станок с ЧПУ MDF

Этот фрезерный станок с ЧПУ можно изготовить с помощью ручных и электроинструментов.

В машине используются китайские линейные направляющие и шарико-винтовые передачи от ebay. Шаговые двигатели 1,8 Нм, которые я использую с geckodrive g540, развивают скорость 10 м / мин и скорость подачи 5 м / мин. Рабочая зона составляет около 110 см x 60 см x 10 см.

Предполагаемая стоимость создания такой машины с нуля составляет 1000-1300 евро. На сборку у меня ушло более 80 часов.

— Фрезерный станок с ЧПУ сборка

Open Builds — Распространение оборудования с открытым исходным кодом. Совместное использование сайта Dream it — Build it — Share it.OpenBuilds.com — это новый веб-сайт для разработки проектов и совместной работы, ориентированный на сообщества

.
