Потолочно-проходной узел дымохода для бани: короб для потолочной разделки

Содержание

Использование твердого топлива для отопления в частном секторе или дачных хозяйствах существенно повышает вероятность возникновения пожара. Сильно нагревающаяся система для отвода дыма создает угрозу при соприкосновении с горючими материалами во время прохождения через потолок и кровлю или стену. Важнейшим элементом противопожарной системы является использование потолочно-проходного узла (ППУ) дымохода для бани, монтаж которого своими руками должен вестись в строгом соответствии с инструкцией.

Для чего применяется

ППУ предназначен для прохода трубы через стеновые и потолочные перекрытия, представляет собой круглый или квадратный короб с отверстием. Основной задачей является обеспечение защиты деревянных перекрытий от перегрева, так как в процессе эксплуатации температура внешнего контура дымохода увеличивается и нагревает предметы, находящиеся в непосредственной близости.

Такое устройство можно приобрести в специализированных магазинах или собрать своими руками. При выборе готового изделия необходимо учесть диаметр дымохода, а также расположение печи и потолочных перекрытий.

Для теплоизоляции узла прекрасно подойдут базальтовые ватные рулоны с экраном из фольги, которая может эксплуатироваться при высоких температурах.

Проход через деревянное перекрытие

Как правило, наиболее частым материалом при постройке бани является дерево. Поэтому при прохождении дымохода через перекрытие, необходимо использовать проходной узел.

Ниже мы рассмотрим основные варианты проходного короба, исходя из материала самого дымохода.

Использование кирпичных конструкций

Если у вас в бане предусмотрен кирпичный дымоход, то разделка печной трубы на потолке делается из кирпича путем утолщения в местах прохождения. Высота этого участка кладки должна быть не меньше трех рядов кирпичей.

Выкладывание печного дымоотвода – сложный процесс, так как ошибки при строительстве могут привести к ухудшению тяги и возникновению пожара. Поэтому это дело лучше доверить специалистам.

Гипсокартонный короб

Проходной короб можно сделать из жаростойкого гипсокартона. Для этого понадобится подготовить утеплитель из минеральной ваты или асбеста. Такой вариант изготавливается так же, как и в случае с металлическим коробом. Первым делом стоит поставить гипсокартонные стенки, а пространство между ними набивается утеплителем.

Поверх ваты или даже вместо нее можно насыпать керамзит, который забивается во все поры и придает дополнительное утепление.

Короб из металла

Более востребованной альтернативой прохождения деревянных перекрытий стало использование потолочно-проходного узла из нержавеющей стали. Он представляет собой короб из нескольких пластин стали, в одной из стен делается отверстие, исходя из диаметра внешнего контура сэндвича.

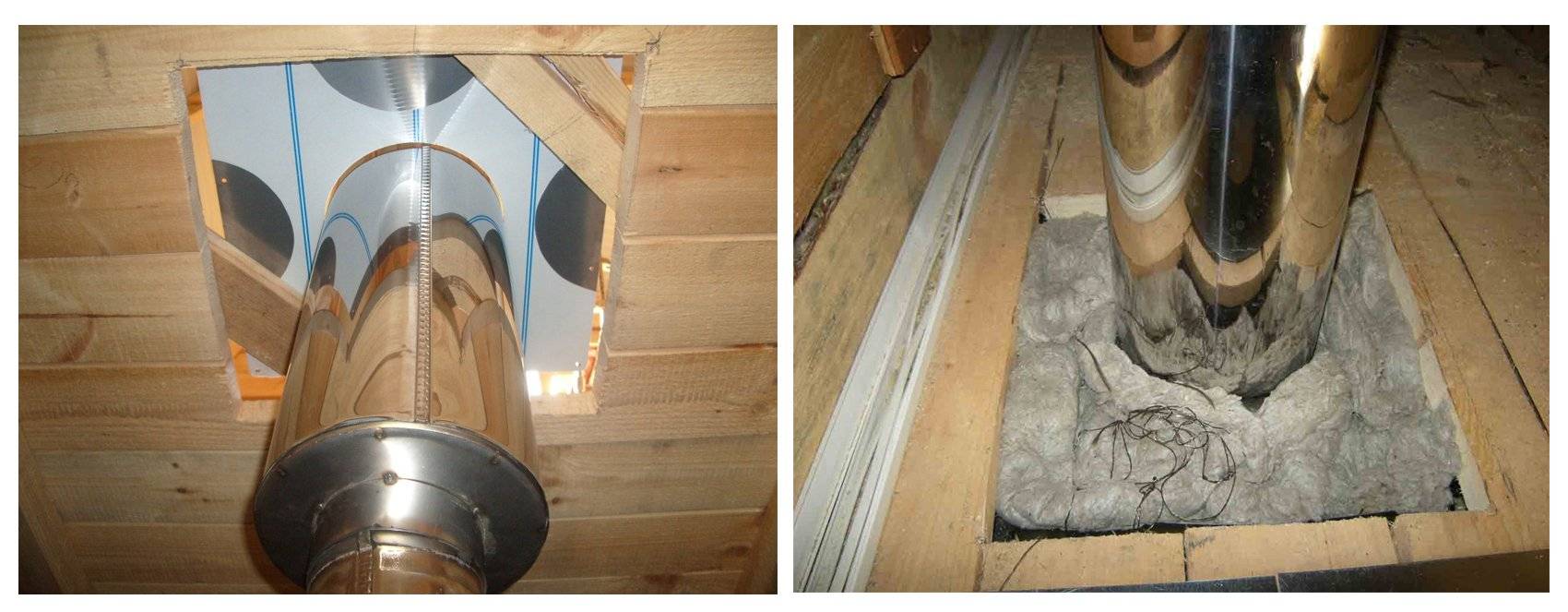

Пустота между трубой и коробом заполняется теплоизоляционным материалом.

Разделка потолочная для сэндвич-трубы встречается ГОСТовская и обычная. Они отличаются между собой размером отверстия. Согласно ГОСТу, в потолочном перекрытии или в стене необходимо вырезать квадрат размером 1,0 на 1,0м, в который непосредственно будет вставлен ППУ. Однако, этот размер не особо популярен, так как тогда необходимо, чтобы в бане расстояние между лагами было 1,0х1,0м, иначе такой узел вставить очень трудно.

Обычный узел представляет собой квадрат размером 48-50см. Чтобы определиться с размером разделки, необходимо отталкиваться от диаметра сэндвича:

• если больше 200мм, то правильный размер 1,0х1,0м;
• если 200 мм – 48-50см.

Важная информация: если дымоход для камина, то размер разделки обязательно должен быть 1,0х1,0м.

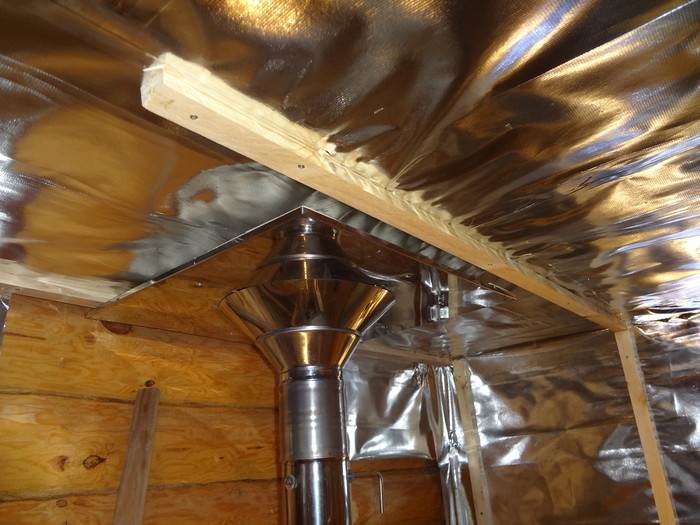

При монтаже на коробку наклеивается фольгированная изоляция на все места соприкосновения с деревянными поверхностями.

Требования и нормы

Основное правило пожарной безопасности во время установки ППУ: дымовой канал, проходящий вблизи строительных конструкций из горючих материалов не должен нагревать их выше 50°C. Более подробно прочитать условия можно в СНиП 41-01-2003.

Эти нормативы невозможно выполнить, если вы используете прямое прохождение трубы через перекрытия без применения защитных конструкций. Поэтому в обязательном порядке нужен проходной потолочный узел для дымохода, обеспечивающий качественную изоляцию.

Даже если ваша труба не соприкасается с деревянными перекрытиями, температуры внешнего контура трубы достаточно, чтобы началось обугливание и постепенное тление, поэтому все участки прохода заделываются изоляцией класса НГ. При приобретении заводской продукции рекомендуется тщательно изучить инструкцию и соответствовать ей при монтаже защитного узла.

Как строится разделка

Потолочная разделка для сэндвич трубы представляет собой короб для прохождения дымохода через потолок или прочее препятствие. Чтобы обезопасить прилегающие материалы от возгорания, важно придерживаться следующих правил:

• она должна быть не меньше 50 см в ширину;
• при широком слое штукатурки между дымоотводом и опасными компонентами, участок можно сократить до 35 см.
• ее высота должна быть больше толщины материала не менее чем на 7 см.

Размер отступки

Представляет собой расстояние от наружной поверхности печи или дымового канала и защищенной или незащищенной от возгорания стеной или перегородкой из горючих или трудногорючих материалов.

Составляет от 20 до 50 см. Более толстые стенки в меньшей степени нагревают окружающие предметы, поэтому величину отступа можно сократить.
Наиболее правильными с точки зрения пожаробезопасности материалами являются:

• кирпич;
• лист нержавейки с базальтовым картоном;
• плиты фламма или минерит.

Обратите внимание, что в момент защиты стены негорючими материалами необходимо оставлять зазор 7-10мм между стеной и обшивкой.

Разновидности ППУ

На современном рынке вы можете найти различные проходные короба для дымохода. Наиболее распространены следующие формы:

• квадратный,
• круглый.

Такое устройство несложно изготовить самостоятельно, имея навыки работы с простейшими инструментами. Материалом может служить листовая нержавеющая сталь, а в качестве теплоизоляции подойдет базальт или керамзит.

Наша продукция

Если вы решили воспользоваться самодельным проходным узлом, следует строго придерживаться установленных правил для упрощения дальнейшего монтажа и обеспечения всех норм. Ниже в разделе мы расскажем, как установить своими руками.

Ошибки при монтаже ППУ

• Проходной узел пройден не сэндвичем, а одностенной трубой.
• Сам короб набивают песком или землей,а не керамзитом или минватой.
• Потолочная разделка выполнена без короба. Как это выглядит: трубу обматывают мин ватой или замазывают асбестом, и она при этом вплотную прилегает к перекрытиям, что приводит к их постепенному обугливанию и возгоранию.

Для того, чтобы избежать пожара, надо следовать основным правилам монтажа потолочного узла.

Подготовка к монтажным работам

Монтаж может отличаться в зависимости от выбранной конструкции, диаметра трубы и материала, из которого она сделана.

Прежде чем начать установку, необходимо выполнить следующие работы:

• Выпилить квадрат размером 1,0х1,0 м или 0,5х0,5м в потолке или стене (если стропила близко проходят от планируемой трубы, можно сделать дополнительный короб из дерева, обшить изнутри минеритом. Сам короб закрепить к лагам и уже в него крепить ППУ).
• Обшить изнутри проход плитами минерита.
• Подготовить по диаметру отверстие в потолке. Все горючие элементы крыши, находящиеся в непосредственной близости к печному оборудованию, изолируются при помощи негорючих предметов.

Часто деревянные поверхности покрывают специальными составами, препятствующими воспламенению. Однако, никакая термостойкая краска не защитит деревянные перекрытия от возгорания, срок службы такой краски максимум 1 год.

Установка ППУ

Как провести сэндвич-трубу

Важная информация: только за счет сэндвича можно добиться снижения температуры верхнего контура трубы с 450° до 200°. Также сэндвич помогает избежать образование излишнего конденсата.

• На банную печь сначала устанавливается одностенный модуль, как минимум на один метр или же натрубный теплообменник. Далее, устанавливается переходник с одностенной на двустенную трубу., потом рекомендуется применение сэндвич-конструкции. Это позволит уменьшить перегрев труб, идущих от печи, и увеличить их срок службы
• Стыковать трубы в межэтажных и межчердачных перекрытиях строго запрещено.
• Через потолок трубу можно проводить только через ППУ. После сборки дымохода свободное пространство между боковыми стенками прохода перекрытия и трубой заполнить жаропрочным и негорючим материалом. Рекомендуется материал на основе базальтовых пород (МПБ, БСТВ).
• Горизонтальные участки ухудшают тягу, поэтому при возможности их избегаем. Если это осуществить по каким-либо причинам невозможно, то нужно стараться не делать горизонтальных положений длинной более 1 метра.
• Не следует использовать более трех колен в системе. Превышение этого количества снижает показатели тяги.
• Следует помнить, что любой материал при нагреве изменяет свои размеры, поэтому в точке выхода не следует жестко фиксировать трубу.

После всех подготовительных работ можно начинать монтаж потолочно-проходного устройства.
Сборка дымоотвода идет от отопительного агрегата – вверх, после чего выводится на чердак, а затем через кровельный пирог.

Если проходной узел проходит в опасной близости от лагов и стропил, необходимо сделать своими руками и установить короб из деревянных брусков, обшитых изнутри пластинами минерита. И уже туда монтируется ППУ.

Если вы приобрели готовый узел, то необходимо следовать инструкции. Фабричные ППУ могут быть различной комплектации: “пустой” или с дополнительной изоляцией. В первом случае необходимо основание узла (лист из нержавейки) изнутри обшить базальтовым картоном, сам ППУ установить в короб, защищенный листами минерита. Расстояние между трубой и жестью оставляем пустым. А вот сам узел необходимо с чердачной стороны засыпать каолиновой ватой на 5-7 см, больше не нужно во избежание перегрева трубы.

Если же вы приобрели ППУ с минеритом от компании Феррум, то данный узел можно монтировать без дополнительно утепленного короба, как в первом варианте. При этом необходимо также заполнить пустоту внутри узла на 5-7 см каолиновой ватой. Такая дополнительная изоляция повышает пожаробезопасность проходного узла.

Узел крепится саморезами или штатным креплением, если вы купили заводской продукт. Фиксация выполняется к перекрытию сверху. Нержавеющая площадка (основа узла) крепятся саморезами после финишной отделки к вагонке.

При установке нужно проследить, чтобы отверстие совпало с трубой, так как наклонять систему запрещается, максимально допустимая погрешность – 1 мм.

Проход через кровлю для круглой формы

На следующем этапе нужно защитить чердачное помещение от влаги, которая попадает в зазор, образовавшийся между кровлей. Удобнее всего воспользоваться для гидроизоляции этого участка специальными покупными изделиями, которые подбирают по габаритам. Подобные проходки имеют различные окраски и подойдут для любой кровли. Они устанавливаются болтами или специальным клеем.

Для лучшей защиты от протекания можно дополнительно купить герметик, которым тщательно обрабатываются все места соединений. Это поможет обеспечить сухость в любых климатических условиях.

Установка ППУ своими руками

Отверстие должно быть больше толщины диаметра канала примерно на 0,5 мм. Это обеспечит удобство вставки. Теплоизоляция набивается вдоль внешней и внутренней стенкой. Расстояние между ними делается в 1-2 см.

Если у вас нет готового комплекта, можно выполнить качественное печное отопление в доме без него. Для этого свободное пространство в потолке заделывается огнеупорной термоизоляцией, поверх которой устанавливаются полосы из стали. На нее устанавливают пластину из жароустойчивых металлов, в которой вырезается подходящее отверстие. Крепится такая пластина болтовым соединением. Удобнее всего ее изготавливать из металла.

При ее монтаже соблюдаем все требования, и выдержать установленные дистанции до пожароопасных предметов. Образовавшиеся пустоты, со стороны второго этажа или чердака следует засыпать керамзитом или другим негорючим утеплителем.

Проход кирпичного дымохода через деревянное перекрытие

Выкладывание печного дымоотвода – сложный процесс, где надо соблюсти множество нюансов. Поэтому это дело лучше доверить специалистам. Кроме того, ошибки при строительстве могут привести к ухудшению тяги и возникновению пожара.

Важный момент: простой строительный кирпич для кладки отдельных деталей и всего дымохода не подходит. Обязательное условие долговечной и безаварийной работы кирпичной трубы — использование керамического термостойкого сорта кирпичей.

При постройке конструкций необходимо особым образом их выкладывать в местах прохождения перекрытий. Идеальным вариантом будет разделка печной трубы на потолке. Высота этого участка кладки должна быть не меньше трех рядов кирпичей. Толщина стенок дымохода при прохождении кровли или стены (перегородки) должна быть больше, чем по основной высоте. Расстояние до горючих материалов должно быть не менее 25 см.

Возможны два прохода кирпичного дымохода. В первом варианте проходной узел монтируется за счет увеличения толщины кладки, так называемой “распушки”. Второй вариант прохода кирпичной трубы через чердачное перекрытие без выкладывания “распушки” осуществляется почти таким же образом, как и металлической трубы. В этом случае дымоход по всей его высоте имеет один размер в сечении, без увеличения толщины стен.

Отверстие в потолке закрепляется листом из нержавеющей стали или плитой из минерита. По центру листа вырезается окно, через которое пройдет дымоход. Длина и ширина этого проема должны превышать аналогичные параметры трубы буквально на 3÷5 мм. При проведении кладки дымохода, примерно за три-четыре ряда до потолка, на него надевается лист с подготовленным проемом, а затем кладка производится далее до высоты чистого пола чердака. Деревянные перекрытия закладываются минеральной ватой, для уменьшения передачи тепла от трубы. Но более надежным способом будет короб из нержавеющей стали, в которую будет проходить кирпичный дымоход, расстояние от трубы до стенок также закладывается минеральной или каолиновой ватой на 5-7 см.

Герметизация стыков

Самым сложным при выведении через крышу считается данный этап. Для этого устанавливается нижний фартук, изготовленный из жести.

Под него укладывается сделанный из металла «галстук», назначение которого отводить жидкость в водосток. Снаружи вы можете установить декоративный фартук, цель которого создать эстетичный внешний вид.

При использовании гибкого покрытия задача гидроизоляции значительно упрощается. Довольно несложно загнуть такой материал на трубу, предварительно промазанную пропиткой, чтобы создать лучшее прилегание. Соединения стенки и кровли также рекомендуется обработать герметиком.

Видео-совет – узел прохода трубы дымохода через деревянное перекрытие

Из следующего видеоролика вы можете узнать, как правильно проложить конструкцию, не затрачивая при этом лишних усилий.

Монтаж в двухэтажных зданиях

Если вы ведете установку ППУ в двухэтажном здании, придется также заняться обустройством верхнего яруса. Для этого есть определенный набор правил:

• На расстоянии 1 м после выхода из пола верхнего этажа нужно перейти на одностенную конструкцию, чтобы получить качественный прогрев помещения. Перед выходом на чердак, снова используют сэндвич-трубу.
• Проход через потолок для трубы дымохода на втором этаже делается по той же схеме, что и предыдущий.

Особенности потолочной разделки для бани

Для обустройства проводки из бани требуется обеспечить не только нужный уровень безопасности, но и тщательно защитить парное помещение от выхода тепла.

Здесь разделка проводится в три этапа:

• Подготовка места.
• Установка защитного короба.
• Тщательное утепление всех стыков.

Поэтапный монтаж места для отвода дымоходной трубы

Для выбора и правильной организации места выполняем следующие пункты:

• для подбора нужно воспользоваться строительным отвесом;
• чтобы сохранить привлекательный дизайн рекомендуется применять декоративную вставку из металлического листа. Этот лист можно закрепить саморезами или гвоздями.

Как делать потолочную разделку для дымохода

Выполнить все запланированные работы значительно проще, если разбить их на небольшие этапы:

• прорезание проема необходимого размера и при необходимости создание каркаса из бруса;
• монтаж сэндвич-трубы в месте проводки;
• установка короба;
• крепление металлической пластины;
• теплоизоляция;
• фиксация.

Порядок установки узла прохода через перекрытие

Сам процесс крепления оберегающего короба обычно не вызывает сложности. Для этого выполняем простую последовательность действий:

• торцы покрываются термоизоляционным материалом;
• в проходном коробе для дымохода изолируются все части, соприкасающиеся с элементами перекрытия, а также его низ;
• аккуратно вводится труба, при этом она не должна плотно прилегать к стенам;
• закрепляем сборку при помощи саморезов или других крепежей;
• выполняется изоляция на чердаке, а пустоты наполняются сыпучей массой;
• при желании можно задекорировать конструкцию.

Подбор материала для теплоизоляции

Существует несколько разновидностей теплоизоляционных материалов для любых случаев. Рассмотрим наиболее популярные из них.

• Техническая базальтовая вата применяется чаще всего. Получают при расплавлении определенных горных пород. Кроме низкой теплопроводности, она также задерживает влагу и способна выдержать воздействие высоких температур от 700° до 900°.
• Каолиновая вата производится путем плавления кремниево-оксидных материалов при температуре 1750°. Имеет низкий коэффициент теплопроводности, при высоких температурах не расплавляется, не осыпается. Максимальная температура использования 1100-1250°. Имеет долгий срок эксплуатации и выдерживает много запусков и остываний без утраты своих качеств.
• Строительная базальтовая вата получается путем плавления слюды. Рабочая температура такой теплоизоляции составляет 400-450°.

Если вы затрудняетесь с выбором, то рекомендуется заказать минеральную вату. Так как такое изделие проверено временем, универсально в применении и широко распространено в продаже.

В этой статье мы рассмотрели, как изготовить проходной узел для дымохода через крышу и прочие плиты. Сделать это под силу любому человеку, имеющему навык обращения с ручным инструментом. Для этого не жалейте времени на ознакомление со всеми нормами и строго соблюдать все пункты, указанные в инструкции.

Если вы не уверены в своих силах или желаете сэкономить время, то вам лучше обратиться за помощью к профессионалу, имеющему большой опыт в данной сфере.

Как сделать проход трубы через потолок изолированным и безопасным

Традиционно в русской бане устанавливают металлические печи для нормальной работы которых необходимо правильно спланировать и установить потолочно проходной узел для функционирования дымохода. Принцип устройства будет зависеть от степени готовности потолка, а также от того, куда нужно вывести трубу — в мансарду или чердак, через кровлю или на второй этаж. За уровень соблюдение норм в отношении противопожарной безопасности при проходе трубы через перекрытия потолка и крыши отвечает распушка печной трубы в помещении бани.

Как обустроить проходное отверстие в помещении бани или сауны

Обустроить проход трубы через потолок в бане необходимо для установки нормально функционирующей и главное безопасной дымоходной системы. Пропустить этот этап нельзя, так как только в специально обустроенное проходное отверстие станет возможной установка трубы-перехода от патрубка в самой конструкции печи.

Отверстие в каменной стене должно располагаться строго напротив патрубка. Только в этом случае получится исключить образование перекосов во время установки переходной патрубок. Прежде правильно обустроить отверстие, выполняется разделка потолка с соблюдением алгоритма работ, описанного ниже.

Усилить отверстие можно с помощью накладных пластин со сквозными отверстиями. Правильно, чтобы труба была направлена в вертикальном положении.

Что касается пластин, то их можно изготовить своими руками из готового железного листа нужной толщины.

Устройство прохода круглой трубы через потолок бани с ППУ разного типа

Самый удобный вариант для того, чтобы выполнить устройство дымохода деревянной бани — готовый фабричный ППУ для дымохода с учетом диаметра трубы. До монтажа узла уделяют время подготовке поверхностей, контактирующих с древесной отделкой потолка, а также внутренней части поверхности короба, нуждающейся, требующей правильной теплоизоляции.

Когда необходимо выполнить монтаж ППУ заводского типа, перед началом работ его со всех сторон за исключением лицевой обкладывают теплоизолятором. Оптимальное решение — практичная и экологически безопасная базальтовая вата с повышенной стойкостью к высоким температурам. В составе такого теплоизолятора связующие, выдерживающие температуру до 1000 градусов. Дополнительным плюсом станет изоляция трубы фольгированной ватой для улучшения безопасности конструкции в ходе эксплуатации.

Как только потолочно проходной узел дымохода будет правильно и надежно изолирован, приступают к подготовке участка для монтажа:

1. Для этого выполняют разметку на поверхности потолка — в месте расположения дымовой трубы.
2. Контуры отверстия должны немного уступать параметрам лицевой панели узла для того, чтобы не возникло сложностей с фиксацией к обшивке саморезами.
3. По контурам вырезают отверстие, края изолируют тем же изолятором, что использовался для защиты проходного узла.
4. Чтобы повысить уровень безопасности, дополнительно используют листы из тонкого, но прочного металла.
5. В подготовленное отверстие монтируют потолочно-проходной узел для бани, при этом для удобства его изначально насаживают на трубу, после чего уже крепят конструкцию в полной сборке.

Готовый проход с трубой закрепляют саморезами, используя заранее подготовленные отверстия.

Подготовка и монтаж проходки потолка

Убедившись в том, что установить трубу удалось в правильном вертикальном положении, переходят к завершающей операции. Образовавшиеся в проходном узле пустоты плотно заполняют материалом для теплоизоляции — все той же базальтовой ватой (лучший вариант, когда необходимо устроить надежный противопожарный узел ППУ), либо используют керамзит.

Как вариант стоит рассмотреть и песок для заполнения пустот, но с пониманием того, что в отношении теплоизоляционных свойств он заметно уступает базальтовой вате и керамзиту. Кроме того по мере использования песчинки постепенно будут осыпаться вниз через щели, проникая в печь и засоряя ее изнутри.

Последующий алгоритм действий будет зависеть от варианта вывода дымохода. Возможны несколько способов реализации: установка трубы через крышу или дымоход в бане, на второй этаж или помещение мансарды. Основная разница между способами в принципе финишной отделки. Так, если вывод дымохода изначально выполнялся на чердак или крышу, то устройство прохода вышеперечисленными действиями можно считать законченным.

Если нужно провести трубу через потолок в мансарду или на второй этаж, то нужно будет позаботиться об эстетической составляющей — замаскировать трубу защитным металлическим экраном, закрепленным на полу с помощью саморезов. Только после этого имеет смысл переходить к следующему этапу — выводу трубы через основание потолка второго этажа, а затем и крыши через мансарду или чердачное помещение.

Устройство прохода трубы без использования заводского ППУ

Вывести дымоход наружу можно и без специальной проходной конструкции. В этом случае обязательным будет изоляция краев отверстий материалом, невосприимчивым к высоким температурами. Если следовать рекомендациям в отношении соблюдения пожарных норм, то расстояние от трубы до воспламеняющихся материалов не должно быть менее 36 см.

Изготовление ППУ своими руками: особенности процесса

Важно не забывать о том, что монтаж дымохода не должен противостоять движению трубы, которая в бане под воздействием высоких температур будет расширяться, требуя дополнительного пространства.

Со стороны потолка труба обязательно защищается негорючим материалом, а со стороны второго этажа или чердака наполняется теплоизолятором, устойчивым к высоким температурам. Наиболее доступный вариант — керамзит. Лучше него с пожароизоляцией справится только базальтовая вата с температурой плавления до 1000 градусов и дополнительным фольгированным слоем.

Особенности прохода для кирпичного дымохода

Среди материалов, способных продолжительное время сохранять температуру, поддерживая комфортный микроклимат в помещении, кирпич справедливо занимает одну из лидирующих позиций. Когда необходимо правильно оборудовать проход трубы для кирпичной печи, главное, на чем стоит сосредоточить внимание — это устройство специальной проходки для утолщения стены дымохода в зоне контакта с потолком.

Если изготовить проходку не представляется возможным, то в поверхности потолочного основания готовят отверстие с диаметром, чуть больше диаметра дымовой трубы, далее следуя по ранее описанном алгоритму для устройства проходки круглой печи через потолок:

• устраивают защиту для крае из металлических полос или минерита;
• обшивают вход со стороны жилого помещения металлическим листом;
• заполняют пустоты в зоне чердака или второго этажа теплоизоляционным, устойчивым к высоким температурам материалом;
• маскируют разделку со стороны чердака или второго этажа металлическим листом.

При такой схеме устройства прохода, можно быть уверенными в том, что кирпичная труба надежно изолирована и сохранила эстетическую составляющую.

Тонкости организации кирпичного дымохода через крышу

Главные требования к проходу кирпичного дымохода через кровлю — герметичность и пожарная безопасность. Чтобы добиться эффективности по второму пункту в зоне контакта дымохода с легковоспламеняющимися материалами важно отслеживать уровень температуры, не допуская, чтобы столбик термометра поднимался выше 50 градусов Цельсия. В случае с кирпичными конструкциями эта задача решается просто — методом увеличения толщины стен с устройством специальной проходки и учетом наклона кровли.

Оформляя проход кирпичной трубы через крышу помещения бани, с каждой стороны ее укрепляют специальным коробом.

Важный момент — соблюдение требования в отношении расстояния между деревянными элементами и трубой, оно не должно быть более 25 см. Если добиться нужного расстояния не представляется возможным, монтируют дополнительные элементы, таким образом, минимизируя повреждение гидроизоляционного и теплоизоляционного слоя при последующем выводе трубы на крышу.

Во время монтажа дымохода его размещают в отдельном коробе. Мембраны и пленки внутри него бережно разрезают. В углах пленку надрезают под углом, а края загибают и крепят скобами к элементам стропильной системы. Чтобы улучшить герметизацию края и надрезы укрепляют клейкой лентой. От добросовестности работ на этом этапе будет зависеть не только надежность и долговечность конструкции, но и безопасность всего помещения.

Еще один вариант стоит рассмотреть на случай, когда температура трубы в зоне кровли не превышает 50 градусов. Только тогда можно края пеленок зафиксировать на трубе с помощью клейких лент и герметиков, делая особый акцент на качестве герметизации. Пространство между кирпичной трубой и стропилами закладывают устойчивыми к влаге и высоким температурам теплоизоляционными материалами, в том числе и описанной выше базальтовой ватой с фольгированной поверхностью.

В заключение остается отметить, что принцип устройства проходного узла через потолок на второй этаж, чердак или через крышу отличается незначительно и зависит от материала изготовления, диаметра. Основным же условием для безопасной эксплуатации печи в помещении бани станет устройство надежной теплоизоляции прохода в основе с устойчивыми к высоким температурам и открытому огню материалами и соблюдение правил в отношении его герметичности при выводе трубы наружу.

Дымоход для бани: инструкция по монтажу

Дымоход является важной частью бани, так как именно он транспортирует продукты сгорания топлива из помещения. Каждая из банных печей нуждается в обустройстве дымохода. О том как сделать дымоход в бане рассмотрим далее.

Оглавление:

1. Конструктивные особенности дымохода для бани
2. Трубы дымоходы для бани: особенности выбора
3. Как сделать дымоход для бани через потолок
4. Как установить дымоход в баню: рекомендации
5. Особенности монтажа дымохода в бане

Конструктивные особенности дымохода для бани

Существует огромное количество дымоходов, каждый из которых сопоставляется с определенным параметром классификации. Среди них выделяют дымоходы одно- и двухконтурные, сделанные из кирпича, стали или керамики и т. д.

Перед тем как приступать к выполнению работ по изготовлению дымохода необходимо сначала изучить его основные компоненты.

Идеальный вариант дымохода является строго горизонтальной конструкцией, через которую осуществляется вывод всех продуктов сгорания. Хотя, случаются ситуации, когда сооружение такого дымохода не представляется возможным. Поэтому приходится обустраивать дымоход вертикально, затем горизонтально и опять вертикально. Для этих целей потребуется наличие колен, патрубков, тройников и прочих соединительных элементов, которые являются основными элементами устройства дымохода бани.

Коленом называется соединитель, который обеспечивает плавность установки дымохода. Например, при отсутствии возможности в обустройстве строго вертикального дымохода, его направление изменяется применением колена. Существует огромных выбор колен, которые различаются по соотношению углов. При отхождении от печки горизонтального участка перед дымоходом, здесь также устанавливается колено или тройник.

Учтите, что чистка колена — процесс довольно сложный, поэтому, при возможности в обустройстве вертикального дымохода, его лучше не использовать.

Применение тройника отличается универсальностью, так как он позволяет с легкостью очистить золу и продукты сгорания с помощью специальных механизмов. Внутри тройника располагается элемент в виде стакана, который вытаскивается, при необходимости и очищается.

Единственным условием правильной установки тройника является его идеальное соединение с трубами. В противном случае, в помещение будет попадать дым и продукты сгорания, которые принесут дискомфорт, людям, находящимся в нем.

При наличии деревянного перекрытия на втором этаже, потребуется наличие патрубка, который обезопасит дерево от высокой температуры, которая присутствует в дымоходе. Для его монтажа потребуется сделать отверстие, установить патрубок, произвести его изоляцию и соединение с трубой. Такой же патрубок понадобиться для предотвращения контакта дымохода с кровлей и чердаком.

Кроме того, в процессе установки дымохода потребуется наличие кронштейнов, которые способны удержать трубу и зафиксировать ее в нужном положении. Интервал между их креплением составляет около 200 см.

Последний, но очень важный элемент дымохода называется крышной разделкой. Именно с его помощью обеспечивается герметичность соединения трубы и кровли. Крышка предотвращает попадание на чердак атмосферных воздействий, грязи и пыли. Учтите, что крышная разделка является обязательным элементом дымохода и она не должна заменяться более дешевыми вариантами в виде герметиков или самодельных конструкций. Во время усадки бани нарушится и целостность и весь дым, дождь и снег будут попадать в помещение.

Совет: В процессе покупки дымохода следует проверить наличие сертификатов, которые подтверждают его качество, а также технические характеристики, в которых описаны материалы, из которого сделаны каждый из элементов системы.

Трубы дымоходы для бани: особенности выбора

В соотношении с материалом из которого изготовлен дымоход, он бывает:

1. Из нержавейки — данный материал наиболее подходит для изготовления дымохода, так как он устойчив перед влагой, перегревом и не скапливает сажу.

Совет: При выборе данного типа дымохода следует уточнить о таком параметре как устойчивость стали перед кислотами. Так как во время перегрева происходит контакт серы с углем, при этом выделяется газ, достаточно агрессивного типа.

Среди преимуществ использования нержавеющей стали в процессе изготовления дымохода следует отметить:

• устойчивость перед коррозией;
• высокую прочность;
• доступную стоимость;
• легкость веса;
• эстетический привлекательный вид.

2. Дымоход из бетонных труб — данный вариант отличается низкой стоимостью, долговечностью, способностью к реставрации и хорошей герметизацией. Кроме того, для изготовления такого дымохода не нужно задействовать специалистов. При изготовлении монолитных конструкций сажа практически не будет скапливаться в дымоходе.

Среди недостатков бетонного дымохода отмечают тяжесть его веса, которая значительно нагружает конструкцию здания. Хотя для устранения этого параметра в бетонную смесь вводят добавки керамзита.

3. Трубы из асестоцемента — отличаются надежностью, низкой стоимостью, хорошей изоляцией. Такие трубы экологически не безопасны, неустойчивы перед образованием конденсатных масс, в них быстро накапливается сажа, поэтому они требуют постоянного ухода.

4. Кирпичный дымоход — отличается шероховатой поверхностью, на которой скапливается много сажи. В результате происходит снижение тяги, только после прочистки дымохода восстанавливается работоспособность системы. Среди положительных качеств данного дымохода отмечают привлекательность его внешнего вида, высокий уровень пожарной безопасности, длительность эксплуатации.

5. Дымоход из металла является самым простым и доступным вариантом, особенно для бани. Данный дымоход отличается высоким нагревом трубы, на которую часто устанавливается специальный бак, за счет этого в нем нагревается вода. Довольно распространен вариант установки стального дымохода с использованием сэндвич систем. При этом происходит соединение труб, таким образом, чтобы они вставлялись друг в друга, а между ними укладывается утеплитель. В результате получается минимальный нагрев наружной поверхности и отсутствие конденсата.

Существует вариант установки гофрированных тру для обустройства дымохода. С их помощью создаются поворотные элементы системы.

6. Керамический дымоход в стене бани характеризуется такими качествами как дороговизна и практичность. Длительность эксплуатации такого дымохода является самой высокой. Он устойчив перед интенсивным нагревом, химическими воздействиями, коррозией. Кроме того, керамический дымоход довольно гладкий внутри, поэтому он не задерживает на стенках ни сажу, ни пепел.

Материал в виде керамики хорошо поглощает тепло, поэтому наружная часть дымохода не нагревается. Идеальный вариант для бани, выполненной из дерева.

7. Трубы из вермикулита — отличаются нулевым образованием конденсата, а, значит, легкостью ухода. Такой дымоход очень легкий, не способен впитывать влагу, устойчив перед воздействием высоких температур, механическими повреждениями.

Для того, чтобы дымоход прослужил его владельцу многие годы следует выполнять простые правила:

• обеспечение герметичного крепления;
• регулировка температуры нагрева и тяги;
• обустройство вентиляционных каналов;
• утепление;
• защита от атмосферного воздействия;
• обеспечение отвода конденсатных масс;
• правильно выбранный тип топлива;
• отсутствие перегрева и переохлаждения;
• регулярная чистка.

Как сделать дымоход для бани через потолок

Правильная установка дымохода требует серьезного отношения к проведению этого процесса. Некачественно установленный дымоход отрицательно сказывается не только на отделке помещения, в котором он установлен, но и на здоровье, людей, пребывающих в этом помещении. Так как газы и продукты сгорания попадая в комнату могут спровоцировать серьезное отравление.

Существует два варианта установки дымохода:

• дымовой — в процесс выполнения работ требуется наличие тройника, выводящего конденсат;
• конденсатный — отсутствие необходимости в тройнике.

Начальный этап установки дымохода в бане предполагает проведение подготовительных работ, связанных с подбором проекта для дымохода. Желательно на данном этапе воспользоваться помощью специалистов, которые рассчитают оптимальную длину трубы, обеспечивающей хорошую тягу.

Далее предстоит выбрать материал, из которого будет изготовлена труба, если вес дымохода составляет более 700 кг, то он требует обязательного обустройства фундамента.

Далее следует осмотреть потолок, чтобы определить место расположения дымохода. Он не должен находиться непосредственно над балкой. Выбирайте место для дымохода таким образом, чтобы получить минимальное количество изгибов. Так как на горизонтальных участках отлично накапливается сажа, и вследствие снижается тяга.

В бане труба дымохода должна подвергаться сборке, при желании, эти работы проводятся непосредственно на месте установки дымохода. Для фиксации всех стыковых участков на дымоходе используются хомуты, а опорные кронштейны помогут закрепить тройник, при его наличии.

Третий этап — обустройство дымохода в бане через потолок. Для его сооружения необходима специальная разделка, выбор которой осуществляется в соответствии с типом крыши и углом ее уклона.

Далее определяется участок прохождения трубы, производятся работы по его разметке и вырезанию проема, изнутри помещения. Труба выводится наружу, за кровлю, Подкрышный лист защищает внутреннюю часть дымохода, а разделка, обеспечивает защиту снаружи. Для регулировки угла наклона дымохода следует использовать конусный участок разделки, его торцы заводятся непосредственно под крышу.

На участках стен, в местах расположения патрубка следует провести работы по установке изоляции в виде фольгированных матов или базальтовой ваты.

В бане монтаж дымохода завершается прикреплением трубы на поверхность фартуха и ее герметизацию на стыке. Именно таким образом производится наращивание дымохода до нужного размера. Стальной зонт обеспечит надежную защиту дымохода от атмосферного воздействия.

Участки дымохода, которые подвергаются коррозии следует обработать с помощью термостойкой краски, а для укрепления стыков на хомутах используйте герметик.

Как установить дымоход в баню: рекомендации

1. Отсутствие стыков с разного рода трубами. Дымоход не должен примыкать к различного рода коммуникационным системам.

2. Не разрешается в дымоходе обустраивать горизонтальные участки длина которых составляет более 100 см.

3. Не разрешается устанавливать дымоход вблизи коммуникационных систем газового или электрического назначения.

4. Минимальное количество чисток дымохода на протяжении одного сезона составляет два раза.

5. Минимальная длина выхода дымохода над поверхностью кровли составляет 50 см.

Особенности монтажа дымохода в бане

Перед тем как установить дымоход в бане, предлагаем изучить инструкцию по его изготовлению с использованием сэндвич труб верхнего и нижнего назначения:

1. Сначала трубу следует разрезать на два участка, которые обрабатываются с помощью утеплителя.

2. Из листа оцинкованной стали нужно вырезать две детали, из которых сооружаются трубы, края которых соединены с помощью вальцовки.

3. Данный лист потребуется для вырезания металлической полосы, которая выполнит функцию хомута.

4. Кроме того, из оцинкованной стали нужно изготовить детали в виде четырех колец, которые помогут закрыть утеплитель на торцевых участках.

5. На нижней части трубы приваривается металлическая полоса, толщиной в 0,2 см и шириной в 4 см. Она выполнит функцию патрубка.

Для изготовления в бане дымохода своими руками следует выпилить два отверстия, которые помогут дымовой трубе пройти через стену или потолок. Учтите, что дымоход должен пройти именно через центральную часть отверстия.

Далее потребуется стальной лист, из которого будут изготовлены два участка, фиксирующие потолок на крыше и на потолке. По угловым участках заготовки следует просверлить отверстия, в которых будут установлены крепежи.

Инструкция по установке дымохода:

1. По центру металлической заготовки следует проделать отверстие диаметром с дымоход. На трубу следует установить кожух, изготовленный из оцинкованной стали.

2. Далее на трубы одеваются кольца и они фиксируются на потолке. Произведите установку нижней трубы и закрепите дымоход по углам с помощью саморезов.

3. На нижней трубе расположите верхнюю и соедините их вместе. В обязательном порядке придерживайтесь герметичности соединений. Для надежной фиксации используйте хомут.

4. Установите вторую металлическую заготовку на крыше. Образовавшийся участок следует заполнить с помощью глины, асбеста или керамзита.

Строительство изолированной трубы дымохода

Изолированные дымоходные трубы используются в зданиях, в которых закрыты приборы, работающие на дровах, масле, угле или газе. Изолированные дымоходные трубы могут выдерживать высокие температуры, даже до 1000 градусов по Фаренгейту. Жилые дома, в которых используются печи, должны иметь изолированные дымоходные трубы, которые безопасно отводят тепло от дома.

Шаг 1. Прочтите руководство для домовладельца

Просмотрите свое руководство, чтобы узнать размеры и расположение дымохода.Если в руководстве нет информации, обратитесь непосредственно к производителю дымохода, чтобы узнать размеры. Вы должны определить диаметр дымохода перед правильной установкой изолированной трубы.

Шаг 2 — Гвоздь в пиломатериале для каркаса

Убедитесь, что пиломатериал для каркаса соответствует размеру балки потолка. Также убедитесь, что проем для деревянных деревянных конструкций обеспечивает достаточный зазор от дымохода до горючих материалов (зазор около 1 ½ дюйма для диаметра от 6 до 8 дюймов и зазор 2 дюйма для диаметра от 10 до 18 дюймов).

Шаг 3 — Установка соединительных труб

В зависимости от того, разделена ли ваша дровяная или угольная печь только потолком или полом и потолком, вам нужно будет провести изолированные трубы на всем расстоянии, которое разделяет печь. от дымохода снаружи. Если ваши трубы должны проходить через потолок, закрепите потолочную опору гвоздями. Именно к этой потолочной опоре вы сейчас установите изолированные трубы дымохода.

Шаг 4 — Установите дымоходную трубу

Поместите на обрамленное отверстие и закрепите гвоздями.Наденьте крышку стыка обрезной муфты на трубу, которая в конечном итоге войдет в дом через опору. Присоедините одиночный переходник к охватывающему концу трубы, а затем прикрепите промывку к другому концу переходника. Установите трубу через отверстие и опору. Закрепите опорную ленту металлическими винтами, но будьте осторожны, чтобы не проткнуть дымоход. Затяните все гайки в сборке труб.

Шаг 5 — Обрезка интерьера

Поместите внутреннюю декоративную пластину для наклона потолка. Закрепите накладку на потолке.

Шаг 6 — Удлинители дымохода

В случае, если изолированные дымоходные трубы должны проходить через камин вверх по дымоходу, прикрепите трубы к камину с помощью слоя раствора, который позволяет отвердить, а затем закрепите анкерную пластину с помощью болтов. и металлические анкеры. Уложите дымоходную трубу на анкерную пластину. Используйте фланцевые ленты для каждого соединения дымохода. Однако перед этим оберните дымоход керамической изоляцией. Наденьте колпачок на конец трубы. Оберните V-образный бандаж вокруг фланцев и затяните.

Как найти утечки в дымоходе

Примечание редактора. Если у вас когда-либо была течь в дымоходе, вы знаете, насколько это может быть страшно и сбивать с толку. Попытка найти источник утечки — сложная, но важная задача для ее остановки. Вот почему мы рады представить вам эту статью о том, как найти и устранить утечку в дымоходе. Это сэкономит вам много времени и избавит от головной боли в долгосрочной перспективе!

Утечки в дымоходе трудно определить.Они могут появиться практически из любого места в дымоходе, и их довольно утомительно найти. Вот четыре распространенных источника утечек.

Как только вы найдете исходный код, вам может понадобиться камин, чтобы починить его. Позвольте нам связать вас с ближайшим к вам специалистом по каминам!

Что вызывает утечку в дымоходе?

Дымоходы — небольшая, но очень важная часть дома. Если у вас протечка, вы можете заметить, что вода проникает через стену или в камин.И то и другое — места, где вода не может быть совсем ожидаемой. Поврежденный дымоход может стать причиной дорогостоящего ремонта, если его не поймать достаточно быстро. Как правило, есть три области, которые могут быть источником утечки в дымоходе:

• Треснувший или неплотный раствор
• Трещина в дымоходе Обшивка
• Битумная черепица

Первым шагом в вашем ремонте является определение источника утечки, после чего вы сможете исправить это.Если вы обнаружите, что проблема связана с кирпичом или раствором, средняя стоимость ремонта кладки составляет 1192 доллара. Однако, если проблема связана с окладом или черепицей, вам нужно выделить 654 доллара на ремонт крыши.

1. Заглушка дымохода

Грязевой колпак или засыпанный раствор в верхней части дымохода часто является виновником. Треснувший или неплотный раствор может позволить дождевой воде попасть в камин. Симптомами обычно являются вода в очаге, но препятствия могут привести к тому, что дождевая вода изменит курс и появится в другом месте дома.

Метод ремонта

Установите на место крышку со ступкой и вставьте крышку от гриппа. Или накройте всю верхнюю часть дымохода металлической крышкой в ​​натуральную величину, а не только крышкой от гриппа.

2. Стыки для раствора дымохода

Швы строительного раствора могут разрушаться, оставляя отверстия, в которые попадает вода. В некоторых случаях большие участки раствора в швах могут фактически отсутствовать, что позволяет воде проникать во время проливных дождей. Вода может проникнуть в отверстие в шве раствора, перейти к отверстию в кирпичах, а затем пройти зигзагообразным курсом на несколько дюймов или несколько футов.Я видел, как вода проникает через швы раствора, проходит внутрь кирпичных отверстий до точки, проходящей мимо гидроизоляции, а затем направляется на потолок или продолжается до плиты.

Метод ремонта

Заменить стыки раствора новым раствором.

3. Обшивка дымохода

Утечки вокруг оклада найти особенно сложно, поскольку всего лишь одно крошечное отверстие в углу во время сильного дождя может вызвать утечку значительного количества воды.

Метод ремонта

Не пытайтесь загерметизировать металл.Попросите опытного подрядчика по обработке листового металла или кровельного подрядчика с особыми полномочиями в работе с листовым металлом переделать оклады должным образом. Многим кровельщикам в жилых домах не хватает опыта в работе с листовым металлом, чтобы выполнить ремонт дымохода.

4. Кровельная черепица

Кровельная черепица вокруг дымохода также может иметь проблемы, хотя черепица — одна из наименее распространенных причин протечки дымохода. Если утечка все же обнаруживается в этой области, обратитесь к специалисту и отремонтируйте черепицу.

Метод ремонта

Не допускайте поверхностного уплотнения.Замените отсутствующую, изношенную или поврежденную черепицу соответствующим образом.

Необходимые материалы

Поиск утечки в дымоходе облегчается минимум двумя людьми. Три или четыре лучше. Вот предметы, которые вам понадобятся:

• Имейте два сотовых телефона, или один сотовый телефон и беспроводной телефон, или пару небольших раций для поддержания связи между человеком на крыше и наблюдателем в доме. Иногда кричать на чердаке или под потолком не очень эффективно.
• Один или два водяных шланга с запорными форсунками на крыше.
• Рулон прозрачной пластмассы, достаточной длины, чтобы несколько раз обернуть вокруг дымохода.
• Хорошая обувь и ремни безопасности.
• Желтый карандаш для досок.

Как определить источник утечки

После того, как вы соберете все необходимое, следуйте этим пошаговым инструкциям:

1. Начиная примерно на 1/2 дюйма выше, где дымоход встречается с крышей, оберните дымоход пластиком по всему периметру до точки примерно на 18 дюймов вверх.Накройте дымоход кирпичом, оставив обнаженными выступы вокруг самого основания дымохода.
2. С человеком, находящимся на чердаке или внутри дома, если чердак недоступен, наблюдая за потолком, направьте воду из шланга вниз по крыше вдоль самой нижней стороны дымохода. Перед тем, как переместить воду, наведите на нее воду в течение двух минут в одном и том же месте. Не разбрызгивайте воду на дымоход и не направляйте ее под гидроизоляцию основания. Попросите наблюдателя на чердаке сообщить о самой первой увиденной капле воды.Как только появится сообщение о воде, используйте желтый карандаш для пиломатериалов, чтобы отметить место, куда в это время указывал шланг. Поскольку до завершения ремонта может пройти несколько дней, прочно отметьте место, так как вода или дождь быстро потускнеют карандаш для пиломатериалов.
3. Если нет утечки на передней или нижней стороне дымохода, перемещайте воду по одной плитке вверх вдоль стороны дымохода. Всегда спускайте воду под гору. Делайте паузу минимум на одну минуту у каждой черепицы, когда вы поднимаете черепицу на эту сторону дымохода, но пока не позволяйте воде попадать за дымоход.
4. Если там нет утечки, повторите процесс с другой стороны дымохода, по одной черепице за раз. Если вы все же обнаружите утечку, остановитесь и отметьте ее, но продолжайте искать другие, указанные выше, если вы можете сделать это без дальнейшего повреждения внутренней части. Если вода собирается на гипсокартоне потолка, проделайте отверстие в центре влажного пятна и дайте ей стечь в ведро под ним. Дайте гипсокартону полностью стечь, прежде чем переходить к другой поверхности.
5. Если ни одна из сторон не протекает, перейдите к задней части дымохода и повторите все действия.Пока не допускайте попадания воды на вертикальную поверхность дымохода.
6. Если до этого момента утечек нет, это означает, что утечка выше, чем у основания или ближайшей черепицы.
7. Снимите пластиковую пленку и снова установите ее так, чтобы нижний край находился чуть выше самой верхней части встречной планки, которая представляет собой вертикальные металлические части. Оберните дымоход чуть выше точки, в которой оклад входит в кирпичи. Пластик предназначен для того, чтобы вода случайно не попала выше, чем следовало бы, что нарушило бы цель тщательного поиска.
8. Начиная с передней части, затем по бокам и, наконец, по задней части, пропустите воду вокруг дымохода, пока наблюдатель следит за утечкой. Если ничего не обнаружено, утечка должна быть ограничена стыками раствора, кирпичами или грязевой крышкой.
9. Затем удалите пластик и начните подниматься по дымоходу, повторяя схему полива воды на каждом ряду кирпича, пока не найдете утечку. Если на данный момент нет никаких признаков утечки, значит, вы проследили ее до заглушки.Нанесите туда воду, чтобы убедиться.

Помните, поскольку вы знаете, что есть утечка, запуск этого процесса сверху будет означать, что вы не сможете точно определить источник. Что вы пытаетесь сделать, так это изолировать место утечки, покрывая каждую плоскость от самой низкой точки до самой высокой и пересекая каждую зону без утечки из вашего списка по мере продвижения.

Заключение

Этот процесс утомительный и трудоемкий, но довольно тщательный. Когда вы закончите, вы узнаете, где утечка.

Утечки могут стать большой проблемой для любого. Прочтите 6 вещей, которые домовладельцы откладывают с ремонтом, и почему это плохая идея, чтобы узнать, что еще вам следует исправить.

Как работают дымоходы (и почему они важны)

Нет ничего лучше, чем согреться перед камином холодной ночью. Если вам повезло, что у вас есть действующий камин, дымоход играет большую роль в его правильном функционировании.Вы когда-нибудь задумывались, как на самом деле работает ваш дымоход?

Если нет — наука довольно интересная!

Мы разбираем анатомию вашего дымохода и объясняем, как именно он работает.

Как работает дымоход?

Дымоходы работают за счет удаления из воздуха побочных газов, таких как углекислый газ. Его функция заключается не в удалении горячего воздуха, а в удалении горячих газов из нагревательного элемента, используемого в вашем доме. Мы все думаем о «камине», когда слышим «дымоход», но для любого источника тепла, сжигающего топливо (дрова, нефть, газ, уголь), требуется дымоход.

Например, если у вас газовая печь, в ней есть дымоход. Этот дымоход работает так же, как дымоход в вашем дровяном камине.

Что такое стековый эффект?

Как и в случае с кровельной системой, воздушный поток является краеугольным камнем функционального дымохода.

Теплый воздух, похожий на дым, должен подниматься вверх и выходить из дымохода как часть эффекта дымовой трубы. Это тот же принцип, который позволяет теплому влажному воздуху выходить из вашего чердака через вентиляционные отверстия конька с помощью карнизов, чтобы правильно вентилировать чердак.

В случае дымохода этот поднимающийся теплый воздух называется тягой. Функциональный дымоход будет иметь сильную тягу, которая выводит газы и дым из дома через дымоход. Плохая тяга в дымоходе может погасить пламя или оставить комнату наполненной холодным или загрязненным воздухом.

4 основных фактора, влияющих на тягу в дымоходе

1. Давление воздуха

Давление воздуха — это сила атмосферного давления, оказываемого на землю.Когда давление воздуха в доме уравновешено, воздух поступает в дом с той же скоростью, что и выходит из дома.

Более легкий и теплый воздух может подниматься и выходить из дымохода и заменяется более тяжелым и прохладным воздухом. Этот свежий, более прохладный воздух поступает в ваш дом через крошечные зазоры вокруг окон, дверей, отделки и т. Д.

Не вся вентиляция в доме плохая.

Хотя вы можете подумать, что эти пробелы следует закрыть, это не совсем так. Если дом запечатан слишком плотно или выходит слишком много воздуха, возникает отрицательное давление воздуха.

• Когда давление воздуха в доме отрицательное, огонь может не гореть или газовая печь может работать неправильно.

• С другой стороны, слишком много утечек воздуха в доме может привести к тому, что сам дом будет действовать как дымоход. Ваш дом будет всасывать теплый воздух и выталкивать его через верхнюю часть дома. Это приводит к неэффективности использования энергии, которую вы увидите в своих счетах за электроэнергию!

Если вы задаетесь вопросом, работает ли ваш дымоход, возможно, виновата проблема с давлением воздуха.Уильям Б. Хассель, президент компании Chimney Doctors, предлагает простой способ проверить достаточность воздушного потока в вашем доме, используя открытую дверь или окно и ваш камин.

• Если вы обнаружите, что ваш воздушный поток недостаточен, можно добавить воздухозаборник. Это помогает подпитывать огонь свежим воздухом и устраняет дисбаланс давления воздуха. Ваша местная компания по трубочистам или специалист по HVAC может помочь вам определить и устранить причины несбалансированного давления воздуха в вашем доме.

• Дымоход неподходящего размера — одна из наиболее частых причин нарушения работы дымохода.Дымоход — это отверстие в дымоходе, через которое выходят горячие газы. Дымоход часто прячется за окружающей его кладкой. Старые дымоходы часто делали из кирпича или камня. Сегодня дымоход обычно облицовывают металлическим, глиняным или керамическим трубопроводом, который может выдерживать интенсивное нагревание от горящего топлива. Эти материалы предотвращают передачу тепла к основной конструкции, а их гладкие поверхности препятствуют накоплению побочных продуктов — оба свойства помогают предотвратить дымоходные пожары.

Чтобы точно увидеть, как работает дымоход, обратитесь к рисунку ниже:

2.Дымоход

Вкладыши дымохода также повышают эффективность и производительность дымохода. Дымоход подходящего размера должен иметь ширину в один дюйм на каждые 10 квадратных дюймов камина. Это соотношение 10: 1 позволяет воздуху проходить через дымоход с идеальной скоростью.

Если дымоход слишком велик для камина, из дымохода выйдет слишком много воздуха, и вы потеряете тепло. Если дымоход слишком мал, воздух не может выйти из дымохода достаточно быстро, и вы можете оказаться в задымленном помещении.

3. Высота дымохода

Более высокие дымоходы создают более сильную тягу.

Согласно Woodheat.org, более высокие дымоходы производят более сильную тягу. Что значит «высокий»?

• Дымоход должен быть не менее 15 футов в высоту от основания камина (или вставки) до верха дымохода.

• Верх дымохода должен выходить как минимум на 3 фута за точку, в которой он проникает в крышу.

• Если дымоход находится в пределах 10 футов (по горизонтали) от другого здания или препятствия, высота дымохода должна быть увеличена как минимум на 2 фута выше этого барьера.

Увеличение высоты дымохода служит двум основным целям:

1. Нисходящий поток, индуцированный ветром, уменьшен
2. Минимизирует вероятность попадания горячих искр или углей на крышу

4. Препятствия и повреждения

Наконец, для создания достаточной тяги в дымоходе не должно быть препятствий и повреждений.

Тесное и безопасное пространство дымохода в сочетании с дополнительным теплом из вашего дома создает прекрасное место для птиц и белок, чтобы гнездиться и хранить пищу.

Летучие мыши и дымоходы предпочитают темное вертикальное пространство, которое создают дымоходы.

Обломки или птица, эти препятствия препятствуют выходу воздуха из дымохода и могут создать опасность пожара.

К счастью, решение доступно: крышка дымохода — отличный способ предотвратить попадание посторонних предметов в дымоход. Они также предотвращают попадание воды и могут содержать горячие искры, которые в противном случае могли бы попасть на вашу крышу.

Осмотрите дымоход

Ежегодный осмотр дымохода — еще один отличный способ предотвратить повреждение и сохранить безопасность дымохода.CSIA делит инспекции дымоходов на 3 различных уровня. Выберите уровень, который лучше всего соответствует вашим потребностям, на основе описаний CSIA.

Теперь вы знаете ответ на вопрос: «Как работает дымоход?»

Мы готовы помочь вам в улучшении.

Если вы обнаружите, что проблема не в дымоходе, и думаете, что вам может потребоваться замена крыши, вам нужен кровельщик, который понимает, что каждая крыша уникальна. На крышу влияют предметы, находящиеся на ней или рядом, например, дымоход.Мы поможем вам составить кровельный пакет, с которым вы сможете жить, включая нашу 50-летнюю гарантию.

Мы приносим доверие и душевное спокойствие каждой длинной кровельной крыше. Свяжитесь с Long Roofing по телефону 844-602-LONG или посетите нас в Интернете, чтобы запросить смету, назначить бесплатную домашнюю консультацию или найти ответы на любые вопросы по домашней кровле.

10 основных принципов работы с дымоходом, которые должен знать каждый домовладелец

Тим Абрамовиц / Getty Images

Если вы переехали сюда только на прошлой неделе или много лет подряд жили в своем доме, дымоход может напугать.В конце концов, это не то, о чем мы часто думаем, если не считать нескольких праздничных пожаров, и это не совсем простое занятие в вашем списке обслуживания дома.

Однако игнорирование камина — это не выход. На самом деле, забытый очаг может иметь ужасные последствия, когда речь идет о безопасности вашей семьи. Хотя об этом неприятно думать, домашние пожары случаются.

Мгновенно получайте скидки на домашний декор!

Подключайтесь к купонам на благоустройство дома и промокодам, которых вы так долго ждали.

Посмотреть предложения

Вместо того, чтобы рисковать, почему бы не вооружиться как можно большим количеством знаний? У нас есть инсайдерские знания по основам дымохода, которые должен знать каждый. Прочтите их и добавьте в закладки на будущее. Мы обещаем, что вы не пожалеете об этом.

Андреср / Getty Images

1. Изучите тип дымохода

Осознали вы это или нет, но не все дымоходы одинаковы. Знание того, какой у вас тип, имеет важное значение для обеспечения надлежащего ухода за домом. Существует три основных типа:

Металлические одностенные: Металлические одностенные дымоходы выглядят как тонкие металлические трубы, торчащие из крыши с круглым верхом.Этот тип обычно встречается в старых домах, поскольку новые строительные нормы и правила отдают предпочтение каменной кладке.

Кладка: Это стандартные кирпичные дымоходы, которые в настоящее время считаются самыми безопасными. Кладочные дымоходы часто поставляются с предварительно установленной облицовкой для обеспечения надлежащей вентиляции.

Сборный металл: Этот тип также обычно называют «заводским» и в основном используется для коммерческих структур.

Забавна / Getty Images

2.Следите за своими кирпичами

Знаете ли вы, что кирпичная кладка, используемая для постройки дымохода, отличается от кирпичной кладки остальной части вашего дома? Специально выделенные огнеупорные кирпичи спроектированы так, чтобы выдерживать гораздо более высокие температуры, чем стандартные версии, часто до 3000 градусов F.

Помимо кирпичей, решающее значение имеет также тип раствора. Высокотемпературный цемент — самый безопасный выбор, когда нужно скрепить дымоход.

Но не всегда гарантия того, что при строительстве дымохода был использован огнеупорный кирпич.Домовладельцы должны следить за тем, чтобы кирпичи и строительный раствор не рассыпались, так как их, скорее всего, придется выточить и заменить более подходящими материалами.

Джон Кибл / Getty Images

3. Проверьте дымоход

Дымоход представляет собой вентиляционную систему. Это труба, находящаяся внутри дымохода, которая позволяет дыму и другим газам, которые накапливаются во время пожара, безопасно выходить из вашего дома.

Точно так же, как когда вы чувствуете заложенность носа и можете сказать, что приближается простуда, у неправильно работающего дымохода есть предупреждающие знаки.Если вы чувствуете, что ваша гостиная необычно задымляется во время пожара или обнаруживаете капли воды в камине, возможно, пришло время очистить дымоход от мусора.

Примечание по пожарной безопасности: всегда проверяйте, открыт ли дымоход, прежде чем разводить огонь. Это гарантирует, что дым от огня сможет правильно выйти из вашего дома и что вы и ваша семья сможете безопасно наслаждаться его теплом.

Mint Images / Getty Images

4. Подумайте о приобретении вкладыша для дымохода

Вкладыши для дымохода защищают ваш дом от тепла и легковоспламеняющихся материалов, образующихся в результате пожара.В дымоходах без облицовки тепло от огня может подниматься слишком быстро и вызывать возгорание близлежащих вещей. Вкладыши создают дополнительный барьер.

Есть три типа дымоходов на выбор. Подкладки из глиняной плитки лучше всего подходят для открытых каминов. Металлические вкладыши, которые обычно используются при капитальном ремонте существующих конструкций. Наконец, монолитные облицовки являются наиболее настраиваемыми и представляют собой цементный блок, разработанный в соответствии с уникальной формой вашего камина.

Когда приходит время покупать лайнер, размер зачастую является самым важным фактором.Подложка правильного размера позволит горючим материалам безопасно покинуть ваш дом. Однако, если он слишком большой или маленький, существует большая вероятность накопления окиси углерода.

Иван Хантер / Getty Images

5. Купите заглушку дымохода

Вы знаете те маленькие предметы роскоши, которые сначала кажутся ненужными, но как только вы начнете ими пользоваться, они быстро станут совершенно необходимыми? Обычно это различие сохраняется для пультов дистанционного управления от телевизора или для ездовых на газонокосилках, но мы хотели бы отметить, что дымоходная крышка относится к той же категории.

По сути, заглушка для дымохода — это именно то, как она звучит. Это вентилируемая металлическая деталь, которая находится в верхней части дымохода и предотвращает попадание нежелательных материалов внутрь камина, при этом позволяя дыму выходить.

Он не дает проливным дождям просачиваться внутрь дымохода и потенциально вызывать утечки, а также не дает животным гнездиться в вашем камине в холодные месяцы.

ронстик / Getty Images

6. Научитесь разводить огонь

Насколько сильным может быть огонь? Все, что вам нужно, это немного дерева и зажигалка, верно? Оказывается, есть несколько ключевых компонентов правильного огня, которые сохранят вашу семью в безопасности и в тепле.

Во-первых, это лес. При разжигании огня всегда нужно использовать сухие дрова. Вы также можете развести огонь из более мелких дров, также известных как растопка, прежде чем переходить к более крупным и толстым поленьям.

Тогда есть ускоритель. Вы никогда не захотите залить в домашний камин легковоспламеняющиеся жидкости, такие как бензин. Вместо этого вы можете использовать заранее упакованные устройства для розжига огня или небольшие кусочки газет, чтобы разжечь пламя.

EricVega / Getty Images

7. Ежегодно проверяйте дымоход

Большинство людей думают, что им нужно беспокоиться о предварительном осмотре дома только тогда, когда они готовятся выставить свой дом на рынок.Но для некоторых компонентов вашего дома, включая дымоходы, ежегодный осмотр имеет гораздо больше смысла.

Вот в чем дело: большинство проблем с дымоходом начинаются с малого — небольшой разрыв в облицовке, позволяющий проследить количество вредных газов в ваш дом, или трещина на линии роста волос в дымоходе, которая растет с незначительной скоростью.

Хотя эти вещи сразу могут показаться не очень важными, если вы будете ждать десятилетия, чтобы разобраться с ними, вы можете столкнуться с большой проблемой и еще большим счетом за ремонт.Планирование ежегодной проверки может помочь вам выявить проблемы на раннем этапе.

chuckcollier / Getty Images

8. Нанять квалифицированного трубочиста

Помимо осмотра, дымоход необходимо чистить примерно раз в год. К сожалению — или к счастью, в зависимости от того, как вы на это смотрите — высота и хрупкость дымохода затрудняют добавление в список дел. Вместо этого наймите профессионала.

Как всегда, нанимая на работу, вы хотите убедиться, что ваш трубочист снабжен светящимися ссылками.Однако вы также должны убедиться, что он или она имеет надлежащую страховку. Это может избавить вас от финансовой ответственности в случае падения или другого несчастного случая на работе.

Если вы не знаете, с чего начать, можно начать с Национального руководства по трубочистам. Это поможет вам определить, как найти квалифицированного специалиста.

chuckcollier / Getty Images

9. Всегда очищайте свой очаг

Для многих камин является центром жилого пространства.Таким образом, камин и очаг — очевидный выбор, когда дело доходит до размещения предметов декора. Но, хотя рождественские чулки и семейные фотографии могут выглядеть великолепно, они превращаются в опасность, когда у ворот возникает пожар.

Подумайте об этом: само собой разумеется, что пожары достигают впечатляюще высоких температур. Фактически, средняя температура домашнего пожара составляет около 1100 градусов по Фаренгейту. Даже с помощью каминного щита невозможно гарантировать, что одна из этих случайных раскаленных искр не вырвется из остальных.В таком случае вы не хотите, чтобы предметы декора загорелись.

Итак, лучше всего их переместить. Прежде чем разжечь огонь в очаге, просто возьмите все эти безделушки и уберите их из зоны досягаемости. Поверьте, вам будет легче отдыхать, зная, что вы сделали все возможное, чтобы избежать возможной трагедии.

svetikd / Getty Images

10. Приобретите подходящие детекторы

К настоящему времени у каждого должен быть хотя бы один детектор дыма в доме. В случае пожара исправный детектор дыма обнаружит дым в воздухе и подаст сигнал тревоги, чтобы предупредить жителей дома.Если вы ищете новый, поищите версию, которая будет автоматически вызывать вашу местную пожарную службу, а если вы живете в многоквартирном доме, посмотрите, запрограммирован ли ваш детектор на включение спринклерной системы здания.

Детекторы угарного газа могут быть еще более важными для вашей безопасности. В отличие от дыма, который можно увидеть и почувствовать в воздухе, окись углерода не имеет запаха. Тем не менее, это может быть смертельно опасным, если позволить со временем вырасти в вашем доме.

Конечно, если у вас есть подходящие детекторы, очень важно регулярно проверять их правильное функционирование.Вы должны проверять и заменять батареи в ваших детекторах не реже одного раза в шесть месяцев. Если в вашем регионе летнее время, поменяйте часы в качестве напоминания.

Перри Мастровито / Getty Images

Когда дело доходит до ухода за кровлей, о дымоходе часто думают второстепенно. Хотя мы можем использовать наши камины только зимой, здоровый очаг необходим для обеспечения безопасности наших семей круглый год. В свете этой цели у нас есть некоторые основы работы с дымоходами, которые должен знать каждый домовладелец.Независимо от того, являетесь ли вы новичком в этой игре или участвуете в игре уже много лет, попробуйте их еще раз. Безопасность — отличный уравнитель.

У вас есть какие-нибудь подсказки для дымохода? Есть ли вопросы, на которые вам нужно ответить? Дайте нам знать в комментариях ниже.

Требования к высоте дымохода

Установка дымоходной системы класса А — это простой способ вентиляции дровяной печи без затрат на строительство дымохода из каменной кладки. Однако очень важно спланировать установку.Не волнуйтесь, мы здесь, чтобы помочь вам в этом! Чтобы иметь безопасный и правильный УЗ, необходимо учитывать множество факторов. утвержденная установка. Одним из наиболее важных аспектов процесса планирования является установка надлежащих и дымоходных труб над крышей.

3-2-10 Разъяснение правил

Если вы исследовали дымоходные трубы класса А, то наверняка слышали о правиле 3–2–10 футов много раз. Это правило относится к правильной высоте дымохода над крышей.Объясняется, что дымоходная труба должна быть минимум на на три фута выше крыши, но также на два фута выше, чем что-либо в пределах десяти футов.

• Минимум три фута над высокой стороной крыши
• Как минимум на два фута выше, чем что-либо в пределах десяти футов

Часть правила, гласящая, что труба должна быть на 2 фута выше всего в пределах 10 футов, — вот где большинство людей путаются. Большинство людей думают об этом с точки зрения деревьев, спутников или других частей дома, которые все точны, но не принимают во внимание саму крышу.Чем выше уклон кровли, тем ближе крыша будет к трубе в том месте, где она проникает в крышу. Это не обязательно означает, что труба должна быть выше самой высокой части крыши, известной как конек. Но для трубы потребуется 10-футовый горизонтальный зазор от крыши.

Простой расчет высоты дымохода

Знание наклона крыши чрезвычайно полезно для определения высоты, на которой дымоходная труба должна находиться над крышей. Уклон крыши объясняется просто подъемом через пробег.«Подъем» — это вертикальный подъем крыши над «пробегом», который представляет собой горизонтальное расстояние. В мире строительства длина пробега определяется как 12, что составляет 12 дюймов по горизонтали. Таким образом, уклон крыши определяется тем, на сколько дюймов крыша поднимается до пика, превышающего 12 дюймов по горизонтали.
Вот полезная статья, объясняющая, как измерить уклон крыши.

Затем нам нужно знать, будет ли проход в крыше на расстоянии десяти футов по горизонтали от конька. Если вы находитесь на расстоянии более 10 футов от гребня по горизонтали, мы будем использовать множитель 10 футов, поскольку это требование выполнено.Все, что меньше 10 футов, вы будете использовать это измерение в качестве множителя.

Как только мы узнаем угол наклона крыши и расстояние до конька, теперь очень легко определить высоту дымохода, выполнив небольшую математику.

, пример # 1:

Например, предположим, что уклон нашей крыши составляет 7/12 (7 дюймов вертикального подъема на 12 дюймов горизонтального спуска), а проникновение в крышу составляет дальше , чем 10 футов по горизонтали от конька крыши. Возьмем подъем ската крыши на 7 дюймов и умножим его на 10, что составит 70 дюймов.Это означает, что если мы измеряем 70 дюймов в месте прохождения крыши, у нас будет горизонтальный зазор от крыши на 10 футов. Теперь, когда у нас есть зазор в 10 футов, мы должны быть на 2 фута (или 24 дюйма) выше этой точки. Теперь мы добавляем 24 дюйма к 70, что дает нам высоту дымохода над крышей 94 дюйма. Дымоход в этом примере должен выступать на 94 дюйма над крышей, если измерять от «восходящей» стороны дымохода.

Пример № 2:

Давайте сделаем тот же пример, но переместим проем в крыше ближе к коньку крыши.У нас уклон крыши составляет 7/12, а прорезь в крыше будет на расстоянии 4 футов от конька крыши. Возьмем высоту уклона крыши в 7 дюймов (дюймов подъема на фут) и умножим это на 4 (футы горизонтального пролета до высшей точки), что составит 28 дюймов (дюймов подъема до наивысшей точки в пределах 10 футов от прохода дымохода). . Теперь нам нужно быть только на 2 фута выше (или 24 дюйма), поэтому мы добавим 24 дюйма к 28, чтобы получить общую высоту 52 дюйма. Дымоход в этом примере должен выступать на 52 дюйма над крышей, измеренный с «восходящей» стороны дымохода.

На этом этапе мы охватываем все в соответствии с правилом: дымоход должен быть как минимум на 3 фута выше верхней стороны крыши и на 2 фута выше, чем что-либо в пределах 10 футов.

Этот зазор предназначен для предотвращения падения углей на крышу. Это требование к высоте чрезвычайно важно для безопасности дымоходной системы.

Помните, пожалуйста, обратите внимание на руководство производителя. Если производитель дымовой трубы заявляет, что требуется больший зазор или высота дымохода, это необходимо соблюдать.

Покрывает ли домашнее страхование протечки крыши?

Ваш полис страхования домовладельцев обычно покрывает протечки крыши и другие повреждения вашей крыши , если причина повреждения специально не указана в вашем полисе. Однако, если утечка произошла из-за недостаточного обслуживания, возможно, вам придется оплатить ремонт самостоятельно.

Как и в случае с любым другим иском, прежде чем подавать иск о повреждении крыши, обязательно рассмотрите франшизу вашего полиса страхования жилья, чтобы определить, имеет ли подача иска лучший финансовый смысл.

Страхование домовладельцев покрывает протечки крыши?

Ваша страховка домовладельцев не покрывает утечки, вызванные износом или плохим обслуживанием, но она должна обеспечивать защиту в большинстве других случаев.

Большинство протечек на крышах покрывается страховыми полисами домовладельцев. Однако то, возместит ли страховая компания вашего домовладельца вам ремонт протечки на крыше — и любой последующий ущерб вашему имуществу — зависит от первоначальной причины утечки. На странице декларации вашего полиса страхования жилья поясняется, какие опасности покрываются или исключаются в соответствии с вашим текущим полисом.

Большинство страховых полисов домовладельцев покрывают список «открытых опасностей». Эти опасности обычно включают, но не ограничиваются следующим:

Пожар и дым (включая лесные пожары)		Ущерб от беспорядков
Взрывы		Извержение вулкана
Молния		Падающие предметы	Избыточный вес	в снег, лед или мокрый снег
Вандализм		Замораживание предметов домашнего обихода, например, системы кондиционирования или отопления
Кража		Внезапное и случайное разрушение, растрескивание или разрыв труб и других бытовых систем
Повреждения от транспортных средств		Повреждения из-за внезапного и случайного выброса воды или пара
Повреждения от самолета		Внезапные и случайные повреждения из-за скачка напряжения

Как правило, открытые риски включают любой ущерб, возникший в результате внезапного и случайного происшествия, если причина такого ущерба специально не исключена в вашем страховом полисе домовладельцев.С другой стороны, ваша страховая компания отклонит любые претензии, поданные в связи с постепенным износом или отсутствием обслуживания.

Например, если шторм повалил дерево и в вашей крыше образовалась дыра, ремонт, скорее всего, будет закрыт. Если, однако, ваша черепица изношена за годы погодных условий, а на крыше течет рессора, возможно, вам придется позаботиться о повреждении самостоятельно.

Некоторые опасности, такие как наводнения, обычно исключаются из полисов страхования жилья. Другие опасности могут быть исключены или подлежат более низким ограничениям в зависимости от рисков, связанных с вашим регионом.Если вы желаете страхового покрытия от одной из этих опасностей, вы обычно можете добавить дополнительное покрытие к своему полису в форме необязательного подтверждения.

Опасности, которые обычно исключаются из полисов страхования жилья

• Землетрясения, оползни и сели
• Наводнения
• Ущерб из-за заражения животными или насекомыми
• Небрежность и общий износ
• Оседание, растрескивание или деформация фундамента вашего дома
• Ущерб, причиненный вашими домашними животными
• Война или действия правительства
• Смог, ржавчина и коррозия

Хотя плесень и грибок обычно исключаются из стандартных полисов страхования домовладельцев, они покрываются страховкой, если они возникли в результате страхового случая.Если плесень растет в естественно влажном помещении, вы не будете застрахованы, если не добавите в свой полис дополнительное страхование плесени.

Однако, если плесень возникла в результате протечки с крышей крыши, ваша страховая компания также должна покрыть расходы на устранение плесени, если только вы не подали претензию по этой утечке своевременно.

Как ваша страховая компания может помочь

Несколько компаний по страхованию жилья предлагают страхователям доступ к сети утвержденных и квалифицированных подрядчиков, и работа с ними может сэкономить вам деньги.Подрядчики обычно не взимают плату за смету, а страховщики обычно предоставляют гарантию на работу, выполненную утвержденным подрядчиком.

Ниже мы перечисляем некоторые компании по страхованию жилья, которые предлагают страхователям особый доступ к подрядчикам.

Фермеры	На все ремонтные работы, выполненные в ответ на претензию, предоставляется пятилетняя гарантия.
Liberty Mutual	Страхователи имеют доступ к круглосуточной службе экстренного ремонта дома.
Amica	На весь ремонт предоставляется трехлетняя гарантия; предлагает помощь с ремонтом.

Найдите расценки на страхование домовладельцев в вашем районе

Это бесплатно, просто и безопасно.

Как найти протечку в крыше

Как можно раньше обнаружение протечки в крыше имеет решающее значение для минимизации ущерба вашему дому и имуществу. К сожалению, это не всегда простой процесс. Поскольку крыши, как правило, наклонные, вода обычно попадает в ваш дом с одной части крыши, а затем стекает в другую область, где утечка становится очевидной.

Первый — а иногда и самый сложный — шаг, который вам следует предпринять, — это найти источник утечки. Проверьте свою крышу на наличие возможных точек проникновения, таких как смещенная черепица, поднятый гвоздь, трещины возле вентиляционных труб, неправильно расположенный желоб или трещина в основании дымохода.

Если вы не можете определить точку входа, глядя на свою крышу, попробуйте проверить свой чердак. Поищите в помещении плесень или влагу или поищите влажное дерево в дождливый день. Кроме того, вы можете опрыскать крышу садовым шлангом, чтобы найти утечку.

Хотя это может показаться нелогичным, выполнение этого в сухой день позволит вам устранить утечку в то время, когда вы контролируете количество воды, которая может попасть в ваш дом. Если вы все еще не можете найти трещину или прокол, возможно, причиной является утечка из водопровода.

Если вы обнаружите протечку в крыше на ранней стадии, обычно не требуется больших усилий для устранения . Часто проблему решает замена битумной черепицы или резинового герметика. Однако, если вам неудобно проводить техническое обслуживание на крыше, вам следует попросить профессионала позаботиться об этом.

Сколько стоит устранить протечку в крыше?

Хотя ремонт может быть дорогостоящим в зависимости от масштаба вашей потери, рекомендуется попросить профессионала изучить повреждения, нанесенные водой в вашем доме, вместо того, чтобы пытаться исправить их самостоятельно.

Общая стоимость ремонта вашей утечки и любого ущерба, который она вызывает, зависит от размера утечки, ее источника и продолжительности времени, в течение которого она существует до того, как вы ее устраните. Если вам нужно нанести резиновый герметик только на протекающее вентиляционное отверстие, ремонт может стоить менее 100 долларов.

С другой стороны, если вам нужно переставить часть крыши, материалы и рабочая сила могут стоить от 400 до 700 долларов. Существенный ремонт кровли, включая новую черепицу, фанеру, цемент и кровлю металла, может стоить от 700 до 3000 долларов. Другие факторы, такие как опасность, связанная с ремонтом светового люка или дымохода, также могут повлиять на ваши общие расходы.

За исключением самых простых утечек, лучше всего обратиться к профессионалу, чтобы оценить повреждения и порекомендовать ремонт .Выполнение работ на крыше может быть опасным, и хотя вам может казаться, что вы экономите деньги, устраняя утечку самостоятельно, вы можете в конечном итоге обойтись гораздо дороже, если ваш ремонт будет неадекватным и приведет к гниению древесины или повреждению плесени.

Кроме того, если ваша страховая компания осознает, что новый ущерб является результатом работы, которую вы пытались выполнить самостоятельно, а не поручать эту работу профессионалу, они могут заявить, что вы несете ответственность за ущерб, и отклонить ваше требование.

Следует ли подавать иск о протечке крыши?

Следует ли вам подавать заявление о страховании домовладельцев в связи с протечкой крыши, зависит от серьезности утечки, размера вашей франшизы и от того, подавали ли вы какие-либо другие претензии в последние несколько лет.

Большинство страховых полисов домовладельцев предусматривают франшизу в размере от 500 до 2500 долларов, которую вы должны будете заплатить до получения возмещения от своей страховой компании. Итак, если у вас есть франшиза в 750 долларов, а ремонт обойдется всего в 400 долларов, вы не получите возмещение, и имеет смысл пропустить подачу иска.

Кроме того, подача иска может повлечь за собой увеличение страховых взносов при продлении полиса, поскольку страховщики будут рассматривать ваш дом как более рискованный для покрытия. Таким образом, если ваши затраты на ремонт значительно не превышают вашу франшизу, в долгосрочной перспективе оплата самостоятельно может стоить меньше.

Все, что вам нужно знать (эксперты)

Попытка выяснить, какие трубы вам понадобятся для установки камина, печи или любого другого очага, может оказаться сложной задачей. Чтобы упростить вам задачу, мы рассмотрим несколько аспектов наиболее распространенных типов дымоходных труб и объясним их использование и применение.

Мы планируем помочь вам, потребителю, лучше познакомиться с дымоходной трубой.Прежде всего, при любой установке вы захотите начать с ознакомления с руководством по эксплуатации вашего камина. У разных каминов и печей разные требования к вентиляции. Эти требования касаются не только нужного вам типа трубы; он также включает конкретную информацию о зазорах и смещениях, которые необходимо соблюдать для безопасной и правильной установки. Если что-либо в вашем руководстве неясно или сбивает с толку, обратитесь за разъяснениями напрямую к производителю вашего устройства.

Но если вам нужна дополнительная помощь или вы просто не можете связаться с вашим производителем, позвоните нам по телефону 800.203.1642 или напишите нам по адресу [email protected]. Наши сертифицированные специалисты NFI будут рады помочь вам любым возможным способом.

Что такое дымоходная труба класса А?

Дымоходная труба класса A имеет много названий, часто называемых двустенной дымовой трубой, трехстенной дымоходной трубой, полностью топливной трубой или изолированной дымовой трубой. Труба класса A используется для отвода высокотемпературных выхлопных газов, выделяемых древесиной, углем и приборами, работающими на жидком топливе, такими как камины, печи, котлы и печи.

Не для каждой вентиляционной системы требуется труба класса А, но она абсолютно необходима для использования со всеми дровяными каминами и печами.

Дымоходная труба

класса A внесена в список UL, что позволяет использовать ее с рядом различных вентиляционных труб, производимых другими производителями, а также с еще большим разнообразием каминов, печей, топок и топок. Однако важно отметить, что вы никогда не должны смешивать и сочетать дымоходные трубы разных марок класса А в одной дымоходной системе, если это специально не разрешено производителем.Трубы различных марок разработаны и должны использоваться как единая система от начала до конца.

Если вы хотите расширить или модернизировать существующую дымоходную систему, вам необходимо знать марку и модель существующей трубы класса A и, если возможно, приобрести такой же тип. К сожалению, если ваша существующая марка и модель трубы снята с производства или является устаревшей, вам, вероятно, придется перестраивать дымоходную систему с нуля. Строительные нормы и правила запрещают использование любых адаптеров, не одобренных производителем.Эти адаптеры очень редки и обычно предлагаются производителем только для соединения очень похожей системы трубопроводов, снятой с производства, с системой, предлагаемой в настоящее время.

Существует два типа дымоходных труб класса А:

• Дымоход со сплошным уплотнением — Эти трубы имеют меньший внутренний диаметр (обычно от 5 до 8 дюймов), которые имеют некоторую изоляцию, либо двустенную (например, труба Simpson DuraVent DuraTech), либо тройную стенку (например, трубу Simpson DuraVent DuraPlus. ).Эти трубы содержат стекловолоконную или керамическую изоляцию для охлаждения снаружи и должны сохранять 2-дюймовый зазор до горючих материалов.


• Дымоход с воздушным охлаждением — Эти трубы имеют больший внутренний диаметр (обычно от 8 до 24 дюймов) без изоляции. Примером такого типа трубы класса A является дымоходная труба IHP, необходимая для использования с Superior и Astria производили камины. Как следует из названия, эти трубы полагаются на воздух, циркулирующий внутри них, чтобы охладить внешнюю стенку, а также должны поддерживать зазор в 1 или 2 дюйма до горючих материалов.

При использовании дымоходной трубы класса A важно грамотно спланировать или прокладывать вентиляционный участок, чтобы минимизировать затраты и максимизировать экономию. Трубы класса А обычно изготавливаются с наружной стенкой из нержавеющей стали или оцинкованной (или оцинкованной) стали. При прокладке трубы класса А внутри каменного дымохода, погона, чердака или любого ограждения внутри дома экономически целесообразно использовать оцинкованные трубы. По возможности настоятельно рекомендуется установить дымоход в интерьере своего дома.Если ваша дымоходная система находится на открытом воздухе, возникает риск «синдрома холодного очага», который может затруднить вытяжку и производить больше креозота.

Потребность в нержавеющей стали возникает только тогда, когда ваша труба будет подвергаться воздействию элементов. Если оцинкованная труба обнажена, она подвержена ржавчине и коррозии. Особенно это актуально в прибрежных районах. Если вам необходимо использовать оцинкованные трубы снаружи, мы настоятельно рекомендуем вам покрасить трубу устойчивой к коррозии высокотемпературной краской.Просто помните, что оцинкованные трубы необходимо очистить и подготовить перед окраской, чтобы удалить остатки машинного масла или пыль в процессе производства.

Что такое труба с прямым отводом?

Трубка прямого отвода воздуха изготовлена ​​специально для установки с прямым отводом газа. Термин «прямая вентиляция» относится к прибору, который использует только наружный воздух для сгорания и выводит все выхлопные газы прямо наружу. Сам прибор изолирован от комнаты стеклянной дверцей, которую нельзя открывать во время использования прибора.

Установки с прямой вентиляцией являются одними из самых популярных среди потребителей из-за их эффективности и простоты установки по сравнению с традиционными установками для сжигания древесины.

Существует два типа трубопроводов с прямой вентиляцией:

• Коаксиальная труба — Состоящая из конфигурации труба в трубе, коаксиальная система использует меньшую внутреннюю трубу, которая закреплена внутри большей внешней трубы. Внутренняя труба, отделенная от внешней трубы прокладками, отводит и удаляет все побочные продукты сгорания и выхлопные газы из прибора и из дома.Пространство между двумя трубами обеспечивает поступление свежего воздуха извне в устройство для сжигания. Коаксиальная труба может быть жесткой или гибкой.



коаксиальный вентиляционный трубопровод

• Коллинеарная труба — это система с двумя отдельными трубами, одна для воздуха для горения, а другая для выхлопа. Эти виды труб обычно гибкие и обычно используют существующие каменные конструкции для прокладки трубопровода.

Линейная прямая вентиляционная труба

Зазоры для трубы прямого отвода воздуха могут отличаться, и эти зазоры будут указаны производителем вашего устройства с прямым отводом.Однако общее практическое правило — для вертикальных вентиляционных отверстий по всей длине должен быть зазор в 1 дюйм. И если труба прокладывается горизонтально, необходимо обеспечить зазор 3 дюйма для верхней половины трубы и зазор 1 дюйм для нижней половины трубы.

Дымоходные системы с прямой вентиляцией являются специализированными. Каждый компонент, включая трубы, колена, противопожарные заглушки, опоры крыши, заглушки и т. Д., Специально предназначен для вентиляции устройства с прямым выпуском воздуха. Вы никогда не превратите прямую вентиляционную трубу в вытяжную трубу класса A, и вы никогда не превратите печную трубу в прямую вентиляционную трубу.В некоторых случаях можно использовать специальные переходники для преобразования дымоходной трубы класса А в систему прямой вентиляции.

В отличие от печной трубы, использование кровельных опор и гильз с прямыми вентиляционными системами не служит точкой переоборудования для присоединения дымоходной трубы класса А. Эти компоненты используются только для безопасного прохождения прямой вентиляционной трубы через потолок или стену. В руководстве пользователя каждого камина, печи или топки с прямым отводом будет указано, какие марки труб с прямым отводом воздуха одобрены для использования с этим агрегатом.

Уникальным и удобным аспектом дымоходных систем с прямой вентиляцией является возможность вентиляции и прекращения подачи воздуха различными способами. Система прямой вентиляции может заканчиваться либо горизонтально, либо вертикально, и в некоторых случаях может потребоваться всего несколько дюймов трубы непосредственно из задней части устройства прямой вентиляции за пределы вашего дома. Обязательно следуйте инструкциям производителя по максимальному горизонтальному проходу, вертикальному подъему и т. Д. При проектировании дымоходной системы с прямой вентиляцией.Технические характеристики вентиляции для каждого устройства будут указаны в руководстве пользователя.

Устройства с прямой вентиляцией могут называться «верхние вентиляционные отверстия», «задние вентиляционные отверстия» или «наклонные назад». Эти названия относятся к положению воротника дымохода на приборе. «Верхнее вентиляционное отверстие» и «заднее вентиляционное отверстие» говорят сами за себя, а «наклонная назад» относится к прибору с воротником дымохода, выходящим из блока под углом 45 градусов, с легкой адаптацией для вертикального или горизонтального сброса с помощью использование локтя под углом 45 градусов.

Многие производители устройств с прямой вентиляцией предлагают специальные комплекты для горизонтальной или вертикальной вентиляции для конкретных устройств. При выборе этих комплектов обязательно выясните, сколько трубы вы получите и будет ли этого достаточно для завершения вашей системы.

Что такое печная труба?

Печная труба, также называемая соединителем дымохода, отличается от дымоходной трубы класса А, хотя эти две трубы часто путают друг с другом. Печная труба используется для вентиляции дровяных печей и предназначена только для использования внутри дома или, точнее, в комнате, где установлена ​​печь.Как только вентиляция достигает стены или потолка, ее необходимо преобразовать в дымоходную трубу класса А. В зависимости от того, какой тип печной трубы вы используете — одностенный или двустенный — вы также должны учитывать надлежащие зазоры от горючих материалов. Например, одностенная печная труба требует зазора 18 дюймов от потолка или стены. С другой стороны, для двустенной печи требуется расстояние всего 8 дюймов от потолка и 6 дюймов от стены. Как только эти зазоры будут соблюдены, вы должны преобразовать вашу печную трубу в дымоходную трубу класса A для надлежащей вентиляции вашей печи.

Многие владельцы печей прошлых лет могут быть удивлены, узнав, что труба печи никогда не должна проходить через потолок или стену, независимо от того, какой зазор вы можете создать. Следовательно, никогда не безопасно использовать только дымовую трубу для вентиляции. Это просто вопрос конструкции этих труб.

При использовании снаружи дымовая труба не сможет поддерживать высокие температуры дымовых газов, что может привести к накоплению креозота и увеличению риска возгорания дымохода.Для дымохода класса А требуется всего два дюйма зазора до горючих материалов, потому что он предназначен для работы при самых высоких температурах выхлопных газов. Вот почему вы должны перейти с печной трубы на дымоход класса A при вентиляции вашей дровяной печи.

Как установить трубу печи в дымоход

Есть несколько различных способов переоборудовать дровяную печь в дымоходную трубу для надлежащей вентиляции. К ним относятся методы вентиляции через потолок или через стену.Для каждой установки требуются разные компоненты, в зависимости от точки перехода между дымовой трубой и дымоходом класса А.

Сквозной потолок — Для вентиляционных систем, которые проходят через потолок вертикально, у вас должна быть потолочная опорная коробка или круглый потолочный опорный элемент, который будет использоваться в качестве точки перехода от трубы печи к трубе дымохода класса А. Печная труба будет соединяться с нижней частью, а дымоходная труба класса A будет присоединяться к другой стороне, проходя либо через саму потолочную опорную коробку, либо через изоляционный экран чердака (в случае круглой потолочной опоры).Отсюда дымоходная труба будет проходить через скатную крышу с помощью кровельного гидроизоляции, или она может быть встроена в деревянную рамку, которая должна быть завершена изготовленной верхней планкой.

Сквозная стена — Для систем вентиляции, которые проходят через стену горизонтально, у вас должен быть наперсток. Наперсток предназначен для того, чтобы дымоходная труба класса А могла проходить через стену, заходить в комнату, где установлен ваш прибор, а затем подсоединяться к трубе печи.В зависимости от того, какой тип печной трубы вы используете, труба дымохода класса А должна входить в комнату на шесть дюймов (для подключения к двустенной трубе) или 18 дюймов (для подсоединения к одностенной трубе).

Большинство дровяных печей — это модели с верхним вентиляционным отверстием, то есть воротник дымохода будет располагаться сверху агрегата. Для любой горизонтальной системы вентиляции, проходящей через стену, у вас должно быть не менее 12 дюймов вертикального подъема от верхней части печи (не считая самой муфты дымохода или каких-либо колен), прежде чем подсоединять колено под углом 90 градусов, чтобы повернуть в сторону. стена.

Некоторые старые дровяные печи имеют заднюю вентиляцию. Эти модели требуют использования тройника для очистки воротника дымохода. Как и модели с верхним вентиляционным отверстием, им требуется минимум 12 дюймов вертикального подъема перед направлением вентиляционной трубы в горизонтальном направлении. Более подробную информацию см. В руководстве пользователя.

Есть одно главное различие между дровяными печами и каменками с прямым вытяжным воздухом. Некоторые печи с прямой вентиляцией являются моделями с задней вентиляцией и могут выходить горизонтально от воротника дымохода к стене.Другие печи с прямым отводом воздуха представляют собой модели «с наклоном назад», что означает, что воротник дымохода расположен на агрегате под углом 45 градусов, что обеспечивает некоторую универсальность для вертикального или горизонтального отвода воздуха без необходимости использования изгиба на 90 градусов. Для получения дополнительной информации о выпуске воздуха из печей с прямым отводом см. Раздел о трубе с прямым отводом.

Что такое газовая труба типа B?

Газовая труба типа B, также называемая «B-Vent» или «Natural Vent», представляет собой сборную двухстенную металлическую трубу, используемую для вентиляции газовых приборов, перечисленных для использования с газоотводным отверстием типа B.Трубы типа B становятся все менее распространенными для вентиляции подовых продуктов, но многие печи и водонагреватели все еще используют их.

Основной причиной сокращения использования вентиляционных труб типа B для подовых изделий является их низкая эффективность, особенно по сравнению с установками с прямой вентиляцией и без вентиляции. Однако рынок трубопроводов B-Vent для каминов все еще существует из-за их экономической целесообразности, что делает их особенно привлекательными для подрядчиков и строителей.Еще одно преимущество типа B заключается в том, что он обычно не подвержен чрезмерным проблемам с тягой, отчасти из-за вытяжного кожуха, который втягивает избыточный воздух до умеренно сильной тяги. Большинство труб B-Vent имеют зазор в один дюйм до горючих материалов.

Труба типа B никогда не подходит для использования с дровяными или угольными приборами. Кроме того, его никогда не следует использовать в качестве отдельно стоящей выхлопной трубы для высокотемпературной вентиляции.

Что такое вентиляционная труба для пеллет?

Вентиляционная труба для пеллет используется для вентиляции пеллетных или кукурузных печей.Эти трубы меньше по диаметру, чем любые другие вентиляционные трубы, обычно диаметром 3 или 4 дюйма. Двустенная гранулированная труба требует зазора 1 дюйм до горючих материалов. В отличие от печной трубы, вентиляционная труба для пеллет не требует для установки дымохода класса А.

Другими словами, вам не нужно преобразовывать вытяжную трубу для гранул в вытяжную трубу класса A при прохождении через стену или потолок. Труба для пеллет используется на всем протяжении от печи для сжигания пеллет или кукурузы до конечной точки.

Подобно системам с прямым отводом, отвод пеллет может заканчиваться либо вертикально, либо горизонтально. Если заканчивается горизонтально, колпачок должен находиться на расстоянии не менее 6 дюймов от внешней стены вашего дома. Если заканчивается вертикально, колпак должен быть на высоте не менее 12 дюймов над крышей.

Однако, если вы вентилируете топку для сжигания гранул, вашему прибору потребуется гибкая труба для обхода дымовой полки. На этом этапе вы сможете перейти на жесткий дымоход или вентиляционную трубу для пеллет с помощью адаптера.

Типы заглушек для дымоходов

Заглушки для дымоходов, класс A

Дымоходные трубы

класса A имеют свои собственные специальные заглушки, которые устанавливаются прямо на верхнюю часть трубы в точке окончания над линией крыши, обычно называемые заглушками дымохода. При отключении системы класса A вы должны следовать так называемому правилу «10-3-2» или «10 футов 2 фута».

Это правило объясняется Ассоциацией защиты от естественных пожаров (NFPA) следующим образом:

«Дымоход для бытового оборудования или оборудования для утилизации низкотемпературного газа должен выходить не менее чем на 3 фута (0.9 м) выше наивысшей точки, где он проходит через крышу здания, и не менее чем на 2 фута (0,6 м) выше любой части здания в пределах горизонтального расстояния 10 футов (3 м) «(NFPA ANSI Z223.1 , Раздел 10.5.2.1).

Обратите внимание, что этот код должен быть соблюден с радиусом 10 футов, без каких-либо препятствий в верхней части трубы, прежде чем крышка будет установлена. Это правило применяется для обеспечения надлежащей тяги для вашего агрегата. Если у вас есть какие-либо вопросы о том, соответствует ли ваша система коду в отношении этого требования, позвоните или напишите нам, и мы будем рады помочь.

Заглушки для прямого сброса и заглушки для сброса пеллет

• Вертикальные заглушки : Вертикальные заглушки используются, очевидно, при оконцовке вентиляционных труб вертикально через крышу. В зависимости от того, какого производителя трубы вы используете, могут быть некоторые варианты специализации, такие как колпачок для сильного ветра (для защиты от ветра), низкопрофильный колпачок (для защиты от дождя) или удлиненный вертикальный колпачок (для защиты от чрезвычайно сильного ветра). холодный климат).И в зависимости от уклона вашей крыши вам может потребоваться от 1 до 5 футов трубы, выходящей за линию крыши. Как всегда, ознакомьтесь с рекомендациями производителя относительно надлежащей вентиляции и концевой заделки вашего устройства. Некоторые заглушки для прямого выпуска воздуха изготовлены из алюминия, а другие — из нержавеющей стали, что предпочтительнее с точки зрения долговечности и надежности.


• Заглушки для горизонтального заделывания : Одно существенное отличие от систем с прямым отводом — это возможность горизонтального заделывания на внешней стене.Как и в случае с вертикальными крышками, может быть несколько специализированных вариантов, включая круглые или квадратные крышки. Обязательно ознакомьтесь с инструкциями вашего производителя относительно наличия надлежащих зазоров для горизонтальной оконечной нагрузки вашего устройства. В этих рекомендациях будет указано необходимое расстояние от стены, окон, дверей и других частей дома. Кроме того, для некоторых устройств может потребоваться минимальный подъем вентиляционного отверстия, прежде чем будет разрешено горизонтальное завершение.


• Шноркель : запатентованный компанией Simpson DuraVent, этот компонент предназначен для горизонтальной заделки сквозь стену, когда требуется вертикальный подъем для удовлетворения требований к минимальной высоте.Чаще всего этот термин используется при установке в подвалах и в ситуациях, когда ваш прибор установлен ниже уровня земли.

Колпачки типа B

Системы

типа B могут включать в себя множество различных компонентов трубопроводов, и точка подключения ничем не отличается. Системы B-Vent могут быть оконцованы только вертикально, с несколькими различными типами колпачков в зависимости от рекомендаций и требований вашего производителя. См. Таблицу ниже для помощи в измерениях.

Прочие компоненты для установки дымохода

В дополнение к вашей трубе и дымоходу / заглушке, вот несколько компонентов дымохода, которые могут вам понадобиться для вашей установки.

• Адаптер для дымохода / анкера : Подавляющему большинству каминов, печей и топок требуется анкерная пластина (обычно для каминов с нулевым зазором и каменной кладки) или переходник для дымохода (обычно для печей и каминов с прямой вентиляцией) для использования определенного вид дымоходной системы.Например, если вы покупаете дровяной камин с нулевым зазором и дымоходом 8 дюймов и хотите использовать дымоход Simpson DuraVent DuraTech, вам потребуется 6-дюймовая двухстенная дымовая труба DuraVent DVL для переходника дымохода.


• Комплект колена / колена : Колена часто необходимы в дымоходных системах по разным причинам. Если вы не можете вентилировать дымоходную систему по вертикали или горизонтали без каких-либо препятствий, блокирующих ваш путь, вам понадобится колено некоторых Добрый.Все производители указывают параметры смещения для каждого камина в инструкции по эксплуатации. Таким образом, вы захотите проконсультироваться с вашим руководством для получения этой конкретной информации о вашем устройстве.

В то время как во многих системах дымовых труб и труб с прямым отводом используются отводы на 90 градусов и 45 градусов, системы дымоходов класса A не допускают отводов более чем на 30 градусов. Фактически, вам понадобятся два колена для смещения дымоходной трубы класса A — колено для начала смещения и еще одно для завершения смещения.По этой причине большинство производителей дымоходов класса А продают отводы только в комплектах, которые имеют два отвода и налокотник для поддержки. Кроме того, допускается только ограниченное смещение (обычно не более 3 футов или меньше) между двумя локтями. Использование двух колен для смещения дымоходных труб класса А оптимизирует работу дымохода и защищает от сквозняков и проблем с потоком.

При работе со смещениями с печной трубой и прямой вентиляционной трубой, вы можете смещать, чтобы обойти препятствие на расстояние до 60 дюймов для печной трубы и почти 40 дюймов для прямой вентиляционной трубы.Однако вентиляционная труба для пеллет может быть смещена почти на 80 дюймов. Это приближения. Пожалуйста, обратитесь к разделу, касающемуся смещений, в руководстве по эксплуатации вашего прибора и к рекомендациям производителя труб о допуске смещения для каждого типа трубы.

• Угловой ремень / настенный ремень : Многие производители предоставляют угловые ремни для многих видов труб для поддержки дымоходных систем со смещениями. Вы будете использовать настенные ремни — по одному на каждые 4-5 футов подъема вентиляционных отверстий — при прокладке дымоходов класса А или прямых вентиляционных труб вертикально внутри загона или вдоль стены.


• Потолочная опора / наперсток : Эти компоненты необходимы для использования, когда труба открыта и выходит из комнаты, где находится прибор. Если вы вентилируете вертикально через потолок / крышу, вам понадобится потолочная опора или круглая потолочная опора. Если вы вентилируете через стену горизонтально, вам понадобится наперсток. В системах печных труб эти компоненты будут служить не только в качестве опорных элементов, но и в качестве переходной точки от дымовой трубы к дымоходу класса А.В системах с прямым отводом они будут использоваться только в качестве опоры, поскольку нет перехода на другой вид трубы.


• Противопожарный / изоляционный экран чердака : При прохождении через потолок, пол или чердак вам необходимо использовать один из этих компонентов. Если потолочная опора не используется, противопожарная защита требуется для прохода через потолки в многоэтажных домах, а изоляционный экран чердака — при проходе через чердак.Обе эти части гарантируют, что ваша труба будет поддерживать надлежащие зазоры при прохождении через горючие потолки и полы.


• Тройник / опора для дымохода : Когда ваша дымоходная система проходит через стену, вам понадобится тройник и опора для тройника, которые будут изгибом на 90 градусов, чтобы повернуть дымоход к крыше. Тройники чаще всего используются в качестве соединителей между печной трубой и дымоходными системами класса А, так как труба, выходящая из дома, должна быть повернута на 90 градусов, чтобы подняться вертикально до крыши для завершения.Для всех тройников дымохода класса А потребуется тройник в качестве базовой точки опоры для вертикальной трубы.


• Опора крыши : Размещаемая под окладом на крыше, опора крыши предназначена для поддержки трубы как над, так и под крышей. Он может поддерживать ограниченное количество труб, особенно под крышей, но этот компонент идеален, если у вас нет потолочной опоры как части вашей системы.


• Мигающий / штормовой воротник : Мигающий воротник и штормовой воротник идут рука об руку; они предназначены для защиты вашей дымоходной системы от погодных повреждений.Гидроизоляция — это кусок, который закрывает отверстие в крыше, куда проникает труба. Штормовой воротник надевается на трубу чуть выше гидроизоляции, чтобы дождь или снег не попали в крохотную щель между гидроизоляцией и трубой. Вам необходимо выбрать оклад, соответствующий уклону вашей крыши. Уклон крыши — это измерение вертикального подъема на расстояние 12 дюймов по горизонтали. Например, если ваша крыша имеет высоту 3 дюйма по вертикали на расстояние 12 дюймов по горизонтали, ваш уклон будет 3/12.


• Удлиненный кронштейн на крышу : Когда дымоход поднимается над крышей более чем на 5 футов, вам понадобится удлиненный кронштейн для крыши, чтобы обеспечить устойчивость трубы от ветра.

Резюме

Мы надеемся, что это руководство было полезным и информативным. Помните, что при рассмотрении вопроса о том, как вентилировать камин, нельзя не переусердствовать, прежде всего обращаясь к руководству пользователя. Некоторые местные нормы и правила требуют, чтобы вы использовали только те трубы, которые указаны в руководстве пользователя для вашего устройства.При проектировании дымоходной системы всегда уточняйте у местных представителей строительных норм и правил, чтобы убедиться в правильности установки. Если вы потеряли руководство пользователя, позвоните нам или напишите нам по электронной почте, и один из наших опытных сотрудников будет рад узнать, сможем ли мы найти его для вашего камина, печи или топки.

Об авторе

Коллин Шампанское

Приближаясь к своему 10-летнему юбилею работы, Коллин является одним из наших сертифицированных технических специалистов Национального института каминов (NFI) и менеджером по контенту брендов eFireplacestore, eCanopy и EliteDeals.
