Двухскатная крыша своими руками — пошаговая видео инструкция (фото, схема, план)

Не зря мы так часто употребляем выражение «крыша над головой», ведь ничуть не умаляя значение прочных стен, трудно представить себе дом без этого элемента. Что как не прочная кровля станет щитом между вами и непогодой, защитит от осадков и ветра. Только после возведения говорят о полноценном завершении строительства и о переходе к внутренней отделке дома. Качественно выполненный монтаж кровли определяет комфорт будущего жилища.

Содержание статьи

Двускатная крыша своими руками — популярная конструкция в частном строительстве, которую используют при строительстве домов из таких материалов: бруса, бревна, кирпича, блока, даже бетона. Вы без труда узнаете двухскатную крышу среди остальных конструктивных решений благодаря внешнему виду дома, напоминающему треугольник.

Выбор такого типа кровли объясняется доступностью используемых материалов и относительной простате монтажа, выполнить который под силу даже начинающему домостроителю.

Устройство

Двускатная крыша, в независимости от того простая она или мансардная, состоит из нескольких структурных элементов, отображенных на схематичном рисунке:

Схема расположение элементов стропильной системы крыши

  1. Конек. Верхняя горизонтальна часть крыши, место соединения двух скатов. Она образуется там, где встречаются стропильные ноги.
  2. Стойка. Вертикальный конструкция, перенаправляющий вес кровли с конька по направлению к несущим перегородкам. Изготавливается из прочного бруса в здоровом состоянии, предпочтительно использование материала квадратного сечения 100х100 мм или 150х150 мм.
  3. Лежень
    . Расположенный горизонтально брус, соединяющий между собой стойку с несущей стеной. Опытные кровельщики отдают предпочтению пиломатериалу толщиной 100-150 мм.

    Конек крыши

  4. Подкосы. Прикрепленные под углом доски, перераспределяющие нагрузку от стропильных ног к несущим конструкциям, расположенным ниже. Если пролеты превышают 6 метров в длину, возникает необходимость налаживания сложной системы таких подкосов — ферм. Благодаря им стропильные опоры способны выдержать даже колоссальные нагрузки.
  5. Стропильная нога. Без нее невозможно строительство своими руками, так как это базовый элемент конструкции. Стропила изготавливают из доски размером 50х150 мм или 100х150 мм. Стропильные ноги, встречаясь места расположения конька, образуют узнаваемый контур двухскатной крыши — треугольник. Предназначение этого элемента — нести на себе вес покрытия кровли, периодическую нагрузку, образуемую выпавшими осадками. Ноги устанавливаются с шагом в диапазоне 60 до 120 сантиметров в зависимости от используемого материала. Кровельные мастера советуют руководствоваться элементарным правилом: чем он тяжелее, тем чаще шаг.
  6. Кобылки. Доски удлиняющие стропильные ноги для формирования свеса двухскатной крыши, который по строительным нормам должен располагаться род углом, на расстоянии не менее, чем 0,5 метров от стены.

Стойки

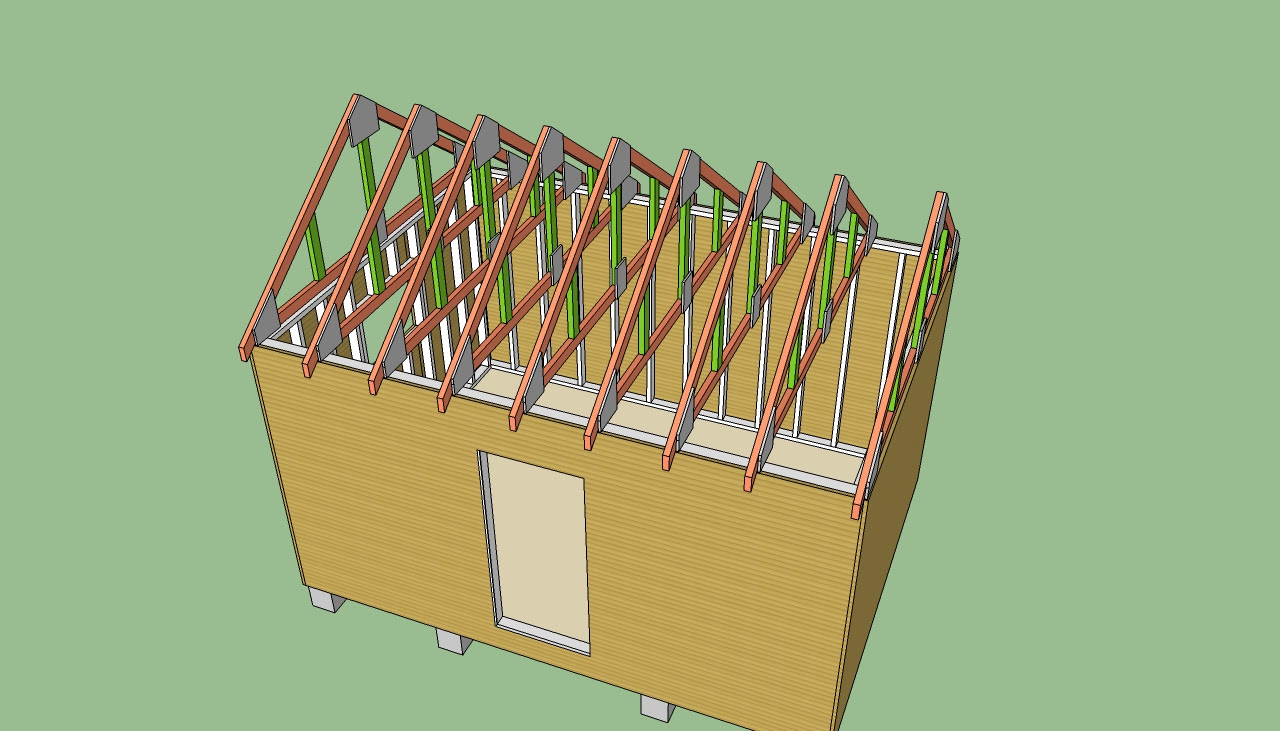

Стропильная система двухскатной крыши

Кобылки стропильных ног

Виды стропильных систем

Есть несколько способов, как сделать двухскатную крышу для частного дома. Их различия можно объяснить использованием разных видов стропильных системы, которых насчитывается всего два:

  • Наслонные. Как следует из названия, эта конструкция подразумевает установку дополнительной опорной балки, которая должна располагаться в точности посередине между двумя несущими стенами. Получается, что стропила наслоняются на балку или на внутренние перегородки, передавая им нагрузку от веса двухскатной крыши. Этот способ приемлем для тяжелых перекрытий, также, если дом имеет большую площадь, а расстояние от стены до стены более 10 м.

    Наслонная стропильная система

    [block id=»13″]

  • Висячие. Они, в отличии от наслонных, опираются только на боковые перекрытия. Этот метод организации стропил создает негативный распирающий эффект, ликвидируемый при помощи затяжек, в качестве которых часто используются балки перекрытия.
    Затяжки могут быть верхние или нижние. Необходимо только учесть, что монтируя верхнюю затяжку, отступ от конька не должен составлять менее 500 мм.

    Висячие стропила

Обе эти системы одинаково надежны, мансардная кровля предполагает их совместное использование, когда комбинирют висячие и наслонные стропила. Профессиональные кровельные мастера до проведения работ создают чертеж двускатной крыши — план, который отражает расположение всех элементов крыши, согласно которому производится расчет необходимых материалов.

Расчет кровли

Как любой строительный процесс, конструкция кровли дома должна создаваться своими руками на основании инженерного расчета. Для удобства его выполнения перед тем, как построить двухскатную крышу, нужно набросать примерный план, на которой обязательно должны быть указаны длина крыши вдоль конька, точная длина скатов, учитывая отвесы. На этом этапе уже должен быть определен уклон будущей кровли:

  • Если главным агрессивным фактором в зоне строительства является ветер, то он должен составлять 10-10о, чтобы его порывы не срывали кровельный материал.
  • Если же строительство затевается в зоне с большим количеством зимних осадков, целесообразнее уклон 35-45о, который не затрудняет соскальзывание снега с крыши.

Производя расчет необходимого материала, лучше округлять полученные значения в большую сторону, не усложняя вычисления вычетами отверстий под дымоходы или мансардные окна, дабы избежать путаницы.

Необходимые подсчеты не требуют знания сложных формул, так что выполнить их сможет каждый, кто прошел школьный курс математики. Однако, чем изощренней, сложнее двускатная крыша дома, тем выше сложность расчетов и схема стропильной системы.

Монтаж мауэрлата

Если расчет выполнен, а материалы закуплены, можно выполнять монтаж мауэрлата, а затем созданию обрешетки. Мауэрлат — это своего рода фундамент для будущей кровли. Только эта конструкция не из бетона, как основание для дома, а из соснового бруса.

Древесина хвойных пород — идеальный для этого материал, достаточно прочный и легкий, чтобы распределить вес крыши равномерно по периметру опорных элементов дома. Его размещают вдоль скатов кровли, между стропильной ногой и верхней частью стены.

Крепление стропильных ног к мауэрлату

Для большей сохранности мауэрлата и долгого срока его службы, между ним и стеной прокладывают слой гидроизоляции, в качестве которого чаще всего выступает рубероид. В зависимости от материала, из которого возводится дом, монтаж мауэрлата выполняется различными методами.

Строительство своими руками предполагает проверку надежности соединения. Если речь идет о деревянном доме, крепеж можно делать при помощи шпилек или брусков, в кирпичном — используют металлическую проволоку, арматуру, в строениях из пеноблоков, газосиликата — бетонную стяжку.

Последовательность работ

Если бы существовала пошаговая инструкция о том, как построить двухскатную крышу, она бы начиналась с того, как крепить стропила. Висячие следует собрать заблаговременно, используя металлические уголки, болты. Первыми выполняют монтаж крайних конструкций, а только потом расположенных внутри.

Чтобы создать наслонную систему, необходимо сначала наладить лежень, на который будут устанавливаться опоры. Сборку можно будет считать завершенной после закрепления всех стропильных ног как показывает чертеж. Если их длины не хватает для создания свеса, ее увеличивают за счет крепления кобылок.

Следующий этап — монтаж обрешетки. Так как назначение ее сугубо практическое, в ход идет самый простой, дешевый материал, к примеру, необрезная доска или даже горбыль. Однако, не стоит пренебрегать удалением коры с поверхности дерева, эта нехитрая операция увеличит срок его эксплуатации. В зависимости от того, чем планируется укрывать крышу дома, различают два типа обрешетки:

  • Сплошная. Применяется в случаях, когда выбор пал на мягкие виды кровли, которые переживают новую волну популярности, в частности ондулин. Так как сами по себе они форм не держат, им необходима жесткая опора, чтобы избежать возможных деформаций от собственной тяжести или весом выпавших осадков.

    Сплошна обрешетка

  • Решетчатая. В этом случае доска укладывается не сплошным слоем, а с промежутками, шаг которых выбирают в зависимости от материала, используемого для покрытия. Чаще такая схема пользуется для создания обрешетки под металлочерепицу, шифер, профнастил.

    Решетчатая обрешетка

Завершающий этап работ и последующая эксплуатация

Заканчивается строительство укладкой кровельного материала. Пошагово расписать монтаж каждого материала, коих на строительном рынке представлено очень много, будет сложно.

Поэтому придется ограничиться общими рекомендациями: строго придерживайтесь инструкции производителей, не забывайте о необходимости нахлеста между листами (рулонами), дабы избежать протечек, работайте аккуратно, стараясь не повредить материал.

Конструкция двухскатной крыши гарантирует:

  1. Отличное сопротивление порывам ветра;
  2. Легкий сход снега со скатов;
  3. Защиту от дождя и холода;
  4. Долговечность и надежность.

Если монтаж был произведен качественно с использованием современных материалов то кровля прослужит не один десяток лет, не требуя ремонта, не нуждаясь в сложном обслуживании. Поэтому не стоит экономить на кровельных работах, так как надежная крыша — это долгосрочная инвестиция в вашу комфортную жизнь!

Видео-инструкция

Как сделать двухскатную крышу своими руками — делаем правильноСтройкод

Наиболее простым типом конструкции обладает двухскатная крыша. Она образцово защищает от осадков и ветра, а, благодаря геометрической форме, неплохо задерживает в доме тепло. Но такие полезные свойства можно получить, только если всё сделать безошибочно и точно. Давайте разберёмся, как можно сделать двухскатную крышу, чтобы не приходилось после жалеть о сделанном выборе. Процесс может показаться сложным и запутанным для новичка, поэтому дабы легче во всём разобраться, поначалу лучше попросить помощи у друзей. При этом создание кровли — дело занимательное и незаурядное, да и гордость от конечного результата стоит многого.

сооружение двускатной крыши

Этап 1-й. Чертёж

Любая архитектурная постройка начинается с чертежа — теории. Следует присмотреться к готовым решениям в округе, ведь здешние дома построены уже с учётом местного климата, количества выпадающих за год осадков. Однако не путайте наш тип со шпилями и башнями. Последние слишком сложны в монтаже и требуют несколько иного подхода. К тому же их цель — дизайнерская изящность. Наша — функциональность и практичность. Вот основные моменты, на которых следует заострить внимание, чтобы построить качественную крышу.

  1. Угол наклона не должен сильно превышать 55 градусов и быть меньше 20. В первом случае мы получим плохую влагостойкость, а во втором — затратную постройку без мансарды. Важно заметить, что оптимальный угол наклона при использовании рулонных материалов, битумной черепицы и профнастила — больше 20 градусов, а если класться будут металлочерепица, ондулин или шифер, то 25 градусов — крайний минимум.
  2. Вид двухскатной крыши и название его элементов. Грани верхнего угла — стропила; затяжка — основание нашего треугольника, которое опирается непосредственно на стены дома; ригель — укрепление между стропилами — находятся в верхней трети треугольника, чтобы освободить место для чердака; мауэрлаты — деревянные балки, которые располагаются на верхней части стены по всему периметру и создают опору для прикрепления стропила; конёк — «подкладка» под верхний угол в виде бруса, создаёт дополнительный упор для стропила. Вот базовый состав простой крыши для дома без кровли. Более сложные варианты могут исключать затяжку и иметь балки перекрытия, центральные стойки с подкосами, вертикальные стойки с леженями, обеспечивающими дополнительную опору, и др. В основном выделяют наслонные (те, что упираются только на мауэрлаты, без затяжек) и висячие (упор идёт на балки перекрытия и затяжки).
  3. Размеры выбираются согласно углу наклона, используемым элементам и погодным условиям в данной местности. Рекомендации: квадратное сечение брусьев мауэрлата — от 100х100 мм до 150х150, доски стропильных ног — от 50х100 до 100х150 (прямо пропорционально длине), шаг между стропилами — от 6 до 12 см, затяжки — 50х150, все остальные виды брусьев имеют сечение 100х100.

чертеж двускатной крыши: на схеме показаны основные элементы

Этап 2-й. Монтаж мауэрлата или балок перекрытия

Вот мы и подошли к вопросу, как сделать двухскатную крышу своими руками.

В деревянных домах мауэрлат заменяют брусья последнего ряда. Брусья пропитывают специальными растворами, защищающими их от гниения и возгорания, прикрепляют к стене с помощью шпилек. Под брусья прокладывается гидроизоляция (например рубероид). Для большей надёжности иногда брусья по периметру встраиваются в стены: их обкладывают кирпичами с трёх сторон и фиксируют болтами. Когда брусья установлены и не имеют огрехов, делаются пометки для стропила.

Крепление стропил к мауэрлату

В конструкции висячего типа используются поперечные балки, которые закрепляются на стену болтами и шпильками. Сами балки выступают за стены, так как стропила будут крепиться непосредственно к концам балок. Балки перекрытия также предварительно обрабатываются антисептиками.

Этап 3-й. Установка стропила и конька

Для того чтобы понять, как сделать стропильную систему, нужно выяснить, для чего она нужна. Стропила — опора всей двухскатной крыши. Именно они принимают на себя механическое воздействие со стороны погоды. Поэтому здесь важно сделать наверняка и без ошибок.

В наслонных типах: вырезаем согласно пометкам выемки для установки стропил. После этого сооружаем «скамью» — временно укреплённую опорную систему из леженя, нескольких стоек, конька с косыми прогонами между коньком и леженем. Эту конструкцию следуют усилить временными раскосами, которые крепятся к мауэрлату. Далее используем коньковый прогон и выемки в мауэрлате, чтобы установить стропила. Сначала последние на земле между собой соединяем встык, внахлёст или посредством пазов на обеих досках. Поднимаем готовые соединения и фиксируем на скамейке и мауэрлате с помощью болтов, стальных накладок, гвоздей или скоб. В конце формируют свес, прикрепляя накладками к концам стропил дополнительные доски соответствующего размера.

Установка стропил

К балкам перекрытия стропила присоединяются болтами и скобами: пазы тут лучше не выпиливать, ведь от этого конструкция будет не только делаться дольше, но и становиться более хрупкой. Стропила также соединяются между собой на земле, только уже исключительно крупными накладками, а затем поднимаются и фиксируются на поперечных балках. Опираются стропила друг на друга. Другой опоры нет, потому и используются накладки. Для того чтобы усилить конструкцию, устанавливают дополнительные стойки.

Этап 4-й. Гидроизоляция, утепление и обрешётка

Сделанный каркас покрываем гидроизоляционным материалом, крепим его к стропилам степлером. Гидроизоляция имеет два слоя: под стропилами и над ними. Между слоями должен быть утеплитель. Здесь для скрепления полосок используем строительный скотч. Если не проделать эти нехитрые операции, двухскатная крыша потеряет ряд своих свойств, быстро начнёт протекать и пропускать тепло.

Гидроизоляция и обрешетка двускатной крыши

Поверх этой мягкой структуры поперёк стропил закрепляем облицовочные доски и уплощённые балки. Тут важно оставить небольшой вентиляционный зазор между плёнкой и облицовкой. Достигнуть такого можно, если прибить к стропилам, скрытым под гидроизоляцией, небольшие рейки. В итоге мы самостоятельно получили каркас-сетку для конечных этапов создания нашей крыши.

Этап 5-й. Монтаж кровли

Материалов для кровли множество, но тут важно знать, какой именно больше всего подходит для сделанного каркаса. Или же изначально создавать стропильную систему и облицовку согласно тому или иному материалу. По сути, неправильный выбор сделать невозможно, так как каждый материал предназначен для решения конкретных задач. Выделяют:

  • профнастил;
  • черепицы: битумную, керамическую, композитную, металлочерепицу и др.;
  • рубероид;
  • ондулин.

Как правило, к каждому материалу свой подход, и тут важно самому разобраться в инструкциях, которые к ним прилагаются.

Монтаж металлочерепицы

Этап 6-й. Фронтоны, карнизы, водоотводы

Как правильно сделать фронтоны, зависит от их характера и надобности в них. Например, в деревянных домах фронтоны достаточно покрасить в общий цвет дома. А в более дорогих постройках можно использовать для украшения слюду или краску с породами. Это уже абсолютно дизайнерское решение.

Установка фронтона двухскатной крыши

Карнизы и водостоки используются для отведения воды от основания стен дома. Поэтому главное правило тут одно — эти конструкции следует закреплять вплотную к внешнему слою гидроизоляции, чтобы вода, попавшая под кровлю, не задерживалась под ней и не стала причиной заливания фундамента дома.

Итоги

Двускатная крыша по праву считается простой в установке, и сделать свой дом защищённым от ненастной погоды действительно возможно, если соблюдать все алгоритмы и рекомендации по этому поводу.

сборка, установка стропил, фото, видео

При строительстве частных домов крышу чаще всего делают двускатной. На это есть причины. Первая — она надежна. Хорошо справляется с ветровыми и снеговыми нагрузками. Вторая — она совместима с любым кровельным покрытием. Третья — относительно недорого. Четвертая — несложная конструкция, которую трудно испортить. Пятая — она привлекательно смотрится. Все это, и еще то, что двухскатная крыша своими руками строится без наличия специальных знаний, определяет ее популярность.

Собранная двухскатная крыша своими руками готова под монтаж кровельного покрытия

Содержание статьи

Пошаговый монтаж двухскатной крыши

Как вы видели выше, стропильных систем очень много. Соответственно при сборке каждой есть свои особенности, но в общем порядок одинаковый. Необходимо сказать об общем шаге: предварительная сушка и обработка древесины. Этот этап обязателен, если вы покупали свежие пиломатериалы, а не сушеные.

Использование при строительстве крыши сырой древесины естественной влажности приведет к проблемам: балки погнет, они усохнут, изменится геометрия. Все это приведет к возникновению точек напряжения и при малейших признаках перегрузки (много снега, сильный ветер или дождь) начнутся негативные процессы. Их устранение — сложное и дорогостоящее мероприятие. Потому или покупайте сухую древесину (не более 20%, в идеале камерной сушки 8-12%), или купите материал за пару месяцев, сложите в проветриваемые штабеля. После обработайте необходимыми пропитками (от поражения грибками и для снижения горючести) и только после этого используйте в монтаже стропильной системы.

Пиломатериалы сушить нужно в вентилируемых штабелях. Для этого их прокладывают короткими отрезками досок. Их кладут в метре от краев и далее через метр. Под нижний устанавливают обязательно проложки

Об основных этапах сборки, о том, как сделать двухскатную крышу своими руками расскажем в этом разделе.

Мауэрлат

Начинается сборка стропильной системы двухскатной крыши с установки мауэрлата. Он должен быть выставлен строго горизонтально, потому перед началом монтажа тщательно проверяется горизонтальность стены, к которой он крепится, при необходимости она выравнивается цементным раствором. Продолжить работы можно после того, как раствор наберет 50% прочности.

В зависимости от системы — это брус сечением от 150*150 мм или доска размерами 50*150 мм. Он крепится к верхнему ряду кладки стены. Если дом деревянный, его роль выполняет верхний венец. Если стены сложены из легких строительных блоков — пенбетона или газобетона и других — их жесткости недостаточно для того, чтобы перераспределять нагрузку. В этом случае поверх последнего ряда кладки делают армированный железобетонный пояс, в который вмуровывают закладной крепеж — проволоку или шпильки. На них потом насаживается брус или доска.

Крепление мауэрлата на шпильки

Способов связки стен и мауэрлата несколько:

  • В кладке (в железобетоном поясе) закрепляется гладкая катанная проволока большого диаметра (два конца торчат вверх).  В доске затем делают в необходимых местах отверстия, в которые продевается проволока. Она потом скручивается и загибается.
  • В стене замуровываются шпильки не менее 12 мм диаметром. Под них в мауэрлате делают отверстия, насаживают брус/доску) и закручивают гайками с широкими шайбами.
  • Выровняв брус или доску по наружному или внутреннему краю стены, берут сверло диаметром 12 мм делают отверстия под анкерные болты. Их (того же диаметра 12 мм) забивают по самую шляпку, потом затягивают ключом.

Расстояние между шпильками (проволокой) не должно быть больше 120 см. На стену (пояс) под мауэрлат обязательно укладывается отсечная гидроизоляция. Это может быть в два слоя свернутый рубероид или гидроизол, можно промазать битумной мастикой.

Установка стропил

Видов стропильных систем двускатной крыши насчитывается не один десяток. Прежде всего вам нужно выбрать как будет выглядеть ваша. Далее, для того чтобы работать было проще, из тонких досок делают шаблон для всех запилов, врубок и других подобных деталей. Для этого может понадобится собрать первую форму на крыше, а потом по готовой сделать шаблоны.

Собирают готовые фермы и потом поднимают на крышу

Порядок сборки зависит от типа стропильной системы. Если стропила наслонные, их устанавливают постепенно, собирая из элементов прямо на крыше. В этом случае удобно, если настелены балки перекрытия потолка и по возможности, черновой настил чердака или мансарды.

В системах с висячими стропилами на земле собирается ферма — готовый треугольник из затяжки и стропильных ног со всем требуемыми подкосами, стойками. Собирается сразу требуемое количество ферм. Затем их поднимают на крышу, там выставляют вертикально и крепят к мауэрлату.

С одной стороны это удобно — на земле работать проще, при высокой скорости сборки точность высокая: одна ферма мало чем отличается от другой, что упрощает процедуру. Но поднимать готовые фермы бывает сложно, особенно для больших зданий. Чтобы это было сделать легче, устанавливают две наклонные доски, которые одним концом упираются в землю, а второй торчит немного над стеной. Фермы подносят ближе к этому «подъемнику», по одной устанавливают внизу, привязывают веревки и затягивают по доскам на крышу. При отсутствии лебедки или крана это наиболее приемлемы способ.

Сборка стропил требует определенных знаний: как и в каком порядке монтировать их, как размечать и делать запилы. Сборку одной из схем с бабкой смотрите в видео.

Порядок сборки стропильной системы
  1. Выставляются крайние фермы, образующие фронтоны. Они выравниваются и закрепляются временными упорами. Могут понадобится также временное крепление, прибитое к стене дома: прибивают доску, которая торчит над стенами. По ней можно ровнять первую ферму (если конечно, стена ровная). Подбитая с другой стороны временными распорками она уже никуда не денется.

    Как правильно выставить стропильную систему

  2. Далее между установленными крайними фермами натягивается шпагат. Он проходит на уровне конька и с двух сторон внизу — на месте окончания стропильных ног. Натянутый шпагат проверяют на горизонтальность — прикладывают хороший строительный уровень. Если есть отклонения, а фермы выставлены строго вертикально, придется подпиливать стропильные ноги на одной из них. Иногда при отклонении на коньковом шнуре пытаются скорректировать отклонение наклоняя ферму. Но делать этого нельзя: «поплывет» вся система.

    Между выставленными крайними фермами натягивается шпагат для проверки правильности геометрии

  3. Выставленные крайние фермы закрепляют к мауэрлату. Способы крепления зависят от типа выбранной системы и могут быть скользящими или нет. Типы стропильных систем двухскатных крыш и узлы крепления стропильных ног к мауэрлату и коньковому брусу расписаны в этой статье.
  4. Следующие фермы ставятся, ориентируясь на натянутые шпагаты. Удобнее предварительно разметить на мауэрлате требуемый шаг установки стропил, проверить верно ли нанесена разметка и только потом приступать к подъему и расстановке ферм. Чтобы в процессе строительства не сбить установленные стропила, их крепят одну к другой временными балками, ставят распорки и укосы. Снимаются они после того, как набивается обрешетка.
  5. Выставленная стропильная система накрывается слоем гидроизоляционной мембраны, поверх которой набивается обрешетка. Мембрана  на утепленных крышах по последним технологиям обязательна, иначе утепление будет мокнуть, что приведет к его неэффективности (попросту выброшенные деньги). Если крыша будет холодной, можно обойтись и без гидроизоляции.

Все, двускатная крыша своими руками собрана и готова к монтажу кровельного материала.

Сам процесс установки стропил вызывает достаточно вопросов, но способов много и обо всех рассказать невозможно. Один из них смотрите в видео. Система большая и поднималась на крышу частями, а там уже собиралась в единую конструкцию. Для больших домов это удобно.

Особенности монтажа стропильной системы деревянного дома

Отличие деревянных домов состоит в том, что сруб дает усадку, а это приводит к изменению геометрии стропильной системы. Если элементы закрепить жестко, крыша может развалиться.  Поэтому крепления делают плавающими. Есть специальные скользящие крепления, которыми в этом случае крепят стропила к верхнему венцу и к прогонам, если такие есть (смотрите фото).

Способ крепления стропильной системы деревчнного дома

Чтобы стропило свободно двигались при усадке, длинную его часть крепят строго параллельно его краю, о опрору размещают строго перпендикулярно. При необходимости под нее вырезается площадка. Размечают крепление так, чтобы крюк оказался в крайнем нижнем положении или около него. Крепят на специальные саморезы, которые идут в комплекте (обычные не подходят). Если монтаж производится на бревно, чтобы стропильная нога не соскользнула по нему, в нижней части вырезается полукруглое отверстие, на которое она будет опираться.

Такой крепеж продают на любом строительном рынке, называется он «скользячка». Как крепить скользячку к брусу смотрите в видео.

Видео по сборке и установке стропильной системы двускатных крыш

Строится двухскатная крыша своими руками непросто: очень много тонкостей и нюансов, существуют разные способы крепления, наращивания. Описывать словами их дело неблагодарное. Это тот случай, когда лучше увидеть. Ниже вам предлагаем подборку видео, которые вам могут быть полезны.

Видео-отчет о том, как сделана двухскатная крыша

Рассказ владельца дома об этапах строительства. Есть интересные технические моменты, которые могут быть полезны.

Два типа соединения стропил: жесткое и скользящее

Видео о двух наиболее проблемных типах соединений.

Как определить угол наклона стропил

Полный видео-отчет о сборке стропильной системы

Этот фильм занимает чуть менее часа, но весть процесс продемонстрирован от начала и до конца со множеством подробностей. Крышу ставят на каркасный дом, но при установке на здания другого типа (кроме деревянных домов) разницы нет.

как правильно сделать двускатную крышу с фронтонами, как собрать без мауэрлата

Содержание:

Монтаж кровли относится к достаточно сложным процессам строительства. Для самостоятельной сборки и установки стропильной системы необходимо знать, как правильно соединить элементы, какой должна быть длина стропил, под каким углом их следует наклонять и, главное, из каких материалов собирают крышу. Без специальных знаний и навыков сделать сложную крышу будет проблематично. В этом случае можно выбрать оптимальный вариант — двухскатная крыша своими руками.


Конструктивные особенности двухскатной кровли

Двускатная кровля основана на треугольнике, который придает ей жесткость. В его составе имеются следующие элементы:

  • Мауэрлат — это брусья, уложенные непосредственно на наружные стены по всему периметру дома. Крепление этих элементов чаще всего выполняется посредством анкерных болтов. Рекомендуемый материал для изготовления элементов — древесина хвойных пород. Сечение брусьев имеет форму квадрата со сторонами 100*100 мм или 150*150 мм. Именно на мауэрлат ложатся стропила, и нагрузка от всей системы передается наружным стенам.
  • Лежень — это брус определенной длины, в который упираются стойки. Его укладывают в направлении внутренней несущей стены. Элемент используется при обустройстве крыши на больших домах.
  • Подкосы — это элементы, выполненные из небольших брусков. Они устанавливаются под углом между стойкой и стропилами. Такое расположение способствует укреплению  стропил и повышению несущей способности крыши.
  • Стойки — это элементы крыши, расположенные вертикально. Посредством этого элемента нагрузка от конькового бруса передается на стены. Стойки располагаются между стропилами.
  • Затяжки представляют собой балки, которые соединяют стропильные ноги в нижней части. Этот элемент является основанием треугольника фермы. Как и подкосы, эти балки делают деревянные стропильные фермы более прочной и устойчивой к различным нагрузкам.
  • Стропильные ноги представляют собой доски определенной длины, имеющие сечение 5*15 см или 10*15 см. между собой элементы соединяются под углом, образуя вершину треугольника. Две соединенные стропильные ноги называют фермой. Количество таких конструкций определяется длиной дома. При этом расстояние между фермами может быть не более 1,2 метра и не менее 0,6 метра. Рассчитывая шаг стропильных ног, во внимание следует принимать общий вес кровли, ветровую и снеговую нагрузку.
  • Конек располагается в самой верхней точке кровли и представляет собой брус, который служит соединением скатов. Поддержку снизу этому элементу обеспечивают вертикальные стойки, а с боков к нему крепятся концы стропил. В некоторых случаях вместо бруса используют две доски, соединенные под определенным углом и прибитые к верхней части стропил с двух сторон.


Двускатная крыша своими руками предполагает выполнение обрешетки из досок или бруса, которые наколачивают на стропила в перпендикулярном направлении. В зависимости от материала для кровли обрешетка может быть сплошной или с зазорами.

Чем отличаются наслонная и висячая стропильные системы

Перед тем, как собрать двухскатную крышу, необходимо знать некоторые особенности ее строения. Висячая стропильная система устраивается в том случае, когда дом имеет небольшие размеры, и отсутствует внутренняя несущая стена. В этом случае стропила соединяют под определенным углом, делая соответствующие спилы на их концах, для соединения используют гвозди.

При устройстве такой стропильной системы стойки и конек не делают, а упор нижних концов стропил приходится на внешние несущие стены. Чтобы конструкция была более прочной, верхняя затяжка должна располагаться не дальше 0,5 метра от верха. Иногда в качестве затяжек используют балки перекрытия. Отсутствие стоек освобождает чердачное пространство, что позволяет использовать его для обустройства мансардного этажа.


Если в доме предусмотрена внутренняя несущая стена, то эффективнее использовать наслонную стропильную систему. В этом случае выполняют укладку лежня, на нем фиксируют опорные стойки, на которые прибивается конек. Этот способ считается более простым и выгодным с материальной стороны. При проектировании потолков на разных уровнях стойки можно заменить стеной из кирпича, которая разделит чердачное пространство на две части. Также может быть сделана двухскатная крыша с разными скатами по длине, что тоже весьма красиво и практично.

Процесс монтажа двускатной крыши своими руками

Чтобы ответить на вопрос, как правильно сделать двухскатную крышу своими руками, нужно соблюдать последовательность действий.

Монтаж крыши такого типа предполагает работу по следующему плану:

  • Подготовительный этап.
  • Фиксация мауэрлата.
  • Сборка ферм.
  • Установка ферм на перекрытия.
  • Устройство конька.
  • Набивание обрешетки.

Подготовительный этап

Перед началом работы следует приготовить набор необходимых инструментов и материалов:

  • Молоток и ножовка.
  • Угольник и уровень.
  • Крепежные элементы.
  • Доски, брусья и рубероид.

Все деревянные материалы следует обработать антисептическими растворами и антипиренами и хорошо просушить.

Монтаж мауэрлата

В домах из деревянных бревен или бруса роль мауэрлата играет верхний ряд сруба, это делает процесс более простым. На внутренней части бревна вырезают паз, в который устанавливают стропильную ногу.

В кирпичных или блочных домах мауэрлат укладывают следующим образом:

  • При укладке последних рядов в кладку монтируют металлические шпильки с резьбой. Они должны располагаться по всему периметру дома на расстоянии около 1,5 метров друг от друга.
  • Верхнюю часть стен покрывают рубероидом в несколько слоев, протыкая его шпильками.
  • В балках высверливают отверстия в соответствии с расположением шпилек.
  • Укладывают балки, надевая их на шпильки. На этом этапе важно следить за тем, чтобы балки были уложены ровно по горизонтали, а противоположные элементы были параллельны друг другу.
  • На шпильках закручивают гайки, прижимая мауэрлат. Читайте также: «Как установить мауэрлат для двускатной крыши – варианты монтажа, порядок проведения крепления».


Результатом этого этапа должен стать прямоугольник правильной формы, расположенный на одной горизонтали. Такая конструкция делает конструкцию более устойчивой и облегчает последующие работы. Завершением работ является вырезание пазов в соответствии с размером стропил.

Устройство висячей стропильной системы

Фермы висячей системы стропил проще собирать на земле. Для этого составляется чертеж, высчитывается длина стропил и угол, под которым они будут соединяться. В большинстве случаев наклон крыши равен 40 градусам, если строение располагается на открытом участке, то это значение снижают до 20 градусов. Вычисление угла соединения стропил выполняется удвоением угла наклона крыши. Читайте также: «Как сделать двухскатную крышу своими руками – от стропил до укладки кровельного покрытия».

Длина стропил определяется по расстоянию между внешними несущими стенами и углу соединения стропильных ног. Оптимальной считается длина 4-6 метров, учитывая карнизный свес в 50-60 см. Эти параметры стоит учитывать при решении задачи, как сделать большую крышу.


Вверху стропила скрепляют по-разному: встык, внахлест или «в лапу» с вырезом пазов. Фиксируются стропила болтами или с помощью металлических накладок. Немного ниже монтируется затяжка и готовую конструкцию фермы поднимают на место установки.

Вначале устанавливают фермы по краям, проверяя их вертикальность с помощью отвеса. Одновременно регулируется величина свеса. Стропила крепят к мауэрлату с помощью болтов или стальных накладок. Иногда используют временные укосины, которые поддерживают ферму в процессе установки. Вставляя остальные стропила, выдерживают одинаковое расстояние между ними. После установки и фиксации всех ферм по обеим сторонам верхнего ската прибиваю доски сечением 5*15 см.

Способы фиксации висячих стропил на мауэрлате

Висячие стропила могут крепиться к мауэрлату несколькими способами:

  • На стропилах выпиливают паз, а в стену на расстоянии 15 см от верхнего края забивают металлический штырь. Стропило выставляют на мауэрлате, обвязывают проволокой и притягивают к стене. Проволоку обматывают вокруг штыря.
  • Второй способ предполагает выкладку кирпичного ступенчатого карниза. Мауэрлат при этом укладывают по внутреннему краю стены и делают в нем паз для стропильной ноги.
  • При использовании третьего варианта стропила упираются в балки перекрытия, которые имеют выпуск за периметр дома до полуметра. Балки спиливаются под углом и крепятся болтами. Посредством этого способа собирается крыша без мауэрлата своими руками.

Как установить наслонные стропила

Наслонные стропила устанавливаются в следующем порядке:

  • Несущая стена, расположенная по центру дома, застилается гидроизоляционным материалом.
  • Поверх укладывается лежень и крепится посредством болтов или металлическими скобами.
  • На лежень выставляют стойки из брусьев сечением 10*10 см.
  • Сверху стоек в горизонтальном направлении прибиваются прогоны, укрепляя конструкцию временными распорками.
  • Выполняют установку стропил и их фиксацию.

После установки основных элементов конструкции проводят обработку деревянных поверхностей антипиренами.

Как правильно сделать обрешетку

Перед укладкой обрешетки стропила покрывают слоем гидроизоляции, защищая ее от намокания. Гидроизоляция укладывается в горизонтальном направлении, начиная от карниза и поднимаясь вверх. Полосы настилают с напуском в 10-15 см, места стыков заклеивают скотчем.

Между обрешеткой и гидроизоляцией необходимо наличие вентиляционного зазора, для этого на каждую стропильную ногу нужно набить рейки толщиной не более 4 см.


Теперь можно обшивать стропильную систему. Обрешетку можно сделать из бруса 5*5 см или досок, имеющих толщину не более 4 см и ширину свыше 10 см. Набивать обрешетку начинают с нижней части стропил, выдерживая определенный шаг.

После монтажа обрешетки начинают обшивать фронтоны и свесы. В зависимости от бюджета строительства и желания домовладельца, можно сделать своими руками крышу двухскатную с фронтонами из пластика, профнастила или деревянных досок. Зная, как обшить фронтон дома профлистом, можно выполнить монтаж самостоятельно. Обшивку крепят к бокам стропильной ноги, пользуясь гвоздями или саморезами. Подшивать свесы можно всевозможными материалами.



Как сделать двухскатную крышу дома – пошаговая инструкция

Крыша дома — надежная и прочная защита от дождей, ветров, палящего солнца или холодного снега. Она сохраняет тепло в помещениях, украшает облик здания. Двускатная крыша своими руками — завершающий этап возведения коробки, требующий от строителя подготовки и мастерства.

Монтаж включает сборку стропильной системы и обрешетки, гидро- и теплоизоляционные работы, укладку кровельного материала, подшивку свесов. Крышу возводят на многие десятилетия, поэтому она должна быть безопасна, функциональна и долговечна.

Составные части крыши

Двускатная крыша — самая распространенная конструкция в частном строительстве. Представляет собой две плоскости, наклоненные в противоположные стороны под углом к горизонту 20-42°, соединенные в вершине — коньке.Благодаря такой форме снег, дождь и талая вода стекают с поверхности крыши, не задерживаясь. При увеличении угла наклона возрастает парусность конструкции, что при сильных порывах ветра может привести к отрыву.

Несущий каркас крыши состоит из стропильной системы, которая включает элементы:

  • Мауэрлат — опорная балка, расположенная по периметру дома в верхней части стен. Нагрузка от вышележащей конструкции, снега и ветра передается коробке через нее.
  • Крепление мауэрлата

    Мауэрлат

  • Стропильные ноги или стропила — наклонные элементы, которые монтируют с шагом 80-200 см и соединяют горизонтальными прогонами. Передают усилия от кровли на мауэрлат. По виду опирания их разделяют на наслонные или висячие.
  • Крепление стропильной ноги к мауэрлету.

  • Конек — горизонтальный брус для крепления стропил, верхняя точка крыши.
  • Стойки, подкосы, распорки, ригели — горизонтальные, вертикальные и диагональные элементы для придания жесткости каркасу.
  • Лежень — горизонтальный брус для опирания стоек, уложенный на внутреннюю несущую стену.
  • Обрешетка, настил — основание для слоев кровельного пирога, добавляет стропильной системе устойчивость.
  • Кобылка — элемент, удлиняющий стропила. Применяют при недостаточной их длине для формирования свесов.
  • Затяжка — потолочная балка, элемент перекрытия этажа или усиливающая стропильную систему горизонтальная связь.

По обрешетке монтируют слои гидро-, шумо- и пароизоляции, утеплитель, если чердак жилой, и кровельные материалы.

Стропильная система двускатной крыши в частном строительстве обычно изготавливается из дерева. Материал доступен, прост в обработке, позволяет возводить легкие пространственные конструкции, не перегружающие стены и фундамент.

Схемы стропильной системы двухскатной крыши.

Иногда для сооружения каркаса применяют металлический прокат — швеллеры, трубы, двутавры, уголки. Такой способ в индивидуальном строительстве используется значительно реже. Конструкции из стали дороже, сборка требует профессиональной квалификации и оборудования.

Сечения стандартных несущих элементов составляют:

  • мауэрлат (лежень) — брус толщиной от 100, высотой от 150 мм, бревно диаметром 170-190 мм;
  • стропила — брус 50х150, 100х150 мм, стесанные на один кант бревна, доски, уложенные на ребро;
  • стойки — 100х100 мм;
  • доски обрешетки — толщина 25 мм.

При больших пролетах домов и высоких нагрузках размеры сечений несущих элементов определяют расчетом на прочность.При соответствующей подготовке антисептиками древесина устойчива к гниению. Специальные составы — антипирены — защищают материал от возгорания.

Помимо несущего каркаса и покрытия крыша содержит элементы:

  • свесы — выступающие за пределы наружных стен продолжения скатов, оберегают ограждающие конструкции от стекающей воды;
  • ендовы, разжелобки — элементы для обустройства стыков при пересечении плоскостей кровли, необходимый узел в кровлях, состоящих из нескольких двускатных форм.

С боков крышу ограничивают фронтоны — части стен треугольной формы. Чердак может выполнять функции мансарды и использоваться как жилое помещение для постоянного или временного проживания.

Особенности строительства крыш с углом

Двускатная кровля — самый простой вариант для строительства частного дома. Стропильная система может иметь наслонную, висячую или комбинированную конструкцию.

Наслонная и висячая стропильная система.

В первом случае стропила «наслоняют» — укладывают на наружные и внутренние опоры. Во втором — «подвешивают» с опиранием только на стены.

Сооружение по наслонной схеме

Наслонная система применяется в строительстве домов с внутренними капитальными стенами, разгружающими от распора наружные ограждающие конструкции. Основная нагрузка здесь — вертикальная.

Отсутствие горизонтальных распирающих усилий упрощает и удешевляет конструкцию несущего каркаса крыши. Она состоит из стропильных ног, подкосов, ригелей, прогонов и стоек. Мауэрлат или лежень монтируют выше уровня перекрытия на 100-150 мм для свободного доступа к низу стропил. Если стены непрочные, его располагают по периметру здания. В противном случае можно обойтись коротышами длиной 60-70 см, уложенными под стропильные ноги.

В деревянных зданиях функцию мауэрлата выполняет верхний венец или обвязка. Стропила нижним концом врубают в несущую балку, дополнительно закрепляют скобами и скрутками из проволоки.Чтобы в коньке не возникали распирающие напряжения и стропила не смещались вдоль ската, сопряжение выполняют внахлест или встык, закрепляют накладками, болтами, нагелями.

Подробней про устройство всех видов крыш, про кровлю читайте в соответствующем разделе перейдя по ссылке. Также рекомендуем прочитать статью про односкатную крышу и уже после решить, какой вид подходит вам под вашу постройку.

Систему усиливают прогонами, подкосами и стойками. К тому же это помогает уменьшить сечение стропил и прогибы. Соединяют элементы металлическим крепежом — гвоздями, скобами, болтами, накладками, кольцами, зубчатыми дисками.

Устройство крыши висячим методом

Висячие стропила монтируют при пролетах дома 6-14 м. Опираясь только на наружные стены, несущие балки воспринимают значительные распирающие усилия. Чтобы их распределить, в конструкцию вводят дополнительные горизонтальные и вертикальные элементы — ригели, затяжки, бабки (стойки, опирающиеся на затяжку).

Чем шире пролет строения, тем больше возникающие в конструкциях напряжения, сложнее устройство каркаса. До 6 м достаточно затяжек, совмещающих функции балок перекрытия. Свыше — вводится дополнительные ригели.В домах без внутренней несущей стены, превышающих ширину 9 м, систему крыши укрепляют бабками и подкосами. Фрагмент из двух стропил, затяжки и связей называется фермой.

В некоторых случаях мауэрлат не устанавливают. Готовые фермы монтируют на доску, уложенную по верху стены на слой гидроизоляции.Стропила врубают в затяжку или укладывают, скосив край. Закрепляют нагелями, накладками, хомутами.

Коньковый узел решается сложнее, чем в наслонных кровлях. Стропила врезают в горизонтальный брус, усиливают стык деревянными или металлическими накладками.Устройство висячей стропильной системы сложнее и дороже, чем безраспорной. Поэтому часто фермы устанавливают с шагом — 3-4 м, соединяют прогонами, по которым укладывают наслонные стропила. Этот способ называется комбинированным.

Достоинство висячих конструкций — возможность использовать чердачное пространство под мансарду.

Выбор конструкции кровли

Как сделать двухскатную крышу дома, нужно определить на этапе проектирования до монтажа коробки. При наличии внутренней капитальной стены целесообразно использовать наслонную систему, в других случаях — висячую или комбинированную.

Угол наклона стропил зависит от ветровых нагрузок в регионе — чем они больше, тем ниже должна быть крыша. Выбор кровельного материала также влияет на уклон. Для различных видов покрытий изготовители рекомендуют оптимальные величины углов.

Важно. Решающее значение при выборе конструкции кровли имеет ширина пролета, нагрузка от снега, ветра, собственный вес. Чем показатели выше, тем мощнее должны быть сечения элементов, надежнее исполнение узлов.

Монтаж двускатной крыши

Для самостоятельного изготовления довольно непростая задача — двухскатная крыша дома, пошаговая инструкция поможет построить ее грамотно и без ошибок.

Крепление мауэрлата

Для изготовления опорной балки используют брус или бревно, которое обрезают с одной стороны для укладки на стену. Основание должно быть ровным, выставленным по горизонтали. Под мауэрлат настилают гидроизоляцию из рулонных материалов или применяют обмазочные составы. Это защитит древесину от гниения.

Важно. Для домов из газосиликатных блоков рекомендуется устройство армопояса по верху стены. Он придает жесткость конструкции и одновременно служит прочным основанием под крепление стропильной системы.

Способы крепления которые применяют при монтаже мауэрлата:

  • Стальной проволокой диаметром 4-6 мм. В кирпичной кладке под каждой стропильной ногой ниже на 3-4 ряда закладывают скрученную в 2-3 раза тонкую арматуру. После высыхания раствора брус устанавливают на слой гидроизоляции, обвязывают метизом, прочно закрепляют концы.
  • Металлическими анкерами или шпильками Г-образной формы. Их закладывают в стену в процессе кладки или бетонирования с шагом 1-1,5 м на глубину от 45 см. Над мауэрлатом стержень должен выступать не менее, чем на 3 см, чтобы можно было закрутить гайку с шайбой. Предварительно намечают места расположения отверстий под крепеж, положив брус на сену и ударив по нему.
  • Нагелями с дюбелем. Пластиковую гильзу вбивают в подготовленное отверстие, вкручивают саморез по бетону. Хороший результат дает применение химических анкеров. Мауэрлат насаживают на крепеж аналогично предыдущему описанию.
  • Изогнутой арматурой. Обрезки стальной проволоки диаметром от 10 мм в форме буквы Г закладывают между рядами блоков или кирпича на глубину 30-40 см, верхний край выпускают над мауэрлатом на 25 см. После монтажа балки арматуру загибают и фиксируют гвоздями.
  • Деревянными пробками и скобами. Куски антисептированного бруса длиной, равной продольному размеру кирпича, вмуровывают в кладку непосредственно под стропильной ногой или ниже на 1 ряд. Мауэрлат закрепляют к пробкам металлическими скобами.

Брус для мауэрлата сращивают по длине косым или прямым замком. В углах соединяют «в полдерева», «в лапу». Если древесина недостаточно высушена, рекомендуется анкерное крепление с гайкой. Положение балки регулируют каждый год до того момента, когда прекратится интенсивная усадка. Обычно на это уходит пять лет.

Важно. Метизы в кладке или бетоне должны быть максимально неподвижны. Крепеж ненадежен, если анкеры смонтированы под углом или их длина недостаточна.

Устройство висячих стропил

Двускатная крыша своими руками с висячими стропилами при пролете до 6 м монтируется в следующей последовательности:

  1. Выравнивают по горизонтали основание.
  2. На верхней обвязке размечают положение стропил. Обычно между ними 0,8-1,5 м.
  3. Собирают на земле фермы или арки из стропил, затяжек, ригелей.
  4. Поднимают и устанавливают фермы в проектное положение, начиная с крайних. Каждую фиксируют временными укосинами для сохранения вертикали, которую контролируют отвесом или уровнем.
  5. Натягивают шнуры по нижней и верхней точке между крайними конструкциями. По ним выставляют промежуточные элементы.
  6. Закрепляют фермы или арки коньковыми досками, контролируя соответствие расстояний между верхними и нижними точками.
Важно. Если между опорами более 6 м, ферму усиливают бабкой и подкосами. При монтаже стропильную конструкцию соединяют временными креплениями из диагональных досок.

Варианты крепления висячих стропил к мауэрлату

В распорной системе узел сопряжение стропил и мауэрлата выполняют по двум технологиям:

  • жестким способом, исключающим подвижку элементов;
  • подвижным, или скользящим, предназначенным для компенсации усадочных деформаций древесины.

Жесткое крепление осуществляется с запилом или без него. В первом случае в стропилах вырезают седло для посадки на опорный брус. Для этого применяют шаблон.Для дополнительной площади опирания и блокировки подвижек системы запил делают на мауэрлате (крепление с зубом) или на упорном брусе. Выборка древесины ослабляет сечение, поэтому не рекомендуется делать вырез более 1/3 высоты доски или бруса.

В узле без запила усилия от стропил мауэрлату передаются только через крепеж — металлические пластины, уголки и нагели. Дополнительно устанавливают упорный брусок длиной до 1 м, разгружающий сопряжение.

При подвижном способе элементы соединены не жестко. Деревянные конструкции могут перемещаться при колебаниях влажности, изменять размеры при усушке. Применяются специальные скользящие опоры, допускающие подвижку стропил вдоль оси. Такие крепления часто используют в деревянных постройках, где деформации значительны.

В случае, когда стропила жестко связаны с затяжкой в одну конструкцию, к мауэрлату крепят саму балку посредством уголков.

Устройство наслонных стропил

Последовательность монтажа нераспорной системы отличается от висячей:

  1. На внутреннюю опорную стену или столбы укладывают лежень в одном уровне с мауэрлатом.
  2. Устанавливают стойки.
  3. По ним монтируют коньковый брус.
  4. Чтобы опоры не смещались, их соединяют продольными и боковыми раскосами.
  5. Стропила опирают на стойки и брус поочередно, начиная с крайних, в коньке закрепляют внакладку или встык.

Применяют оцинкованные уголки, накладки, саморезы, хомуты, Т-образные пластины, шипованный крепеж.

Монтаж обрешетки

Обрешетка — основание для укладки кровельного покрытия. Одновременно усиливает стропильную систему, придает ей устойчивость и жесткость. Ее выполняют из доски, брусков, влагостойкой, фанеры, ОСП.Доски или бруски монтируют вдоль конька. Если расстояние между ними до 1 см или обрешетка выполнена из щитов или листов, то ее называют настилом. Если шаг больше, то это разреженная конструкция.

Для укладки крупноразмерных жестких материалов — волнистого шифера, профнастила, металлочерепицы, фальцованных листов используют разреженную обрешетку. Ее набивают по шаблону.

Если материал мелкоразмерный, тяжелый или гибкий — керамическая или битумная черепица, ондулин, рулонные виды — используют настил.

Обрешетка может быть одинарной или двойной. В последнем случае сначала укладывают ряд брусков с шагом 0,6-1 м, затем по ним набивают доски или щиты.

Если крышу предполагается утеплять и устраивать полноценный кровельный пирог, то монтируют дополнительно контробрешетку. Ее функция — создание вентиляционного зазора между слоем гидроизоляции и покрытием.

Алгоритм монтажа обрешетки с контробрешеткой:

  1. К стропильным ногам крепят гидроизоляцию.
  2. Сверху по стропилам набивают бруски толщиной 40 мм.
  3. Перпендикулярно укладывают доски обрешетки.

Завершают работы монтажом кровельного покрытия. Утеплитель и пароизоляцию устанавливают изнутри. теплоизоляционные маты помещают между стропилами, пленку или мембрану закрепляют сверху.

Двухскатная крыша своими руками — инструкция по монтажу

Двухскатная крыша самая распространённая конструкция используемая при строительстве жилых домов, так как возводиться двухскатная крыша своими руками достаточно просто и быстро. Массовое использование данного типа крыши объясняется её надёжными, зарекомендовавшими себя отличными характеристиками: она отлично справляется с защитой дома от ветра и осадков, зимой без труда выдерживает значительную нагрузку от снега, при её строительстве не требуется особых строительных навыков. Её широко применяют не только при строительстве жилого дома, но и для придомовых построек: бани, гаража, погреба, беседки.

Двухскатная крыша своими руками — преимущества

Для начала давайте попробуем разобраться, почему двухскатная крыша столь популярна сегодня, в чем её преимущества к примеру перед вальмовой или шатровой крышей и какой вид кровли ей подходит больше всего.

  • Подходит большое количество типов кровельного материала;
  • Простота конструкции позволяет сделать данную крышу своими руками;
  • Возможность разместить второй (мансардный, чердачный) этаж;
  • Простота укладки кровли на данную конструкцию.

Подготовительный этап

Для начала требуется определиться с размером крыши и углом её наклона. Для этого требуется учесть: количество выпадаемых осадков, снеговую и ветровую нагрузку вашего региона, а так же тип кровельного материала, который будет использоваться.

На заметку! Чем угол наклона крыши будет меньше, тем лучше конструкция будет выдерживать эти нагрузки. Однако слишком маленький угол наклона не позволит в полном объёме использовать мансардное помещение, поэтому необходимо найти золотую середину.

Перед тем как приступить к строительству крыши необходимо ознакомиться с тем, что такое стропильная система и из чего она состоит. В соответствии с проектом плана дома, разрабатывается будущая конструкция и форма крыши.

Двухскатная крыша состоит из двух наклонных плоскостей (скатов), расположенные под углом друг к другу, соединённые в районе конька. В торцах крыши образуются треугольные фронтоны.

Элементы входящие в каркас крыши

Мауэрлат как его часто называют (фундамент для крыши) — опорный брус для стропил, установленный на верхнюю часть стен дома, равномерно распределяющий нагрузку на здание. В доме из дерева, мауэрлатом выступает последний ряд сруба.

Установка мауэрлата на кирпичные либо блочные стены производиться с помощью мощных анкеров. Мауэрлат изготавливается из высушенной древесины, обработанной защитным противопожарным и противогрибковым средством, сечением от 100х100мм. до 150х150 мм.

Стропильные ноги — устанавливаются парами, с двух сторон крыши и закрепляются на коньке, тем самым образуя стропильную систему (контур крыши).

Шаг их установки обычно находится в диапазоне 0,6-1,2 м., и зависит от типа используемого кровельного материала. Чем более тяжёлая будет кровля, тем меньший используется шаг. Стропила изготавливаются из обрезной сухой доски хвойных пород, толщиной от 50 мм. Для безопасности и долговечности конструкции так же необходимо использовать специальные пропитки для дерева.

Конек крыши — горизонтальная, верхняя линия соединения стропильных ног между собой. Высота его в начале и в конце по отношению к верхним точкам стен, не должна отличаться. Измерить это можно с помощью гидроуровня.

  1. Стойки – вертикально установленные опоры под стропильную систему. В зависимости от ширины, стойки могут устанавливаться, как только под коньковый брус, так и дополнительно в промежутке от конька до карниза крыши. Выполняются опоры из обрезной доски либо бруса.
  2. Кобылки — данные элементы стропильной системы требуются для продления стропильных ног, когда те слишком короткие и нет возможности сделать свес необходимой длинны. Присоединяются к нижней части стропил, путём нахлёста доски меньшего сечения и скрепления их друг с другом гвоздём.
  3. Прогоны – горизонтальный брус, скрепляющий ноги стропил. Крепится с внутренней стороны у основания конька, либо по центру стропильных ног.
  4. Затяжка – закрепленный снизу брус, соединяющий стропильные ноги, не позволяющий им расходиться.
  5. Лежень – опорный брус, лежащий горизонтально на несущей стенке внутри сруба, на который устанавливаются стойки, поддерживающие стропильную систему. Материал – брус сечением от 100х100мм. до 150х150 мм..
  6. Подкосы и стойки – дополнительные опоры под стропильные ноги, дающие конструкции дополнительную устойчивость, крепятся к затяжке или лежню.
  7. Обрешётка – конструкция из брусков или досок, необходимая для укладки кровли, крепятся перпендикулярно стропильным ногам, шаг зависит от типа кровли. Под гибкую черепицу используют фанерные листы, уложенные на стропила сплошным ковром.

Двускатная крыша своими руками — элементы стропильной системы

  • Наличие вышеперечисленных составляющих в конструкции крыши зависит от её типа и размера. Существует два варианта установки стропильной системы на двухскатную крышу: наслонная и висячая. В первом варианте стропила крепятся: внизу к мауэрлату, вверху к коньковому брусу. Конёк должен поддерживаться или внутренней стеной или вертикальными стойками.

Висячие же стропила вверху опираются друг на друга, а внизу к затяжке либо балкам перекрытия. В домах построенных из дерева крепление стропил к мауэрлату делают скользящим, это позволит избежать нарушение каркаса крыши, когда дом будет давать усадку.

Что такое стропильная ферма

Стропильная ферма — это плоская конструкция, в состав которой входят: стропилы, стойки, раскосы и растяжки. Главная задача данной конструкции, расположить все элементы так, чтобы внутренние стены дома, не испытывали нагрузки, а вся вертикальная нагрузка пошла на внешние, прочные стены. Чем шире будет пролет, тем больше потребуется стоек и раскосов.

Двухскатная крыша своими руками — стропильная ферма двухскатной крыши

Система с наслоннными стропилами

Подходит для типа крыш, пролёт которых составляет от 10 до 16 м. Стропила могут устанавливаться под любым углом, а в доме наличие несущих стен или колонн обязательно. В верхней точке стропила опираются на коньковый прогон, поддерживаемый внутренней стенкой либо стойками, а в нижней части на мауэрлат.

Нагрузки в такой конструкции вертикальные, поэтому необходимости в установке затяжек нет. Для укрепления стропильных ног, устанавливаются ригели и подкосы.

Пошаговая инструкция монтажа

На стены дома по всему периметру, а так же на внутреннюю, на анкерные болты крепят мауэрлат и лежень, дополнительно скрепляя его с внутренней стороны крепкой пластиной из металла.

Под мауэрлат необходимо подложить гидроизоляционный материал, чаще всего используют рубероид. Материалом мауэрлата и лежня служит брус сечением от 100 до 150 мм.

Двускатная крыша своими руками — крепление мауэрлата

На мауэрлат и лежень, напротив стропильных ног, размещаются балки перекрытия. Изготавливаются они из обрезной доски 50х150 мм. Для дальнейшего безопасного передвижения на них можно положить черновой пол, закрепив его обязательно саморезом либо гвоздём.

Под коньковый прогон на лежень ставят стойки, скрепляя их с лежнем мощными металлическими уголками, пластинами либо гвоздями, шаг установки не более 2 метров. Стойки (опоры), используя уровень выравнивают по вертикали, и временно закрепляют их любым подходящим способом. Затем на  вертикально установленные опоры кладется прогон (коньковый брус) и скрепляется аналогичным способом.

Двускатная крыша своими руками — установка вертикальных стоек под конёк

Из обрезной доски изготавливают стропильные ноги. Сперва делается шаблон одной ноги, где измеряется угол спила крепления к коньковому брусу и мауэрлату. Получившийся шаблон необходимо примерить с обеих сторон крыши в местах крепления стропил.

Если запил выполнен верно, то по шаблону изготавливаются остальные стропила. В том случае когда мауэрлат и коньковый брус установлены строго горизонтально, примерку шаблона во всех местах можно не производить.

двухскатная крыша своими руками — схема крепления основных узлов

Если у доски имеется достаточная длинна, то свес с крыши оставляют не менее 30 см., в противном случае возникнет необходимость в удлинении стропилы путём крепления к ней дополнительной доски (кобылки).

В коньке стропила скрепляются друг с другом при помощи пластин из металла и гвоздей. В креплении стропил к мауэрлату используются металлические скобы, один конец которых вгоняется в доску второй вбивается в мауэрлат, дополнительно можно использовать уголки и гвозди.

Если ширина крыши большая, стропила укрепляются подкосами, которые под углом крепятся к опорной стойке, стоящей на лежне, и самой стропиле. После того как все стропила установлены, еще раз измеряется их длинна и если необходимости в её корректировке нет, то к торцам доски прибивается ветровая планка.

Важно! Стропила наслонного типа выдерживают большие нагрузки, чем система с висячими стропилами, поэтому данную конструкцию выбирают при строительстве больших домов с присутствием мансардного этажа и утепленной кровлей.

Система с висячими стропилами

Такая система стропил идеально подходит для строительства двухскатных крыш, где пролёт не превышает 6 метров, а так же отсутствуют внутренние несущие стены. Опорой нижних частей стропил является мауэрлат, вверху опираясь друг на друга, они сами себе являются опорами.

Особенностью данной конструкции — это необходимость использовать затяжку, которая не даёт стропильным ногам расходиться, тем самым, распирающая нагрузку на стены дома отсутствует и действует только вертикальная сила. Дополнительную затяжку (ригель) можно установить и под коньком. Все строительные работы производятся по аналогии с системой монтажа наслонных стропил.

Особенности конструкций висячего типа

  1. Обязательное наличие затяжки, выполняющей основную функцию — скрепление стропильных ног.
  2. При использовании данной системы от мауэрлата и вовсе можно отказаться, его может заменить, уложенная на рубероид, обычная обрезная доска.
  3. Возможность установки на стены готовых скрепленных треугольников (стропильных ферм).

Двухскатная крыша своими руками — примеры висячих стропильных систем (схема)

К преимуществам висячей системы можно отнести отсутствие в центре опорных стоек, что делает мансардный этаж просторней и позволяет более рационально спланировать данное пространство.

Данная конструкция легче в исполнении, для неё необходимо меньшее количество строительного материала, что автоматически существенно удешевляет её стоимость. Её рекомендуют использовать при строительстве домов небольшого размера. Надежность данной конструкции достаточно высока.



Как сделать двухскатную крышу дома – пошаговая инструкция

Крыша дома — надежная и прочная защита от дождей, ветров, палящего солнца или холодного снега. Она сохраняет тепло в помещениях, украшает облик здания. Двускатная крыша своими руками — завершающий этап возведения коробки, требующий от строителя подготовки и мастерства.

Монтаж включает сборку стропильной системы и обрешетки, гидро- и теплоизоляционные работы, укладку кровельного материала, подшивку свесов. Крышу возводят на многие десятилетия, поэтому она должна быть безопасна, функциональна и долговечна.

Составные части крыши

Двускатная крыша — самая распространенная конструкция в частном строительстве. Представляет собой две плоскости, наклоненные в противоположные стороны под углом к горизонту 20-42°, соединенные в вершине — коньке.Благодаря такой форме снег, дождь и талая вода стекают с поверхности крыши, не задерживаясь. При увеличении угла наклона возрастает парусность конструкции, что при сильных порывах ветра может привести к отрыву.

Несущий каркас крыши состоит из стропильной системы, которая включает элементы:

  • Мауэрлат — опорная балка, расположенная по периметру дома в верхней части стен. Нагрузка от вышележащей конструкции, снега и ветра передается коробке через нее.
  • Крепление мауэрлата

    Мауэрлат

  • Стропильные ноги или стропила — наклонные элементы, которые монтируют с шагом 80-200 см и соединяют горизонтальными прогонами. Передают усилия от кровли на мауэрлат. По виду опирания их разделяют на наслонные или висячие.
  • Крепление стропильной ноги к мауэрлету.

  • Конек — горизонтальный брус для крепления стропил, верхняя точка крыши.
  • Стойки, подкосы, распорки, ригели — горизонтальные, вертикальные и диагональные элементы для придания жесткости каркасу.
  • Лежень — горизонтальный брус для опирания стоек, уложенный на внутреннюю несущую стену.
  • Обрешетка, настил — основание для слоев кровельного пирога, добавляет стропильной системе устойчивость.
  • Кобылка — элемент, удлиняющий стропила. Применяют при недостаточной их длине для формирования свесов.
  • Затяжка — потолочная балка, элемент перекрытия этажа или усиливающая стропильную систему горизонтальная связь.

По обрешетке монтируют слои гидро-, шумо- и пароизоляции, утеплитель, если чердак жилой, и кровельные материалы.

Стропильная система двускатной крыши в частном строительстве обычно изготавливается из дерева. Материал доступен, прост в обработке, позволяет возводить легкие пространственные конструкции, не перегружающие стены и фундамент.

Схемы стропильной системы двухскатной крыши.

Иногда для сооружения каркаса применяют металлический прокат — швеллеры, трубы, двутавры, уголки. Такой способ в индивидуальном строительстве используется значительно реже. Конструкции из стали дороже, сборка требует профессиональной квалификации и оборудования.

Сечения стандартных несущих элементов составляют:

  • мауэрлат (лежень) — брус толщиной от 100, высотой от 150 мм, бревно диаметром 170-190 мм;
  • стропила — брус 50х150, 100х150 мм, стесанные на один кант бревна, доски, уложенные на ребро;
  • стойки — 100х100 мм;
  • доски обрешетки — толщина 25 мм.

При больших пролетах домов и высоких нагрузках размеры сечений несущих элементов определяют расчетом на прочность.При соответствующей подготовке антисептиками древесина устойчива к гниению. Специальные составы — антипирены — защищают материал от возгорания.

Помимо несущего каркаса и покрытия крыша содержит элементы:

  • свесы — выступающие за пределы наружных стен продолжения скатов, оберегают ограждающие конструкции от стекающей воды;
  • ендовы, разжелобки — элементы для обустройства стыков при пересечении плоскостей кровли, необходимый узел в кровлях, состоящих из нескольких двускатных форм.

С боков крышу ограничивают фронтоны — части стен треугольной формы. Чердак может выполнять функции мансарды и использоваться как жилое помещение для постоянного или временного проживания.

Особенности строительства крыш с углом

Двускатная кровля — самый простой вариант для строительства частного дома. Стропильная система может иметь наслонную, висячую или комбинированную конструкцию.

Наслонная и висячая стропильная система.

В первом случае стропила «наслоняют» — укладывают на наружные и внутренние опоры. Во втором — «подвешивают» с опиранием только на стены.

Сооружение по наслонной схеме

Наслонная система применяется в строительстве домов с внутренними капитальными стенами, разгружающими от распора наружные ограждающие конструкции. Основная нагрузка здесь — вертикальная.

Отсутствие горизонтальных распирающих усилий упрощает и удешевляет конструкцию несущего каркаса крыши. Она состоит из стропильных ног, подкосов, ригелей, прогонов и стоек. Мауэрлат или лежень монтируют выше уровня перекрытия на 100-150 мм для свободного доступа к низу стропил. Если стены непрочные, его располагают по периметру здания. В противном случае можно обойтись коротышами длиной 60-70 см, уложенными под стропильные ноги.

В деревянных зданиях функцию мауэрлата выполняет верхний венец или обвязка. Стропила нижним концом врубают в несущую балку, дополнительно закрепляют скобами и скрутками из проволоки.Чтобы в коньке не возникали распирающие напряжения и стропила не смещались вдоль ската, сопряжение выполняют внахлест или встык, закрепляют накладками, болтами, нагелями.

Подробней про устройство всех видов крыш, про кровлю читайте в соответствующем разделе перейдя по ссылке. Также рекомендуем прочитать статью про односкатную крышу и уже после решить, какой вид подходит вам под вашу постройку.

Систему усиливают прогонами, подкосами и стойками. К тому же это помогает уменьшить сечение стропил и прогибы. Соединяют элементы металлическим крепежом — гвоздями, скобами, болтами, накладками, кольцами, зубчатыми дисками.

Устройство крыши висячим методом

Висячие стропила монтируют при пролетах дома 6-14 м. Опираясь только на наружные стены, несущие балки воспринимают значительные распирающие усилия. Чтобы их распределить, в конструкцию вводят дополнительные горизонтальные и вертикальные элементы — ригели, затяжки, бабки (стойки, опирающиеся на затяжку).

Чем шире пролет строения, тем больше возникающие в конструкциях напряжения, сложнее устройство каркаса. До 6 м достаточно затяжек, совмещающих функции балок перекрытия. Свыше — вводится дополнительные ригели.В домах без внутренней несущей стены, превышающих ширину 9 м, систему крыши укрепляют бабками и подкосами. Фрагмент из двух стропил, затяжки и связей называется фермой.

В некоторых случаях мауэрлат не устанавливают. Готовые фермы монтируют на доску, уложенную по верху стены на слой гидроизоляции.Стропила врубают в затяжку или укладывают, скосив край. Закрепляют нагелями, накладками, хомутами.

Коньковый узел решается сложнее, чем в наслонных кровлях. Стропила врезают в горизонтальный брус, усиливают стык деревянными или металлическими накладками.Устройство висячей стропильной системы сложнее и дороже, чем безраспорной. Поэтому часто фермы устанавливают с шагом — 3-4 м, соединяют прогонами, по которым укладывают наслонные стропила. Этот способ называется комбинированным.

Достоинство висячих конструкций — возможность использовать чердачное пространство под мансарду.

Выбор конструкции кровли

Как сделать двухскатную крышу дома, нужно определить на этапе проектирования до монтажа коробки. При наличии внутренней капитальной стены целесообразно использовать наслонную систему, в других случаях — висячую или комбинированную.

Угол наклона стропил зависит от ветровых нагрузок в регионе — чем они больше, тем ниже должна быть крыша. Выбор кровельного материала также влияет на уклон. Для различных видов покрытий изготовители рекомендуют оптимальные величины углов.

Важно. Решающее значение при выборе конструкции кровли имеет ширина пролета, нагрузка от снега, ветра, собственный вес. Чем показатели выше, тем мощнее должны быть сечения элементов, надежнее исполнение узлов.

Монтаж двускатной крыши

Для самостоятельного изготовления довольно непростая задача — двухскатная крыша дома, пошаговая инструкция поможет построить ее грамотно и без ошибок.

Крепление мауэрлата

Для изготовления опорной балки используют брус или бревно, которое обрезают с одной стороны для укладки на стену. Основание должно быть ровным, выставленным по горизонтали. Под мауэрлат настилают гидроизоляцию из рулонных материалов или применяют обмазочные составы. Это защитит древесину от гниения.

Важно. Для домов из газосиликатных блоков рекомендуется устройство армопояса по верху стены. Он придает жесткость конструкции и одновременно служит прочным основанием под крепление стропильной системы.

Способы крепления которые применяют при монтаже мауэрлата:

  • Стальной проволокой диаметром 4-6 мм. В кирпичной кладке под каждой стропильной ногой ниже на 3-4 ряда закладывают скрученную в 2-3 раза тонкую арматуру. После высыхания раствора брус устанавливают на слой гидроизоляции, обвязывают метизом, прочно закрепляют концы.
  • Металлическими анкерами или шпильками Г-образной формы. Их закладывают в стену в процессе кладки или бетонирования с шагом 1-1,5 м на глубину от 45 см. Над мауэрлатом стержень должен выступать не менее, чем на 3 см, чтобы можно было закрутить гайку с шайбой. Предварительно намечают места расположения отверстий под крепеж, положив брус на сену и ударив по нему.
  • Нагелями с дюбелем. Пластиковую гильзу вбивают в подготовленное отверстие, вкручивают саморез по бетону. Хороший результат дает применение химических анкеров. Мауэрлат насаживают на крепеж аналогично предыдущему описанию.
  • Изогнутой арматурой. Обрезки стальной проволоки диаметром от 10 мм в форме буквы Г закладывают между рядами блоков или кирпича на глубину 30-40 см, верхний край выпускают над мауэрлатом на 25 см. После монтажа балки арматуру загибают и фиксируют гвоздями.
  • Деревянными пробками и скобами. Куски антисептированного бруса длиной, равной продольному размеру кирпича, вмуровывают в кладку непосредственно под стропильной ногой или ниже на 1 ряд. Мауэрлат закрепляют к пробкам металлическими скобами.

Брус для мауэрлата сращивают по длине косым или прямым замком. В углах соединяют «в полдерева», «в лапу». Если древесина недостаточно высушена, рекомендуется анкерное крепление с гайкой. Положение балки регулируют каждый год до того момента, когда прекратится интенсивная усадка. Обычно на это уходит пять лет.

Важно. Метизы в кладке или бетоне должны быть максимально неподвижны. Крепеж ненадежен, если анкеры смонтированы под углом или их длина недостаточна.

Устройство висячих стропил

Двускатная крыша своими руками с висячими стропилами при пролете до 6 м монтируется в следующей последовательности:

  1. Выравнивают по горизонтали основание.
  2. На верхней обвязке размечают положение стропил. Обычно между ними 0,8-1,5 м.
  3. Собирают на земле фермы или арки из стропил, затяжек, ригелей.
  4. Поднимают и устанавливают фермы в проектное положение, начиная с крайних. Каждую фиксируют временными укосинами для сохранения вертикали, которую контролируют отвесом или уровнем.
  5. Натягивают шнуры по нижней и верхней точке между крайними конструкциями. По ним выставляют промежуточные элементы.
  6. Закрепляют фермы или арки коньковыми досками, контролируя соответствие расстояний между верхними и нижними точками.
Важно. Если между опорами более 6 м, ферму усиливают бабкой и подкосами. При монтаже стропильную конструкцию соединяют временными креплениями из диагональных досок.

Варианты крепления висячих стропил к мауэрлату

В распорной системе узел сопряжение стропил и мауэрлата выполняют по двум технологиям:

  • жестким способом, исключающим подвижку элементов;
  • подвижным, или скользящим, предназначенным для компенсации усадочных деформаций древесины.

Жесткое крепление осуществляется с запилом или без него. В первом случае в стропилах вырезают седло для посадки на опорный брус. Для этого применяют шаблон.Для дополнительной площади опирания и блокировки подвижек системы запил делают на мауэрлате (крепление с зубом) или на упорном брусе. Выборка древесины ослабляет сечение, поэтому не рекомендуется делать вырез более 1/3 высоты доски или бруса.

В узле без запила усилия от стропил мауэрлату передаются только через крепеж — металлические пластины, уголки и нагели. Дополнительно устанавливают упорный брусок длиной до 1 м, разгружающий сопряжение.

При подвижном способе элементы соединены не жестко. Деревянные конструкции могут перемещаться при колебаниях влажности, изменять размеры при усушке. Применяются специальные скользящие опоры, допускающие подвижку стропил вдоль оси. Такие крепления часто используют в деревянных постройках, где деформации значительны.

В случае, когда стропила жестко связаны с затяжкой в одну конструкцию, к мауэрлату крепят саму балку посредством уголков.

Устройство наслонных стропил

Последовательность монтажа нераспорной системы отличается от висячей:

  1. На внутреннюю опорную стену или столбы укладывают лежень в одном уровне с мауэрлатом.
  2. Устанавливают стойки.
  3. По ним монтируют коньковый брус.
  4. Чтобы опоры не смещались, их соединяют продольными и боковыми раскосами.
  5. Стропила опирают на стойки и брус поочередно, начиная с крайних, в коньке закрепляют внакладку или встык.

Применяют оцинкованные уголки, накладки, саморезы, хомуты, Т-образные пластины, шипованный крепеж.

Монтаж обрешетки

Обрешетка — основание для укладки кровельного покрытия. Одновременно усиливает стропильную систему, придает ей устойчивость и жесткость. Ее выполняют из доски, брусков, влагостойкой, фанеры, ОСП.Доски или бруски монтируют вдоль конька. Если расстояние между ними до 1 см или обрешетка выполнена из щитов или листов, то ее называют настилом. Если шаг больше, то это разреженная конструкция.

Для укладки крупноразмерных жестких материалов — волнистого шифера, профнастила, металлочерепицы, фальцованных листов используют разреженную обрешетку. Ее набивают по шаблону.

Если материал мелкоразмерный, тяжелый или гибкий — керамическая или битумная черепица, ондулин, рулонные виды — используют настил.

Обрешетка может быть одинарной или двойной. В последнем случае сначала укладывают ряд брусков с шагом 0,6-1 м, затем по ним набивают доски или щиты.

Если крышу предполагается утеплять и устраивать полноценный кровельный пирог, то монтируют дополнительно контробрешетку. Ее функция — создание вентиляционного зазора между слоем гидроизоляции и покрытием.

Алгоритм монтажа обрешетки с контробрешеткой:

  1. К стропильным ногам крепят гидроизоляцию.
  2. Сверху по стропилам набивают бруски толщиной 40 мм.
  3. Перпендикулярно укладывают доски обрешетки.

Завершают работы монтажом кровельного покрытия. Утеплитель и пароизоляцию устанавливают изнутри. теплоизоляционные маты помещают между стропилами, пленку или мембрану закрепляют сверху.

Двухскатная крыша своими руками — инструкция по монтажу

Двухскатная крыша самая распространённая конструкция используемая при строительстве жилых домов, так как возводиться двухскатная крыша своими руками достаточно просто и быстро. Массовое использование данного типа крыши объясняется её надёжными, зарекомендовавшими себя отличными характеристиками: она отлично справляется с защитой дома от ветра и осадков, зимой без труда выдерживает значительную нагрузку от снега, при её строительстве не требуется особых строительных навыков. Её широко применяют не только при строительстве жилого дома, но и для придомовых построек: бани, гаража, погреба, беседки.

Двухскатная крыша своими руками — преимущества

Для начала давайте попробуем разобраться, почему двухскатная крыша столь популярна сегодня, в чем её преимущества к примеру перед вальмовой или шатровой крышей и какой вид кровли ей подходит больше всего.

  • Подходит большое количество типов кровельного материала;
  • Простота конструкции позволяет сделать данную крышу своими руками;
  • Возможность разместить второй (мансардный, чердачный) этаж;
  • Простота укладки кровли на данную конструкцию.

Подготовительный этап

Для начала требуется определиться с размером крыши и углом её наклона. Для этого требуется учесть: количество выпадаемых осадков, снеговую и ветровую нагрузку вашего региона, а так же тип кровельного материала, который будет использоваться.

На заметку! Чем угол наклона крыши будет меньше, тем лучше конструкция будет выдерживать эти нагрузки. Однако слишком маленький угол наклона не позволит в полном объёме использовать мансардное помещение, поэтому необходимо найти золотую середину.

Перед тем как приступить к строительству крыши необходимо ознакомиться с тем, что такое стропильная система и из чего она состоит. В соответствии с проектом плана дома, разрабатывается будущая конструкция и форма крыши.

Двухскатная крыша состоит из двух наклонных плоскостей (скатов), расположенные под углом друг к другу, соединённые в районе конька. В торцах крыши образуются треугольные фронтоны.

Элементы входящие в каркас крыши

Мауэрлат как его часто называют (фундамент для крыши) — опорный брус для стропил, установленный на верхнюю часть стен дома, равномерно распределяющий нагрузку на здание. В доме из дерева, мауэрлатом выступает последний ряд сруба.

Установка мауэрлата на кирпичные либо блочные стены производиться с помощью мощных анкеров. Мауэрлат изготавливается из высушенной древесины, обработанной защитным противопожарным и противогрибковым средством, сечением от 100х100мм. до 150х150 мм.

Стропильные ноги — устанавливаются парами, с двух сторон крыши и закрепляются на коньке, тем самым образуя стропильную систему (контур крыши).

Шаг их установки обычно находится в диапазоне 0,6-1,2 м., и зависит от типа используемого кровельного материала. Чем более тяжёлая будет кровля, тем меньший используется шаг. Стропила изготавливаются из обрезной сухой доски хвойных пород, толщиной от 50 мм. Для безопасности и долговечности конструкции так же необходимо использовать специальные пропитки для дерева.

Конек крыши — горизонтальная, верхняя линия соединения стропильных ног между собой. Высота его в начале и в конце по отношению к верхним точкам стен, не должна отличаться. Измерить это можно с помощью гидроуровня.

  1. Стойки – вертикально установленные опоры под стропильную систему. В зависимости от ширины, стойки могут устанавливаться, как только под коньковый брус, так и дополнительно в промежутке от конька до карниза крыши. Выполняются опоры из обрезной доски либо бруса.
  2. Кобылки — данные элементы стропильной системы требуются для продления стропильных ног, когда те слишком короткие и нет возможности сделать свес необходимой длинны. Присоединяются к нижней части стропил, путём нахлёста доски меньшего сечения и скрепления их друг с другом гвоздём.
  3. Прогоны – горизонтальный брус, скрепляющий ноги стропил. Крепится с внутренней стороны у основания конька, либо по центру стропильных ног.
  4. Затяжка – закрепленный снизу брус, соединяющий стропильные ноги, не позволяющий им расходиться.
  5. Лежень – опорный брус, лежащий горизонтально на несущей стенке внутри сруба, на который устанавливаются стойки, поддерживающие стропильную систему. Материал – брус сечением от 100х100мм. до 150х150 мм..
  6. Подкосы и стойки – дополнительные опоры под стропильные ноги, дающие конструкции дополнительную устойчивость, крепятся к затяжке или лежню.
  7. Обрешётка – конструкция из брусков или досок, необходимая для укладки кровли, крепятся перпендикулярно стропильным ногам, шаг зависит от типа кровли. Под гибкую черепицу используют фанерные листы, уложенные на стропила сплошным ковром.

Двускатная крыша своими руками — элементы стропильной системы

  • Наличие вышеперечисленных составляющих в конструкции крыши зависит от её типа и размера. Существует два варианта установки стропильной системы на двухскатную крышу: наслонная и висячая. В первом варианте стропила крепятся: внизу к мауэрлату, вверху к коньковому брусу. Конёк должен поддерживаться или внутренней стеной или вертикальными стойками.

Висячие же стропила вверху опираются друг на друга, а внизу к затяжке либо балкам перекрытия. В домах построенных из дерева крепление стропил к мауэрлату делают скользящим, это позволит избежать нарушение каркаса крыши, когда дом будет давать усадку.

Что такое стропильная ферма

Стропильная ферма — это плоская конструкция, в состав которой входят: стропилы, стойки, раскосы и растяжки. Главная задача данной конструкции, расположить все элементы так, чтобы внутренние стены дома, не испытывали нагрузки, а вся вертикальная нагрузка пошла на внешние, прочные стены. Чем шире будет пролет, тем больше потребуется стоек и раскосов.

Двухскатная крыша своими руками — стропильная ферма двухскатной крыши

Система с наслоннными стропилами

Подходит для типа крыш, пролёт которых составляет от 10 до 16 м. Стропила могут устанавливаться под любым углом, а в доме наличие несущих стен или колонн обязательно. В верхней точке стропила опираются на коньковый прогон, поддерживаемый внутренней стенкой либо стойками, а в нижней части на мауэрлат.

Нагрузки в такой конструкции вертикальные, поэтому необходимости в установке затяжек нет. Для укрепления стропильных ног, устанавливаются ригели и подкосы.

Пошаговая инструкция монтажа

На стены дома по всему периметру, а так же на внутреннюю, на анкерные болты крепят мауэрлат и лежень, дополнительно скрепляя его с внутренней стороны крепкой пластиной из металла.

Под мауэрлат необходимо подложить гидроизоляционный материал, чаще всего используют рубероид. Материалом мауэрлата и лежня служит брус сечением от 100 до 150 мм.

Двускатная крыша своими руками — крепление мауэрлата

На мауэрлат и лежень, напротив стропильных ног, размещаются балки перекрытия. Изготавливаются они из обрезной доски 50х150 мм. Для дальнейшего безопасного передвижения на них можно положить черновой пол, закрепив его обязательно саморезом либо гвоздём.

Под коньковый прогон на лежень ставят стойки, скрепляя их с лежнем мощными металлическими уголками, пластинами либо гвоздями, шаг установки не более 2 метров. Стойки (опоры), используя уровень выравнивают по вертикали, и временно закрепляют их любым подходящим способом. Затем на  вертикально установленные опоры кладется прогон (коньковый брус) и скрепляется аналогичным способом.

Двускатная крыша своими руками — установка вертикальных стоек под конёк

Из обрезной доски изготавливают стропильные ноги. Сперва делается шаблон одной ноги, где измеряется угол спила крепления к коньковому брусу и мауэрлату. Получившийся шаблон необходимо примерить с обеих сторон крыши в местах крепления стропил.

Если запил выполнен верно, то по шаблону изготавливаются остальные стропила. В том случае когда мауэрлат и коньковый брус установлены строго горизонтально, примерку шаблона во всех местах можно не производить.

двухскатная крыша своими руками — схема крепления основных узлов

Если у доски имеется достаточная длинна, то свес с крыши оставляют не менее 30 см., в противном случае возникнет необходимость в удлинении стропилы путём крепления к ней дополнительной доски (кобылки).

В коньке стропила скрепляются друг с другом при помощи пластин из металла и гвоздей. В креплении стропил к мауэрлату используются металлические скобы, один конец которых вгоняется в доску второй вбивается в мауэрлат, дополнительно можно использовать уголки и гвозди.

Если ширина крыши большая, стропила укрепляются подкосами, которые под углом крепятся к опорной стойке, стоящей на лежне, и самой стропиле. После того как все стропила установлены, еще раз измеряется их длинна и если необходимости в её корректировке нет, то к торцам доски прибивается ветровая планка.

Важно! Стропила наслонного типа выдерживают большие нагрузки, чем система с висячими стропилами, поэтому данную конструкцию выбирают при строительстве больших домов с присутствием мансардного этажа и утепленной кровлей.

Система с висячими стропилами

Такая система стропил идеально подходит для строительства двухскатных крыш, где пролёт не превышает 6 метров, а так же отсутствуют внутренние несущие стены. Опорой нижних частей стропил является мауэрлат, вверху опираясь друг на друга, они сами себе являются опорами.

Особенностью данной конструкции — это необходимость использовать затяжку, которая не даёт стропильным ногам расходиться, тем самым, распирающая нагрузку на стены дома отсутствует и действует только вертикальная сила. Дополнительную затяжку (ригель) можно установить и под коньком. Все строительные работы производятся по аналогии с системой монтажа наслонных стропил.

Особенности конструкций висячего типа

  1. Обязательное наличие затяжки, выполняющей основную функцию — скрепление стропильных ног.
  2. При использовании данной системы от мауэрлата и вовсе можно отказаться, его может заменить, уложенная на рубероид, обычная обрезная доска.
  3. Возможность установки на стены готовых скрепленных треугольников (стропильных ферм).

Двухскатная крыша своими руками — примеры висячих стропильных систем (схема)

К преимуществам висячей системы можно отнести отсутствие в центре опорных стоек, что делает мансардный этаж просторней и позволяет более рационально спланировать данное пространство.

Данная конструкция легче в исполнении, для неё необходимо меньшее количество строительного материала, что автоматически существенно удешевляет её стоимость. Её рекомендуют использовать при строительстве домов небольшого размера. Надежность данной конструкции достаточно высока.

Как вы сами смогли убедиться, двухскатная крыша своими руками — задача вполне выполнимая для каждого. Необходимо лишь обладать элементарными знаниями и строительными навыками, для того чтобы все сделать правильно.

Как сделать двухскатную крышу | Строительный портал

Долговечность стен частного дома и комфортное проживание в нем напрямую зависят от надежной крыши. Среди различных типов крыш для загородных домов наиболее распространена двухскатная крыша. Своей популярностью она обязана простоте конструкции, легкости возведения и наличию большого чердачного помещения, в котором можно обустроить мансарду. Выполняя строительство двухскатной крыши своими руками, необходимо обладать пониманием того, что делаешь, и уметь обращаться с инструментом. Поэтому, перед тем как сделать двухскатную крышу, следует ознакомиться с устройством крыши, её элементами, особенностями монтажа и разработать её проект.

  1. Устройство двухскатной крыши
  2. Строительство двухскатной крыши
  3. Двухскатная крыша своими руками: видео – инструкция



Устройство двухскатной крыши



Выбор и создание конструкции двухскатной крыши начинается еще на этапе проектирования дома. Но если приходится переделывать крышу уже построенного дома, то проект двухскатной крыши можно разработать отдельно и затем его реализовать. Главное – сохранить общий архитектурный стиль.

Перед тем как построить двухскатную крышу, необходимо разработать её проект с чертежной документацией. Создать его можно самостоятельно. Для этого потребуются навыки работы с компьютером и знание архитектурной программы, например, ArchiCAD. Выполняя подобные работы в первый раз, лучше всего обратиться за помощью и консультацией к специалисту. Также, всю работу над проектом можно делегировать профильным организациям, которые занимаются этим не один год и могут предоставить ряд уже готовых и проверенных временем двухскатных крыш.

Двухскатная крыша: фото

Чтобы создать проект крыши самостоятельно, необходимо разбираться в элементах конструкции и материалах для её строительства, так как без этих знаний можно допустить серьезную ошибку.

Конструкция двухскатной крыши состоит из следующих основных элементов:

  • Кровля.
  • Обрешетка и контробрешетка.
  • Коньковый прогон.
  • Стропила.
  • Мауэрлат.
  • Стойки.
  • Раскосы и диагональные связи.



Важно! Две стропильные ноги, соединенные между собой и усиленные раскосами, называются «ферма». На фото показано несколько типов различных ферм.

Все эти элементы являются частью стропильной системы, которая может быть двух типов: висячая и наслонная. Первый используется в случае, когда стропила опираются лишь на две наружные стены. Второй тип имеет три и более точки опоры – наружные и внутренние стены. Эти два типа могут быть использованы одновременно. Для части дома, где есть промежуточные опоры, используют наслонные стропила, а там, где таких опор нет, – висячие.

Материалом для стропил и обрешетки может быть металл или древесина. В частном строительстве дерево более предпочтительно, и причиной тому его низкая стоимость и доступность. В представленной ниже таблице указаны все элементы стропильной конструкции и рекомендуемое сечение деревянного бруса и доски.

Таблица №1

При создании проекта также необходимо учитывать длину стропил и шаг, с которым они будут установлены. От этого будет зависеть толщина бруса. Необходимо отметить, что на рынке представлен деревянный брус с максимальной толщиной в 250 мм. Этого вполне достаточно для крыш с длиной стропил до 7 м и шагом в 150 см. Но довольно часто шаг стропил подгоняется под размер утеплителя, чтобы не подрезать последний и получить более плотное прилегание. В таких случаях для создания надежной конструкции требуется брус большего сечения. Выходом в этой ситуации может быть клееный брус, толщина которого достигает 300 мм, что в сочетании с опорными рамами сделает крышу максимально надежной. В представленной ниже таблице показана взаимосвязь толщины стропил и их длины.

Таблица №2

По традиции угол двухскатной крыши выбирают в пределах 11 – 45 °. Но чтобы получить более точные данные, необходимо знать еще ряд факторов, от которых будет зависеть угол наклона. Во-первых, это используемый материал для кровли.  Во-вторых, это ветровые нагрузки в регионе, где строится дом. В-третьих, это снеговые нагрузки в выбранном регионе. Все эти факторы взаимосвязаны между собой. Например, если сделать большой угол в регионе с сильными ветрами, то придется усиливать стропильную конструкцию, что повлечет дополнительные расходы. К тому же, чем больше угол наклона, тем больше площадь кровли и, соответственно, требуется больше материалов. А вот в регионе с большими осадками малый угол наклона приведет к тому, что они будут скапливаться на поверхности и тем самым увеличат нагрузку, что также потребует усиления стропильной конструкции.

В нижеприведенной таблице указаны углы наклона для различных типов кровли:

Таблица №3

Принимая в расчет снеговую нагрузку, необходимо вначале определить, в каком районе находится дом. Для этого можно воспользоваться приведенной ниже специальной картой, а также СНиП «Нагрузки и воздействия». После чего провести небольшой расчет.

Чтобы крыша не выполняла роль паруса, и в тоже время осадки скатывались по ней, для расчетов необходимо воспользоваться картой ветровых поясов и СНиП «Нагрузки и воздействия».

Важно! Выполняя расчеты для выявления оптимального угла наклона двускатной крыши, необходимо помнить о таком виде осадков, как снег, а точнее – о его теплоизоляционных характеристиках. Все дело в том, что снег является природной теплоизоляцией при отрицательных температурах, и его наличие на крыше позволит сохранить тепло в доме. Поэтому не стоит делать слишком большой угол и спешить избавляться от всех осадков с поверхности крыши.

Двухскатная крыша: видео



Строительство двухскатной крыши



Все работы по строительству двускатной крыши разделяются на три основных этапа. Первый – это возведение стропильной конструкции. Второй – создание изоляционных слоев, а именно тепло-, гидро-, пароизоляции и при необходимости шумоизоляции. Третий – укладка кровельного покрытия. Используя сделанный ранее чертеж двухскатной крыши, и закупив все необходимые материалы, можно приступать к её строительству.


Возведение стропильной конструкции



Первое, что придется сделать, это уложить и закрепить мауэрлаты. Для этого по периметру стен здания, а также на промежуточных стенах укладываем слой гидроизоляции из рубероида. Поверх рубероида укладываем предназначенный для мауэрлата деревянный брус и фиксируем его к стенам при помощи ранее вмурованных в стены металлических шпилек так, как это показано на рисунке:

Металлическая шпилька представляет собой прут с резьбой. Длина такой шпильки выбирается из расчета, что её половина будет вмурована в стену, а выступающая часть должна быть на 3 – 4 см выше уложенного мауэрлата, чтобы можно было закрутить гайку.

Теперь приступаем к установке стропил. Выполнить эту работу можно двумя способами. Первый –это собирать ферму на земле, а затем подымать её на верх. Второй – сборка фермы непосредственно на месте её установки. Какой из этих двух способов выбрать, решать непосредственно мастерам. В любом случае для удобства монтажа стропил и создания однотипных ферм стоит сделать шаблон, по которому будут подрезаться и соединяться стропила.

Сделать такой шаблон достаточно просто. Для этого берем две доски, по длине чуть больше стропил, подымаем наверх и устанавливаем на месте наподобие стропил. Выравниваем их по вертикали, следим, чтобы верхушка конька была выставлена в соответствии с чертежом и соединяем доски одним гвоздем. Теперь можно, подымая или опуская концы досок, получить требуемый угол наклона и, добившись желаемого, соединяем доски поперечной планкой, чтобы зафиксировать их в этом положении. Используя этот шаблон, подгоняем под него стропила и затем соединяем их. Чтобы соединить стропила с мауэрлатом, делаем в них подрезы в форме прямоугольного треугольника, а для соединения используем штампованные металлические уголки или кронштейны.

Монтируем фермы в начале и в конце здания, затем натягиваем между ними шнур. Следим, чтобы уровень горизонта был идеально ровным, в случае перекоса немного приспускаем одну из ферм. Под этот шнур устанавливаем все остальные стропила с шагом, заданным в проекте. После чего монтируем раскосы, ригеля, подпорные балки и рамы.

Важно! Для соединения элементов конструкции и её усиления лучше всего использовать штампованные металлические гвоздевые пластины, уголки и скобы.



Изоляция двухскатной крыши



После установки стропил можно приступать к созданию многослойного изоляционного пирога, который будет защищать внутренние конструкции, сохранять тепло и прохладу в доме. Изоляция состоит из нескольких слоев: гидроизоляция, пароизоляция и теплоизоляция. В отдельных случаях, когда используют кровельные материалы с низким уровнем шумопоглощения, обустраивают еще и шумоизоляцию.

Создание изоляционного пирога начинаем делать с укладки слоя гидроизоляции поверх стропил. Для этого можно использовать различные пленки и мембраны, которые будут надежно защищать от проникновения влаги внутрь и одновременно пропускать избыток наружу. Сами материалы начинаем  укладывать снизу вверх, пуская их с нахлестом в 15 – 20 см. В качестве крепления используем деревянные рейки толщиной 25 мм. Эти рейки являются контробрешеткой и крепятся к стропилам вдоль. Стоит отметить, что контробрешетка позволяет обустроить хорошую вентиляцию кровли. Поверх контробрешетки укладываем основную обрешетку, которая идет перпендикулярно стропилам, и к которой будет крепиться кровля.

Важно! Есть два типа обрешетки: сплошная и разряженная. Первая используется для мягких и рулонных кровельных материалов. Вторая для таких материалов, как шифер, черепица, оцинкованный лист.

Закончив с гидроизоляцией и обрешеткой, приступаем к обустройству теплоизоляции. В качестве утеплителя используются различные материалы. Наиболее популярные из них минеральная вата, стекловата и пенопласт. Но сегодня на рынке можно найти и другие теплоизоляционные материалы, которые более подходят для утепления крыши и при этом не уступают по характеристикам уже привычным. Среди таких вспененное стекло, трапы из водорослей, экструдированный пенополистирол. Выбирая тот или иной материал для утепления кровли, следует ориентироваться на его характеристики:

  • Теплопроводность должна быть, чем ниже, тем лучше.
  • Удельный вес. Чем меньше, тем более толстый слой можно сделать без усиления конструкции.
  • Устойчивость к влаге. Чем она выше, тем лучше.
  • А также на пожароопасность и экологичность материала.



Важно! Выбрав в качестве теплоизоляции минеральную или стекловату, следует быть готовым к тому, что она очень хорошо впитывает влагу, теряя при этом свои изоляционные свойства. Даже создав прекрасную гидроизоляцию, вата будет втягивать в себя влагу отовсюду как губка.

Сам теплоизоляционный материал укладываем между стропил. Как уже отмечалось ранее, шаг стропил подбирается под размер теплоизоляции. Поэтому маты или плиты просто укладываются впритирку между стропилами. Поверх теплоизоляции натягивается пароизоляционная пленка, которая закрепляется деревянными рейками, прибитыми к стропилам с шагом в 50 см.

Важно! Если в дальнейшем планируется обустройство мансарды, тогда теплоизоляционный слой необходимо усилить. Делается это очень просто. Поверх уложенной между стропил теплоизоляции и поверх самих стропил укладывается еще один, уже сплошной, слой теплоизоляции. Для этих целей прекрасно подойдет экструдированный пенополистирол с выбранной четвертью в торце. Это необходимо, так как стропила выступают мостиками холода, в дополнение, если где-то остались мелкие щели, сплошной слой перекроет их.



Укладка кровли

Завершающим этапом возведения двухскатной крыши своими руками является укладка кровли. Сегодня на рынке можно найти множество различных кровельных материалов. Выбор зависит от финансовых возможностей и пожеланий хозяев. Особой популярностью пользуются металлочерепица, битумная черепица и шиферные листы. Во многом такая популярность обусловлена простотой укладки и надежностью этих материалов. В независимости от того, какая кровля была выбрана, её укладка происходит снизу вверх. Таким образом, обеспечивается нахлест листов, что дает возможность стекать воде и не попадать внутрь.

Возведение двускатной крыши своими руками является весьма ответственным делом. Малейшая ошибка в расчетах при проектировании и при возведении обернется дополнительными расходами или снижением надежности всей конструкции. Если приходится выполнять подобные работы в первый раз, лучше подстраховаться и пригласить опытного мастера, который будет руководить работами.



Двухскатная крыша своими руками: видео – инструкция

Как построить двускатную крышу над входной дверью

Посмотрите, как легко добавить небольшую крышу над входом в дом с помощью этого простого урока! Узнайте, как построить двускатную крышу над входной дверью для функциональности и стиля.

СВЯЗАННЫЙ: КАК ПРОСМОТРЕТЬ ИЗМЕРЕНИЕ ЛЕНТЫ С БЕСПЛАТНЫМ ЧИТАЙШИМ

Когда прошлой осенью мы превратили наш старый сарай в мой домашний офис, мы знали, что в конечном итоге нам нужно будет построить небольшую крышу над дверным входом.Тем более, что у нас в Орегоне так много дождя!

Ну, мы наконец-то дошли до добавления одного, и я так рад показать вам, как мы это сделали в рамках #diyprojectchallenge этого месяца!

Я объединился с некоторыми из моих любимых мастеров своими руками, чтобы поделиться множеством проектов, сделанных своими руками на открытом воздухе, поэтому обязательно ознакомьтесь со всеми их потрясающими постами, связанными в нижней части этого поста. 🙂

ВАМ ТАКЖЕ ПОНРАВИТСЯ: КАК УСТАНОВИТЬ ОКОННЫЕ РЕШЕТКИ ДЕШЕВО!

Как установить двускатную крышу над входной дверью

Чтобы распечатать копии материалов и инструкций, прокрутите вниз.

Что такое двускатная крыша?

Прежде чем строить один, давайте обсудим, что же такое двускатная крыша.

Согласно словарю, двускатная крыша — это крыша с двумя наклонными сторонами и двускатной крышей на каждом конце. Фронтон определяется как конец скатной крыши.

Итак, с точки зрения непрофессионала, двускатная крыша — это крыша, имеющая пик посередине и только две наклонные стороны, спускающиеся к краям здания.

Это один из самых популярных типов крыш, потому что они недороги в строительстве, они долговечны во многих погодных условиях и имеют довольно простой дизайн, но их можно изменить, чтобы они соответствовали желаемому виду.

Как выглядит двускатная крыша?

Двускатные крыши узнаются по треугольной форме.

В отличие от вальмовой крыши, которая обычно имеет плоскую секцию в центре и наклоны, спускающиеся ко всем четырем сторонам конструкции.

Трудно ли обрамлять двускатную крышу?

Хотя я надеюсь, что это руководство упростит задачу, для создания каркаса двускатной крыши требуется много точных математических расчетов и расчетов.

Важно не торопиться, планировать заранее и проверять структуру по мере ее строительства.

Я надеюсь, что это простое руководство о том, как построить свес крыши над входной дверью, поможет пролить свет на процесс и придаст вам уверенности в том, чтобы сделать собственный навес для входной двери!

Ладно, хватит разговоров — давайте перейдем к делу, ладно? 🙂

Необходимые материалы:

Необходимых инструментов:

Как построить двускатный свес крыши


Над дверью
ШАГ 1. СОЗДАЙТЕ ПЛАН

Первый шаг в создании деревянного навеса — это определить, какого размера он должен быть.Это означает, насколько широкой (мы решили сделать нашу такую ​​же ширину, как дверная обшивка) и насколько глубокой (мы сделали нашу глубину на 2 фута).

Также необходимо решить, какой скат вы хотите иметь двускатную крышу. Мы скопировали уклон основной крыши нашего сарая, поэтому в этом уроке вы узнаете, как скопировать уклон существующей крыши. Если в вашем доме есть двускатная крыша на главном доме, мы рекомендуем подобрать ее к этому уклону, чтобы она в любом случае выглядела визуально.

Чтобы отразить уклон другой крыши, первое, что вам нужно сделать, это определить, под каким углом нужно обрезать фермы.

Чтобы найти этот угол, просто выровняйте лист бумаги вдоль линии крыши, а затем проведите на бумаге линию вверх по вертикали на вершине.

Перенесите этот угол на дерево, а затем, используя исходную деревянную деталь, выровняйте отрезную пилу под этим углом.

Это будет угол, который вы будете использовать для ВСЕХ ваших угловых пропилов в этом проекте, поэтому обязательно запишите, какой это угол, когда вы установите его на пилу.

ШАГ 2: СОЗДАЙТЕ ШТАНГИ ​​

Ваш первый шаг в строительстве — собрать кронштейны, которые будут поддерживать вашу крышу.

Сделайте это, разрезав четыре доски 2 × 4 на нужную глубину. Для нас это было 24 дюйма.

Для каждого выступа сделайте букву «L» из двух этих досок и скрутите их.

Затем убедитесь, что ваша буква «L» квадратная (под углом 90 градусов), отмерьте и отметьте 6 дюймов от конца на каждой из этих сторон и используйте эти отметки, чтобы определить, какой длины должна быть ваша угловая деталь. Отрежьте доску 2 × 4 такой длины с углами 45 градусов на каждом конце.

Поместите угловые детали внутрь ваших L и привинтите, чтобы закончить сборку кронштейнов.

Далее установите кронштейны. Для каждого из них поместите верхнюю часть пояса заподлицо с верхней частью дверной обивки, а сторону — напротив стороны дверной обшивки и закрепите винтами.

СВЯЗАННЫЙ: DIY ОКОННОЕ СИДЕНЬЕ С ХРАНЕНИЕМ

ШАГ 3: ПОСТРОЙТЕ ФЕРМЫ

Теперь, когда у вас есть кронштейны, пора научиться строить ферму двускатной крыши!

Начните с резки двух досок 2 × 4 на глубину двускатной крыши. Это будет заглушка ваших ферм.

Затем измерьте полную ширину между краями кронштейнов. Чтобы получить длину ваших стропильных досок, найдите, где вершина вашей существующей крыши имеет это расстояние (для нас это было 48 дюймов), и измерьте длину крыши между этим местом и пиком.

  • Найдите место, где существующая крыша имеет такую ​​же ширину, как и ваша двускатная крыша.
  • Измерьте длину одной стороны от этой точки, чтобы определить длину элементов фермы.

Отрежьте четыре анкерных доски 2 × 4 на эту длину минус 1.5 ″ (чтобы учесть ваши заглушки!), Используя угол, который вы определили на первом шаге.

Скрутите угловые доски фермы вместе, чтобы получились две фермы.

Затем прикрутите эти фермы к двум доскам заглушек, которые вы вырезали вначале.

Затем вырежьте и установите четыре опорные доски между фермами, по две с каждой стороны — одну сразу за пиком, а другую по центру сбоку фермы.

После того, как ферма будет полностью собрана, установите ее на кронштейны, вкрутив ее снизу.

Теперь, когда мы узнали, как сделать каркас маркизы, давайте поработаем над тем, чтобы сделать его красивым!

ШАГ 4. УСТАНОВИТЕ ВЕРХНУЮ ОТДЕЛКУ И ФАНЕРА

Затем вырежьте и установите облицовочные доски 1 × 6 на каждом конце двускатной крыши. Вырежьте доски на глубину вашей крыши и совместите их верх с верхом концевой заглушки фермы.

После того, как они будут установлены, вот вид спереди того, как конец вашей фермы должен выровняться:

Перед установкой передней облицовки вырежьте и установите верхнюю часть из фанеры.

Для определения размеров этих кусков фанеры измерьте длину от пика фермы до конца торцевой заглушки, а затем сделайте ее такой же глубиной, как ваша крыша плюс 3/4 дюйма (с учетом облицовки передней стороны).

Прибейте фанерные доски гвоздями через каждые несколько дюймов по всему периметру.

После того, как фанера будет на месте, установите переднюю облицовку лицевой панели 1 × 6, используя тот же угол, что и ваша крыша, для конечного угла и совместив ее с нижним углом лицевой стороны выступа.

Ничего страшного, если есть небольшой зазор между верхом лицевой планки и верхом из фанеры — в следующий раз вы закроете это мерцающей кромкой.

ШАГ 5: УСТАНОВИТЕ КАПЕЛЬНЫЙ КРОМК

Перед установкой черепицы установите металлический отлив вдоль швов фанеры и облицовки облицовки, а также по заднему шву между сайдингом и фанерой.

Мы выбрали белый цвет по краю лица, чтобы он соответствовал сараю, и НЕ красили его. Облицовка по шву сайдинга будет закрыта окантовкой, поэтому может быть любого цвета.

Добавьте валик уплотнения вдоль шва сайдинга перед установкой гидроизоляции по краям и не беспокойтесь, если она просочится наружу, когда вы прижмете планку на место.

ШАГ 6. УСТАНОВИТЕ КРЫШУ

Перед тем, как начать, убедитесь, что цвет вашей черепицы соответствует цвету крыши вашего основного дома!

Начните с установки толя поверх фанеры.

Отрежьте его до нужного размера с помощью коробчатого ножа и установите с помощью степлера.

Для первого ряда черепицы (внизу крыши) поместите кусок черепицы твердой стороной, выступающей за край водостока (ощущается перевернутым) на 1/4 дюйма, и установите его с помощью кровельных гвоздей.

Затем, поднимаясь по крыше, установите и уложите черепицу до пика.

При установке следует учитывать несколько моментов:

  • Всегда нависайте над водоотливом, и облицовка обрезает доски примерно на 1/4 дюйма
  • Всегда чередуйте швы в черепице, чтобы сделать ее водонепроницаемой. Это потребует от вас обрезать и сместить четные ряды примерно на 1/3.

Для козырька отрежьте сплошную полосу от одного из кусков черепицы и установите ее сложенной поверх козырька.

Подробнее об установке черепицы читайте в этой статье.

ШАГ 7: УСТАНОВИТЕ ВЕРХНЮЮ ОТДЕЛКУ

Теперь, когда ваша крыша полностью установлена, вам нужно сделать окончательную облицовку поверх верхнего водосточного края сайдинга.

Используйте тот же угол фермы, чтобы разрезать эти части и заставить их идти от пика крыши к краю крыши.

ШАГ 8: УСТАНОВИТЕ SOFFIT SHIPLAP

Установка щитка на потолок не является обязательной, но мне нравится законченный вид, который он придает нижней стороне деревянного навеса.

Для установки внахлест просто с помощью отрезной пилы отрежьте куски шипа, которые помещаются между сайдингом дома и облицовкой передней панели на нижней стороне крыши, и установите их, начиная с пика полностью вниз, защелкнув их вместе при установке. .

После завершения установки заделайте все швы между деревом на всех частях конструкции крыши для подготовки к покраске.

ШАГ 9: КРАСКА

Последний шаг в нашем процессе создания двускатной крыши над входной дверью — это покрасить всю древесину! Будьте осторожны, чтобы краска не попала на черепицу или край капель.

Мы решили покрасить большую часть нашего дома в основной цвет, за исключением лицевой облицовки вокруг фасада и над крышей, которую мы покрасили в наш цвет отделки.

Так что вы думаете о деревянном навесе, который мы построили над входной дверью? Мне это очень нравится!

Надеюсь, этот простой урок о том, как построить двускатную крышу над входной дверью, был для вас полезным и полезным!

Как и было обещано, вот инструкции для печати:

Время подготовки: 2 часа

Время активности: 8 часов

Дополнительное время: 1 день

Общее время: 1 день 10 часов

Сложность: Умеренный

Ориентировочная стоимость: 125 долларов США

Инструкции

  1. Определите, какой ширины и глубины должна быть ваша ферма.Также определите, какую крышу вы будете использовать в качестве шаблона шага.
  2. Постройте кронштейны из 2×4, скрутив вместе L-образные формы и добавив между ними кусок под углом 45 градусов. Установите кронштейны заподлицо с верхней частью обивки двери и вплотную к обшивке боковой двери.
  3. Используйте шаблонную крышу, чтобы измерить и отрезать угловые доски фермы, затем прикрутите их вместе и в торцевые крышки. Добавьте опорные доски, а затем прикрутите всю стропильную конструкцию к кронштейнам.
  4. Установите лицевую накладку с обоих концов, фанеру сверху и лицевую накладку спереди.
  5. Установить отливную кромку по всем швам фанеры.
  6. Прикрепите битумную бумагу к фанере, а затем установите черепицу на крышу.
  7. Установите лицевую накладку на отливную кромку на крыше.
  8. Гвоздь с пазом внахлест в перекрытии и герметизация всех деревянных швов.
  9. Покрасьте все дерево.

Банкноты

В этом руководстве в качестве шаблона для ферм используется существующая крыша.

Не стесняйтесь, дайте мне знать, если у вас возникнут какие-либо вопросы, когда вы собираетесь сделать собственный навес для входной двери!

И не забудьте ознакомиться с этими замечательными проектами DIY на открытом воздухе в рамках конкурса #diyprojectchallenge:

в этом месяце.

Ферма Эмори — Как установить экран на крыльце

Kippi at Home — Держатель для садового шланга

Сделай сам Southern Yankee — DIY Herb Box

DIY Vibes — Знак номера дома своими руками

Sand Dollar Lane — Набор для гольфа DIY Ladder

ЕСЛИ ВАМ НАСЛАЖДАЕТСЯ ДАННЫЙ ПОСТ
О КАК ПОСТРОИТЬ КРЫШУ НАД ПЕРЕДНЕЙ ДВЕРЬЮ, ТО ВАМ ТАКЖЕ ПОЛУЧИТСЯ:
НЕ ЗАБЫВАЙТЕ СЛЕДУЮЩИЕ ВСЕГДА!

PINTEREST | FACEBOOK | INSTAGRAM | YOUTUBE

Как построить сарай с двускатной крышей или домик для игр

Схемы, планы и инструкции по строительству сарая с двускатной крышей 7 на 12 футов или домика для игр

Классические линии и простая конструкция делают этот сарай с двускатной крышей самым популярным среди стилей сарая.Дверь, которая идет от карниза к нижней пластине, открывается в прямоугольное внутреннее пространство, которое можно использовать в любом количестве: от хранилища до рабочей или игровой зоны или просто уютного уединения. виды наружных конструкций. Просто нажмите, чтобы заказать на Amazon.

Конструкция сарая

Небольшой размер этого сарая требует только салазок или бетонных опор для фундамента, хотя заливные опоры придадут ему большую устойчивость и рекомендуются, если он будет использоваться в качестве офиса или детского игрового дома.

Показанный здесь сарай размером 7 на 12 футов, перед ним находится центрально расположенная дверь и симметрично расположенные окна с обеих сторон. Если ваш участок недостаточно велик для размещения этих размеров, дизайн можно легко адаптировать к меньшей занимаемой площади, сократив переднюю и заднюю стены и исключив одно из окон.

Крыша состоит из простых ферм, которые легко построить и сделать устойчивую конструкцию. Кровельные материалы могут состоять из асфальта или кедровой черепицы (в регионах, где разрешен кедр), уложенной поверх фанерной обшивки, и 15-фунтового рубероида или обрешетки соответственно.

Материалы

  • Полыни, опоры из сборного железобетона или бетон для опор, обработанные давлением
  • Балки перекрытия и края (2×4)
  • Полозья, обработанные давлением (2x6s)
  • Верхние / нижние плиты и шпильки (2x4s) )
  • Потолочные балки, стропила и опоры ферм (2×4)
  • Фанерные косынки (5/8 дюйма)
  • Обшивка крыши (5/8 дюйма), 15 фунтов. рубероид, битумная черепица и кровельные покрытия или кедровая черепица и обрешетка
  • Сайдинг из кедрового канала (1x6s)
  • Кедровые потолки, фасции и торцевые заглушки
  • Окна из кедра (1 × 3)
  • Оцинкованные гвозди и шурупы для наружного применения
  • Анкерные болты
  • Кронштейны и крепежные детали для металлических каркасов
  • Окна и двери
Схема сооружения двускатного навеса

Конструкция навеса

Полозовой фундамент может быть выполнен из трех балок, обработанных давлением 4 на 6, расположенных на расстоянии 3 фута друг от друга.

Сборные железобетонные опоры или заливные опоры должны быть установлены на расстоянии 6 дюймов вдоль передней и задней сторон сарая и на расстоянии 3 фута друг от друга. По длине сарая они установлены с шагом 16 дюймов и отстоят друг от друга на 56 дюймов. Опоры или опоры перекрываются 12-футовыми обработанными давлением 2 x 6s и прикрепляются анкерными болтами.

1 Чтобы построить каркас пола , сначала разрежьте балки обода и перекрытия с 2 на 4. Обрежьте балки обода длиной 7 футов, а балки пола — длиной 141 дюйм (12 футов минус 3 дюйма).

Уложите балки пола вдоль балок обода, на 16 дюймов по центру, и прикрепите их гвоздями 16d или скобами для балок.

Установите раму на направляющие 2 на 6, обработанные давлением, и отрегулируйте с помощью прокладок, пока рама не выровняется. Также убедитесь, что рама расположена под прямым углом к ​​полозьям, а затем пригвозите их вместе. Завершите пол слоем фанеры толщиной 3/4 дюйма.

2 Стены построены самостоятельно и затем возведены.

Начните с обрезки верхней и нижней пластин и стеновых стоек размером 2 на 4.Вам понадобится 10 королевских шпилек длиной 6 футов, расположенных на расстоянии 16 дюймов по центру.

Схема каркаса стены сарая

Когда рама будет собрана, сделайте вырезы для дверных и оконных проемов, добавив необходимые коллекторы, подрезанные шпильки и шпильки домкратов.

3 Чтобы прикрепить стены, поднимите первую стену , вбейте 3-дюймовые винты через нижнюю пластину в раму, закрепите ее на месте и повторите то же самое с тремя другими секциями стены.

После проверки по отвесу прикрепите стены по углам.Отметьте места для стропильных ферм на расстоянии 24 дюйма по центру на двойных верхних пластинах и прикрепите их. Вырежьте нижнюю пластину двери.

4 Каркас крыши состоит из семи ферм , расположенных на расстоянии 24 дюймов по центру, каждая из которых состоит из потолочной балки длиной 8 футов и двух стропил длиной 50 дюймов, которые соответствуют опоре фермы длиной 21 дюйм. ; элементы удерживаются вместе с помощью 5/8-дюймовой фанерной вставки.

Деталь фермы навеса

5 Прикрепите каждую концевую ферму к двойным верхним пластинам так, чтобы они одинаково выступали спереди и сзади и находились заподлицо со сторонами каркаса стены.Поместите остальные пять ферм на отметки, которые вы предварительно сделали на двойных пластинах, чтобы они совпали с концевыми фермами, а затем прикрепите их.

6 Если вы выполняете кровлю из битумной черепицы, положите 5/8-дюймовую фанерную обшивку поверх ферм снизу вверх, а затем накройте ее 15-фунтовой рубероидом, битумной черепицей и коньком. колпачки. Если вы выполняете кровлю из кедровой черепицы, установите обрешетки размером 1 на 4 с интервалом для желаемой экспозиции, а затем, работая снизу вверх, прикрепите черепицу.

7 Чтобы отделать стены сайдингом из кедрового канала, начните на 3/4 дюйма ниже нижней пластины и установите сайдинг горизонтально, пока не дойдете до верхней пластины. Установите сайдинг вертикально на торцы фронтона над верхней пластиной. Закончите, установив всю внешнюю обшивку. Высота сарая

8 Установите окна и повесьте дверь. Окна отделать кедром размером 1 на 3.

О Доне Вандерворте

Дон Вандерворт развивал свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома и автором бесчисленных статей в журналах.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Доне Вандерворте

5 самых популярных конструкций двускатных крыш и 26 идей

Остроконечная крыша — это крыша с двумя наклонными сторонами, которые сходятся вместе на коньке, образуя торцевые стены с треугольным выступом, называемым фронтон, наверху. Двускатные крыши, также известные как скатные или остроконечные крыши, являются одними из самых популярных крыш в США.

Плюсы двускатных крыш

Двускатные крыши легко сбрасывают воду и снег, оставляют больше места для чердака или сводчатых потолков и обеспечивают большую вентиляцию.Их изначально простой дизайн позволяет легко их строить и дешевле, чем более сложные конструкции.

Минусы двускатных крыш

Двускатные крыши могут быть проблематичными при сильном ветре и ураганах. Если рамы не будут правильно сконструированы с соответствующими опорами, крыша может обрушиться. Сильный ветер также может вызвать отслаивание материалов от двускатных крыш. Если есть слишком большой свес, ветер может создать приподнятую поверхность под потолком и привести к отрыву крыши от стен.

Предлагаемые материалы для таких крыш

Остроконечные крыши могут быть покрыты практически любым материалом, включая битумную черепицу, кедровую плитку, терракоту, металл, глиняную или бетонную черепицу.Однако, если крыша также имеет вальм и впадины, ее следует либо покрыть черепицей, либо покрыть металлической черепицей или стоячим фальцем, чтобы предотвратить протечки крыши.

Передняя двускатная крыша

Передняя двускатная крыша размещается у входа в дом. Такой дизайн часто можно увидеть в домах в колониальном стиле. Есть еще фальш-фронтоны, которые не являются настоящими крышами, но используются для декора.

дом в классическом стиле с великолепной лестницей, ведущей к нему

дом в ремесленном стиле с удивительной открытой площадкой и крыльцом, покрытым двускатной крышей, ведущей к нему

передней двускатной крышей на крыльце

передней двускатной крышей, которая выходит за крыльцо

дом в стиле ранчо с двускатной крышей и остроконечной верандой

вход в коттедж с двускатной крышей

заднее крыльцо с интересной остроконечной крышей, обрамляющее

передний фронтон над всем передним крыльцом — это прекрасное искусство и ремесла touch

остроконечная передняя крыша с остроконечным крыльцом

Голландская двускатная крыша

Голландская двускатная крыша — это гибрид двускатной и шатровой крыши.Двускатная крыша размещается в верхней части вальмовой крыши для большего пространства и повышения эстетической привлекательности. Имейте в виду, что у голландского фронтона часто возникают те же проблемы с утечкой.

голландская двускатная крыша, покрывающая традиционное крыльцо фермерского дома (Rauser Design)

крошечный остроконечный вход

дом в деревенском стиле с голландской двускатной крышей и аккуратным двором перед домом

голландская двускатная крыша с темным сайдингом

неоклассический дом с Голландская двускатная крыша

Gambrel Gable Roofs

Кровли Gambrel обычно ассоциируются с голландскими строительными традициями и амбарами, они разбивают каждую наклонную часть крыши на две части: одна расположена рядом с относительно плоским коньком, а другая — ближе к спускающемуся карнизу круто.Такая конструкция позволяет максимально использовать пространство под крышей.

Голландский дом с остроконечной крышей

Двускатная крыша Gambrel с окнами во французском стиле

Крыша Gambrel с двускатной крышей

Большая крыша Gambrel для коттеджа

Скрещенные двускатные крыши

Скрещенная двускатная крыша — это две двускатные крыши, соединенные вместе прямой угол. Два гребня перпендикулярны друг другу. Длина, шаг или высота могут отличаться или не отличаться друг от друга. Это отличная конструкция крыши для домов с отдельными флигелями.Используйте поперечный фронтон, чтобы выделить различные части дома, например, гараж, крыльцо или мансардные окна.

приморский фермерский дом с крышей Gambrel

Поперечно-двускатная крыша с мансардными окнами

Шведский коттедж с поперечно-двускатной крышей

Классические двускатные крыши

Простые двускатные крыши, являющиеся традиционными, широко используются в современной архитектуре, и вы можете убедиться в этом сами смотрите на фото ниже.

поперечно-двускатная крыша с чердачными помещениями внутри

современный дом с тройной двускатной крышей

двухобъемный современный дом с простыми двускатными крышами

современный застекленный дом с двускатной крышей

двухсарайный дом с двускатной крышей

традиционный японский дом с двускатной крышей и интересным обрамлением

современная изогнутая двускатная крыша

трехпавильонная двускатная крыша

стильная вилла темного цвета с двускатной крышей

садовый домик с зеленой двускатной крышей

Формы крыши: двускатная, шатровая, L-образная и др.

Все крыши, даже те, которые выглядят плоскими, должны иметь некоторый уклон, чтобы стекали снеготаяние и дожди.Но помимо этого основного требования у архитекторов и строителей есть большая свобода действий, и они использовали эту творческую свободу, чтобы изобрести прекрасный набор конструкций крыш.

От фронтона до мансарды — читайте дальше, чтобы узнать о различных типах крыш, которые придают домам характер и стиль.

Формы двускатных крыш

Остроконечные крыши обычно рисуют маленькие дети. У них есть две наклонные стороны, которые сходятся на гребне, образуя торцевые стены с треугольным выступом наверху.

Двускатная крыша

Нэнси Эндрюс

Дом, показанный здесь, имеет две двускатные крыши и два слуховых окна, каждое из которых имеет собственную двускатную крышу. Наклон или наклон фронтонов варьируется, и многие строители стараются избежать этого несоответствия.

Фронтон фальш-передний

Нэнси Эндрюс

Кажется, у этого дома две двускатные крыши, но только если проехать быстро.Настоящая крыша имеет очень низкий уклон. Фронтоны — это фальшивые фасады, похожие на эффектные фасады небольших коммерческих зданий. Их единственная цель — изменить внешний вид дома.

Г-образный фронтон

Нэнси Эндрюс

Остроконечные крыши бывают разных форм, в том числе и L-образной формы. Когда план этажа предусматривает дом Т-образной формы, крышу называют «двускатной». Если одна из наклонных сторон заканчивается стеной, которая короче стены с другой стороны, это «соляной ящик».«

Существуют также термины, позволяющие отличать остроконечные крыши с наклонной стороной спереди («двускатная») от крыш с выступающей остроконечной стеной («фронтально-остроконечная»).

Гамбрель

Нэнси Эндрюс

Крыши Gambrel — это двускатная крыша. Обычно ассоциируемые с голландскими строительными традициями и амбарами, они разбивают каждую наклонную часть крыши на две части: одна находится рядом с относительно плоским коньком, а другая — ближе к карнизу, который круто спускается вниз.Такая конструкция позволяет максимально использовать пространство под крышей.

Сарай

Нэнси Эндрюс

Односкатные крыши, изображенные на трех мансардных окнах этого дома, наклонены только в одном направлении. Они попадают в основную категорию остроконечных крыш, если вы думаете о них как о полуприкрытых. Односкатные крыши легко построить, потому что все стропила идентичны.

Остроконечный, но изогнутый

Нэнси Эндрюс

Поскольку большинство двускатных крыш состоят из плоских секций, их можно покрыть практически любым кровельным материалом.Показанные здесь остроконечные крыши с мансардными окнами или другие изогнутые детали являются исключением. Подойдет черепица из дерева, камня, плитки или металла. Но металлическая кровля в виде панелей не подходит.

изогнутый

Изогнутые крыши обычно требуют много навыков и времени для создания сегодня, но когда у строителей были только примитивные инструменты и природные строительные материалы, часто было легче сгибать ветви в кривые формы, чем заставлять их делать прямые линии.

Нэнси Эндрюс

Возможно, поэтому изогнутые крыши, даже этот пример, покрытый шифером, часто приобретают вид, напоминающий солому.

восьмиугольник

Крыши восьмиугольника имеют восемь сторон, как следует из этого термина. Строители часто выбирают эту форму, когда им нужно покрыть крышу круглым или почти круглым зданием.

Нэнси Эндрюс

Вместо того, чтобы иметь дело с неуклюжими дробями, которые могут потребоваться для другой формы, они просто делят 360 градусов на половину, затем снова на половину, затем на половину в последний раз, получая угол 22 1/2 градуса, необходимый для построения восьмиугольника. двухсторонняя крыша.

бедра

Вальмовые крыши имеют скат со всех четырех сторон. Если это все, что касается крыши, она выглядит интересной, но при этом не имеет никаких сложностей, таких как долины, где собираются листья.

Нэнси Эндрюс

Вальмовые крыши также могут быть соединены для соответствия L-образным зданиям или объединены с остроконечными крышами, например, в этом доме.

Мансарда

Мансардные крыши — это разновидность вальмовой крыши, в которой каждая наклонная часть разделена на две части.Чтобы создать под крышей максимальное пространство, участок у стен круто поднимается. Затем крыша продолжается с более мягким уклоном к центру.

Нэнси Эндрюс

Стоя на земле, вы видите только крутой участок и можете подумать, что дом плоский сверху. Мансардные крыши распространены на зданиях, стилизованные во Франции.

10 лучших совершенно бесплатных планов односкатной крыши

Если у вас есть крыша над головой, небо — предел

ЕСЛИ ВЫ СТРОИТЕ СОБСТВЕННЫЙ сарай, вам, вероятно, следует рассмотреть ряд различных планов односкатной крыши, прежде чем принимать окончательное решение.Крыша — это гораздо больше, чем просто средство для содержания вашего сарая в чистоте и сухости.

Правильная конструкция односкатной крыши не только защищает от элементов, но и может предоставить вам значительное количество дополнительного места для хранения вещей. Я провел бесчисленные часы, рассматривая множество различных дизайнов, прежде чем остановился на крыше в стиле гэмбрела, чтобы получить больше места для хранения в минимальном пространстве.

10 Комплексные БЕСПЛАТНЫЕ планы односкатной крыши

1. Стандартная односкатная крыша

Это наиболее распространенный стиль односкатной крыши

Двухскатная односкатная крыша — не только один из наиболее распространенных стилей односкатной крыши, но и он также является одним из самых простых в сборке.Первое, что вам нужно сделать, это определить правильный шаг для вашего района. Это основано на том, сколько дождя и снега вы, вероятно, получите в среднем за год. Если вы знаете высоту подъема и уклон вашей крыши, вы можете использовать этот калькулятор уклона односкатной крыши, чтобы определить правильный уклон.

Вам также следует связаться с вашим местным строительным инспектором, чтобы узнать, существуют ли особые правила, регулирующие уклон вашей односкатной крыши. Затем вы можете использовать эту информацию, чтобы изменить планы односкатной крыши, чтобы они соответствовали этим спецификациям и чтобы ваша односкатная крыша выдержала все, что мать-природа бросит на нее.Хорошая новость заключается в том, что вы можете с одинаковой эффективностью украсить крышу этого стиля рубероидом, битумной черепицей или листовым металлом.

Вот видео, на котором строится двускатная скатная крыша:

Сильный ветер может вызвать отслоение черепицы, войлока или листового металла

Легко проливает дождь, снег, лед

Может не подходить для мест, где ураганы и ураганы возникает

Предлагает больше места для чердака

Плохая конструкция или несоответствующее обрамление могут привести к обрушению крыши

Просто и дешевле построить, чем многие другие типы односкатной крыши 2

2.Односкатная крыша в стиле амбара

Это мой личный фаворит, поскольку он добавляет много места для хранения наверху

Большинство из нас видели несколько старинных амбаров с их высокими крышами, имеющими несколько скатов. Вы можете не осознавать, что эта крыша в стиле барашка не была разработана как модное заявление. Фактически, он был создан, чтобы построить крышу, которая могла бы противостоять глубоким зимним снегам во многих частях света. Хотя общая планировка стропил может показаться не такой уж сильной, усиленная конструкция делает их намного прочнее, чем кажется.

Наличие двух разных уклонов позволяет дождю и снегу стекать с крыши на землю. В то же время более крутые стороны крыши дают вам гораздо больше полезного пространства для хранения, особенно для более высоких предметов. Как и двускатную крышу, эту относительно легко построить, ее можно обшить деревом и покрыть черепицей или листовым металлом для дополнительной защиты и долговечности.

Взгляните на это видео с практическими рекомендациями:

Этот тип крыши предлагает много дополнительного места для хранения без дополнительных затрат

Не рекомендуется для районов с сильным ветром или с сильным снегопадом

Простая конструкция с двумя балками крыши и несколькими косынками

При ненадлежащей конструкции имеют тенденцию быть структурно слабыми

Меньшее количество материалов означает снижение затрат на строительство

Необходимо обеспечить гидроизоляцию гребней для регулярного предотвращения протечек

3.Односкатная односкатная крыша

Вероятно, одна из самых простых конструкций односкатной односкатной крыши

Этот тип крыши обычно называют односкатной крышей. Обычно он имеет одну грань, которая на одном конце выше, чем на другом. В зависимости от того, где находится ваш сарай, верхний конец можно прикрепить к стене другого здания, например дома или гаража. Снаружи он очень похож на половину стандартной двускатной крыши.

Что делает эти планы односкатных крыш настолько популярными, так это то, что они невероятно просты в сборке и при правильной сборке могут выдерживать большие снеговые нагрузки без разрушения.Благодаря простоте конструкции односкатной крыши и размеру вашего садового сарая вы сможете построить эту крышу за один день. Вы можете использовать этот стиль крыши для сарая с 3 или 4 стенами в зависимости от ваших потребностей, что делает его идеальным для сараев для хранения кормов или дров.

В этом видео рассказывается о строительстве крыши в стиле скиллион:

Потолок может оказаться очень низким в зависимости от наклона крыши

Более крутой уклон позволяет снегу легко отводится от дождя

Может не подходить для мест, где часто бывают сильные ветры

Менее дорогое строительство из-за необходимости меньшего количества материалов

Не самая эстетичная крыша

4.Более крутая двускатная крыша

Более наклонная и более прочная конструкция

Если вы живете в районе, где идет много дождя или снега, вам нужна крыша с более крутым уклоном и немного большим уклоном, чтобы предотвратить образование снега или льда наращивать. Эта конструкция не только отличается более крутым шагом (конечно, вы можете настроить свой собственный шаг в соответствии с погодой в вашем районе), но и тем, что спроектирован таким образом, чтобы быть более сильным в целом.

Дополнительные опоры, встроенные в концы фронтона, помогут увеличить несущую способность.Этот также имеет 3/4-дюймовую фанерную обшивку, покрытую битумной бумагой и битумной черепицей для дополнительной защиты от элементов и прочности конструкции. Свисающие карнизы также добавят определенную степень защиты стенам и дадут вам место для добавления вентиляционных отверстий на потолке для лучшей вентиляции.

Вот видео, которое показывает вам простой способ построить свои собственные стропила двускатной крыши:

Легко сливает дождь, снег, лед

Может не подходить лучше всего там, где бывают сильные ветры и ураганы

Предлагает больше места для чердака

Требуется больше поддержки для образования снега и льда

Простое и менее дорогое строительство, чем у многих других стилей односкатной крыши

Сильный ветер может вызвать отслаивание черепицы, войлока или листового металла

5.Простая наклонная крыша

Ничего не может быть проще

Из всех различных типов крыш, односкатная крыша, пожалуй, самая легкая в строительстве. В этом случае у вас есть не что иное, как несколько аккуратно уложенных стропил поверх внешних стен. Крыша обычно имеет наклон вниз от соединительной стены, если навес прикреплен к стене вашего дома или гаража.

Однако, если вы решите построить отдельно стоящий навес и использовать этот тип крыши, вам следует спланировать уклон крыши таким образом, чтобы он спускался от передней части навеса к задней части.Это поможет предотвратить попадание дождя в дверь. В этой конструкции используется 3/4-дюймовая фанерная обшивка, битумная бумага и битумная черепица, но вы можете заменить металлическую пленку, чтобы сэкономить деньги и создать крышу с очень низким уровнем обслуживания.

Видео об основах наклона крыши:

Навесы легко убираются от дождя, снега, льда

Следует использовать только на небольших навесах

Плохое строительство обрамление может привести к обрушению крыши

Менее дорого в строительстве, чем многие другие типы односкатной крыши

Сильный ветер может вызвать отслаивание черепицы, войлока или листового металла

6.Двускатная крыша с деревянным каркасом

Простой, но эффективный дизайн крыши

После того, как вы приняли решение использовать двускатную крышу для своего сарая, вам нужно принять еще одно решение. Это может быть построение собственных стропильных ферм из готовых ферм или просто прикрепление каркаса к крыше. Типичная крыша со стержневой рамой будет сделана из 2х4 или 2х6 и будет иметь коньковую доску, идущую по середине крыши.

Этот тип двускатной крыши, как правило, намного сложнее построить и может быть не лучшим выбором, если у вас минимальный столярный опыт.Однако, как говорится, этот тип крыши обычно предлагает свес по бокам в силу того, как она сконструирована, что позволяет добавлять вентиляцию софита.

Посмотрите, как этот парень строит односкатную крышу:

Легко проливает дождь, снег, лед

Может не подходить для мест, где случаются сильные ветры и ураганы

Предлагает больше места для чердака

Требуются основательные столярные навыки, чтобы обеспечить точную резку всех пиломатериалов для достижения наилучших результатов

Строить дешевле, чем у многих других односкатных крыш

Сильный ветер может вызвать отслаивание черепицы, войлока или листового металла

7.Односкатная крыша в стиле хип

Создайте крышу с четырьмя скатами вместо двух

В то время как многие дома и навесы имеют крыши с двумя скатами, те, у которых всего четыре ската (крыши в стиле шатра), могут быть не только более эстетичными. но также обеспечивают лучшую защиту от снега и дождя. Хотя это может показаться неважным в районах, где не бывает большого количества дождя или снега, когда вы живете в районе, где зимой выпадает обильный снег, вы обязательно оцените тот факт, что крыша вашего сарая остается нетронутой каждую зиму.

Вы можете построить крышу этого типа, используя предварительно изготовленные фермы, но пока вы хорошо владеете своими столярными навыками, нет причин, по которым вы не сможете построить эту простую крышу. Этот набор планов включает в себя подробное видео о том, как сделать это намного проще для вас.

Отлично подходит для районов с сильным ветром и снегом

Дороже, чем строительство двускатной крыши

Требуется больше строительных материалов, чем для двускатной крыши

Более устойчива, чем двускатная крыша

Добавленные швы могут привести к большему количеству протечек

8.Крыша в стиле соляной бочки

Другой взгляд на скатную крышу

Крыша в стиле соляной коробки, изображенная на этих планах, предлагает немного другой взгляд на стандартную двускатную крышу. Как видите, в этой конструкции один склон выше и круче другого. В конструкции действительно есть фронтоны на каждом конце, которые можно использовать для добавления вентиляции в виде вентиляционных отверстий или вентиляционных отверстий с электроприводом в зависимости от ваших конкретных потребностей.

Дизайн пришел из колониальных времен, когда людям нужно было добавить больше места в свои дома, не добавляя еще один законченный уровень по высокой цене.Это отличный выбор для больших навесов или даже для гаража, поскольку он дает вам возможность добавить намного больше места для хранения с минимальными затратами.

Следите за тем, как Джек строит крышу в стиле хип в этом видео:

Двойные скаты позволяют воде легко стекать, идеально подходит для районов с сильными дождями

Сам дизайн если довольно сложно

Более прочная, чем стандартная двускатная крыша

Если вы построите чердак У него будут наклонные стены

Может быть построен для выдерживания снеговых нагрузок от умеренных до сильных

Может быть дорого из-за количества необходимых ферм и опор

9.Односкатная крыша в стиле пирамиды

Похоже, она пришла прямо из Египта

Крыша этого типа больше похожа на то, что вы, возможно, ожидаете увидеть, выступая из песков пустыни Египта, поскольку у нее четыре склона, которые встречаются центр. У каждой из четырех сторон есть единственный уклон, который начинается с вершины наверху. Эта крыша не имеет фронтонов или боковых стен и является отличным выбором для небольших навесов и насосных станций.

Свесные карнизы обеспечивают дополнительную защиту и позволяют добавить вентиляционные отверстия в потолке, чтобы летом в сарае было прохладнее.Однако, как и палочную двускатную крышу, эту может быть сложнее построить, поскольку вы не сможете использовать какой-либо тип готовой стропильной фермы. Учитывая высоту вашей готовой крыши, вам следует проконсультироваться с местными властями, чтобы убедиться, что она не слишком высока, чтобы соответствовать требованиям.

Посмотрите это классное видео от Jack Rafters:

Хороший выбор для использования в районах с сильными ветрами

Требуется больше опыта строительства

Дополнительное пространство

Более высокие затраты из-за сложной конструкции

Высокие склоны подходят для областей с сильным дождем и снегопадом

Верх может быть слишком высоким для определенных ограничений строительных норм

10.Крыша в стиле восьмиугольника

Если вы хотите чего-то особенного

Никто никогда не говорил, что ваш садовый сарай должен быть квадратной или прямоугольной формы. Если вы ищете что-то немного другое, почему бы не построить сарай в форме восьмиугольника. Вы можете быть удивлены тем, сколько дополнительного места может предоставить эта форма. Это также отличный способ использовать уголок в саду. Однако, как вы можете себе представить, восьмиугольному сараю нужна крыша в форме восьмиугольника.

Этот дизайн похож на пирамидальную крышу, но вместо четырех скатов у вас будет восемь.Это может быть одна из самых сложных крыш для строительства, и ее следует пытаться использовать только в том случае, если у вас есть продвинутые навыки работы с деревом, потому что существует ряд критических углов, которые необходимо измерить и вырезать, чтобы получить правильную форму и структуру. При этом после завершения у вас будет очень прочная крыша, способная выдержать большой вес снега.

Отлично подходит для районов с сильным ветром

Требуется больший опыт строительства

Хорошее изменение по сравнению со стандартной крышей

Более высокая стоимость

из-за более высокой стоимости конструкции

Высокие уклоны подходят для участков с сильным дождем и снегопадом

Верх может быть слишком высоким для определенных ограничений строительных норм

Когда уложена последняя черепица

Выбор правильного плана односкатной крыши для вашего сарай может быть сложной задачей, так как есть так много всего, что нужно учитывать.Прежде всего, вам нужно учитывать свои столярные навыки. Как видите, для создания некоторых из этих конструкций требуются продвинутые навыки. Другие соображения включают ваши местные строительные нормы и правила и тип погоды, включая дождь, снег и ветер, с которыми вам придется иметь дело там, где вы живете.

В конце концов, я остановился на стандартной двускатной крыше из палки, поскольку она соответствовала моим потребностям и моим столярным навыкам. Меньше всего мне хотелось нанять подрядчика для завершения работы, потому что мои навыки были не так хороши, как мое воображение.

Если вам понравилось читать о различных схемах односкатной крыши, перечисленных здесь, и это помогло вам в вашем проекте навеса, пожалуйста, дайте мне знать.

Если у вас есть какая-либо информация, которую вы хотели бы видеть здесь, свяжитесь с нами здесь.

Сообщите всем, что вам понравилось читать это на Facebook и Pinterest.

Спасибо, что прочитали это.

Декоративная отделка фронтона своими руками — Мастерская Stone and Sons

В этом проекте я делаю декоративную отделку фронтона для одного из фронтонов моего дома.Это простой способ украсить любой дом, и он добавляет немного сдержанности для визуального интереса. Этот проект является частью серии по благоустройству дома, в которую входят ставни «Сделай сам», «Замена колонн крыльца» и проект «Пикетный забор». Надеюсь, эта серия статей даст вам вдохновение, необходимое для решения некоторых собственных проектов по благоустройству дома.

Используемые инструменты

Ниже перечислены партнерские ссылки Amazon на инструменты, которые я использовал для замены колонн крыльца.

Используемые материалы

Ниже перечислены материалы, которые я использовал для замены колонн крыльца.

Конструкция основной конструкции

Шаг первый — Найдите скат крыши

Найти скат крыши можно несколькими способами, но я выбрал подход «без размышлений». Я стараюсь не вдаваться в технические подробности, когда есть альтернатива. Я взял кусок картона для шаблона и обрезал его до предполагаемого размера поля.

Фронтон был перед моим домом на высоте примерно 15 футов, поэтому я поднялся по лестнице и положил картон прямо на облицовочную доску. Если вы не знакомы с облицовкой, вы видите ее перпендикулярно черепице или крыше. К нему обычно прикрепляют желоба. Итак, я положил картон на лицевую доску на краю поля и провел линию на обратной стороне картона по краю лицевой панели. Это дало мне образец угла, который мне нужен для создания декоративной обшивки фронтона.

Шаг второй — отрежьте дощечки основного фронтона по длине

Размер фронтона действительно зависит от размера фронтона дома и от того, что лучше всего смотрится в вашем доме. Также следует принять во внимание вентиляционные отверстия, как в моем доме. Я не хотел, чтобы обшивка фронтона опускалась перед вентиляционным отверстием, поэтому я измерил расстояние от вершины козырька до вершины вентиляционного отверстия. Этот размер был чуть меньше 30 дюймов, так что это максимальная высота обшивки фронтона.Конечно, с земли будет казаться, что между вентиляционным отверстием и обшивкой больше места, только под углом, с которого на него будет смотреть. Две основные доски, идущие по длине облицовки фронтона вдоль нижней стороны фронтона, будут длиннее 30 дюймов из-за угла, но общая высота от верхнего центра до нижнего центра составляет около 30 дюймов.

После резки двух досок я прикрепил их друг к другу гвоздями, чтобы удерживать их вместе, пока я строил оставшуюся часть конструкции.Я следил за тем, чтобы шаблон оставался на месте, пока собирал основную конструкцию, чтобы обеспечить правильный угол.

Сборочный стол на выходе

В любом проекте мне всегда нужна ровная поверхность для сборки. До того, как я сделал свой сборочный стол для разгрузки, я использовал настольную пилу или набор пил с куском фанеры. Это не всегда давало мне лучшую поверхность для работы, поэтому я решил создать сборочный стол для разгрузочного устройства своей мечты. В большинстве проектов, как и в этом проекте, я почти все время использовал свой сборочный стол для разгрузки, работая над обшивкой фронтона.

Сборочный стол для разгрузки имеет большую верхнюю часть (48 x 54 дюйма) со встроенными собачьими отверстиями, лотком для инструментов, зоной для нисходящей вытяжки и подъемником для маршрутизатора, разработанным Джеем Бейтсом. В нем также есть восемь ящиков для инструментов, четыре ящика, лоток для карандашей и ручек и три полки разного размера для хранения. Если вы хотите проверить это, вы можете просмотреть его здесь: https://stoneandsons.net/shop/outfeed-assembly-table-router-plan/

Шаг три — вырезать кривые и собрать основную конструкцию

Дизайн двускатной планки довольно прост, поэтому я хотел добавить тонкую кривую в нижнюю поперечную распорку для визуального интереса.Я использовал несколько гвоздей и садовую палку.

Я расположил гвозди в виде треугольника в нижней поперечной распорке, чтобы стержень изгибался между ними, образуя небольшую кривую.

Это дало мне ссылку на построение кривой на нижней поперечной распорке. Как только у меня была начертана четкая кривая на доске, я мог вырезать ее на ленточной пиле.

Я использовал гвоздезабиватель, чтобы скрепить вместе три предыдущие детали, составляющие основную конструкцию обшивки фронтона.

Обрезка и установка внутренних плат

Шаг четвертый — отметьте, вырежьте и прикрепите внутренние платы

Внутренние доски или доски, составляющие внутреннюю структуру, не было чем-то сложным. По сути, я поместил доску под центр обшивки фронтона и отметил, где она встречается с верхом и где встречается с низом.

Вот и все. Я сделал пропилы на ленточной пиле и повторил процесс для двух других досок, составляющих внутреннюю структуру.Чтобы соединить доски вместе, я использовал карманные отверстия и шурупы, чтобы собрать все вместе.

Шаг пятый — песок и пятна

Это был один из тех проектов, которым не обязательно быть идеальным по нескольким причинам. Во-первых, его собирались установить на высоте около 15 футов, чтобы на самом деле не было видно никаких дефектов. Во-вторых, он должен был соответствовать ставням и колоннам в доме, которые были вдохновлены деревенским или фермерским домом. Имея это в виду, я отшлифовал обшивку фронтона до зернистости 80 и нанес на нее пятно.Получилось лучше, чем ожидалось, и издалека выглядело великолепно.

Установка обшивки фронтона на доме

Шаг шестой — Винты предварительной установки

Установить эту облицовку фронтона не составило труда, но я знал, что придется работать над головой и по лестнице. Чтобы избежать каких-либо несчастных случаев или неудобств, я ввел винты в обшивку фронтона еще до того, как подняться по лестнице. Выполнение этого заблаговременно поможет снизить риск выпадения винтов, но я также знал, что при использовании ударного отвертки мне придется удерживать накладку на месте, http: // amzn.к / 2EEX4p4, чтобы вкрутить винты через обшивку в фронтон.

Шаг седьмой — Закрепите облицовку фронтона на месте

Когда пришло время подниматься по лестнице со всем, я знал, что мой магазинный жилет Atlas 46 пригодится. Щелкните ссылку выше или изображение ниже, чтобы проверить это.

У моей дрели есть зажим, поэтому я могу повесить ее на жилет, пока поднимаюсь по лестнице, поэтому мне не нужно было беспокоиться о переноске дрели. Как я уже упоминал, я заранее установил винты, чтобы не беспокоиться об этом после того, как я поднимусь по лестнице.Это упростило переноску всего, а также упростило установку фронтальной обшивки. Когда я поднимался по лестнице, сверло было закреплено на моем жилете, у меня уже были завинчены винты, поэтому, когда я достиг вершины, я удерживал обшивку фронтона левой рукой и просверливал винты правой. рука. Это была легкая задача, потому что я планировал заранее. 😉

Последние мысли

Несмотря на то, что этот проект был простым и строился «на лету», я многому научился.Я также узнал, что планирование наперед может быть отличным способом обезопасить себя, так что будьте осторожны и планируйте заранее. Я надеюсь, что вы присоединитесь к моему информационному бюллетеню https://stoneandsons.net/newsletter/ и подпишетесь на мой канал на YouTube. Следующей серией будет мой внутренний дворик, включая такие проекты, как летняя кухня, беседка, садовые стулья и другая уличная мебель.

Также мне хотелось бы услышать, что вы думаете об этой статье и проекте. Оставьте мне комментарий внизу, чтобы сообщить, что вы зашли.Я люблю слышать от моих посетителей!

Предыдущие проекты по благоустройству жилья

Пикетный забор своими руками: https://stoneandsons.net/diy-picket-fence/

Также колонны и ставни своими руками… Ставни

сделай сам — это хороший способ украсить любой дом и сделать его более привлекательным. Их было действительно легко изготовить и установить. Если вы ищете способ подзаработать на работе с деревом или легкими столярными изделиями, сделайте это для своего дома и посмотрите, сколько людей спросят о них.Несколько человек просили меня сделать их после установки моей. Загрузите бесплатный план ставен своими руками https://stoneandsons.net/shop/diy-shutter-plan/ и используйте его для изготовления и продажи ставен другим лицам.

Прочие проекты

Сборочный стол на выходе

Модульная складская система для магазинов

Кровать-платформа DIY

Знаете ли вы, что у меня есть подкаст ???

>>> СЛУШАЙТЕ ПОДКАСТ ПРОИЗВОДИТЕЛЯ ЗДЕСЬ <<<

About — Подкаст Maker’s с Шоном Стоуном (он же Stone and Sons Audio Show) — это взгляд за кулисы деревянного магазина, онлайн-бизнеса и потрясающего сообщества.В материалах Stone and Sons есть обучающие видеоролики на YouTube, пошаговые обучающие статьи на веб-сайтах, содержательные эпизоды подкастов, посвященные сообществу, и другие средства обучения с помощью онлайн-курсов и общения по электронной почте. Подпишитесь и слушайте советы, советы, мнения и истории от Шона и других авторов со всего мира. Темы варьируются от идей проектов, допущенных ошибок, вещей, на которых мы учимся, точки зрения моих детей и всего, что связано с деревообработкой, созданием онлайн-контента или участием в сообществе.Должно быть весело, так что настраивайся и давай повеселимся.

СОЦИАЛЬНАЯ ИНФОРМАЦИЯ И ПОДЕЛИТЬСЯ

Я хотел бы услышать от вас и узнать, чем вы занимаетесь. Напишите мне в Instagram, Facebook или Twitter с фотографиями того, над чем вы работаете. Также, пожалуйста, поделитесь этим постом со своими друзьями и семьей.

УЗНАТЬ БОЛЬШЕ О НАС

Вы здесь новенький и не знаете, куда идти дальше? Щелкните здесь: http://www.stoneandsons.net/starthere/

О нас и нашей истории: http: // www.stoneandsons.net/about/

Будьте в курсе наших проектов: http://www.stoneandsons.net/newsletter/

См. Наши планы проекта: http://www.stoneandsons.net/plans/

Внешний вид магазина:

• Торговый фартук / жилет (и детский жилет), Atlas 46: http://bit.ly/stone_atlas46

• Шляпы / рубашки: http://www.stoneandsons.net/product-category/apparel/

Инструменты, которые я использую

http://www.stoneandsons.net/tools

* Большинство ссылок, перечисленных выше, являются партнерскими ссылками Amazon

Если вам понравилась эта статья, поделитесь ею со своими друзьями и семьей, щелкнув любой из значков социальных сетей ниже.Буду очень признателен.

Получайте сообщения в нашем блоге!

Введите свою информацию и нажмите синюю кнопку подписки, чтобы получать будущие сообщения в блоге по электронной почте.

Успех! Спасибо за регистрацию.

Планы двускатной крыши для укрытия 18×18 | MyOutdoorPlans

Этот пошаговый проект по деревообработке своими руками представляет собой крышу открытого павильона 18 × 18 p lans .Это ЧАСТЬ 2 проекта приюта для пикника, где я покажу вам, как построить двускатную крышу. Вы можете отрегулировать наклон крыши по своему усмотрению. Взгляните на остальные мои планы деревообработки , если вы хотите получить больше вдохновения для строительства.

При покупке пиломатериалов следует тщательно выбирать доски, чтобы они были прямыми и без видимых дефектов (трещин, сучков, скручиваний, гниения). Инвестиции в кедр или другие погодостойкие пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе.Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет иметь симметричный вид. Если у вас есть все материалы и инструменты, необходимые для проекта, вы сможете выполнить работу примерно за день.

Проекты, выполненные на основе этих планов

Планы двускатной крыши для убежища 18 × 18

Дом-18 × 18-пикник

  • E — 36 кусков пиломатериалов 2 × 6 — длина 132 ″ РАФТЕРЫ
  • F — 8 кусков фанеры 3/4 ″ — длиной 48 ″ x 96 ″, 2 куска — длиной 48 ″ x 48 ″, 2 куска — длиной 48 ″ x 54 1/2 ″, 4 куска — длиной 36 ″ x 96 ″, 2 шт. — длина 36 ″ x54 1/2 ″ ЛИСТЫ КРЫШИ
  • G — 2 куска пиломатериалов 1 × 8 — длина 246 1/2 ″, 4 куска — длина 133 ″ ОТДЕЛКА
  • H — 500 квадратных футов битумной бумаги, 500 квадратных футов битумной черепицы КРОВЛЯ

Один день

Как построить крышу павильона 18 × 18

Строительство-стропила — фронтонный павильон

Используйте пиломатериалы 2 × 6 для стропил.Сделайте надрезы под углом 45 градусов на одном конце стропил 2 × 6. Отметьте линии разреза до стропил, а затем выполните работу с помощью циркулярной пилы. Загладить края наждачной бумагой. Сделайте выемки в стропилах, чтобы можно было плотно вставить их на место.

Монтаж стропил — павильон 18 × 18

Установите стропила на верхнюю часть павильона, используя информацию из схемы. Важно правильно расположить стропила (каждые 16 дюймов по центру), иначе вы не сможете прикрепить кровельные листы.Используйте стропила, чтобы зафиксировать балки на месте.

Кровля — павильон

Используйте фанеру 3/4 ″ для крыши павильона. Вырежьте листы нужного размера и положите их на верхнюю часть беседки. Не оставляйте зазоров между листами, а затем вставьте 1 5/8 ″ шурупов через каждые 8 ​​″ вдоль стропил, чтобы вы могли надежно закрепить их на месте.

Монтаж боковых обшивок крыши

Установите планки 1 × 8 по бокам павильона. Тщательно выровняйте края и вставьте 2-х дюймовые гвозди, чтобы плотно зафиксировать их на месте.

Облицовка фронтона

Установите планки 1 × 8 спереди и сзади павильона. Сделайте надрезы под углом к ​​планкам, прежде чем закрепить их на месте гвоздями толщиной 2 дюйма.

Монтаж кровли

Покройте крышу битумной бумагой, а затем установите битумную черепицу. Убедитесь, что вы также установили подходящие водосливные края, чтобы можно было герметизировать односкатную крышу. Прочтите инструкции производителя для плотной посадки.

Планы убежищ 18 × 18

Заполните отверстия шпатлевкой для дерева и дайте им высохнуть в течение нескольких часов.Загладить поверхность наждачной бумагой зернистостью 100-200, остатки удалить влажной тряпкой. Нанесите несколько слоев морилки или краски, чтобы улучшить вид павильона.

Планы убежищ для пикника 18 × 18

Не забудьте просмотреть ЧАСТЬ 1 проекта, чтобы вы узнали, как построить каркас павильона 10 × 12. Этот прочный павильон отличается очень элегантным дизайном, в котором особое внимание уделяется экономической эффективности и долговечности. Вы можете добавить перила к экстерьеру павильона.

Этот проект по деревообработке был примерно 18 × 18 чертежей крыши заднего двора . Если вы хотите увидеть больше планов на открытом воздухе, просмотрите остальные наши пошаговые проекты и следуйте инструкциям, чтобы получить профессиональный результат.

.
Обновлено: 22.04.2021 — 09:32

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
