Дефлекторы вентиляционные своими руками: Как изготовить вентиляционный дефлектор своими руками

принцип работы и какой лучше выбрать для вытяжки

На чтение 9 мин. Просмотров 4.9k. Обновлено 25 ноября, 2020

Система вентиляции загородного дома должна обеспечивать его нормальную функциональность при любых условиях. Это необходимо по ряду причин для обеспечения жизнедеятельности проживающих, обеспечения нормального горения тепловых агрегатов и удаления воздуха с пониженным содержанием кислорода из помещения. Для этого создается система вентиляционных каналов, венцом которой является дефлектор на вытяжную трубу.

Дефлекторы предназначаются для использования ветровых нагрузок с целью обеспечения режима нормальной вентиляции помещений жилого, хозяйственного или промышленного назначения.

Однако известно, что при определенных направлениях и силе ветра может происходить уменьшение тяги в вентиляционной системе вплоть до ее опрокидывания, то есть – изменения направления движения воздуха.

Принцип работы дефлектора вытяжной вентиляции

Он основан на создании аэродинамического разрешения воздуха над устьем вентиляционной трубы, что способствует ускоренному движению воздуха в этом направлении снизу-вверх из зоны повышенного давления.

Обратите внимание, что колпаки на дефлекторах  имеют более выпуклую форму вверх. Это означает, что при огибании такого препятствия создается разрежение в нижней его части, чем и образование тяги.

Какой дефлектор лучше для вытяжки

На строительном рынке представлены в широчайшем ассортименте различные конструкции таких изделий. Все они имеют те или иные особенности эксплуатации, которые желательно знать при приобретении. Наиболее популярны следующие виды:

1. Роторные вентиляционные конструкции.
2. Вращающиеся вентиляционные дефлекторы.
3. Дефлекторы Григоровича.
4. Модели разработки ЦАГИ (центральный аэрогидродинамический институт).
5. Дефлекторы Вольперта.
6. Н-образные.

Рассмотрим некоторые из них подробнее.

Роторные турбины для вытяжной системы

Это наиболее популярные устройства такого назначения. В сравнении с другими конструкциями их производительность выше на 20-25%.

Выгодность применения состоит в том, при работе они не применяют какого-либо источника энергии.

Вращаясь всегда в одном направлении под воздействием ветра, головка турбины создает внутри трубы вентиляции разрежение, способствующее активному процессу  циркуляции воздуха.

Кроме того, элегантно выполненная из стали, она выполняет также функцию защиты устья трубы от атмосферных осадков.

Головная часть изготавливается из алюминиевых полос толщиной до 0,5 миллиметра, а основание – из стального листа, окрашенного в цвета RAL.

Роторные турбины могут быть использованы на круглых, квадратных или прямоугольных воздуховодах или дымоходах. Кроме того, их можно использовать для дымоотводных систем.

Дефлектор вращающийся ротационный

Они представлены на рынке роторными дефлекторами с вытяжным вентилятором. Для увеличения производительности здесь использованы насадки с крыльчаткой на конце. Конструктивно эти устройства несколько сложнее. Вращающаяся головка крепится на вертикальной оси и оснащается двумя необслуживаемыми подшипниками закрытого типа.

На этой же оси устанавливается и крыльчатка, которая подает воздух по вытяжному каналу. Этому способствует постоянное направление вращения головки прибора независимо от направления ветра.

Материал изготовления чаще всего представляет собой алюминиевый лист, реже – нержавеющая листовая сталь толщиной от 0,4 миллиметра.

Полная гамма размеров представляет весь стандартный ряд и позволяет использовать на вытяжных трубах или дымоходах всех профилей.

Дефлекторы Григоровича

Простые по конструкции, такие устройства заслуживают внимания как объекты для изготовления своими руками. В то же время они довольно эффективны, усиливая тягу в вытяжном канале не менее, чем на 20%.

Для изготовления своими руками необходимо вырезать из оцинкованной стали круг и удалить из него сектор. Таким способом получается конический колпак, который и является целью проведенной работы. Закрепить его на конце вытяжной трубы можно на трех стойках, изготовленных из полосок того же металла.

Вместе с основной функцией это изделие является защитой устья вытяжного канала от загрязнения мусором. Для этого боковины устройства обтягиваются металлической сеткой с ячеей не более 5 миллиметров.

Дефлекторы – флюгарки

В основе конструкции этого прибора заложен тот же принцип – изменение скорости потока воздуха при огибании им диффузора.  В результате над устьем вытяжной трубы создается разреженная зона, способствующая ускоренному извлечения воздуха из системы.

Но эти устройства являются родоначальником и самым ярким представителем класса дефлекторов – флюгарок. Их особенность состоит в способности ориентироваться по ветру, для чего в конструкции применяется специальный киль.

Все устройство монтируется на вертикальной оси, но требования к ней гораздо ниже, чем для роторных устройств, поскольку ось используется только для ориентирования изделия в пространстве.

Формы флюгарок могут быть самыми разнообразные, при этом принцип действии не изменяется.

Необходимо отметить, что разнообразие конструкций устройств для усиления тяги бесконечно. Сочетание действующих факторов и смешение конструкций настолько развито, что в ряде случаев нет возможности отнести устройство к тому или иному виду. Да в этом и нет необходимости – главное, чтобы оно исправно работало. Немаловажным фактором является и внешний вид изделия.

Поэтому подбор дефлектора для вентиляции сводится к чисто эстетической задаче на основании личных предпочтений. И, конечно, имеет значение глубина кармана.

Дефлектор на вытяжную трубу своими руками

Ставя себе такую задачу, нужно, прежде всего, определиться с его размерами. От этого будет зависеть выбор материала и  потребность в нем. Для обеспечения  работоспособности важно соответствие соотношении габаритных размеров, которое можно определить по специальной таблице:

Чтобы изготовить дефлектор на вытяжную трубу своими руками, Вам понадобиться чертеж. Предлагаем воспользоваться чертежем представленным нашим сайтом, но предварительно нужно определиться с конструкцией изделия. Так же чертеж не составит труда изготовить своими руками, руководствуясь указаниями из приведенной таблицы.

Инструменты которые нам понадобятся в процессе изготовления приспособления:

1. Ножницы слесарные для резки металла. Можно использовать ручные, но если имеется возможность, лучше применять механические.

2. Киянка деревянная для выполнения жестяных работ.
3. Электродрель для сверления отверстий под заклепки при сборке и установке изделия.
4. Заклепочник для установки вытяжных заклепок.



5. Кернер – для обозначения места сверления отверстий в металлическом листе.
6. Молоток слесарный.

Для выполнения жестяных работ понадобится верстак с прибойней, представляющей собой стальной уголок размером 50х50 мм, закрепленный по длине вдоль кромки.

Необходимые материалы для изготовления своими руками дефлектора на вытяжную трубу :

1. Лист металлический. Можно использовать стальной, стальной оцинкованный, медный, алюминиевый и другие виды по выбору мастера. Толщина материала должна быть в пределах 0,5-1,0 миллиметра.
2. Заклепки вытяжные алюминиевые толщиной порядка трех миллиметров.
3. Картон для изготовления выкроек деталей и формирования модели изделия.
4. Скобочник для скрепления картонных деталей.
5. Мерительный инструмент: линейка, рулетка, угольник или транспортир (достаточно школьного).
6. Карандаш или маркер для нанесения разметки.

Предварительная сборка картонной модели позволить избежать ошибок при изготовлении основного изделия и избежать потери основного материала.

Делаем ротационный дефлектор своими руками

Приборы такого вида наиболее сложны для изготовления, поэтому чертежи на них желательно разрабатывать самостоятельно. А для изготовления изделия в натуральном виде нужно владеть навыками выполнения слесарных работ хотя бы на среднем уровне.

Одним из сложных элементов конструкции роторного вытяжного дефлектора являются ламели – пластинчатые детали, на которых и производится воздействие ветрового потока. Их необходимо изготовить совершенно одинаковыми, чтобы избежать разбалансированности всего узла при вращении.

Как собрать турбодефлектор за 20 секунд? Сборка и разборка дефлектора вентиляции. Дымоход на крышу

Watch this video on YouTubeРазмеры и форму ламелей необходимо предварительно отработать на макете из картона. Нужное их количество нарезается и, с использованием скобочника и клея собирается в макет. Его рекомендуется установить на вертикальную ось и испытать в рабочем положении, используя вентилятор или пылесос.

При этом нужно контролировать балансировку и работоспособность устройства. Результатом этой работы должна быть отработка формы ламелей и их эффективности.

Но главная задача – сделать расчет истинных размеров основания оголовка в зависимости от размера и формы воздуховода.

Как известно основанием для установки роторного вентилятора является наружная часть вытяжной трубы.

Но для мастеров есть и хорошие предпосылки. Нет необходимости возиться со сложной шарообразной формой такого прибора. В свое время на флоте, где вентиляция внутренних помещений является одним из важнейших факторов, в массовом порядке использовались такие приборы, но с цилиндрическим ротором. Такая форма позволяет без особого труда изготовить качественную вращающуюся часть.

Турбодефлектор своими руками (Размеры). Roof Ventilation.Ventilation System.

Watch this video on YouTubeПорядок изготовления роторного вентилятора может выглядеть следующим образом:

1. Изготовить опорные диски для ротора цилиндрической формы. Верхний из них выполняется в виде диска с отверстием под ось по центру, нижний – в виде кольца.
2. Нарезать из металлической полосы прямоугольные ламели определенных размеров.
3. Закрепить их между двумя деталями. Способ фиксации зависит от материала, использованного для изготовления ротора. Это может быть сварка для стальных деталей и заклепки для элементов конструкции из цветных металлов.
4. В процессе сборки нужно предусмотреть установку несущей оси. Сложность может представлять изготовление посадочных мест на ней для установки подшипников, поскольку их применение для быстро вращающейся массивной детали (ротора) представляется обязательным.
5. Изготовить посадочную платформу, соединяющую ротор и трубу воздуховода. Ее форма зависит от формы наружной части и предусматривает крепление для подшипника по оси.

Сложность исполнения  заключается в необходимости изготовления токарных деталей – оси и корпусов подшипников.

В домашнем хозяйстве токарного оборудования, как правило, нет.  Изготовление вручную хлопотно и не дает гарантии качества. Остается один выход – найти исполнителя и заказать детали на стороне.

Монтажные работы

Хорошо, если удалось изготовить качественный прибор для вытяжной системы. Но надо понимать, что впереди предстоит очень ответственная операция – его установка на место применения. А оно всегда находится на высоте, что налагает на монтажника дополнительную ответственность.

Установка оголовков на трубы вентиляции всегда производится на конечном этапе монтажа кровли. Для этого используются кровельные лестницы, устанавливаемы поверх финишного покрытия. Кроме того, перед установкой оголовка вокруг трубы нужно изготовить подмосток, находясь на котором и производят монтаж.

Для установки оголовка на кирпичную трубу используются самонарезающие винты:

1. Отверстия сверлятся на расстоянии 12-15 сантиметров друг от друга таким образом, чтобы не попадать в стык между кирпичами. В зависимости от размера прибора можно использовать сверло диаметром 5-8 миллиметров.
2. В отверстия устанавливаются пластмассовые вставки (дюбели).
3. Корпус дефлектора надевается на трубу и закрепляется саморезами.

Для воздуховодов часто используются металлические трубы с тонкой стенкой. В этом случае установка производится с использованием металлического хомута, который стягивается винтом.

Работа на высоте требует тщательной подготовки и соблюдения определенных правил безопасности, которые вкратце сводятся к следующему:

1. Перед началом работ на высоте нельзя принимать сильнодействующие лекарства, которые могут вызвать головокружение.
2. Категорически запрещено принимать алкоголь в любых количествах.
3. Перед подъемом на высоту необходимо убедиться в надежности крепления кровельной лестницы.
4. При производстве работ необходимо использовать страховочный фал.
5. Место на земле непосредственно под трубой должно быть предварительно очищено от строительного мусора, оборудования и других посторонних предметов.
6. Нельзя выполнять работы на высоте в сильный ветер, дождь или при других осадках.

Нужно помнить, что создавая человека, Господь не озаботился комплектованием его запасными частями. Успехов вам!

Как соорудить дефлектор для вентиляции своими руками

Вентиляция в малоэтажном доме играет серьезную роль. Особенно важна ее эффективная работа в подсобных помещениях, в кухне, в санузлах. Устройство вентиляционных каналов помогает решить проблему воздухообмена, однако если система работает неудовлетворительно, то в доме не только застаивается отработанный воздух, но и повышается влажность, в помещении нарушается оптимальный микроклимат. В этом случае рационально использовать простое устройство – дефлектор. Его установка повысит эффективность тяги в вентиляционном канале, как минимум процентов на 15%. Это немудреное приспособление без особых сложностей может соорудить каждый хозяин самостоятельно.

Дефлектор вентиляционный: что это такое и как он работает

Циркуляция воздуха а, значит, его обмен в системе вентиляции происходит в результате движения по каналам воздушной массы, которая образуется благодаря разности давления внутри и снаружи дома. На функционировании естественной вентиляционной системы серьезно сказываются погодные условия. В летний период, когда перепад давления внутри строения и на улице незначителен, тяга становится минимальной или вообще нулевой. Этот недостаток легко устранить с помощью дефлектора.

Под этим термином подразумевают простое аэродинамическое устройство, устанавливаемое на оголовок канала в системе приточно-вытяжной естественной вентиляции, что значительно повышает ее тягу.

Как функционирует дефлектор? Когда оголовок шахты увенчан дефлектором для вентиляции, воздушный поток, отражаясь от поверхности диффузора, рассекается. В результате этого вокруг оголовка образуется область разряженного воздуха, благодаря чему поток воздушной массы, находящейся внутри канала, устремляется вверх, формируя дополнительную тягу.

Сконструированы и производятся различные виды дефлекторов вентиляционных, среди них пользуется заслуженной популярностью модель, разработанная Центральным институтом аэрогидродинамики (дефлектор ЦАГИ). Ее конструкция прекрасно подходит для установки и на вентиляционные шахты, и на дымоходы.

Конструкция дефлектора ЦАГИ

Наиболее распространенным вариантам для установки в вентиляционную систему считается дефлектор ЦАГИ. Простое приспособление состоит из следующих элементов:

1. Диффузора, который представляет собою часть трубы, имеющую конфигурацию усеченного конуса. Узкой стороной его монтируют на трубу.
2. Навершия в виде колпака или зонтика, защищающего полость канала от проникания осадков и мусора.
3. Кольца, скрепляемого с внешней стороной диффузора, применяя кронштейны.
4. Патрубка, монтируемого на оголовке вентиляционного канала.
5. Кронштейнов для крепления колпака.

Дефлектор вытяжной вентиляции данной конструкции распространен на строительном рынке, приобрести устройство не составит труда. При желании его несложно сделать и самому, главное правильно определиться с размерами и приобрести нужные материалы. Лучшим вариантом считается оцинкованная и нержавеющая сталь, реже применяется жесть и алюминий. В продаже встречаются изделия и из пластика, отличающиеся низкими ценами по сравнению с металлическими изделиями.

В расчетах, как это видно из схемы дефлектора следует отталкиваться от значения диаметра вентиляционной шахты. Поэтому нужно тщательно выполнить замер.

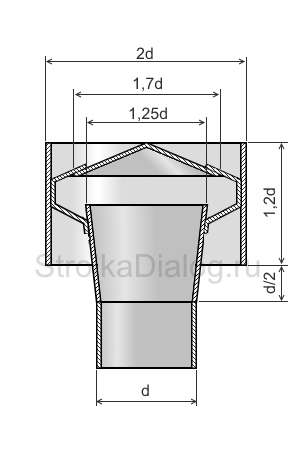

Чертеж конструкции дефлектора ЦАГИ

• d – диаметр внутри вентиляционного канала, которому должна соответствовать узкая часть диффузора;
• 1,25 d – расчетная величина диффузора в широкой части;
• 1,7 d – значение ширины зонта;
• 2 d – требуемый диаметр кольца;
• 1,2 d – значение высоты кольца;
• d/2 – расстояние между узким фрагментом диффузора и нижним краем кольца.

На основании полученного значения диаметра воздуховода определяются все расчетные величины элементов будущего приспособления. Чтобы не допустить ошибок, рационально сначала собрать макет дефлектора из картона. Для этого на бумажные листы наносят разверстку каждой из деталей устройства, а вырезав, собирают модель. Если расчеты размеров дефлектора ЦАГИ выполнены верно, то приступают к изготовлению прибора.

1. Картонные заготовки служат клише для изготовления металлических деталей своими руками. Они накладываются на стальной лист, и по их контуру наносятся рисунок каждой детали. Затем они вырезаются ножницами по металлу. На срезах металл рекомендуют подогнуть на 5 мм пассатижами, а затем отбить молотком.
2. Диффузор изготовляют, сворачивая заготовку в цилиндр, края которого скрепляют, используя болты или заклепки. Применяют также сварку.
3. По аналогии выполняют внешнее кольцо, а для колпака сворачивают конус, соединяя края.
4. Вырезают металлические полоски размером 20×6 см. На зонтике колпака просверливают отверстия, отмерив 5 см от края, и крепят полоски, заранее подогнутые по длинным сторонам и отбитые молотком. Полоски загибают, придавая им П-образную форму.
5. Выполненными скобами зонтик соединяют с диффузором. Далее собранная таким образом конструкция вставляется во внешнее кольцо.

Дефлектор ЦАГИ, правильные размеры и сборка приспособления, его монтирование на шахте позволят обойтись без принудительной механической вентиляции, которая работает от электросети и потребляет дорогостоящую электроэнергию.

Когда устройство готово, остается его зафиксировать на воздуховоде. Если это металлическая труба, то, просверлив отверстия, дефлектор крепят к ней, применяя саморезы или болты. Если шахта выложена из кирпича, то фиксируют приспособление при помощи хомута. Важно, чтобы между дефлектором и каналом не оставались зазоры. Поэтому хомут затягивают плотно, а стыки заделывают герметиком.

Для дополнительного улучшения тяги рекомендуют устанавливать дефлектор вытяжной вентиляции выше уровня крыши на 1,5 – 2 метра. В этом случае используют схему крепления устройства на отрезок трубы, которую затем монтируют на вентиляционный канал и крепят, используя металлические хомуты. Диаметр данной трубы должен быть немного больше диаметра основной шахты вентиляционной системы.

Хорошая вентиляция в доме обеспечивает чистоту воздуха, помогает поддерживать комфортную температуру и влажность. Поэтому, понимая, что такое дефлектор и его роль в вентиляции, отпадают всякие сомнения в вопросе установки устройства.

Дефлектор вентиляционный своими руками

Перефразируя крылатую мысль из известного фильма, можно сказать, что вентиляция — дело тонкое, слишком уж много факторов влияют на устойчивую работу вытяжной трубы. Редко кому удается построить в доме вентиляцию с небольшой трубой, чтобы занимала минимум места на крыше и одновременно обладала высокой производительностью. С течением времени, по мере запыления и зарастания вентиляционных каналов, производительность и эффективность системы вентиляции ощутимо снижается, поэтому приходится устанавливать дефлектор на вентиляционную трубу. Лучшие модели способны увеличить производительность до 20% от исходного значения тяги.

Что представляет собой дефлектор

Сегодня цилиндрический, конусообразный или округлый корпус дефлектора можно увидеть на крышах частных домов. По сути, дефлектор представляет собой аэродинамическую насадку, предназначенную для создания дополнительного разряжения на срезе вентиляционной трубы. В результате увеличивается перепад давления над трубой и внутри помещения, увеличивается тяга и производительность вентиляционной системы.

Конструктивно любой дефлектор состоит из трех узлов:

• Корпуса с креплением, обеспечивающим надежную и прочную установку на срезе вентиляционной трубы;
• Системы захвата воздушного потока, состоящей из нескольких неподвижных аэродинамических профилей или вращающегося элемента, как в случае турбинных дефлекторов;
• Колпака или защитной крышки, закрывающей срез трубы от проникновения дождя, снега, любопытных птиц, насекомых, мышей и прочей живности.

Для работы вентиляционному дефлектору необходимо одно условие — постоянный, стабильный горизонтальный поток ветра, желательно одного направления. В условиях постоянного потока воздуха дефлекторная насадка позволяет уменьшить высоту вентиляционной трубы на крыше почти вдвое. В безветрие дефлектор практически не работает.

Усиление тяги благодаря сжатию дополнительного потока воздуха также используется в дымоходах и продувках, когда из помещения или камеры сгорания необходимо быстро удалить продукты сгорания, дым, гарь, копоть. Дефлектор помогает резко интенсифицировать горение. Например, в эпоху паровозов использовался импровизированный бустер: чтобы резко увеличить мощность паровой машины, пара из котла выбрасывалась через дымовую трубу наружу, что увеличивало интенсивность горения и мощность двигателя чуть ли не на 70%.

Конструкция и принцип работы дефлектора вентиляционной трубы

Устройство и принцип работы дефлекторного усилителя основаны на хорошо известном физическом явлении падения статического давления в потоке воздуха или воды. Упрощенное устройство и схема работы дефлектора приведены на чертеже и рисунке.

Основу конструкции составляет упрощенный аэродинамический профиль, как правило, это два вертикально расположенных конуса или гребня, направленных вершинами друг к другу. Поток воздуха, обтекая конусообразный или шаровидный профиль, сжимается и ускоряется под действием динамического напора, как минимум в два раза.

В результате давление воздуха на срезе вентиляционной трубы падает, что и обеспечивает увеличение производительности вентиляции. Конструкцию нельзя назвать абсолютно бесшумной. При проектировании размеров и характеристик дефлектора разработчики используют средние значения горизонтальных потоков воздуха. На практике скорость ветра может превышать 15 — 20 м/с, что приводит к возникновению воздушных колебаний в виде гула и высокочастотного свиста. Чтобы избежать зашумления дефлектора, наиболее современные модели изготавливаются в виде многочисленных секторов и спрямляющих решеток.

Дефлектор не стоит путать с вытяжным электровентилятором, устанавливаемым на срезе вентиляционной трубы, несмотря на то, что предназначение у обоих приборов одинаковое, конструкция, надежность, эффективность и принцип работы у них разные. При желании можно сделать простейший дефлектор вентиляционный своими руками по чертежам, приведенным ниже.

Наиболее распространенные модели вентиляционных дефлекторов

Дефлекторные усилители тяги широко используются в частном домостроении и в многоэтажных домах, как средство для повышения эффективности системы вентиляции. Сегодня наиболее известны несколько конструкций вентиляционных дефлекторов:

1. Модель дефлектора, разработанная ЦАГИ – центральным аэродинамическим институтом, она так и называется. Тяжелая, громоздкая, рассчитанная на большую высоту и огромные расходы воздуха;
2. Система Григоровича, изображенная на фото ниже. Одна из самых удачных схем дефлектора. Простая и эффективная конструкция, которую вполне по силам изготовить и установить на крыше своими руками;
3. Турбо дефлекторы вентиляционные, отличаются наличием спрямляющей куполообразной решетки, способной вращаться под действием воздушного потока и одновременно создавать разрежение внутри купола;
4. Парусные или флюгерные дефлекторы.

Схема Григоровича отличается разительной простотой и высокой эффективностью. По сути, вентиляционный дефлектор построен в виде двух усеченных конусов, закрытых колпаком. Небольшой вес и прочность дефлектора позволяют устанавливать на относительно слабые вентиляционные и пластиковые вентиляционные трубы. Устройство нечувствительно к направлению воздушного потока, пульсациям и перетеканием ветра.

Дефлекторы по схеме Григоровича на сегодня занимают 80% рынка вентиляционных усилителей тяги для систем вентиляции частных домов.

По схеме Григоровича изготавливается промышленный образец вентиляционного дефлектора под маркой ДС, в котором уже имеется дополнительная защитная сетка от птиц и паразитов.

Модели ДС показывают максимальную эффективность усиления тяги в вентиляционной трубе только на плоской крыше. Кроме того, наличие сетки нередко приводит к обмерзанию экрана, но обойтись без защиты невозможно, так как вентиляционные трубы нередко используются птицами и насекомыми для проникновения внутрь здания.

Система дефлекторов разработки ЦАГИ

Модели ЦАГИ является основными для большинства промышленных объектов. Конструктивно представляет собой двухуровневый колпак-дефлектор с нижним и верхним обтеканием корпуса потоком воздуха. Чтобы избавиться от резонирующего шума и свиста при сильном ветре, корпус вентиляционного дефлектора закрывают кольцевым экраном.

По заявлениям разработчиков, экран позволяет защитить корпус от образования наледи и снежной пробки.

ЦАГИ очень хотели сделать свой дефлектор на вентиляционную трубу высокоэффективным и надежным, но на практике получилось очень дорогое и громоздкое изделие, страдающее обледенением в зиму и быстро ржавеющее даже при небольшом количестве химически активных окислов серы, азота и фосфора.

ЦАГИ дефлектор не прижился нигде, кроме цехов промышленных производств. В частном секторе модель не прижилась, ее даже не пытались копировать, кроме того, для эффективной работы вентиляционную трубу с дефлектором необходимо поднимать на 1,2-1,5 м над коньком крыши.

Турбина как способ усиления тяги в вентиляционной трубе

В качестве примера одного из наиболее интересных способов усиления тяги можно привести турбинные схемы. Наиболее распространенная купольная турбина изображена на фото.

Конструкция состоит из более двух десятков лопаток из тонколистового металла, собранных в бутон. Наружная оболочка из лопаток крепится на консольно закрепленную ось вращения.

Дефлектор устанавливается только на вентиляционные трубы круглого сечения. Куполообразное размещение лопаток позволяет эффективно улавливать горизонтальные воздушные потоки 0,1-0,5 м/с горизонтального и вертикального направления, что делает турбину необычайно эффективной. Для работы купола достаточно слабого «термика» от нагретой на солнце крыши.

Еще одним преимуществом турбины является ее неприхотливость к выбору места установки. Как правило, купола устанавливают на вентиляционную трубу, на высоте 30-35 см над кровельным покрытием, что практически не оказывает никакого влияния на стропила и обрешетку.

Дефлекторы турбинной схемы нечувствительны к пылевым бурям и интенсивному выпадению конденсата. Во-первых, даже при небольшой скорости вращения выпавшая пленка влаги срывается и скапывает с острых краев лопаток. Даже если наружная оболочка будет по каким-то причинам заблокирована, вентиляционная система все равно будет работать, но с меньшей на 10-15% эффективностью.

Парусные и капюшонные модели

Очень необычными по внешнему виду являются флюгерные или капюшонные модели дефлекторов.

По сути, это единственная схема, в которой полноценно используется эффект Бернулли или эжекции. Принцип работы устройства основывается на способности флюгера разворачиваться в подветренную сторону. Набегающий поток воздуха создает в вентиляционной трубе разрежение на 15-20% выше, чем в системах Григоровича или в турбине.

Конструкцию оснащают своего рода капюшоном, выполняющим роль крыла флюгера и одновременно закрывающим выхлопное отверстие вентиляционной трубы от дождя и снега.

Для эффективной работы вентиляционную трубу с капюшонным дефлектором необходимо поднимать на самую верхушку конька, где нет отраженных потоков воздуха. Основным недостатком флюгерного варианта является высокая инерция, при резких порывах ветра зачастую флюгер не успевает развернуться по ветру, и часть отходящих газов загоняется динамическим давлением обратно в вентиляционную систему дома.

Как и у турбины, флюгерный эффект усиления тяги и работоспособность капюшонного дефлектора практически не зависит от конденсата, пыли и температуры воздуха.

Одной из разновидностей флюгерной схемы являются трубчатые дефлекторы. По сути, это двухсторонний воздушный диффузор – конфузор, который также проворачивается потоком воздуха по ветру. Коэффициент усиления тяги в вентиляционной трубе в таком устройстве выше, чем у схемы Гриневича, но ниже, чем у классической капюшонной конструкции.

Заключение

Кроме перечисленных систем усиления разряжения в вентиляционной трубе, существует достаточно много комбинаций и модификаций с двойными насадками, с перфорированными стенками, с пылеуловителями, напорными трубами и клапанами обратной тяги. Но все они, так или иначе, обладают меньшей эффективностью и более сложным устройством, что неминуемо сказывается на устойчивости работы конструкции.

Отправить комментарий

Дефлектор на вытяжку своими руками

Для хорошей работы вентиляционной системы необходима хорошая тяга в воздуховодах и каналах. Однако со временем в каналы попадает мусор, пыль и жировой налет. Из-за этого диаметр каналов уменьшается, что, в свою очередь, негативно сказывается на работе вентиляции. Поэтому многие хозяева используют дефлектор вытяжной. Это устройство крепят на выход вентиляционной трубы. Однако он защищает не только от попадания мусора, но и имеет ряд других преимуществ. Такое устройство можно сделать своими руками, поэтому нужно знать, как правильно сделать и установить дефлектор. Именно этому посвящена данная статья.

Особенности дефлектора

Благодаря дефлектору тяга значительно увеличивается, он отклоняет различные воздушные потоки, которые негативно сказываются на работе вентиляции. Поэтому в конце вентиляционной трубы создается зона пониженного давления. Это способствует поднятию воздуха вверх по трубе. В следствии получается компенсация давления.

Несмотря на разнообразие дефлекторов, принцип работы остается один. В основном современные устройства изготавливаются с суженым каналом. Благодаря этому увеличивается скорость, с которой потоки воздуха проходят над трубой. Это способствует увеличению тяги.

При правильном использовании устройства на вентиляционном канале можно достичь существенного эффекта в работе целой системы. Если он установлен в соответствии с требованиями, то прирост может достичь 20%.

Важно! Если каналы имеют изгибы, а также большие горизонтальные участки, в таком случае дефлектор более эффективен.

Однако первостепенным предназначением дефлектора является защита от мусора, атмосферных осадков и насекомых. Это устройство монтируется снаружи, поэтому корпус изготавливается из нержавеющей стали либо из керамики и только в редких случаях – из обычного пластика.

Принцип работы дефлектора

Принцип работы вентиляционного дефлектора очень прост и не зависит от типа или конструкции устройства:

• Тяга в канале системы увеличивается;
• Благодаря диффузорам воздушные потоки разветвляются и это способствует понижению давления;
• В сам корпус ударяются направленные потоки воздуха.

Считается, что устройство будет качественно работать, если его установить под небольшим углом наклона к горизонтальной поверхности. Специалисты в данной области утверждают, что эффективность дефлектора зависит от трех моментов:

• Размера дефлектора;
• Высоты установки;
• Формы, а также конструкции корпуса.

Однако несмотря на множество достоинств данного устройства, у них есть определенные недостатки.

Разновидности агрегатов

Сегодня рынок переполнен разными видами дефлекторов, и делятся они на следующие типы:

С точки зрения конструкции, устройства принято делить на несколько типов:

• ЦАГИ или центральный аэрогидродинамический институт. В этом типе, тяга увеличивается благодаря тепловому и воздушному напору и высотному давлению. Устанавливается прямо на вентиляционной трубе. Из-за этого в дефлекторе ЦАГИ тяжело делать профилактический осмотр и чистку;
• Тип Вольперта, круглой либо шарообразной формы;
• Открытый тип в форме тарелки. Имеет дополнительную стенку, которая расположена вокруг воздуховода;
• Поворотное устройство оснащено сачком, который крутится на штоке. Благодаря турбулентности тяга в трубе увеличивается;
• Тип Григоровича – один из самых простых устройств.

В последнее время появляются новые устройства, которые не относятся к какой-то отдельной группе, например, дефлегматоры на подшипниках или со спиралевидными лопастями.

Дополнительные типы дефлекторов

Для некоторых видов дымохода могут подойти отражатели, которые тоже являются дефлекторами. В основном они применяются на отопительных приборах, работающих на жидком топливе.

К этим устройствам ставят дополнительные крепления, ведь они подвергаются сильным ветрам. Однако данное устройство должно быть сделано в соответствии с характеристиками газовой установки.

Важно учитывать, что если сделать отражатель больших размеров, то необходимую тягу он дать не сможет, а что еще хуже – затормозит само горение. Это из-за того, что дефлектор больших размеров может пропускать большие массы воздуха, которые, в свою очередь, тушат пламя.

Устройство, которое устанавливается на газовые котлы, должно иметь искрогаситель. Сила тяги не стабильна или равномерна, она может быть или слабой, или очень сильной – все зависит от ветра. Для того чтобы такие явления не влияли на обогревательное оборудование, следует вмонтировать флюгерный дымоотражатель.

В устройстве данного типа вмонтировано дополнительное устройство, похожее на вентилятор. Внутри самого корпуса находятся лопасти, согнутые под определенным углом. Эти лопасти соединены в центральном узле, который служит в качестве оси вращения.

Как сделать и установить дефлектор

Для того чтобы процесс изготовления данного устройства не был очень сложным, необходимо точно следовать схеме рекомендаций и действий.  На этапе подготовки следует определиться со следующими моментами:

• Перед преступлением к работе следует сделать необходимые и точные чертежи, которые помогут сделать правильный агрегат. В чертеже должен быть указан размер самой трубы дымохода, это поможет определить высоту и ширину устройства.
• Дальше нужно выбрать материал, из которого будет сделан агрегат на дымоход. Он может быть сделан из оцинкованной стали или металлов, которые покрыты химической защитой.
• Также важно приобрести инструменты и материалы, которые нужны для изготовления и монтажа. Можно выделить следующее: ножницы по металлу, дрель, заклепочник, молоток деревянный, картон, маркер и лист металла не толще 1мм.

Совет! При работе обязательно использовать средства защиты, такие как перчатки и очки.

Процесс изготовления

Процесс работы своими руками можно условно поделить на три этапа.

Первый этап изготовления дефлектора на вытяжку – это, как уже говорилось, вычисление размера и рисование схемы исходя из диаметра канала.

Второй этап начинается с обвода маркером тех фигур, которые нужно вырезать ножницами. Полученные части скрепляем с помощью сварки, заклепок либо небольших болтов. Все элементы следует загибать по краям с помощью пассатижей и деревянного молотка. Для монтажа самого колпака необходимо вырезать кронштейны в виде изогнутых полос. Они крепятся снаружи агрегата, а обратный конус закрепляется к зонту. Когда все комплектующие готовы, можно приступать к сбору всего диффузора прямо на дымоходе.

Третьим этапом является установка дефлектора. Поэтому на вентиляционную трубу монтируется нижний стакан и закрепляется с помощью болтов. Поверх ставим верхний стакан и зажимаем, используя хомут, далее прикладываем к опорам колпак. В заключении работы по изготовлению диффузора своими руками, монтируется обратный конус, благодаря которому устройство будет работать даже при неправильном направлении ветра.

Сборка устройства Григоровича

Если изготавливать дефлектор данного типа, то ко всей конструкции добавляется обратный конус. В результате один конус должен получиться меньше другого примерно на 4 см. После того как все детали будут вырезаны, необходимо приставить одну часть к другой, и на внутренней стороне большого конуса обвести размер второго.

 Далее на большом конусе следует сделать надрезы до нарисованной линии, должно быть восемь надсечек, которые равномерно расположены по всему диаметру. Эти полосы служат в качестве крепления, далее их необходимо загнуть.

Для того, чтобы закрепить обратный конус к дефлектору можно использовать шпильки. Заранее необходимо просверлить с помощью дрели три отверстия в меньшем конусе по окружности детали. В сделанные отверстия вставляются шпильки и фиксируются гайками.

Внешняя или верхняя сторона дефлектора является местом, в которое закрепляется предварительно изготовленная металлическая петля, благодаря которой данная конструкция приобретает конечный вид. Это устройство имеет цилиндрический низ, поэтому является надежным по конструкции.

Особенности работы с дефлектором

Обязательно для достижения хорошего результата, необходимо при изготовлении учитывать такие особенности:

• Если диаметр трубы большого размера, то для надежности следует поставить дополнительные растяжки для фиксации, которые необходимо заранее изготовить из проволоки.
• Давление, которое внутри дефлектора усиливается исходя из того, насколько сильный поток, который опускается вниз по каналу.

Данное приспособление очень полезное, и даже, можно сказать, незаменимое устройство для жилых домов. Дополнительно о том, как сделать дефлектор ЦАГИ своими руками можно увидеть в данном видео:

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Турбодефлектор для вентиляции своими руками + чертежи

Система вентиляции – важная часть любого помещения. Она необходима для отвода отработанного воздуха в помещении и насыщения его новым, свежим. Польза от такой системы понятна. Ведь находиться в комнате, где спертый воздух, разные запахи и тяжелый воздух не так приятно. Существует принудительная и естественная вентиляция. Принудительная функционирует за счет системы вентиляторов, а естественная – благодаря физическим законам. Для усиления такой системы вентиляции используются дефлекторы. Они фиксируются на выход трубы системы естественной вентиляции. Благодаря силе ветра, дефлектор усиливает тягу в системе. К тому же они защищают каналы от проникновения грызунов и мусора.

Это незаменимые устройства. Существует несколько разновидностей турбодефлекторов. Мы рассмотрим их особенности, преимущества, а также узнаем, как сделать турбодефлектор для вентиляции своими руками.

Как работает устройство

Безусловно, чтобы сделать что-то, нужно понять принцип его работы. С дефлектором то же самое. Можно сказать, что принцип работы изделия довольно прост: за счет энергии ветра, дефлектор начинает создавать разрежение воздуха в вентиляционной шахте. Это способствует увеличению тяги, отработанный воздух быстрее выходит, как с помещения, так и из подкровельного пространства. Ведь бывает так, что естественная вентиляция не справляется с данной задачей, поэтому дефлектор помогает усилить тягу в системе.

Важно! Такие турбодефлекторы используются не только для системы вентиляции, но для печей и каминов, усиливая тягу и выводя дым быстрее.

Примечательно, что каким бы ни было направление ветра и его сила, крыльчатка (так называется вращающаяся головка) всегда крутится в одну сторону, создавая в системе частичный вакуум. Благодаря ему увеличивается интенсивность движения воздуха. К тому же в таком случае исключается образование обратной тяги и улучшается обмен воздухом. Как уже упоминалось ранее, осадки и мусор не попадают в систему.

Получается, что для вентиляционной системы естественного типа турбодефлектор просто необходим. Он никогда не помещает, но в свою очередь сделает работу вентиляции более эффективной.

Конструкционные особенности

Конструкция дефлектора не очень сложная. Ее верхняя часть (головка), начинает вращаться под воздействием силы ветра, тем самым создает разряжение в трубе. Нижняя часть, корпус, фиксируется непосредственно к вентиляционному каналу. Чтобы успешно установить турбодефлектор на своем месте, в нижней части сделаны отверстия для саморезов.

Обратите внимание! Турбодефлектор профессионалы рекомендуют устанавливают не только в системах с проблемами. Их рекомендуют использовать даже для нормально работающих систем. Благодаря этому небольшому устройству, эффективность работы вентиляции улучшится на 20%.

Так как выход вентиляции может быть разным, то и конструкция турбодефлектора тоже разнится. Существуют такие виды турбодефлекторов:

• круглые;
• квадратные;
• прямоугольные.

Выбирается изделие в зависимости от параметров системы в помещении. Если покупателю нужно, то турбодефлектор продается в комплекте с кровельными проходами, которые используются при угле кровли от 15 до 35°.

Преимущества и недостатки турбодефлеторов

Что получит пользователь, который сделает турбодефлектор вентиляционный своими руками или купит его? Массу преимуществ и только положительные впечатления о его работе. Вот плюсы, которыми обладает изделие для вентиляции или дымохода:

1. Головка турбодифлектора, которая вращается, усиливает воздухообмен в вентиляционной или дымоходной трубе. Обратная тяга не образуется, а подкровельное пространство не накапливает конденсат. К тому же ротационное устройство работает намного лучше, обычный дефлектор.
2. Изделие работает исключительно на ветровой энергии, не потребляя электричество. Поэтому лишних расходов не будет, в отличие от использования электрических вентиляторов.
3. Если должным образом ухаживать за оборудованием и выполнить правильный монтаж, то срок службы будет составлять 10 лет, или 100 тыс. часов работы. Если взять турбодефлекторы из нержавейки, то их срок службы составляет 15 лет. К сравнению, вентиляторы работают в 3 раза меньше.
4. В вентиляционный канал не будут попадать снег, град, дождь, листва, грызуны. Турбодефлектор используется в местностях с сильными и частыми порывами ветра.
5. Конструкция оборудования легкая, удобная и компактная. Турбодефлекторы, диаметром 20 см и больше имеют вес несколько меньше, чем у дефлектора ЦАГИ. Изделия большого размера, который составляет 680 мм, имеет вес примерно 9 кг. Чтобы понять разницу, скажем, что дефлектор ЦАГИ такого же диаметра имеет вес до 50 кг.
6. Простота монтажа. Даже новичок справится с такой задачей. Нужна только инструкция и стандартный набор инструментов.

Вот почему турбодефлекторы так часто используются. Но наряду с плюсами, у изделий есть и некоторые минусы:

• если сравнивать с другими видами дефлекторов, то турбодефлектор несколько дороже. Правда, если сделать его своими руками, то это обойдется дешевле;
• при неблагоприятных атмосферных условиях, например, если нет ветра, низкая температура или повышенная влажность, то устройство может попросту не работать и остановиться. А ведь если дефлектор постоянно находится в движении, то он меньше подвержен обледенению;
• использование дефлектора для помещений с повышенным требованием к вентиляции, такими как медицинская лаборатория, производственные помещения, здания с химическими веществами, нельзя считать единственным средством. Все равно нужно устанавливать вентиляторы.

В зависимости от материала изготовления, цена на устройство может быть довольно высокой. Все же этих недостатков очень мало, поэтому многие предпочитают использование дефлектора для своей вентиляционной системы.

Разновидности дефлекторов

Чтобы улучшить действие вентиляционной системы, в продаже есть много разновидностей дефлекторов. Одни из них являются статичными, другие – ротационные. Именно к последним относятся турбины, у которых вращается головка-крыльчатка, функционирующая за счет силы ветра.

Обратите внимание! В независимости от того, статичный корпус у дефлектора или ротационный, все они сделаны, чтобы улучшить тягу в дымоходе или вентканале. Они защищают систему от осадков и мусора. Однако, самым эффективным устройством с уверенностью можно назвать турбодефлектор.

Ротационные турбины можно классифицировать по таким параметрам:

1. Материал изготовления. Делаются дефлекторы из нержавеющей стали оцинкованного или окрашенного металла, алюминия.
2. Диаметр насадки, или присоединительного кольца составляет минимум 110 мм, а максимум 680 мм. Понятно, что размеры идентичны диаметру труб для канализации.

Несмотря на то что производителями выпускаются модификации турбодефлекторов, что внешне практически не отличаются друг от друга, их характеристики разные. Ниже подана некоторая информация об этих изделиях:

• Турбовент. Одноименная компания занимается выпуском ротационных вентиляционных изделий, сделанных из алюминия. Изделия имеют толщину от 0,5 до 1 мм. Основание делается из гальванизированной стали, толщиной от 0,7 до 0,9 мм. Турбодефлектор может быть окрашен в любой из цветов, по стандартам RAL;
• Турбомакс. Производители занимаются продажей, назвав продукцию естественным нагнетателем тяги. Чтобы создать дефлектор требуется сталь, маркой AISI 321, толщина которой составляет 0,5 мм. Сфера использования: как для вентиляционной системы естественного типа, так для печных и каминных дымоходов. И это не зря, так как турбодефлектор способен выдержать температуру до +250 ℃. Изделия делаются из качественной нержавеющей стали.

Еще на полках магазинов можно встретить продукцию от неизвестных брендов. Такую продукцию нужно покупать осторожно, обращая внимание на сертификат. А еще лучше сделать турбодефлектор для вентиляции своими руками. Нужны чертежи и соответствующая инструкция.

Область использования

Где именно можно применять турбодефлекторы? Изделия прекрасно зарекомендовали себе в помещениях и объектах, где крайне нужен обмен воздуха. Сфера использования:

1. Для частных и многоквартирных домов. К тому же следует отметить, что к работе вентиляционных каналов в многоэтажке предъявляются повышенные требования. Часто в таких домах качество вентиляции не самое лучшее, так как они делались еще в советском союзе. А вот благодаря использованию дефлектора такая проблема решается.
2. Турбодефлекторы хороши для животноводческих ферм и для сельскохозяйственных построек, таких как конюшни, птичники зернохранилища и сеновалы. Они помогают вентиляции эффективней выводить запах, испарения и газы, образующиеся при содержании скота. К тому же в помещении контролируется влажность, она оптимальна.
3. Для перерабатывающих предприятий. Так как для работы турбодефлектора не нужно электричества, то экономия на устройстве соответствующая. Исключением служат предприятия, которые производят или перерабатывают опасные для человека вещества.
4. Здания общественного типа, такие как спортивные комплексы, бассейны, торговые центры и кинотеатры.

Важно! Турбодефлектор также используется для вентилирования подкровельного пространства.

Но, как же сделать турбодефлекторы вентиляционные своими руками? Давайте узнаем.

Инструменты и материалы

Скажем сразу, что такая работа не самая легкая, так как турбодефлектор имеет сложную конструкцию. Чтобы воплотить все в жизнь, нужны такие инструменты и материалы:

• лист оцинкованной или нержавеющей стали;
• болты, заклепки, хомуты и гайки;
• электрическая дрель;
• ножницы для работы по металлу;
• линейка, карандаш и циркуль;
• чертило;
• сварочный аппарат;
• несколько листков картона;
• обычные ножницы.

На фото ниже можно увидеть чертеж турбодефлектора.

Как именно изготовить его своими руками, вы увидите из данного видео:

Основная задача – сделать посадочную часть нужного диаметра. После чего к ней привариваются пластины с трубкой посередине, куда и будет установлена вращающаяся часть. Из листков стали по шаблону формируются лопасти, которые присоединяются к конструкции, формируя турбодефлектор. Весь процесс и детали наглядно изображены на видео.

Когда турбодефлектор сделан, можно приступать к его установке. Он монтируется на дымоходную трубу. Нижняя часть надевается на трубу и фиксируется болтами. Это надежное крепление, которое будет удерживать конструкцию на месте.

Заключение

Турбодефлектор – это эффективное и недорогостоящее средство, которое позволяет улучшить качество вентиляции в любом помещении. Нужно либо купить его, либо сделать своими руками и установить на дымоходную или вентиляционную трубу. После чего он сразу же будет выполнять свои основные функции.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Что такое Дефлектор вентиляционный? Принцип работы и устройство +Видео

Если правильно спроектировать систему вентиляции, то она обеспечит доступ воздуха внутрь помещения. Основным критерием работы системы вентиляции является наличие хорошей тяги, но пыль и мусор, попавшие в систему способны нарушить её работу. Чтобы избежать этого специалисты советуют установку вентиляционного дефлектора. Что собой представляет дефлектор вентиляционной системы, мы разберем далее.

Принцип действия дефлектора

За счёт установки дефлектора на трубу вентиляции, улучшается тяга, ведь дефлектор отклоняет воздушные массы, тем самым образуя на выходе шахты вентиляции, зону с пониженным давлением. За счёт этого воздух внутри трубы поднимется вверх и компенсирует давление.

Существуют разные конструкции дефлекторов, но принцип работы у всех одинаковый. Современные агрегаты чаще всего имеют сужение канала, это увеличивает скорость прохождения воздуха над оголовком трубы. Это усиливает тягу и имеет называние «принцип аэрографа».

 Если правильно подобрать и правильно использовать дефлектор, то можно добиться более эффективной работы системы вентиляции.

Больший эффект дефлекторы показывают при установке на каналах вентиляции с горизонтальными и вертикальными участками.

Так же вентиляционные дефлекторы играет роль защиты воздуховода от попадания в него мусора, осадков окружающей среды, мелких птиц, грызунов и т.п. Для изготовления дефлектора используют нержавеющую сталь или керамика, так как его устанавливают снаружи сооружения.

Положительные и отрицательные качества

Положительными качествами применения вентиляционного дефлектора являются:

1. увеличение тяги;
2. защита вентиляционных каналов.

Но если ветер будет дуть снизу, то поток воздуха ударяется о часть дефлектора находящуюся сверху и не даёт воздушному потоку выходить наружу, что даёт сбой работы системы.

Стоит отметить, что вентиляционные дефлекторы часто стали обустраивать с двумя конусами и соединёнными основаниями, что исключает возникновение вышеописанной проблемы.

Конструкция вентиляционного дефлектора

Конструкция вентиляционного дефлектора состоит из:

1. двух металлических стаканов;
2. фиксирующих кронштейнов, для крепления;
3. приточно – отводящего патрубка (его закрепляют на трубу хомутом).

Наружный стакан к нижней части расширяется, а нижний стакан ровный. Данные стаканы надеваются друг на друга и в верхней части конструкции закрепляют крышку на стойках.

Чтобы избежать попадания, осадков в систему, диаметр данной крышки должен быть больше выходного отверстия.

Отбои монтируют таким образом, чтобы уличный воздух создавал подсос сквозь выемки соседних колец — это ускоряет отвод воздуха из системы вентиляции.

Дефлектор вентиляции устроен так, что при направлении потока воздуха снизу вверх дефлектор плохо срабатывает, то есть идёт отражение потока от крыши и затем этот поток устремляется к газам, которые выходят в верхней части. Чтобы решить этот момент, применяют двухконусные конструкции, они соединены основанием.

Важно: Если направление ветра боковое, то воздух выводиться как снизу, так и сверху. Если направление ветра вертикальное, то отток воздуха будет снизу.

Виды и характеристики

В наше время есть много разновидностей дефлекторов для вентиляции, среди них выделяют основные:

1. Дефлектор Цаги;
2. Дефлекторы Григоровича;
3. Н — образные дефлекторы.



Существуют открытые конструкции, которые разделяют по форме:

• бывает плоский;
• полукруглый;
• с открывающейся крышкой или двускатный.



По принципу работы бывает:

• ротационный дефлектор;
• турбинный.

По типу флюгера.

Далее мы разберём самые популярные типы вентиляционных дефлекторов.

Дефлектор на дымоход

Очень часто дефлекторы устанавливают на дымоход, его устанавливают для того чтобы обеспечить хорошую тягу для выведения дыма. Таким образом, дефлектор увеличивает работу оборудования на двадцать процентов, это увеличивает лучшее прогорание топлива и улучшает теплоотдачу.

Так же установка дефлектора предотвращает попадание осадков атмосферы и различного мусора в дымоход.

Дефлектор для кондиционера

Такие конструкции почти ни чем не похожи на классические  дефлекторы. Они представляют собой экраны – отражатели, которые перераспределяют воздушные массы, производимые кондиционером.

Поэтому воздушные массы направлены не на человека, а в пол или параллельно потолку, рассеиваясь, не теряя свой напор.

Ротационный дефлектор

Такого вида дефлекторы увеличивают работу естественной приточно – вытяжной системы в четыре раза и при этом такой дефлектор не требует подключения к электричеству.

Ротационный дефлектор состоит из подвижной головки с лопастями, которые установлены на основание и прикреплены при помощи подшипников.



Принцип работы ротационного дефлектора следующий:



Ветер попадает в лопасти и за счёт этого начинает двигаться головка, тем самым воздух разряжается, и тяга увеличивается.

Благодаря подшипникам головка вращается с неизменной скоростью, даже при сильном ветре.



Флюгер

Дефлектор —  флюгер является специальным устройством, корпус которого двигается вместе с изогнутыми козырьками, они соединены с подшипниковым креплением.

Сверху конструкции располагается флюгер, он даёт всему устройству всегда быть «по ветру».



Работает это устройство так: воздушные массы проходят между козырьками, ускоряются и делают зону разрежения, за счёт этого идёт усиление тяги, топливо прогорает лучше и происходит улучшение воздухообмена.

Такие конструкции хорошо применять, чтобы предотвратить обратную тягу, затухание пламени и искрообразование.

Такую конструкцию можно сделать самостоятельно, для этого необходимо конструкцию установить на срез трубы дымохода, креплением будет служить подшипниковый узел и кольцо.



Цокольный дефлектор

Такие дефлекторы предназначены для проветривания цокольных этажей и помещений, а так же для удаления влаги. Такие устройства могут использоваться как в принудительной, так и в естественной системе вентиляции.

Ещё цокольный дефлектор, препятствует попадание в подвальные помещения различных мелких животных, грязи, метеорологических осадков.

Длину трубы дефлектора легко регулировать и если будет необходимость, то её можно будет нарастить или отпилить до нужной высоты.

И так в статье мы описали виды и принцип работы вентиляционного дефлектора, надеемся, что эта информация была вам полезной. Удачи!

Видео дефлектора своими руками:

Дефлектор вентиляционный своими руками: виды, устройство и работа

Практически любая установка, вырабатывающая тепло, нуждается в надежном устройстве для отвода дыма. Все мы знаем, что перед тем как начать эксплуатировать печь, камин или котел, необходимо проверить тягу. Часто проблемы с тягой начинаются из-за сильного ветра. В этом случае отток дыма прекращается, что чревато различными нарушениями в работе оборудования и даже отравлением жильцов дома. Другие причины отсутствия или недостатка тяги состоят в том, что труба дымохода может иметь неправильное расположение, недостаточную высоту, либо слишком маленький диаметр. Со всеми этими проблемами легко справляется вентиляционный дефлектор. В данной статье мы рассмотрим виды дефлекторов и узнаем, как изготовить дефлектор вентиляционный своими руками.

Принцип работы устройства

Основной принцип работы дефлектора основан на отражении воздушного потока от плоскости диффузора. Таким образом, срабатывает закон Бернулли – воздух потоком растекается вокруг диффузора, создается разрежение воздуха и появляется тяга. Эффективность устройства повышается, если установить его на расположенный по кривой линии канал, либо на канал с изгибом. Увеличение тяги в свою очередь ведет к значительному повышению коэффициента полезного действия теплового устройства. КПД может при этом подняться на целых 20 %.

Работа дефлектора состоит в перенаправлении воздушных потоков. Так, если ветер дует вертикально снизу вверх, то газы отводятся через верхнее круглое отверстие. Если наоборот сверху вниз – то через нижнее отверстие. При горизонтальном воздушном потоке отвод газов происходит через оба отверстия одновременно.

Виды вентиляционных дефлекторов

Существует множество разновидностей вентиляционных дефлекторов, отличающихся по конструктиву и по своим функциям. Наиболее известная и популярная в народе модель – это модель Григоровича. Она подходит для использования, как на вентиляционной, так и на дымоходной трубе. По чертежу данной модели легко изготовить вентиляционный дефлектор своими руками. Остальные модели имеют более изощренную конструкцию, поэтому их изготовление лучше предоставить профессионалам.

Устройство дефлектора

Дефлектор состоит из нижнего цилиндра, входящего в него патрубка, отражающего диффузора (верхнего цилиндра), конуса и двух кронштейнов для закрепления всей конструкции.

Изготавливать дефлектор можно из любого подходящего материала. Но лучше всего использовать для этого жесть, оцинкованное железо, либо специальная котельная сталь. Желательно перед началом изготовления начертить чертеж и произвести точный расчет всех деталей будущего изделия. Для того чтобы правильно рассчитать характеристики дефлектора, его высоту и параметры диффузора, необходимо измерить диаметр дымоходной трубы, куда будет крепиться дефлектор. Так, например, если диаметр трубы равен 12 см, то высота дефлектора будет равна 14,4 см, а ширина диффузора – 24 см.

Процесс изготовления

Перед тем, как приступить к изготовлению дефлектора, необходимо приготовить все инструменты, которые понадобятся для работы.

Вот примерный список инструментов, материалов и приспособлений для изготовления стандартного дефлектора:

• Лист оцинкованного металла,
• Ножницы для резки металла,
• Болты с гайками, либо заклепки,
• Чертилка,
• Лист плотного картона
• Обычные канцелярские ножницы.

Для удобства можно изготовить макеты деталей, вырезав их из листа плотной бумаги или картона. Полученные заготовки накладываются на лист металла, обводятся чертилкой по металлу и вырезаются по контуру при помощи ножниц для резки металла. Для скрепления деталей между собой применяются металлические заклепки или болты с гайками. Из полосы металла изготавливают кронштейны, которые, как и обратный конус, привариваются к диффузору.

Установка готового изделия

Сборка дефлектора производится таким образом. Нижний цилиндр помещают сверху на отверстие для вентиляции или на дымоход, и прикручивают его болтами с гайками. На нижний цилиндр, в свою очередь, крепят диффузор. Держится он за счет хомута. При помощи кронштейнов закрепляются обратный конус и колпак.

Если отверстие дымохода слишком просторное, что его можно немного уменьшить при помощи стальной проволокой, распустив и намотав ее вокруг отверстия.

Рекомендуется устанавливать дефлектор на полтора или два метра выше уровня крыши, так вы дополнительно улучшите тягу.

Плюсы и минусы применения обычных дефлекторов

К преимуществам применения дефлектора вентиляционного следует отнести также то, что он защищает установку от попадания в нее атмосферных осадков, а также от загрязнения. Это возможно благодаря его зонтичной конструкции.

К недостаткам относят то, что когда ветер дует снизу вверх, то поток может отражаться от конусообразного зонта и воздействовать на восходящий ток газов из трубы дымохода. Таким образом, эффект от применения дефлектора намного снижается. Чтобы это побороть были сконструированы двухконусные дефлекторы. Конусы в них соединены между собой основаниями. При этом нижний конус служит для вывода и рассеивания дыма наружу.

Другие разновидности дефлекторов

Дефлекторы могут изготавливаться не только из металла, но также из пластика. Такое устройство дефлектор будет стоить дешевле, а его дизайн может быть намного богаче, чем у металлического. Однако пластиковый дефлектор не такой долговечный, как металлический, поэтому он не подходит для вентиляции дымоходов. Применяют пластиковые дефлекторы в основном для автомобилей.

Устанавливают дефлекторы на капот, окна, крышу и другие части автомобиля для отвода потока воздуха. Такие дефлекторы служат для защиты лакокрасочного покрытия от повреждения и загрязнения его мелкими частицами песка, гравия или насекомыми. Дефлекторы, закрепленные на люке и окна авто, не дадут каплям дождя попасть на поверхность стекла и в салон. Изготавливают дефлекторы для авто в основном из акрилового пластика толщиной 3 мм путем 3D-моделирования.

В последнее время на рынке можно найти флюгеры-дефлекторы. Эти дымоходные устройства вращаются следом за ветром. Такой дефлектор состоит из корпуса, козырьков и подшипникового узла. Принцип работы флюгера-дефлектора состоит в том, что поток ветра, проходя между козырьками, создает разреженную зону. Это не только усиливает тягу, но и помогает топливу в печи сгорать эффективнее, а также улучает обмен воздуха в трубе дымохода. Таким образом, устройство обеспечивает дополнительную вентиляцию. Флюгер-дефлектор устраняет эффект обратной тяги, не дает образовываться искрам.

Благодаря оригинальному конструктиву флюгера отлично защищают дымоход от ветра, поворачиваясь вслед за ним и заслоняя собой отверстие. Изготавливают их из антикоррозионной стали, которая отлично противостоит различным неблагоприятным условиям окружающей среды. Такая сталь невосприимчива к воздействию влаги и высоких температур.

К минусам данной конструкции относят:

1. Нестабильный эффект при очень сильном порывистом ветре и в сильные морозы.
2. Обязательный уход за подшипниковой частью механизма (смазывание).
3. Образование конденсата на козырьках.
4. Оседание на козырьке сажи и копоти.

Еще один известный вид дефлектора – это ротационный дефлектор или турбина. Его применяют для подводки естественной вентиляции. Эффективно данное устройство и для дымоотвода при применении газовых котлов. В отличие от флюгеров он вращается только в одном определенном направлении. Принцип ротационной турбины основан на преобразовании энергии ветра и использовании ее для увеличения тяги в трубе дымоотвода. Турбинный дефлектор служит надежным заслоном для дымохода от попадания в него различного мусора, а также от осадков. Он отлично работает в ветер и даже в теплый сезон, когда отопление отключено, продолжает выполнять воздухоотводящую функцию.

Дефлекторы вентиляционных систем, работающие по принципу ротационной турбины бесполезны в штиль. Это их основной недостаток. Кроме того, такие дефлекторы не подходят для печей, которые топят углем и каминов, работающих на дровах, так как температура дымовых газов не должна превышать 200оС.

Кроме вышеперечисленных конструкций для отвода дыма применяют такие устройства как дымники, дымовые вентиляторы, грибки, колпаки и другие.

Таким образом, самодельный вентиляционный дефлектор не хуже магазинного справится с отсутствием тяги и эффективно устранит продукты горения.

Что такое отводной вентиль?

Закрывание вентиляционных отверстий может показаться хорошим решением в некоторых случаях, например, когда мебель блокирует их, но переключатели вентиляционных отверстий предлагают лучшее и более энергоэффективное решение. Если вам слишком холодно зимой или слишком тепло летом, или если в ваших комнатах не очень комфортно, это может быть проблемой с воздушным потоком. Перенаправив вентиляционные отверстия, вы можете убедиться, что очищенный воздух поступает в нужные комнаты, а не в те комнаты, которые вы редко используете.

Установка отводного устройства для отвода воздуха, также известного как дефлектор для отвода воздуха, — простой способ максимизировать производительность системы отопления, вентиляции и кондиционирования воздуха в вашем доме. Продолжайте читать, чтобы узнать больше о переключателях вентиляционных отверстий и о том, как они могут улучшить контроль микроклимата в жилых помещениях.

Как работают отводы вентиляционных отверстий?

Переключатели или дефлекторы вентиляционных отверстий работают, перенаправляя воздух, выходящий из вентиляционных отверстий, для оптимального нагрева и охлаждения. Этот аксессуар для систем отопления, вентиляции и кондиционирования воздуха обычно изготавливается из пластика и надевается на вентиляционные отверстия в вашем доме.Вы можете отрегулировать их вверх или вниз в зависимости от ваших потребностей в перенаправлении воздуха.

Поскольку отводные устройства для вентиляционных отверстий позволяют лучше контролировать, в какие области вашего дома поступает воздух с регулируемым климатом, это эффективный способ экономии энергии и продления срока службы вашей системы отопления, вентиляции и кондиционирования воздуха.

Перенаправление вентиляционных отверстий повышает эффективность

Всякий раз, когда затрудняется приток воздуха в вентиляционное отверстие, вы получаете меньше преимуществ с точки зрения комфорта. Например, если поток воздуха заблокирован предметом мебели, часть прохлады воздуха уменьшится, потому что он будет ударяться о более теплую поверхность.

Если вентиляционное отверстие направляет холодный воздух перед теплым прибором или теплым окном, теплообмен будет еще больше, а это опять же означает, что меньше холодного воздуха будет попадать туда, где вам нужно. Это снижает эффективность, поскольку вы почувствуете себя теплее и с большей вероятностью отрегулируете термостат, чтобы получить некоторое облегчение. Кроме того, поскольку из-за теплопередачи фактическая температура в помещении повышается, кондиционер постарается компенсировать разницу. Другими словами, часть энергии, затрачиваемой вашим кондиционером на охлаждение воздуха, будет потрачена впустую из-за плохо направленных вентиляционных отверстий.

Как перенаправить вентиляционные отверстия

Если поток воздуха блокируется мебелью, приборами или другими крупными предметами, вы можете просто переместить предметы или перенаправить вентиляционное отверстие. Некоторые вентиляционные крышки имеют встроенный переключатель или рычаг, который можно использовать для перенаправления воздушного потока.

Если существующие вентиляционные крышки не обеспечивают подходящего способа направленного воздушного потока, например регулируемую заслонку, у вас все же есть эффективные варианты. Один из самых простых — это купить отводные клапаны. Обычно они изготавливаются из изогнутого пластика и прикрепляются к вентиляционной крышке и могут регулироваться для направления потока воздуха вверх, вниз или в стороны.Также можно найти дефлекторы вентиляционные с удлинителями. Это полезно, когда вентиляционные отверстия расположены, например, под кроватями или диванами.

Когда воздушные дефлекторы наиболее эффективны?

• Вентиляционные отверстия под мебелью: Многие домовладельцы просто закрывают вентиляционные отверстия под мебелью или за ней. Кондиционированный воздух, поступающий из вашей системы HVAC, тратится впустую, если он ударяется о препятствия, такие как кровати, столы, стулья или другую мебель. Установив вентиляционные дефлекторы, вы можете направлять воздушный поток таким образом, чтобы обеспечить больший комфорт и сэкономить энергию.
• Вентиляционное отверстие над устройством: Если у вас есть вентиляционное отверстие над устройством, которое нагревается, например, духовкой или сушилкой для одежды, это также влияет на воздух. Использование вентиляционного дефлектора поможет обеспечить надлежащее охлаждение / нагрев воздуха и не снизить температуру в приборе.
• Вентиляционное отверстие в свободной комнате: Вместо того, чтобы закрывать вентиляционное отверстие в неиспользуемой комнате, можно творчески объединить дефлектор и удлинитель для направления воздуха в коридор. Вам нужно будет оставить дверь в комнате открытой, но, оставив шторы / жалюзи закрытыми, вы сможете лучше контролировать температуру в комнате, не повреждая систему вентиляции. Если вам нужно больше контролировать температуру в отдельной комнате, вы можете подумать о приобретении системы зонирования.
• Вентиляционные отверстия возле окон: Окна являются источником тепла в теплые месяцы и источником потерь тепла зимой. Если у вас есть воздуховоды возле окон, на кондиционированный воздух будет влиять создаваемая температура.Дефлектор может помочь предотвратить подъем или потерю большей части кондиционированного воздуха, тем самым позволяя вам экономить энергию.
• Вентиляционные отверстия рядом с термостатами: Если вентиляционное отверстие находится рядом с термостатом вашего дома, оно может сильно и неточно повлиять на показания комнатной температуры. Неправильное показание температуры приведет к тому, что система будет работать дольше или короче, чем это необходимо, при этом не будет достигнута оптимальная температура в птичнике. Вентиляционный дефлектор может удерживать воздух подальше от термостата, позволяя ему получать более точные показания температуры в доме.

Другие шаги по повышению энергоэффективности

Вентиляционные отверстия, заблокированные мебелью, — это только одна причина использовать дефлекторы. Иногда расположение вентиляционных отверстий HVAC неэффективно. Примером может служить напольное отверстие, расположенное прямо под окнами. Окна являются источником тепла в жаркую погоду и потерь тепла зимой, и ваш кондиционированный воздух, поднимающийся над стеклом, соответственно теряет или набирает тепло. Использование дефлекторов для направления кондиционированного воздуха подальше от окон сэкономит энергию и сделает ваш дом более комфортным.

Последние мысли

Хотя это может показаться нелогичным, оставьте вентиляционные отверстия открытыми. Если вы пытаетесь сэкономить, попробуйте повышать температуру на работе и во время сна. Исследования показывают, что чем дольше ваш дом будет находиться при повышенной температуре при охлаждении или при пониженной температуре при обогреве, тем больше энергии вы сэкономите. Установка температуры на 10 или более градусов на 8 часов, пока вы спите или идете на работу, может снизить ваши счета за электроэнергию на 5-15 процентов.

Если вашей системе требуется ремонт или вы хотите перейти на более энергоэффективную систему, позвоните нам по телефону 951-926-1002. Вы также можете посетить нашу страницу контактов и заполнить контактную форму.

Добавление дефлектора в регистры пола

В доме, где есть система принудительного воздушного отопления, напольные регистры можно найти по всему дому. Напольный регистр обычно устанавливают по краям стены комнаты, чтобы не пропускать пешеходов.По большей части, это предметы домашнего обихода «вне поля зрения, вне памяти». Однако бывают случаи, когда предмет мебели располагается над регистром. Чтобы и дальше получать максимальный поток воздуха от напольного регистра, необходимо использовать воздушный дефлектор.

Воздушный дефлектор — отличное приспособление, которое может быть добавлено к любому напольному регистру, которое отклоняет горячий воздух в комнату, а не на основание предмета мебели. Многие люди используют эту недорогую альтернативу изменению положения своего регистратора.Если вы обнаружите, что не можете разместить мебель в определенных местах из-за напольных регистров, вот несколько шагов, которые необходимо предпринять, чтобы добавить воздушный дефлектор.

Шаг 1. Измерьте регистр пола

Большинство регистров, которые сегодня встречаются в современных домах, имеют универсальный размер. Изменения могут происходить в регистрах в больших или старых домах. Лучше всего потратить несколько минут, чтобы измерить размер регистра, чтобы убедиться, что вы покупаете правильный. После того, как у вас будут размеры, перейдите в центр оборудования и найдите воздушный дефлектор подходящего размера, формы и стиля, который будет соответствовать вашему интерьеру и вашим потребностям.

Шаг 2: Снимите напольные регистры

Чтобы установить воздушный дефлектор на напольный регистр, вам необходимо его снять. Это легко сделать отверткой. Просто ослабьте винты и снимите их. Отложите их, так как они вам снова понадобятся через несколько минут. Поднимите регистр из положения на полу.

Шаг 3. Чистка регистра

Когда регистр снят с пола, самое время его почистить. Используйте тряпку и немного воды, чтобы удалить пыль и грязь.При необходимости подкрасить краской. Воспользуйтесь промышленным пылесосом или обычным домашним пылесосом и прочистите воздуховод до конца шланга.

Шаг 4: Установите воздушный дефлектор

Воздушный дефлектор войдет в ваш реестр одним из двух способов. Во-первых, он будет просто закреплен с помощью более длинных винтов, которые удерживают дефлектор и напольный регистр. Во-вторых, он будет приклеен к регистрам с помощью липкой ленты. Если вы используете полоску, снимите подложку и приклейте ее к регистрам.Если вы используете винты, установите тонкий кусок уплотнителя, который будет служить уплотнением между двумя элементами.

Шаг 5: Установите напольный регистр на место

Установите регистр на место и закрутите винты. Если вы используете более длинные, просто вбейте их отверткой. Удерживайте старые винты, так как вы, возможно, захотите использовать их снова в будущем.

Направляющие и перенаправляющие вентиляционные отверстия — Detmer and Sons

Чтобы справиться с теплым летом Дейтона и холодной и сухой зимой, система воздуховодов HVAC должна быть оптимизирована с точки зрения производительности.Перенаправить вентиляционные отверстия для подачи воздуха туда, где вы хотите, — это один из самых простых способов сделать это.

Вокруг ваших комнат

Ваши стандартные вентиляционные крышки предназначены только для того, чтобы не допустить попадания посторонних предметов в воздуховоды и рассеять воздушный поток, в некоторой степени предотвращают сильные сквозняки, но они мало влияют на направление воздушного потока. Если вы хотите уменьшить сквозняки, вам может помочь деревянная рейка или декоративное металлическое покрытие. Они разбивают воздушный поток более эффективно, чем тонкие пластиковые металлические решетки.

Для перенаправления вентиляционных отверстий таким образом, чтобы воздух поступал в другую часть комнаты, вентиляционные дефлекторы являются простым вариантом. Они размещаются над вентиляционным отверстием, чтобы отводить воздух от стен, мебели или штор к центру комнаты.

Если у вас есть вентиляционное отверстие под предметом мебели, лучше всего использовать удлинитель. Эта длинная низкопрофильная крышка закрывает вентиляционное отверстие и направляет воздух из ограниченного пространства, чтобы он мог выходить ближе к центру комнаты.

В системе воздуховодов

В определенной степени закрытие вентиляционного отверстия может перенаправить воздух из воздуховодов в другую часть дома.Если у вас есть неиспользуемая комната, которую вы не хотите обогревать или охлаждать, вы можете заблокировать приток воздуха в комнату с помощью закрывающегося дефлектора или намагниченной резиновой крышки вентиляционного отверстия.

Никогда не закрывайте более 10 процентов ваших вентиляционных отверстий, иначе вы создадите дисбаланс давления в воздуховодах, который может повредить компоненты вашей печи и кондиционера. Если в некоторых частях вашего дома часто требуется больше кондиционированного воздуха, чем в других, проконсультируйтесь со специалистом по HVAC по поводу установки системы зонирования. В этих системах используются заслонки в воздуховодах и главная панель управления, позволяющая безопасно направлять воздух в разные части вашего дома.

Чтобы получить советы по эффективному перенаправлению вентиляционных отверстий, свяжитесь с нами в Detmer and Sons в любом месте Дейтона.

Наша цель — помочь обучить наших клиентов в Дейтоне, штат Огайо, вопросам энергоснабжения и домашнего комфорта (особенно для систем отопления, вентиляции и кондиционирования воздуха).

Авторы и права / авторские права: «Kevin_Hsieh / Shutterstock»

Крышка вентиляционного отверстия пола DIY

Хорошо, я знаю, что эта напольная крышка для вентиляции, сделанная своими руками, не подойдет всем, и это нормально.Этот проект не был бы даже моей чашкой чая, если бы он не был рожден по необходимости.

Понимаете, у нас есть кошки. 10 из них. А иногда кошки бывают придурками. А иногда, когда кошки особенно нервничают, они писают на вещи. Или в этом случае они писали на штуки. Потому что это то, чем занимались наши кошки — они мочились в вентиляционные отверстия в полу.

Теперь я знаю, что это действительно очень противно. Настолько отвратительно, что я решил не делиться этим и нашим последующим исправлением в блоге.Но вы знаете, я всегда стараюсь, чтобы здесь все было по-настоящему, и я знаю, что если у меня есть эта проблема, значит, должны быть другие владельцы кошек, которые тоже сталкиваются с этой проблемой. Так что, если я смогу помочь некоторым любителям кошачьих решить эту очень серьезную проблему, что ж, я рискну потерять несколько читателей на этом пути.

В любом случае, эта проблема началась, когда мы впервые переехали в дом, в котором сейчас живем. У нас не было этой проблемы в нашем старом доме, потому что в нем не было вентиляционных отверстий в полу, поэтому мы были огорчены, когда обнаружили нашу кошки стали баловаться по нашим красивым вентиляционным отверстиям в нашем новом доме.

Мы сделали все, что должны делать владельцы кошек в такой ситуации — удостоверились, что в наличии достаточно чистых туалетных лотков, использовали кошачьи диффузоры с феромонами и т. Д., Что в некоторой степени помогло, но время от времени у нас все равно возникала проблема. В конце концов я решил стратегически расставить мебель так, чтобы закрыть как можно больше вентиляционных отверстий, но некоторые вентиляционные отверстия все еще оставались открытыми. Мы искали крышки напольных вентиляционных отверстий, которые можно было бы купить, чтобы решить нашу проблему, но единственные, которые мы смогли найти, которые работали бы удаленно, были пластиковые и наверняка разобьются на миллион частей, если на них наступят. Я ни за что не собирался мириться с этим, и в нашем доме пахнет так, будто у нас слишком много кошек, хотя у нас слишком много кошек, поэтому нам пришлось придумать решение.

Мы сделали их так, чтобы они подходили к стандартным напольным вентиляционным решеткам 4 x 10 дюймов и 4 x 14 дюймов. Регистры бывают разных размеров, поэтому, если у вас нет таких же размеров, как у нас, вам придется немного измерить и подсчитать, чтобы подобрать подходящий вариант. Мы сделали их так, чтобы они плотно прилегали сзади и спереди, чтобы они не скользили слишком легко, но сделали длину крышки на 3 дюйма больше, чем отверстия в полу, чтобы моча не попала под боковые стороны вентиляционного отверстия, которые являются открыть, чтобы позволить потоку воздуха.

Теперь я слышу, как некоторые из вас кричат ​​на экраны компьютеров: «Но люди собираются споткнуться об этом!» Позвольте мне спросить вас: сколько раз вы на самом деле наступаете на регистры вентиляции пола в вашем доме? Напольные вентиляционные отверстия обычно устанавливаются в труднодоступных местах и ​​/ или рядом со стеной. Когда люди ходят внутри, естественно, что между собой и стенами остается расстояние в фут или около того. И до тех пор, пока вы не сделаете их похожими по цвету на пол, на котором вы будете их использовать, их будет очень легко увидеть.

Материалы:

• 10 ″ x 3/4 ′ Деревянные доски для верхней части крышки вентиляционного отверстия. Обычно они бывают длиной 6–8 футов, поэтому вам нужно будет выполнить некоторую математику, чтобы вычислить, сколько вам понадобится в зависимости от того, сколько вентиляционных отверстий вы хотите закрыть. У нас есть они из сосновой древесины, но подойдет любая твердая древесина (более мягкая древесина может расколоться, если на нее когда-нибудь наступят , но я все же думаю, что шансы на то, что это произойдет, довольно малы).
• 1 ″ x 3/4 ″ Деревянные доски для основания крышки вентиляционного отверстия. Их бывает трудно найти, поэтому вам, возможно, придется обрезать большую доску до этого размера. Когда вы можете их найти, они обычно бывают длиной 4-6 дюймов, поэтому вам нужно будет выполнить некоторые вычисления, чтобы вычислить, сколько вам понадобится в зависимости от того, сколько вентиляционных отверстий вы хотите закрыть. Они изготовлены из сосны, но подойдут любые твердые породы дерева.
• Финишные гвозди 1 1/2 ″ 16 калибра
• Морилка Varathane в цвете Weasted Grey (купить в Lowes)
• Краска Valspar Chalky Paint в детских перчатках (купить в Lowes)
• Valspar Sealing Wax (неокрашенный) (купить в Lowes)

Обратите внимание: Я делюсь типом и размерами древесины, которую я купил, чтобы вы знали, что я использовал для этого проекта, но не стесняйтесь использовать другие типы / размеры древесины, если вы не можете найти то же самое. введите / размер древесины в строительном магазине или у вас есть древесный лом, который вы хотите использовать.

Инструменты:

• Аккумуляторная пила
• Гвоздь
• Пальмовая шлифовальная машина
• Кисти для краски
• Тряпки

Направление:

Обрежьте верхнюю и боковые части дерева по размеру, чтобы соответствовать вашему напольному вентиляционному устройству. Размеры, которые мы использовали для регистра вентиляционного отверстия 4 ″ x 14 ″, составляют 17 ″ x 9 ″ для верхней части крышки вентиляционного отверстия (две части деревянной доски 10 ″ x 3/4 дюйма, обрезанные по размеру) и 17 ″ x 3. / 4 ″ x 1 ″ для сторон крышки вентиляционного отверстия (две части деревянной доски 3/4 ″ x 1 ″, отрезанные на длину 17 дюймов для больших вентиляционных отверстий.Размеры, которые мы использовали для регистра вентиляционных отверстий 4 ″ x 10 ″, составляют 13 ″ x 9 ″ для верхней части крышки вентиляционного отверстия (две части деревянной доски 10 ″ x 3/4 ′, вырезанные по размеру) и 13 ″ x 3. / 4 ″ x 1 ″ для сторон крышки вентиляционного отверстия (две части деревянной доски 3/4 ″ x 1 ″, обрезанные до длины 13 дюймов для больших вентиляционных отверстий.

Прибейте две верхние части к двум боковым частям, как показано выше.

А теперь самое интересное! 🙂 Нанесите краску на морилку и вытрите излишки тряпкой.Перед следующим этапом дайте высохнуть хотя бы пару часов.

Закрасьте мелом краску и дайте ей высохнуть в течение как минимум нескольких часов перед следующим шагом.

Проблем с пальмовым шлифовальным станком. Насколько мало или насколько вы огорчены (или даже если вы вообще к нему), полностью зависит от вас! 🙂 Вытрите пыль чистой тряпкой.

Нанесите слой сургучной краски и сотрите излишки тряпкой. Существует много споров о том, следует ли вам восковую эпиляцию до или после стресса; Я всегда делаю это потом, потому что он защищает незащищенное дерево, а также меловую краску (и им понадобится вся защита, которую они могут получить, если мои кошки решат на них пописать; чего у них пока нет).🙂

Все наши крышки вентиляционных отверстий готовы к установке в доме!

Я надеюсь, что эта напольная крышка для вентиляции, сделанная своими руками, поможет, если у вас возникла такая же проблема с вашими кошками, как и у нас! До сих пор наши кошки игнорировали недавно закрытые вентиляционные отверстия, и это так приятно, что они снова используются, особенно с учетом того, что наше лето здесь уже не за горами!

Спасибо, что заглянули, и дайте мне знать, что вы думаете, или если у вас есть какие-либо вопросы по этому поводу!

15 способов избежать горячих и холодных пятен (обновлено)

Балансировка воздуха улучшит циркуляцию воздуха, повысит энергоэффективность и улучшит общую производительность вашей системы кондиционирования и отопления.Для домовладельца это означает подачу нужного количества воздуха ( горячий или ) в каждую комнату, что сделает ваш дом более комфортным.

Балансировка воздуха для специалиста по ОВКВ — это процесс тестирования и настройки вашей системы с использованием их навыков и инструментов. Они смотрят на ваше потребление и выпуск и соответственно корректируют.

Роб Фалке, президент Национального института комфорта — обучающей компании, работающей в сфере отопления, вентиляции и кондиционирования воздуха, добавляет: «Балансировка — это самый важный шаг , который можно предпринять, чтобы гарантировать, что ваши системы производят комфорт и работают эффективно .«

В этой статье я расскажу, как можно своими руками отрегулировать ( баланс ) воздушный поток для комфорта. Комфортный баланс — это так же просто, как проверить, комфортно ли в комнате. Затем я расскажу о способах, которые могут потребоваться специалисту по HVAC, и помогу вам понять, как технический специалист будет выполнять балансировку жилой системы. Для этого может потребоваться установка демпферов или движущихся регистров.

Что такое балансировка воздуха?

Балансировка воздуха — это процесс, который включает в себя изменение существующей системы отопления, вентиляции и кондиционирования воздуха, чтобы обеспечить равномерное распределение воздуха по дому.Все зоны будут иметь правильную теплопередачу. Вы хотите, чтобы все компоненты вашей системы HVAC работали в гармонии.

15 советов по поддержанию баланса температуры в вашем доме

Пора избегать этих надоедливых горячих и холодных точек и неравномерной температуры. Я разбил это на простые, самостоятельные советы, а сложнее, возможно, потребуются некоторые навыки, чтобы пришло время обратиться к профессионалу.

1. Закройте или откройте свой реестр
2. Попробуйте смещение на 2 градуса
3. Проверить фильтры на чистоту
4. Установить оконные покрытия для предотвращения нагрева
5. Избегайте размещения электронного оборудования рядом с термостатом
6. Проверка на сквозняки
7. Регулировка потолочных вентиляторов
8. Предотвращение ограничений воздушного потока
9. Установите вентилятор термостата в положение «ВКЛ.»
10. Почините воздуховод
11. Проверьте изоляцию
12. Проверка и регулировка скорости вентилятора системы
13. При необходимости установите дополнительные возвратные воздуховоды
14. Используйте два кондиционера
15. Знайте размер вашей системы отопления, вентиляции и кондиционирования воздуха

Сделай сам…

1. Закройте или откройте свой реестр

Просто, но эффективно. У вас есть возможность перемещать заслонку демпфера. Это ограничит приток воздуха в комнату. Но не закрывайте вентиляционные отверстия полностью, это может вызвать другие проблемы в вашей системе HVAC.

В теплую погоду открывайте регистры на верхнем этаже и частично закрывайте регистры на первом этаже и / или в подвале. При низких температурах измените процесс в обратном порядке.

Компания

Sierra Air Conditioning составила удобное руководство по правильной балансировке вашей системы для каждого сезона.Сначала попробуйте этот процесс:

Шаг 1: Установите термостат на 76-78 градусов. (идеальный диапазон для начала тестирования)

Шаг 2: Оставьте температуру в покое не менее чем на 24 часа.

Шаг 3: В слишком прохладных местах отрегулируйте вентиляционные отверстия, чтобы обеспечить меньший поток воздуха.

Шаг 4: Отрегулируйте с небольшими приращениями, чтобы почувствовать, что работает для вашего комфорта.

Шаг 5: Еще раз проверьте настройки (через 24 часа), чтобы определить, достигли ли вы желаемой температуры.

Шаг 6: Продолжайте, пока не достигнете идеальной температуры.

2. Попробуйте смещение на 2 градуса

Если вы живете в двухэтажном доме и у вас два термостата, установите температуру на 2 градуса.

Вот о чем я …

Установите термостат на разницу в 2 градуса для полов. Например, наверху можно установить температуру 74 градуса, а внизу — 72 градуса. Это поможет при неравномерной температуре.

3. Проверка чистоты фильтров

Есть множество причин, по которым ваши фильтры должны быть чистыми…

• Улучшает качество воздуха — очистка от мусора, скапливающегося на ваших фильтрах, поможет улучшить поток воздуха.
• Повышает эффективность вашей печи — уменьшенный поток воздуха через вашу систему отопления и охлаждения может привести к перегреву теплообмена и слишком быстрому отключению. Держите фильтр в чистоте, это повысит эффективность вашей печи.
• Продлите срок службы вашей системы HVAC — считаете ли вы, что наиболее частая причина выхода из строя HVAC — грязный фильтр? Грязный фильтр усложняет работу вашей системы, вызывая ее перегрев.
• Помогите снизить затраты на электроэнергию — Отопление вашего дома потребляет больше энергии и стоит больше денег, чем любая другая система в вашем доме — обычно составляет около 42% ваших счетов за коммунальные услуги. Если ваш фильтр не забит, ваша система будет работать более эффективно. Уже одно это поможет снизить ваши затраты на электроэнергию. Регулярно меняя фильтр, вы можете сэкономить от 5 до 15% на счетах.

4. Установите оконные покрытия для предотвращения нагрева

Ваши окна повлияют на уровень комфорта в каждой комнате.Окна без штор, жалюзи, жалюзи и т. Д. Могут нагреть комнату быстрее, прежде чем термостат успеет включиться и добавить облегчения.

Оконные покрытия могут существенно повлиять на общий уровень привлекательности и комфорта. Они также могут помочь повысить энергоэффективность. В прохладное время года около 76% солнечного света, падающего на стандартные окна с двойным остеклением, проникает внутрь и превращается в тепло.

5. Избегайте размещения электронного оборудования рядом с термостатом

Электронное оборудование выделяет много тепла и действительно может повлиять на ваш комфорт.В настоящее время с появлением телевизоров и компьютеров с большим экраном распределение тепла в комнате может измениться, и вам может потребоваться отрегулировать вентиляционные отверстия.

Это обычно наблюдается, если у вас есть комнатный кондиционер. Термостат может забирать тепло от приборов, что также может привести к более длительной работе кондиционера.

6. Проверка на сквозняки

Убедитесь, что ваши окна и двери закрыты должным образом, так как это часто приводит к появлению холодных пятен в вашем доме.

7.Регулировка потолочных вентиляторов

Изменение настроек направления вращения вентилятора может существенно повлиять на циркуляцию воздуха. Ваши потолочные вентиляторы должны вращаться против часовой стрелки в теплое время года, чтобы создавать прохладный нисходящий поток воздуха. Однако в прохладные месяцы он должен двигаться с низкой скоростью по часовой стрелке, чтобы помочь равномерно распределять теплый воздух.

8. Предотвращение ограничений воздушного потока

Не накрывайте регистры мебелью или предметами, ограничивающими поток воздуха. Когда вы закрываете вентиляционное отверстие мебелью, ваша система должна работать больше.Вентиляционные отверстия предназначены для обеспечения свободного потока воздуха.

Вот быстрое решение от Integrity Air:

«Ваши вентиляционные отверстия должны иметь 18 дюймов пространства. Переставьте мебель и подшейте шторы, чтобы обеспечить им необходимый поток воздуха. Если у вас нет другого выбора, приобретите магнитный дефлектор воздуха , чтобы воздух дул на от ближайшая мебель «.

Дефлекторы могут перенаправлять воздушный поток, сохраняя заданную циркуляцию воздуха.

9. Установите вентилятор термостата в положение «ВКЛ.»

Настройки вентилятора могут повлиять на качество воздуха в помещении и уровень комфорта.Большинство систем имеют две настройки вентилятора: «Вкл» и «Авто».

При использовании настройки «ВКЛ» вентилятор будет дуть непрерывно, что будет фильтровать и всегда заменять воздух в помещении. Это, в свою очередь, будет поддерживать воздух в стабильном состоянии. При использовании автоматического положения ваш воздух может стать более застойным.

У обоих есть свои плюсы и минусы. При переключении на параметр «Вкл.» Вы можете увидеть увеличение счета за коммунальные услуги.

Дополнительные советы по самостоятельной работе …

Смотрите, как Дэйв Марс, Columbia Water & Light описывает важность сбалансированного воздушного потока в системе отопления и охлаждения.

Убедитесь, что ваши вентиляционные отверстия работают должным образом, и предотвращение утечек в воздуховодах поможет сэкономить деньги и энергию.

В другом пошаговом руководстве «Как сбалансировать систему центрального отопления» перечислены шаги, которые необходимо предпринять в период охлаждения и отопления.

Ресурс: Как сбалансировать систему центрального отопления

https://www.dummies.com/home-garden/interiors/ventilation/how-to-balance-your-central-heating-system/

Далее: Советы по балансировке воздуха, сделанные своими руками, не работают…

10. Почините воздуховод

Устраните любые повреждения и / или дефекты воздуховода. Проблемы с работой воздуховода могут вызвать неравномерное распределение.

Если система воздушного потока в воздуховоде разбалансирована, вы обнаружите, что при обогреве некоторые комнаты недостаточно теплые, а другие слишком холодные. В режиме кондиционирования воздуха вы также обнаружите, что в некоторых комнатах недостаточно прохладно, а в других слишком тепло.

В зависимости от вашего мастерства вы можете:

• исправить незакрепленные стыки воздуховодов, установив на место и заделав стык.
• ищите воздуховоды с крутыми поворотами
• Изолируйте или закройте воздуховоды

Всегда лучше обратиться к специалисту по HVAC.

11. Проверьте изоляцию

Если вы считаете, что ваш дом не изолирован должным образом или вы думаете, что у вас может не быть теплоизоляции, наймите профессионала для проведения оценки. Они помогут найти любые проблемы с вашей изоляцией.

12. Проверьте и отрегулируйте скорость вентилятора системы

Переключение скорости вентилятора может быть простым , если вы знаете, что делаете.

Hunker дает пошаговое руководство «Как изменить скорость вентилятора кондиционера» от отключения питания до тестирования устройства.

Шаги включают …

• отключение питания
• расположение электродвигателя вентилятора и проводка
• определение скорости проводов
• изменение активной скорости троса
• тестирование вашей системы отопления, вентиляции и кондиционирования воздуха

13. Установите дополнительные возвратные воздуховоды, если необходимо

«Второй обратный воздуховод может снизить статическое давление, если узкое место воздушного потока находится на обратной стороне.«

Блейк Шурц, Грейнер написал информативную статью о том, что добавление второго возвращения — почти всегда хорошая идея.

14. Используйте два кондиционера

«Если для обогрева и охлаждения используется один воздухоочиститель, воздухоочистителю, расположенному в подвале, будет легче подавать теплый воздух на верхние этажи дома, чем нагнетать холодный воздух в те же помещения в течение сезона охлаждения.

(теплый воздух поднимается через здание за счет конвекции, тогда как более тяжелый холодный воздух имеет тенденцию падать).

Может помочь увеличенная скорость вентилятора для охлаждения или вспомогательные вентиляторы. Чтобы избежать этой проблемы, некоторые конструкции HVAC используют два кондиционера, размещая второй блок на чердаке или потолке над самым верхним этажом ». [Источник]

Убедитесь, что размер вашей системы HVAC соответствует размеру вашего дома. Не хотите, чтобы устройство было слишком маленьким, и вам не нужно слишком большое, потому что это приведет к чрезмерному кондиционированию вашего дома. Когда печь слишком большая, это может вызвать некоторые проблемы в доме.От короткой езды на велосипеде до неэффективной работы и неудобного жилого помещения.

Точный размер печи — это работа квалифицированного подрядчика по ОВК. Чтобы порекомендовать печь подходящего размера, профессионал должен провести оценку всего дома.

Балансировка воздуха — это метод проверки вашей системы отопления и охлаждения для выявления любых проблем, вызывающих неравномерный поток воздуха или отрицательное давление воздуха. Благодаря этому каждая комната в вашем доме будет максимально комфортной с имеющимся у вас оборудованием.

Балансировка вашего центрального отопления сводит к минимуму потребление энергии и выравнивает температуру в каждой комнате.

Чтобы проверить воздушный баланс, техническим специалистам HVAC необходимо проверить производительность вашей системы.

«Найдите тоннаж или тепловую мощность, чтобы определить требуемый воздушный поток в системе. Разделите общий воздушный поток в системе так, чтобы каждая комната имела свою долю. Это можно сделать с помощью Ручного J или одного из нескольких методов оценки, включая расчет воздухообмена».

Это только начало, с которого начнет работу специалист по HVAC.

Специалист по воздуховодам проводит диагностические тесты ваших воздуховодов и других систем. Они запускают TAB — тестирование, регулировку и балансировку.

Дополнительные ресурсы: пример из практики: семья Джонсов, процесс, проблемы и преимущества.

Некоторые подсказки по расходу воздуха просты и могут быть выполнены сегодня.

Магнитные и пластиковые вентиляционные крышки

Почувствуйте дополнительный комфорт в своем жилом пространстве за счет оптимизации систем отопления и охлаждения.Простые в установке воздушные дефлекторы помогают направлять воздушный поток туда, где он вам нужен. Вентиляционные крышки не пропускают воздух из неиспользуемых помещений. Установка этих прочных пластиковых и магнитных опций занимает всего несколько минут, но позволяет ежемесячно экономить реальные деньги на расходах на электроэнергию. Мы предлагаем различные размеры, которые подойдут для любого дома. Прозрачные пластиковые дефлекторы воздуха почти не видны, но имеют большое значение. Убедитесь в этом сами, доставив их к вашему порогу сегодня же. Дополнительная информация указана на страницах продукта ниже.

Особенности дефлектора и вентиляционной крышки

• Простые в установке магнитные вентиляционные крышки и пластиковые дефлекторы воздуха
• Регулирующий воздушный поток для дополнительного комфорта и эффективности
• Экономьте деньги за счет снижения затрат на электроэнергию

Найдите больше возможностей для экономии денег с нашими аксессуарами для настенных вентиляционных отверстий. Получите свой сегодня!

• 5101520253035404550 на страницу

Ловушка напольного регистра

Мастер Артикул: 49-0113

НОВИНКА В НАЛИЧИИ! Напольные ловушки TruAire собирают мелкие предметы, которые по ошибке попали в ваши вентиляционные отверстия.Доступны в размерах 4 x 10 и 4 x 12 дюймов. Легко установить и легко опорожнить.

---

Наша цена: $ 5,99

Премиум-дефлектор для вентиляционных отверстий / регистров в полу

Мастер Артикул: 25-0001 #

Дефлектор напольных дефлекторов / регистров.Направляйте поток воздуха в комнату, а не прямо вверх. Этот прозрачный пластиковый воздушный дефлектор удерживается на месте магнитами (вентиляционные отверстия / регистры должны быть металлическими).

---

Наша цена: $ 2,79

Воздушный дефлектор для систем переменного тока с принудительной подачей воздуха

Мастер Артикул: 25-0010 #

Воздушный дефлектор для систем кондиционирования воздуха с принудительной подачей воздуха.Направляйте воздушный поток вверх, а не в стороны. Удерживается магнитами (вентиляционные отверстия / регистры должны быть металлическими). Регулируется от 10 до 14 дюймов в ширину. Не для стены или потолка.

---

Наша цена: $ 8,29

Воздушный дефлектор с пылевым фильтром для вентиляционных отверстий / регистров в полу

Мастер Артикул: 25-0004 #

Дефлектор напольных дефлекторов / регистров.Направляйте воздушный поток в сторону комнаты, а не прямо вверх. Этот воздушный дефлектор из прозрачного пластика поставляется с пылевым фильтром и удерживается на месте с помощью магнитов (вентиляционные отверстия / регистры должны быть металлическими).

---

Наша цена: $ 6.29

Воздушный дефлектор для боковых вентиляционных отверстий / регистров

Мастер Артикул: 25-0009 #

Дефлектор дефлекторов боковин.Направляйте воздушный поток прямо вверх или прямо вниз. Этот прозрачный пластиковый воздушный дефлектор удерживается винтами через дефлектор и регистр. Регулируется от 10 до 16 дюймов в ширину.

---

Наша цена: $ 8,29

Дефлектор для вентиляционных отверстий / регистров плинтуса

Мастер Артикул: 25-0005 #

Воздушный дефлектор для дефлекторов / регистров плинтуса.Направляйте поток воздуха прямо вверх или вниз для лучшей циркуляции. Регулируемый воздушный дефлектор подходит для регистров размером от 15 до 25 дюймов.

---

Наша цена: $ 9.19

Защитный кожух переменного тока — Пластиковые вентиляционные крышки

Мастер Артикул: 25-0052

AC Draft Shield — революционный способ сэкономить деньги на расходах на электроэнергию.Эта вентиляционная крышка из переработанного пластика легко устанавливается на различные размеры воздухозаборников или вентиляционных отверстий, чтобы предотвратить сквозняки, создавая герметичное воздушное уплотнение.

---

Наша цена: 23,49 $

Магнитная вентиляционная крышка 4 x 10

Мастер Артикул: 25-0006 #

Экономьте энергию с помощью простых в установке магнитных вентиляционных крышек.Поместите все неиспользуемые вентиляционные отверстия, чтобы контролировать поток воздуха в доме и повышать энергоэффективность.

---

Наша цена: $ 5,89

Крышки с магнитными вентиляционными отверстиями, обрезанные по размеру

Мастер Артикул: 25-0008 #

Используйте магнитные заглушки для вентиляционных отверстий, чтобы просто сэкономить энергию.Поместите одну из этих магнитных крышек на неиспользуемое вентиляционное отверстие в полу, чтобы улучшить распределение воздуха в вашем доме.

---

Наша цена: 11,99 $

Твердая пенная лента

Мастер Артикул: 25-0262

Используйте эту прочную ленту из вспененного материала, чтобы отрегулировать вентиляционное отверстие, чтобы оно соответствовало отверстию любого нестандартного размера.Эта желто-коричневая клейкая резиновая прокладка продается в рулонах по 17 футов шириной 1/2 дюйма и 3/4 дюйма.

---

Наша цена: 7,99 $

• 5101520253035404550 на страницу

Как самостоятельно очистить воздуховоды и вентиляционные отверстия системы отопления, вентиляции и кондиционирования воздуха

Регулярная чистка воздуховодов и вентиляционных отверстий в доме дает множество преимуществ.Пыль, скопившаяся в вашей системе HVAC, представляет большую опасность для здоровья. Помимо устранения опасностей для здоровья, связанных с пылью, грязью и другими агрессивными элементами, тщательная уборка гарантирует, что вы будете наслаждаться чистым воздухом в своем доме. Ваши кондиционеры и системы отопления также могут прослужить дольше из-за чистых воздуховодов.

В эпоху, когда домовладельцы склонны строить дома своими руками, чистить воздуховоды самостоятельно более чем соблазнительно. Хотя привлекать профессионального уборщика — это жизнеспособный вариант, уборка своими руками может сэкономить вам много денег.Единственные ограничения, которые вам нужно преодолеть, — это отсутствие необходимых инструментов и, вероятно, ограниченные навыки уборки. Тем не менее, вот руководство, как очистить воздуховоды и вентиляционные отверстия в вашем доме.

Приобретите необходимые инструменты и оборудование

Очистка воздуховодов — непростая задача, особенно если у вас нет всех необходимых инструментов для выполнения этой работы. Вы должны отложить немного денег, чтобы приобрести нужные инструменты для работы. Эти инструменты распространены и относительно доступны.Вы удивитесь, насколько легко их приобрести. Если у вас возникли проблемы с покупкой инструментов для уборки, вам следует подумать об аренде или займе у соседа. Вот инструменты, которые вам понадобятся:

1. Пылесос

Обычный пылесос справится со своей задачей. Убедитесь, что у него хороший шланг, которым вы сможете добраться до всех узких углов. Однако, если вы можете себе это позволить, подумайте о покупке мощного пылесоса для достижения оптимальных результатов.

2. Щетка

Обычная щетка для пыли с длинной ручкой идеально подходит для чистки воздуховодов. Для достижения наилучших результатов убедитесь, что у кисти жесткая щетина.

3. Отвертка

Часто можно встретить воздуховоды и вентиляционные отверстия, закрепленные винтами или другими крепежными деталями. Вам понадобится стандартная отвертка, чтобы отстегнуть воздуховоды во время чистки.

4. Салфетки для чистки или бумажные полотенца

Чистящие салфетки и бумажные полотенца пригодятся при вытирании пыли и протирании участков, окружающих ваши воздуховоды и вентиляционные отверстия.Они также понадобятся вам для закрытия регистров снабжения во время очистки других.

5. Печной фильтр

Эффект засорения может сказаться на фильтре печи. Поэтому по окончании чистки вам нужно будет произвести замену. Всегда выбирайте подходящий фильтр для печи.

Действия по очистке воздуховодов и вентиляционных отверстий

1. Регистры снабжения крышек

Первый шаг к очистке воздуховодов и вентиляционных отверстий — накрыть регистры подачи бумажными полотенцами или салфетками из микрофибры.Ваши воздуховоды будут тщательно очищены, и вполне логично, что вы предотвратите попадание пыли в другие части дома. Чтобы закрыть лотки для расходных материалов, просто поднимите решетки и накройте бумажными полотенцами, а затем замените их.

2. Включите вентилятор

.

Рекомендуется включать вентилятор непосредственно перед началом чистки воздуховодов. Это позволит разрыхлить пыль и обеспечить ее движение, когда вы начнете уборку. Однако убедитесь, что подача тепла отключена.

3. Чистые регистры снабжения

Теперь, когда в ваших регистрах запаса скопилась пыль и другие элементы, их чистка является разумной. В зависимости от размера мусора вы можете использовать щетку или пылесос для очистки регистров расходных материалов. Просто поднимите регистры и буквально смести пыль и мусор. Используйте длинную щетку, чтобы глубоко проникнуть в трубопроводную систему регистров.

4. Регистры чистого возвратного воздуха

Отвинтите регистры возвратного воздуха и удалите пыль, которая могла скопиться внутри системы трубопроводов.Вам понадобится кисть с более длинной ручкой, чтобы получить доступ к более глубоким участкам внутри полости.

5. Отключите питание системы

Оставив вентилятор работать на несколько минут, рекомендуется выключить питание, подключенное к системе, поскольку вы приступаете к серьезным делам. Это связано с тем, что вам потребуется доступ к основным воздуховодам, а делать это во время работы системы очень рискованно.

6. Отвинтите крышки воздуховодов

Крышки воздуховодов часто крепятся винтами или другим крепежом.Используя стандартную отвертку, открутите крышки и решетки воздуховодов, чтобы получить доступ к воздуховодам. Очистите решетки с помощью чистящей ткани. Если они слишком грязные, вам следует использовать мыло и воду

.

7. Пылесосом очистите воздуховоды

Вот где начинается настоящая работа. У вашего пылесоса должен быть шланг, достаточно длинный, чтобы дотянуться до проблемных мест и углов. Тщательно пропылесосьте воздуховоды, не оставляя нетронутых пятен. Если возможно, вам следует приобрести сверхмощный пылесос, учитывая, что обычный пылесос недостаточно мощный для глубокой уборки.Используйте кисть, чтобы удалить плесень и грибок внутри воздуховода. Кроме того, протрите воздуховод изнутри тканью, насколько это возможно.
