Чертежи печи на отработанном масле своими руками: Печь на отработанном масле своими руками

схема, устройство, чертежи масляной печки

Количество автомобилей на наших дорогах растет из года в год. Повышается и уровень вредных выхлопных газов в атмосфере, увеличивается масса изношенных шин и запчастей на свалках. Однако, один вид автомобильных отходов все же может принести реальную пользу. Это отработка масла из двигателя и прочих узлов и агрегатов, применяющаяся многими автолюбителями и даже домовладельцами в качестве энергоносителя для обогрева гаражей и домов. Главную роль здесь играет печь на отработанном масле, чаще всего – самодельная. Цель нашей статьи – рассказать об устройстве подобных печек и способах их изготовления в домашних условиях.

Печь на отработке для гаража

В широких кругах автовладельцев этот простой агрегат хорошо известен. С его помощью можно успешно отапливать небольшие помещения, где нет высоких требований к чистоте или эстетике. Это гаражи, небольшие дачные домики, мастерские и прочие аналогичные строения.

Показанные  на рисунке самодельные печи на отработанном масле имеют следующие достоинства:

• простота конструкции и дешевизна;
• нетребовательность к качеству топлива;
• хорошая теплоотдача;
• отопитель спокойно переносит периодические растопки в зимнее время;
• компактность и мобильность;
• отсутствует необходимость проведения монтажных работ.

Для того чтобы простая масляная печка функционировала надежно и устойчиво, требуется только одно – дымоходная труба с хорошей тягой.

Из недостатков необходимо отметить низкий КПД самого агрегата и присутствие неприятного запаха паров масел, появляющихся на некоторых режимах работы. Также стоит отметить разные загрязнения в виде пятен на полу или одежде, неизбежно возникающие при прямом контакте с автомобильной отработкой. Впрочем, повысить эффективность работы печки вполне по силам каждому домашнему мастеру, об этом будет сказано ниже.

Устройство и принцип работы печки

Агрегат состоит из двух бачков – верхнего и нижнего, соединенных между собой перфорированной трубой. При этом верхний бачок смещен относительно поперечной оси нижнего. В идеале форма этих емкостей – цилиндрическая, но, как показывает практика, печка с прямоугольными бачками работает ничуть не хуже. Для установки на пол конструкция имеет ножки. Ниже на схеме показано устройство печи:

Аппарат работает по принципу пиролизного сжигания тяжелого топлива. Как известно, температура воспламенения машинного масла достаточно велика, поэтому в домашних условиях можно его сжечь, если только обратить в пары. Чтобы этого достичь, нижний бак заполняется отработкой через воздушное отверстие примерно наполовину, после чего производится розжиг. Тут не обойтись без легкого топлива наподобие бензина или растворителя.

Горение бензина вызывает нагрев отработанного масла и его испарение, вследствие чего пары воспламеняются и печка постепенно переходит в рабочий режим. В нижнем баке, являющимся одновременно камерой сгорания, происходит первичное сжигание топлива с подачей воздуха через отверстие. Интенсивность процесса регулируется заслонкой, перекрывающей поток воздуха. Расход топлива на максимуме составляет 2 л / час, в режиме поддержания температуры – 0.5 л / час.

Самодельный отопитель на отработанном масле оборудован вертикальным газоходом с множеством отверстий для прохода вторичного воздуха. Попавшие в перфорированную трубу продукты горения вперемешку с масляными парами успешно дожигаются в ней, а также внутри верхнего бачка.

Затем дымовые газы огибают перегородку и покидают печь через патрубок дымохода. Их температура достаточно велика, и чтобы не потерять львиную долю тепла вместе с газами, рекомендуется выполнить такие мероприятия:

• проложить дымоходную трубу вдоль стены через все отапливаемое помещение с уклоном в сторону печи, способ проверенный, стенки трубопровода отдают много тепла в пространство комнаты;
• сразу за патрубком газохода установить водяной контур – экономайзер, подключив к нему пару отопительных батарей и небольшой бак – аккумулятор.

 Печь на отработке с водяным контуром может работать лишь в условиях постоянного обогрева здания. В случае периодического протапливания систему придется заполнить антифризом. Зато КПД установки вырастет с безнадежных 40%, как у буржуйки, до оптимистичных 50—55%.

Как изготовить?

Любой домашний мастер, владеющий техникой и приемами сварочных работ, может спокойно и быстро изготовить этот незамысловатый агрегат. Вначале следует сделать заготовку материалов, ориентируясь на чертежи печи, работающей на отработанном масле:



Следуя столь подробному руководству, остается только взять и выполнить сборку заготовленных деталей. Для работы потребуется стандартный набор инструментов и приспособлений:

• сварочный аппарат;
• угловая шлифовальная машина;
• дрель с набором сверл;
• комплект слесарного инструмента;
• измерительные приспособления.

По окончании сборки важно проверить обе емкости на герметичность и качество сварочных швов, поскольку масляная отработка со временем может просочиться через мельчайшие дефекты и поры. Выполнить это своими руками несложно, существует множество способов. Можно промазывать швы керосином и определять наличие дефектов визуально, либо намыливать стыки и подавать внутрь баков сжатый воздух.

Чтобы обогревать помещения средней площади, мощность масляной печи нужно увеличивать, предложенной выше простой конструкции будет недостаточно.

Используя этот принцип работы, мощность нельзя наращивать бесконечно, но все же варианты есть. Например, печь с двумя камерами дожигания, отдельным топливным баком и выдвижной топкой, что представлена ниже:

Масляная печь с принудительным нагнетанием воздуха

Снабдить теплом целый частный дом площадью порядка 100 м2 может печка, работающая на масле и снабженная принудительным нагнетанием воздуха в зону горения. Ее преимущества очевидны:

• большая мощность;
• высокий КПД сжигания топлива;
• можно добиться хорошего КПД использования теплоты сгорания путем автоматизации агрегата;
• экономичность.

Конечно, в изготовлении такая печь несколько сложнее, кроме того, появляется прямая зависимость работы отопителя от надежности электроснабжения. В районах, где часты отключения электроэнергии, придется принять меры по обеспечению бесперебойной работы печи с помощью различных генераторов.

Конструкция печи с наддувом

Наддувная самодельная печка на отработке представляет собой цилиндрический сосуд закрытого типа, внутри которого расположена хорошо нам знакомая камера дожигания в виде трубы с отверстиями. В нижней части сосуда находится дверца для доступа к топке и розжига. Патрубок дымохода приварен к верхней части цилиндра, а принудительная подача воздуха в трубу с отверстиями через верхнюю крышку либо простой врезкой сквозь боковую стенку.

Отработанное масло располагается на самом дне сосуда и подается по мере необходимости в автоматическом режиме. Способы подачи могут быть различными: из емкости погружным насосом либо посредством поплавкового механизма, кому что больше нравится. Выше на рисунке показана схема печки с нагнетанием воздуха, водяной рубашкой и топливоподачей с помощью поплавкового клапана.

Отработанное масло на дне емкости разжигается путем добавления небольшого количества бензина или растворителя, затем включается вентилятор-нагнетатель. После прогрева топливо начинает активно выделять пары, что сжигаются с избытком кислорода. В результате образуется мощный факел пламени, распространяющийся во все стороны, как видно на фото.

Совет. Данная конструкция печи имеет одну особенность: от сильного пламени низ сосуда раскаляется докрасна. Когда нужно обогревать одно помещение, то напротив этой зоны снаружи ставят вентилятор обдува. Если же речь идет об отоплении дома, то печь снабжают водяной рубашкой.

Продукты горения, покидающие тело печи, имеют очень высокую температуру (иногда до 400 ºС), как и в предыдущем случае. С целью недопущения выброса тепла и повышения КПД агрегата дымоход надо обязательно снабдить водяным теплообменником, подключенным к системе отопления через накопительный бак. Тогда можно добиться показателя эффективности печи порядка 80—85%.

Рекомендации по изготовлению

Чтобы сделать печь на отработке с наддувом, проще всего взять старый баллон из-под пропана. В нем надо вырезать проемы для дверцы и дымохода, а также врезать трубу для подачи воздуха. Диаметр последней не имеет решающего значения, в нашем случае подойдет размер 50 мм. Отверстия в трубе надо проделать диаметром 9 мм по такой же схеме, как и в обычной печке.

Кроме того, придется отрезать верх баллона и выполнить крышку с уплотнением из асбестового шнура. Для удобства не помешает приварить к ней ручки. Как это все реализовано на практике, можно посмотреть на видео:

Чтобы печь на отработке, сделанная своими руками, могла работать в разных режимах и поддавалась регулировке, ее снабжают соответствующей автоматикой. Для этого приобретают контроллер с датчиками температуры и связывают его по схеме с вентилятором. Тогда появится возможность устанавливать необходимую температуру нагрева и управлять ею, снижая при необходимости производительность нагнетателя.

Для справки. Зачастую такая конструкция изготавливается без принудительной подачи воздуха. Работа агрегата полностью зависит от силы тяги в дымоходе, а регулирование происходит вручную, заслонкой.

Заключение

Нельзя сказать, что самодельная масляная печь – это очень простое устройство и сделать его раз плюнуть. Но, с другой стороны, никаких особенных сложностей здесь нет, серьезно повозиться придется лишь с наддувной версией печи на отработке. Много времени отнимет изготовление водяной рубашки или теплообменника на дымоход, да еще монтаж и настройка автоматики.

Печка на отработке своими руками: чертежи, видео и фото

Автор aquatic На чтение 7 мин. Просмотров 9.6k. Обновлено 20.06.2020

Устройство отопления, использующее отработанное машинное масло – экономичное и простое решение проблемы отопления гаража, мастерской, теплицы и даже дома. Кроме дешевизны топлива, являющегося, по сути, отходами, эта печь отличается высоким коэффициентом полезного действия. Печка на отработке своими руками, чертежи, видео и фото которой представлены в данной статье, может быть вполне изготовлена самостоятельно.

Масляная печка может быть изготовлена из газового баллона

Достоинства и недостатки агрегата

Устройство, работающее на машинном масле особенно популярно на автосервисах, где этого сырья всегда избыток.

Преимущества отопительного прибора на отработке:

• в результате горения машинного масла не образуется копоть и гарь;
• прибор пожаробезопасен, так как горит не само масло, а его пары;
• сырье для работы печи ничего не стоит, его можно раздобыть на любом СТО.

Устройство масляного отопителя

Полезная информация! Многие автосервисы, использующие другие виды отопления, с радостью избавляются от запасов отработки, так как её сложно утилизировать.

Минусы использования отработки:

• перед использованием отработку необходимо очищать от примесей воды и спирта, в противном случае могут засориться форсунки агрегата;
• отработку нельзя хранить на морозе, поэтому её придётся держать в теплом гараже или в специально подготовленном бункере.

Отработку после слива нужно хранить в закрытых контейнерах

Виды и чертежи печи на отработанном масле своими руками

Самодельные устройства на отработке бывают нескольких разновидностей:

• конструкции из металлической трубы или газового баллона;
• устройства с дополнительной подачей воздуха;
• отопительные приборы с капельным поступлением масла.

Чаще всего можно встретить отопители, изготовленные из корпуса обычного баллона для газа.

Чертёж печки на отработанном масле:

Схема сборки масляной печи

Капельная подача масла – довольно сложный процесс, который сложно воспроизвести в кустарных условиях. Обычно такие печи изготавливаются промышленными производителями и их можно купить. Печка на отработке капельного типа капризна в плане чистоты топлива, поэтому для неё подходит только очищенное масло.

Принцип работы печи с подачей топлива капельного типа

В таких печах устанавливают специальный фильтр для очистки. Некоторые умельцы применяют для этой цели топливные автомобильные фильтры. Насос для капельной подачи тоже можно взять от авто, сделав обратку для устранения избыточного давления. Для регулировки подачи масла применяют обычную медицинскую капельницу.

Особенности эксплуатации масляных печек

Отопительный агрегат устанавливают на твёрдой ровной поверхности, закрытой металлом или керамической плиткой

Крышка бака для заливки масла и регулировочные инструменты должны располагаться в свободной зоне доступа. Для вывода отработанных газов потребуется установка вытяжного вентиляционного рукава. Внутренний диметр рукава должен быть не меньше десяти сантиметров. Хорошо, если вытяжная труба легко отсоединяется от печки, так будет проще проводить регулярную чистку агрегата.

Обратите внимание! Конец вентиляционного рукава должен быть абсолютно вертикальным, иначе ветер сможет задувать в трубу, и гасить пламя. Высота вертикального участка – не менее четырёх метров.

Перед запуском отопительного прибора необходимо проверить целостность вентиляции и отсутствие лишних предметов в устройстве. Для ускорения процедуры растопки в топливный отсек можно добавить немного жидкости для розжига или керосин.

Поджигают смесь фитилём из бумаги или ветоши

Через пять-десять минут печь начнёт разогреваться и топливо закипит. После запуска процесса важно контролировать печку и периодически добавлять топливо.

Обратите внимание! Зазор в отверстии топки должен быть не более полутора сантиметров, так в помещение не будет попадать сажа.

Для прекращения работы устройства достаточно просто прекратить подачу масла. Для срочного тушения применяется огнетушитель. Водой масляные печи тушить не рекомендуется.

Как правильно разжечь печь на отработке, видео:

Отопительный прибор на отработке необходимо чистить не реже одного раза в месяц. Для этой цели устройство разбирают, удаляют сажу с внутренних стенок и дымохода. После чистки все стыки промазываются герметиком.

Меры безопасности

Важно помнить, что печь на отработанном масле – прибор, который при несоблюдении мер безопасности может нанести вред имуществу и здоровью человека. Именно поэтому следует:

• Не использовать в качестве топлива ацетон, бензин и другие легко воспламеняющиеся жидкости. Несоблюдение этого правила чревато взрывом прибора.
• Удалить от печи все предметы мебели, текстиль. В радиусе метра от печи не должно быть ничего, что может легко загореться.
• Нельзя использовать печку без дымохода, с закрытыми воздухозаборниками и оставлять её без присмотра на долгое время.

Не стоит доверять розжиг и долив топлива детям или людям, не умеющим пользоваться агрегатом

• Не рекомендуется заливать печь водой для погашения пламени.

Полезная информация! Для самостоятельного экстренного тушения огня можно приготовить раствор из двадцати пяти литров воды, восьми килограммов соли и четырёх с половиной килограммов нашатыря. Эту смесь хранят в герметично закрытых пол-литровых бутылках. В случае аварийного возгорания бутылки с силой бросают в зону пожара, так, чтобы они разбились. Образовавшийся из смеси газ потушит огонь.

Как изготовить печку на отработке своими руками: чертежи, видео, фото

Отопительный прибор на вторичном машинном масле имеет следующие основные элементы конструкции:

• первую камеру с отверстием для воздуха и доливания топлива;
• вторую камеру для горения газов, имеющую многочисленные отверстия для доступа кислорода;
• третью, верхнюю камеру для дымообразования и дожигания остатков газов.

Чертёж отопительного прибора на машинном масле

Печи с водяным контуром на отработанном масле

Масляную печку можно изготовить самостоятельно. Для этой цели потребуется неисправный баллон для газа с цельным корпусом.

Для работы потребуется:

• сварочный аппарат для дуговой сварки;
• дрель, рулетка, строительный уровень, болгарка;
• трубы для дымохода и горелки;
• баллон на пятьдесят литров.

Статья по теме:

Сварочный аппарат инвертор: какой лучше для дома и дачи? В отдельной публикации мы расскажем о правильном выборе данного устройства по своим задачам и бюджету.

Как сделать печку на отработке:

• К баллону привариваются железные ножки высотой двадцать – тридцать сантиметров.
• Корпус разрезается в соответствии со схемой.
• Высверливается вход для радиатора, и устанавливаются труба.
• Вверху трубки вырезается отверстие диаметром пять сантиметров для движения воздуха.

Печь окрашивается смесью из мела, силикатного клея и алюминиевой пудры.

Видео: печка на отработке своими руками, чертежи и процесс сборки

Чертёж отопителя на основе газовой плиты
Схема работы печи с вентиляторами для принудительной подачи воздуха

Несколько советов

• Не стоит устанавливать печь на отработке в помещениях, где постоянно находятся люди. Агрегат выжигает кислород, что может отрицательно сказаться на самочувствии человека.
• Для повышения коэффициента полезного действия устройства можно организовать дополнительную подачу воздуха с помощью вентилятора.
• Верхняя часть масляной печки сильно нагревается, на ней можно греть воду или разогревать пищу.

Подача воздуха с помощью вентилятора увеличивает производительность котла

Тепло из отходов

Изучив чертежи и видео изготовления печки на отработке своими руками, можно с уверенностью сказать, что нет ничего невозможного. Сборка печки на масляном топливе не займёт много времени.

Печка на отработке своими руками менее капризны к качеству топлива

Такой отопительный агрегат – бесценное устройство для гаража или техсервисной станции, где отработка – бросовый материал. Важно лишь соблюдать меры безопасности, и правильно эксплуатировать прибор.

чертежи, видео и фото пошагово

Сэкономить значительные денежные средства можно на использовании отработанных материалов для отопления.  Поэтому большой популярностью пользуется печка на отработке своими руками. Чертежи, видео и схемы помогут создать качественную конструкцию. Для отопления можно использовать любое масло с горючими свойствами. При этом отопительный агрегат также можно смастерить из подручных материалов. В таком случае в дело идут обрезки труб, листовой стали и даже подержанные газовые баллоны.

Подобное устройство конструируют из различных материалов и подручных средств

Читайте в статье

Печка на отработке своими руками: чертежи, видео и особенности конструкции

Прежде, чем сделать печку на отработанном масле своими руками, нужно изучить ее строение. Аппарат составляет два резервуара, которые соединяются перфорированной трубой. Нижний отсек представляет собой топливник. В середине располагается элемент трубы с отверстиями, сверху — нагреваемый элемент. В топливнике есть отверстия, которые регулируют тягу и способствуют увеличению интенсивности горения топлива.

На схеме показана схема работы подобного устройства

В нижний отсек производится подача топлива, которое поджигается при помощи спичек, ветоши и бумаги. Спустя несколько минут верхняя прослойка начинает кипеть. В это время пары проходят в горелку, где насыщаются кислородом и полностью улетучиваются. Затем дымовые массы перемещаются к дымоходу и выводятся. Для топлива используются машинные, трансмиссионные, дизельные и индустриальные масла. Подобные устройства отличаются простотой, небольшой стоимостью и высокой эффективностью.

Конструкция печи

Полезная информация! Нельзя применять для топки всевозможные растворители.

Разновидности печей

Решая, как сделать печку на отработке, стоит сначала выбрать подходящую конструкцию. Рассмотрим несколько популярных вариантов.

Как сделать печь на отработанном масле своими руками: чертежи

При выборе площадки важно думать не только о практичности, но и о безопасности. Место должно отвечать следующим требованиям:

• вокруг конструкции должно оставаться до 0,5 м свободного пространства;
• в помещении предусматривается приточно-вытяжная вентиляция;
• место расположения агрегата лучше планировать в отдалении от вентиляторов и сквозняков;
• над отопительным агрегатом нельзя размещать полки и ниши;
• рядом с буржуйкой не должны располагаться горючие и легковоспламеняющиеся материалы.

Вариант конструкции на отработанном масле

Важно выбрать такое место, из которого возможна установка дымохода. От этого устройства зависит безопасность применения отопительного агрегата.

В таблице показан процесс собирания простой модели. При этом используются  чертежи печки на отработанном масле.

Сделать печку на отработке своими руками позволят многочисленные чертежи и видео в сети интернет.

Подробная схема отопительного аппарата

Полезный совет! Чтобы проверить, как работает печь нужно залить около полулитра использованного топлива и поджечь его. Так проверяется работоспособность агрегата и герметичность устройства.

Печь из газового баллона

Чтобы сэкономить на оборудовании, можно сконструировать установку из газового баллона. Для такой конструкции подойдет не всякий баллон. Лучше взять цельнометаллическое изделие. Важна вместительность емкости. Оптимальным вариантом считается тара на 50 литров. Подобного объема достаточно для полноценного расходования подходящего типа горючего. Как сделать подобный агрегат можно увидеть на видео печи на отработке в конце статьи.

Внутреннее устройство агрегата

Из баллона сооружают добротную буржуйку. Она пригодится для обогрева малогабаритного помещения: гаражного строения, мастерской или жилья на даче. Подобные аппараты отличаются простым устройством: топочный элемент, дымоход и поддувало. Установить механизм можно в любом помещении, где есть возможность правильно отвести дымоход на улицу. Буржуйка – это компактный и безопасный агрегат. Она стремительно нагревается и отдает тепловую энергию в помещение. Можно пристроить сверху варочную панель, чтобы готовить пищу.

Детальный чертеж оборудования

Для изготовления конструкции из баллона, кроме данной базы потребуются уголки из металла, лист стали, труба для дымохода, дверца и колосниковая решетка. Из набора инструментов нужно подготовить перфоратор, молоток, ножницы для металла, сварочный агрегат и болгарку.

Сборка содержит такие этапы:

• сверху баллона удаляется элемент с краном;
• емкость нужно залить холодной водой и поставить наполовину в земляное углубление. Это делается, так как в емкости остается газолин, который может быть опасен;
• сверху делается отверстие, размер которого должен совпадать с планируемой дверцей;
• из уголков делается рама и монтируется к основному элементу;
• дверка прикручивается к раме;
• на месте дна нужно вырезать отверстия для колосника, а затем приварить решетку;
• к проделанному отверстию с трех сторон крепятся боковые части из листов стали. При этом получается короб. Его приваривают к дну, развернув открытой стороной к дверце. Через данный проход должна убираться зола;
• устанавливается заслонка для контроля поступления кислорода. В области дна крепятся ножки из металлических уголков;
• на другой стороне от дверцы делается отверстие под сечение дымоходной трубы. Лучше выбрать коленчатую дымоходную систему.

Составляющие элементы печи в разрезе

Обратите внимание! Лучше использовать изделие с вентилем, а не с клапанами. С его помощью можно устанавливать мощность горения. При этом подается определенное количество кислорода в отсек топки.

Вариант модели на основе баллона

Особенности монтажа печи на отработанном масле с водяным контуром

Печка на отработке бывает с водяным контуром. Купить подобную модель можно в магазине или сконструировать своими силами. Такое изделие делается из трубы и элементов водяного контура. При этом используются две бочки. В нижнем отсеке располагается емкость со специальным отверстием для залива масла.

Верхняя камера состоит из трубы, которая проходит через емкость с водой. При этом бочка оборудуется специальными штуцерами для подачи воды.

Водяной контур предполагает циркуляцию воды по трубам. Жидкость прогревается возле отопительного устройства, а затем передвигается по трубам в другие помещения. После остывания вода опять попадает к котлу.

Водяной контур располагается вокруг печи

Для создания конструкции своими руками понадобится профилированная труба с сечением квадратной формы. Поверхность можно использовать как варочную панель.

Можно изготовить такую печь из газового баллона. При этом водяной контур делается наподобие котла, через который протягивается дымоходная труба. Можно подсоединить контур при помощи медной трубки, которая обматывается вокруг основной емкости. Этот способ служит защитой от закипания воды.

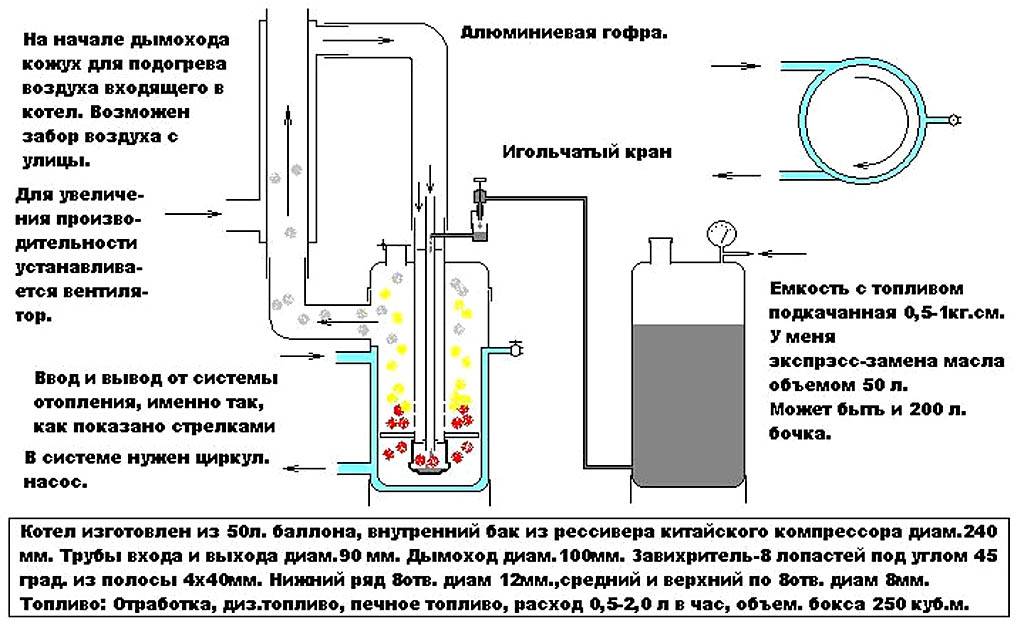

Схема работы печи с водяным контуром

Конструкция из листового материала

При наличии некоторых навыков можно сделать печку на отработке своими руками. Стоит обязательно изучить чертежи и видео бывалых мастеров. Агрегат состоит из топливной емкости, которая имеет выход к камере сжигания, а отсек для дожигания с перфорированной трубой и отсеком сверху. Снизу размещаются окошки для подачи топлива.

Вариант конструкции из листового материала

Специального фундамента под такой прибор не требуется, но поверхность должна быть ровной и горизонтальной. Для удобства подачи топлива, используется воронка. Если пол из древесины, то перед установкой печи прокладывается лист из металла.

Из листового материала выполняются простые конструкции

При монтаже устройства должны соблюдаться определенные требования:

• толщина металла для емкостей – 4мм; крышка верхней части и дно – 6 мм;
• внутреннее сечение дымоходной системы не менее 10 см;
• отсек для топлива должен обладать вместимостью от 9 до 16 литров;
• трубу можно сделать из жести, меди или нержавейки;
• в длину горелка должна быть больше, чем размер ее сечения;
• участки дымохода, проходящие в помещении, могут находиться в наклонном положении, но труба снаружи располагается только вертикально;

Для сборки конструкции, кроме листового материала, понадобятся чертежи, трубы, молоток, рулетка с уровнем, уголки, болгарка и агрегат для сварки.

Схема конструкции из листовой стали

Конструирование происходит так:

• элементы соединяются методом сварки. При этом швы проверяются на качество спайки;
• на листовой стали производится разметка и выполняется резка на детали; на листогибочном приборе выполняется гибка нужных деталей;
• крышка нижней емкости и остальная ее часть должны хорошо прилегать. Отверстие для подачи топлива должно иметь диаметр в 5 см;
• осуществляется сборка верхней емкости. При этом дно и стенки привариваются друг к другу;
• в верхнем резервуаре приваривается перегородка-отбойник и присоединяется выхлопной патрубок, к которому монтируется дымовая труба;
• на трубе, из которой будет сделана горелка, просверливаются девятимиллиметровые отверстия, их должно быть 48 штук;
• устанавливается уплотнительное кольцо;
• крепится бак, в который будет заливаться масло;
• из уголка вырезаются ножки и присоединяются ко дну в печи.

Печь в готовом виде

Полезная информация! Некоторые элементы можно вырезать из трубы с толстыми стенками или газового баллона. Если металл нечем гнуть, то можно сделать конструкцию квадратной формы.

Дополнительное укрепление с помощью армирующей сетки

Статья по теме:

Сварочный аппарат инвертор: какой лучше для дома и дачи. Такой способ реализации планов удобен, ведь его можно использовать в любой момент, по мере необходимости. Он экономичен, потому что не придется оплачивать услуги специалистов. Как его правильно выбрать, вы узнаете после изучения материалов статьи.

Правила безопасности при эксплуатации печи

При пользовании печкой требуется внимательное обращение, чтобы избежать пожара. Запрещено делать следующие вещи:

• использовать другие материалы, кроме масел;
• разжигать огонь, если не подключен дымоход или он имеет повреждения или неправильно подключен;
• надолго оставлять отопительный прибор без присмотра;
• пускать детей или животных к печи;
• допускать попадание жидкости в резервуар с маслом или на раскаленные участки в печи;
• закрывать отверстия в горелке;
• при работающем аппарате доливать топливо;
• использовать поломанный прибор;
• ставить тару с легковоспламеняющимися жидкостями поблизости с печью.

Полностью изготовленная конструкция

Полезная информация! В случае необходимости в тушении используется песок или огнетушитель.

Внимательно изучив чертежи и видео, печку на отработке своими руками вполне возможно изготовить самостоятельно. Важно соблюдать технику безопасности, а в сложных ситуациях стоит обратиться за консультацией к специалисту.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Как сделать своими руками печь на отработке из подручных материалов

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Чтобы обеспечить в своем неотапливаемом гараже приемлемую температуру в зимний период, можно соорудить своими руками печь на отработке. Она обойдется не дорого, да и топливо для нее можно достать по бросовой цене, если постараться. Существует несколько вариантов сооружения такой конструкции различной степени сложности. Рассмотрим некоторые из них.

Чтобы сэкономить на отоплении маленького хозяйственного помещения, можно соорудить печь на отработке своими руками

Принцип действия печей на отработанном масле

Мазут с давних пор используется человеком, как топливо. Являясь одним из самых тяжелых компонентов нефти, это вещество идет не только на горючее, а также на производство различных масел и других жидкостей нефтехимического производства. Как и все составляющие нефти, мазут и его производные обладают хорошей горючестью с выделением большого количества тепла. Отработанное автомобильное масло должно утилизироваться при помощи сложных технологических процессов. Однако, от него можно получить пользу, осуществив сгорание в самодельной печи на отработке. Чертеж простейшего варианта такой конструкции может выглядеть так, как показано ниже.

Отработанное масло является очень сложным веществом, состоящим из смеси различных углеводородов. Если его поджечь, то выгорят лишь летучие вещества, а все остальное уйдет в отходы. Причем они очень токсичны и их запрещено выбрасывать на обычную на свалку. При нагревании без горения отработка начинает распадаться на многие составляющие, большинство из которых газообразные. Вот они-то, при достаточном доступе кислорода, сгорают полностью, не оставляя вредных веществ. Чтобы такой процесс произошел, необходимо соорудить печь на отработке. Своими руками это можно сделать, например, из старого газового баллона.

Принцип работы печи на отработанном масле

Как изготовить своими руками печь на отработке проще всего

Для того, чтобы самостоятельно сделать печку для гаража, которая в качестве топлива будет потреблять отработанное автомобильное масло, нужно найти старый газовый баллон. Перед тем, как начать его разрезать, нужно выпустить весь остаточный газ и слить конденсат. После этого баллон промывают водой, чтобы исключить даже саму возможность воспламенения. Для разборки баллона, нужно спустить с него газ с помощью нажатия на клапан.

Полезный совет! Чтобы убедиться, что газ в баллоне полностью отсутствует, необходимо клапан смазать жидким мылом. Нажимать на клапан необходимо пока мыльный раствор не перестанет пузыриться.

Пример самодельной печи, изготовленной из газового баллона

После полного спуска газа, клапан нужно отвинтить. Если сделать это невозможно, то придется в донной части баллона просверлить небольшое отверстие, диаметром 10 мм. Для этого берем дрель и в центре дна сверлим, не нажимая сильно, чтобы не получить искры. Для уверенности место сверления постоянно поливаем водой. Как только отверстие будет готово, внутрь баллона наливают обычную воду и промывают его. Затем воду сливают и размечают места разрезов на баллоне.

При изготовлении из газового баллона печи на отработке своими руками, чертеж которой был представлен ранее, необходимо отрезать нижнюю часть. Ее высота 20 см. К ней приваривают ножки, которые можно сделать с возможностью регулировки для удобства установки на любой поверхности.

Монтажные размеры печи из бочки для создания своими руками

Из нижней части делают первичную камеру сгорания. В нее будет заливаться отработанное масло, которое в процессе регулируемого горения будет нагреваться и разлагаться на летучие фракции. Верхнюю часть этой камеры закрывают круглой крышкой из стали толщиной 4 мм. Она обязательно должна легко сниматься при необходимости, так как внутренняя поверхность камеры нуждается в еженедельной тщательной очистке от шлаков.

В середине крышки прорезают отверстие с диаметром 10 – 15 см. На него приваривают трубу длиной 50 см, в которой просверливают множество 10 мм. отверстий. Труба должна быть толстостенная, не менее 4 мм. В этой же крышке сбоку делается отверстие меньшего, до 5 см диаметра. В него вставляют небольшую трубку с заслонкой. Она играет роль горловины для заливки масла и дросселя для управления поступления воздушной смеси в топку.

Печь на отработке, сваренная из листового металла

Так как, созданная своими руками, печь на отработке, нуждается в отводе дыма без выхлопа огня, то из верхней части баллона изготавливают еще одну камеру, в которой отработавшие газы остывают перед вылетом в трубу. Внутри этой камеры имеется перегородка, предотвращающая прямое попадание огня в выхлопную трубу. Раскаленные газы успевают полностью догореть в этой камере пока огибают данную перегородку.

Полезный совет! Высота вытяжной трубы должна составлять 4 м. Это оптимальный размер для обеспечения надлежащей тяги. Она должна быть строго вертикальной, так как любые горизонтальные участки способны накапливать в себе конденсат.

Создание печи на отработке своими руками

Такая печь работает следующим образом. Через отверстие в камере сгорания заливается отработанное масло на две третьих ее объема. Там оно и поджигается. Когда горение усилится, заслонку прикрывают. Это обеспечивает более экономный расход масла и его полное выгорание. Не сгоревшие сразу фракции при нагревании поднимаются в дырчатую трубу, где контактируют с воздухом, после чего воспламеняются и сгорают, выделяя тепло в большом количестве. Отработанные газы попадают в верхнюю камеру, где происходит их окончательное догорание и выхлоп в трубу.

Так из обычного газового баллона можно сделать печь на отработке. Чертеж со всеми деталями и их размерами можно посмотреть на фото.

Печь на отработке своими руками (видео)

Использование капиллярных технологий при изготовлении печи

Кроме описанного выше простейшего способа изготовления масляной печи, применяют и более усовершенствованные варианты. Одним из них является капиллярная печь на отработке. Своими руками ее сделать тоже под силу каждому, кто умеет обращаться с металлом и инструментами.

Масло в такой конструкции не просто наливают в камеру сгорания, где оно находится в большом количестве, а делают это постепенно путем капельной системы. Этот метод позволяет выгорать маслу с большей отдачей, а его расход снижается до минимума. Отдельно от печи в верхней части устанавливается масляный бак, который патрубком соединен с камерой сгорания печи. В патрубке установлен регулировочный кран, с помощью которого дозируют поступление масла в топку. В остальном конструкция ничем особым не отличается от самой простой печи на отработке. Своими руками чертежи, представленные ниже, помогут сделать такой агрегат без труда.

Схема капельной подачи топлива для самодельной печи

Организация дополнительных возможностей печи на отработанном масле

При изготовлении самодельной печки, которая работает на отработанном масле можно использовать электрические вентиляторы. С помощью них можно не только нагнетать воздушную массу в камеру сгорания, но и отводить горячий воздух от печи, создавая искусственную циркуляцию в помещении, что значительно ускорит процесс его прогрева до нужной температуры. Для этого вокруг основной камеры монтируют кожух, в котором создается поток воздуха при помощи вентилятора. Можно в живую увидеть работу такой, созданной своими руками печи на отработке. Видео всего процесса горения очень интересное и наглядное.

Статья по теме:

Дровокол своими руками: чертежи, фото, инструкции. Как выбрать дровокол. Типы дровоколов. Особенности винтовых, гидравлических и реечных дровоколов. Самостоятельная сборка.

Еще одно усовершенствование – это изготовление водяного контура к самодельной масляной печке. Змеевик из трубы помещен внутрь вторичной камеры сгорания, где наблюдается наибольшая температура. Либо он накручивается снаружи на дырчатую трубу. Змеевик соединен с подающей и обратной трубой системы отопления. При нагревании жидкости происходит ее естественная циркуляция во всех батареях. Сделать такую печь на отработке своими руками, видео которой хорошо отражает ее эффективность, можно за один день.

Более сложная конструкция печи на отработке с водяным контуром и вентилятором наддува

Полезный совет! При необходимости в систему может быть также установлен центробежный насос, который позволит более эффективно использовать энергию нагретой воды. Она не будет успевать сильно остывать при прохождении всего трубопровода.

Преимущества и недостатки масляных печей

Как и у всех самодельных конструкций, у масляных печей имеется главное достоинство – это дешевизна. Их можно сделать из старых деталей, которые давно валяются в углу гаража, ожидая своего применения. Вторым плюсом этих устройств является тот факт, что они работают фактически на никому не нужном дешевом топливе, получить которое не составляет труда. Эти печи очень быстро способны нагреть небольшое помещение, так как используют открытый огонь.

Камера печи на отработанном масле — вид изнутри

Переходя к минусам, следует сказать, что такие самодельные конструкции не претендуют на положение постоянных и основных источников энергии. Они только помогают согреть подсобные помещения. Итак, перечислим все минусы масляных печей:

• невозможность использования внутри жилых помещений;
• увеличение размеров камеры сгорания не приводит к увеличению мощности устройства, так как КПД снижается;
• нельзя погасить печь огнетушителем с порошком, так как смесь просто взрывается от раскаленных деталей печи;
• невозможно точно регулировать интенсивность теплообмена;
• есть риск взрыва при закипании отработки.

Пример печи на отработке, которую можно сделать своими руками

Создавая печь на отработке своими руками, мы задаемся вопросом, где брать для нее топливо. Этот вопрос может быть решен самым простым образом. Необходимо просто договориться с хозяином одного из автосервисов, расположенных возле вашего дома. Возможно, он с удовольствием пойдет на то, чтобы продавать вам по низкой цене это ценное для вас топливо, но не имеющего для него никакой практической пользы.

Полезный совет! При эксплуатации печи с открытой камерой сгорания не следует допускать нарушения правил пожарной безопасности.

Это может привести к последствиям, убытки от которых наверняка превзойдут всю выгоду от такой печи.

Как сделать печь на отработке своими руками (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка. .. ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Изготовление печи на отработанном масле своими руками по инструкции

Небольшие помещения вроде гаража или подсобного помещения можно отопить с помощью печи работающей на отработанном масле.

Принцип работы – таков: в небольшой камере сгорает топливо, в результате чего нагревается металлический корпус.

Вокруг корпуса расположены изогнутые трубы, которые работают как конвекционные воздуховоды.

Нагретый воздух становиться легче и поднимается вверх, тем самым  забирая тепло у печки. В данном случае воздух является теплоносителем.

Минусы отопительной печи на отработанном масле – не самое эффективное распределение тепла в объёме помещения, плохой прогрев внизу.

Чертёж печи на отработанном масле

Устройство печи на отработанном масле простое до безобразия:

1. Две круглых или квадратных камеры, соединённых между собой отрезком трубы с отверстиями по периметру (дожигающая труба).
2. В нижней камере (испарителе) имеется отверстие с заслонкой для регулировки подачи воздуха (поддувало), желательно патрубок с воронкой или бачок для заливки масла, ножки для установки.
3. В верхнюю крышку вварена труба с отверстиями, верхний конец которой вварен в дно второй, верхней камеры.
4. К верхней крышке ВЕРХНЕЙ камеры около отверстия под выхлопную трубу изнутри приварена заслонка-отбойник, которая обеспечивает правильное прохождение выхлопа, чтобы тепло не улетало в трубу, не разогрев камеру.

Диаметр дымохода – 105 мм. Высота выхлопной трубы рекомендуется около 4 м, поэтому крепить её надо основательно, а верх закрыть “грибком” и зафиксировать растяжками.

А вы знаете что при правильном использовании инфракрасные обогреватели вреда не приносят

Разновидности систем с естественной циркуляцией описаны подробно в статье по адресу: https://obogreem.net/otoplenie-zdanij/sistema-otopleniya-zdanij/sistemy-otopleniya-s-estestvennoj-tsirkulyatsiej. html

Самодельная печь на отработанном масле

Принцип действия печи состоит в дожигании паров масла в трубе с отверстиями практически до полного сгорания.

Кстати, поэтому она практически не коптит и не дымит. Расход масла этой печки – 0,5 – 1,5 л/час.

[ad1]Поджигается она так: в нижний бак заливается масло и немного (грамм 50 – 100) бензина или уайтспирита.

Затем берут фитиль на достаточно длинной проволоке или сварочном электроде, макают в топливо и поджигают, после чего засовывают горящий фитиль через поддувало в испаритель.

Минут через 5 печь выходит на рабочий режим. Заслонкой поддувала устанавливаем необходимую интенсивность горения.

Данная схема печи на отработанном масле самая простая, и имеет несколько недостатков:

• Во-первых, масло подаётся вручную. Если не добавлять воронку или резервуар с системой подачи отработки, печь для долива масла придётся останавливать.
• Второй неприятный момент – если в масло попадёт вода (например, конденсат), оно при горении начнёт сильно пениться и может вылиться наружу, что чревато пожаром. Для данной модификации печки на пол под ней нужно насыпать слой песка.

Разумеется, оставлять такую печь без присмотра нельзя – как говорится, бывали случаи.

Из такой конструкции печи на отработанном масле, можно сделать котел, внедрив в верхнюю камеру уже знакомый нам змеевик от ОГВ или газовой колонки. При работе дожигатель и верхняя камера раскаляются докрасна, тепла там хватит с избытком, надо только отобрать.

В оригинале же она работает как инфракрасный обогреватель.

Для воздушного варианта отопления на верхний бак придётся наварить лабиринт с двумя фланцами для соединения с вентиляционной трубой, к одному из которых подвести подачу воздуха от вентилятора достаточной производительности.

В Сети есть намного более “продвинутые” инструкции печей на отработанном масле:

• закрытого типа
• с автоматической подачей масла
• теплоизоляцией испарителя
• принудительной вентиляцией
• прочими дополнительными “наворотами”

Есть инструкция, как переделать обычную буржуйку для работы на масле. И, конечно, есть масса чертежей готовых котлов отопления на том же топливе. Данная чудо печь на отработанном масле приводится просто как макет для понимания принципа действия таких теплогенераторов.

Видео: печь на отработанном масле

Чертеж печки на отработанном масле квадратная

Различные печи для отопления, сделанные самостоятельно, достаточно популярны сегодня. Так как на них не нужно тратить много денежных средств, и при этом они очень эффективны. Печи на отработанном масле – это именно такие агрегаты, которые устанавливаются для отопления дома, гаража, бани, мастерской, теплицы или других хозпостроек. Чертежи печи на отработке своими руками достаточно понятные и никаких сложных конструкций там нет, так что любой желающий сделать такой агрегат вполне с этим справится.

Часто изготавливают печи на отработанном масле для бани. Это отличный вариант, так как агрегат не только быстро нагреет воздух в бане, но и воду. Печное оборудование для бани обычно достаточно дорогое, а такая конструкция, сделанная своими руками вполне эффективна и дешевая.

Рис. 1 Самая простая круглая
конструкция агрегата на отработке

Принцип работы

Конструкция печи на отработанном масле заключается в наличии двух резервуаров соединенных трубой-горелкой (рис. 1). Один резервуар находится внизу другой сверху. Нижняя емкость – это первичная камера сгорания, в которую собственно и помещается масло, там оно закипает, и выделяются газы, которые продолжают сгорать в соединительной трубе.

Соединительная труба должна быть оснащена отверстиями (рис. 2). Диаметр этих отверстий становит около 1 см. Через эти отверстия в трубу-горелку попадает воздух, с которым смешиваются пары и воспламеняются с новой силой. В верхнем резервуаре происходит догорание испарений масла и вывод продуктов горения через дымоход.

Рис. 2 Изготовленная труба-горелка с
отверстиями к агрегату на отработке

В нижней емкости обязательно должно быть отверстие, через которое поступает воздух в камеру горения, а также через которое заливается масло. На этом отверстии должна быть заслонка, она регулирует интенсивность горения. Можно изготавливать разные модели печи. Достаточно часто используют чертежи квадратной печи на отработке (рис. 3).

Рис. 3 Квадратная печь с емкостью подающей топливо в
нижний резервуар

Также часто автоматизируют печи на отработке своими руками, например, добавляя в конструкцию воздушный компрессор для наддува и насос для подачи топлива.

Рис. 4 Квадратная печь с емкостью подающей топливо в нижний резервуар

Следует отметить, что схема печи на отработке может быть разной, например, сделанной из газового баллона, с водяным контуром, резервуары могут быть круглыми или квадратными.

Эта конструкция имеет много преимуществ. Можно отметить основные:

• Универсальность. Конструкция этой печи так устроена, что можно не только отапливать помещение, но и готовить еду (рис. 5).
• Дешевизна в изготовлении печи и дешевизна топлива. Хотя и масло отработанного типа не везде можно приобрести в таких объемах.
• Надежность конструкции.
• Эффективность отопительного процесса.

Рис. 5 Применение печи на отработке для приготовления еды

Изготовление печи на отработке из газового баллона

Газовый баллон идеально подходит для изготовления из него печи, то есть его форма, толщина. Особенно часто такую конструкцию применяют в бане. Для этого нужны такие материалы:

• Газовый баллон стандартного типа: на 50 литров, его стенки должны быть около 1,5 см толщиной, так как если стенка будет толще, то нагреваться прибор будет дольше.
• Листы стали. Это нужно для изготовления емкости, из которой будет поступать масло.
• Оцинкованная труба для дымохода.
• Трубы для горелки.
• Уголки из стали для ножек.

Для изготовления печи на отработанном масле нужны дрель, угловая шлифовальная машина, сварочный аппарат, а также набор слесарных инструментов, рулетка, уровень.

Чертеж печи на отработке из газового баллона очень важен при конструировании. Для начала газовый баллон должен быть пустым, его нужно вскрыть, так как остатки газа все ровно остаются. Также нужно слить весь конденсат. Очистить баллон водой несколько раз. Очистка должна осуществляться только на улице, и ни в коем случае ни в помещении.

Рис. 6 Вариант агрегата на отработке изготовленного
из баллона

Далее нужно срезать верхушку. Для того чтобы поставить ровно отметки для среза можно набрать в баллон воды и закопать его в землю до половины. Срез делается угловой шлифовальной машиной, то есть болгаркой, вместе с водой внутри. Далее начнет течь вода через разрез, стоит подождать, когда вытечет лишняя вода, после этого полностью срезается верхушка.

Согласно чертежу печи на отработанном масле своими руками далее следует сделать отверстие для дымохода. Оно делается на корпусе баллона на расстоянии 10 см от верха. Диаметр этого отверстия должен быть одинаковым с трубой дымоходом. Горизонтальная труба (около 40 см) приваривается сварочным аппаратом к баллону, а уже к ней крепится вертикальная часть, которая должна достигать не менее 3,5 м.

Рис. 7 Дымоходная труба агрегата на отработке.
Отделка потолка над печью в бане

В корпусе над дном нужно вырезать отверстие для поддува. Оно имеет прямоугольную форму. И потом на него крепится дверца для регулировки интенсивности горения. На дно баллона устанавливается емкость для отработки. Ее можно изготовить из трубы диаметром 17 см, высоту можно взять около 10 см. К этой трубе нужно приварить дно герметичным швом. Из листка стали нужно вырезать крышку для емкости с маслом. На ней должно быть 2 отверстия: одно для трубы-горелки – 10 см, второе для подачи топлива и воздуха 4 см. В этой конструкции также как и в других чертежах и сборках печей на отработанном масле нужна заслонка на отверстие для подачи топлива.

Труба-горелка должна быть высотой как газовый баллон. Один конец нужно приварить к нижней камере сгорания, а ко второму круглую деталь, вырезанную из листа стали. Диаметр этой детали равен диаметру баллона.

Также на трубе следует дрелью просверлить отверстия диаметром 1 см их должно быть около 40 шт., они располагаются рядами. Далее вся получившаяся конструкция помещается в баллон. Отверстие для дымохода должно располагаться над верхней круглой деталью. К полученной конструкции сверху приваривается крышка баллона, которую ранее отрезали.

К баллону также нужно приварить ножки из подготовленного уголка. Теперь в готовую конструкцию, сделанную своими руками можно залить отработку, через дверцу для поддува.

Часто при изготовлении печей на отработанном масле используют другой способ подачи масла. Например, пускается патрубок, через трубу-горелку, диаметром около 2 см, в которую врезают еще один под углом. Ко второму патрубку можно подсоединить емкость с маслом. Такая конструкция делается своими руками.

Рис. 8 Схема печи из баллона с подачей топлива через патрубок

Печь с водяным контуром

Схема печи на отработанном масле с водяным контуром довольно простая. В конструкции есть насос подающий топливо в камеру сгорания. Масло (отработка) находится в отдельной емкости. Когда масло подается в камеру, оно начинает испаряться, и пары поднимаются в трубу-горелку, где происходит интенсивное сгорание и вследствие этого нагревается вода в водяной рубашке. В таком работающем приборе устанавливается капельная схема подачи топлива.

В верхней части установлена емкость с водой, которая нагревается. Уже с этой емкости делается выход в отопительный контур (вверху), а через второе отверстие (внизу) уже охлажденная вода возвращается в такой котел сделанный своими руками. Трубы, которые входят в резервуар с водой, должны быть 4 см диаметром. Для такой системы предварительно нужно сделать сборку трубопровода и радиаторов.

Требования к установке и техника безопасности

Знать, как сделать печь на отработке это еще не все. Очень важно знать все правила безопасности и требования по установке, так как эта печь является пожароопасной. Главным правилом при изготовлении – это придерживаться схем и чертежей печи на отработанном масле, сделанных ранее. Также следует изготавливать агрегат только из качественных, и, конечно же, термостойких материалов, нужной толщины.

Дымоход должен быть только в вертикальном положении, при сборке разрешается придерживаться уклона на 300-400. Толщина дымоходной трубы должна быть не менее 3 мм. Дымоходная труба должна закрываться козырьком, который защитит ее от попадания осадков. Установка такой печи своими руками подразумевает абсолютно ровную поверхность, это важно, так как уровень масла в нижнем резервуаре должен быть ровным и не доходить до верха.

Перед установкой уже готовой конструкции нужно позаботиться о месте, где она будет стоять. Обязательно нужно сделать термостойкую защиту, то есть установить асбестовые или стальные листы на стены. Поставить агрегат можно на кирпичную кладку, залитую цементным раствором. Вокруг печки должно быть свободное пространство, около 50 см.

Обслуживание печи на отработке заключается в чистке дымохода от сажи и копоти и емкости для масла.

Следует отметить несколько моментов, которых категорически нельзя делать:

• Нельзя использовать при функционировании легковоспламеняющиеся вещества, тем более в качестве топлива. Это может привести к возгоранию агрегату, а далее к взрыву. Катализаторами горения могут выступать только маслянистые вещества (мазут, керосин и т.д.).
• Нельзя оставлять печь на отработке в процессе горения без присмотра надолго.
• Нельзя пользоваться печью с не правильно изготовленным дымоходом, а тем более и вовсе без него.
• Нельзя тушить или охлаждать агрегат водой. При крайней необходимости затушить печь можно только огнетушителем. При установке такого агрегата обязательно нужно обзавестись огнетушителями.
• Нельзя использовать печь с неполадками, например, если она коптит, дымит и т.д. это небезопасно для здоровья человека.
• Нельзя закрывать воздухозаборник, нужно следить, чтобы этого не произошло случайно.
• Нельзя использовать слишком загрязненное отработанное масло, или если в него попала вода. Загрязненное топливо следует профильтровать или отстоять и только потом использовать.
• Нельзя устанавливать агрегат на сквозняке, под полками, на которых стоят какие либо вещи, возле занавесок. От всего этого может возникнуть пожар.

В качестве топлива для работающей печи на отработке подойдет трансформаторное, трансмиссионное, моторное, амортизационное масла. Если заправка агрегата порционная, то доливать масло в процессе горения запрещается. Заправка отработки происходит только после полного выгорания предыдущей порции и остывания агрегата.

Самодельная печь на отработанном масле: чертежи, размеры, фото изготовления и подробное описание самодельной печи на отработке своими руками.

Представляем Вашему вниманию очередную самоделку умельца Глеба, на этот раз он сделал печь работающую на отработке. Получилась довольно удобная и практичная конструкция, далее фото пошагового изготовления с описанием от автора.

Изготовление печи

Основная часть печки состоит из двух труб — внешней и внутренней. Внешнюю трубу, внутри которой горит масло, сделал из трубы диаметром 160 мм.

Сбоку приварен отрезок трубы диаметром 100 мм для соединения с дымоходом. Дно сделал из листа 2 мм.

Внутренняя труба, через которую поступает воздух имеет диаметр 60 мм, дно сделал из листа 4 мм, крышка из листа 2 мм.

В большую трубу ставится чашка, в которую подается масло. Сделал из листа 4 мм.

Чтобы доставать чашку из трубы, сделал специальную кочергу.

Масло в чашку подается через трубку, для этого сбоку вварил кусок водопроводной трубы с резьбой, в который ввинчивается теплозащитная направляющая для трубки:

Для всего этого из квадратной трубы сварил раму:

Обшил ее оцинковкой и закрепил зиловскую улитку для обдува печки и блок питания для нее.

Блок питания собрал в корпусе сгоревшего БП от компьютера. Выкинул из него все потроха и воткнул трансформатор от дохлого бесперебойника и выпрямитель.

У трансформатора 2 вторичные обмотки по 7 вольт. Вставил переключатель, могу подавать на вентилятор 7 или 14 вольт для регулировки обдува.

Подача масла идет самотеком из бачка, сделанного из баллона от фреона. По шлангу капает в воронку, откуда через тонкую стальную трубку (топливная 8 мм) попадает в печку.

Скорость подачи регулируется краником на баллоне.

Дымоход сделал из той же трубы 100 мм, продлил его водосточной из оцинковки, а дальше — асбестоцементная. Общая высота дымохода около 4 метров.

После нескольких часов работы печки образуется небольшой слой копоти на стенках и зола в чашке. Всё очень легко и быстро чистится.

Чертежи печи на отработке.

С первого запуска печки мне казалось, что она должна греть намного лучше.
Давал больше масла — начинала захлёбываться и нестабильно работать. Пробовал ставить наддув в камеру сгорания — не помогает.

Оказалось, что для эффективной работы печке нужно поступление воздуха еще и с нижней части дымохода!

Как только я приоткрыл нижнюю крышку (она съемная для удобства чистки дымохода), сразу же печка перестала захлебываться и стабильно заработала с характерным гулом. А температура в гараже прямо на глазах пошла вверх.

Поэтому доделал крышку — пропилил отверстие и сделал регулируемую заслонку:

Привинтил заслонку болтом, а для того, чтобы плотно прилегала, подпружинил пружиной и шайбой от солдатиков с волговских тормозов))

Теперь печка шпарит так, что жарко становится. Без проблем прогревает гараж до 20 градусов. Дверь можно не закрывать!

Но такая температура мне не нужна, нагреваю до 15, а потом перевожу печку в экономичный режим для поддержания тепла.
В режиме интенсивного прогрева уходит примерно литр масла в час, в слабом режиме — где-то 0,5 литра.

В общем, результатом своих трудов я полностью доволен. Мощности печки вполне хватает для моего гаража, она компактная, не требует постоянного внимания, быстро прогревает гараж и быстро гасится.

Вместо улитки поставил вентилятор от жигулевской печки. От него к печке свернул трубу из алюминиевого листа. Такая система работает тише и более эффективно обдувает печку.
В бачок вварил трубу с краном — для лучшей регулировки подачи масла. Старый кран использую для слива отстоя из бачка. И еще сварил воронку вместо пластмассовой.

Автор самоделки: Глеб из г. Минск. Беларусь.

Повторное использование машинного масла позволяет сэкономить немало средств. Для этого достаточно сделать своими руками или купить уже готовую печь на отработке. Используют подобные конструкции в основном в подсобных помещениях, не требующих постоянного обогрева.

Принцип действия

Если просто взять и поджечь отработку, оно тут же начнет чадить. Поэтому топливо следует нагреть до определенной температуры, при которой оно начнет испаряться. То есть сгорать должны только летучие вещества, выделяемые из масла.

Для этого в конструкции печи на отработке (см. видео ниже) необходимо предусмотреть не одну, а две камеры. В первую, нижнюю, через небольшое отверстие будет заливаться топливо. Для розжига в это же отверстие бросают подожженную ветошь или бумагу.

Чертеж простейшей печи

После закипания топлива (не горения, а лишь закипания) образующиеся летучие вещества попадают через трубу в камеру вторую. Одновременно при переходе через нее газы будут насыщаться кислородом, способствующем горению. Для этих целей в трубе предусматривается перфорация. Воспламеняться газы начинают уже в трубе, а догорают во второй камере. Причем подача должна осуществляться небольшими дозами.

Чтобы горячий воздух задерживался в трубе дольше, а не улетал в дымоход, в верхней камере делают перегородку. Для обеспечения подачи воздуха в первой камере необходимо сделать заслонку. После закипания масла ее перекрывают. Заслонку можно установить на отверстии для заливки топлива.

Для подобных печей требуется дымоход значительной длины – от 4 м. В отапливаемом помещении для удаления отходов сгорания необходимо будет предусмотреть и надежную вентиляцию.

Благодаря подобной конструкции дыма и копоти при сжигания отработки не образуется. При правильно проведенных расчетах при сгорании газов появляется лишь голубовато-белое пламя. Расход горючего в подобных конструкциях составляет около 1-2 л/час.

Обустройство дымохода

Для подобных конструкций очень важна стабильная мощная тяга. Иначе топливо начнет затухать и дымить. Поэтому дымоход делают длиной от 4 м. Увеличение тяги помогает выводить из помещения и продукты сгорания, что снижает вероятность отравления ими.

Диаметр трубы должен быть достаточным – в среднем около 100 мм. Сажа в таких конструкциях собирается гораздо быстрее, чем в обычных печах, поэтому изгибы, так же, как и наклоны, недопустимы – устанавливать трубу следует строго вертикально. Поэтому при выборе места для установки буржуйки следует вначале найти удобный лаз для дымохода.

Часть трубы, выводимую наружу, следует утеплить. Иначе печь придется чистить чаще – конденсат, смешиваясь с сажей, будет оседать на стенках. Дымоход в таких устройствах делают разборным, чтобы его можно было легко снять и удалить нагар.

Разновидности печей на отработке

Виды печей на отработке

Чертежей печей на отработке существует немало. Расскажем лишь о самых популярных из них:

• простейшая конструкция состоит из двух камер равного размера, соединенных между собой трубой с перфорацией; для обогрева небольших помещений достаточно печи размером 70х40х30 см; при этом размер баков должен составлять 30х10 см
• с наддувом: небольшим вентилятором, устанавливаемым отдельно и соединенным с печью воздуховодом; чаще его устанавливают на месте поддувала в районе расположения нижнего бака; подобное устройство позволяет увеличить температуру сжигания и отсутствие дыма
• капельного типа: нижний бак для заливки топлива переносится в таких печах в отдельную камеру, устанавливаемую выше камеры дожига; подобные печи считаются более стабильными и безопасными
• с дополнительным дожигателем дымовых газов: для увеличения КПД вторую камеру делают с поворотом
• с расширительным бачком для загрузки топлива и краном для регулировки его подачи

Недостатком подобных конструкций является неравномерный обогрев помещения. Более совершенным вариантом современных печей является печь на отработке с водным контуром – системы, в которых нагретая вода перемешается по трубам к радиатору. После отдачи тепла она возвращается в котел по водоводу-обратке.

Разновидностью таких печей является устройство с водяной рубашкой – трубой, огибающей печь, или емкостью для воды, которая окружает устройство со всех сторон. Жидкость в таком случае будет нагреваться гораздо быстрей.

Изготовление простейшей буржуйки на отработке

Буржуйки на отработке

Чтобы печь на отработке, прослужила дольше, для ее изготовления лучше брать толстостенный металл – для верхней камеры, нагреваемой сильнее, толщиной 6 мм, для остальных частей 4-миллиметровые листы. Если под рукой нет листов подходящего размера, использовать для сборки печи можно старые газовые баллоны или бочки.

1. Размеры изделия выбираются произвольные. К примеру, печь размером 75х35х50 см будет способна протопить помещение до 120-130 куб. м
2. Объем обеих камер должен быть равным. Слишком большие их делать ни к чему, иначе горячий газ будет тут же остывать. Достаточно 10-30 л
3. Стандартная ширина камер 30-40 см. Высота должна быть небольшой – 10-15 см
4. Трубу, соединяющую между собой камеры, делают перфорированной. Расстояние между отверстиями 7-10 см. Их диаметр должен быть равен 10-16 мм. Длина трубы в зависимости от объема камер 35-65 см
5. Количество отверстий напрямую зависит от длины трубы. Их площадь должна равняться 10% от общей поверхности. Соотношение ее длины к диаметру – 4:1
6. Чтобы металл при перегреве не деформировало, для снижения нагрузки на трубу камеры лучше соединить между собой также толстым прутом
7. В печи также предусматривают заслонку для регулировки подачи воздуха. При розжиге ее полностью открывают, а после закипания масла перекрывают. Чаще всего такую заслонку совмещают с отверстием для заливки масла
8. Для обеспечения достаточного поддува печь устанавливают на ножках. Полы в подсобных помещениях редко бывают слишком ровными, поэтому ножки лучше сделать регулируемыми. Заменить их можно кирпичами, скрепленными между собой раствором
9. Во избежание пожароопасных ситуаций никаких перекосов быть не должно – печь устанавливают строго горизонтально, выверяя ее расположение строительным уровнем
10. Из-за небольшой массы изделия (она составляет около 30 кг) существует большая вероятность опрокидывания. Поэтому ножки лучше прикрутить к полу

Буржуйка из баллона

Буржуйка из баллона

Печь на отработке, сделанная из старого 50-литрового баллона, способна выдать от силы 11-12 кВт, поэтому она подойдет для обогрева небольших помещений. Лучше брать не кислородные, а пропановые баллоны советского образца с толщиной стеной 5 мм. Кислородные, во-первых, слишком массивны, а во-вторых, имеют толстые стенки, из-за чего прогрев печи будет затруднен.

1. Для резки металла необходимо предварительно выкрутить вентиль, а баллон наполнить водой
2. Его понадобится распилить на 2 части – нижняя 1/3 будет использоваться в качестве резервуара для масла, а верхние 2/3 использоваться для дожигателя
3. С помощью болгарки срезается вначале верхняя часть, затем готовятся отверстия для дымохода и дожигателя. Отверстие необходимо будет сделать и в нижней части для ревизионного люка. В дальнейшем его прикручивают на болты
4. Из толстостенной трубы изготавливаем дожигатель, проделывая в нем отверстия
5. Чашу для капельной печи можно сделать из тормозного диска авто. Ее монтируют на дно топливника, чуть приподняв над поверхностью на 3-5 см
6. Надеваем крышку баллона. Вставляем маслопровод таким образом, чтобы он располагался точно над чашей
7. Навешиваем расширительный бачок. Подключаем дымоход. Проверяем работу печи

Печь с расширительным бачком

Печь с расширительным бачком

Как мы уже выяснили, доливать масло в процессе работы печи запрещено. Увеличивать объема бака тоже нет смысла – вряд ли он сможет разогреться как следует. Таким образом, обеспечить непрерывную дозаправку можно только одним способом – с помощью пристройки расширительного бака.

Работа подобного устройства основана на простейшем принципе сообщающихся сосудов. Как только уровень масла снижается, в камеру из бака начинает поступать новая доза топлива. Для регулировки его подачи в трубопроводе предусматривается специальный клапан.

Конструкция печи с наддувом

Чертеж конструкции печи с наддувом

Подобный агрегат считается более безопасным – ведь зона горения в нем полностью закрывается. Метод наддува помогает снизить расход топлива – его потребуется уже не два, а полтора литра в час. Плюс мощность в подобной печи можно легко регулировать. Устройство менее требовательно также к высоте дымохода. Да и чистить его придется не так часто.

В качестве вентилятора можно использовать старый от печи автомобиля ВАЗ 2108. Подойдет и китайский аналог. Отрегулировать скорость вращения вентилятора можно с помощью недорогого ШИМ-регулятора.

Пожалуй, единственным недостатком печи на отработке с наддувом является сильное прогорание металла в том месте, куда отклоняется струя пламени. Но для сборно-разборной конструкции это не так уж и важно – прогоревший лист металла можно будет легко заменить.

Печь с дожигателем

Печь с дожигателем

Чтобы драгоценное тепло не улетало быстро в трубу, можно организовать его дополнительный сбор. Для этого вторую камеру сгибают под углом от 90° или чуть больше (но острым он быть не должен).

Принцип сборки подобного устройства обычный. Единственная разница – труб понадобится две. Для соединения их под углом 90° при нарезке заготовок их следует распилить под углом 45°.

Устройство с верхней капельной подачей топлива

Печь с плазменной чашей

Масляная печь на отработке с топливной камерой, расположенной внизу, конструктивно гораздо проще. Несущественным в этом случае является также соотношение размеров верхней и нижней камер. Однако КПД подобных устройств невелик.

Увеличить его позволяет обустройство верхней подачи топлива. Подобные печи на отработке называют капельными. Подаваемое по небольшой трубке из нержавейки диаметром 8-10 мм топливо попадает в них на разогретую чашу и, полностью сгорая, выделяют гораздо больше тепла. Определить это можно по цвету пламени – в них оно не желтое, а бело-голубое. Капельные печи имеют и иное название – печи с плазменной чашей. Для увеличения тяги агрегат лучше снабдить наддувом – вентилятором, соединенным с воздуховодом.

Принципиальное отличие есть в конструкции подобных печей на отработке капельного типа – перфорированная труба в них находится внутри корпуса. По этой причине устройства считаются более безопасными. Плазменную чашу можно изготовить из обрезка трубы или стальной толстостенной емкости. Слишком высоким поддон делать не стоит – при чистке печи чаша должна легко выниматься.

Некоторые мастера, не заморачиваясь, подачу топлива делают одноступенчатой. Но подобные устройства очень опасны – питающая трубка, расположенная близко к печи, сильно нагревается. Плюс поступление топлива будет нестабильным – нагретое масло будет разжижаться и капать быстрее. Да и случайно до упора открытый вентиль может стать причиной пожара.

Более усовершенствованной является двуступенчатая подача, при которой предусматривается предохранительный поплавковый клапан. Капиллятор в таких устройствах делают обязательно дозирующим.

Подача капельная в печи

В капельных печах также есть возможность более четкой регулировки подачи воздуха. Для этого в трубе количество отверстий и диаметр постепенно уменьшают по высоте. В нижнем ряду их можно заменить вертикальными прорезями. В этом случае кислород в камеру сгорания будет поступать точными порциями в соответствии с потребностями горящих газов.

Недостатки печи на отработке

Печи на отработке

Конечно, плюс у подобных конструкций существенный – дешевизна топлива. Но зато и минусов немало:

• для обеспечения бесперебойного горения печи требуется постоянная и достаточно сильная тяга
• высокая пожароопасность (о правилах эксплуатации печи на отработке мы расскажем ниже)
• частая очистка от сажи: если вы сделаете корпус неразъемным, уже через пару месяцев печью вы просто не сможете пользоваться – она начнет нещадно дымить
• большой расход топлива – его вам понадобится не менее 2 л/час
• теплоотдача устройств не так уж велика, большая часть энергии, к сожалению, улетает в трубу

Большую часть подобных недостатков можно сгладить с помощью усовершенствования конструкции – установки вентилятора для повышения температуры горения, расширительного бачка и пр. Но из-за перечисленных недостатков печи используются в основном для временного отопления подсобных помещений.

Розжиг

Перед запуском печи в эксплуатацию следует проверить целостность всех швов, отсутствие засоров, чистоту поддувала. Во избежание пожароопасной ситуации на стенках камер и трубы не должно быть остатков воды – при смешении ее с маслом возможен выплеск топлива.

К розжигу буржуйки на отработке нужно приноровиться. После заливки масла сразу бросать горящую лучину или ветошь в отверстие для заливки не стоит. Необходимо выждать некоторое время, чтобы пары хорошо насытились кислородом.

Капельную печь запускают более плавно. После открытия вентиля подачи топлива факел с намотанной на него ветошью или прикрепленным кусочком поролона следует поджигать лишь тогда, когда в чаше скопится небольшая лужица. Еще раз подчеркнем – вначале поджигается не масло, а факел. Можно просто бросить в чашу кусок туалетной бумаги. Делать это можно без опаски – бумага сгорит почти без остатка.

Минут через 5 масло раскалиться, закипит, и поддерживать горение уже не понадобится. Остается лишь отрегулировать подачу воздуха и расход топлива.

Правила эксплуатации

Печь на отработке

Печи на отработке относятся к устройствам с повышенной пожароопасностью, поэтому при ее установке и эксплуатации следует соблюдать следующие правила:

1. Буржуйка не должна располагаться на сквозняке
2. В забитой сажей печи вероятность выплеска кипящего масла очень высока. Поэтому подобные конструкции требуют регулярной чистки
3. Заполнять камеру маслом полностью во избежание выплескивания его при нагревании строжайше запрещено – его заливают лишь на 2/3, а еще лучше на половину бака, чтобы оставалось достаточно места для образования паров
4. Долив топлива в процессе работы печи также запрещен
5. Нельзя использовать масла с примесью других веществ, а также бензин или дизельное топливо. Может произойти взрыв
6. Расстояние между буржуйкой и стеной – не менее 0,5 м
7. Устанавливать ее допускается только на металлический лист или пол из бетона
8. Если стены помещения обиты горючим материалом, в районе расположения печи их требуется дополнительно обшить листовым металлом. Это также поможет перенаправить поток теплого воздуха в помещение и увеличить КПД устройства
9. Не следует хранить в кочегарке любые легко возгораемые предметы или вещества

Автор следующего ролика до тонкостей изучил весь процесс изготовления подобных конструкций и с удовольствием делится собственными наработками со своими подписчиками.

Подробное видео по изготовлению печи на отработке можно просмотреть по ссылке:

ВИДЕО: Печь на отработке своими руками.

Печь на отработке: виды, устройство, чертежи, инструкция по изготовлению своими руками (Фото & Видео) +Отзывы

Для нас очень важна обратная связь с нашими читателями. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Благодарим за ваше участие. Ваше мнение будет полезно другим пользователям.

Печи на отработке своими руками. Чертежи и схемы | Termoportal.ru

Ответ: Чертежи или схема для изготовления печи на отработанном масле.

ОТОПИТЕЛЬ НА «ОТРАБОТКЕ»
Как обогреть гараж или мастерскую? Буржуйка проста, надежна, довольно быстро разогревает промерзшее помещение, но прожорлива и требует постоянного внимания. К тому же дрова нужно где-то хранить. Те-пловентиляторы компактны, удобны, эффективны, но топить электричеством (бензином, дизтопливом, пропан-бутаном) довольно дорого. А между тем альтернативное топливо, калорийностью не уступающее солярке, кое-где готовы отдать даром. Это — отработанное масло. И не важно, моторное, трансмиссионное, амортизаторное или трансформаторное. Конструкции отопителей на «отработке» довольно многочисленны (о них — в разделе «Компоненты»). Начиненные электроникой стоят несколько тысяч долларов, попроще — от «штуки». Альтернатива — авторские разработки, порой эффективностью не уступающие фирменным. Вот одна из проверенных нами конструкций.
Понадобятся отслуживший свое баллон из-под сжиженного бытового газа, метровый отрезок трубы диаметром примерно 150 мм, 350-миллиметровый кусочек диаметром 65 мм и пластинка-заслонка, его закрывающая. Размеры, за исключением жаровой трубы, могут варьироваться.
Отрезной машинкой удаляем среднюю часть газового баллона, оставив на верхней внутренний направляющий поясок. К ней же привариваем патрубок, который будет входить в жаровую трубу. Рядом привариваем заливную горловину с поддувалом-дросселем и воздушной заслонкой. Остальные детали ясны из рисунка и фото.

Розжиг факелом…………Позади экран из оцинковки…….Заготовка жаровой трубы………..Дросель — поддувало
Заливаем в бак примерно на три четверти «отработку», выдвигаем поддувало, вставляем в него факел — ветошь на проволоке, смоченную соляркой, — и поджигаем. Как только загорится масло (примерно через 1-2 мин.), опускаем поддувало в горловину, регулируя этим интенсивность горения, а заслонкой — его качество. На нормальном режиме масло сгорает полностью, из дымовой трубы нет никакого дыма, а печь издает едва слышный гул. Для чистки маслобака жаровую трубу вдвигаем на несколько сантиметров в приемную трубу дымохода и снимаем крышку. Высота дымохода — три-четыре метра.
После двух-трех пусков вырабатываются верные приемы розжига, свойственные конкретной конструкции: остается лишь наслаждаться почти бесплатным теплом, добытым своими руками.
Внимание! Сжигаемое в этой печи масло не должно содержать легковоспламеняющихся примесей — бензина, ацетона, растворителей и т.п.

И принцип такой же почти! Без всяких блинов в верхней части.
И почему тогда, обычная печь в переделанную в данную маслянную конструкцию не будет работать?



Сделайте нагреватель отработанного масла — Сделай сам

Я с интересом и некоторым беспокойством прочитал письмо Мэри Хаммерсмит в выпуске за февраль / март 2004 г. относительно нагревателя отработанного масла из выпуска за сентябрь / октябрь 1978 г. Я помогал построить этот обогреватель в 1978 году. Я использовал его у себя дома и написал об этом оригинальную статью.

Вот ложка дегтя: когда эта печь была спроектирована и построена, большинство моторных масел было разработано для автомобилей с большим рабочим объемом, докаталитических времен.Поскольку требования экономии топлива и федеральных стандартов выбросов начали влиять на производителей автомобилей, им пришлось изготавливать двигатели меньшего размера с более высокой нагрузкой, которые работали бы при более высоких температурах, чем старые двигатели, особенно с введением систем каталитического нейтрализатора в середине 1970-х. Впоследствии моторное масло иногда вспыхивало в картерах автомобилей, а в начале 1980-х годов в моторные масла по соображениям безопасности добавляли противовоспалительный агент. Это значительно повысило температуру сгорания масла.Естественно, производительность нагревателя отработанного масла пострадала, и первоначальная версия MOTHER EARTH NEWS перестала продавать планы, когда жалобы выявили проблемы.

Современные обогреватели для цехов отработанного масла используют технологию, отличную от нашей старой капельной горелки. Новые модели, одобренные UL и EPA, имеют специальные подогреватели и системы впрыска с насосом, которые испаряют топливо для эффективного сгорания при высоких температурах. Разница между горелкой на отработанном масле MOTHER EARTH NEWS и коммерческими моделями огромна, и я могу сказать с достаточной степенью уверенности, что EPA никогда бы не одобрило эту технологию, если бы она была произведена.

Что это, зайка? Вы говорите, что стремительно растущие цены на нефть, электричество, уголь и другие виды топлива вынуждают вас искать менее дорогой способ обогрева вашего магазина, гаража или дома этой предстоящей зимой?

Ну не царапай дальше! Потому что MOTHER EARTH NEWS здесь, чтобы рассказать вам о модной маленькой печи, которую разработали ее исследователи, которую почти ничего не стоит построить и которая еще дешевле в эксплуатации (поскольку она сжигает отработанное моторное масло, которое сжигают десятки тысяч станций технического обслуживания по всему миру). страна все равно будет раздавать бесплатно любому, кто ее утащит).

Это дешево, чисто и экологически безопасно!

Ага. Мы уверены, что вы, вероятно, уже испугались идеи сжигать «грязное старое» масло картера в обогревателе, установленном прямо там, скажем, в вашей красивой чистой гостиной. Но обширные испытания, проведенные нашим исследовательским отделом, подтвердили две вещи: [1] сливное масло — при использовании в качестве топлива — может выделять значительное количество тепла, и [2] при подаче на горелку надлежащей конструкции картерное масло сгорает как чистое. и без заметного запаха.

И цены точно не побьют! Старое моторное масло по-прежнему доступно (в 55-галлонной бочке) по крайней мере на трех из четырех станций технического обслуживания на Североамериканском континенте. И хотя верно то, что на автомобильных гаражах и заправочных станциях теперь берут несколько центов за галлон отработанного масла, так же верно и то, что равное разбрызгивание окупится, если вы выбросите слитки из картера. Все это усредняет.

Более того, насколько это могут определить экологические исследователи MOTHER EARTH NEWS, по крайней мере, по двум причинам даже планета выигрывает от сжигания старого моторного масла в печи, которую вы видите здесь: [1] Каждый галлон отработанного сливного масла, который перерабатывается «еще один раз» в качестве топлива примерно на один галлон меньше свежей нефти, которую необходимо выкачать из земли и переработать, и [2] переработка отработанного моторного масла таким образом создает гораздо меньше загрязнения, чем — как это обычно делается — «избавиться» от жидкости, вылив ее на свалку, в реку, озеро или океан.

Как построить масляную горелку за 500 долларов… за 36 долларов!

Печь на отработанном масле

MOTHER EARTH NEWS (которая выделяет больше тепла, чем нефтяные печи стоимостью около 500 долларов, которые мы видели) может быть построена так недорого (примерно за 36 долларов), в основном потому, что ее основное «сырье» добывается из разряженного электрического водонагревателя. . Такие обогреватели доступны «бесплатно для переноски» в переулках за бытовыми приборами или в магазинах сантехники и отопления по всей территории США и Канады. Или, если вам нужен реальный выбор единиц на выбор, совершите короткую поездку за покупками в свой дружелюбный район или на свалку небольшого городка.

Просто убедитесь, что выброшенный водонагреватель, который вы берете, является моделью с электрическим обогревом (газовый обогреватель имеет вентиляционное отверстие, проходящее через его середину, что делает его слишком трудным для преобразования). И будьте осторожны, НЕ выбирайте обогреватель с оцинкованным баком (очень легко узнать по его серебристому покрытию), так как оцинкованный металл при нагревании выделяет токсичные пары. (Производители водонагревателей говорят нам, что только около 10% агрегатов, когда-либо производимых здесь, в Соединенных Штатах, имеют оцинкованные резервуары.Так что посмотрите немного. Шансы девять к одному в вашу пользу.)

Прежде всего, НЕ пытайтесь заменить бак электрического водонагревателя на 55-галлонную бочку. Указанный нами танк — единственный вариант, по крайней мере, по четырем причинам:

[1] Металлические стенки заброшенного резервуара водонагревателя как минимум в два раза толще стенок 55-галлонной бочки. И эта более тяжелая масса металла будет [а] более эффективно накапливать и излучать тепло и [б] противостоять выгоранию гораздо эффективнее, чем более легкая обшивка барабана.Наши эксперименты, по сути, показывают, что ожидаемая продолжительность жизни печи или печи, сделанной из хорошего бака водонагревателя, может быть в пять раз больше, чем у сопоставимой печи или печи, построенной из бочки на 55 галлонов. С осторожностью бак водонагревателя должен прослужить даже всю жизнь.

[2] Стандартные бочки на 55 галлонов имеют некрасивые «подпругие» ребра, которые только мешают, когда бочки просверливаются и режутся во время их преобразования в печи.Баки водонагревателя не имеют ребер, следовательно, никаких проблем, связанных с ними.

[3] Благодаря тонкой обшивке и ребрам, почти невозможно превратить 55-галлонную бочку в герметичную печь с «контролируемым сгоранием». С другой стороны, тяжелые стены и превосходная конструкция резервуара для водонагревателя практически гарантируют герметичность готового продукта.

[4] В наши дни рынок переработанных бочек настолько оживлен, что иногда бочки стоят до 7 долларов.00 каждый. А вот выброшенные водонагреватели может бесплатно забрать любой, кто их утащит. А когда можно получить лучший продукт за меньшие деньги … почему бы и нет?

Выбирай, выбирай и планируй заранее

Практически любой бак электрического водонагревателя емкостью от 30 до 50 галлонов должен отлично работать, если его превратить в обогреватель, работающий на отработанном масле. Однако наш личный фаворит — это устройство на 40 галлонов (размером 20 дюймов в диаметре и 32 дюйма в высоту): с ним легко обращаться, из него получается красивая плита или печь, и, как правило, он помещается в квадратный шкаф из листового металла, который может быть довольно ловко разобрал некоторые внутренние детали масляной горелки.

Излишне говорить, что с любого выброшенного водонагревателя, который вы думаете о переработке, необходимо снять (его металлическое покрытие и изоляцию) «в полевых условиях», а его резервуар проверить на предмет чрезмерной коррозии или утечек (ищите пятна или полосы ржавчины. , обычно идущие от шва или сварного шва). Нет смысла тащить неисправный контейнер домой, а затем снова обратно на свалку.

ОК. У вас есть хороший звуковой танк, который вам нравится? Хорошо. Поставьте его на дно и представьте себе, как он будет выглядеть после того, как превратится в печь.Помните, что вам понадобится дверца доступа к готовому продукту напротив (или как можно более близкая к ней) шва резервуара и всех неприглядных фитингов и отверстий в элементах.

Имейте также в виду, что у выброшенных баков водонагревателя очень много различий. У некоторых, естественно, кажется, что все их приспособления находятся в нужных местах, а у других нет. Это может означать, что вам придется немного отклониться от нашего дизайна, чтобы какой-либо конкретный переработанный контейнер сработал. (Это «блуждание», конечно, может пойти вам на пользу.Например: благодаря «странному» трубному фитингу, уже установленному на резервуаре, который мы нашли, единственный способ установить круглую дымовую трубу диаметром шесть дюймов на нашу готовую печь — это сжать вентиляционную трубу до тех пор, пока она не станет размером 5 X 7. -дюймовый овальный сечение. Конечно, это было немного больше, но это определенно придало нашей печи особый, «магазинный» вид!)

Чтобы помочь со сборкой, обратитесь к нашим схемам и фотографиям нагревателя отработанного масла.

Делаем это просто!

Исследовательская группа

MOTHER EARTH NEWS специально разработала этот нагреватель отработанного масла как простой, собранный на болтах блок, который должен быть в состоянии собрать любой, кто хоть немного знаком с ручными (или электрическими) инструментами.СОВЕТ: Если у вас есть резак или есть к нему доступ, и вы знаете, как им пользоваться, вы, вероятно, обнаружите, что «выжигание их» — это самый быстрый и простой способ сделать резку по металлу, которую требует этот проект. В противном случае электрическая сабельная пила — предпочтительно модель для промышленного использования — является очень удобным инструментом (даже если вам придется арендовать ее на несколько часов по текущей ставке в 12 долларов в день).

Начните сборку печи с мелом мелом всех отверстий, которые показаны на схемах нагревателя отработанного масла, вам придется вырезать в стенках утилизированного бака водонагревателя, положить емкость на бок и поджечь или выпилить дверцу доступа.Затем поставьте бак вертикально и вырежьте отверстия для приточных и дымовых труб.

ВНИМАНИЕ: Не делайте отверстия для воздухозаборника и дымовой трубы больше, чем это абсолютно необходимо (если вы сделаете их слишком большими, они будут пропускать воздух, и вам придется только вернуться позже и заполнить трубы цементом для печи) . На самом деле, лучше держать отверстия на маленькой стороне (на всякий случай), а затем потратить несколько минут на их опиливание до нужного размера. На самом деле, в такой процедуре нет «потраченного впустую» времени, так как вам в любом случае захочется подпилить и сгладить каждую пропиленную или обожженную металлическую кромку готовой печи.

Теперь переверните резервуар наверх и просверлите отверстия в дне контейнера для стойки для труб, которая будет поддерживать узел горелки печи. Затем сформируйте ножки печи в тиски, поместите их на дно печи, просверлите ножки и дно печи и прикрутите ножки на место. Стойку для труб также следует закрепить болтами, пока резервуар находится в перевернутом положении.

Затем переверните старый резервуар водонагревателя правой стороной вверх (так, чтобы он стоял на новых «ножках») и используйте стандартные трубные заглушки 3/4 дюйма, чтобы закрыть все отверстия для труб, которые были в контейнере, когда вы его нашли. .Пока вы занимаетесь этим, закройте отверстия для нагревательных элементов квадратными стальными пластинами размером 1/8 x 3 дюйма, прикрепленными болтами к обеим сторонам стенки резервуара, чтобы сформировать «бутерброды».

Смотрите! Мы говорили вам, что это проект, созданный на основе болтов!

Суть дела

Сердцем нашего обогревателя помещения на отработанном масле является узел горелки. Он состоит из перфорированной шестидюймовой чугунной сковороды, круглого куска перфорированной стальной пластины толщиной 1/4 дюйма диаметром шесть дюймов и восьмидюймовой стальной сковороды, скрепленных вместе болтами. сэндвич (с трубными распорками между основными компонентами).Узел поддерживается четырехдюймовым ниппелем для трубы 3/4 дюйма и двумя напольными фланцами 3/4 дюйма.

Конечно, каждая горелка должна иметь вентиляционное отверстие. В этом случае дымовая труба (или дымовая труба) из 6-дюймовой дымовой трубы проходит как минимум на шесть дюймов вниз в камеру нагрева. Этот дымоход при желании может быть оборудован заслонкой (хотя мы не обнаружили необходимости в таком дополнении) .После того, как дымоход закреплен на месте (мы использовали болты и металлические язычки шириной 3/4 дюйма), обернуть 1/4 дюйма О. D. Оберните вокруг него мягкую медную трубку три раза, проведите нижний конец трубопровода в положение прямо над центром узла горелки печи и сформируйте в трубке желоб питателя.

Когда медная труба, которая обернута вокруг вентиляционной трубы, покрыта дымовой трубой на 12 дюймов (8 дюймов) большего размера, а отвод на 90 ° 4-дюймовой дымовой трубы установлен сбоку от 8-дюймовой трубы, так что чтобы он прилегал к нижнему концу медной трубки, образуется предварительный нагреватель. Эта особенность — одна из причин, по которой наша печь горит так эффективно и с таким чистым пламенем.

Затем к нижнему концу 4-дюймового колена прикрепляется 18-дюймовая дымовая труба длиной 4 дюйма и металлическая воронка или конус из листового металла (из «кожи» использованного водонагревателя) — с диаметром через его нижнее отверстие примерно равный диаметру горелочного узла печи — крепится к нижней части трубы.

После завершения весь этот узел «подогреватель, 4-дюймовая дымовая труба, воронка» может свободно перемещаться вверх или вниз по своему усмотрению, если вы не зафиксируете его в оптимальном рабочем положении (выходное отверстие воронки должно быть ровным). примерно на дюйм выше верхнего края 8-дюймовой стальной сковороды).Нет проблем. Небольшой хомут из листового металла, который опирается на верхнюю часть печи и который может быть плотно зажат вокруг 4-дюймовой дымовой трубы после ее подъема или опускания по мере необходимости, прекрасно дополняет счет как единственный запорный механизм, который вам понадобится.

Последние штрихи

Дверца масляной горелки упирается в раму, прикрученную к внутренней стороне ее проема. Он фиксируется выступом, прикрученным к внутренней стороне одного из его краев, и оконной защелкой, привинченной к внешней стороне противоположного края.Короткий кусок углового железа, прикрепленный к двери для ручки, упрощает снятие всей сборки и замену в тех редких случаях, когда вы захотите ее снять. Полудюймовое отверстие, просверленное в центре дверцы и прикрытое небольшой створкой из листового металла, прикрепленной к маленькому болту, служит глазком (через который вы можете проверить пламя своей печи, если у вас возникнут вопросы о его цвете, высота и т. д.)

Покрасьте готовую печь плоской черной краской Thurmalox 270, установите блок на место и прикрутите его болтами, заполните блок горелки измельченным асбестом (или, еще лучше, Insblock, асбестовым кирпичом, производимым E.P. Green Company и продаются по всей стране), а дно печи засыпать песком. Вы даже можете добавить к новому обогревателю декоративного металлического орла, если хотите по-настоящему украсить его в гостиной! Подключите маслопровод самотеком и вытяните дымовую трубу в соответствии с утвержденными правилами подачи топлива и вентиляции, затем зажгите, сядьте и наслаждайтесь теплом!

Ага! Это действительно работает!

Если наше обширное тестирование этой печи является каким-либо показателем, вам придется пройти долгий путь, чтобы превзойти агрегат как по экономичности, так и по теплопроизводительности.Создание прототипа, которое мы собрали, обошлось нам в 36,14 доллара, и мы купили почти все, что входило в печь, за исключением бака водонагревателя, который составляет ее внутренности. Вы, вероятно, сможете довольно легко сократить эту цифру пополам, если у вас есть хотя бы приличный выбор печных труб, металлолома, винтов, болтов и т. В любом случае, чтобы собрать весь проект воедино, вам не понадобится больше одного хорошего дня … и в любой момент вы можете добавить один длинный день к 36 долларам.14 или меньше и придумайте плиту за 500 долларов, у вас неплохо получается!

Но, конечно, это только начало! Потому что единственное, что дешевле, чем создание невероятно недорогой горелки для отработанного масла MOTHER EARTH NEWS, — это работа агрегата, когда он собран!

Во-первых, печь выбрасывает очень много БТЕ (нет, у нас действительно нет никакого способа точно измерить ее тепловую мощность напрямую. Насколько мы можем подсчитать, горелка вырабатывает 21000 полезных БТЕ в час, которого хватит, чтобы обогреть хорошо утепленный домик).

Во втором случае печь отводит все это тепло, просто потягивая свое топливо (при настройке на максимальную эффективность установка потребляет менее одной кварты масла в час. Это очень выгодно по сравнению с одной третью галлона (или больше!) ), что горелка на коммерческом мазуте такого же размера (и очень дорогая!) ​​потребляла воду, когда наши исследователи проверили ее на нашей печи.

И, в-третьих, печь MOTHER EARTH NEWS была спроектирована для работы на «бесплатном для перевозки» отработанном картерном масле! Поэтому неудивительно, что мы полагаем, что наша маленькая жемчужина может окупить свою скромную первоначальную стоимость менее чем за две недели.После этого действует абсолютно бесплатно!

Есть причина такой эффективности

В наши дни, конечно, нелегко придумать такую ​​экономию, если только вы действительно не работаете над этим. Именно это и сделали наши исследователи.

Горелка на отработанном масле

MOTHER EARTH NEWS разрабатывалась несколько месяцев. Описанная здесь печь — это «шестое поколение» нашей оригинальной конструкции. Откровенно говоря: если есть более простой, легкий в сборке, более экономичный или более эффективный способ [1] переработки отработанного моторного масла в [2] бесплатное тепло для предстоящей зимы, мы хотели бы знать об этом. Конечно, может быть, но до тех пор, пока кто-то не покажет это нам, мы считаем, что наша печь «собрать ее за один день из материалов стоимостью 36 долларов и затем запустить ее на бесплатном топливе» — это идеальный вариант для вас ». мы собираемся согреться в холодные месяцы впереди.

Thurmalox 270 — потрясающая краска!

Это правда, что научно-исследовательский центр мальчиков вниз в материнских ЗЕМЛЯХ NEWS»долго и упорно работал, чтобы развить супер-простой и супер-эффективную отработанное масло горелки.И некоторые люди здесь, в редакции, думают, что исследовательская группа журнала, возможно, даже проработала немного дольше, чем необходимо, просто потому, что они боялись столкнуться с проблемой, с которой они знали — рано или поздно — им придется столкнуться: что они будут рисовать печь, когда она была закончена?

Как прекрасно знает команда магазина MOTHER EARTH NEWS, ответ на этот конкретный вопрос найти совсем не просто. Деннис Буркхолдер, в частности, нанес больше слоев более различных видов и марок и формулировок «гарантированной, термостойкой, новой, улучшенной, космической (и дорогой)» краски на большем количестве испытательных печей — а затем наблюдал, как все это горит выключен, когда эти печи или обогреватели были зажжены в первый раз — чем он думает.

Короче: очень много компаний сейчас продают ошеломляющее разнообразие «термостойких» (что бы это ни значило) красок, в которые — для всех практических целей — на самом деле не стоит окунать кисть.

Тогда легко понять, почему Деннис или кто-то еще в исследовательской лаборатории просто установил баллончик с Thurmalox 270 — еще одной из тех «термостойких» (что бы это ни значило) красок — на полке, не проверенной, когда она пришел некоторое время назад. Очевидно, не было причин подвергать его специальной проверке.Очевидно, это было бы просто разочарованием, как и все остальные «термостойкие» (что бы это ни значило) краски, которые потерпели неудачу в прошлом.

И вот именно Деннис, роясь в поисках чего-нибудь, что можно распылить (а затем, конечно же, снять) новую горелку для отработанного масла, обнаружил тот образец банки Thurmalox 270, спрятанный на задней стороне полки. «Можно также попробовать, — рассуждал он. «Я знаю, что это не сработает, но тогда и ничто другое не сработает. Кроме того, это сэкономит нам время в поисках чего-то еще, что не удастся.»

Представьте себе удивление Денниса (и всех остальных!), Когда должным образом распыленный и должным образом вылеченный Thurmalox 270 не только не отслоился и не сгорел от новой печи MOTHER EARTH NEWS во время ее обширных испытаний, но даже не потрескался, помешался, или обесцветить! Привет! Эти парни из Дэмпни знают, что делают!

Быстрый телефонный звонок на завод компании в Массачусетсе выявил некоторые интересные факты: [1] Thurmalox 270 отличается и работает так же, как и он, потому что он основан на силиконе, [2] краска была специально разработана, чтобы выдерживать постоянные температуры 1200 ° F, и [3] он настолько хорош, что многие производители коммерческих печей используют его для окраски своих блоков на заводе.

Итак: вы можете купить другие «термостойкие» (что бы это ни значило) краски, произведенные другими компаниями, по 2 доллара за банку, а затем наблюдать, как они испаряются или отслаиваются, как свинья с чесоткой, когда вы впервые разводите огонь в своем доме. самодельная печь. Или вы можете выложить 6 долларов за банку за Thurmalox 270 и — если вы не достаточно небрежны, чтобы поцарапать горелку — никогда больше не придется красить свою шикарную печь.

Лично мы склонны брать Турмалокс.

---

Как зажигать и использовать плиту для отработанного масла

Пропитайте асбест в нижней сковороде керосином.Затем слегка смяв несколько футов туалетной бумаги и положите ее на песок в задней части (под дымоходом) основной камеры горелки. Зажгите бумагу и пропитанный асбестом и заблокируйте дверцу доступа.

Теперь подождите, пока быстро горящая бумага не начнет вытягивать горящий керосин, и керосин полностью не нагреет узел горелки. Затем откройте клапан на линии отработанного масла (которая была проложена в соответствии с надлежащей практикой подачи топлива) так, чтобы от 3/4 до одной кварты масла (если вы хотите максимально нагреться) могло капать в горелку каждый час.

Вот и все! Пока вы продолжаете подавать в эту печь отработанное масло, оно будет гореть таким же чистым и не загрязняющим окружающую среду пламенем, как те дорогостоящие печи, которые потребляют это дорогое «настоящее» жидкое топливо.

Одной вспышки хватит на несколько недель … даже на всю зиму!

ВНИМАНИЕ: НИКОГДА НЕ ПЫТАЙТЕСЬ ЗАЖИГАТЬ ГОРЯЧУЮ ПЛИТКУ КЕРОЗИНОМ, НЕ ОТКРЫВАЙТЕ ДВЕРЬ ДОСТУПА ВО ​​ВРЕМЯ РАБОТЫ ПЕЧИ И НИКОГДА НЕ ИСПОЛЬЗУЙТЕ БЕНЗИН ИЛИ ДРУГОЕ ОГНЕСТОЙКОЕ ТОПЛИВО ДЛЯ ЗАПУСКА ПЕЧИ!

---

Ведомость материалов

Компонент Количество Цена Позиция Нагреватель (1) — Выброшенный электрический водонагреватель, неоцинкованный, 30-50 галлонов
Впускной канал (1) $ 3.00 12 «X 8» дымовая труба
(1) 1,25 18 «X 4» дымовая труба
(1). 80 4 «колено 90 градусов
(1) 1,00 10-футовая подвеска на роликах
(1) — 12-1 / 2 Листовой металл размером «X 6-1 / 4»
(1) — 23 «X 12» кусок листового металла
Выхлопной дымоход (1) 4,75 Тяжелая дымовая труба 36 «X 6»
(1) 1,00 6 «реверсивный стальной шпиндель (заслонка дымохода)
Горелка в сборе (1) 4,00 6-дюймовая чугунная сковорода
(1) 3,00 8-дюймовая стальная сковорода
(1) 3,00 1/4 дюйма X 6 дюймов стальная пластина
(1) . 60 1 / Болт Redi 4 «X 12»
(1).20 1 дюйм X 9 дюймов E.M.T. (Электрическая металлическая трубка)
(1) Ниппель 40 3/4 «X 4» (труба с резьбой)
(2) Напольный фланец 1,20 3/4 дюйма
Узел подачи топлива (1) 3,00 Длина 7 футов, наружный диаметр 1/4 дюйма. леска из мягкой меди
(1) 30,00 рулон НД 3/8 дюйма из мягкой меди
(2) 8,50 2-дюймовые наружные колена
(2) 6,20 2-дюймовые вентилируемые заглушки наливной горловины
(2) 1,25 3/4 дюйма с наружной резьбой на переходники с внутренней резьбой 1/2 «
(2) .80 1/2″ ниппели с наружной резьбой, закрыть
(2) 5,60 1/2 «с внутренней резьбой на 1/2» запорные клапаны с внутренней резьбой
(2) .85 1/2 «самец до 3/8» О.D. раструб с наружной резьбой, с конусными гайками
(2) 0,75 наружная резьба от 1/4 дюйма до наружного диаметра 3/8 дюйма. Ниппели с наружной резьбой, с накидными гайками
(2) Игольчатые клапаны 5,20 1/4 дюйма, внутренняя
(2) .4 Ниппели с наружной резьбой 1/4 дюйма, закрытие
(1). 0,70 1/4 дюйма с наружной резьбой до 1/4 дюйма с наружной резьбой, с накидной гайкой
Ножки, дверь и опоры (1) 1,14 1/8 дюйма X 3 дюйма X 36 дюймов, плоский приклад
(1) 1,20 3/32 Плоская заготовка «X 1/12» X 60 «
(1) .60 1″ X 1 «X 8» уголок
(1) 1.05 оконная защелка
(1) — 2 «X 2» лом листового металла
( 45) 2.50 10-32 болта с полукруглой головкой с гайками, 3/4 «
(21) 1/4″ болта с полукруглой головкой с гайками, 3/4 «
(3) No.10 винтов для листового металла, 1/2 дюйма
(8) 3/16 дюйма плоские шайбы
(6) стопорные шайбы 3/16 дюйма
(13) стопорные шайбы 1/4 дюйма
(4) гайки 1/4 дюйма
( 1) 2,00 мешка 100 фунтов мелкого песка
(1) трубная заглушка 45 3/4 дюйма
(1) 2,00 13 унций. банка высокотемпературной краски (Thurmalox 270, 5,98 долл. США)
(1) 7,00 декоративная сковорода с изображением орла, полная асбеста (Insblock: 37,92 долл. США за коробку — 6912 куб. дюймов)
Принадлежности (1) .25 Зажим для аллигатора
(1) . 60 3 / Ниппель с наружной резьбой 4 дюйма, 2 дюйма
(1) 2,95 3/4 дюйма с внутренней резьбой на 3/4 дюйма запорный клапан с внутренней резьбой
(1) 1.05 3/4 дюйма, от мужчины к женщине, уличное колено

Общая стоимость базовой печи без внешнего водопровода: 36,14 долларов США

Общая стоимость печи с наружной сантехникой, аксессуарами, отделкой, промышленной окраской и плановой стоимостью: 123,02 доллара США

Необходим инструмент

Электродрель
Сверла 1/8, 13/64, 1/4, 13/32 и 1/2 дюйма
Промышленная сабельная пила (аренда 12 долларов в день) или резак
Авиационные ножницы
Отвертка
Тиски
Ножовка по металлу
Рулетка
Мел или карандаш
Молоток
Тиски или плоскогубцы
Четыре струбцины
Плоский или полукруглый напильник
Уровень
Квадратный
Резак для труб
Инструмент для развальцовки
Набор концевых ключей
Трубный ключ

---

Конструкция простых горелок на отработанном масле

Это пара очень простых в конструкции горелок на отработанном масле.

Они будут работать на чем угодно, от моторного масла до растительного, трансмиссионного, гидравлического и любого другого масла. Вы можете подогреть немного животного жира или сала, и они тоже будут этим счастливы!

Ключом к этим горелкам является трубка подачи воздуха / масла. Это всего лишь кусок выхлопной трубы с изгибом на 90o и пластиной на конце, чтобы воздух выходил не прямо, а сбоку. Я протестировал конструкцию без диффузионной пластины, и она работает, но запуск намного сложнее, а горелка гораздо более требовательна к подаче масла при регулировании мощности.

Масло подается самотеком из высоко установленного контейнера с задвижкой на барабане для регулирования потока масла. Масло капает в конец трубы для впуска воздуха и просто вдувается в горелку поступающим воздухом от нагнетателя. Нет НЕТ форсунок, насосов или чего-либо еще, кроме масла, просто вытекающего из шланга. Поскольку клапан регулирует расход топлива, фиксированного расхода топлива нет. Чем больше топлива (и воздуха) он получает, тем больше тепла он производит, это так просто. Труба около 1.75 дюймов и не является критическим размером. Чем больше труба, тем лучше воздушный поток и тем больше кислорода доступно для получения большего количества тепла. У меня есть труба большего размера, чтобы сделать большую версию этого нагнетателя.

Заливается небольшое количество стартовой жидкости в горелке, или ее можно запустить с помощью кучи старой тряпки или нескольких горящих палочек. Воздуходувка включается на низком уровне и ограничивается, чтобы ограничить воздушный поток и добавление масла до тех пор, пока металлическая камера сгорания не нагреется и не испарит масло. масло и топливо могут быть открыты, и вещь может выйти из строя.

Эту конструкцию очень легко разжечь, и она горит очень чисто, совсем без дыма, если только подача масла не чрезмерна. Даже тогда, когда на дне камеры сгорания скапливается большое количество масла, поскольку подача воздуха находится над масляным резервуаром, он все равно горит чисто.

Та же самая установка использовалась в моей печи, построенной из грязи. Это просто изогнутая труба с дефлектором на конце.
В других видеороликах на моем канале вы можете увидеть, что я также повернул бутылку с огнетушителем во 2-м видеоролике на бок, и эта штука работала отлично, и масло не кончалось.

На этих горелках нет ничего критического. Важен принцип, а не размер компонентов. Важно помнить, что горелка / камера сгорания должна быть ГОРЯЧЕЙ перед добавлением масла. Конкретно 300oC +. Это позволит маслу изменить состояние с жидкого на газ и сгореть.

Эти горелки похожи на двигатель. Их можно использовать по-разному, и они приводят в действие множество разных вещей.
Люди построили их для всего: от обогревателей навесов и теплиц до обогрева и плавления металла, замены газовых горелок в котлах, обогревателей бассейнов и в печах.

Это даст вам представление о том, как создать двигатель, который будет работать в нужной вам цели.

Нагреватель отработанного масла Брюса Вудфорда

Второе издание

Роджер Сандерс обновил свою популярную улучшенную версию нагревателя отработанного масла Mother Earth News, добавив много новой информации и опций.

Этот нагреватель отработанного масла решает все проблемы, которые затрудняли использование оригинальной версии MEN. Это может сэкономить тысячи долларов на счетах за отопление.

Конструкция Roger проста, надежна, проста в сборке и использовании — она ​​тихая и не требует электричества — она ​​имеет надежный поток масла и широкий диапазон нагрева — ее легко зажигать и легко чистить.

«Это практичный дизайн, который вы можете использовать изо дня в день для серьезного обогрева вашего жилища или мастерской, не тратя много времени и разочарований», — говорит он.

Второе издание содержит гораздо больше деталей и информации, основанной на практическом опыте. Он отвечает на все вопросы читателей.

Новые разделы на:

Конструкция
Теория работы
Практические моменты эксплуатации
Автоматика
Горячая вода и отопление дома
Переоборудование дровяной печи
Отопление теплицы
Сжигание растительного масла

И многое другое — с полными инструкциями DIY, фотографиями, дизайнерскими чертежами.

Второе издание доступно в виде загружаемой электронной книги в формате pdf по цене 22,50 доллара США.

Чтобы скачать книгу, НАЖМИТЕ ЗДЕСЬ

---

Воздушный отопитель Journey to Forever

Брюс Вудфорд в Канаде и сеть экспериментаторов из нескольких стран, в том числе Journey to Forever в Японии, достигли гораздо более высоких температур горелок и чистого горения с помощью электрических нагнетателей для обеспечения принудительной подачи воздуха.

См. Пневматический обогреватель на биотопливе Journey to Forever (на фото справа)

Говорит Брюс Вудфорд :

«По сравнению с оригинальным нагревателем Mother Earth News , мы придумали еще более простую конструкцию, более эффективную горелку, гораздо более высокие температуры горения и гораздо большую тепловую мощность при том же количестве тепла. отработанное моторное масло.

Со всеми приведенными ниже модификациями я достиг температуры плиты более 1100 градусов F (593 градуса C)!

Надеюсь, что следующие описания будут вам полезны.

Изображение большего размера

Конструкция горелки намного проще

Я использую стальную трубу длиной 6 дюймов и диаметром 6 дюймов (стенка 1/4 дюйма) (15,2 x 15,2 мм, толщиной 6-7 мм). Кусок стальной пластины толщиной 1/4 дюйма (6-7 мм) приваривается к дно, поэтому оно полностью герметично.

Мы испробовали ряд конструкций «пластин горелки» или «воспламенителей», которые (будучи горячими) испаряют и воспламеняют масло, капающее в горелку. У каждой конструкции был один существенный недостаток, а именно необходимость постоянной и длительной очистки от золы.Мы пришли к выводу, что накопление золы является неизбежным следствием сжигания отработанного масла, но простое и экономящее время решение — использовать около 20 болтов 4 x 1/2 дюйма (10 см x 13 мм). Половина из них укладывается в горелку, идущую параллельно друг другу (чередуя направление головок), а другая половина укладывается поверх первой под прямым углом к ​​первому слою. Когда горелка работает, болты становятся докрасными, поэтому масло испаряется и мгновенно воспламеняется при контакте.

Очистка — это очень простая процедура: снимите горелку с нагревателя / печи и встряхните ее вверх и вниз в течение примерно 30 секунд.Болты перекручиваются друг с другом, и зольные отложения ломаются и откручиваются. Затем переверните горелку, сбросив болты и пыль в другой контейнер, замените болты в горелке, и вы готовы к новому ожогу.

Я испробовал несколько конструкций с отверстиями, просверленными по бокам горелки, чтобы из них выходило пламя, но обнаружил, что пламя, исходящее из таких отверстий, не такое горячее и бездымное, как вылетающее пламя. вверху (прямо там, где нагнетается воздух).Я рекомендую просверлить всего одно отверстие диаметром 1/2 дюйма (13 мм) на расстоянии 3 дюйма (7,6 см) от дна горелки, которое будет использоваться для первоначального зажигания горелки.

Ваша цель — максимально яркое пламя без дыма в горелке. Пламя темно-оранжевого цвета очень дымно и создает много копоти в печи и трубах. Желтое пламя лучше, а яркое белое пламя горячее и намного чище.

Мы также пробовали использовать квадратную 6-дюймовую трубу для горелки. Хотя я не могу объяснить, почему, мне никогда не удавалось заставить квадратную трубную горелку гореть почти так же горячо, как круглая.Поэтому я предпочитаю круглую трубу.

Подача воздуха

Мы использовали различные воздуходувки: нагнетатели от высокоэффективных газовых печей, нагнетатели 12 В от автомобилей, вытяжные вентиляторы для ванных комнат и различные воздуходувки с короткозамкнутым ротором.

«Практическое правило», которое следует учитывать при выборе воздуходувки для вашей горелки, заключается в следующем: постарайтесь получить горелку с максимально возможным соотношением между числом оборотов в минуту и ​​диаметром рабочего колеса. Воздуходувка, работающая со скоростью 3100 об / мин и имеющая рабочее колесо диаметром 6-1 / 2 дюйма (16,5 см), будет иметь отношение числа оборотов к диаметру рабочего колеса 476: 1. Воздуходувка, работающая со скоростью 1725 об / мин и имеющая рабочее колесо диаметром 5 дюймов, будет иметь отношение числа оборотов к диаметру рабочего колеса 373: 1. Так что, если у вас есть выбор, первый будет лучше.

Еще одно практическое правило для проектирования ваша линия подачи воздуха от нагнетателя к горелке. Эффективность вашей горелки резко снизится пропорционально любому уменьшению или уменьшению диаметра подачи воздуха от диаметра выходного отверстия, разработанного воздуходувкой. Используйте трубу подачи воздуха как можно ближе возможно до размера выходного порта, разработанного вашей воздуходувкой.Улучшение этого положения повысило температуру моей плиты на 300 градусов по Фаренгейту, с 800 до 1100 градусов по Фаренгейту (с 427 до 593 градусов C)). Это слишком жарко, поэтому я сократил подачу масла и теперь нагревается до 800 градусов по Фаренгейту с гораздо меньшим количеством масла.

Первоначально я думал, что чем ближе труба подачи воздуха находится к точке возгорания, тем эффективнее будет горелка. Совершенно случайно обнаружил, что ошибался! Мои ожоги становились все горячее и горячее, хотя я не вносил изменений в систему.Я обнаружил, что конец трубы подачи воздуха в горелке медленно разрушался от тепла, и чем выше он поднимался над дном горелки, тем горячее горело масло. Итак, теперь конец моей трубы подачи воздуха находится на 9-10 дюймов (23-25 ​​см) выше нижней части горелки, на 3-4 дюйма (8-10 см) выше ее верха.

Подача воздуха представляет собой стальную трубу диаметром 1-1 / 2 дюйма (3,8 см), которая проходит горизонтально от нагнетателя до верхней части печи, где она соединяется с тройником. В верхней части тройника вставляется резьбовая пробка. и вторая 1-1 / 2-дюймовая труба проходит от тройника вниз в печь до нескольких дюймов над горелкой.В заглушке просверлено отверстие для медной масляной магистрали диаметром 3/8 дюйма (1 см) и вставлен установочный винт для фиксации медной магистрали на месте.

Подача масла

Система подачи масла может иметь разные формы — внутри или снаружи резервуаров, с встроенным фильтром, уловителем воды / твердых частиц или вообще без фильтра — но имейте в виду следующее. Для горелки с гравитационным питанием, такой как эта, запланируйте, чтобы нижняя часть бака подачи была по крайней мере на фут выше клапана, который контролирует поток масла к горелке. У меня есть внешний бак, который я заливаю маслом, которое бесплатно получаю на местных станциях технического обслуживания.

Чтобы избежать необходимости во встроенном фильтре, который резко снижает поток масла в линии, я фильтрую масло через два слоя колготочного шланга, прежде чем оно попадет в мой резервуар для хранения. Стальная линия диаметром 1 дюйм (2,5 см) доставляет масло из моего бака в дом, где оно соединяется с медной линией 3/8 дюйма. Он переходит в канистру диаметром 4 дюйма и длиной около 8 дюймов (10 x 20 см). Внизу установлен кран для слива воды, антифриза или частиц, которые попадают через трубопровод.

Еще одна медная линия 3/8 дюйма продолжается от верха канистры до латунного игольчатого клапана прямо над плитой.Затем медная линия изгибается вниз на 90 градусов, где она зажимается шлангом на короткой прозрачной пластиковой трубке 3/4 дюйма (1,9 см). Это обеспечивает «смотровое стекло», которое позволяет вам видеть и регулировать поток Я обычно открываю клапан ровно настолько, чтобы капающая капля превратилась в устойчивую струю масла. Дно прозрачной пластиковой трубки зажато шлангом на прямом отрезке меди 3/8 дюйма, который проходит через пробку в тройнике воздуховод вниз внутри трубы для подачи воздуха на дюйм или два от конца трубы для подачи воздуха (2.5-5см). Убедитесь, что маслопровод намного короче, чтобы масло не закипало и не горело, и в конечном итоге не перекрыло маслопровод.

После установки уловителя воды и твердых частиц в маслопроводе у меня не было проблем с засорением маслопровода.

Зажигание горелки

Поскольку эта горелка небольшая и легкая, она легко снимается через дверцу печи и легко готовится к розжигу. Поместите горсть мелких древесных стружек или расколотых дров на дно горелки, поместите три маленьких шарика скомканной бумаги поверх дров и затем положите болты (описанные выше) поверх бумаги. Налейте 2 унции. керосина в горелку и заменить горелку в плите. Убедитесь, что он расположен по центру под линией подачи воздуха, а отверстие на боковой стороне горелки обращено к вам.

Зажгите горелку спичкой, зажигалкой или пропановой горелкой. Закройте дверцу печки, включите нагнетатель, запустите поток масла, и через минуту-две печка должна начать выделять много тепла! Тепло от дерева, бумаги и керосина нагревает болты на них, а они, в свою очередь, нагревают и воспламеняют масло.

ПРИМЕЧАНИЕ : Никогда не пытайтесь повторно запустить горячую горелку с керосином! Образующийся пар почти наверняка вызовет взрыв.

Кому

MOTHER’s Waste Oil Heater — оригинальная версия

Модификации:

---

Биотопливо
En español — Биотопливо, биодизель
Библиотека биотоплива
Поставщики и поставщики биотоплива

Биодизель
Создайте свой собственный процесс биодизеля
Процесс биодизеля MikeLie-PR
Процесс биодизеля MikeLie-PR
Переработчики биодизеля
Биодизель в Гонконге
Выбросы оксида азота
Глицерин
Ресурсы по биодизелю в Интернете
Есть ли будущее у дизелей?
Ресурсы и характеристики растительного масла
Мойка
Биодизель и ваш автомобиль
Еда или топливо?
Прямое растительное масло в качестве дизельного топлива

Этанол
Ресурсы по этанолу в Интернете
Является ли этанол энергоэффективным?

Как сделать свой собственный нагреватель отработанного масла

Одно из преимуществ нагревателя отработанного масла заключается в том, что используемое топливо (отработанное моторное масло) относительно недорогое. Еще одно преимущество — возможность повторно использовать то, что обычно считается мусором. Хотя масло все же необходимо откачивать из земли, отработанное моторное масло уже однажды использовалось по прямому назначению. Любое дальнейшее использование поможет уберечь его от загрязнения окружающей среды.

Снять металлическое покрытие и изоляцию с бака электрического водонагревателя. Осмотрите бак на предмет коррозии. Выбросьте резервуар, если присутствует чрезмерная ржавчина, и выберите другой водонагреватель.Поставьте бак на торец. Поверните бак так, чтобы швы и фитинги находились на задней стороне, противоположной тому месту, где будет дверца доступа.

Нарисуйте прямоугольник 12 на 12 дюймов на передней части резервуара. Здесь будет дверца доступа к горелке. Нарисуйте круг диаметром 4 дюйма в центре верхней части резервуара. Это будет место расположения всасывающей трубы. Нарисуйте еще один круг диаметром 6 дюймов в верхней части резервуара сбоку от 4-дюймового круга. Это будет место расположения дымовой трубы. Вырежьте все отмеченные ранее отверстия резаком или электрической сабельной пилой. Вырежьте отверстия для воздухозаборника и дымохода немного меньше, чем отмеченные кружки, и подпилите края позже, чтобы разместить воздухозаборник и дымоход. Сохраните кусок, вырезанный для дверцы доступа, так как позже он сформирует настоящую дверцу доступа.

Переверните резервуар так, чтобы он стоял сверху. Просверлите отверстия в днище резервуара для установки стойки для труб, которая будет поддерживать узел горелки. Закрепите стойку для труб на месте внутри бака.Вырежьте из листового металла три-четыре ножки для бака. Поставьте одну из ножек на дно емкости. Просверлите ножку и дно резервуара. Прикрутите ножку на место. Повторите эту процедуру для остальных ног. Снова переверните емкость и поставьте на ножки. Найдите все отверстия для труб. Закройте их заглушками. Найдите отверстия, в которых нагревательные элементы входят в бак. Отрежьте в два раза больше стальных пластин, чем есть отверстий для нагревательных элементов. Прикрутите одну стальную пластину к внешней стороне каждого отверстия нагревательного элемента.Прикрутите еще одну стальную пластину к внутренней стороне каждого отверстия нагревательного элемента.

Просверлите несколько отверстий диаметром 1/4 дюйма в чугунной сковороде диаметром 6 дюймов. Между отверстиями должно быть около дюйма. Просверлите несколько отверстий диаметром 1/4 дюйма в круглой части стальной пластины толщиной 1/4 дюйма. Между отверстиями должно быть около дюйма. Просверлите четыре отверстия в дне стальной сковороды диаметром 8 дюймов. Прикрутите стальную сковороду к фланцу трубы. Поместите две распорки на стальную сковороду.Поместите перфорированную стальную пластину поверх распорок труб. Поместите еще две распорки на верхнюю часть стальной пластины. Поместите 6-дюймовую чугунную сковороду на распорки для труб. Проденьте длинный болт в отверстия в верхней сковороде, в распорках для труб, в стальной пластине, во втором наборе распорок для труб и в нижней сковороде. Закрепите болты гайками. Это сформирует узел горелки. Присоедините ниппель длиной четыре дюйма к трубному фланцу, расположенному в нижней части узла горелки.Вставьте блок горелки в резервуар через люк и навинтите ниппель на фланец трубы на дне резервуара.

Вставьте отрезок дымовой трубы диаметром 6 дюймов в ранее вырезанное отверстие в верхней части резервуара. Это сформирует дымоход. Убедитесь, что дымоход входит в резервуар как минимум на шесть дюймов. Закрепите дымоход на резервуаре болтами. Оберните мягкую медную трубку снаружи дымохода три раза. Расположите нижний конец медной трубки прямо над узлом горелки.Закройте медную трубку 12-дюймовым дымоходом диаметром 8 дюймов. Прикрепите колено 4-дюймовой дымоходной трубы под углом 90 градусов к стороне 8-дюймовой дымовой трубы и поместите конец над нижним концом медной трубы.

Прикрепите 18-дюймовую 4-дюймовую дымовую трубу к концу коленчатой ​​трубы и поместите ее во впускное отверстие в верхней части бака. Постройте воронку из листового металла и прикрутите ее к концу 4-дюймовой дымовой трубы внутри резервуара. Расположите воронку над блоком горелки. Воронка должна располагаться на один дюйм выше верхней части узла горелки.Прикрутите раму к внутренней стороне смотрового отверстия, чтобы на нее опиралась съемная панель. Закрепите дверцу доступа защелками. Покрасьте всю печь высокотемпературной печной краской. Установите устройство и закрепите его болтами, чтобы предотвратить опрокидывание. Заполните блок горелки изоляцией из керамического волокна. Заполните дно печи песком.

• Не используйте резервуар из оцинкованного металла. Их можно определить по серебристому налету. Оцинкованный металл при нагревании выделяет ядовитые пары.

  Не пытайтесь перезапустить горячую горелку с керосином. Пары могут вызвать взрыв.

  Никогда не используйте воду для тушения масляного пожара. Держите ведро с песком под рукой, чтобы при необходимости погасить пламя.

Машины Мерфи — Самодельные планы подогревателя отработанного масла

Вопрос :
Я слышал, что многие отработанные масла содержат большое количество воды. Повлияет ли это на работу каменки?

Ответ:
В схемах нагревателя предусмотрена конструкция, которая действует как водоотделитель в топливном баке.Небольшие количества эмульгированной или растворенной воды, подаваемые в горелку, не влияют на ее работу. Отопитель очень устойчив к грязному или влажному топливу.

Вопрос:
Насколько велико здание с этой системой отопления?

Ответ:
Количество потребляемой энергии, необходимой для обогрева любого здания, во многом зависит от температуры окружающей среды и эффективности изоляции зданий. Чтобы получить представление об этой мощности обогревателя, средняя отдельно стоящая дровяная печь вырабатывает около 65 000 БТЕ тепла.

Вопрос:
Насколько сильно нагревается нагреватель снаружи?

Ответ:
Температура выхлопных газов агрегата зависит от настроек топлива, но обычно составляет от 400 до 650 градусов по Фаренгейту. В отличие от дровяной печи, снаружи каменки нет открытых горячих поверхностей, о которых можно было бы обжечься. Все поверхности нагрева находятся внутри устройства.

Вопрос:
Есть ли какие-то особые детали, которые будет сложно найти или которые будут дорогими?

Ответ:
Нет.Большинство деталей представляют собой обычные аппаратные элементы, которые можно извлечь из бытовой техники или приобрести в местном хозяйственном магазине. Для установки требуется выхлопная труба, рассчитанная на использование дровяной печи, и насос, для которого существует множество вариантов.

Вопрос:
Есть ли фильтры, которые нужно менять, и как часто их нужно менять?

Ответ:
Отопитель не требует фильтрации топлива. Тем не менее, рекомендуется установить впускную сетку на всасывании топлива, чтобы не допустить попадания в насос каких-либо палок, веток или мертвых насекомых.

Вопрос:
Можно ли подключить этот нагреватель к термостату?

Ответ:
Да. Установив соответствующие регуляторы нагрева масляной печи, вы можете легко подключить ее к термостату.

Вопрос:
Если во время сборки у меня возникнут проблемы или вопросы, доступна ли какая-либо поддержка?

Ответ:
Да, просто напишите мне по электронной почте или позвоните, и я уверен, что смогу вам помочь.

Вопрос:
Можно ли оставлять установку без присмотра?

Ответ:
Не зная вашей точной установки, я не могу дать рекомендации по этому поводу. Однако, хотя лично я бы никогда не оставил дровяную печь без присмотра более чем на несколько минут, я оставляю свой магазинный обогреватель включенным на несколько часов. Во время нормальной работы этого нагревателя вы не можете увидеть пламя внутри. Она полностью заключена внутри камеры сгорания, изготовленной из бака под давлением.

Вопрос:
Как долго установка будет работать на одном баке топлива?

Ответ:
Это будет очень зависеть от того, какой размер топливного бака вы решите использовать и насколько холодно на улице. Мой бак на 50 галлонов обычно длится около 4 дней при температуре 10 градусов, но мой магазин настолько плохо изолирован, что сквозь него дует холодный воздух. На некоторых фотографиях, включенных в планы, видно жалкое отсутствие теплоизоляции в моем доме.

Вопрос:
Можно ли приспособить этот агрегат для нагрева воды?

Ответ:
Часть нагревателя, которая фактически производит пламя, может быть легко адаптирована для нагрева воды, но на этих планах показано, как использовать ее только для нагрева воздуха. Если вы задаете этот вопрос, вы, вероятно, сможете решить его сами.

Вопрос:
Нужен ли мне вертикальный фрезерный станок типа Бриджпорт, токарный станок или любой другой специальный станок, подобный этому?

Ответ:
Для сборки нагревателя требуются только основные инструменты.Вам понадобится сварочный аппарат MIG или TIG, и вы должны уметь вырезать квадраты и круги из стали. Вам понадобится угловая шлифовальная машина и отрезные круги. Горелка или плазменный резак тоже подойдут, но они не обязательны.

Вопрос:
Сколько на самом деле будет стоить постройка этой штуки?

Ответ:
Моя мастерская находится на ферме, и у нас там валяется всякого барахла. Я потратил около 100 долларов на различные вещи, такие как бочка на 55 галлонов, старый баллон с пропаном и некоторые фитинги.Я нашел большой вентилятор наверху в топке с принудительной подачей воздуха и уже имел топливный бак. Сколько вы потратите, во многом будет зависеть от того, сколько вы уже имеете или можете найти бесплатно. Этот блок был разработан с использованием деталей от обычных бытовых приборов, которые я регулярно выбрасываю.

мифов о печах на отработанном масле — разрушены!

Несмотря на то, что все больше и больше владельцев бизнеса слышат о впечатляющей экономии затрат и экологических преимуществах обогрева своего предприятия с помощью печи на отработанном масле, все еще существует много дезинформации.А это может помешать очень выгодным инвестициям. Итак, мы здесь, чтобы развенчать некоторые из самых распространенных мифов о нагревателях отработанного масла, которые вы, возможно, слышали, и установить все прямо!

Если вы думали, что некоторые или все эти выдумки из печи на отработанном масле, приведенные ниже, правдивы… подумайте еще раз!

Миф № 1
Я не производю собственное отработанное масло, поэтому нагреватель отработанного масла мне не пригодится.

The Reality
Чтобы использовать горелку для отработанного масла, необязательно производить отработанное масло! Есть брокеры, которые продают его, и у вас есть другие варианты (подробнее об этом дальше!).

Миф № 2
В печах на отработанном масле сжигается только отработанное моторное масло, поэтому мой выбор топлива ограничен.

The Reality
Отработанное масло, конечно же, очень хорошо работает в нагревателе отработанного масла. Но печь для отработанного масла в системе нагрева чистой энергии также будет сжигать новое топочное масло №2, гидравлическую жидкость, большинство синтетических масел или любую смесь одобренных жидкостей. Ознакомьтесь с полным списком жидкостей, которые можно сжигать в печи для отработанного масла Clean Energy, в нашем руководстве по эксплуатации.

Миф № 3
Горелки на отработанном масле грязные, вонючие и их трудно чистить.

Реальность
Это неверно! Печи на отработанном масле горят очень чисто. Фактически, нагреватели отработанного масла производят не больше грязи, золы или запаха, чем стандартные печи. Наши печи очень легко чистить благодаря вертикальным дымоходным трубам, легко открывающимся дверцам для чистки и простой и продуманной конструкции. На самом деле рекомендуемый интервал очистки наших печей больше, чем у моделей других производителей!

Миф № 4
Подогреватель отработанного масла вне моего ценового диапазона.

The Reality
Конечно, есть первоначальные затраты, но окупаемость вложений в нагреватель отработанного масла делает его разумным и доступным вложением. Наши горелки, работающие на отработанном масле, окупаются сами — а иногда и со временем. Обеспечивает ли ваша стандартная печь гарантированный возврат инвестиций? Кроме того, существуют планы финансирования, которые делают покупку печей на отработанном масле еще более рентабельной. Более того, наша модель начального уровня стоит от 3499 долларов. Так что сразу начать экономить легко и недорого!

Миф № 5
Нагреватели отработанного масла — это сложные машины, требующие значительного обслуживания.И их трудно исправить.

Реальность
Нет, нет, нет! Печь для отработанного масла Clean Energy — это простой агрегат, состоящий из очень небольшого количества деталей. Фактически, мы специально разработали их, чтобы их было легко чистить и обслуживать. Посмотрите эти видео, которые демонстрируют, насколько это просто. Наши печи работают надежно, и вы обнаружите, что стандартное обслуживание, необходимое для их поддержания в рабочем состоянии, минимально.

Миф № 6
Нагреватель отработанного масла займет слишком много места на моем предприятии.

Реальность
Познакомьтесь с центром нагрева отработанного масла с использованием экологически чистой энергии. Это автономный стенд с масляным баком и креплением для печи — все в одном компактном узле. Другими словами, наш Центр нагрева отработанного масла сконфигурирован как для переработки отработанного масла, так и для обогрева вашего здания на очень компактной площади. Благодаря конфигурации «топка наверху» — подъем «вверх», а не «наружу» — мы можем помочь устранить необходимость в использовании драгоценного недвижимого имущества на вашем предприятии.

И вот оно — Разоблаченные мифы! Итак, если какая-либо неправда, которой поделились неосведомленные источники, помешала вам изучить, как печь на отработанном масле может принести пользу вашему бизнесу, пришло время начать процесс обнаружения.

Свяжитесь с нами сегодня, чтобы узнать больше. Мы с нетерпением ждем возможности помочь вам начать экономить деньги и помочь окружающей среде с помощью печи для отработанного масла!

Лучшие планы подогревателя отработанного масла

Боковые стенки меньшего обогревателя будут излучать меньше тепла, и он будет сжигать меньше топлива.

Лучшие планы подогревателя отработанного масла .

Ключевая идея подогревателя отработанного масла своими руками — воздушная горелка.Многие из них могут быть построены в основном из подручных материалов, которые у вас могут быть валяются или которые вы можете подобрать дешево или бесплатно. Система подогрева отработанного масла с капельной подачей деталей для нагревателя отработанного масла планирует поставки по всему миру готовых блоков нагревателя отработанного масла. Новости Матери-Земли: готовый узел горелки печи заполнен дробленым асбестом или асбестовым кирпичом. Как сделать горелку на отработанном масле. Он будет работать на чем угодно, от моторного масла до гидравлической жидкости для трансмиссии овощей и других масел.Планы обогревателя на отработанном масле в формате pdf. Все наши детали проходят предварительные испытания, поэтому мы знаем, что они работают, еще до того, как вы их получите, и вы сэкономите много времени и усилий, если будете строить свой собственный нагреватель. Эту каменку-каменку легко собрать с запасными частями, и она обеспечит вас теплом бесплатно. Недавно я нашел в Интернете интересную схему и решил построить самодельный нагреватель отработанного масла или горелку бабингтона, потому что эта горелка работает на масле с любым уровнем загрязнения — основная идея.Руководство по схемам нагревателя отработанного масла по самодельным нагревателям отработанного масла. Сделайте обогреватель отработанного масла. В Интернете есть несколько различных схем обогревателей отработанного масла, и некоторые из них даже бесплатны. Так, как и у многих мелких фермеров с постоянной работой, молодой семьей и тысячей дел, которыми нужно постоянно заниматься, кажется, что когда вы живете в холодном климате, всегда есть масса времени, посвященная сбору дров для обогрева дома. и.Панели солнечной энергии лучшие солнечные панели горелка для отработанного масла многотопливная горелка масляная плита diy нагреватель плантатор коробки подняты. Это очень простой способ сделать самодельный нагреватель отработанного масла.
