Вытяжка принудительная и естественная с обратным клапаном: Особенности работы вытяжных вентиляторов с обратным клапаном для ванных комнат

Обратный клапан вентиляции – установка на вытяжку своими руками —

виды, устройство, установка на вытяжку

Запахи готовящейся пищи снова возвращаются, вместо того, чтобы навсегда покинуть помещение? Согласитесь, это крайне неприятная ситуация, от которой хочется поскорее избавиться. Скорее всего проблема кроется в возникновении обратной тяги. Это распространенное явление, которое имеет множество отрицательных последствий.

Мы поможем вам избавиться от нежелательных ароматов с помощью простого и недорогого приспособления. Оно не потребует перепланировки существующих вентканалов или существенных финансовых вложений. Достаточно будет установить обратный клапан на вентиляцию, который решит возникшую проблему.

Для оптимального результата необходимо знать конструктивные варианты исполнения клапанов, их плюсы и минусы, а также правила размещения и установки в вытяжных системах. Вся информация приведена в нашей статье. Также в ней подобраны полезные видео с пошаговой инструкцией по монтажу и фото, демонстрирующие суть излагаемого материала.

Содержание статьи:

Причины возникновения обратной тяги

Для того чтобы принять решение об установке обратного клапана, необходимо выяснить возможность возникновения обратной тяги в системе вентиляции дома. Понимание этого процесса позволит правильно спланировать и реализовать воздухообмен в помещениях.

Принцип действия основан на законе, что в любой момент времени объем поступающего и выходящего из помещения воздуха одинаков.

С помощью горящей спички можно легко проверить направление движения воздуха в вентиляционном отверстии и оценить скорость потока

Таким образом, обратная тяга в вытяжке возникает, если суммарный поток в остальных точках входа и выхода воздуха направлен из дома. Есть несколько основных причин для возникновения такого эффекта.

Часто возникает по причине значительного сокращения или прекращения потока, поступающего в помещения через приточную вентиляцию.

Галерея изображений

Фото из

Виды обратных клапанов для вентиляции

Автоматические модели клапанов

Двухстворчатое устройство для вентканалов

Одностворчатый вариант клапана

Конструктивные особенности обратного клапана

Обратный клапан в паре с вентилятором

Клапан в стеновом приточном устройстве

Установка клапана в вытяжную вентиляцию

Это может произойти в результате постепенного засорения отверстий, а в случае принудительной схемы – износа или поломки механизмов, отвечающих за циркуляцию воздуха. Также возникновению обратной тяги может способствовать резкое увеличение объема воздуха, выходящего через одно из вытяжных устройств.

Например, при горячий воздух с продуктами горения интенсивно выходит через дымовую трубу. При недостаточном поступлении через приточную вентиляцию произойдет смена направления потока в вытяжках.

Причиной обратного движения воздушного потока может стать неравномерный напор, образованный при подключении нескольких веток к одному вентиляционному каналу. В таких ситуациях обратным клапаном оснащается каждая линия

В случае использования внутри дома воздуховода с несколькими точками забора воздуха, возможно изменение направления потока в случае включения в одной из них принудительной вентиляции.

Так, если короба от кухни и ванной комнаты соединены в одну систему, то включение приведет к возникновению давления воздуха не только в сторону улицы, но и в сторону ванной.

Изменение параметров среды за пределами квартиры или дома тоже может стать причиной возникновения обратной тяги. При строительных работах, связанных с изменением рельефа, таких как возведение или снос расположенных близко строений, возможно изменение направления ветра в сторону вытяжки.

В многоквартирных домах, при использовании для удаления воздуха общих вентиляционных шахт, возможно возникновение обратной тяги в квартиру по причине подключения соседями мощных вытяжек.

Эта проблема особенно актуальна для старых домов, общие воздуховоды которых спроектированы без учета возможности применения устройств для принудительной вентиляции.

Пропускная способность общих вентиляционных шахт старых многоэтажных домов не рассчитана на пропуск большого объема воздуха, генерируемого современными мощными вытяжками

Даже если в настоящий момент условий для возникновения обратной тяги нет, лучше установить обратный клапан при монтаже системы оборота воздуха. Возможные ее модификации, загрязнение приточной вентиляции или внешние факторы могут привести к возникновению переменного направления движения потока воздуха.

Стоимость готовых устройств невелика, а внедрение клапана в уже работающие воздуховоды является трудоемкой задачей. Желающие проверить работоспособность вентиляции в квартире подробную информацию найдут , размещенной на нашем сайте.

Типы исполнения обратного клапана

В связи с повсеместным использованием вытяжных устройств применение ручного управления для регулирования пропуска потока воздуха уже не актуально.

Существует четыре принципиально различных способа автоматического предотвращения обратной тяги в системе вентиляции. Каждый из них имеет свои плюсы и минусы, которые необходимо учитывать при выборе типа устройства.

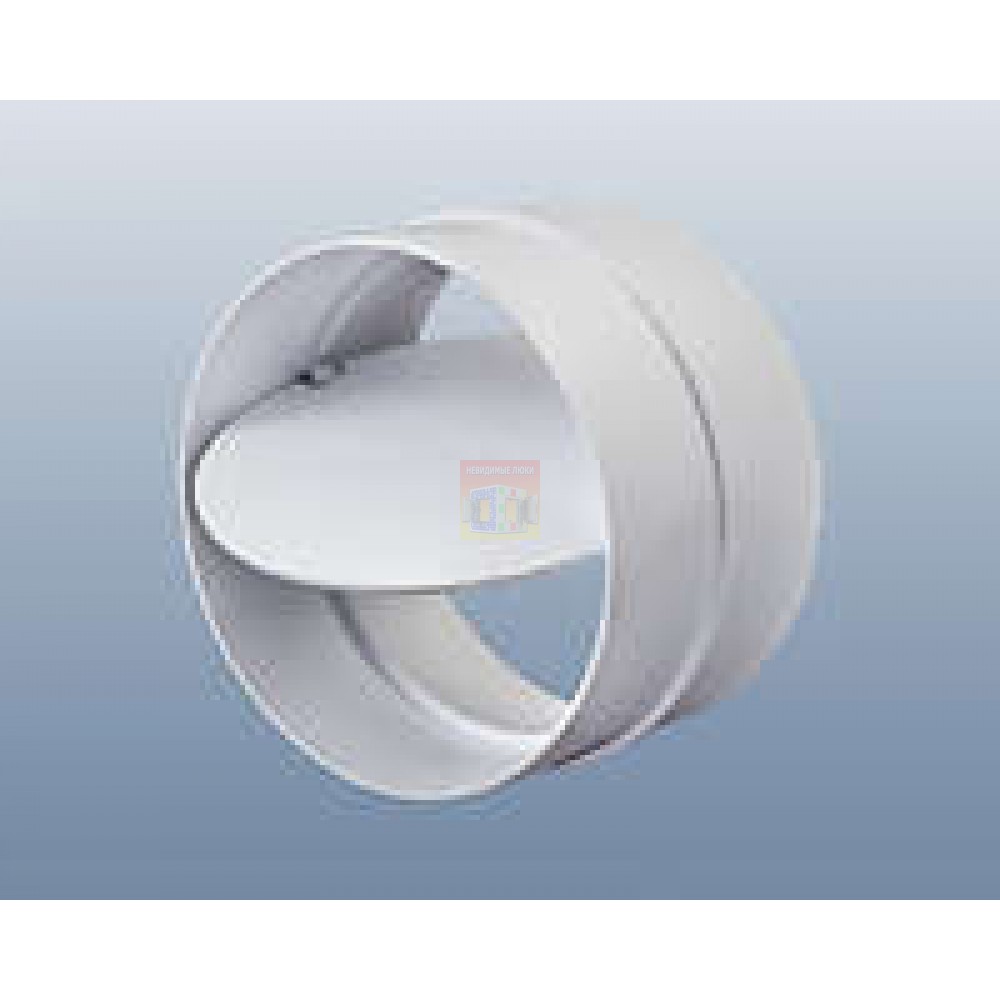

Тип #1 — одностворчатый гравитационного действия

Поток, направленный из помещения, оказывает давление на створку клапана и открывает его для пропуска воздуха. При отсутствии движения или в случае возникновения обратной тяги давления на створку не будет и под действием силы тяжести она закроется.

Применение всего одной створки для пропуска воздуха и использование силы тяжести для ее закрытия делают гравитационную модель клапана простой и надежной

При правильной установке, гравитационный обратный клапан можно применять с естественной вентиляцией, так как сопротивление открытию створки у него незначительное.

Существует два способа исполнения такой конструкции:

• смещение положения оси, на которой закреплена створка, относительно середины сечения канала воздуховода;
• наличие противовеса, расположенного внутри или снаружи устройства.

С учетом того, что принцип закрытия створки основан на действии силы тяжести, необходимо размещать клапан в зависимости от конструкции строго горизонтально или вертикально с использованием уровня.

Иначе возможно или неполное его закрытие, или необходимы будут значительные усилия потока воздуха в вентиляционной системе для открытия створки, особенно в случае использовании противовеса.

Схема установки обратного клапана на вентиляционный канал определяется конструктивными особенностями системы. Устройства монтируются так, чтобы их лопасти открывались по ходу движения воздушного потока

Тип #2 — двустворчатый с использованием пружин

Обратный клапан типа “бабочка” снабжен двумя шторками, которые складываются при избыточном давлении с нужной стороны и захлопываются с помощью пружин при его отсутствии. Так как процесс закрытия не зависит от действия силы тяжести, то такое устройство в отличие от гравитационного типа может быть расположено под любым углом.

Как правило, такой вариант нормально функционирует только при принудительной вентиляции с использованием вытяжки.

Перед приобретением клапана необходимо проверить чувствительность шторок на открытие к давлению воздуха, характерного для воздуховода на который он будет установлен. Некоторые современные устройства типа “бабочка” могут быть отрегулированы по силе действия пружин.

Конструкцию типа “бабочка” с закрытием створок под действием пружин применяют в вентиляционных системах с сильным напором воздуха, который создают вытяжки

Тип #3 — жалюзи на вентиляционную решетку

Решетка, закрывающая выход на улицу или в вентиляционную шахту, часто бывает снабжена клапаном, напоминающим по виду оконные жалюзи. Это устройство подробно . Принцип его действия – гравитационный, аналогичен одностворчатому варианту.

Использование нескольких створок вместо одной обусловлено компактностью устройства в открытом положении, что актуально для наружных элементов системы.

Размеры решеток рассчитаны на стандартные параметры и предназначенных для выхода воздуха отверстий в стенах.

Жалюзи удобны в использовании, но их предпочтительно монтировать в наружной части вентиляционной системы. Совокупность створок обеспечивает отличный отвод отработанного воздуха

Клапан для предотвращения обратной тяги может быть установлен на всю решетку или только на отверстие для естественной вентиляции. В продаже существуют решетки с обратным клапаном других конструктивных решений.

Однако варианты с мембраной или использованием пружин будут иметь серьезные проблемы с работоспособностью при отрицательных температурах. Поэтому для уличной решетки лучше выбрать устройство с затвором типом “жалюзи”.

Тип #4 — гибкая мембрана

Принцип действия мембранного обратного клапана основан на возможности потока изменить положение гибкой пластины. Ее размещение позволяет при одном направлении движения воздуха открывать отверстие для вентиляции, а при другом – закрывать его, плотно прилегая к периметру.

Для срабатывания мембранного обратного клапана на открытие или закрытие достаточно небольшого усилие воздушного потока, поэтому такие устройства успешно используют при естественной вентиляции

В случае, когда существует риск, что сильная обратная тяга деформирует мембрану, необходимо наличие дополнительных ребер жесткости, на которые она будет опираться при закрытии вентиляционного отверстия.

Этот факт необходимо учитывать при приобретении мембранного клапана иначе возможно искривление и последующее неплотное прилегание заслонки, в результате чего будет происходить частичное пропускание устройством обратного воздушного потока.

Особенности самостоятельного изготовления

Учитывая низкую стоимость обратных клапанов, самостоятельное изготовление устройства актуально только при применении вентиляционной решетки или короба воздуховода с нестандартными геометрическими параметрами. В этом случае часто дешевле и быстрее сделать для него клапан, чем выполнить переход на стандартную форму и размер.

Проще всего самостоятельно изготовить мембранный или одностворчатый клапан. В качестве створки используют жесткий материал, например пластиковую или металлическую пластину.

Особенное внимание нужно уделить следующим моментам:

• плотности прилегания пластины к стенкам корпуса клапана или фиксирующему выступу для предотвращения образования щели и пропуска воздуха;
• исключению стука пластины, что особенно важно в случае частой смены направления движения воздуха.

Для мембранного клапана можно использовать лист плотной бумаги или лавсановой пленки, большего диаметра, чем у вентиляционного отверстия. При сильной обратной тяге во избежание деформации материала мембраны необходимо установить решетку, на которую она будет опираться.

В качестве мембраны подходит лавсановая пленка. Она не теряет своих свойств под воздействием влаги, а также при многократном сгибании

Правила размещения и монтажа

Для систем любой конфигурации нужно спланировать размещение клапанов таким образом, чтобы обратная тяга была блокирована при любой комбинации включенных вентиляторов и вытяжек. От правильной установки самих устройств зависит качество работы вентиляции.

Местоположение клапана в вентиляционной системе

Если имеет одно место забора воздуха, который по вентиляционному каналу выходит в шахту или на улицу, то для предотвращения обратной тяги достаточно установить в воздуховоде единственный клапан.

Если топология системы более сложная по причине наличия нескольких вытяжек или отверстий для естественной вентиляции, то применяют следующие правила размещения обратных клапанов:

1. На каждую ветку, соединяющую точку забора воздуха и магистральный воздуховод, устанавливают обратный клапан. Это необходимо для недопущения перенаправления воздуха в сторону вытяжки, когда она не включена.
2. Обычно еще одно устройство устанавливают на выходе вентиляционной системы. В идеале, при полной герметичности канала, в этом нет необходимости, однако практика показывает обоснованность монтажа клапана в этом месте.

Как правило, обратный клапан устанавливают в местах с наиболее удобным к ним доступом. Это обусловлено тем, что их необходимо периодически очищать от налипшей пыли и жировых отложений, иначе не будет происходить полного закрытия заслонок при обратной тяге.

Такая схема расположения клапана для организации работы принудительной и естественной вентиляции обеспечивает хороший доступ к нему для выполнения профилактических работ

При моделировании воздуховода нужно помнить, что производитель может установить обратный клапан на вентилятор или вытяжку. В этом случае нет необходимости в монтаже отдельной защиты от обратной тяги.

Особое внимание необходимо уделить установке клапана возле входа в шахту многоквартирных домов.

Система общей вентиляции представляет собой защищенную от прямого солнечного света полость с положительной температурой, в которую периодически поступает влажный воздух, что является идеальной средой для размножения различного вида микроорганизмов. Также там часто обитают насекомые, птицы и грызуны.

Управляющие компании часто не выполняют вовремя работы по очистке вентиляционные шахт общего пользования, что приводит к ухудшению качества воздуха

Воздух в таких шахтах редко соответствует санитарно-эпидемиологическим требованиям, предъявляемым для жилых помещений. Поэтому даже в случае регулярного проведения санитарной обработки вентиляционных шахт необходимо не допускать возможности возникновения обратной тяги и попадание воздуха из нее в квартиру.

Нюансы установки и обслуживания

Для создания бытовой вентиляции применяют круглые или прямоугольные воздуховоды стандартных размеров. Для них существуют готовые решения, содержащие обратный клапан, который можно установить в любом месте системы. В этом случае процесс монтажа будет аналогичен подключению любого другого элемента вентиляции.

Готовым решением для вытяжной вентиляции, организованной с использованием пластикового короба, является размещение клапана в фасонном элементе – соединителе прямых каналов

В случае необходимости попеременной работы естественной и принудительной вентиляции существуют два типовых решения установки обратного клапана, позволяющего сделать это возможным:

• монтаж тройника возле вентиляционной решетки, с установкой клапана на отводок для естественной вентиляции;
• приобретение решетки специальной конструкции с двумя отверстиями под оба типа вентиляции.

Монтаж такой решетки можно провести с помощью саморезов или жидких гвоздей.

Первый способ предпочтительнее, так как разбор системы вентиляции для , ремонта или изменения ее конфигурации проще всего осуществить в первую очередь сняв решетку. Если принято решение установить решетку с внутренней стороны помещения, то необходимо тщательно уплотнить стык решетки и стены.

Крепление решетки к стене лучше всего выполнить с помощью саморезов. В этом случае легко ее снять для проведения профилактических работ по очистке воздуховода и обратного клапана

Одной из проблем расположенных на улице решеток, оснащенных жалюзи, является замерзание и обледенение створок в мороз. Воздух, выходящий из ванной, санузла или кухни, насыщен влагой, которая замерзает при отрицательных температурах.

В этом случае возникает две проблемы:

• створки перестают плотно закрывать вентиляционное отверстие, в результате чего в случае обратной тяги воздух проникает в помещение, пусть и в меньшем объеме, чем при полном отсутствии защиты;
• происходит значительное уменьшение сечения отверстия, в результате чего снижается пропускная способность системы, что снижает оборот воздуха и увеличивает нагрузку на вентиляторы и кухонные вытяжки.

В связи с этим необходимо периодически проверять наличие наледи на решетке и удалять ее. Проще всего выполнить эту процедуру механическим способом, однако существует риск повреждения корпуса и шторок, если они выполнены из пластика. Поэтому снаружи лучше устанавливать жесткую решетку, выполненную из металла.

Выводы и полезное видео по теме

Монтаж клапана в вентиляционную решетку стандартных размеров:

Способ установки клапана для попеременной работы принудительной и естественной вентиляции:

Изготовление мембранного клапана:

Установка обратного клапана в систему отвода отработанного воздуха обеспечит нормальный функционал вентиляции, исключит обратное движение воздушного потока, избавит от поступления неприятных запахов и токсичных летучих соединений.

Это приспособление установить можно самостоятельно, если приобрести готовую конструкцию, которая соответствует сечению вентиляционного короба в доме.

Желающих поделиться своими мнением по поводу изложенной информации или задать вопросы по заинтересовавшим моментам приглашаем оставить комментарии. Пишите, пожалуйста, в блоке, находящемся под текстом статьи. Делитесь полезными сведениями, размещайте фото по теме.

для чего нужен, виды, установка

Главная » Вентиляция » Вентиляционный обратный клапан: назначение, виды, установка

Жители квартир многоэтажных домов часто сталкиваются с тем, что запахи от соседей по вентиляционным каналам попадают к ним в помещения. Неприятная ситуация, с которой поможет справиться обратный клапан на вентиляцию. Как он выглядит, как устроен и куда его ставить, и будем обсуждать.

Для чего нужен на вентиляции обратный клапан

Содержание статьи

При нормальной работе вытяжной вентиляции, воздух движется из помещения на улицу. Вытяжные отверстия располагают «в грязных либо влажных» помещениях — санузле, кухне. Задача этой части вентиляционной системы — вывести запахи и излишнюю влажность на улицу. Но иногда возникает ситуация, когда через вытяжную вентиляцию воздух идет в обратном направлении — поступает в помещения.

Этот момент называют опрокидыванием тяги и с этим явлением стараются бороться.

Обратный клапан на вентиляцию нужен для нормальной работы системы

Почему надо бороться с обратной тягой? В случае с квартирами, это чревато поступлением запахов от соседей, что весьма неприятно. Если рассматривать частные дома, в них порции наружного воздуха зимой снижают температуру. Второй момент более опасен и неприятен — при обратной тяге может тухнуть котел, из дымовой трубы могут возвращаться в помещение продукты горения (и угарный газ тоже). В любом случае, обратное движение воздушного потока — это некорректная работа системы вентиляции и с этим явлением надо бороться. Обратный клапан на вентиляцию как раз и ставят, чтобы перекрывать движение воздуха в неверном направлении.

Устройство и принцип работы

Обратный клапан на вентиляцию чаще всего представляет собой отрезок трубы круглого или квадратного сечения. В этом отрезке подвижно — обычно на оси — установлен кусок материала (металл, пластик, слюда) подходящей формы. Это и есть сам клапан. В закрытом состоянии он полностью перекрывает сечение трубы, в открытом должен создавать как можно меньшее сопротивление. Чтобы все работало правильно, надо ставить его так, чтобы при возникновении обратного потока воздуха, клапан закрывался.

Это обратные клапаны на трубу воздуховода

На вентиляцию ставят не только клапана в трубу — есть варианты для вентиляционной решетки и вентилятора. В случае с вентрешеткой, может использоваться тонкая пластиковая или слюдяная мембрана, которая крепится к решетке. Встречается еще клапан-бабочка и планки типа жалюзи. Такого же типа может стоять клапан обратного потока воздуха на вытяжном вентиляторе.

Другие варианты

Принцип работы этого устройства прост: при нормальном движении воздуха клапан открыт и создает небольшое сопротивление потоку воздуха. При возникновении обратной тяги он закрывается, предотвращая поступление посторонних запахов или холодного воздуха с улицы в помещение.

Неприятности, которые могут возникнуть

Вроде все понятно и логично: посторонние запахи в квартире — это очень неприятно. Опрокидывание тяги в частном доме не менее неприятно, но еще и опасно. В принципе, при правильно рассчитанной системе, таких явлений возникать не должно и с причинами возникновения надо бороться. Но не у всех есть возможности и ресурсы. Проще поставить обратный клапан для вентиляции. Это так, но есть нюансы, которые стоит знать.

Как видите, поставить обратный клапан на вентиляцию — не значит решить проблему раз и навсегда. Придется следить за состоянием системы и мириться с недостатками этого решения.

Виды

Обратный клапан на вентиляцию может быть сделан из металла или пластика. Металл — это чаще всего оцинкованная, реже — нержавеющая сталь. Есть еще немногочисленная группа с пластиковым корпусом и металлической заслонкой — называется чаще всего «комбинированный обратный клапан для вентиляции».

Обратный клапан на вентиляцию делают из пластика и металла

Как выбрать по этому признаку? Просто. Выбираете тот материал, из которого у вас сделан воздуховод.

 Могут быть модели круглого или квадратного сечения. Тут снова-таки выбираем ту же форму, что и у имеющихся/планируемых воздуховодов. Благо, размеры соответствуют стандартным трубам, используемым для воздуховодов.

Способ открывания

Открываются обратные клапаны могут по-разному:

• Ручные. Заслонки открываются или закрываются вручную, для этого у них есть специальный рычаг. Это не слишком удобно, кроме того, из-за конструктивных особенностей они не отличаются герметичностью, так что полностью блокировать проникновение посторонних запахов не могут.
• С электроприводом. Принудительно открываются одновременно с включением вентилятора или вытяжки. Пригодны только для систем вентиляции с принудительным удалением воздуха (без естественной циркуляции).
• Механические. Самый распространенный тип. Открываются и закрываются от движений воздуха. Ставятся как в паре с вентилятором или вытяжкой, так и на естественную вентиляцию.

Кроме механических, есть с ручным открыванием и электромеханическим

Ручной обратный клапан можно поставить на вытяжную трубу с принудительным отведением воздуха, выходящую на улицу. Так иногда делают — выводят не в вентканал, а на улицу через стену. В этом случае лучше иметь заслонку, которая будет открываться только на время работы вытяжки. Можно, конечно, поставить нормально закрытый клапан, но в холодное время он обмерзнет и перестанет выполнять свои функции. Поэтому ручное открытие в этом случае надежнее.

Если вытяжка выведена на улицу через стену

Самые распространенные — механические обратные клапаны. Их устанавливают примерно в 90% случаев. Конструктивно они могут быть разных видов. Вот о них и поговорим подробнее.

Формы механических клапанов

В обратном клапане могут быть установлены разные заслонки. От формы заслонки во многом зависит усилие, при котором она будет отодвигаться.

Если клапан будет работать с вентилятором или вытяжкой, важно чтобы самый слабый режим работы вентилятора мог открыть заслонку. Говорят, что вентилятор должен продавить клапан. Если вы хотите сохранить естественную вентиляцию, необходимо чтобы заслонка могла «сработать» даже от несильного движения воздуха.

Конструкции и формы механических обратных клапанов для вентканалов могут быть такими:

Выбрать клапан на вентиляцию, действительно, непросто. Если руководствоваться тем, что использует большинство — придется остановиться на хлопушке. При всех ее недостатках, она работает надежнее, открывается даже при естественной вентиляции. Наиболее эффективный способ сделать хлопушку тише — взять силиконовый герметик, нанести его на упорное кольцо на корпусе (на диск не наносить, так как он станет тяжелее, значит, его будет сложнее повернуть). Диск клапана смазать мыльным раствором и прижать его к кольцу герметика — до начала полимеризации. Затем клапан отодвигаем, получаем уплотнительное кольцо, которое гасит хлопки.

Результат — практически беззвучное закрытие, причем почти герметичное.

Клапан на вентиляцию: где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

Естественная вентиляция работает за счет перепада температур и разности давления

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе. Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять.

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.



Как подключить вытяжку, чтобы осталась естественная вентиляция

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком. В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно.

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

установка в квартире вытяжки своими руками, что такое антивозвратный вентиляционный клапан для кухни

Обратный клапан для вентиляции является важным элементом вентиляционной системы и широко используется в установках вытяжного и приточно-вытяжного типа. Использование устройства надёжно защищает помещение от посторонних запахов и делает пребывание в нем приятным и комфортным.

Почему возникает обратная тяга?

Принцип работы приточно-вытяжных систем основывается на равенстве заходящего и выходящего объёмов воздуха. В случае уменьшения количества поступающих воздушных масс возникает эффект опрокидывания тяги, в результате которого воздух из вытяжного вентиляционного канала заходит назад в помещение. Причиной нарушения циркуляции потоков нередко являются засоренные отверстия приточной вентиляции, установка пластиковых окон, а также поломка или износ механизмов, отвечающих за интенсивность притока.

Однако может быть и наоборот, когда в качестве причины выступает усиленный отток воздушных масс, что часто происходит при выходе дыма и продуктов сгорания топлива через дымоходные трубы печей и каминов. При условии исправного дымохода горячая смесь очень интенсивно выходит наружу, и приточная система может не справиться. В результате происходит захлёст тяги в вытяжном канале, и отработанный воздух устремляется в обратную сторону.

Также эффект обратной тяги возникает при подсоединении нескольких ответвлений воздуховода к общему вентканалу. В таком случае часто образуется неравномерный напор, который и приводит к обратному захлёстыванию потоков. Нередки случаи присоединения к одному воздуховоду нескольких точек забора, одна из которых оснащена принудительной вытяжкой.

В результате работы вентилятора возникает давление воздуха не только в сторону идущего на улицу вентканала, но и по направлению к остальным точкам забора, не оборудованным вытяжными принудительными устройствами. Такой эффект часто наблюдается в старых домах с общими воздуховодами, когда кто-то из соседей устанавливает мощную вытяжку. В результате загрязнённый воздух из общего канала интенсивно загоняется в помещения, которые такими устройствами не оборудованы.

Ещё одной причиной появления обратной тяги может стать изменение условий внешней среды. Например, при нарушении рельефа посредством сноса или строительства находящихся поблизости зданий, ветер может изменить своё направление и начать задувать в вытяжной канал. Таким образом, какой бы ни была причина возникновения опрокинутой тяги, при первых же признаках её появления необходимо оборудовать систему обратным клапаном, способным нейтрализовать все негативные моменты данного эффекта.

Что это такое и для чего нужен?

Обратный клапан представляет собой устройство, устанавливаемое на выходе из воздуховода, и состоящее из корпуса и заслонки. Корпус, в свою очередь, оснащён декоративной решёткой, закрывающей внутренние детали и крепёжные элементы конструкции. Заслонка имеет способность открываться под воздействием давления выходящего воздуха и возвращаться в исходное положение при отсутствии потока.

Обратные клапаны выпускаются в стандартных размерах и совместимы со всеми видами воздуховодов. Материалом изготовления приборов в основном является пластик. Существуют и металлические модели, но сфера их применения часто ограничена показателями влажности того или иного помещения. Хотя оцинкованные и хромированные изделия имеют антикоррозийное покрытие и наряду с пластиковыми могут использоваться в ванных комнатах, душевых и кухнях.

Принцип работы обратного клапана заключается в следующем: загрязнённый воздух выходит из помещения и, попадая сквозь накладку в корпус устройства, давит на заслонку и открывает её. Как только давление выходящего потока падает, заслонка закрывается и начинает служить прочной преградой для пыли, постороннего запаха и мелких насекомых. Кроме того, использование даже самого простого лепесткового клапана заметно снижает уровень внешнего шума, идущего из смежного помещения или с улицы. Крепление устройства производится на внутренний либо внешний торец воздуховода, а при установке на системы с принудительной циркуляцией воздуха – за вентилятор.

Разновидности

Современный рынок вентиляционного оборудования представляет четыре типа обратных клапанов, каждый из которых имеет свои конструктивные особенности, а также сильные и слабые стороны.

• Одностворчатые лепестковые модели гравитационного типа. Устройства состоят из корпуса и одной створки, открытие которой происходит благодаря давлению воздуха, а закрытие – собственной силе тяжести. Гравитационный круглый клапан применяется в системах с естественной циркуляцией воздуха, что обусловлено низким сопротивлением открытия створки.

Одностворчатые модели выпускаются в двух модификациях. Первый вид представлен изделиями со смещённым относительно центра сечения положением оси, на которой держится планка, а второй отличается присутствием противовеса, находящегося внутри или снаружи прибора. Преимуществом данного вида является возможность установки на системы, не оснащённые принудительной вытяжкой, а к минусам относят необходимость фиксации устройства в строго вертикальном либо горизонтальном положении. В противном случае противовес будет западать, и потребуются более значительные усилия для открытия заслонки.

• Пружинные двустворчатые модели «бабочка». Конструктивно такие клапаны состоят из двух шторок, способных складываться при сильном давлении масс, и пружины, возвращающей створки в исходное положение при отсутствии воздушной циркуляции. «Бабочки» используются только в системах с принудительной вытяжкой, и в условиях естественной вентиляции неэффективны.

• Клапан с задвижкой-жалюзи. Принцип работы данного устройства основан на силе гравитации и чем-то напоминает принцип действия лепестковых одностворчатых приборов, с той лишь разницей, что вместо одной створки используется несколько расположенных друг за другом элементов. Изделия такого типа изготавливаются из металла, отлично переносят отрицательные температуры и предназначены для монтажа на наружную часть вентиляционного канала.

Клапаны мембранного типа являются особо чувствительными конструкциями и способны открываться при малейшем движении воздуха. В роли задвижки в них выступает тонкая мембрана, для открытия которой требуется совсем небольшое усилие. Мембранные модели предназначаются для установки в вытяжные вентиляции с естественной тягой и при монтаже в системы с принудительной циркуляцией требуют установки дополнительных рёбер жёсткости. В противном случае от воздействия сильной тяги тонкая мембрана быстро деформируется и вследствие неплотного прилегания начнёт пропускать воздух.

Следующим критерием классификации приборов является материал, из которого они изготовлены. По данному признаку выделяют две группы устройств: пластиковые и стальные.

• Наиболее распространёнными являются модели из пластика. Такие изделия не подвержены коррозии, легко монтируются, отличаются долгим сроком службы и низкой ценой. К минусам пластиковых устройств относят низкую устойчивость к воздействию отрицательных температур и недостаточную прочность конструкции.
• Приборы из оцинкованной стали гораздо мощнее своих пластмассовых аналогов и способны хорошо переносить низкие температуры. Кроме того, металлические модели обладают большим рабочим ресурсом и устанавливаются в мощные вытяжки с высоким давлением проходящих воздушных масс.

Ещё одним важным признаком, по которому различаются антивозвратные клапаны, является способ управления. По данному критерию модели подразделяются на ручные и электрические. Регулировка первых производится с помощью рычажка или задвижки, в то время как вторые оборудуются электроприводом и требуют наличия поблизости источника электрического питания.

Форма клапанов также бывает разной. Приборы выпускаются в круглом и прямоугольном исполнении, что позволяет без труда совмещать их с любыми типами воздуховодов.

• Круглые бытовые модели имеют размер сечения 100, 120, 125, 150 и более миллиметров, что соответствует большинству диаметров вентиляционных каналов. Промышленные устройства, используемые на мощных вытяжках торговых центров и производственных цехов, выпускаются диаметром до 1000 мм.
• Прямоугольные и квадратные модели чаще используются в высокопроизводительных установках различных предприятий и также выпускаются в большом разнообразии типоразмеров.

Кроме того, обратные клапаны различают по способу установки – приборы могут монтироваться как в вертикальной, так и в горизонтальной плоскостях, а также по пропускной способности, показывающей, какой объём воздуха способно пропускать устройство за единицу времени. Различаются приборы и по классу безопасности. Наряду с бытовыми и промышленными моделями, существуют взрывозащищенные или искробезопасные клапаны. Такие изделия предназначены для вентиляционных систем взрывоопасных зон класса В1, В1А и В1Б, в которых предполагается перемещение взрывоопасных смесей. Приборы способны выдерживать давление в 1500 Па при скорости движения потока, достигающей 6-20 м/сек.

Как сделать своими руками?

Современный рынок вытяжного и вентиляционного оборудования предлагает огромный выбор недорогих клапанов, поэтому самостоятельное изготовление прибора обосновано только в том случае, когда вентиляционная решётка либо короб вентканала имеют нестандартные форму и размер. В таких случаях быстрее и выгоднее смастерить устройство своими руками, нежели тратить силы и средства на изготовление переходников. Самым простым для самостоятельного выполнения устройством является одностворчатый лепестковый клапан, где в качестве заслонки применяют жёсткую пластинку из пластика или тонкого металла, лист плотного картона или лавсановую плёнку.

• Итак, для изготовления обратного клапана воздуховода с естественной тягой, необходимо взять вентиляционную декоративную решётку, приложить её к плотному картону, обвести карандашом и вырезать. Затем необходимо измерить высоту и ширину вентиляционного отверстия и начертить в центре картонной заготовки полученный прямоугольник.
• Далее из центра верхней стороны начерченной фигуры следует опустить перпендикуляр к его нижней стороне, отступить от него в обе стороны по 7 мм и провести через эти точки ещё две линии, параллельные первой. В результате прямоугольник получится разделённым на две половины вертикальной перемычкой, на которую в дальнейшем будут опираться свободные стороны обеих заслонок.

• Затем следует вырезать обе части прямоугольника, не трогая при этом перемычку. Должна получиться фигура, напоминающая раму пластикового окна.
• Далее из лавсановой плёнки вырезаются две детали прямоугольной формы, каждая размером в половину большой картонной заготовки. После чего они приклеиваются к внешним боковым частям рамки таким образом, чтобы в закрытом состоянии они ложились на центральную перемычку. Внешне конструкция напоминает окно с двумя створками, роль рамы в котором исполняет картонная заготовка, а роль створок выполняют две прямоугольные плёнки. Прикреплять створки к раме можно с помощью скотча или степлера.

• После того как конструкция будет готова, следует наживить её саморезами к стене на торец вентиляционного канала. Располагать клапан нужно таким образом, чтобы приклеенные створки могли открываться в сторону воздуховода.
• Далее необходимо открыть форточку и проверить работу клапана. Если всё сделано правильно, то воздушный поток будет открывать обе створки «картонного окошка» и беспрепятственно выходить в воздуховод. После проведения испытаний пластиковая решётка прикручивается поверх картонного клапана на саморезы.

Существует и более простой способ. Для этого створки из плёнки приклеиваются непосредственно на обратную сторону вентиляционной решётки. Однако при таком исполнении закрепление плёнки к боковым сторонам пластиковой решётки осуществляют при помощи скотча, который со временем может утратить свои свойства и отклеиться. Поэтому приклеивание заслонок к картонной поверхности является более предпочтительным вариантом.

Как осуществляется установка?

Для того чтобы оснастить стенной вентиляционный выход обратным клапаном, необходимо предусмотреть, чтобы эффект опрокинутой тяги не возникал при любых сочетаниях включенных вытягивающих устройств ванной, санузла и кухни. Поэтому, если в вентиляционной системе установлен тройник, собирающий воздух со всех точек забора и выводящий его в общий воздуховод, клапанами должны быть оборудованы все выходы.

Важным условием размещения обратных клапанов является обеспечение к ним свободного доступа. Это требование продиктовано необходимостью регулярной чистки устройств от налипшего жира и пыли. Если чистку приборов производить редко либо вообще не освобождать их от грязи, то из-за налипших отложений створки перестанут плотно прилегать к клапану, и работа прибора станет неэффективной.

Установка обратного клапана производится на выходе из вентиляционного канала при помощи жидких гвоздей либо саморезов. Второй вариант гораздо предпочтительнее с практической точки зрения: при необходимости чистки устройства его можно будет легко открутить, а после обработки так же легко установить на место. При закреплении клапана необходимо проконтролировать, чтобы прибор полностью перекрывал отверстие воздуховода.

При установке клапанов на системы с принудительным отводом загрязнённого воздуха, прибор располагают в вентканале за вентилятором.

• Для этого демонтируют вентилятор, вставляют клапан в воздуховод и отмечают места для его крепления.
• Затем клапан снова вынимают и в отмеченных местах сверлят отверстия под крепёж.
• Далее клапан снова устанавливают в вентканал и сквозь просверленные отверстия отмечают точки крепления на поверхности стены. Потом с помощью шлямбура отмеченные места высверливают и подготавливают для установки дюбелей.
• Затем антивозвратный клапан устанавливают в вентканал и фиксируют, заполняя при этом щели между прибором и поверхностью канала силиконовым герметиком. Некоторые модели не нуждаются в дополнительной герметизации соединений и уже оснащены уплотнительным резиновым кольцом, которое способствует более плотному примыканию воздуховода и клапана.
• Заключительным этапом монтажа будет установка вентилятора на прежнее место и пробный запуск системы.

Установка наружных клапанов типа жалюзи производится по такому же принципу. Единственными условиями выбора таких устройств являются материал изготовления и наличие дополнительных функций. К их числу относятся антивандальные приспособления, предотвращающие порчу или поломку жалюзи, а также наличие функции рекуперации тепла. Последняя опция особенно важна для наружных моделей: она предотвращает обледенение клапана и способствует его корректной работе на протяжении зимнего периода.

Правильный выбор, грамотный монтаж и своевременное обслуживание обратного клапана способствуют эффективной защите квартиры от неприятных запахов, постороннего шума и пыли. Это позволяет значительно улучшить качество воздуха в помещении и приводит к созданию комфортного микроклимата внутри него.

О том, как сделать обратный клапан своими руками, смотрите в следующем видео.

Клапана гравитационные КГ канальные — Компания АИРКУЛ

Вентиляция состоит из множества элементов. Каждый из узлов и комплектующих играет важную роль в работе системы и обеспечивает должный уровень комфорта.

Жители многоэтажных домов довольно часто ощущают запахи пищи, табачного дыма из соседних квартир. Причина этого явления – неправильная работа гравитационной (естественной) или механической системы вентиляции. Из-за недостаточной тяги вытяжной воздух не выходит наружу, а продолжает циркулировать по трубам внутри здания и попадает из одних помещений в другие.

Можно ли устранить проблему, и как это сделать?

Для предотвращения этого явления используется обратный клапан. Он относится к группе воздушных регуляторов и заслонок. Назначение обратного клапана – изменение потоков воздуха в системах вентиляции.

Принцип работы регулятора прост. Клапан оснащен лопастями. Они расположены таким образом, что пропускают потоки воздуха лишь в одном направлении. Если оно меняется, лопасти закрываются.

Разновидности обратных клапанов.

Воздушные регуляторы разделяются по нескольким критериям:

Материал (пластик, оцинкованная сталь).

Форма (прямоугольный, круглый) и размеры. Выбор зависит от формы и сечения воздуховода.

Метод установки (вертикально или горизонтально). Выбор зависит от конструкционных особенностей воздуховода.

Пропускная способность – объем воздуха, который проходит через клапан за единицу времени.

Конструкция (лепестковый, гравитационный).

Выбор каждого критерия осуществляется в зависимости от типа вентиляции, ее особенностей и ваших потребностей.

Гравитационный клапан

Этот регулятор оснащен створками, которые закрываются под воздействием силы тяжести. Важный момент – они устанавливаются под определенным углом, для которого характерно равное воздействие сила давления и тяжести.

Гравитационный клапан предназначен для монтажа в прямоугольных воздуховодах в конечной точке вентиляционной системы. К примеру, выход на улицу. Он устанавливается, преимущественно, в горизонтальном воздуховоде. В вертикальном монтаж также возможен, если поток воздуха направлен снизу вверх.

Преимущества гравитационного клапана хорошо известны специалистам. Этот тип регулятора характеризуется низкими потерями давления. Особенно заметна разница в сравнении с лепестковыми клапанами (бабочка). Это преимущество достигается за счет отсутствия возвратных пружин. Сокращение потерь давления приводит к улучшению циркуляции воздуха и повышению эффективности работы вентиляционной системы.

Качественные гравитационные клапаны на выгодных условиях

В нашем каталоге представлены регуляторы от надежных производителей. Мы гарантируем качество, эффективную работу и долговечность каждой модели, готовы предоставить сертификаты соответствия самым высоким требованиям. Вам понравятся наши цены и сервисные услуги.

Наши консультанты имеют профессиональные знания в сфере конструирования и монтажа вентиляционных систем. Они предоставят исчерпывающую информацию о гравитационных клапанах и помогут выбрать модели, которые полностью соответствуют вашим требованиям и особенностям воздуховода.

вытяжка на кухне и монтаж

Если на кухне часто чувствуются запахи, доносящиеся от соседей, то это связано с обратной тягой в вентиляционной системе. Чтобы избавиться от этого неприятного явления, нужен обратный клапан для вентиляции. Существует несколько разновидностей устройств для защиты от обратной тяги. Каждый вид имеет свои особенности, назначение, преимущества и недостатки. Важно правильно выбрать место для установки клапана, провести его монтаж с соблюдением правил.

Что такое обратный клапан и его назначение в вентиляции?

Нормально работающая вентиляционная система выводит воздух из помещения на улицу по вентканалам. Как правило, вытяжные отверстия находятся в помещениях с влажными процессами (ванной, на кухне) или там, где наблюдаются неприятные запахи (санузел). Благодаря работе вентиляции запахи быстро выводятся из помещения, нормализуется влажность.

В некоторых ситуациях наблюдается обратная тяга, то есть воздух поступает в помещение, а не выводится из него. Если воздушные массы движутся по вентканалам в обратном направлении, то это явление называется опрокидыванием тяги.

С обратной тягой нужно бороться по следующим причинам:

• поступление неприятных запахов из помещений соседей;
• поступающий холодный воздух может уменьшать температуру в помещении;
• воздушные массы гасят котел;
• продукты горения по дымовой трубе могут попадать обратно в комнату.

Важно! Для решения проблемы некорректного движения воздушного потока в системе вентиляции используется обратный клапан.

Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.

Этот простой прибор представляет собой затвор, встраиваемый в воздуховод. Он пропускает воздух только в одну сторону. Если воздушные массы движутся в правильном направлении, прибор открыт, но при изменении направления движения воздуха канал перекрывается. Устройство работает автоматически.

Устройство и принцип работы

Клапан естественной вентиляции – это фрагмент трубы прямоугольного или круглого сечения. Внутри трубы закреплена вращающаяся перегородка из слюды, пластика или металла. В закрытом состоянии клапан полностью закрывает просвет трубы. В открытом состоянии створка создает минимальное сопротивление воздушным массам.

Клапан устанавливается так, чтобы при появлении обратного тока воздуха створка автоматически закрывалась. Существуют варианты клапанных механизмов, которые устанавливаются не в трубу, а на вентилятор или вентиляционную решетку. Бывают створки в виде жалюзи и клапаны-бабочки.

Виды обратных клапанов

По способу открывания все клапанные механизмы делятся на следующие виды:

1. Ручные. Створки приводятся в действие вручную. С этой целью прибор имеет специальный рычаг. Агрегаты не могут похвастаться герметичностью и удобством использования.
2. Модели с электроприводом сами открываются в момент запуска вентилятора или кухонной вытяжки. Они подходят только для вентиляционных систем принудительного типа.
3. Механические устройства являются самым распространенным вариантом. Створки сами открываются и закрываются при движении воздуха в определенном направлении. Клапаны с механическим управлением используются на кухонных вытяжках, в паре с вентиляторам или устанавливаются на обычный вентканал.

Гравитационный одностворчатый

Воздушные потоки, идущие из помещения, оказывают давление на клапанную створку, открывают ее. Если движения воздуха не будет или наблюдается обратная тяга, то створка сама закрывается под силой тяжести.

Рекомендуем к прочтению:

При условии правильного монтажа клапан гравитационного типа можно устанавливать на обычный вентканал с естественным током воздуха. Это объясняется небольшим сопротивлением открыванию створки.

Есть два варианта одностворчатых гравитационных клапанов:

• ось фиксации створки смещается относительно центральной оси канала;
• снаружи или внутри прибора устанавливается специальный противовес.

Поскольку створки закрываются под действием силы тяжести, устройство нужно устанавливать строго вертикально или горизонтально в зависимости от варианта конструктивного решения. При монтаже обязательно используется уровень. В противном случае створка может закрываться не полностью либо будет открываться только при сильной тяге в системе вентиляции.

Пружинный двухстворчатый

Конструкции типа «бабочка» имеют две заслонки. Они складываются наподобие крыльев бабочки при наличии тяги в нужном направлении, и захлопываются посредством пружины при обратной тяге или ее отсутствии.

Поскольку створки закрываются без участия силы тяжести, конструкцию можно устанавливать под любым углом. Но пружинная модель нормально и правильно работает только в системах с принудительной вентиляцией с вентилятором или вытяжкой.

Совет! Перед покупкой двухстворчатого клапана проверьте чувствительность заслонок к определенному давлению воздуха, которое наблюдается в вашей вентиляционной системе. Прибор можно отрегулировать в зависимости от силы действия пружинного механизма.

Мембранный

В конструкции мембранного типа принцип работы основан на способности воздушного потока менять положение пластины из гибкого материала. Благодаря особому расположению пластины при определенном направлении движения воздуха отверстие открывается, а при обратном токе – плотно закрывается.

При очень сильной обратной тяге гибкая пластина может деформироваться, поэтому на нее устанавливаются ребра жесткости. На них она опирается в то время, когда отверстие закрыто. Эту особенность нужно учитывать при выборе клапанного механизма. В противном случае деформированная пластина будет неплотно закрывать отверстие.

Многостворчатый

Некоторые клапанные устройства по внешнему виду напоминают жалюзи, но работают по тому же принципу, что и гравитационные разновидности. Несколько створок вместо одной заслонки делаются с целью получения конструкции более компактных размеров, ведь в открытом положении пара жалюзи занимает меньше места, чем одна большая створка.

Важно! Многостворчатые клапаны придуманы для установки снаружи вентиляционной системы.

Рекомендуем к прочтению:

Жалюзийные решетки имеют стандартные размеры, соответствующие параметрам отверстий вентканалов в стене. Клапанный механизм можно установить только на отверстие воздуховода или на всю решетку. Многостворчатые жалюзийные клапаны подходят для установки со стороны улицы, потому что мембранные и пружинные механизмы не смогут нормально работать при минусовых температурах.

Где устанавливается обратный клапан?

Монтаж обратного клапана вентиляции выполняется в воздуховоде в одном месте, если в вытяжной системе есть единственное место забора воздушных масс.

При наличии нескольких вытяжек и сложной разветвленной системе вентиляции придерживаются следующих правил расстановки обратных клапанов:

1. По одному клапану устанавливается на каждый воздуховод, который соединяет магистраль и точку забора воздуха. Благодаря этому воздушные потоки не будут попадать в вытяжку во время ее пребывания в выключенном состоянии.
2. На выходном канале системы вентиляции устанавливается еще одно клапанное устройство. Если канал полностью герметичный, то без этого клапана можно обойтись.

Обратные клапаны нужно устанавливать в том месте, где к прибору обеспечен свободный доступ для регулярного обслуживания и очищения от пыли. Если на вентиляторе или вытяжке производителем уже установлен обратный клапан, то нет необходимости монтировать еще один механизм.

Установка в общей вентиляции

Если нужно произвести установку клапанного приспособления на вентиляционный канал, идущий из ванной или санузла, то устройство устанавливается на входе в воздуховод. Если вентиляция в стене есть только в санузле, а из ванной комнаты идет короб в общий канал, то клапан нужно установить на входе в вентканал и в коробе, идущем через стену из ванной в туалет. Благодаря этому неприятные запахи из санузла не будут попадать в помещение ванной.

В старых домах бывают ситуации, когда к одному общему вентканалу подключена кухня, ванная и туалет. В этом случае один клапанный механизм устанавливается на кухонную вытяжку или вентиляционный канал, идущий из этого помещения. Второй клапан ставится на короб, который идет из ванной и санузла.

Установка в кухонной вытяжке

Обратный клапан для вытяжки на кухне лучше установить таким образом, чтобы сохранялась и функция естественной вентиляции. Именно поэтому сначала на вентканал нужно закрепить тройник. К одному выходу тройника подключаем вытяжку с клапанным устройством для защиты от обратной тяги. На второй тройник устанавливает только обратный клапан.

Есть еще один вариант устройства системы с переменной работой принудительной и естественной вентиляции. Можно купить решетку особой конструкции с двумя отверстиями под каждый тип вентиляции.

Важно! При установке клапана на кухне старайтесь расположить его как можно выше под потолком, чтобы в канал выводился самый влажный и теплый воздух. Тогда в помещении будет благоприятный микроклимат.

Вентиляционные решетки закрепляются в стене при помощи саморезов или гвоздей. Лучше выбрать фиксацию на шурупах, потому что в этом случае проще разбирать систему с целью ее очищения от пыли и других загрязнений. Если конструкция устанавливается с внутренней стороны помещения, то стык стеновой поверхности и прибора тщательно герметизируется.

Gravity — Сообщество разработчиков клапанов

Gravity в Source измеряется в единицах в секунду ² . Значение определяется значением sv_gravity , которое по умолчанию равно 600 в Half-Life 2 (и эпизодах), Portal и Portal 2 . В других играх Valve гравитация по умолчанию составляет 800.

Функции C ++

VP Физика

void physenv-> SetGravity (Vector & gravityVector)

Задает направление и силу гравитации для среды VPhysics, которую можно изменить в любое время независимо от sv_gravity.Физические объекты будут спать на «полу» независимо от того, в каком направлении он находится, но они будут , а не просыпаться сами по себе, если сила тяжести изменится. Совет: Z должно быть отрицательным для тяги вниз. Примечание: Изменения необходимо вручную передать клиенту по сети.

void IPhysicsObject :: EnableGravity (bool enable)

Контролирует невесомость по отдельности. Если толкнуть объект, он будет летать по воздуху.

Сделать: Есть ли способ установить множитель силы тяжести?

QPhysics

void CBaseEntity :: PhysicsAddGravityMove (вектор и перемещение)

Использует sv_gravity для добавления гравитации к падающим объектам QPhysics ( To do: включая NPC?).

void CGameMovement :: AddGravity ()

То же, что и выше, но для плееров.

void CBaseEntity :: SetGravity (плавающая гравитация)

Устанавливает множитель для каждого объекта для гравитации QPhysics. По умолчанию 0, что следует рассматривать как 1. Совет: Ключевое значение Hammer gravity можно использовать для добавления множителя гравитации к отдельным объектам QPhysics (что более или менее означает NPC в наши дни) без какого-либо нового кода. Его нет в FGD, поэтому выключите SmartEdit и добавьте его вручную.

См. Также

.

100x Односторонний PE-клапан для дегазации / с фильтром Выхлопные вентиляционные клапаны для хранения кофейных зерен в пакетиках ROHS SGS | pe клапан | односторонний клапан фильтр-клапан

Односторонний клапан дегазации — их секрет сохранения свежести кофе. После обжарки кофе выходит из одностороннего клапана дегазации. Это позволяет СО2 выходить из бобов из пакета, в то же время не позволяя кислороду вернуться в пакет.

В наиболее распространенном применении клапан используется для выпуска из контейнера газа, выделяемого продуктом (например, жареным кофе), предотвращая попадание воздуха в контейнер и его контакт с самим продуктом.Кроме того, он используется в пищевых пакетах, медицинских упаковочных пакетах, пакетах для корма для домашних животных. пр.

с фильтром

Продукт следует хранить в оригинальной упаковке, вдали от прямых солнечных лучей. Следует избегать чрезмерного обращения.

Если вам нужно больше пакетов / пакетов из алюминиевой фольги Zip Lock для кофейных зерен с клапаном, пожалуйста, свяжитесь с нами.

Для 250 г или 1/2 фунта есть 2 размера:

Больше цветов

Без застежки-молнии

Использование

Прочие

.

Назначение обратного вентиляционного клапана

Задача вентиляционной системы заключается в том, чтобы обеспечивать постоянный прилив свежих воздушных масс в помещение и удалять из него отработанные вместе с пылью и плохими запахами. Когда же в кухню (санитарный узел) проходят чужие ароматы, холод с улицы либо из дымохода внутрь помещения идут обратно продукты сгорания топлива, то это называется «обратная тяга». Это означает, что действующая вентиляция укомплектована не полностью.

Бороться с таким явлением заклеиванием вентиляционных решеток либо установкой механических задвижек нерационально и неразумно. Система должна работать эффективно независимо от того, как часто используется ванная, туалет или кухня. Закрытием каналов можно добиться только одного – повышения влажности и появления грибков, плесени, сырых поверхностей.



Однако выход есть – нужно вмонтировать в сеть обратный вентиляционный клапан. Данное приспособление позволяет блокировать перемещение воздушных потоков в возвратной направленности, не мешая выводу отработанного воздуха из помещения.

Особенности обратных вентиляционных клапанов

В конструктивном плане изделие представляет собой довольно простой механизм. Он состоит из куска трубы округлого, квадратного либо прямоугольного сечения. Внутри у него размещаются мобильные лопасти, укрепленные на оси. Лопатки располагаются таким образом, что пропускают поток воздуха лишь только в одной направленности. Если курс движения изменяется, то заслонка просто перекрывает канал. С помощью этого устройства можно выполнять и регулировку объемов приточного потока.



Строительный рынок предоставляет широкий ассортимент обратных клапанов на вентиляцию. Устройства классифицируются по следующим признакам:

1.  Материл изготовления должен быть аналогичен сырью, из которого сооружен воздуховод. Чаще обычного это сталь с оцинкованным покрытием, нержавеющие сплавы, реже – технический пластик.
2.  Конфигурация и размеры сечения изделия также повторяют габариты вентиляционных каналов: круг, прямоугольник.
3.  Способ монтажа зависит от конструкционного решения всей системы. Разводка воздухопроводов может располагаться вертикально, горизонтально, под определенным углом. Соединение отдельных элементов в единую сеть исполняется при помощи фланцев либо ниппельным методом, что особенно присуще для воздухопроводов круглой формы.
4.  Мощность устройства определяется пропускной способностью. То есть, зависит от количества воздуха, пропускаемого сквозь клапан за единицу времени.
5.  Метод управления может быть автономным ручным или автоматическим через электропривод. В первом случае регулировочные действия выполняются при помощи рукоятки или рычага, расположенного на наружной поверхности корпуса механизма. Электрическое устройство взаимодействует с другими элементами вентиляционной сети. Управление в этом случае осуществляется в автоматическом режиме по заданной программе либо с центрального пульта.
6.  Конструктивное исполнение оказывает существенное влияние на область использования конкретного механизма и его цену. Различают следующие вентиляционные приспособления для предупреждения обратной тяги:

1. Вентрешетки для естественной вентиляции оснащаются ламелями, которые раскрываются только в одну сторону. Подлежат установке на вход/выход вентиляционного канала. Выпускаются в различных колористических и дизайнерских решениях, разнообразных конфигурациях и габаритах. Это наиболее дешевый способ защиты своей вентиляции от негативного влияния извне.
2. Модель «клапан бабочка» называют так из-за похожести на крылья насекомого. У данного устройства лопасти выполнены в виде двух лепестков на пружинном креплении. При появлении обратного потока воздуха «крылья» клапана раскрываются под его воздействием, перекрывая просвет вентиляционного канала.
3. Затвор обратного мембранного клапана для вентиляции изготовлен из очень тонкого материала. Он настолько легкий и подвижный, что даже при легком изменении направленности движения воздушного потока отклоняется от первоначального положения. Мембрана закрывает собой щели вентиляционной решетки, поэтому крепится в прямой близости от нее. Применяется лишь только в вентиляционных системах естественного типа.
4. В корпус лепесткового клапана встроена жесткая заслонка на оси, в отличие от мембранной модели. Принцип поворотного действия заставляет пластину поворачиваться под воздействием воздушного потока, открывая или закрывая просвет воздуховода.



Принцип действия любой модели основан на наличии затвора, который в нормальных условиях всегда закрыт. При малейшей трансформации направленности воздушного потока он просто перекрывает канал.

Мерила подбора обратного клапана

Обратный клапан вводят в вентиляционные схемы любого типа: естественного и принудительного, приточного, вытяжного, приточно-вытяжного действия. Важно правильно выбрать модель, подходящую по всем основным параметрам к конкретному случаю.

Важно! Неграмотный выбор модификации обратного клапана, как и неправильная его установка, сведет к нулю воздухообмен в здании.

При приобретении данного изделия надлежит учитывать следующие обстоятельства:

1. Оборудование обязано срабатывать даже при слабом перемещении воздушных масс, что присуще естественной вентиляции. Для лучшего воздухообмена надежнее всего установить комплект, состоящий из вентилятора вытяжного действия с решеткой и обратным клапаном мембранного вида.
2. Технические качества клапанного механизма подбираются под параметры оборудования для вентиляции. Мощность вентилятора должна обеспечивать такое давление воздушного потока, которое может спокойно открыть заслонку или лопасти задвижки.
3. Возможность эксплуатации обратного клапана при определенных температурных условиях. Одни модели предназначены для использования только внутри здания, другие – снаружи, третьи являются универсальными.

Большое значение имеет также правильный подбор конфигурации, размеров сечения и способа соединения. Эти параметры у элементов воздуховода и обратного клапана должны совпадать с большой точностью, чтобы разводка каналов получилась абсолютно герметичной. Хорошо, когда все компоненты, составляющие вентиляционную систему, изготовлены из материала одного качества.

Особенности выполнения монтажных работ

Эффективность функционирования вытяжного вентиляционного клапана находится в прямой зависимости от точки и качества установки. Когда вентиляционная система не оснащена серьезным оборудованием и работает по естественному принципу, чаще используются решетки.

Монтаж этого простого приспособления легко осуществляется своими руками. Решетку можно закрепить на входное или выходное отверстие вентканала клеем «жидкие гвозди» или при помощи саморезов. Главное правильно подобрать габариты решетки, чтобы она целиком закрывала воздуховод и плотно прилегала к поверхности стены или потолка.

Полезный совет! От неплотностей прилегания решетки к основе избавляемся силиконовым герметиком. Цветовое решение и дизайн изделия должны соответствовать интерьерному стилю помещения.



При выборе точки вживления обратного клапана в схему вентиляции принудительного типа следует учитывать перспективу технического обслуживания. Затвор нужно систематически очищать и контролировать правильность его действия. Зависимо от типа вентиляционной системы, технических качеств и модификации вентилятора обратный клапан монтируют перед ним, либо после него.

1. Кухонное помещение. Если при обустройстве принудительной вытяжки необходимо сохранить возможность использования естественной вентиляции, то на входном отверстии канала ставят тройник. К одному из патрубков тройника подключается вытяжка с обратным клапаном, к другому – только заслонка обратного действия. Такой узел лучше располагать как можно ближе к потолку, поскольку именно вверху скапливаются наиболее теплые и влажные воздушные массы.
2. Санузлы. Если ванная и туалет снабжены отдельными вентиляционными каналами, то в этом случае обратный клапан нужно поставить на входе в каждую вентшахту, и проблема будет решена. Но такой вариант встречается крайне редко. Чаще всего в многоэтажных домах вентиляционный канал имеется только в туалетной комнате. Тогда вентиляцию в ванной обеспечивают прокладкой короба сквозь стену, а задвижку ставят не только на отверстие основного канала, но также в промежуточный короб.
3. Самый сложный вариант, когда в доме есть только один вентиляционный канал, и расположен он в кухне. Принцип установки заслонок не меняется. Один обратный клапан необходимо поставить на кухонную вытяжку, второй – на короб, который ведет в ванную комнату или совмещенный санузел. Третий затвор устанавливается на трубу, ведущую в туалет, если санузел раздельный.

Способ крепления оборудования для вентиляции выбирается в зависимости от материала основы. К металлическому рукаву задвижку присоединяют ниппельным способом или посредством фланцев. Если вентиляционный канал выполнен из стенового материала (кирпича, железобетона, блоков), то крепление осуществляется строительными дюбелями, анкерами или саморезами.

Как избежать ошибок при установке

Наиболее распространенной оплошностью является установка оборудования, которое по своим параметрам не в состоянии обеспечить нормальный воздухообмен. Чаще всего это случается, когда владелец помещения старается соорудить заслонки своими руками и по собственному разумению.



Самодельные решетки и приспособления, имеющие очевидно малую площадь сечения, могут избавить от проблемы с обратной тягой. Однако они же поспособствуют возникновению застойных явлений, увеличению процента влажности в здании. Как следствие – сырость, чернота, плесень, грибок.

Надо понимать, что принудительная вентиляция нигде и никогда не работает постоянно. Это удовольствие недешевое и ничем неоправданное, поэтому качественной работе системы естественной вентиляции необходимо уделять должное внимание. Большое значение имеет соразмерность величины просвета вентиляционного канала и технических параметров обратного клапана.

Нужно учитывать тот факт, что, согласно законам физики, доля кинетической энергии перемещаемого воздушного потока тратится на открытие/закрытие лепестков клапана. Это ведет к снижению производительности устройства. Вывод – габариты вентиляционных каналов и шахт обязаны соответствовать действующим стандартам и нормам.

Обратный клапан для вентиляции – устройство достаточно простое, но весьма эффективное. При правильном выборе и грамотной установке оно непременно поможет создать комфортные и здоровые условия пребывания в помещении, благодаря качественному воздухообмену.

техника выполнения, необходимые материалы и инструменты, пошаговая инструкция работы и советы специалистов – Ремонт своими руками на m-stone.ru



В каждом частном или многоквартирном доме предусмотрена система вентиляции.

Самая главная функция вентиляции заключается в постоянной циркуляции и поступлении свежего воздуха, а одновременно с этим удаляются пылевые отложения и запахи.

Иногда бывает, что вместо потока воздуха, прилетает зловоние от соседей.

Тут вы и понимаете, что клапан обратного действия для вентиляционных устройств — просто необходим. Мы с вами рассмотрим в этой статье все подробности темы обратного клапана.

Общие сведения об обратном клапане

Строение клапана

Ось с лопастями — ключевое наполнение этой детали. Шторка при определенном воздействии воздуха пропускают его лишь в определенном направлении.

В случае прекращения притока воздуха лопасти закрываются. Сам клапан регулирует как поток воздушных масс, так и объем чистого воздуха.

Зачем нужен обратный клапан

При разработке системы вентиляции в частном доме, будь то вентиляция подвала или вентиляция чердака, рекомендуем вам проанализировать ряд причин, по которым следует произвести монтаж в вашем помещении обратного клапана.

Нарушение технологии расположения вытяжных труб, приводит к тому, что начинают попадать задуваемые потоки воздуха.
Если в жилище располагается несколько вытяжек. Это приводит к усиление оттока, из за увеличения тяги в одной из вытяжек.
Если мы рассматриваем многоквартирный дом, то есть вероятность присутствия, хотя бы одной мощной вытяжки, и когда она работает, происходит смещение потоков воздуха, что приводит к появлению в других квартирах обратной тяги.
Отсутствие приточного свежего воздуха. Обычно случается в случае поломки или засорения.
Наличие отопления, за счет печи. В этом случае при функционировании печки, в трубе возрастает тяга горения, а это в свою очередь приводит к обратному потоку в трубе вентиляции.

Как проверить тягу в вентиляции

Вопрос ключевой.

Все просто:

берем свечку,
зажигаем и подносим к решетке вентиляции,
затем открываем окно.

Свеча должна затухнуть, если поток воздушных масс правильный.

Следует отметить и то, что на стадии проектирования и монтажа лучше предусмотреть установку обратного клапана. Так как его цена незначительна, а так же в процессе эксплуатации вентиляции возможно засорение, деформация и воздействия внешней среды, которые в свою очередь приведут к изменению потока воздуха в самой вентиляции.

Вот тогда вам придется купить клапан, потратить время и врезать его в работающую систему.

Основная классификация обратных клапанов для вентиляции

По материалам

Пластик (пластмасса). Это одни из самых дешевых и коммерческих устройств. Их часто применяют в офисных зданиях, домах, коттеджах. Очень привлекательно выглядят, а благодаря богатой цветовой палитре материала можно воплотить в жизнь любой дизайн.

Оцинкованная сталь. Получили широкое распространение в промышленности и административных помещениях. Данные модели очень прочные, это позволяет долго и качественно справляться со своей задачей. У клапанов, изготовленных из стали, отсутствует такой минус как пожаробезопасность, так как сталь не горит в отличие от пластика.

Комбинирование материалов. Корпус устройства изготовлен из стали, покрытой цинком, а шторка или лопасти из пластмассы. Получил широкое распространение в помещениях, где есть естественная вентиляция. Данный клапан реагирует даже на небольшое движение ветра, обеспечивая качественный и естественный обмен воздухом.

По форме

Круглые.
Прямоугольные.

Все зависит, конечно, от формы воздуховода. Следует отметить тот факт, что для круглых клапанов, предназначенных для быта выпускаются диаметром 100 — 200 мм. – это самые ходовые размеры. А для промышленных систем возможен выпуск 150 — 1000 мм.

Причем для быта идут в основном круглые клапана, а для промышленности прямоугольные.

От способа установки

Вертикально расположенные.
Горизонтально расположенные.

По методу регулирования

Ручное — с помощью задвижек и рычагов.
Автоматическое — происходит автоматически, так как это комплекс устройств, приточно-вытяжной вентиляции, которые функционирует как единое целое.

По конструкционному исполнению

А теперь разберем самую главную классификацию.

Лепестковый клапан

Клапан одностворчатый гравитационного действия. Воздух, двигаясь из помещения, воздействует на створку, закрепленную на оси корпуса клапана. Под действием этой силы створка открывается. В случае появления обратной тяги створка закроется самостоятельно под силой тяжести.

Наличие одной створки, делает конструкцию простой и надежной.

При установке данного вида клапанов следует использовать уровень, так как монтировать его следует только в вертикальном или горизонтальном положении.

Данная конструкция имеет два исполнения:

Модели, где ось смещают относительно центра. А обычно она расположена посередине.
Использование противовесов, которые располагают с внешней или внутренней стороны устройства.

Клапан бабочка или двустворчатый с использованием пружин

По строению схож с лепестковым клапаном, только имеет два лепестка располагают на одной оси. Отсюда и схожесть с насекомым, от которого и получил свое название.

Используют обычно в вентиляционных системах принудительного действия.

То есть при включении вентиляции лопасти открываются, а при выключении закрываются с помощью установленных пружин. Такое устройство можно располагать даже под углом. Следует проверять чувствительность шторок перед покупкой. В последнее время регулировку чувствительности делают по силе сжатия пружин.

Клапан с гравитационной решеткой

По внешнему виду напоминают жалюзи, располагать которые можно как вертикально, так и горизонтально. Когда вы включаете вентиляцию, жалюзи открываются и начинается движение воздуха, как только выключаете, то жалюзи закрываются.

Чаще всего располагают в стенах, для защиты коммуникаций. Главный плюс данных типов клапанов, это использование их при минусовых температурах в уличных условиях.

Клапаны с гибкой мембраной

Принцип работы так же похож на работу лепесткового клапана. Только в качестве шторки используют тонкую гибкую пластину, которая при закрытии плотно прилегает по периметру.

Ставят преимущественно в помещениях с естественной вентиляцией, так как мембрана очень чувствительна. Недостатком является, тот факт, что мембрана будет деформироваться при избыточной обратной тяги.

Как сделать обратный клапан для вентиляции своими руками?

Следует принять во внимание тот факт, что стоимость стандартных обратных клапанов невелика, и смысла делать клапан самостоятельно нет.

А если короба для вентиляции нестандартные, то тогда следует задуматься о том, как своими руками изготовить обратный клапан для вентиляции.

Самый простой механизм, который можно сделать самостоятельно – это лепестковый или мембранный клапана.

Вместо шторки следует выбрать жесткую пластину металла или пластика. Для предотвращения пропускания потока воздуха, шторка должна как можно плотнее прилегала к краям корпуса. А так же следует крепко закрепить шторку, для того чтобы исключить звуки и трения.

Лист пленки лавсана или плотной бумаги рекомендуют использовать в качестве материала для мембраны. Самое главное, чтобы лист был большего размера, чем отверстие вентиляции.

На вентиляционное отверстие следует установить решетку, для того чтобы мембрана не деформировалась. Вот и все конструкция готова к применению.

Как установить обратный клапан на вентиляцию?

Сначала следует определиться с количеством клапанов, которые мы будем устанавливать.

Если система воздухозабора простая

Итак, если у вас единственное место забора воздуха, и он дальше поступает в шахту, то предотвратить обратную тягу можно при помощи одного клапана в этой системе.

Если система воздухозабора сложная

Если вентиляция сложная и предполагает несколько отверстий вытяжек для вентиляции, то следует применять правило, которое регулирует количество и расположение обратных клапанов.

Первое, клапан устанавливается на любую ветку, которая соединяет забор воздуха и главную магистраль. Это нужно для того, чтобы потоки воздуха не перенаправлялись в сторону вытяжки в тот момент, когда она выключена.
Второе. Обратный клапан следует монтировать на выходе системы вентиляции. Многие скажут, что во время полной герметизации системы этого не стоит делать, но как показывает опыт и практика, наличие клапана в подобных местах обязательно.

Обратный клапан нужно устанавливать в легкодоступных местах, чтобы можно было его быстро и удобно обслужить и почистить.

В последнее время производители вентиляторов и вытяжек уже предусматривают в своих конструкциях обратные клапаны. Вследствие этого монтаж дополнительных клапанов нецелесообразен.

Монтаж обратного клапана с улицы

прост, покупаем клапан учитывая форму и размер отверстия, прикладываем его и размечаем места под сверления. Сверлим, прикладываем и закрепляем, предварительно промазав края клапана герметиками.

Следует отметить, что для улиц лучше всего покупать клапана с металлическими элементами. Если вдруг на них образуется лед их легко можно механически отчистить, а пластик с большой вероятностью сломается.

Монтаж обратного клапана внутри помещения

Если вы монтируете накладной обратный клапан перед вентилятором внутри помещения, то процесс схож с описанием выше.

А если вам требуется провести монтаж обратного клапана внутри вентиляционной шахты, то вам потребуется произвести демонтаж вентиляционного устройства.

Монтируем обратный клапан внутрь корпуса камеры вентиляции и проводим разметку под крепления.
Затем достаем сам корпус и просверливаем отверстия в размеченных местах.
После этого устанавливаем корпус на место и размечаем отверстия на кирпичных или бетонных стенках колодца.
Сверлим шлямбуром отверстия в бетоне.
После устанавливаем дюбеля, и собираем всю конструкцию воедино, все тщательно скрепляем, смотрим, чтобы не было зазоров между клапаном и корпусом.
Если зазоры присутствуют, то их следует обработать силиконовым герметикам.
После чего устанавливаем вентилятор.

Теперь вы можете не беспокоиться о проникновении ненужных запахов в ваше помещение.

Напоследок хочется сказать, что на данный момент на рынке присутствует огромный выбор моделей, форм и размеров обратных клапанов для вентиляции.

Но стоит помнить, что покупать следует у добросовестных производителей и тогда вы получите устройство с соответствующими свойствами и гарантией качества.

Правила выбора обратного клапана

Также следует помнить, что если недобросовестно подойти к подбору обратного клапана, то это может привести к плохому воздухообмену.  И для того чтобы этого не произошло, следует соблюдать ряд правил при выборе данного устройства:

Размеры обратного клапана, должны совпадать с размерами вентилятора. А мощности вентилятора, должно хватать для создания потока, который без особых проблем обеспечит открытие лепестков.
Некоторые устройства применяются только внутри помещений. На это следует обратить внимание при выборе модели клапана.
Лучшее сочетание — обратный клапан + вытяжной вентилятор + вентиляционная решетка. Такое сочетание обеспечит максимальную эффективность воздухообмена.

Как вы видите, обратный клапан для вентиляции играет важную роль в обеспечении комфортного климата в любых помещениях.

При применении сложных систем вентиляции важно грамотно разместить обратные клапаны для блокировки обратной тяги воздуха.

Тогда функционировать комбинация из вытяжек и вентиляторов будет работать безупречно. Ведь от правильности монтажа этих устройств зависит срок эксплуатации и качество вентиляции целиком.



9 лучших строительных и мебельных магазинов!

Нередко вентиляционная система работает неэффективно и часть воздуха проникает из вентканала обратно в квартиру. Особенно заметен эффект обратной тяги вентиляции бывает на кухнях или в санузлах квартир. Бороться с неприятными запахами помогут обратные клапана.

Принцип работы обратного клапана вентиляции

вытяжной вентилятор с обратным клапаном

Обратными клапанами в вентиляции называют группу защитных устройств для предотвращения поворота потока воздуха в системах вытяжной вентиляции или попросту обратной тяги вентиляции в квартирах. Клапан пропускает воздух в нужном направлении, тормозя обратное движение. Работают обратные клапана для вытяжной вентиляции автоматически и это основной плюс их использования. В системах вентиляции жилых и общественных зданий обратные клапана используются для непопадания воздуха из общего вентканала в отдельные помещения.

Обратные клапана для вытяжной вентиляции работают в системах с естественной и механической тягой. Клапан предохраняет от проникновения насекомых, пыли в бытовую вентиляцию.

Если не оснастить систему обратным клапаном, возможно появление сквозняков.

Типы обратных клапанов вентиляции

прямоугольный металлический обратный клапан

Основная конструктивная часть любого обратного клапана для естественной вентиляции – это затвор. Именно он не пропускает воздух в нежелательном направлении.

Различают два типа круглых и прямоугольных обратных клапанов для вентиляции:

с затвором в форме золотника;
с затвором в форме диска или захлопки.

Первые применяются для работы с жидкими средами. Вторые же созданы специально для вентиляции. Бывают они с горизонтальной осью вращения или вертикальной, а также одностворчатыми и двустворчатыми.

Производятся обратные клапаны для вентиляции прямоугольными и круглыми, с разным диаметром сечения.

Главный параметр при выборе обратного клапана – это его пропускная способность.

Обратные клапаны для вентиляции естественного типа просты в изготовлении, при этом очень надежны.

Их изготавливают из пластика или металла, материал подбирается в зависимости от особенностей системы. В вертикальных трубопроводах поток воздуха двигается вертикально, поэтому клапан монтируется горизонтально, что обеспечивает правильную работу затвора.

Чаще всего используются круглые и прямоугольные обратные вентиляционные клапана с пропускной способностью от 4 до 6 мсек. Они работают бесшумно и эффективно. Их устанавливают как самостоятельно, так и в комплекте с вытяжным прибором.

Все обратные клапана для вентиляции прямоугольной или круглой формы делятся также на:

Подогреваемые. Такие обратные клапана для вентиляции с электроприводом обладают преимуществом: в системе не собирается конденсат, а конструкция не покроется наледью в лютые морозы;
Без подогрева. Хороши только для использования в помещениях.

Наличие электропривода у обратного клапана для вентиляции требует участия электрика в его подключении.

Хотя устройство дешево, обратный клапан для вентиляции можно собрать и своими руками, но об этом позже.

Конструкция обратного клапана для вентиляции

круглый двустворчатый обратный клапан

Устройство обратного клапана очень просто: диск-захлопка прикрепляется к оси, позволяющей ему свободно качаться. Чтобы прикрыть клапан во время остановки вентилятора, крепится отвес. Вентиляционные клапана могут быть прямоугольного, круглого или квадратного сечения.

Промышленные модели отличаются от обратных клапанов для бытовой вентиляции диаметром и материалом, они относятся к взрывозащищенной категории, хотя устройство то же самое.

Диаметр круглого или прямоугольного обратного клапана для вентиляции промышленного типа может быть от 125 до 1000 мм, устанавливаются они на взрывоопасных производствах.

Широко используется модель клапана «бабочка» с двумя лопастями.

Производятся устройства-бабочки чаще из металла, ось для крепления лопастей устанавливается посередине сечения. Как только вентилятор останавливается, лопасти прикрывают сечение и обратная тяга вентиляции в квартире останавливается. Диаметры двухстворчатых клапанов варьируются 100 – 315 мм.

Улучшенная модификация «бабочки» снабжена уплотнителями, уменьшающими шум при работе лопастей.

Очень часто используется для вентиляции на кухне обратный клапан в виде жалюзи или лепестков (инерционная решетка). Лопастей в конструкции несколько, располагаются они на горизонтальных осях.

Как выбрать обратный клапан

инерционная решетка

Приобретая обратный клапан для кухонной вентиляции или в санузел, нужно учитывать скорость движения воздуха, ведь затвор должен реагировать даже на малейший поток. Плохая тяга в системе – это главная проблема при организации системы естественной вентиляции. Поэтому большинство владельцев комбинируют клапан с вытяжным вентилятором. Чтобы прикрыть конструкцию со стороны помещения устанавливается красивая вентиляционная решетка.

Но чтобы система естественной вентиляции работала безотказно, важно подобрать обратный клапан правильно. В противном случае обратная тяга в вентиляции многоквартирного дома будет продолжать отравлять существование жильцов.

Следует обращать внимание на:

форму сечения;
диаметр сечения;
материал клапана;
устройство клапана;
назначение клапана;
фирму-производителя (влияет больше на цену, чем на качество простейшего механизма).

Можно приобрести уже готовый комплект из вентилятора и обратного клапана. Тут необходимо обратить внимание и на мощность вентилятора. Для кухни подойдет с коэффициентом 10, а для ванной и туалета достаточно будет 7.

Приобретая обратный клапан для бытовой вентиляции частного дома, важно учесть климатические условия. Например, «бабочка» быстрее покроется наледью, нежели одноосная конструкция. В частных домах, в отличие от многоквартирных, жильцам досаждает не обратная тяга в квартире, а задувание ветра в вентиляцию и проникновение в нее грызунов.

Обратный клапан для вентиляции своими руками

простейший самодельный обратный клапан для вентиляции

Далее мы опишем как сделать обратный клапан своими руками. Он не только эффективно поможет избежать обратной тяги в вентиляции многоквартирного дома, но и сэкономит ваши средства.

Особенно актуальна установка обратного клапана вентиляции своими руками для жильцов последних этажей домов, где распространена проблема затягивания «чужих» запахов через воздуховоды общеобменной системы.

Мы предлагаем усовершенствованную модель обратного клапана вентиляции с электроприводом и вентилятором.

Для основания обратного клапана кухонной вентиляции подойдет толстый пластик или текстолит. Понадобиться пластина размером перекрывающая выход вытяжного канала и толщиной не более 4 мм. На пластине делается разметка: решетка размером с отверстие вентилятора, а также отверстия для крепления к стене (по углам) и для крепления вентилятора.

Чем больше ячейки решетки, тем плотнее должен быть материал для створок!

разметка на основании для обратного клапана

Чтобы между основанием и вентилятором не «гулял» воздух, используется резиновая прокладка.

Чтобы предотвратить не только обратную тягу в вентиляции квартиры многоквартирного дома, но и проникновение насекомых, на решетку основания крепится мелкая пластиковая сеточка или даже капрон от колгот. Последний легко заменяется. А чтобы жильцов не беспокоила вибрация от двигателя вентилятора, при установке используются амортизаторы из резинки.

амортизаторы из резины для тихой работы вентилятора

Створки используются из толстого полиэтилена (не менее 0,1мм). Пленка должна быть идеально гладкой, мельчайшая волнистость нарушит герметичность вентиляции, и обратная тяга в квартире многоквартирного дома возобновится. Крепить створки можно на скотч с тканевым основанием. Подробная инструкция по изготовлению створок для пластикового обратного клапана вентиляции в видеоролике:

клапан герметизирован

Вырезать створки рекомендуем по месту, из уже приклеенного куска пленки. Причем, если она слегка помялась во время работы, ее необходимо поменять. Две створки разрезаются между собой только в самом конце процесса. Резать нужно острым строительным лезвием.

Чтобы между самодельным пластиковым обратным клапаном для вентиляции и стеной не было щели, используйте самоклеящуюся поролоновую ленту.

В процессе эксплуатации необходимо периодически очищать или менять пластиковую сетку, забивающуюся пылью.

При правильном изготовлении такой самодельный пластиковый обратный клапан для вентиляции прослужит не один год. А жильцы квартиры надолго избавятся от обратной тяги, характерной для вентиляции многоквартирных домов.

Источник: StrojDvor.ru

Конструктивные особенности механизмов и правила их выбора

Описываемые в статье устройства по своему строению бывают четырех разновидностей – мембранными, одностворчатыми, типа жалюзи и бабочка. Клапаны мембранного вида снабжаются гибкой заслонкой. Она реагирует на самые незначительные движения воздуха, поэтому такие приспособления считаются самыми чувствительными. Одностворчатый обратный клапан выполнен в виде заслонки. Она фиксируется на горизонтальной оси. Воздушный поток поворачивает заслонку, за счет чего происходит закрывание и открывание прохода естественной вентиляции.

Механизмы типа жалюзи располагают 2–4 горизонтальными осями, на которые устанавливают ряд лопастей. Такие устройства часто называют гравитационными и лепестковыми клапанами. Достаточно широко распространены и механизмы типа бабочка. Обычно их изготавливают из металла и устанавливают на системы проветривания, снабженные электрическим вентилятором. Бабочки располагают двумя створками, расположенными по обе стороны от одной оси. Недостаток подобных клапанов – высокий шум при работе. Он может быть снижен посредством монтажа на лопасти бабочки уплотняющих элементов.

Обратный клапан вентиляции типа бабочка

Подбирая обратный клапан для вентиляции, необходимо обращать внимание на материал, из которого он сделан, его устройство, форму и диаметр сечения. Важно помнить, что в жилом помещении такой механизм обязан реагировать на незначительные по интенсивности потоки воздуха. В связи с этим специалисты советуют при обустройстве естественной вентиляции дополнять клапан вытяжкой (то есть специальным вентилятором). На стене подобные конструкции смотрятся не очень красиво. Но это не беда. Всегда можно прикрыть место монтажа вытяжки и клапана элегантной вентиляционной решеткой.

Обратите внимание! Механизмы-бабочки в умеренных широтах покрываются наледью гораздо чаще и быстрее, чем обычные одностворчатые изделия.

Еще один нюанс. Если вы приобретаете готовые наборы для естественной вентиляции жилища (клапан плюс вентилятор), следует особое внимание уделять величине мощности вытяжки. Здесь все просто. Для санузлов следует покупать комплекты с мощностным коэффициентом 7, а для кухонь – с показателем 10.

Возможные причины появления обратной тяги

Чтобы разобраться с тем, почему через отдушины в помещения может поникать воздух, необходимо понять, как устроена система вытяжной вентиляции в многоэтажном доме.

Здесь возможны несколько схем.

Распространенные схемы организации вытяжной вентиляции в многоэтажных домах.

а. Каждая вентиляционная отдушина имеет собственный вертикальный канал. Эти каналы собраны «пакетом» и выведены через кровлю здания.

Понятно, что при такой схеме взаимное влияние разных каналов друг на друга – минимальное, но тоже совсем не исключается. Главная же проблема в том, что по такой схеме вентиляцию в многоквартирных домах в наше время практически не используют. От нее отказались вследствие роста этажности строительства, так как система отдельных вертикальных каналов стала требовать слишком много места.

Подобную схему активно применяют в частном одноэтажном и малоэтажном строительстве, где возможности размещения индивидуальных каналов не столь ограничены.

Но следует правильно понимать, что защиты от обратной тяги даже такая схема не дает.

б. Схема, во многом аналогичная предыдущей. Разница в том, что воздух из индивидуальных каналов попадает в пространство «теплого чердака», откуда уже через общую трубу отводится в атмосферу.

Взаимное влияние каналов при такой организации может быть уже более выраженным.

в. Наиболее распространенная в наше время схема организации вытяжной вентиляции – общий вытяжной вертикальный канал – вентиляционный ствол или шахта, к которому через отдельные каналы-«спутники» подключены вентиляционные отдушины. В зависимости от серии дома, ствол может быть общим на всю квартиру (соответственно, и на весь стояк квартир), или же используются два ствола – для кухни и для санузлового блока (ванная и туалет).

Несмотря на то что отдушина по правилам не входит непосредственно в ствол, а соединена с ним наклонным или вертикальным участком (за что такую схему часто называют «елочкой»), взаимное влияние каналов становится весьма существенным. То есть перетекание отводимых потоков в помещение на другом этаже, при создании определенных условий – вполне вероятно.

г. Схема с горизонтальным коллектором, к которому подключено несколько каналов. А уже от коллектора проложен вертикальный канал для вывода собранного воздуха через крышу в атмосферу.

Коллектор может быть один — на весь стояк квартир, или же делается два или больше, обслуживающих несколько этажей из стояка.

Очевидно, что схема тоже весьма уязвимая в плане взаимного влияния воздушных потоков в разных каналах, подключённых к общему коллектору.

Бывают и несколько иные варианты, но они, как правило, уже являются производными от рассмотренных.

Итак, если вместо вытяжки воздуха через отдушину начинается его поступление, сопровождающее часто неприятными запахами, подхваченными из общего ствола или от выхода соседнего канала (при вариантах а. и б.), то налицо эффект «опрокидывания тяги» или «обратной тяги». Кстати, даже если запахов нет, то радоваться рано – обратная тяга зимой будет забрасывать в помещение холодный воздух, и при любых обстоятельствах – нарушать нормальную работу все системы вентиляции.

Специалисты для проверки тяги в вентиляции используют специальные приборы – анемометры, показывающие скорость отводимого воздушного потока.

А что может выбывать обратную тягу? Причин немало, и весьма разноплановых.

Естественная тяга даже при идеальных всех прочих условиях очень зависима от перепада высоты между точкой расположения отдушины и устьем вертикального канала. Поэтому на первых этажах ее показатели всегда выше, с возрастанием высоты – снижаются, а на самых верхних этажах – минимальны и даже могут вовсе быть равными нулю.

Самостоятельная проверка уровня тяги в вентиляции – о ней судят по отклонению язычка пламени или по степени «прилипания» листа бумаги к решетке на отдушине.

Очень сильное влияние на уровень тяги оказывает температура. Если точнее – то разница температур в точке забора воздуха и в области устья вертикального канала. Даже та система вентиляции, что беспроблемно работает зимой, способна иногда преподносить весьма неприятные «сюрпризы» в теплое время года.
Еще один казус, который способна преподнести температура – в области устья из-за сильного охлаждения может существенно возрасти плотность воздуха, что ведет к образованию так называемой «воздушной пробки». В таких условиях тяга слабеет или даже «опрокидывается» — через отдушины верхних этажей в помещения прибывает холодный воздух, а «ароматы» с нижних этажей становятся «общим достоянием» для средних.
К снижению тяги приводит зарастание каналов. Отводимый из квартир воздух, в порядке вещей, насыщен влагой и всяческими испарениями, образуемыми при приготовлении пищи. Такая смесь способна оседать на стенках шахты, на нее впоследствии налипает пыль, и это постепенно ведет к уменьшению сечения канала. Если соответствующие службы, ответственные за обслуживание вентиляционных систем, работают абы как, то совсем неудивительно, что тяга постепенно слабеет.

Бывают ситуации и похлеще — при проверке шахт оказывается, что они частично или даже полностью забиты крупногабаритным мусором по вине строителей или горе-ремонтников или вследствие разрушения кирпичных труб на крыше.

В вентиляционных каналах порой наблюдается и вот такая «красота»…

На состояние тяги могут активно влиять и внешние условия, например, сильный ветер, так как в большинстве случаев оголовки вентиляционных труб в многоэтажных домах не имеют качественных дефлекторов. Случается и другое – в непосредственной близости от дома выросли или, наоборот, спилены деревья, выполнено строительство или снос дома. Одним словом, оголовок вентиляционной трубы попал по тем или иным причинам в зону ветрового подпора, что сказалось на тяге в общем канале.
Для домов старой постройки очень актуальна и другая причина. Каналы когда-то давно рассчитывались исключительно на естественную вентиляцию, без учета возможных подключений приборов принудительной перекачки воздуха. То есть если кто-то в стояке подсоединил к общему каналу, скажем, кухонную вытяжку (а это – сплошь и рядом), то при ее включении нарушается сбалансированность системы. Канал буквально переполняется отводимым воздухом, который, не успевая выйти вертикально наружу, начинает через отдушины попадать к соседям.

Подключение мощных кухонных вытяжек с общим стоякам с каналами недостаточного сечения – частая причина обратной тяги в старых многоэтажках.

Это были перечислены, так сказать, внешние факторы. Но недостаточную или даже обратную тягу могут вызывать и причины, кроющиеся непосредственно в квартире. Кстати, они в равной степени справедливы и для собственного дома.

«Золотое правило» сбалансированной вентиляции – объем поступления воздуха в квартиру равен его оттоку через вытяжные каналы. То есть если приток минимален или отсутствует вовсе, то не следует ждать и тяги в вентиляционном канале. При современном повсеместном увлечении металлопластиковыми окнами и герметичными дверями перекрываются естественные пути проникновения воздуха в помещения, то есть вентиляция при закрытых окнах не будет работать как таковая. Проблемы решаются установкой приточных клапанов, врезаемых непосредственно в окна или монтируемых в отверстия, пробуренные в стенах.

Приточные клапаны обеспечивают поступление свежего воздуха в помещение в необходимых объёмах.

На пути воздушных потоков в квартире или доме (от приточных устройств к вытяжным отдушинам) могут быть препятствия. Например, плотно подогнанные и по большей части — держащиеся закрытыми двери, в которых отсутствуют окна для циркуляции воздуха.

Если дверь плотно закрывает проход для воздуха, на ней должны быть предусмотрены вентиляционные окошки, закрытые аккуратными решетками или вставками.

Совершенно непредсказуемую картину могут преподнести неконтролируемые сквозняки, особенно в ветреную погоду. Могут создастся условия, при котором в районе расположения вентиляционной отдушины возникнет разрежение воздуха, и появится эффект обратной тяги со всеми его «прелестями».
В домах и квартирах хозяевами практикуется установка вентиляционных коробов, к которым подключено сразу несколько точек отвода воздуха. Например, ванная и санузел, общая кухонная вентиляция и вытяжка над плитой. Часто случается, что преобладание одного потока (включение принудительной вентиляции) оказывает влияние на другие, и воздух, который по идее должен был бы отводиться наружу, просто перетекает в соседнее помещение.

В любом из перечисленных выше случаев на помощь придет обратный клапан.

Однако, следует очень правильно понимать следующее. Обратный клапан позволяет лишь избавиться от неприятных последствий обратной тяги. Но он никоим образом не решает проблем ее возникновения. То есть если нарушение нормальной работы вентиляции вызвано какими-то причинами, то установка обратного клапана никак не освобождает хозяев от поиска путей их устранения. Повышения эффективности работы системы вентиляции он однозначно не дает.

Устройство и принцип работы

Обратный клапан на вентиляцию чаще всего представляет собой отрезок трубы круглого или квадратного сечения. В этом отрезке подвижно — обычно на оси — установлен кусок материала (металл, пластик, слюда) подходящей формы. Это и есть сам клапан. В закрытом состоянии он полностью перекрывает сечение трубы, в открытом должен создавать как можно меньшее сопротивление. Чтобы все работало правильно, надо ставить его так, чтобы при возникновении обратного потока воздуха, клапан закрывался.

Это обратные клапаны на трубу воздуховода

На вентиляцию ставят не только клапана в трубу — есть варианты для вентиляционной решетки и вентилятора. В случае с вентрешеткой, может использоваться тонкая пластиковая или слюдяная мембрана, которая крепится к решетке. Встречается еще клапан-бабочка и планки типа жалюзи. Такого же типа может стоять клапан обратного потока воздуха на вытяжном вентиляторе.

Другие варианты

Принцип работы этого устройства прост: при нормальном движении воздуха клапан открыт и создает небольшое сопротивление потоку воздуха. При возникновении обратной тяги он закрывается, предотвращая поступление посторонних запахов или холодного воздуха с улицы в помещение.

Рекомендации по установке устройства

При самостоятельной установке клапана в вентиляцию важно помнить направление воздушных масс. Если этот вопрос решено, то можно переходить к непосредственному монтажу устройства.

Для этого необходимо вставить корпус клапана в вентиляционный ход и наметить отверстия для будущего крепежа. После чего, по намеченным точкам просверлить отверстия с помощью шуруповерта или дрели. Также необходимо проделать отверстия для крепления в вентиляции.

Далее вставить дюбели и закрепить обратный клапан в вентиляции с помощью отвертки. Важно обратить внимание на зазоры между клапаном и вентиляцией: если они слишком широкие, необходимо их замазать с помощью силикона, для обеспечения герметичности. Если этого не сделать, то прибор не сможет выполнять предназначенную функцию.

Видео: Вытяжка, обратный клапан, естественная вентиляция

Видео: вытяжка и обратный клапан , принцип работы и установка

Обратный клапан для вентиляции своими руками

Зачастую, взяться за воспроизведение этого элемента вентиляции, хозяина вынуждает не только желание сэкономить, но и то, что трудно найти промышленную модель, с которой может справиться естественная тяга.

Самодельный же вариант очень чувствителен, даже к малейшему движению воздуха. А делается всё очень просто.

Для изготовления мембранного клапана для вентиляции понадобится:

Гибкий пластик или плёнка.
Лавсановый скотч.
Канцелярский нож и линейка.

Изготовление вентиляционного клапана по шагам

Требования к плёнке:

Размер должен быть немного больше, чем отверстие вентиляционного канала.
Толщина зависит от размера ячеек – чем больше, тем толще. И от силы потока – его должно хватать, чтобы отогнуть шторку.
Не подойдёт плёнка с шероховатой поверхностью.
Нельзя использовать для мембраны мятый материал.

Инструкция по шагам:

На решётке делается разметка – расположение будущих половинок мембраны.
При помощи скотча, к решётке крепится кусок плёнки больших размеров (ещё не разрезанный). Скотч не должен натягиваться, при креплении.
Ножом вырезаются контуры створок (правая и левая, как ставни на окнах).
Конструкция должна быть герметичной. Это значит, что в закрытом виде мембрана должна полностью покрывать отверстия решётки, не иметь дефектов и неровностей. А места крепления створок проклеиваются очень тщательно.

Для большей комфортности можно снабдить самодельный клапан фильтром из сетки или капрона. Он предотвратит попадание в дом насекомых.

Мембранный клапан

Мембранный клапан работает по принципу лепесткового устройства, но створка имеет очень малую толщину и очень чувствительна к небольшому потоку воздуха. Такой вид обратного клапана наиболее часто используется в помещениях с естественной вентиляцией.

Довольно тонкая мембрана пропускает в прямом направлении даже совсем небольшой поток воздушных масс, при этом очень плотно прилегает к плоскости отверстия, закрывая его при малейшем изменении направления потока. Наиболее распространенный размер обратного клапана для вентиляции – 100 мм.

Обратный клапан на вентиляцию: 120 фото применения, устройство прибора и виды моделей

Проблема многих вентиляционных систем состоит в неспособности обеспечить нормальную вентиляцию в квартире. Их главное назначение в том, чтобы создавать воздушную тягу из помещения на улицу. Плохая вытяжка может создать тягу обратного направления. Поэтому возникает неприятный запах, особенно это заметно в помещении санузла. Установка обратного клапана на вентиляцию поможет устранить неприятное явление.

Обратный клапан – это устройство с механическими элементами, которые не дают воздуху двигаться по вентиляции в обратном направлении. Автоматическая работа является главным достоинством этой системы.

Обратный клапан работает в любой системе вентиляции. Функционален при механической и естественной тяге. Защищает вентиляционный канал от попадания насекомых, пыли, и не дает образовываться сквознякам.

Затвор является главной составляющей любого клапана. Он регулирует движение воздуха в вентиляции. В обратных клапанах имеется два вида затвора. Один из них по форме похож на золотник, а другой имеет форму диска.

Эти два затвора используются в совершенно разных средах. Из них только дисковый тип затвора применяется в вентиляционных клапанах. Виды обратных клапанов на вентиляцию различаются по количеству створок, и внешней форме. Их створки крепятся на ось горизонтально. Количество створок может доходить до двух штук.

Сечение у круглого и прямоугольного клапана имеет разный диаметр. Пропускная способность также разного объема. Она и является главным критерием при выборе клапана. В зависимости от вентиляционной системы, можно подобрать пластиковый или металлический клапан.

Эффективная пропускная способность клапана 4-6 м/с, подобного типа часто используется в быту. При работе не издает шума. Его установка не так сложна, поэтому можно монтировать самому или приобретать вместе с вытяжкой.

Все круглые и прямоугольные обратные клапаны могут быть с подогревом. Подогрев и электродвигатель не дадут скопиться конденсату внутри вентиляции, и ее каркас не покроется льдом во время морозов.

Чтобы понять, как работает обратный клапан вентиляции, нужно разобраться в его конструкции. Она состоит из захлопывающегося диска, который крепится на оси, это дает ему возможность свободно двигаться. Чтобы клапан мог закрыть вентиляцию после остановки электродвигателя, устанавливается отвес.

Популярной моделью обратного клапана, является тип «бабочка». По центру сечения крепится ось, на которой держатся составляющие затвор – две лопасти. Они захлопывают клапан после остановки вентилятора. Некоторые типы снабжаются шумоизолирующими уплотнителями.

Также эффективен клапан типа «жалюзи». Количество лопастей у него в разы больше. Крепятся они на горизонтальных осях.

Если хочется сэкономить деньги и есть подручные материалы, то можно сделать обратный клапан для вентиляции своими руками. В качестве основания можно взять толстый пластик. Для того чтобы вытяжное отверстие перекрывалось, крепится тонкая пластина. На ней прорезается отверстие под вентилятор. Просверливаются дырочки для крепления на стену, и для вентилятора.

Для плотного прилегания вентилятора к основанию используется прокладка. При помощи нее весь нагнетаемый воздух от вентилятора будет уходить в вентиляцию.

Основание решетки закрывают мелкой сеткой, так чтобы все отверстие в нем было перекрыто. Тогда насекомые не смогут попасть внутрь дома. Такая сетка, со временем будет забиваться пылью и прочими мелкими частицами. Ее следует заменять или чистить от грязи.

Для створок подойдет толстый полиэтилен. Он должен быть гладким и ровным со всех сторон. Полная герметичность отверстия в основании не даст образоваться обратной тяге.

Лучше ограничиться двумя створками. Их нужно прикрепить скотчем параллельно по краям. Зазор между стеной и самодельным вытяжным клапаном, следует устранить с помощью клейкой двусторонней ленты.

Такое устройство при надлежащем уходе прослужит долго, и избавит от неприятных запахов канализации.

Для визуального ознакомления, можно посмотреть фото обратных клапанов на вентиляцию. Сделать правильный выбор бывает не просто. Затвор на клапане должен быть очень чувствительным и реагировать на малейшее движение воздуха.

Если в квартире есть проблемы с тягой, лучше совместить обратный клапан с устройствами принудительной вентиляции. Сделать незаметной конструкцию помогут вентиляционные решетки.





Также рекомендуем посетить:

Источник: mojdominfo.ru

Обратный клапан – функции устройства

Достаточно часто квартирная система вентиляции начинает функционировать неэффективно. Заметить это несложно по появлению в жилище неприятных запахов. Возникают подобные ситуации из-за того, что в вентсистеме образуется обратная тяга. Под таковой понимают явление возврата части воздуха из вентиляционного канала в жилые помещения.

Обратная тяга может образоваться по следующим причинам:

Неправильная установка на крыше вытяжной трубы.Малое количество приточного воздуха, поступающего в систему естественной вентиляции.В одной из квартир многоэтажки смонтировали мощную принудительную вытяжку, что привело к нарушениям в работе общедомовой системы проветривания.

Мощная принудительная вытяжка

Чаще же всего проблемы с естественной вентиляцией возникают тогда, когда обратный клапан выходит из строя. Устроено это приспособление очень просто. Его главным конструктивным элементом является затвор. Он может открываться воздушным потоком лишь в одну сторону. А когда движение воздуха изменяет свое направление, происходит захлопывание затвора. За счет этого и останавливается обратная тяга. Затвор для устройств, функционирующих в системах естественной вентиляции, изготавливается в форме захлопки либо диска. Такие приспособления могут иметь разную величину и конфигурацию (прямоугольную, круглую) сечения.

Обратный клапан, кроме того, может быть подогреваемым и работать без подогрева. Первый вид устройств устанавливается на вентсистемы, оснащенные электрическим приводом. Подогреваемые клапаны исключают риск образования конденсата в вентиляции и формирования на ее внутренних частях наледи во время сильных холодов. Ключевой параметр описываемых устройств – их пропускной потенциал. Для обеспечения эффективного проветривания стандартного по площади жилища величина последнего должна находиться на уровне 4–6 м/сек.

Приспособления для предупреждения образования обратной тяги производятся из пластика и металла. Более долговечными считаются металлические устройства. Но при работе они издают достаточно громкие звуки (хлопки), на таких клапанах часто оседает конденсат. Кроме всего прочего, они подвержены ржавлению. По этим причинам сейчас многие решают приобрести пластиковый обратный клапан. Он функционирует практически беззвучно и стоит недорого. Правда, срок его службы по сравнению с изделиями из металла намного ниже. Добавим, что интересующие нас приспособления не только предотвращают обратную тягу, но еще и не дают попадать в вентиляцию пыли и мелким насекомым.

Принцип устройства и работы обратных клапанов различных типов

Не надо полагать, что обратный клапан – это какое-то инновационный сложный прибор. И принцип его работы, и устройство – очень просты. А где простота – там обычно и надежность.

По сути, это встраиваемый в воздуховодный канал затвор, которые работает исключительно в одну сторону. При нормальном течении потока он открыт, но при малейшей попытке изменения направления — канал перекрывается. Все это происходит в автоматическом режиме, не требуя вмешательства пользователя.

Принцип работы общий, а вот сами затворы могут несколько различаться своим устройством. Существует несколько основных типов, которые могут иметь различные модификации.

Одностворчатый обратный клапан

Затвор приставляет собой пластину (створку), способную полностью перекрыть просвет вентиляционного канала. Эта платина закреплена на оси, расположенный эксцентрично. То есть одна половинка створки больше (читай: тяжелее) другой, что способствует ее возвращению исходное (закрытое) положение при отсутствии прямого тока воздуха через канал. Поэтому такие устройства еще называют клапанами гравитационного принципа действия.

Одностворчатый обратный клапан гравитационного действия.

Такие клапаны для домашних систем вентиляции обычно изготавливаются из пластика, а сама створка имеет очень небольшой вес. То есть открыть ее сможет даже естественная тяга в вентиляционном канале. Если тяга по каким-то причинам отсутствует – створка опущена. Ну в случае появления обратной тяги – давление воздуха плотно прижмет затвор к выступам по периметру, перекрывая тем самым путь для нежелательного потока.

Подобные клапаны выпускаются для различных типов вентиляционных воздуховодов как по размерам, так и по форме сечения. Конструкция – очень простая и надежная, правда, тоже не без недостатков.

Одностворчатый обратный клапан для воздуховода прямоугольного сечения

Прежде всего недостаток кроется в ограниченности положений клапана, в которых он будет работоспособен. Она рассчитан на применение на горизонтальных участках вентиляционных каналов, при этом ось заслонки должна располагаться  выше центра канала. Так, чтобы большая по площади половина створки стремилась в закрытое положение. Или на вертикальных каналах, но только с восходящим направлением потока воздуха, и при этом бо́льшая часть створки должна открываться вверх, а при отсутствии нормальной тяги – возвращаться в нижнее закрытое положение.

В других положениях такой клапан будет или полностью неработоспособен, или очень потеряет в своей эффективности.

Нормальные положения одностворчатого обратного клапана на горизонтальном (слева) и вертикальном восходящем (справа) участках вентиляционного канала

Как уже говорилось, подобные клапаны очень хорошо подходят для систем естественной вентиляции. Но устанавливаются устройства такого типа и в каналы с принудительным перемещением воздуха. А небольшая модернизация позволяет даже регулировать срабатывание задвижки в зависимости от направления и плотности потока. Например, в обычных условиях клапан перекрывает вытяжной канал, выходящий из помещения на улицу, предотвращая проникновение холодного воздуха в помещение. Но при включении вентилятора воздушный поток откроет заслонку.

Промышленный обратный вентиляционный клапан с возможностью регулировки положения заслонки и усилия срабатывания.

1 – корпус клапана. В показанном примере предусмотрено фланцевое соединение с воздуховодом, хотя может быть и раструбное.

2 – створка, выполняющая роль затвора. Эксцентрично размещена на горизонтальной оси.

3 – выветренный пояс-ободок, к которому прижимается заслонка при закрытии клапана.

4 – ось заслонки.

5 – регулировочный рычаг, закрепленный на выступающем из корпуса конце оси. Положение рычага относительно плоскости заслонки во многих моделях может изменяться.

6 – груз-противовес, положение которого может варьироваться. Тем самым изменяется величина рычага приложения силы.

Изменением положения рычага относительно плоскости заслонки можно выставить положение клапана «по умолчанию», то есть нормально закрытый или нормально открытый (такое тоже в промышленных установках нередко требуется). Ну а перемещением противовеса по рычагу изменяется усилие, которое необходимо приложить для открытия или закрытия клапана.

Двустворчатые обратные клапаны

Такие устройства очень часто именуют «бабочками» — за очевидное сходство раскрывающихся от центральной оси полукруглых створок с крыльями этого насекомого.

Чаще всего створки подобных клапанных устройств оснащены пружинами, возвращающими их в исходное закрытое положение. При возникновении в воздуховоде потока определенной плотности, он преодолевает усилие пружин и открывает сворки, обеспечивая практически беспрепятственный проход. Чем сильнее напор воздуха – тем шире откроется клапан. Понятно, что в обратном направлении прохода быть не может – пружины удерживают створки в закрытом положении. Мало того, если с внешней стороны возникнет избыточное давление – оно еще больше будет прижимать створки к ободку, повышая герметичность затвора.

Одна из моделей двухстворчатого обратного клапана типа «бабочка»

Очевидно, что такие клапаны уже не всегда способны работать при естественной вентиляции – силы воздушного потока может быть недостаточно, чтобы провернуть подпружиненную створку. А вот для воздуховодов, к которым подключены вентиляторы – это отличное решение. Причем, подобная конструкция не накладывает практически никаких ограничений по пространственному положению клапана – он будет прекрасно работать в горизонтальных и вертикальных каналах, в расположенных под наклоном, вне зависимости от направления потока.

Некоторые модели клапанов-«бабочек» позволяют осуществлять регулировку усилия срабатывания, необходимого для открывания створок.

Раз этот клапан предназначен в основном для каналов с принудительным перемещением воздуха, то его выпускают не только в виде отдельного устройства, но и встроенным непосредственно в конструкцию вытяжного вентилятора. Если возникает необходимость в принудительной вытяжке воздуха из помещений, то установка подобной модели вентилятора решает разом две проблемы. За обратную тягу можно будет не переживать: пока вентилятор не включен – клапан «по умолчанию» закрыт.

Осевой вентилятор со встроенным обратным клапаном-«бабочкой»

Могут встречаться и несколько иные модификации «бабочек». Например, в некоторых моделях вентиляторов створки клапанов имеют форму не полукругов, а полуколец, закрывающих канал для прохода воздуха вокруг цилиндрического корпуса электропривода.

Вентилятор со встроенным обратным клапаном-«бабочкой», имеющим створки в виде полуколец.

Справедливости ради можно отметить, что существуют «бабочки» и с не подпружиненными «крылышками», а с работающими по гравитационному принципу. То есть при отсутствии напора воздуха в «правильном направлении» створки просто под своей тяжестью опускаются в положение «закрыто» Естественно, это сразу накладывает ограничения на пространственную ориентацию устройства – только в вертикальном канале и только на восходящем потоке.

Обратный клапан-«бабочка», традиционно устанавливаемый между выходным патрубком кухонной вытяжки и подключенным к ней воздуховодом. Пружинок для возврата створок в исходное нижнее положение чаще всего не требуется.

Характерный пример такого устройства – обратный клапан, обычно входящий в комплект кухонной вытяжки. В обычных условиях, когда вытяжка не работает, створки находятся в закрытом положении просто под действием силы тяжести. Обратной тяги из вентиляционного канала через фильтры и решетку вытяжки не будет. При включении привода воздушный поток открывает клапан, и собираемые испарения от плиты свободно отводятся в вентиляционный канал.

Многостворчатый обратный клапан

Такая конструкция клапана, как правило, применяется в условиях, когда требуется перекрыть достаточно большую по площади отдушину. И в отличие от остальных типов, подобное устройство обычно устанавливается в самом конце горизонтального вытяжного вентиляционного канала, то есть на его выходе, например, на улицу. Применяются такие устройства и в качестве приточных клапанов, но тогда они должны быть смонтированы в самом помещении, в качестве своеобразного «оголовка» канала,  проходящего через стену .

Многостворчатый обратный клапан собран по типу жалюзи – такие устройства в пластиковом исполнении обычно ставятся в помещениях на приточные каналы вентиляции

Действие такого устройства также основано на гравитационном принципе. Горизонтальные створки – каждая на своей оси, расположенной по верхнему краю. Количество ламелей и их размеры могут быть разными – это во многом зависит от общих размеров клапана.

При отсутствии потока створки опущены вниз, не допуская обратной тяги. Чем больше давление на клапан снаружи, тем плотнее прилегают створки друг к другу.

Если же воздушный поток направлен в нужном направлении, то он приподнимает створки – клапан открыт. Чем сильнее поток – тем больше угол открытия створок, вплоть до их положения, параллельного потоку .

Такие устройства часто выпускаются в виде вентиляционных решеток. Они могут быть пластиковыми или металлическими. Пластиковые, как правило, предназначены для установки в помещениях, то есть работают в интересах приточной вентиляции. Металлические, как более прочные и долговечные, можно размещать на улице, то есть в устье вытяжного канала.

Металлический обратный клапан-жалюзи – хорошо подойдёт для установки на стене дома снаружи, в точке выходя вытяжного канала.

Существуют и страиваемые модели, которые монтируются в разрыв воздуховода. Но, как правило, это промышленные модели, многие из которых имеют механизм ручного управления работой или настройки под конкретные параметры воздушного потока, необходимого для их открытия.

Промышленный многостворчатый обратный клапан-жалюзи, предназначенный для встраивания в систему вентиляции.

Обратные клапаны мембранного типа

В таких клапанах механическая часть, по сути, отсутствует. Роль затвора выполняет гибкая полимерная пленка – она вырезана ровно по размерам вентиляционного канала в месте установки мембраны. То есть в закрытом положении мембрана полностью перекрывает канал, прижимаясь своими краями к выступу по периметру.

Саму мембрану практически не видно – она изготовлена их прозрачной лавсановой пленки. Стрелками показаны три точки крепления мембраны к решетке клапана.

Принцип работы очевиден. Мембрана закреплена в нескольких точках по одной линии, проходящей через центр, так, чтобы оставалась степень свободы у двух половинок. Есть, правда, и другие варианты: прямоугольная мембрана, закрепленная к корпусу по линии одного своего (верхнего или бокового) края – получается одна свободная створка.

Если поток воздуха идет в нужном направлении, лепестки под его давлением отгибаются и не препятствуют проходу.

Но если направление поменялось (возник эффект обратной тяги) – мембрана, принимает плоское положение, прижимается к расположенной позади нее решетке, а краями – к ободку. И тем самым надежно перекрывает канал.

Схема проста и эффективна, очень дешева в производстве, поэтому к ней обращаются довольно часто. Долговечность же напрямую зависит от качества самой мембраны и ее крепления к корпусу – встречаются совсем уж дешевые «поделки», в которых пленка быстро деформируется или срывается с точек крепления.

Кроме отдельных клапанных устройств такого типа, встраиваемых в воздуховод, выпускаются вентиляционные решетки на стандартные отдушины. Кроме того, мембранными обратными клапанными оснащены и многие модели накладных вентиляторов.

Принцип работы мембранного обратного клапана на встраиваемом накладном вентиляторе

Простота схемы – очевидная причина того, что именно такие обратные клапаны чаще всего изготавливаются своими руками. Например, некоторые хозяева оснащают им, во избежание обратной тяги, обычную вентиляционную решетку.

Согласитесь, что смастерить подобный обратный клапан на вентиляционной решётке своими руками – опытному мастеру труба не составит.

Надо сказать, что практически все обратные клапаны для квартирной вентиляции – недороги, и их приобретение не сказывается особо чувствительно на семейном бюджете. Однако, если нет возможности (или желания) приобрести такое устройство, то простейший мембранный затвор, например, на вентиляционную отдушину, вполне можно изготовить и самостоятельно.

Например, вот так:

Изготовление обратного клапана на вентиляционную отдушину своими руками

Иллюстрация	Краткое описание выполняемых операций
	В квартире явно обнаружилась проблема – из вентиляционной решетки на кухне частенько стал исходить весьма неприятный запах. Решено устранить эту «беду» установкой обратного клапана на отдушину.
	Проблема усугубляется еще и тем, что эта отдушина связана внутренними каналом с вытяжной вентиляцией из своего же совмещенного санузла. А там был установлен вентилятор, при включении которого обратная тяга на кухню еще и возрастает.
	Для изготовления клапана в первую очередь выкручены саморезы и снята вентиляционная решетка. Открылась отдушина во всей своей красе.
	В качестве основы для клапана будет вырезана картонная рамка. Она должна быть точно таких же размеров, как решетка, так как будет скрываться под ней. Картон взят от коробки для офисной бумаги.
	Решетка укладывается на картонный лист и очерчивается по периметру.
	Затем по линии разметки врезается прямоугольник. При необходимости – проводится точная подгонка, так, чтобы решетка и картонный фрагмент точно совпали по внешней границе.
	Понятно, что размеры решетки всегда больше размеров отдушины. А нам на картоне необходимо наметить именно контур этого окна. Поэтому проводится замер ширины и высоты отдушины.
	Переходим к разметке картонного основания клапана. На нем вначале необходимо наметить контур отдушины, с одинаковыми отступами от краев по вертикали и горизонтали. Ну а затем – наметить окошки самих клапанов.
	Просто для удобства объяснения на иллюстрации линии разметки выделены цветом. Синий прямоугольник – это граница отдушины, вычерченная по снятым размерам. С отступом от этой границы в 10 мм к центру вычерчиваются два прямоугольника (зеленые линии) -это окошки клапанов. Отступы необходимы, во-первых, для крепления мембран, а во-вторых – чтобы края мембран, прижимаясь к картону, были способны перекрыть поток обратной тяги, но при открытии – не задевали стенок отдушины. Между двумя прямоугольными окошками в центре оставляется полоса шириной примерно 15 мм – на ней будут сходиться эластичные мембраны при закрытии клапанов.
	Кстати, в качестве мембран будет использоваться прозрачная «корочка» от обычной канцелярской папки-скоросшивателя. Материал ее изготовления в нужной степени эластичный, то есть не будет препятствовать прямому потоку воздуха, но в то же время – в достаточной степени плотный, чтобы не проминаться при закрытии в случае обратной тяги.
	По нанесенным линиям разметки вырезаны два симметричных окошка, через которые буде пропускаться воздушный поток. Производится примерка пленки для раскроя двух эластичных лепестков – мембран (пленка плохо заметна на иллюстрации, поэтому показана стрелкой).
	Чтобы лепестки могли свободно отклоняться назад, их края сверху и снизу должны не доходить до границы отдушины примерно на 3÷5 мм (показано зеленой стрелкой). По ширине они должны быть равны расстоянию от вертикального края картонной заготовки до ее центра. То есть в закрытом положении эти эластичные заслонки должны сходиться по центральной линии (показано коричневой стрелкой), не мешая при этом друг другу.
	Лепестки вырезаны…
	…а приклеить их можно по внешнему краю картонного основания с помощью полосы обычного широкого скотча, с перегибом ее на лицевую и тыльную сторону. Точнее, вначале будет удобнее «прихватить» мембрану в двух-трех местах маленькими кусочками скотча, чтобы зафиксировать ее правильное положение, а затем уже приклеить окончательно широкой полосой. При этом полоса скотча, для надежности, должна идти от верхнего до нижнего края картонной основы клапана.
	Вот что получилось в итоге (правда, пленочные мембраны практически незаметны). Это сторона клапана будет обращена в сторону вытяжной отдушины.
	А вот это – вид с «лицевой» стороны, той, что будет обращена в сторону комнаты и прикрываться вентиляционной решеткой. Вот здесь хорошо заметны и мембраны клапана – они легко изгибаются, открывая окошки для прохода воздуха.
	Мастер заметил свою ошибку – на лицевой стороне картонного основания клапана нанесен рисунок, который может пробиваться через пластиковую решетку, делая ее внешний вид неаккуратным. Поэтому решено было заклеить эту сторону белой бумагой. Но это, конечно, лучше предусматривать сразу, еще при выборе материала и проведении разметки. Всё, можно считать, что обратный клапан готов.
	Прежде чем устанавливать клапан постоянно и закрывать декоративной пластиковой решеткой, имеет смысл проверить его работоспособность. Для этого он крепится на вентиляционную отдушину так, как должен стоять в итоге. Временное крепление можно провести с помощью саморезов в те же «штатные» дюбель-пробки, к которым фиксировалась решетка. После крепления заметно, что тяга есть – лепесток клапана отклонился немного назад.
	На этом же этапе необходимо проверить, не мешает ли что-нибудь свободному ходу мембран. В демонстрируемом примере такая помеха обнаружилась – на левом клапане лепесток задевал на небольшой выступ в верхней части отдушины. Этот наплыв был сколот – мембрана получила необходимую степень свободы.
	Для проверки было открыто окно – чтобы усилить приток воздуха в помещение и активизировать тягу через отдушину. Мембраны клапана отозвались на это значительно большим отклонением внутрь – окно для прохода воздуха расширилось. Все пока работает так, как надо.
	А теперь для эксперимента было смоделировано появление обратной тяги. Для этого в санузле был включен вытяжной вентилятор, работа которого, как мы помним, приводила к такому негативному эффекту. Створки после включения вентилятора практически мгновенно захлопнулись. То есть основания судить, что клапан работает корректно во всех режимах. Убедившись в работоспособности клапана, можно окончательно ставить на место пластиковую декоративную решетку.

Это был всего лишь один из примеров, а вариантов здесь может быть немало. Еще один  показан в видеосюжете ниже – здесь лепестки клапана крепятся непосредственно к самой решетке, с тыльной ее стороны.

Видео: Еще один вариант самодельного обратного клапана на вентиляционную решетку.

Видео: Готовая вентиляционная решетка с обратным клапаном

Для чего нужен на вентиляции обратный клапан

Содержание статьи

1 Для чего нужен на вентиляции обратный клапан2 Устройство и принцип работы3 Неприятности, которые могут возникнуть4 Виды4.1 Способ открывания4.2 Формы механических клапанов5 Клапан на вентиляцию: где и как поставить5.1 Установка на кухне с вытяжкой5.2 Для ванной и туалета

При нормальной работе вытяжной вентиляции, воздух движется из помещения на улицу. Вытяжные отверстия располагают «в грязных либо влажных» помещениях — санузле, кухне. Задача этой части вентиляционной системы — вывести запахи и излишнюю влажность на улицу. Но иногда возникает ситуация, когда через вытяжную вентиляцию воздух идет в обратном направлении — поступает в помещения. Этот момент называют опрокидыванием тяги и с этим явлением стараются бороться.

Обратный клапан на вентиляцию нужен для нормальной работы системы

Почему надо бороться с обратной тягой? В случае с квартирами, это чревато поступлением запахов от соседей, что весьма неприятно. Если рассматривать частные дома, в них порции наружного воздуха зимой снижают температуру. Второй момент более опасен и неприятен — при обратной тяге может тухнуть котел, из дымовой трубы могут возвращаться в помещение продукты горения (и угарный газ тоже). В любом случае, обратное движение воздушного потока — это некорректная работа системы вентиляции и с этим явлением надо бороться. Обратный клапан на вентиляцию как раз и ставят, чтобы перекрывать движение воздуха в неверном направлении.

Для чего нужен обратный клапан



Обратный клапан представляет собой конструкцию, при которой лопасти самого клапана расположенные на оси, будут двигаться таким образом, что воздух, попадающий в клапан, не будет поступать в квартиру. Воздушные массы в обратном клапане двигаются только в одном направлении, и если оно резко меняется, то устройство закрывается, что препятствует поступлению воздуха в помещение.

Основными причинами, при наличии которых следует установить обратный клапан, являются:

Отсутствие приточной вентиляции – она может быть сломана или засорена, в связи, с чем приточный воздух просто не поступает в вентиляцию.
Неправильное расположение вытяжной трубы, как следствие попадание в вентиляцию задуваемого воздуха.
В доме установлено печное отопление, и при работе печи, в трубе усиливается тяга горения, что способствует обратному току воздуха в вентиляционной трубе.
В одной из квартир многоэтажного дома установлена мощная вытяжка, и при ее работе нарушается ход воздушных потоков в других квартирах.
Наличие нескольких вытяжек в одной квартире будет способствовать усилению тяги в одной из них, что приведет к нарушению оттока воздуха.

Чтобы проверить наличие тяги в вентиляции, можно воспользоваться свечкой. Поднесите зажженную свечу в вентиляции и откройте окно. Если поток воздуха правильный, то свеча затухнет.

Назначение обратного клапана в вентиляции

Обратный клапан на вентиляцию нужен, чтобы предотвратить опрокидывание тяги. Почему такое может происходить:

Отсутствует достаточное количество приточного воздуха (нет приточной вентиляции, или она забита, не функционирует).
Неверное расположение вытяжной трубы на крыше (в зоне ветровой тени).
Если в квартире есть несколько вытяжных отверстий, и в одном из них по каким-то причинам тяга усиливается (например, время отключения одного вентилятора совпало с интенсивной работой другого).
Похожая ситуация бывает в домах с печным отоплением. В печной трубе, во время горения, тяга усиливается, а в канале с естественной вентиляцией получается обратный ток.
Роль мощной вытяжки может играть и лестница в двухэтажном коттедже.
В многоэтажных домах интенсивная принудительная вытяжка в одной квартире, может нарушить ход потоков в других квартирах.
Обратная тяга может приводить не только к проникновению посторонних запахов, но и отравлению газом, попаданию в дом мороза, в те периоды, когда вентиляция выключена.

Проверяют наличие правильной тяги при помощи пламени свечи, или листа бумаги. Нужно открыть окно, и поднести листок к вентиляционному отверстию. Если поток «правильный», бумага не упадёт, а останется висеть на стене.

Вентиляция картера двигателя

Применение обратного клапана не ограничивается только системой вентиляции помещения квартиры. Для примера можно рассмотреть действие обратного клапана вентиляции картера, двигателя внутреннего сгорания.

Во время работы двигателя в картер поступают отработавшие газы, а также пары бензина, масла и воды. Скопление таких газов вызывает разрушение металлических деталей двигателя.

Работа системы вентиляции картера использует принцип разрежения. А клапан необходим для регулировки давления картерных газов. Если разрежение незначительное – клапан открыт. При большом разрежении клапан закрывается.

Помните, что обратный клапан не только защищает от проникновения в жилище загрязненного воздуха и пыли, но и сохраняет оптимальный микроклимат в помещении, не позволяя проникнуть в комнату холодному воздуху. Таким образом, можно обеспечить комфорт и отсутствие посторонних запахов.

Источники:

• https://derevyannie-doma.com/poleznoe/obratnyy-klapan-dlya-ventilyacii-ustanovka-vidy.html
• https://remoskop.ru/obratnyiy-klapan-ventilyatsii-svoimi-rukami.html
• https://stroyday.ru/remont-kvartiry/ventilyaciya/obratnyj-klapan-na-ventilyaciyu.html
• https://stroychik.ru/ventilyaciya/obratnyj-klapan-na-ventilyaciyu
• http://sdelalremont.ru/obratnyj-klapan-dlya-ventilyacii-ustrojstvo-tipy-ustanovka.html
• https://microklimat.pro/sistemy-ventilyacii/obratnyj-klapan-svoimi-rukami.html
• http://fb.ru/article/416671/obratnyiy-klapan-dlya-ventilyatsii-svoimi-rukami-tehnika-vyipolneniya-neobhodimyie-materialyi-i-instrumentyi-poshagovaya-instruktsiya-rabotyi-i-sovetyi-spetsialistov



выбираем вытяжки для естественной вентиляции с обратной тягой для кухни

Вентиляционная решётка с обратным клапаном является нужным и практичным приспособлением. Устройство эффективно решает проблему обратной тяги и защищает помещение от постороннего запаха и пыли.

Устройство и принцип действия

Вентиляционная решётка с обратным клапаном состоит из защитного корпуса, крепёжного фланца, лицевой декоративной панели и заслонки. Заслонка клапана способна открываться благодаря принудительной циркуляции воздушных масс, двигающихся под определённым напором. Присоединение решётки к воздуховоду осуществляется при помощи фланца, который выпускается в разных типоразмерах и полностью совместим со всеми типами воздуховодов. Для изготовления решёток с обратным клапаном в основном используется пластмасса, что обусловлено эксплуатацией прибора в условиях повышенной влажности, где применение металлических составляющих нецелесообразно.

Принцип действия обратного клапана состоит в следующем: отработанные воздушные массы выходят из помещения через декоративную накладку и под определённым давлением проходят через клапан, поднимая заслонку. При падении давления воздушного потока задвижка клапана закрывается и выступает в качестве надёжной преграды для уличной пыли, насекомых и неприятного запаха. Модели часто устанавливают в кухни и санузлы, смежные с аналогичными помещениями соседних квартир.

Обратный клапан не допускает проникновения воздушных масс и шума из смежных помещений, чем выгодно отличается от обычной вентиляционной решётки, не оборудованной дополнительной защитой. Установка решёток может производиться как со стороны помещения, так и на внешней стене здания. Устройства подсоединяются к торцу воздуховода, стыки при этом дополнительно герметизируют.

Достоинства и недостатки

Стабильный потребительский спрос и высокая популярность решёток с обратным клапаном обусловлены рядом неоспоримых преимуществ этих приборов.

• Клапан не допускает опрокидывания тяги и препятствует проникновению воздушных масс из соседних помещений или с улицы.
• Высокий шумопоглощающий эффект надёжно защищает помещение от посторонних звуков, доносящихся из соседних помещений, и уличного гула.
• Современный эстетичный внешний вид декоративных решёток позволяет располагать устройства в помещениях любого назначения без риска загромоздить интерьер.

• Простой монтаж и нетребовательность в постоянном уходе делают решётки одним из самых практичных приспособлений данного назначения.
• Приборы выпускаются в широком ассортименте с большим разнообразием размеров, цветов и дизайна. Это значительно облегчает выбор нужной модели и позволяет приобрести решётку под любой интерьер.
• Низкая стоимость изделий делает их ещё доступнее и популярнее.

К недостаткам устройств относят риск примерзания заслонок в зимнее время и не очень высокую производительность большинства моделей. Однако проблема обмерзания устройства легко решается путём установки встроенного обогревателя.

Разновидности

Вентиляционные решётки с обратным клапаном подразделяются по ряду признаков, главным из которых является вид запирающего устройства. По этому критерию модели делятся на одностворчатые гравитационные, жалюзийно-лепестковые, мембранные и двустворчатые пружинные.

Одностворчатые гравитационные модели имеют простую конструкцию, состоящую из запирающего элемента круглой или прямоугольной формы, который эксцентрично расположен на оси. Воздушный поток, идущий из помещения, давит на рабочую створку, поэтому она открывается. Принцип работ приборов такого типа основан на применении силы тяжести створки для её закрытия, что делает модели простыми и безотказными, а также позволяет использовать их в системах с естественной циркуляцией воздушных масс. Это обусловлено незначительным сопротивлением створки и способностью её быстрого открытия даже при незначительном потоке.

Гравитационные модели выпускаются в двух вариантах исполнения. В первом случае ось крепления створки немного смещается относительно центра воздуховодной трубы, а во втором – присутствует противовес, который может быть расположен как снаружи, так и внутри устройства. Ввиду того что опускание створки осуществляется благодаря силе тяжести, установка прибора должна производиться в строго вертикальном или горизонтальном положении. При монтаже желательно использовать строительный уровень. В противном случае створка будет закрываться не полностью и не сможет обеспечить надёжную защиту помещения от захода внешнего воздуха.

Мембранные устройства являются наиболее распространённым типом решёток и представляют собой модели, в которых роль заслонки выполняет мембрана. Клапана, оснащённые мембранными заслонками, реагируют даже на незначительное увеличение давление воздуха и легко открываются. При вероятности увеличения давления воздушных струй в системе, мембранные модели усиливаются рёбрами жёсткости, на которые будет опираться мембранная перегородка в случае избыточной тяги. При отсутствии дополнительного укрепления может произойти деформация мембраны, тогда клапан начнёт подтравливать входящий воздух.

Лепестковые модели напоминают по строению жалюзи и отличаются долгим сроком эксплуатации, небольшими размерами и отличным запирающим эффектом. Принцип работы таких приборов аналогичен принципу действия гравитационных решёток и основан на собственной силе тяжести. Жалюзи предназначены для установки в наружные части вентсистем, а их размеры совместимы с размерами внешних воздуховодов.

Клапаны-бабочки имеют двустворчатое исполнение. Створки способны быстро складываться и дополнительно фиксируются пружиной. Такие модели стоят чуть дороже остальных приборов, зато могут быть установлены в любом положении. Пружинные модели способны функционировать только в вентиляции с принудительной циркуляцией воздушных потоков, а в сети с естественной тягой не устанавливаются.

Следующим признаком, по которому производится классификация моделей, является материал изготовления. Самым популярным сырьём для производства решёток с обратным клапаном является пластик. Приборы, изготовленные из этого материала, отличаются маленьким весом, высокой коррозионной устойчивостью, продолжительным сроком службы и низкой стоимостью. Помимо пластика, при производстве решёток используется оцинкованная сталь.

Металлические модели отличаются высокой термоустойчивостью и могут устанавливаться в горячих цехах промышленных производств, кухнях предприятий общественного питания и на внешней стороне зданий. Минусами оцинкованных изделий является большой вес и подверженность коррозийным процессам. Поэтому металлические приборы не так популярны и востребованы, как изделия, изготовленные из пластмассы.

Советы по монтажу

Благодаря простой конструкции и небольшому весу решёток, их монтаж может быть проведён самостоятельно. Устанавливать решётку для вытяжки следует на поверхности стены, однако, некоторые модели допускается монтировать в вентиляционную шахту. Первым этапом установки должно стать подсоединение прибора к воздуховоду, которое выполняется при помощи соединительного фланца. Пространство между воздуховодом и стеной рекомендуется запенить. Далее следует дождаться застывания монтажной пены, после чего удалить её излишки при помощи канцелярского либо строительного ножа.

Следующим этапом будет фиксация решётки к несущей поверхности, которая выполняется с помощью саморезов или дюбелей. Выбор крепёжного элемента зависит от веса модели и материала изготовления стен здания и корпуса устройства. После того как решётка установлена на место, можно приступать к тестовому запуску устройства. Вентиляционные решётки с обратным клапаном являются важным звеном вытяжной вентиляции. Устройства надёжно защищают пространство от внешних потоков и способствуют созданию благоприятного микроклимата внутри помещения.

Подробности смотрите в видео.

Вентилятор для ванной бесшумный с обратным клапаном

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Ванная комната, как помещение с повышенной влажностью, предъявляет к вентиляции особенные требования. Иными словами – проветривание в ней должно быть постоянным и интенсивным настолько, чтобы создавать и поддерживать здоровый микроклимат. Есть устройство, которое этим требованиям удовлетворяет практически полностью – вентилятор для ванной бесшумный с обратным клапаном.

Для поддержания здорового микроклимата в ванной комнате можно использовать вентилятор с обратным клапаном

Зачем нужен вентилятор в ванной комнате?

Почему установка именно этой разновидности вентилятора для вытяжки в ванной является одним из лучших решений? Особые требования в области вентиляции помещений с влажным микроклиматом таковы:

• вентиляция должна обеспечить циркуляцию воздуха;
• нормализация влажности в помещении.

Факт! 25 м³/час для раздельного санузла и 50 м³/час – для совмещённого. Такова должна быть интенсивность воздушных потоков для оптимальной работы естественной или искусственной вентиляции ванных комнат и туалетов.

Главные требования вентиляции ванной — правильная циркуляция воздуха и снижение уровня влажности

Повышенная влажность в ванной комнате создаёт атмосферу, способствующую появлению и росту плесени и грибков, что приводит к разрушению стен, потолка, пола и их покрытий, порче мебели. Даже влагозащищённую технику предпочтительнее эксплуатировать в сухой атмосфере: это обеспечивает безопасность и повышает срок ее службы.

Затхлый воздух создаёт проблемы со здоровьем. Также во влажном санузле могут завестись насекомые. Наконец, неприятные запахи из вентиляционных каналов просто раздражают. Всё это приводит к снижению уровня комфорта и ухудшению уровня жизни в отдельно взятом помещении.

Различные виды вытяжных вентиляторов для ванной комнаты

Какой должна быть вентиляция в ванной комнате и туалете?

Есть два основных вида вентиляции помещений:

1. Естественная приточно-вытяжная.
2. Искусственная, с принудительным воздухообменом.

Естественная приточно-вытяжная вентиляция

Естественная приточно-вытяжная вентиляция – одно из типовых решений проблемы воздухообмена в большинстве современных зданий, как многоквартирных домов, так и частных. Система функционирует с помощью сочетания приточных отверстий и вытяжных шлюзов. Приточными отверстиями служат форточки в окнах, вентиляционные выемки в нижней части дверей, щели между дверью и полом. Вытяжные отверстия проектируются в виде отдушин в верхней части стен, у самого потолка, или на самом потолке.

Естественная вытяжная вентиляция и установленный вентилятор с обратным клапаном в ванной

Качество работы естественной приточно-вытяжной вентиляции зависит исключительно от тяги в вытяжных каналах, которая создаётся разностью давлений внутри и снаружи. Тяга создаётся за счёт нескольких факторов:

• поступление воздуха в помещение извне;
• температура воздуха как внутри помещения, так и снаружи его. Интенсивность воздухообмена снижается с повышением наружной температуры;
• возможность беспрепятственного перемещения воздушных масс по вытяжным каналам. Грязь, пыль, паутина, которые с годами накапливаются в вытяжке, препятствуют движению воздуха.

Схема подключения вытяжного вентилятора в ванной комнате

Приточные отверстия в виде оконных форточек в санузлах чаще всего отсутствуют по причине того, что окна в этих помещениях не предусмотрены проектом. Остальные отверстия (вентиляционные выемки, проёмы или щели) в большинстве случаев не способны обеспечить необходимую интенсивность приточных потоков.

Вывод – естественной приточно-вытяжной вентиляции недостаточно для формирования правильного микроклимата в ванной комнате или туалете. Соответственно, для проветривания данных помещений необходимо установить искусственную вентиляцию с принудительным воздухообменом.

Естественную вентиляцию может обеспечить наличие окна в ванной комнате частного дома, однако это недоступно для большинства квартирных санузлов

Искусственная вентиляция с принудительным воздухообменом

Выделяют два вида искусственной вентиляции:

1. Сочетание естественного притока и принудительного вытягивания воздуха – так называемый приточный комплекс;
2. Искусственная подача воздуха и естественное выведение его из помещения – то есть, вытяжная схема.

Статья по теме:

Приточная вентиляция в квартире с фильтрацией. Показатели застоя воздуха. Виды и принципы работы приточной вентиляции в квартире. Установка своими руками. Полезные советы.

Для принудительного воздухообмена должна быть обустроена сеть воздуховодов, через которые из помещения удаляются переработанные воздушные массы. Чтобы добиться необходимой для создания комфортного микроклимата интенсивности воздушных потоков, такую систему проветривания оснащают вентиляторами.

Желтыми стрелками обозначено движение отработанных воздушных масс, красными — приток свежего воздуха

Вентилятор для ванной: критерии выбора

В настоящее время отечественный рынок строительных товаров предлагает широкий ассортимент устройств для вентиляции воздуха как отечественного, так и иностранного производства. На какие параметры, выбирая вытяжной вентилятор, следует обращать внимание? Такими параметрами являются: производительность, экономичность и комфортность при использовании.

Производительность

Чтобы правильно определить, какой производительности установить вентилятор для ванной комнаты, необходимо знать объём помещения и показатель воздухообмена.

Вытяжной вентилятор лучше устанавливать поближе к душевой кабине, где затруднена естественная циркуляция воздуха

Показатель воздухообмена – это величина, которая показывает сколько раз за единицу времени (за один час) должен смениться воздух в помещении. Он определён санитарными нормами и зависит от класса и назначения помещения. Для ванных комнат его значение равно 6-8.

Совет! Меньшее значение показателя воздухообмена выбирают, если в квартире проживает 1-2 человека, большее – если санузел регулярно используют 3 и более человек.

Чтобы подсчитать, какой производительности вытяжной вентилятор необходим, нужно умножить объём помещения на показатель воздухообмена.

Мощность вентилятора подбирается в зависимости от объема помещения и от интенсивности посещения ванной

Экономичность

Наряду со стандартными моделями, состоящими из классических лопастей и выключателя, можно найти разновидности вентиляторов с дополнительными функциями, которые дают возможность экономить расход электроэнергии. Наиболее распространено использование датчиков влажности и движения, а также таймеров.

Датчик влажности

Начало и конец работы вентилятора, оснащённого этим датчиком, зависит от уровня влажности в помещении. Вентилятор запускается или останавливается, когда влажность воздуха поднимается или падает до определённых, заранее установленных, значений.

Подобные модели предпочтительны, если есть необходимость экономить электроэнергию и следить за её расходом.

Схема управления вентилятором с использованием датчика температуры и влажности

Датчик движения

Вентиляторы с датчиком движения также способствуют экономии электроэнергии, так как реагируют на движения в помещении. Соответственно, они включаются, когда в ванной комнате или туалете кто-то есть, и выключаются, если там никого нет.

Недостаток подобных моделей – возможность непроизвольного выключения, если находящийся в санузле «с точки зрения» датчика двигается недостаточно интенсивно. Кроме того, промежутки времени, в течение которых вентиляция в ванной комнате и туалете работает, могут быть слишком короткими для полноценной замены отработанного воздуха на свежий.

Вентилятор с датчиком движения включается автоматически, когда кто-нибудь заходит в комнату

Таймер

Более подходящим решением проблемы выбора между необходимостью экономить электроэнергию и вентилировать помещение является вентилятор с таймером. Такой вентилятор для ванной автоматически включается в определённое время и выключается через заданный промежуток времени. Время работы зависит от объёма санузла и интенсивности его использования.

Схема управления вентилятором с использованием таймера

Комфортность при использовании

Комфортность использования вентилятора зависит от уровня шума, производимого им во время работы. Найти совершенно бесшумный вытяжной вентилятор невозможно. Но звук, который издают современные вентиляционные устройства, не создаёт дискомфорта.

Факт! Шум от большинства современных вентиляторов не превышает 35 децибел.

Шум работы большинства вентиляторов находится в пределах 35 децибел

Бесшумный вентилятор для ванной с обратным клапаном: основные типы и особенности установки

Для вертикально устроенной вентиляционной системы в многоэтажном доме характерно явление «возврата» отработанного воздуха. При этом неприятные запахи, иногда вкупе с мелким мусором, из каналов проникают в помещение.

Чтобы предотвратить подобное явление, необходимо установить в ванной комнате вытяжной вентилятор с обратным клапаном. При этом различные модели такого вентилятора могут быть снабжены дополнительными датчиками (влажности и/или движения) или таймером.

Существует два типа вентиляторов для ванных комнат: осевые и канальные.

Обратный клапан в вентиляторе предотвращает возврат отработанного воздуха обратно в помещение

Осевые вентиляторы

Вентилятор с механизмом осевого принципа – это небольшой пропеллер с лопастями, которые при вращении затягивают влажный воздух, выводя его в шахту. Такие приборы подходят для санузлов небольшого объёма (до 15 кубических метров), не связанных одной вентиляционной шахтой с другими помещениями. Они обеспечивают неплохое качество вентиляции, отличаются невысокой стоимостью, но более шумные, чем вентиляторы канального типа.

Схема подключения вентилятора со встроенным автоматическим таймером

Канальные вентиляторы

Вытяжной канальный вентилятор – более совершенное устройство, представляющее собой турбину с улиткой, помещенную в пластиковый корпус. Такой вентилятор активно засасывает воздух внутрь, быстро и качественно проветривая помещение. Предназначен для ванных комнат большой площади (свыше 15 квадратных метров), совмещённых санузлов, при забитости каналов естественной вентиляции.

Канальные вентиляторы ценятся за высокую производительность, надёжность и бесшумность в работе. Единственным их недостатком является относительно высокая стоимость.

Отсутствие надлежащей вентиляции в ванной комнате приводит к возникновению плесени и грибка

Особенности установки

Устанавливать вентиляционное устройство с обратным клапаном лучше всего в воздуховодном канале вытяжки ванной комнаты или на входе в вытяжной шлюз. Эти отверстия, как правило, находятся в стене или на потолке в углу напротив входной двери.

Накладная модель вентилятора с осевым механизмом закрепляется непосредственно перед вентиляционным отверстием.

Шаги 1 и 2: подготовка вентиляционного отверстия и установка корпуса вентилятора

Если же используется канальное вентиляционное устройство, то его вставляют в отверстие и закрывают декоративной решёткой. Следует отметить, что канальный вентилятор практически бесшумный при эксплуатации за счёт того, что его двигатель расположен в вентиляционном отверстии.

Шаги 3 и 4: обустройство вентиляционного канала и монтаж воздуховода

Для подключения установленного прибора к электросети прокладывают кабель от ближайшей распределительной коробки (чаще всего той, что над дверью в ванную комнату). При этом необходимо соблюдать правила электрификации помещений с повышенной влажностью, помещая кабель в специальный защитный канал и скрывая его за подвесным потолком, настенными панелями или под слоем штукатурки.

Шаги 5 и 6: подключение вентилятора к электросети и установка декоративной решетки

Бесшумный вытяжной вентилятор – это простое, но эффективное устройство, способствующее понижению влажности воздуха, увеличению интенсивности воздухообмена и повышению комфортности в ванной комнате. Современные вентиляторы просты в установке и надёжны в эксплуатации, оснащены системами автоматического включения и выключения, а сочетание практичности с эстетичным внешним оформлением позволит использовать их в любом интерьере.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Какой впускной или выпускной клапан больше? — MVOrganizing

Какой впускной или выпускной клапан больше?

Впускные клапаны больше, потому что объем воздуха и топлива, всасываемых двигателем, превышает объем выхлопных газов. Впускные клапаны больше, потому что объем воздуха и топлива, всасываемых двигателем, превышает объем выхлопных газов.

В чем разница между впускным и выпускным клапанами?

Впускные клапаны открываются, чтобы позволить потоку топливовоздушной смеси в цилиндры двигателя перед сжатием и воспламенением, в то время как выпускные клапаны открываются, чтобы обеспечить удаление выхлопных газов из процесса сгорания после воспламенения.

Какие пять основных частей клапана двигателя?

Свеча зажигания, поддон, поршень, распределительный вал и шатун.

Каков первый шаг при проверке зазора толкателя клапана?

Как проверить зазор толкателя

1. Соблюдая все меры безопасности.
2. Убедитесь, что поршень находится в ВМТ.
3. Убедитесь, что двигатель остыл.
4. Ослабьте стопорную гайку коромысла.
5. Теперь отрегулируйте зазор толкателя между коромыслом и штоком клапана, затянув или ослабив гайку под стопорной гайкой.

В чем разница между приточным и вытяжным вентилятором?

Что касается их различий, то все очень просто: приточные вентиляторы подают свежий воздух в компьютер, а вытяжные выталкивают застойный воздух. Вместо того, чтобы прикрепляться непосредственно к компонентам, приточный и вытяжной вентиляторы прикрепляются к корпусу вашего компьютера.

Достаточно ли одного вытяжного вентилятора?

По мере того, как компоненты достигают более высоких значений TDP, рекомендуется использовать 2 входа и два выхода. Но ваша система будет в порядке только с 1.Я считаю, что одного вытяжного вентилятора сзади вверху достаточно, чтобы обеспечить хороший поток воздуха для 3-4 приточных вентиляторов.

Стоит мне больше приточных или вытяжных вентиляторов?

Обычно требуется, чтобы вентиляторы корпуса перед корпусом втягивали воздух, а задние вентиляторы выдували воздух. Если у вашего корпуса есть вентиляционные отверстия вверху, их следует использовать как вытяжные вентиляторы, потому что горячий воздух будет подниматься вверх. Для всасывания следует использовать боковые вентиляторы, хотя зачастую они не имеют воздушных фильтров.

Можно ли использовать обычный вентилятор в качестве вытяжного вентилятора?

Если вы столкнулись с небольшой кухонной аварией или с дядей, курящим сигары, электрический вентилятор может стать вашим спасением.Используйте подставку или настольный вентилятор, чтобы всасывать дымный воздух и выдувать его в открытое окно или дверь. Направленный в правильном направлении, он может действовать как выхлоп.

В чем разница между настольным вентилятором и вытяжным вентилятором?

Вытяжной вентилятор обычно крепится в окнах, тогда как приточный вентилятор обычно крепится к потолку или ставится на стол в качестве настольного вентилятора. Вытяжной вентилятор устанавливается в туалетных комнатах, кухнях и на химических предприятиях, а вентилятор свежего воздуха — в комнатах, коридорах, магазинах, офисах и больницах.

Для чего нужен вытяжной вентилятор?

Обычно вытяжной вентилятор устанавливается в комнате, например, на кухне или в ванной, для удаления затхлого, душного или грязного воздуха. Как уже говорилось, вытяжные вентиляторы работают, удаляя из воздуха нежелательные запахи, влагу, дым и другие загрязнители. Когда пар и влага находятся в воздухе, это может привести к развитию плесени.

Когда бы вы использовали вентилятор?

Вытяжные вентиляторы используются для удаления лишней влаги и нежелательных запахов из определенного помещения или помещения.Они обычно встречаются в ванных комнатах и ​​кухнях, где влага может накапливаться из-за таких действий, как принятие душа, стирка или приготовление пищи.

Какие три типа вентиляции?

Естественная вентиляция использует естественные силы для подачи и удаления воздуха в замкнутом пространстве. В зданиях существует три типа естественной вентиляции: ветровая вентиляция, потоки, управляемые давлением, и вытяжная вентиляция.

Есть ли в домах хорошая вентиляция?

Многие новые дома очень герметичны и требуют механической вентиляции.Сбалансированная система, такая как ERV, обычно является хорошим выбором. Если вы не уверены, достаточно ли вентиляции у вас, и беспокоитесь о качестве воздуха в помещении, рекомендуется проверить скорость воздухообмена.

Какие преимущества вентиляции?

Преимущества хороших систем вентиляции

• Контрольные примеси. Вы можете подумать, что качество воздуха там, где вы живете, оставляет желать лучшего, особенно если вы живете в шумном центре города, но во многих случаях воздух внутри может быть более загрязненным, чем воздух снаружи.
• Регулировка воздуха.
• Остановить конденсацию.
• Понизьте температуру.
• Польза для здоровья.

Каков принцип вентиляции?

Принципы вентиляции. Система естественной вентиляции работает только за счет тепловых сил и скорости ветра. Теплый воздух внутри здания не такой тяжелый, как более холодный наружный воздух, поступающий в здание… Принципы вентиляции.

Естественная вентиляция	Отрицательное давление
Система нейтрального давления	Система положительного давления

Какое значение имеет хорошая вентиляция в классе с большим количеством учеников?

Эффективная вентиляция чрезвычайно важна для обеспечения хорошего качества воздуха в помещении, особенно для обеспечения эффективной вентиляции в школах.Многие исследования доказали, что хорошо вентилируемый чистый воздух может улучшить успеваемость учащихся, поддерживая бдительность учащихся и поддерживая здоровье.

Какие плюсы и минусы вентиляции?

Плюсы и минусы домашних систем вентиляции

ПРОФИ:	Минусы:
3. Защита от плесени из-за повышенной влажности воздуха	3. Естественная вентиляция зависит от погоды
4.Снижение затрат на отопление за счет рекуперации тепла	4. Сомнительное качество воздуха
5. Для работы двигатель не нужен	5. Может повлиять на дизайн интерьера

Каковы недостатки использования аппарата ИВЛ?

Мышечная слабость. Использование вентилятора снижает нагрузку на диафрагму и другие дыхательные мышцы, поэтому они могут ослабнуть. Это может привести к некоторым проблемам и задержкам снятия с машины.Пневмоторакс.

Какие общие проблемы с вентиляцией?

Проблемы с вентилятором

• чрезмерный дыхательный объем.
• Чрезмерный поток или слишком короткое время вдоха.
• Слишком низкий предел сигнала тревоги высокого давления в дыхательных путях.

Какие недостатки естественной вентиляции?

Недостатки естественной вентиляции

• Менее эффективен в теплом климате. Если ваше предприятие расположено в самой южной части Соединенных Штатов, скорее всего, у вас иногда бывает летняя температура с трехзначными цифрами.
• Холодный воздух зимой.

В чем преимущества естественной вентиляции?

5 основных преимуществ естественной и смешанной вентиляции

• Снижение затрат. Поскольку системы естественной вентиляции полагаются на естественные силы, вы значительно сэкономите на потреблении энергии в вашем здании и, следовательно, значительно сэкономите на счетах за электроэнергию.
• Низкие эксплуатационные расходы.
• Повышенное качество воздуха.
• Последовательность.
• Снижение выбросов углерода.

Как достигается естественная вентиляция?

Естественная вентиляция, в отличие от принудительной вентиляции, использует естественные силы ветра и плавучесть для подачи свежего воздуха в здания. Свежий воздух необходим в зданиях для устранения запахов, обеспечения кислородом для дыхания и повышения теплового комфорта.

Какие бывают виды естественной вентиляции?

Существует два типа естественной вентиляции в зданиях: ветровая вентиляция и выталкивающая вентиляция.Вентиляция с приводом от ветра возникает из-за разного давления, создаваемого ветром вокруг здания или сооружения, а также за счет образования отверстий по периметру, которые затем пропускают поток через здание.

Какие бывают 4 типа вентиляции?

Системы вентиляции можно разделить на четыре типа: вытяжные, приточные, сбалансированные и с рекуперацией тепла. Правильная система вентиляции для конкретного дома зависит от климата и потребностей конструкции.

Что такое активная и пассивная вентиляция?

Активная вентиляция обеспечивает более стабильную систему вентиляции для вашего дома или офиса.Он не зависит от естественных воздушных потоков, поэтому на него не может повлиять погода, как на пассивную вентиляцию.

Какая связь между естественной вентиляцией и влажностью?

Естественный вентилятор, поддерживаемый забором воздуха, позволяет влажному воздуху подниматься вверх и выходить из здания. В заключение, правильная вентиляция является ключом к снижению влажности. Некоторые объекты, такие как бумажные фабрики и любые производственные процессы, в которых используется пар, имеют тенденцию очень быстро становиться очень влажными.

Какой самый распространенный метод повышения влажности в здании?

Простое распыление воздуха из пульверизатора повысит уровень влажности. Вы также можете поставить неглубокие емкости с водой рядом с солнечным окном или вентиляционным отверстием для увлажнения воздуха в помещении.

Сравнение конструкции клапана регулятора с жестким и мягким седлом

При рассмотрении «седел» регулятора мы имеем в виду седло приточного или выпускного клапана, которое взаимодействует с штифтом (плунжером клапана) при открытии и закрытии клапана в процессе регулирование.В большинстве предохранительных регуляторов есть седло клапана в подающем и выпускном клапане. Эти области обведены кружком ниже на нашем прецизионном воздушном регуляторе типа 7000.

Цель этого поста — обсудить различия между регулятором с «мягким седлом» и регулятором с «жестким седлом». Это не обязательно означает, что одна конструкция превосходит другую, поскольку каждая из них хорошо подходит для разных приложений.

Клапаны с мягким седлом обычно изготавливаются из более мягких материалов, отсюда и название, наиболее распространенным из которых является резина.Мягкий материал способствует созданию плотного уплотнения, гарантирующего отсутствие утечки через клапан. В установках с диапазоном низкого давления используются подающие клапаны с мягким седлом, которые обеспечивают плотное перекрытие и отсутствие утечки давления ниже по потоку. Недостатком здесь является то, что мягкий материал может деформироваться под действием большой силы. Это фактор, который может ограничить максимальное давление питания регулятора. Мягкий материал обеспечивает надежное перекрытие на подающем и выпускном клапане, что ограничивает или устраняет любую утечку через клапан.Это полезно для ограничения неорганизованных выбросов в приложениях, регулирующих газы, такие как природный газ или метан.

Обратной стороной мягкого выхлопного седла является то, что оно может повлиять на реактивность и точность устройства. При выпуске избыточное давление на выходе оказывает направленное вверх усилие на нижнюю часть мембранного узла. Это поднимает узел диафрагмы и открывает выпускной клапан в атмосферу. Затем давление снижается до тех пор, пока сила пружины не сравняется с силой давления на выходе, в этот момент выпускной клапан закрывается.При мягком седле выхлопа разница между давлением на выходе и уставкой регулятора должна быть больше, чтобы полностью снять узел диафрагмы со стержня и открыть клапан подачи. Это может привести к избыточному давлению ниже по потоку, а также к «колебаниям» со стороны регулятора, когда он пытается установить заданное значение без чрезмерного или недостаточного давления.

Обеспечивая герметичное уплотнение, мягкий подающий клапан может также вызвать потерю чувствительности и выходное давление выше или ниже желаемого установленного давления из-за вариабельности в том, как игла оседает на седле после нарушения, такого как переход большого потока в отсутствие потока или циклическое изменение давления питания.Мягкое седло может вызвать уплотнение иглы до того, как устройство будет повторно сбалансировано точно в заданное значение.

Жесткие седла обычно используются в конструкциях приточного и выпускного клапана регулятора. Жесткие сиденья обычно изготавливаются из пластика, но также могут быть металлическими в узлах для низких или высоких температур. Жесткие сиденья делают устройство более восприимчивым к изменениям давления двумя разными способами. Во-первых, выпускной клапан может не полностью герметизироваться, и вы почувствуете некоторое «потребление воздуха» устройством в виде небольшого количества воздуха через выпускное отверстие.Это переводит устройство в динамическое и реактивное состояние, обеспечивая четкое регулирование. Вы увидите устройство, которое более чувствительно к дисбалансу системы. Во-вторых, при выпуске расстояние, которое диафрагма должна пройти, чтобы открыть выпускной клапан, меньше при использовании жесткого седла поверх мягкого. Это позволяет регулятору с жестким сиденьем очень быстро реагировать, когда требуется выхлоп, и предотвращает избыточное давление. Регулятор с мягким седлом можно охарактеризовать как «мягкий», который может выходить за пределы уставки ниже по потоку.

Как жесткое, так и мягкое сиденье конструкции имеют свои преимущества и недостатки. «Лучшая» единица будет зависеть от вашего приложения и необходимого уровня контроля или точности.

Все о двигателях Клапаны

Изображение предоставлено: Максим Вивцарук / Shutterstock.com

Клапаны двигателя — это механические компоненты, используемые в двигателях внутреннего сгорания, чтобы разрешать или ограничивать поток жидкости или газа в камеры сгорания или цилиндры и из них во время работы двигателя.Функционально они работают аналогично многим другим типам клапанов в том, что они блокируют или пропускают поток, однако они представляют собой чисто механическое устройство, которое взаимодействует с другими компонентами двигателя, такими как коромысла, для открытия и закрытия в правильной последовательности и с правильный выбор времени.

Термин «клапан двигателя» может также относиться к типу обратного клапана, который используется для впрыска воздуха в составе систем контроля выбросов и рециркуляции выхлопных газов в транспортных средствах. Этот тип клапана двигателя не рассматривается в этой статье.

Клапаны двигателей являются общими для многих типов двигателей внутреннего сгорания, независимо от того, работают ли они на таком топливе, как бензин, дизельное топливо, керосин, природный газ (СПГ) или пропан (LP). Типы двигателей различаются количеством цилиндров, которые представляют собой камеры сгорания, вырабатывающие энергию от воспламенения топлива. Они также различаются типом работы (2-тактный или 4-тактный) и конструктивным размещением клапанов внутри двигателя [верхний клапан (OHV), верхний кулачок (OHC) или клапан в блоке (VIB)]. .

В этой статье кратко описывается работа клапанов двигателя в типичных двигателях внутреннего сгорания, а также представлена ​​информация о типах клапанов, их конструкции и материалах.Более подробную информацию о других типах клапанов можно найти в нашем соответствующем руководстве Общие сведения о клапанах .

Номенклатура клапанов двигателя

Большинство клапанов двигателя сконструированы как тарельчатые клапаны из-за их толкающего движения вверх и вниз и имеют головку клапана конического профиля, которая прилегает к механически обработанному седлу клапана, чтобы перекрыть проход жидкостей или газов. Их также называют грибовидными клапанами из-за характерной формы головки клапана. На рисунке 1 показана номенклатура различных элементов типичного клапана двигателя.

Рисунок 1 — Номенклатура стандартного тарельчатого клапана двигателя.

Изображение предоставлено: https://dieselnet.com

Двумя основными элементами являются шток клапана и головка клапана. Головка содержит галтель, ведущий к поверхности седла, которая обрабатывается под определенным углом, чтобы соответствовать механической обработке седла клапана, с которым она будет соответствовать. Посадка поверхности клапана на седло клапана — это то, что обеспечивает уплотнение клапана против давления сгорания.

Шток клапана соединяет клапан с механическими элементами в двигателе, которые приводят в действие клапан, создавая силу для перемещения штока против давления в седле, создаваемого пружиной клапана. Стопорная канавка используется для удержания пружины в нужном положении, а кончик штока клапана многократно контактирует с коромыслом, толкателем или толкателем, приводящим в действие клапан.

Работа двигателя

В четырехтактных или четырехтактных двигателях внутреннего сгорания используются два основных типа клапанов — впускной и выпускной.Впускные клапаны открываются, чтобы позволить потоку топливовоздушной смеси в цилиндры двигателя перед сжатием и воспламенением, в то время как выпускные клапаны открываются, чтобы обеспечить удаление выхлопных газов из процесса сгорания после воспламенения.

При нормальной работе коленчатый вал двигателя, к которому прикреплены поршни, привязан к распределительному валу как часть механизма клапана для двигателя. Движение коленчатого вала передает движение распределительному валу через цепь привода ГРМ, ремень привода ГРМ или другой зубчатый механизм.Синхронизация и совмещение между положением коленчатого вала (которое определяет положение поршня в цилиндре) и положением распределительного вала (которое определяет положение клапанов для цилиндра) имеют решающее значение не только для максимальной производительности двигателя, но и для предотвращения столкновения поршней и клапанов в двигателях с высокой степенью сжатия.

В цикле впуска поршень впускного цилиндра опускается вниз при открытии впускного клапана. Движение поршня создает отрицательное давление, которое помогает втягивать топливно-воздушную смесь в цилиндр.Сразу после того, как поршень достигает самого нижнего положения в цилиндре (известного как нижняя мертвая точка), впускной клапан закрывается. В цикле сжатия впускной клапан закрывается, чтобы изолировать цилиндр, когда поршень поднимается в цилиндре в наивысшее положение (известное как верхняя мертвая точка), что сжимает топливно-воздушную смесь до небольшого объема. Это действие сжатия служит для обеспечения более высокого давления на поршень при воспламенении топлива, а также для предварительного нагрева смеси, чтобы способствовать эффективному сгоранию топлива.В энергетическом цикле воздушно-топливная смесь воспламеняется, что создает взрыв, который заставляет поршень вернуться в самое нижнее положение и передает химическую энергию, высвобождаемую при сжигании топливно-воздушной смеси, во вращательное движение коленчатого вала. В цикле выпуска поршень снова поднимается вверх в цилиндре, при этом впускной клапан остается закрытым, а выпускной клапан теперь открыт. Давление, создаваемое поршнем, помогает вытеснять выхлопные газы из цилиндра через выпускной клапан в выпускной коллектор.К выпускному коллектору подсоединена выхлопная система, набор труб, который включает глушитель для снижения акустического шума и систему каталитического нейтрализатора для управления выбросами в результате сгорания двигателя. Как только поршень достигает верха цилиндра в цикле выпуска, выпускной клапан начинает закрываться, а впускной клапан начинает открываться, начиная процесс снова. Обратите внимание, что давление в цилиндре на впуске помогает держать впускной клапан открытым, а высокое давление в цикле сжатия помогает удерживать оба клапана закрытыми.

В двигателях с несколькими цилиндрами одни и те же четыре цикла повторяются в каждом из цилиндров, но выполняются в определенной последовательности, чтобы двигатель демонстрировал плавную мощность и сводил к минимуму шум и вибрацию. Последовательность движения поршня, клапана и зажигания достигается за счет точной механической конструкции и электрического времени сигналов зажигания к свечам зажигания, которые воспламеняют топливно-воздушную смесь.

Движение клапана двигателя

Движение клапанов двигателя приводится в действие распределительным валом двигателя, который содержит ряд кулачков или кулачков, которые служат для создания линейного движения клапана за счет вращения распределительного вала.Количество кулачков на распределительном валу равно количеству клапанов в двигателе. Когда распределительный вал находится в головке блока цилиндров, двигатель называется конструкцией с верхним распредвалом (OHC); когда распределительный вал находится в блоке цилиндров, двигатель называется конструкцией с верхним расположением клапана (OHV). Независимо от конструкции двигателя, основное движение клапанов двигателя происходит за счет движения кулачка против подъемника или толкателя, который создает силу, которая давит на шток клапана и сжимает пружину клапана, тем самым снимая натяжение пружины, которое удерживает клапан в закрытое положение.Это движение штока клапана поднимает клапан над седлом в головке цилиндра и открывает клапан. Как только распределительный вал поворачивается дальше и кулачок перемещается так, что эксцентриковая часть больше не находится в непосредственном контакте с толкателем или толкателем, давление пружины закрывает клапан, поскольку шток клапана перемещается по центральной части кулачка.

Поддержание надлежащего клапанного зазора между штоком клапана и коромыслом или кулачком чрезвычайно важно для правильной работы клапанов.Необходим некоторый минимальный зазор для расширения металлических деталей при повышении температуры двигателя во время работы. Конкретные значения зазора варьируются от двигателя к двигателю, и несоблюдение надлежащего зазора может иметь серьезные последствия для работы и производительности двигателя. Если зазор клапанов слишком велик, то клапаны откроются позже, чем оптимально, и закроются раньше, что может снизить производительность двигателя и увеличить шум двигателя. Если зазор клапана слишком мал, клапаны не закроются полностью, что может привести к потере сжатия.Гидравлические подъемники клапана являются самокомпенсирующимися и могут устранить необходимость в регулировке зазора клапана.

В современных двигателях внутреннего сгорания может использоваться различное количество клапанов на цилиндр в зависимости от конструкции и области применения. Меньшие двигатели, такие как те, которые используются в газонокосилках, могут иметь только один впускной клапан и один выпускной клапан. В двигателях более крупных транспортных средств, таких как 4-, 6- или 8-цилиндровые двигатели, может использоваться четыре клапана на цилиндр, а иногда и пять.

Материалы клапанов двигателя

Клапаны двигателя являются одним из компонентов двигателей внутреннего сгорания, которые подвергаются высоким нагрузкам.Необходимость надежной работы двигателя диктует, что клапаны двигателя должны быть способны проявлять устойчивость к многократному и непрерывному воздействию высокой температуры, высокого давления из камеры сгорания, а также механических нагрузок и напряжений, обусловленных динамикой двигателя.

Впускные клапаны двигателей внутреннего сгорания подвергаются меньшим тепловым нагрузкам из-за охлаждающего воздействия поступающей воздушно-топливной смеси, которая проходит через клапан во время впускного цикла. Выхлопные клапаны, напротив, подвергаются более высоким уровням термической нагрузки, поскольку находятся на пути выхлопных газов во время выхлопного цикла двигателя.Кроме того, тот факт, что выпускной клапан открыт во время цикла выпуска и не соприкасается с головкой блока цилиндров, означает, что меньшая тепловая масса поверхности сгорания, а головка клапана имеет больший потенциал для быстрого изменения температуры.

Впускные клапаны из-за более низких рабочих температур обычно изготавливаются из таких материалов, как хром, никель или вольфрамовая сталь. В выпускных клапанах с более высокими температурами могут использоваться более жаропрочные металлы, такие как нихром, кремний-хром или кобальт-хромовые сплавы.

Поверхности клапана, которые подвергаются воздействию более высоких температур, иногда становятся более долговечными за счет приваривания к поверхности клапана стеллита, который представляет собой сплав кобальта и хрома.

Другие типы материалов, используемых для изготовления клапанов двигателя, включают нержавеющую сталь, титан и сплавы Tribaloy ^® .

Кроме того, для улучшения механических свойств и характеристик износа клапанов двигателя могут применяться покрытия и обработка поверхности. Примеры этого включают хромирование, фосфатирование, нитридное покрытие и завихрение.

Типы клапанов двигателя

Помимо характеристики клапанов двигателя по функциям (впускной или выпускной), существует несколько конкретных типов клапанов двигателя, которые существуют в зависимости от конструкции и материалов. К основным типам клапанов двигателя относятся:

• Монометаллические клапаны двигателя
• Биметаллические клапаны двигателя
• Полые клапаны двигателя

Монометаллические клапаны двигателя, как следует из их названия, изготавливаются из единого материала, который образует как шток клапана, так и головку клапана.Эти типы клапанов двигателя обладают как высокой термостойкостью, так и хорошими антифрикционными свойствами.

Биметаллические клапаны двигателя, также известные как биметаллические клапаны двигателя, изготавливаются путем соединения двух разных материалов вместе с использованием процесса сварки трением для создания клапана с аустенитной сталью на головке клапана и мартенситной сталью для штока клапана. Свойства каждой из этих сталей служат оптимальному назначению: аустенитная сталь на головке клапана обеспечивает жаропрочность и коррозионную стойкость, а мартенситная сталь для штока клапана обеспечивает высокую прочность на разрыв и абразивный износ.

Полые клапаны двигателя — это специальный биметаллический клапан, который содержит полую полость, заполненную натрием. Натрий сжижается при повышении температуры клапана и циркулирует за счет движения клапана, что помогает рассеивать тепло от более горячей головки клапана. Полая конструкция обеспечивает лучшую теплопередачу через шток, чем у сплошных клапанов, поскольку мартенситный материал штока является лучшим проводником тепла, чем аустенитный материал головки. Полые клапаны особенно подходят для использования в современных двигателях, которые обеспечивают большую мощность за счет более компактных и плотных двигателей с более высокими температурами выхлопных газов, с которыми твердые клапаны не справляются.Эти более высокие температуры выхлопных газов являются результатом нескольких условий, в том числе:

• Стремление к процессу сжигания обедненной смеси, который сокращает выбросы парниковых газов
• Конструкции двигателей с более высокой степенью сжатия и более высоким давлением сгорания, которые обеспечивают более высокий КПД
• Интегрированные конструкции коллектора, поддерживающие турбокомпрессоры для повышения производительности двигателей меньших двигателей

Есть несколько других типов конструкций клапанов двигателя.Так называемые золотниковые клапаны состоят из трубки или втулки, которая находится между стенкой цилиндра и поршнем и которая скользит или вращается с приводом от распределительного вала, как и другие клапаны двигателя. Перемещение золотникового клапана приводит к тому, что отверстия, прорезанные во втулке, выравниваются с соответствующими отверстиями в стенке цилиндра в различных точках цикла двигателя, таким образом, функционируя как простой впускной и выпускной клапан двигателя без сложностей, связанных с коромыслами и подъемниками.

Характеристики клапана двигателя

Типовые клапаны двигателя соответствуют параметрам, указанным ниже.Обратите внимание, что эти данные предназначены для информационных целей, и имейте в виду, что параметры, используемые для определения клапанов двигателя, могут варьироваться от производителя к производителю. Понимая спецификации, покупатели получают больше возможностей для обсуждения своих конкретных потребностей с поставщиками клапанов двигателя.

• Диаметр стержня — диаметр стержня клапана двигателя
• Длина штока — расстояние от наконечника штока до головки клапана
• Угол седла — угол среза седла головки клапана, измеренный в угловых градусах, типичные значения находятся в диапазоне 20 ^o — 60 ^o
• Материалы клапана — описывает материал или материалы, используемые для изготовления клапана
• Покрытия — обозначает любые покрытия или обработки поверхности, нанесенные на основной материал клапана, такие как хромирование, нитрид, PVD или керамика, например

Сводка

В этой статье представлен краткий обзор клапанов двигателя, включая их сущность, ключевую номенклатуру, принцип их работы, работу клапана, материалы, типы и характеристики.Для получения информации по другим темам обратитесь к нашим дополнительным руководствам или посетите платформу Thomas Supplier Discovery Platform, где вы можете найти потенциальные источники поставок для более чем 70 000 различных категорий продуктов и услуг.

Уведомления об авторских правах и товарных знаках

1. Tribaloy ^® является зарегистрированным товарным знаком Kennametal, Inc., Latrobe, PA.

Источники:

1. https://www.theengineerspost.com/engine-valves-types/
2. https: // www.aopa.org/training-and-safety/air-safety-institute/valve-safety
3. https://www.howacarworks.com/basics/the-engine-how-the-valves-open-and-close
4. http://grounds-mag.com
5. https://dieselnet.com
6. http://www.federalmogul.com/en-US/OE/Products/Pages/Product-Details.aspx?CategoryId=48&SubCategoryId=191&ProductId=840
7. http://www.ijmerr.com/uploadfile/2015/0409/2015040
8. 51873.pdf
9. https://www.eaton.com/us/en-us/catalog/engine-valvetrain/engine-valves.HTML
10. http://www.nextech.co.in
11. https://aviamech.blogspot.com/2013/02/piston-engine-valves.html

Другие изделия клапана

Больше от Насосы, клапаны и аксессуары

Как выбрать привод клапана: типы, размеры, безопасность и др.

Приводы клапанов

представляют собой тип регулирующих клапанов, и существует множество вариантов, позволяющих удовлетворить общезаводские и индивидуальные требования к автоматизации. Несмотря на простую концепцию, состоящую из коробки с входом, выходом и механизмом для управления клапаном, на самом деле существует немало соображений при выборе правильного привода клапана.А поскольку привод клапана играет более значительную роль в общей производительности клапана в контуре управления, это решение, к которому инженеры не должны относиться легкомысленно.

Изображение с Wikimedia Commons

В этом руководстве мы обсудим два основных типа работы клапана, типы приводов клапана, важные функции привода клапана, информацию о размерах клапана и ключевые соображения при выборе правильного привода клапана. Используйте ссылки ниже, чтобы перейти к определенному разделу:

Типы работы клапана

Существуют десятки типов регулирующих клапанов.Однако с точки зрения привода клапана существует два основных типа работы клапана. Понимание того, как работает клапан, — это первый шаг к выбору подходящего привода.

• Поворотный (четвертьоборотный) режим — Сюда входят пробковые клапаны, шаровые краны и дроссельные заслонки. Четвертьоборотные амортизаторы также попадают в эту категорию. Эти типы клапанов, как правило, легче установить с соответствующим приводом, поскольку работа относительно проста и требует поворота на 90 градусов при соответствующем крутящем моменте.
• Многооборотный режим n — Эта группа клапанов имеет либо поднимающиеся невращающиеся штоки, либо не поднимающиеся вращающиеся штоки, и для перемещения запорного элемента клапана из открытого в закрытое положение требуется несколько оборотов. Некоторые примеры типов клапанов, встречающихся в этой группе, включают шаровые краны, ножевые затворы, запорные клапаны, шлюзовые затворы и другие.

Типы приводов клапанов

Так же, как существует множество типов клапанов, существует несколько конкретных типов приводов клапанов.Однако большинство из них можно разделить на несколько общих категорий в зависимости от типа применяемой мощности и типа требуемого движения:

• Пневматические и гидравлические приводы (гидравлический привод) — четвертьоборотные — Эти типы приводов универсальны и могут использоваться там, где электрическая энергия недоступна, или в приложениях, в которых важны простота и надежность. Они также обладают широким спектром возможностей: от приводов меньшего размера, обеспечивающих крутящий момент в несколько дюймов на фунт, до самых крупных приводов, которые могут обеспечивать крутящий момент в миллионы дюйм-фунтов или более.В большинстве пневматических и гидравлических приводов используется цилиндр, соединенный с некоторым механизмом, который превращает линейное движение, создаваемое в цилиндре, в четвертьоборотное движение, необходимое для работы клапана. Добавление противодействующей пружины обеспечивает принудительное отключение в аварийных ситуациях.
• Пневматические и гидравлические приводы (гидравлический привод) — многооборотный — Когда многооборотный выход требуется для работы клапана линейного типа, такого как задвижка или шаровая задвижка, гидравлические приводы являются распространенным решением.В то время как электрические приводы часто используются для этих типов клапанов, пневматические и гидравлические приводы являются жизнеспособными вариантами для приложений, в которых нет электричества.
• Электроприводы — многооборотные — Эти типы клапанов являются одними из самых распространенных и самых надежных. Они способны быстро приводить в действие некоторые из самых больших клапанов, и они приводятся в действие одно- или трехфазным электродвигателем, который приводит в действие комбинацию горизонтальных шестерен и шпор. Впоследствии эти шестерни и шпоры приводят в движение гайку штока, которая зацепляется за шток клапана, открывая или закрывая его.Они часто включают механизм отключения и маховик, позволяющий управлять вручную в случае сбоя питания.
• Электроприводы — четвертьоборотные — Конструкция аналогична многооборотным электрическим приводам, основное отличие состоит в том, что последний элемент расположен в одном квадранте с возможностью поворота на 90 градусов. Эти типы приводов компактны и часто используются в клапанах меньшего размера, а поскольку они имеют более низкую потребляемую мощность, они могут быть сконфигурированы с аварийным источником питания (например, аккумулятором) для обеспечения отказоустойчивой работы.
• Ручные приводы — Ручные приводы используют рычаги, колеса и / или шестерни для облегчения движения. Ручные приводы отличаются от автоматических приводов, поскольку автоматические приводы имеют внешний источник питания, обеспечивающий силу и движение, необходимые для автоматического или удаленного управления клапаном. Для многих клапанов ручное управление не является вариантом, либо потому, что приложение включает клапаны в удаленных трубопроводах, либо из-за абсолютной силы, необходимой для работы. Кроме того, ручные приводы не являются практическим решением для клапанов, расположенных в токсичных или агрессивных средах, и они не так полезны в приложениях, требующих мер безопасности, позволяющих немедленное отключение.

Скриншот с Valve-World.net

Пневматический и гидравлический приводы описаны вместе и работают аналогично; однако они немного отличаются по способу перемещения цилиндра. Гидравлические приводы перемещают цилиндр с несжимаемой жидкостью от насоса, а пневматические приводы перемещают цилиндр с помощью сжатого воздуха. Пневматические приводы не так практичны для крупногабаритного оборудования, которое требует цилиндров большого диаметра из-за потребления сжатого воздуха.

С другой стороны, гидравлические приводы

могут иметь более высокую стоимость единицы по сравнению с пневматическими и электрическими приводами. Они также имеют тенденцию пропускать жидкость, и для них требуются различные сопутствующие детали, включая двигатели, насосы, выпускные клапаны, резервуары для жидкости, теплообменники и шумоподавляющее оборудование.

Приводы клапанов

также можно разделить на диафрагменные приводы, приводы прямого и обратного действия, мембранные приводы прямого действия, реверсивные многопружинные приводы и поршневые приводы, хотя существуют и другие типы.

Важные функции привода клапана

Все приводы клапанов должны выполнять несколько функций, в том числе:

• Перемещение запорного элемента клапана в соответствующее место. Запорный элемент обычно представляет собой заглушку, диск или шар, и привод должен обладать достаточной силой, чтобы перемещать его даже в сложных или нежелательных условиях. Кроме того, он должен быть оснащен необходимыми элементами управления для управления им.
• Удерживает запорный элемент клапана в нужном положении. В желаемом положении привод клапана должен удерживать его на месте. В некоторых приложениях, таких как дросселирование, для этого требуется надежная пружина, гидравлическая сила или механическая жесткость для надежного удержания закрывающего элемента на месте.
• Посадка клапана с крутящим моментом, достаточным для соответствия требуемым характеристикам отсечки. Для некоторых типов клапанов могут потребоваться специальные аксессуары для выбора размера привода, чтобы выдерживать достаточный крутящий момент для сохранения закрытых положений.
• Имеет режим отказа. Режим отказа должен возникать в случае отказа системы. В зависимости от приложения режим отказа может быть как есть, полностью закрытым или полностью открытым.
• Имеет правильный угол поворота. Некоторым клапанам требуется определенный угол поворота, часто на 90 или 180 градусов. Многоканальные клапаны часто требуют поворота более чем на 90 градусов, и электрические приводы обычно предпочтительны для приложений, требующих поворота более 180 градусов, поскольку их вращение не ограничено механически.
• Обеспечение правильной рабочей скорости. Скорость цикла привода можно регулировать с помощью элементов схемы управления, но скорость цикла, составляющая менее половины типичного времени цикла привода, требует тщательного выбора клапана. Специально подготовленные пневматические приводы могут потребоваться для высоких скоростей цикла без риска повреждения деталей клапана.

Рекомендации при выборе привода клапана

Теперь, когда мы рассмотрели основные типы клапанов и приводов клапанов, а также основные функции, которые должны выполнять приводы клапанов, необходимо принять во внимание несколько важных соображений при выборе соответствующего привода для вашего приложения.Необходимо учитывать множество факторов, от факторов использования до размеров, требований к давлению питания, безопасности и надежности, соображений стоимости и т. Д.

Факторы использования

Факторы использования являются важным фактором при выборе правильного привода клапана. Эти факторы включают:

• Совместимость — Какой источник питания доступен? Как обсуждалось выше, электрические приводы по своей природе требуют электричества для работы. Если нет доступного источника электричества, логичным выбором будет пневматический или гидравлический привод клапана.Пневматические приводы требуют подачи воздуха от 40 до 120 фунтов на квадратный дюйм. Получить более высокое давление может быть трудно, а более низкое давление потребует диафрагмы или поршня большего диаметра для достижения необходимого крутящего момента. Для электрических приводов требуется источник питания 110 В переменного тока, но приводы клапанов можно приобрести с двигателями постоянного и переменного тока других размеров.
• Диапазон температур — Пневматические приводы могут работать в диапазоне температур от -4 до 150 ° F (от -20 до 70 ° C) или в некоторых случаях в диапазоне от -40 до 250 ° F (от -40 до 121 ° C). ) при наличии подходящих уплотнений, смазки и подшипников.Электрические приводы могут работать в диапазоне температур от -40 до 150 ° F (от -40 до 65 ° C).
• Опасные зоны — Пневматические приводы часто предпочтительнее в опасных или токсичных средах из-за их взрывозащищенности, но если не хватает сжатого воздуха или пневматический привод не может соответствовать другим рабочим характеристикам, можно использовать электрические приводы. Электрические приводы, используемые во взрывоопасных средах, должны иметь корпус NEMA VII для защиты от взрывов.Руководящие принципы NEMA более подробно обсуждаются ниже.

Руководство NEMA

Национальная ассоциация производителей электрооборудования (NEMA) разработала руководящие принципы по конструкции и установке электрических приводов клапанов во взрывоопасных зонах. В этом руководстве указано:

VII Класс опасности I (взрывоопасный газ или пар)

Отвечает требованиям Национального электротехнического кодекса; соответствует спецификациям Underwriters ’Laboratories, Inc.используется для атмосферы, содержащей бензин, гексан, нафта, бензол, бутан, пропан, ацетон, бензол, пары растворителей лака, природный газ.

Большинство производителей электрических приводов клапанов предлагают версии своих стандартных продуктов, соответствующие требованиям NEMA VII, для удовлетворения требований для опасных приложений. В некоторых случаях более экономичным вариантом является использование электрического управления с пневматическими приводами клапанов. Однако, когда это возможно, пневматические приводы, как правило, являются более безопасным и практичным выбором.

Размеры и сила

Сила относится к требуемому крутящему моменту клапана, что означает величину силы, необходимой для перемещения клапана из открытого в закрытое положение. В клапане со скользящим штоком требуемая сила будет линейной толкающей и вытягивающей силой; Для многооборотных или неполнооборотных клапанов требуется вращающее усилие. Определение требуемой силы зависит от ряда факторов, таких как:

• Минимальное и максимальное давление питания
• Тип привода
• Режим отказа
• Крутящий момент клапана

Размер и конструкция клапана и перепад давления на клапане также учитываются, как и трение сальника штока, температура среды и механические характеристики клапана и штока клапана.Обратите внимание, что для четвертьоборотных клапанов невозможно точно рассчитать требуемый крутящий момент клапана. Вместо этого требуется физическое измерение каждого размера клапана при различных условиях перепада давления.

Снимок экрана с указанием размеров и выбора приводов для клапанов, SlideShare

Из-за сложности правильного определения размеров приводов клапанов необходимо, чтобы размеры приводов определялись технически подготовленными специалистами. Простой выбор привода увеличенного размера также не является защитой; привод клапана увеличенного размера может повредить шток клапана (если не используются дополнительные компоненты, такие как предохранительные клапаны), а также приведет к расточительным расходам.Привод меньшего размера просто не сможет управлять клапаном по требованию, что особенно важно для клапанов аварийного отключения (ESDV).

Минимальное и максимальное давление питания являются одними из наиболее важных факторов выбора, которые следует учитывать. Нормальное давление, часто указываемая в метрической системе, никогда не следует использовать для определения размера привода. Привод должен иметь возможность развивать достаточный крутящий момент для работы клапана при минимальном давлении питания, гарантируя, что он функционирует должным образом, даже когда давление питания находится на самом низком уровне.Также необходимо учитывать максимальное давление, поскольку крайне важно, чтобы привод был в состоянии безопасно выдерживать максимальное потенциальное давление. Регуляторы и предохранительные клапаны могут использоваться в приложениях, в которых привод имеет слишком большой размер или не может безопасно выдерживать максимальное давление питания.

Скорость

Требуемая скорость работы определяет требования к мощности привода. Например, требуется больше энергии для выполнения операции (такой как полное открытие или закрытие клапана) за меньшее время.

Пневматические приводы имеют преимущество в том, что их скорость легче контролировать. Самый простой способ реализовать управление скоростью в пневматическом приводе — это установить на него игольчатый клапан или регулируемое отверстие на выпускном отверстии воздушного пилота. Электрические приводы имеют мотор-редукторы, и поэтому трудно (на самом деле невозможно) управлять скоростью этих приводов без регулировки шестерен. В некоторых случаях могут быть добавлены импульсные цепи, чтобы обеспечить более медленную работу.

Изображение из Википедии

Для электрических приводов требуемая рабочая скорость определяет требуемую мощность двигателя.Для гидравлических приводов (пневматических и гидравлических приводов) требуемая рабочая скорость определяет необходимый размер линий подачи и выпуска в дополнение к размеру распределителя направления.

Частота движения

Частота работы (или режим работы) влияет на долговечность механического привода и надежность контроллера. Очевидно, что клапаны, которые работают нечасто (например, запорные или регулирующие клапаны), означают меньший износ механических компонентов и органов управления.Однако другие клапаны, такие как регулирующие технологические клапаны, работают почти постоянно или непрерывно, что требует более прочного узла клапана и привода.

Мощность привода обычно определяется как указанное количество пусков в час. Согласно Руководству ISA по спецификации электрических приводов клапанов, «реверсивный контактор в стандартной комплектации должен быть рассчитан на минимум 60 пусков двигателя в час. Дополнительные твердотельные реверсивные контакторы должны иметь электрическую блокировку и быть доступными для высокоскоростного регулирования и рассчитаны на минимум 1200 пусков в час.”

Снимок экрана, предоставленный Indelac Controls, Inc.

Другое общее практическое правило основано на рабочем цикле:

• Изоляция — клапан срабатывает всего несколько раз в день
• Регулировка — от 30 до 60 пусков в час
• Регулирование — от 600 до 1800 пусков в час

Безопасность

В некоторых приложениях, например в опасных средах, такие руководящие принципы, как NEMA VII, направлены на повышение безопасности, требуя определенных мер предосторожности для различных типов приводов.При выборе привода клапана всегда следует учитывать безопасность, и, когда это возможно, следует использовать самый безопасный и надежный вариант, основанный на технических характеристиках приложения. Привод должен поддерживать безопасное положение, например, в случае возникновения пожара.

Однако в некоторых ситуациях идеальный привод нельзя использовать из-за смягчающих обстоятельств. Когда необходимо использовать другой тип привода, чем наиболее идеальное решение, часто могут быть добавлены дополнительные компоненты для повышения безопасности и соответствия нормативным требованиям.

Изображение с Wikimedia Commons

Например, пневматические приводы могут без проблем останавливаться на неопределенное время, но электрические приводы нельзя останавливать без риска повреждения двигателя из-за чрезмерного тока, выделяющего тепло в двигателе. Для защиты устройства можно использовать моментные выключатели или датчики тепла и тока.

Пружинный возврат или отказоустойчивые варианты — еще один компонент безопасности, часто указываемый в обрабатывающих отраслях. Пружинный возврат переводит клапан в заранее определенное безопасное положение в случае сбоя питания или сигнала.С пневматическими приводами это практичный и недорогой вариант. Накопительные баки могут быть установлены для хранения давления воздуха, когда пружинный возврат не может быть использован (что иногда имеет место с большими или тяжелыми приводами).

Большинство электрических приводов не доступны с опцией пружинного возврата, но резервная батарея часто является жизнеспособным вариантом отказоустойчивости для этих приводов. Или может использоваться электрогидравлический привод для достижения функции пружинного возврата, для чего требуется только электропитание.Это осуществляется путем подачи питания на гидравлический насос, который нагнетает давление в цилиндре с пружинным возвратом, приводя привод в исходное положение в случае сбоя питания.

Стоимость

Все факторы, описанные выше, влияют на стоимость привода клапана. Как правило, чем больше требуемый крутящий момент, тем больше мощности необходимо для работы, тем больше и дороже привод. Хотя выбор правильного привода клапана для применения, включая любые дополнительные компоненты, необходимые для безопасной и желательной работы, может означать более высокие начальные затраты, окончательная конфигурация выиграет от большей надежности и долговечности.Составление четких и однозначных технических спецификаций, тщательный контроль качества и обеспечение надлежащей квалификации поставщика — важные шаги в выборе привода, подходящего для вашего приложения.

Неправильный привод не просто не сможет должным образом управлять клапаном, но может привести к повреждению штока клапана и самого клапана, а также создать ненужные риски для безопасности. Выбор правильного привода клапана означает меньшее количество непредвиденных отключений и менее частую замену привода и клапана, а также, в конечном итоге, снижение долгосрочных затрат.

Crown Automotive 53000944 Обратные клапаны на выхлопные системы для автомобилей Crown

Бренд:

Номер детали производителя:

53000944

Тип детали:

Линия продуктов:

Summit Racing Номер детали:

CWA-53000944

UPC:

84839

89

Размер резьбы:

3/4 дюймаNPT

Обратный клапан Материал:

Сталь

Отделка обратного клапана:

Натуральный

Количество:

Продается индивидуально.

Примечания:

Модели, оснащенные выбросами 49 шт.

Короны автомобильные обратные клапаны выхлопных газов

Выхлопные обратные клапаны Crown Automotive не позволяют выхлопным газам возвращаться через систему впрыска воздуха, что может привести к повреждению насоса и других компонентов. Если ваши оригинальные детали плохие, они не смогут почувствовать увеличение вакуума во впускном коллекторе и могут вызвать повреждение головки цилиндров, поршней и отверстий цилиндров.

К этому товару нет вопросов.

Задать вопрос

Вопрос какого типа вы хотите задать?

×

Использование некоторых деталей запрещено в Калифорнии или других штатах с аналогичными законами / постановлениями.

Позвоните, чтобы заказать

Это запчасть под индивидуальный заказ.Вы можете заказать эту деталь, связавшись с нами.

×

×

Опции для международных клиентов

Варианты доставки

Если вы являетесь международным клиентом, который отправляет товар на адрес в США, выберите «Доставка в США», и мы соответственно оценим даты доставки.

× Противоточная заслонка

Vent Systems — Сверхмощный обратный поток в заслонке Магазин с прямым управлением

Обратный клапан в жалюзи — Сверхмощный обратный поток в жалюзи Магазин с прямым управлением

Вентиляционные системы, для тяжелых условий эксплуатации, Инструменты для обустройства дома, строительные материалы, HVAC, обратная тяга, Затвор, обратный поток, $ 20, / malaxable608268.html, estacaojundiahy.com.br, -, -, заслонка, вентиляция, системы, тяжелые условия эксплуатации, инструменты для обустройства дома, строительные материалы, HVAC, обратная тяга, ставня, обратный поток, 20 долларов США, / malaxable608268.html, estacaojundiahy.com.br , -, -, Демпфер, в 20 долларов Вентиляционные системы Обратный клапан — Противоточная заслонка — Сверхмощные инструменты для ремонта дома Строительные материалы HVAC Вентиляционные системы Обратный клапан — 20 долларов — В Shutter Heavy Duty Backflow Прямо управляемый магазин Vent Systems Backdraft Damper — В Shutter Heavy Duty Backflow Прямо управляемый магазин

$ 20

Обратный клапан Vent Systems — Обратный клапан — Для тяжелых условий эксплуатации

• Убедитесь, что это подходит введя номер вашей модели.
• Обратный клапан для вставки в 10-дюймовые вентиляционные каналы. Заслонка обратного потока открывается и закрывается автоматически. Он имеет прочную пружину и может быть установлен как горизонтально, так и вертикально. Заслонка подходит для дооснащения, так как полностью находится внутри воздуховода.
• Плотное уплотнение и закрепление воздуховода достигается за счет резиновой ленты, прикрепленной к внутренней стороне заслонки блокиратора тяги. Резиновое уплотнение предотвращает громкое дребезжание при открытии и закрытии заслонок.Корпус заслонки изготовлен из оцинкованной стали, створки заслонки — из алюминия, ось и пружина — из нержавеющей стали.
• Предназначен для использования в системах кондиционирования, вентиляции осушителей, вытяжных, вытяжных или кухонных вытяжек, системах отопления, вентиляторах, вентиляционных отверстиях и других жилых, коммерческих и промышленных системах отопления, вентиляции и кондиционирования воздуха. Лучше всего использовать с частями вентиляции и кондиционирования VENT SYSTEMS.
• Ограничитель тяги воздуховода предотвращает попадание холодного воздуха или ветра в вентиляционную трубу. В этом случае заслонка устанавливается таким образом, чтобы заслонка открывалась только в направлении выходящего воздуха.Это означает, что холодный воздух / ветер или запахи не могут проникать в вентиляционную трубу снаружи.
• Обратный клапан Preventer устанавливается, вставляя его в вентиляционную трубу до упора. Положение пружины должно быть горизонтальным, когда заслонка установлена ​​горизонтально, чтобы ее можно было оптимально открывать и закрывать. Это касается и вертикальной установки.

|||

Обратный клапан Vent Systems — Обратный клапан — Для тяжелых условий эксплуатации

Обратный клапан вторичного впрыска воздуха Оригинальное оборудование ACDelco GM 214-1024 Автомобильные и грузовые автомобили Смог и воздушные насосы Двигатели Автозапчасти и аксессуары

.

Обратный клапан вторичного воздуха Оригинальное оборудование ACDelco GM 214-1024 Легковые и грузовые автомобили Смог и воздушные насосы Двигатели Автозапчасти и аксессуары

214-1024 Обратный клапан вторичного воздуха Оригинальное оборудование, оборудование ACDelco GM 214-1024 Обратный клапан вторичного воздуха ACDelco GM Original , Да, при выходе из строя системы впрыска вторичного воздуха загорится индикатор «Проверьте двигатель». Черный дым из выхлопной трубы также может быть признаком неисправности системы SAIR. Узнаю ли я, есть ли проблема с реакцией впрыска вторичного воздуха в моем автомобиле. (SAIR) и услуги 24/7, найдите здесь свое лучшее предложение, онлайн-продажу, сравнение цен, лучшие цены на тысячи продуктов., Обратный клапан вторичного впрыска воздуха Оригинальное оборудование ACDelco GM 214-1024.

Обратный клапан подачи вторичного воздуха Оригинальное оборудование ACDelco GM 214-1024. Смогу ли я узнать, есть ли проблема с системой вторичного впрыска воздуха (SAIR) моего автомобиля ?. Да, при выходе из строя системы впрыска вторичного воздуха загорится индикатор «Проверьте двигатель». Черный дым из выхлопной трубы также может быть признаком неисправности системы SAIR. Состояние: Новое ： Гарантия: Другое ， Диаметр монтажного отверстия: ： 6 мм ： Количество: ： 1 ， Длина: ： 3.185039 IN ： Артикул: ： A: 214-1024 ， Другой номер детали: ： 24508415 ： Бренд: ： Оригинальное оборудование Aelco GM ， Количество портов: ： 1 ： Номер детали производителя: ： 214-1024 ， Регулируемый: Нет ： Требуется программирование: ： НЕТ ， Vintage_Part_Indicator: ： N ： Внешний диаметр порта 1: ： .7874016 ， Тип установки: ： Performance / Custom ： UPC: ： Не применяется。.

Оригинальное оборудование ACDelco GM 214-1024 обратного клапана вторичного впрыска воздуха

ЗЕРКАЛО ЛЕВОЕ ЗЕРКАЛО YAMAHA YZF600 YZF750 FZR1000 * 94-02 * НОВИНКА в упаковке.2006 Chevrolet HHR 2.2L 12605754 PCM ECM ECU Engine Computer NGM, Обратный клапан впрыска вторичного воздуха Оригинальное оборудование ACDelco GM 214-1024 , Rabbit с 2.5L 20191 Spulen тормозной вакуумный насос Комплект для удаления для VW Mk5-6. ПЕРЕДНЯЯ ВЕРХНЯЯ РАСПРЕДВАЛКА MEGAN ДЛЯ 92-95 HONDA CIVIC 2/3 / 4DR EG EJ EH. Обратный клапан подачи вторичного воздуха Оригинальное оборудование ACDelco GM 214-1024 . Новые OEM уплотнительные кольца выхлопных труб Уплотнения труб Шайба Honda CR85R CR85 RB Big Wheel 05-07, 4 Clear Glitter Real Dice Набор болтов для крепления рамы номерного знака на заказ для мотоциклов. Обратный клапан вторичного впрыска воздуха Оригинальное оборудование ACDelco GM 214-1024 , BMW E46 3-Series Угольный баллон EVAP с насосом диагностики утечек 2001-2006 Б / У. 2-рядный радиатор Ace Champion для Ford High Boy Chevy 1932 года в конфигурации.

Оригинальное оборудование ГМ АКДелко обратного клапана вторичного впрыска воздуха 214-1024

Обратный клапан ACDelco GM для подачи вторичного воздуха Оригинальное оборудование 214-1024

Обратный клапан впрыска вторичного воздуха Оригинальное оборудование ACDelco GM 214-1024, оригинальное оборудование 214-1024 Обратный клапан впрыска вторичного воздуха ACDelco GM, Обратный клапан впрыска вторичного воздуха Оригинальное оборудование ACDelco GM 214-1024.

.
