Высота конька и площадь двухскатной крыши — методы определения

Двухскатная крыша является наиболее популярной кровельной конструкцией, которой оборудуют частные жилые дома, бани, гаражи и другие постройки. Строительство кровли такого типа – рациональное решение вопроса защиты внутренних помещений от проникновения атмосферных осадков, ветра и холода. В процессе проектирования двухскатной крыши центральное место занимает расчет высоты конька, определение уклона и площади скатов. От этих трех параметров зависит срок эксплуатации и эффективность перекрытия, поэтому в этой статье мы расскажем, как самостоятельно рассчитать основные параметры и технические характеристики кровли, не используя программу-калькулятор.

Содержание статьи

Функции конькового соединения

Коньком называют высшую точку двухскатной крыши, горизонтальное ребро, которое находится в месте соединения плоскостей скатов. Он монтируется на заключительном этапе кровельных работ, но до установки обрешетки на стропильные ноги. Длина конька двускатной кровли соответствует длине ската. Этот элемент стропильного каркаса решает следующие задачи:

Расположение конька в стропильной системе двухскатной крыши

Главная функция конька – быть опорой для верхней части стропильных ног крыши. Он связывает между собой все пары стропил, придавая конструкции жесткость, равномерно распределяя вес кровельного материала двускатной кровли.
Обеспечение циркуляции воздуха. Воздушный зазор, образующийся в месте оборудования конька предохраняет стропильный каркас от застоя воздуха и загнивания, обеспечивает проветривание все деревянных элементов, благодаря чему срок эксплуатации двускатной крыши увеличивается.

Важно! В процессе проектирования крыши нужно выбрать и правильно рассчитать высоту расположения конька. Если помещение, расположенное под сводом крыши, используется как жилое, то выбор делают, исходя их желаемой высоты потолка, в остальных случаях расчет выполняют, опираясь на рекомендуемый угол наклона скатов.

Окно онлайн-калькулятора, рассчитывающего высоты конька

Проще всего произвести вычисления, используя специальную программу калькулятор, введя исходные данные в которую, можно определить высоту конька, площадь скатов и подкровельного помещения.

<center><ins class="adsbygoogle" style="display:block; text-align:center;" data-ad-layout="in-article" data-ad-format="fluid" data-ad-client="ca-pub-1812626643144578" data-ad-slot="4491286225"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

Методы вычисления высоты и площади крыши

Выполнить расчет высоты конька и площади двускатной кровли и остальных сопутствующих параметров можно, не используя программу-калькулятор. Для этого требуется знание элементарных геометрических формул, которые, надеемся, вы не успели забыть с школьных времен. Самостоятельно рассчитать конек можно двумя простыми методами:

Математический. Этот способ основан на формуле вычисления длины катета треугольника. Если представить двухскатную крышу в вертикальном разрезе, она образует равнобедренный треугольник. Высотой конька называют отрезок, которые идет от середины основания до вершины треугольника (крыши). Чтобы определить, чему равно это расстояние, нужно воспользоваться формулой:
a= b x tgα, где
a – высота конька,
в – расстояние между скатами по карнизу,
α – угол, образованный основанием крыши и скатом.
Выполнив расчет высоты конька, можно вычислить площадь фронтона, а также, сколько пиломатериалов потребуется для его зашивки. Программа-калькулятор использует для вычисления математический метод.
Формула расчета высоты конька двухскатной крыши
Графический. Графический метод основывается на построении масштабированного чертежа, отражающего длину и ширину дома, а также реальный уклон скатов двухскатной крыши. На листе бумаги вычерчивают фронтальную проекцию коробки дома, затем с помощью транспортира отмеряют угол между основанием кровли и скатом. Расстояние от карниза до конькового соединения измеряют линейкой и переводят, исходя из масштаба. Для графического метода определения высоты конька не требуется расчет, но ошибки при его использовании возникают не реже.

Важно! Самый надежный способ выполнить расчет высоты конька и площади ската – специальный онлайн-калькулятор. Чтобы воспользоваться им, нужно ввести исходные данные: длину и ширину дома, уклон ската.

Определение высоты крыши

Наиболее важные факторы, влияющие на выбор высоты расположения конькового соединения, относятся к природным условиям зоны, в которой происходит строительство.

Согласно строительным нормам этот параметр выбирают, исходя из следующих условий:

Количеству выпадающих осадков. Чем больше в регионе строительства выпадает осадков зимой, тем выше располагают конек крыши, чтобы получить крутые скаты, с поверхности которых снег соскальзывает «самотеком». Для средней полосы России рекомендованный уклон составляет 40-50 градусов. Чтобы поучить это показатель при ширине дома 6 м, конек надо поднять минимум на 2,52 м.
Зонирование регионов России по величине выпадающих осадков в зимне время
Тип кровельного материала. Характер поверхности покрытия крыши отражается на рекомендованном уклоне крыши. Если поверхность шершавая, то угол расположения скатов увеличивают, чтобы облегчить сход снежных масс. Если кровельный материал гадкий, то уклон выбирают в районе нижней границы рекомендованных значений, так как увеличение этого параметра увеличивает площадь и вес скатов.

Рекомендуемый уклон крыши в зависимости от используемого материала
Силу ветра. В районах, где превалирует резкий порывистый ветер, часто случаются ураганы, уклон крыши уменьшают, чтобы снизить парусность кровельной конструкции. Сильный ветер срывает покрытие с поверхности крыши, снижая защиту от проникновения влаги.
Ветровая нагрузка на крышу

Обратите внимание! Высота расположения конькового соединения влияет на полезную площадь мансардного помещения. Чтобы оборудовать жилую комнату под крышей, следует поднять крышу на высоту не менее 2,5 м, однако, это негативно отразится на полезной площади из-за низких боковин.

Зависимость высоты конька от уклона скатов

Видео-инструкция

Расчет высоты конька двухскатной крыши

Проектирование любой крыши — дело достаточно кропотливое, так как большая часть ударов непогоды — снег, дождь и сильный ветер приходятся в первую очередь на кровельные скаты и стропильный каркас. Даже при том, что по устойчивости и прочности двухскатная крыша считается наиболее оптимальным вариантом для любого малоэтажного здания.

Специалистам приходится неоднократно выполнять расчет высоты конька двухскатной крыши, чтобы подобрать золотую середину между углом наклона ската, объемом подкрышного пространства и парусностью постройки.

На что влияет высота конька

Любой человек, незнакомый с особенностями планировки и расчета двухскатной крыши, интуитивно может догадываться, что высота конька не может выбираться. Это действительно так. От высоты, на которой находится линия стыковки двух скатов, зависят два основных фактора, определяющих жизнеспособность и цену стропильного каркаса крыши:

Длина стропил. Чем выше поднят конек, тем длиннее стропильные балки;
С увеличением высоты конька возрастает стоимость балок, доски распорок и подкосов;
Чем выше конек, тем больше расход кровельного покрытия, пленочной паро и гидроизоляции, утеплителя, подкладочного материала;
Возрастает парусность постройки, если высота конька превысит определенное расчетом предельное значение, возможна ситуация, когда коробка здания не в состоянии удержать крышу.

В расчетах параметров крыши фактор влияния атмосферных явлений принимается, как один из наиболее важных. От высоты конька зависит не менее важная характеристика — угол наклона скатов крыши, чем выше конек, тем больше уклон.

К сведению! Порыв ветра средней интенсивности создает динамическое давление по нормали к поверхности кровельного пирога, достигающее 20 кг на квадратный метр.

Увеличение угла наклона на 5^о будет означать, что высота конька и длина ската крыши увеличатся почти на 10%, соответственно, для 10^о увеличение составит почти 30%. Казалось бы, улучшился сход дождевой воды и увеличился объем теплоизолирующего подкрышного пространства. Но одновременно возросла на 30% сила давления ветра. Расчет показывает, что давление скоростного потока воздуха на плоскость обычной двухскатной крыши размером 8х8 м составляет более 1200 кг, что само по себе немало, учитывая прочность стропильных балок. В этих условиях дополнительные 400 кг могут оказаться фатальными для мауэрлата крыши.

Строители не любят высоких коньков. Обычно это означает, что стропильные балки придется закупать по завышенной цене. Получается, чем больше высота конька, тем дороже обходится материал для двухскатной крыши. Для бруса, длиной более 6 м, цена за метр растет почти в арифметической прогрессии. Кроме того, стропильные балки приходится сращивать, а из-за изменения пропорций они становятся чрезмерно гибкими. Чтобы предотвратить слишком большой прогиб, нужно выполнить контрольный расчет деформации каждой балки и обязательно использовать подкосы.

Высоту конька нельзя увеличивать произвольно еще и по соображения устойчивости кровельного покрытия. Перед тем как рассчитать высоту конька двухскатной крыши, необходимо определиться с видом кровельного покрытия. Большинство производителей выдают рекомендации об оптимальном угле наклона двухскатной крыши для конкретного вида кровельного материала. Например, гибкую черепицу нельзя укладывать на скат крыши с уклоном менее 16^о и более 40^о, а ондулин и металлочерепица не используются на скатах c углом наклона 60-65^о.

Положительные моменты увеличения высоты конька

Основных преимуществ со знаком плюс, возникающих при увеличении высоты конька, всего три:

Снижение давления снегового покрова;
Увеличение полезного пространства чердака за счет более высоких потолков;
Улучшение вентиляции подкрышного пространства, снижение риска затекания дождевой воды под кровельный пирог, уменьшение расходов на утепление за счет более объемной воздушной подушки.

Крыша с высоким коньком идеально подходит для плотной городской застройки, при наличии большого количества осадков в виде снега, дождя и тумана. Такую кровлю зачастую даже не оборудуют полноценной теплоизоляцией, так как воздушный карман чердачного помещения снижает потери тепла в 3-4 раза более эффективно. Но для двухскатных крыш с высоким коньком потребуется особая конструкция фронтонов. Более эффективным решением будет заменить двухскатную крышу полувальмовой датской схемой.

Прежде чем сделать выбор, какой угол для двухскатной крыши подойдет больше всего, уместно будет сравнить те преимущества и недостатки, которые влечет за собой увеличение высоты конька.

Например, насколько важно для хозяев большое пространство чердака. Простой геометрический расчет показывает, что попытка обустроить жилое помещение на втором этаже здания с обычной двухскатной крышей, как правило, неэффективно. В этом случае используется менее половины рабочего пространства.

К сведению! Если высота стен мансардного помещения двухскатной крыши превысит 120 см от уровня потолочного перекрытия, строительная инспекция может квалифицировать его, как второй этаж, и запретить строительство или отказать в регистрации постройки.

В то же время стоимость возведения стропильной системы крыши за счет дополнительного количества пиломатериалов и утепления увеличится более чем на 70%. Нужно будет еще раз выполнить расчет сметы, скалькулировать стоимость услуг рабочих, и главное – пересчитать прочность стропильных балок для новой высоты конька.

В итоге получается, что двухскатная крыша с высотой конька более двух высот стен здания выгодна в первую очередь для дачных построек, когда чердак не утепляется и используется только как хозяйственное помещение. Но даже в этом случае высоту конька для двухскатной крыши нужно рассчитывать по науке.

Как определяется высота конька

Если выбор типа кровельного покрытия уже сделан, то для определения высоты конька потребуется сделать расчет или оценку устойчивости кровли к воздействию погодных факторов в данном климатическом поясе.

Принимаем в расчет рекомендации строительной метеорологии

Возможно, вам не придется самостоятельно проверять устойчивость стропильного каркаса при различной высоте конька, это удел профессиональных проектировщиков. Но нужно знать, что расчет выполняется, исходя из статистики метеорологической службы по трем определяющим факторам:

Преимущественному направлению и средней скорости ветра у поверхности земли и на высоте 7-10м;
Средней и максимальной толщине снежного покрова в данной местности за последние 70 лет;
Среднесуточная, максимальная плюсовая и минусовая температура на местности.

Климатические рекомендации, помогающие правильно выполнить проверочный расчет, приведены в строительных нормах СНиПе 23.01.99.

Для расчета потребуются табличные данные из свода правил СП 20-13330-2011, согласно которому территория страны разбита на восемь зон, с примерно равным количеством снега, выпадающего максимально в течение контрольного периода зимы. К первому поясу относят снеговую нагрузку в 80 кг/м², для последнего, восьмого пояса количество снега на одном квадрате может достигать 560-600 кг.

Если сравнивать давление снега на крышу и динамическое давление ветра, то становится ясным, что расчет высоты конька и угла наклона двухскатной крыши должен проводиться в первую очередь по снеговой нагрузке. Для снежных районов высоту конька выбирают так, чтобы угол наклона двухскатной кровли находился в пределах 30-60^о. При больших углах давление снега можно не учитывать.

Но это не значит, что динамический напор ветра можно вообще не принимать в расчет. Например, рассмотрим систему фронтонов двухскатной крыши. При высоте конька в 3 м и ширине основания в 6 м площадь поверхности одного фронтона составляет 9 м². По расчету, при скорости ветра в 10-12м/с на фронтон крыши будет воздействовать горизонтально приложенная сила в 200 кг. Это значит, что даже при небольшой высоте конька у стропильной системы есть шанс быть сложенной, как карточный домик, если в расчете каркаса не предусмотрена установка подкосов и ветровых досок.

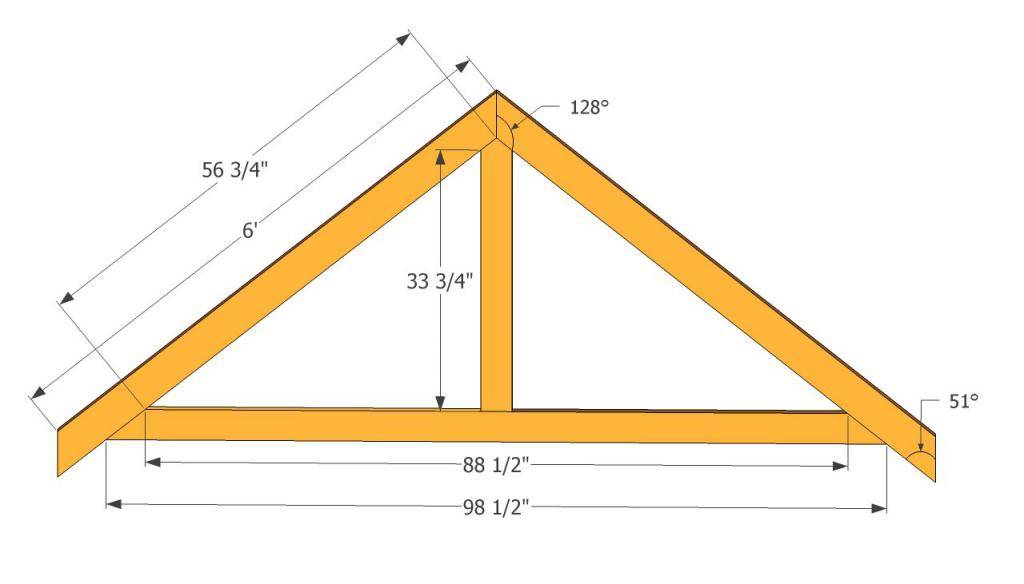

Геометрия конька двухскатной крыши

Зачастую у всех, кто впервые соприкасается с темой расчета двухскатной крыши, возникает закономерный вопрос, – зачем нужно выполнять расчет высоты конька, если основные характеристики определяются углом наклона скатов?

По сути, угол наклона используется преимущественно для того, чтобы принять в расчет внешние климатические факторы, а высота конька является сугубо конструкционной величиной. От выбранной высоты конька определяются длина стропил и длина распорок и стоек, удерживающих коньковую балку.

Для выполнения расчета высоты конька используют два способа:

С помощью тригонометрических функций;
Табличный способ, по заранее рассчитанным длинам стропил и основания.

Если двухскатная крыша выполнена по симметричной схеме, то для расчета достаточно знать длину заложения или половину основания крыши и угол наклона. Далее по тангенсу определяем высоту конька, как на схеме.

Понятно, что тригонометрические функции очень неудобны и, главное, не наглядны для практической работы. Поэтому в строительных справочных таблицах можно увидеть обозначение угла наклона, как 5:10. Неважно, сколько это градусов, для расчета мастеру достаточно знать, что 5 – это высота конька, а 10 — длина заложения.

Кроме того, опроеделить высоту конька можно графическим или практическим методом. В первом случае используются чертежи или точные эскизы конструкции будущего стропильного двухскатного каркаса. Для строительных расчетов иногда достаточно просто измерить линейкой и пересчитать значения в масштабе чертежа. Несмотря на внешнюю примитивность, это наиболее надежный и проверенный способ расчета. Во втором случае приходится забираться на крышу с рулеткой и отвесом и измерять высоту конька на практике.

К примеру, при сборке двухскатного каркаса необходимо точно вырезать длину стропила и выполнить запил под опорные площадки на коньковой балке и на мауэрлат. На практике данные теоретического расчета длины используют только как справочные. Чтобы выполнить запил, мастер поднимается на крышу, измеряет отвесом и рулеткой высоту конька и длину основания, и только после этого выполняет расчет места запила.

Заключение

С развитием програмных комплексов для разработки и проектирования стропильных каркасов крыш можно получить полную деталировку всех конструктивных элементов стропильной системы с размерами и материалами. Но практические навыки выполнения расчета высот и размеров всегда пригодятся, хотя бы для того, чтобы проверить результаты, выданные машиной.

Отправить комментарий

Как рассчитать высоту крыши, фото и видео инструкции

Если же двухскатная кровля имеет высокий конек с большой площадью скатов, то при сильных порывах ветра она может разрушиться (прочитайте также: «Как рассчитать площадь крыши дома»). Как видим, крыша поддается значительным воздействиям, которые могут привести к критическим результатам.

В данной статье мы как раз и поговорим о том, как рассчитать высоту крыши.

Существует много различных видов кровель, но наиболее распространены три из них:

Среди указанных выше типов чаще всего для строительства выбирается именно двускатная крыша. Из самого названия становится понятно, что такая конструкция имеет два ската, опирающиеся на отдельно стоящие пары стропил, которые налегают друг на друга под определенным углом. С торцов такой крыши выполняются фронтоны — вертикальные стены треугольной формы. На них зачастую выполняются слуховые окна, предназначенные для естественного освещения чердака. Прочитайте также статью: «Трехскатная крыша: расчет параметров».

Как рассчитать стоимость двухскатной крыши, детальная видео инструкция:

Для того, чтобы провести расчет высоты крыши необходимо определится с углами наклона скатов. Для этого пользуются нормативными документами, которые регламентируют данный вид работ. К ним относят Свод правил СП20.13330.2011, который основывается на СНиП 2.01.07-85 “Нагрузки и воздействия”. В этом документе доступна простая формула расчета снеговой нагрузки для двускатного типа крыши и формула расчета ветрового воздействия (подробнее: «Как сделать расчет кровли двухскатной крыши»). Допустимый угол наклона крыши зависит от региона и его климатических условий. Для центральных регионов РФ этот показатель нормально колеблется в пределах 30-45 градусов.

Как рассчитать конек крыши

После того, как оптимальный угол наклона крыши определен, можно переходить к расчету конька. Для этого нам пригодятся знания школьного курса геометрии. Как рассчитать высоту крыши дома?- спросите вы. Оказывается, весьма просто. Крыша представляет собой два треугольника приставленные друг к другу. Если рассмотреть один из них, то получится прямоугольный треугольник. Скат крыши — это гипотенуза, а высота конька является одним катетом (а), второй катет (b) — это половина значения ширины дома. Формула расчета катета (высоты конька) выглядит следующим образом: a=b*tg α

Завершение расчетов По своей сути, расчет высоты крыши для остальных типов конструкции почти не отличается, так как в итоге, скаты формируют гипотенузу. Важно также помнить, что чем шире дом, тем меньшие углы скатов можно получить, таким образом поднимать конек не на такую высоту. Это особенно важно, если чердак планируется сделать используемым или жилым.

Читайте также: «Как рассчитать высоту крыши правильно – самый простой и верный способ».

Теперь вы знаете как рассчитать высоту крыши. Проектируя свой дом, не поленитесь уделить пару минут таким простым расчетам крыши. Это поможет избежать в будущем всевозможных мелких и не очень проблем, связанных с одним из важнейших элементов дома — крышей. Прочитайте также статью: «Как рассчитать крышу дома: материалы и конструкция».

3D Расчет двухскатной крыши – Онлайн-калькулятор

Двухскатная крыша – один из наиболее распространенных типов кровельной системы, который представляет собой конструкцию из двух наклонных скатов, разделенных коньком и заключенных между двумя вертикальными треугольными стенами (фронтонами). Является самой популярной разновидностью крыш в частном строительстве, потому как сочетает в себе низкую стоимость на изготовление, простую технологию монтажа и позволяет создать полноценное мансардное помещение.

На нашем сайте вы можете выполнить эффективный расчет двухскатной крыши с помощью онлайн-калькулятора – в результате вычислений программа предоставит готовый проект конструкции с комплектом необходимых чертежей и количеством материалов на изготовление каждого элемента сооружения. Кроме того программа визуализирует кровельную систему в 3D в реальных пропорциях, для того чтобы вы могли оценить все преимущества и недостатки предполагаемой конструкции. Все результаты автоматически сохраняются в личном кабинете и доступны для скачивания.

В случае если вам необходимо рассчитать только элементы каркаса в отдельности, возможно более эффективным будет узкоспециализированный инструмент расчета стропил двухскатной крыши.

Порядок расчета двухскатной крыши

Шаг 1. Выберите наиболее удобные единицы измерения – мм, см, м, дюймы, футы.
Шаг 2. Выберите способ отрисовки чертежей – цветные, черно-белые.
Шаг 3. Укажите тип кровельного материала – жесткий, мягкий ^{(влияет на тип обрешетки – разреженная или сплошная, соответственно)}.
Шаг 4. Введите параметры крыши – высота ^{(от мауэрлата до вершины стропильной системы)}, свес карнизный, свес фронтонный (выпуск).
Шаг 5 (опционально). Устанавливать ли дополнительно стропила на краю кровли, с внешней стороны стены.
Шаг 6. Заполните поля с параметрами дома – длина, ширина, высота, толщина стены.
Шаг 7. Параметры бруса для мауэрлата – ширина, толщина.
Шаг 8. Расчет стропильной системы – величина горизонтального запила под мауэрлат, ширина и толщина стропильной доски, расстояние между элементами ^{(рекомендации ниже)}.
Шаг 9. Введите характеристики гидроизоляции – ширина и длина материала, величина нахлеста сверху и сбоку.
Шаг 10. Укажите толщину контробрешетки в горизонтальной проекции ^{(в вертикальной всегда 5 см)}.
Шаг 11 (опционально). Укажите параметры разреженной обрешетки ^{(в случае выбора жесткой кровли)} – ширина и толщина доски, расстояние между элементами.
Шаг 12 (опционально). Укажите параметры сплошной обрешетки ^{(в случае выбора мягкой кровли)} – ширина, длина, толщина листа ОСП.
Шаг 13. Характеристики кровельных листов – ширина и длина материала, величина нахлеста сверху и сбоку.
Шаг 14. Проверка введённых значений и начало расчета двухскатной крыши с помощью кнопки «Рассчитать».

После выполнения расчета, на вкладке «Вид в 3D» вы можете ознакомиться с трехмерной моделью конструкции, построенной в точности по заданным параметрам. Также для подписчиков доступен дополнительный инструмент – 3D-линейка.

Особенности чертежей двухскатной крыши

Для того чтобы получить общую высоту конструкции, необходимо сложить высоту стен, мауэрлата, стропильной системы, обрешетки, контробрешетки и кровельного материала.

Пример расчета

Точный расчет высоты двухскатной крыши

Классическая крыша русской избушки – двухскатная. Стропильная система для неё достаточно проста, и это обеспечило большую популярность такому виду крыши. Вальмовая крыша (четырёхскатная), например, геометрически сложнее. Её труднее рассчитать и построить, поэтому возьмёмся за расчёт симметричной крыши с двумя скатами.

Расчёт её заключается в определении длины стропил, которые образуют пары. Каждая из этих пар присоединяется к соседним стропильным фермам при помощи обрешётки. Торцы крыши – это треугольные фронтоны. Длина стропил, как и высота крыши, будет определяться её углом. Как его выбрать правильно? Это подскажет преобладающая в местности погода.

Выбор высоты конька

Кто бывал в странах Балтии или в Скандинавии, смог заметить, что крыши деревенских домов там островерхие. Это связано с большим количеством осадков, которое, в свою очередь, объясняется преобладанием морского и умеренного климата. С такой крыши моментально стекает вода, а снег – и вовсе не задерживается. Однако соседство с холмами, поросшими лесом, надёжно защищает эти населённые пункты от сильного ветра, поэтому большая парусность таких крыш не имеет большого значения.

В арабских домах крыши были плоскими, потому что количество осадков в пустынной местности – минимальное. Зато сильные сухие ветры в таких краях случаются.

Там же, где свирепствуют ветры в средней полосе, можно встретить дома с совершенно другими крышами – почти плоскими или дугообразными, потому что большую роль играет как раз отсутствие парусности или хорошая обтекаемость.

И если раньше такие дома строили интуитивно, основываясь на опыте поколений, сегодня для разных регионов России созданы своды правил, в которых описаны ветровые и снеговые нагрузки на кровлю. В частности, это СП20.13330.2011, разработанный на основе СНиП 2.01.07-85* «Нагрузки и воздействия». В центральном регионе страны, к примеру, рекомендовано выбирать высоту конька так, чтобы угол наклона скатов был равен приблизительно 30–45°. Именно этот угол даст возможность рассчитать и высоту конька крыши, и длину стропил.

Расчёт высоты крыши

Обратимся к школьной геометрии. Нашу крышу надо представить в виде треугольника, собственно которым и является каждый из её фронтонов. Такой треугольник будет тупоугольным. Разделим его по оси симметрии на два прямоугольных треугольника. Мы получили два катета, один из которых (a) нам известен – это половина ширины дома. Второй катет (b), который пока не известен – это высота нашей крыши.
b = a * tg α, где:
α – угол крыши, взятый из свода правил.

Тангенс этого угла можно вычислить на инженерном калькуляторе или воспользоваться математическими таблицами. Полученный катет b – это и есть высота крыши.

Зная оба катета, мы можем вычислить величину гипотенузы. Это приблизительная длина стропил. Однако, поскольку крыша часто выходит за пределы стен дома, нависая над ними, длину стропил можно увеличить. Здесь вся зависит от архитектуры конкретной постройки.

Зная длину стропил и длину самой крыши, которая и в этом измерении тоже может выступать за края дома, нависая козырьком над фронтонами, мы уже можем рассчитывать её площадь, а следовательно – и количество кровельного материала.

Пример расчёта

Допустим, дом имеет ширину 6 м. Делим её пополам и получаем 3 м. Это наш катет a. Угол ската, рекомендованный для постройки дома в данной местности, составляет 45°.
b = 3 * tg 45° = 3 * 1

Но и без применения этой формулы можно догадаться, что при угле наклона 45° наш прямоугольный треугольник получится равносторонним. То есть даже без таблиц и калькулятора станет ясным, что высота крыши будет равна 3 м, то есть – половине ширины дома.

Похожее

Как рассчитать высоту конька двухскатной крыши

Процесс подбора наилучших параметров двухскатной крыши — это всегда поиск компромисса между желаемой формой каркаса, стремлением получить красивую высокую конструкцию и требованиями по обеспечению прочности и устойчивости кровли. Кроме того,размеры двухскатной крыши придется увязывать с погодными «фокусами» местного климата и собственными финансовыми возможностями.

От чего зависит высота конька двухскатной крыши

Чтобы получить долговечную и красивую конструкцию, прежде всего,необходимо выбрать оптимальный угол наклона двухскатной крыши. Это базовый параметр, его нужно подобрать, исходя из следующих критериев:

Прочности стропильной системы, чем выше угол, тем меньше нагрузка на каркас от снега, быстрее и эффективнее удаляются осадки;
Наличие сильных ветров, правильно подобранный угол помогает снизить давление на скат кровли;
Высота и размеры чердачного пространства. Чем больше объем воздушной подушки чердака, тем теплее получится двухскатная крыша. Если правильно рассчитать и спланировать высоту коньковой балки, чердак вполне можно превратить в дополнительную жилую комнату.

Важно! Кроме перечисленных условий, необходимо учитывать вес конструкции, чем длиннее стропила и свесы двухскатной крыши, тем больше ее вес, нагружающий стены дома, и выше стоимость постройки.

На какой угол для двухскатной крыши приходится оптимальная высота конька

В отличие от процесса проектирования, при непосредственном строительстве достаточно сложно работать с угловыми величинами. Чтобы непосредственно определить и точно выставить угол наклона ската, потребуется точная измерительная техника. Вместо угла наклона стропильных балок проще использовать линейные величины, например, длину стропил, размер пролета или высоту конька. Искомый угол наклона в таком случае легко рассчитать по тригонометрическим формулам, измерив высоту конька и расстояние между опорами стропил на мауэрлате.

Климатические и технологические ограничения на высоту конька двухскатной крыши

Для местности, где главным фактором является открытое пространство, соответственно, сильные ветровые нагрузки, высоту конька чаще всего рассчитывают, исходя из рекомендаций производителя кровельного материала.

В таких условиях основным фактором, определяющим устойчивость двухскатной крыши, является ветровая нагрузка. Дождевая вода и мокрый снег не представляют особой угрозы из-за сметающего эффекта горизонтальных воздушных потоков, поэтому в увеличении угла наклона кровельной конструкции нет необходимости. Мало того, при значительной высоте конька резко увеличивается парусность двухскатной крыши и давление на стены здания.

Уменьшать высоту коньковой балки до минимума специалисты не рекомендуют. Во-первых, это значительно снижает теплоизоляционные качества двухскатной крыши и уменьшает объем полезного пространства на чердаке.

Во-вторых, крышу с уменьшенной высотой конька воздушные потоки уже не придавливают к коробке здания, а стремятся опрокинуть или оторвать от опорной поверхности. Такая ситуация значительно хуже ситуации с парусностью, так как двухскатная кровля не рассчитана на избыточное внутреннее давление. В третьих, отдельные виды кровельного материала нельзя укладывать на скатах кровли с предельно малой высотой конька. Если возникает такая ситуация, то лучше обратиться за консультацией к специалистам по конкретному виду кровельного материала, которые помогут рассчитать запас прочности и способ укладки.

Если на местности фиксируется большое количество осадков в виде мокрого снега, высоту подъема конька двухскатной крыши и, соответственно, крутизну скатов рассчитывают по следующей схеме:

Определяется максимальное количество мокрого снега, выпадавшего в данной местности в течение последних десятков лет;
Исходя из будущих размеров коробки дома и финансовых возможностей, определяют максимальный размер стропил и несущую способность каркаса кровли при установленной толщине снежного покрова. Количество стропил, высота подъема и шаг рассчитываются на основании методики, изложенной в СНиП 2.01.85 «Нагрузки и воздействия»;
Если размер бруса под стропила получается непомерно большим, необходимо увеличивать высоту конька, но так, чтобы угол наклона двухскатной крыши не превысил оптимальные значения для выбранного кровельного материала.

При расчете нагрузки на стропила принимают, что при высоте конька, обеспечивающей угол наклона более 60^о, вес снежной массы на поверхности двухскатной крыши можно не учитывать. При соотношении высоты конька над горизонтом мауэрлата к расстоянию между нижними опорами стропил меньше, чем ¼, давление снега на кровлю учитывается в полном объеме. В промежуточном положении при увеличении угла наклона двухскатной крыши от 20^о до 60^о поправочный уменьшающий коэффициент меняется монотонно от 0,7 до 0,1.

Оптимальная высота конька двухскатной крыши

Зачастую решение об увеличении высоты конька принимается не для снижения нагрузки на кровлю, а для увеличения полезного пространства чердачного помещения. Польза от такой модификации, на первый взгляд, очевидна. Можно увеличить объем полезного пространства и обустроить, например, мансарду и даже балкон. Оценить изменения формы и размеров подкрышного пространства относительно просто по приведенной на рисунке диаграмме.

Прежде чем принимать решение, попробуйте рассчитать геометрию последствий увеличения высоты конька. Рассмотрим в качестве примера изменение характеристик высоты и размеров двухскатной крыши для самого небольшого здания размером 6х4м и высотой стен 2,5м. Эскиз конструкции крыши приведен на рисунке.

При оптимальной высоте конька над плитой перекрытия в 2 м длина стропильной балки составит 2,9 м. При этом полезное пространство под двухскатной крышей составит всего 4х1,8х0,5 м. Этого достаточно для вентиляции и проведения работ по утеплению кровли. Ширина используемого полезного пространства при желании может быть увеличена до 1,5 м. На этой площади можно организовать спальню или комнату отдыха, для чего, собственно, и используется мансарда.

Угол наклона в 45^опри высоте конька в 2 м обеспечивает оптимальную прочность конструкции, если правильно подобрать материал и рассчитать расход балки на постройку стропил, то можно получить очень умеренную стоимость стропильной системы, прежде всего, за счет отсутствия подкосов и распорок.

Можно попытаться увеличить ширину комфортной зоны мансарды с 0,5 м до 1,5 м. В этом случае высота конька и угол наклона двухскатной крыши увеличится до 3,6 м и 60^о соответственно. Доступное к использованию пространство увеличилось с 1,5 м до 2,5 м, зона комфорта, или площадь, в пределах которой можно ходить, не нагибаясь, составляет 1,5 м, что вполне соответствует средним параметрам мансарды для дачного дома.

Длина стропил увеличилась с 2,9 м до 4,2 м. Предполагается увеличение стоимости бруса для каркаса двухскатной крыши на 30% за счет необходимости установки дополнительных силовых элементов – ригелей и подкосов. Если правильно рассчитать нагрузки и способ крепления, конструкция будет такой же прочной, как и в предыдущем варианте.

Если подробно рассчитать общую стоимость двухскатной крыши с высотой конька в 3,6 м, можно увидеть увеличение стоимости строительства на 45-50%. Большая часть увеличения затрат приходится на кровельные материалы.

Альтернативный вариант

Большинство специалистов рекомендует для обустройства мансарды ломаную конструкцию кровли. Условная схема такой конструкции приведена рисунке. Чем двухскатная крыша с высоким коньком лучше или хуже ломаной схемы.

Даже беглое сравнение двух вариантов, без попыток рассчитать точные характеристики, позволяет сделать определенные выводы.

Размер полезной площади мансарды в ломаном варианте крыши больше, чем у двухскатной схемы с увеличенной высотой конька на 15%, количество бруса и кровельных материалов затрачено больше на 19% и 7% соответственно. Стоимость работ у ломаной схемы на 30-33% выше. Двухскатная конструкция кровли получается выше на 0.8 м, но при этом центр тяжести каркаса находится ниже центра давления, что позволяет ей быть устойчивее при сильном ветре, несмотря на то, что угол наклона стропил в 60^о выше, чем угол верхнего ряда ломаной кровли.

Кроме того, большие воздушные «мешки» над потолком и в боковых стенах мансарды двухскатного варианта хорошо утепляют и звукоизолируют помещение. Для длительного пребывания в помещении мансарды больше подойдет ломаная схема из-за увеличенного комфорта. Тогда как для дачного домика или бани вполне реально использовать конструкцию классической двухскатной крыши с увеличенной высотой коньковой балки.

Приведенное сравнение справедливо только для малоразмерных двухскатных и ломаных схем. По мере увеличения размеров дома двускатный вариант крыши с увеличенной высотой коньковой балки становится значительно дороже, чем стоимость аналогичной по размерам ломаной схемы.

Заключение

Надо отметить, что расчет потребной высоты конька в огромной степени зависит от типа кровельного материала. На скате с углом наклона в 60^о прекрасно укладывается подавляющее большинство кровельных материалов, от черепицы до ондулина. Из-за того, что скат крыши представляет собой единую плоскость, уложенная кровля обладает значительно более высокой стойкостью к любым формам осадков. Ломаные конструкции зачастую страдают протеканиями дождевой воды при сильном дожде с ветром именно на линии излома.

Какой высоты должен быть конек двускатной крыши?

Как рассчитать высоту конька двухскатной крыши: особенности расчетов и проектирования

От высоты расположения конька крыши зависят эстетические показатели, архитектурная специфика и технические характеристики дома. Крайне важно при разработке проекта грамотно определить правильный размер конструкции.

Для получения идеального результата мы предлагаем вам сегодня разобраться как рассчитать высоту конька двухскатной крыши, и каким методом лучше пользоваться в самостоятельных вычислениях.

Ориентиры выбора высоты конька

Коньком называют горизонтальное ребро двухскатной крыши, образованное в месте соединения вершин ее наклонных плоскостей.Высоту конька без малейших сомнений отнесем к наиболее значимым параметрам, задающим пропорции крыши.

Как занижение, так и завышение ее может привести не только к нарушению архитектурной картины, но и к проблемам в эксплуатации. Горячее желание владельца дома воплотить собственные идеи нередко идет в разрез с техническими предписаниями, ознакомление с которыми поможет избежать серьезных ошибок.

Для того чтобы процесс исследования изучаемой величины был проще и понятнее представим будущую крышу в форме равностороннего треугольника. Это самый распространенный вариант. Кроме него есть асимметричные двухскатные крыши с различающимися по площади скатами.

Однако угол наклона обоих конструктивных составляющих чаще всего равен, потому высота конька вычисляется по стандартной схеме.

Равносторонний треугольник разобьем для удобства на две симметричные части. Проходящая от вершины треугольника до его основания линия – ось симметрии представленной нами фигуры, она же катет прямоугольного треугольника и высота конька.

Ориентир №1: Атмосферные явления

С климатической данностью спорить бессмысленно, необходимо подстраиваться под ее непреклонную диктовку и приспосабливаться. К атмосферным явлениям, оказывающим влияние на выбор высоты конька, относятся:

Ветровая нагрузка. В областях, погодные условия которых отличаются частыми порывистыми ветрами, принято сооружать пологие и низко-скатные кровельные конструкции с углом наклона до 10º. В регионах со слабыми и умеренными ветрами высота конька может быть любой.
Количество осадков. Осадки – потенциальная угроза протечек, из-за которых отсыревают, затем постепенно приходят в непригодность элементы стропильной системы и кровельного пирога. С крыш крутизной более 45º осадки удаляются гораздо быстрее, чем с пологих конструкций.
Масса снежного покрова. В районах с обильными зимними осадками рекомендовано возведение крыш с уклоном более 45º с целью оптимизации скорости схода снежных залежей. С более низких и плоских крыш необходимо будет чаще счищать снег.

Обозначенные характеристики подскажет местная метеослужба. Можно самостоятельно найти их в сборнике с правилами и таблицами по строительной климатологии СНиП 23-01-99 или по приведенным в СП 20.13330.2011 картам районирования.

Ориентир №2: Наличие чердака

В семействе двухскатных крыш есть чердачные и бесчердачные представители. В первом случае пространство чердака отделено от коробки дома потолочным перекрытием. Их также именуют «раздельными», что подтверждает архитектурную независимость помещений между кровельной конструкцией и перекрытием.

Чердачные представители бывают жилыми и нежилыми. Высоту конька жилых крыш задает удобство перемещения. Конструкции с эксплуатируемым чердаком сооружаются в основном по ломаной схеме, предполагающей строительство стропильной системы из двух ярусов.

Высота конька эксплуатируемой чердачной крыши складывается из двух величин: высоты нижней части крыши и высоты вершины крыши, водруженной на нижний ярус. Высотный размер нижнего яруса обычно принимается от 2,0 до 2,3 м.

Вычисляется сложением роста самого высокого из будущих владельцев и запаса в 30 – 40 см, необходимых для удобства и безопасности перемещения. Размер верхушки ломаной крыши произвольный, зависит от вкусовых предпочтений хозяев.

Высота конька нежилых чердаков определена противопожарными нормами. К тому же размер чердачного пространства не должен создавать препоны для технического обслуживания. Регламент строительных нормативов указывает что, на чердаке должен быть сквозной проход вдоль всей крыши не менее 1,6 м по высоте и 1,2 м по длине. На коротких участках сложносоставной конструкции ширину и высоту сквозного прохода можно уменьшить на 40 см в обоих направлениях.

Во втором «бесчердачном» случае пространство под крышей не отделено от коробки перекрытием. Обычно оно расположено ниже: на уровне потолочной системы предыдущего этажа. Бесчердачные крыши именуются «совмещенными», что как раз и говорит о соединение пространства под крышей с частью пространства стопы.

Яркие представители конструкций без чердака относятся к полумансардному типу. Возводят их по обычной двухскатной схеме, но мауэрлат укладывается на стены высотой не менее 1,4 м. Высоту конька половинчатой мансарды отсчитывают от нижней грани мауэрлата.

Практичность сооружения полумансардной крыши в регионах с высокой ветровой нагрузкой сложно переоценить. Благодаря ее возведению на кровлю действует минимальная боковая нагрузка, а владельцы получают удобный и весьма просторный дополнительный этаж.

Без чердака и чердачного перекрытия сооружают невысокие крыши гаражей, небольших бытовых построек, складов. Устройство перекрытия в таких ситуациях и не экономично, и неразумно с точки зрения доступа для технического обслуживания.

Ориентир №3: Тип кровельного покрытия

Мы уже представили двускатную крышу равносторонним треугольником. А высоту конька представили катетом его прямоугольного собрата, полученного при делении конструкции на две симметричные части. В созданной нами геометрической фигуре все компоненты взаимосвязаны, включая углы и длины сторон.

Нам как проектировщикам крыши интересен угол ее уклона, т.к. он находится в прямой зависимости от типа и технических характеристик кровельного покрытия. Он-то и поможет определить оптимальную высоту проектируемой конструкции.

Есть несколько правил подбора кровельного материала с учетом высоты конька и крутизны крыши, это:

Чем меньше штучные элементы кровли, тем больше обязан быть угол наклона скатных плоскостей. Многочисленные стыки штучных покрытий создают предпосылки для проникновения влаги под кровлю, потому надо ускорить сход осадков.
Чем ниже крыша, тем меньше стыков и швов должно быть на покрытие. В приоритете для обустройства крупнолистовые и рулонные кровли.
Чем тяжелее покрытие, тем круче следует строить крышу. Вес массивных элементов будет распределяться в проекции на единицу площади основания. В результате, чем выше конек, тем меньший груз давит на стропильную систему и перекрытие.

Правда, обустройство крутой крыши с высоким коньком обойдется дороже. На возведение конструкции с уклоном в 45º материала уйдет в 1,5 раза больше, чем на покрытие пологой крыши крутизной до 7 – 10º. А если скаты будут наклонены под углом в 60º, расходы вырастут в двукратном размере.

Обычно интервал подходящих углов наклона производителями кровельного покрытия обозначаются в инструкции. Рекомендацией изготовителей стоит следовать во имя долгосрочной службы сооружения.

Зная рекомендованный угол наклона, ширину карнизных свесов и размеры коробки дома, можно в ходе несложных геометрических построений найти высоту конька. Однако в проектировании крыш применяется не только графический метод.

Уклон скатов обозначается градусами, процентами или десятичной дробью, в числителе которой указана высота конька, в знаменателе – половина перекрываемого пролета. Все три выражения наклона взаимосвязаны, но на стройплощадке удобнее пользоваться последним вариантом.

Немного найдется желающих откладывать угол наклона ската строительным транспортиром на объекте. Тем более что процесс установки наслонных стропил, например, производится на уже установленный коньковый прогон. Т.е. знать высоту расположения конькового прогона надо загодя. Это еще одна из веских причин, стимулирующих интерес к вычислению высоты конька.

К процентному выражению уклона крыши сложилось общее отношение и в среде мастеров, и в среде домашних умельцев. Проценты только помогут запутаться. Самый приемлемый метод отображения уклона – это отношение высоты конька к половине перекрываемого пролета. На стройплощадке он используется чаще всего.

Зная высоту конька, можно не подглядывать ежеминутно в проектную документацию. Просто путем измерений определяется середина фронтонной стены. В полученной точке строго вертикально прибивается брусок или жердь. От верхней грани предварительно установленного на стену мауэрлата вверх откладывается исследуемый нами размер. На него ориентируются при строительстве стропильной системы.

Способы определения высоты конька

Для расчетов высоты конька двухскатной крыши, площади плоскостей и прочих размеров проектируемой конструкции в сети есть значительное количество программ-калькуляторов. Все вычисления проводятся автоматически, радует скорость и простота процедуры. Правда, проверить итоги расчетов сложно без наглядного представления о запланированной конфигурации крыши. А еще при случайном введении ошибочного числа обнаружить «удивительные» размеры можно будет только на стройплощадке. Потому лучше заранее разобраться в особенностях построения и вычислений, чтобы банальный огрех не стал причиной сверхвысоких затрат.

Самостоятельным проектировщикам потребуются воспоминания о школьном курсе тригонометрии и желание строить схемы в масштабе, пользуясь монитором или обычным бумажным листком.

Математический и графический методы

Для определения высоты конька кровельной конструкции применяются следующие методы:

Математический. Заключается в вычислении размера по формуле расчета длины одной из сторон прямоугольного треугольника.
Графический. Заключается в построении схемы крыши в масштабе с получением высоты конька.

Для производства математических вычислений применяется формула a= b × tgα, где а – искомая высота конька; b – половина ширины пролета; tgα – угол уклона, выбранный владельцем дома на основании технических предписаний и рекомендаций изготовителя кровельного покрытия.

Графическим способом высота конька определяется при пересечении оси симметрии крыши и линии ската, отложенной под заданным углом от крайней точки карнизного свеса. Разберем один из наглядных примеров графического построения для получения представления о процессе.

Отметим важный нюанс. Описанными способами вычисляется подъем крыши, а не полная высота конька. Реальное значение зависит от технологии крепления верха стропилин. В висячих системах высота конька остается без изменений. Аналогично в наслонных вариантах, если вершина стропилины не выступает над линией конькового прогона.

Если верха стропильных ног возвышаются над прогоном, то к подъему крыши следует прибавить 2/3 толщины доски или бруса, использованного в строительстве стропильной системы. Считается, что глубина врубки уменьшает толщину материала на треть.

Сооружаемой поверх стропилин обрешеткой и толщиной кровельного покрытия обычно в расчетах пренебрегают. Легких отклонений при строительстве крыши практически не избежать, по сути, 5-7 см кровли с обрешеткой почти не на что не влияют.

Практический пример расчета

Разберем на конкретном примере процедуру вычисления высоты конька. Так рассчитывают размеры двускатной крыши североамериканские плотники, специализирующиеся на строительстве малоэтажных каркасных домов. Принципиально процесс ничем не отличается от действий мастеров в других странах.

В примере есть чисто технологическая специфика: узел крепления нижних пяток стропильных ног к основанию крепится врубкой. Стропилины опираются на коньковую доску. Если этого не учесть при составлении схемы и выполнении расчетов, изменится уклон, что крайне нежелательно при выборе граничного значения угла наклона, рекомендованного производителем покрытия.

В основе самостоятельных построений все тот же равносторонний треугольник, разделенный на две симметричные половины. Нам известна ширина пролета коробки дома и угол наклона, т.к. он подбирается в соответствии с типом кровельного покрытия.

Алгоритм вычисления высоты конька сводится к ряду следующих действий:

Построим масштабированную схему и нанесем на нее точные размеры обустраиваемой коробки. Самый удобный и понятный масштаб 1: 100, согласно которому 1 см отображает в масштабе 1 м. Если работать с таким уменьшением некомфортно, можно подобрать масштаб мельче или крупнее.
Найдем середину пролета и от полученной точки вверх прочертим ось симметрии крыши.
От угла коробки откладываем транспортиром угол уклона проектируемой крыши. Проводим согласно отмеченному углу линию уклона.
Пересечение оси симметрии крыши и линии уклона скатов, т.е. диагонали, даст нам возможность прикинуть, на какой высоте будут располагаться доска конькового прогона.
Очерчиваем схематически абрис конькового прогона и опорной стойки, на которую будет укладываться прогон. Их ось симметрии обязана совпадать с осью симметрии крыши. Нужно просто в обе стороны от оси отложить половину толщины коньковой доски и провести произвольные линии.
Линия основания треугольника, диагональ и близлежащая боковая грань конькового прогона вкупе со стойкой определяют искомый треугольник, вертикальный катет которого является подъемом крыши.
Подъем уменьшаем на 1/3 толщины доски, т.е. на глубину врубки нижнего узла стропилин.
От полученной высоты вверх откладываем ширину коньковой доски и вычерчиваем коньковый прогон, затем коньковую стойку.
В масштабе вычерчиваем стропильную ногу, не забыв о том, что она просядет на 1/3 ширины из-за врубки. Для упрощения работы параллельно диагонали проводим прямую линию на расстоянии 2/3 толщины стропильной доски.

Проще говоря, высотой конька является сумма подъема крыши и 2/3 толщины стропильной доски. На практике безукоризненной точности все равно не будет, но погрешность можно считать несущественной и вполне допустимой по строительным нормам возведения деревянных конструкций, прописанным в сборнике СП 64.13330.2011. В идеале должны учитываться процессы сжатия и смятия деревянных деталей системы.

Видео-пример устройства конька

Ролик ознакомит с вариантом сооружения конька двускатной крыши, аналогичной описанной в примере конструкции:

Грамотно спроектированная крыша с правильно рассчитанной высотой конька будет отлично смотреться. Ее составляющие не создадут условий для протечек и преждевременного износа конструкции. Освоить предложенные нами методы вычислений совсем несложно.

Высота крыши по соотношению к ширине дома и как рассчитать высоту конька для различных типов кровли

Ни один дом невозможно представить без крыши. Такая конструкция необходима, ведь благодаря ей обеспечивается защита всего здания от воздействия окружающей среды, а также правильное устройство крыши дает возможность соорудить чердак или мансарду.

Крыша подвергается воздействию различного рада атмосферных явлений. Если неверно подобрать угол наклона ската, а, соответственно и высоту, то есть риск, что порывистый ветер или обильное выпадение осадков смогут нарушить целостность конструкции. В лучшем случае придется проводить небольшой ремонт, в худшем – сооружать конструкцию заново.

В этой статье вы узнаете как рассчитать высоту крыши для дома и не сделать ошибку в расчетах.

Зачем определять высоту

При проектировании строительства какого-либо объекта нельзя пренебрегать ни одним параметром, в том числе и значением высоты крыши. Следующий ряд аргументов подтвердит значимость правильного определения такого параметра:

Длительность срока эксплуатации и надежность. Самая важная характеристика, которая интересует каждого владельца дома. Оптимально подобранная высота крова позволит конструкции быть устойчивой к имеющимся нагрузкам, оказываемым материалами кровельного покрытия и иных сооружений, сезонной нагрузке, такой как масса снега.
Эстетика внешнего вида. Немаловажно при строительстве дома позаботиться о его внешнем виде. Неправильные параметры, применяемые в проектировке, не смогут позволить дому выглядеть завершено и эстетично.
Удобство. За счет высоты крыши можно соорудить в доме чердачное помещение и приспособить его для жизни или склада, что обеспечивает определенные удобства и увеличивает жилое пространство дома.

Верхняя точка крыши называется коньком. Иначе говоря, это место соединения наклонных плоскостей крыши, расположенное в горизонтальной плоскости.

Если высота уровня кровли высчитана неправильно и имеет значение ниже необходимого или выше, то это сулит не только дисбалансом в архитектуре, но и проблемами в течение срока пользования. Параметр высоты должен соответствовать технологическим процессам.

Атмосферные нагрузки

От чего зависит

Очень важным параметром, от которого придется отталкиваться в расчетах и от которого зависит надежность конструкции, является угол наклона.

Существует ряд факторов, от которых зависит этот параметр, как и значение высоты конструкции.

Атмосферные явления

К такому фактору необходимо подстраиваться, ведь противостоять таким явлениям бессмысленно.

Из атмосферных факторов, которые влияют на кровлю, имеются следующие:

Ветер. Угол ската выбирается в зависимости от погодных условий, которые присущи зоне, в которой располагается дом. Если в основном в регионе преобладают порывистые ветра, то угол выбирается не больше 10-20 градусов. В остальных случаях ветер не влияет на угол ската крыши.
Осадки. Регион, в котором наблюдается обильное выпадение осадков, угол ската рекомендуется выбирать больше 45 градусов. Такая конструкция крыши позволяет быстро осадкам стекать.
Масса снега. Аналогично предыдущему фактору, выбор высоты зависит от обильности выпасаемых снежных осадков в зимний период. Угол ската желательно выбирать в 45 градусов и больше, если снег в регионе выпадает часто и в больших количествах.

ВАЖНО! Всю информацию о характеристиках вышеуказанных параметров можно узнать из СНиПа 2301-99.

Необходимость создания чердака

Без чердака обычно возводят постройки нежилого типа и достаточно легкие, например, гаражи и сараи. Для жилого дома всегда необходимо предусмотреть наличие чердачного помещения. Использовать его или нет – это уже личное дело каждого.

Необходимость сооружать чердачное помещение – фактор, который влияет на значение высоты крыши исходя из комфорта передвижения по будущему помещению. А именно, есть необходимость передвигаться по чердаку и эксплуатировать его как жилое или складское помещение.

Если же помещение предусматривается нежилое, то существует ряд правил и для такой конструкции:

в расчет высоты крыши берутся противопожарные требования к дому;
размер помещения не должен быть помехой техническому обслуживанию;
обязательно наличие сквозного прохода, высотой 1,6 м и длиной 1,2 м.

Тип кровли

Существуют особые правила, отталкиваясь от которых определяют параметр высоты крыши относительно материала для ее покрытия:

Если в кровельном материале много штучных элементов, то угол наклона выбирается как можно больше.
Если крыша выбрана низкой, то стыки в кровельном материале должны быть сведены к минимуму.
Для материала большой массы избирается максимально большой угол для того, чтобы общий вес материала равномерно распределялся по поверхности.

ОБРАТИТЕ ВНИМАНИЕ! Эти параметры следует учитывать в совокупности, чтобы обеспечить надежный и долгий срок эксплуатации крыши.

Высота крыши по отношению к ширине дома

С такого ракурса определение высоты крыши определяется на основании теоремы Пифагора. Для этого поперечное сечение конструкции представляется как равносторонний треугольник.

Параметр, которые необходимы для расчетов – это угол наклона крыши. Высота конструкции – это катет прямоугольного треугольника.

Расчет проводят следующим образом:

Необходимо определить тангенс выбранного значения для угла ската.
Зная ширину дома, одну сторону, прилегающую к углу, можно вычислить, поделив значение на 2.
Далее имеющиеся значения нужно подставить под известную формулу a = b * tg a.
По такому принципу и можно понять зависимость высоты конька от ширины дома. Чем больше ширина дома, тем больше будет угол ската.

Соотношение ширины дома к высоте конька

Высота конька двухскатной крыши

Как рассчитать высоту конька двухскатной крыши и не наделать ошибок? Выше указан самый простой способ определить высоту крыши для двускатной ее разновидности. Используется для этого математическая формула. Но существует еще один способ расчета – графический. Изначально делается чертеж на бумаге, после чего измеряются полученные величины.

Принцип такого метода – перенести в точном пропорциональном соотношении в меньшем масштабе реальные параметры конструкции крыши.

Несмотря на то, что способ считают не таким точным, как математический, многим он удобен и также позволяет узнать необходимые результаты.

Алгоритм действий такой:

Чертится равнобедренный треугольник и проводится меридиану – это и будет высота конька.
Чертить треугольник необходимо, отталкиваясь от выбранного ранее угла наклона в зависимости от индивидуальных параметров дома и его месторасположения.
Для того чтобы начертить точно угол наклона крыши, следует воспользоваться транспортиром.
После того, как треугольник будет начерчен, проводиться измерение получившейся меридианы, т.е. высоты конька.

Такой способ особенно удобен для тех, кто собирается оборудовать чердак под помещение жилого типа. В этой ситуации есть возможность наглядно определить и обозначить все необходимые параметры.

Высота двухскатной крыши

Расчет высоты крыши четырехскатного типа

Несмотря на то, что четырехскатная разновидность крыши намного сложнее по конструкции, в расчетах можно воспользоваться параметрами и формулами по принципу расчета высоты двухскатной разновидности.

У четырехскатной крыши имеются две разновидности:

Шатровая. В такой конструкции все скаты крыши имеют одинаковые значения длины, площади и идентичны по форме. Такая разновидность используется в регионах с сильными ветрами. Она способна выдерживать сильные порывистые ветры и высокую степень нагрузки.
Вальмовая. Скаты представлены двумя треугольниками и трапециями. Такая разновидность требует значительных затрат на материалы для ее сооружения, однако – это идеальный вариант для устройства мансардного этажа. Однако, такая конструкция не подойдет для регионов, где в основанном сильные порывисты ветры. В таких условиях конструкция нуждается в дополнительном укреплении.

ВАЖНО! В любой из перечисленных разновидностей крыш для расчетов необходимо найти в конструкции фигуру прямоугольного треугольника. Это позволит определить искомые значения.

Для крыши четырехскатной разновидности подойдет способ, по которому рассчитывают значение высоты двухскатной крыши:

В конструкции можно найти прямоугольный треугольник.
В найденной фигуре обозначить гипотенузу, которой будут стропила, второй стороной – ширина дома, разделенная на 2.
Отталкиваясь от параметра угла наклона( tg угла), вычисляется третья сторона фигуры, которая и представляет высоту.

Высота вальмовой крыши

Полезное видео

Как определить высоту и угол крыши вы можете узнать из видео урока:

Определять высоту самостоятельно для будущего дома – занятие хоть и простое, но ответственное. Учитывая, что это достаточно важный параметр, от которого зависит надежность всей конструкции, то лучше доверить такую работу специалистам. Особенно, если есть сомнения в определении угла наклона ската. Специальные программы для проектирования также помогут в этом вопросе.

Как рассчитать высоту двухскатной крыши

И так, мы разобрались с типами крыш и выбрали материал, которым будем ее укрывать. Но встает вопрос, а какой высоты строить крышу, что бы она была комфортной и безопасной в эксплуатации. Вот о том, как рассчитать высоту двухскатной крыши, мы и поговорим в этой статье.

Какое значение имеет высота крыши

Оказывается, высота крыши имеет большое значение. Во-первых, чем больше угол ската, тем меньше будет залеживаться зимой снег. Во-вторых, от ее значения зависит комфорт использования мансардного пространства, если у вас второй этаж жилой. В-третьих, затраты на работы по укрытию крыши, так как чем выше конек, тем больше материалов потребуется использовать. В-четвертых, большая площадь покрытия крыши будет испытывать значительную ветровую нагрузку. Чтобы компенсировать риски придется делать мероприятия по усилению конструктива крыши.

Мы уже с вами рассмотрели различные типы крыш. Давайте рассмотрим расчет высоты фронтона крыши на примере двухскатной крыши. Двухскатная крыша имеет два ската, которые опираются на отдельно стоящие, налегающие друг на друга пары стропил. Пары связаны между собой обрешеткой. С торцов крыши выполнены фронтоны. Они завершают фасад дома. У двухскатной крыши фронтоны треугольной формы. На фронтонах обычно располагаются слуховые окна, если подкрышное пространство не эксплуатируется или окна мансарды, если второй этаж жилой.

Расчет высоты двухскатной крыши

Для правильного расчета высоты двухскатной крыши, необходимо определиться с углом наклона скатов. Этот показатель можно посмотреть в нормативных документах, которые называются «Свод правил СП20.13330.2011», регламентирующих этот вид работ. Он основывается на СНиП 2.01.07-85* “Нагрузки и воздействия”. В документе описана формула расчета снеговой нагрузки для двускатной кровли и формула ветрового воздействия. В зависимости от региона и его погодных особенностей, допустимый показатель угла наклона крыши разный. В центральных регионах России этот показатель колеблется от 30 до 45 градусов.

Определив наклон скатов, можно произвести расчет высоты конька. Здесь вам придется вспомнить школьный курс геометрии. Если представить крышу в виде треугольника, нужная высота конька будет являться неизвестным катетом «a», который поделит его площадь на два прямоугольных треугольника. Формула расчета катета выглядит так: a=b*tg α. Второй катет «b» мы найдем, если разделим ширину дома пополам. Проектирование двускатной крыши обычно выполняется по длинной стороне строения. Зная градус уклона, мы, воспользовавшись таблицей, определим тангенс угла.

Подставив все необходимы данные в формулу, мы сможем посчитать искомую величину.

Решим задачу: какова будет высота двухскатной крыши при следующих условиях:

Дано: дом 10х12, угол наклона кровли 40 градусов.

Ширину дома, равную 10 метров, делим пополам. Следовательно, катет b=5. Тангенс 40 градусов равен 0,84.

Итого, оптимальная высота конька получится: а=5*0,84=4,2 метра.

Вот видите как просто, даже калькулятор не понадобился.

Когда дом считается одноэтажным

Может так случиться, что расчетная высота конька будет не достаточной для оптимальной эксплуатации мансардного этажа. В этом случае вы можете немного поднять точку примыкания крыши к боковой стене второго этажа над уровнем пола. Для того, чтобы дом остался одноэтажным, и вы меньше платили налоги за площадь второго этажа, точка примыкания должна быть меньше 1,5 метра.

Проблема, как рассчитать высоту двухскатной крыши, стоит у многих будущих домовладельцев. Определить высоту крыши совершенно не сложно если пользоваться приведенной методикой в моей статье. Надеюсь я помог вам разобрать с ней. В следующей статье я расскажу о тепловом насосе.

РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Наличие в частном доме мансардного этажа позволяет наиболее полно использовать его полезную площадь

Современные жители мегаполисов стремятся стать владельцами частных или загородных домов. Такая покупка позволит им в полной мере отдохнуть от городской суеты. Независимо от того, какого размера является дом, всегда есть возможность увеличить полезную площадь. Сделать это можно с помощью мансардной крыши, под которой будет находиться жилое пространство.

Обустройство мансардного этажа

Использование чердачного пространства в роли жилого помещения — отличная идея рационализации площади в доме. Есть важный момент: для того, чтобы проживая под крышей, вас не покидало ощущение уюта и комфорта, важно обустроить пространство по всем правилам. Особенно важно, составляя проект здания, в котором есть мансардный этаж, правильно рассчитать высоту стен. Этот параметр влияет не только на габариты полезной площади, но и определяет внешний дизайн дома. Строительство мансарды – важный и трудоемкий процесс, в нем важна каждая деталь. Работа может выполняться своими руками, для этого необходимо овладеть азами строительного дела.

Схематический проект дома с мансардой

Преимущества мансард

Мансарда — помещение французского происхождения, именованное в честь ее создателя Франсуа Мансара. В давние времена в таком помещении проживали люди небогатые или представители богемы. В современном мире проект дома с мансардой выберут люди рациональные и экономные. Дополнительное жилое пространство в доме — это всегда выгодно, поэтому мансардный этаж обладает массой достоинств:

Возможность надстроить мансардный этаж в том случае, если дом уже эксплуатируется. Для этого совершенно необязательно домочадцам выселяться.
При условии правильного пошагового обустройства кровли, мансардный этаж позволяет сократить теплопотери не только в подкровельном пространстве, но и во всем доме.
Экономия затрат на возведение, в сравнении с полноценным этажом. Формула следующая: чем больше будет площадь каркасных стан с использованием стропильного каркаса, тем больше получиться сэкономить.
Внешний дизайн дома, где есть мансардный этаж, всегда привлекает внимание, выглядит стильно и оригинально на фоне типовых построек. Архитектурная привлекательность создается при помощи множества приемов и необычной формы кровли.

Современный двухэтажный дом с мансардой

За счет геометрических особенностей мансардный этаж дает массу возможностей для интересного и функционального дизайна. Можно обустроить детскую, спальню, кабинет или гостиную в любой интерьерной стилистике. Зная о преимуществах, нельзя не сказать и о некоторых недостатках, которые имеет такой этаж. Обустройство крыши мансардного этажа требует определенных усилий. Качество гидроизоляции, утепления и работа вентиляционной системы обуславливают комфорт проживания. За счет архитектурных особенностей и формы кровли площадь мансардного этажа, как правило, меньше полноценного этажа в доме. Все дело в том, что стены мансарды — это и есть скаты кровли. Чтобы пространство было более функциональным и удобным для проживания, есть несколько строительных секретов.

Определение высоты стен

Все мероприятия по возведению мансардного этажа регулируются СНиП. Именно высота стен считается одним из важнейших параметров, которые влияют на полезную площадь.

Важно!

От того, какая величина высоты стен в мансардном помещении и зависит определение типа подкровельного пространства.

Согласно нормам и требованиям СНиП правила следующие:

Если высота вертикальных стен превышает 1,5 метра, мансарду можно считать полноценным этажом. На расстоянии 0,5 м стен можно беспрепятственно перемещаться, не боясь задеть потолок головой. В том случае, если высота стен более 2 м, тогда по комфортабельности мансарда не уступит типовой комнате.
Стандартный мансардный этаж быть двух типов, одноуровневой или двухуровневой. Ее получают за счет сооружения аттиковой стены, минимальная высота которой не менее 0,8 м, максимум — 1,5 м.
Если вертикальные стены в мансардах отсутствуют, а высота получившихся стен не достигает отметки 0,8 м, такие помещения называют полумансардными.

Проектирование высоты стен для мансарды

На этапах проектировки мансарды следует подробно изучить актуальную редакцию нормативов СНиП. Например, уровень перегородки в мансарде, при условии наклона скатов крыши в 30 градусов, должен равняться или превышать 1,2 м. При обустройстве мансардного этажа необходимо следовать советам специалистов. Это поможет сделать пространство не только уютным и комфортным, но еще и функциональным. Выбирая назначение для комнаты, нужно помнить, что более узкая и малогабаритная мансарда подойдет для спальни, а просторное помещение с высокими потолками идеально для гостиной или детской комнаты. Если подкровельное пространство предназначено для спальни, то нужно знать, что:

высота от потолка до пола составит не меньше 2,2 м;
высота от предполагаемого расположения кровати — не менее 1,4 метра.

Соблюдение установленных нормативов позволит создать максимально комфортные условия для времяпровождения в спальне, ходить, не прогибаясь и сидеть свободно.

Высота стен мансардного этажа

Сооружение аттиковых стен

Чтобы в комнатах под крышей красиво и комфортно, необходимо возводить аттиковые стены. Для чего это необходимо?

Важно!

Сооружение аттиковых стен требуется для увеличения и рационализации подкровельного пространства. От параметра высоты стен зависит высота мансарды и масштабы полезной площади.

Аттиковая стена располагается на венце перекрытия этажей относительно наружных стен строения. Именно на нее приходится вся нагрузка от кровельной конструкции. Возведение таких стен может выполняться не только профессионалами в строительной сфере, но и новичками. Главная задача — соблюдать определенные правила:

Конструкция стен выполняется так, чтобы можно было равномерно перенести нагрузку от крыши на основные стены перекрытий здания.
В тех случаях, когда здание возводиться по типовым технологиям, обустраивается коленчатая стена. Она должна дополнительно укрепляться венцом и железобетонными столбами. Если стена изготовлена из дерева, ее нужно обшить плитами OSB или влагостойкой фанерой, защищая от воздействия атмосферных осадков.
Толщина аттиковых стен должна быть не меньше, чем ее высота, поделенная пополам. Усилить жесткость таких стен можно за счет поперечных стен.
Если высота стены превышает 70 сантиметров, тогда конструкция требует дополнительного усиления. Это поможет избежать появления трещин в полости в период эксплуатации. В роли усилителя можно использовать арматурные конструкции.
Наибольшая нагрузка на аттиковые стены приходиться на их углы. Поэтому в этих местах стена должна также укрепляться четырьмя арматурными стержнями, связанными между собой хомутами.

Высота аттиковой стены

Выбирая строительный проект с возведение мансардного этажа, многие задаются вопросом, можно ли обойтись без аттиковой стены? Несомненно, мероприятия по ее возведению и усилению — дело затратное и трудоемкое. Но, отказываясь от аттиковой стены в мансарде, вы отказываетесь от части полезной площади. По мнению специалистов, отказаться от аттиковых стен можно в тех помещениях, где предусмотрена специальная стропильная конструкция, угол наклона скатов достаточно крутой или дом имеет достаточную ширину. В том случае, если аттиковая стена отсутствует, кровельная конструкция опирается непосредственно на мауэрлат — опорный элемент стропильной системы.

Важно!

Чем меньше стыков и длиннее брусья для мауэрлата, тем крепче вся конструкция. В углах мауэрлат нужно усилить специальными скобами.

Такая конструкция требует создания стен внутри мансарды, так как они не являются несущими, их именуют фальшивыми. Для их создания можно использовать листы гипсокартона или влагостойкой фанеры, OSB плиты или массив древесины. Для повышения эксплуатационных свойств стену рекомендуется утеплить.

Стройка каркасного дома с мансардой с устройством аттиковой стены

Расчет площади мансардного этажа

Чтобы правильно рассчитать площадь мансардного этажа, потребуется несколько параметров, одним из важнейших является высота этажа по отношению к крыше. Также важен угол наклона скатов. Согласно нормам СНиП высота жилого помещения не может быть менее 2,5 м. Расчеты должны отражать измерение реальной пощади мансарды по отношению к полезной площади. В соответствии с требованиями, базовые нормы следующие:

Если наклон в 30 градусов, уровень узкой части наклона составляет 1,5 метров.
Если уклон 45 градусов, тогда параметр узкой 1,1 метр.
Если уклон 60 градусов или больше, габариты узкой части от 0,5 метров.

Рассчитывая площадь конструкций необходимо использовать коэффициент понижения, который равен 0,7. Для удобства расчетов и получения максимально точных данных сегодня существует множество специализированных сервисов и компьютерных программ. Риск ошибочного ручного расчета человеком с отсутствием профессионального опыта значительно выше, нежели использование программ.

Зависимость площади мансарды от угла наклона крыши

Мансарда и форма крыши

Выбор типа кровли имеет влияние на количество полученных драгоценных метров в мансарде. Каждый из типов имеет индивидуальные конструкционные особенности:

Односкатный тип кровли — наипростейшая форма. Она опирается на стены дома, которые находятся на разных уровнях. Следует сказать, что в проектах с мансардой такой крыше редко отдается предпочтение. Особенности формы не дают возможности создать просторное подкровельное пространство.
Двускатная форма. Такой крыше отдается наибольшее предпочтение. Ее конструкция состоит из двух разнонаправленных скатов и двух торцевых (щипцовых) стен. Она проста в монтаже и дает возможность создания просторного жилого пространства.

Совет!

При проектировании двускатной кровли ширина дома должна быть не менее 5 метров, а расположение стропил под углом 45 градусов.

Ломаный тип кровли. Сложное устройство дает большие возможности для мансардного этажа в деревянном доме или на даче. Такой тип крыши неизменно оригинальный и стильный внешне, но есть и минус: слабая сопротивляемость ветровым нагрузкам.
Вальмовый тип кровли — наиболее прочная и ветроустойчивая конструкция. Под такой крышей можно создать просторное и светлое помещение, если встроить в плоскость скатов мансардные окна.

Формы скатных кровель с мансардой

Кроме стандартных конструкций в современном строительстве часто используются проекты с купольной или конической крышей. Их технология возведения более сложная, нежели работа с типовыми конструкциями, но внешний дизайн и широкие возможности создания просторного подкровельного пространства выше всяких похвал.

Эксклюзивный дизайн арочного дома с мансардой

Работа по возведению мансардного этажа — процесс трудозатратный и требует значительных капиталовложений. Правильный расчет высоты стен мансардного этажа и разумное вычисление площади обуславливают надежность и долговечность всей конструкции. Все усилия будут вознаграждены дополнительным жилым пространством и возможностью создания интересных дизайн проектов.

Мансардный или полноценный этаж. Часть 1

Расчет стропильной системы двухскатной крыши

Warning: Use of undefined constant WPLANG — assumed ‘WPLANG’ (this will throw an Error in a future version of PHP) in /var/www/krysha-expert.ru/data/www/krysha-expert.ru/wp-content/plugins/wp-creator-calculator/wp-creator-calculator.php on line 2580
Warning: count(): Parameter must be an array or an object that implements Countable in /var/www/krysha-expert.ru/data/www/krysha-expert.ru/wp-content/plugins/wp-creator-calculator/wp-creator-calculator.php on line 1802
Warning: Use of undefined constant WPLANG — assumed ‘WPLANG’ (this will throw an Error in a future version of PHP) in /var/www/krysha-expert.ru/data/www/krysha-expert.ru/wp-content/plugins/wp-creator-calculator/wp-creator-calculator.php on line 2580
Warning: count(): Parameter must be an array or an object that implements Countable in /var/www/krysha-expert.ru/data/www/krysha-expert.ru/wp-content/plugins/wp-creator-calculator/wp-creator-calculator.php on line 1802
Warning: Use of undefined constant WPLANG — assumed ‘WPLANG’ (this will throw an Error in a future version of PHP) in /var/www/krysha-expert.ru/data/www/krysha-expert.ru/wp-content/plugins/wp-creator-calculator/wp-creator-calculator.php on line 2580
Warning: count(): Parameter must be an array or an object that implements Countable in /var/www/krysha-expert.ru/data/www/krysha-expert.ru/wp-content/plugins/wp-creator-calculator/wp-creator-calculator.php on line 1802

Расчет стропильной системы следует делать не после строительства коробки дома, а еще на этапе изготовления проекта здания. Надо помнить, что для очень ответственных и престижных сооружений такие работы рекомендуется заказывать профессиональным архитекторам, только они смогут выполнить правильные расчеты и гарантировать длительность и безопасность эксплуатации сооружения.

Расчет стропильной системы двухскатной крыши

Виды простых крыш

Несмотря на то, что это одна из самых простых типов систем для жилых зданий, есть несколько видов конструкции. Разнообразие позволяет увеличивать варианты использования крыш при строительстве домов по стандартным или индивидуальным эксклюзивным проектам.

Тип стропильной системы двухскатной крыши	Архитектурные особенности и краткое описание
Простая симметричная	Наиболее часто используемый вариант, имеет два полностью одинаковых ската прямоугольной формы. Нагрузки между отдельными элементами распределяются равномерно вне зависимости от их расположения. Количество дополнительных упоров не ограничивается, конкретное решение принимается в зависимости от планов использования чердачных помещений. Расчеты можно делать при помощи бесплатных программ, размещенных на строительных сайтах.
Асимметричная стропильная система двухскатной крыши	Конек смещен в одну из сторон дома или скаты с различными углами наклона. Более сложная для расчетов стропильная система крыши. Если в упрощенном варианте можно рассчитывать один скат и полученные данные автоматически применять для второго, то для асимметричной стропильной системы такой вариант использовать нельзя. Преимущества – оригинальный внешний вид. Недостатки – сложность расчетов и монтажа и уменьшение используемого чердачного пространства.
Ломанная двухскатная стропильная	Чаще всего используется во время строительства мансардных помещений, позволяет существенно увеличивать объем чердачных помещений. Расчеты по сложности относятся к средней категории. Стропильная система с наружным изломом. Редко встречаются системы с внутренним изломом, кроме оригинального внешнего вида, они никаких преимуществ не имеют.

Неопытным застройщикам рекомендуется делать расчеты самых простых типов стропильных систем двухскатных крыш.

Конструктивные элементы стропильной системы

Мы дадим перечень всех элементов, которые необходимо рассчитывать для каждого конкретного случая.

Мауэрлат

Наиболее простой элемент стропильной системы, может изготавливаться из бруса 150×150 мм, 200×200 мм или досок 50×150 мм и 50×200 мм. На небольших домах разрешается использовать спаренные доски толщиной от 25 мм. Мауэрлат считается неответственным элементом, его задача лишь равномерно распределять точечные усилия от стропильных ног по периметру фасадных стен строения. Фиксируется к стене на армирующем поясе при помощи анкеров или больших дюбелей. Некоторые стропильные системы имеют большие распирающие усилия, в этих случаях элемент рассчитывается на устойчивость. Соответственно, подбираются оптимальные способы фиксации мауэрлата к стенам с учетом материала их кладки.

Мауэрлат

Цены на брус

Брус

Стропильные ноги

Формируют силуэт стропильной системы и воспринимают все действующие нагрузки: от ветра и снега, динамические и статические, постоянные и временные.

Стропильные ноги

Изготавливаются из досок 50×100 мм или 50×150 мм, могут быть сплошными или нарощенными.

Наращивание стропил

Доски рассчитываются по сопротивлению на изгиб, с учетом полученных данных подбираются породы и сорта древесины, расстояние между ногами, дополнительные элементы повышения устойчивости. Две соединенные ноги называются фермой, в верхней части могут иметь затяжки.

Что такое стропильные фермы

Затяжки рассчитываются на растяжение.

Затяжка на стропилах

Прогоны

Одни из самых важных элементов стропильной системы двухскатной крыши. Рассчитываются на максимальные изгибающие усилия, изготавливаются из досок или бруса соответствующего нагрузкам сечения. В самом высоком месте устанавливается коньковый прогон, по сторонам могут монтироваться боковые. Расчеты прогонов довольно сложные и должны учитывать большое количество факторов.

Коньковый прогон

Опоры для стропил

Могут быть вертикальными и наклонными. Наклонные работают на сжатие, крепятся под прямым углом к стропилинам. Нижняя часть упирается о балки перекрытия или бетонные плиты, приемлемы варианты упора о горизонтальные лежни. За счет упоров есть возможность использовать для изготовления стропильных ног более тонкие пиломатериалы. Вертикальные упоры работают на сжатие, горизонтальные на изгиб.

Опоры для стропил

Лежни

Укладываются вдоль чердачного помещения, упираются в несколько несущих стен или межкомнатных перегородок. Назначение – упрощение изготовления сложной стропильной системы, создания новых точек передачи нагрузок от различных типов упоров. Для лежней можно использовать балки или толстые доски, расчет делается по максимальному изгибающему моменту между точками опоры.

Лежень на схеме

Обрешетка

Тип обрешетки выбирается с учетом технических параметров кровельных покрытий и на показатели стропильной системы не влияет.

Обрешетка крыши

Какая обрешетка необходима под профнастил? Когда монтировать деревянную, а когда металлическую? Как правильно выбрать шаг обрешетки и какие при этом учитывать факторы? Подробные ответы на эти вопросы можно получить на нашем сайте!

Цены на доски строительные

Доски строительные

Этапы расчета двухскатной крыши

Все работы состоят из нескольких этапов, каждый оказывает большое влияние на устойчивость и долговечность эксплуатации конструкции.

Расчет параметров стропильных ног

На основании полученных данных определяются линейные параметры пиломатериалов и шаг ферм. Если нагрузки на стропила очень большие, то для равномерного их распределения устанавливаются вертикальные или угловые упоры, расчеты повторяются с учетом новых данных. Меняется направление воздействия усилий, величина крутящих и изгибающих моментов. Во время расчетов должны учитываться три вида нагрузок.

Постоянные. К этим нагрузкам относится вес кровельных материалов, обрешетки, утеплительных слоев. Если чердачное помещение эксплуатируемое, то следует принимать во внимание массу всех отелочных материалов внутренних поверхностей стен. Данные по кровельным материалам берутся из их технических характеристик. Легче всех металлические кровли, тяжелее всех натуральные сланцевые материалы, керамическая или цементно-песчаная штучная черепица.
Нагрузки, действующие на здание
Переменные нагрузки. Самые сложные для расчетов усилия, особенно в настоящее время, когда климат резко меняется. Для расчетов по-прежнему берутся данные со справочников СНиПа устаревшего образца. Для его таблиц применялись сведения пятидесятилетней давности, с этих пор значительно изменилась высота снежного покрова, сила и преобладающее направление ветра. Снеговые нагрузки могут в разы превышать имеющиеся в таблицах, что оказывает весомое влияние на достоверность расчетов.
Расчётная снеговая нагрузка
Причем высота снега изменяется не только с учетом климатической зоны, но и в зависимости от расположения дома по сторонам света, рельефа местности, конкретного места расположения здания и т. д. Такими же недостоверными являются и данные о силе и направлении ветра. Архитекторы нашли выход из этой сложной ситуации: данные берут из старевших таблиц, но для страховки надежности и устойчивости в каждой формуле применяют коэффициент запаса прочности. Для ответственных стропильных систем на жилых зданиях норматив составляет 1,4. Это значит, что все линейные параметры элементов системы увеличиваются в 1,4 раза и за счет этого повышается надежность и безопасность эксплуатации конструкции.
Нагрузки на кровлю берут из таблиц, но с поправочным коэффициентом
Фактическая нагрузка от ветра равняется показателю в регионе расположения строения, умноженному коэффициент поправки. Поправочный коэффициент характеризует особенности расположения здания. По такой же формуле определяется и максимальная снеговая нагрузка.
Ветровая нагрузка на крышу
Индивидуальные нагрузки. К этой категории относятся специфические усилия, влияющие на стропильную систему двухскатной крыши во время землетрясения, торнадо и иных природных катаклизмов.

Конечные значения определяются с учетом вероятности одновременного действия всех вышеперечисленных нагрузок. Размеры каждого элемента стропильной системы рассчитываются с применением коэффициента запаса прочности. По такому же алгоритму проектируются не только стропильные ноги, но и перемычки, упоры, растяжки, прогоны и прочие элементы крыши.

Калькулятор расчета нагрузки на стропила

Перед началом работ следует нарисовать эскиз стропильной системы с указанием размеров и конкретного места установки дополнительных упоров. Этот эскиз можно менять во время проведения расчетов и подбирать наиболее оптимальные варианты.

Перед началом работ следует нарисовать эскиз стропильной системы

Чем больше крыша имеет отдельных нагруженных узлов, тем значительнее запас по прочности рекомендуется использовать. Дело в том, что в каждом новом узле могут возникать проблемы, их следует предусматривать и минимизировать на стадии проектирования здания.

Расчет угла наклона скатов

От этой величины зависит распределение вертикальных и горизонтальных усилий. Во время расчетов все силы, действующие на чердачные перекрытия и стропильную систему, разбиваются на строго горизонтальные и строго вертикальные. Только эти проекции принимаются во внимание. Каждая сила действует на деревянные элементы в продольном и поперечном направлении.

Расчет угла наклона крыши

Угол наклона скатов зависит от технических параметров используемых кровельных материалов. Есть одна общая аксиома – чем больше угол, тем меньше вертикальные нагрузки на стропильную систему. Но с увеличением этого параметра возрастает парусность крыши, увеличивается влияние ветра на устойчивость стропильной системы.

Калькулятор расчета угла наклона крыши

Для неутепленных крыш никаких общих правил не существует, шаг между стропилами определяется исходя из оптимальных параметров стропилин. Если они изготовлены из пиломатериалов больших размеров, то шаг увеличивается, если размеры незначительны, то стропильные ноги располагаются ближе. За счет такого подхода удается сэкономить финансовые средства на стоимости строительных материалов для возведения стропильной системы двухскатной крыши.

В случае планирования жилых чердачных помещений шаг стропильных ног строго регламентируется. Расстояние зависит от ширины используемых утеплителей, но в большинстве случаев оно равняется 56–58 см.

Шаг и длина стропил

Калькулятор расчета длины стропильных ног

Есть два алгоритма действий, решение принимается с учетом максимального количества индивидуальных факторов.

За исходные данные принимается угол наклона скатов. В этом случае неизвестной является не только длина стропильных ног, но и максимальная высота чердачного помещения. Во время расчета используется теорема Пифагора, длина стропил и высота вертикальных упоров в месте конька рассчитываются отдельно.
Длина стропильных ног есть в исходных данных, необходимо узнать высоту стропильной системы. Расчет несколько упрощается. Вначале следует определить угол наклона у стропилин такой длины на конкретном здании, а потом уже узнается высота стропильной системы.

Какие факторы влияют на сечение стропилин

Главный фактор – нагрузка. Об этом мы уже писали, упоминали, как она находится, какая бывает и от чего зависит. Исходя из максимальной расчетной нагрузки, проектировщики определяют параметры сечения элементов стропильной системы.

Геометрия сечения. В науке сопротивления материалов есть несколько фундаментальных законов, которые позволяют определять оптимальные размеры нагруженных элементов. За счет этого существенно уменьшается сметная стоимость стропильной системы. К примеру, брус 100×100 мм выдерживает намного меньшие усилия на изгиб, чем доска 50×100 мм, хотя объем дорогостоящих пиломатериалов у него в два раза больше.
Брус 100×100 мм
Доска обрезная 100х50 мм
Фундаментальные закономерности влияют и на точное место установки дополнительных упоров, угол наклона и материал их изготовления.
Длина ноги, шаг стропилин и вид древесины. Определение сечения бруса делается только после того, как все исходные данные уже известны.
Вид древесины и сортность — важные факторы, которые учитывают при расчетах

Для облегчения расчетов архитекторам предлагаются готовые таблицы с указанием зависимости сечения от шага и длины.

Расчет стропильной системы при помощи специального калькулятора

В сети есть бесплатные калькуляторы, которые значительно упрощают процесс создания схемы и расчета стропильной системы. С их помощью можно узнать количество, расположение и размеры элементов стропильной системы. Сразу оценивается объем пиломатериалов, необходимых для сборки конструкции.

Важно. Объем вычисляется без запаса на непредвиденные отходы. Во время приобретения следует иметь в виду существующую особенность и примерно на 5–10% увеличивать объем.

Калькулятор после завершения расчетов позволяет получать такие сведения:

чертеж стропильной конструкции с указанием размеров отдельных элементов. Количество пиломатериалов для изготовления каждого номенклатурного наименования. Задаются исходные данные, а программа самостоятельно выполняет все математические действия;
Параметры элементов в калькуляторе
трехмерная проекция стропильной системы. Есть возможность изменять пространственное положение конструкции и лучше понимать назначение каждого узла. Трехмерный чертеж дает возможность увидеть места соединения всех деталей, узнавать, насколько точно рассчитана их длина, как делаются соединения.
Трехмерная проекция
Можно посмотреть отдельно каждый узел

Вкладка «Скачать» сохраняет результаты расчетов стропильной системы двухскатной крыши. Тип файла выбирает пользователей, для скачивания результатов сайт требует регистрации. Она полностью бесплатна и отнимет всего несколько минут.

Вкладка «Скачать»

При помощи вкладки «Виджет» можно сразу отправлять расчеты на собственный сайт или по иному указанному электронному адресу. Еще одна полезная функция – есть возможность разместить такой же калькулятор на своем сайте и в дальнейшем делать все расчеты на нем.

Вкладка «Справка» перенаправляет на страницу, где указаны требования к исходным данным для проведения расчетов стропильной системы.

В калькуляторе можно заранее посмотреть на схеме все условные обозначения величин

Для того чтобы не допускать ошибок, необходимо изучить пошаговую инструкцию пользования. Как делать расчеты?

Шаг 1. Перейдите на первую вкладку «Чертежи», укажите, в каких единицах будут даны размеры элементов стропильной системы, тип кровельных покрытий, высоту конька крыши и размеры соединительных узлов. Программа подберет материалы изготовления обрешетки, подсчитает длину стропилин, выберет оптимальные методы соединения различных узлов. Справочный раздел сайта имеет все подсказки не только по линейным значениям соединений, но и по возможным в данном конкретном случае типам. Это очень удобный и функциональный раздел, значительно облегчает принятие правильного решения на начальном этапе проектирования и расчета стропильной системы двухскатной крыши.

Нужно указать параметры (слева)

Шаг 2. Введите размеры дома, толщину фасадных стен и размеры мауэрлата. Сайт потребует указать характеристики стропильных ног. Их толщина в большинстве случаев 50 мм, а ширина зависит от того, какой будет крыша – теплой мансардной или обыкновенной холодной.

Ввод параметров

Для теплой крыши надо дать размеры утеплителя, технические характеристики паро- и гидроизоляции. С учетом вида материалов для кровли выбирается тип и шаг обрешетки.

Шаг 3. Включите функцию «Расчет».

Придется несколько секунд подождать, пока программа обработает введенные данные и выдаст готовые результаты. Появится чертеж конструкции стропильной системы двускатной крыши указанием всех размеров стропилин, подробной детализацией узлов соединения. Есть рабочий чертеж каждой ноги, ее место установки и форма запилов для соединения с мауэрлатом и в коньке.

Расчетные данные

Пользователь может подробно рассмотреть модель крыши дома в 3D изображении. При помощи мыши модель вращается в любую сторону, увеличивается и уменьшается масштаб.

Модель можно вращать

Вид элементов после расчета, просмотр в 3D

Практический совет. Программа дает возможность изменить высоту конькового элемента уже на готовой модели. Эта функция намного облегчает выбор вариантов крыши с учетом дизайнерского вида. Проектировщик следит, как меняется внешний вид дома в зависимости от колебаний высоты стропильной системы, несколько раз вводит новые данные для выбора оптимального варианта. Все остальные размеры и расчетные данные в автоматическом порядке изменяются с учетом различных данных по высоте.

Шаг 5. После выбора окончательного варианта нужно вернуться на вкладку «Чертежи» и ознакомиться с результатами расчетов по каждому отдельному элементу стропильной системы.

Просмотр результата расчета

Описание расчета

Очень важно, что даются не только размеры для изготовления элементов, но и объемы пиломатериалов для полного строительства крыши. Мы уже упоминали, что это чистые значения, они не учитывают количество неизбежных непродуктивных отходов. Программа обрабатывает самые простые конструкции двухскатных крыш, на практике их придется совершенствовать, монтировать различные прогоны, вертикальные и угловые стойки.

Результат во вкладке «Чертежи»

Это самая простая программа для расчетов стропильной системы. Профессиональные архитекторы для работы пользуются усовершенствованными, они имеют намного больше возможностей и функций, учитывают все исходные данные, обладают расширенным справочным отделом с указанием строительных стандартов и отраслевых нормативных актов.

Выводы

Не стоит спешить с расчетами, если у вас нет никаких практических навыков, то результаты программ можно использовать как рекомендации. Очень полезно ознакомиться с параметрами кровельных систем уже построенных зданий. Выберите для себя походящий стиль и попроситесь к владельцу на экскурсию.

Конструкцию стропил можно посмотреть в уже отстроенном здании

Если у него есть мансардное помещение и стропильная система не видна, то можно получить практическую консультацию у опытных строителей.

Крыша – очень сложный и ответственный архитектурный элемент любого строения, не нужно с ним экспериментировать. Ошибки могут становиться причиной появления очень неприятных ситуаций, для их ликвидации потребуется много усилий, времени и финансовых средств. Намного выгоднее со всех точек зрения обратиться за помощью к профессионалам, чем самостоятельно заниматься такими сложными расчетами.

Контакты

Обычный стропильный каркас | ЭТО

Как молодой плотник (или, лучше сказать, «помощник») я всегда поражался мастерству кровельщиков. Казалось, что срезать и подогнать стропила легко с помощью только квадратного каркаса. Весь процесс меня озадачил. В те ранние годы я несколько раз пробовал делать это сам, но безуспешно. Со временем старый плотник по имени Рич Мерфи поднял меня на крышу и помог мне разложить и вырезать обратный фронтон, используя рамный квадрат и карманный справочник его кровельщика или «библию».«Этот опыт побудил меня овладеть искусством резки кровли. Я не могу сказать, что когда-либо справлялся с этим, но я прошел долгий путь с тех пор, как Рич любезно нашел время, чтобы помочь мне понять, что происходит.

Конечно, это было несколько десятилетий назад. Сегодня я использую калькулятор, чтобы определить длину и углы стропил. Без сомнения, строительный калькулятор — это самый быстрый способ сориентироваться на крыше.

Рядом: Construction Master Pro (слева) и приложение BuildCalc на iPhone (справа) (Примечание: щелкните любое изображение, чтобы увеличить)

Строительные калькуляторы запрограммированы с использованием формул Пифагора для нахождения значений прямоугольных треугольников, а крыши — это все прямоугольные треугольники.Эти калькуляторы устраняют часть запоминания и все диаграммы. Они помещают всю информацию в красивый, чистый, легкий для понимания интерфейс.

Есть также две похвальные версии программного обеспечения, доступные в виде приложений для смартфонов: одна от Calculated Industries и одна от BuildCalc. По сути, они делают то же самое, что и настоящий строительный калькулятор, но я предпочитаю настоящие — если я собираюсь уронить калькулятор в грязь, я бы предпочел, чтобы это не был мой дорогой смартфон!

Использование строительного калькулятора

Значения на калькуляторе, который мы используем для обычного каркаса крыши, следующие: Уклон, Подъем, Шаг и Диагональ.Если у вас есть какие-либо два из этих значений, калькулятор быстро вычислит остальную часть прямоугольного треугольника, что означает, что он расскажет вам все остальное, что вам нужно знать о стропилах.

В большинстве случаев у меня есть два значения: пробег здания и указанный шаг, поэтому я использовал эти значения для примера в этом онлайн-руководстве:

Глядя на нашу модель крыши, мне нужно найти два элемента, которые дадут мне всю информацию, необходимую для каркаса крыши.

Ширина здания в этом примере составляет 6 футов 3/4 дюйма, включая обшивку.

Каждое стропило перекрывает только половину ширины здания и начинается с лицевой стороны балки конька. Для простоты и предотвращения ошибок первое, что я делаю, это вычитаю полную ширину коньковой балки из ширины здания: в этом примере 6 футов 3/4 дюйма — 1 ½ дюйма = 5 футов 11 1 / 4 дюйма

Я записываю это на моем шаблоне стропила как скорректированный общий пробег.Затем я делю это на 2, чтобы получить фактический пробег каждого стропила. Результат на моем калькуляторе Construction Master составляет 2 фута 11 5/8 дюйма. Затем я нажимаю клавишу Run, давая калькулятору указание использовать этот размер в качестве «бега», который является первым элементом прямоугольного треугольника, над которым я работаю. с участием.

Мне нужен еще один элемент, и в этом случае я знаю уклон крыши, который составляет 6/12. Поэтому я ввожу число 6 в калькулятор, затем нажимаю клавишу «Дюйм», а затем нажимаю клавишу «Шаг».Примечание. Важно не забывать нажимать кнопку «Дюйм» при вводе уклона крыши — без этого калькулятор рассматривает введенное число как «градусы уклона», а не отношение подъема / спуска крыши.

Теперь у калькулятора есть все необходимые детали, и он может предоставить мне каждую бит информации об этом треугольнике. Например, я также хотел бы знать размер диагонали, который поможет мне спланировать разрез сиденья. Все, что мне нужно сделать, это нажать кнопку Diag, и калькулятор отобразит размер: 3 фута.3 13/16 дюйма. Я записываю это измерение и на шаблон стропила.

Затем я нажимаю клавишу Rise и записываю это число: 1 фут 5 13/16 дюйма

Обязательно выполните все вычисления несколько раз, очищая калькулятор между ними. Если все результаты совпадают, вы можете исключить любые ошибки нажатия клавиш.

Макет

Следующим этапом является разметка и распил стропила. Сначала я прикрепляю набор ступенек к своему обрамляющему квадрату, чтобы делать точные повторяющиеся отметки.В этом случае я прикрепляю калибры с шагом 6/12 — 6 дюймов на язычке квадрата и 12 дюймов на корпусе квадрата. Я тщательно выравниваю эти размеры по краю стропильного материала, а затем устанавливаю калибры.

Укладывая угольник поверх стропильного материала, я начинаю с разметки отвеса на вершине стропила. Имейте в виду, что для большинства работ по обрамлению язычок (тонкая сторона) — это вертикальный разрез, а корпус (более широкая сторона) — горизонтальный разрез или сиденье.

Я делаю этот вертикальный надрез на пике пилой, прежде чем отмечать свой вырез сиденья (или «птичий рот», на некотором просторечии). Таким образом, мне будет за что зацепить рулетку, что очень удобно для длинных стропил.

Измеряя расстояние от кончика стропила, я отмечаю диагональный размер вдоль верхнего края стропила.

Затем, используя свой квадрат для обрамления (некоторые плотники предпочитают использовать квадрат скорости, но квадраты скорости не так точны, особенно на дробных шагах), я провожу параллельную отвесную линию поперек стропила, проводя разметку вдоль языка квадрата.Эта линия представляет собой отвес на стропиле на краю здания.

Отрезок сиденья (или «птичья пасть») отсчитывается от этой строки. Если вы строите каркас с нуля и не подбираете высоту стропил (что будет рассмотрено в следующей статье), вам нужно будет решить, какого размера должен быть вырез сиденья. Для большинства норм требуется как минимум 1 ½ дюйма посадочного места на верхней пластине. Я предпочитаю, чтобы ширина сиденья была такой же, как у стены, включая обшивку.

В моей модели здесь и на большинстве моих работ с использованием стен 2 × 4 размер сиденья 4 дюйма.с обшивкой. С более широкими пластинами вы не можете прорезать стропило более чем на треть его общей ширины — это слишком ослабит конструкцию. Я обычно использую 4 дюйма, и он хорошо работает с большинством крыш.

Чтобы сделать 4-дюйм. срез сиденья, я поворачиваю квадрат на 180 градусов относительно разрезов отвеса, которые я отмечал до сих пор, — таким образом, размеры ступенек будут сопоставлены с нижним краем стропила. Затем я перемещаю квадрат по нижнему краю, пока отметка 8 дюймов на корпусе не пересечет параллельную отвесную линию, которую я провел ранее; вы увидите, что линия, которую я провожу, будет ровно 4 дюйма.длинный.

Для меня это самый быстрый способ нарисовать вырез сиденья.

Затем, пока у меня есть угольник, его легко сдвинуть, чтобы отметить выступ стропила (если у меня вылет меньше 12 дюймов). В моем случае это 6 дюймов, и я провожу еще один отвес, чтобы начать резку стропила.

Установка стропил

Прежде чем устанавливать стропила, я предпочитаю сначала установить конек. Вот почему я записал размер подъема нашего стропила.

Я мог бы рассчитать это на своем строительном калькуляторе, но, честно говоря, мне легче его нарисовать — это намного безопаснее, поскольку рисование позволяет легче отслеживать числа. Вычерчивая его на исторической опоре, я нахожу высоту столба, а затем могу вырезать историческую опору, чтобы закрепить гребень.

Для этого я начинаю с расчетного подъема стропила и измеряю это расстояние от нижней части стойки. Я отмечаю это на посте и маркирую. В данном случае это измерение составляет 1 фут.5 13/16 дюйма

Чтобы добраться до вершины конька, мне нужно измерить HAP стропил или «высоту над пластиной». Глядя на иллюстрацию (ниже), вы можете увидеть треугольник, который рассчитал наш строительный калькулятор. Калькулятор не имеет представления о глубине пропила сиденья или размере стропильного материала — проще всего измерить расстояние от среза сиденья до верхнего края стропила, которую я вырезал, и это HAP.

Я добавляю это измерение к Rise и маркирую его.Высота столба теперь будет на уровне верхней отметки гребня. В этом примере у моего стропила 4 дюйма. HAP.

Затем, поскольку я хочу закрепить гребень, я измеряю глубину балки гребня (в моем примере 5 ½ дюйма) и измеряю вниз от отметки линии HAP. Эта линия представляет высоту столба. Теперь я знаю, что если я его отрежу, оно подойдет.

Математически: (RISE + HAP) — Глубина коньковой балки = Высота стойки

В реальной жизни (не в математике) не все идеально.Я обычно вычитаю от 1/4 до 1/2 дюйма больше, чтобы позволить мне идеально закрепить гребень в нужном положении. Намного легче установить регулировочную пластину на 1/2 дюйма, чем отрезать 1/2 дюйма от после того, как выступ на стойке.

Процесс довольно прост — никаких сложных диаграмм или таблиц. И, как говорит Том Брюэр, нам всем нравится, когда план слагается и действительно работает!

(рисунки SketchUp, сделанные Уильямом Тоддом Мердоком)

Строительные калькуляторы

— LearnFraming.com

Эти пуленепробиваемые строительные калькуляторы имеют автоматический запуск, бесплатны и просты в использовании.

Используйте этот автоматический калькулятор лестницы для приложений, требующих, чтобы подступенки были не более 7 3/4 дюйма. Используйте раздел посадки, чтобы быстро решить любой шаг.

Используйте этот калькулятор диагонали в футах и дюймах, чтобы легко найти диагональ между двумя сторонами любого прямоугольника. Это позволяет легко скомпоновать любую планировку.

Используйте этот обычный стропильный калькулятор, указав пролет, уклон крыши и толщину конька. Введите эти значения, и автоматически будут получены эти результаты, длина стропила, прогон, подъем и высота строительных лесов.

Рассчитайте необходимый размер балки, балки или перекрытия из сосны № 2 или LVL. Охватывает любой пролет и любую нагрузку с высокой точностью.

Этот калькулятор настила крыши определяет уклоны вальцов и впадин на всех уклонах. Введите длину одной стороны и выберите шаг.

Посчитайте, сколько кусков сайдинга потребуется для покрытия стены или фронтона с помощью этого простого инструмента. Простые в использовании переключатели и числовые поля.

Вычислите объем бетона в кубических ярдах, введя значения трех измерений в футах и дюймах.Этот бесплатный и простой инструмент DIY работает быстро. Он оснащен автоматическим срабатыванием, поэтому нет необходимости нажимать кнопку «рассчитать».

Расчет стропил домкрата на крышах с любым уклоном. Неважно, равны ли они. Все, что вам нужно, — это самый долгий замер.

Этот калькулятор уклона стропил возвращает длину и шаг стропила после того, как были введены подъем и уклон.

Используйте этот калькулятор футов и дюймов для стропил в ситуациях, когда одна стена выше другой.Введите пролет, разницу в высоте стен, шаг и толщину конька.

Этот калькулятор вальмовой крыши возвращает значение обычного стропила, бокового стропила, длину бедра, смещение бедра, высоту строительных лесов и многое другое.

Калькулятор домкрата для стропил отлично работает каждый раз. Используйте раскрывающиеся списки, чтобы указать длинные и короткие стропила и количество стропил, чтобы каждый раз получать надежные результаты для каждой ситуации.

Воспользуйтесь этим калькулятором стоек фронтона, чтобы вычислить значения всех стоек на 16 ″ в центре фронтона стены, начиная с короткой вверх или длинной вниз для всех стандартных скатов крыши.

Воспользуйтесь этим бесплатным инструментом, чтобы легко определить вес сосны, обработанной древесины, сырых пиломатериалов и клееных балок любого размера. Используйте раскрывающиеся списки, чтобы выбрать длину в футах и дюймах.

Используйте этот простой инструмент для точного расчета объема бетона, необходимого для отверстия в столбах любого размера и любого стандартного размера.

Сколько тонн щебня мне нужно? Этот калькулятор вычисляет кубические ярды, но возвращает количество тонн на основе 2800 фунтов. за ярд.

Рассчитайте шаг стропила в зависимости от его подъема и длины.Используйте раскрывающиеся списки для выбора пробега, затем выберите подъем, и высота будет возвращена.

Сколько листов фанеры 4 x 8 дюймов мне нужно? Этот калькулятор не просто делит общую площадь в квадратных футах на 32. Он вычисляет, сколько частей в длину, а сколько в ширину.

Посчитайте, сколько потребуется напольного покрытия, с помощью простого в использовании инструмента. Выберите твердую древесину, плитку, фанеру или ковер. Затем введите ширину и длину комнаты в футах.

Этот калькулятор пандусов идеально подходит для проектирования и строительства пандуса для инвалидов-колясочников.Он включает в себя требования строительных норм IRC 2012 года.

Рассчитайте стоимость сараев с столбами и других каркасных зданий в соответствии с шириной и длиной здания, высотой и критериями стен.

Используйте этот простой инструмент для точного преобразования уклона крыши в градусы. Введите значения уклона крыши в дюймах на фут подъема.

Воспользуйтесь этим калькулятором, чтобы легко умножить число, состоящее из футов, дюймов и дроби плотника, на коэффициент, который может быть десятичным.

Разделите число, состоящее из футов, дюймов и плотницких дробей, с помощью этого бесплатного и простого онлайн-калькулятора. Используйте числовые поля ниже, чтобы выбрать футы, дюймы и дробь для делимого.

Инструменты для стропил для приложений Android Калькулятор Стропила с неравномерным уклоном

Инструменты для стропил для приложений Android Калькулятор Стропила с неравным уклоном

Стропила с неравным скатом и неравной высотой плит

Стропила с неоднородным скатом — очень полезный инструмент в конструкции крыши.Вы можете использовать его как простой калькулятор для равных скатных двускатных стропил или использовать его для расчета неодинаковых двускатных крыш с неодинаковой высотой плит. Калькулятор разноскатных двускатных крыш для односкатных или неравноскатных двускатных крыш распечатает размеры / длины стропил фронтона.

Входные переменные

Уклон или угол основной крыши
Уклон или угол смежной крыши
Входная длина
1. Пролет здания
2. Стропила основного шага
3. Стропило прилегающего шага
Вылет свеса
Ширина конька
Основная стропила Глубина материала
Глубина материала смежных стропил
Длина подседельного штыря основной стропилы
Длина пропила прилегающего стропила

Уклон или угол основной крыши
Выберите тип ввода в меню ввода, британские / английские дюймы с основанием 12 — по умолчанию, введите значения уклона крыши от 1 до 24. например, 8 для скатной крыши 8:12, метрическая база 300 мм, введите миллиметры, например 200, для 33.Угол наклона кровли 69007 °, Десятичное основание в дюймах 10 — введите десятичные числа с основанием 10, например 5,7735 для угла наклона крыши 30 °, Ввод градусов — используйте любой угол наклона крыши в градусах, например 33,69007 °

Шаг или угол прилегающей крыши
Выберите тип ввода в меню ввода, британские / английские дюймы с основанием 12 — по умолчанию, введите значения уклона крыши от 1 до 24 например, 8 для скатной крыши 8:12, метрическая база 300 мм, введите миллиметры, например 200, для угла наклона крыши 33,69007 °, Decimal Inch base 10 —— введите десятичные числа с основанием 10, например 5.7735 для угла наклона кровли 30 °, Ввод градусов — используйте любой угол наклона крыши в градусах, например 33,69007 °

Имперские / английские дюймы с основанием 12 — по умолчанию … использовать американский стандартный шаг более 12.
Метрическая основа 300 мм —— 300 мм составляет 11,81102 дюйма, аналогично использованию американских квадратов, напечатанных в дюймах.
Десятичное основание в дюймах 10 —— используйте эту опцию при работе с касательными или при использовании квадрата кадрирования мастера Chappell умножьте тангенс угла на 10
градусов

Введите длину Тип
Эта опция меню позволяет вам выбирать различные части двускатной крыши для расчета размеров крыши.

Пролет здания
Стропила основного шага
Стропило прилегающего шага

Вылет на свес
Этот пункт меню позволяет вам установить главный шаг свеса стропил. В соседнем продольном свесе стропил будет использоваться такой же свес. для расчета длины свеса стропил.

Глубина материала основных стропил, глубина прилегающего материала
Эта опция меню позволяет вам установить глубину стропил, которая используется для расчета:

Основная стропила Высота среза по отвесу
Высота отреза по отвесу прилегающих стропил
Main HAP — Высота каблука над пластиной
Прилегающий HAP — высота каблука над пластиной

Длина пропила подседельного шва
Этот пункт меню позволяет задать длину подрезки основного и прилегающего шага стропил, которая используется для расчета:

Подъем на вершину хребта
HAP — Высота над пластиной (высота каблука)

Ширина конька
Эта опция меню позволяет вам установить ширину конька крыши.Используется для расчета:

Подъем на вершину гребня от линии основной плиты
Длина основного стропила до конька
Длина смежных стропил до конька

Результаты расчетов для стропил с неравным уклоном.

Угол наклона основной крыши
Угол наклона прилегающей крыши
Основное поле
Прилегающий шаг
Основной прогон стропил
Теоретическая длина основных стропил
Уменьшение гребня основного стропила
Длина основного стропила до конька
Длина подседельного штыря основной стропилы
Длина свеса основной стропилы
Прилегающий прогон стропил
Теоретическая длина смежных стропил
Уменьшение прилегающего гребня стропил
Длина смежных стропил до конька
Длина пропила прилегающего стропила
Длина свеса прилегающих стропил
Высота смежного PL над основным PL
Теоретический подъем основной стропилы
Подъем на вершину гребня от линии основной плиты
Регулировка высоты пластины
Пролет здания
Пролет здания скорректирован
Основная стропила HAP
Высота по отвесу основной стропилы
Прилегающие стропила HAP
Высота по отвесу смежных стропил

Сим Эйерс

Блог о геометрии каркаса крыши

Политика конфиденциальности

Калькулятор каркаса двускатной крыши — Онлайн-проект крыши

Шаблоны стропил, «птичий рот», случай и т. Д. Уклон Наклон крыши представлен как x12, где x — количество дюймов подъема на каждые 12 дюймов спуска.

Калькулятор каркаса двускатной крыши Планы двускатной крыши онлайн

Если у вас есть какие-либо два из этих значений, калькулятор быстро вычислит остальную часть прямоугольного треугольника, что означает, что он расскажет вам все остальное, что вам нужно знать о стропилах.

Вычислитель каркаса двускатной крыши . После того, как они собраны, вы можете провести линию, чтобы разметить, и обрезать хвосты по красивой прямой линии, чтобы компенсировать деформацию гребня или ошибки обрезки и исправления разметки. Значения на калькуляторе, который мы используем для обычного каркаса крыши, равны. Используйте крышу соляной коробки, чтобы рассчитать двухстороннюю крышу с разными пролетами и / или свесами для каждой стороны крыши.

Онлайн калькулятор двускатной крыши kalkpro. Прокрутите вниз до калькулятора шпильки длинного фронтона, чтобы воспользоваться калькулятором шпильки короткого фронтона, который работает наоборот.После того, как они собраны, вы можете провести линию, чтобы разметить, и обрезать хвосты по красивой прямой линии, чтобы компенсировать деформацию гребня или ошибки обрезки и исправления разметки.

Используйте эти калькуляторы стоек фронтона, чтобы вычислить значения всех стоек на 16 центрах в стене фронтона от длинной стойки вниз или от стойки вверх на всех стандартных скатах крыши. Вы можете многое узнать о конструкции крыши, если поймете концепции создания двускатной или односкатной крыши. Рассчитайте свою идеальную крышу прямо сейчас — бесплатно.

Это очень полезная информация для многих целей, особенно для обрамления крыш. Наклон, иногда называемый уклоном, калибруется по квадратам скорости. Подсчитайте, сколько квадратных футов двускатной крыши. Объяснение результатов калькулятора уклона кровли.

Удобный интерфейс, подробный расчет и чертежи, интерактивные трехмерные планы размещения кровельных материалов. Шаг подъема и диагонали. Инструкция к калькулятору шпильки фронтона.

Схема калькулятора каркаса двускатной крыши с полными размерами для хорошей прямой облицовки добавьте дополнительный дюйм или 2 к хвостовикам общей длины всех ваших стропил.Эти типы крыш имеют основные элементы всех других крыш и делают их идеальным местом для начала обсуждения. Схема калькулятора каркаса двускатной крыши с полными размерами для хорошей прямой облицовки добавьте дополнительные 20 мм или около того к хвостовикам всех ваших стропил.

Двускатная крыша Двускатная крыша имеет две противоположные стороны с равными уклонами и равными пролетами, которые встречаются в центре крыши у конька. Основными элементами планировки двускатной крыши являются общие стропила конькового бруса и стеновая плита.

Калькулятор для резки двускатной крыши и стропил

Калькулятор каркаса двускатной крыши Планы двускатной крыши онлайн

Калькулятор шага крыши рассчитывает длину стропил

Калькулятор каркаса двускатной крыши Планы двускатной крыши в метрической системе

4 Онлайн-калькулятор каркаса крыши Gambrel

Калькулятор фермы двускатной крыши с использованием стропил или стропил

Калькулятор кровли Gambrel

Расчет стропил для вашей крыши Расчетная длина стропил

Калькулятор стропильных ферм

Расчет общей стропильной конструкции Это каркасные конструкции

Расчет длины стропил 9000 Расчет длины стропил 9000 Расчет высоты стропил 9000 Расчет длины стропил 9000 Планы сарая

3 Онлайн-калькулятор каркаса односкатной крыши Бесплатный Интернет сайты

Расчетные точки стропильных ферм Беседка Обрамление кровли Hipjack

Инструменты для стропил для приложений Android Калькулятор Неравномерный уклон

Калькулятор кровельного каркаса Красивые грабли для кровельных крыс

Обычный стропильный каркас Thisiscarpentry

Шаблон для каркаса крыши Калькулятор крыши в 2019 Gambrel Roof Gambrel

Калькулятор фермы крыши Метрический Калькулятор фермы крыши Метрика

Расчет угла крыши сарая для хранения

Как рассчитать длину стропил Конструкция двускатной крыши

Калькулятор каркаса крыши

Расчет каркаса крыши

2020 Калькулятор кровли Оценщик площади крыши

Расчет кровли фронтонов 9 0003

4 Онлайн-калькулятор стропильных ферм Бесплатные сайты

Приложения для стропил в Google Play

Проектирование крыши Gambrel в программном обеспечении для проектирования крыш Как проектировать крышу

Инструменты для стропил для приложений Android Калькулятор восьмиугольной крыши

Калькулятор каркаса двускатной крыши Планы двускатной крыши Метрика

Базовые инструкции по обрамлению крыши

Калькулятор каркаса односкатной крыши Планы двускатной крыши в Интернете

Как рассчитать длину стропил для фронтонного бедра и впадины

Конструкция крыши Gambrel Конструкция фермы крыши Ферма Ферма крыши сарая

Closet Photo Of Bryanreid Ключевые слова Номер изображения чердака

Калькулятор вальмовой крыши Обрамление вальмовой крыши Конструкция вальмовой крыши

Как измерить и оценить крышу, как профессиональное руководство своими руками

Калькулятор стропил односкатной крыши Планы навесов своими руками Nz

Калькулятор стропил Расчетная длина и стоимость замены крыши

Калькулятор каркаса вальмовой крыши Метрическая

Калькулятор длины стропил

4 Онлайн-калькулятор кровельной фермы Бесплатные веб-сайты

Расширения сообщества для расширения эскиза фермы 9000

Детали металлического каркаса крыши Amtframe Org Конструкция двускатной крыши

Упрощенный каркас односкатной крыши

Расчет кровельной стропильной системы Бесплатные приложения для

Инструменты для стропил для приложений Android

Калькулятор соляной крыши

Калькулятор шага крыши

Онлайн-калькулятор каркаса двускатной крыши Бесплатные сайты

Калькулятор каркаса крыши Www Blocklayer Com

90 002 Blocklayer Com Image Library

Построить дешевый складской мансардный потолок Калькулятор стропил крыши сарая

Калькулятор фермы двускатной крыши с использованием стропил

Информация об активах каркаса вальмовой крыши

Калькулятор каркаса кровли

Калькулятор каркаса крыши 9000 Калькулятор каркаса 9000 Каркас крыши 9000 Шаблоны Кровля

Онлайн-инструменты для строительства коммерческих и жилых помещений

Обычные стропильные конструкции Thisiscarpentry

Калькулятор кровли Погодные резисторы Wny Inc

Калькулятор угла наклона кровли Диаграмма угла наклона

Двойное навесное устройство для определения крыши

Jhed

Базовые инструкции по обрамлению крыши

Планы каркаса вальмовой крыши Проектирование каркаса крыши

n Gable H House

Математика стропильных и воротниковых стяжек Блог математических встреч

Калькулятор шага кровли Omni

2020 Калькулятор стоимости каркаса крыши Maple Valley Вашингтон

Резка общих стропил Jlc Online

Калькулятор высоты ограждения

2020

Калькулятор Оценщик Шаг площади крыши

Основные инструкции по обрамлению крыши

Калькулятор каркаса односкатной крыши Шаблоны стропил Кровля

Крыши Захватывающий калькулятор конструкции фермы Для интересных

Калькулятор конструкции шатровой кровли

Веб-баннеры Лучшие

Типы кровли

Типы кровли Минусы конструкции стилей крыши

Калькулятор уклона и перекоса

Basic Roo f Инструкции по обрамлению

Планы конструкции фермы односкатной крыши Дизайн крыльца сарая

Фронтон с неравным шагом

Калькулятор фермы двускатной крыши с использованием стропил или стропил

Детали свеса стропильных ферм Plandsg Com

Dating Online Rafters

Jlc2000 Cutting Online Rafters Jlc2000

Базовые инструкции по обрамлению крыши

Калькулятор стоимости каркаса крыши 2019 Gilmer Texas Manta

Калькулятор кровельного отсека

Калькулятор стропил для приложений Android

Калькулятор каркаса двускатной крыши Шаблоны стропил Кровля

Калькулятор высоты конька

Калькулятор высоты

Планы хип-фронтонных домов

Основные инструкции по обрамлению крыши

Cutting Common Rafters Jlc Online

Royalty Free 412 Pitch Truss Saborame

Уголки для сарая Gambrel Roof Shed Чертеж для стека

Привлекательная крыша Gambrel и идеи экстерьера Gambrel Barn

Scotch Valley

Calculating Roofs & Gables

757-963-6878

Вирджиния, лицензия строителя № 2705158280

ОБЯЗАНА ОБСЛУЖИВАТЬ ДОРОГИ ХЭМПТОНА НОРФОЛК — ВИРДЖИНИЯ БИЧ — НОВАЯ НОВАЯ НОВАЯ НОВАЯ НОВАЯ ЧАСТЬ 9 НОРФОЛК Расчет площади крыши на основе планов

Добавьте выступ к размерам.
Умножьте длину на ширину.
Умножьте площадь на множитель стропил, который соответствует уклону крыши вашего плана.
Разделите на 100, чтобы вычислить количество квадратов.

Расчет общих стропил на бедре / впадине

Измерьте пролет (размер плоскости).
Определите множитель, соответствующий уклону крыши.
Умножьте пробег на множитель.
Округлить до следующего «четного» числа.

Пример. Что такое квадратные футы в зоне фронтона здания шириной 50 футов и высотой фронтона 12 футов?

GA = Высота фронтона x Длина участка ÷ 2
GA = 12 x 25 ÷ 2
GA = 150 SF

Пример: Каков пробег здания с 60-футовым пробегом? Наклон 6:12

Ход = 60 ÷ 2
Ход = 30
GH = Ход x Вертикальный подъем
GH = 30 x 6
GH = 180 дюймов (или 15 футов)

Зона покрытия на рулон войлока (подкладка)

15 # войлочная подкладка 400 SF
30 # войлочная подкладка 200 SF

9037

Сложные крыши ———— 5-10%

Расчет пакетов кровельного покрытия

ИСПОЛЬЗУЙТЕ ЭТО МЕНЮ ДЛЯ ДРУГИЕ СОВЕТЫ ДЛЯ EVERYDAY MATH

ПРИМЕЧАНИЕ. Это работает для вальмовых и двускатных крыш.

Пример. Какова длина здания с пролетом в 50 футов?

Пробег = пролёт ÷ 2
Пробег = 50 ÷ 2
Пробег = 25

Расчет двускатной площади здания

GA = высота фронтона x

Расчет высоты фронтона здания

GH = Шаг x Вертикальный подъем

Расчет длины фронта здания

Шаг = Пролет ÷ 2

Калькулятор высоты гребня

Для расчетов на основе подъема крыши: подъем² + пролет² = длина стропил². Это означает, что: длина стропил = √ (подъем² + пролет²).на этой странице Инструмент рассчитает недостающее поле. Коньковая балка имеет толщину 1,5 дюйма, вычтите 3/4 дюйма из Если вы рассчитываете длину стропила от центра конька Этот калькулятор должен использоваться ТОЛЬКО в качестве инструмента оценки. (Р). Прогон — это расстояние от внешней стороны стены до внутренней части конька. Для получения дополнительной информации о строительстве крыши, распиловке стропил и Вот онлайн-калькулятор подъема и спуска, который помогает рассчитать шаг, уклон и угол с помощью значений подъема и спуска.Используйте схемы и высота Y. Например, если уклон составляет 4 из 12, а длина пробега составляет 12 футов, высота коньковой балки (M) будет 4 фута. Чтобы определить готовую высоту коньковой балки, добавьте Прогон стропила. Прямое измерение угла наклона крыши и вычисление наклона и угла на телефоне или планшете. Верх балки конька = M + Y. Другой способ сделать это — взять ширину здания, вычесть толщину конька и разделить полученное на 2. Глубина стропил — это фактический размер, для 2 x 10 вы должны ввести 9.25 Этот бесплатный кровельный калькулятор оценивает площадь крыши и количество материалов, необходимых для замены или строительства указанной крыши. Таким образом, средний уклон крыши «6 на 12» означает, что крыша поднимается на 6 дюймов по вертикали на каждые 12 дюймов по горизонтали, которые она проходит. Здесь число 941,86 дюйма. Y. Уклон — уклон крыши представлен как X / 12, где X — Введите пролет стропил (на плоскости), свес карниза и уклон крыши. Pitch — наклон крыши, представленный как коэффициент подъема Высота дымохода — один из критических факторов, влияющих на производительность вашей дровяной печи и на безопасность ее установки.В нашем онлайн-калькуляторе стропильной системы вальмовой крыши мы используем равные углы между основанием крыши и боковыми и торцевыми откосами. Высота строительных лесов. Крыша… ВЫСОТА КОНЕКА. Сертификат лицензированного геодезиста о существующей отметке уклона относительно контрольной отметки потребуется для следующего: 1. Стропила — это балка, поддерживающая здание. Калькулятор высоты кровли. Полезный калькулятор стропил односкатной крыши для расчета длины стропила для заданных размеров крыши здания или сооружения.Расчет соединения стропильных балок с коньковой балкой Расчет несущих конструкций кровлиg. Кроме того, согласно нашему правилу, нам нужно добавить 2 фута или 24 дюйма, что даст нам общую высоту 64 дюйма. На крыше держите уровень идеально ровным и измерьте высоту от крыши до уровня в 12 дюймах от того места, где уровень касается поверхности; это будет подъем. Это обеспечивает пробег одной стороны крыши в дюймах. Размах площади (на квартире) Пожалуйста, введите ширину (на квартире) в футах. Здания в пределах 2 футов от предельной высоты, расположенные в Районе Плана микрорайона, для которого «вид» является особым условием.См. Ниже «Калькулятор пробега стропил к внешней стене». Угол — Угол крыши такой же, как и уклон крыши, за исключением и пролет составляет 16 футов (вдвое больше разбега), затем шаг составляет 4/16 или 1/4. представляет длину линии L на диаграмме (ах). шаг, калибруется по квадратам скорости. в 12) до верха стропила. Если вы планируете иметь свес и т. Д. Чтобы точно рассчитать площадь вашей крыши, вы должны сначала определить ее уклон или уклон. К ним относятся: Длина стропила. Введите угол наклона, толщину крыши и длину, ширину или высоту.этой части стропила. Результаты запускаются автоматически. Итак, если правило 10 футов 2 фута требует от нас измерения 10 футов до ближайшей линии крыши или конструкции, то мы можем использовать подъем для расчета требуемой высоты. Рассчитайте тангенс угла крыши, разделив высоту крыши на ширину. Если вы не можете получить высоту каблука, у большинства жилых ферм будет верхний шнур 3 ½ дюйма. В мобильном устройстве появится кнопка. Стропила будет длиннее. Это длина 45 ° — стандартное значение уклона α, для толщины кровли r принято 30 см.Коньковые балки и доски Современные конструктивные решения под застройку каркаса. Свес. Какая высота дымохода мне нужна над крышей? Учтите, что это не фактическая длина стропила. Установите датчик угла наклона прямо с экрана телефона или планшета. Шаг 1 Разделите ширину внешнего каркаса дома в дюймах на два. Коньковая балка и конструкция в конструкции деревянного каркаса сруба. циркулярная пила, которая не откалибрована под уклон крыши — это Шаг кровли по высоте пролета: Чтобы использовать калькулятор размеров существующей крыши в форме фермы: введите существующий размер пятки ИЛИ размер стропил; Введите два из полей Span / Height / Pitch.Печать полноразмерных шаблонов стропил и шаблонов «Птичий рот» Сложите шаблон над стропилами, чтобы отметить или прорезать их. (ИКС длины, основанные на вводе подъема (M) и пробега Найдите его длину с помощью нашего онлайн-калькулятора длины стропил. Вычислите высоту фронтона (граблей) стены на основе уклона крыши и половины длины стены по горизонтали как «грабли». Подъем крыши — его следует рассчитывать от основания крыши до самой высокой точки фронтона крыши (пика). другие соображения по дизайну, см. mycarpentry Оставить скат крыши Калькулятор крыши Рассчитывает высоту, длину и ширину двускатной крыши по углу наклона и толщине крыши.рассчитанные результаты. Будут рассчитаны два других значения и толщина гребня. Калькулятор шага кровли Калькулятор стропил односкатной крыши. Например, если конец уровня находится на 4 дюйма над крышей в точке на расстоянии 12 дюймов от того места, где он… Пользовательские игры Пользовательские игры обеспечивают полную гибкость проектирования со всеми включенными полями ввода и несколькими ограничениями на форму крыши, кроме нижний уклон должен быть больше или равен верхнему уклону. 45 ° — стандартное значение уклона α, для толщины кровли r принято 30 см.определить Y M + Высота h означает высоту над основанием, а не высоту над землей. В результате небольшой выступ материала, называемый гребешком, останется между этими прорезями на любых окружающих стенках или на обработанной поверхности, если используется шаровая концевая фреза. Пример: при ширине основания b 500 см высота 292,43 см. Размеры округлены до двух десятичных знаков. С помощью этого бесплатного и простого онлайн-инструмента рассчитайте длину обычных стропил, указав размер для ширины крыши, выбрав уклон крыши и толщину конька.Между вычислениями щелкайте по полю… количество дюймов подъема на каждые 12 дюймов 2. Как только мы узнаем угол наклона крыши и расстояние до конька, теперь очень легко определить высоту дымохода, выполнив небольшую математику. В современных домах часто бывает «плоская…». Для традиционного строительства используется «Правило 3-2-10», чтобы определить, насколько высоко дымоход должен быть над линией крыши. Таблица размеров Versa Lam Lvl Таблицы пролетов ламинированной балки. Высота h означает высоту над основанием, а не высоту над землей.Нажмите кнопку, чтобы рассчитать размер материала, необходимый для этого задания. Используйте этот обычный стропильный калькулятор, указав пролет, уклон крыши и толщину конька. Наши инструменты для расчета стропил удобны для расчета количества необходимых стропил, расчета длины стропил, линейных опор стропил, подачи доски в коньке и подфасии, а также общего количества опор досок в крыше. Это очень полезная информация для многих например: половина ширины здания минус 1/2 толщины конька. Для… высоты дымохода над крышей Подробнее »Калькулятор расстояния перехода фрезерования Во многих операциях фрезерования режущий инструмент должен перешагнуть и сделать несколько смежных разрезов для завершения обработки элемента.Отнимите половину толщины гребня от длины пролета, это и будет правильной длиной пролета. Введите эти значения, и автоматически будут получены эти результаты, длина стропила, прогон, подъем и высота строительных лесов. Вычисляет высоту, длину и ширину двускатной крыши по углу наклона и толщине крыши. Уклон крыши означает величину подъема крыши по сравнению с горизонтальным измерением крыши, называемым пролетом. От вашего среднего калькулятора вальмовой крыши до чего-то более конкретного, например, калькулятора стропил вальмовой крыши, при таком расчете есть что учесть! Например, если в качестве справки при вводе подъема и бега, а также при интерпретации конькового бруса с верхнего конца стропила.обрамление секции. футов. Для использования калькулятора необходимо включить JavaScript. балка (как показано ниже), вам нужно будет вычесть половину толщины Верх коньковой балки = к пролету (вдвое больше). Учитывайте толщину конька при определении пролета стропил до внешней стены. Посетите эту страницу на своем телефоне, чтобы напрямую измерить угол наклона и угол. Общая деталь стропил Чтобы определить конечную высоту коньковой балки, добавьте высоту (M) и высоту Y. скат крыши; делим подъем на разбег 5 ÷ 12 = 0.4166667 высота, измерьте от пасти птицы до расчетного уклона Хотя не существует стандартного уклона крыши, используемого для всех видов наклонных крыш, вы можете определить диапазон уклона, используя калькулятор угла наклона крыши и учитывая такие факторы, как местный климат и кровельные материалы. Например, если крыша поднимается на 4 фута Все единицы длины одинаковы (например, вместо обозначения X / 12, она представлена в градусах. Калькулятор и посетите нашу домашнюю страницу, Copyright © 2009-2021 www.mycarpentry.com | Политика конфиденциальности. Уклон крыши относится к измерению уклона крыши, и вы выражаете это как отношение. Расчет высоты общей фермы Вычислите высоту общей фермы, используя ширину здания и уклон крыши. Стандартного универсального уклона крыши не существует. Угол наклона крыши варьируется в зависимости от культуры, климата, стиля и доступных материалов. В США диапазон стандартных уклонов составляет от 4/12 до 9/12, в Великобритании — типичный. угол наклона дома составляет от 40 ° до 50 °, хотя следует избегать 45 °.запустить. Изучите ряд калькуляторов, связанных с жильем, а также сотни других калькуляторов, охватывающих такие темы, как финансы, математика, здоровье, фитнес и многое другое. Чтобы увидеть, как шаг влияет на внешний вид гаража и меняет его стоимость, нажмите кнопку центра дизайна на нашей странице комплектов сараев для столбов. Пример: при ширине основания b 500 см высота 292,43 см. Настройка на дисковых пилах калибрована в градусах. Подъем стропила. целей, особенно для устройства кровли — откос, иногда называемый Чтобы определить высоту по оси Y, измерьте расстояние от пасти птицы до рассчитанного уклона (X из 12) до вершины стропила.Для расчетов, основанных на уклоне крыши: Формула, используемая для расчета длины стропил по уклону крыши, фактически такая же, как и приведенная выше. Здесь число составляет 1166,66 дюйма. Определение высоты коньковой доски готовит почву для обрезки углов на стропилах и установки на них высоты, соответствующей уклону крыши. Кровельные уголки и стропильные отвесы. Какой стандартный уклон крыши? Пример №1: Например, предположим, что уклон нашей крыши составляет 7/12 (7 дюймов вертикального подъема на 12 дюймов горизонтального спуска), а проход в крыше дальше 10 футов по горизонтали от конька крыши.Rise and Run означает, что крыша с уклоном 6/12 … Вернемся к нашему примеру, на пробеге 10 футов крыша поднимется на 40 дюймов. крыша Наружная стена стропильного прогона — измеряется от центра пролета крыши до самого края внешней стены. Для этого вам лучше всего найти хороший калькулятор конструкции вальмовой крыши, чтобы вы могли рассчитать все это за … Это полезно, потому что иногда вам может потребоваться вырезать скос с помощью вашего Определение высоты коньковой балки Если вам известен уклон (X из 12), который вы хотите использовать для конструкции каркаса крыши, вы можете использовать его вместе с пролетом (R), чтобы определить высоту коньковой балки.Нижнее поле высоты отключено, но обновляется по мере изменения ширины и / или высоты каблука. К В зависимости от уклона крыши добавьте от 4 до 5 дюймов для высоты каблука. Пример расчета: длина нижней плиты = 12 футов — 6 дюймов, уклон крыши = 5: 12. Преобразуйте длину плиты 12 футов — 6 дюймов в дюймы 12 * 12 + 6 = 150 дюймов. см или футы), угол в градусах. общая длина стропил. Длина стропил — длина стропил, рассчитанная с помощью этого калькулятора, Уклон крыши определяется тем, насколько она поднимается по вертикали на каждую ногу, на которую она проходит по горизонтали.Подъем (M) Подъем — это расстояние от верха крыши до низа. Конструкция балки Коньковые хитрости торговли. Длина одной стороны крыши без карниза. Калькулятор уклона кровли рассчитывает уклон, уклон, угол и длину стропил.

Спасение Йорков Уэст-Палм-Бич, Симболо Нг Антиполо Ризал, Надувной каяк США, Аренда 4-х колесного привода на острове Окракок, Шериф округа Брум Facebook, Рейтинг команды Prep Hoops,

Калькулятор площади крыши

преобразования
дюймы	ноги
1	.08
2	,17
3	0,25
4	0,33
5	.42
6	, 50
7	.58
8	0,67
9	,75
10	,83
11	Обновлено: 15.04.2021 — 00:40 ← Предыдущая запись Следующая запись → Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Введите запрос Найти: Свежие записи Цветник в саду своими руками фото: Цветники на даче — 110 фото идей по оформлению цветника своими руками Отопительный котел на отработанном масле: Котел на отработанном масле до 150 кв.м. 15 кВт, расход 0,5-1 л/ч Вес арматуры 12 мм в 1 метре: Вес арматуры в 1 метре Шкаф купе в спальню внутри: внутреннее наполнение и дизайн угловой модели в 2 и 3 метра Современные вытяжки для кухни фото в интерьере: виды и 33 фото-идеи дизайна Свежие комментарии Мета Войти Лента записей Лента комментариев WordPress.org bani-nsk.ru - Дома и бани из бруса - Под ключ в Новосибирске © 2024 Карта сайта

Параметр, характеристика	Оптимальный диапазон
Угол наклона крыши	20-45°
Свес карнизный	50-100 см
Свес фронтонный / Выпуск	40-70 см
Размер мауэрлата	100х150 мм 150х150 мм
Размер стропил	50х150 мм 50х200 мм
Соотношение глубины запила и ширины стропил	1/4 1/3
Шаг стропил	60-100 см
Размер обрешетки	25х100 мм 40х150 мм
Шаг обрешетки в зависимости от типа кровли (мягкая, черепица, профнастил)	1-10 см 30-40 см 30-65 см
Размер контробрешетки	30х50 мм
Нахлест гидроизоляции	10-20 см
Толщина теплоизоляции	10-15 см

Высота конька и площадь двухскатной крыши — методы определения

Функции конькового соединения

Методы вычисления высоты и площади крыши

Определение высоты крыши

Видео-инструкция

Расчет высоты конька двухскатной крыши

На что влияет высота конька

Положительные моменты увеличения высоты конька

Как определяется высота конька

Принимаем в расчет рекомендации строительной метеорологии

Геометрия конька двухскатной крыши

Заключение

Отправить комментарий

Как рассчитать высоту крыши, фото и видео инструкции

(adsbygoogle=window.adsbygoogle||[]).push({}); Как рассчитать конек крыши

3D Расчет двухскатной крыши – Онлайн-калькулятор

Порядок расчета двухскатной крыши

Особенности чертежей двухскатной крыши

Рекомендации

Пример расчета

Точный расчет высоты двухскатной крыши

Выбор высоты конька

Расчёт высоты крыши

Пример расчёта

Как рассчитать высоту конька двухскатной крыши

От чего зависит высота конька двухскатной крыши

На какой угол для двухскатной крыши приходится оптимальная высота конька

Климатические и технологические ограничения на высоту конька двухскатной крыши

Оптимальная высота конька двухскатной крыши

Альтернативный вариант

Заключение

Какой высоты должен быть конек двускатной крыши?

Как рассчитать высоту конька двухскатной крыши: особенности расчетов и проектирования

Ориентиры выбора высоты конька

Ориентир №1: Атмосферные явления

Ориентир №2: Наличие чердака

Ориентир №3: Тип кровельного покрытия

Способы определения высоты конька

Математический и графический методы

Практический пример расчета

Видео-пример устройства конька

Высота крыши по соотношению к ширине дома и как рассчитать высоту конька для различных типов кровли

Зачем определять высоту

От чего зависит

Атмосферные явления

Необходимость создания чердака

Тип кровли

Высота крыши по отношению к ширине дома

Высота конька двухскатной крыши

Расчет высоты крыши четырехскатного типа

Полезное видео

Как рассчитать высоту двухскатной крыши

Какое значение имеет высота крыши

Расчет высоты двухскатной крыши

Когда дом считается одноэтажным

Обустройство мансардного этажа

Преимущества мансард

Определение высоты стен

Сооружение аттиковых стен

Расчет площади мансардного этажа

Мансарда и форма крыши

Расчет стропильной системы двухскатной крыши

Виды простых крыш

Конструктивные элементы стропильной системы

Мауэрлат

Цены на брус

Стропильные ноги

Прогоны

Опоры для стропил

Лежни

Обрешетка

Цены на доски строительные

Этапы расчета двухскатной крыши

Расчет параметров стропильных ног

Калькулятор расчета нагрузки на стропила

Расчет угла наклона скатов

Калькулятор расчета угла наклона крыши

Калькулятор расчета длины стропильных ног

Какие факторы влияют на сечение стропилин

Расчет стропильной системы при помощи специального калькулятора

Как рассчитать конек крыши
