Вентиляционные клапаны на окна в Москве

Решить вопрос с обеспечением хорошей вентиляции в помещениях с окнами ПВХ поможет приточный клапан. После установки на объекте современных оконных систем его владельцы нередко отмечают ухудшение качества воздухообмена. Это обусловлено герметичностью конструкций, которые препятствуют проникновению воздуха извне. Вентиляционный клапан для пластиковых окон обеспечивает контролируемый приток воздуха в помещение, способствуя созданию комфортного микроклимата.

Для каких целей устанавливают клапан на окно?

Современные стеклопакеты существенно повышают звуко- и теплоизоляционные параметры помещения, но нередко приводят к нарушению установленных санитарных норм по воздухообмену. Согласно исследованиям, для комфортного самочувствия и нормальной жизнедеятельности на одного человека требуется объем воздуха, равный не менее 30 м3. При отсутствии клапана на пластиковое окно добиться качественного вентилирования можно лишь при регулярном открывании створок.

В зимний период времени, а также из-за уличного шума, это не всегда удобно для пользователей помещения, особенно если речь идет о детских комнатах, спальнях.

Помимо устранения духоты, клапан вентиляционный пластиковый помогает решить проблему выпадения конденсата и появления плесени, вызванной чрезмерной влажностью воздуха.

Преимущества вентиляционных клапанов

Некоторые люди опасаются, что после установки клапана на окна ПВХ увеличиваются показатели теплопроводности и ухудшается защита помещения от звуков извне, поэтому в квартире снова станет прохладно и шумно. Подобные опасения вызваны исключительно недостатком информации о том, что представляет собой шумозащитный приточный клапан и как он функционирует.

Данная конструкция разработана с той целью, чтобы обеспечить поступление свежего воздуха при закрытых створках без потерь для тепло- и звукоизоляции объекта. При нормальной работе системы отопления воздух в помещении будет свежим без изменения первоначальной температуры, поскольку до попадания внутрь комнаты воздушные массы успевают прогреться.

Клапан вентиляционный Air-Box Comfort

• Пассивное оконное приточное устройство для установки на окна из ПВХ, принцип работы которого основан на разнице давлений внутри и снаружи помещения.
• ВАЖНО! Приточные клапаны работают эффективно при гарантированной постоянной тяге в вытяжных каналах. В случае отсутствия тяги необходимо организовывать механическую постоянную вытяжную систему.

3000 ₽

AERECO Клапан приточный EMM

Принцип действия приточного клапана основан на изменении проходного сечения в зависимости от уровня относительной влажности воздуха в помещении.

• режим «автоматический» включается с помощью рычажка черного цвета – положение вниз. Этот режим подразумевает автоматическое регулирование подачи наружного воздуха в зависимости от уровня влажности внутреннего воздуха внутри помещения.
• режим «минимального проветривания» включается с помощью рычажка черного цвета – положение вверх. Этот режим работы приточного клапана предназначен для снижения притока воздуха в случае сильных морозов и ветра, или «недотопа» из-за временного снижения мощности системы отопления.

6500 ₽

AERECO Клапан приточный акустический EHA2

• Обеспечивает идеальную установку на большинство окон и рольставен. Использование высокоэффективных звукопоглощающих материалов, вместе со специальной проставкой и наружным козырьком, обеспечивает звукоизоляцию до 42 дБ. Специальный переключатель позволяет при необходимости вручную закрывать или открывать заслонку приточного устройства, что функционально дополняет систему гигрорегулирования, которой оснащено EHA2.

8500 ₽

Монтаж устройства

Клапан на пластиковое окно Аir Box устанавливается на створку с помощью саморезов. Эта операция занимает минимум времени, поскольку нет необходимости разбирать или демонтировать оконную конструкцию. Монтаж климатических клапанов не создает препятствий для эксплуатации объекта, поэтому можно пригласить мастера в любое время.

Изделие изготовлено из белого пластика и обладает компактными габаритами, поэтому клапан не нарушает эстетику интерьера. Данная технология вентилирования более эффективна, чем знакомое многим микропроветривание, которое может стать причиной сквозняков.

В зависимости от модели воздушный клапан на пластиковые окна бывает двух типов:

• С автоматической регулировкой объема воздуха;
• С ручной регулировкой пропускной способности.

Таким образом, пользователь помещения может адаптировать интенсивность вентилирования под свои индивидуальные потребности.

На климатический клапан для окна цена зависит от ряда факторов. Речь идет о технических характеристиках модели, ценовой категории торговой марки, назначении изделия. Помимо устройств для пластиковых окон, выпускаются модели для оконных систем из алюминия и дерева.

Обратитесь к специалисту «Московского оконного сервиса», и мы поможем с подбором подходящего устройства и решим вопрос с его установкой на окно.

• Мастер приедет на специально — оборудованном автомобиле, где есть весь необходимый инструмент и запасные части. Ремонт не перенесется на другой день и не затянется.

• Мастер произведет ремонт по ГОСТУ и требованиям производителей оконных комплектующих. По завершению работы, мастер оформит договор. С нами вы сможете забыть о некачественном ремонте.

• На следующий день после ремонта, мы пришлем SMS, в котором предложим оставить отзыв. Все отзывы модерируются директором компании напрямую. Ваш отзыв не останется незамеченным.

30мобильных мастерских

в Москве и области Сегодня работают Иван Губик,

мастер-эксперт,
9 лет в компании

• Прошел обучение и стажировку
• Сертифицирован у производителей
• Прошел курсы по работе с клиентами

Николай Уточкин,

мастер-эксперт,
5 лет в компании

• Прошел обучение и стажировку
• Сертифицирован у производителей
• Прошел курсы по работе с клиентами

Руслан Коваленко,

мастер-эксперт,
8 лет в компании

• Прошел обучение и стажировку
• Сертифицирован у производителей
• Прошел курсы по работе с клиентами

Султан Сергей,

мастер-эксперт,

9 лет в компании

• Прошел обучение и стажировку
• Сертифицирован у производителей
• Прошел курсы по работе с клиентами

Выберите свой город на карте или в списке: Город АпрелевкаГород БалашихаГород БронницыГород ВидноеГород ВолоколамскГород ВоскресенскГород ВысоковскГород ГолицыноГород ДедовскГород ДзержинскийГород ДмитровГород ДолгопрудныйГород ДомодедовоГород ДубнаГород ЕгорьевскГород ЖелезнодорожныйГород ЖуковскийГород ЗарайскГород ЗвенигородГород ЗеленоградГород ИвантеевкаГород ИстраГород КашираГород КлинГород КоломнаГород КоролевГород КотельникиГород КрасноармейскГород КрасногорскГород КраснознаменскГород КубинкаГород КуровскоеГород Ликино-ДулевоГород ЛобняГород Лосино-ПетровскийГород ЛуховицыГород ЛыткариноГород ЛюберцыГород МожайскГород МытищиГород Наро-ФоминскГород НогинскГород ОдинцовоГород ОзерыГород Орехово-ЗуевоГород Павловский ПосадГород ПодольскГород ПротвиноГород ПушкиноГород ПущиноГород РаменскоеГород РеутовГород РузаГород СерпуховГород СолнечногорскГород Старая КупавнаГород СтупиноГород ТучковоГород ФрязиноГород ХимкиГород ЧерноголовкаГород ЧеховГород ШатураГород ЩелковоГород ЭлектрогорскГород ЭлектростальГород ЭлектроуглиГород ЯхромаРайон ВолоколамскийРайон ВоскресенскийРайон Дмитровский

Что такое система вентиляции окон климат-контроля или приточный воздушный клапан на пластиковые окна?

Окнами с климат-контролем называются пластиковые окна с приточным воздушным клапаном. Установить такой клапан можно практически на любое окно.

Клапан вентиляции призван обеспечить жилище свежим воздухом, который полностью был перекрыт установкой современного герметичного пластикового окна.

Содержание: 1. Минусы традиционного проветривания 2. Принцип работы клапана 3. Преимущества 4. Какие модели предлагаем 5. Отзывы о приточном воздушном клапане

Минусы традиционного проветривания

Обычное проветривание имеет ряд недостатков: вместе со свежим воздухом в квартиру попадает уличный шум, разнообразные насекомые, появляются сквозняки. А как проветрить зимой детскую комнату со спящими в ней малышами?

Ещё одним существенным недостатком проветривания является то, что через 20 минут после того как створка закрыта, микроклимат в комнате полностью восстанавливается, поэтому требуется новая вентиляция. Вот почему необходимо именно постоянное проветривание жилища.

Принцип работы клапана

На рисунке видно как устроен вентиляционный клапан на пластиковом окне. Свежий воздух с улицы попадает в нижнюю часть окна и поднимается вверх по межрамному пространству конструкции. По мере продвижения, свежий воздух прогревается и к моменту выхода через вент отверстие в комнату, имеет уже комнатную температуру. В следствии чего исключается появления сквозняка. Но чтобы устройство работала именно так – необходима грамотная помощь специалиста.

Существуют несколько разновидностей вентиляционных клапанов. Это приточные модели для стены (стеновой клапан) и модели предназначенные для монтажа на пластиковые окна.

Приточные конструкции на стены часто монтируют в офисах, так как это требует изменения внешнего вида здания. Для дома больше подойдет вариант предназначенный для пластиковых окон.

Преимущества

1

Свежий воздух 24 часа в сутки

Клапан поставляет свежий воздух круглосуточно, даже в холодное время года, когда обычное проветривание не всегда возможно. Вы можете в ручную настраивать интенсивность подачи приточного свежего воздуха вплоть до окончательного его перекрытия.

2

Отсутствие сквозняка, пыли, мух, комаров, уличного шума

Прежде чем попасть в комнату из клапана, свежий воздух проходит по межрамному пространству одновременно прогреваясь. В результате абсолютно исключается возникновение сквозняка из клапана, попадание пыли, уличного шума и насекомых.

3

Улучшение микроклимата посредством клапана

При использовании клапана существенно падает концентрация углекислого газа, газа радона, фенола и влажности. Также снижается вероятность запотевания окна, образование различных грибков и палочек легионел. Существенно исправляется микроклимат жилища.

Клапана для окон набирают все большую популярность. Различных приточных конструкций существует не мало – но приточный оконный клапан занимает особую нишу для вентиляции воздуха. Приточный клапан воздуха показал себя как простой и надежный инструмент проветривания воздуха. Хотите позаботится о здоровье детей? Приобретайте клапан и сделайте шаг на пути к здоровью.

Мы устанавливаем приточные системы не только на свои пластиковые окна, но и на уже установленные окна ПВХ других компаний.

Монтаж данных систем в жилом помещении является обязательной на родине пластиковых окон в Германии, а с 2011 года и в России в ГОСТе 30674-99 «Блоки оконные из поливинилхлоридных профилей» настоятельно рекомендуется использование приточного клапана для подачи свежего воздуха:

«5.1.3 Для улучшения режима влажности помещений, рекомендуется применение в изделиях систем самовентиляции с помощью внутрипрофильных каналов, а также оконных блоков с встроенными регулируемыми и саморегулирующимися климатическими клапанами.»

Какие модели предлагаем

Air-Box Comfort

Особенностью Air Box Comfort является возможность монтажа его на ПВХ окно как с фрезеровкой так и без фрезеровки створки, а значит этот приточный клапан возможно установить на уже готовое окно. Процесс установки хоть и не сложный – но все-таки без вмешательства мастера тут не обойтись.

Air-Box Comfort имеет ручную регулировку потока воздуха вентиляцией и возможность полностью закрыть клапан. Клапан устанавливается на створку.

– производительность – до 42 м.куб/ч (с фрезеровкой створки)
– производительность – до 20 м.куб/ч (без фрезеровки створки)

Air-Box Standart

Air-Box Standart устанавливаются в фальц рамы без фрезеровки створки и также может быть инсталирован на уже смонтированное окно.

Регулировка интенсивности поступления воздуха при проветривании осуществляется автоматически и при сильном ветре клапан самостоятельно закрывается, препятствуя задуванию и сквозняку.

– производительность – до 5 м.куб свежего воздуха в час

Отзывы о приточном воздушном клапане

Елена Котова 16.05.2013

В детской комнате были установлены пластиковые окна. Летом детки спят с открытым окном и проблем со свежим воздухом нет. Зимой окно на ночь детям не откроешь, поэтому приходилось проветривать комнату перед сном, но хватало минут на 40 и всю ночь дети спали в духоте. Установила 2 клапана и в комнате теперь всегда свежий воздух, при этом из окна не дует! То что надо для детской комнаты. Спасибо компании Окна Лидер, удачи вам в вашей работе.

читать все отзывы

Окна Протвино, Серпухов, Чехов, Подольск, Пущино

Вентиляционный клапан для пластиковых окон

Пластиковые окна уже достаточно давно и уверенно заняли лидирующее положение на рынке оконных конструкций, используемых при строительстве и ремонте. Это стало возможным потому, что по большинству свойств и характеристик они значительно превосходят альтернативные варианты из дерева или алюминия. Одним из немногих недостатков пластиковых окон, по сравнению с деревянными, является их недостаточно эффективная работа в помещениях, которые оборудованы естественной вентиляцией.

Это приводит к тому, что при закрытых окнах в помещениях создается духота и накапливается спертый воздух. Режим микропроветривания, который присутствует на большинстве современных пластиковых окон, не обеспечивает поступления необходимого количества свежего воздуха, а макропроветривание, особенно в холодное время года, чревато сквозняками и опасностью заболеть для людей, находящихся в таком помещении.

Проявившуюся таким наглядным образом проблему удалось эффективно решить разработкой и активным применением в пластиковых окнах специальных вентиляционных приточных клапанов. Они предназначены для увеличения объемов свежего воздуха, поступающего в помещение для его проветривания, сохраняя при этом герметичность конструкции окна из ПВХ. Кроме того, современные вентиляционные клапаны препятствуют образованию на окнах конденсата.

Использование вентиляционных клапанов позволяет достичь следующих преимуществ:

• обеспечение микроклимата, оптимального для здоровья находящегося в помещении человека;
• продление периода эксплуатации помещений без необходимости ремонта, что особенно важно для кухни, балкона или лоджии, где наблюдается либо повышенная влажность, либо воздействие атмосферных факторов;
• снижение затрат на отопление, так как нет необходимости принудительного проветривания помещений, которое крайне неэффективно с точки зрения теплопотерь.

Рис. 1. Вентиляционный приточный клапан.

Разновидности клапанов вентиляции для ПВХ окон

Вентиляционный клапан представляет собой короб из пластика ПВХ, крепящийся к расположенной сверху части оконной конструкции. Внутри короба расположены так называемые «перья», от положения которых зависит количество поступаемого извне воздуха.

При спокойной погоде поток проходит через клапан свободно, при появлении и усилении ветра перья прижимаются к одной из сторон клапана, препятствуя появлению сквозняков и поступлению излишнего количества холодного воздуха. Регулирование воздухообмена происходит естественным образом. Стоимость клапана значительно ниже устройств для принудительной вентиляции, к тому же при работе они не шумят и не потребляют электроэнергию.

Рис. 2. Принцип действия клапана.

Клапаны щелевого типа

Один из наиболее распространенных (наряду с фальцевым) вариантов вентиляционного клапана. Клапан щелевого типа обеспечивает вентиляцию воздуха в помещение через специальный канал, напоминающий щель. Его длина колеблется от 17 до 40 см, а ширина – от 1,2 до 1,6 см.

Клапан изготавливается в двух вариантах:

• в виде двух блоков – наружного (который впускает воздух извне) и регулирующего (отвечает за количество поступающего воздуха в помещение;
• в виде одного универсального блока.

Достоинствами щелевого варианта является достаточно большой объем возможного воздухообмена (позволяющего применение изделия в просторных помещениях) и возможность установки клапана без выполнения работ по демонтажу оконного блока.

Рис. 3. Клапан щелевого типа до установки.

Клапаны фальцевого типа

Клапаны данного типа конструкции также встречаются достаточно часто. Причиной популярности является возможность их монтажа без снятия пластикового окна, относительно невысокой стоимости изделия, а также сохранением высокого уровня шумоизоляцииоконной конструкции. Это достигается тем, что воздух в помещение попадает через специальные фальцевые вырезы в блоке пластикового окна.

При этом объем воздухообмена, обеспечиваемый клапаном фальцевого типа, невелик. Поэтому рассматриваемые клапаны оптимально использовать для небольших жилых комнат, либо помещений, которые эксплуатируются нечасто.

Рис. 4. Клапан фальцевого типа.

Клапаны накладного типа

Клапаны накладного типа конструкции чаще всего устанавливаются и активно применяются при остеклении промышленных объектов или больших помещений общественных зданий. Именно там наилучшим образом используются главное свойство данной конструкции, а именно обеспечение максимального объема воздухообмена.

При этом к недостаткам клапанов накладного типа относятся:

• невозможность их монтажа на уже установленные оконные конструкции;
• высокая стоимость изделий;
• заметное ухудшение параметров тепло- и звукоизоляции оконной конструкции.

Все это привело к тому, что клапаны накладного типа практически не применяются в жилищном строительстве.

Рис. 5. Клапан накладного типа.

Критерии выбора оконных клапанов вентиляции

От выбора типа вентиляционного клапана зависит микроклимат в доме, поэтому к данному вопросу стоит подходить, учитывая максимальное количество критериев. Наибольшее значение имеют следующие из них:

• пропускающая способность изделия. Существующие нормативы рекомендуют объем приточного снаружи воздуха на уровне 30 куб.м./час на одного человека;
• уровень звукоизоляции конструкции после установки клапана. Данный показатель не должен превышать 30-35 дБ;
• эффективность работы в зимних условиях при низких наружных температурах. Клапан должен быть выполнен с соблюдением требований по изоляции внутренних конструкций, предотвращающей возможное обледенение, а также попадание в помещение слишком большого количества холодного воздуха;
• механизм регулирования. Разработаны автоматический, ручной и смешанный (комбинация из двух предыдущих) способы регулирования количества поступающего извне воздуха;
• место установки изделия. Помимо монтажа непосредственно на оконную конструкцию, существуют варианты с установкой на стену. Они более дорогие и требуют значительных сопутствующих работ, например, по пробивке и прокладыванию каналов к клапану;
• способ установки клапана. Его монтаж без снятия оконного блока гораздо удобнее и дешевле альтернативных вариантов.

Рис. 6. Клапан до установки.

Наиболее популярные конструкции

Установка вентиляционных клапанов на пластиковые окна используется относительно давно. За это время накопилось достаточно большое количество отзывов, определенная часть которых имеет негативную окраску. Следует отметить, что это вызвано, главным образом, не тем, что неэффективна сама идея дополнения конструкции пластикового окна механизмом дополнительной вентиляции.

Гораздо чаще отрицательные отклики пользователей, установивших вентиляционные клапаны, объясняются некачественным воплощением замысла в жизнь. Это может быть как использование некачественных изделий, так и ошибки при монтаже.

Рис. 7. Установленный вентиляционный клапан.

Клапаны вентиляции окон Aereco

Исходя из вышесказанного, вполне логичным и целесообразным является использование проверенных и доказавших на практике систем приточной вентиляции, устанавливаемой на пластиковые окна. Одной из самых популярных и широко известных марок по праву считается продукция французской компании Aereco.

В своих изделиях компания применяет современную разработку в виде полиамидных пластинок, которые расширяются при повышении температуры. Это приводит в действие автоматику вентиляционного клапана. Также датчики контролируют нижний температурный порог помещения, сокращая при необходимости потери тепла. Еще одним немаловажным достоинством изделий Aereco является относительно невысокая стоимость.

Рис. 8. Установленный клапан Aereco.

Система оконного проветривания Air-Box

Наряду с импортными изделиями ведущих производителей вентиляционного оборудования, на отечественном рынке присутствуют и продукция российских фирм. Самым известной и популярной маркой является система для пластиковых окон Air-Box компании Мабитек. Она представляет собой конструкцию из двух составных элементов – наружного и внутреннего.

Для эффективной работы клапана модели Air-Box необходимо, чтобы здание, в котором он устанавливается, было оборудовано вентиляционной системой. Это объясняется тем, что изделие Air-Box функционирует при появлении колебаний давления.

Рис. 9. Установленный клапан Air-Box.

Монтаж клапана для пластикового окна

Как уже отмечалось выше, существует два способа установки вентиляционных клапанов для пластикового окна:

• с демонтажом и последующей заменой стеклопакета на новый с меньшими размерами. В появившуюся между проемом и оконной рамой щель устанавливается вентиляционный клапан. Данный способ монтажа имеет сразу несколько недостатков:
  o уменьшение площади окна, обеспечивающей попадание света в помещение;
  o дополнительные затраты средств и времени, необходимые для заказа и изготовления нового стеклопакета;
• без демонтажа оконных конструкций. В этом случае вентиляционный клапан устанавливается в оконный переплет. Сам процесс занимает крайне непродолжительное время – порой менее получаса. Это очень удобно, особенно в тех случаях, когда пластиковые окна устанавливались недавно и не требуют ремонта или замены. Кроме того, установка клапана по второму способу, в конечном счете, значительно дешевле.

Рис. 10. Установка клапана.

При выборе модели вентиляционного клапана и способа его установки подавляющее большинство клиентов предпочитает купить вариант, не требующий замены оконных конструкций на новые. Это вполне объяснимо, так как такой монтаж обойдется дешевле и будет выполнен намного быстрее.

Рис. 11. Возможный вариант монтажа.

Установка вентиляционного клапана для пластикового окна показана на следующем видео:

Способы регулирования клапана для ПВХ окон

Практически опыт использования различных моделей и типов вентиляционных клапанов показал, что для их эффективной работы необходимо наличие механизма регулирования. Варианты с постоянными параметрами проветривания оказались неудачными и попросту непригодными для применения в отечественных условиях.

Как отмечалось выше, существует три типа регулирования: ручной, автоматический и комбинированный. Наиболее удобным считается автоматическое устройство, которое использует показания специального датчика, отслеживающего уровень влажности в помещении. В зависимости от этого устанавливается необходимый режим работы вентиляционного клапана – от полного его перекрытия до максимально возможного уровня воздухообмена.

Рис. 12. Автоматически регулируемый клапан.

Достоинством автоматической системы регулирования является то, что она позволяет снизить теплопотери. Такой эффект достигается тем, что клапан начинает работать только в случае повышения влажности, когда в помещении присутствуют люди. Если в комнате долгое время никого нет, то и клапан работает в минимальном пропускном режиме или вообще закрыт.

Ручной способ регулирования работы вентиляционного клапана более надежный, но требует постоянного внимания и контроля.

Достоинства и недостатки вентиляционных клапанов для ПВХ окон

Недостатки от использования вентиляционных клапанов, как правило, связаны либо с применением некачественных изделий, либо с ошибками монтажа:

• вероятность промерзания в месте установки клапана;
• возможность попадания слишком большого количества холодного воздуха;
• недостаточный уровень вентиляции, обеспечиваемый в жаркую погоду;
• снижение уровня тепло- и звукоизоляции оконной конструкции, связанное с установкой вентиляционного клапана.

Все перечисленные недостатки могут быть устранены, если соблюдать требования по установке вентиляционного клапана и использовать качественное изделие, например, описанные выше модели Aereco и Air-Box. В этом случае применение клапанов для приточной вентиляции позволит:

• обеспечить постоянный достаточный приток извне свежего воздуха;
• сохранить на необходимом уровне тепло- и звукоизоляцию оконной конструкции;
• не допустить образование сквозняков, опасных для здоровья находящихся в помещении людей;
• сократить потери тепла, что достигается регулированием уровня поступающего воздуха.

В случае соблюдения правил установки и использования качественных вентиляционных клапанов, их применение позволит поддерживать оптимальный микроклимат в помещении с минимальными потерями тепла.

Рис. 13. Устройство клапана, обеспечивающее надежность и качество.

Уход и обслуживание за клапаном для ПВХ окна

Одним из немаловажных достоинств вентиляционных клапанов является простота обслуживания и ухода за ними в процессе эксплуатации. В большинстве случаев, для нормальной работы изделия достаточно периодически его чистить, примерно 1-2 раза в год. При этом, как правило, с наружной решетки удаляется образовавшийся налет пыли (при помощи пылесоса или кисточки), а внутренняя поверхность клапана протирается влажной салфеткой или мягкой тряпочкой. Также салфеткой убирается иногда появляющееся сверху клапана пыльное пятно.

Ни в коем случае не следует использовать для очистки или другого ухода за поверхностями клапана абразивных или химических моющих или чистящих средств. Также не допускается мыть вентиляционный клапан струей воды или замачивание его конструкций и элементов.

В процессе эксплуатации клапана необходимо учитывать следующий момент: при сильных морозах не рекомендуется полностью закрывать его при ручном типе регулирования. Это может привести к примерзанию некоторых конструктивных элементов и выходу изделия из строя.

Во всех остальных случаях и уход, и эксплуатация современных вентиляционных клапанов не представляет никакой сложности и проблем.

Рис. 14. Уход за вентиляционным клапаном.

VärskeKodu.ee — Airbox. Вентиляционные приточные клапаны!

VärskeKodu.ee — Airbox. Вентиляционные приточные клапаны!

Вентиляционные приточные клапаны Air-Box для пластиковых окон!

Свежий воздух при закрытых окнах

Приточные устройства-клапаны  позволяют обеспечить нормативный приток воздуха при закрытом окне, сохраняя при этом практически все преимущества герметичных пластиковых окон.

Клапаны совместимы с любыми типами поворотных и поворотно-откидных пластиковых окон вне зависимости от марки оконного профиля.

Установка происходит за считанные минуты, без фрезеровки, пыли и грязи.

Для наилучшего воздухообмена, рекомендуется установить клапан как минимум на одно окно в каждой комнате.

Свежий воздух в помещении — это здоровье ваших близких!

Принцип работы приточного оконного клапана

Свежий воздух с улицы попадает в канал между рамой и створкой в месте замены фрагмента типового уплотнителя на специальный. Затем через клапан, установленный на верхней части створки, воздух попадает в помещение.

Контроль воздушного потока

Осуществляется с помощью перемещения ручки регулятора, которая в свою очередь приводит в движение заслонку, обеспечивающую плавное регулирование притока воздуха.

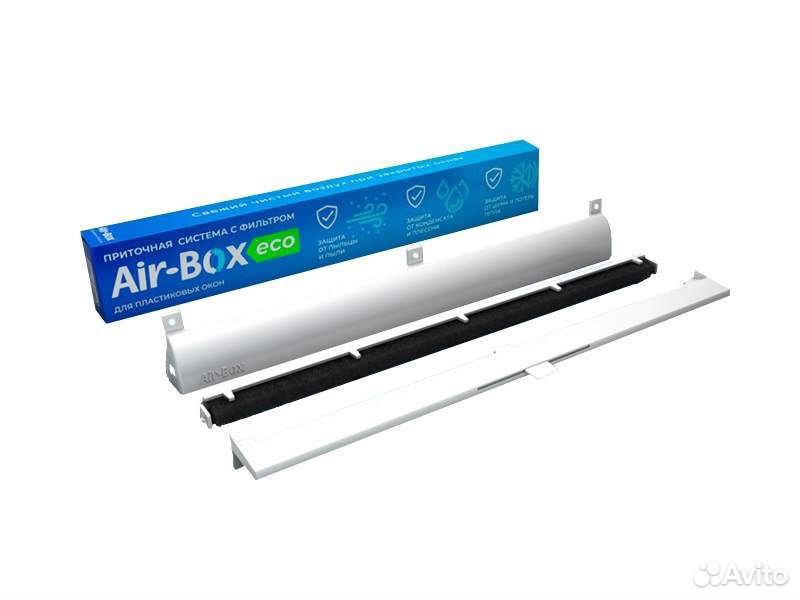

Новинка — клапан Air-Box ECO с фильтрующим элементом!

Предназначен для использования в пластиковых оконных конструкциях для организации воздухообмена с шумозащитой и очисткой приточного воздуха от пыльцы, пыли, спор и сажи в помещениях жилых, общественных и производственных зданий оборудованных вентиляцией с естественным или механическим побуждением.

Для владельцев Air-Box Comfort

Если у Вас уже установлен клапан Air-Box Comfort, то теперь появилась дополнительная возможность установки наружного козырька Air-Box ECO с очищающим фильтром.

Заказать наружный козырёк Air-Box ECO по почте и установить самостоятельно следуя видео-инструкции = 14€, доставка +3€.

Заказать козырьки вместе с установкой в Таллинне = 19€, вызов мастера +10€.

Заказать клапаны и установить самостоятельно

Следуя видео-инструкции, Вы быстро и просто установите клапан своими руками без специальных навыков и оборудования

(видео-инструкцию Вы найдёте в описании товара).

Заказать клапаны вместе с установкой

Частный клиент

1 клапан Airbox Comfort + установка

1 клапан Airbox Eco + установка

Вызов мастера:

Квартирное товарищество

(по всей Эстонии)

1 клапан Airbox Comfort + установка

1 клапан Airbox Eco + установка

Вызов мастера: 0€

Минимальный заказ: от 50 шт.

Групповой заказ

1 клапан Airbox Comfort + установка

1 клапан Airbox Eco + установка

Вызов мастера: 0€

Минимальный заказ: от 10 шт.

Вопрос — Ответ

Для чего нужны оконные приточные клапаны?

При установке герметичных пластиковых окон нарушается естественный воздухообмен, заложенный проектом, что приводит к целому ряду проблем. Ухудшается комфортность проживания: повышается влажность, снижается качество воздуха, появляется вероятность грибковых поражений конструкций.

Приточные оконные клапаны позволяют обеспечить нормативный приток воздуха при закрытом окне, сохраняя при этом все преимущества герметичных окон.

Почему бы не использовать микро/зимнее проветривание?

При таком проветривании окно приоткрывается по всему периметру, что приводит к появлению сквозняков, резким перепадам температур, повышению уровня шума, а при сильных морозах возможно появление наледи, которая будет препятствовать закрытию окна.

Наличие оконного вентиляционного клапана позволяет в большинстве случаях отказаться от принудительного проветривания, особенно зимой.

Может ли оконный приточный клапан замерзнуть зимой?

При нормальной работе вытяжки – нет, т.к. удаление влажного воздуха происходит непрерывно. Уровень влажности в помещении снижен. Таким образом, нет причин для выпадения конденсата и обледенения оконного клапана.

Не рекомендуется закрывать клапан полностью, т.к. это нарушит воздухообмен в помещении, что приведет к повышению относительной влажности, выпадению конденсата, а в зимний период времени к обледенению устройства.

Зачем нужен оконный вентиляционный клапан летом?

Уходя на работу, оставляя окно открытым, снижается уровень безопасности жилья, происходит попадание пыли, влаги во время дождя, проникновение насекомых. При закрытых окнах без оконного вентиляционного клапана в помещении происходит накопление вредных испарений от лакированных, окрашенных, синтетических поверхностей, особенно после ремонта.

Действительно ли после установки клапана не слышно улицу?

Появление уличных шумов является незначительным, но всё же присутствует, особенно при сильных порывах ветра — однако, в разы меньше, чем на микро/зимнем проветривании.

Не станет ли холодно в квартире из-за притока холодного воздуха зимой?

При нормальной работе системы отопления — нет. Воздухопроницаемость приточных клапанов регламентирована нормативными документами. Помимо этого оконный приточный клапан имеет возможность плавной регулировки подачи воздуха.

Зачем нужен оконный вентиляционный клапан, если есть кондиционер?

Большинство кондиционеров не обеспечивают приток свежего воздуха. Принцип их работы основан на том, что воздух забирается из помещения, проходит через систему фильтров, охлаждается либо подогревается и опять подается в помещение. Таким образом, работа кондиционера не обеспечивает необходимый приток свежего воздуха.

Если у Вас остались вопросы — звоните по номеру +372 56 244 442  Пн-Пт 9.00-18.00

или пишите: [email protected]

© Copyright — VarskeKodu.ee Прокрутить наверх

Sellel veebilehel kasutatakse küpsiseid. Kasutamist jätkates nõustute küpsiste ja veebilehe üldtingimustega. NÕUSTUN

KÜPSISTE POLIITIKA. Sel ajal, kui te külastate meie veebisaiti https://www.varskekodu.ee, võime me koguda teavet automatiseeritud tehnoloogiate abil, nagu küpsised, veebimajakad või toimingusildid, mis võidakse salvestada teie arvuti veebilehitsejasse. Küpsis (väike eemaldatav andmefail) võimaldab meie süsteemil ära tunda teie seadet, registreerida andmeid, mis on seotud teie arvuti navigatsiooniga Veebisaidil (vaadatud leheküljed, ühenduse kuupäev ja kellaaeg jne) ja pakkuda funktsioone. Samuti võimaldab see meil teostada statistilist analüüsi Veebisaidi täiustamiseks. Veebimajakaid või tegevussilte kasutatakse saidi külastamise koondandmete kogumiseks. MISSUGUSEID KÜPSISEID ME KASUTAME? Vajalikud küpsised. Need küpsised on vajalikud Veebisaidi korralikuks töötamiseks. Nende küpsiste eesmärk on näiteks: • salvestada teavet, mida kasutakse Veebisaidil navigeerimiseks, • salvestada identimistunnused, kui kasutaja logib sisse oma kontole ja läheb muudele lehtedele, mis nõuavad unikaalset ja turvalist juurdepääsu, • salvestada tooteid ostukorvi, • kindlustada veebimaksete turvalisus. ANALÜÜTILISED KÜPSISED, VEEBIMAJAKAD, TEGEVUSSILDID Need küpsised koguvad teavet, et anda ülevaade kasutajate tegevuse kohta, kui nad külastavad Veebisaiti või kui nad saavad e-postiga kampaaniateateid. Need küpsised võimaldavad: • koguda Veebilehe külastuste kohta statistikat, nagu külastajate arv, erinevate lehekülgede vaatamine, erinevatel lehekülgedel veedetud aeg, kasutaja sirvimisharjumused, • täiustada veebisaiti, pakkudes kohandatud sisu ja teavet, • mõista inimeste käitumist meie meilikampaaniate korral, nt e-kirja avamise aeg jne. KUIDAS KÜPSISED KEELATA? Veebisaidi seadistused teavitavad teid eelnevalt küpsiste kasutamisest ja teil on võimalik küpsised keelata. Pange tähele, et küpsiste keelamisega võib teatud juhtudel kaasneda funktsioonide tehniline piiratus. Enamike veebilehitsejate spikrimenüü annab lisateavet selle kohta, kuidas takistada veebilehitsejal uute küpsistega nõustumist, kuidas teha nii, et veebilehitseja teavitab teid, kui saate uue küpsise, või kuidas keelata kõik küpsised. Lisaks saate keelata või kustutada lehitseja lisandmoodulite poolt kasutatavad sarnased andmed, nagu välkküpsised, muutes lisandmoodulite seadistusi või külastades selle tootja veebisaiti.

Sulge

в Твери. комплектующие для окон и дверей ПВХ от «21 СКЛАД»

Вентиляционный клапан Air-Box Comfort  для окон.

Совместим с любыми типами поворотных и поворотно-откидных пластиковых окон вне зависимости от марки оконного профиля. Чтобы клапан образовал нужную тягу, в квартире должны исправно работать вытяжки, а двери в комнаты по возможности были не заперты, чтобы усилить естественный приток воздуха с улицы. Однако если высота двери оставляет от пола щель более 2 см, этого будет достаточно для образования нужной тяги.

ВАЖНО! КЛАПАНЫ ЧУВСТВИТЕЛЬНЫ К ИЗМЕНЕНИЯМ ТЕМПЕРАТУР. ШАГ СОСТАВЛЯЕТ ВСЕГО 5°С. ПОЭТОМУ ПЕРИОДИЧЕСКИ ИХ НУЖНО РЕГУЛИРОВАТЬ, ПРОТИРАТЬ И НАСТРАИВАТЬ.

Принцип работы приточного оконного клапана Air-Box Comfort

Циркуляция воздуха идёт в пассивном режиме благодаря разнице давлений внутри помещения и снаружи. Такой воздухообмен действует, если температура воздуха на улице не выше +5°С. В жаркую погоду вентиляция функционирует при принудительной вытяжке. Свежий воздух с улицы попадает в канал между рамой и створкой в месте замены фрагмента типового уплотнителя на специальный. В жаркую погоду вентиляция функционирует при принудительной вытяжке.

ВАЖНО! ПРИ ОДИНАКОВОЙ ТЕМПЕРАТУРЕ И ВЛАЖНОСТИ ВНУТРИ И СНАРУЖИ ПОМЕЩЕНИЯ ПРИТОЧНЫЙ КЛАПАН РАБОТАТЬ НЕ БУДЕТ.



Контроль воздушного потока осуществляется с помощью перемещения ручки регулятора, которая в свою очередь приводит в движение заслонку, обеспечивающую плавное регулирование притока воздуха.



Вентиляционные шумозащитные клапаны серии Comfort применяются для организации воздухообмена в помещениях в соответствии с «Рекомендации по организации воздухообмена в квартирах многоэтажного жилого дома» ТР АВОК 4 2004 г. и СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»



Воздушные клапаны климат-контроля для окон — Открытые Окна

С переходом на металлопластиковые окна, помимо явных преимуществ, владельцы получили парализацию нормальной вентиляции воздуха, поскольку при планировке большинства зданий учитываются лишь вытяжные вентиляционные каналы, а приточной вентиляцией пренебрегают.

Раньше свежий воздух легко проникал в помещения сквозь щели старых деревянных рам, а новые оконные конструкции более герметичны.

Нарушение естественной вентиляции помещения грозит возникновением конденсата на стеклах, грибка на откосах и стенах, а так же, повышением токсических веществ в воздухе, что в свою очередь, негативно влияет на здоровье людей.

Безусловно, частично решить этот вопрос могут систематические проветривания, но они приводят к сквознякам и выхолаживанию помещения в зимний период. Окна, не оснащенные электронной автоматизацией створок, необходимо проветривать вручную, что невозможно при долгом отсутствии жильцов.

Для устранения нежелательных ситуаций были разработаны специальные приточные устройства для металлопластиковых окон. Они обеспечивают свежий воздух в помещении без дополнительного открывания окон, уличного шума, сквозняков и пыли.

Предприятие Открытые Окна предлагает своим клиентам три вида фальцевых клапанов, с возможностью монтажа на уже установленные окна.



Воздушный клапан Rehau AirComfort

Система работает по гидродинамическому парадоксу Бернулли, который гласит, что объекты, на которые воздействует поток воздуха, втягиваются в него, а не отталкиваются. При повышении давления ветра уплотняющий язычок поднимается и герметизирует поток воздуха в помещение. Гибкая система реактивной вентиляции работает механически, не требует электричества и очень экономична. Клапан может быть быстро установлен без прикручивания и сверления.

Устройство имеет относительно небольшую длину – 260 мм и монтируется как на этапе изготовления конструкции, так и на уже готовое окно в верхней горизонтальной части створки, а в вертикальных частях рамы уплотнитель притвора шириной по 150 мм заменяется на специальный безлепестковый уплотнитель. Высота расположения вставок зависит от габаритов створки. Сам клапан при закрытом окне не видно.

Максимальная воздухопропускная способность достигается при разнице давлений в 30 паскаль и составляет 16 м³/час, а минимальная 5,4 м³/час. Из этого следует, что в среднем, в помещении с кубатурой 30 м³ полный воздухообмен произойдет за три часа.



Воздушный клапан Maco VENT

Так же, как и предыдущий клапан, является скрытым пассивным источником притока воздуха. В отличие от AirComfort, возможно горизонтальное и вертикальное расположение.

Габариты клапана 280*27,5*12 мм, максимальная пропускная способность при давлении воздуха 20 паскаль 19 м³/час, минимальная 6 м³/час, что немного больше клапана фирмы Rehau.

Основным отличием в монтаже является крепление клапана не к створке, а к раме окна, а напротив, в створке происходит замена створочного уплотнителя для свободного прохождения потока поступающего воздуха.

При скорости ветра выше 21 км/ч заслонка клапана самостоятельно перекрывается и поток воздуха прекращается. К слову, средняя скорость ветра в Днепропетровском регионе 16-17 км/ч.

Оба клапана применяются в профильных системах с конструктивной глубиной 60 и 70 мм.



Клапан New-Air — Украина

Проветриватель монтируется непосредственно в верхнюю горизонтальную часть створки без фрезеровки и врезки, а в раме, так же, как и для клапана Rehau AirComfort, происходит замена части уплотнителя.

Воздухопроницаемость при статическом давлении ветра в 10 паскаль составляет 20 м³, что существенно больше предыдущих клапанов, но поток входящего воздуха можно регулировать вручную при помощи встроенного бегунка. Размер клапана 350x32x13 мм.



Преимущества использования наших клапанов климат-контроля:

— Приток свежего воздуха без открывания окон.

— Свежий воздух без сквозняков и выхолаживания помещения.

— Монтаж на установленное окно.

— Клапаны не видно с улицы и практически не заметно изнутри.

— Устраняет запотевание окон и грибок.

— Шумозащита.

— Удобство в использовании.

— Лаконичный дизайн.

Всем своим клиентам специалисты нашего предприятия рекомендуют заказывать окна с клапанами приточной вентиляции. Создайте свой индивидуальный микроклимат и наслаждайтесь тишиной и уютом без лишних хлопот.

Вентиляционные клапаны для пластиковых окон в Иваново

ВЕНТИЛЯЦИОННЫЙ КЛАПАН AIR-BOX COMFORT

Приточные устройства-клапаны Air-Box позволяют обеспечить нормативный приток воздуха при закрытом окне, сохраняя при этом все преимущества герметичных окон ПВХ. Именно поэтому применение оконных клапанов в современном строительстве стало обязательным.

Технические характеристики:

• Расход воздуха 31-42 м3/час.
• Звукоизоляция в открытом состоянии 29 дБ, в закрытом 32 дБ.
• Цвета: белый.
• Размер 350 х 42 мм, размер паза для установки клапана 324 мм, козырька 354 мм.
• Минимальная ширина створки для установки 500 мм.

Состоит из двух частей:

• Наружный козырек с решеткой от насекомых — монтируется на внешней части окна. Защищает помещение от возможного попадания воды и препятствует проникновению насекомых.
• Клапан — монтируется на створку со стороны помещения.
• Принцип работы
• Свежий воздух с улицы попадает в канал между рамой и створкой в местах фрезеровки или удаления уплотнителя.
• Затем через клапан, установленный на верхней части створки, воздух попадает в помещение.
• Контроль воздушного потока осуществляется с помощью перемещения ручки регулятора, которая, в свою очередь, приводит в движение заслонку, обеспечивающую плавное регулирование притока воздуха.

ВЕНТИЛЯЦИОННЫЙ КЛАПАН AERECO EHA

Современный стильный дизайн EHA, воплощенный в тонком корпусе, обеспечивает идеальную установку на большинство окон и рольставен. Специальный переключатель позволяет при необходимости вручную закрывать или открывать заслонку приточного устройства, что функционально дополняет систему гигрорегулирования, которой оснащено EHA.

Технические характеристики:

• Расход воздуха 5-35 м3/час (максимальный расход при влажности от 65 до 100%).
• Звукоизоляция в открытом состоянии 37 дБ.
• Цвета: белый.
• Размер 420×50 мм, размер паза для установки 354×12 мм.
• Минимальная ширина створки для установки 570 мм.

Состоит из трех частей:

• Наружный акустический козырек с решеткой от насекомых — монтируется на внешней части окна. Защищает помещение от возможного попадания воды и препятствует проникновению насекомых.
• Монтажная планка — монтируется на внутренней поверхности окна. Позволяет изменять наклон струи приточного воздуха вертикально вверх или под углом 45°.
• Приточный клапан — монтируется на окно со стороны помещения.

Режимы работы:

• Минимальное проветривание — рычажок черного цвета вправо, на изменение влажности в данном положении не реагирует, заслонка заблокирована. Режим служит для снижения потока воздуха в мороз или при сильном ветре.
• Режим автоматического проветривания — рычажок черного цвета влево, заслонка закрывает или открывает клапан в зависимости от уровня относительной влажности воздуха.

Клапаны приточного воздуха для окон Air-In® Chameleon | Air-In®

Новый оконный приточный воздушный клапан Air-In® Chameleon представляет собой сложный финский приточный воздушный клапан и устройство для рекуперации тепла. Благодаря рекуперации тепла приточный воздух нагревается до 20 ° C. В солнечные дни с февраля КПД может достигать 1000 Вт.

Новый клапан Air-In® Chameleon обладает свойствами, никогда ранее не свойственными клапанам. Например, фильтр обновленного клапана Chameleon можно легко заменить без инструментов.

В дополнение к пожеланиям жителей, экологические требования соблюдены до предела и используется бесплатная солнечная энергия. Air-In® Chameleon улучшает энергоэффективность и энергетическую классификацию квартир, обеспечивая значительную экономию затрат на отопление.

Комфортное проживание с экономией энергии

• Согласно расчетам, клапан окупается всего за один год
• Значительно улучшает коэффициент U окна (RTE 3901/05, бюллетень VTT 2329)
• Создает значительную экономию затрат на электроэнергию по сравнению с традиционными решениями
• Создает среду без сквозняков , поскольку воздух значительно нагревается в промежутке между окнами
• Благодаря эффективной фильтрации и предварительному подогреву качество воздуха в помещении улучшается
• Воздух нагревается за счет рекуперации потерянного тепла до 20 ° C — и даже больше в солнечный день; КПД до 1 кВт
• Эффективно предотвращает обратный поток воздуха
• Используя расчет компенсации, можно использовать экономию энергии также в новых домах
• Подходит как для новых окон , так и для ремонта

Дополнительные свойства

Простота обслуживания

Новая запатентованная базовая часть, позволяющая снимать клапан без инструментов, например, для замены клапана .Старый фильтр удаляется, новый вдавливается на место, а клапан просто вставляется обратно в основание в окне.

Дополнительная ручная регулировка автоматического закрывателя

Дополнительная ручная регулировка автоматического закрывающего устройства позволяет регулировать направление и выброс воздушной струи или направление струи влево или вправо. Когда планка перемещается вверх, скорость воздушной струи уменьшается. Когда штанга опускается вниз, скорость воздушной струи и броска увеличиваются.Клапан закрывается легким нажатием на концы стержня.

Сотовый фильтр

Может быть оснащен фильтром статического электричества сотовый фильтр , срок службы которого в несколько раз больше, чем у традиционных фильтров. Пылесосить, менять примерно раз в год. Фильтр — это отличный пыльцевый фильтр .

Зимняя и летняя обстановка

Клапан Air-In® Chameleon имеет как летние, так и зимние настройки. Положение можно легко изменить с помощью регулировочного рычага.Корпус фильтра или термофильтр устанавливается в промежутке между окнами.

Технические характеристики

Объем воздуха = K-фактор x √давление

Продукт	Объем воздуха л / с (давление 20 Па)	Объем воздуха без сквозняков л / с	Снижение шума дБ D n, e, w + C tr	Размер отверстия мм
Воздухозабор 400 дБ TI 130 Chameleon	7	6	40	400×12
Воздухозабор 400 дБ TI 170 Хамелеон	7	6	40	400×12
Воздухозабор 600 дБ TI 130 Chameleon	8	8	42	600×12
Воздухозабор 600 дБ TI 170 Хамелеон	8	8	42	600×12

Глубина рамы 130 или 170 мм
Также доступны для рамы другой глубины; укажите в заказе.

Объемы воздуха, таблица К-фактора

Давление воздуха	Воздух на входе 400 дБ TI k = 1,63		Воздух на входе 600 дБ TI k = 1,9
5 Па	3,65 л / с		4,25 л / с
10 Па	5,16 л / с		6,01 л / с
15 Па	6,32 л / с		7,36 л / с
20 Па	7,29 л / с		8,50 л / с
25 Па	8,15 л / с		9,5 л / с
30 Па	8,93 л / с		10,41 л / с

Как установить сервисный порт на герметичном системном оконном кондиционере — HVAC How To

Оконные кондиционеры обычно не ремонтируются в случае поломки и чаще всего выбрасываются и заменяются.

Однако они поддаются ремонту, часто для их возобновления работы требуется только недорогая деталь или заправка хладагента.

Одна проблема при ремонте оконного кондиционера заключается в том, что они не поставляются с клапаном Шредера для сервисного порта и нуждаются в его установке.

Это простой процесс, для которого требуется только комплект прокалывающего клапана.

Вы также можете припаять клапан Schrader, но это не обязательно и зависит от личных предпочтений.




Необходимые товары

• Проволочная щетка или наждачная бумага для очистки участка.
• Пулевой пробивной клапан.

Пулопробивные клапаны можно купить в большинстве магазинов запчастей для кондиционеров или в Интернете.

Это недорогие изделия, которые позволяют быстро и легко установить сервисный порт на оконном кондиционере.

Пример клапана прокалывания пули на Amazon
Supco BPV21 Клапан прокалывания пули


Как установить порт обслуживания на оконном кондиционере

1. Первый шаг — найти легкодоступное место на медном трубопроводе хладагента (обычно трубопровод низкого давления) и очистить его металлической щеткой или наждачной бумагой.
2. Возьмите прокалывающий клапан и удерживайте его на одной стороне медной линии.
3. Прикрепите другую сторону.
4. Равномерно затяните внешние винты.
5. После того, как внешние винты будут на месте, можно вкрутить центр, который войдет в проходящую через него медную проводку.

Теперь вы можете прикрепить датчики к блоку и проверить его или заправить, как и любой другой блок A / C.

Есть некоторые специалисты по HVAC, которые предпочитают паять клапан, но, по моему опыту, винтовой клапан работает так же хорошо.

Это, конечно, спорно, и это просто предпочтение, которое меняется от технологий к технологиям.

Если вы хорошо разбираетесь в пайке и можете делать это быстро и надежно, лучше всего подойдет установка пробивного клапана.

Если вам просто нужен быстрый порт для добавления хладагента или для проверки, винт на прокалывающем клапане подойдет.

Клапаны навинчивающегося типа могут ослабнуть со временем и через 4-5 лет, и, возможно, потребуется их подтянуть.

Установленные оконные кондиционеры

обычно имеют возраст 3-5 лет, если не старше.

Винтовой клапан с большой вероятностью прослужит дольше всего срока службы агрегата.

Air-Box

При установке герметичных окон ПВХ нарушается заложенный проектом естественный воздухообмен, что приводит к ряду проблем. Ухудшается комфорт проживания: повышается влажность, ухудшается качество воздуха, есть вероятность поражения конструкций грибами.Приточные оконные клапаны позволяют обеспечить стандартный воздушный поток при закрытом окне, сохраняя при этом все преимущества герметичных окон ПВХ.

При таком проветривании окно немного приоткрывается по периметру, что приводит к появлению сквозняков, резким перепадам температуры, повышению уровня шума.Такая вентиляция подразумевает контроль, а приточный вентиляционный клапан, выполняющий функцию защиты от шума, работает непрерывно, обеспечивая приток воздуха в подпотолочную зону, тем самым устраняя сквозняки и перепады температур.

Уходя на работу, оставляя окно открытым, снижается уровень сохранности жилья, проникает пыль, влага под дождем, насекомые.При закрытии окон без оконного вентиляционного клапана в помещении происходит скопление вредных паров от лакированных, окрашенных, синтетических поверхностей, особенно после ремонта. Производительность любых пассивных приточных устройств, принцип работы которых основан на разнице давлений внутри и снаружи помещения, максимальна в осенне-зимний период времени, когда перепад давления (тяга) имеет наибольшую разницу. В теплый период времени перепад давления имеет минимальный перепад, соответственно, и КПД минимален.Кроме того, тяга, создаваемая перепадом давления, зависит от массы различных внешних факторов: местоположения дома, высоты здания, наличия или отсутствие различных климатических явлений и др.

Нормы Евросоюза рекомендуют проветривать комнату до 4 раз в день по 15-30 минут, что невозможно или крайне неудобно.В помещениях с газовыми плитами особенно опасно отсутствие кислорода, так как увеличивается вероятность затухания газовой горелки. Наличие клапана вентиляции окна позволяет в большинстве случаев отказаться от принудительной вентиляции, особенно зимой.

При нормальной работе системы отопления — нет.Воздухопроницаемость впускных клапанов Air-Box регулируется нормативными документами. Кроме того, оконный впускной клапан имеет возможность плавно регулировать подачу воздуха.

Большинство кондиционеров не обеспечивают подачу свежего воздуха. Принцип их работы основан на том, что воздух забирается из помещения, проходит через систему фильтров, охлаждается или нагревается и снова подается в помещение.Таким образом, работа кондиционера не обеспечивает необходимого притока свежего воздуха.

При нормальной работе выхлопа нет — удаление влажного воздуха происходит непрерывно. Снижается уровень влажности в помещении. Таким образом, нет причин для выпадения конденсата и обледенения оконной задвижки.Не рекомендуется закрывать вентиль полностью, т.к. это нарушит воздухообмен в помещении, что приведет к повышению относительной влажности, образованию конденсата, а в зимнее время к обледенению прибора.

Стоимость оконных приточных клапанов незначительна и практически не влияет на конечную стоимость оконной конструкции.

Как зарядить оконный кондиционер — HVAC How To

Заправка хладагента в оконном кондиционере нечасто делается, и большинство людей покупают новый блок, когда старый блок выходит из строя.

Однако кондиционеры

Windows можно заправить хладагентом и снова включить в работу, охлаждая комнату или пространство.

Зарядить устройство несложно, но если вы никогда не работали с хладагентом HVAC, обязательно изучите основы.

Существует два метода подзарядки оконного кондиционера: недорогой быстрый метод на заднем дворе, используемый многими домовладельцами, или технический метод HVAC, который более сложен, но рекомендуется.

Недорогой метод на заднем дворе — это наиболее часто используемый способ заправки оконного кондиционера, если в нем мало хладагента, но это не рекомендуется.

Основное различие между этими двумя методами заключается в том, что технический специалист HVAC обнаружит и устранит утечку вместе с добавлением правильного хладагента.

Ниже приведены шаги для обоих типов методов пополнения баланса.

Необходимые детали

• Пулевой клапан (клапан Шредера)
• Хладагент Обычно R410a
• Заправочный шланг или манометры HVAC

Метод подзарядки оконного кондиционера на заднем дворе (не рекомендуется)

1. Присоедините пулевидный клапан Schrader Valve к линии низкого давления.
2. Присоедините баллон с хладагентом к шлангу.
3. Присоедините заправочный шланг к клапану Шредера.
4. Откройте клапан на заправочном шланге, который будет добавлять хладагент в систему.

Добавление пулевого клапана Клапан Шредера

Пулевой клапан — это быстрый и простой способ добавить порт подзарядки к кондиционеру.

Оконные кондиционеры обычно не имеют сервисного порта, который легко фиксируется с помощью недорогого пулевого клапана.

Пулевой клапан просто прикрепить с помощью шестигранного ключа для затягивания винтов на нем, который имеет пробивной клапан, который входит в линию.

Обычно присоединяется к линии низкого давления хладагента.

Также потребуется заправочный шланг или датчики HVAC.

Пулевой пробивной клапан на Amazon
Пулевой пробивной клапан Supco BPV21


Инструкции по установке сервисного порта на оконном кондиционере см. Здесь.

Тип хладагента

Тип хладагента, который используется в системе, должен быть указан на агрегате.

Многие старые агрегаты будут использовать R22, который больше не производится, а новые агрегаты обычно используют R410a.

Есть много онлайн-видео и форумов людей, использующих хладагент R134a для заправки оконных кондиционеров.

При добавлении хладагента их нельзя смешивать, поскольку система не предназначена для этого.

Кроме того, масла, используемые в системах отопления, вентиляции и кондиционирования воздуха, могут изменяться и приводить к повреждению компрессора или других деталей.

Многие люди в Интернете и на YouTube утверждают, что успешно используют хладагент R134a в системах с R22 и R410a, что я бы не рекомендовал.

Причина, по которой они используют R134a, заключается в том, что он широко используется в автомобильных системах кондиционирования с дешевыми канистрами, продаваемыми через Интернет, и в магазинах автозапчастей.

Хладагент, который был разработан для системы, следует добавлять без смешивания хладагента.

Давление хладагента

Каждая система HVAC будет иметь разное давление, которое будет меняться в зависимости от температуры.

Это означает, что каждому оконному кондиционеру потребуется правильное давление, иначе он не будет охлаждаться.

Если в блоке мало хладагента, давление будет ниже, и система не будет работать.

Если установка переполнена, давление будет слишком высоким, и система не будет работать.

По этой причине необходимо поддерживать правильное давление при добавлении хладагента, чтобы не переполнять систему.

Я бы не стал подниматься выше 35-40 фунтов на квадратный дюйм на линии низкого давления, прежде чем протестировать устройство и посмотреть, не начнет ли оно охлаждаться.

Лучше всего запускать при более низком давлении, таком как 30 фунтов на квадратный дюйм, и проверять устройство на охлаждение.

Если агрегат не охлаждается, медленно увеличивайте давление, пока он не начнет охлаждаться.

Для получения правильного давления потребуются манометры

HVAC или заправочный шланг с манометром и диаграммой температурного давления.

Заправочный шланг и комплект пулевого клапана на Amazon
Aupoko A / C Комплект заправочного шланга для хладагента R134A, заправочный шланг с манометром, R13A может отвод и быстрое соединение, прямой поворотный адаптер R410A, комплекты пробивного крана, 2 шт. 1/4 » Адаптеры с сердечником клапана


Как заправить оконный кондиционер (рекомендуемый метод)

1. Найдите и устраните любую утечку

Первый шаг — проверка на утечки. Если в блоке в течение года или более наблюдается очень медленная утечка, потребуется только наддув.

Перед заправкой необходимо устранить быструю утечку.

Существует несколько методов поиска утечки: от визуального осмотра до заполнения устройства азотом и использования мыла для поиска утечки.

Также можно купить детекторы утечки, которые обнаруживают утечку хладагента и издают быстрый звуковой сигнал при приближении к ней.

Прочтите здесь для получения дополнительной информации о детекторах утечки хладагента.

В местах соединений часто возникают утечки, которые часто требуют повторной пайки.


2. Установите сервисный порт (клапан Шредера)

Маленькие кондиционеры обычно не имеют сервисного порта для подключения манометров.

Установка сервисного порта — простая задача, требующая пайки порта или использования комплекта прокалывающего клапана.

Прокалывающий клапан прост в установке и является наиболее распространенным методом установки клапана Шредера на установку.

Сервисные порты обычно устанавливаются на линии низкого давления для добавления хладагента, которая является линией большего диаметра.

Пулевой пробивной клапан на Amazon
Пулевой пробивной клапан Supco BPV21


Инструкции по установке сервисного порта на оконном кондиционере см. Здесь.


3. Зарядить установку

После устранения любой утечки и установки сервисного порта агрегат готов к работе с хладагентом.

Требуется

манометров HVAC и подходящий хладагент.

Сегодня в большинстве устройств используется хладагент R410a, но обязательно прочтите сервисную бирку на устройстве, чтобы быть уверенным.


R410a можно купить в магазинах оборудования для кондиционирования воздуха или даже в Интернете на eBay.

R410a Хладагент на eBay

Подсоедините манометры к сервисному порту и резервуару с хладагентом.

Обязательно знайте, каким должен быть PSI перед запуском. Не переполняйте агрегат.

Также обязательно следите за своим давлением на манометрах вместе с графиком температуры и давления, чтобы знать, каким оно должно быть.


Краткое описание
Выше приведены основные этапы зарядки оконного кондиционера.

Имейте в виду, что конструктивные различия между производителями всегда будут отличаться.

Также обязательно соблюдайте правила техники безопасности, как и с любым блоком HVAC.

Описание клапанов для впуска воздуха

Клапаны для впуска воздуха

используются для обеспечения вентиляции почвы и вентиляционных труб — большинство типов предназначены для установки внутри здания, другие специально разработаны для использования вне помещений.

Те, которые устанавливаются внутри, обычно устанавливаются в помещениях или кровельное пространство.Одним из огромных преимуществ использования клапанов впуска воздуха внутри является то, что они устраняют необходимость в отверстиях через крышу или внешние отверстия. стены. Их использование также сокращает количество трубопроводов, необходимых для установки наружного открытого грунта или вентиляционной трубы.

Клапаны для впуска воздуха

, используемые снаружи, специально разработаны для работы в определенных условиях окружающей среды, которые необходимо проверять в соответствии с предполагаемым местом установки. Основное преимущество использования клапанов для впуска воздуха снаружи состоит в том, что они уменьшают количество трубопроводов, которые в противном случае потребовались бы для вывода отверстия трубы на достаточно большое расстояние от любого окна или другого отверстия в здании.

Если клапаны впуска воздуха специально не описаны как предназначенные для внешнего использования, их следует устанавливать только внутри.

Клапан впуска воздуха включает уплотняющая диафрагма, которая под действием собственного веса или небольшого давления пружины обычно удерживается закрытой, таким образом герметизируя загрязненный воздух внутри трубопровод — см. диаграмму справа.

Когда слив из прибора происходит в канализацию, в дренажной трубе создается небольшое отрицательное давление воздуха, которое поднимает воду. уплотняющая диафрагма и позволяет всасывать воздух — см. справа внизу.Этот забор воздуха уравновешивает давление воздуха и уплотнение. диафрагма падает назад, уплотняя клапан. Проникновение воздуха через открытый клапан предотвращает выход загрязненного воздуха из трубы. в пространство комнаты / крыши и предотвращает разрушение гидрозатворов в ловушках вдоль трубопроводов.

Клапан впуска воздуха должен быть установлен так, чтобы он располагался выше наивысшего уровня затопления приборов, установленных на труба — то есть там, где умывальник подсоединен к трубопроводу, клапан впуска воздуха должен быть выше перепускного этого бассейна.Это необходимо для обеспечения правильной работы клапана впуска воздуха, в противном случае существует риск того, что гидрозатвор в тазу ловушка может сломаться.

Использование клапанов для впуска воздуха регулируется строительными нормами (Часть H), и их нельзя использовать во всех ситуациях, эти правила должны быть проверены, прежде чем указывать на использование клапана впуска воздуха — вообще говоря, в пределах обычного двухэтажного здания. дом с существующей вентиляционной трубой, проблем не будет; размещение в более высоком здании или многоквартирном доме может быть проблематичным.

Клапаны для впуска воздуха легко монтируются, некоторые из них имеют уплотнительные кольца, которые уплотняют внутреннюю часть трубопровода, другие клапаны просто наденьте верх вертикальной трубы.

Двумя основными ограничениями при установке клапанов впуска воздуха являются:

1. Их можно устанавливать только на вертикальные трубопроводы — поворот клапана на бок означает, что уплотнение не сработает.
2. Их следует устанавливать только внутри здания, чтобы избежать риска замерзания во время зимних морозов.Большинство воздухозаборников поставляются с формованным молдингом из полистирола, который должен быть прикреплен к верхней части клапана после установки на неотапливаемой крыше пространство для дополнительной защиты от мороза.

Проблемы могут возникнуть, если клапаны впуска воздуха установлены на вентиляционные трубы, которые не вентилируются отдельно. и , которые включают водоотделители — это может привести к противодавлению в трубопроводе при разгрузке прибора, что повлияет на слив прибора — особенно это будет заметно при смывании унитаза.

Клапаны впуска воздуха не нуждаются в обслуживании, но могут вызвать проблемы, если они выйдут из строя, так как они могут пропускать канализационный газ в здание.

Как устранить утечку воздуха в штоке клапана шины

by John Walker

Ablestock.com/AbleStock.com/Getty Images

Шины часто протекают из-за негерметичного стержня клапана, который может выпустить небольшое количество воздух — состояние, ухудшающееся в холодную погоду. Вы можете заметить, что одна из ваших шин теряет воздух быстрее, чем другие, но не имеет видимых признаков повреждения, например, от гвоздя или винта.Ремонт или закупоривание негерметичного штока клапана не всегда возможно. Лучший способ исправить шток клапана — заменить его.

Шаг 1

Снимите колпачок клапана и опрыскайте область средством для мытья окон. Убедитесь, что очиститель окон окружает основание штока клапана и скапливается в отверстии штока клапана, так что любой утечка воздуха вызовет пузыри. Пузыри выходят из отверстия поврежденного сердечника клапана; пузырьки также могут присутствовать вокруг основания или вдоль резины штока клапана.

Шаг 2

Замените сердечник клапана, сняв его с помощью инструмента для снятия сердечника клапана и вставив новый сердечник клапана. Затяните сердечник, пока он не встанет на место. Распылите его повторно, чтобы убедиться, что он больше не протекает. Этот шаг относится только к замене поврежденного сердечника клапана.

Шаг 3

Поднимите автомобиль домкратом и снимите проушины гаечным ключом. Отложите гайки в сторону. Снимите шину с автомобиля и положите ее на ровную поверхность. Снимите сердечник клапана, чтобы сбросить давление воздуха.

Шаг 4

Сломайте уплотнение между бортом и ободом. Поместите монтировку между кромкой обода и бортом и приложите существенное давление вниз. Надавите на буртик вниз до тех пор, пока у вас не появится достаточно места для доступа к другой стороне штока клапана.

Шаг 5

Зафиксируйте резиновое основание штока клапана, чтобы его было легче снять. Плотно возьмитесь за шток клапана за пределами обода плоскогубцами и вытащите его. Вставьте новый шток клапана в отверстие и вытяните его таким же образом, пока он полностью не сядет на обод.

Step 6

Используйте воздушный насос, чтобы накачать шину до заводских характеристик. Установите сердечник клапана, если он был снят с помощью инструмента для снятия сердечника клапана. Обрызгайте клапан средством для мытья окон, чтобы убедиться, что он больше не протекает.

Установите шину на автомобиль и затяните зажимные гайки. Медленно опустите автомобиль на землю и снимите домкрат. Затяните зажимные гайки гаечным ключом с рекомендованным заводом усилием.

Вещи, которые вам понадобятся

• Новый стержень клапана
• Запасной стержень клапана
• Инструмент для снятия стержня клапана
• Аэрозольный баллончик с очистителем окон
• Кусачки
• Плоскогубцы
• Домкрат
• Гаечный ключ
• Монтировка
• Воздушный насос

Другие статьи

WWEMA Окно, защищающее трубопроводы питьевой воды с помощью системы предотвращения притока

Дайан Мейер

Значительный риск для здоровья населения существует, когда система распределения питьевой воды подвергается притоку загрязненной воды или токсинов в местах расположения воздушных клапанов вдоль трубопровода питьевой воды.В то время как общественные системы питьевой воды обычно защищаются от загрязнения в точках обслуживания с помощью устройств предотвращения обратного потока, мало внимания уделяется воздушным клапанам и местам притока вентиляционных отверстий в хранилищах водопроводов, расположенных по всей распределительной системе.

Для поддержания эффективности конструкции системы и обеспечения защиты от переходных процессов водопроводы и распределительные системы требуют установки воздушных клапанов в высоких точках и через равные промежутки времени (т.е. каждые полмили) для выпуска и впуска воздуха во время работы системы, включая наполнение, дренаж и критические условия, такие как скачки напряжения или обрывы линии.Риск загрязнения не может быть уменьшен путем удаления клапанов. Работа воздушных клапанов имеет решающее значение для безопасной и эффективной работы водяной системы.

Воздушные клапаны производятся в соответствии со стандартом AWWA C512 и должны быть сертифицированы для использования в системах питьевой воды в соответствии с NSF / ANSI 61. AWWA также публикует M51 — Воздушные клапаны: выпуск воздуха, воздух / вакуум и комбинация Воздушные клапаны , содержащие инструкции по использованию и установке воздушных клапанов, включая правило проектирования, согласно которому воздушные клапаны должны устанавливаться как можно ближе к трубе.AWWA рекомендует по возможности избегать длинных соединительных трубопроводов с воздушным клапаном, а трубопровод должен быть больше, чем клапан, чтобы обеспечить требуемый поток воздуха, поэтому большинство водопроводов имеют много запланированных отверстий для выпуска воздуха и входа воздуха, которые также могут позволить попадание загрязненной воды или вредных химикатов. На Рисунке 1 показано затопленное хранилище клапана и такое же хранилище вскоре после этого, где загрязненная вода была втягивалась в трубопровод из-за переходного режима отрицательного давления в трубопроводе.

Рисунок 1

В более холодном климате и в городских районах водопроводы обычно прокладываются под землей, а воздушные клапаны устанавливаются в клапанных сводах ниже уровня земли. Если хранилище будет затоплено и в трубопроводе возникнет разрежение из-за отключения электроэнергии или переходного режима отрицательного давления, загрязненная паводковая вода будет втягиваться в водопровод через воздушный клапан. Своды клапанов редко контролируются, и загрязнение может остаться незамеченным.

Некоторые правила гидротехнических сооружений требуют, чтобы выход воздушного клапана был соединен с вентиляционной трубой, которая простирается выше уровня земли и выше ожидаемого уровня затопления. К сожалению, этот тип вентиляционной трубы подвергает воздушный клапан и трубопровод отрицательным температурам и внешнему злонамеренному вмешательству. Вентиляционные трубы непреднамеренно создают уязвимое прямое соединение между местами общего пользования и подземной линией питьевой воды, создавая потенциальную угрозу. Опасное вещество или токсин могут быть намеренно введены в вентиляционную трубу, и когда воздушный клапан впускает воздух, загрязнитель будет втягиваться непосредственно в водопровод.Наконец, многие водопроводы проходят под улицами или в густонаселенных городских районах, где такие стояки не могут быть удобно расположены рядом с трубопроводом.

Устройство для предотвращения притока было разработано как решение, позволяющее избежать использования вентиляционных труб с воздушным клапаном, повысить безопасность систем питьевого водоснабжения и должным образом защитить систему от загрязненной паводковой воды и злонамеренного саботажа. Предохранитель притока, как показано на Рисунке 2, представляет собой механическое устройство, установленное на выходе воздушного клапана или вентиляционной трубы, чтобы обеспечить нормальный поток воздуха в водную систему и из нее и предотвратить попадание загрязненной воды в водную систему в качестве результат наводнения или злонамеренного вмешательства.Когда паводковая вода попадает в нижнюю часть устройства, она поднимает поплавки, которые, в свою очередь, плотно прилегают к чувствительным упругим седлам с помощью встроенных уплотнительных поверхностей с уплотнительным кольцом. Устройство имеет резервные уплотнительные камеры для дополнительной надежности. Даже если хранилище затоплено, а устройство закрыто, воздушный клапан и устройство все еще могут выпускать воздух из трубопровода для поддержания эффективности трубопровода. Однако, когда в трубопроводе возникает разрежение, паводковая вода не может попасть в трубопровод, поэтому функция защиты от вакуума воздушного клапана будет временно потеряна.Если вакуумная защита критична для структурной целостности трубы, следует рассмотреть альтернативную схему, например, закрытый уравнительный резервуар.

Рисунок 2

Стандартный AWWA C514 – Узлы воздушного клапана и вентиляционного клапана для систем распределения и хранения питьевой воды были опубликованы в 2015 году для отрасли водоснабжения. Предохранитель притока также был включен в AWWA M51 , упомянутый выше, в качестве возможного решения для затопленных сводов воздушных клапанов.

В соответствии с практикой AWWA M51 , хранилище клапана может быть оборудовано устройством предотвращения притока согласно AWWA C514 для предотвращения загрязнения от затопления, как показано на Рис. 3. Вентиляционная труба обеспечивает регулярный поток воздуха, но оборудована заслонками для предотвращения конвекция холодного воздуха. Когда этого требует водяная система, заслонки полностью открываются, позволяя воздуху течь в обоих направлениях. Если хранилище подвержено затоплению, то на выходе клапана можно установить предохранитель, как показано на рисунке.Предохранитель притока обычно открыт и обеспечивает нормальный поток воздуха в водную систему и из нее, а также предотвращает попадание загрязненной воды в систему питьевой воды в результате затопления.

Рисунок 3

Предохранитель притока подсоединяется к выпускному отверстию воздушного клапана или вентиляционной трубы системы в вертикальном положении и впускает и выпускает воздух через его экранированное дно. Устройство можно установить рядом с воздушным клапаном или на расстоянии нескольких футов сбоку от хранилища.Устройство доступно с боковым кронштейном для настенного монтажа на больших сводах.

Учитывая повышенный спрос на безопасную и безопасную питьевую воду, предотвращение притока важно, потому что воздушные клапаны и вентиляционные отверстия резервуаров уязвимы для наводнения, а также для злонамеренного вмешательства. Использование вентиляционных труб может усугубить проблему, позволяя холодному воздуху попадать в воздушный клапан и потенциально вывести его из строя из-за замерзания и прямого воздействия на трубопровод наружу и злонамеренного вмешательства. AWWA C514 Предохранители притока могут применяться к новым или существующим воздушным клапанам и вентиляционным отверстиям резервуаров, чтобы существенно снизить эти угрозы.

Дайан Мейер — директор по маркетингу Val-Matic Valve & Manufacturing Corporation. Она также является членом Совета директоров Ассоциации производителей оборудования для водоснабжения и водоотведения (WWEMA) и входит в Исполнительный комитет в качестве казначея ассоциации, а также в инвестиционном комитете. WWEMA — это некоммерческая торговая ассоциация, основанная в 1908 году для представления производителей оборудования для водоснабжения и водоотведения, а также поставщиков соответствующих услуг.WWEMA состоит из многих самых известных и влиятельных компаний в отрасли, которые вместе работают над формированием будущего технологий водоснабжения и водоотведения в США и во всем мире. Для получения дополнительной информации о WWEMA посетите www.wwema.org . Хотите стать членом WWEMA? Свяжитесь с исполнительным директором WWEMA Ванессой Лейби по телефону [email protected].

.
