Типы горелок для котлов отопления

Работа отопительного оборудования связана со сжиганием топлива и последующим подогревом теплоносителя. Сердцем этой системы является горелка – от нее зависит производительность, стабильность, КПД и безопасность агрегата. Подбор изделия лучше доверить специалисту, но некоторые характеристики и нюансы работы должен знать любой владелец топливного котла.

Классификация по виду топлива

Газовые горелки

Самые простые и эффективные системы. В горелках такого типа газовая смесь подается под давлением в смесительное устройство, где она вступает в контакт с кислородом. Образовавшаяся смесь поджигается на выходе из накопителя и образует устойчивое пламя.

К достоинствам газовых горелок можно отнести:

  • простую конструкцию;
  • безотказность;
  • надежность;
  • доступность топлива;
  • быстрый запуск.

В зависимости от метода смешивания кислорода и топлива выделяют несколько разновидностей газовых горелок:

  • Инжекционные – смешивание происходит перед поступлением газа в топочную камеру.
  • Диффузионные – процесс смешивания осуществляется во время горения газа.
  • Рекуперативные – перед подачей газа в смесительный отсек топливо разогревается.
  • Регенеративные – разогревается не только топливо, но и кислород.
  • Надувные – воздух в камеру нагнетается вентилятором.
  • С полным и неполным предварительным смешиванием.

Среди производителей газовых горелок можно выделить бренды De Dietrich и ELCO. Их продукция отличается широким функционалом, надежностью и возможностью использования различных типов газа (пригодный, пропан).

Жидкотопливные горелки

В устройствах такого типа жидкое топливо подается под высоким давлением, распыляется и смешивается с воздухом. Оборудование чаще всего применяется в промышленных помещениях, реже – в домашних условиях (в случае отсутствия газа).

В качестве топлива используются нефтепродукты различного типа, биотопливо либо отработанное масло. Наиболее распространены два типа:

  • Дизельные. По мощности сравнимы с газовыми системами, требуют меньших затрат на обслуживание, не боятся сильных морозов.
  • Мазутные. Долговечны и экономичны, но малоэкологичны. Больше подходят для котельных центрального отопления.

Горелки на отработанном масле широко распространены в США и запрещены к применению в некоторых странах Европы. Тем не менее, на российском рынке встречаются модели европейского производства.

Среди плюсов жидкотопливных горелок можно отметить простой ввод в эксплуатацию, низкий шумовой уровень и высокое качество сгорания.

Комбинированные горелки

Прибор позволяет комбинировать различные виды топлива (жидкое и газообразное). Достоинствами комбинированных систем являются компактность и универсальность. Но есть и минусы:

  • относительно высокая стоимость;
  • пониженный КПД;
  • высокие требования к техобслуживанию.

Применение комбинированных горелок оправдано в сложных условиях – например, когда газ не может обеспечить нужный разогрев или при больших перепадах температур в осенне-зимний период.

Классификация горелок по типу регулировки

Горелки для котлов разделяют на несколько типов:

  • Одноступенчатые. Функционируют в заданном диапазоне мощности и наиболее производительном режиме. Отключения и выключения регулируются автоматикой котла.
  • Двух- и трех-ступенчатые. Каждый уровень ограничен определенным пределом мощности. Переход на следующую ступень происходит при изменении заданных параметров (давление пара либо температура теплоносителя).
  • Модулируемые. Действуют непрерывно, подстраивая мощность под условия работы. Диапазон горения колеблется от 10 до 100%. Производители используют различные системы модуляции: механическую, пневматическую либо электронную.

Механизм плавной регулировки позволяет увеличить время эксплуатации котлов. В отличие от ступенчатых систем, количество включений и выключений аппаратуры здесь сведено к минимуму. КПД котла повышается, а механические напряжения в узлах минимизируются. Экономия топлива может достигать 5-15 % (при грамотной настройке).

Горелка должна соответствовать заявленной мощности котла и габаритам топочного пространства. Чтобы избежать сложностей с установкой, многие производители выпускают унифицированные модели, подходящие к целому ряду котлов. Зачастую горелки продаются в комплекте с отопительным оборудованием. Если же у вас возникла необходимость смены аппарата либо обновления отопительной системы, лучше обратиться к специалистам.

Различные горелки для котлов и их цены вы можете посмотреть в нашем каталоге отопительного оборудования.

Типы горелок газового котла, виды газовых горелок по регулированию горения

Горение в камере сгорания происходит при помощи кислорода. В камеру должен поступать воздух. Кроме этого газ должен равномерно распределяться по площади, обеспечивая равномерное горение. Такие функции выполняет горелка. Газ равномерно протекает по горелке и через сопла выходит наружу, где в свою очередь происходит смешивание с воздухом и горение, таким образом, нагревая теплообменник газового котла.



Содержание:

  1. Типы горелок газового котла

1.1. Атмосферные газовые горелки

1.2. Наддувные газовые горелки

  1. Виды газовых горелок по регулированию горения
  2. Газовые горелки комбинированные
  3. Установка газовой горелки

Типы горелок газового котла

В зависимости от того каким образом поступает воздух в камеру сгорания газового котла можно разделить несколько типов горелок:

  1. Атмосферные газовые горелки, которые работают только в открытых камерах сгорания.
  2. Наддувные газовые горелки, работающие в закрытой камере сгорания.

Рассмотрим подробнее каждый вид.

Атмосферные газовые горелки

Такие горелки устанавливаются в газовых котлах с открытой камерой сгорания. Принцип работы схож с газовой плитой.

В горелку поступает газ и начинает гореть при смешивании с воздухом, который поступает из помещения.



К преимуществам атмосферной горелки можно отнести отсутствие шума при работе и простота конструкции. К минусу относится невысокий КПД до 93%, а также разрежение воздуха в помещении. Поэтому газовые котлы с открытой камерой сгорания устанавливаются только в отдельно оборудованных помещениях, которые должны соответствовать всем нормам и правилам.

При применении горелки импортного производства могут возникнуть некоторые проблемы. В стандартах ЕС прописывается стабильное давление газа в магистралях от 150 атмосфер. В России зимой такие значения могут быть ниже, а весной – выше. Из-за таких перепадов давления может произойти прогорание газовой горелки в зимний период или же прожиг теплообменника летом. Если давление газа нестабильно, то рекомендуется использовать вентиляторные горелки, на которые не влияет давление.

Наддувные газовые горелки

Такие газовые горелки работают при помощи воздуха, поступающего с улицы. Вентилятор подает воздух в камеру сгорания. Работу вентилятора можно регулировать. Вне зависимости от давления наддувная горелка будет работать стабильно. Газовые котлы с такой камерой сгорания не нуждаются в вертикальном дымоходе, достаточно устроить коаксиальный дымоход. Работает горелка шумно, а стоимость превышает в 2 раза стоимость атмосферных горелок. КПД газовых котлов с закрытой камерой сгорания достигает 95%.



Такие горелки навешиваются на котел, таким образом можно менять горелку и переключать устройство на работу на жидком топливе.

Виды газовых горелок по регулированию горения

По регулированию горения горелки разделяют на 3 вида:

  • Одноступенчатые газовые горелки;
  • Двухступенчатые газовые горелки;
  • Модулирующие газовые горелки.

В последних автоматически изменяется мощность горелки в зависимости от необходимого тепла на выходе. Двухступенчатые приборы могут работать в слабом и повышенном режиме потребления.

Газовые горелки комбинированные

На рынке можно найти комбинированные горелки для жидкого топлива и газа. Стоимость такой газовой горелки конечно выше других моделей.

Устройство газовой горелки

Газовую горелку легко установить в газовый котел, а также снять. Находится она внизу камеры сгорания. Горелка вставляется в отдельное отверстие, накидной гайкой нужно присоединить к газовой трубе и закрепить на корпусе винтами.

Читайте также:

Виды газовых горелок для отопительного котла и их особенности

Газовая горелка для котла — агрегат, предназначенный для устойчивого полного сгорания топлива с возможностью регулировки процесса горения. В отопительных источниках этот прибор устанавливается под теплообменником и обеспечивает нагрев теплоносителя. Этот агрегат применяется не только в газовых котлах, но и в работающих на других видах топлива.

Блок: 1/5 | Кол-во символов: 345
Источник: https://oventilyacii.ru/otoplenie/vidy-gazovyh-gorelok.html

Что представляет собой газовая горелка и из чего она состоит

У любого приспособления, предназначенного для сжигания жидкого и газообразного топлива, есть основной узел – это горелка. Она отвечает за формирование равномерного пламени. Топливная смесь может быть разного качества, но хорошо продуманный способ подачи топлива обеспечит полное сгорание любой горючей смеси.

Атмосферные газовые горелки для котлов имеют очень простую конструкцию

Важнейшие показатели качественного устройства для сжигания газа – бесшумная работа и отсутствие выделения вредных соединений при сжигании топлива, в частности угарного газа. Современная бытовая газовая горелка для котла отопления – простое устройство, прошедшее длительный процесс модернизации. Некоторые старые конструкции, выпускаемые в советские времена, издавали много шума и были далеко не безопасны, особенно при сильном ветре.

На многие показатели, включая уровень шума, влияют конструктивные особенности камер сгорания. В новых образцах горелок много внимания уделяется удобству розжига и равномерной подаче пламени. Конструктивные особенности газовой горелки для отопления помещений очень простые:

  • поджигание газа обеспечивается системой розжига;
  • газ воспламеняется в форсунке;
  • автоматика призвана контролировать основные показатели: температуру, равномерность распределения газа, аварийное отключение;
  • наличие огня контролируется специальным «датчиком пламени».

Из помещения побочные продукты сгорания газа должны выводиться наружу, чтобы вредные примеси не заполняли пространство. Для отвода газа необходим дымоход, имеющий хорошую тягу. Это единственный недостаток отопления газом. Само устройство газовой горелки постоянно совершенствуется, включая следующие показатели:

Уровень шума газовой горелки зависит от конструкции камеры сгорания

  • схемы получения тепла;
  • рациональный приток кислорода;
  • способы отведения копоти и углекислого газа.

Горелки газовые для котлов: основные требования и схема работы

Тепло, выделяющееся в процессе сжигания газа, концентрируется в теплообменнике, откуда передается к теплоносителю. Вместе с небольшим количеством тепла часть продуктов сгорания выводится в атмосферу. Происходит химическая реакция выделения тепла: при высокой температуре сгорающий газ соединяется с кислородом, поступающим из воздуха. На сжигании газа и выделении тепла строится принцип работы газовой горелки. Водяной пар и углекислый газ – побочные продукты химической реакции, связанной с получением тепла.

Среди опасных веществ называют оксид азота, угарный газа и некоторые смолистые компоненты. Из-за этого предъявляются особые требования к вытяжке и дымоходу – важна хорошая тяга.

Согласно современным требованиям в любом режиме газовые горелки для котлов отопления с автоматикой (и другие разновидности) должны отличаться низкой токсичностью. Требуется, чтобы в процессе горения выделялись лишь слаботоксичные газы и небольшое количество копоти, что является общим условием применения большинства видов сырья для отопления.

Правильно продуманный способ подачи топлива обеспечит полное его сгорание

Основные требования, предъявляемые к горелке для котла:

  • доступность для самостоятельной установки;
  • понятная схема конструкции;
  • продолжительный период эксплуатации;
  • надежность эксплуатации;
  • незначительный шумовой порог;
  • удобство переключения режимов;
  • возможность работы на другом виде топлива;
  • полное сгорание газа;
  • высокие экологические показатели (выделяется мало вредных продуктов горения).

Полезный совет! Чтобы продлить срок службы оборудования, осуществляя своевременный ремонт газовой горелки для котла, важно приобретать комплектующие только у проверенных производителей.

Как известно, дешевый товар свидетельствует о низком качестве продукции и непродолжительном сроке эксплуатации. Нередко ремонт оказывается невозможным, особенно в том случае, если нет гарантийного срока и заводского сертификата. В продаже всегда имеются качественные бытовые газовые горелки для котлов отопления. Цена их вполне приемлема для большинства потребителей.

Блок: 2/5 | Кол-во символов: 3977
Источник: https://psk-remont.ru/2018/11/01/%D0%B3%D0%BE%D1%80%D0%B5%D0%BB%D0%BA%D0%B8-%D0%B3%D0%B0%D0%B7%D0%BE%D0%B2%D1%8B%D0%B5-%D0%B4%D0%BB%D1%8F-%D0%BA%D0%BE%D1%82%D0%BB%D0%BE%D0%B2-%D0%BA%D0%BE%D0%BD%D1%81%D1%82%D1%80%D1%83%D0%BA%D1%82/

Классификация оборудования

Старое котловое оборудование эксплуатировали с использованием полноценного дымохода и хорошей вентиляции. Современные модели способны работать практически в любых условиях. В них используются горелки разных конструкций.

Особенности изготовления пеллетной горелки своими руками

3.1

Атмосферные газовые аппараты

Применение атмосферной горелки для газовых котлов значительно упрощает конструкцию источника тепла. Работа агрегата основана на естественном поступлении воздуха в камеру сгорания. Поэтому для нормального функционирования таких котлов необходима хорошая вентиляция и дымоход.

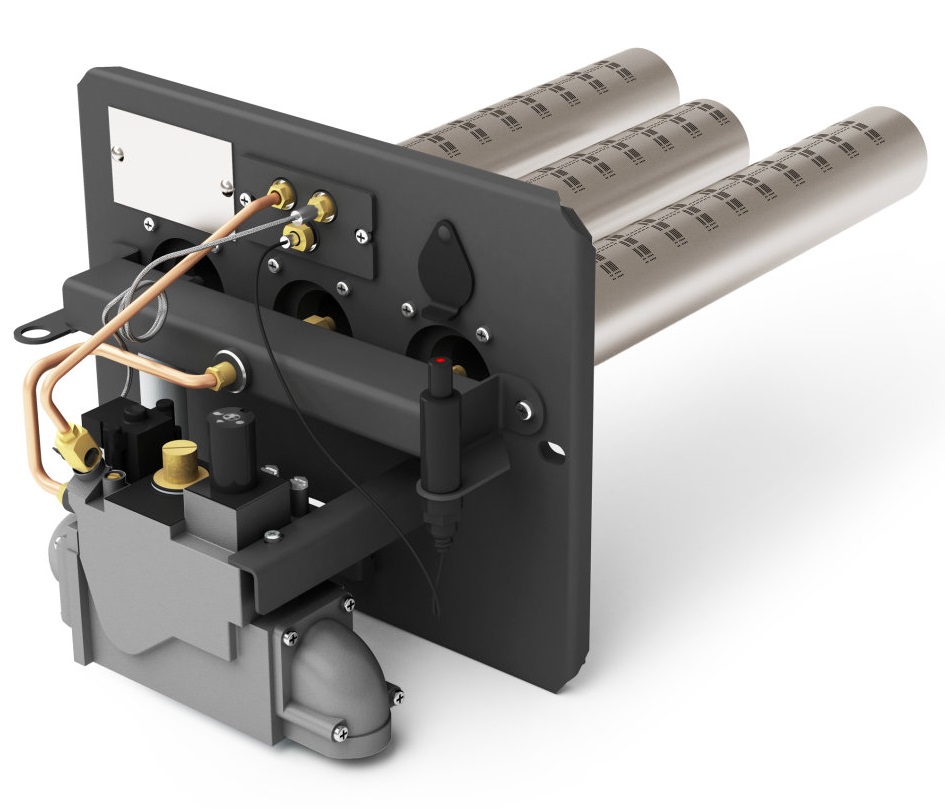

Горелка представляет собой перфорированную трубку, в которую поступает топливо. В аппарате образуется пониженное давление, что обеспечивает поступление воздуха извне. После чего происходит процесс горения. Такие агрегаты еще называются инжекционными. Они обладают рядом преимуществ:

  • простая конструкция;
  • низкая стоимость;
  • отсутствие вентилятора избавляет от лишних шумов;
  • высокая надежность, так как конструкция обладает минимумом элементов;
  • энергонезависимость позволяет применять оборудование в зданиях без электричества.

К недостаткам можно отнести низкий коэффициент полезного действия, что делает их менее эффективными. Необходимость возведения дымохода, выходящего на крышу дома, что создает лишние затраты. Газовый котел желательно устанавливать в отдельном помещении, что не всегда выполнимо.

3.2

Горелки с наддувом

В закрытой камере сгорания газового котла используется горелка с принудительной подачей воздуха. Для этого в конструкцию вмонтирован вентилятор. Такая особенность позволяет регулировать количество топливной смеси, что повышает эффективность использования котлового оборудования для бытовых нужд. Горелка имеет сложную конструкцию, включающую следующие элементы:

  • смесительное оборудование;
  • устройство проверки пламени;
  • цифровой блок управления горением и индикацией;
  • электродвигатель вентилятора со встроенным силовым контактором;
  • воздушная заслонка с сервоприводом;
  • привод газового дросселя;
  • регулятор воздуха с шумоизоляцией.

Газовый котел с такой горелкой значительно отличается от атмосферного источника тепла. Кроме того, горелка с наддувом не относится к основному оборудованию обогревателя, а считается дополнительным элементом и приобретается отдельно.

Современные приборы оборудуются автоматикой, которая обеспечивает эффективную работу источника тепла. Горелки могут быть вихревыми и прямоточными. Вихревые агрегаты имеют круглые отверстия на конце, которые создают мощный поток воздуха и стабильное горение.

Прямоточные приборы отличаются отверстиями разной формы (щель, прямоугольник и т. д. ). К преимуществам горелки с наддувом относятся следующие свойства: безопасность, высокая производительность, экологичность, взаимозаменяемость. К недостаткам можно отнести шумность работы, энергозависимость, объемные габариты котла, высокую стоимость.

3.3

Приборы для универсальных котлов

Агрегат представляет собой сложную конструкцию и применяется для перехода источника тепла с одного вида топлива на газ. Например, приобретается отопительное оборудование, работающее на дровах и угле. После подключения дома к централизованному газоснабжению устанавливается газовая горелка для твердотопливного котла.

В случае перебоев с подачей газа горелку можно демонтировать, а котел опять топить дровами. Для универсального обогревателя применяется автоматическая горелка. Для образования топливной смеси в ее конструкции предусмотрен вентилятор, система автоматики, редуктор и газовый фильтр. Работает такая конструкция по принципу горелки с наддувом.

Если применяется сжиженный газ, то в сопле аппарата меняется форсунка с соответствующим жиклером. Для работы оборудования обязательно наличие электроэнергии, поэтому применение универсальных котлов вдали от цивилизации нерационально.

Блок: 4/5 | Кол-во символов: 3795
Источник: https://oventilyacii.ru/otoplenie/vidy-gazovyh-gorelok.html

Прочие различия

Кроме вышеперечисленных, в зависимости от вида регулировки, различают и другие типы газовых горелок. К ним относятся одноступенчатые, двухступенчатые, плавно-двухступенчатые, модулированные.

Строение газовой горелки.

Принцип работы одноступенчатых газовых горелок заключается в автоматическом закрытии газового клапана, как только теплоноситель нагреется до определенной температуры. Таким образом, газовая горелка автоматически затухает.

После того, как газ приобретает температуру нижней границы, происходит автоматическое открытие газового клапана, что приводит к полному розжигу горелки. Подобные приборы очень удобно использовать в газовых бытовых приборах.

Двухступенчатые газовые горелки для котла работают по двум системам – на 40% и 100%. Горелка начинает работать на 40% сразу, как только теплоноситель нагреется до нужной температуры, и газовый клапан будет прикрыт. Автоматическая система позволяет перейти с одной системы работы к другой.

Плавно регулируемые двухступенчатые газовые горелки работают в двух режимах. Здесь переход на другой режим осуществляется более плавно, чем в двухступенчатых.

При непрерывном нагреве котла применяют модулируемые горелки. В отличие от котла с атмосферной горелкой, этот тип горелок захватывает широкий диапазон мощности. Кроме того, модулируемые варианты значительно экономят газ.

За счет автоматизации процесса срок эксплуатации таких агрегатов значительно дольше. Высота пламени в газовой горелке для отопления модулируемого типа регулируется автоматически.

В свою очередь, модулируемые варианты классифицируются в зависимости от принципа работы модулирующих агрегатов.

Выделяют горелки с модуляцией:

  • механической;
  • пневматической;
  • электронной.

Горелки с электронной модуляцией обеспечивают высокую точность регулирования. На сегодняшний день лучшими считаются модулируемые газовые горелки итальянского производства.

Блок: 4/8 | Кол-во символов: 1927
Источник: https://tutsvarka.ru/oborudovanie/gazovaya-gorelka-dlya-kotla

Как правильно выбрать газовую горелку для печи или котла

Газовое оборудование при неправильной эксплуатации сопряжено с определенным риском. Необходимо правильно подбирать печную газовую горелку (узловые детали), а для этого нужно иметь общее представление о конструктивных отличиях устройств. При покупке важно знать, на какие виды делится изделие по способу сжигания топлива в котле:

Газовые горелки могут использоваться и в твердотопливных печах

  • атмосферная горелка;
  • надувная.

Не каждому производителю стоит доверять, покупку лучше осуществлять у официальных дилеров, предоставляющих сертификаты и всю техническую документацию. В случае приобретения некачественных комплектующих или узлов будет кому предъявить претензии.

Тепловое оборудование на газу отличается разными особенностями, включая способ розжига и регулировки пламени. При покупке специалисты рекомендуют обращать внимание на следующие показатели:

  • мощность теплогенератора;
  • требовательность к качеству газовой смеси;
  • возможность автоматического регулирования;
  • авторитет фирмы и страны-производителя;
  • соотношение «цена- качество».

Горелки для напольных котлов предлагаются в таких вариантах:

  • атмосферные;
  • наддувные,
  • пьезо;
  • электронные.

Для правильной настройки газовой горелки лучше обратиться к специалистам

По регулировкам мощности можно выбрать горелку:

  • 1-ступенчатую;
  • 2-ступенчатую;
  • с плавным переходом;
  • с автоматической регулировкой.

Поток газовой смеси в разных котлах бывает:

  • прямоточный;
  • закрученный (более мощный).

Наиболее востребованными считаются горелки газовые для котлов немецкого производства (Buderus, Vaillant), словацкого (Protherm) и итальянского (Lamborghini). Среди изделий, выпускаемых отечественными компаниями, хорошо зарекомендовало себя оборудование «Лемаркс», «Вакула» и «Конорд». Среди промышленных приборов – горелки серии «Импульс».

Продолжительность и продуктивность работы любого агрегата зависит от правильного выбора и грамотной эксплуатации. Газовое оборудование приобретают не по принципу, где «дешевле» или «мощнее», а согласно имеющемуся типу котла.

Блок: 5/5 | Кол-во символов: 2028
Источник: https://psk-remont.ru/2018/11/01/%D0%B3%D0%BE%D1%80%D0%B5%D0%BB%D0%BA%D0%B8-%D0%B3%D0%B0%D0%B7%D0%BE%D0%B2%D1%8B%D0%B5-%D0%B4%D0%BB%D1%8F-%D0%BA%D0%BE%D1%82%D0%BB%D0%BE%D0%B2-%D0%BA%D0%BE%D0%BD%D1%81%D1%82%D1%80%D1%83%D0%BA%D1%82/

Популярные модели

Выбор между атмосферным прибором и моделью с наддувом напрямую зависит от требуемой мощности котлового оборудования. Если нет потребности в большой мощности, то достаточно будет установить атмосферный агрегат, который позволяет получить до 35 кВт. Вентиляторные приборы гораздо увеличивают мощность котла. Наиболее популярные модели:

  1. 1. Контур — агрегат применяется в источнике тепла КЧМ-5-К и может работать как на сжиженном, так и на природном газе. Совместно с системой автоматики прибор устанавливается в твердотопливные котлы. При переходе с одного вида газа на другой производится замена форсунок.
  2. 2. САБК 3С-РД 6 — прибор с автоматикой устанавливается на котлы Очаг, Дон и обладает максимальной мощностью 73 кВт. Блок безопасности срабатывает, если погасло пламя, прекратилась подача топлива и отсутствует необходимая тяга.
  3. 3. Lamborghini EM/2 — двухступенчатое устройство с автоматическим прекращением подачи газа и воздуха. Максимальная мощность — 89,5 кВт и коэффициент полезного действия — около 91%. В конструкцию входят: предохранительный клапан, датчик давления газа, газовый фильтр.

Владельцы универсальных котлов часто пытаются самостоятельно собрать газовый прибор, чтобы не тратиться на промышленные модели. Опытные специалисты не рекомендуют заниматься самодеятельностью, так как это небезопасно и подключить такой агрегат никто не разрешит.

Блок: 5/5 | Кол-во символов: 1374
Источник: https://oventilyacii.ru/otoplenie/vidy-gazovyh-gorelok.html

Итог

Газовые горелки нашли свое применение в бытовых отопительных колах, а также в промышленности. Газ, несмотря на свои высокие потребительские качества, имеет довольно низкую стоимость по сравнению с другими видами топлива. Это делает горелки на газу востребованными и популярными.

В данном обзоре рассмотрены основные разновидности газовых горелок, их преимущества и недостатки. Эта информация обязательно пригодится при выборе котла для отопления, с учетом места его использования: дом, квартира, дача.

Блок: 8/8 | Кол-во символов: 506
Источник: https://tutsvarka.ru/oborudovanie/gazovaya-gorelka-dlya-kotla

Кол-во блоков: 11 | Общее кол-во символов: 16704
Количество использованных доноров: 4
Информация по каждому донору:
  1. https://psk-remont.ru/2018/11/01/%D0%B3%D0%BE%D1%80%D0%B5%D0%BB%D0%BA%D0%B8-%D0%B3%D0%B0%D0%B7%D0%BE%D0%B2%D1%8B%D0%B5-%D0%B4%D0%BB%D1%8F-%D0%BA%D0%BE%D1%82%D0%BB%D0%BE%D0%B2-%D0%BA%D0%BE%D0%BD%D1%81%D1%82%D1%80%D1%83%D0%BA%D1%82/: использовано 2 блоков из 5, кол-во символов 6005 (36%)
  2. https://oventilyacii.ru/otoplenie/vidy-gazovyh-gorelok.html: использовано 3 блоков из 5, кол-во символов 5514 (33%)
  3. https://teplospec.com/montazh-remont/kakie-byvayut-gazovye-gorelki-dlya-kotlov-otopleniya-vidy-razlichiya-pravila-ispolzovaniya.html: использовано 1 блоков из 8, кол-во символов 2752 (16%)
  4. https://tutsvarka. ru/oborudovanie/gazovaya-gorelka-dlya-kotla: использовано 2 блоков из 8, кол-во символов 2433 (15%)

Газовые горелки для котлов отопления – виды и принцип работы

Самая эффективная система отопления, основанная на использовании природного газа. Она простая, удобная, не требующая особых расходов в процессе обслуживания. Но чтобы показатели эффективности были на самом деле высокими, необходимо, чтобы газ, подаваемый на горелку, обладал определенной концентрацией. В чистом виде он сгорает не полностью, а вот смешанный в определенной пропорции с воздухом, он будет сгорать до конца. Такую пропорцию могут обеспечить современные газовые горелки для котлов отопления.


Спонсорская ссылка.

Организация ООО СП «Энергосервис» предлагает рефрижераторные и адсорбционные осушители сжатого воздуха для компрессора от компаний Chicago Pneumatic и Pneumatech.


Классификация и предъявляемые требования

Начнем со второй позиции, то есть с требований, которые сегодня предъявляются газовым горелкам для котлов.

  • В первую очередь с их помощью необходимо точно смешивать воздушно-газовую смесь. Именно это и есть их главное предназначение. В этом плане производители прикладывают все усилия, чтобы добиться стопроцентного результата. В современных горелках присутствуют новейшие разработки и технологии, которые повышают эффективность сгорания природного газа по максимуму.
  • Эти устройства должны легко монтироваться и легко сниматься. Никаких лишних мудреных креплений. Все просто и надежно.
  • Высокая долговечность. Скажем так, пока работает сам газовый котел, должна работать и его горелка. При этом качественные показатели со временем не должны изменяться. Вот почему эти агрегаты изготавливаются из высококачественных материалов.
  • Они должны соответствовать требованиям санитарно-гигиенических норм. Особое внимание бесшумной их работе.
  • В настоящее время производители предлагают так называемые комбинированные конструкции, которые могут работать на различных видах топлива. К примеру, газ-солярка, магистральный газ-сжиженный газ. И даже здесь присутствуют некоторые требования. Одно из них – быстрый переход от одного вида топлива к другому.
  • Не последнее место будет занимать такой показатель, как малотоксичность выбросов от сгорания топлива. Инженеры и конструкторы добиваются снижения данного показателя за счет изменения конструкции горелки, в которой соотношение газ-воздух будет оптимальным. Именно это и будет влиять на снижение токсичности выбросов. Кстати, под токсичностью понимается количество монооксида углерода (угарный газ) и окиси азота в продуктах сгорания топлива. Чем их больше, тем хуже окружающей природе.

Горелка с автоматикой

Разновидности газовых горелок

В настоящее время производители используют в газовых котлах всего лишь два варианта:

  1. Атмосферные горелки.
  2. Вентиляторные.

Давайте рассмотрим каждую позицию по отдельности и определимся, какая из них лучше, и в каких условиях лучше использовать ту или другую.

Атмосферная горелка

Принцип работы такой горелки достаточно прост. По газовой трубе топливо попадает в горелку. В ней есть прорезь (эжектор), которая регулируется прижимной гайкой или специальной заслонкой. Через эту прорезь вместе с газом в горелку поступает воздух. Так происходит образование воздушно-газовой смеси. Открывая больше прорезь, можно увеличить подачу кислорода, закрывая ее, соответственно подача уменьшается. Вот таким простым способом вручную можно регулировать степень сжигания топлива.

Атмосферная модель

Воздушно-газовая смесь после этого попадает в саму горелку и через небольшие отверстия поступает в камеру сгорания, где и сжигается. Количество отверстий будет зависеть от формы самой горелки и размеров камеры сгорания. Самое главное, что образующиеся небольшие факелы, которые выступают из отверстий, не создают большого давления, поэтому топливо сгорает равномерно и эффективно. Чем больше давления, тем вероятность снижения эффективности увеличивается. Поэтому производители стараются увеличить число отверстия за счет уменьшения их диаметра.

Внимание! Газовые горелки этого типа по принципу действия очень похожи на устройства, которые применяются в промышленных подовых установках. Многие специалисты считают, что данная конструкция очень эффективна и проста, с большой степенью надежности. Вот почему ее часто используют и в дешевых моделях газовых котлов, и в дорогих.

Многие домашние мастера, которые занимаются изготовлением газовых котлов, используют в их конструкции именно атмосферные горелки. Причина одна – простота изготовления и дешевизна изделия.

Вентиляторные

Это приспособление работает по совершенно другому принципу. Здесь используется принудительное нагнетание воздушной массы, к тому же пропорции смеси выдерживаются более точно, так что сжигание топлива происходит более эффективно. Обычно такие горелки устанавливаются в газовых котлах с закрытой камерой сгорания, где можно проводить надув. Если в атмосферных горелках смешивание природного газа и воздуха происходит в начале устройства, то есть, на входе, то в вентиляторных аналогах смешивание происходит на выходе в камеру сгорания. Это значительная отличительная черта.

Вентиляторная модель

Обычно такие горелки устанавливаются на котлах, которые комплектуются автоматикой с высокой степенью автоматизации. И чаще всего такая горелка представляет собой целый мини блок, в который входят:

  • Фильтр для газа, с его помощью топливо проходит дополнительную очистку.
  • Специальное реле, которое реагирует на скачки давления в магистрали. С его помощью можно отключить подачу газа и сам вентилятор. Или, наоборот, включит всю систему, если давление нормализовалось.
  • Редуктор. Этот аппарат отвечает за стабилизацию давления на выходе из горелки. В независимости от того, какое давление в магистрали, в горелке оно будет определенным, необходимым для эффективного сжигания топлива.
  • Регулятор, с помощью которого регулируется подача газа.
  • Регулятор, с помощью которого регулируется давление газа.
  • Реле, которое регулирует работу самого вентилятора. При остановке надува реле посылает сигнал на клапан, который перекрывает подачу топлива на газовую горелку.

Моноблок

Из всего вышесказанного можно сделать одно очень важное заключение – вентиляторные горелки являются энергозависимыми агрегатами. А так как во многих загородных поселках проблемы с постоянной подачей электроэнергии стоят актуально, то можно дать один совет: устанавливая именно этот вариант, позаботьтесь об обеспечении котла дополнительным источником электричества. К примеру, установите ИПБ для газового котла.

Есть у данного типа горелок один положительный момент. Настраивать их нет необходимости. В конструкции прибора установлен сервопривод, который контролирует расположении заслонки. С ее помощью открывается прорезь, через которую воздух поступает в горелку. То есть, сервопривод до точности контролирует необходимое количество кислорода.

Иногда владелец дома хочет поменять атмосферную горелку на вентиляторную. Сделать это непросто, особенно своими руками, даже и не пытайтесь. Во-первых, придется точно рассчитать размеры и мощность прибора. Во-вторых, правильно и грамотно его установить. А с этим может справиться только специалист.

Плоская горелка

Обслуживание

Неважно, какого типа горелка установлена на вашем газовом котле: заводская или самодельная. Специалисты обращают внимание, что с небольшой периодичностью ее необходимо чистить. Некоторые советуют проводить продувку, но учтите, что эти приборы предназначены для работы на природном газе с давлением не выше 0,15 бара на выходе. И если для продувки использовать компрессор, которые нагнетает воздух до 6-10 бар, то есть большая вероятность, что можно просто горелку вывести из строя. Поэтому будьте предельно внимательными.

Оптимальный вариант – газовую горелку промыть и высушить. Но в любом случае ее придется снимать, по-другому хорошо ее очистить, просто не получится.

И последнее. Неважно, какого типа горелку вы используете в газовом котле для отопления, важно правильно ее настроить или задать параметры настройки. Именно от этого будет зависеть качество создаваемой воздушно-газовой смеси, ее точные пропорции. А, соответственно, и эффективность сгорания самого топлива.

с автоматикой, бытовые, для твердотопливных

Газовая горелка для котла считается главным элементом этого устройства. Она напрямую влияет на эффективность теплоносителя, а также на его работу. Если правильно подобрать устройство, то котел будет функционировать на протяжении долгого времени.

Содержание статьи:

Определение газовой горелки

Газовая горелка – это сердце любого котла. Ее главная задача – обеспечить устойчивое пламя посредством сжигания топлива. Однако для сжигания газа потребуется окислитель. Им считается кислород, поступающий из воздушной массы.

Устройство и принцип работы

Устройство газовой горелки для котла незамысловатое. Оно включает в себя следующие узлы:

  • Форсунка. Из нее происходит выброс газа.
  • Система розжига. Поджигает газ.
  • Система автоматики. Отслеживает температуру.
  • Датчик наличия пламени. Следит за наличием огня.

Существующие разновидности

Существует 5 видов газовых горелок:

  • Атмосферные. Состоят из одной или сразу нескольких трубок, через которые осуществляется подача топлива. Воздух засасывается из помещения благодаря низкому давлению, образовавшемуся в трубке. Такие устройства используют для бытовых котлов, так как они могут отапливать небольшое помещение (примерно 100 кв.м).

  • Инжекторные. Подходят для котлов малой и средней мощности. Нужная температура теплоносителя поддерживается благодаря принципу включения/выключения.
  • Вентиляционные. Отличаются закрытой камерой сгорания. Подача воздуха осуществляется при помощи вентилятора, что позволяет самостоятельно установить, с какой мощностью будет поступать поток газо-воздушной смеси.
  • Дутьевые. Обладают сложной конструкцией, а также принципом действия. Считаются наиболее безопасными благодаря наличию закрытой камеры сгорания. Помимо этого, на устройство не сильно влияет любое изменение давления. Однако если сравнивать дутьевые с атмосферными, то первые считаются очень шумными, а также энергозатратными.
  • Диффузно-кинетические. Не подходят для бытовых котлов. Отличаются достижением максимального показателя КПД. Однако такое устройство считается дорогостоящим.

Классификация по потребляемому горючему

Газовый котел может работать как на магистральном газе метане, так на пропанобутановой смеси. Что касается разницы в стоимости, то на сегодняшний день ее нельзя назвать значительной.

Обратите внимание! Если дом расположен за городом, то могут возникнуть сложности с подключением к магистрали. В этом случае предпочтение нужно отдать пропанобутановой газовой горелке.

Важно знать, что горелки под жидкий и природный газ отличаются между собой конструкцией форсунок. Некоторые устройства комплектуются форсунками под два вида топлива.

Особенности самодельных горелок

Чтобы сделать горелку своими руками, необходимо для начала определиться с базой. В данном случае это вентиль от кислородного баллона. Его выходной патрубок оснащается штуцером, который впоследствии подключается к редуктору через резинотканевый шланг.

Входной патрубок оснащается колпачком, в котором предварительно было сделано отверстие для возможности подключения жиклера. Затем к колпачку приваривается сопло, представляющее собой отрезок стальной трубы. Желательная длина отрезка – 10 сантиметров, толщина – 2 мм.

Между соплом и колпачком нужно оставить щель, через которую будет поступать воздух. Учитывая вышеуказанные параметры, размер зазора должен составлять 1,5 см.

Обратите внимание! Самодельное оборудование нельзя назвать безопасным, поэтому лучше всего приобрести устройство в магазине.

Критерии выбора

Чтобы котел оптимально функционировал на протяжении долгого периода времени, необходимо правильно выбрать газовую горелку. Внимание стоит уделить следующим характеристикам:

  1. Мощность. Этот показатель должен быть выше, чем топочная мощность самого котла.
  2. Тип регулирования мощности. Их всего 4:
  • одноступенчатый. После того как теплоноситель достигнет максимальной температуры, устройство будет отключено автоматически. Оно восстановит свою работу, когда температура окажется минимальной;
  • двухступенчатый. Обладает большой и малой ступенью горения. Когда теплоноситель достигнет максимальной температуры, включится вторая ступень, обеспечивающая поддержание температуры;

  • плавно-ступенчатый. Когда горелка переключается на вторую ступень и наоборот, происходит постепенное увеличение объема газовоздушной смеси. Это позволяет устройству постепенно увеличивать/уменьшать мощность;
  • модулируемый. Отличается наличием возможности настройки трех промежуточных точек регулирования.
  1. Тип топлива. Если необходимо использовать дополнительное топливо, помимо основного, то лучшим вариантом станет комбинированная горелка.
  2. Диаметр. Если устройство имеет относительно небольшой диаметр, то это не позволит промышленному котлу работать на полную мощность.

Дополнительная информация! Двухступенчатый тип предпочтительно использовать для котлов, имеющих невысокую мощность.

Очистка горелки

Газовые горелки, предназначенные для котлов отопления, можно начинать чистить, а также осуществлять их демонтаж после отключения от газа и электричества.

Порядок действий:

  1. Отсоединить провод, соединяющий кнопку розжига с устройством.
  2. Снять зажим термопары, предварительно отсоединив его.
  3. Чтобы после чистки устройства правильно вставить форсунку в горелку, необходимо вооружиться фломастером и отметить глубину ее входа.
  4. Отсоединить электрод розжига и трубку клапана.
  5. Открутить гайки, обеспечивающие фиксацию устройства.
  6. Извлечь форсунку.

Обратите внимание! Для очистки может использоваться только обмедненная или латунная щетка. Это нужно для того, чтобы не поцарапать элементы устройства.

В качестве очищающего средства используется сода, но если сажи слишком много, то можно применить химические вещества. Нагар убирается при помощи щеточки, после чего нужно использовать пылесос для продува отверстий.

Отзывы пользователей

Варвара, 42 года: «Увидели с мужем отзыв на качественную и недорогую газовую горелку для твердотопливного котла, поэтому решили приобрести ее. За полтора года использования не возникло никаких нареканий. Все работает хорошо. Температура регулируется плавно, а поджиг стабильный».

Алексей, 60 лет: «Уже четыре года пользуюсь одной и той же газовой горелкой российского производства. За это время возникали небольшие неполадки, но никогда не приходилось делать серьезный ремонт. Использую регулярно и о покупке не жалею».

Из статьи выяснилось, что устройство газовой горелки, а также принцип ее работы нельзя назвать замысловатым. Выбору этого элемента следует уделить особое внимание, так как от него напрямую зависит работа котла. При работе с устройством нужно соблюдать все требования техники безопасности.

Газовые горелки для котлов — классификация и возможности устройств

Одна из самых известных горелок

В системе отопления частного дома котел является главной составляющей. Поскольку сейчас газ — это самое дешевое топливо, то вполне понятно, почему отопительные газовые котлы пользуются повышенным спросом. Но разновидностей данных устройств настолько много, что рядовой потребитель порой теряется при выборе нужной модели. И если с самим котлом ситуация более или менее ясна, то с газовыми горелками для котлов отопления разберется не каждый.

Виды газовых горелок и принцип их работы

Данное устройство представляет собой прибор, в котором смешиваются газ и кислород, находящийся в окружающем воздухе. Полученная смесь подается к выходным отверстиям, где воспламеняется с помощью искры от пьезоэлемента или электричества. В результате появляется постоянное факельное пламя.

Газовые горелки различаются по функциональности и могут работать на различных видах топлива:

  • газообразном
  • твердом
  • жидком

Сейчас появились так называемые комбинированные элементы, которые могут потреблять разные виды топлива без переналадки оборудования. Кроме того, данные устройства различаются по способу подачи кислорода в камеру сгорания. Они делятся на:

  • атмосферные
  • вентиляторные
  • диффузно-кинетические

По типу регулирования пламени различают:

  • одноступенчатые
  • двухступенчатые
  • плавно регулируемые двухступенчатые
  • модулируемые устройства

Конструкция горелок должна отвечать всем требования безопасности, обеспечивать стабильное пламя, а также быстрое и надежное воспламенение газовой смеси. Кроме того, качественный фитильный элемент должен отличаться простым монтажом, длительным сроком эксплуатации, отсутствием шума и вибрации.

Горелки атмосферного типа

Данные устройства используют, как правило, в напольных котлах небольшой мощности, способных обогреть частный дом площадью до 100 квадратных метров. Они входят в комплектацию газового котла, который еще на заводе настраивается на потребление природного газа. Если возникнет необходимость смены топлива, то такой котел переоборудуется другим типом горелки, причем делать это должен специалист.

Горелки атмосферного типа

Принцип работы атмосферных фитильных элементов заключается в том, что воздух подается естественным путем к месту смешивания его с газом и воспламенения. Воспламенение происходит при помощи пьезорозжига или электроподжига.

Конструкция такой горелки представляет собой полую трубку с многочисленными отверстиями или несколько трубок, в которые под давлением поступает газ.

К достоинствам данных устройств можно отнести:

  • надежность и простоту
  • безопасность
  • бесшумность
  • компактность
  • малый вес

Вентиляторные устройства

Устройства этого типа еще называют наддувными, или дутьевыми, так как воздух подается в камеру сгорания с помощью встроенных вентиляторов. При их использовании повышается КПД газового агрегата, что положительным образом влияет на экономичное расходование топлива. Если атмосферные горелки входят в комплектацию газового котла, то вентиляторная является дополнительным оборудованием и приобретается отдельно.

Используют данные устройства в агрегатах с закрытой камерой сгорания. Примечательно, что воздух подается в горелку дозированно, при этом смешивание газа и воздуха происходит мгновенно.

Современные газовые горелки для котлов отопления отличаются высоким уровнем автоматизации. Они представляют собой блок, в котором само устройство для сжигания газа совмещено с вентилятором. А автоматика обеспечивает безопасную эксплуатацию газового оборудования.

Важно! При недостаточном или излишнем поступлении топлива устройство выключается автоматически, что препятствует возникновению аварийных ситуаций. Запустить работу газового агрегата в этом случае можно только после полного устранения неполадок.

Вентиляторные устройства

Вентиляторные горелки разделяются на вихревые и прямоточные. Вихревые устройства оборудованы выходными отверстиями только круглого сечения. У прямоточных наддувных устройств эти элементы могут быть круглыми, в виде щели или прямоугольного сечения.

В фитильных приборах вентиляторного типа топливо сгорает в изолированной камере, что обеспечивает дополнительную безопасность при эксплуатации котла. К достоинствам данных устройств можно отнести и высокий КПД газовых агрегатов, обусловленный особой конструкцией теплообменника.

К недостаткам элементов вентиляторного типа относятся:

  • высокий уровень шума, производимого встроенным вентилятором
  • энергозависимость
  • излишний расход электричества
  • высокая стоимость в сравнении  с агрегатами, оборудованными атмосферными горелками

Уровень шума создает в большей степени не вентилятор, а поток газа и воздуха, выходящий под давлением из сопла горелки. Для уменьшения этого недостатка в современных отопительных котлах устанавливают глушитель.

Однако, несмотря на недостатки и повышенную стоимость, вентиляторные горелки увеличивают производительность газового котла. Они могут быть использованы, если вместо газа применяется мазут или солярка, дрова или уголь. Если топливом является газ, то наддувное устройство эффективно работает при любом давлении газа в магистральных трубопроводах.

Диффузионно-кинетические горелки

Существует два типа газовых горелок: атмосферные и надувные

Этот тип устройств занимает промежуточное положение между наддувной и атмосферной горелкой. Принцип его работы заключается в том, что воздух, необходимый для сгорания топлива, поступает в камеру частично и уже после добавляется в пламя. Данные устройства в бытовых котлах применяются редко. Чаще всего они используются для промышленных установок.

Разновидностью диффузионных устройств являются подовые горелки, которые располагаются в нижней части камеры сгорания.

Комбинированные устройства

Они позволяют использовать в качестве топлива газ, мазут или солярку. При этом не требуется дополнительный демонтаж или монтаж оборудования. В одном блоке совмещены функции для горения газообразного или другого вида топлива. Это актуально для тех домовладельцев, у которых магистрального газа пока еще нет, но он предвидится в будущем. Или для экономичного расходования того или иного вида топлива.

Такие газовые горелки для отопления обычно полностью автоматизированы для управления режимом горения, мощностью пламени и прочими процессами в работе котла. Умная автоматика позволяет минимизировать участие человека в управлении газовым оборудованием.

Обратите внимание! Однако в связи со сложностью устройства, низким КПД и высокой стоимостью газовое оборудование с таким типом горелок не нашло широкого применения среди потребителей.

К недостатку данных горелок относится и довольно сложный процесс переключения отопительного агрегата при смене вида топлива, требующий высоких профессиональных навыков специалиста газовой службы.

Функция регулирования пламени

Горелки подразделяются и по виду регулировки пламени.

Одноступенчатые

Одноступенчатая горелка может работать в одном режиме. Если при этом имеется автоматика, происходит частое отключение и включение горелки, когда достигается заданная температура теплоносителя. Это снижает срок её эксплуатации и вовсе не повышает производительность газового оборудования.

Двухступенчатые

Дизельные двухступенчатые горелки

Двухступенчатые устройства могут работать в двух режимах, или на разной мощности пламени. Если одна ступень позволяет котлу функционировать на 100%, то при переходе на вторую мощность отопительного оборудования снижается на 50-60 %.

Переключение с одного режима на другой происходит автоматически по команде специальных датчиков, которые регулируют температуру теплоносителя, или при изменении давления газа в магистральном газопроводе. Переход на более щадящий режим горения приносит свои выгоды — экономится газ или другое топливо, продлевается срок эксплуатации всего оборудования за счет снижения количества включений и отключений.

Двухступенчатые горелки могут иметь функцию плавного переключения с одного режима на другой.

Модулируемые

Модулируемые горелки наиболее функциональны и экономичны. Принцип их работы заключается в плавном регулировании горящего пламени, в результате чего мощность отопительного котла может варьировать в диапазоне от 10% до 100 %.

По регулированию пламени данные устройства подразделяются на горелки:

  • с механической системой регулирования
  • с пневматической
  • с электронной

Преимущества модулируемых горелок заключаются в минимальном количестве циклов «включить-выключить», что самым положительным образом влияет на эффективность работы всего отопительного оборудования и продлевает срок его эксплуатации. Кроме того, при использовании газовых котлов с модуляционной горелкой экономия топлива достигает 15 % и более при правильно настроенном оборудовании.

Подобные горелки могут быть использованы в действующих котлах с другим типом этих устройств. Менять дорогостоящий котел не потребуется, нужно будет лишь приобрести саму горелку и вызвать специалиста для её установки, а также отрегулировать работу всего оборудования.

Маркировка газовых горелок

Газовые горелки Giercsh MG20-LN

Все фитильные устройства, как и любое другое оборудование, маркируются согласно принятым нормам и правилам. Приведем краткий пример маркировки элементов, указывающей на их функциональность. Тип устройства обозначается буквами, где «Г»  показывает, что перед вами именно горелка.

Если стоит ГМ, значит, данное устройство предназначено для использования в котлах, где в качестве топлива применяется газ и мазут.

Дс — означает, что у горелки удлиненная газовая часть.

Р — ротационная горелка.

П — в данном устройстве применяется форсунка с ротором, вращающимся направо.

Л — вращение ротора происходит в обратную сторону (по ходу часовой стрелки).

Важно! Куда вращается ротор в форсунке, зависит от места установки самой горелки в камере сгорания.

Заключение

Если для отопления загородного дома выбирается отопительный котел, то при его приобретении необходимо обращать внимание не только на его мощность и прочие функциональные возможности, но и на тип газовой горелки. Поскольку от этого устройства зависит и тепло в доме, и экономичный расход топлива, и срок эксплуатации всего оборудования.

по типу горелки. Газовые котлы с атмосферной горелкой. Дутьевые горелки.

Существует два распространенных типа газовых котлов — с атмосферной горелкой и с дутьевой. Перед тем, как выбрать котел, важно решить: какая у него будет горелка. Изучаем принцип работы, особенности устройства, достоинства и недостатки. Что предпочесть и почему?

На фото:

Важное отличие газовых котлов друг от друга не во внешнем виде прибора, а в устройстве газовой горелки.

Атмосферная газовая горелка

Подача воздуха как в обычной газовой плите. Их еще называют «газовая горелка для котла с открытой камерой сгорания». Горелка в этих устройствах представляет собой трубку, в стенках которой имеются отверстия для выхода газа. Газ, смешиваясь с воздухом в помещении, воспламеняется от электрического запала или пьезоэлемента.

Отличается от газовой конфорки формой. Атмосферные газовые горелки для котлов отопления не круглые! Теплообменник подобных котлов прямоугольный, и горелка повторяет эту форму. Это повышает эффективность нагрева, а следовательно, производительность и общий КПД котла. Атмосферные котлы считаются более простыми моделями. Обычно они имеют сравнительно невысокую мощность, впрочем, такое оборудование вполне подходит для большинства загородных домов. Более мощные агрегаты не оснащаются атмосферными горелками по соображениям безопасности.

На фото:

Основные элементы котла с атмосферной горелкой (вид, схема внутреннего устройства, конструкция горелки).



Дутьевая горелка

С закрытой камерой сгорания. То есть такая газовая горелка для котла не соприкасается с атмосферой в помещении котельной. Воздух для газовоздушной смеси подается принудительно — через специальные воздушные каналы с помощью электрического вентилятора — одного или нескольких.

На фото:

Основные элементы котла с дутьевой горелкой (вид, схема внутреннего устройства, конструкция горелки).



Достоинства дутьевых горелок

  • Высокий уровень безопасности. В отличие от атмосферных горелок, у дутьевых сгорание топлива происходит в закрытом, изолированном пространстве.
  • Более высокая производительность котла. Котел с такой горелкой имеет особую конструкцию теплообменника. Он представляет собой
    перевернутую вверх дном бочку с двойными стенками: внутри нее горит факел горелки, а между стенками циркулирует теплоноситель. Таким образом, отбор тепла при сгорании газа происходит не только непосредственно над горелкой, как в атмосферных аналогах, но и сбоку от факела. Благодаря этому нагревается больший объем жидкости в единицу времени.
  • Менее чувствительны к перепадам давления в газопроводе. При работающих вентиляторах падение давления ниже установленной нормы здесь не так критично, как для атмосферных горелок, которые сразу гаснут.
  • Легко заменить на горелку другого типа. При необходимости дутьевую горелку можно снять и заменить, например, на дизельную.

На фото:



Недостатки дутьевых горелок

  • Более высокое потребление электроэнергии. Атмосферная газовая горелка, которой не нужны электровентиляторы, потребляет значительно меньше.
  • Зависимость от электричества. Если электричества нет, горелка не работает, котел выключается.
  • Повышенный уровень шума при работе. Он вызван интенсивным движением воздуха в каналах и работой вентиляторов. Справиться с этим недостатком можно при помощи звукопоглощающего кожуха или просто разместив котел подальше от жилых помещений — на чердаке, в подвале, в пристройке и т.д. В любом случае, хоть производители котлов и утверждают, что их оборудование может быть смонтировано где угодно, в спальне ему все равно не место.

Какой тип выбрать?

Атмосферная — легче подобрать эконом-вариант. Среди котлов с атмосферными горелками проще найти компактные, но надежные модели с небольшой мощностью и двуступенчатой настройкой пламени. Простые атмосферные горелки в любом случае дешевле дутьевых. Для небольшого дома это хороший вариант. Но не стоит забывать, что и среди атмосферных горелок есть современные модели с автоматическими настройками.

Примеры газовых котлов с атмосферной горелкой

Атмосферный газовый котел Logano G234WS new от фабрики Buderus.



Среди дутьевых больше продвинутых и мощных моделей. Как правило, дутьевыми горелками оборудуют более дорогие и мощные котлы. Дутьевые устройства проигрывают по уровню шума и потребления электроэнергии, но несколько выигрывают по производительности и безопасности. Считается, что у дутьевых горелок шире диапазон настроек.

Примеры газовых котлов с дутьевой горелкой

Напольный чугунный наддувной котел Logano G215 WS от фабрики Buderus.




В статье использованы изображения:
rusklimat.ru, vaillant.ru, buderus.ru, baxigroup.com, ariston.com




Boiler Basics 101: Горелки — Блог о котлах | Nationwide Boiler Inc.

Горелка — ключевой элемент оборудования систем управления горением, обеспечивающий тепло, необходимое котлу для преобразования воды в пар. В идеале горелка должна обеспечивать максимальную эффективность сгорания при минимально возможном избытке воздуха. В выпуске журнала Boiler Basics 101 за этот месяц мы обсудим важность горелок и то, как они вписываются в общую картину внутри котельной системы.

Промышленная горелка обеспечивает базовую функцию с простой концепцией: она смешивает топливо и воздух вместе для создания горения. Горелки могут работать на различных видах топлива, но чаще всего используются природный газ, нефть, пропан и уголь. В последние годы предприятия перешли от использования угля к более эффективному и чистому топливу, например, природному газу.

Независимо от типа используемого топлива горелка должна выполнять пять функций:

  1. Подача топлива в камеру сгорания
  2. Подача воздуха в камеру сгорания
  3. Смешайте топливо и воздух
  4. Смесь зажечь и сжечь
  5. Удалить продукты сгорания

Полное сгорание происходит, когда все горючие элементы и соединения топлива полностью окисляются.Однако при полном сгорании возникают вредные побочные продукты сгорания, включая NOx и CO.

Количество образующихся NOx и CO во многом зависит от конструкции горелки, а также от сжигаемого топлива. Горелки с неконтролируемым выбросом NOx могут производить 60 ppm или более. Горелки с низким уровнем выбросов NOx являются текущим стандартом и обычно производят NOx 30 ppm. Были разработаны конструкции со сверхнизкими выбросами NOx, но они ограничиваются сжиганием природного газа или пропана. Эти типы горелок позволят снизить выбросы NOx до 5 частей на миллион, чтобы соответствовать строгим экологическим требованиям, которые в настоящее время распространены в некоторых частях страны.Если требуется дальнейшее снижение выбросов NOx, система CataStak ™ SCR компании Nationwide Boiler может использоваться в сочетании с горелкой с низким уровнем выбросов NOx.

Правильная конструкция горелки вместе с надлежащим контролем горения максимально повысит эффективность вашей котельной системы. И как представитель Webster Combustion, Nationwide Boiler и Pacific Combustion Engineering могут помочь в правильном выборе вашей новой или модернизированной горелки.

Не забудьте заглянуть в наш следующий блог «Основы котла 101», чтобы продолжить изучение различных тем, связанных с котлами.

Горелки на жидком топливе

Горелки на жидком топливе — это механическое устройство, которое объединяет жидкое топливо с надлежащим количеством воздуха перед подачей смеси к точке воспламенения в камере сгорания. Для эффективности процесса сгорания очень важно, чтобы смесь масла и воздуха была хорошо гомогенизирована и содержала как можно меньше чистых капель жидкого топлива.

Горелка на мазуте или

мазут. Горелки на жидком топливе в целом можно разделить на

  • горелки пистолетного типа (распылительные) (распылители)
  • горелки горшечного типа (испарительные)
  • горелки на жидком топливе роторного типа

Горелки пистолетного типа (пистолет высокого давления)

Горелка пистолетного типа распыляет жидкое топливо, проталкивая масло через сопло и распыляя его в атомное сопло с воздушным потоком.Жидкость образует микроскопические частицы или глобулы, которые хорошо перемешиваются и частично испаряются перед воспламенением в камере сгорания.

Для бытовой горелки пушечного типа обычно требуется масло под давлением 80–130 psi . Для коммерческих и промышленных горелок требуется 100–300 фунтов на кв. Дюйм .

Пистолетный тип очень универсален и может использоваться в широком диапазоне применений, от относительно небольших бытовых обогревателей до более крупных промышленных обогревателей.

Горелки горшкового типа

В горелке горшкового типа топливо испаряется в воздух для горения.Обычно существует

  • горелок с естественной тягой
  • горелок с наддувом
  • втулочных горелок

В атмосферных нагревателях горшкового типа под действием силы тяжести масло течет в горелку. Горелка с естественной тягой полагается на естественную тягу в дымоходе для подачи воздуха. Горелка с наддувом использует механический вентилятор и / или дымоход для подачи воздуха.

Горелка с перфорированной гильзой используется только в небольших приложениях.

Горелка горшкового типа является самой недорогой из топок на жидком топливе и имеет самые низкие эксплуатационные расходы.Недостаток горшечного типа — ограниченная вместимость. Этот тип обычно больше всего подходит для небольших приложений.

Ротационные топливные горелки

Роторные горелки работают под действием силы тяжести низкого давления, и жидкое топливо подается на вращающийся диск и выбрасывается из него мелкой струей центробежной силы.

Ротационные горелки могут быть классифицированы как

В горелках с роторными форсунками сопловой узел вращается с высокой скоростью, и масло подается через вал. Горелка для жидкого топлива с вращающейся чашей содержит чашу конической формы, которая вращается вокруг центральной трубы, по которой подается жидкое топливо.

Доступны следующие типы роторных масляных горелок.

  • Вертикальные роторные горелки
  • Горизонтальные роторные горелки
  • Настенные роторные горелки

Ротационные топливные горелки имеют преимущество в более крупных применениях.

Типы промышленных горелок — Bloom Engineering

Типы промышленных горелок

Bloom Engineering производит широкий ассортимент промышленных горелок и горелок с низким уровнем выбросов NOx для промышленных печей.Эта страница определяет и объясняет основные типы промышленных горелок со ссылками на дополнительную техническую информацию.

Для получения дополнительной информации об образовании NOx и конструкции горелки для минимизации NOx , пожалуйста, нажмите здесь

Дефлекторная горелка
Горелки

рециркулируют топочный газ в пламя. Его внешний вид обманчиво прост, он состоит из корпуса, газового сопла, перегородки и порта.Воздух поступает непосредственно в корпус горелки, а газ проходит через корпус, отделенный от воздуха топливной трубкой. Огнеупорная перегородка отделяет корпус от блока (порта) горелки, который находится внутри стенки печи. Дополнительная информация о горелках с перегородкой Bloom

Пневматические горелки

На первой ступени горелки с ступенчатой ​​подачей воздуха все топливо смешивается с частью воздуха для горения. Затем оставшийся воздух для горения добавляют на одной или нескольких дополнительных стадиях до полного использования топлива. Воздух первой ступени подается через внутренние воздушные форсунки, а воздух второй ступени — через внешние воздушные форсунки. Топливо течет через центр.

Горелки излучающие трубчатые

Горелка с радиационной трубой предназначена для передачи тепла от продуктов сгорания к радиационной трубе, а затем для передачи энергии нагрузке. Дополнительная информация о трубчатых горелках Radiant

Регенеративные горелки

Регенерация использует пару горелок, которые циклически переключаются, чтобы поочередно нагревать воздух для горения или восстанавливать и накапливать тепло выхлопных газов печи.Когда одна регенеративная горелка горит, другая отводит топочные газы. Регенеративные горелки обладают отличным тепловым КПД, поскольку они достигают очень высоких температур предварительного нагрева. Дополнительная информация о регенеративных горелках

Горелки с высоким тепловыделением (HTR)

Горелки Bloom HTR аналогичны перегородочной горелке. В диапазоне малых размеров горелка HTR использует металлическое сопло, а не керамическое. Воздушные форсунки имеют высокую радиальную составляющую скорости, которая придает воздуху сильное вращение.Портовый блок имеет выпуклую площадку. Комбинация высокой скорости вращения и блочной конфигурации дает пламя с плоским профилем. Горелка схематически показана на рисунке 2. Горелка HTR по своей природе имеет низкий уровень выбросов NOx, потому что большое количество топочных газов рециркулирует в зону пламени. Блум разработал версию HTR с низким уровнем выбросов NOx без потери производительности.

Для получения дополнительной информации о продуктовой линейке горелок Bloom HTR, пожалуйста, см. Поиск продуктов


Ковши, промежуточные разливочные устройства и станции нагрева и сушки форсунок

Bloom Engineering Company, Inc.поставляет полную линейку комплектных станций нагрева и сушки для разливочных устройств, форсунок, а также горизонтальных и вертикальных ковшей. Заводские испытания гарантируют минимальное время запуска. Каждый блок разработан специально для нужд приложения.

Дополнительная информация о станциях нагрева и сушки ковшей, промежуточного разливочного устройства и форсунок


Низкотемпературная регенеративная система сгорания (LTR)

Низкотемпературная регенеративная система рекуперации тепла (LTR TM ) была разработана для печей непрерывного или периодического действия с различными конфигурациями горелок, зонами управления и рабочими температурами примерно до 1600 ° F (871 ° C), где максимальная теплопередача и требуется эффективность горелки.Сегодня наиболее распространенным устройством для экономии энергии в технологических процессах / теплообменниках является металлический рекуператор. Система LTR ™ является более термически эффективной альтернативой использованию рекуператора.

Дополнительная информация о системах LTR

КПД котла и сжигание | Спиракс Сарко

Тепло от топлива

Теплотворная способность

Это значение может быть выражено двумя способами: «Общая» или «Низкая» теплотворная способность.

Высшая теплотворная способность

Это теоретическая общая энергия топлива. Однако все обычные виды топлива содержат водород, который сгорает вместе с кислородом с образованием воды, которая проходит вверх по дымовой трубе в виде пара.

Высшая теплотворная способность топлива включает энергию, используемую для испарения этой воды. Дымовые газы в паровой котельной не конденсируются, поэтому фактическое количество тепла, доступного котельной, уменьшается.

Точный контроль количества воздуха важен для эффективности котла:

  • Слишком много воздуха охладит печь и унесет полезное тепло.
  • Слишком мало воздуха и сгорание будет неполным, несгоревшее топливо будет уноситься и может образоваться дым.

Низшая теплотворная способность

Это теплотворная способность топлива без учета энергии пара, отводимого в дымовую трубу, и обычно используется для расчета КПД котла. В общих чертах:

Точный контроль количества воздуха важен для эффективности котла:

  • Слишком много воздуха охладит печь и унесет полезное тепло.
  • Слишком мало воздуха и сгорание будет неполным, несгоревшее топливо будет уноситься и может образоваться дым.

Однако на практике существует ряд трудностей в достижении идеального (стехиометрического) сгорания:

  • Условия вокруг горелки не будут идеальными, и невозможно обеспечить полное соответствие молекул углерода, водорода и кислорода.
  • Некоторые молекулы кислорода соединяются с молекулами азота с образованием оксидов азота (NO x ).

Чтобы обеспечить полное сгорание, необходимо обеспечить некоторое количество «избыточного воздуха». Это влияет на КПД котла.

Управление соотношением воздух / топливо на многих существующих небольших котельных осуществляется по принципу «разомкнутого контура». То есть горелка будет иметь ряд кулачков и рычагов, которые были откалиброваны для подачи определенного количества воздуха для определенной скорости горения.

Очевидно, что они являются механическими деталями, они изнашиваются и иногда требуют калибровки.Поэтому их необходимо регулярно обслуживать и калибровать.

На более крупных предприятиях могут быть установлены системы «замкнутого контура», в которых используются кислородные датчики в дымоходе для управления заслонками воздуха для горения.

Утечка воздуха в камере сгорания котла отрицательно сказывается на точном контроле горения.

Коммерческие и промышленные горелки — Горелки Power Flame — Горелки

Репутация

Power Flame как лидера в индустрии коммерческих / промышленных горелок хорошо известна и давно зарекомендовала себя, и ATI с радостью предоставит вам горелку Power Flame, которая полностью соответствует спецификации вашего приложения.

ATI может помочь вам выбрать подходящую горелку для вашего бойлера, водонагревателя или другого тяжелого оборудования. Чтобы поговорить с представителем ATI, просто запросите бесплатную консультацию, используя форму внизу этой страницы.

Power Flame Коммерческие / промышленные горелки

Power Flame производит обширную линейку высококачественных горелок, разработанных специально для тяжелых условий эксплуатации в коммерческих / промышленных условиях. Они производят горелки различной мощности и различных видов топлива, чтобы удовлетворить потребности самых разных клиентов.

Горелки Power Flame поставляются полностью смонтированными и подключенными, что делает их чрезвычайно простыми в установке. Они также прошли заводские испытания на огнестойкость и внесены в список UL (Underwriters Laboratories).

Газовые горелки Power Flame

Газовые горелки Power Flame с принудительной тягой могут работать на природном, сжиженном нефтяном газе или отработанном газе. Они оснащены уникальными запальными головками, разработанными для максимальной топливной экономичности при сохранении стабильного и безопасного процесса сгорания.

Модели включают следующее:

Тип FD

Обеспечивает модулируемое воздушное отопление с прямым нагревом.Хорошо подходит для перемещения большого количества воздуха с большой скоростью.

Подробнее о продукте »

Тип NVC

Nova Plus (NVC) — это модель со сверхнизким уровнем выбросов NOx со стабилизацией поверхности с предварительным смешиванием и цельнометаллической огневой головкой.

Подробнее о продукте »

Тип X4

«Micro Burner» (X4) — универсальная горелка диаметром четыре дюйма, которая превосходит большинство других горелок меньшего размера.

Подробнее о продукте »

Power Flame Газовые / масляные горелки

Power Flame также производит следующие модели горелок, в которых в качестве рабочего топлива используется газ и / или масло:

Тип AC

Использует газ или дизельное топливо. AC представляет собой систему с воздушным распылением с более высокой степенью регулирования по сравнению с системами с распылением под давлением.

Подробнее о продукте »

Тип CMAX

Работает на газе, легкой или тяжелой нефти. Специально подходит для современных водогрейных котлов.

Подробнее о продукте »

Тип HAC

Использует легкую нефть, тяжелую нефть или комбинацию газ-нефть. Сочетает в себе характеристики горелок типа C и типа HP.

Подробнее о продукте »

Что такое горелка в газовой печи?

Горелка в газовой печи — это часть печи, в которой газ (топливо) смешивается с воздухом и сжигается, что впоследствии нагревает дом.Иногда топливо и воздух смешиваются непосредственно в том месте, где оно сжигается, или смешиваются заранее в так называемом предварительном смесителе.

Горелки топок работают на разных видах топлива, включая пропан, газ и мазут. Некоторые газовые печи работают на одной горелке, в то время как другие печи имеют установку с несколькими горелками.

Как работают топочные горелки?

Мы разработали много печных горелок на сайте weather-tech.net. Когда ваш термостат сигнализирует печи о том, что ему необходимо произвести тепло, он выполняет задачу в следующих шагах:

Во-первых, воздух и топливо смешиваются вместе.Топливо поступает через клапан и устремляется через отверстие, которое откачивает свежий воздух вокруг отверстий Вентури в верхней части горелки. Это называется горелкой «иншар». Газ и свежий воздух смешиваются внутри горелки и, когда они выходят из конца, воспламеняются свечой накаливания или H.S.I. (Воспламенитель с горячей поверхностью). Воздух можно подавать снаружи дома через воздухозаборник из ПВХ или просто забирать из окружающего воздуха вокруг печи.

Когда пламя вырывается из горелки, оно проходит через канал S-образной формы, сделанный из металла и обычно называемый теплообменником. S-образная форма предназначена для увеличения времени контакта пламени с теплообменником, что, в свою очередь, увеличивает эффективность. Двигатель меньшего размера, называемый двигателем «вентиляции», двигателем «индуктора» или просто вытяжным вентилятором, используется для преодоления сопротивления теплообменника S-образной формы и протаскивания этого пламени. В высокоэффективных печах используется два теплообменника. Тот, который мы только что описали, и вторичный теплообменник. Вторичный — это место, где воздух для горения протягивается через несколько маленьких трубок, в которых он забирает столько тепла, что конденсируется.Вот почему они еще называют высокоэффективные печи конденсационными печами. По этой причине все высокоэффективные печи нуждаются в сливе. Этот конденсат также является довольно едким, поэтому с ним следует обращаться с большей осторожностью, чем с обычным сливом.

После полного прохождения через теплообменники он затем выталкивается из дома через вентиляционные отверстия из ПВХ с помощью того же вентиляционного двигателя.

Главный вентилятор в вашей печи, намного больший, чем двигатель вентилятора, — это вентилятор, который подает воздух во все комнаты в вашем доме.Он забирает воздух из вашего дома через воздуховоды рециркуляции, продувает его через теплообменники в вашей печи, собирая тепло от «герметичного» теплообменника, и доставляет этот нагретый воздух во все комнаты, используя «приток». воздуховоды.

Какие бывают топочные горелки?

Есть три основных типа печных горелок, устанавливаемых в домах: конверсия, иншот и апшот.

  • Конверсионная горелка — Конверсионная горелка фактически преобразует один тип топлива в другой перед его смешиванием с воздухом.
  • Горелка Inshot — Горелка Inshot — одна из наиболее распространенных горелок с высокоэффективными печами, в которых часто используются печи с вытяжкой.
  • Горелка с верхней дугой — Горелки с верхней дугой распространены в старых печах, которые часто представляют собой печи с естественной тягой.

Некоторые из этих печных горелок имеют одну горелку, а другие — несколько горелок.

Каковы преимущества печных горелок?

Горелки печи являются важным компонентом вашей конфигурации HVAC.Горелки печи — это основной компонент, обеспечивающий тепло в ваш дом. Регулярное обслуживание имеет решающее значение для увеличения срока службы горелки вашей печи.

Как мне ухаживать за горелкой печи?

Одна из самых важных вещей, которые вы можете сделать для увеличения срока службы горелки печи, — это обратиться к местному специалисту по HVAC, чтобы он регулярно чистил и проверял горелку. Вы можете включить чистку и осмотр в график регулярного технического обслуживания системы отопления и охлаждения.Кроме того, не стесняйтесь обращаться к сертифицированному специалисту по ремонту печей, чтобы устранить любые проблемы, которые могут у вас возникнуть.

Некоторые общие проблемы с топочными горелками включают трещины, ржавчину, засорения и недостаточную теплоотдачу агрегата. Ваш технический специалист по HVAC может помочь вам решить, какой из них является наиболее эффективным и рентабельным.

Что делать, если мою топочную горелку нужно заменить?

Ремонт или замена топки печи обычно не требует самостоятельного выполнения.Свяжитесь с вашим местным подрядчиком по ремонту отопления, чтобы назначить визит. Они являются экспертами в этой области и могут оценить горелку вашей печи. Имейте в виду, что замена блока может быть более рентабельной, но они могут дать свои рекомендации на месте.

Стив Де Врис — специалист по холодильному оборудованию «Red Seal» с более чем 20-летним опытом работы в сфере отопления, вентиляции и кондиционирования воздуха. С 2006 года он является сертифицированным специалистом по газу компании Lennox Premier, сертифицированным по стандарту . Стив также является специалистом по монтажу газа категории , имеющим лицензию провинции Манитоба. Наряду с его провинциальной аккредитацией Red Seal Provincial он также имеет электрическую лицензию . Стив родился и вырос в Виннипеге, Манитоба, и хорошо разбирается в разнообразии климата и его влиянии на наше строительство. Стив хорошо разбирается в конструкции воздуховодов, их изготовлении, вентиляции и качестве воздуха, он понимает все факторы, которые необходимо учитывать в нашем регионе, а также научные знания для достижения желаемого комфорта, который представляет собой гораздо больше, чем просто температуру.

Горелка

EZGas Pro — Carlin Combustion Technology, Inc.

В качестве горелки для конверсии природного газа эта модель доступна с крышкой горелки или без нее. Горелка EZGas Pro преобразует существующие котлы, печи и водонагреватели, работающие на жидком топливе, на природный газ или пропан за небольшую часть стоимости замены устройства. Этот конвертер природного газа поставляется в заводской упаковке с регулятором горения и газовой топливной рампой. В отличии от других горелок преобразования, он не требует огнеупорной облицовки — костры с или без камеры сгорания. Эти горелки с конверсией газа, прошедшие всесторонние испытания котлов и печей, удовлетворят ваши потребности в области сжигания газа в жилых домах.Если у вас есть какие-либо вопросы об этой или любой другой горелке для преобразования мазута в газ, свяжитесь с нами в удобное для вас время.

Вход

50 000
до 275 000 британских фунтов

Топливо


Природный газ или пропан

Максимальное давление подачи: 14 дюймов водяного столба

Минимальное давление подачи: 5.0 дюймов водяного столба

Давление в коллекторе: 3,5 дюйма водяного столба

Контроль

Carlin
60200FR Микропроцессорное управление

4 сек.

Обновлено: 09.04.2021 — 08:01

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
