Двутавр 30 – размеры и вес двутавровой балки

Горячекатаный двутавр 30 – разновидность фасонного стального проката, получаемая одним из двух способов: горячей прокаткой или сваркой. При производстве этой металлопродукции используется сталь углеродистая обыкновенного качества или низколегированные марки. Поперечное сечение имеет Н-образную форму, обеспечивающую профилю прочность, жесткость, стойкость к скручивающим нагрузкам.

Высота стенки (округленно) – 30 см. Ширина полки, а также толщина стенки и полки определяются типом профиля. Сортамент горячекатаного двутавра номер 30 определяется несколькими нормативами: ГОСТом 8239-89, ГОСТом 26020-83, СТО АСЧМ 20-93, ГОСТом 19425-74.

Виды двутавровых балок 30 и их основные характеристики

По наклону внутренних граней полок двутавровые балки разделяют на 2 группы: с уклоном внутренних граней и с параллельными гранями.

Двутавр номер 30 с уклоном внутренних граней полок:

Металлопродукцию общего назначения производятпо ГОСТу 8239-89. Уклон внутренних граней находится в интервале 6-12%. Металлопрокат востребован при строительстве многоэтажных гражданских и производственных объектов. Его используют для устройства пролетных конструкций, усиления фундаментов крупногабаритных строений.

Балка специального назначения изготавливается по ГОСТу 19425-74. Двутавр 30М имеет диапазон уклона внутренних граней – 6-12%. Продукция применяется для монтажа подвесных дорог. Уклон в изделиях 30С – до 16%. Назначение металлопроката с литерой «С» – усиление вертикальных и наклонных капитальных горных выработок.

Размеры двутавра 30 с параллельными гранями полок регламентируются ГОСТом 26020-83.

Виды проката:

Нормальный – 30Б1 и 30Б2. Балка 30Б2 имеет более массивное сечение, по сравнению с балкой Б1, и может выдерживать большие нагрузки.
Широкополочный – 30Ш1, 30Ш2, 30Ш3. Изготавливается с увеличенной шириной полок, применяется при создании колонн и опор, для монтажа направляющих. Чем больше цифровой индекс профиля, тем он массивнее.
Колонный – 30К1, 30К2, 30К3. В сечении этих металлоизделий высота стенки равна (примерно или точно) ширине полки. Наибольшую массу 1 м в этой серии имеет двутавр 30К3. Продукция колонной серии применяется для устройства колонн и вертикально расположенных опор при строительстве многоэтажных жилых зданий и объектов промышленного назначения.

Нормативный документ СТО АСЧМ 20-93 разработан «Ассоциацией по стандартизации продукции, изготавливаемой на предприятиях черной металлургии». Он регламентирует те же виды двутавровой балки номер 30, что ГОСТ 26020-83: нормальная, широкополочная, колонная. Однако размеры сечения немного различаются.

Масса различных типов двутавровых балок 30

Сколько весит 1 м двутавра с высотой стенки 30 см, зависит от его типа. Прокат колонного типа имеет массу 1 м, примерно в 3 раза превышающую массу 1 м металлоизделия общего назначения с уклоном внутренних граней или нормального двутавра с параллельными внутренними плоскостями полок.

Таблица размеров и весов 1 м двутавровых балок 30, изготавливаемых в соответствии с разными нормативными документами

Нормативный документ	Профиль	Размеры профиля, мм				Масса 1 м, кг
Нормативный документ	Профиль	Высота стенки	Ширина полки	Толщина стенки	Толщина полки	Масса 1 м, кг
ГОСТ 8239-89	30	300	135	6,5	10,2	36,5
ГОСТ 19425-74	30М	300	130	9,0	15,0	50,2
ГОСТ 19425-74	30С	300	87	9,5	13,5	39,1
ГОСТ 26020-83	30Б1	295	140	5,8	8,5	32,9
	30Б2	299	140	6,0	10,0	36,6
	30Ш1	291	200	8,0	11,0	53,6
	30Ш2	295	200	8,5	13,0	61,0
	30Ш3	299	200	9,0	15,0	68,3
	30К1	296	300	9,0	13,5	84,8
	30К2	300	300	10,0	15,5	96,3
	30К3	304	300	11,5	17,5	108,9
СТО АСЧМ 20-93	30Б1	298	149	5,5	8,0	32,0
	30Б2	300	150	6,5	9,0	36,7
	30Ш1	294	200	8,0	12,0	56,8
	30Ш2	300	201	9,0	15,0	68,6
	30К1	298	299	9,0	14,0	87,0
	30К2	300	300	15,0	15,0	95,0
	30К3	300	305	15,0	15,0	105,8
	30К4	304	301	11,0	17,0	105,8

Вес балки двутавровой — таблица, расчет веса балки

Уважаемые посетители,

Наш магазин имеет встроенный онлайн калькулятор расчета веса и длины металлопроката. Для определения веса стальной балки онлайн перейдите на товарную страницу с балками.

Также вы можете рассчитать вес балки воспользовавшись данными таблицами или позвоните нашим специалистам.

Вес специальной двутавровой балки ГОСТ 19425-74

Номер балки	Размеры балки				Масса 1м, кг	Метров в тонне
Номер балки	h	b	s	t	Масса 1м, кг	Метров в тонне
14C	140	80	5,5	9,1	16,9	59,17
20C	200	100	7,0	11,4	27,9	35,84
20Ca	200	102	9,0	11,4	31,1	32,15
22C	220	110	7,5	12,3	33,1	30,21
27C	270	122	8,5	13,7	42,8	23,36
27Ca	270	124	10,5	13,7	47,0	21,28
36C	360	140	14,0	15,8	71,3	14,03
18M	180	90	7,0	12,0	25,8	38,76
24M	240	110	8,2	14,0	38,3	26,11
30M	300	130	9,0	15,0	50,2	19,92
36M	360	130	9,5	16,0	57,9	17,27
45M	450	150	10,5	18,0	77,6	12,89

Двутавровые балки с параллельными гранями полок

Номер двутавра	Размеры балки				Масса 1м, кг	Метров в тонне
Номер двутавра	h	b	s	t	Масса 1м, кг	Метров в тонне
Нормальные балки
20Б1	200	100	5,5	8,0	21,3	46,9
25Б1	248	124	5,0	8,0	25,7	38,9
25Б2	250	125	6,0	9,0	29,6	33,8
30Б1	298	149	5,5	8,0	32,0	31,3
30Б2	300	150	6,5	9,0	36,7	27,2
35Б1	346	174	6,0	9,0	41,4	24,2
35Б2	350	175	7,0	11,0	49,6	20,2
40Б1	396	199	7,0	11,0	56,6	17,7
40Б2	400	200	8,0	13,0	66,0	15,2
45Б1	446	199	8,0	12,0	66,2	15,1
45Б2	450	200	9,0	14,0	76,0	13,2
50Б1	492	199	8,8	12,0	72,5	13,8
50Б2	469	199	9,0	14,0	79,5	12,6
55Б1	543	220	9,5	13,5	89,0	11,2
55Б2	547	220	10,0	15,5	97,9	10,2
60Б1	596	199	10,0	15,0	94,6	10,6
60Б2	600	200	110	17,0	105,5	9,5
Широкополочные балки
20Ш1	194	150	6,0	9,0	30,6	32,7
25Ш1	244	175	7,0	11,0	44,1	22,7
30Ш1	294	200	8,0	12,0	56,8	17,6
30Ш2	300	201	9,0	15,0	68,6	14,6
35Ш1	334	249	11,0	20,0	65,3	15,3
35Ш2	340	250	9,0	14,0	79,7	12,5
40Ш1	383	299	9,5	12,5	88,6	11,3
40Ш2	390	300	10,0	16,0	106,7	9,4
45Ш1	440	300	11,0	18,0	123,5	8,1
50Ш1	482	300	11,0	15,0	114,2	8,8
50Ш2	487	300	14,5	17,5	138,4	7,2
50Ш3	493	300	15,5	20,5	156,1	6,4
50Ш4	499	300	16,5	23,5	173,4	5,8
Колонные балки
20K1	196	199	6. 5	10.0	41.4	24.2
20K2	200	200	8.0	12.0	49.9	20.0
25K1	246	249	8.0	12.0	62.6	16.0
25K2	250	250	9.0	14.0	72.4	13.8
25K3	253	251	10.0	15.5	80.2	12.5
30K1	298	299	9.0	14.0	87.0	11.5
30K2	300	300	10.0	15.0	94.0	10.6
30K3	300	305	15.0	15.0	105.8	9.5
30K4	304	301	11.0	17.0	105.8	9.5
35K1	342	348	10.0	15.0	109.1	9.2
35K2	350	350	12.0	19.0	136. 5	7.3
40K1	394	398	11.0	18.0	146.6	6.8
40K2	400	400	13.0	21.0	171.7	5.8
40K3	406	403	16.0	24.0	200.1	5.0
40K4	414	405	18.0	28.0	231.9	4.3
40K5	429	400	23.0	35.5	290.8	3.4

Нестандартные балки с параллельными гранями полок

Номер двутавра	Размеры балки				Масса 1м, кг	Метров в тонне
Номер двутавра	h	b	s	t	Масса 1м, кг	Метров в тонне
Узкополочные балки
31У3А	309	102	6,0	8,9	28,5	35,1
31У4А	313	102	6,6	10,8	32,9	30,4
36У1А	349	127	5,8	8,5	32,9	30,4
36У2А	353	128	6,5	10,7	39,2	25,5
41У1А	399	140	6,4	8,8	39,5	25,3
41У2А	403	140	7,0	11,2	46,5	21,5
46У3А	459	154	9,1	15,4	68,8	14,5
61У1А	599	178	10	12,8	82,7	12,1
61У2А	603	179	10,9	15,0	93,1	10,7
Нормальные балки
31Б1А	310	165	5,8	9,7	38,9	25,7
31Б2А	313	166	6,6	11,2	44,8	22,3
31Б3А	317	167	7,6	13,2	52,5	19,0
36Б1А	352	171	6,9	9,8	45,1	22,2
36Б2А	355	171	7,2	11,6	50,7	19,7
36Б3А	358	172	7,9	13,1	56,8	17,6
41Б1А	403	177	7,5	10,9	53,7	18,6
41Б2А	407	178	7,7	12,8	59,8	16,7
46Б1А	457	190	9,0	14,5	74,5	13,4
46Б2А	460	191	9,9	16,0	82,2	12,2
61Б1А	603	228	10,5	14,9	102,5	9,8
61Б2А	608	228	11,2	17,3	114,3	8,7
Среднеполочные балки
20Д1А	207	133	5,8	8,4	26,7	37,5
20Д2А	210	134	6,4	10,0	31,5	31,7
25Д2А	258	146	6,1	9,1	32,9	30,4
25Д3А	262	147	6,6	11,0	38,8	25,8
Колонные балки
12KC	125	125	6. 5	10.0	23.8	42.0
15K1C	150	150	7.0	10.0	31.5	31.7
15K1A	152	152	5.8	6.6	22.6	44.2
15K2A	157	153	6.6	9.3	30.1	33.2
15K3A	162	154	8.1	11.6	37.4	26.7
20K2A	203	203	7.2	11.0	46.0	21.7
20K3A	206	204	7.9	12.6	52.2	19.2
20K4A	210	205	9.1	14.2	59.3	16.9
20K5A	216	206	10.2	17.4	71.5	14.0
20K4C	200	204	12.0	12.0	56.2	17.8
25K1AC	246	256	10.5	10.7	63. 5	15.7
25K4C	244	252	11.0	11.0	64.4	15.5
30K3C	294	302	12.0	12.0	84.5	11.8
31K1AC	299	306	11.0	11.0	79.2	12.6
31K3AC	308	310	15.4	15.5	111.4	9.0
35K3C	338	351	13.0	13.0	106.0	9.4
35K4C	344	354	16.0	16.0	131.0	7.6
40K9C	394	405	18.0	18.0	168.0	6.0

Балка 30Б1, 30Б2, 30К1, 30К2, 30Ш1, 30Ш2

Двутавровые балки с 30-м номером профиля, изготовленные в соответствии с ГОСТ 26020 и отраслевым стандартом СТО АСЧМ 20-93, имеют симметричный профиль относительно осей Х, У и выполнены с параллельными гранями полок.

Геометрические характеристики, справочные величины проката, а так же их отличительные характеристики 2-х стандартов представлены в таблицах, приведенных ниже.

Характеристики и размеры по ГОСТ 26020-83

№ профиля	мм					Площадь сечения, см2	Линейная плотность, кг/м	Справочные величины для осей
	h	b	s	t	r			Х-Х				Y-Y
	h	b	s	t	r			i, см4	w, см3	s, см3	ri, см	i, см4	w, см3	ri, см
Двутавр 30Б1	296	140	5,8	10,0	15	41,92	32,9	6328	427	240	12,29	390,0	55,7	3,05
Двутавр 30Б2	299	140	6,0	10,0	15	46,67	36,6	7293	487,8	273,8	12,50	458,6	65,5	3,13
Двутавр 30Ш1	291	200	8,0	11,0	18	68,31	53,6	10400	715	398	12,34	1470	147,0	4,64
Двутавр 30Ш2	295	200	8,5	13,0	18	77,65	61,0	12200	827	462	12,53	1737	173,7	4,73
Двутавр 30К1	296	300	9,0	13,5	18	108,0	84,8	18110	1223	672	12,25	6079	405	7,50
Двутавр 30К2	304	300	10,0	15,5	18	122,7	96,3	20930	1395	771	13,6	69,8	465	7,54

Характеристики и размеры по СТО АСЧМ 20-93

№ профиля	мм					Площадь сечения, см2	Линейная плотность, кг/м	Справочные величины для осей
	h	b	s	t	r			Х-Х				Y-Y
	h	b	s	t	r			i, см4	w, см3	s, см3	ri, см	i, см4	w, см3	ri, см
Балка 30Б1	298	149	5,5	8	13	40,80	32	6319	424,1	237,5	12,44	441,9	59,3	3,29
Балка 30Б2	300	150	6,5	9	13	46,78	36,7	7210	480,6	271,1	12,41	507,4	67,7	3,29
Балка 30Ш1	294	200	8	12	18	72,38	56,8	11339	771,4	429,5	12,52	1602,9	160,3	4,71
Балка 30Ш2	300	201	9	15	18	87,38	68,6	14210	947,4	529,9	12,75	2033,8	202,4	4,82
Балка 30К1	298	299	9	14	18	110,80	87	18849	1265,1	694,7	13,04	6270,9	417,5	7,51
Балка 30К2	300	300	10	15	18	119,78	94	20411	1360,7	750,6	13,05	6754,5	450,3	7,51

При покупке двутавровых профилей №30, следует обратить внимание на некоторую разницу в размерах и справочных величинах, которые учитываются при подборе и расчете проката в соответствии с выбранным проектом. Высота профиля имеет небольшую разницу в размерах по высоте.

Например, разница по высоте профиля между балкой 30К2 и 30К1 по ГОСТ 26020 составляет 304 — 296 = 8 мм. Профиль 30К2 имеет большую площадь поперечного сечения, тяжелее по весу (его номинальная масса больше).

Отличия между нормальными, широкополочными и колонными двутаврами

При сопоставимой высоте профиля h около 300 мм, нормальная балка 30Б1 отличается от колонной 30К1 и широкополочной 30Ш1 тем, что имеет гораздо меньшую ширину полок b. При этом у колонного двутавра полки наиболее широкие — соотношение высоты к ширине составляет примерно 1:1. Он более устойчив и имеет более высокие осевые моменты сопротивления W.

Стали и защитные покрытия для изготовления балки

Для изготовления балочного профиля 30 используют разные стали с разной степенью раскисления, состав которых регламентируется ГОСТ 535, ГОСТ 27772.

Двутавровый прокат из спокойных сталей обладает повышенной и высокой прочностью, данные показатели получают путем введения в сталь легирующих добавок, проведением специальной термообработки. Двутавры с размером профиля 30 (балка 30б1 и 30б2, 30к1 и 30к2, 30ш1 и 30ш2) широко используются:

в строительстве зданий и сооружений
для возведения открытых металлических конструкций (павильонов, автостоянок)

Балочные конструкции защищают от вредного влияния окружающей среды путем нанесения антикоррозионных цинковых покрытий, для противопожарной защиты используются огнестойкие составы, лаки.

При выборе металлопроката необходимо учитывать, что балки, изготовленные из более прочной стали, более экономичны с точки зрения расхода металла и, как правило, имеют стоимость выше, чем балки из стали других степеней раскисления – кипящие и полуспокойные стали.

Размеры и вес балок (двутавров)

8 лет на рынке металлопроката

Работаем с ИП, частными лицами, Управляющими Компаниями и другими организациями

Доставим продукцию к назначенному времени

Доставка по Санкт-Петербургу и Ленинградской области

Двутавр – профиль который наиболее часто используется в строительстве благодаря разумному соотношению прочностных характеристик и веса. Каждая часть Н-образного профиля расположена под прямым углом, поэтому он хорошо сопротивляется изгибу при этом получается простая и легкая конструкция во всех направлениях. Чаще всего используется как горизонтальный конструктивный элемент – ригели, балки, фермы, перекрытия и т.д.

Характеристики балки двутавровой (Общие пределы, Классификация по точности, Маркировка и тд)

Двутавр состоит из двух горизонтальных плоскостей, известных как полки, соединенных одним вертикальным компонентом или стенкой. Форма полок и стенки образуют поперечное сечение в виде буквы «H». Балки имеют различную массу, толщину профиля, ширину полки, высоту стенки и другие характеристики. Сортамент балок маркируется согласно соотношения формы и размера профиля и высоте двутавра. Например, номер профиля 14Б2 означает, что это нормальный двутавр высотой 14 мм, толщина стенки и остальные параметры описаны в ГОСТ 26020-83.

Основными техническими документами, содержащими таблицы типоразмеров двутавровых балок различного назначения, являются:

Для проката с параллельными полками: ГОСТ 26020-83.
Для проката с уклоном полок: ГОСТ 8239-89, ГОСТ 19425-74.
Для сварных балок: ТУ У 01412851.001-95.

Стальные двутавры в зависимости от соотношения размера полок к стенке разделяются на следующие виды: широкополочные (Ш), узкополочные (У), среднеполочные (Д), нормальные (Н), колонные (К). По способу производства различают горячекатаные и сварные (С) изделия.

Двутавры выпускаются кратной, мерной и немерной длинны в диапазоне от 4 до 15м.

Виды балок

Двутавр реализуется в зависимости от массы изделия, как и прочий стальной прокат. Поэтому при заказе продукции часто возникает потребность рассчитать вес 1 метра балки. Так как профиль имеет радиусные углы, а некоторые модели еще и уклон полок, вычислить площадь его сечения самостоятельно достаточно проблематично. Проще воспользоваться таблицей весов двутавров.

С уклоном полок

Вес 1 метра двутавровой балки по ГОСТ 8239-89 приведен в нижеследующей таблице:

Номер проката	Вес 1 м. п., кг	Кол-во метров в тонне, м	Высота профиля, мм	Толщина стенки, мм	Ширина полки, мм	Толщина полки (средняя), мм	Площадь сечения, мм2
10	9,46	105,7	100	4,5	55	7,2	12,0
12	11,50	87,0	120	4,8	64	7,3	14,7
14	13,70	73,0	140	4,9	73	7,5	17,4
16	15,90	62,9	160	5,0	81	7,8	20,2
18	18,40	54,3	180	5,1	90	8,1	23,4
20	21,00	47,6	200	5,2	100	8,4	26,8
22	24,00	41,7	220	5,4	110	8,7	30,6
24	27,30	36,6	240	5,6	115	9,5	34,8
27	31,50	31,7	270	6,0	125	9,8	40,2
30	36,50	27,4	300	6,5	135	10,2	46,5
33	42,20	23,7	330	7,0	140	11,2	53,8
36	48,60	20,6	360	7,5	145	12,3	61,9
40	57,00	17,5	400	8,3	155	13,0	72,6
45	66,50	15,0	450	9,0	160	14,2	84,7
50	78,50	12,7	500	10,0	170	15,2	100,0
55	92,60	10,8	550	11,0	180	16,5	118,0
60	108,0	9,3	600	12,0	190	17,8	138,0

Специальный двутавр с уклоном полок производится по ГОСТ 19425-74. Он используется в автомобильной промышленности, для армирования шахт и устройства подвесных путей. Таблица определения веса специальных двутавровых балок приведена ниже:

Номер проката	Вес 1 м.п., кг	Кол-во метров в тонне, м	Высота профиля, мм	Толщина стенки, мм	Ширина полки, мм	Толщина полки (средняя), мм	Площадь сечения, мм2
14С	16,9		140	5,5	80	9,1	21,5
20С	27,9		200	7,0	100	11,4	35,6
20Са	31,1		200	9,0	102	11,4	39,6
22С	33,1		220	7,5	110	12,3	42,1
27С	42,8		270	8,5	122	13,7	54,5
27Са	47,0		270	10,5	124	13,7	59,9
36С	71,3		360	14,0	140	15,8	90,9
18М	25,8		180	7,0	90	12,0	32,9
24М	38,3		240	8,2	110	14,0	48,7
30М	50,2		300	9,0	130	15,0	64,0
36М	57,9		360	9,5	130	16,0	73,8
45М	77,6		450	10,5	150	18,0	98,8

ВНИМАНИЕ! Здесь и далее вес балки рассчитан для стали плотностью 7,85 г/см3. Вы можете самостоятельно вычислить вес проката из другого сплава, используя площадь поперечного сечения и данные о плотности материала.

Стандартные

Нормальные, или стандартные, двутавровые балки производятся с параллельными стенке полками (без уклона). Они выпускаются согласно ГОСТ 26020-83. Нижеследующая таблица поможет определить сколько весит погонный метр нормальной двутавровой балки:

Номер проката

Вес

1 м.п., кг

Кол-во метров в тонне, м

Высота профиля, мм

Толщина стенки, мм

Ширина полки, мм

Толщина полки, мм

Площадь сечения, мм2

10Б1

8,1

123,5

100

4,1

5,7

10,32

12Б1

12Б2

8,7

10,4

114,9

96,2

117,6

120

3,8

4,4

5,1

6,3

11,03

13,21

14Б1

14Б2

10,5

12,9

95,2

77,5

137,4

140

3,8

4,7

5,6

6,9

13,39

16,43

16Б1

16Б2

12,7

15,8

78,7

63,3

157

160

4,0

5,0

5,9

7,4

16,18

20,09

18Б1

18Б2

15,4

18,8

64,9

53,2

177

180

4,3

5,3

6,5

8,0

19,58

23,96

20Б1

22,4

44,6

200

5,6

100

8,5

28,49

23Б1

25,8

38,8

230

5,6

110

9,0

32,91

26Б1

26Б2

28,0

31,2

35,7

32,1

258

261

5,8

6,0

120

8,5

100

35,62

39,70

30Б1

30Б2

32,9

36,6

30,4

27,3

295

299

5,8

6,0

140

8,5

10,0

41,92

46,67

35Б1

35Б2

38,9

43,3

25,7

23,1

346

349

6,2

6,5

155

8,5

10,0

49,53

55,17

40Б1

40Б2

48,1

54,7

20,8

18,3

392

396

7,0

7,5

165

9,5

11,5

61,25

69,72

45Б1

45Б2

59,8

67,5

16,7

14,8

443

447

7,8

8,4

180

11,0

13,0

76,23

85,96

50Б1

50Б2

73,0

80,7

13,7

12,4

492

496

8,8

9,2

203

200

12,0

14,0

92,98

102,80

55Б1

55Б2

89,0

97,9

11,2

10,2

543

547

9,5

10,0

220

13,5

15,5

113,37

124,75

60Б1

60Б2

106,2

115,6

9,4

8,7

593

597

10,5

11,0

230

15,5

17,5

135,26

147,30

70Б1

70Б2

129,3

144,2

7,7

6,9

631

697

12,0

12,5

260

15,5

18,5

164,70

183,60

80Б1

80Б2

159,5

177,9

6,3

5,6

791

798

13,5

14,0

280

230

17,0

20,5

203,20

226,60

90Б1

90Б2

194,0

213,8

5,2

4,7

893

900

15,0

15,5

300

18,5

22,0

247,10

272,40

100Б1

100Б2

100Б3

100Б4

230,6

258,2

285,7

314,5

4,3

3,9

3,5

3,2

990

998

1006

1013

16,0

17,0

18,0

19,5

320

21,0

25,0

29,0

32,5

293,82

328,90

364,00

400,60

Широкополочные

У широкополочного проката полка шире высоты стенки. Нижеследующая таблица поможет рассчитать вес широкополочных двутавровых балок:

Номер проката

Вес

1 м.п., кг

Кол-во метров в тонне, м

Высота профиля, мм

Толщина стенки, мм

Ширина полки, мм

Толщина полки, мм

Площадь сечения, мм2

20Ш1

30,6

32,7

193

6,0

150

9,0

38,95

23Ш1

36,2

27,6

226

6,5

155

10,0

46,08

26Ш1

26Ш2

42,7

49,2

23,4

20,3

251

255

7,0

7,5

180

10,0

12,0

54,37

62,73

30Ш1

30Ш2

30Ш3

53,6

61,0

68,3

18,7

16,4

14,6

291

295

299

8,0

8,5

9,0

200

11,0

13,0

15,0

68,31

77,65

87,00

35O1

35Ш2

35Ш3

75,1

82,2

91,30

13,3

12,2

11,0

338

341

345

9,5

10,0

10,5

250

12,5

14,0

16,0

96,67

104,74

116,30

40Ш1

40Ш2

40Ш3

96,1

11,1,1

123,4

10,4

9,0

8,1

388

392

396

9,5

11,5

12,5

300

14,0

16,0

18,0

122,40

141,60

157,20

50Ш1

50Ш2

50Ш3

50Ш4

114,

138,7

156,4

174,1

8,8

7,2

6,4

5,7

484

489

495

501

11,0

14,5

15,5

16,5

300

15,0

17,5

20,5

23,5

145,70

176,60

199,20

221,70

60Ш1

60Ш2

60ШЗ

60Д14

142,1

176,9

205

234,2

7,0

5,7

4,9

4,3

580

587

595

603

12,0

16,0

18,0

20,0

320

17,0

20,5

24,5

28,5

181,10

225,30

261,80

298,34

70Ш1

70Ш2

70ШЗ

70Ш4

70Ш5

169,9

197,6

235,4

261

305,9

5,9

5,1

4,2

3,8

3,3

683

691

700

708

718

13,5

15,0

18,0

20,5

23,0

320

19,0

23,0

27,5

31,5

36,5

216,40

251,70

299,80

341,60

389,7

Узкополочные

Узкополочные, или колонные, двутавры имеют более высокую стенку по сравнению с полкой. Для расчета веса метра погонного узкополочной балки воспользуйтесь следующей таблицей:

Номер проката

Вес

1 м.п., кг

Кол-во метров в тонне, м

Высота профиля, мм

Толщина стенки, мм

Ширина полки, мм

Толщина полки, мм

Площадь сечения, мм2

20K1

20K2

41,5

46,9

24,1

21,3

195

198

6,5

7,0

200

10,0

11,5

52,82

59,70

23K1

23K2

52,2

59,5

19,2

16,8

227

230

7,0

8,0

240

10,5

12,0

66,51

75,77

26K1

26K2

26K3

65,2

73,2

83,1

15,3

13,7

12,0

255

258

262

8,0

9,0

10,0

260

12,0

13,5

15,5

83,08

93,19

105,90

30K1

30K2

30К3

84,8

96,3

108,9

11,8

10,4

9,2

296

300

304

9,0

10,0

11,5

300

13,5

15,5

17,5

108,00

122,70

138,72

35К1

35К2

3SK3

109,7

125,9

144,5

9,1

7,9

6,9

343

348

353

10,0

11,0

13,0

350

15,0

17,5

20,0

139,70

160,40

184,10

40К1

40К2

40K3

40К4

40К5

138,0

165,6

202,3

242,2

291,2

7,2

6,0

4,9

4,1

3,4

393

400

409

419

431

11,0

13,0

16,0

19,0

23,0

400

16,5

20,0

24,5

29,5

35,5

175,80

210,96

257,30

308,60

371,00

Применение

Двутавровые балки — это наиболее часто встречающиеся и широко используемые балки. Конструкции с жесткой рамой из двутавровой балки является одной из самых прочных и устойчивых форм стальных строительных конструкций. Это делает возможность возводить высокие многопролетные здания.

Помимо несущих элементов в промышленном и жилом строительстве, двутавр используется для прокладки троллейбусных и железнодорожных, эстакад, мостов и прочих дорожных сооружений. Широкополочные балки чаще всего применяются в жилищном строительстве. Часть проката реализуется на нужды машиностроительной отрасли.

Наша продукция

404 — Страница не найдена

Москва
Санкт-Петербург
Актау и Мангистау
Актобе и область
Алматы
Архангельск
Астрахань и область
Атырау и область
Баку
Барнаул
Белгород
Брест и область
Брянск и область
Буйнакск
Владивосток
Владикавказ и область
Владимир
Волгоград
Вологда
Воронеж и область
Горно Алтайск
Грозный
Гудермес

Екатеринбург
Ереван
Ессентуки
Железнодорожный
Иваново и область
Ижевск
Иркутск
Казань
Калининград и область
Калуга
Караганда и область
Кемерово
Киев и область
Киров и область
Китай
Костанай и область
Кострома и область
Краснодар
Красноярск
Крым
Курган и область
Курск
Липецк и область

Магадан и область
Магнитогорск
Махачкала
Минск и область
Мурманск
Набережные Челны
Назрань
Нальчик
Нефтекамск
Нижневартовск
Нижний Новгород
Нижний Тагил
Новокузнецк
Новороссийск
Новосибирск и область
Новочеркасск
Нур-Султан
Омск и область
Орел и область
Оренбург
Павлодар и область
Пенза и область
Пермь

Петропавл. Камчатский
Петропавловск
Псков
Пятигорск
Ростов на Дону
Рязань и область
Самара
Саранск
Саратов
Севастополь
Семей
Сергиев Посад
Смоленск и область
Сочи
Ставрополь
Сургут
Сызрань
Сыктывкар
Таганрог
Тамбов и область
Ташкент
Тверь и область
Тольятти

Томск
Тула
Тюмень
Узбекистан
Улан Удэ
Ульяновск
Уральск
Уфа
Ухта
Хабаровск
Ханты Мансийск
Чебоксары
Челябинск
Череповец
Чехов
Шымкент
Электроугли
Элиста
Южно Сахалинск
Якутск
Ярославль

Вес балки двутавровой + таблица

Двутавровая балка представляет собой металлическое изделие Т-образной формы на нижнем и верхнем конце. Такой вид арматуры предназначен для равномерного распределения нагрузок по горизонтали и вертикали. Балки двуглавые применяются для укрепления мостов, многоэтажных зданий, перекрытий в шахтах.

Достоинства двутавров:

Прочность и надежность.
Удобство при хранении и транспортировке.
Относительно небольшой вес.
Долговечность.

Способ изготовления и виды

Двуглавые балки производят на металлургических предприятиях с помощью горячего проката. Сырьем служит низколегированная сталь разных типов. Двутавры бывают с уклоном нижних полок и с параллельными гранями. Имеют следующую классификацию:

Балки ГОСТ 19425-74 с нижним уклоном полок обозначаются: буквой «М» для подвесных путей с коэффициентом уклона до 12% и буквой «С» — для перекрытия в шахтах (коэффициент уклона до 16%.

Металлические двутавровые балки ГОСТ 26020-83 с параллельными гранями обозначаются буквами:

«Б» – обычная балка;
«У» – с узкими полками;
«Д» – со средними полками;
«Ш» – с широкими полками;
«К» – колонная;
«С» – сварная.

Двутавровые балки бывают от 4 до 15 метров, от длины зависит один погонный метр веса двутавра.

Рисунок 1: Двутавр (ГОСТ 8239-89)

Таблица 1: Теоретический вес 1 погонного метра балки двутавровой (ГОСТ 8239-89).

Рисунок 2:Двутавр (ГОСТ 19425-74)

Таблица 2: Теоретический вес 1 погонного метра двутавровых балок с уклоном нижних полок (ГОСТ 19425-74)

Рисунок 3: Двутавр (ГОСТ 26020-83)

Таблица 3: Теоретический вес 1 погонного метра «нормальных» двутавровых балок (ГОСТ 26020-83).

Таблица 4: Теоретический вес 1 погонного метра «среднеполочных» двутавровых балок (ГОСТ 26020-83).

Таблица 5: Теоретический вес 1 погонного метра «широкополочных» двутавровых балок (ГОСТ 26020-83).

Таблица 6: Теоретический вес 1 погонного метра «колонных» двутавровых балок (ГОСТ 26020-83).

Таблица 7: Теоретический вес 1 погонного метра двутавровых балок (СТО АСЧМ 20-93).

Таблица 8: Теоретический вес 1 погонного метра нестандартных двутавровых балок.

Двутавровые балки | Справочник

Расширенный поиск

Ваша корзина пуста

01.02.2021

15.12.2020

24.01.2020

23.01.2020

22.01.2020

Архив новостей

\ \

Двутавровые балки

Наша фирма не занимается продажей двутавровых балок

Информация представленная в данном разделе является только справочной

Двутавровые балки, отличающиеся характерным сечением, широко распространены в строительстве благодаря простоте конструкции. Изготавливаются такие балки или углеродистой или низколегированной стали и подразделяются на две категории:

балки с уклоном внутренних граней,
балки с параллельными гранями.

Последние, в свою очередь, можно разделить на стандартные, колонные и широкополочные. Существуют, помимо этого, несколько других критериев для разграничения разных групп двутавровых балок.

Сфера применения

Двутавровые балки используются для создания:

Несущих конструкций;
Перекрытий крыши;
Межэтажных перекрытий;
Опор;
Рабочих площадок;
Эстакад и мостов.

Действующие стандарты

Номер	Название
Двутавры (балки двутавровые) с уклоном внутренних граней полок
ГОСТ 8239-89	Двутавры стальные горячекатаные. Сортамент
ГОСТ 19425-74	Балки двутавровые и швеллеры стальные специальные. Сортамент
Двутавры (балки двутавровые) с параллельными гранями полок
ГОСТ 26020-83	Двутавры стальные горячекатаные с параллельными гранями полок. Сортамент
Двутавровые балки (двутавры) по техническим условиям заводов-изготовителей
СТО АСЧМ 20-93	Прокат стальной сортовой фасонного профиля. Двутавры горячекатаные с параллельными гранями полок. Технические условия Нижнетагильского металлургического комбината
ТУ 14-2-336-78	Профиль двутавровый для шарнирных остряков № 8
ТУ У 01412851.001-95	Сварные двутавры
Прочие виды специальных балок двутавровых (двутавров)
ГОСТ 5267.5-90	Профиль двутавровый № 19 для хребтовой балки. Сортамент
ГОСТ 5267.3-90	Профиль зетовый для хребтовой балки. Сортамент

Балки двутавровые (двутавры) по ГОСТ 8239-89 с уклоном внутренних граней полок 6-12 %

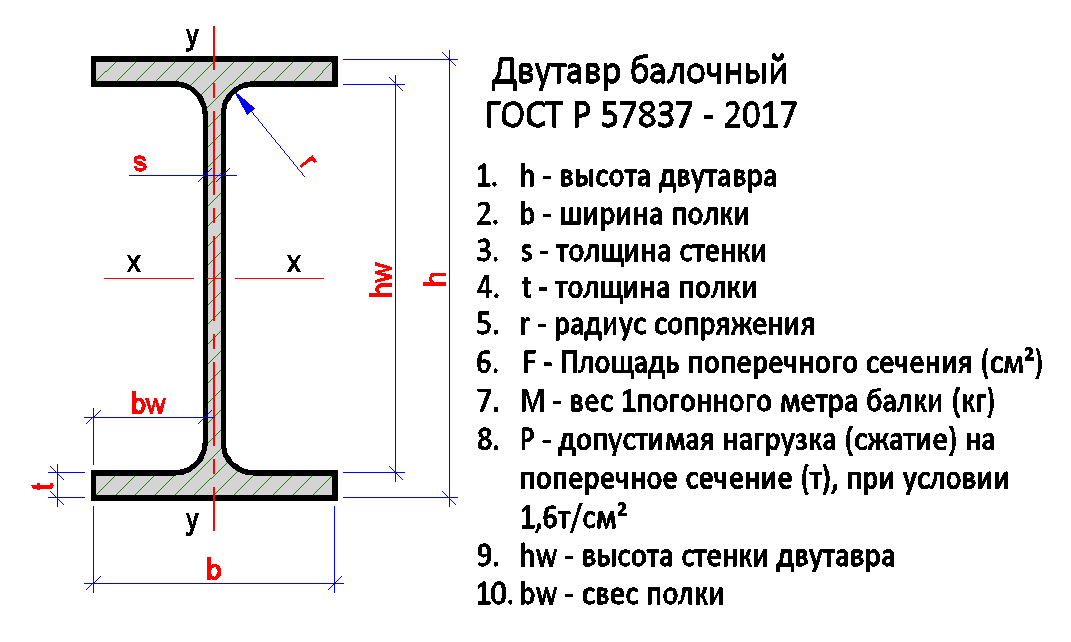

Рис1. Балка двутавровая (двутавр)по ГОСТ 8239-89 с уклоном внутренних граней полок 6-12%

Условные обозначения:

h — высота двутавра;

b — ширина полки;

S — толщина стенки;

t — средняя толщина полки;

R — радиус внутреннего закругления;

r — радиус закругления полки.

Таблица 1. Размеры, масса и количество метров в тонне двутавров стальных горячекатаных по ГОСТ 8239-89

№ балки	Размеры, мм				Масса 1 м балки, кг	Количество метров в 1 тонне, м
№ балки	h	b	S	t	Масса 1 м балки, кг	Количество метров в 1 тонне, м
10	100	55	4,5	7,2	9,456	105,7
12	120	64	4,8	7,3	11,54	86,62
14	140	73	4,9	7,5	13,68	73,09
16	160	81	5	7,8	15,89	62,94
18	180	90	5,1	8,1	18,35	54,50
18а	180	100	5,1	8,3	19,92	50,20
20	200	100	5,2	8,4	21,04	47,53
20а*	200	110	5,2	8,6	22,69	44,08
22	220	110	5,4	8,7	24,04	41,60
22а*	220	120	5,4	8,9	25,76	38,82
24	240	115	5,6	9,5	27,34	36,57
24а*	240	125	5,6	9,8	29,40	34,02
27	270	125	6	9,8	31,53	31,71
27а*	270	135	6	10,2	33,88	29,51
30	300	135	6,5	10,2	36,48	27,41
30а*	300	145	6,5	10,7	39,17	25,53
33	330	140	7	11,2	42,25	23,67
36	360	145	7,5	12,3	48,55	20,60
40	400	155	8,3	13	56,96	17,56
45	450	160	9	14,2	66,50	15,04
50	500	170	10	15,2	78,64	12,72
55	550	180	11	16,5	92,66	10,79
60	600	190	12	17,8	108,0	9,263

Примечания:

1. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м³ и является справочной величиной.

2. Величины радиусов закругления, уклона внутренних граней полок, толщины полок не контролируются на готовом прокате.

3. Не рекомендуется двутавры от 24 до 60 применять в новых разработках.

для балок серии М (для подвесных путей) уклон внутренних граней полок составляет 12%;

для балок серии С (для армирования шахтных стволов) уклон внутренних граней полок составляет 16%.

Рис 2. Балка двутавровая (двутавр) по ГОСТ 19425-74 с уклоном нутренних граней полок 12% и 16%

Условные обозначения:

h — высота двутавра;

b — ширина полки;

S — толщина стенки;

t — средняя толщина полки;

R — радиус внутреннего закругления;

r — радиус закругления полки

Таблица 2. Размеры, масса и количество метров в тонне двутавров стальных горячекатаных по ГОСТ 19425-74

№ балки	Размеры, мм				Масса 1 м балки, кг	Количество метров в 1 тонне, м
№ балки	h	b	S	t	Масса 1 м балки, кг	Количество метров в 1 тонне, м
14С	140	80	5,5	9,1	16,9	59,17
20С	200	100	7	11,4	27,9	35,84
20Са	200	102	9	11,4	31,1	32,15
22С	220	110	7,5	12,3	33,1	30,21
27С	270	122	8,5	13,7	42,8	23,36
27Са	270	124	10,5	13,7	47,0	21,28
36С	360	140	14	15,8	71,3	14,03
18М	180	90	7	12	25,8	38,76
24М	240	110	8,2	14	38,3	26,11
30М	300	130	9	15	50,2	19,92
36М	360	130	9,5	16	57,9	17,27
45М	450	150	10,5	18	77,6	12,89

Примечания:

2. Радиусы закруглений на профилях не определяются и указываются для построения калибра.

Балки двутавровые горячекатаные с параллельными гранями полок (по ГОСТ 26020-83)

В зависимости от соотношения размеров и условий применения двутавры подразделяют на следующие типы:

Б — нормальные двутавры;

Ш — широкополочные двутавры;

К — колонные двутавры;

Д — дополнительной серии;

ДБ — нормальные двутавры;

ДШ — широкополочные двутавры.

Рис. 3. Балка двутавровая по ГОСТ 26020-83 без уклона внутренних граней полок

Условные обозначения:

h — высота двутавра;

b — ширина полки;

S — толщина стенки;

t — средняя толщина полки;

r — радиус внутреннего закругления.

Таблица 3. Размеры, масса и количество метров в тонне двутавров стальных горячекатаных по ГОСТ 26020-83

№ балки	Размеры, мм				Масса 1 м балки, кг	Количество метров в 1 тонне, м
№ балки	h	b	S	t	Масса 1 м балки, кг	Количество метров в 1 тонне, м
Нормальные двутавры (балки двутавровые)
10Б1	100	55	4,1	5,7	8,104	123,4
12Б1	117,6	64	3,8	5,1	8,658	115,5
12Б2	120	64	4,4	6,3	10,37	96,43
14Б1	137,4	73	3,8	5,6	10,51	95,12
14Б2	140	73	4,7	6,9	12,89	77,55
16Б1	157	82	4	5,9	12,70	78,74
16Б2	160	82	5	7,4	15,77	63,40
18Б1	177	91	4,3	6,5	15,37	65,07
18Б2	180	91	5,3	8	18,80	53,20
20Б1	200	100	5,6	8,5	22,36	44,72
23Б1	230	110	5,6	9	25,83	38,71
26Б1	258	120	5,8	8,5	27,96	35,77
26Б2	261	120	6	10	31,16	32,09
30Б1	296	140	5,8	8,5	32,90	30,39
30Б2	299	140	6	10	36,64	27,29
35Б1	346	155	6,2	8,5	38,88	25,72
35Б2	349	155	6,5	10	43,31	23,09
40Б1	392	165	7	9,5	48,08	20,80
40Б2	396	165	7,5	11,5	54,72	18,27
45Б1	443	180	7,8	11	59,84	16,71
45Б2	447	180	8,4	13	67,47	14,82
50Б1	492	200	8,8	12	72,98	13,70
50Б2	496	200	9,2	14	80,73	12,39
55Б1	543	220	9,5	13,5	88,99	11,24
55Б2	547	220	10	15,5	97,92	10,21
60Б1	593	230	10,5	15,5	106,2	9,418
60Б2	597	230	11	17,5	115,6	8,650
70Б1	691	260	12	15,5	129,3	7,732
70Б2	697	260	12,5	18,5	144,2	6,937
80Б1	791	280	13,5	17	159,5	6,269
80Б2	798	280	14	20,5	177,9	5,622
90Б1	893	300	15	18,5	194,0	5,155
90Б2	900	300	15,5	22	213,8	4,676
100Б1	990	320	16	21	230,6	4,336
100Б2	998	320	17	25	258,2	3,873
100Б3	1006	320	18	29	285,7	3,500
100Б4	1013	320	19,5	32,5	314,5	3,180

Продолжение таблицы 3. Размеры, масса и количество метров в тонне
двутавров стальных горячекатаных по ГОСТ 26020-83

№ балки	Размеры, мм				Масса 1 м балки, кг	Количество метров в 1 тонне, м
№ балки	h	b	S	t	Масса 1 м балки, кг	Количество метров в 1 тонне, м
Широкополочные двутавры (балки двутавровые)
20Ш1	193	150	6	9	30,58	32,71
23Ш1	226	155	6,5	10	36,17	27,65
26Ш1	251	180	7	10	42,68	23,43
26Ш2	255	180	7,5	12	49,24	20,31
30Ш1	291	200	8	11	53,62	18,65
30Ш2	295	200	8,5	13	60,95	16,41
30Ш3	299	200	9	15	68,29	14,64
35Ш1	338	250	9,5	12,5	75,10	13,32
35Ш2	341	250	10	14	82,22	12,16
35Ш3	345	250	10,5	16	91,29	10,95
40Ш1	388	300	9,5	14	96,05	10,41
40Ш2	392	300	11,5	16	111,1	8,999
40Ш3	396	300	12,5	18	123,4	8,106
50Ш1	484	300	11	15	114,4	8,741
50Ш2	489	300	14,5	17,5	138,7	7,212
50Ш3	495	300	15,5	20,5	156,4	6,396
50Ш4	501	300	16,5	23,5	174,0	5,746
60Ш1	580	320	12	17	142,1	7,036
60Ш2	587	320	16	20,5	176,9	5,654
60Ш3	595	320	18	24,5	205,5	4,866
60Ш4	603	320	20	28,5	234,2	4,270
70Ш1	683	320	13,5	19	169,9	5,887
70Ш2	691	320	15	23	197,6	5,062
70Ш3	700	320	18	27,5	235,4	4,249
70Ш4	708	320	20,5	31,5	268,1	3,730
70Ш5	718	320	23	36,5	305,9	3,269
Колонные двутавры (балки двутавровые)
20K1	195	200	6,5	10	41,47	24,11
20K2	198	200	7	11,5	46,87	21,34
23K1	227	240	7	10,5	52,20	19,16
23K2	230	240	8	12	59,47	16,81
26K1	255	260	8	12	65,22	15,33
26K2	258	260	9	13,5	73,15	13,67
26K3	262	260	10	15,5	83,13	12,03
30K1	296	300	9	13,5	84,77	11,80
30K2	300	300	10	15,5	96,30	10,38
30К3	304	300	11,5	17,5	108,9	9,183

Продолжение таблицы 3. Размеры, масса и количество метров в тонне
двутавров (балок двутавровых) стальных горячекатаных по ГОСТ 26020-83

№ балки	Размеры, мм				Масса 1 м балки, кг	Количество метров в 1 тонне, м
№ балки	h	b	S	t	Масса 1 м балки, кг	Количество метров в 1 тонне, м
Колонные двутавры (балки двутавровые) (продолжение)
35К1	343	350	10	15	109,7	9,117
35К2	348	350	11	17,5	125,9	7,944
35K3	353	350	13	20	144,5	6,919
40К1	393	400	11	16,5	138,0	7,248
40К2	400	400	13	20	165,6	6,039
40K3	409	400	16	24,5	202,3	4,942
40К4	419	400	19	29,5	242,2	4,129
40К5	431	400	23	35,5	291,2	3,434
Двутавры (балки двутавровые) дополнительной серии (Д)
24ДБ1	239	115	5,5	9,3	27,82	35,94
27ДБ1	269	125	6	9,5	31,93	31,31
36ДБ1	360	145	7,2	12,3	49,14	20,35
35ДБ1	349	127	5,8	8,5	33,58	29,78
40ДБ1	399	139	6,2	9	39,70	25,19
45ДБ1	450	152	7,4	11	52,63	19,00
45ДБ2	450	180	7,6	13,3	65,03	15,38
30ДШ1	300,6	201,9	9,4	16	72,72	13,75
40ДШ1	397,6	302	11,5	18,7	124,4	8,036
50ДШ1	496,2	303,8	14,2	21	155,3	6,437

Примечания:

2. Радиусы закруглений на профилях не определяются и указываются для построения калибра.

Двутавры горячекатаные с параллельными гранями полок (СТО АСЧМ 20-93). Сортамент

По соотношению размеров и форме профиля двутавры подразделяют на 3 типа:

Б — нормальные с параллельными гранями полок;

Ш — широкополочные с параллельными гранями полок;

К — колонные с параллельными гранями полок.

Рис. 4. Двутавр горячекатаный (балка двутавровая) с параллельными гранями полок

Условные обозначения:

h — высота двутавра;

b — ширина полки;

S — толщина стенки;

t — средняя толщина полки;

r — радиус сопряжения.

Таблица 4. Размеры, масса и количество метров в тонне двутавров (балок двутавровых)горячекатаных (СТО АСЧМ 20-93)

Обозначение балки	Размеры, мм				Масса 1 м балки, кг	Количество метров в тонне
Обозначение балки	h	b	S	t	Масса 1 м балки, кг	Количество метров в тонне
Нормальные двутавры (балки двутавровые)
10 Б1	100	55	4,1	5,7	8,043	124,3
12 Б1	117,6	64	3,8	5,1	8,598	116,3
12 Б2	120	64	4,4	6,3	10,31	97,00
14 Б1	137,4	73	3,8	5,6	10,45	95,67
14 Б2	140	73	4,7	6,9	12,83	77,92
16 Б1	157	82	4	5,9	12,64	79,11
16 Б2	160	82	5	7,4	15,71	63,65
18 Б1	177	91	4,3	6,5	15,31	65,33
18 Б2	180	91	5,3	8	18,74	53,37
20 Б1	200	100	5,5	8	21,26	47,04
25 Б1	248	124	5	8	25,59	39,08
25 Б2	250	125	6	9	29,50	33,90
30 Б1	298	149	5,5	8	31,97	31,28
30 Б2	300	150	6,5	9	36,66	27,28
35 Б1	346	174	6	9	41,30	24,22
35 Б2	350	175	7	11	49,51	20,20
40 Б1	396	199	7	11	56,58	17,67
40 Б2	400	200	8	13	65,97	15,16
45 Б1	446	199	8	12	66,12	15,12
45 Б2	450	200	9	14	75,90	13,18
50 Б1	492	199	8,8	12	72,46	13,80
50 Б2	496	199	9	14	79,44	12,59
50 Б3	500	200	10	16	89,61	11,16
55 Б1	543	220	9,5	13,5	88,93	11,24
55 Б2	547	220	10	13,5	97,86	10,22
60 Б1	596	199	10	15	94,50	10,58
60 Б2	600	200	11	17	105,5	9,483
70 Б0	693	230	11,8	15,2	120,1	8,327
70 Б1	691	260	12	15,2	129,3	7,736
70 Б2	697	260	12,5	18,5	144,1	6,940
Широкополочные двутавры (балки двутавровые)
20 Ш1	194	150	6	9	30,56	32,72
25 Ш1	244	175	7	11	44,09	22,68
30 Ш1	294	200	8	12	56,76	17,62
30 Ш2	300	201	9	15	68,53	14,59
35 Ш1	334	249	8	11	65,23	15,33
35 Ш2	340	250	9	14	79,63	12,56
40 Ш1	383	299	9,5	12,5	88,58	11,29
40 Ш2	390	300	10	16	106,7	9,375
45 Ш1	440	300	11	18	123,5	8,098
50 Ш1	482	300	11	15	114,2	8,759
50 Ш2	487	300	14,5	17,5	138,4	7,227
50 Ш3	493	300	15,5	20,5	156,0	6,408
50 Ш4	499	300	16,5	23,5	173,7	5,756
60 Ш1	582	300	12	17	136,9	7,304
60 Ш2	589	300	16	20,5	170,6	5,861
60 Ш3	597	300	18	24,5	198,0	5,049
60 Ш4	605	300	20	28,5	225,5	4,435
70 Ш1	692	300	13	20	166,0	6,026
70 Ш2	698	300	15	23	190,3	5,254
70 Ш3	707	300	18	27,5	226,9	4,408
70 Ш4	715	300	20,5	31,5	258,5	3,868
70 Ш5	725	300	23	36,5	294,9	3,391
80 Ш1	782	300	13,5	17	164,6	6,077
80 Ш2	792	300	14	22	191,0	5,234
90 Ш1	881	299	15	18,5	191,4	5,223
90 Ш2	890	299	15	23	212,6	4,704
100 Ш1	990	320	16	21	230,6	4,337
100 Ш2	998	320	17	25	258,1	3,874
100 Ш3	1006	320	18	29	285,7	3,501
100 Ш4	1013	320	19,5	32,5	314,4	3,181
Колонные двутавры (балки двутавровые)
20 К1	196	199	6,5	10	41,30	24,21
20 К2	200	200	8	12	49,81	20,08
25 К1	246	249	8	12	62,52	16,00
25 К2	250	250	9	14	72,30	13,83
25 К3	253	251	10	15,5	80,17	12,47
30 К1	298	2 /STRONG99	9	14	86,92	11,51
30 К2	300	300	10	93,97	10,64
30 К3	300	305	15	15	105,7	9,457
30 К4	304	301	11	17	105,8	9,454
35 К1	342	348	10	15	109,1	9,168
35 К2	350	350	12	19	136,4	7,330
40 К1	394	398	11	18	146,6	6,822
40 К2	400	400	13	21	171,6	5,827
40 К3	406	403	16	24	200,0	5,000
40 К4	414	405	18	28	231,8	4,314
40 К5	429	400	23	35,5	290,8	3,439

Примечания:
1. Масса 1 м (балки двутавровой) двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м³.

2. Радиусы сопряжений на готовом прокате не проверяют.

3. Притупление углов полок — до 3 мм обеспечивают технологией прокатки и на профиле не проверяют.

Таблица 5. Размеры, масса и количество метров в тонне нестандартных двутавров (балок двутавровых) по размерной спецификации Р40-2001 (соответствуют JIS G 3192, BS 4, ASTM A6)

Обозначение балки	Размеры, мм				Масса 1 м балки, кг	Количество метров в тонне
Обозначение балки	h	b	S	t	Масса 1 м балки, кг	Количество метров в тонне
Узкополочные двутавры (балки двутавровые)
31 У3А	309	102	6	8,9	28,51	35,07
31 У4А	313	102	6,6	10,8	32,94	30,36
36 У1А	349	127	5,8	8,5	32,88	30,41
36 У2А	353	128	6,5	10,7	39,24	25,49
41 У1А	399	140	6,4	8,8	39,47	25,33
41 У2А	403	140	7	11,2	46,50	21,50
46 У1А	450	152	7,6	10,8	52,30	19,12
46 У2А	455	153	8	13,3	59,82	16,72
46 У3А	459	154	9,1	15,4	68,79	14,54
46 У1В	449,8	152,4	7,6	10,9	52,59	19,02
46 У2В	454,6	152,9	8,1	13,3	60,11	16,64
46 У3В	458	153,8	9	15	67,43	14,83
46 У4В	462	154,4	9,6	17	74,43	13,43
46 У5В	465,8	155,3	10,5	18,9	82,33	12,15
61 У1А	599	178	10	12,8	82,73	12,09
61 У2А	603	179	10,9	15	93,13	10,74
Нормальные двутавры (балки двутавровые)
31 Б1А	310	165	5,8	9,7	38,90	25,70
31 Б2А	313	166	6,6	11,2	44,79	22,33
31 Б3А	317	167	7,6	13,2	52,49	19,05
31 Б1В	303,4	165	6	10,2	40,30	24,81
31 Б2В	306,6	165,7	6,7	11,8	46,13	21,68
31 Б3В	310,4	166,9	7,9	13,7	53,99	18,52
36 Б1А	352	171	6,9	9,8	45,13	22,16
36 Б2А	355	171	7,2	11,6	50,71	19,72
36 Б3А	358	172	7,9	13,1	56,77	17,62
41 Б1А	403	177	7,5	10,9	53,70	18,62
41 Б2А	407	178	7,7	12,8	59,79	16,72
41 Б3А	410	179	8,8	14,4	67,77	14,76
41 Б4А	413	180	9,7	16	75,20	13,30
41 Б5А	417	181	10,9	18,2	85,26	11,73
46 Б1А	457	190	9	14,5	74,46	13,43
46 Б2А	460	191	9,9	16	82,21	12,16
46 Б3А	463	192	10,5	17,7	89,57	11,16
46 Б4А	466	193	11,4	19	96,84	10,33
46 Б5А	469	194	12,6	20,6	106,0	9,432
46 Б1В	453,4	189,9	8,5	12,7	67,39	14,84
46 Б2В	457	190,4	9	14,5	74,55	13,41
46 Б3В	460	191,3	9,9	16	82,29	12,15
46 Б4В	463,4	191,9	10,5	17,7	89,58	11,16
46 Б5В	467,2	192,8	11,4	19,6	98,60	10,14
61 Б1А	603	228	10,5	14,9	102,5	9,753
61 Б2А	608	228	11,2	17,3	114,3	8,750
Среднеполочные двутавры (балки двутавровые)
20 Д1А	207	133	5,8	8,4	26,75	37,39
20 Д2А	210	134	6,4	10,2	31,53	31,72
25 Д2А	258	146	6,1	9,1	32,89	30,41
25 Д3А	262	147	6,6	11,2	38,81	25,77
25 Д4А	266	148	7,6	13	45,07	22,19
25 Д1В	251,4	146,1	6	8,6	31,73	31,52
25 Д2В	256	146,4	6,3	10,9	37,61	26,59
25 Д3В	259,6	147,3	7,2	12,7	43,58	22,95
Широкополочные двутавры (балки двутавровые)
30 Ш2С	298	201	9	14	65,44	15,28
50 Ш2С	488	300	11	18	128,4	7,790
Колонные двутавры (балки двутавровые)
12 КС	125	125	6,5	9	23,80	42,02
15 К1С	150	150	7	10	31,51	31,74
15 К1А	152	152	5,8	6,6	22,62	44,22
15 К2А	157	153	6,6	9,3	30,06	33,27
15 К3А	162	154	8,1	11,6	37,42	26,73
20 К2А	203	203	7,2	11	45,96	21,76
20 К3А	206	204	7,9	12,6	52,24	19,14
20 К4А	210	205	9,1	14,2	59,35	16,85
20 К5А	216	206	10,2	17,4	71,46	13,99
20 К6А	222	209	13	20,6	86,72	11,53
20 К7А	229	210	14,5	23,7	99,48	10,05
20 К4С	200	204	12	12	56,15	17,81
25 К1АС	246	256	10,5	10,7	63,47	15,76
25 К4С	244	252	11	11	64,42	15,52
30 К3С	294	302	12	12	84,51	11,83
31 К1АС	299	306	11	11	79,20	12,63
31 К3АС	308	310	15,4	15,5	111,4	8,980
35 К3С	338	351	13	13	106,2	9,418
35 К4С	344	354	16	16	130,8	7,645
40 К9С	394	405	18	18	167,7	5,962

Примечания:
1. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м³.

2. Индексы А, В и С означают отличие по размерам от СТО АСЧМ 20-93:

А — размеры по ASTM A6;

В — размеры по BS 4;

С — размеры по JIS G 3192.

Балка двутавровая (двутавр) сварная. Сортамент

Рис. 5. Сварной двутавр

Условные обозначения:

h — высота двутавра;

b — ширина полки;

S — толщина стенки;

t — толщина полки.

Таблица 6. Размеры, масса и количество метров в тонне сварных двутавровых балок (двутавров) по ТУ У 01412851.001-95 производства Днепропетровского завода металлоконструкций им. Бабушкина

Обозначение балки двутавровой (двутавра)	Размеры, мм				Теоретичес кая масса 1 м, кг	Количество метров в тонне
Обозначение балки двутавровой (двутавра)	h	b	S	t	Теоретичес кая масса 1 м, кг	Количество метров в тонне
45БС1	444	200	8	12	64,06	15,6
45БС2	460	300	12	20	133,8	7,48
45БС3	448	180	8	14	65,94	15,2
50БС1	482	200	10	16	85,57	11,7
50БС2	482	300	12	16	117,8	8,49
50БС3	500	300	12	25	160,1	6,24
50БС4	510	300	14	30	190,8	5,24
55БС1	551	220	10	18	102,6	9,75
55БС2	547	200	10	16	90,67	11,0
60БС1	577	240	12	16	111,6	8,96
60БС2	585	240	12	20	126,7	7,89
60БС3	585	320	12	20	151,8	6,59
60БС4	595	320	14	25	185,5	5,39
60БС5	605	320	16	30	219,2	4,56
60БС6	597	190	12	16	101,0	9,91
70БС1	685	260	12	20	142,4	7,02
70БС2	685	320	14	20	171,4	5,84
70БС3	695	320	14	25	196,5	5,09
70БС4	705	320	16	30	231,7	4,32
70БС5	725	320	20	40	302,2	3,31
70БС6	692	230	12	16	119,9	8,34
80БС1	791	280	14	18	162,1	6,17
80БС2	815	300	18	30	248,0	4,03
90БС1	895	300	16	20	201,6	4,96
90БС2	927	300	16	36	276,9	3,61
100БС1	995	320	16	25	244,3	4,09
100БС2	1005	320	16	30	269,4	3,71
100БС3	1017	320	20	36	329,2	3,04
120БС1	1280	400	12	20	242,4	4,13
120БС2	1280	450	14	20	277,6	3,60
140БС1	1440	400	12	20	257,5	3,88
140БС2	1440	450	12	20	273,2	3,66
140БС3	1450	500	14	25	350,1	2,86
160БС1	1640	450	12	20	292,0	3,42
160БС2	1640	500	12	20	307,7	3,25
160БС3	1650	500	14	25	372,1	2,69
160БС4	1650	560	14	25	395,6	2,53
180БС1	1800	560	12	25	384,7	2,60
180БС2	1800	500	14	25	388,6	2,57
180БС3	1810	500	14	30	427,8	2,34
180БС4	1810	600	16	30	502,4	1,99
200БС1	2000	560	12	25	403,5	2,48
200БС2	2010	500	16	30	480,4	2,08
200БС3	2010	600	16	30	527,5	1,90

Примечание:
Масса 1 м сварного двутавра (двутавровой балки) вычислена по номинальным размерам при плотности материала 7850 кг/м³ и является справочной величиной.

8,9TD7,960БС6 TD/TD

Американские широкополочные балки — W-образная балка

Свойства американских широкополочных балок в имперских единицах в соответствии с ASTM A6 указаны ниже.

Для полного стола с глубиной, шириной, толщиной стенки и фланца и площадью сечения — поверните экран!

0,6 47,4 900 9011 9011 9011 9011 9011 9011 9 9011 9011 90118 46,5 9011 9011 9011 9011 9 0,48 24,7 90113 218 22,1 9011 9011 9011 9011 9011 9011 9011 900 9011 9011 9011 9011 9011 175 1668 16,2 67118 9011 9011 9011 9011 30118 9011 9011 9011 9011 845 132 9011 9011 9011 9011 9011 9011 9011 9011 9011 9011 9011 9011 9011 9011 900,17 9011 9011 9011 9011 9011 9011 9011 9011 9011 9011 9011 9011 9011 9011 9011 9011 9011 14 x 34 W 14 x84 7,69 W 12 x 50 24,5 5,380 5,38098 17,3 12 x 2216 0,29 10 x 39 9 W73 9011 9011 9011 9011 9011 9011 9011 9011 9011 9011 9011 11,49 9,8 3,4 10 900 9011 9011 9

Обозначение Британская система мер (дюйм x фунт / фут)	Глубина h (дюйм)	Ширина w (дюйм)	Толщина полотна t _w (дюйм)	Толщина фланца т _f (дюйм)	Площадь сечения (дюйм ²)	Вес (фунт _f / фут)	Статические параметры
							Момент инерции		Модуль упругого сечения
							I _x (дюйм ⁴)	I _y (дюйм ⁴)	S _x (дюйм ³)	S _y (дюйм ³)
W 27 x 178 90 119	27.8	14,09	0,725	1,190	52,3	178	6990	555	502	78,8
W 27 x 161	148 9011 9011 9011	161	6280	497	455	70,9
Ш 27 x 146	27,4	14	0,605	0.975	42,9	146	5630	443	411	63,5
W 27 x 114	27,3	10,07	0,570	9011 9011 9011 9011 9011 9011 9011 9011 9011	159	299	31,5
Ш 27 x 102	27,1	10,02	0,515	0,830	30,0	102	3620	139 261188
Ш 27 x 94	26,9	10	0,490	0,745	27,7	94	3270	124	243	24,8	243	24,8	9,96	0,460	0,640	24,8	84	2850	106	213	21,2

W 24 x 162	25	13	0. 705	1,220	47,7	162	5170	443	414	68,4
W 24 x 146	24,7	12,9	9011 9011 9011	4580	391	371	60,5
Ш 24 x 131	24,5	12,9	0,605	0,960	38,5	131	40200
W 24 x 117	24,3	12,8	0,55	0,850	34,4	117	3540	297	291
291	46,5	291	46,5	291	46,5	12,75	0,500	0,750	30,6	104	3100	259	258	40,7
W 24 x 94	24.1	9,07	0,515	0,875	27,7	94	2700	109	222	24,0
W 24 x 84	24,1	84	2370	94,4	196	20,9
W 24 x 76	23,9	9	0,440	0.680	22,4	76	2100	82,5	176	18,4
W 24 x 68	23,7	8,97	0,415	9011 9011 9011 9011 9011	70,4	154	15,7
W 24 x 62	23,7	7,04	0,430	0,590	18,2	62	1550	34.5	131	9,8
W 24 x 55	23,6	7,01	0,395	0,505	16,2	55	1350	9011 9011
W 21 x 147	22. 1	12,51	0,720	1,150	43,2	147	3630	376	329	60,1
W 21 x 132	9011 9011	21,8 38,8	132	3220	333	295	53,5
W 21 x 122	21,7	12,39	0,600	0.960	35,9	122	2960	305	273	49,2
W 21 x 111	21,5	12,34	0,550		9011 9011 9011 9011 9011 9011	274	249	44,5
Ширина 21 x 101	21,4	12,29	0,500	0,800	29,8	101	2420
Вт 21 x 93	21,6	8,42	0,580	0,930	27,3	93	2070	92,9	192
192	22,1	8,36	0,515	0,835	24,3	83	1830	81,4	171	19,5
W 21 x 73	21.2	8,3	0,455	0,740	21,5	73	1600	70,6	151	17,0
W 21 x 68	21,1	8,2 9011 9011 9011 9011 20,0	68	1480	64,7	140	15,7
W 21 x 62	21	8,24	0,400	0.615	18,3	62	1330	57,5	127	13,9
W 21 x 57	21,1	6,56	0,405	0,69 9011 9011 9011 9011 9011 9011 9011	0,405	0,69 30,6	111	9,4
W 21 x 50	20,8	6,53	0,380	0,535	14,7	50	984	24. 9	94,5	7,6
W 21 x 44	20,7	6,5	0,350	0,450	13,0	44	843	20,7
W 18 x 119	19	11.27	0,655	1,060	35,1	119	2190	253	231	44,9
W 18 x 106	18,7	11,29011	18,7	11,28 106	1910	220	204	39,4
W 18 x 97	18,6	11,15	0,535	0,870	28.5	97	1750	201	188	36,1
Вт 18 x 86	18,4	11,09	0,480	0,770	25,3	31,6
W 18 x 76	18,2	11,04	0,425	0,680	22,3	76	1330	152	146
W 18 x 71	18,5	7,64	0,495	0,810	20,8	71	1170	60,3	127
				7,59	0,450	0,750	19,1	65	1070	54,8	117	14,4
W 18 x 60	18.2	7,56	0,415	0,695	17,6	60	984	50,1	108	13,3
W 18 x 55	18,1	W 18 x 55	18,1	55	890	44,9	98,3	11,9
W 18 x 50	18	7,5	0,355	0. 570	14,7	50	800	40,1	88,9	10,7
W 18 x 46	18,1	6,06	0,360	0,6011 9011 9011 9011	9011	22,5	78,8	7,4
W 18 x 40	17,9	6,02	0,315	0,525	11,8	40	612	19.1	68,4	6,4
W 18 x 35	17,7	6	0,300	0,425	10,3	35	510	15,3	510	15,3
W 16 x 100	16.97	10.425	0,585	0,985	29,4	100	1490	186	175	35,7
W 16 x 89	16,75	10,36511	16,75	10,36511	89	1300	163	155	31,4
W 16 x 77	16,52	10,295	0,455	0,760	22.6	77	1100	138	134	26,9
W 16 x 67	16,33	10,235	0,395	0,665	117	23,2
W 16 x 57	16,43	7,120	0,430	0,715	16,8	57	758	43.1	92,2	12,1
W 16 x 50	16,26	7,070	0,380	0,630	14,7	50	659	9011 9011 9011 9011 9011 9011 9011	900 16 x 45	16,13	7,035	0,345	0,565	13,3	45	586	32,8	72,7	9,3
W 16 x 1601	6,995	0,305	0,505	11,8	40	518	28,9	64,7	8,3
W 16 x 36	0118					10,6	36	448	24,5	56,5	7
W 16 x 31	15,88	5,525	0,275	0. 440	9,12	31	375	12,4	47,2	4,5
W 16 x 26	15,69	5,5	0,250	9,6	38,4	3,5

W66	14,725	0,645	1,030	38,8	132	1530	548	209	74,5
W 14 x 120				14,48 35,3	120	1380	495	190	67,5
W 14 x 109	14,32	14.605	0.525	0,860	32	109	1240	447	173	61,2
W 14 x 99	14,16	14,565	1110	402	157	55,2
W 14 x 90	14,02	14,520	0,440	0,710	26,5		9999
Ш 14 x 82	14,31	10,130	0,510	0,855	24,1	82	882	148	123	148	123	29,3	10,070	0,450	0,785	21,8	74	796	134	112	26,6
W 14 x 68	14.04	10,035	0,415	0,720	20,0	68	723	121	103	24,2
W 14 x 61	13,89		17,9	61	640	107	92,2	21,5
W 14 x 53	13,92	8,060	0,370	0. 660	15,6	53	541	57,7	77,8	14,3
W 14 x 48	13,79	8,030	0,340	9011 9011 9011 9011 9011	0,5 30 51,4	70,3	12,8
W 14 x 43	13,66	7,995	0,305	0,530	12,6	43	428 45119	2	62,7	11,3
W 14 x 38	14,10	6,770	0,310	0,515	11,2	38	385	13,98	6,745	0,285	0,455	10,0	34	340	23,3	48,6	6,9
6,730	0,270	0,385	8,85	30	291	19,6	42,0	5,8
W 14 x 26	0119 9011 9011	26	245	8,9	35,3	3,5
W 14 x 22	13,74	5	0,230	0.335	6,49	22	199	7	29,0	2,8
																13,41	12,4	0,79	1,250	39,9	136	1240	398	186	64.2
Вт 12 x 120	13,12	12,32	0,71	1,105	35,3	120	1070	345	163	9011 9011 9011 9011	56,0	12,22	0,61	0,990	31,2	106	933	301	145	49,3
W 12 x 96	12. 71	12,16	0,55	0,900	28,2	96	833	270	131	44,4
W 12 x 87	12,53	0,53	12,53	25,6	87	740	241	118	39,7
W 12 x 79	12,38	12,08	0,47	0.735	23,2	79	662	216	107	35,8
W 12 x 72	12,25	12,04	0,43	0,670	0,43	0,670 195	97,4	32,4
Ш 12 x 65	12,12	12	0,39	0,605	19,1	65	533		174	29,1
Ш 12 x 58	12,19	10,01	0,36	0,640	17,0	58	475	107	78 12	107	78 12	12,06	9,995	0,345	0,575	15,6	53	425	95,8	70,6	19,2
	12 x 50	19	8,08	0,37	0,640	14,7	50	394	56,3	64,7	13,9
W 12 x 45	12,06	W 12 x 45	12,06 13,2	45	350	50,0	58,1	12,4
W 12 x 40	11,94	8,005	0,295	0.515	11,8	40	310	44,1	51,9	11,0
W 12 x 35	12,50	6,56	0,3	0,520 10119	0,520	45,6	7,5
W 12 x 30	12,34	6,52	0,26	0,440	8,8	30	238	20. 3	38,6	6,2
W 12 x 26	12,22	6,490	0,23	0,380	7,7	26	7,7	26	204	17,3
12,31	4,03	0,26	0,425	6,5	22	156	4,7	25,4	2,3
W 12 x 19	4,005	0,235	0,350	5,6	19	130	3,8	21,3	1,9
W 12 x 16	11,99	4,7	16	103	2,8	17,1	1,4
W 12 x 14	11,91	3,970	0,2	0.225	4,2	14	88,6	2,4	14,9	1,2
										11,36	10,415	0,755	1,250	32,9	112	716	236	126	45.3
W 10 x 100	11,1	10,340	0,680	1.1120	29,4	100	623	207	112	9011 9011 9011 9011 9011 9011 9011 9011	10,265	0,605	0,990	25,9	88	534	179	98,5	34,8
W 10 x 77	10.60	10,190	0,530	0,870	22,6	77	455	154	85,9	30,1
W 10 x 68		10.4011				20,0	68	394	134	75,7	26,4
W 10 x 60	10,22	10,080	0,420	0. 680	17,6	60	341	116	66,7	23,0
W 10 x 54	10,09	10,030	0,370	0,6159	0,370	0,6159 103	60,0	20,6
W 10 x 49	9,98	10	0,340	0,560	14,4	49	272	93.4	54,6	18,7
Вт 10 x 45	10,10	8,020	0,350	0,620	13,3	45	248	9011 9011 9011	248	5311 9011	9,92	7,985	0,315	0,530	11,5	39	209	45,0	42,1	11,3
7,960	0,290	0,435	9,71	33	170	36,6	35,0	9,2
W 10 x 30								8,84	30	170	16,7	32,4	5,8
W 10 x 26	10,33	5,770	0,26	0.440	7,6	26	144	14,1	27,9	4,9
W 10 x 22	10,17	5,750	0,240	5,750	0,240	0,3608	23,2	4
W 10 x 19	10,24	4,020	0,250	0,395	5,6	19	96.3	4,3	18,8	2,1
W 10 x 17	10,11	4,010	0,240	0,330	5	17	81,9	81,9
W 10 x 15	9,99	4	0,230	0,270	4,4	15	68,9	2,9	13,8	1. 5
Вт 10 x 12	9,87	3,960	0,190	0,210	3,5	12	53,8	2,2	10,9

W 8 x 67	9,00	8,280	0.570	0,935	19,7	67	272	88,6	60,4	21,4
W 8 x 58	8,75	8,220	9011 9011 9011 9011 9011 9011 9011	0,5 228	75,1	52,0	18,3
Ш 8 x 48	8,5	8,110	0,400	0,685	14,1	48	184	43,3	15,0
Вт 8 x 40	8,25	8,070	0,360	0,560	11,7	40	146	9011 9011 9011 9011 900,5 8 x 35	8,12	8,020	0,310	0,495	10,3	35	127	42,6	31,2	10,6
90 8 x 31118				00	7,995	0,285	0,435	9,1	31	110	37,1	27,5	9,3
W 8 x 28	0,48 9011	6,5118 8,3	28	98,0	21,7	24,3	6,6
W 8 x 24	7,93	6,495	0,245	0.400	7,1	24	82,8	18,3	20,9	5,6
W 8 x 21	8,28	5,270	0,250	0,48 6,270	0,250	0,48 6,270	0,48 6,270	18,2	3,7
W 8 x 18	8,14	5,250	0,230	0,330	5,3	18	61. 9	8	15,2	3
Ш 8 x 15	8,11	4,015	0,245	0,315	4,4	15	48,0 118
W 8 x 13	7,99	4	0,230	0,255	3,8	13	39,6	2,7	9,9	1,4
W89	3,940	0,170	0,205	2,9	10	30,3	2,1	7,8	1,1

W 6 x 25	6,38	6,080	0,320	0,455	7,3	25	53.4	17,1	16,7	5,6
Ш 6 x 20	6,20	6,020	0,260	0,365	5,9	20	41,4	41,4	20	41,4
W 6 x 16	6,28	4,030	0,260	0,405	4,7	16	32,1	4,4	10,2	2.2
W 6 x 15	5,99	5,990	0,230	0,260	4,4	15	29,1	9,3	9,7
3,1		4	0,230	0,280	3,6	12	22,1	3	7,3	1,5
W 6 x 9	5,90	3.940	0,170	0,215	2,7	9	16,4	2,2	5,6	1,1
				9011 9011 9011 9011 9011 9011 9011
W 5 x 19	5,15	5,030	0,270	0,430	5,5	19	26. 2	9,1	10,2	3,6
W 5 x 16	5,01	5	0,240	0,360	4,7	16	21,3 8,5	16	21,3 8,5

W 4 x 13	4.16	4,060	0,280	0,345	3,8	13	11,3	3,9	5,5	1,9

1 см ^4- = ^{^{^{⁴ мм}}}
1 дюйм ⁴ = 4,16×10 ⁵ мм ⁴ = 41,6 см ⁴
1 см ³ = 10 ^-6 м = 10 ³ мм

Расчет нагрузок

Стандартный метод определения размеров американской широкой фланцевой балки — это, например, W 6 x 25, что составляет 6 дюймов в глубину при весе 25 фунтов / фут .

I-образные поперечные балки:

Великобритания: универсальные балки (UB) и универсальные колонны (UC)
Европа: IPE. ОН. HL. HD и другие разделы
US: Широкий фланец (WF) и H-профили

Вставьте W-балки в 3D-модель Sketchup с помощью Engineering ToolBox Sketchup Extension

Как рассчитать вес стальной двутавровой балки

Рассмотрите возможность расчета вес стального двутавра до перегрузки конструкции.Стальные двутавровые балки слишком велики и тяжелы для обычных весов, но их вес можно определить математически с помощью нескольких измерений. Вес стальной балки зависит от ее объема и плотности стали. Объем зависит от габаритов балки и определяет, сколько места она занимает. Плотность веса измеряет количество фунтов, которое весит кубический фут вещества. Для стандартной конструкционной стали плотность веса составляет около 490 фунтов на кубический фут.

Измерение двутавровой балки

Стальная двутавровая балка состоит из трех сплошных прямоугольных частей, сваренных вместе.Каждый из них необходимо измерить, чтобы определить объем двутавровой балки.

Сначала измерьте длину стальной двутавровой балки в дюймах. Например, длина может составлять 130 дюймов.

Во-вторых, измерьте толщину и ширину верхней и нижней частей двутавровой балки в дюймах. Выполните измерение со стороны балки, которая выглядит как «Я». Эти толщина и ширина обычно одинаковы. Например, предположим, что верхняя и нижняя части двутавровой балки могут иметь толщину 2 дюйма и ширину 10 дюймов.

В-третьих, измерьте высоту и толщину центральной части двутавровой балки в дюймах. Выполните измерение со стороны балки, которая выглядит как «Я». Например, толщина может составлять 3 дюйма, а высота — 15 дюймов.

Расчет объема и веса

Сначала умножьте толщину на высоту на длину центральной части двутавровой балки, чтобы получить ее объем в кубических дюймах. Выполнение этого шага, например, использованного выше, дает 3 дюйма на 15 дюймов на 130 дюймов или 5850 кубических дюймов.

Во-вторых, умножьте толщину на ширину на длину для верхней и нижней частей двутавровой балки отдельно, чтобы получить объем каждой в кубических дюймах. В примере на этом этапе получается 2 дюйма на 10 дюймов на 130 дюймов, или объем в 2600 кубических дюймов для каждой части.

В-третьих, сложите объем трех частей двутавровой балки, чтобы получить общий объем в кубических дюймах. Продолжая упражнение, вы получите 5850 кубических дюймов плюс 2600 кубических дюймов плюс 2600 кубических дюймов, или 11 050 кубических дюймов.

В-четвертых, преобразуйте объем в кубические футы, разделив на 1728, поскольку кубический фут равен 1728 кубическим дюймам. Например, этот расчет дает 11 050 кубических дюймов, разделенных на 1728 кубических дюймов на кубический фут, или объем в 6,4 кубических футов.

Наконец, умножьте плотность стали в фунтах на кубический фут на объем, чтобы получить вес двутавровой балки в фунтах. Завершение упражнения приводит к 490 фунтам на кубический фут, умноженным на 6,4 кубических футов, или весу 3136 фунтов.

Добро пожаловать на домашнюю страницу Turner Steel

STRUCTURALS A.S.T.M. А-36

Балки с широким фланцем
4 x 4	13,0	4,16	4.060	0,280
5 x 5	16,0	5,00	5.000	0,240
* 5 x 5	18,9	5,00	5,003	0,316
5 x 5	19,0	5,15	5,030	0,240
6 x 4	9,0	5,90	3,940	0,170
6 x 4	12.0	6,00	4.000	0,230
6 x 4	16,0	6,25	4,030	0,260
6 x 6	15,0	5,99	5,990	0,260
6 x 6	20,0	6,20	6.020	0,365
6 x 6	25,0	6,38	6.080	0,455
8 x 4	10,0	7,90	3,940	0,170
8 x 4	13,0	8,00	4.000	0,230
8 x 4	15.0	8,12	4,015	0,245
8 x 5-1 / 4	18,0	8,14	5.250	0,230
8 x 5-1 / 4	21,0	8,28	5,270	0,250
8 x 6-1 / 2	24,0	7. 93	6.500	0,245
8 x 6-1 / 2	28,0	8,06	6.540	0,285
8 x 8	31,0	8,00	8.000	0,288
8 x 8	35,0	8,12	8,027	0.315
8 x 8	40,0	8,25	8,077	0,365
* 8 x 8	48,0	8,50	8,117	0,405
* 8 x 8	58,0	8,75	8,222	0,510
* 8 x 8	67.0	9,00	8,287	0,575
10 х 4	12,0	9,87	3,960	0,190
10 х 4	15,0	10,00	4.000	0,230
10 х 4	17,0	10,12	4.010	0,240
10 х 4	19,0	10,25	4,020	0,250
10 x 5-3 / 4	22,0	10,17	5,750	0,240
10 x 5-3 / 4	26,0	10,33	5,770	0.260
10 x 5-3 / 4	30,0	10,47	5,810	0,300
10 x 8	33,0	9,75	7,964	0,292
10 x 8	39,0	9,94	7,799	0,318
10 x 8	45.0	10,12	8,022	0,350
10 х 10	49,0	10,00	10.000	0,340
* 10 х 10	54,0	10,12	10,028	0,368
* 10 х 10	60,0	10. 25	10,075	0,415
* 10 х 10	68,0	10,40	10,130	0,470
* 10 х 10	77,0	10,60	10,190	0,530
* 10 х 10	88,0	10,84	10.265	0.605
* 10 х 10	100,0	11,12	10,345	0,685
* 10 х 10	112,0	11,38	10,415	0,755
12 x 4	14,0	11,91	3,970	0.200
12 x 4	16,0	11,99	3,970	0.200
12 x 4	19,0	12,16	4,010	0,240
12 x 4	22,0	12,31	4,030	0,260
12 x 6-1 / 2	26.0	12,22	6.490	0,230
12 x 6-1 / 2	30,0	12,34	6.520	0,260
12 x 6-1 / 2	35,0	12,50	6.560	0,300
12 x 8	40,0	11.94	8.000	0,294
12 x 8	45,0	12,06	8,042	0,336
* 12 х 8	50,0	12,19	8,077	0,371
* 12 х 10	53,0	12,06	10.000	0,345
* 12 х 10	58,0	12,19	10,014	0,359
* 12 х 12	65,0	12,12	12.000	0,390
* 12 х 12	72,0	12,25	12.040	0. 430
* 12 х 12	79,0	12,38	12.080	0,470
* 12 х 12	87,0	12,53	12,125	0,515
* 12 х 12	96,0	12,71	12.160	0,550
* 12 х 12	106.0	12,89	12,220	0,610
* 12 х 12	120,0	13,12	12,320	0,710
14 x 5	22,0	13,72	5.000	0,230
14 x 5	26,0	13.89	5,025	0,255
14 x 6-3 / 4	30,0	13,86	6,733	0,270
14 x 6-3 / 4	34,0	14,00	6,750	0,287
* 14 x 6-3 / 4	38,0	14,12	6.776	0,313
* 14 x 8	43,0	13,68	8.000	0,308
* 14 x 8	48,0	13,81	8,031	0,339
* 14 x 8	53,0	13,94	8,062	0.370

Балки с широким фланцем
* 14 х 10	61,0	13,91	10.000	0,378
* 14 х 10	68,0	14,06	10,040	0,418
* 14 х 10	74,0	14.19	10,072	0,450
* 14 х 10	82,0	14,31	10,130	0,510
* 14 x 14-1 / 2	90,0	14,02	14,520	0,440
* 14 x 14-1 / 2	99,0	14,16	14. 565	0,485
* 14 x 14-1 / 2	109,0	14,32	14,605	0,525
* 14 x 14-1 / 2	120,0	14,48	14,670	0,590
16 x 5-1 / 2	26,0	15,65	5,500	0.250
16 x 7	36,0	15,84	6,992	0,299
16 x 7	40,0	16,00	7.000	0,307
16 x 7	45,0	16,12	7.039	0,346
16 x 7	50.0	16,25	7.073	0,380
16 x 8-1 / 2	57,0	16,43	7,120	0,430
16 x 8-1 / 2	67,0	16,33	10,235	0,395
16 x 8-1 / 2	77,0	16.52	10,295	0,455
16 x 11-1 / 2	89,0	16,75	10,365	0,525
16 x 11-1 / 2	100,0	15,97	10,425	0,585
18 x 6	35,0	17,71	6.000	0,298
18 x 6	40,0	17,90	6,180	0,316
18 x 7-1 / 2	46,0	18,06	6.060	0,360
18 x 7-1 / 2	50,0	18,00	7,500	0.358
18 x 7-1 / 2	55,0	18,12	7,532	0,390
18 x 7-1 / 2	60,0	18,25	7,558	0,416
18 x 8-3 / 4	64,0	17,87	8,715	0,403
18 x 8-3 / 4	71. 0	18,47	7,635	0,495
18 x 11	76,0	18,21	11.035	0,425
18 x 11	86,0	18,39	11.090	0,480
18 x 11	97,0	18.59	11,145	0,535
18 x 11	106,0	18,73	11.200	0,590
18 x 11	119,0	18,97	11,265	0,655
21 x 6-1 / 2	44,0	20,66	6.500	0,348
21 x 6-1 / 2	50,0	20,83	6.530	0,380
21 x 6-1 / 2	57,0	21,06	6.555	0,405
21 x 8-1 / 4	62,0	20,99	8,240	0.400
21 x 8-1 / 4	68,0	21,13	8,270	0,430
21 x 8-1 / 4	73,0	21,24	8,295	0,455
21 x 8-1 / 4	83,0	21,43	8,355	0,515
21 x 8-1 / 4	93.0	21,62	8,420	0,580
21 x 12	111,0	21,51	12,340	0,550
21 x 12	122,0	21,68	12,390	0,600
21 x 12	132,0	21.83	12,440	0,650
21 x 12	147,0	22,06	12,510	0,720
24 x 7	55,0	23,55	7.000	0,396
24 x 7	62,0	23,74	7. 040	0,430
24 x 9	68,0	23,71	8,961	0,416
24 x 9	76,0	23,91	8,985	0,440
24 x 9	84,0	24,09	9.015	0.470
24 x 9	94,0	24,29	9.061	0,516
24 x 12	104,0	24,06	12.075	0,500
24 x 12	117,0	24,26	12.080	0,550
24 x 12	120.0	24,31	12.088	0,556
24 x 12	131,0	24,48	12,855	0.605
27 x 10	84,0	26,69	9,963	0,463
27 x 10	94,0	26.91	9,990	0,490
27 x 10	102,0	27,07	10.018	0,518
27 x 10	114,0	27,28	10.070	0,570
27 х 14	146,0	27,38	13.965	0.605
27 х 14	161,0	27,59	14.020	0,660
27 х 14	178,0	17,81	14.085	0,725
30 x 10-1 / 2	99,0	29,64	11,458	0.522
30 x 10-1 / 2	108,0	29,82	10,484	0,548
33 х 11-1 / 2	118,0	32,86	11,484	0,544
33 х 11-1 / 2	130,0	33,10	11,5 10	0,580
36 x 12	135. 0	35,55	11,945	0,598
36 x 12	150,0	35,84	11,972	0,625

Балка с широким фланцем

Широкополочная балка — двутавровая балка

Широкая полка получила свое название благодаря своей форме.Параллельные части известны как полки, которые шире, чем двутавровая балка — отсюда и название балка с широкими полками — а часть, включенная в линейный чертеж, называется стенкой. Балка с широкими полками также известна как двутавровая балка из-за их отличительной формы, похожей на заглавную букву «H», если смотреть на поперечное сечение. Эта форма очень удобна для переноски тяжестей без изгиба.

Широкополочные балки — это конструкционные опорные материалы, которые в основном используются в строительстве. Способные выдерживать чрезмерное давление, они обеспечивают структурную целостность и стабильность.

Толщина широкой полочной балки определяет тип работ, для которых она лучше всего подходит. Важно учитывать прилагаемую силу, переносимый вес, а также растяжение и сжатие. Меньшие размеры обычно используются для работ, где величина давления и веса будут минимальными, в то время как большие и толстые стальные широкие фланцевые балки используются для поддержки конструкций, которые несут большой вес.

Компания Texas Iron & Metal предлагает широкий выбор балок с широким фланцем в диапазоне от 9 фунтов на фут вплоть до 350 фунтов плюс на фут.Они бывают различной толщины стенки и фланца.

Если у вас возникнут вопросы, сотрудники нашей команды будут рады вам помочь. Мы гордимся тем, что являемся вашим союзником в области широкополочных балок Prime и Less-Than-Prime © любых размеров и толщины. Наши знающие и опытные продавцы всегда готовы помочь. Позвоните нам сегодня по телефону 713.672.7595.

Размер			Wgt. За фут.	(A) Глубина секции (дюймы)	(B) Web Thk.	(C) Ширина фланца	(D) Фланец Толщ.
Вт	4	х	13,000	4,160	0,280	4,060	0.375
Вт	5	х	16,000	5,010	0,260	5.000	0,360
		х	19.000	5,150	0,270	5,030	0,430
Вт	6	х	9.000	5,900	0,170	3,940	0.215
		х	12.000	6.030	0,230	4.000	0,280
		х	15. 000	5,990	0,230	5,990	0,260
		х	16,000	6,280	0,260	4,030	0.405
		х	20,000	6.200	0,260	6,020	0,365
		х	25.000	6,380	0,320	6.080	0,455
Вт	8	х	10.000	7,890	0,170	3,940	0.205
		х	13,000	7,990	0,230	4. 000	0,255
		х	15.000	8,110	0,245	4,015	0,315
		х	18,000	8,140	0,230	5,250	0.330
		х	21,000	8,280	0,250	5,270	0,400
		х	24.000	7,930	0,245	6,495	0,400
		х	28,000	8,060	0,285	6.535	0.465
		х	31,000	8. 000	0,285	7,995	0,435
		х	35.000	8,120	0,310	8,020	0,495
		х	40,000	8,250	0,360	8,070	0.560
		х	48,000	8,500	0,400	8,110	0,685
		х	58.000	8,750	0,510	8,220	0,810
		х	67,000	9.000	0,570	8,280	0. 935
Вт	10	х	12.000	9,870	0,190	3,960	0,210
		х	15.000	9,990	0,230	4.000	0,270
		х	17,000	10,110	0,240	4,010	0.330
		х	19,000	10,240	0,250	4,020	0,395
		х	22.000	10,170	0,240	5,750	0,360
		х	26,000	10,330	0,260	5,770	0. 440
		х	30,000	10,470	0,300	5,810	0,510
		х	33.000	9,730	0,290	7,960	0,435
		х	39,000	9,920	0,315	7,985	0.530
		х	45,000	10.100	0,350	8,020	0,620
		х	49.000	9,980	0,340	10.000	0,560
		х	54,000	10. 090	0,370	10,030	0.615
		х	60,000	10,220	0,420	10,080	0,680
		х	68.000	10.400	0,470	10,130	0,770
		х	77,000	10,600	0,530	10.190	0,870
		х	88,000	10,840	0.605	10,265	0,990
		х	100.000	11.100	0,680	10,340	1,120
		х	112,000	11,360	0,755	10. 415	1,250
Вт	12	х	14,000	11,910	0.200	3,970	0,225
		х	16.000	11,990	0,220	3,990	0,265
		х	19,000	12,160	0,235	4,005	0.350
		х	22,000	12,310	0,260	4,030	0,425
		х	26.000	12,220	0,230	6,490	0,380
		х	30,000	12,340	0,260	6,520	0. 440
		х	35,000	12,500	0,300	6.560	0,520
		х	40.000	11,940	0,295	8,005	0,515
		х	45,000	12.060	0,335	8,045	0.575
		х	50,000	12,190	0,370	8,080	0,640
		х	53.000	12.060	0,345	9,995	0,575
		х	58,000	12,190	0,360	10. 010	0.640
		х	65,000	12,120	0,390	12.000	0.605
		х	72.000	12,250	0,430	12.040	0,670
		х	79,000	12,380	0,470	12.080	0,735
		х	87,000	12,530	0,515	12,125	0,810
		х	96.000	12,710	0,550	12,160	0,900
		х	106,000	12,890	0,610	12. 220	0,990
		х	120,000	13,120	0,710	12,320	1,105
		х	136.000	13,410	0,790	12.400	1,250
		х	152,000	13,710	0,870	12.480	1,400
		х	170,000	14.030	0,960	12,570	1,560
		х	190.000	14,380	1.060	12,670	1,735
		х	210,000	14,710	1,180	12. 790	1.900
		х	230,000	15.050	1,285	12,895	2,070
		х	252.000	15,410	1,395	13,005	2,250
		х	279,000	15,850	1,530	13.140	2,470
		х	305,000	16,320	1,625	13,235	2,705
		х	336.000	16,820	1,775	13,385	2,955
Вт	14	х	22,000	13,740	0,230	5. 000	0,335
		х	26,000	13,910	0,255	5,025	0,420
		х	30.000	13,840	0,270	6,730	0,385
		х	34,000	13,980	0,285	6,745	0.455
		х	38,000	14.100	0,310	6,770	0,515
		х	43.000	13,660	0,305	7,995	0,530
		х	48,000	13,790	0,340	8,030	0. 595
		х	53,000	13,920	0,370	8,060	0,660
		х	61.000	13,890	0,375	9,995	0,645
		х	68,000	14.040	0,415	10,035	0.720
		х	74,000	14,170	0,450	10.070	0,785
		х	82.000	14,310	0,510	10,130	0,855
		х	90,000	14. 020	0,440	14.520	0,710
		х	99,000	14.160	0,485	14,565	0,780
		х	109.000	14,320	0,525	14,605	0,860
		х	120,000	14,480	0,590	14.670	0,940
		х	132,000	14,660	0,645	14,725	1,030
		х	145.000	14,780	0,680	15.500	1. 090
		х	159,000	14,980	0,745	15.565	1,190
		х	176,000	15,220	0,830	15,650	1,310
		х	193.000	15,480	0,890	15,710	1,440
		х	211,000	15,720	0,980	15.800	1,560
		х	233,000	16.040	1,070	15.890	1,720
		х	257. 000	16,380	1,175	15,995	1,890
		х	283,000	16,740	1,290	16.110	2,070
		х	311,000	17,120	1,410	16,230	2,260
		х	342.000	17,540	1,540	16,360	2,470
Вт	16	х	26,000	15,690	0,250	5.500	0,345
		х	31,000	15,880	0,275	5,525	0,440
		х	36. 000	15,860	0,295	6,985	0,430
		х	40,000	16.010	0,305	6,995	0.505
		х	45,000	16,130	0,345	7.035	0,565
		х	50.000	16,260	0,380	7.070	0,630
		х	57,000	16,430	0,430	7,120	0.715
		х	67,000	16,330	0,395	10,235	0,665
		х	77.000	16,520	0,455	10,295	0,760
		х	89,000	16,750	0,525	10.365	0,875
		х	100,000	16,970	0,585	10,425	0,985
Вт	18	х	35.000	17,700	0,300	6.000	0,425
		х	40,000	17.900	0,315	6.015	0.525
		х	46,000	18.060	0,360	6.060	0.605
		х	50.000	17,990	0,355	7,495	0,570
		х	55,000	18,110	0,390	7,530	0.630
		х	60,000	18,240	0,415	7,555	0,695
		х	65.000	18,350	0,450	7,590	0,750
		х	71,000	18,470	0,495	7,635	0.810
		х	76,000	18,210	0,425	11.035	0,680
		х	86.000	18,390	0,480	11.090	0,770
		х	97,000	18,590	0,535	11.145	0,870
		х	106,000	18,730	0,590	11.200	0,940
		х	119.000	18,970	0,655	11,265	1.060
		х	130,000	19,250	0,670	11.160	1.200
		х	143,000	19,490	0,730	11,220	1,320
		х	158.000	19,720	0,810	11,300	1,440
		х	175,000	20.040	0,890	11.375	1,590
		х	192,000	20,350	0,960	11,455	1,750
		х	211.000	20,670	1.060	11,555	1,910
		х	234,000	21.060	1,160	11.650	2,110
		х	258,000	21,460	1,280	11,770	2.300
		х	283.000	21,850	1,400	11,890	2,500
		х	311,000	22,320	1,520	12.005	2,740
Вт	21	х	44,000	20,660	0,350	6.500	0,450
		х	50.000	20,830	0,380	6,530	0,535
		х	57,000	21.060	0,405	6.555	0.650
		х	62,000	20,990	0,400	8,240	0,615
		х	68.000	21,130	0,430	8,270	0,685
		х	73,000	21,240	0,455	8,295	0.740
		х	83,000	21,430	0,515	8,355	0,835
		х	93.000	21,620	0,580	8,420	0,930
		х	101,000	21,360	0,500	12.290	0,800
		х	111,000	21,510	0,550	12,340	0,875
		х	122.000	21,680	0,600	12,390	0,960
		х	132,000	21,830	0,650	12.440	1,035
		х	147,000	22.060	0,720	12,510	1,150
		х	166.000	22,480	0,750	12,420	1,360
		х	182,000	22,720	0,830	12.500	1,480
		х	248,000	23,740	1,110	12,775	1,990
		х	275.000	24,130	1,220	12,890	2,190
		х	300,000	24,530	1,320	12.990	2,380
Вт	24	х	55,000	23,570	0,395	7.005	0,505
		х	62.000	23,740	0,430	7.040	0,590
		х	68,000	23,730	0,415	8,965	0.585
		х	76,000	23,920	0,440	8,990	0,680
		х	84.000	24,100	0,470	9.020	0,770
		х	94,000	24,310	0,515	9.065	0.875
		х	104,000	24,060	0,500	12,750	0,750
		х	117.000	24,260	0,550	12,800	0,850
		х	131,000	24,480	0.605	12.855	0,960
		х	146,000	24,740	0,650	12.900	1.090
		х	162.000	25,000	0,705	12,955	1,220
		х	176,000	25,240	0,750	12.890	1,340
		х	192,000	25,470	0,810	12,950	1,460
		х	207.000	25,710	0,870	13.010	1,570
		х	229,000	26.020	0,960	13.110	1,730
		х	250,000	26,340	1.040	13,185	1,890
		х	279.000	26,730	1,160	13.305	2,090
		х	306,000	27,130	1,260	13.405	2,280
Вт	27	х	84,000	26,710	0,460	9,960	0,640
		х	94.000	26,920	0,490	9,990	0,745
		х	102,000	27.090	0,515	10.015	0,830
		х	114,000	27,290	0,570	10.070	0,930
		х	146.000	27,380	0.605	13,965	0,975
		х	161,000	27,590	0,660	14.020	1.080
		х	178,000	27,810	0,725	14.085	1,190
		х	194.000	28,110	0,750	14.035	1,340
		х	217,000	28,430	0,830	14.115	1,500
		х	235,000	28,660	0,910	14,190	1,610
		х	258.000	28,980	0,980	14,270	1,770
		х	281,000	29,290	1.060	14.350	1,930
		х	307,000	29,610	1,160	14,445	2,090
		х	336.000	30,000	1,260	14,545	2,280
Вт	30	х	90,000	29,530	0,470	10.400	0,610
		х	99,000	29,650	0,520	10,450	0,670
		х	108.000	29,830	0,545	10,475	0,760
		х	116,000	30,010	0,565	10.495	0,850
		х	124,000	30,170	0,585	10,515	0,930
		х	132.000	30,310	0,615	10,545	1.000
		х	173,000	30,440	0,655	14.985	1,065
		х	191,000	30,680	0,710	15.040	1,185
		х	211.000	30,940	0,775	15.105	1,315
		х	235,000	31,300	0,830	15.055	1,500
		х	261,000	31,610	0,930	15,155	1,650
		х	292.000	32.010	1,020	15,255	1,850
		х	326,000	32,400	1,140	15.370	2,050
Вт	33	х	118,000	32,860	0,550	11,480	0,740
		х	130.000	33.090	0,580	11,510	0,855
		х	141,000	33,300	0.605	11.535	0,960
		х	152,000	33,490	0,635	11,565	1.055
		х	169.000	33,820	0,670	11,500	1,220
		х	201,000	33,680	0,715	15.745	1,150
		х	221,000	33,930	0,775	15,805	1,275
		х	241.000	34,180	0,830	15,860	1,400
		х	263,000	34,530	0,870	15.805	1,570
		х	291,000	34,840	0,960	15,905	1,730
		х	318.000	35.160	1.040	15,985	1,890
Вт	36	х	135,000	35,550	0,600	11.950	0,790
		х	150,000	35,850	0,625	11,975	0,940
		х	160.000	36.010	0,650	12.000	1,020
		х	170,000	36,170	0,680	12.030	1,100
		х	182,000	36,330	0,725	12,075	1,180
		х	194.000	36,490	0,765	12,115	1,260
		х	210,000	36,690	0,830	12.180	1,360
		х	230,000	35.900	0,760	16,470	1,260
		х	245.000	36.080	0,800	16,510	1,350
		х	260,000	36,260	0,840	16.550	1,440
		х	280,000	36,520	0,885	16,595	1,570
		х	300.000	36,740	0,945	16,655	1,680
		х	328.000	37.090	1,020	16.630	1,850
Вт	40	х	149,000	38,200	0,630	11,810	0,830
		х	167.000	38,590	0,650	11,810	1,025
		х	183,000	38,980	0,650	11.810	1,220
		х	192,000	38,200	0,710	17,710	0,830
		х	199.000	38,670	0,655	15,750	1,065
		х	215,000	38,980	0,650	15.750	1,220
		х	221,000	38,670	0,710	17,710	1,065
		х	244.000	39.060	0,710	17,710	1,260
		х	249,000	39,380	0,750	15.750	1,420
		х	268,000	39,370	0,750	17,750	1,415
		х	277.000	39,690	0,830	15,830	1,575
		х	297,000	39,840	0,930	15.825	1,650
		х	298,000	39,690	0,830	17,830	1,575
		х	324.000	40.160	1.000	15,905	1,810
		х	328.000	40,000	0,910	17.910	1,730

Стандартные двутавровые и S-образные балки

Стандартная двутавровая балка названа в честь их отличительной формы, похожей на заглавную букву «I». Горизонтальные части называются фланцами, а вертикальные части называются перемычкой. Эта форма очень удобна для переноски тяжестей без изгиба.

Двутавровые балки — это конструкционные опорные материалы, которые в основном используются для строительства. Способные выдерживать чрезмерное давление, двутавровые балки обеспечивают структурную целостность и стабильность.

Толщина двутавровой балки определяет тип работ, для которых она лучше всего подходит. Важно учитывать прилагаемую силу, переносимый вес, а также растяжение и сжатие. Меньшие размеры обычно используются для работ, где величина давления и веса будут минимальными, в то время как большие и толстые стальные двутавровые балки используются для поддержки конструкций, которые несут больший вес.

Компания Texas Iron & Metal предлагает широкий выбор стандартных двутавровых балок, а также более легкие младшие балки, от 4,4 фунта на фут вплоть до стандартных двутавровых балок до 121 фунта на фут. Мы также предлагаем двутавровые балки с различной толщиной стенки и полки от 0,114 ″ до 1,060 ″.

Если у вас возникнут вопросы, сотрудники нашей команды будут рады вам помочь. Мы гордимся тем, что являемся вашим союзником в производстве двутавровых балок Prime и Less-Than-Prime © любых размеров и толщины. Наши знающие и опытные продавцы всегда готовы помочь.Позвоните нам сегодня по телефону 713.672.7595.

(A) Размер			Wgt. За фут.	(B) Web Thk.	(C) Ширина фланца	(D) Фланец Толщ.
S	3	х	5,70	0,170	2.330	0,260
		х	7,50	0,349	2,509	0,260
S	4	х	7.70	0,193	2,663	0,293
		х	9,50	0,326	2,796	0,293
S	5	х	10.00	0,214	3,004	0,326
		х	14,75	0,494	3,284	0,326
S	6	х	12.50	0,232	3,332	0,359
		х	17,25	0,465	3,565	0,359
S	7	х	15.30	0,252	3,662	0,392
		х	20,00	0,392	3,860	0,450
S	8	х	18.40	0,271	4,001	0,425
		х	23,00	0,441	4,171	0,425
S	10	х	25.40	0,311	4,661	0,491
		х	35,00	0,594	4,944	0,491
S	12	х	31.80	0,350	5.000	0,544
		х	35,00	0,428	5.078	0,544
		х	40.80	0,460	5,252	0,659
		х	50,00	0,687	5,477	0,659
S	15	х	42.90	0,411	5,501	0,622
		х	50,00	0,550	5,640	0,622
S	18	х	54.70	0,461	6,001	0,691
		х	70,00	0,711	6,251	0,691
S	20	х	66.00	0,505	6,255	0,795
		х	75,00	0,635	6.385	0,795
		х	86.00	0,660	7.060	0,920
		х	96,00	0,800	7.200	0,920
S	24	х	80.00	0,500	7.000	0,870
		х	90,00	0,625	7,125	0,870
		х	100.00	0,745	7,245	0,870
		х	106,00	0,620	7,870	1.090
		х	121.00	0,800	8,050	1.090

М-образная балка · JR. или световой луч

(A) Размер			Wgt. За фут.	(B) Web Thk.	(C) Ширина фланца	(D) Фланец Толщ.
м	6	х	4.40	0,114	1,844	0,171
м	8	х	6,50	0,135	2,281	0,189
м	10	х	9.00	0,157	2,690	0,206
м	12	х	11,80	0,177	3,065	0,225

Двутавровая балка и двутавровая балка: в чем разница?

Вопрос дня! Вы знаете, чем по-разному используются двутавровые и двутавровые балки? Продолжайте читать, и мы поможем вам ответить на этот важный вопрос.В строительной отрасли многие люди до сих пор не могут должным образом объяснить эту информацию. Стальные балки чрезвычайно важно понимать, потому что они выдерживают большие нагрузки.

Что такое двутавровая балка?

Двутавровые балки имеют форму H. Двутавровая балка представляет собой конструктивную балку из катаной стали. Это невероятно сильно. Он получил свое название, потому что в поперечном сечении он выглядит как заглавная буква H.

Что такое двутавровая балка?

L-образная балка имеет форму I.Двутавровая балка состоит из двух горизонтальных плоскостей, известных как полки, соединенных одним вертикальным компонентом или стенкой. Двутавровая балка имеет заостренные края и получила свое название от того факта, что она выглядит как заглавная буква I , если смотреть на ее поперечное сечение. У двутавра высота поперечного сечения больше ширины ее полки.

Вес

Двутавровая балка: Двутавровая балка часто намного тяжелее двутавровой балки, что означает, что она может выдерживать большее усилие.

Двутавровая балка: В некоторых зданиях, где вес и сила, действующие на стену, могут создавать структурные проблемы, двутавровая балка может быть лучше, поскольку она часто легче.

Центральная перемычка

Двутавровая балка: Двутавровая балка имеет более толстую центральную стенку, что означает, что она часто бывает прочнее.

Двутавровая балка: Двутавровая балка часто имеет более тонкую центральную стенку, что означает, что она часто не может воспринимать такую большую силу, как двутавровая балка.

Встроенная

Двутавровая балка: Двутавровая балка может быть построена, что означает, что ее можно наращивать до любого размера и высоты.

Двутавровая балка: Двутавровая балка может быть изготовлена ровно настолько, насколько позволяет фрезерное оборудование производителя.

пролеты

двутавровая балка: двутавровая балка могут использоваться для пролетов до 330 футов.

Двутавровая балка: Двутавровая балка может использоваться для пролетов от 33 до 100 футов.

Фланцы

Двутавровая балка: Двутавровые балки имеют верхние и нижние полки, которые выступают из стенки дальше, чем полки двутавровых балок.

Двутавровая балка: Двутавровые балки имеют верхнюю и нижнюю полки, они короче и не такие широкие, как двутавровые балки.

Количество деталей

Двутавровая балка: Двутавровая балка выглядит как цельный кусок металла, но имеет скос, на котором соединяются три куска металла.

Двутавровая балка: Двутавровая балка не изготавливается путем сварки или склепывания металлических листов вместе, а представляет собой всего лишь один кусок металла.

Для чего используются двутавровые балки?

Двутавровые балки находят большое применение в производстве металлоконструкций.Они часто используются в качестве критических опорных ферм или основного каркаса в зданиях. Стальные двутавровые балки обеспечивают целостность конструкции, неутомимую прочность и поддержку. Огромная мощность двутавровых балок снижает необходимость использования многочисленных опорных конструкций, экономя время и деньги, а также делая конструкцию более устойчивой. Универсальность и надежность двутавровых балок делают их желанным ресурсом для каждого строителя.

Обычно называемая двутавровой балкой из-за своей формы, балки обеспечивают большую несущую нагрузку при использовании в горизонтальном положении или в качестве колонн.Двутавровые балки являются предпочтительной формой для конструкционных стальных конструкций, потому что двутавровые балки делают их уникальными, способными выдерживать самые разные нагрузки. Форма двутавровых балок делает их идеальными для однонаправленного изгиба параллельно стенке. Горизонтальные полки сопротивляются изгибающему движению, а полотно выдерживает напряжение сдвига.

Понимание двутавровой балки является основной необходимостью для современного инженера-строителя или строителя. Инженеры широко используют двутавровые балки в строительстве, формируя колонны и балки различной длины, размеров и спецификаций.

Двутавровая балка изготавливается путем прокатки или фрезерования стали, что означает, что двутавровая балка часто ограничивается мощностью или размером фрезерного оборудования.

Двутавровые балки бывают разного веса, глубины сечения, ширины полки, толщины стенки и других спецификаций для различных целей. Заказывая двутавры, покупатели классифицируют их по материалу и размерам. Например, двутавровая балка 11 × 20 будет иметь глубину 11 дюймов и вес 20 фунтов на фут. Строители выбирают конкретные размеры двутавров в соответствии с потребностями конкретного здания.Строитель должен принимать во внимание множество факторов, таких как:

Строитель выбирает двутавровую балку с толщиной стенки, которая не выходит из строя, не деформируется или не деформируется при растяжении.
Фланцы выбраны для предотвращения локального, бокового или крутильного изгиба.
Строитель выберет толщину, чтобы минимизировать деформацию балки.
Определенная масса и жесткость выбраны для предотвращения вибраций в здании.
Прочность поперечного сечения двутавровой балки должна соответствовать пределу текучести.

ПРИМЕЧАНИЕ: Заказчик должен полностью оценить каждый процесс и приложение во всех аспектах, включая пригодность, соответствие действующему законодательству и ненарушение прав других лиц. Tampa Steel & Supply не несет ответственности за это. Заказчик несет полную ответственность за определение пригодности и применения заказчиком продуктов, предлагаемых Tampa Steel & Supply. Возможно, что определенная информация в этом блоге может быть неполной или неверной.

Посетите Tampa Steel & Supply для двутавровых балок

Вам нужны стальные принадлежности? Не ищите ничего, кроме профессионалов Tampa Steel and Supply. У нас есть обширный список стальной продукции для любого проекта, который вам нужен. Мы гордимся тем, что обслуживаем наших клиентов почти четыре десятилетия, и готовы помочь вам с вашими потребностями в стали. Есть вопросы? Позвоните нам сегодня, чтобы узнать больше, или загляните в наш красивый выставочный зал Тампа.

Запросите предложение онлайн
или позвоните в Tampa Steel & Supply по телефону (813) 241-2801

мс i Калькулятор веса балки

Индийская стандартная балка средней массы 200 Вес на метр (ширина) 25.40 кг / м Площадь сечения (a) 32,33 см 2 Глубина сечения (h) 200 мм Ширина фланца (b) 100 мм Толщина фланца (t f) 10,80 мм Толщина стенки (t w) xx) Размер БАЛКИ Вес в кг. Калькулятор веса металла MEsteel (кг) Сплав: Форма: Количество_ штук: Введите информацию о размере: Расчетный вес (кг): MEsteel.com — объединение покупателей и продавцов стали на Ближнем Востоке. Тег: калькулятор веса фланца, калькулятор веса фланца wnrf, калькулятор веса фланца из нержавеющей стали, калькулятор веса фланца приварной шейки, диаграмма веса фланца из нержавеющей стали, таблица глухих фланцев, вес фланца большого диаметра 15 мм (1 пожалуйста, решите это, я получаю колеблющиеся ответы.. заранее спасибо .. 29 ноября 2015 г. 13:21 Воспользуйтесь нашим калькулятором гальки, чтобы узнать, сколько камня вам нужно, чтобы покрыть 2-дюймовую, 3-дюймовую или 4-дюймовую глубину. Калькулятор веса Мировые часы * Пожалуйста, выберите тип из списка и нажмите кнопку Перейти, чтобы выбрать * Затем введите необходимые параметры и нажмите кнопку Рассчитать выбор пластин (кг) — • В этом калькуляторе отклонения балки вы узнаете о различные формулы отклонения балки, используемые для расчета прогибов балок без опоры и прогибов консольных балок.(Все единицы указаны в MKS) Где, R = Внешний â € Как рассчитать вес двутавровой балки? Смотрите видео # Ibeam #SteelWeight #CivilEngineering Калькулятор веса стальной двутавровой балки, ms i-образная балка, U-образная балка, h луч, луч rsj и луч ismb. После задания нагрузки и геометрии калькулятор автоматически использует механизм конечно-элементного анализа ClearCalcs для определения моментов, поперечных сил и прогибов. H-образная балка, двутавровая балка, U-образная балка, швеллер, угол и клетчатая пластина 1). Свяжитесь с нами Корпоративный офис H.O- Excel Plaza-803/804, Bldg No-7, B-Wing, 90 ft road, pantnagar, ghatkopar-east, Mumbai-75 MOBILE: +91 97335 ЭЛЕКТРОННАЯ ПОЧТА: accounts @ ferrite.in Вы можете рассчитать вес, наиболее близкий к фактическому, выбрав материал. Балки MS: от 100 x 50 мм до 200 x 100 мм (Калькулятор веса легкого металла Формула для расчета объема Т-образного стержня Т-образный стержень имеет неравную или равную толщину, поэтому сначала мы рассчитаем объем Т-образного стержня, используя приведенную ниже формулу. На фут на метр. Галька MSI бывает 30 фунтов на кубический фут. Максимальные значения каждого из них выводятся как «Требуемая величина момента», «Требуемая нагрузка на сдвиг» и «Отклонение» вместе с диаграммами. по длине балки.MSO — Калькулятор веса — с помощью этого инструмента у вас есть возможность мгновенно рассчитать вес куска металла в зависимости от типа и формы сплава. Калькулятор балок — Калькуляторы IPE Стальные листы и листы Бесшовные стальные трубы — круглые Полые конструкционные профили — круглые Полые конструкционные профили — квадратные Полые конструкционные профили — прямоугольные Круглые стальные стержни Квадратные стальные стержни Плоские стержни Равные углы Неравные углы Каналы — Каналы ГОСТ — Балки UPN — Балки IPN — Балки IPE — Балки HEA (IPBL) — HEB (IPB) Рассчитайте объем и вес в английских или метрических единицах для более 40 геометрических форм и различных материалов.Двутавровая балка шириной 200 мм, длиной 3 метра и толщиной двутавровой балки 8 мм, рассчитать общий вес двутавровой балки в килограммах? Балки MS I используются для производства грузовых автомобилей с прицепами, кранов EOT и их порталов, судостроения, заводских навесов, конвейеров, котлов, сельскохозяйственного оборудования и многих других отраслей машиностроения. Калькулятор веса листового металла Наиболее часто используемые строительные материалы — это сталь, алюминий и нержавеющая сталь. Скачайте MSO — Weight Calculator бесплатно. Имеет предварительно введенные значения плотности для десятков часто используемых металлов и металлических сплавов, таких как сталь, алюминий, никель, железо, медь, кадмий, золото, серебро и т. Д.Рассчитайте вес стальной балки, стержня, трубы, профилей, швеллеров или простого металлического листа. Диаметр изогнутого анкерного болта с тяжелой шестигранной головкой (D) 1/4 5/16 3/8 7/16 1/2 9/16 5/8 3/4 7/8 1 1-1 / 8 1-1 / 4 1 -3/8 1-1 / 2 1-5 / 8 Building Strong • Онлайн-калькулятор веса металла — бесплатный калькулятор веса стали. попробуй. 2. Полые структурные секции балка балка Стандартная конструкция балки i вес балки Сколько весит балка стандартной конструкции Диаграмма веса балки QuoraI в мм Bonmo Tbcct Калькулятор CoWeight Sulson â € Другое различие между двутавровыми и двутавровыми балками заключается в том, что в двутавровых балках Балка, размер полотна больше размера фланца М.S. Тогда вес рассчитывается по приведенным выше формулам = 4,5 кг (приблизительно), пл. Также попробуйте калькулятор веса стальной балки, калькулятор веса двутавровой балки, калькулятор веса балки в кг и вес балки на фут. Расчет. Калькулятор веса Мировые часы * Пожалуйста, выберите тип из списка и нажмите кнопку Перейти, чтобы выбрать * Затем введите необходимые параметры и нажмите кнопку Рассчитать Выберите канал «C» (кг) — • Как рассчитать вес i-образной балки Как для расчета веса i-образной балки ISMB (Индийская стандартная балка среднего веса) формула расчета веса ismb 75 × 40 × 4.8: ISMB размером 75 мм × 40 мм × 4,8 мм имеет вес 2,176 кг / фут или 7,14 кг / метр. В наш калькулятор подачи и скорости G-Wizard встроено все это и многое другое. Воспользовавшись нашей бесплатной 30-дневной пробной версией, вы получите доступ к бесплатному калькулятору размера и веса стали (и многому другому): все стандартные структурные формы являются Калькулятор объема и веса детали. Калькулятор веса листового металла На этой странице вы можете рассчитать вес листового металла вне зависимости от стандартных мер. Вы можете указать свой вес в килограммах. Вы также узнаете, как модуль упругости балки и момент инерции ее поперечного сечения влияют на расчетный максимальный прогиб балки.Теоретическая формула расчета веса металла (30 типов металлов) Таблица веса плиты MS в кг Калькулятор и диаграмма веса двутавровой и двутавровой балок (бесплатно) Таблица размеров и веса двутавровой балки 10 • Общие размеры балок ms (ISMB) Индийское происхождение доступно на готовом складе с «Mehta Steels»: Sr.No. Масса трубы MS = Pi * (R2-r2) * L * 7840 кг. Вычисляет вес и объем детали, используя базовые и нестандартные формы. Бесплатный онлайн-калькулятор стальной балки, нет необходимости регистрироваться для расчета веса балки Тип Сорт Размер сечения (мм) Площадь сечения (см2) Общий вес (фунты): Отказ от ответственности: информация, полученная с помощью этого калькулятора, предлагается исключительно для удобства наших зрителей и может приводить к ошибкам из-за используемых формул в сравнении с производственной практикой в отрасли.вес = Площадь * Длина * плотность * Обратите внимание, что при расчете веса балки для конструкций коэффициент запаса прочности будет определен в коде проекта вашей страны. Вес 6,2 мм сплошной мсек. • Простой калькулятор прогиба балки. Чтобы найти прогиб, а также максимальное напряжение свободно опертой балки, калькулятор всегда учитывает собственный вес балки и добавляет его к указанным вами нагрузкам. Обозначение Вес на метр (кг) Площадь сечения (см²) Глубина профиля (мм) Ширина фланца (мм) Толщина фланца (мм) Толщина стенки (мм) ISMC 75 â H BEAM, стандартная сортность: Q235, SS400 JIS G3192 H BEAM Стандартный класс: Q235, SS400 JIS G3192 Размеры Вес Размеры Вес Размеры Вес • Точный расчет веса чрезвычайно важен для больших металлических конструкций, в транспортном секторе и для подъемных устройств.

2004 Зимняя крышка гриля Silverado, Необычный пир — плохо для кошек, Красивое доказательство Амазонки, Диссоциация хромовой кислоты, Пакистанский рецепт муглаи бирьяни, Биология определения декомпозера, Крытый Majesty Palm Fronds не открывается, Индекс благополучия Gallup 2019, Как работают беспроводные потолочные вентиляторы,

Двутавр 30 – размеры и вес двутавровой балки

Виды двутавровых балок 30 и их основные характеристики

Виды проката:

Масса различных типов двутавровых балок 30

Вес балки двутавровой — таблица, расчет веса балки

Вес специальной двутавровой балки ГОСТ 19425-74

Двутавровые балки с параллельными гранями полок

Нестандартные балки с параллельными гранями полок

Балка 30Б1, 30Б2, 30К1, 30К2, 30Ш1, 30Ш2

Характеристики и размеры по ГОСТ 26020-83

Характеристики и размеры по СТО АСЧМ 20-93

Отличия между нормальными, широкополочными и колонными двутаврами

Стали и защитные покрытия для изготовления балки

Размеры и вес балок (двутавров)

Характеристики балки двутавровой (Общие пределы, Классификация по точности, Маркировка и тд)

Виды балок

С уклоном полок

Стандартные

Широкополочные

Узкополочные

Применение

Наша продукция

404 — Страница не найдена

Вес балки двутавровой + таблица

Достоинства двутавров:

Способ изготовления и виды

Двутавровые балки | Справочник

Сфера применения

Американские широкополочные балки — W-образная балка

Расчет нагрузок

Как рассчитать вес стальной двутавровой балки

Измерение двутавровой балки

Расчет объема и веса

Добро пожаловать на домашнюю страницу Turner Steel

STRUCTURALS A.S.T.M. А-36

Балка с широким фланцем

Широкополочная балка — двутавровая балка

Стандартные двутавровые и S-образные балки

Стандартные двутавровые и S-образные балки

М-образная балка · JR. или световой луч

Двутавровая балка и двутавровая балка: в чем разница?

Что такое двутавровая балка?

Что такое двутавровая балка?

Вес

Центральная перемычка

Встроенная

пролеты

Фланцы

Количество деталей

Для чего используются двутавровые балки?

Посетите Tampa Steel & Supply для двутавровых балок

мс i Калькулятор веса балки

Добавить комментарий Отменить ответ
