Вытяжной центробежный вентилятор ВЕНТС ВЦН
Вытяжной центробежный вентилятор ВЕНТС ВЦН
Применение
Вытяжные системы вентиляции помещений различного назначения для удаления воздуха температурой до 55°С. Может использоваться для прямого вывода отработанного воздуха.
Конструкция
Корпус из стали с полимерным покрытием обеспечивает защиту двигателя от прямого попадания влаги при наружном монтаже. Нижняя часть вентилятора имеет защитную решетку от мелких птиц и грызунов. Вывод воздуха осуществляется вертикально вниз.
Двигатель
Однофазный двигатель с внешним ротором оснащен центробежным рабочим колесом с назад загнутыми лопатками. Двигатель оснащен встроенной тепловой защитой с автоматическим перезапуском. Применение в двигателе подшипников качения обеспечивает большой срок эксплуатации (40 000 часов). Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку. Двигатель в вентиляторе имеет класс защиты IP 44.
Регулировка скорости
Плавная или ступенчатая регулировка осуществляется с помощью тиристора или автотрансформатора. К одному регулирующему устройству могут подключаться одновременно по несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.
Монтаж
Вентилятор предназначен для монтажа на наружной поверхности стены и подсоединения к круглому воздуховоду соответствующего диаметра. Подача питания на вентилятор осуществляется через наружные клеммы.
Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной в паспорте изделия.
Вариант применения вентилятора ВЕНТС ВЦН в заведениях общественного питания.
Вариант применения вентилятора ВЕНТС ВЦН в туалете.
Качественно проведенная вентиляция предотвращает появление плесени и способствует удалению неприятных запахов.
Если же в вашей квартире жить мешают соседи, которые курят или жарят рыбу, появился просто зловонный запах в доме, то стоит подумать о том, чтобы купить мощный вытяжной вентилятор.
Вытяжной вентилятор представляет собой небольшой прибор, который активно перегоняет воздух за счет быстрого вращения лопастного колеса. Естественный процесс воздухообмена в помещении при этом не нарушается, если не будет установлен обратный клапан. Предназначение вытяжного вентилятора в том, чтобы оперативно удалять дым, неприятный запах, избыток влаги. Именно вытяжной вентилятор позволяет решить все эти проблемы максимально быстро.
В нашем магазине вы всегда можете купить вентилятор вытяжной для кухни, сауны, ванной комнаты и так далее. Большой плюс вытяжного вентилятора в том, что его можно установить на стене, потолке и в самом канале вентиляции. Если вы планируете установить вытяжной вентилятор на потолке или стене, то его монтаж проводится напрямую. Если вы хотите, чтобы вентилятор находился именно в вытяжном канале, то вам необходимо купить канальный вытяжной вентилятор подходящего размера и мощности. Он позволит активно перегонять воздух сразу из всей квартиры или нескольких комнат. Часто его устанавливают на ванну и санузел.
Для большего удобства эксплуатации прибора лучше всего купить вытяжной вентилятор с пультом. Такое дополнение позволит вам легко настроить вентилятор, установить таймер работы и так далее. Цена на кухонный вытяжной вентилятор или любой другой зависит от его мощности, размера, бренда, под которым был выпущен прибор. Вытяжные вентиляторы имеют разный тип лопаток, от этого полностью зависит, как будет перемещаться поток воздуха и скорость захвата воздушных масс. Делятся вытяжные вентиляторы, как и многие другие, на осевые и центробежные.
Осевые имеют ось, на которой и вращается сам винт с лопастями. Вращение происходит за счет электромотора. Такие вентиляторы подходят для небольших помещений: ванных комнат, санузлов, кухонь. Их преимущество в небольшом уровне шума, который они создают при работе и довольно дешевая цена.
Наиболее популярны модели вытяжных вентиляторов с загнутыми назад лопастями — они создают меньше всего шума во время работы и крайне эргономичны. Наиболее комфортный уровень шума не должен превышать 30 дБ. Изготавливаются вентиляторы различными по внешнему виду — это не должно смущать покупателя. У нас вы можете купить вытяжной вентилятор с крышкой. Корпус вытяжных вентиляторов пластиковый, в характеристиках всегда указан класс защиты. При покупке стоит обратить внимание и на производительность вентилятора, она измеряет объём воздуха, который вентилятор удаляет за один час непрерывной работы. Исходя из данного показателя, вы всегда сможете посчитать, какой вентилятор вам будет необходим.
Если у вас возникли вопросы при выборе вытяжного вентилятора вы всегда можете позвонить нам по телефонам, указанным на сайте и сотрудники компании всегда помогу определиться покупкой нужного вентилятора.
Вытяжной вентилятор для кухни (бесшумный, канальный, центробежный): какой выбрать, как установить
Кухня является особенным местом в жилище, для микроклимата которого характерны высокие показатели температуры и влажности. Также там постоянно образуются различные запахи, связанные с приготовлением еды, ее хранением и утилизацией.
Устранить эти негативные явления поможет вытяжной вентилятор для кухни. Его установка – надежный и недорогой способ оптимизации воздухообмена.
Этим вопросом необходимо озаботиться на стадии планирования ремонта, таким образом, заранее обеспечивая комфортное и безопасное пребывание домочадцев на кухне.
Зачем нужен вентилятор на кухне
Как уже было сказано, негативные явления, сопровождающие процесс приготовления пищи, могут привести к таким последствиям, как образование конденсата на стенах и мебели, загрязнение поверхностей продуктами горения, недостаток кислорода в воздухе.
Это может произойти из-за недостаточного или неправильного воздухозамещения в помещении. Поэтому вытяжной вентилятор в кухне является незаменимым устройством для отвода загрязненного воздуха и обеспечения комфортного микроклимата.
Вытяжной прибор обычно монтируется на вытяжку над плитой, так достигается наибольший эффект при работе данного механизма. Также существуют вентиляторы канального типа, которые монтируются непосредственно в вытяжную шахту.
Кроме этого, для большей эффективности необходимо позаботиться и о притоке свежего воздуха взамен удаленного. Таким образом, основной функцией вытяжных кухонных вентиляторов является оптимизация процессов воздухообмена.
Устранение главной причины — нарушения воздухообмена – позволит исключить негативные явления, описанные выше.
Устройство и принцип работы вентилятора
Вентиляторы для кухни — это электрические устройства, неотъемлемой частью которых являются электрический мотор и закрепленный на нем винт с лопастями.
При подключении аппарата к электросети лопасти приводятся в движение, втягивая и выталкивая воздух наружу. В системе большинства кухонных вентиляторов предусмотрена функция предотвращения возврата воздуха обратно в комнату.
Это достигается за счет специального обратного клапана, который пропускает воздушный поток через себя наружу и блокирует его обратный ход.
Клапан представляет собой заслонку, которая закрывается при отключении устройства, т. е. при отсутствии напора воздуха.
На рынке представлены различные модели, от простейших до “умных”. В первом случае устройства не имеют ничего лишнего, только основные конструктивные элементы.
Во втором случае они оснащены различными датчиками и способны работать в автоматическом режиме.
Такие устройства активируются при заданных условиях, например, когда достигается определенная температура или влажность, включается свет, срабатывает таймер и т.
д.
Все кухонные вытяжки непременно оснащаются вентиляционными устройствами. Во избежание перегрузок и в целях безопасности в каждом из таких устройств установлен предохранитель.
Виды кухонных вентиляторов
Различные виды и типы кухонных вентиляторов
Вентиляторы кухонные различаются по различным параметрам. Основными критериями классификации являются:
- конструкция и принцип работы;
- назначение и условия эксплуатации;
- методы монтажа;
- способы соединения устройства с электродвигателем;
- технические характеристики, такие как уровень создаваемого давления, мощность электродвигателя, частота крутящего момента, уровень шума и др.
По типу конструкции существуют следующие модификации:
Осевые (аксиальные). Этот тип широко применяется в бытовых кухонных вытяжках. Модели отличаются достаточной простотой и небольшими габаритами. Основными элементами являются корпус в виде цилиндра, лопастное колесо и электропривод.Для улучшения аэродинамики устройство дополняют различного рода насадками, каналами и обтекателями с обеих сторон лопастного колеса.
Особенностями осевых моделей являются:
- небольшая площадь, необходимая для установки;
- экономное электропотребление;
- невысокий уровень шума, издаваемого при работе;
- простота конструкции, хорошие эксплуатационные качества, нетрудоемкий ремонт;
- низкая цена.
Такие типы агрегатов получили большую распространенность в быту.
Центробежные, или радиальные. Особенностью данного типа вытяжных вентиляторов является расположение лопастей в роторе. Они установлены по спирали.Захват воздуха происходит по определенной траектории, что способствует существенному увеличению мощности такого агрегата.
Вентиляторы центробежные вытяжные кухонные чаще всего устанавливаются в заведениях общепита, где требуется постоянная и мощная вентиляция.
Диагональные вытяжные. Такие модели представляют собой комбинацию двух предыдущих типов: осевого и центробежного.
Крыльчатка данного типа устройства имеет форму барабана, похожего на барабан радиального вентилятора, лопасти крыльчатки расположены параллельно к оси вращения.
К достоинствам вентиляторов комбинированного типа можно отнести оптимальное соотношение шума, эффективности и габаритов.
Центробежно-осевые установки находят применение в напорных системах вентиляции приточного типа.
Диаметральные. Особенностями диаметральных агрегатов являются:- высокие аэродинамические характеристики;
- равномерная подача воздушного потока;
- возможность выбора направления подачи воздуха;
- бесшумная работа;
- высокий коэффициент полезного действия.
Устройства диаметрального типа применяются в основном для формирования воздушных завес, используются в сплит-системах.
Безлопастные. Этот инновационный агрегат недавно появился на рынке и имеет принципиальные отличия от ранее рассмотренных моделей. Его действие основано на принципе создания равновесия между давлением снаружи и изнутри устройства.При включении мотора начинает работать турбина, которая затягивает поток воздуха. Под действием турбулентности скорость воздушного потока увеличивается в несколько раз и выходит через выходные отверстия.
В сравнении с лопастными вентиляторами, безлопастные имеют некоторые преимущества:
- плавность регулировки интенсивности подачи воздуха;
- удобное и безопасное использование;
- возможность регулировки направления воздуха;
- низкий расход электроэнергии.
К недостаткам приборов данного типа можно отнести дороговизну и высокий уровень шума при работе.
По условиям эксплуатации различают:
- приборы для общего использования — предназначены для отвода неактивных газовых потоков с температурой, не превышающей +50°С;
- приборы специального назначения — предназначены для работы в условиях высоких температур, повышенной влажности, задымленности.
По способу монтажа выделяют:
Стандартные – устанавливаются на опору. К таким видам устройств относятся оконные, настенные и потолочные:
- оконные. Такие типы вентиляторов монтируют в оконный проем. Отработанный воздух с кухни выводится сразу на улицу;
- настенные. Принцип монтажа такой же, как и в предыдущем случае, только проем подготавливается в стене;
- потолочные. Такой тип вентиляторов идеально подходит для подвесных конструкций потолка. Воздух в этом случае попадает в вентиляционную шахту, которую располагают между потолком и перекрытием. К потолочным также можно отнести вентиляторы кухонные в виде люстры, придающие оригинальность интерьеру помещения.
Крышные – монтаж производится на крыше.
Канальные вытяжные вентиляторы – монтируются непосредственно внутри вентиляционной шахты или воздуховода, а лицевая сторона обрамляется декоративной решеткой.
Устройства такого типа могут иметь округлую, квадратную или прямоугольную форму, что предполагает возможность подбора устройства под определенную форму вентиляционного канала.
Многозональные – эти модели рассчитаны на присоединение нескольких воздушных каналов.
По способам соединения крыльчатки с электродвигателем различают приборы:
- с непосредственной сцепкой;
- с ременчатой передачей;
- с бесступенчатым соединением.
По техническим характеристикам вытяжные вентиляторы могут быть самыми разнообразными. Поэтому непосредственно после определения особенностей, указанных выше, можно подобрать нужные технические параметры устройства.
Критерии выбора вентилятора для кухни
В предыдущих пунктах статьи мы ознакомились с различными типами вытяжных вентиляторов и принципами их действия. А какая же вентиляция подойдет именно для кухни?
На этот вопрос нельзя ответить однозначно, поэтому попробуем разобраться в критериях, которыми нужно руководствоваться при планировании вытяжной системы в кухне.
Первейшим и непременным атрибутом кухни является вытяжка. Наиболее эффективным вариантом отвода газов является так называемый вытяжной зонт.
Он представляет собой конусовидный по форме вытяжной короб, который охватывает площадь плиты, сужаясь к выходу воздуховода. Немалую, а может быть, главенствующую роль в отводе газов играет вентилятор, которым оснащается вытяжка.
Выбирая вытяжной вентилятор для кухонной вытяжки, следует обращать внимание на:
Мощность устройства, которая непосредственно влияет на показатели объема удаляемого из помещения воздуха за единицу времени. Обычно показатель мощности вентиляторов измеряется в кубометрах в час.
Мощность вытяжных вентиляторов для кухни определяется индивидуально для конкретного помещения с учетом условий эксплуатации. И при покупке стоит в первую очередь поинтересоваться именно показателями мощности.
Для кухни устройство вытяжки должно быть достаточно мощным. Для определения необходимой мощности надо умножить кратность воздухообмена для данной модели на объем помещения.
От этих расчетов зависит то, как будет справляться вытяжной вентилятор со своей задачей по выведению воздуха из помещения.
Особенности монтажа устройства и его габариты. Перед покупкой необходимо определиться, куда будет встраиваться аппарат, а именно: в окно, стену, потолок. Также следует знать, под какого размера вентиляционный канал нужно подобрать устройство.
Уровень шума. Все без исключения вентиляционные вытяжные устройства издают шум при своей работе.
Тем не менее громкость шумов различных агрегатов различается, и для комфортного пребывания на кухне рекомендуется выбирать устройство, уровень шума которого не будет превышать 40 децибел. Этот нюанс обязательно нужно учесть.
Наличие в конструкции обратного клапана. Этим пунктом также не стоит пренебрегать, особенно если это устройство оконного или настенного типа, канал которого выходит непосредственно на улицу.
Обратный клапан предотвращает проникновение в помещение холодного воздуха и разного рода запахов.
Термостойкость и влагоустойчивость устройства. Микроклимат кухни характеризуется постоянными перепадами температуры, повышенной влажностью, которые возникают в связи с приготовлением пищи. Поэтому эти критерии актуальны и важны для выбора подходящей модели.
Тип управления. Различают автоматические и механические аппараты. Конечно же, автоматический вариант более удобен. Он может быть оснащен различными датчиками, которые распознают условия и подбирают режим работы устройства.
Допускается управление дистанционным способом — при помощи пульта или смартфона. Такая модель будет стоить дороже, чем механическая, но функций и возможностей у нее также будет больше.
Дизайн. Ну и, конечно же, при выборе модели вытяжного вентилятора на кухню стоит обратить особое внимание на его внешний вид, чтобы он подошел к интерьеру помещения.
Расчет мощности вентилятора для кухни
Чтобы выяснить мощность кухонного вентилятора для вытяжки, следует:
- Сделать обмер кухни и определить ее объем. Для этого нужно измерить длину, ширину и высоту кухни и перемножить все эти показатели.
- Рассчитать показатель воздухообмена. Эта величина представляет собой произведение объема кухни на коэффициент кратности воздухообмена (количество обновлений воздуха за 1 час).
Строительными нормами и правилами (СНиП) этот коэффициент для кухни составляет 10-12. Для примера, если кухня имеет объем 25м3, то рассчитываемая величина воздухообмена будет составлять 25 × 12 = 300 м3/час.
Соответственно, в данном случае мощность устройства должна быть такой, чтобы обеспечить воздушный поток не менее 300 м3 в час.
Этот расчет является простейшим и в большинстве случаев достаточен для бытового применения.
Монтаж вентилятора на кухне
Процесс монтажа зависит от конструкционных особенностей устройства. Каждый производитель обязан предоставить инструкцию по установке, не пренебрегайте изучением указанных рекомендаций.
Рассмотрим подробнее процесс установки наиболее популярных в быту канальных вытяжных вентиляторов. Монтировать канальный вентилятор для кухни проще всего, поскольку он имеет небольшую массу и габариты.
Если прибор выбран верно, то его корпус нужно установить в вентиляционный канал. Затем необходимо подсоединить устройство к электропроводке.
После проделанных операций конструкция крепится к стене при помощи дюбелей по периметру отверстия в стене.
Устройства оконного типа практически не имеют отличий в монтаже. А вот чтобы установить вытяжной зонт, потребуется специальный крепеж с учетом большого веса и возможных вибраций конструкции.
Вентилятор на кухне как элемент декора
Кухонный вытяжной вентилятор не всегда может вписаться в интерьер помещения, поэтому стоит заранее продумать этот вопрос.
В решении этой задачи есть 2 пути:
- подобрать декор устройства или вытяжки в соответствии с дизайном кухни;
- максимально скрыть от глаз наличие вентилятора.
В настоящее время на рынке представлен огромный ассортимент вытяжных приборов различных типов и дизайна. На просторах интернета можно найти советы дизайнеров и фотографии выполненных работ.
При должном внимании подобрать решение для своей кухни не составит особого труда.
Другой вариант, когда конструкция портит интерьер. Тогда отличным решением станет встроить устройство для вентиляции в мебель. Например, установить скрытую кухонную вытяжку и спрятать вентиляционные каналы в коробах или шкафах.
Итоги и выводы
Подводя итог вышесказанному, стоит еще раз отметить, что любая кухня обязательно должна быть оснащена кухонными вытяжными вентиляторами. Это обусловлено в первую очередь заботой о своем здоровье и здоровье находящихся в помещении людей.
В статье была изложена информация о предназначении вытяжных устройств и их видах, даны рекомендации по расчету мощности и способам монтажа. Надеемся, что представленные сведения помогут вам сделать качественную и надежную вентиляцию.
Вентилятор кухонный. Вентиляторы вытяжные кухонные. Вентилятор для кухонной вытяжки. вентилятор центробежный кухонный.
Вентиляторы для кухонь имеют набор необходимых параметров:
1. Моющийся корпус, в том числе открывающаяся дверка для доступа к колесу;
2. Он должен быть производительный, а это значит, что объём прокачиваемого воздуха (м3/час) должен соответствовать характеристикам системы;
3. Предназначен для перемещения воздушной среды достаточно высоких температур;
4. Тепло-шумоизолированный корпус
Кухонный вентилятор имеет модификацию с двигателем 220 V или 380 V
Конструктивно корпус вентилятора выполнен из оцинкованной стали, изолированный 50 мм слоем минеральной ваты. Колесо изготовлено с вперед загнутыми лопатками.
| Вентилятор кухонный | Напр. питания, В | Макс. напор, Па | Макс. расход, м3/час | Мощность потр., кВт | Ток, А | Cоединительные размеры, Ø G мм | Прайс лист Цена* руб |
| Вентилятор кухонный МКВ-14-РМ/РТ | 220/380 | 470 | 1150 | 0,25 | 1,9/0,66 | 160 | 19 870 |
| Вентилятор кухонный МКВ-16-РМ/РТ | 220/380 | 650 | 1600 | 0,37 | 2,7/1 | 160* | 23 440 |
| Вентилятор кухонный МКВ-18-РМ/РТ | 220/380 | 860 | 2000 | 0,55 | 2,5/1,45 | 200 | 26 926 |
| Вентилятор кухонный МКВ-21-РМ/РТ | 220/380 | 1510 | 3000 | 1,1 | 7,1/2,9 | 200 | 37 208 |
| Вентилятор кухонный МКВ-25-РМ/РТ | 220/380 | 2000 | 5600 | 1,5 | 9,6/3,95 | 250 | 48 231 |
| Вентилятор кухонный МКВ-31-РМ/РТ | 220/380 | 1600 | 7000 | 2,2 | 13,9/5,8 | 315 | 53 475 |
* производитель оставляет за собой право, вносить изменения
Цены действительны по курсу сентябрь 2019 г.
Оплата производится в рублях, по курсу ЦБ
Регулирование оборотов осуществляется тиристорными, трансформаторными или частотными регуляторами.
Обозначение:
ХХ — цифра обозначающая размерный и модельный ряд;
РМ/РТ — двигатель 220/380 Вольт
Характеристики вентилятор кухонного:
Параметры кухонного вентилятора: Скачать вентилятор кухонный МКВ-РМ/РТ описание параметров
Кухонный вентилятор цена: Скачать прайс лист вентилятор для кухонь
Вытяжной вентилятор для кухни: виды и технические особенности
Системы вентиляции в кухнях, столовых, кафе, ресторанах оборудуются вытяжными вентиляторами. Рассмотрим виды и конструктивные особенности этого вытяжного оборудования.
Виды вытяжных вентиляторов

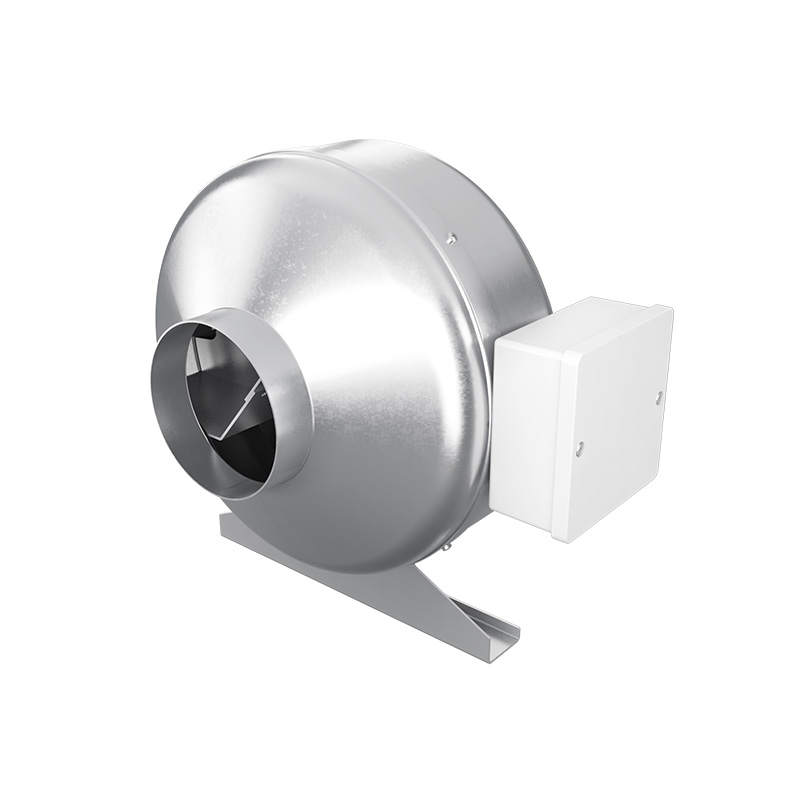

Круглый канальный вентилятор – самая популярная модель и экономичный вариант. Это обусловлено низкой стоимостью и широким модельным рядом. Выпускаются они из пластика и оцинковки. Это зависит от производительности.
Круглый канальный вентилятор VCZplВытяжной вентилятор из пластика ставят в системе с небольшим расходом воздуха. Он прост и удобен в монтаже. Корпус из оцинкованной стали обеспечивает лучшую аэродинамику. Это позволяет усилить напор в вентиляционной системе.

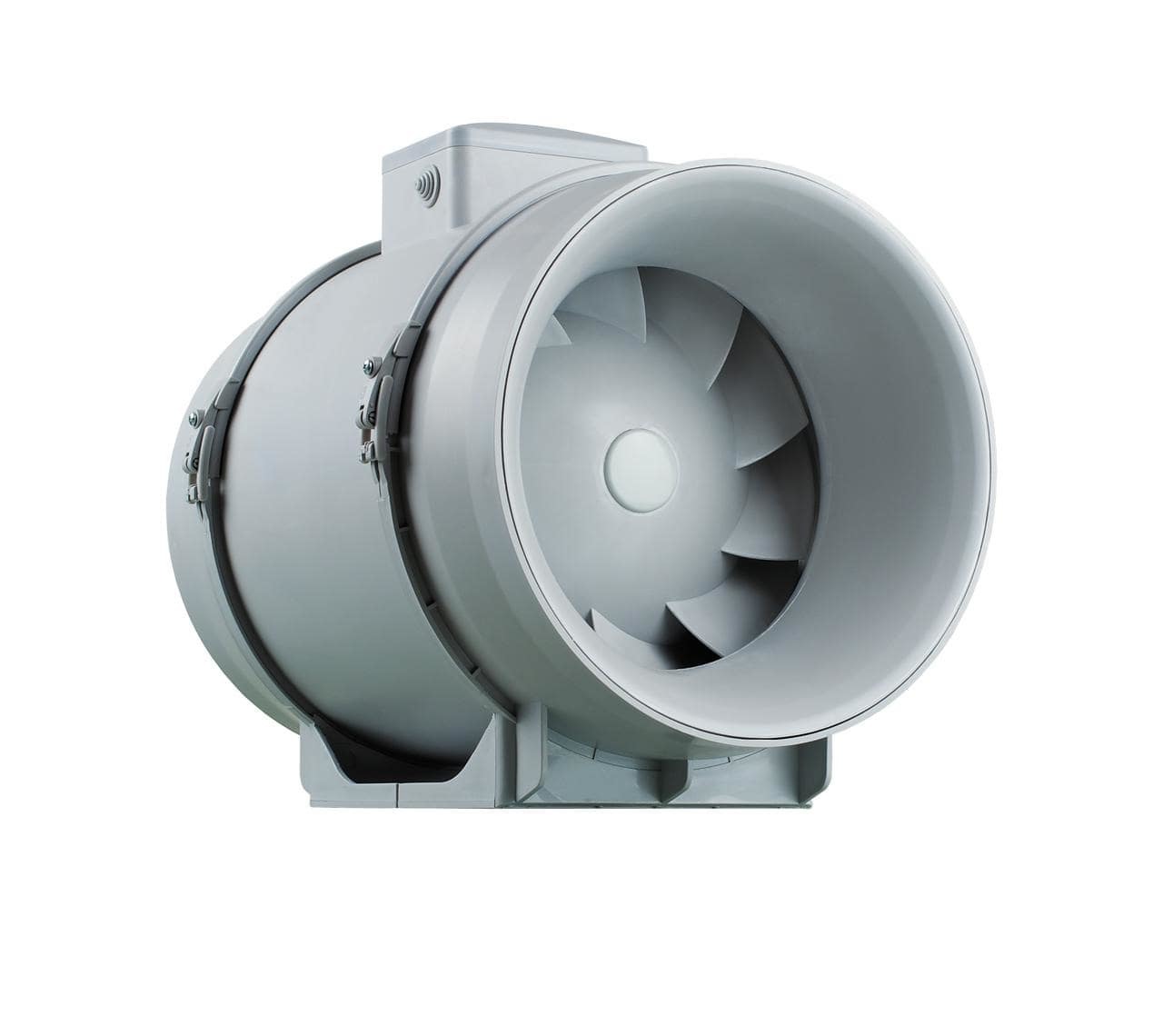

Центробежно-осевая крыльчатка крепится на однофазном двигателе, который расположен в корпусе вентилятора. При относительно малой мощности этот тип вентилятора обеспечивает достаточную производительность.
Такие вентиляторы компактны, с низкими шумовыми характеристиками. Это позволяет устанавливать их непосредственно в зоне готовки. Поскольку кухни уже имеют вентиляционные каналы, то проводить монтаж легко и удобно.
Следует учитывать основную проблему такого оборудования – налипание жира на крыльчатку. При интенсивной эксплуатации жировой слой достигает такой толщины, что лопасти приклеиваются к корпусу. В этом случае может сгореть обмотка двигателя, поскольку его мощности недостаточно для запуска вентилятора.
Поэтому располагать вентилятор лучше в легкодоступных местах, чтобы было удобно своевременно проводить очистку или замену.
Избежать поломки двигателя можно при использовании более производительного канального вентилятора. Но в этом случае возрастет шум и установка потребует отдельного закрытого помещения.
Центробежно-осевые вытяжные вентиляторы целесообразно использовать для небольших кухонь со средней интенсивностью работы. При интенсивной работе лучше устанавливать центробежные вентиляторы с отдельно расположенным двигателем.
Они обычно устанавливаются на улице и крепятся к стене при помощи кронштейнов. Выпускается такое оборудование с широким спектром параметров. Это дает возможность выбора вентилятора с оптимальной производительностью для любой кухни.
Чаще всего используются модели, производительность которых 3700 м3/ч. Они подключаются к воздуховодам диаметром 300 мм и имеют невысокую скорость вращения крыльчатки.
Вентиляторы центробежные вытяжные bahcivanСамый лучший, но дорогой вариант – центробежный вытяжной вентилятор, который имеет свободный доступ к крыльчатке. Такие вентиляторы выполняются в изолированном корпусе. При высокой интенсивности готовки на кухне и при полной загрузке кухонного оборудования это надежные и удобные в монтаже, эксплуатации и профилактическом обслуживании вентиляторы. Такой недостаток, как высокая стоимость, компенсируется несомненными эксплуатационными качествами.
Как выбрать центробежный вентилятор
Вы столкнулись с делимой, какой вентилятор выбрать. Давайте немного остановимся на каждом производителе центробежных вентиляторов, ведь их то на самом деле не так много и у каждого своя ниша потребителей.
Выбранный вентилятор должен удовлетворять техническим требованиям, ценовой способности потребителя, габаритным размерам, эксплуатационным требованиям завода производителя. Рынок вентиляционного оборудования с каждым годом становится насыщеннее, выбор всегда остается за покупателем.
Рассмотрим подробнее.
Турецкие вентиляторы занимаю нишу маломощных не большой производительности вентиляторов для сети напряжения 220 V. Эти вентиляторы имеют ряд преимуществ и ряд существенных недостатков. К преимуществам, прежде всего, нужно отнести стоимость вентилятора, в целом розничная стоимость такого вентилятора довольно низкая. Качество сборки, в зависимости от партии на уровне. Но некоторые технические расчеты не доработаны, по этому в процессе работы «улитки» выходят из строя, особенно это относится к более мощным двигателям из одного модельного ряда. С гарантией дела обстоят довольно сложно, точнее ее просто нет, хотя стоимость ремонта в целом не высокая.
Донвентилятор
Донецкие вентиляторы «Донвентилятор» завод имеет многолетнюю историю развития, конечно, является лидером продаж центробежных вентиляторов. Цена вентилятора довольно скромная и не имеет конкурентов в розничной стоимости вентиляторов. Качество сборки в целом на уровне, но модели в основном старого образца. Имеют значительные размеры и вес, плохо сбалансированную крыльчатку, которая неизбежно дает вибрацию, что порой составляет неудобство и дополнительные затраты в ремонте. Плохой сервис обслуживания, гарантия в целом есть, но ее как бы и нет. Все транспортные расходы ложатся на ваши плечи, что в целом не очень приятно.
Центробежные вентиляторы ВЕНТС
Завод Вентс относительно недавно начал изготавливать центробежные вентиляторы. Основным и пока существенным недостатком является стоимость «улитки», но в противовес цене налажен гарантийный сервис, который удобно работает. Все затраты на транспортировку и ремонт ложатся на плечи завода изготовителя. Вентиляторы имеют огромный выбор моделей по производительности и давлению потока воздуха. Оборудованы хорошо сбалансированной крыльчаткой, вибрация практически отсутствует. Имеют не значительные размеры и скромный вес. Что в целом удобно при произведении монтажа вентиляционного оборудования.
Основным отличием является гарантийное и послегарантийное обслуживание.
Вывод: у каждого производителя есть свои плюсы и минусы, зная это, вы сможете сделать правильный выбор.
Новинки
{youtube}YdsgmER9bmA{/youtube}
Подбора радиального вентилятора Для подбора радиального вентилятора разберем, что представляет собой радиальный вентилятор.
Вентиляторы данного вида оборудованы центробежной крыльчаткой закрепленной на валу ротора двигателя
. Воздух засасывается через входное отверстие радиального вентилятора, где благодаря центробежной силе под прямым углом направляется к выходу. Центробежные вентиляторы широко используются в промышленной и коммерческой вентиляции для обустройства помещения кухни кафе, баров, ресторанов, а так же продовольственных магазинов оборудованных выпечкой свежего хлеба.
Существуют следующие основные характеристики радиальных вентиляторов, которые необходимо учитывать при подборе радиального вентилятора в систему воздуховодов для выполнения тех или иных задач по перемещению воздуха по воздуховодам:
♦ — сечение воздуховода;
♦ — производительность радиального вентилятора;
♦ — полное давление создаваемое вентиляторов;
♦ — число оборотов рабочего колеса;
♦ — стоимость радиального вентилятора.
Существует несколько типов радиальных вентиляторов, которые в свою очередь характеризуются габаритными размерами, весом, производительностью, полным рабочим давлением, числом оборотов ротора вентилятора на котором установлена центробежная крыльчатка и стоимостью. В тоже время каждый тип радиального вентилятора на базе одного и того же корпуса имеет несколько типоразмеров. Данные типоразмеры комплектуются вентиляторами различной мощности двигателя и скорости вращения ротора вентилятора. Эти данные в свою очередь влияют на полное рабочее давление радиального вентилятора, скорость и шум потока в воздуховоде.
Все данные учитываются при подборе радиального вентилятора.
Такое разнообразие моделей помогает в зависимости от необходимых параметров более точно подобрать нужный радиальный вентилятор для данных условий работы и стоимости вентиляционного оборудования.
Характеристики для подбора центробежного вентилятора
В представленной таблице видно расчетное соотношение объема воздуха к диаметру воздуховода и потери давления на одном метре воздуховода.
Пример допущенных ошибок детальнее, на конкретном примере, представлен в статье Типичные ошибки при подборе оборудования.
Вывод: при выборе вентилятора учитывается не только статическое давление вентилятора или другими словами производительность вентилятора. Статическое давление воздуха создающее вентилятором следует учитывать именно при выборе воздуховодов, где на выбор воздуховода существенное влияние оказывает какой объем воздуха нам необходимо переместить.
Характеристики центробежных вентиляторов вентс
Подробнее ВЕНТС ВЦУ
Подробнее ВЕНТС ВЦУН
Центробежный вытяжной вентилятор в Санкт-Петербурге
27 696 ₽
KraftWell KRW-EF-0.75 Вентилятор центробежный для вытяжных катушек 0,75 кВт +7 (812) 90… показатьпо г. Санкт-Петербург
Купить
9 424 ₽
Вытяжной центробежный вентилятор Vortice Quadro Micro 100 T (11940VRT) +7 (499) 70… показатьиз Москвы в Санкт-Петербург
Купить
10 156 ₽
Вытяжной центробежный вентилятор Vortice Ariett T LL (11966VRT) +7 (499) 70… показатьиз Москвы в Санкт-Петербург
Купить
20 585 ₽
Вытяжной центробежный вентилятор Vortice Quadro Micro 100 I ES (12045VRT) +7 (499) 70… показатьиз Москвы в Санкт-Петербург
Купить
98 298 ₽
SHUFT EF 225 Вентилятор центробежный вытяжной кухонный New +7 (831) 41… показатьиз Нижнего Новгорода в Санкт-Петербург
Купить
129 574 ₽
SHUFT EF 280 Вентилятор центробежный вытяжной кухонный New +7 (831) 41.
.. показатьиз Нижнего Новгорода в Санкт-Петербург
Купить
142 978 ₽
SHUFT EF 400 Вентилятор центробежный вытяжной кухонный New +7 (831) 41… показатьиз Нижнего Новгорода в Санкт-Петербург
Купить
9 990 ₽
Вытяжной вентилятор vortice punto EVO ME 120/5 LL T центробежный +7 (495) 99… показатьиз Москвы в Санкт-Петербург
Купить
27 209 ₽
Вентилятор центробежный для вытяжных катушек 0,75 кВт KraftWell KRW-EF-0.75 +7 (920) 04… показатьиз Нижнего Новгорода в Санкт-Петербург
Купить
38 107 ₽
Вентилятор центробежный для вытяжных катушек 1,1 кВт KraftWell KRW-EF-1.1 +7 (920) 04… показатьиз Нижнего Новгорода в Санкт-Петербург
Купить
27 106 ₽
Вентилятор центробежный для вытяжных катушек 0,75 кВт KraftWell KRW-EF-0.75 +7 (351) 20… показатьиз Челябинска в Санкт-Петербург
Купить
35 135 ₽
Вентилятор центробежный для вытяжных катушек 1,1 кВт KraftWell KRW-EF-1.1 +7 (351) 20… показатьиз Челябинска в Санкт-Петербург
Купить
27 852 ₽
Вентилятор центробежный для вытяжных катушек KraftWell 0,75 кВт 8 (800) 50… показатьпо г. Санкт-Петербург
Купить
36 090 ₽
Вентилятор центробежный для вытяжных катушек KraftWell 1,1 кВт 8 (800) 50… показатьпо г. Санкт-Петербург
Купить
11 399 ₽Оптовые цены от 2 шт. 10 800 ₽/шт.
из Новосибирска в Санкт-Петербург
Купить
17 932 ₽
Вытяжной центробежный вентилятор Vortice Vort Max (11970VRT) +7 (499) 70… показатьиз Москвы в Санкт-Петербург
Купить
16 926 ₽
Вытяжной центробежный вентилятор Vortice Vort Press 110 LL Ti (11968VRT) +7 (499) 70… показатьиз Москвы в Санкт-Петербург
Купить
15 553 ₽
Вытяжной центробежный вентилятор Vortice Vort Press 110 LL I (11995VRT) +7 (499) 70… показатьиз Москвы в Санкт-Петербург
Купить
142 978 ₽
SHUFT EF 315 Вентилятор центробежный вытяжной кухонный New +7 (831) 41.
.. показатьиз Нижнего Новгорода в Санкт-Петербург
Купить
232 340 ₽
SHUFT EF 500 Вентилятор центробежный вытяжной кухонный New +7 (831) 41… показатьиз Нижнего Новгорода в Санкт-Петербург
Купить
160 851 ₽
SHUFT EF 450 Вентилятор центробежный вытяжной кухонный New +7 (831) 41… показатьиз Нижнего Новгорода в Санкт-Петербург
Купить
8 143 ₽
Вытяжной центробежный вентилятор Vortice Ariett Habitat LL 15/30 (12000VRT) +7 (499) 70… показатьиз Москвы в Санкт-Петербург
Купить
10 064 ₽
Вытяжной центробежный вентилятор Vortice Vort Press Habitat LL 30/90 (12002VRT) +7 (499) 70… показатьиз Москвы в Санкт-Петербург
Купить
8 326 ₽
Вытяжной центробежный вентилятор Vortice Quadro Micro 100 (11936VRT) +7 (499) 70… показатьиз Москвы в Санкт-Петербург
Купить
120 638 ₽
SHUFT EF 250 Вентилятор центробежный вытяжной кухонный New +7 (831) 41… показатьиз Нижнего Новгорода в Санкт-Петербург
Купить
15 919 ₽
Вытяжной центробежный вентилятор Vortice Quadro Micro I T HCS (12065VRT) +7 (499) 70… показатьиз Москвы в Санкт-Петербург
Купить
22 415 ₽
Вытяжной центробежный вентилятор Vortice Quadro Micro 100 I T ES (12046VRT) +7 (499) 70… показатьиз Москвы в Санкт-Петербург
Купить
17 932 ₽
Вытяжной центробежный вентилятор Vortice Vort Press 110 I Ti (11996VRT) +7 (499) 70… показатьиз Москвы в Санкт-Петербург
Купить
8 600 ₽
Вытяжной центробежный вентилятор Vortice Ariett Habitat LL 20/75 (12001VRT) +7 (499) 70… показатьиз Москвы в Санкт-Петербург
Купить
16 743 ₽
Вытяжной центробежный вентилятор Vortice Quadro Micro 100 ES (11937VRT) +7 (499) 70… показатьиз Москвы в Санкт-Петербург
Купить
16 834 ₽
Вытяжной центробежный вентилятор Vortice Vort Press 220 LL (11977VRT) +7 (499) 70… показатьиз Москвы в Санкт-Петербург
Купить
18 480 ₽
Вытяжной центробежный вентилятор Vortice Quadro Micro 100 T ES (11941VRT) +7 (499) 70.
.. показатьиз Москвы в Санкт-Петербург
Купить
16 926 ₽
Вытяжной центробежный вентилятор Vortice Quadro Medio I T (12021VRT) +7 (499) 70… показатьиз Москвы в Санкт-Петербург
Купить
22 415 ₽
Вытяжной центробежный вентилятор Vortice Vort Press 140 LL I Ti (11972VRT) +7 (499) 70… показатьиз Москвы в Санкт-Петербург
Купить
8 783 ₽
Вытяжной центробежный вентилятор Vortice Ariett LL (11965VRT) +7 (499) 70… показатьиз Москвы в Санкт-Петербург
Купить
19 487 ₽
Вытяжной центробежный вентилятор Vortice Vort Press 220 LL Ti (11978VRT) +7 (499) 70… показатьиз Москвы в Санкт-Петербург
Купить
19 121 ₽
Вытяжной центробежный вентилятор Vortice Vort Press 140 LL I (11971VRT) +7 (499) 70… показатьиз Москвы в Санкт-Петербург
Купить
18 115 ₽
Вытяжной центробежный вентилятор Vortice Quadro Super T (11954VRT) +7 (499) 70… показатьиз Москвы в Санкт-Петербург
Купить
18 572 ₽
Вытяжной центробежный вентилятор Vortice Quadro Medio I T HCS (12066VRT) +7 (499) 70… показатьиз Москвы в Санкт-Петербург
Купить
13 815 ₽
Вытяжной центробежный вентилятор Vortice Vort Press 110 LL (11967VRT) +7 (499) 70… показатьиз Москвы в Санкт-Петербург
Купить
12 442 ₽
Вытяжной центробежный вентилятор Vortice Quadro Micro 100 T HCS (11945VRT) +7 (499) 70… показатьиз Москвы в Санкт-Петербург
Купить
14 730 ₽
Вытяжной центробежный вентилятор Vortice Vort Press Habitat LL 45/135 (12004VRT) +7 (499) 70… показатьиз Москвы в Санкт-Петербург
Купить
19 670 ₽
Вытяжной центробежный вентилятор Vortice Vort Press 240 LL I (11973VRT) +7 (499) 70… показатьиз Москвы в Санкт-Петербург
Купить
9 424 ₽
Вытяжной центробежный вентилятор Vortice Quadro Micro 100 T (11940VRT) +7 (499) 70… показатьиз Москвы в Санкт-Петербург
Купить
23 055 ₽
Вытяжной центробежный вентилятор Vortice Quadro Super I T HCS (12067VRT) +7 (499) 70.
.. показатьиз Москвы в Санкт-Петербург
Купить
23 696 ₽
Вытяжной центробежный вентилятор Vortice Vort Press 240 LL I Ti (11974VRT) +7 (499) 70… показатьиз Москвы в Санкт-Петербург
Купить
13 906 ₽
Вытяжной центробежный вентилятор Vortice Quadro Medio T (11946VRT) +7 (499) 70… показатьиз Москвы в Санкт-Петербург
Купить
11 345 ₽
Вытяжной центробежный вентилятор Vortice Quadro Micro 100 I (12017VRT) +7 (499) 70… показатьиз Москвы в Санкт-Петербург
Купить
14 089 ₽
Вытяжной центробежный вентилятор Vortice Quadro Micro I T (12018VRT) +7 (499) 70… показатьиз Москвы в Санкт-Петербург
Купить
16 468 ₽
Вытяжной центробежный вентилятор Vortice Quadro Medio T HCS (11975VRT) +7 (499) 70… показатьиз Москвы в Санкт-Петербург
Купить
16 560 ₽
Вытяжной центробежный вентилятор Vortice Quadro Super (11952VRT) +7 (499) 70… показатьиз Москвы в Санкт-Петербург
Купить
15 462 ₽
Вытяжной центробежный вентилятор Vortice Quadro Medio I (12020VRT) +7 (499) 70… показатьиз Москвы в Санкт-Петербург
Купить
19 761 ₽
Вытяжной центробежный вентилятор Vortice Quadro Super T HCS (11989VRT) +7 (499) 70… показатьиз Москвы в Санкт-Петербург
Купить
18 115 ₽
Вытяжной центробежный вентилятор Vortice Quadro Super I (12023VRT) +7 (499) 70… показатьиз Москвы в Санкт-Петербург
Купить
19 761 ₽
Вытяжной центробежный вентилятор Vortice Quadro Super I T (12024VRT) +7 (499) 70… показатьиз Москвы в Санкт-Петербург
Купить
12 625 ₽
Вытяжной центробежный вентилятор Vortice Quadro Medio (11944VRT) +7 (499) 70… показатьиз Москвы в Санкт-Петербург
Купить
8 326 ₽
Вытяжной центробежный вентилятор Vortice Quadro Micro 100 (11936VRT) +7 (499) 70… показатьиз Москвы в Санкт-Петербург
Купить
35 196 ₽
Под заказ
KraftWell KRW-EF-1.1 Вентилятор центробежный для вытяжных катушек 1,1 кВт +7 (812) 90.
.. показатьпо г. Санкт-Петербург
Купить
Вентилятор IEF 225 Shuft | ВентКомфорт. Системы вентиляции и кондиционирования
Вытяжной кухонный вентилятор Shuft IEF 225. Предназначен для удаления воздуха с повышенным содержанием влаги и жира. Чаще всего используется на кухнях.
Отличительные особенности
- Изменяемая конфигурация выброса воздуха.
- Корпус изготовлен из листовой оцинкованной стали с теплоизоляцией 30 мм.
- Корпус имеет специальную форму поддона, чтобы собирать небольшие количества конденсата или жира.
- Высокоэффективная крыльчатка с назад загнутыми лопатками
- Высококачественные двигатели расположены вне воздушного потока.
- Высококачественные шариковые подшипники, не требующие обслуживания.
- Регулирование скорости 0–100% путем изменения напряжения (тиристорные и автотрансформаторные регуляторы).
- Встроенные термоконтакты или термореле.
Вентилятор IEF 225 полностью готов к подключению. Монтаж вентилятора лучше всего доверить профессионалу. Установка производится внутри помещения. При наружной установке вентилятор должен быть защищен от внешних воздействий. Вентилятор устанавливается в любом положении исходя из направления потока воздуха.
Чтобы вентилятор прослужил долго и выполнял работу корректно рекомендуем воздержаться от использования устройства для транспортировки воздуха содержащего «тяжелую» пыль, например муку, а так же монтировать вентилятор во взрыво-, пожароопасных помещениях и использовать его для транспортировки воздуха с содержанием паров пожароопасных веществ.
Подключение электропитания
На корпусе вентилятора находится клеммная коробка для подключения к электрической сети. Необходимо, чтобы подключение вентилятора выполнял только квалифицированный персонал и в соответствии со схемой подключения.
Оставьте свой отзыв о товаре — Вентилятор IEF 225 Shuft
Что такое центробежный вентилятор?
Центробежный вентилятор — один из самых эффективных вентиляторов на рынке сегодня. Большинство людей думают о центробежных вентиляторах как о вентиляторах; его тонкости не совсем общеизвестны.
Это полное руководство расскажет вам все, что вам нужно знать о центробежных вентиляторах. Вы можете спросить: «Что такое центробежный вентилятор? Для чего используются центробежные вентиляторы? Какие бывают фанаты?
Мы ответим на эти и другие вопросы.Мы также выделим несколько полезных видео от экспертов по HVAC, которые детально разбирают эти концепции.
Что такое центробежный вентилятор?
Центробежный вентилятор или центробежный нагнетатель — это насос или двигатель, который перемещает воздух. Он втягивает воздух внутрь воздуходувки, а затем выталкивает его наружу под углом 90 °. Два основных компонента центробежного вентилятора — это двигатель и крыльчатка. Крыльчатка всасывает или втягивает воздух, в отличие от пропеллера, который выталкивает воздух.
Некоторые вентиляторы могут тянуть и выталкивать воздух под углом менее 90 °; эти вентиляторы называются вентиляторами со смешанным потоком.
Центробежные вентиляторы могут не иметь внешнего корпуса или конструкции, обеспечивающей защиту, или они могут иметь защитный кожух.
Как показано на видео ниже, существует пять различных типов центробежных вентиляторов, которые различаются в зависимости от типа и формы лопастей вентилятора.
- Лопасти с загнутыми назад лопатками
- Лопасти с обратным наклоном
- Лопасти с наклоном назад
- Радиальные лопасти
- Лопасти с загнутыми вперед лопатками
Вот диаграмма, которая поможет вам различать эти типы центробежных вентиляторов.
Каждый тип лопастей различается с точки зрения эффективности — другими словами, насколько быстро вентилятор перемещает воздух через воздуховод или систему, в которой он установлен.
Самое важное, что нужно знать, это то, что лопасти с загнутыми назад лопатками являются наиболее эффективными, тогда как лопасти с загнутыми вперед лопатками — один из наименее эффективных типов вентиляторов.
На видео ниже обсуждаются небольшие центробежные вентиляторы низкого давления, которые могут быстро перемещать воздух при давлении от 100 до 2000 паскалей.
Что такое паскаль?
Паскаль — стандартная единица давления, эквивалентная одному ньютону на квадратный метр.
Вот видео, которое мы обещали.
Для чего используются центробежные вентиляторы?
Центробежный вентилятор обычно используется в жилых помещениях для перемещения воздуха по воздуховоду в вашем доме. Подумайте о своей системе кондиционирования воздуха, печи или воздуховоде вытяжки. Вы также можете увидеть это в коммерческих помещениях, например, на вашей автомойке. Как только мойка будет завершена, большие вентиляторы высушат вашу машину за считанные секунды. Эти вентиляторы — центробежные. Они забирают наружный воздух и быстро перемещают его, создавая перепад давления.Пока сохраняется перепад давления, воздух продолжает двигаться, и ваша машина быстро сохнет.
Центробежные вентиляторы также широко используются в устройствах с воздушными конвейерами, которые используют воздух для транспортировки объектов по конвейерной ленте. Это то, что вы можете увидеть на фабрике или складе.
Центробежный вентилятор против осевого вентилятора
Начнем с осевых вентиляторов. Осевые вентиляторы изготавливаются с наклонными лопатками. Скошенные лопасти — это лопасти, ориентированные под разными углами внутри вентилятора, чтобы помочь создать перепад давления при движении воздуха через вентилятор.
Когда воздух движется, он контактирует с каждой отдельной лопастью, создавая перепад давления.
Осевые вентиляторы перемещают воздух параллельно нагнетателю. Другими словами, они не поворачивают и не меняют направление воздуха, чтобы двигаться под другим углом; скорее, он движется по прямой на 180 градусов через вентилятор. Вы можете ориентировать воздуходувку по часовой стрелке или против часовой стрелки в зависимости от требуемого направления воздушного потока.
Осевые вентиляторы обычно используются на лодках и подводных лодках, а также в жилых помещениях, таких как гаражи и подводные лодки.
Большинство осевых вентиляторов построены с длинными лопастями и небольшим центральным отсеком, что означает, что они эффективны при перемещении воздуха в системах низкого давления, но они не могут хорошо перемещать воздух в среде с большим сопротивлением. Например, в воздуховоде или вытяжке воздух выталкивается или вытягивается в одном направлении, и он встречает сопротивление со стороны краев воздуховода.
Есть несколько типов осевых вентиляторов с более короткими и толстыми лопастями и большой центральной областью, которые могут хорошо справляться с системами с более высоким давлением и эффективно перемещать воздух.
Но эти вентиляторы с более высоким давлением работают на высоких оборотах, что создает сильный шум.
Между осевыми и центробежными вентиляторами находятся вентиляторы смешанного типа. Как следует из названия, вентилятор смешанного потока представляет собой нечто среднее между центробежным и осевым вентиляторами. Он оснащен расположенными под углом лопастями, которые помогают выталкивать воздух, проходящий через вентилятор.
По сравнению с осевыми вентиляторами смешанные вентиляторы намного более эффективны при продвижении воздуха в линию (в воздуховодах). Но в системах низкого давления такой мощный и эффективный вентилятор не нужен.Смешанные вентиляторы подходят для воздушного потока от 1000 до 100000 кубических футов в минуту.
Это отличный вариант для коммерческих помещений, таких как рестораны, склады, лаборатории или фабрики, где требуется надлежащая вентиляция.
Теперь о центробежных вентиляторах. В отличие от осевых вентиляторов, воздух поворачивается на 90º через лопасти вентилятора, что помогает создать систему низкого давления, которая поддерживает движение воздуха. Большинство центробежных вентиляторов имеют больше лопастей, чем осевые вентиляторы, что увеличивает их эффективность.
Взгляните на видео ниже от специалиста по HVAC, чтобы получить полное описание осевого и осевого типа.центробежные и смешанные вентиляторы.
Центробежный вытяжной вентилятор Upblast
Одним из наиболее распространенных типов центробежных вентиляторов является крышный вентилятор. Они распространены на коммерческих кухнях и в лабораториях и бывают двух разных типов: upblast и downblast.
Вентиляторы Upblast перемещают воздух вверх от крыши. Воздух с большим количеством жира, грязи, токсинов или химикатов следует перемещать вверх и от крыши с помощью нагнетательного вентилятора, а не вниз.
Центробежный вытяжной вентилятор с нисходящим потоком
Вытяжной вентилятор с нисходящим потоком направляет воздух вниз к крыше, что хорошо работает, если вы перемещаете воздух, который со временем не пачкает или не повредит окружающую среду.
Существует несколько различных типов центробежных вентиляторов. Чтобы узнать больше о каждом типе, посмотрите видео ниже.
Центробежные нагнетатели высокого давления
Центробежные нагнетатели высокого давления могут перемещать воздух, движущийся с высокой скоростью.
Например, если у вас есть воздуховоды небольшого диаметра — от четырех до шести дюймов — для вытяжки, которая перемещает большое количество кубометров в минуту, внутри воздуховода будет создаваться большое статическое давление. Воздуховоды подходящего размера значительно уменьшат трение или сопротивление при прохождении воздуха, уменьшив статическое давление.
Центробежные вентиляторы высокого давления популярны в коммерческих средах, где используются нагнетатели с производительностью в несколько тысяч кубических футов в минуту.
Центробежные нагнетатели низкого давления
Центробежные нагнетатели низкого давления перемещают воздух в системах низкого давления. Они распространены в жилых помещениях — таких местах, как вентиляционные отверстия для кондиционирования воздуха, печи и воздуховоды вытяжки.
В чем разница между нагнетателем и вентилятором?
Основное различие между нагнетателем и вентилятором заключается в том, что вентилятор имеет электрическое питание, а вентилятор — механический.Электрические вентиляторы используют пропеллеры для выталкивания воздуха, тогда как вентиляторы используют импеллеры, которые продвигают воздух через систему низкого или высокого давления.
Что лучше: вытяжка с осевым вентилятором или центробежный вентилятор?
Из-за конструкции лопастей вентилятора вытяжка с центробежным вентилятором намного эффективнее осевого вентилятора. Центробежные вентиляторы эффективны в условиях высокого и низкого давления, тогда как осевые вентиляторы не работают эффективно при высоком давлении.Эффективные центробежные воздуходувки Proline гарантируют, что вы будете наслаждаться чистым воздухом на кухне.
При этом важно правильно подобрать размер воздуховода вытяжки, чтобы не перегружать воздуходувку.
Например, воздуходувка на 2000 куб. Футов в минуту с каналом диаметром 6 дюймов приведет к слишком большому давлению, создавая большую нагрузку на воздуходувку и потенциально вызывая повреждение.
Это потому, что воздух тянется с большой скоростью, но у него нет места для движения.Таким образом, требуется воздуховод большего диаметра для поддержки вытяжек с более высоким диапазоном CFM.
Имейте в виду, что воздух, поступающий с вашей кухни, грязный и жирный — он полон химикатов и других токсинов, образующихся при приготовлении пищи. Поэтому, если в воздуховоде создается большое статическое давление и имеется большое сопротивление, воздуховод вытяжки со временем будет накапливать всю эту смазку и грязь.
Поверьте нам, когда мы говорим, что чистить воздуховод вытяжки — это неинтересно. При правильном уходе вам никогда не придется чистить воздуховод.Просто убедитесь, что 1) постоянно очищаются фильтры вытяжки и 2) устанавливаются воздуховоды подходящего размера. Это улучшает скорость потока, позволяя воздуху плавно и эффективно выходить за пределы вашего дома.
Посмотрите на рисунок ниже, чтобы определить подходящий размер воздуховода на основе CFM вашей вытяжки.
Локальные и линейные нагнетатели
Воздуходувки вытяжного типа обычно представляют собой центробежные вентиляторы. Есть три типа вытяжных вентиляторов.
Самыми распространенными являются местные и линейные воздуходувки.Внутри вытяжки находится местный вентилятор. В то время как центробежные вентиляторы в целом производят низкий уровень шума, местные вентиляторы производят больше всего шума, поскольку они находятся ближе всего к вашей кухне.
В отличие от местных воздуходувок, линейные воздуходувки устанавливаются внутри воздуховода. Эти воздуходувки расположены дальше от вытяжки, поэтому они будут работать невероятно тихо.
Существует также третий тип вентилятора, внешний вентилятор, который устанавливается снаружи вашего дома или на крыше.
Но это сложнее в обслуживании и сложнее в установке; это самый редкий тип воздуходувки для вашей вытяжки.
Для получения дополнительной информации о локальных и линейных воздуходувках щелкните здесь.
Вот и все, что нужно для нашего руководства по центробежным и осевым вентиляторам. Мы надеемся, что эта информация была полезна для вас, если вы ищете коммерческого или домашнего вентилятора.
Если у вас есть какие-либо вопросы по поводу вашего вытяжного вентилятора (установка, обслуживание, стоимость и т. Д.), Не стесняйтесь обращаться в нашу службу поддержки клиентов по телефону (877) 901 — 5530. Спасибо за внимание!
Статьи по теме
Как чистить двигатели вытяжки
Как чистить воздуховод вытяжки
Локальная vs.Канальные нагнетатели
Что такое центробежный вентилятор?
Центробежный вентилятор или центробежный нагнетатель — это насос или двигатель, который перемещает воздух. Он втягивает воздух внутрь воздуходувки, а затем выталкивает его наружу под углом 90 °. Два основных компонента центробежного вентилятора — это двигатель и крыльчатка. Крыльчатка всасывает или втягивает воздух, в отличие от пропеллера, который выталкивает воздух.
Что такое паскаль?
Паскаль — стандартная единица давления, эквивалентная одному ньютону на квадратный метр.
В чем разница между нагнетателем и вентилятором?
Основное различие между нагнетателем и вентилятором заключается в том, что вентилятор имеет электрическое питание, а вентилятор — механический. Электрические вентиляторы используют пропеллеры для выталкивания воздуха, тогда как вентиляторы используют импеллеры, которые продвигают воздух через систему низкого или высокого давления.
Что лучше: вытяжка с осевым вентилятором или центробежный вентилятор?
Из-за конструкции лопастей вентилятора вытяжка с центробежным вентилятором намного эффективнее осевого вентилятора.
Центробежные вентиляторы эффективны в условиях высокого и низкого давления, тогда как осевые вентиляторы не работают эффективно при высоком давлении. Эффективные центробежные воздуходувки Proline гарантируют, что вы будете наслаждаться чистым воздухом на кухне.
Промышленные центробежные вентиляторы, изготовленные специалистами по вентиляции
Мощные вытяжные вентиляторы
В Moffitt Corporation мы проектируем, производим и устанавливаем полные системы движения воздуха. Этот опыт подсказывает нам, как создать идеальную систему вентиляции для каждого типа объекта.Хотя мы специализируемся на естественной вентиляции, мы также знаем, что для некоторых приложений требуется мощность принудительной вентиляции. Вот почему мы предлагаем не только естественные вентиляторы, но и полную линейку центробежных вентиляторов.
Настенные центробежные вентиляторы Moffitt
Центробежные вентиляторы имеют обращенные вперед лопасти, что позволяет увеличить объем воздушного потока и достичь более высокого давления. В центробежных вытяжных вентиляторах воздух течет в радиальном направлении относительно вала.Это означает, что в отличие от осевого вентилятора, как у потолочного вентилятора, лопасти движутся в том же направлении, что и воздух. Одним из самых известных приложений может быть воздуходувка для листьев, которую вы, возможно, встречали на thebestleafblowers.com. В этой конфигурации воздух выпускается из конца лопастями вентилятора, которые выталкивают воздух по трубке. Сам вентилятор находится в основании. Центробежные крышные вентиляторы также широко используются в ванных комнатах и кухнях, где они используются для отвода горячего, влажного и грязного воздуха. Вот почему центробежные вентиляторы часто называют вытяжными вентиляторами или центробежными крышными вытяжными вентиляторами.Их способность истощать этот грязный воздух — вот почему они так полезны. Центробежные вентиляторы используются не только в жилых помещениях, но и в лабораториях, на предприятиях химической обработки и т.
Д.
Хотя центробежные вытяжные вентиляторы часто неэффективны на больших объектах, они могут оказать огромное влияние на нужное пространство. Они являются жизненно важным компонентом практически любой системы воздуховодов. Они выделяют пары, опасные химические вещества и тепло. Наличие встроенного центробежного вентилятора предотвращает повторное попадание загрязненного воздуха в здание.Центробежные вытяжные вентиляторы обычно используются в выхлопных системах для металлургических заводов, электростанций, складов, заводов и сталелитейных заводов, а также на многих других промышленных объектах.
Промышленные центробежные вентиляторы Moffitt Upblast
Moffitt предлагает множество различных крышных вытяжных вентиляторов. Наши вытяжные вентиляторы обладают долговечностью и износостойкостью. Они выдержат даже самые жесткие промышленные условия. Вентиляторы можно устанавливать на стенах, крышах домов или в системе воздуховодов. Они бывают в различных корпусах, в том числе в алюминиевом корпусе, чтобы избежать коррозии.Мы также можем настроить вентиляторы в соответствии с требованиями вашего здания. Сюда входят такие модификации, как увеличенные лопасти вентилятора, более мощные двигатели и даже сварные кожухи по индивидуальному заказу.
Moffitt не только предлагает индивидуальные вентиляторы, но и помогает определить, сколько вентиляторов вам может понадобиться. Мы также можем сказать им, куда им следует идти. Наша команда дизайнеров может взглянуть на ваше здание и точно сказать, сколько вентиляторов вам понадобится, чтобы эффективно охладить ваше пространство. Не все здания одинаковы, поэтому не к каждому зданию предъявляются одинаковые требования.Поэтому позвонив по телефону, мы воспользуемся нашей бесплатной услугой по проектированию систем.
Конечно, с нашим полным обслуживанием «под ключ» через Moffitt Mechanical, мы также предлагаем установку оборудования. Если вы устанавливаете 5 или 50 вентиляторов, крышный вентилятор, настенный центробежный вентилятор или вентилятор, мы можем помочь.
Наши бригады, опытные бригады, постоянно устанавливают центробежные вентиляторы. Мы правильно установим и запломбируем ваше оборудование на место. Вам не придется беспокоиться об утечках или незакрепленных компонентах с нашей профессиональной и опытной командой по установке.
Автоматическая система вентиляции Moffitt
Moffitt уже более 50 лет помогает нашим клиентам найти идеальное решение для вентиляции. Мы предлагаем превосходное вентиляционное оборудование и продаем только самые лучшие вентиляторы. У нас клиенты на первом месте. Мы хотим убедиться, что вы получите нужные вентиляторы и вентиляционную систему. Свяжитесь с одним из наших дизайнеров сегодня, и он поможет вам найти идеальную принудительную вентиляцию, центробежный вентилятор и промышленный вытяжной вентилятор для вашего здания.
| Центробежные вытяжные вентиляторы для крыш и стен | ||
|---|---|---|
| AC | Алюминиевые вытяжные вентиляторы для крыш и стен | |
| Видеомагнитофон | Алюминиевые вытяжные вентиляторы для крыш и стен для жирного воздуха | |
| СРШ | Центробежный вытяжной вентилятор с защитой от несанкционированного вскрытия | |
| Низкопрофильные вытяжные устройства для крыши | ||
| LC | Центробежные вытяжные вентиляторы с капюшоном и ярусами | |
| Lo-Pro | Низкопрофильные центробежные вытяжные вентиляторы | |
| Потолочные, настенные и корпусные вентиляторы | ||
| Близнецы | Потолочные, настенные и встроенные вентиляторы с загнутыми вперед колесами | |
| DB | Канальные воздуходувки / вентиляторы шкафа с загнутыми вперед колесами и двойными колесами | |
| CBF | Вентилятор блока цилиндров | |
| Центробежные квадратные вентиляторы в линию | ||
| SQN | Квадратные канальные вентиляторы с разнонаправленным выпуском | |
| SQI | Квадратные встроенные вентиляторы | |
| Трубчатые центробежные вентиляторы | ||
| QMX | Встроенный вентилятор смешанного потока | |
| TMX | Трубчатый встроенный вентилятор смешанного потока | |
| TCN | Трубчатые центробежные встроенные вентиляторы | |
| CV | Алюминиевые встроенные и крышные вентиляторы с центральными лопастями | |
| Вентиляционные комплекты | ||
| CP | Центробежные вентиляционные отверстия с аэродинамическим профилем и плоскими лопастями | |
| Приточные вентиляторы с центробежным фильтром | ||
| КСП | Кухонные вентиляторы с боковым впуском и фильтром | |
| ASP / ASP-T | Вытяжные и многоуровневые приточные вентиляторы с фильтром | |
| CFS | Многоуровневые приточные воздуходувки с фильтром и аэродинамическим колесом BI | |
| Пропеллерные настенные вентиляторы | ||
| Стенка пропеллера | Алюминиевые вытяжные, приточные и настенные вентиляторы с пропеллером | |
| Пропеллерные крышные вентиляторы | ||
| Бунтарь | Пропеллерные вытяжные / приточные вентиляторы | |
| Крыша гребного винта | Алюминиевые вытяжные и приточные вентиляторы гребного винта | |
| Крышные винтовые вентиляторы с капюшоном | ||
| Серия H | Осевые вытяжные, приточные и приточные крышные вентиляторы с капюшоном | |
| Крышные вентиляторы Upblast Propeller | ||
| Пропеллер Upblast | Крышные вентиляторы Upblast Propeller Вентиляторы экономайзера | |
| Экономайзер | ||
| Вентилятор экономайзера | Пропеллерные вентиляторы с капюшоном и режимами смешивания, рециркуляции, подачи и выпуска | |
| Винтовые вентиляторы | ||
| Рядный пропеллер | Трубчатые винтовые вентиляторы | |
| Воздушная завеса | ||
| Воздушная завеса | Воздушная завеса | |
| Гравитационные вентиляционные отверстия | ||
| Гравитационная вентиляция | Многоуровневые воздухозаборники и сбросные вентиляционные отверстия из алюминиевого сплава с капюшоном и многослойным корпусом | |
| Рекуперация энергии | ||
| ERV | Вентилятор с рекуперацией энергии | |
| Подпитка с подогревом | ||
| HMD | Подогреваемый воздух подпитки | |
| Циркулятор воздуха | ||
| CAC | Вентиляторы циркуляционного воздуха | |
| Центробежные нагнетатели с плоскими лопастями и аэродинамическими профилями | ||
| CA / CF | Центробежные воздуходувки с плоскими лопастями и аэродинамическими профилями | |
| Заглушка и камера статического давления | ||
| ПЛК | Центробежный нагнетательный вентилятор | |
| MPA | Модульная вентиляционная решетка | |
| Промышленные погрузчики | ||
| IMH | Промышленные погрузчики с радиальным диском | |
| Осевая трубка / Осевая лопатка | ||
| AI | Трубчатый осевой лопаточный осевой вентилятор | |
| AF | Трубчатый осевой вентилятор | |
| VA | Осевой вентилятор с лопастями с фиксированным шагом | |
| AVA | Осевой вентилятор с лопастями с регулируемым шагом | |
| Лабораторные вытяжные системы | ||
| Vari-Plume ® , Power-Plume ® и LE | AMCA — Сертификат Air & Sound для работы вентилятора с принудительным потоком | |
| Стекловолокно | ||
| FCE, FCRU, FCP | Комплекты для струйной очистки, струи и вентиляции из стекловолокна | |
Центробежные вытяжные вентиляторы Upblast — HoodFilters.
comВентиляторы Upblast для коммерческих помещений и ресторанов
Вытяжные вентиляторы можно найти на сайте HoodFilters.com. Эти вентиляторы подходят для всех коммерческих операций по приготовлению пищи, начиная от небольших кухонь грузовиков с едой и заканчивая крупными ресторанами, отелями, университетами и поставщиками услуг.
На сайте HoodFilters.com мы предлагаем широкий выбор первоклассных вытяжных вентиляторов для приточно-вытяжной вентиляции кухни вашего ресторана. Мы предлагаем нагнетательные вентиляторы как с прямым, так и с ременным приводом.
Разница между нагнетательными вентиляторами с прямым приводом и нагнетательными вентиляторами с ременным приводом заключается в механике. Вытяжные вентиляторы с прямым приводом сконструированы таким образом, что двигатель крепится непосредственно к лопастям вентилятора. Эта система считается более эффективной и в ней меньше движущихся частей, что снижает вероятность необходимости ремонта.
Приводные вытяжные вентиляторы с ременным приводом используют шкив с ремнем и двигателем для управления валом двигателя. Хотя считается, что трение от вибрации этой системы приводит к неэффективности, более низкая цена и более тихая работа делают этот вентилятор популярным.Вытяжные вентиляторы с прямым и ременным приводом обеспечат необходимое всасывание нагнетаемого воздуха, необходимого для отвода тепла, дыма и жира из вашей коммерческой кухни.
HoodFilters.com предоставит вам все необходимое, независимо от того, предпочитаете ли вы управлять своей кухонной вентиляционной системой с нагнетательным вентилятором с прямым приводом или нагнетательным вентилятором с ременным приводом. Все наши модели вытяжных вентиляторов с воздухозаборником внесены в список ETL и соответствуют электрическим стандартам UL 705 и UL762, чтобы соответствовать местным нормам вашей кухни.Наши вытяжные вентиляторы имеют сертификат AMCA по звуковым и воздушным характеристикам и соответствуют стандартам NFPA 96 Fire Codes, установленным для управления вентиляцией и противопожарной защиты при приготовлении пищи в коммерческих целях.
На сайте HoodFilters.com мы предлагаем вытяжные вентиляторы EconAir Upblast, изготовленные с прочным алюминиевым корпусом большой толщины и основанием из оцинкованной стали. Центробежные вытяжные вентиляторы для крыш из центробежного алюминиевого сплава предназначены для отвода паров, дыма и других кухонных загрязнений в вертикальном направлении от здания.
Аэродинамическая конструкция крыльчатки всех наших вытяжных вентиляторов позволяет минимизировать турбулентность, повысить эффективность и снизить уровень шума. Колеса балансируются в двух плоскостях в соответствии со стандартом AMCA 204-96 «Качество балансировки и уровни вибрации для вентиляторов».
Углы основания вентилятора из оцинкованной стали приварены, чтобы обеспечить необходимую прочность и поддержку при установке на петлях и очистке, а также предотвратить утечку в здание. Проверенный на заводе алюминиевый носик для консистентной смазки приварен к корпусу вентилятора, чтобы гарантировать отсутствие утечек.
На HoodFilters.com мы гордимся тем, что предлагаем нашим клиентам безопасные, долговечные и эффективные продукты по доступным ценам. Приобретите сегодня наш выбор вытяжных вентиляторов с подачей воздуха.
Познакомьтесь с вашим центробежным вытяжным вентилятором Upblast
Каждая коммерческая система вентиляции кухни нуждается в центробежном вытяжном вентиляторе. Это один из трех основных компонентов полной вытяжной системы: вытяжной колпак, воздуховоды и вытяжной вентилятор. Без вентилятора ваша кухня, вероятно, была бы заполнена дымом и покрыта жиром.
Возможно, вы никогда даже не увидите свой вытяжной вентилятор, но знание того, что это такое, и понимание того, как он вписывается в вашу выхлопную систему, по-прежнему важны, особенно когда речь идет об устранении неполадок и надлежащем обслуживании вашей системы.
Что такое центробежный вытяжной вентилятор?
Центробежные вытяжные вентиляторы помогают поддерживать чистоту на кухне и в столовой, удаляя из воздуха дым, частицы жира, запахи от готовки и другие загрязняющие вещества.
Если на вашей кухне используется твердое топливо, фритюрницы или готовят вок, это становится еще более важным.
Вытяжные вентиляторы Upblast состоят из нескольких основных частей: чаши вентилятора, основания вентилятора, лопастей вентилятора, двигателя и бордюра на крыше. На выбор предлагается два основных типа двигателей — с прямым приводом и с ременной передачей.
Вот короткое видео, которое познакомит вас с основами центробежных вытяжных вентиляторов:
Direct Drive vs.Двигатели вытяжного вентилятора с ременным приводом
Двигатели вентилятора с прямым приводом крепятся непосредственно к лопасти вентилятора. Такой тип установки считается более экономичным. Это популярный выбор для вытяжных вентиляторов с объемом воздуха 2000 кубических футов в минуту или меньше и статическим давлением 0,50 дюйма или меньше.
Вытяжные вентиляторы с прямым приводом обычно дороже и работают громче, чем вентиляторы с ременным приводом. Однако вентиляторы с прямым приводом обычно требуют меньше обслуживания и ремонта.
Двигатели вентиляторов с ременным приводом полагаются на систему шкивов с ремнем и двигателем для управления валом двигателя.Они считаются менее эффективными из-за трения и вибрации. Но они, как правило, дешевле, поэтому часто думают, что это уравновешивает затраты. Кроме того, вытяжные вентиляторы с ременной передачей работают тише. Они также являются популярным выбором для высокотемпературных вентиляторов, работающих при температуре 122 ° F и выше.
Однофазные и трехфазные
Другой вариант, который вы увидите, глядя на центробежные вытяжные вентиляторы, — это выбор между однофазным или трехфазным двигателем.
Однофазные двигатели вытяжных вентиляторов потребляют больший ток, чем трехфазные двигатели, но выдают такую же мощность.
Поскольку они зависят от постоянно меняющегося тока, они подвержены как тепловым повреждениям, так и вибрации.
Трехфазные двигатели вентиляторов, с другой стороны, вырабатывают примерно в 1,7 раза большую мощность, чем однофазные двигатели, использующие тот же ток. Они более эффективны и легко справляются с большими силовыми нагрузками. Они также обычно доступны в более широком диапазоне размеров лошадиных сил.Кроме того, проводка, необходимая для трехфазных двигателей, занимает меньше места и дешевле.
Чтобы обеспечить эффективную работу, все три отдельные однофазные линии должны обеспечивать одинаковое точное напряжение без каких-либо отклонений. Если проводка настроена неправильно, дисбаланс напряжения может вызвать проблемы для вашей выхлопной системы.
Трехфазные двигатели — наиболее часто используемая конфигурация для коммерческих кухонь. Они работают более плавно, используют меньше деталей, обычно более надежны и имеют более длительный срок службы.
Одной из аналогий для сравнения однофазных и трехфазных двигателей является представление каноэ, в котором гребет один человек, и каноэ, в котором гребут три человека с таким расчетом времени, что всегда есть весла, один за другим идущие, чтобы привести лодку в движение. Это означает постоянную и постоянную мощность.
Выбираете ли вы трехфазный или однофазный центробежный вытяжной вентилятор, важно учитывать, что вы не можете преобразовать один в другой. Чтобы переключиться, вам нужно будет заменить весь двигатель вентилятора.Все наши вентиляторы с прямым приводом оснащены однофазным двигателем с регулируемой скоростью. Вентиляторы с ременным приводом доступны в обеих конфигурациях.
Конструкция и конструкция вытяжного вентилятора
Вытяжные вентиляторы, предлагаемые HoodFilters.com, изготовлены из прочного прочного алюминия. Внутренние горизонтальные и вертикальные опоры помогают прикрепить ветрозащитную ленту к разгрузочному фартуку для повышения жесткости петли.
Разгрузочный фартук имеет свернутый валик для дополнительной прочности.
Основание вентилятора изготовлено из оцинкованной стали, а углы приварены для дополнительной прочности и жесткости. Сварные уголки также добавляют поддержку петлям и помогают предотвратить утечку.
Колесо центробежного вентилятора не перегружено и наклонено назад. Колеса балансируются в двух плоскостях в соответствии со стандартами AMCA по качеству балансировки и уровням вибрации. Лопасти колес имеют аэродинамический дизайн, который сводит к минимуму турбулентность, повышает эффективность и снижает шум.
Лопасти колеса приварены к входному конусу колеса. Входное отверстие колеса перекрывает входное отверстие основания вентилятора. Такая конструкция обеспечивает максимальную производительность и эффективность. Крыльчатка вентилятора надежно прикреплена к валу двигателя двумя установочными винтами. Моторный отсек состоит из двух частей. Верхняя крышка оснащена быстросъемными зажимами, обеспечивающими быстрый и легкий доступ к моторному отсеку.
Сварная алюминиевая трубка для смазки устанавливается на заводе и проверяется на герметичность. Стандартный предохранительный выключатель входит в комплект всех агрегатов с открытыми каплезащищенными двигателями.Они устанавливаются в корпусе NEMA3R на внешней стороне ветрозащитной ленты вентилятора.
Обзор функций и преимуществ
Вытяжные вентиляторы с прямым приводом
• Полностью закрытый отсек привода защищает двигатель от переносимых по воздуху загрязняющих веществ
• Принудительный приток свежего воздуха через отсек двигателя охлаждает двигатель и обеспечивает длительный срок его службы скорость для 3-фазных версий)
• Не перегружающие наклоненные назад колеса, лопасти и впускные отверстия, изготовленные из сверхпрочного алюминия 3003-h24
• Все размеры могут быть установлены на стене
• Быстроразъемные защелки обеспечивают легкий доступ к моторному отсеку (размер 12 и больше)
• Стандартный аварийный выключатель (размер 12 и больше)
• Аэродинамический дизайн
• Сварные углы на основании вентилятора
• Колеса сбалансированы в двух плоскостях в соответствии со стандартами AMCA
• Заводские испытания сварного алюминиевого носика для консистентной смазки
• Долговечность и устойчивость к погодным условиям стойкий
• Открытый каплезащищенный
Вытяжные вентиляторы с ременным приводом
• Доступен широкий выбор двигателей для удовлетворения конкретных потребностей применения
• Прочная конструкция, прочная и стойкая к погодным условиям
• Колеса, лопасти и воздухозаборники с обратным наклоном, не допускающие перегрузки, изготовлены из усиленного сплава 3003- h24 алюминий
• Применение для настенного монтажа, агрегаты с номинальным колесом до 24 дюймов могут быть установлены на стене
• Принудительный свежий воздух через моторный отсек охлаждает мотор и обеспечивает длительный срок его службы
• Быстроразъемные защелки обеспечивают легкий доступ к моторному отсеку
• Переменный Шкив двигателя шага обеспечивает регулировку в полевых условиях и балансировку системы
• Высокая эффективность в сочетании с низкими скоростями вращения приводит к бесшумной работе
• Стандартный аварийный выключатель
• Аэродинамический дизайн
• Сварные углы на основании вентилятора
• Колеса сбалансированы в двух плоскостях в соответствии с Стандарты AMCA
• Сварной алюминиевый носик для консистентной смазки
, испытанный на заводе-изготовителе • Долговечный и устойчивый к атмосферным воздействиям
• Открытый каплезащищенный
Характеристики вытяжного вентилятора
Мы не можем переоценить важность безопасности, когда речь идет о коммерческих кухонных системах вентиляции.
Все наши центробежные вытяжные вытяжные вентиляторы прошли независимые испытания на производительность и безопасность на соответствие следующим стандартам:
• Сертификат ETL в соответствии со стандартами безопасности Северной Америки
• Внесен в список UL для стандартов безопасности Северной Америки и Канады
• Одобрен Национальной ассоциацией противопожарной защиты
• Соответствует требованиям Сертифицированной рейтинговой программы AMCA
Место установки вытяжного вентилятора
Центробежные вытяжные вентиляторы можно устанавливать в двух основных местах: на крыше и на стене.Все вентиляторы, которые мы несем, могут быть установлены на крыше, а любые вентиляторы мощностью менее 2 л.с. — на стене. Если вы будете монтировать вентилятор на стене или сбоку, вам следует добавить монтажный кронштейн в комплект вентилятора.
Монтажный кронштейн вытяжного вентилятора — это, по сути, рама, которую вы прикрепляете к стене или вытяжному отверстию. Их часто используют для вытяжных вентиляторов пищевых грузовиков. После установки монтажного кронштейна основание вентилятора входит в кронштейн. Это упрощает установку на стене или сбоку и обеспечивает более ровную и безопасную установку вентилятора.
Как правильно выбрать вытяжной вентилятор Upblast?
Если вам нужна помощь в принятии решения, какой тип центробежного вытяжного вентилятора обеспечит максимальную производительность и долговечность для вашей коммерческой кухни, позвоните нашим специалистам по продукции по телефону 877-394-9731, отправьте нам электронное письмо или поговорите с нами в онлайн-чате. .
Мы будем рады обсудить ваши конкретные потребности и помочь вам выбрать между прямым или ременным приводом, одно- или трехфазным, а также определить необходимый CFM.Для получения дополнительной информации о чистке, техническом обслуживании, ремонте и устранении неисправностей загрузите нашу электронную книгу «Полное руководство по вытяжным вентиляторам Upblast».
HoodFilters.com предлагает полную линейку вытяжных вентиляторов, двигателей и вытяжных колпаков, предназначенных для ресторанов, включая воздухозаборники и вспомогательные комплекты. Обязательно ознакомьтесь с нашим обширным выбором принадлежностей для вентиляции ресторанов, средств для чистки вытяжек и кухонного оборудования для ресторанов.
Кухонные вытяжные вентиляторы — Rosenberg Ventilatoren GmbH
Кухонный вытяжной агрегат (Тип: KBA…)
Недвижимость
- производительность до 8 200 м³ / ч
- размер: 180-500 мм (диаметр рабочего колеса)
- Двигатель вне воздушного потока
- транспортировка жидкости с температурой до 100 ° C возможна
- для отвода грязного и жирного воздуха
- Комбинация корпуса и рабочего колеса с оптимизированной эффективностью
- высокий КПД
- дверная петля DIN правая / левая, с возможностью преобразования
»Дизайн и загрузка
Кожух
Корпус состоит из оцинкованной листовой стали с двойными стенками и негорючей минеральной ваты с акустической и влагоизоляцией.Мотор-крыльчатку можно повернуть для очистки за большую рабочую дверцу. Дверная петля правая DIN может быть легко преобразована в левую DIN. Соединительные детали подходят для стандартных труб.
Рабочие колеса
- до размера 280
- Крыльчатка с загнутыми вперед лопатками из оцинкованной листовой стали
- из 315 размера
- Рабочие колеса из алюминия с загнутыми назад лопатками
Электрическое подключение
Электрическое соединение находится в клеммной коробке, уже предварительно смонтированной на кабеле. Номинальное напряжение указано на типе экрана и допускает допуск по напряжению ± 10%.
Загрузки
EC-Unobox-ME (Тип: EC-UNO-ME)
Недвижимость
- производительность до 13000 м³ / ч
- размер: 355-630 мм (диаметр рабочего колеса)
- Двигатель вне воздушного потока
- Возможны высокие температуры транспортируемой среды
- Рабочие колеса с назад загнутыми лопатками
- интегрированная система управления (ЕС-контроллер)
- нагнетание вверх (стандарт), рабочая сторона может быть заменена
- со встроенным аварийным остановом
»Дизайн и загрузка
Кожух
Гибкие и компактные EC Unoboxes ME предназначены для работы с объемами воздуха с более высокими температурами.В комплект входят съемная сервисная дверца, встроенный поддон с соплом для слива конденсата и специальные уплотнительные кромки. Несущие рамы корпуса представляют собой двухкамерные алюминиевые профили с углами из пластика и двустенные (20 мм) панели из оцинкованной листовой стали, изолированные негорючими, шумо- и теплоизолирующими матами из стекловолокна. При желании можно выбрать выходную сторону (вверху или сбоку). Замена воздуховыпускного отверстия и боковой панели на месте установки возможна в любой момент путем установки гибких панелей.
Рабочие колеса
Используются высокопроизводительные алюминиевые рабочие колеса с загнутыми назад лопатками. Рабочие колеса вместе со ступицей рабочего колеса динамически уравновешены на двух уровнях с ротором в соответствии с уровнем качества G 2,5 / G 6,3 согласно DIN ISO 21940-11.
Электрическое подключение
Интегрированная защита двигателя сигнализируется через реле аварийной сигнализации. Электрическое соединение происходит на предварительно смонтированном выключателе-разъединителе в корпусе. В версии «управление без обратной связи» (стандарт) скорость регулируется с помощью сигнала 0-10 В или потенциометра (принадлежность).Подключение осуществляется непосредственно к EC-контроллеру внутри EC Unobox ME.
Загрузки
Unobox-ME (Тип: UNO-ME)
Недвижимость
- производительность до 20 000 м³ / ч
- размер: 355-630 мм (диаметр рабочего колеса)
- Двигатель вне воздушного потока
- Возможны высокие температуры транспортируемой среды
- Рабочие колеса с назад загнутыми лопатками
- Съемная крышка управления для легкой очистки
- нагнетание вверх (стандарт), рабочая сторона может быть заменена
- со встроенным аварийным остановом
»Дизайн и загрузка
Кожух
Распределители Rosenberg Unoboxes ME предназначены для обработки объемных потоков при низких и средних температурах транспортируемой среды.Корпус состоит из каркаса из экструдированного алюминиевого профиля с 2 камерами и пластиковыми краями, а также двустенных панелей толщиной 20 мм из оцинкованной листовой стали с изоляцией из негорючей, звукоизоляционной и теплоизоляционной стекловаты. коврики. Выгрузка и сторона оператора взаимозаменяемы.
Рабочие колеса
Используются рабочие колеса с загнутыми назад лопатками из высококачественного алюминия. Рабочие колеса вместе со ступицей рабочего колеса динамически уравновешены на двух уровнях с ротором в соответствии с уровнем качества G 2,5 / G 6,3 согласно DIN ISO 21940-11.
Электрическое подключение
Подключение будет осуществляться через аварийный выключатель, установленный на передней панели.
Направление вращения
Направление вращения рабочих колес — стандартное по часовой стрелке (если смотреть со стороны всасывания). Работа против часовой стрелки вызовет повреждение двигателя из-за перегрузки.
Загрузки
Крышные вентиляторы со стандартным двигателем IEC (Тип: DVNF / S, DVN / S)
Недвижимость
- производительность до 36 000 м³ / ч
- размер: 310-900 мм (диаметр рабочего колеса)
- вертикальный выход
- Стандартные двигатели IEC в качестве привода
- подходит для более высоких температур транспортировки
- Рабочие колеса с назад загнутыми лопатками
- разные модели
- прочный всепогодный кожух
- простота установки
- DVNF со встроенным преобразователем частоты
»Дизайн и загрузка
Кожух
Корпус крышных вентиляторов Rosenberg (DVNF / S, DVN / S) состоит из стойкого к морской воде алюминия и несущей рамы со встроенным входным конусом.
- — DVNF / DVN
- до типоразмера 500: несущая рама со встроенным входным конусом из оцинкованной листовой стали
- , начиная с типоразмера 560: Базовая рама со встроенным входным конусом из оцинкованной листовой стали и дополнительным пластиковым покрытием Модель
- — DVNFS / DVNS
- Кожух со встроенной звукоизоляцией (S); опорная рама со встроенным входным конусом из оцинкованной листовой стали с дополнительным пластиковым покрытием
- до типоразмера 500: несущая рама со встроенным входным конусом из оцинкованной листовой стали
- , начиная с типоразмера 560: Базовая рама со встроенным входным конусом из оцинкованной листовой стали и дополнительным пластиковым покрытием
Рабочие колеса
Высокопроизводительные рабочие колеса с оптимизированным КПД с загнутыми назад лопатками из алюминия.Рабочие колеса вместе со ступицей рабочего колеса динамически сбалансированы на двух уровнях с ротором в соответствии с уровнем качества G 2,5 / G 6,3 согласно DIN ISO 21940-11. Рабочие колеса установлены на валу стандартного двигателя IEC типа B5.
Электрическое подключение
Модель- — DVNF / DVNFS
- Электрическое соединение устанавливается на корпусе с помощью преобразователя частоты. В модели -GS электрическое соединение устанавливается непосредственно переключателем ВКЛ / ВЫКЛ. Модель
- — DVN / DVNS
- Электромонтажная коробка двигателя легко доступна.Двигатель должен быть подключен в соответствии со схемой подключения, действующими нормативами и местными законами. В модели -GS электрическое соединение устанавливается непосредственно переключателем ВКЛ / ВЫКЛ.
Загрузки
3 типа коммерческих центробежных вентиляторов — Дистрибьютор № 1 коммерческих вытяжных вентиляторов и др.
Коммерческие центробежные вентиляторы необходимы для правильной вытяжки загрязненного воздуха в промышленных условиях и замены его свежим воздухом.
В коммерческих центробежных вентиляторах используются воздуходувки с ременным приводом, которые отталкивают нежелательные запахи и пары от центра помещения с помощью высокоскоростного вентилятора.
Популярным промышленным центробежным вентилятором является ламинарный вентилятор, который обычно используется в больших помещениях, таких как больницы, поскольку он поддерживает циркуляцию чистого воздуха до 300 раз в час. Эти промышленные вентиляторы незаменимы на предприятиях, которые работают в теплицах, используют едкие химические вещества или просто нуждаются в постоянной вентиляции. Воздуходувки могут поддерживать постоянный уровень температуры и влажности, эффективно разбавлять загрязненный воздух в рабочем пространстве и в результате делать воздух более безопасным для дыхания.
Существуют различные классы центробежных нагнетателей, которые определяются положением лопасти колеса по отношению к направлению вращения.
Воздуходувка с прямым изгибомДля этого типа вентилятора кончики лопастей расположены под наклоном в направлении вращения. Прямая кривая является наиболее распространенным типом центробежных систем и обычно используется в бытовых системах HVAC и более легких выхлопных системах. Когда требуется максимальная подача воздуха и низкий уровень шума, популярным выбором являются вентиляторы с прямой кривой.
Прямой квадратный центробежный вентилятор Канальные вентиляторы создают воздушный поток аналогично центробежным вентиляторам, но после выхода из рабочего колеса воздух оказывается в квадратном корпусе. Воздух удерживается поворотными лопастями, которые выпускают воздух в осевом направлении. Для этого типа вентилятора также требуются центробежные колеса с односторонним всасыванием, которые обычно имеют лопасти, наклоненные назад. Прямые квадратные вентиляторы также могут быть установлены горизонтально или вертикально, что обеспечивает гораздо более простую установку и обычно требует минимальных поворотов и переходов в воздуховоде.
