Обозначение УЗО на схеме по ГОСТ. Как обозначается УЗО на однолинейной схеме

Ни один человек, каким бы талантливым и смекалистым он не был, не сможет научиться понимать электрические чертежи без предварительного знакомства с условными обозначениями, которые используются в электромонтаже практически на каждом шагу. Опытные специалисты утверждают, что шанс стать настоящим профессионалом своего дела может быть только у того электрика, которые досконально изучил и усвоил все общепринятые обозначения, используемые в проектной документации.

Приветствую всех друзья на сайте «Электрик в доме». Сегодня я бы хотел уделить внимание одному из первоначальным вопросов, с которым сталкиваются все электрики перед монтажом — это проектная документация объекта.

Кто то составляет ее сам, кому то предоставляет заказчик. Среди множества этой документации можно встретить экземпляры, в которых встречаются различия между условными обозначениями тех или иных элементов. Например в разных проектах один и тот же коммутационный аппарат графически может отображаться по разному.

Встречалось такое?

Понятно, что обсудить обозначение всех элементов в пределах одной статьи невозможно, поэтому тема данного урока будет сужена, и сегодня обсудим и рассмотрим, как выполняется обозначение узо на схеме.

Каждый начинающий мастер обязан внимательно ознакомиться с общепринятыми ГОСТами и правилами маркировки электрических элементов и оборудования на план-схемах и чертежах. Многие пользователи могут со мной не согласится, аргументируя это тем, что зачем мне знать ГОСТ, я всего лишь занимаюсь установкой розеток и выключателей в квартирах. Схемы должны знать инженера проектировщики и профессора в университетах.

Уверяю вас это не так. Любой уважающий себя специалист обязан не только понимать и уметь читать электрические схемы, но и должен знать, как графически отображаются на схемах различные коммуникационные аппараты, защитные устройства, приборы учета, розетки и выключатели. В общем, активно применять проектную документацию в своей повседневной работе.

Обозначение УЗО на однолинейной схеме

Основные группы обозначений УЗО (графические и буквенные) используются электромонтерами очень часто. Работа по составлению рабочих схем, графиков и планов требует очень большой внимательности и аккуратности, так как одно-единственное неточное указание или пометка могу привести к серьезной ошибке в дальнейшей работе и стать причиной выхода из строя дорогостоящего оборудования.

Кроме того, неверные данные могут ввести в заблуждение сторонних специалистов, привлеченных для электромонтажа и стать причиной возникновения сложностей при монтаже электрических коммуникаций.

В настоящее время любое обозначение узо на схеме может быть представлено двумя способами: графическим и буквенным.

На какие нормативные документы следует ссылаться?

Из основных документов для электрических схем, которые ссылаются на графическое и буквенное обозначение коммутационных устройств можно выделить следующие:

— ГОСТ 2.755-87 ЕСКД «Обозначения условные графические в электрических схемах устройства коммутационные и контактные соединения»;
— ГОСТ 2. 710-81 ЕСКД «Обозначения буквенно-цифровые в электрических схемах».

Графическое обозначение УЗО на схеме

Итак, выше я представил основные документы, по которым регулируется обозначения в электрических схемах. Что нам дают указанные ГОСТы по изучению нашего вопроса? Мне стыдно признаться, но абсолютно ничего. Дело в том, что на сегодняшний день в данных документах отсутствует информация о том, как должно выполняться обозначение узо на однолинейной схеме.

Действующий на сегодня ГОСТ никаких особых требований к правилам составления и использования графических обозначений УЗО не выдвигает. Именно поэтому некоторые электромонтеры предпочитают использовать для маркировки определенных узлов и устройств свои собственные наборы значений и меток, каждая из которых может несколько отличаться от привычных нашему взгляду значений.

Для примера давайте рассмотрим, какие обозначения наносятся на корпусе самих устройств. Устройство защитного отключения фирмы hager:

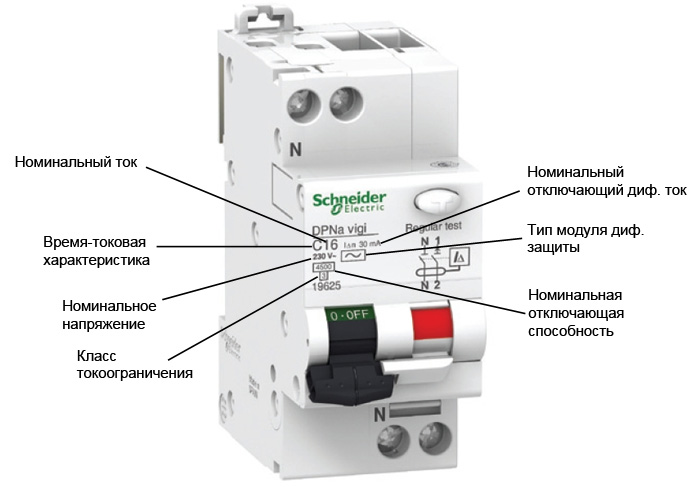

Или к примеру УЗО от Schneider Electric:

Чтобы избежать путаницы, предлагаю Вам совместно разработать универсальный вариант обозначений УЗО, которым можно руководствоваться практически в любой рабочей ситуации.

По своему функциональному назначению устройство защитного отключения можно описать так – это выключатель, который при нормальной работе способен включать/отключать свои контакты и автоматически размыкать контакты при появлении тока утечки. Ток утечки это дифференциальный ток, возникающий при ненормальной работе электроустановки. Какой орган реагирует на дифференциальный ток? Специальный датчик — трансформатор тока нулевой последовательности.

Если представить все вышеописанное в графической форме, то получается что условное обозначение УЗО на схеме можно представить в виде двух второстепенных обозначений — выключателя и датчика реагирующего на дифференциальный ток (трансформатора тока нулевой последовательности) который воздействует на механизм отключения контактов.

В этом случае графическое обозначение узо на однолинейной схеме будет выглядеть так.

Как обозначается дифавтомат на схеме?

По поводу обозначений дифавтоматов в ГОСТ на данный момент тоже нет данных. Но, исходя из вышеизложенной схемы, дифавтомат графически также можно представить в виде двух элементов — УЗО и автоматического выключателя. В этом случае графическое обозначение дифавтомата на схеме будет выглядеть так.

Буквенное обозначение УЗО на электрических схемах

Любому элементу на электрических схемах присваивается не только графическое обозначение, но и буквенное с указанием позиционного номера. Такой стандарт регулируется ГОСТ 2.710-81 «Обозначения буквенно-цифровые в электрических схемах» и обязателен для применения ко всем элементам в электрических схемах.

Так, например, согласно ГОСТ 2.710-81 автоматические выключатели принято обозначать путем специальногобуквенно-цифрового позиционного обозначения таким образом: QF1, QF2, QF3 и т.д. Рубильники (разъединители) обозначаются как QS1, QS2, QS3 и т.д. Предохранители на схемах обозначаются как FU с соответствующим порядковым номером.

Аналогично, как и с графическими обозначениями, в ГОСТ 2. 710-81 нет конкретных данных, как выполнять буквенно-цифровое обозначение УЗО и дифференциальных автоматов на схемах.

Как быть в таком случае? В этом случае многие мастера используют два варианта обозначений.

Первый вариант воспользоваться самым удобным буквенно-цифровым обозначением Q1 (для УЗО) и QF1 (для АВДТ), которые обозначают функции выключателей и указывают на порядковый номер аппарата, находящегося в схеме.

То есть кодировка буквы Q означает – «выключатель или рубильник в силовых цепях», что вполне может быть применима к обозначению УЗО.

Кодовая комбинация QF расшифровывается как Q – «выключатель или рубильник в силовых цепях», F – «защитный», что вполне может быть применима не только к обычным автоматам, но и к диф.автоматам.

Второй вариант это использовать буквенно-цифровую комбинацию Q1D — для УЗО и комбинацию QF1D — для дифференциального автомата. По приложению 2 таблицы 1 ГОСТ 2.710 функциональное значение буквы D означает – «дифференцирующий».

Я очень часто встречал на реальных схемах такое обозначение QD1 – для устройств защитного отключения, QFD1 – для дифференциальных автоматов.

Какие можно сделать выводы из вышеописанного?

Ввиду того что обозначение УЗО и дифференциальных автоматов по ГОСТ отсутствует, информация рассмотренная в данной статье, не относится к нормативным документам обязательным для исполнения, а является всего лишь РЕКОМЕНДАЦИЕЙ. Каждый проектировщик может изображать на схемах эти элементы по своему усмотрению. Для этого нужно всего лишь привести условно графические обозначения (УГО) элементов, их расшифровку и пояснения к схеме. Все эти действия предусматриваются в ГОСТ 2.702-2011.

Как обозначается УЗО на однолинейной схеме — пример реального проекта

Как говорится в известной пословице «лучше один раз увидеть, чем сто раз услышать», поэтому давайте рассмотрим на реальном примере.

Предположим, что перед нами находится однолинейная схема электроснабжения квартиры. Из всех этих графических обозначение можно выделить следующее:

Вводное устройство защитного отключения расположено сразу после счетчика. Кстати как вы могли заметить буквенное обозначение УЗО – QD. Еще один пример как обозначается узо:

Заметьте, что на схеме помимо УГО элементов также наносится их маркировка, то есть: тип устройства по роду тока (А, АС), номинальный ток, дифференциальный ток утечки, количество полюсов. Далее переходим к УГО и маркировке дифференциальных автоматов:

Розеточные линии на схеме подключаются через диф.автоматы. Буквенное обозначение дифавтомата на схеме QFD1, QFD2, QFD3 и т.д.

Еще один пример как обозначаются диф.автоматы на однолинейной схеме магазина.

Вот и все дорогие друзья. На этом наш сегодняшний урок подошел к концу. Надеюсь, данная статья была для вас полезной и Вы нашли здесь ответ на свой вопрос. Если остались вопросы задавайте их в комментариях, с удовольствием отвечу. Давайте делиться опытом, кто как обозначает УЗО и АВДТ на схемах. Буду признателен на репост в соц.сетях))).

Понравилась статья — поделись с друзьями!

Маркировка устройства защитного отключения (УЗО) (видео)

В одной из наших статей мы уже рассказывали про УЗО (дифференциальный автоматический выключатель по току утечки), про его назначение и его подключение. «УЗО схемы подключения, типы, принцип работы» В этой статье затрону тему маркировки УЗО. Именно по такой маркировке можно определиться с правильным выбором УЗО при монтаже оборудования в щитке.
Что же, давайте от слов к делу…

Маркировка устройства защитного отключения (УЗО)

Каждое устройство защитного отключения должно (УЗО) иметь стойкую маркировку, которая включает в себя следующие данные:

1.Наименование или торговый знак изготовителя.
2.Типовое обозначение УЗО и АВДТ дифференциальный автомат , каталожный или серийный номер.
3. Одно или несколько значений номинального напряжения Un ВДТ и АВДТ.
4.Номинальный ток In для ВДТ. Для АВДТ указывают номинальный ток In в амперах без указания единицы измерения с предшествующим обозначением типа мгновенного расцепления (B,C или D). Например, B16: тип мгновенного расцепления – B, номинальный ток – 16А.
5.Номинальную частоту, если ВДТ разработан для частоты, отличной от 50 и (или) 60 Гц, а АВДТ предназначен для работы только при одной частоте.
6.Номинальный отключающий дифференциальный ток IΔn ВДТ и АВДТ.
7.Значения отключающего дифференциального тока, если ВДТ и АВДТ имеют несколько таких значений.
8.Номинальную включающую и отключающую способность Im 1 ВДТ.
9.Номинальную коммутационную способность при коротком замыкании Icn АВДТ в амперах.
10.Номинальную дифференциальную включающую и отключающую способность IΔm, если она отличается от номинальной включающей и отключающей способности ВДТ. Номинальную дифференциальную включающую и отключающую способность IΔm,если она отличается от номинальной коммутационной способности при коротком замыкании АВДТ.
11.Степень защиты, при ее отличии от IP20.
12.Рабочее положение, при необходимости.
13.Символ для ВДТ и АВДТ типа S.
14.Указание на то, что ВДТ и АВДТ функционально зависят от напряжения, если это имеет место.
15.Обозначение органа управления контрольного устройства ВДТ и АВДТ буквой «Т».
16.Схему подключения ВДТ и АВДТ.
17.Рабочую характеристику при наличии дифференциальных токов с составляющими постоянного тока: ◦ВДТ и АВДТ типа АС маркируют символом ;~
◦ВДТ и АВДТ типа А обозначают символом . ~-
18.Контрольную температуру калибровки АВДТ, если она отличается от 30 оС.

Маркировка должна быть четко видна после установки ВДТ и АВДТ. Если размеры устройств не позволяют разместить всю перечисленную информацию, то данные, указанные в пп. 4, 6 и 151 для ВДТ и пп. 4, 6 и 13 для АВДТ, должны быть видны после их монтажа. Характеристики, перечисленные в пп. 1–3, 10, 12 и 16 для ВДТ,в пп. 1–3, 9 и 16 для АВДТ, могут быть нанесены на боковых и задних поверхностях устройств и быть видимыми только до их установки в низковольтном распределительном устройстве. Остальная информация должна быть приведена в эксплуатационной документации на изделия или в каталогах изготовителя.

В разделе 6 «Маркировка и другая информация об изделии» ГОСТ Р 51326.1 и в соответствующем шестом разделе стандарта МЭК 61008-1 отсутствуют требования о маркировке на изделии или о представлении в ином виде следующих характеристик ВДТ:

•номинального условного тока короткого замыкания Inc;
•номинального условного дифференциального тока короткого замыкания IΔc.

На устройство дифференциального тока, помимо маркировки, указанной в пп. 1–3, 5–7, 10–13 и 15, наносят значение максимального номинального тока автоматического выключателя, с которым УДТ может быть собрано, например – «63 А max», а также специальный символ:

После сборки устройства дифференциального тока с автоматическим выключателем не должны быть видны данные, приведенные в пп. 3 и 11, а также значение максимального номинального тока автоматического выключателя, с которым УДТ может быть собрано. Устройства дифференциального тока и автоматические выключатели, которые предназначены для совместной сборки, должны иметь одинаковое наименование изготовителя или торговый знак. Изготовитель должен предоставить допустимые для ВДТ значения характеристики I2t и пикового тока Ip. В противном случае применяют минимальные значения, приведенные в таблице 15 ГОСТ Р 51236.1 В каталоге или эксплуатационной документации на изделие изготовитель также должен указать сведения хотя бы об одном устройстве защиты от короткого замыкания, подходящем для защиты ВДТ. Разомкнутое (отключенное) положение устройства защитного отключения, управляемого органом оперирования, перемещаемым вверх–вниз (вперед–назад), должно обозначаться знаком О (окружностью), замкнутое (включенное) его положение маркируется знакомI (вертикальной чертой). Эти обозначения должны быть хорошо видны после установки УЗО. Для обозначения включенного и отключенного положений УЗО допускается также использование дополнительных символов. При необходимости различать входные и выходные выводы их следует четко обозначать, например, словами «линия» и «нагрузка», расположенными около соответствующих выводов, или стрелками, указывающими направление протекания электроэнергии.
Выводы устройства защитного отключения, предназначенные только для присоединения нейтрального проводника, должны быть маркированы буквой N.
Выводы устройства защитного отключения, которые используют исключительно лишь для присоединения защитного проводника, маркируют символом заземления

В статье использовались материалы «Книги защитного модульного оборудования производства ABB

Маркировка устройства защитного отключения (УЗО) ABB

Возможно вас также заинтересует статья «Маркировка автоматических выключателей».

Обозначение узо и автоматов на схеме. Характеристики и выбор

Установка УЗО значительно повышает уровень безопасности при работе на электроустановках. Если УЗО обладает высокой чувствительностью (30 мА), то при этом обеспечивается защита от прямого контакта (прикосновения).

Тем не менее, установка УЗО не означает от выполнения обычных мер предосторожности при работе на электроустановках.

Кнопку тест необходимо нажимать регулярно, как минимум один раз в 6 месяцев. Если тест не срабатывает, то надо задуматься о замене УЗО, так как уровень электробезопасности снизился.

Установите УЗО на панели или корпусе. Подключите оборудование в точном соответствии со схемой. Включите все нагрузки, подключенные к защищаемой сети.

Срабатывает УЗО.

Если УЗО срабатывает, выясните, какое устройство является причиной срабатывания, путем последовательного отключения нагрузки (отключаем по очереди эл. оборудование и смотрим результат). При обнаружении такого устройства его необходимо отключить от сети и проверить. Если электрическая линия имеет очень большую длину, обычные токи утечки могут быть достаточно велики. В этом случае имеется вероятность ложных срабатываний. Чтобы избежать этого, необходимо разделить систему, по крайней мере, на два контура, каждый из которых будет защищен своим УЗО. Можно расчитать длинну электрической линии.

При невозможности определения документальным способом суммы токов утечки проводки и нагрузок, можно пользоваться примерным расчетом (в соответствии с СП 31-110-2003), принимая ток утечки нагрузки равным 0,4мА на 1А потребляемой нагрузкой мощности и ток утечки электросети равным 10мкА на один метр длины фазового провода электропроводки.

Пример расчета УЗО.

Для примера рассчитаем УЗО для электроплиты, мощностью 5 кВт, установленную на кухне малогабаритной квартиры.

Примерное расстояние от щитка до кухни может составлять 11 метров, соответственно расчетная утечка проводки составляет 0,11мА. Электроплита, на полной мощности, потребляет (приближенно) 22.7А и обладает расчетным током утечки 9,1мА. Таким образом, сумма токов утечки данной электроустановки составляет 9,21мА. Для защиты от токов утечки можно использовать УЗО с номиналом тока утечки 27,63мА, что округляется до ближайшего большего значения существующих номиналов по диф. току, а именно УЗО 30мА.

Следующим шагом, является определение рабочего тока УЗО. При указанном выше максимальном токе, потребляемым электроплитой, можно использовать номинал (с небольшим запасом) УЗО 25А, или с большим запасом — УЗО 32А.

Таким образом мы расчетно определили номинал УЗО, которое можно использовать для защиты электроплиты: УЗО 25А 30мА или УЗО 32А 30мА. (надо не забыть защитить УЗО автоматическим выключателем 25А для первого номинала УЗО и 25А или 32А для второго номинала).

Обозначение УЗО.

На схеме УЗО обозначается следующим образом рис. 1 однофазное УЗО, рис. 2 -трехфазное УЗО.

Схема подключения УЗО рассмотрим на примере. На фото. 1 показан фрагмент распределительного шкафа.

Фото. 1 Схема подключения трехфазного УЗО с автоматическим выключателем (на фото цифра1 УЗО, 2- автоматический выключатель) и однофазных УЗО (3).

УЗО не защищает от токов короткого замыкания, поэтому его устанавливают в паре с автоматическим выключателем. Что ставить раньше УЗО или автоматический выключатель в данном случае не принципиально. Номинал УЗО должен быть равным или немного больше наминала автоматическо выключателя. Например, автоматический выключатель 16 Ампер, значит, УЗО ставим 16 или 25 А.

Как видно на фото. 1 на трехфазное УЗО (цифра 1) подходят три фазных и нулевой проводник, а после УЗО подключен автоматический выключатель (цифра 2). Потребитель будет подключаться: фазные проводники (красные стрелки) с автоматического выключателя; нулевой проводник (синяя стрелка) — с УЗО.

Под цифрой 3 на фото показаны дифференциальные автоматы, соединенные сборной шиной, принцип работы диф. автомата такой же, как у УЗО, но он дополнительно защищает от токов короткого замыкания и не требует дополнительной защита от КЗ.

А подключение, что у УЗО, что у диф. автоматов одинаковое.

Подключаем к клемме L фазу, к N ноль (обозначения нанесены на корпусе УЗО). Потребители подключаются также.

Ниже приведена схема использования УЗО в квартире, для дополнительной защиты от поражения электрическим током.

Рис. 1 Схема УЗО в квартире.

В данном случае УЗО ставится до счетчика, на всю группу автоматических выключателей, чем обеспечивается дополнительная защита от поражения электрическим током и возникновения пожара.

Уверяю вас это не так. Любой уважающий себя специалист обязан не только понимать и уметь читать электрические схемы , но и должен знать, как графически отображаются на схемах различные коммуникационные аппараты, защитные устройства, приборы учета, розетки и выключатели. В общем, активно применять проектную документацию в своей повседневной работе.

Обозначение узо на однолинейной схеме

На какие нормативные документы следует ссылаться?

— ГОСТ 2.755-87 ЕСКД «Обозначения условные графические в электрических схемах устройства коммутационные и контактные соединения»;
— ГОСТ 2.710-81 ЕСКД «Обозначения буквенно-цифровые в электрических схемах».

Графическое обозначение УЗО на схеме

Или к примеру УЗО от Schneider Electric:

В этом случае графическое обозначение узо на однолинейной схеме будет выглядеть так.

Как обозначается дифавтомат на схеме?

Буквенное обозначение узо на электрических схемах

Аналогично, как и с графическими обозначениями, в ГОСТ 2.710-81 нет конкретных данных, как выполнять буквенно-цифровое обозначение УЗО и дифференциальных автоматов на схемах .

Как быть в таком случае? В этом случае многие мастера используют два варианта обозначений.

Какие можно сделать выводы из вышеописанного?

Как обозначается узо на однолинейной схеме — пример реального проекта

Еще один пример как обозначаются диф.автоматы на однолинейной схеме магазина.

В одной из наших статей мы уже рассказывали про УЗО, про назначение и про его подключение. «УЗО схемы подключения, типы, принцип работы » В этой статье мы затронем тему маркировки УЗО. Именно по маркировке можно определиться с правильным выбором УЗО.

Маркировка устройства защитного отключения (УЗО)

1.Наименование или торговый знак изготовителя.
2.Типовое обозначение УЗО и АВДТ дифференциальный автомат, каталожный или серийный номер.
3.Одно или несколько значений номинального напряжения Un ВДТ и АВДТ.
4.Номинальный ток In для ВДТ. Для АВДТ указывают номинальный ток In в амперах без указания единицы измерения с предшествующим обозначением типа мгновенного расцепления (B,C или D). Например, B16: тип мгновенного расцепления – B, номинальный ток – 16А.
5.Номинальную частоту, если ВДТ разработан для частоты, отличной от 50 и (или) 60 Гц, а АВДТ предназначен для работы только при одной частоте.
6.Номинальный отключающий дифференциальный ток IΔn ВДТ и АВДТ.
7.Значения отключающего дифференциального тока, если ВДТ и АВДТ имеют несколько таких значений.
8.Номинальную включающую и отключающую способность Im 1 ВДТ.
9.Номинальную коммутационную способность при коротком замыкании Icn АВДТ в амперах.
10.Номинальную дифференциальную включающую и отключающую способность IΔm, если она отличается от номинальной включающей и отключающей способности ВДТ. Номинальную дифференциальную включающую и отключающую способность IΔm,если она отличается от номинальной коммутационной способности при коротком замыкании АВДТ.
11.Степень защиты, при ее отличии от IP20.
12.Рабочее положение, при необходимости.
13.Символ для ВДТ и АВДТ типа S.
14.Указание на то, что ВДТ и АВДТ функционально зависят от напряжения, если это имеет место.
15.Обозначение органа управления контрольного устройства ВДТ и АВДТ буквой «Т».
16.Схему подключения ВДТ и АВДТ.
17.Рабочую характеристику при наличии дифференциальных токов с составляющими постоянного тока: ◦ВДТ и АВДТ типа АС маркируют символом;~
◦ВДТ и АВДТ типа А обозначают символом. ~-

18.Контрольную температуру калибровки АВДТ, если она отличается от 30 оС.

Маркировка должна быть четко видна после установки ВДТ и АВДТ. Если размеры устройств не позволяют разместить всю перечисленнуюинформацию, то данные, указанные в пп. 4, 6 и 151 для ВДТ и пп. 4, 6 и 13 для АВДТ, должны быть видны после их монтажа. Характеристики, перечисленные в пп. 1–3, 10, 12 и 16 для ВДТ,в пп. 1–3, 9 и 16 для АВДТ, могут быть нанесены на боковых и задних поверхностях устройств и быть видимыми только до их установки в низковольтном распределительном устройстве. Остальная информация должна быть приведена в эксплуатационной документации на изделия или в каталогах изготовителя.

Номинального условного тока короткого замыкания Inc;
номинального условного дифференциального тока короткого замыкания IΔc.

После сборки устройства дифференциального тока с автоматическим выключателем не должны быть видны данные, приведенные в пп. 3 и 11, а также значение максимального номинального тока автоматического выключателя, с которым УДТ может быть собрано.Устройства дифференциального тока и автоматические выключатели, которые предназначены для совместной сборки, должны иметь одинаковое наименование изготовителя или торговый знак. Изготовитель должен предоставить допустимые для ВДТ значения характеристики I2t и пикового тока Ip. В противном случае применяют минимальные значения, приведенные в таблице 15 ГОСТ Р 51236.1 В каталоге или эксплуатационной документации на изделие изготовитель также должен указать сведения хотя бы об одном устройстве защиты от короткого замыкания, подходящем для защиты ВДТ. Разомкнутое (отключенное) положение устройства защитного отключения, управляемого органом оперирования, перемещаемым вверх–вниз (вперед–назад), должно обозначаться знаком О (окружностью), замкнутое (включенное) его положение маркируется знакомI (вертикальной чертой). Эти обозначения должны быть хорошо видны после установки УЗО. Для обозначения включенного и отключенного положений УЗО допускается также использование дополнительных символов. При необходимости различать входные и выходные выводы их следует четко обозначать, например, словами «линия» и «нагрузка», расположенными около соответствующих выводов, или стрелками, указывающими направление протекания электроэнергии.
Выводы устройства защитного отключения, предназначенные только для присоединения нейтрального проводника, должны быть маркированы буквой N.
Выводы устройства защитного отключения, которые используют исключительно лишь для присоединения защитного проводника, маркируют символом заземлени:

В статье использовались материалы «Книги защитного модульного оборудования производства ABB

Маркировка устройства защитного отключения (УЗО) ABB

Обозначение узо на однолинейной схеме

На какие нормативные документы следует ссылаться?

— ГОСТ 2.755-87 ЕСКД «Обозначения условные графические в электрических схемах устройства коммутационные и контактные соединения»;
— ГОСТ 2.710-81 ЕСКД «Обозначения буквенно-цифровые в электрических схемах».

Графическое обозначение УЗО на схеме

Или к примеру УЗО от Schneider Electric:

В этом случае графическое обозначение узо на однолинейной схеме будет выглядеть так.

Как обозначается дифавтомат на схеме?

Буквенное обозначение узо на электрических схемах

Аналогично, как и с графическими обозначениями, в ГОСТ 2.710-81 нет конкретных данных, как выполнять буквенно-цифровое обозначение УЗО и дифференциальных автоматов на схемах .

Как быть в таком случае? В этом случае многие мастера используют два варианта обозначений.

Какие можно сделать выводы из вышеописанного?

electricvdome.ru

Основное назначение однолинейной схемы – графическое отображение системы электрического питания (электроснабжение объекта, разводка электричества в квартире и т.д.). Проще говоря, на однолинейной схеме изображается силовая часть электроустановки. По названию можно понять, что однолинейная схема выполняется в виде одной линии. Т.е. электрическое питание (и однофазное, и трёхфазное), подводимое к каждому потребителю, обозначается одинарной линией.

Чтобы указать количество фаз, на графической линии используются специальные засечки. Одна засечка обозначает, что электрическое питание однофазное, три засечки – что питание трёхфазное.

Кроме одинарной линии используются обозначения защитных и коммутационных аппаратов. К первым аппаратам относятся высоковольтные выключатели (масляные, воздушные, элегазовые, вакуумные), автоматические выключатели, устройства защитного отключения, дифференциальные автоматы, предохранители, выключатели нагрузки. Ко вторым относятся разъединители, контакторы, магнитные пускатели.

Высоковольтные выключатели на однолинейных схемах изображаются в виде небольших квадратов. Что касается автоматических выключателей, УЗО, дифференциальных автоматов, контакторов, пускателей и другой защитной и коммутационной аппаратуры, то они изображаются в виде контакта и некоторых поясняющих графических дополнений, в зависимости от аппарата.

Монтажная схема (схема соединения, подключения, расположения) используется для непосредственного производства электрических работ. Т.е. это рабочие чертежи, используя которые, выполняется монтаж и подключение электрооборудования. Также по монтажным схемам собирают отдельные электрические устройства (электрические шкафы, электрические щиты, пульты управления, и т.д.).

На монтажных схемах изображают все проводные соединения как между отдельными аппаратами (автоматические выключатели, пускатели и др.), так и между разными видами электрооборудования (электрические шкафы, щитки и т.д.). Для правильного подключения проводных соединений на монтажной схеме изображаются электрические клеммники, выводы электрических аппаратов, марка и сечение электрических кабелей, нумерация и буквенное обозначение отдельных проводов.

Схема электрическая принципиальная – наиболее полная схема со всеми электрическими элементами, связями, буквенными обозначениями, техническими характеристиками аппаратов и оборудования. По принципиальной схеме выполняют другие электрические схемы (монтажные, однолинейные, схемы расположения оборудования и др.). На принципиальной схеме отображаются как цепи управления, так и силовая часть.

Цепи управления (оперативные цепи) – это кнопки, предохранители, катушки пускателей или контакторов, контакты промежуточных и других реле, контакты пускателей и контакторов, реле контроля фаз (напряжения) а также связи между этими и другими элементами.

На силовой части изображаются автоматические выключатели, силовые контакты пускателей и контакторов, электродвигатели и т.д.

Кроме самого графического изображения каждый элемент схемы снабжается буквенно-цифровым обозначением. Например, автоматический выключатель в силовой цепи обозначается QF. Если автоматов несколько, каждому присваивается свой номер: QF1, QF2, QF3 и т.д. Катушка (обмотка) пускателя и контактора обозначается KM. Если их несколько, нумерация аналогичная нумерации автоматов: KM1, KM2, KM3 и т.д.

В каждой принципиальной схеме, если есть какое-либо реле, то обязательно используется минимум один блокировочный контакт этого реле. Если в схеме присутствует промежуточное реле KL1, два контакта которого используются в оперативных цепях, то каждый контакт получает свой номер. Номер всегда начинается с номера самого реле, а далее идёт порядковый номер контакта. В данном случае получается KL1.1 и KL1.2. Точно также выполняются обозначения блок-контактов других реле, пускателей, контакторов, автоматов и т.д.

В схемах электрических принципиальных кроме электрических элементов очень часто используются и электронные обозначения. Это резисторы, конденсаторы, диоды, светодиоды, транзисторы, тиристоры и другие элементы. Каждый электронный элемент на схеме также имеет своё буквенное и цифровое обозначение. Например, резистор – это R (R1, R2, R3…). Конденсатор – C (C1, C2, C3…) и так по каждому элементу.

Кроме графического и буквенно-цифрового обозначения на некоторых электрических элементах указываются технические характеристики. Например, для автоматического выключателя это номинальный ток в амперах, ток срабатывания отсечки тоже в амперах. Для электродвигателя указывается мощность в киловаттах.

Для правильного и корректного составления электрических схем любого вида необходимо знать обозначения используемых элементов, государственные стандарты, правила оформления документации.

aquagroup.ru

Вернутся в раздел: ⇒ УЗО и Дифзащита ⇔ Электрика

В данной статье рассмотрены несколько примеров подключения УЗО и Дифференциальных автоматов.

Основным условием при выборе УЗО и диф. автомата является соблюдение селективности (ПУЭ.РАЗДЕЛ 3 ):

В электротехнике под «селективностью» понимают совместную работу последовательно включенных аппаратов защиты электрических цепей (автоматические выключатели, УЗО, диф. автомат и т.п.) в случае возникновения аварийной ситуации. На рис. 1 привёден пример работы такой схемы, с учётом общего наминала автоматических выключателей 40 А (4шт. по 10А), вводный автомат 63 А.

Селективность используется при выборе номинала устройств защиты для отключения от общей системы питания только той ее части, где произошла авария. Это достигается за счет срабатывания только того автоматического выключателя, который защищает аварийную линию питания.

Во общем, для селективной работы автоматических выключателей при перегрузках нужно, чтобы номинальный ток (In) автоматического выключателя со стороны питания был больше In автоматического выключателя со стороны потребителей.

Условное обозначение УЗО и дифавтомата на электрических схемах:

Обозначение УЗО на принципиальных электрических схемах см. рис. 2. Слева – однофазное УЗО с током срабатывания 30 мА, справа – трехфазное УЗО на 100 мА. Сверху развернутое изображение, снизу однолинейное. Число полюсов при однолинейном представлении можно изображать и числом (вверху) и числом черточек. Условное обозначение Дифавтомата на принципиальных схемах см. рис. 3 и на однолинейных схемах рис. 4. Буквенное обозначение QF.

Рис. 4
Рис. 3

Схемы включения УЗО:

По конструкции УЗО различных производителей могут отличаться друг от друга не только параметрами, но и схемами подключения. На рис. 5 приведены наиболее распространенные схемы включения УЗО в различных вариантах:

Двухполюсные УЗО Рис. 5 (а).

Четырехполюсные УЗО, в которых резистор, имитирующий дифференциальный ток, подключен в фазное напряжение (Рис. 5 (б).

Четырехполюсные УЗО, в которых резистор, имитирующий дифференциальный ток, подключен на линейное напряжение (Рис. 5 (в).

При включении УЗО (дифавтомата) в любом случае смотрите схему, схема подключения приведена на лицевой или боковой поверхности корпуса УЗО, а также в паспорте технического устройства.

Ниже приведены монтажные схемы подключения УЗО (Рис. 6) и дифавтомата (Рис. 7).

Вводный автомат.
Прибор учёта (электросчетчик).
УЗО или дифавтомат.
Автоматический выключатель (освещения, как правило 6 ÷ 10 А, в зависимости от нагрузки светильников).
Автоматический выключатель (розетки, как правило 16 ÷ 25 А, в зависимости от группы розеток).
Автоматический выключатель (розетка «силовая», 16 ÷ 25 А, в зависимости от нагрузки электроплиты).
Нулевая рабочая N — шина.
Нулевая защитная РЕ — шина.

Более подробно про системы заземления и зануления см. в разделе

Вернутся в раздел: ⇒ УЗО и Дифзащита ⇔ Электрика

energetik.com.ru

Рабочий ток и быстродействие

Особенности конструкции дифавтоматов являются причиной того, что они обладают комбинированными характеристиками, используемыми при описании работы как АВ, так и УЗО. Основной рабочей характеристикой этих электротехнических изделий является номинальный рабочий ток, при котором прибор может оставаться включённым длительное время.

Данная характеристика прибора относится к строго стандартизированным показателям, вследствие чего ток может принимать лишь значения из определённого ряда (6, 10, 16, 25, 50 Ампер и так далее).

Помимо этого в обозначении устройств используется связанный с быстродействием токовый показатель, обозначаемый цифрами «B», «C» или «D», стоящими перед значением номинального тока.

Быстродействие – важная токовая и временная характеристика. Обозначение C16, например, соответствует дифавтомату с временной характеристикой «C», рассчитанный на номинальное значение 16 Ампер.

Ток отключения и напряжение

К группе технических характеристик дифавтомата относится ток отключения схемы (дифференциальный показатель), определяемый как «уставка по токовой утечке». Для большинства моделей допустимые значения этой характеристики укладываются в следующий ряд: 10, 30, 100, 300 и 500 миллиампер. На корпусе дифавтомата она обозначается значком «дельта» с числом соответствующим току утечки.

Ещё одной характеристикой эксплуатационных возможностей дифавтоматов является номинальное напряжение, при котором они способны работать длительное время (220 Вольт – для однофазной сети и 380 Вольт – для трехфазных цепей). Величина рабочего напряжения защитного дифференциального прибора может указываться под обозначением номинала с буквой или под клавишей выключателя.

Ток утечки и селективность

Следующая характеристика, по которой различаются все дифавтоматы – тип тока утечки. В соответствии с этим параметром любой из дифавтоматов может иметь следующие обозначения:

«A» – реагирующие на утечки синусоидального переменного (пульсирующего постоянного) тока;
«AC» – дифавтоматы, рассчитанные на срабатывания от утечек, содержащих постоянную составляющую;
«B» – комбинированное исполнение, предполагающее обе указанные ранее возможности.

Характеристика «тип встроенного УЗО» маркируется буквенным индексом или небольшим рисунком.

По аналогии с УЗО дифавтоматы могут работать по селективному принципу, предполагающему наличие задержки по времени срабатывания. Указанная возможность обеспечивает определённую выборочность отключения прибора от сети и электродинамическую устойчивость системы защиты. Согласно этой характеристике дифференциальные устройства обозначаются значком «S», что означает задержку порядка 200-300 миллисекунд, либо маркируются знаком «G» (60-80 миллисекунд).

Основные обозначения

Более подробно порядок маркировки дифавтомата (расположение его характеристик) рассмотрим на примере отечественного изделия марки «АВДТ32», используемого в цепях защиты промышленных и бытовых электросетей.

Для удобства систематизации излагаемой информации под графическим обозначением будет пониматься определённая маркировочная позиция.

На первой позиции указывается наименование и серия дифавтомата. Из этого обозначения следует, что он является АВ дифференциального типа со встроенной защитой от опасных токов утечки. Дифавтомат предназначен к использованию в электросетях однофазного переменного тока с номинальным напряжением 230 Вольт (50 Герц).

На месте, соответствующем позиции №3 (вверху), указывается такая характеристика, как значение номинального дифференциального тока короткого замыкания.

Обратите внимание! Иногда в этом месте можно увидеть значение предельной коммутационной способности прибора, свидетельствующей о величине максимального тока, при которой дифавтомат может отключаться многократно.

На той же позиции, но внизу приводится графическое обозначение типа встроенного автомата (в данном случае это тип «А», рассчитанный на работу с утечками пульсирующего постоянного и синусоидального переменного токов).

На месте 4-ой позиции можно увидеть модульную схему дифавтомата, на которой указываются входящие в его состав элементы, участвующие в реализации защитных функций. Для АВДТ32 на этой схеме условными знаками обозначаются следующие модули и узлы:

электромагнитные и тепловые расцепители, обеспечивающие защиту линий от токов КЗ и перегрузки соответственно;
специальная кнопка «Тест», необходимая для ручной проверки исправности автомата;
усилительный электронный модуль;
исполнительный узел (коммутирующее линию реле).

На позиции под номером семь на первом месте указывается связанная с быстродействием характеристика аварийного срабатывания электромагнитного расцепителя (для нашего примера – это «С»). Сразу за ним следует показатель номинального тока, означающего величину этого параметра в рабочем режиме (в течение длительного времени).

Минимальный ток отключения (срабатывания) расцепителя электромагнитного типа для дифавтомата с характеристикой «С» обычно берётся равным примерно пяти номинальным токам. При данной величине токовой характеристики тепловой расцепитель срабатывает примерно через 1,5 секунды.

На восьмой позиции обычно стоит значок «дельта» с показателем номинального тока утечки, который отключает дифференциальное устройство в случае опасности. Это все основные электрические характеристики.

Информационные знаки

На пятой позиции приводится температурная характеристика защитного устройства (от — 25 до + 40 градусов), а на шестой располагаются сразу два знака.
Один из них информирует пользователя о сертификате соответствия, то есть обозначает действующий отечественный ГОСТ на дифавтомат (ГОСТ Р129 – для данного случая).

Непосредственно под ним располагается закодированная в виде букв и цифр характеристика. Это обозначение организации, выдавшей сертификат.

Важно! Этот знак сообщает потребителю о законности происхождения товара и его качестве и при необходимости обеспечивает юридическую защищённость устройства.

Справа от него приводятся данные по сертификации и ГОСТу этой модели в отношении её пожарной безопасности.

И, наконец, на месте, соответствующем второй позиции, наносится логотип торговой марки компании-изготовителя (в данном случае – «ИЭК»).

Размеры и точки подключения

Основными габаритными характеристиками дифавтомата согласно ГОСТ являются его высота, ширина и толщина, а также размер по высоте и ширине выступающей с лицевой стороны полочки с клавишей управления. Помимо этого, приводятся размеры расположенных на тыльной стороне полочек, ограничивающих зазор для посадки прибора на фиксирующую его дин-рейку.

Современные модели дифавтомата могут иметь тот или иной размер, с каждым из которых можно ознакомиться в прилагаемой к этому изделию документации. Но в большинстве случаев габаритные характеристики схожи, что упрощает размещение в щитке.

Относительно контактных точек подключения данного прибора к защищаемой схеме необходимо отметить следующее. В однофазной сети устанавливаются дифференциальные устройства, имеющие по два вводных и два выводных контакта. Одна из этих групп служит для подключения так называемого «фазного» провода, а к другой подсоединяется «нулевая» жила питания. Как правило, все контакты (верхние и нижние) маркируются значками «L» и «N», обозначающими соответственно те места, куда подключаются фаза и ноль.

При включении устройства в электрическую цепь к верхним контактам подсоединяются фазный и нулевой провода, приходящие от вводно-распределительного устройства или электрического счётчика . Нижние его клеммы предназначаются для коммутации проводников, идущих непосредственно к защищаемой нагрузке (к потребителю).

Подключение дифференциального прибора в силовые цепи трёхфазного питания полностью аналогично рассмотренному ранее варианту. Отличие в данном случае состоит лишь в том, что к дифавтомату при этом подсоединяются сразу три фазы: «A», «B» и «C». По аналогии со случаем однофазной линии питания 220 Вольт клеммы трёхфазного дифавтомата также маркируются (с целью соблюдать фазировку) и обозначаются как «L1», «L2», «L3» и «N».

Грамотный выбор подходящего для заявленных целей прибора невозможен без внимательного изучения основных рабочих характеристик дифавтомата и соответствующей им маркировки. В связи с этим перед приобретением дифференциального прибора постарайтесь тщательно изучить весь изложенный в этой статье материал.

evosnab.ru

Назначение, технические характеристики и выбор

Дифавтомат или дифференциальный автомат защиты объединяет в себе функции автомата защиты и УЗО. То есть, одно это устройство защищает проводку от перегрузок, короткого замыкания и тока утечки. Ток утечки образуется при неисправности изоляции или при прикосновении к токоведущим элементам, то есть он еще защищает человека от поражения электричеством.

Дифавтоматы устанавливаются в электрические распределительные щитки, чаще всего на дин-рейки. Они ставятся вместо связки автомат+УЗО, физически занимают немного меньше места. Насколько конкретно — зависит от производителя и типа исполнения. И это — основной их плюс, который может быть востребован при модернизации сети, когда место в щитке ограничено, а необходимо подключить некоторое количество новых линий.

Второй положительный момент — экономия средств. Как правило, дифавтомат стоит меньше, чем пара автомат+УЗО с аналогичными характеристиками. Еще один положительный момент — необходимо определиться только с номиналом автомата защиты, а УЗО встроен по умолчанию с требующимися характеристиками.

Недостатки тоже имеются: при выходе и строя одной из частей дифавтомата менять придется все устройство, а это дороже. Также не все модели снабжены флажками, по которым можно определить, по какой причине сработало устройство — из-за перегрузки или тока утечки — что принципиально важно при выяснении причин.

Характеристики и выбор

Так как дифавтомат объединяет в себе два устройства, имеет он характеристики их обоих и при выборе надо учитывать все. Разберемся что обозначают эти характеристики и как выбирать дифференциальный автомат.

Номинальный ток

Это максимальный ток, который может длительное время выдерживать автомат без потери работоспособности. Обычно он указывается на лицевой панели. Номинальные токи стандартизованы и могут быть 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63А.

Малые номиналы — 10 А и 16 А — ставят на линии освещения, средние — на мощных потребителей и розеточные группы, а мощные — 40 А и выше — в основном используют как вводный (общий) дифавтомат. Подбирается в зависимости от сечения кабеля, точно также, как при выборе номинала автомата защиты.

Время-токовая характеристика или тип электромагнитного расцепителя

Отображается рядом с номиналом, обозначается латинскими буквами B, C, D. Указывает на то, при каких перегрузках относительно номинала происходит отключение автомата (для игнорирования кратковременных стартовых токов).

Категория B — если ток превышен в 3-5 раз, C — при превышении номинала в 5-10 раз, тип D отключается при нагрузках, которые превышают номинал в 10-20 раз. В квартирах обычно ставят дифавтоматы типа C, в сельской местности можно ставить B, на предприятиях с мощным оборудованием и большими стартовыми токами — D.

Номинальное напряжение и частота сети

Для каких сетей предназначен аппарат — 220 В и 380 В, с частотой 50 Гц. Других в нашей торговой сети не бывает, но все равно, стоит проверить.

Дифференциальные автоматы могут иметь двойную маркировку — 230/400 V. Это говорит о том, что данное устройство может работать и в сети на 220 В и на 380 В. В трехфазных сетях подобные устройства ставят на розеточные группы или на отдельных потребителей, там где используется лишь одна из фаз.

В качестве водных дифавтоматов на трехфазные сети необходимы устройства с четырьмя вводами, а они значительно отличаются габаритами. Спутать их невозможно.

Номинальный отключающий дифференциальный ток или ток утечки (уставки)

Отображает чувствительность устройства к образующимся токам утечки и показывает, при каких условиях сработает защита. В быту используются только два номинала: 10 мА для установки на линии, в которых установлено только одно мощное устройство или потребитель, в котором сочетаются два опасных фактора — электричество и вода (проточный или накопительный электрический водонагреватель, варочная поверхность, духовой шкаф, посудомоечная машина и т.п.).

Для линий с группой розеток и наружного освещения ставят дифавтоматы с током утечки 30 мА, на линии освещения внутри дома их не обычно ставят — для экономии.

На устройстве может быть написан просто значение в миллиамперах (как на фото слева) или может быть нанесено буквенное обозначение тока уставки (на фото справа), после которого стоят цифры в амперах (при 10 мА стоит 0,01 А, при 30 мА цифра 0,03 А).

Класс дифференциальной защиты

Показывает от токов утечки какого типа защищает это устройство. Есть буквенное и графическое изображение. Обычно ставят значок, но может быть и буква (смотрите в таблице).

Буквенное обозначение	Расшифровка	Область применения
АС	Реагирует на переменный синусоидальный ток	Ставят на линии, к которым подключена простая техника без электронного управления
А	Реагирует на синусоидальный переменный ток и пульсирующий постоянный	Применяется на линиях, от которых запитывается техника с электронным управлением
В	Улавливает переменный, импульсный, постоянный и сглаженный постоянный.	В основном применяется на производстве с большим количеством разнообразной техники
S	С выдержкой времени отключения 200-300 мс	В сложных схемах
G	С выдержкой времени отключения60-80 мс	В сложных схемах

Выбор класса дифференциальной защиты дифавтомата происходит исходя из типа нагрузки. Если это техника с микропроцессорами, необходим класс А, на линии освещения или включения питания простых устройств подойдет класс AC. Класс В в частных домах и квартирах ставят редко — нет необходимости «отлавливать» все типы токов утечки. Подключение дифавтомата класса S и G имеет смысл в многоуровневых схемах защиты. Их ставят в качестве входных, если в схеме дальше есть другие дифференциальные устройства отключения. В этом случае при срабатывании одного из нижестоящих по току утечки, входной не отключится и исправные линии будут в работе.

Номинальная отключающая способность

Показывает, какой ток в состоянии дифавтомат отключить при возникновении КЗ и остаться при этом работоспособным. Есть несколько стандартных номиналов: 3000 А, 4500 А, 6000 А, 10 000 А.

Выбор дифавтомата по этому параметру зависит от типа сети и от дальности расположения подстанции. В квартирах и домах на достаточном удалении от подстанции используют дифавтоматы с отключающей способностью 6 000 А, близко к подстанциям ставят на 10 000 А. В сельской местности, при подводе электропитания по воздушке и в давно не модернизированных сетях достаточно 4 500 А.

На корпусе эта цифра указана в квадратной рамке. Местоположение надписи может быть разным — зависит от производителя.

Класс токоограничения

Чтобы ток короткого замыкания принял максимальное значение, должно пройти какое-то время. Чем быстрее будет отключено электропитание от поврежденной линии, тем меньше меньше вероятность получения повреждений. Класс токоограничения отображается цифрами от 1 до 3. Третий класс — отключает линию быстрее всего. Так что выбор дифавтомата по этому признаку прост — желательно использовать устройства третьего класса, но они дороги, зато дольше остаются работоспособными. Так что при наличии финансовой возможности, ставьте дифавтоматы этого класса.

На корпусе эта характеристика изображена в маленькой квадратной рамке рядом с номинальной отключающей способностью. Она может стоять справа (у Legranda) или снизу (у большинства других производителей). Если вы такой отметки не нашли ни на корпусе, ни в паспорте, значит этот автомат не имеет тоокограничения.

Температурный режим использования

Большинство дифференциальных защитных автоматов рассчитаны на работу в помещениях. Они могут эксплуатироваться при температурах от -5°C до + 35°C. В этом случае на корпусе ничего не ставят.

Иногда щитки стоят на улице и обычные защитные устройства не подойдут. Для таких случаев выпускаются дифавтоматы с более широким диапазоном температур — от -25°C до +40°C. В этом случае на корпусе ставят специальный знак, который немного похож на звездочку.

Наличие маркеров о причине сработки

Дифавтоматы не все электрики любят ставить, так как считают, что связка защитный автомат+УЗО более надежна. Вторая причина — если устройство сработает, невозможно определить, что стало тому причиной — перегрузка, и надо просто выключить какой-то прибор, или ток утечки, и надо искать где и что произошло.

Чтобы решить хотя бы вторую проблему, производители стали делать флажки, которые показывают причину сработки дифавтомата. В некоторых моделях это небольшая площадка, по положению которой определяется причина отключения.

Если отключение вызвала перегрузка, индикатор остается вровень с корпусом, как а фото справа. Если дифавтомат сработал при наличии тока утечки, флажок выступает на некоторое расстояние от корпуса.

Тип конструктивного исполнения

Есть диф автоматы двух типов: электромеханические или электронные. Электромеханические более надежны, так как они сохраняют работоспособность даже при пропадании питания. То есть, если пропадет фаза, они смогут сработать и отключить еще и ноль. Электронные же для работы требуют питания, которое берут с фазного провода и при пропадании фазы теряют работоспособность.

Производитель и цена

В электричестве не стоит экономить, тем более на устройствах, которые обеспечивают защиту проводки и жизни. Потому рекомендуют всегда покупать комплектующие известных производителей. Лидирует на рынке Legrand (Легранд) и Schneider (Шнайдер), Hager (Хагер) но их продукция дорога, да и много подделок. Не настолько высокие цены у IEK (ИЕК), ABB (АББ), но и проблем с нм бывает больше. С неизвестными производителями в данном случае лучше не связываться, так как они зачастую просто неработоспособны.

Выбор на самом деле не такой и маленький, даже если ограничиться только этими пятью фирмами. У каждого производителя есть несколько линеек, которые отличаются по цене, причем значительно. Чтобы понять в чем разница, надо внимательно смотреть на технические характеристики. На цену оказывает влияние каждая и них, так что внимательно изучайте все данные перед покупкой.

Как подключить дифавтомат

Начнем со способов монтажа и порядка подключения проводников. Все очень просто, никаких особых сложностей нет. В большинстве случаев монтируется он на динрейку. Для этого есть специальные выступы, которые удерживают устройство на месте.

Электрическое подключение

Подключение дифавтомата к электросети происходит проводами в изоляции. Сечение выбирается исходя из номинала. Обычно линия (подвод питания) подключается в верхние гнезда — они подписываются нечетными цифрами, нагрузка — в нижние — подписываются четными цифрами. Так как к дифференциальному автомату подключается и фаза и ноль, чтобы не перепутать, гнезда для «ноля» подписаны латинской буквой N.

В некоторых линейках подключать линию можно и в верхние, и в нижние гнезда. Пример такого устройства на фото выше (слева). В этом случае на схеме пишется нумерация через дробь — 1/2 вверху и 2/1 внизу, 3/4 вверху и 4/3 внизу. Это и обозначает, что не имеет значения сверху или снизу подключать линию.

Перед подключением линии с проводов снимают изоляцию примерно на расстоянии 8-10 мм от края. На нужной клемме слегка ослабляют крепежный винт, вставляют проводник, винт затягивают с достаточно большим усилием. ЗАтем провод несколько раз дергают, чтобы убедиться что контакт нормальный.

Проверка работоспособности

После того, как вы подключили дифавтомат, подали питание, необходимо проверить работоспособность системы и правильность установки. Для начала тестируем сам агрегат. Для этого есть специальная кнопка, подписанная «Test» или просто буквой T. После того, как перевели переключатели в рабочее состояние, нажимаем на эту кнопку. При этом устройство должно «выбить». Эта кнопка искусственно создает ток утечки, так что мы проверили работоспособность дифавтомата. Если сработки не было — надо проверить правильность подключения, если все верно, устройство неисправно

Дальнейшая проверка — подключение простой нагрузки к каждой розетке. Этим вы проверите правильность расключения розеточных групп. И последнее — поочередное включение бытовой техники, на которую заведены отдельные линии электропитания.

Схемы

При разработке схемы электропроводки в квартире или доме может быть много вариантов. Отличаться они могут удобством и надежностью эксплуатации, степенью защиты. Есть простые варианты, требующие минимума затрат. Они обычно реализуются в небольших сетях. Например, на дачах, в небольших квартирах с малым количеством бытовой техники. В большинстве случаев приходится ставить большое количество устройств, которые обеспечивают безопасность проводки и защищают от поражения током людей.

Простая схема

Не всегда имеет смысл устанавливать большое количество защитных устройств. Например, на даче сезонного посещения, где есть всего несколько розеток и освещение, достаточно поставить всего один дифавтомат на входе, от которого на группы потребителей — розетки и освещение — через автоматы пойдут отдельные линии.

Эта схема не потребует больших затрат, но при появлении тока утечки на любой из линий дифавтомат сработает, обесточив все. До выяснения и устранения причин света не будет.

Более надежная защита

Как уже говорили, отдельные дифавтоматы ставят на «мокрые» группы. К ним относятся кухня, ванная, наружное освещение, а также техника, использующая воду (кроме стиральной машинки). Такой способ построения системы дает более высокую степень безопасности и лучше защищает проводку, оборудование и человека.

Реализация этого способа устройства проводки потребует больших материальных затрат, но работать система будет более надежно и стабильно. Так как при сработке одного из защитных устройств, остальная часть останется работоспособной. Такое подключение дифавтомата применяется в большинстве квартир и в небольших домах.

Селективные схемы

В разветвленных сетях электроснабжения возникает необходимость сделать систему еще более сложной и дорогостоящей. В таком варианте после счетчика устанавливается входной дифференциальный автомат класса S или G. Далее, на каждую группу идет свой автомат, а при необходимости ставятся еще и на отдельных потребителей. Подключение дифавтомата для этого случая смотрите на фото ниже.

При таком построении системы при сработке одного из линейных устройств все остальные останутся в работе, так как входной автомат дифференциального отключения имеет задержку в срабатывании.

Основные ошибки подключения дифавтоматов

Иногда после подключения дифавтомата он не включается или вырубается при подключении любой нагрузки. Это значит, что что-то сделано не так. Есть несколько типичных ошибок, которые встречаются при самостоятельной сборке щитка:

Провода защитного нуля (земля) и рабочего нуля (нейтраль) где-то объединены. При такой ошибке дифавтомат вообще не включается — рычаги не фиксируются в верхнем положении. Придется искать где объединены или перепутаны «земля» и «ноль».
Иногда при подключении дифавтомата ноль на нагрузку или на ниже расположенные автоматы взят не с выхода устройства, а напрямую с нулевой шины. В таком случае рубильники становятся в рабочее положение, но при попытке подключить нагрузку, они моментально отключаются.
С выхода дифавтомата ноль подается не на нагрузку, а идет обратно на шину. Ноль на нагрузку тоже берется с шины. В этом случае рубильники становятся в рабочее положение, но кнопка «Тест» не работает и при попытке включить нагрузку происходит отключение.
Перепутано подключение ноля. С нулевой шины провод должен идти на соответствующий вход, обозначенный буквой N, который находится вверху, а не вниз. С нижней нулевой клеммы провод должен уходить на нагрузку. Симптомы аналогичны: рубильники включаются, «Тест» не работает, при подключении нагрузки происходит срабатывание.
При наличии в схеме двух дифавтоматов перепутаны нулевые провода. При такой ошибке оба устройства включаются, «Тест» работает на обоих устройствах, но при включении любой нагрузки выбивает сразу оба автомата.
При наличии двух дифавтоматов, идущие от них нули где-то дальше соединили. В этом случае оба автомата взводятся, но при нажатии на кнопку «тест» одного из них, вырубаются сразу два устройства. Аналогичная ситуация возникает при включении любой нагрузки.

Теперь вы не только можете выбрать и подключить дифференциальный автомат защиты, но и понять почему он выбивает, что именно пошло не так и самостоятельно исправить ситуацию.

stroychik.ru

Что нужно знать об УЗО

Перед тем, как углубиться в вопросы, касающиеся схемы установки УЗО, рассмотрим особенности этих устройств, а также основные требования к ним, на основе которых производится их выбор. В данной статье мы не коснёмся индексации, так как углубление в неё требует серьёзных знаний в области электротехники, а также эта надобность отпадает в связи с тем, что выбор защитного устройства будет совершен исключительно на основе исходных данных. Для этого необходимо выполнить несколько пунктов:

Продумать о необходимости подключения отдельного УЗО с автоматом или дифавтомата.
Определиться с номинальным током устройства. Для автомата актуально значение данного тока выбирать на одну ступень выше данных тока отсечки, в том же случае, если используется дифавтомат, то указываемое значение должно быть равно току отсечки.
С помощью простого расчёта вычислить значение отсечки по экстратоку (перегрузке). Для его расчёта необходимо знать максимально допустимый ток потребления, а затем умножить полученное значение на 1,25. Далее необходимо отталкиваться от таблицы значений стандартного ряда токов. Если результат отличен он указанных параметров, то он округляется в большую сторону.
Определить допустимый ток утечки. В обычных устройствах он равен 30 или 100 мА, но бывают и исключения. Выбор будет зависеть от типа проводки.

Если необходимо использование «пожарного» УЗО, то следует определиться с типом и расположением вторичных «жизненных» устройств.

Обозначение УЗО на однолинейной схеме

Говоря о схемах и проектах, очень важно уметь их правильно прочитать. Как правило, изображение УЗО на графической и проектной документации зачастую выполнено условно, наряду с другими элементами. Это несколько затрудняет понимание принципов работы схемы и отдельных её компонентов в частности. Условное изображение устройства защиты можно сравнить с изображением обычного выключателя, с той лишь разницей, что элемент на нелинейной схеме представлен в виде двух параллельно поставленных выключателей. На однолинейной схеме полюса, провода и элементы не прорисовываются визуально, а изображаются символически.

Этот момент подробно продемонстрирован на рисунке снизу. На нём изображено двухполюсное УЗО с током утечки 30 мА. На это указывает расположенная в верхней части цифра «2». Около неё можно увидеть пересекающую линию питания косую черту. Двухполюсность устройства дублируется и в нижней части схематического изображения элемента, в качестве двух косых чёрточек.

Разберём типовую схему «квартирного» подключения защитного устройства с учётом наличия счётчика на примере, приведённом на рисунке снизу. Ознакомившись более детально с принципом подключения, можно сделать вывод об оптимальном расположении УЗО, которое должно быть максимально приближенно к вводу. Это должно быть осуществлено таким образом, что бы между ними были расположены счётчик и главный автомат. Тем не менее, существует несколько ограничительных нюансов. Так, например, общее устройство защиты не может быть подключено к системе типа TN-C в связи с её принципиальными особенностями. Устаревший образец советских времён имеет защитный проводник, который напрямую соединён с нейтралью, что и становится причиной «несовместимости».

Устройство защитного отключения, представляющее собой устаревший образец советских времён с защитным проводником, соединённым с нейтралью, не представляет возможным подключить к ней общее устройство защиты.

Это лучший пример того, как подключить УЗО с заземлением. Схема также имеет желтые полосы, демонстрирующие принцип подключения дополнительных защитных аппаратов для групп потребителей, которые схематически должны быть расположены за соответствующими им автоматами. При этом номинальный ток каждого вторичного устройства на пару ступней превышает показатель назначенного ему автомата.

Но всё это характерно для современной электропроводки, с учётом наличия «земли».

Чтобы в дальнейшем более детально познакомиться с основами УЗО, обозначение на схеме необходимо выучить или по мере изучения статьи возвращаться к ней.

Подключение УЗО без заземления. Схема и особенности

Отсутствие контуров заземления в домах – ситуация распространённая, требующая больших усилий и знаний, ведь придётся вспомнить основы электродинамики, но она не является приговором. Главное следовать четырём обобщённым правилам:

Проводка типа TN-C не допускает установку дифавтомата или общего УЗО.
Следует определить потенциально опасных потребителей и защитить их дополнительным отдельным устройством.
Следует выбрать кратчайший «электрический» путь для защитных проводников розеток и розеточных групп на входную нулевую клемму УЗО.
Каскадное подключение защитных аппаратов допустимо при условии, что ближайшие к электровводу УЗО являются менее чувствительными, чем оконечные.

Многие, даже дипломированные, электрики, забыв или банально не зная принципы электродинамики, не задумываются о том, как подключить УЗО без заземления. Схема, предлагаемая ими, выглядит обычно так: ставится общее устройство защиты, а затем все PE (нулевые защитные проводники) заводятся на входной ноль УЗО. С одной стороны, здесь без сомнения видна разумная логическая цепочка, ведь на защитном проводнике не будет происходить коммутация. Но всё гораздо сложнее.

В обмотке может произойти кратковременный всплеск тока, компенсирующий разбаланс токов в фазе и нуле, называемый «Анти-дифференциальным» эффектом. Возникает он довольно редко.
Более распространённым вариантом является неконтролируемое усиление разбаланса токов, называемое «Супер-дифференциальным» эффектом. Возникновение подобной ситуации заставляет срабатывать устройство защиты без свойственной ему утечки. Тем не менее, это не вызовет серьёзных сбоев или поломок, а лишь принесёт определённый дискомфорт при постоянном «выбивании».

Сила «эффектов» зависит от длины РЕ. Если его длина превышает два метра, то вероятность несрабатывания УЗО достигает вероятности 1 к 10000. Числовой показатель довольно мал, тем не менее, теория вероятности вещь практически непредсказуемая.

Схема подключения УЗО в однофазной сети

Так как в квартирах зачастую используется однофазное подключение сети. В данном случае в качестве защиты оптимально выбирать однофазные двухполюсные УЗО. Существует несколько вариантов схемы подключения для данного устройства, но мы рассмотрим наиболее распространённую, показанную на рисунке ниже.

Подключение аппарата довольно простое. В паспорте и на приборе указана основная маркировка и точки подключения фазы (L) и нуля (N). На схеме изображены вторичные автоматы, но их установка не является обязательной. Они нужны для распределения подключаемых бытовых приборов и освещения по группам. Таким образом, проблемный участок никак не затронет остальные части или комнаты квартиры. При этом важно учитывать, что установка максимально допустимых токов на автоматах не должна превышать настроек УЗО. Это объясняется отсутствием в устройстве ограничения по току. Внимательно следует отнестись и к подключению фазы с нулём. Невнимательность может привести не только к отсутствию питания микросхемы, но и к поломке устройства защиты.

Схема включения УЗО в однофазной сети, по мнению специалистов, должна располагаться в непосредственной близости со счетчиком электрической энергии (рядом с источником электропитания)

Ошибки и их последствия при подключении УЗО

Как и любая электрическая схема, схематическое изображение подключения защитного устройства в общую сеть, должно быть составлено, как и прочитано в дальнейшем, без малейших изъянов. Даже самый скромный недочёт может привести к неисправной работе системы в целом или самого УЗО, в то время как серьёзные отклонения могут принести довольно серьёзный ущерб. Ошибки могут быть допущены самые разные, но среди них можно выделить ряд наиболее распространённых:

Нейтраль и заземление соединяются после УЗО. В данном случае можно неверно интерпретировать схему, соединив нулевой рабочий проводник, с открытой частью электроустановки или с нулевым защитным проводником. В обоих случаях итог будет идентичен.
УЗО может быть подключено неполнофазно. Допущение такой ошибки приведёт к ложному срабатыванию, возникающему, из-за того, что до УЗО нагрузка была подключена к нулевому рабочему проводнику.
Пренебрежение правилами соединения в розетках нулевого и заземляющего проводника. Проблема кроется в процессе установки розеток, в котором допускается соединение защитного и нулевого рабочего проводников. При этом устройство будет срабатывать даже тогда, когда в розетку ничего не подключено.
Объединение нулей в схеме с двумя устройствам защиты. Распространённой ошибкой является неправильное соединение в зоне защиты нулевых проводников обоих УЗО. Она допускается из-за невнимательности и неудобства электромонтажа внутри стеновой панели. Оплошность приведёт к неконтролируемым выключениям устройств.
Применение двух или более УЗО усложняют работу по подключению нулевых проводов. Последствия невнимательности могут быть довольно серьёзными. Не поможет и тестирование, так как при нём работа устройства не вызовет никаких нареканий. Но первое же подключение электроприборов может вызвать ошибку и срабатывание всех УЗО.
Невнимательность при подключении фазы и нуля, если они взяты с разных УЗО. Проблема возникает при соединении нагрузки с нулевым проводником, относящимся к другому устройству защиты.
Несоблюдение полярности подключения, что выражается в подключении фазы и нуля, соответственно сверху и снизу. Это спровоцирует движение токов в одном направлении, вследствие чего создаются условия для невозможности взаимокомпенсации магнитных потоков. Это говорит о том, что перед покупкой нового УЗО следует внимательно изучить принцип подключения старого, так как расположение клемм может быть отличным.
Пренебрежение деталями при подключении трехфазного УЗО. Распространённой ошибкой в подключении четырёхполюсного УЗО является использование клемм одноимённой фазы. Тем не менее, работа однофазных потребителей никак не повлияет на работу такого защитного устройства.

prokommunikacii.ru

Срабатывает УЗО.

Пример расчета УЗО.

Обозначение УЗО.

На схеме УЗО обозначается следующим образом рис. 1 однофазное УЗО, рис. 2 -трехфазное УЗО.

Схема подключения УЗО рассмотрим на примере. На фото. 1 показан фрагмент распределительного шкафа.

А подключение, что у УЗО, что у диф. автоматов одинаковое.

Подключаем к клемме L фазу, к N ноль (обозначения нанесены на корпусе УЗО). Потребители подключаются также.

www.mirpodelki.ru

УЗО — электронное или электромеханическое

← Новые дифференциальные автоматические выключатели HAGER для 3-х фазной сети || ДАВ3 — Инновационное соединение Hager для бытового сегмента →

УЗО — электронное или электромеханическое — что лучше

Для защиты от утечек тока применяются выключатели дифференциального тока, или устройство защитного отключения (УЗО). В каждой новой квартире, новом доме это устройство становится необходимым оборудованием.

Однако, под общим названием могут продаваться устройства с принципиально различной внутренней конструкцией, которая определяет надежность работы всего УЗО. Конструкция может иметь различное расположение рычагов и кнопок управления, иметь стандартные или расширенные возможности подключения шин и проводов, но принципиальное значение имеет конструкция расцепителя УЗО. Он бывает электромеханический или электронный. Только как сходу отличить УЗО электромеханическое от электронного? Этот вопрос необходимо подробно осветить.

В чем отличие электромеханического УЗО от электронного

УЗО и дифавтоматы (это УЗО и автоматический выключатель в одном корпусе) по своему внутреннему конструктиву делятся на два вида: электромеханические и электронные. Это никак не влияет на рабочие параметры и технические характеристики. У многих сразу возникает вопрос: так в чем же их отличие? А отличие есть, и немаловажное: УЗО электромеханического типа сработает в любом случае, если на поврежденном участке появится ток утечки, не зависимо от напряжения в сети есть или нет. Основным рабочим модулем электромеханического УЗО является дифференциальный трансформатор (тороидальный сердечник с обмотками). Если на поврежденном участке возникла утечка, то во вторичной обмотке этого трансформатора появляется напряжение, включающее поляризованное реле, что в свою очередь приводит к срабатыванию механизма отключения.

Электронные УЗО срабатывают при наличии утечки тока на поврежденном участке и только при наличии напряжения в сети. То есть, для полноценной работы устройству защитного отключения электронного типа необходим внешний источник питания. Это связано с тем, что основным рабочим модулем электронных УЗО является электронная плата с усилителем. И без внешнего питания эта плата работать не будет.

Откуда берется источник питания? Внутри УЗО нет никаких батареек и аккумуляторов. А напряжение для питания электронной платы с усилителем поступает от внешней сети. Есть в сети 220В, и появилась утечка тока, — УЗО сработает! Если напряжения в сети нет — защитное устройство не сработает.

Итак, для срабатывания электромеханического УЗО необходима лишь утечка тока, для срабатывания электронного УЗО — необходима утечка тока и напряжение в сети.

На рисунке слева – УЗО Hager с электромеханическим расцепителем, справа УЗО с электронным расцепителем.

Насколько важно, чтобы защитное устройство сохраняло свою работоспособность при отсутствии напряжения? Уверен, многие пользователи ответят приблизительно так: если напряжение в сети есть, электронное УЗО будет работать. Если напряжения в сети нет, тогда зачем ему вообще работать, ведь напряжения в сети нет, значит и утечки тока браться неоткуда. А какие вы знаете аварийные ситуации, когда в доме или квартире может пропасть напряжение или, как в народе говорят, «нет света»? Это может быть авария на линии, подходящей к дому, могут быть ремонтные работы электрослужб, а может — еще одна очень распространенная проблема — отгорание нулевого провода в этажном щите. Вся аппаратура будет без признаков жизни, все сигнальные приборы (сигнальные лампы, если есть) будут свидетельствовать, что напряжения в сети нет. Однако фаза не куда не делась! Опасность поражения током сохраняется. Представим, что в такой ситуации возникло повреждение изоляции внутри стиральной машины, фаза попала на корпус. Если в этот момент Вы прикоснетесь к корпусу машинки, возникнет утечка и УЗО должно сработать. Но именно электронное УЗО не сработает, так как на его электронную плату с усилителем приходит только «фаза» без нуля, питание отсутствует, поэтому возникший ток утечки электронная плата не зафиксирует, отключающий импульс на механизм отключения не поступит, и УЗО не отключится. Для человека такая ситуация крайне опасна. Поэтому, как бы не было печально, при появлении утечки тока в данной ситуации электронное УЗО не сработает.

Еще одна распространенная проблема – это скачки напряжения в сети. Конечно, сейчас многие для защиты устанавливают реле напряжения, но не у всех они стоят. Что представляют собой скачки напряжения — это отклонение от номинального значения. То есть, у вас в розетке вместо 220 Вольт может появиться 170 Вольт или 260 Вольт, или, еще хуже – 380 Вольт. Повышенное напряжение опасно для электронного оборудования, чем собственно и оснащены электронные УЗО и электронные дифференциальные автоматы. Из-за скачков напряжения может выйти из строя электронная плата с усилителем. Внешне все будет выглядеть целым и невредимым, но при возникновении утечки тока ситуация может стать плачевной для человека — из-за поврежденных электронных компонентов УЗО на утечку не отреагирует.

О том, что внутренняя начинка защитного устройства вышла из строя, вы можете и не знать. Поэтому нужно периодически выполнять проверку работоспособности УЗО кнопкой «ТЕСТ». Специалисты рекомендуют выполнять такую проверку не реже одного раза в месяц.

Итак, в сети электроснабжения могут возникнуть различные аварийные ситуации, при которых электронные УЗО или диффавтоматы могут утратить свои защитные функции. Для электромеханических защитных устройств вышеописанные проблемы не опасны, так как для их работы не требуется внешний источник питания. Будет напряжение в сети или нет, электромеханическое УЗО (АВДТ) отработает в любом случае, если появится утечка тока в сети.

Как отличить УЗО электромеханическое от электронного

Внешне эти два устройства очень похожи и многие пользователи, не задумываясь, покупают их без разбора в магазине, даже не подозревая об особенностях. Для того чтобы понимать, какое устройство защитного отключения перед вами находится электронное или электромеханическое, нужно уметь их различать. Думаете, что это под силу только профессионалам? Но уверяю Вас это не так, здесь нет ничего сложного.

Обратите внимание на схему, изображенную на корпусе УЗО

Самый простой и надежный способ — изучить схему, которая изображена на корпусе УЗО. На любом защитном устройстве наносится электрическая схема. Между отображенными схемами на электромеханическом УЗО и электронном есть небольшие отличия.

На схеме электро механического УЗО или дифавтомата отображается дифференциальный трансформатор (через который «продеты» фаза и ноль), вторичная обмотка этого трансформатора, а также поляризованное реле которое соединено со вторичной обмоткой. Поляризованное реле уже непосредственно действует на механизм отключения. Все это отображено на схеме. Нужно только понять, какой фигурой обозначен каждый вышеописанный элемент. Например, электромеханическое УЗО европейского производителя HAGER:

Дифференциальный трансформатор обозначен в виде прямоугольника (иногда это овал) вокруг фазного и нулевого провода. От него отходит виток вторичной обмотки, который связан с поляризованным реле. На схеме поляризованное реле обозначается в виде прямоугольника или квадрата. Реле имеет механическую связь со спусковым механизмом отключения.

Еще здесь обозначена кнопка ТЕСТ со своим сопротивлением (сопротивление позволяет создать утечку 30мА, безопасный порог для жизни человека). Как видите, в электромеханическом УЗО нет никаких электронных плат и усилителей. Конструкция состоит из одной механики.

Теперь рассмотрим электронное УЗО. Для примера, электронный дифавтомат на 16А, 220В, с током утечки 30 мА.

Как видно из схемы, на корпусе электронного дифавтомата обозначено практически все тоже самое, что и на электромеханическом защитном устройстве.

Но, если присмотреться, то можно увидеть, что между дифференциальным трансформатором и поляризованным реле есть дополнительный элемент в виде прямоугольника с буквой «А», обозначение I>. Это та самая электронная плата с усилителем. Кроме того, видно, что к этой плате подходят два провода «фаза» и «ноль» (обозначены на рисунке зеленым цветом снизу). Это как раз и есть тот внешний источник питания, который необходим для полноценной работы такого типа УЗО. Не будет питания, не будет работать и УЗО. Не зависимо от того есть утечка или нет.

Итак, для срабатывания электромеханического УЗО необходима лишь утечка тока, для срабатывания электронного УЗО – необходима утечка тока и напряжение в сети. Мы же настоятельно Вам рекомендуем приобретать УЗО или диффавтомат именно электромеханического типа.

Разница между ВДТ (УЗО) и АВДТ (Дифференциальным автоматом)

Как же все-таки отличить УЗО от дифавтомата? В чем разница? На самом деле эти приборы предназначены для решения разных задач, и поэтому знать, чем они отличаются и какую функцию выполняют, нужно знать даже обычному жильцу – хотя бы в общих чертах. Часто путают УЗО с дифференциальным автоматическим выключателем.

Если положить рядом УЗО и дифавтомат, их схожесть будет сразу заметна. Но они выполняют совершенно разные задачи. Вспомним, какие функции выполняет УЗО и дифференциальный автомат.

Устройство защитного отключения срабатывает (УЗО), если в сети, к которой оно подключено, появляется дифференциальный ток — ток утечки. При возникновении тока утечки пострадать в первую очередь может человек, если прикоснется к поврежденному оборудованию. Кроме того, при появлении тока утечки в электропроводке, изоляция будет греться, что может привести к возгоранию и пожару.

Поэтому УЗО устанавливают для защиты от поражения электрическим током, а также от повреждений электропроводки в виде утечек которые сопровождаются с пожаром.

Дифференциальный автомат — это уникальное устройство, совмещающее в себе и автоматический выключатель (более понятный для населения как «автомат»), и ранее рассмотренное УЗО. Т.е. дифференциальный автомат способен защитить вашу проводку и от коротких замыканий, и от перегрузок, а также от возникновения утечек, связанных с ранее описанными ситуациями.

Визуальное отличие

Определить, какое устройство перед вами – УЗО или же диф. автомат – довольно легко даже визуально. Несмотря на внешнее сходство (рычажок переключателя, наличие кнопки «Тест», одинаковая корпусная часть с нанесенной на ней схемой, а также цифрами и буквами), достаточно внимательно приглядеться, чтобы увидеть, что обозначения на этих приборах разные. А ещё проще определить, УЗО или дифавтомат перед вами, по расположению кнопки «Тест» и переключателя. У АВДТ рычажок расположен слева, кнопка – справа, а вот у УЗО – наоборот.

Различие по маркировке

На поверхности УЗО номинальный ток обозначается исключительно цифрами. Латинский литер (B, C, D) перед ними – это неотъемлемый признак АВДТ. На корпусной части УЗО стоит маркировка «25А». Она означает, что номинальный ток в цепи, в которую включен этот аппарат, не должен превышать 25А. На АВДТ проставлена маркировка «С16». Буквой обозначается характеристика встроенных расцепителей.

Различие в электрической схеме

Схема наносится на многие устройства. При взгляде на УЗО или на диф. автомат можно заметить, что нанесенные на них схемы похожи, но не идентичны. На схеме ВД имеется овал – этим символом обозначен дифференциальный трансформатор, являющийся основной частью прибора. Он отвечает за обнаружение тока утечки. К отличительным символам на схеме АВДТ относятся обозначения расцепителей – электромагнитного соленоида и биметаллической пластины, которые обеспечивают срабатывание автомата при появлении в цепи токов КЗ или перегрузок.

Различие в аббревиатуре

На таких устройствах как правило по русски написано что это УЗО (ВД) или дифавтомат АВДТ. Устройство защитного отключения (УЗО) сейчас правильно называются выключатели дифференциальные (ВД). Дифференциальный автомат — он же автоматический выключатель дифференциального тока (АВДТ).

По ценовым параметрам УЗО и дифавтоматы отличаются. Особенно это касается импортной продукции. Нормальный дифавтомат стоит чуть дешевле, чем УЗО в комплекте с обычным автоматом.

Положительным аспектом АВДТ является удобство монтажа: для электрика важно закрутить в тесном монтажном боксе на пару винтов меньше. С другой стороны это повышает надежность цепи: чем меньше соединений тем лучше. Но если устройство сломается, то подлежит полной замене.

В случае применения УЗО в паре с автоматом, процесс ремонта выглядит дешевле: меняется либо один элемент, либо другой. Это необходимо учитывать при проектировании ваших сетей, учитывая риск тех или иных негативных событий и их возможную частоту.

Качество импортных устройств выше. Отечественные тоже достаточно неплохи, но проигрывают в таких важных характеристиках как время срабатывания, уступают в надежности механических частей, элементарно уступают в качестве корпусов.

Что касается надежности срабатывания эти два устройства ничем не уступают друг другу.

Поделиться записью

Как расшифровать маркировку УЗО?

УЗО (выключатель дифференциального тока)

– это защитный выключатель, который отключит потребителя от сети, если в цепи произойдет утечка тока на «землю». УЗО отслеживает сумму всех токов в цепи, в которой установлено.

Рассмотрим графические обозначения согласно позиций и расшифруем их:

Торговая марка. Бренд — Techna.

CTEC «Center for Testing and European Certification» — Центр испытаний и европейской сертификации.

Директива 2006/95/ЕС Низковольтное оборудование

Серия RCCB — означает, что это устройство — УЗО (выключатель дифференциального тока) .

Графическое обозначение типа устройства — тип «АС» – устройство размыкает цепь при медленном или быстром увеличении переменного тока утечки.

Данное устройством является селективным УЗО типа S

Селективность обеспечивается задержкой времени срабатывания УЗО. Тип S — задержка срабатывания 200-300 мс (0,2-0,3 с). Селективные УЗО дольше обычных могут находятся под воздействием экстремальных токов, поэтому они обычно рассчитаны на большие токи короткого замыкания — до 15 кА.

Маркировка CE — специальный знак, наносимый на изделие («Conformite Europeenne» — европейское соответствие).

Маркировка CE указывает на то, что изделие не является вредным (опасным) для здоровья его потребителей, а также безвредно для окружающей среды.

100 А. — номинальный рабочий ток, на который расчитано устройство.

0,1 А. — номинальный отключающий дифференциальный ток (уставка) — 100 мАмпер.

Устройство рассчитано на номинальное рабочее переменное напряжение 230 В.

Номинальный условный ток короткого замыкания равен номинальному условному дифференциальному току короткого замыкания и составляет 3 000 Ампер. Максимальный ток, который устройство

может выдержать при заданных условиях без нарушения его работоспособности согласно ГОСТа Р 51326.1 — 99 и международного стандарта МЭК 61008 — 1 — 96.

1000 А. — номинальная включающая и отключающая способность УЗО. Сила тока, при котором устройство многократно отключается без потери работоспособности.

Принципиальная электрическая схема двухполюсного УЗО:

1 — входные клеммы подключения, N — нейтраль;

2 — силовые контакты УЗО;

3 — дифференциальный трансформатор тока;

4 — исполнительное поляризованное электромеханическое реле с электронным модулем;

5 — выходные клеммы подключения;

6 — кнопка «ТЕСТ» для проверки исправности системы защитного отключения;

7 — сопротивление, ограничивающее ток утечки.

Тисненая буква Т (Тест) на кнопке для ручной проверки работоспособности автомата.

Маркировка положения пакетного переключателя 0 — OFF (УЗО отключено), на противоположной стороне рычага 1 — ON (УЗО включено).

Успехов Вам! Да прибудет с Вами умение!

Маркировка устройства защитного отключения (УЗО). Схема включения УЗО, обозначение УЗО на схеме, схема подключения однофазного и трехфазного УЗО

Устройство защитного отключения (УЗО) относится к виду выключающих устройств, в основе работы которого лежит автоматическое отключение электросети или ее части, при достижении или превышении определённой отметки дифференциального тока. Его использование в значительной степени повышает электробезопасность потребителя, а также предотвращает возникновение чрезвычайных происшествий, как в домашних условиях, так и на производстве.
Тем не менее, несмотря на то, что схема включения УЗО на первый взгляд кажется простой, даже малейшие недочёты при подключении могут нанести довольно серьёзный урон. Как не превратить средство защиты в источник неприятностей? Ответ на этот вопрос Вы сможете найти в данной статье.

Перед тем, как углубиться в вопросы, касающиеся схемы установки УЗО , рассмотрим особенности этих устройств, а также основные требования к ним, на основе которых производится их выбор. В данной статье мы не коснёмся индексации, так как углубление в неё требует серьёзных знаний в области электротехники, а также эта надобность отпадает в связи с тем, что выбор защитного устройства будет совершен исключительно на основе исходных данных. Для этого необходимо выполнить несколько пунктов:

Продумать о необходимости подключения отдельного УЗО с автоматом или дифавтомата.
Определиться с номинальным током устройства. Для автомата актуально значение данного тока выбирать на одну ступень выше данных тока отсечки, в том же случае, если используется дифавтомат, то указываемое значение должно быть равно току отсечки.
С помощью простого расчёта вычислить значение отсечки по экстратоку (перегрузке). Для его расчёта необходимо знать максимально допустимый ток потребления, а затем умножить полученное значение на 1,25. Далее необходимо отталкиваться от таблицы значений стандартного ряда токов. Если результат отличен он указанных параметров, то он округляется в большую сторону.
Определить допустимый ток утечки. В обычных устройствах он равен 30 или 100 мА, но бывают и исключения. Выбор будет зависеть от типа проводки.

Устройство УЗО

Обозначение УЗО на однолинейной схеме

Это лучший пример того, как подключить УЗО с заземлением . Схема также имеет желтые полосы, демонстрирующие принцип подключения дополнительных защитных аппаратов для групп потребителей, которые схематически должны быть расположены за соответствующими им автоматами. При этом номинальный ток каждого вторичного устройства на пару ступней превышает показатель назначенного ему автомата.

Но всё это характерно для современной электропроводки, с учётом наличия «земли».

Типовая схема УЗО на примере «квартирной» электросети

Подключение УЗО без заземления. Схема и особенности

Проводка типа TN-C не допускает установку дифавтомата или общего УЗО.
Следует определить потенциально опасных потребителей и защитить их дополнительным отдельным устройством.
Следует выбрать кратчайший «электрический» путь для защитных проводников розеток и розеточных групп на входную нулевую клемму УЗО.
Каскадное подключение защитных аппаратов допустимо при условии, что ближайшие к электровводу УЗО являются менее чувствительными, чем оконечные.

В обмотке может произойти кратковременный всплеск тока, компенсирующий разбаланс токов в фазе и нуле, называемый «Анти-дифференциальным» эффектом. Возникает он довольно редко.
Более распространённым вариантом является неконтролируемое усиление разбаланса токов, называемое «Супер-дифференциальным» эффектом. Возникновение подобной ситуации заставляет срабатывать устройство защиты без свойственной ему утечки. Тем не менее, это не вызовет серьёзных сбоев или поломок, а лишь принесёт определённый дискомфорт при постоянном «выбивании».

Схема подключения УЗО в однофазной сети

Ошибки и их последствия при подключении УЗО

Нейтраль и заземление соединяются после УЗО. В данном случае можно неверно интерпретировать схему, соединив нулевой рабочий проводник , с открытой частью электроустановки или с нулевым защитным проводником. В обоих случаях итог будет идентичен.
УЗО может быть подключено неполнофазно. Допущение такой ошибки приведёт к ложному срабатыванию, возникающему, из-за того, что до УЗО нагрузка была подключена к нулевому рабочему проводнику.
Пренебрежение правилами соединения в розетках нулевого и заземляющего проводника. Проблема кроется в процессе установки розеток, в котором допускается соединение защитного и нулевого рабочего проводников. При этом устройство будет срабатывать даже тогда, когда в розетку ничего не подключено.
Объединение нулей в схеме с двумя устройствам защиты. Распространённой ошибкой является неправильное соединение в зоне защиты нулевых проводников обоих УЗО. Она допускается из-за невнимательности и неудобства электромонтажа внутри стеновой панели. Оплошность приведёт к неконтролируемым выключениям устройств.
Применение двух или более УЗО усложняют работу по подключению нулевых проводов. Последствия невнимательности могут быть довольно серьёзными. Не поможет и тестирование, так как при нём работа устройства не вызовет никаких нареканий. Но первое же подключение электроприборов может вызвать ошибку и срабатывание всех УЗО.
Невнимательность при подключении фазы и нуля, если они взяты с разных УЗО. Проблема возникает при соединении нагрузки с нулевым проводником, относящимся к другому устройству защиты.
Несоблюдение полярности подключения, что выражается в подключении фазы и нуля, соответственно сверху и снизу. Это спровоцирует движение токов в одном направлении, вследствие чего создаются условия для невозможности взаимокомпенсации магнитных потоков. Это говорит о том, что перед покупкой нового УЗО следует внимательно изучить принцип подключения старого, так как расположение клемм может быть отличным.
Пренебрежение деталями при подключении трехфазного УЗО. Распространённой ошибкой в подключении четырёхполюсного УЗО является использование клемм одноимённой фазы. Тем не менее, работа однофазных потребителей никак не повлияет на работу такого защитного устройства.

Действующие государственные стандарты (ГОСТ) не регламентируют графическое и буквенное обозначение УЗО (устройства защитного отключения), отсутствуют дополнительные графические символы, позволяющие точнее описать основные функции и свойства стандартного оборудования.

УЗО является одним из основных элементов электрических однолинейных схем, поэтому производителями модульного оборудования и проектировщиками принято следующее условное обозначение для него:

Такое схематическое отображение устройств защитного отключения, наиболее точно показывает его принцип работы и отличает от другого модульного оборудования, если знать, что такое УЗО и как оно работает.

При этом, так как государственные стандарты не регламентируют вид УЗО, обязательно на схемах и планах нужно показывать блок с условными графическими обозначениями (УГО), в котором давать расшифровку и пояснения к графическим элементам, даже если решено использовать иной от представленного вид. Возможность самим разработать условные обозначения, если их нет в стандартах указана в ГОСТ 2.702-2011.

Буквенная маркировка УЗО — QF, если пользоваться правилами их формирования по ГОСТ 2.710-81 ЕСКД «Обозначения буквенно-цифровые в электрических схемах». Это полностью совпадает с обозначением автоматического выключателя и некоторых других модульных устройств, делая однолинейные схемы менее читаемыми и понятными.

Многие вводят свои буквенные обозначения: Q, QFD, QDF и т.д. которые, если опираться на актуальные стандарты, неверны, не раскрывают функции УЗО, но помогают отличать от других элементов защитной автоматики на однолинейных схемах.

Это бывает важно, особенно если на схеме одновременно присутствуют УЗО, и дифавтоматы. Их графические обозначения похожи и не всегда их легко отличить друг от друга.Учитывая, что проектировщики электроустановок нередко максимально упрощают применяемые графические символы, опуская важные детали.

Рассмотрим условное Обозначение дифференциального автоматического автомата на однолинейной схеме и сравним его с УЗО.

rozetkaonline.ru

Если вы решили заменить проводку в квартире, то для начала необходимо составить подробную схему. Для того, чтобы правильно составить схему проводки, необходимо знать, как на схеме должны отображаться все ее основные элементы. Помимо этого, в данной статье будут рассмотрены некоторые типовые схемы проводки в квартире.

Разновидности схем проводки

При собственноручной замене проводки в квартире вам понадобится два варианта схемы – электромонтажная и принципиальная.

Схема, на которой показаны основные электрические связи, существующие между всеми элементами, которые изображены с помощью специальных условных графических и буквенно-цифровых обозначений, называется принципиальной схемой. Принципиальная схема чаще всего изображается однолинейной.

Однолинейной схемой называют такую схему, на которой все фазные провода отображены всего одной линией и не отображается нулевой проводник, а защитные аппараты и нагрузки изображены схематично, без указания схемы их подключения.

На электромонтажной схеме на план квартиры, который изображается в масштабе, наносят все обозначения. На электромонтажной схеме обязательно должно быть указано точное прохождение всех линий, расположение квартирного щита, выключателей, монтажных коробок, освещения и розеток.

Условные обозначения, используемые на схемах проводки для квартиры

Для правильного составления схемы проводки, необходимо знать обозначения различных элементов. Все эти обозначения нормируются ГОСТами и называют их условными графическими обозначениями.

Вот два ГОСТа, которые стоит изучить перед составлением схемы проводки: ГОСТ 2.710-81 «Обозначения буквенно-цифровые в электрических схемах» и ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах».

Обозначения, которые применяются на принципиальных схемах

Автомат или выключатель автоматический (ГОСТ 2.755-87). Он обозначается буквами QF.

УЗО, дифавтомат. Обозначается буквами QF.

Электрический счетчик активной мощности (ГОСТ 2.729-68). Обозначается буквами PI.

Силовой щит (ГОСТ21.614-88).

Лампочка накаливания (ГОСТ 2.732-68). Обозначается буквами EL.

Обозначения, которые применяются на электромонтажных схемах

Все данные по этим обозначениям можно найти в ГОСТ 21.614-88.

Накладная розетка, имеющая защитный контакт.

Розетка со скрытой установкой, имеющая защитный контакт.

Примеры схем проводки в квартире

Первая из предложенных схем, является самой простой однолинейной схемой для однокомнатной или двухкомнатной квартиры. Питание квартиры осуществляется от одной фазы через этажный щит. Помимо этого, в квартиру заводится защитное и рабочее заземление с этажного щита. После этого идет двухполюсный вводный автомат, который отключает ноль и фазу. Согласно правил (п.1.5.36 ПУЭ), автомат должен быть установлен до счетчика электроэнергии – «Для того, чтобы можно было безопасно устанавливать и, по необходимости, заменять счетчики в сетях, имеющих напряжение до 380 В, необходимо предусмотреть возможность отключать счетчик с помощью установленных до него предохранителей или коммутационных аппаратов на расстоянии не больше 10 метров. Должна быть возможность снимать напряжение со всех фаз, присоединенных к счетчику».

За счетчиком должна устанавливаться шина, к которой подключаются автоматы освещения и плиты, а также розетки через дифавтомат (УЗО).

Вторая схема несколько сложнее и предназначена для двухкомнатных и трехкомнатных квартир. Такая схема отличается тем, что розетки запитываются через два двухполюсных дифавтомата (УЗО). Благодаря этому для комнат образуется отдельная линия питания и отдельная линия для кухни, туалета, коридора и ванной. На данной схеме электрическая плита запитывается через двухполюсный дифавтомат (УЗО). Делать это необязательно, но желательно, так как это повысит безопасность от попадания под так называемое косвенное напряжение.

Выше показана схема, которая выполнена с обозначением рабочего и защитного заземления. Данная схема является более подробным вариантом предыдущей схемы.

postroy-sam.com

Схема проводки в квартире | Всё для Вашего дома

Первым шагом при смене проводки в квартире является составление схемы. Для составления схемы необходимо познакомиться с тем как отображаются основные элементы на схеме. Так же в этой статье будут приведены несколько типовых схем проводки в квартире.

Виды схем проводки в квартире

При самостоятельно смене проводки в квартире понадобятся два вида схем: принциаиальная и электромонтажная схема.

Принципиальная схема – это схема показывает основные электрические связи между элементами, изброжённых при помощи специальных буквенно-цифровых и условных графических обозначений (УГО). Обычно принципиальная схема изображается однолинейной.

Однолинейная схема – это такая схема, на которой фазные провода отображаются одной линией, нулевой проводник не отображается, а нагрузки и защитные аппараты показаны схематично без схемы их подключения.

Электромонтажная схема – на такой схеме все обозначения наносят на план квартиры, который в свою очередь выполняется в масштабе. Обычно на электромонтажной схеме показано точное размещение квартирного щита, монтажных коробок, выключателей, розеток, освещения и прохождение всех линий.

Условные обозначения на квартирных схемах проводки

Для того чтобы правильно составить схему, нужно знать как обозначаются различные элементы. Эти обозначения называются условными графическими обозначениями (УГО) и нормируются ГОСТами.

Один из них ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах». Так же стоит изучить ГОСТ 2.710-81 «Обозначения буквенно-цифровые в электрических схемах».

Ниже приведены УГО основных элементов, которые понадобятся Вам при составлении схемы проводки в квартире.

Обозначения, применяемые на принципиальных схемах

Автоматический выключатель, автомат (ГОСТ 2.755-87). Буквенное обозначение – QF.

Дифавтомат, УЗО. Буквенное обозначение – QF.

Счётчик электрический активной мощности (ГОСТ 2.729-68). Буквенное обозначение – PI.

Щит силовой (ГОСТ 21.614-88).

Лампа накаливания (ГОСТ 2.732-68). Буквенное обозначение – EL.

Обозначения, применяемые на электромонтажных схемах

Все эти обозначения взяты из ГОСТ 21.614-88.

Монтажная коробка, осветительная коробка.

Выключатель накладной.

Выключатель скрытой установки.

Розетка накладная с защитным контактом.

Розетка скрытой установки с защитным контактом.

Пример типовых схем для квартирных проводок

Первая из представленных схем, это простейшая однолинейная схема для одно- или двухкомнатной квартиры. Поитание осуществляется через этажный щиток от одной фазы, так же с этажного щитка в квартиру заводится рабочее и защитное заземление. Далее следует вводный двухполюсный автомат, отключающий фазу и ноль. Вводный автомат устанваливается до щётчика электрической энергии согласно п.1.5.36. ПУЭ, который гласит:

«Для безопасной установки и замены счетчиков в сетях напряжением до 380 В должна предусматриваться возможность отключения счетчика установленными до него на расстоянии не более 10 м коммутационным аппаратом или предохранителями. Снятие напряжения должно предусматриваться со всех фаз, присоединяемых к счетчику».

За счётчиком распологается шина, к которой подключены автоматы плиты и освещения, а так же розетки через УЗО (дифавтомат).

Следующая схема немного сложнее и больше подходит для двух- и трёхкомнатных квартир. Эта схема отличается тем, что розетки запитаны через два двухполюсных УЗО (дифавтомата), таким образом, обеспечивается отдельная линия питания для комнат, и отдельная для ванной, туалета, кухни и коридора. Электрическая плита на этой схеме запитана через двухполюсное УЗО (дифавтомат), это делать не обязательно, но всё же желательно, для обеспечения повышенной безопасности от попадания под косвенное напряжение.

В данной статье рассмотрены несколько примеров подключения УЗО и Дифференциальных автоматов.

Основным условием при выборе УЗО и диф. автомата является соблюдение селективности (ПУЭ.РАЗДЕЛ 3 ):

Условное обозначение УЗО и дифавтомата на электрических схемах:

Рис. 4
Рис. 3

Схемы включения УЗО:

Двухполюсные УЗО Рис. 5 (а).

Ниже приведены монтажные схемы подключения УЗО (Рис. 6) и дифавтомата (Рис. 7).

Вводный автомат.
Прибор учёта (электросчетчик).
УЗО или дифавтомат.
Автоматический выключатель (освещения, как правило 6 ÷ 10 А, в зависимости от нагрузки светильников).
Автоматический выключатель (розетки, как правило 16 ÷ 25 А, в зависимости от группы розеток).
Автоматический выключатель (розетка «силовая», 16 ÷ 25 А, в зависимости от нагрузки электроплиты).
Нулевая рабочая N — шина.
Нулевая защитная РЕ — шина.

Более подробно про системы заземления и зануления см. в разделе

Вернутся в раздел: ⇒ ⇔

Маркировка устройства защитного отключения (УЗО)

1.Наименование или торговый знак изготовителя.
2.Типовое обозначение УЗО и АВДТ дифференциальный автомат, каталожный или серийный номер.
3.Одно или несколько значений номинального напряжения Un ВДТ и АВДТ.
4.Номинальный ток In для ВДТ. Для АВДТ указывают номинальный ток In в амперах без указания единицы измерения с предшествующим обозначением типа мгновенного расцепления (B,C или D). Например, B16: тип мгновенного расцепления – B, номинальный ток – 16А.
5.Номинальную частоту, если ВДТ разработан для частоты, отличной от 50 и (или) 60 Гц, а АВДТ предназначен для работы только при одной частоте.
6.Номинальный отключающий дифференциальный ток IΔn ВДТ и АВДТ.
7.Значения отключающего дифференциального тока, если ВДТ и АВДТ имеют несколько таких значений.
8.Номинальную включающую и отключающую способность Im 1 ВДТ.
9.Номинальную коммутационную способность при коротком замыкании Icn АВДТ в амперах.
10.Номинальную дифференциальную включающую и отключающую способность IΔm, если она отличается от номинальной включающей и отключающей способности ВДТ. Номинальную дифференциальную включающую и отключающую способность IΔm,если она отличается от номинальной коммутационной способности при коротком замыкании АВДТ.
11.Степень защиты, при ее отличии от IP20.
12.Рабочее положение, при необходимости.
13.Символ для ВДТ и АВДТ типа S.
14.Указание на то, что ВДТ и АВДТ функционально зависят от напряжения, если это имеет место.
15.Обозначение органа управления контрольного устройства ВДТ и АВДТ буквой «Т».
16.Схему подключения ВДТ и АВДТ.
17.Рабочую характеристику при наличии дифференциальных токов с составляющими постоянного тока: ◦ВДТ и АВДТ типа АС маркируют символом;~
◦ВДТ и АВДТ типа А обозначают символом. ~-

18.Контрольную температуру калибровки АВДТ, если она отличается от 30 оС.

Маркировка должна быть четко видна после установки ВДТ и АВДТ. Если размеры устройств не позволяют разместить всю перечисленнуюинформацию, то данные, указанные в пп. 4, 6 и 151 для ВДТ и пп. 4, 6 и 13 для АВДТ, должны быть видны после их монтажа. Характеристики, перечисленные в пп. 1–3, 10, 12 и 16 для ВДТ,в пп. 1–3, 9 и 16 для АВДТ, могут быть нанесены на боковых и задних поверхностях устройств и быть видимыми только до их установки в низковольтном распределительном устройстве. Остальная информация должна быть приведена в эксплуатационной документации на изделия или в каталогах изготовителя.

После сборки устройства дифференциального тока с автоматическим выключателем не должны быть видны данные, приведенные в пп. 3 и 11, а также значение максимального номинального тока автоматического выключателя, с которым УДТ может быть собрано.Устройства дифференциального тока и автоматические выключатели, которые предназначены для совместной сборки, должны иметь одинаковое наименование изготовителя или торговый знак. Изготовитель должен предоставить допустимые для ВДТ значения характеристики I2t и пикового тока Ip. В противном случае применяют минимальные значения, приведенные в таблице 15 ГОСТ Р 51236.1 В каталоге или эксплуатационной документации на изделие изготовитель также должен указать сведения хотя бы об одном устройстве защиты от короткого замыкания, подходящем для защиты ВДТ. Разомкнутое (отключенное) положение устройства защитного отключения, управляемого органом оперирования, перемещаемым вверх–вниз (вперед–назад), должно обозначаться знаком О (окружностью), замкнутое (включенное) его положение маркируется знакомI (вертикальной чертой). Эти обозначения должны быть хорошо видны после установки УЗО. Для обозначения включенного и отключенного положений УЗО допускается также использование дополнительных символов. При необходимости различать входные и выходные выводы их следует четко обозначать, например, словами «линия» и «нагрузка», расположенными около соответствующих выводов, или стрелками, указывающими направление протекания электроэнергии.
Выводы устройства защитного отключения, предназначенные только для присоединения нейтрального проводника, должны быть маркированы буквой N.
Выводы устройства защитного отключения, которые используют исключительно лишь для присоединения защитного проводника, маркируют символом заземлени:

В статье использовались материалы «Книги защитного модульного оборудования производства ABB

Маркировка устройства защитного отключения (УЗО) ABB

Уверяю вас это не так. Любой уважающий себя специалист обязан не только понимать и уметь читать электрические схемы , но и должен знать, как графически отображаются на схемах различные коммуникационные аппараты, защитные устройства, приборы учета, розетки и выключатели. В общем, активно применять проектную документацию в своей повседневной работе.

Обозначение узо на однолинейной схеме

На какие нормативные документы следует ссылаться?

— ГОСТ 2.755-87 ЕСКД «Обозначения условные графические в электрических схемах устройства коммутационные и контактные соединения»;
— ГОСТ 2.710-81 ЕСКД «Обозначения буквенно-цифровые в электрических схемах».

Графическое обозначение УЗО на схеме

Или к примеру УЗО от Schneider Electric:

В этом случае графическое обозначение узо на однолинейной схеме будет выглядеть так.

Как обозначается дифавтомат на схеме?

Буквенное обозначение узо на электрических схемах

Аналогично, как и с графическими обозначениями, в ГОСТ 2.710-81 нет конкретных данных, как выполнять буквенно-цифровое обозначение УЗО и дифференциальных автоматов на схемах .

Как быть в таком случае? В этом случае многие мастера используют два варианта обозначений.

Какие можно сделать выводы из вышеописанного?

Как обозначается узо на однолинейной схеме — пример реального проекта

Еще один пример как обозначаются диф.автоматы на однолинейной схеме магазина.

2018-8 Изменения в обозначениях класса / типа для «Узо» и «Аквавит»

31 июля 2018 г.
TTB G 2018-8

Изменения в обозначениях класса / типа для «Узо» и «Аквавит»

TTB вносит две поправки в свое Руководство по алкогольным напиткам для дистиллированных спиртов (BAM). Хотя это руководство в настоящее время подвергается более тщательной проверке, TTB незамедлительно вносит две поправки, которые касаются вопросов, связанных с обозначениями класса / типа для «узо» и «аквавит».”

Глава 4 BAM содержит таблицу, в которой перечислены классы и обозначения типов для дистиллированных спиртов. В настоящее время на страницах 4-10 «узо» указано как тип ликера / ликера и обычно определяется как «ликер / ликер со вкусом аниса». Согласно правилам TTB, ликеры и ликеры — это «продукты, полученные путем смешивания или повторной перегонки дистиллированного спирта с фруктами, цветами, растениями или чистыми соками из них или поверх них, или с другими натуральными ароматизаторами, или с экстрактами, полученными из настоев, перколяции или мацерации таких продуктов. материалы и содержащие сахар, декстрозу или левулозу или их комбинацию в количестве не менее 2 1/2 процентов от веса готового продукта.См. 27 CFR 5.22 (h).

TTB получил письмо от посольства Греции относительно маркировки «узо», в котором говорилось, что многие греческие продукты с маркировкой «узо» в Греции не содержат более 2 1/2 процентов сахара. Однако при импорте в США эти продукты не могут быть помечены как «узо», поскольку они не соответствуют нормативным стандартам TTB для ликеров / ликеров. Принимая во внимание эту информацию, TTB решило исключить «узо» из перечисленных видов ликеров / ликеров в БАМе.Вместо этого TTB добавляет «узо» в конец таблицы, на стр. 4-13, как дистиллированный спирт. В результате продукт больше не должен соответствовать минимальному стандарту содержания сахара. Кроме того, в соответствии с торговой и потребительской точки зрения он может быть обозначен как «узо», который в настоящее время обычно определяется как «продукт из дистиллированных спиртов со вкусом аниса».

Кроме того, на страницах 4-13 BAM «аквавит» (ближе к концу таблицы) указан как «продукт из дистиллированных спиртов со вкусом тмина», маркировка которого соответствует торговым нормам и пониманию потребителей.TTB получил письмо от производителя аквавита, в котором объяснялось, что норвежский закон разрешает аквавиту иметь аромат тмина, укропа или и того, и другого. Однако в соответствии с действующим BAM продукты со вкусом укропа не могут быть маркированы как «аквавит» в Соединенных Штатах. TTB подтвердило, что в соответствии с правилами Норвегии и Европейского Союза, аквавит может быть ароматизирован тмином и / или укропом. Соответственно, TTB в административном порядке одобрило маркировку таких продуктов как «аквавит» и теперь изменяет запись «аквавит» на стр. 4-13 следующим образом: «Дистиллированный спирт со вкусом тмина и / или укропа.”

Эти поправки к Руководству по крепким алкогольным напиткам вступают в силу немедленно.

Новая страница 1:

Изменено страниц:

4-10: «Узо» удалено как «ликер / ликер».

4-13: «Аквавит» изменен для учета спиртов со вкусом тмина и / или укропа.

Изменяемые инструкции:

4-13: «Аквавит» внес следующие изменения:

КЛАСС	ОБЩИЙ КЛАСС ОПРЕДЕЛЕНИЕ	ТИП	ОБЩЕЕ ОПРЕДЕЛЕНИЕ ТИПА
АКВАВИТ ¹	Дистиллированный спирт со вкусом тмина и / или укропа	НЕТ ТИПА ПОД ЭТОМ КЛАССОМ

¹ Достаточно в качестве обозначения класса и типа.

4-13: «Узо» удалено из списка «ликеров / ликеров» и добавлено после «Горькие напитки» следующим образом:

КЛАСС	ОБЩИЙ КЛАСС ОПРЕДЕЛЕНИЕ	ТИП	ОБЩЕЕ ОПРЕДЕЛЕНИЕ ТИПА
УЗО	Крепкие спиртные напитки ароматизированные анисом продукт	НЕТ ТИПА ПОД ЭТОМ КЛАССОМ

Контактная информация

Заинтересованные стороны, у которых есть вопросы относительно данного руководства, могут связаться с Отделом постановлений и постановлений по телефону 202-453-2265 или использовать форму «Свяжитесь с нами».

TTB G: 2018-08
OPR: RRD
Дата: 31 июля 2018 г.

Узо — национальный напиток Греции

Нет спиртного напитка более любимого греками и иностранцами, чем узо — национальный напиток Греции ! Лучший спутник на любой летней вечеринке — освежающий узаки на скалах! Узо никогда не подают в одиночестве, это средоточие греческой жизни. Он пробуждает воспоминания и пробуждает аппетит к любимым закускам своим интимным, сладким запахом и вкусом.Узо — это аромат моря, смешанный с семенами греческой земли, которые позволяют нам насладиться вкусом Греции в стакане!

Что такое Узо?

Узо, ликер со вкусом аниса, является продуктом греческой земли и состоит из чистого этилового спирта. Его делают из винограда или зерна и перегоняют с анисом. Произведенный исключительно в Греции, это единственный спирт в своем роде, который был отнесен к категории дистиллированного аниса и защищен Европейским Союзом под обозначением PGI (Защищенное географическое указание).Некоторые регионы даже были награждены собственными ЗГУ из-за их долгой истории как производителей узо.
История Узо

Узо берет свое начало от ципуро , которое, как говорят, было произведением монахов 14 века на Афоне. Одна его разновидность была приправлена анисом. Со временем это стало называться узо.
Современная дистилляция узо началась в начале 19 века после обретения Грецией независимости.В 1856 году в Тырнавосе был основан первый завод по производству узо. Позже производители узо разработали метод дистилляции с использованием медных кубов, который сейчас является стандартным методом производства.
Самый известный узо происходит из Митилини, но также и из многих других частей Греции, таких как Тирнавос, Каламата и Нафплион.
Искусство пить узо
Когда вы собираетесь пообедать в Греции, не удивляйтесь, если ваш официант преподнесет вам рюмку с непрозрачным ликером до того, как подадут основное блюдо.Греки любят очищать нёбо и успокаивать разум, выпивая узо перед едой. Узо — это аперитив, который пьют перед едой, чтобы подготовить вкусовые рецепторы и «раскрыть» аппетит.
Насладиться национальным напитком со вкусом аниса — настоящее искусство. Хорошее узо содержит около 40% алкоголя по объему и не предназначено для питья. Его всегда подают со стаканом воды для перемешивания; вот что делает его молочно-белым и помогает лучше раскрыть аромат. Главное — продолжать добавлять воду во время питья, чтобы избежать обезвоживания и других побочных эффектов.Правильный способ подачи — сначала добавить узо в стакан, затем добавить холодную воду и, при желании, добавить лед.
Узо и мезе Sensation

Всегда закусывайте мезеде (закуски), пока пьете узо. Ритуал узо требует хороших компаньонов и прекрасных закусок, от простого нарезанного помидора, сыра, салата до других классических греческих закусок, таких как фрикадельки, жареный осьминог, сардины, каламари или жареная рыба.Жевание мезе смягчит алкоголь и продлит впечатление. Искусство пить узо — это пить лениво, расслабиться в ouzerie или kafeneio и болтать с друзьями весь день, пока не сядет солнце и не начнется ужин.
Из множества подлинно греческих впечатлений одним из самых приятных и восхитительных является выпивка узо и угощение мезедес с друзьями на берегу моря на греческих островах или где-нибудь еще в Греции.Вода, мягко плещущаяся у ваших ног, пока вы пробуете свежий местный вкус, и теплое гостеприимство греков, которым славятся, побуждали многих возвращаться сюда снова и снова.
Питьевой узо «сухой молот» ( xerosfyri) не одобряется согласно греческим обычаям питья. Употребление мезедес с узо добавляет удовольствия от вкуса, но есть и практическая причина. Употребление еды при потягивании узо снижает опьяняющее действие напитка, поэтому алкоголь не поражает пьющего сразу.
Ouzeries в Греции

Ouzeries можно найти почти во всех городах и деревнях Греции. Узери — это заведения, похожие на кафе, которые специализируются на небольших блюдах ( мезедес), обычно подаются с узо, отсюда и название. Традиционные узери обычно просто декорированы, со столешницами из мрамора или дерева и без скатертей. В старых кварталах Афин, таких как Плака или Монастираки, вы, как правило, найдете их в сочетании с kafeneio , в котором подают греческий кофе и узо с мезе .В этом случае мезе обычно очень простое, например, несколько ломтиков помидора, немного сыра и несколько оливок или что-то еще, что у них есть в этот день. Более изысканный тип мезедополио-узери больше похож на ресторан и предлагает более широкий выбор деликатесов.
Греческие сувениры отражают культуру, которая делает их уникальными. Итак, в следующую поездку в Грецию возьмите домой греческий сувенир, который позволит вашей вкусовой памяти вернуть вас в заветные места и чудесные путешествия.Возьмите домой бутылку узо и скажите «Ya mas» с бокалом национального напитка Греции на льду!
История Узо, национального напитка Греции, за 1 минуту
Узо на пляже | © Börkur Sigurbjörnsson / Flickr
Ни одна поездка в Грецию (или Кипр) не будет полной, если не попробовать узо, местного анисового алкоголя — крепкого алкогольный напиток, которым греки наслаждаются холодным, в сопровождении тарелки из мезе или отдельно. Чтобы узнать, как это сделано и откуда оно взялось, читайте дальше.

Узо — это ледяной мутный алкоголь, который употребляют люди всех возрастов, часто сидя за маленьким столиком в мезеполео или кафенио . Наслаждение этим напитком — культурный ритуал в Греции, art de vivre . Когда дело доходит до употребления этого напитка, существует множество правил, которые можно и нельзя — например, не кладите его в холодильник, а с одним или двумя кубиками льда в небольшом стакане, не пейте его натощак и т. Д. Однако не позволяйте этим «правилам» удерживать вас от участия в этом культурном аспекте Греции, если только вы не ненавидите лакрицу; в таком случае попробуйте, если нужно, но вас предупредили.

Узо. Содержание алкоголя: 40%. 500 мл. | @ Beemwej / WikiCommons

Происхождение названия не совсем ясно, есть три возможности. Либо оно происходит от древнегреческого слова ózó (запах) из-за его отличительного аромата; от турецкого слова ūzūm (виноград), поскольку это в первую очередь базовый спирт, изготовленный из винограда; или итальянская фраза « uso Massalia », что означает «для использования в Марселе», относящаяся к штампу, однажды нанесенному на бутылки высококачественного узо.

Некоторые говорят, что предшественником узо является ципуро , греческая граппа , с одним отличием: после дистилляции базовый спирт для узо имеет более высокий процент алкоголя, а затем приправляется анисом, как пастис или абсент. История напитка также на удивление коротка: в 1856 году Николас Катсарос открыл первый завод по производству узо, который работает до сих пор. В 2006 году правительство постановило, что узо можно производить только в Греции, а алкоголь получил одобренную ЕС этикетку «Защищенное обозначение происхождения».

А теперь об искусстве пить узо: вы должны добавить в него воды, чтобы напиток приобрел молочно-белый цвет. Этот эффект, называемый «лаушинг», или эффект узо, очень характерен для спиртных напитков со вкусом аниса, как и для пастиса. Хотя его называют аперитивом или коктейлем перед ужином, узо — это просто напиток, который греки любят употреблять во второй половине дня или ранним вечером. Поскольку он наполнен сильными ароматами, такими как гвоздика, кориандр или фенхель, рекомендуется пить его глоток за глотком, с небольшим количеством еды, например, мезе (или, точнее, мезед ), небольшими порциями. еды в стиле тапас.Если вы попробуете, возможно, узо быстро станет частью вашего рациона. И, как говорят греки, Stin yia sas (Ура)!

Напитки с друзьями, Хиос | @ Nanto / PixaBay

Узо — любимый напиток в Греции!

Опубликовано в: Путешествия | 5 декабря 2016 г.

Я не любитель вкуса солодки, поэтому немного не решился дать Узо, фирменный коктейль Греции, вихрем. Мои отношения с Узо не были любовью с первого глотка, но к концу поездки Узо и я были предназначены.Проще говоря, Узо потрясающий. Это мутный белый напиток, который на удивление очень мягкий и немного пряный. Узо, смешанный с водой и льдом, традиционно подается с мезе или небольшими тарелками. Многие рестораны предлагают бесплатную пахлаву или узо после ужина. Для меня узо было очевидным выбором!

А теперь немного предыстории этого восхитительного напитка.

Узо — дитя любви ципуро, неароматизированного виноградного спирта 14 века и аромата аниса. В 1856 году Николас Катсарос и его семья открыли первый завод по производству узо, который до сих пор производит узо.Спустя сто пятьдесят лет, в 2006 году, Европейский Союз утвердил узо как защищенное обозначение происхождения для производства в Греции.

Для такого забавного слова происхождение названия «узо» спорно. «Усо Массалия» или «для использования в Марселе» по-итальянски — самая популярная теория. Этот ярлык был проштампован на избранных коконах тутового шелкопряда, экспортированных из Тирнава, Греция, в 19 веке. Ходят слухи, что это обозначение стало обозначать «высшее качество», которым, как считалось, обладал спирт, дистиллированный как узо.По другим слухам, слово «узо» происходит от турецкого слова «узум», что означает «виноград». Я не уверен, во что верю!

Во время путешествий я заметил, что в местных магазинах мороженого продают мороженое Mastiha! Это вызвало у меня интерес и любопытство по поводу этого неизвестного аромата, поскольку я никогда не слышал о нем до этой поездки.

Мастика (ароматизатор мастиха), смола, полученная из мастикового дерева) является особенной для Греции. Мастиха — это ликер на основе бренди, произрастающий на острове Хиос, где традиционно выращивают мастику.. В Греции он известен как «слезы Хиоса», так как производится в виде «слез» или капель. Подобно узо, ЕС предоставил охраняемое обозначение происхождения мастихе, которая обычно используется для выпечки и приготовления пищи. В Турции мастика широко используется в фирменных десертах, таких как рахат-лукум и донсурма.

Во время османского владычества Хиоса мастика оказалась очень ценным товаром. За кражу мастики казнили по приказу султана. Ой, звучит резко! Во время резни на Хиосе 1822 года султан пощадил жителей региона Мастухохория, чтобы обеспечить ему и его гарему постоянные поставки мастики.Кроме того, в религиозных обрядах мастика является важным ингредиентом мироздания, священного масла, используемого для помазания православными церквями.

Этому традиционному природному веществу греческого происхождения можно найти множество применений. В аэропорту Афин есть целый магазин, посвященный продукции Mastiha. В магазине продаются духи, мыло, косметика, продукты питания и другие традиционные местные продукты!

Узо МАРИЯ 500мл

Узо, которое выражает греческий язык больше, чем что-либо другое.

НАЗНАЧЕНИЕ Узо МАРИЯ 500 мл
Содержание алкоголя 37,5%
Размер бутылки 500 мл
Дистилляция трав. Анис, мастика, кориандр и т. Д.
Выбор, который волнует Мы объединили его с восхитительными закусками, такими как жареные кальмары, анчоусы, атерина, моллюски — ома, с лимоном или приготовленными на пару и осьминогом
Упаковка коробки 12 бутылок
Размеры коробки W : 26,8 см Ш: 20,2 см В: 29,1 см
Тара 10,10 кг

Узо МАРИЯ 500 мл — это напиток, полученный путем перегонки злаков.Его помещают в медные котлы (пропасти) и приправляют в процессе дистилляции травами и фруктами (такими как анис, мастика, корица, кориандр, мята, имбирь, кардамон, гвоздика, липа) с доминирующим вкусом, который придает ему сладкий вкус. . Дистилляция начинается, когда эта жидкая смесь достигает 80 ° C.

Узо — это напиток, который как никто другой выражает менталитет и культуру греческой повседневной жизни.

Узо , любимое греками и иностранцами, было объявлено национальным напитком Греции.Сегодня название и происхождение Узо находятся под защитой Европейского Союза, а это означает, что его нельзя производить где-либо еще, кроме Греции.

Происхождение названия ouzo с полной достоверностью не известно. По поводу происхождения слова узо высказывались разные мнения. Первоначально его называли «вареное ципуро». Он считался изысканным напитком, поэтому сразу распространился и пользовался спросом из-за границы. В заграничной партии транспортная компания написала на коробках с ципуро хорошего качества «USO MASSALIA», предназначенным для использования в Марселе.В течение многих лет uso Massala означало ципуро исключительного качества, а затем было введено название «узо», для ципуро, которое имело сильный запах, то есть было очень ароматным, и сегодня это узо .

Анис помогает правильному функционированию кишечника, а также способствует усвоению железа из пищи, защищает клетки от болезней, включая болезни сердца, некоторые виды рака и другие неврологические заболевания. Ингредиенты узо борются с заболеваниями печени и помогают пациентам с болезнью Крона. ouzo обладает способностью расширять кровеносные сосуды и тем самым понижать кровяное давление.

Узо МАРИЯ 500 мл подавали в тонкие стаканы и добавляли в них прохладную воду или лед. Подходящий способ подачи: сначала добавить в стакан Узо МАРИЯ 500 мл, затем добавить холодную воду и, наконец, при желании, добавить лед. Таким образом, узо постепенно охлаждает, обеспечивая лучшее раскрытие аромата. После добавления воды узо показывает характерную эмульсию из-за содержащегося в ней аниса.

Эфирные масла ароматических ингредиентов, также известные как терпены, растворяются в воде и придают бело-мутный цвет.

We

Узо МАРИЯ 500 мл сочетается с хорошей компанией, вкусными закусками и солнцем, в то время как многие греческие песни относятся к нему с лучшими текстами. «Лето в Греции, в греческой таверне с видом на бескрайнюю синеву, сиртаки, которые доносятся из динамиков, и запах осьминогов, ломающий нам нос! Аромат Греции !!!!»

КРИТСКАЯ КАЧЕСТВЕННАЯ ПОИЛКА

Узо Рынок | Глобальный отраслевой отчет, 2025 г.

Рынок Узо — Обзор

Узо — это сухой аперитив с добавлением аниса, который обычно едят в Греции и на Кипре.Он производится с использованием восстановленных спиртов, прошедших взаимодействие очистки и приправы. Его вкус похож на другие анисовые спирты, такие как арак, раки, пастис и самбука. Рынок узо ожидает огромного развития в ближайшие долгое время по всему миру, что объясняется ростом осознанности среди миллениалов в сочетании с интересом людей к новым вещам. Кроме того, ожидается, что расширение туристической индустрии в Греции и на Кипре будет способствовать развитию рынка Узо в течение определенного периода времени, поскольку туристы отдают предпочтение напиткам из местных регионов.

Узо — коктейль, приправленный сухим анисом, местный аперитив Греции, Кипра и Ливана. Узо имеет вкус других анисовых спиртов, таких как пастис и самбука. Узо — это старый напиток с гарантированным назначением начала, запрещающий другим европейским производителям использовать это имя, кроме Греции и Кипра. Кроме того, считается, что узо обладает некоторыми медицинскими преимуществами всякий раз, когда он пережог в значительной степени. Он очень хорошо может использоваться в качестве обеззараживающего средства, а также может лечить головные боли и грипп.Летом узо является более популярным и подается в пищу, так как оно помогает утолить голод. Греки дополнительно использовали узо во многих блюдах, чтобы добавить анисовый аромат к разновидностям пищи, например, в маринадах морского дна, лакомствах и т.д.

Введение на рынок:

Узо — алкогольный напиток, представляющий собой сухой аперитив со вкусом аниса, произрастающий в Греции, на Кипре и в Ливане.Вкус узо похож на другие анисовые ликеры, такие как пастис и самбука. Узо — древний напиток с защищенным обозначением происхождения, запрещающим другим европейским производителям использовать это название, кроме Греции и Кипра. Также считается, что узо имеет некоторую пользу для здоровья, если его употреблять в разумных пропорциях. Его можно использовать как антисептик, а также при головных болях и гриппе. Узо более популярен летом и подается с едой, так как помогает улучшить аппетит. Греки также использовали узо во многих блюдах, чтобы придать аромат аниса таким продуктам, как маринады из морепродуктов, печенье и т. Д.Узо готовится из побочных продуктов винограда, которые использовались для приготовления вина.

Ожидается, что рынок узо

будет расти со значительным среднегодовым темпом роста в течение прогнозируемого периода по всему миру благодаря повышению осведомленности среди миллениалов в сочетании с любопытством среди людей попробовать что-то новое. Ожидается, что рост туризма в Греции и на Кипре будет стимулировать рост рынка Узо в прогнозируемый период, поскольку туристы разовьют вкус к региональным напиткам.

Рынок узо: сегментация

Рынок узо можно сегментировать по типу продукта, каналу продаж и региону.

В зависимости от типа продукта рынок узо можно разделить на комбинированный, приготовленный и комбинированный, дистиллированный и приготовленный и дистиллированный. В комбинированном типе ингредиенты просто комбинируются. Эти узо обладают очень острым ароматом и сильным резким вкусом. Приготовленные и комбинированные узо включают приготовленные ингредиенты перед розливом в бутылки. Дистиллированные, вареные и дистиллированные сорта являются наиболее заметными сегментами и, как ожидается, увеличат выручку от рынка узо в течение прогнозируемого периода.

По каналам продаж рынок узо можно разделить на прямые и розничные продажи.Прямые продажи включают HoReCa, институциональные продажи и т. Д. Розничные продажи далее подразделяются на современную торговлю, бары / пабы, специализированные магазины, онлайн-розницу и другие форматы розничной торговли.

В зависимости от региона рынок узо можно разделить на пять ключевых регионов: Северная Америка, Латинская Америка, Европа, Азиатско-Тихоокеанский регион, Ближний Восток и Африка.

Рынок узо: факторы, ограничения и тенденции

Ожидается, что рост туризма в Греции и на Кипре приведет к увеличению продаж на рынке узо в течение прогнозируемого периода.Растущее количество людей, употребляющих алкогольные напитки по всему миру, из-за восприятия, что это расслабляет душевное состояние. Ожидается, что изменение образа жизни, влияние социальных сетей и Интернета, а также увеличение количества вечеринок и праздников приведет к увеличению продаж алкоголя во всем мире. Подростки с высоким влиянием социальных сетей, с более высокими семейными доходами и другие имеют более легкий доступ к алкогольным напиткам и, вероятно, потребляют больше алкоголя. Ожидается, что эти факторы увеличат выручку от рынка узо по всему миру.

Ожидается, что слабое присутствие узо на шельфе по всему миру, за исключением Греции и Кипра, будет препятствовать росту рынка узо в течение прогнозируемого периода. Ожидается, что низкий уровень проникновения продукции также будет препятствовать росту рынка узо. Постановление о рекламе алкогольных напитков также является фактором, который лишил рынок сбыта узо и, следовательно, препятствует продажам по всему миру.

Напитки с разными вкусами пользуются популярностью во всем мире и, как ожидается, сохранятся в течение прогнозируемого периода, поскольку люди склонны пробовать новые вкусы.

Рынок узо: региональный обзор

В зависимости от географических регионов мировой рынок узо делится на пять ключевых регионов: Северная Америка, Латинская Америка, Европа, Азиатско-Тихоокеанский регион, Ближний Восток и Африка.

Что касается потребления, Европа занимает наибольшую долю рынка узо. Греция и Кипр доминируют на мировом рынке с точки зрения потребления и, как ожидается, сохранят эту тенденцию в течение прогнозируемого периода.

Ожидается, что рынок узо в Северной Америке будет расти со значительным среднегодовым темпом роста в течение прогнозируемого периода из-за увеличения спроса на различные алкогольные напитки среди миллениалов.Ожидается, что рынок узо на Ближнем Востоке и в Африке также будет иметь умеренный рост в течение прогнозируемого периода, поскольку располагаемый доход в регионе растет. Ожидается, что азиатско-тихоокеанский рынок узо будет расти с относительно более низким среднегодовым темпом роста в течение прогнозируемого периода.

Рынок узо: ключевые игроки

Некоторые из известных производителей Узо — Узо Барбаянни, Узо Пломари Исидорос Арванитис, Винокурня Томопулос, Группа Кампари, дистилляты Пицилади, Перно Рикар и другие.

Это исследование TMR представляет собой всеобъемлющую структуру динамики рынка. В основном он включает критическую оценку пути потребителей или клиентов, текущих и новых направлений деятельности, а также стратегическую основу, позволяющую руководителям по управлению бизнесом принимать эффективные решения.

Нашей ключевой основой является 4-квадрантная структура EIRS, которая предлагает подробную визуализацию четырех элементов:

Клиент E Карты опыта
I Наблюдения и инструменты, основанные на исследованиях на основе данных
Практичность R Результат для удовлетворения всех бизнес-приоритетов
S трагические рамки для ускорения пути роста

В исследовании предпринята попытка оценить текущие и будущие перспективы роста, неиспользованные возможности, факторы, определяющие их потенциал дохода, а также структуру спроса и потребления на мировом рынке, разбив его на региональную оценку.

Исчерпывающе охвачены следующие региональные сегменты:

Северная Америка
Азиатско-Тихоокеанский регион
Европа
Латинская Америка
Ближний Восток и Африка

Структура квадранта EIRS в отчете суммирует наш широкий спектр основанных на данных исследований и рекомендаций для CXO, чтобы помочь им принимать более обоснованные решения для своего бизнеса и оставаться лидерами.

Ниже приведен снимок этих квадрантов.

1. Карта впечатлений клиентов

Исследование предлагает всестороннюю оценку различных поездок клиентов, имеющих отношение к рынку и его сегментам. Он предлагает различные впечатления клиентов об использовании продуктов и услуг. Анализ позволяет более внимательно изучить их болевые точки и опасения в различных точках контакта с клиентами. Решения для консультаций и бизнес-аналитики помогут заинтересованным сторонам, включая CXO, составить карты клиентского опыта, соответствующие их потребностям.Это поможет им нацелиться на повышение взаимодействия клиентов с их брендами.

2. Анализ и инструменты

Различные идеи в исследовании основаны на тщательно продуманных циклах первичных и вторичных исследований, с которыми аналитики участвуют в ходе исследования. Аналитики и советники TMR применяют отраслевые инструменты количественного анализа клиентов и методологии прогнозирования рынка для получения результатов, что делает их надежными.В исследовании предлагаются не только оценки и прогнозы, но и лаконичная оценка этих цифр в динамике рынка. Эти идеи объединяют основанную на данных исследовательскую базу с качественными консультациями для владельцев бизнеса, CXO, политиков и инвесторов. Эти идеи также помогут их клиентам преодолеть свои страхи.

3. Практические результаты

Выводы, представленные в этом исследовании TMR, являются незаменимым руководством для выполнения всех бизнес-приоритетов, в том числе критически важных.Результаты при внедрении показали ощутимые преимущества для заинтересованных сторон и предприятий отрасли в повышении их производительности. Результаты адаптируются к индивидуальной стратегической структуре. Исследование также иллюстрирует некоторые из недавних тематических исследований по решению различных проблем компаниями, с которыми они столкнулись на пути к консолидации.

4. Стратегические рамки

Исследование дает предприятиям и всем, кто интересуется рынком, возможность сформировать широкие стратегические рамки.Это стало более важным, чем когда-либо, учитывая текущую неопределенность из-за COVID-19. В исследовании обсуждаются консультации по преодолению различных подобных прошлых сбоев и предвидятся новые, чтобы повысить готовность. Эти структуры помогают предприятиям планировать свои стратегические согласования для восстановления после таких разрушительных тенденций. Кроме того, аналитики TMR помогут вам разобраться в сложном сценарии и обеспечить отказоустойчивость в неопределенные времена.

Отчет проливает свет на различные аспекты и дает ответы на актуальные вопросы рынка.Вот некоторые из наиболее важных:

1. Какие варианты инвестиций могут быть наилучшими при освоении новых продуктов и услуг?

2. К каким ценностным предложениям следует стремиться предприятиям при финансировании новых исследований и разработок?

3. Какие нормативные акты будут наиболее полезны для заинтересованных сторон в расширении их сети цепочки поставок?

4. В каких регионах в ближайшем будущем может наблюдаться рост спроса в определенных сегментах?

5.Каковы одни из лучших стратегий оптимизации затрат с поставщиками, с которыми некоторые хорошо зарекомендовавшие себя игроки добились успеха?

6. Какие ключевые перспективы использует топ-менеджер, чтобы вывести бизнес на новую траекторию роста?

7. Какие правительственные постановления могут поставить под сомнение статус ключевых региональных рынков?

8. Как новые политические и экономические сценарии повлияют на возможности в ключевых областях роста?

9.Каковы некоторые из возможностей получения прибыли в различных сегментах?

10. Что будет препятствием для входа на рынок новых игроков?

Узо, летний дух греческих богов!

Это действительно один из любимых продуктов наших клиентов и один из тех спиртных напитков, которые вы не сможете забыть, если однажды попробуете их на отдыхе в Греции. На Кипре также есть похожий напиток под названием Zivania, но Узо уникален для Греции и почти всегда на обеденном столе, особенно в летние месяцы.

Узо — крепкий (38% и выше) спиртовой дистиллят с мягким и сладким вкусом. Он действительно когда-то считался заменителем абсента, и его нежный, но пикантный вкус обусловлен греческим солнцем и средиземноморским климатом. Этот климат позволяет созреть лучшие специи и травы, растущие на греческой земле, такие как анис, фенхель, кориандр, экстра мастика из мастичных деревьев Хиоса и другие 15 ароматных фруктов и семян. Знание пропорций различных семян, тщательная дистилляция и выбор только «сердца» дистиллята создают уникальный баланс вкуса и аромата, который необходим для наслаждения «полностью греческим» вечером.Этот освежающий аперитив широко употребляется в Греции и на Кипре. Его вкус похож на другие анисовые ликеры, такие как пастис, самбука, которые традиционно производятся и потребляются в странах Средиземноморья.

Современный метод дистилляции узо был разработан в основном в 19 веке, но, тем не менее, многие производители по-прежнему используют традиционные способы. С тех пор производители Узо также разработали методы дистилляции на заводах по производству меди с целью создания ряда новых вариаций, вкусов и уникальных сортов.

Также важно отметить, что в 1989 году в соответствии с Европейским Регламентом 1576/89 Греции удалось получить право обозначать узо как исключительно греческий продукт с защищенным обозначением происхождения (PDO), статус признан Европейским Союзом.

Мы рады, что на нашем веб-сайте есть большой выбор Узо и Ципоуро, предлагаемых известными греческими поставщиками, такими как Мавракис 2, а также их вкусный Ципуро.

Мавракис Узо : Мавракис специализируется на производстве узо, напитка на основе аниса, фенхеля, который широко распространен и потребляется по всей Греции. Компания Mavrakis понимает, что мастер-блендер должен знать, как выбирать определенные экстракты, чтобы произвести что-то чудесное и смутно таинственное. Он должен внимательно следить за процессом созревания и знать, когда менять бочки, чтобы идеально смешать разные экстракты.Самое главное, он является хранителем самых сокровенных традиций и рецептов домов, передаваемых из поколения в поколение и без которых не было бы стойкости вкуса или совершенства, созревающих в их погребе.

Скажите « Stin Igia Mas » (аплодисменты) с бокалом узо или ципуро, самых известных и любимых греческих аперитивов. Идеально сочетается со всеми нашими закусками и закусками. Взгляните на нашу подборку духов узо и ципуро, просто нажав здесь.

The Greek Deli рада, что смогла распространять наши товары и уникальные греческие продукты во время пандемии, гарантируя, что у наших клиентов не закончится запас. Мы также приложили максимум усилий, чтобы наши поставки были быстрыми и безопасными и гигиеничными. Для получения дополнительной информации о том, что наша компания делает для обеспечения качества вашей продукции и соблюдения требований правительства, напишите нам по адресу [электронная почта защищена]!

Мы будем рады услышать ваше мнение, поэтому не стесняйтесь обращаться к нам, подписывайтесь на этот блог бесплатно, нажмите здесь, чтобы разместить заказ, или отправьте нам свои любимые рецепты.

Вы также можете следить за нашими профилями в социальных сетях на Facebook, Twitter и Instagram!

Обозначение УЗО на схеме по ГОСТ. Как обозначается УЗО на однолинейной схеме

Обозначение УЗО на однолинейной схеме

Графическое обозначение УЗО на схеме

Как обозначается дифавтомат на схеме?

Буквенное обозначение УЗО на электрических схемах

Как обозначается УЗО на однолинейной схеме — пример реального проекта

Маркировка устройства защитного отключения (УЗО) (видео)

Маркировка устройства защитного отключения (УЗО)

Маркировка устройства защитного отключения (УЗО) ABB

Обозначение узо и автоматов на схеме. Характеристики и выбор

Обозначение узо на однолинейной схеме

Графическое обозначение УЗО на схеме

Как обозначается дифавтомат на схеме?

Буквенное обозначение узо на электрических схемах

Рабочий ток и быстродействие

Ток отключения и напряжение

Ток утечки и селективность

Основные обозначения

Информационные знаки

Размеры и точки подключения

Назначение, технические характеристики и выбор

Характеристики и выбор

Номинальный ток

Время-токовая характеристика или тип электромагнитного расцепителя

Номинальное напряжение и частота сети

Номинальный отключающий дифференциальный ток или ток утечки (уставки)

Класс дифференциальной защиты

Номинальная отключающая способность

Класс токоограничения

Температурный режим использования

Наличие маркеров о причине сработки

Тип конструктивного исполнения

Производитель и цена

Как подключить дифавтомат

Электрическое подключение

Проверка работоспособности

Схемы

Простая схема

Более надежная защита

Селективные схемы

Основные ошибки подключения дифавтоматов

Что нужно знать об УЗО

Обозначение УЗО на однолинейной схеме

Подключение УЗО без заземления. Схема и особенности

Схема подключения УЗО в однофазной сети

Ошибки и их последствия при подключении УЗО

Срабатывает УЗО.

Пример расчета УЗО.

Обозначение УЗО.

Срабатывает УЗО.

Пример расчета УЗО.

Обозначение УЗО.

Обозначение узо на однолинейной схеме

Графическое обозначение УЗО на схеме

Как обозначается дифавтомат на схеме?

Буквенное обозначение узо на электрических схемах

Как обозначается узо на однолинейной схеме — пример реального проекта

Маркировка устройства защитного отключения (УЗО)

Маркировка устройства защитного отключения (УЗО) ABB

Читайте также…

УЗО — электронное или электромеханическое

УЗО — электронное или электромеханическое — что лучше

В чем отличие электромеханического УЗО от электронного

Как отличить УЗО электромеханическое от электронного

Обратите внимание на схему, изображенную на корпусе УЗО

Разница между ВДТ (УЗО) и АВДТ (Дифференциальным автоматом)

Визуальное отличие

Различие по маркировке

Различие в электрической схеме

Различие в аббревиатуре

Как расшифровать маркировку УЗО?

Маркировка устройства защитного отключения (УЗО). Схема включения УЗО, обозначение УЗО на схеме, схема подключения однофазного и трехфазного УЗО

Обозначение УЗО на однолинейной схеме

Подключение УЗО без заземления. Схема и особенности

Схема подключения УЗО в однофазной сети

Ошибки и их последствия при подключении УЗО

Разновидности схем проводки

Условные обозначения, используемые на схемах проводки для квартиры

Обозначения, которые применяются на принципиальных схемах

Обозначения, которые применяются на электромонтажных схемах
