Что такое УЗО в электрике: как расшифровывается, где применяется

Всем домовладельцам хорошо знакомы выключатели-автоматы, которые защищают квартирные электросети от перегрузки (например, из-за короткого замыкания) и связанных с нею неприятностей. Но одними автоматическими выключателями полной безопасности сети не добиться. Для этого используется ряд других приспособлений, самым популярным из которых сегодня являются устройство, известное как УЗО, что это такое в электрике — рассказываем в статье.

Все об УЗО

Назначение
Отличия от автомата
Места установки

Итак, что такое УЗО в электрике? Аббревиатура расшифровывается как «устройство защитного отключения», а инженеры и специалисты предпочитают называть его выключателем дифференциального тока.

Прибор предназначен для отслеживания утечек тока, возникающих при повреждении электропроводки и электроприборов.

В нормальных условиях ток, упрощённо говоря, перетекает от линейного к нейтральному проводнику (от «фазы» к «нулю») через устройство, которое приводится в работу (например, лампочке или электродвигателю). Если, скажем, в результате повреждения оголена проводка или металлический корпус бытовой техники (к примеру, стиральной машины) оказывается под напряжением, может возникнуть ситуация, когда ток начинает утекать не на «ноль», а буквально на землю. Такое бывает, к сожалению, часто — человек прикоснулся к проводу и получил удар током — ток через его тело пошёл в землю. Автоматический выключатель даже не заметит этой небольшой нагрузки и не сработает, а удар тока может быть смертельным. Вот для защиты от таких утечек и необходимо УЗО.

Приборы особенно важны для защиты электросети в местах повышенной опасности, например, во влажных помещениях, а также везде, где есть контакт с землёй и повышенная влажность. Устройства защитного отключения в обязательном порядке ставятся на линии электропроводки для ванных комнат и для уличной сети, например, на даче.

Итак, чем отличается УЗО от автомата в электрике? Не вдаваясь в подробности конструкции — автомат срабатывает при токах, превышающих предельную нагрузку на сеть (например, есть автоматы на 10, 16, 25 ампер), а самые популярные модели защитного отключения срабатывают от тока утечки 30 миллиампер (мА). То есть ток получается почти в 1 000 раз слабее. Скорость срабатывания защиты составляет примерно 100 миллисекунд (0,1 с). За такой короткий момент воздействия человек даже не ощутит удара.

В отличие, скажем, от автоматических выключателей устройство защитного отключения требует регулярного профилактического обслуживания. Впрочем, в этом нет ничего трудного — ежемесячно владелец должен нажимать на кнопку на корпусе.

Прибор может устанавливаться как на отдельные ветки электросети, обслуживающие особо опасные зоны (ванная, сауна, гараж, двор), так и на всю домовую сеть.

В западных странах вообще часто не принято мелочиться с защитой, их могут ставить чуть ли не на каждую группу розеток.

Для мокрых зон и улицы

Для защиты от поражения током во влажных и сырых помещениях, а также уличной сети применяются УЗО на 30 либо (реже) 10 мА. Эти устройства обеспечивают комфортный уровень безопасности, но они слишком чувствительны, и если их поставить на всю домовую сеть, могут происходить ложные срабатывания.

Для всей домовой сети

Выключатели на 100 мА (и тем более 300 мА) не так комфортны — человек почувствует удар током, но не пострадает — но они и менее чувствительны. Их ставят на домовую сеть как дополнительную защиту, а также как защиту от пожара. Эти устройства способны улавливать утечки, возникающие в скрытых местах нарушения проводки. Например, где-то в стене или в розетке за мебелью произошёл надлом жил в проводе или ослабли винтовые зажимы контактов. Провод или розетка начинает греться. Если утечки недостаточно большие (меньше токов короткого замыкания), то автоматический выключатель не срабатывает. Для таких случаев как раз и необходим специальный выключатель дифференциального тока с током срабатывания 100 или 300 мА.

Места установки

Устанавливаются приборы обычно в общедомовой распределительный щиток на DIN-рейку. Порядок подключения устройства защитного отключения и автоматического выключателя может быть любым (главное, чтобы схема подключения была корректная), но чаще впереди ставится УЗО, а за ним автоматический выключатель — такая схема проще, и в ней меньше шансов запутаться для неопытного монтажника.

Важнее очерёдности подключения номинальные характеристики по току этих устройств. Важно, чтобы УЗО было рассчитано на прохождения тока такого же по силе или большего, как выключатель. Например, если у вас стоит автомат на 10 А, то УЗО тоже должно быть рассчитано на ток не менее 10 А. А для пущей безопасности рекомендуется брать прибор, рассчитанный на более мощный ток, на одну ступень выше. То есть в паре с автоматом 10 А берут УЗО 16 А, для 16 А берут 25 А, и т.

д.

Интересной разновидностью УЗО являются модели с встроенной защитой от превышения напряжения. Если вместо 220 В по сети начнут «передавать» 260-270 В, то с домовым оборудованием возникнут серьёзные неприятности. Для защиты от таких скачков и служит подобные приспособления.

Автоматические выключатели и УЗО могут быть объединены в одно устройство, которое называется автоматическим выключателем дифференциального тока (АВДТ или дифавтоматом). Какой именно вариант удобнее использовать (два последовательно подключённых устройства или одно), зависит от схемы подключения всех нагрузок сети, но по сути это, как говорится, дело вкуса.

  • Материал подготовил: Борис Безель

Что такое УЗО в электрике: устройство защитного отключения

Многие люди слышали о том, что существует устройство защитного отключения – УЗО, но, что такое узо, для чего оно нужно в электрике, какие функции должно выполнять и можно ли вообще его не использовать в сети, знает не так много человек.

Для того чтобы получить полное представление о том, что такое узо в электрике, о его функциях, устройстве, принципе работы нужно работать в области электрики, иметь диплом, но общие принципы действия и описание этого устройства сможет понять любой человек.

В большинстве квартир и домов не применяется и не применялось раньше УЗО, поэтому многие и не знают для чего его устанавливать, как оно работает.

Если говорить языком принятым среди электриков, то УЗО, или устройство защитного отключения, представляет собой механический коммутационный прибор служащий для автоматического прерывания цепи при превышении тока небаланса заданного значения возникающего при определенных условиях.

Разные модели УЗО уже довольно давно продаются на рынке, многие профессионалы отлично знакомы с принципом их устройства, работы и активно применяют их при построении электрической проводки. Но многие электрики, хозяева домов и квартир, которые сами занимаются монтажом электрической системы не зная о преимуществах

применения УЗО пренебрегают этим мощным средством предназначенным для защиты.

УЗО отлично защищает людей от поражения электричеством в случаях когда произошло нарушение изоляции, при случайных прикосновениях к токопроводящим неизолированным частям различного вида электрического оборудования и защищает имущество от теплового воздействия тока.

Самым вероятным местом поражения током в доме или квартире является кухня и ванная, где установлено очень большое количество электрических приборов, есть естественные заземлители – газовые, водопроводные трубы, мало свободного места и повышенная влажность воздуха.

Практика показала, что УЗО, которое еще иногда называют дифференциальным выключателем, очень эффективное защитное устройство для быта, и сегодня только в одной Западной части Европы применяется сотни миллионов этих приборов разного типа.

Но все же, что такое узо в электрике? – это современное, очень эффективное, во многих схемах безальтернативное средство призванное защищать людей от поражения электричеством. УЗО также защищает электроустановки от возникновения пожара, от возгорания, которое может произойти в результате протекания тока утечки.

Понятие – устройство защитного отключения, принятое в литературе, самым точным образом определяет значение этого прибора, само название говорит за себя – это оборудование отключающее электричество с целью защиты. Но, что и кого оно защищает?

Если автоматический выключатель должен защищать электрическую проводку, то УЗО служит на страже безопасности людей. Оно обеспечивает отключение напряжения при утечке тока на землю. Что понимается под выражением утечка тока?

Под этим выражением понимается любой ток проходящий мимо электропроводки или мимо подключенных в сеть приборов. Вот как раз на эту утечку тока и реагирует УЗО, если ток пошел мимо электропроводки или электроприбора УЗО срабатывает и отключает сеть.

Токи утечки обычно имеют малые значения, поэтому защита от короткого замыкания и от перегрузки, которую обеспечивают обычные автоматические выключатели, на токи утечки не реагируют. Как видим УЗО защищает от возникновения пожара возникающего из-за замыкания и тлеющей изоляции и от поражения током людей.

Для чего нужно ставить УЗО

Практически каждый человек за свою жизнь подвергался удару током в домашней сети напряжением 220 вольт. Этот ток составляет примерно 4-5 миллиампера, а если бы сила тока была большей, то опасность для здоровья и жизни значительно увеличилась.

Чтобы человека ударило током не обязательно нужно ковыряться в розетке или лезть в распределительный щит, достаточно просто дотронуться до стиральной машинки или холодильника, плойки и других приборов. Но почему так происходит?

Ответ простой – в том случае если в любом электрическом приборе нарушается изоляция токоведущих проводов, они начнут пропускать ток на корпус. То есть корпус прибора окажется под напряжением, а это все равно, что прикоснутся к оголенному проводу. При прикосновении к такому прибору возникает ток замыкания с землей и если прибор не имеет заземления, то током ударит человека.

В большей части домов и квартир нет возможности заземлить корпуса электрических приборов, это не предусмотрено конструкцией, схемой проводки. От такого удара не сможет защитить никакой супер автоматический выключатель, установленный в щитке.

Гарантию от поражения током в таких случаях дает только применение более надежного и совершенного прибора, каким и является УЗО.

Так, что такое узо? – это прибор защищающий от токов утечки путем отключения сети в случае их появления. В случае когда произойдет выше описанная ситуация с повреждением изоляции какого-либо прибора, то по телу человека, который замыкает цепь фаза-земля ударит током.

Но поскольку сила тока утечки не очень большая, в сравнении с номинальным током, то обычные автоматы этого не чувствуют и не отключатся. А человек в тоже время может и погибнуть при определенных условиях. УЗО, в отличии от автоматов, сразу среагирует на возникновение тока утечки и моментально разорвет цепь.

Где устанавливается УЗО

УЗО чаще всего устанавливают в тех цепях, в которых возможны утечки тока и может возникнуть опасность поражения людей электрическим током.

В доме или квартире такими опасными местами являются кухня и ванна, по вполне понятным всем причинам, поскольку там чаще всего существует повышенная влажность и именно эти места наиболее насыщены разного рода электрическими приборами, в которых может образоваться ток утечки, например, это может произойти со стиральной машиной или бойлером.

Поэтому, все бытовые приборы и розетки в этих и других помещениях должны быть защищены путем установки такого прибора защиты как УЗО.

Надо отметить тот факт что устройство защитного отключения хоть и предназначено для защиты человека от поражения электрическим током но работает оно только когда появляются утечки тока. То есть если человек возьмет и засунет два пальца в розетку – УЗО не сработает.

А не сработает оно, потому что нет утечки тока, а человек в такой ситуации является обычной нагрузкой.

Надеюсь, данная статья помогла вам разобраться с вопросом, что такое УЗО в электрике. Если будут вопросы пожалуйста обращайтесь в комментариях, с удовольствием отвечу.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Что такое УЗО в электрике Устройство, характеристики принцип работы

В данной статье, мы подробно поговорим о том:

  • Что такое УЗО в электрике?
  • Разберем как работает УЗО и принцип его действия.
  • Поговорим о стандартах.
  • Рассмотрим классификацию УЗО.
  • Конструкцию.
  • Основные характеристики.
  • Применение в быту.

Теперь, обо всем по порядку.

Что такое УЗО в электрике?

Аббревиатура УЗО  расшифровывается как — устройство защитного отключения (более точно, устройство защиты управляемое дифференциальным током, сокращенно дифавтомат УЗО-Д).

Устройство защитного отключения УЗО  (дифавтомат УЗО-Д)

Защита людей от поражения электрическим током остается одной из важнейших инженерных проблем с начала широкого применения электричества в промышленности и быту. Решить ее оказалось сложнее, чем защитить сами сети и электрооборудование от сверхтоков. Автоматические выключатели с тепловыми и электромагнитными расцепителями, успешно контролирующие ток нагрузки, не могут спасти человека, коснувшегося токоведущих частей, или деталей  под напряжением. Также с их помощью не удается вовремя реагировать на токи утечек, связанные с нарушением изоляции и снизить опасность возникновения пожаров. Заметно улучшить ситуацию позволила разработка устройств защитного отключения, отслеживающих появление дифференциальных токов и разрывающих цепь при их определенной величине. Подобные защитный устройства получили название УЗО–Д, в СССР они были разработаны в начале 70-х в лаборатории электробезопасности ВИЭСХ и производились на Гомельском заводе электроаппаратов. Сегодня на российском рынке представлены УЗО-Д как отечественных, так и зарубежных производителей.

Принцип работы УЗО (УЗО-Д)

В основе работы УЗО-Д заложена фиксация тока утечки на «землю» и отключения сети при ее появлении. Факт утечки обнаруживается по разнице между токами: выходящим из УЗО и возвращающимся в него через нейтраль. Если сеть в порядке, то они равны по величине, но противоположны по направлению. При появлении утечки, например, человек коснулся провода, часть тока уйдет через его тело «на землю» по другому контуру, и в итоге ток возвращающийся в УЗО через нейтраль будет меньше выходящего. Такая же ситуация возникнет, если в каком-то электроприборе нагрузки  нарушилась изоляция и под напряжением оказался корпус или другая деталь. Человек, задев за них создаст дополнительный контур «на землю», часть тока пойдет по нему и баланс нарушится (эта ситуация показана на рисунке). Разницу между выходящим и входящим токами засекает трансформатор с сердечником в виде кольца. Фазный провод и нейтраль N проходят внутри него и служат первичной обмоткой. Вторичная обмотка подключается к исполнительному механизму, размыкающему контакты. Разумеется, при повреждении изоляции контур ответвления может образоваться и без «участия» человека, но и в этом случае УЗО также сработает и защитит участок сети от опасных последствий (например, нагрева и пожара). Символом «Т» на рисунке обозначена кнопка, включающая схему тестирования устройства – УЗО -Д должно сработать при ее нажатии. Этот же принцип используется и для трехфазных устройств защиты, однако в них дифференциальный ток во вторичной обмотке появляется не только при утечках, но и при «перекосе фаз» (неравномерно распределенной между фазами нагрузке), поэтому разработаны дополнительные схемы, исключающие срабатывание из-за нарушения симметрии.

Общая схема. Принцип работы УЗО (УЗО-Д)

Как работает УЗО?

Рассмотрим как работает устройство защитного отключения (УЗО-Д) на наглядном примере :

Имеем двухпроводную электрическую цепь 220В (без заземления), конечным  потребителем которой является стиральная машина.  Для защиты от токов утечки в схему включено устройство защитного отключения. В нормальном режиме работы оно беспрепятственно пропускает через себя ток.

 Выходящий I1 ток и возвращающийся I2 равны.

В результате возникшей неисправности электродвигателя, корпус стиральной машинки оказался под напряжением.

Ничего неподозревающий человек касается корпуса машинки, в результате чего попадает под воздействие электричества.

 При возникновении тока утечки, часть тока ушло через тело человека на землю, возвращающийся ток становиться меньше выходящего. Устройство защитного отключения срабатывает.

Человек в безопасности.

Разобравшись как работает УЗО можно более плотно подойти к пониманию принципа его работы.

В примерах, описанных выше и на рисунке показаны УЗО с электромеханическим исполнительным механизмом размыкания контактов. В то же время нет никаких препятствий для использования электронных узлов с полупроводниковыми «выключателями». Действительно, сегодня предлагается множество электронных приборов защиты, стоимость их в несколько раз ниже, чем электромеханических, главные недостатки – не срабатывают при падении напряжения питания и более низкая надежность.

Стандарты

В настоящий момент в России разработан и принят пакет стандартов, регулирующих применение, характеристики и методы проверки УЗО-Д. Их действие распространяется на устройства переменного тока с номинальным напряжением не выше 440 В и номинальным током не более 200 А, применяемых для защиты от поражения электрическим током людей и их имущества от последствий развития тока утечек. ГОСТ Р 50807-95 (2001) содержит определения, классификацию, характеристики и перечень стандартных методик проверки. Также в нем есть полные списки документов, на которые ссылается этот стандарт. Что касается правил применения, то все необходимое изложено в ГОСТ Р-30331.3 (Защита от поражения электрическим током). Эти стандарты согласованы с международными и содержат исчерпывающий объем информации по устройствам защиты, управляемым дифференциальными токами. Добавим, что стандарт ГОСТ Р 50807-95 (2001) относит к УЗО-Д не все виды защитных устройств, работающих по принципу контроля дифференциальных токов. Согласно определению УЗО-Д считаются только механические коммутационные аппараты или комплексы, размыкающие контакты при достижении дифференциальным током  установленного значения. Устройство может быть реализовано в виде набора отдельных специализированных узлов, фиксирующих, измеряющих дифф. ток и узлов, разъединяющих контакты. Примером таких пространственно разделенных УЗО-Д могут служить системы защиты воздушных линий электропередачи. В то же время многочисленные электронные изделия с полупроводниковыми выключателями к стандартным  УЗО-Д не относятся.

Классификация УЗО (УЗО-Д)

Ниже представлена классификация устройств защиты по нескольким важнейшим признакам, информация соответствует ГОСТ Р 50807-95, но представлена в более удобном и систематизированном виде.

Классификация УЗО-Д

По способу действия:
  1. Без вспомогательного источника питания.
  2. Со вспомогательным источником питания:

С авт.  отключением при отказе источника с выдержкой времени без нее:

  • с авт. повторным вкл. при восстановлении работы источника;
  • без авт. повторного вкл. при восстановлении работы источника;

Без авт. отключения при отказе источника:

  • с отключением в опасной ситуации после отказа источника;
  • без отключения в опасной ситуации после отказа источника;
По способу установки:
  1. Стационарные:
  • монтаж стационарной электропроводкой
  1. Переносные:
  • монтаж гибкими проводами с удлинителями
По числу полюсов:
  • однополюсные двухпроводные
  • двухполюсные;
  • двухполюсные трехпроводные;
  • трехполюсные;
  • трехполюсные четырехпроводные
  • четырехполюсные
По виду защиты от сверхтоков и перегрузок по току полюсов:
  • без встроенной защиты от сверхтоков;
  • со встроенной защитой от сверхтоков;
  • со встроенной защитой от перегрузки;
  • со встроенной защитой от коротких замыканий.
По возможности регулирования отключающего дифференциального тока:
  1. Регулируемые:
  • дискретная регулировка
  • плавная регулировка
  1. Нерегулируемые.
По стойкости при импульсном напряжении:
  • с возможностью отключения при импульсном напряжении
  • стойкие при импульсном напряжении
По характеристикам наличия постоянной составляющей дифференциального тока:
  1. тип АС:
  • отключение при появлении или медленном возрастании переменного синусоидального дифференциального тока.
  1. тип А:

Отключение от дифференциальных токов:

  • синусоидальных переменных;
  • пульсирующих постоянных;
  • пульсирующих постоянных с модуляцией пульсацией до 0,006 А, с контролем угла контроля сдвига фазы, или без него независимо от полярности внезапных или медленно растущих дифференциальных токов.
  1. тип В:
  • отключение от дифференциальных токов:
  • синусоидальных переменных;
  • пульсирующих постоянных;
  • пульсирующих постоянных с модуляцией сглаженной пульсацией постоянного тока до 0,006 А;
  • постоянных от выпрямителей

Каждый из классификационных признаков – способ  действия, способ установки и др. используется не только для классификации, он также считается важнейшей характеристикой УЗО-Д. Кроме них имеется еще ряд характеристик общих для всех устройств защиты и отключения.

Конструкция УЗО

С технической точки зрения конструкция УЗО-Д не представляет собой ничего сложного или нового по сравнению с конструкциями автоматических выключателей. Более того, российские производители начали и освоили выпуск этих изделий как раз на базе автоматов ВА. Примером могут служить хорошо известные УЗО22 завода Сигнал, производимые на базе автоматических выключателей ВА66-29 и ВА88-29. У них механика свободного расцепителя, катушка, контакты, дугогасители – все такое же, как и у ВА. Более подробно вы можете ознакомиться с их конструкцией принципом работы и устройством в статье автоматический выключатель (бытовой). Отличие заключается только в модуле, управляемом дифференциальным током (МЗО), устройство и работа которого описаны выше. То же самое можно сказать и об УЗО, выпускаемых на основе зарубежных автоматов.

Характеристики УЗО

Стандарт ГОСТ Р 50807-95 (2001) дает рекомендуемые или предпочтительные значения характеристик УЗО-Д,  и производители, желающие сертифицировать свою продукцию в системе ГОСТ Р должны придерживаться этих значений, но также они вправе выпускать продукцию и с другими показателями (в этом случае они не получат сертификата соответствия ГОСТ Р 50807-95). Полный перечень характеристик имеется в этом же ГОСТе, здесь будут показаны только некоторые основные. Для важнейших характеристик стандарт предлагает следующие величины.

Таблица 1

НАИМЕНОВАНИЕ

ПРЕДПОЧТИТЕЛЬНЫЕ   ЗНАЧЕНИЯ

Номинальное   напряжение Un

100,   110, 120, 200, 220, 230, 240, 380, 400, 415, 440(В)

Номинальный ток In

6, 10, 16, 20,   25, 32, 40, 50, 63, 80, 100, 125, 160, 200 (А)

Номинальный   отключающий дифф. ток In

0,006;   0,01; 0,03; 0,1; 0,3; 0,5; 1; 3; 5; 10; 20 (А)

номинальный неотключающий дифф. ток In

0,5 In

предельный неотключающий ток при нарушении симметрии фаз

6 In.

Время отключения УЗО определяется его конструкцией и зависит от значений номинального тока и номинального отключающего дифф. тока. В  ГОСТ Р 50807-95 имеются соответствующие таблицы, в качестве ориентира покажем время отключения устройства с номинальным отключающим дифф. током 0,030 А. При непосредственном прикосновении, вызвавшим дифф. ток номинального значения устройство сработает за 0,5 с, при двойном превышении номинала за 0,2 с, при дифф. токе 0, 25 А (восьмикратное превышение) УЗО-Д отключится за 0,04 с.

Применение УЗО

Устройство защитного отключения УЗО (УЗО-Д) применяются для защиты людей от поражения электрическим током в промышленности, сельском хозяйстве, быту и пр. Причем их нельзя рассматривать, как альтернативу другим мерам безопасности, более того стандарт  ГОСТ Р-30331.3 относит их к вспомогательным устройствам и дополнительным способам защиты от прямого прикосновения. Для этих целей, а также для защиты от косвенных прикосновений в РФ применяются УЗО-Д с дифф. током отключения порядка 30мс. Устройства с большим дифф. током отключения используются для защиты электрооборудования от последствий токов утечек (пожаров, выхода из строя обор.).

УЗО что это такое в электрике, схема подключения


Думаю, если Вы читаете эту статью, то уже начали задаваться вопросом: «Что такое УЗО в электрике?» Аббревиатура УЗО переводится как устройство защитного отключения и касается электричества.

В настоящее время электрическая проводка обеспечена надежной защитной оболочкой. Но и здесь иногда случаются утечки электричества. Они происходят в достаточно небольших размерах, но могут оказать пагубное влияние на человека. Вот здесь УЗО реагирует на превышение значения тока утечки и автоматически отключает поступление электричества.

В статье Вы сможете более детально познакомиться с тем, как это происходит. Вы прочитаете информацию о том, как УЗО может защитить помещение от угрозы пожаров. Изучайте информацию и применяйте полученные знания на практике.

Устройство защитного отключения (УЗО) – описание

Многие люди слышали о том, что существует устройство защитного отключения – УЗО, но, что такое УЗО, для чего оно нужно в электрике, какие функции должно выполнять и можно ли вообще его не использовать в сети, знает не так много человек.

Для того, чтобы получить полное представление о том, что такое узо в электрике, о его функциях, устройстве, принципе работы нужно работать в области электрики, иметь диплом, но общие принципы действия и описание этого устройства сможет понять любой человек.

В большинстве квартир и домов не применяется и не применялось раньше УЗО, поэтому многие и не знают для чего его устанавливать, как оно работает.

Если говорить языком, принятым среди электриков, то УЗО, или устройство защитного отключения, представляет собой механический коммутационный прибор, служащий для автоматического прерывания цепи при превышении тока небаланса заданного значения, возникающего при определенных условиях.

Разные модели УЗО уже довольно давно продаются на рынке, многие профессионалы отлично знакомы с принципом их устройства, работы и активно применяют их при построении электрической проводки. Но многие электрики, хозяева домов и квартир, которые сами занимаются монтажом электрической системы не зная о преимуществах применения УЗО пренебрегают этим мощным средством предназначенным для защиты.

УЗО отлично защищает людей от поражения электричеством в случаях когда произошло нарушение изоляции, при случайных прикосновениях к токопроводящим неизолированным частям различного вида электрического оборудования и защищает имущество от теплового воздействия тока.

Самым вероятным местом поражения током в доме или квартире является кухня и ванная, где установлено очень большое количество электрических приборов, есть естественные заземлители – газовые, водопроводные трубы, мало свободного места и повышенная влажность воздуха.

Что понимается под выражением «утечка тока»? Под этим выражением понимается любой ток проходящий мимо электропроводки или мимо подключенных в сеть приборов. Вот как раз на эту утечку тока и реагирует УЗО, если ток пошел мимо электропроводки или электроприбора УЗО срабатывает и отключает сеть.

Токи утечки обычно имеют малые значения, поэтому защита от короткого замыкания и от перегрузки, которую обеспечивают обычные автоматические выключатели, на токи утечки не реагируют. Как видим, УЗО защищает от пожара, возникающего при замыкании при воспламенении тлеющей изоляции, и от поражения током людей.

Практически каждый человек за свою жизнь подвергался удару током в домашней сети напряжением 220 вольт. Этот ток составляет примерно 4-5 миллиампера, а если бы сила тока была большей, то опасность для здоровья и жизни значительно увеличилась.

Чтобы человека ударило током не обязательно нужно ковыряться в розетке или лезть в распределительный щит, достаточно просто дотронуться до стиральной машинки или холодильника, плойки и других приборов. Но почему так происходит?

Ответ простой – в том случае если в любом электрическом приборе нарушается изоляция токоведущих проводов, они начнут пропускать ток на корпус. То есть корпус прибора окажется под напряжением, а это все равно, что прикоснутся к оголенному проводу.

При прикосновении к такому прибору возникает ток замыкания с землей и если прибор не имеет заземления, то током ударит человека.

В большей части домов и квартир нет возможности заземлить корпуса электрических приборов, это не предусмотрено конструкцией, схемой проводки. От такого удара не сможет защитить никакой супер автоматический выключатель, установленный в щитке.

Гарантию от поражения током в таких случаях дает только применение более надежного и совершенного прибора, каким и является УЗО.

УЗО – это прибор, защищающий от токов утечки путем отключения сети в случае их появления. В случае, когда произойдет выше описанная ситуация с повреждением изоляции какого-либо прибора, то по телу человека, который замыкает цепь фаза-земля ударит током.

Но поскольку сила тока утечки не очень большая, в сравнении с номинальным током, то обычные автоматы этого не чувствуют и не отключатся. А человек в тоже время может и погибнуть при определенных условиях. УЗО, в отличии от автоматов, сразу среагирует на возникновение тока утечки и моментально разорвет цепь.

Что такое узо в электрике

Принцип работы УЗО (УЗО-Д)

В основе работы УЗО-Д заложена фиксация тока утечки на «землю» и отключения сети при ее появлении. Факт утечки обнаруживается по разнице между токами: выходящим из УЗО и возвращающимся в него через нейтраль.

Если сеть в порядке, то они равны по величине, но противоположны по направлению. При появлении утечки, например, человек коснулся провода, часть тока уйдет через его тело «на землю» по другому контуру, и в итоге ток возвращающийся в УЗО через нейтраль будет меньше выходящего.

Такая же ситуация возникнет, если в каком-то электроприборе нагрузки нарушилась изоляция и под напряжением оказался корпус или другая деталь. Человек, задев за них создаст дополнительный контур «на землю», часть тока пойдет по нему и баланс нарушится (эта ситуация показана на рисунке).

Разницу между выходящим и входящим токами засекает трансформатор с сердечником в виде кольца. Фазный провод и нейтраль N проходят внутри него и служат первичной обмоткой. Вторичная обмотка подключается к исполнительному механизму, размыкающему контакты.

Разумеется, при повреждении изоляции контур ответвления может образоваться и без «участия» человека, но и в этом случае УЗО также сработает и защитит участок сети от опасных последствий (например, нагрева и пожара). Символом «Т» на рисунке обозначена кнопка, включающая схему тестирования устройства – УЗО -Д должно сработать при ее нажатии.

Этот же принцип используется и для трехфазных устройств защиты, однако в них дифференциальный ток во вторичной обмотке появляется не только при утечках, но и при «перекосе фаз» (неравномерно распределенной между фазами нагрузке), поэтому разработаны дополнительные схемы, исключающие срабатывание из-за нарушения симметрии.

Что такое УЗО в электрике и как его правильно подключить

Практика показала, что УЗО, которое еще иногда называют дифференциальным выключателем, очень эффективное защитное устройство для быта, и сегодня только в одной Западной части Европы применяется сотни миллионов этих приборов разного типа.

Но все же, что такое узо в электрике? – это современное, очень эффективное, во многих схемах безальтернативное средство призванное защищать людей от поражения электричеством.

УЗО также защищает электроустановки от возникновения пожара, от возгорания, которое может произойти в результате протекания тока утечки.

Понятие – устройство защитного отключения, принятое в литературе, самым точным образом определяет значение этого прибора, само название говорит за себя – это оборудование отключающее электричество с целью защиты. Но, что и кого оно защищает?

Если автоматический выключатель должен защищать электрическую проводку, то УЗО служит на страже безопасности людей. Оно обеспечивает отключение напряжения при утечке тока на землю.

Что делает УЗО?

Устройства защитного отключения (УЗО) постоянно сравнивают ток, протекающий к электроприбору с током, протекающим от электроприбора (по нейтрали) и распознает утечку из электросети по появлению разницы между входящим и выходящим токами.

Когда разность токов достигает опасного для жизни человека значения (обычно это 30 мА), то УЗО отключает напряжение. Таким образом, ток утечки, текущий через поврежденную изоляцию или через тело человека, не успевают причинить вреда, т.к. время срабатывания УЗО очень мало.

В каких случаях УЗО оказывается полезно?

В случаях повреждения изоляции проводов в электроприборах. Например, внутри стиральной машинки повреждена изоляция на фазном проводе, в результате чего он коснулся корпуса.

Устройство защитного отключения (УЗО) тут-же отключит электричество, потому что ток, ушедший в квартиру по фазному проводу, не вернулся в УЗО (с корпуса машинки он по проводу «заземления» вернулся в щиток, минуя УЗО и следовательно, входящий и исходящий токи через УЗО оказались различны).

При неосторожном обращении с электропроводкой. Вот классический пример. Мужчина сверлит стену, опираясь голой ногой на батарею, и попадает в фазный провод. Ток, пройдя по цепи «металлический корпус дрели — рука — грудная клетка — нога — батарея» вызывает паралич сердца и/или остановку дыхания.

Но если есть УЗО, то оно сразу «почувствует», что часть тока не вернулось (та часть, которая прошла через человека и ушла в батарею). Напряжение будет отключено столь быстро, что беды не случится. Конечно, человека током дернет, но не более того.

Когда УЗО не поможет?

Увы, Устройства защитного отключения не так уж интеллектуально, чтобы различить, что именно включено в электрическую цепь — человек или лампочка. Если утечки тока нет — все в порядке. Почему тогда считается, что УЗО значительно повышает безопасность?

Да потому, что подавляющее большинство случаев поражения электрическим током так или иначе связано с утечкой тока — ситуацией, которую распознает УЗО. Вероятность возникновения опасных для жизни ситуаций (т. е. когда ток проходит через грудь) без утечки значительно ниже.

Сколько штук УЗО нужно иметь?

Точное количество приборов Устройство защитного отключения (УЗО), которое Вам потребуется, сможет определить лишь специалист после проведения соответствующих расчетов. Например, в однокомнатной квартире скорее всего будет достаточно одного УЗО, рассчитанного на ток утечки в 30 мА.

В четырехкомнатной квартире, где установлено пятнадцать групп розеток, лучше использовать 5 УЗО, а также по одному УЗО на всю группу освещения, электроплиту и водонагреватель. Для контроля всей электропроводки на входе в коттедж можно установить дополнительно к расчетным одно общее УЗО с номинальным отключающим током 300 мА.

Однако, чтобы не перегружать домашнюю сеть лишней автоматикой, рациональнее использовать дифференциальные автоматы.

В каких случаях установка УЗО нецелесообразна?

Например, в случае старой ветхой проводки. Свойство устройства защитного отключения (УЗО) обнаруживать утечку тока может принести больше проблем, чем пользы, если оно начнет непредсказуемо срабатывать.

А при старой электропроводке это может начаться в любой момент, даже при первом включении УЗО. Поэтому в такой ситуации лучшим выбором, возможно, будет не устанавливать УЗО в цепь электроснабжения всей квартиры, а в местах с повышенной опасностью использовать розетки с встроенным УЗО.

Прежде, чем купить устройство защитного отключения (УЗО) следует обратить внимание на маркировку прибора — на лицевой панели каждого УЗО обязательно должно присутствовать значение номинального тока, который оно способно проводить в продолжительном режиме, и номинального отключающего дифференциального тока, вызывающего срабатывание устройства. Остальные сведения можно располагать и на боковых поверхностях.

Стоит также отметить, что помимо оригинальных УЗО известных производителей на белорусском рынке появилось огромное количество самых разнообразных подделок УЗО неустановленного происхождения и имеющих часто привлекательный внешний вид, но по техническим параметрам не выдерживающих даже приемосдаточных испытаний.

Применение подобных устройств совершенно недопустимо, поэтому, при выборе УЗО необходимо обратить внимание и на наличие сопроводительной технической документации, в том числе обязательно двух сертификатов — сертификата соответствия и сертификата пожарной безопасности.

Виды УЗО

УЗО бывают разные — трехфазные и однофазные… Но на этом деление УЗО на подклассы не завершается. В настоящий момент на рынке присутствуют 2 принципиально различающиеся категории УЗО:

  1. электромеханические (независящие от сети),
  2. электронные(зависящие от сети).

Рассмотрим по отдельности принцип действия каждой из категорий.

Электромеханические УЗО

Родоначальники УЗО – электромеханические. В основе принцип точной механики т. е. заглянув внутрь такого УЗО вы не увидите компараторов операционных усилителей, логики и тому подобного.

    Состоит из нескольких основных компонентов:
  • Так называемый трансформатор тока нулевой последовательности, его цель отследить ток утечки и передать его с неким Ктр на вторичную обмотку( I 2), I ут= I 2*Ктр (весьма идеализированная формула, однако отражающая суть процесса).
  • Чувствительный магнитоэлектрический элемент (запираемый т.е. при срабатывании без внешнего вмешательства не может вернуться в исходное состояние – защелка) – играет роль порогового элемента.
  • Реле – обеспечивает расцепление в случае если сработала защелка.

Данный тип УЗО требует высокоточной механики для чувствительного магнитоэлектрического элемента. В настоящий момент всего несколько мировых компаний продают электромеханические УЗО. Их стоимость значительно выше цены на электронные УЗО.

Почему же в большинстве стран мира получили распространение именно электромеханические УЗО? Все очень просто – данный тип УЗО сработает в случае обнаружения тока утечки при любом уровне напряжения в сети.

Почему этот фактор(независимость от уровня напряжения сети) столь важен?

Это вызвано тем что при использовании работоспособного(исправного) электромеханического УЗО мы гарантируем в 100% случаях срабатывание реле и соответственно отключение подачи энергии потребителю.

В электронных УЗО этот параметр тоже велик, но не равен 100%(как будет показано далее это связанно с тем что при определенном уровне напряжения сети схема электронного УЗО окажется не работоспособной), а в нашем случае каждый процент – это возможно человеческие жизни (будь то прямая угроза жизни человека при касании им проводов, либо косвенная, при возникновении пожара от обгорания изоляции).

В большинстве так называемых “развитых” стран электромеханические УЗО – это эталон и устройство обязательное к повсеместному использованию. В нашей стране постепенно идут подвижки в сторону обязательного использования УЗО, однако потребителю в большинстве случаев не дается информации о типе УЗО, что влечет за собой использование дешевых электронных УЗО.

Электронные УЗО

Такими УЗО наводнен любой строительный рынок. Стоимость на электронные УЗО местами ниже чем на электромеханические до 10 раз.

Недостаток таких УЗО, как уже писалось выше, не 100% гарантия при исправном УЗО получить его срабатывание в следствии появления тока утечки. Достоинство – дешевизна и доступность.

В принципе электронное УЗО строится по той же схеме, что и электромеханическое (Рис.1). Разница заключается в том, что место чувствительного магнитоэлектрического элемента занимает элемент сравнения (компаратор, стабилитрон). Для работоспособности такой схемы понадобится выпрямитель, небольшой фильтр,(возможно даже КРЕН).

Т.к. трансформатор тока нулевой последовательности – понижающий (в десятки раз), то также необходима цепочка усиления сигнала, которая кроме полезного сигнала также будет усиливать помеху(или сигнал небаланса присутствующий при нулевом токе утечки). Из вышесказанного очевидно, что момент срабатывании реле, в данном типе УЗО определяется не только током утечки, но и сетевым напряжением.

Если Вы не можете позволить себе электромеханическое УЗО, то брать электронное УЗО все же стоит, т.к. оно обеспечивает срабатывание в большинстве случаев.

Существуют также случаи, когда покупать дорогое электромеханическое УЗО не имеет смысла. Одним из таких случаев является использование при питании квартиры/дома стабилизатора, либо источника бесперебойного питания (ИБП). В этом случае брать электромеханическое УЗО смысла не имеет.

Сразу отмечу, что я веду речь о категориях УЗО их плюсах и минусах, а не о конкретных моделях т.к. Вы можете купить некачественно УЗО как электромеханического так и электронного типов. При покупке спрашивайте сертификат соответствия, т.к. многие электронные УЗО представленные на нашем рынке не сертифицированы.

Характеристики УЗО

  • Производитель.
  • Наименование модели. В данном случае буквы «ВД», в названии модели, означают «Выключатель Дифференциальный».
  • Рабочий ток. Максимальная величина тока, который данное УЗО может коммутировать. Другими словами, если на линии, которое защищает УЗО с рабочим током 25А будет нагрузка 30А, устройство выйдет из строя.
  • Параметры электрической сети. Здесь указываются два основных параметра под которые рассчитанное данное устройство: напряжение – 230В и частота – 50Гц. Это стандартные характеристики для бытовой электросети в России.
  • Ток утечки. Величина тока утечки, при котором сработает УЗО.
  • Тип УЗО. В данном случае это устройство «АС», для переменного тока. Подробнее все типы мы рассмотрим далее.
  • Рабочий температурный диапазон. От -25 до +40 градусов Цельсия.
  • Номинальный условный ток короткого замыкания. Это величина возможного тока при КЗ, которое сможет выдержать УЗО без потери работоспособности, если будет защищена автоматическим выключателем соответствующего номинала.

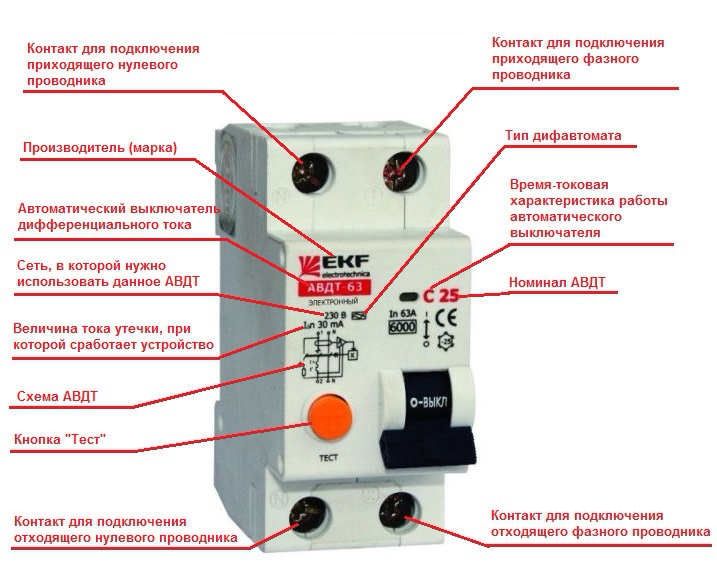

  • Схема устройства УЗО. В зависимости от производителя, маркировки на устройствах могут незначительно отличаться, добавляться или убираться некоторые характеристики. Но основа везде одинакова и такие важные показатели как рабочий ток и ток утечки, указываются всеми и всегда.

Отличие дифференциального автомата от УЗО

Устройство защитного отключения (УЗО) — коммутационный аппарат, который защищает человека от прямого или косвенного поражения электрическим током, а также контролирует текущее состояние электропроводки, и при возникновении в ней каких-либо повреждений в виде утечек, отключает ее.

УЗО не защищает электропроводку и электрооборудование от коротких замыканий и перегрузки — его самого необходимо защищать, устанавливая перед ним автоматический выключатель.

Дифференциальный автомат (дифавтомат) — это коммутационный аппарат, который совмещает в одном корпусе и автоматический выключатель, и УЗО, т.е. дифференциальный автомат способен защищать электрическую сеть от коротких замыканий и перегрузов, а также от возникновения утечек, связанных с повреждением электропроводки, электрических приборов и при попадании человека под напряжение.

Дифференциальный автомат = УЗО + Автомат.

Подключение УЗО в квартире

Типовая схема подключения УЗО в квартире приведена на рисунке. Видно, что общее УЗО включается как можно ближе к вводу, но после счетчика и главного (подъездного) автомата.

Там же на врезке показано, что в системе TN-C общее УЗО включать нельзя. При необходимости отдельных УЗО для групп потребителей их включают сразу же ЗА соответствующими автоматами, выделено желтым на рисунке.

Номинальный ток вторичных УЗО берут на ступень-две выше, чем у «своего» автомата: для ВА-101-1/16 – 20 или 25 А; ВА-101-1/32 – 40 или 50 А. Но это в новых домах, а в старых, где защита нужнее всего: земли нет, проводка аховая? Кто-то там обещал просветить на предмет подключения УЗО без земли. Верно, как раз до этого дело и дошло.

    Помните, что:
  • Ставить общее УЗО или дифавтомат на квартиру с проводкой TN-C недопустимо.
  • Потенциально опасные потребители должны быть защищены отдельными УЗО.
  • Защитные проводники розеток или розеточных групп, предназначенных для подключения таких потребителей, должны быть кратчайшим путем заведены на ВХОДНУЮ нулевую клемму УЗО, см. схему справа.
  • Допускается каскадное включение УЗО при условии, что верхние (ближние к электровводу УЗО) менее чувствительны, чем оконечные.

Человек сообразительный, но незнакомый с тонкостями электродинамики (чем, кстати, грешат и многие дипломированные электрики-силовики) может возразить: «Погодите, а в чем проблема-то? Ставим общее УЗО, заводим на его входной ноль все РЕ – и готово, защитный проводник не коммутируется, заземлились без земли!»

Так, да не так. Отрезок РЕ с соответствующим отрезком нуля и эквивалентным сопротивлением потребителя R образуют петлю, охватывающую магнитопровод дифтрансформатора, см. принцип работы УЗО-Д. Т.е., на магнитопроводе появляется ПАРАЗИТНАЯ обмотка, нагруженная на R. Хотя R мало (48,4 Ом/кВт), на синусоиде в 50 Гц влиянием паразитной обмотки можно пренебречь: длина волны излучения – 6000 км.

Электромагнитное поле установки и шнура к ней также исключаем из рассмотрения. Первое сосредоточено внутри аппарата, иначе он не пройдет сертификацию и не поступит в продажу. В шнуре же провода проходят вплотную друг к другу, и их поле сосредоточено между ними независимо от частоты, это т. наз. Т-волна.

Но при пробое на корпус электроустановки или при наличии наводок в сети по паразитной петле проскакивает короткий мощный импульс тока.

    В зависимости от конкретных факторов (просчитать которые точно может только специалист с опытом научной работы и на мощном компьютере) возможны два варианта:
  1. «Анти-дифференциальный» эффект: всплеск тока в паразитной обмотке компенсирует разбаланс токов в фазе и нуле и УЗО будет, что называется, мирно сопеть носиком в подушку, когда на проводах уже повисла скрюченная головешка. Случай исключительно редкий, но крайне опасный.
  2. Также возможен «супер-дифференциальный» эффект: наводка усиливает разбаланс токов, и УЗО срабатывает без утечки, побуждая хозяина к тягостным размышлениям: почему то и дело выбивает УЗО, если в квартире все исправно?

Величина обоих эффектов сильно зависит от размеров паразитной петли; тут сказывается ее открытость, «антенность». При длине РЕ до полуметра эффекты пренебрежимо малы, но уже при его длине в 2 м вероятность несработки УЗО возрастает до 0,01% По цифрам это мало, но по статистике – 1 шанс из 10 000. Когда речь идет о человеческой жизни, это недопустимо много. А если в квартире без заземления проложена паутина из «защитных» проводников, то чего удивляться, если УЗО «вышибает» при включении зарядки мобильника.

В квартире с повышенной пожароопасностью допустимо, при обязательном наличии индивидуальных УЗО потребителей, включенных по рекомендуемой схеме, ставить и общее ПОЖАРНОЕ УЗО на 100 мА разбаланса и с номинальным током на ступень выше, чем у защитных, независимо от тока отсечки автомата.

В описанном выше примере для хрущевки нужно подключить УЗО и автомат, но не дифавтомат! При выбивании автомата УЗО должно остаться в работе, иначе резко возрастает вероятность несчастного случая.

Поэтому УЗО по номиналу нужно брать на две ступени выше автомата (63 А для разобранного примера), а по разбалансу – на ступень выше оконечных 30 мА (100 мА). Еще раз: в дифавтоматах номинал УЗО делают на ступень выше тока отсечки, поэтому для проводки без земли они не годятся.

Автор:
Сергей Владимирович, инженер-электрик.
Подробнее об авторе.

Принцип работы УЗО

Что такое УЗО?

Аббревиатура УЗО расшифровывается так: УСТРОЙСТВО ЗАЩИТНОГО ОТКЛЮЧЕНИЯ. Другими словами, прибор предназначен для защиты человека или животных от поражения электрическим током, другие типы УЗО предназначены для защиты от пожаров.

История УЗО уходит корнями в 50-60 годы прошлого века. Изначально приспособление выглядело примитивно, но на сегодняшний день это достаточно надежный прибор, хотя и встречаются подделки.

Цель УЗО — защитить имущество от пожара, а так же защитить человека от поражения током. Все мы хорошо понимаем, что электрический ток основа современной цивилизации, и мы плотно соприкасаемся с невидимой для наших глаз мощной энергией. Но такая сила может в какой-то момент оказаться роковой. Для того чтобы таких случаев было меньше, толковые инженеры придумали УЗО.

Нельзя путать УЗО с такими устройствами, как выключатель автоматический ВА или с дифференциальным автоматом.

Читайте следующие статьи про УЗО:

УЗО бывают двух видов

1.Защита человека от поражения электрическим током. Минимальный уровень для отключения прибора 10 мА и 30 мА. Самый распространенный 30 мА. 10 мА предназначен для влажных помещений и чаще всего устанавливается для защиты ванной комнаты. Можно было бы установить УЗО на каждую отдельную группу потребителей, но это очень дорого. Экономичней установить одно УЗО на три-четыре отдельных группы электрических цепей.

Если срабатывает УЗО, можно проделать простую процедуру устранения неполадки. Включаем по очереди автоматические выключатели «сидящие» под УЗО, и так образом, обнаруживае в какой группе потребителей произошла утечка тока. Некоторые потребители требуют отдельного УЗО, например такие: электрический котел, холодильник или компьютер. Это делается для того, чтобы обеспечить стабильность приборам, если есть в этом острая необходимость.

2.”Противопожарное” УЗО. У такого устройства более грубая отсечка: 100 мА, 300 мА, 500 мА. С таким номиналом для отключения тока прибор не защищает человека от поражения током (считается 50 мА опасным для здоровья). Почему такой вид называется противопожарным? Из-за повреждения изоляции проводки или  перегрузки сети, может произойти короткое замыкание и возгорание.Как только в электрической цепи произойдет чувствительная утечка тока, УЗО отсечет энергоснабжение всего здания, не допустив короткого замыкания, т. е. не произойдет искрения и воспламенения. Прибор «стоит на страже» всей электропроводки здания. Противопожарное УЗО устанавливается сразу после электрического счетчика.

Принцип работы УЗО

Внутри электроприбора находится три магнитных катушки. Через первую проходит фаза, через вторую нуль. Ток создает магнитные поля на входе и на выходе катушек прибора. При нормальной работе взаимные поля уничтожают друг друга. Если на одной из катушек происходит дисбаланс, в случае нарушения изоляции проводника,  происходит  утечка тока в землю. Такая «проблема» даст команду к действию третей катушки, которая имеет реле отключающее питание.

схема подключения

Разновидности УЗО

Для данного прибора существует два варианта исполнения. Двухполюсный (2Р)- для однофазной сети и четырехполюсный (4Р)- в трехфазной сети.

УЗО: внешний вид

Прежде чем установить УЗО прочитайте несколько полезных статей: Электричество отнюдь не безобидно, ознакомьтесь с правилами электробезопасности.

Оцените качество статьи:

УЗО — что это такое?

На сегодняшний день уже многие люди, даже не связанные профессионально с электричеством, слышали о таком понятии, как УЗО. Что это такое? Где применяются подобные устройства? Каково их функциональное назначение? Может ли современная электрика обходиться без УЗО? Видите, как много вопросов. Попытаемся на всё дать ответы.

Чтобы разобраться досконально, понадобится, по меньшей мере, техническое образование, потому что принцип действия, схема подключения, конструктивные особенности у этого устройства достаточно сложные. Мы в такие дебри лезть не будем, и расскажем вкратце основные моменты, чтобы вы хотя бы правильно смогли представить себе, что такое УЗО. В электрике подобные элементы защиты применяются сравнительно недавно. Лет двадцать назад ни одно жилое помещение такими устройствами оборудовано не было, а сейчас без них уже трудно представить распределительный щиток.

Для того чтобы понимать как именно работает это устройство, желательно сначала разобраться, для чего нужно УЗО?

Основное предназначение устройства

Вы в курсе, как расшифровывается УЗО? Устройство защитного отключения. Большинство ошибочно полагает, что автоматические выключатели (в простонародье именуемые автоматами) и УЗО это одно и то же.

Здесь важно уловить, в чём разница, что и от чего защищает каждое из этих устройств?

Автоматы защищают подающую сеть напряжения. Например, каждая комната в вашем доме запитана от отдельного автомата. В случае если в какой-то электрической ветви возникнет короткое замыкание или перегруз, автоматический выключатель отключится и тем самым отсечёт повреждённый участок, спасая общую сеть.

УЗО в квартире устанавливается, чтобы обезопасить людей. Сама расшифровка об этом говорит – «защитного отключения», то есть элемент защищает человека от случайного поражения электричеством.

Каким образом он это делает?

Наши дома сейчас напичканы огромным количеством бытовой техники, причём некоторые электроприборы очень мощные. В то же время электрическая проводка имеет определённый срок эксплуатации и со временем есть вероятность выхода из строя изоляции, что повлечёт за собой соединение проводки с землёй. В результате ток начнёт двигаться не по заданному пути, а произойдёт утечка на землю, проводником для этого может стать человек. Тоже рассмотрим это на примере.

Предположим, что в каком-то электрическом бытовом приборе (чайник, посудомоечная либо стиральная машинка, пылесос) произошёл пробой изоляции.

В результате корпус электроприбора будет обладать неким потенциалом. Коснувшись корпуса, можно получить токовый удар. Как видите, для того чтобы заработать электрическую травму необязательно влезть в розетку, всё гораздо банальнее, потому так важно защищать себя от подобных случайных прикосновений.

Конечно, если в помещении есть заземляющий контур и установлены коммутационные аппараты (розетки) с заземлением, они спасут от электротравмы. Но иногда электрика в наших квартирах не вполне соответствует нормативам и правилам. Согласитесь, не у всех и не в каждой комнате имеются розетки с заземляющим контактом, а в качестве и надёжности контура заземления у нас вообще нет никакой уверенности.

Наглядно про УЗО на видео:

Значит, придётся защищать себя, установив в распределительных щитках УЗО. Как только появляется токовая утечка, оно отключается, таким образом, спасая человеческую жизнь.

Не менее важным назначением устройства считается защита домов от возможности возгорания и пожара, которые возникают при нарушениях изоляции проводки.

Рабочие характеристики

Если вы никогда не встречались с УЗО и пытаетесь мысленно нарисовать себе картину, что это такое, достаточно вспомнить обыкновенный автомат.

Аналогично с этим коммутационным аппаратом без УЗО не обходится современная защитная автоматика электросети. Служит устройство для коммутации цепей (то есть отслеживает проходящий по цепи ток и, если обнаружит утечку, разрывает её).

Если посмотреть на корпус, вы обнаружите на нём множество букв и цифр, которые характеризуют устройство. Как они расшифровываются?

  • В самом верху указан завод или фирма-производитель устройства.
  • Далее следует наименование модели.

Здесь не всегда есть аббревиатура – УЗО, иногда пишут ВДТ (выключатель дифференциального тока), или УДТ (устройство дифференциального тока). Можно считать всё это синонимами – принципиально это все одно и то же устройство.

  • Затем написано цифровое значение рабочего тока (это максимальная величина тока, который может коммутировать данное устройство).
  • Следующими указаны стандартные параметры бытовой электрической сети – напряжение 220-230 В, частота – 50 Гц.
  • Далее идёт ток утечки (это величина, при котором УЗО сработает).
  • Потом обозначается тип устройства (он может быть написан буквами либо нарисован значками, о которых мы поговорим чуть ниже).

  • Диапазон рабочих температур. Как правило, для УЗО минимальный предел -25 градусов, максимальный + 40.
  • Следующая токовая величина соответствует условному номинальному току КЗ. Эта цифра означает, какой максимальный ток при коротком замыкании выдерживает УЗО, не отключаясь, если при этом ему будет обеспечена защита подходящим автоматом.
  • Однолинейная схема УЗО.

Разные производители данные на корпусе могут менять (кто-то добавляет дополнительные характеристики, другие фирмы наоборот, убирают некоторые параметры). Но основная информация указывается всегда, особенно такая важная, как величины токов (утечки и рабочего).

Как правильно выбирать УЗО – на следующем видео:

Как видите характеристик у устройства очень много, в зависимости от них производятся различные виды УЗО. Как и чем они различаются друг от друга, поговорим ниже.

Разновидности

Классифицируют все устройства по нескольким параметрам:

  • по форме токовой утечки;
  • по способу действия;
  • по временной выдержке;
  • по конструктивному исполнению.

Рассмотрим вкратце, в чём особенности и зачем нужно то или иное УЗО.

По форме токовой утечки

Все устройства в зависимости от токовой утечки классифицируются на три типа:

  • «АС». Наиболее распространённое и доступное по цене УЗО. Работает на отключение, если в цепях возникает переменная синусоидальная токовая утечка (плавно нарастающая либо мгновенная). Корпус такого УЗО имеет буквенное обозначение «АС» либо значок:



  • «А». Отключается, если в цепях мгновенно возникают либо плавно нарастают токи утечки переменной синусоидальной или постоянной пульсирующей формы. Подобные УЗО используют повсеместно. Правда за счёт того, что они ведут контроль не только за переменным, но и за постоянным током, возникающим в блоке питания, цена их намного больше.

В паспортных документах на некоторую бытовую технику иногда даются конкретные рекомендации, что подключать её надо обязательно через УЗО типа «А».

На таких УЗО вы найдёте букву «А» либо значок, который выглядит следующим образом:



  • «В». Это УЗО срабатывает при трёх разновидностях токовой утечки: пульсирующая постоянная, выпрямленная и синусоидальная переменная. Подобные устройства чаще всего применяют для объектов промышленности, приобретать их для гаража, дома либо дачного строения не стоит.

Обозначение таких устройств вы определите аналогичным образом – по буквенному символу «В» либо по значку, нарисованному на корпусе:



Время отключения для вышеперечисленных типов УЗО («АС», «А», «В») варьируется в пределах от 0,02 до 0,03 с.

По принципу действия

По принципу действия УЗО подразделяются на электронные и электромеханические.

Со вторыми всё намного проще, электромеханические устройства не имеют зависимости от питающей сети. Для их срабатывания достаточно, чтобы в повреждённой электрической ветви возникла токовая утечка.

Для электронных УЗО токовой утечки недостаточно, им ещё понадобится питающая сеть. Чтобы подобное устройство отключило повреждённый участок, должно быть питание от внешнего источника для электронного усилителя, встроенного в электрическую схему. За счёт этого УЗО электронного типа считаются не такими надёжными, как устройства электромеханические, соответственно получили не столь широкое распространение.

Чтобы вам было более понятно, рассмотрим эту теорию на примере. Предположим, что розеточная линия, от которой запитана микроволновая печка, защищена УЗО электронного типа. По стечению обстоятельств произошло одновременно две аварийные ситуации:

  • в подъездном распределительном щитке повредилась нулевая жила;
  • внутри микроволновой печки случилось повреждение электрической проводки, в результате которой фаза замкнула на корпус.

При этом корпус микроволновки оказался под опасным потенциалом. Если случайно прикоснуться к печи, УЗО электронного типа не отработает, потому что его встроенная схема осталась не запитанной из-за повреждения ноля в щитке. Вероятность подобного случая минимальна, однако он может случиться.

Из подобных ситуаций был придуман выход иностранными производителями электронных устройств. Они решили дополнять корпуса УЗО электромагнитными реле, которые отключат защищаемую цепь сразу же, как только пропадёт питание от внешнего источника.

Советуем вам всё-таки ставить УЗО электромеханического типа, хоть оно и превышает по цене электронное.

По временной выдержке

Согласно этой характеристике все устройства подразделяются на два типа: «S» и «G».

УЗО типа «S» обладает селективностью, то есть срабатывает через определённое время (от 0,15 до 0,5 с). Устройства такого типа, как правило, используют, когда в цепи их установлено несколько.

Рассмотрим, небольшой пример. Допустим, в домашнем распределительном щитке есть две розеточные группы. Каждую из них защищает УЗО, не имеющее временной выдержки (типа «А» или «АС»), а сам ввод оборудован защитным устройством типа «S».

Если на одной из розеточных групп произошла токовая утечка и УЗО, защищающее эти розетки, не отреагировало по какой-то причине (электрики называют подобную ситуацию пропуск защит), то через определённое время отключится устройство на вводе.

Обратите внимание! Не всегда селективность действия УЗО достигается выдержкой по времени, иногда этого добиваются за счёт уставок по дифференциальному току (этот способ сейчас более распространённый).

Устройство типа «G» обладает аналогичной селективностью, его отличие в меньших пределах выдержки времени (от 0,06 до 0,08 с).

Про основные характеристики УЗО на видео:

По конструктивному исполнению

Конструктивно УЗО различаются в зависимости от количества полюсов:

  • в сетях однофазного напряжения применяют двухполюсные модели;
  • в сетях трёхфазного напряжения монтируют УЗО с четырьмя полюсами.

По другим параметрам

Есть ещё несколько параметров, по которым классифицируются УЗО:

  • По установке (стационарные и переносные).
  • По монтажу (с помощью стационарной электропроводки либо с использованием гибких проводов с удлинителями).
  • По оснащению защитами. Есть устройства совсем без защит, а есть со встроенными – от перегруза и тока КЗ.

  • По возможности регулировки дифференциального тока (нерегулируемые, регулируемые плавно либо дискретно).

Мы предоставили вам информацию о том, что такое УЗО в электрике. Надеемся, из статьи понятно, что современная система автоматики и защиты без этого элемента обойтись не может. Если вам дорого имущество, а тем более человеческая жизнь, то не пренебрегайте установкой устройств защитного отключения.

что это такое в электрике? Цена и расшифровка, отличия от автомата

УЗО – устройство защитного отключения, отсекающее подачу тока в цепь при утечке на землю и тем самым предохраняющее от поражения током. Этот тип электрооборудования используется там, где нет возможности подключиться к заземлению, а это не только в быту, но и на производстве, где утечка тока через металлический корпус, также очень распространенное явление.

Некоторые производители оснащают свою технику УЗО, благодаря чему, пользователю не приходится отдельно приобретать и устанавливать его.

Устройства защитного отключения – это электротехническая защитная аппаратура, предназначенная для работы в сетях переменного тока 220 и 380 вольт, в однофазных и трехфазных цепях. Прибор выполнен в корпусе из негорючего ПВХ и рассчитан на протекание тока различной величины.

УЗО выпускаются с пределом по току утечки с номиналами, согласно стандарту:

  • 10 мА;
  • 30 мА;
  • 100 мА;
  • 300 мА;
  • 500 мА;

Еще один параметр прибора – это номинальный ток нагрузки, который устройство может транзитом пропускать через себя.

Область применения

Поскольку устройства используются для защиты, то применять их целесообразно везде, где работают электрические аппараты, не оснащенные защитой от постороннего доступа, то есть там, где возможно случайное прикосновение.

В промышленности, для этих целей применяется заземляющий контур, однако, в большинстве жилых домов постройки советского периода, он отсутствует, и до появления УЗО в широком доступе, жители квартир подвергали себя опасности.

То же самое относится и к офисным электрическим сетям, серверным и другим помещениям, где используется электрическое оборудование и нет заземляющей шины.

УЗО используется в электрических сетях 220/380 вольт, для предотвращения электротравм, при пробитии фазы на корпус.

В большинстве случаев, появление потенциала на корпусе, не приводит к сбою в функционировании, поэтому, человеку, несведущему в вопросах электробезопасности, может показаться, что никакой опасности нет.

Устройство может устанавливаться перед конкретным прибором или на вводе в квартиру, в зависимости от необходимости.

Устройство

Не следует путать УЗО и автоматический выключатель, между ними есть существенные различия в конструкции, принципе действия и назначении:

  1. АВ предназначен для подачи или отключения нагрузки, защиты от короткого замыкания и перегрева.
  2. УЗО предназначено для предотвращения токов утечки и защиты от поражения током.
  3. АВ реагирует на выделение тепла при прохождении больших токов и токи КЗ.
  4. УЗО реагирует на ток утечки и не предохраняет цепь от КЗ и перегрева.

Тем не менее, очень часто можно встретить конструктивное исполнение в виде автомата и УЗО в одном корпусе, что достаточно удобно, особенно, если аппаратура размещается в небольшом щитке. Также, можно приобрести и отдельно каждое из устройств.

Работа УЗО построена на использовании дифференциального трансформатора тока, имеющего три обмотки – две первичных, включенных последовательно в фазный и нулевой провод и одну вторичную, от которой питается поляризованное реле.

Оно может быть электромеханическим или электронным, из-за чего различают электронные или механические устройства ЗО. Когда ток утечки отсутствует, первичные обмотки не возбуждаются.

В случае появления утечки на землю через корпус, сила тока в обмотках увеличивается, что приводит к появлению напряжения во вторичной обмотке, питающей поляризованное реле. Последнее приводит в действие пружинный механизм и отсекает потребителя от сети одновременно по нулю и фазе.

Где устанавливается?

Устройства защиты устанавливаются в электрическом щите, либо непосредственно перед нагрузкой, но только после узла учета электрической энергии. Последний вариант, как правило, используется в технологических помещениях, и для нагрузки без стационарного сетевого шнура.

Обычно, применяется установка для отсечки какой-то конкретной нагрузки, так как УЗО установленное на вводе, отключит всю электросеть.

Порядок установки, начиная от счетчика:

  1. Автоматический выключатель.
  2. УЗО.

При установке комбинированного прибора, необходимость в сохранении такой последовательности отпадает.

Типы и классификация

Маркировка

Принято различать три типа УЗО по роду дифференциального тока утечки, для чего наносится соответствующая маркировка на корпусе:

  1. АС – синусоидальный переменный, внезапный, либо нарастающий.
  2. А – синусоидальный переменный, внезапный, либо нарастающий и выпрямленный пульсирующий.
  3. В – переменный и постоянный.

Устройства классифицируются по следующим параметрам:

  1. По стойкости при импульсном напряжении:
    • отключающие ток при его наличии;
    • устойчивые к импульсному напряжению;
  2. По способу действия:
    • не имеющие вспомогательного питания;
    • подключаемые к вспомогательному питанию;
    • с питанием и автоматическим отключением при его отказе;
  3. По способу установки:
  4. По числу полюсов:
    • двухпроводные с одним полюсом;
    • двухполюсные;
    • трехпроводные двухполюсные;
    • трехполюсные;
    • четырехпроводные трехполюсные;
    • четырехполюсные;
  5. По виду защиты от перегрузок:
    • оснащаемые защитой от перегрузок;
    • без защиты;
  6. По возможности регулирования:
    • не регулируемые.
    • с плавной регулировкой;
    • со ступенчатой регулировкой;
  7. Технические параметры:
    • для однофазных цепей;
    • для трехфазных цепей;

Критерии выбора и стоимость

При покупке УЗО учитывается значение тока утечки, а также номинальный ток нагрузки, на который был рассчитан автоматический выключатель. Однако, для устройства защиты, данное значение должно выбираться на порядок выше, чем у автомата.

Дело в том, что диффавтомат довольно дорогостоящее оборудование и, как правило, дешевле приобрести модель без функции отключения в случае возникновения КЗ.

Выбранный же в соответствии с вышеописанным порядком, он не выйдет из строя, если произойдет замыкание, а выключатель обесточит цепь. Для жилых помещений рекомендуется устанавливать дифавтоматы с током утечки не более 30 мА, поскольку большее значение уже опасно для жизни.

Это оборудование, даже для бытовой установки, имеет достаточно высокую стоимость, что объясняется несколькими причинами.

Основная из них – это наличие дифференциального трансформатора, он выполняется из дорогостоящих материалов, и составляет до 50% всей стоимости.

Чем большее количество полюсов в аппарате, тем он дороже, кроме того, имеет значение конструкция реле – электромеханическое или электронное, а также наличие дополнительных опций.

Играет роль и название торговой марки. Так, например, аппарат на 30 мА, для установки дома, от российской компании IEK можно приобрести в среднем за 10 $. От известной же во всем мире французской Legrand минимум в два раза дороже.

Как правильно установить и подключить?

Схема подключения

Установка и монтаж любого электротехнического оборудования требует соответствующей квалификации, тем более, если это касается средств безопасности.

Для работы понадобится:

  1. УЗО.
  2. Крестообразная отвертка.
  3. Индикатор напряжения, мультиметр.
  4. Монтажный нож.
  5. Соединительные провода.
  6. Перфоратор, сверло и корпус для УЗО – в том случае, если монтаж производится непосредственно возле потребителя.

Этапы работы

Монтаж возле потребителя:

  1. Размечаем место установки корпуса и просверливаем отверстия для монтажа.
  2. Монтируем корпус и подводим провода.
  3. Проверяем отсутствие напряжения на фазе, зачищаем провода ножом и заводим в соответствующие разъемы с маркировкой L и N, строго соблюдая полярность, как указано на схеме.
  4. УЗО фиксируется на DIN рейке в корпусе, после чего можно подать напряжение и проверить работу нажав кнопку «TEST»

Монтаж в электрощите:

  1. Найти необходимую пару проводов и определить полярность.
  2. Отключить питание и зачистить проводники.
  3. Установить УЗО на DIN рейку и подсоединить провода, к соответствующим разъемам, соблюдая полярность.
  4. Включить питание и протестировать работу.

Современные аппараты защиты выполнены таким образом, что ошибиться в установке невозможно. Основная ошибка допускается на стадии расчета, как правило, это неверный выбор предела рабочего тока относительно параметров автоматического выключателя.

Если данное значение ниже или соответствует тому, на которое рассчитан АВ, то устройство защиты выходит из строя и в большинстве случаев, восстановлению не подлежит.

Статья была полезна?

0,00 (оценок: 0)

Причин срабатывания автоматов узо и почему они отключены но бояре, насосы

Первичная защита организма человека от опасных напряжений и токов в бытовых электрических сетях и — установка защитных устройств. Кроме того, УЗО используются для защиты электроприборов от аварийных работ в бытовых электросетях и синусоидального тока постоянного и переменного тока. Но срабатывает очень часто, и отечественного потребителя интересует, почему отключено УЗО на УЗО или постоянно сработало.

Принцип действия и работа УЗО

Рис.1 Работа УЗО

Сумма токов, которые входят в секцию, должна равняться токам, которые идут. Это основной принцип работы данного блока выключателя. Причина срабатывания УЗО в блоке питания — это то, что токи, исходящие от участка электрической сети, не равны токам, которые входят в эту сеть. Эта разница представляет собой величину тока утечки или дифференциального тока. Векторная сумма токов в фазных проводниках ( I1 ) должна быть равна токам в нейтральном проводе ( I2 ).Они идентичны по размеру, но направления разнонаправлены и при этом взаимно компенсируют друг друга, а ЭДС (электродвижущая сила) отсутствует. Если эти токи не равны, значит, разница между ними и есть ток утечки. Он в свою очередь создает ЭДС, а она, в свою очередь, через соленоид воздействует на запорный механизм и УЗО отключается.

Мотивация растений УЗО. Опасный для человеческого тела электрический ток

На Рис.1 Нормальный режим I 1 = I 2. Когда человек касается оголенных проводов, возникает дифференциальный ток I∆n . Если посчитать ток, который пройдет через человека, то получим I = 230/ R no , НО, где 230 Ток от бытовой сети, R no — сопротивление человека . Хотя у каждого человека эта характеристика индивидуальна, но она считается порядка 1 кОм (1000 Ом). В итоге получаем 230/1000 = 23 мА. Следует отметить, что порог чувствительности у человека начинается с 0.6 — 1,5 мА. При этом нынешнее ощутимое раздражение у человека. При токе в 10 — 15 мА у человека возникает мышечный спазм, и этот ток называют неотпускающего. В этом случае человек не может самостоятельно освободить оголенный провод, если взял его. при токе 90 — 100 мА возникает фибрилляционного тока. При таком токе сердечная мышца хаотично сокращается, а через несколько секунд происходит остановка сердца. Безопасным для человека считается ток 2 мА, когда он превышает 10 с, а если больше 120 с, то безопасный ток 6 мА.эти токи, а также время отключения необходимо учитывать при выборе остаточного тока УЗО, чтобы понимать, что будет с вами, если вы попадете под опасное напряжение. По этим причинам помните: если обогреватель выключен УЗО, это избавит вас от минимального дискомфорта.

Выбор УЗО в зависимости от токов утечки

по СП31-110-2003 pA4.15 , если ванная запитана отдельной линией, то необходимо предусмотреть УЗО 10 мА, если линия используется совместно с кухней и коридор, необходимо установить УЗО током до 30 мА.Для обычных бытовых ЛЭП (розетки, освещение) защитное устройство выбирается на максимальный ток 30 мА ( ПУЭ п.7.1.79.). УЗО на дифференциальные токи 100 и 500 мА, как видно выше, не защищают организм человека от опасного напряжения, и основная цель этой противопожарной защиты. При установке автоматических выключателей необходимо понимать, что они не защищают от длительных перегрузок, максимальных токов или высоких напряжений. По этим причинам эта установка должна быть соединена с автоматическим выключателем с электромагнитным и тепловым расцепителем, а для защиты от перенапряжения должны быть установлены реле или ограничители перенапряжения (Устройство защиты от перенапряжения).По этим причинам, если ТЕРМЕКС отключает УЗО, а автомат не работает, то причиной неисправности является ток утечки.

Если УЗО выключается одновременно с автоматическим выключателем, причиной неисправности может быть как дифференциальный ток, так и максимальные токи, возникающие при коротком замыкании.

Причины утечки тока

Необходимо хорошо понимать, что наличие тока утечки — это аварийный режим или неисправность в электрических сетях бытового назначения или неисправности в электроприборах.Причины появления этого тока довольно распространены. Основные причины утечки тока — это прикосновение человека к оголенным проводам, его протекание через деформированную изоляцию кабеля или через токопроводящий элемент. Например, причиной срабатывания УЗО в водонагревателе может быть утечка тока через воду. Изоляция кабеля повреждена, влага проникла в оголенный провод и через него прошел ток. ток, которого просто не хватает, если бы разница входящего и выходящего токов была бы равна 0 (нулю), и защита отключает аварийную секцию.Если это водонагреватель ТЕРМЕКС, отключено УЗО прибора.Вода это также может быть причиной того, почему отключено УЗО на насосе, перекачивающем различные жидкости.

Типы и УЗО; визуально-техническое обозначение

рис. 2 Внешний вид и обозначение защитных устройств

Форумы RCD

  • Напряжение бытовое и сеть 220/380 В.
  • По количеству полюсов. При однофазной нагрузке в сети питания УЗО необходимо установить двухполюсным, при трехфазной нагрузке — четырехполюсным.
  • Номинальный рабочий ток. Величина номинального (рабочего) тока УЗО такая же, как и для автоматических выключателей, это 16, 25, 32, 40, 63, 80 А.
  • Остаточный ток (ток утечки), величиной которого руководит устройство УЗО 10, 30, 100, 300, 500 мА.

По типу тока утечки, который в свою очередь делится на:

  1. Переменный электрический пульсирующий ток синусоидальной формы и. Тип УЗО для текущей « AS». Пульсация тока присутствует в регулируемых лампах, в стиральных машинах с регулируемой скоростью вращения.
  2. Электроимпульсный переменный и постоянный ток типа УЗО « А». Данный вид защиты рекомендуется использовать там, где есть бытовая электроника, микроволновая печь, компьютер, телевизор и т. Д.
  3. Постоянный электрический и переменного тока типа УЗО «АТ». Этот тип защитных устройств обычно устанавливают, где есть выпрямленный ток. В бытовых электрических сетях этот тип не используется.
  4. Для УЗО с выдержкой времени срабатывания УЗО этого типа «S» применяется селективность, которая наблюдалась бы при установке 2 или более устройств защиты в домашних сетях и при подаче электроэнергии. Этот тип УЗО используется в сетях, где используется АВР (Автоматический ввод резерва), и типа « G » в той же сети, но имеет меньшее время воздействия.

срабатывание УЗО, причины первичного и вторичного

Наиболее частые причины срабатывания УЗО в бойлере или водонагревателе Electrolux, это недобросовестный производитель или разного рода проблемы в электрической сети. Если на водонагревателе , отключено УЗО, нужно его снова включить.Если прибор исправен и не выключает УЗО, то произошла короткая утечка тока. Далее вам необходимо воспользоваться кнопкой «Тест». Имитирует аварийный режим.

  1. Необходимо отключить автомат, включенный в сеть вместе с УЗО и определить, почему отключено УЗО. При этом отключаем нулевой провод. После этого, как они отключаются, включаем УЗО. Если он не выключен, значит, нажмите на кнопку «Тест». Если после нажатия кнопки «Тест» УЗО сработало, значит, исправно.Следует отметить, что работоспособность тестового УЗО необходимо проверять не реже 1 раза в месяц, нажимая кнопку «Тест».
  2. Если при подключении УЗО срабатывает без нагрузки, означает, что оно вышло из строя или в месте его установки есть токи утечки. Если он исправен, необходимо понимать, почему срабатывает УЗО без нагрузки. В этом случае, если у него несколько машин, то все сразу отключают. Затем мы определяем, зачем отключать УЗО, а в свою очередь включаем автоматические выключатели и определяем аварийный участок электрической сети.

Основные виды подключения УЗО

рис. 3. Одно УЗО и один потребитель

Подключить УЗО может любой электрик, имеющий не менее 3-х разрядных электриков. Схема подключения написана на устройстве, и в этом нет ничего сложного. Единственное, что нужно сделать перед установкой, это учесть нюансы при включении сети и выбрать нужное количество выключенных машин на одно УЗО. Можно установить одно охранное устройство на всю квартиру в панели пола, если кондоминиум, как показано на рис.3. Его можно установить отдельно на розетку сети и освещение, если у вас достаточно места для установки. Подойдет для квартиры. При установке и выборе УЗО следует учитывать номинальный (рабочий) ток, который должен быть на одну ступень выше номинального тока машины, который идет после защитного устройства. Например, если автомат на 25 НО, перед этим необходимо установить УЗО с рабочим током на 32 А и т. Д. Если это частный дом, то лучше рассмотреть следующие позиции, одно УЗО и одно автоматическое, Если автомат имеет немного.

Одно устройство безопасности и несколько автоматических выключателей

рис. 4 Подраздел схемы OUZO

Если, например, в доме стоит много машин (одна машина = одна комната, = одна машина), то в этом случае размер электрического щита может быть огромным. По этим причинам распределительный щит лучше скомплектовать так, чтобы под одно УЗО устанавливать несколько автоматов, но не более 5. В этом случае необходимо правильно рассчитать номинальный ток защитного устройства относительно выхлопных автоматов, чтобы их сумма не превышала устройства защиты рабочего тока.Например, для выхлопных машин ВА1 16 НО, ВА2 16 НО, ВА3 32 НО, сумма 16 + 16 + 32 = А. Значит, УЗО должен иметь номинальный ток не менее 64 А, а зная оптимальный диапазон номинальных значений тока, вариант устройства выключатель номинальный ток на 63 А.

Как показано на рисунке. 4 ничего сложного, когда нет подключения, но в некоторых случаях будет интересно узнать, почему срабатывает УЗО на водонагревателе Ariston, если домашняя сеть и предохранительные устройства исправны и. При срабатывании УЗО причины могут быть в его неправильном подключении.

Основные виды неправильного подключения УЗО, нулевого смещения защитного проводника и

  • Невозможно соединить нейтраль ( N ) и фазный провод, пропущенный через УЗО, другие нулевые и фазные проводники после УЗО.
  • Нельзя производить подключение нулевого провода (N) после электрического разомкнутого УЗО, а также его нельзя подключать к защитному проводнику (ВКЛ) .
  • Категорически нельзя подключать к нулевой розетке и защитному проводнику.
  • Если в электрической сети установлены два устройства защиты, объединение нейтрального проводника приведет к дополнительному току утечки и, как следствие, срабатыванию обоих.
  • Если в электрощите установлено много УЗО, следует перепроверить проводку, чтобы не было соединения фазного провода и земли, работающей с различными устройствами защиты.

Только правильно подобранные и правильно подключенные защитные устройства защищают человека в случае аварии от опасного воздействия электрического тока.

Видео:

Конвертер шерсти

, онлайн калькулятор

Электромонтажные работы в доме и квартире | Электрооборудование

Любые электротехнические работы — это сложные технические упражнения, требующие от обслуживающего персонала определенных необходимых знаний в области электрики. В противном случае выполнение подобного рода работ самостоятельно без навыков и соблюдения техники безопасности может привести к тяжелым последствиям или летальному исходу.На более электромонтажных работ требуется простых граждан.

Нетрудно догадаться, что электричество в доме стало практически необходимым. Мало кто позиционирует современный дом без электричества, интернета, телевидения и прочих благ цивилизации. Для обеспечения всего вышеперечисленного жилья необходимо произвести электромонтажных работ .

Компания «Строим фундамент» предлагает Вам ряд услуг, связанных с электромонтажом: вызов электрика ; установить люстру ; установка розеток и выключателей ; заменить проводку в квартире ; подключение узо и многие другие.Надо ли говорить, что квалифицированный электрик сэкономит значительную часть денег на исправлении неправильной работы, выполненной с большими нарушениями? Большинство горожан, особенно мужская составляющая, идентифицируют себя с первоклассными электромастерами, считая, что приведение в действие электрического дома с целью установки розеток и выключателей или установка люстры, поспособствуют ущемлению его достоинства. Однако практика показывает, что 98% из электротехнических терпят фиаско, и только 2% относительно грамотно проводят подобные работы.Это связано с прямой или косвенной связью их работы с электромонтажных работ .

Стоимость электромонтажных работ определяется степенью сложности поставленной задачи. Если вашей целью является установка розеток или установка люстры , то это будет доступным мероприятием для всех желающих. При необходимости замены проводки в квартире , здесь речь идет о совершенно другом масштабе работ, цена которых варьируется в широких пределах и больше зависит от сложности объекта. С ценами на электромонтажные работы можно ознакомиться на нашем сайте.

Любые электромонтажные работы делятся на этапы. Первый по всем видам услуг — составлено смет на электромонтажных работ. Но в любом случае расценки на электромонтажные работы в большей степени определяются грамотным электротехническим по предмету.

Подключение узо .

УЗО — защитное устройство. Подключение узо призвано выполнять две основные функции: пожарную безопасность и защиту от поражения электрическим током.В любом из этих случаев подключение ouzo должно гарантировать своевременную проводку.

Сегодня существует два типа подключения ouzo : «A» и «AS». Тип «А» предназначен для обеспечения безопасности электропроводки постоянного тока и «АС» переменного тока соответственно.

Схема подключения Узо в данном случае может быть разной и зависит от конкретного случая. Соответственно будут меняться и цены на электромонтажные работы .

Можно пройти путь установки узо в панели управления.Это дешевле электромонтажных работ. Прейскурант Наша компания покрывает все виды работ. В другом варианте возможна установка розеток со встроенным узо. При этом каждый электроузел в отдельности будет защищен, что в разы повысит степень безопасности, но и цена будет соответственно выше. Есть выход на границу подключения узо — Дифференциал автомат. Этот способ сочетает в себе преимущества первых двух, цена на электромонтажные работы при этом также колеблется в среднем диапазоне.

Монтажный кабель

Работы по прокладке кабеля и начинаются с подготовки сметы на электромонтажные работы . Электрики Наша компания производит полный комплекс работ на стадии проектирования кабельной линии. Это включает в себя всевозможные согласования и технические меры.

В большинстве случаев кабельные работы связаны с прокладкой кабельного канала . Сложность установки кабеля определяется типом помещения или земли, длиной линии и прочим.

Монтаж кабеля можно проводить как под землей, так и в жилых домах, подвалах и чердачных помещениях и других зданиях. Подвал и чердак относятся к категории повышенного риска и имеют свои собственные правила прокладки кабеля . В некоторых случаях требуется дополнительное УЗО, необходимое для предотвращения возможных случаев возгорания или поражения электрическим током. Монтаж кабельного канала в каждом случае имеет отличительные особенности.

Монтажные люстры и розетки

Очень часто Установка люстр или Установка розеток ограничивается простейшими видами работ.На самом деле это выглядит не так радужно. Например, в большом количестве разнообразных люстр можно найти такие виды, в которых не будет места для крепления или предусмотрены болтовые крепления, а не обычные крючковые. В этом случае потребуются дополнительные работы по установке люстры на . Кроме того, есть лампы, которые предусматривают наличие трех и более переключателей, с регуляторами и без них. Часто в этих случаях требуется прокладка дополнительной проводки, и, согласитесь, из разряда не из легких.Только опытный и грамотный электрик сможет установить люстру любого типа и сложности.

Так же сам требует установки розеток . Цены на такие работы основательно расписаны в нашем прайс-листе. Сегодня на рынке можно встретить широкий спектр розеток, которые выполняют не только обычную функцию электрического подключения, но также содержат различные виды выключателей, розетки другого типа, встроенные узо и многое другое. В любом случае установка розеток требует вызова электрика .

Заменить проводку в квартире

Часто заказывают «заложить фундамент» Работы — « заменить проводку в квартире ». Цены на на них зависят от типа помещения и сложности электромонтажа. В большинстве случаев эти работы нашего электрика проводятся в жилых домах советского типа. В любой момент старая электропроводка приходит в негодность из-за физического разрушения изоляции. Возникает электрическая цепь, которая может привести к возгоранию или задымлению окружающей среды, а также к отключению электроэнергии в здании.

Электромонтажные работы осложняются тем, что вся проводка находится внутри стен, потолков, а иногда и пола. Замена электропроводки в квартире в данном плане требует электрика навыков проведения строительных работ, которые направлены на снятие старых обрезков проводов без повреждения недвижимого имущества.

Бывают случаи, когда даже хозяин новой квартиры просит заменить проводку, мотивируя это увеличением мощности электрических показателей и подключением узо . Заменить проводку в квартире от хозяина, надо будет провести новую схему электропроводки, чертёж.

Различные типы электриков и что вы должны знать

Какие типы электриков различаются по специализации?

В двух основных категориях электриков есть много разных областей электричества. Различные виды работы электрика также потребуют уникальных навыков и сертификатов. Эти поля включают:


Электромонтажники

Промышленный электрик занимается установкой, устранением неисправностей и ремонтом электрического оборудования на электростанциях, перерабатывающих предприятиях, фабриках и шахтах.

Электрики этого типа работают с производственными системами и большим сложным оборудованием, при этом некоторые техники специализируются на системах безопасности и освещения.

Как промышленный электрик, вы должны подчиняться инспекторам по техническому обслуживанию или руководителям предприятия. В большинстве случаев перед тем, как начать работать в этой области, вам необходимо пройти несколько лет стажировки за плечами.


Коммерческий электрик

Электромонтер-электрик специализируется на установке, ремонте.и обслуживание электрических систем, большинство из которых работает в коммерческих зданиях, таких как офисы и другие рабочие места.

Как коммерческий электрик, вас также могут попросить помочь в проектировании и планировании электрических систем во время строительства новых зданий. Если вы из тех, кто берет на себя дополнительные задачи, это подойдет вам идеально — работа часто включает в себя необходимость ориентироваться в вопросах общественной безопасности и местных электротехнических правилах.

Если у вас есть предпринимательский дух, вы также можете выступить в качестве независимого подрядчика по электрике и начать свой собственный бизнес, наняв под себя дополнительных электриков.


Электрик по дому

Электрик-электрик — самый распространенный тип электрика. Обычно они несут ответственность за установку, устранение неисправностей, обслуживание и обновление электрических систем, включая оборудование в жилых помещениях, таких как дома, квартиры и кондоминиумы.

Как бытовой электрик вы будете устанавливать и ремонтировать системы безопасности, кондиционеры и другую бытовую технику.

Профессиональное обучение сочетает в себе ученичество с формальным обучением в классе под руководством подмастерья или мастера-электрика.Вам также необходимо будет пройти государственное тестирование после завершения программы ученичества.

Как и коммерческие электрики, многие виды электромонтажных работ включают работу на строительного подрядчика или независимое управление малым бизнесом.


Электрик по техобслуживанию

Электрики по обслуживанию — жизненно важная часть промышленного, коммерческого и жилого секторов. Как электрик по техническому обслуживанию вы должны обслуживать, ремонтировать и модернизировать существующее электрическое оборудование.

В другие обязанности по техническому обслуживанию входит тестирование, устранение неисправностей и диагностика проблем с оборудованием.

Чтобы работать электриком по обслуживанию, вам также потребуется формальное ученичество с техническим обучением без отрыва от производства, за которым следует лицензия электрика.


Автоэлектрик

Автоэлектрик специализируется на автомобилях и других автомобильных транспортных средствах и отвечает за электрические системы этих транспортных средств, которые имеют жизненно важное значение для их безопасной эксплуатации.

Чтобы стать автоэлектриком, вам потребуется глубокое понимание диагностики транспортного средства, позволяющее проводить надлежащий осмотр систем трансмиссии с использованием высокопроизводительной электроники. Технические специалисты также используют эти устройства для официальной сертификации автомобилей.


Обучение работе, лицензирование, безопасность и оплата

В США лицензии электриков выдаются на уровне штата, при этом все штаты признают три типа сертификатов. Важно знать, что лицензионные требования могут варьироваться в зависимости от штата.Вы можете ознакомиться с требованиями для вашего штата здесь.


Безопасность и условия труда

Электрики могут получить травмы, поэтому они должны принимать меры предосторожности, пройдя обучение по технике безопасности, как OSHA. Электрики также должны проходить обучение на рабочем месте по технике безопасности, при этом работодатели принимают необходимые меры предосторожности, чтобы минимизировать риск травм. Сюда могут входить:

  • Процедуры блокировки и маркировки
  • Пределы подхода
  • Использование соответствующих инструментов
  • Использование средств индивидуальной защиты

Условия электромонтажных работ зависят от специализации и могут быть тяжелыми с физической точки зрения, часто при подъеме по лестницам требуются подъемные приспособления и инструменты.

Некоторым электрикам приходится подниматься по строительным лесам, а также часто наклоняться и становиться на колени для выполнения соединений в тесноте. В зависимости от вашей специальности приготовьтесь проводить большую часть дня на грязных и шумных рабочих местах.


Сколько зарабатывают электрики?

По данным Бюро статистики труда США, в 2018 году у электриков была средняя годовая зарплата в размере 55 190 долларов США, включая среднюю почасовую заработную плату в размере 28,50 долларов США. 25% самых высокооплачиваемых компаний заработали 472 780 долларов, а 255 самых низкооплачиваемых — 41 260 долларов.Лучшие штаты по типу электриков и их заработной плате — это Нью-Йорк, Аляска, Иллинойс и Гавайи.

Самыми высокооплачиваемыми мегаполисами США являются Сан-Франциско, Нью-Йорк, Чикаго и Сан-Хосе. Отрасли с самой высокой оплатой труда электриков — это природный газ и недвижимость.

Перспективы трудоустройства электриков в США положительные, с множеством возможностей для работы электриками в ведущих отраслях промышленности. Карьера электрика — это рекомендуемый выбор для многих, у которых есть варианты специализации, возможности для продвижения по службе и высокая заработная плата.


Работа с персоналом электрика

Если вы подмастерье, подмастерье или мастер-электрик, работа с таким кадровым агентством электриков, как Elite Force, дает множество преимуществ — от высокой заработной платы и льгот до постоянных возможностей работы, независимо от того, где вы находитесь в США. Свяжитесь с нами сегодня чтобы начать.

Узо

Путешествие по загородным дорогам больше похоже на экстремальное приключение, чем попытки добраться из пункта А в пункт Б.После езды по «дырявому» покрытию …

Интересные истории, факты и традиции всегда волнуют. С одной стороны, количество информации и ее доступность сегодня невероятно растут. Но с …

Если до сих пор таким водителям грозил штраф в 1,5 тысячи рублей, то на следующей неделе им выдадут ордера на 1,5-2,5 тысячи…

Штраф за вождение без страховки ОСАГО составляет 800 руб. С 1 января 2017 года штрафы за отсутствие ОСАГО не менялись. Каждый автолюбитель …

Если до сих пор таким водителям грозил штраф в 1,5 тысячи рублей, то на следующей неделе им выдадут ордера на 1,5-2,5 тысячи …

Интересные истории, факты и традиции всегда волнуют.С одной стороны, количество информации и ее доступность сегодня невероятно растут. Но с …

Путешествие по дорогам страны больше похоже на экстремальное приключение, чем попытки добраться из пункта А в пункт Б. После езды по «дырявому» покрытию …

Одно из самых сложных с точки зрения ранней диагностики недугов — диарея у новорожденных.Обычно крохи испражняются жидким стулом до полугода, такие молодые …

Сегодня в нашей статье мы продолжим женскую тему и поговорим о воспалении яичников, или как его в профессиональном смысле называют оофорите. Чтобы узнать …

Калорийность водки разных марок незначительно различается. В 1 г алкоголя содержится 7 ккал, однако на фигуре человека напиток не оказывает негативного влияния…

Чего вы можете ожидать от работы электриком?

Электрик — это любой квалифицированный специалист, который проектирует, устанавливает, обслуживает и ремонтирует электрические системы и изделия, используемые в жилых домах, на предприятиях и на фабриках. Электрики работают внутри или снаружи зданий, чтобы обеспечить безопасную и надежную работу освещения, промышленного оборудования и приборов. Есть много специальных типов электриков, в том числе бытовых электриков, которые устанавливают проводку и решают электрические проблемы в домах, и внутренних электриков, которые обслуживают и ремонтируют системы управления, двигатели и электрическое оборудование на предприятиях и фабриках.

Обязанности


Как электрик, вы несете ответственность за доставку электричества от источника туда, где его могут использовать частные лица и бизнес-потребители. Конкретные обязанности, связанные с этой работой, могут варьироваться в зависимости от области специализации, но они могут включать:

  • Планирование электрических систем для новых зданий, включая лучшее расположение электрических розеток, осветительных приборов, тепловых розеток и систем вентиляции
  • Чтение и интерпретация архитектурных чертежей, принципиальных схем и других технических документов
  • Установка электропроводки, освещения и систем управления в новых и существующих зданиях в соответствии с муниципальными нормами
  • Формирование электрических цепей путем подключения электрических проводов к компонентам и приспособлениям и испытания готовых цепей
  • Установка переключателей, панелей автоматических выключателей, реле и другого электрического оборудования управления и распределения
  • Установка подвесов и кронштейнов для поддержки электротехнических изделий
  • Выполнение процедур технического обслуживания для поддержания в рабочем состоянии электропроводки, освещения и систем управления
  • Проверка автоматических выключателей, трансформаторов и других электрических компонентов на наличие неисправностей
  • Использование испытательных устройств для выяснения причин неисправности электрических изделий и систем
  • Ремонт, замена и модернизация неисправного или устаревшего электрического оборудования, приспособлений и проводки, включая устранение неисправностей для безопасного удаления и замены
  • Обучение других электриков и их указание на выполнение конкретных задач

Условия труда

Электрики могут проводить свое время, работая внутри строящихся или реконструируемых зданий или на открытом воздухе, работая с системами электроснабжения и телекоммуникаций.Они могут работать в больших помещениях или в стесненных условиях. Эти рабочие среды часто связаны с электрическими проводами, находящимися под напряжением, поэтому они могут быть довольно опасными, если не будут приняты надлежащие меры предосторожности. Часто электрики работают над проектами самостоятельно, но они также могут входить в большую строительную бригаду.

В отличие от многих сотрудников, имеющих постоянное место работы, электрики работают на удаленном объекте в течение определенного периода времени, от одного дня до нескольких месяцев, прежде чем перейти к следующей работе.Рабочие места могут быть далеко от домов электриков. Электрики нередко преодолевают 100 миль и более от дома, чтобы завершить работу.

График

Электрики имеют возможность работать круглый год. Их часы варьируются в зависимости от их роли. Электрики по техническому обслуживанию обычно выполняют регулярную работу, которая обычно составляет 40 часов в неделю. Большинство из них работают в обычные рабочие дни в будние дни и обычно не работают в выходные, праздничные дни или поздно ночью.Некоторые электрики работают по телефону по вызову и выделяют дополнительные часы для устранения неотложных проблем.

Напротив, независимые электрические подрядчики и младшие электрики, которые работают под ними, не имеют таких регулярных часов. У них может быть плотный график на одной неделе и несколько часов на следующей. Работа в качестве независимого подрядчика или консультанта по электрике дает электрикам наиболее гибкий график.

Какая квалификация требуется для работы электриком?

Образование

Работа электриком — одна из лучших рабочих мест, которую вы можете получить, имея только диплом о среднем образовании или его эквивалент.

Вместо того, чтобы посещать школу для получения степени, электрики получают образование на рабочем месте . Это часто достигается с помощью программы ученичества , рассчитанной на четыре или пять лет. Ученики должны быть не моложе 18 лет, иметь аттестат средней школы или его эквивалент, а за плечами — один год изучения алгебры. Они также должны пройти тест на пригодность и скрининговый экзамен на злоупотребление психоактивными веществами.

Во время стажировки электрики-стажеры должны проходить 144 часа в год технического обучения, в ходе которого они узнают о чертежах, технике безопасности и методах оказания первой помощи, требованиях электротехнических норм, математике и теории электричества.Кроме того, ученики ежегодно проходят 2 000 часов практических занятий без отрыва от производства.

Реже электрики посещают техникум . Их курсы охватывают основную информацию об электричестве, правила техники безопасности и схемы. Выпускники технических школ обычно получают кредит на программу ученичества.

Большинство штатов США требуют, чтобы у электриков были лицензии. На веб-сайте Национальной ассоциации подрядчиков по электротехнике можно найти информацию о лицензионных требованиях каждого штата.

Электрики часто проходят постоянное обучение на протяжении всей своей карьеры. Это помогает им быть в курсе изменений в электротехническом кодексе, новых правил техники безопасности и обращения с конкретными продуктами.

Опыт

Поскольку электрикам не нужна степень, их опыт важнее уровня образования. Вот почему опыт работы на рабочем месте является важным компонентом программ ученичества по всей стране. Это также объясняет относительно высокие зарплаты опытных электриков по сравнению с новыми сотрудниками.

Следовательно, электрики со стажем менее одного года составляют всего 2 процента персонала. Большинство электриков, составляющих 31 процент персонала, имеют опыт работы от 10 до 19 лет. Двадцать четыре процента электриков имеют опыт работы не менее 20 лет, 22 процента — от одного до четырех лет, а 21 процент — от пяти до девяти лет опыта.

Это указывает на то, насколько важен для работы опыт электрика.Электрики, увлеченные своей профессией, должны найти множество возможностей на протяжении всей своей карьеры.

Навыки

Электрики полагаются на различные технические навыки и личные качества, чтобы преуспеть на своей должности. Хотя эти атрибуты обычно не указываются в описании должности электрика, не стоит недооценивать их привлекательность для менеджеров по найму:

  • Понимание электрических стандартов — Электрики должны соответствовать признанным стандартам при установке и ремонте.
  • Понимание математических и научных принципов — Хотя электрикам не нужны передовые математические и научные навыки, они будут применять основные принципы этих дисциплин в своей работе.
  • Хорошие навыки понимания — Это поможет электрикам интерпретировать и понимать служебные записки, чертежи и технические документы, которые они получают на новых рабочих местах.
  • Острое зрение и координация рук и глаз — Работа с электротехническими изделиями, компонентами и системами — это точная работа, для которой необходимы устойчивые руки и отличное зрение.
  • Независимый рабочий — Хотя электрики могут работать в составе более крупной строительной бригады, эта должность, как правило, является уединенной ролью, которая подходит людям, предпочитающим работать самостоятельно.
  • Управление временем — Для электриков важно выполнять работу, чтобы правильно распределять свое время и выполнять проекты в соответствии с графиком.
  • Забота о безопасности — Электрики работают в опасной среде, которая подвергает их риску поражения электрическим током и ожогов, поэтому важно соблюдать осторожность.
  • Критическое мышление — После тестирования продукта и системы электрики используют собранные данные для диагностики проблем и определения наилучших решений.
  • Навыки решения логических проблем — Когда электрические изделия и системы выходят из строя, электрики должны мыслить логически, чтобы найти решения этих проблем.
  • Навыки обслуживания клиентов — Представительное поведение помогает электрикам иметь дело с бытовыми и бизнес-клиентами.
  • Физическая выносливость — Электрикам часто приходится стоять или стоять на коленях в течение длительного времени, что может сказаться на теле.
  • Физическая прочность — Электрики нередко перемещают тяжелые компоненты весом до 50 фунтов.
  • Навыки лидерства — По мере того, как электрики продвигаются по карьерной лестнице, они будут призваны управлять учениками и младшими электриками на рабочем месте.

Ожидания по заработной плате

Сколько зарабатывают электрики? Все зависит от их опыта и местоположения.Электрики начального уровня обычно зарабатывают около 21,25 доллара в час. Заработная плата резко увеличивается в начале карьеры электрика. К тому времени, как у электриков есть опыт работы от 5 до 10 лет, они обычно получают около 49 000 долларов в год. Средняя годовая зарплата составляет примерно 54,0-00 долларов. Однако электрики на некоторых из самых прибыльных рынков страны могут заработать гораздо больше. Например, средняя годовая зарплата электрика составляет 86 000 долларов в Бостоне, Массачусетс; 80 000 долларов в Чикаго, штат Иллинойс; и 89000 долларов в Сиэтле, штат Вашингтон.

Перспективы работы электриков

Прогнозируемый рост

Бюро статистики труда США прогнозирует рост рабочих мест лучше, чем в среднем по стране, в период с 2014 по 2024 год.В нем говорится, что в течение этого периода будет создано 85900 новых рабочих мест для электриков, что представляет собой 14-процентный рост рынка труда. Бюро предполагает, что этот повышенный спрос будет подпитываться возросшей потребностью в проводке в домах и коммерческих помещениях. Многие работодатели уже пытаются найти квалифицированных кандидатов, поэтому у электриков должен быть свой выбор благоприятных возможностей.

Карьерная траектория

Многие электрики довольны своим положением и не стремятся к карьерному росту.Если они это сделают, они обычно берутся на очень похожую работу, работая как сертифицированные электрики или подмастерье электриков. Эти должности добавляют от 2000 до 3000 долларов к годовой зарплате электриков. Реже электрики могут стать руководителями строительных проектов, наблюдая за группой электриков и других строительных рабочих.

Сильный рост занятости и перспектива долгой и стабильной карьеры делают работу электриком очень привлекательной для выпускников средней школы.Если вы логический мыслитель со способностями к математике и естественным наукам, то профессия электрика может вам подойти. Начните поиски хорошего электрика сегодня.


Еще статьи о вакансиях со средним образованием:

Чтобы получить высокооплачиваемую работу, не требуется ученая степень.
21 рабочее место, число которых растет благодаря этим 7 тенденциям.

Виды электриков | StateCE.com

Для многих электрик — это электрик.Но если вы работаете в электротехнической промышленности, вы, вероятно, знаете, что на самом деле существует много разных типов электриков.

Если вы электрик или подрядчик по электрике или подумываете о том, чтобы им стать, важно понимать разные типы электриков, разные специальности, которыми они могут заниматься, и различные виды лицензий. Эти знания помогут вам определить, где вы можете сделать свою карьеру и как добиться того, чего хотите. Получение правильных сертификатов также играет жизненно важную роль в достижении этих целей.

Давайте исследуем множество различных путей, которыми может пойти электрик.

Какие типы электриков существуют?

Вы можете разделить типы электриков на несколько широких категорий в зависимости от того, какую работу они выполняют. В каждой из этих областей существует множество вариаций и разных уровней сертификации, но большинство электриков попадают в одну из этих двух основных групп: внутренние или внешние.

  1. Электрик в салоне

Электрики, которых также иногда называют электромонтажниками, работают с электрическими системами в зданиях и сооружениях.Они могут проектировать, устанавливать и обслуживать эти системы, чтобы обеспечить здание надежным электроснабжением. Эти работники могут специализироваться на строительстве жилых, коммерческих, промышленных или других сооружений. Они проводят большую часть своего времени в помещении, но могут также работать над проектами на открытом воздухе, которые подключаются к внутренней системе, например, солнечными батареями на крыше. Скорее всего, они будут работать в обычное время.

  1. Внешний или линейный рабочий

Электромонтажники, работающие на улице или на линии, иногда называемые линейными монтерами, работают вне помещений на линиях электропередачи и распределения.Работа этих электриков гарантирует, что электричество, произведенное на электростанциях, может безопасно поступать на подстанции по высоковольтным линиям, после чего оно будет отправлено в дома, коммерческие здания и другие объекты. Они работают с более высоким напряжением, чем обычно работают электрические рабочие, и, скорее всего, им придется проводить аварийные работы в неурочные часы. Это рабочие, которых вы видите снаружи в защитном снаряжении, работающие на опорах электроснабжения и кабелях передачи.

Выбор того, кем стать электриком — внешним или внутренним, определяет общее направление вашей карьеры и повлияет практически на все, что вы делаете в качестве электрика.

Какие специальности доступны для электриков?

В рамках этих двух широких категорий электрики могут выбирать из множества специализаций. Хотя вы можете не работать исключительно в одной из этих областей, вы можете обнаружить, что большая часть вашей работы находится в одной или двух из них, особенно по мере того, как вы продвигаетесь по карьерной лестнице. Ниже приведены некоторые из специализаций, которые существуют для электриков.

Электрики бытовые

Бытовой электрик, пожалуй, самый распространенный тип.Они работают в домах над проектами, которые варьируются от планирования и установки новой проводки до установки потолочного вентилятора и ремонта сломанной розетки. Они работают в домах, квартирах, кондоминиумах и других жилых зданиях и могут устанавливать освещение и другие приспособления на открытом воздухе на патио, крышах и других конструкциях, прикрепленных к домам. Они могут работать самостоятельно или на подрядчика по электрике, то есть компанию, в которой работают электрики.

Коммерческие электрики

Электрики работают с электрическими системами в офисах, магазинах и других коммерческих зданиях.Объем работ, как правило, больше, чем у электриков в жилых домах, особенно когда дело доходит до установки. Эти электротехники чаще работают в частных компаниях или электрических компаниях, чем в качестве независимых подрядчиков. Их работа включает установку, модернизацию и устранение неисправностей электрических систем.

Промышленные электрики

Промышленные электрики также работают над крупномасштабными проектами, но выполняют свою работу на промышленных объектах, таких как фабрики и перерабатывающие предприятия.Они работают с большим оборудованием, производственными системами и центрами программируемой логики, которые представляют собой специализированные компьютеры, используемые для управления производственными процессами, а также такими функциями, как системы освещения и безопасности.

Электрики по установке

Электрики-монтажники или электрики-строители специализируются на установке электрических систем в новостройках. Они несут ответственность за установку всего электрического оборудования и проводки в здании для освещения, отопления и охлаждения, систем безопасности и многого другого.Они могут работать над жилыми, коммерческими, промышленными или другими типами проектов.

Электрики по обслуживанию

Вместо того, чтобы работать над новыми зданиями, электрики по техническому обслуживанию сосредотачиваются на обслуживании, ремонте и модернизации существующих электрических систем. Они могли работать в любой сфере, включая жилую, коммерческую, промышленную и т. Д. Частные компании иногда нанимают этих работников, чтобы их электрическое оборудование и системы всегда работали оптимально.

Знак Электрики

Электрики

специализируются на электромонтажных работах, связанных с вывесками, а также навесами, сигнальными лампами, габаритными огнями и наружным освещением, например, освещением столбов парковки. Они работают как с автономными знаками, так и с вывесками, устанавливаемыми на зданиях, включая электрические вывески и освещение, которое освещает неэлектрические вывески. Эти вывески можно увидеть на бизнес-зданиях, на дорогах, в аэропортах и ​​в других местах. Они устанавливают, обслуживают, модернизируют и ремонтируют это освещение.

Автоэлектрики

Некоторые электрики специализируются на автомобилях. Они обслуживают и ремонтируют электрические системы, от которых зависят автомобили, а иногда и используют компьютерные инструменты для ремонта. Автоэлектрики должны разбираться в диагностике транспортных средств, производительной электронике, системах трансмиссии и других аспектах механических транспортных средств.

Морские электрики

Специализация на морских электромонтажных работах встречается реже, чем многие другие специальности, и часто требует обучения в специализированной школе торговли или морского дела.Морские электрики работают над электрическими проектами, связанными с плавучими судами, такими как лодки, корабли, яхты и другое морское оборудование.

Электрики нефтяной вышки

Техники нефтяных вышек работают с механизмами и электрическими системами, используемыми на нефтяной вышке или морской нефтяной платформе. Работа аналогична работе промышленного электрика, но зачастую требует более высоких физических усилий. Иногда требуется работа в суровых погодных условиях, на высоте или в ограниченном пространстве.

Изготовители электротехнических щитов

Эти электрики создают и управляют электрическими панелями управления, которые используются для управления электрическими системами, такими как освещение, HVAC, охлаждение и другие системы. Производители электротехнических панелей иногда играют большую роль в управлении электрической инфраструктурой здания.

Электрики по КИП

Электрики по КИП отвечают за ввод в эксплуатацию, тестирование, устранение неисправностей и ремонт систем экологического контроля зданий.Эти системы включают в себя большие кондиционеры, обогреватели и холодильные агрегаты.

Мастер по ремонту и намотке электрических машин

Эти электромеханики специализируются на отдельных единицах оборудования, таких как компрессоры и трансформаторы. Они несут ответственность за обслуживание и ремонт этих компонентов на регулярной основе или при возникновении проблем. Они могут быть наняты производителями оригинального оборудования этих единиц, владельцами зданий или подрядчиками по электротехнике.

Электрики на автомагистралях

Эти специалисты-электрики несут ответственность за установку, обслуживание, ремонт и модернизацию электрической инфраструктуры, используемой на дорогах, такой как уличные фонари, указатели и системы управления дорожным движением. Для обеспечения безопасности водителя это оборудование должно соответствовать высоким стандартам надежности и безопасности.

Электрики подстанции

Электрики подстанции — это своего рода внешний электротехник, который работает на определенной подстанции — предприятии, которое преобразует электроэнергию высокого напряжения электростанций в электроэнергию низкого напряжения, которую могут использовать клиенты.Эти работники несут ответственность за надежное и безопасное снабжение потребителей электроэнергией.

Рабочие-электрики интегрированных строительных систем

Integrated Building Systems, или IBS, электромонтажники интегрируют все системы здания для оптимизации производительности и максимальной энергоэффективности. В основном они работают с низковольтными установками, такими как резервное питание, энергоэффективное освещение, климат-контроль, телекоммуникации и системы безопасности.

Что такое лицензия на электрооборудование? Каковы требования для лицензирования?

Для выполнения электромонтажных работ обычно требуется лицензия или сертификат.Требования варьируются от штата к штату и даже от местной юрисдикции. В некоторых штатах действуют общегосударственные требования, в других — правила штата, но в округах также действуют свои собственные. Другие полностью оставляют лицензионные требования на усмотрение местных органов власти. Некоторые соседние штаты и местные органы власти также имеют взаимные договоренности друг с другом в отношении разрешений на электричество.

Иногда термины «лицензия» и «сертификация» используются как синонимы. В одних штатах они одинаковые, в других — и то, и другое.В таких ситуациях лицензия позволяет вам выполнять электромонтажные работы, а в сертификате признается ваш уровень опыта.

Хотя требования варьируются от места к месту, они обычно включают техническое обучение через классы и обучение на рабочем месте. Во многих областях также требуется, чтобы вы зарабатывали кредиты на непрерывное образование для сохранения лицензии. Вы должны иметь определенный опыт работы и пройти тест, чтобы продвинуться по разряду сертификатов электрика.

Каковы уровни сертификации для электриков?

Обычно существует три уровня сертификации электрика: ученик, подмастерье и мастер.

Ученик

Первый шаг — стать учеником. В большинстве штатов вам нужен только диплом средней школы, чтобы подать заявку на получение лицензии ученика, и вам не нужно никакого электрического обучения, чтобы претендовать на него. Получив лицензию на обучение, вы можете подать заявку на обучение у лицензированного электрика.

Это обучение предоставит вам большую часть подготовки, необходимой для того, чтобы стать лицензированным электриком. Количество часов, необходимое для подачи заявления на получение лицензии электрика, варьируется от места к месту, но программы ученичества часто длятся около четырех лет или 8000 часов.Вам также обычно требуется инструктаж в классе. В большинстве штатов вы можете заменить часы на рабочем месте соответствующими учебными часами. Один год обучения обычно стоит 1000 часов, а замещение часто ограничивается 2000 часами.

Подмастерье или дипломированный электрик

После того, как вы выполните все часы и другие требования вашего ученичества, вы можете пройти тест, чтобы стать подмастерьем-электриком, которого также иногда просто называют лицензированным электриком.Если вы пройдете тест, вы получите лицензию подмастерья, которая позволяет вам работать без присмотра. Подмастерье также могут обучать учеников.

Старший электрик

Мастер-электрик является высшим сертификатом электрика. Это позволяет вам работать над более сложными проектами и контролировать электриков. Требования различаются, но в большинстве штатов вы должны проработать где-то около 4000 часов в качестве подмастерья-электрика и сдать лицензионный экзамен, чтобы стать мастером-электриком.В некоторых штатах также есть несколько уровней лицензирования главного электрика. Например, в Мичигане вы можете стать опытным мастером-электриком, а затем получить продвинутую лицензию мастера.

Электротехнический подрядчик

Лицензия электрического подрядчика — это не профессиональная лицензия, а бизнес-лицензия. Это позволяет вам управлять подрядной компанией по электричеству, которая может состоять из нескольких электриков или только одного.

В большинстве штатов вы должны быть мастером-электриком, чтобы подать заявку на получение лицензии подрядчика по электрике.Однако в некоторых штатах вы можете подать заявление, если у вас есть хотя бы один мастер-электрик. В большинстве штатов электрические подрядчики должны иметь определенную страховку ответственности и регулярно продлевать лицензию.

Каковы преимущества сертификации?

Повышение в электротехнической отрасли за счет получения более продвинутых лицензий дает множество преимуществ. Во-первых, это требование выполнять многие задачи, связанные с работой электрика. Как правило, вы должны иметь лицензию ученика, чтобы научиться становиться электриком, лицензию подмастерья для самостоятельной работы и мастерскую лицензию для наблюдения за другими.

Повышение по служебной лестнице также позволяет вам выполнять более сложную работу, требует более высокой оплаты и заслуживает уважения со стороны других сотрудников вашей отрасли. Это также улучшит вашу репутацию среди клиентов, даст как старым, так и новым клиентам больше уверенности в ваших силах и принесет вам больший доход. Получив опыт и изучив более продвинутую лицензию, вы также изучите новые навыки и улучшите свои существующие, что сделает вас лучшим электриком.

Каковы перспективы трудоустройства электриков?

По данным U.S. Бюро статистики труда (BLS) на основе национального исследования. BLS прогнозирует, что в период с 2016 по 2026 год в США появится 59 600 рабочих мест для электриков, что составит 9 процентов — это средний темп роста для всех профессий. Отрасли возобновляемых источников энергии помогают стимулировать рост этого рынка труда. Сектор солнечной и ветровой энергии является одним из самых быстрорастущих в США, и оба требуют электриков.

В последние годы также возникли опасения по поводу нехватки навыков в электротехнической промышленности, поскольку все меньше молодых людей попадает на рынок труда электриков.Это падение означает, что в ближайшем будущем появится много возможностей для молодых работников, желающих присоединиться к отрасли. Это также подчеркивает важность программ обучения.

Средняя заработная плата в отрасли составляла 52 720 долларов в год или 25,35 долларов в час в 2016 году, также по данным BLS. 10 процентов самых бедных заработали 31 800 долларов, в то время как самые лучшие 10 процентов заработали более 90 420 долларов.

Как курс непрерывного образования может помочь вашей карьере?

Если вы электрик, курсы повышения квалификации имеют решающее значение для успешной карьеры.Многие штаты и населенные пункты требуют, чтобы вы заполнили их, чтобы работать в поле и продвигаться в отрасли. Вам необходимо пройти учебные курсы и пройти необходимые тесты, чтобы начать работать электриком, продвинуться по карьерной лестнице и, зачастую, сохранить лицензию.

Если вы готовы начать свой путь электрика или продвигаться по служебной лестнице, рассмотрите возможность записи на курс повышения квалификации от StateCE. Мы предлагаем государственные программы для различных категорий должностей, которые подготовлены профессионалами-электриками и одобрены соответствующими лицензирующими органами.Просмотрите наш каталог курсов, чтобы найти программы, которые вам нужны сегодня, или посетите наш веб-сайт, чтобы узнать больше о наших курсах повышения квалификации и электротехнической промышленности. Кроме того, не стесняйтесь обращаться к нам с любыми вопросами, которые могут у вас возникнуть.

Источники:

https://www.necanet.org/professional-development/careers-in-electrical-contracting

https://www.statece.com/blog/continuing-education/requirements-to-become-an-electrician/

https://www.statece.com/blog/continuing-education/the-benefits-of-becoming-an-electrician/

https: // www.bls.gov/ooh/construction-and-extraction/electricians.htm

https://www.bls.gov/ooh/construction-and-extraction/electricians.htm#tab-5

https://www.statece.com/electrician/

https://www.statece.com/course-catalog/

https://www.statece.com/blog/

https://www.statece.com/contactus/

Электронная схема

Узо. Как отличить электронные и электромеханические УЗО: особенности устройства и применение

Устройства защитного отключения (УЗО) — одно из самых популярных устройств, используемых как строительными корпорациями, так и частными пользователями.Но как можно быть уверенным в правильности выбора? Надеюсь, эта статья поможет вам ориентироваться на рынке УЗО, насыщенном различными моделями.

УЗО. Основы

Устройства защитного отключения (УЗО) или, иначе, устройства дифференциальной защиты, предназначены для защиты людей от поражения электрическим током в случае электрических неисправностей или при контакте с токоведущими частями электроустановки, а также для предотвращения пожаров и пожаров, вызванных утечкой. токи и замыкания на землю… Эти функции не присущи обычным автоматическим выключателям, которые реагируют только на перегрузку или.

В чем причина потребности в этих устройствах для пожаротушения?

По статистике, причиной около 40% всех возгораний является «замыкание электропроводки».

Во многих случаях общая фраза «короткое замыкание электропроводки» часто обозначается утечкой электрического тока, которая возникает из-за старения или повреждения изоляции. В этом случае ток утечки может достигать 500 мА.Экспериментально установлено, что при протекании тока утечки именно такой силы (а что такое полампера? Ни тепловой, ни электромагнитный расцепители на ток такой силы просто не реагируют — хотя бы по той причине, что они не предназначены для этого) максимум на полчаса через влажные опилки происходит их самовозгорание. (И это касается не только опилок, но вообще любой пыли.)

Как устройства дифференциальной защиты защищают вас и меня от поражения электрическим током?

Если человек прикоснется к токоведущей части, по его телу будет протекать ток, величина которого представляет собой частное от деления фазного напряжения (220 В) на сумму сопротивлений проводов, заземления и самого тела человека: Иперс = Uph / (Rпр + Rz + Rpers).В этом случае сопротивлениями заземления и проводки по сравнению с сопротивлением человеческого тела можно пренебречь, последнее можно принять равным 1000 Ом. Следовательно, рассматриваемое значение тока будет 0,22 А или 220 мА.

Из нормативно-справочной литературы по охране труда и технике безопасности известно, что минимальный ток, протекание которого уже ощущается человеческим организмом, составляет 5 мА. Следующее стандартизованное значение — это так называемый ток без отключения, равный 10 мА.Когда по телу человека протекает ток такой силы, происходит спонтанное сокращение мышц. Электрический ток 30 мА уже может вызвать паралич дыхания. Необратимые процессы, связанные с кровотечением и сердечной аритмией, начинаются в организме человека после того, как по его телу протекает ток 50 мА. Возможен летальный исход при воздействии тока 100 мА. Очевидно, что надо уже быть защищенным от тока равного 10 мА.

Так, своевременная реакция автоматики на ток менее 500 мА защищает объект от возгорания, а на ток менее 10 мА защищает человека от последствий случайного прикосновения к токоведущим частям.

Также известно, что за токоведущую часть, находящуюся под напряжением 220 В, можно спокойно продержаться 0,17 с. Если токоведущая часть находится под напряжением 380 В, время безопасного прикосновения сокращается до 0,08 с.

Проблема в том, что такой небольшой ток и даже за ничтожно малое время не способен исправить (и, конечно же, выключить) обычные защитные устройства.

Таким образом, родилось такое техническое решение, как ферромагнитный сердечник с тремя обмотками: — «токоподвод», «токоподвод», «управление».Ток, соответствующий фазному напряжению, приложенному к нагрузке, и ток, протекающий от нагрузки в нейтральный проводник, индуцируют магнитные потоки противоположных знаков в сердечнике. Если нет утечек в нагрузке и защищенном участке проводки, общий расход будет равен нулю. В противном случае (прикосновение, повреждение изоляции и т. Д.) Сумма двух потоков станет ненулевой.

Поток, возникающий в сердечнике, индуцирует электродвижущую силу в обмотке управления. Реле подключено к обмотке управления через прецизионное устройство фильтрации всех видов помех.Под действием ЭДС, возникающей в обмотке управления, реле размыкает фазную и нулевую цепи.

Во многих странах использование УЗО в электроустановках регулируется нормами и стандартами. Так, например, в Российской Федерации — принят в 1994-96 гг. ГОСТ Р 50571.3-94, ГОСТ Р 50807-95 и др. Согласно ГОСТ Р 50669-94 УЗО в обязательном порядке устанавливается в электросетях мобильных зданий из металла или с металлическим каркасом для уличной торговли и бытового обслуживания. .В последние годы администрацией крупных городов в соответствии с государственными стандартами и рекомендациями Главгосэнергонадзора были приняты решения по оснащению фонда жилых и общественных зданий этими устройствами (в Москве — Распоряжение Правительства Москвы № 868-РП от 20.05.94)

УЗО бывают разные …. Трехфазные и однофазные …

Но на этом деление УЗО на подклассы не заканчивается …

В настоящее время на российском рынке представлены 2 принципиально разные категории УЗО.

1. Электромеханический (независимый от сети)

2. Электронный (зависит от сети)

Рассмотрим отдельно принцип работы каждой из категорий:

УЗО электромеханические

Предки УЗО — электромеханические. Принцип точной механики, т.е. заглянув внутрь такого УЗО, вы не увидите компараторов операционных усилителей, логики и тому подобного.

Состоит из нескольких основных компонентов:

1) Так называемый трансформатор тока нулевой последовательности, его назначение — отслеживать ток утечки и передавать его с определенным Ktr на вторичную обмотку (I 2), I ut = I 2 * Ktr (очень идеализированная формула , но отражающие суть процесса)

2) Чувствительный магнитоэлектрический элемент (запираемый, т.е.е. при срабатывании без внешнего вмешательства не может вернуться в исходное состояние — защелка) — играет роль порогового элемента.

3) Реле — обеспечивает отключение при срабатывании защелки.

Этот тип УЗО требует высокоточной механики чувствительного магнитоэлектрического элемента. В настоящее время только несколько мировых компаний продают электромеханические УЗО. Стоимость их намного выше, чем цена электронных УЗО.

Почему электромеханические УЗО получили широкое распространение в большинстве стран мира? Все очень просто — этот тип УЗО сработает, если обнаружен ток утечки на любом уровне напряжения в сети.

Почему этот фактор (независимость от уровня сетевого напряжения) так важен?

Это связано с тем, что при использовании исправного (исправного) электромеханического УЗО мы гарантируем в 100% случаев срабатывание реле и, соответственно, отключение питания потребителя.

У электронных УЗО этот параметр тоже велик, но не равен 100% (как будет показано ниже, это связано с тем, что при определенном уровне сетевого напряжения не будет работать электронная цепь УЗО), а в В нашем случае каждый процент возможен для человеческих жизней (будь то прямая угроза жизни человека при касании проводов, или косвенная, в случае пожара из-за выгорания изоляции).

В большинстве так называемых «развитых» стран электромеханические УЗО являются стандартом и обязательным устройством для широкого использования. В нашей стране постепенно происходят сдвиги в сторону обязательного использования УЗО, однако в большинстве случаев потребителю не предоставляется информация о типе УЗО, что влечет за собой использование дешевых электронных УЗО.

Электронные УЗО

Любой УЗО наводнен такой строительный рынок … Стоимость электронных УЗО местами ниже электромеханических до 10 раз.

Недостатком таких УЗО, как уже было сказано выше, является не 100% гарантия при исправном состоянии УЗО его срабатывания из-за появления тока утечки. Преимущество — дешевизна и доступность.

В принципе, электронное УЗО построено по той же схеме, что и электромеханическое (рис. 1). Отличие заключается в том, что место чувствительного магнитоэлектрического элемента занимает опорный элемент (компаратор, стабилитрон).Чтобы такая схема работала, вам понадобится выпрямитель, небольшой фильтр (возможно, даже КРЕН). Поскольку трансформатор тока нулевой последовательности является понижающим (в десятки раз), тогда также необходима схема усиления сигнала, которая, помимо полезного сигнала, также будет усиливать помехи (или сигнал дисбаланса, присутствующий при нулевом токе утечки. ). Из вышесказанного очевидно, что момент срабатывания реле в этом типе УЗО определяется не только током утечки, но и напряжением сети.

Если вам не по карману электромеханическое УЗО, то все же стоит взять УЗО электронное, ведь оно работает в большинстве случаев.

Бывают и случаи, когда нет смысла покупать дорогое электромеханическое УЗО. Один из таких случаев — использование стабилизатора или источника бесперебойного питания (ИБП) при питании квартиры / дома. В этом случае нет смысла брать электромеханическое УЗО.

Сразу отмечу, что я говорю о категориях УЗО, их плюсах и минусах, а не о конкретных моделях, т.к. можно купить некачественные УЗО как электромеханического, так и электронного типов.При покупке запрашивайте сертификат соответствия, ведь многие электронные УЗО на нашем рынке не сертифицированы.

Трансформатор тока нулевой последовательности (ТТНП)

Обычно представляет собой ферритовое кольцо, через которое (внутри) проходят фазный и нейтральный провод, они играют роль первичной обмотки. Вторичная обмотка равномерно намотана на поверхность кольца.

Идеально:

Пусть ток утечки равен нулю. Ток, протекающий через фазовый провод, создает по величине магнитное поле, создаваемое током, протекающим через нулевой провод, и в противоположном направлении.Таким образом, общий поток муфты равен нулю, а ток, индуцированный во вторичной обмотке, равен нулю.

В момент протекания тока утечки в проводах (ноль, фаза) возникает неравенство токов в результате возникновения потока муфты и индукции тока, пропорционального току утечки, во вторичную обмотку.

На практике через вторичную обмотку протекает ток небаланса, который определяется используемым трансформатором. Требование к ТТНП следующее: ток небаланса должен быть значительно меньше тока утечки, приведенного во вторичную обмотку.

Выбор УЗО

Допустим, вы определились с типом УЗО (электромеханическое, электронное). Но что выбрать из огромного списка предлагаемых товаров?

Выбрать УЗО с достаточной точностью можно по двум параметрам:

Номинальный ток и ток утечки (ток отключения).

Номинальный ток — это максимальный ток, который проходит через фазовый провод. Этот ток легко найти, зная максимальную потребляемую мощность.Просто разделите потребляемую мощность в наихудшем случае (максимальная мощность при минимальном Cos (?)) На фазное напряжение. Нет смысла ставить перед УЗО УЗО на ток больше номинального тока автомата. В идеале с запасом берем УЗО на номинальный ток равный номинальному току автомата.

Часто встречаются УЗО

с номинальными токами 10,16,25,40 (А).

Ток утечки (рабочий ток) — обычно 10 мА, если УЗО установлено в квартире / доме для защиты жизни человека, и 100-300 мА на предприятии для предотвращения пожаров при сгорании проводов.

Есть и другие параметры УЗО, но они специфические и не интересуют рядового потребителя.

Выход

В этой статье были рассмотрены основы понимания принципов работы УЗО, а также методы построения различных типов устройств защитного отключения. И электромеханические, и электронные УЗО безусловно имеют право на существование. имеет свои выразительные достоинства и недостатки.

УЗО (устройство защитного отключения) Электромонтажное изделие, предназначенное для отключения подачи электричества в электропроводку в случае утечки тока в случае нарушения изоляции проводов или электроприборов.

УЗО, в отличие от автоматического выключателя, предназначено исключительно для защиты человека от поражения электрическим током, предотвращения возгорания и не принимает непосредственного участия в работе электроприборов. УЗО не защищает от короткого замыкания в проводке и в случае прикосновения человека к фазному и нулевому проводам.

На фото показано двухпроводное устройство защитного отключения типа ВД1-63, предназначенное для работы в однофазной сети переменного тока 220 В и рассчитанное на ток защиты 30 мА.УЗО с такими характеристиками подходит для установки в подъезде практически любой квартирной электропроводки.

Ассортимент монтажных изделий включает комбинированные, в одном корпусе которых встроены УЗО и автоматический выключатель. Такое устройство называется выключателем дифференциального тока со встроенной максимальной токовой защитой. На фото представлен внешний вид модели RCBO32, рассчитанной на ток защиты электропроводки 16 А и защиту человека на 30 мА. Но такие устройства защиты не получили широкого распространения из-за их дороговизны.

К тому же в случае отключения сложно выяснить, в чем неисправность — короткое замыкание или утечка тока.

Как выбрать УЗО

Выбрать УЗО для квартирной проводки или дома для домашнего электрика не составит труда. Подойдет любое однофазное УЗО, рассчитанное на рабочий ток равный току защиты автоматического выключателя и ток утечки 30 мА. … Фотография такого УЗО дана в начале статьи.

Какой тип УЗО лучше всего подходит для квартиры


электромеханическое или электронное УЗО

выпускаются в двух исполнениях — электромеханическом и электронном. Для правильного выбора нужно сравнить их технические характеристики.

Сравнительная таблица характеристик электромеханического и электронного УЗО
Характеристика Электромеханическое УЗО Электронное УЗО
Цена низкая высокая
Конструкция сложная простая
Надежность высокая низкая
Допуск рабочего тока высокий низкий
КПД в случае обрыва нулевого провода или при падении напряжения сети ниже допустимого сохраняется не работает
Устойчивость к скачкам перенапряжения в сети высокая низкая
размеры большой во много раз меньше

Как видно из таблицы, при отсутствии ограничений по габаритным размерам нужно выбирать УЗО электромеханическое.Электронное УЗО незаменимо при установке на отдельное электрическое устройство, например, в розетку или удлинитель.

Основные технические характеристики УЗО

Требования к техническим характеристикам УЗО установлены ГОСТ Р 51326.1-99 (МЭК 61008-1-96) «Автоматические выключатели дифференциального тока бытового и аналогичного назначения без встроенной максимальной токовой защиты».

Для желающих сделать более осознанный выбор собрал все основные технические характеристики УЗО в таблице.

Таблица основных технических характеристик УЗО
Признак Обозначение Кол-во Примечание
Рабочее напряжение IN 220, 380 Для однофазной домашней сети УЗО устанавливается на напряжение 220 В, для трехфазной сети — на 380 В
Количество фаз 1, 3 Указывается в паспорте
Рабочий ток утечки, I∆n мА 5 В ПУЭ нет инструкции по монтажу, но ее можно найти в рекомендациях по применению электроприборов, например, теплых полов
10 Предназначен для подключения розеток, установленных в ванных, кухнях, детских комнатах и ​​бытовой техники, установленной на земле
30 Универсальный, подходит для любого дома или квартиры
100, 300 Применяется в промышленности, иногда устанавливается на вводе электропроводки в корпус для повышения пожарной безопасности
Максимальный ток нагрузки, In AND 6-125 Должен быть равен или превышать ток автоматического выключателя, установленного после УЗО
Максимальный коммутируемый ток, Im AND 500 Должен быть в 10 раз больше максимального тока нагрузки
Ток короткого замыкания, Inc кА 3-10 Максимальный ток, который может выдержать УЗО кратковременно в случае короткого замыкания в проводке
Время отключения мс Время, по истечении которого при превышении допустимого тока утечки УЗО должно отключить нагрузку
Периодичность проверок месяц 1 Для простого теста просто нажмите кнопку RCD Test.Для диагностики времени отклика требуется специальный прибор
Рабочая температура ° C минус 25 — +40 Рабочая температура, при которой разрешена работа УЗО
Конструктивные характеристики Электромеханические Более надежные, дешевые, но более крупные электронные УЗО
Электронные Современные УЗО, дорогие, малогабаритные
Тип формы рабочего тока AS Отключение при медленном или резком нарастании синусоидального тока утечки
И Срабатывает, если синусоидальный или пульсирующий постоянный ток утечки увеличивается медленно или внезапно
IN Срабатывает, если синусоидальный, пульсирующий постоянный или постоянный ток утечки увеличивается медленно или внезапно
Способ установки Предназначен для монтажа на DIN-рейку в щите Предназначен для установки в электрощитах квартир и домов
Встраивается в розетку Устанавливается для защиты отдельного электроприбора или, в случае старой электропроводки, для предотвращения ложных срабатываний из-за естественных токов утечки
В виде переходника, вставляемого в розетку
Удлинитель
Устанавливается на шнур питания электроприбора

На лицевой стороне устройства защитного отключения всегда имеется маркировка с основными техническими характеристиками.Расшифровка буквенно-цифрового обозначения показана на чертеже.

При выборе УЗО главное обращать внимание на напряжение, рабочий ток и ток утечки. Остальные параметры имеют второстепенное значение.

Схема подключения УЗО в щитке приборов

УЗО в панели четвертной разводки подключается сразу после счетчика к разрыву между нулевым и фазным проводами, идущими к выключателям.

Провода от счетчика подключаются поверх УЗО. Фазный провод L идет к левому контакту, а ноль N к правому контакту. Провода, идущие к машинам, подключаются к нижним клеммам в такой же последовательности. Желто-зеленый заземлитель прокладывается в обход УЗО.

Устройство и принцип работы УЗО

Когда УЗО находится во включенном состоянии (рычаг поднят вверх), через него подается напряжение питания на выключатели в проводке.Если включен потребитель электроэнергии, то по нейтральному и фазному проводам течет ток.

В УЗО провода проходят через дифференциальный кольцевой трансформатор, и когда через них протекает ток, в его магнитной цепи возбуждается магнитное поле. Если утечки нет, то токи в фазном и нулевом проводах равны и текут в противоположных направлениях. Следовательно, создаваемые ими магнитные поля имеют противоположную полярность и взаимно компенсируются. В этом случае по закону Кирхгофа ЭДС не возникает в дополнительной обмотке трансформатора, независимо от тока, протекающего по ней в нагрузку.

Принцип работы УЗО электромеханического

В том случае, если из-за нарушения изоляции бытового электроприбора по фазному проводу будет протекать ток, больший, чем через ноль, в магнитопроводе трансформатора появится магнитное поле. Если разность токов превышает I∆n, то в дополнительной обмотке индуцируется ЭДС достаточной величины для отключения УЗО и отключения питания проводки.

В электромеханическом УЗО к дополнительной обмотке трансформатора подключен электромагнит, соленоид которого механически связан с механизмом расцепления. Когда в обмотке возникает заданная ЭДС, соленоид втягивается и тем самым, воздействуя на механизм расцепления, размыкает контакты. Подача питания на проводку прекращается.

Принцип работы УЗО электронного

По внешнему виду стандартное электронное УЗО не отличается от электромеханического и отличить их можно только по маркировке или схеме на корпусе.Принцип действия обоих типов УЗО одинаков, разница заключается в измерительном приборе. В электронике вместо электромагнита электронная схема в виде порогового компаратора с усилителем и реле.

При превышении разницы токов I∆n, протекающих по фазному и нулевому проводам, напряжение подается с усилителя на реле. Он срабатывает и УЗО перестает подавать напряжение на проводку.

Установка УЗО в экран на DIN-рейке

В стеновых панелях или коробках УЗО, как и другие монтажные электрические устройства, монтируются на DIN-рейку, ее также часто называют монтажной рейкой.Это металлическая пластина шириной 35 мм, изогнутая таким образом, что ее продольные края приподняты. Согласно ГОСТ Р МЭК 60715-2003 «Аппаратура распределения и управления низковольтная. Установка и крепление на рельсах электрооборудования в низковольтных комплектных распределительных и управляющих устройствах » с обозначением Т35 .


Этот способ крепления не требует дополнительных креплений и позволяет быстро как установить УЗО, так и снять его для профилактики, проверки или замены.На фотографии показана DIN-рейка старого образца, когда она была профилем из алюминиевого сплава.


DIN-рейки устанавливаются в панели горизонтально. На тыльной стороне УЗО есть два зажима — стационарный (на фото слева) и подпружиненный подвижный (справа). Таким образом, чтобы установить УЗО на рейку, нужно надеть верхнюю фиксированную защелку на край DIN-рейки, а затем прижать к ней нижнюю часть. Подвижная защелка погрузится в корпус УЗО и выйдет из него при прижатии УЗО к DIN-рейке всей плоскостью.

Для снятия УЗО с DIN-рейки достаточно вставить конец плоской отвертки, расположенный под отходящим проводом, в ушко подвижного фиксатора и надавить на него. Защелка выйдет из зацепления, и нижняя часть УЗО свободно отойдет от DIN-рейки.

Подключенное УЗО находится под фазным напряжением и перед демонтажем необходимо отключить питание.

Как правильно подключить провода к УЗО

Бесперебойная работа всей электропроводки определяется не только правильным выбором сечения проводов и электроприборов, но и надежностью их соединения между собой.Несмотря на простоту этой операции, часто допускаются ошибки, что впоследствии приводит к подгоранию контактов и выходу из строя УЗО.

Как уже говорилось, УЗО бывают двух типов — электромеханические и электронные. По внешнему виду они практически не отличаются друг от друга. Обычному потребителю без определенных знаний и навыков разобраться, какое УЗО перед ним электронное или электромеханическое, очень сложно.

Как их отличить? Вам нужны для этого какие-нибудь инструменты или устройства?

Всего можно выделить три основных способа различить УЗО:

  • по схеме на корпусе УЗО
  • с аккумулятором
  • с магнитом

По схеме на корпусе УЗО

На корпусе всех современных УЗО изображена его электрическая схема.Если его нет на передней части корпуса, посмотрите на верхнюю часть.

Электронная схема УЗО несколько отличается от электромеханической схемы. Если вы знаете эти отличия, то легко сможете распознать тип УЗО перед покупкой.

Схема электромеханического УЗО:

  • нарисованный дифференциальный трансформатор
  • нарисовано реле, имеющее связь с трансформатором
  • нарисован отключающий механизм
  • также отображается кнопка ТЕСТ

Пример такой схемы:

Электронная цепь УЗО:

Элементы, которые изображены на электронной схеме УЗО, практически не отличаются от указанных на электромеханической.Какая разница? И состоит он в дополнительной электронной плате.

Нарисован в виде прямоугольника или треугольника, установленного между дифференциальным трансформатором и реле.

К этому элементу подходят два проводника — фазный и нулевой, то есть 220В. Это внешний источник питания, необходимый для работы электронного УЗО.

Проверка УЗО с помощью аккумулятора

Необходимый инвентарь для проверки:

  • батарейка (палец, или корона)
  • два провода длиной 10-15 см

Процесс проверки выглядит следующим образом.Подключите один из проводов к верхнему контакту УЗО, другой провод к нижнему контакту. Главное, чтобы контакт был однополюсным, т.е. либо одноименной фазы (если это 3-х фазное УЗО), либо нулевой. И замкнуть провода на плюс и минус аккума.

Если УЗО не выключилось, перевернуть полюса проводов на АКБ. Если на этот раз не сработало, значит УЗО электронное.

Отключение УЗО означает, что оно электромеханического типа.

Использование магнита для проверки УЗО

Этот метод не совсем точен, но иногда его можно использовать. Включите УЗО и проведите им магнитом по корпусу. Магнит должен касаться разных мест корпуса, так как у разных производителей дифференциальный трансформатор расположен в разных частях УЗО (справа, посередине или слева).

Магнитное поле в обмотке дифференциального трансформатора должно создавать ток, который приведет к срабатыванию реле и срабатыванию УЗО.В таком случае УЗО электромеханическое, если нет — электронное. Но рассчитывать на стопроцентный результат такой проверки не стоит.

Здравствуйте, дорогие гости и читатели сайта «Записки электрика».

Итак, в одной из групп квартир произошел нулевой разрыв. При этом в посудомоечной машине произошла неисправность в виде замыкания фаз на ее корпусе, т.е. опасный для жизни потенциал «вышел» на токопроводящий корпус машины. Если в такой ситуации человек (не дай бог) коснется корпуса станка, то электронный дифавтомат не заработает из-за отсутствия питания его внутренней цепи, и человек получит удар током.

Прочтите следующие статьи о последствиях поражения электрическим током:

Конечно, вероятность появления вышеуказанного примера очень мала. Необходимо, чтобы в один момент ноль тоже оборвался, и в электрическом приборе замкнулась фаза на корпус, но все же это нужно учитывать.

Продолжим сравнение. Электромеханические устройства имеют более простую и надежную конструкцию. Но для электронных устройств конструкция более сложная и вероятность ее выхода из строя намного больше, например, когда могут выйти из строя полупроводниковые элементы или микросхема.

Что выбрать? Электронное УЗО или электромеханическое?

Отсюда напрашивается логический вывод, что электронные УЗО и дифавтоматы менее надежны по сравнению с электромеханическими. Но они не менее распространены, так как по стоимости ниже электромеханических. Тем не менее, я рекомендую всем подобным устройствам использовать электромеханические УЗО и дифавтоматы.

В настоящее время электронные дифавтоматы оснащены функцией защиты от перенапряжения, т.е.е. если напряжение на его выводах превысит 240 (В), он автоматически выключится. Примером такого дифавтомата может быть АВДТ-63М от EKF. Но лично для защиты от перенапряжения рекомендую использовать специально разработанные для этого устройства, например, и.

Как отличить электромеханическое УЗО от электронного?

Как отличить электромеханическое УЗО от электронного? Это довольно частый вопрос, который мне задают не только читатели сайта, но и обычные горожане, и даже коллеги-электрики.К сожалению, большинство продавцов в магазинах и торговых центрах также не знают ответа на этот вопрос.

Значит, есть несколько способов. Обратите внимание, что все вышеперечисленные способы выполняются с устройствами, отключенными от сети.

1. Схема на корпусе УЗО

Самый первый, но не самый простой способ — рассмотреть схему, изображенную на корпусе УЗО.

Для электромеханических УЗО на схеме показан дифференциальный трансформатор, вторичная обмотка которого напрямую подключена к поляризованному реле.Реле обычно обозначается прямоугольником или квадратом. От него пунктирная линия — механическая связь с триггером УЗО. На схеме отсутствуют соединения (линии) с сетевым напряжением.

Вот, например, УЗО электромеханическое ВД1-63 16 (А), 30 (мА) от ИЭК.

Еще один пример электромеханического УЗО VD1-63 16 (А), 30 (мА) от TDM.

Как видите, схемы абсолютно одинаковые.

Для электронных УЗО на схеме всегда изображена плата с усилителем в виде треугольника (это условное обозначение усилителей по ГОСТу). Вы также заметите там линии, от которых берется питание для этой платы: от фазы и нуля.

Вот, например, электронный дифавтомат AVDT32 C16, 30 (мА) от IEK.

Также на всех схемах изображена кнопка «Тест» и схема ее подключения.

Боюсь, что первый способ отличить один тип устройства от другого не совсем прост, и без должного опыта легко ошибиться.Поэтому предлагаю перейти к следующим методам, которые дадут 100% верный результат.

2. Тест батареи

Для этого метода требуются батарейки, или, проще говоря, батарейки. Можно использовать хоть пальчик «АА» 1,5 (В), хоть R14 1,5 (В), хоть «Корона» 9 (В), в общем, любые батарейки, которые найдутся под рукой — только для того, чтобы они были заряжены ..

Включите УЗО или дифавтомат. Подключим два провода к одному из его полюсов.Например, один провод к входу (1), а другой провод к выходу (2) того же полюса.

Затем подключаем эти два провода к клеммам АКБ: «+» к клемме (1), «-» к клемме (2).

Когда провода замыкаются на клеммы батареи, ток разряда батареи начинает течь через замкнутые полюсные контакты. Во вторичной цепи дифференциального трансформатора индуцируется скачок тока, который вызывает срабатывание поляризованного реле.Реле воздействует на триггер и УЗО отключается.

Если УЗО выключилось, значит оно электромеханическое, если не выключилось, то поменяйте полярность АКБ и повторите проверку.

Если на этот раз отключилось УЗО, то оно электромеханическое, если еще раз не отключилось, то оно электронное и не работает из-за отсутствия напряжения на плате усилителя.

3. Постоянный магнит

Возьмите постоянный магнит среднего размера и поднесите его к корпусу УЗО или дифавтомата.

Естественно УЗО должно быть включено. Слегка проведите магнитом по передней панели и по бокам корпуса.

Если работает УЗО, то электромеханическое, если нет, то электронное.

По традиции посмотрите видео по материалу этой статьи:

П.С. Это все. Надеюсь, эта статья будет вам полезна. Спасибо за внимание.

Для защиты от утечек тока используются дифференциальные токовые выключатели или устройство защитного отключения (УЗО).В каждой новой квартире, новом доме это устройство становится необходимым оборудованием.

Однако устройства с принципиально иной внутренней конструкцией, определяющей надежность всего УЗО, могут продаваться под общим названием. Конструкция может иметь различное расположение рычагов и кнопок управления, иметь стандартные или расширенные возможности подключения шин и проводов, но принципиальное значение имеет конструкция расцепитель УЗО … Он может быть электромеханическим или электронным.Только как сразу отличить электромеханическое УЗО от электронного? Этот вопрос требует подробного рассмотрения.

Чем отличается электромеханическое УЗО от электронного
УЗО и дифавтоматы

(это УЗО и автоматический выключатель в одном корпусе) по своему внутреннему устройству делятся на два типа: электромеханические и электронные … Это никак не влияет на рабочие параметры и характеристики. Многие сразу задаются вопросом: а в чем разница между ними? И разница есть, и важная: УЗО электромеханического типа сработает в любом случае, если в поврежденном месте появится ток утечки, вне зависимости от напряжения в сети или нет… Основным рабочим модулем электромеханического УЗО является дифференциальный трансформатор (тороидальный сердечник с обмотками). Если в поврежденном месте происходит утечка, то во вторичной обмотке этого трансформатора появляется напряжение, которое включает поляризованное реле, что в свою очередь приводит к срабатыванию механизма отключения.

Электронные УЗО срабатывают при наличии утечки тока в зоне повреждения и только при напряжении сети. То есть для полноценной работы устройству остаточного тока электронного типа требуется внешний источник питания.Это связано с тем, что основным рабочим модулем электронных УЗО является электронная плата с усилителем. И эта плата не будет работать без внешнего источника питания.

Откуда источник питания? Внутри УЗО нет батареек или аккумуляторов. А напряжение для питания электронной платы с усилителем идет от внешней сети. Есть сеть 220В, есть утечка тока, — УЗО сработает! Если в сети нет напряжения, защитное устройство не сработает.

Итак, для работы электромеханического УЗО нужна только утечка тока, для работы электронного УЗО необходима утечка тока и напряжения в сети.


На фото слева — УЗО Hager с электромеханическим расцепителем, справа — УЗО с электронным расцепителем.

Насколько важно, чтобы защитное устройство оставалось работоспособным при отсутствии напряжения? Уверен, многие пользователи ответят примерно так: если в сети есть напряжение, электронное УЗО сработает.Если в сети нет напряжения, то зачем ему вообще работать, ведь в сети нет напряжения, то брать ток утечки негде. А какие чрезвычайные ситуации вы знаете, когда может исчезнуть напряжение в доме или квартире или, как говорят в народе, «нет света»? Это может быть авария на подходящей к дому линии, это могут быть ремонтные работы электросетей, а может быть другая очень распространенная проблема — прогорание нулевого провода в доске пола. Все оборудование будет без признаков жизни, все сигнальные устройства (сигнальные лампы, если есть) укажут, что в сети нет напряжения.Однако фаза никуда не делась! Остается опасность поражения электрическим током. Представьте, что в такой ситуации произошло повреждение изоляции внутри стиральной машины, фаза попала в корпус. Если в этот момент прикоснуться к корпусу станка, произойдет течь и УЗО должно сработать. Но точно электронный УЗО не подойдет, так как на его электронную плату с усилителем приходит только «фаза» без нуля, нет источника питания, поэтому электронная плата не будет фиксировать результирующий ток утечки, импульс отключения будет не будет отправлен на механизм отключения, и УЗО не отключится.Для человека такая ситуация крайне опасна. Поэтому, как ни печально, при появлении тока утечки в этой ситуации электронное УЗО не подойдет .

Еще одна распространенная проблема — скачки напряжения. Конечно, сейчас многие устанавливают реле напряжения для защиты, но не у всех они есть. Что такое скачки напряжения — это отклонение от номинала. То есть вместо 220 Вольт в вашей розетке может появиться 170 Вольт или 260 Вольт, а еще хуже — 380 Вольт. Повышенное напряжение опасно для электронного оборудования, которым фактически оснащены электронные УЗО и электронные дифференциальные автоматические устройства.Скачки напряжения могут повредить электронную плату с усилителем. Внешне все будет выглядеть целым и невредимым, но при возникновении утечки тока ситуация может стать плачевной для человека — из-за поврежденных электронных компонентов УЗО не отреагирует на утечку.

Вы можете даже не знать, что внутренняя начинка защитного устройства вышла из строя. Поэтому необходимо периодически проверять работу УЗО с помощью кнопки «ТЕСТ». Специалисты рекомендуют проводить эту проверку не реже одного раза в месяц.

Итак, в электросети могут возникать различные аварийные ситуации, при которых электронные УЗО или диффузионная автоматика могут потерять свои защитные функции. Для электромеханических защитных устройств вышеперечисленные проблемы не представляют опасности. , поскольку для работы им не требуется внешний источник питания. Будет ли напряжение в сети или нет, электромеханическое УЗО (RCBO) сработает в любом случае при наличии утечки тока в сети.

Как отличить электромеханическое УЗО от электронного

Внешне эти два устройства очень похожи и многие пользователи, не задумываясь, покупают их без разбора в магазине, даже не зная об особенностях.Чтобы понять, какое устройство дифференциального тока перед вами является электронным или электромеханическим, необходимо уметь различать их. Вы думаете, что это под силу только профессионалам? Но уверяю, это не так, ничего сложного здесь нет.

Обратите внимание на схему на корпусе УЗО

Самый простой и надежный способ — изучить схему, изображенную на корпусе УЗО. Электрическая схема применяется к любому защитному устройству. Между показанными схемами электромеханического УЗО и электронного есть небольшие различия.

На схеме электромеханического УЗО или дифавтомата изображен дифференциальный трансформатор (через который «продета» фаза и ноль), вторичная обмотка этого трансформатора, а также поляризованное реле, подключенное к вторичной обмотке. Поляризованное реле уже действует непосредственно на механизм отключения. Все это показано на схеме. Вам просто нужно понять, какой цифрой обозначается каждый из описанных выше элементов. Например, электромеханическое УЗО европейского производителя HAGER:

.

Дифференциальный трансформатор обозначается прямоугольником (иногда овалом) вокруг фазного и нулевого проводов.От него отходит виток вторичной обмотки, которая подключена к поляризованному реле. На схеме поляризованное реле обозначено прямоугольником или квадратом. Реле механически связано с триггером отключения.


Здесь также указана кнопка ТЕСТ с собственным сопротивлением (сопротивление позволяет создать утечку в 30 мА, безопасный порог для жизни человека). Как видите, в электромеханическом УЗО нет электронных плат и усилителей. Конструкция состоит из одного механика.

Теперь рассмотрим электронное УЗО. Например, электронный дифавтомат 16А, 220В, с током утечки 30 мА.


Как видно из схемы, на корпусе электронного дифавтомата практически все обозначено как на электромеханическом защитном устройстве.


Но, если присмотреться, можно увидеть, что между дифференциальным трансформатором и поляризованным реле есть дополнительный элемент в виде прямоугольника с буквой «А», обозначение I>.Это такая же электронная плата с усилителем. Кроме того, видно, что к этой плате подходят два провода «фаза» и «ноль» (обозначены на рисунке зеленым цветом ниже).

Обновлено: 04.06.2021 — 06:44

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
