Устройство светодиодного прожектора: Светодиодный прожектор уличный — устройство, фото снаружи и изнутри – СамЭлектрик.ру

Как устроен светодиодный прожектор | СамЭлектрик.ру

В данной статье рассмотрено устройство различных типов уличных светодиодных прожекторов (или светильников, фонарей), дано много фотографий. Для практиков и технарей сразу даю ссылку на другую статью – как своими руками отремонтировать светодиодный прожектор.

Вот ссылка на другие мои статьи по теме светодиодного освещения, рекомендую для ознакомления.

Из чего устроен светодиодный прожектор

Это очень простое устройство для конечного потребителя. Простота достигнута за счет того, что при производстве составных частей прожектора применены высокие технологии, о которых ещё лет десять назад писали только в научных журналах.

Однажды, в далёком детстве, я купил красный светодиод в Культспорттоварах за 40 копеек. Мне завидовал весь радиокружок…

В прожекторе – две составные части: Светодиод и Драйвер. Напряжение 220В поступает на вход Драйвера, а с него – на питание Светодиода. Это если очень коротко и упрощённо.

Прожектор 20 Вт фото. Установлен под козырьком подъезда, который выходит в Удельный парк, С-Петербург.

Итак, как устроен светодиодный прожектор? Рассмотрим подробнее каждую часть, попутно буду давать фотографии и ссылки.

Основной параметр прожектора – мощность, которая бывает в основном 10, 20, 30, 50, 100 Вт. Другой параметр – цвет свечения. В основном в продаже два цвета – холодный белый (он ярче) и теплый белый (приятнее для глаз). По влагозащищенности – встречается один вид – уличный.

Прожекторный светодиод (светодиодная матрица)

Другие варианты названия – светодиодная матрица (их часто путают с матрицами, на которых сделаны “бегущие строки”), светодиодный чип, светодиодная сборка или модуль. По-английски – LED Chip.

Терминология тут окончательно не устоялось, но могу сказать, что под словами “светодиодный модуль”, как правило, подразумевают светоизлучающее устройство на дискретных светодиодах, которые напаяны на одну теплопроводящую подложку. В конце статьи будет фото.

Такая матрица, как правило, состоит из нескольких светодиодов (до 100 штук), соединенных последовательно-параллельно. Светодиоды в матрице изготовлены по особой технологии, которая позволяет получать кристаллы с идентичными характеристиками.

Светодиодный модуль (сборка). Видите в желтом квадрате два горизонтальных ряда точек по 10 шт? Это светодиоды.

Стоит сказать, что обычные светодиоды подключать параллельно нельзя из-за того, что у них всегда есть разброс параметров. В результате одни будут перегреваться, другие – гореть “вполнакала”, и вся конструкция быстро выгорит.

Матрица имеет два вывода для питания, плюс и минус. Их путать нельзя. Впрочем, если перепутать – ничего страшного не случится – просто не будет света.

Очень важно обеспечить хороший теплоотвод от светодиодной матрицы, я писал об этом в своих статьях не раз. Перегрев светодиодов выше 50 градусов понижает ресурс их работы – яркость со временем падает. Совершенно точно можно сказать, что срок службы светодиодного чипа однозначно зависит от температуры работы.

Например, при прочих равных условиях работа двух матриц при температуре +10 и +50 приведет к тому, что вторая матрица через год будет светить в 2 раза тусклее, чем первая.

Температура матрицы зависит от нескольких факторов, вот они:

• наличие радиатора (теплоотвод, отводящий тепло от прожектора в окружающую среду)
• отвод тепла от сборки (правильный монтаж через термопасту, обеспечивающий минимальное тепловое сопротивление)
• рабочий ток, который должен соответствовать номиналу (ток можно снизить, в результате увеличится срок службы, но упадет яркость)

Можно сказать, что значением тока светодиодного чипа выбирается компромисс между сроком службы и яркостью.

LED Driver

Под таким названием обычно понимается источник питания для LED Chip. У него тоже может быть много названий – драйвер, блок питания, источник тока и даже источник напряжения.

LED – драйвер. Может выглядеть примерно так. Главное – в параметрах акцент на стабильный выходной ток.

Разберем подробнее его функции.

Как и обычный светодиод, светодиодный модуль должен питаться стабильным током. В простейшем случае это делается последовательным подключением резистора, на котором падает нужное напряжение за счет тока через светодиод. Но этот способ хорош для одного диода или нескольких, соединенный последовательно, как это реализовано в светодиодных лентах. То есть, источник питания должен прежде всего выдавать стабильный ток.

В этом основное отличие Драйвера (источника тока для питания светодиодных модулей) от Адаптера (источника напряжения, для питания светодиодных лент и множества других устройств).

Устройство светодиодного прожектора на фото

Ниже на фото я покажу ещё раз устройство уличного светодиодного LED прожектора. Для тех, кто уже всё понял – воспринимайте это как бонус к статье)

Прожектор 10 Вт из статьи про Прожектор с датчиком движения

Рассматриваемое устройство состоит из двух частей: Прожектора (светильника) и датчика движения.

Разбираем прожектор (датчик движения – “приблуда” внизу))

Устройство светодиодного прожектора

Крепление светодиодной матрицы. Сердце этого прожектора, ради него работает всё остальное.

Светодиодная матрица прожектора. Обратите внимание на фото – в матрицу входят 9 темных точек. Это одиночные светодиоды. Подробнее будет позже.

Светодиодная матрица установлена таким образом, что корпус прожектора служит теплоотводом. При этом для улучшения теплопередачи используется теплопроводная тепмопаста.

Сзади в прожекторе находится LED Driver. По сути – источник тока (источник питания) для светодиодного источника света.

Устройство прожектора сзади

На вход блока питания поступает напряжение 220 В через реле датчика движения, а на выходе – постоянное однополярное напряжение около 10 В со стабильным током. Напряжение я измерил вольтметром, и для разных светодиодов оно может быть разным, но ток для этого блока будет стабильным, это необходимое условие для питания любых светодиодов.

LED Driver для питания светодиодной матрицы

Напряжение на выходе, как видно на этикетке блока, может колебаться в 2 раза – от 8 до 15 В, зато выходной ток очень стабилен – 900мА +-5%.

Хотел было разобрать источник питания, но он оказался залит герметиком, как и должно быть с уличной электроникой:

LED Driver – вид сзади. Слева – вход, справа – выход

Прожектор LEEK, 10 W

Фото разобранного прожектора 10 Вт, хорошо видно устройство.

Светодиодный прожектор Leek 10 Вт – вид спереди

Светодиодный прожектор Leek 10 Вт – вид сзади. Параметры

Светодиодный прожектор Leek 10 Вт – разбираем корпус

Светодиодный прожектор Leek 10 Вт – Блок питания, он же – драйвер для питания матрицы

Светодиодный прожектор Leek 10 Вт – Описание и параметры, информация на коробке

Светодиодный прожектор Leek 10 Вт – Описание и параметры, информация на коробке

Полная версия статьи — на сайте.

Если интересны темы канала, заходите также на мой сайт — https://samelectric.ru/ и в группу ВК — https://vk.com/samelectric

Буду рад лайкам, подпискам и вопросам в комментариях!

Если возникло желание отблагодарить Автора канала СамЭлектрик.ру:

Ремонтируем светодиодный прожектор своими руками.

Сегодня светодиодные прожектора пользуются повышенным спросом и востребованностью у большого числа людей, потому как имеют массу преимуществ при использовании. Эти устройства выполнены из современных элементов и имеют высокую надежность и эффективность, но и он с течением определенного периода по времени могут сломаться, тогда потребуется выполнить их ремонт. Выполнить ремонт прожектора можно достаточно быстро по времени в зависимости от возникшей неисправности.

Устройство светодиодного прожектора и типовые неисправности

Светодиодные прожекторы считаются такими устройствами, которые сочетают высокие показатели эффективности в работе и экономичности. Эти изделия имеют длительный по времени эксплуатационный ресурс, но иногда требуют квалифицированного ремонта. Чтобы качественно отремонтировать, рекомендуется обращаться в специализированные мастерские, где работают квалифицированные и опытные специалисты. Этот прожектор представляет собой яркий прибор для освещения, которые состоит из определенных деталей и элементов, одними из них являются:

• Специальные светодиоды, которые способны излучать свет.
• Специальные драйвера.
• Корпус.
• Эффективный рассеиватель, который в заметной степени увеличивает КПД устройства.
• Линзы.

Устройство светодиодного прожектора.

Частой поломкой, которая связана с представленным устройством — выход из строя драйвера. Осветительный прибор такими неисправностями быстро теряет яркость и с течением времени перегорает, потому как уменьшается качество передачи тепла в атмосферу. Эта проблема характерна для недорогих по стоимости изделий. Сгорание или же нечеткая работа драйвера является частой проблемой, которая часто встречается у производителей, экономящих на установке качественных радиаторов.

Проверяем драйвер

Ремонт светодиодных прожекторов должен проводиться с использованием современного оборудования и качественного инструмента. Чтобы осуществить проверку работы драйвера, потребуется убедиться, что на него подается электрическое питание 220 В. После этого, потребуется решить, что не работает. Здесь два варианта, первое — неисправность заключается в LED-драйвере. Второй вариант, поломка LED-матрицы. Необходимо сказать, что определение «драйвер» по своей основной сути — это определенный маркетинговый ход производителя, которым обозначается источник тока. Этот источник применяется для определенного устройства, которое рассчитано по току и значениям мощности.

Ремонт светодиодного прожектора своими руками  возможно осуществить при относительно несложных неисправностях. Чтобы осуществить проверку драйвера без подключенного светодиода, потребуется подать на его вход напряжение в 220В. После этого, на выходе, при исправном узле, должно возникнуть постоянное напряжение, которое будет по значению больше, чем допустимый предел указанный на самом блоке.

К примеру, когда на блоке установленного драйвера указано напряжение 28 В, тогда при осуществлении действий по его включении «вхолостую», показатели напряжения на выходе будут составлять ориентировочно 40 В. Это объясняется принципом функционирования схемы. Для полного восстановления ремонтируете драйвера светодиодного устройства с использованием качественных элементов, что в заметной степени увеличит показатели срока службы и эффективность оборудования.

Принципиальная схема самодельного прожектора на светодиодах.

Но, представленный способ проверку, не дает 100% гарантии такого факта, что он исправно работает. В некоторых случаях, может потребоваться отремонтировать ЛЕД прожекторов своими руками. Следует отметить, что иногда бывают рабочие блоки драйвера, которые при «холостом» включении, могут показывать различные параметры. Это не всегда указывает на неисправность узла, потому как у разных производителей свои схемы по которым могут работать. Этот момент в обязательном порядке требуется учитывать и полностью понимать, если вам необходимо проверить драйвер. Если мигает светодиодный прожектор или моргает, тогда это может указывать на недостаток питания, поэтому первым делом, следует проверить электрическое питание на выходе. Это делается в самую первую очередь, что позволяет сэкономить время на выполнение указанных мероприятий.

Проверяем светодиодную матрицу

Для проверки работы матрицы, рекомендуется использовать лабораторные БП. При этом, требуется подавать меньшее напряжение, чем требуется для работы этого узла. После этого, необходимо будет измерить показатели тока, то есть узнать, какое его количество потребляет в данный момент по времени наш прибор.

При отсутствии неисправностей в таком случае, матрица должна будет загореться. По завершению указанной процедуры, необходимо постепенно повышать напряжение, которое подается на матрицу до номинальных значений. Когда матрица разгорается на полную мощность, тогда можно считать, что этот узел оборудования исправен. Многие люди, занимающиеся подобными работами, упускают важные моменты, которые связаны с правильной установкой различных деталей, что с течением времени приводит к поломке.

Схема-подключение светодиодной матрицы.

Что делать если мощность светодиодного модуля неизвестна?

Иногда случаются такие ситуации, когда показатели мощности установленного модуля не указаны. Поэтому, аппарат сложно правильно подобрать для решения поставленных задач, а также сложно будет в будущем подобрать адаптер. Отмечаем такой момент, что в матрицах применяются диоды, которые имеют показатели мощности в 1 Вт, а их ток равняется 320 мА. Если в матрице 9 постоянно включенных диодов, а ток один по 320 мА и напряжение 3,1 В. Напряжение будет около 29 В.

Ремонт драйвера светодиодного прожектора

При ремонтной операции драйвера светодиодного прожектора, необходимо будет обращать внимание на все элементы, которые присутствуют в схеме. Он должен выдавать определенные значения постоянного напряжения, которое используется для питания установленных диодов. При ремонте этой системы, обращают внимание на силовые детали, которые имеют радиаторы. Связано это с тем, что при плохом охлаждении, определенные элементы драйвера могут быстро выходить из строя и их требуется заменить на новые и более качественные. В этом случае полезно подключение и схема диммера, что сэкономит время на данную процедуру.

Электрическая схема  драйвера.

Замена светодиода

При выполнении работ, связанных с заменой светодиодов, необходимо обращать повышенное внимание на параметры этого элемента, они должны точно соответствовать тем, которые прописаны у неисправных элементов.

Это поможет правильно сделать замену и стабильную работу прожектора на долгий отрезок по времени. Рекомендуется приобретать эти детали от известных производителей, потому как качество дешевых светодиодов не лучшее.

Неисправность светодиодного прожектора , блок питания не включается.

Если требуется оперативный ремонт оборудования, тогда можно приобрести в любом магазине, который торгует светодиодами необходимые элементы. Когда люди занимаются ремонтом современных систем на постоянной основе, тогда имеется отличная возможность приобретать необходимые элементы для замены при помощи магазинов, расположенных в интернете, что удобно и практично

Cветодиодный прожектор, устройство, ремонт. — Радиомастер инфо

Рассказано с пояснениями о двух способах восстановления светодиодных прожекторов.



Первый способ восстановления — замена неисправных деталей.

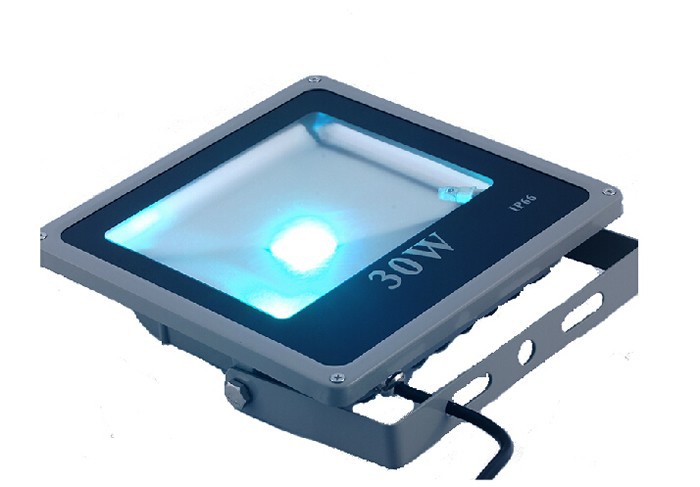

Прожектор светодиодный мощностью 30 Вт полностью перестал работать.

Корпус герметичный, разбирается просто откручиванием 4х винтов по периметру.

Вид прожектора со снятой крышкой.

После снятия отражателя получаем доступ к деталям.

Внешних повреждений не видно.

Подключаем к сети 220В и измеряем напряжение прямо на контактах питания светодиодной матрицы. Оно равно 0. Должно быть около 30 В, как написано на корпусе драйвера.

Отпаиваем провода и проверяем светодиоды. Их 10 групп по 6 светодиодов. В каждой группе светодиоды соединены параллельно, а сами группы последовательно.  Напряжение питания одного светодиода около 3 В, 10 групп последовательно будет около 30 В. Вот такое напряжение и должен обеспечивать драйвер.

Из 60 светодиодов при проверке не светит только 1.

Это не окажет существенного влияния на работу прожектора, поэтому переходим к драйверу.

Драйвер приклеен к корпусу. Его металлический корпус можно разогнуть, чтобы освободить плату с деталями.

После очистки от герметика и гари получаем доступ к деталям. Часть платы выгорела. Но пробитыми оказались только диоды входного мостика. Микросхема и остальные детали не коротят при прозвонке.

Выпаиваем неисправные детали, очищаем плату, обугленные участки платы нужно удалить, через них может быть утечка. Промываем все спиртом. Ставим новые диоды. У меня под рукой 1N4007. Они конечно больше по габаритам, но места для их установки хватит. По обратному напряжению и току они подходят с запасом. Вот так они были запаяны.

Схема подключения показана ниже. Резистор 10 Ом на 2 Вт установлен снаружи драйвера. Он нужен для ограничения тока заряда конденсатора после диодного моста при первом включении. Это повысит надежность. Конденсатор 22 мкф на 400 В в схеме уже был, его не менял.

Первое включение через лампу 220В 100Вт. Вдруг еще что-то неисправно, лампа ограничит ток и потери будут минимизированы.

Все работает нормально.

Отключаем лампу подключаем драйвер в сеть через резистор 10 Ом. Проверяем еще раз. Измеряем ток. При напряжении 30 В ток равен 0,61 А.

Так как герметик мы повредили, покрываем плату и детали шеллаком или электротехническим лаком. Прожектор светодиодный работает на улице и это защитит схему от конденсата и соответственно, от выхода из строя. Собираем корпус светодиодного прожектора в обратном порядке. Тщательно устанавливаем резиновую прокладку, защищающую внутренности прожектора от дождя.

Спустя несколько недель в ремонт поступил еще один прожектор такого же типа.

Его пришлось восстанавливать вторым способом, о котором и пойдет речь ниже.

Он тоже не светится, напряжение на контактах матрицы 0, как и в предыдущем случае.

Отпаял контакты, проверил драйвер без нагрузки, работает, выдает 52В.

Стал проверять светодиоды на замыкание, замыкают все 10 групп в которых светодиоды соединены параллельно, по 6 штук. Естественно, нужно выпаивать, чтобы найти те, которые замыкают. Только феном паяльной станции выпаивать трудно. Положил матрицу на утюг, он греет до 115 °C, помогая феном паяльной станции температура которого выставлена около 220°C, быстро выпаял все светодиоды.

Выпаянные светодиоды проверил. Замыкает половина. Запаял на плату через один, в надежде получить прожектор с мощностью меньше на 50%. Включил, оказалось, драйвер не держит нагрузку, светодиоды мигают и светятся неравномерно. От лабораторного блока питания при 30В светодиоды не мигают, но яркость свечения у всех разная, наверное они повреждены.

Дальше возиться уже невыгодно. Посмотрел сколько стоит новый светодиодный прожектор такого типа или аналогичный. Цена чуть больше $10. Просматривая материалы по этой теме увидел матрицы светодиодные, уже адаптированные под 220В. Их цена на близкую мне мощность около $3,5. Это в три раза ниже стоимости нового прожектора. Приобрести матрицу можно здесь.

Ее установочный размер меньше чем той, которая стояла, но в этом корпусе под матрицей уже были отверстия, которые в точности совпали с нужными для новой матрицы. Видимо корпус адаптирован и под такой вариант.

Но, если бы их и не было, просверлить четыре отверстия в алюминиевом корпусе и нарезать резьбу на 3мм не представляется сложным. Главное, под новую матрицу положить термопасту. Если старая не засохла, ее можно использовать. На матрице три контакта. Два обозначены L и L, а один N. L и L между собой соединены, легко просматривается по дорожкам. 220В В нужно подавать на N и любой L. Весь ремонт сводится к тому, чтобы прикрутить новую матрицу и подпаять два сетевых провода.

Ремонт светодиодного прожектора с заменой матрицы мне понравился. Его можно выполнить минут за 30. Так что, рекомендую. Да и выгода в три раза, между покупкой нового прожектора и матрицы, аргумент весомый.

Материал статьи продублирован на видео:

Простой светодиодный прожектор своими руками

Сегодня весь ассортимент имеющихся на рынке светодиодных прожекторов условно можно разделить на 2 группы: недорогие низкокачественные и фирменные изделия хорошего качества с высокой стоимостью. Стоит отметить, что вторая группа активно подделывается недобросовестными производителями из Китая, что серьезно усложняет выбор.

В данной статье рассмотрим, как сделать светодиодной прожектор на 220 В своими руками, качество которого в разы выше дешевых изделий китайского производства.

Необходимые детали и материалы

Все материалы, используемые в сборке, есть в хозяйственных магазинах и в отделах по продаже радиоэлектронных компонентов. В крайнем случае их можно заказать через онлайн-магазины. Главная деталь – это корпус от галогенного прожектора.

Если прожектор планируется использовать на открытом воздухе, то степень защиты корпуса должна быть не ниже IP67.

Далее понадобится двусторонний фольгированный стеклотекстолит прямоугольной формы. Его размер зависит от внутренних размеров корпуса галогенного прожектора. Для крепления текстолита потребуется алюминиевая пластина, которая также будет служить теплопроводом между светодиодами и корпусом прожектора.

Для более эффективного отвода тепла от светодиодов, рекомендуется использовать максимально тонкий стеклотекстолит.

Светодиоды будем устанавливать SMD 5050 в количестве 100 шт. Для их питания потребуется набор недорогих радиоэлементов, о выборе которых будет сказано чуть ниже. Для монтажа компонентов на печатную плату понадобится стандартный инструмент радиолюбителя. Кроме этого, пригодится умение изготавливать самодельные печатные платы, термопаста и провода.

Схема и печатная плата простого светодиодного прожектора

В качестве источника питания светодиодного прожектора применим схему с гасящим конденсатором, как наиболее простое и доступное каждому решение. Её принцип действия неоднократно рассматривался ранее. Поэтому укажем только основные нюансы, на которые следует обратить внимание.

По входу источника питания стоит неполярный конденсатор ёмкостью 1 мкФ на 400 или 630 вольт. Параллельно с ним включен резистор 1 МОм. Можно подключить любой другой резистор мощностью 0,25 Вт и более с сопротивлением 240–1000 кОм. Далее следует диодный мост, собранный на четырёх недорогих диодах 1N4007 (I_пр=1 А, U_обр=1000 В). Его можно заменить диодной сборкой с такими же параметрами. Выпрямленное напряжение сглаживается полярным конденсатором на 10 мкФ 400 В.

Светодиоды на печатной плате прожектора разделены на две последовательно соединённые группы по 50 шт. в каждой. В схеме для светодиодов не используются ограничительные резисторы.

При подключении источника питания к светодиодам между ними был установлен мультиметр в режиме измерения тока. Результат показал 38 мА в обеих ветвях или 19 мА в каждой, что соответствует предварительно проведенным расчетным данным. При сетевом напряжении 220 вольт ток через каждый светодиод не превысит номинальное значение в 20 мА.

Печатная плата изготавливается стандартным способом с помощью лазерного принтера и не требует особой точности. Обратная сторона платы остаётся нелуженой для лучшего отвода тепла. Монтажные отверстия необходимо разместить так, чтобы с их помощью обеспечить надёжный контакт с радиатором.

Плата светодиодного прожектора в файле Sprint Layout 6.0: LED-plata.lay6

Процесс сборки

Начнем собирать прожектор с установки светодиодов на печатную плату. Для этого можно воспользоваться как паяльной станцией, так и простым маломощным паяльником.

По завершении следует проверить правильность монтажа и работоспособность каждого светодиода отдельно, используя для этого мультиметр в режиме прозвонки.

Следующим этапом по сборке LED-прожектора своими руками является пайка блока питания навесным способом. Расположение радиодеталей нужно продумать так, чтобы они поместились в отсеке, куда заводят провод питания. Чтобы избежать короткого замыкания, оголённые участки изолируем термоусадочной трубкой. Проверяем работоспособность источника питания сначала на холостом ходу, а затем с нагрузкой (светодиодами).

После успешного кратковременного запуска переходим к окончательной сборке светодиодного прожектора. Сначала из алюминиевой пластины делаем радиатор в виде уголка. Таким образом, чтобы одна его полка прилегала к внутренней стенке прожектора, а ко второй крепилась плата со светодиодами. С целью повышения теплоотдачи в местах контакта наносим термопасту, после чего производим окончательную сборку.

Плюсы и минусы конструкции

Явным преимуществом конструкции является простота сборки и доступность используемых деталей. В результате проведенных операций получился самодельный светодиодный прожектор направленного действия на светодиодах SMD 5050 со светоотдачей 18 лм каждый. В сумме световой поток самодельного прожектора составит примерно 1600–2000 лм. Точное значение освещенности нужно измерять люксметром. Оно зависит от тока нагрузки и цветовой температуры используемых светодиодов.

Отсутствие ограничительного резистора – минус рассмотренной электрической схемы, благодаря чему её надёжность в регионах с нестабильным напряжением сети резко снижается. Значительный скачок напряжения станет причиной выгорания светодиодов. Поэтому рекомендуем немного усовершенствовать самодельный прожектор, дополнив его схему питания двумя резисторами сопротивлением 1–2 Ом.

Не стоит забывать, что светодиодное освещение продолжает прогрессировать, предлагая новые модели твердотельных источников света. В частности, место SMD светодиодов может занять COB матрица, розничная цена которой уже доступна широкому кругу потребителей. COB матрица упрощает монтаж, уменьшает размеры платы, снижает общее время изготовления прожектора в домашних условиях.

Вот только отводить тепло от многокристального чипа придётся с помощью вентилятора, а значит, придётся доработать блок питания. Для этих целей подойдёт компьютерный кулер, для которого достаточно места внутри корпуса. Но в этом случае прожектор нельзя будет эксплуатировать под отрытым небом.

Ещё одним прогрессивным шагом станет замена омеднённого текстолита на фольгированный алюминий. На самом деле этот трёхслойным материал сделан из текстолита, с одной стороны которого нанесена медь для вытравливания печатных проводников, а с другой – алюминий для отвода тепла. Он идеально подходит для построения современных светодиодных фонарей и прожекторов большой мощности.

Подводя итоги, хочется отметить, что сконструировать самодельный прожектор на светодиодах под силу каждому человеку, который «дружит» с паяльником и электричеством. А ещё сборка подобного самодельного устройства не только украсит досуг, но и станет экономичным осветительным прибором в домашнем хозяйстве.

Ремонт светодиодных прожекторов своими руками: как починить просто

Светодиодные прожектора пользуются большим спросом у потребителей для освещения витрин, фасадов магазинов, дворов в частных домах и других объектов. Они долговечны, имеют хорошую интенсивность света и потребляют намного меньше энергии по сравнению с обычными лампами накаливания.

Пример места использования прожектора

Но любая техника имеет определенный ресурс работы и не гарантирована от поломок, поэтому требует ремонта. Исправлять неисправности всегда дешевле самостоятельно, чем обращаться в мастерские к специалистам. Рассмотрим несложный ремонт некоторых неисправностей на светодиодных прожекторах, но прежде чем описывать процесс ремонта, надо изучить какие бывают конструкции прожекторов и принцип их работы.

Читайте также статью ⇒ Светодиодный прожектор с датчиком движения.

Работа светодиодного прожектора

Напряжение от источника питания подается на электронную плату, преобразованный ток подается на светодиодный элемент, который излучает потоки света. Конструкции прожекторов могут быть различны, но все они имеют общие элементы:

• Источник питания;
• Электронную плату преобразования тока и напряжения;
• Драйвера управления режимами работы;
• Теплоотводящий радиатор;
• Оптические элементы, линзы, зеркала, встроенные в корпус;
• Клеммы для подключения проводов и приспособления для крепления корпуса.

Основные элементы конструкции прожектора

Прожектора имеют светодиоды различного размера и мощности, но принцип работы и признаки неисправности имеют общие.

Основные неисправности прожектора

Чаще всего неисправность прожекторов проявляется по следующим признакам:

• Полное отсутствие свечения при включении питания;
• Мерцание светодиода;
• Тусклое свечение, не в полную мощность;
• Изменение оттенка излучаемого света;

Пример платы со сгоревшими элементами

Есть очевидные признаки деформация корпуса разрушение структуры светодиода, после механических ударов или обрыв, перегорание проводки, которые просматриваются визуально.

Основные причины возникновения неисправностей

Светодиодные матрицы, платы преобразования производители делают надежные, при правильной эксплуатации гарантируют минимальный безаварийный срок до 5 лет. Чаще всего неисправности возникают по следующим причинам:

• Нестабильные характеристики электросети, скачки напряжения и тока, превышающие величины рабочего режима;
• Кроткое замыкание фазы на корпус прожектора или нейтральный провод;
• Неправильное подключение;

В результате этих нарушений может выйти из строя электронная плата, на которой запрограммированы драйвера управления прожектором, преобразователи напряжения и тока, питающие кристаллическую структуру матрицы со светодиодами.

Светодиодная матрица в прожекторах может состоять из нескольких десятков элементов. При разрушении структуры 3-5 кристаллов в матрице прожектор может функционировать, но при большем количестве неисправных элементов происходят необратимые процессы нарушения режима работы и сгорают все кристаллы. В этом случае требуется полная замена матрицы.

Диагностика неисправности на светодиодном прожекторе

Рассмотрим определение неисправности на прожекторе, который пользуется у потребителей наибольшим спросом, прямоугольной формы с матрицей из 9 диодов, мощностью 10 Вт. Одна из моделей этой серии прожектор Volpe 10Вт и световым потоком в 750 Люмен.

Внешний вид прожектора с матрицей залитой компаундным раствором

Независимо от марки прожектора диагностика начинается с визуального осмотра:

• Проверяется целостность проводки от источника питания, отсутствие обрывов, горелой изоляции и перегибов кабеля, где может быть скрытый под изоляционным слоем разрыв токопроводящей жилы;
• Осматривается корпус прожектора и светодиодная матрица, на предмет отсутствия деформации, трещин и сколов;
• При полном отсутствии свечения в первую очередь надо открутить заднюю крышку корпуса и проверить напряжение на входе и выходе электронной платы преобразователя. На входе должно быть 220В переменного тока, если напряжения нет, то причина не в прожекторе, а вцепи его питания, измерения можно проводить обычным мультиметром. На выходных клеммах 12В постоянного тока.

Измерение напряжения поступающего на матрицу

• При отсутствии напряжения на выходе неисправность следует искать на плате преобразователя напряжения. Осмотрите плату на отсутствие окислившихся контактов, трещин олова в местах пайки и выгоревших деталей;
• Если во всех перечисленных пунктах признаков неисправности нет, остается последний элемент, это светодиодная матрица.

Ремонт, замена неисправных элементов светодиодных прожекторов

Такие неисправности как обрывы проводов устраняются быстро и не требуют особой квалификации. Наиболее сложным ремонтом является выявление неисправного элемента на печатной плате драйвера, преобразователя напряжения и замена светодиодной матрицы. Поэтому для самостоятельного ремонта надо обладать определенными знаниями и практическими навыками  в электротехнике, уметь читать схемы, пользоваться измерительными приборами и паяльником. Если такого опыта нет, лучше обратиться к специалистам.

Самым простым способом является замена неисправных элементов на аналогичные, их можно купить в электротоварах или снять с прожекторов, на которых неисправны другие детали. Собрать из двух, трех неисправных один работающий. Матрица с залитыми компаундным материалом кристаллами светодиодов ремонту не подлежит.

Совет №1 Если в матрице перегорели 2-3 диода из 9 , то не надо ждать когда она выгорит полностью это может пагубно отразится на драйверах, преобразователе напряжения. Меняйте матрицу при первых признаках неисправности.

Замена матрицы прожектора

• Отвинчиваем переднюю крышку корпуса, которая прижимает стекло;

• Откручиваем винты и извлекаем отражатель;

• Отпаиваем и отвинчиваем неисправную матрицу;

• Припаиваем новую матрицу и собираем прожектор в обратном порядке.

Иногда провода от печатной платы проходят к матрице через отверстия металлической подложки, которая играет роль радиатора для матрицы. В местах перехода они должны быть обязательно заизолированы, особенно плюсовой провод, чтобы не было короткого замыкания на корпус.

Совет №2 При замене матрицы протрите ее подложку и поверхность на которую она прикручивается. Смажьте эти места теплопроводной пастой, только после этого прикручивайте матрицу к корпусу.

При замене матрицы обязательно соблюдайте полярности, красный провод это плюс, синий или черный минус, желто-зеленый на корпус.

Читайте также статью ⇒ Как подключить выключатель света.

Замена печатной платы преобразователя напряжения или драйвера у светодиодного прожектора

Если при диагностике выявлены явные признаки выгоревших элементов, не спешите покупать плату.

Один из примеров схемы преобразователя для светодиодных прожекторов

Попробуйте заменить неисправные элементы, прозвоните диоды, предварительно отпаяв одну ножку от платы, транзистор SVD4N65F, впаянные детали прозванивать нельзя, при необходимости замените их. Прозвонка и выявление неисправных деталей на плате требует детального рассмотрения в отдельной теме, поэтому повторюсь. Если у вас нет соответствующих навыков, воспользуйтесь услугами специалистов или купите новую плату.

Часто допускаемые ошибки

• Меняя матрицу, забывают соблюдать полярность подключения;
• Обязательно снимайте старую затвердевшую теплопроводную пасту под матрицей, обезжиривайте подложки спиртом и накладывайте свежую пасту;
• Припаивать провода к матрице надо за 1-2 секунды, не перегревая ее, в противном случае кристаллы светодиодов могут разрушиться или изменить свои характеристики, ресурс их работы снизится.

Часто задаваемые вопросы и ответы на них

• Ремонт прожекторов с большей мощностью на 30Вт, 50Вт и больше отличается от прожектора в 10 Вт?

Нет, принцип работы и конструктивные решения одинаковые, поэтому методика определения неисправностей и ремонт такой же.

• Когда матрица имеет большое количество светодиодов и не залита компаундным раствором, можно заменить неисправный диод?

Можно и даже нужно, но делать это надо аккуратно микропаяльником, не перегревая кристаллы.

• На выгоревших сопротивлениях на плате невидно номиналов, как их узнать чтобы заменить на соответствующие?

В прилагаемой инструкции к прожектору есть схема, там они указываются или откройте другой прожектор и посмотрите.

Оцените качество статьи:

Уличный светодиодный прожектор | Блог инженера теплоэнергетика

     Здравствуйте! Осветительная аппаратура, в которой используются светодиодные источники света, уверенно завоевывает лидирующие позиции. Особенно это заметно в таком энергоемком сегменте ее применения, как уличное освещение. Данная статья посвящена одному из таких устройств – уличному светодиодному прожектору.

Монохромные прожекторы белого света

     Основными деталями конструкции прожекторов являются светоизлучающие элементы. В этом качестве могут использоваться следующие устройства:

• Мощные одиночные светодиоды, изготовленные по традиционной технологии

• SMD светодиоды, при производстве которых используется более прогрессивный метод поверхностного монтажа (Surface Montage Details)

• Сверхмощные светодиодные матрицы, создаваемые с применением COB технологии

     Использование одиночных диодов в качестве источника света практически ушло в прошлое. Эти устройства очень дороги, мощность их ограничена.

    С появлением технологии SMD произошло заметное удешевление производства светодиодов. Продолжающиеся усовершенствования производственного процесса позволяют увеличивать светосилу источников освещения, изготовленных этим методом. Однако, мощность этих приборов все же остается ограниченной. В настоящее время эта технология наиболее широко используется при изготовлении гибких светодиодных лент, повсеместно используемых в рекламных и оформительских целях.

     Настоящий бум в производстве светодиодных источников света произвело создание СОВ – технологии (Chip On Board). Этот метод позволяет получать источники света с электрической мощностью 100 Ватт и более.

Фото 1. COB — матрица

     В уличных прожекторах, особенно нуждающихся в мощных источниках света, эта роль обычно отводится светодиодной матрице, представляющей собой набор определенного количества диодов, соединенных между собой.

     Матрицы, применяемые в современных уличных прожекторах, производятся по технологии СОВ. Суть технологии заключается в том, что на единой подложке располагается необходимое количество полупроводниковых кристаллов, в зависимости от требуемой мощности матрицы. Эта конструкция изготавливается в виде единого интегрального устройства. Подложкой обычно служит массивная медная или металлокерамическая пластина, обладающая хорошей теплопроводностью. Она выполняет две функции:

• Является несущей основой, обеспечивающей механическую прочность чипа

• Играет роль общего теплоотвода для диодов матрицы

     Эффективный отвод тепла от кристаллов является ключевым условием надежной работы матрицы, определяющим реальный срок ее службы. Это положение требует пояснения.

     Притом, что светодиоды превосходят все известные сегодня источники света по эффективности светоотдачи, работа светодиодного осветительного устройства все же сопровождается выделением большого количества тепла. Перегрев кристалла светодиода приводит к быстрой его деградации, поэтому конструкция прожектора предусматривает наличие радиатора, обеспечивающего интенсивное рассеивание тепловой энергии.

Фото 2. Охлаждающие радиаторы светодиодных прожекторов

     При сборке прожектора должен быть обеспечен хороший контакт подложки матрицы с радиатором, для этого используется специальная термопаста.

     Для формирования светового потока требуемой направленности и плотности излучения, в прожекторах применяются оптические приспособления – линзы и отражатели. Линзы изготавливаются из прочного стекла высокой прозрачности. Обычно кристалл, покрытый первичной оптикой, создает световой поток, имеющий форму конического сегмента с углом 120°. Такая характеристика излучения не всегда соответствует предназначению осветительного устройства. Для дальнейшей обработки светового потока часто используют коллиматорные и фокусирующие линзы.

     Коллиматорные линзы создают параллельный пучок света, фокусирующие линзы – пучок конической формы. Чаще всего коллиматорная оптика используется в прожекторах с мощными светодиодами. В качестве вторичной оптики COB – матриц применяются фокусирующие линзы.

Фото 3. Иллюстрация возможностей регулирования пучка света фокусирующей линзой

     Не менее значительную роль в придании необходимых качеств осветительным приборам играет отражатель. Наиболее распространенные отражатели, применяемые в прожекторах, относятся к следующим типам:

• Параболические кругло – симметричные

• Параболические диффузионные

     В уличных светодиодных прожекторах преимущественно используются отражатели второго типа.

Фото 4. Уличный прожектор с параболическим диффузионным отражателем

Следующей важной частью прожектора является драйвер. По своей сути это стабилизированный блок питания, на вход которого подается сетевое напряжение 220 Вольт. На выходе драйвера формируется постоянное стабилизированное напряжение. Характеристики драйвера должны строго соответствовать техническим параметрам применяемой матрицы. Дело в том, что напряжение и ток, необходимые для питания матрицы, зависят от ее мощности и фирмы – производителя.

Важно! Правильно выбранный драйвер наряду с эффективным отводом тепла является залогом длительной службы светодиодной матрицы прожектора.

      Драйвер может размещаться в отдельном блоке, который крепится к корпусу прожектора снаружи. Такой вариант представлен на фото 4. Фото 5 демонстрирует прожектор, драйвер которого находится внутри корпуса.

Фото 5. Уличный прожектор с драйвером внутри корпуса

     Завершает обзор деталей прожектора корпус. Немаловажная деталь, особенно для устройства, предназначенного для работы на улице. Изготавливается корпус из алюминиевого сплава и состоит из двух частей. Лицевая часть – это крышка со стеклом, которая крепится к основной части четырьмя винтами. Место соединения герметизировано каучуковой прокладкой. В основной части корпуса располагаются светоизлучающая матрица, отражатель, и в некоторых конструкциях драйвер. Сам корпус чаще всего играет роль рассеивающего радиатора, поэтому имеет ребристую поверхность.

     Применяются уличные прожекторы белого света для освещения открытых пространств городских скверов, дворов, охраняемых территорий, подсветки фасадов зданий, памятников и т.п.

RGB и RGBW — прожекторы

     Это прожекторы, в которых светоизлучающим элементом служит трехцветная или четырехцветная светодиодная матрица. Она может быть набрана из отдельных мощных светодиодов, а может быть интегральной, созданной по современной COB – технологии. Об этой технологии было написано выше применительно к монохромным матрицам. RGB — матрица представляет собой три светодиода: красного, зеленого и синего свечения, которые интегрированы на одной подложке. Соединяются диоды не так, как в монохромной матрице, имеющей только два вывода. Варианты соединения трехцветных диодов следующие:

• С общим катодом. Матрица имеет 4 вывода – 3 анода и общий катод

• С общим анодом. Имеется 4 вывода – 3 катода и общий анод

• Без общих электродов. У сборки 6 выводов (3 анода и 3 катода).

      Эти схемы подразумевают раздельное управление каждым диодом. Идея создания таких осветительных приборов заключается в том, что смешивая три цвета, путем изменения интенсивности каждого из них, можно в итоге получить любой оттенок. Если интенсивность свечения всех трех диодов одинакова, в результате их смешивания, образуется белый цвет.

Фото 6. Уличный RGB – прожектор со встроенным контроллером и пультом дистанционного управления

     Для питания таких прожекторов, используются специально для этого созданные RGB – контроллеры. Это программируемые микропроцессорные устройства, в памяти которых могут храниться программы управления цветом. Сам контроллер обычно переключается посредством пульта дистанционного управления. Он имеет три выходных канала, отдельно для каждого из цветов. Управление осуществляется по принципу широтно – импульсной модуляции (ШИМ).

ШИМ – управление заключается в том, что на соответствующие электроды светодиодов подается последовательность прямоугольных импульсов. Импульсы имеют постоянную амплитуду. Для управления интенсивностью свечения диода меняется соотношение длительностей импульсов и промежутков между ними. Это соотношение называется скважностью импульсов.

      Используя запрограммированный контроллер, можно получить как монохромную подсветку любым оттенком, так и динамически изменяющуюся цветовую картину.

      Применение таких прожекторов для декоративной подсветки зданий, городских сооружений, памятников и фонтанов, оформления зрелищных мероприятий, способно создавать просто фантастические эффекты. Для подсветки фонтанов изнутри, прожекторы выпускаются в специальном подводном исполнении.

      RGBW – матрица состоит из четырех кристаллов: красного, зеленого, синего и белого цветов. Диод белого свечения добавлен для придания большей выразительности цветовоспроизведения за счет повышения качества белого цвета.

Фото 7. Мощная четырехцветная RGBW – матрица

     Для управления свечением четырехцветных матриц применяются RGBW – контроллеры. Работают они так же, как контроллеры RGB, но имеют четыре выхода.

     Развитие матричной COB – технологии сделало источники света более доступными по цене и позволило увеличить их единичную мощность. Это обстоятельство привело к вытеснению источников света другого типа в производстве монохромных прожекторов белого света. Что касается RGB и RGBW — прожекторов, то наряду с COB – матрицами, продолжается использование набора отдельных мощных светодиодов, имеющих разный цвет свечения.

Фото 8. RGBW — прожектор

     В прожекторе, изображенном на фото 8, использовано 54 светодиода четырех цветов свечения. Они объединены в группы по цветам и образуют цветные геометрические фигуры. Каждый светодиод оснащен индивидуальной рассеивающей линзой, улучшающей эффект смешения цветов.

     Из всего изложенного в этом обзоре следует, что светодиодные прожекторы уличного исполнения прочно заняли свою нишу в сегменте осветительных приборов. Динамика развития технологий в этой сфере говорит о том, что область применения этих устройств будет и дальше расширяться.

диагностика и устранение поломок. Ремонт, замена неисправных элементов светодиодных прожекторов

Одним из современных видов светодиодных источников света для уличного освещения является светодиодный прожектор . Электрическая схема светодиодного прожектора принципиально не отличается от схемы светодиодной лампы. Основное отличие заключается в их конструкции, так как требуется обеспечить работоспособность в широком диапазоне температур в условиях осадков. Поэтому ремонт прожекторов своими руками мало чем отличается от ремонта светодиодных ламп и даже проще, так как не возникает трудностей при разборке. Для получения доступа к драйверу и светодиодам прожектора достаточно отвинтить всего несколько винтов.

Ремонт маломощного светодиодного прожектора

Попали мне в ремонт два одинаковых светодиодных прожектора типа СДО01-10 мощностью 10 Вт. При внешнем осмотре сразу была обнаружена неисправность у одного из них – частичное отслоение защитного слоя и наличие темного пятна на светоизлучающей поверхности светодиодной матрицы.

Надежда на ремонт прожектора с неисправной светодиодной матрицей сразу исчезла, так как стоимость такого светодиодного излучателя обычно превышает половину стоимости прожектора. Да и приобрести новую матрицу весьма проблематично, так как на светодиодах обычно нет маркировки и определить тип нестандартного излучателя сложно. Внешний вид второго прожектора не вызвал вопросов.

Решил упростить задачу ремонта, переставив драйвер прожектора со сгоревшей матрицей в прожектор с исправной. Но снятие задних крышек показало, что в обоих прожекторах драйверы неисправны.

В обоих драйверах перегорели защитные резисторы номиналом 1 Ом, что свидетельствовало о пробое одного из диодов диодного мостика или ключевого транзистора.

Ремонт мощного светодиодного прожектора

Еще раз пришлось столкнуться с ремонтом более мощного прожектора типа СДО01-30 мощностью 30 Вт.

Внешний вид прожектора представлен на фотографии. По габаритным размерам он несколько больше, а конструкция прожектора повторяет конструкцию выше представленной модели.

После снятия задней крышки с прожектора и осмотра внешнего вида радиоэлементов на печатной плате, деталей с подозрительным внешним видом обнаружено не было.

Осмотр печатной платы после ее снятия со стороны печатных проводников сразу выявил два перегоревших резистора, R8 (2 Ом) и R22 (1 Ом). Обычно низкоомные резисторы перегорают от большого протекающего через них тока при пробое полупроводниковых приборов или конденсаторов. Рядом с резисторами находился полевой мощный транзистор SVD4N65F, который и оказался при прозвонке неисправным. Электрической схемы прожектора в наличии не было и пришлось номиналы сгоревших резисторов узнать, вскрыв исправный прожектор такого же типа.

Неисправные резисторы и транзистор были выпаяны и дополнительно проверены на печатной плате все остальные полупроводниковые элементы. После запайки исправных резисторов и транзистора в печатную плату прожектор заработал.

Как видите, владея навыками работы с мультиметром и паяльником можно успешно ремонтировать любые светодиодные прожекторы своими руками.

Отремонтированный прожектор уже несколько лет исправно работает. Второй тоже недавно отремонтировал , благодаря появлению нового типа LED матриц, для которых не нужен дополнительный драйвер, так как он уже установлен на подложке матрицы. Матрицы по цене не дороже классических изделий.

В дополнение удалось не только восстановить работоспособность прожектора, но и увеличить его мощность в три раза, при этом добиться нулевого коэффициента пульсаций.

Светодиодный прожектор Navigator NFL-P-30-4K-BL-SNR-LED пришел в ремонт со следующим диагнозом. Работает часть только светодиодного прожектора, причем часть, которая светилась, напоминала больше работу стробоскопа, чем прожектора. Схемы на это устройство не было, очередной раз пришлось убедиться, чем меньше схема, тем удивительнее фантазия инженера создавшего ее. Но если не рассматривать инвертор, то вся остальная конструкция вызвала серьезное недоумение, качество намного выше, по сравнению с инвертором. Хотя сами светодиоды (предположительно 5730-1) припаяны вкривь и вкось, помимо пайки под контакт, припаян также корпус светодиода, своей охлаждающей площадкой к тонкой подложке в 2-2,5 мм толщиной, из алюминия (может керамики).

Рис. 1 Демонтированный светодиод, 1- контактные площадки, 2 — радиаторная площадка (контакт под радиаторную площадку оторвался вместе со светодиодом)

Сама подложка механически прижата к мощному черненому радиатору, один вид которого вызывает уважение. Подводящие провода в силиконовой оболочке довольно редко использующейся в бытовой технике, так же вызывают положительные эмоции.

Рис. 2 Охлаждающий радиатор, подложка светодиодов.

И немножко дегтя в бочку меда – мощный радиатор не дает безболезненно снять неисправные светодиоды, в отсутствие паяльной станции, фен и два паяльника не сильно помогают, вместе со светодиодом поднялась и площадка радиатора под корпусом светодиода. Неудобный демонтаж на фоне отсутствия блочной конструкции делают блок светодиодов 50254 V-0.5 неремонтопригодным в бытовых условиях (напоминаем, перегрев кристалла светодиода свыше 110С-130С приводит к летальному исходу для последнего), да и не всякая мастерская возьмется за демонтаж монтаж светодиодов, учитывая стоимость деталей плюс работа — дешевле купить новый.

Инвертор GT-50254 V.06 хоть и доставил удовольствие, эдакий ребус, но, в конечном счете, отремонтировать его не удалось. За время обеда — это было нереально, а терять время — собирать новый инвертор, нет желания. ШИМ –контроллер имеет заводскую маркировку AFB3HF, найти такой не удалось. Приблизительно в голову не приходил ни какой аналог. Если предположить, что светодиоды 5730-1 , то выходное напряжение инвертора 19В, таким образом при 40 Вт потребляемой мощности получаем 2А на выходе, а значит напряжение обратной связи по току 0,3В, таких ШИМ –контроллеров по памяти вспомнить не удалось, а учитывая факт обратной связи по напряжению вообще на переменном напряжении (!!!), то были оставлены всякие попытки найти аналог. ULVO где то в стандартном диапазоне, по крайне от внешнего блока питания 13,5В ШИМ -контроллер запускается и работает стабильно.

Рис. 3 Схема светодиодного светильника Navigator NFL-P-30-4K-BL-SNR-LED

Рис.4 Инвертор вид №1

Рис. 5 Инвертор вид №2

UPD 09/12/2014.

От нашего читателя Юрия .

Светодиодный прожектор Navigator NFL-50-4K-WH-IP56-LED .

Две неисправности

• Прожектор не включатся. Вышел из строя сдвоенный диод шоттки во вторичном выпрямителе в корпусе TO-220 (такие стоят в БП компьютеров). После замены диода прожектор включился.
• Прожектор мерцает. Неисправность резистора на 100 ом (R5 100 Ом по аналогии со схемой на рис. 3) в цепи питания обмотки трансформатора (обмотка обратной связи), питание 12V, оно же питает и микросхему ШИМ.

От нашего читателя Юрийник .

• При выходе из строя одного светодиода в линейке. Перемкнуть в каждой шестёрке светодиодов неисправные, их по одному в группе. В исправных шестерках перемкнуть так же по одному (для согласования нагрузки).
• Электронный балласт релаксирует (мерцает. zival ). Шунтировать резистор R7 (рис. 6) емкостью 1000пФ
• Режим светодиодной матрицы можно менять. Для этого, подключаем к плюсовому выводу электронного балласта последовательно резистор от 5 до 100 Ом

Рис. 6. Ремонт светодиодного светильника по совету читателя Юрийник

Светодиодные прожектора сегодня – весьма популярная вещь. Но, как и любая электроника, прожектора сравнительно часто ломаются. Ремонту светодиодных прожекторов своими руками и будет посвящена сегодняшняя статья.

Вся теория по устройству светодиодных прожекторов и терминология изложена в , а здесь – практика для домашних умельцев.

1. Прожектор не горит – с чего начать?
2. Проверяем драйвер
3. Проверяем светодиодную матрицу
4. Что делать, если мощность светодиодного модуля неизвестна?
5. Ремонт драйвера светодиодного прожектора
6. Замена светодиода
7. Где брать запчасти для ремонта?

Прожектор не горит – с чего начать?

Первым делом, надо убедиться, что питание 220 В на драйвер подается. Это Азы.

Проверяем драйвер

Напоминаю, что слово “драйвер” – это маркетинговый ход для обозначения источника тока, предназначенного под конкретную матрицу с определенным током и мощностью.

Для того, чтобы проверить драйвер без светодиода (вхолостую, без нагрузки), достаточно просто подать на его вход 220В. На выходе должно появиться постоянное напряжение, по значению чуть большее, чем верхний предел, указанный на блоке.
Например, если на блоке драйвера указан диапазон 28-38 В, то при включении его вхолостую напряжение на выходе будет примерно 40В. Это объясняется принципом работы схемы – для поддержания тока в заданном диапазоне ±5% при увеличении сопротивления нагрузки (вхолостую = бесконечность) напряжение тоже должно увеличиваться. Естественно, не до бесконечности, а до некоторого верхнего предела.

Однако, этот способ проверки не позволяет судить об исправности светодиодного драйвера на 100%.

Дело в том, что встречаются исправные блоки, которые при включении вхолостую, без нагрузки, или вообще не запустятся, или будут выдавать непонятно что.

Предлагаю подключить к выходу светодиодного драйвера нагрузочный резистор, чтобы обеспечить ему нужный режим работы. Как подобрать резистор – по закону дядюшки Ома, глядя на то, что написано на драйвере.
Например, если написано Output 23-35 VDC 600 mA, то сопротивление резистора будет от 23/0, 6=38 Ом до 35/0, 6=58 Ом. Выбираем из ряда сопротивлений: 39, 43, 47, 51, 56 Ом. Мощность должна быть соответственная. Но если взять 5 Вт, то на несколько секунд для проверки его хватит.

Внимание! Выход драйвера, как правило, гальванически развязан от сети 220В. Однако, следует быть осторожным – в дешевых схемах трансформатора может не быть!

Если при подключении нужного резистора напряжение на выходе – в указанных пределах, делаем вывод, что светодиодный драйвер исправен.
Проверяем светодиодную матрицу

Для проверки можно использовать лабораторный блок питания, примерно такой. Подаем напряжение заведомо меньшее, чем номинал. Контролируем ток. Светодиодная матрица должна загореться.

Контролируем ток дальше и аккуратно повышаем напряжение так, чтобы ток достиг номинала. Матрица будет гореть полной яркостью. Подтверждаем, что она на 100% исправна.
Что делать, если мощность светодиодного модуля неизвестна

Бывают ситуации, когда имеется светодиодный чип, но его мощность, ток и напряжение не известны. Соответственно, его затруднительно купить, а если он исправен, то непонятно, как подобрать адаптер.

Для меня это было большой проблемой, пока я не разобрался. Делюсь с вами, как по внешнему виды светодиодной сборки определить, на какое она напряжение, мощность и ток.

К примеру, имеем прожектор с такой светодиодной сборкой:
9 диодов. 10 Вт, 300 мА. На самом деле — 9 Вт, но это в пределах погрешности.

Дало в том, что в светодиодных матрицах прожекторов используются диоды мощностью 1 Вт. Ток таких диодов равен 300…330 мА. Естественно, всё это примерно, в пределах погрешности, но на практике работает точно.

Может, это тоже будет интересно?

В данной матрице 9 диодов включены последовательно, ток у них один (300 мА), а напряжение 3 Вольта. В итоге, общее напряжение 3х9=27 Вольт. Для таких матриц нужен драйвер с током 300 мА, напряжением примерно 27В (обычно от 20 до 36В). Мощность одного такого диода, как я говорил, около 9 Вт, но в маркетинговых целях этот прожектор будет на мощность 10 Вт.

Пример 10 Вт – немного нетипичный, из-за особенного расположения светодиодов.

Другой пример, более типичный:

Светодиодная сборка для прожектора 20 Вт

Вы уже догадались, что два горизонтальных ряда точек по 10 шт – это светодиоды. Одна полоска – это навскидку 30 Вольт, ток 300 мА. Две полоски, соединенные параллельно – напряжение 30 В, ток в два раза больше, 600 мА.

Ещё пара примеров:

5 рядов (зиг-заг) по 10 светодиодов.

Итого – 50 Вт, ток 300х5=1500 мА.

Матрица 7 рядов по 10 светодиодов

Итого – 70 Вт, 300х7=2100 мА.

Думаю, продолжать не смысла, уже всё понятно.

Немного другое дело с светодиодными модулями на основе дискретных диодов. По моим подсчетам, там один диод, как правило, имеет мощность 0, 5 Вт. Вот пример матрицы GT50390, установленной в прожекторе 50 Вт:
Светодиодный прожектор Navigator, 50 вт. Светодиоды — 90 дискретных диодов

Светодиодный прожектор Navigator, 50 вт. Светодиодный модуль GT50390 – 90 дискретных диодов

Если, по моим предположениям, мощность таких диодов – 0, 5 Вт, то мощность всего модуля должна быть 45 Вт. Схема его будет такой же, 9 линеек по 10 диодов с общим напряжением около 30 В. Рабочий ток одного диода – 150…170 мА, общий ток модуля – 1350…1500.

У кого другие соображения на этот счет – милости прошу в комментарии!

4 led chip — Светодиодные модули для прожекторов

Светодиодные модули для прожекторов

Светодиодные модули для прожекторов на различные мощности. Цена — от 5 руб/шт!

Читайте подробнее о устройстве, а также о ремонте светодиодных прожекторов!

Ремонт драйвера светодиодного прожектора

Ремонт лучше начать с поиска электрической схемы Led драйвера.

Как правило, драйвера светодиодных прожекторов строятся на специализированной микросхеме MT7930. В статье про Устройство прожекторов я давал фото платы (не влагозащищенной) на основе этой микросхемы, ещё раз:
Светодиодный прожектор Navigator, 50 вт. Драйвер.

Светодиодный прожектор Navigator, 50 вт. Драйвер. Плата GT503F

Светодиодный прожектор Navigator, 50 вт. Драйвер. Вид со стороны пайки

Внимание! Информация по схемам драйверов и ещё немного по ремонту вынесена в отдельную статью!
Замена светодиода

При замене светодиодной матрицы хитростей особых нет, но нужно обратить внимание на следующие вещи.

Старую теплопроводную пасту тщательно удалить,
— нанести теплопроводящую пасту на новый светодиод. Лучше всего это делать пластиковой карточкой,
-закрепить диод ровно, без перекосов,
-удалить лишнюю пасту,
— не перепутать полярность,
— при пайке не перегревать.

При ремонте светодиодного модуля, состоящего из дискретных диодов, прежде всего нужно обратить внимание на целостность пайки. А потом уже проверять каждый диод подачей на него напряжения 2, 3 – 2, 8 В.
Где брать запчасти для ремонта

Если нужен оперативный ремонт, то лучше всего, конечно, сбегать в магазин через дорогу.

Но если вы занимаетесь ремонтом на постоянной основе, то лучше поискать там, где дешевле. Рекомендую это делать на известном сайте АлиЭкспресс.
Услуги блога СамЭлектрик.ру. >>> ПЕРЕЙТИ И УЗНАТЬ ПОДРОБНОСТИ >>>

На этом заканчиваю. Призываю соратников делиться опытом и задавать вопросы!

Светодиодные прожекторы являются тем вариантом осветительного оборудования, которое сочетает в себе высокую эффективность и экономичность работы. Несмотря на большой эксплуатационный ресурс, они тоже выходят из строя, и их владельцам приходится обращаться в ремонтные мастерские. Однако далеко не все неисправности настолько сложны, чтобы нельзя было провести ремонт светодиодного прожектора своими руками. Давайте рассмотрим причины поломок, способы диагностики и критерии, по которым можно узнать, возможен ли самостоятельный ремонт.

Устройство светодиодного прожектора и типовые неисправности

ЛЕД-прожектор (LED) представляет собой яркий осветительный прибор, состоящий из:

• светодиода, излучающего свет;
• драйвера, управляющего работой устройства;
• корпуса;
• рассеивателя, увеличивающего КПД прибора;
• линзы, определяющей форму, цвет и другие параметры светового потока.

Наиболее распространёнными неисправностями в прожекторе являются выход драйвера из строя или перегорание светодиодов. Последние сильно теряют яркость или сгорают из-за того, что тепловая энергия, которую они вырабатывают, плохо отводится в атмосферу. Такая проблема характерна для бюджетных производителей, которые экономят на радиаторах.

Сгорание или нестабильная работа драйвера – это проблема, характерная для прожекторов китайского производства, в которых производители тоже экономят буквально на всём. Тем не менее, использование этой продукции может быть выгодным, если вы умеете приводить электронику в порядок. Китайские прожекторы стоят очень дёшево и хорошо работают после восстановления драйвера.

Прожектор перестал гореть – как починить?

Прежде всего, в данной ситуации следует проверить, поступает ли на драйвер устройства питание с напряжением 220 В. Если с этим все в порядке, следует сначала провести диагностику и ремонт драйвера. Его можно проверить и без подключения светодиода, подав на вход электрический ток. Если устройство работает правильно, то измерение на выходе мультиметром должно показать постоянное напряжение, которое будет чуть выше номинального предела. Например, для драйвера с выходным напряжением 28-38 вольт при работе вхолостую мультиметр покажет ~40 вольт. Это объясняется тем, что увеличение сопротивления нагрузки (из-за холостой работы) ведёт к увеличению напряжения.

Правда, этот способ помогает точно проверить не все драйверы. Есть блоки, которые в исправном состоянии либо будут выдавать нелогичные данные, либо вовсе не запустятся. В такой ситуации проверить устройство поможет нагрузочный резистор, имитирующий потребление светодиода. Подбирать его нужно в соответствии с характеристиками драйвера. Например, при выходном постоянном токе 23-35V 600 mA сопротивление резистора должно быть в пределах от 23/0.6 = 38 Ом до 35/0.6=58 Ом.

Если выходное напряжение при подключённом нагрузочном резисторе соответствует нормативам, драйвер работает правильно.

Простейшим способом отремонтировать светодиодный прожектор при вышедшем из строя драйвере является замена этого компонента. Приобрести подходящую модель можно не только в специализированных магазинах, но и в интернете. Например, большое разнообразие запчастей предлагает Aliexpress, хотя там нужно быть очень внимательным, чтобы выбрать качественный товар (иногда даже сами продавцы плохо разбираются в вопросе). Иногда подходящие драйверы можно найти у мастеров, которые профессионально занимаются ремонтом прожекторов. А если светодиодный прожектор был сделан из диодов своими руками, то разобраться в его устройстве и устранить проблему будет ещё проще, чем покупать или собирать новый.

Как подбирать драйвер, если неизвестна мощность светодиодного модуля

У многих любителей возникают ситуации, когда необходимо работать с прожектором, мощность, ток и напряжение светодиодного чипа в котором неизвестны. Соответственно, в такой ситуации сложнее подобрать замену и драйвер.

Здесь необходимо посчитать количество диодов в матрице светодиода и сложить их показатели. В таких светодиодных модулях используются диоды с напряжением 3 В, током 300-330 мА и мощностью 1 Вт. Соответственно, общее напряжение матрицы составляет 27 В с силой тока 300 мА (при последовательном подключении). Соответственно, для работы необходим драйвер с выходным напряжением 20-36 В.

Приведём пример с более сложной матрицей, которая состоит из двух параллельно подключённых рядов диодов. Каждый ряд имеет напряжение приблизительно 30 В с током 300 мА. Из-за параллельного подключения драйвер должен иметь выходные показатели 30 вольт и 600 мА.

Устраняем мигание LED-прожектора

С проблемой рано или поздно сталкивается каждый владелец светодиодного прожектора. Причиной такого поведения может быть неправильная работа электронных компонентов или потеря работоспособности светодиодов. В данном разделе мы рассматриваем, каким образом отремонтировать светодиодный прожектор с мощностью в 10 Вт. Такая мощность встречается чаще всего, а общая конструкция приборов схожа, поэтому решение проблемы универсально.

Светодиод представляет собой матрицу из 9 кристаллов, каждый из которых имеет мощность в 1 Вт. Эти кристаллы соединены в три последовательные схемы и залиты люминофором – веществом, преобразующим получаемую энергию в свет. Светодиод на 10 Вт состоит из трёх линеек кристаллов, которые параллельно подключаются к питанию, идущему от драйвера.

Перегорание одного из кристаллов в светодиоде приведёт к миганию во время работы. Характер мигания может быть как периодическим, с равными паузами, так и хаотическим. По разным причинам сгорание матрицы может вести к полному отключению светодиодного элемента, либо к отказу одной-двух линеек кристаллов.

Почему матрица мигает или не светится при перегорании

Кристаллы, залитые люминофором, соединяются между собой подводами, которые в случае с продукцией высокого качества делаются из золота, а в бюджетных приборах – из меди. Слишком сильное нагревание матрицы и соединительных контактов приводит к тому, что эти нити отслаиваются от кристаллов. Поэтому вся матрица или часть её отключается. После остывания нить возвращается в исходное положение и работа возобновляется. После повторного нагрева до критической отметки контакт снова прерывается и матрица гаснет. Этот цикл в процессе работы продолжается бесконечно, а для наблюдателя выглядит как мигание лампы. Полный выход светодиода из строя происходит, когда одна из нитей перегревается настолько, что отпадает от кристалла.

Зная о таком поведении, можно проверять состояние матрицы диодных прожекторов своими руками. Для этого нужно вооружиться не слишком острым предметом и нажать на те места матрицы, в которых проходят соединительные нити. Конечно, прожектор в это время должен быть включённым. Если при надавливании на один из путей прибор загорается, проблема найдена. В данном случае остаётся правильно заменить испорченный чип.

Важная информация! Матрицу, у которой перегорела хотя бы одна линейка кристаллов, следует незамедлительно менять. Оставшиеся осветительные элементы потеряют эффективность и быстро выйдут из строя.

Это происходит, потому что кристаллы соединяются в матрице параллельно-последовательно, а питание от драйвера подаётся в виде постоянного тока. Поэтому после выгорания одной линейки, две оставшиеся получают силу тока в 1,5 раза больше номинальной. Работа под повышенной нагрузкой приводит к ещё большему нагреванию матрицы и быстрому сгоранию других нитей.

Ремонтируем матрицу

Замена светодиода при перегорании кристаллов на матрице не является чрезмерно сложной процедурой. После приобретения аналогичного по характеристикам компонента и специальной термопасты, необходимой для монтажа, нужно:

1. Разобрать корпус прожектора, открутив крепёжные болты на корпусе.
2. Снять линзу или стекло.
3. Демонтировать рассеиватель.
4. Открутить крепёжные винтики матрицы и аккуратно отпаять токопроводящие выводы. Для этого лучше всего подойдёт бесконтактная паяльная станция с термофеном.
5. Смазать новый светодиод термопастой.
6. Припаять контактные выводы светодиода и закрутить обратно крепёж.

При подключении светодиода крайне важно соблюсти полярность выводов. Опытные монтажники также рекомендуют при замене светодиода в недорогих китайских прожекторах заменить проводки. Производители, как правило, используют материал с минимальным сечением, что не совсем надёжно. При этом лучше использовать термоусадочные трубки. Они сохраняют изоляционные свойства даже под действием тепла, исходящего от диода.

Постоянные проблемы с освещением, возникающие в домашних условиях, требуют самостоятельного устранения неисправностей. И нетрудно согласиться, что систематический вызов специалиста для ремонта светодиодного прибора — довольно затратная на сегодняшнее время услуга. Поэтому во избежание определенного дискомфорта рекомендуется произвести ремонт светодиодного прожектора своими руками.

Современный светодиодный прожектор считается востребованным и довольно популярным устройством, которое применяется для освещения придомовой территории. Подобное средство освещения весьма удобно в эксплуатации, однако, безусловно, наступает момент, когда оно выходит из строя и требует своевременного ремонта. Поэтому определенно необходимо обладать навыками грамотного определения неисправностей, устранения дисфункции, а также восстановить прежнее состояние оборудования. Следует отметить, что базовые светодиодные прожекторы не предусматривают замену источников света на другой с отличной мощностью.

Основные причины неисправности прожектора

Нередко причиной поломки является перегрев матрицы, в результате чего происходит сгорание всех предохранителей. Косвенными причинами, которые приводят к дисфункции прожектора, принято считать:

• короткое замыкание;
• перенапряжение;
• неправильное подключение к сети;
• подключение сверхтоков;
• несоблюдение схемы подключения устройства.

Перед тем как приступить к ремонту светодиодного прожектора своими руками, рекомендуется досконально рассмотреть образование дефекта матрицы. Как правило, матрицы представляет собой устройство, которое работает при помощи кристаллов. В основном их десятки, но при неисправности 5-7 кристаллов приспособление продолжает функционировать в прежнем режиме. Лишь полное сгорание матрицы требует вмешательства. Но согласно мнению специалистов, в подобных ситуациях желательно произвести полную замену матрицы. Следует отметить, что во время ремонтных работ настоятельно рекомендуется заизолировать проводники прожектора.

Нередко нарушение работоспособности светодиодных источников происходит за счет неисправностей драйверов, питающих кристаллическую поверхность прожектора. В том случае, если устройство пришло в негодность еще до истечения гарантийного срока, то в месте, где было приобретено устройство, должны оказать помощь или же произвести замену. В противном случае придется задуматься над тем, как сделать светодиодный прожектор своими руками, или же оплачивать ремонт специалистам.

Особенности ремонта светодиодного прожектора своими руками

Перед тем как преступить к ремонту, рекомендуется подготовить необходимый набор инструментов и уточнить причину возникновения неисправности устройства. Устранение любой поломки должно производиться должным образом, чтобы избежать очередного возникновения проблемы.

В основном претендентами на ремонт являются светодиодные прожекторы, произведенные в Китае, средняя мощность которых составляет 10 ватт. Именно на этом примере можно рассмотреть решение проблемы, связанной с поломкой.

Алгоритм действий во время ремонта

Итак, алгоритм действий будет следующим:

• Для начала необходимо открепить крышку корпуса прибора, чтобы обеспечить себе возможность работать с внутренним механизмом.
• Затем нужно снять стеклянную защиту и рассеиватель света.
• После чего следует отпаять светодиодный источник от матрицы.
• И в завершение припаять его к новой, уже работоспособной кристаллической панели.

После проведения перечисленных действий следует надежно закрепить каждый болт и проверить прожектор при помощи мультиметра. В случае если прозвонка покажет рабочее положение, то фонарь можно крепить на его первоначальное место и получать удовольствие от его работы. Важно заметить, что во время установки новой матрицы следует соблюдать полярность.

Аналогичным образом можно отремонтировать своими руками светодиодный прожектор 220 вольт. Новичкам также следует знать, что по завершении устранения поломок необходимо действовать в обратном порядке. Кстати, есть возможность определить неполадки во время работы по следующим признакам:

• мигание лампочки;
• нарушение изоляции;
• деформация проводов;
• смена оттенков светодиода;
• тусклое горение.

Принцип работы светодиодного прожектора

Нередко во время поломки возникает желание самостоятельно отремонтировать светодиодный прожектор своими руками. Однако для начала необходимо знать нюансы работы устройства. Как правило, работа прибора осуществляется благодаря совместному функционированию определенных установленных систем — оптика, источник питания, драйверы и теплоотводящие элементы. Внутри корпуса расположены светодиоды и маленькие электронные элементы. Напряжение к светодиодному элементу преобразовывает ток в световые лучи. В результате происходит свечение прожектора.

В заключение

Убедившись в работоспособности устройства и нормальном функционировании всех его элементов, его можно улучшить своими руками. Светодиодный прожектор на 12 вольт, например, не имеет выпрямителя и стабилизатора. Поэтому, ремонтируя самостоятельно, подобные приспособления установить не так сложно. Для этого достаточно соединить пары светодиодных источников в последовательном действии, которые включаются встречным образом. После чего к ним приложить балластный конденсатор. Как видно, ремонт светодиодных прожекторов не такое уж и трудное занятие, если знать основы теории по их устройству.

Лучшие обзоры камер с прожектором: полное руководство покупателя

Если вы хотите защитить свой дом от злоумышленников, вам нужно повысить безопасность вокруг него. Прожектор — одно из лучших средств защиты от преступности. Если у вас есть хорошо освещенный двор, есть вероятность, что преступники будут избегать вашего дома и выберут более мягкую цель.

Сочетание прожектора с системой камер обеспечивает отличное обновление системы безопасности вашего дома. Люди дважды подумают о том, чтобы снять этот пакет FedEx с вашего крыльца, если они узнают, что кто-то наблюдает за ними.

Комбинация прожектора и камеры — лучший способ улучшить меры внешней безопасности вокруг вашего дома. В этом обзоре мы рассмотрим лучшую прожекторную камеру для вашего двора.

Наши фавориты

Мы просмотрели десятки списков в Интернете в поисках лучшей прожекторной камеры. Есть так много моделей для просмотра. Это немного сбивает с толку, когда вы просматриваете все из них в поисках лучших моделей. Однако мы нашли ряд лучших прожекторных камер для вашего двора.

В этом разделе мы расскажем о трех наших лучших выборах. У нас есть множество вариантов комбинаций камеры и прожектора для любого применения и любого бюджета. Выберите модель, которая подходит для вашей домашней безопасности, и никогда больше не беспокойтесь о злоумышленниках на вашей собственности.

Лучший выбор: прожекторная камера Arlo Pro 3

Эта модель Arlo получила нашу награду как лучшая прожекторная камера в целом. Вы получаете беспроводную настройку с записью в разрешении 2К. Эта модель подключается к вашей сети Wi-Fi, предлагая беспроводную передачу данных изображений на ваше мобильное устройство.Нет необходимости в концентраторе HDR, и вы получаете четкое и четкое изображение. Мощный прожектор излучает до 3000 люмен, что достаточно для освещения самых больших дворов. Вы получаете 160-градусный охват и двустороннюю аудиосвязь, поддерживаемую этой камерой.

Premium Pick: камера с кольцевым прожектором

Камера с кольцевым прожектором (черная) с эхо-точкой (уголь)

• В этот комплект входят кольцевая камера с прожектором и эхо-точка (3-го поколения).
• «Алекса, поговори с входной дверью».Общайтесь с посетителями через эхо-точку при подключении кольцевой камеры к Alexa
• Позволяет видеть, слышать и разговаривать с посетителями со своего телефона, планшета и ПК
• Отправляет оповещения при обнаружении движения
• Требуется проводная установка для защиты от атмосферных воздействий электрические коробки

Ring — одна из ведущих марок оборудования для домашнего мониторинга. Эта модель имеет затемненный дизайн и поставляется с Amazon Echo для упрощения работы. Alexa позволяет разговаривать через устройство с посетителями у вашей двери.Вы получаете разрешение 1080p в HD, с живым просмотром и ночным видением. В этой модели есть множество настроек конфиденциальности, и вы получаете яркие прожекторы с функцией активации движения и двусторонней связи. Существует дистанционно активируемая сигнализация, и вы можете просматривать изображение с камеры на мобильном устройстве без концентратора HDR.

Бюджетный выбор: камера наблюдения Geeni Sentry Floodlight

Sale Geeni, Камера видеонаблюдения Sentry Floodlight с датчиком движения, охранной сигнализацией и записью аудио-видео

• ШИРОКОЕ ПОКРЫТИЕ БЕЗОПАСНОСТИ: Камера Geeni Sentry Smart Home Floodlight упрощает просмотр вашего дома из любого места .Широкий угол обзора 140 градусов обеспечивает безопасность вашего дома и семьи благодаря потоковой передаче в реальном времени и сохраненным записям.
• ИНТЕГРАЦИЯ УМНОГО ДОМА: Geeni упрощает подключение устройств умного дома. Управляйте всеми устройствами с помощью приложения Geeni или с помощью голосовой активации (совместимо с Google Home и Alexa). Просматривайте свою камеру в любое время и в любом месте.
• ДВУСТОРОННИЙ ДИНАМИК: Geeni Sentry позволяет вам общаться через прожектор безопасности с помощью встроенного двустороннего динамика. Оповещайте злоумышленников, общайтесь с курьерами и приветствуйте своих гостей со своего смартфона.
• CRYSTAL CLEAR IMAGING: с улучшенным ночным видением и технологией улучшения изображения этот охранный светильник для улицы, гаража или дома работает от заката до рассвета для защиты 24/7.
• РАСШИРЕННЫЕ ФУНКЦИИ БЕЗОПАСНОСТИ: сдерживание злоумышленников с помощью автоматически активируемого светового сигнала и сигнала тревоги 100 дБ. Настройте свет, чтобы он включался при обнаружении движения, или установите его на ежедневное расписание — защитите свой дом по-своему.

Домовладельцы, работающие с ограниченным бюджетом, получат максимальную отдачу от этой комбинации прожекторных камер.Вы получаете большие прожекторные панели, обеспечивающие световой поток 2100 люмен в ваш двор. Камера записывает в разрешении 1080p, с широким полем зрения и встроенной сиреной. Эта модель включает в себя слот для карт памяти Micro SD, а также двусторонний динамик для работы в режиме разговора. Вы получаете полный контроль над Wi-Fi с прямой трансляцией видео на ваше устройство. Подключите приложение Geeni к своему устройству и получите функциональность умного дома.

Обзоры прожекторных камер

Теперь, когда у вас есть представление о лучших моделях прожекторных камер, представленных в этом обзоре, давайте рассмотрим их подробнее.Мы рассмотрим несколько других моделей, которые являются фантастическим выбором для повышения безопасности вашего дома.

Arlo Pro 3 Floodlight Camera

Эта модель получила нашу высшую награду как лучшая прожекторная камера в этом обзоре. Вы получаете мощный светодиодный светильник с двойной настройкой яркости 2000 и 3000 люмен и возможностью записи цветного ночного видения в разрешении 2K.

Эта модель включает беспроводную настройку, что означает, что вам не нужны никакие кабели или система HDR. Кабеля питания нет, и вы можете установить различные настройки в соответствии с вашими потребностями.Arlo Pro 3 поставляется со встроенной сиреной и функцией обнаружения движения с оповещениями, отправляемыми прямо на ваше устройство в режиме реального времени.

Arlo Pro 3 интегрируется с Alexa, и вы получаете индивидуальный контроль над системой через приложение на вашем интеллектуальном устройстве. Эта модель включает в себя двустороннюю акустическую систему для разговора и зарядки от солнечных батарей, аккумуляторов или кабеля USB-C. Устройство водонепроницаемо с рейтингом IPX6.

Что нам понравилось

• Несколько настроек яркости для 2000 и 3000 люмен
• 2K видео с записью HDR
• Цветное ночное видение
• 100% беспроводная установка
• Двустороннее аудио
• Smart оповещение сирены
• Интегрируется с Alexa
• Настройте свои параметры

Подробнее

Ring Floodlight Camera

Ring — еще один популярный бренд домашней безопасности, специализирующийся на камерах видеонаблюдения.Этот двойной прожектор и камера получили нашу высшую награду за лучшую систему премиум-класса в этом обзоре. Вы получаете запись 1080p в формате HD с возможностью подключения к сети для постоянного размещения в любом месте вашего дома.

Эта модель включает в себя двусторонние динамики и сирену с дистанционным управлением. Вы получаете уведомления и предупреждения, отправленные прямо на ваше устройство с помощью сирены с дистанционным управлением.

Прожекторная камера Ring обеспечивает широкоугольную запись с полной интеграцией с Alexa. Эта система поставляется с включенным в комплект Echo, создающим умную домашнюю систему безопасности.

Просматривайте видео с камеры на устройстве, сохраняйте отснятый материал в облаке или на карте MicroSD. Вы получаете возможность установки приватных зон и ярких светодиодных прожекторов с радиусом действия 30 футов. Это устройство является водонепроницаемым и имеет рейтинг защиты от атмосферных воздействий IPX6.

Что нам понравилось

• Запись 1080p с просмотром в реальном времени
• Оповещения, активируемые движением
• Двусторонняя связь
• Дистанционная активация сирены
• Яркий прожектор с яркостью 2000 люмен
• Интегрируется с Alexa

Подробнее

Geeni Sentry Floodlight Security Camera

Geeni — лучший выбор для домовладельцев с ограниченным бюджетом.С этой моделью вы получаете все преимущества лучших брендов в доступной упаковке.

Эта модель включает в себя основные функции, такие как запись HD 1080p, обнаружение движения, тревога по движению и двусторонняя акустическая система.

Geeni имеет степень водонепроницаемости IP54 и интеграцию умного дома с Alexa и Google Assistant. Вы получаете широкоугольную камеру с полем зрения 140 градусов. Эта модель включает в себя слот MicroSD для встроенного хранилища и выход на 2100 люмен.

Эта модель — отличное соотношение цены и качества и лучший бюджетный выбор в данном обзоре.Вы получаете 30-футовый свет от прожектора, когда камера подключается к приложению на вашем телефоне для просмотра в реальном времени через ваше устройство.

Что нам понравилось

• Доступно
• Запись в 1080p HD
• Датчик движения активирован
• Выход 2100 люмен
• Широкий угол обзора
• Слот для карты Micro SD
• Интегрируется с Alexa
• Двусторонняя связь
• Сирена сигнализации

Подробнее

Ring Spotlight Cam

Ring еще раз упоминается в этом обзоре для модели прожектора.Эта камера с прожектором оснащена широкоугольным объективом, обеспечивающим поле обзора 120 градусов, с записью 1080p HD и предупреждениями о движении прямо на ваше мобильное устройство.

Вы получаете двустороннюю переговорную систему, которая подключается к мобильному устройству и работает по проводной сети для непрерывного использования. Эта модель имеет улучшенное удаленное обнаружение движения. Настройте зоны конфиденциальности и интегрируйте камеру и динамики с Alexa.

Эта модель имеет пожизненную защиту от кражи, а шнур питания подходит к стандартной электрической розетке.Вы получаете встроенные светодиодные ленты и полный контроль через приложение Ring на мобильном устройстве.

Что нам понравилось

• Запись HD 1080p
• Двусторонняя связь
• Оповещения об активации движения
• Удаленное оповещение сирены
• Интегрируется с Alexa
• Подходит для настенной розетки

Подробнее

Eufy Security Floodlight Camera

Eufy представляет собой решение для обеспечения безопасности с акцентом на конфиденциальность.Эта модель шифрует все ваши данные, гарантируя, что хакеры не смогут взломать вашу домашнюю сеть Wi-Fi и украсть отснятый материал. Эта модель записывает и загружает его в вашу облачную учетную запись. Нет ежемесячных затрат на передачу данных, и вы получаете полный доступ к своим записям бесплатно.

Eufy обладает всеми функциями, которые вы ожидаете найти от высококачественной прожекторной камеры. Вы получаете водонепроницаемость IP65 для использования в любой среде и мгновенные оповещения, отправляемые прямо в приложение на вашем мобильном устройстве.

Эта модель включает в себя прожектор на 2500 люмен, с углом обзора 35 футов и функцией обнаружения движения.В камеру встроена сигнализация движения и удаленная сигнализация. Вы получаете совместимость с Google Home и Alexa, а также настраиваемую настройку через приложение.

Что нам понравилось

• Запись HD 1080p
• Двусторонняя связь
• Выход 2500 люмен
• Реле зашифрованных данных
• Подключается к приложению на вашем телефоне

Подробнее

Камера видеонаблюдения Amcrest SmartHome

Прожекторная камера Armcrest отличается уникальным стильным дизайном для современного дома.Эта модель включает в себя двойные прожекторы с общей мощностью 2000 люмен. Вы получаете встроенную охранную сирену на 110 дБ и датчик PIR, входящие в комплект поставки камеры.

Эта модель предлагает запись в разрешении 1080p или 720p в соответствии с вашими потребностями. Вы получаете в комплекте двустороннюю переговорную систему и широкоугольную камеру с углом обзора 114 градусов. Эта модель поставляется с гибкими вариантами хранения для облака или встроенных карт MicroSD.

Эта камера Wi-Fi совместима с Google Home и Alexa, и вы получаете push-уведомления, отправляемые прямо на ваше мобильное устройство, если детектор движения срабатывает.Вы получаете степень водонепроницаемости IP65 и шифрование всех данных AES / WPA2.

Что нам понравилось

• Прожектор, активируемый движением
• Запись с камеры видеонаблюдения Wi-Fi в разрешении 1080p HD
• Выход 2000 люмен
• Сирена, активируемая движением
• PIR-датчик
• Широкий обзор угол наклона камеры
• Гибкое хранилище
• Подключение Wi-Fi
• Слоты для карт MicroSD
• Годовая гарантия

Подробнее

Прожекторная камера для домашней зоны

Эта надежная камера для домашней безопасности с прожектором оснащена интеллектуальным дизайн, с выходной мощностью 2600 люмен и длиной луча 30 футов.Вы получаете сверхширокий угол обзора камеры 150 градусов с возможностью записи в разрешении 1080p Full HD. Эта модель поставляется со встроенным хранилищем для карт памяти MicroSD и облачной записью.

Прожекторная камера для домашней зоны безопасности имеет регулируемое положение для вашей камеры и прожекторов, а также обнаружение движения с диапазоном 270 градусов на расстоянии до 32 футов. Эта модель включает совместимость с приложением безопасности Home Zone, что позволяет настраивать параметры на вашем устройстве.

Вы получаете совместимость с Alexa и Google home, а также сирену, активируемую движением 110 дБ, с функцией дистанционного управления.Эта модель — отличный выбор для двора или проезжей части, с мощным прожектором и локальным хранилищем записей.

Что нам понравилось

• Запись HD 1080p
• Угол обзора камеры с широким углом обзора 150 градусов
• Регулируемое позиционирование
• Обнаружение движения
• Запись на локальное хранилище с слотом для карты MicroSD
• Выход 2600 люмен
• Запись ночного видения

Подробнее

Камера видеонаблюдения Victure Floodlight

Получайте меньше ложных тревог от животных и деревьев с камерой видеонаблюдения Victure Floodlight.Эта модель включает алгоритм искусственного интеллекта, который идентифицирует злоумышленника перед тем, как включить прожектор. Результат — более эффективный прожектор и меньше ложных срабатываний.

Вы получаете запись в разрешении 1080p, камера предлагает поле обзора 127 градусов и автоматическую запись при обнаружении движения. При срабатывании детектор движения активирует камеру, записывая в течение двух минут. Эта модель включает в себя цветное ночное видение для кристально четких изображений круглосуточно.

Victure имеет двухполосную акустическую систему, которая интегрируется с приложением на вашем телефоне, что дает вам полный контроль над вашими настройками.Эта модель включает проводную настройку со всеми аксессуарами, включенными в вашу покупку. Устройство имеет степень водонепроницаемости IP55 для использования на открытом воздухе и простую установку.

Что нам понравилось

• Встроенная технология AI
• Двусторонняя связь
• 1080p 2-мегапиксельная запись
• Слот для карты MicroSD
• Сирена
• Широкоугольная запись
• Цветное ночное видение

Подробнее

Прожекторная камера SoulLife Security

Прожекторная камера SoulLife имеет прочную конструкцию с двойными прожекторами в большом водонепроницаемом корпусе.Эта модель оснащена функцией обнаружения движения AI, предотвращающей ложные срабатывания сигнализации от животных и падающих листьев. Вы получаете запись 1080p в HD и встроенное хранилище для карт MicroSD на 128 ГБ.

Эта модель включает в себя детектор движения со встроенной сигнализацией и опцию удаленной сигнализации. Вы получаете настраиваемую настройку через приложение и двустороннюю связь с помощью встроенной акустической системы. Эта модель оснащена широкоугольной камерой с сигналом тревоги 100 дБ.

С прожекторной камерой для систем безопасности SoulLife вы получаете 32 фута от двух прожекторов на 1100 люмен и регулируемое направление для двора или проезжей части любого размера.Эта модель поставляется с гидроизоляцией IP65 для использования на открытом воздухе.

Что нам понравилось

• Мгновенные оповещения в реальном времени на ваше интеллектуальное устройство
• Обнаружение движения PIR
• Широкоугольная камера
• Локальное хранилище видео
• Сирена оповещения
• Двусторонняя связь -thru
• Выходная мощность 2200 люмен
• Запись HD 1080p

Подробнее

Enster Solar Security Camera

Эта камера безопасности с прожектором отличается продуманным, экологически чистым дизайном и возможностью зарядки от солнечной батареи.Эта доступная по цене модель имеет беспроводную настройку, поэтому ее легко установить в любом месте дома. Встроенный аккумулятор емкостью 2500 мАч обеспечивает непрерывную запись в ночное время в разрешении 1080p.

Вы получаете широкоугольный 120-градусный обзор камеры с 30-футовым расстоянием от прожектора. Эта модель оснащена функцией обнаружения движения на расстоянии до 16,4 футов, а ИК-светодиоды освещают подъездную дорожку или двор.

Эта модель имеет степень водонепроницаемости IP65 и герметичную конструкцию, предотвращающую попадание пыли в прожектор или корпус камеры.С прожекторной камерой Enster для защиты от солнца вы получаете встроенное хранилище MicroSD и возможность открыть учетную запись облачного хранилища для ваших записей.

Вы получаете ночное видение в комплекте с камерой и датчиками PIR с мгновенными оповещениями прямо на ваше мобильное устройство. Это устройство предлагает одностороннюю акустическую систему, которая позволяет идентифицировать людей в пределах досягаемости камеры.

Что нам понравилось

• Доступная комбинация прожекторных камер
• Беспроводная установка
• Работа от солнечной энергии
• Обнаружение движения
• Облачное и локальное хранилище карт MicroSD
• Широкоугольная камера
• Простая установка

Подробнее

Другие наиболее продаваемые варианты

Bestseller No.1 кольцевая камера с прожектором HD-камера безопасности с активированным движением, двусторонний разговор и сирена, белый

• Подключите кольцевую камеру к Alexa, а затем включите уведомления, которые будут предупреждены при обнаружении движения. Поговорите с посетителями через совместимые устройства Echo, сказав «Алекса, поговори с входной дверью».
• Позволяет видеть, слышать и разговаривать с посетителями со своего телефона, планшета и ПК
• С помощью плана защиты от звонков (подписка продается отдельно), записывайте все свои видео, просматривайте то, что вы пропустили в течение 60 дней, а также делитесь видео и фотографии.
• Требуется проводная установка в защищенные от атмосферных воздействий электрические коробки.
• Контролирует ваш дом в видео 1080HD с инфракрасным ночным видением и Live View.

Бестселлер № 2 Прожекторная камера № 2, Victure 1080P камера для наружного наблюдения, IP65 Водонепроницаемость, автоматическое ночное видение, освещение с активированным движением. и камера, двусторонний звук, яркость 2500 люмен.

• [Обнаружение движения и интеллектуальная сирена] — Оснащен ИК-датчиком и освещением, активируемым движением, и камерой, включая шумную сирену безопасности 110 дБ.
• [Ночное видение 1080P] — Прожекторная камера Victure оснащен инфракрасным светом, и он будет вести запись HD-видео даже при выключенном свете.
• [Сверхъяркие светодиодные прожекторы] — Обеспечьте превосходную яркость во время активности с помощью двух сверхъярких прожекторов, активируемых движением. View] — Наружная камера с прожектором отслеживает вашу собственность в формате HD-видео и в любое время регистрируется дома с помощью видео и звука Live View по запросу. [IP65 Защита от атмосферных воздействий] — защита от атмосферных воздействий IP65 делает прожекторную камеру идеальной для использования на улице и ведения записи независимо от дождя или снега.3 eufy Security Floodlight Camera, 1080p, 2-сторонняя аудиосистема, отсутствие ежемесячной платы, яркость 2500 люмен, защита от атмосферных воздействий, HomeBase не требуется (требуется существующая наружная проводка и водонепроницаемая распределительная коробка)
  • Время обновить прожекторы: традиционные прожекторы предлагают очень ограниченная функциональность. Повысьте уровень безопасности, добавив наблюдение, общение в реальном времени с помощью двусторонней аудиосвязи и многое другое.
  • Drop-in Anytime в 1080p: прямая трансляция и запись в полном разрешении 1080p HD, чтобы вы могли точно видеть, кто там находится, с четкой четкостью.
  • Никаких скрытых затрат: продукты eufy Security, предназначенные для защиты вашего дома и кошелька, представляют собой разовые покупки, сочетающие безопасность и удобство.
  • Превратите ночь в день: сверхяркие прожекторы мощностью 2 500 люмен, активируемые движением, отпугивают злоумышленников и обеспечивают детализированную полноцветную запись даже ночью.
  • Smart Siren: суровое предупреждение для любых злоумышленников. Может сработать громкая сигнализация 100 дБ, чтобы отпугнуть любых нежелательных посетителей.
  Бестселлер № 5 Представляем Ring Floodlight Cam Wired Pro с функцией обзора с высоты птичьего полета и 3D-обнаружением движения (выпуск 2021 г.), Белый
  • HD-камера для видеонаблюдения 1080p со светодиодными прожекторами, активируемыми движением, двусторонней связью и аудио +, 3D-обнаружением движения, HDR и встроенная сирена безопасности 110 дБ
  • Модернизированы расширенными функциями безопасности, такими как улучшенное шумоподавление и вид с высоты птичьего полета, способ отслеживать события движения сверху в приложении Ring
  • Точное определение движения с 3D-обнаружением движения для получения точной информации оповещения в реальном времени в приложении Ring
  • Наслаждайтесь надежным соединением с двухдиапазонным (2.4 или 5,0 ГГц) подключение к Wi-Fi
  • Простое подключение к внешней стороне дома и подключение к Wi-Fi для круглосуточного питания и спокойствия

  Руководство покупателя камеры Floodlight

  После прочтения обзоров лучшего прожектора модели камер, вы, наверное, задаетесь вопросом, как выбрать подходящую для своего дома. Сколько люмен вам нужно? Необходима ли двусторонняя связь? Вам действительно нужна интеллектуальная функциональность вашей камеры?

  В этом разделе мы ответим на все эти вопросы, чтобы помочь вам выбрать правильную систему для вашего дома или бизнеса.

  Каковы преимущества использования камеры видеонаблюдения Floodlight?

  Зачем вам нужна камера с прожектором? Реальность такова, что преступность растет, и прожекторная камера может помочь вам защитить вашу собственность от преступников. Вот некоторые из основных преимуществ установки прожекторной камеры в вашем доме или офисе.

  • Безопасность вашей собственности — Безопасен ли ваш дом или бизнес? Прожекторная камера действует как средство отпугивания преступников, защищая вашу собственность от злоумышленников.Домовладельцы и владельцы бизнеса могут извлечь выгоду из установки камеры видеонаблюдения с прожектором на своей собственности. Камера записывает всю активность в вашем помещении.
  • Stop Intruders — Если преступники обыскивают вашу собственность в поисках возможности проникнуть в дома или предприятия, прожекторная камера заставляет их дважды подумать. Преступник знает, что камера ведет запись, и они понятия не имеют, что делает человек за камерой — они могут прямо сейчас звонить в полицию.
  • Активное средство сдерживания преступников — Прожекторная камера действует как средство сдерживания преступников для вашей собственности. Если преступник знает, что вы смотрите, он с меньшей вероятностью попытается проникнуть в ваш дом.
  • Остановите мелкую кражу — Не позволяйте соседям уходить с вашими посылками. Камера безопасности защищает ваши посылки, гарантируя, что никто не испортит вашу веранду или ваши посылки.
  • Остановить вторжения и ограбления домов — Вооруженные ограбления и вторжения в дома являются травмирующими событиями для домовладельцев и семей.С системой видеонаблюдения за пределами вашего дома у преступников меньше шансов выбрать вашу собственность для следующего ограбления или вторжения в дом.
  • Система раннего предупреждения — Камера действует как система раннего предупреждения, давая вам время подготовиться к вторжению на вашу территорию. Если камера замечает, что они вторгаются в ваш дом, она отправляет предупреждение на ваше мобильное устройство. В результате у вас появляется короткая возможность позвонить в полицию и достать огнестрельное оружие из сейфа.
  • Сбор улик для полиции — Если преступники грабят ваш дом, пока вас нет, камера служит доказательством преступления.Эти кадры пригодятся вам при оформлении страхового возмещения.
  • Уменьшите свои страховые взносы — Как уже упоминалось, прожекторная камера действует как сдерживающий фактор. Если вы уведомите свою страховую компанию об установке новой камеры, они могут предложить вам скидку на ваш страховой взнос.
  • Защита вашей версии событий — Если вы участвуете в стрельбе у себя дома, камера может предоставить полиции вашу версию событий. Он действует как беспристрастный свидетель любых событий, происходящих в пределах его зоны обзора.

  Что искать в лучшей камере с прожектором?

  Теперь, когда вы понимаете, зачем вам нужна камера с прожектором для дома или офиса, давайте разберемся, что искать в лучшей модели. Эти характеристики лучшей прожекторной камеры представляют собой основу того, что вам нужно в перспективной системе.

  Охват и мощность

  Первое, на что вам нужно обратить внимание с камерой прожектора, — это мощность. Мощность прожекторов измеряется в люменах.

  Чем больше просвет, тем лучше. Мы рекомендуем выбирать модели с яркостью 2000 люмен и более. Эта сила дает вам легкий бросок около 30 футов, что подходит для большинства дворов и проездов.

  Качество изображения

  Какое разрешение записи вы получаете с камерой? Большинство моделей имеют разрешение 1080p, а некоторые могут иметь несколько вариантов, например запись 720p или 2K. Проверьте качество изображения в Интернете, прежде чем покупать предпочитаемую камеру с прожектором.

  Ночное видение

  Ваша камера работает круглосуточно, чтобы ваша семья была в безопасности. Следовательно, вам понадобится модель с функциями ночного видения. Ночное видение помогает усилить освещение объектов, облегчая обнаружение злоумышленников вокруг вашей собственности.

  Человек светится белым светом на черном / сером фоне, что позволяет легко идентифицировать злоумышленников. Некоторые модели оснащены цветным ночным видением с отличной передачей изображения.

  Talk-Thru Audio

  Ищите прожекторные камеры с функцией Talk-Thru.Большинство топовых моделей имеют функцию двусторонней связи.

  Динамик и микрофон камеры позволяют общаться с людьми за пределами вашего интеллектуального устройства.

  Эта удобная функция — отличная идея для системы дверного звонка, которая передает аудио- и видеопотоки. Некоторые модели предлагают функцию однократного разговора, позволяющую слышать шумы снаружи рядом с камерой.

  Активация датчика движения

  Большинство прожекторных камер имеют дизайн и конструкцию с датчиками движения.Однако ищите модели, предлагающие систему идентификации AI. Эта технология помогает датчику прожектора различать падающие листья, животных и людей. В результате вы получаете меньше ложных срабатываний и точное обнаружение злоумышленников во дворе или на подъездной дорожке.

  Удаленная сигнализация

  Некоторые модели камер имеют встроенную сигнализацию. Если вы находитесь вдали от дома, датчик движения отправит уведомление на ваш телефон в случае проникновения злоумышленника в вашу собственность. Вы можете просматривать видео с камеры на своем телефоне и активировать будильник, чтобы отпугнуть преступника.

  Резервная батарея и солнечные панели

  Большинство моделей работают от батарей или имеют проводную настройку. Убедитесь, что у вас есть запасные батарейки для камеры и прожекторов. Некоторые модели оснащены солнечными батареями для активной зарядки в дневное время. Модели на солнечных батареях идеальны, поскольку они предлагают беспроводную настройку, и вы можете установить их в любом месте во дворе или на подъездной дорожке.

  Встроенное или облачное хранилище

  Большинство моделей поставляются с подключением Wi-Fi, что позволяет записывать в облаке.В зависимости от вашей модели вы можете получить выделенное облачное хранилище, включенное в вашу покупку. Однако большинство брендов взимают небольшую плату за размещение вашей записи каждый месяц.

  В других моделях есть встроенные слоты для карт MicroSD для хранения данных. Большинство моделей поддерживают карты размером до 128 ГБ.

  Smart Camera Features

  Большинство моделей прожекторных камер интегрируются с Alexa или Google Home. В результате вы получаете полную интеллектуальную функциональность устройства. Попросите Алексу показать вам входную дверь или включите свет голосовой командой.

  Установка

  Установка — сложная задача. Модели на батарейках и на солнечных батареях — лучший выбор для легкой установки в любом месте вашего двора или на подъездной дорожке. Некоторые модели поставляются с беспроводной настройкой, подключаясь к Wi-Fi, используя солнечную энергию для питания камеры. Вы получаете настоящее беспроводное действие от прожекторной камеры.

  Если вы устанавливаете проводную модель, ищите устройства, которые обеспечивают беспроблемную установку. Некоторые модели подключаются непосредственно к электрической розетке, что упрощает настройку.Если вы устанавливаете модель, которая требует использования распределительной коробки, убедитесь, что вы выполняете установку профессионально.

  Компоненты HDR и записывающее оборудование

  Большинство моделей камер не требуют наличия записывающего оборудования HDR для управления системой. Поскольку у вас нет нескольких камер, вам не нужен HDR. Большинство моделей в этом обзоре подключаются непосредственно к вашему мобильному телефону через приложение.

  Мобильная совместимость

  Как уже упоминалось, ищите модели, которые подключаются напрямую к вашему мобильному устройству.Большинство производителей предлагают приложения, которые подключают ваш телефон к камере. Вы получаете полный контроль над потоком с камеры в приложении, позволяя настраивать свои параметры.

  Шифрование

  В начале 2020 года хакеры взломали тысячи каналов домашних камер видеонаблюдения. Убедитесь, что ваша камера отправляет зашифрованные данные, чтобы хакеры не украли ваш видеопоток.

  Часто задаваемые вопросы о камерах Floodlight

  Какая полоса пропускания мне нужна для работы с камерой Floodlight?

  Большинство интеллектуальных светодиодных прожекторных камер видеонаблюдения работают с пропускной способностью 2 Мбит / с и более.Ваша пропускная способность определяет функциональность вашей камеры.

  Зашифрованы ли данные, поступающие с моей камеры?

  Большинство современных камер видеонаблюдения имеют зашифрованную передачу данных. Важно обратить внимание на эту функцию конфиденциальности. Хакеры могут взломать слабые протоколы безопасности в вашей сети камеры, нарушив безопасность домашней сети. Ищите камеры, которые предлагают 256-битное шифрование всех данных.

  Каков объем памяти для хранения записей с моей камеры?

  Если у вас есть облачное хранилище, провайдер предложит вам пакеты на вашем хранилище.Если вы используете встроенные карты MicroSD, большинство моделей рассчитаны на карты емкостью 128 ГБ. Решения для облачного хранения позволяют настроить сброс записей каждые 48, 72 или 96 часов, что позволяет сэкономить на хранении.

  Где я могу купить лучшую прожекторную камеру?

  Если вы ищете лучшее место для покупки камеры видеонаблюдения с прожектором, мы рекомендуем делать покупки на Amazon. У Amazon лучший ассортимент продукции по лучшим ценам с быстрой бесплатной доставкой для членов Prime. Amazon обеспечивает защиту покупателя при каждом заказе и беспроблемный возврат.

  Камеры с прожектором — Вердикт

  К настоящему времени вы должны обратить внимание на перспективную камеру с прожектором для дома или бизнеса. Однако мы понимаем, что сложно выбрать окончательную модель. Все прожекторные камеры в этом обзоре — лучший выбор, так как же выбрать подходящую для вашего дома или бизнеса?

  Если вы не можете принять решение о покупке, почему бы не выбрать один из наших лучших вариантов? У нас есть модели на любой дом и любой бюджет.

  В этом обзоре камера Arlo Pro 3 Floodlight получает нашу высшую награду за лучшую в целом камеру прожектора. Вы получаете запись HD 1080p в формате 2K со встроенным и облачным хранилищем. Широкий угол обзора камеры и обнаружение движения охватывают каждый дюйм вашего двора с 30-футовым светом. Эта модель включает в себя беспроводную настройку с возможностью зарядки аккумулятора, солнечной батареи или USB-C на ваш выбор.

  Кольцевая камера с прожектором — наш выбор в качестве лучшей камеры с прожектором премиум-класса в этом обзоре. Вы получаете запись 1080p в HD с облачным хранилищем или встроенной картой памяти MicroSD.Эта модель поставляется с ярким прожектором, широкоугольной камерой для записи и настраиваемой настройкой через мобильное приложение.

  Камера видеонаблюдения Geeni Sentry Floodlight — наш выбор в качестве лучшей бюджетной модели в этом обзоре. Менее чем за 100 долларов вы получаете все лучшие функции ведущих брендов, таких как Arlo и Ring. Эта прожекторная камера оснащена мощными светодиодами, широкоугольной камерой и интеллектуальной функциональностью. Вы получаете запись в разрешении 1080p HD, с обнаружением движения и встроенными сигналами тревоги.

  Обзор камеры с кольцевым прожектором

  | Стоимость и цена кольцевой прожекторной камеры

  Наш опыт работы с кольцевой прожекторной камерой

  Наша большая камера с плохим прожектором стала отличным дополнением к декору нашего двора.Но мы еще не закончили с нашей новой игрушкой; Эта камера также имеет несколько довольно полезных функций, которые мы с радостью протестировали.

  Для справки: Ring продает большинство своих камер в черном или белом исполнении. Мы выбрали белый цвет, так как он лучше сочетается со стилем нашего дома. Но если бы мы хотели разместить камеру в более незаметном месте, например, в гараже, мы могли бы выбрать черный цвет.

  Установка кольцевого прожектора

  Когда мы включили камеру в первый раз, она попросила нас обновить ее прошивку (что кажется нормой в наши дни), и через пять минут мы были в деле.Затем мы обратились к приложению.

  Поскольку у нас уже была камера для звонков в дверь, мы были знакомы с приложением Ring. Это лучший способ следить за своим домом практически из любого места, и он получает высокие оценки как критиков, так и потребителей.

  Настройка звонка в приложении

  Мы обратили внимание на несколько дополнений, недавно добавленных Ring; Одно из них — «Связанные устройства», которые позволяют нам просматривать изображения со всех наших кольцевых камер с единой панели управления. Эта функция также позволяет создавать ссылки для оповещения одной камеры о другой камере, когда она фиксирует определенное действие.Не волнуйтесь, мы вам объясним.

  Настройки приложения Ring Floodlight Cam

  Чтобы получить непосредственное представление о том, как работают связанные устройства, мы решили сосредоточиться на дружелюбных по соседству кошачьих.

  Для фона этот кот не наш. Мы не знаем, принадлежит ли она кому-либо; ей, кажется, нравится скакать по нашей улице от двора к двору, вероятно, в поисках еды или укрытия (если бы только у нас не было аллергии на кошек!). Итак, еще до наступления темноты мы разработали план.

  Мы вошли в приложение «Связанные устройства» и запрограммировали его на запись видео на нашу камеру Floodlight каждый раз, когда движение обнаруживается на двух других наших уличных камерах Ring — камере дверного звонка и камере прожектора.Таким образом, если бы наш таинственный соседский кот случайно пробежал по нашему двору в любой момент за ночь, был бы хороший шанс, что наши камеры поймают его!

  Устройства, связанные с кольцевым приложением

  Тогда, как мы думали, произойдут две вещи: мы сможем хорошо рассмотреть, как инфракрасное ночное видение камеры работает в тандеме с этими сверхъяркими прожекторами; и мы могли видеть неуловимую кошечку в течение нескольких секунд после обнаружения движения.

  Pro Совет: Мы рекомендуем камеры с инфракрасным ночным видением, потому что они не зависят от окружающего света.Видеть в темноте всегда непросто, но с инфракрасным светом ночью вы увидите гораздо больше деталей.

  Стоит отметить, что возможность связывать устройства вместе довольно типична для домашних камер видеонаблюдения в наши дни. Это еще одно преимущество создания собственной экосистемы умного дома с таким брендом, как Ring; все их устройства, как правило, легко обмениваются данными друг с другом. Все, что вам нужно сделать, это сесть и позволить волшебству случиться.

  Но сначала вернемся к нашей кошачьей саге…

  У нас есть хорошие новости и плохие новости.

  Во время нашего теста мы сделали несколько отличных снимков нашего маленького дворового бункера.

  Кольцевой прожектор Cam Night Vision

  Плохая новость? Камера не записала. Очевидно, наша камера-прожектор перед нашим домом не смогла уловить кошку до того, как она вошла в наш задний двор; мы предполагаем, что она, должно быть, вошла со двора другого соседа, который примыкает к нашему. И — облом — у нас там камеры нет.

  Но вау, обратите внимание на ночное видение и освещение!

  1080p HD видео

  В наши дни большинство камер видеонаблюдения входит в стандартную комплектацию камеры, поэтому мы видели необычные изображения, сделанные с разрешением 1080p HD.Это наиболее очевидно из модели прожектора Ring, где мы просматривали освежающе чистое и четкое видео 24 часа в сутки, в дождь или в ясную погоду. Мы думаем, что вы оцените четкое качество изображения, которое предлагает Ring. Один взгляд на изображение ниже, и вы поймете, что мы имеем в виду.

  Ring Floodlight Cam Качество видео

  Двусторонняя связь

  Затем мы решили протестировать функцию двусторонней связи камеры, еще один стандарт камер в этой категории. Когда дело доходит до звука на Floodlight Cam, он, как правило, работает довольно хорошо, за одним исключением: мы заметили много помех, когда по обе стороны от разговора был фоновый шум.

  По правде говоря, окружающий шум5 является проблемой для любой наружной камеры, поскольку он в значительной степени непредсказуем (мы не можем точно сказать мусоровозу, чтобы он затих!). Даже бренды, которые обещают функции уровня Cadillac в каждой камере (например, Nest Cams), по-прежнему улавливают порывы ветра и ветки деревьев, поэтому мы считаем это незначительной проблемой.

  Позже мы снова проверили его, в более спокойное время дня, и проблема, казалось, исчезла. Качество звука было чистым, как днем, хотя мы наблюдали примерно двухсекундную задержку звука.Это тоже обычная проблема для некоторых других протестированных нами камер, но, тем не менее, о ней стоит упомянуть.

  Обнаружение движения

  Ring известна тем, что дает своим пользователям полный контроль над тем, как их камеры обнаруживают движение, какие предупреждения вы получаете и какой объем данных вы получаете. Живя с кольцевым прожектором, мы внимательно наблюдали, как он реагирует на различные сценарии, разворачивающиеся вокруг нашей собственности. Как и в случае с часовым механизмом, когда камера обнаруживала движение, она сразу же отправляла нам уведомление об активности.Это позволило нам открыть приложение Ring и посмотреть прямую трансляцию нашего недавно освещенного заднего двора.

  Узнав больше о функциях и технологиях Floodlight Cam, мы поняли, что у кошачьих грабителей (или любых других кошек в этом отношении!) Нет никаких шансов. Имейте в виду, что кошка, которую вы видите ниже, в основном черная, и мы смогли увидеть ее на расстоянии от 20 до 30 футов от камеры. Совсем неплохо.

  Кольцевой прожектор — обнаружение движения

  У нас было еще несколько камео кошек в наших тестах, и мы были поражены тем, насколько хорошо мы могли видеть ее практически под любым углом, близко или далеко.

  Однажды ночью, когда мы устроились с нашей камерой прожектора для еще нескольких оценок, что-то начало нас беспокоить.

  Мы начали получать оповещения о движении каждые 10 секунд или около того, но когда мы перешли к обзору камеры в нашем приложении Ring, мы ничего не увидели. Ни одно существо не шевелилось.

  Кольцевой прожектор Cam Motion Alerts

  Это продолжалось еще 20 минут или около того, пока кто-то , наконец, не остановился и не вышел на улицу, чтобы заняться расследованием.

  По-прежнему ничего.Мы задались вопросом, что вызвало движение? Конечно, мы могли бы легко отключить оповещения через приложение, чтобы раздражение исчезло. Но мы хотели разобраться в этом.

  Наконец-то! Мы обнаружили очень большую и широкую паутинку, мягко движущуюся на ночном ветру.

  Мы удалили «угрозу» и, разумеется, перестали получать предупреждения. Это их покажет.

  Пусть наша сложная ситуация послужит беззаботным примером того, насколько легко настроить эти камеры.Если нам когда-либо понадобится расследовать угрозу более серьезную, чем восьминогий жуткий ползун, мы вполне уверены в способности нашей камеры Ring Floodlight Cam защитить нас от больших, малых и любых других угроз.

  Pro Совет: Вы можете получить управление камерами Ring без помощи рук, подключив их к любому устройству Amazon Alexa.

  Настройка нового прожектора для камеры — Справочный центр Kuna

  Чтобы настроить новый прожектор для камеры, убедитесь, что он успешно установлен, и что индикатор состояния в нижней части датчика движения изменил цвет с сплошного пурпурного на мигающий красный.Этот мигающий красный светодиодный индикатор состояния означает, что ваш прожектор камеры готов к подключению к вашей учетной записи приложения Kuna! Если ваша камера Floodlight еще не установлена, обратитесь к нашим инструкциям по установке.

  Шаг 1. Загрузите приложение Kuna

  Сначала загрузите бесплатное приложение Kuna из Apple App Store (для iOS) или Google Play Store (для Android). Новейшая версия мобильного приложения Kuna поддерживает все устройства iOS под управлением iOS9 и выше, если они имеют возможность Bluetooth 4, а также все устройства Android, поддерживающие Bluetooth LE и Android 4.4 (Kit Kat) и выше.


  Вам нужно будет создать учетную запись специально для приложения Kuna, даже если вы создали отдельную учетную запись для интернет-магазина. Если у вас уже есть учетная запись приложения Kuna, вы можете перейти к шагу 3.

  Шаг 2. Создайте учетную запись

  При первом открытии приложения Kuna вы увидите страницу входа. Нажмите кнопку «Начать», чтобы создать новую учетную запись Kuna.

  После того, как вы выберете «Начать работу», вам будет предложено добавить свое имя и адрес электронной почты, а также выбрать пароль для вашей учетной записи приложения Kuna.

  После повторного ввода пароля нажмите «Далее» в правом верхнем углу экрана. Затем подтвердите, что хотите использовать этот адрес электронной почты для своей учетной записи Kuna, и все будет готово. Ваша учетная запись Kuna создана, и вы можете перейти к шагу 4!

  Шаг 3 — Войдите в свою учетную запись Kuna

  Если у вас уже есть учетная запись, вы войдете в приложение Kuna, используя адрес электронной почты и пароль своей учетной записи Kuna.Сначала нажмите кнопку «Войти» на экране приветствия.

  После того, как вы нажмете «Войти», вам будет предложено войти в систему, используя адрес электронной почты и пароль вашей учетной записи Kuna. Если вы не помните свой пароль, нажмите Забыли пароль? возможность сбросить пароль учетной записи Kuna.

  После ввода адреса электронной почты и пароля своей учетной записи Kuna нажмите «Далее» в правом верхнем углу экрана.Теперь вы вошли в свою учетную запись Kuna!

  Шаг 4. Подключите прожектор камеры к своей учетной записи

  После входа в свою учетную запись Kuna вы увидите вкладку «Устройства». Если вы еще не выполнили сопряжение каких-либо устройств с питанием от Kuna или у вас нет общего доступа к каким-либо устройствам, вы увидите экран приветствия ниже. Чтобы выполнить сопряжение устройства с экрана приветствия, нажмите кнопку «Настроить новое устройство».

  Если у вас уже есть общий доступ или сопряженное устройство, вы увидите эскизы всех устройств, к которым у вас есть доступ в данный момент, как на снимке экрана ниже.В этом случае вы нажмете кнопку Device Plus в верхней правой части экрана.

  После того, как вы нажмете кнопку «Device Plus» или «Добавить устройство», вам будет предложено выбрать тип устройства, которое вы хотите подключить к своей учетной записи. В этом пошаговом руководстве мы настроим прожектор для камеры, поэтому выберите этот вариант, нажав на изображение.

  Чтобы узнать больше о настройке Smart Security Light, Companion Light, Toucan Camera или Toucan Smart Socket, коснитесь названия продукта.

  Поскольку этот процесс использует Bluetooth на вашем мобильном устройстве, вам необходимо находиться рядом с прожектором камеры. Мы рекомендуем держать мобильное устройство на расстоянии не более 5 футов от источника света во время этого начального процесса сопряжения.

  Если в области есть несколько Smart Security Lights, как на снимке экрана ниже, мобильное приложение сообщит вам, какой из них ближайший. Тот, с которым вы соединяетесь, должен иметь самый сильный сигнал Bluetooth, поэтому убедитесь, что вы находитесь рядом с ним.Если приложение отображает несколько устройств, то у того, которое вы настраиваете, должен быть самый сильный сигнал Bluetooth. Убедитесь, что вы стоите рядом с ним.

  После того, как вы определили ближайшее устройство, коснитесь имени этого устройства, чтобы продолжить процесс установки. Если в области есть только одно устройство, вы можете выбрать его.

  Если вы настраиваете несколько Smart Security Lights, вам нужно будет пройти этот процесс настройки для каждого нового Smart Security Light, начиная с шага 4.Это позволяет вам при желании установить разные местоположения и сети Wi-Fi для каждого Smart Security Light.

  Шаг 5. Выберите имя для прожектора камеры


  После выбора прожектора камеры, который вы хотите подключить, мобильное приложение предложит вам выбрать имя для этого нового источника света. Мобильное приложение автоматически предлагает несколько самых популярных имен, но вы также можете выбрать собственное имя. В этом процессе настройки мы выберем для нашего устройства имя «Гараж».

  Шаг 6. Подключите прожектор камеры к Wi-Fi

  Теперь, когда вы выбрали имя для прожектора камеры, пришло время подключить его к домашней сети Wi-Fi. Мобильное приложение отображает все сети Wi-Fi, которые оно может найти в этом районе. Убедитесь, что в вашей домашней сети Wi-Fi в мобильном приложении отображается не менее двух полосок. Если ваша сеть Wi-Fi показывает менее двух полосок или не отображается в этом разделе, переместите беспроводной маршрутизатор ближе к Smart Security Light.

  Обнаружив домашнюю сеть Wi-Fi, нажмите на имя сети, чтобы выбрать ее и перейти к следующему разделу. На скриншоте ниже мы выберем сеть Wi-Fi «kuna».

  После того, как вы выбрали сеть для прожектора камеры, нажмите на раздел пароля WiFi и введите пароль WiFi вашей домашней сети. Мы предлагаем использовать функцию Показать пароль, чтобы убедиться, что ваш пароль введен правильно.

  После правильного ввода пароля WiFi нажмите кнопку «Подключить» в правом верхнем углу.Теперь ваша камера Floodlight подключится к домашней сети Wi-Fi! Светодиод станет мигать зеленым, когда прожектор камеры подключится к вашей локальной сети Wi-Fi.

  Шаг 7. Выберите часовой пояс и местоположение

  Прожектор камеры будет использовать часовой пояс для определения времени восхода и захода солнца для вашего местоположения. Мобильное приложение автоматически предложит часовой пояс, установленный на вашем мобильном устройстве, но вы также можете выбрать другой часовой пояс.В этом процессе настройки мы выберем «Америка / Лос-Анджелес».

  После того, как вы установите часовой пояс, мы выберем город, в котором будет установлен прожектор для камеры. Информация о городе используется для времени восхода и захода солнца в вашем графике освещения. Приложение Kuna использует ваше приблизительное местоположение, чтобы уточнить расписание светового дня. Вам НЕ нужно указывать свой полный адрес.

  Если вы настраивали какие-либо предыдущие устройства, мобильное приложение предложит вам город.В противном случае вы можете нажать «Ввести новое местоположение», чтобы выбрать новый или другой город для вашего устройства.

  Шаг 8 — Выберите звук обнаружения

  Ваше устройство может воспроизводить предварительно записанное сообщение при обнаружении движения, чтобы приветствовать или предупреждать посетителей. Чтобы использовать звук колокольчика по умолчанию, выберите «Да — использовать по умолчанию».

  Чтобы изменить звук или выключить звук, выберите «Нет — изменить приветствие». Затем выберите новый звук или «Выкл.» И коснитесь стрелки в верхнем левом углу, чтобы вернуться к процессу настройки.

  Шаг 9 — Настройте расписание освещения

  Мобильное приложение предложит использовать настройки по умолчанию — включение света в сумерках и выключение на рассвете. Если вы хотите сохранить настройки по умолчанию, нажмите «Да — Завершить настройку».

  Если вы хотите изменить настройки по умолчанию, нажмите «Нет — Изменить расписание освещения». Здесь вы можете сделать свои собственные индивидуальные настройки.Выберите «Установить» в верхнем правом углу, чтобы сохранить настройки.

  В отличие от других умных огней безопасности, прожектор камеры позволяет не только включать и выключать свет, но и приглушать его прямо из приложения. Ползунок регулятора яркости находится на миниатюре камеры — на странице «Устройства» вашего приложения Kuna.

  Чтобы узнать больше о параметрах светового расписания, щелкните здесь. Вы также можете изменить свой световой график в любое время после завершения настройки устройства.

  Шаг 10 — Завершение установки и обновление микропрограммы

  После того, как вы нажмете «Да — Завершить настройку», все готово к использованию нового прожектора для камеры! Когда прожектор камеры подключается к серверам Kuna, индикатор состояния должен измениться с мигающего зеленого на мигающий синий.

  Если вам нужно настроить какие-либо другие устройства, просто нажмите кнопку «Настроить другие устройства».

  ВАЖНО: Многие из ваших функций Kuna App не будут работать правильно, пока ваша прошивка не будет обновлена.Вы можете дождаться его автоматического обновления или обновить его вручную, нажав кнопку «Обновить прошивку» в настройках камеры. Чтобы узнать больше об обновлении прошивки, щелкните здесь.

  Ниже приведены некоторые дополнительные статьи Справочного центра, которые помогут вам начать работу с новым устройством:

  Регулировка чувствительности обнаружения движения

  Настройка уведомлений для отдельных камер

  Улучшите свой сигнал WiFi

  Что делать, если ваше устройство переходит в автономный режим

  Обзор умного светодиодного прожектора

  Novostella: залитый светом

  Источник: Кристофер Клоуз / iMore

  В то время как большая часть мира умного дома сосредоточена внутри вашего дома, растет рынок удобных решений для отдыха на природе.Камеры видеонаблюдения и видеодомофоны — одни из самых распространенных наружных аксессуаров. Тем не менее, устойчивое к атмосферным воздействиям интеллектуальное освещение также становится все более популярным, в первую очередь, со световыми полосами и лампочками.

  Другие типы наружного освещения также постепенно преобразуются, включая классический прожектор. Недавно я установил пару умных светодиодных прожекторов Novostella для своего дома, и я был приятно удивлен тем, как много подключенных технологий может поместиться в небольшой, но мощный аксессуар и при этом сохранять уровень погодостойкости, необходимый для работы в суровых условиях. элементы.Я определенно вижу, что этот тип аксессуаров станет обычным явлением в ближайшем будущем, хотя он нуждается в некоторых доработках, чтобы воплотить это в жизнь.

  Яркий и прочный

  Интеллектуальный светодиодный прожектор Novostella

  Итог: Интеллектуальный светодиодный прожектор Novostella обеспечивает яркое, красочное освещение на открытом воздухе с рейтингом погодоустойчивости IP66. Однако неуклюжий дизайн подставки и процесс сопряжения мешают общему впечатлению.

  Хорошее

  • Отличное качество сборки
  • Яркий, красочный свет
  • IP 66 Атмосферостойкость
  • Alexa и Google Assistant поддерживают

  Плохой

  • Неуклюжий интерфейс приложения
  • Оформление стенда
  • Не поддерживает HomeKit
  • Дорого

  Подключенная классика

  Умный светодиодный прожектор «Новостелла»:

  Характеристики
  Источник: Кристофер Клоуз / iMore

  Умные светодиодные прожекторы Novostella, которые продаются парами, имеют довольно непримечательную конструкцию, в основном полностью черного цвета, с большим окном, расположенным перед группой светодиодов.У прожекторов нет физических кнопок или переключателей на устройстве, все элементы управления поступают из приложения или посредством голоса с помощью Amazon Alexa или Google Assistant. Прожекторы устойчивы к атмосферным воздействиям и имеют степень защиты IP 66, которая, как правило, означает полную защиту от пыли в дополнение к защите от воды под высоким давлением.

  Вокруг задней части прожекторов есть подставка, которая поворачивается вверх или вниз и имеет отверстия для винтов, чтобы прикрепить ее к стене вашего дома.Внизу находится шнур питания длиной 3 фута, а в верхней части прожекторов — разъем для привинчиваемой антенны, которая не является обязательной, но увеличивает радиус действия беспроводной связи.

  Источник: Кристофер Клоуз / iMore

  Интеллектуальная часть прожекторов работает через Wi-Fi только в диапазоне 2,4 ГГц. Прожекторы подключаются непосредственно к вашей домашней сети, не требуя отдельного концентратора, и при этом не требуется никакой абонентской платы, достаточно простой регистрации, чтобы все заработало.

  Что касается освещения, то прожекторы Novostella поддерживают то, что является отраслевым стандартом: 16 миллионов различных оттенков цвета и белого. Прожекторы имеют полную регулировку яркости и могут достигать яркости до 2000 люмен, потребляя всего 20 ватт энергии. Каждый прожектор проецирует свое освещение под углом 120 градусов, и дополнительные функции, такие как обнаружение движения или несколько цветовых зон, не включены.

  Прочный внешний вид

  Новостелла Умный светодиодный прожектор:

  Что мне нравится
  Источник: Кристофер Клоуз / iMore

  Когда прибыли интеллектуальные светодиодные прожекторы «Новостелла», я сразу же был удивлен их компактностью и был поражен тем, что компания смогла втиснуть два из них в свою упаковку.Я также был удивлен качеством сборки фонарей, поскольку они, похоже, сделаны из твердого алюминия, что делает их довольно крупными и создает у меня впечатление, что они выдержат испытание временем.

  Даже шнур питания сам по себе казался прочным, а место, где он соединяется с внутренними элементами фонаря, было жестким и имело то, что выглядело как проходной изолятор, который действительно предназначался для защиты от воды. Подставка или крепежная часть также были изготовлены из алюминия, и мне понравилось, что прожектор можно установить в различных положениях, хотя я отмечу, что фактические крепежные винты в комплект не входят.Антенна Wi-Fi является съемной, что удобно, если вы планируете держать свет рядом с домашним маршрутизатором, и это придает всей упаковке более чистый вид.

  Первое включение света сразу же привело к тому, что они зажглись на полную мощность чистым белым светом, что не дало мне сомнений в том, что они могут достичь своей заявленной яркости в 2000 люмен. Цвета прожекторов также были яркими и живыми, а цветопередача была на одном уровне с большинством других интеллектуальных источников освещения, каждое с регулируемой температурой.

  Регулировка цвета, яркости и температуры была быстрой и простой в соответствующем приложении с помощью различных ползунков и цветовых колес. Также доступны предустановленные цвета, благодаря чему некоторые из наиболее распространенных схем, такие как «режим чтения», можно легко выбрать одним касанием, хотя большинство из них не совсем совпадает с наружным освещением. Изменения, отправленные из приложения, происходили практически мгновенно, благодаря прямому подключению к сети через Wi-Fi.

  Проблемы сопряжения

  Новостелла Умный светодиодный прожектор:

  Что мне не нравится
  Источник: Кристофер Клоуз / iMore

  Установка интеллектуальных светодиодных прожекторов «Новостелла» была, мягко говоря, интересным занятием.Несмотря на то, что Novostella включает в себя QR-код в руководстве пользователя, чтобы перейти прямо к списку соответствующего приложения в магазине приложений, само приложение не является брендом компании или индикаторов. Вместо этого приложение, похоже, использует комплексный подход, в котором перечислен широкий спектр аксессуаров, которые могут работать с множеством разных брендов, включая один из моих недавних обзоров.

  Поскольку приложение не предназначено специально для прожектора, шаги, изображения и терминология в руководстве пользователя не совсем соответствуют тому, что вы на самом деле представляете.Это, очевидно, создавало некоторую путаницу, но мне удалось добраться до процесса сопряжения после случайного выбора лампочки Wi-Fi в качестве аксессуара, где я столкнулся с другой проблемой: мои фонари не были готовы к сопряжению из коробка. Включение индикаторов привело к тому, что они просто продолжали гореть, а не быстро мигать, как заявлено в приложении, чтобы указать, что они готовы к сопряжению.

  Источник: Кристофер Клоуз / iMore

  Вместо этого мне пришлось выполнить сброс света, который включал его быстрое отключение и повторное включение примерно пять раз.Этот процесс снова не был согласован с процессом сброса в приложении, но я решил, что, поскольку у прожектора нет ручного переключателя питания, это был способ выполнить работу. Конечно, опыт использования приложения — вот почему я предпочитаю аксессуары, которые работают с платформой Apple HomeKit, поскольку она обеспечивает согласованность, но, к сожалению, прожекторы Novostella не поддерживают это.

  Что касается аппаратного обеспечения, то я обнаружил, что не могу поставить прожекторы вертикально, как показано в маркетинговых материалах.Это связано с конструкцией прожектора, в котором часть антенны Wi-Fi выступает с одного конца, а прочный шнур питания присоединяется к другому. Вы можете не устанавливать антенну, но это ограничит дальность действия, и это приведет к тому, что шнур питания будет находиться в верхней части источника света, что выглядит странно и, вероятно, не очень хорошо защищает от атмосферных воздействий. Говоря о шнуре, я обнаружил, что он довольно короткий (3 фута), почти гарантируя, что для установки на открытом воздухе потребуется удлинитель.

  Смешанный мешок

  Интеллектуальный светодиодный прожектор Novostella:

  The Bottom Line

  3 из 5

  В конце концов, интеллектуальный светодиодный прожектор Novostella представляет собой нечто смешанное. С одной стороны, прочный, прочный внешний вид с рейтингом устойчивости к атмосферным воздействиям в сочетании с яркими и четкими цветами делает его подходящим для большинства потребностей в наружном освещении. Тем не менее, менее звездный процесс сопряжения, короткий шнур и дефектный дизайн подставки не позволяют ему быть одним из выдающихся в категории.

  Вы, безусловно, можете многое получить от интеллектуального светодиодного прожектора Novostella, если хотите немного поработать. Установка прожектора с помощью собственных винтов может обойти проблему с подставкой, предоставление собственного удлинителя может устранить проблему с коротким шнуром, а знание хитростей для сопряжения, несомненно, поможет быстро наладить работу. Для большинства людей, однако, просто слишком много спрашивать о цене входного билета.

  Яркий и прочный

  Интеллектуальный светодиодный прожектор Novostella

  Итог: Интеллектуальный светодиодный прожектор Novostella обеспечивает яркое, красочное освещение на открытом воздухе с рейтингом погодоустойчивости IP 66.Однако неуклюжий дизайн подставки и процесс сопряжения мешают общему впечатлению.

  Мы можем получать комиссию за покупки, используя наши ссылки. Учить больше.

  лучших прожекторных камер для вашей собственности

  Безопасность должна быть главным приоритетом в любом доме: вы должны чувствовать себя в безопасности в пределах своей собственности, где бы вы ни находились, где бы вы ни находились. До недавнего времени это означало приобретение зачастую дорогостоящих систем в специализированных службах, от которых не каждый мог получить выгоду.

  Но благодаря развитию новых технологий и инноваций «умного дома» в последние годы такие вещи, как прожекторные камеры, стали более доступными для среднего потребителя, что упростило установку безопасности вокруг вашего дома самостоятельно.

  Вам нужен только лучший вариант для обеспечения безопасности вашего дома. Но что делать, если не знаешь, где искать? Это руководство к камере с прожектором покажет вам, что вы хотите найти, и предоставит несколько рекомендаций, которые помогут вам начать работу.

  Быстрое сравнение 6 лучших камер с прожектором

  Зачем нужна камера с прожектором?

  Камера — это первая линия безопасности и свидетельство на любой собственности. Большую часть времени все отслеживается и записывается, поэтому вы знаете, кто появляется и чем они занимаются. Если произойдет инцидент, у вас есть доказательства, которые могут вам помочь.

  В том, чтобы установить несколько прожекторных камер вокруг вашего дома, действительно нет недостатков. В настоящее время хорошие камеры могут издавать звуковые сирены, предупреждать вас о действиях, когда вас нет, и даже общаться в режиме реального времени с любыми посетителями на пороге вашего дома.

  На что обращать внимание при использовании камеры видеонаблюдения с прожектором?

  Итак, что может сделать для вас камера слежения с прожектором? Вот несколько вещей:

  Видимость

  Конечно, вы хотите четко видеть кадры, которые снимает камера. Бесполезно, если видеоматериал расплывчатый, шаткий и в целом непонятный, поскольку у вас не будет никаких решающих доказательств в случае происшествия.

  Наиболее распространенным качеством разрешения камер видеонаблюдения в течение некоторого времени было довольно высокое разрешение 720p.

  Тем не менее, лучшее качество видео становится все более распространенным благодаря разрешению Full HD 1080p. Это делает вещи намного понятнее, но также может иметь большую нагрузку на время автономной работы и более медленные сетевые соединения.

  Ночное видение

  Это очень важно для обнаружения движения. Тем не менее, ночное видение работает, камера должна иметь какой-то способ видеть, поскольку большинство инцидентов происходит вечером или ночью. Функцию ночного видения на камерах можно переключать автоматически или по расписанию вручную.

  Качество звука

  Это само собой разумеется, учитывая то, что было сказано о качестве изображения: эти два понятия идут рука об руку. Возможность четко слышать, что происходит, особенно если камера не улавливает никаких действий, в то время как микрофон может быть.

  Знаете ли вы, что многие камеры в настоящее время также предлагают функцию двустороннего звука, которая позволит вам разговаривать через камеру с тем, кто находится поблизости? Динамики и микрофоны часто встроены в камеру, чтобы стать одним компактным устройством безопасности.Это удобная функция, которую стоит искать, потому что вы можете многое с ней сделать. Двустороннее аудио можно использовать для общения с посетителями, домашними животными или для того, чтобы напугать злоумышленников. В зависимости от камеры может потребоваться подключение динамика.

  Датчик движения

  Существуют как стандартные, так и усовершенствованные системы обнаружения движения. Первый использует инфракрасные датчики для обнаружения тепловых сигнатур, а второй вместо этого использует камеру. Этот бит не так важен: вам действительно нужно настраивать.Ваша система камеры должна иметь возможность регулировать чувствительность, чтобы избежать ложных срабатываний.

  Тревога

  Чтобы вы были в курсе всех ваших действий, камеры с умным домом и / или подключением к Интернету будут отправлять вам уведомления, когда что-нибудь происходит. Это предупреждение появляется, когда датчики движения камеры фиксируют какое-либо существенное движение. Более дорогие, но более качественные камеры смогут точно обнаруживать людей и даже распознавать лица.

  Некоторые камеры также включат сирену, если произойдет какое-либо подозрительное движение. Это будет либо автоматически, либо по удаленной команде от вас.

  Срок службы резервной батареи

  Резервное питание — полезная функция, которую следует учитывать. Если произойдет отключение электроэнергии или грабитель решит отключить электричество, камера все равно будет работать, чтобы получить ценные доказательства любого возможного инцидента.

  Облачное хранилище для записанных материалов

  Хотите сохранить записи о вашей собственности, когда вы выходите из дома? Многие компании, которые продают вам камеры, предлагают планы на облачное хранилище, в котором будут временно храниться ваши кадры.В большинстве случаев это планы на основе подписки, для доступа к которым требуется ежемесячная оплата.

  Если вы не хотите хранить данные в облаке, подумайте о камере, которая имеет слоты для локального хранилища, например SD-карты.

  Возможности умного дома

  Возможность подключения к домашним помощникам, таким как Alexa или Google Home, предусмотрена для большинства стандартных систем камер. В противном случае они должны иметь возможность подключиться к Wi-Fi, чтобы загружать отснятый материал или отправлять оповещения. Приложение, скорее всего, будет сопровождать вашу новую систему камеры.

  Другие функции

  Это второстепенные функции, которые могут поставляться с новыми или более модными камерами, которые могут быть полезны, но не критичны для вашей домашней безопасности. Распознавание лиц становится все более распространенной чертой среди новых моделей уличных прожекторов с камерами.

  Никогда не забывайте искать камеры, которые собираетесь купить. Посмотрите обзоры, отзывы покупателей, оценки одного и того же продукта с разных сайтов. Проверьте официальные веб-сайты и спецификации продукта, чтобы узнать, укладывается ли он в установленный вами бюджет.Есть камера, идеально подходящая для вашего дома, теперь поищите!

  Лучшие 6 обзоров камер видеонаблюдения с прожектором

  Кольцевой прожектор

  • 1080p HD, ночное видение и просмотр в реальном времени.
  • Двустороннее аудио с шумоподавлением.
  • Уведомления о тревоге, активируемые движением, Сирена с дистанционным управлением.
  • Alexa совместим, требуется подключение к Wi-Fi.
  Узнать цену

  Кольцевая камера с прожектором, одна из самых популярных прожекторных камер, оправдывает свое название и общую репутацию бренда.Это первый в своем роде, и с тех пор он только улучшается. Но ее не следует путать с моделью софитов.

  Совместимость с

  Alexa открывает новые возможности для взаимодействия, в том числе возможность двустороннего разговора с посетителями через устройства Echo. Получайте уведомления и разговаривайте удаленно со своего мобильного или домашнего устройства, например телефона, планшета или ПК.

  Вы получите текстовое уведомление, если датчики движения Ring сработают, пока вас нет дома. Усовершенствованный детектор движения может обнаруживать объекты размером с человека на расстоянии до тридцати футов при размещении в оптимальном положении на высоте 9 футов от земли.

  The Ring использует качество видео 1080HD для четкости деталей в сочетании с широкоугольным объективом, поэтому вы не упустите ни одной детали в кадре. Он включает в себя расширенное ночное видение и просмотр в реальном времени, поэтому вы можете не только видеть активность в темноте, но и по запросу смотреть ее в прямом эфире с удаленного места с помощью телефона.

  Плюсы:

  • Хорошее качество видео и двусторонний звук.
  • Доступные для просмотра видеоматериалы в реальном времени.
  • Live контролирует и требует из удаленных мест с устройствами.

  Минус:

  • Стоимость и облачное хранилище на основе подписки могут выходить за рамки бюджета для ряда клиентов.

  Наконечник Pro

  Отлично подходит для домовладельцев, которым нужно что-то качественное и простое в установке. Оснащенная сверхъяркими светодиодными прожекторами и сиреной, которую вы можете активировать дистанционно, камера не только уловит все, но и отразит любых напуганных нарушителей на вашем участке.

  Ring предлагает планы облачного хранения видеоматериалов от трех долларов в месяц за устройство.Он безопасен и гарантирует, что ценные данные и потенциальные доказательства хранятся в другом месте от мошенников или грабителей.

  Камера наружного наблюдения Toucan

  • 1080p HD, Live View.
  • Двустороннее аудио.
  • Уведомления о тревоге, активируемые движением.
  • Совместимость с Alexa и Google Home.
  Узнать цену

  Для тех, кто ищет камеру по более доступной цене, Toucan предлагает интеллектуальную камеру, которая предлагает отличное соотношение цены и качества.

  Принцип работы камеры Toucan заключается в том, что она должна быть подключена к интеллектуальной розетке, поэтому зона наблюдения всегда будет освещена. Он совместим с некоторыми интеллектуальными уличными светильниками, что упрощает сборку. Для этого не требуются батареи или жесткая проводка к электрической коробке в доме.

  Включая просмотр видео в реальном времени и оповещения, вы никогда ничего не пропустите. Вы можете удаленно видеть, что происходит, когда вы подключены к телефону. Вы получите уведомление, если датчик движения камеры что-то уловит.

  Вы можете записывать и сохранять видеоматериалы на свое устройство или до 2 часов видео в облаке. Эта камера включает в себя предварительно записанные звуки, которые вы можете использовать в качестве автоматических сигналов тревоги или приветствий: от голосовых приветствий до лай собаки, вы можете настроить эту камеру, чтобы приветствовать гостей на праздничной тусовке или отпугивать нежелательных посетителей.

  Плюсы:

  • Доступная цена.
  • Возможности Live View.
  • Отличное соотношение цены и качества.
  • Батареи не требуются.
  • Не требует жесткой проводки или сложной сборки.

  Минус:

  • Облачное хранилище довольно ограничено.

  Наконечник Pro

  Кнопки сирены и экстренного вызова всегда доступны в случае инцидента или неотложной проблемы. Уличная камера Toucan совместима как с Alexa, так и с Google Home. Он включает свои огни при обнаружении движения, и вы можете запланировать, как долго вы хотите, чтобы свет работал.

  HeimVisionHM211 Уличная беспроводная камера видеонаблюдения

  • Изображение Full HD 1080p, ИК-зрение.
  • Двустороннее аудио.
  • Прожектор и сирена, активируемые движением.
  • Wi-Fi, подключение к приложениям.
  Узнать цену

  Беспроводная уличная камера для видеонаблюдения HeimVisionHM211 — это еще один выгодный выбор, который не только предлагает самое необходимое для хорошей прожекторной камеры для умного дома, но также имеет впечатляющие характеристики и возможности локального хранения.

  Во-первых, камера HM211 обеспечивает четкое качество видео Full HD. Ночью он автоматически переключается на стандартное инфракрасное ночное видение и имеет впечатляющую дальность действия 98 футов. Двусторонняя аудиосвязь, оснащенная микрофоном и динамиком, позволяет вам общаться с кем угодно поблизости в режиме реального времени, добро пожаловать или нет.

  Беспроводное подключение к Интернету с помощью удлинительной антенны на 5 дБ может быть быстрым и беспроблемным, поэтому вы можете использовать сопутствующее приложение и быстро и плавно загружать данные в облако, сохраняя при этом четкое видео во всем.

  Прожектор, активируемый движением, и оповещения будут держать вас в курсе, когда происходит что-нибудь подозрительное. А в автоматическом ответе на потенциальную угрозу камера будет светить прожектором, делать снимки и включать сирену.

  Плюсы:

  • HeimVision предлагает отличные характеристики и функции по цене.
  • Простота подключения и настройки.
  • И локальный, и облачный.
  • При изготовлении этой камеры используются прочные высококачественные материалы.

  Минус:

  • Есть некоторые жалобы на удобство использования сопутствующего приложения.

  Наконечник Pro

  Доступен план облачного хранилища 24/7, но это не обязательно, так как у этой камеры есть локальное пространство для хранения через слот для SD-карты. Эта камера не только обладает функциями, но и долговечна. Он сделан в металлическом корпусе и сертифицирован как пыленепроницаемый, водостойкий и атмосферостойкий. Не беспокойтесь о нежелательных трещинах или царапинах, мешающих обзору.

  Камера для наружного наблюдения EZVIZ

  • Полное качество видео HD, ночное видение до 100 футов.
  • Двусторонняя аудиосвязь включена.
  • Сирена, активируемая движением.
  • Совместимость с Alexa и Google Assistant.
  Узнать цену

  EZVIZ обещает более безопасный дом от угроз с этой интеллектуальной камерой для наружного наблюдения. Сосредоточив внимание на интеллектуальных функциях камеры, у вас не возникнет проблем с использованием сопутствующего программного обеспечения этого продукта и его сопряжения с остальной частью вашего умного дома.

  Обладая совместимостью с Alexa и Google Assistant, вы можете максимально эффективно управлять камерами. Затем камеры можно подключить к контролируемому устройству с iOS, Android или Windows для удобного просмотра в реальном времени.

  Инфракрасное обнаружение движения и ночное видение — эффективная комбинация. Благодаря широкоугольному объективу и полю ночного видения на расстоянии до 100 футов эта камера ничего не упустит. При срабатывании они активируют прожектор и издают сирену на 100 децибел, отпугивая злоумышленников.

  Плюсы:

  • Качественное видео высокой четкости и впечатляющий диапазон ночного видения для максимально четкого воспроизведения.
  • Прочный и устойчивый к атмосферным воздействиям.
  • Достаточно много места для хранения на локальном компьютере.
  • По мнению клиентов, удобство использования приложения.

  Минус:

  Наконечник Pro

  Если вы хотите хранить свои данные, вы можете выбрать тарифный план облачного хранилища, первый месяц которого будет совершенно бесплатным. Сохраненные данные отправляются на сервер и зашифровываются для дополнительной безопасности.Слоты для SD-карт позволяют получить до 256 ГБ локального пространства. Камера признана пыленепроницаемой и водонепроницаемой, а также поддерживает двустороннюю передачу звука.

  WESECUU Камера для наружного наблюдения

  • 1080p Full HD.
  • Включает двустороннее аудио.
  • Прожектор, активируемый движением, и распознавание лиц AI.
  • Wi-Fi подключение.
  Узнать цену

  Что выделяет наружную камеру видеонаблюдения WESECUU в этом списке, так это ее особая технология распознавания человеческого лица с помощью искусственного интеллекта.Они утверждают, что это лучшее в своем роде и имеет преимущество перед предыдущими технологиями обнаружения, такими как обычные и инфракрасные датчики движения. Преимущество действительно заключается в том, что, распознавая, кто или что подходит к вашей двери, вы можете получить значительно меньше ложных срабатываний — до 99 процентов.

  В камере все еще есть детектор движения, который включает прожектор и тревогу, но только после того, как кто-то будет признан подозрительным. Затем все остальное происходит как обычно: приложение немедленно уведомит вас о действиях.

  Плюсы:

  • Настройка проста: просто подключите камеру и подключите ее к сопутствующему приложению.
  Технология
  • AI дает этой камере преимущество перед другими.
  • При желании может работать как обычный светильник для крыльца.

  Минус:

  • SD-карта не входит в комплект, требуется для записи.

  Наконечник Pro

  Двусторонняя аудиосвязь позволяет разговаривать с посетителями, обычными или нежелательными. Камера может работать как обычный веранда и имеет сертификат водонепроницаемости IP66.Для камеры WESECUU требуется стандартная домашняя вилка для местного источника питания, и ее легко установить.

  Sens8 Наружная камера

  • 1080p HD, ночное видение PIR.
  • Двусторонняя аудиосвязь включена.
  • Движение активировало прожектор и сирену.
  • Требуется подключение к Wi-Fi.
  Узнать цену

  Если вы хотите использовать облачное хранилище, но у вас есть проблема с моделью подписки, у Sens8 есть решение для вас.Их уличная камера с прожектором имеет встроенное хранилище объемом 8 ГБ и бесплатное облачное хранилище в Dropbox или Google Drive без ежемесячной или годовой платы.

  Помимо визуально уникального дизайна, в этой камере есть все: камера Full HD 1080p, широкоугольный объектив, встроенная светодиодная подсветка и датчик движения PIR. Датчики движения настраиваются для предотвращения ложных срабатываний, что особенно полезно, если сирена с уровнем мощности 95 дБ не срабатывает без причины.

  Плюсы:

  • Для облачного хранилища не требуется абонентская плата.
  • Надежная защита от атмосферных воздействий.
  • Настраиваемая чувствительность обнаружения движения для большей точности.

  Минус:

  • 8гб локального хранилища — это не много.

  Наконечник Pro

  Камера Sens8, защищенная от пыли и воды, признана устойчивой к атмосферным воздействиям. Для работы требуется обычная розетка и не нужны батарейки.

  Двусторонняя аудиосвязь включена для облегчения связи. Sens8 требует подключения к Интернету для работы приложения и многих его функций.

  Заключение

  Камеры

  Floodlight полезны для наблюдения за деятельностью прямо за пределами вашего дома. Будь то прямо перед входной дверью или на заднем дворе, прикрепленные фонари могут облегчить обнаружение и получение четких цветных изображений в ночное время. Или они могут напугать ничего не подозревающих злоумышленников, обнаружив движение поблизости и включившись самопроизвольно.

  Итак, если вам нужна простая установка, гибкая настройка или расширенные функции, для каждого дома найдется подходящая камера с прожектором.Просто выберите из нашего списка рекомендуемых и посмотрите, какой из них лучше всего подходит для вас.

  Как работает универсальное наружное освещение

  Светодиодные прожекторы

  — это направленные направленные светодиодные светильники, которые проецируют луч света на определенную область, поверхность или объект. Прожектор — основной элемент как внутреннего, так и внешнего освещения. Однако в осветительной промышленности «прожекторные светильники» или «прожекторы» обычно относятся к атмосферостойким наружным светильникам, которые обеспечивают освещение местности, окружающее освещение, акцентное освещение или рабочее освещение для множества применений.Действительно, прожекторы — очень неоднозначная категория товаров. Эти наружные светильники предназначены не только для распространения широкого спектра света, к прожекторам также относятся светильники, которые излучают узкий луч света для точечного или дальнего света. Таким образом, прожектор можно определить как направленный наружный свет, который предназначен для обеспечения контролируемого освещения в желаемом диапазоне.

  Приложения

  Прожекторы — универсальное средство наружного освещения. За исключением освещения проезжей части и уличного освещения, где диаграмма направленности должна соответствовать конструкции дороги, прожекторы могут быть подходящим кандидатом практически для всех наружных применений, требующих направленного освещения в определенной зоне.Благодаря широкому выбору диаграмм направленности и световых люменов, а также возможности оптического прицеливания и гибкости монтажа, прожекторы представляют собой решение, позволяющее улучшить фотометрические характеристики с помощью процесса «проб и регулировки». Их можно использовать для расширения дневной функциональности внешних пространств и наружных объектов до ночи или для акцента и выделения архитектурных и ландшафтных элементов, тем самым превращая темный экстерьер в вдохновляющий ночной пейзаж.

  Освещение участка

  Прожекторы

  могут использоваться в качестве осветительных приборов для освещения больших геометрических площадей, таких как развязки на проезжей части, автостоянки, автосалоны, перроны аэропортов, места отдыха, парки, складские площадки, грузовые терминалы и площадки для взимания платы за проезд.Хотя прожекторы могут не идеально подходить для пешеходного и городского освещения из-за потенциальных проблем с рассеиванием света и бликов, эти светильники использовались в качестве рабочих лошадок в системах освещения с высокими мачтами. Системы освещения с высокими мачтами обычно устанавливаются на объектах, не ограниченных светочувствительными зонами, такими как жилые комплексы, отели и больницы. Прожекторы могут быть нацелены в любом направлении от рамы высокой мачты, чтобы гарантировать, что самые интенсивные микстуры луча могут быть точно направлены туда, где это необходимо.Системы с высокими мачтами часто требуется размещать по периметру или на некотором расстоянии от целевой области для минимального вмешательства или конфликтов с областью. Пакеты светового потока и схемы распределения света прожекторов могут быть спроектированы так, чтобы согласовываться с расположением системы высокой мачты.

  Спортивное освещение

  В системах спортивного освещения используются прожекторы для равномерного освещения стадионов, арен, спортивных площадок и игровых площадок или открытых площадок для занятий такими видами спорта, как стрельба из лука, бейсбол, велосипедные гонки, гольф, автоспорт, скачки, футбол, футбол, теннис и т. Д. катание на коньках и крикет.Поскольку обычно нет конструкций для крепления потолочных осветительных приборов и поверхности для перенаправления света, отражающегося от игровой площадки, единственным типом светильников, которые можно использовать для уличного спортивного освещения, являются прожекторы с прямым распределением света. Спортивное освещение должно быть специально спроектировано с учетом надлежащих значений освещенности, коэффициентов однородности, распределения света, монтажной высоты, ориентации и местоположения. Прожекторное освещение обычно обеспечивается с нескольких направлений, чтобы создать хорошую видимость игровой мишени и моделировать игроков, минимизируя тени и навязчивый свет.

  Ландшафтное освещение

  Прожекторные светильники незаменимы при создании драматизма, красоты, глубины, измерения, текстуры, пространства и фокусных точек в пейзажной сцене. Эти светильники можно использовать для акцентирования внимания на деталях сложного ландшафта, таких как памятники, скульптуры, фонтаны или другие архитектурные элементы, которые должны быть частью ландшафтной схемы. Освещение Softscape для деревьев, кустарников и других растений, которые озаряют здание или территорию, по большей части достигается с помощью прожекторов через размытое освещение, восходящее освещение, лунный свет, точечное освещение, создание силуэтов и затемнение.Широкий выбор распределения света и омолаживающая комбинация методов освещения предлагают практически безграничные возможности световых эффектов.

  Освещение фасадов и конструкций

  Архитектурные особенности здания или сооружения являются решающим элементом дизайна, который может быть подчеркнут, чтобы обеспечить престиж, символизм и узнаваемость. Архитектурные прожекторные светильники можно использовать для мытья стен, чтобы залить всю стену равномерным светом, для выпадения стен, чтобы подчеркнуть текстурированную красоту вертикальной поверхности, и для акцентного освещения для создания областей визуальной драмы и дифференциации.Прожекторы можно использовать для усиления внутреннего очарования и создания захватывающего впечатления трехмерности в архитектуре, такой как здания, мосты и места отдыха.

  Охранное освещение

  Прожекторы

  часто устанавливаются по периметру жилых, коммерческих, промышленных и институциональных зданий или объектов для обеспечения охранного освещения. Освещение может служить сдерживающим фактором для преступных действий и создавать впечатление относительно безопасной среды.Освещение по периметру от широколучевых прожекторов может улучшить наблюдение, отпугнуть злоумышленников и облегчить правильное использование других устройств безопасности, таких как камеры наблюдения и видеодомофоны.

  Промышленное наружное освещение

  Освещение территорий и рабочих мест промышленных парков и открытых производственных объектов, таких как нефтеперерабатывающие заводы, химические заводы, буровые установки, нефтебазы, очистные сооружения и карьеры, часто дополняется прожекторным освещением.Поскольку в этих зонах могут присутствовать высокая влажность, легковоспламеняющиеся пары, агрессивная атмосфера и опасные материалы, промышленные прожекторы могут быть спроектированы с учетом этих жестких условий и сертифицированы для использования в опасных местах, классифицированных в соответствии со стандартами IEC или NEC / CEC.

  Передвижные световые вышки

  Передвижная осветительная вышка — это система освещения на прицепе, предназначенная для строительства, строительных площадок, дорожных работ, реагирования на стихийные бедствия, мероприятий на открытом воздухе и другого временного общественного освещения.Набор прожекторных светильников установлен на головной раме выдвижной мачты, которая быстро и легко разворачивается с помощью ручной или электрической лебедки.

  Подсветка рекламного щита

  Прожекторы используются для распространения света по рекламному щиту от края до края и от угла к углу, позволяя рекламе и дизайну витрины впечатлять прохожих в ночное время суток.

  Светотехника

  В прошлом газоразрядные лампы высокой интенсивности (HID), в частности натриевые (HPS) и металлогалогенные (MH) лампы высокого давления, были доминирующими источниками света для прожекторных светильников.Однако использование этих газоразрядных ламп сопряжено со многими компромиссами. HPS может достигать относительно высокой эффективности источника (70–140 лм / Вт), но свет, производимый этой технологией, может значительно искажать восприятие цвета человеком. Следовательно, лампы HPS имеют очень ограниченные сценарии применения. Прожекторы HPS обычно используются в областях освещения, где цветовое восприятие оказывает минимальное влияние на предполагаемое использование. В отличие от типичного CRI (индекс цветопередачи) 22 для освещения HPS, лампы MH имеют приемлемые цветовые характеристики (типичный CRI 65) для критически важных приложений, таких как спортивное освещение.Тем не менее, помимо своей высокой пожароопасности, шумового загрязнения и УФ-излучения, лампы MH обладают низкой энергоэффективностью и коротким сроком службы, что значительно снижает окупаемость инвестиций (ROI) в эту технологию.

  История искусственного освещения — это история постоянного развития, отмеченного рядом важных инноваций. Самая последняя инновация в освещении — это технология изготовления светодиодов на основе полупроводников. Светодиоды преодолевают многие недостатки HID-освещения и позволяют прожекторам обеспечивать исключительную рентабельность инвестиций.Доступные в настоящее время светодиоды имеют типичную эффективность источника около 200 лм / Вт. Направленный характер светодиодов позволяет до 95% света, излучаемого светодиодами, выводиться из светильника, в то время как HID прожекторы имеют гораздо меньшую эффективность системы (70–85%). Высокое преобразование энергии и оптическая эффективность приводят к чрезвычайно низким эксплуатационным расходам и короткому периоду окупаемости. Длительный жизненный цикл правильно спроектированной системы и минимальные требования к техническому обслуживанию в течение всего срока службы продукта дополнительно снижают общую стоимость владения.Энергосбережение светодиодных прожекторов может быть еще больше увеличено, когда светильник управляется датчиками или элементами управления, которые могут реагировать на изменения окружающей среды и занятости или взаимодействовать с другим оборудованием и устройствами.

  Преимущества светодиодного прожектора выходят далеко за рамки длительного срока службы, высокой экономии энергии и затрат на техническое обслуживание. Светодиодная технология способствует значительному улучшению качества освещения в системах прожекторного освещения. Светодиоды излучают с направленным ламбертовским пространственным распределением интенсивности, описываемым по существу как луч направленного вперед света.Это обеспечивает высокоэффективное оптическое управление с помощью специальной оптики, разработанной для конкретных типов дискретных светодиодов или матриц, чтобы обеспечить равномерное распределение света. Равномерное распределение света по поверхности или области имеет решающее значение в дизайне освещения. В системах HID большая часть освещенности попадает непосредственно под светильник, создавая горячую точку с чрезмерной яркостью. Плохое соотношение однородности (обычно 6: 1) прожекторов HID может привести к значительному различию уровней яркости между соседними осветительными установками и, таким образом, требует высокой плотности осветительных установок для компенсации плохой однородности освещенности.Светодиодные прожекторы могут быть спроектированы для освещения с коэффициентом равномерности менее 3: 1, что позволяет равномерно распределять свет по поверхности или области. Равномерное освещение позволяет избежать искажения визуального восприятия, снижает частоту адаптации глаз между различными состояниями зрения и позволяет согласованно отображать сцены или объекты в зоне освещения. Высокая равномерность освещенности также позволяет максимально увеличить расстояние между приборами и значительно снизить затраты на оборудование и установку.

  Неоспоримые преимущества светодиодного прожектора включают также его исключительные спектральные характеристики. Самые экономичные светодиоды, доступные на рынке, имеют индекс цветопередачи в диапазоне 70–80, что является значительным улучшением по сравнению с источниками света HID. Этот уровень качества цвета достаточно хорош, чтобы удовлетворить абсолютное большинство требований к цветопередаче при наружном освещении. Спектральный состав светодиодов может быть сформулирован так, чтобы обеспечить превосходную цветопередачу с индексом цветопередачи выше 90, чтобы удовлетворить самые строгие требования к различению цветов.Еще одно впечатляющее спектральное качество светодиодов — это соотношение скотопическое / фотопическое (S / P), которое используется для оценки эффективности (для визуального восприятия) источников света при снижении уровня освещенности. В отличие от низкого отношения сигнал / шум (0,65) ламп HPS, светодиодные прожекторы предлагают соотношение сигнал / шум 2,0 или выше. Освещение с высоким отношением S / P приводит к улучшенным периферическим зрительным характеристикам в состоянии мезопического зрения, которое находится между скотопическим и фотопическим диапазонами. Средние уровни освещенности наружного освещения, рассчитанного на движение транспортных средств, обычно находятся в мезопическом диапазоне.Отличное мезопическое зрение важно для обеспечения видимости водителя и снижения частоты столкновений.

  Светодиодный прожектор

  не должен справляться с проблемами запуска и горячего перезапуска, с которыми сталкивается HID-освещение. Прожекторам HID требуется, чтобы нить накала нагрелась, прежде чем будет достигнут максимальный световой поток. Период разминки может длиться до десяти минут. Горячий перезапуск систем HID вызывает большее беспокойство, чем первоначальный запуск. Процесс горячего перезапуска, требующий цикла охлаждения / разогрева, может занять до двадцати минут.Длительное время повторного пробоя может вызвать хаос и панику на крупномасштабных мероприятиях на открытом воздухе. Мгновенное включение / выключение светодиодных светильников устраняет проблему горячего повторного зажигания со скрытым освещением и, таким образом, способствует высокому уровню безопасности в случае возникновения чрезвычайной ситуации.

  В отличие от ограничительных возможностей диммирования HID, светодиоды позволяют регулировать световой поток до любого желаемого уровня, если они оснащены совместимым драйвером, который может управлять диммированием. Способность мгновенно реагировать на изменения потребляемой мощности позволяет очень динамично управлять светодиодными прожекторами.Это открывает целый набор стратегий управления освещением для энергосбережения и динамического освещения. В частности, динамический аспект светодиодного освещения позволяет создавать бесконечное разнообразие и сочетание динамических эффектов с помощью светодиодного прожектора в приложениях архитектурного и ландшафтного освещения.

  Распределение света

  Распределение света прожектора обычно описывается в градусах распространения луча и использует типы луча NEMA в качестве ориентира. Система классификации светильников NEMA основана на распределении потока в луче, создаваемом светильником.В этой системе определены семь дистрибутивов, от 1 до 7. Более узкие балки имеют номера типа ближнего света, а более широкие балки имеют более высокие номера. Распространение луча прожекторов классифицируется по градусам угла поля зрения светильника. Под углом поля понимается угол между двумя направлениями, для которого интенсивность составляет 10% от максимума.

  • Тип луча 1: от 10 ° до 18 ° (очень узкий)
  • Тип луча 2: от> 18 ° до 29 ° (узкий)
  • Тип луча 3: от> 29 ° до 46 ° (средний узкий)
  • Тип луча 4:> 46 ° — 70 ° (средний)
  • Тип луча 5: от> 70 ​​° до 100 ° (средне-широкий)
  • Тип луча 6: от> 100 ° до 130 ° (широкий)
  • Тип луча 7:> 130 ° и выше (очень широкий)

  Прожекторы доступны с асимметричным и симметричным распределением.Осесимметричные светильники имеют одинаковый горизонтальный и вертикальный разброс луча и классифицируются с одним номером NEMA (т.е.Тип 3). Асимметричные светильники имеют отдельные обозначения горизонтального и вертикального луча, причем горизонтальное значение всегда указывается первым (например, тип 5 x 3 или тип 5H x 3V). Ниже представлены шесть стандартных балок NEMA.


  Изображение предоставлено Hubbell Lighting

  Конструкция светильников

  Светодиодные прожекторы

  обычно делятся на две категории в зависимости от их конфигурации: интегрированные и модульные.

  Светодиодные прожекторы интегрированного типа аналогичны своим предшественникам HID, которые представляют собой автономную систему. Этот тип светодиодных светильников предназначен для использования с двигателем мощностью менее 300 Вт. Электрическая система размещена вместе со светодиодным блоком в герметичном алюминиевом корпусе, отлитом под давлением. Более ранние поколения светодиодных прожекторов повторяют форм-фактор систем HID и обычно имеют громоздкий объем и неуклюжий вид. Современные светодиодные прожекторы интегрированного типа, как правило, имеют органичный дизайн и лаконичные формы.Идеальная интеграция всех элементов в структуру гарантирует, что эти привлекательные светильники обладают огромной эстетической ценностью, необходимой для улучшения архитектурных условий и ландшафтного дизайна.

  Модульные системы прожекторного освещения предлагают большое количество опций и настроек с масштабируемой архитектурой. Основным строительным блоком этих светодиодных светильников является модульный светодиодный двигатель, который включает в себя все элементы светодиодной системы, кроме источника питания.Модульная архитектура позволяет устанавливать на кронштейне или закреплять на раме переменное количество световых двигателей, чтобы обеспечить необходимый объем светового потока и распределение света в соответствии со спецификациями конструкции. Драйверы светодиодов и другие электрические компоненты обычно прикрепляются к задней стороне прибора. Водонепроницаемые драйверы либо выставлены на открытом воздухе, либо заключены в герметичный блок питания для дополнительного уровня защиты. Модульная конструкция обеспечивает такие преимущества, как масштабируемость светового потока, возможность регулировки направления луча для каждого модуля, а также удобство обслуживания и замены.Эти прожекторы обычно используются в качестве систем освещения высокой мощности, которые могут потреблять до 1200 Вт электроэнергии и производить значительный объем люменов, необходимых для крупномасштабного архитектурного освещения, освещения большой площади на высоких мачтах и ​​приложений спортивного освещения.

  Светодиодные прожекторы

  имеют прочный алюминиевый корпус, который позволяет светильнику безопасно работать в самых сложных условиях, обеспечивая кондуктивное и конвекционное охлаждение светодиодов.Алюминиевые корпуса светодиодных прожекторов обычно изготавливаются методом литья под давлением, что позволяет создавать геометрически сложные изделия с более жесткими допусками и более высокой стабильностью размеров, чем при многих других процессах массового производства. Шасси (рамы или кронштейны) модульных систем прожекторного освещения также обычно изготавливаются из литого под давлением алюминия для обеспечения прочности конструкции и сохранения гладкого внешнего вида. Алюминиевые радиаторы модульных светодиодных двигателей часто экструдируются для улучшения тепловых характеристик. Алюминиевая конструкция обеспечивает высокую механическую прочность, хорошую теплопроводность, высокую коррозионную стойкость и отличную отделку поверхности корпуса светильника.Прожекторные светильники должны быть спроектированы так, чтобы обеспечивать уменьшенную эффективную проектируемую площадь (EPA), чтобы минимизировать требования к ветровой нагрузке.

  Световой двигатель представляет собой интегрированную сборку дискретных светодиодных блоков или массивов светодиодов высокой мощности. Дискретные светодиодные корпуса устанавливаются пайкой на печатную плату с металлическим сердечником (MCPCB). Светодиодные матрицы высокой мощности устанавливаются на MCPCB или интегрируются в керамическую подложку. Светодиоды могут быть оснащены встроенной вторичной оптикой для индивидуального оптического управления или могут быть просто выставлены с их световым потоком, регулируемым отражателем светильника, который расположен по всей сборке светодиодов.Помимо оптического контроля, такой отражатель дополняет эстетику прожектора. Узел светодиода механически закреплен и термически связан с теплоотводящей поверхностью алюминиевого корпуса. Между радиатором и платой светодиодов часто помещают термоинтерфейсный материал (TIM), чтобы облегчить теплопередачу между двумя сопрягаемыми поверхностями. Линза из закаленного стекла удерживается на месте с литой под давлением алюминиевой рамкой линзы с помощью утопленных невыпадающих винтов из нержавеющей стали для защиты светодиодов и обеспечения возможности очистки / удаления мусора.Механизм открывания и закрывания защелкивающегося типа также используется в некоторых моделях для облегчения установки и обслуживания.

  Источник света

  Светодиодные чипы

  представляют собой голые светодиодные матрицы, которые должны быть заключены в пакеты, прежде чем их можно будет использовать в качестве источников света. Светодиодная упаковка обеспечивает теплопроводность, электрическое соединение, механическую опору и защиту от окружающей среды для полупроводниковых диодов. В то время как светодиоды, которые излучают монохроматический цвет, такой как красный, зеленый или синий, часто включаются в светодиодные прожекторы для получения расширенного спектра точно регулируемого света для ландшафтного или архитектурного освещения, подавляющее большинство светодиодных прожекторов предназначены для получения белого света. .В светодиодах белого цвета с преобразованием люминофора корпус, в который собран светодиодный чип, также должен обеспечивать преобразование длины волны (частичное преобразование коротковолнового синего света) и смешение цветов (смешивание синего света с светом, преобразованным с понижением частоты, для получения желаемого белого света).

  Существует множество вариантов дизайна упаковки и упаковочных материалов. В конечном итоге оптические, тепловые и электрические характеристики светодиодных корпусов разной конструкции и светодиодных корпусов разных производителей могут сильно различаться.Тем не менее, стоимость светодиодных пакетов часто может перевесить производительность и рентабельность инвестиций в источник света. Это стало очевидным с появлением на рынке наружного освещения большого количества светодиодов средней мощности. Светодиоды средней мощности, или более известные как светодиоды SMD, представляют собой корпуса с пластиковыми выводами для микросхем (PLCC), которые предлагают очень конкурентоспособную стоимость и высокую светоотдачу. К сожалению, их преимущества уязвимы в уличных условиях и в мощных светодиодных системах. Высокая эффективность и низкая стоимость упаковки светодиодов средней мощности достигаются за счет использования пластика и выводной рамки с высокой светоотражающей способностью.Начальная эффективность этих светодиодов выглядит очень привлекательной. Однако при высоких рабочих температурах светодиоды средней мощности быстро теряют световой поток и меняют цвет. Термическая деградация — не единственная причина отказа этих пластиковых упаковок. Светодиоды средней мощности плохо переносят работу с высокими токами возбуждения и среду с агрессивными газами или подвержены вибрации и высоким нагрузкам из-за их низкой надежности соединения проводов и высокой подверженности коррозии покрытия выводной рамки.

  Светодиоды высокой мощности

  обеспечивают превосходное сохранение светового потока и высокую надежность упаковки, что оправдывает их высокую стоимость упаковки.Фундаментальная философия упаковки высокомощных светодиодных корпусов заключается в обеспечении надежной платформы, способной выдержать высокие тепловые, электрические и экологические нагрузки. Устранение термически нестабильных пластиковых корпусов, подверженных коррозии выводных рамок и склонных к изломам проводов позволяет светодиодам высокой мощности успешно работать в условиях высоких температур и агрессивных сред. Керамическая подложка с металлизированными медными слоями и тепловыми переходными отверстиями обеспечивает передачу большого объема тепла от полупроводникового перехода к окружающему воздуху через тепловой путь системы.Светодиоды высокой мощности могут работать при токе более одного ампера и излучать тысячи люмен в течение срока службы, значительно превышающего срок службы светодиодов средней мощности.

  Светодиоды

  Chip-on-Board (COB) — это многочиповые светодиодные корпуса, в которых матрица диодов высокой плотности прикреплена к матрице MCPCB или керамической подложке. Эти высокомощные блоки могут уменьшить количество дискретных компонентов в системе. Светодиоды COB могут быть установлены на радиаторе напрямую или через разъем COB, что еще больше упрощает конструкцию системы.Светодиодные прожекторы COB предпочтительны для систем акцентного освещения, когда светильник должен обеспечивать направленный луч равномерно распределенного света. Удаление промежуточной подложки позволяет светодиодным чипам эффективно рассеивать тепло через печатную плату или керамическую подложку. Однако электрический путь к отдельным светодиодным чипам в корпусах COB создается с помощью соединения проводов. Это делает светодиоды COB менее устойчивыми к электрическому перенапряжению (EOS) по сравнению с светодиодами высокой мощности.

  Технология масштабирования микросхем (CSP) удаляет лишние элементы, чтобы снизить стоимость, уменьшить размер и повысить надежность и производительность светодиодов.В конструкции без упаковки используется структура flip-chip, при этом устраняется необходимость в дополнительном креплении, которое поставляется с корпусами flip-chip. Обладая тепловой и электрической надежностью, сравнимой со светодиодами высокой мощности, а также стоимостью упаковки ниже, чем у традиционных светодиодов средней мощности, светодиоды CSP считаются доминирующими на рынке по мере развития технологии.

  Оптическая система

  Вторичную оптику, которая формирует диаграмму направленности светодиодов в системах прожекторного освещения, можно разделить на линзы, отражатели и их комбинации.Отражатели, изготовленные из алюминия или пластика с покрытием, регулируют световой поток от светодиодов посредством зеркального отражения, полузеркального отражения или диффузного отражения. Для получения широких лучей обычно используется большой отражатель, закрывающий всю светодиодную матрицу. Однако общесистемный рефлектор не подходит для оптических сборок с большой светоизлучающей поверхностью (LES), потому что значительная часть излучаемого света от массива дискретных светодиодов выходит из апертуры рефлектора, не попадая на поверхность рефлектора.Светодиодные прожекторы имеют тенденцию к излучению от больших LES, чтобы достичь отличного коэффициента однородности. В этих продуктах матрица отражателя, состоящая из дискретных отражателей прецизионного формования, используется для управления распределением света каждого отдельного светодиода или небольшого массива светодиодов. Общесистемные отражатели для светодиодных прожекторов обычно имеют квадратные или прямоугольные выходные отверстия для соответствия форм-фактору светильника. Выходные отверстия матриц отражателей могут быть круглыми или квадратными в зависимости от требований светораспределения.Отражательные матрицы также могут использоваться для получения узких лучей. В некоторых применениях дополнительные линзы, такие как выпуклые, коллиматорные или микропризматические линзы, встраиваются в индивидуально формованные полости отражателя для повышения эффективности вывода света или максимального визуального комфорта.

  Составные линзы, сочетающие в себе массив линзовых элементов с общей осью, получили признание по сравнению с оптическими отражателями в мощных светодиодных системах прожекторного освещения или в приложениях, где критически важно управление лучом.Оптика с полным внутренним отражением (TIR) ​​основана на характеристиках, уникальных для светодиодов, и способна обеспечить точное управление лучом и равномерное распределение света с оптической эффективностью до 93%. Линза TIR, состоящая из преломляющей линзы и рефлектора, сочетает в себе лучшие оптические характеристики рефлектора и линзы. Преломляющая линза, расположенная внутри отражателя, направляет практически каждый луч света, излучаемый светодиодом, и направляет лучи на отражатель, который направляет их точно контролируемым лучом.Узел линзы TIR, отлитый под давлением в цельную конструкцию, индексируется на печатной плате, чтобы обеспечить согласованное оптическое выравнивание для массива дискретных светодиодов.

  Оптика

  TIR изготавливается из полиметилметакрилата (ПММА или акрил) или поликарбоната (ПК). Акрил в настоящее время является наиболее предпочтительным выбором из-за его низкой стоимости производства, высокой пропускной способности, отличного рассеивания горячих точек светодиодов и высокой устойчивости к ультрафиолетовому излучению. Однако длительное тепловое воздействие может ускорить процесс старения и вызвать деформации.Поликарбонат, который обеспечивает превосходную термическую стабильность, устойчивость к возгоранию и оптические характеристики, является ведущим материалом для линз, требующих тесного контакта с источником светодиодов. То, что препятствует его широкому применению в светодиодной индустрии, очевидно, это фактор стоимости.

  Управление температурой

  Температура — самый важный фактор отказа в светодиодных прожекторах. В качестве побочного продукта преобразования электроэнергии в свет в процессе электролюминесценции и фотолюминесценции значительное количество тепла генерируется на переходе светодиода и в слое люминофора.Светодиоды преобразуют от 40 до 60% энергии, которую они подают в свет, что означает, что от 60 до 40% мощности выбрасывается в виде отработанного тепла. Поскольку светодиоды не излучают тепло в виде инфракрасных волн, как источники света HID, все выделяемое тепло остается на полупроводниковых устройствах. Накопление тепла внутри светодиода может привести к термическому гашению люминофора (снижению эффективности люминофора), деградации герметика и пластмассовой смолы, а также к ускоренному зарождению зародышей и росту дислокаций в полупроводниковых кристаллах.Эти механизмы отказа обычно приводят к быстрому снижению светоотдачи и преждевременному отказу.

  Управление температурой светодиодной системы — это многомерная инженерная работа, которая включает в себя выбор источника света, управление током возбуждения и передачу тепла от перехода светодиодов в окружающий воздух. Как упоминалось ранее, конструкция упаковки и материалы светодиодов являются одними из ключевых факторов теплового дизайна. Светодиоды высокой мощности на керамической основе могут эффективно работать при высокой температуре перехода, например 125 ° C, без риска необратимой деградации.С другой стороны, светодиоды средней мощности на пластиковой основе недолговечны, когда они работают при температуре перехода выше 100 ° C.Поэтому светодиоды средней мощности более разборчивы в регулировании температуры и управляющем токе, чем светодиоды высокой мощности. . В теплотехнике светодиодных систем, использующих светодиоды средней мощности, особое внимание следует уделять характеристикам и надежности паяных соединений. В отличие от светодиодов высокой мощности, которые имеют межкомпонентные соединения, способные выдерживать высокие рабочие температуры, термоциклирование, перегрузка и воздействие окружающей среды могут безжалостно подорвать надежность паяных соединений и, таким образом, повредить целостность теплового тракта.

  Светодиодные прожекторы

  обычно используют пассивное охлаждение, поскольку циркуляция воздуха и температура окружающей среды на открытом воздухе достаточны для конвективной теплопередачи. Помимо использования высокопроизводительных модулей TIM и MCPCB, которые предназначены для обеспечения минимально возможного теплового сопротивления на тепловом тракте, наиболее важным компонентом управления температурой является радиатор. Дрянные продукты обычно снабжены легкими радиаторами в дополнение к дешевым светодиодам средней мощности и простейшим схемам драйверов.Радиатор служит для отвода тепла от светодиодов за счет теплопроводности, а затем для передачи этой тепловой энергии в окружающий окружающий воздух. Радиатор должен обеспечивать адекватную площадь термоинтерфейса для распространения тепла, достаточную теплоемкость для поглощения тепла и достаточную площадь поверхности для обеспечения высокоэффективной тепловой конвекции. Скрытая теплоемкость (способность поглощения тепла) радиатора зависит от теплопроводности материала, из которого он изготовлен, и физического объема радиатора.Алюминий выбран в качестве наиболее часто используемого материала для теплоотвода в светодиодных системах не только из-за его достаточно хорошей теплопроводности, но и из-за его способности превращаться в теплоотводы с термодинамически оптимизированной геометрией. Геометрия — одна из важнейших характеристик радиатора. Радиаторы с увеличенной площадью поверхности и аэродинамическим дизайном могут значительно повысить эффективность конвективного охлаждения.

  Светодиодный драйвер

  Драйвер светодиода регулирует мощность светового двигателя.Светодиоды должны работать от источника постоянного тока, чтобы гарантировать, что они всегда смещены в прямом направлении для получения света без видимых мерцаний. Светодиоды также должны работать как устройства, управляемые током, потому что их светоотдача определяется прямым током, протекающим через переход. Светодиоды имеют прямое напряжение, ниже которого прямой ток не течет. Это прямое напряжение имеет отрицательный температурный коэффициент, что означает, что прямое напряжение будет падать при повышении температуры перехода светодиода. Таким образом, привод с фиксированным напряжением приведет к огромным колебаниям прямого тока и, следовательно, оптического выхода.Кроме того, самонагревающийся полупроводниковый прибор не может работать с током, превышающим его максимальный номинальный предел. Высокое электрическое напряжение и сопутствующее повышение температуры перехода являются причинами прорастания дислокаций с наибольшей плотностью и ускоренного роста атомных дефектов, что приводит к необратимому износу просвета и катастрофическим отказам светодиодов.

  Электрические характеристики светодиодов, наряду с высокими требованиями к эффективности и длительному сроку службы, а также ценовым давлением, создают серьезные проблемы при разработке драйверов светодиодов.Драйверы светодиодов, которые управляют светодиодными прожекторами, обычно проектируются как импульсные источники питания (SMPS), которые потребляют импульсы тока путем переключения элементов накопления энергии на высоких частотах. Импульсные источники питания имеют фундаментальное преимущество более высокой эффективности, поскольку импульсный стабилизатор работает в областях насыщения и отсечки переключающего элемента, такого как полевой МОП-транзистор, и поддерживает постоянный ток, изменяя рабочий цикл. Однако высокочастотное переключение может вызвать сильный шум и электромагнитные помехи (EMI).Дополнительные схемы, необходимые для фильтрации и экранирования электромагнитных помех, могут удвоить общую стоимость драйвера светодиода, что является самым большим недостатком решения драйвера SMPS.

  Еще одним неудобством драйверов SMPS является их зависимость от реактивных компонентов, в первую очередь от электролитических конденсаторов. Электролитические конденсаторы используются в качестве первичного накопителя энергии для поддержания напряжения при питании от низкочастотного источника переменного тока. Обычно срок службы драйвера светодиода и производительность светодиодного светильника зависят от качества электролитического конденсатора.Этот компонент содержит электролит, который со временем постепенно испаряется. Скорость испарения может быть увеличена за счет высокой рабочей температуры. Каждые 10 ° C сокращают срок службы в два раза. Потеря электролита в электролитическом конденсаторе приводит к сокращению времени задержки и увеличению пульсаций выходного напряжения и шума. Несмотря на свою уязвимость, электролитический конденсатор по-прежнему является незаменимым компонентом в схемах драйверов светодиодов. Его способность сглаживать пульсации выходного тока имеет решающее значение для светильника, обеспечивающего немерцающее освещение для приложений HDTV-вещания, которые предъявляют высокие требования к частоте кадров для освещения.Фактически, качественный электролитический конденсатор вполне может соответствовать номинальному сроку службы светодиодных светильников.

  Драйверы

  SMPS — единственный возможный вариант для решений освещения средней и высокой мощности благодаря их высокой эффективности, высокому качеству вывода и способности работать с широкими диапазонами входного напряжения. Однако все большее количество продуктов используют линейные источники питания, альтернативные импульсным источникам питания. Низкая стоимость, отсутствие электромагнитного излучения и возможность разработки встроенного драйвера (DOB) — вот основные преимущества линейных светодиодных драйверов.В схемах драйвера этого типа используются линейные регуляторы для регулирования выходной мощности. Линейные драйверы светодиодов могут только понижать входное напряжение для получения более низкого выходного напряжения. Для работы схемы драйвера требуется запас по напряжению, минимальный перепад напряжений между входом и выходом. В отличие от SMPS, который переключает устройство накопления энергии для регулирования выхода, линейные регуляторы просто рассеивают напряжение запаса для достижения желаемого выхода. Эта потеря запаса приводит к тому, что линейный драйвер светодиодов имеет КПД только от 60 до 85 процентов, тогда как драйвер SMPS может иметь КПД до 98%.Значительные потери энергии могут быть огромными финансовыми потерями, которые, очевидно, не могут быть компенсированы низкой начальной стоимостью. Эффективность драйвера светодиода также играет важную роль в определении термических нагрузок в системе освещения. Поскольку большинство схем линейного управления представлены в виде конструкции DOB, которая значительно уменьшает размеры светодиодных прожекторов, тепло, выделяемое во время регулирования мощности, создает значительную тепловую нагрузку на расположенные рядом светодиоды. Более того, у линейных драйверов буквально есть ряд проблем, которые необходимо решить, включая ограниченный диапазон входного переменного тока, невозможность гальванической развязки, большие пульсации на выходе и плохую живучесть в условиях перенапряжения.

  Конструктивные характеристики драйверов светодиодов также включают коррекцию коэффициента мощности (PFC), которая позволяет драйверу поддерживать высокий коэффициент мощности в широком диапазоне входных напряжений, подавляя при этом общие гармонические искажения (THD). Для обеспечения надежности системы следует также учитывать различные функции защиты, такие как защита от перегрузки по току, короткого замыкания, перенапряжения и перегрева.

  Управление освещением

  Светодиодные прожекторы

  могут быть настроены для реализации нескольких уровней стратегий управления, чтобы максимизировать энергосбережение, оптимизировать качество света или создавать предварительно запрограммированные световые шоу и динамические эффекты.Драйверы светодиодов могут быть разработаны для обеспечения возможности регулирования яркости, что позволяет регулировать яркость с помощью широтно-импульсной модуляции (ШИМ) или постоянного снижения тока (CCR) с помощью элементов управления 0-10 В, DALI или DMX. Эти устройства можно запрограммировать для интерпретации сигналов управления от датчиков присутствия, фотоэлементов, собирающих дневной свет, электронных логических схем или удаленных контроллеров. Современные средства управления обычно представляют собой системы для сетевого интерактивного управления светильниками в целом, по зонам или по отдельности. Использование беспроводной ячеистой сети (например,g., через Bluetooth или ZigBee) для мониторинга производительности и рабочих условий, а также для выполнения расширенного управления освещением, в последние годы наблюдается стремительный рост.

  Защита системы от факторов окружающей среды

  Светодиодные прожекторы

  должны быть тщательно загерметизированы и герметизированы во всех точках входа и перехода материалов, чтобы предотвратить попадание влаги, агрессивных газов, пыли, загрязняющих веществ и насекомых. Поглощение влаги — один из распространенных механизмов отказа, ответственный за преждевременные отказы, ухудшение качества светового потока и изменение цвета в корпусах светодиодов.Силиконовый герметик обладает высокой влагопроницаемостью и впитывает влагу в атмосфере с повышенной влажностью. При воздействии экстремальных температурных циклов присутствие влаги, как известно, является основной причиной расслоения силиконового герметика. Более того, коррозионные газы могут проникать через силиконовый герметик и вызывать коррозию металлов, используемых в корпусах светодиодов. Чтобы избежать этих внешних отказов, необходимо осуществлять контроль условий окружающей среды для светового двигателя и электрических цепей.

  Уровень защиты IP6x (IP65, IP66, IP67 или IP68) необходим для обеспечения высокой целостности корпуса всего светильника, включая световой двигатель и отсек привода / электрического отсека. Однако уровень IP может упасть, если уплотнение неоднократно подвергается нагрузке из-за перепада давления внутри корпуса. Перепады давления в основном вызваны периодическими изменениями температуры на открытом воздухе и усугубляются высокими температурами корпуса светодиодных светильников. Повторяющееся расширение и сжатие из-за циклического увеличения положительного и отрицательного давления в герметичном корпусе в конечном итоге приводит к выходу из строя уплотнений.Для поддержания исходной степени защиты IP в наружных светодиодных светильниках обычно используется дыхательная мембрана, которая обеспечивает прочный барьер от жидкости, пыли, грязи и других загрязнений, позволяя воздуху проходить через мембрану для постоянного выравнивания давления. Выравниватели давления или мембранные сапуны обычно изготавливаются из вспененного политетрафторэтилена (ePTFE), который представляет собой уникальную микропористую мембрану.

  Система рейтинга IP


  1-я цифра	Защита от посторонних / твердых предметов	2-я цифра	Защита от жидкостей и влаги
  0	Не обнаружено	0	Не обнаружено
  1	Защита от предметов размером более 50 мм	1	Защита от вертикально падающих капель воды
  2	Защита от предметов размером более 12 мм	2	Защита от водяных брызг под углом до 15 градусов от вертикали
  3	Защита от предметов размером более 2.5 мм	3	Защита от водяных брызг под углом до 60 градусов от вертикали
  4	Защита от предметов размером более 1,0 мм	4	Защита от брызг воды со всех сторон
  5	Пыль не исключена полностью, но не может проникать в достаточном количестве, чтобы помешать удовлетворительной работе оборудования (пыленепроницаемость)	5	Защита от струй воды под низким давлением со всех сторон
  6	Полная защита от пыли (пыленепроницаемость)	6	Защита от струй воды под высоким давлением со всех сторон
  		7	Защищено от погружения на глубину от 15 см до 1 м
  		8	Защита от погружения на глубину до 10 м
  		9K	Защита от брызг с близкого расстояния под высоким давлением и высокой температурой

  Преобразование NEMA в IP


  Тип NEMA	Обозначение IP
  NEMA 1	IP10
  NEMA 2	IP11
  NEMA 3	IP54
  NEMA 3R	IP14
  NEMA 3S	IP54
  NEMA 4	IP56
  NEMA 4X	IP56
  NEMA 5	IP52
  NEMA 6	IP67
  NEMA 6P	IP67
  NEMA 12	IP52
  NEMA 12K	IP52
  NEMA 13	IP54

  Обычно линза из закаленного стекла прикрепляется к оправе объектива с помощью цельной силиконовой прокладки.Стеклянные линзы действительно вызывают дополнительные оптические потери. Однако прожекторы с открытой полимерной (в основном акриловой) оптикой более подвержены износу из-за грязи, чем светильники со стеклянной защитой. Норма износа светильников от загрязнения (LDD) составляет 0,9% в год для прожекторов с плоской стеклянной внешней оптикой по сравнению с 3,0% в год для прожекторов с открытой оптикой. Простая струя воды из шланга или сильный дождь могут удалить грязь и сажу со стеклянной линзы, тогда как открытая акриловая оптика имеет плохую естественную самоочищающуюся способность и склонна к накоплению грязи с годами.

  Алюминиевый корпус прожекторного светильника и другие металлические детали и аксессуары, которые подвергаются воздействию воздуха, наносятся электростатическим способом с помощью прочного полиэфирного порошкового покрытия после многоступенчатой ​​очистки, предварительной обработки и процесса химического конверсионного покрытия. Поверхность с механическим покрытием должна быть испытана на то, чтобы выдерживать расчетный период воздействия солевого тумана в соответствии с ASTM B117, соответствовать рейтингу утечки по разметке в соответствии с ASTM D1654 и выдерживать воздействие УФ-излучения в соответствии с ASTM G154.

  Установка и прицеливание

  Светодиодные прожекторы

  можно устанавливать на столбы, стены или землю.Монтажные аксессуары, такие как поворотные кулаки, фитинги, цапфы или хомуты, просто устанавливаются и позволяют легко регулировать прицеливание. Эти крепления обычно имеют тисненые углы для облегчения прицеливания. В качестве альтернативы прожекторы могут поставляться с прицельным устройством, таким как лазерный прицел, для обеспечения точного выполнения фотометрического плана.

  Как выбрать и купить правильные светодиодные прожекторы для дома или бизнеса

  Это руководство разработано, чтобы помочь вам выбрать и купить правильные светодиодные прожекторы для вашего дома или бизнеса.

  Светодиодные прожекторы

  представляют собой экономичную альтернативу традиционным галогенным лампам и могут использоваться в домашних и промышленных условиях. Различные прожекторы подходят для разных помещений и целей — в этом руководстве вы можете быстро определить, какой прожектор лучше всего подходит для ваших конкретных потребностей, и сделать немедленную покупку.

  В этом руководстве вы узнаете:

  Почему выбирают светодиодный прожектор?

  • Они на 90% более энергоэффективны, чем галогенные аналоги.
  • Они надежно работают при низких температурах (обычно до -20 ° C).
  • Они устойчивы к ударам и вибрации.
  • Их долгий срок службы снижает потребность в техническом обслуживании, что делает их хорошим выбором для труднодоступных мест.

  Прожекторы бытовые и промышленные — в чем разница?

  Как правило, домашние прожекторы должны освещать относительно небольшую площадь и часто используются как в декоративных целях, так и в целях безопасности. Использование слишком яркого прожектора в застроенной зоне может причинить беспокойство соседям.

  Промышленные помещения обычно намного больше, и для их полного освещения требуются более мощные прожекторы. Промышленные прожекторы используются в практических целях — для обеспечения надежной безопасности, а также для обеспечения безопасной работы сотрудников в дневное время.

  • Внутренние прожекторы от 400 до 3000 лм
  • Промышленные прожекторы от 4000 до 24000 лм
  • Прожекторы 4000–5000 лм могут также подходить для больших жилых территорий (см. Многофункциональные прожекторы).

  Бытовые прожекторы подходят для:	Промышленные прожекторы подходят для:	Прожекторы универсальные подходят для:
  Сады	Паркинги	Большой двор
  Патио	Гаражи	Небольшие промышленные зоны
  Подъездные пути	Общественные места
  Боковые проходы	Строительные площадки
  	Склады

  Что искать

  Люмен: Используется для измерения яркости света — чем выше люмен, тем ярче свет.При выборе прожектора, чем больше пространство, тем больше люменов вам потребуется.

  PIR: Это означает пассивный инфракрасный приемник. Это означает, что прожектор включается при обнаружении движения.

  Угол луча: Угол, под которым распространяется свет — чем шире угол, тем большую площадь покрывает свет.

  Цветовая температура: Измеряется в градусах Кельвина (k) от «теплого» до «холодного» — чем выше число Кельвинов, тем холоднее свет.Если вы выбираете прожекторы для освещения элементов сада, вы можете выбрать более теплую, более гостеприимную цветовую температуру с низким рейтингом Кельвина, например, теплый белый. Более холодный белый цвет с более высоким рейтингом Кельвина обеспечивает более четкий свет, идеальный для практических целей или в целях безопасности.

  IP65: Это означает, что прожектор защищен от водяных брызг со всех сторон.

  Прожекторы бытового назначения:

  Многофункциональные прожекторы, подходящие как для домашнего, так и для промышленного использования:

  Прожекторы промышленного назначения:

  Дополнительная информация о продукте

  Марка	Срок гарантии	Ожидаемая продолжительность жизни
  Энерджайзер	1 год	25000 часов
  Osram	3 года	30 000 часов
  Philips	3 года	35000 часов
  Красная стрела	2 года	30 000 часов

  Сравнение традиционных галогенных прожекторов со светодиодными прожекторами

  Раньше мы измеряли яркость лампочки в ваттах (Вт).Теперь, однако, энергосберегающий характер светодиодного освещения означает, что расчет мощности не дает нам достаточной информации. Например:

  • Светодиодные прожекторы мощностью 10 Вт эквивалентны галогенным прожекторам мощностью 100 Вт с увеличенным световым потоком 900
  Светодиодные прожекторы
  • 20 Вт эквивалентны галогенным прожекторам 200 Вт с увеличенным световым потоком до 1800
  Светодиодные прожекторы
  • 30 Вт эквивалентны галогенным прожекторам 300 Вт с увеличенным световым потоком 2700

  Часто задаваемые вопросы

  Чему эквивалентен светодиодный прожектор мощностью 10 Вт?

  Прожектор мощностью 10 Вт эквивалентен галогеновому свету мощностью 100 Вт.

  Насколько ярок светодиодный прожектор 30 Вт?

  Светодиодный прожектор мощностью 30 Вт обычно равен галогенному прожектору мощностью 300 Вт. Светодиодные прожекторы 30 Вт с лучшими характеристиками, такие как Osram, имеют яркость 100 люмен на ватт, но не все светодиодные прожекторы мощностью 30 Вт с более низкими характеристиками такие же яркие. Свет измеряется в люменах, и чем больше люмен, тем лучше светодиод.

  Чему эквивалентен светодиодный прожектор мощностью 50 Вт?

  В большинстве случаев светодиодный прожектор мощностью 50 Вт эквивалентен галогенному прожектору мощностью 400 Вт.

  Насколько ярок светодиодный прожектор мощностью 20 Вт?

  Хороший светодиодный прожектор мощностью 20 Вт эквивалентен галогенному прожектору мощностью 200 Вт.

  Насколько яркий светодиодный прожектор мощностью 50 Вт?

  100 люмен на ватт — хороший показатель. Но это идеальная замена галогенным прожекторам мощностью 400–500 Вт.

  Какие светодиодные прожекторы самые лучшие?

  Osram — один из лучших брендов на рынке по отличной цене и качеству.

  Являются ли светодиодные прожекторы прямой заменой галогенных прожекторов?

  Не всегда, но обычно они предлагают аналогичный свет с меньшим потреблением примерно на 80%.

  Можно ли использовать светодиодные прожекторы в галогенных светильниках?

  Лампы

  LED R7 заменяют существующие галогенные лампы — вы найдете их здесь.
