Установка приточной вентиляции в квартире: Приточная вентиляция для квартиры — купить приточно-вытяжную установку в Москве в магазине АЭРОС

виды приточек и особенности их обустройства

Грамотно организованная приточная вентиляция в квартире – основа комфортного микроклимата в жилом помещении. Очень часто естественный воздухообмен не обеспечивает достаточное поступление свежего воздуха и приходится искать альтернативные способы улучшения приточной вентиляции.

Мы расскажем все о существующих вариантах организации воздухообмена, поможем выбрать оптимальный метод. В представленной статье подробно описаны простейшие варианты устройств для улучшения вентилирования и сложные технические системы. С учетом наших рекомендаций вы значительно улучшите условия проживания.

Содержание статьи:

Воздухообмен – залог здорового микроклимата

Для нормальной эксплуатации квартиры достаточно однократного воздухообмена в час. Выполнение этой нормы обеспечивается прокладкой вентканалов естественной вытяжки.

Поступление свежего воздуха при неорганизованном воздухообмене осуществляется через неплотности оконных рам, щелевые отверстия в дверных конструкциях, форточки и паропроницаемый стеновой материал.

После установки герметичных стеклопакетов схема вентилирования дает сбой – перекрывается канал приточки воздуха в квартиру, разница давлений сокращается и отработанные пары застаиваются в помещении.

Схема естественной циркуляции: 1 – приток воздуха сквозь щели оконных рам, 2 – перемещение воздушного потока через зазоры порога, 3 – удаление отработанного воздуха посредством вентканалов. Естественная циркуляция основана на разнице температурных режимов и давлений внутри и снаружи здания

Многие жильцы квартир сталкиваются с негативными факторами, свидетельствующими о проблемах вентиляционной системы:

1. Ухудшение качественного состава воздуха. Дома испытывается нехватка кислорода, из-за переизбытка углекислого газа воздух становится спертым. «Тяжелая» атмосфера вызывает дискомфорт, головные боли и быструю утомляемость.
2. Застой неприятных запахов. В «законсервированной» квартире долго удерживаются ароматы, сопровождающие жизнь человека. Вытяжные приборы на кухне или в санузле перестают полноценно функционировать.
3. Высокая влажность. Явный признак проблемы – конденсат на окнах и мокрые углы на стенах. Впоследствии на поверхностях можно обнаружить черные точки – первые проявления плесени. В таких условиях отделка помещения напитывается влагой и постепенно разрушается.

Если вовремя не позаботиться о беспрепятственной и регулярной подаче уличного воздуха, то повышается вероятность аллергических и вирусных заболеваний.

Необновляемая затхлая атмосфера стимулирует развитие болезнетворных грибков, клещей-паразитов и бактерий. На ухудшение воздуха очень быстро реагируют люди пожилого возраста и маленькие дети

Восстановление интенсивности движения воздушных потоков решает перечисленные проблемы.

Независимо от выбранного способа , необходимо обеспечить следующие стандарты воздухообмена из расчета на одного проживающего:

• спальня, детская комната и гостиная – 30 куб. м/ч;
• кухня – 60-90 куб.м/ч;
• санузел – 25-50 куб.м/ч.

Требования к приточке воздуха для кухни зависят от вида установленной плиты. Точные нормы по санузлу определяются исходя из совместного или раздельного использования туалетной и ванной комнаты.

Параметры актуальны, если максимальная концентрация вредных компонентов в атмосфере не превышает установленные нормативные показатели для населенных пунктов

Если помещение не эксплуатируется для постоянного жилья, то кратность минимального воздухообмена для жилых и нежилых комнат снижается на 0,2 ч-1 и 0,5 ч-1 соответственно.

Галерея изображений

Фото из

Приточная вентиляция в апартаментах

Миниатюрное стеновое устройство

Кондиционер с забором воздуха на улице

Устройство для бесканальной вентиляции

Простейший стеновой приточный клапан

Рециркуляционный канальный вариант

Энергозависимый приточный прибор

Самопроизводьный отток воздуха через проемы

Полноценная информация для устройства и модернизации вентиляции приведена в этой статье. Рекомендуем ознакомиться с полезными сведениями.

Способы повышения эффективности приточки

Различные методики, направленные на улучшение работоспособности приточной вентиляции, подразделяются на две основные категории:

• мероприятия, повышающие поступление воздуха без нагнетающих устройств;
• использование установок с принудительной подачей воздуха.

К первой группе относятся: ручное или автоматическое проветривание, монтаж оконного или стенового клапана.

Ручное проветривание. Открывание окна на 15 минут с периодичностью в 3 часа. Реализовать метод на практике практически нереально – постоянно открывать и закрывать окно некогда или некому. Альтернативный вариант – открытие створки окна в режиме микропроветривания.

Недостаток способа – через щель в квартиру проникает пыль с улицы и шум. В зимнее время при микропроветривании комната постепенно охлаждается

Автоматическое проветривание. На откидную створку окна устанавливается сервопривод. Устройство программируется на открытие фрамуги через заданные промежутки времени или комплектуется погодным датчиком.

«Интеллектуальный» механизм реагирует на перепады влажности и изменения в атмосфере – во время дождя, сильного ветра или снега сработает датчик, и окно самостоятельно закроется.

Возможно подключение электропривода автоматики к общей системе пожарной безопасности. В случае задымления помещения сработает привод и оконная створка откроется

Автоматическому способу проветривания присущи те же недостатки, что и ручному методу.

Оконный и стеновой клапан. Накладные и встраиваемые приточники выполняют одинаковую функцию – открывают доступ свежим воздушным потокам в помещение. Разновидности клапанов отличаются между собой характеристиками и технологией монтажа.

Стеновые модели клапанов более продуктивны, их целесообразно использовать в просторных помещениях. Оконные приточники подойдут для компактных комнат

Монтаж сложнее, чем установка приточника на оконную створку, так как требует сверления сквозного отверстия через несущий конструктивный элемент здания. Изделия для окон дешевле стеновых аналогов.

Бесканальные устройства для притока воздушных струй в принудительном порядке:

1. Проветриватели. По сути, это тот же стенной клапан только со встроенным вентилятором. Поступление свежего воздуха не зависит от внешних параметров атмосферы (температуры, давления), а определяется исключительно производительностью вентилятора.
2. Бризеры. В отличие от проветривателей установка обеспечивает качественную многоступенчатую фильтрацию. Дополнительный плюс – наличие климат-контроля. Пользователь выставляет комфортную температуру, а «умный» прибор автоматически нагревает воздух.
3. Кондиционеры с опцией подачи воздуха. Многофункциональные двухблочные сплит-комплексы с подмесом воздуха извне оснащены воздуховодом, соединяющим оба корпуса, а также системой фильтрации воздушных масс.

Перечисленные устройства монтируются без прокладки воздуховода и работаю на подачу воздуха в одну комнату. Для комплексного восстановления приточной функции вентиляции сразу в нескольких комнатах используют канальные системы.

О проведении воздуховодов необходимо позаботиться еще на стадии ремонта. В противном случае придется демонтировать отделку или создавать фальш-короб для прокладки вентканалов

Особенности канальных приточных систем:

• высокая производительность;
• возможность подогрева воздуха;
• автоматизация управления;
• достаточная шумоизоляция;
• дороговизна комплектующих элементов;
• сложность монтажа.

Канальная вентиляция редко устанавливается в квартирах. Приоритетные сферы применения: офисы, коттеджи  и помещения общественного назначения.

О том, как проверить эффективность работы стеновых и оконных вентиляционных клапанов, вы узнаете, прочитав .

Бюджетные варианты восстановления воздухообмена

В стеновых и оконных клапанах нет вентилятора. Приток воздуха происходит благодаря разности уличного и «домашнего» давления. Обязательное условие работоспособности накладных приточников – исправная вытяжная вентиляция.

Особенности разных видов оконных клапанов

Конструкция всех оконных климатических устройств очень проста. состоит из воздухозаборника, телескопического канала и внутреннего блока.

Воздухозаборник устанавливается снаружи рамы. Внешний блок оснащен козырьком и решеткой, предупреждающей попадание насекомых вовнутрь. Телескопический канал врезается в раму, образуя сквозную щель для беспрепятственного поступления воздушной струи.

Внутренний блок монтируется со стороны комнаты. Некоторые модели приточников комплектуется фильтром и клапаном, регулирующим пропускную способность устройства

Исходя из особенностей конструкции и способа установки, различают следующие климатические устройства:

• щелевые;
• фальцевые;
• накладные.

Щелевые модели. Пропускная способность агрегата достигает 20-ти куб.м/ч – приток воздушных масс осуществляется через микро-отверстие высотой до 1,6 см и шириной до 4-х см. Прибор состоит из двух блоков, что усложняет его монтаж – требуется фрезеровка оконной рамы.

Фальцевые клапаны. Это самый доступный и простой способ проветривания комнаты. Приток воздуха осуществляется через прорези в притворе. Основной плюс моделей – возможность установки на эксплуатируемое окно без фрезеровки паза.

К числу дополнительных плюсов фальцевых моделей относятся: невысокая стоимость, сохранение звукопоглощающих и теплоудерживающих свойств ПВХ-стеклопакета и возможность автоматизации.

Пропускная способность клапана не превышает 5 куб.м/ч. Для обеспечения подачи воздуха в большем объеме допустима установка нескольких клапанов на одно окно

Накладные климат-изделия. Этот вариант редко реализуется в бытовых условиях из-за сложности монтажа – врезка клапана происходит на этапе сборки стеклопакета. Кроме того, изделие ухудшают тепло- и шумоизоляцию окна.

Накладные модификации нашли свое применение в производственных и складских помещениях. Производительность климатических устройств около 100 куб.м/ч.

В простейших моделях оконных приточников размер щели, а, следовательно, и интенсивность воздухопотока, выбирается вручную – регулируется положение задвижки. Высокотехничные приборы оснащаются датчиками влажности и атмосферных колебаний.

Стеновая модель: устройство и монтаж

Внешне стеновой клапан напоминает цилиндрическую колбу или широкую трубу, диаметром около 10-16 см.

Пластиковый воздуховод укомплектован следующими элементами:

• теплоизоляционная прослойка – «рукав» проходит через всю колбу, предупреждая промерзание стены и снижая шумовой эффект с улицы;
• фильтр – располагается на выходе воздуховода, реализует грубую чистку воздуха.

В некоторых моделях перед фильтром размещается уплотнительное (силиконовое) кольцо с заслонками. Предназначение детали – выравнивание воздушного потока в ветряную погоду.

Со стороны улицы стеновой воздуховод закрывается металлической решеткой и антимоскитной вставкой, а с внутренней стороны – декоративной крышкой с регулирующей ручкой

При выборе прежде всего оценивается мощность и «рабочая» температура агрегата. В среднем, производительность стенового климат-изделия составляет 40 куб.м/ч. Этой величины достаточно для проветривания комнаты площадью 13 кв.м.

Диапазон значений температуры эксплуатации указывается производителем на упаковке или в инструкции к прибору. Для суровых климатических условий разработаны специальные модели, предупреждающие образование конденсата и появление ледяной пробки в канале.

С технологией монтажа стенового клапана наглядно ознакомит следующая фото-подборка:

Галерея изображений

Фото из

Шаг 1: Бурение отверстия для установки клапана

Шаг 2: Доработка отверстия сверлом

Шаг 3: Обустройство пробуренного отверстия

Шаг 4: Разметка для крепления корпуса клапана

Шаг 5: Установка фильтра в закрепленный корпус

Шаг 7: Установка крышки приточного клапана

Шаг 7: Проверка работоспособности системы

Шаг 8: Установка решетки со стороны фасада

Этап 1. Определение места. При выборе стены следует учесть некоторые нюансы:

• установку лучше осуществлять на несущей конструкции;
• оптимально – «выход» клапана на утепленную лоджию;
• лучше избегать монтажа со стороны проезжей части.

Производители клапанов обозначили рекомендуемые и нежелательные участки монтажа прибора. При установке важно учитывать вектор воздушного потока.

В первом варианте свежий воздух, попадая в квартиру, прогревается вверху и опускается вниз. Второй вариант – воздушные массы нагреваются от радиатора отопления

Этап 2. Подготовка и бурение стены. На внутренней стене разметить место под сквозное отверстие и начертить диаметр клапана.

Порядок бурения канала:

1. Выполнить стартовое сверление алмазной коронкой на глубину до 10 см.
2. Удалить мусор и зубилом выбить небольшую насечку для устойчивого размещения бура.
3. При бурении придерживаться уклона наружу – такое положение воздуховода предотвратит попадание дождевой воды вовнутрь устройства.

Работу лучше выполнять с помощником, который периодически будет смачивать участок бурения. Увлажнение снизит уровень пыли и убережет инструмент от перегрева.

Этап 3. Установка комплектующих клапана. Паз очистить от пыли и разместить в канал теплоизоляционный «рукав». Ввинчивающими движениями установить цилиндрический корпус прибора, а на нем закрепить мелкоячеистую решетку.

Изнутри стены фиксируется панель, кольцо с заслонками и фильтр. Финишный этап сборки – монтаж крышки с регулирующей ручкой

Бесканальная принудительная вентиляция

Приточники данной категории считаются оптимальным решением проблем с подачей свежего воздуха в квартиру многоэтажки и частный дом. Они достаточно мощные, независимы от изменений погоды, а их монтаж не вызывает особых трудностей.

Усовершенствованный стенной клапан

Настенный проветриватель с побуждением воздушной струи – модернизированный аналог стенового приточного клапана. Принципиальное отличие конструкции – наличие вентилятора, осуществляемого нагнетание воздушной струи.

Производительность механического притока определяется скоростью работы вентилятора. От выбранного режима зависит количество потребляемой энергии и шумовые характеристики

Принцип работы проветривателя:

1. Вращающие лопасти вентилятора нагнетают подачу уличного воздуха.
2. Проходя по воздуховоду, воздушные массы подвергаются очистке и поступают в квартиру.
3. Отработанный воздух продвигается в сторону вытяжных воздуховодов и выводится через вентиляционное отверстие.

Степень очистки подаваемого воздушного потока зависит от встроенной системы фильтрации. Оптимально, если проветриватель оснащен разными типами фильтров.

Проветриватель с вентилятором работает даже при слабоэффективной вытяжной системе. Принудительная подача увеличивает давление воздуха, что позитивно сказывается на производительности вытяжки.

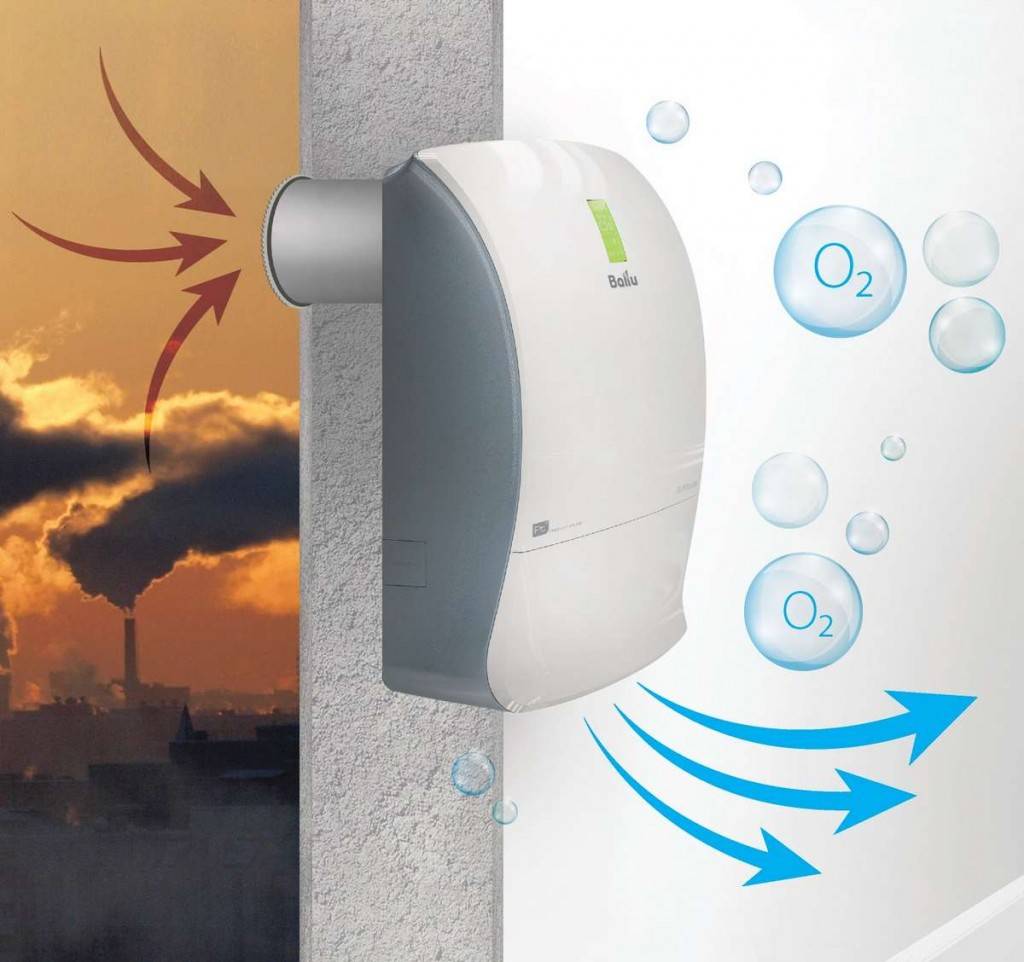

Бризер – компактная вентустановка с климат-контролем

Бризер предназначен для поддержания циркуляции воздуха внутри помещений площадью 10-50 кв.м. Прибор решает одновременно несколько задач: подача чистого воздуха и его нагрев до заданных температурных значений.

Основная область применения бризеров – жилые помещения, то есть коттеджи, дома частного типа и квартиры. Востребован прибор и в небольших офисах

Бризер – технически сложный прибор с опцией климат-контроля и системой управления. Составляющие элементы приточной установки:

1. Воздухозаборник с решеткой – защищает устройство от попадания насекомых и дождевой воды вовнутрь.
2. Утепленный воздуховод – герметичный канал, обеспечивающий приток воздуха. Теплоизоляционный вкладыш препятствует промерзанию стены и снижает уровень шума.
3. Автоматическая заслонка – открывает канал притока уличного воздуха после включения прибора и перекрывает после выключения. Элемент препятствует просачиванию холодного воздуха в квартиру.
4. Вентилятор отвечает за объем всасываемого воздуха с улицы.
5. Блок связи и система управления – «мозги» бризера, отвечающая за все рабочие процессы устройства.

Компактная установка оснащена полноценной система фильтрации. Каскад фильтров реализует три степени очистки.

Грубый фильтр – удаление средних и крупных частиц (шерсть, пыль, пыльца растений). НЕРА-фильтр – задержание частиц размером 0,01-0,1 микрон, в том числе спор плесневых грибков и бактерий. АК-фильтр – угольная фильтрация дыма, запахов и промышленных выбросов

Бризер – оптимальное решения создания вентиляции в квартире с фильтрацией, обеспечивающее до 80-90% очистки воздушных масс от атмосферной пыли. Процесс установки прибора достаточно прост:

Галерея изображений

Фото из

Шаг 1: Разметка отверстия для приточной вентиляции

Шаг 2: Установка направляющих буровой машины

Шаг 3: Крепление бура с алмазной коронкой

Шаг 4: Удаление пыли промышленным пылесосом

Шаг 5: Установка кожуха с пробуренное отверстие

Шаг 6: Монтаж корпуса с рабочей частью

Шаг 7: Подключение оборудования к электропитанию

Шаг 8: Крепление внешней решетки на отверстие

Кондиционеры с подачей свежего воздуха

95 % сплит-систем, представленных в продаже, работают со статическим воздухом.  В них непрерывно рециркулирует атмосфера замкнутого помещения. Типовые кондиционеры выполняют свою главную задачу и в комнате становиться прохладней. Однако свежего воздуха от их работы не прибавляется.

Производители предложили свой вариант решения вопроса нехватки свежего воздуха и разработали кондиционеры с подмесом воздуха извне.

Особенности конструкции сплит-системы с приточкой:

• поступление воздуха осуществляется по трубкам-воздуховодам, идущими от внешнего блока к внутреннему;
• на уличном корпусе предусмотрена турбина с системой фильтрации, отвечающая за подачу и чистку воздуха.

Некоторые модели вентустановок оборудованы кислородным концентратором, а уровень кислорода в помещении контролируется специальными датчиками.

Кислородный концентратор пропускает уличный воздух сквозь мембранную перегородку, отделяющую кислородные молекулы от прочих газообразных веществ. В результате концентрация кислорода увеличивается

Принцип действия «сплит-системы с подмесом»:

1. Свежий воздух посредством всасывающего вентилятора поступает по воздуховоду к испарительному (внутреннему) блоку.
2. Уличные воздушные потоки смешиваются с комнатным воздухом.
3. Пройдя фильтрацию и дополнительную обработку (охлаждение, нагрев) воздушные потоки поступают вовнутрь квартиры.

Несмотря на неплохую задумку технологов, такие модели климатических систем мало востребованы. Кондиционеры с приточкой громко работают и не в состоянии обеспечить полноценную вентиляцию квартиры. Кроме того, стоимость усовершенствованного оборудования на 20% превышает цену обычного кондиционера.

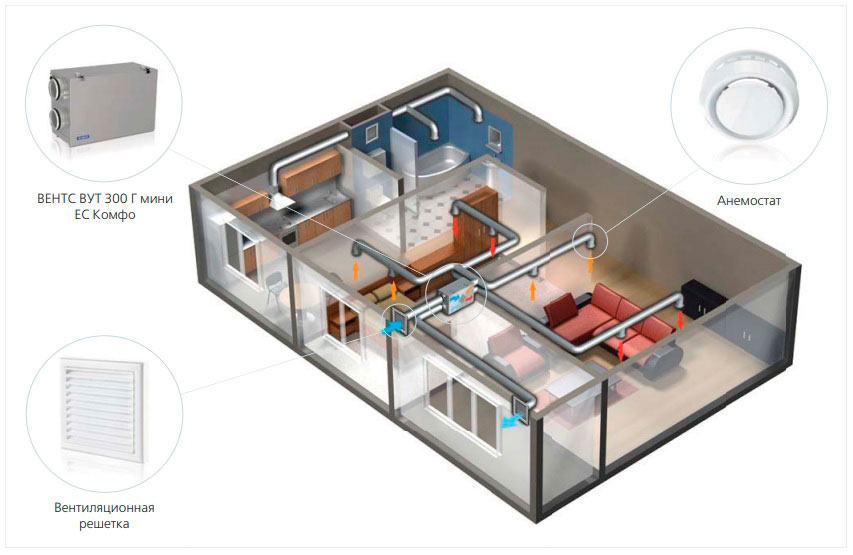

Приточные канальные мульти-системы

Канальная вентиляция – это комплекс воздуховодов, проложенных во всех комнатах. Сердце системы – приточное оборудование, размещенное на входе.

Схема построения и работы вентиляции определяется типом вентустановки. Обозначим особенности двух наиболее экономичных и эффективных способов организации подачи воздуха: вентиляции с рекуперацией и применения VAV-агрегатов.

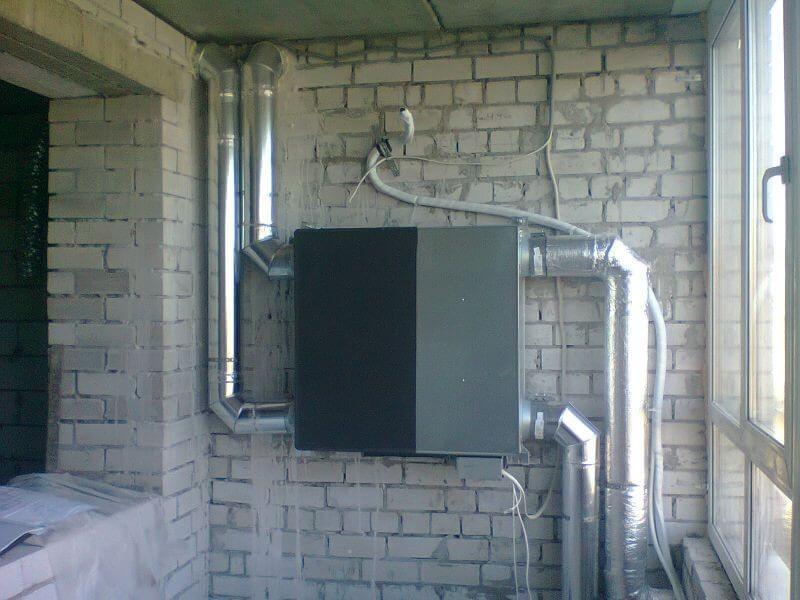

Принцип работы комплекса с рекуперацией

Рекуператор является составляющим элементом . Теплообменник позволяет значительно снизить потребление энергоресурсов, обеспечивая передачу тепла от разогретого вытяжного воздуха холодным поступающим потокам.

Для функционирования рекуператора помимо приточного воздуховода требуется монтаж вытяжных каналов, что сказывается на стоимости системы. Эффективность работы некоторых теплообменников достигает 95%

В вентиляционных системах устанавливаются теплообменники двух типов: пластинчатые и роторные.

Пластинчатые рекуператоры. Конструктивно представляют собой кассету, установленную в воздуховод. Воздушные потоки «разрезаются» блоком из пластин. Теплый воздух проходит с одной стороны пластины, а холодный с другой. Вследствие теплообмена образуется конденсат, подлежащий удалению.

Особенности работы пластинчатых рекуператоров:

• свежий приточный и отработанный воздух не перемешиваются;
• вероятность обмерзания зимой;
• в рекуператорах, изготовленных из паропроницаемых тонких пленок, не скапливается конденсат.

Однако срок службы такого оборудования ограничен десятью годами.

Роторные рекуператоры. Принцип перераспределения тепла базируется на вращении барабана, через который двигаются разносторонние воздушные струи. Постепенно, вращаясь в барабанной установке, отработанный воздух «делится» теплом с сектором ротора. Когда разогретый участок ротора попадает в холодный приточный поток, воздух нагревается, а ротор охлаждается.

Роторные рекуператоры отличаются компактными размерами и высокой энергоэффективностью. Недостаток устройства – частичное смешивание грязного и свежего воздуха. В холодное время выключение роторных моделей нежелательно

Подробно об устройстве и принципе действия климатических установок с рекуперацией тепла написано , с которой мы советуем ознакомиться.

VAV-система – вентиляция по потребностям

Variable Air Volume (VAV) установка –эффективная вентиляционная система, обеспечивающая приток и подогрев воздуха с минимальным расходом энергии. Комплекс позволяет регулировать параметры и режим вентиляции для каждой комнаты отдельно.

Стандартная вентсистема подает воздух без учета времени суток, назначения помещения и количества проживающих. Производительность VAV-системы выбирается пользователем исходя из конкретных условий эксплуатации.

Пример работы VAV-вентиляции. Допустим, что комплекс с максимальной производительностью в 300 куб.м/ч обслуживает два помещения: спальню и гостиную. Если бы зимой для подогрева воздушного потока до комфортной температуры мощности калорифера не хватило, то в случае с обычной вентиляцией пришлось бы снизить суммарную производительность. Как результат, в обеих комнатах стало бы душно.

Работу VAV-системы можно скорректировать: в течение дня подавать воздух в гостиную, а в ночное время – в спальню. К каждой комнате подведен отдельный выключатель вентиляции

Регулировка производительности позволяет сэкономить до 25-50% энергии по сравнению с традиционной вентиляцией.

Помимо снижения счетов за электроэнергию VAV-система имеет и другие преимущества:

• отсутствие обмерзания оборудования;
• «отработка» выводится через имеющиеся вентканалы, поэтому не надо обустраивать сеть вытяжных воздуховодов;
• низкая стоимость эксплуатации.

Недостаток VAV-вентиляции – высокая цена оборудования и трудности при сборке и наладке работоспособности комплекса. Проектирование и монтаж должны выполнять специалисты.

Выводы и полезное видео по теме

Видео #1. Технология установки приточника Aereco на эксплуатируемую оконную конструкцию:

Видео #2. Принцип функционирования приточной вентиляции с фильтрацией на примере бризера Тион:

Видео #3. Схема работы VAV-системы вентиляции в разных режимах:

При выборе способа организации воздухообмена в учет берутся многие параметры: ценовая политика оборудования, эффективность установки, особенности работы при разных погодных условиях, наличие опций фильтрации и нагрева воздушных масс.

Среди множества агрегатов оптимальный баланс стоимости и качества демонстрируют бризеры, специально разработанные для бытового применения в квартире.

Хотите рассказать о том, насколько эффективно работает вентиляция в вашем доме/квартире? Может быть, вы собственноручно улучшали вентилирование путем установки бризера или приточного клапана на створку окна? Пишите, пожалуйста, комментарии в находящемся ниже блоке, делитесь впечатлениями, мнением и фото по теме статьи.

Приточная вентиляция в квартире с фильтрацией

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Приточная вентиляция в квартире с фильтрацией — это залог здорового микроклимата. Кроме вытяжки воздуха необходима и его обратная тяга. Система вентиляции в квартире — это правильная циркуляция воздуха.

Приточная вентиляция в квартире с фильтрацией — это система, с помощью которой происходит принудительная вентиляция в квартире, то есть идет поступление свежего воздуха с помощью вентиляционных систем. Воздух не только проходит фильтрацию, а также может зимой подогреваться, а летом охлаждаться.

Залог здорового микроклимата в квартире — грамотное обустройство вентиляционной системы

Как проверить вентиляцию в помещении и определить застой воздуха?

Признаки плохой вентиляции в квартире:

• тяжелый, душный воздух;
• ароматы кухни перемещаются по всей квартире;
• духота и влажность в ванной комнате;
• в туалете надолго задерживаются неприятные запахи;
• плесень возле окон.

Жители квартир, помимо душного микроклимата, испытывают кислородное голодание в зимнее время года. В воздухе скапливается пыль, ворс, шерсть домашних животных и другие посторонние частицы, что особенно тяжело переносится людьми с аллергией и маленькими детьми.

Правильная циркуляция холодного и теплого воздуха внутри помещения

Когда необходима приточная вентиляция для квартиры?

Прежде всего, необходима вентиляция в квартире с пластиковыми окнами. Люди отгораживаются от внешнего мира разными способами. Один из них — металлопластиковые конструкции. Герметичность, как главный критерий качества окон, словно консервирует людей в своих жилищах. Нет пыли, шума, выхлопных газов, однако нет и свежего воздуха.

Сделать микроклимат чистым поможет установленная вентиляция в квартире, сделанная своими руками. Она избавит от необходимости проветривания путем открывания форточек, что, в свою очередь, оградит комнаты от сквозняков и звуков шума с улицы. Дома не будет плесени, духоты и запахов жизнедеятельности домашних обитателей. Будет только свежий воздух.

Принцип работы рекуператора с функцией теплообмена

Виды вытяжной вентиляции для жилых помещений

Существует два вида приточных систем вентиляции для квартир:

• с естественной циркуляцией – одна их самых распространенных систем вентиляции в квартире с фильтрацией. В этом случае воздух насыщенный кислородом дует в квартиру с улицы, а застойный углекислый газ обратной тягой вытягивается вытяжной системой;
• с принудительной циркуляцией – монтаж такой системы можно сделать с помощью установки вентилятора, который поможет создать необходимое давление. Эта система нужна в частных домах, особенно летом.

Естественная вентиляция квартиры происходит с помощью обычного проветривания при открытых окнах

Полезный совет! Следует отказаться от установки вентиляции в квартире, для которой невозможно купить оригинальную деталь или её аналог.

Принцип работы домашней вентиляции

Вентиляция в квартире происходит по следующей схеме:

• вентиляционными трубами воздух из комнат вытягивается. Затем по воздуховодам дует в центральный канал, после чего поступает из помещения обратно на улицу;
• система вентиляции в квартире не работает, если объем оттока воздуха из помещения будет больше обратной тяги притока. Чтобы этого избежать следует наладить систему поступления кислорода извне. При оснащении квартиры пластиковыми окнами, следует установить воздушные клапаны на стенах или открываемых частях окон. Когда дует из открытых окон, клапаны – надежный помощник от сквозняков. Сейчас на рынке пластиковых конструкций есть окна с уже встроенными воздушными клапанами, вследствие чего их цены существенно выше.

Металлопластиковое окно с установленным воздушным клапаном

Плюсы установки вентиляции в квартирах:

1. Доступная стоимость.
2. В помещение поступает достаточный объем воздуха.
3. Компактность.
4. Индивидуальная разработка для каждой квартиры.
5. Система с автоматическим контролем.

Схема движения воздушных потоков внутри квартиры в условиях принудительной вентиляции

Из чего состоит приточно-вытяжная вентиляция для квартиры?

В приточные системы вентиляции для квартиры входят следующие детали:

• воздуховсасывающая решетка — она не допускает попадание мусора;
• фильтры – сделают втягиваемый воздух в квартиру чистым;
• воздушные клапаны – следят за тягой и объемом притока;
• вентилятор – дует воздух по каналам;
• шумоизоляторы – изолируют или снижают шум;
• элементы нагрева – калориферы, которые нагревают воздух до нужной температуры;
• система автоматического контроля – контролирует работу всех составляющих элементов;
• воздуховоды;
• вентиляционные моноблоки – соединяют детали системы.

При потолочной вентиляции холодный воздух опускается вниз, прогревается и поднимается обратно

Полезный совет! Самые доступные, низкие по цене, и в тоже время эффективные – это европейские матерчатые фильтры с разной степенью фильтрации. Как правило, замену фильтра делают один раз в год. Если вблизи расположены производственные комбинаты, то фильтры придется менять чаще. Следите за автоматикой контроля приточной вентиляции в квартире с фильтрацией, она даст сигнал о необходимости замены фильтра.

Внутреннее строение рекуператора: 1 — внешний кожух; 2 — вентилятор; 3 — фильтр; 4 — утепленный кожух; 5 — регулируемый корпус; 6 — декоративная панель с выключателем; 7 — керамический элемент

Типы приточных систем вентиляции для квартиры

Можно выделить два типа приточных систем вентиляции:

Компактные приточные системы вентиляции для квартиры. Это система, которая работает на приток чистого воздуха. Плюсы — имеет маленький размер, низкую цену, легкость в монтаже. Их можно монтировать внутри помещения, под окном или на балконе. Они имеют низкий порог шума, а также отлично вписываются в любой интерьер. Минусы – это неравномерная циркуляция воздуха и маленький охват площади. Мощность таких систем может охватить до 45 квадратных метров. Некоторые модели компактных приточных систем вентиляции для квартиры оснащены подогревом воздуха.

Схема разводки приточно-вытяжных вентиляционных каналов в квартире

Полноценные приточные системы вентиляции для квартиры. Это усовершенствованные устройства, которые имеют большие размеры и дорого стоят. Такая система не подойдет для маленькой квартиры, а вот для установки в помещениях с большой площадью — оптимальный вариант.

Статья по теме:

К плюсам такой системы можно отнести:

1. Приток и обратная тяга вентиляции в квартире.
2. Распределение воздуха по всей площади.
3. Улучшение качества воздуха (фильтрация, увлажнение, подогрев или охлаждение).
4. Автоматический климат-контроль.

Строение компактной приточной вентиляционной установки на примере бризера фирмы Тион

Полноценная приточно-вытяжная вентиляция для квартиры может быть настенной, напольной и навесной (в зависимости от размера системы).

Полезный совет! Диапазон потребления электроэнергии вентиляции в квартире составляет от 1,6 до 5,0 кВт. Чтобы снизить затраты на оплату электроэнергии рекомендуется применять энергосберегающие технологии.

Настенное расположение приточно-вытяжной вентиляции

Кондиционер или приточная вентиляция в квартире с фильтрацией?

Основные отличия приточной системы от кондиционера:

• почти все кондиционеры работают с тем воздухом, который находится в помещении и не пропускают воздух с улицы. Кондиционер дует только отработанный воздух. Есть современные кондиционеры с системой вентиляции, однако стоят они дорого;
• кондиционер, очищающий воздух, не может препятствовать попаданию в квартиру пыли и прочих вредных частиц;
• для установки кондиционера, возможно, будет необходим частичный демонтаж стены. Система приточной вентиляции в квартире может быть смонтирована в любой части жилища;
• кондиционер нельзя использовать при низкой температуре на улице. Приточная система вентиляции для квартиры оснащена системой климат-контроля.

План вентиляции квартиры и ее установку целесообразно производить до начала ремонтных работ

Вентиляция в жилище своими руками

Простой монтаж вентиляции в квартире занимает до 3-х дней. При сложном монтаже вентиляционной системы для квартиры может понадобится до 15 дней.

Элементы схемы вентиляции в квартире – вентилятор, фильтры, клапан, воздуховоды, нагревательный элемент, датчик для определения давления, температурный регулятор и хомуты.

Стальная рама, которая крепится на стену винтами – это главный крепежный элемент. Работа по монтажу приточной вентиляции для квартиры похожа на сбор деталей конструктора.

Пример расположения вентиляционного клапана под подоконником

Полезный совет! Диаметр воздуховодов, которые используются для вентиляции квартиры, колеблется в диапазоне 125-160 мм, поэтому высота потолка будет снижена примерно на 20 см. Это следует учесть при монтаже.

Ранее, до массового использования пластиковых окон, свежий воздух поступал в помещения через щели в окнах, благодаря чему работала естественная и простейшая вентиляционная система. Открытые окна увеличивали циркуляцию воздуха, однако, эта мера была кратковременной. Если дует из вентиляции в квартиру, это не означает, что улучшается микроклимат в квартире. Пыль, грязь, микроэлементы, которые попадают в квартиру с улицы, несут прямую угрозу здоровью человека. Вентиляция в квартире в туалете и на кухне, установленная при сдаче жилого комплекса в эксплуатацию зачастую и вовсе не работает.

Установка принудительной вентиляции в комнате своими руками

Оптимальный выход на сегодня – установка приточной вентиляции в квартире с фильтрацией. Это поможет решить вопрос с наличием чистого воздуха у вас дома раз и навсегда.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Вентиляция в квартире — проектирование и монтаж приточной вентиляции для квартиры в {$region.field[1]}

Вентиляция в квартире, которая была построена несколько десятилетий назад, представляла собой естественный процесс движения воздуха по заранее обустроенным каналам. Принудительное поступление в то время практически не использовалось. Дверные проемы и окна выполнялись из древесины и пропускали достаточно воздуха для инфильтрации. Экологическая обстановка в городах была лучше, поэтому весной и осенью можно было проветрить комнаты простым открытием фрамуги.

Сейчас условия строительства изменились. На окнах устанавливаются пластиковые стеклопакеты с прокладками, которые полностью перекрывают воздушный поток. Экология больших городов не позволяет проводить привычное проветривание, поскольку с проникающим воздухом в помещение попадает грязь, пыль, выбросы предприятий и автотранспорта. Принудительное проветривание в помещении должно обеспечить приток свежего очищенного потока и отвод отработанного в определенном объеме с заданной скоростью.

Особенности вентиляции в квартире

В элитных новостройках жильцам предлагают общеобменное централизованное вентилирование для всего дома. Оно реализуется применением силовых устройств, которые побуждают движение воздушных масс. В этом случае все заботы о чистой здоровой атмосфере застройщики берут на себя, но это исключение, поскольку 90% объектов оснащаются естественным канальным воздухообменом, поэтому качественная, эффективная принудительная вентиляция в квартире становится заботой жильцов.

Вытяжка на кухне

Это необходимая система, которая обеспечивает локализацию пара, копоти, смешанных запахов, образующихся во время приготовления еды. Эффективные агрегаты обеспечивают воздухообмен на уровне 110 — 150 м^³/ч. При строительстве обязательно организуются каналы естественного вентилирования, минимальное сечение которых 130 х 130 мм, они пропускают до 150 — 180 м^³/ч воздуха. Но природные явления (изменение направления ветра, колебание давления и температуры) не позволяют организовать эффективный поток. При определенных условиях вытяжка начинает работать на приток, распространяя загрязненный поток по комнатам.

Для эффективного удаления загрязненных масс применяются купольные вытяжки, которые локализуют загрязнители непосредственно в месте их образования. Если на кухне работают дополнительные агрегаты, следует установить отдельный вытяжной канальный или безканальный вентилятор под потолком.

Для обеспечения притока используют форточки или фрамуги. Если это невозможно из-за низких температур, применяют дополнительное оборудование:

• невозвратный приточный клапан – оборудование не требует энергопитания и при диаметре 100 — 125 мм обеспечивает поступление воздуха до 40 м^³/ч;
• бризеры (проветриватели) с подогревателем и фильтром способны пропускать воздух в объеме 35 — 120 м^³/ч.

Для больших кухонь с набором производительной техники монтируют приточно-вытяжную установку.

Удаление избытков влаги

Стандартная система обеспечивает только естественную вытяжку. Поскольку оптимальные параметры воздухообмена установлены на уровне 54 — 72 м^³/ч, естественная вытяжка не справляется с заданными объемами. В ванной увеличивается влажность, оседает конденсат, развивается плесень, от которой сложно избавиться.

Установка мощного вытяжного вентилятора в стандартный канал решит проблему, но для циркуляции необходим дополнительный приток, поэтому закрытая дверь должна оборудоваться направляющим воздушным клапаном. Подогретый поток движется из «чистых комнат» и эффективно понижает влажность до оптимального уровня. Обратный клапан, устанавливаемый на лопасти, препятствует проникновению запахов из общей сети.

Осевой вентилятор с производительностью 50 — 220 м³/ч справляется с воздухообменом в стандартной ванной. Если по техническим или дизайнерским причинам невозможно установить декоративную вытяжную решетку вблизи вентканала, используют центробежный канальный. Он монтируется в особый воздуховод, производительность техники достигает 350 м³/ч.

Принудительная вентиляция должна обеспечивать эффективное удаление запахов из квартиры. Естественный процесс не может обеспечить необходимое перемещение потока, поскольку для стандартного туалета нормой является воздухообмен 90 – 100 м³/ч. Целесообразно применять дополнительные вытяжные устройства различных моделей.

• Осевая модель с производительностью до 220 м³/ч применяется в стандартных санузлах.
• Центробежные вентиляторы с производительностью до 350 м³/ч предназначены для больших помещений. Они успешно справляются с разницей давлений в централизованном воздуховоде многоэтажного дома, поэтому рекомендованы для установки на нижних этажах.
• Если размещение встроенных систем технически невозможно, применяют канальную технику. Для реализации проекта следует проложить воздуховод из санитарной зоны к централизованной системе. Работа канальных устройств эффективней, но для его установки следует пригласить специализированную бригаду.

Вентилятор с требуемыми характеристиками поддержит оптимальную кратность воздухообмена на уровне 8 – 10.

В больших квартирах под хранение одежды отводятся целые комнаты. Если в них не только хранят, но и сушат, гладят, чистят вещи, требуется 1,5-кратный воздухообмен. Процесс хранения одежды подразумевает превышение показателей влажности, которая может скапливаться в гардеробной. Такие комнаты плохо вентилируются, поэтому образуется «затхлый» запах.

Приток можно обеспечить из соседних помещений через направляющий дверной клапан, установкой бризера или приточного клапана, а вот вытяжка должна быть принудительная. Ее можно обеспечить различными способами:

• прокладка воздуховодов от приточно-вытяжной установки, если она смонтирована в квартире;
• осевым или центробежным вентилятором с подведением специального рукава;
• канальным устройством.

Оборудование следует устанавливать до начала декорирования.

Организация притока свежего воздуха в спальне

Проветривание спальни открыванием окон нерационально. Зимой это приводит к большим потерям тепла, а летом при включенном кондиционере невозможно добиться оптимальной температуры.

Рекомендованный воздухообмен для спальни составляет 30 м³/ч на одного человека – это минимальный показатель, который увеличивается с ростом площади помещения. Недостаточный воздухообмен приводит к недостатку кислорода, избыточной влажности, образованию плесени, особенно на «холодных» стенах.

В спальне необходим только приток, его можно организовать установкой бризеров или невозвратных клапанов (их производительность составляет 5 — 50 м^³/ч). Но, если их мощности не хватает, применяют приточную вентиляцию с подогревом.

Кондиционирование работает по схеме рециркуляции. Сплит-система служит дополнением к вентилированию, поддерживая оптимальную температуру.

Установка моноблока решит проблему перемещения потока во всей квартире. Агрегат включает в себя рекуператор, который снижает затраты на отопление до 90%. Затраты на обогрев квартиры зимой снизятся, а установка быстро окупится.

В гостиной обедают, принимают гостей. Здесь запахи еды смешиваются, из кухни проникают ненужные «ароматы», гости и хозяева чувствуют себя неуютно.

Основное внимание при вентилировании этого помещения уделяется притоку, а отвод воздуха можно организовать через вытяжку на кухне. Для этого применяют моноблочную приточно-вытяжную установку. Если такой способ затруднен, используют менее дорогое и эффективное оборудование.

• Бризеры устанавливаются в сквозные отверстия в районе радиаторов отопления. Поступающий приток фильтруется и в некоторой степени подогревается. Рекомендованный воздухообмен для гостиных составляет 70 — 150 м^³/ч, а производительность проветривателя – 40 м^³/ч.
• Оконные проветриватели более эффективны зимой, для их полноценной работы разница давлений должна составлять 10 Па.

Моноблочная установка создает направленный воздушный поток определенной скорости и объема. Нагнетательный и вытяжной каналы размещаются в разных концах комнаты, обеспечивая эффективное проветривание, рекуператор экономно расходует тепло в квартире.

Типы вентиляции

Принудительная вентиляция с фильтрацией должна обеспечивать постоянное перемещение воздушных масс в квартире, отвод отработанного воздуха и замену его чистым и свежим в объемах, рекомендованных Роспотребнадзором. При осуществлении процесса применяют несколько схем вентилирования для квартир различной площади.

Все схемы можно разделить на естественные и принудительные. Они различны по функционалу, производительности, эффективности.

Естественная

Естественные процессы происходят благодаря разнице температур и давлений внутри и за пределами квартиры. Но удаление запаха и отработанного воздуха из проблемных зон не проводится достаточно эффективно. Такая схема воздухообмена имеет свои положительные и отрицательные стороны.

Преимущества

• Кратность воздухообмена составляет 0,5 — 0,7, ее достаточно для проветривания небольшой квартиры.
• Отсутствие затрат на организацию вентилирования – каналы обустраиваются на этапе строительства, а их очисткой занимаются специализированные организации.

Недостатки

• Полная зависимость от внешних погодных условий. При смене ветра вытяжной канал может работать на приток, нарушая схему воздухообмена.
• Нестабильность работы летом. Невысокая разница температур минимизирует слабый поток.
• Невозможно провести воздухоподготовку. Поток попадает в помещение непосредственно с улицы. Установка фильтров тонкой очистки в канале минимизирует скорость движения воздуха.

Естественное вентилирование используется как часть более сложных систем и позволяет эксплуатировать организованные строителями каналы.

Принудительная вентиляция в квартире

В этом случае побуждающим фактором движения воздушных масс служит работа силовых устройств и применение дополнительных элементов, не требующих подключения к электросети. Использование этой схемы обеспечивает стабильный контролируемый поток во всех помещениях. Инновационные устройства экономят не только электроэнергию, но и тепло.

Вытяжная

Вытяжная – это важная часть инженерной сети. Агрегаты устанавливаются в проблемных зонах с повышенными требованиями к кратности воздухообмена (ванные комнаты, кухня, туалет). Они служат для локализации неприятных запахов. В кухне привычным приемным устройством служит купол или панель, размещенная над плитой.

Все запахи, копоть от сгорания газа, пар от приготовляемой пищи оказываются в зоне действия вытяжного агрегата. Устройство включается от клавиши на корпусе в момент начала кухонных работ и отключается после их окончания.

Приток проводится по естественным централизованным каналам через оконные проветриватели, клапаны и бризеры. При установке важно рассчитать мощность вытяжного агрегата для обеспечения сбалансированного воздухообмена.

Приточная

Приточная система вентиляция в квартире обеспечивается специализированной установкой. Засасывая приток с улицы, подогревая и фильтруя его, установка создает поток с определенным избыточным давлением. Он вытесняет отработанные массы и создает подпор для «грязных» зон. Обычно для притока используются «чистые» комнаты (спальня, гостиная, столовая и др.). Организованное движение подготовленного воздуха обеспечивает эффективное удаление загрязнителей.

Отвод отработанных воздушных масс осуществляется по естественным каналам или через фрамуги, открытые на проветривание. Избыточное давление не позволяет уличному воздуху проникать в квартиру, организуя вполне действенный барьер.

Для правильного воздухообмена желательно проложить несколько воздуховодов в разные комнаты – так проветривание станет комплексным. Наиболее эффективным способом для достижения оптимального климата является приточная вентиляция с подогревом в квартиру.

Приточно-вытяжная вентиляция

Самый эффективный способ создания оптимального климата в квартире. Процесс осуществляется при помощи моноблочной установки, которая размещается на балконе или лоджии, в хозяйственных помещениях или в промежутке между основным и декоративным потолком. Оборудование очень компактно, не требует много места, подключается к обычной электросети.

При помощи моноблочной установки можно решить три важные задачи: провести эффективную воздухоподготовку, отвести использованный воздух из помещения, сэкономить на обогреве зимой.

• Подготовка воздуха осуществляется набором оборудования, которое размещено в корпусе. Воздух проходит через фильтры, обеззараживается (ионизируется), увлажняется/осушается, подогревается. Такая обработка создает в квартире чистую и здоровую атмосферу.
• Для отведения воздушных масс в корпусе моноблока предусмотрен вытяжной вентилятор
• Экономия энергоресурсов осуществляется рекуператором. Теплый отводимый поток омывает теплообменник, по которому проходит холодный приточный поток с улицы, максимально его нагревая. В результате работы рекуператора сохраняется 70% — 90% ресурсов.

Система с фильтрацией

Отдельно рассмотрим фильтрацию. Очистка поступающего воздуха с улицы является основным критерием при выборе вентиляционной сети. Особенно это актуально для города, где скопление грязи и различных выбросов превышает норму. С какими же загрязнениями мы сталкиваемся ежедневно: пух, листья, пыль, пыльца и другие загрязнения могут стать причиной аллергии. Приточная вентиляция с фильтрацией исключает попадание микроорганизмов в квартиру. Различают несколько фильтров очистки в зависимости от типа загрязнений.

Проектирование вентиляции в квартире

Для выбора оптимального набора агрегатов выполняется технический расчет, который обеспечит точный воздухообмен. Расчет включает в себя:

• выбор оптимальной схемы вентилирования;
• построение схемы потоков во всех помещениях с определением скорости и объема воздушных масс;
• определение комплектации, мощности, производительности силовых агрегатов, выбор вспомогательного оборудования;
• вычисление степени сопротивления системы движению потока, расчет сечения каналов;
• протяженность воздуховодов рассчитывается, исходя из геометрии квартиры и расположения всех помещений.

После получения расчетных данных выполняется графическая часть. Выполняется схема и детализирующие чертежи, готовится спецификация использованных деталей и узлов. На этом проектирование вентиляции в квартире завершается.

Пакет документов отправляется заказчику для согласования и утверждения, вносятся необходимые правки, проект заверяется контролирующими органами.

Монтаж систем кондиционирования

Монтаж производится согласно разработанному и согласованному с другими подрядчиками графику.

• Заказанное оборудование, материалы, детали поставляются на склад компании. Поскольку размер квартиры ограничен, доставка всех элементов на объект производится постепенно.
• На объект выезжает бригада замерщиков, которая размечает место под установку систем и вспомогательного оборудования, привязывая проект к определенным поверхностям. Места монтажа оборудования, крепления воздуховодов маркируются.
• Собираются воздуховоды и крепятся на потолок согласно разметке.
• Выполняются сквозные технологические проемы при помощи специализированного инструмента. Мы производим монтаж только в рабочее время, не мешая соседям. Работы с повышенным уровнем шума выполняются максимально быстро.
• Устанавливаются вспомогательные вытяжные вентиляторы, приточные клапаны, бризеры.
• Силовые установки (моноблочная установка, вытяжные/приточные вентиляторы) подключаются к воздуховодам и источникам питания.
• Монтируется система управления, если автоматика предусмотрена проектной документацией.
• Все оборудование запускается и тестируется на утечку воздуха, неплотности соединений устраняются.
• Оборудование работает на проектной мощности определенное время. На этом этапе производятся замеры скорости и направления воздушных потоков – балансирование.

Готовая в эксплуатации установка передается заказчику для дальнейшего использования.

Все работы наши ремонтные бригады проводят четко и быстро, не оставляя после себя мусор. Под наблюдением инженеров установленная один раз вентиляционная система будет безотказно работать в течение всего времени эксплуатации здания. Ее производительность и экономическая эффективность будут отвечать заявленным параметрам.

Приточно-вытяжная вентиляция квартиры — проектирование и монтаж

Когда вы долго находитесь в своей квартире, испытываете недостаток кислорода? Появляется желание выйти на улицу или на балкон? Происходит это, потому что помещение наполняется углекислым газом (СО2), также воздух становится тяжелым из-за избытка тепла, влаги и пыли. Да, обычное проветривание спасает ситуацию, но ненадолго. К тому же зимой это не очень комфортно делать. А как насчёт инфраструктуры? Возле вашего дома проходит 8-ми полосная дорога? В Москве сейчас тяжело найти дом, в котором, открывая окно, не запускаешь газы переработанных нефтепродуктов, горящие торфяники и прочие неприятные запахи.



Из этой ситуации есть два выхода:

1. Смириться и приспосабливаться к ситуации

2. Идти в ногу со временем, и установить современную систему вентиляции квартиры





Что дает правильная вентиляция в квартире?



1. Вентиляция ГАРАНТИРУЕТ отличное здоровье.

Вы когда-нибудь задавались вопросом, почему люди, живущие в деревне, обладают более крепким здоровьем, нежели жители Москвы? Физические нагрузки или питание здесь не причём: многие современные москвичи посещают спортзал и придерживаются здорового питания. Обстановка и экосистема также не слишком важны – стрессы и химикаты есть везде. Вся проблема в кислородном голодании!

Казалось бы, такая мелочь, но как сильно она меняет вашу жизнь. А все потому, что современный житель, как большого, так и малого города, проводит на свежем воздухе не более часа в день.

А в Москве открытый воздух вообще не везде полезен. От недостатка кислорода ухудшается сон, настроение, мыслительные процессы, у вас появляется желание выйти на улицу или, хотя бы, на балкон. Многие к этому привыкли, но не многие знают, что квартиру можно сделать местом абсолютного комфорта.





2. Вентиляция ГАРАНТИРУЕТ уют и комфорт даже в центре Москвы



Почему же в загородном доме вы можете находиться днями напролёт?

Да потому, что там воздух насыщен кислородом. А хотите свою квартиру сделать таким же уютным домом? Для этого вам всего лишь понадобится приточно-вытяжная вентиляция! Это процесс замены в помещении отработанного воздуха на свежий, с целью обеспечения благоприятного микроклимата. Разумеется, в соответствии с федеральным законодательством, многоэтажные дома оборудуются вентиляцией. Но обычная вентиляция, установленная в квартире, обеспечивает минимальную циркуляцию воздуха. Да, она, конечно, снижает уровень СО2 в помещении, но обеспечить уют и хороший микроклимат не способна. Поэтому наша компания предлагает вам изменить свою жизнь, и установить в квартире современную систему вентиляции.



Назначение системы вентиляции в квартире – создание воздухообмена – а именно, удаление из помещений отработанного воздуха и замена его свежим наружным.

Для удаления воздуха в квартирах используются вытяжные каналы, расположенные на кухне и в санузлах. Приток воздуха поступает в жилые помещения (спальни, кабинет, гостиную).

Сегодня, применение герметичных конструкций и евро-окон сделали естественный приток воздуха почти невозможным. Поэтому, организация приточной вентиляции в квартире — это отдельный вопрос, который решает застройщик на этапе строительства или зачастую, жилец своими силами.



Нормы по вентиляции и кондиционированию в квартире

В жилых помещениях квартиры в режиме обслуживания необходим минимальный воздухообмен из расчета 3 м3/час на 1м2 площади — СП 54.13330.2011 «Здания жилые многоквартирные»



Вытяжка из подсобных помещений, при этом, должна быть не менее следующих объемов:

• Кухня с электроплитой — 60 м3/час
• Кухня с газовой плитой — 90 м3/час
• Ванная, душевая, туалет — 25 м3/час
• Совмещённый санузел — 50 м3/час
• Кладовая, гардеробная — 25 м3/час

Температура воздуха в квартире регламентируется ГОСТ 30494-96 «Здания жилые и общественные. Параметры микроклимата в помещениях»



В соответствии, с которым оптимальная температура для жилых помещений составляет:



— В теплый период года – 22-25 гр. С

— В холодный период – 20-22 гр.С



Вентиляция квартиры – варианты систем

Существует три принципиальных схемы организации системы вентиляции в квартире:

1. С естественным притоком и вытяжкой



2. С механическими притоком и вытяжной



3. Комбинированная: с механической вытяжкой и естественным притоком



Механическая приточно-вытяжная вентиляция с рекуперацией тепла

Приточно-вытяжная установка с рекуперацией

Одним из лучших вариантов вентиляции квартиры является приточно-вытяжная вентиляция с рекуперацией тепла.

Рекуперация тепла – это использование тепла вытяжного воздуха для нагрева приточного. Рекуператор экономит до 80% затрат тепла необходимого для нагрева приточного воздуха в холодный период года. Подробнее о рекуперации.



Основой системы является приточно-вытяжная установка. Наружный воздух поступая в установку, проходит через фильтр, подогревается в рекуператоре, догревается в нагревателе, далее по воздуховодам из оцинкованной стали распределяется по жилым помещениям.

Все основные узлы установки (вентиляторы, фильтры, рекуператор) располагаются в общем звуко-изолированном корпусе.

Встроенная система автоматики позволяет гибко управлять работой вентиляционного агрегата: изменять скорость, температуру и количество приточного и вытяжного воздуха.



Современные приточно-вытяжные установки для квартир работают, как правило, тихо, особенно на пониженных оборотах вентиляторов.

Тем не менее, размещать установку желательно подальше от жилых помещений. Это может быть лоджия (балкон), кладовая, гардероб или другое подсобное помещение.



Конструктивно, приточно-вытяжная установка для квартиры может быть напольной или подпотолочной. Как следует из названия, одна из них монтируется на полу, получается что-то типа тумбы или шкафа, а вторая размещается под потолком. Помимо самой установки требуется, также, место для размещения вентиляционных элементов: клапанов, шумоглушителей, гибких вставок, воздуховодов и проч. В итоге, в общем, получается немаленькая инженерная конструкция.

Обслуживание приточно-вытяжной установки, в основном, заключается в регулярной замене воздушных фильтров. Фильтры меняются по мере их загрязнения, что зависит от режима эксплуатации и экологии района. В среднем, смену фильтров необходимо производить не реже 1 раза в квартал.



Приточно-вытяжные установки с рекуперацией, различного конструктивного исполнения: напольные вертикальные, напольные горизонтальные, подпотолочные



Преимущества:



• Высокое качество воздуха круглый год
• Фильтрация и подогрев наружного воздуха
• Рекуперация тепла
• Удобное управление

Сложности:



• Требуется место под оборудование
• Относительно высокая стоимость
• Требуется профессиональный монтаж



Принудительная приточно-вытяжная вентиляция без рекуперации

Приточная установка

В системах без рекуперации приточную и вытяжную системы делают отдельными и, как правило, размещают в разных местах.

Приточная установка может быть общей для всей квартиры (центральной), а может быть местной, т.е. подавать воздух в одну комнату.

Приточная установка состоит из следующих элементов: заслонка, воздушный фильтр, вентилятор, электронагреватель, система автоматики, шумоизолированный корпус.

Размещается приточка на лоджии, на балконе, в одном из подсобных помещений или на улице.

Наружный воздух поступая в установку очищается от пыли, подогревается в нагревателе и по сети воздуховодов поступает в жилые помещения.



Монтаж приточной установки в квартире

Автоматика приточной установки позволяет гибко управлять ее работой – устанавливать температуру приточного воздуха, изменять скорость и производительность.

Вместо центральной приточки можно применить местные агрегаты, рассчитанные на одну комнату, как например бризер «Tion 3S» или «iFresh» Lufberg или их аналоги.

Вытяжную вентиляцию организовывают при помощи канальных вентиляторов или, при наличии тяги в вытяжных шахтах, оставляют естественной.



Преимущества:



• Высокое качество воздуха круглый год
• Фильтрация и подогрев наружного воздуха
• Удобное управление

Сложности:



• Необходимо место для размещения оборудования и воздуховодов
• Нет рекуперации тепла
• Требуется профессиональный монтаж



Комбинированная система вентиляции



Вентиляции в квартире по схеме естественный приток/механическая вытяжка

Систему вентиляции подобного типа можно охарактеризовать как недорогую и практичную.

Стабильность работы приточно-вытяжной схемы обеспечивает механическая вытяжка. Приток воздуха поступает в жилые помещения естественным способом через приточные стеновые или оконные клапана.

Мировым лидером в области систем вентиляции подобного типа является французская компания «Aereco».



Приточный воздух в клапанах не подогревается, поэтому важно под окном, в котором установлен приточный клапан установить полноценный отопительный прибор, лучше всего открытый радиатор. Холодный воздух, попадая в помещение, будет плавно перемешиваться с теплым конвективным потолком от радиатора и с оптимальной температурой поступать в жилую зону. К слову сказать, мощность отопительных приборов, при проектировании отопления квартиры, рассчитывается, в том числе, с учетом подогрева минимальной нормы наружного воздуха.

Вытяжные вентиляторы, как правило, работают постоянно. Когда никого нет дома, просто, на меньших оборотах. Обеспечивая тем самым в квартире постоянный, стабильный, организованный воздухообмен.



Преимущества:



• Относительно недорогой монтаж
• Минимум места под оборудование
• Минимум технического обслуживания

Недостатки:



• Нет фильтрации приточного воздуха
• Нет подогрева притока
• Минимальные нормы воздухообмена



Центральное кондиционирование

Канальный охладитель воздуха

Хорошим решением и неплохой альтернативой традиционным кондиционерам является центральное кондиционирование в квартире.

Для простоты понимания, центральное кондиционирование – это та же приточно-вытяжная вентиляция, только с функцией охлаждения приточного воздуха. То есть летом воздух от приточки поступает в жилые помещения с температурой не + 30, как на улице, а например +18 (или другой комфортной, по желанию). Это позволяет уйти от внутренних блоков, дренажей, лючков и подобных спутников сплит-систем.

В отличие от кондиционеров, которые «гоняют» один и тот же воздух, получаем более качественный микроклимат, поскольку подаем в помещение свежий воздух с улицы, предварительно очищая его о пыли и охлаждая до приемлемой температуры.

В качестве охладителей применяются фреоновые наружное блоки от тех же кондиционеров или холодильные машины типа «чиллер» работающие по схеме фреон/вода.

Определённым недостатком центрального кондиционирования является сложность в регулировании температуры в разных помещениях. Изменять температуру приточного воздуха можно только всего сразу.

Также этот вид кондиционирования не дает сильного холода, поскольку производительность зависит от кратности, а в приточной вентиляции она не высокая. Скорее это облегченный тип кондиционирования, создающий легкую фоновую прохладу во всей квартире.



Преимущества:



• Высокое качество воздуха зимой и летом
• Фильтрация, подогрев или охлаждение приточного воздуха
• Гибкость управления
• Нет внутренних блоков, лючков, дренажей т.п.
• Сервис в одном месте

Сложности:



• Требуется место для размещения оборудования
• Относительно высокая стоимость
• Сложность в регулировании температуры по зонам
• Требуется профессиональный монтаж



Проектирование систем вентиляции и кондиционирования в квартире

Проект вентиляции и кондиционирования квартиры позволяет согласовать прокладку коммуникаций и расстановку оборудования с дизайн-проектом и службой эксплуатации дома. А также, улучшить точность и согласованность монтажа.

• Классическая схема вентиляции квартиры выглядит следующим образом: вытяжка из подсобных помещений (кухня, санузел, кладовая, гардероб), приток воздуха организовывается в жилые помещения.
• Минимальный воздухообмен должен быть в квартире постоянно, в не зависимости наличия или отсутствия жильцов. Поэтому, накладные вентиляторы включающиеся параллельно со светом, не подходят для создания постоянного воздухообмена.
• В квартирах использовать горячую воду из системы отопления для подогрева приточного воздуха, нельзя. Поэтому в качестве нагревателя применяются только электрические калориферы.
• Из кухни, как правило, предусматривают две вытяжки: одну от кухонного зонта (местную), вторую — из верхней зоны кухни — общеобменную.
• Объединять в один вытяжной канал вытяжку из кухни и санузла не допускается.
• Объемы вытяжного и приточного воздуха должны быть равны между собой, то есть сбалансированы
• Скорость воздуха в воздуховодах не должна превышать 6 м/с. Скорость воздуха на входе и выходе из вентрешетки – не более 3 м/с
• Приточно-вытяжные установки и вентиляторы рекомендуется подбирать с запасом по производительности и со встроенными регуляторами скорости.



Монтаж вентиляции и кондиционирования в квартире

Монтаж вентиляции и кондиционирования в квартире начинается, как правило, после возведения перегородок, примерно, в одно время с отделочными работами.

Существенно улучшает точность и согласованность работ наличие проекта по вентиляции квартиры или монтажной схемы с указанием привязок оборудования и вент-решеток к ограждающим конструкциям, светильникам и т.п.

• Вентиляционные установки и вентиляторы рекомендуется размещать в отдельном помещении, подальше от жилых комнат. В квартире это может быть лоджия, балкон, подсобка, гардероб.
• Воздуховоды рекомендуется использовать металлические или пластиковые. При прочих равных воздуховоды круглого сечения лучше, чем прямоугольного.
• Гибкие воздуховоды можно применять только для присоединения вентиляционных элементов (решеток, вентиляторов и т.п.) и только в местах, к которым в последующем будет доступ.
• Приточно-вытяжные установки и вентиляторы должны иметь шумо-изолированный корпус.
• На входе и выходе вентилятора (вент-установки) устанавливаются шумоглушители.
• К оборудованию (фильтр, вентиляторы, нагреватель) необходимо оставлять доступ для проведения работ по сервисному обслуживанию.

Приточная вентиляция в квартире с фильтрацией: советы по монтажу

Автор aquatic На чтение 7 мин. Просмотров 5.8k. Обновлено 31.05.2020

Вентиляция в квартире – это залог здоровья и хорошего самочувствия всей семьи. Под правильной циркуляцией воздуха понимают приток свежего воздуха с улицы и его обратную вытяжку. Приточная вентиляция в квартире с фильтрацией позволяет создать удачный микроклимат в доме, очистив при этом грязный уличный воздух, и подогрев его зимой, или, наоборот, охладив летом.

Правильная вентиляция – залог здоровья

Приточная система вентиляции для квартиры: в чем состоит необходимость установки?

Плохая вентиляция часто становится причиной болезней, головной боли и тошноты жителей квартир. Особенно это ощутимо в зимнее время, когда в помещении скапливаются целые залежи пыли и шерсти, из-за чего в группу риска в первую очередь попадают аллергики и дети.

Недостаток свежего воздуха – причина многих болезней

Недостаток кислорода приводит к снижению работоспособности, а если он присутствует постоянно – то обострение хронических заболеваний обеспечено. Кроме этого, в плоховентилируемом помещении часто задерживаются вредные вещества от использования газовой плиты и котла, а при наличии пластиковых окон влажность, как правило, гораздо выше нормы.

Низкая влажность и повышенное содержание вредных веществ – обычное состояние плоховентилируемых помещений

Разберем признаки некачественной циркуляции воздуха:

• Духота, тяжесть воздуха;
• Влажность в ванной комнате;
• Запахи готовящейся еды наполняют всю квартиру;
• В туалете надолго сохраняются неприятные ароматы;
• На окнах и под ним появляется плесень.

По вышеуказанным признакам вы легко определите, хорошая ли у вас вентиляция

Показания к установке

Главным показанием к монтажу приточной системы вентиляции для квартиры является наличие пластиковых окон. Данная конструкция не только блокирует помещение от звуков и запахов улицы, но и ограничивает приток так необходимого свежего воздуха. Таким образом, установка вентиляции в квартире с пластиковыми окнами – залог здорового микроклимата в доме.

Приточная фильтрационная установка настенного типа

Основным плюсом монтажа является отсутствие необходимости проветривания помещения, что исключает сквозняки и уличный шум, а также устраняет духоту, домашние запахи и появление плесени.

Важно! Установка вентиляции должна производиться еще на этапе строительства или же капитального ремонта, поскольку она требует монтажа системы труб и каналов.

Вентиляционные каналы должны закладываться еще на этапе строительства дома

Приточная вентиляция в квартире с фильтрацией: принцип работы и виды конструкций

Принцип работы данной системы на первый взгляд может показаться очень сложным, однако это совсем не так. Вентиляция представляет собой сеть каналов, по которым воздух поступает в квартиру, и по которым он из нее выходит. Со стороны улицы устанавливается специальная установка, обеспечивающая попадание свежего воздуха. В самом же помещении монтируется конвектор, который очищает и регулирует температуру в зависимости от времени года.

Принцип организации воздухообмена в многоквартирном доме

Среди систем вентиляции, устанавливаемых в жилых помещениях, выделяются два  вида.

Естественная циркуляция

При данном типе циркуляции происходит попадание свежего, насыщенного кислородом воздуха в квартиру за счет естественной тяги, в то время как душные, застоявшиеся массы выходят наружу. Подобный способ – один из наиболее распространенных в строительстве на сегодняшний день.

Естественная циркуляция не решает всех проблем с вентиляцией, особенно летом

Принудительная циркуляция

Данный тип приточной вентиляции в квартире с фильтрацией во многом схож с вышеизложенным, однако здесь циркуляция происходит принудительно – за счет работы вентиляторов. Наиболее часто такой вариант используется в местах с жарким и душным климатом, а также частных домах.

Принудительная циркуляция обеспечивает более правильное распределение воздушных масс

Типы, основные элементы и монтаж приточно-вытяжной вентиляции для квартиры

Из всего разнообразия, представленного на рынке, выделяются два основных типа приточных вентиляций.

Помещения кухни, санузла и ванной желательно оборудовать качественной вытяжной системой

Компактные системы

Представляют собой устройство, которое направлено в основном именно на приток чистого воздуха с улицы. Главными преимуществами данного типа является довольно доступная стоимость, простая установка, компактность, возможность установки в любом месте квартиры или балкона, низкий уровень шума. Минусами является небольшой охват пространства, где может производиться циркуляция воздуха.

Таким образом, данная система отлично подойдет для маленьких по площади квартир.

Полезный совет! Ответственно подойдите к выбору типа, это значительно сэкономит время, силы и денежные средства впоследствии.

Данные системы – отличный выбор для небольших квартир и комнат

Статья по теме:

Приточный клапан в стену. Такое устройство иногда может стать настоящим спасением от духоты и плохого микроклимата. Давайте получше разберемся в нюансах его выбора и монтажа.

Полноценные системы

Подобный тип представляет собой полномасштабную систему, которая имеет довольно большие размеры и большую стоимость. Достоинства данного варианта довольно широки: он обеспечивает оптимальную циркуляцию воздуха по всей площади помещения, улучшает его качество и производит автоматический климат-контроль. Минусом является довольно сложный монтаж и высокая стоимость.

Такая система – отличный выбор для жилых помещений с большой площадью.

Полноценная приточно-вытяжная установка с сетью воздуховодов

Главные элементы приточной вентиляции

• Решетки и фильтры обеспечивают очищение воздуха от мусора и уличной пыли;
• Клапаны контролируют объем поступаемых в помещение воздушных масс, регулирует их тягу.
• Шумоглушители, с помощью которых снижаются или вообще исключаются звуки вентиляции.
• Контроль температуры позволяет сделать пребывание в комнате комфортным.
• С помощью вентилятора обеспечивается бесперебойное поступление воздуха в помещение.
• Моноблоки и система контроля обеспечивают крепкую конструкцию и стабильную работу каналов.

Вентиляционные системы имеют довольно сложное строение с множеством деталей, каждая из которых выполняет свою функцию
Устройство вентиляционной установки

Статья по теме:

Рекуператор для частного дома. Что это за устройство? Как оно работает? В чем его преимущества? Сложно ли выполнить самостоятельный монтаж? На эти и другие вопросы мы ответим в специальной публикации. Читайте!

Монтаж принудительной вентиляции

Как правило, монтаж приточной вентиляции с фильтрацией в квартире занимает от трех до пятнадцати дней, в зависимости от сложности работ. Весь процесс во многом напоминает сборку конструктора, где важно разместить все элементы системы и крепежные детали в правильном порядке.

Монтаж отверстия для монтажа приточного клапана

Первым делом чертится схема, по которой впоследствии будут расположены вентиляционные рукава. Важно запомнить, что трубы, по которым воздух будет попадать в помещение, должны иметь минимальное количество поворотов и перепадов с целью уменьшения сопротивления и снижения мощности вентилятора, а те, по которым он будет выходить – должны быть рассчитаны на оптимальную скорость воздуха 0,2-0,3 м/с с целью снижения уровня шума.

Пример монтажа и работы сети воздуховодов для двухкомнатной квартиры с размещением оборудования в потолочном пространстве кухни

Для монтажа чаще всего используются два вида труб: пластиковые или оцинкованные, которые бывают как круглой, так и прямоугольной формы. В каждую трубу устанавливается вентилятор.

В условиях ограниченного пространства рациональнее всего использовать воздуховоды прямоугольного сечения

Затем все детали системы собираются и крепятся согласно чертежу. Более подробную наглядную инструкцию вы можете посмотреть в видео внизу.

Делаем выводы

Таким образом, приточная вентиляция в квартире с фильтрацией– это необходимый этап строительства и капитального ремонта любого жилого помещения.

В последнее время набирают популярность окна со встроенными приточными клапанами

Правильная циркуляция воздуха обеспечит вам хорошее самочувствие и отличное настроение.

Современные установки обладают высокой эффективностью и компактными размерами

Для того чтобы выполнить все этапы работ правильно, вам необходима тщательная подготовка и ответственный подход к делу. В этом вам помогут материалы нашего сайта и бонус-видео.

Процесс монтажа приточно-вытяжной вентиляции (видео)



Стоимость приточно вытяжной вентиляции в квартире, системы вентиляции на кухне

В ЭТОЙ СТАТЬЕ:

Если Вы проживаете в типовом жилье еще советской постройки, то скорее всего у Вас в квартире естественная вентиляция. Свежий воздух в Вашу квартиру попадает через открытые форточки, окна, двери или через их неплотности. А удаление воздуха происходит, как правило, через вентиляционные шахты, расположенные в ванных комнатах, сан. узлах и на кухне. Работа такой вентиляции на кухне или в любом другом помещении зависит от множества факторов: атмосферного давления, скорости и направления ветра, температуры воздуха и т.д.

А при установленных стеклопакетах на окнах, работа такой вентиляции становится невозможной. Отсюда появляется некомфортные ощущения духоты, влажности и т.п. Решить эту проблему можно разными способами.

Далее мы рассмотрим для Вас несколько вариантов решения проблемы домашней вентиляции от самого бюджетного до класса люкс.

Решения для 1 комнаты квартиры с готовым ремонтом

Приточный клапан KIV + канальный вытяжной вентилятор

Преимущества:

1) Цена,

2) Минимум строительных работ (можно монтировать в комнату с готовым ремонтом),

3) Простота обслуживания (фильтр можно мыть и заменять самостоятельно),

4) Малые габариты устройства,

5) Очищает от крупных частиц пыли, препятствует проникновению насекомых,

6) Минимальные затраты на электроэнергию

Фактически вы получаете приток свежего воздуха с улицы, который проходит через фильтр грубой очистки (очистка от пыли) с возможностью регулировки количества подаваемого воздуха (вручную). Приточный клапан устанавливается в наружной стене комнаты (необходимо бурение). Для более комфортной работы системы, рекомендуем устанавливать принудительную вытяжку в виде канального вытяжного вентилятора в сан.узле.

Подаем воздух: через приточный клапан.

Удаляем воздух: через вытяжной вентилятор установленный в сан.узле квартиры

Подробнеe >>

---

Настенная компактная установка + естественная вытяжка

Преимущества:

1) Цена

2) Минимум строительных работ (можно монтировать в комнату с готовым ремонтом)

3) Простота обслуживания (фильтр можно заменять самостоятельно)

4) Не большие габариты устройства

5) Фильтр тонкой очистки, ионизатор

6) Высокая и регулярная производительность приточного воздуха

7) Подогрев приточного воздуха

8) Пульт Ду и несколько режимов работы

Под настенной компактной установкой мы понимаем агрегат типа «Бризер». Это устройство напоминает мобильный кондиционер, но имеет совершенно другие функции. Для организации работы такой установки в наружной стене комнаты пробивается отверстие, сама установка располагается внутри квартиры (на стене). При этом вы получаете приток свежего воздуха, проходящий через фильтр грубой очистки, дополнительную фильтрация воздуха от примесей и аллергенов,подогрев воздуха (не путать с отоплением), управление функциями установки с помощью пульта дистанционного управления. Цена вентиляции комнаты при этом зависит от комплектации оборудования.

Подаем воздух: через компактную установку

Удаляем воздух: через вентиляционные решетки общедомовой вентиляции (только при её исправности).

Подробнеe >>

---

Настенная компактная установка + принудительная вытяжка

Преимущества:

1) Цена

2) Минимум строительных работ (можно монтировать в комнату с готовым ремонтом)

3) Простота обслуживания (фильтр можно заменять самостоятельно)

4) Не большие габариты устройства

5) Фильтр тонкой очистки, ионизатор

6) Высокая и регулярная производительность приточного воздуха

7) Подогрев приточного воздуха

8) Настенный пульт и несколько режимов работы

9) Равномерное удаление (вытяжка) приточного воздуха (контроль объема удаляемого воздуха)

Организация притока воздуха с помощью приточной установки конструкции «Бризер» напоминает работу мобильного кондиционера, но оборудование выполняет совершенно другие функции. Для монтажа такой установки в наружной стене квартиры проделывается отверстие для того, чтобы установка забирала с улицы свежий приточный воздух, сама установка располагается на стене внутри квартиры. Воздух попадающий в комнату уже: прошёл через фильтр грубой очистки, очищен от примесей аллергенов, нагрет (не путать с отоплением) до приятной температуры. Режимами установки можно управлять пультом. Для комфортной работы системы вентиляции рекомендуем установить канальный вытяжной вентилятор в сан.узле квартиры это позволит контролировать удаление отработанного воздуха. Цена готового решения зависит от комплектации оборудования.

Подаем воздух: через компактную установку, смонтированную в стене.

Удаляем воздух: через вытяжной вентилятор, установленный в сан.узле квартиры.

Подробнее >>

---

Решения для 2 комнат квартиры с готовым ремонтом

Настенная компактная установка снаружи + естественная вытяжка

Преимущества:

1) Минимум строительных работ (можно монтировать в квартиру с готовым ремонтом)

2) Простота обслуживания (фильтр можно заменять самостоятельно)

3) Не большие габариты устройства

4) Фильтры (угольный и фотокаталитический)

5) Высокая и регулярная производительность приточного воздуха

6) Подогрев приточного воздуха

7) Настенный пульт, пульт ДУ, подключение к системе умный дом, несколько режимов работы

8) Вписывается в дизайн (оборудование располагается со стороны улицы)

9) Отсутствие шума в комнате при работе установки на максимальной мощности

Наружная приточная установка — это идеальное решение для комнат, дизайн которых может испортить внутренний блок похожий на бризер или кондиционер. Расположенная на наружной стене (или на балконе) установка из комнаты выглядит как аккуратные решетки (могу быть покрашены в цвет стен). Из решеток в комнату подаётся приточный воздух, пропущенный через фильтр грубой очистки, а также очищенный от аллергенов и примесей, нагретый (не путать с отоплением) до комфортной температуры. Управлять режимами установки легко с помощью пульта. Цена вентиляции комнат при этом зависит от комплектации оборудования. Обслуживание установки, при её монтаже на фасаде, производится только специалистами т.к могут потребоваться услуги промышленного альпиниста.

Подаем воздух: через решетки компактной установки, которая смонтирована снаружи квартиры

Удаляем воздух: через общедомовую вентиляцию (только при её исправности).

Подробнее >>

---

Настенная компактная установка снаружи + принудительная вытяжка

Преимущества:

1) Минимум строительных работ (можно монтировать в квартиру с готовым ремонтом)

2) Простота обслуживания (фильтр можно заменять самостоятельно)

3) Не большие габариты устройства

4) Фильтры (угольный и фотокаталитический)

5) Высокая и регулярная производительность приточного воздуха

6) Подогрев приточного воздуха

7) Настенный пульт, пульт ДУ, подключение к системе умный дом, несколько режимов работы

8) Вписывается в дизайн (оборудование располагается со стороны улицы)

9) Отсутствие шума в комнате при работе установки на максимальной мощности

10) Равномерное удаление (вытяжка) приточного воздуха (контроль объема удаляемого воздуха)

Компактная установка находится снаружи квартиры (возможно расположение на балконе). Пропущенный через фильтр грубой очистки, очищенный от аллергенов и примесей, нагретый (не путать с отоплением) до комфортной температуры приточный воздух, подаётся в обе комнаты квартиры через отверстия в стене. Со стороны комнат это выглядит как две аккуратные решетки (могут быть покрашены в цвет стен). Управление режимами установки происходит с помощью пульта. В сан.узел устанавливаем вытяжной канальный вытяжной вентилятор для комфортной работы системы вентиляции. Стоимость Т.к блок располагается на улице, установка обслуживается только специалистами (могут потребоваться услуги промышленного альпиниста). Цена готового решения зависит от комплектации оборудования.

Подаём воздух: через решетки приточной установки, расположенной снаружи квартиры

Удаляем воздух: через вытяжной вентилятор, который устанавливается в сан.узле.

Решения для 3 и более комнат квартиры на этапе черновой отделки (70-100 м²)

На этапе ремонта, для квартиры можно придумать массу вариантов вентиляции на любой вкус. В этом разделе рассмотрим полноценные системы приточно-вытяжной вентиляции для квартиры, оптимальные по цене и функциональности, проверенные на практике специалистами компании Поколение.

Модульная система приточно-вытяжной вентиляции

Преимущества:

1) Равномерное, сбалансированное движение воздуха (баланс притока и вытяжки)

2) Фильтр тонкой очистки

3) Подогрев приточного воздуха

4) Гибкость монтажа (все элементы системы можно спрятать за навесным потолком и/или в подсобных помещениях)

5) Возможность управления объемом подаваемого и удаляемого воздуха (приток и вытяжка)

6) Простота обслуживания (фильтрующий материал можно заменять самостоятельно)

Система полноценной приточно-вытяжной вентиляции собирается из разных модулей индивидуально под каждого клиента. Может комплектоваться модулями контроля влажности воздуха, нагревателями (не путать с отоплением), фильтрами различной степени очистки и т. д. Система хорошо выглядит в уже смонтированном виде т.к элементы можно легко спрятать за навесными потолками, в кладовках, гардеробных, сан.узлах. Модули системы коммутируются через щит автоматики и могут быть выведены на один пульт управления (в зависимости от бренда оборудования). Цена такой системы вентиляции зависит от количества секций-модулей (которые выполняют каждая свою функцию) и размера воздуховодов по которым будет распределяться воздух.

Подаём воздух: через приточный воздуховод, проходит через все необходимые секции и отфильтрованный, и нагретый подаётся во все комнаты квартиры.

Удаляем воздух: через системы вытяжных воздуховодов, отработанный воздух может уходить как в общедомовую систему вентиляции, так и на улицу.

Подробнее >>

---

Приточная и вытяжная моноблочные вентиляционные установки

Преимущества:

1) Равномерное, сбалансированное движение воздуха (баланс притока и вытяжки)

2) Фильтр тонкой очистки

3) Подогрев приточного воздуха

4) Гибкость монтажа (оборудование можно спрятать за навесным потолком в подсобных помещениях)

5) Простота обслуживания (фильтрующий материал можно заменять самостоятельно)

6) 8 индивидуально настраеваемых недельных сценариев с возможностью настройки темпиратуры и объема воздуха

7) Настенный пульт, подключение к системе умный дом, управление с Windows, iOS, Android

Система вентиляции в квартире представлена в виде двух моноблочных (собранных в одну коробку) вентиляционных установок. Одна установка подаёт свежий приточный воздух, пропускает его через систему фильтрации и нагрева (не путать с отоплением) и подаёт его во все комнаты с комфортным уровнем влажности. Другая установка равномерно удаляет отработанный воздух (эфективно работает с кухонной вытяжкой). Обе установки легко работают от одного пульта, управление режимами возможно со смартфона через мобильное приложение. В отличии от наборной системы монтаж предполагает меньший опуск потолков т.к в жилых помещениях квартиры располагаются только воздуховоды и решетки. Расположить сами установки можно в кладовке и/или сан.узле. Цена системы вентиляции зависит от размера воздуховодов по которым будет распределяться воздух, а также от выбранной комплектации установок (в зависимости от объема помещения и возложенных на систему функций).

Подаём воздух: с улицы, проходя через систему приточной вентиляции воздух будет отфильтрован и нагрет до нужной температуры.

Удаляем воздух: через системы вытяжных воздуховодов, отработанный воздух может уходить как в общедомовую систему вентиляции, так и на улицу

Подробнее >>>

Решение для 3 и более комнат квартиры на этапе черновой отделки (от 70 м²)

Приточно-вытяжная вентиляционная установка с рекуператором воздуха

Преимущества:

1) Равномерное, сбалансированное движение воздуха (баланс притока и вытяжки)

2) Фильтр тонкой очистки

3) Подогрев приточного воздуха

4) Гибкость монтажа (оборудование можно спрятать за навесным потолком в подсобных помещениях)

5) Простота обслуживания (фильтрующий материал можно заменять самостоятельно)

6) 8 режимов предварительно запрограммированы для любых ситуаций

7) Настенный пульт, подключение к системе «Умный дом», управление с Windows, iOS, Android

8) Экономия электроэнергии при эксплуотации (за счёт роторного теплообменника)

Рекуперация тепла — это уникальная функция, позволяющая экономить до 80% электроэнергии. Теплообменник (рекуператор) расположенный в вентиляционной установке нагревает холодный приточный воздух за счёт тёплого удаляемого воздуха (не перемешивая потоки). Моноблочная (собранная в одну коробку) система приточно-вытяжной вентиляции для квартиры, ассортимент этих установок довольно широк и комплектоваться они могут совершенно разными функциями от стандартной очистки воздуха до поддержания оптимального баланса влажности воздуха. Такие установки отличаются разнообразием режимов работы и комфортным управлением (возможно подключение управления со смартфона). Оборудование этой комплектации может применяться и для кухонной вытяжки. Цена системы вентиляции зависит от размера воздуховодов по которым будет распределяться воздух, а также от выбранной комплектации установок (в зависимости от объема помещения и возложенных на систему функций).

Подаём воздух: приток в систему вентиляции организовывается через приточный воздуховод. Свежий воздух забирается с улицы, попадает в вентиляционную установку и после обработки подаётся в комнаты квартиры.

Удаляем воздух: вытяжка воздуха осуществляется так же через систему воздуховодов. Отработанный воздух проходит через вентиляционную установку и может удаляться как на улицу, так и в канал общедомовой вентиляции.

Подробнее >>>

Решение для 3 и более комнат квартиры на этапе черновой отделки с функцией кондиционирования воздуха

Приточно-вытяжная вентиляционная установка без рекуператора с функцией кондиционирования

Преимущества:

1) Равномерное, сбалансированное движение воздуха (баланс притока и вытяжки)

2) Фильтр тонкой очистки

3) Подогрев приточного воздуха

4) Гибкость монтажа (оборудование можно спрятать за навесным потолком в подсобных помещениях)

5) Простота обслуживания (фильтрующий материал можно заменять самостоятельно)

6) 5 индивидуально настраиваемых пользователем режимов

7) Настенный пульт, подключение к системе «Умный дом», управление с Windows, iOS, Android

8) Кондиционирование помещений

Эта моноблочная приточно-вытяжная система вентиляции может не только подавать нагретый отфильтрованный воздух, но и выполнять функцию кондиционера. При этом отпадает необходимость устанавливать наружный блок кондиционера на фасад, а также согласовывать место установки внутреннего блока кондиционера (который не всегда вписывается в дизайн комнаты). Естественно нет необходимости приобретать кондиционер отдельно и отдельно монтировать коммуникации для него.

Подаем воздух: приток в систему вентиляции организовывается через приточный воздуховод. Свежий воздух забирается с улицы, попадает в вентиляционную установку и после обработки подаётся в комнаты квартиры

Удаляем воздух: вытяжка воздуха осуществляется так же через систему воздуховодов. Отработанный воздух проходит через вентиляционную установку и может удаляться как на улицу, так и в канал общедомовой вентиляции

Подробнее >>>

---

Приточно-вытяжная вентиляция с рекуперацией и функцией кондиционирования

Плюсы:

1) Равномерное, сбалансированное движение воздуха (баланс притока и вытяжки)

2) Фильтр тонкой очистки

3) Подогрев приточного воздуха

4) Экономия электроэнергии при эксплуотации (за счёт роторного теплообменника)

5) Простота обслуживания (фильтрующий материал можно заменять самостоятельно)

6) 5 индивидуально настраиваемых пользователем режимов

7) Настенный пульт, подключение к системе «Умный дом», управление с Windows, iOS, Android

8) Кондиционирование помещений

Моноблочная приточно вытяжная установка обладает низким энергопотребление за счёт нагрева воздуха с помощью теплообменника (рекуператора). Кроме того, система может заменить домашний кондиционер, т.е снимает необходимость дополнительно подбирать и монтировать кондиционер (в том числе и на фасаде здания).

Подаем воздух: приток в систему вентиляции организовывается через приточный воздуховод. Свежий воздух забирается с улицы, попадает в вентиляционную установку и после обработки подаётся в комнаты квартиры

Удаляем воздух: вытяжка воздуха осуществляется так же через систему воздуховодов. Отработанный воздух проходит через вентиляционную установку и может удаляться как на улицу, так и в канал общедомовой вентиляции

Подробнее >>>

---

Внимание!

• Стоимость решений для приточно-вытяжной вентиляции указана с учётом минимального размера воздуховодов и для вентиляционных установок в стандартной комплектации (без доп.функций).
• Срок исполнения — это только срок монтажа, он не учитывает срок поставки оборудования


Остались вопросы? Ждём вашего звонка по телефону +7(812)777-47-47, письмо на почту 777-47-47@mail. ru Или закажите БЕСПЛАТНЫЙ выезд специалиста для получения точного коммерческого предложения по вентиляции Вашей квартиры

Сравнительная таблица решений для вентиляции в квартире

Приточная вентиляция в квартире с фильтрацией

Современная система приточной вентиляции с фильтром для квартиры подойдёт проживающим в крупном городе, где степень загрязнённости воздуха намного превышает норму.

Особенно, хорошо себя такая система проявит рядом с производственными предприятиями, совершающими какие-либо выбросы в атмосферу. Кроме того, канальная приточная вентиляция воздуха для квартиры в стене может быть полезна людям с различными заболеваниями дыхательных путей, например, астматикам. Да и детям лучше будет дышать чистым воздухом, а не загрязнённым и сухим, который, к тому же, может переносить различные аллергены.

Приточная вентиляция в многоквартирном доме предполагает очищение воздуха от примесей, увлажнение или осушение (в зависимости от региона), а также его подогрев или охлаждение. Кстати, многие думают, что решить все эти проблемы поможет установка кондиционера, однако это не так. Кондиционер не обновляет воздух в помещении, а лишь охлаждает его. Если воздух будет долго застаиваться в помещении, в нём будет накапливаться углекислый газ и пыль, что будет делать его вредным.

Для решения этой проблемы и необходима приточная вентиляция в квартире панельного дома.

Именно организация приточной вентиляции с фильтрацией воздуха в квартире позволит загонять воздух извне, очищать его от аллергенов и других примесей, осуществляя таким образом циркуляцию свежего воздуха.

Когда необходимо выбрать вентиляцию, необходимо обращать внимание на такие параметры, как мощность системы, шумоизоляцию и лёгкость в обслуживании. Ещё стоит обратить внимание, в каком состоянии находится клапан приточной вентиляции, так как это тоже будет влиять на качество товара. Именно эти параметры в наибольшей степени покажут, качественная приточная вентиляция в квартире с фильтрацией или нет.

Разумеется, ещё одним критерием при выборе будет являться цена. Она рассчитывается из многих параметров. Например, компактная приточная вентиляция для квартиры будет стоить дешевле, вентиляции приточно-вытяжного типа, однако последняя будет являться более качественным вариантом. Кроме того, достаточно высокой может быть и цена на монтаж, однако наша компания предоставляет эту услугу по доступным ценам. Мы способны сделать монтаж в кратчайшие сроки, при этом качественно и недорого. При необходимости, мы можем также выполнить штробление стен без пыли.

приточно-вытяжная вентиляция с рекуперацией тепла.

ЧТО ТАКОЕ КОНЦЕПЦИЯ ВЕНТИЛЯЦИОННОЙ СИСТЕМЫ В КВАРТИРЕ?

ЧТО ТАКОЕ КОНЦЕПЦИЯ ВЕНТИЛЯЦИОННОЙ СИСТЕМЫ В КВАРТИРЕ?

Прежде, чем будет разработана и озвучена окончательная концепция конкретного объекта, мы обсуждаем все исходные данные с заказчиком. Как правило, этот процесс занимает около 1 часа.

Во время консультации мы затрагиваем такие моменты как: основные аспекты и тенденции в сфере вентиляции на украинском рынке; процесс проектирования инженерной системы; подбор оборудования; правильная разводка воздуховодов и т. д.Вместе с клиентом мы анализируем проект от корки до корки.
В качестве примеров мы показываем некоторые уже реализованные проекты и объясняем, как они были на самом деле спроектированы и собраны, а также демонстрируем, как они выглядят в реальной жизни.

Когда клиенты приходят в нашу компанию, их знания об этой инженерной системе обычно находятся на уровне пользователя. После консультации человек оставляет нас с глубоким пониманием того, зачем нужна система вентиляции, как она будет размещена и какую пользу принесет.Наша задача показать и рассказать все до мелочей, приводя практические примеры.
Следующим этапом после обсуждения концепции станет разработка коммерческого предложения.

Какие аспекты включены в разработку коммерческих предложений?

1. Количество воздуха, которое должно подаваться в эту квартиру, согласно:

• общая площадь;
• количество жителей;
• помещение специального назначения.

2. Подробное представление всей системы вентиляции, начиная с вентиляционной установки и заканчивая щелевыми диффузорами.

Зачем это нужно? Система вентиляции выполнена в виде LEGO. В каждом наборе есть разные части, которые соответствуют своему назначению и стоимости, и наш заказчик должен четко понимать, почему здесь находится этот элемент системы, состоящий из твердых частиц, и его техническое объяснение.

Неиспользование какой-либо конкретной детали влечет за собой такие последствия, как:

• шумовые характеристики;
• некачественная работа всей системы вентиляции;
• вибрации на установке, так как нет виброизоляторов;
• могут появиться дополнительные шумовые характеристики в канале вентиляции, если не используются шумоглушители;
Клапаны
• — для чего в них должна быть контрпружина, которая при отсутствии электричества принудительно закрывает систему.

Мы стараемся все объяснить и показать клиенту, указать на целесообразность каждого элемента и оборудования в системе вентиляции.
При коммерческом предложении заказчик имеет право искать другую компанию, которая может предложить хотя бы такое же индивидуальное инженерное решение, а не просто навязывать шаблон спецификации на 5-6 позиций без учета каких-либо специфических характеристик жилого объекта и объекта размещения. пожелания клиента.

ВАЖНОСТЬ СПЕЦИФИКАЦИИ

Поговорим о назначении спецификации для каждой из сторон сотрудничества.

Главное, что клиент получает от документа, — это понимание следующих пунктов:

• какое оборудование будет использоваться в квартире;
Концепция ценообразования
• ;
• какие детали присутствуют в системе и почему;
Бюджет системы
• и перечень преимуществ, которые она принесет в будущем.

Для моей команды это поэтапный алгоритм реализации вентиляции в квартире, все этапы в котором выполняются неукоснительно.
Техническое задание бесплатно не разрабатывается — в зависимости от области и задач стоимость варьируется от 400 до 1000 грн.

ПОЧЕМУ ОБСУЖДЕНИЕ ВСЕГДА НАЧИНАЕТСЯ, И ТОЛЬКО ТОЛЬКО — РАЗРАБОТКА КОММЕРЧЕСКОГО ПРЕДЛОЖЕНИЯ?

Мы можем спроектировать систему, но тогда клиент поймет, что на самом деле он не в состоянии за нее платить. Или может возникнуть ситуация, когда нет физической возможности смонтировать выбранную клиентом систему. Ведь для воздуховодов нужны заниженные потолки.Или нет возможности поставить вентиляционную систему в квартире из-за конструкции самого дома. Существует множество факторов, которые могут помешать внедрению инженерной системы на конкретном объекте.

Важно! На первом месте всегда консультация с клиентом, а уже после — разработка коммерческого предложения.

ВЕНТИЛЯЦИЯ — Основа проектирования

ПОЧЕМУ ВЕНТИЛЯЦИЯ — ОБЩАЯ ИНФОРМАЦИЯ:

Вентиляция преследует три цели:

1. для удаления переносимых по воздуху загрязнителей,
2. для разбавления переносимых по воздуху загрязнителей, которые невозможно эффективно удалить, и
3. для обеспечения свежего воздуха .

Удаление переносимых по воздуху загрязняющих веществ является задачей управления источниками вентиляции (т.е. вытяжки и вытяжного вентилятора ванны). Разбавление распространенных переносимых по воздуху загрязнителей и обеспечение свежего воздуха — это работа общего фона вентиляции .

Исторически сложилось так, что для вентиляции в зданиях использовались протечки в ограждении здания и открытые окна. Источниковая вентиляция часто неэффективна при таком подходе. Общая фоновая вентиляция нормы не являются ни контролируемыми, ни надежными. Случайные утечки при таком подходе наносят серьезный ущерб комфорту, затратам на электроэнергию и борьбе с вредителями.

Совсем недавно была признана необходимость в механической вентиляции, и вытяжные вентиляторы использовались для подачи воздуха в здания и из них. Обеспечивая более надежный контроль источника , , , вентиляцию, и некоторый контроль общего фона , , , уровень вентиляции, , эти системы по-прежнему полагались на негерметичный корпус здания. Воздух, выпущенный из здания, был заменен воздухом, «просачивающимся» обратно в здание. Подход «только выхлоп» не позволяет контролировать, откуда поступает подпиточный воздух. Подпиточный воздух для вытяжки из квартиры может быть не свежим, а через полости здания и из соседних квартир.

Сегодня наша цель — сделать наши ограждающие конструкции герметичными и избежать случайных утечек. Следовательно, системы вентиляции должны включать приточный воздух. Уравновешивание приточного и вытяжного воздуха в здании поддерживает хорошее качество воздуха в помещении (IAQ) , что является ключом к созданию здоровых домов.Удаляя углекислый газ, загрязняющие вещества, образующиеся при приготовлении пищи, летучие органические соединения и избыточную влажность / влажность, система вентиляции улучшает качество воздуха в помещении и увеличивает долговечность здания, ограничивая возможность роста плесени / грибка.

При капитальном ремонте или новом строительстве строительные нормы и правила будут определять количество свежего воздуха, подаваемого в здания и помещения ( общая фоновая вентиляция) . Они также устанавливают количество воздуха, которое необходимо удалить ( вентиляция с контролем источника, ) из помещений здания, где часто образуются переносимые по воздуху загрязнители, таких как прачечная и мусорная, а также кухни и ванные комнаты в квартирах.В то время как коды определяют объемную скорость вентиляции, коды не обеспечивают эффективности вентиляции. Например, положения кодекса не гарантируют, что предполагаемый свежий воздух действительно достигает квартир, ни то, что вентиляция с контролем источника действительно улавливает или содержит переносимые по воздуху загрязнители. Нормы также не требуют, чтобы системы вентиляции были оптимизированы с точки зрения эксплуатационных расходов и использования энергии.

Из-за этого POAH нужны инженеры для капитального ремонта или новых строительных проектов, чтобы разработать систему вентиляции, которая не только соответствует нормам, но также эффективна и энергоэффективна.Проект вентиляции будет рассмотрен Design & Building Performance и консультантом по энергии (если применимо). Инженера также попросят предоставить данные об энергопотреблении вентиляционной системы, расходах и других параметрах системы в качестве средства демонстрации энергоэффективности и эффективности проекта.

Для управляющих недвижимостью и обслуживающего персонала , заменяющих вентиляторы или крышные агрегаты, пожалуйста, используйте предпочтительные продукты, указанные ниже. Если устанавливается новое оборудование, свяжитесь с POAH для получения указаний.

Вентиляционные отверстия в многоквартирных домах

По мере того, как многоквартирные дома становятся выше и их вместимость увеличивается, надлежащая вентиляция продолжает оставаться проблемой. Владельцы и арендаторы стремятся стать более энергоэффективными, и это также создает уникальные проблемы для обеспечения надлежащей вентиляции. Многоквартирные дома всегда подвергаются риску переноса воздуха от одного блока к другому, поэтому застоявшийся воздух постоянно рециркулирует. Также существует вероятность попадания в атмосферу наружного воздуха с поступающими загрязнителями, которые ухудшают качество воздуха в доме.

Важно понимать, как работают системы вентиляции в многоквартирных домах, и как можно использовать эти знания, чтобы уменьшить некачественный воздух и необычные или отвлекающие запахи.

Схема вентиляции в многоквартирных домах

Системы вентиляции в многоквартирных домах обычно располагаются по трем основным направлениям: естественная вентиляция, механическая вентиляция и гибридная вентиляция.

Естественная вентиляция

Естественная вентиляция просто заключается в открытии окон и дверей в вашей квартире.Открытие окон позволяет застоявшемуся воздуху выходить наружу, а свежий воздух — поступать внутрь. Плохо закрытые окна и двери также могут привести к естественной вентиляции, когда наружный воздух проникает через непроницаемые для воздуха пространства.

Естественная вентиляция, по сути, бесплатна, свежий воздух легко подается в дом, и нет длительных процедур технического обслуживания. Обратной стороной естественной вентиляции является то, что из квартир выходит воздух с контролируемым климатом, а влажность не регулируется. Это может привести к дискомфорту в квартире, если на улице затхлый или загрязненный воздух.

Механическая вентиляция

Механическая вентиляция включает использование вентиляторов и воздуховодов для управления потоком наружного воздуха в здание. Поток воздуха в доме с регулируемым климатом также регулируется системами механической вентиляции. Система HVAC вашей квартиры включает в себя механическую вентиляцию.

Механическая вентиляция улучшает качество воздуха в помещении за счет регулирования влажности и наружного воздушного потока.При правильном использовании они также могут помочь в достижении энергоэффективности. Проблемы механической вентиляции включают повышенные затраты и проблемы с влажностью воздуха.

Гибридная вентиляция

Гибридная вентиляция представляет собой сочетание систем естественной и механической вентиляции. Приточные отверстия для свежего воздуха используются для впуска воздуха в здание, где воздух направляется через систему воздуховодов в приточный вентилятор. Вентилятор увеличивает давление воздуха и подает его на остальную часть здания.Затем вытяжные вентиляторы в потолке используются для вывода старого, несвежего воздуха за пределы здания.

Гибридные системы могут улучшить качество воздуха в помещении, уменьшить появление аллергенов и поддерживать лучшее давление воздуха в здании.

Последствия неправильной вентиляции

Неправильная вентиляция — многоквартирный дом может подвергать жильцов воздействию влажного воздуха, загрязняющих веществ и аллергенов. Это может сделать пребывание в квартире нездоровым и менее комфортным.Кроме того, в многоквартирных домах часто проживают жильцы разного возраста, профессии и происхождения. Такие действия, как приготовление пищи, принятие душа и курение, могут привести к проникновению нежелательных запахов из одного помещения в дома других.

Коридоры, как правило, представляют собой обычное пространство для возникновения нежелательных запахов, где изменения давления в здании имеют тенденцию вводить воздух из отдельных блоков в пространство коридора. Затем этот воздух может проходить через отверстия в дверях и окнах в другие квартиры.

Плохая вентиляция в квартирах также связана с воздуховодами, которые долгое время не чистили.Загрязнения, такие как жир и грязь, забивают воздуховоды и уменьшают поток воздуха.

Сделай сам для лучшей вентиляции дома

При приготовлении пищи, купании или развешивании одежды для сушки убедитесь, что окна в комнате открыты, чтобы обеспечить лучшую циркуляцию воздуха. Держите дверь закрытой, чтобы обеспечить максимальную циркуляцию воздуха в этом конкретном пространстве. Это также предотвратит распространение плохого качества воздуха в комнате на остальную часть дома.

В остальное время держите двери в разные комнаты открытыми, чтобы свежий воздух мог циркулировать по всей квартире.Это также предотвратит появление неприятных запахов в одном месте. Вы также можете использовать потолочный или настольный вентилятор для механической циркуляции воздуха по дому, особенно во влажную погоду.

Как можно чаще проветривайте свой дом, открывая окна 3 раза в день. Это позволяет удалить несвежий воздух и позволить свежему воздуху в помещении.

Проектирование здания и надлежащая вентиляция

Арендаторы также должны знать, как дизайн их многоквартирных домов может влиять на надлежащую вентиляцию.Многоквартирные дома с длинными лестничными клетками и лифтовыми шахтами часто труднее вентилировать. Убедитесь, что такие постройки правильно разделены перегородками и имеют подходящее расстояние между этажами. Плотно закрытые здания также должны иметь надлежащие системы механической вентиляции, поскольку естественный поток воздуха ограничен.

Агрегаты с централизованной системой вентиляции с общими воздуховодами должны быть оборудованы децентрализованными системами HRV или ERV в каждой квартире. Эти системы оптимизируют поступление свежего воздуха в каждую квартиру и уменьшают распространение нежелательных запахов от одного помещения к другому.

Система вентиляции многоквартирного дома

Системы вентиляции многоквартирных домов должны обеспечивать ваших жителей свежим чистым воздухом, одновременно контролируя потери воздуха и влажности с контролируемым климатом. Этого можно добиться с помощью различных систем вентиляции, включая естественные, механические и гибридные. Как управляющий недвижимостью в Чикаго, вы должны найти время, чтобы узнать, какой тип системы вентиляции установлен в вашем здании и соответствует ли эта система потребностям ваших жителей.

Признаки того, что система вентиляции многоквартирного дома не отвечает потребностям жителей

Самая большая проблема с плохой вентиляцией — это плохое качество воздуха в помещении и низкий уровень комфорта в многоквартирном доме в Чикаго. Это также может привести к увеличению нагрузки на ваше отопительное и охлаждающее оборудование, что приведет к увеличению ваших счетов за электричество и / или газ.

5 знаков:

• Душные помещения или несвежий воздух
• Высокий уровень влажности в помещении
• Видимая влага на окнах
• Увеличение количества внутренних систем аллергии
• Жители жалуются на плохое самочувствие в здании

Основы системы вентиляции

Система вентиляции многоквартирного дома обеспечивает циркуляцию воздуха в доме и добавление определенного количества свежего воздуха. Он также фильтрует твердые частицы из вашего воздуха, удаляет запахи и помогает контролировать влажность в вашем здании. Существует три основных типа систем вентиляции: естественные, механические и гибридные.

1. Естественная вентиляция

Естественная вентиляция возникает, когда вы открываете окна и двери в своем здании и отдельных квартирах арендаторов. Это позволяет внутреннему воздуху выходить из здания, а воздух снаружи — внутрь здания. Естественная вентиляция также возникает, если у вас есть двери и окна, которые не герметизированы должным образом или не являются энергоэффективными.

Плюсы естественной вентиляции

• Без механических систем
• Доступен свежий воздух
• Низкие эксплуатационные расходы

Минусы естественной вентиляции

• Позволяет выпускать воздух с контролируемым климатом из здания
• Влажность не регулируется
• Многие современные здания не рассчитаны на 100-процентную естественную вентиляцию

2.

Механическая вентиляция

Механическая вентиляция включает использование вентиляторов и воздуховодов для контроля количества наружного воздуха, допустимого внутри здания, при одновременном ограничении потерь воздуха с регулируемым климатом.Многие системы механической вентиляции входят в комплект или добавляются к системам HVAC.

Плюсы механической вентиляции

• Улучшение качества воздуха в помещении
  Точный контроль над системой вентиляции
  Повышение уровня влажности и комфорта жителей

Минусы механической вентиляции

• Может вызвать обратную тягу в некоторых приборах
• Может быть энергоэффективным, если количество наружного воздуха, поступающего в здание, не контролируется
• Может вызвать проблемы с влажностью зимой

3.Гибридные системы вентиляции

Гибридные системы вентиляции, которые иногда называют сбалансированными системами или системами смешанного режима, включают в себя функции как естественных, так и механических систем вентиляции. Как правило, они имеют одно или несколько отверстий для притока свежего воздуха, через которые поступает наружный воздух в здание. Затем этот воздух направляется через систему воздуховодов к приточному вентилятору, который повышает давление воздуха. Вытяжные вентиляторы в потолке помогают выводить старый, застоявшийся воздух наружу.

Плюсы гибридной вентиляции

• Лучшая герметизация здания
• Сниженный риск вытяжки из топливных приборов
• Повышенный комфорт в помещении
• Меньше аллергенов в воздухе помещений

Минусы гибридной вентиляции

• Неправильная конструкция или неправильная установка могут привести к неэффективности
• Позволяет воздуху с климат-контролем выходить через вытяжные вентиляторы
• Недостаточные элементы противопожарной безопасности в конструкции могут привести к проникновению дыма и огня в здание

Варианты ремонта и замены вентиляции

Здесь, в компании Althoff, мы обеспечиваем ремонт, замену и модернизацию систем вентиляции многоквартирных домов. Наши профессиональные специалисты могут проверить качество воздуха в вашем здании, чтобы определить, есть ли у вас высокие уровни загрязнителей воздуха в помещении, а мы можем проверить влажность и измерить температуру воздуха в помещении во всем здании. Эти тесты помогают нам определить, соответствует ли ваша система вентиляции вашим потребностям. Если это не соответствует вашим потребностям, мы можем порекомендовать энергоэффективные решения для вентиляции, которые помогут улучшить качество воздуха в помещении и комфорт ваших жильцов. Некоторые решения, которые мы использовали в прошлом, включают установку систем вентиляции с рекуперацией энергии, изменение размеров или количества вентиляторов в вашем здании и установку увлажнителей и осушителей.

Чтобы узнать больше о том, как мы можем повысить эффективность и действенность системы вентиляции вашего здания, позвоните нам по телефону 800-225-2443.

Шаг 4. Тип вентиляции всего здания

Выберите тип системы вентиляции всего здания, чтобы обеспечить хотя бы воздушный поток, рассчитанный на шаге 3

Вентиляция всего здания обеспечивает непрерывную или прерывистую вентиляцию с низким потоком в доме для удаления общих переносимых по воздуху загрязняющих веществ из различных источников, включая отделку, мебель, людей, домашних животных, бытовую химию и домашние дела. Стратегии вентиляции всего здания можно разделить на три типа:

Рекомендации по передовой практике

При работе вентиляционного оборудования используется энергия, поэтому выбирайте оборудование с минимально возможной мощностью, чтобы снизить эксплуатационные расходы. Вентиляцию всего здания для дома площадью 1500 кв. Футов можно обеспечить с помощью вентилятора мощностью 5 Вт или обработчика воздуха мощностью 500 Вт. Годовые эксплуатационные расходы будут существенно различаться в зависимости от выбранного оборудования.

---

Желательно иметь возможность регулировать интенсивность вентиляции всего здания во время ввода в эксплуатацию, чтобы обеспечить минимальный воздушный поток, определенный на шаге 3.Регулировку можно выполнить несколькими способами, включая использование многоскоростного вентилятора, балансировочного демпфера или регулируемого программируемого таймера.

---

Герметизируйте все воздуховоды для оборудования HVAC, независимо от того, где оно находится.

Системы вытяжной вентиляции

В системах вытяжной вентиляции используется одноточечный, двухточечный или многоточечный вытяжной вентилятор для вентиляции всего дома или квартиры. Вытяжной вентилятор (ы) удаляет загрязненный воздух в помещении. Наружный воздух проникает через множество мелких непреднамеренных утечек в оболочку здания.Если вентилятор расположен в жилом помещении, он должен иметь звуковой рейтинг не более 1,0 Сон.

Характеристики одноточечной вытяжной системы вентиляции

/ Иллюстрация

Вытяжной вентилятор (обычно вентилятор для ванны) обеспечивает как местную вытяжную вентиляцию, так и вентиляцию всего здания, а также средства управления вентилятором в соответствии с ASHRAE 62.2. В простейшем варианте этой системы используется усовершенствованный вентилятор для ванны, отвечающий требованиям к уровню шума для вентиляции всего здания.

• Вентилятор ванной или прачечной настроен на непрерывную работу с низкой скоростью или с перерывами на более высокую скорость
• Кухонная вытяжка с постоянной низкой скоростью и бесшумной работой (1. 0 сон или меньше на низкой скорости)
• Вытяжной вентилятор для вентиляции всего здания
• Канальный вентилятор для вентиляции всего здания

Характеристики двухточечной вытяжной системы вентиляции / Иллюстрация

• Два вытяжных вентилятора
• Одиночный вытяжной вентилятор с двумя воздухозаборниками

Характеристики многоточечной вытяжной системы вентиляции / Иллюстрация

• Три или более вытяжных вентилятора
• Один вытяжной вентилятор с несколькими воздухозаборниками

Узнайте о плюсах и минусах использования только вытяжной системы вентиляции.

Раздел 24 Требование

ASHRAE 62.2-2007

Когда воздухообрабатывающий агрегат или возвратный канал находится в гараже , воздуховоды для системы отопления, вентиляции и кондиционирования воздуха должны быть герметичными, чтобы утечка воздуха составляла не более 6% от воздушного потока воздухообрабатывающего агрегата при измерении на 0,1 дюйма водяного столба. (25 Па) независимо от того, используется ли кондиционер для вентиляции .

ASHRAE 62.2-2010

Если воздухоочиститель или возвратный канал расположены на за пределами границы давления , воздуховоды для системы HVAC должны быть герметизированы, чтобы утечка воздуха составляла не более 6% от воздушного потока воздухообрабатывающего устройства при измерении при 0.1 дюйм вод. Ст. (25 Па), независимо от того, используется ли кондиционер для вентиляции .

Системы вентиляции только для приточного питания

В системах приточной вентиляции используется специальный вентилятор или кондиционер для печи или кондиционера, а также соответствующие элементы управления для обеспечения вентиляции всего здания. Приточный воздуховод приносит в дом наружный воздух. Отработанный воздух выходит из здания через множество мелких утечек в оболочке здания. Если вентилятор расположен в жилом помещении, он должен иметь уровень шума 1. 0 сонов или меньше.

Характеристики специального приточного вентилятора

/ Иллюстрация

Специальный приточный вентилятор может быть установлен в механическом пространстве или через внешнюю стену и может обеспечивать фильтрацию и некоторое смягчение поступающего воздуха путем смешивания с комнатным воздухом либо на решетке, либо внутри шкафа приточного вентилятора. В зависимости от местного климата для поддержания комфорта необходимо соотношение смеси три к одному или четыре к одному (домашний воздух и наружный воздух).

Узнайте о плюсах и минусах использования специального приточного вентилятора.

Интегрированные системы с центральным вентилятором (CFI) — характеристики / иллюстрация

При использовании существующего воздухообрабатывающего агрегата воздух должен поступать снаружи в обратную сторону печи, теплового насоса или центрального кондиционера, чтобы обеспечить поток воздуха, требуемый стандартом ASHRAE 62. 2 для вентиляции всего здания. Чтобы снизить эксплуатационные расходы, воздухообрабатывающий агрегат может работать в течение одной трети времени, если он обеспечивает в три раза больший воздушный поток, чем система непрерывного действия.Воздухоочиститель должен работать не реже одного раза в три-четыре часа, круглосуточно и без выходных в течение всего года, а не только тогда, когда требуется обогрев или охлаждение.

Узнайте о плюсах и минусах использования воздухообрабатывающего агрегата.

Модернизация до энергоэффективного электродвигателя вентилятора

При использовании печи или кондиционера для вентиляции всего здания стоимость вентиляции намного выше, чем при использовании вентилятора малой мощности. Электродвигатели воздуходувок обычно рассчитаны на мощность от 300 до 500 Вт, а более старые устройства обработки воздуха потребляют от 800 до 900 Вт.В последние годы были внедрены энергоэффективные модифицированные двигатели, которые могут снизить потребление энергии воздухообрабатывающими установками на 75-80%. Для системы, работающей непрерывно, окупаемость замены электродвигателя нагнетателя может составить всего 3 года. Ищите модифицированный двигатель ECM (двигатель с электронной коммутацией) или модифицированный двигатель BPM (бесщеточный двигатель с постоянными магнитами). В двигателях ECM и BPM используется аналогичная технология, но ECM — это торговая марка.

Имейте в виду, что использование воздуходувки для вентиляции всего здания означает, что она будет работать чаще и что она будет работать только для вентиляции, когда нет потребности в обогреве или охлаждении.Это может быть от 10 до 30% в год. Таким образом, если двигатель обработчика воздуха мощностью 500 Вт работает 20% времени только для вентиляции, он будет использовать около 876 кВтч и обойдется домовладельцу в 175 долларов в год по цене 0,20 доллара за кВтч. Сравните это с одним модернизированным вытяжным вентилятором для ванной комнаты с двигателем постоянного тока, который будет обеспечивать требуемый воздушный поток, постоянно потребляя 35 кВтч по цене 7 долларов в год по цене 0,20 доллара за кВтч.

Характеристики нескольких специализированных вентиляторов / иллюстрация

Несколько специализированных приточных вентиляторов с низким расходом и фильтрами можно установить в спальнях или коридорах.Каждый вентилятор подает определенную порцию наружного воздуха в каждую комнату. Одна стратегия состоит в том, чтобы подавать 10 куб. Футов в минуту в каждую спальню и, возможно, 20 куб. Футов в минуту в подсобное помещение, при условии, что сумма потоков равна или превышает общий требуемый воздушный поток. Необходимо следить за тем, чтобы эти небольшие приточные вентиляторы смешивались с воздухом в помещении, чтобы избежать проблем с комфортом.

Характеристики специального многопортового приточного вентилятора / иллюстрация

Многопортовый приточный вентилятор можно установить в механическом помещении или на чердаке для подачи отфильтрованного наружного воздуха в несколько мест.Этот наружный воздух может быть смешан с домашним воздухом для охлаждения, но одно из преимуществ многопортового приточного вентилятора состоит в том, что он может подавать небольшое количество воздуха в несколько мест, что снижает вероятность возникновения проблем с комфортом из-за сквозняков.

Сбалансированные системы вентиляции

Сбалансированные системы вентиляции обеспечивают номинально равные объемы приточной и вытяжной вентиляции, поэтому, если требуется вентиляция 60 куб. Футов в минуту, эта система предназначена для удаления 60 кубических футов в минуту застоявшегося воздуха в помещении и подачи 60 кубических футов в минуту наружного воздуха.

Сбалансированная система без функций рекуперации тепла / Иллюстрация

Система приточной вентиляции, совмещенная с вытяжной системой с одинаковой пропускной способностью, называется «сбалансированной» системой. Сторона подачи может быть встроенным или встроенным в стену приточным вентилятором или устройством обработки воздуха системы центрального отопления или охлаждения. Сторона выпуска представляет собой вытяжной вентилятор одинаковой мощности, работающий одновременно с приточным вентилятором. Ключевым моментом является согласование потоков приточной и вытяжной вентиляции, чтобы в жилом доме не было давления или сброса давления.

Узнайте о плюсах и минусах сбалансированных систем без рекуперации тепла.

Вентилятор с рекуперацией тепла (HRV) — характеристики / иллюстрация

HRV перемещает тепло между входящим и выходящим воздушными потоками без прямого контакта между входящим и выходящим воздухом. Приточный воздух, приточный для вентиляции, проходит через пластиковую или металлическую сердцевину теплообменника.

• В отопительный сезон HRV предварительно нагревает приточный вентиляционный воздух.Тепло передается от теплого выходящего воздуха входящему более прохладному воздуху.
• В сезон охлаждения HRV предварительно охлаждает поступающий воздух. Тепло передается от теплого поступающего воздуха к охлажденному отработанному воздуху, выходящему из здания.

HRV может быть выделенным центральным блоком, который полностью подключен к большинству комнат в доме или из них, или может быть интегрирован с центральным устройством обработки воздуха для использования воздуховодов отопления или охлаждения для распределения умеренного воздуха по всему дому. HRV может подаваться во все комнаты, а может и не подаваться, но цель состоит в том, чтобы иметь два воздушных потока с примерно равным воздушным потоком для поддержания нейтрального давления в доме или квартире.Для HRV требуется специальный слив для конденсата.

Вентилятор с рекуперацией энергии (ERV) — характеристики / иллюстрация

ERV похож на HRV, но перемещает тепло и влагу между потоками приточного и вытяжного воздуха. Сердцевина ERV сделана из обработанной бумаги или пластика для передачи влаги.

• В отопительный сезон ERV предварительно нагревает приточный вентиляционный воздух. Тепло и влага передаются от теплого выходящего воздуха входящему более прохладному.
• В сезон охлаждения ERV предварительно охлаждает поступающий воздух.Тепло и влага передаются от теплого поступающего воздуха охлажденному отработанному воздуху, выходящему из здания.

Как и HRV, ERV могут быть централизованными системами с полным воздуховодом или интегрированными с центральным устройством обработки воздуха. Они могут быть установлены удаленно или вставлены в потолок или стену. ERV не требует отвода конденсата, поскольку влага передается между входящим и выходящим воздушными потоками.

Поскольку в большинстве климатических зон Калифорнии отсутствуют жаркие / влажные или чрезвычайно холодные условия, блоки HRV и ERV работают с очень похожей энергоэффективностью.

Просмотрите плюсы и минусы использования HRV и ERV.

Стратегии вентиляции всего дома для существующих домов

В этом руководстве описывается механическая вентиляция всего дома в существующих домах. Обзор систем вентиляции всего здания для новых домов см. В руководстве Building America Solution Center «Вентиляция всего дома для новых домов».

Многие старые дома оборудованы вытяжными вентиляторами для кухонь и ванных комнат. В то время как эти вентиляторы обеспечивают периодическую вентиляцию для удаления загрязняющих веществ рядом с источником, вентиляция всего дома предназначена для непрерывной работы (или с автоматическими интервалами), чтобы обеспечить растворение потенциальных загрязняющих веществ по всему дому.

В жилых зданиях используются три распространенные стратегии механической вентиляции:

• Только вытяжка — Только вытяжные системы используют вентиляторы кухни, ванны и / или прачечной для вытяжки застоявшегося воздуха локально и из всего дома; отработанный воздух заменяется воздухом, который втягивается через утечки в оболочке здания или через пассивные вентиляционные отверстия. Вентиляторы настроены на работу непрерывно или с перерывами с таймером управления.

• Приточная вентиляция — приточная вентиляция со встроенным центральным вентилятором обеспечивает подачу наружного воздуха через воздухозаборник наружного воздуха, который направляется к обратной стороне воздухообрабатывающего агрегата системы центрального отопления и охлаждения для фильтрации, обогрева или охлаждения и распределения в дом через Воздуховоды системы HVAC.
• Сбалансированный — вентиляторы с рекуперацией тепла (HRV) одновременно подают наружный воздух и отработанный воздух в помещении, причем оба канала проходят через теплообменник для рекуперации тепла. Вентиляторы с рекуперацией энергии (ERV) работают так же, как HRV, но передают тепло и влагу. ERV и HRV могут быть подключены к центральному кондиционеру и системе воздуховодов дома или независимо от них.

Эти три стратегии проиллюстрированы на Рисунке 1 и более подробно описаны в разделе «Типы систем вентиляции всего дома» ниже.В следующем разделе описаны факторы, которые следует учитывать при выборе системы вентиляции.

Дополнительную информацию, включая подробные сведения о расчетах интенсивности вентиляции, можно найти в руководстве Центра решений «Вентиляция всего дома для новых домов» и в разделе «Соответствие нормативным требованиям» настоящего руководства.

Факторы, которые следует учитывать при выборе системы вентиляции

При оценке вентиляционного оборудования для существующих домов необходимо учитывать такие факторы, как цели проекта, требования программы, нормы и стандарты, качество воздуха в помещении, контроль влажности, распределение и смешивание наружного воздуха, разгерметизация и другие проблемы с системами вентиляции, а также энергетические последствия.

Цели и требования к вентиляции

ASHRAE Standard 62.2 устанавливает минимальные требования к адекватной вентиляции дома. Многие кодексы и программы ссылаются на этот стандарт в отношении требований к качеству воздуха в помещениях. Помимо этого минимума, может потребоваться дополнительная вентиляция и другие меры, связанные с качеством воздуха в помещении, для учета различных уровней занятости, графиков, мероприятий, проблем со здоровьем, домашних животных и других предпочтений, которые могут повлиять на соответствующие системы вентиляции и работу.См. Вкладку «Соответствие» для получения дополнительной информации об этом стандарте (включая изменения в версиях, выпущенных в разные годы) и других нормах и стандартах, связанных с вентиляцией

.

Все эти стратегии вентиляции более подробно описаны в разделе «Типы систем вентиляции всего дома» ниже. (См. Рисунок 1 для изображения этих трех стратегий.) Это руководство также включает небольшой раздел по контролю влажности, теме, тесно связанной с вентиляцией и качеством воздуха в помещении.

Рисунок 1. Примеры общедомовых и местных систем вентиляции (Rudd 2011)

Национальная лаборатория Лоуренса Беркли составила подробное руководство по вентиляции для новых и старых домов под названием Ventilate Right: Ventilation Guide for New and Existing California Homes , которое предоставляет подробную информацию о вариантах вентиляционного оборудования, а также многоступенчатый процесс выбора и установки. , и пусконаладку бытового вентиляционного оборудования.

Нормы и стандарты, относящиеся к вентиляции

(Нижеследующее взято из Руководства по качеству воздуха в жилых помещениях ASHRAE (Schoen et al.2018).)

IRC 2012, 2015 и 2018 требует механической вентиляции всего дома для относительно герметичных домов. Скорость потока вентиляции аналогична требуемой в ASHRAE 62.2-2010. В кодах нет кредитов за проникновение, как в стандартах ASHRAE.

IMC 2015 года, который охватывает большинство многоквартирных жилых домов (не подпадающих под действие IRC, обсуждаемых ниже), требует, чтобы все занимаемые помещения имели естественную или механическую вентиляцию. Также требуется механическая вентиляция в жилых помещениях со степенью инфильтрации воздуха менее 5 ACH50 при испытании с вентиляторной дверью (подробно описано в Стратегии 1.4). Если юрисдикция также принимает Кодекс ICC (ICC 2015c) без поправок, требуется проверка дверцы воздуходувки 5 ACH50 или менее, но IMC не требует этого напрямую. Даже если приняты оба кода, эту перекрестную ссылку на два кода можно легко упустить из виду или пренебречь, создавая эффективную лазейку. В результате многие многоквартирные дома по-прежнему полностью или частично полагаются на работающие окна и двери для обеспечения необходимой вентиляции. Это не очень хорошая практика, потому что люди не открывают окна достаточно часто, чтобы обеспечить вентиляцию.

IRC (ICC 2015d), который охватывает отдельно стоящие одно- и двухквартирные дома и таунхаусы высотой не более трех этажей с отдельным входом с улицы, имеет раздел по энергоэффективности, требующий утечки воздуха 5 ACH 50 или меньше. во всех климатических зонах (рисунок 1. 2-A) и, в частности, требует механической вентиляции. Все больше юрисдикций продолжают принимать требования к механической вентиляции в новых жилищах. Последние версии стандарта ASHRAE 62.2 (ASHRAE 2016b) и местные нормы и правила обеспечивают минимальную интенсивность вентиляции для конкретного жилого помещения.

Может потребоваться время, чтобы коды моделей приняли ставки, опубликованные в стандарте ASHRAE 62.2, и еще больше времени, чтобы местные юрисдикции приняли коды моделей. Юрисдикции также иногда редактируют коды моделей перед их принятием. Поэтому интенсивность вентиляции в стандарте ASHRAE 62.2 часто выше, чем требуется местными нормами. ASHRAE рекомендует использовать минимальные ставки стандарта ASHRAE 62.2 в качестве наилучшей практики.

Качество воздуха в помещении

Руководство по качеству воздуха в жилых помещениях ASHRAE (Schoen et al.2018) заявляет, что, хотя строительные нормы и стандарты касались вентиляции наружного воздуха на протяжении десятилетий, многие жилища плохо вентилируются, что увеличивает вероятность плохого качества воздуха в помещении (IAQ). Многие потенциальные причины неадекватной вентиляции включают несоблюдение применимых норм и стандартов, проблемы с установкой или техническим обслуживанием, которые препятствуют достижению заданной скорости вентиляции, или неправильное использование установленных систем жильцами. Стандарт ASHRAE 62.2 (ASHRAE 2019) охватывает определение целевой мощности вентиляции и расчет размеров вентилятора.

После контроля источника изменения воздуха в доме являются наиболее важным фактором снижения концентраций загрязнения. В существующих домах с естественной скоростью воздухообмена выше 0,35 ACH вентиляция происходит естественным образом через щели и трещины в ограждении. Было показано, что в новых домах с естественной скоростью воздухообмена менее 0,35 ACH дополнительная механическая вентиляция помогает снизить концентрацию вредных веществ, содержащих опасные альдегиды, такие как формальдегид и ацетальдегид.

Национальная лаборатория Лоуренса Беркли составила подробное руководство по вентиляции для новых и старых домов под названием Ventilate Right: Ventilation Guide for New and Existing California Homes , которое предоставляет подробную информацию о вариантах вентиляционного оборудования, а также многоэтапный процесс выбора , установка и пуско-наладка бытового вентиляционного оборудования.

Руководство ASHRAE IAQ также указывает на проблемы, помимо скорости вентиляции, которые могут влиять на качество воздуха в помещении. К ним относятся следующие:

• Отсутствие контроля качества при проектировании и монтаже систем отопления, кондиционирования и вентиляции
• Влага в корпусе из-за протечек и влажности
• Плохое качество наружного воздуха
• Влага и грязь в системах вентиляции
• Внутренние источники загрязнения, такие как выделяющие газы шкафы, ковры, моющие средства, краски и отделочные материалы .
• Неэффективная фильтрация и очистка воздуха
• Плохое распределение воздуха, которое может вызвать недостаточную вентиляцию некоторых частей жилища
• Радон локальный и выхлоп.

Другие руководства BASC предоставляют передовой опыт решения многих из этих проблем, например, руководства, связанные с контрольным списком EPA Indoor airPLUS.

Датчики качества воздуха внутри помещений становятся все более доступными. Это могут быть автономные датчики или иногда они могут быть подключены для работы с элементами управления, чтобы активировать или увеличить интенсивность вентиляции в доме для устранения повышенного уровня влажности или загрязнения из-за таких действий в доме, как приготовление пищи или принятие душа, или увеличение количества людей.Эти датчики могут автоматически активировать системы вентиляции или работать с системами домашней автоматизации, чтобы предупредить жителей о необходимости активировать дополнительную вентиляцию. Датчики также могут использоваться с элементами управления для закрытия воздухозаборников наружного воздуха, если на улице есть неприемлемые условия качества воздуха, такие как повышенная влажность, дым или твердые частицы в воздухе.

Установка и интеграция с существующими системами

В существующих домах установка систем вентиляции всего дома часто является более сложной и дорогостоящей, чем при новом строительстве, особенно с более сложными системами вентиляции. Уровень усилий — и, в конечном итоге, стоимость — необходимых для установки системы вентиляции в существующем доме, зависит от многих факторов, включая:

• существующие системы вентиляции
• существующее канальное отопление и / или охлаждение
• Доступ на чердаки и / или подвал
• объем проекта реконструкции / восстановления.

Одним из наиболее распространенных типов вентиляции всего здания является простая вытяжная вентиляция, при которой вытяжные вентиляторы работают постоянно (или периодически с помощью специального контроллера) для удаления воздуха из помещения.Вытяжные вентиляторы для ванных комнат можно найти во многих существующих домах, но старые вентиляторы обычно не подходят для вентиляции всего здания из-за низкой эффективности, плохого воздушного потока и / или шума. Вентилятор можно заменить на более эффективную модель, и можно будет использовать существующие участки воздуховодов и электрические соединения с новой системой. Другой вариант — установить HRV или ERV. HRV и ERV по отдельности или в сочетании с несколькими системами этого типа могут обеспечить сбалансированную вентиляцию.

В домах с существующим принудительным воздушным отоплением и / или охлаждением возможно, что новая система вентиляции HRV, ERV или с центральным вентилятором (CFIS) может использовать воздуховоды и центральный кондиционер.

Система воздуховодов обеспечивает проход, по которому нагретый или охлажденный воздух распределяется от центрального кондиционера по всему дому. Однако негерметичные воздуховоды, проходящие через некондиционированные пространства, могут втягивать и распространять загрязнители с чердаков, гаражей и подползников. Негерметичные воздуховоды также могут влиять на перепады давления внутри дома, что может повлиять на безопасность горения и энергоэффективность или привести к перемещению загрязняющих веществ из одного помещения в другое в доме. По этим причинам системы принудительного воздушного отопления и охлаждения следует использовать для вентиляции только в том случае, если воздуховоды не протекают. См. Эти руководства Центра решений для получения дополнительных сведений о системах воздуховодов.

Когда нет существующей системы воздуховодов — или, по крайней мере, нет системы воздуховодов, подходящей для желаемой системы вентиляции — установка новых воздуховодов и выполнение электрического обслуживания вентиляторов может быть инвазивным и дорогостоящим. Эти расходы можно свести к минимуму, если подвал, подвал или чердак легко доступны. Если необходимо провести каналы или электрические линии между этажами или в существующих стенах, секции стеновой панели, как правило, необходимо удалить и заменить.Если другие аспекты ремонта не требуют такого уровня вторжения, эта инвазивная работа может значительно увеличить стоимость установки и интеграции вентиляции.

Контроль влажности

Выполнение требований AHSRAE 62.2 к вентиляции в существующих домах может привести к увеличению содержания влаги в помещении во влажном климате. Высокая влажность в помещении может отрицательно сказаться на тепловом комфорте и способствовать возникновению проблем с биологическим ростом. (Подробнее о том, как вентиляция влияет на уровень влажности, см. Отчет Влияние механической вентиляции жилых помещений на затраты на энергию и контроль влажности , подготовленный Martin 2014.) Во многих жилых помещениях простого использования кондиционера или теплового насоса подходящего размера для охлаждения помещения достаточно для адекватного контроля влажности, поскольку осушение также будет происходить, когда воздух в помещении охлаждается с помощью системы охлаждения воздуха с хладагентом. Однако система охлаждения настроена на контроль температуры, а не уровня влажности.

Когда уровень влажности в помещении повышается, система не обязательно реагирует дополнительным осушением, если только жилище не нуждается в охлаждении.Правильный подбор оборудования, как описано в руководствах американских подрядчиков по кондиционированию воздуха (ACCA) как Руководство ACCA S — Выбор жилого оборудования и Руководство ACCA J — Расчет нагрузки в жилых помещениях , может улучшить осушение, но некоторым жилищам требуется большее осушение, чем охлаждение. система может предоставить. Этим жилищам нужен осушитель. Осушители включают автономные осушители, которые часто устанавливаются в закрытых подвалах и в подвалах; канальные осушители, интегрированные с воздухоочистителем в жилом помещении; и осушители-вентиляторы, которые могут осушать наружный воздух, поступающий в дом для вентиляции.

Дополнительное осушение часто необходимо в жилищах во влажном климате. В очень энергоэффективных жилищах и помещениях ниже уровня земли, которые, вероятно, будут использовать меньше кондиционеров, с большей вероятностью потребуются осушители. Осушители могут потреблять значительное количество энергии, и не каждому жилищу она нужна. Однако, когда необходимо дополнительное осушение, осушение окупается затрат, согласно ASHRAE Руководство по качеству воздуха в жилых помещениях: передовые методы приобретения, проектирования, строительства, обслуживания и эксплуатации (ASHRAE 2018).

Не все проблемы с избыточной влажностью лучше всего решаются с помощью осушителя. Для существующих жилищ или при чрезмерной влажности зимой первая стратегия — определить источник влажности и попытаться снизить или управлять им. Например, проблемы с конденсацией зимой могут быть вызваны дефектами ограждающей конструкции здания, такими как старые высокопроводящие металлические оконные рамы или отсутствие изоляции. В этих ситуациях удаление холодных поверхностей предотвращает образование конденсата. Проблемы с конденсацией в зимний период также могут быть вызваны чрезмерной влажностью в помещении, которую во многих случаях можно решить с помощью вытяжных вентиляторов для ванной или кухни.

Жилые помещения в климате с очень низкими температурами наружного воздуха могут также находиться в очень засушливых условиях, когда требуется увлажнитель для комфорта людей. Однако увлажнение может угрожать внутреннему качеству воздуха в помещении, когда система выходит из строя, работает при более высоких настройках влажности, чем необходимо, или когда в ней развивается биологический рост. См. Руководство ASHRAE, Руководство по качеству воздуха в жилых помещениях : передовые методы приобретения, проектирования, строительства, технического обслуживания и эксплуатации (ASHRAE 2018) для ознакомления со стратегиями, тематическими исследованиями и другой информацией по контролю влажности.

Распределение и смешивание наружного воздуха

Местная вытяжная вентиляция для контроля источников должна быть нацелена на участки, где часто образуются загрязнители, особенно влага. Вентиляция всего здания предназначена для уменьшения загрязнения всего дома путем разбавления их наружным воздухом. Конечно, удаление загрязняющих веществ и подача наружного воздуха в каждую комнату дома — это идеальный вариант, но стоимость установки таких систем может быть довольно высокой, особенно в проектах модернизации.В некоторых стратегиях вентиляции используются точечные или местные системы вентиляции для удовлетворения требований к вентиляции всего здания (например, вытяжной вентилятор ванны, работающий непрерывно).

См. Отчет Выбор систем вентиляции для существующих домов для более подробного обсуждения распределения наружного воздуха.

Наружный воздух, подаваемый в дом как часть системы вентиляции, должен быть — насколько это возможно — свободным от загрязняющих веществ. Дополнительную информацию по этой теме см. В руководстве «Расположение воздухозаборников для вентиляции».

Сброс давления и другие проблемы с системами вентиляции

Системы вентиляции, включая только вытяжные системы и неправильно сбалансированные ERV и HRV, могут сбрасывать давление в доме, забирая из дома больше воздуха, чем доставляется в дом. Давление ветра и дымовой трубы может способствовать разгерметизации дома. Вентиляторы с вытяжкой, сушилки для одежды и камины также способствуют разгерметизации дома, если не будет обеспечен воздух для макияжа.

Сброс давления может способствовать ухудшению качества воздуха в помещении следующим образом:

• Сброс давления в доме может повлиять на работу любых приборов сгорания с естественной тягой, расположенных в доме. Оценщик энергии дома или подрядчик HVAC может выполнить стандартные процедуры тестирования, чтобы оценить эту проблему. Лучшая практика заключается в том, чтобы удалить и заменить устройства с естественной тягой сгорания на устройства с закрытым сгоранием с прямым выпуском воздуха или устройства негорения.

• В доме с пристроенным гаражом разгерметизация может втягивать воздух из гаража в дом. Стена, отделяющая дом от гаража, должна быть полностью герметичной, а в гараже не должны находиться воздуховоды HVAC. Для подтверждения герметичности стены между домом и гаражом можно провести испытания на герметичность.Вытяжной вентилятор может быть установлен в гараже, чтобы выводить воздух из гаража непосредственно наружу и поддерживать в гараже отрицательное давление по отношению к жилому пространству дома.
• Сброс давления в доме может привести к попаданию воздуха и загрязняющих веществ из подвалов, подвалов, чердаков или пристроенных жилых домов, если ограждающая оболочка здания плохо герметизирована; однако, если наружный воздух поступает в дом через неплотную оболочку здания, он, вероятно, разбавит поступающие загрязнители. Если тестирование на радон показывает неприемлемые уровни радона, необходимо установить систему снижения уровня радона. (См. Руководства «Радоновый вентилятор» и «Вертикальная радоновая вентиляционная труба» в Building America Solution Center для получения дополнительной информации о системах уменьшения воздействия радона.)

• В ходе полевых исследований было обнаружено, что системы подачи и балансировки имеют загрязненные воздухозаборники и обеспечивают меньше поступающего воздуха, чем планировалось. Часто обнаруживается, что жители дома отключают или закрывают их. Требуется техническое обслуживание для поддержания чистоты воздухозаборных решеток.
• Любая существующая система вентиляции, будь то вытяжные вентиляторы, ERV, HRV или интегрированные системы подачи центрального вентилятора, должна быть оценена на эффективность, а любые новые установленные системы должны быть введены в эксплуатацию обученным техником HVAC или энергетическим оценщиком для проверки производительности.

Энергетические последствия

Системы механической вентиляции оказывают два ключевых энергетических воздействия:

• Электроэнергия, используемая для работы вентиляторов и вентиляционного оборудования
• тепловая энергия, необходимая для кондиционирования поступающего в помещение наружного воздуха.

Энергия электрического вентилятора сильно различается. Диапазон мощности большинства вытяжных вентиляторов для ванных комнат составляет от 5 до 40 Вт. Потребляемая мощность для многих HRV и ERV колеблется от 30 до 200 Вт. Вентилятор центрального кондиционера или печи — используемый в некоторых стратегиях вентиляции — может потреблять от 200 до 1000 Вт. Это очень общие диапазоны, и потребляемая мощность, безусловно, зависит от воздушного потока и конфигурации системы. Обычно в вентиляционных устройствах с более низким энергопотреблением используются бесщеточные двигатели с постоянными магнитами (BPM) с регулируемой скоростью; они часто имеют надбавку к стоимости.

Второй момент — кондиционирование поступающего наружного воздуха — зависит от климата. ВСР и ВСР, безусловно, могут смягчить этот эффект. Явная эффективность теплообменников ERV / HRV обычно составляет от 55% до 95%. Опять же, более высокие значения обычно имеют более высокую стоимость. Более экстремальные температуры наружного воздуха означают большую выгоду от рекуперации тепла. Во влажном климате способность ERV к скрытой теплопередаче может помочь уменьшить влажность, вносимую системой вентиляции. На вкладке «Климат» приведены примеры энергетических и финансовых последствий различных стратегий вентиляции в различных климатических зонах.

Типы систем вентиляции всего дома

Подробные описания типов вентиляции приведены ниже для вытяжных систем, систем центрального притока с вентилятором (CFIS), HRV и ERV.

Вытяжная вентиляция

Вытяжные вентиляторы для ванных комнат уже несколько десятилетий являются стандартной практикой вентиляции. Чаще всего вентиляторы устанавливаются в потолках ванных комнат с небольшим воздуховодом (обычно диаметром 4 дюйма), по которому воздух поступает к наружному оконечному устройству определенного типа.Хотя во многих домах уже есть вытяжные вентиляторы, многие старые вентиляторы не работают с желаемой или номинальной скоростью вентиляции. Если местные вытяжные вентиляторы используются для вентиляции всего дома, их следует настроить на непрерывную работу или по программируемым таймерам. Свежий воздух попадает в дом через искусственную инфильтрацию, то есть через трещины в оболочке здания или через пассивные приточные вентиляционные отверстия.

Оценка вытяжного вентилятора

Если вытяжной вентилятор для ванны уже существует, оцените, насколько хорошо он работает, следующим образом.

Измерьте воздушный поток, используя вытяжной колпак или другое подходящее устройство, как показано на Рисунке 2. Осмотрите решетку вентилятора на предмет грязи и пыли. Снимите решетку и осмотрите лопасти вентилятора и корпус. Иногда простая очистка корпуса вентилятора и решетки может значительно улучшить производительность. Конечно, отключите питание перед работой с любым электрическим оборудованием.

Рисунок 2. Измерьте воздушный поток вытяжного вентилятора с вытяжным колпаком (Aldrich, 2014).

Найдите наружный терминал участка воздуховода.Выхлопные каналы всегда должны заканчиваться на открытом воздухе — ни в коем случае не на чердаке, в подвале или в подполье, как вытяжной канал, показанный на Рисунке 3, который заканчивается рядом с вентиляционной решеткой чердака, но не снаружи. Если возможно, измерьте также скорость потока на наружной заделке. Большое расхождение в измеренных расходах подразумевает утечку. Если возможно, отследите участок вытяжного канала и проверьте его на наличие отсоединений, обжимов, утечек и т. Д.

Рис. 3. Этот канал вытяжного вентилятора неправильно заканчивается возле вентиляционного отверстия чердака, а не проходит через стену для вывода наружу (Aldrich, 2014).

Даже при приемлемой скорости потока многие старые вытяжные вентиляторы не являются энергоэффективными и не рассчитаны на непрерывную работу. Замена вентилятора рекомендуется в большинстве случаев. Осмотрите полость потолка на предмет зазоров, расстояния между балками и конфигураций монтажа. Электрическое обслуживание существующих вентиляторов часто бывает адекватным для новых вентиляторов, но, как всегда, обратитесь к электрику или квалифицированному подрядчику для оценки электрических проблем.

Если в ванной комнате нет вытяжного вентилятора, оцените усилия, необходимые для установки вентилятора и воздуховода.Если ванная комната расположена на верхнем этаже под вентилируемым чердаком, прокладка электричества и воздуховодов может оказаться не очень сложной задачей. На нижних этажах установка нового участка воздуховода может оказаться гораздо более проблематичной. Если ванная находится на внешней стене, одним из возможных решений является вентилятор, который выходит прямо через стену.

Затраты только на выхлоп

Цены на сами вытяжные вентиляторы (эффективные вентиляторы с двигателями BPM) варьируются от 100 до 250 долларов в зависимости от расхода, особенностей и т. Д.При установке в качестве обновления (например, в ванной комнате, где уже есть старый вытяжной вентилятор, мощность, воздуховоды и т. Д.), Затраты на установку могут составить от 100 до 200 долларов. При установке в месте, где раньше не было вентилятора, затраты могут быть намного выше. При установке на потолке под доступным чердаком стоимость установки может составить от 200 до 400 долларов. Если необходимо снять и отремонтировать гипсокартон или отделку, затраты могут быть существенно выше.

Энергетические последствия только для выхлопных газов

Круглогодичный вентилятор мощностью 10 Вт потребляет 88 кВтч.При цене 0,11 доллара США за кВт-ч это стоит 10 долларов США в год. Поскольку в этой системе нет рекуперации тепла, наружный воздух, поступающий в здание, необходимо кондиционировать. Затраты на это варьируются в зависимости от климата и оборудования HVAC (см. Вкладку «Климат»), но эти затраты обычно намного превышают затраты на электроэнергию для работы вентилятора.

Плюсы и минусы использования только вытяжной вентиляции показаны в таблице 1.

Таблица 1. Плюсы и минусы только для выхлопных газов

Плюсы только для выхлопных газов	Минусы только для выхлопных газов
Низкая стоимость вентиляторного оборудования и эксплуатации	Может разгерметизировать дом
Простота установки — в большинстве домов уже есть один или несколько вытяжных вентиляторов и воздуховоды, поэтому легко перейти на высокопроизводительную модель	Точечный источник, не забирает воздух равномерно из всех частей дома, поэтому вентиляция и смешивание воздуха в доме вряд ли будут одинаковыми
Простота тестирования и ввода в эксплуатацию	Воздух забирается из-за проникновения через трещины в оболочке здания, а не из контролируемых фильтрованных источников
Потребляет очень мало энергии — от 5 до 12 Вт при расходе от 50 до 80 кубических футов в минуту	Без рекуперации энергии
Высокая надежность	Домовладелец может легко отключить
Тихая работа
Регулируемый расход
Может работать с таймером
Требует минимального обслуживания
Некоторая фильтрация и темперирование через ограждающую конструкцию здания
Работает с бесканальной системой

Выбор вытяжных вентиляторов

После того, как желаемые скорости потока известны (на основе расчета для соответствия требуемым нормам скорости вентиляции, например, ASHRAE 62. 2), обычно лучше всего выбирать вытяжной вентилятор, который соответствует этим расходам при давлении 0,25 дюйма водяного столба (дюйм водяного столба). Многие вентиляторы указывают скорость потока 0,1 дюйма вод. Ст., Но в большинстве вытяжных каналов перепады давления намного выше.

Вытяжные вентиляторы

ENERGY STAR рекомендуются для большинства применений; Наиболее очевидным преимуществом этих вентиляторов является более низкое энергопотребление. Требования ENERGY STAR к вытяжным вентиляторам для ванных комнат (с номинальной скоростью потока ниже 90 куб. Футов в минуту) требуют наличия не менее двух вентиляторов.8 кубических футов в минуту / Вт. Для вентиляторов с номинальным потоком от 90 до 200 кубических футов в минуту, вентиляторы ENERGY STAR должны обеспечивать производительность не менее 3,5 кубических футов в минуту / Вт. Информацию об оценке номинальных характеристик вентиляторов см. В руководствах Building America Solution Center «Номинальные характеристики непрерывного приточного / вытяжного вентилятора» и «Номинальные параметры непостоянного приточного / вытяжного вентилятора».

Хотя эти требования к энергии представляют собой значительный прогресс по сравнению с более старыми вентиляторами, многие производители теперь имеют вытяжные вентиляторы для ванных комнат с эффективностью более 10 кубических футов в минуту / ватт. В этих очень эффективных вентиляторах обычно используются бесщеточные двигатели с постоянными магнитами (двигатели BPM).Эти двигатели также называются двигателями постоянного тока (постоянного тока), ECM (двигатели с электронной коммутацией) или двигателями с регулируемой скоростью. Помимо более низкого энергопотребления, возможность регулирования скорости этих двигателей позволяет этим вентиляторам поддерживать расчетную скорость потока в широком диапазоне статических давлений.

В существующих зданиях вытяжные каналы часто скрыты в стенах или потолках. Очень сложно определить состояние этих прогонов, и многие из них имеют изгибы и повороты, которые приводят к условиям более высокого давления.Вентиляторы с двигателями BPM и усовершенствованными элементами управления являются отличным выбором для таких модификаций, поскольку эти вентиляторы могут увеличивать скорость и расход для преодоления большинства ограничений воздуховода. Работа с более высокой скоростью вентилятора несколько увеличивает энергопотребление, но обычно это небольшая цена за достижение целевых показателей воздушного потока.

Еще одно преимущество эффективных вытяжных вентиляторов для ванны — низкий уровень шума. Вентиляторы ENERGY STAR должны соответствовать требованиям к максимальному уровню звука в 2 сона для большинства продуктов. Стандарт ASHRAE 62.2-2016 требует максимум 1,0 сон, когда вытяжные вентиляторы работают непрерывно. Многие вытяжные вентиляторы для ванн доступны с номинальным уровнем шума 0,3 Сон.

Установка вытяжного вентилятора

При наличии старого вытяжного вентилятора замена вентилятора — но с сохранением существующего воздуховода — может быть относительно недорогим проектом. По возможности следует проверить участок воздуховода на предмет утечек, изоляции, препятствий и т. Д. И при необходимости отремонтировать. Размер воздуховода также следует проверить; некоторые старые воздуховоды могут быть только 3 дюйма в диаметре; слишком маленькие воздуховоды могут резко ограничить поток. Используйте размер воздуховода, рекомендованный производителем вентилятора. Как минимум, следует найти и проверить внешний конец выхлопной трубы. Вытяжные вентиляторы должны выводить воздух прямо на улицу, а не на чердак, в подполье и т. Д. Если у существующего вентилятора ненадлежащее отключение, необходимо установить новое наружное подключение. Наружные концевые заделки должны быть должным образом герметизированы и снабжены защитным кожухом и должны включать соответствующие экраны или обратные заслонки для предотвращения попадания насекомых и других вредителей в каналы.

Если необходимо установить новый воздуховод, участки воздуховода должны быть как можно более короткими и прямыми до подходящей наружной заделки.Если для изменения направления воздуховода требуется отвод, рекомендуется обеспечить прямой участок от корпуса вентилятора на 2–3 фута перед коленом, и следует избегать резких изгибов, таких как изгиб, показанный на Рисунке 4. Обратитесь к документации по вентиляторам, чтобы определить правильный диаметр воздуховода; более крупные воздуховоды обычно обеспечивают лучшую скорость потока и более просты, чем длинные или извилистые воздуховоды. Стыки в системе воздуховодов должны быть заделаны мастикой, а любые воздуховоды, расположенные за пределами кондиционируемого помещения (например,g., чердак) следует утеплить, чтобы предотвратить конденсацию влажного отработанного воздуха.

Плотные изгибы каналов вытяжного вентилятора могут снизить скорость потока, увеличить шум и увеличить потребление энергии (Aldrich, 2014).

В идеале замена существующего вытяжного вентилятора потребует минимальных работ по отделке гипсокартона и / или потолка. Однако из-за различий в размерах и конфигурации этих вентиляторов это трудно предсказать. См. Инструкции по модернизации, предоставленные производителем, и, если возможно, выберите новый вентилятор с отверстием в потолке, аналогичным или немного большим, чем у существующего вентилятора.Также рекомендуется осмотреть полость потолка, чтобы убедиться, что зазоры приемлемы. Уплотнение корпуса вентилятора к потолку (герметиком или подходящим материалом) может помочь сохранить целостность оболочки.

Органы управления только выхлопом

Хотя в некоторых ситуациях могут быть приемлемы простые переключатели включения / выключения, обычно желательны элементы управления, обеспечивающие непрерывную работу вентиляторов. Доступен широкий спектр вариантов управления:

• Таймеры могут управлять вентиляторами с запрограммированными интервалами (обычно установленное количество минут каждый час).Обычно они включают в себя переключатели для включения вытяжных вентиляторов при желании.
• Некоторые вентиляторы включают элементы управления для непрерывной настройки низкой скорости вместе с переключателем для настройки ускорения высокой скорости.
• Датчики присутствия и датчики влажности могут использоваться для включения вентиляторов или для увеличения скорости вращения вентиляторов, когда требуется более высокий расход выхлопных газов.
• Существует широкий спектр дополнительных переключателей и таймеров, которые работают со многими вытяжными вентиляторами.

Подробнее об элементах управления вентиляторами см. В руководстве Вентиляционные и вытяжные вентиляторы, работающие в непрерывном режиме.

Измерение, проверка и ввод в эксплуатацию выхлопных газов

Ввод в эксплуатацию вытяжного вентилятора обычно очень прост. Во-первых, убедитесь, что вентилятор действительно включается при ручном включении и / или когда он запрограммирован на включение (например, с помощью таймера, датчика присутствия и т. Д.). Расход отработанного воздуха легко измерить с помощью вытяжного шкафа или расходомера. Если скорость потока не соответствует расчетной, осмотрите систему воздуховодов (если возможно), чтобы убедиться в отсутствии препятствий, правильной работе обратных заслонок и т. Д.Часто можно увидеть, что обратный клапан вытяжного вентилятора ограничен винтами, используемыми для соединения воздуховодов с воротником корпуса вентилятора. Для этого соединения нельзя использовать винты. Вместо этого используйте зажимы плюс мастику или одобренную пленку.

Эксплуатация и обслуживание только для выхлопных газов

Вытяжные вентиляторы требуют относительно небольшого обслуживания. Однако для поддержания надлежащей скорости потока большинство производителей рекомендуют периодически очищать решетку вытяжного вентилятора пылесосом и очищать корпус вентилятора влажной тканью.Подробную информацию см. В инструкции по эксплуатации. Снаружи дома выпускной патрубок следует периодически проверять на наличие препятствий или мусора.

Приточная вентиляция — Системы интегрированной подачи центрального вентилятора (CFIS)

В системах центрального приточного воздуха с интегрированным вентилятором (CFIS) используется воздухозаборник, направляемый в центральную печь дома или блок обработки воздуха для подачи свежего воздуха по всему дому. Между возвратной камерой статического давления и наружным воздухом проходит воздуховод (Рисунок 5). Контроллеры CFIS запрограммированы на включение вентилятора кондиционера и открытие моторизованной заслонки.Наружный воздух втягивается в обратную камеру, смешивается с возвратным воздухом и распределяется по дому. Приточную вентиляцию можно обеспечить в доме без системы кондиционирования воздуха, используя вместо этого встроенные вентиляторы, установленные в наружных стенах дома или в наружном приточном воздуховоде, которые предназначены для втягивания воздуха в дом, а не для его вытеснения. Эти дома управляются электроникой, чтобы работать в тандеме с вытяжными вентиляторами, которые имеют эквивалентный объем воздушного потока для подачи воздуха в дом с той же скоростью, что и в других частях дома, те, которые обеспечивают некоторую сбалансированную вентиляцию, хотя менее вероятно, что входящий воздух будут максимально равномерно распределены по дому.

Оценка CFIS Рис. 5. Центральная система подачи с вентилятором использует воздухозаборник, подключенный к центральной печи дома или блоку обработки воздуха, для подачи свежего воздуха по всему дому (Aldrich 2014)

Очевидно, что системы CFIS подходят только в домах с системами воздушного отопления или охлаждения. Осмотрите воздухообрабатывающий агрегат и расположение возвратной камеры. Убедитесь, что это место доступно и есть достаточно места для установки наружного воздуховода.

Определите хорошее место для забора воздуха. Забор воздуха должен втягивать чистый наружный воздух без ограничений. Наружный воздух не должен вытягиваться из чердака, подвала, гаража или подполья. Воздухозаборник должен располагаться значительно выше уровня земли и снега, вдали от гаражей или парковок, а также от выхлопных труб. Дополнительную информацию см. В руководстве «Расположение воздухозаборников для вентиляции».

Нанесите на карту участок воздуховода. Убедитесь, что воздуховод можно проложить от возвратной камеры до места забора наружного воздуха в рамках проекта.Участки воздуховодов должны быть максимально короткими и прямыми, чтобы обеспечить беспрепятственный поток воздуха.

Проверьте двигатель вентилятора AHU. Определите тип двигателя вентилятора воздухообрабатывающего агрегата и / или измерьте потребляемую мощность двигателя. Двигатели с регулируемой скоростью (также называемые двигателями ECM или BPM) обычно используют на 25-50% меньше электроэнергии, чем более старые двигатели с постоянными разделенными конденсаторами (PSC) при нагреве и охлаждении. (Для получения дополнительной информации см. Руководство «Вентиляторы кондиционера с блоком управления двигателем».) При работе только с вентилятором эти двигатели могут работать на более низких скоростях и обеспечивать дополнительную экономию.Использование CFIS с двигателями вентиляторов PSC не рекомендуется (и не разрешено Международным кодексом энергосбережения, раздел R403.6.1).

Определите расход наружного воздуха и график работы. Приблизительный расход наружного воздуха можно рассчитать по измеренному статическому давлению в обратном трубопроводе и общей эквивалентной длине (TEL) участка воздуховода. Каждый линейный фут воздуховода для забора наружного воздуха считается 1 футом TEL, но изгибы и фитинги также увеличивают TEL. Колена, например, могут добавить 15 футов к общей оценке длины; капот воздухозаборника может добавить 30 футов.См. Руководство ACCA D для получения более подробной информации о расчете TEL. См. Отчет «Выбор систем вентиляции для существующих домов» для получения более подробной информации и примеров расчетов.

Чем больше наружного воздуха поступает в систему, тем меньше времени должен работать кондиционер для подачи наружного воздуха. Однако ключевым ограничением является температура смешанного воздуха (т.е. смеси рециркуляционного и наружного воздуха), подаваемого в дом. Холодный воздух может создавать проблемы с комфортом зимой, и многие производители печей требуют, чтобы температура воздуха, проходящего через теплообменник, была выше минимальной (обычно от 55 ° до 60 ° F; см. Литературу производителя).Расположение воздухозаборников перед теплообменниками может обеспечить лучшее смешивание и разбавление холодного наружного воздуха. Температуру смешанного воздуха можно рассчитать по соотношению температуры воздуха и расхода. Дополнительную информацию см. В отчете «Выбор систем вентиляции для существующих домов».

Стоимость CFIS

Если центральный кондиционер доступен в подвале или на чердаке, а воздуховод можно довольно легко запустить снаружи, общая стоимость установки CFIS может варьироваться от 500 до 900 долларов (включая элементы управления, моторизованный демпфер, герметичный изолированный участок воздуховода и окончание наружного воздуховода).Если установка наружного воздуховода связана или требует удаления гипсокартона, повторной отделки и т. Д., Затраты могут резко возрасти.

CFIS Энергетические последствия

Системы

CFIS могут потреблять большое количество электроэнергии, поскольку они полагаются на большой вентилятор центрального кондиционера системы HVAC для циркуляции свежего воздуха для вентиляции, даже когда не требуется обогрев или охлаждение, а центральный вентилятор обычно перемещает гораздо больше воздуха при более высокой температуре. потребляемая мощность, чем реально требуется только для вентиляции.Однако вентиляторы с регулируемой скоростью и двигателем с электронной коммутацией (ЕСМ) могут регулировать скорость потока до более низкого в режиме только вентиляции. Если использовать относительно эффективный двигатель вентилятора блока обработки воздуха (AHU) (300 Вт) и работать в среднем 8 часов в день для вентиляции (т.е. в дополнение к работе, необходимой для кондиционирования помещения), CFIS будет потреблять 876 кВтч / год. При цене 0,11 доллара США за кВт-ч это стоит 96 долларов США в год. У большинства центральных кондиционеров есть двигатели, которые не так эффективны, поэтому нередко потребляемая мощность в два или три раза выше.

Системы

Basic CFIS не имеют рекуперации тепла, поэтому поступающий в здание наружный воздух необходимо кондиционировать. Примеры таких финансовых последствий см. На вкладке «Климат». Если CFIS используется в системе со значительной утечкой в ​​воздуховоде, эти затраты на термическое кондиционирование могут быть намного выше. Однако общие расходы на оборудование невысоки, поскольку этот метод вентиляции будет выбран только в том случае, если в доме уже есть канальная система отопления, вентиляции и кондиционирования воздуха с центральным кондиционером или центральной печью. Плюсы и минусы систем CFIS приведены в таблице 2.

Таблица 2. Плюсы и минусы блока питания с центральным вентилятором

CFIS Pro	Минусы CFIS
Простой и доступный в установке	В доме должна быть система воздушного отопления и охлаждения
Использует существующие воздуховоды и нагнетательный вентилятор	Повышенное потребление электроэнергии. Рекомендуется для центральных кондиционеров с нагнетательными двигателями ECM
Низкие эксплуатационные расходы	Если система воздуховодов негерметична, штрафы за отопление и охлаждение могут быть высокими
Наружный воздух забирается из известного места	Может вызвать проблемы с комфортом в очень холодных или очень жарких влажных условиях
Воздух Oudtoor фильтруется на впуске и в центральном кондиционере	Ввод в эксплуатацию
Распределить наружный воздух по всем частям дома	Низкая скорость всасываемого воздуха

Выбор оборудования CFIS

Контроллер.На рынке представлено несколько контроллеров CFIS. Эти контроллеры доступны в виде отдельных компонентов, но многие из них также доступны как часть комплекта, который включает контроллер, моторизованный демпфер и трансформатор. Убедитесь, что используемое устройство (или комплект) совместимо с существующей системой обработки воздуха и системой управления.

Воздуховоды и заслонки. Участки воздуховодов должны быть максимально короткими и прямыми. Воздуховоды, по которым наружный воздух проходит через кондиционируемые помещения, должны быть изолированы. Моторизованные заслонки, которые открываются для поступления наружного воздуха и закрываются, когда квоты вентиляции были выполнены, часто доступны как часть пакета или комплекта CFIS.Если требуется демпфер другого размера, моторизованные демпферы, безусловно, можно приобрести отдельно. Обратитесь к документации производителя, чтобы убедиться, что заслонки совместимы с контроллером. В дополнение к моторизованной заслонке, ручная балансировочная заслонка в воздуховоде наружного воздуха может помочь отрегулировать объем наружного воздуха, вводимого в систему.

Двигатели вентилятора воздухообрабатывающего агрегата. Как упоминалось выше, системы вентиляции CFIS не рекомендуются с неэффективным двигателем вентилятора AHU. Для более старых печей или воздухообрабатывающих агрегатов доступны эффективные замены двигателя вентилятора.(См. Руководство Вентиляторы кондиционеров с ECM.) Хотя потребление электроэнергии этими двигателями в значительной степени зависит от характеристик системы HVAC, эти двигатели могут потреблять на 25-50% меньше электроэнергии для обеспечения той же скорости потока. Если центральные кондиционеры не имеют эффективного двигателя и замена двигателя невозможна или нецелесообразна, рекомендуется другой тип системы вентиляции.

Установка CFIS

Квалифицированный подрядчик HVAC должен установить контроллер, воздуховоды, заслонки и другие компоненты.Расположение участка воздуховода, подключение к возвратной камере и расположение забора наружного воздуха следует планировать заранее.

Воздуховоды должны быть закрыты одобренной фольгированной лентой или мастикой. Воздуховоды, проходящие через внутренние помещения, должны быть изолированы для предотвращения конденсации. Воздухозаборники на открытом воздухе должны быть оборудованы сетками для защиты от насекомых и мусора. Наружный воздух также должен быть отфильтрован перед входом в кондиционер; иногда можно использовать фильтр AHU, но отдельный фильтр необходим, если воздухозаборник наружного воздуха находится после этого фильтра.Как упоминалось выше, воздухозаборники наружного воздуха должны располагаться значительно выше уровня снега, но желательно, чтобы они были доступны с земли для очистки и обслуживания. Наружные воздухозаборники должны быть интегрированы с сайдингом и должным образом промаркированы, чтобы предотвратить проникновение воздуха и воды, а проходы через внешние стены или потолки должны быть надлежащим образом герметизированы для ограничения проникновения. Дополнительную информацию см. В руководстве «Расположение воздухозаборников для вентиляции».

CFIS Измерение, проверка и ввод в эксплуатацию

После установки критически важен ввод системы в эксплуатацию.Первым шагом обычно является проверка того, что, когда контроллер запрашивает наружный воздух, воздухоочиститель включается и открывается моторизованная заслонка. Затем следует измерить расход наружного воздуха. Это можно сделать несколькими способами, но два наиболее распространенных метода следующие:

• Измерение скорости воздуха в наружном воздуховоде трубкой Пито или анемометром. Скорость (футы в минуту), умноженная на площадь поперечного сечения (квадратные футы) воздуховода, даст объемный расход (куб. Фут / мин).
• На заборе наружного воздуха вытяжной колпак может измерять поток воздуха, втягиваемого в систему. (Обычно для точных измерений требуется слабый ветер или его отсутствие).

Наконец, балансировочная заслонка и контроллер должны быть отрегулированы так, чтобы желаемое количество наружного воздуха поступало в систему по желаемому графику.

CFIS Эксплуатация и обслуживание

Как всегда, обратитесь к инструкциям производителя по обслуживанию. Одна из привлекательных особенностей систем CFIS — низкие эксплуатационные расходы, но это не означает, что обслуживание «не требуется».Одна очень частая причина выхода из строя — засорение воздухозаборника. Регулярно проверяйте воздухозаборник, чтобы убедиться, что в нем нет мусора (листьев, обрезков травы, мусора, птичьих гнезд и т. Д.).

Вентиляторы с рекуперацией тепла (HRV) и вентиляторы с рекуперацией энергии (ERV)

HRV и ERV являются сбалансированными системами. Это означает, что они одновременно выпускают и подают наружный воздух с одинаковой скоростью. Два воздушных потока пересекаются в теплообменнике, где тепло из теплого канала передается в более холодный канал, поэтому зимой большая часть тепла в выхлопном потоке передается приточному потоку (летом наблюдается обратное). .HRV передают только физическое тепло; ERV также переносят влагу (скрытое тепло).

Оценка HRV / ERV

Большинство HRV и ERV размещаются в прямоугольных шкафах, которые содержат вентиляторы, фильтры, теплообменники и т. Д. К этому шкафу обычно подключаются четыре воздуховода: воздухозаборник наружного воздуха, выхлоп на улицу, приток наружного воздуха в дом и выхлоп из него. дом. Используйте следующие шаги, чтобы оценить жизнеспособность установки HRV или ERV.

1. Определите место для оборудования.ERV / HRV следует располагать таким образом, чтобы участки каналов были короткими и прямыми, чтобы можно было легко подключить силовую и управляющую проводку, а также обеспечить легкий доступ к блоку для обслуживания. Многие ERV / HRV производят изрядное количество шума; помните об этом, если апартаменты будут расположены рядом с чувствительными зонами (например, спальнями). При модернизации подвалы и чердаки являются обычными местами для ERV и HRV, поскольку трубопроводы, идущие из этих мест, могут быть менее интрузивными.
2. Определите места забора и выпуска наружного воздуха.Заборник наружного воздуха должен втягивать чистый наружный воздух. Наружный воздух не должен вытягиваться из чердака, подвала, гаража или подполья. Воздухозаборник должен располагаться значительно выше уровня земли и снега, вдали от гаражей или парковок, а также от выхлопных труб. Дополнительную информацию см. В руководстве «Расположение воздухозаборников для вентиляции».
3. Определите места подачи свежего воздуха. Одним из потенциальных преимуществ системы ERV или HRV является возможность подавать свежий воздух в несколько мест.Хотя подача наружного воздуха во все помещения может показаться идеальным, это редко бывает практичным. Прокладка воздуховодов ко всем частям дома является сложной и дорогостоящей, особенно в существующем доме. Если, например, ERV установлен в подвале, подача свежего воздуха в помещения первого этажа может быть простой задачей, но добраться до помещений второго этажа может быть довольно сложно. Однако даже один регистр подачи свежего воздуха, расположенный относительно далеко от регистров вытяжного воздуха, может обеспечить лучшее смешивание свежего воздуха, чем местные системы вентиляции.

В своей документации по продукту некоторые производители рекомендуют интегрировать ERV / HRV с центральными системами воздуховодов, используемыми для отопления и охлаждения, как показано на схемах на рисунке 6. Это требует гораздо меньше работы, особенно в существующем доме. Короткие участки воздуховода могут подавать свежий воздух в приточную камеру, а выхлоп может выводиться из возвратной камеры. Исследования показали, что эта стратегия не работает. Когда вентилятор центрального кондиционера не работает, наружный воздух следует по пути наименьшего сопротивления.В схеме слева на Рисунке 6 путь наименьшего сопротивления — это движение свежего воздуха назад через устройство обработки воздуха и его выпуск через канал в возвратной камере статического давления. В обоих вариантах в жилое пространство поступает очень мало свежего воздуха.

Рисунок 6. Эти конфигурации ERV / HRV НЕ рекомендуются, потому что наружный воздух может всасываться обратно в ERV / HRV перед распределением по жилому пространству (Aldrich 2014).

Включение воздухоподготовителя при работе ERV / HRV может решить эту проблему короткого замыкания, но это значительно увеличивает потребление электроэнергии и не рекомендуется.Кроме того, если система воздуховодов негерметична (как и большинство воздуховодов в старых домах), эта утечка может привести к значительным потерям энергии. Одно из решений состоит в том, что по крайней мере одна сторона системы ERV / HRV (т.е. выпускная или обратная сторона) должна иметь отдельный канал. На рисунке 7, например, воздух выпускается через специальный вытяжной канал, а умеренный наружный воздух подается в обратную камеру. Это может решить проблему короткого замыкания, но не проблему утечки в воздуховоде. Полностью вентилируемая система, в которой приточные и вытяжные вентиляционные каналы отделены от каналов нагрева и охлаждения, может обеспечить наилучшее распределение наружного воздуха, но это часто непрактично и дорого при модернизации.

Определите размеры воздуховодов и нанесите на карту участки воздуховодов. Чтобы определить размеры воздуховода, обратитесь к документации производителя. Более подробные расчеты размеров см. В руководстве ACCA D.

. Рис. 7. При интеграции ERV / HRV с системой воздуховодов для обогрева / охлаждения добавьте специальные воздуховоды для подачи или возврата, чтобы предотвратить короткое замыкание в распределении воздуха (Aldrich 2014).

HRV / ERV Стоимость

Диапазон стоимости оборудования ERV и HRV достаточно широк. До недавнего времени затраты на основное оборудование составляли примерно от 400 до 2000 долларов.Неудивительно, что устройства с более низким потреблением электроэнергии (> 1 кубических футов в минуту / Ватт) и более высокой эффективностью рекуперации тепла, как правило, являются самыми дорогими. В последнее время некоторые более дорогие европейские продукты стали доступны на рынке США. Эти системы могут похвастаться еще более низким потреблением электроэнергии (около 3 кубических футов в минуту / Ватт) и более высокой эффективностью рекуперации тепла, но с ценой от 3000 до 5000 долларов.

Стоимость установки сильно различается; ключевые факторы включают:

• Расположение основного блока.При установке в доступном пространстве (например, в подвале) установка основного оборудования и подсоединение воздуховодов могут быть довольно простыми.
• Если воздуховоды могут быть проложены в открытом пространстве (подвал или чердак), отделку стен и потолка можно не трогать.
• Увеличение длины воздуховода приводит к увеличению затрат на установку.
• Необходимость в отводе конденсата и / или насосе увеличивает стоимость.

Некоторые подрядчики назвали стоимость установки от 1000 до 1500 долларов, когда система полностью устанавливается в подвале, на чердаке или другом доступном пространстве (т.е., требуется очень небольшой демонтаж потолка или стен или отделочные работы). Эмпирические правила не работают при более сложных установках, требующих снятия потолка, стен или пола, строительства пазов, повторной отделки и т. Д.

Чтобы оправдать более высокую стоимость ERV и HRV, производители предложат отказаться от одного или двух вытяжных вентиляторов для ванной комнаты, а вместо этого можно использовать ERV / HRV для непрерывной вытяжки воздуха из каждой ванной комнаты. Такая компоновка часто соответствует требованиям кодекса или программы для местной вентиляции, но ERV / HRV обычно не обеспечивают такую ​​же скорость вытяжки, как специализированные вытяжные вентиляторы.Кроме того, хотя это может быть экономией средств при новом строительстве, в существующем доме, где уже установлены вытяжные вентиляторы, экономия сводится к нулю.

Влияние энергии на HRV / ERV

Одним из основных преимуществ ERV / HRV является рекуперация тепла. В более холодном климате экономия от рекуперации тепла более заметна. Потребляемая мощность этих систем также может существенно различаться. В более мягком климате затраты на электроэнергию могут быть больше, чем экономия тепловой энергии.См. Вкладку «Климат» для получения примеров энергии и затрат. Плюсы и минусы систем вентиляции HRV и ERV обобщены в Таблице 3.

Таблица 3. Плюсы и минусы HRV / ERV

HRV / ERV Плюсы	Минусы HRV / ERV
Тепло- и влагообмен	Более высокая стоимость
Может распределять вентиляционный воздух во многих частях дома	Больше обслуживания, регулярная замена фильтра
Не учитывает большие перепады давления на здании.	Экономия энергии варьируется
Может быть автономной системой	Могут быть затруднены установка и ввод в эксплуатацию
	Шум

Выбор оборудования

Необходимо сделать выбор между ERV и HRV, и следует учитывать эффективность рекуперации тепла оборудования.

ERV и HRV

Основное различие между ERV и HRV состоит в том, что ERV переносят влагу (скрытое тепло), а также температуру (явное тепло).HRV передают только физическое тепло; они не переносят влагу. Какой тип выбрать — не всегда простое решение, но главный вопрос, который следует задать: обычно ли на улице слишком влажно? Если так, то ERV может быть лучшим выбором.

На вопрос об ERV / HRV легче всего ответить в жарком влажном климате. Например, во Флориде воздух в кондиционируемых домах обычно прохладный и сухой. Воздух на улице довольно влажный. Когда наружный воздух проходит через ERV, и влага, и тепло переходят от входящего воздуха к выходящему воздуху, поэтому входящий воздух будет в некоторой степени охлажденным и осушенным.Это не означает, что ERV осушает дом. Напротив, использование ERV увеличит уровень влажности в доме, но повышение влажности будет меньше, чем при использовании другой стратегии вентиляции.

За пределами жаркого и влажного климата выбрать ERV или HRV не так просто. Некоторые производители предоставляют рекомендации или даже карты страны, показывающие, какой тип системы является наиболее подходящим, но рекомендации различаются от производителя к производителю.Ниже приведены несколько примеров ситуаций.

• Во многих старых домах с более холодным климатом воздух в помещении зимой часто бывает неприятно сухим — настолько сухим, что многие люди используют увлажнители. ERV может помочь удерживать влагу в доме и потенциально повысить комфорт.
• В очень герметичных домах в холодном климате, особенно в небольших домах с большим количеством влаги, влажность воздуха в помещении может быть слишком высокой. В этом случае HRV может помочь снизить влажность в помещении.
• В жарком и сухом климате наблюдается аналогичная тенденция: большие или более протекающие дома с низким уровнем образования влаги могут выиграть от ERV (для сохранения влажности в помещении), в то время как меньшие, более тесные дома с более высокой посещаемостью могут выиграть от HRV (для снижения уровня влажности в помещении) .

Не существует однозначного правила о том, какой тип системы более подходит. Особенно в смешанном климате существует много ситуаций, когда ERV может быть более выгодным во время сезона охлаждения, а HRV может быть более подходящим во время отопительного сезона. Установщики должны руководствоваться своим суждением при выборе систем.

HRV / ERV Тепловой КПД

Институт домашней вентиляции (HVI) публикует стандарты для тестирования и оценки эффективности ERV и HRV.Кажущаяся ощутимая эффективность (ASEF) — это наиболее часто публикуемый рейтинг рекуперации тепла в холодную погоду. Ищите значения ASEF выше 80%; наиболее эффективные системы имеют значения выше 90%. Общая эффективность рекуперации (TRE) указана для ERV и учитывает явную и скрытую рекуперацию тепла в течение сезона охлаждения. Для лучшей производительности ищите значения TRE выше 50%. Полный список сертифицированного оборудования доступен на сайте HVI.

Энергопотребление HRV / ERV. Потребляемая мощность может варьироваться от менее 30 Вт до более 200 Вт.Системы с низким энергопотреблением часто имеют двигатели с регулируемой скоростью (ECM), которые позволяют лучше контролировать скорость вентиляции. Хотя системы с низким энергопотреблением (> 1 куб. Фут / мин / ватт) часто бывают более дорогими, их настоятельно рекомендуется использовать. Помимо более низкого потребления электроэнергии и лучшей управляемости, они также обычно производят меньше шума.

Элементы управления и функции HRV / ERV. Большинство ERV и HRV доступны с программируемыми таймерами различных типов. Обычно они довольно универсальны и могут быть настроены для различных графиков.Во многих ERV или HRV скорость потока можно регулировать, изменяя скорость вращения вентилятора. Их часто можно вручную увеличить до высокой скорости, когда требуется больше воздуха. Некоторые системы предлагают расширенные функции (часто за дополнительную плату), например:

• Органы управления с датчиками углекислого газа и / или влажности могут увеличивать скорость при более высоких концентрациях (которые обычно указывают на более высокую посещаемость).
• Некоторые системы могут повышать скорость и / или обходить теплообменник, чтобы воспользоваться преимуществами ночного охлаждения.
• Иногда доступны более высокие уровни фильтрации (включая HEPA) для удаления переносимых по воздуху аллергенов и других загрязнителей.

Установка HRV / ERV

Установка должна выполняться квалифицированным специалистом. Следуйте инструкциям производителя для правильной установки. Обязательно устанавливайте блок ERV / HRV в таком месте, где к нему будет легко получить доступ для обслуживания, где к блоку можно будет безопасно подавать электроэнергию и где шум системы не будет беспокоить пассажиров. Установите конденсатоотводчики в соответствии с требованиями производителя.

Все участки воздуховодов должны быть максимально короткими и прямыми.Убедитесь, что наружные проходы должным образом изолированы от воздуха и оборудованы соответствующими экранами для защиты от вредителей. В идеале к этим проходам будет легко получить доступ с земли, чтобы пассажиры могли убедиться, что на них нет мусора.

Воздуховоды

должны быть герметизированы (см. Отчет «Герметизация и изоляция воздуховодов в существующих домах »), а воздуховоды, идущие на улицу и снаружи, должны быть изолированы. Если ERV или HRV устанавливается в некондиционном пространстве (например, на вентилируемом чердаке), необходимо также изолировать воздуховоды, по которым проходит отработанный воздух и кондиционированный наружный воздух.

Большинство обсуждаемых здесь HRV и ERV представляют собой системы с воздуховодом, то есть два воздуховода идут от блока к помещению, а два воздуховода идут от блока к улице. Стоимость установки этих систем воздуховодов часто составляет большую часть общей стоимости системы. Чтобы помочь решить эту проблему, некоторые производители ввели местные ERV. На рис. 8 показан такой агрегат, установленный на потолке аналогично вытяжному вентилятору в ванной. Для агрегата требуются два наружных воздуховода (один приточный и один вытяжной), но агрегат выбрасывает воздух прямо из комнаты ниже и подает прямо в нее.По сравнению с обычными ERV, эта система может значительно упростить установку и снизить затраты; однако наружный воздух не распределяется по всему дому, а только в комнату или зону, в которой находится местный ERV. Кроме того, рекуперация тепла является умеренно эффективной, и в холодную погоду эти системы переходят на работу только с вытяжкой.

Измерение, проверка и ввод в эксплуатацию ERV / HRV

Рис. 8. Более дешевые локальные ERV обычно устанавливаются в потолке для подачи наружного воздуха в помещение, в котором они расположены, и вывода воздуха из него (Aldrich 2014).

Как и во всех системах вентиляции, важно измерить расход воздуха и убедиться, что он соответствует спецификациям или требованиям. Измерение расхода в каждом регистре — единственный практический способ проверить балансировку системы.

Если невозможно получить доступ ко всем внутренним регистрам приточной или вытяжной вентиляции (например, если воздух подается в обратную камеру системы центрального отопления и охлаждения), на выводах снаружи могут использоваться вытяжные колпаки. Обычно это практично только в том случае, если выводы доступны с земли и в спокойных внешних условиях (т.э., без ветра).

Как описано для систем CFIS, пересечение канала с трубкой Пито или анемометром может обеспечивать скорость и расход. Некоторые блоки ERV и HRV фактически оснащены отводами для измерения давления, так что потоки можно измерять, подключив манометр непосредственно к самому ERV / HRV.

Если измерения расхода не соответствуют спецификациям или проектным целям, при необходимости отрегулируйте элементы управления. Если желаемый расход трудно достичь, осмотрите систему воздуховодов, регистры и внешние концевые заделки на предмет препятствий.Если элементы управления имеют расширенные функции (например, таймеры, ускорение потока и т. Д.), Убедитесь, что эти функции работают правильно.

HRV / ERV Эксплуатация и обслуживание

Как всегда, следуйте инструкциям производителя для надлежащего обслуживания. Требования к техническому обслуживанию HRV и ERV часто более строгие, чем для других систем вентиляции. Многие системы требуют периодической очистки и / или замены теплообменников, фильтров и других деталей, склонных к накоплению пыли и грязи.Кроме того, приточные отверстия для наружного воздуха следует периодически проверять, чтобы убедиться, что в них нет мусора (листьев, скошенной травы, мусора и т. Д.). Некоторые устройства оснащены световыми индикаторами, которые предупреждают пассажиров, когда пришло время для обслуживания. Если их нет, жители должны тщательно соблюдать график.

Типы механической вентиляции: вытяжная, приточная, сбалансированная и с рекуперацией энергии

По HVI

Исторически сложилось так, что вентиляция строений осуществлялась естественным путем, например открывалось окно или дверь, чтобы свежий воздух попадал в помещение.Однако, учитывая все более широкое распространение технологий герметизации воздуха, этого метода недостаточно. Используйте механическую вентиляцию, которая предлагает несколько вариантов удаления застоявшегося воздуха из помещения и свежего наружного воздуха внутрь. Различные типы включают вытяжной, приточный, сбалансированный и с рекуперацией энергии.

В этом кратком техническом документе мы рассмотрим каждый вариант механической вентиляции и обсудим, как они работают, их преимущества и любые существующие проблемы. Мы поговорим о том, «как и что» вентиляции, но начнем с «почему».«Зачем вообще нужна вентиляция? Ответ заключается в том, чтобы поддерживать здоровье и благополучие людей, находящихся в помещении, за счет улучшения качества воздуха, которым они дышат.

Повышенное воздушное уплотнение и недостаточное качество воздуха в помещении

По мере того, как здания становятся более воздухонепроницаемыми для экономии энергии, непреднамеренным последствием является накопление внутренних загрязнителей, вызывающих плохое качество воздуха в помещении (IAQ). Неудовлетворительное качество воздуха в помещении — серьезная проблема для всех зданий, поскольку это негативно сказывается на здоровье, когнитивной функции, производительности и благополучии людей, находящихся внутри помещений.

Воздух в жилых помещениях может быть довольно вредным для здоровья. Фактически, Агентство по охране окружающей среды США (EPA) заявляет, что:

• В среднем человек получает 72% химического воздействия дома. [1]
• Уровни загрязнителей внутри помещений могут быть в два-пять раз, а иногда и более чем в 100 раз выше, чем уровни на открытом воздухе. [2]
• Большое количество загрязнителей воздуха внутри помещений вызывает особую озабоченность, поскольку большинство людей проводят около 90% своего времени в помещении.[3]
• Загрязнение воздуха в помещениях входит в пятерку основных экологических рисков для здоровья населения [4].

Недостаточное качество воздуха в помещении имеет множество побочных эффектов. К ним относятся краткосрочные проблемы со здоровьем, такие как аллергия, головные боли и астма, а также долгосрочные, такие как рак, заболевание печени и повреждение почек. Лаборатория Гарварда и Беркли также определила, что недостаточное качество воздуха в помещении может вызвать когнитивные нарушения. В одном из своих исследований они обнаружили, что углекислый газ (CO ₂ ) может отрицательно влиять на мышление на уровнях, которым большинство американцев обычно подвергаются в помещении.[5]

Механическая вентиляция — решение проблемы

Лучший способ улучшить качество воздуха в помещении — это усиленная и сбалансированная вентиляция. До тех пор, пока поступает достаточно контролируемого свежего наружного воздуха и выходит застоявшийся воздух из помещений, будет достигнута высококачественная внутренняя среда. Американская ассоциация легких поддерживает это мнение и заявляет, что правильная вентиляция необходима для сохранения свежего и здорового воздуха в доме.[6]

Вентиляция настолько важна для обеспечения приемлемого качества воздуха в помещениях, что Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) разработало Стандарт 62.2, который устанавливает требования к вентиляции для удаления загрязнителей воздуха внутри помещений. ASHRAE устанавливает скорость вентиляции на уровне 7,5 кубических футов в минуту на человека, плюс 3 кубических футов в минуту на 100 квадратных футов [7], а стандарт 62.2 был принят местными нормативами

США, а также под их влиянием.

Типы механической вентиляции: вытяжная, приточная, сбалансированная и с рекуперацией энергии

Как U.S. Министерство энергетики (DOE) утверждает, что энергоэффективные дома — как новые, так и существующие — требуют механической вентиляции для поддержания качества воздуха в помещении. Следовательно, есть четыре системы механической вентиляции всего дома на выбор: вытяжная, приточная, сбалансированная и с рекуперацией энергии [8]. Обратите внимание, что непрерывные системы вентиляции «всего дома» были разработаны в 1980-х годах для удовлетворения требований к качеству воздуха в помещении для хорошо изолированных домов того времени. [9]

Давайте теперь рассмотрим каждый тип механической вентиляции, которые также указаны в информационном бюллетене по вентиляции всего дома, составленном Министерством энергетики.Вот четыре варианта:

Вытяжная вентиляция

Обзор системы и преимущества:

Рисунок 1: Система вытяжной вентиляции (DOE)

• Системы вытяжной вентиляции работают за счет сброса давления в конструкции. Система удаляет воздух из дома, вызывая изменение давления, которое приводит к вытягиванию макияжа извне через утечки в каркасе здания и преднамеренные пассивные вентиляционные отверстия.Вытяжная вентиляция наиболее подходит для холодного климата, так как в более теплом климате разгерметизация может втягивать влажный воздух в полости стен, где он может конденсироваться и вызывать повреждение влаги. [10]
• Вытяжные системы вентиляции относительно просты и недороги в установке. Обычно вытяжная система вентиляции состоит из одного вентилятора, подключенного к единой вытяжной точке, расположенной в центре дома. Лучше всего подключить вентилятор к воздуховодам из нескольких комнат, предпочтительно комнат, где образуются загрязнители, например, ванных комнат и кухонь.[11]
• Регулируемые пассивные вентиляционные отверстия через окна или стены могут быть установлены в других помещениях для подачи свежего воздуха, а не для утечек в ограждающей конструкции здания. Однако для правильной работы пассивных вентиляционных отверстий может потребоваться больший перепад давления, чем у вентиляторов. [12]

Проблемы:

• Одна из проблем, связанных с системами вытяжной вентиляции, заключается в том, что вместе со свежим воздухом они могут втягивать загрязнители. К ним могут относиться: радон и плесень из подполья, пыль с чердака, дым из пристроенного гаража и дымовые газы от камина или водонагревателя или печи, работающей на ископаемом топливе.Эти загрязнители вызывают особую озабоченность, когда вентиляторы для ванн, вытяжные вентиляторы и сушилки для одежды (которые также сбрасывают давление в доме во время работы) работают, когда также работает вытяжная система вентиляции. [13]
• Вытяжные системы вентиляции также могут способствовать более высоким расходам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии, поскольку вытяжные системы не регулируют и не удаляют влагу из подпиточного воздуха до того, как она попадет в птичник. [14]

Приточная вентиляция

Обзор системы и преимущества:

Рисунок 2: Система приточной вентиляции (DOE)

• В системах приточной вентиляции используется вентилятор для создания давления в конструкции, нагнетая наружный воздух в здание, в то время как воздух выходит из здания через отверстия в кожухе, каналах ванны и вентилятора, а также преднамеренные вентиляционные отверстия. (если есть).[15]
• Как и системы вытяжной вентиляции, системы приточной вентиляции относительно просты и недороги в установке. Типичная система приточной вентиляции имеет систему вентиляторов и воздуховодов, которые подают свежий воздух обычно в одну, но предпочтительно в несколько комнат, которые жильцы занимают больше всего, например спальни и гостиную. Эта система может включать регулируемые оконные или стенные вентиляционные отверстия в других комнатах. [16]
• Системы приточной вентиляции позволяют лучше контролировать воздух, поступающий в дом, по сравнению с системами вытяжной вентиляции.Создавая давление в доме, системы приточной вентиляции сводят к минимуму загрязнение окружающей среды в жилых помещениях и предотвращают обратный отток дымовых газов из каминов и бытовых приборов. Приточная вентиляция также позволяет фильтровать поступающий в птичник наружный воздух для удаления пыльцы и пыли или осушать для обеспечения контроля влажности. [17]
• Системы приточной вентиляции лучше всего работают в жарком или смешанном климате. Поскольку они создают в доме давление, эти системы могут вызвать проблемы с влажностью в холодном климате.Зимой приточная вентиляция вызывает утечку теплого внутреннего воздуха через случайные отверстия в наружной стене и потолке. Если внутренний воздух достаточно влажный, влага может конденсироваться на чердаке или в холодных внешних частях наружной стены, что приводит к появлению плесени, грибка и гниения. [18]

Проблемы:

• Как и системы вытяжной вентиляции, приточные системы вентиляции не регулируют и не удаляют влагу из подпиточного воздуха до того, как она попадет в птичник. Таким образом, они могут способствовать более высоким расходам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии.[19]
• Поскольку воздух поступает в птичник в отдельных местах, перед подачей наружный воздух может потребоваться смешать с воздухом в помещении, чтобы избежать сквозняков холодного воздуха зимой. Проточный канальный нагреватель — еще один вариант, но он увеличивает эксплуатационные расходы [20].

Сбалансированная вентиляция

Обзор системы и преимущества:

Рисунок 3: Сбалансированная система вентиляции (DOE)

• Сбалансированные системы вентиляции, если они правильно спроектированы и установлены, не создают и не сбрасывают давление в конструкции.Напротив, они вводят и выбрасывают примерно равные количества свежего наружного воздуха и загрязненного внутреннего воздуха. [21]
• Сбалансированная система вентиляции обычно состоит из двух вентиляторов и двух систем воздуховодов. Приточные и вытяжные вентиляционные отверстия можно установить в каждой комнате, но типичная сбалансированная система вентиляции предназначена для подачи свежего воздуха в спальни и гостиные, где обитатели проводят больше всего времени. Он также удаляет воздух из помещений, где чаще всего образуются влага и загрязняющие вещества, таких как кухня, ванные комнаты и прачечная.[22]
• В некоторых конструкциях используется одноточечная вытяжка, и поскольку они напрямую подают наружный воздух, сбалансированные системы позволяют использовать фильтры для удаления пыли и пыльцы из наружного воздуха перед тем, как ввести ее в дом. Сбалансированные системы вентиляции также подходят для любого климата. [23]

Проблемы:

• Как и приточные и вытяжные системы, сбалансированные системы вентиляции не регулируют и не удаляют влагу из подпиточного воздуха до того, как она попадет в птичник.Следовательно, они могут способствовать более высоким расходам на отопление и охлаждение, в отличие от систем вентиляции с рекуперацией энергии. Как и в случае систем приточной вентиляции, наружный воздух может потребоваться смешать с воздухом в помещении перед доставкой, чтобы избежать сквозняков зимой. [24]
• Поскольку для них требуются две системы воздуховодов и вентиляторы, уравновешенные системы вентиляции обычно дороже в установке и эксплуатации, чем приточные или вытяжные системы. [25]

Вентиляция с рекуперацией энергии

Обзор системы и преимущества:

• Системы вентиляции с рекуперацией энергии обеспечивают управляемый способ вентиляции дома с минимальными потерями энергии.Они снижают затраты на нагрев вентилируемого воздуха зимой за счет передачи тепла от теплого внутреннего вытяжного воздуха свежему (но холодному) приточному воздуху снаружи. Летом внутренний воздух охлаждает более теплый приточный воздух, чтобы снизить затраты на охлаждение. [26]
• Существует два типа систем рекуперации энергии: вентиляторы с рекуперацией энергии (ERV) и вентиляторы с рекуперацией тепла (HRV). Оба типа включают теплообменник, один или несколько вентиляторов для проталкивания воздуха через машину и элементы управления. Есть несколько небольших моделей, устанавливаемых на стену или окно, но большинство из них представляют собой центральные системы вентиляции всего дома с собственной системой воздуховодов или общими воздуховодами.[27]

Рисунок 4: Воздушный поток вентиляции ERV летом (CMHC)

Рисунок 5: Воздушный поток вентиляции ERV зимой (CMHC)

Рисунок 6: Статическая пластина, ERV с энтальпийным ядром (исходное фото)

• Основное различие между ERV и HRV заключается в том, как работает теплообменник. В случае ERV теплообменник передает определенное количество водяного пара (скрытый) вместе с тепловой энергией (ощутимой), в то время как HRV передает только тепло.[28]
• Поскольку ERV переносит часть влаги из отработанного воздуха в обычно менее влажный входящий зимний воздух, влажность воздуха в помещении остается более постоянной. Это также поддерживает тепло теплообменника, сводя к минимуму проблемы с замерзанием. [29]
• Летом ERV может помочь контролировать влажность в доме, передавая часть водяного пара из входящего воздуха в теоретически более сухой воздух, выходящий из дома. Если вы используете кондиционер, ERV обычно обеспечивает лучший контроль влажности, чем HRV.[30]
• Большинство систем вентиляции с рекуперацией энергии могут регенерировать около 70-80% энергии вытяжного воздушного потока и передавать эту энергию входящему воздуху для целей кондиционирования. [31]

Рисунок 7: Система вентиляции с рекуперацией энергии для всего дома (Market Reports World)

Проблемы:

• Установка некоторых систем вентиляции с рекуперацией энергии может быть дороже, чем установка других систем вентиляции.В общем, простота — ключ к рентабельной установке. Для экономии затрат на установку во многих системах используются общие воздуховоды. Сложные системы не только дороже в установке, но, как правило, требуют большего обслуживания и часто потребляют больше электроэнергии. [32]

Резюме

Неудовлетворительное качество воздуха в помещении угрожает здоровью людей, находящихся внутри помещений, в каждом типе дома и здания, и проблема усугубляется с ростом герметичности конструкции.Это плохие новости. Хорошей новостью является то, что у нас есть решение — механическая вентиляция, и что существует четыре различных типа: вытяжная, приточная, сбалансированная и с рекуперацией энергии. Внедрение одной из этих систем улучшит качество воздуха в помещении и улучшит самочувствие жителей.

Для получения дополнительной информации о побочных эффектах недостаточного качества воздуха в помещении и преимуществах механической вентиляции посетите Институт домашней вентиляции на сайте www.
