Установка диммера на светодиодные светильники: Схемы подключения светодиодных диммеров

Схемы подключения светодиодных диммеров

Диммеры активно применяются на промышленном и бытовом оборудовании в качестве выключателей, при этом они выполняют дополнительную функцию регулировку величины напряжения электрического тока. Читайте также статью: → «Как работает диммер?».

Принцип работы диммера

Ранее в осветительных сетях последовательно нагрузке подключался реостат (проволочное переменное сопротивление) изменяя ток в цепи, менялась мощность, соответственно яркость свечения лампы. Этот метод не экономичен, оставшаяся мощность рассеивалась в виде тепла на конструкции реостата.

С появлением полупроводниковых приборов, диодов, симисторов, транзисторов и теристоров, появилась возможность более экономично управлять этим процессом. Расмотрим работу простейшей схемы на диодном мосту и теристоре.

Простейшая схема диммера на теристоре

Эта схема позволяет менять напряжение на нагрузке от 0 до 220В, лампы включаются в сеть через диодный мост. Пока теристор закрыт ток через диоды не проходит, выпрямленное напряжение прилагается между анодом и катодом теристора, одновременно оно прикладывается к зарядной цепи С1;R2;R1, при полной зарядке конденсатора теристор открывается. В этом случае замыкается диагональ моста через нагрузку пройдет переменный ток, в диагонали моста ток проходит только в одну сторону это позволяет использовать теристор. Аремя полупериода когда открывается теристор зависит от емкости С1 и сопротивления резисторов. Изменять продолжительность этого периода можно переменным резистором R1. Данная схема применима при мощности ламп до 160Вт, при большей нагрузке надо устанавливать теристор и диоды соответствующие потребляемой мощности. Читайте также статью: → «Критерии выбора диммера для светодиодных ламп и ламп накаливания».

Основные виды диммеров

Изначально диммеры использовались для управления мощностью приборов с активной нагрузкой, (с элементами нагрева, нить накаливания лампы, тэны в чайниках и нагревательных отопления). В процессе совершенствования конструкции изменялись, появилась возможность управлять индуктивной нагрузкой, регулировать обороты электродвигателей, яркость свечения светодиодных ламп и других приборов.

Диммеры разделяют по назначению:

• Для активной нагрузки;
• Для индуктивной нагрузки;
• Для светодиодных энергосберегающийх ламп;
• Для галогеновых ламп.

По конструкции органов управления выделяются следующие группы:

• С поворотным диском;
• На механических кнопках;
• Сенсорные;
• С дистанционным управлением.

Слово диммер происходит от английского dimmer (затемнитель), в данном случае подразумевается изменение параметров, яркости освещения, интенсивности нагрева, скорости оборотов или других. Современные приборы в зависимости от функционального назначения и конструкции могут управляться, поворотными ручками, кнопками, программируемыми сигналами, звуками определенной тональности, с пультов дистанционного управления.

Поворотные диммеры

По статистике продаж это самый востребованный у потребителей вид диммеров, он прост в подключении, дешевая цена, малогабаритный корпус легко вставляется в подрозетники для выключателей. Управление осуществляется поворотом дисковой ручки на панели корпуса, где отмечена рисками и цифрами величина устанавливаемой яркости ламп.

Многолетний опыт эксплуатации этих диммеров показывает, что при его использовании достигается существенная экономия электроэнергии и увеличивается сроки службы ламп накаливания. Этому способствует постепенный разогрев вольфрамовой нити, при резком скачке напряжения и тока нить часто не выдерживает и рвется.

Производители делают поворотные диммеры для управления яркостью светодиодных лент, температуры нагрева паяльников, конструкции таких изделий не имеют стандартных размеров. Они могут, исполнятся отдельными платами для монтажа в щитах с подключением через клеммы, после чего устанавливается значение яркости ламп или температуры теплого пола. Есть модели в отдельном блоке, на корпусе которого розетка для подключения приборов. Сам блок с регулятором включается в розетку с промышленной сетью 220 В, преимущество такой конструкции в том что димеер можно переносить и подключать к различным приборам.

Несмотря на сходство в органах управления функциональность электрической схемы, по параметрам выходного напряжения, потребляемой мощности, тока нагрузки могут сильно отличаться. Самая простая схема диммера для регулировки освещения ламп накаливания, более сложные схемы для управления светодиодными лампами и оборотами электродвигателей.

Диммеры для управления светодиодными лампами

Для управления яркости свечения светодиодных ламп схема диммера предусматривает использования широтноимпульсной модуляции. Амплитуда импульсов тока при этом остается постоянной, а временной промежуток между импульсами меняется.

Пример поворотного диммера для светодиодных ламп с пультом дистанционного управления

 По договоренности производителей ламп и диммеров в лампах предусмотрена часть схемы для согласования работы в совокупности с диммером. Стоимость светодиодных ламп и диммеров существенно больше элементов для обычных лам накаливания, но сроки службы и экономичность выше. Блоки диммера могут быть оснащены дополнительными функциями:

• Таймером;
• Программным управлением;
• Подключением к ПК для расширения функций с помощью различных программ;
• Возможностью использования в автоматизированных системах «Умный дом»;
• С дистанционным пультом управления.

Вариант подключения диммера с дистанционным пультом к светодиодным лампам

Диммеры делают в виде отдельных плат или в пластиковом корпусе с клеммами для подключения. Последние модели светодиодных ламп могут подключаться к обычному диммеру, схема широтно импульсной модуляции встраивается в корпус лампы в области цоколя.

Особенности диммеров для галогеновых ламп

Ограничение проходящего тока через семисторонний ключ дросселями позволяет стабилизировать пульсацию напряжения. Это дает возможность применять диммеры для галогенновых ламп через понижающие трансформаторы.

Недостатком этого метода является снижение ресурса работы галогеновой лампы, в штатном режиме работы, при полноценном прогреве нити накаливания фальфрамовые пары осаждаются обратно. С использованием диммера нить прогревается не полностью частицы фальфрама скуднеют и она перегарает. Для продления срока службы, надо включать и выключать лампу на полной мощности, многие это забывают или вообще не знают.  Читайте также статью: → «Схемы подключения и принцип работы проходного диммера».

Диммееры для люминосцентных ламп

Так же как и в светодиодных лампах, производители люминосцентныех моделей встраивают в цоколе микросхему согласующую работу. На нее приходят сигналы с делителя напряжения диммера.

Схема диммера для люминесцентной лампы

Выходные и входные параметры элементов ламп и диммеров должны соответствовать, для этого производители стараются адаптировать схемы в лампах под любые виды диммеров.

Методика подключения диммеров

Производители делают так, чтобы процесс подключения диммера в сеть был максимально прост, особенно на бытовом уровне. Поэтому для осветительных сетей в большинстве случаев габариты, форма и элементы крепления аналогичны простому выключателю.

Схема подключения диммера



Единственное отличие, это требование при подключении контактов, фазный провод, идущий от распределительной коробки к выключателю подключается на клемму с обозначением «L», на клемму N подсоединяют провод идущий от лампочки на выключатель.

Подключение и установка диммера в подрозетник



Одним из самых востребованных марок для экономичных и ламп накаливания являются диммеры фирмы Legrang они долговечны и удобны при монтаже.

Клеммы для подключения стандартны, а внешняя панель управления может отличаться, бывает одна клавиша, где при нажатии верхней половины яркость увеличивается, нижней уменьшается. Конструкция с двумя клавишами предусматривает полное отключение димера левой клавишей, правая работает как регулятор диммера.

Legrand диммер

модель	Органы управления	Мощность в Вт	Стоимость в руб
Legrand Valena	Кнопки и поворотный	350, 450, 650, 1100	1700
Legrand Celiane	Кнопки и сенсорные	320, 420, 620	2900
Legrand Galea Life	кнопочные, поворотные	420, 620, 1100	1700
Legrand Cariva	кнопочные, поворотные	320, 520	1450
Legrand Mosaic	кнопочные	420, 1100	2000

 Характеристики и примерная стоимость диммеров Legrand

Совет №1 Диммеры в конструкции которых предусмотрен обычный выключатель, практично применять на загородных домах, в которых длительное время никто не проживает. В этом случае осветительная сеть обесточивается полностью.

Хорошей моделью считаются диммеры Шиндлер, стоят они дороже обычных для ламп накаливания или люминесцентных ламп, но преимущество их очевидно, практически эта схема универсальна. Корпус диммера сделан под стандартный выключатель, конструкция двухклавишная, одна клавиша работает как обычный выключатель, вторая регулирует яркость.

Диммеры Schneider

Модель	Мощность в Вт	Стоимость в руб
ANYA AYA2200121	61-501	650
ANYA AYA2200123	61-501	650
Asfora EPH6400121	601	490
Asfora EPH6500121	601	1200
Asfora EPH6500123	601	1200
Asfora EPH6600121	314	1000
Asfora EPH6600123	314	1000

Некоторые модели диммеров Шиндлер могут подключаться к любым лампам, накаливания, светодиодным и галогеновым через пониджающий трансформатор. Часто такие диммеры используются для подогрева при выращивании цыплят в брудере с использованием инфракрасной лампы. Хорошие схемы подключения брудера автоматизированы, тепловое реле автоматически включается и отключается для поддержания необходимой температуры.

Совет №2 Диммер для ИК лампы в брудере должен быть по мощности не менее 800Вт.

Подключение диммера к люстре с двумя группами ламп (двойной преключатель)

Для люстр применяют двойные и тройные переключатели, чтобы включать различные группы ламп, для этой схемы производятся соответствующие диммеры.

Конструкция содержит два диммера и большее количество контактов, можно поставить два отдельных диммера, каждый из которых будет последовательно подключен к общей фазе и отдельно к своей группе ламп.

Схема подключения диммера к люстре

Подключение двух и более диммеров к одной нагрузке

В концертных залах, стадионах в производственных помещениях большой с большими площадями, в цепи последовательно устанавливаются несколько диммеров в различных местах.

Такая схема подключения позволяет не переходить большие растояния, а воспользоваться ближайшим регулятором

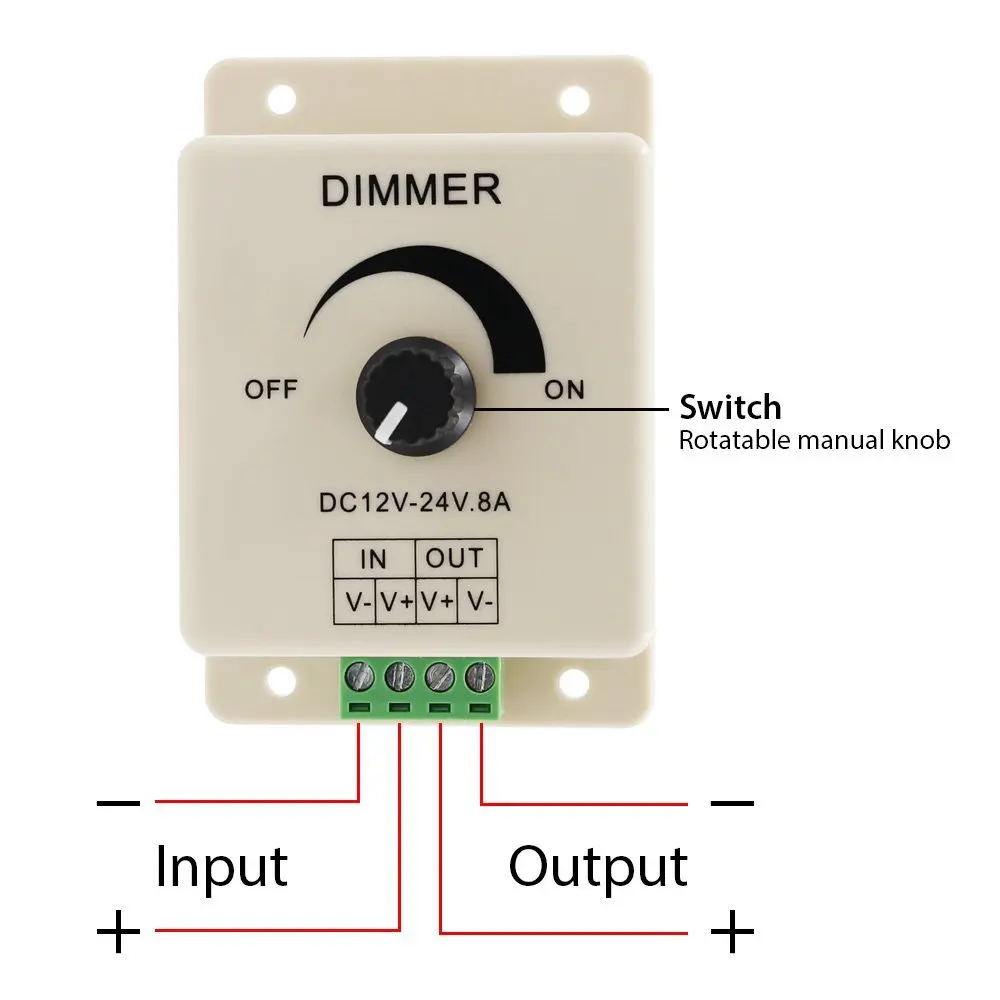

Особенности подключения диммера к светодиодным лентам

Светодиодные ленты питаются от напряжения постоянного тока, 12; 24 или 36В, в этом случае применяется блок питания преоброзаватель напряжения 220/12В или другое напряжение.

Для каждой цепи необходимо рассчитывать потребляемую мощность и выбирать соответствующие преобразователи напряжения и диммеры.

Сам процесс подключения не сложный, блок питания подключается к сети, выход с соблюдением полярности + и – к входу диммера. Светодиодные ленты подключаются к выходу диммера по параллельной схеме.

Допускаемые ошибки при подключении диммеров

• Надо учитывать, что не все светодиодные лампы могут работать от простого теристорного или семисторного диммера. Только те, в которых есть согласующая схема с широтноимпульснй модуляцией. Есть диммеры со схемой ШИМ, тогда можно подключать обычные светодиодные лампы. При покупке проконсультируйтесь со специалистом;
• При подключении диммера обязательно фазный провод подключайте на клемму с обозначением «L», провод от лампы на клему «N»;
• Правильно рассчитывайте нагрузку на диммер, для этого надо сложить потребляемую мощность ламп в цепи и устанавливать соответствующий диммер. Если в цепи 3 лампы по 60Вт, требуется диммер не менее 200Вт по мощности, с запасом. В противном случае полупроводниковые элементы схемы могут выгореть;
• При подключении светодиодных лент иногда путают преобразователь напряжения с понижающим трансформатором. Это разные вещи, через понижающий транформатор можно подключить галогеновые лампы при этом напряжение остается переменным. Светодиодные ленты подключаются через преобразователь напряжения, оно понижается с 220В до 12В и выпрямителем преобразуется в постоянное. В такой схеме обязательно учитываются полярности.

Часто задаваемые вопросы

1. На даче бываю редко, стоят обычные лампы накаливания, в комнате 2шт на люстре по 60Вт, какой диммер экономичнее поставить?

В этом случае лучше самый простой на теристорах.

2. Во дворе четыре столба для подсветки дорожки к колитке, лампы меняю, не всегда одинаковые получаются, какой диммер в этом случае посоветуете?

Есть хорошие Шиндлер, практически адаптирован для всех видов ламп, только по мощности не ошибитесь. Поставьте на 600Вт, даже если 4 лампы накаливания по 100Вт мощности будет достаточно.

3. Как определить необходимую мощность диммера и блока питания для светодиодных лент?

 Характеристики некоторых светодиодов

Производитель и марка	Китайские5630 5730,	Китайские 5630 57300,	Китайский 5050
Мощность Яркость	0,09W 7 лм	15W 12 лм	0,1W                8 люмен

 Это обширная тема и требует отдельного рассмотрения, если коротко, то это зависит от типа светодиодов в ленте. На ленте указывается мощность, потребляемая одним диодом и всей лентой. Как правило, лента режется на отрезки, поэтому надо посчитать количество диодов и умножить на мощность одного, получите суммарную потребляемую мощность отдельно взятого отрезка. Блок питания и диммер выбирайте с запасом мощности примерно на 25% больше расчетной.

4. Для точечных светодиодных светильников на потолке, какой диммер подходит?

Ставьте обычный диммер для LED – ламп, но лампы должны быть с функцией диммирования.

Оцените качество статьи:

Виды диммеров для светодиодных ламп на 220В, подключение

В последнее время растет спрос именно на диммеры для светодиодных ламп. Причина этому весьма очевидна: они значительно расширяют функционал любых светодиодных источников света на 220В. Вы получаете возможность регулировать интенсивность света, порядок зажигания и даже цвет светодиодов на расстоянии или по определенной программе. Он монтируется вместо обычного выключателя и обладает рядом преимуществ:

• экономит электричество;
• позволяет добиться комфортного освещения в любое время дня и ночи;
• отлично вписывается в дизайн дома;
• подчеркивает дизайн интерьера, позволяет регулированием освещения выделить выгодное пространство дома;

Содержание

• 1. Виды диммеров
• 2. Совместимость диммеров и лампочек
• 3. Подключение диммера своими руками
• 4. Итоги

Виды диммеров

Разделяются по принципу их управления.

Механическое управление. Это самый простой по устройству светорегулятор . Регулировка яркости происходит с помощью колеса или кнопок.



Сенсорное управление. Выглядит более престижно, а управление происходит за счет прикосновения к сенсорному экрану. Как правило, более дорогой.



С пультом дистанционного управления. Управляется с помощью пульта ДУ. Пульт работает по радиоканалу или по инфракрасному каналу. Радиоканал позволяет управлять освещение дома с любой точки, даже с улицы. Инфракрасный канал требует наведения пульта на диммер, принцип работы такой же, как у телевизора.



Управление через Wi—fi . Система широко используется в технологии построения «умных домов», где освещение дома управляется с телефона или планшета. Невероятно удобно, когда Вы можете с любой точки дома выключить или включить свет и даже управлять электроприборами. Такие системы так же комплектуются обычным сенсорным пультом.

Совместимость диммеров и лампочек

Не все светодиодные лампочки на 220В предназначены для регулировки яркости света, поэтому регулятор к ним требуется подбирать соответствующим образом. Использование нерегулируемой со светорегулятором может привести к отказу или к их нестабильной работе. Необходимо заранее знать, будет ли необходимость в регулировке яркости освещения, и покупать соответствующие светодиодные лампы для дома.

При покупке светодиодного светильники или диодного источника света проконсультируйтесь у продавца насчет её совместимости со светорегулятором.

Основные отличия использования светодиодного диммера от обычного:

1. Обязательным условием работы светодиодного является наличие диммируемого драйвера;
2. Мощность светодиодов в 10 раз меньше мощности обычных накаливания, поэтому  стоит подбирать менее мощные, способные работать с нагрузкой от 1 Вт;
3. Для правильного подбора мощности регулятора света для светодиодных источников Вам необходимо будет проконсультироваться у продавца или специалиста.

Какую же модель выбрать?
Все зависит от вкуса, дизайна квартиры, интерьера и кошелька покупающего. Если Вы не хотите лишних затрат, но освещение Вам контролировать нужно, то выбирайте механический. Для любителей удобства подойдет с пультом дистанционного управления. Для тех, кто никогда не расстается с смартфоном, лучшим выбором будет управление через Wi-fi.

Какой бы диммер Вы не выбрали, советуем выбирать устройства от проверенных производителей. Именитые китайские производители сертифицируют свою продукцию, но отличаются от европейских  брендов более доступной ценой

Подключение диммера своими руками

Приобретайте регулятор яркости в соответствии с Вашими лампами. Перед установкой выключите электричество в доме. Зачистите провода, найдите индикатором фазу. Фазовый провод подключите в клемму с буквой L, второй провод в клемму с обозначением N. Далее провода зажимаются и проводится регулировка болтов, одевается рамка.

Проще говоря, он подключается  последовательно в фазный провод.

Итоги

Диммеры экономят электричество, регулируют яркость освещения, идеально вписываются в интерьер, просты в монтаже и стоят весьма недорого. Такие устройства позволяют каждому человеку превратить свою квартиру в высокотехнологичный «умный дом».

..

с какими лампами работает, схемы, управление

Освещение у нас в домах становится все более сложным. Часто оно имеет несколько уровней — многоуровневое освещение теперь почти норма. А еще стало популярным использовать регулировку яркости света. Это, конечно, удобно — задавать тот уровень освещения, который необходим в конкретное время. Часто реализуют это при помощи диммеров. Это небольшие устройства, которые позволяют регулировать яркость свечения ламп. Хотя это и не единственное решение. Например, на стадии ремонта можно распланировать освещение так, что регулировать яркость ламп просто не будет необходимости. Но использование светорегуляторов проще, если ремонт далеко позади, а хочется иметь возможность изменять освещение. Вот тогда и используют эти устройства. О том, какие бывают светорегуляторы, как подключить диммер вместо старого выключателя или «поставить его с нуля» и поговорим дальше.

Содержание статьи

Виды диммеров

Часто используются осветительные приборы разного типа: лампы накаливания — обычные и галогенные, светодиодные лампы и ленты, лампы дневного света и экономки. Иногда в одном помещении присутствует несколько типов ламп. Но вот в чем проблема: под разные типы ламп требуются различные типы светорегуляторов. Есть, конечно, универсальные диммеры, но стоимость их высока.

Диммеры отличаются не только по внешнему виду, но и по типу ламп, с которыми они работают

Итак, первоначально надо купить нужный диммер. Это важно, так как далеко не все регуляторы, которые хорошо работают с обычными лампочками накаливания, могут регулировать экономки или светодиодные лампы. Давайте разбираться какими бывают диммеры и как их выбрать. Они отличаются по типу нагрузки:

• Для ламп накаливания, включая галогенные, работающие от 220 В.
• Галогенные лампы постоянного тока (электронный трансформатор на 12 В).
• Для светодиодных и люминесцентных ламп со стандартным патроном.
• Универсальные.

Это схема регулятора яркости для галогенных ламп на 12 В

То есть, сначала покупаете лампу, затем под тип используемых лампочек подбираете диммер. Причем, необходимо учитывать еще и потребляемую мощность. По мощности диммеры бывают следующих типов:

• Небольшой мощности — от 200 Вт до 1000 Вт. Очень часто совмещены с выключателем, но могут быть и в виде отдельного устройства. Второй тип устанавливается в такой же подрозетник, как и обычный выключатель.
• Мощные — выше 1000 В обычно монтируются в электрическом щите, устанавливаются на DIN- рейку, но в быту используются редко. Разве что для регулирования мощности ТЭНов и другой подобной нагрузки.

Схема диммера на тиристоре — для обычных ламп и индуктивной нагрузки (не для емкостной, к которым относятся почти все лампы со встроенными преобразователями тока)

При выборе мощности димера, следует предусмотреть запас в 20-30%. В таком случае компоненты устройства будут работать в оптимальном режиме, что продлит срок эксплуатации. При работе «на грани» или с перегрузкой, диммеры быстро выходят из строя — через пару лет. Если в сети часто скачет напряжение, это еще усугубляет ситуацию. Так что «запас» у светорегулятора по мощности должен быть. После того как выбрали тип, можно думать, как подключить диммер.

Принцип работы

Чтобы уменьшить яркость свечения лампы, надо понизить напряжение, которое на нее подается. Самые первые светорегуляторы использовали для этого переменное сопротивление — реостат. Решение далеко не идеальное, так как впустую расходовалось очень много энергии. Электрическая энергия преобразовывалась в тепловую, а ее надо было рассеивать. Именно поэтому первые диммеры имели большие размеры — надо было отводить тепло от реостата. К плюсам такого решения можно отнести то, что нагрузка была резистивного типа, без всяких наводок и помех.

Чуть позже стали использовать регулируемый автотрансформатор. Потерь электроэнергии минимум, нагрузка тоже «нормального типа», но стоимость высокая, размеры — большие.

В быту они так и не использовались, применялись для освещения студий — весили пару килограммов и стоили полторы сотни долларов.

Благодаря тиристорам, появились простые и экономичные схемы.

Простая схема светорегулятора на тиристоре

Современные виды

Современные диммеры построены на полупроводниковых приборах — симисторах и транзисторах. Значительная часть устройств сделана на симисторах. Это электронный ключ, который открывается при появлении короткого импульса на базе, а отключается, когда напряжение становится нулевым. В диммерах, которые управляют лампами 220 В, отключение происходит автоматически, 100 раз в секунду. В сети с переменным напряжением 50 Гц, именно столько раз питание переходит через нулевую отметку. С такими диммерами совместимы только лампы накаливания — обычные и галогеновые, причем галогентки должны быть на 220 В.

Кроме ограничений по типу управляемых ламп, недостатком светорегуляторов этого типа являются помехи, которые возникают при включении/выключении помех. Помехи влияют на чувствительные электронные приборы, на устройства, которые используют радиочастоты. Именно такие проблемы могут возникать после установки дешевых диммеров. В более дорогие встраивается защиты — на входе ставятся фильтры (обычно LC-типа).

Схема универсального диммера для всех типов ламп

Для использования со светодиодными лампами и «экономками» диммеры делают на основе ШИМ-модуляторов и МОР-транзисторов. С таким светорегулятором совместимы любые светодиоды, так как питание они подают заниженного уровня, а частота его очень велика — около 300 Гц, что нашим глазом не регистрируется, для светодиода никоим образом некритично. Единственный недостаток диммеров с ШИМ-контроллером — цена.

Что лучше: специальный регулятор для светодиодных ламп или диммируемые модели

Предположим, что регулятор света у вас стоял и успешно работал с лампами накаливания.

Вы решили сэкономить — поставить светодиодные или люминесцентные лампы, но они со старым регулятором не работают. Иногда приходит идея купить диммируемые лампы, а регулятор не менять. Оно вроде понятно — лампочки проще вкрутить, чем думать, как подключить диммер. Но есть у этого решения большой мину — диммируемые лампы дорогие и есть далеко не везде. И еще — на малом напряжении диммируемые, все-таки, могут моргать или попросту гаснуть. Так что, если ламп достаточно много, возможно стоит купить «специальный» диммер для светодиодных ламп, а сами лампочки поставить любые — лишь бы не давали стробоскопического эффекта. Если посчитать, это может оказаться более выгодно.

Схема диммера для светодиодных ламп (без трансформатора на железном сердечнике)

Заменить старую модель на новую, труда не составит. Разве что вы купите диммеры Legrand. Они очень надежны, хорошо работают, но корпус имеют другой. Под них нужна специальная коробка. Можно попытаться поставить в «стандартную» для нас, но внешний вид при такой установке до ума довести тяжело — надо чем-то закрыть пустоты по краям.

Виды корпуса и способа управления

По способу монтажа диммеры есть совмещенные с выключателем, в отдельном корпусе и в щитовом исполнении. Если говорить о регулировании света, то обычно ставят совмещенные — выключатель и диммер в одном корпусе.

По способу регулирования диммеры бывают:

• Роторные — надо вращать регулятор.
• Клавишные — работают по типу джойстика. Яркость регулируется уровнем наклона клавиши.
• Сенсорные. Встроенная сенсорная панель позволяет плавно менять настройки.

  Разные способы управления. Например, диммер Легранд Валена имеет клавишное управление, причем выключатель выведен на одну клавишу, а регулятор света на другую

• Радиоуправляемые. Управляются от пульта дистанционного управления.
• Акустические. Реагируют на определенный звук (например, на хлопок).

Какой из типов вы брать — ваше дело, но цена на диммируемые выключатели, управляющие лампами одного типа, зависит от способа регулирования. Самые дорогие — сенсорные, акустические и радиоуправляемые. Более бюджетные — роторные и клавишные.

По количеству обслуживаемых светильников (или групп светильников) светорегуляторы могут быть одинарными, двойными, тройными

Если говорить о диммерах, встроенных в выключатель, то большая часть их одноклавишные. Есть и модели на две клавиши, в каждой из которых вмонтирован свой светорегулятор. В этом случае разные контуры (разные части люстры) регулируются независимо друг от друга. После того как определились с выбором, надо решить, как подключить диммер.

Как подключить диммер: схемы, способы

Вызывать электрика для установки диммера совсем не обязательно. В его подключении ничего сложного нет. Понадобится только отвертка. Как и на обычный выключатель, на совмещенный со светорегулятором, заводится фазный провод. Если у вас разводка проводки сделана под «обычные» выключатели, их просто заменяем на регулируемые.

Вообще, установка выключателя с диммером даже проще чем обычного. У них зажимы для проводов выведены на задней крышке. Зажимы, обычно «под винт». То есть, откручиваем немного винт (на пару оборотов), вставляем зачищенный от изоляции проводник, затягиваем винт. Зачищаем изоляцию так, чтобы винт упирался в медь. Но длина оголенного проводника не должна быть слишком большой — нельзя чтобы из контакта торчал голый провод.

Как подключить диммер. Все даже проще, чем с обычным выключателем

Единственное о чем надо помнить — перед тем как подключить диммер, отключите питание. Выключаем автоматы в щите или выкручиваем пробки — у кого что. И не забудьте оповестить домашних — вдруг кто-то не в курсе, что вы работаете и могут включить питание.

Подключаем выключатель с диммером

Если вы заменяете обычный выключатель на диммируемый, проблем вообще никаких. Схемы подключения диммера и выключателя ничем не отличается. Сравнивайте сколько угодно. Все один в один. Только надписи на картинках разные.

Схема подключения диммера с выключателем: все точно так же как с обычным

Все так же на выключатель/светорегулятор заводится фаза, а нейтраль и земля идут напрямую на светильник. Если у вас стоит выключатель, разобрали его, вынули из подрозетника, открутили провода, прикрутили в том же порядке проводники к диммеру, установили его на место, закрепили. Все.

Не изменяется ничего и если вы хотите подключить диммер вместо проходного выключателя. Находите модели проходных переключателей с возможностью регулирования яркости, и просто ставите его вместо старого, сохраняя порядок подключения проводов.

Последовательно с выключателем

Если диммер — отдельное устройство, его можно и установить отдельно. Это может быть удобным в спальне. Выключатель располагают возле двери, а регулятор яркости света ставят рядом с кроватью. Удобно — нет необходимости вставать чтобы сделать свет ярче или создать более уютную обстановку. Правда, в этом случае будет удобнее поставить два проходных выключателя. Тогда чтобы выключить свет тоже не надо будет вставать. И в этом случае тот выключатель, что возле кровати, тоже лучше взять с диммером, или поставить отдельное устройство — после выключателя.

Как подключить диммер после выключателя

Несколько слов пояснения к схеме. Провод нарисован один, так как второй — нулевой — идет к светильнику напрямую. На выключатель или на диммер заводится только и исключительно фаза. Так что провод, который пришел с выключателя, заводим на вход светорегулятора, а с его выхода провод тянем к светильнику.

Подключить лампочку через диммер

Если вы хотите подключить обычную лампочку через светорегулятор. Это, кстати, можно провернуть с обычной настольной лампой — вместо или вместе с обычной кнопкой установить регулятор яркости. По сути, мы реализуем ту же схему, что представлены в предыдущем пункте. Надо установить регулятор яркости лампы в разрез одного из проводов. Обращаем внимание — только одного из двух.

Диммер на шнуре к лампе

Для этого шнур питания разрезаем, концы зачищаем. Два конца от двух кусков кабеля сращиваем, изолируем. Другие два конца — те, которые остались свободны — подключаем к гнездам регулятора. Если найдете специальную модель, которая устанавливается на шнур, предварительно придется снять крышку. Но ничего сложного в этом нет — там либо два шурупа, либо две (или больше) защелки. Внутри вы найдете все те же два разъема под провода. После их подсоединения можно проверять работу.

Со светодиодными лампами и лентами

Если светодиодные лампы питаются от пониженного постоянного напряжения, диммер надо ставить до преобразователя. Стандартные регуляторы интенсивности освещения рассчитаны на работу с переменным напряжением. Поэтому фазу заводят сначала на светорегулятор, затем подают ее на преобразователь. В этом случае провод нейтрали тоже напрямую подается на преобразователь.

Как включить LED лампу постоянного тока через диммер

Есть и второй способ подключения диммера к светодиодам. Если вы купите регулятор яркости, который работает от постоянного напряжения, его надо будет ставить после преобразователя. И неважно, дальше пойдет питание на лампы или на ленты. Зависит это от параметров регулятора яркости освещения.

Если регулятор яркости рассчитан на постоянное напряжение, его ставят после преобразователя

В случае подключения светодиодных лент, также обязательно учитывать мощность регулируемой нагрузки. Она не должна превышать максимально допустимую для диммера. В идеале должна быть меньше хотя бы на четверть.

Как правило, мощность блоков питания значительно ниже, чем диммера. Подключить к нему получается только две-три ленты по 5 метров, если они дают мощное свечение. Ставить на каждый усилитель по регулятору света не всегда разумно. Если есть желание отдельно регулировать разные части освещения (подсветку разных уровней, например) — пожалуйста. Но если это один контур подсветки потолка, например, имеет смысл одновременно регулировать все ленты. Потому что двумя отдельными, вы точно тон в тон не попадете.

Как подключить диммер: установка светорегулятора для светодиодных лент с усилителем

Чтобы решить эту проблему, ставят дополнительный блок питания и усилитель. Диммер на 12 В или на 24 В в зависимости от типа лент. Он один, но регулирует и ленты, которые подключены к нему, и те, что подключены к усилителю. При выборе модели снова-таки надо посчитать мощности (не забывайте про усилитель).

Управление светом в системах освещения на светодиодных лентах. Обзорная статья.

В статье описаны системы управления светом, излучаемым светодиодными лентами. Рассмотрены распространенные схемы подключения, описаны «подводные камни», которые могут возникнуть на пути специалиста, осуществляющего монтаж и эксплуатацию систем управления светом.
Закарнизная подсветка на светодиодных лентах (СДЛ) присутствует почти в каждом современном интерьере, причем вписывается она в любой стиль — будь то классика, ампир или «хайтек». Всей этой красотой часто хочется управлять — к примеру, сделать иногда яркость поменьше, чтобы создать «интим», включить только группу светильников согласно определенному сценарию, или выбрать цвет освещения, подходящий под настроение. Все это позволяют сделать многоцветные RGB СДЛ.

Общие подходы к управлению светом СДЛ

СЛД чаще всего питаются напряжением 12 или 24 В, и процесс управления светом сводится к управлению этим напряжением. Для этого используют специальные контроллеры и диммеры (рис. 1).

Рис. 1. Внешний вид устройства управления СДЛ: а) диммер; б) контроллер

Напомним, что диммеры — это устройства управления, позволяющие регулировать яркость свечения СДЛ, а контроллеры — устройства управления, позволяющие управлять многоцветной СДЛ, с их помощью мы можем выбрать любой цвет и нужную интенсивность свечения, задать какой-либо динамический световой эффект.

Подключение

СДЛ подключаются к устройству управления (контроллер или диммер), которое запитывается от блока питания (БП) постоянного напряжения. Оператор задает управляющую команду при помощи пульта дистанционного управления (ПДУ), кнопок на корпусе контроллера (диммера), при помощи смартфона (если есть управление по Wi-Fi) или при помощи запрограммированных сценариев управления освещением. Важно, чтобы мощность контроллера или диммера была не меньше потребляемой мощности системы СДЛ, а БП по мощности минимум на 20% превышал потребности СДЛ.
Есть ряд проблем, часто встречающихся при подключении диммеров и контроллеров.
При их работе БП зачастую начинает издавать писк, причем это случается даже при использовании дорогих и качественных устройств. Как с этим бороться?
Можно использовать БП в металлическом герметичном корпусе (рис. 2).

Рис. 2. Блок питания ТМ Arlight для СДЛ в герметичном металлическом корпусе

Тогда писк, издаваемый БП, не будет слышен: корпус блока не пропускает звуковую волну в окружающую среду. Эффект защиты от писка можно увеличить, если расположить БП в каком-то небольшом закрытом пространстве — обычно в гипсокартонных конструкциях можно найти такие места. В этом случае гипсокартон выполняет функцию дополнительной звукоизолирующей оболочки. Описанный метод борьбы с шумом достаточно распространен, хотя, на наш взгляд, он далеко нс идеален. Правильно было бы решать эту проблему производителям при изготовлении контроллеров и БП, а не монтажникам — электрикам уже на месте установки. Но, вероятно, экономия на элементной базе и технологических процессах приводит к таким последствиям.

Проблема совместимости оборудования

Иногда разные системы управления, которые совместимы в рамках одного стандарта, работают некорректно. Приведем случай из практики. На объекте были установлены регуляторы какого-то малоизвестного производителя для диммеров по стандарту 1-10 В. Затем этот регулятор подключали к контроллеру ТМ Arlight, к которому были подключены СДЛ. В итоге на минимальном уровне освещения наблюдались заметные глазу пульсации света. Но когда к этому диммеру подключили регулятор (1—10 В) той же торговой марки, то эти пульсации, прекратились. Советуем по возможности использовать оборудование одного производителя, иначе, в случае несовместимости, придется производить его замену. Также советуем, прежде чем монтировать оборудование в стены и потолки, подключить его по схеме на рабочем столе и проверить работу.

Схемы подключения диммеров

На рис. 3 представлена простая схема подключения ленты с мощностью в пределах мощности диммера.

Рис. 3. Простое подключение светодиодной ленты через диммер

Диммер питается от БП постоянным напряжением, на СДЛ от диммера поступает уменьшенное напряжение. Управляющие команды приходят от ПДУ. Вместо ПДУ можно использовать и проводные системы передачи управляющего сигнала. Распространено два метода передачи сигнала по кабелю: с использованием традиционных светорегуляторов, предназначенных для ламп накаливания па симисторах (triac), и с использованием светорегуляторов со стандартом 1-10 В (0-10 В).
Симисторные (triac) регуляторы света используются для диммирования обычных ламп накаливания, схема подключения такого диммера представлена на рис. 4.

Рис. 4. Схема подключения симисторного (triac) диммера

Диммер регулирует яркость подключенной к нему светодиодной ленты от 0 до 100%, получая от симисторного регулятора яркости напряжение в диапазоне 40-220 В АС. Это напряжение, в данном случае, является сигналом управления и не используется для питания СДЛ. Лента получает питание от стабилизированного источника напряжения 12 или 24 В.
Необходимо учитывать, что многие светорегуляторы рассчитаны на работу только с лампами накаливания или галогенными лампами и могут некорректно работать со светодиодным оборудованием. Нужно использовать светорегуляторы, предназначенные для работы с электронными балластами. Перед монтажом рекомендуется проверить совместную работу диммера и светорегулятора.
Достоинство симисторного управления светом состоит в распространенности таких регуляторов, почти каждый производитель электроустановочных изделий их выпускает.
Второй метод передачи управляющего сигнала по кабелю использует так называемый интерфейс 0-10 В (1-10 В). Схема подключения диммеров, работающих с этим стандартом для СДЛ, представлена на рис. 5.

Рис. 5. Схема подключения диммера по стандарту 0-10 В

Данный стандарт специально разработан для управления регулируемыми светотехническими приборами: диммерами, диммируемыми БП (драйверами), электронными пускорегулирующими аппаратами. При изменении управляющего напряжения от 0 до 10 В диммер на выходе меняет питающее СДЛ напряжение в диапазоне 0-100%. При напряжении сигнала ниже 1 В диммер (или диммируемый драйвер) снижает выходную мощность до нуля, а при напряжениях порядка 9,5-10 В выходная мощность максимальна. Для производителей диммеров работа с таким стандартом логична и понятна, но производители электроустановочных изделий выпускают такие регуляторы реже, чем симисторные (triac), и не всегда удается подобрать необходимый по внешнему виду регулятор.
Но данный интерфейс все же достаточно перспективный, он позволяет создавать системы с лучшей плавностью регулирования, и более безопасный, так как используется низкое напряжение.
Если вы собираетесь подключать СДЛ мощностью больше, чем мощность диммера, то следует использовать усилитель. Рассмотрим схему подключения СДЛ с одноканальным усилителем (рис. 6).

Рис. 6. Подключение СДЛ через одноканальный усилитель

БП подает напряжение на усилитель и диммер. Одна часть ленты подключается напрямую к диммеру, а другая — через одноканальный усилитель мощности. В данной схеме усилитель питается от БП, к которому подключен диммер, но можно также усилитель питать от отдельного БП. Лучше всего использовать два усилителя, чтобы вся нагрузка была на усилителях, а диммер был бы без нагрузки, как показано на рис. 7.

Рис. 7. Подключение СДЛ через два одноканальных усилителя

Подключение через два одинаковых усилителя дает более правильную нагрузку, таким образом, исключается вероятность задержки по времени и разницы в яркости между разными участками СДЛ. Желательно использовать электрический кабель одинаковой длины и сечения.
Разумеется, по принципу данной схемы можно подключать и большее количество СДЛ через большее количество усилителей.
Иногда для усиления мощности диммируемой системы используются трехканальные RGB-усилители, которые в первую очередь предназначены для подключения многоцветных СДЛ RGB. Рассмотрим схему подключения СДЛ через многоканальный RGB-усилитель (рис. 8).

Рис. 8. Подключение через многоканальный RGB – усилитель

Сигнал от диммера подается на вход усилителя, при этом «+» от диммера подается на «+» усилителя, а «-» с диммера подается на «-» трех входов усилителя. То есть входные клеммы «-» R (красный), «-» G (зеленый) и «-» Б (синий) замкнуты между собой.
Обращаем ваше внимание, что выходные сигналы ни в коем случае не должны замыкаться между собой, иначе усилитель может выйти из строя. На каждый выход усилителя подключается отдельный участок СДЛ, как показано на рис. 8. Более совершенная схема подключения представлена на рис. 9.

Рис. 9. Оптимальное подключение большого количества светодиодных лент через RGB-усилители

Схемы управления многоцветными СДЛ RGB

Сперва рассмотрим наиболее простую последовательность подключения СДЛ, как показано на рис. 10.

Рис. 10. Простое подключение многоцветной RGB СДЛ

БП постоянным напряжением питает контроллер, который способен получать управляющие команды от ПДУ. RGB СДЛ подключаем к контроллеру.
В случае если мощность RGB-лент больше мощности контроллера и, соответственно, БП, используем усилитель. На схеме (рис. 11) показано подключение через многоканальный усилитель. Один участок СДЛ питается от контроллера, а другой — от усилителя сигнала.

Рис. 11. Схема подключения RGB-ленты через усилитель

Здесь есть важный момент. При выборе определенных цветов свечения СДЛ бывают случаи, когда наблюдается разница цветов участка ленты, подключенного к контроллеру, с участком, подключенным к усилителю. На рис. 12 показан пример различия по оттенку свечения СДЛ.

Рис. 12. Пример различия по оттенку свечения ленты

Также возможно различие во времени срабатывания между этими участками СДЛ при включении системы.
Возникает данное явление из-за различия вольт-амперных выходных параметров контроллера и усилителя. Также влияние может оказать слишком большая разница между длиной проводов от участка, подключенного к контроллеру, с участком подключения через усилитель. Чтобы избежать подобного, нужно производить подключение по схеме, как показано на рис. 13.

Рис. 13. Оптимальная схема подключения RGB-лент через усилители

Использовать нужно кабель питания (от усилителей до СДЛ) приблизительно одинаковой длины.
На схеме показано подключение двух усилителей, которые питаются от одного БП. Благодаря установке усилителя на каждую СДЛ в итоге мы получаем одинаковые цвета и оттенки на всех участках. Еще нужно учесть необходимость применять усилители одного производителя и одной модели.
Если у вас большое количество СДЛ и их мощность превышает мощность БП, следует использовать несколько БП, при этом на каждый усилитель можно подключить свой БП, а контроллер может питаться от любого БП, т. к. в данной схеме он не нагружен и будет потреблять крайне малое количество электроэнергии. На схеме (рис. 14) показано данное подключение.

Рис. 14. Оптимальная схема подключения RGB-лент через усилители с раздельным питанием

Также нужно быть осторожным с проводами, подключенными к СДЛ, избегая их замыкания. Результат такой ошибки проявляется постоянным свечением светодиодов на поврежденном канале, без какой-либо реакции на управляющие команды от ПДУ. Поэтому при сборке и наладке многоцветных RGB-систем надо следить особенно внимательно за тем, чтобы проводники не создавали замыканий даже на короткое время. В RGB-лентах такое замыкание возникает чаще, так как контактные площадки расположены близко друг к другу.

Управление СДЛ по цифровому протоколу SPI

Этот цифровой протокол управления заслуживает отдельного внимания, так как он распространен для СДЛ. Протокол позволяет отдельно управлять каждым светодиодом, появляется возможность получать интересные эффекты, такие как «бегущие огни», «северное сияние», можно даже собрать экран или «бегущую строку».
Система на SPI СДЛ показана на рис. 15. От БП (обычно 5 или 12 В) мы питаем контроллеры и SPI СДЛ.

Рис. 15. Схема подключения SPI СДЛ

Такие СДЛ оснащены микросхемами, которые декодируют цифровой сигнал в аналоговый, пригодный для работы светодиодов.
При выборе управляющих контроллеров важно учесть количество RGB- пикселей: если для SPI-ленты заявлено 300 пикселей, то и контроллер должен поддерживать не менее 300 пикселей. Пиксель — это минимальная многоцветная единица управления, то есть это один или несколько RGB-светодиодов, которые в момент времени способны иметь одинаковыми цвет и интенсивность свечения. Чаще всего 1 пиксель = 1 RGB-светодиод, бывают системы 1 пиксель = 3 RGB-светодиода или 1 пиксель = 6 RGB-светодиодов. Важно понимать, что для создания экрана нужно выбирать СДЛ, где 1 пиксель = 1 RGB СДЛ, иначе на трех или шести диодах изображение будет растянутым. При подключении SPI-лент нужно учитывать направление распространения сигнала, оно обозначено стрелкой на печатной плате (рис. 15, 16).

Рис. 16. Фрагмент SPI СДЛ

Управление СДЛ по цифровому протоколу DMX, DALI

DMX и DALI — цифровые протоколы управления светом, чаще всего используются в театрах, концертных залах, ресторанах и в различных системах интерьерного освещения, в системах «умный дом». Схемы и общие принципы схожи с описанными выше, с одной лишь разницей, что в дополнение к контроллеру используется декодер, который преобразует цифровой сигнал в привычный аналоговый ШИМ (широтно-импульсная модуляция). Схема подключения представлена на рис. 17.

Рис. 17. Система управления светом по цифровому протоколу на примере DMX

В данном случае существует единая система управления, на которой человек способен задать нужную программу (световой сценарий) управления светом, затем этот сценарий преобразуется в цифровой сигнал и передается на декодеры, объединенные в одну сеть (рис. 15).

Преимущества цифровых протоколов для управления освещением

Цифровые протоколы дают возможность управлять каждым источником света, можно проигрывать световые сцены. Это удобно для театров, т. к. светооператор с одного пульта управляет всеми световыми приборами. Также это удобно для больших квартир и офисов, где интересно сформировать различные световые сценарии, например: одной клавишей включить закарнизную подсветку и все остальные осветительные приборы, создав максимально яркое освещение для активной деятельности, а другой клавишей включить закарнизную подсветку на 30% яркости совместно с торшерами без люстр, создав приглушенный свет для спокойной обстановки. Имеется возможность объединения в одну сеть различного светового оборудования: светильники, одноцветные СДЛ, многоцветные СДЛ RGB, прожекторы, лампы — как светодиодные, так и накаливания или люминесцентные.
Еще одно преимущество — возможность передавать сигнал на большие расстояния. Например, если у нас расстояние между различными участками СДЛ 100 м, то в этом случае управляющий сигнал нужно передавать в цифровом формате. Аналоговый придет от контроллера до усилителя ослабленным, традиционные усилители для СДЛ усиливают ток, а не напряжение, поэтому СДЛ будет светить тусклее. Если расстояние контроллер — усилитель значительно больше 30 м, советуем также задуматься об использовании цифровых протоколов управления.
В заключение посоветуем перед созданием управляемой светотехнической системы при покупке оборудования и доверять монтаж квалифицированному персоналу.

Источник
Журнал «Полупроводниковая светотехника» 2017
© «СИТИ Эксклюзив», 2018

можно ли регулировать яркость светодиодных ламп

На чтение 7 мин Просмотров 755 Опубликовано 03.06.2019 Обновлено 24.05.2019

Светодиодные источники света являются современными, экономичными и эффективными. Для регулирования яркости и уровня освещенности в лампе есть специальное устройство – диммер. Регулирование подсветки позволяет экономить энергию и создавать разную атмосферу в помещении.

Принцип работы и конструкция

Поворотный диммер для светодиодных ламп

Диммер – это элемент, позволяющий плавно менять интенсивность искусственного освещения, включать и выключать лампочки, удаленно управлять светом. Регулировка осуществляется за счет изменения напряжения и, соответственно, мощности прибора. Это можно сделать путем добавления нагрузки – балластных резисторов, конденсаторов, дросселей. В светодиодных лампах регулировка производится с помощью диммеров.

Не к каждому светодиодному источнику света можно подключить диммер. Для стабильной регулировки освещения нужны специальные регуляторы или устройства с ШИМ функцией. К лампочке важно подобрать правильный регулятор, так как от его схемотехники будет зависеть качество изменения освещения.

Работает диммер по типу реостата. Напряжение или ток меняются в результате изменения сопротивления. Сейчас активно используются полупроводниковые регуляторы – симисторы и динисторы, работающие по принципу ШИМ.

К преимуществам диммеров можно отнести:

• создание комфортного освещения в любое время суток;
• экономия электроэнергии;
• надежность;
• плавное включение;
• можно управлять несколькими светильниками;
• повышение срока службы осветительных приборов;
• легкость монтажа;
• возможность синхронизации с системой «умный дом»;
• создание уникальных визуальных эффектов.

Экономия электричества – это важнейшее достоинство диммируемых устройств перед обычными источниками света. С помощью регулирования уровня света лампа не будет гореть все время на полную мощность и, соответственно, потреблять большой объем электроэнергии. Такое использование приводит и к увеличению срока службы светильника.

Регулятор силы света на 12 В

Недостатки:

• высокая стоимость;
• неправильный выбор регулятора грозит возникновением неисправностей;
• дешевые приборы могут вызвать помехи;
• чувствительность к повышенным температурам;
• низкий КПД в ночном режиме.

Регуляторы на 220 В и 12 В имеют конструктивные отличия. Простейшие механизмы, которые мастера могут сделать в домашних условиях, выполняют функцию изменения интенсивности света. Современные модели имеют более широкий функционал – например, функция «Сон», при которой яркость поддерживается на уровне 30% от полной. Также есть функция «доброе утро», когда интенсивность увеличивается, или «спокойной ночи», когда свет становится более приглушенным.

Применяются регуляторы света в разных областях. В домашней подсветке, в рекламных щитах, в развлекательных целях. Регулируемые лампы используются в офисных светильниках ВГ СКУЛ 1200-36 Вт.

Диммеры являются важной составляющей системы «умный дом». Важной функцией регуляторов является система аварийного освещения. При работе от аккумулятора или батареи ресурс работы увеличивается за счет уменьшения яркости.

Разновидности диммеров

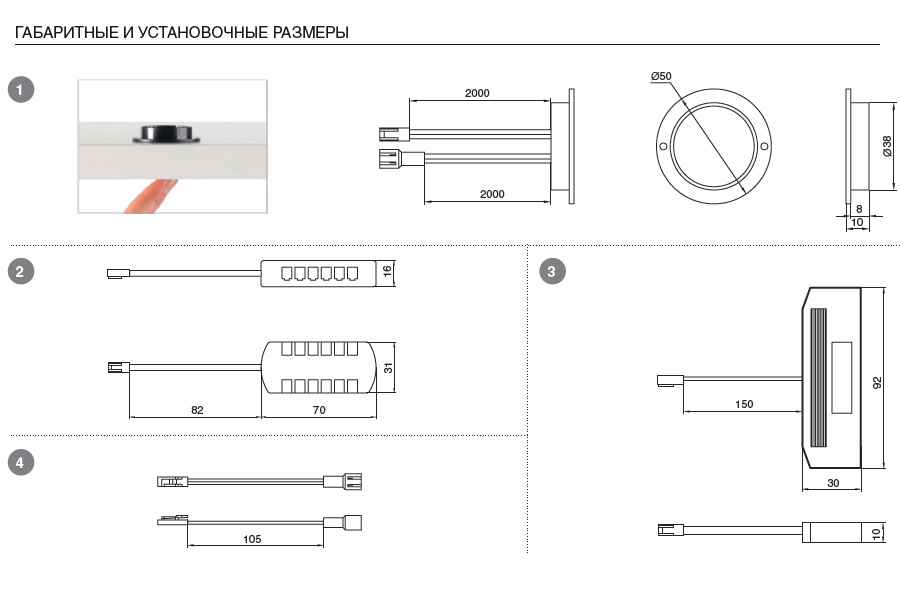

Сенсорный регулятор света

Классификация регуляторов производится по разным признакам: тип напряжения в цепи, вид управляющего сигнала, способ монтажа, исполнение.

По напряжению в сети регуляторы света можно разделить на две группы:

• для переменного напряжения 220 В;
• для постоянного напряжения на LED ленту 12 В.

По виду управляющего сигнала различают диммеры для светодиодов:

• аналоговые;
• цифровые;
• цифро-аналоговые.

Моноблочный клавишный диммер

По способу установки выделяется несколько типов:

• модульные, которые монтируются в специальную DIN рейку в распределительном щитке;
• выносные, которые монтируются в люстру;
• настенные, которые устанавливаются вместо выключателя.

По способу управления:

• поворотные – регулировка осуществляется с помощью ручки;
• клавишные – управление производится кнопками;
• поворотно-нажимные – регулирование производится с помощью нажатия на кнопки и поворота ручки;
• сенсорные – модели с различными датчиками;
• дистанционные – управляются пультом через Wi-Fi, радиоканал или инфракрасный порт.

Самыми дорогими являются сенсорные световые регуляторы. Это современные устройства, которые могут управляться голосовыми командами, движениями, хлопками.

Критерии выбора

Как выглядят диммируемые светодиодные лампы

Светодиодные источники света могут быть регулируемыми и нерегулируемыми. Это нужно учитывать при покупке. Регуляторы должны выбираться с учетом следующих аспектов:

• Возможность регулировки источника света. Нельзя ставить диммер на нерегулируемую светодиодную лампу. Это приведет к поломке, на которую не распространяется гарантийное обслуживание.
• Количество источников света, которыми будет управлять диммер. Для одной лампочки достаточно приобрести регулятор низкого напряжения.
• Мощность лампочки и минимальный уровень нагрузки диммера. Для большинства регуляторов минимальная нагрузка составляет 20-45 Вт. Добиться такой мощности можно с помощью 2-3 светодиодных ламп, подключенных к сети 220 В.
• Общая нагрузка на устройства. Мощность диммера должна превышать примерно на 30% общую подключаемую нагрузку.
• Напряжение. Для ламп нужен диммер, работающий с сетью 220 В, а для лент – на 12 В или любой ШИМ регулятор.

При выборе регулятора нужно отдавать предпочтение проверенным известным брендам. К ним относятся Schneider Electric, Legrand, Makel, АВВ и другие. Некачественный товар неизвестного происхождения может привести к поломке лампы. Также брать устройства нужно в специализированных магазинах. Там продавец поможет с выбором диммера, даст советы по подключению и расскажет об условиях гарантии.

Расчет максимального количества ламп

Общее число лампочек выбирается, исходя из предельной мощности диммера. Расчет производится с учетом типа помещения, вида ламп.

Для расчета нужно разделить предельную величину регулятора на мощность одной лампочки. Полученное значение – это количество подключаемых источников света. В расчете при подключении к электросети 220 В максимальную мощность светорегулятора нужно разделить на 10, а затем снова разделить на нагрузку светодиодного источника.

Способ регулировки освещенности

Диммер с отсечкой фазы по переднему фронту содержит триак, диак и RC-цепь

Диммеры переменного тока различаются не только исполнением, но и способом регулировки. К ним относятся:

• диммер с отсечкой по переднему фронту;
• с отсечкой по заднему фронту.

Первые – самые дешевые и простые устройства. На нагрузку подается остаток полуволны, ее первая половина срезается. При включении возникают помехи, которые могут помешать работе бытовых устройств. Такие диммеры используются для специальных светодиодных ламп. Понять, подходит ли лампочка, можно по надписям на упаковке.

Второй тип подходит под большее число ламп и работает без помех. Регулировка проводится лучше, но в определенном диапазоне не с нуля.

В отдельную группу выносятся светильники со встроенной регулировкой яркости. Они имеют в своем составе светодиодную матрицу, драйвер, колбу и сам регулятор. Дополнительные диммеры устанавливать для таких осветительных устройств не нужно.

Самостоятельная установка регулятора

Схема подключения диммера к светодиодным лампам

Установку диммера для светодиодных ламп 220 В можно выполнить самостоятельно. Мастер должен иметь минимальные знания в области электроприборов и соблюдать технику безопасности.

Пошаговый алгоритм установки:

• Отключение электричества в доме. Проверка наличия напряжения с помощью индикатора.
• Изучение схемы диммера.
• Ослабление болтов, установка контактов регулятора в разъемы цепи. Важно не перепутать провода и соблюдать их маркировку. Обычно белый – это фаза, а синий подключается к нагрузке.
• Зажатие болтов после установки для обеспечения хорошего контакта.
• Установка диммера в подрозетник.
• Монтаж защитного корпуса и кнопки.

После можно включать электричество и тестировать собранную систему. По плавному изменению подсветки можно судить, что сборка проведена корректно.

Монтаж может незначительно отличаться для разных типов диммеров и устройств от разных фирм. Обязательно следует читать инструкцию, идущую в комплекции.

Возможные ошибки при монтаже

Установка диммера не вызывает сложности, но новички могут допустить ряд ошибок. К типичным проблемам относятся:

• использование светорегулятора при повышенных температурах – оптимальная предельная температура составляет 27-30 градусов;
• нагрузка должна составлять не менее 40-45 В, иначе падает срок службы диммера и лампы;
• неправильный выбор диммера под конкретную лампочку;
• использование регулятора для LED ленты в лампе и наоборот.

Последние 2 ошибки являются самыми распространенными. Перед началом монтажа нужно убедиться, что диммер подходит под лампочку, и только после этого начинать установку.

Самостоятельное изготовление диммера

Схема самодельного светорегулятора

Простейший регулятор можно собрать своими руками. Для этого потребуется:

• постоянный и переменный резисторный элемент;
• неколярный конденсатор;
• симистор;
• медный провод;
• динистор;
• текстолитовая плата;
• паяльник.

Все электронные компоненты нужно установить на плате по схеме диммера: при поступлении тока с резисторного элемента на конденсатор будет происходить зарядка и подаваться напряжение на лампу. Компоненты нужно соединить между собой при помощи пайки. На плате нужно сделать отверстия, которые будут служить в качестве выводов. После сборки нужно провести тестирование собранного диммера.

Диммирование светодиодов в деталях — регулировка яркости светодиодных ламп

Диммирование (от англ. dimming — затемнение) — это процесс управления интенсивностью освещения, уходящий своими корнями в XIX век. Впервые диммирование было применено в театрах, когда по замыслу режиссёра сцена должна была затемняться и освещаться в зависимости от происходящего на ней действия. Для этого используемые в то время прожекторы с дуговыми лампами прикрывались затемняющими шторками. Чем больше эти шторки перекрывали световой поток, тем больше они диммировали освещение. Сегодняшние диммеры далеко ушли от своего незамысловатого предшественника, однако в целом их назначение осталось прежним.

Регулировка яркости широко используется в современных системах. Так посредством диммирования можно создать мягкое камерное освещение в гостиной или спальне, быстро сменить атмосферу в кафе или ресторане, усилить визуальные «магниты» в ритейле.

Преимущества диммирования

• Возможность создания и быстрой смены сценариев освещения, недостижимых при помощи стандартных двухпозиционных выключателей.
• Регулировка яркости позволяет эксплуатировать осветительные приборы в щадящем режиме, что продлевает их срок службы.
• Диммирование приводит к уменьшению энергопотребления и тепловыделения.

Наиболее широкие возможности по управлению световой средой открываются при сочетании диммирования с разделением световых приборов на группы. Такой подход позволяет управлять общим светом и акцентами независимо друг от друга, реализуя самые интересные и сложные сценарии.



Преимущества диммирования светодиодов

Регулировка яркости светодиодов позволяет в полной мере раскрыть весь их потенциал. Особенности работы LED делают этот осветительный элемент идеальным кандидатом на диммирование.

• Яркость светодиода можно менять в очень широком диапазоне, в отличие от люминесцентных ламп.
• Изменение яркости никак не сказывается на цветовой температуре и цветопередаче, в отличие от ламп накаливания.
• Снижение яркости ведёт к увеличению срока службы, а не наоборот, как в случае с галогенными лампами.
• Регулировка яркости светодиодных светильников происходит без задержек, что позволяет использовать их даже в самых динамичных осветительных сценариях.



Особенности диммирования светодиодов

Простейший диммер, регулирующий затемнение ламп накаливания, делает это за счёт «срезания» синусоиды переменного тока. Но в отличие от ламп накаливания, LED светильник имеет более сложное устройство и работает под управлением электронной схемы — драйвера. Таким образом, корректность работы осветительного оборудования напрямую зависит от управляющего им драйвера. В то же время, правильно подобрав драйвер, можно задиммировать абсолютно любые светильники, независимо от их мощности и типа.

Стандарты и протоколы диммирования

TRIAC

Симисторный диммер, работающий по отсечке фазы. Его главные преимущества — это низкая цена и возможность встраивания в схему без лишних коммутаций (как выключатель). Для корректного диммирования светодиодов важно проверить совместимость оборудования (связки диммер-драйвер). Это позволит избежать нежелательного гудения и мерцания при работе.

1-10V

Стандарт, завоевавший широкую популярность в эпоху повсеместного использования люминесцентных ламп. Его суть заключается в отправке по отдельной паре проводов сигнала от 1 до 10V. То есть диммер в данном случае реализован в виде обыкновенного потенциометра. Главным преимуществом такого подхода является полная нечувствительность к нагрузке. Среди недостатков — невозможность управления источником света из нескольких мест и слабая поддержка со стороны производителей светодиодов.

DALI

Цифровой протокол, поддерживаемый большинством производителей профессионального осветительного оборудования. Его главное преимущество — это цифровая шина, объединяющая все диммируемые светодиодные светильники в единую систему. Включение, выключение и регулировка яркости осуществляются за счёт сигнальных команд, а не за счёт размыкания питающей цепи. Такой подход позволяет в любое время переназначать, какой выключатель за какой светильник отвечает.

Но самым главным преимуществом цифрового протокола DALI является возможность программирования сцен с их последующим сохранением в памяти. Это полностью переворачивает представление об управлении освещением. Обычная клавиша выключателя может теперь не просто управлять светильником, а задавать режим работы для целой группы.

Из недостатков протокола DALI можно выделить разве что высокую стоимость и необходимость предварительной настройки системы управления.

Push DIM

Интересный в реализации тип диммирования, позволяющий использовать для подключения всего два провода. В роли управляющих элементов служат кнопки с нормально разомкнутыми контактами. Пока вы держите кнопку, сигнал есть, отпустили — сигнала нет. Осветительные приборы будут воспринимать такие нажатия следующим образом:

• короткое: включение/выключение;
• длинное: регулировка яркости.

Метод прост в реализации, не требует дополнительных настроек и может быть реализован почти с любой электрофурнитурой. Но есть и недостатки: малая распространённость драйверов с таким стандартом и ограниченное количество светильников, подключаемых к одной кнопке.

Casambi

Беспроводная система управления освещением на основе технологии Bluetooth Low Energy.

Позволяет управлять светом с помощью гаджетов на базе iOS и Android или с настенных выключателей и панелей. Подключение светильников к системе происходит за счет добавления в цепь одного из устройств Casambi.

Возможности системы:

• Подключение большинства светодиодных приборов и LED лент, представленных на рынке света
• Управление приборами по одному и группами
• Создание статичных и динамичных сценариев
• Управление RGB и Tunable White
• Совместимость со стандартами диммирования TRIAC, 0-10V (1-10V), DALI
• Взаимодействие с датчиками движения, освещенности, присутствия и др.
• Интуитивный интерфейс управления

Отсутствие дополнительных проводов позволяет интегрировать управление по Casambi в проект на любой стадии.

Система имеет ряд продуктов с различными вариациями по интеграции и подключению.
Схема подключения TRIAC диммера Casambi с управлением через смартфон:

Схема подключения TRIAC драйвера Casambi с управлением через беспроводной переключатель:

Выбор драйвера

Выбор драйвера и типа диммирования определяется множеством факторов. Самыми гибкими в этом плане являются встраиваемые светильники, так как их драйвер вынесен за пределы корпуса. В случае же с накладными и подвесными светильниками приходится учитывать большое количество нюансов. Однако нерешаемых задач не существует. Заручившись поддержкой квалифицированных специалистов, можно задиммировать даже те светильники, которые изначально не были на это рассчитаны.

как подключать лампы через диммер

Регулировка яркости света — удобная функция для создания комфортного освещения в комнатах. Ее можно реализовать с помощью диммеров. Из статьи вы узнаете, как выбрать и подключить светорегуляторы для разных типов ламп.

Зачем нужна регулировка освещения в комнате

Представьте ситуацию: вы находитесь в комнате, где очень ярко светит люстра. Однако если выключить светильник, в помещении станет темно. Возникает вопрос — как поступить, чтобы стало комфортно. Вот в таких ситуациях окажется полезной функция регулировки света.

Яркость светового потока можно изменить с помощью специальных устройств — диммеров. Эти удобные приборы подходят не только для источников основного освещения, но и для элементов декоративной подсветки.

Важно! Управляя интенсивностью световых потоков, вы сможете создавать разнообразные сценарии освещения в дизайнерском интерьере.

Что такое диммер для ламп

Название «диммер» произошло от английского слова «dim»— «затемнять». Устройство служит для изменения электрической мощности. С помощью такого переключателя можно менять яркость светового потока в большую или меньшую сторону.

Диммеры-светорегуляторы функционируют с помощью электронных схем на полупроводниковых приборах — симисторах или тиристорах. Изменение яркости света происходит после подачи напряжения на управляющие электроды.

Преимущества диммеров:

• Мягкое включение и выключение ламп.
• Несколько режимов интенсивности освещения.
• Продление срока службы ламп.
• Возможность одновременно управлять группой светильников.

Отдельно стоит упомянуть светорегуляторы с таймером. Такие приборы дают возможность настроить автоматическое включение и выключение ламп. Свет будет загораться постепенно — никаких резких вспышек и навязчивого мерцания.

Еще одно полезное изобретение — выключатель с регулятором яркости для светодиодных ламп. Он имеет меньше опций, чем полноценный диммер, но тоже хорошо справляется с задачей по изменению интенсивности освещения.

Диммер для регулировки света

Как выбрать диммер

Прежде чем покупать регуляторы освещения для ламп, необходимо разобраться в их разновидностях. Устройства делятся на две большие категории: для работы в цепях переменного или постоянного напряжения. Первые предназначены для сети 220В, вторые — для электропроводки на 12 В.

Существует еще несколько классификаций устройств: по исполнению, варианту конструкции, способу монтажа и управления. Разберем каждую группу диммеров более детально.

По исполнению

В этой классификации главную роль играет внешний вид устройств. Диммер может быть:

• Поворотным: самый простой прибор для управления яркостью светодиодных ламп. Для изменения параметров светового потока необходимо повернуть рычаг в нужную сторону.
• Поворотно-нажимным: имеет почти такую же конструкцию, как и поворотный диммер, но обладает функцией фиксации действий. То есть если нажать на клавишу, свет включится с тем же показателем яркости, который вы выбирали при последнем использовании прибора.
• Кнопочным: такое устройство имеет две клавиши, одна из которых служит для включения и выключения светильника, вторая — для регулировки яркости светового потока.
• Сенсорным: миниатюрная панель, реагирующая на прикосновения.

Поворотный диммер для регулировки света

Поворотно-нажимной диммер для регулировки света

Кнопочный диммер для регулировки света

Сенсорный диммер для регулировки света

По способу управления

Перед покупкой диммера нужно определиться, как вы хотите переключать яркость: по старинке, вручную, или более прогрессивными способами. Три типа управления:

• Механическое: управление диммерами осуществляется вручную. То есть вам необходимо подойти к устройству, нажать на кнопку или поставить рычаг в нужное положение.
• Дистанционное: можно управлять регулятором света с помощью пульта. Чтобы изменить параметры освещения, достаточно просто нажать кнопку на устройстве ДУ. При этом не обязательно находиться возле светильника.
• Акустическое: управление прибором осуществляется с помощью голосовых команд или хлопков. Это оптимальный вариант для организации системы «умный свет» (вставить ссылку на статью про умный свет) — удобного контроля за внутренним и наружным освещением.

Модели с механическим управлением встречаются в интерьерах все реже. Они лишены многих полезных опций, поэтому меньше пользуются спросом.

По типу монтажа

От способа монтажа зависит, насколько удобно вам будет пользоваться диммером. Варианты размещения устройства:

• Монтаж на DIN-рейку: в этом случае прибор прячут в электрощит. Обычно таким образом устанавливают светодиодные диммеры, которыми легко управлять с пульта.
• Наружный монтаж: накладное устройство просто фиксируют к стене. Для этого не нужно высверливать отверстие в поверхности — для фиксации используют специальные крепежи. Однако есть минус — диммер будет очень заметен в интерьере.
• Внутренний монтаж: прибор встраивают в отсек распределительной коробки электросети. Благодаря модернизированной конструкции устройство не привлекает к себе внимания и смотрится, как элемент дизайна.

По принципу работы

Самые распространенные и простые диммеры — устройства с отсечкой по переднему фронту. Другое название — Leading Edge.

Они работают так: на лампу подается установленное напряжение, которое затухает, когда сигнал проходит через определенную точку. В этот момент яркость света меняется от большей к меньшей. Преимущество таких приборов — функция регулировки электрической мощности с нуля. То есть можно выставить желаемую яркость сразу после включения светильника.

У таких устройств есть существенный минус — они могут создавать помехи в работе бытовых приборов. Это происходит из-за определенной схемы включения нагрузки. Чтобы принцип работы диммеров с отсечкой по переднему фронту был более понятен, предлагаем рассмотреть график.

Схема работы диммера с отсечкой по переднему фронту

Важно! Диммеры Leading Edge подходят для светодиодных ламп. Однако нужно выбрать источник света, который поддается регулировке. На упаковке должна быть соответствующая маркировка.

Схема работы диммера с отсечкой по заднему фронту

Важно! Falling Edge — лучший диммер для светодиодных ламп.

Какие лампочки подходят для диммера

Не все лампы адаптированы к использованию светорегуляторов. Первое, что нужно сделать при желании внедрить функцию диммирования — посмотреть информацию на упаковке. Там можно найти надпись «dimmable» или изображение шкалы яркости. Если вы обнаружили такие обозначения, значит, выбранная лампа подойдет.

Диммируются следующие виды ламп:

• Лампы накаливания.
• Энергосберегающие.
• Светодиодные.
• Некоторые виды люминесцентных.

Для ламп накаливания и светодиодных светильников подойдут диммеры с режимом отсечки фаз. Можно использовать прибор любого типа: поворотный, поворотно-нажимной или сенсорный.

Регулировка яркости люминесцентных ламп чаще всего выполняется с помощью светорегуляторов, интегрированных в светильники. При выборе диммера для энергосберегающих лампочек лучше руководствоваться информацией от производителя. Можно попробовать универсальный светорегулятор, но не факт, что он будет работать в паре с выбранным источником света.

Разные виды ламп с функцией диммирования

Минимальный уровень яркости при диммировании

Минимальные и максимальные пределы яркости зависят от типа ламп. Например, для светодиодных устройств граница начинается от 5%, потому что диоды сами по себе дают очень яркое освещение. Даже при минимальной яркости такие светильники будут излучать комфортный свет.

С лампами накаливания иная ситуация — при мощности 5% они практически не будут светить. Рекомендуемый предел диммирования — от 25%. Для других типов ламп показатель минимальной яркости стартует с 10%.

Изменение цветовой температуры с помощью диммера для света

При выборе лампочек необходимо обращать внимание на показатель цветовой температуры, который измеряется в Кельвинах (К). Обычно производитель указывает этот параметр на упаковке, поэтому сориентироваться будет несложно.

В зависимости от характеристик лампы, свечение может быть теплым, нейтральным или холодным. Вы можете выбрать комфортный оттенок для каждой комнаты. Например, для гостиной предпочтительнее нейтральное свечение, для спальни — теплое, для кухни — холодное.

Важный факт — выбранные характеристики цветовой температуры актуальны, когда лампа включена на полную мощность. При диммировании показатели значительно изменяются. Однако ситуация не касается светодиодных источников света — на цвет их свечения диммер практически не повлияет.

Спектр цветовой температуры света

Можно ли экономить электроэнергию с диммерами для освещения

Производители диммеров заявляют о важной роли приборов в сокращении расходов на электроэнергию. Некоторые уверяют, что показатели снизятся на 40-70% в зависимости от типа ламп. Разберемся, можно ли уменьшить яркость освещения с помощью регуляторов и радоваться счетам за электричество.

Рассмотрим пример с лампой накаливания. Допустим, вы снизите яркость освещения на 50% в уверенности, что теперь приборы потребляют в 2 раза меньше энергии. Однако есть нюанс — при диммировании показатель силы тока практически не изменяется. А ведь это главный фактор экономии.

Вернемся к примеру. Если вы понизите яркость до 50%, то фактически светильник будет работать на мощности 70-80% от первоначальной. Итог — в два раза меньше света и совсем небольшая выгода. Поэтому делаем вывод, что главное преимущество даже самого мощного диммера вовсе не в экономии.

Какой регулятор света подойдет для светодиодных ламп

Чтобы подобрать диммер к светодиодным лампам, необходимо определиться с источниками освещения. Для LED-лампочек на 220 В подойдут фазоимпульсные светорегуляторы с отсечкой по заднему фронту. Если вы планируете организовать декоративную подсветку с помощью светодиодной ленты, отдайте предпочтение специальным диммерам для низковольтных ламп.

Совет! Если есть возможность, лучше сначала приобретать диммер, а потом лампы. Так будет проще создать идеальную пару устройств.

Если оказалось, что купленные светодиодные лампы не обладают функцией диммирования, пригодится специальный ШИМ-диммер. С помощью такого прибора яркость регулируется шириной подаваемого импульса. Устройство подает и отключает напряжение через определенный период времени, за счет чего лампы горят намного тусклее.

Главный минус использования ШИМ-регуляторов света — мерцание. Оно далеко не всегда заметно взгляду, но создает некоторый дискомфорт при длительном пребывании в помещении. Поэтому не стоит постоянно практиковать такой способ диммирования.

Диммер для светодиодных светильников

Диммер на светодиодные лампы: таблица совместимости

Самые популярные бренды диммеров: ABB, Legrand, SchneiderElectric. Именно на изделия этих компаний ориентируются производители лампочек. Это удобно для покупателей — можно просто заглянуть в таблицу совместимости и выбрать подходящий светорегулятор.

Таблицы легко найти на сайтах крупных производителей светодиодных ламп. Для примера предлагаем данные бренда Gauss.

Таблица совместимости диммеров и ламп марки Gauss

Как подключить диммер для светодиодной лампы

Схема подключения зависит от типа диммера. Рассмотрим алгоритм для поворотного или кнопочного устройства и светорегулятора с выключателем.

Алгоритм монтажа несложный, поэтому можно справиться без специальных навыков. Перед подключением диммера внимательно изучите инструкцию. Схема поможет понять, для чего предназначены разъемы на корпусе светорегулятора.

Как действовать:

1. Отключите электричество, определите фазовую линию с помощью индикатора.
2. Освободите подрозетник.
3. Ослабьте зажимные винты на диммере, совместите контакты электроцепи с разъемами, подтяните болты.
4. Вставьте прибор в подрозетник, закрепите его с помощью винтов.
5. Установите защитную рамку и клавиши так, как показано в инструкции.
6. Включите электричество и проверьте работоспособность прибора.

По аналогичному принципу можно установить выключатель с регулятором яркости для светодиодных ламп. Монтаж ничем не отличается от обычного — главное, пропустить через устройство фазовый провод.

Светодиодные светильники с функцией затемнения



В продаже есть Led-светильники со встроенным регулятором яркости освещения. Интегрированные устройства преобразуют переменный ток в постоянный, пропускают его через диоды и поддерживают заданное напряжение.

Виды светодиодных источников света с диммером:

• Люстры.
• Бра.
• Настольные лампы.
• Торшеры.
• Встроенные светильники.

Управление уровнем яркости осуществляется с помощью пульта. Если в вашем доме организована система «умного света», можно отдавать команды голосом.

Внешне светодиодные светильники со встроенными диммером ничем не отличаются от обычных. Зато они гораздо удобнее и практичнее. Вам не придется самостоятельно устанавливать регуляторы — чтобы управлять яркостью освещения, достаточно правильно разместить светильники.

Настольные лампы со встроенным диммером

Эффектная люстра со встроенным диммером

Идея! Если вы хотите время от времени создавать эффектную романтическую подсветку, можно выбрать модели с диммером и цветным освещением. С помощью пульта дистанционного управления легко менять не только уровень яркости, но оттенки свечения.

Диммер для лампы своими руками

Собрать регулятор яркости для светодиодных ламп самостоятельно несложно, если есть минимальные навыки работы с паяльником. Перед началом манипуляций нужно изучить электронную схему и подготовить материалы. Предлагаем самый простой вариант прибора.

Что потребуется:

• Схемы: динистор, симистор.
• Изоляционный материал: текстолит.
• 2 конденсатора.
• 3 сопротивления.
• Провод медный.
• Припой.

Важно! Чтобы самодельный диммер точно работал, важно строго соблюдать схему. В целях безопасности готовый прибор лучше установить в коробку.

Схема самостоятельной сборки диммера

Если не получилось сориентироваться по фото-схеме, поможет видео-инструкция по сборке симисторного светорегулятора. Там вы найдете пошаговое руководство по созданию диммера.

Начав пользоваться диммерами или светильниками с функцией затемнения, вы убедитесь, насколько это удобно. Больше не придется покупать разные лампы в надежде найти оптимальный уровень свечения. Теперь вы будете управлять освещением в своем доме одним движением руки!

Как настроить регулируемые светодиодные фонари высокого уровня или светодиодные фонари для парковки с напряжением 0-10 В

Как настроить регулируемые светодиодные фонари высокого уровня или светодиодные фонари для парковки с напряжением 0-10 В

Низковольтные провода затемнения и переключатели яркости

Все, что вам нужно знать о диммировании 0-10 вольт за 6 минут! Смотрите наше видео!

Объяснение диммирования 0-10 В — Что такое диммирование 0-10 В? Как это работает? Установка 0-10в

Объяснение диммирования 0-10 В — Что такое диммирование 0-10 В? Как это работает? Установка 0-10в

Объяснение диммирования 0-10 В — Что такое диммирование 0-10 В? Как это работает? Объяснение установки диммерных переключателей 0-10 В Светодиодные светильники высокой мощности и лампы накаливания не могут быть затемнены с помощью tradit…

ДИММИРОВАНИЕ СВЕТОДИОДОВ ВЫСОКОЙ МОЩНОСТИ

В традиционных диммерах, используемых для ламп накаливания, мощность ограничивается лампочкой, и, следовательно, мощность снижается. В светодиодах это не работает. Светодиоды преобразуют переменный ток в постоянный, и им нужна чистая волна постоянной мощности. При низкой мощности это можно сделать с помощью трансформатора в лампочке. (Хотя это не всегда легко, поскольку у большинства из нас были светодиодные лампы, которые мерцают и гудят при затемнении.) По мере увеличения мощности для этой лампы потребуется трансформатор значительного размера, что нереально или не безопасно.К сожалению, это означает, что никакие лампы мощностью более 15 Вт не могут быть затемнены. Есть некоторые, но они сокращают путь, которым вы не хотите идти. Возможно, через несколько лет технология появится, но пока нет.

Ответ — использовать диммирование на основе сигнала, это известно как диммирование 0-10 вольт. При 10 В (10 В) световой поток будет выходить на 100 процентов или полный световой поток, а при 0 В (0 В) он должен быть на 0 процентов или на выходе, который выключен. Читайте дальше о том, как большинство светильников не тускнеют до выключения.

ЧТО ТАКОЕ ДИММИРОВАНИЕ 0-10В? = «q»>

A: От нуля до десяти вольт (стилизованное под 0-10 вольт) на самом деле является одной из самых ранних сигнальных систем, изобретенных для управления освещением, а также является одной из самых простых: она использует управляющий сигнал низкого напряжения в диапазоне от 0 до выше. до максимум 10 вольт. Количество вольт, подаваемое на драйвер светодиода, говорит о том, насколько ярким он должен быть. Отправьте 0 вольт, и свет погаснет. Подайте 10 вольт, и свет перейдет на максимальную мощность. Привод плавно приглушит свет.

Проще говоря, он добавляет к драйверу два дополнительных провода. Эти 2 дополнительных провода «посылают сигнал» через напряжение. Водитель подстраивается соответственно. Сохраните сигнал 10 В и получите полную яркость, 5 В = 50% и 1 В = 10%. и т. д. и т. д. Вы уловили идею. Плюс в том, что он работает очень хорошо, для этого требуется всего 2 экранированных провода низкого напряжения калибра 14-16. Обратной стороной является необходимость прокладки двух дополнительных проводов.

В чем разница между затемнением 0-10 В и 1-10 В = «q»>

A: Ранние 0-10В все были истинными 0 вольт, что означает, что они будут тускнеть до выключения.По двум причинам большинство современных светодиодов имеют напряжение 1-10 В, то есть тусклость составляет всего 10%. Первой причиной была безопасность, потому что свет был выключен, но подача питания вызывала опасения по поводу наличия проводов под напряжением, но отсутствия света. Во-вторых, долговечность светодиодного драйвера. Поддержание постоянной мощности может сократить срок службы прибора. Перемещение этого к переключателю, который лучше подходит для ручки, должно увеличить срок службы приспособления. С точки зрения установки или переключения они одинаковы. Только не думайте, что световые приборы будут тускнеть.

ЧТО ДЕЙСТВИТЕЛЬНО ТАКОЕ ДИММИРОВАНИЕ НИЗКОГО НАПРЯЖЕНИЯ 0-10В?

Это называется низким напряжением, потому что в линиях используется постоянный ток 10 В

ПОЧЕМУ ДИММИРОВАНИЕ?

Один из самых простых и простых способов снизить энергопотребление — использовать диммирование в системах освещения. Регулировка яркости не только экономит электроэнергию, но и позволяет создать правильную атмосферу в вашем помещении. В-третьих, и, возможно, наиболее важно, это позволяет вам стать ярче с новым светом (когда вы не уверены, насколько ярким будет), а затем снова приглушите его.Таким образом вы будете знать, что у вас достаточно света.

КАК ЭТО ЛУЧШЕ, ЧЕМ ОБЫЧНЫЕ СИСТЕМЫ ДИММИРОВАНИЯ?

Причина, по которой низковольтному затемнению отдается предпочтение перед обычным или проводным затемнением, заключается в том, что оно намного безопаснее и эффективнее. При использовании обычных диммеров с жесткой проволокой небольшой трансформатор должен ограничивать мощность. Обычно это заканчивается мерцанием или невозможностью затемнения до низкого уровня. Обычные диммеры также потребляют максимум около 100 Вт светодиодов, что не работает в больших масштабах. Системы 0-10 вольт могут легко справиться с тысячами ватт на одном переключателе.Итак, если у вас есть 20 светодиодных фонарей High Bay, работающих по 100 Вт каждый, вы теоретически можете управлять ими с помощью одного переключателя за 60 долларов (хотя мы рекомендуем больше переключателей, чем это)

Минимальное требование к току 0-10 В также гарантирует, что вы можете длинные отрезки тонких по диаметру и более дешевых проводов. Легко развернуть, диагностировать и понять, очень мало сложностей, которые когда-либо возникают при использовании систем диммирования 0–10 В.

Какие продукты можно затемнить с помощью этой системы?

Регулировка яркости многих продуктов возможна с помощью системы 0–10 В.Некоторые из них включают освещение для магазинов, зданий, развлекательных заведений, театров или любых жилых или коммерческих помещений, которые можно эффективно затемнить с помощью этой системы. Другие продукты включают высокие отсеки, светодиодные прожекторы для парковок и комплекты для модернизации светодиодов. LEDLightexpert.com продает версии всех этих продуктов с регулируемой яркостью.

Как использовать резисторное ШИМ затемнение для светодиодных ламп = «q»>

A: Регулировка яркости 0–10 В также может выполняться с помощью резисторной регулировки яркости или широтно-импульсной модуляции (PMW).Добавление резистора 50 кОм к одной светодиодной лампе с драйвером повысит яркость до 50%. 70кОм довел бы до 70%. Для этого потребуются точные резисторы и они должны храниться в хорошо сконструированной коробке. Исключает возможность регулировки уровня освещенности, требуется замена резистора. Этот тип затемнения предназначен только для специалистов. Рекомендуемый маршрут — настенный выключатель за 45 долларов.

ЧТО МНЕ НУЖНО ДЛЯ ДИММИНГА 0-10В? = «q»>

A: 1. Вам потребуется проложить провода низкого напряжения от лампы до переключателя.Первым классом проводки будет выключатель линейного напряжения, который в основном включает и выключает устройство. Электропроводка второго класса должна обеспечивать управление регулировкой яркости при низком напряжении, обеспечивая вход, на котором могут генерироваться минимальный (0 В) и максимальный (10 В) выход.

2. Совместимый настенный выключатель. Ищите диммерные переключатели на 0-10 В. Они бывают в версиях с диммером и без питания. Посмотрите видео выше, чтобы узнать больше. Будет стоить около 40-70 долларов за приличный. (0-10 В и 1-10 В — одно и то же оборудование)

3.Электропроводка — возможно, много. Чтобы использовать коммутатор в полной мере, многим требуется провод с питанием. Таким образом, низкое напряжение может быть экранированным 14-18 калибра или аналогичным, но для питания часто требуется 12-14

4. План освещения. Это довольно очевидно, но подумайте, где вы хотите переключатели и что вы можете делать в будущем. Если вы добавляете систему Zigbee или Dali, возможно, вы захотите провести провода, чтобы в будущем с ними можно было делать больше. У них также есть датчики движения, которые могут работать от 0-10 линий или линий питания, которые вы можете запланировать добавить.

НИЗКОЕ НАПРЯЖЕНИЕ ЗАТЕМНЕНИЯ ПРИ ЭНЕРГОСБЕРЕЖЕНИИ

LED Light Expert всегда рядом, чтобы помочь. Независимо от того, используются ли они для затемнения светодиодных фонарей High Bay или для управления регулируемыми светодиодными огнями парковки, диммеры 0-10 В представляют собой экономичную систему управления освещением, которая значительно помогает снизить затраты, которые вы тратите на излишне дорогое освещение. Еще одно преимущество этой системы заключается в том, что вы можете контролировать количество зон отдельно от зон мощности, что позволяет использовать самые разные варианты настройки.Если вы сделаете это хорошо, вы сэкономите $ $ $ $ на счете за электроэнергию.

Простые в использовании и исполняемые компоненты делают диммеры 0-10 В привлекательным выбором для любой новой осветительной установки с высоким люменом.

Позвоните или напишите на сайт LEDLightExpert.com сегодня, чтобы помочь вам найти систему с регулируемой яркостью, которая подойдет именно вам.

Dimmable High Bay Light

LED UFO High Bay Light

Ниже представлен Lutron DVSTV (обратите внимание на S, есть DVTV и DVSCTV. Очень запутанно).

Это модель диммера на видео, которую можно найти в большинстве магазинов.Следите за макс.

Lutron —

DVSTV-WH

Это переключатель с питанием, который работает от 0-10 вольт или 1-10 вольт.

Ниже представлен переключатель Lutron DVTV. Вы можете видеть, что он не работает. Просто использует провода 0-10 вольт для изменения сигнала, позволяя ему уменьшаться, а в случае настоящих драйверов 0-10 — включаться и выключаться. (хотя большинство драйверов сейчас 1-10 В)

Этот стиль сейчас трудно найти.

Как затемнить светильники 0-10 В

Около 30 минут

Как уменьшить яркость светодиодного освещения с помощью диммерных переключателей на 0-10 В.Узнайте, как подключить и установить диммерный переключатель 0-10 В

https://www.ledlightexpert.com/Dimming-High-Lumens-LED-0-10v_ep_43-1.html

Необходимых предметов:

Светодиодный светильник, совместимый с 0-10В

Настенный диммерный переключатель, совместимый с 0-10 В

Экранированный провод 18 калибра

Гайки для проволоки

Инструмент для зачистки проводов

Отвертка

Препараты

Безопасность прежде всего.Убедитесь, что у вас есть надежный подъемник или лестница, ведущая к приспособлению. Ремни безопасности и зажимы следует использовать для более высоких установок. Убейте мощность в выключателе и дважды проверьте.

https://www.LEDLightExpert.com/assets/images/Ufo_high_bay_with_Dimming.webp

Планируйте

Найдите диммируемый прибор 0-10 В и место для настенного переключателя. Найдите 2 провода затемнения, обычно фиолетовый и серый, но ищите символы + и -. Определите, где вы будете проложить провода и потребуются ли для этого какие-либо инструменты.Определите, сколько лампочек загорится выключателем. Большинство переключателей имеют максимальный ток 8 А, и это необходимо учитывать. Подсчитайте необходимое количество проводов. Разложите его и проверьте на полу, если это новая установка. Всегда лучше иметь правильно подготовленный план игры, прежде чем начинать какую-либо работу.

https://www.LEDLightExpert.com/assets/images/electrical-wires_ub_800px.webp

Запустите провода

Удалите старый настенный выключатель (возможно, придется удалить провода) и получите доступ, если вы сможете спуститься от света или вам нужно будет подняться от переключателя (или, скорее всего, комбо).Провода 0-10 В используют сигнал низкого напряжения для настройки затемнения. Необходимый калибр для этого очень маленький, калибр 22 подойдет. Мы рекомендуем около 18-20, чтобы убедиться, что он хорошо справляется с расстоянием и экранирован. Сделайте одну из линий положительной (+), как правило, с белым текстом на ней, а другую отрицательную (-), простой. Оставьте 3 фута у приспособления и проложите проводку обратно к настенному выключателю. Большинство кодексов США не требуют кабелепровода для низкого напряжения, поэтому его можно легко проложить рядом с кабелепроводом.Электропроводку легче установить на панели или трофере, чем на фары высокого пролета или стоянки. Пропустите провод обратно через отверстие настенного переключателя.

https://www.LEDLightExpert.com/assets/images/man_reaching_at_overheadwires_800px.webp

‘

подключить провода к светильнику и выключателю

Если до светильников трудно добраться, лучше всего подключать провода затемнения, пока они есть. Помните о положительном и отрицательном. Если вы используете несколько источников света, вам нужно будет перепрыгнуть через провода, чтобы добраться до дополнительных источников света.Вы можете дойти до предела ампер, установленного на переключателе, или до 200 футов провода, в зависимости от того, что наступит раньше. Следует использовать гайки для проводов подходящего размера, соответствующие используемому вами калибрующему проводу. оставлять провисание на фут и приклеивать провода обратно к чему-нибудь надежному — лучшая практика. На настенном выключателе подключите провода к положительному (+) и отрицательному (-). Запомните, какой провод вы выберете в качестве позитивного, если он не был написан белым шрифтом. Подключите горячую линию и заземление и прикрепите обратно к стене.

https: //www.LEDLightExpert.ru / assets / images / 0-10_volt_dimming_led_high_bay_light_Unpowered_1100px.webp

Включите питание и проверьте

Если приспособление закрыто, закройте его на этом месте. Убедитесь, что все в безопасности, и снова включите питание. Дважды проверьте, что все фонари работают, и пользователи могут вернуться в безопасное место.

https://www.LEDLightExpert.com/assets/images/0-10_volt_dimming_led_high_bay_light_Unpowered_1100px.webp

Можно ли поставить светодиодную подсветку на диммер?

Замена ламп накаливания на светодиодные — отличный способ сократить ежемесячные счета за электроэнергию.Но если вы используете диммеры в своем доме, вы, вероятно, задаетесь вопросом: Светодиодное освещение работает с диммером?

Что ж, ответ зависит от того, да, светодиодные лампы работают с диммером, когда:

1. У вас есть светодиодные лампы с регулируемой яркостью

2. Вы используете светодиодный диммер


Не знаете, с чего начать, когда нужно определить оборудование, которое у вас уже есть? Не волнуйся. Мы проведем вас через несколько простых шагов, которые обеспечат вам желаемый эффект затемнения с помощью необходимых вам энергосберегающих ламп.

Нужен электрик из Сарасоты для установки светодиодных фонарей с совместимым диммером? Просто свяжитесь с нами. Мы здесь, чтобы помочь.

Шаг 1. Убедитесь, что у вас есть светодиодные фонари с регулируемой яркостью.

Не все светодиодные фонари имеют возможность регулировки яркости. Итак, первое, что вам нужно сделать, это убедиться, что вы вкладываете средства в светодиодные лампы с регулируемой яркостью.

Сначала проверьте коробку или описание продукта, чтобы убедиться, что они «регулируемые» (см. Ниже).

Итак, что произойдет, если вы используете светодиоды без регулировки яркости на диммере? Ну, в лучшем случае лампочка просто не погаснет должным образом.В худшем случае вы можете повредить лампочку.

Видите ли, светодиоды с регулируемой яркостью имеют внутри особую схему, которая позволяет им реагировать на изменяющиеся уровни тока или «пульсирующие» волны тока для создания эффекта затемнения. Но светодиоды без диммирования предназначены только для полного включения или выключения, что означает, что внутренняя схема не сможет справиться с низкими или пульсирующими уровнями тока и в конечном итоге будет повреждена.

Шаг 2. Узнайте, есть ли у вас диммер, совместимый со светодиодами.

Плохие новости? Невозможно определить, работает ли ваш диммер со светодиодными лампами, просто взглянув на него.Вам нужно будет связаться с установщиком или производителем, чтобы получить точный ответ.

Но, если у вас уже есть диммер, установленный в вашем доме, который изначально использовал лампы накаливания, , у вас, скорее всего, есть диммер «переднего края», который несовместим со светодиодными лампами (если ваш дом не был построен в последний 5 лет или недавно был сделан ремонт).

Видите ли, 2 наиболее распространенных бытовых диммера включают:

1. Передние диммеры — эти диммеры были разработаны для работы с лампами накаливания и, скорее всего, не будут работать со светодиодными лампами.Это «традиционные» и наиболее распространенные диммеры, которые можно найти в домах.
2. Диммеры задней кромки — они разработаны специально для работы со светодиодами. Эти диммеры новее и реже, чем диммеры с передним фронтом.

Разница между этими двумя диммерами сводится к их диапазону мощности. Видите ли, лампы накаливания имеют большую мощность (т. Е. Они потребляют много энергии), а передние диммеры предназначены для работы с нагрузками с высокой мощностью. Обратной стороной является то, что светодиодные лампы имеют чрезвычайно низкую мощность (они потребляют очень мало энергии), что означает, что передние диммеры не могут очень хорошо читать или контролировать свои схемы.

Диммеры с задней кромкой, с другой стороны, имеют гораздо меньший диапазон мощности и могут легко и эффективно считывать и управлять светодиодными лампами.

У вас нет диммера, совместимого со светодиодами? Вот что делать…

Если у вас есть диммер по переднему краю, который не работает со светодиодными лампами, вам следует обратиться к профессионалу по поводу установки диммера по заднему краю.

Стоимость установки диммера с задней кромкой обычно составляет от 60 до 200 долларов в зависимости от нанятого вами подрядчика и простоты установки.

Хотя некоторые домовладельцы могут самостоятельно установить новый диммер, мы рекомендуем поручить эту работу электрику. Это гарантирует, что:

1. Вы устанавливаете диммер, который действительно совместим со светодиодами
2. Работа выполняется правильно и безопасно

Нужна помощь электрика из Сарасоты?

Мы можем помочь. Просто свяжитесь с нами, и мы пришлем электрика, который проверит вашу текущую настройку диммера, внесет профессиональные предложения и установит правильное оборудование.

Ознакомьтесь со всем осветительным оборудованием, которое мы можем вам помочь с установкой, или ознакомьтесь с некоторыми из наших прошлых проектов по установке осветительных приборов.

Связанное чтение:

Как установить диммерный переключатель для вашего встроенного освещения

Установка диммерного переключателя для вашего встроенного освещения — один из простейших способов значительно увеличить гибкость вашего освещения. Это также довольно простой проект DIY, который может выполнить почти каждый.

Этот пост покажет вам, как установить обычный диммер для встраиваемого освещения.

Вот что вам понадобится:

• Новый переключатель освещения и крышка.
• Отвертки среднего размера — плоские и Phillips
• Кусачки / устройства для снятия изоляции
• Тестер проводов под напряжением (рекомендуется бесконтактный тип)

При покупке нового диммерного переключателя вам необходимо знать, является ли цепь освещения одинарной -полюс (управление освещением из одного места) или трехходовой (управление освещением из двух мест). Некоторые диммеры универсальны и подходят как для однополюсных, так и для трехполюсных цепей, но, чтобы быть уверенным, прочтите упаковку.

После того, как у вас есть новый диммер и инструменты, этот проект должен занять 20 минут или меньше, в зависимости от вашего уровня опыта.

Я перечислил шаги ниже и включил видео от Home Depot, которое проведет вас через этот процесс. Я рекомендую сначала посмотреть видео, чтобы вы ознакомились с общим процессом, а затем при необходимости выполнить шаги, перечисленные ниже.

Вот краткое описание шагов по установке диммера:

Шаг 1. Выключите питание.

Шаг 2. Снимите старый переключатель и с помощью тестера проводов под напряжением убедитесь, что питание отключено.

Шаг 3. Отсоедините провода от переключателя. Если это трехпозиционный переключатель, пометьте провод, который подключен к «общему» винту (обычно это черный винт), прежде чем снимать провод.

Шаг 4. Зачистите изоляцию на всех проводах примерно на 3/4 дюйма.

Шаг 5. Подсоедините провода заземления.

Шаг 6. Подсоедините оставшиеся провода. Если это однополюсная схема, порядок проводов обычно не имеет значения. Если это трехполюсная цепь, подключите провод, который вы обозначили как «общий», к общему проводу на диммере. Обычно это черный провод. Затем подключите оставшиеся два провода, порядок не имеет значения.

Шаг 7. Сложите провода в распределительную коробку и с помощью отвертки установите диммер и крышку.

Включите питание и наслаждайтесь гибкостью своего освещения!

электрическая — Установка светорегулятора, совместимого со светодиодами (вопрос по подключению)

У вас есть классический

Switch Loop

Возможно, вы знакомы с петлями переключателя , где питание поступает на лампу (не на выключатель), а кабель / 2 используется для подачи горячего и горячего питания только к коммутатору.У вас есть небольшая вариация для «2-х устройств, независимое управление». Он включает в себя горячее питание, горячее 1 и 2 горячее переключение. Это чаще всего наблюдается на вентиляторах / лампах.

Классическая проблема с контурами переключения: нет нейтрали . Присутствует горячий источник питания, а вот нейтральный — нет, поэтому нет никакого способа подготовить устройство, которому требуется круглосуточное питание, например розетка или просто выключатель с питанием. У вас нет проблем с его поиском; его там просто нет .

Таким образом, Код был изменен много лет назад, чтобы требовать включения нейтрали на контурах переключателя. Теперь в шлейфах с 1 устройством используется кабель / 3 (горячая нейтраль-переключение с горячим подключением), а в шлейфах с 2 устройствами используется кабель / 4 (H N Swh2 Swh3) или двойные / 3 (H N Swh2) (H N Swh3).

Токи должны быть равны

Вы не можете использовать два кабеля / 2 вместо / 4 из-за фундаментального правила: Токи должны быть одинаковыми в каждом кабеле или кабелепроводе . Если у вас есть подводящий горячий кабель 1 и возврат через кабель 2, это вызовет индукционный нагрев вихревыми токами, вибрацию и усталость провода, а также все виды других неприятностей, связанных с воспламенением.

Это правило «токи должны быть равными» требует двойных / 3, где каждый / 3 кабель обслуживает только свой собственный переключатель. Это гарантирует, что горячий (для переключателя 1) равен нейтральному (для Sw1) плюс коммутируемому горячему 1. Токи равны, поскольку h2 = N1 + Sh2.

Итак, варианты, которые я вижу:

• Отключить оба блока света по 1 диммеру (стоимость — 64 доллара: отправить диммер обратно; купить заглушку)
• Убрать / 3 и заменить на / 4 (стоимость / 4 кабеля + рыбалка)
• Прокладываем еще один / 3 параллельно первому (стоимость / 3 троса + ловля труда)

/4 является наиболее элегантным, поскольку он позволяет вам изначально использовать правильные цвета проводов: белый нейтральный, черный источник питания, красный коммутируемый1 и синий коммутируемый2.

Или двойной [или одинарный] / 3 вариант:

Интеллектуальное управление

В большинстве случаев диммирование потребительского уровня не очень хорошее. Это очень уродливая технология по своей природе, потому что диммер должен быть дешевым, он должен использовать существующую проводку и должен взаимодействовать с невероятным разнообразием лампочек. И поэтому они берут синусоиду питания переменного тока и ужасно ее режут — почему? Потому что с симисторами легко. Это создает низкий коэффициент мощности и много шума линии на стороне питания и «гудение» на стороне нагрузки.Многие сайты говорят о том, что лучше — «передний край» или «задний край», но оба являются искаженными синусоидами. Не так следует управлять освещением.

И поверьте мне, светодиоды обладают встроенной способностью затемнять до абсолютно любого уровня — ограничивается только схемой драйвера и способностью ручки регулятора яркости разговаривать с драйвером . Методы искаженной синусоиды контролируются необходимостью быть обратно совместимой с лампами накаливания , вкручиваемыми лампами , и это делает их слишком грубыми и неуклюжими для любого типа точного управления.

Если мы отойдем от ввинчивающейся лампы, нам не понадобится для обратной совместимости. А достойные светодиодные излучатели служат более 30 лет, а — это наименее вероятная деталь, которая выйдет из строя, , так кому нужны розетки? Теперь мы можем разрабатывать архитектуры затемнения de novo , которые позволят нам раскрыть все возможности светодиодов. Вот несколько примеров.

Регулировка яркости 0-10 В — во-первых, промышленность опережает нас . У них уже много лет есть диммируемые люминесцентные балласты.Не болваны КЛЛ! Настоящие люминесцентные светильники. Я только что видел некоторые в больнице, которые были абсолютно невероятными , они были просто идеальными. В любом случае, суть в том, что диммер 0-10 В на стене посылает (как вы уже догадались) сигнал 0-10 В на каждый балласт (на фиолетовых / серых проводах). Это проводка класса II, так что это может быть просто кабель термостата, брошенный в стены.

С противоположной стороны (дешевое низковольтное освещение) у нас есть ШИМ-диммирование специально для светодиодов. В этой системе ручка диммера посылает импульсный сигнал постоянного тока с частотой в несколько сотен Гц — слишком быстро, чтобы его можно было увидеть.Продолжительность включения определяет яркость. С помощью правой ручки регулятора яркости регулировка может быть чрезвычайно, точной. Этот сигнал поступает на усилитель , который управляет собственно светодиодами, работающими от низкого напряжения постоянного тока. Если питание поступает от лампы (как в вашем случае), источник питания AC-> DC находится наверху, как и усилитель. Кабель к переключателю диммера представляет собой простую проводку термостата класса II.

Обе эти схемы затемнения могут быть очень близки к нулевой яркости. Они также могут срабатывать (запускаться) при очень низких настройках — вам не нужно проверять их до 50%, чтобы они загорелись изначально.

Конечно, есть и другие схемы диммирования, но их две. ШИМ даже не особенно дорог.

Вот как и почему вам следует заменить существующий диммер на версию, совместимую со светодиодами

Джейми Демпси, 05/09/2017

Светодиод

проникает во все больше и больше домов и объектов по всей стране, с увеличением использования также возникают растущие проблемы при переходе на эти энергоэффективные и экономичные источники освещения. Одна из наиболее часто возникающих проблем, когда речь идет о многих пользователях ламп накаливания / галогенов для светодиодов, — это нежелательные характеристики затемнения.Эти светодиодные лампы часто недостаточно тусклые, мигают или гудят во время процесса, в некоторых случаях они вообще не загораются. Подождите несколько минут и прочитайте этот пост, прежде чем позвонить бедной девушке по обслуживанию клиентов и пожаловаться на продавца, который продал вам светодиодные лампы.

Большинство существующих диммеров в жилых домах предназначены для работы с лампами накаливания и галогенными лампами, эти традиционные диммеры теперь называют устаревшими диммерами. Схема в светодиодах намного сложнее, чем в лампах накаливания и галогенных лампах, это также причина того, что устаревшие диммеры не очень хорошо работают, когда дело доходит до светодиодных ламп тусклого света.На самом деле, между лампой накаливания и светодиодами много общего, сравнивать их будет все равно, что сравнивать ваш компьютер с водонагревателем, оба являются электронными, что сделает вас более комфортным в жизни, но в результате будет два разных конца.

Чтобы преодолеть проблемы, связанные с неисправным затемнением светодиодных ламп, и позволить ему работать так, как рекламируется, первое, что вам нужно сделать, это заменить существующий диммер устаревшего типа на новый переключатель диммера, предназначенный для светодиодного освещения.Вы можете найти эти типы новых диммерных переключателей в Интернете или в местном хозяйственном магазине. Установка не является сложной задачей для тех, кто имел некоторый опыт в установке и подключении электронных устройств, но если вы не имеете представления о системе проводки, рекомендуется обратиться за профессиональной помощью к лицензированному электрику или кому-то, кто знаком с системой проводки и опасность.

Перед установкой проверьте номинальную мощность приобретенного вами диммера.Большинство диммеров имеют максимальную нагрузку 600 Вт, некоторые хорошо сделанные модели будут иметь больший диапазон. Подсчитайте количество лампочек в регионе (которое позже будет контролироваться новым диммером) и сложите общую мощность, не превышайте максимальную мощность.

Перед началом любой установки, электромонтажа и технического обслуживания важно отключить питание на блоке выключателя или панели предохранителей, дать прибору остыть и убедиться, что в месте установки больше нет электроэнергии, которую вы не хотите включать. От «Американского помощника» до «Американского товарища по трагедии».

Шаг 1: Отвинтите и снимите существующую лицевую крышку светорегулятора; используйте электрический тестер, чтобы убедиться, что питание в цепи полностью отключено.

Шаг 2: Удалите существующий диммер из настенной коробки и вытащите его вместе с присоединенными к нему проводами.

Шаг 3: Отсоедините провода от существующего диммера.

Примечание. Диммеры часто подключаются к домашнему проводу коротким проводом, выходящим из корпуса диммера, а не с помощью винтовых клемм.

Шаг 4: Подключите провода от нового диммера к проводам дома соответственно. Затяните подключенный провод гайками.

— Черный провод (горячий провод) от диммера к черному домашнему проводу

— Красные провода от диммера к красному дому

— Зеленый / неизолированный провод от диммера к зеленому / неизолированному проводу

Примечание. Метод подключения может отличаться в зависимости от модели диммера.

Шаг 5: Заправьте подключенные провода в настенную коробку, сдвиньте новый диммер назад и закрепите его винтами.

Примечание. В некоторых случаях новый диммер может быть немного больше старого, который был заменен. Не заставляйте его вставлять, вы можете изменить положение или организовать провода более аккуратно, чтобы освободить для них место.

Шаг 6: Установите лицевую крышку нового светорегулятора.

Шаг 7: Восстановите подачу питания на блоке выключателя или панели предохранителей. Включите / выключите диммер и попробуйте отрегулировать свет, чтобы убедиться, что установка прошла успешно.

Диммерные переключатели

: преимущества, типы и установка | Home Matters

Диммерные переключатели — это простой и доступный способ улучшить освещение вашего дома. Здесь вы найдете все преимущества и простые инструкции по установке.

Диммерные переключатели — это экономичный и простой способ существенно улучшить привлекательность освещения в вашем доме, а также потребление энергии. Часто упускаемый из виду секрет украшения, диммеры могут изменить настроение комнаты одним прикосновением.Установка или замена диммера — это довольно простая задача, сделанная своими руками, не требующая много времени, усилий или затрат.

Почему я должен использовать диммеры в своем доме?

Есть много веских причин для установки диммерных переключателей в вашем доме. Когда фонари не работают на полную мощность, они потребляют меньше энергии и продлевают срок службы ламп. Приглушенный свет может сделать комнату более комфортной для пребывания и создать желаемую атмосферу для вечеринки, собрания или мероприятия.

Места для установки диммерного переключателя

Когда люди думают о диммерных переключателях, они часто думают о столовых или вестибюлях, которые являются общими помещениями, в которых их можно найти. Однако они могут быть полезны во многих разных комнатах и ​​зонах дома:

• Ванная комната — Возможность приглушить свет первым делом с утра позволит вам начать свой распорядок дня без яркого света, поражающего ваши глаза, и обеспечит более легкий переход от сна к бодрствованию.Кроме того, добавление диммера может дать эффект свечей, не создавая опасности возгорания. Чтобы лучше расслабиться дома, выключите свет перед тем, как принять роскошную ванну.

• Спальня — Яркий свет в спальне редко требуется. Чтобы ваша спальня оставалась местом для отдыха, включение регулятора яркости света может проинформировать ваше тело о том, что день подходит к концу, и побудить вас к лучшему сну. Если нужен яркий свет, сделайте окна и световые люки естественным источником.

• Кухня — Хотя для некоторых задач на кухне может потребоваться полный свет, возможность выключить свет на более низкий уровень может пригодиться, особенно для приготовления кофе ранним утром или для позднего перекуса. Диммер также позволяет отделить зону приготовления пищи от обеденной зоны; используйте верхнее освещение над островом или кухонным столом, чтобы выделить места для больших собраний.

• Коридоры — Диммеры в коридорах могут быть полезны в ночное время, особенно для семей с маленькими детьми.Использование диммера предотвратит попадание яркого света в спальни и обеспечит безопасность на случай, если кто-то встанет ночью.

• Гостиная или Логово — Уменьшите освещение, чтобы превратить гостиную в собственный кинотеатр. Диммер позволяет вам снова включить свет, когда вы читаете книгу или занимаетесь хобби, которому нужно немного больше света.

• Светильники для крыльца — Управление освещением на крыльце с помощью регулятора яркости позволяет лучше контролировать потребление энергии; Включите свет, когда вам нужно смотреть на улицу, и приглушите его на ночь в целях безопасности, сохраняя при этом электроэнергию.

Какие типы стилей диммерных переключателей доступны?

Сегодня существует множество различных типов диммерных переключателей. Для обеспечения истинной энергоэффективности обязательно выберите модель, которая рассчитана на использование компактных люминесцентных ламп (КЛЛ) и светодиодных ламп. Обязательно выбирайте КЛЛ с регулируемой яркостью всякий раз, когда используете этот тип лампы с диммерными переключателями, иначе это может создать опасность возгорания. Перед покупкой диммерного переключателя узнайте, какая мощность вам понадобится и какой у вас переключатель: однополюсный или трехпозиционный.

Вам также необходимо решить, какой стиль управления вам нужен. Поворотный тип с круглой поворотной ручкой — самый распространенный тип диммеров. Стиль тумблера выглядит как обычный выключатель света, но имеет меньшую часть сбоку, которая перемещается вверх и вниз для управления уровнем освещенности. Кулисный переключатель работает так же, как и тумблер, но маленький элемент управления находится сбоку от более крупного переключателя света. На слайде есть горизонтальный переключатель, который также перемещается вверх и вниз для управления освещением, а переключатели обычно предназначены для использования со светодиодными лампами.Элементы управления переключателем сцены имеют несколько кнопок, которые позволяют выбирать уровень освещения. Возможно, вы захотите совместить стиль управления с другими переключателями диммирования в комнате или дома для единообразия.

Если вы заметили гудение переключателя диммера, возможно, вам нужно просто заменить лампочку (и) в приборе на новые или на более низкую. Жужжание диммера также может указывать на недостаточную мощность переключателя или его низкое качество.

Шаги по установке переключателя яркости:

1.Внимательно прочтите инструкции производителя к приобретенному вами диммерному переключателю. Всегда следуйте конкретным инструкциям по покупке. Не забывайте предупреждающую информацию.

(Следующие ниже инструкции являются общими и могут не относиться к вашему конкретному выключателю или ситуации.)

2. Отключите электричество от выключателя, комнаты или зоны в главном блоке предохранителей / автоматическом выключателе в вашем доме. Снимите крышку и всегда проверяйте провода детектором напряжения, чтобы убедиться, что питание отключено.Переведите переключатель в положение «выключено».

3. Отсоедините провода и снова подсоедините их к переключателю диммера, следуя инструкциям производителя. Поместите провода обратно в электрическую коробку.

4. Прикрутите диммер на место и прикрепите крышку.

5. Включите прерыватель и выключатель.

Если вы столкнетесь с какими-либо необычными обстоятельствами при установке переключателя яркости, если вы не знаете, что делать после начала работы, или если вы не можете заставить переключатель работать, обратитесь за помощью к квалифицированному специалисту.

Когда вы привыкнете к диммерным переключателям, а также к управляемости и гибкости, которые они обеспечивают, они вам понадобятся в каждой комнате. Диммерные переключатели — отличный пример того, как небольшие изменения могут иметь большое значение в доме. Удивительно, как корректировка небольшого компонента, например освещения, может добавить комнате совершенно новую перспективу.

Далее > Осветите свой дом более эффективно

Как узнать, совместим ли ваш диммерный переключатель с вашими лампами — блог 1000Bulbs.com

Самый простой способ убедиться, что ваши лампочки и элементы управления диммером совместимы, — это проверить лампу спецификация производителя или лист совместимости диммеров.На сайте 1000Bulbs.com эти PDF-файлы доступны в разделе «Брошюры и спецификации» на странице продукта лампы. Если у вас уже есть диммер и вы ищете новые лампы, убедитесь, что диммер указан в PDF-файле, прежде чем покупать лампы. Если у вас уже есть лампочки и вы ищете переключатель диммера, найдите страницу продукта, посвященную лампам, и проверьте в PDF-файле список совместимых диммеров на выбор. Конкретная информация о совместимости диммера всегда будет связана с лампами, а не с диммером.

Если вашего диммера нет в списке совместимости диммера, не теряйте надежды. В листе совместимости часто перечисляются стандартные диммеры или целые линейки диммеров по номеру детали производителя или коду по каталогу. Также возможно, что лампы, которые вы используете, просто не были протестированы с этим переключателем яркости. Если вам нужно подтверждение частичной или полной совместимости, обратитесь к производителю ламп для проверки.

Признаки несовместимости между диммером и лампами

Пытаетесь ли вы затемнить освещение шкафа на кухне или верхнее освещение в офисном здании, симптомы сопряжения несовместимых устройств одинаковы.Наиболее частые жалобы связаны с тем, что лампочка не тускнеет до ожидаемого низкого уровня, мигает или мерцает при определенных порогах, гудит или гудит. Другие проблемы совместимости с диммером включают:

• Пропадание: свет внезапно выключается до достижения нижней границы диапазона затемнения

• Включение: свет становится ярче неожиданно, чем ожидалось, в определенный момент при затемнении до полной яркости

• Не отвечает: огни остаются с постоянной яркостью для некоторой или всей шкалы затемнения, не реагируя на настройки, сделанные на диммере

Если вы испытываете какой-либо из этих симптомов, выключите свет и устраните неисправность, потому что есть вероятность нет ничего плохого в диммере или свете, эти двое просто не предназначены для дружбы.
