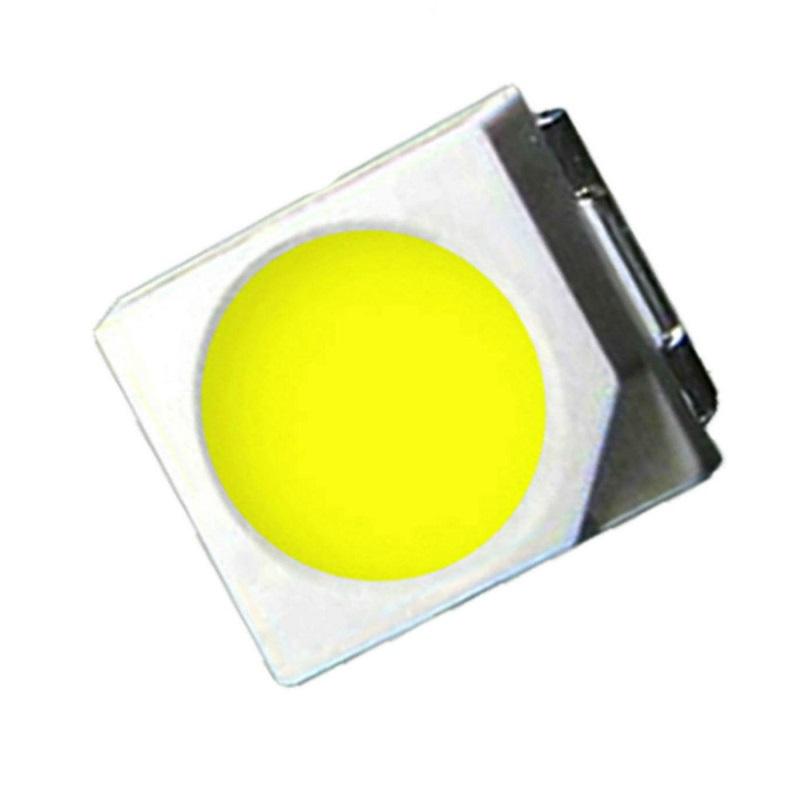

Характеристики светодиода LED SMD 3528, параметры
Ярким представителем первого поколения сверхярких светодиодов является модель SMD 3528. На его базе изготавливались первые светодиодные ленты. Впервые на основе этого корпуса были реализованы диоды с тремя кристаллами, трехцветные RGB, имеющие красный, синий и зеленые цвета. RGB вариант визуально легко отличить от обычного одноцветного, у трехцветного четко видно три секции под силиконовым компаундом и на нем нет желтоватого люминофора, который преобразует синий цвет в белый. Следующей моделью в линейке эволюции технологий стал светодиод SMD 5050, основанный на 3 кристаллах 3528.
Содержание
- 1. Основные характеристики СМД 3528
- 2. Подробные параметры
Основные характеристики СМД 3528
Параметры приведены для светодиода цветовой температурой 6000К-7000К
| Параметр | |
| Световой поток | 5 Люмен |
| Мощность | 0,1 Вт |
| Рабочая температура, градусов | -40 до + 85 |
| Номинальный ток, мА | 25 |
| Напряжение питания, Вольт | 2. 8 – 3,2 |
| Длина и ширина, мм | 3,5 x 2,8 |
| Угол свечения, градусов | 120 |
Если вы видите, какое либо светодиодное изделие на светодиодах SMD 3528, предполагающее большой световой поток, то оно обладает явно низкими техническими характеристиками, и вам следует найти такое же изделия на более современных диодах, например SMD 5630 или SMD 5730.
Светодиодная лента на СМД 3528
На начало 2015 года, большое количество производителей стали выпускать мощные светодиоды на базе широко известных корпусов. В светодиодной лампе на 10 Ватт мне попадались LED диоды с корпусом 3528 или SMD 2835, мощность которых составляла 1 Вт. Модернизированный вариант внешне не отличить от старого, он отличается наличием нового кристалла, с яркостью до 148 Люмен на Ватт. Изделия с модернизированными вариантами относятся к более высокой ценовой категории и в бюджетных светодиодных лампах для дома их не встретить.
В светодиодных лентах 3528 тоже установлены стандартные на повышенной мощности.
Подробные параметры
Светодиод smd 3528 Красный
Артикул: 4048
Опт цена: 15.00 руб
15.00 руб
Товар есть в наличииСветодиод smd 3528 красного цвета.
Светодиоды SMD 3528 имеют очень компактные размеры 3,5мм и высокой яркостью, что удобно при использовании в дизайне помещений. Светодиоды SMD 3528 обладают высоким сроком службы 50 000 часов, широким углом свечения 120 градусов. Эти светодиоды нашли своё применение в светодиодных лампах, в светодиодных панелях, светодиодных светильниках. мощные светодиоды купить, светодиоды для авто купить цена, питание светодиодов цена,светодиоды своими руками, ток светодиода, подсветка светодиодами купить, управление светодиодами, блок светодиодов, лампы на светодиодах, подключение светодиодов,схемы на светодиодах,
Описание:
Оптические характеристики
- Сила света: 2000 мКд
- Угол света: 120 градусов
Конструкция светодиода
- Тип: SMD 3528
- Количество кристаллов: 1
- Размеры: Длина 3.5 мм, Ширина 3.5 мм
Потребляемый ток
- Мощность: 100 мВт
- Сила тока: 20 мА
- Питание: 3,2 V DC
Цветовая палитра
- Красный
Комплектация
- Количество в упаковке: 1 шт.
- Цена указана за:1 шт.
Отзывы об этом товаре:
Оставить свой отзыв: |
|||
Купить за 1 клик
Укажите Ваш контактный номер телефона, и наш менеджер свяжется с Вами для подтверждения заказа!
Статьи
Новая продукция — новые возможности
С начала 2010 года в ассортименте продукции ASD появился ряд светильников, использующих в качестве источника света световые диоды: аккумуляторные светильники СБА / КБА, аварийные светильники «ВЫХОД», переносные светильники РВО и ПРОФИ, прожекторы СДО.
Повышенный интерес к светодиодным светильникам и лампам, несомненно, обоснован. Применение световых диодов позволило максимизировать полезные характеристики оборудования. Так, время непрерывной работы аккумуляторного светильника СБА-1089C составляет 30 часов, что несравнимо больше стандартных 4-5 часов работы люминесцентных светильников аналогичной конструкции. Светодиодные лампы, в отличие от своих галогенных аналогов, потребляют 1,5-2,2 Вт вместо 35-75 Вт. На самом деле, световые диоды имеют целый ряд преимуществ, на которых мы остановимся ниже. Но вначале скажем несколько слов о том, что из себя представляет световой диод.
Что такое световые диоды?
Светоизлучающий диод или СИД сокращенно (с англ., light emitting diode или LED) — это полупроводниковый прибор, преобразующий электрический ток непосредственно в световое излучение.
Характеристики светового диода зависят от химического состава использованного в нем полупроводника. Сначала светодиоды были чрезвычайно дорогими — около 200 долларов за штуку, их практическое применение было ограничено. Только с 1968 года началось массовое производство светодиодов и с этого момента стоимость светодиодов начала снижаться, а полезные свойства — активно улучшаться. К сегодняшнему дню световые диоды стали настолько совершенными, что могут успешно конкурировать с другими источниками света в светотехнической отрасли.
На рисунке ниже показано устройство светового диода:
Преимущества светодиодного освещения:
По сравнению с традиционными лампами различных видов, световые диоды имеют целый ряд существенных преимуществ:
Экономия электроэнергии. Электрическая энергия преобразуется в излучение наиболее непосредственным образом из всех существующих, что позволяет добиться наибольшей светоотдачи на сегодняшний момент.
Отсутствие эксплуатационных расходов. Срок службы светодиода достигает 100 тысяч часов, что составляет около 10 лет непрерывной работы! Это в 100 раз больше, чем у лампы накаливания и 8-10 раз больше, чем у люминесцентной лампы. Светодиоды намного надежнее любых ламп, всилу невосприимчивости к вибрациям и ударам. Устойчивы к воздействию высоких, низких и очень низких температур температур. Благодаря длительному сроку службы и надежности, световые диоды позволяют фактически свести к нулю эксплуатационные расходы (т.е. затраты на ремонт, замену, техническое обслуживание).
Экологичность. В состав световых диодов не входят соединения вредных веществ: данный источник света удовлетворяет самым строгим экологическим стандартам. Светодиоды не требуют затрат на специальную утилизацию и не оказывают негативного воздействия на окружающую среду.
Светодиоды SMD
В светильниках и лампах торговой марки ASD применяются световые диоды модели SMD 3528, являющиеся одним из наиболее эффективных источников света на сегодняшний день. Данная модель отличается повышенной яркостью, максимальной светоотдачей, красочной передачей цветов. В то же время, отработанная технология производства позволяет создавать на основе SMD 3528 современные образцы светотехники в промышленных масштабах по доступной цене.
Светодиоды модели SMD 3528 предназначены для «поверхностного монтажа». Основным отличием данной технологии от «традиционной» технологии монтажа в отверстия является то, что компоненты монтируются на поверхность печатной платы, При этом удается достичь высокой компактности электронных узлов, надежности и точности соединения. В результате автоматизации производства на основе технологии поверхностного монтажа, вероятность возникновения брака в лампах и светильниках ASD сведена к минимуму.
«Свет будущего»
В целом, специалисты сходятся во мнении, что массовое внедрение светодиодных технологий неизбежно, причем долго этого ждать не придется. С учетом того, что светодиодные технологии становятся все более доступными, уже через 15-20 лет во всех сетях освещения вместо обычных ламп будут использоваться лампы на светодиодах.
Торговая марка ASD идет в ногу со временем, поэтому наши клиенты уже сегодня имеют возможность сделать выбор в пользу светодиодных технологий, получив в качестве бонуса значительную экономию на электроэнергии, а также покупке и замене ламп!
Сравнение и отличия светодиодов SMD 3528 и 5050
Вот простое для понимания сравнение этих двух LED чипов (номера в названии обозначают только размеры чипа)
сравнение светодиодов SMD5050 и SMD3528
Сравнение LED SMD 3528 и 5050Светодиодная лента может производиться с множеством LED чипов. Номера, такие как 3528 и 5050, относятся к размеру чипа. Светодиодные ленты, которые вы видите выше, были популярны ранее, а сейчас есть намного более эффективные и маленькие светодиоды с размерами 2835, 3014, 5630 и 3020
Так какая разница между светодиодами СМД 5050 и 3528?
____________________________________________________________________________
SMD 5050 светодиодная лентаПросто посмотрите на этот светодиод, называемый так по причине размера чипа 5.
0мм x 5.0мм, и увидите следующее. На SMD 5050 три светодиода в одном блоке и они значительно ярче SMD 3528, где только один светодиод.
применение smd5050
Такие светодиоды используются, когда требуется интенсивная иллюминация, особенно в формате RGB для создания разноцветного света. Теоретически SMD 5050 могут выдавать в три раза более интенсивный световой поток, чем 3528 и, таким образом, 5050 LED более приспособлены для освещения рассеянным светом. Однако, поскольку светодиоды SMD 5050 больше по размеру, их применение может быть ограничено размером печатной платы. Несмотря на то, что они производят больше тепла, чем меньшие по размеру светодиоды, выделятся тепловой энергии существенно меньше, чем от других источников света. Эти светодиоды требуют более тонкой печатной платы для отведения тепла.
SMD 5050 отличаются от SMD 3528 тем, что могут сочетать три разноцветных светодиода (RGB) для создания миллионов цветовых вариаций. Хотя СМД 5050 могут использоваться и для одноцветного применения, их наиболее целесообразно применять в формате RGB, а 3528 более подходят для подсветки одним цветом.
SMD 3528 LED светодиодная лента
Светодиоды SMD3528 названы так по причине размера чипа 3.5мм * 2.8мм. Эти светодиодные чипы (один светодиод на чип)достаточно яркие, но не такие яркие как 5050.
Эти светодиоды идеально подходят для декоративной подсветки телевизора, акцентного освещения, освещения потолочного молдинга и картин, подсветки столов, баров и т.д.
SMD 3528 LEDs могут быть более привлекательны по цене, но проигрывают 5050 в яркости. При покупке световой ленты с SMD светодиодами необходимо сравнить сколько светодиодов расположено на метр и принимать решение исходя из сравнения реальной яркости всех светодиодов вместе на определенном отрезке и цены.
Варианты применения светодиодов SMD 3528:
применение smd 3528
вариант применения светодиодной ленты 3528
_____________________________________________________________________________
Какие же выбрать светодиоды 5050, 3528, 3020, 3014, или какие-либо другие?
Необходимо исходить из размера светодиода и нужного количества светодиодов в зависимости от целей проекта.
Мы рекомендуем проанализировать ваш проект и ответить на следующие вопросы:
1. необходимо ли акцентное освещение, основное освещение, многоцветное освещение со сменой цветов?
2. диммируемое освещение или нет?
3. какой цвет необходим?
4. нужен ли высокий индекс цетопередачи (CRI index, этот индекс определяет, насколько будут естественно выглядеть цвета в помещении)?
5. какая яркость необходима?
При приобретении светодиодов обратите внимание на следующее:
1. сколько светодиодов на бобине и сколько совокупно люменов выдает светодиодная лента?
2. обратите внимание на индекс цветопередачи — он должен быть не менее 80 (хороший уровень, более 90 считается очень хорошим уровнем)?
3. сколько ватт потребляет лента?
Если продавец не располагает соответствующей информацией, попробуйте найти ее в спецификациях производителя.
Светодиод SMD 5630: характеристики и отзывы
С момента появления первых светодиодов они активно начали применяться в самых разных сферах жизни человека.
Это и фонари, и бытовое освещение, и, конечно же, экраны телевизоров и различных гаджетов, в которых имеется экран или область индикации. В этой статье речь пойдет о светодиоде SMD 5630.
Немного истории
Впервые излучения от твердотельного диода были замечены в 1907 году Генри Раундом. Он обнаружил, что при прохождении тока через металл и карбид кремния наблюдается электролюминесценция. А затем аналогичные явления заметил и российский ученый Лосев. Который даже опубликовал свое открытие, однако в силу того, что наука того времени не позволяла дать явлению полное объяснение, оно осталось практически незамеченным. Лосев сумел оценить практическую значимость своего открытия, позволявшего создавать малогабаритные твердотельные (безвакуумные) источники света с очень низким напряжением питания и неограниченным потенциалом для быстродействия. Им были получены два авторских свидетельства на «Световое реле». В 1961 году Роберт Байард и Гари Питтман из компании Texas Instruments открыли и запатентовали технологию инфракрасного светодиода.
Разработать первый работоспособный диод удалось Нику Холоньяку в университете Иллинойса. Его светодиод работал в красном диапазоне.
Долгое время светодиоды были очень дорогими в производстве. Их средняя цена составляла около 200 долларов, что сильно повлияло на область применения. Получить же дешевый светодиод получилось у японцев в начале девяностых. С тех пор светодиод встречается практически в каждом устройстве на Земле.
За что ценится светодиод?
Широкое распространение в промышленности и быту светодиоды получили за ряд полезных характеристик:
- высокая световая отдача — в пересчете количества света, полученного от одного Ватта, светодиод во многом превосходит стандартные лампы;
- высокая прочность и хорошая переносимость к вибрациям и колебаниям;
- долговечность;
- большой спектр излучаемой теплоты света;
- низкая стоимость;
- отсутствие высоких напряжений, а значит, ниже входной порог специалистов и монтажников;
- хорошая переносимость низких и сверхнизких температур;
- экологичность.
Это подтверждают и отзывы пользователей.
Принцип действия светодиода
В основе работы любого светодиода лежит электронно-дырочная проводимость. На практике это означает, что в элементе имеется два различных полупроводника с разными степенями проводимости. Один из них обладает положительным типом, второй — отрицательным. То есть дырочным и электронным соответственно. В тот момент, когда через светодиод пропускают электрический ток, в месте соприкосновения двух полупроводников происходит переход электронов к свободным дыркам. В этот же момент выделяется энергия, которая выражается свечением.
Светодиод SMD 5630
Конструкция элемента представляет собой панель с размерами 5 мм на 3 мм на 0,8 мм. Корпус выполнен из термоустойчивого пластика, внутри которого размещен мощный кристалл. SMD 5630 имеет 4 вывода. Однако задействованы всего 2. Во всех спецификациях принято обозначать анод цифрой 4, а катод цифрой 2. На задней стороне размещена специальная теплопроводящая подложка.
Параметры
Технические характеристики SMD 5630 зачастую зависят от конкретного производителя. Но практически все они подчиняются общим стандартам и изготавливают элементы в пределах допустимых норм. Это означает, что мощность может находиться на границах от 0,5 да 1,1 Ватт. Диапазон напряжений варьируется от 3 до 3,8 вольта. Рабочий и импульсный токи составляют соответственно 150 и 400 миллиампер. Заявленный срок эксплуатации обычно составляет 30 000 часов.
Сравнение SMD 5630 с обыкновенной лампочкой и ближайшими аналогами
В отношении обычных ламп накаливания любой светодиод выигрывает в значительной степени. Мощность SMD 5630 начинается от 0,5 Вт. Обычная лампочка же, как правило, от 65 и выше. Яркость элемента хоть и ниже в относительном показателе и составляет всего 57 люмен, может обогнать конкурента, если перевести это все в мощность на метр. SMD 5630 показывает 0,34 люмен на кв. см, а лампочка — 0,031 люмен на кв. см. Что касается длительности службы, то здесь светодиод заметно вырывается вперед.
Если стандартная лампочка рассчитана на работу в течение 1000 часов, то SMD 5630 может похвастать 30 000 часов. При этом затраты на электроэнергию в разы меньше. Это связано с напряжением питания обоих элементов. Лампочке нужно примерно 200 Вольт, а светодиодам — всего лишь около 3.
Ближайшими конкурентами SMD 5630 можно назвать 3528, 5050, 5730. Стоит отметить, что маркировка этих светодиодов соответствует их размерам. Например SMD 3528 имеет размер 35 на 28 мм. А 5050 — 50 на 50 мм.
Из всех перечисленных элементов своей мощностью выделяется пока только SMD 3528. Она начинается от 0,11 Вт. По яркости среди всех элементов лидируют 5730 со своими 60 люмен. Углы обзора практически у всех светодиодов одинаковые и составляют 120 градусов. Время работы также особо не меняется и в среднем обозначено цифрой в 30 000 часов. По яркости, в отношении люмен на Ватт из всех представленных светодиодов побеждает 5730 со значением в 120. SMD 5630 же обладает 114.
Область применения
Так как светодиод SMD 5630 обладает исключительными характеристиками, спектр его применения довольно широк.
Он используется в лентах для обеспечения подсветки различных приборов и устройств. Автомобили, магазинные витрины, а также интерьер жилых помещений. В некоторых случаях хорошая интенсивность позволяет использовать технические характеристики светодиодов SMD 5630 и в уличном освещении.
Структура и исполнение элементов позволяют монтировать его на печатную плату. При самостоятельной пайке рекомендуется не превышать температуру паяльника более 200 градусов. Также следует воздерживаться от длительных касаний им элемента.
Характеристики светодиодов SMD 5630 позволяют применять его практически везде. Для освещения больших поверхностей используется набор из нескольких элементов или так называемые линейки. Как пример — линейка SMD 5630 72 LED. Представляет собой небольшую панель с размещенными на ней 72 элементами. Скомплектовав их вместе и смонтировав на необходимом участке, можно добиться отличного освещения большой области экстерьера.
Стандартные лампочки для освещения помещений постепенно начинают уходить с рынка, на их место приходят более выгодные по техническим характеристикам светодиодные. Лампочку мощностью 100 Ватт может легко заменить светодиодный аналог с мощностью всего в 11. А это значительная экономия на электроэнергии.
В состав светодиодной лампы для домашнего освещения обычно входит несколько светодиодов. Вместе они позволяют создать гораздо большую яркость, нежели обычная лампа накаливания.
Светодиодные ленты на базе SMD 5630 активно используются и как декоративные элементы в подсветке интерьера. Если комната оснащена декоративными нишами, различными выделяющимися элементами, то их акцентирование с помощью светодиодной подсветки придаст помещению элегантность и особый стиль. Светодиодные ленты содержат в себе несколько светодиодов, которые размещены с определенным шагом. Это позволяет рассеивать свет, что придает помещению эффект полной освещенности. Монтируются такие ленты, как правило, через специальный адаптер, который может с запасом обеспечить весь набор светодиодов необходимой мощностью и стабильным напряжением.
Заключение
Светодиоды оказали большое влияние практически на все виды промышленности. Стало возможным создание экономически выгодных осветительных приборов. А это в свою очередь повлекло уменьшение количества загрязнений и выбросов в окружающую среду. Компактность и удобство работы со светодиодами привлекло большое количество специалистов в эту область. С подключением готовых светодиодных лент к адаптеру, а затем и в электросеть сможет справиться практически каждый.
Применение светодиодной подсветки в высокотехнологичных продуктах также не осталось незамеченным. Современные телевизоры стали давать более насыщенную яркую картинку. Смартфоны обзавелись энергоэффективной системой подсветки своих экранов. Различные средства индикации устройств с помощью светодиодов стали гораздо меньше в размерах и экономичней.
В чем разница между светодиодами 3528 и 5050 | SMD 5050 SMD 3528
Вот простое для понимания сравнение количества и размеров светодиодных чипов.
Различные числа соответствуют различным физическим размерам микросхемы. Числа 5050, 3528, 2835 и т. Д. Соответствуют размеру микросхемы в миллиметрах. Некоторые светодиоды ярче других, а некоторые излучают больше света на ватт.
Светодиодный чип, который вам понадобится, будет зависеть от вашего проекта.Читайте ниже для получения дополнительной информации.
Прежде чем начать, вы новичок в светодиодах? Несколько ресурсов:
Инструмент для выбора светодиодной ленты — Найдите идеальную полосу для вашего проекта.
Что такое светодиодные ленты и что они могут делать?
Примеры и идеи светодиодных лент
Светодиодные ленты
могут изготавливаться с использованием различных светодиодных чипов.Цифры, которые вы видите, например, 3528 и 5050, относятся к размеру микросхемы. Полоски старого стиля, которые были популярны в течение нескольких лет, имеют размеры, указанные выше. В настоящее время на рынке есть еще более мелкие и более эффективные светодиодные чипы размером 2835, 3014, 5630 и 3020. Каждый из них имеет преимущества при правильном использовании. Ни одна «одна» микросхема не может управлять ими всеми.
Итак, в чем разница между светодиодами SMD 5050 и 3528 и зачем вам это нужно?
SMD 5050 Гибкая светодиодная лента
Проще говоря, эти светодиодные микросхемы называются SMD 5050, потому что размеры микросхем равны 5.0 мм x 5,0 мм . Они имеют 3 светодиода в одном корпусе (иногда называемые трехчиповыми) и намного ярче, чем отдельные светодиодные чипы 3528.
Примеры светодиодных лент 5050:
Они используются, когда вам нужно небольшое освещение для области вашего проекта и особенно световые индикаторы RGB с изменяющимся цветом. Теоретически, сравнивая такое же количество микросхем, светодиоды SMD 5050 могут обеспечивать светоотдачу в 3 раза больше, чем полосы 3528 , , и поэтому светодиод 5050 хорошо подходит для освещения областей, которые могут быть подвержены сильному окружающему освещению.Однако, поскольку они больше по размеру, их не так много, что вы можете поместиться на печатную плату. При таком использовании 5050-х годов есть некоторые ограничения яркости.
Хотя они выделяют больше тепла, чем более мелкие чипы, оно все же значительно ниже, чем другие варианты освещения. Для этих типов светодиодов требуется более толстая печатная плата, чтобы отводить тепло от микросхем.
Светодиоды 5050 отличаются от светодиодов 3528 тем, что светодиоды 5050 могут комбинировать три разных чипа внутри корпуса, а создают миллионы цветовых вариаций .
Хотя микросхему 5050 можно использовать в одноцветных приложениях, мы обнаружили, что светодиоды 5050 лучше подходят для RGB, а светодиоды 3528 SMD с высокой плотностью лучше подходят для одноцветных приложений.
Светодиодная лента SMD 3528
Называются они SMD3528 потому что размер микросхемы 3,5 мм * 2,8 мм. Эти светодиодные чипы (по одному светодиоду на чип) яркие, но не такие яркие, как 5050, расположенные рядом.Однако при использовании в большем количестве может быть ярче, чем сопоставимая полоса 5050.
Эти светильники отлично подходят для подсветки телевизоров, цветных брызг на стенах, акцентного освещения для карнизов и картин, под столами и шкафами, барами и т. Д.
Светодиоды 3528 могут быть наиболее экономически эффективными, но они не будут такими яркими по сравнению с чипом 5050 по отдельности, но когда их 600 на катушке, они могут быть ярче, чем полоса 5050.
Совет по покупке: при сравнении светодиодных лент разных компаний, если обе конкурирующие ленты используют одни и те же микросхемы, посмотрите, сколько светодиодов находится на полосе, и посмотрите, какой световой поток определяет яркость.
Обратите внимание на количество светодиодов на фут или метр. При поиске яркой светодиодной ленты обязательно сравнивайте яблоки с яблоками, поскольку не все светодиодные ленты сделаны одинаково.
Смотрите : видео на YouTube, показывающее, как наши светодиодные ленты 3528 поставляются с 600 светодиодами на катушку вместо 300
3528 Светодиоды в различных светотехнических проектах
Другие размеры: 3020 светодиодных чипов и 3014 светодиодов высокой яркости с Светодиодные ленты
Серия UltraBright входит в число самых ярких светодиодных лент в мире!
3020 светодиодных чипов SMD
3014 светодиодных чипов
Хотя светодиоды SMD 5050 и 3528 были самыми популярными на рынке ленточных светильников, рынок светодиодов быстро изменился за последние несколько лет.
Сегодня доступно множество светодиодных чипов, которые на ярче, и более эффективны. Микросхемы 3020 SMD LED в нашей серии High CRI UltraBright и 3014 SMD LED в наших светодиодных ленточных светильниках Architectural Ultra Bright и Design Series Ultra Bright меньше и эффективнее своих предшественников. Поскольку размеры светодиодов намного меньше, мы смогли разместить их намного больше на ленточных светильниках, создав таким образом ослепляюще яркие светодиодные ленты.В наших промышленных светодиодных ленточных светильниках используется новый усовершенствованный чип 2835.
Итак, что все это значит?
Что выбрать: 5050, 3528, 3020, 3014 или другой размер, о котором я никогда не слышал?
Размер микросхемы и количество необходимых микросхем зависят от того, для чего будут использоваться светодиодные ленты.Мы можем помочь вам разработать ваш проект и выбрать необходимую полосу и чип бесплатно!
Рекомендуем сделать обзор вашего проекта и задать несколько основных вопросов.
Начните с решения, для чего вам нужно / для чего нужно освещение.
- Ознакомьтесь с нашим руководством по покупке
- Что это за проект? Вам нужно акцентное освещение, основное рабочее освещение, изменение цвета, освещение витрины, уличное освещение и т. Д.?
- Возможность диммирования или без диммирования?
- Какой цвет вам нужен?
- Вам нужен очень высокий индекс цветопередачи?
- Какая яркость нужна?
- Вам нужна гидроизоляция?
При покупке светодиодов обратите внимание и сравните следующее:
- Посмотрите, сколько светодиодов на катушке или на фут и общий люмен (яркость) светодиодной ленты
- Обратите внимание на CRI (индекс цветопередачи) — наш CRI находится в диапазоне от 80 до 95.
- Сколько ватт потребляет полоска?
- Внесены в список безопасности UL или ETL?
- Они диммируются?
- Сколько унций меди они используют в своей печатной плате для отвода тепла? (мы используем 2-4 унции)
- Какие типы светодиодных чипов используются?
- Как размещаются светодиоды? (будете ли вы получать один и тот же цвет при каждом заказе?) * Не решайтесь покупать, если поставщик не предлагает эту информацию, поскольку это важные характеристики, которые необходимо знать при покупке качественного продукта.
1. Что такое светодиодные ленты и на что они способны?
2. Что мне нужно знать, прежде чем я выберу светодиодную ленту?
3. Примеры и идеи светодиодных лент
4. Сравнительная таблица светодиодных лент
5. Как Flexfire LEDs производит светодиодные ленты высочайшего качества?
Есть вопросы? Наши специалисты по дизайну готовы помочь вам с любым вопросом!
3528 и 5050 SMD | Все, что вам нужно знать
Белая светодиодная лента, в которой используется микросхема 3528 SMD
Светодиод 3528 — это SMD-чип меньшего размера, чем те, которые используются в SMD-ленте 5050 LED, его размеры равны 3.5 мм x 2,8 мм. Светодиодный чип 3528 в основном используется в светодиодной ленте из 60 светодиодов на метр, потребляющей 4,8 Вт и при 12 В (обычно известной как светодиодная лента 4,8 Вт / м или 5 Вт / м). При таком количестве на метр этого SMD вы получите гладкий, яркий эффект, когда он будет освещен на поверхности, с выходным световым потоком около 330-360 люмен на метр (эквивалент галогена 40 Вт) в зависимости от цвета. Цвета, доступные в 3528 SMD, — теплый и холодный белый (могут быть выполнены все требования по шкале Кельвина), красный, зеленый, синий и янтарный.Наиболее распространенным типом применения светодиодной ленты 60 LED 3528 SMD является функциональное освещение, например, освещение цоколей, бухт, дома, бары, рестораны, гостиницы и т. Д.
Другой светодиодной лентой, использующей 3528 SMD, является светодиодная лента со 120 этими светодиодами на метр, потребляющими 9,6 Вт (широко известная как светодиодная лента 9,6 Вт / м или 10 Вт / м). Он доступен в тех же цветах, хотя и далеко не так популярен, как «стандартная» светодиодная лента с 60 светодиодами на метр. Выходная мощность будет ровно вдвое больше, так как при этом используется вдвое больше светодиодов, так что около 660-720 люмен на метр в зависимости от цвета.Области применения этой светодиодной ленты по-прежнему будут включать освещение, но там, где больше окружающего света, поэтому требуется более высокая мощность, чем 4,8 Вт п / м.
Обе эти светодиодные ленты доступны в версии IP67. Точки разреза для светодиодных лент будут составлять 50 мм для типа 60 светодиодов на метр и 25 мм для типа 120 светодиодов на метр.
При использовании 60 или 120 светодиодов на метр 3528 SMD не выделяют много тепла (их легко можно коснуться руками). Для них требуется печатная плата шириной не менее 8 мм, а для версии со 120 светодиодами на метр — печатная плата толщиной 2 унции.Если светодиодная лента, которую вы используете, соответствует этим требованиям, вы можете легко разместить ее в любом месте, так как в ней уже будет достаточно радиатора, чтобы не потребовалось экструзии алюминия.
Есть много марок 3528 SMD. Высококачественный брендовый Epistar SMD обеспечит вам самые яркие 3528 SMD на рынке, а также отличную однородность цвета и надежность с выходом 70% за 50 000 часов. Если вы выберете одну из более дешевых альтернатив, вы получите меньшую яркость, а также ненадежность и несоответствие цвета внутри барабана, а также между барабанами.
3528 Светодиодные ленты | Эльстар светодиод
Характеристики продукта
Светодиодная лента 3528, 120 / м, ширина 8 мм, катушка 5 м — Эти универсальные светодиодные ленты 3528 имеют мощность 9,6 Вт / м (3,2 Вт фут). В нем используется светодиодный чип 3528, размещенный через каждые 0,33 дюйма (8,3 мм). Эта светодиодная лента имеет освещение высокой плотности со 120 диодами на метр или (39 футов). Он разрезается через каждые 3 светодиодных чипа или 1 дюйм (25 мм) для 12 В постоянного тока и каждые 6 светодиодных чипов или 2 дюйма (50 мм) для 24 В постоянного тока. Ширина печатной платы этой светодиодной ленты 3528 SMD составляет 8 мм.Он имеет прочную клейкую ленту 3M на полосах IP20 и IP65, что позволяет ему отслаиваться и прилипать к большинству поверхностей. Светодиодные ленты 3528 SMD достигают максимального срока службы только при установке в алюминиевый профиль для рассеивания тепла, защиты от элементов и создания желаемых световых эффектов. Мы также можем предложить светодиодные ленты RGB 3528, которые помогут вам получить одобрение для ваших крупных проектов.
● Высокая плотность: 120 светодиодов на метр делают светодиодную ленту 3528 SMD более ровной, а если вы используете нашу направляющую с диффузорами, вы можете полностью избавиться от точек, что является желательной функцией при прямом освещении.
● Он яркий, но с возможностью диммирования, поэтому приобретите один из наших высококачественных диммеров и используйте рекомендуемый диммер, чтобы стильно отрегулировать интенсивность света, зная, что мы продаем лучшие диммеры, которые можно купить за деньги, так что ваши светодиоды прослужит долго.
● Создавать привлекательные проекты светодиодных лент проще, чем вы думаете.
● У нас есть вся необходимая светодиодная лента, разъемы, декодеры, блоки питания и металлический канал.
— Гарантия 2-5 лет.
— Доступен в красном, зеленом, синем, желтом, белом и теплом белом цветах.
— Внесен в список CE, RoHS
— Полностью регулируемая яркость
— Угол луча 120 °
— Эффективность до 90 лм / Вт
— Короткий шаг светодиода 5/16 дюйма (8 мм)
— Светодиоды двойной плотности для высокой яркости
— Термостойкий клей 3M для долговечной связи
— Выбор одного светодиода BIN для обеспечения однородности цвета
— Максимальная длина серии 32 фута 10 дюймов (10 Счетчиков)
— Компоненты высочайшего качества в упаковке 3528 Светодиоды SMD
Характеристики
| Модель №. | Цвет | Длина (м) | Кол-во светодиодов | Тип светодиода | Угол луча (градусы) | Напряжение (В постоянного тока) | Максимальная потребляемая мощность (Вт / м) |
| EST-312-R20 | красный | 5 | 600 | 3528 | 120 | 12 | 9,6 |
| EST-312-Y20 | Желтый | 5 | 600 | 3528 | 120 | 12 | 9.6 |
| EST-312-B20 | Синий | 5 | 600 | 3528 | 120 | 12 | 9,6 |
| EST-312-G20 | Зеленый | 5 | 600 | 3528 | 120 | 12 | 9,6 |
| EST-312-W20 | белый | 5 | 600 | 3528 | 120 | 12 | 9.6 |
| EST-312-WW20 | WW | 5 | 600 | 3528 | 120 | 12 | 9,6 |
Внешние размеры
— 12В 3528 Светодиодная лента
— 24V 3528 Светодиодная лента
Почему выбирают гибкую светодиодную ленту Elstar
1.Печатная плата : Elstar использует печатную плату не менее 2 унций, некоторые — 3 унции и 4 унции для лучшего рассеивания. Они на 100% состоят из чистой меди. Большая часть наших печатных плат является стандартом UL от производителя печатных плат компании Hongqi Lighting и основателя Soonest Electronics.2. Светодиодный чип : Elstar в основном использует светодиодные чипы марки Epistar. По желанию заказчика мы можем изготовить чипы других брендов, например, светодиодные чипы Cree, Samsung, Philips, San’an, Honglitronic и Smalite. Все эти светодиодные чипы высокого качества.Мы всегда ориентируемся на высокое качество.
3. Индекс цветопередачи : Elstar использует светодиодные чипы не менее Ra80 для наших светодиодных лент 3528. Когда мы тестируем интегрирующую сферическую машину, она обычно показывает Ra83 для большинства наших светодиодных чипов. Мы также используем светодиодные чипы Ra90 и Ra95 для специальных проектов. Мы можем предложить протокол испытаний для каждой партии нашей светодиодной ленты.
4. Однородность : Elstar всегда поддерживает одну и ту же цветовую температуру бункера для всей нашей светодиодной ленты 3528 SMD.Это очень важно для всех наших клиентов.
5. Рейтинг водонепроницаемости : Мы можем предложить не только традиционный процесс водонепроницаемости IP65, IP67, IP68, но также новый процесс экструзии силикона для водонепроницаемости IP65, IP66, IP67, IP68 в молочных капсулах без точек. Большинство наших водонепроницаемых форм находятся в частном режиме.
6. Команда инженеров : у Elstar есть собственная команда инженеров. Независимо от того, какая печатная плата гибкая или жесткая, наша команда инженеров может составить файл greber для клиентов в первый раз.Мы приветствуем все заказы OEM и ODM со всего мира.
Водонепроницаемые версии
Детали упаковки
| Размер коробки (мм) | Кол-во / Катушка (M) | Q’TY / CTN (катушка) | Вес брутто (кг) | IP-класс |
| 415 * 415 * 275 | 5 | 60 | 9 | IP20 |
| 415 * 415 * 275 | 5 | 60 | 14 | IP65 |
| 415 * 415 * 275 | 5 | 45 | 16 | IP68 |
[PDF] Lumimicro 3528 One Chip Specification
1 Док.Номер: LUMI P SPEC PIN-SMD LED Белый светодиод Одобрение покупателем Модель Дата выпуска LMFL2P35A1WHZ Проверено Утверждено D …
Lumimicro 3528 — Док. Спецификации одного чипа. Номер: LUMI 3528-2P- 05 08 17- SPEC3528-2PIN-SMD LED Белый светодиод
Одобрение клиента
Проверено
Модель
Одобрено
LMFL2P35A1WHZ03
170002 Дата выпуска 2005 —0003
Описание
Светодиод типа SMD
Написано
Проверено
Утверждено
Контактное лицо Тел .: 82-31-213-9200 Факс: 82-31-213-9210 Домашняя страница: www.lumimicro.com
-1-
www.lumimicro.com
Lumimicro 3528 — Спецификация одного чипа
◆ Lumimicro FLASH LED P / N
-2-
www.lumimicro.com
Lumimicro 3528 — One Спецификация микросхемы
◆ Характеристики [1] Встроенный 1 микросхема Чип сверхсветового светодиода [2] Чип сверхсветового светодиода [3] Широкий угол обзора [4] Внешние размеры: 3,5 x 2,8 x 1,9 мм [5] Вывод корпус с двумя отдельными контактами
◆ Габаритные размеры
Знак полярности
Единицы: мм, допуск: ± 0.1
◆ Полярность светодиодной схемы
[2]
[1]
Mark
[2]
[2]
[1]
[1]
-3-
www. lumimicro.com
Lumimicro 3528 — Спецификация одного чипа
◆ Абсолютный максимальный номинальный параметр
Цвет
Символ
Номинальное значение
Единица
Все цвета
IF-1
30
мА Все цвета
мА
IPF-1
100
мА
Обратное напряжение
Все цвета
VR-1
5
В
Напряжение ESD
Все цвета
ESD-1
ESD-1
Температура хранения
All Color
TST
от -40 до + 120
° C
Температура пайки
All Color
TSD
260C в течение 5 секунд
° C
900 02 Прямой постоянный ток Прямой импульсный ток* 1
* 1
:
Прямой импульсный ток: ширина импульса
◆ Характеристики пиковой силы света [Условие: 20 мА — Ta = 25 ° C] Цвет интенсивности света
Деталь Нет.
Позиция
Обозначение
Единица МИН.
ТИП.
Max
Белый
LMFL2P35A1WHZ03
Интенсивность освещения
IV
1000
1500
2000
мкд
Белый
LMFL2P35A1WHX03
Интенсивность освещения
IV
1000
1500
2000
mcd
LMFL2P35A1WWZ03
Яркость света
IV
700
900
—
mcd
Характеристики Теплый белый
+ Допустимое значение:
+ Допустимое отклонение:
+ Допуск = 25 ° C] CCT Color
P / N
Item
Symbol
Ед. Изм.
ТИП.
Max
LMFL2P35A1WHZ03
Цветовая температура
CCT
4500,0
6500,0
10000,0
K
LMFL2P35A1WHX03
Цветовая температура
CCT
4500,0
6500,0
10000,0
K
LMFL2P35A1WWZ03
Цветовая температура
CCT
2800,0
3200,0
3800,0
K
Белый
Теплый белый
Допуск измерения: + / — 10%
-4-
.lumimicro.comLumimicro 3528 — Спецификация одного чипа
◆ Характеристики прямого напряжения [Состояние: 20 мА — Ta = 25 ° C]
Цвет прямого напряжения
Полностью белый
Элемент
Символ
Прямое напряжение
VF
Единица МИН.
ТИП.
Макс
3,0
3,4
3,8
В
Допуск измерения: + / — 10%
◆ Белый Спецификация корзины CIE [Состояние: 20 мА — Ta = 25 ° C]
Зеленый
Красный
Синий
-5-
www.lumimicro.com
Lumimicro 3528 — Спецификация одного чипа
◆ Оптические и электрические характеристики
Ta = 25 ° C
Ta = 25 ° C
IF = 20 мА / чип
IF = 20 мА / чип
Спектральный график
Допустимый ток на микросхему
VF: прямое напряжение (В), IF: прямой ток (м A), Ta: температура окружающей среды (° C)
-6-
www.lumimicro.com
Lumimicro 3528 — Спецификация одной микросхемы
◆ Направленность
Направление X
Направление Y
-7-
www.lumimicro.com
Lumimicro 3528 — Спецификация одного чипа
◆ Результаты по надежности
-8-
www.lumimicro.com
Lumimicro 3528 — Спецификация одного чипа
◆ Рекомендуемый рисунок накладки
Размер кармана -9-www.lumimicro.com
Lumimicro 3528 — Спецификация одного чипа
◆ Размеры катушки Φ 178
Φ 25 Φ 21,4
Φ 60
Φ 13,5
Φ 13,5
.4
9 12
Одна катушка
Единица
Допуск
Макс. 1,500EA
мм
0,1
◆ Специф.
LUMIMICRO
FLASH SIDE VIEW LED LED
— Алюминиевый мешок
Алюминиевый мешок
Катушка в мешке
Кремнезем в мешке
Количество товаров в мешке
1 катушка
1 Silica 1,500ea
— Спецификация коробки.
Коробка
Размеры (ширина / толщина) Единица: мм
Катушки в коробке
Товары в QNT в коробке
275/285/200
10
Макс .: 15000ea
— 10 —
www .lumimicro.com
Lumimicro 3528 — Спецификация одного чипа
◆ Спецификация этикетки.
Название модели Название ранга Дата отгрузки Количество ленты Lumimicro-Lot Номер
◆ Меры предосторожности при использовании Это устройство не должно использоваться с какими-либо жидкостями, такими как вода, масло, органический растворитель и т. Д. При необходимости промывки следует использовать IPA. использовал. Когда светодиоды горят, рабочий ток следует определять с учетом максимальной температуры окружающей среды. Светодиоды необходимо хранить, чтобы поддерживать чистую атмосферу.Если светодиоды хранятся в течение 3 месяцев или более после отправки с LUMIMICRO, для хранения следует использовать герметичный контейнер с атмосферой азота. Светодиоды необходимо припаять погружением в течение семи дней после вскрытия влагонепроницаемой упаковки. Упакуйте неиспользованные продукты в влагозащитную упаковку, сложите, чтобы закрыть любое отверстие, а затем храните в сухом месте. Внешний вид и характеристики продукта могут быть изменены для улучшения без предварительного уведомления. Эти светодиоды чувствительны к статическому электричеству и скачкам напряжения.При работе со светодиодами рекомендуется использовать браслет или антиэлектростатическую перчатку. Если к светодиодам будет приложено повышенное напряжение, превышающее абсолютный максимум, это вызовет повреждение светодиодов и приведет к их разрушению. Поврежденные светодиоды будут демонстрировать некоторые необычные характеристики, такие как заметно увеличенный ток утечки, напряжение включения становится ниже и светодиоды не горят при низком токе.
— 11 —
www.lumimicro.com
Lumimicro 3528 — Спецификация одного чипа
◆ Условия пайки
Dip Max 260C
Темп.(℃) Макс. 150C
Предварительный нагрев 120макс.
120сек.
① Условия погружения припоя Погружение выводов в ванну для пайки при MAX260 ℃ должно составлять максимум 5 секунд.
5 сек.
30 сек. RT
Время
Макс 240 ° C
Температура (℃)
Макс 150 ° C
② Условия оплавления Предварительный нагрев до 150 ℃ макс. в течение 2 минут макс. Температура пайки должна быть не более 240 ℃. в течение 5 секунд макс.
5 сек.
120 сек
Время
③ Для ручной пайки Не более 5 секунд при MAX300 ℃, под паяльником.
— 12 —
www.lumimicro.com
Процентная единица:%
Рабочая температура в помещении (Ta = 25 градусов C) 120 Относительная интенсивность (%)
IV Единица: cd
3528 1,9T Тепло-белый 1Chip LED — Температура помещения [Ta = 25 ℃] Срок службы Время Данные Время 0 1000 5000 10000 20000 40000 60000 1,158 1,132 1,088 1,040 1,004 0,988 Ток = 10 мА 1,168 1,142 1,119 1,086 1,053 1,019 0,971 0,938 Ток = 20 мА Время 0 1000 5000 10000 20000 40000 60000 100 99,17 96,92 93.10 88,99 85,97 84,62 Ток = 10 мА 100 97,97 95,09 92,25 89,21 85,04 82,17 Ток = 20 мА
100 80 60 40 Ток = 10 мА Ток = 20 мА
20 0 0
20000
40000
60000
Время (часы)
80000
100000
80000 0,936 0,881 80000 80,10 77,13
100000 0,879 0,824 100000 75,27 72,15
3528 Светодиодная лента — Получите гибкие светодиодные ленты на заказ сегодня в Elstar
Что такое светодиодные ленты 3528
Когда дело доходит до освещения ваших домов, офисов, промышленных помещений и т. Д., Нет ничего лучше гибких светодиодных лент.Они универсальны, просты в установке, легки в кармане и долговечны. Светодиодные ленты 3528 — одни из наиболее популярных гибких светодиодных лент на рынке. Это связано с тем, что они достаточно малы по размеру, чтобы их можно было установить в любом месте, не нарушая эстетики пространства, но при этом они обладают большим преимуществом, когда дело доходит до освещения вашего пространства.
Так что же на самом деле означает 3528? Как и все названия светодиодов, 3528 просто обозначает размер светодиодного чипа, установленного на полосе, который в данном случае составляет 35 мм × 28 мм.Светодиодные ленты Elstar 3528 представляют собой световые ленты SMD, то есть светодиоды устанавливаются на поверхность ленты. Это делает наши светодиодные ленты более эффективными и эффективными.
Технические характеристики светодиодной ленты 3528
3528 Светодиодные ленты SMD — популярный выбор среди пользователей светодиодов из-за их универсальности и простоты использования. Если у вас есть особый проект освещения, Elstar может помочь настроить светодиодные ленты на уровне SMD (читайте дальше, чтобы узнать больше). В то же время у нас есть множество светодиодных лент 3528 SMD, которые обязательно привлекут ваше внимание.
Вот три вида светодиодных лент 3528, которые предлагает Эльстар, а также их характеристики и функции.
3528 Светодиодная лента
Это самая базовая версия из семейства светодиодных лент 3528. Полоса оснащена высококачественными светодиодами, закрепленными на прочной, но гибкой полосе. Наши светодиодные ленты 3528 обладают следующими характеристиками:
Полностью регулируемая яркость: светодиодные ленты Elstar 3528 могут быть уменьшены до минимальной мощности или увеличены до 720 люмен на метр.Приглушить световую полосу можно с помощью одного из наших контроллеров светодиодных лент Elstar.
Прочная конструкция: Наши светодиодные ленты 3528 SMD имеют двухслойную печатную плату из чистой меди. Это помогает улучшить проводимость полосы по току и предотвращает падение напряжения.
Perfect Luminosity: Светодиодные ленты Elstar 3528 имеют угол луча 120 градусов, что означает, что свет равномерно распределяется в вашем пространстве.
Простая установка: Светодиодные ленты 3528 имеют клей 3M сзади, что позволяет легко прикрепить их к любой плоской поверхности.Если вы хотите установить светодиодные ленточные светильники на неровной поверхности, обратите внимание на наш алюминиевый профиль для светодиодного освещения.
- Гарантия
: на все светодиодные ленточные светильники Elstar 3528 дается гарантия от 2 до 5 лет, поэтому вы можете быть уверены в их качестве и производительности.
3528 Регулируемые полосы CCT
Если вы ищете более яркую светодиодную ленту, которая также дает вам контроль над цветовой температурой, то регулируемые полоски Elstar 3528 CCT — это то, что вам нужно.Регулируемые светодиодные ленты 3528 CCT имеют следующие атрибуты:
Регулируемый CCT: CCT определяет цветовую температуру светодиодных лент. Регулируемые полосы Elstar 3528 CCT позволяют изменять температуру белого света, отображаемого полосой. Это очень удобно, когда вы хотите изменить общее настроение вашего пространства без установки различных полос.
Несколько каналов: вы можете изменить цветовую температуру наших регулируемых полосок 3528 CCT с холодного белого на теплый белый.Полоски имеют 3 канала, которые позволяют легко переключаться между различными цветовыми температурами.
Больше яркости: Наши регулируемые полосы 3528 CCT содержат 120 светодиодов на метр полосы. Светодиоды производят больше света, чем стандартные светодиодные ленты 3528. Это делает регулируемую полосу 3528 CCT более ярким вариантом освещения.
High Performance: Регулируемые светодиодные ленты Elstat 3528 CCT поставляются с 3-летней гарантией, подтверждающей их высокую производительность и качество.
Встроенная регулируемая полоса 2-в-1 3528 CCT
Наша встроенная регулируемая полоса 2-в-1 3528 CCT сочетает в себе лучшее из обоих миров. Это дает вам свободу выбора желаемой цветовой температуры, а также возможность управления яркостью. Встроенная регулируемая полоса 2-в-1 3528 CCT имеет следующие атрибуты:
Greater Control: встроенная регулируемая полоса 2-in-1 3528 CCT обеспечивает больший контроль над цветовой температурой.Вы можете выбрать любую цветовую температуру от 2700K до 6500K.
Высокая яркость: Наша встроенная регулируемая полоса 2-в-1 3528 CCT содержит 120 светодиодов на метр полосы, что делает ее одной из наших более ярких светодиодных полос. Одна полоска создает достаточно света, чтобы осветить небольшое пространство.
Высокое качество: встроенная регулируемая полоса 2-в-1 3528 CCT поставляется с гарантией от 2 до 5 лет, что отражает наше обещание выпускать высококачественные продукты с высокими эксплуатационными характеристиками.
Типы светодиодных лент 3528 в Эльстар
Наша базовая модель светодиодной ленты 3528 доступна в нескольких различных конфигурациях. Мы понимаем, насколько разнообразными могут быть потребности в освещении, и поэтому наши светодиодные светильники соответствуют этому стандарту. Вот типы светодиодных лент 3528, которые предлагает Эльстар:
3528 SMD 60 светодиодов / м
Эта светодиодная лента состоит из 60 светодиодов, установленных на одном метре ленты. При ширине печатной платы 8 мм и напряжении 12 В постоянного тока эта светодиодная лента SMD 3528 потребляет 4 шт.8 Вт энергии на метр. Это однорядный светодиод, поэтому он не занимает много места и идеально подходит для освещения небольших помещений и проектов. Светодиодная световая лента доступна в красном, синем, зеленом, желтом, белом и теплом белом цветах.
3528 SMD 120 светодиодов / м
Если вы хотите, чтобы ваши светодиоды были ярче, используйте эту полосу. Он имеет 120 светодиодов на метр полосы, но ширина печатной платы остается 8 мм. Это означает, что полоска ярче, но не шире, что делает ее чрезвычайно универсальной.Это самая распространенная светодиодная лента 3528 SMD, представленная на рынке. Он потребляет 9,6 Вт энергии на метр и доступен в красном, синем, зеленом, желтом, белом и теплом белом цветах.
3528 SMD 240 светодиодов / м, однорядный
Этот светодиод 3528 SMD очень популярен в промышленных и коммерческих целях. Это связано с тем, что при 240 светодиодах на метр полосы светодиодная лента ярче и светлее. Все светодиоды смонтированы в один ряд с шириной печатной платы 10 мм. Полоса потребляет 19,2 Вт энергии на метр полосы, что делает ее эффективным способом освещения больших пространств.Вы можете купить 3528 светодиодов SMD 240 / м, однорядные, красного, синего, зеленого, желтого, белого и теплого белого цветов.
3528 SMD 240 светодиодов / м, двухрядный
Светодиодные лампы, используемые на фабриках, в операционных, на рабочих местах и т. Д., Требуют большей яркости, чем обычные светодиодные ленты. Поэтому компания Эльстар разработала двухрядную световую ленту из 3528 SMD 240 светодиодов / м. Эта светодиодная лента в два раза больше, чем у 3528 светодиодов SMD 240 на метр в один ряд, но при этом она всего на 5 мм шире. С шириной печатной платы 15 мм и потребляемой мощностью 19.Эта светодиодная лента мощностью 2 Вт / метр ярче, но эффективнее. Вы можете купить светодиодную ленточную лампу красного, синего, зеленого, желтого, белого и теплого белого цветов.
SMD LED 3528 Применение световых лент
Светодиодная лентаSMD LED 3528 — одна из самых универсальных светодиодных лент на рынке. Вы можете использовать полосы 3528 с более низкой плотностью для освещения таких элементов, как плинтусы и навесные светильники, в домах, барах, ресторанах, отелях и других местах. Их также можно использовать для акцентного освещения, освещения под шкафом, освещения лестницы, декоративного освещения и т. Д.
Полосы 3528 с более высокой плотностью можно использовать в местах, где требуется большое количество естественного освещения, например в офисах, школах, фабриках и т. Д. Более яркие световые полосы SMD LED 3528 можно использовать в операционных, на ювелирных фабриках, на верстаках, в контрольных лабораториях и т. Д. Они отлично подходят для рабочего освещения, вывесок, наружного освещения, освещения мероприятий и многого другого.
В чем разница между SMD LED 3528 с полосой 5050?
SMD LED Световые полосы 3528 и 5050 — это наиболее распространенные светодиодные лампы, представленные на рынке.Кроме того, они самые универсальные, поэтому вы чаще встретите их бодающимися головами. Две светодиодные ленты похожи в том, что их можно использовать для аналогичных целей, а для их установки или монтажа требуется один и тот же процесс. Но на этом сходство заканчивается.
Основное различие между светодиодной лентой 3528 и светодиодной лентой 5050 состоит в том, что последняя фактически представляет собой трехчиповый элемент. Это означает, что SMD LED 5050 фактически состоит из трех микросхем, установленных в одном светодиоде. Это открывает мир конфигураций RGB, которые не предлагает 3528.
Вот некоторые из основных различий между светодиодными лентами 3528 и 5050.
| Характеристики | 3528 | 5050 |
| Размер SMD | 35 мм × 28 мм | 50 мм × 50 мм |
| Количество чипов | Однокристальный | Трехчиповый |
| Светимость | от 360 до 720 люмен (на метр) | 1000 люмен и выше (на метр) |
| Цвета | Красный, зеленый, синий, желтый, белый, теплый белый | Красный, зеленый, синий, желтый, белый, теплый белый, RGB |
| Рассеивание тепла | Радиатор не требуется | Требуется радиатор (предпочтительно алюминиевый профиль) |
| Контроль | Полностью регулируемая, CCT Control | Полностью регулируемая яркость, управление CCT, управление RGB |
| Угол луча | 120 градусов | 120 градусов |
| Рекомендуемое приложение | Функциональное освещение, Рабочее освещение, Яркое окружающее освещение, Подсветка, Акцентное освещение, Освещение под столом / шкафом | Рабочее освещение, Освещение RBG, Яркое окружающее освещение, Освещение настроения, Освещение событий, Непрямое освещение, Вывески |
3528 Настройка светодиодных лент и оптовые заказы
Elstar специализируется на создании высококачественной светодиодной продукции, которая поможет вам эффективно осветить ваши помещения и проекты.Мы тщательно следим за процессом производства светодиодов, чтобы наша продукция выдержала испытание временем и своей производительностью. Но что действительно отличает нас от остальных, так это наша способность настраивать светодиодные ленты в соответствии с вашими потребностями.
Просто сообщите нам, что требуется для вашего проекта, и мы разработаем индивидуальные светодиодные ленты, которые будут соответствовать вашим целям, а также некоторые другие. Мы обеспечиваем индивидуальную настройку светодиодов на уровне печатной платы, чтобы гарантировать, что вы получите то, что обещали. Мы не только ведущие производители светодиодных лент, но и обеспечиваем дизайнерскую поддержку.Если вы не уверены, какой светодиодный продукт подходит для вашего проекта, наша команда экспертов поможет вам решить эту проблему.
Elstar предлагает решение для однооконного светодиодного освещения, которое удовлетворит все ваши потребности. Хотите осветить весь дом, фабрику, офис или склад? Не волнуйтесь, наша служба массового заказа светодиодов легко позаботится об этом. Мы отправляем оптовые заказы на светодиодные ленты по всему миру. Независимо от того, где вы находитесь и насколько велик (или мал) ваш световой проект, Elstar готов помочь вам осветить.
3528 Характеристики светодиодов smd, чтобы украсить вашу среду — Alibaba.com
Добавьте блеска своей среде с широким спектром светодиодов 3528 светодиодов smd , предлагаемых на сайте Alibaba.com. Обратите внимание на впечатляющие предложения, предлагаемые на эти удивительные продукты на сайте. Купите качественные 3528 smd led микросхемы с вашими точными спецификациями после просмотра обширного каталога продукции. Перед тем, как совершить крупную покупку, закажите образцы.Возьмите 3528 smd led спецификаций с индивидуальными логотипами и упаковкой.
Alibaba.com предлагает вам проверенных международных продавцов 3528 smd, спецификации с отзывами и полномочиями. Получите дешевые варианты этого продукта, которые удобны для карманов и экономят ваши деньги. Выберите высокую яркость 3528 smd led спецификации с низким энергопотреблением, чтобы снизить стоимость. Просматривайте и пользуйтесь продуктами с долгим сроком службы и простой установкой. 3528 smd led спецификация может быть доставлена в ваше помещение в кратчайшие сроки.
Приобретите высококачественный светодиод 3528 smd спецификации с высокой мощностью освещения, если вам нужна дополнительная яркость для вашего дома или других коммерческих объектов. Интеллектуальные системы освещения можно приобрести в соответствии с вашими требованиями после фильтрации поиска здесь. Выберите 3528 smd led спецификаций поставщиков и продуктов с расширенными сроками гарантии до 5 лет. Эти изделия доступны в различных цветовых оттенках для создания эффектных украшений. Эти высокомощные 3528 smd led устройства предназначены для улучшения вашей атмосферы.Некоторые разновидности, такие как теплый свет этих систем, также снижают нагрузку на глаза.
Огромный ассортимент светодиодов 3528 smd спецификаций На Alibaba.com доступны опций, которые вы можете выбрать и купить. Вы можете выбрать индивидуальные варианты продуктов, связавшись с продавцами через онлайн-чаты, изучив их учетные данные и отзывы. 3528 smd led спецификации поставщиков могут добавить в свой букет предложений через предложения со скидкой от международных оптовиков.
0.2w Epistar LED SMD 3528 Желтый узкоугольный SMD светодиодный объектив 60 градусов Технические характеристики
Подробное описание продукта
| Тип: | smd led | Материал микросхемы: | InGaN |
|---|---|---|---|
| Цвет излучения: | Желтый | Сила света: | Требования клиентов |
| Световой поток (лм): | 800-1000 мкд | Мощность: | 0.2W |
| Угол обзора (°): | 120 градусов | Индекс цветопередачи: | Нулевой |
| Цветовая температура: | 590-595 нм | Рабочая температура: | -20-85 |
| Марка чипа: | Epistar Chip, Sanan Chip, Epileds Chip | Ток: | 50 MA |
| Напряжение: | 2,0–2,4 В | Гарантия: | 2 года |
| Срок службы: | 50000-100000H | | |
0.2w Epistar plcc4 3528 Желтая узкоугольная светодиодная линза smd, 60 градусов, технические характеристики
Характеристики :
Размер 3,5 * 2,8 * 1,7 мм
Цвет излучения: зеленый, но красный, синий, Доступны янтарный, желтый, фиолетовый, розовый, теплый белый и белый цвета.
Упаковка: 2000 штук на катушке
Цвет лен: желтый
Сила света: 800-1000MCD
Ток: 50 мА
Напряжение: 2.0-2,4 В
Степень: 60
Упаковка в 8-миллиметровую ленту на катушке диаметром 7 дюймов.
Совместимость с оборудованием для автоматического размещения.
Совместимость с инфракрасным излучением и процессом пайки оплавлением в паровой фазе.
Монохромный тип.
Сам продукт останется в соответствии с версией, соответствующей требованиям RoHS.
Описания :Тип светодиодной рамки Yh4528YD60 меньше, чем у SMD-светодиода. компоненты, что позволяет уменьшить размер платы, повысить плотность упаковки, меньшее пространство для хранения и, наконец, меньшее оборудование.
Кроме того, легкий вес делает их идеальными для миниатюрных приложений и т. Д.
Приложения :Автомобильная промышленность: Подсветка приборной панели и переключателя.
Телекоммуникации: Индикатор и подсветка в телефоне, звуке и факсе.
Плоская подсветка ЖК-дисплея, переключателя и символа.
Автомобильный свет
Общего назначения.
Размер упаковки:
Номер детали Материал микросхемы Цвет линз Цвет источника Yh4528YD60 АлГаИнП Прозрачная вода желтый
Наши преимущества
Описание продукта
.хорошее сырье
2. Медный слой
3. Соединение с золотым проводом
4. Санановые чипы
5. Срок службы легко> 50 000 часов
| СВЕТОДИОДНЫЕ ЛАМПЫ НА ПОВЕРХНОСТИ | |||||||||
| Тип продукта: Yh4528DY60 | |||||||||
| Абсолютные максимальные характеристики (Ta = 25 ° C) | |||||||||
| Параметр | Символ | Значение | Блок | ||||||
| Прямой ток | Если | 50 | мА | ||||||
| Обратное напряжение | VR | 5 | В | ||||||
| Рассеиваемая мощность | Pd | 0.2 | Вт | ||||||
| Диапазон рабочих температур | Верх | -25 ~ + 80 | ° С | ||||||
| Диапазон температур хранения | Tstg | -30 ~ + 85 | ° С | ||||||
Пиковый импульсный ток (режим 1/8 f = 1 кГц) | Ifp | 70 | мА | ||||||
| Электрооптические характеристики (TA = 25 ° C) | |||||||||
Параметр | Тест Состояние | Символ | Значение | Блок | |||||
| Мин. | Тип | Макс | |||||||
| Длина волны | Если = 50 мА | WL | 590 | — | 595 | НМ | |||
| Прямое напряжение | Если = 50 мА | Vf | 2.0 | – | 2,4 | В | |||
| световой поток | Если = 50 мА | φ | 800 | – | 1000 | MCD | |||
Угол обзора при 50% IV | Если = 50 мА | 2θ 1 /2 | – | 120 | – | градусов | |||
Индекс цветопередачи | Если = 50 мА | CRI | – | – | – | Ra | |||
| Обратный ток | Vr = 5 В | Ir | – | 5 | – | мкА | |||
Размеры рулона :
Размеры несущей ленты :
Загруженное количество 2000 шт.
