Соединение проводов в распределительной коробке: способы и этапы соединения

Работа с электричеством не терпит халатности, поэтому в предстоящем процессе нужно разобраться досконально. Один из важных аспектов — это соединение проводов в распределительной коробке, так как от качества выполненной работы зависит работоспособность самой системы и ее безопасность, как электрическая, так и пожарная.

Распределительная коробка и что она собой представляет

Все провода, обеспечивающие электроснабжение в доме или квартире, выходят из электрического щитка. Каждое помещение имеет несколько розеток и выключателей. Чтобы собрать все провода в одном месте и собрать схему соединений, были придуманы распределительные коробки. Именно здесь выполняется их соединение, для дальнейшей работы всех устройств. Для прокладки проводки используют установленные правила, описанные ПУЭ, в которых оговорены правила прокладки проводов и кабелей. В ней же прописаны и рекомендации относительно проведения соединений и ответвлений проводов, именно в распредкоробке.

Согласно этим рекомендациям, провода проводят по верхней части стены, на расстоянии 15 см от поверхности потолка. Как только провод доходит до места поворота, его опускают перпендикулярно вниз, а в месте ответвления специалист устанавливает коробку. По такому принципу происходит соединение всех жил проводки по заданной схеме.
В зависимости от типа установки коробки бывают:

• внутренние, используемые для скрытой проводки;
• наружные, используемые для наружного соединения.

При установке внутренней коробки в стене нужно сделать отверстие, в которое затем устанавливают коробку. Когда кабель будет подведен и соединен, коробку закрывают, и крышка получится на одном уровне с поверхностью стены. В некоторых случаях, такую коробку маскируют обоями или тонким слоем штукатурки.

Если толщина стен не позволяет установить внутреннюю коробку, то единственным выходом будет установка коробку наружного типа. Ее крепят на поверхность стены, поэтому сложных подготовительных работ не потребуется.
В зависимости от формы, коробка может быть:

• круглой;
• прямоугольной.

Количество выводов разное, в большинстве случаев их 4, но бывает и больше. Каждый вывод оборудован резьбой или штуцером, к которому будет удобно прикрепить гофрошланг. Гофрошланг предназначен для удобного расположения электропроводов, поэтому замена поврежденного кабеля не вызовет сложностей даже у новичка:

• отсоединить гофрошланг от распредкоробки;
• отсоединить от розетки или выключателя;
• немного потянуть;
• вытянуть;
• на его место протянуть другой.

Если прокладка кабеля осуществлялась в штробу, то его замена будет более сложной. Вам нужно будет продолбить стену и изъять поврежденный кабель, а на его место уложить новый. После таких работ придется ремонтировать стену.
Задача распределительных коробок:

• Повысить ремонтопригодность системы электропитания. Доступность всех соединений позволяет выявить поврежденный участок цепи. Если все провода были уложены в гофрошланги или трубы, то замена поврежденных не вызовет больших затруднений.
• Обеспечение свободного доступ к местам соединения. Так как основная часть проблем с электрикой возникает из-за некачественного или неправильного соединения, то проверить их состояние можно без труда, открыв распредкоробку.
• Обеспечение пожарной безопасности.
• Экономия финансовых средств. Используя распредкоробку, вам не придется прокладывать кабель к каждой розетке.

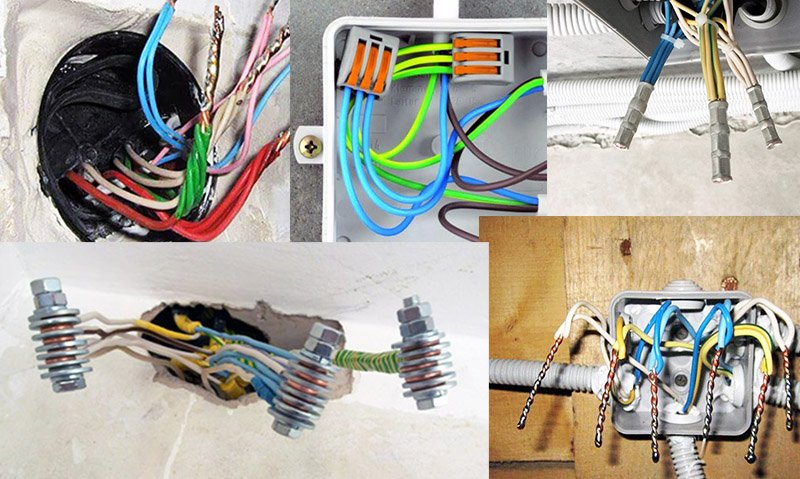

Виды соединений

Распредкоробка предназначена для соединения электропроводов. Каким это будет выполнено способом, не важно, главное, чтобы конечный результат обеспечил надежность, безопасность и работоспособность всех приборов. Для соединения используют несколько методов:

Чтобы определить для себя оптимальный способ соединения проводов, необходимо разобрать каждый из них и узнать достоинства и недостатки каждого способа.

Клеммные колодки

Это детали из пластика, внутри которых установлена латунная втулка с закручивающимися винтиками с двух сторон.

Для скрепления этим способом необходимо вставить зачищенные концы с двух сторон колодки и приложив небольшое усилие затянуть винты. Этот способ не сложный, но нужно иметь в виду, что колодки бывают с различными выходными отверстиями, подходящими под определенный размер сечения провода.
Достоинства:

• невысокая стоимость;
• надежное соединение;
• возможность соединения алюминиевых жил с медными.

Недостатки:

• Такие изделия часто встречаются с плохим качеством, поэтому о качественном соединении говорить сложно.
• Они позволяют соединить только два проводка между собой.
• Для соединения алюминиевых и многожильных проводов такие колодки не рекомендуют. Это объясняется тем, что алюминий очень хрупкий, а жилы очень тонкие, поэтому при сильном затягивании винтов может произойти повреждение контактов.
• Пайка способна обеспечить более надежное соединение.

connects wires by a clip

Пружинные клеммы

Это более современное изобретение, которое стало незаменимым и эффективным помощником при выполнении таких работ.

В отличие от предыдущего варианта, вместо винта используется специальный механизм, который позволяет аккуратно зафиксировать провод, не повреждая его. Принцип соединения очень прост, зачищенные концы вставляют в отверстия коробки.
На рынке можно найти несколько моделей этих изделий. Они бывают одноразового и многоразового типа. Одноразовые колодки предназначены для одноразового использования, в случае их повреждения, и необходимости замены, колодки необходимо заменить на новые, так как предыдущие уже сохранить не получится. Они повторно не используются.
Цена на многоразовые клеммы немного больше, но зато вы сможете менять провода и соединять их заново, используя одни и те же пружинные клеммы.
Достоинства:

• возможность соединения проводов из алюминия и меди;
• возможность соединения нескольких жил за один раз;
• соединение тонкого многожильного провода без повреждений;
• компактные размеры;
• для работы не понадобится много времени;
• качественное соединение;
• встроенный индикатор, для контроля работы электросети.

Единственный недостаток таких клемм – их высокая цена.

Колпачки СИЗ

Соединительные изолирующие зажимы, именно так расшифровуется СИЗ. В народе их называют проще, колпачки. Внешне они и напоминают колпачки, выполненные из пластика. Внутри располагается пружина, которая и удерживает жилы.

Такие изделия чаще остальных применяют для скрепления жил в распредкоробках.
Достоинства:

• доступная цена;
• отсутствие возможности возгорания, что объясняется материалом изготовления;
• быстрая установка;
• большой выбор изделий по размерам и цвету.

Недостатки:

• изоляция и фиксация не отличается высоким качеством;
• соединение алюминия с медью невозможно.

Опрессовка гильзами

Этот вариант считается самым надежным. Его суть проста, для стыковки зачищенные концы вставить в специальную гильзу и обжимают. В завершении гильзу изолируют.

Расположение проводов может быть любым, как с двух столон гильзы, так и с одной. В первом случае, стык проводов должен приходиться на середину гильзы, во втором случае, суммарное сечение проводов не должно быть больше сечения гильзы.
Достоинства:

• соединение и изоляция высокого качества;
• небольшая стоимость.

Недостатки:

• один раз, использовав гильзу, ее нельзя восстановить, она одноразовая.
• наличие специального инструмента: пресс-клещей и трубореза.
• наличие специальной гильзы для скрепления алюминиевой и медной жилы.
• Работы по монтажу таким способом потребуют больше времени.

Пайка либо сварка

Использовать сварку или пайку рекомендуют все опытные электрики. Чтобы соединить несколько жил в распредкоробке, следует выполнить такие действия:

• оголить концы проводов;
• скрутить подготовленные концы;
• спаять провода паяльником или газовой горелкой;
• дать остыть спайке;
• заизолировать концы изолентой, термоусадочной трубкой или кембриком.

Обратите внимание, что охлаждать концы с припоем в воде категорически запрещено, это может привести к ухудшению качества скрепления.

Достоинства:

• надежное и крепкое скрепление проводов.

Недостатки:

• наличие специального инструмента и навыки работы с ним;
• сложность процесса пайки;
• неразъемное место соединения;
• ограничение на некоторые условия использования, озвученное в ПУЭ;

Скрутка и изоляция

Старый, но действенный способ скрепления двух и более проводов. Принцип работ простой, зачистить концы и тщательно скрутить между собой при помощи пассатижей. Место скрутки обязательно изолируется.
Достоинства:

• простота в работе;
• минимальные материальные затраты или их полное отсутствие, если у вас уже есть приобретенная изолента.

Недостатки:

• не самое качественное скрепление;
• соединять алюминиевые и медные жилы нельзя.
• увеличение сопротивления скрутки со временем.

В большинстве случаев этим способом пользуются при проведении временной электропроводки, а для изоляции используют кембрики.
На данный момент ПУЭ запрещает этот способ соединения т.к.со временем увеличивается сопротивление скрутки и контакты начинают греться.

Зажим «орех»

Крепление с помощью зажима «Орех» используется достаточно часто. Это зажим с двумя пластинами и 4 винтами по углам. Для скрепления вам нужно зачистить концы жил, ввести их в пластину и закрепить их, при помощи болтов. Сверху одеть карболитовую оболочку.
Преимущества:

• небольшая стоимость;
• отсутствие сложностей во время крепления;
• соединение медных и алюминиевых жил;
• изоляция высокого класса.

Недостатки:

• такое крепление требует периодической проверки, и в случае ослабления, винты нужно подтянуть;
• размеры такого зажима не позволят разместиться в распредкоробке.

Использование болта

Скрепление при помощи болтов это не только самый простой способ, но и достаточно эффективный. Все что понадобится для работы это болт, 3 шайбы и гайка.
Суть крепления очень простая, на резьбу болта нужно надеть шайбу, накрутить защищенную жилу, сверху снова шайбу, снова жила, и завершает снова шайба. В завершении всего, болт прочно закручивается гайкой и изолируется.
Достоинства:

• минимальные затраты и простое выполнение работы;
• соединение алюминиевых и медных жил.

Недостатки:

• слабое качество крепления;
• большой расход изоленты;
• болт с изолентой может не поместиться в распредкоробку.

Что делать, если проводов несколько?

В обычной ситуации вам приходилось скреплять только два провода. Но что делать, если таких проводов несколько?
Для этого есть несколько решений:

Как произвести соединение проводов в распределительной коробке мы уже рассказали, и каким из них вы воспользуетесь, решать вам. Но, специалисты советуют отдать предпочтение первому способу, так как он наиболее эффективный.

Что делать, если жилы разного сечения?

Для качественной стыковки проводов с разным сечением, специалисты рекомендуют использовать пружинные или обычные клеммные колодки. Ваша цель, прочно зафиксировать провода винтом.
Если используемые жилы выполнены из разного материала, то для предотвращения окисления нужно брать колодки с пастой.
Альтернативным способом крепления будет их спаивание.

Как соединить многожильные и одножильные провода

Скрепление таких проводов по отдельности не имеет специальных условий, поэтому вы можете использовать любой приведенный способ. Для удобства, мы привели преимущества и недостатки каждого из них, поэтому изучив их внимательно, вы без труда определитесь с методом крепления.

Скрутка проводов в распределительной коробке: пошаговая инструкция, советы мастеров

В процессе ремонта хозяева дома или квартиры сталкиваются с необходимостью выполнить монтаж распределительных коробок. Провода в них нужно правильно монтировать. Самым известным способом в этом случае является скрутка. У него есть определенные преимущества и недостатки. Выполнить скрутку в распределительной коробке своими руками сможет практически каждый. Но при этом нужно узнать обо всех нюансах такой работы. Как выполнить скрутку, будет рассмотрено далее.

С чего начать?

Одним из самых давних способов подключения электрики является скрутка проводов в распределительной коробке. Как правильно выполнить подобную процедуру? Прежде чем приступать к выполнению подобной задачи, нужно рассмотреть все особенности этого процесса.

Нужно понимать, что неправильно выполненное соединение несет потенциальную угрозу для жильцов дома, их соседей. Раньше скрутка была единственным способом соединения проводов. Но со временем эта технология совершенствовалась. Люди стали применять больше электрических приборов, которые имеют высокую мощность. Поэтому на электрическую систему сегодня действуют значительные нагрузки. Обычная скрутка, к сожалению, не выдерживает такого воздействия.

Нужно помнить, что соединение проводов в распределительной коробке по ПУЭ не может быть выполнено с помощью обычной скрутки. В процессе строительства или реконструкции нельзя сдать в эксплуатацию объект, который имеет в этой конструкции провода, соединенные представленным способом.

Однако скрутка не теряет своей актуальности и сегодня. Применяются ее усовершенствованные разновидности. Обычная используется домашними мастерами при подключении проводов с незначительной нагрузкой. Соединение – это слабое место всей электрической системы, поэтому оно должно быть выполнено правильно. Последствиями халатного отношения к требованиям ПУЭ станет не только возможное поражение током пользователей электросети, но и возможность возникновения пожара. В этом случае неправомерные действия хозяев дома или квартиры могут стать поводом для привлечения их к уголовной ответственности. Чтобы этого не произошло, нужно выполнять все работы по подключению электрики правильно.

Распространенные ошибки

Перед началом работы нужно ознакомиться с установленными требованиями относительно скрутки проводов в распределительной коробке по ПУЭ. Это позволит избежать ошибок. Начинающий электрик должен изучить все требования, которые выдвигаются подобными правилами к созданию соединений.

Некоторые мастера пренебрегают требованиями к личной безопасности. Они применяют неподходящий инструмент, который не имеет защиты от поражения электрическим током. Также важно работать в прорезиненной обуви, отключив электропитание в квартире или доме. Это простые правила, которые нужно выполнять в процессе работы.

Скрутки электрических проводов в распределительной коробке нужно делать по установленной методике. Недопустимо накручивать один провод на другой. Такую ошибку часто допускают начинающие электрики. Жилы в обязательном порядке должны равномерно накручиваться одна на другую. Только в этом случае обвитие может гарантировать достаточную механическую прочность такого соединения. Ток в этом случае будет проходить по проводнику правильно. Такое соединение при правильной эксплуатации прослужит много лет.

Многие мастера допускают ошибку при выборе длины скрутки. Ее размер должен соответствовать требованиям инструкции. Слишком короткое соединение легко разрывается. Существует определенная зависимость между длиной скрутки и толщиной провода. Чем он тоньше, тем короче может быть соединение. Толстые жилы требуют длинной скрутки.

Разновидности

Как сделать скрутку проводов в распределительной коробке? Для этого применяется несколько способов. Выполнив их правильно, можно создать качественное соединение, которое будет безопасно эксплуатироваться несколько десятков лет.

Стоит придерживаться простого правила, которое гласит, что с помощью скрутки можно соединить только однотипные провода. Если же они разные, потребуется применять специальные клеммы, зажимы. Электрики чаще всего используют следующие разновидности скрутки:

• простая;
• скрутка желобком;
• бандажная.

Перечисленные способы могут применяться параллельно, последовательно или с ответвлением. У каждого подвида есть свои особенности. Так, простой способ соединения проводов при помощи скрутки широко применяется домашними мастерами для выполнения соединения в распределительной коробке. Однако для увеличения его надежности применяются дополнительные элементы, например, специальные колпачки.

Если нужно соединить жилы большого диаметра, используется бандажная скрутка. Методика желобком применяется преимущественно для алюминиевого провода. Очень важно выполнять такое соединение с большой степенью точности.

Стоит отметить, что скрутка проводов в распределительной коробке с помощью представленных способов применяется только в том случае, если сечение жил не превышает 10 мм². Обычно в бытовых условиях применяются провода с сечением 1,5 или 2,5 мм².

В каких случаях скрутка недопустима

В некоторых случаях недопустимо использовать скрутку проводов в распределительной коробке. Как правильно выполнить соединение, указано в ПУЭ. Конечно, независимо от требований стандартов, скрутка остается самым популярным типом соединения. От нее не откажутся как профессиональные, так и начинающие мастера.

Но при этом следует помнить, что с течением времени такая фиксация постепенно ослабевает. Это объясняется остаточной упругой деформацией жил. В месте крепления переходное сопротивление растет, что приводит к перегреву провода. В этом случае соединение нарушается. Только грамотно выполненная скрутка прослужит долго.

В некоторых ситуациях из-за особенностей такого соединения нельзя даже думать о его применении при подключении. Таким ограничением может быть ток в электрической цепи, который превышает 3 А. Также категорически исключено применять представленный тип соединения, если коробка находится в горючем материале.

Если мастер является профессиональным электриком, ему также запрещено применять этот способ коммутации. В противном случае он будет нести ответственность, вплоть до уголовного наказания. Мастер, соединивший провода при помощи представленной методики, подвергает заказчиков потенциальному риску. Если произойдет возгорание (что не является редкостью при использовании скрутки), вина всецело ложится на электрика. Поэтому мастера сегодня избегают применять этот способ при выполнении своих профессиональных обязанностей.

Простая скрутка

Если, например, нужно выполнить скрутку медных проводов в распределительной коробке, которые являются однотипными, можно воспользоваться следующей инструкцией. Нужно отключить напряжение в сети. Далее обе жилы необходимо качественно зачистить. Но при этом действовать нужно осторожно, чтобы не повредить жилу.

Длина скрутки проводов в распределительной коробке может быть разной. Но стандартом считается показатель 5 см. Этого вполне достаточно, чтобы создать прочное соединение на проводах 2,5 мм².

Можно воспользоваться специальным инструментом для скрутки проводов в распределительной коробке. С помощью него легко снять изоляцию с провода, не повредив его. После этого оголенные контакты нужно протереть салфеткой, смоченной в ацетоне. Обезжирив поверхность, нужно зачистить концы наждачной бумагой. Обработку проводят до появления металлического цвета.

Сначала жилы скрещивают, а затем их скручивают с помощью пассатижей. Действовать нужно аккуратно, чтобы витки были равномерными. Должно получиться не менее 5 витков. Готовую скрутку изолируют. Для этого применяется изолента. Вместо нее лучше применять термоусадочные трубки. Их еще называют кембриками. Такие материалы качественно защитят место соединения от неблагоприятного воздействия окружающей среды. Если выполнить все действия в соответствии с инструкцией, можно получить надежную фиксацию проводов. Лучше всего этот способ применять для медного провода.

Скрутка одножильного и многожильного провода

Более сложной задачей является фиксация одножильного и многожильного провода. В этом случае также рекомендуется прибегнуть к иной методике. Но если другого выхода нет, то возможна скрутка в распределительной коробке 6 проводов многожильного типа с одножильным кабелем. Действовать нужно по инструкции, не пренебрегая ни одним этапом проведения работы.

Сначала провода оголяют с помощью специального инструмента. Если его нет, можно воспользоваться ножом, но действовать нужно осторожно. Длина оголенной жилы должна составлять не меньше 5 см. Далее концы одно- или многожильного провода обрабатывают ацетоном и наждачной бумагой.

Когда подготовительные работы будут выполнены, два провода скрещивают и на расстоянии 2,5 см от края начинают наматывать многожильный провод.

Рассматривая методику, как делать скрутки проводов в распределительной коробке, стоит уделить внимание процессу накрутки. Все тонкие жилы должны ровно ложиться на моножилу. Дальше с помощью пассатижей свободный конец нужно загнуть в сторону витков. Одножильный провод плотно прижмет участок, на который намотан многожильный. Соединение изолируется с помощью кембрика.

Эту же методику применяют в том случае, если нужно выполнить фиксацию двух многожильных проводов. Стоит помнить, что соединять алюминиевую и медную жилы нельзя. Такое действие приведет к быстрому разрушению места соединения. В итоге произойдет короткое замыкание, провод перегреется. Из-за этого может начаться пожар. Поэтому нужно совмещать только идентичные материалы.

Советы профессионалов

Специалисты дают совет, как сделать скрутку проводов в распределительной коробке. Если хозяева дома все же решили выбрать именно эту методику для соединения жил кабеля, лучше всего дополнительно спаять или сварить место крепления. Это значительно повысит безопасность соединения. Оно станет неразрывным, а поэтому надежным. Если жилы имеют большой диаметр сечения, применение представленных дополнительных действий является обязательным.

Специалисты советуют применять при соединении проводов клеммы Wago. Это значительно упростит процесс крепления, а также сделает эксплуатацию электрической системы безопасной. С помощью таких приспособлений для скрутки проводов в распределительной коробке можно коммутировать кабели из меди и алюминия, жилы разного сечения.

Еще одним надежным методом фиксации является применение зажимов СИЗ. Это недорогие приспособления, которые в несколько раз повышают безопасность соединения. Не стоит экономить на собственной безопасности. Современные приспособления отличаются приемлемой стоимостью. Они обеспечивают высокий уровень безопасности.

Если фиксация была выполнена методом скрутки, не стоит сразу прятать провода в коробку. Нужно включить сеть, а затем электрические приборы. В течение нескольких часов при максимальной нагрузке на линию нужно наблюдать за местом скрутки. Только если с ним все в порядке, можно установить их в предназначенном для этого месте. Если крепление греется, нужно переделать работу снова. Это значит, что место соединения получилось ненадежным.

Пайка или сварка

Скрутка проводов в распределительной коробке будет надежной, если ее спаять или сварить. Для этого потребуется воспользоваться специальным инструментом и материалами. Зачистив концы, их скручивают. Действия похожи на простую скрутку. Но после создания такого соединения, скрученные концы окунают в расплавленный предварительно припой. Жилы опускают после этого в паяльную ванну. Когда материал остынет, нужно место крепления дополнительно защитить кембриком. Можно применять также изоленту.

Также допустимо воспользоваться паяльником. Но этот способ практически невозможно применить, если требуется спаять 3–4 жилы со стандартным сечением (2,5 мм²). В этом случае выполнить спайку можно только при наличии у инструмента толстого жала из меди. Оно должно характеризоваться высокой теплоемкостью. Мощность паяльника должна быть не менее 40 Вт (лучше 60 Вт).

Стоит отметить, что остужать место фиксации при использовании метода пайки в холодной воде категорически запрещено. Крепление в этом случае получится некачественным. В материале появляются из-за резкого перепада температуры микротрещины.

Преимущества и недостатки

Скрутка проводов в распределительной коробке, усиленная методом пайки, имеет высокую надежность и качество места фиксации. Но у этой методики есть и определенные недостатки. О них нужно узнать до начала работы.

Недостатком пайки является потребность приобретать специальный инструмент, с которым нужно уметь правильно обращаться. Процесс фиксации в этом случае получается весьма трудоемким. Конечный результат в итоге получается неразъемным. Чтобы разъединить провода, их нужно будет разрезать. Проводники при этом укоротятся.

ПУЭ также ограничивают применение этого подхода для жилых помещений. В горючих материалах применение подобного типа соединений недопустимо. С течением времени место пайки теряет напряжение, снижается показатель электропроводности.

Применение шуруповерта

С помощью шуруповерта можно создавать равномерную скрутку. При этом применять дополнительные приспособления не потребуется. Провода готовят к проведению соединения. Концы кабеля изгибают и устанавливают их в патроне шуруповерта. Его нужно зажать. Дальше необходимо нажать на кнопку инструмента. Обороты следует выставить небольшие. Провод при этом надо удерживать плоскогубцами. Когда скрутка будет выполнена, кончики обрезают. Дальше можно изолировать скрутку с помощью кембрика или изоленты. Но лучше дополнительно укрепить соединение с помощью пайки. Шуруповерт обеспечивает равномерность накрутки проводов друг на друга. Это повышает качество соединения.

Как соединять провода в распределительных коробках?

При работе с электропроводкой повсеместно применяются распределительные коробки. Они позволяют экономичнее расходовать электрический кабель, поскольку делают необязательным прокладку отдельного кабеля до каждой розетки и каждого выключателя. Требуется лишь протянуть до нужной комнаты единственный кабель, а затем в распределительной коробке создать необходимые ответвления. Соединения проводов при этом оказываются доступными для ревизии, что делает возможным регулярную проверку состояния контактов.

Распределительные коробки бывают накладными, крепящимися к поверхности стены и встраиваемыми в заранее подготовленное углубление в стене. Материал, как правило — пластик, но также встречаются изделия из стали с антикоррозийным покрытием. В накладных коробках ввод кабеля осуществляется через сальники, препятствующие проникновению внутрь влаги, пыли и насекомых.

Использование распределительных коробок предъявляет высокие требования к надежности соединений проводов внутри них. Поэтому применение простых скруток запрещается. Тем более что имеется немало надежных вариантов соединений, каждый из которых обладает собственными преимуществами и недостатками.

Способы соединения проводов в распределительных коробках

Наиболее распространенными можно считать следующие 4 способа:

1. Скрутка с последующей пропайкой или сваркой соединяемых проводов.
2. Опрессовка.
3. Болтовые соединения.
4. Клеммные колодки и сжимы.

Выбор того или иного вида соединений определяется типом соединяемых проводов, сечением их жил, из какого металла они выполнены.

Скрутка с пайкой или сваркой

Этот способ лучше всего подходит для соединения медных проводов. Они в равной мере хорошо паяются и поддаются сварке. Пайка пригодна и для многожильных проводов, и для одножильных. Сваркой же соединяют одножильные провода.

Не рекомендуется скручивать вместе провода из меди и алюминия. Качество контакта этих металлов быстро становится неприемлемым. Плюс алюминий плохо поддается пайке и сварке. Также не удастся качественно пропаять скрутку из алюминиевых жил, поэтому для соединения таких проводов следует использовать другие способы. Подробнее об этом написано в этом материале.

Опрессовка проводов

В этом случае применяются специальные гильзы. После опрессовки они образуют плотный контакт с проводами, защищая их от воздействия внешней среды. Необходимым оказывается использование специального обжимного инструмента.

Доступно несколько разновидностей обжимных гильз:

• гильзы медные (ГМ), лишенные какого-либо покрытия;
• гильзы медные луженые (ГМЛ), поверхность которых покрыта сплавом олова, предотвращающим окисление и коррозию меди;
• гильзы алюминиево-медные (ГАМ), используемые для соединения проводов из меди и алюминия;
• гильзы алюминиевые (GL), используемые для соединения проводов из алюминия;
• гильзы соединительные изолированные (ГСИ), обладающие слоем ПВХ изоляции поверх луженой трубки.

Болтовые соединения

Для соединения электрических проводов можно использовать подходящий болт с гайкой и несколькими шайбами. Для этого оголенные концы проводов скручивают колечком по диаметру болта. Если нужно соединить провода из разных металлов, то их разделяют шайбами. Получается надежный контакт, но весьма громоздкий. Особенно, если нужно соединить сразу несколько проводов вместе.

Клеммные колодки и сжимы

Эти изделия в последние годы получили большое распространение благодаря удобству монтажа проводки. Нужно лишь оголить кончик провода, вставить его в клеммник и затянуть винт. Еще легче работать с самозажимными изделиями. Внутри них имеется пружина, надежно фиксирующая вставленный в клеммник провод.

Клеммники можно применять для соединения проводов из разных металлов. Но только однопроволочных. Чтобы соединить многопроволочные провода с помощью клеммников следует сперва обжать их концы специальными наконечниками.

При любом способе соединения необходимо периодически выполнять их ревизию, чтобы своевременно заметить следы нагара или оплавления изоляции. Конструкция распределительных коробок позволяет делать это многократно благодаря съемной крышке.

Соединение проводов в коробке: пайкой опрессовкой клеммами

Привет всем посетителям блога. Давайте поговорим, как проделать соединение проводов в коробке, на случай если вам придется это делать самостоятельно.

Ни один электромонтаж не обходится без данного мероприятия. Соединять приходится провода многожильные, моножильные, разного сечения, из разного материала изготовления (медь, алюминий).

Алюминиевая электропроводка это конечно прошлый век, но имеет место и сейчас, по разным причинам, основная это конечно цена или существует еще не менянная старая, которую пока не собираетесь убирать, а только отремонтировать или что то добавить. В современном строительстве алюминиевые провода уже не используются, вся электрическая проводка выполняется с использованием медных кабелей и проводов.

Немного юмора:

Не починив стремянку, электрик отправился в детский сад чинить проводку… Когда электрик падал с лестницы, словарный запас детей увеличился вдвое.

Вот все эти провода должны каким-то образом соединяться, теперь об этом подробнее. Любые электромонтажные или электрические ремонтные работы сопровождаются тем или иным способом соединения проводов в распределительной коробке, данная деталь почти всегда используется при электромонтаже, за исключением, когда заказчик не хочет их видеть у себя в доме или квартире, в данном случае будет очень большой расход провода и естественно затраты побольше.

Варианты соединения могут быть:

• с использованием пайки или сварки
• болтовое ли винтовое соединение
• соединение опресовкой гильзами
• с использованием зажимов СИЗ
• соединение с помощью клемм Wago
• привычная и запрещенная скрутка

Подробнее о соединениях

Скрутка

Начнем с любимой и привыкшей для нас всех соединение скрутку. В главной электрической книге под названием ПУЭ (правила устройства электроустановок) говорится о запрете такого соединения, но, не смотря на это не ошибусь, если скажу, что почти все электромонтажники используют именно это соединение.

Скрутка является ослабленным соединением, что со временем приводит к росту сопротивления и естественно к увеличению тока, что вызывает нагрев провода и может привести к возгоранию, вот за это и запрет.

Но в основном при прокладке электропроводов и соединению их в коробках Вы будите пользоваться именно этим способом, приглашенные вами электрики будут делать, скорее всего, тоже самое. Начнем знакомиться с этим запрещенным соединением и попытаемся его легализовать и сделать прочным, и надежным.

Говорить можно сколько угодно, давайте лучше перейдем к практической части. Провода необходимые для скрутки, следует оголить сантиметров на 6 и зачистить мелкой наждачной бумагой, затем приложив провода, вместе скручиваем, используя обыкновенные плоскогубцы, должна получиться своеобразная косичка. Неровные кончики после скрутки следует откусить бокорезами.



Но так оставлять, заизолировав скрутки и упаковав в распределительную коробку нельзя. После скручивания проводов с помощью сварочного аппарата и графитового электрода производится сварка кончиков скрутки. Есть второй вариант, берется специальная гильза того же материала, что и провода и с помощью специального обжима гильзу оприсовывают.

Но часто используется третий вариант, доступный и простой, пайка. Для этого берется все та же наша скрутка, смазывается специальным флюсом (F2000 или какой есть в продаже в вашем регионе) и, используя мощный паяльник, применяя оловянный припой, пропаиваем скрученные провода.



Сейчас многие электромонтажники для пайки используют компактные газовые горелки. Используя данные варианты соединения, можно узаконить скрутку, после готовая скрутка изолируется и укладывается в распределительную коробку.

Соединение с помощью клемной колодки

Можно соединять провода с помощью винтов, находящихся в разных конструкциях клемных колодок. В этих устройствах нет ничего сложного, состоит оно из изолированных металлических втулок с обеих сторон, в которых есть отверстия с резьбой, в которые и вкручиваются винты. Зачищенные провода вставляются вовнутрь втулки и зажимаются винтами.



Соединение многожильных проводов

Зажимаемые провода могут быть и не только моножильными, но и многожильными. В данном случае на зачищенные кончики проводов надеваются специальные наконечники, которые не дадут зажимным винтам при зажиме отрывать жилки, что приведет к уменьшению сечения. Если нет наконечников, кончики можно пропаять, а потом произвести зажим винтами.



Болтовое соединение проводов

Чтобы соединить медные и алюминиевые провода можно прибегнуть к болтовому соединению. Данный способ простой, используя круглогубцы, делаются колечки у зачищенных проводов под диаметр болта, который будет их соединять.

На болт одевается шайба, затем сделанное колечко алюминиевого провода, долее ставим опять шайбу, сверху которой будет располагаться колечко медного провода, сверху которого ставим шайбу и все это стягиваем гайкой, используя гаечные ключи. Данное соединение позволяет выдержать большие токи. Соединение конечно громоздкое, но конкретное.



Соединение с помощью зажимов СИЗ

Технологические возможности соединения проводов не стоят на месте и появляются все новые приспособления. Одним из них является зажим СИЗ, это изолированный колпачок внутри которого находится стальная проволока, свернутая в конусную спираль, которая и будет зажимом.

Для соединения нужно зачистить кончики проводов, чтобы оголенная их часть была меньше длины колпачка, соединить оголенные кончики вместе и накрутить на них колпачок с зажимом.



Еще одним новшеством являются клеммы Wago

И появилось еще одно соединение, производимое с помощью клеммы Wago, в которой используются пружинные изолированные зажимы. Выпускают такие зажимы немецкая фирма.

Данное устройство позволяет очень быстро соединять провода без использования, каких либо сложных инструментов и приспособлений.  Устройство прошло массу испытаний и успешно используется во многих странах мира.

Как видите, соединение проводов может производиться разными способами, поэтому выбирайте надежное и практичное.

С уважением, Игорь Вилков!

Скрутка проводов – многообразие простых способов соединения. Соединения проводки, как правильно скручивать провода Способы скрутки медных проводов

В многожильных проводах сечение образовано несколькими, иногда, переплетаемыми друг с другом жилами. Зная, как соединить многожильные провода между собой, можно достаточно легко самостоятельно выполнить такую работу и получить прочный, абсолютно безопасный в процессе эксплуатации контакт.

Где используются многожильные провода

Любой многожильный проводник содержит в своём основании большое количество тоненьких проволок. Использование многожильного кабеля актуально на участках, требующих большого количества изгибов или при необходимости выполнить протягивание проводника через слишком узкие и достаточно длинные отверстия.

Сфера применения многожильных проводников представлена:

• удлинёнными тройниками;
• мобильными осветительными приборами;
• автомобильной проводкой;
• подсоединением осветительных приборов к электрической сети;
• подсоединением выключателей или другого типа рычагов воздействия на электрическую сеть.

Гибкие многожильные проводники можно многократно и легко скручивать, что не отражается отрицательно на показателях функциональности системы. Кроме прочего, именно такой вариант электропроводки отличается пластичностью, а большая гибкость и эластичность придаётся проводу вплетением особой нити, которая прочностью и составом немного напоминает капрон.

Способы соединения многожильных проводов между собой

Используемые на сегодняшний день способы электромонтажных подсоединений многожильных проводников отличаются возможностью получить не только прочный, надёжный и долговечный, но и полностью безопасный контакт жил.

Скрутка многожильных проводников

Такой вариант является наиболее простым в исполнении и интуитивно понятным, не требующим применения специального оборудования или профессионального инструмента.

Скрутка — самый простой способ соединения многожильных проводов

Второй метод заключается в следующих этапах:

Скрутка проводов третьим методом:

Есть ещё и четвёртый метод, заключающийся в следующем:

Способ спайки

Пайкой проводников при помощи бытового паяльника обеспечивается высокопрочный контакт и хорошая электропроводность. Лужение многожильных проводников осуществляется с использованием канифоли (флюса) и стандартного припоя по стандартной технологии.

Соединения клеммного типа

Применение клемм разного вида — наиболее доступный в бытовом плане способ соединения многожильных проводов. В большинстве случаев применяемые клеммники подразделяются на пару основных типов.

Принцип действия прижимных клемм предполагает фиксацию провода при помощи встроенного пружинного механизма.

Для соединения проводов нередко используются клеммы

Клеммная колодка винтового типа предполагает надёжную фиксацию всех соединяемых многожильных проводов при помощи винта. Чтобы увеличить площадь проводного контакта с токопроводящей поверхностью требуется выполнить дополнительный загиб жилы.

В клеммной колодке фиксация проводов осуществляется затяжкой винтов

Поэтапное выполнение работ:

Метод опрессовки

Способ опрессования предполагает соединение проводов или кабелей при помощи медной или алюминиевой гильзы с применением специальных клещей-опрессователей гидравлического или ручного типа.

В данном случает соединение осуществляется с помощью специальной гильзы

Технология прессования заключается в зачистке изоляции согласно длине гильзы, а слишком тонкие жилы следует соединить скруткой. Затем все кабеля складываются вместе и располагаются внутри гильзы, после чего выполняется двукратная опрессовка по всей длине. Способ позволяет выполнить надёжное и безопасное соединение многожильных проводов, изготовленных из разных видов материалов.

Болтовое соединение

Самым простым, но недостаточно надёжным способом соединения многожильных проводов является скрутка с последующей болтовой фиксацией. Этот вариант разъёмного соединения чаще всего используется в условиях открытой проводки.

Болтовое соединение самое простое, но не очень надёжное

Чтобы повысить уровень надёжности соединения многожильных проводов рекомендуется выполнить зачистку концов от изоляции, после чего залудить очищенные участки и скрепить их болтом.

Применение соединительных изолирующих зажимов

СИЗ-элементы применяются при необходимости выполнить соединение многожильных проводов с небольшим сечением (в пределах 25 мм 2). Конструкционной особенностью такого зажима является пластиковый корпус со встроенной конусообразной пружиной.

Этот способ подходит для соединения проводов с небольшим сечением

Многожильные провода сначала соединяются в один пучок при помощи скрутки, на которую затем накручивается зажимная часть. Кроме прочего, место проводного соединения не нуждается в дополнительной изоляции.

Метод сварки

Неразъёмное соединение является наиболее надёжным способом при работе с многожильными проводами. При правильно выполненной сварке общие показатели механической прочности и контактного сопротивления по степени надёжности не отличаются от аналогичных параметров цельного проводника.

Сварочное соединение проводов считается самым надёжным

Сварку можно выполнять на переменном и постоянном токе. На подготовительном этапе провода зачищаются от изоляции, после чего выполняется их скрутка и выравнивание обрезкой торцов. Чтобы в процессе сварки проводники не перегревались, необходимо обеспечить качественный отвод тепла.

Меры безопасности

С целью обеспечения мер безопасной эксплуатации соединённых многожильных проводов важно в обязательном порядке изолировать все части электрической проводки. Правильная изоляция помогает исключить опасное соприкосновение токопроводящих частей между собой или с телом человека. При выборе изоляционного материала необходимо учитывать условия эксплуатации электроцепи, но в большинстве случаев с этой целью применяются изоляционная лента, а также специальная виниловая или термоусадочная трубка.

Если участок подсоединения подвергается негативному воздействию высокотемпературных режимов, в качестве изоляционного материала рекомендуется использовать лакоткань или тканевую изолирующую ленту. Немаловажное значение имеет правильное выполнение всех этапов электрического монтажа. Только при надёжном подсоединении и грамотном подключении всех элементов электросети удаётся минимизировать риск появления участков с плохим контактом, а также предотвращаются локальные перегревы и обрывы электрической проводки.

Многожильные кабели — популярный и распространённый вариант, широко применяемый для обустройства электропроводки разного назначения. Общие правила раздельного соединения многожильных и одножильных проводников не имеют никаких отличий или особенностей, поэтому допускается использовать с этой целью скрутку, винтовой зажим, СИЗ-элементы, сварку и пайку.

При монтаже электрической проводки особое внимание уделяется электрическим контактам, так как от этого зависит качество и надёжность всей электросети в целом. Неотъемлемой частью таких контактов является соединение проводов. Для этого используются как современные технологии, так и старые методы. Каждый метод имеет свои недостатки и преимущества. Какой вид скрутки проводов использовать, выбирается от условий и возможностей.

Требования к скрутке проводов

Скручивание проводов между собой — наиболее популярный и простой способ, но одновременно с этим и самый ненадёжный. Чтоб понять как правильно скручивать провода , необходимо представлять, какие процессы могут проходить в месте соединения. Со временем в результате температурного воздействия происходит ослабление зажима. Это вызвано линейным расширением проводника во время прохождения больших величин тока. Контакт в месте соединения ослабляется, его сопротивление увеличивается, соответственно происходит нагрев места скрутки. Провода окисляются и перегреваются, пропадает контакт или происходит пробой изоляции, что чревато коротким замыканием и возгоранием.

Требования к скрутке проводов регламентируются правилами установки электрооборудования (ПУЭ). Основные правила, предъявляемые к любому способу соединения проводов, — обеспечить контакт без дополнительного сопротивления. То есть эта величина в месте скрутки не должна превышать минимальное значение сопротивления самих проводов. Это справедливо и к требованиям механической прочности, место контакта не должно быть менее прочно, чем значение прочности самих проводов.

Поэтому, согласно ПУЭ, просто сделанные соединения в виде скрутки при монтаже электропроводки запрещены. После выполнения скрутки требуются дополнительные операции, направленные на увеличение её надёжности. Это может быть пайка, сварка, опрессовка, механический зажим.

Важно отметить, что скрутка применима, только если соединяемые проводники выполнены из одного материала. Иначе образуется химическое соединение из-за окисления, которое быстро разрушает скрутку.

Существуют различные типы скруток:

• параллельная простая;
• последовательная простая;
• параллельная желобком;
• последовательная желобком;
• бандажная.

Перед началом соединения необходимо подготовить провода. Для этого понадобится снять изоляцию на длине не менее 50 мм, оголённый провод очистить мелкой наждачной, а уже потом приступать к скрутке. Параллельное соединение применяется , когда возникает необходимость объединить концы проводов между собой, например, в распределительных коробках. Последовательная скрутка при выполнении ответвлений.

Способ параллельного соединения

Параллельное соединение — простая операция, которая подразумевает способ, при котором два провода, зачищенные на одинаковую длину, прикладываются параллельно друг к другу. Далее, оголённые концы перекрещиваются так, чтоб края прикасались друг к другу. Затем, вращательным движением приступают к закручиванию. Крутить необходимо в одну сторону , в какую — неважно.

Изолированные части проводников не должны скручиваться между собой. Сначала проводники крутятся руками, формируя направление, а после докручиваются пассатижами. При этом пассатижами берутся концы проводов для придания скрутке равномерности. Способ «параллельно желобком» подразумевает то, что при скрутке одна жила неподвижна, а вторая оплетает её. Для этого, начиная от конца изоляции, одним проводом делается три — четыре витка вокруг второго. Первый с плотным прикасанием прокладываем параллельно второму и в конце выполняем опять три — четыре витка.

Описание последовательного метода

Последовательное простое соединение осуществляется другим образом. Зачищенные концы проводов не прикладываются друг к другу, а располагаются встречно, внахлёст. Середины зачищенных жил прикладываются друг к другу, а затем оплетаются в одну сторону и в другую. В этом случае необходимо, чтобы зачищенные жилы не попадали на изоляцию противоположного провода. При скрутке желобком каждая жила оплетается с другой только в местах конца изоляции, а в середине проходит с плотным касанием.

Бандажное скручивание кабеля

Выполняется как параллельным, так и последовательным методом . При первом методе провода прижимаются изоляционным слоем друг к другу, а вокруг зачищенных проводников накручивается спиральными движениями третий проводник. Для этого один конец дополнительного провода держится пальцами, а второй при помощи пассатижей обматывается вокруг, крепко сжимая соединяемые жилы между собой. Во втором методе зачищенные жилы прикладываются параллельно, но напротив друг друга, не доставая до изоляции противоположного провода один-два миллиметра. После чего плотно обкатываются дополнительным проводником.

Скручивание многожильного кабеля

При таком соединении существуют небольшие нюансы. Для увеличения площади соприкосновения применяются те же способы, но с предварительным разделением жил в каждом проводе. После снятия изоляции жилы разводятся в каждом проводе, и из них создаются две — четыре косички с равным количеством жил в каждой. Затем укладываются один на другой, и провода скручиваются по одной косичке из каждого провода. В конце полученные косички, сплетаются между собой. Таким образом получится правильная скрутка проводов с крепкой механической прочностью и низким сопротивлением.

Количество витков, которое получается при работе должно быть более шести. Виды соединения проводов не зависят от используемого материала и выполняются одинаково как для алюминиевого, так и для медного провода. Важно понимать, что скручивать разные виды проводов между собой нельзя, и алюминиевый провод при чрезмерном закручивании может обломиться. Если необходимо скрутить больше двух проводов, то технология процесса не изменится.

Дополнительные технологические операции

Так как ПУЭ запрещает выполнять одну лишь скрутку, а соединять разные материалы нельзя, то процесс скрутки должен заканчивается клеммником или пайкой. Чтобы сделать соединение надёжным, используются следующие технологические операции:

• пайка;
• сварка;
• винтовые зажимы;
• обжим в специальных пружинных устройствах;
• опрессовка.

Пайка и сварка при соединении

Единственный недостаток этой операции — трудоёмкость работы. Для проведения пайки потребуется олово и флюс. При работе с медью в виде флюса используется канифоль, в то время как для алюминия применяются высокоактивные флюсы, содержащие олеиновую кислоту и йодид лития. Если для пайки меди хватает паяльника мощностью до 100 Вт, то алюминий сваривают с помощью газовой грелки, температура нагрева должна составлять 400- 500 градусов. Припой для меди используется свинцово-оловянный. А для алюминия с содержанием цинка .

Сама технология проста, так как теплопроводность скрутки больше, чем припоя, то при расплавлении он переходит на место соединения, создавая тонкий слой. При пайке не допускается больших наплывов припоя, он должен располагаться равномерно по всей поверхности.

Применение винтовых зажимов

Винтовые зажимы в своём принципе действия подразумевают механическое сдавливание скрученных поверхностей при помощи болтового соединения. Для этого используются стальные колодки. Готовая скрутка или отдельные жилы провода укладывается под стальную шайбу и сжимаются вкручиванием винта. При этом прижим осуществляется как самой шайбой, так и только винтом. Первый способ лучше, так как поверхность соприкосновения больше.

Сама клеммная колодка выглядит в виде пластины на изоляторе с группой контактов. С помощью клеммных колодок соединяются как медные провода, так и алюминиевые, разного сечения.

Использование пружинных устройств

Позволяют осуществлять самое быстрое соединения без применения инструмента. Распространённое применение получили клеммники Wago. Они выпускаются не только разных размеров, но и под разное количество соединяемых проводов. С их помощью соединяются одножильные и многожильные провода разного сечения и вида. Провода объединяются как по отдельности, так и между собой. Для этого клеммники имеют защёлку-флажок, который позволяет уложить провод и зажать его внутри после защёлкивания. Или использовать приспособление в виде клипс.

С помощью клеммы Wago можно соединять и алюминий с медью между собой. Но для этого используется специальная паста, предотвращающая доступ воздуха, а жилы проводов разводятся по отдельным ячейкам.

Опрессовка соединяемых шнуров

При необходимости соединить провода большого сечения используются наконечники (гильзы). Провода зачищаются и вставляются в гильзы, затем с помощью пресс-клещей происходит сжатие гильзы и провод обжимается. Такое соединение считается надёжным, но требует специализированного инструмента.

Своего рода опрессовкой считаются и соединительные изолирующие зажимы (СИЗ). После скрутки провода, в зависимости от диаметра, колпачки накручиваются сверху на соединение, поджимая контакт и изолируя его.

Последний завершающий этап после выполнения соединения — это тщательная его изоляция. В качестве изолятора используется диэлектрическая изолента или термотрубка. Изоляция должна быть больше на 2-3 см, чем само место соединения. Изоляция должна проводиться качественно, иначе существует возможность возникновения пробоя между проводами, что приведёт к короткому замыканию.

Казалось бы, что может быть проще соединения проводов? Ведь существует несколько способов соединения проводов. Это скрутка проводов, пайка проводов, сварка проводов, обжим и соединение проводов с помощью клеммника. Даже школьник знает самый постой способ скрутки проводников. Надо приложить вместе кончики металлических проводов, называемых жилами, и свить в одну «косичку», после чего замотать изолентой. Не надо паяльника, клеммника, соединительных колпачков и прочих «ненужностей».
Любой «сам себе электромонтер» освоил такую операцию. И, случись необходимость, применяет такой способ в своей повседневной практике. Например, сращивает провода сетевого шнура бытового прибора, адаптера планшета или компьютера после обрыва.
Такую технологию скрепления проводов российские «технари» используют повсеместно. Вот только в правилах устройства электроустановок ПЭУ «скрутки», всевозможные «загибы» и «клепки» не предусмотрены. Отсутствуют такие способы электромонтажа и в прочих нормативных документах. Почему?

О последствиях от подобной «упрощенки» мы часто не задумываемся. Между тем, ненадежный контакт подведет в самый неподходящий момент, всегда может прекратиться подача питания потребителям/электроприемникам. От «бросков» напряжения происходит пробой элементов каскадов питания сложной бытовой техники СБТ. Не спасают от поломки даже специальные устройства защиты, применяемые в самых «навороченных» моделях зарубежных производителей.

Наводку коротких электромагнитных импульсов напряжением несколько тысяч вольт на электронную начинку вызывает «безобидное» искрение в местах соединений. При этом стандартное оборудование защиты, которым оборудуются сейчас квартиры (УЗО, автоматические выключатели, предохранители) подобные короткие слаботочные импульсы «не видят», поэтому от них попросту не срабатывают, а устанавливать для этого специальные устройства у нас не принято. Источники бесперебойного питания компьютеров тоже не стали панацеей от импульсов переходных процессов. Возникновение «тычков» вызывает сбои в работе электронной аппаратуры и компьютерной техники, приводит к выходу из строя электротехнических компонентов и дорогостоящих модулей функционала.
К еще более катастрофическим последствиям приводит перегрев в месте плохого соединения, при прохождении тока ослабленный соединительный узел раскаляется докрасна. Нередко от этого происходят возгорания и пожары, наносящие владельцам помещений огромный ущерб. Статистика свидетельствует, что 90% всех неисправностей электропроводки возникает по причине скруток и плохих контактных соединений проводников. В свою очередь, сама неисправность электрической проводки и оборудования, по данным МЧС, является причиной одной трети пожаров, происходящих в России.

Однако так исторически сложилось, что несколько десятилетий назад в условиях дефицита электрофурнитуры/медных проводников скручивание алюминиевых проводов считалась основным способом, применявшимся в электромонтажных работах. Скрутка в качестве соединения может применяться в электрике при проведении ремонтно-восстановительных работ.

Как правильно надо соединять провода

Как соединить провода: начинаем с очистки от изоляции. Правильное соединение проводников должно удовлетворять трем основным требованиям:

1. Обеспечивать надежный контакт с минимальным переходным сопротивлением между собой приближенным к сопротивлению цельного куска провода.
2. Сохранять прочность на растяжение, стойкость на излом и вибрацию.
3. Соединять только однородные металлы (медь с медью, алюминий с алюминием).

Способов соединения, удовлетворяющих этим требованиям, существует несколько. В зависимости от требований, предъявляемых к электропроводке и возможностей практического применения, используются следующие виды соединения проводов:

Все эти способы требуют предварительной подготовки провода или кабеля – снятия изоляции для оголения соединяемых жил. Традиционно материалом изолирующей оболочки служат резина, полистирол, фторопласт. Дополнительно внутри изоляцией служат полиэтилен, шелк и лак. В зависимости от структуры токопроводящей части провод может быть одножильным или многожильным.
Под одножильным подразумевается провод, сечение которого образовано изолирующей оболочкой с металлическим сердечником или проводком внутри.

В многожильном проводе металлическая сердцевина образована несколькими тонкими проводками. Они обычно переплетены и представляют свивку, окруженную снаружи изолятором. Часто отдельные жилки покрываются полиуретановым лаком, а в структуру между ними добавляются капроновые нити для повышения прочности провода. Эти материалы, как и матерчатая оплетка снаружи, усложняет процесс снятия изоляции.

В зависимости от вида соединения с каждого конца провода снимается 0,2 – 5,0 см изоляции. Для этого используется несколько типов инструмента.
По 5-ти бальной системе можно оценить качество снятия изоляции и степень защиты от надрезания — повреждения жил каждым приспособлением:

Повреждение изоляция/жилы

Монтерский (кухонный) нож — 3/3
Бокорезы (кусачки) — 4/3
Стриппер — 5/4
Паяльник или петлевой электровыжигатель — 4/4

В слаботочных телевизионных/компьютерных сетях применяют коаксиальные кабели. В процессе разделки важно аккуратно надрезать и снять изолирующую рубашку, не повредив при этом экранирующую оплетку. Для доступа к центральной жиле она распушивается и удаляется, оголяя ствол. После чего полиэтиленовая изоляция надрезается ножом или специальным приспособлением, обрезок снимается с жилы.
Бифиляр в экране состоит из пары проводов в экране, который для доступа к проводникам также предварительно распушивается на проводки, открывая доступ к каждой жиле.

Важно! Чтобы снять изолирующий материал эмалированного провода сечением меньше 0,2 мм² следует применять паяльник. Эмаль аккуратно удаляется с помощью наждачной «нулевки» перемещением бумаги вдоль проводков.

Как скрутить провода правильно

Чаще всего скрутка применяется при ремонте электропроводки, шнуров и переходников (включая слаботочные) бытовой техники и аппаратуры. Если вести речь о домашней электросети, то нормами предусмотрено использование в домах провода с сечением токонесущей жилы 1,5–2,0 мм из меди и 2,5–4,0 мм из алюминия. Обычно для разводки используют провода марок ВВГ и ПВ в полихлорвиниловой оболочке. Силовые шнуры марок ШВЛ и ШТБ с резиновой или ПВХ изоляцией имеют сечение 0,5 – 0,75 мм.
Пошагово сращивание проводов между собой можно производить следующим образом:

1. Обезжириваем оголенные концы проводов, протерев ацетоном/спиртом.
2. Удаляем слой лака или оксидную пленку, зачищая проводники наждачной бумагой.
3. Накладываем кончики так, чтобы они скрестились. Накручиваем по часовой стрелке не менее 5 витков одной жилы на другую. Чтобы скрутка получилась плотной, используем плоскогубцы.
4. Изолируем открытые токонесущие части проводов с помощью изоленты, или накручиваем изолирующий колпачок. Они должны заходить за изоляцию на 1,5–2,0 с, чтобы прикрыть оголенные участки проводников.

Для сращивания между собой многожильного зачищенного провода с одножильным используется другая техника навивки:

1. Многожильным проводом обкручивается одинарный провод, оставляя свободным конец без навивки.
2. Конец одножильного провода загибается на 180°так, чтобы он прижал скрутку, затем прижимается плоскогубцами.
3. Место соединения должно быть прочно зафиксировано изолентой. Для лучшей эффективности следует использовать изолирующую термотрубку. Для этого отрезок кембрика нужной длины натягивается на соединение. Чтобы он плотнее обхватил проводку, трубку следует прогреть, к примеру, феном или зажигалкой.

При бандажном соединении свободные концы кладутся друг к другу и сверху обматываются имеющимся отрезком провода (бандажом) из однородного материала.
Сцепка желобком предусматривает, что перед взаимным перекручиванием конфигурируются небольшие крючки из концов провода, они перецепляются между собой, затем края обматываются.
Существуют более сложные разновидности параллельных/последовательных соединений. Соединение проводов методом скрутки используют профессиональные электроремонтники при проведении восстановительных работ.

Важно! Медь и алюминий имеют разное омическое сопротивление, при взаимодействии активно окисляются, соединение по причине разной жесткости получается непрочным, поэтому соединение этих металлов нежелательно. В случае крайней необходимости соединяемые кончики следует подготовить – облудить оловянно-свинцовым припоем (ПОС) с помощью паяльника.

Почему лучше обжать (опрессовать) провода

Опрессовка проводов – один из самых надежных и качественных способов механических соединений, применяющихся в настоящее время. При такой технологи шлейфы проводов и кабелей обжимаются в соединительной гильзе с помощью пресс-клещей, обеспечивая плотный контакт по всей длине.

Гильза представляет полую трубку и может изготавливаться самостоятельно. При размере гильз сечением до 120 мм² применяются механические клещи. Для больших сечений применяются изделия с гидравлическим пуансоном.

При обжатии гильза обычно приобретает форму шестигранника, иногда производится местное вдавливание в определенных частях трубки. В опрессовке применяются гильзы из электротехнической меди ГМ и алюминиевые трубочки ГА. Данный способ допускает обжатие проводников из разных металлов. Во многом этому способствует обработка составных компонентов кварцево-вазелиновой смазкой, предотвращающей последующее окисление. Для совместного использования существуют комбинированные алюмомедные гильзы или медные луженые гильзы ГАМ и ГМЛ. Соединение проводов методом обжима применяется для пучков проводников с суммарным диаметром сечения между 10 мм² и 3 см².

Пайка как надежная альтернатива скрутке

Ближайшей альтернативой скрутке, запрещенной для электромонтажа, является соединение проводов методом спайки. Он требует специальных приспособлений и расходных материалов, но обеспечивает абсолютный электрический контакт.

Совет! Спайка проводов внахлест считается самой ненадежной в технологии. В процессе эксплуатации припой крошится и соединение размыкается. Поэтому пред пайкой наложите бандаж, обмотайте кусочком провода меньшего диаметра соединяемые части, или скрутите вместе проводники.

Понадобится электропаяльник мощностью 60–100 Вт, подставка и пинцет (тонкогубцы). Жало паяльника следует очистить от окалины заточить, подобрав предварительно наиболее подходящую форму кончика в виде лопатки, а корпус прибора подсоедините к заземляющему проводу. Из «расходников» потребуется припой ПОС-40, ПОС-60 из олова и свинца, канифоль в качестве флюса. Можно использовать проволоку из припоя с, помещенной внутрь структуры, канифолью.

Если потребуется паять сталь, латунь или алюминий, потребуется специальная паяльная кислота.

Важно! Нельзя перегревать места примыкания. Чтобы не поплавилась изоляция при пайке обязательно используйте теплоотвод. Для этого придерживайте оголенный провод между местом нагрева и изоляцией пинцетом или тонкогубцами.

1. Зачищенные от изоляции жилы следует облудить, для чего разогретые паяльником кончики помещают в кусочек канифоли, они должны покрыться коричнево-прозрачным слоем флюса.
2. Помещаем кончик жала паяльника в припой, захватываем каплю расплавленного и равномерно обрабатываем поочередно провода, проворачивая и двигая по лопатке жала.
3. Приложить или скрутить вместе провода, зафиксировав неподвижно. Прогреть жалом в течении 2–5 с. Обработать спаиваемые участки слоем припоя, дав растечься капле по поверхностям. Перевернуть соединяемые провода и повторить операцию с обратной стороны.
4. После остывания места пайки изолируются по аналогии со скруткой. В некоторых соединениях они предварительно обрабатываются кисточкой, смоченной в спирте и покрываются сверху лаком.

Совет! Во время и после пайки в течении 5–8 с. провода нельзя дергать и шевелить, они должны находиться в неподвижном положении. Сигналом к тому, что структура затвердела, служит приобретение матового оттенка поверхностью припоя (в расплавленном состоянии он блестит).

А все-таки сварка предпочтительней

По прочности соединения и качеству контакта сварка превосходит все прочие технологии. В последнее время появились портативные сварочные инверторы, которые можно переносить в самые малодоступные места. Такие аппараты легко удерживаются на плече сварщика с помощью ремня. Это позволяет работать в труднодоступных местах, например, производить сварку со стремянки в распределительной коробке. Для сварки металлических жил в держатель сварочного аппарата вставляются угольные карандаши или обмедненные электроды.

Основной недостаток сварочной технологи – перегрев свариваемых деталей и оплавливание изоляции устраняется с помощью:

• Правильной регулировки сварочного тока 70–120 А без перегрева (в зависимости от количества свариваемых проводов сечением от 1,5 до 2,0 мм).
• Кратковременности процесса сварки не более 1–2 секунд.
• Плотной предварительной скруткой проводов и установкой медного теплоотводящего зажима.

Производя соединение проводов методом сварки скручиваемые жилы следует выгнуть и срезом обязательно развернуть кверху. К торцу проводов, подсоединенных к массе, подносится электрод и зажигается электродуга. Расплавленная медь шариком стекает вниз и покрывает оболочкой проволочную скрутку. В процессе остывания на теплую структуру одевается изолирующий пояс из отрезка кембрика или другой изолирующий материал. В качестве изолирующего материала подойдет также лакоткань.

Клеммники – самые эргономичные электроустановочные изделия

Правилами ПУЭ, п.2.1.21 предусмотрен вид соединений с помощью сжимов (винтов, болтов). Существует соединение непосредственно с помощью элементов крепежа «на весу», когда сквозь петельки каждого из проводов продевается винт, шайба и фиксируется гайкой с обратной стороны.

Такая инсталляция оборачивается несколькими витками изоленты и считается достаточно практичной и надежной.
Более эргономичны электроустановочные изделия, называемые винтовыми клеммниками. Они представляют контактную группу, размещенную в корпусе из изолирующего материала (пластика, фарфора). Наиболее часто соединение проводов методом с помощью клеммников встречается в распределительных коробках и электрощитках. Чтобы подсоединить провод, надо его просунуть в гнездо и закрутить винт, прижимная планка надежно закрепит жилу на посадочном месте. К ответному гнезду, закороченному с первым, подключается другой соединяемый провод.

В самозажимных клеммниках типа WAGO провод защелкивается в гнезде, для лучшего контакта применяется специальная паста или гель.

Ответвительные зажимы представляют капитальный вариант винтового клемммника с несколькими закороченными отводами, используются преимущественно на улице и местах с неблагоприятными условиями окружающей среды.

Соединительные зажимы представляют изолирующий колпачок с резьбой внутри, он наворачиваются на скрутку, одновременно сжимая и защищая от механических воздействий.

При последовательном соединении проводов разного диаметра, максимальный ток нагрузки будет определяться сечением провода с меньшим диаметром. Например, выполнено соединение проводов из меди диаметром 1,6 мм и 2 мм. В этом случае максимальный ток нагрузки на электропроводку, который определяется по таблице , составит 10 А, а не 16 А, как для провода диаметром 2 мм.

Соединение электрических проводов скруткой

До недавних пор скрутка являлась самым распространенным способом соединения проводов при выполнении электропроводки, благодаря доступности, из инструмента достаточно было иметь нож и плоскогубцы. Но, согласно статистике, скрутка является ненадежным способом соединения проводников.

Согласно правилам устройства электроустановок (ПУЭ) соединение вида скрутка при монтаже электропроводки запрещено. Но, несмотря на отмеченные недостатки, в настоящее время способ скрутки широко применяется. Соединение скруткой проводников низкоточных цепей при соблюдении некоторых правил вполне оправдано.

На фотографии слева показано как, недопустимо выполнять скрутку. Если один проводник обвить вокруг другого, то механическая прочность такого соединения будет недостаточной. При скрутке проводов необходимо выполнить не менее трех витков проводов друг вокруг друга. На среднем фото скрутка выполнена правильно, но скручены медный проводник с алюминиевым , что не допустимо, так как при контакте меди с алюминием возникает ЭДС более 0,6 мВ.

На фото справа скрутка медного и алюминиевого проводов выполнена правильно, так как медный провод перед скруткой залужен припоем . Соединять скруткой вместе можно сразу несколько проводов, в распределительной коробке, бывает, скручивают до 6 проводников, провода разного диаметра и из разного металла, многожильный провод с одножильным проводом. Только многожильный провод необходимо сделать одножильным, предварительно пропаяв припоем.

Соединение электрических проводов пайкой

Соединение медных проводов при качественной пайке является самым надежным и практически не уступает цельному проводу. Все вышеприведенные примеры скруток проводов, кроме алюминиевых и мишуры, при залуживании проводников перед скруткой и последующей их пайке припоем будут надежными наравне с цельными проводами. Единственный недостаток это дополнительная трудоемкость работы, но она того стоит.

Если нужно соединить пару проводов и проводники от скрутки должны быть направлены в разные стороны, то применяют несколько другой вид скрутки.

Срастив две пары двойных проводов описанным ниже способом, удается получить компактное и красивее соединение скруткой как одножильных, так и многожильных пар проводников. Этот способ скрутки может быть с успехом применен, например, при сращивании перебитых проводов в стене, наращивания провода при переносе розетки или выключателя с одного места стены на другое, при ремонте или наращивании длины кабеля переноски.

Для получения надежного и красивого соединения необходимо подогнать длины концов проводников со сдвигом на 2-3 см.

Выполнить по парную скрутку проводников. При данном виде скрутки достаточно для одножильного провода двух витков, для многожильного – пяти.

Если планируется прятать скрутку под штукатурку или в другом недоступном месте, то скрутки нужно обязательно пропаять. После пайки нужно пройтись по припою наждачной бумагой, чтобы удалить возможные острые сосульки припоя, которые могут проколоть изоляцию и торчать из нее. Можно обойтись и без пайки в случае доступности к соединению и не больших протекающих по проводникам токах, но долговечность соединения без пайки будет на много ниже.

Благодаря сдвигу мест скрутки, изолировать каждое из соединений отдельно нет необходимости. Прикрепляем с обеих сторон вдоль проводников по полоске изолирующей ленты. В заключение нужно навить еще три слоя изолирующей ленты. По требованиям Правил электробезопасности должно быть не менее трех слоев.

Провода, срощенные и пропаянные описанным выше способом, можно смело укладывать в стену и сверху штукатурить. Перед укладкой желательно защитить соединение хлорвиниловой трубкой, одетой заблаговременно на одну из пар проводов. Я так делал неоднократно, и надежность подтвердилась временем.

Соединение проводов в распределительных коробках

Когда я въехал в квартиру 1958 года постройки и стал делать ремонт, то сразу столкнулся с миганием лампочек освещения в такт ударам молотка по стенам. Возникла первоочередная задача ремонта, проведение ревизии распределительных коробок. Вскрытие их показало наличие плохого контакта в скрутках медных проводов. Для восстановления контакта нужно было разъединить скрутки, зачистить концы проводов наждачной бумагой и скрутить заново.

При попытке разъединения столкнулся, казалось бы, непреодолимым препятствием. Концы проводов обламывались даже без приложения усилий. Со временем медь потеряла эластичность и стала хрупкой. При зачистке провода изоляцию, очевидно, подрезали лезвием ножа по кругу и сделали насечки. В этих местах провод и обламывался. Медь от колебаний температуры закалилась.

Вернуть меди эластичность, в отличие от черных металлов, можно нагрев ее до красна и быстро охладив. Но для данного случая такой прием неприемлем. Остались концы проводов длиной не более 4 см. Выбора для соединения не оставалось. Только паять .

Оголил провода паяльником, расплавив изоляцию, залудил их припоем, связал группами луженной медной проволокой и залил припоем с помощью 60 ваттного паяльника. Сразу возникает вопрос, а как пропаять провода в распределительной коробке, если электропроводка обесточена? Ответ простой, с помощью паяльника, запитанного от аккумулятора .

Так обновил соединения во всех соединительных коробках, потратив не более 1 часа на каждую. В надежности сделанных соединений я уверен полностью, и это подтвердили 18 прошедших с той поры лет. Вот фото одной из моих коробок.

При выравнивании стен Ротбандом в прихожей и установке натяжного потолка распределительные коробки стали помехой. Пришлось все их вскрыть, и подтвердилась надежность паяного соединения, они были в идеальном состоянии. Поэтому я смело спрятал все коробки в стену .

Практикуемые в настоящее время соединения и с помощью клеммой колодки с плоско пружинным зажимом Wago на много снижают затраты времени на монтажные работы, но сильно уступают в надежности соединениям пайкой. А в случае отсутствия в колодке подпружинивающих контактов и вовсе делают соединения в высоко токовых цепях ненадежными.

Механическое соединение проводов

Пайка является самым надежным видом соединения проводов и контактов. Но имеет недостатки – неразъемность полученных соединений и большая трудоемкость работы. Поэтому самым распространенным видом соединения проводов с электрическими контактами приборов является резьбовым, винтами или гайками. Для надежности такого вида соединений требуется их правильно выполнить.

Линейное расширение от изменения температуры у металлов разное. Особенно сильно меняет линейные размеры алюминий, далее по нисходящей, латунь, медь, железо. Поэтому со временем между контактом соединенных металлов образуется зазор, увеличивающий сопротивление контакта. В результате для обеспечения надежности соединений необходимо периодически подкручивать винты.

Для того, чтобы забыть об обслуживании под винты устанавливаются дополнительные шайбы с разрезом, которые называются разрезными или Гровером. Гровер выбирает возникающие зазоры и тем самым обеспечивает высокую надежность контакта.

Зачастую электрики ленятся, и конец провода не свивают в кольцо . В таком варианте площадь соприкосновения провода с контактной площадкой электроприбора будет в насколько раз меньше, что снижает надежность контакта.

Если сформированное кольцо провода немного расплющить молотком на наковальне, то площадь контакта увеличится в несколько раз. Особенно это актуально при формировании кольца многожильного провода, пропаянного припоем. Вместо молотка можно плоскостность придать надфилем, сточив немного кольцо в местах соприкосновения к контактам.

Вот так должно быть выполнено идеальное резьбовое соединение проводов с контактными площадками электроприборов.

Иногда требуется соединить проводники из меди и алюминия между собой, или диаметром более 3 мм. В таком случае самым доступным является резьбовое соединение.

С проводов снимается изоляция на длину, равную четырем диаметрам винта. Если жилы покрыты окислом, то он удаляется с помощью наждачной бумаги и формируются колечки . На винт одевают пружинную шайбу, простую шайбу, колечко одного проводника, простую шайбу, колечко другого проводника, шайбу и в довершение гайку, завинчивая винт в которую весь пакет стягивают до выпрямления пружинной шайбы.

Для проводников с диаметром жил до 2 мм достаточно винта М4. Соединение готово. Если проводники из одного металла или при соединении алюминиевого провода с медным, конец которого залужен, то шайбу между колечками проводников прокладывать не нужно. Если медный провод многожильный, то его сначала нужно пролудить припоем.

Соединение проводов клеммной колодкой

Соединение проводов с малой токовой нагрузкой можно, выполнять с помощью клеммных колодок. Конструктивно все клеммные колодки устроены одинаково. В гребенки корпуса из пластика или карболита вставляются толстостенные латунные трубки с двумя резьбовыми отверстиями по бокам в каждой. В противоположные концы трубки вставляются соединяемые провода и закрепляются.

Трубки бывают разных диаметров и их подбирают в зависимости от диаметров соединяемых проводников. В одну трубку можно вставлять столько проводов, сколько позволит ее внутренний диаметр.

Хотя надежность соединения проводов в клеммных колодках ниже, чем при соединении пайкой, но времени на выполнение электромонтажа тратится намного меньше. Неоспоримым достоинством клеммных колодок является возможность соединения в электрической проводке медных и алюминиевых проводов, так как латунные трубки покрыты хромом или никелем.

При выборе клеммной колодки нужно учитывать ток, который будет проходить по коммутируемым проводам электропроводки и необходимое количество клемм в гребенке. Длинные гребенки можно разрезать на несколько коротких.

Соединение проводов с помощью клеммой колодки

с плоско пружинным зажимом Wago

Широкое распространение получили клеммные колодки с плоско пружинным зажимом Wago (Ваго) немецкого производителя. Клеммники Wago бывают двух конструктивных исполнений. Одноразовые, когда провод вставляется без возможности изъятия, и с рычажком, позволяющим легко как вставлять провода, так и вынимать.

На фото одноразовый клеммник Wago. Он рассчитан для соединения любых видов одножильных проводов, в том числе и медных с алюминиевыми сечением от 1,5 до 2,5 мм 2 . По заявке производителя, колодка рассчитана на соединение электропроводки в соединительных и распределительных коробках с силой тока до 24 А, но я сомневаюсь в этом. Думаю, током силой более 10 А нагружать клеммы Wago не стоит.

Пружинные клеммники Wago очень удобные для подключения люстр, соединения проводов в распределительных коробках. Достаточно просто с усилием вставить провод в отверстие колодки, и он надежно зафиксируется. Для того, чтобы вынуть провод из колодки потребуется значительное усилие. После изъятия проводов может произойти деформации пружинящего контакта и надежное соединение проводов при повторном соединении не гарантируется. Это является большим недостатком одноразового клеммника.

Более удобный клеммник Wago многоразовый, имеющий оранжевый рычажок. Такие клеммники позволяют соединять и в случае необходимости, разъединять между собой любые провода электропроводки, одножильные, многожильные, алюминиевые в любом сочетании сечением от 0,08 до 4,0 мм 2 . Рассчитаны на ток до 34 А.

Достаточно снять с провода изоляцию на 10 мм, поднять вверх оранжевый рычажок, вставить провод в клемму и вернуть рычажок в исходное положение. Провод надежно зафиксируется в клеммнике.

Клеммная колодка Wago является современным средством соединения проводов без инструмента быстро и надежно, но обходится дороже, чем традиционные способы соединения.

Неразъемное соединение проводов

В некоторых случаях, когда не предполагается в дальнейшем коммутировать провода, можно их соединять неразъемным способом. Такой вид соединения высоконадежный, и целесообразен в труднодоступных местах, например, соединение концов спирали из нихрома с медными токоподводящими проводниками в паяльнике.

Соединение тонких проводов опрессовкой

Простым и надежным способом соединения жил проводов является опрессовка. В отрезок медной или алюминиевой, в зависимости от металла соединяемых проводов, трубки вставляются жилы проводов, и трубка продавливается посередине инструментом, который называется пресс — клещи.

Опрессовкой можно соединять как одножильные, так и многожильные провода в любом сочетании. Диаметр трубки нужно подбирать в зависимости от суммарного сечения проводников. Желательно, чтобы проводники входили плотно. Тогда надежность соединения будет высокой. Если в многожильном проводе проводники между собой свиты, то необходимо их развить и выпрямить. Скручивать между собой жилы проводов не нужно. Подготовленные проводники вставляются в трубку и обжимаются пресс – клещами. Соединение готово. Осталось только заизолировать соединение.

В продаже имеются наконечники для опрессовки, уже снабженные изолирующим колпачком. Опрессовка выполняется сжатием трубки вместе с колпачком. Соединение получается сразу изолированным. Так как колпачок сделан из полиэтилена, при опрессовке он деформируется и надежно удерживается, обеспечивая надежную изоляцию соединения.

К недостатку соединения методом опрессовки следует отнести необходимость наличия специальных пресс – клещей. Клещи можно сделать и самостоятельно из плоскогубцев, имеющие бокорезы. Нужно лезвия бокорезов закруглить и сделать в середине их проточку. После такой доработки плоскогубцев, кромки бокорезов станут тупыми и уже не смогут перекусывать, а только сдавливать.

Соединение проводов большего сечения опрессовкой

Для соединения электропроводов большего сечения, например в силовых щитах домов, применяются специальные наконечники, которые обжимаются с помощью универсальных пресс-клещей, например типа ПК, ПКГ, ПМК и ПКГ.

Для опрессовки каждого типоразмера наконечника или гильзы требуется своя матрица и пуансон, набор которых обычно присутствует в комплекте клещей.

Для опрессовки наконечника на провод, с провода сначала снимается изоляция, провод заправляется в отверстие наконечника и заводится между матрицей и пуансоном. За длинные ручки пресс-клещей сжимаются. Наконечник деформируется, обжимая провод.

Для того, чтобы правильно выбрать матрицу и пуансон для провода, они обычно промаркированы и у фирменных пресс-клещей на матрице имеется гравировка для опрессовки какого сечения провода матрица предназначена. Число 95, выдавленное на наконечнике означает, что данная матрица рассчитана на обжим в наконечнике провода сечением 95 мм 2 .

Соединение проводов заклепкой

Выполняется по технологии винтового соединения, только вместо винта используется заклепка. К недостаткам следует отнести невозможность разборки и необходимость наличия специального инструмента.

На фото пример для соединения медного и алюминиевого проводников. Более подробно о соединении медного и алюминиевого проводников изложено в статье сайта «Соединение алюминиевых проводов» . Для того, чтобы соединить проводники заклепкой, нужно на заклепку одеть сначала алюминиевый проводник, затем пружинную шайбу, далее медный и плоскую шайбу. Вставляют стальной стержень в заклепочник и сжимают его ручки до щелчка (это происходит обрезка излишков стального стержня).

При соединении проводников из одного металла, разрезную шайбу (гровер) между ними прокладывать не надо, а одеть гровер на заклепку первым или предпоследним, последней должна обязательно быть обыкновенная шайба.

Соединение перебитых в стене проводов

Ремонт следует начинать с очень аккуратного удаления штукатурки в зоне повреждения проводов. Такую работу выполняют зубилом и молотком. В качестве зубила при прокладке электропроводки в стене я обычно использую стержень от сломанной отвертки с остро заточенным концом лопатки.

Соединение перебитых в стене медных проводов

Берется отрезок медной проволоки, сечением не менее чем сечение перебитого провода. Этот кусочек провода тоже покрывают слоем припоя. Длина этой вставки должна обеспечить нахлест на соединяемые концы проводов не менее чем на 10 мм.

Вставка спаивается с соединяемыми концами. Припой экономить не следует. Далее изолирующая трубка сдвигается таким образом, чтобы полностью закрыть место соединения. Если требуется герметичное влагостойкое соединение, то перед одеванием трубки, нужно спаянное соединение покрыть силиконом.

Соединение перебитых в стене алюминиевых проводов

Обязательным условием для получения надежного механического соединения алюминиевых проводов является применение шайбы типа гровер. Сборка соединения выполняется следующим образом. На винт М4 надевается гровер, затем обыкновенная плоская шайба, колечки соединяемых проводов, далее простая шайба и гайка.

Пошаговая инструкция соединения перебитых проводов в стене изложена в статье «Соединение перебитых проводов в стене»

Соединение проводов с накидными клеммами

Широко применяются в бытовой технике и автомобилях разъемное соединение проводников с помощью накидных клемм, которые надеваются на контакты толщиной 0,8 и шириной 6,5 мм. Надежность фиксации клеммы обеспечивается наличием по центру контакта отверстия, а в клемме выступа.

Иногда проводники отламываются, а чаще сама клемма обгорает из-за плохого контакта и тогда возникает необходимость ее замены. Обычно клеммы напрессовываются на концы проводников с помощью специальных клещей. Опрессовку можно сделать и плоскогубцами, но не всегда есть под рукой новая клемма на замену. Можно с успехом использовать бывшую в употреблении, смонтировав клемму по следующей технологии.

Сначала нужно подготовить для повторного монтажа старую клемму. Для этого, удерживая клемму плоскогубцами за место запрессовки, нужно развести в стороны шилом или отверткой с тонким жалом обжимающие изоляцию усики. Далее провод многократно перегибается, до облома его в месте выхода из запрессовки. Для ускорения можно подрезать это место ножом.

Когда провод отделен от клеммы, надфилем подготавливается место для его припайки. Можно и полностью сточить до освобождения оставшегося провода, но в этом нет необходимости. Получается плоская площадка.

Полученная площадка прорывается припоем. Проводник тоже зачищается и залуживается припоем с помощью паяльника.

Осталось приложить проводник к подготовленному месту клеммы и прогреть паяльником. Усики, фиксирующий провод загибаются после припайки провода к клемме, так как если их обжать до пайки, то усики проплавят изоляцию.

Осталось натянуть изолирующий колпачок, надеть клемму на нужный контакт и проверить надежность фиксации, подергав за провод. Если клемма соскочила, то необходимо поджать ее контакты. Самодельно одетая на провод пайкой клемма на много надежнее, чем полученная обжимкой. Иногда колпачок одет так плотно, что его не снять. Тогда его нужно разрезать и после монтажа клеммы ее покрыть изоляционной лентой. Можно натянуть и отрезок хлорвиниловой или термоусаживающейся трубки.

Кстати, если хлорвиниловую трубку подержать минут пять в ацетоне, то она увеличивается в размере раза в полтора и делается пластичная, как резина. После испарения из ее пор ацетона, трубка возвращается в свой исходный размер. Я таким способом лет 30 назад изолировал цоколя лампочек в елочной гирлянде. До сих пор изоляция в отличном состоянии. Эту гирлянду из 120 лампочек на 6,3 В вешаю ежегодно на елку до сих пор.

Сращивание многожильных проводов без скрутки

Сращивать многожильные провода можно также, как и одножильные. Но есть способ более совершенный, при котором соединение получается более аккуратным. Сначала нужно подогнать длины проводов со сдвигом на пару сантиметров и зачистить концы на длину 5-8 мм.

Распушить немного зачищенные участки соединяемой пары и полученные «метелки» вставить друг в друга. Для того, чтобы проводники приняли аккуратную форму, перед пайкой нужно их стянуть тонкой проволочкой. Затем смазать паяльным лаком и пропаять припоем.

Все проводники пропаяны. Зачищаем места пайки наждачной бумагой и изолируем. Прикрепляем с обеих сторон вдоль проводников по одной полоске изоленты и навиваем еще пару слоев.

Так выглядит соединение после покрытия изоляционной лентой. Можно еще улучшить внешний вид, если надфилем подточить места паек со стороны изоляции соседних проводников.

Прочность соединенных многожильных проводов без скрутки пайкой получается очень высокой, что наглядно демонстрирует видеоролик. Как видите, вес монитора 15 кг соединение выдерживает без деформации.

Соединение проводов диаметром менее 1 мм скруткой

Скрутку тонких проводников рассмотрим на примере сращивания кабеля витых пар для компьютерных сетей. Для скрутки тонкие проводники освобождаются от изоляции на длину тридцати диаметров со сдвигом относительно соседних проводников и затем скручиваются так же, как и толстые. Проводники должны обвить друг друга не менее 5 раз. Затем скрутки сгибаются пинцетом пополам. Такой прием увеличивает механическую прочность и уменьшает физический размер скрутки.

Как видите, все восемь проводников соединены скруткой со сдвигом, что позволяет обойтись без изолирования каждого из них по отдельности.

Осталось заправить проводники в оболочку кабеля. Перед заправкой, чтобы было удобнее, можно стянуть проводники витком изолирующей ленты.

Осталось закрепить оболочку кабеля изоляционной лентой и соединение скруткой закончено.

Соединение медных проводов в любом сочетании пайкой

При подключении и ремонте электроприборов приходится удлинять и соединять провода с разным сечением практически в любом сочетании. Рассмотрим случай соединения двух многожильных проводников с разным сечением и количеством жил. Одни провод имеет 6 проводников диаметром по 0,1 мм, а второй 12 проводников диаметром 0,3 мм. Такие тонкие провода надежно простой скруткой не соединить.

Со сдвигом нужно снять изоляцию с проводников. Провода лудятся припоем, и затем провод меньшего сечения навивается вокруг провода с большим сечением. Достаточно навить несколько витков. Пропаивается место скрутки припоем. Если требуется получить прямое соединение проводов, то более тонкий провод загибается и затем место соединения изолируется.

По такой же технологии выполняют соединение тонкого многожильного провода с одножильным большего сечения.

Как очевидно по вышеописанной технологии можно соединять любые медные провода любых электрических цепей. При этом не надо забывать, что допустимая сила тока будет определяться сечением наиболее тонкого провода.

Соединение телевизионного коаксиального кабеля

Удлинить или срастить коаксиальный телевизионный кабель возможно тремя способами:
– TV удлинителем, в продаже бывают от 2 до 20 метров
– с использованием переходника TV F гнездо — F гнездо;
– пайкой паяльником.

Соединение провода мишура

скруткой с одножильным или многожильным проводником

При необходимости придать шнуру очень высокую гибкость и при этом большую долговечность провода делают по особой технологии. Суть ее заключается в навивке очень тонких медных ленточек на хлопчатобумажную нить. Такой провод называется мишура.

Название заимствовано у портных. Мишурой из золота расшивают парадные формы военных больших чинов, гербы и многое другое. Провода мишура из меди в настоящее время применяются при производстве высококачественных изделий – наушников, стационарных телефонов, то есть тогда, когда шнур во время использования изделия подвергается интенсивному изгибанию.

В шнуре проводников мишура, как правило, несколько и они свиты между собой. Припаять такой проводник практически невозможно. Для присоединения мишуры к контактам изделий концы проводников обжимают в клеммах специальным инструментом. Для выполнения надежного и механически прочного соединения скруткой без инструмента можно воспользоваться следующей технологией.

Освобождается от изоляции проводники мишура 10-15 мм и проводники, с которыми требуется соединить мишуру на длину 20-25 мм со сдвигом с помощью ножа способом, описанным в статье сайта «Подготовка проводов к монтажу» . Нитка из мишуры не удаляется.

Затем провода и шнур прикладывается друг к другу, мишура загибаются вдоль проводника и жила провода плотно навивается на прижатую к изоляции мишуру. Достаточно сделать три — пять оборотов. Далее выполняется скрутка второго проводника. Получится довольно прочная скрутка со сдвигом. Навивается несколько витков изоляционной лентой и соединение мишуры с одножильным проводом скруткой готово. Благодаря скрутке по технологии со сдвигом, соединения по отдельности изолировать не нужно. При наличии термоусаживающей или полихлорвиниловой трубки подходящего диаметра, можно вместо изолирующей ленты надеть ее кусок.

Если требуется получить прямолинейное соединение, то нужно перед изолированием развернуть одножильный провод на 180°. Механическая прочность скрутки при этом будет большей. Соединение двух шнуров с проводниками типа мишура между собой, выполняется по вышеописанной технологии, только для обвивки берется отрезок медного провода диаметром около 0,3-0,5 мм и витков нужно сделать не менее 8.

Среди множества способов соединения, скрутка электрических проводов является самым простым и легко реализуемым. Данный вид соединения не отличается высокой надежностью, основные его преимущества, в быстроте выполнения и минимальном наборе инструмента при работе. Несмотря на недостатки, скручивание токопроводящих жил остаётся популярным при работах в быту и в полевых условиях.

Что говорят правила

Правила Устройства электроустановок (ПУЭ) при устройстве электропроводки предписывают соединять провода путём опрессовки, сварки, пайки, соединительных зажимов (винтовых, болтовых и т. п.). Однопроволочные провода допускается соединить путем скрутки с последующей пайкой.

Фактически это означает, что с точки зрения ПУЭ скрутка проводов не допускается. Если речь идёт о поднадзорном объекте, приемная комиссия не допустит в эксплуатацию объект, электроустановку или электропроводку, выполненную с применением подобных соединений.

Причина недопустимости кроется в низкой надежности. Упругость скрученных проводов со временем ослабевает, металл токопроводящих жил окисляется. При этом качество контакта в месте соединения ухудшается. Возросшее сопротивление такого участка цепи работает как нагревательный элемент, особенно при протекании больших токов нагрузки. Проводники начинают греться, в худшем случае возможно оплавление и даже возгорание изоляции.

Хуже всего дела обстоят при соединении разнородных металлов, таких как медь и алюминий. За счёт различий физико-химических свойств в местах контакта происходит быстрое увеличение переходного сопротивления. Ситуация резко усугубляется при наличии влаги. В итоге соединение медных и алюминиевых проводов скруткой напрямую запрещается правилами.

Однако, на практике, в быту, такой способ соединения жил остаётся востребованным, как наиболее быстрый и простой.

Как правильно скручивать электрические провода

Если по каким либо причинам потребовалось соединять провода скруткой, важно принять меры по максимальному уплотнению места соединения. Вначале провода освобождают от изоляции. Конкретная длина зависит от сечения, чем тоньше провод, тем меньшая потребуется длина оголённого участка. В среднем при 1.5 мм2 зачищать проводник следует на длину около 5 см. В случае многожильных проводов, при снятии изоляции следует быть особенно осторожным, поскольку отдельные тонкие жилки легко повредить, тем самым уменьшив сечение проводника. Снять изоляцию можно при помощи ножа или воспользоваться специальным инструментом для зачистки проводов.

Соединяемые жилы могут быть одинакового или различного сечения, одножильные или многожильные. При параллельном, последовательном расположении проводов или при устройстве ответвлений способы скручивания могут быть различными, варианты показаны на рисунке.

Дополнительно улучшить качество соединения, при параллельном расположении проводников, позволяет применение соединительных изолирующих зажимов (СИЗ).

Зажим представляет собой колпачок из трудносгораемого пластика. Внутри колпачка имеется стальная пружина. При накручивании СИЗ на скрутку, пружина обжимает провода, тем самым улучшая качество контакта. Внешняя пластиковая оболочка служит изоляцией места соединения.

В любом случае, правильная скрутка электрических проводов та, которая обеспечит максимально плотное прилегание проводников друг к другу. Например, при соединении более толстого одножильного провода с многожильным можно укрепить место соединения обжимкой самой жилой, как показано на фото.

Изоляция

Изоляция играет важную роль в надежности соединения. Она не только предохраняет от замыканий и случайных прикосновений к частям, находящимся под напряжением, но служит и для предотвращения попадания в них влаги. Наличие влажности приводит к ускоренному окислению металла, ухудшению контакта со всеми вытекающими негативными последствиями.

Наиболее распространённым способом изолирования является обматывание изоляционной лентой. Лента позволяет изолировать соединения любой конфигурации и сложности. Изоляционные ленты производятся для различных условий, в том числе рассчитанные на применение в условиях высоких температур

В последнее время всё более популярным становится использование термоусадочной трубки. Это трубка, сделанная из материала, который под воздействием высокой температуры сжимаетсяся, плотно охватывая изолируемые части.

Способ изоляции при помощи термоусадочной трубки требует предварительного одевания трубки на провод, поэтому лучше всего подходит для последовательного расположения проводников. Температура усадки находится в районе 120°С. Для этой цели используют строительный фен, газовую горелку, в крайнем случае зажигалку или спички. Важно следить за температурой, чтобы не оплавить изоляцию пламенем или излишне горячим воздухом.

Несмотря на все недостатки, соединение скруткой пользуется популярностью. В ситуации, когда нужно запитать электропотребитель, а из инструмента есть только нож или пассатижи, скрутка оказывается единственным доступным решением. Надо сказать, что в сухом месте хорошо выполненная и заизолированная скрутка может работать годами без заметного ухудшения свойств. Но всё же при возможности правильно будет воспользоваться другим способом соединения.

Работа с проводом — learn.sparkfun.com

Введение

Когда кто-то упоминает слово «проволока», они, скорее всего, имеют в виду гибкий цилиндрический кусок металла, размер которого может варьироваться от нескольких миллиметров в диаметре до нескольких сантиметров. Проволока может относиться как к механическому, так и к электрическому применению. Примером механического провода может быть Guy-wire, но в этом руководстве основное внимание будет уделено электропроводке.

Внутри многожильного провода

Электропровод — это основа нашего общества.В домах есть провода, по которым можно включать свет, топить печь и даже разговаривать по телефону. Провод используется, чтобы позволить току течь из одного места в другое. Большинство проводов имеют изоляцию, окружающую металлическую жилу. Электрический изолятор — это материал, внутренние электрические заряды которого не текут свободно и, следовательно, не проводят электрический ток. Идеального изолятора не существует. Однако некоторые материалы, такие как стекло, бумага и тефлон, которые обладают высоким удельным сопротивлением, являются очень хорошими электрическими изоляторами.Изоляция существует, потому что прикосновение к оголенному проводу может позволить току течь через тело человека (плохо) или непреднамеренно в другой провод.

Рекомендуемая литература

Вот несколько тем, которые вы, возможно, захотите изучить, прежде чем читать о проводе:

Многожильный и одножильный провод

Провод может быть двух видов: одножильный или многожильный.

Твердый сердечник

Сплошная проволока состоит из цельного куска металлической проволоки, также известного как прядь.Один очень распространенный тип сплошной проволоки — проволочная обмотка.

Сплошной провод различных цветов

Многожильный сердечник

Многожильный провод состоит из множества кусков сплошного провода, связанных в одну группу. Он намного более гибкий, чем сплошная проволока того же размера.

Многожильный провод различных цветов и размеров

Применение одножильных и многожильных проводов

Поскольку многожильный провод более гибкий, чем одножильный провод такого же размера, его можно использовать, когда провод необходимо часто перемещать, например, в руке робота.И наоборот, сплошной провод используется, когда требуется небольшое перемещение или его отсутствие, например, для создания прототипов схем на макетной плате или макетной плате. Использование одножильного провода позволяет легко протолкнуть провод в макетную плату и покрыть ее сквозь отверстия печатной платы.

Попытка использовать многожильный провод на макетной плате или металлическое сквозное отверстие может быть очень сложной задачей в зависимости от толщины, так как жилы хотят разделиться при вдавливании.

Совет: Пытаетесь подключить многожильные провода к винтовым клеммам, макетной плате или сквозным отверстиям? Попробуйте скрутить проволоку и залудить кончики.Ниже приведен пример шагового двигателя в Руководстве по подключению Stepoko. Концы провода выглядят довольно потрепанными с завода.

На изображении слева показаны скрученные жилы проволоки, скрученные примерно на 180 градусов по длине полосы. На изображении справа показаны луженые с пайкой провода. Нанесите излишки припоя, чтобы флюс подействовал, и снимите лишний припой вместе с утюгом, получив сплошной цилиндр из проволоки.

Имейте в виду, что паяное соединение (луженого наконечника) может сломаться под действием механического напряжения, а термоциклирование может привести к выходу соединения из строя.

Толщина проволоки

Термин «калибр» используется для определения диаметра проволоки. Калибр провода используется для определения силы тока, с которой провод может безопасно справиться. Калибр провода может относиться как к электрическому, так и к механическому. В этом руководстве рассматривается только электрическая часть. Существует две основные системы измерения толщины проволоки: американский калибр проволоки (AWG) и стандартный калибр проволоки (SWG). Различия между ними не важны для этого руководства.

Примерный масштаб проволоки разного калибра

Сила тока, который может пропускать провод, зависит от нескольких различных факторов, например, от состава провода, длины провода и состояния провода.Как правило, более толстый провод может пропускать больше тока.

Приблизительная толщина провода в соответствии с таблицей допустимых значений

Здесь, в SparkFun, мы обычно используем провод 22 AWG для создания прототипов и макетов. При использовании макета или печатной платы твердый сердечник идеально подходит, потому что он хорошо входит в отверстия. Для других прототипов / построек, связанных с пайкой, многожильный сердечник — №1, просто убедитесь, что не пропускаете слишком большой ток через один провод. Он станет горячим и может расплавиться!

SparkFun поддерживает как одножильные, так и многожильные провода 22 AWG.

Нажмите, чтобы просмотреть больше вариантов проводов!

Однако есть возможность использовать проволочную намотку 30 AWG , если вам нужно меньше.

Совет: Обмотка проводов была впервые использована для создания прототипов схем. В наши дни это встречается гораздо реже. Тем не менее, он по-прежнему полезен для подключения к маленьким контактам на компоненте поверхностного монтажа или печатной плате, в проектах с ограниченным пространством или при ремонте плат (например, «зеленый» ремонт проводов). Работа с толстым проводом? Обмотка проводов также полезна, когда сращивание толстой проволоки.Для получения дополнительной информации ознакомьтесь с учебным курсом по созданию транспортного средства с автономной мышью.

Как зачистить провод

Безопасные и надежные электрические соединения начинаются с чистого и аккуратного зачистки проводов. Очень важно снять внешний слой пластика, не повредив провода под ним. Если провод все же будет надрезан, соединение может оборваться или может произойти короткое замыкание.

Без вмятин и царапин. Эти провода были зачищены

Инструменты

Ручной инструмент для зачистки проводов

Простой ручной инструмент для зачистки проводов представляет собой пару противоположных лезвий, очень похожих на ножницы.Есть несколько выемок разного размера. Это позволяет пользователю подбирать размер надреза в соответствии с размером провода, что очень важно, чтобы не повредить провода. В зависимости от производителя могут быть дополнительные функции, в том числе блокирующий механизм, эргономичная ручка и возможность нарезания шурупов.

Инструмент для зачистки проводов — 22-30AWG

В наличии ТОЛ-14762

Это ваши простые, заурядные устройства для зачистки проволоки от Techni-Tool с удобной ручкой, что делает их доступным вариантом…

4

Инструмент для зачистки проводов — 20-30AWG

В наличии ТОЛ-15220

Это более качественные устройства для зачистки проводов от Jonard Industries с удобной изогнутой ручкой, что делает их доступным вариантом…

1

Предупреждение: Многие устройства для зачистки проводов, которые можно найти в хозяйственном магазине, не зачищают провода малого калибра (от 22 до 30).Приступая к созданию прототипа, обязательно возьмите инструмент, способный снимать изоляцию 22 AWG и меньше. Возможность зачистить очень маленький провод 30 AWG (также известный как проволочная обмотка) является плюсом.

Хотя нож также может обнажить провода, он также может повредить провод, надрезая металл или разрезая его. Использование ножа для зачистки провода тоже очень опасно! Нож может легко выскользнуть и причинить серьезные травмы.

Саморегулирующийся инструмент для зачистки проводов

Существуют также саморегулирующиеся устройства для зачистки проводов, которые автоматически зачищают провод, помещая провод в середину зубцов и сжимая ручку.Они берут практически любой провод и каждый раз идеально зачищают провода. В зависимости от производителя, могут быть предусмотрены дополнительные функции для обрезки или обжима изолированных / неизолированных проводов.

Совет: Саморегулирующийся инструмент для зачистки проводов также полезен для снятия оболочки с кабелей или одновременного снятия изоляции с нескольких изолированных проводов.

Примечание: Мы обнаружили, что саморегулирующийся инструмент для зачистки проводов очень полезен при модификации электрода EL. Просто поместите провод EL посередине зубьев и отрегулируйте ручку, чтобы уменьшить захват проволоки.При зачистке провода убедитесь, что коронирующие провода не находятся прямо под зубьями. >

Инструмент для намотки проволоки

Если вы используете инструмент для намотки проволоки, чтобы обернуть проволоку вокруг булавки, в середине уже может быть встроенное лезвие для зачистки тонкой проволоки. Просто поместите проволоку между лезвиями и потяните.

Инструмент для намотки проволоки

В наличии TOL-14915

Этот Wire Wrap Too наматывает, разворачивает и даже снимает проволоку соответствующего диаметра с помощью уникального встроенного лезвия для зачистки.

Зачистка провода ручным устройством для зачистки проводов

Просто отжав ручки ручного инструмента для зачистки проводов примерно на 1/4 дюйма от конца провода или желаемой длины, используя правильный вырез на инструменте, а затем слегка повернув его, изоляция будет снята.

Затем, потянув инструменты для зачистки проводов к концу провода, изоляция должна соскользнуть с провода.

Зачистка кабельных проводов с помощью саморегулирующихся приспособлений для зачистки проводов

Специальные саморегулирующиеся устройства для зачистки проводов позволяют легко снимать оболочки и зачищать несколько изолированных проводов.В этом примере мы собираемся оголить кабель питания. Поместите конец кабеля между кусачками для резки проволоки. Когда все будет готово, сожмите ручки, чтобы отрезать конец кабеля.

Отверните пластиковую направляющую в сторону от головки и выдвиньте ее, чтобы отрегулировать длину отрезка проволоки. Переставьте пластиковую направляющую, когда вас устраивает длина провода. Что касается кабелей, вы можете захотеть зачистить больше, чем рекомендовано.

Вставьте кабель между зажимами. При необходимости увеличьте / уменьшите натяжение губок с помощью ручки натяжения по мере необходимости, в зависимости от кабеля и сечения провода.

Удерживая кабель на месте, сожмите ручки, чтобы снять оболочку с кабеля.

После снятия оболочки с кабеля поместите внутренние провода между зубцами. При необходимости отрегулируйте натяжение губок с помощью ручки натяжения в зависимости от кабеля и размера провода.

Примечание: Обязательно проложите внутренние провода между зубцами левой челюсти, чтобы зачистить провода кабеля.

Когда закончите, ваши кабельные провода должны быть полностью зачищены!

Советы, уловки и подсказки

Важно, чтобы размер проволоки соответствовал правильной выемке в приспособлении для снятия изоляции.Если выемка будет слишком большой, провод не будет зачищен. Если выемка слишком мала, есть риск повредить провод. Использование выемки меньшего размера означает, что приспособления для снятия изоляции будут закрываться слишком далеко, впиваясь в провод внизу. При использовании многожильного провода инструмент обрезает внешнее кольцо провода, уменьшая общий диаметр провода и снижая прочность провода. Надрез в проволоке со сплошным сердечником сильно снизит прочность и гибкость проволоки. Вероятность обрыва проволоки при перегибе значительно возрастает.

Этот провод не был полностью зачищен, есть зазубрины и отсутствуют жилы

Если на проводе случайно образовалась зазубрина, лучший план действий — отрезать поврежденную часть провода и повторить попытку.

Как соединять провода

Подготовьте провод, зачистив концы проводов с помощью приспособления для зачистки проводов. Если вы работаете с многожильным проводом, попробуйте скрутить концы, чтобы сгруппировать жилы вместе, и залудите кончики перед пайкой.

Отрежьте кусок термоусадки, чтобы закрыть оголенные провода. Пропустите термоусадочную пленку через один из проводов. Не забудьте отодвинуть термоусадочную пленку от области сварки.

Поверните клеммы проводов друг к другу и соедините оголенные концы вместе.

Удерживайте провода вместе с помощью ленты, чтобы удерживать провода на месте против паяльного коврика.

Добавьте припой к проводам. Старайтесь не оставлять паяльник на проводах слишком долго.Изоляция может расплавиться, обнажив больше проводов.

Убедитесь, что нижняя сторона провода также припаяна.

Переверните провод и распределите по ним припой. При необходимости добавьте флюс и припой для покрытия проводов.

Если вы используете термоусадочную пленку, наденьте ее на клемму, чтобы изолировать соединение. Нагрейте термоусадку паяльником или термовоздушной паяльной станцией.

Тепло от паяльника	Тепло от паяльной станции горячего воздуха

По завершении термоусадка должна плотно прилегать к оголенному проводу.

Советы: Ищете другие идеи и методы резки проволоки? Попробуйте скрутить провода вместе. Скрученные провода могут быть обращены друг к другу (иначе говоря, скрученная спираль) или в одном направлении.
Вы также можете попробовать зацепить и скрутить провода вместе в соединителе Western Union (он же Lineman’s Splice). Этот метод идеально подходит для одножильных проводов, но его можно использовать и для многожильных проводов.
Для опытных пользователей вы также можете врезаться в провод для тройника Western вместо того, чтобы разрезать провод прямо.Это полезно при добавлении компонента (ов) (т. Е. Подтягивающего резистора), если у вас ограниченное пространство для работы, чтобы сэкономить время и сократить расходы. Просто зачистите середину вашего провода, удалите изоляцию с помощью ножа для хобби / паяльника, намотайте отдельный провод / клемму на оголенный провод и припаяйте. Когда закончите, добавьте немного термоусадки или горячего клея для изоляции. На изображении ниже показаны резистор и провод, добавляемые к середине двух проводов.

Западный метод Т-образного сращивания, используемый для соединения 3 перемычек и 10 кОм; Резистор

Совет: Возникли проблемы со сращиванием проводов вместе или подключением проводов к контакту? Попробуйте использовать печатную плату в качестве опоры при пайке, аналогичную той, которая встроена в специальный удлинительный кабель EL.

Как обжать электрический разъем

Электрический соединитель — это устройство для соединения электрических цепей с помощью механического узла. Соединение может быть временным или служить постоянным электрическим соединением между двумя проводами. Существуют сотни видов электрических разъемов. Разъемы могут соединять два отрезка провода вместе или подсоединять провод к электрическому зажиму.

Ниже приведены несколько типов разъемов. В дальнем верхнем левом углу у нас есть изолированный соединительный элемент для соединения двух концов проводов вместе.Справа разветвленный соединитель (он же лопата или разрезное кольцо) используется для подключения провода к винтовым клеммам, вставляя вилку в гнездо винтовой клеммы. Перед установкой терминала можно частично вкрутить винты. Кольцевые клеммы посередине также используются для подключения провода к винтовым клеммам. Кольцевая клемма обеспечивает более надежное соединение, но перед установкой клеммы необходимо полностью вывернуть винт. В дальнем правом верхнем углу у нас есть лопаточный штекер (a.к.а. лезвие) . Они могут вставляться в гнездовой лопаточный соединитель (также известный как двойной обжим) , который показан справа внизу. В зависимости от конструкции и применения эти соединители могут быть разных видов, например, с фланцевой вилкой или зажимным кольцом.

Изолированные соединители, вилочные, кольцевые, с наружной и внутренней лопаткой

Эти разъемы также могут быть разных размеров и номиналов. На изображении ниже показан лопаточный разъем с внутренней резьбой 1/4 дюйма и 2,8 мм.

Вам необходимо, чтобы размер разъемов соответствовал размеру безопасного соединения. На изображении ниже показаны 1/4 «гнездовые лопаточные разъемы, подключаемые к штыревым лопаточным выводам микровыключателя.

Что такое обжим?

Слово «обжим» в этом контексте означает соединение двух металлических частей вместе, деформируя один или оба из них, чтобы удерживать другой. Деформация называется деформацией.

Металл деформирован, чтобы зажать провод и удерживать его на месте

Инструмент

Для обжима соединителя на проводе требуется специальный инструмент для обжимного штифта.В зависимости от обжимного штифта доступно несколько различных стилей обжимных клещей.

Инструмент для обжима трещотки

Лучший обжимной станок имеет встроенный храповик. Когда ручки будут сжаты вместе, это приведет к трещотке и не даст челюстям снова раскрыться. Когда будет приложено достаточное давление, храповик выйдет из зацепления и освободит обжатую часть. Это гарантирует, что приложено достаточное давление. Обжимные клещи этого типа также имеют широкую губку, чтобы покрыть большую площадь поверхности разъема.

Обжимной инструмент с храповым механизмом для быстроразъемных соединений

В зависимости от размера соединителя тип «штампа» (т. Е. Головки обжимного инструмента) будет иметь разный размер. Обжимной инструмент, представленный ниже, использует другую матрицу для обжима более мелких обжимных штифтов, которые вставляются в корпус штыревого разъема.

Инструмент для обжима обжимных штифтов с трещоткой

На изображениях ниже показаны провода разного калибра, обжатые на разветвленном разъеме, и обжимной штырь для поляризованного разъема.

Вилочные соединители, обжатые для настенного адаптера	Обжимной штифт обжимается перед вставкой в ​​пластиковый корпус

Ручной обжимной инструмент

Инструменты для ручного обжима

позволяют достичь почти тех же результатов, хотя от пользователя требуется гораздо больше бдительности. Обжимные клещи этого типа обычно менее прочные. При обжиме необходимо следить за тем, чтобы губки правильно выровнялись на разъеме.Несоосность приведет к менее желательному обжимному соединению. Со временем износ от нормального использования также может привести к тому, что челюсти разделятся и не закроются полностью. Как правило, достаточно сильно сжать его. Необычный инструмент для зачистки проводов, показанный ниже, можно использовать с быстроразъемными соединениями. Инструмент также можно использовать для обрезки проводов и зачистки проводов / кабелей.

Ручной инструмент для обжима саморегулирующегося устройства для зачистки проводов для изолированных и неизолированных лопаток

Хотя с саморегулирующимся устройством для зачистки проводов немного сложнее работать, чем с храповым механизмом, у него есть возможность зачистки, разрезания и обжима при быстром отсоединении.

Предупреждение! Плоскогубцы не для обжима! Также нельзя использовать молотки, тиски, плоскогубцы и плоские камни. Хороший обжимной пресс при правильном использовании сделает холодный шов между проволокой и корпусом соединителя. Если бы вы разрезали хорошо выполненный обжим пополам, вы бы увидели твердую форму провода и разъема. Использование неправильного инструмента не приведет к хорошему обжиму!
Почему требуется такой уровень совершенства? Плохой обжим оставляет воздушные карманы между проводом и разъемом. Воздушные карманы позволяют собирать влагу, влага вызывает коррозию, коррозия вызывает сопротивление, сопротивление вызывает нагревание и в конечном итоге может привести к поломке.

Обжим быстроразъемного соединителя

Есть несколько аргументов за и против использования одножильного провода с обжимными соединениями. Многие считают, что обжатие провода с твердым сердечником создает в нем слабое место, что может привести к обрыву. Также существует большая вероятность отсоединения обжимного соединения с проводом с твердым сердечником, потому что провод также не будет соответствовать клемме. Если должен использовать провод с твердым сердечником, рекомендуется припаять провод на место после того, как вы его обжали.

Во-первых, необходимо выбрать провод правильного размера в соответствии с размером клеммы или наоборот. Предположим, что вы используете многожильный провод, чтобы он соответствовал обжатому соединению. Далее зачистите провод. Количество оголенного провода должно быть равно длине металлической гильзы на разъеме, обычно около ¼ дюйма или около того. Если зачищенный провод подходит к металлической части ствола с небольшим или отсутствующим свободным пространством, разъем подходящего размера.

Хорошее соотношение длины проволоки к цилиндру

Затем следует вставить провод до тех пор, пока изоляция на проводе не коснется конца цилиндра.

Хорошо: проволока чуть-чуть торчит за ствол

Затем провод и клемма вставляются в обжимной пресс. Цвет изоляции клеммы должен совпадать с цветом обжимного инструмента. Поэтому, если изоляция клеммы красная, используйте место, отмеченное красной точкой на обжимных устройствах. В качестве альтернативы, если обжимной пресс не имеет цветной маркировки, используйте метку калибра сбоку.

Терминал должен располагаться горизонтально корпусом вверх.Затем инструмент удерживают перпендикулярно клемме и помещают на цилиндр, ближайший к кольцу (или другому типу соединения). Чтобы закончить обжим, инструмент сжимают со значительным усилием. В общем, «пережать» соединение практически невозможно.

После того, как обжатие завершено, провод и разъем должны по-прежнему держаться вместе, даже если их пытались разъединить с большим усилием. Если соединение можно разорвать, значит обжим был выполнен неправильно. Лучше, чтобы обжим вышел из строя сейчас, а не после того, как он был установлен в своем приложении.Ниже представлена ​​таблица технических характеристик обжимных соединений.

Совет: Если провод не входит в ствол или слишком ослаблен, значит, был выбран неправильный размер и тип провода или разъема. При необходимости можно добавить пайку между проводом и разъемом. Однако правильно обжатые провода образуют газонепроницаемое холодное соединение и не требуют пайки.
Имейте в виду, что добавление припоя увеличивает нагрузку на соединение из-за механических вибраций и термоциклирования, вызывая разрушение соединения.Пайка также может увеличить сопротивление стыка. Для приложений с низким энергопотреблением пользователи не должны заметить значительной разницы. Совет: В зависимости от области применения два провода можно обжать вместе в одном обжимном соединителе. Вам нужно будет убедиться, что объединенный диаметр провода подходит для обжимного соединения, а обжимной разъем способен выдерживать ток, заданный в проекте.

На изображении ниже показаны два провода с загнутыми лопатками для средних соединений.В этом случае обжатые провода использовались для подключения нескольких устройств к земле.

Обжим обжимного штифта

Помните, что в мире существуют сотни типов электрических разъемов. В зависимости от конструкции разъем может быть сконструирован таким образом, чтобы он помещался в пластиковый корпус. Вместо того, чтобы обжимать провод цилиндром, соединитель может иметь две защелки (т. Е. Крылышки) для обжима провода и его изоляции. Дополнительные зажимы для изоляции обеспечивают разгрузку от натяжения.Обжимной штифт может также иметь фиксирующий язычок и концевой упор, когда штифт вставлен в пластиковый корпус.

Обжимной штифт, вырезанный из катушки для поляризованного разъема	Пластиковый корпус для поляризованного разъема

Один из примеров можно найти в предварительно заделанных перемычках премиум-класса. Они используются для подключения к печатным платам с контактными площадками PTH 0,1 дюйма. Ниже представлено изображение нескольких обжатых контактов перед их вставкой в ​​пластиковый корпус.Слева находится обжимной штифт для установки в поляризованный корпус. В центре находится контактный штифт, который используется для сопряжения с штифтом справа.

Этот процесс немного более утомительный, так как вы работаете с меньшими выводами. В зависимости от вашего уровня опыта это может занять много времени. Однако пользователи могут создавать собственные длины проводов и кабелей для проекта.

Сначала отрежьте и зачистите кусок проволоки. Убедитесь, что калибр провода соответствует характеристикам обжимного штифта. В этом случае мы будем использовать многожильный соединительный провод 22 AWG для подключения к разъему JST RCY, как рекомендовано в таблице данных обжимного штыря.После извлечения обжимного штифта из металлической полосы совместите жилы провода с проводящим язычком, а изолятор — с выступом изолятора, чтобы проверить, соответствует ли провод спецификациям обжимного штифта.

Если провод достаточно зачищен, вставьте обжимной штифт в одну из губок обжимного инструмента. Возможно, вам придется загнуть язычки изолятора внутрь, чтобы они подошли. Мы воспользуемся большей челюстью.

Обязательно обратите внимание на канавки обжимного инструмента при вставке обжимного штифта в матрицу.Если присмотреться, на одной стороне губки вырезаны две полуцилиндрические канавки, а на другой — одна канавка. Сторона с двумя канавками будет использоваться для обжима лапок. Кроме того, половина матрицы утоплена для выступа изолятора.

Обжимной инструмент с трещоткой, вид сбоку	Крупный план обжимного инструмента с двумя канавками и матрицей с углублением для выступа изолятора

Предупреждение! Если вы вставите обжимной штифт неправильно, обжимной инструмент с храповым механизмом не сможет обжать язычки в достаточной степени.В результате провод может не полностью проходить со штифтом, и штифт будет поврежден. Обжимной инструмент также может застрять в одном положении. Если обжимной инструмент застрял, вам нужно будет перевернуть предохранительный фиксатор чуть выше ручки.

Медленно закройте обжимной инструмент с храповым механизмом, чтобы удерживать обжимной штифт на месте, и вставьте зачищенный провод. Возможно, вам потребуется отрегулировать обжимной штифт так, чтобы его выступ изолятора был на одном уровне с матрицей.

Когда будете готовы, медленно сожмите ручки еще больше, чтобы продолжить обжимать язычки.Если что-то не так и вы используете обжимной инструмент с храповым механизмом, переверните предохранительный фиксатор прямо над ручкой. Продолжайте сжимать ручку до тех пор, пока храповик не освободится автоматически, чтобы завершить обжим.

Осторожно извлеките обжимной штифт из обжимного инструмента. Обратите внимание на гофрированные язычки. Вы должны увидеть что-то похожее на гофрированные булавки внизу. При необходимости вам может потребоваться снова вставить штифт обратно в губки, чтобы в достаточной степени обжать язычки. Обжимной штифт в дальнем левом углу был частично обжат, и его нужно было поместить в меньшую губку для правильного обжима.

Когда все будет готово, вставьте обжимной штифт в соответствующий корпус. В этом случае обжатый гнездовой штифт был вставлен в соответствующий корпус разъема JST RCY. Убедитесь, что фиксирующий язычок совпадает с отверстием в пластиковом корпусе.

По окончании провод должен защелкнуться в соответствующем гнезде. Ниже приведены несколько обжимных контактов в соответствующих корпусах. В крайнем левом углу у нас есть обжимные контакты, используемые для поляризованного разъема 1×2 «Molex». Два справа с черным корпусом — это пример гофрированных контактов, используемых со стандартным 0.1-дюймовые разъемы. Наконец, гофрированные контакты в красном корпусе используются для разъема JST RCY.

Общие ошибки

Ниже приведен список типичных ошибок при опрессовке быстроразъемных соединений и обжимных штифтов. Мы будем использовать быстрое отключение для демонстрации.

Разъем неподходящего размера для провода или провод неправильного размера для разъема.

Плохой обжим. Разъем был слишком мал для выбранного калибра провода.

Будьте осторожны, чтобы не снять слишком много изоляции.

Слишком много изоляции снято, слишком много оголенного провода

Также стоит упомянуть, что, хотя это и не обязательно вредно, проволока не должна выходить слишком далеко за ствол. В этом случае рекомендуется обрезать проволоку.

Излишки оголенного провода следует обрезать

Внимание! Помните, что для проволочной обертки используется небольшой калибр. Хотя это идеально подходит для проектов, в которых мало места для работы, он не может справиться с большой мощностью из-за толщины провода.

Зачистите провод 30 AWG, вставив его между лезвиями инструмента для намотки проводов. Потяните за провод, чтобы удалить изоляцию.

Обязательно зачистите достаточно провода, чтобы обернуть его вокруг клеммы для надежного соединения. Около 1 дюйма должно быть достаточно.

Вставьте оголенный провод в отверстие сбоку. Убедитесь, что провод вставлен на сторону с надрезом, и поместите провод в надрез на боковой стороне цилиндра.

Вставьте провод в контакт разъема (a.к.а. Почта). В этом случае на мини-макетной плате использовались штыри с вилкой.

Примечание: Штифты штабелируемого охватывающего жатки могут скручиваться с помощью инструмента для намотки проволоки и проволоки. Рекомендуется обернуть провод вокруг штырей вилки заголовка.

Поверните инструмент по часовой стрелке, чтобы начать наматывать провод на квадратный штифт жатки. Другой рукой прижмите провод и штыри жатки. Продолжайте вращать инструмент так, чтобы вся зачищенная проволока обернулась вокруг штифта.

Снимите инструмент со шпильки.По завершении изоляция провода должна начинаться с нижней части штифта. Для более постоянного и безопасного соединения добавьте припой между проводом и контактом.

Если вам требуется больше соединений на одном и том же контакте, оберните больше проводов вокруг верхней части первого соединения и повторите шаги, описанные выше. Сумма, которую вы можете укладывать, зависит от длины штифта жатки. Попробуйте использовать инструмент для намотки проводов, чтобы обернуть провода вокруг разъемов микроконтроллера, светодиода или резистора для прототипирования.

Удаление витых проводов

Если вам нужно отсоединить провод от штифта, просто используйте другой конец инструмента и поверните его против часовой стрелки.

После того, как обмотка ослаблена, оттяните провод от штифта.

Управление проводкой

Скручивание проволоки в оплетку

Это хорошая идея, чтобы заплести длинные провода, которые используются в проекте.Есть несколько преимуществ скручивания проводов вместе:

• поддерживает организацию проекта
• предотвращает вытягивание проводов от движущихся частей
• усиливает связь

Ниже приведен пример плетения четырех соединительных проводов вместе для неадресуемого светодиода. Чтобы заплести провода, скрутите пару проводов обеими руками против часовой стрелки между указательным и большим пальцами. В этом случае сначала скручивали зеленый и красный провода.

Скрутите вторую пару проводов против часовой стрелки.

Скрутите пары проводов по часовой стрелке.

После завершения с проводами в вашем проекте будет проще работать. Ниже приведены несколько примеров использования плетеной проволоки в проектах.

Рукава и канатные дороги

Гильзы и кабельные держатели также полезны для дополнительной защиты соединения от движущихся частей. На изображении ниже показаны незакрепленные провода на Shapeoko.

Ниже приведены изображения проводов внутри рукава и держателя кабеля для защиты.

Электромонтажный комплекс

Иногда полезно маркировать провода с помощью стикеров, ленты или маркеров, чтобы отслеживать соединения с использованием провода одного цвета и сложной проводки, а также для устранения неполадок в проектах.

Маркированные провода от micro: arcade kit Советы: Дополнительные идеи можно найти по ссылкам ниже.

12 лучших соединителей для подключения одножильных и многожильных проводов

Если вы все еще используете проволочную гайку для сращивания силовых кабелей, то самое время узнать о рычажном соединителе проводов. Это новый и простой способ сращивания кабелей, при котором соединители проводов позволят вам безопасно и надежно соединить электрические провода в два простых шага.

Вы также узнаете, как найти лучшие соединители для проводов, которые соответствуют вашим потребностям. Двенадцать пунктов ниже — лучшие электрические соединители, которые я использовал ранее.Вы также увидите плюсы и минусы каждого соединителя проводов в каждом обзоре.

Но перед этим вот три основных момента, которые следует учитывать при выборе соединителей проводов.

• Соответствие стандартам безопасности продукции: Одним из первых вещей, на которые следует обратить внимание при выборе соединителя для проводов, является его соответствие стандартам безопасности продукции. Эти элементы предназначены для работы с высоким напряжением, поэтому они должны выдерживать проходящую через них мощность и тепло.Таким образом, чтобы обеспечить безопасность вашего проекта, выбранный вами бренд разъема должен соответствовать требованиям и быть сертифицирован несколькими организациями по безопасности продукции.
• Типы разъемов: На рынке доступны различные типы разъемов. Есть трубчатые разъемы для подключения только двух проводов. Также можно найти Т-образные переходники для подключения трех проводов. А если вы подключаете систему освещения, вы можете найти разъемы, к которым можно подсоединить более трех проводов.
• Необходимые инструменты: Для каждой марки разъемов требуется свой набор инструментов. Для большинства разъемов проводов требуются тепловые пушки, в то время как для обжима некоторых разъемов требуется обжим. Есть также несколько соединителей без инструментов, которые можно установить вообще без каких-либо инструментов.

Теперь, чтобы помочь вам найти подходящие разъемы, вот двенадцать лучших брендов и моделей, которые я использовал в своих проектах. Вы также должны проверить руководство по покупке после обзоров.

Отзывы о лучших соединителях для проводов

1.Разъемы для проводов рычага HTCELLE

Рычажные соединители для проводов HTCELLE — отличный выбор для тех, кто не знаком с проектами своими руками. Он прост в использовании и установке и не требует никаких инструментов. Он позволяет соединять два и более провода одним нажатием. Его также можно использовать многоразово, и он идеально подходит для временного подключения проводов.

Высококачественные пружинные зажимы и соединители с медными проводниками обеспечивают надежный захват и надежное электрическое соединение. Вы также можете увидеть, правильно ли соединяется разъем с вашим проводом, из-за его прозрачной крышки.

Но лучше всего то, что к этому разъему можно подключать практически любые провода. Мы можем использовать одножильные электрические провода и многопроволочные кабели сечением от 12 до 24 AWG. Это означает, что его можно использовать практически для любого вида электромонтажа.

Plus, разъем устойчив к коррозии и старению, обеспечивая длительный срок службы. Я использовал этот пакет для подключения проводов год назад и пока не заметил никаких проблем.

Тем не менее, я рекомендую немного больше зачищать провод при использовании этой опции.Таким образом, провод будет надежно закреплен в разъеме.

Плюсы

• Не требуется никаких инструментов, чтобы использовать этот разъем для подключения двух или более проводов
• Многоразовый нестандартный соединитель, позволяющий временные соединения
• Высококачественный пружинный зажим и медный соединитель обеспечивают хорошую электрическую проводимость
• Прозрачная крышка обеспечивает хороший обзор разъема для визуального контроля
• Совместимость как с многожильными, так и с одножильными кабелями от 12 до 24 AWG
• Устойчив к коррозии и старению

Минусы

• Провод должен быть зачищен больше обычного

HTCELLEconnector отлично подходит для временного применения из-за возможности повторного использования.Он также идеально подходит для начинающих домашних мастеров благодаря своей конструкции без инструментов. Это идеальный разъем для использования по всему дому.

2. Разъем для обжима стыков ELECFUN

Когда мне нужно подключить кабели в ограниченном пространстве, я думаю об этом обжимном разъеме. Он идеально подходит для использования в транспортных средствах, например, когда я использовал его для клеммы автомобильного провода. Он оснащен высококачественными трубками из латуни и ПВХ, поэтому подключенный провод не отсоединяется, даже если он подвергается постоянной вибрации автомобиля.

Соединитель для обжима стыков ELECFUN выпускается в трех ярких цветах. Это позволяет нам использовать цвета разъемов для быстрой идентификации различных проводов. Он также имеет конструкцию ограничителя провода, поэтому каждый может вставить провод нужной длины. С помощью этого ограничителя мне не придется беспокоиться о разбалансировке сращивания проводов.

Этот обжимной соединитель находит широкое применение. Мы можем использовать его дома, в машине и даже на лодке! Он соответствует стандартам RoHS и UL, что дает мне душевное спокойствие.Я уверен, что этот обжимной разъем прошел несколько испытаний на безопасность.

Однако, как следует из названия, для использования этого обжимного соединителя у вас должен быть обжимной пресс. Это необходимо, чтобы вы могли надежно зафиксировать это на своих соединениях, особенно если вы используете многожильные провода. Перед выбором этого разъема рекомендуется иметь под рукой обжимные инструменты.

Плюсы

• Высококачественные трубки из латуни и ПВХ для надежной фиксации и отличного соединения
• Легко определить нужный нам размер по трем разным цветам
• С конструкцией ограничителя проводов, которая позволяет пользователям вставлять провода нужной длины
• Широкий диапазон применения, можно использовать в автомобильных или домашних проектах
• Соответствует стандартам RoHS и UL, что означает, что он прошел испытания на безопасность продукта

Минусы

• Обжимной инструмент, необходимый для использования этих электронных соединителей

Я настоятельно рекомендую эти автомобильные обжимные соединители для подключения проводов.Если у меня есть обжимной пресс, у меня гарантированно будет чистый стык, который можно разместить практически в любом месте.

3. Соединители для проводов TICONN T

Для врезки в провода без обрезки, снятия изоляции и пайки кабелей покупатели могут использовать соединители TICONN T Tap Wire Connectors. Этот соединитель позволяет нам иметь доступные ответвители для быстрого и легкого монтажа электрических линий.

Все, что нам нужно, это найти подходящий кабель для подключения, и все! Любой желающий может установить это одним щелчком мыши.После этого у пользователей теперь есть проводное соединение, к которому они могут быстро и легко подключаться и отключаться.

Гибкая медная гильза премиум-класса внутри разъема обеспечивает отличный контакт с проводами при нарезании резьбы. Кроме того, он имеет термостойкий пластиковый корпус, который выдерживает температуру до 221 градуса по Фаренгейту. Это означает, что его можно установить в электронных системах, требующих стойкости к высоким температурам.

Что мне нравится в этом продукте, так это его широкий набор опций.Я могу выбрать один, 120, 360 или даже 480 комплектов электрических разъемов, каждый из которых имеет три размера. Это означает, что каждый может заказать только то, что ему нужно, что снижает потери и излишки. Кроме того, продавец предлагает 30-дневную гарантию возврата денег и 24-месячную гарантию.

Однако следует отметить, что терминал быстрого отключения иногда может немного болтаться. Если вы установите его на провод, подверженный постоянной вибрации, он может отсоединиться и привести к потере соединения.

Плюсы

• Легко вставляется в любой провод для быстрой и безопасной установки
• Использует высококачественный медный цилиндр для отличного контакта
• Устойчивость к высоким температурам, выдерживает до 221 градуса по Фаренгейту
• Доступен в разных объемах — каждый набор также содержит три разных размера
• Поставляется с 30-дневной гарантией возврата денег и 24-месячной гарантией

Минусы

• Быстроразъемная клемма может быть ослаблена, не подходит для проводов, подверженных вибрации

Тем, у кого есть проект по отводу проводов, я настоятельно рекомендую этот соединитель Ticonn T-tap.Его легко и безопасно установить, что позволяет пользователям быстро подключаться к существующим линиям. Только помните, что не устанавливайте его в неустойчивой среде.

4. Соединители для проводов с пайкой Kuject

Соединители для проводов с пайкой и уплотнением Kuject всегда были отличным продуктом для судостроения. Он имеет паяльное кольцо, которое обеспечивает надежное соединение в расплавленном состоянии. В то же время термоклей обеспечивает водонепроницаемость и является причиной его морского класса.

Этот разъем прозрачный, что позволяет мне хорошо видеть подключенный провод.Я также могу видеть паяльное кольцо, поэтому я уверен, что паяльное кольцо полностью расплавилось, когда я устанавливаю соединительный провод. Его прозрачность также позволяет мне ясно видеть мои сращенные провода.

Покупатели найдут внутри упаковки различные размеры, что делает ее пригодной для использования с проводами калибра от 10 до 26 AWG. Кроме того, каждый размер имеет свой цветовой код. Это позволяет нам идентифицировать нужную трубку, просто взглянув на цвет, что позволяет сэкономить время при установке.

Единственным недостатком этого электрического разъема является то, что паяльное кольцо трудно расплавить.Вам понадобится высокотемпературный фен, чтобы получить хорошее уплотнение и соединение. Вы также не должны использовать альтернативные инструменты, такие как зажигалка или фен, потому что они могут расплавить трубку до того, как паяльное кольцо даже начнет нагреваться.

Плюсы

• Паяльное кольцо обеспечивает надежное соединение в расплавленном состоянии
• Клей-расплав обеспечивает водонепроницаемость после укладки
• Прозрачная трубка дает нам хороший обзор для проверки связи внутри
• Различные размеры проводов позволяют использовать его с кабелями от 10 до 26 AWG
• Трубка с цветовой кодировкой для легкого распознавания размера трубки

Минусы

• Термопистолет, необходимый для расплавления паяльного кольца во время установки

Этот разъем под пайку идеально подходит для тех, кто работает с электропроводкой.Это дает домашним мастерам прочное соединение с водонепроницаемой отделкой. Однако для его установки вам понадобится термофен.

5. Водонепроницаемый соединитель проводов Amlits

Людям, выполняющим много работ по электромонтажу, особенно тем, которые требуют подключения и сращивания проводов, стоит подумать о водонепроницаемом соединителе Amlits. Он поставляется в количестве 200 штук, с опциями для большего количества, что делает его достаточным для проектов подключения нескольких проводов.

В этой упаковке находятся стыковые соединители.Но если мне нужно больше, у меня также есть возможность использовать кольцевые, лопаточные и быстроразъемные клеммы с вилкой и розеткой. Также производитель включает клеммы и разъемы разного размера. Это дает мне свободу комбинировать разъемы и клеммы по мере необходимости.

Кроме того, у этого предмета есть надежный ящик для хранения. Это позволяет мне оставаться организованным каждый раз, когда я использую его в своем проекте или сохраняю дополнительные коннекторы.

Что мне больше всего нравится в этом изделии, так это то, что клемма и разъем сделаны из меди высшего качества.Он обеспечивает отличную проводимость, что позволяет мне иметь эффективную электрическую цепь.

Однако процесс установки терминалов может быть немного сложнее. Размеры разъемов меньше ожидаемых. Мне удалось заставить все работать, но легко увидеть, как у некоторых пользователей могут возникнуть проблемы с использованием этого набора от Amlits.

Плюсы

• Имеет 200 шт. Разных разъемов
• Опция для нескольких типов электрических разъемов для различных применений
• Водонепроницаемый соединитель можно использовать для сращивания проводов, подвергающихся воздействию элементов
• Поставляется с надежным ящиком для хранения, который позволяет нам всегда оставаться организованными
• Медь высшего качества обеспечивает отличную электропроводность

Минусы

• Разъемы маленькие, с ними сложно работать.

В целом, этот элемент рекомендуется, если у вас несколько проектов.У него достаточно электрических клеммных соединителей для питания всех наших небольших проектов или даже одного большого.

6. Соединители для термоусадочной проволоки Qibaok

Этот комплект термоусадочных соединителей Qibaok имеет коэффициент усадки 3: 1, обеспечивая надежное соединение с высококачественным уплотнением. Кроме того, вы можете активировать трубку с помощью низкотемпературного теплового пистолета или даже зажигалки после обжима провода в вашем приложении.

Медный цилиндр обеспечивает надежный захват после правильного обжима провода.В то же время гибкая отделка обеспечивает стабильное и отличное соединение. Это означает, что я могу гнуть подключенный провод, не беспокоясь о том, что он ослабнет, особенно в некоторых узких системах электропроводки.

Еще одним преимуществом этого изделия является его соответствие международным стандартам безопасности электротехнической продукции. Он соответствует стандартам RoHS, ISO9001: 2008, SGS и CE, что дает мне уверенность в том, что эти полупрозрачные термоусадочные трубки безопасны для использования в жилых и коммерческих помещениях.

Он также использует разные цветовые коды для своего диапазона проводов, с подходящей маркировкой AWG на корпусе. Это гарантирует, что я могу быстро проверить правильный размер трубки при установке. Как только владельцы ознакомятся с цветовыми кодами, им больше не нужно будет проверять отпечатки вручную, чтобы убедиться, что у них правильный.

Однако кажется, что Qibaok может улучшить доставку своей продукции. Один покупатель сообщил, что получил контейнер со сломанной крышкой. К счастью, внутренние разъемы не пострадали.

Плюсы

• Высокая степень усадки 3: 1 обеспечивает качественное уплотнение
• Можно установить с помощью низкотемпературного теплового пистолета или зажигалки
• Прочный медный цилиндр надежно удерживает провод при обжиме
• Трубка с высокой эластичностью сохраняет стабильные и выдающиеся характеристики даже при изгибе
• Соответствует многим международным стандартам безопасности электротехнической продукции
• Цветовая кодировка для облегчения работы с широким спектром измерительных приборов

Минусы

• Контейнер может быть поврежден во время доставки

Этот продукт — один из лучших комплектов соединителей для проводки, обеспечивающий безопасное соединение.Кроме того, его соответствие международным стандартам электробезопасности гарантирует покупателям безопасность использования этого продукта.

7. Соединители под термоусадочную пайку Sopoby

Соединитель для термоусадочной трубки Sopoby — отличный выбор, когда я работаю с высоковольтными электрическими системами. Он идеально подходит как для низкого, так и для высокого напряжения, с максимальным номинальным напряжением до 600 вольт.

Конструкция с двумя стенками обеспечивает стойкость к коррозии и улучшает водонепроницаемость.Это также позволяет мне использовать это устройство в помещении или на открытом воздухе, даже если провод подвергается воздействию элементов.

Благодаря коэффициенту усадки 2: 1 наш кабель остается гибким после применения. Упаковка также бывает разных размеров: 10 шт. Для диаметра от 10 до 12 AWG, 40 шт. Для диаметра от 14 до 16 AWG, 40 шт. Для диаметра от 18 до 22 AWG и 30 шт. Для диаметра от 24 до 26 AWG.

Кроме того, подсказки и инструкции, прикрепленные к крышке коробки, очень помогают, особенно для тех, кто впервые пользуется паяным соединителем. Его также удобно устанавливать, поскольку для его нанесения нам понадобится только тепловая пушка.

Однако, даже если он прост в установке, процесс его герметизации требует времени по сравнению с другими электрическими разъемами. Ваша рука может быстро устать, особенно если вы используете тяжелую тепловую пушку. Лучше всего использовать этот разъем на плоской поверхности, чтобы время от времени можно было отдыхать рукой.

Плюсы

• Может выдерживать напряжение до 600 В, что делает его пригодным для высоковольтных приложений
• Конструкция с двумя стенками предотвращает коррозию и улучшает водонепроницаемость
• Коэффициент усадки 2: 1
• Поставляется в разных размерах для кабелей с разным размером AWG
• С наконечниками и полной направляющей, прикрепленной к крышке контейнера
• Для установки требуется только тепловая пушка

Минусы

• Процесс уплотнения паяного кольца может занять слишком много времени по сравнению с другими разъемами

Этот разъем для пайки — отличный выбор для специалистов-электриков, работающих с высоковольтными электрическими системами.Он имеет максимальное рабочее напряжение 600 вольт, которое я могу использовать во многих проектах, особенно в тех, которые требуют большой мощности.

8. Термоусадочные соединители TICONN

Термоусадочные соединители TICONN идеально подходят для наружной проводки. Его конструкция с двойными стенками, коэффициент усадки 3: 1 и термоактивируемое уплотнение делают его идеальным для любого применения. Этот разъем подходит для морских транспортных средств и даже для подземных применений.

Я могу многое сделать с этим пакетом, так как он включает в себя четыре разных шпильки клемм и пять разъемов в одном комплекте.Более того, он имеет рабочую температуру от -65 до 255 градусов по Фаренгейту. Это означает, что я могу установить его в местах, подверженных экстремальным температурам, например, в моторном отсеке автомобиля.

Этот соединитель проводов имеет толстые медные стержни, которые обеспечивают надежный захват и обеспечивают меньшее нагревание при большом токе электрического тока. Между тем, его полупрозрачная термоусадочная трубка быстро сжимается с помощью мини-термофена. Он начинает таять при температуре около 176 градусов по Фаренгейту. Благодаря этим замечательным функциям я могу выполнять множество работ за короткое время, не утомляя руки.

Тем не менее, я заметил, что защелки удобного прозрачного футляра для переноски хлипкие. Они могут легко сломаться или расшататься, поэтому открывайте их с особой осторожностью. Это необходимо для предотвращения порчи замков.

Плюсы

• Конструкция с двойными стенками и степенью усадки 3: 1
• Разъем может быть установлен под землей или в морской технике
• Включает различные типы клеммных шпилек и соединителей
• Широкий рабочий диапазон от -65 до 255 градусов по Фаренгейту
• Толстый внутренний медный ствол обеспечивает надежный захват и снижает нагревание
• Термоусадочная трубка быстро сжимается при 176 градусах Фаренгейта

Минусы

• Защелки ящика для хранения легко ломаются; соблюдать осторожность при открывании и закрывании

Этот продукт лучше всего подходит для наружного применения.Я могу установить эти электрические разъемы где угодно, даже под землей или в любом имеющемся у меня морском транспортном средстве.

9. Клеммы для быстрого сращивания проводов Nilight

Как следует из названия, клеммы для быстрого сращивания проводов Nilight позволяют пользователям мгновенно подключать клеммы для сращивания проводов. Можно даже безопасно установить это, не разрезая кабель источника. Это связано с его способностью к самоочистке, при которой нет необходимости снимать изоляцию провода перед установкой этого Т-образного соединителя.

Разъем имеет толстый луженый медный сердечник, который обеспечивает надежный захват и фиксирует провод источника. Он также обеспечивает максимальную электрическую проводимость, гарантируя, что в будущем у меня не возникнет короткое замыкание. Кроме того, его высококачественный запорный механизм обеспечивает надежную фиксацию независимо от того, для чего мы используем.

Как и любой другой соединитель, этот зажим для проводов с Т-образным ответвлением имеет цветную маркировку. Я могу быстро определить нужную пару, просто взглянув на ее цвет. Причем упаковка поровну делится на одинаковое количество по 20 штук для каждого калибра кабеля.Одной коробки хватит для моих многочисленных проектов с проводами разного диаметра.

Одним из основных недостатков этого изделия является то, что он не предназначен для использования в морских условиях. Не рекомендуется для приложений, работающих в воде и других влажных средах. Для таких настроек лучше использовать коннектор с термоактивируемым гелем или клеем внутри. Это гарантирует, что вода не попадет в стык и не вызовет короткое замыкание.

Плюсы

• Быстрая и безопасная установка без полос
• Разъемы имеют внутренний сердечник из луженой меди толщиной
• Качественный запорный механизм обеспечивает надежную фиксацию после установки троса
• Отвод с цветовой кодировкой позволяет легко идентифицировать пару разъемов
• Равномерно разделенный универсальный комплект из 20 штук каждого размера идеально подходит для множества электромонтажных работ

Минусы

• Не для морских судов, не рекомендуется для любых применений, связанных с водой

Как правило, этот комплект клемм для быстрого сращивания проводов настоятельно рекомендуется тем, кто хочет избежать зачистки проводов.Однако он может не соответствовать вашим потребностям, если вы ищете продукт морского класса.

10. Соединители для проводов Brightfour

Если мне нужен надежный способ подключения проводов, я могу использовать разъемы Brightfour Wire Connectors. Этот соединитель проводов изготовлен из высококачественного пластика с более толстыми стенками и обеспечивает постоянное соединение. Он обеспечивает прочное и надежное соединение, при этом не требуя усилий для установщика.

Этот разъем небольшой и компактный, что позволяет разместить его практически в любом месте.Он идеально подходит для проектов, в которых требуется только низкое напряжение, например для электромонтажных работ со светодиодами, и безупречный внешний вид. Небольшой форм-фактор этого разъема поможет пользователям скрыть свои провода. В то же время его прозрачная поверхность поможет мне визуально осмотреть мой провод.

Кроме того, у клиентов есть выбор между электрическими соединителями I-типа и T-типа. Каждый может выбирать между одним или другим или сочетанием обоих разъемов, в зависимости от своих потребностей. Таким образом, мы могли покупать только то, что нам нужно.Нам не нужно останавливаться с неиспользованными соединителями, если нам не нужны соединители T-типа или I-типа.

Однако, благодаря своим премиальным характеристикам, он также намного дороже, чем другие линейные соединители для проводов. Тем не менее, дополнительная сумма, которую я плачу за этот предмет, стоит тех функций, которые он дает.

Плюсы

• Качественные разъемы обеспечивают надежное соединение
• Обеспечивает легкое применение при соединении проводов
• Компактный размер позволяет размещать провод практически в любом месте
• Подходит для низкого напряжения и устройств, которые должны выглядеть чистыми
• Прозрачная поверхность, идеально подходящая для проверки проводов
• Доступны I-образные, Т-образные или сочетание обоих типов разъемов

Минусы

• Дороже, чем другие линейные соединители для проводов

Я настоятельно рекомендую рассмотреть этот разъем для проводов Brightfour.Он удобен в использовании и его нелегко расшатать. Он идеально подходит для подключения как больших, так и малых проводов. Для тех, кто может позволить себе дополнительные расходы, этот разъем того стоит.

11. Компактные соединители для сварки HELPLEX

Я искал инструменты для монтажных гаек для моего домашнего проекта по электромонтажу, когда мой друг порекомендовал этот соединительный элемент Helplex. Я могу использовать этот разъем в осветительной, электрической или даже домашней розетке, если он имеет размер от 24 до 12 AWG.

С помощью этой опции пользователям не нужно беспокоиться об идеальной длине для зачистки провода. На боковой стороне этого разъема есть размер, поэтому мы точно знаем, сколько снимать.

Он также имеет два доступных тестовых гнезда — одно спереди, а другое под замком. Вы можете использовать этот слот для проверки текущего номинала проводов, не разбирая электрические разъемы.

Прозрачная крышка имеет отличное качество сборки и обеспечивает хороший обзор проводника.Это также дает мне высокий уровень защиты, зная, что мой провод правильно подключен к этому разъему.

В дополнение к этой удобной конструкции, этот разъем может работать при температуре окружающей среды до 185 градусов по Фаренгейту. Это делает его идеальным для использования в электрической распределительной коробке нашего дома.

Этот соединительный элемент предназначен для домашней электропроводки, но не предназначен для использования вне помещений. Слоты для тестирования открыты, поэтому вода может проникнуть через них и вызвать короткое замыкание.

Плюсы

• Обширный диапазон применения провода позволяет нам использовать его для линий от 24 до 12 AWG
• С индикаторами сбоку, показывающими необходимую длину зачистки проводов
• С двумя доступными тестовыми гнездами для проверки напряжения
• Полностью прозрачный корпус обеспечивает хороший обзор проводников
• Может работать при температуре окружающей среды до 185 градусов по Фаренгейту

Минусы

• Неприменимо для наружного применения

Тем, кто все еще использует изоленту или проволочные гайки в домашней электропроводке, проверьте и попробуйте этот соединительный элемент.Это даст пользователям доступное проводное соединение с высоким уровнем защиты.

12. Стыковые соединители с термоусадочной проволокой AIRIC

Этот электронный разъем лучше всего подходит для использования в клеммах автоматической проводки, особенно в доме на колесах. Эти погодоустойчивые автомобильные соединители позволяют использовать их при температуре от -49 до 257 градусов по Фаренгейту. Кроме того, подкладка изнутри, активируемая при нагревании, помогает ей стать водонепроницаемой после плавления.

Трубка изготовлена ​​из полиолефина, поэтому эти стыковые проволочные соединители обладают высокой степенью усадки.Это также позволяет мне использовать зажигалку или даже низкотемпературный тепловой удар, чтобы активировать термоусадочную трубку. Тем не менее, для установки этого разъема все же лучше использовать термофен.

AIRIC также использует медный сердечник премиум-класса в качестве внутреннего разъема. Это ядро ​​обеспечивает большой поток электроэнергии при уменьшении тепловыделения. Внутри него также есть ограничитель проводов, который помогает нам вставлять кабели на нужное расстояние.

Единственное, что мне не нравится в этом пакете водонепроницаемых автомобильных соединителей, — это ограниченное количество трубок для кабелей от 12 до 10 AWG.Каждый пакет содержит только десять соединителей для этого диапазона, что может быть недостаточно для больших проектов. Однако, если пользователи работают с проводами без механических повреждений или имеют дело только с автомобильными электрическими проводами, этого должно быть достаточно для их нужд.

Плюсы

• Термостойкость и морозостойкость, от -49 до 257 градусов по Фаренгейту
• Термоактивируемая клейкая подкладка делает ее водонепроницаемой
• Трубка изготовлена ​​из полиолефинового материала, что обеспечивает высокую усадку
• Медный сердечник премиум-класса надежно фиксирует провод и обеспечивает отличный электрический ток
• Не выделяет много тепла
• Конструкция ограничителя проводов обеспечивает правильную установку обоих концов проводов для лучшего соединения

Минусы

• Ограниченное количество желтых стыковых соединителей для проводов от 12 до 10 AWG

В целом, эти термоусадочные соединители — лучшие автомобильные соединители для проводов, которые я когда-либо использовал.Они обеспечивают отличное соединение и защищают от атмосферных воздействий, обеспечивая безопасность наших проводов и кабелей даже при контакте с водой.

На что обращать внимание при покупке соединителей для проводов

Когда я собираюсь купить какой-либо инструмент, я обычно в первую очередь смотрю на его марку. Однако, когда дело доходит до лучшего разъема для проводов, марка не так важна. Если соединитель соответствует всем необходимым критериям, он подойдет.

Вот что следует учитывать при покупке соединителей для проводов:

• Соответствие стандартам безопасности продукции или сертификация

Поскольку соединители проводов связаны с электричеством, очень важно иметь безопасные и долговечные изделия.Единственный способ узнать это — проверить, соответствует ли он стандартам различных органов по сертификации, таких как NEC и UL.

На рынке доступно множество разъемов. Вот почему вы должны знать, что вам нужно, прежде чем делать выбор. Есть стыковые соединители, соединители для отвода проводов, тройники, соединители для сращивания и термоусадочные соединители.

Вы можете посмотреть на свою текущую систему, чтобы определить свои потребности. Это для автомобильных приложений? Или для дома? Вам нужно установить его навсегда? Он должен быть водонепроницаемым? Если вы не уверены, лучше всего проконсультироваться с лицензированным электриком.

Для установки некоторых разъемов требуется обжимной пресс, а для некоторых используется тепловая пушка. Для некоторых разъемов требуются оба инструмента для обеспечения надлежащего соединения, а для некоторых не требуются инструменты вообще. Вот почему так важно сначала определить, что вам нужно, прежде чем приступать к монтажному проекту.

Если у вас, как у профессионала DIY, есть готовые инструменты, возможно, вам не стоит об этом думать. Но если вы новичок, которому не хватает инструментов, вам следует проверить необходимые инструменты продукта. Некоторые разъемы даже требовали специальных инструментов для правильной установки.

• Материал, используемый в качестве соединителя внутри

Это относится к материалу сердечника, который соединитель использует для проведения электричества. Он сделан из меди или высококачественной латуни? Есть ли паяльное кольцо, обеспечивающее хорошее соединение после установки? Вы должны знать этот материал, чтобы обеспечить отличный электрический ток в вашей системе.

• Размеры, входящие в комплект

Вы должны знать это, потому что не все пакеты предоставляют одинаковое количество коннекторов.Некоторые элементы поставляются с ограниченным количеством разъемов для более толстых проводов, что ограничивает их использование в проектах, где требуются большие кабели AWG.

Кроме того, если вы работаете над несколькими проектами одновременно, было бы здорово иметь больше коннекторов, чтобы у вас не закончились соединения, пока вы выполняете установку.

Как соединить три провода вместе

Обычно для соединения двух или более проводов можно использовать гайки. Однако гораздо проще использовать трехпроводной соединитель.

Вы можете использовать трехпроводной соединитель сращивания, где вам просто нужно зачистить конец провода и вставить его в соединитель. В качестве альтернативы вы можете использовать Т-образный соединитель для проводов, куда вы просто вставляете провод и закрываете его крышку.

Разъемы push-in лучше, чем гайки

Вставной соединитель проводов и гайка для проводов обеспечивают отличное соединение. Они соединяют провод, обеспечивая хорошее соединение между двумя отдельными кабелями. Однако они различаются по применению.

Проволочные гайки требуют надлежащей зачистки проводов и сращивания для обеспечения хорошего соединения. С другой стороны, вставные соединители для проводов проще установить.

Типы разъемов Push-in для проводов вообще не требуют инструментов. Для некоторых других соединителей для обжима проводов требуется термофен, щипцы для обжима или и то, и другое. Тем не менее, основным преимуществом соединителей для проводов перед гайками является их простота установки. Но при правильной установке они оба обеспечат безопасное и надежное соединение.

Все соединители проводов изолированы

Нет, не все разъемы изолированы. Существует также неизолированный разъем для проводов и тип клеммы, которые в основном используются для линий электропроводки, не подверженных опасности короткого замыкания при прикосновении.

Эти неизолированные соединители и клеммы также дешевле, если сравнить их с изолированной клеммой. Однако использование соединителя для изолированного провода намного безопаснее, чем для соединителя для неизолированного провода. У него есть трубки, закрывающие отверстие ствола, что делает его более безопасным, даже если он касается некоторых других проводов.

Выполняет все типы проводных работ с каждым разъемом

Большинство соединителей могут поддерживать любой провод, но некоторые соединители не рекомендуется использовать с тонкопроволочными проводами. Некоторые соединители обжимного типа могут соединять этот тип провода, но со временем он может ослабнуть, особенно если провод двигается или вибрирует.

Заключение

Использование соединителей для изолированных проводов в настоящее время является более простым и быстрым способом соединения проводов. Имеется подходящий соединитель для подключения одножильного, многожильного провода или того и другого.

Если вы хотите найти лучшие соединители проводов для вашего приложения, вам следует взглянуть на свою систему. Если вы не уверены, ознакомьтесь с имеющимися у меня критериями или спросите дипломированного электрика о вашем конкретном плане.

Разъемы проводов — электрические 101

Синий провод — Гайка Хороший выбор для соединений балластных проводов.

Оранжевый провод — Гайка Обычно используется с осветительными приборами или вентиляторами для подключения к проводам переключателя.

Yellow Wing- Гайка Обычно используется для подключения 2 проводов № 14 или 2 № 12.

Tan Twister Обычно используется для подключения от 2 до 3 проводов № 14 или № 12.

Red Wing- Гайка Обычно используется для соединения от 3 до 4 проводов № 14, № 12 или 3 № 10.

Соединители для стыкового сращивания проводов телефона для передачи данных

Провода для передачи данных и телефонные провода имеют очень маленький диаметр — от 22 до 24 AWG. Эти провода используются для подключения телефона, компьютера и устройства открывания двери гаража и должны использоваться только для низкого напряжения.Соединители для стыкового сращивания используются для соединения двух или более проводов вместе.

На изображении справа показан соединитель данных и стыковой сращивания, к которому можно подключить до трех проводов. Эти провода зачищены (или нет, см. Инструкции) и вставлены в разъемы. Можно использовать плоскогубцы или щипцы, чтобы сжать верхнюю и нижнюю части разъема вместе, чтобы выполнить соединения.

На изображении справа показана проводка устройства открывания ворот гаража, соединенная с стыковым соединителем телефонного провода.

Как установить Twist-

на соединители проводов

1. Выключите питание.
2. Зачистите провода, обычно около ½ дюйма для двух проводов. Зачистите от до 1 дюйма более двух проводов. Выведите многожильный провод (и) за сплошной (ые) провод (а) примерно на 1,6 мм (1/16 дюйма).
3. Совместите изношенные жилы и проводники.
4. Равномерно сожмите концы проводов.
5. Вставьте провода в разъем и закрутите по часовой стрелке, пока разъем не перестанет скручиваться.
6. Слегка потяните за каждый провод, чтобы убедиться, что провода надежно закреплены внутри разъема.

Разъем должен перестать скручиваться после шага 5. Если он не перестает скручиваться или если провод отсоединяется при вытягивании на шаге 6, отсоедините соединение и начните заново. Для правильного подключения может потребоваться соединитель другого размера.

Вставить

в разъемы для проводов

Подключить провода к разъемам очень просто, но отсоединить их очень сложно. Их следует использовать только в осветительных приборах. В осветительной арматуре используются провода 18 AWG, которые легко отсоединить от этих разъемов, потянув за провода и скручивая их.

Никогда не вставляйте вставные в разъемы в электрической распределительной коробке. Если необходимо изменить провода в распределительной коробке с разъемами push-, то провода в этих разъемах, вероятно, придется разрезать и повторно соединить с помощью twist- на разъемах.

Соединители для проводов используются для соединения двух или более проводов. Типов соединителей проводов много, самые распространенные — скрученные вкл. Фирма IDEAL Industries twist- на соединителях проводов является наиболее распространенной и будет рассмотрена в этой статье.Разъемы Twist- на проводе доступны во многих размерах с кодовой кодировкой , что позволяет использовать провода разного калибра и количества проводов.

Twist-

On Wire Connectors

Первый соединительный элемент IDEAL Industries назывался wire- nut® и стал торговым названием любого соединителя Twist- on Wire. IDEAL Industries предоставляет информацию о своих соединителях проводов, включая цветовую кодировку соединителя, которая указывает размер.Цвета и размеры разъемов в отрасли не совпадают, но они аналогичны разъемам IDEAL.

Таблица идеального сечения проводов

— Краткое руководство на двух страницах для подбора размера провода, количества проводов и цветового кода разъема проводов.

Брошюра по

Ideal Wire Connector — Полное руководство по их продукции для разъемов проводов.

Размеры разъемов для проводов

Размер разъемов для проводов зависит от калибра проводов и количества проводов, соединенных вместе.На упаковках соединителей проводов указаны минимальные и максимальные допустимые размеры и размеры проводов. Избегайте использования минимальных и максимальных размеров и чисел.

Разъемы для общих проводов

Twister® — IDEAL считает, что это наиболее распространенный разъем для проводов в жилых проектах. Это также очень часто используется в коммерческом строительстве. Доступны три размера. Оболочка расширяется при затягивании для обеспечения надежного соединения. Если вам нужно удалить этот проводной соединитель, его следует заменить новым проводным соединителем из-за расширения.

Wire- Nut® — оригинальный соединитель для проводов, доступен в пяти размерах.

Wing- Nut® — Они имеют профилированные крылья для надежного захвата и дополнительного крутящего момента. Доступны три размера.

WireTwist® — экономичный соединитель, аналогичный гайке Wire- .

Многожильный провод и сплошной провод в электротехнике

В электрических приложениях, таких как кабельные сборки и жгуты проводов, выбор многожильного или одножильного провода будет зависеть от требований к работе.Физические различия между двумя проводами достаточно просты: сплошной провод состоит из твердого металлического сердечника, а многожильный провод состоит из множества более тонких проводов, скрученных вместе в организованный пучок.

При выборе правильного провода есть несколько соображений, плюсов и минусов, которые повлияют на решение, но ключевыми факторами являются:

• Амперная нагрузка и приложение
• Калибр провода
• Тип металла, который будет использоваться
• Стоимость

Как многожильные, так и одножильные провода инженеры используют в самых разных случаях.В любом случае, у многожильного провода есть преимущества и недостатки по сравнению с одножильным проводом, которые приводят к выбору одного провода перед другим для каждого конкретного применения.

Многожильный провод

Поскольку многожильные провода скручены, они относительно более гибкие, сложные и тонкие. Они лучше подходят для использования внутри помещений на печатных платах, проводах громкоговорителей, электронных устройствах и т. Д., Где изгиб и скручивание необходимы для соединения электронных компонентов. Например, идеальное применение многожильного провода — это дверь автомобиля, где будет происходить частое изгибание.

Плюсы многожильного провода

Плетеные многожильные кабели имеют несколько преимуществ по сравнению с одножильными проводами:

• Гибкий
• Гибкий
• Не разделяет или не разделяет

Применение многожильного провода

Многожильные провода больше подходят для внутренних помещений, где изгиб и скручивание необходимы для соединения электронных компонентов, таких как:

Сплошной провод

Сплошная проволока более тяжелая, рассчитана на всепогодные условия, обладает антикоррозийными свойствами, прочна и может выдерживать частые, но минимальные движения.Идеальное применение сплошного провода — это передача энергии через конструкцию здания, поскольку для этого требуется большой ток, малое движение и длительный срок службы.

Solid Wire Плюсы

• Атмосферостойкость
• Антикоррозийный
• Низкая стоимость

Применение сплошной проволоки

Сплошные провода больше подходят для наружных или тяжелых условий эксплуатации, где требуются более высокие токи и более высокая прочность.

• Строительная инфраструктура
• Органы управления автомобилем
• Наружное применение

С учетом тока в многожильном и твердом проводах

Электрики должны выбрать подходящий калибр проводов для использования в зависимости от силы тока нагрузки и области применения проекта.Это определяется частотой тока, который проходит по проводу. Когда электрические токи проходят через провода, возникает скин-эффект. В той части тока, которая находится ближе всего к внешнему слою провода, в области «кожи», электричество проходит по внешней поверхности и подвергается воздействию магнитных полей, которые имеют тенденцию рассеиваться в воздухе. Рассеивание мощности — постоянная проблема для электриков и инженеров. Из-за своей толщины сплошная проволока имеет уменьшенную площадь поверхности, что снижает рассеяние.Из-за данной толщины многожильного провода, т. Е. Он тоньше, в отдельных жилах провода больше воздушных зазоров и больше площадь поверхности. Следовательно, он пропускает меньший ток, чем аналогичные одножильные провода. Для каждого типа проводов технологии изоляции могут значительно снизить рассеиваемую мощность.

Многожильный против сплошного: что лучше?

С точки зрения стоимости, простоты и долговечности преимущество имеет сплошная проволока. Однонитка из толстой проволоки проста в изготовлении и исключительно устойчива к повреждениям.Толщина также помогает предотвратить электронные помехи и ограничить скин-эффект, вызываемый магнитными полями на поверхности провода. Его недостаток — отсутствие пластичности и прочности. После скручивания толстого медного провода он подвергается расслоению или разрыву. Многожильные провода полезны для приложений, которые требуют большого количества сложных изгибов, изгиба, изменения формы и перемещения, например, в транспортных средствах / робототехнике или электронных платах.

При выборе многожильного провода vs.сплошной проволоки все потребности необходимо взвесить и учесть. Первоначальные затраты и долгосрочные затраты следует сопоставить с факторами окружающей среды, приложениями, нагрузками, движением и долговечностью проекта. Подход ничем не отличается, если вы строите дом или сборную коробку, эти факторы необходимо учитывать перед принятием окончательного решения о том, какой тип провода следует использовать для эффективного и результативного выполнения вашего проекта. В связи с этим, независимо от того, являетесь ли вы OEM-производителем или владельцем малого бизнеса, обратитесь за советом и указанием относительно ваших требований к работе у квалифицированного электрика или эксперта по электронике в выбранном вами проводе.

Многожильный или одножильный кабель

Сетевые кабели

категории 5e (CAT5e) и категории 6 (CAT6) бывают многожильными и одножильными. Люди часто спрашивают, какой проводник подходит для их применения. Мы подробно расскажем о различиях и поможем вам решить, какой кабель выбрать для вашего приложения.

В чем разница между многожильным и одножильным проводом?

Сетевые кабели

категории 5e (CAT5e) и категории 6 (CAT6) бывают многожильными и одножильными.В сплошном проводе используется по одному сплошному проводу на провод, то есть в стандартном 4-парном (8-проводном) рулоне CAT5e / CAT6 всего 8 сплошных проводов. Однако в многожильном проводе используется несколько проводов, намотанных друг на друга в каждом проводе, в результате чего получается в общей сложности 56 многожильных проводов в типичной конфигурации 7-жильного рулона, каждый из которых состоит из 4-х пар или 8-проводников.

Одножильные кабели идеально подходят для структурированной проводки внутри здания. Их можно легко установить на настенные розетки и патч-панели, поскольку они состоят из одного провода.Провод правильно вставлен в разъем смещения изоляции. Жесткие кабели менее полезны при использовании стандартных разъемов RJ45, которые используются при создании соединительных кабелей. В большинстве разъемов RJ45 используются 2 штыря, проходящие через сам проводник. Это нежелательно, так как сплошной кабель имеет тенденцию ломаться при проникновении в штырь. Использование трехконтактных соединителей RJ45 обеспечивает гораздо лучшее соединение, поскольку не повреждает проводник — трехконтактное соединение оборачивается вокруг проводника, а не проникает в него.

Многожильные кабели гораздо менее полезны для проталкивания стенных домкратов, потому что жилы не сохраняют свою идеальную круглую форму, когда их вставляют в соединитель со смещением изоляции. Вместо этого для создания соединительных кабелей обычно используется многожильный кабель. Сам кабель более гибкий, хорошо скручивается. Терминаторы RJ45 имеют лучшее, более гибкое и полное соединение с многожильными проводами, чем сплошные провода.

Короче говоря, для достижения наилучших результатов используйте одножильный кабель для настенных розеток и многожильный кабель для обжимных соединителей.

Что такое многожильный кабель?

Используйте многожильные соединительные кабели для подключения сетевых интерфейсных плат рабочих станций (NIC) к настенной панели с коммутационными панелями и другим оборудованием, например концентраторами. Патч-кабели, сделанные из многожильных проводов, отлично подходят для приложений, требующих многократного изгиба без повреждения кабеля. Поскольку затухание в многожильных кабелях выше, чем в одножильных, кабели должны быть короткими, чтобы снизить вероятность еще большего затухания в системе.Лучше, чтобы длина многожильных соединительных кабелей не превышала 6,0 метров.

Многожильные проводники предпочтительнее для:

• Гибкость проводника : Многопроволочные проводники значительно больше, что упрощает их установку.
• Срок службы гибкого провода : больше по сравнению с одножильными проводниками. Многожильные проводники могут выдерживать большую вибрацию и изгиб перед разрывом. Вообще говоря, чем тоньше скрутка, тем гибче проводник.
• Повреждение поверхности : Повреждение многожильных проводов, например царапины или надрезы, будет менее серьезным, чем аналогичное повреждение сплошных проводов.
• Количество жил : влияет как на гибкость, так и на стоимость проводника. Для проводов любого размера, чем больше жил, тем гибче и дороже становится проводник.

Просмотрите наши многожильные кабели

Что такое одножильный кабель?

Для прокладки между двумя центрами коммутации или от центра коммутации до настенной панели выберите обычный сплошной кабель UTP. Эти одножильные кабели, предназначенные для горизонтальных и магистральных прокладок, не должны многократно сгибаться, сгибаться или скручиваться.

Жесткие проводники

предпочтительнее для:

• Магистральная проводка : Жесткая проводка идеальна для распределенной магистрали, а именно прямая проводка для магистральных участков и шумных участков CAT6. Это идеально подходит для кабельных соединений между зданиями и внутри зданий при структурированной прокладке кабелей между входными помещениями, аппаратными и телекоммуникационными шкафами, поскольку магистральная кабельная сеть состоит из среды передачи, основных и промежуточных перекрестных соединений и оконечных устройств в этих местах.
• На открытом воздухе или в тяжелых условиях : подвергайте провод воздействию коррозионных элементов, неблагоприятных погодных условий или частого движения. Многожильный провод, наоборот, лучше подходит для сложных применений, таких как электронные устройства и печатные платы, где провод будет защищен, но может подвергаться изгибу или скручиванию при соединении электронных компонентов.
• Доступность по цене : Часто отдают предпочтение одножильным кабелям, поскольку они обычно более доступны по цене, чем многожильные кабели, из-за их более дешевых производственных затрат.
• Прочность : Этот тип проволоки очень устойчив к повреждениям и чрезвычайно прост в изготовлении. Будучи одинарными толстыми жилами кабеля, они довольно устойчивы к угрозам и очень просты в изготовлении. Жесткие кабели также имеют гораздо более компактный диаметр по сравнению с многожильными кабелями.

Просмотрите наши твердые проводные кабели

Вердикт: многожильный или сплошной провод, какой кабель выбрать?

Важно тщательно продумать, какой кабельный проводник лучше всего подходит для вашей конфигурации, в зависимости от требований вашего приложения и особенностей установки.Поскольку затухание в многожильных кабелях выше, чем в одножильных кабелях, многожильные кабели должны быть короткими, чтобы снизить вероятность еще большего затухания в системе. Лучше, чтобы длина многожильных соединительных кабелей не превышала 6,0 метров.

	Сплошной провод	Многожильный провод
Применения, в которых важна гибкость проводов.	✗	✓
Применения, требующие защиты от коррозии.	✓	✗
Идеально подходит для наружного применения.	✓	✗
Применения, в которых провод повторяется (например, на двери).	✗	✓
Эффект близости необходимо минимизировать.	✗	✓
Ценовое преимущество (при типичных обстоятельствах).	✓	✗

Если вам интересно, какое кабельное соединение вам нужно, посетите нашу страницу руководства по выбору кабеля CATx. Это руководство поможет вам выбрать правильный патч или кабель CATx для вашего приложения.

Хотите узнать больше?

Загрузите нашу техническую документацию:
Определение кабельной системы ИТ

Загрузите нашу Белую книгу Определение кабельной системы ИТ и узнайте больше на:

• Структурированные кабельные системы
• Спецификации и стандарты структурированных кабелей
• Требования к структурированной кабельной системе для вашего проекта
• Конструкция структурированной кабельной разводки
• Внедрение структурированной кабельной системы

Почему в домах в США используется сплошной провод, а не многожильный?

Почему электрики в U.S.A отказались от использования одножильных проводов вместо многожильных при выполнении домашних электромонтажных работ?

В большинстве стран ЕС, Великобритании, Южной Америки, Африки и Азии электрики и домовладельцы используют многожильный провод для домашней электропроводки вместо сплошного провода из-за его гибкости в течение длительного срока службы, включая простоту прокладки и изгиба. Но в Северной Америке дело обстоит иначе, особенно в Соединенных Штатах Америки (США), поскольку сплошной провод очень распространен для домашней проводки, такой как цепи 15 А и 20 А для напряжения питания 120 В и 240 В.Теперь снова к вопросу… Почему? потому что сплошной провод того же размера, что и многожильный провод, несет большую мощность на частоте 60 Гц. Посмотрим на другие причины, а также на следующие:

Похожие сообщения:

Почему одножильный провод используется в США для домашней электропроводки, а многожильный провод — в остальном мире?

Как мы все знаем, одним из основных преимуществ многожильного провода над одножильным является его гибкость, но домовладельцы и электрики используют одножильный провод в домашних условиях для однофазных цепей по следующим причинам.

• Сплошная проволока дешевле, чем многожильная, из-за сложного процесса производства.
• Сплошной провод передает больше мощности, чем многожильный, если диаметр обоих проводов одинаков. Другими словами, для того же размера допустимая токовая нагрузка или допустимая нагрузка по току у одножильного провода больше, чем у многожильного.
• Для провода того же диаметра (скажем, 6 или 10 AWG) площадь поперечного сечения многожильного провода больше, чем у одножильного (из-за воздушного зазора между прядями в нем), и это дает заметную разницу в случае несколько проводов в электрической коробке или в любой другой конкретной области.
• Как упоминалось выше, большим преимуществом многожильных проводов является их гибкость, и их можно прокладывать / прокладывать и изгибать очень плавно, но в случае сплошных проводов, когда они соединяют и размещают провода постоянно за стенами, потолками и полами. Таким образом, не будет никакой разницы, будет ли использоваться сплошной провод вместо многожильного для домашней проводки.
• Концевая заделка и соединения прерывателей, переключателей, розеток и т. Д. Идеально подходят для сплошного провода, хотя могут возникнуть сложности при подключении многожильных проводов, так как отдельные жилы могут выходить из винтовых клемм и ослабевать соединение при складывании проводов обратно в / из коробки.
• В случае одножильного провода его легко соединить с помощью гайки. Кроме того, сплошной провод не повредит и не износится, если вы его сильно потянете назад, чтобы проверить соединение. И да, жизнь становится проще, когда вы откручиваете соединение гайки провода для сплошного провода, в то время как в случае многожильного провода жилы проводника могут оборваться, когда вы открутите соединение или открутите гайку провода.
• Скин-эффектом в сплошном проводе можно пренебречь в случае домашней проводки, поскольку глубина скин-слоя составляет 8,5 мм (1/3 ″) в случае меди для частоты питания 60 Гц.Таким образом, это не будет иметь значения, если диаметр проволоки больше 17 мм (2/3 ″). Короче говоря, вы можете использовать многожильный провод до 6 мм (10AWG) для получения достаточной гибкости, если это необходимо, кроме сплошного провода, идеально подходящего.
• Сплошной провод с меньшей вероятностью подвержен коррозии и вибрации из-за меньшей площади поверхности по сравнению с многожильным проводом, особенно при использовании на открытом воздухе.

Это конкретные причины, по которым электрики в США используют одножильный провод для основных цепей домашней проводки вместо многожильного.Если вы (мастер-электрик) знаете что-то, кроме указанной выше, сообщите нам об этом в следующем поле для комментариев.

Похожие сообщения:

% PDF-1.5 % 1 0 объект >>> эндобдж 2 0 obj > поток 2017-10-19T10: 27: 43-04: 002017-10-19T10: 27: 44-04: 002017-10-19T10: 27: 44-04: 00Adobe InDesign CC 2017 (Windows) uuid: 14c659bd-0095-44b3 -8329-a062b74c8cc6adobe: docid: indd :ffebde8-4a84-11e0-9181-e06d5fbc976fxmp.ID: 3cadf61a-65cb-8e4b-8a0e-72dec153d7b1proof: pdfxmp.iid: 443b3a20-7d57-644c-9d1a-a0e12526f3f2xmp.did: 705FC408B653E4119C41FA112B11D301adobe: DocId: INDD: affebde8-4a84-11e0-9181-e06d5fbc976fdefault

convertedfrom применение / х-InDesign в приложение / pdfAdobe InDesign CC 2017 (Windows) / 2017-10-19T10: 27: 43-04: 00

application / pdf Adobe PDF Library 15.0 Ложь конечный поток эндобдж 3 0 obj > эндобдж 5 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / TrimBox [0.0 0,0 612,0 792,0] / Тип / Страница >> эндобдж 6 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Shading >>> / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 20 0 объект > поток q 0 382,5 612 409,5 рэ W n q / GS0 гс 0 409,5 409,5 -0 0 382,5 см BX / Sh0 sh EX Q Q BT / CS0 cs 0 0 0 scn / GS1 GS / T1_0 1 Тс -0,005 Тс 6,5 0 0 6,5 22,5 31,2941 Тм (\ 251 2017) Tj [(PHOENIX CONT) 100 (A) 40 (CT)] TJ / Span >> BDC () Tj ЭМС 34,486 0 тд [(P) 150 (.O) 60 (. Bo) 25 (x 4100, Har) 10 (Risburg, P) 70 (A 17111-0100 | Телефон: 717-944-1300 | Факс: 717-944-1625 | \ T) 115 (технический Ser) -15 (вице: 800-322-3225)] TJ 23.88 -1,231 тд [(E-mail: inf) 25 (o @ phoenix) 25 (con.com |) -55 () -55 (W) 90 (ebsit) 10 (e: www) 60 (.phoenix) 25 (продолжение) — 20 (a) 20 (ct.com)] TJ ET / CS0 CS 0 0 0 SCN 0,5 Вт 4 млн q 1 0 0 1 22,5 43,64 см 0 0 мес. 567 0 л S Q BT / T1_1 1 Тс 9,5 0 0 9,5 43,2 713,5211 тм [(Ot) -25 (h) 10 (erc) 20 (omm) 10 (on mis) 5 (c) 20 (on) 10 (c) 20 (e) -20 (p) 9.9 (t) -29.9) (i) 9.9 (ons)] TJ 0 Тс 13,313 0 Тд () Tj / T1_2 1 Тс -0,005 Тс -13,313 -1,474 Тд [(T) 20 (innin) 25 (g wir) 10 (es will in) 10 (c) -10 (r) 10 (eas) 15 (e corr) 15 (osion r) 10 (esis) 10 (tan) 10 (ce:) — 5 ()] TJ / T1_0 1 Тс 0 Тс 17.43 0 Тд () Tj -0,005 Тс -17,43 -1,474 Тд [(Y) 140 (es \ 205, но когда луженая проводка) 25 (e is compr) 25 (essed in the t) 10 (erminal,) — 5 ()] TJ 0 Тс 25,35 0 ​​Тд () Tj -0,005 Тс -25,35 -1,474 Тд [(олово br) 25 (eaks a) 10 (номинал) -19,9 (t, чтобы соединение больше не могло быть) -5 ()] TJ 0 Тс 24,378 0 Тд () Tj -0,005 Тс -24,378 -1,474 Тд [(be g) -10 (as-tight. Bar) 25,1 (e wir) 25 (e strands) cr) 25 (есть) 10 (ea bett) 10 (er) 99.9 (, g) -10 (as-tight ) -5 ()] TJ 0 -1,474 TD [(соединение и может быть мор) 25 (e e \ 034ectiv) 15 (e wa) 32 (y of r) 25 (обучение cor) 10 (r) 25 (osion.) -5 ()] TJ / T1_2 1 Тс 0 -2,421 TD [(T) 20 (inn) 10 (ed wir) 10 (es will s) 10 (t) -29.9 (ill \ 037) -10 (t in) 20 (to t) -25 (h) 10 (e termin ) 10 (al bloc) -20 (k:) — 5 ()] TJ 0 Тс 17.699 0 Тд () Tj / T1_0 1 Тс -0,005 тс -17,699 -1,474 тд [(В некоторых случаях a) 20 (d) 10 (ded mat) 10 (erial will pr) 25,1 (e) 15 (v) 15 (ent the wir) 25 (e fr) 25 (om \ 037tting) -5 ()] TJ 0 -1,474 TD [(пр) 25 (оперл) 10 (у в блоке) -10 (. ад) 10 (динг жестяная банка) 30 (е вир) 25 (е больше чем) -5 ()] ТДж 0 Тс 25,482 0 Тд () Tj -0,005 Тс -25.482 -1,474 тд [(t) 10 (концевой блок — крыса) 10 (ed f) 25 (или) 100 (. Это будет pr) 25 (e) 15 (v) 15 (ent t) 10 (erminal fr) 25 (om) -5 ()] TJ Т * [(пр) 25 (оперл) 10 (y закрытие / зажим на t) 10 (o провод) 25 (e) -20 (.)] TJ / T1_3 1 Тс 0 -2,895 TD [(Заключительная мысль) -10 (s) -5 ()] TJ / T1_0 1 Тс 0 Тс 6,886 0 Тд () Tj 0,273 0 Тд () Tj -0,005 Тс -7,159 -1,474 Тд [(A) -17,8 (l) -4 (lt) -11,3 (h) -5,1 (i) -6,8 (n) -5,8 (g) -18,3 (sc) -2 (o) -8,7 (n) -) — 10,4 (s) -5 (i) -0,8 (d) -9,7 (e) -15,3 (r) -1,1 (e) -9,4 (d) -21,7 (, t) -5,4 (i) -6.9 (n) -8,1 (n) -5,1 (i) -6,8 (n) -5,8 (gw) -14,1 (i) -7,8 (r) -1 (e) -14,7 (sc) -2,1 (o) — 7,4 (u) -6,5 (l) -4,4 (db) -10,4 (et) -11,3 (h) -6,7 (er) -1,1 (e) -18,1 (a) -18,4 (s) -2,8 (o) — 8,7 (nf) 1,2 (o) -9,6 (r) -5 ()] ТДж 0 Тс 24,319 0 Тд () Tj 0,002 Tc -0,007 Tw -24,319 -1,474 Td [(lo) -2,7 (o) 1,9 (s) 6,1 (e) 7 (c) 5,1 (o) -1,7 (n) -1,1 (ne) -7,2 (c) -14,2 (t) 1,5 (i) 2,4 (o) -1,7 (n) -3,4 (s) 7 (дюйм) 7 (s) 4,9 (c) -4,6 (r) 5,9 (e) 6,9 (w) 7 (te) -8,2 (r) -9 ( m) 0,5 (дюйм) -6 (a) -3,4 (l) 7 (b) -2,6 (lo) -1,8 (c) -3,1 (k) -21,5 (s) -7,1 (.) 7 (Вт) -13,7 (ч) 1,9 (i) 2,6 (l) 0,7 (e) 7 (t) 1,6 (дюйм) -1,1 (n) 1,9 (дюйм) 1,2 (g) 2 ()] TJ 0 Tc 0 Tw 23,825 0 Td () Tj -0,005 Тс -23,825 -1,474 Тд [(d) -10,1 (o) -7,8 (e) -14,7 (sh) -13 (a) 11,3 (v) 6,1 (eb) -10,4 (e) -14,3 (n) -6,7 (e) -17,2 ( \ 037) -16,3 (t) -16,9 (s) -21,5 (, t) -11,3 (h) -6,7 (e) -15,3 (r) -1 (ea) -11,8 (r) -1,1 (eb) — 10,4 (e) -14,5 (t) -25,6 (t) -6,9 (e) -15,3 (ra) -10,4 (l) -12,2 (t) -6,9 (e) -15,3 (r) -15 (n) — 13 (а) -4,5 (т) -5,4 (и) -10,7 (в) 6,1 (д) -14,7 (ст) -11,3 (з) -13 (а) -4,5 (тс) -2 (о) -7,5 (н) -6,5 (л) -4.4 (г) -5 ()] ТДж 0 Тс 24,294 0 Тд () Tj -0,005 Тс -24,294 -1,474 Тд [(s) -14,2 (a) 11,3 (v) 6,1 (ey) 6 (o) -7,5 (ut) -11,3 (h) -6,7 (eh) -6,7 (e) -18,1 (a) -1,1 (d) ) -17,2 (a) -5,4 (c) -10,6 (h) -6,7 (eo) -5,4 (fl) -6,8 (o) -9,6 (o) -5,1 (s) -0,9 (et) -6,9 (e ) -15.3 (r) -16 (m) -6.5 (i) -6.8 (n) -13 (a) -4.5 (t) -5.5 (i) -4.6 (o) -8.7 (n) -10.4 (s) ) -14,1 (. A g) -12,6 (r) -1,1 (e) -18 (a) -4,5 (ta) -10,4 (l) -12,2 (t) -6,9 (e) -15,3 (r) -15 (n) -13 (a) -4,5 (t) -5,5 (i) -10,7 (v) 6,1 (e) -5 ()] TJ 0 -1,474 TD [(i) -8,7 (s t) -7,8 (o u) -12.2 (s) -0.9 (e fe) -15.3 (r) -16 (r) -15.5 (u) -6.5 (l) -6.3 (e) -14.6 (sa) -10.9 (n) -3.1 (de) -14,3 (n) -10,4 (s) -3,5 (u) -9,4 (r) -1,1 (et) -11,3 (h) -6,8 (es) -2,1 (c) -11,6 (r) -1,1 (ew) -10,3 (sa) -11,8 (r) -1,1 (et) -5,5 (i) -4,2 (g) -11,7 (h) -9,2 (t) -6,9 (e) -14,3 (n) -6,7 (e) -9,4 (dt) -7,8 (ot) -11,2 (h) -6,7 (e) -5 ()] TJ 0 Тс 24.901 0 Тд () Tj 0,004 Tc -0,009 Tw -24,901 -1,474 Td [(p) -1,5 (r) 9,3 (o) -1,6 (pe) -6,3 (r) 9 (s) -0,7 (pe) -5,2 (c) 2,6 (i) -2,7 (\ 037) -1,5 ( c) -6.6 (a) 4.5 (t) 3.5 (i) 4.4 (on) -4.6 (.)] TJ ET 0.475 Вт 10 М q 1 0 0 1 320,95 698,57 12 см 0 0 мес. 156.339 0 л S Q q 1 0 0 1320,95 684,5712 см 0 0 мес. 172.622 0 л S Q q 1 0 0 1 320,95 661,5712 см 0 0 мес. 242.312 0 л S Q q 1 0 0 1 320,95 647,5712 см 0 0 мес. 250.454 0 л S Q q 1 0 0 1 320,95 624,5712 см 0 0 мес. 241.249 0 л S Q q 1 0 0 1 320,95 610,5712 см 0 0 мес. 191.707 0 л S Q q 1 0 0 1 320,95 587,5712 см 0 0 мес. 155.617 0 л S Q q 1 0 0 1 320,95 564,57 12 см 0 0 мес. 227.626 0 л S Q q 1 0 0 1 320,95 550,57 12 см 0 0 мес. 104.204 0 л S Q q 1 0 0 1 320,95 527,57 12 см 0 0 мес. 230.79 0 л S Q q 1 0 0 1320,95 513,5712 см 0 0 мес. 255.292 0 л S Q q 1 0 0 1 320,95 499,5712 см 0 0 мес. 59.356 0 л S Q BT / T1_3 1 Тс 0 Tc 0 Tw 9,5 0 0 9,5 320,95 713,5211 Tm [(Ref) 10 (er) 15 (ences)] TJ / T1_0 1 Тс () Tj () Tj 0 -1,474 TD [(https: // www) 60 (.ipc) -20 (.org / 4.0_Kno) 20 (wledge / 4.1 _)] TJ 0 -1,474 TD [(St) -20 (andar) 25 (ds / J-STD-001E-r) 25 (edline-April-2010.pdf)] TJ 0 -2,421 TD [(https: // electr) 25 (onics.st) -20 (a) 20 (ck) 30 (ex) 25 (change) -19.9 (.com / questions / 29861 / tinning -)] TJ 0 -1,474 TD [(wir) 25 (es-that-will-be-scr) 25 (e) 15.1 (w) 19,9 (ed-in-t) 10 (o-a-chocolat) 10 (e-block-t) 10 (erminal-strip)] TJ 0 -2,421 TD [(http: // pcb) 10 (.iconnect007.media / index) -10 (.php / ar) -19.9 (ticle / 54474 / pcb-101 -)] TJ 0 -1,474 TD (коэф. 0 -2,421 TD [(http: // cleanr) 25 (oom.b) 20 (yu.edu/CTE_mat)10 (erials)] TJ Т * [(http: // www) 60,1 (.bing.com / search) 25 (ch? q = термическое + расширение & sr) 25 (c = IE -)] TJ 0 -1,474 TD [(Sear) 25 (chBo) 25 (x & FORM = IESR02)] TJ 0 -2,421 TD [(http: // www) 60.1 (.bing.com / search) 25 (ch? q = tinning & qs = n & f) 25.1 (orm = QBRE &)] TJ 0 -1,474 TD (sp = -1 & pq = лужение & sc = 8-7 & sk = & cvid = 9CC57963FDC94701B367E) Tj 0 -1,474 TD [(937D8F0D) 55 (A1A)] TJ ET конечный поток эндобдж 21 0 объект > эндобдж 9 0 объект [/ ICCBased 23 0 R] эндобдж 22 0 объект > эндобдж 24 0 объект > поток конечный поток эндобдж 23 0 объект > поток HyTSw oɞc [5laQIBHADED2mtFOE.
