состав, советы для выбора, преимущества подобных изделий
Подключение газового оборудования — очень ответственная задача. Если топливо будет подаваться по некачественному шлангу или он будет подключен неправильно, существует серьёзная опасность утечки газа. Для предотвращения возможных проблем были изобретены специальные газовые шланги.Предназначение и разновидности шлангов
Главная задача любого шланга — безопасное соединение газового оборудования с источником топлива. Чаще всего с помощью этих изделий подключаются газовые плиты, колонки, баллоны, счётчики и иное оборудование, работающее с газом. Несмотря на общую цель, существует несколько вариантов газовых шлангов, различающихся по материалу изготовления:
- Резиновые изделия с металлическим покрытием.
- Устройства, изготовленные из ткани и резины.
- Сильфонные модели.
Наибольшей популярностью обладают резиновые рукава, имеющие металлическую оплётку. Именно эти изделия чаще всего встречаются на кухне или в ванной. Дело в том, что благодаря низкой стоимости и надёжности конструкции, их также используют для подачи воды.
Менее известны резинотканевые разновидности. Как понятно из названия, основные материалы для производства подобных изделий — резина и ткань. Главное преимущество таких шлангов заключается в устойчивости к проводимости электрического тока. Однако из-за мягких материалов в составе, подобные изделия получаются не слишком жёсткими.
Наиболее надёжные — это сильфонные разновидности, о которых будет сказано отдельно.

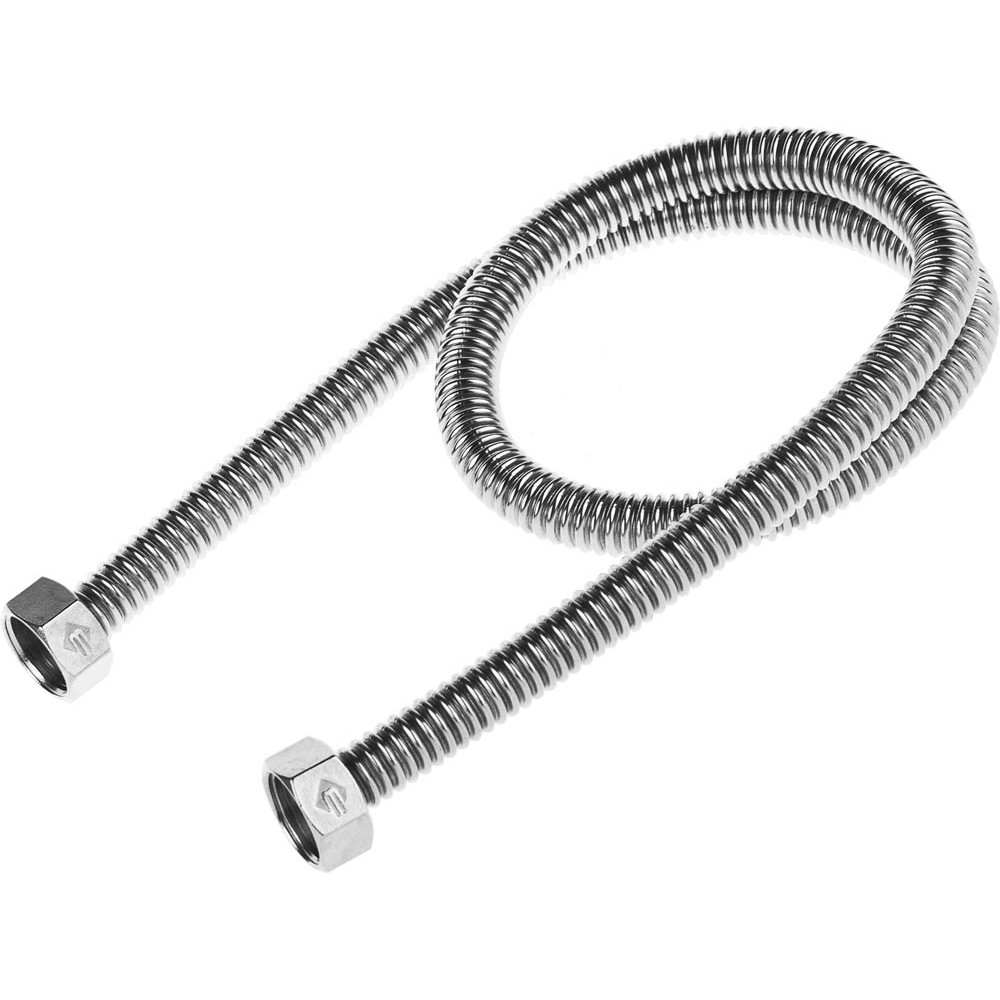

Сильфонные газовые шланги
Множество производителей газового оборудования рекомендует использовать именно сильфонные шланги. Основное преимущество подобных изделий заключается в превосходной устойчивости к высокому давлению, которое создаётся интенсивным потоком газа.Однако за хорошие характеристики приходится расплачиваться высокой стоимостью. Тем не менее многих людей совершенно не отталкивает высокая цена, ибо безопасность — превыше всего.

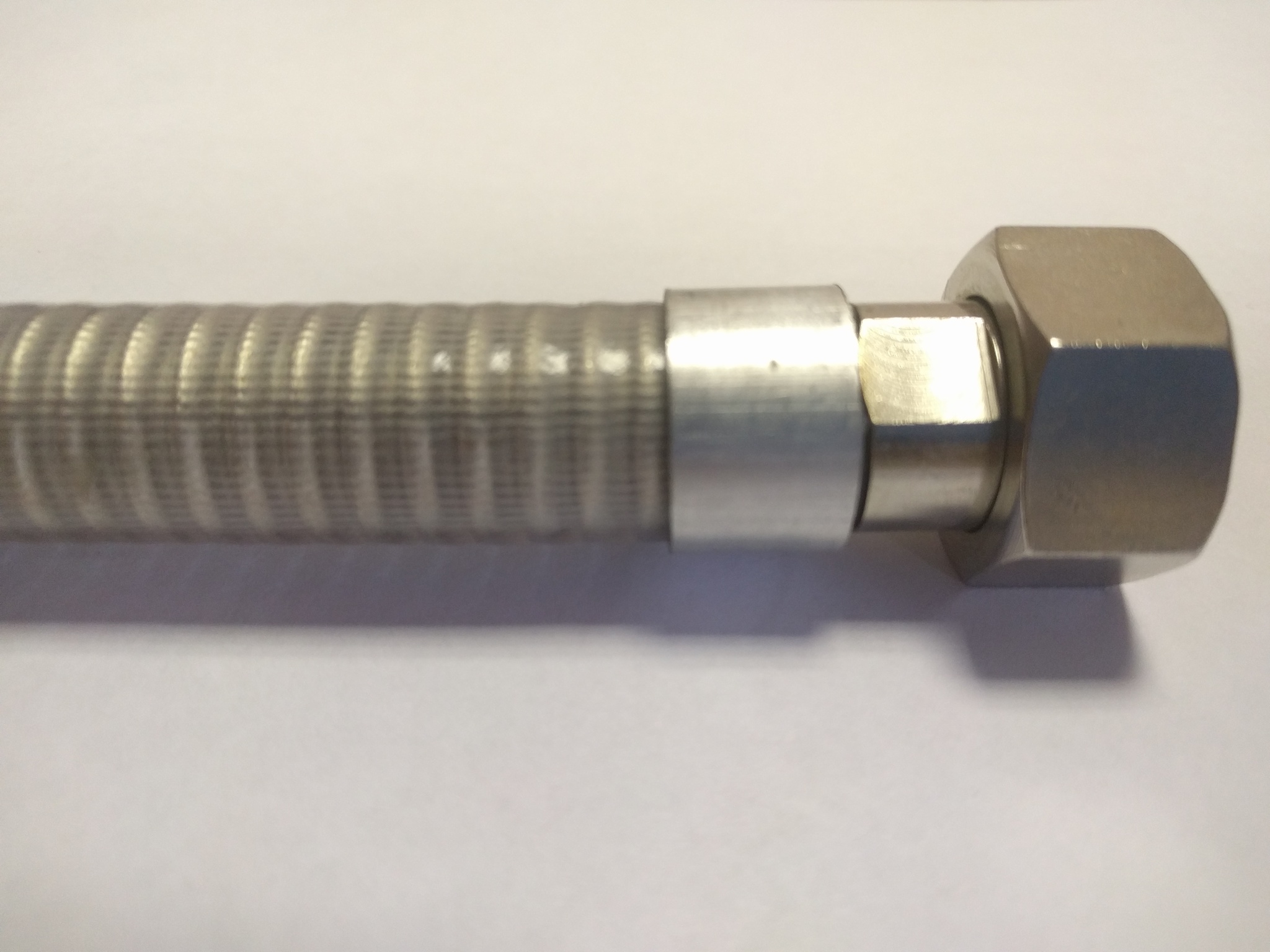

Вкратце об устройстве
Конструкция сильфонного устройства довольно проста:
- Высококачественный гофрированный шланг.
- Два штуцера на концах газового изделия, предназначенных для соединения с оборудованием и подводкой.
Все компоненты изготовлены из нержавеющей стали (AISI 303, 304 и 316), что позволяет рукаву служить максимально долго. Для более качественного соединения используется специальная прокладка из пластики или мягкого металла.
Несколько советов при выборе
Как было сказано выше, сильфонные разновидности — самые дорогие и высококачественные изделия. Несмотря на это при выборе устройства нелишним будет обратить внимание на определённые моменты:
- Материал компонентов. Лучше всего приобретать модели, в которых газовый шланг и штуцеры сделаны из одного материала. Это позволит избежать преждевременного снижения прочности сильфонного изделия.
- Тип соединения. Долговечность устройства снижается, если штуцер соединён с гофрой с помощью клея. Лучше приобретать шланги, имеющие сварную или цельную конструкцию.
- Сертификация. Сильфонные газовые изделия обязаны иметь сертификат качества.
Преимущества сильфонного устройства
Как было сказано выше, главный плюс такого изделия заключается в долговечном использовании. Это достигается за счёт ряда параметров:
- Обязательная сертификация. Устройства, предназначенные для работы со взрывоопасными веществами обязаны проходить строгие испытания на безопасность. Тем не менее этот пункт относится и к другим видам газовых шлангов.
- Устойчивость к перепадам температуры. Устройство может нормально функционировать при высоких (до +250 °C) и низких (до -50 °C) температурах.
- Устойчивость к высокому давлению. Материал сильфонного газового шланга выдерживает давление 6 атм. Согласно же нормам СНИП, давление в системах газоснабжения не должно быть выше 0,03 атм.
То есть изделие может работать при превышении нормы в 200 раз. - Удлинение. В теории сильфонные рукава могут растягиваться в 2 раза больше от своей первоначальной длины. На практике же не рекомендуется растягивать газовые шланги больше, чем на 50%. Причина в том, что сильное растяжение негативно влияет на жёсткость изделия.
То есть изделие может работать при превышении нормы в 200 раз.Использование сильфонных разновидностей
Как было сказано выше, самыми популярными газовыми шлангами являются резиновые изделия с металлической облицовкой. Тем не менее в домашних условиях всё чаще начинают встречаться сильфонные разновидности. Также они набирают популярность и на производстве. Действительно, долгий срок службы (до 15 лет), а также высокая устойчивость к перепадам температуры и сильному давлению, говорят о том, что покупка не будет бессмысленной.
Перед монтажом специалисты рекомендуют устанавливать на изделие специальную прокладку — диэлектрическую вставку. Как понятно из названия, они препятствуют проникновению электрического тока. Кроме того, подобные компоненты также защищают рукав от различных повреждений, например, пробоев.
В целом установка таких изделий аналогична монтажу его «собратьев»:
- К трубе газоснабжения присоединяется диэлектрическая вставка.
- На свободный конец прокладки крепится сильфонный шланг.
- Свободный конец рукава соединяется с оборудованием.
На данный момент сильфонные изделия — самые дорогие на рынке газовых шлангов. Однако подобные устройства набирают всё большую популярность благодаря своим плюсам. И это вполне обосновано — долгий срок службы и качественное выполнение своих обязанностей дают подобным изделиям огромное преимущество перед «конкурентами».
Оцените статью: Поделитесь с друзьями!
| ||
К оборудованию и газовой трубе ее подсоединяют с помощью накидных гаек или штуцеров через прокладку из мягкого металла (медь, алюминий) или специального пластика. Для изготовления сильфонной трубки европейские производители применяют сталь марки AISI 316, а для штуцеров более жесткую AISI 304 или AISI 303.
Сильфонный гибкий газовый шланг: выбор и монтаж
Ответственным моментом в эксплуатации газового оборудования является его подключение. Поэтому стоит серьезно подходить не только к самому процессу подключения, но и к выбору газовых шлангов, позволяющих осуществить это на практике. При этом надо иметь в виду, что в данном случае необходимо применять специальные подводки, известные как сильфонные шланги.
Что такое сильфонные шланги?
Что из себя представляет сам сильфон можно почитать подробно в Википедии. Для подключения газового оборудования используются гибкие рукава, которыми и являются сильфонные шланги, обеспечивающие герметичность соединения. С точки зрения конструкции этих подводок, можно охарактеризовать шланги сильфонного типа следующим образом:
- Простой – шланг в виде гофрированного рукава.
- Продвинутый – шланг, дополненный металлической защитой на основе из нержавеющей стали.
- Полимерный – шланг с покрытием из полимеров.
- Сверхнадежный – шланг, имеющий в своем составе термозащитные клапаны, суть работы которых сводится к обеспечению безопасности при достижении критических температур, что обусловливается перекрытием газа.
Что касается конкретного использования сильфонных газовых шлангов, то они находят свое применение при подключении практически любого вида газового оборудования: мобильного и установленного стационарно.
Как выбрать «правильные» сильфонные шланги?
Сильфонные шланги являются качественными изделиями, если вы, конечно, не приобретаете дешевую продукцию этого типа из Китая. В то же время их покупка сопряжена с некоторой проблематичностью выбора, что связано с наличием на рынке газовых подводок различных типов.
- Материал. Желательно приобретать газовые подводки, сделанные из одного материала со штуцерами, что обеспечивает более продолжительный срок службы изделия в плане сохранения его прочности.
- Соединение. В зависимости от типа соединения снижается или увеличивается срок эксплуатации гибкого шланга для газа. Если соединение штуцера с гофром произведено с помощью клея, то это не может способствовать его долговечности. Поэтому стоит обращать внимание на те газовые шланги, в которых такие соединения являются цельными или сварными.
- Температура. Благоприятный диапазон температур для использования сильфонной подводки составляет от -55 °C до +255 °C.
- Давление. Сильфонный шланг для газовой плиты изготовлен из материала, обеспечивающего сохранение рабочих характеристик данной подводки при давлении до 6 атмосфер. При этом существующие нормы СНИП определяют, что максимальный уровень давления в системах газоснабжения не должен превышать показателя 0,03 атмосферы. Это позволяет говорить о том, что рассматриваемые нами тип газовой подводки имеет существенный запас прочности.
- Растяжение. Допускается растяжение сильфонного рукава в 2 раза против изначальной длины изделия, но это теория, а в реальности все выглядит несколько иначе. Газовый шланг нельзя растягивать больше половины его длины, так как это может негативно сказаться на его жесткости.
- Сертификация. Ориентированные на работу со взрывоопасными веществами устройства должны в обязательном порядке проходить испытания на соответствие требованиям безопасности, что предполагает получение сертификатов качества. Газовая подводка любого вида попадает в разряд таких устройств, поэтому она также подлежит обязательной сертификации.
youtube.com/embed/BxTgGYYuK90″ frameborder=»0″ allowfullscreen=»allowfullscreen»/>
Производители
EMIFLEX S.p.a. – компания из Италии, занимающая лидирующие позиции в Европе по производству газовой подводки. Сильфонные шланги этого производителя сертифицированы в России такой организацией, как Ростест. Также имеется соответствующее разрешение на данную продукцию со стороны Госгортехнадзора РФ. Технические характеристики сильфонной подводки под брендом EMIFLEX следующие:
- в качестве рабочей среды допускается использование природного и сжиженного газа;
- в соответствии с документацией производителя максимальный уровень рабочего давления может составлять 7 атмосфер;
- рабочая температура использования подводки от -20 °C до +100 °C;
- металлический рукав имеет толщину 0,21 мм;
- характеристики исходного состояния шланга и при его растяжении определяются таким соотношениями, как 0,5–1,0 м, 0,75–1,5 м, 1,0–2,0 м;
- размеры в месте соединения – 1/2″, 3/4″, 1″.
Существующие в Европе нормы ограничивают длину газовой подводки двумя метрами, а для производства металлического рукава предусмотрено использование лишь нержавейки марки AISI 316 L.
Еще одним популярным производителем из Италии является компания IDROSAPIENS S.r.I. Ее продукция сертифицирована в РФ, и она полностью отвечает нормам EN 14800 (Европа), устанавливаемым в отношении газовых сильфонов. Газовая подводка IDROSAPIENS рассчитана на срок службы до 15 лет, который не является окончательным, так как дальнейшая эксплуатация сильфона вполне возможна, что связано с техническим состоянием изделия на момент окончания его эксплуатационного периода по гарантии.
Если вас интересуют бюджетные модели сильфонных шлангов, то стоит обратиться к продукции из Беларуси, сертифицированной в РФ, которая выпускается компанией ZURFLEX. Качество изделий этого бренда вполне соотносится с итальянской продукцией подобного типа, но их можно купить гораздо дешевле.
Контрафакт
Если изделие популярно, то оно обычно подделывается, а местом производства контрафакта преимущественно выступает Китай. Сильфонные шланги в данном случае не являются исключением.
При этом стоит разделить китайские шланги для газового оборудования на две категории. В первую попадает та продукция, которая официально производится в Китае по заказу компаний из Европы, заинтересованных в снижение себестоимости своего товара. Здесь с качеством все нормально.
В то же время существует вторая категория газовой подводки, выпускаемой пиратским способом, что катастрофически сказывается на ее качестве. Контрафакт низкого качества снижает уровень безопасности, так как его использование может привести к утечке газа. Также не исключена возможность наличия в этой продукции вредных химических или радиоактивных веществ.
Если раньше мерилом качества выступала цена, то сейчас все изменилось. Оригинал и фальсификат вполне могут стоить одинаково, поэтому надо проявлять особую внимательность при покупке газовой подводки. Проводите визуальный осмотр изделия и требуйте сертификаты хотя бы в виде их ксерокопий. Если будет отказано в предоставлении этих документов, то не рискуйте покупать сильфонные шланги у этого продавца.
Правила монтажа
- Нельзя устанавливать газовую подводку так, чтобы она находилась в излишнем натяжении и (или) была перекручена.
- Избегайте расположения шлангов в тех местах, где образуется много конденсата.
- Закручивайте накидную гайку исключительно с использованием рожкового или накидного ключа.
- Приобретайте и устанавливайте подводку, соединительная арматура которой произведена из одного материала.
Чертеж шланга
Похожие статьи:
Что из себя представляет сильфонная подводка для газа
Содержание статьи
Все газовое оборудование в доме, включая газовые обогревательные котлы и газовые плиты, оборудуются специальными шлангами подачи топлива.
Как правило, такие шланги имеют ярко желтый цвет.
Сильфонная подводка
Работа с ними самостоятельно запрещена. Такие мероприятия должны проводиться специальными службами. А вот выбор и покупка этого элемента зачастую лежит именно на конечном потребителе, поэтому рассмотреть, что такое сильфонная подводка для газа будет не лишним.
Вернуться к содержанию ↑Виды газовых шлангов
Если рассматривать все газовые шланги, то можно разделить их на три больших вида, которые отличаются между собой по материалу своего изготовления:
- Резинотканевые элементы;
- Резиновый рукав с металлической оплеткой;
- Сильфонные подводки.
Резинотканевые рукава из всех трех являются самыми мягкими. Пожалуй, это качество можно назвать его отрицательной стороной, так как механическая жесткость находится на самом минимальном уровне. Большим преимуществом можно назвать то, что резиновые изделия не проводят электрический ток.
Газовый шланг
Самым популярным сегодня можно назвать резиновый шланг с металлической оплеткой. Причина распространенности и популярности банальна – низкая стоимость. Газовый рукав такого типа отличается от таких же подводок, но для воды, только тем, что на его поверхности присутствует желтая полоса, что можно увидеть на фото выше.
А шланги для воды этого типа имеют красные и синие полосы. Такой элемент изображен на фото ниже:
Шланг для воды
Подводка для газа сильфон является самым надежным и жестким из всех трех видов. При этом такой рукав имеет самую высокую стоимость. Вся нормативная документация рекомендует шланг именно этого типа. Обусловлено это тем, что такая гибкая подводка отлично переносит большое давление, создаваемое газовым потоком. Гибкая подводка типа сильфон будет представлена на изображении ниже.
Вернуться к содержанию ↑Совет! Вне зависимости от того, какого типа выбрана гибкая подводка, диаметр ее должен быть больше 10 мм. Это обусловлено тем, что современное газовое оборудование довольно мощное, поэтому требует больших затрат топлива для работы на все 100%.
О сильфонной подводке
Итак, вкратце о том, что такое сильфонная подводка, было рассказано выше. Однако на этом вопросе следует остановиться немного подробнее, так как сегодня шланг именно это типа становится самым распространенным, несмотря на свою высокую стоимость.
Итак, сильфон представляет собой металлический гофрированный шланг, который изготовлен из нержавеющей стали. На концах изделия имеются два штуцера, которые так же изготовлены из нержавеющей стали.
Такая гибкая подводка крепится к газовому оборудованию или газовой входной трубе при помощи специальных накидных гаек. При этом в обязательном порядке используется прокладка из металла (используется только мягкий металл, то есть медь или алюминий). В качестве материала для прокладки может применяться и специальный пластик.
Гибкая подводка типа сильфон
Шланг изготавливается из нержавеющей стали с кодировкой AISI 316. Штуцера изготавливаются из более прочной стали с кодировкой AISI 304 или AISI 303.
Надо сказать, что некоторые производители из Китая и Турции изготавливают штуцера из углеродистой стали.
Совет! Оптимальным вариантом будет являться тот, где и штуцера, и гофра сделаны из одного и того же материала. Связано это с тем, что сварка разных материалов приводит к возникновению электрохимической реакции, которая разрушает сварной шов. Такое соединение не будет прочным.
Особое внимание нужно уделять тем трубам, в которых штуцера просто припаяны оловом или серебром к гофре. Они, как и те, в которых штуцера просто приклеены, не будет прочными и долговечными.
Как уже было сказано, качественная гибкая подводка этого типа является самой надежной и прочной из всех существующих. Однако цена ее существенно выше. Она колеблется от двукратного до 3,5 кратного увеличения по сравнению с обычным резиновым шлангом в металлической оплетке.
Некоторые технические характеристики
Как и любой другой материал, этот имеет свои особенности, которые можно назвать его параметрами, то есть рабочими показателями:
- Итак, сильфонный шланг способен нормально функционировать без потери своих качеств в диапазоне температур от -50 до +250 градусов по Цельсию;
Сильфонная подводка для газа
- Данный материал способен выдерживать давление до 6 атмосфер. Для простого человека эта цифра ничего не говорит, но если сравнить ее с цифрой, которая указана в нормативной документации, то можно сделать соответствующие выводы. Итак, по СНИПу давление в системе газоснабжения не должно превышать 0,03 атмосферы – вот и сравнивайте эти два показателя!
- Удлинение может достигать 100%. Это означает, что сильфон, который прошел процедуру отжига, можно растягивать, причем до двукратного увеличения. Однако делать это не рекомендуется, так как жесткость существенно снижается. Максимальное удлинение не должно превышать 50 процентов.
Для простого человека эта цифра ничего не говорит, но если сравнить ее с цифрой, которая указана в нормативной документации, то можно сделать соответствующие выводы. Итак, по СНИПу давление в системе газоснабжения не должно превышать 0,03 атмосферы – вот и сравнивайте эти два показателя!Область применения и схемы подключения
Область применения гибкая подводка имеет только одну – присоединение стационарного и мобильного газового оборудование к системе подачи газа.
Срок эксплуатации стандартного шланга составляет примерно 15 лет. При его установке рекомендовано использовать специальные прокладки, которые называются диэлектрическими вставками. Они предотвращают протекание электрического тока и снижают вероятность пробоя. Пример такой диэлектрической вставки приведен на изображении:
Диэлектрическая вставка
Таким образом, схема подключения будет выглядеть так:
- Труба системы газоснабжения;
- Диэлектрическая вставка;
- Сильфонная подводка.
Вывод
Как видно из всего вышесказанного, видов газовых шлангов довольно мало. Но каждый имеет свои положительные и отрицательные стороны. Например, третий тип имеет высокую стоимость, которая, в большей степени, обуславливается тем, что практически все подобные изделия поставляются из-за рубежа. А вот первый и второй тип изготавливаются на отечественных производственных мощностях, поэтому и стоимость их относительно низкая.
Вернуться к содержанию ↑Установка и подключение газовой плиты
| Автор | Поделитесь | Оцените | Виктор Самолин |
|---|
Сильфонная подводка для газа: 1/2, 3/4
Шланги гибкие металлические сильфонного типа из нержавеющей стали для природного или сжиженного газа
Каталог газовых подводок
Общие сведения
Шланги гибкие металлические сильфонного типа изготовлены из нержавеющей стали и предназначены для использования в качестве гибких элементов для подачи природного и сжиженного газа к изделиям бытового и промышленного назначения.
Рабочая температура среды – до 500 °С.
Технические требования
Шланги соответствуют требованиям ГОСТ Р52209-2004, ГОСТ 12.2.063-81, ГОСТ 12.2.003-91. Минимальный радиус изгиба шланга (измеряется по внутренней образующей) для DN (12, 16, 20, 25, 32, 40, 50) соответственно (135, 155, 165, 185, 255, 290) мм. Рабочее давление: до 80 кгс/см2.
Шланги поставляются как стандартной длины (нераздвижные (L) 0,25; 0,4; 0,5; 0,6; 0,8; 1,0; 1,2; 1,5; 1,8; 2,0; 2,5; 3,0; 4,0; 5,0 м, раздвижные 0,25-0,5, 0,5-1,0, 0,75-1,5, 1,0-2,0, 1,5-3,0, 2,0-4,0 м), так и нестандартной длины по требованию заказчика. Оконечная арматура шлангов может обеспечить следующие виды подсоединений: резьбовое, фланцевое, приварное с DN8 до DN200.
Инструкция по применению
При установке гибкого металлического шланга для обеспечения его долгой и безотказной службы особое внимание необходимо уделить выполнению следующих требований:
- исключить осевое скручивание шланга, используя при установке два гаечных ключа;
- установить шланг с соблюдением минимального радиуса изгиба;
- шланг должен иметь достаточную длину, чтобы в установленном состоянии принять форму полукруга.
Особенности гибкой подводки
Гибкая газовая подводка сильфонного типа является относительно новым продуктом на российском рынке, тем не менее, успела составить серьезную конкуренцию аналогичной подводке из резины в различных вариантах оплетки. Шланги и гайки из нержавеющей стали на сегодняшний день ‒ самое надежное решение из тех, что может предложить рынок инженерных систем. Такой шланг имеет максимальный срок службы, он не подвержен корродированию вблизи места сварки с фитингом. Кроме того, в данном случае нет такого недостатка, как слабое крепление фитинга к шлангу.
Газовая подводка / Продукция | ТАТ Альянс
Гибкая газовая подводка — оптимальный вариант для подключения бытовых приборов к системе газоснабжения.
Простота и практичность монтажа, экономия пространства, длительный срок эксплуатации и безопасность формируемой системы — ключевые преимущества, обуславливающие популярность подобного метода. Гибкие шланги из нержавеющей стали, купить которые оптом Вы можете, обратившись в ООО «ТАТ-АЛЬЯНС», используются для подачи различных сред, что продиктовано универсальностью их технических характеристик.
Конструктивные особенности
С технической точки зрения газовая подводка представляет собой гибкий шланг из коррозионно-стойкой стали, который оснащается соединительными элементами различной модификации. В ассортименте нашей компании представлены наиболее востребованные варианты, применяемые как для подключения бытовых приборов, так и на объектах промышленного производства:
- Сильфонная газовая подводка;
- Гибкие шланги с ПВХ покрытием;
- Газовая подводка премиум класса EN 14800.
Сильфонная подводка — это гибкий шланг, также известный как металлорукав, корпус и оплетка которого производится из стали, устойчивой к коррозии. Прочность и эластичность структуры исключают деформацию системы под воздействием тепловых расширений, вибраций или механического давления.
Производственный процесс разделен на несколько стадий, и на каждой из них осуществляется контроль качества. Обязательным условием является прокаливание основного элемента — гофрированной сильфонной трубы, для изготовления которой используется сталь AISI 304/321, 316L, что соответствует стандарту ISO1 10380. Качество материалов обеспечивает продолжительную эксплуатационную гарантию, срок составляет 25 лет с момента ее подключения.
Концевые крепления соединяются с металлорукавом по методу аргонно-дуговой сварки, что исключает вероятность образования брака в стыковочных швах. Клиент, планирующий купить гибкий газовый шланг, может быть уверен в надежности и безопасности эксплуатации системы — каждое изделие проходит экспертную проверку, подтверждающую соответствие заявленных параметров.
Преимущества сотрудничества
ООО «ТАТ-АЛЬЯНС» специализируется на производстве высококачественного оборудования для подключения газовых систем. Обратившись к специалистам компании, Вы можете заказать и купить оптом гибкий сильфонный шланг для газовой подводки, изготовленный в соответствии с отечественными и международными стандартами, а также вспомогательные элементы, необходимые для проектирования надежных трубопроводов, включая компенсаторы, диэлектрики и металлорукава. Надежность продукции, выпускаемой под торговой маркой «ТАТ-ФЛЕКС»™, подтверждается сертификатами и паспортами качества, а также многолетней гарантией.
Наличие собственной производственной линии позволяет предложить выгодные цены на весь ассортиментный ряд. Долгосрочное сотрудничество с крупнейшими российскими и зарубежными компаниями подтверждает качество поставляемого оборудования. Чтобы получить более подробные ответы на интересующие Вас вопросы, обращайтесь к менеджерам ООО «ТАТ-АЛЬЯНС» — перечень контактов указан в соответствующем разделе сайта.
Разновидности газовой подводки
Существует несколько вариантов гибких шлангов, используемых для подключения газовых котлов и бытовых приборов. Наиболее распространенный вариант — газовая подводка с фиксированной длиной, применяемая при организации магистралей в типовых объектах, и выбираемая исходя из заданного проектного расстояния между точками подключения. Альтернативой выступают сильфонные металлорукава сжатого типа, конструкция которых предусматривает наличие допустимого диапазона растяжения, что значительно упрощает монтаж системы на участках со сложной архитектурой.
С точки зрения прочности, наиболее эффективным вариантом является газовая подводка с металлической оплеткой — в этом случае гибкий шланг надежно защищается как от внешних, так и от внутренних факторов, влияющих на его конфигурацию. Система способна выдержать значительное давление проходящей среды, не подвержена механическим повреждениям, и сохраняет герметичность даже при значительных изгибах.
Использование высококачественной нержавеющей стали, полностью покрывающей корпус гибкого шланга, уже стало современным стандартом качества, вытесняющим как жесткие трубопроводы, так и каучуковые соединения. Особая методика соединения сильфонной подводки с концевыми креплениями обеспечивает качество и безопасность эксплуатации.
Важно: Вне зависимости от того, какой именно гибкий газовый шланг требуется купить для подключения оборудования — металлический, ПВХ или сильфон — обязательным условием является проверка наличия паспорта и сертификатов, подтверждающих его технические характеристики. Стоит также учесть, что минимальный показатель сечения газовой подводки составляет 10 мм — при выборе моделей с меньшим диаметром значительно снижается пропускная способность системы.
Газовые шланги с ПВХ-покрытием — еще одна разновидность подводки, отличительной особенностью которой является интеграция в структуру изделия диэлектрической оболочки из поливинилхлорида. Подобные модели исключают вероятность электризации оборудования в процессе использования, обладают повышенной прочностью и, как следствие, более продолжительным эксплуатационным сроком. По техническим параметрам шланги с ПВХ-покрытием не уступают классическим сильфонным моделям, что расширяет диапазон доступных решений при проектировании газовой системы.
Газовая подводка премиум-класса отличается от аналогов улучшенными эксплуатационными характеристиками, что обуславливается использованием концевых фитингов с широкой зажимной поверхностью, изготавливаемых из коррозионно-стойкой или никелированной углеродистой стали. Модель, соответствующая европейскому стандарту EN 14800, обеспечивает герметичность конфигурации, и используется для подачи природного и сжиженного газа.
Сноски
1ISO — международная организация по стандартизации, созданная в 1946 году. Комитет объединяет свыше 159 национальных органов, отвечающих за внедрение нормативных требований, предъявляемых к техническому оборудованию (за исключением электроники).
На сегодняшний день количество стандартов ISO приближается к двадцати тысячам, и все страны, являющиеся членами CEN (комитет, организованный в 1975 году, выступающий совместным органом ЕС и Европейской ассоциации свободной торговли EFTA), обязаны использовать их в качестве национального стандарта с префиксом EN ISO.
Подводка и шланги для газа 2016 года
Предлагаем гибкую подводку и шланги для газа производителей: Lavita, Eliteline, Emiflex, Ayvaz. Благодаря большим объемам продаж нам удается удерживать цены значительно более низкими, чем в среднем по городу. Не верите — сравните с нашими конкурентами!
Гофрированная подводка н/ж HydroSta
Гибкая гофрированная труба из нержавеющей стали HydroSta (Корея)
Нержавеющие гофрированные трубы, едва появившись на российском рынке, стали востребованы в самых различных отраслях народного хозяйства: в строительстве, в промышленности, в быту.
Сильфонная подводка Emiflex
Гибкая сильфонная подводка производства Emiflex (Италия)
Растяжные сильфоны пользуются заслуженным уважением профессиональных монтажников, т.к. позволяют без лишних соединений вести монтаж по месту, придавая шлангу нужную форму. Шланги для газа сильфонного типа Emiflex применяются в системах газоснабжения для подачи газа к бытовым газовым плитам, отопительным котлам и другому оборудованию.
Сильфонная подводка для газа Eliteline
Сильфонная подводка для газа Eliteline
Гибкая подводка сильфонного типа является относительно новым продуктом на российском рынке, но, тем не менее, успела составить серьезную конкуренцию аналогичной подводке из резины. Предназначена для бытовых газовых приборов, отопительных котлов и другого газового оборудования.
Резиновая подводка для газа
Резиновая подводка для газа — надежное и недорогое решение
Используется для подключения бытовых газовых приборов к сетевому газу или к баллону со сжиженным газом.
Срок службы изделия — 7 лет со дня выпуска. Различные длины и диаметры.
Сильфонная подводка для газа TUBOFLEX
Шланг ПВХ для газовых плит и приборов Tuboflex
выгодно отличается от других шлангов данного назначения, он очень прочен, устойчив к внешним воздействиям и активным средам, долговечен, исключает необходимость диэлектрической вставки.
Сильфонная подводка для газа Ayvaz
Сильфонная подводка для газа Ayvaz отличается надежностью и долговечностью
Гибкая подводка газовая сильфонная Ayvaz из нержавеющей стали предназначена для использования в качестве гибких элементов для подачи газа к изделиям бытового и промышленного назначения.
Сертификат соответствия № РОСС ТR.АЮ17.В10656 от 28.04.2008г.
Гибкая гофрированная труба Lavita
Гибкая гофрированная труба Lavita (Лавита) из нержавеющей стали
Гибкие гофрированные трубы из нержавеющей стали «Lavita», применяется в системах хозяйственно-питьевого назначения, горячего и холодного водоснабжения, отопления, газоснабжения, спринклерных системах пожаротушения.
Материал: нержавеющая сталь.
В магазине «Питергаз» можно купить сильфонную подводку для газа, газовые резиновые шланги, напорные металлорукава, диэлектрические муфты, фитинги, краны и другое оборудование для подключения к сети газоснабжения.
Если у Вас есть какие-то вопросы — звоните — и мы обязательно Вас проконсультируем!
100883047 Сильфонный шланг
100883047 Сильфонный шлангОбзор
Обзор
Сильфонный шланг 100883047 имеет поворотный вакуумный фланец CF диаметром 2 3/4 дюйма на одном конце и невращающийся фланец CF диаметром 2 3/4 дюйма на другом конце.
Этот вакуумный шланг с сильфоном из нержавеющей стали 321 имеет конструкцию с тонкостенной металлической пружиной, позволяющей сжать его до 3,20 дюйма (81 мм) с его увеличенной длины в 4,15 дюйма (105 мм). Вакуумный шланг с гибким сильфоном — отличное решение, когда прямолинейный водопровод невозможен, необходима виброизоляция или для создания неровных водопроводных линий. Фитинги серии 88 CF являются стандартом для приложений сверхвысокого вакуума (UHV). Они используют плоскую прокладку, помещенную между двумя режущими кромками, чтобы обеспечить герметичное уплотнение.Сопрягающиеся фланцы имеют одинаковый профиль, т. Е. Бесполые, что избавляет от необходимости хранить два типа или беспокоиться о совместимости. Компоненты серии 88 CF подходят для использования в условиях сверхвысокого вакуума ниже 10-13 Торр и при температурах от -196 ° до 500 ° C. Характеристики материала фланцев, уплотнений, винтов и гаек выбраны таким образом, чтобы обеспечить высокую производительность в широком диапазоне температур. Вращающиеся и неподвижные фланцы размером от 1-1 / 3 до 4-5 / 8 дюймов доступны с несколькими размерами отверстий, чтобы соответствовать разным диаметрам вакуумных трубок.Компоненты CF соединяются путем вставки прокладки между двумя поверхностями фланца и последующего закрепления сборки болтами. Болты следует затягивать диагонально, а не последовательно по окружности, чтобы обеспечить надежное вакуумное уплотнение. Сборка рентабельна за счет повторного использования компонентов и заглушек, гнезд и трубок дюймового размера. Надежная конструкция обеспечивает надежную герметичность соединений.
Технические характеристики
Тип компонента
Секция сильфона
Серии
серии 88
Тип фланца
CF
Размер фланца
2.
75 дюймовПоворотные фланцы
Один
Фланцы невращающиеся
Один
Отверстия под болты
Сквозные отверстия
Материал
321 Нержавеющая сталь
75 дюймовСвободная длина
4.15 дюймов (105 мм)
Длина в сжатом состоянии
3,20 дюйма (81 мм)
Статический радиус изгиба
5.
5 дюймов (140 мм)Пружинная ставка
61 фунт / дюйм.
Размер «А»
4.15 дюймов
Размер «B»
3,20 дюйма
5 дюймов (140 мм)Технические характеристики
Тип компонента
Секция сильфона
Серии
серии 88
Тип фланца
CF
Размер фланца
2.
75 дюймовПоворотные фланцы
Один
Фланцы невращающиеся
Один
Отверстия под болты
Сквозные отверстия
Материал
321 Нержавеющая сталь
75 дюймовСвободная длина
4.15 дюймов (105 мм)
Длина в сжатом состоянии
3,20 дюйма (81 мм)
Статический радиус изгиба
5.
5 дюймов (140 мм)Пружинная ставка
61 фунт / дюйм.
Размер «А»
4.15 дюймов
Размер «B»
3,20 дюйма
5 дюймов (140 мм)Дополнительные чертежи для этого продукта недоступны.
Введите ниже свой адрес электронной почты, чтобы сбросить пароль учетной записи.
Удалить этот продукт из списка сравнения?
Укажите номер заказа и почтовый индекс, чтобы проверить статус заказа, или загрузите счет-фактуру для заказа, который был отправлен.
Войдите, чтобы просмотреть полную историю заказов.
Чтобы получить доступ к этому и другим ценным техническим ресурсам, войдите в систему или зарегистрируйте новую учетную запись в Интернете.
Также имеется в Ньюпорте.com
Код плательщика НДС имеет недопустимый формат. Он не будет сохранен вместе с заказом при отправке.Сильфонный шланг, 2.75-дюймовый фланец CF, от 3,2 до 4,15 дюйма, нержавеющая сталь 321
|
|
8
16Водяные шланги, Гибкие водяные шланги, Водяные шланги из нержавеющей стали, Плетеные водяные шланги
Мы проектируем и поставляем высокоточные шланги для воды и газа, которые известны своей превосходной функциональной ценностью, полезностью, производительностью и долговечностью.Они бывают самых разных спецификаций и соответствуют установленным отраслевым стандартам и руководствам. Все наши продукты проверяются и тестируются на заводе в соответствии со спецификациями.
Особенности конструкции
Конструктивные особенности и технические характеристики включают в себя гибкие раздвижные трубки из нержавеющей стали AISI 316L, UNI ISO 7/1, шарнирная внутренняя резьба AISI 303, наружная резьба AISI 303 для газа и газовая резьба 228/1. Соединение деталей производится сваркой TIG без каких-либо добавление материала.Вся продукция разработана и изготовлена с фурнитура поворотная внутренняя-поворотная внутренняя.
Качество
Все детали проходят строгие испытания на герметичность и вакуумный нагрев.
лечение. Эти продукты отличаются высоким качеством, надежностью и производительностью.
подтвердить соответствие нормативным стандартам и установленным стандартам качества.
Применение продуктов
Поставляемые нами качественные шланги для воды и газа используются в различных
применения, в том числе снабжение питьевой водой, газоснабжение бытовых
бытовая техника, кухонные плиты, бойлеры, баня с максимальной мощностью 35кВт.
Разработанный в соответствии с директивами EJMA,
Ассортимент наших стандартных МЕТАЛЛИЧЕСКИХ СИЛЬФОВ состоит из сильфонов от 1/2 дюйма
NB до 12 дюймов NB, в однослойной и многослойной конструкции, чтобы выдерживать
различные рабочие температуры, давления и движения.
При этом максимальное номинальное давление нашего стандартного сильфона составляет 16 бар, а номинальное значение температуры — 750 градусов Цельсия; мы предлагаем рекомендованные многослойные сильфоны для высоких давлений.И мы используем нержавеющую сталь высшего качества, соответствующую спецификациям AISI 304, 316L и 321, в зависимости от рабочей температуры и условий.
Поскольку циклический срок службы сильфона зависит от таких факторов, как степень напряжения при оптимальном рабочем давлении, температура, осевое и поперечное отклонение, всегда рекомендуется хорошо эксплуатировать его в пределах максимальных проектных параметров — как прогиб, так и давление — для увеличения срока службы. .
И чтобы удовлетворить особые требования наших клиентов, мы не только соблюдаем национальные и международные принципы качества, но также проводим строгий контроль качества на различных этапах производства, гарантируя нашим уважаемым клиентам отсутствие дефектов в продукции.
Мы даже проектируем и разрабатываем сильфон по индивидуальному заказу в зависимости от их приложения и варианты, такие как- Короткие, средние и длинные перемещения
- Указанные движения равномерного сжатия
- Может быть увеличена до свободной длины устройства
Преимущества и недостатки сильфонов из нержавеющей стали — Новости металлов, нефти и газа
Сильфон из нержавеющей стали устанавливается как гибкая устойчивая к давлению труба в системе транспортировки жидкости (газа) для компенсации соединения труб или машин и оборудования.Итак, каковы преимущества этого сильфона из нержавеющей стали для замены резиновой трубки? Ниже приводится краткое описание преимуществ и недостатков сильфонов из нержавеющей стали, а также установки и применения газовых сильфонов из нержавеющей стали. Шланг из нержавеющей стали для природного газа
использует интегрированную технологию производства.
Поверхность корпуса трубы покрыта прозрачным огнестойким защитным покрытием из ПВХ. Он специально используется для подключения терминала источника воздуха в помещении и газового прибора.Шарнир сделан из цельного металла, что эффективно устраняет резину. Шланг случайно отсоединился, состарился и потрескался, протекал мышью, протек, отравление, взрыв и другие угрозы безопасности, с устойчивостью к коррозии, долгим сроком службы, хорошими характеристиками изгиба, удобным соединением, красивым внешним видом, безопасным использованием, относительной ценой больше экономичностью . Название спецификации должно называться «гофрированный шланг из нержавеющей стали для транспортировки газа» и «сильфон из нержавеющей стали для подключения газового прибора».
Еще в 2010 году Китай выпустил соответствующий китайский стандарт «GB / T 26002-2010« Гофрированный шланг и фитинги из нержавеющей стали для транспортировки газа »». Этот стандарт применяется к номинальным размерам DN10-DN50, номинальное давление PN меньше или равно 0,2 Па. Шланги и фитинги.
Промышленным стандартом является CJ / T197-2010 «Гофрированный шланг из нержавеющей стали для подключения газовых приборов». Этот стандарт применим к газовым плитам, газовым водонагревателям и счетчикам газа с номинальным размером DN меньше или равным N32 и номинальным давлением PN меньше или равным 0.01 Па. Шланг для трубного соединения.
- Хорошая конструкция: гофрированный шланг из нержавеющей стали представляет собой тонкостенный шланг, общий вес уменьшен, что значительно снижает нагрузку на строительные работы и время строительства.
- Коррозионная стойкость: основной корпус сильфона изготовлен из нержавеющей стали 304 или 316L. Оба конца изготовлены из соединений из нержавеющей стали или из углеродистой стали, которые обладают хорошей коррозионной стойкостью. Герметичность обеспечивается.
- Устойчивость к высокому давлению: учитывая фактическое рабочее давление сильфона, среду использования и условия использования, все параметры были тщательно рассчитаны и неоднократно проверены, чтобы гарантировать безопасность давления в работе.
- Многие типы: существующие диаметры сильфонов: DN8-DN4000, другие — по индивидуальному заказу в соответствии с требованиями заказчика.
- Защита от вибрации и смещения: гофрированный шланг из нержавеющей стали обладает хорошей гибкостью и компенсацией смещения.
- Красивый внешний вид: внешний вид чистый, а постоянный свет как новый.
- Ударопрочность и высокая скорость
- Он может сам передавать крутящий момент. При нормальной работе механического уплотнения необходимо добавить структуру для передачи уплотнения.
- Меньше точек утечки.
Герметичность обеспечивается.Высокая безопасность и надежность
Сильфон из нержавеющей стали заменяет процесс резьбового соединения на вставное соединение, а соединительная часть имеет боковое уплотнение, которое может эффективно предотвращать заусенцы сильфона от разрезания уплотнительной прокладки и возникновения утечки, и имеет огнеупорный материал, водонепроницаемая прокладка и конструкция с защитой от падения.Из-за превосходных характеристик изгиба длина не является обязательной. Отсутствует большое количество колен, проводов, хомутов и т. Д. Точка утечки снижена по сравнению с оцинкованной трубой. После установки трубу можно повернуть на 360 ° без утечки, и номинальное давление полностью применимо. В помещении (давление 16кг). Сильфон из нержавеющей стали изготовлен из нержавеющей стали Sus304 и не подвержен старению. Обладает коррозионной стойкостью и температурой плавления до 1500-1600 ° C. Это выше температуры плавления меди (950 ° C) и температуры плавления оцинкованной трубы (1 200 ° C) даже в случае пожара.
При высоких температурах (500 ° C) не происходит выпадения порта и «пожара на огне». Благодаря форме волны стенки трубы сильфон из нержавеющей стали обладает высокой компенсируемостью и может противостоять деформации, вызванной тепловым расширением и сжатием, а также смещением здания. (40% длины самой трубки не ломается)
- Сильфон шланга из нержавеющей стали изготовлен из хромоникелевой аустенитной нержавеющей стали. При использовании обратите внимание на то, чтобы предотвратить точечную коррозию ионов азота и коррозионное повреждение разбавленной серной кислоты и разбавленной серной кислоты.
- После того, как пользователь проведет испытание давлением воды на оборудовании и трубопроводах с помощью шлангов из нержавеющей стали, необходимо предотвратить воздействие блока ржавчины и отложений хлорид-ионов, вызывающих коррозию и механические повреждения.
- Металлический шланг следует беречь от брызг и механических повреждений при сварке, иначе это приведет к протечке.
- Система герметизирующих труб должна строго соответствовать процедурам безопасной эксплуатации, чтобы предотвратить срыв или взрыв шланга из-за избыточного давления, вызванного неправильной работой или другими факторами.
- Пожалуйста, внимательно ознакомьтесь со способом установки шланга из нержавеющей стали и установите его в строгом соответствии с правильным эскизом.
Методы сильфонного соединения из нержавеющей стали делятся на: фланцевое соединение, сварка, резьбовое соединение, быстроразъемное соединение, металлический шланг малого диаметра обычно соединяется резьбой и быстроразъемным соединением, а больший диаметр обычно фланцевым и сварным.
Простота установки и красота Сильфон из нержавеющей стали прост в установке и переноске.Инструменты, необходимые для установки, просты, а управление более удобным. Он подходит для нового пользователя для предварительной настройки газопровода, а также подходит для преобразования старого пользовательского трубопровода.
Может удовлетворить различные потребности пользователей в установке, может быть скрыт в стене, скрыт, установлен на поверхности и другими способами установки. Эффективность установки сейчас в три раза превышает квоту в 3,5 домохозяйства на человека. Пластичность и гибкость сильфона из нержавеющей стали определяют его особые свойства изгиба, которые можно выполнять вручную путем изгиба.
Коррозионная стойкость и стойкость к окислению сильфонов из нержавеющей стали определяют их срок службы более 50 лет, что соответствует сроку службы здания. Срок службы оцинкованной трубы составляет около 20 лет при хороших условиях установки. Сильфоны из нержавеющей стали сделают вашу кухню аккуратнее и красивее, а также сделают ее более безопасной и экономичной. В то же время вы можете сэкономить на дорогих затратах на реконструкцию трубопроводов.
Теперь оцинкованная труба за столом, около 10-15 штук различных фитингов, используемых в каждом доме, оставляя скрытые проблемы от 20 до 30 резьбовых стыков.Он соединен сильфоном из нержавеющей стали. От задней части часов до передней части печки всего 2 интерфейса. Уровень аварийной утечки снижен на 90%.
Сильфон из нержавеющей стали фиксированной длины — это новый продукт, который заменяет существующий газовый шланг. Его можно привинтить с обоих концов, или можно закрепить резиновым зажимом на вентильном конце печи и прикрутить к концу печи. Его можно напрямую подключить к плите на столе, установленной плите и водонагревателю, тем самым существенно преодолевая опасные факторы, такие как старение трещины в шланге, коррозия масла, отсутствие огня, легко отваливается.
Конечно, использование шланга из нержавеющей стали не является надежным, его нельзя парализовать. Заворачивание вперед и назад может вызвать усталость металла или утечку воздуха на резьбовом соединении, поэтому гофрированные шланги из нержавеющей стали нельзя перекручивать вперед и назад.
Если он превышает 2 м, его необходимо отремонтировать. После того, как механическая травма была вызвана внешней силой, мы не можем судить невооруженным глазом о наличии трещины или концентрации напряжения, и ее необходимо заменить.
Согласно статистике, более 80% газовых аварий в помещениях вызваны материалами труб, газовыми плитами, газовыми клапанами, шлангами, подсоединенными к плитам, или частными модификациями. Проблема со шлангом особенно серьезна, главным образом в следующих случаях:
Шланг отсоединен. Это происходит главным образом из-за того, что шланг не затягивается при установке, или он заржавел или ослаб после длительного использования, что может привести к тому, что шланг упадет и начнет работать.Следовательно, необходимо проверить, плотно ли соединение на обоих концах шланга и предотвратить ли затяжку шланга. Возникновение линьки.
Шланг изношен. Шланг используется долгое время и вовремя не заменяется. Он склонен к старению и растрескиванию, что приводит к негерметичности шланга. В нормальных условиях шланг необходимо заменить через два года использования.
Шланг проходит через стену. Некоторые пользователи переносят газовую плиту на балкон, конструкция не стандартизирована, и шланг проходит через стену.Это не только приведет к тому, что резиновая трубка в стене легко сломается, сломается и начнет работать из-за трения, но и будет неудобна для повседневной эксплуатации. Осмотр создает большую угрозу безопасности дома. Если нужно поменять газовое оборудование в вашем доме, вы должны найти профессионала.
Шланг слишком длинный. Шланг слишком длинный, чтобы его можно было легко протереть. Если на него наступить педалью или проткнуть режущим инструментом, а также деформация и разрыв, вызванные нажатием, легко вызвать аварию с утечкой газа.Длина газовых шлангов обычно не превышает двух метров.
Используйте не предназначенный для этого шланг.
При проведении проверок безопасности в газовом отделе техники обнаружили, что некоторые пользователи не использовали газовые шланги в своих домах, и заменили их другими материалами. Газовый отдел напоминает нам, что необходимо использовать специальный газовый шланг, но не другие шланги, и что запрещено иметь соединение в середине шланга.
Встроенный шланг для плиты обычно спрятан в шкафу, его легко поцарапать и трудно найти, поэтому его следует часто проверять.
Столкнувшись с различными проблемами, вызванными шлангами, продвижение и применение газовых сильфонов из нержавеющей стали в последние годы может значительно снизить вероятность аварий, связанных с безопасностью вышеупомянутых обычных шлангов.
Как предотвратить попадание продуктов безопасности в домохозяйства для предотвращения газовых аварий, как повысить осведомленность жителей о безопасности, ограничены только человеческие и материальные ресурсы газовой компании, и необходимо более широко мобилизовать различные общественные силы и активно участвовать в газовой отрасли управление безопасностью.Расширяйте точки, линии и поверхности управления безопасностью, чтобы своевременно устранять скрытые опасности. В газовой промышленности офисы по управлению недвижимостью и местные комитеты создаются совместно для пропаганды здравого смысла газовой безопасности. В полной мере используйте все виды средств массовой информации и продвигайте меры безопасности. Пока все привержены управлению безопасностью газа, пока каждый обладает знаниями в области безопасности и имеет решимость поддерживать безопасность, существуют действия по обеспечению безопасности; Газовая безопасность сообщества и жителей сможет создать совершенно новую ситуацию.
Для построения социалистического гармоничного общества, для безопасности и здоровья людей, а также для создания безопасной семейной среды рекомендуется использовать новые материалы и технологии, соответствующие соответствующим национальным стандартам, при проектировании и строительстве.
газовой техники. Зрелый опыт с необходимой защитой. Отдел управления газом должен активизировать усилия по рекламе, чтобы поддерживать и поощрять пользователей выбирать газовые приборы, расходные материалы, материалы и устройства сигнализации с высокими характеристиками защиты от обычных производителей, чтобы устранить скрытые опасности утечки газа, избежать опасности и жить в безопасности..
Выше речь идет о дефектах сильфонов из нержавеющей стали и применении гофрированных шлангов из нержавеющей стали для газа. Кроме того, газовые сильфоны из нержавеющей стали дороги, но имеют длительный срок службы. Срок службы резиновых шлангов — 18 месяцев, то есть полтора года. Срок службы гофрированного шланга из нержавеющей стали более 10 лет, а комплексный расчет стоимости более экономичен и безопасен.
Источник: Китайский производитель сильфонов из нержавеющей стали — Yaang Pipe Industry Co., Limited (www.yaang.com)
Senior Flexonics
Чем мы можем помочь? Пожалуйста, выберите правильный значок ниже, чтобы направить ваш запрос нужному человеку. Пожалуйста, дайте нам знать, если вы предпочитаете поговорить с инженером или представителем отдела продаж.
Горение
Гибрид
Электрический
Энергия
Промышленное
Водород
Необходимость — мать изобретений
Инновации — потомки.
Сто лет — это долгий срок, и за прошедшее столетие Senior Flexonics сделала много новинок. Компания Flexonics была основана в то время, когда улицы освещались газовыми фонарями. С появлением автомобилей новые водители и их неизбежные аварии не только породили отрасль автострахования, но и потребовали более безопасной инфраструктуры. Уличные фонари, необходимые для безопасного ночного путешествия, имели непредвиденные последствия — катастрофический взрыв, сбитый новым водителем. Голь на выдумки хитра.Чтобы устранить эту опасность, компания Senior Flexonics создала гибкий шланг из нержавеющей стали, который проходил через газовые фонари и перекрывал газовую линию, если столб был сбит автомобилем.
Взрывы прекратились. Это нововведение спасло жизни и спасло имущество.
Спустя несколько десятилетий космическая гонка началась. Вернер фон Браун, знаменитый ученый-ракетостроитель, нуждался в прочных металлических сильфонах для ракеты Сатурн V, которая использовалась в космической программе Аполлон. Эти гигантские компенсаторы в ракетном ускорителе диаметром восемь, десять или двенадцать футов помогли доставить нас на Луну и были спроектированы, прототипированы, проверены и произведены на предприятии Senior Flexonics Bartlett.Эта приверженность поиску решений сохраняется и сегодня, когда возникают новые проблемы.
Нам всем нужен чистый воздух.
Блокировка COVID-19, проведенная во всем мире в начале 2020 года, выявила резкое сокращение загрязнения воздуха в нескольких крупных городах по всему миру.
PRE COVID / ВО ВРЕМЯ ВЫКЛЮЧЕНИЯ COVID
Необходимость в более чистой окружающей среде — автомобили, работающие на бензине и дизельном топливе, становятся чище и эффективнее
КомпанияSenior Flexonics разработала уникальный металлический сильфон для создания герметичных гибких систем выпуска вместо системы шаровых шарниров, что было стандартной практикой в то время.Это нововведение коснулось различных движений двигателя и выхлопной системы, в то же время помогая нашим клиентам обеспечивать герметичность выхлопных газов в соответствии с законодательством по выбросам.
РЕШЕНИЯ ДЛЯ ВСЕХ ТИПОВ ДВИГАТЕЛЕЙ СГОРАНИЯ
Будь то дизельный, бензиновый или газовый двигатель, наш обширный ассортимент продукции может быть адаптирован к вашим конкретным требованиям.
- Циркуляция выхлопных газов (E.G.R.) и утилизация отходящего тепла для всех типов двигателей внутреннего сгорания (дизельные, природный газ и бензин).
- Гибкие решения с металлическими сильфонами для управления температурой и движением во всех типах транспортных средств, от личного транспорта до дорожных и внедорожных коммерческих автомобилей.
- Системы подачи дизельного и газового топлива, включая Common Rail и транспортировку жидкости, для всех типов требований к охлаждению.
- Трубки подачи и слива масла Turbo.
Коммерческие автомобили представляют собой другую проблему с чистым воздухом. На их долю приходится всего 4% транспортных средств на дорогах, но на них приходится 25% выбросов.Улавливание тепла от отработанных выбросов и повторное введение его в поток двигателя — один из способов уменьшить это воздействие. Несмотря на хорошее намерение, более ранние конструкции охладителей EGR были подвержены различным проблемам, поскольку металлы подвергались воздействию экстремальных температурных диапазонов и внутреннего расширения и сжатия. Чтобы решить эту проблему, старшие инженеры Flexonics прислушались к потребностям наших клиентов и применили свой опыт управления температурным режимом и теплообменниками для разработки долговечного охладителя с рециркуляцией выхлопных газов (EGR), протяженностью миллиона миль, который не только снизит выбросы, но и значительно снизит бремя претензий наших клиентов по гарантии.
На основе этих практических уроков по управлению температурным режимом и рекуперации тепла мы теперь готовы решить проблемы водителей по поводу надежности, эффективности и дальности действия электромобилей — как далеко я могу проехать, прежде чем мне придется заряжать, и будет ли это место ?
Необходимость усовершенствования электромобилей — дальше и быстрее
Температурный менеджмент в электромобилях имеет решающее значение с точки зрения производительности, долговечности и безопасности. Аккумуляторы электромобилей восприимчивы к колебаниям температуры, вызванным как внутренними, так и внешними факторами, и могут выйти из строя или разрушиться при воздействии температур, выходящих за пределы их оптимального диапазона.Это особенно актуально при работе при экстремальных температурах или во время быстрой зарядки. Системы управления температурным режимом для аккумуляторов Senior Flexonics предназначены для поддержания температуры, что обеспечивает оптимальную безопасность, производительность и срок службы аккумуляторов.
ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ ДЛЯ ГИБРИДНЫХ АВТОМОБИЛЕЙ
Наш обширный опыт управления температурным режимом как с электротехнической, так и с электротехнической продукцией позволяет компании SeniorFlexonics обслуживать такие типы автомобилей.
- Пластины охлаждения аккумуляторных батарей для электромобилей и гибридных автомобилей для поддержания критических пороговых значений температуры.
- Высокоэффективные технологии охлаждения инвертора для защиты IGBT.
- Решения по утилизации отработанного тепла для расширения модельного ряда автомобилей.
- Гибкие металлические сильфоны для управления температурой и движением во всех типах транспортных средств, от личного транспорта до тяжелых транспортных средств на шоссе и бездорожье.
- Трубки для всех типов систем двигателя, от перекачки газов до перекачки жидкости, для всех типов требований к охлаждению.
- Электродвигатель и буферные охлаждающие трубки.
Senior Flexonics всегда ищет способы сохранить электронику в прохладном состоянии. Инвертор мощности — один из важнейших компонентов электромобиля. Инвертор преобразует постоянный ток в переменный, когда требуется мощность для привода электродвигателей, и преобразует в обратном направлении во время рекуперативного торможения. Основным компонентом инвертора является IGBT (биполярный транзистор с изолированным затвором), который выделяет тепло. Эффективный метод охлаждения IGBT — это радиатор с жидкостным охлаждением.Наш радиатор имеет фирменную конструкцию ребер «Омега». Он доступен как из алюминия, так и из меди, в зависимости от требований нашего клиента. Эти новые охлаждающие пластины EV улучшают тепловые характеристики без закупорки, поскольку уникальная форма создает большую площадь поверхности, чем типичное прямое ребро, при этом позволяя частицам того же размера проходить без закупорки.
ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ ДЛЯ ЭЛЕКТРОМОБИЛЯ
Терморегуляторы для электромобилей.
- Пластины охлаждения батареи для поддержания критических пороговых значений температуры.
- Высокоэффективные радиаторы для охлаждения инверторов для защиты IGBT.
- Решения по утилизации отработанного тепла для расширения модельного ряда автомобилей.
- Трубы / трубки для всех типов охлаждения.
Необходимость доставки энергии — инновации для обеспечения этой энергии
Операции с использованием турбин, топливных элементов, солнечных батарей и вакуумных / полупроводниковых приборов требуют сложных сборок. Наши инженерные ресурсы обладают знаниями о специализированных жаропрочных сплавах и производственных процессах, которые требуют формовки, сварки, пайки, пайки, гибки и механической обработки этих материалов.Для наших потребителей электроэнергии мы производим индивидуальные теплообменники, гибкие металлические трубки и шланги, сильфоны для топливных форсунок и рекуператоры.
Наши усовершенствованные компоненты стационарных топливных элементов (SOFC и PEM) и аккумуляторных ферм нашли применение в облачных центрах обработки данных. Поскольку они обычно расположены в отдаленных районах, многие полагаются на выработку собственной электроэнергии с помощью технологий топливных элементов или аккумуляторных ферм. Топливные элементы и аккумуляторные фермы требуют постоянной температуры для предотвращения тепловой нагрузки.Использование теплообменников для поддержания надлежащего температурного диапазона.
ЭНЕРГЕТИЧЕСКИЕ РЕШЕНИЯ
Мы поддерживаем множество различных энергетических технологий, для которых требуются компоненты, адаптированные к точным спецификациям.
- Ядерная.
- Электро.
- Solar.
- Топливный элемент — узлы и теплообменники из нержавеющей стали.
- Вакуум / полупроводники.
- Утилиты — вакуумные прерыватели, вакуумные выключатели для обнаружения неисправностей.
Необходимость опережать — инновации для решения отраслевых задач
Нефть и газ I Химическая обработка I Нефтехимия и нефтепереработка I Теплообменники I Энергетика I Медицина / фармацевтика I Электроника
Промышленные рынки предъявляют требования к решению стоящих перед ними задач.
На протяжении десятилетий мы постоянно изобретаем новые продукты, чтобы удовлетворить все их специфические и уникальные ограничения. Чтобы поддержать развитие этих инноваций, мы предлагаем обширные возможности аналитического тестирования, а также быстрое прототипирование.Затем эти инновации проверяются с помощью физического тестирования и компьютерного моделирования для прогнозирования жизненного цикла продукта. После того, как мы были приняты и получили зеленый свет для производства, наши производственные мощности в больших и малых объемах позволяют производить широкий спектр продукции, такой как сложные сильфонные сборки, требующие формовки и высокоточной обработки. Наш опыт управления температурным режимом с теплообменниками — еще один пример наших возможностей, которые охватывают множество промышленных рынков, как подробно описано ниже.
КОМПЛЕКСНЫЕ СИГНАЛЫ В СБОРЕ
ОБОРОНА / ВОЕННАЯ, ПИЩЕВАЯ И НАПИТКИ, ТОПЛИВНЫЕ ЭЛЕМЕНТЫ, HVAC / R, ПРОМЫШЛЕННАЯ, МЕДИЦИНСКАЯ, НЕФТЬ И ГАЗ, КОММУНАЛЬНЫЕ СРЕДСТВА
Наши изделия с металлическими сильфонами, тонкостенными компенсаторами и трубками могут быть адаптированы в соответствии с требованиями вашего рынка. Мы поставляем прецизионные сборки для спасательных медицинских систем, прочные детали, позволяющие нашим военным выполнять свою миссию, чрезвычайно термостойкие компоненты для исследовательских ресурсов глубоко под землей, а также надежные продукты для уменьшения времени простоя инфраструктуры.
- Defense / Military — Вторичная защитная оболочка ядерного клапана. Задвижки, запорные клапаны и клапаны сброса давления. Сильфоны военной техники.
- Продукты питания и напитки — Технологические теплообменники, компенсаторы и узлы.
- HVAC / R — Подузлы, теплообменники, гибкие трубки, газопроводы и соединения компрессора.
- Industrial — Гибкие соединения компрессоров и насосов, компенсаторы, анероидные сборки.
- Медицина — Теплообменники крови, сильфоны оксигенаторов для взрослых и детей, теплообменники коронарной перфузии и перфузии всего тела, зонды криохирургической абляции.
- Нефть и газ — Компенсаторы УЭЦН и сильфоны клапана лифта искусственного газа.
Нефть и газ
Senior Flexonics поддерживает как добычу, так и переработку в нефтегазовой отрасли, от глубоководного бурения до переработки. Для поддержки нефтедобывающих предприятий мы производим прецизионные компоненты для клапанов, сепараторов и сильфонов газлифта.Последующие операции, поддерживающие очистку / переработку, включают специализированные компенсаторы и услуги на месте для поддержания производства в чрезвычайных ситуациях, таких как ремонт элементов сильфона Clam Shell. Часто это можно сделать в режиме онлайн, помогая предприятию избежать дорогостоящего закрытия.
Химическая промышленность
Являясь мировым лидером в разработке компенсаторов Catofin, Senior Flexonics продолжает развивать процессы, тесно сотрудничая с лицензиарами и клиентами для выявления потребностей.Эти компенсаторы должны работать в условиях невероятной жары, движения и скорости, а также иметь возможность заблаговременного предупреждения в целях безопасности.
Обнаружение утечек имеет первостепенное значение в трубопроводах завода, и иногда измерительные приборы недоступны или не видны. Senior Flexonics «Red Tops» обнаруживает утечки в секциях трубопровода, не видя панели управления. Благодаря этому предприятие остается в сети и в безопасности благодаря многочисленным доступным контрольно-пропускным пунктам.
Нефтехимия и нефтепереработка
Старшая группа специалистов по Flexonics может обслуживать оборудование с помощью таких услуг на месте, как обследования или аварийный ремонт.Сотрудничая с этими компаниями и обмениваясь записями и отчетами, сторонний взгляд может оказаться неоценимым в поиске пробелов и повышении эффективности для внедрения.
Будь то осмотр компенсаторов, нефтехимический монтаж или ремонт существующего оборудования.
Медицина / Фармацевтика / Продукты питания и напитки
Медицинские устройства требуют строгих производственных протоколов для обеспечения чистоты. Эти сложные сборки сильно различаются, и для их изготовления могут потребоваться специальные процессы, такие как соединение разнородных материалов (инконель с керамикой).Senior Flexonics имеет давнюю репутацию производителя этих передовых компонентов для спасательного оборудования, которое включает в себя: теплообменники крови, сильфоны оксигенаторов для взрослых и детей, теплообменники для коронарной перфузии / перфузии всего тела и зонды для криохирургической абляции. В фармацевтической промышленности мы поставляем технологические теплообменники, компенсаторы и узлы для многих известных компаний, производящих различные каплеты, таблетки и жидкие составы.
Электроника
Инновации в электронике, такие как вакуумные конденсаторы, используются в высоковольтных устройствах.Этот переменный конденсатор используется для многих целей, требующих настройки, таких как согласование сети при производстве полупроводниковых микросхем и плоских дисплеев. Эта уникальная конструкция использует высокий вакуум в качестве диэлектрика вместо воздуха или непроводящих материалов. Некоторые из наиболее распространенных применений — это антенные муфты, изготовление полупроводниковых пластин, схемы согласования RF, схемы формирования импульсов, схемы резервуаров усилителя мощности и немагнитные схемы для МРТ. Преимущества их использования включают долгий срок службы и высокую надежность, заключающиеся в меньшем размере упаковки и меньшем весе.
Необходимость изменений — видеть возможности, вводить новшества и создавать изобретения для наших клиентов.
Никто не знает, что нас ждет в будущем. Однако необходимость по-прежнему будет матерью изобретения. Чтобы подготовиться к тому, что будет дальше, Senior Flexonics собирает целеустремленных талантов, использует передовые проактивные разработки и сотрудничает с нашими клиентами для создания ценности для всех заинтересованных сторон.
Более 100 лет Senior Flexonics разрабатывает инновационные узлы с металлическими сильфонами, трубы и решения для управления температурным режимом, чтобы удовлетворить и / или превзойти потребности и требования наших клиентов.Применяя эти знания для решения задач наших клиентов, Senior Flexonics превратилась в многопрофильную корпорацию, охватывающую весь земной шар. Мы приглашаем вас узнать больше об инновациях нашей компании и об уникальных рынках, которые мы обслуживаем.
Мир флексоники для пожилых людей.
Старшие офисы Flexonics
UPECA Senior Flexonics Tianjan
UPECA Engineering (Tianjin) Co., Ltd.
T: +86 22 59611718 доб. 207
Факс: +86 22 59611719
Тяньцзинь, Китай
Эл: Трейси[email protected]
Только от компании, полностью посвященной инновациям.
Шланги и соединители для газовых счетчиков для всех областей применения
Более 30 лет компания Arcflex работает с объектами высшего класса в Мидлендсе. Здесь мы проектируем и производим широкий спектр промышленных компонентов, таких как металлические сильфоны, шланги со стальной оплеткой, шланги и соединители для газовых счетчиков.
Наш обширный опыт в качестве поставщика компонентов дал нам возможность работать с целым рядом отраслей; от воздуховодов для аэрокосмической отрасли до автомобильных компонентов, сантехники и нефтехимии — наши изделия можно найти по всей стране.
Шланги и соединители для газовых счетчиков для коммерческого и бытового применения
Шланги и соединители для газовых счетчиков, которые мы поставляем, разработаны с учетом консультаций с основными производителями счетчиков в Великобритании. Мы понимаем, что ваш бизнес должен соблюдать строгие правила техники безопасности, и что наши клиенты возлагают большие надежды на шланги и соединители для газовых счетчиков. Мы гордимся своей способностью проектировать и производить ваши компоненты на месте, здесь, в Мидлендсе.
Помимо разработки и производства новых гибких трубок, шлангов и соединителей для газовых счетчиков, мы также выполняем ремонт и обслуживание существующего оборудования. Поскольку мы расположены в Мидлендсе, все уголки страны находятся в пределах легкой досягаемости. Это означает, что мы можем принять участие в вызовах службы экстренной помощи, если мы вам когда-нибудь понадобимся.
Мы поставляем шланги газовых счетчиков для отдельно стоящих и коробочных агрегатов в соответствии со следующими спецификациями:
• PRS 6
• EN10380
• BS 6501
• BS 746
Шланги и соединения газовых счетчиков, которые мы предоставляем, одобрены для использования в аэрокосмические и ядерные установки; Вы можете быть уверены, что они построены в соответствии с высочайшими стандартами безопасности и эффективности.
Свяжитесь с нами по поводу шлангов и соединителей газовых счетчиков
Если вам нужны шланги и соединители для газовых счетчиков, не оставляйте это на волю случая, позвоните специалистам Arcflex. Мы всегда готовы обсудить ваши потребности и предложить любую помощь и совет, которые могут вам понадобиться.
TUBIFLEX SpA — Гибкие шланги из нержавеющей стали, гофрированного PTFE, многослойного гофрированного картона, компенсаторы и сильфоны TUBIFLEX SpA

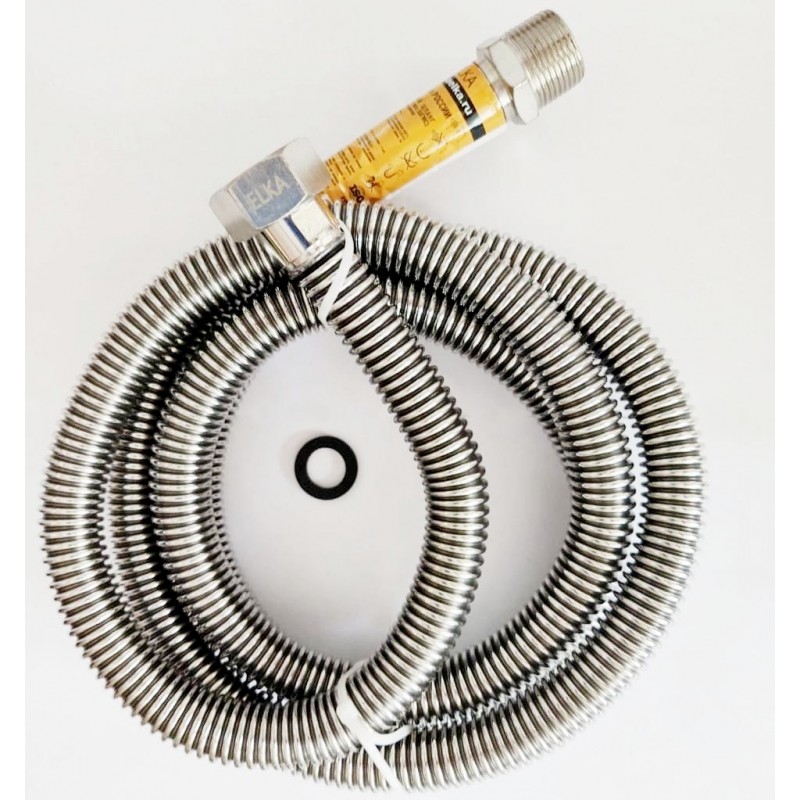

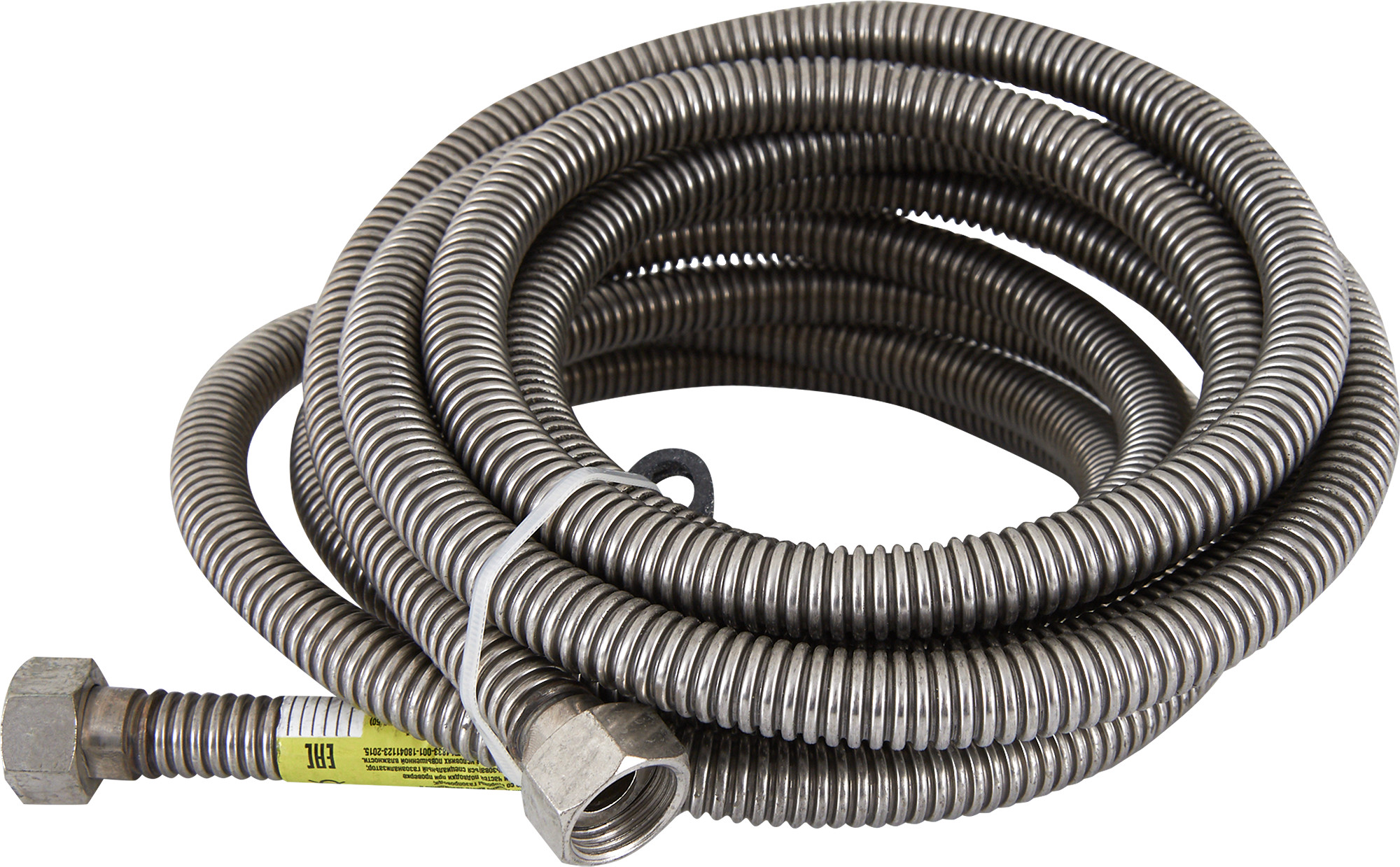

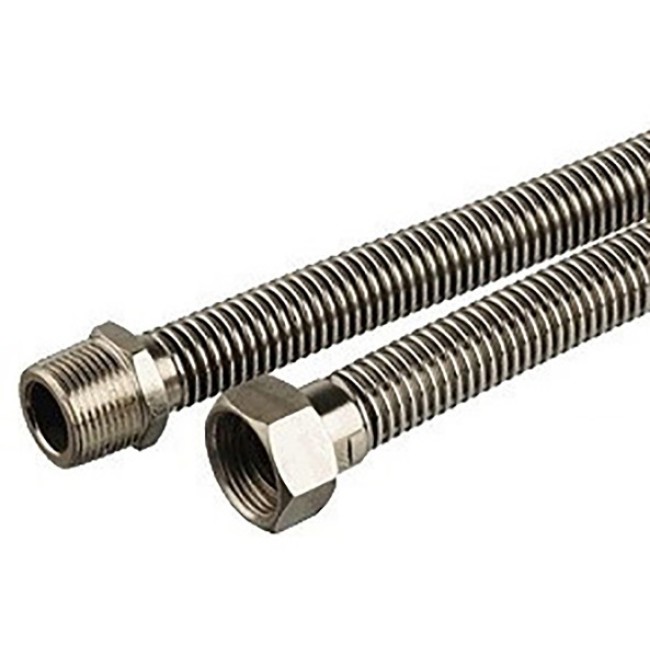

Tubiflex производит гибкие шланги из нержавеющей стали, гофрированного ПТФЭ, многослойного гофрированного картона, компенсаторов и сильфонов.
Этот широкий ассортимент продукции разработан для широкого спектра промышленных применений: промышленные предприятия, производство энергии, сталелитейные заводы, нефтехимия, газ и вода, автомобилестроение, железные дороги, кондиционирование, охлаждение и вентиляция, медицинское оборудование, судостроение, авиакосмическая промышленность, пр.
Tubiflex продается напрямую или через дистрибьюторов в более чем 35 странах мира.
