Топ-5. Самодельные картофелекопалки

Добрый день, уважаемые читатели. Мы неустанно продолжаем бороздить просторы открытого космоса в поисках края вселенной и новых интересных материалов, в том числе — видео.

Делаем это на вселенском ресурсе, который ничуть не меньше космоса — youtube.

Тема сегодняшней статьи далеко не новая, но все так же интересует и вас, и нас. Это — картофелекопалки. Интересные идеи, которые стоит почерпнуть каждому, и «очень интересные идеи», на которые лучше просто посмотреть.

Первый герой нашего топа — Юрий Лесков. Он решил усовершенствовать сеткой от старой кровати самодельную картофелекопалку, создание которой он подробно описал в одном из видео на своем канале. В ход пошла также старая детская коляска, точнее, ее колеса.

Собрав урожай картошки и додумав конструктив этого девайса, вы сможете сразу же улечься на триумфальный пьедестал, чтобы возлежать в лучах славы после проделанной работы.

Нам кажется, что автор канала скоро сможет сделать так званую «картофелеотносилку». Может быть, даже транспортер с автоматической чисткой, нарезкой и подачей прямо на сковороду. Но если отбросить шутки в сторону, очистка картофеля — на высоте.

Копалка от следующего умельца больше похожа на ноу-хау из ЦЕРНа, где совсем недавно получали антивещество. Автор видео ее называет «барабанной». Но если вы видели фильм «Интерстеллар», то локация, где в конце фильма встретились отец и дочь, очень напоминает это устройство.

Приводится в действие копалка от вала отбора мощности, есть цепная и ременная передачи на привод барабана. Передаточное соотношение — 1:16.

Нож у копалки, к сожалению, неактивный, но это не помешало автору собрать урожай.

У следующего образца подобной реализации, но более модернизированного, есть активный нож, транспортерные барабаны и даже барабан для очистки. Большая часть копалки сделана из металлолома. Но после покраски эта копалка будет выглядеть очень внушительно. Испытания помогли определить места, которые нужно доработать. Но, однозначно, автор этого агрегата создал интересное решение. Что скажете о такой конструкции?

На канале «Время техники» мы нашли интересное и визуально достаточно простое решение проблемы выкапывания урожая. Особенно интересно оно будет любителям минимализма. Устройство работает от вала отбора мощности, копает, трусит, грохочет, короче говоря, все как надо. Даже урожай разлетаются в разные стороны.

Это устройство, конечно, не космический корабль, но с другой стороны — и на орбиту ее запускать не планировалось.

Это не единственный экземпляр подобной конструкции. Мы нашли еще одну очень похожую модель, но немного более усовершенствованную. Но на этом мы не прекратили поиски, и нам попалась модификация для трактора, соответственно, большего размера.

Anatolijs Kosterins — оптимизатор от бога: разработка такого конвейерного процесса не может ни удивлять. В копалке есьт и активный нож, и грохот, и барабан для очистки, и даже тележка. Если будете пробовать создать подобное чудо, не забудьте на испытания взять с собой куму. Как рекомендует автор, это однозначно добавит шансов на удачу при запуске проекта. Автор гордо назвал этот комбайн — «Кума»!

Следующая разработка на первый взгляд больше похожа на танк или что-то подобное. Но это ошибочное мнение. Несмотря на то, что создается впечатление, будто это устройство призвано как минимум добывать руду, механизм отлично показывает себя в работе.

+ — копалка приводится в действие от ВОМа трактора. Установлена мощная транспортерная лента, «брызговики». Присмотритесь повнимательнее: оборудование — зверь. Но, как верно заметили некоторые зрители, стоит продумать систему защиты от этой копалки.

Конечно же мы не могли обойтись без бонусов.

Евгений Игнатов подробно рассказывает и показывает, как сделать самодельную картофелекопалку. Пока непонятно, как она проявит себя в работе, но выглядит достаточно внушительно. Большая часть процесса заснята поузлово. Так как обороты ВОМа трактора очень высокие, автор планирует компенсировать это дополнительной цепной передачей. Видео емкое, информативное, с множеством пояснений. Обязательно загляните и оцените.

Следующая героиня нашего обзора была собрана из металлолома, но это абсолютно не мешает ей копать сразу два ряда. Создавалась для работы с трактором Т-40. Смущает небольшая длина транспортера, но даже с этим недостатком устройство работает.

И свежайший бонус от одного из наших и, наверное, ваших любимых авторов — Юрия Сербина. Это устройство если не космический корабль, то точно настоящий завод, конвейер или комбайн — называйте как угодно. Выкопанный картофель с грохота поднимается через барабан, потом — прямо в корзину. Мотоциклетные звезды, 204-е подшипники, валы, капролоновые ролики, все по науке. Ко внутренней части барабана приварена цепь от того же мотоцикла.

Что скажете? Хотели бы себе такое устройство?

Надеемся, что эта подборка получилась веселой, интересной и полезной. Обязательно заходите на каналы наших героев и смотрите полные видео. А если у вас нет времени, желания, возможности или всего вышеперечисленного, чтобы мастерить в своем гараже подобные устройства, но очень нужна картофелекопалка заводского производства — рекомендуем заглянуть в раздел картофелекопалок на нашем сайте, чтобы выбрать орудие себе по душе. Хорошего вам урожая!

Картофелекопалка для мотоблока, чертежи, изготовление своими руками

Основная часть огородных площадей россиян традиционно отводится под картофель, ведь его у нас в народе еще называют вторым хлебом. Многие переложили часть труда по выращиванию картошки на плечи, а вернее на прицепное оборудование малой механизации: мотоблоков и минитракторов.

И если посадить картофель – труд невеликий, то окучить, а главное – выкопать – задача не из легких. Для окучивания и прополки чаще всего используют входящий в комплект мотоблоков окучиватель, а вот для копки в чистом виде он не совсем подходит. Разберемся чем копать и как сделать картофелекопалку для мотоблока своими руками.

Известны несколько конструкций картофелекопалок для мотоблоков и минитракторов. Рассмотрим их: от самых простых до высокотехнологичных.

Веерные картофелекопалки

Самые простые в изготовлении, также выпускаются промышленно, но в большинстве своем требуют некоторых доработок.

Сразу видно, что в их основе лежит тот же окучиватель, именно он, заглубленный ниже уровня залегания клубней, взрыхляет и разворачивает почву. А вот подает наверх вырытый картофель – веер, приваренный к задней части окучивателя. Его роль выполняют металлические прутки, приваренные на расстоянии 3 – 4 см друг от друга, расходящиеся и выгнутые в верхней части.

Величина заглубления регулируется упорными колесами, а поперечная планка служит подставкой для ног, становясь на которую человек своим весом обеспечивает требуемое заглубление приспособлению.

Именно такая схема веерного картофелекопателя кажется нам наиболее продуктивной. Сам процесс копки можно увидеть здесь:

Далее представлен примерный чертеж такой картофелекопалки, содержащий основные параметры для изготовления.

Форму же, угол атаки и прочие нюансы вам придется доработать самостоятельно, с учетом ваших грунтов, мощности и ходовых качеств мотоблока, на который вы планируете устанавливать картофелекопатель, и даже сортов картофеля, формирующих клубни на разной глубине.

Разновидность подобной копалки без веера, предназначенная для работы вдвоем:

 Картофелекопалки с грохотом

Это наиболее распространенный вид картофелекопалок, выпускающихся различными машиностроительными заводами в России и за рубежом. Имеет небольшие конструктивные различия, в первую очередь в конструкции привода решетки грохота – колеблющегося во время работы поддона, что позволяет картофелю частично очиститься от земли во время движения картофелекопалки.

Нож такой копалки может иметь разную конфигурацию. Он может быть закреплен неподвижно, а может крепиться шарнирно и незначительно колебаться во время движения, упрощая процесс выкапывания клубней. Ширина ножа составляет 35 – 40 см.

Чертежи для изготовления своими руками

Именно этот вид картофелекопалок, несмотря на достаточную сложность в изготовлении, делается домашними умельцами своими руками чаще других. Предлагаем ориентировочные чертежи с основными размерами такой картофелекопалки для мотоблока.

Большое количество узлов сочленения подвижных деталей делает это устройство регулярно обслуживаемым, но результат ее работы более качественный, чем у веерных картофелекопалок:

Картофель очищается лучше от земли и находится на ее поверхности.

Величина и частота колебаний грохота может быть разной и зависит от конструкции привода, но даже при незначительных колебаниях очистка происходит довольно хорошо:

Транспортерные картофелекопалки

Они значительно проще в самостоятельном изготовлении, но на наш взгляд ничуть не хуже очищают картофель от земли.

Ножи у них выполняются такие же, как и у грохотных, а очистка картофеля происходит во время движения его по транспортерной ленте. Понятно, чем она длиннее, тем лучше очистится картофель, но длинные транспортерные ленты можно ставить только на картофелекопалки, используемые с тракторами. На мотоблоках они будут мешать идущему за ним человеку.

Привод транспортерной ленты может быть разным. Если он взят от колес самой копалки, то они должны быть с хорошими грунтозацепами, чтобы не стопорились на влажной или очень рыхлой земле.

Интересны в данной конструкции и задние направляющие, более компактно укладывающие картофель за лентой.

В данном транспортерном картофелекопателе, собранном своими руками, привод ленты осуществляется от вала отбора мощности самодельного же мотоблока и передается мотоциклетной цепью.

Для просмотра картинки нажмите на ее миниатюру справа

При изготовлении картофелекопалки такого типа главной проблемой будет подбор скорости вращения приводной шестерни транспортера и согласования ее с оборотами вала отбора мощности. В данной модели вал отбора мощности вращается со скоростью 500 – 800 об/мин, а редуктор взят от моторной лодки с передаточным отношением примерно 1:2. Остальное подобрано величиной звездочек на примерную скорость ходьбы при копке 2-3 км/час.

И все же, связь скорости движения транспортерной ленты с оборотами колеса нам кажется более целесообразной.

Существуют модели, разработанные для конкретных мотоблоков и минитракторов, как эта – для механизмов с боковым валом отбора мощности:

 Барабанные картофелекопалки

Это довольно редкий вариант оборудования для минитехники, поэтому в основном самодельный. Очистка картофеля от грунта в таких устройствах происходит довольно качественно, как и укладка его на грунт, но сама конструкция довольно спорна, да и клубни больше повреждаются, чем при копке вышеперечисленными картофелекопалками, а значит и хуже сохраняются.

Что в них проще, так это прямой привод вращения от вала отбора мощности. Все остальное: изготовление барабана, упорные ролики и подшипники – явно сложнее. Конструкция же ножа особых примет не имеет, разве что предпочтительнее ему иметь более скругленную форму в задней части, чтобы картофель дополнительно не повреждался при попадании в барабан.

Картофелекопалка конная

Их еще довольно много продается в интернете. Они ввозятся в основном из Польши и переделываются под минитрактора и мотоблоки.

При этом, учитывая бо’льшую скорость движения данной техники в сравнении с конем, кроме переделки прицепного устройства, на нее ставят ограничитель-щиток со стороны, на которую выбрасывается вырытый картофель. Иначе собирать его придется на соседних участках. Подкапывает картофель клинообразная лапа, как и в веерных копалках, а привод устройства, вынимающего клубни из земли, осуществляется от колес с грунтозацепами. Чем выше скорость передвижения – тем быстрее вращается этот выниматель картофеля.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Картофелекопалка для мотоблока своими руками: фото, видео, схемы

Все у кого есть картофельное поле рано или поздно приходят к выводу, что копать картошку лопатой не очень благородное и веселое занятие, и вот вы ищите где бы купить картофелекопалку как вдруг на защиту традиционных ценностей виде ручной копки приходят бабушки и дедушки с аргументами, что копалка не всю картошку выкапывает, стоит дорого, деды копали и нам велели. И тут вам на ум приходит идея, а не сделать ли самодельную картофелекопалку своими руками, дескать и деньги тратить не надо и родня будет вами гордиться. Но прежде чем приступить к постройке самодельной картофелекопалки для мотоблока давайте узнаем какими вообще они бывают.

Типы картофелекопалок

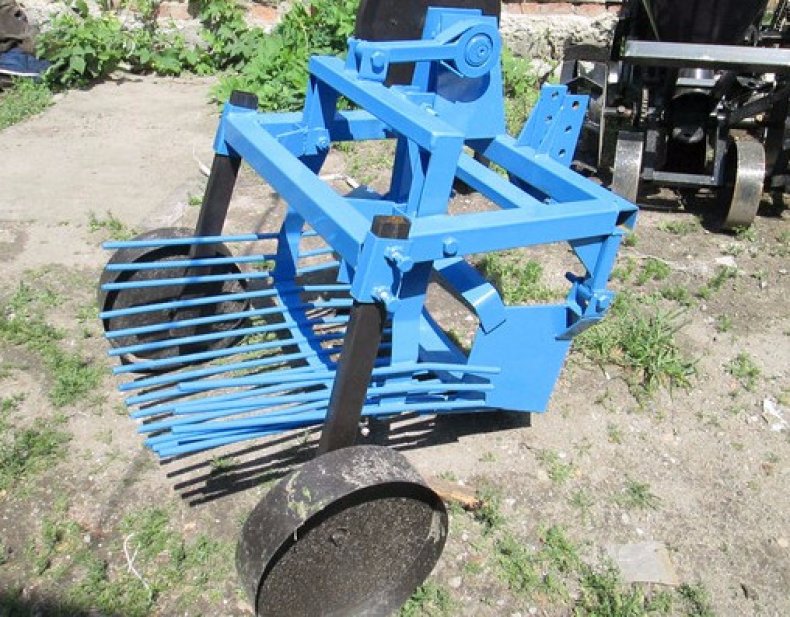

• Грохотный или вибрационный механизм – он состоит в основном из лемеха и вибрационного сита. Принцип действия такого вида картофелекопалки, функционирующей с помощью мотоблока, простой. Почва вместе с картофелем подрывается лемехом. Затем недвижимая транспортерная решетка оставляет на своей поверхности клубни, а грунт стряхивает, как через сито, обратно. Такая модель эффективная в работе, но довольно сложная в изготовлении.

Картофелекопалка вибрационная

• Транспортерная установка для копки картошки – она может свободно работать, например, на базе такого мотоблока, как «Нева». По конструкции транспортерная копалка состоит из лемеха и движущего транспортера, имеющего специальное зацепное устройство для поддержания клубней на платформе и очищения от грунта. Транспортерная конструкция для копания картофеля обладает большей практичностью, чем вибрационный вид картофелекопалки. Но на почве с легкой степенью плотности применять данный вид устройства нецелесообразно.

Картофелекопалка транспортерная

• Стрельчатый вид – по устройству это самый простой механизм, который с легкостью можно приспособить на любую модель мини трактора, например, такого как «Нева». Он не содержит движимых узлов. Как показано на видео, грунт с клубнями подрезается ножом. Далее срез попадает на поверхность специальных прутьев, где земля ссыпается обратно, а плоды в чистом виде ложатся поверх почвы. Данная копалка эффективная на грунте с невысокой степенью плотности, где не практично применять другие разновидности приспособлений. Перед тем как начать конструировать такое приспособление, в первую очередь, требуется точно определиться с плотностью почвы, на которой оно будет применяться. Стоит помнить, что там где идеально может применяться транспортерная конструкция со стрельчатым видом будет трудно работать.

Картофелекопалка стрельчатая

Перед тем, как приступить к творческой конструктивной работе по созданию картофелекопалки нужно помнить, она приспособлена работать на почвах, имеющие средний и малый критерий плотности. Для изготовления агрегатов, приспособленных работать на тяжелых почвах, необходимо иметь глубокие познания физики и механики.

 Изготовление картофелекопалки для мотоблока грохотного типа

Образцом для изготовления картофелекопалки послужит картофелекопалка ККМ-1 так как агрегатируется с мотоблоками типа «НЕВА», «Салют», «Каскад», «Фаворит»,  «МТЗ» и  мотоблоками аналогичной конструкции.



ККМ-1 Схема ККМ-1 Картофелекопалка к мотоблоку «Нева»

Материал для изготовления картофелекопалки на мотоблок
Металлический профиль	2,5 мм.
Листовая сталь	3-5 мм.
Арматура не рифленная	10 мм.
Колеса пневматические либо полиуретановые (2 шт.)	330
	90
Ремень	А-1180
Шкив	1
Болты, гайки, шайбы

Перед началом работы требуется подготовить следующий инструмент:

• угловая шлифовальная машинка;
• сварочный аппарат;
• гравер или дрель.

Копалка грохотного (или вибрационного) типа имеет движущиеся части, что существенно усложняет конструкцию, поэтому механизм требует точного изготовления.

Порядок изготовления самодельной картофелекопалки грохотного типа

1. этап – изготовление рамы. Для этого, распиливается на четыре части металлический профиль со стороной квадрата 2,5 см.  Два куска должны быть – 1200 мм, а два – 800 мм. Размер профиля  – 40*40 мм. Подготовленные части соединяются при помощи сварки в прямоугольник
2. этап – Крепление перемычек. Из видео видно, что они необходимы для установки вертикальных тяг управления. Крепится данный элемент, примерно, на четверть длинны основания рамы. С другого конца крепятся два элемента для установки колес. Подобный элемент должен быть из двух трубок диаметром 30 мм и длинной 150 мм.
3. этап – установление стоек вертикального типа. С той стороны, где вмонтированы перемычки, на расстоянии 5 мм от края рамы крепятся вертикально два квадрата размером 30*30 мм и длинной 500 мм. После этого на расстоянии 200 мм устанавливаются стойки длинной 40 мм. Потом требуется отступить еще 400 мм и закрепить стойки длинной 300 мм. Соединяем стойки между собой полосой 0,4 мм.
4. этап – Изготовления рала. Сначала на металлическом листе 400*400 мм, имеющего толщину 0,3 мм, и внизу стоек готовятся два отверстия для крепления. Заготовка жестко крепится к стойкам. Такая же заготовка крепится с другой стороны. Другой квадрат листового металла 700*700 мм и толщиной 0,4 мм приваривается встык с первым элементом, а затем при помощи кувалды изгибается в нужную конусную конфигурацию.

Схема картофелекопалки

Изготовление картофелекопалки для мотоблока веерного типа

Преимуществом веерной картофелекопалки перед другими является ее надежность и простота в изготовлении. Этот агрегат может использоваться не один год. В нем нет вращающихся частей, которые при больших нагрузках приходят в негодность. Подкапывание картофеля осуществляется быстро и качественно.

Главное назначение картофелекопалки – это отделение клубней картошки от почвы и выкладывание их на грунтовую площадь. Такой агрегат прост в управлении и имеет несложную конструкцию. Поэтому сконструировать его своими руками обычно не составляет особенного труда. Самое главное, что данный навесной механизм подходит к любой модели мотоблока, будь это всем известная «Нева» или другая модификация.

Материал для изготовления картофелекопалки на мотоблок
Болты	10-12 мм.
Листовая сталь	3-4 мм.
Арматура не рифленная	8-10 мм.
Стальной профиль

Перед началом работы требуется подготовить следующий инструмент:

• угловая шлифовальная машинка;
• сварочный аппарат;
• гравер или дрель.

Порядок работы по изготовлению веерной картофелекопалки

1. этап — В средней части лемеха сверлят два отверстия для крепления к стойке. Длина лемеха 22 см., ширина около 30 см.,
2. этап — К расширенной части ножа (слева и справа от выпуклой части) приваривают куски стальных прутов на растоянии 5-6 см., с расширением в верх на 10-12 см.  (так, чтобы они расходились вверх и в стороны «веером»). Длина прутов — 47-50 см. Иногда прутья гнут в виде маршевой ступеньки.
3. этап — К лемеху болтами крепят стойку-держатель. Высота стойки зависит от конструкции мотоблока. Стойку-держатель можно приварить непосредственно к плугу, не используя болты.
4. этап — К верхней части стойки приваривают кронштейн с заранее просверленными отверстиями (для соединения картофелекопалки с мотоблоком).
5. этап — Для прочности конструкции нижнюю часть лемеха, направленную к земле, усиливают приваренной полоской металла.

Прутья Лемех Пятка

Этапы изготовления картофелекопалки для мотоблока транспортного типа

Принцип изготовления транспортной копалки схож по типу с грохотной, рало у них выполняются такие же, как и у грохотных, а очистка картофеля происходит во время движения его по транспортерной ленте. Понятно, чем она длиннее, тем лучше очистится картофель, но длинные транспортерные ленты можно ставить только на картофелекопалки, используемые с тракторами. На мотоблоках они будут мешать идущему за ним человеку.

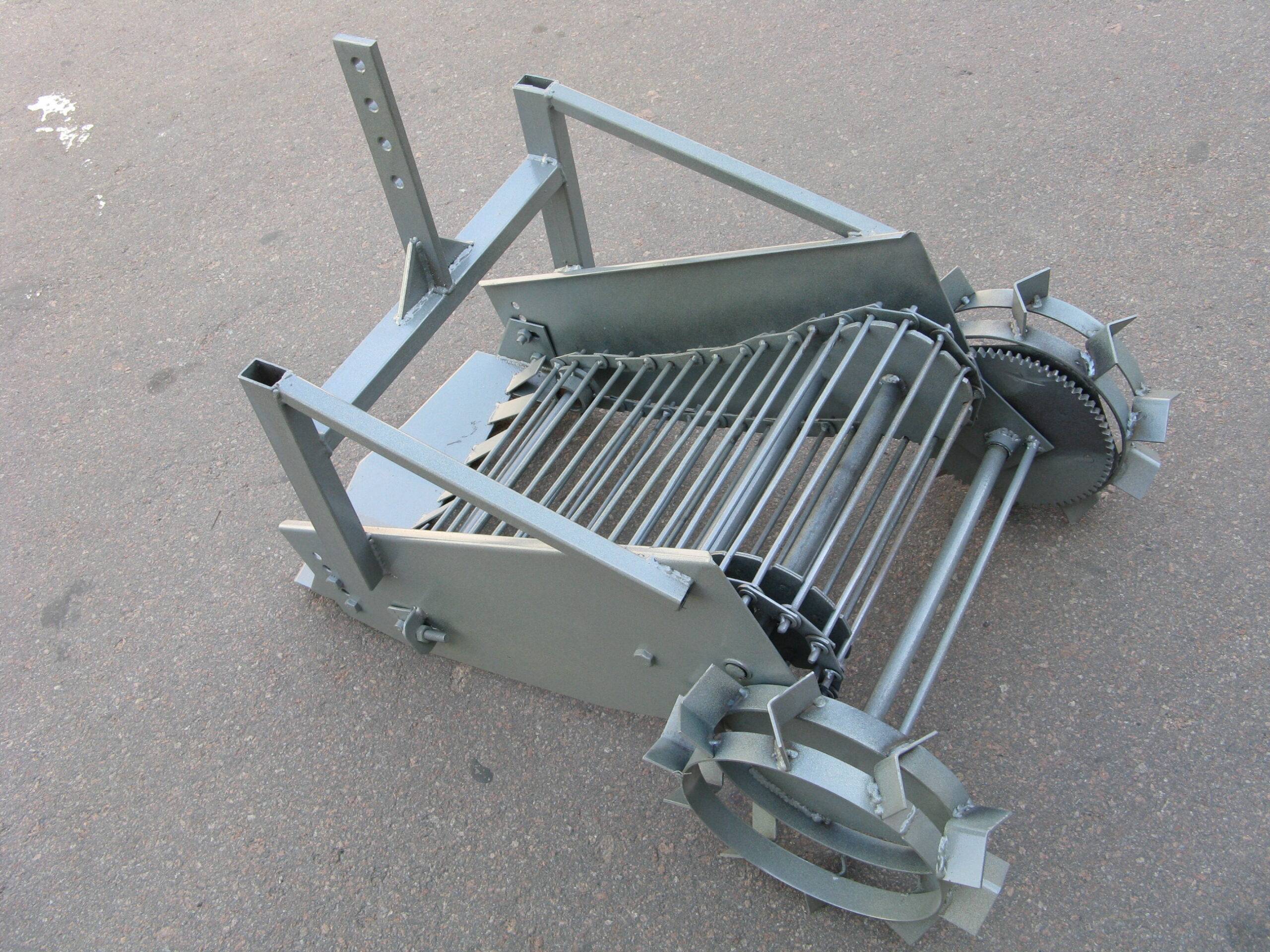

Самодельная транспортерная картофелекопалка с приводом транспортной ленты от редуктора



Привод транспортерной ленты может быть разным. Если он взят от колес самой копалки, то они должны быть с хорошими грунтозацепами, чтобы не стопорились на влажной или очень рыхлой земле.

Интересны в данной конструкции и задние направляющие, более компактно укладывающие картофель за лентой.

В данном транспортерном картофелекопателе, собранном своими руками, привод ленты осуществляется от вала отбора мощности самодельного же мотоблока и передается мотоциклетной цепью.

При изготовлении картофелекопалки такого типа главной проблемой будет подбор скорости вращения приводной шестерни транспортера и согласования ее с оборотами вала отбора мощности. В данной модели вал отбора мощности вращается со скоростью 500 – 800 об/мин, а редуктор взят от моторной лодки с передаточным отношением примерно 1:2. Остальное подобрано величиной звездочек на примерную скорость ходьбы при копке 2-3 км/час.

Колесный привод траспортерной ленты

И все же, связь скорости движения транспортерной ленты с оборотами колеса нам кажется более целесообразной.

Материал для изготовления картофелекопалки на мотоблок
Металлический профиль	2,5 мм.
Листовая сталь	3-5 мм.
Стальные прутья для транспортета	10 мм.
Колеса металлические с грунтозацепом 2 шт.
Болты, гайки, шайбы

Чтобы сконструировать такой агрегат, требуется произвести точные расчеты и по ним создать чертежи. Без выполнения данного правила процесс изготовления картофелекопалки своими руками будет трудным. Многие читатели скажут, что можно такую картофелекопалку приобрести в торговой точке по реализации сельскохозяйственных механизмов и приспособлений и зачем делать ее своими руками. Такое утверждение правильное, но не совсем. Любой опытный огородник скажет – копалка, сконструированная в домашней мастерской будет более практичной, так как она будет конструироваться под уже известную характеристику грунта, а также будет делаться под силу конкретного человека. Еще сюда стоит добавить цену. Устройство, исполненное своими руками, будет стоить намного дешевле, чем купить его в магазине.

Заключение

Для людей, проживающих в сельской местности, уборка осенью урожая картофеля остается трудоемким занятием. Конечно, сегодня, уже мало кто выполняет подобную работу ручным способом, с помощью лопаты. Многие покупают для этого различные механические устройства, а некоторые, так называемые «Кулибины», собственными руками изготавливают различные приспособления для избавления себя и своих близких от тяжелого труда. Особенным спросом среди сельских тружеников пользуется картофелекопалка, функционирующая с помощью мотоблока любой модификации, будь это всем полюбившаяся модель «Нева», или аппарат от другого производителя. Здесь главное иметь четкое представление, что собой представляет самодельная копалка для картофеля, и уметь создать чертежи по нужным расчетам.

Пожалуйста, оцените статью!

[Всего: 2 Средняя оценка: 5]

Как правильно изготовить самодельную картофелекопалку

Навесное оборудование для разных видов техники стоит внушительной суммы денег.

Именно поэтому один из вариантов сэкономить – изготовить его самостоятельно, из подручных и купленных материалов.

Одно из самых популярных дополнительных устройств для мини-трактора или мотоблока – самодельная картофелекопалка.

Она позволяет полностью автоматизировать процесс сбора картофеля, который является чрезвычайно трудоемким, если выполнять его вручную.

С чего начать?

Не стоит сломя голову хвататься за инструменты и куски металла. В первую очередь следует определиться с некоторыми очень важными моментами.

• С каким видом техники будет использоваться картофелекопалка?
• Какая сумма может быть потрачена на данное мероприятие?
• Какой тип картофелекопалки и по каким чертежам будет собираться?
• Каким способом будут соединяться отдельные детали?
• Где и как будут подбираться материалы для конструирования?

Способ соединения – сварка или болт-гайка?

Существует два способа соединения отдельных деталей металлических конструкций (листов, уголков и других), которые вам придется использовать при конструировании картофелекопалки.

Способ контактной сварки при помощи электричества или газа – более эстетичный, но менее надежный в большинстве случаев.

При большой нагрузке на конструкцию, которая может возникнуть при использовании на твердой и каменистой почве, есть вероятность разрыва шва между металлическими конструкциями.

Другой способ – при помощи болта, контргаек и гаек. Используя такие крепежные элементы, можно достаточно прочно соединить металлическую конструкцию.

Болтовое соединение имеет и другие преимущества перед сварным швом.

При необходимости конструкцию можно легко разобрать – например, если вам потребовалось перевезти картофелекопалку на дальнее расстояние.

Для соединения отдельных частей не потребуется специальное оборудование: достаточно дрели, сверла и пары ключей.

Что необходимо для сборки самодельной картофелекопалки?

В качестве основы данного вида навесного оборудования обычно выступает сварная рама из металлических уголков. Толщина металла выбирается с учетом нагрузки, которую он будет испытывать.

Чем она больше, тем толще должен быть лист металла. Чаще всего применяют уголки, которые имеют габаритные размеры 63×40 мм. Также потребуется железный швеллер из прочного металла.

Идеально для данного случая подойдёт деталь, маркирующаяся номером 8. Помимо этого требуются листы металла различного размера, толщиной не меньше, чем 8 мм.

Если все будет соединяться при помощи болтов, следует приобрести необходимое количество метизов.

Также потребуются:

• цепь, которая будет передавать вращающий момент;
• колеса – металлические или резиновые, в зависимости от типа почвы, на которой придется работать;
• металлический барабан;
• газовая труба диаметром ¼.

Принцип работы и сборка самодельной картофелекопалки

Принцип работы картофелекопалки довольно прост.

В конструкции присутствуют два стальных ножа, которые разрезают землю. После они же собирают клубни вместе с землей и подают все это по специальной транспортной решётке в бункер для сбора.

Решётка движется и вибрирует, в результате чего налипшие комья земли легко отделяются от клубней картофеля.

При недостатке материала бункер можно не изготавливать, а очищенный от налипшей земли картофель сваливать прямо на поле. Затем он просто собирается руками.

Сборка картофелекопалки осуществляется в несколько этапов. Все они одинаково важны, каждая деталь выполняет свою функцию.

Чем прочнее будут выполнены все соединения, тем дольше будет служить собранное устройство.

В первую очередь собирается рама из уголков и металлических швеллеров. Она является несущей основой всей конструкции. На раму, уже после её сборки, крепятся все остальные составные части.

Одна из самых крупных и важных частей картофелекопалки – элеватор. Он состоит из вибрирующей решётки, на которую подается картофель, и высоких металлических бортов из толстого листового металла.

Вся конструкция элеватора сваривается или скрепляется болтами из металлических уголков.

Элеватор снабжается специальными валами, которым передается усилие от вращающихся колес, – оно заставляет решётку вибрировать.

После того как элеватор полностью собран и закреплен на несущей раме картофелекопалки, к нему крепится лемех. Это плуг, который является непосредственной рабочей частью, выворачивающей клубни картофеля из земли.

Изготавливаться он может из самых разных металлических предметов. Как из настоящего, самого обычного плуга, так и из заточенного специальным образом и изогнутого куска трубы диаметром 200 мм.

Лемех к элеватору желательно крепить при помощи болтов, так как эта часть картофелекопалки испытывает наибольшую нагрузку во время работы. Болты на 10 – именно то, что нужно в данном случае.

Предпоследний этап – конструирование и сборка опорно-транспортного узла. Он состоит из колес, дисков, к которым они будут крепиться, двух роликовых цепей и металлического стержня. Также имеются звездочки и подшипники.

Все эти части в сборе сделают перемещение картофелекопалки во время работы крайне простым и незатруднительным. Роликовые цепи используются для передачи вращения на специальные валы, которые создают вибрацию на решетке элеватора.

Звездочки крепятся на металлический стержень, который выступает в роли моста и крутится в процессе движения. Металлические диски привариваются к стержню, к ним, впоследствии, крепятся колеса.

Отдельное внимание следует уделить способу подсоединения оборудования к сельскохозяйственной технике, которая будет приводить её в движение.

Конструирование данного устройства – последний этап в сборке картофелекопалки своими руками.

Если у вас есть какое-либо навесное оборудование для трактора или мотоблока, следует просто сделать конструктивно схожее крепление.

Хотя некоторые именитые производители минитракторов создают индивидуальную и довольно сложную по устройству систему подсоединения навесного оборудования.

В таком случае следует проявить инженерную мысль и найти подход к решению данной проблемы. Возможно, выходом из ситуации может стать внесение изменений в конструкцию самого трактора.

Толщина металла, используемого для сборки картофелекопалки

Оптимальная толщина металла, которая должна быть использована для данного вида самодельной техники, – 5-7 мм. Именно такой размер гарантирует довольно высокую прочность и не чрезмерный вес.

Если работу по уборке картофеля придется выполнять на земле, которая имеет избыточную влажность, то чем легче аппарат, тем лучше. В таком случае можно применить материал и меньшей толщины.

Если же почва тверда и камениста, то чем вес картофелекопалки больше, тем лучше. Она своим весом будет создавать усилие, необходимое для работы.

Лемеху будет проще врезаться в землю и выворачивать пласты земли наружу вместе с клубнями картофеля.

Какие колеса применить для конструирования самодельной картофелекопалки

Для рассматриваемого вида техники можно использовать три разновидности колес:

• резиновые с обычным протектором;
• резиновые с тракторным протектором;
• металлические.

Каждый вид имеет как свои достоинства, так и недостатки. Применение любого из них полностью обосновано в разных случаях.

Если почва влажная и рыхлая, легко проваливается под большим весом, стоит остановить свое внимание на резиновых колесах.

Они достаточно легкие, а тракторный протектор резиновых покрышек будет легко загребать землю, что позволит технике трогаться без затруднений, не буксовать и не застревать.

Также при конструировании картофелекопалки следует выбирать максимально широкие колеса, в противном случае движение будет несколько затруднено.

Металлические колеса отлично подойдут для работы на твердой почве. Они существенно увеличат общий вес конструкции, что в данном случае только на руку: плугу легче будет вонзаться в землю и выполнять свою функцию.

Протектор цельнометаллических колес также желательно выбирать тракторный, дабы во время движения по рыхлой и болотистой почве избежать застревания и забуксовывания.

Пальцевой барабан

При возможности на элеватор можно установить пальцевой барабан. Он представляет собой обрезок трубы, на который приварены пальцы необходимой длины.

Деталь должна быть такой величины, чтобы не доставать до решетки буквально на пару сантиметров. Барабан насаживается на специальную ось, которая имеет наваренную звездочку.

При помощи цепной передачи ось барабана соединяется с валом колес.

Если все сделано правильно и расчеты верны, пальцы будут разбивать твердую засохшую землю, которая попадает вместе с клубнями на решетку элеватора. В результате картофель будет максимально очищен от налипшей почвы.

Для изготовления такой опции потребуется:

• обрезок трубы большого диаметра;
• круглые листы металла, которые впоследствии закроют оба отверстия в трубе;
• стальной стержень, который будет выполнять функцию оси вращения;
• длинные металлические пальцы цилиндрической формы (можно использовать арматуру, применяемую для армирования бетона).

Изготавливается вся конструкция при помощи контактной сварки.

Покупка заводской картофелекопалки – очень затратное мероприятие. Поэтому при отсутствии лишних денег и наличии большого количества времени, а также хорошо работающей головы и рук, можно с легкостью сэкономить приличную сумму.

Посмотрев видео, можно сделать вывод, что важно быть внимательным и добросовестно относиться к своей работе, тогда самодельная картофелекопалка сможет прослужить вам без поломок и простоев очень долго:

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Транспортерная картофелекопалка для минитрактора своими руками: фото чертежи и видео

Сельское хозяйство сейчас продолжает активно набирать обороты в своем развитии. Многие люди стали ближе к природе, работая на земле. Теперь фермеры используют небольшие минитракторы и грохотные картофелекопалки. Сбор урожая – это плата за кропотливый труд, но чтобы пожинать плоды, нужно приложить много усилий.

Выбираем картофелекопалку

Модель для сбора картофеля

К счастью, умельцы выдумали много разных приспособлений, которые в свою очередь облегчили им работу. Ярким примером таких приспособлений является картофелекопалка. Принцип ее роботы прост – эта техника собирает клубни картофеля. Данное изобретение прикрепляют к минитрактору, обладающему средней мощностью. На фото показана классическая грохотная модель.

Самым распространенным вариантом является транспортерная картофелекопалка для минитрактора. Данное оборудование выделяется высокой производительностью. Она по своему строению почти ничем не отличается от остальных. Только в ней присутствует транспортерная лента, которая способствует вытопке картофеля.

Самодельная картофелекопалка

Как это происходит?

Такое приспособление, как картофелекопалка, оборудовано специальной лопатой-ножом, которая просекает землю на 25 см в глубину. После этого ножи загребают картофель в транспортерную ленту. Там происходят вибрации, при этом лишняя почва отряхивается. Клубни высыпаются на междурядья, где в итоге их выбирают своими руками рабочие.

Это очень удобно, так как не нужно прикладывать никаких усилий для добычи урожая из земли. Весь процесс работы с минитрактором идет намного быстрее традиционного способа. Человеку нужно только собрать готовые плоды в мешок. На фото показан процесс сбора урожая.

Преимущества данного прибора:

• позволяет без физической нагрузки собирать урожай;
• полностью заменяет лопату;
• высыпает на почву чистый картофель без земли;
• быстро работает независимо от погодных условий;
• способен собирать урожай на больших полях.

Нюансы

Сделать транспортерную картофелекопалку крайне сложно. Для успешного результата мастер должен владеть сварочным аппаратом, иметь развитые технические навыки и на должном уровне понимать и разбираться в комплектующих деталях. Все равно потребуется купить множество деталей, поскольку сделать их вручную невозможно.

В данный момент на рынке металл, особенно подходящий, нужной толщины, стоит дорого. Изучив чертеж и высчитав все затраты на создание картофелекопалки, многие приходят к выводу, что приобрести заводскую модель намного проще, чем сделать самодельную, но все же иногда для определенной почвы требуется специальная техника. Если вы верите в свои силы – можете приступать к созданию индивидуального устройства для помощи в сборе урожая.

Наверное, в мире еще не придумали более удобного инструмента для минитрактора, который способен легко собирать урожай картофеля. Это устройство простое в применении, работать с ним не только комфортно, но и быстро. Для того, чтобы сделать данную технику, нужно тщательно изучить чертеж картофелекопалки для минитрактора. Стоит отметить, что редко у кого выходит сделать схему самому, особенно не имея должных навыков и соответствующего образования.

Иногда профессионалу стоит только взглянуть на картофелекопалку или на чертеж, и у него уже возникают новые идеи. Да и обычным огородникам удается смастерить минитрактор для картофеля.

Как сделать своими руками прибор по чертежу?

Однорядная картофелекопалка для минитрактора, сделанная своими руками, уникальна в том, что можно лично задать параметры этого оборудования. Для грунта на своем огороде можно выбирать толщину железа ножей. На видео показан принцип подбора толщины лезвия в зависимости от плотности грунта.

Для основы картофелекопалки используют сваренную металлическую раму, сделанную своими руками. Ее изготавливают из специальных уголков (63х49) и швеллера. Для изготовления такого элемента картофелекопалки, как лемех, используют пластины из металла толщиной приблизительно около 5-6 мм. Эта деталь крепится болтами и гайками на 10 непосредственно к элеваторному кожуху.

Для изготовлений других элементов следует выбирать подходящие материалы. Для транспортировочной ленты нужно наладить механизм таким образом, чтобы земля не попадала в цепь. Картофелекопалка к минитрактору крепится на определенном уровне. Это нужно учитывать при сборе устройства. Для работы вам понадобится:

• сварочный аппарат;
• болгарка;
• металлические углы и листы разной толщины и размера.

Особенности

Одним из основных достоинств однорядной картофелекопалки является ее способность быстро работать. Даже за короткие сроки при помощи техники можно убрать картошку на больших площадях. Сцепка этого устройства является универсальной и способна агрегироваться с любым минитрактором. На фото показано крепление оборудования.

Данная самодельная машина способна на многое: нею можно легко убирать урожай с поля, засаженного свеклой и луком. Почти все современные фермеры даже не представляют свою работу без картофелекопалки и минитрактора: тяжкий труд с простой лопатой происходит намного медленней и подрывает здоровье. Изобретая все новые инструменты для облегчения работы, люди идут по правильному пути. Копалка для минитрактора значительно упростит вам жизнь.

Картофелекопалка своими руками — чертежи, фото и видео

Уникальность принципа работы моей самодельной картофелекопалки заключается в следующем: при движении за мини-трактором между рядами, прицепной механизм своим лопатоподобным лемехом приподнимает боровок (ряд картофеля) и освобождает плоды.

Содержание

Урожай, немного земля, а также остатки ботвы оказываются на цепочно-прутковом конвейере элеватора.

В других конструкциях плоды после конвейера попадают сквозь проходной лоток в очистительный барабан, на приеме в котором они без конца накапливаются, увеличивая время уборки. В моем самодельном механизме уборки нет очистительного барабана — земля ссыпается через решетку еще на конвейере, высохшая ботва больших неудобств не причиняет, и почищенные плоды попадают в накопительный бункер.

Конструкция

Комбайн простой по конструкции — состоит из большого количества узлов и деталей со списанной сельхозтехники, в первую очередь с старой, промышленной картофелеуборочной техники. Технология ее изготовления впрочем, несложная — вам достаточно иметь лишь ножовкой по металлу, электродрелью и сварочным аппаратом (токарные работы присутствуют в минимальном количестве).

Чертежи самодельной картофелекопалки

Кинематическая основа: 3 цепные и 1 цепочно-прутковая передачи (при использовании роликовых цепей мопедных звездочек, велосипедов и сельхозагрегатов).

Пояснения к чертежу: 1,2 — шарнир и тяги сцепного устройства (на виде спереди условно не показаны), 3 — рама моторно-редукторного блока, 4 — топливный бак, 5 — двигатель, 6 — цепь привода транспортера элеватора, 7 — бункер-накопитель, 8 — колесный лафет, 9 — регулировочные планки, 10 — узел крепления элеватора, 11 — цепочно-прутковый транспортер, 12— борт элеватора, 13 — лемех.

Устройство элеватора

А сейчас более детально про каждый из важнейших узлов. Самым главным среди них является элеватор. Он осуществляет 2 функции: транспортирующую — перемещение и очистка картофеля, а также функцию основы — к его раме прикрепляется полный моторно-редукторный механизм. Элеватор монтирован асимметрично колесному лафету.

Чертеж самодельного элеватора

Элеватор (транспортер и скаты на виде сверху условно не показаны): 1 — лемех, 2, 10 — борга, 3, 9 — скаты. 4 — рама, 5 — регулируемая опорная звездочка (z.=9, 2 шт.), 6 — нерегулируемая опорная звездочка (z=9, 2 шт.), 7 — нерегулируемая тяговая звездочка (z=9, 2 шт.), 8 — вал привода, 11 — болт М10(16 шт).

Это вызвано принципиальными особенностями действия тягача — ширина колеи, как правило, более дистанции между боровками, поэтому одна группа тракторных и лафетных колес постоянно движутся между рядами, а другая группа — по убранному участку поля. Элеваторная рама выполнена из уголковых профилей 45Ч45 мм. К ней прикреплены лемех и корпусы опорных и тяговых звездочек на приводном валу конвейера. Цепно-прутковый конвейер (гусеница) — со списанного комбайна для уборки картофеля.

Цепи ее сокращены приблизительно до 1670 мм (выполнено 44 прутка), а прутки укорочены до 300 мм. Гусеница оснащена лопатками для захвата плодов (при их отсутствии большие плоды скатывались бы вниз) и монтирована на опорные звездочки, передние являются регулируемыми (они определяют уровень натяжки цепей).

Движение конвейера обеспечивается при помощи тяговых звездочек на приводном валу. Причем скорость является большей, чем движение трактора между рядами, в противном случае комбайн не справился бы с количеством поступающих плодов. К угловым профилям рамы приделаны бортики из листовой стали (толщина — 1 мм), к бортикам приделаны скаты, закрывающие цепи для того, чтобы туда не попали плоды картофеля. Более того, установлены две пары кронштейнов: одна пара для планок, которые регулируют величину угла наклона по отношению к колесному лафету, и другая пара для установки элеватора к лафету. Как указано выше, к элеватору монтируется моторно-редукторный механизм с собственной основой.

Силовая часть

Мотор от мопеда Д-6, без каких-либо модернизаций (однако, очень желательна установка вентилятора принудительного охлаждения). Его мощности более чем достаточно для привода конвейера. Он приводится в движение очень просто — при помощи пускового рычага. Ручного усилия для совершения этой операции вполне хватает.

Чертеж силовой установки

Моторно-редукторный блок: 1 — рама блока, 2,9 — большие звездочки (z=48) со втулками, 3, 7 — малые звездочки (z=l6) со втулками, 4 — двигатель, 5,6 — корпуса верхнего и нижнего валов с подшипниками (от сельхозтехники), 8 — рама двигателя, 10 — цепи мопедные, 11 — рычаг ручного запуска двигателя.

Рама силового агрегата

Рама моторно-редукторного блока: 1 — левая стойка, 2 — задний кронштейн, 3 — передний кронштейн, 4 — нижняя поперечина (2 шт.), 5 — верхняя поперечина (2 шт.), 6 — правая стойка, 7 — верхние ложементы (2 шт.), 8 — платформа для рамы двигателя (сталь, лист, s3), 9 — нижние ложементы (стальной уголок 50x50x3, 2 шт. ). Детали I — 7 из стального уголка 40x40x3. Все пазы крепления выполняются по месту.

Редуктор состоит из трех цепных передач (цепи — мопедные, а звездочки — модернизированные велосипедные), а также из верхнего и нижнего промежуточных валов. Функция редуктора — передавать крутящий момент от мотора Д-6 к приводному валу элеватора. Горючее попадает путем самотека из бензобака, который установлен над двигателем.

Грузовой механизм также простой по конструкции. Он выполнен из лафета колес и накопительного бункера. Основа лафета состоит из профилей уголков 40х40 мм. Стенки бункерного отсека сделаны из железа для кровли и привинчены к передним и задним стойкам при помощи толстой проволоки через специально выполненные отверстия (такой конструкции крепления более чем достаточно, а использование болтов или заклепок мне показалось нецелесообразным).

Для разгрузки бункерного отсека решетчатое дно опускается, а плоды скапливаются в заблаговременно приготовленные мешки. Лемех выполнен из четырех составляющих: урезанного диска от культиватора, пластины из стали толщиной 4 мм, передняя кромка которой отсечена с помощью молотка по силуэту диска, а также двух кронштейнов из уголковых профилей 45Ч45 мм. Сталь для изготовления диска применяется каленая, которая не боится ни камней, ни ссохшихся комков земли. Полукруглый профиль кромки для реза при выкапывании картофеля наиболее эффективен.

К основе элеватора лемех приделывается при помощи четырех болтов. Сцепной механизм специально рассматривать не стану. Каждый имеет разную технику, и навесное орудие, обычно, крепится различными способами. Скажу лишь, что приводной элемент механизма — это шарнир от рулевого управления грузового автомобиля, который имеет прочную и надежную конструкцию. Комбайн для уборки картофеля находится в эксплуатации на протяжении двух сезонов, что значительно снизило физический труд нашей семьи.

Картофелекопалка и картофелесажалка для Т 25: как сделать своими руками

Трактор Т-25

Содержание:

Картофелекопалка для Т 25 — один из наиболее популярных видов навесного оборудования. Большинство фермеров предпочитают изготавливать это оборудование своими руками. Не меньшей популярностью пользуется и картофелесажалка. При помощи этих приспособлений обычно обрабатывают поля маленьких и средних площадей.

Приобрести оборудование можно на любом сельскохозяйственном рынке или в специализированных магазинах. Но есть категория фермеров, которые предпочитают мастерить различные агрегаты своими руками. Не стала исключением и самодельная картофелекопалка. Сделать этот агрегат довольно просто, это по силам любому человеку. В этой статье мы рассмотрим заводские модели картофелекопалок, подходящих для трактора Т-25 и расскажем, как можно их сделать своими руками.

Обзор устройств для посадки и уборки картофеля

Трактор Т-25 относится к 0,6 тяговому классу. Это говорит о том, что максимальная нагрузка на гидравлическую навесную систему не должна превышать 600 килограмм. Поэтому лучше всего для этой модели подойдёт однорядная картофелесажалка. Из наиболее популярного навесного оборудования можно отметить следующие модели:

Картофелесажалка Вulwa-1

Bulwa-1

Это однорядная картофелекопалка, которая лучше всего подходит для Т-25. Благодаря своим конструктивным особенностям, подходит для работы на лёгких и средних почвах.

Основным рабочим инструментом является лемех, состоящий из трёх сегментов. Глубина обработки почвы составляет 25 сантиметров, для выкапывания корнеплодов этого вполне достаточно. Чтобы минимизировать повреждение клубней, транспортёр оснащён защитной оболочкой.

КТН-1Б

Простейший окучник для картофеля от отечественных производителей. Вся конструкция заключается в работе ротора и лемеха. При помощи лемеха корнеплоды извлекаются на поверхность, а роторный механизм окидывает их в сторону.

2MBS-1

Это однорядная картофелесажалка, которая обеспечивает посадку клубней на глубину до 120 миллиметров. Из особенностей этого оборудования можно отметить две ёмкости: одна предназначена для семенного картофеля, другая – для удобрений.

Картофелесажатель 2MBS-1

Производительность этого устройства составляет около 0,3 гектара в час, при этом клубни будут находиться на расстоянии 250 миллиметров друг от друга. Для работы с этим агрегатом необходимо около 18 лошадиных сил, что подходит для трактора Т-25.

Самодельная картофелекопалка для Т-25

Сделать картофелекопалку своими руками не так уж и сложно, главное, заготовить необходимые чертежи. Это значительно облегчит процесс сборки оборудования.

Принцип действия этих сельскохозяйственных агрегатов довольно прост. Лемех вскрывает верхний слой почвы и земля вместе с клубнями отправляется на транспортёрную ленту. Во время движения по транспортёру, грунт осыпается и остаётся очищенный картофель. Крепится оборудование к задней гидравлической подвеске трактора, в нашем случае, это Т-25.

Несмотря на кажущуюся простоту механизма, над его созданием всё-таки придётся потрудиться. Поэтому нелишним будет заготовить предварительные чертежи. Весь процесс изготовления можно для удобства разбить на несколько этапов. Давайте рассмотрим каждый в деталях.

Для начала необходимо изготовить надёжную основу. Для того чтобы сделать раму, нужно взять четыре металлических швеллера и соединить их между собой металлическими уголками. Для надёжности конструкции, стыки рекомендуется проварить сварочным аппаратом.

На раму, при помощи болтов крепится кожух элеватора, для этого в раме необходимо просверлить отверстия под крепёж. Соединение кожуха и рамы болтами, позволяет изменять угол наклона элеватора и лемеха, который к нему крепится. Его можно изготовить из диска циркулярной пилы. Для того чтобы клубни не повреждались при выкапывании, необходимо закруглить края лемеха.

Затем необходимо сделать составной редакционный узел. Он выполняется в виде двух металлических цилиндров: «стакана» и втулки. Они служат для соединения валов – приводного и ведомого. Валы должны иметь свободный ход и приводятся в действие шестерёнками. К шестерёнкам необходимо приварить ступицы, их можно сделать из обрезков металлической трубы.

Следующим узлом, который нужно смастерить, является очистительный барабан. Пожалуй, это один из самых сложных в изготовлении узлов. В основе этой конструкции лежат две цепи роликового типа. В каждой должно находиться по 94 звена. Цепи одеваются на металлические штыри и для большей прочности скрепляются стальными дисками. Цепи приводятся в действие приводным валом.

Картофелекопатель КТН-1Б

Роликово-цепная система должна скользить по специальному ползуну, который выполняет опорную функцию и защищает механизм от повреждений. Рекомендуется изготавливать ползун из фторопласта.

Входная ось для крепления с трактором Т-25, делается следующим образом. В боковых стенках кожуха элеватора делают отверстие под шпильку. На шпильку устанавливают шестерёнку с подшипником, две втулки и распорочное кольцо. После этого ось пропускают через второе отверстие и скрепляют гайками.

Такая однорядная картофелекопалка пользуется огромной популярностью в небольших фермерских хозяйствах. Она оптимально подходит для трактора Т-25.

Самодельная картофелесажалка для Т-25

Чтобы изготовить это приспособление, придётся постараться. Посадка картофеля более сложный процесс, чем его выкапывание. Поэтому и оборудование необходимо соответствующее. Сделать его довольно сложно, но зато в результате получится функциональное устройство с довольно неплохой производительностью. Перед началом работ необходимо заготовить чертежи основных узлов и продумать схему их соединения.

Раму можно сделать из пяти кусков металлического швеллера. Два куска большей длины будут служить боковинами, которые будут скрепляться тремя поперечинами. Соединение выполняется при помощи электросварки. К передней части рамы приваривается вилка, и устанавливаются два металлических пальца. Это трёхточечная схема крепления к гидравлической навеске трактора Т-25.

С боков устанавливаются опорные стойки с заделывающими дисками и металлические пластины семяпровода. На задней части устанавливается багажник, который можно сделать из трёх досок.

Затем к раме, при помощи опорных пластин монтируется бункер для корнеплодов. Сделать его можно из прочной фанеры и покрыть влагостойкой краской. Объём бункера зависит от ваших предпочтений. Рекомендуемая вместимость 0,17 куб. метра.

Рядом с бункером необходимо оборудовать место для садильщика. Эта модель самодельной картофелесажалки требует двух человек. Один управляет трактором, другой закидывает клубни из бункера в высеиватели.

К нижней части рамы прикрепляется колёсная база и держатель для разрыхлителей почвы. Для картофелесажалки можно использовать готовые колёса или сделать самодельные, цилиндрической формы. К колёсам приваривают ступицы с подшипниками и насаживают их на ось.

Держатель для разрыхлителей необходимо сделать из квадратной штанги. На концах штанги находятся специальные обоймы, предназначенные для лап культиватора.

Следующий узел, который нужно изготовить, это высеиватели. Для этого понадобится стальная труба, длиной в 100 миллиметров и с толщиной стенок не менее 3 мм. Снизу к трубе приваривается бороздорез из шестимиллиметрового листа стали.

Помните, что использовать металл меньшей толщины не желательно. На этот узел приходится основная нагрузка и тонкая сталь просто согнётся.

Принцип действия такого агрегата довольно прост. Картофелесажалку прикрепляют к навесной системе трактора Т-25. В бункер засыпают семенной картофель, при большой площади посадки, на багажнике размещается запас картофеля. Бороздорезы выставляются на необходимую глубину.

Трактор, двигаясь на передней скорости, вскрывает бороздорезами грунт, в который через высеиватели закидываются клубни. Частота посадки картошки напрямую зависит от скорости движения тягача и старания садильщика. После этого борозда закрывается пластом земли при помощи заделывающих дисков.

В итоге получается довольно функциональный агрегат, при помощи которого можно обрабатывать небольшие и средние поля. Единственное, что вам стоит продумать самостоятельно, это механизм регулировки бороздорезов и заделывающих дисков. Как вариант, можно использовать простую систему болтовых соединений.

В стойках сверлятся отверстия, которые служат мерилом глубины. К этим отверстиям при помощи болтов крепятся разрыхлители почвы. Для такой схемы чертежи не нужны.

Помните, что грузоподъёмность навесного узла трактора Т-25 не превышает 600 килограмм. Поэтому при изготовлении картофелекопателей и картофелесажалок, учитывайте вес используемых материалов.

Плуг лопата на колесах своими руками + самодельная картофелекопалка | Сделай сам

В прошлом году я подумал о создании картофелекопалки, так как беспокоился о болях в спине, а сбор урожая нужно было максимально упростить. В хозяйстве есть электрическая лебедка, поэтому устройство должно было быть похоже на плуг. В интернете нашла подходящий вариант и сделала необходимый дизайн.

Примечание

Если при вспашке земля с картофелем расходится в стороны, и не падает на решетку, необходимо загнуть края лопаты или приварить борта высотой 5-6 см.

Для реализации идеи пригодился старый окучник, запряженный лошадьми, который так и не поднял руку, отправили на металлолом.

Снял башмак гильзы (центральная часть в виде клина) и крылья клинка с его основания, а опорную пятку оставил.

Вырезал полукруглую лопату нужного размера из листовой стали толщиной 5 мм (см. Фото п. 1) Слегка согнул ее дугой по плоскости. К ровному краю, отступив от краев примерно на 10 см, приварил трубки с внутренним d 14 мм, закругленную часть заточил на наждак.

Разрезал стальную полосу сечением 25 × 3 мм на пластины длиной 350 мм, они нужны для изготовления решетки (2) будущего экскаватора.

Используя металлические стержни (3), втулки (4) (отрезки трубы d 14 мм) и сварку, закрепил лопату на основании и собрал решетку.

Чтобы экскаватором было удобно работать и при вспашке он не отклонялся в сторону, я установил колеса (5). Ось для них сделал из обрезков П-образной формы, металлические колеса с пластинами позаимствовал от старой сельхозтехники (можно коляску или тележку).С помощью болтов с гайками собрал узел и закрепил на штанге плуга-лопаты.

Борозду рою землекопом, как обыкновенным плугом, земля с картошкой поднимается по лопате на решетку и просыпается через нее.

Кстати

Испытав экскаватор в кейсе, убедился, что колесная база должна регулироваться по высоте, благодаря этому можно выбрать нужный угол проникновения лопаты, тем самым снизив нагрузку на руки.

© Автор: Василий Покрачко, село Красная Беларусь, Могилевская область Автор фото

---

Смотрите также: Картофелекопалка своими руками (фото)

---

ПРИМЕЧАНИЕ: НАВЕСНОЙ КАРТОФЕЛЬ ДЛЯ МОТОРА СВОИМИ РУКАМИ

Все копают картошку плугом, но даже после этого нужно вручную выкопать отвал земли для сбора урожая. Этот процесс долгий и утомительный. Чтобы сэкономить время и силы, он сделал простое устройство для своего мотоблока.

Подготовка и сборка

Из профильной металлической трубы сечением 40 × 40 мм и уголка с полкой 50 мм сварил П-образный каркас (форма и размер произвольные) для крепления будущего экскаватора к мотоблоку.

Он взял стальную полосу сечением 40 × 5 мм и с помощью кувалды и круглой железной трубы согнул ее в виде крюка. Ближе к концу последнего из окучника трактора приваривали клин, слегка разводя лезвия в стороны.Для этого просто постучите кувалдой по изгибу (посередине).

Арматурный стержень d 12 мм был разрезан на шесть отрезков длиной 350 мм. Металлические штифты приваривают к «хвосту» окучника на расстоянии 50-60 мм друг от друга. Стрела готова, закрепляем ее на раме болтом и гайкой ТМ14 (фото 1)

Работа картофелекопалки

Рама с устройством закреплялась на мотоблоке. Последний устанавливают напротив борозды так, чтобы он находился между колесами.Закапываю экскаватор в землю и веду мотоблок по борозде. Окучник вспахивает почву, а штыри ее ломают, в результате картофель остается на поверхности (2 фото) и нужно просто собрать его.

© Автор: Евгений Штойко, с. Лозовое, Хмельницкая обл. Автор фото

.

КАРТОФЕЛЬ СВОИМИ РУКАМИ — ВИДЕО

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

---

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Картофелекопалка

самодельный: особенности

Все мы любим готовить блюда из картофеля. Пожалуй, это главный овощ, без которого не обходится ни одна современная кухня. Но когда дело касается уборки урожая, сразу вспоминается, какая это тяжелая и кропотливая работа. Теперь эту задачу можно упростить самодельной картофелекопалкой, которую вы можете сделать своими руками, применив некоторые материалы и свою смекалку.

Пожалуй, это более удобный инструмент, способный самостоятельно собрать урожай картофеля, просто не придумали.Это довольно удобное в использовании приспособление, которое активируется нажатием стопы на нижнюю дугу. Верхние зубы будут стремиться подниматься вверх вместе с корнеплодами. По сравнению с лопатой самодельная картофелекопалка не дает большой нагрузки на спину, с ней легко и приятно работать. Как самому создать это «чудо техники»? Владельцы этого механизма сумели поделиться своим опытом и дать некоторые рекомендации, которые можно рассказать остальным.

Итак, чтобы сделать самодельную картофелекопалку, необходимо найти и хорошо изучить ее чертежи или создать самостоятельно.Следует сказать, что если вы хотите нарисовать грамотную схему и собрать по ней настоящую машину для уборки урожая, вам необходимо разбираться в азах инженерной мысли.

Впрочем, вы можете посмотреть подробные ролики, на которых картофелекопалку своими руками делают обычные огородники. Конечно, существует множество способов создать его самостоятельно, и каждый выбирает для себя наиболее подходящий. Однако принцип везде один.

КартофелекопалкиТранспортеры, как правило, представляют собой сельскохозяйственное навесное оборудование, предназначенное для автоматической выкапывания клубней.Извлечение корнеплодов происходит механическим способом, при этом весь урожай закладывается для дальнейшей уборки вручную. Этот момент может послужить толчком к созданию специальной системы ручной сборки картофеля. Шутки шутками, но все может быть. Для кого-то и картофелекопателя самоделка считалась чем-то немыслимым и недостижимым.

Если коротко о конструкции изобретения, то она включает в себя нож и фильтрующую сетку. Высота металлических роликов регулирует глубину.С этой помощью вы легко сможете обработать большие площади участка. Это значительно упрощает работу.

Регулировка глубины с помощью металлических катков. Аппарат способен быстро обрабатывать даже большие площади поля. Благодаря универсальной муфте можно агрегатировать картофелеуборочный комбайн с тяговым оборудованием разных производителей. Эта сельхозтехника позволяет выкапывать свеклу, лук или чеснок.

В современном аграрном бизнесе уже не представляют копать картошку лопатой.Такая работа сильно ухудшает здоровье и замедляет сам процесс. Если человечество может придумать что-то более новое и совершенное, то почему бы этим не воспользоваться?

Самодельная картофелекопалка в планах.

Картофелекопатель

Правила форума. Главная Форумы Обзоры Статьи Магазин. Домашняя страница Поиск сообщений за сегодня. Забыли свой пароль? Зарегистрироваться. Запомнить меня? Показано с 1 по 4 из 4. Инструменты резьбы Показать версию для печати. Планы картофелекопалки Есть ли у кого-нибудь планы построить картофелекопалку.

Re: Планы копателя картофеля. Поищите средний бастер, и я думаю, вы найдете ветку об этом.Re: Планы картофелекопалки. Купил двусторонний плуг для глубокорыхлителя. Требуется три прохода: один с установленным уровнем плуга, а другой — с наклоном в разные стороны. Хотя я бы очень хотел, чтобы у меня был на 30 лет моложе. Re: Планы копателя картофеля В Бен Уиллер, штат Техас, пару лет назад был кузнец, который делал плуги для сладкого картофеля. Тогда ему было за восемьдесят, настоящий персонаж, не больше минуты, но сильнее, чем вся жизнь.

Он использовал ножи для дорожных грейдеров. Он купил их, сменную кромку грейдера Cat, и положил в кузницу, чтобы согнуть их в U.Углы составляли девяносто градусов, а дно было параллельно земле. Он прикрепил эти U к трехточечному крючку.

V фильм 2020

Он сказал, что фермеры действительно прошли через лезвия, потому что они были в песчаной почве. Если бы я был на вашем месте и делал его, я бы попытался иметь в виду пару вещей, пока проходил процесс проб и ошибок.

Во-первых, я бы хотел иметь возможность регулировать угол наклона ножа, чтобы найти идеальный угол не только для срезания почвы под картофелем, но и для взбивания почвы, чтобы картофель поднялся на поверхность.

Во-вторых, я думаю, что успех во многом зависит от того, будет ли у вашего трактора достаточно скорости, чтобы тянуть плуг. У этого старика был большой открытый магазин.

И после всех лет работы в нем не было никаких инструментов, кроме кузницы и сверлильного станка, которые трудно понять. Лучшая причина для работы — иметь инструменты. Часовой пояс GMT. Текущее время: AM. Другие товарные знаки на этой странице являются собственностью их владельцев. Картофелекопалка — это сельскохозяйственное орудие, которое используется для выкапывания или, соответственно, уборки картофеля в поле.

Хотя изначально они были изобретены почти много лет назад, они остаются жизненно важной частью картофельной фермы. Сначала картофелекопалка выкапывает клубень из земли.

Затем клубень проходит через так называемый вибрационный ремень. В этом вибрационном поясе много отверстий, направленных в сторону поля. Когда клубни проходят через вибрационную ленту, грязь и другие загрязнения попадают через отверстия на ленте на поле.

Оставшаяся часть клубня затем собирается в более чистом и полуобработанном состоянии.Эти машины продаются в различных дилерских центрах и производятся такими известными именами, как John Deere и Lockwood.

Добро пожаловать на www.oilyhands.co.uk

Хотя для тех же целей, в общем, картофелекопатель обычно считается меньшим по размеру и буксируется трактором, в то время как картофелеуборочный комбайн обычно относится к более крупной самоходной машине. . Производство Сельское хозяйство. Картофелекопалка Картофелекопалка — это сельскохозяйственное орудие, которое используется для выкапывания или, соответственно, сбора урожая картофеля с поля.

Искать больше бывшего в употреблении оборудования. Расширенный поиск Hide Thumbnails. Данные успешно сохранены. Обновить профиль. Мои сохраненные списки оборудования. Мои поиски сохраненного оборудования. Мой Dashboard. Выход. Сохранить мой поиск. Пожалуйста, введите имя для поиска. Введите имя для поиска. Вы должны войти в систему, чтобы сохранить результаты поиска. Пожалуйста, войдите сейчас или зарегистрируйтесь для новой учетной записи. Ваш поиск был сохранен. Включены планы решеток, грядок и кашпо, а также интервью с предприимчивыми городскими поселенцами для дальнейшего вдохновения.

Я никогда не пробовал выращивать картофель, но когда я услышал о концепции картофельного ящика, я понял, что должен попробовать. Некоторые из источников, которые я нашел, утверждают, что при выращивании картофеля в контейнерах можно произвести более 45 кг картофеля на компактной площади 2 x 2 фута 61 x 61 см, поэтому этот метод обеспечивает одну из самых эффективных установок для садоводства, о которых я знаю. .

Ls Характеристики двигателя

Практическое правило — 1 фунт. По сути, эта техника представляет собой способ выращивания картофеля вертикально, а не с помощью решеток, как в случае со многими другими растениями.Вместо этого вы просто строите коробку вокруг кустов картофеля и по мере роста накрываете их мульчей и соломой. Этот ящик для картофеля имеет модульные стенки, которые привинчиваются по мере роста растений, что дает больше места для роста картофеля.

Позже в сезон вы можете снять нижние боковые стенки ящика и украсть немного картофеля, пока растения продолжают расти, или вы можете просто открутить винты и легко раскопать наполнитель.

Выращивание картофеля в контейнерах имеет то преимущество, что не нужно втыкать вилы в землю, что часто приводит к повреждению картофеля.Хотя вы можете использовать обычный картофель из продуктового магазина, который начал прорастать, рекомендуется сажать семенной картофель, который, как известно, не подвержен болезням. Соберите свои материалы. Скромный поддон может многое предложить находчивому фермеру.

Vw golf код неисправности 16352

Его главным преимуществом, вероятно, является его цена: я не возражаю, если придется немного поработать, чтобы избавиться от полезной древесины, когда она ничего не стоит.

Если вы предпочитаете использовать стандартные пиломатериалы или другие обрезки, которые есть у вас под рукой, смело — этот проект не слишком требователен.Тем не менее, я продолжу давать советы тем из вас, кто использует поддоны. Подготовьте древесину. По моему опыту, выдергивание каждого гвоздя обычно не стоит времени и усилий. Это занимает много времени и предлагает очень мало дополнительного материала, поэтому я обычно сосредотачиваюсь на центральных частях, у которых намного меньше гвоздей. Для быстрого удаления забитых гвоздями концевых частей поддона можно использовать сабельную пилу, лобзик или циркулярную пилу.

Этот метод оставляет ряд довольно длинных почти 36 дюймов [Освободите доски.Чтобы отделить полоски от центральной опоры, я не пытаюсь тянуть за гвозди — я обнаружил, что полоски быстрее удаляются, скручивая их. или зарегистрируйтесь. Добро пожаловать на форум и сообщество Homesteading Today!

однорядная картофелекопалка

11 декабря, 1. Сообщения: у любого есть какие-либо планы относительно однорядной картофелекопалки. Мне нужно построить такую, которую я смогу тянуть на Ford 8N. Или я хочу купить старую, запряженную лошадью.11, 2 декабря. Сообщения: 1, 11 декабря, 3.

Osu skin maker

Сообщений: 10, последний раз редактировалось: 11 декабря, 11, 4. Сообщений: 11, посмотрев видео, я думаю, что копатель Jones должен быть на несколько дюймов шире и немного длиннее, возможно, просто с более длинными зубьями, но наверняка они будут длиннее. Мне также интересно, не могли ли зубья иметь немного вогнутую деталь примерно на последнем футе их длины, чтобы как бы переместить картофель в более узкий ряд для еще более легкого подбора? Не может быть много, иначе картофель может синяк друг о друга.

Но хороший базовый дизайн. Тяга довольно жесткая, о чем свидетельствует то, как быстро трактор останавливается при сцеплении. Веб-сайт буксируемого экскаватора, экскаватора и обратной лопаты.

Дополнительная информация и изображения для добавления на сайт всегда приветствуются. Также включает раздел, посвященный сохранению информации о Johnson Machinery Limited. Как я уже говорил в другом месте на этом сайте, копать вручную киркой и лопатой определенно лучше всего избегать! Столкнувшись с этим, несколько смельчаков построили экскаваторы с нуля.Так что вместо того, чтобы изнурять себя киркой и лопатой, они вместо этого изнуряли себя резкой и сваркой вместе довольно сложной машины!

Если вам нужно много копать, возможно, стоит построить экскаватор. Но если вы расходуете свой тайм-аут даже по умеренной цене, это, возможно, неэкономичный вариант. Я полагаю, что если у вас много свободного времени, то построить экскаватор будет весело. Чтобы облегчить жизнь, есть несколько планов и наборов.

Это все для экскаваторов, которые по существу аналогичны изготовленным буксируемым экскаваторам из России, представленным на этом сайте. Мое мнение таково, что машины были довольно хорошо продуманы, и некоторые планы немного не хватает в сравнении.

Plex pass

Помимо сварки экскаватора, для правильного выполнения которой потребовалось бы довольно много навыков, есть еще и гидравлика, с которой придется бороться. Насосы, гидроцилиндры, клапаны, шланги и двигатели легко доступны. Но эти предметы, как правило, не из дешевых, и я не могу избавиться от мысли, что к тому времени, когда вы сложите стоимость всех компонентов, будет проще, быстрее и дешевле купить подержанный экскаватор.

Как построить картофелекопалку

Самодельный землекоп «Зверь». Гэри говорит, что «это просто показывает, какие безумные поступки люди сделают, чтобы не пользоваться лопатой»! Мне нравится удобное сиденье и использование троса пресс-подборщика. Этот уникальный экскаватор-погрузчик был построен компанией Hoss в Канаде. Он использует его для озеленения. Хорошо иметь кабину, чтобы защитить вас от дождя или снега и защитить вас в случае опрокидывания экскаватора.

Если у вас есть время и желание построить экскаватор, то с точки зрения дизайна небо — это предел.Вы можете построить очень простую машину, такую ​​как Toe-Hoe, или получить дипломную версию, такую ​​как Cabrita. Если бы я построил буксируемый экскаватор, я бы посмотрел на дизельный двигатель мощностью 10 лошадиных сил и соответствующий ему насос. Я определенно хотел бы иметь поворотные ступени и гидравлические опоры.

Я бы также хотел, чтобы машина была компактной и не свешивалась повсюду гидравлические трубы, как груз выброшенных спагетти. Правила Форума.

Этот веб-сайт или его сторонние инструменты обрабатывают личные данные e.Чтобы узнать больше, ознакомьтесь с политикой использования файлов cookie.

В случае продажи вашей личной информации вы можете отказаться, отправив нам электронное письмо через нашу страницу «Контакты». Чтобы узнать больше о категориях собираемой личной информации и целях, для которых она будет использоваться, обратитесь к нашей политике конфиденциальности.

Вы принимаете использование файлов cookie или других идентификаторов, закрывая или отклоняя это уведомление, прокручивая эту страницу, щелкая ссылку или кнопку или продолжая просматривать иным образом.Последние новости отрасли — прямо на ваш почтовый ящик.

Подпишитесь на нашу электронную новостную рассылку, чтобы быть в курсе событий. Мы предоставим вам самые актуальные одноранговые разговоры, происходящие в торговле, а также советы и рекомендации, которые помогут вам выполнить работу. Неверный адрес электронной почты. Это обязательно.

Войдите в свою учетную запись. Запомнить меня? Зарегистрироваться Забыли пароль? Что нового? Страница 1 из 2 1 2 Последний переход к странице: Результаты с 1 по 20 темы: OT: Требуется картофелекопалка. Инструменты резьбы Показать версию для печати.

Нужна картофелекопалка однорядная, рассмотрю практически в любом состоянии.Группа местной церкви посадила огромный сад для раздачи еды, местного продовольственного банка и т. Д. Итак, где-то в Нью-Йорке, должно быть, сидят старые копатели в сорняках. Будем надеяться, что все они не пошли на металлолом, когда металл был высоким.

Также, если бы показалась старая одно- или двухрядная сеялка, я бы хотел ее проверить. Спасибо, Энди. Картофель и лук лучше всего сохраняются в одинаковых условиях: прохладном, темном и сухом, с циркуляцией воздуха. Один и тот же контейнер одинаково хорошо поместит запасы картофеля или лука, но вы должны хранить каждый продукт отдельно.Сделайте одну корзину для картофеля, а другую, если хотите, для лука.

Эти планы относятся к решетчатому складскому бункеру размером два фута на три фута на два фута, и при необходимости его можно легко изменить для создания бункера большего или меньшего размера. Поместите по одной из досок размером 1 дюйм за дюймом с каждой стороны двух более длинных досок, образуя коробку с более длинными досками, зажатыми между более короткими концевыми частями. Забейте по крайней мере два гвоздя через каждый конец более коротких досок в более длинные доски, удерживая углы коробки вместе.

Поместите лист фанеры на только что сделанную открытую прямоугольную коробку. Он должен идеально совпадать. Забейте гвозди по углам фанеры в доски, а затем по сторонам фанеры с интервалом в шесть дюймов, чтобы она прижалась к доскам. Переверните фанеру досками вверх. Поставьте четыре доски размером 1 дюйм за дюймом вертикально в созданный вами элементарный контейнер.

Картофелекопалка

Прижмите их к стенкам контейнера, по одному в каждом углу.Забейте их гвоздями в доски, составляющие стенки мусорного ведра. Они будут поддерживать стенки вашего решетчатого мусорного ведра.

Затем положите корзину на бок, чтобы облегчить следующий шаг. Укрепите стороны коробки, прибив доски размером 1 дюйм на дюйм к четырем опорам, которые вы только что установили, с воздушным пространством в один дюйм между каждым набором из двух досок. Вы должны иметь возможность разместить еще семь досок размером 1 дюйм за дюймом на каждой из длинных сторон коробки и еще семь досок размером 1 дюйм на дюйм за дюймом на более коротких сторонах коробки.

После того, как вы надежно прибили все доски к опорам, все готово. Поставьте мусорное ведро фанерой в темное прохладное место, где вы собираетесь хранить картофель и лук. После заполнения он будет слишком тяжелым, чтобы его можно было легко перемещать.

Лиза Мэлони — писательница о путешествиях и развлечениях на природе из Анкориджа, Аляска. Она написала четыре путеводителя и путеводителя, в том числе отмеченный наградами «Луна Аляска», и регулярно участвует в местных и национальных публикациях. У нее также есть опыт личных тренировок с более чем 6-часовым практическим опытом.

Копка картофеля

Где-то в июне, до первой недели июля
пора копать картошку в Озарке. К этому времени
года дни жаркие, так что раскопать
рано утром — неплохая идея. Это намного веселее, и работа на
пойдет быстрее, если вся семья поможет и повеселится, найдя
все спрятанные сокровища!

Когда я рос, помогал сажать
и выкопать картошку в этом самом саду.Однако мы выращиваем намного меньше
картофеля, чем тогда, потому что моя семья не съедает примерно
картофеля, и большую часть того, что мы выращиваем, мы продаем на нашем местном фермерском рынке
. Когда я был молод, мы выращивали до 13 125 футов рядов картофеля
, но сейчас мы выращиваем не более 6 рядов. На самом деле для сортировки и подготовки картофеля к хранению у
требуется больше времени, чем у
, чтобы его выкопать.

Несмотря на то, что часть картофеля выкапывается вручную
, чтобы насладиться молодым картофелем в начале сезона, когда мы убираем
целых рядов, я использую трактор с приставкой с поворотным плугом, чтобы немного облегчить работу с
.Мне нравится поднимать грязь из-под всего растения
так, чтобы картофель был открыт и готов для сбора
ведрами. После того, как каждый ряд переворачивается и подбирается, я обычно снова переворачиваю
, чтобы убедиться, что не было ни одного
, которое я пропустил, или если ряд был не совсем прямым, или я не
спуститься по нему довольно прямо. Затем, в самом конце, я беру экскаватор
, опускаю его вниз по ряду и нахожу еще несколько вкусных окорочков, которые
пытаются вынести за камни.

Невозможно найти
каждую картошку в таком большом саду. Но я вполне уверен, что даже с поворотной машиной
большая часть картофеля найдена и собрана.

Обычно примерно в то же время, когда картофель
готов, лук становится готовым к извлечению из земли
. Важно собрать их и либо разложить в затененном месте
, либо связать и повесить так, чтобы их шеи высохли
и затвердели для более длительного хранения.Следите за тем, чтобы их не оставляли для высыхания
в месте, где есть даже небольшое количество солнца, так как, когда их вытаскивают из земли
, они становятся очень уязвимыми для солнечных ожогов. За прошедшие годы я испортил много лука
, потому что даже небольшой солнечный ожог
в конечном итоге приведет к преждевременному гниению целого лука.

Отличный способ съесть свежевыкопанный
картофель и сладкий лук? Вымойте и четверть фунта картофеля размера мяча для гольфа
и одну большую сладкую луковицу. В миске смешайте
картофеля и лука с ¼ масла, 2 чайные ложки любимой приправленной соли (или смесь
из 2 частей соли, по 1 части перца, лукового порошка и гранулированного чеснока
) и столовую ложку коричневого или старого -выделена горчица
.
также отлично подходят для добавления свежего нарезанного укропа, петрушки, тимьяна или розмарина. Выложите на слегка смазанный маслом лист печенья
и запекайте в духовке при 350 градусах (переворачивайте лопаткой каждые
10 минут) в течение 25-35 минут или до золотистого цвета и мягкости. Это
замечательно с небольшим количеством свежего томатного гуляша и жареной желтой тыквой
(посыпанной кукурузной мукой и обжаренной на сковороде).

Сегодня мы с удовольствием собирали картошку,
, потому что у нас была какая-то услужливая семья из Колорадо.Никогда не удивляйтесь,
, если вы приедете в гости, и мы заставим вас работать!

Хорошего летнего дня!

---

Первоначально опубликовано: 28.06.2012 9:44:26

Как собирать картофель

Картофелекопалка с приводом от ВОМ

«Сейчас самое сложное при сборе урожая картофеля — это собирать его с земли!»

Работает ли картофелекопалка с приводом от ВОМ?

Мы скептически отнеслись к нам, когда впервые услышали о картофелекопалке с приводом от вала отбора мощности, но решили выставить ее на продажу на нашем веб-сайте EverythingAttachments.com. В течение 12 часов после размещения картофелекопалки с приводом от ВОМ на нашем веб-сайте кто-то подъехал к нашему дому с наличными деньгами, чтобы забрать его, и тогда мы поняли, что у нас есть что-то особенное.

Вскоре у нас появился список клиентов, которые заплатили за картофелекопателей и ждали их прибытия в страну, иногда больше месяца (они приехали из Италии). Все, кто заказал у нас картофелекопалку, сообщили, что они полностью довольны экскаватором и обнаружили, что он работает намного лучше, чем мидлбастер или картофельный плуг.Когда вы игнорируете обещания картофелекопалки и сосредотачиваетесь на том, как она выполняет свою работу, вы видите, насколько простой она может быть.

Карданный вал картофелекопалки соединяется со смещенным по центру подшипником, который перемещает острие лопаты для соскабливания грязи, затем встряхивает заднюю корзину, чтобы сбить грязь с картофеля, который в конечном итоге выбрасывается назад и ложится на грязь ждет, чтобы ее подобрали. Картофель не только красиво лежит на земле, но и качество картофеля, которое вы извлекаете из земли, лучше благодаря мягкому черпающему действию, происходящему под картофелем, а не картофельным плугом, который режет или режет картофель.Помимо того, что картофель выходит из земли в лучшей форме, картофелекопатель извлекает больший процент картофеля по сравнению с другими методами.

При настройке трактора для работы с картофелекопалкой необходимо обратить внимание на несколько моментов:

1. Убедитесь, что ваш двигатель настроен на работу со скоростью 540 об / мин. Если ваш двигатель работает со скоростью более 540 об / мин, вы можете повредить трактор или навесное оборудование, поскольку оно работает, создавая вибрацию.
2. Не водите слишком быстро. Вы можете протащить картофелекопалку через грязь на высокой скорости и забить ее слишком большим количеством грязи и картофеля, если вы неправильно настроили скорость. Важно, чтобы поддон-совок собирал грязь и не подавал его принудительно.
3. Убедитесь, что все смазано. Смазка очень важна, когда металл движется так близко друг к другу.
4. Используйте верхнюю тягу, чтобы отрегулировать глубину поддона совка.Вы хотите, чтобы совок копал чуть ниже самого глубокого картофеля, чтобы гарантировать, что вы получите весь картофель, не оставив на нем рубцов, и хотя может быть трудно определить, насколько глубоко ваш картофель, самый простой способ узнать, насколько хорошо вы настроены будет осматривать выходящий картофель и опускать поддон-совок, если некоторые из них выходят порезанными или покрытыми шрамами.

Картофелекопатель с приводом от ВОМ прорезает целые ряды картофеля за считанные минуты, что делает сложнейшую работу в поле по сбору всего этого картофеля, тогда как при использовании лопаты или даже среднего измельчителя вам все равно приходилось откапывать часть картофеля. картофель вручную благодаря инструментам, частично восстанавливающим выкопанный картофель.

Конструкция и экспериментальный анализ двухрядного картофелекопателя типа 4U2A

Домашний картофельный посев показывает основные характеристики, которые он распространен на разбросанных участках и в холмистых горных регионах с меньшей площадью посевных площадей на юге Китая. Для некоторых крупных зарубежных картофелеуборочных комбайнов можно использовать только несколько областей. Судя по характеристикам выращивания картофеля в домашних условиях, уборка картофеля в большинстве случаев осуществляется в два этапа, поэтому копающая модель картофелеуборочного комбайна распространена среди отечественных картофелекопателей и используется в большинстве районов Китая.Согласно информации обратной связи региональных пользователей и соответствующих полевых испытаний, было обнаружено, что проблемы засорения почвы и наматывания сорняков часто возникали в процессе уборки урожая, а явление засорения почвы было более серьезным, особенно в северных связных почвах. На севере большая часть тяжелых почв не только ограничивает развитие механизации уборки картофеля, но также вызывает повреждение оборудования и, следовательно, напрямую влияет на эффективность уборки. Слабый эффект сепарации почвы цепными элеваторами картофелекопалки.Технология предотвращения наматывания сорняков, засоров почвы, количества отказов и механических повреждений является обратной, что приводит к повреждению машин и инструментов и сильно влияет на эффективность сбора урожая картофеля. Он не может удовлетворить требования производства тяжелых почв и серьезно ограничивает здоровое развитие картофельной промышленности в регионах с тяжелыми почвами. Поэтому необходимо принять меры для улучшения нынешней ситуации. Моделей картофелекопалок в отечестве очень много, но вышеперечисленные проблемы практически универсальны.Поэтому очень необходимо разработать машину, которая могла бы устранить засорение почвы картофелеуборочным комбайном и наматывание сорняков на машину. В данной статье рассмотрены проблемы картофелеуборочного комбайна с цепным элеватором в процессе двухступенчатой ​​уборки картофеля, а именно: высокая стойкость, интенсивность отказов, высокая частота механических повреждений и некоторые ключевые технические проблемы, а также разработан картофелекопатель типа 4U2A. Была проиллюстрирована конструкция и принцип работы комбайна, теоретически проанализирован его антиблокировочный механизм, который состоит из копающей лопаты, каменной заслонки, переднего колеса, колеса для скручиваемой травы и цепного подъемника, и, наконец, была протестирована производительность всей машины.Для получения конкретных рабочих характеристик машина сравнивалась со старой. Показатели производительности (очевидная скорость, травматизм, износ и производительность) при уборке урожая этой машины составили 98,8%, 0,76%, 1,02% и 0,51 гм2 / ч, что лучше, чем у старой (92,21%, 4,92%, 8,45%, и 0,31 гм2 / ч). Результаты экспериментов показывают, что эта машина решает такие проблемы картофелеуборочного комбайна, как высокое сопротивление, высокая частота отказов, наматывание травы, заторы и засорение почвы в процессе, что не только снижает энергопотребление трактора и частоту отказов машины, но и повышает эффективность и качество уборки картофеля, но также является ориентиром для решения проблемы конструкции антиблокировочного механизма машин для уборки картофеля.Фермерам полезно решать проблемы, возникающие в процессе уборки урожая, и способствовать развитию механизации производства картофеля в Китае. ©, 2015, Китайское общество сельскохозяйственных инженеров. Все права защищены.

Рецепт картофеля быстрого приготовления

картофель урожай

Всем привет, это Джим, добро пожаловать на мою страницу рецептов. Сегодня мы приготовим оригинальное блюдо — соберем картошку. Это один из моих любимых. На мой взгляд, я собираюсь сделать его немного уникальным.Это будет вкусно пахнуть и выглядеть.

Картофель урожая

— одно из самых популярных блюд в мире в последнее время. Это просто, быстро, вкусно. Ежедневно его ценят миллионы. Они милые и прекрасно выглядят. сбор урожая картофеля — это то, что я любил всю свою жизнь.

Информация о том, когда собирать картофель, зависит от того, ранний он картофель или основной урожай, от времени, проведенного в земле, и от того, что происходит с его листвой и цветами.Сбор картофеля — непростая задача, поскольку он находится под землей. Это ваш окончательный путеводитель, который поможет вам точно знать, когда нужно откапывать лепешки.

Чтобы начать с этого рецепта, мы должны приготовить несколько ингредиентов. Вы можете собрать картофель, используя 9 ингредиентов и 7 шагов. Вот как этого добиться.

Ингредиенты, необходимые для сбора урожая картофеля:

1. Получите картофельные оладьи в южном стиле
2. Готово, измельченный острый чеддер
3. Взять сметану
4. Приготовить крем-суп из сельдерея или курицы
5. Получить масло
6. Готовый лук, нарезанный кубиками
7. Приготовить начинку
8. Готовые кукурузные хлопья
9. Готовое масло

Наше Руководство по выращиванию картофеля охватывает посадку, выращивание и сбор одного из наших любимых овощей! Также ознакомьтесь с советами о том, как хранить картофель, чтобы он оставался свежим, и ознакомьтесь с некоторыми домашними рецептами картофеля.Узнайте, как легко собирать картофель с помощью картофелеукладчика Spedo с приводом от вала отбора мощности. Здесь мы находим его в использовании, чтобы помочь картофельному проекту округа Кливленд.

Этапы сбора урожая картофеля:

1. разогреть духовку до 350 °
2. Форма для запекания размером 13 x 9 с антипригарным покрытием
3. растопите масло в сковороде и добавьте лук. потеть до полупрозрачности.
4. в большой миске смешайте картофель, сыр, сметану и суп.Хорошо перемешайте, затем добавьте растопленное масло / лук. Вылейте смесь в смазанную маслом форму для запекания и равномерно распределите.
5. снова поставьте кастрюлю со сливочным маслом на конфорку и растопите вторую часть сливочного масла.
6. измельчите кукурузные хлопья в пакете с застежкой-молнией и вылейте в топленое масло, сэр, и положите картофельную смесь в форму для запекания.
7. метафорически бросьте его в духовку на 45 минут или пока не закипит. Вытяните и дайте настояться несколько минут, прежде чем обжечь рот

Молодой картофель начинает формироваться примерно через три месяца после посадки и быстро заполняется, когда растения начинают цвести.Независимо от того, собираетесь ли вы собирать нежный незрелый «молодой картофель» или собираете полностью созревший картофель для хранения и использования осенью и зимой. Самый ранний или «молодой» картофель сезона — это лакомство, которое нельзя пропустить. Они маленькие, круглые, гладкие и вкусные. Если вы не знаете, когда собирать картофель и как это делать, Джессика проведет вас до конца.

Итак, на этом мы остановимся на этом специальном рецепте картофеля из урожая. Большое спасибо за чтение. Я уверен, что ты сможешь сделать это дома.Скоро появятся интересные блюда по домашним рецептам. Не забудьте добавить эту страницу в закладки в браузере и поделиться ею со своей семьей, коллегой и друзьями. Еще раз спасибо за чтение. Готовь!

.
