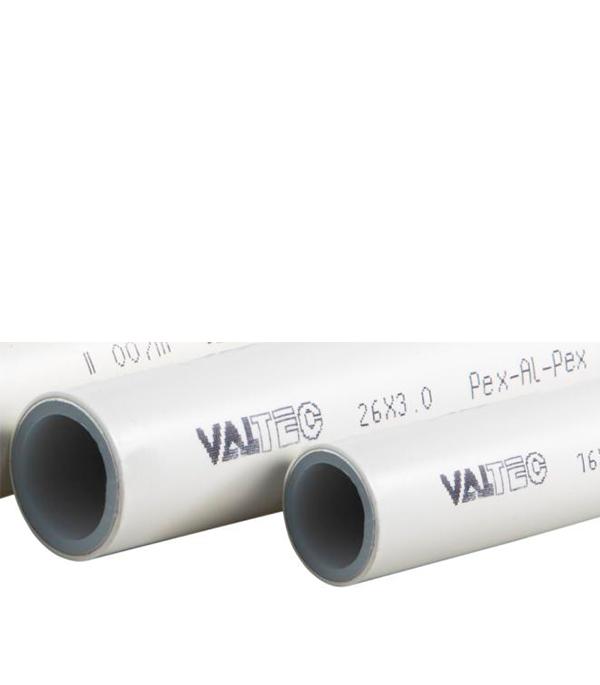

Рейтинг металлопластиковых труб для отопления: 11 лучших производителей металлопластиковых труб

Медные трубы — это традиционная форма водопроводных труб.Предлагая водопроводчикам гибкость в замене деталей, это был очень популярный выбор, когда дело касалось изоляции труб. Несмотря на то, что компания уже давно занимает лидирующие позиции на рынке изоляционных материалов для сантехники, является ли она по-прежнему лучшим вариантом для вас?

• Долговечные, могут прослужить долго

• Может выдерживать жару без потери прочности

• Устойчив к коррозии и высокому давлению воды

• Более удобное использование на открытом воздухе

• Долгая история прочности и долгого использования

• Более дорогие и менее гибкие, чем пластиковые трубы

• Водопроводная вода может иметь привкус металла, если ее не фильтровать (например, обратный осмос )

• Не устойчив к потоотделению (изоляция)

• При замерзании воды трубы могут лопнуть

Медные трубы давно используются в домашних условиях.Более популярные, чем другие металлы, благодаря более мягкому материалу и гибкости, медные трубы немного более устойчивы к водной коррозии, чем другие металлические трубы, и, как правило, долговечны, в то время как пластиковые трубы — нет. Поскольку медь по-прежнему является металлической по своей природе, она является проводником тепла, что означает, что тепло или охлаждение могут теряться при перемещении воды. Это также представляет опасность для детей. Если медная труба находится на открытом воздухе (или даже в помещении), где дети могут положить на нее руки, существует потенциальный риск причинения вреда.Тем не менее, медные трубы использовались на протяжении долгого времени просто потому, что это хороший материал, который служит долго.

Популярность пластиковых труб растет благодаря ряду факторов, а именно гибкости и цене. Хотя есть некоторые обобщения, которые можно сделать для разных типов материалов, мы сосредоточимся на поливинилхлориде (ПВХ), одной из наиболее часто используемых пластиковых труб.

• Устойчив ко многим кислотам и галогенам

• Может переносить горячую воду , если квалифицированный сантехник выберет правильный материал

• Простые варианты установки

• Дешевая / более низкая цена (по сравнению с медными трубами)

• Низкий уровень шума

• Низкая теплопроводность или ее отсутствие (тепло не теряется при перемещении воды)

• Неустойчив к растворителям

• Выбор правильных труб из ПВХ для горячего водоснабжения может быть непростым для обеспечения долговечности трубы (для оценки трубы вам потребуется профессиональный сантехник)

◦ Уязвимость к расширению и усадке в зависимости от температуры жидкости

• Меньший срок службы трубы

• Более слабый материал — может потребоваться поддержка

• Не идеален для использования на открытом воздухе (УФ-свет может повредить пластиковые трубы)

• При использовании под землей для водопровода может потребоваться поддержка

PEX (сшитый полиэтилен) — еще один популярный вид сантехнических труб.Хотя он лучше, чем ПВХ, с точки зрения теплоизоляции, одним из его основных недостатков является то, что его труднее установить, чем традиционные трубы из ПВХ.

НПВХ (непластифицированный поливинилхлорид) — самые долговечные пластиковые трубы на сегодняшний день, что делает их ключевым игроком в производстве различных типов водопроводных труб. Основное различие между трубами из ПВХ и ПВХ состоит в том, что ПВХ, как правило, более твердый и жесткий. Несмотря на то, что они гибки с использованием тепла для придания им формы, они (из-за этого) также уязвимы к изменению формы при воздействии очень горячей воды.Конечно, его порог нагрева намного выше, чем у ПВХ. Основная трудность заключается в негибкости по сравнению с другими формами пластиковых труб.

ХПВХ (постхлорированный поливинилхлорид) по сравнению с ПВХ также обладает дополнительным преимуществом, заключающимся в стойкости к воздействию агрессивной воды при более высоких температурах. Они также оказываются более гибкими по отношению к ПВХ. Более того, подкладка из материала CPVC делает его более устойчивым к размножению бактерий. Он работает лучше, поэтому ХПВХ — лучший выбор, верно? Да, если не обращать внимания на цену.В то время как ПВХ можно купить по цене 0,40 доллара за фут, ХПВХ стоит 2,50 доллара за фут. Что делает его более дорогим продуктом.

Существует много видов сантехнических труб, больше, чем мы смогли перечислить. При этом одним из основных недостатков пластиковых труб является их способность проводить тепло. Хотя трубы из ПВХ могут выдерживать температуру до 140 градусов по Фаренгейту, материал токсичен при сгорании. Таким образом, важно следить за уровнями тепла, с которыми он, скорее всего, будет взаимодействовать.

Пытаясь решить, подходят ли вам водопроводные трубы из пластика или меди, вы должны задать себе несколько вопросов.Будут ли трубы находиться на открытом воздухе, попадать под сильную жару, сталкиваться с различными типами воды с неорганическими материалами? Очевидно, что у медных труб и ПВХ есть разные плюсы и минусы. И даже в мире ПВХ по-прежнему существует множество альтернативных вариантов пластиковых труб. Если у вас есть вопросы о том, какие пластиковые трубы вам подходят, наши Comfort Heroes готовы помочь вам и ответить на все ваши вопросы!

Рабочие температуры пластиковых труб

Рабочая температура

— это максимальные рабочие температуры для пластиковых труб.

Максимальная кратковременная рабочая температура

— для труб без давления.

• PVC: 95 ^o C
• PP: 100 ^o C
• PE: 95 ^o C

Температура теплового искажения

— температура, при которой образец материала помещается в теплоноситель с изгибающей нагрузкой (18,6 кг / см ² ) приложен — достигает заданного прогиба.

• ABS: 104-106 ^o C
• PVC: 54-80 ^o C
• HDPE: 43-49 ^o C
• LDPE: — 41 ^o C
• PP: 57-64 ^o C

Температура размягчения по Вика

— температура, при которой игольчатый пенетратор погружается в испытательный образец заданная глубина при приложении заданной вертикальной нагрузки (1 кг) .

• ABS: 102,3 ^o C
• PVC: 92 ^o C
• PE: 127,3 ^o C
• PP: 902,2 902 902

Какой материал для трубопроводов является лучшим для сантехнических установок

Трубы, используемые для водопровода в домах и на предприятиях, могут быть изготовлены из самых разных материалов. Как и в любых инженерных решениях, лучший вариант меняется в зависимости от приложения и условий проекта.Также у каждого материала есть свои преимущества и недостатки.

Наиболее распространенными материалами трубопроводов, используемыми для сантехники, являются медь, ПВХ, ХПВХ и PEX. В этой статье будет представлен обзор этих четырех материалов, а также других материалов, которые можно найти в строительной отрасли.

Получите профессиональный дизайн сантехники для вашего следующего строительного проекта.

Независимо от используемого материала трубопровода, вы можете снизить затраты на проект за счет оптимизации компоновки системы водопровода.Это уменьшит общую требуемую длину трубопроводов, а также затраты на фитинги и рабочую силу. Информационное моделирование зданий может помочь вам оптимизировать сантехнические установки и другие системы MEP.

Медные трубы

Медь очень долговечна и является традиционным материалом для сантехники с 1960-х годов. С тех пор были введены и другие материалы, но медь по-прежнему остается одним из лучших вариантов. Главный недостаток медных труб — высокая цена, а также необходимость пайки и дополнительной арматуры.Учитывая свою ценность, медные трубы соблазняют воров, когда их обнажают.

Некоторые распространенные области применения медных трубопроводов включают снабжение горячей и холодной питьевой водой, а также линии хладагента для систем отопления, вентиляции и кондиционирования воздуха. Медная труба типа K имеет самые толстые стенки и обычно используется в подземных коммуникациях. Тип L имеет промежуточные стенки, а тип M — самые тонкие стенки, и они обычно используются для настенных линий электропитания.

Трубопровод из поливинилхлорида (ПВХ)

ПВХ — это пластик, который обычно используется в сантехнике, и бывает двух размеров: Schedule 40 и Schedule 80.

• ПВХ Schedule 40 — наиболее широко используемый, с более тонкими стенками и более низкой ценой.
• Schedule 80 PVC имеет более толстые стенки, что делает его более прочным, но и более дорогим.

Американский национальный институт стандартов (ANSI) предоставляет таблицы, которые стандартизируют внешний диаметр труб из ПВХ. В следующей таблице приведены плюсы и минусы ПВХ как материала для трубопроводов.

ПВХ обычно используется в сливных линиях раковин, унитазов и ванн. К другим распространенным применениям относятся водопровод внутри помещений, подземная водопроводная система, вентиляционные трубы, магистральные водопроводные сети, трубопроводы высокого давления и системы ливневой канализации.

Трубопроводы из хлорированного поливинилхлорида (ХПВХ)

Как следует из названия, ХПВХ — это трубы из ПВХ с повышенным содержанием хлора.ХПВХ подходит для горячей воды, и питьевой воды, в отличие от обычного ПВХ. По сравнению с медью трубы из ХПВХ более гладкие и производят меньше шума при протекании воды. Трубопроводы из ХПВХ также изолированы для предотвращения потерь энергии, более гибкие, чем металлические трубопроводы, и огнестойкие.

Трубопроводы из ХПВХ обычно применяются в системах горячего и холодного водоснабжения, канализации горячей воды и канализационных труб (сточных и водопроводных).

Трубы из сшитого полиэтилена (PEX)

PEX считаются одними из самых больших инноваций в сантехнике. PEX — чрезвычайно гибкая труба, похожая на шланг, которая может огибать края и препятствовать прохождению. Кроме того, он использует компрессионные фитинги и не требует клея.

PEX можно легко использовать с существующими трубопроводами, в том числе медными, что делает их идеальными для ремонта и модернизации. Хотя PEX имеет более высокую стоимость, чем PVC, затраты на установку ниже, а обслуживание минимально.Трубы и фитинги из PEX используются более 30 лет, но приобрели популярность после 2010 года.

Благодаря своей универсальности трубопроводы PEX обычно используются при модернизации и ремонте. PEX также используется в помещениях с низкой вентиляцией, где соединение труб с помощью клея может быть опасным. Материал подходит для горячего и холодного водоснабжения.

Другие материалы для трубопроводов

Четыре материала для трубопроводов, описанные выше, являются наиболее широко используемыми в сантехнических системах, но это не единственные варианты.Ниже приведены некоторые примеры материалов, которые менее популярны или больше не используются.

Эти материалы были популярны в прошлом, но больше не использовались из-за своих негативных эффектов:

• Внутренняя ржавчина в трубах малого диаметра из-за цинкового покрытия
• Со временем может засориться
• Свинец может выделяться из ржавых труб
• Изменение цвета воды

Оцинкованная сталь также является тяжелым материалом, что ограничивает ее применение в сантехнике.Эти трубы обычно использовались в канализации для «серой» и непитьевой воды.

Трубы из нержавеющей стали долговечны, но очень дороги, даже дороже, чем медные. Они используются в областях, подверженных коррозии, например, в прибрежной среде. Этот материал имеет следующие преимущества:

• Прочный и устойчивый к коррозии
• Трубы могут быть гибкими или жесткими
• Доступен в нескольких размерах и длинах

Чугунные трубы обычно изготавливаются в виде раструба и патрубка, и они являются самыми тяжелыми из всех водопроводных труб.Они очень прочные и позволяют использовать ПВХ для замены частей чугунной системы трубопроводов. Однако чугунные трубы очень тяжелые и требуют дополнительных опор при установке.

Чугунные трубы обычно применяются в системах водоснабжения и подземных сооружениях, например, в магистральных трубах дренажных и канализационных систем.

Этот сантехнический материал недорогой и простой в установке, но подвержен утечкам.

HDPE — это гибкий материал, который обеспечивает коррозионную стойкость и длительный срок службы. Однако за это приходится платить, а ПНД дороже, чем ПВХ.

Латунь использовалась в сантехнических установках долгое время, даже раньше, чем медь. При использовании этого материала критически важным требованием является обеспечение того, чтобы сплав не содержал свинца. Лучшим вариантом считается труба из красной латуни, так как в ней много меди.

Латунные трубопроводы обычно используются в линиях водоснабжения, канализации для удаления воды, насосной арматуре, резервуарах для воды и колодцах.

Полипропиленовые трубы — это жесткие пластиковые трубы, аналогичные ХПВХ. Однако они не соединяются с химическими веществами, а вместо этого используется тепло для приклеивания сопрягаемых концов.

• Полипропилен широко используется в Европе и не получил особого внимания в США.
• PP — прочный, безопасный для человека материал, который считается экологически чистым.
• Главный недостаток — сложный процесс установки, требующий специализированных инструментов.

Трубопроводы из полипропилена обычно используются в системах горячего и холодного водоснабжения и канализации.

Заключение

При большом разнообразии материалов для трубопроводов выбор правильной водопроводной трубы для проекта может оказаться непростым решением. Лучшая рекомендация — связаться с профессиональными сантехниками и узнать о каждом доступном материале и его характеристиках. Таким образом, вы можете быть уверены, что в вашей сантехнической установке используется материал, наиболее подходящий для условий вашего проекта и бюджета.

Консультации — Инженер по подбору | Выбор труб и материалов для трубопроводов

Джефф Болдт, ЧП, LEED AP, FASHRAE, FPE, HBDP; Кейт Стоун, ЧП 17 сентября 2018 г.

Предоставлено: IMEG Corp.

Цели обучения

• Разберитесь в плюсах и минусах различных материалов трубопроводов.
• Ознакомьтесь с некоторыми вопросами, связанными с совместимостью материалов.
• Узнайте о проблемах коррозии в гидравлических и бытовых системах трубопроводов.

Так же, как свойства различных материалов труб сильно различаются (см. Таблицу 1), важность этих свойств сильно различается в зависимости от проекта. Выбор материала трубопровода зависит от области применения и качества воды. Например, в системах отопления часто используются стальные трубы из-за их низкой стоимости, прочности и устойчивости к теплу, тогда как в системах с чистой водой, вероятно, будут использоваться трубы из чистого полипропилена (PP) или поливинилиденфторида (PVDF).

Основные свойства материала

Сталь прочная, жесткая и имеет низкий коэффициент теплового расширения.Он также тяжелый (для его транспортировки может потребоваться несколько рабочих) и подвержен коррозии. Иногда ее называют углеродистой или черной сталью, чтобы отличить ее от нержавеющей и оцинкованной стали. Вся сталь по определению содержит углерод.

часто используется для закрытых гидравлических систем, потому что она недорогая, особенно по сравнению с другими материалами в системах с высоким давлением, а коррозия в этих системах относительно легко контролируется. Он также является хорошим выбором для паровых и пароконденсатных систем, поскольку хорошо выдерживает высокие температуры и давления, а коррозия обычно не является проблемой для паропроводов.Тем не менее, коррозия является проблемой в пароконденсатных трубах, и многие инженеры указывают стальные трубы сортамента 80 просто потому, что на них требуется примерно вдвое больше времени, чтобы проржаветь, чем у труб сортамента 40.

Если амины (обычно циклогексиламин, морфолин или диэтилэтаноламин (DEAE) подаются правильно для нейтрализации pH конденсатной трубы, конденсатные трубы могут прослужить вам весь срок службы здания. Некоторые владельцы зданий не хотят, чтобы эти химические вещества содержались в паре, который может использоваться для увлажнения, потому что проблем со здоровьем, однако отказ от использования этих аминов может потребовать замены трубопровода из нержавеющей стали (SS) или добавления отдельной системы «чистого пара» для увлажнения и стерилизации медицинских инструментов.

Жесткость важна, потому что она определяет расстояние между подвесами. Стальные трубы изготавливаются длиной 21 фут, и подвески могут быть разнесены на такое большое расстояние для труб большого диаметра. Однако для более гибких материалов могут потребоваться подвесы на расстоянии не менее 4 футов от центра или даже непрерывно. Обратитесь к ANSI / MSS SP-58: Подвески и опоры для труб — материалы, конструкция, изготовление, выбор, применение и установка для получения подробной информации о подвесках и расстоянии между подвесками.

Низкий коэффициент теплового расширения сводит к минимуму необходимость в расширительных петлях и компенсаторах.Однако высокая жесткость стали означает, что, хотя она меньше расширяется, она оказывает очень большие усилия на анкеры.

Труба из оцинкованной стали — это стальная труба, погруженная в ванну с цинком (см. Рисунок 1). Цинкование имеет два метода уменьшения коррозии:

• Он покрывает поверхность, как краска, и в большинстве случаев образует прочный оксидный слой, такой как алюминий и нержавеющая сталь.
• Он представляет собой расходуемый анод (цинк) для защиты от коррозии вместо коррозии стали.

Оцинкованная стальная труба имеет все преимущества стальной трубы, а также улучшенную коррозионную стойкость в большинстве сред, хотя и по несколько более высокой стоимости. Цинкование почти идеально подходит для областей применения, где его периодически смачивают и сушат (например, дорожные знаки и ограждения). Он может выйти из строя в средах с высоким содержанием натрия (например, умягченная вода, которая вначале была очень жесткой), потому что натрий заставляет прилипшую оксидную пленку отделяться и реагировать больше как стальная труба, где оксид отслаивается.Если сваривается оцинкованная труба, сварщик должен быть осторожен и стачивать необработанную сталь. Ремонт цинкования с внутренней стороны трубы затруднен или невозможен. Если в интерьере требуется сплошной оцинкованный слой, подумайте о механических соединениях. (Более подробную информацию можно получить через Американскую ассоциацию гальванизаторов.)

Медная труба часто используется как в гидравлических, так и в бытовых системах, особенно для 2-дюймовых. и трубы меньшего диаметра. Однако некоторые подрядчики предлагают заменить оцинкованные стальные трубы для бытового водоснабжения медными до 6 дюймов.по размеру, особенно на Среднем Западе. Медь — дорогой материал, но имеет то преимущество, что весит меньше, чем сталь, и может потребовать меньшего количества сотрудников для установки, в зависимости от веса и ограничений профсоюзов. Кроме того, медь обычно более благородна и устойчива к коррозии, чем сталь или оцинкованная сталь.

В индустрии HVAC большая часть меди относится к типу L (средней толщины) твердой (закаленной) меди, хотя подземная мягкая (отожженная) медь часто относится к типу K (толстая). Дренажный, сливной и вентиляционный трубопровод (DWV) тоньше (тип M).

Нержавеющая сталь широко считается устойчивой ко всем видам коррозии. Это верно во многих случаях, но не во всех. Анаэробная и хлоридная коррозия могут повлиять на SS. Самый распространенный сплав — нержавеющая сталь 304, который добавляет в сталь 18% хрома и 8% никеля. 304L имеет пониженное содержание углерода, чтобы свести к минимуму склонность SS к коррозии сварных швов. SS с обозначением L рекомендуется для всех SS, которые будут свариваться и могут иметь проблемы с коррозией, например выхлопные газы и некоторые системы трубопроводов.316 и 316L добавляют молибден, чтобы снизить восприимчивость к хлоридам.

В последнее десятилетие мы видели, что более тонкая нержавеющая сталь предлагается в качестве альтернативы стальным оцинкованным трубам и медным трубам большего диаметра, в первую очередь для бытовых трубопроводов для питьевой воды. Если это сделать неправильно, есть одна потенциальная проблема (см. «Смешивание материалов может вызвать проблемы»).

SS требует некоторого количества кислорода для образования приставшего оксидного слоя, как у алюминиевых автомобильных колес. Обычно это не проблема в жидкостных системах отопления / охлаждения или системах бытового водоснабжения, но в большой системе хранения охлажденной воды уровень кислорода может стать достаточно низким, чтобы возникли проблемы с коррозией, вызванной микробами (известной как MIC).

Есть много марок СС. В целом сплавы серии 300 наиболее устойчивы к коррозии и немагнитны. Серия 400 тверже, устойчивее к истиранию, выдерживает более высокие температуры и обладает магнитными свойствами. Сплавы серии 200 используются в мойках и в тех местах, где допустима меньшая коррозионная стойкость.

Чугун (CI) используется в основном в канализационных и ливневых системах. В этих случаях он имеет очень хорошую коррозионную стойкость. Недостаток в том, что самые обычные суставы не зажаты.Большинство соединений из чугуна являются вставными или без ступицы. Вставные соединения очень хорошо работают под землей, где давление почвы помогает остановить движение трубы. Однако над землей существует риск того, что труба может отделиться, если произойдет закупорка и давление станет слишком высоким. Оцинкованная сталь, в первую очередь для ливневых систем, с механическими муфтами или трубопроводами с пластиковым соединением, может быть указана, когда кажется возможным риск затопления из-за давления.

Ковкий чугун (DI) похож на чугун, за исключением того, что он имеет более низкий процент углерода и содержит отжиг и / или добавки, такие как магний, для образования другой (шаровидной) матрицы.Это делает его более прочным и пластичным, чем чугун. По коррозионной стойкости он очень похож на чугун. DI обычно используется для городских водопроводов. Для ливневой или канализационной канализации можно указать одну длину трубы прямого ввода, проходящей под опорами, чтобы в случае оседания конструкции труба изгибалась и не ломалась.

Duriron практически отсутствует на рынке, но его можно увидеть в проектах модернизации. Это чугун с добавлением кремния для защиты от коррозии. Ранее он использовался для лабораторных систем удаления отходов.Чугунные форточки, которые «сверкают» на крыше, — это Duriron. Сегодня его обычно заменяют полипропиленом (PP), поливинилиденфторидом (PVDF) или иногда боросиликатным стеклом.

Трубопровод из поливинилхлорида (ПВХ) часто используется в жилых помещениях и становится все более популярным в коммерческих / промышленных приложениях. Его преимущество заключается в том, что он очень устойчив к большинству коррозии, но не к растворителям или некоторым маслам. Некоторые производители используют полиэфирное масло (POE) для очистки змеевиков HVAC и, в некоторых случаях, вызывают растрескивание труб для отвода конденсата из ПВХ.Хлорированный поливинилхлорид (ХПВХ) и акрилонитрилбутадиенстирол (АБС) также в значительной степени несовместимы с маслами POE.

Одна из проблем, связанных с ПВХ и ХПВХ, заключается в том, что они содержат хлор. Когда хлор горит, образуется горчичный газ. Хотя смертельные случаи не были вызваны горящей трубой в зданиях, выделяющей газообразный хлор, они прочитали по крайней мере одну статью о горящей копировальной машине из ПВХ, которая привела к гибели пожарных. Наибольшее беспокойство по поводу ПВХ вызывает близкое расстояние между подвесами и несоответствие установленному рейтингу распространения пламени / дыма 25/50 согласно NFPA 255: Стандартный метод испытания характеристик горения поверхности строительных материалов и ASTM E84: Стандартный метод испытания характеристик горения поверхности строительных материалов. Строительные материалы, требуемые строительными нормами для материалов, размещаемых в приточных коллекторах.Это также верно для полипропилена и большинства составов ХПВХ.

CPVC — это в основном ПВХ с добавлением сшитой молекулы хлора для повышения термостойкости. Обычно используется в системах горячего водоснабжения. Одним из недостатков систем трубопроводов из ПВХ, ХПВХ и большинства пластиковых и некоторых армированных волокном пластиков (FRP) систем является то, что они имеют фитинги с очень коротким радиусом, поэтому они имеют более высокие коэффициенты падения давления.

Полипропилен известен как олефин в ковровой промышленности, где он используется для изготовления ковров внутри и снаружи помещений.Преимущество полипропилена в том, что он работает с жидкостями при температуре до 210 ° F, и он очень устойчив к коррозии. Некоторые фирмы используют его для очистки кислотных отходов и (без добавок) для систем чистой воды. Он также используется для некоторых трубопроводов для отходов молочной промышленности, где вода при температуре 210 ° F может стекать в канализацию, чтобы очистить затвердевший сыр. В целом, полипропилен является наиболее устойчивым к коррозии из всех материалов, кроме ПВДФ и других производных тефлона.

Поливинилиденфторид (PVDF) — это фторполимер, родственный тефлону.Дорого, но с прекрасными свойствами. Он может выдерживать 212 ° F жидкости, соответствует норме распространения пламени / дыма 25/50 для вытяжных коллекторов (и используется для внутренней обшивки городских автобусов, потому что он не горит, как другие пластмассы), и очень инертен ( т. е. его можно использовать для лабораторных или микрочиповых систем с водой высочайшей чистоты).

Трубы PEX (сшитый полиэтилен) стали очень популярными, особенно в системах водоснабжения жилых домов. Это прозрачный гибкий материал для труб, и некоторые его составы соответствуют требованиям 25/50 для пламени / дыма при размещении в коллекторах возвратного воздуха.Он очень гибкий, требует частой или постоянной поддержки.

Боросиликатное стекло когда-то было популярным материалом для лабораторных отходов. Он обладает высокой устойчивостью к коррозии, но стоит дорого и может вызвать проблемы, если в канализацию слить очень горячую воду. Обычно он не используется в современных лабораториях.

FRP полезен для применений, где желательны коррозионная стойкость, стойкость к ультрафиолету (УФ) и большая жесткость, чем у пластмасс. Он имеет различные свойства коррозионной стойкости и прочности в зависимости от используемого пластика и волокна, а также от того, как оно ориентировано.Многие продукты позволяют выбирать различные внутренние покрытия, устойчивые к определенным химическим веществам. Трубопровод градирни — хорошее применение в системах отопления, вентиляции и кондиционирования воздуха при условии, что изделие имеет фитинги с низким коэффициентом потерь.

Способы соединения

Сварка — старая и надежная технология. Это в основном включает в себя плавление труб вместе. Этот метод используется для стали и полипропилена. Сварку можно использовать для оцинкованной стали, но отремонтировать цинковое покрытие на внутренней стороне труб практически невозможно, поэтому предпочтительнее механическое соединение.

Резьба включает в себя свинчивание труб вместе, обычно с помощью ниппеля с внутренней резьбой между двумя участками трубы с наружной резьбой. Нарезка резьбы обычна для стальных и оцинкованных стальных труб. Это также характерно для некоторых материалов пластиковых труб. Он используется для нержавеющей стали, но требует свежих штампов и анаэробного соединения для труб для создания герметичных соединений. Резьбовые соединения выдерживают нагрузки во всех направлениях.

Фланец стоит дорого, но практически надежен. Фланцевые соединения могут выдерживать любое желаемое давление и могут быть диэлектрическими для минимизации коррозии (см. Рисунок 2).

Механические муфты (см. Рисунок 3) выдерживают силы во всех направлениях, а также могут выдерживать любое желаемое давление. Сегодня мы наблюдаем движение в сторону либо сборок, сваренных в заводских условиях, которые соединяются в полевых условиях механическими муфтами, либо систем, которые полностью механически связаны, в основном в размерах более 2 дюймов. Доступны как жесткие, так и гибкие муфты. Некоторые проекты также включают вертикальные стояки, которые выигрывают от линейной гибкости «гибких» муфт, чтобы избежать деформационных швов или смещений, которые увеличивают размеры вала, чтобы предотвратить разрыв труб из-за сил сдвига на негибких стенках вала.Гибкие механические муфты также могут заменять гибкие соединения, в зависимости от геометрии и виброизоляции насоса или оборудования.

Коррозия

Коррозия очень важна для трубопроводных систем. Обычно в системах водяного отопления или охлаждения используются ингибиторы коррозии и, возможно, биоциды. Нитриты и молибдаты являются наиболее распространенными ингибиторами коррозии. Некоторые проектные фирмы устанавливают только молибдаты для систем с охлажденной водой, но допускают использование молибдатов или нитритов для систем отопления и водоснабжения, которые поднимают температуру воды выше 140 ° F зимой.Это связано с тем, что в прохладной воде нитриты могут быть пищей для микроорганизмов; микробиологическое «цветение» может происходить в системах с охлажденной водой.

Отдельные ингибиторы добавляются для защиты «желтых металлов», таких как медь. В гликолевых системах большинство поставщиков используют ингибитор фосфатной коррозии, потому что он также соответствует правилам Управления по санитарному надзору за качеством пищевых продуктов и медикаментов для пищевых продуктов, поэтому им нужно сделать только один продукт для пищевого и непищевого гликоля.

Однако, по крайней мере, один поставщик использует нитраты, поэтому каждый владелец должен вести учет того, что находится в их здании.Данных об эффективности лечения полунитратами и полуфосфатами нет; смешивание гликолей с ингибиторами различного химического состава не рекомендуется. Системы, содержащие гликоль, должны поддерживать концентрацию гликоля от 18% до 25%. Источники различаются по точному пределу, но ни один производитель не продает предварительно приготовленный гликоль с концентрацией ниже 20%; не рекомендуется использовать ничего ниже 25%.

Если этого не сделать, микроорганизмы могут быстро размножаться, потому что гликоль — это пища. Гликоль — это спирт, и, как и при производстве вина, до тех пор, пока его концентрация не станет токсичной, микроорганизмы будут размножаться.Никогда не допускайте подключения подпитки бытовой воды в гликолевой системе, иначе концентрация будет медленно снижаться, пока не возникнет серьезная проблема. Рекомендуется подающий бак, заполненный предварительно смешанным промышленным (не автомобильным) гликолем, реле давления и насос.

Сталь относительно невосприимчива к коррозии, если она находится в среде с высоким pH (например, стальная арматура в бетоне). Шкала pH является логарифмической и обычно находится в диапазоне от 0 до 14. Она показывает, насколько кислотным или основным является раствор, где 0 — самый кислый, а 14 — самый основной.PH 7 указывает на нейтральность. Диапазон pH от 8 до 10,5 обычно используется для трубопроводных систем, содержащих сталь. Однако сталь подвержена коррозии при низком pH или при воздействии на нее отдельных химикатов. Многие схемы защиты от коррозии полагаются на высокий pH, но это проблема для систем, которые включают котлы с алюминиевыми теплообменниками, потому что алюминий несовместим с высоким pH. Комбинация стальных труб и алюминиевых теплообменников требует очень узкого диапазона pH в гидравлических системах, обычно от 8 до 8.5.

Поверхностная конденсация — еще одна проблема. На Среднем Западе в некоторых системах принято не изолировать трубы PEX или другие пластиковые трубы, потому что не образуется конденсат. Но с точки зрения энергии PEX теряет тепло быстрее, чем медная труба. Это связано с тем, что больший внешний диаметр PEX обеспечивает большую площадь поверхности для передачи тепла.

Диэлектрическая арматура сегодня вызывает споры. Диэлектрические фланцы часто являются предпочтительным диэлектрическим фитингом, потому что, если диэлектрические фланцы указаны и подрядчик устанавливает не диэлектрические фланцы, единственное исправление — установка пластиковых изолирующих вставок для болтов — замена фланцев не требуется.Однако сегодня NFPA 70: Национальный электротехнический кодекс (NEC) требует соединения металлических трубопроводов бытовой воды, что препятствует диэлектрическому разделению, обеспечиваемому диэлектрическими фланцами, штуцерами и, возможно, ниппелями.

Тщательно подумайте о материалах, которые вы указываете для трубопроводных систем. Каждый материал имеет отличное применение на рынке, но у каждого есть приложения, для которых он не подходит. Здесь были представлены плюсы и минусы нескольких широко используемых материалов, но эта статья лишь коснулась поверхности этой области инженерии.

Смешивание материалов может равняться неприятностям: знайте, какие материалы трубопроводов вы используете, чтобы минимизировать коррозию

За последнее десятилетие трубы с более тонкими стенками с механическим соединением (нержавеющая сталь марки 10 304 или SS) стали более распространенными для труб диаметром 2,5 дюйма. и более крупные системы бытового водоснабжения. Он обеспечивает высокую коррозионную стойкость и более низкую стоимость монтажа по сравнению с оцинкованной сталью сортамента 40 или медной трубой типа L.

Стоимость материала из нержавеющей стали марки 10 304 почти такая же, как и у оцинкованной стали марки 40, но она вдвое меньше по весу, поэтому установка дешевле.Стоимость медного материала почти вдвое выше, чем у медного сплава 10 304 SS в этих размерах, но у него такие же затраты на установку, поэтому у него также более высокая стоимость установки. Одна проблема, которая вызвала проблемы, заключается в том, что фитинги из нержавеющей стали марки 10 304 примерно на треть дороже, чем фитинги из оцинкованной стали категории 40, поэтому оцинкованные фитинги смешивают с прямыми трубами из нержавеющей стали с благими намерениями.

Считается, что и нержавеющая сталь, и оцинкованная сталь устойчивы к коррозии, а механическое соединение обеспечивает диэлектрическое разделение, что неверно.Диэлектрическая коррозия, которая возникает между цинкованием (цинком) и SS, очень велика, потому что материалы находятся почти на противоположных концах диаграммы благородства металлов. Коррозия цинка быстрая и серьезная (см. Рисунок 4).

Джефф Болдт является руководителем IMEG Corp., где он является директором по инновациям и качеству. Он также является членом ASHRAE TC 3.6 Обработка воды.

Кейт Стоун — младший директор и старший специалист по машиностроению в IMEG Corp., где он отвечает за техническую экспертизу и качество.

Чем трубопровод из ХПВХ по сравнению с металлическим трубопроводом?

Введение

На протяжении десятилетий металлические трубопроводные системы были статус-кво для многих промышленных применений. Углеродистая сталь, нержавеющая сталь и другие сплавы прочны, долговечны и способны выдерживать высокие температуры и повышенное давление в этих средах.

Другая основная причина, по которой обычно используются металлические системы, — это их привычный выбор.Инженеры получили полное представление о возможностях материала, в том числе о том, когда возникнут проблемы и их масштабы.

Когда речь идет о промышленных трубопроводных системах, любое решение о переходе от известного к неизвестному принимается без малейших колебаний и по уважительной причине. Любая ошибка может стоить компании миллионы, а инженеру — его репутации.

Альтернативная стоимость металла

Тем не менее, альтернативные издержки приверженности проверенному и верному могут быть столь же пагубными.Многие промышленные применения, включая химическую обработку, хлорщелочную обработку, переработку полезных ископаемых и производство электроэнергии, получают огромную ценность от трубопроводных систем, построенных из хлорированного поливинилхлорида (ХПВХ).

В частности, промышленные предприятия снижают затраты на установку, сокращают время простоя и повышают эффективность процесса благодаря переходу на трубопроводы, фитинги и клапаны из ХПВХ.

Как пластик может превосходить металл?

CPVC была специально разработана для удовлетворения требований жестких производственных условий.В 1958 году Lubrizol был первым, кто превратил ХПВХ в полезный материал для труб и фитингов. Corzan ^® CPVC — это термопласт, способный выдерживать длительное воздействие высоких температур и повышенного давления, обеспечивая при этом превосходную коррозионную стойкость.

Эта страница была написана для того, чтобы подробно описать, насколько ХПВХ сопоставим с металлом и чем он отличается. Это также поможет развеять некоторые мифы о неверно воспринимаемых слабых местах материала.

Если вы рассматриваете возможность использования ХПВХ в своей промышленной системе или даже задаетесь вопросом, стоит ли использовать металл, надеюсь, эта страница может дать рекомендации и ответить на несколько вопросов.

Что такое хлорированный поливинилхлорид?

Хлорированный поливинилхлорид (ХПВХ) является важным техническим термопластом из-за его относительно низкой стоимости, высокой температуры стеклования, высокой температуры теплового искажения, химической инертности, а также выдающихся механических, диэлектрических свойств, а также свойств пламени и дыма.

Концептуально ХПВХ представляет собой гомополимер ПВХ, подвергнутый реакции хлорирования. Обычно хлор и ПВХ реагируют по основному свободнорадикальному механизму, который может быть вызван различными подходами с использованием тепловой и / или ультрафиолетовой энергии.

Содержание хлора в базовом ПВХ может быть увеличено с 56,7 процента до 74 процентов, хотя обычно большинство коммерческих смол ХПВХ содержат от 63 до 69 процентов хлора. По мере увеличения содержания хлора в CPVC температура стеклования (Tg) — температурная область, в которой полимер переходит из твердого стекловидного материала в мягкий, эластичный материал — значительно увеличивается.

Дополнительные атомы хлора защищают углеродную основу полимера от химического воздействия и придают ему большую термостойкость.Повышенная термостойкость позволяет выдерживать давление ХПВХ при более высоких температурах. Соединение также по своей природе инертно по отношению к кислотам, основаниям, солям и алифатическим углеводородам, все из которых имеют тенденцию к коррозии металлов.

Диаграмма ХПВХ (слева) на молекулярном уровне по сравнению с ПВХ (справа). Красные сферы представляют собой хлорные элементы.

CPVC смешивают с добавками. Количество и комбинация этих добавок изменяют многие присущие смоле ХПВХ свойства, одновременно облегчая ее технологичность.

Устойчивость к температуре и давлению

Способность материала выдерживать высокие температуры и давление в течение продолжительных периодов времени имеет важное значение для работы промышленной системы. Любые слабые места здесь и менеджеры по эксплуатации завода будут регулярно проводить ремонт, отключать систему для внепланового обслуживания и, возможно, преждевременно заменять систему трубопроводов.

Металл доказал свою способность удовлетворять требованиям по температуре и давлению, но как насчет ХПВХ?

Устанавливая стандарты

Каждый материал трубопровода должен эмпирически подтверждать, какой уровень внутреннего давления он может выдержать.Что касается термопластов, то и ASTM, и ISO публикуют методы определения номинального давления термопластичных трубопроводных материалов, но ASTM D2837 («Стандартный метод испытаний для получения гидростатической основы расчета для термопластичных материалов для труб или основы для расчета давления для термопластичных трубных изделий») наиболее широко используется в Соединенных Штатах. Состояния.

В соответствии с ASTM D2837 способность материала трубопровода выдерживать давление определяется путем воздействия на ряд образцов определенного диапазона давлений, которые могут вызвать разрыв трубы в период от нескольких часов до более 10 000 часов.Данные анализируются с использованием линейного регрессионного анализа, и напряжение, необходимое для срока службы 100 000 часов (долгосрочная гидростатическая прочность или LTHS), определяется экстраполяцией. Используя LTHS, категория гидростатического расчета (HDB) для материала определяется с использованием следующей таблицы ASTM.

Расчетный коэффициент (часто называемый «коэффициентом безопасности») 0,5 затем умножается на HDB psi материала, чтобы определить максимально допустимое напряжение на материал или гидростатическое расчетное напряжение (HDS) для водных применений.

Этот расчетный коэффициент основан на двух группах условий:

1. Переменные производства и тестирования, в частности, обычные отклонения в материалах, производстве, размерах, правильных методах обращения и процессах оценки.
2. Переменные применения и использования, а именно: установка, окружающая среда, температура, возможные опасности, желаемый срок службы и выбранная степень надежности.

Согласно ASTM, этот расчетный коэффициент определяет, какой материал “способен выдерживать непрерывно с высокой степенью уверенности в том, что разрушения трубы не произойдет.”

CPVC рассчитан на такое давление с водой как комнатной температуры (73 ° F), так и 180 ° F. Таблица снижения номинальных характеристик предоставляется для других температур в пределах рабочего диапазона материала.

Ниже приведены максимальная рабочая температура и диапазон давления Corzan CPVC, определенные стандартом ASTM D2837. Красная область — это то, что большинство инженеров считают возможностями CPVC. Светло-серый цвет — это фактический полный рабочий диапазон Corzan CPVC.

Преимущества ХПВХ перед металлом

Коррозия

Наиболее значительным преимуществом трубопроводной системы из ХПВХ перед металлическими альтернативами является ее коррозионная стойкость.

Системы металлических трубопроводов подходят для обработки чистой воды с нейтральным pH. Однако, как только pH жидкости выходит за пределы нейтрального (~ 7) или вводится соль (например, солоноватая или морская вода), металлы начинают корродировать и могут относительно быстро разлагаться.

Причина в том, что ионы в кислых (pH <7) и щелочных (pH> 7) жидкостях, а также в солевых растворах могут вступать в реакцию со многими металлами, вызывая коррозию. Эта атака ускоряется при наличии растворенного кислорода.

И наоборот, трубы и фитинги, изготовленные из материала ХПВХ, по своей природе инертны по отношению к большинству кислот, оснований и солей, а это означает, что агрессивные ионы, которые атакуют металлы, проходят мимо ХПВХ, оставляя трубопровод невредимым.

Коррозия металла:

Металлы могут подвергаться коррозии из-за точечной коррозии, когда крошечные ямки образуются по длине трубы, уменьшая толщину стенки трубы и снижая ее способность выдерживать давление.

Еще один повод для беспокойства — щелевая коррозия. Именно здесь ионы в жидкости концентрируются в щелях вокруг сварных швов, фланцев и других типов соединений труб. Это скопление ионов может быстро разрушить материал, вызывая утечки в сварных швах и соединениях.

Последствия коррозии

Последствия и степень коррозии в системе трубопроводов будут различаться в зависимости от области применения, но в целом коррозия может привести к следующим проблемам:

• Номинальное давление снижается из-за утонения стенок трубы.
• Скорость потока можно уменьшить, если потребовать от насосов большего.
• Чистота жидкости может быть загрязнена из-за уноса корродированных частиц. Это серьезная проблема для приложений с высокими стандартами чистоты.
• Стоимость установки увеличится, так как для сварки системы требуются высококвалифицированные рабочие. Такой уровень мастерства требует значительных затрат, которые возрастают по мере того, как наиболее опытные сварщики выходят на пенсию.

Прочие соображения:

• Внешняя коррозия : большая проблема для растений в прибрежных регионах, содержание соли в атмосфере может разъедать внешнюю поверхность металлической трубы. В некоторых районах растения ежегодно окрашивают наружный трубопровод, чтобы защитить его поверхность.
• Защита от окислительного слоя : Некоторые металлы естественным образом создают окислительный слой на своей поверхности, или для его создания можно вручную наносить добавки. Это окисление помогает укрепить трубу, создавая вокруг нее броню, непроницаемую для атак.Эта броня может помочь защитить трубу от уровней pH, немного выходящих за пределы нейтрального, расширяя ее рабочий диапазон. Однако даже слои окисления не могут противостоять более агрессивным кислотам и основаниям.

Масштабирование

Накипь — еще одна серьезная угроза для промышленных трубопроводов, поскольку она может значительно снизить скорость потока.

При различных уровнях pH и диапазонах температур некоторые ионы металлов растворимы в воде, что позволяет им проходить через систему металлических трубопроводов практически без проблем.

Однако, если жидкость, в которой растворяется металл, выходит за пределы его диапазона растворимости, ионы могут выпадать из раствора и прикрепляться к стенкам металлической трубы. Эти ионы со временем накапливаются, образуя что-то вроде чешуек внутри трубы.

Процессы, в которых используются магний, кальций, железо, алюминий и диоксид кремния, как правило, подвержены более высокому риску образования накипи. Кальций, например, имеет очень узкий диапазон растворимости, что создает огромную склонность к выпадению из раствора.

Как правило, образование накипи происходит там, где поток завихряется. Эти водовороты можно найти около дефектов трубы, например, вокруг швов и фланцев. По мере того, как жидкость вращается вокруг этих водоворотов, увеличивается концентрация ионов, повышая вероятность образования накипи.

При использовании CPVC масштабирование не вызывает особого беспокойства. Материал имеет значительно меньшую склонность к образованию накипи, чем металлы.

Знаете ли вы?

Трубы и фитинги имеют рейтинг С-фактора Хазена-Уильяма, который является мерой трения потока — чем выше рейтинг, тем меньше трение.Рейтинг трубопровода Corzan составляет 150, и он может поддерживать этот рейтинг в течение всего срока службы. И наоборот, новый чугунный трубопровод имеет рейтинг только 120, который может упасть до 60-80, если он изношен или изъеден.

Последствия масштабирования

По мере нарастания накипи диаметр трубы может быть сужен, и ваша система испытает несколько вредных побочных эффектов:

• Эффективность откачки снижается.
• Давление в системе повысится.
• Накипь может отслаиваться и забивать фильтры или загрязнять саму жидкость.
• Как и в случае коррозии, для создания гладких сварных швов во избежание образования накипи, что увеличивает общие затраты на установку, потребуются высококвалифицированные рабочие.

Установленная стоимость

Затраты на рабочую силу, изготовление и другие затраты на установку могут в совокупности составлять более половины общей стоимости установки трубопроводной системы. На следующем графике с данными, подготовленными журналом Chemical Engineering Magazine , показан индекс затрат на установку Corzan 6 дюймов.Системы трубопроводов из ХПВХ по сравнению с альтернативами из металла и термопласта.

Когда дело доходит до монтажа, ХПВХ имеет ряд преимуществ по сравнению с металлическими альтернативами. Ниже приводится взгляд на то, почему система Corzan предлагает одну из самых низких затрат на установку среди всех материалов для трубопроводов.

Сварка стыков

Швы металлических трубопроводов сваривают друг с другом с использованием сильного нагрева и часто с использованием металлического наполнителя. Этот процесс влечет за собой две проблемы:

1. Чтобы ограничить вероятность коррозии или образования накипи, требуются специальные сварочные методы и оборудование.Высококвалифицированные рабочие, необходимые для выполнения этих сварных швов, пользуются большим спросом и требуют больших затрат.
2. Часто разрешения на проведение огневых работ необходимо получать в определенных зонах, что может быть хлопотным и дорогостоящим приобретением.

С другой стороны, система CPVC сливается вместе с использованием простого двухэтапного процесса цементирования растворителем. Клей на основе растворителя — это не клей. Вместо этого он создает химическую связь, которая соединяет две части вместе. После затвердевания соединение фактически становится самой прочной частью трубопроводной системы, поскольку толщина стенки вдвое больше, чем у цельного куска трубы.

Хотя цементирование растворителем требует некоторого обучения, обучение можно провести на месте менее чем за 15 минут и не требует специального оборудования.

Если для соединения труб из ХПВХ требуется сварка, используются аппараты для сварки горячим воздухом, что устраняет необходимость в пламени.

Вес

весит 1/6 веса стали сопоставимого размера. 6-дюймовая труба Corzan сортамента 80 весит около 6 фунтов / фут, тогда как эквивалентная стальная труба может весить от 25 до 29 фунтов / фут. (на основе выборки производителей стальных трубопроводов).

Другими словами, разница в весе между 50-футовой. кусок трубы Corzan и стальной трубы составляет приблизительно 1150 фунтов. Это означает меньшее количество необходимых рабочих, ограниченное количество тяжелой техники (если таковая имеется) и повышение безопасности рабочих.

Необходимые рабочая сила и оборудование

Вес системы металлических трубопроводов требует привлечения большего числа рабочих для обработки, установки и закрепления трубопроводов. Кроме того, потребуется тяжелая техника для транспортировки и подъема труб на место.

Кроме того, затраты на рабочую силу растут по мере увеличения требований к квалификации рабочего. Особенно это актуально для сварных швов.

Производство

Из-за своего веса, необходимости в специальных методах сварки и требований к электричеству / пламени, большая часть системы металлических трубопроводов собирается за пределами строительной площадки и доставляется на предприятие грузовиками.

Этот процесс может оказаться дорогостоящим, поскольку для транспортировки трубопровода предусмотрены специальные приспособления. Кроме того, вероятность ошибки ограничена.Любые просчеты или ошибки сборки, сделанные на месте, могут привести к дорогостоящему ремонту на месте.

CPVC может быть изготовлен заранее, но благодаря двухэтапному процессу сварки на цементном растворе и тому факту, что материал можно легко разрезать, изготовление на месте не усложняет процесс установки.

Фактически, материал CPVC предлагает установщикам гибкость, позволяющую вносить коррективы по мере необходимости без каких-либо дорогостоящих изменений конфигурации.

Техническое обслуживание

В течение всего срока службы трубопроводной системы требуется регулярное техническое обслуживание, независимо от того, выбираете ли вы систему металлических трубопроводов или ХПВХ.Обычное обслуживание может включать в себя установку нового оборудования, изменение компоновки или замену случайно поврежденных секций.

Однако система из ХПВХ имеет большую ценность, чем металлические трубы, когда дело касается работ по техническому обслуживанию. Что касается металлических трубопроводов, вам часто приходится обращаться к специалисту по монтажу труб, и им может потребоваться изменить конфигурацию некоторых соединений или сварных швов. Кроме того, металлическая система негибкая, поэтому тонкая регулировка выравнивания может потребовать дорогостоящей реконфигурации.

После небольшого обучения сварке труб и фитингов из ХПВХ растворителем любой подрядчик-механик или инженер по техническому обслуживанию оборудования может изменить, отремонтировать и модифицировать систему.Сам трубопровод также является гибким до определенной точки, поэтому один или два человека без специального оборудования могут легко выполнить регулировку соосности.

Безопасность

CPVC также предлагает ряд преимуществ в плане безопасности по сравнению с металлическими альтернативами.

Теплопроводность

CPVC имеет очень низкий показатель теплопроводности. Коэффициент теплопередачи Corzan CPVC составляет примерно 1/300 от коэффициента теплопередачи стали, что снижает затраты на электроэнергию и обеспечивает более низкую температуру поверхности.Это не только снижает потребность в дорогостоящей изоляции, но и ограничивает опасность ожогов на рабочем месте.

Пожарная безопасность

ХПВХ не поддерживает горение. Это происходит благодаря его предельному кислородному индексу (LOI), равному 60. LOI — это процент кислорода, необходимый в атмосфере для поддержания горения.

Поскольку атмосфера Земли состоит только на 21 процент кислорода, труба или фитинг Корзана не горят, если к ним постоянно не прикладывать пламя, и они перестанут гореть, как только будет удален источник возгорания.

Легкий

CPVC легче маневрировать. Это помогает снизить нагрузку на рабочего и уменьшить травмы во время установки. Это также устраняет необходимость в тяжелом оборудовании во время установки.

Отсутствие пламени или источника воспламенения

CPVC не требуют установки открытого пламени или источника воспламенения. Вместо этого система быстро, легко и безопасно соединяется с помощью цемента на растворителе, резьбовых соединений или фланцевых соединений.

Рекомендуется использовать цемент на основе растворителя в хорошо вентилируемом помещении.

Развенчание мифов о трубопроводах из ХПВХ

Частично причиной того, что системы металлических трубопроводов настолько распространены, является то, что существуют некоторые неправильные представления о ХПВХ и термопластах в целом. Мы хотели бы развенчать некоторые из этих мифов.

ХПВХ не выдерживает высоких температур и давлений

Как указывалось ранее, трубы и фитинги Corzan из ХПВХ обладают достаточной прочностью, чтобы соответствовать требованиям по давлению в технологических процессах, даже при повышенных температурах. Он доказал свою надежность в сотнях реальных приложений, а также соответствует стандартам ASTM.

ХПВХ не выдерживает длительного воздействия солнечного света, ветра, дождя и влажности

Хотя не все компаунды CPVC содержат добавки для защиты от атмосферных воздействий, материал Corzan содержит значительную концентрацию углеродной сажи и диоксида титана, которые признаны отличными блокаторами УФ-излучения. Эти добавки помогают защитить углеродную основу полимера от воздействия УФ-излучения.

ХПВХ нельзя использовать для всех частей трубопроводной системы

ХПВХ производится с использованием методов прямого литья под давлением и компрессионного формования.Многие производители имеют возможность создать любые трубы, фитинги или клапаны, необходимые для промышленной системы.

Для промышленного применения это означает, что вся система может быть построена из материала Corzan. Единый материал для всех компонентов ограничивает сложность и позволяет избежать дорогостоящих обходных путей настройки.

ХПВХ слишком дорого

Хотя ХПВХ может иметь более высокую стоимость материала, чем некоторые металлы, материал составляет лишь часть общей стоимости жизненного цикла трубопроводной системы.Также необходимо учитывать установку, техническое обслуживание и срок службы.

Если учесть все затраты на систему трубопроводов, система Corzan может дать значительную экономию по сравнению с металлическими альтернативами, а также другими термопластами.

Не все CPVC равны

Важно отметить, что не все CPVC работают одинаково. Компаунды ХПВХ изготавливаются из базовых смол с разной молекулярной массой и различным содержанием хлора, а также с различными добавками, которые могут повлиять на их совместимость и долговременные характеристики.

Чтобы обеспечить долгосрочную работу системы, рекомендуется проконсультироваться с поставщиком трубопроводов, чтобы определить, какие конкретные испытания производитель труб провел на своей готовой продукции. Эти тесты включают:

• Минимальное давление разрыва
• Допуски на размеры
• Требования к остаточному напряжению
• Требования к ударам при падении
• Тестирование свойств Fusion

Обеспечение надежности

Lubrizol — пионер в технологии CPVC.Мы спроектировали этот состав почти 60 лет назад и потратили десятилетия на постоянное совершенствование и развитие его возможностей.

Сегодня ХПВХ Corzan используется в промышленных приложениях, охватывающих многие отрасли, в том числе химическую, хлорно-щелочную, минеральную, энергетическую, полупроводниковую и очистку сточных вод.

Кроме того, при выборе материала важно искать поддержку не только в продукте. Команда региональных продуктов и инженеров Corzan Industrial Systems всегда доступна для предоставления экспертных консультаций, информации и обучения на протяжении всего срока службы трубопроводной системы.

Если вы хотите узнать больше о Corzan CPVC или у вас просто есть вопросы о процессе перехода от системы металлических трубопроводов, мы будем рады назначить время для разговора.

Подготовка к зиме 101: Наука о замороженных трубах

Как профессиональный инженер, я часто изучаю компоненты зданий, которые провалился. И меня всегда поражает Дело в том, что большинство домов, поврежденных замороженными трубами, построены недавно.Это заставил меня задуматься, что люди, строящие эти дома, не считали они построили здания, которые позже окажутся уязвимыми.

Все мы знаем, что несколько дней и ночей необычно холодной погоды часто привести к замерзанию и разрыву труб. Часто возникающие сбои заставить воду течь из сломанной трубы, пока кто-нибудь не заметит это, не найдет соответствующий запорный клапан и останавливает поток. В результате ущерб может быть дорогим в ремонте.

Самый простой ответ на вопрос, почему это происходит, заключается в том, что труба стала слишком холодной. Но это не объясняет, как трубы могут быть уязвимы или почему некоторые трубы замерзают и ломаются, а другие нет. Я просто понимаю, что как вода в труба замерзает и расширяется, она толкает стенки трубы наружу, пока они не растянутся и не лопнут.

Но исследование от Университет Иллинойса в Урбана-Шампейн указывает, что, хотя это может бывает, это случается редко.Это больше обычно лед образуется внутри трубы и пытается расшириться по длине трубы, согласно исследованию.

Вода несжимаема, поэтому, если вода застряла между при расширении льда и закрытом приспособлении давление увеличивается до тех пор, пока труба разрывы. Разрыв произойдет в самой слабой части трубы, удерживающей замкнутая жидкость. Поэтому труба наиболее вероятно, вырывается из фактического места замерзания, а давление воды в замкнутом объеме критически важная часть первопричины.

Некоторые решения
Тем не менее, лучший способ предотвратить замерзание трубы — это чтобы он оставался достаточно теплым, чтобы вода внутри оставалась над Точка замерзания.

Самый распространенный способ утеплить трубу — оставить ее открытой для теплого внутреннего воздуха, чаще всего путем размещения труб внутри внутренних стен, где температура с обеих сторон стены обычно намного выше замораживание. В качестве альтернативы, если труба должна войдите во внешнюю стену, строитель может разместить трубу так, чтобы она находилась между теплое помещение и утепление стен.В этом случае даже хотя труба будет холоднее, чем в соседней комнате, пока ее достаточно изоляция снаружи трубы, чтобы держать ее в тепле, она, скорее всего, не замерзнет.

Наконец, при определенных обстоятельствах может потребоваться установка теплового следа на трубе. нагреть его напрямую. Тепловой след — это Нагревательная лента сопротивления, которая оборачивается вокруг трубы и использует электричество для удержания он теплый — своего рода электронагреватель для трубы. К сожалению, установка стоит дорого. и работать, и становится неэффективным при отключении электроэнергии.

Для труб, которые активно не подогреваются, можно медленное охлаждение за счет изоляции трубы. Утеплитель помогает предотвратить замерзание двумя способами. Во-первых, изоляция замедляет скорость кондуктивного охлаждения — то есть, вода отдает тепло непосредственно стенкам трубы, а стенки трубы отдают тепло непосредственно окружающему воздуху. Второй, изоляция также может обеспечивать защиту от конвективного охлаждения , то есть охлаждения, которое возникает в результате обдува трубы холодным воздухом и тепло отходит с ускоренной скоростью.
