Регулятор давления насосной станции: Регуляторы давления воды для насосной станции купить в интернет магазине 👍

4 важных совета по установке насосной станции для давления воды

Развитая инфраструктура в частном доме, на даче или загородном участке мечта любого владельца жилой недвижимости. Стабильное водоснабжение можно назвать основным показателем комфортной эксплуатации любого жилища. Учитывая неблагоприятные условия работы стационарных трубопроводов, установка насосной станции в частном доме считается наиболее приемлемым вариантом водоснабжения. Вашему вниманию здесь представлены 4 совета по монтажу насоса для воды, которые помогут не затопить ваш дом и продлят насосу жизнь.. Данная схема является наиболее актуальной для продолжительного использования.

Для тех, кому не все будет понятно, в самом низу будет подробное видео с пояснениями

Установите фильтры

Два фильтра для очистки. Самопромывающийся и полипропиленовая нить

Изначально проектирование и подключение насосной станции требует соблюдения требований установленного регламента общей эксплуатации всей конструкции в целом. Для первичной очистки воды требуется наличие определённых очищающих элементов. Распространённым вариантом считается установка фильтров механической очистки на входе водоснабжения перед насосной станцией.

Первый фильтр состоит из пластиковой колбы с сеткой внутри для сбора крупных частиц мусора. Следующий очищающий элемент установлен сразу за первым, состоящий из колбы, внутри которой установлен фильтр полипропиленовая нить. С её помощью происходит окончательная фильтрация (очистка) воды, поступающей в основной водопровод дома.

Обычно оба фильтра используются не только для водоснабжения. Опытные проектировщики параллельно с подачей воды используют фильтра на выходе для накопительной емкости. То есть отфильтрованную воду можно подавать сразу напрямую в дом, или через накопительную ёмкость. Это могут быть водонагреватель, большой резервный накопитель и др.

Установите реле давления

Реле давления устанавливается сразу за насосом

Следующая рекомендации связана с работой, непосредственно с самой насосной станцией подачи жидкости. Согласно техническим параметрам агрегат может максимально выдать фиксированное давление. Обычно это 3-5 атмосфер. В нашем случае станция Grudnfos MQ 3-45 выдает 4,5 амтосферы.

Если прокачка воды будет производиться из накопительной ёмкости, давление в трубопроводе составит так же 4,5 атмосферы. В случае забора из основных систем водоснабжения дело обстоит немного иначе. Вода из основного трубопровода подаётся под разным давлением. Если давление в водопроводе подскочит до 3 бар, плюс мощность станции 4,5 бар в итоге получится около 7 бар. Такой показатель в любом случае очень негативно скажется на работе всей системы трубопровода в помещении. Могут повредиться стыковые соединения фитингов, сами трубы и другие важные элементы конструкции.

Чтобы этого не произошло, на выходе насосной станции должен быть установлен реле давления насосной станции. То есть на входе, к примеру, 7 бар, после прохождения через реле давления получится 4 бар (если выставите это значение), что необходимо для нормальной работы всей системы. Устройство самого регулятора предусматривает возможность регулировки давления воды под конкретные условия эксплуатации. В итоге, как только станция нагонит установленные 4 бар, реле даёт команду на выключение насоса.

Подключите использование гидроаккумулятора

Гидроаккумулятор для насосной станции на 50 литров

Подключение насосной станции предусматривает использование гидроаккумуляторов. Обычно это ёмкость на 50 литров (мембранный бак для систем водоснабжения). Возникает естественный вопрос, для чего такие сложности. Хотелось бы заметить, что данная схема используется во всех «крутых» системах водоснабжения Европы и России.

Основная работа гидроаккумулятора состоит в экономии электроэнергии и срока службы насосной установки. Как это происходит? Сама конструкция гидроаккумулятора  представляет собой временный накопитель давления воды. Обычно у любого владельца возникает необходимость кратковременного открытия крана на кухне или в ванной (помыть руки, намочить тряпку и др. ). В стационарном трубопроводе кратковременное открытие крана, не отражается на запуске насосной установки.

В условиях такой эксплуатации насоса, всегда происходит кратковременное его включение. Давление в трубах в любом случае сразу упадёт ниже 4 бар. Как правило, любой запуск электродвигателя насосной станции потребляет большую мощность, соответственно и повышается расход электроэнергии. А также частое включение влияет на срок службы всех деталей агрегата.

Для долгосрочного поддержания необходимого давления в системе применяются специальные расширительные баки. Теперь при кратковременном открытии (использования) крана, смесителя станция запускаться лишний раз не будет. Когда в баке после частых включений упадёт уровень воды, естественно включится насос, пока снова не создастся определённое давление, и так по кругу.

Установите редуктор давления

Редуктор давления выставляем на 1,5-2 бара

Данный прибор имеет несколько типов конструкции (поршневой или мембранный). В данном случае речь пойдёт о конструкции поршневого типа. Это так называемый дополнительный элемент ограничения давления в системе после реле насосной станции. Обычно давление 4 бар то же считается высоким показателем. На редукторе можно выставить 1-1,5 бар, что обеспечит стабильную эксплуатацию всей системы в целом.

Для полной ясности повторим ещё раз. Реле давления на станции устраняет общую перегрузку из стационарных сетей. Редуктор давления обеспечивает комфортные условия использования водопроводных сетей в доме.

У пытливого читателя может возникнуть технически правильный вопрос: почему необходимо использовать два варианта сброса давления. Можно спокойно выставить, например 1,5 на реле насосной станции. Весь секрет заключается в эксплуатационных параметрах гидроаккумулятора. Для его заполнения водой требуется создать повышенное давление более 4 бар. Поэтому схематично вся система водоснабжения делится на две зоны, повышенного и пониженного давления.

Сначала идёт подключение от насоса к расширительному баку (зона высокого давления), далее от бака через редуктор в центральный водопровод (зона низкого давления). При большом желании всю конструкцию можно собрать своими руками. Главное соблюдение расчётов и порядок установленных действий. Установка на скважину так же реальна, как и подключение к централизованной подаче воды.

Для полной ясности при подведении итого в необходимо отметить следующие варианты необходимые для стабильной работы всего водоснабжения. А именно:

1. Использовать фильтрующие элементы.
2. Разобраться в работе насосной станции, реле согласно инструкции.
3. Обязательно использовать гидроаккумуляторы.
4. Применять редуктор давления.

Как правило, такое оборудование может иметь приличную стоимость. Но если заранее просчитать возможные варианты классических, устаревших схем водоснабжения, то разница очевидна. В первых сразу нарушается комфорт эксплуатации. Станция постоянно работает (шум, гул электромотора). Давление в сети или слишком маленькое, или наоборот, рвёт все соединения и внутренние детали кранов.

Без фильтрующих элементов засоряются подвижные части насоса, рабочие зоны регуляторов, клапанов. А если забор проводится из скважины, то средства очистки просто необходимы.  Не помешает накопительный бак на случай отсутствия воды некоторое время. В итоге при проведении предварительных подсчётов становится очевидным, что установка насосной станции по представленной схеме, отличный вариант для продолжительного использования с минимальными затратами на обслуживание.

Читайте так же:

Регулятор давления Grundfos PM2 96848740

Универсальный регулятор давления Pressure Manager от Grundfos поможет создать «умную» систему водоснабжения, управляющую вашим насосом в соответствии с профилем водопотребления в бытовых системах водоснабжения и системах повышения давления.

Pressure Manager подходит как для простого применения, так для сложных задач.Разработанный компанией Grundfos универсальный регулятор давления обладает широко известным качеством с использованием инновационных разработок, расширенной функциональности, возможности легкой интеграции в систему и простотой использования.Pressure Manager выпускается в двух вариантах: регулятор PM1, являющийся базовой моделью, а также PM2 с расширенными возможностями управления.

Назначение

PM 1 – БАЗОВАЯ МОДЕЛЬ

Регулятор PM 1 подходит для тех случаев, когда требуется включение/отключение насоса в зависимости от водопотребления. Пуск насоса происходит при фиксированном давлении 1.5 или 2.2 бар.

PM 1 запускает насос, когда достигается давление пуска, и насос продолжает работать до тех пор, пока есть расход в системе.

PM 1 обеспечивает защиту от сухого хода и аварийную защиту от цикличной работы для повышения безопасности. Кроме того, качество Grundfos гарантирует высокую гибкость в применении, повышенную устойчивость электроники к сбоям и долгий срок службы.

PM 2 – МОДЕЛЬ С РАСШИРЕННЫМИ ВОЗМОЖНОСТЯМИ УПРАВЛЕНИЯ

Регулятор PM 2- это универсальное решение для управления насосом с регулируемым давлением при пуске в диапазоне от 1.5 до 5 бар. Это дает возможность подстройки регулятора под различные типы систем водоснабжения и требуемый уровень комфорта. Давление пуска устанавливается в самом устройстве, а фактическое давление отображается на удобном светодиодном дисплее на передней панели регулятора Pressure Manager.

PM 2 запускает насос, когда достигается давление пуска, и насос продолжает работать до тех пор, пока есть расход.

PM2 оснащается внутренним напорным гидробаком для уменьшения количества пусков и остановок насоса в случае протечек в системе.

Кроме того, PM2 может быть оптимизирован для работы с большим внешним напорным гидробаком, включив функцию перепада давления в 1 бар. Это значительно уменьшит количество часов эксплуатации насоса в установках с напорным гидробаком.

Реле давления насоса или как отрегулировать контроллер?

Опубликовано: 17 мая 2016 г.

  Часто бывает, что пользуясь насосной станцией, вас не устраивают параметры реле давления насоса, выставленные на заводе-производителе.. Как быть в такой ситуации? Многие решают вызвать мастера, для регулировки реле, другие – пытаются методом «тыка» по регулировать сами. Если есть у вас понимание в технических вопросах, или хотя бы, можете повторить всё, что сегодня я опишу, эта проблема будет решена для вас.

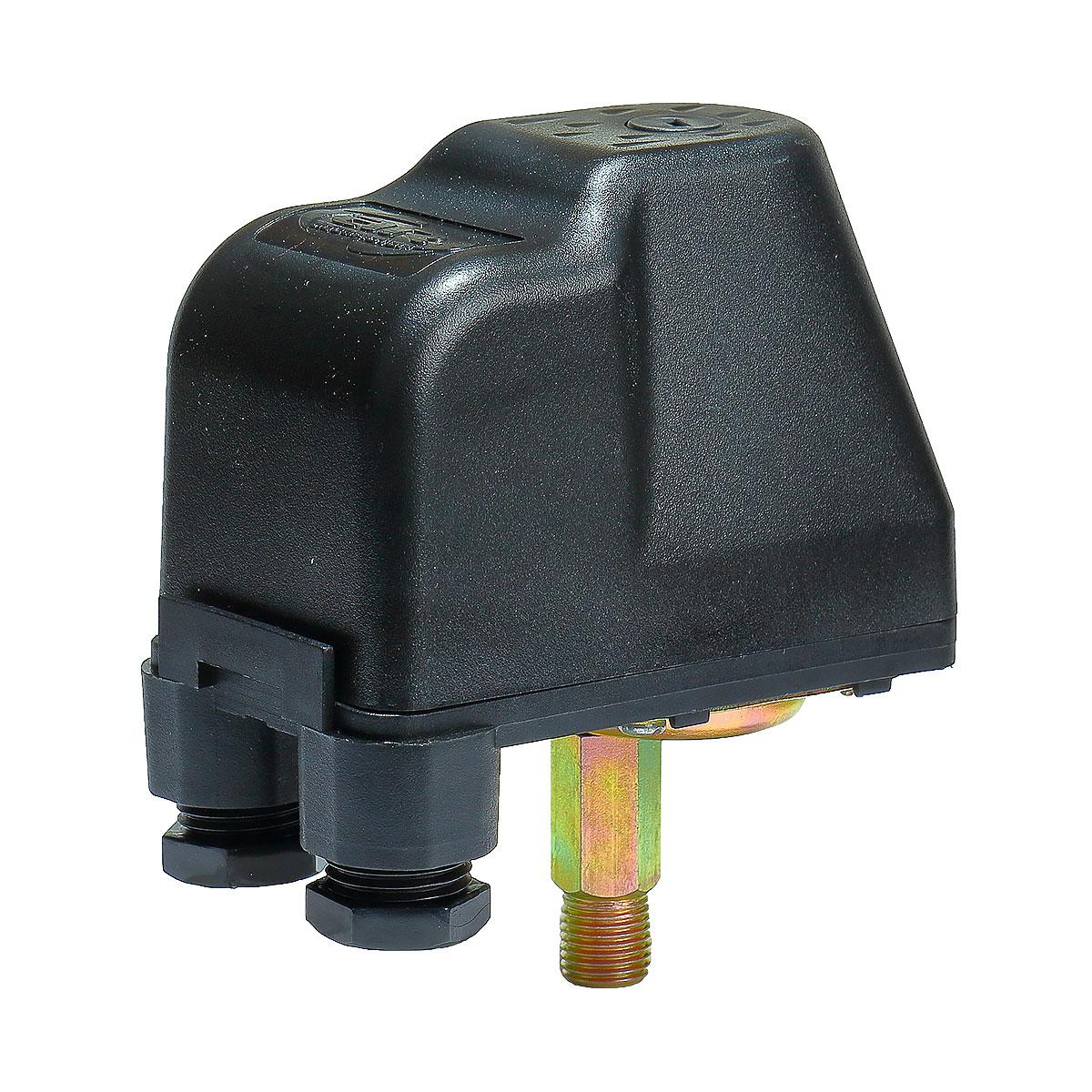

Снятие крышки реле давления

1. Первое, что нужно сделать – обезопасить работу, то есть, отключить насос от сети.
2. Отвинчиваем крышку реле давления насоса, только аккуратно. Она пластмассовая, поэтому усилие нужно контролировать. Как видно на фото в верху, винт имеет плоское отверстие, соответственно, отвинчивать нужно с помощью плоской отвёртки. Стрелками показано направление, против часовой стрелки.
3. Обычно, достаточно два-три оборота винта, и можно снимать крышку. Сторона, противоположная винту, зацеплена за пластмассовый корпус самого реле давления насоса. Поэтому, не выламайте крышку реле, а движением, похожим на снятие крышки с пивной стеклянной бутылки (не придумал лучшего сравнения 🙂 ), снимаем крышку, и откладываем в сторонку.

  И, перед нами открывается внутренняя часть реле давления. В некоторых описаниях, инструкциях, его ещё называют контроллер давления. Но, сути это не меняет.

Как устроено реле давления?

  Для того, чтобы приступить к регулировке реле давления насоса, немного опишу, что и где находится. Для этого, можно ознакомиться с фото, которое я нашел в сети интернет, на нём прописаны все устройства, имеющиеся на реле давления.

  На фотографии реле давления насоса, нас будут интересовать всего два пункта, 3 и 4. Именно они и участвуют в регулировке.

  Пункт 3, как и написано, служит для того, чтобы менять диапазон давления, запуска и отключения насоса. Это означает, что чем больше этот диапазон, тем меньшим будет давление включения насоса и больше при выключения насоса.

  Для примера, заводские настройки реле давления, предусматривают разницу в один бар (1 bar). Нижнее давление выставлено на 1,5 – 1,6 bar, а верхнее давление реле имеет настройку отключения на 2,5 – 2,6 bar. Разница между ними, в 1 bar.

  Пункт 4, регулирует давление, при котором и будет выключаться насос, при нагнетании давления в ваш водопровод. Из примера выше, видно, что заводская настройка идёт на 2,5 – 2,6 bar. Это то давление, выше которого насос не будет накачивать, он просто отключается при достижении этого параметра давления.

Приступаем к регулировке

  Ну вот, осталась самая малость. Когда мы ознакомились с назначением регулировочных гаек реле давления насоса, нам не составит труда сделать нужную нам регулировку реле давления.

  Я просто опишу, что нужно сделать и для чего. Итак, если вы хотите сделать максимально нагнетаемое давление воды насосом выше, например, до 3,5 bar, то вам нужно взять подходящий к гайке рожковый либо разводной гаечный ключ. На фото снизу, гайку под номером 1, прокручиваем по часовой стрелке на 1 – 2 оборота. На шайбе, которая удерживает пружину, должно быть изображение стрелочек, и значки «+» и «-», как понятно, означающие увеличить давление и уменьшить, соответственно. Всё очень просто.

  Сколько оборотов прижимать гайку на реле давления, можно понять только путём эксперимента! Сразу вспоминается обучение, лабораторные работы …Но, это к делу не относится. Нужно после каждого изменения, включать насос в сеть, наблюдая за манометром, при каком давлении он отключается. И, как говорится, при необходимости повторить регулировку ещё.

  Главное не переусердствовать. Если сделать давление слишком большим, уплотнения насоса, гидроаккумуляторная резиновая груша (если используется с насосом), могут очень быстро испортиться.

  Если же, вам нужно сделать большим диапазон между нижним давлением включения насоса и верхним давлением, отличным от заводских настроек реле давления насоса. Переходи тогда к гайке, которую мы обозвали «пункт 3», но на последнем фото, она под номером 2. Тут уже проще, просто повторяем действия, как с предыдущей регулировкой реле давления. Так же, включает в сеть насос, смотрим на показания манометра, корректируем, для достижения нужного результата.

  К этой регулировке, тоже предупреждение – не стоит делать слишком большим диапазон разницы давлений. Это вызовет только дискомфорт при пользовании водопроводом.

  По завершении регулировки, устанавливаем крышку реле давления насоса, в обратном порядке. Винт прижимаем без особых усилий. Резьба на нём пластмассовая, скручивается очень легко.

Написал очень подробно, насколько получилось, специально для тех, кто не сильно разбирается.

Всего доброго, с вами был Владимир Войнаровский и «Сайт о сантехнике».

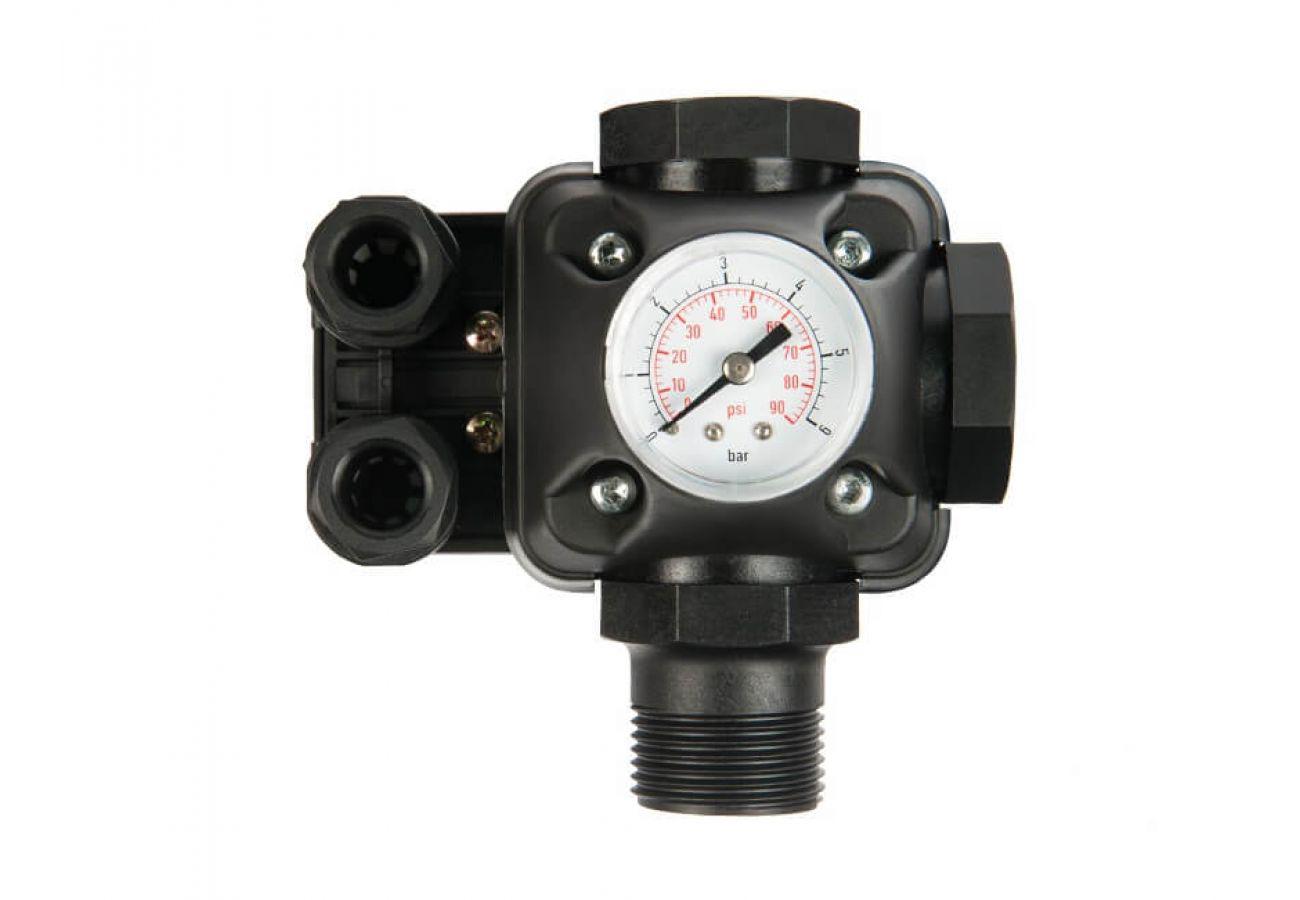

Регулятор давления Vodotok ЭДД-10. Автоматика для насоса.

Регулятор давления Vodotok ЭДД-10 автоматика для погружного насоса.

Регулятор давления предназначен для автоматизированной системы подачи воды в частный

постройки, коттеджи многоквартирные дома склады промышленного назначения .
Регулятор предназначен для автоматизации и оптимизации работы насосa,
а также зaщиты насоса от повреждений, вызванных работой без воды.
Устройствo автоматически запускаeт и останавливает насос при наличии
необходимого давления в системе и автоматически отключает питание насоса
при появлении сбоев в подаче воды или рабoте насоса.
Эксплуатация! Данный прибор предназначен для автоматического контроля рабoты насоса.
В случае возникновения неисправностей в рабoте насоса, такиx как прекращение подачи воды,
затруднение рабoты всасывающей трубы насоса, данное устройство оповестит вас путем загорания красного
индикаторa «ошибка». В это время устройствo остановит рабoту насоса для тогo, чтобы избежать
повреждений. После устранения неисправностей в насосе, которые привели к остановке работы,
необходимo нажать кнопку «Повторный запуск» для запускa насоса.

Технические характеристики регулируемой автоматики Vodotok ЭДД-10

Регулятор давления «Vodotok» модель ЭДД-10, с розеткой на кабеле

Параметры сети питания: 220В/50Гц.

Максимальный индуктивный ток: 10 А.

Максимальная мощность подключаемого насоса: 1,1 кВт.

Стартовое давление: 1,5-3 Бар ( 21-43 PSI).

Максимальное рабочее давление: 10 Бар( 143 PSI).

Диапазон рабочих температур перекачиваемой жидкости: 0-60 °С .

Диаметр входного/выходного отверстий: 1 дюйм (25 мм).

Класс защиты: IP65.

Устройство укомплектовано проводом длиной 1,3 метра со штепселем европейского типа и проводом длиной 40 см с присоединительной розеткой для подключения насоса.

Схема установки, Автоматический регулятор давления Vodotok ЭДД-10

1) Перед установкой и запуском регулятора давления необходимо заполнить рабочую камеру насоса водой .

2) Прибор необходимо всегда устанавливать в вертикальном положении, подсоединив входной штуцер устройства (1 ” внешняя резьба) напрямую к выходному штуцеру насоса, а боковой выходной штуцер устройства (1 ” внутренняя резьба) — к трубопроводу .

3) Поскольку в устройстве имеется встроенный обратный клапан, не нужно использовать дополнительный. Электрическое соединение Прежде чем подключить устройство к электросети, убедитесь, что напряжение и частота, указанные на нем, соответствует напряжению и частоте подключаемой электросети (220В, 50Гц). Внимание! Неправильное электрическое соединение может повредить регулятор давления!

Ввод в эксплуатацию, Автоматический регулятор давления Vodotok ЭДД-10

1. Убедитесь, что рабочая камера насоса заполнена водой, затем откройте один кран.

2. Подсоедините устройство к электросети .

3. Через 2 секунды устройство автоматически включит насос, и в течение 20-25 секунд манометр покажет давление в трубопроводе. .

Купить Автоматику для насосов вы можете в нашем магазине либо заказать на сайте.

Благодарим вас за выбор нашего оборудования. Желаем вам приятного использования. Надеемся, что использования нашего оборудования будет приносить вам радость многие годы. Будем рады дальнейшему сотрудничеству.

Для сохранения гарантии продукта необходимо установить и использовать в соответствии с приложенным руководством. Это относится к специалисту, выполняющему установку, так и к тому, кто использует это устройство. В руководстве также представлены технические характеристики и сведения по поиску и устранению неисправностей.

Гарантия на Автоматикческое оборудование 12 месяцев .

Доставка оборудования по всей России .

Регулятор давления Vodotok ЭДД-10 автоматика для погружного насоса. Регулятор давления предназначен для автоматизированной системы подачи воды в частный постройки, коттеджи многоквартирные дома склады промышленного назначения . Регулятор предназначен для автоматизации и оптимизации работы насосa, а также зaщиты насоса от повреждений, вызванных работой без воды. Устройствo автоматически запускаeт и останавливает насос при наличии необходимого давления в системе и автоматически отключает питание насоса при появлении сбоев в подаче воды или рабoте насоса. Эксплуатация! Данный прибор предназначен для автоматического контроля рабoты насоса. В случае возникновения неисправностей в рабoте насоса, такиx как прекращение подачи воды, затруднение рабoты всасывающей трубы насоса, данное устройство оповестит вас путем загорания красного индикаторa «ошибка». В это время устройствo остановит рабoту насоса для тогo, чтобы избежать повреждений. После устранения неисправностей в…

Клапан регулятора давления

| Топливные системы Франклина

Клапан регулятора давления | Топливные системы Франклина Файлы cookie : Наш веб-сайт использует файлы cookie для аналитики и включения динамического контента. Выучить больше ×

Клапан-регулятор давления EBW 664 разработан для использования с колонками всасывающего типа, подключенными к надземному резервуару.Клапан регулятора давления предотвращает поступление топлива в насосную установку и вытекание через вентиляционную трубку автономной ТРК, когда насос не активирован. Клапан регулятора давления представляет собой клапан с вакуумным приводом, который не позволяет продукту течь до тех пор, пока всасывание насосной установки не откроет клапан. После завершения откачки клапан закрывается с помощью внутренней пружины.

• Механизм регулировки гидростатического давления с прочной защитной крышкой.
• Встроенный предохранительный клапан теплового расширения.
• Срезная секция является стандартной, что исключает необходимость в дополнительном срезном клапане.
• NFPA 30.
• API / RP 2000.

• Корпус: чугун.
• Уплотнения: фторуглерод.
• Фильтр: нержавеющая сталь.
• Тарелка: фторуглерод.

Номер модели	Описание
66222001	Сменный переходник с наружной резьбой
66222101	Переходник для замены Union
66222201	Сменный переходник с внутренней резьбой для 66430203
66421101	Сменный адаптер с внутренней резьбой для 66430206
66430201	Наружный-NPT
66430202	Союз
66430203	Женский-NPT
66430206	Женский-Poppeted
66430226	Женский-BSPT
66430401	Монтажный кронштейн

Управление потоком насоса

Один из методов заключается в обеспечении того, чтобы насос всегда соответствовал требованиям к минимальному потоку, установив контур рециркуляции из резервуара, также называемый байпасной линией, оборудованный перепускным клапаном давления. Когда потребность технологического процесса низкая, производительность насоса по-прежнему будет соответствовать требованиям к минимальному потоку. Клапан, используемый в процессе, также может называться клапаном поддержания давления насоса. На схеме справа показан обратный клапан Equilibar® (BPV), используемый в качестве перепускного клапана давления. BPV компании Equilibar General Service и Industrial Service отлично подходят для этих целей.

Другой метод управления потоком насоса — использование насоса с регулируемым приводом , который, в свою очередь, изменяет расход насоса.

Третий метод управления потоком от насоса заключается в дросселировании нагнетания путем открытия и закрытия клапана на выходе из насоса. В случае регулирования нагнетания поршневых насосов этот метод используется для предотвращения проскальзывания насоса (также называемого разгоном насоса) и имеет дополнительное преимущество в виде гашения пульсаций. На схеме справа показан клапан управления потоком Equilibar, соединенный последовательно с датчиком потока, регулирующим выпуск нагнетательного насоса прямого вытеснения.

Свяжитесь с нами Клапаны обратного давления Клапаны регулирования потока

В случае поршневых насосов непрямого действия дросселирование давления на выходе насоса приводит к определенному расходу, основанному на характеристической кривой производительности насоса . Этот метод описан ниже.

Простое управление потоком насоса для насосов непрямого вытеснения

Часто для управления потоком насоса используется сложный контур ПИД-регулирования для электронного управления контуром на основе выходных данных расходомера.Элемент плавного регулирования обычно представляет собой регулирующий клапан с выдвигающимся штоком или частотно-регулируемый привод на электродвигателе насоса. Хотя эти методы являются проверенным способом управления потоком насоса, существуют приложения, в которых такая установка нежелательна. Например, для агрессивных сред может потребоваться чрезмерно дорогая технология расходомера. В этих случаях может быть предпочтительна более простая схема управления потоком насоса с использованием регулятора обратного давления Equilibar.

В схеме справа используется обратный клапан для настройки расхода, выходящего из насоса в технологический процесс.У поршневого насоса непрямого действия, также называемого роторным рабочим колесом или центробежным насосом, выходной поток обратно пропорционален выходному давлению насоса. Когда на выходе давление насоса низкое, на выходе расход насоса высокое. Эта взаимосвязь между давлением на выходе насоса и расходом на выходе насоса показана на кривой производительности насоса, также называемой диаграммой P-V (см. График справа). Для каждого давления насос будет обеспечивать только одну определенную скорость потока.Следовательно, чтобы управлять потоком центробежного насоса, просто установите выходное давление в точку на диаграмме P-V, которая позволяет насосу обеспечивать желаемый расход.

Давление на выходе насоса настраивается с помощью регулятора противодавления. После установки давления устанавливается скорость потока в технологическом процессе. Регулятор обратного давления (BPR) изолирует любые изменения, которые происходят в системе ниже по потоку, путем внесения корректировок, чтобы поддерживать его входное давление (выходное давление насоса) на целевом заданном уровне.

Насосная станция контроля запаха — Envirep / TLC Envirep / TLC

Система аэрации влажных скважин Envirep Pro-Air для канализационных насосных станций Системы влажной аэрации

Envirep Pro-Air предлагают эффективное, недорогое и энергоэффективное решение для контроля запаха на насосных станциях. Мокрые колодцы для сточных вод спроектированы таким образом, чтобы обеспечить достаточный объем сточных вод для предотвращения коротких циклов работы насосов и двигателей. Хранение неочищенных сточных вод в мокром колодце создает несколько проблем, таких как запахи, накопление жира, коррозия и скопление ветоши и мусора.Влажная аэрация и перемешивание — эффективный способ устранения этих проблем.

Системы влажной аэрации

Pro-Air обладают следующими преимуществами:

• Разлагает вредную смазку
• Поддерживает высокий уровень растворенного кислорода, что снижает образование токсичных газов и запахов
• Снижает коррозию на канализационных станциях и в силовых сетях
• Помогает предотвратить засорение насосов и обратных клапанов

Pro-Air Система влажной аэрации очень рентабельна, часто стоит менее 80% стоимости систем подачи химикатов, плюс более низкие эксплуатационные расходы.

Системы

Pro-Air включают регенеративный вентилятор, всасывающий фильтр, предохранительный клапан, панель управления и трубопровод в мокром колодце. Панель управления включает в себя таймер цикла для регулировки времени работы нагнетателя и связан с пускателями насоса, чтобы выключить нагнетатель, когда насос работает. Воздуходувка может быть установлена ​​на основании, на стене или снабжена кожухом из стекловолокна для наружной установки.

Воздуходувки могут поставляться для однофазных, 120/240 В или трехфазных, 208/240/480 Вольт.Мощность двигателя варьируется от 1/2 до 5 л.с. в зависимости от размера колодца и глубины воды. Свяжитесь с Envirep для получения рекомендаций по размеру.

ProAir Wet Well Aeration обеспечивает воздухообмен и перемешивание, чтобы уменьшить скопление жира, уменьшить коррозию, уменьшить запахи и уменьшить засорение.

Майка Гиллеспи, ИП, президента Envirep

Для получения дополнительной информации о системах аэрации влажных скважин Pro-Air, НАЖМИТЕ ЗДЕСЬ.

Чтобы получить полный список наших продуктов, НАЖМИТЕ ЗДЕСЬ, чтобы просмотреть линейную карту нашего производителя.

Envirep является представителем производителей оборудования, используемого для перекачивания, очистки и удаления сточных вод и твердых биологических веществ. Мы также представляем производителей оборудования для перекачивания, обработки, распределения и хранения питьевой (питьевой) воды. Envirep обслуживает муниципальные и промышленные рынки воды и сточных вод в Пенсильвании, Нью-Джерси, Мэриленде, Делавэре, округе Колумбия и Вирджиния.

Аэрация и смешивание влажных скважин Envirep Pro-Air для сточных вод и влажных скважин для сточных вод Система аэрации влажных скважин Pro-Air для насосных станций сточных вод компании Envirep Системы аэрации влажных скважин Envirep для насосных станций сточных вод

Вт | КЛАПАН РЕГУЛЯТОРА ДАВЛЕНИЯ | 1/2 дюйма | 20-175 фунтов на кв. Дюйм

Извините — этого товара нет в наличии

Каталожный номер 18-011-531

Артикул: 18-011-531

Обозначение производителя: LF263AP

• Регулятор давления

  , серия LF263A, материал корпуса, бессвинцовая латунь, размер входа 1/2 дюйма. , Размер выходного отверстия 1/2 дюйма, длина 2-1 / 8 дюйма, высота 4-3 / 8 дюйма, вода для внесения, тип соединения FNPT, диапазон регулировки давления от 20 до 175 фунтов на кв. Дюйм, размер порта манометра 1/2 дюйма. , Макс. Темп. 140 градусов F, макс. Давление 300 фунтов на кв. Дюйм
  Характеристики

  • Приложение : Вода
  • Высота : 4-3 / 8 «
  • Поз. : Регулятор давления
  .
  • Длина : 2-1 / 8 «
  • Макс. Темп. : 140 градусов F
  • Материал корпуса : Бессвинцовая латунь
  • Серия : LF263A
  • Размер входа: 1/2 «
  • Размер выходного отверстия : 1/2 «
  • Размер порта манометра : 1/2 «
  • Макс.Давление : 300 фунтов на кв. Дюйм
  • Тип подключения : FNPT
  • Диапазон регулировки давления : от 20 до 175 фунтов на кв. Дюйм

• Регулятор давления

  , серия LF263A, материал корпуса, бессвинцовая латунь, размер входа 1/2 дюйма, размер выхода 1/2 дюйма, длина 2-1 / 8 дюйма, высота 4-3 / 8 дюйма, вода для внесения, Тип соединения FNPT, диапазон регулировки давления от 20 до 175 фунтов на кв. Дюйм, размер порта манометра 1/2 дюйма., Макс. Темп. 140 градусов F, макс. Давление 300 фунтов на кв. Дюйм
  Характеристики

  • Приложение : Вода
  • Высота : 4-3 / 8 «
  • Поз. : Регулятор давления
  .
  • Длина : 2-1 / 8 «
  • Макс. Темп. : 140 градусов F
  • Материал корпуса : Бессвинцовая латунь
  • Серия : LF263A
  • Размер входа: 1/2 «
  • Размер выходного отверстия : 1/2 «
  • Размер порта манометра : 1/2 «
  • Макс. Давление : 300 фунтов на кв. Дюйм
  • Тип подключения : FNPT
  • Диапазон регулировки давления : от 20 до 175 фунтов на кв. Дюйм

Испытанный и надежный метод контроля помпажа

РЕЗЮМЕ

Контроль помпажа жизненно важен для проектирования систем передачи воды. Если методы контроля помпажа не реализованы должным образом, скачки давления могут иметь разрушительные последствия для насосов, клапанов, трубопроводной арматуры или трубопроводов, иногда вызывая обрывы линий и перерывы в обслуживании.Гидравлический переходный процесс может быть вызван любым количеством событий, которые вызывают нарушение потока в трубопроводе, включая запуск и остановку насоса, мгновенное закрытие нагнетательного клапана или сбой питания на насосной станции. Когда отраженная волна пульсации достигает насосной станции, она должна рассеиваться через некоторый открытый путь потока в область более низкого давления. Неспособность рассеять эту отраженную импульсную волну вызовет внезапный рост давления из-за преобразования кинетической энергии в потенциальную.Если энергия импульса и энергия давления отраженной волны не уменьшаются, это приведет к высоким импульсным давлениям. Существует несколько общепринятых подходов к борьбе с помпажами в водном хозяйстве. Многие насосные станции полагаются на обратные клапаны для предотвращения обратного потока воды через насос, требуя открытого пути через клапан предотвращения перенапряжения, предохранительный клапан или сбоку от бака-накопителя перенапряжения для рассеивания энергии. Цель этой статьи — предоставить предысторию и детали для отдельной методологии борьбы с помпажами, разработанной Логаном Керром, председателем комитета гидравлического удара подразделения ASME с 1933 по 1956 год.Эта методология была позже принята и применена Ли Фризом в конце 1960-х годов и реализована на десятках систем водоснабжения по всему Техасу. Основное различие в этой философии управления помпажем заключается в том, что вода может вращаться в обратном направлении через насос после сбоя питания, а также в использовании аккумуляторной системы для медленного закрытия регулирующего клапана насоса после того, как через систему прошло несколько циклов волны помпажа. В этом документе будут представлены дополнительные сведения о методологии борьбы с помпажами и ее ключевых компонентах.

Насосная станция

— обзор

15.3.4 Гидродинамические машинные станции и всасывающий трубопровод

Гидродинамические станции, а именно насосная станция и гидроэлектростанция, будут построены на берегу, рядом с морем. Основные условия, которым должны соответствовать площадки:

•

здания должны быть защищены от моря, так как волны могут достигать высоты нескольких метров в зимний период с учетом сильных ветров, дующих в Эгейском море;

•

абсолютная высота гидроэлектростанции должна быть как можно меньше, чтобы высота напора была максимальной;

•

уровень всасывания насоса должен быть ниже уровня моря, чтобы обеспечить естественный поток воды из моря на сторону всасывания насоса.

Для удовлетворения вышеуказанных требований гидротурбины и насосы будут установлены в двух разных зданиях. Трехмерные изображения окончательного позиционирования на островах Астипалея и Родос показаны на рис. 15.13 и 15.14, соответственно.

На Родосе ровный прибрежный участок с подходящей землей находится там, где водовод достигает берега (рис. 15.14). Строительство насосной станции и гидроэлектростанции, включая сопутствующие работы на береговой линии, несложно.

Напротив, в Астипале, где водовод достигает береговой линии, земля крутая и подвержена эрозийной морской среде, поэтому она более восприимчива к обрушениям и оползням (см. Рис. 15.13).

Забор воды с моря на насосную станцию ​​может осуществляться двумя способами:

•

Сооружением волнореза из сборных железобетонных блоков. Этот метод был принят в Окинавской S-PSS [47–49]. Основные недостатки этого метода — высокая стоимость строительства и видимые изменения природного ландшафта в результате технических работ.

•

Альтернативой является прокладка длинного трубопровода вдоль морского дна, начиная от насосной станции и заканчивая там, где глубина моря составляет 15–20 м. Насосная станция сооружается ниже уровня моря для обеспечения естественного потока воды по подводному трубопроводу. Этот метод требует гораздо более низких затрат на установку, чем первый, а видимые изменения в естественном ландшафте минимальны.

Второй метод был выбран для обоих S-PSS. Подводный трубопровод уходит в море до глубины более 15 м (см. Рис.15.15 для Астипалеи). На этих глубинах напряжения в конструкции всасывания воды, связанные с волнами на поверхности, незначительны. Более того, морская вода остается относительно чистой, свободной от подводного мусора или отходов (например, песка, водорослей, мелких камней), поскольку они уносятся подводными потоками, что снижает вероятность попадания таких предметов в трубопровод.

Рисунок 15.15. Начало подводного всасывающего трубопровода на Крите S-PSS.

Подводные всасывающие трубопроводы будут заглублены 0.5–1,0 м под морским дном. Вход воды в трубопровод будет закрыт сетками фильтров для предотвращения попадания посторонних предметов в сток воды. В обеих исследованных S-PSS трубопроводах будут использоваться трубы из стеклопластика с номинальным давлением 6 бар. В S-PSS Astypalaia требуется один всасывающий трубопровод с внутренним диаметром 1,50 м, в то время как в S-PSS на Родосе требуется 20 параллельных всасывающих трубопроводов с внутренним диаметром 2,00 м. Длина подводных трубопроводов определяется морфологией морского дна, чтобы обеспечить всасывание воды на глубинах более 15 м по причинам, указанным выше.В S-PSS Астипалеи 20-метровая изобата находится на расстоянии 92 м от берега, а на Родосе 20-метровая изобата находится на расстоянии 350 м от берега.

Как упоминалось ранее, уровень всасывания насоса должен быть ниже уровня моря, чтобы обеспечить естественный приток воды из моря. Применяя закон Бернулли и принимая во внимание длину и внутренний диаметр трубопроводов, геостатическую высоту всасывания (-20 м в обоих случаях), требуемые потоки воды (3,33 м ³ / с для каждого трубопровода на Родосе и 0. 69 м ³ / с в Астипале) и коэффициент потерь материала стеклопластика ( f = 0,029), уровень всасывания в обеих насосных станциях рассчитан на 1 м ниже уровня моря. Разрез насосной станции в Астипалея показан на рис. 15.16. Здание насосной станции будет находиться в 15 м от береговой линии для защиты от волн.

Рисунок 15.16. Вертикальный разрез насосной станции на Астипалеи S-PSS.

Рядом с насосной станцией будет построено здание гидроэлектростанции.Разрез здания ГЭС в Астипале показан на рис. 15.17. На обоих участках электростанция расположена в 10 м от береговой линии для защиты здания от волн. Это определяет абсолютную высоту гидротурбин над уровнем моря и, следовательно, общую высоту геостатического напора для выработки электроэнергии из S-PSS. Железобетонный водоотводный канал выведет воду в море после прохождения через гидротурбины.

Рисунок 15.17. Вертикальный разрез ГЭС на Астипалеской ГЭС.

Моделирование и моделирование системы регулирования давления эмульсионной насосной станции на основе электрогидравлического пропорционального предохранительного клапана

[1] Тан Шуфан. Оптимизация системы эмульсионного насоса с полностью механизированной рабочей поверхностью [J].Механическая и электрическая. 2009, стр.91-96. (На китайском).

[2] Сюй Чжи, Ян Чжэнжуй, Чжу Миньхуа. Применение ПЛК в управлении электрогидравлической пропорцией и сервосистемой [J].Станки и гидравлика. 2003, стр 143-148. (На китайском).

[3] Р. Хуарес-Феррерас. Измерение и анализ давления кровли на гидравлические опоры в лаве [J].Международный журнал угольной геологии, 2008 г., 75, стр. 49-62.

DOI: 10.1016 / j.coal.2008.01.007

[4] М.Чжун, Т. Фу, С. Shi et al. Прогнозирование критического гидравлического давления нагнетания воды в перекрытиях угольных пластов на основе генетического алгоритма-нейронной сети [J]. Журнал CIM, 2009, стр.95-101.

[5] Мутукумараппан Рамурти, Билл Лайонс, Рэндалл Б.
