| Терморегулятор, термореле, регулятор температуры, температурное реле Эти названия приборов по сути представляют собой один тип изделий предназначенных для контроля за температурой объекта. У разных производителей и в разных источниках они могут иметь разное название, но имеют одно и тоже назначение и порой примерно одинаковый перечень технических характеристик. Основные технические параметры терморегуляторов, регуляторов температуры (далее по тексту будет применяться разные названия температурных реле, подразумевая одинаковый смысл предназначения): — Диапазон контролируемых температур. — Погрешность установки, °С. — Гистерезис, °С. — Тип температурного датчика: цифровой или аналоговый. — Погрешность от изменения температуры на 1°С, %. — Напряжения питания, В. — Потребляемая мощность, Вт

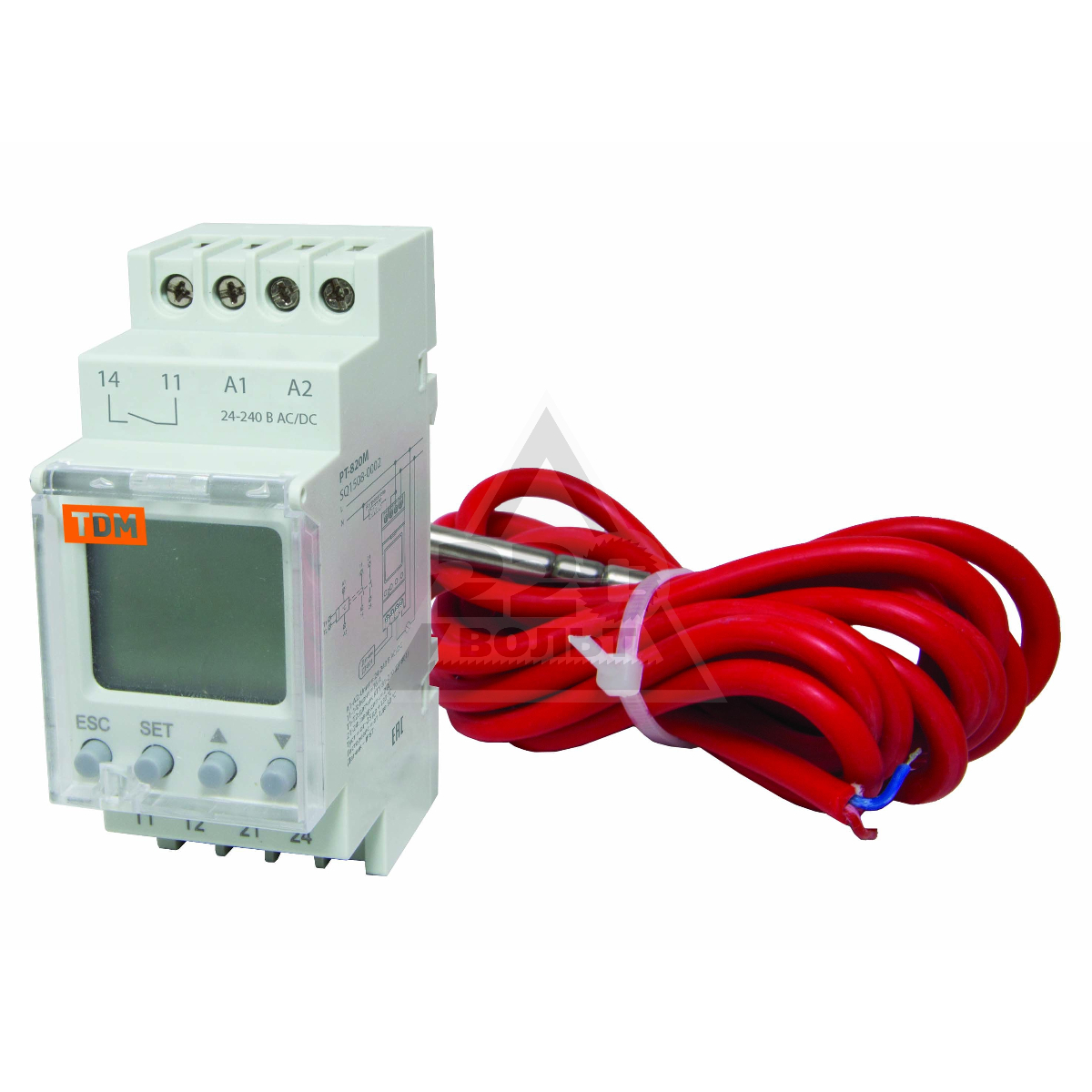

| ||
| Терморегулятор ТР-М01 | Терморегулятор ТР-М01 для контроля и поддержания температуры. | |
| Температурное реле ТР-1Е | Температурное реле, диапазон контролируемой температуры 0…120°С, для применения в устройствах температурного контроля не агрессивной среды и коммутации электрических цепей постоянного и переменного тока. | |
| Температурное реле ТР-37М | Термореле ТР-37М применяется для осуществления температурного контроля неагрессивной среды и коммутации электрических цепей постоянного и переменного тока, работает в режиме нагрева и охлаждения. Диапазон контролируемых температур от -40 до + 119°С | |
| Elko EP. Терморегуляторы. Двойной терморегулятор. Cерия TER-3, TER-4, TER-9 | Мультифункциональный терморегулятор, цифровой термостат:6 режимов работы,-40. . +110°C, встроенный таймер. Два термостата в одном, два температурных входа, два выхода. | |
| Терморегулятор, датчики температуры | Регулятор температуры для контроля и поддержания заданного температурного режима путем включения и отключения нагревательной или охлаждающей установки по сигналам выносного датчика температуры. Применяемый датчик на базе м/сх DS18B20. | |
| Накладной терморегулятор RTC70 | Терморегулятор RTC-70 с выносным датчиком для контроля и поддержания заданной температуры пола. | |
| Представленные термостаты с одним входом и одним выходом, кроме терморегуляторов Елко. Терморегулятор для отрицательных температур с возможностью включения/отключения нагрузки при выбранных значениях, к таким больше подходят ТР-М01, ТР-37М, серия TER.
Для дома порой нужен терморегулятор который измерял бы температуру в погребе, в помещении и тот кто желает попробовать свои силы в изготовлении несложного терморегулятора с базе микроконтроллера предлагается несколько вариантов решений, в основе построения использованием распространенный цифровой датчик температуры DS18b20 Dallas Semiconductor микроконтроллер серии PIC от Microchip. | ||
Регулятор для теплых полов | Термостат для теплого пола
Теплый пол является обычным нагревательным элементом, его особенность состоит в его размещении. Как и любой нагревательный прибор, который должен поддерживать определенную температуру воздуха или какой-то поверхности, теплый пол имеет регулятор температуры. Его называют термостат или терморегулятор.Термостат предназначен для управления температурой теплого пола, чтобы она не отклонялось от заданного значения температуры. Обычно все подобные термостаты для теплых полов комплектуются совместно с самими теплыми полами. Но есть и универсальные термостаты, которые могут управлять любыми теплыми полами. Причем последние могут быть любого принципа действия и, в частности, могут быть подключены для обогрева инфракрасного теплого пола.
Так, например, компания Nobo выпускает универсальные термостат для управления теплыми полами любого бренда и для системы любого принципа действия, причем управление возможно даже удаленно, через Интернет.
Какие разновидности термостатов существуют на рынке управления электрическими теплыми полами?
Самый простой и бюджетный вариант терморегулятора — это термостат с механической регулировкой температуры. Обычно в качестве регулятора используется колесико, вращая которое можно выставить нужную температуру теплого пола. Единственным недостатком такого регулятора может считаться неточное выставление значения температуры, так как шкала не имеет точной и мелкой градуировки установки числового значения температуры.В качестве управляющего элемента может служить не только колесико, но и бегунок. Положительные и отрицательные моменты такие же, как и у термостата с колесиком.
Более дорогой терморегулятор с электронным управление и выставлением температуры на цифровом табло на самом термостате — намного удобнее, чем предыдущий регулятор.
Температура, которая должна поддерживаться данным термостатом выставляется с помощью кнопок и высвечивается на световом или жидкокристаллическом дисплее.
Последние разработки в области управления теплыми полями касаются программируемых термостатов для электрического, водяного или другого всевозможного типа нагрева теплых полов. Такие регуляторы могут комплектоваться с самим теплым полом или продаваться отдельно, они вполне могут называться универсальными.
Подобные термостаты обычно также имеют цифровое регулирование и дисплей. Функционал таких терморегуляторов может быть минимальным, так, например,: с таймером включения/выключения, или с расширенными возможностями, которые имеют возможность программировать различные числовые значения температур, в течение дня, по дням недели, по времени.
Компания Nobo выпускает именно такие терморегуляторы. Причем такой регулятор может работать как обычный термостат в ручном режиме управления, так и в режиме управления через смартфон, планшет или в режиме удаленного управления через Интернет.
Причем функциональные возможности термостата не меняются в зависимости от способа управления.
Независимо от вида термостата он устанавливается на стене на уровне локтя опущенной руки, это от 80 до 100 см от пола. Чаще терморегулятор встраивается в стену в стандартную электрическую подразетницу. Реже регуляторы бывают накладные, они удобнее и не требуется делать отдельное отверстие в стене для его крепления.
Как происходит процесс регулирования и поддержание температуры теплого пола?
Теплый пол монтируется и укладывается согласно его инструкции, и, в зависимости от производителя, может отличаться друг от друга. Однако управление температурой производится у всех термостатов одинаково. Термостат обязательно комплектуется выносным датчиком температуры. Каждый такой наружный датчик имеет свои характеристики, в частности — сопротивление. Подключение датчика с другим сопротивлением исключается, так как данные замера температуры будет неправильные. В процессе нагрева теплого пола датчик производит замер температуры и передает этот сигнал на термостат.
Регулятор фиксирует эту температуру, сравнивает ее значение с выставленным заданным значением на термостате и отключает или включает нагрев теплого пола. Термостат работает как обычное реле, которое замыкает или размыкает подачу электрического тока на теплый пол. Терморегулятор Nobo NTB 2R тоже имеет в комплекте свой датчик температуры с сопротивлением 22 кОм. Имеется возможность подключение датчика с другими сопротивлениями, для этого в настройках можно найти варианты сопротивлений (10, 12, 15 кОм) и выбрать необходимое сопротивление подключенного датчика. Наружный температурный датчик одним концом подсоединяется к термостату, а другой конец крепится в точке замера температуры в теплом полу (согласно прилагаемой инструкции). Для того чтобы была возможность заменить или отремонтировать датчик, он предварительно помещается в гофру и уже в гофре прокладывается в штробе в стене и в полу.
Иногда датчик заливают в полу без гофры, но при этом уже невозможно его вытащить. Есть ложное мнение, что в таком случае датчик точнее замеряет температуру пола.
Как и у некоторых термостатов, терморегулятор Nobo NTB 2R имеет свой второй пола. В некоторых случаях регулировку нагрева пола удобно осуществлять по температуре воздуха в помещении. Такой способ используется, когда теплый пол является основным способом отопления. В настройках термостата можно принудительно задать регулирование температуры пола по выносному или встроенному датчику.
Если теплый пол устанавливается под ламинатом или другими покрытиями, которые боятся большой температуры нагрева, возможна настройка работы термостата одновременно по двум датчикам. В этом случае максимальная температура теплого пола не может превышать 27 С.
У терморегулятора Nobo NTB 2R есть еще одна функция, которая практически не встречается у других подобных регуляторов. Термостат может работать вообще без датчиков температуры. В настройках их можно отключить и включить процентное соотношение включено/выключено работы теплого пола. Есть общий период программирования работы – 20 минут.
Эти 20 минут можно разбить на периоды включения работы нагрева и период выключения нагрева. Например: выставляем в настройках 30%. Это значит в течение каждых 20 минут, 6 минут (это 30% от 20 минут) термостат будет подавать электричество и нагревать пол, а 14 минут (это 70% от 20 минут) отключать подачу электричества на теплый пол и, соответственно, нагрева не будет. Так будет повторяться каждые 20 минут.
У термостата Nobo NTB 2R есть еще одна положительная особенность. Его можно использовать как центральный пульт управления для подключения не только теплого пола, но и любых электрических приборов. Для этого к разъему 220 В, куда подключается теплый пол, подключается один или несколько электрических приборов. Важно не превысить общую подключаемую мощность нагрузки.
Как выбрать терморегулятор и какие ошибки могут быть?
- Немаловажную роль играет безопасность работы термостата и, соответственно, теплого пола. Некачественное оборудование может привести к замыканию или возгоранию.
Поэтому термостаты должны быть надежным. Здесь следует порекомендовать термостат Nobo NTB 2R изготовленной норвежской компанией Nobo, которая существует уже более 100 лет и все производство и комплектующие только европейского исполнения – норвежские и шведские - Самая частая ошибка — когда температурный датчик навсегда замуровывают в пол, и если что-то выходит из строя, то менять приходится чуть ли не всю систему управления. Поэтому лучше сделать датчик с возможностью замены.
- К выбору терморегулятора стоит подходить изначально с сознанием того, что хотите получить от его работы и захотите ли усовершенствовать управление процессом нагрева? Если есть желание управлять дистанционно, то следует остановиться на регуляторе Nobo NTB 2R. Причем изначально можно управлять термостатом в ручном режиме, а далее можно без особых проблем усовершенствовать и включить удаленное управление через Интернет.
- Следует обратить внимание — на какую мощность рассчитан данный термостат? Обычно это 16 А. Если вспомнить формулу:
Поэтому термостаты должны быть надежным. Здесь следует порекомендовать термостат Nobo NTB 2R изготовленной норвежской компанией Nobo, которая существует уже более 100 лет и все производство и комплектующие только европейского исполнения – норвежские и шведские
Если вспомнить формулу:Р=U*I, Вт
где: Р – мощность подключаемой нагрузки, Вт. В нашем случае мощность теплого пола;
U – напряжение сети, В. В России это 220 В.
I – сила тока в сети в зависимости от подключаемой нагрузки, А. В нашем случае это 16 А.
тогда
Р=U*I=220*16=3520 Вт.
Из этого следует понимать, что больше чем 3500 Вт подключать нельзя, это может привести к пожару или поломке терморегулятора. Поэтому если мощность подключаемого теплого пола больше 3500 Вт, то следует разделить на несколько элементов, не превышающих каждый 3500 Вт и каждый нагревательный элемент подключить через свой термостат. Второй вариант подключения мощности больше 3500 Вт – через промежуточное реле. В этом случае лучше обратиться к специалистам, сертифицированным в этой области. Регуляторе Nobo NTB 2R рассчитан именно на подключение нагрузки в 16А.
Регуляторы температуры прямого действия · Конструкция 43 Регуляторы тип 43-5 и тип 43-7 · Тип 43-6
%PDF-1.
6
%
214 0 obj
>
endobj
209 0 obj
>
endobj
212 0 obj
>stream
Acrobat Distiller 6.0.1 (Windows)Mounting and Operating Instructions, e21720ru, self-operated regulator, self-contained regulator, self-actuated regulator, self-regulating regulator, final control element, control engineering, control technology, SAMSONPScript5.dll Version 5.22017-08-22T14:59:10+02:002004-04-27T15:19:44+02:002017-08-22T14:59:10+02:00uuid:26b51a79-c16a-4738-9319-e00f10cf8975uuid:2fc91cda-2d3a-437d-af06-e81e93d21f3capplication/pdf
Терморегулятор для обогрева кровли РТ-330 с датчиком t
РT-330 — терморегулятор с датчиком температуры TST для управления простыми антиобледенительными системами кровли и открытых площадей
Особенности и преимущества
- Работа системы в диапазоне температур +5°С … –15°С
- Регулируемая настройка нижней границы температуры поддержания в диапазоне –15°С … 0°C
- Индикация состояния нагрева и наличия питания
- Напряжение питания ~220 В 50 Гц
- Управление резистивной нагрузкой до 16 А (~220 В) через собственные контакты реле
- Экономия электроэнергии до 30%
- Подключение проводов через клеммные контакты под винт
Регулятор температуры электронный РТ-330 входит в состав систем электро-обогрева дорожек, ступенек, пандусов для предотвращения образования на них наледи, а также для систем обогрева кровли для предотвращения закупорки льдом элементов водосточной системы и обеспечения канала для стока талой воды.
Регулятор постоянно контролирует температуру наружного воздуха при помощи внешнего датчика температуры. При попадании текущего значения температуры в установленный температурный диапазон, регулятор коммутирует встроенное реле (16 А, 250 В). При выходе температуры из установленного температурного диапазона, контакты реле размыкаются. Плюсовая граница температурного диапазона устанавливается при изготовлении на +5°С и регулировке не подлежит. Минусовая граница температурного диапазона может быть установлена пользователем при помощи рукоятки подстройки, расположенной на лицевой панели прибора, в интервале от -15 до 0°С. При выходе за пределы регулирования температуры (от -15 до +5°С), прибор блокирует цепь включения обогрева. Это связано с тем, что при температурах выше +5°С и ниже -15°С образование наледи маловероятно. Кроме того, при температурах ниже -15°С установленной мощности нагревательных секций может не хватить для полного превращения атмосферных осадков в воду, а частичное их подтапливание при низких температурах может привести к образованию наледи.
Технические характеристики
| Температура эксплуатации | +5°С…+45°С |
|---|---|
| Температурный диапазон выдачи управляющего сигнала | от –15°C до + 5°C |
| Пределы регулирования нижней границы температурного диапазона | от –15°С до 0°С |
| Электропитание | ~220 (+10%/ -15%) В 50 Гц |
| Максимально допустимый ток нагрузки через контакты реле | 16 A |
| Номинальная потребляемая мощность | не более 0,5 Вт |
| Габариты | 35x90x58 мм |
| Степень защиты | IP20 |
| Масса | 110 г |
| Используемый датчик температуры* | TST05 |
Для построения сложных антиобледенительных систем мы рекомендуем метеостанцию РТМ-2000.
цена в Челябинске , характеристики, фото.
многоканальный Челябинск
+7 (499) 705-26-23
многоканальный Москва+7 (843) 202-36-23
многоканальный Казань+7 (343) 226-00-90
многоканальный Екатеринбург+7 (3452) 500-623
многоканальный Тюмень
- График работы
+7 (499) 705-26-23многоканальный Москва
+7 (843) 202-36-23многоканальный Казань
+7 (343) 226-00-90многоканальный Екатеринбург
+7 (3452) 500-623многоканальный Тюмень
Звоните по телефонам, пишите в Viber и WhatsApp.
Технический консультант ответит на Ваш вопрос.
@alfatelegram1
+7 (982) 975 26-23
+7 (982) 975 26-23
8 (800) 555-26-23Бесплатная горячая линия по РФ
Регулятор температуры электронный РT-300
| к странице оборудования | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Простота эксплуатации Наличие перекидного контакта реле | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Назначение
Регулятор температуры электронный для поддер-
Алгоритм работы
|
Применение
Регулятор температуры PT-300 применяется в об-
Надежность
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Технические характеристики
|
Схема подключения
Инструкция по установке. Паспорт. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
* – В комплект поставки не входит, приобретается отдельно.
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Подробности сертификации № ТС RU C-RU.ME67.B.00117
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Информация для заказа
1. |
Гарантиия
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| к странице оборудования | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Регулятор температуры электронный РТ-300.
Дополнительная информация о контроллерах температуры
Почему значения процесса отображаются неправильно? А почему отображается S.Err?
Возможны следующие причины.
Тип входа на уровне начальной настройки установлен неправильно.
Единица измерения температуры на уровне начальной настройки установлена неправильно.
Значение сдвига входа на уровне настройки установлено неправильно.
Неправильный блок установки данных.
Неправильная полярность датчика температуры или подключенные клеммы.
Подключен датчик температуры, который нельзя использовать с установленным регулятором температуры.
Датчик температуры перегорел, короткое замыкание или вышел из строя.
Датчик температуры не подключен.
Неправильные типы термопары и компенсирующего проводника.
Между термопарой и регулятором температуры было подключено устройство, в котором используется другой металл, кроме термопары или компенсирующего проводника.
Винты соединительных клемм ослаблены, и происходит сбой контакта.
Выводные провода термопары или компенсационные проводники слишком длинные, и сопротивление проводника влияет на регулятор температуры.
Сопротивление трех проводов, подключенных между платиновым термометром сопротивления и клеммами регулятора температуры, разное.
Шум, издаваемый устройствами вокруг регулятора температуры, влияет на регулятор температуры.
Подводящие провода датчика температуры и линии электропередачи расположены близко друг к другу, что вызывает индуктивный шум от линий электропередач.
Температурный отклик медленный, поскольку место установки датчика температуры находится далеко от контрольной точки.
Рабочая температура окружающей среды регулятора температуры превышает допустимую.
Вокруг регулятора температуры используется беспроводное устройство.
Температура клеммной колодки типа входа термопары изменяется из-за тепла, излучаемого периферийными устройствами.
Ветер дует на клеммную колодку входа термопары.
Как выбрать правильный регулятор температуры для вашего приложения
Правильный выбор устройства улучшает работу, экономит деньги и делает систему более безопасной.
Клейтон Уилсон, менеджер по приборам управления в Yokogawa Corporation of America
Во многих отраслях промышленности и сферах применения измерение и контроль температуры жизненно важны для обеспечения качества и безопасности работы.Контроллеры температуры используются в исследовательских лабораториях, центрах разработки продуктов, производственных предприятиях и других промышленных предприятиях.
В условиях чистой лаборатории с контролируемой температурой недорогой стандартный контроллер может оказаться правильным продуктом. Однако эти же контроллеры обычно не выдерживают суровых условий, характерных для процессов тяжелой промышленности и удаленных районов.
Хотя поддержание контроля температуры является обязательным, это также один из самых сложных параметров для успешного контроля.Недорогой контроллер может быть лучшим вариантом для простого применения, но помимо начальной стоимости необходимо учитывать и другие важные факторы.
Определение того, какой контроллер использовать, может сбивать с толку, потому что на базовом уровне все контроллеры работают одинаково. Контроллер производит выборку значения, передаваемого датчиком температуры, много раз в секунду и сравнивает эту переменную процесса с заданным значением.
Каждый раз, когда параметр процесса отклоняется от заданного значения, контроллер посылает выходной сигнал для включения других устройств, таких как механизмы нагрева и охлаждения, чтобы вернуть температуру к заданному значению.
Несмотря на кажущееся сходство при первоначальном осмотре, разные типы контроллеров имеют особенности и функции, которые предлагают важные преимущества в зависимости от типа приложения.
Бросить вызов стихиям
Обзор входных датчиков — лучшее место для начала при выборе контроллера для развертывания в областях, подверженных воздействию пыли, экстремальных температур и шума. В зависимости от приложения входные датчики могут включать термопары, RTD и линейные входы, такие как мВ и мА.
Для суровых условий эксплуатации обычно лучшим выбором являются термопары или датчики RTD.Датчики термопары экономичны, прочны и обеспечивают точные измерения в широком диапазоне значений температуры. Доступные в нескольких типах и конфигурациях, они хорошо работают во многих различных типах промышленных установок.
ТС обеспечивают более высокую точность измерения температуры, чем термопары, но они более дорогие, имеют более узкий температурный диапазон и менее надежны.
Например, термометры сопротивления имеют верхний предел температуры примерно 1200 градусов по Фаренгейту по сравнению с 4200 градусов по Фаренгейту для термопар.
Какой бы тип датчика температуры ни был выбран, контроллер должен содержать функцию «обнаружения поломки датчика». Это предупреждает контроллер, когда датчик неисправен или отсутствует, позволяя ему регулировать выходной сигнал до заданного значения, что предотвратит нанесение вреда оборудованию и персоналу.
Защита контроллера
Контроллеры, монтируемые на панели, предлагаются с различными классами защиты передней панели, стоимость которых увеличивается вместе со степенью защиты. Соответствующий рейтинг защиты от проникновения (IP) и
РейтингНациональной ассоциации производителей электрооборудования (NEMA) следует выбирать в зависимости от конкретного приложения.
Класс защиты для большинства промышленных приложений обычно составляет IP65 или выше. Это означает, что контроллер полностью защищен от пыли, масла и других некоррозионных материалов.
Степень защиты IP65 также обеспечивает полную защиту от контакта с закрытым оборудованием и от брызг воды из сопла с любого направления.
Приблизительно соответствующему рейтингу IP65 будет рейтинг NEMA 4 или 4X. Знак «X» в рейтинге NEMA 4X означает, что передняя панель контроллера не подвергнется коррозии при нормальных условиях эксплуатации (рис. 1).
Контроллеры ВКЛ / ВЫКЛ
Контроллер ВКЛ-ВЫКЛ недорогой, но он может только определять, нужно ли включать или отключать выход. Например, если уставка котла составляет 245 градусов, а температура технологического процесса падает до 244 градусов, контроллер отправит сигнал ВКЛ. Этот сигнал может включить нагреватель, открыть паровой клапан или предпринять другие действия для повышения температуры бойлера. Когда температура достигает заданного значения, выход контроллера возвращается в состояние ВЫКЛ.
Контроллер этого типа, аналогичный домашнему термостату, хорошо работает в некоторых приложениях, но имеет некоторые серьезные ограничения.
Диапазон, в котором работает контроллер, устанавливается на желаемое значение, в приведенном выше случае на один градус. Таким образом, контроллер не меняет свое выходное состояние, если переменная процесса не изменится хотя бы на один градус.
После изменения состояния выхода обычно требуется некоторое время для изменения переменной процесса, то есть фактическая температура может отклоняться от уставки более чем на один градус.Это может быть приемлемо в некоторых приложениях, но не во всех.
Другая проблема заключается в том, что двухпозиционное управление часто очень неэффективно, поскольку управляющее устройство должно быть либо полностью включено, либо полностью выключено. Если управляемое устройство представляет собой клапан, контроллер ВКЛ-ВЫКЛ может потребовать частого открытия и закрытия клапана, что может привести к чрезмерному износу.
Помимо ограниченных возможностей управления, эти устройства обычно не имеют дисплея и имеют ограниченные возможности связи.
Поэтому эти базовые контроллеры ВКЛ-ВЫКЛ следует использовать только для некритических тепловых систем без строгих требований к точности.
Когда предпочтительнее ПИД-регулирование

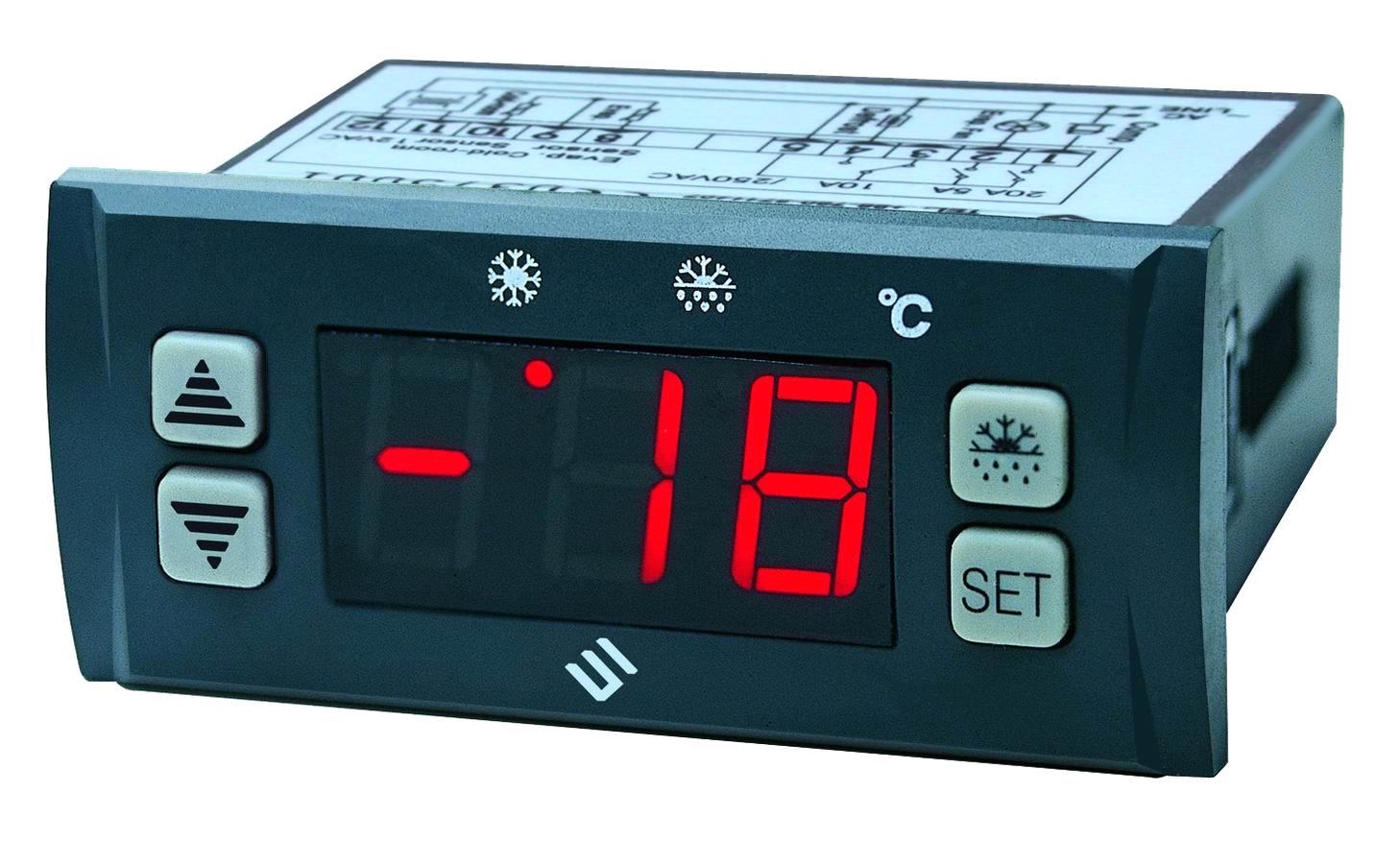

Более совершенные цифровые контроллеры температуры имеют несколько выходов и программируемые функции. Они также обычно размещаются на передней панели с дисплеем для облегчения доступа оператора. Эти усовершенствованные контроллеры обеспечивают более точное и стабильное управление за счет автоматического расчета параметров пропорционально-интегрально-производной (ПИД) для определения точного выходного значения, необходимого для поддержания заданной температуры.
Например, если время цикла установлено на 8 секунд, система, запрашивающая 50-процентную мощность, будет включать выход на 4 секунды и выключать на 4 секунды. Когда выходная мощность должна составлять 25 процентов за то же время цикла 8 секунд, выход будет включен на 2 секунды и выключен на 6 секунд (Рисунок 2). Этот тип циклического управления выходом часто используется для управления твердотельным устройством, например тиристором.
Если управляемое устройство имеет возможность непрерывно изменять свое состояние, то выход ПИД-регулятора может быть настроен на непрерывное изменение для управления устройством.Например, выход ПИД-регулятора 4–20 мА можно использовать для непрерывного изменения положения регулирующего клапана. Этот тип непрерывного контроля может привести к высокоточному контролю температуры.
Эти усовершенствованные цифровые контроллеры температуры обычно позволяют программировать множество различных типов сигналов тревоги. Например, можно установить аварийный сигнал верхнего предела, чтобы предотвратить повреждение оборудования источником тепла путем отключения источника питания, если температура превысила заданное значение. Аварийные сигналы отклонения могут быть установлены на определенное положительное или отрицательное значение от заданного значения, чтобы уведомить оператора, если температура выходит за пределы допустимого диапазона.
Другая полезная функция обеспечивает аварийный сигнал, когда выходной сигнал составляет 100 процентов, но входной датчик не обнаруживает никаких изменений температуры по прошествии определенного периода времени, что указывает на неисправность в контуре регулирования температуры.
Гибкие контроллеры
Контроллеры с одним контуром обычно имеют один вход и один выход. Многоконтурные контроллеры имеют несколько входов и выходов и могут использоваться для одновременного управления многочисленными контурами, что позволяет контролировать большее количество функций технологической системы.
Более того, многоконтурные контроллеры компактны и имеют модульную конструкцию и могут работать либо в автономном режиме, либо как часть усовершенствованной системы автоматизации, такой как программируемый логический контроллер, программируемый контроллер автоматов распределенных систем управления.
При использовании в качестве замены регуляторов температуры в любой из этих передовых систем автоматизации многоконтурный контроллер может обеспечить быстрое ПИД-регулирование и может выгружать большую часть вычислений, связанных с перегрузкой памяти, с процессоров системы автоматизации.
В качестве замены нескольких контроллеров DIN, контроллеры с несколькими контурами обеспечивают единую точку программного доступа ко всем контурам управления. Эти контроллеры также предоставляют функции, недоступные для традиционных контроллеров, монтируемых на панели. У них более высокая плотность шлейфов и меньшая занимаемая площадь, а количество проводов сокращается за счет наличия общей точки подключения для источников питания и интерфейсов цифровой связи.
По сравнению с более простыми контроллерами, контроллеры температуры с несколькими контурами обычно имеют улучшенные функции безопасности для предотвращения несанкционированного доступа к критическим настройкам.Эти функции предлагают полный контроль над информацией, считываемой или записываемой в контроллер, тем самым ограничивая информацию, которую оператор может прочитать или изменить.
КонтроллерыAdvanced также обладают лучшими коммуникационными возможностями, что позволяет им связываться с передовыми системами автоматизации через цифровые каналы связи. Их можно быстро и легко настроить с помощью программного обеспечения для ПК, что позволяет легко сохранять конфигурации для использования в будущем. При подключении к Интернету или интрасети к этим контроллерам можно получить удаленный доступ, что обеспечивает полный удаленный просмотр, настройку и управление из любого места с доступом в Интернет или интрасеть.
Эта статья служит введением в различные функции и типы регуляторов температуры. От типов датчиков до требований к точности и удаленного доступа — помимо первоначальной стоимости необходимо учитывать множество факторов, которые необходимы для обеспечения безопасной и эффективной работы. Более дешевый контроллер может стать очень дорогим, если требуется частый ремонт связанных компонентов, если невозможно обеспечить требуемую точность или если произойдет авария из-за неадекватных мер безопасности. Каждое приложение следует подробно изучить, и в зависимости от требований процесса следует развернуть нужный контроллер.
Рис. 1. Рейтинги IP и NEMA контроллера являются важными характеристиками, которые определяют уровень защиты установленного прибора.
Рисунок 2: ПИД-регулирование повышает эффективность, обеспечивая точное выходное значение, необходимое для поддержания заданного значения.
Что такое контроль температуры?
Введение в системы контроля температуры
Контроллер температуры — это инструмент, используемый для управления температурой, вычисляя разницу между заданным значением и измеренной температурой.Контроллер принимает входные данные от датчик температуры и имеет выход, который подключен к элементу управления, например, нагревателю или вентилятору.Для точного контроля температуры технологического процесса без активного участия оператора система контроля температуры полагается на контроллер, который принимает датчик температуры, такой как термопара или RTD, в качестве входа. Он сравнивает фактическую температуру с желаемой контрольной температурой, или заданное значение, и обеспечивает вывод на элемент управления.Регулятор температуры или термостат — это одна часть всей системы управления, и вся система следует проанализировать при выборе подходящего оборудования.
Какие существуют типы регуляторов температуры и как они работают?
Существует три основных типа контроллеров: двухпозиционные, пропорциональные и ПИД-регуляторы. В зависимости от управляемой системы оператор сможет использовать тот или иной тип для управления процессом.Контроль температуры включения / выключения
Как правильно выбрать цифровой регулятор температуры?
- Тип входного датчика (термопара, RTD) и диапазон температур
- Требуемый тип выхода (электромеханический реле, SSR, аналоговый выход)
- Необходим алгоритм управления (вкл / выкл, пропорциональный, PID)
- Количество и тип выходов (обогрев, охлаждение, сигнализация, предел)
Двухпозиционное управляющее устройство переключает выход только тогда, когда температура пересекает заданное значение. Для управления нагревом выход включен, когда температура ниже заданного значения, и выключен выше заданного значения. Поскольку температура пересекает заданное значение, чтобы изменить состояние выхода, температура процесса будет постоянно меняться, переходя от нижнего заданного значения к верхнему и обратно ниже.
В случаях, когда этот цикл происходит быстро и для предотвращения повреждения контакторов и клапанов, к операциям контроллера добавляется двухпозиционный дифференциал или «гистерезис».Этот дифференциал требует, чтобы температура превышала заданное значение на определенную величину, прежде чем выход выключится или снова включится. Дифференциал включения-выключения предотвращает «дребезжание» выхода или быстрое постоянное переключение, если цикл выше и ниже заданного значения происходит очень быстро.
Двухпозиционный регулятор температуры обычно используется там, где нет необходимости в точном регулировании, в системах, которые не могут справиться с частым включением и выключением энергии, где масса системы настолько велика, что температура изменяется очень медленно, или в течение температурная сигнализация.
Один особый тип двухпозиционного управления, используемый для аварийной сигнализации, — это ограничительный контроллер. В этом контроллере используется фиксирующее реле, которое необходимо вручную сбросить, и которое используется для остановки процесса при достижении определенной температуры.
Пропорциональное регулирование температуры
Пропорциональные регуляторы температуры предназначены для исключения цикличности, связанной с двухпозиционным регулированием. Пропорциональный контроллер снижает среднюю мощность, подаваемую на нагреватель, по мере приближения температуры к заданному значению.Это замедляет работу нагревателя, чтобы он не превышал заданное значение, но приближался к заданному значению и поддерживал стабильную температуру. Это действие дозирования может быть выполнено путем включения и выключения выхода на короткие промежутки времени. Это «пропорциональное время» изменяет отношение времени «включения» к времени «выключения» для контроля температуры. Действие дозирования происходит в «зоне пропорциональности» вокруг заданной температуры. За пределами этого диапазона контроллер функционирует как двухпозиционный блок, при этом выход либо полностью включен (ниже диапазона), либо полностью выключен (выше диапазона).Однако в пределах диапазона выход включается и выключается пропорционально разнице измерения от заданного значения.
При заданном значении (средняя точка зоны пропорциональности) соотношение включения / выключения выхода составляет 1: 1; то есть время включения и выключения равны. если температура дальше от заданного значения, время включения и выключения изменяется пропорционально разнице температур. Если температура ниже уставки, выход будет работать дольше; если температура будет слишком высокой, выход будет отключен дольше.
ПИД-регулятор температуры
Третий тип регулятора температуры обеспечивает пропорциональное с интегральным и производным регулированием или ПИД-регулирование. Этот цифровой регулятор температуры сочетает в себе пропорциональное регулирование с двумя дополнительными регулировками, что помогает устройству автоматически компенсировать изменения в системе.Эти корректировки, интегральные и производные, выражены в единицах измерения, основанных на времени; они также обозначаются их обратными значениями, СБРОС и СТАВКА, соответственно.Пропорциональные, интегральные и производные члены должны индивидуально корректироваться или «настраиваться» на конкретную систему методом проб и ошибок. Он обеспечивает наиболее точное и стабильное управление из трех типов контроллеров и лучше всего используется в системах с относительно небольшой массой, которые быстро реагируют на изменения энергии, добавляемой к процессу.
В этом техническом документе объясняется введение в настройку ПИД-регулятора температуры.
Рекомендуется в системах, где нагрузка часто меняется, и ожидается, что цифровой контроллер будет автоматически компенсировать частые изменения уставки, количества доступной энергии или массы, которую необходимо контролировать.OMEGA предлагает ряд контроллеров, которые настраиваются автоматически. Они известны как контроллеры автонастройки. Однако в настоящее время некоторые цифровые контроллеры вводят нечеткую логику, чтобы повысить производительность контроллеров температуры.
Как работает регулятор температуры?
Чтобы обеспечить точный контроль температуры технологического процесса без активного участия оператора, система контроля температуры полагается на контроллер, который принимает датчик, такой как термопара или RTD, в качестве входного сигнала.Он сравнивает фактическую температуру с желаемой температурой или заданным значением и выдает выходной сигнал на элемент управления.Регулятор температуры является частью всей системы управления, и для выбора подходящего регулятора необходимо проанализировать всю систему. При выборе контроллера следует учитывать следующие факторы:
- Тип входного датчика (термопара, RTD) и диапазон температур
- Требуемый тип выхода (электромеханическое реле, SSR, аналоговый выход)
- Необходим алгоритм управления (вкл / выкл, пропорциональный, ПИД)
- Количество и тип выходов (нагрев, охлаждение, сигнализация, ограничение)
Какие типы выходов доступны для контроллеров?
Выходные данные контроллера процесса или температуры могут иметь одну из нескольких форм.Наиболее распространенными формами являются пропорциональные по времени и аналоговые пропорциональные. Пропорциональный по времени выход подает мощность на нагрузку в течение процента от фиксированного времени цикла. Например, при 10-секундном времени цикла, если выход контроллера был установлен на 60%, реле будет активировано (замкнуто, подано питание) на 6 секунд и обесточено (разомкнуто, питание не подано) на 4 секунды. Пропорциональные по времени выходы доступны в трех различных формах: электромеханическое реле, симистор или твердотельное реле переменного тока или импульс постоянного напряжения (для управления внешним твердотельным реле).Электромеханическое реле обычно является наиболее экономичным типом и обычно выбирается в системах с длительностью цикла более 10 секунд и относительно небольшими нагрузками.
Для надежности выбраны твердотельные реле переменного тока или импульс постоянного напряжения, поскольку они не содержат движущихся частей. Они рекомендуются для процессов, требующих короткого времени цикла, они нуждаются в дополнительном реле, внешнем по отношению к контроллеру температуры, для управления типичной нагрузкой, необходимой для нагревательного элемента. Эти внешние твердотельные реле обычно используются с управляющим сигналом переменного тока для выходных контроллеров твердотельных реле переменного тока или с управляющим сигналом постоянного тока для контроллеров выходных импульсов постоянного напряжения.
Аналоговый пропорциональный выход обычно представляет собой аналоговое напряжение (от 0 до 5 В постоянного тока) или ток (от 4 до 20 мА). Уровень выходного сигнала этого типа выхода также устанавливается контроллером; если бы выход был установлен на 60%, выходной уровень был бы 60% от 5 В или 3 В. При выходе от 4 до 20 мА (диапазон 16 мА) 60% равно (0,6 x 16) + 4 , или 13,6 мА. Эти контроллеры обычно используются с пропорциональными клапанами или контроллерами мощности.
Как выбрать цифровой регулятор температуры для моего приложения?
Когда вы выбираете терморегулятор, в первую очередь следует учитывать необходимую точность регулирования и то, насколько сложно контролировать процесс.Для простоты настройки и минимальных начальных затрат следует выбрать самый простой контроллер, который даст желаемые результаты.
Простые процессы с хорошо подобранным нагревателем (не слишком маленьким) и без быстрой смены циклов, возможно, могут использовать двухпозиционные регуляторы температуры. Для систем, подверженных циклическим нагрузкам или с непревзойденным нагревателем (либо большего, либо меньшего размера), необходим пропорциональный контроллер.
ПИД-регуляторы | Сопутствующие товары
↓ Посмотреть эту страницу на другом языке или регионе ↓
Модуль регулятора температуры W1209 — ProtoSupplies
Описание
W1209 — это недорогой, но высокофункциональный автономный модуль терморегулятора для систем отопления и охлаждения.
В ПАКЕТЕ:- W1209 Модуль регулятора температуры
- Длинный датчик температуры 45 см (18 ″)
- Трехзначный дисплей температуры
- Модуль может работать в режиме нагрева или охлаждения
- Можно установить несколько параметров, например, температуру срабатывания, гистерезис и задержку.
- Водонепроницаемый датчик температуры NTC имеет диапазон измерения от -30 до + 110 ° C с 0.Точность 1 ° C
- Релейные переключатели до 120 В переменного тока при 10 А или 14 В постоянного тока при 10 А
- Работа модуля 12 В
Этот модуль измеряет и отображает температуру и позволяет управлять питанием большинства типов электрического оборудования в зависимости от этой температуры. Одно выходное реле может быть включено или выключено при повышении или понижении температуры выше установленного вами теплового порога. Вы также можете установить температурный гистерезис, задержку срабатывания реле и тепловые ограничения для работы модулей.
Встроенный в STM8S uC позволяет настраивать модуль с помощью дисплея и 3 кнопок. Все настройки сохраняются в энергонезависимой памяти и сохраняются во время цикла включения питания.
Температура измеряется высокоточным водонепроницаемым термистором NTC 10K, который работает в диапазоне от -30 ° C до 110 ° C (от -22 ° F до 230 ° F). Длина кабеля датчика составляет около 18 дюймов, но при необходимости можно соединить провод, чтобы удлинить кабель.
Реле рассчитано на напряжение до 120 В переменного тока при 10 А и 14 В постоянного тока при 10 А.Когда реле находится под напряжением, горит красный светодиод. Также можно использовать реле на этом модуле для переключения реле более высокой мощности, если вы хотите контролировать большую мощность.
Модуль питания
Модуль питается от 12 В постоянного тока, подключенного к клеммной колодке с винтовыми зажимами. Это может быть сетевой адаптер переменного тока или аналогичный источник питания.
Дисплей
Модуль имеет 3-разрядный дисплей, состоящий из 7-сегментных красных дисплеев высотой 0,28 дюйма.
По умолчанию модуль всегда отображает текущее измерение температуры.После того, как вы перестанете нажимать кнопки, примерно через 5 секунд дисплей вернется к отображению температуры по умолчанию.
Если подать питание на модуль без присоединенного датчика, отобразится « LLL ». Если вы подключите датчик, будет отображаться текущая температура, которая обычно находится в диапазоне 20-25C.
Кнопки
На модуле есть 3 кнопки, с которыми можно поиграть.
- SET = Кратковременное нажатие устанавливает температуру срабатывания.Длительное нажатие входит в режим настройки параметров
- ‘+’ = Настройка приращения
- ‘-‘ = Настройка уменьшения
Установка температуры срабатывания
Чтобы установить температуру срабатывания, которая является температурой, при которой вы хотите, чтобы что-то произошло, нажмите кнопку SET , и дисплей начнет мигать. Отображаемое значение — это температура срабатывания. При поставке это будет 28C .
Используя кнопки +/- , значение можно увеличивать или уменьшать до 0.1С ступени. Удерживание одной из этих кнопок будет быстро увеличивать / уменьшать значение.
Нажатие кнопки SET сохраняет установленное вами значение и возвращает к отображению температуры. В качестве альтернативы, если вы перестанете нажимать кнопки, а не нажмете SET, через 5-8 секунд значение будет сохранено, и дисплей вернется к отображению температуры самостоятельно.
Настройка параметров
Поскольку пользовательский интерфейс ограничен 3-значным дисплеем и 3-мя кнопками, установка параметров сначала может показаться немного сложной, но на самом деле она довольно проста в использовании, как объясняется в этом разделе.
Чтобы войти в режим настройки параметров, нажмите и удерживайте кнопку SET около 3 секунд. Когда кнопка будет отпущена, на дисплее отобразится « P0 », что является первой настройкой параметра. Вы можете обнаружить, что вам нужно дважды нажать и удерживать кнопку, прежде чем отобразится P0 . Находясь в режиме настройки параметров, нажатие клавиш +/- позволяет перемещаться между каждым из параметров, которые могут быть установлены.
В модуле можно запрограммировать 7 параметров:
- P0 = (Нагрев / Охлаждение) устанавливает, будет ли реле включаться или отключаться при достижении температуры триггера.
- P1 = (Гистерезис) устанавливает разницу в градусах между температурой триггера и изменением состояния реле
- P2 = (Max Temp) устанавливает максимальную температуру запуска, которую можно установить
- P3 = (Min Temp) устанавливает минимальную температуру запуска, которую можно установить
- P4 = (Temp Correction) устанавливает смещение, которое будет использоваться для отображаемого значения
- P5 = (Задержка) устанавливает временную задержку между достижением температуры триггера и переключением реле
- P6 = (Аварийный сигнал) устанавливает точку срабатывания «аварийного сигнала» высокой температуры
P0 (нагрев / охлаждение)
Устанавливает, будет ли реле включаться или отключаться при достижении температуры срабатывания триггера.
Длительное нажатие SET для входа в режим настройки параметров P0
При нажатии SET выполняется переключение между C и H .
C (по умолчанию) = Режим охлаждения. Реле активируется при достижении температуры. Обычно это используется для включения охлаждающего устройства, например вентилятора.
H = тепловой режим. Реле обесточится при достижении температуры. Обычно это используется для выключения нагревательного устройства, например, нагревателя.
Если в течение 5-8 секунд не нажимается ни одна кнопка, настройка сохраняется, и дисплей возвращается к отображению текущей температуры.
P1 (гистерезис)
Гистерезис означает, какое изменение температуры должно произойти, прежде чем реле снова изменит свое состояние. Например, если нагреватель выключен при 30 ° C, а гистерезис установлен на 2 ° C, температура должна упасть до 28 ° C, прежде чем реле будет снова запитано и нагреватель снова включен.
Это может быть полезно, чтобы избежать постоянного включения и выключения устройства (колебания) прямо около температуры срабатывания триггера.Именно так обычно работают домашние термостаты, поскольку системам отопления и охлаждения дома трудно постоянно включать и выключать. С другой стороны, можно использовать что-то вроде нагревателя для аквариума без гистерезиса, чтобы поддерживать как можно более постоянную температуру.
Нажмите и удерживайте SET для входа в режим настройки параметров, затем +/- для достижения P1 .
При нажатии SET теперь отображается гистерезис в ° C. Значение по умолчанию — 2.0 ° С
Нажмите кнопки +/- для установки желаемого гистерезиса или 0,0, если гистерезис не требуется.
Если в течение 5-8 секунд не нажимается ни одна кнопка, настройка сохраняется, и дисплей возвращается к отображению текущей температуры.
P2 (максимальная температура)
Этот параметр ограничивает максимальную температуру срабатывания, которую можно установить. Его можно использовать как остановку безопасности, чтобы пользователь модуля не установил слишком высокую температуру. Например, если вы управляете обогревателем террариума-лягушки для своего ребенка, установка этого значения примерно на 30 ° C может просто спасти жизнь Кермиту, если кнопки будут нажиматься случайным образом.
Нажмите и удерживайте SET , чтобы войти в режим настройки параметров, затем +/- , чтобы перейти к P2 .
При нажатии SET теперь отображается максимальная температура, которую можно установить в ° C. Значение по умолчанию: 110 ° C .
Нажмите кнопки +/- , чтобы установить желаемую максимальную температуру, или оставьте 110 ° C для максимального диапазона.
Если в течение 5-8 секунд не нажимается ни одна кнопка, настройка сохраняется, и дисплей возвращается к отображению текущей температуры.
P3 (МИН. Температура)
Этот параметр ограничивает минимальную температуру срабатывания, которую можно установить. Его можно использовать как остановку безопасности, чтобы пользователь модуля не установил слишком низкую температуру.
Нажмите и удерживайте SET для входа в режим настройки параметров, затем +/- для достижения P3 .
При нажатии SET теперь отображается минимальная температура, которую можно установить в ° C. Значение по умолчанию: -30 ° C .
Нажмите кнопки +/- , чтобы установить желаемую максимальную температуру, или оставьте -30 ° C для максимального диапазона.
Если в течение 5-8 секунд не нажимается ни одна кнопка, настройка сохраняется, и дисплей возвращается к отображению текущей температуры.
P4 (коррекция температуры)
Этот параметр обеспечивает смещение (положительное или отрицательное) отображаемого значения температуры. Эту функцию можно использовать для сопоставления показаний с другим устройством или если вам нужно внести исправление из-за ошибки, вызванной удлинением кабеля датчика.
Нажмите и удерживайте SET для входа в режим настройки параметров, затем +/- для достижения P4 .
При нажатии SET теперь отображается текущее смещение в ° C. Смещение по умолчанию 0,0 ° C .
Нажмите кнопки +/- , чтобы установить желаемое смещение температуры, которое будет использоваться.
Если в течение 5-8 секунд не нажимается ни одна кнопка, настройка сохраняется, и дисплей возвращается к отображению текущей температуры.
P5 (задержка)
Этот параметр обеспечивает задержку между достижением температуры срабатывания триггера и включением или отключением реле.Этот параметр может варьироваться от 0 до 10 минут с шагом в 1 минуту.
Нажмите и удерживайте SET для входа в режим настройки параметров, затем +/- для достижения P5 .
При нажатии SET теперь отображается текущая задержка. По умолчанию 0 .
Нажмите кнопки +/- , чтобы установить желаемую задержку, которая будет использоваться.
Если в течение 5-8 секунд не нажимается ни одна кнопка, настройка сохраняется, и дисплей возвращается к отображению текущей температуры.
P6 (Тревога)
Этот параметр обеспечивает аварийный сигнал высокой температуры. Когда достигается заданная температура, реле деактивируется, и на дисплее отображается « HHH », пока температура не опустится ниже заданного значения аварийного сигнала.
Нажмите и удерживайте SET для входа в режим настройки параметров, затем +/- для достижения P6 .
При нажатии SET теперь отображается текущая настройка будильника. По умолчанию ВЫКЛ .
Нажмите кнопки +/- , чтобы включить будильник или ВЫКЛ .
При повторном нажатии кнопки SET переходит в режим настройки температуры срабатывания сигнализации. По умолчанию « 00 ». Диапазон 0-110.
Нажмите кнопки +/- , чтобы ввести желаемую температуру срабатывания сигнализации.
Если в течение 5-8 секунд не нажимается ни одна кнопка, настройка сохраняется, и дисплей возвращается к отображению текущей температуры.
Соединения модулей
1 × 2 Xh3,54 Белый разъем
Датчик температуры подключается к белому разъему.Он запрограммирован и работает только в одном направлении, хотя ориентация не имеет значения.
Винтовой клеммный блок 1 x 4
- GND = Земля для модуля. Подключить к заземлению источника постоянного тока 12 В
- + 12V = Питание модуля. Подключите к 12 В постоянного тока.
- K1 = Контакт реле переключателя 1
- K0 = Релейный переключающий контакт 2
Контакты переключателя реле взаимозаменяемы.Одна сторона должна подключаться к источнику питания нагрузки, которая может быть как переменного, так и постоянного тока, а другая сторона должна подключаться к самой нагрузке.
Доступен акриловый корпус для модуля W1209, обеспечивающий некоторую электрическую и механическую защиту.
РЕЗУЛЬТАТЫ НАШИ ОЦЕНКИ:
Это очень часто используемый модуль для контроля температуры, и не зря. Он объединяет множество функций в небольшой недорогой пакет и является одним из наших любимых модулей.
Хотя мы любим использовать uC для мониторинга и управления виджетами с помощью специального программного обеспечения, как и любой другой человек, иногда вам просто нужно, чтобы что-то выполняло работу и выполняло ее хорошо, и эти модули хорошо соответствуют этим требованиям. В качестве примера я использую один из этих модулей в сочетании с охлаждающим модулем Пельтье, чтобы контролировать температуру в моем винном шкафу.
Мы протестировали эти модули при полном номинальном напряжении 120 В переменного тока при 10 А, а также 12 В постоянного тока при 10 А без каких-либо замечаний. При максимальном значении 10 А реле довольно сильно нагревается, поэтому поддержание тока ниже 8 А поможет обеспечить хороший срок службы.
Заявленная точность составляет ± 0,1 ° C, что кажется несколько оптимистичным. Из коробки точность приближается к ± 0,5 ° C, что все еще довольно хорошо. Одной из приятных особенностей является параметр коррекции температуры, который можно использовать для калибровки устройства по эталонному термометру, если требуется более высокая точность.
Если вы используете этот модуль для переключения питания переменного тока, вы можете выбрать один из корпусов ниже, чтобы обеспечить некоторую электрическую изоляцию.
ДО ОТГРУЗКИ ЭТИ МОДУЛИ ЯВЛЯЮТСЯ:
- Проверено
- Измерение основной температуры и работа реле проверена
- Упакован в закрывающийся высококачественный антистатический пакет для защиты и удобства хранения.
Примечания:
- Некоторые реле показывают ошибку в номинальном значении 14 В переменного тока, тогда как оно должно быть 14 В постоянного тока. Это только опечатка и не влияет на работу детали.
Технические характеристики
| Контроль температуры | ||
| Диапазон температур | -30 ~ 110 ° С | |
| Разрешение | -9.От 9 до 99,9 ° C | 0,1 ° С |
| Другие температуры | 1 ° С | |
| Точность | 0,1 ° С | |
| Датчик температуры | NTC 10K Термистор | |
| Максимальные характеристики реле | ||
| В перем. Тока | 120VAC | 10A |
| 240 В переменного тока | 5A | |
| В постоянного тока | 0-14 В постоянного тока | 10A |
| Эксплуатационные характеристики | ||
| Вход питания постоянного тока | 12 В постоянного тока | |
| Рабочий ток | Реле неактивно | <30 мА |
| Реле активировано | <80 мА | |
| Размеры | Д x Ш x В | 48 x 41 x 16 мм (1.9 x 1,6 x 0,6 дюйма) |
| Длина датчика температуры | 45 см (18 ″) |
ДАЛЬНЕЙШЕЕ ЧТЕНИЕ
В этих модулях используется микроконтроллер STM8S с неплохой программной поддержкой. Учитывая, что этот вход датчика модуля основан на датчике резистивного типа, модуль потенциально может быть подключен к другим аналогичным датчикам, таким как датчики света, деформации или угла LDR.
Если вы хакерский тип, дополнительную информацию о модуле, а также подробности о перепрограммировании платы можно найти на сайте GitHub здесь :
Цифровой контроллер температурыДатчик температуры, реле управления термостатом Новое — SainSmart.com
Торговая марка: SainSmartЦифровой контроллер температуры Датчик температуры реле управления термостатом
Артикул: 101-70-203 UPC: 695
86642 Артикул: 11091799700 ID варианта: 3254653055803115 долларов.99
Что такое регулятор температуры и как он работает?
В: Что такое регулятор температуры и как он работает?
A: Контроллер температуры — это устройство, которое используется для контроля температуры.Для этого сначала измеряется температура ( технологическая переменная ), а затем она сравнивается с желаемым значением ( заданное значение ). Разница между этими значениями называется ошибкой (отклонением). Контроллеры температуры используют эту ошибку, чтобы решить, сколько нагрева или охлаждения требуется, чтобы вернуть температуру процесса к желаемому значению. Как только этот расчет будет завершен, контроллер выдаст выходной сигнал, который влияет на требуемое изменение. Этот выходной сигнал известен как ( управляемое значение) и обычно подключается к нагревателю, регулирующему клапану, вентилятору или другому «конечному элементу управления», который фактически вводит или отводит тепло из процесса.
Регуляторы температуры образуют одну из четырех частей системы контроля температуры. Чтобы наглядно представить себе это, мы рассмотрим печь. Четыре части будут:
1 Духовка
2. Нагреватель
3. Термометр (или термопара)
4. Контроллер
Роль регулятора температуры заключается в измерении температуры на термопаре, сравнении ее с заданным значением и в вычислении времени, в течение которого нагреватель должен оставаться включенным для поддержания постоянной температуры.
Многие факторы изменяют время, в течение которого нагреватель должен работать, чтобы поддерживать температуру процесса. Например, размер нагревателя, размер духовки, количество изоляции, окружающей духовку, и температура окружающей среды — все это изменяет скорость, с которой духовка будет нагреваться или охлаждаться. Другие факторы, такие как циркуляция воздуха в духовке, влажность воздуха. Масса продукта, помещенного в духовку, и многое другое подробно описано на сайте http: // newton.ex.ac.uk/teaching/CDHW/Feedback/OvSimForm-gen.html
В конце концов, регулятор температуры заменяет функцию человека, чья должностная инструкция будет выглядеть примерно так: —
Смотри на термометр
Поддерживайте стабильную температуру на уровне 80 ° C
Если вам нужно больше тепла, включите обогреватель.
Важным моментом является то, что регулятор температуры имеет один вход, один выход и одну уставку.
Fuji Electric поддерживает свою продукцию по всему миру через крупную дистрибьюторскую сеть.Coulton Instrumentation с гордостью представляет это семейство продуктов в Соединенном Королевстве и Республике Ирландия. Если вам нужна помощь по этому ассортименту продуктов или у вас есть более общие вопросы по управлению и КИП, почему бы не отправить нам свои вопросы во флаконе [email protected]?
Температура | Dwyer Instruments
Контроллеры процессов и контроллеры температуры на DIN-рейке отслеживают и регулируют температуру, цикл размораживания и вентилятора.Компания Dwyer предлагает широкий выбор датчиков, термостатов, цифровых панелей, концевых выключателей, механических переключателей и термометров, доступных в циферблатном, спиртовом или цифровом исполнении. Индикаторы доступны с цифровыми ЖК-дисплеями.
- Вопрос
- Панельный счетчик DPMA-502, каков экологический рейтинг? NEMA 1?
- Ответ
- Серия DPMA не имеет рейтинга NEMA.
- Связанные
- Вопрос
- Сколько проводов имеют версии RTD датчиков температуры серии TE?
- Ответ
- Датчики температуры серии TE представляют собой двухпроводные датчики как для термисторов, так и для RTD.
- Связанные
- Вопрос
- Мы хотели бы использовать передатчик ILA рядом с фотоэлементом, который определяет, когда деталь присутствует, чтобы мы могли регистрировать температуру. Фотоэлемент работает на длине волны 880 нм. Будет ли интерференция между двумя инструментами?
- Ответ
- Не должно быть никаких помех, поскольку линейный ИК-датчик ILA имеет спектральную чувствительность от 8 до 14 микрон (8000–14000 нм).
- Связанные
- Вопрос
- У меня есть контроллер LOVE 8C, и я использую утилиту связи с контроллером (программное обеспечение для настройки и мониторинга модели SCD-SW) для записи данных, отправляемых на ПК через USB-кабель.Данные отображаются и записываются, однако все, что я могу сделать, чтобы воспроизвести данные, — это буквально посмотреть видео данных, как они были записаны. Я отслеживаю реакции, которые длятся несколько часов, и было бы очень полезно смоделировать данные в Excel, чтобы я мог смотреть на экзотермы, быстро манипулировать данными и т. Д. Есть ли параметр, который мне не хватает для экспорта данных во время и температуру? точки данных, или эта функция недоступна в программном обеспечении. Если недоступно, есть ли в разработке обновление, чтобы добавить данные экспорта в функцию Excel.Сейчас это программное обеспечение немного полезно, но не является сильным «ведущим в отрасли» типом программного обеспечения, которого я ожидал бы от Dwyer.
- Ответ
- Версия 1.0.5.0 теперь поддерживает экспорт записанных данных в файл .csv. Предыдущие версии программного обеспечения не поддерживают эту функцию.
- Связанные
- Вопрос
- В серии 16A опция 936 = уставка / выходной сигнал процесса 0-10 В постоянного тока. Мой вопрос: «Для чего эта опция используется»?
- Ответ
- Параметр -936 на 16A чаще всего используется для удаленного мониторинга процесса (например, в другой комнате).Дополнительный панельный измеритель с входом 0-10 вольт позволит вам это сделать. Его также можно использовать в качестве входа для другого контроллера, который запускает другую систему (например, от того же передатчика процесса).
