Разводка электрики по полу квартиры

Вступление

Одно из классических назначений стяжки пола в квартире или доме — это укрывание инженерных коммуникаций. В СНиП «О полах» это звучит, как «укрытия проложенных трубопроводов». Именно на это нормативной основе делается электрика по полу в квартире.

Про электрику квартиры

Работы по электрике в квартире, проводимые, как при ремонте старого жилья, так и при первичной отделки новостройки, относятся к наиболее сложному этапу работ. От правильного их выполнения зависит спокойная и безопасная жизнь в этом жилище в дальнейшем.

По нормативам, электромонтажные работы выполняются в открытом или скрытом варианте. Скрытый вариант электропроводки, по вполне понятным причинам, для квартир предпочтителен.

Выполняется скрытая проводка внутри ограждающих конструкций (стенах, полах, перекрытиях), а также по поверхности перекрытий при устройстве стяжки (подготовки пола). ПУЭ 2.1.4-2.

Для выполнения работ по скрытой электропроводки в полу, а также стенах лучше нанять специалистов имеющих опыт подобных работ.

Для жителей Москвы рекомендуем посетить сайт http://www.setkasnab.ru/services/electra-kvartira/ организации выполняющей работы по электрике в квартирах квалифицированными специалистами.

По нормативной базе электрика по полу в квартире вполне законна, а вот с реализацией этой задачи могут быть разногласия.

Электрика по полу в квартире

Прокладка электрики по полу должна выполняться по проекту или, как минимум, по заранее рассчитанной схеме электропроводки квартиры (комнаты).

На схеме должны быть указаны:

• Трассы электропроводки;
• Марки и сечения используемого кабеля;
• Способ защиты кабеля в стяжке;
• Вариант подъёма кабеля до розеток и их высота установки;
• Другая информация обеспечивающая нормативный процесс электромонтажа.

Так как стяжка, особенно мокрая, довольно агрессивная и подвижная среда, обратим внимание на способ защиты кабеля в стяжке.

Способ защиты кабеля в стяжке

Прокладка кабеля в стяжке без защиты запрещена. Под защитой кабеля понимается его прокладка в трубах, электротехнической гофре, коробах.

Надёжность защиты должна быть такой, чтобы во время ремонтных работ невозможно было повредить ни кабель проводки, ни саму защиту.

Лучший вариант это прокладка в пластиковых электротехнических трубах или специальной электротехнической гофре. Последняя отличается боле высокой прочностью и не деформируется при случайном контакте.

Прокладка в стальных трубах не запрещена, однако в современных реалиях не практикуется в квартирах из-за сложности и необходимости сварных работ.

Заливка стяжки по проводке

В этом этапе работ нет никаких специальных технологий. Заливается стяжка стандартно по технологиям практикуемым для выбранного вида стяжки. Сама проводка делается по плитам перекрытия.

Электрика по полу в квартире считается качественно выполненной, если в любой необходимый момент электрик может перетянуть кабель в стяжке без её вскрытия.

Вывод

Электрика по полу в квартире отличный вариант скрыть электропроводку с минимальными затратами, без проведения глобальных шумных работ по штроблению стен.

Еще статьи





Как вести проводку: по полу или потолку?

В СССР чаще всего вели проводку по стенам и это считалось лучшим вариантом. Сейчас, в эпоху натяжных потолков и стяжек, появился вариант монтажа электропроводки по полу или потолку. Какой вариант более предпочтителен? Приводим «за» и «против» для каждого.

Многие отказываются от настенного монтажа проводки, так как необходимо штробить стены (большее расстояние, чем при напольном или потолочном монтаже), а это дополнительные расходы. Несущие перекрытия так и вовсе нельзя штробить. Поэтому в данной статье мы рассмотрим целесообразность монтажа проводки по потолку или полу.

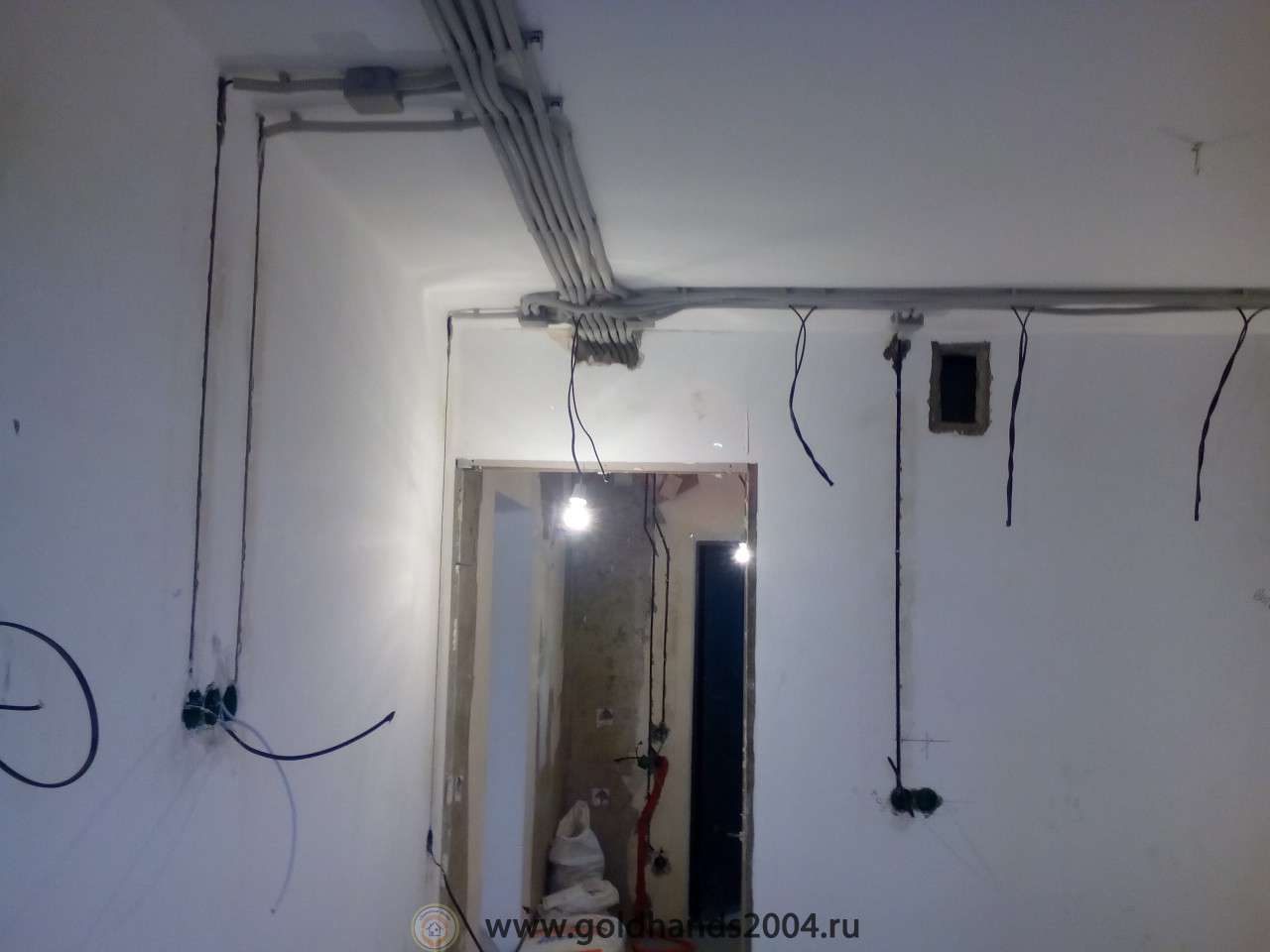

Монтаж по потолку

В каком случае стоит вести проводку по потолку? Есть несколько условий, которые могут способствовать выбору в пользу потолка.

Планируется монтаж подвесного потолка. Если планируется монтаж гипсокартонного или натяжного потолка, тогда лучше вести проводку по потолку, так как можно удобно спрятать провода с гофрой. В некоторых случаях можно организовать проводку не по всему потолку, а локально — например, соорудив небольшой короб, в котором также будут располагаться точечные светильники (как на картинке ниже). Правда нужно будет делать без распаечных коробок или так, чтобы к ним был свободный доступ. Как выйти из положения, можно прочитать в нашей статье.

Стяжка уже залита. Если вы купили квартиру в новостройке, и там стяжка уже залита, вариант монтажа проводки под потолок более предпочтителен. Конечно, всегда есть вариант проштробить стяжку и уложить гофру туда, но это дополнительное время, силы и расходы.

Вы не хотите менять напольное покрытие. Бывает, что нужно уложить проводку, когда напольное покрытие уже есть и вы не хотите его менять.

Во всех этих случаях лучшим вариантом монтажа будет размещение проводки по потолку. Экономически это не всегда выгодно (сравнение экономической целесообразности монтажа проводки по полу и потолку приведено ниже), зато проще сделать доступ для обслуживания трассы.

Монтаж по полу

Иногда проще и правильнее сделать разводку по полу. Например, в таких случаях.

Не хотите уменьшать высоту потолков. При прокладке проводки по потолку необходимо будет уменьшать высоту, чтобы закрыть кабель с гофрой. В любом случае потеряются 7 — 10 см. Если вам важен каждый сантиметр, выбирайте вариант «по полу». Конечно, чтобы спрятать кабель в полу, также потребуется заливать стяжку, но ее придется заливать в любом случае.

Вы планируете делать стяжку. Если вы в любом случае запланировали заливать стяжку, тогда проще сразу уложить гофру с кабелем на пол. В среднем толщина стяжки составляет 4 — 6 см, чего с головой хватит спрятать кабель.

Нужен более простой и удобный монтаж. Класть кабель на пол всегда удобнее, чем подвешивать вверху. Чисто из соображений удобства и комфорта проще монтировать проводку на пол, чем на потолок. Для крепления гофры на потолке понадобится минимум два человека, а на полу справится и один электрик.

А что будет, если сосед сверху вас затопит? Ничего страшного не произойдет. Проводка находится в защитной гофре, а также имеет несколько слоев изоляции, поэтому пробоя не произойдет. Также напольный монтаж в целом выходит дешевле потолочного, но об этом ниже.

Какой монтаж проводки дешевле: на полу или по потолку?

Большинство розеток располагается внизу, а не вверху, из-за этого длина штроб в стене при напольной прокладке кабеля будет меньше и составлять будет не более 90 см. Если просчитать на всю квартиру, то выйдут приличные показатели. Вот сравнение просчетов по реальному объекту (4-х комнатная квартира в новостройке площадью 117 м²):

Общая длина кабелей по полу составила 2045 м, из них:

• NYM 3*6 — 15 м.
• NYM 3*4 — 70 м.
• NYM 3*2,5 — 610 м.
• NYM 3*1,5 — 600 м.
• NYM 5*1,5 — 100 м.
• ПВЗ 1*4 — 55 м.
• ПВЗ 1*6 — 45 м.
• TV кабель — 100 м.
• UTP кабель — 450 м.

Общая стоимость всех кабелей для освещения, розеточных групп, телевидения и интернета составила 87 195 руб. (на 2018 год), и это еще без расходных материалов типа клипс, стяжек, гофр и др.

Если бы проводка велась по потолку и стены штробили от потолка к розеткам, общая длина составила бы 2488 м из которых:

• NYM 3*6 — 18 м.
• NYM 3*4 — 70 м.
• NYM 3*2,5 — 810 м.
• NYM 3*1,5 — 780 м.
• NYM 5*1,5 — 140 м.
• ПВЗ 1*4 — 55 м.
• ПВЗ 1*6 — 45 м.
• TV кабель — 100 м.
• UTP кабель — 470 м.

В итоге в варианте «по потолку» ушло бы на 433 м больше кабеля и гофры, что привело бы к общей стоимости только лишь кабелей в 106 800 руб. Конечно, для однокомнатной квартиры разница будет не так заметна, но тем не менее она будет.

Домашним мастерам на заметку:

Теги электропроводка

Проклaдкa электропроводки под полом по всем правилам

Монтаж проводки под полом

Когда планируется монтироваться электропроводка в доме с нуля, то часто становится вопрос выбора способа прокладки. Всем хочется все это сделать с минимумом усилий и максимально эффективно.

В других статьях нашего сайта мы уже рассматривали варианты скрытой и открытой проводки для разных вариантов строительных материалов. В этой статье мы более детально познакомимся с правилами монтажа скрытой проводки под слоем стяжки.

Этот вариант в последнее время приобретает все большую популярность, ведь при замене стяжки значительно сокращается черновая работа по штроблению стен.

Проблематика и схемы монтажа проводки под полом

Проблематика монтажа проводки под полом

Прокладка электропроводки под полом имеет и свои недостатки. И дабы их максимально минимизировать, очень важно правильно спланировать разводку и точно определиться с количеством электрических точек. Ведь внести изменения в дальнейшем будет практически невозможно.

Разводка проводки под полом

Итак:

• Главной проблемой, с которой вы можете столкнуться при данном виде прокладки проводки, является сложность выполнения п. 2.1.23 ПУЭ. Он требует, чтобы все места соединения и ответвления проводов были доступны для обслуживания и ремонта.
• Это значительно усложняет монтаж проводки под слоем стяжки. Ведь в любой групповой сети нам не обойтись без распределительных коробок. Но мы не можем их обустраивать под полом.
• Выходов из этой ситуации несколько. Наиболее простым видится обустройство распределительных коробок в стене непосредственно над полом. Но данный способ эстетически не очень привлекательный, имеется вероятность что в коробку могут залезть дети или домашние животные, а в случае затопления помещения она вообще становится очень опасной. Поэтому такой способ применяют крайне редко.
• Значительно чаще электропроводка домашняя обустраивается с использованием в качестве распаячных коробок — коробок розеток. Действительно, последовательно подключая каждую электроточку, возможно обойтись без распределительных коробок. Но здесь кроется одна огромная неприятность. При обрыве провода, питающего определённую электроточку, все последующие точки также становятся не работоспособны.
• Ну и конечно, возможно обустройство распределительной коробки в стандартном месте под потолком. Но это нивелирует все преимущества прокладки проводки под полом и приводит нас к так сказать классическому варианту скрытой проводки.
• Из практики могу сказать, что некоторые игнорируют п.2.1.23 ПУЭ и обустраивают распределительные коробки под слоем стяжки. Но это приводит к проблемам в дальнейшем и эти проблемы могут быть связаны не только с проводкой, но и со стяжкой из-за недостаточной жесткости стационарных коробок. Поэтому посоветовать такой способ монтажа я вам не могу.

На фото представлен вариант с распределительной коробкой над полом

• Исключение составляет только проводка для частного дома с деревянными полами. Где имеется возможность создания своеобразных съемных лучков в полу для обслуживания распределительных коробок. Этот способ вызывает определённые трудности в реализации и имеет свои нюансы, но как один из вариантов — вполне приемлем.

Схемы монтажа проводки под полом

Исходя из всего вышесказанного, давайте рассмотрим наиболее распространенную схему монтажа проводки при ее прокладке под полом. В большинстве случаев применяется способ использования закладных коробок розеток в качестве распределительных.

И дабы максимально снизить недостатки данного способа, очень важно применить правильную схему разводки по каждой отдельной комнате.

• Прежде всего, для нас очень важно максимально разделить схемы питания различных электроточек. Благодаря этому при повреждении на одном из участков у нас потеряет работоспособность не вся сеть комнаты, а только небольшой участок.
• Поэтому, исходя из геометрии комнаты и схемы расположения розеток и выключателей, комнату следует распределить на 2-3 участка. На каждом участке должно быть 2-3 электроточки. Обычно это 1-2 розетки и выключатель (см. Как подключить выключатель от розетки своими руками).

Схема подключения на отдельном участке

• Также наша инструкция советует сразу определиться с центральной розеткой, к которой будет подключен основной групповой провод. Обычно в качестве таковой выбирается либо наиболее нагруженная электроточка, либо расположенная наиболее удобно в центре комнаты.
• Если вы выбираете наиболее нагруженную электроточку, обычно это двойная или тройная розетка, то очень важно, чтобы она находилась как можно ближе к центру комнаты. В противном случае, в связи с большой протяженностью проводов, отходящих от нее, цена несколько возрастает.
• Если же вы выбираете розетку, расположенную в центре комнаты, но не являющуюся наиболее нагруженной, то значительно сложнее реализовать само подключение. Ведь к ней, кроме подводящего группового провода, должно подключаться еще 2 – 3 провода для питания отдельных участков вашей электросети. Для закладной коробки одинарной розетки вместить такое количество проводов достаточно сложно.
• Если же в вашей комнате не так много электроточек, например, две – три розетки и выключатель, то разделение питания на отдельные участки можно и не производить. Но тут все зависит от ваших предпочтений и пожеланий по надежности работы электросети.

Правила монтажа проводки под полом

Разводка электропроводки по полу имеет целый ряд ограничений и в большинстве случаев зависит от материала самих полов. Для деревянных полов они предъявляют одни требования, а для замоналичивания в стяжке несколько более низкие.

Мы сначала рассмотрим общие требования, а затем для каждого из этих случаев.

Монтаж проводки по несгораемым поверхностям

Итак:

• Прежде всего, следует помнить, что, согласно п.2.1.22 ПУЭ, в местах соединения проводов должен обеспечиваться запас провода, достаточный для повторного подключения. Электропроводка дома с монтажом под полом особенно требовательна к данному параметру. Ведь для ее замены потребуются более значительные ремонтные работы. Поэтому советуем оставлять очень хороший запас провода.
• Так же следует помнить, что в местах соединения и вообще по всей протяженности провода, согласно п2.1.24 ПУЭ, он не должен иметь воздействия механических усилий. То есть никаких натяжений допускать нельзя.
• Дабы исключить механическое воздействие на провод, он должен иметь защиту. Для прокладки в стяжке для этого следует применять пластиковую гофрированную трубу.

Обратите внимание! На многих видео в сети интернет предлагают применять стальную гофру или вообще металлическую трубу, но это излишние меры предосторожности. Согласно норм ПУЭ, для этого вполне достаточно пластиковой гофры.

• Металлическую гофру или трубу, согласно табл. 2.1.3 ПУЭ, следует применять при монтаже скрытой проводки под деревянными полами или при пересечении проводкой других горючих строительных материалов. При этом следует помнить, что в трубы следует прокладывать таким образом, чтобы сделать невозможным скопление в них влаги. А если вы прокладываете проводку в сыром или пыльном помещении, то необходимо выполнять соединение труб, чтобы исключить попадание влаги в них.

Обратите внимание! Электропроводка по полу в деревянном доме может быть выполнена и в пластиковой гофрированной трубе. Но в этом случае ее следует со всех сторон покрыть несгораемым материалом. Это достаточно хлопотно и трудоемко, поэтому такой способ используют крайне редко.

Монтаж проводки по сгораемым поверхностям

Вывод

Теперь вы знаете, как своими руками смонтировать проводку в доме под полами.

Как видите, этот способ монтажа имеет свои нюансы и далеко не всегда является оптимальным. Особенно это касается квартир и частных одноэтажных домов, хотя здесь многое зависит от каждого отдельного случая и ваших пожеланий. Но вот при двухэтажном частном строительстве этот вариант монтажа может быть весьма выгодным. Ведь он позволит разместить все электрические инженерные сети в одном месте.

Электрика, проводка по полу и стяжка.

Монтаж скрытой проводки осуществляется на этапе строительства или ремонта, когда еще нет ничего, кроме черновой отделки потолка, стен и пола. Такой вариант проведения инженерных работ оптимален и помогает сэкономить время и усилия. Не нужно делать штробы по полу и стенам или же вскрывать подвесной потолок что бы провести дополнительный кабель, а потом заделывать их.

Однако в мелких ремонтных работах такой вариант не всегда приемлем. Если стены достаточно ровные, то наложение толстого слоя штукатурки не подходит. К тому же, это вызовет увеличение финансовых затрат. В таком случае используют укладку проводов в штробы выполненные в стене. После этого их достаточно закрыть шпаклевкой или же штукатурной смесью на гипсовой основе поверх кабелей таким образом, чтобы его хватило для их скрытия. Как правило, толщина составляет порядка 6-7 мм.

Какой бы вариант вы не выбрали, для начала необходимо прочертить линии, по которым должен будет вестись кабель. От пола или потолка следует отмерить расстояние, при этом надо учесть толщину будущего напольного покрытия и подвесного потолка. Затем с помощью строительного уровня необходимо провести линии по намеченным отметкам. По этим линиям проставляются точки, в которых провода будут прикрепляться к стенам. Для гибкой проводки расстояние, как правило, составляет 40 см., для монолитной – 20-30 см.

Крепеж электропроводки

Для крепления кабеля к бетонной или кирпичной стене используется дюбель-хомут или UW (в просторечии, увэшка). Для крепежа проводки сечением 3х2,5 или 3х1,5 подходит крепеж с маркировкой 5/10. После того, как будет просверлено отверстие в точке крепления, необходимо обхватить провод дюбелем и вставить его в готовое отверстие. Затем усики крепежа заклинятся и кабель окажется плотно прихваченным к стене. Данный тип крепежа удобен в использовании и практичен.

Штробление стен

В тех случаях, когда на черновые стены нельзя уложить кабель, и слой штукатурки слишком тонок для скрытия проводки, необходимо штробить стены. Штроба представляет собой выемку-борозду, проделываемую в стене для укладки проводов. Рассмотрим технологию штробления.

Для начала делается разметка согласно проекту электромонтажа. После чего надо выбрать инструмент для штробления, в зависимости от того где это будет выполнятся – это может быть перфоратор с специальной насадкой для штрабления (в случаях если стены мягкие из позагребневых плит, пеноблоки либо полистиролбетонные стены), болгарка или штроборез. Чаще всего используют перфоратор с  болгаркой, но этими инструментами работать не желательно для не профессионала, во первых очень опасно, а во вторых пыли от их применения довольна много. Для этого существует спец инструмент “штроборез” в комплекте с пылесосом, поскольку электрический штроборез стоит недешево и покупать его для одноразового использования не выгодно, его лучше взять в аренду на любом строительном рынке. В крайнем случае, если длинна погонных метров для прокладки кабеля не велика, можно использовать молоток и зубило. Однако в этом случае придется затратить больше сил и времени. При работе с любым инструментом необходимо соблюдать все меры безопасности; одевать очки и спецодежду, пользоваться респиратором чтобы защитить себя от пыли, поднимаемой в процессе штробления.

Глубина выемки должна быть достаточной для укладки и полного скрытия проводки. Под розетки устанавливаются специальные коробки, для которых также вырезаются отверстия соответствующего диаметра при помощи того же перфоратора с насадкой нужного радиуса. Если вы используете болгарку, то для резки кирпича и штукатурки подойдут диски по камню, для железобетона – алмазные диски.

Вначале прорезаются две параллельные линии на необходимую глубину. Ширина штробы определяется диаметром проводов и их количеством. После того как линии будут прорезаны, необходимо сбить перемычку между ними. Делается это с помощью перфоратора или обычного долота. Из штробы следует удалить пыль и покрыть поверхность грунтовкой. Затем в подготовленное отверстие укладывается кабель и закрепляется к стене дюбель-хомутами. После этого можно заделывать штробу гипсовой смесью либо выполняется комплексная механизированная штукатурка стен.

Скрытая проводка в трубах, в кабельканалах.

Для защиты и обеспечения максимально надежной проводки используют специальные трубы, кабельканалы. Они могут быть пластиковыми, ПВХ,  металические или гофрированными. Чаще всего, такой способ монтажа проводки используется в помещениях, испытывающих на себе перепады температур или повышенную влажность. Трубы прокладываются в заранее подготовленные штробы аналогично тому, как прокладывается обычный кабель. Надо лишь учитывать, что ширина и глубина штроб будет значительно больше. После прокладки трубы крепятся металлическими скобами или увэшками. При большом диаметре трубы можно использовать быстро застывающий гипс. Он надежно фиксирует проводку и обеспечивает высокую надежность крепежа. При повреждении кабеля достаточно вынуть его из трубы и заменить.

Скрытая проводка в потолках, полах и перегородках

Если вы планируете установить подвесной потолок, то организация скрытой проводки существенно упрощается. Вам не нужно будет штробить стену, достаточно лишь спрятать провода под ГКЛ конструкцию гипсокартона или металлический каркас. Причем, можно проложить провода обычным способом или скрыть их в трубы. Последний вариант позволит обеспечить лучшую пожаробезопасность.

Проще всего когда разводка электрики по полу выполняется при заливке пола цементной стяжкой, штробить тут ничего не потребуется. Достаточно выполнить разводку по полу в гофрах грамотно, избегать не нужных перехлест соединений, это позволит не подымать уровень пола выше запланированного.  После того как разводка выполнена производится выравнивание пола цементным раствором, лучше всего для этого применить технологию “полусухая стяжка” толщина раствора над гофрами в самом высоком месте должна быть не менее 20 мм.

При монтаже деревянных полов или покрытия из гипсоволоконных плит также можно скрыть проводку достаточно легко. В лагах потребуется просверлить отверстия для прокладки кабеля. А если лаги не используются, то трубы укладываются просто на пол и закрепляются с помощью скоб. Затем поверхность закрывается тепло или шумоизоляционным материалом, можно применить керамзит по технологии Кнауф Пол. Поверх него застилается финишное покрытие, паркет, напольная плитка керамогранит, ламинат и др..

Для укладки проводов за гипсокартонные конструкции или перегородки необходимо использовать трубы либо жесткие гофрированные трубки, иначе кабель может легко повредиться. В каркасе делаются соответствующие отверстия, сквозь которые просовывается кабель. Ни в коем случае нельзя прокладывать провода поверх металлической конструкции. Это может привести к повреждению изоляции провода.

Монтаж электропроводки в полу под стяжкой, установка в квартире

Монтаж электропроводки в полу достаточно актуален, если строительство дома еще не прекращено, и чистовой пол не сделан: это позволяет не только удобно разместить провода, но и скрыть их от всеобщего обозрения, избежав при этом разрушения стен. При необходимости проводку будет достаточно легко извлечь.

Можно ли выполнить работу самостоятельно

Вариант обустройства электропроводки по полу является не самым простым, однако наиболее удобен для самостоятельного монтажа. Своими руками проделать такую работу можно, однако пользуются методом прокладки по полу не всегда, так как тянуть провода от щитка зачастую далеко.

Для того чтобы решить, стоит ли пользоваться этим способом, и как его осуществить, необходимо рассмотреть каждый этап работы более детально.

Определив для себя преимущества, легко сделать выбор в пользу метода.

Преимущества и недостатки системы

Электропроводка под полом имеет как плюсы, так и минусы. Достоинствами можно считать следующие качества:

• безопасность;
• экономия;
• простой монтаж.

Безопасность проводки является важной составляющей, так как случайно вбитый в нее гвоздь или вкрученный шуруп могут привести к серьезным последствиям в виде удара током или возгорания. Именно поэтому проводка под полом считается наиболее безопасной, так как определить, где именно находится вмурованный в стену кабель в квартире, довольно сложно, и велик риск попасть в него при проведении отделочных и ремонтных работ.

Важна экономия. Если покрытие пола черновое, то вы значительно сэкономите на отделке: проводов потребуется меньше, потому что не придется обходить разнообразные преграды в виде углов или мебели.

Кабель можно будет напрямую положить от выключателя или розетки. Он будет пролегать под цементной стяжкой, что обеспечит также и безопасность для него.

Электрика приглашать не потребуется, так как фронт работ не слишком сложен. От вас потребуется поместить электропровод в гофру, после чего можно будет проводить бетонную стяжку.

Минусы монтажа проводки в пол также существуют. При необходимости устранить неисправность, достать проводку будет крайне сложно. Менять кабель придется полностью. При повреждении проводов придется разбирать бетонную стяжку, а это дополнительные физические усилия и финансовые расходы.

Места, в которых способ использовать выгодно

Электропроводка по полу удобна в домах, которые еще не имеют никакого ремонта. К таким постройкам относятся только что возведенные новостройки, где, как правило, выполнена только предчистовая отделка. Вам не придется нарушать целостность стен, кабель можно будет проложить в удобном для вас месте в полу, сделать от него необходимую разводку к выключателям и розеткам.

Выгодным решением монтаж под полом станет и для деревянного дома. В этом случае недостатки проводки, связанные с трудным доступом, исчезнут. Для деревянного дома такое решение достаточно актуально, так как проведение кабель-каналов по стенам существенно повлияет на интерьер комнат, а проводка в ретро-стиле обойдется значительно дороже современной.

Поместив кабель под полом, вы не только скроете все провода и сделаете разводку удобной, но и в случае необходимости сможете легко вытащить ее из-под досок и произвести ремонт.

Преимущества гофры

При проведении работ, связанных с электричеством, важную роль играют требования безопасности, игнорировать которые не следует. Кабель обязательно помещается в гофру вне зависимости от того, планируется делать проводку под стяжкой из бетона или под деревянным покрытием. В деревянных строениях может быть использован металлорукав.

Проводка под полом может обойтись и без гофры, если вы собираетесь вмуровать ее в бетон, однако при повреждении кабеля вытащить его будет уже нельзя, а гофра позволит извлечь старый кабель и поместить на его место новый. При ремонте проводки вам не придется разрушать пол или прокладывать провода в новом месте.

Безопасный монтаж

Провод должен быть цельным, отдельные участки должны соединяться распределительными коробами. Следите за тем, чтобы проводка монтировалась без скруток: это сводит ее надежность к минимуму. Короба выводят и монтируют над покрытием пола. Разместить их можно в стене, на минимальной от пола высоте.

Коробку можно разместить и в полу, но для этого потребуется оборудовать ее специальной крышкой, при необходимости которую можно будет открыть и легко добраться до содержимого коробки. Чтобы легко найти кабель или интересующий узел проводки, рекомендуется создать ее схему, на которой можно будет отметить все наиболее важные места.

Важным условием является заполнение гофры. Не следует помещать в нее слишком много проводов. Основное пространство, составляющее 60%, должно оставаться пустым. Основная трасса провода не должна быть более 20 метров: имеется в виду расстояние от розетки до щитка. Если кабель расположен под прямым углом, не следует делать более двух поворотов. Это правило касается и кабеля, согнутого под более острыми углами. По возможности резких изгибов следует избегать. Для деревянного дома следует учесть, что прокладка проводки прямо по лагам является недопустимым.

Установка должна происходить через технические отверстия, которые можно просверлить. Деревянные элементы рекомендуется обработать специальным составом, препятствующим горению. Кроме этого, не следует разветвлять трассу от щитка, этот метод значительно усложнит ремонт при повреждении электрокабеля.

Расположение в стяжке

Электропроводку в стяжке пола размещают относительно глубоко.

Как минимум ее следует утопить на 30 мм. Если необходимо наложить одну трассу на другую, потребуется увеличение толщины стяжки.

Желательно таких соприкосновений избегать вовсе.

Перед тем как стяжка будет залита, проверьте при помощи прибора, нет ли короткого замыкания. Если обрыва на линии нет, можно переходить к монтажу полового покрытия, установке выключателей, розеток и светильников.

Соблюдая перечисленные рекомендации, вы сможете создать удобную и безопасную сеть, которую можно будет отремонтировать в случае необходимости. Порядок, в котором будет проделана работа, особого значения не имеет. Вы можете сначала поместить гофру в намеченные места, а затем протянуть кабель, а можете монтировать все сразу.

Тонкости укладки провода в стяжку

У проводки по полу под бетонной стяжкой есть свои хитрости и тонкости при монтаже, которые требуется брать в расчет.

Разметка и схема

Перед началом работы следует сделать разметку, обозначить, в каком месте под полом будет находиться гофра с электрокабелем. Учтите те элементы, которые будут размещены на стене или полу, их также необходимо отметить.

Для удобства создайте схему на бумаге, где будет отмечено расположение проводов. Вам пригодится это, если потребуется сверлить пол: сможете избежать попадания в провод.

На схеме должны быть отображены размеры проводов, а также расстояние, на которое они удалены от стен. По возможности отметьте и глубину закладки проводки под полом.

Выполнять штробление стен или установку подрозетников гораздо удобнее, пользуясь разметкой. Вы сможете провести работу точнее, проверить, насколько ровно будет расположены все элементы конструкции, не начиная работ, оценить, удобно ли их местоположение.

Прокладка кабеля

Для того чтобы провода не сдвинулись в процессе монтажа по полу, их можно закрепить при помощи специальных хомутов из пластика. Это пригодится при заливке бетона. Если пренебречь хомутами, с большой вероятностью проводка сдвинется и перестанет соответствовать начерченной на бумаге схеме.

Для того чтобы защитить гофру и сделать стяжку пола более прочной, рекомендуется использовать арматуру или полимерную сетку.

На кабель-каналах лучше не экономить, используя прочные качественные материалы. Начинать вести их нужно от распределительного щитка. Каждый кабель должен иметь собственный канал. При наличии разветвлений будет тяжело извлечь поврежденный участок, придется вскрывать пол.

После выведения кабелей в каналы, пробитые под них ходы нужно замазать гипсом, можно воспользоваться цементной смесью или заштукатурить пустоты.

После этого можно производить непосредственную стяжку пола. Следите за тем, чтобы гофра была утоплена в цементную смесь не меньше, чем на 30 мм.
На короб не должно быть физического воздействия, например, от массы стяжки, в противном случае он деформируется или разрушится.

В целом монтаж электропроводки под полом не вызовет затруднений, если соблюдать инструкции. Это недорогой и удобный способ маскировки проводки, при котором не страдает целостность стен, не требуется переклеивать обои или проводить дополнительные отделочные работы после завершения монтажа.

Электропроводка в квартире: по полу или потолоку.

Электрику в доме можно провести разными способами. Кабель можно спрятать в стене, под плинтусом, в фальш-панели, протянуть под потолком или полом. Электромонтер подбирает способ прокладки проводов в зависимости от типа помещения, состояния, вида работ.

По способу прокладки кабеля выделяют скрытый и открытый монтаж. Скрытый – это монтаж через стену, потолок, пол со штроблением. Открытый – это замена электропроводки в квартире без штробления.

Прокладка электропроводки в квартире по полу или потолку

Скрытый монтаж привлекает возможностью спрятать проводку. Пустить кабель можно по полу или потолку. Электропроводка под полом может быть выполнена, если проложить бетонную стяжку. При этом электропроводка укладывается в гофре, а затем заливается бетоном.

Если дома планируется ремонт или замена потолочного покрытия, можно провести монтаж электропроводки по потолку в квартире. Электрокабель проходит через потолок, а розетки с выключателями монтируются на стене. Электропроводка по потолку требует штробления стен. Скрытые провода будут выходить на стену и их нужно спрятать.

При штроблении нужно соблюдать правила:

• Нельзя штробить несущие конструкции, перекрытия.
• Горизонтальное штробление также исключено.
• Штробы должны проходить вертикально.
• Такие меры нужны, чтобы не нанести урон зданию.
• Штробы могут существенно ослабить прочность дома.
• Глубина не должна быть больше 10 мм.
• Нельзя задевать при штроблении арматуру.
• Штробы делают точно по размеру кабеля.
• Провода фиксируют дюбелями.

Для штробления я использую профессиональное оборудование – штроборез с пылесборником. Штроборез оснащен двумя лазерными пилами, которые делают канавку. В эту канавку укладывается кабель.

Варианты проводки

Стоимость услуг

Наименование работы	Цена (в рублях)
Электромонтаж в однокомнатной квартире	от 15 000 — 25 000
Электромонтаж в двухкомнатной квартире	от 20 000 — 30 000
Электромонтаж в трехкомнатной квартире	от 30 000 — 45 000
Электромонтаж в четырехкомнатной квартире	от 50 000 — 100 000
Электромонтаж кухни	5 000
Электромонтаж комнаты	5 000
Электромонтаж ванной комнаты	3 000
Точную стоимость можно узнать после визуального осмотра места работы перед началом выполнения.

Электропроводка в квартире в кабельканалах

Если дома сделан ремонт, мастер проложит электропроводку в квартире без штробления. При этом проводка в квартире проходит в кабель каналах. В доме старой постройки можно использовать старые пути прокладки. Старый канал скрыт под слоем штукатурки. Достаточно очистить канавку от штукатурки и поместить туда провода.

Открытый способ прокладки часто используется в домах с уже готовым ремонтом. При таком электромонтаже не будет грязи или пыли, которая испортит внутреннюю отделку.

Кабель-каналы надежно прячут провода, защищая от повреждения или влаги. Для деревянных домов открытый монтаж проводки использую чаще, так как такой метод снижает вероятность возгорания. Каналы имеют защитную оплетку, которая препятствует воспламенению. В месте прокладки проводов дерево обрабатывают противопожарными средствами.

Открытый электромонтаж уместен для ванной комнаты. Это помещение повышенной влажности и проложить кабель через пол или потолок сложно. Провода прячут в герметичные коробы или гофру, таким образом, предотвращая риск короткого замыкания.

Электропроводка в квартире без распределительных коробок

Монтаж без распределительной коробки – сравнительно новая методика. Но многие жильцы положительно оценили нововведение. Основной довод за инновацию – отсутствие короба на стене, который портит дизайн помещения. Если закрыть распределительный щит обоями или декоративной штукатуркой, придется их сдирать при неполадках с электричеством. Это порча ремонта, ремонт электрики станет дороже на сумму восстановления покрытия стены.

Какой бы способ электромонтажа вы ни выбрали, нужно правильно отнестись к исполнителю. Не нужно доверять монтаж электропроводки по полу в квартире непрофессионалу. Электрик должен быть с опытом, стажем, образованием.

МОНТАЖ ПРОВОДКИ ПОД ПОЛОМ В ДОМЕ И КВАРТИРЕ

До недавнего времени монтаж электропроводки в доме или квартире осуществлялся почти исключительно по стенам. Этот способ крайне затратный и трудоемкий, так как требует наличия штроб или толстого слоя штукатурки для сокрытия кабелей.

После широкого распространения подвесных и натяжных потолков проводку практически сразу перенесли в техническое пространство между перекрытием и потолком.

Однако такой вариант также требует значительных объемов штробления стен, особенно если розетки и выключатели располагаются снизу.

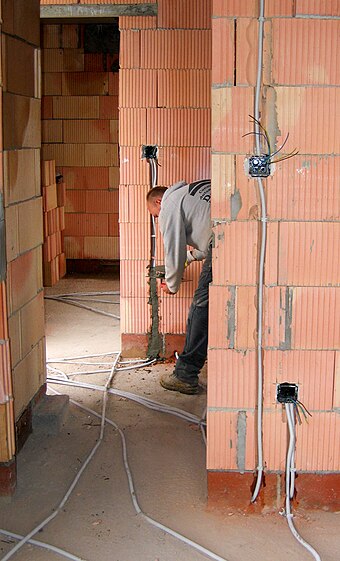

Третьим способом является расположение проводки под полом. В данной статье мы расскажем об особенностях прокладки электропроводки под деревянным полом и в бетонной стяжке.

Рассмотрим достоинства и технические ограничения каждого метода, а так же основные правила выполнения работ.

ОСНОВНЫЕ ДОСТОИНСТВА И НЕДОСТАТКИ

Обустройство электропроводки в полу на сегодняшний день приобретает все большую популярность. Однако такой метод имеет свою специфику, как при выполнении работ, так и при дальнейшей эксплуатации.

ПРЕИМУЩЕСТВА

Экономия средств.

Как показывают различные расчёты, найденные на просторах интернета, а также некоторые программы, использующиеся при проектировании электропроводки, максимальная экономия материалов может составить до 30%. Но только в том случае если располагать розетки на высоте 25-35 см от уровня пола.

Следует отметить, что такая экономия наблюдается только по сравнению с настенным способом монтажа. По сравнению с прокладкой электропроводки за подвесными потолками экономия будет не столь эффективный и составит всего лишь 10-15%.

Высокая скорость и простота выполнения электромонтажных работ.

Сокращение сроков монтажа осуществляется за счет отказа от штробирования стен. Особенно заметен эффект в квартирах и частных домах из ЖБИ и кирпича.

Фактически, разводку основных линий энергоснабжения можно осуществить собственными силами. И уже после того как концы проводов, с небольшим запасом, выведены к точкам потребления, пригласить опытного электрика для подключения.

Безопасность эксплуатации.

Каждый владелец квартиры не раз и не два сталкивался с сомнениями «Можно ли сверлить стену в этом месте?». Особенно актуален этот вопрос при установке карнизов. Ведь именно под потолком, прокладывается электропроводка традиционным способом. Проложив проводку под полом, можно кардинально решить эту проблему.

НЕДОСТАТКИ МЕТОДА

Сложный ремонт.

Фактически все ремонтные процедуры заключаются в замене поврежденного кабеля.

Для того, чтобы избежать необходимости вскрывать напольное покрытие, что особенно затратно для проводки в полу под стяжкой, необходимо придерживаться нескольких простых правил:

• не забивать гофру проводами под завязку, а оставлять не менее 60% свободного пространства. В идеале каждый провод следует устанавливать в отдельной гофре;
• прокладывать электропроводку с минимальным количеством изгибов;
• тщательно и надежно закреплять проводку на поверхности основания с шагом не более 20 мм для деревянных полов и до 500 мм для бетонных стяжек.

Выполнив эти требования, владелец сможет заменить поврежденный провод, просто вытянув его из гофры, при этом, использовав его в качестве подтяжки для нового.

Затраты на гофру.

Экономия средств на приобретение кабеля может быть нивелирована, если прокладка осуществляется в деревянном доме. В этом случае настоятельно рекомендуется использовать более дорогостоящую металлическую гофру, как для предотвращения возгорания, так и для защиты кабеля от повреждения грызунами.

КОГДА И ГДЕ НАИБОЛЕЕ ВЫГОДНА ЭЛЕКТРОПРОВОДКА ПОД ПОЛОМ

Наиболее актуальными являются следующие две ситуации, когда проводка в доме под полом наиболее эффективна. Прежде всего, это квартиры в новостройках.

Как правило, современные жилые помещения сдаются в виде «сырца» — вообще без ремонта или с черновым покрытием стен. В этом случае владелец квартиры все равно будет выполнять заливку пола. Таким образом, решаются сразу две проблемы: прокладка проводки и сохранение стен неповрежденными.

Небольшие штробы от поверхности пола к месту установки розеток все равно нужно будет сделать. Однако объем, стоимость работ и время штробления снизится в несколько раз.

Второй вариант, это электропроводка в частном доме из древесины (брус, бревно). Такие дома выполняются в каком-либо из этностилей с соответствующим внутренним оформлением. Поэтому разводку электропроводки не желательно выполнять в пластиковых или металлических гофрах или кабель каналах.

А стоимость открытой проводки выполненной в ретро стиле на порядок выше обычной. Поэтому прокладка электрокабелей под полом является единственным разумным решением.

ПРАВИЛА И ПОРЯДОК МОНТАЖА

Основная проблема, возникающая при монтаже проводки под полом – это сложность соблюдения нормативов ПУЭ. В частности, п.2.1.23, требующий свободный доступ ко всем распределительным коробкам и местам ответвлений для их обслуживания.

Такая ситуация особо чувствительна для проводки под бетонной стяжкой, которую в отличие от деревянного пола по лагам нельзя демонтировать, а потом собрать обратно. Существует несколько выходов из сложившейся ситуации:

1. Распределительные коробки обустраиваются в стенах непосредственно над уровнем пола в местах выхода кабеля. Такая коробка довольно неприглядна эстетически. Кроме того имеется большой риск, что ее могут вскрыть домашние животные или дети. В случае подтопления помещения она становиться источником потенциальной опасности.

2. В качестве распределительной коробки используются подрозетники. В этом случае подключение розеток в помещении осуществляется последовательно. Существенным недостатком такой схемы является чувствительность к обрыву провода. Все розетки, подключенные после обрыва, не будут работать.

3. Устройство распределительных коробок под потолком помещения практически нивелирует экономию кабеля.

ДЕРЕВЯННЫЙ ПОЛ ПО ЛАГАМ

В соответствии с ПУЭ прокладка электропроводки в конструкциях, выполненных из сгораемых материалов, разрешается только в металлических трубах или гофре обладающей способностью к локализации пламени. Допускается монтаж проводки под полом в гофре из ПВХ если она защищена сплошной 10 мм прослойкой из негорючих материалов.

К примеру, алебастр, цементная штукатурка, гипс и т.п. При монтаже проводки под деревянным полом рекомендуется использовать кабель ВВГнг-LS. При этом не допускается соединение проводов методом скрутки.

Как правило применяется один из методов:

• пайка;
• опрессовка;
• специальная сварка;
• использование сжимов.

Древесину следует обработать антипиренами или универсальными пропитками снижающими горючесть материала.

Способность локализации пламени – это свойство материала выдерживать без прогорания короткое замыкание.

БЕТОННАЯ СТЯЖКА

Монтаж проводки в стяжке пола является более ответственным, чем под деревянные напольные конструкции.

Необходимо строго придерживаться следующих требований:

• гофра или трубы не должны иметь дефектов и сквозных повреждений. нельзя допускать их соединения или разветвления под стяжкой;
• после прокладки электропроводку необходимо жестко закрепить любым способом – к основанию или к армирующей сетке;
• проводку располагают на расстоянии не менее 30 см от стен и дверных проемов;
• если в помещении устанавливается теплый пол, то прокладка электропроводки производится в металлической гофре и как можно дальше от нагревательных элементов;
• резерв кабеля, с учетом места монтажа, должен составлять не менее 10 см;
• гофра должна возвышаться над уровнем стяжки с учетом последующей заливки нивелиром на 5-6 см.

Толщина стяжки над защищенной проводкой должна быть не менее 20 мм, при условии использования армирующей сетки. Учитывая, что в большинстве случаев для прокладки электропроводки используется гофра диаметром 20 мм, общая минимальная толщина бетонной стяжки составит не менее 40 мм.

ПОСЛЕДОВАТЕЛЬНОСТЬ ЭТАПОВ ПРОКЛАДКИ

Осуществляя монтаж проводки под полом в квартире или доме, рекомендуется придерживаться описанной последовательности выполнения работ:

1. Непосредственно в помещении отмечаются, места установки розеток выключателей и подведения к ним кабелей;
2. Развести кабеля, стараясь, чтобы линии от разных групп не пересекались, так как в этом случае существенно возрастет общая толщина стяжки;
3. Отмеряют соответствующие куски труб и выполняют протяжку кабеля;
4. Проводку крепят к основанию – дюбелями и металлическими хомутами к плите перекрытия или пластиковыми стяжками к армирующей стеке. Жесткая армирующая стека из тонкой арматуры (диаметр 3-5мм) располагается снизу кабеля. Сетка рабица из проволоки (диметр до 3 мм) укладывается поверх защищенной электропроводки;
5. Заливается и выравнивается стяжка в соответствии со стандартными правилами;
6. После высыхания стяжки штробируются стены на высоту установки электроарматуры. В случае если подача электропитания на потолочные осветительные приборы осуществляется от напольной проводки, одна из стен штробится по всей высоте, вплоть до уровня подвесного потолка;
7. Все проводки через лаги, стены или простенки осуществляются в металлических гильзах, выступающих за габариты конструкции.

После окончания монтажных работ производятся контроль качества и замеры эксплуатационных параметров:

1. Проверяют согласованность нуля и фазы;
2. Подсоединяют проводку к УЗО;
3. Проверяют наличие заземления;
4. Замеряют сопротивление.

В случае обнаружения неисправности: обрыва кабеля, короткого замыкания, превышения показателей сопротивления необходимо заменить дефектный кабель.

Прокладка электропроводки под полом дома или квартиры не ограничивает использование жилого пространства помещения. Расстановку мебели можно производить без учета расположения проводов. Количество розеток на одной точке, при последовательном методе подключения, можно довольно быстро наращивать.

Однако, для выполнения проверки и подсоединения бытовой электросети к внешней линии энергоснабжения настоятельно рекомендуется пригласить сертифицированного специалиста.

  *  *  *

© 2014-2021 г.г. Все права защищены.
Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Электрика — Добавьте заземление в квартиру на 9-м этаже в стране без электрического кода

Выберите код электрики

Выберите электрический код и следуйте ему. Выберите тот, в котором у вас нормальная проводка. Если у вас питание 110/220 В, расщепленная фаза (220 В с нейтральным центральным ответвлением с 110 В с каждой стороны), следуйте нормативам Северной Америки. Если ваша мощность составляет 220 В между нейтралью и «горячим» напряжением, следуйте правилам ЕС.

На расщепленной фазе нейтраль — серьезное дело

Одна из страшных вещей, которые можно встретить в североамериканской системе с разделенной фазой, — это потеря нейтрального провода.Цепи на 120 В становятся несбалансированными, и половина из них на больше, чем на , чем на 120 В, а другая половина — меньше (но их всего 240 В). И они раскачиваются взад и вперед, когда устройства взрываются, пока в конце концов все не задымится. Потеря нейтрали — серьезное дело, и если вы не можете получить надежную нейтраль от владельца здания, вам, возможно, придется использовать внешние линии 240 В (220 В) и производить собственную сеть 110 В с собственным трансформатором.

Это не проблема, если вы питаетесь однофазным напряжением 220 В от системы европейского типа. Если вы потеряете нейтраль, вы потеряете питание.

Любой шок — смертельный шок

Люди часто получают «небольшие» шоки и говорят «ну, это не опасно». Да, это так. Помните, электричество необходимо для замыкания цепи. Он течет, когда связаны две вещи. Вы установили надежное соединение со смертоносным током от телевизора / холодильника, однако ваше соединение с землей / землей было не очень хорошим, поэтому не мог течь большой ток. Другое дело, если на полу есть вода или вы касаетесь раковины.

Таким образом, любое устройство, которое вызывает у вас шок, является пожарной сигнализацией с пятью тревогами и должно быть обработано СЕЙЧАС , прежде чем кто-то другой получит «лучшее» соединение!

GFCI отлично подходят для снижения опасности поражения электрическим током

GFCI (УЗО в Европе) сравнивает ток, протекающий по «горячему» проводу, с током, протекающим по «нейтральному» проводу. При нормальной работе они точно такие же; вот что значит замкнуть цепь. Текущий стремится идти всеми возможными путями, невзирая на сопротивление.Если ток находит альтернативный путь (например, через вас), часть его пойдет по этому пути, и GFCI увидит, что «горячий» поток и «нейтральный» поток не совпадают, и отключится. Это означает, что ваш шокирующий опыт не продлится долго.

Примечание. Я вообще не упоминаю землю. Как и медоед, GFCI не знают и не заботятся о земле. Очевидно, что земля может быть частью пути повреждения, но GFCI не заботится об этом, он заботится о том, чтобы ток НЕ был одинаковым на горячем и нейтральном.Это означает, что GFCI вообще не нуждается в заземлении. Они часто используются для обеспечения безопасности, когда заземление недоступно — на самом деле, они обеспечивают гораздо лучшую безопасность при работе с оборудованием с пластиковым шасси, поскольку они фактически ищут ситуации поражения электрическим током.

Однако

GFCI не обеспечивают заземление оборудования, и иногда оборудование заботится об этом. В частности, чувствительное электронное оборудование, которое не любит электростатический разряд (электростатический разряд или тот удар, который вы получаете, когда вы шаркаете ногами по ковру, а затем касаетесь дверной ручки).Это основание по другой причине: не для защиты персонала, а для защиты оборудования. Это заземление не нужно связывать с «нейтралью» электрической системы. Примером этого может быть микрокомпьютер внутри большого станка, подключенного к 480 трехфазному (обычному) «треугольнику» питания, все 3 провода которого горячие. (скажем, он защищен GFCI, поэтому отказ двигателя из-за горячего шасси не убьет оператора). Компьютер питается от небольшого трансформатора с 2-мя полюсами 480 дельта, который изолирует его от всего.Компьютеру нужно заземление, чтобы куда-то уйти от электростатического разряда.

Почва лучше, чем бетон

Бетон действительно обладает некоторой проводимостью, но я бы не стал полагаться на него на большом расстоянии. В любом случае, «9 этажей» означает не дерево. 1940 год, вероятно, означает сталь, а не бетон. Стальная рама, скорее всего, ваш лучший источник заземления оборудования. Вы можете использовать арматурный стержень в здании, разработанном для этого , но в 1940 году об этом не думали.

Не связывайте нейтраль с землей!

Нейтраль

должна быть заземлена только в одном месте: на главной панели , как и на главной панели здания. Это потому, что нейтраль не является землей, и между нейтралью и землей существует разница напряжений. Если вы свяжете нейтраль и землю вместе во втором месте, эта разница напряжений приведет к протеканию тока, и, возможно, удивительной величины, поскольку она может включать возврат тока всего здания! Это означает, что земля регулярно обрабатывает ток, чего не должно быть. Это также нарушает любую восходящую защиту GFCI.

Вы подключаете нейтраль к земле только в главном сервисе, который находится непосредственно рядом с трансформаторами питания.Это необходимо, поскольку трансформатор питания изолирует входную мощность от выходной мощности. Он будет «плавать» (при неопределенном напряжении относительно земли), если вы не прикрепите его к земле с помощью заземляющей ленты.

Каждый раз, когда у вас есть ток, протекающий по заземлению нейтрали, это очень плохо и требует немедленной коррекции.

Ремонт электропроводки в квартире, доме

Вопрос проверки электромонтажа часто возникает в случае приобретения недвижимости. Как обойтись без электрика и все сделать самому? Ни для кого не секрет, что человеку под силу все, было желание и время для тренировок.

Яркий тому пример — сам сайт Электрики, который кратко и понятно рассказывает, как сделать электропроводку в доме, квартире или на даче своими руками. Кроме того, в проекте предоставлены полезные советы по организации освещения, а также стоимости установки электрического отопления. Как результат — многие посетители научились самостоятельно обслуживать и ремонтировать электропроводку: от замены розеток до создания контура заземления на участке.Еще одно полезное направление сайта — бытовая техника. Ведь дома мы часто сталкиваемся с такими проблемами, как плохая работа телевизора, чайника или стиральной машины. Если вы не греете микроволновую печь, плохо замерзаете холодильник или не понимаете причин, по которым не греет утюг, вы можете создать проблему в комментариях, после чего опытные специалисты дадут вам полезный совет.

Хотите узнать больше и не будете тратиться на услуги электрика? Тогда следите за обновлениями Сайт samelectrik. ru и активно участвуйте в комментариях. Спустя время и вам будут под силу любые работы, связанные с электричеством!

Прежде чем приступить к ремонту квартиры своими руками, следует подумать о состоянии электропроводки. Если вы склонны считать, что ее замена необходима, начнем с вопроса о выборах. Обычно проволока используется в старых домах из алюминия, со всеми его преимуществами, поскольку он хрупкий и склонен к микротрещинам. Для квартир и домов следует отдавать предпочтение медным проводам.

Сразу замену электропроводки в доме стоит начать с определения расчетной нагрузки. Суммируйте мощность всех электроприборов и не забывайте о тех, которые вы только что хотите купить. Зная количество расхода, проще подобрать сечение провода. сечение провода 1 мм выйдет на мощность 2кВт, если он медный, и 1кВт, если он алюминиевый. Ожидаемую мощность лучше всего рассчитывать для каждой комнаты, для некоторых из них лучше построить линии электропередач отдельно, учитывая их максимальную нагрузку.

Для постройки стеновых кабелей есть перфоратор «Штробе» или делать распилы ручной циркулярной пилой.

но перед тем, как начать такие ответственные «меры» не забывайте основных правил :

• Заменить проводку, если ремонт необходимо провести полностью и аккуратно.
• Определитесь с количеством и расположением всех устройств, розеток и выключателей, чтобы грамотно составить проект номинальной потребляемой мощности.
• Выбираем материал для работы, сохраняем, быть не должно.Если этот кабель — ВВГнг3 * 2,5 * 1,5 или ВВГнг3, если провода — медь, если розетки и выключатели — это керамическая или другая термостойкая основа и контакты никелированные или хромированные. На каждой строчке должна быть ваша машина в распределительной коробке.
• Электромонтаж должен быть выполнен правильно, а клеммные коробки должны находиться в легко доступных местах. Всегда необходимо предусмотреть резервные ящики, автоматы, розетки.
• Работа с электричеством требует соблюдения техники безопасности и квалификации. Поэтому, если вы не владеете ни теми, ни другими, доверьте свою безопасность специалисту.
№

Изменения жилой электропроводки обязательно подразумевают подготовку и согласование проекта, а выполнение только квалифицированным персоналом, уполномоченным.

Видео о том, что нужно знать при выборе провода

Электрические проблемы: решено 10 наиболее распространенных проблем

Устарела не только национальная электросеть.Электропроводка во многих домах также устарела, что не позволяет снабжать нашу постоянно растущую коллекцию энергоемких бытовых приборов, освещения и электроники.

«Электрические цепи в этих старых домах не были предназначены для питания многих устройств в современной жизни», — говорит электрик Аллен Галлант, который подключил шесть домов проекта This Old House TV.

Признаки напряжения могут быть очевидными — путаница удлинительных шнуров и удлинителей, выходящих из одной розетки, — или незаметно скрывающихся за стенами, потолками и накладками.

Защита блока предохранителей

Коробки предохранителей

, подобные приведенному выше, в наши дни встречаются реже, чем панели автоматических выключателей, но они работают нормально — если только кто-то не установит предохранители с большей силой тока, чем провода могут безопасно выдержать. Это может привести к перегреву проводов, повреждению их защитной изоляции и увеличению риска возгорания.

После повреждения изоляции опасность сохраняется, даже если неисправный предохранитель заменен на предохранитель соответствующей силы тока.Чтобы исправить это, старую схему нужно перепроводить.

Нанимайте профессионала и избегайте опасности возгорания

Некоторые проблемы с проводкой — это просто неудобства. Но другие могут представлять серьезную опасность пожара или поражения электрическим током. Если вы покупаете дом (особенно тот, которому больше 50 лет), или если вы никогда не проверяли свою проводку, рекомендуется нанять лицензированного электрика, чтобы провести тщательный осмотр дома.

«Он осмотрит изоляцию проводов, чтобы увидеть, не высохла ли она и не изнашивается, он будет искать коррозию в сервисной панели, и он будет смотреть, не сделал ли предыдущий владелец что-нибудь небезопасное», — говорит Галлант. .После этого он рекомендует проходить быстрый контрольный осмотр каждые пять лет.

Не пугайтесь, если проверка обнаружит нарушения кода. Каждый раз, когда изменяются электрические правила, старая проводка «устаревшая» при условии, что она была установлена ​​правильно. Код требует только обновить проводку в ремонтируемых комнатах.

Чтобы помочь вам оценить состояние вашей собственной электрической системы, мы попросили Галланта определить 10 наиболее распространенных проблем с электропроводкой, которые он видит, опасности, которые они представляют, и рекомендуемые им решения.

Помните: Каждый раз, когда вы работаете с электропроводкой, обязательно отключите цепь на панели главного выключателя.

Общие электрические проблемы

1. Зажим

Иллюстрация Яна Варпола

Что это означает: В светильнике есть лампочка с большей мощностью, чем рассчитана на светильник.

Нарушение кодекса? Да.

Уровень опасности: Высокий.Сильный нагрев лампы может опалить или оплавить патрон и изоляцию на проводах светильника, что увеличивает риск возникновения дуги — искр, которые переходят по воздуху от одного провода к другому, что является основной причиной электрических пожаров. Повреждение патрона и проводов остается даже после снятия лампы.

Решение: Не превышайте допустимую мощность, указанную для всех осветительных приборов, произведенных с 1985 года. Для старых, немаркированных светильников используйте только лампы мощностью 60 Вт или меньше.

2. Распределительные коробки открытые

Иллюстрация Яна Варпола

Что это означает: Поскольку в распределительной коробке находятся стыки, в которых провода соединяются друг с другом, человек может случайно повредить провода или получить удар током.

Нарушение кодекса? Да.

Уровень опасности: Минимальный, если провода недоступны.

Решение: Потратьте несколько центов на покупку новой крышки и установите ее с помощью прилагаемых винтов.

3. Мерцающие огни в ветреную погоду

Иллюстрация Яна Варпола

Что это означает: Изношенная проводка в флюгере (наружная арматура, через которую воздушные кабели от линии электропередачи входят в дом) вызывает короткое замыкание при перемещении кабелей.

Нарушение кодекса? №

Уровень опасности: Высокий. Помимо раздражения, изношенная проводка может вызвать дугу и вызвать пожар.

Решение: Обратитесь в электрическую сеть, которая может бесплатно заменить поглотитель.

4. Слишком мало выходов

Иллюстрация Яна Варпола

Что это означает: Сильная зависимость от удлинителей и удлинителей.

Нарушение кодекса? Нет; (Сегодняшние нормы требуют, чтобы сосуды находились в пределах 4 футов от дверного проема и каждые 12 футов после этого).

Уровень опасности: Минимальный, если вы используете сверхмощные удлинители калибра 14 или толще. (Чем толще провод, тем ниже номер калибра.) Удлинители меньшего размера (калибр 16 и меньше) могут перегреться и вызвать возгорание, если нагрузка будет слишком большой.

Решение: Добавьте больше торговых точек. Будьте готовы заплатить электрику около 100 долларов за розетку на первом этаже и вдвое больше за работу на втором этаже.(Скорее всего, это будет минимальная плата.) Эта работа требует прорезания отверстий в стенах и потолке, чтобы продеть провода. Некоторые электрики залатают дыры; другие оставляют исправление на вас.

5. Нет GFCI

Иллюстрация Яна Варпола

Что это означает: Повышенный риск поражения электрическим током во влажных помещениях, таких как ванны и кухни. GFCI (прерыватели цепи замыкания на землю) отключают цепи за 4 миллисекунды, прежде чем ток может вызвать смертельный ток.

Нарушение кодекса? Нет; (Сегодня коды требуют наличия GFCI в пределах 4 футов от любой раковины и во всех гаражах, подвалах и наружных розетках).

Уровень опасности: Высокий.

Решение: Замените старые розетки на GFCI (около 12 долларов каждая). Это простая работа, которую многие домовладельцы выполняют сами. Электрики берут около 20 долларов за розетку. (Скорее всего, это будет минимальная плата за выполнение работ.) Примечание. В качестве альтернативы можно установить автоматические выключатели GFCI (25 долларов США) на главной электрической панели.Но потом каждый раз, когда кто-то спотыкается, вам нужно спускаться в подвал, чтобы сбросить его.

6. Панель с шайбой

Ян Варпол

Что это означает: Панель содержит больше цепей, чем она рассчитана на обработку, потому что слишком много однополюсных выключателей (одна цепь) было заменено тандемными выключателями (две цепи) в одном слоте. (Тандемные выключатели — это не то же самое, что двухполюсные выключатели с высоким усилителем, которые занимают два слота в одной цепи. ) Метка на каждой панели указывает, сколько цепей она может разместить.

Нарушение кодекса? Да.

Уровень опасности: Минимальный. Это может стать проблемой, когда дом продается, и инспектор заглядывает внутрь панели.

Решение: Добавьте дополнительную панель с несколькими дополнительными слотами (250 долларов США) или, если вы планируете капитальный ремонт дома, замените существующую панель на более крупную модель (от 500 до 800 долларов США).

7. Алюминиевая проводка

Ян Варпол

Что это означает: У вас есть тип проводки, который использовался в 1960-х и 1970-х годах как дешевый заменитель меди, который больше не считается безопасным.

Нарушение кодекса? Нет; дедушка в.

Уровень опасности: Высокий. Алюминий подвергается коррозии при контакте с медью, поэтому соединения ослабляются, что может привести к искрению и возгоранию.

Решение: Установите диэлектрическую гайку для алюминиевого провода (пара продается менее чем за 1 доллар) на каждое соединение медь / алюминий в осветительной арматуре. Эти гайки имеют специальную смазку, предотвращающую коррозию, сохраняя при этом проводимость. Убедитесь, что заменяемые переключатели и розетки имеют маркировку AL-совместимую.

8. Провода с заколкой в ​​спину

Иллюстрация Яна Варпола

Что это означает: На новых выключателях и розетках провода, проталкиваемые сзади, с большей вероятностью отсоединятся, чем провода, закрепленные вокруг винтовых клемм.

Нарушение кодекса? Нет. Практика разрешена даже для нового строительства.

Уровень опасности: Зависит. Как минимум ослабленные провода могут привести к прекращению работы розетки или переключателя.В худшем случае они могут разжечь пожар.

Решение: Проверьте соединения с обратной прокладкой, вынув выключатель или розетку из выходной коробки. Если один получит удар в спину, вероятно, будет больше. Освободите провода и прикрепите их к соответствующим винтовым клеммам на розетке.

9. Незаземленные (2-контактные) розетки

Иллюстрация Яна Варпола

Что это означает: Электропроводка вашего дома не имеет возможности безопасно проводить рассеянный ток, выходящий за пределы проводов.

Нарушение кодекса? Нет; (Сегодняшний кодекс требует заземленных цепей и розеток.) ​​

Уровень опасности: Минимальный, если вы не используете адаптер для установки трехконтактной вилки в двухконтактную розетку. Это может вывести из строя устройство, которое вы подключаете, и увеличить вероятность поражения электрическим током.

Решение: Замените двухконтактные розетки на правильно заземленные трехконтактные, если это позволяет проводка (Кроме того, проверьте все существующие трехконтактные розетки с помощью тестера цепей GFCI, чтобы убедиться, что они заземлены. Перенастройте все, что не так.

10. Заглушка выпадает из розетки

Иллюстрация Яна Варпола

Что это означает: Изношенные контакты в гнезде больше не сжимают штыри.

Нарушение кодекса? №

Уровень опасности: Высокий. Плохие контакты могут вызвать искрение, которое может воспламенить сухую древесину и пыль.

Решение: Как можно скорее замените старые емкости.(Новый стоит около 2 долларов.) Многие домовладельцы чувствуют себя комфортно, делая это сами. Электрики будут брать около 8 или 10 долларов за розетку, хотя, вероятно, это будет минимальная плата за небольшие работы.

Старая электропроводка: это безопасно?

Сегодняшняя стандартная бытовая электропроводка представляет собой изолированный трехжильный кабель с пластиковой оболочкой, широко известный под торговым названием Romex. Но старинная медная проводка во многих старых домах работает так же хорошо, как и новая, при условии, что она находится в хорошем состоянии и не подвергалась изменениям, нарушающим нормы.Вот несколько систем электропроводки, которые вы найдете в старых домах.

Ручка и трубка

Самая ранняя система электропроводки в жилых помещениях имела обтянутый тканью провод под напряжением и нейтральный провод, которые проходят параллельно на расстоянии примерно 30 см друг от друга. Керамические ручки прикрепляют провода к каркасу дома; керамические трубки используются там, где провода пересекаются или проникают в рамку.

Предостережения: Нельзя заземлять или включать в заземленную цепь. Его паяные соединения могут расплавиться, если через них будет протекать слишком большой ток.Заменить или отключить все цепи, покрытые изоляцией здания; это вызывает перегрев этой проводки.

Бронированный кабель (Bx)

Преемник ручки и трубки. Гибкая стальная оболочка закрывает провода под напряжением и нейтраль, которые изолированы резиной, покрытой тканью. Оболочка обеспечивает заземление, поэтому заземленные розетки легко модернизировать.

Предостережения: Оболочка должна быть надежно прикреплена к металлической выпускной коробке. Проверяйте состояние изоляции примерно каждые пять лет; он ухудшается со временем, как показано выше, или если через цепь пропускают слишком большой ток.

Двухжильный кабель в пластиковой оболочке

Первый провод с ПВХ изоляцией (Romex).

Предостережения: Пластик легко повредить. Заземленные розетки не могут быть подключены к этому проводу.

Где найти

Электрик: Allen Gallant
Gallant Electric
Waltham, MA
781-862-4636

Разъем алюминий-медь:
Twister # 65
Ideal Industries
Sycamore, IL
800-435-0705
www. idealindustries.com

Ищете дополнительную помощь с ремонтом дома? Гарантия на дом может помочь. Ознакомьтесь с подробными обзорами команды This Old Houses Reviews по адресу:

Как убедить арендодателя исправить неисправную электрическую систему

Почти каждый штат (кроме Арканзаса) имеет закон, требующий от домовладельцев обеспечить жилое жилье с работающей электрической системой. Однако устав не требует, чтобы электрическая система соответствовала действующим нормам.Это просто должно работать.

В Гражданском кодексе Калифорнии используются формулировки, типичные для законов большинства штатов. В нем говорится, что домовладелец должен предоставить следующее:

«Электрическое освещение с проводкой и электрооборудованием, которое соответствовало действующему законодательству на момент установки, и поддерживалось в хорошем рабочем состоянии».

Доводить устаревшую электрическую систему до норм и правил — дорого, поэтому домовладельцы, как правило, следуют пословице: «Если она не сломалась, не чините ее». Другое дело, когда старая проводка создает опасность, а не только неудобства.В этом случае домовладелец должен сделать что-то, чтобы аренда была безопасной.

Когда устаревшая проводка опасна

Несмотря на то, что стандарты безопасности с годами улучшились, старые электрические системы не всегда опасны. Однако сочетание возраста и износа может превратить то, что было безопасной трассой, в опасную. Следите за этими ситуациями:

Незаземленная проводка

Отсутствие заземления системы было неприятностью в начале 20 века. Когда в 1960-х годах электрические правила стали требовать заземляющий стержень и третий провод цепи, люди получали меньше ударов, и количество электрических пожаров уменьшилось.Заземление также защищает чувствительное оборудование от скачков напряжения.

Арендаторы, живущие в старом доме с незаземленной электросетью, могут столкнуться с некоторыми из следующих проблем:

• Мерцающие огни
• Удары при прикосновении к стене или выключателю лампы
• Частые срабатывания предохранителей (дома с незаземленной проводкой обычно имеют коробки с предохранителями, а не панели выключателей)
• Перегретые розетки и выключатели, которые могут расплавиться или воспламениться
• Скачки напряжения

Мерцающие огни, скачки напряжения и перегоревшие предохранители могут вызвать головную боль, но не представляют опасности. Удары и перегрев розетки есть.

Алюминиевая проводка

Электрические системы, установленные в 1950-х и начале 1970-х годов, могут включать алюминиевую проводку, что представляет собой известную опасность. Перемычки на розетках и выключателях могут перегреться, и существует реальная вероятность того, что один из них расплавится или загорится. Странные запахи, дым и искры, а также мерцающий ток — три признака алюминиевой проводки.

Патроны изношены

Розетки, в которые не вставляется вилка, особенно опасны для детей и домашних животных, которые могут коснуться открытых контактов.Не только это, но и все, что касается зубца, например занавески, может воспламениться. Говоря о розетках, текущий кодекс требует наличия розеток GFCI на кухнях, ванных комнатах, прачечных и за их пределами. Обычные розетки при установке в этих местах опасны в соответствии с действующими стандартами.

Открытые провода

Провода, торчащие из стены или неиспользуемой электрической коробки, очевидно опасны, но иногда их не видно. Они могут выступать из недостроенного потолка в подвале или гараже, а могут быть частично скрыты стеной.Это может сделать их еще более опасными.

Как отремонтировать электрическую систему

Когда электрическая проблема создает опасность, вы, как арендатор, должны связаться с домовладельцем или управляющим недвижимостью, прежде чем предпринимать какие-либо другие действия. В большинстве случаев для получения ответа достаточно телефонного звонка, но если ответа не последовало, важно повторить запрос в письменной форме и сохранить копию. Это сохраняет запись о дате запроса.

Устав дает домовладельцу разумное время для ответа — до 30 дней.Однако, когда существует опасность, время может быть меньше — возможно, всего день или два, в зависимости от характера проблемы. Если ситуацию не исправить, арендаторы во всех штатах, кроме нескольких, имеют возможность нанять кого-нибудь для ремонта и вычесть стоимость из арендной платы. Арендаторы также могут иметь возможность удерживать арендную плату до тех пор, пока домовладелец не произведет ремонт.

Ремонт и вычет

В 43 штатах есть законы о ремонте и вычетах. Вот те, которых нет:

• Алабама
• Арканзас
• Грузия
• Айдахо
• Индиана
• Северная Каролина
• Западная Вирджиния

Каждый штат устанавливает свои собственные правила, поэтому важно знать законы, действующие в вашем штате.Законы о ремонте и вычетах охватывают такие вещи, как:

• Отборочные задачи
• Тип уведомления
• Время, в течение которого домовладелец должен ответить
• Максимальная франшиза

Например, в Калифорнии арендаторы не могут удерживать арендную плату более чем за месяц и не могут использовать вариант ремонта и удержания более двух раз в календарный год. Этот вариант недоступен, если арендаторы или их гости создали опасность из-за неправильного использования или небрежности. Это верно в большинстве штатов.

Удержание арендной платы

Вы не можете удерживать арендную плату по праву; эта опция доступна только в том случае, если ваш штат или муниципалитет специально разрешает ее . Перед удержанием арендной платы вы должны убедиться, что проблема серьезна, а не просто доставляет неудобства.

Вы также должны связаться с арендодателем и предоставить разумное время для ответа — обычно 30 дней, если проблема не является срочной. Вы можете удержать сумму, соизмеримую с проблемой. Например, если розетка стала опасной, вы можете удержать сумму денег, необходимую для ее замены, что составит около 200 долларов.

Храните деньги в надежном месте, потому что, когда проблема будет устранена, вам придется заплатить их арендодателю.

Проверить договор аренды

При аренде старого дома или квартиры с устаревшей проводкой арендодателям рекомендуется включить пункт об аренде, который охватывает надлежащее использование электрической системы и оговаривает обязанности арендодателя и арендатора.

Арендаторам следует внимательно прочитать договор аренды и помнить, что устаревшая проводка не является незаконной, если она исправна.Закон призывает к действиям только тогда, когда электрическая проблема создает серьезную опасность.

О Крисе Дезиеле

Крис владел и управлял 4 арендуемыми объектами недвижимости в Санта-Крус, Калифорния, и Салиде, Колорадо. Он является мастером на все случаи жизни на таких популярных сайтах, как Pro Referral.

Стоимость электропроводки 2021 г. | Цены на установку при ремонте дома

Стоимость монтажа электропроводки

Средняя стоимость электропроводки составляет от 536 долларов до 2 144 долларов.Сколько вы заплатите, будет зависеть от трех основных факторов: цены самих электрических проводов, стоимости других материалов (например, панелей) и почасовой оплаты вашего электрика. Ваш профессионал должен предоставить все инструменты и материалы, необходимые для выполнения работы. Эти факторы будут зависеть от того, где вы живете, а также от сложности проекта.

Средние затраты на проводку на квадратный фут

Новые провода обычно составляют от 6 до 8 долларов за фут . За дополнительные $ 2 за фут вы можете инвестировать в структурированную проводку: сверхмощные электрические кабели и кабели данных, предназначенные для современных устройств развлечения и связи.

В предложении электрика, вероятно, не будет указана отдельная плата за проводку. В доме, где электричество уже доступно, профессионалы берут фиксированную плату за открытие. Отверстия включают переключатели, розетки и коробки для приспособлений. Если вы хотите точно знать, какой тип проводки использует ваш профессионал и сколько с вас взимается плата за услугу, вам, возможно, придется спросить.

Доверьте выполнение электромонтажных работ лицензированному специалисту.

Материалы для установки электрической панели

Физические материалы, необходимые для вашего проекта, будут учитываться в цене установки.Обычно есть несколько вариантов, из которых вы можете выбрать. Как и в случае с другими вещами, существует множество моделей от более дешевых до более дорогих. С материалами также взимается плата за доставку и хранение продуктов, пока вы не будете готовы их использовать.

Ваша панель, также называемая блоком выключателя, вероятно, будет самым большим дополнительным расходом. Цена будет зависеть от того, сколько мощности вам нужно. В старых домах обычно есть панели на 60 ампер. В новых домах обычно требуется 200 ампер. для того, чтобы справиться с современной электрической нагрузкой компьютеров, кондиционеров и бытовой техники.Коробка с большей силой тока может обеспечить больше цепей для вашего дома и может предотвратить дорогостоящие обновления в будущем.

• 100-ампер: 50–100 долл. 900 18.
• 200-ампер: 100-200 долларов США .

Другие материалы, которые могут увеличить стоимость вашего проекта, включают панели розеток и переключателей, осветительные приборы и блоки вентиляторов. Выбор стандартной отделки подрядного качества для этих элементов позволит снизить затраты. Подрядчики, вероятно, смогут приобрести их со скидкой, и затраты будут включены в их расценки. Если вы предпочитаете более качественную отделку и приспособления, вам, вероятно, придется покупать их самостоятельно. Например, вы можете рассчитывать заплатить 45 долларов, долларов за базовый свет, долларов, 150 долларов, долларов за средний светильник и до долларов, 800 долларов и более за люксовый светильник, включая установку.

Затраты на оплату труда при подключении электричества

Лицензированный электрик может взимать от 40 до 100 долларов в час за рабочую силу в зависимости от требуемой работы и уровня квалификации.Хотя обычно они не заряжаются пешком, профессионалы говорят, что на прокладку 100 футов новой проводки уходит около часа.

Почасовая ставка может широко варьироваться в зависимости от региона страны, в которой вы живете, а также от того, работаете ли вы со специалистом напрямую или через генерального подрядчика, который затем наймет специалистов по обслуживанию. Подрядчики могут повысить стоимость работы в целом, чтобы покрыть свои затраты на поиск электрика и управление проектом.

Электропроводка в новом доме

При новом строительстве размер и планировка вашего дома могут повлиять на стоимость проекта.Чем больше у вас квадратных футов, тем больше погонных футов вам потребуется. Чем больше у вас комнат, тем больше розеток и выключателей вам потребуется. В то время как подвалы, подвалы и чердаки могут снизить затраты, облегчая доступ к проводке, добавление электроэнергии в такие помещения, как гаражи, подвалы и навесы для хранения вне помещений, может увеличить стоимость вашего проекта.

Пристроенный гараж

Рекомендации для пристроенных гаражей включают по крайней мере один трехпозиционный переключатель (от $ 5 до $ 20 ) для удобной работы между дверями.В гаражах также должно быть по крайней мере одно гнездо прерывателя цепи замыкания на землю (GFCI) (от $ 7 до $ 25 ) на каждое место в автомобиле. Все остальные емкости также должны быть GFCI.

Отдельностоящий гараж

В зависимости от ваших потребностей отдельно стоящий гараж может быть снабжен одно- или многопроволочной схемой. Для основных нужд может быть проведена однопроводная схема для подключения как ламп, так и розеток. Для более высоких электрических нагрузок или в случаях, когда освещение и розетки должны быть разделены, вместо них может быть установлена ​​многопроволочная схема (от до 1 200 долларов США ).Эти типы контуров работают лучше всего при регулярном использовании оборудования с высокой степенью вытяжки, такого как сварочные аппараты или компрессоры.

Отдельно стоящий навес

Те же правила применяются к отдельно стоящим навесам как отдельно стоящим гаражам. Для получения конкретной информации о стоимости проконсультируйтесь со специалистом, поскольку эти проекты различаются в зависимости от таких факторов, как размер устройства и его предполагаемое использование.

Подвал

Скорость работы в подвале, как и в любой другой части дома, зависит от площади в квадратных футах, количества розеток и типа необходимого оборудования.В новых домах работы должны быть завершены до закрытия стен, чтобы снизить стоимость проекта. Требования к электропитанию подвала следует учитывать в общей силовой нагрузке, чтобы убедиться, что вы выбрали сервисную панель с соответствующей силой тока.

Найдите лучших электриков поблизости.

Стоимость ремонта дома

Стоимость ремонта дома составляет от 65 до 85 долларов в час . Количество рабочей силы, необходимой для вашего проекта, будет самым большим фактором затрат. Для дома площадью 1200 квадратных футов оцените два часа на подключение электропроводки по ставке от до 130 долларов США без учета частей .Расценки на работы по существующей конструкции сильно различаются в зависимости от объема работ. Менее интенсивные проекты, такие как модернизация сервисных панелей, будут намного дешевле, чем такие проекты, как ремонт всего дома.

Модернизация сервисной электрической панели

Во многих старых домах есть сервисные панели на 60 ампер, не оборудованные для работы с современными электрическими нагрузками, особенно если вы планируете надстроить дом или добавить проводку в гараж или подвал. Обновление электрической панели стоит от , от 1300 до 3000 долларов, включая материалы для панели на 200 А.

Проемы в стенах и проводка

В существующей конструкции проводка скрыта за штукатуркой или гипсокартоном, что затрудняет доступ к ней. Удаление, замена или добавление проводки означает открытие стен и выполнение работ, а затем их ремонт. Для дома площадью 1200 квадратных футов это колеблется от 3500 долларов до 8000 долларов. Если электрик может получить к ним доступ и запустить их через подвал, лазейку, чердак или балки в полу, общая цена будет ниже. Для больших домов или домов с ограниченным доступом к проводам стоимость проекта может увеличиться на до 20 000 долларов. Любое предложение профессионального подрядчика должно включать стоимость материалов, проемов и ремонта стен, а также утилизацию старых материалов.

Добавление розеток и переключателей

За от 100 до 185 долларов за штуку вы можете добавить выключатель или розетку в любую комнату. В большинстве помещений требуется две или три розетки для удобства и соответствия требованиям кодов.

Дополнительные факторы цены

Чаще всего дополнительные расходы на установку связаны с соблюдением норм, разрешениями и проверками.Домовладельцы могут понести дополнительные сборы, связанные с подготовкой помещения для работы и / или уборкой после завершения работы.

Местные коды: разрешения и проверки

Электротехнические проекты должны соответствовать местным кодексам и законам. Обычно они также нуждаются в разрешении и проверке со стороны местных властей. Эти правила не следует рассматривать как преграды, поскольку они помогут обеспечить соответствие вашего дома современным стандартам и безопасность. Если вы потратите время сейчас, это сэкономит деньги и сэкономит головные боли в будущем, особенно если вы надеетесь продавать.Это влияет на средние затраты на электромонтаж. Обычно ваш подрядчик включает стоимость разрешения (включая осмотр) в ваше предложение. Ваш специалист также сможет сообщить вам, продлит ли проверка сроки вашего проекта.

Замена проводки ручки и трубки

Дома, построенные до 1950-х годов, могут иметь проводку ручки и трубки. Хотя ни один кодекс не требует удаления всего существующего материала, некоторые местные нормы требуют его удаления во всех доступных местах, что может стоить около 5000 долларов .Разрешение на выполнение этих работ будет составлять дополнительных 250 долларов к 500 долларов США.

Общие электрические коды

Существуют нормативные документы, определяющие электрические требования почти для каждой комнаты дома. При работе со старым домом вы должны обновить его, чтобы соответствовать существующим нормам. Например, все розетки должны быть защищены от несанкционированного доступа, а любая розетка, не защищенная GFCI, должна иметь защиту от дугового замыкания (AFCI). Лицензированные электрики должны быть знакомы с этими требованиями кодекса, и, если у вас нет особых запросов, стоимость их включения должна быть включена в ваше предложение.

Ниже приведены различные номера и кодовые требования для каждого из них, которые могут повлечь за собой дополнительные расходы.

Ванная комната

• Для розеток требуются розетки на 20 А
• Для розеток требуется защита GFCI
• Светильники в местах для купания должны быть рассчитаны на влажные или влажные помещения.

Кухня

• Требуются как минимум две цепи для небольших электроприборов на 20 А для розеток на столешнице.
• Для освещения требуется как минимум отдельная 15-амперная цепь.
• Прилавки на столешнице и в пределах шести футов от раковины должны иметь защиту от GFCI.

Гостиная, столовая, спальня

• Настенные выключатели необходимы рядом с входными дверями.
• Потолочные светильники должны управляться настенными выключателями, а не цепями. Это может потребовать дополнительных усилий и настенных выключателей.
• Расстояние между розетками не может превышать 12 футов на любой поверхности стены.
• Для секций стены шириной более двух футов требуется розетка.Могут потребоваться дополнительные емкости.

Столовая

• Требуется одна розетка в отдельной 20-амперной цепи для небольшого прибора, развлекательного центра или оконного кондиционера

Лестница

• Трехпозиционные переключатели, необходимые наверху и низ лестницы
• При повороте лестницы требуется дополнительное освещение.

Коридор

• Коридоры длиной более 10 футов должны иметь электрическую розетку.
• Трехпозиционные переключатели необходимы на обоих концах

Шкаф

• Светильники с лампами накаливания должны быть закрыты или накрыты и не могут быть установлены в пределах одного фута от места хранения одежды.
• Светильники со светодиодными лампами нельзя устанавливать в пределах одного фута от места хранения одежды.
• Встраиваемые светильники / светильники с лампами CFL должны быть установлены на расстоянии не менее шести дюймов от места хранения одежды.
• Все не утопленные светильники должны быть размещены на потолке или стене над дверью шкафа.

Прачечная

• Требуется по крайней мере одна 20-амперная цепь для общей розетки стиральной машины и газовой сушилки.
• Для электрических сушилок требуется отдельная цепь на 30 А, 240 В, соединенная четырьмя проводниками.
• Все розетки должны иметь защиту GFCI.

Подготовка к установке

При работе с электрическими проектами необходимо провести подготовку, чтобы подготовить рабочее место. Это включает в себя защиту существующих отделок, материалов и компонентов, которые уже могут быть там.Поскольку это в конечном итоге поможет сэкономить деньги на использовании того, что уже есть в доме, его подготовка стоит того, чтобы потратиться и потратиться.

Вы должны убрать ценные вещи и личные вещи, такие как электроника или семейные реликвии, из зоны, чтобы защитить их от повреждений и сделать работу профессионала быстрее и проще.

Очистка площадки

По завершении проекта будет проведена очистка площадки и вывоз мусора. Это обычное дело для большинства проектов, но увеличивает средние затраты на электромонтаж.Посоветуйтесь со своим специалистом, чтобы убедиться, что стоимость уборки включена в ваше предложение. Если нет, вам нужно будет, что может добавить к общему проекту.

Сопутствующие повреждения

При работе с электропроводкой профессионалам, возможно, придется разрезать поверхности, чтобы добраться до проводов и участков, которые им нужны. Если в этом возникнет необходимость, возникнут расходы, связанные с восстановлением отделки или заменой всего, что нужно было обрезать. Хотя квалифицированные специалисты смогут минимизировать ущерб, вы можете заплатить от до 1 000 долларов США за ремонт и повторную отделку гипсокартона.

DIY против найма Pro

Независимо от того, проводите ли вы заново, добавляете или устанавливаете новую проводку, электромонтажные работы должны выполняться лицензированным специалистом. Помимо высокого риска, установка должна выполняться в соответствии с применимыми местными правилами, чтобы избежать дорогостоящих ошибок и будущего ремонта. В противном случае безопасность вашего дома, семьи и инвестиций может оказаться под угрозой.

Не делай сам. Нанять электрика.

В моей квартире в Нью-Йорке бетонный потолок.Как установить верхнее освещение?

Если вы арендуете или владеете квартирой в Нью-Йорке и чувствуете, что ей не хватает верхнего освещения, вероятно, виноват бетонный потолок.

Бетонные перекрытия встречаются как в довоенном, так и в новом строительстве. К прочным материалам, которые делают довоенные постройки столь желанными — декоративная штукатурка, карнизы и тому подобное — также относятся потолки из цементных плит.

«В зданиях начала прошлого века бетонные потолки были нормой», — говорит Джейми Александер, архитектор и основатель дизайнерской фирмы Design-Bite.Они также часто встречаются в новых зданиях по эстетическим причинам.

«В новостройках девелоперы действительно стараются максимально увеличить высоту потолка», — говорит Александр. Вместо того, чтобы покрывать бетонные плиты, которые используются для строительства новых зданий, застройщики часто предпочитают оставить их как есть (со слоем краски), чтобы не потерять драгоценные дюймы высоты потолка. В этих квартирах потолки — это нижняя сторона бетонной плиты.

Добавление верхнего освещения в квартиры такого типа — проблема.

«У вас нет возможности легко перемещать электрические объекты», — говорит Александр. «Часто кооперативы даже не пускают вас, потому что это конструкционный бетон».

И со структурным бетоном, как объясняет Стэйси Руис, дизайнер освещения: «Вы можете просверлить цементный потолок, но нельзя провести проволоку», потому что это может нарушить архитектурную и структурную целостность квартиры.

Но проблемы с установкой верхнего освещения в бетонный потолок могут окупиться для увеличения перепродажи.Вы можете придать своей квартире новое высококачественное индивидуальное освещение, которого нет в других квартирах в том же здании », — говорит Стивен Клер, агент по недвижимости из Level Group. «Это капитальное улучшение, которое не только эстетично, но и очень функционально».

Итак, каковы ваши варианты, если вы хотите добавить верхнее освещение, но в вашей квартире бетонные потолки? Прочтите некоторые решения.

1) Опустите потолок, чтобы добавить освещение

Если ваше сердце настроено на верхнее освещение, у вас есть несколько вариантов, например, опустить потолок, трюк середины 20-го века, и добавить встраиваемое или другие типы освещения.

«Если вы хотите потерять два дюйма, вы можете опустить потолки с помощью каркаса и гипсокартона и разместить электрические источники именно там, где вы хотите», — говорит Руис. Подвесной потолок будет поддерживать распределительную коробку, которая удерживает проводку и электрические компоненты, необходимые для осветительного прибора, а также сам светильник.

Есть недостатки у заниженного потолка. Это может не иметь большого значения, если у вас высокие потолки. Но нежелательно, если у вас низкие потолки или окна от пола до потолка, по словам Александра; у вас может получиться потолок, который больше не будет на одном уровне с верхом ваших окон.

По оценке Александра

, стоимость этого вида работ может составлять от 5000 до 10 000 долларов, в зависимости от размера квартиры и объема работ.

2) Канал в потолок

Другой вариант — проложить кабель в потолке для установки проводки и желаемого осветительного прибора, хотя это гораздо менее распространено и с меньшей вероятностью будет одобрено вашим зданием.

Процесс далеко не простой, — говорит Александр. «Подрядчику необходимо буквально долотом и молотком вырубить канал в бетоне, чтобы он мог проложить свой трубопровод, а затем этот бетон нужно заделать.Редко бывает так гладко. Требуется настоящая точность, чтобы нанести новую гладкую поверхность, а затем, как правило, весь потолок нужно перекрашивать ».

«Большинство зданий в Нью-Йорке не позволяют подключать провода к цементному потолку», — говорит Руис. «Чтобы провести провод к цементному потолку, необходимо провести кабель BX. Есть несколько довоенных зданий, в которых можно прокладывать туннели, но очень редко удается переместить источник электричества на потолок, будь то новое строительство или довоенное здание.”

Подобно опусканию потолка, продвижение в потолок — это не проект, который вы можете сделать своими руками. Если вы хотите заменить какую-либо электропроводку, вам нужно будет нанять лицензированного электрика. А если вы хотите опустить потолок или попытаться попасть в него, вам нужно будет получить одобрение руководства вашего здания или совета директоров, прежде чем что-либо будет установлено. По оценке Александра, этот вариант также может стоить от 5000 до 10 000 долларов.

3) Выберите подвесные светильники

Есть еще один вариант, требующий меньше усилий: подвесные светильники, которые подвешиваются к потолку, но не требуют жесткой проводки.Чтобы установить их, вам не нужно опускать потолок или проходить через бетон.

Руис говорит, что вы можете провести электрический провод через стену, что часто бывает проще, чем проделывать эту работу с потолком; или вы можете просто найти светильник, который подключается к существующей розетке, а затем повесить кулон на крючок, установленный в потолке. «Это не обязательно должна быть толстая громоздкая цепь, — говорит Руис.

Plus, подвесные светильники являются съемными, поэтому вы можете взять светильник с собой, если когда-нибудь переедете.«Есть несколько красивых светильников, где вы можете просто отпраздновать необходимость увидеть шнур и сделать его частью общего дизайна освещения», — говорит Александр.

5 советов по скрытию электрических кабелей и проводов

Электрические кабели — это бельмо для глаз и угроза безопасности при воздействии на них. На них легко споткнуться, что может привести к падению и выдергиванию кабелей прямо из розеток, к которым они прикреплены. Есть способы скрыть их, чтобы ваша квартира выглядела аккуратнее, и избавиться от опасностей, которые они несут, когда их игнорируют.Вот 5 советов, которые вы можете попробовать:

1. Спрячьте их под ковер

Это старая техника, проверенная временем. Вместо того, чтобы ставить их над ковром, поднимите ковер и положите их под ним. Это скрывает их, а также сводит к минимуму риск споткнуться и упасть на электрические кабели. Однако не кладите их под коврики. Чтобы поднять ковер, может потребоваться дополнительный набор рук, потому что вы не хотите испортить ковер и потерять часть своего залога.Обратитесь за помощью, если она вам нужна для старых и сложных ковров. Не кладите электрические провода под ковер, они могут загореться.

2. Спрячь их в стене

Вы должны получить разрешение от арендодателя, прежде чем изучать этот вариант. Вырежьте отверстие в стене и проложите кабели внутри стен, чтобы скрыть их от глаз. Это может не устроить арендодателя, и вы не хотите, чтобы это засчитывалось как ущерб квартире. Поэтому прежде чем разрезать гипсокартон, получите письменное разрешение, а не просто словесное «да».

3. Стеновые панели для кабелей и проводов

Если вы все же проложите кабели и провода через стену, подумайте о покупке настенных панелей. Вы можете установить их за телевизорами, чтобы лучше управлять телевизионными кабелями и проводами. Они очень недорогие и их стоит покупать, если вы планируете прятать кабели в стенах.

4. Прокладка кабеля в потолке

Это работает так же, как Совет № 2, за исключением того, что вы проложите кабели в потолке. Кроме того, если у вас подвесной потолок или «подвесной» потолок, вам не нужно делать в потолке отверстия.Если у вас потолок из гипсокартона, то, вероятно, не стоит изучать этот вариант. Кабельная трасса может проходить от одного конца комнаты до другого, и вы можете пропустить через нее множество кабелей.

5. Установить розетки в полу

Допустим, вы хотите разместить мебель подальше от розеток, но вам нужны электрические кабели или провода, чтобы добраться до журнального и торцевого столиков. Один из вариантов, который снова требует разрешения арендодателя, — это установка розеток в полу. Лицензированный электрик может установить розетки рядом с нужной мебелью или в любом месте комнаты, избавляя от необходимости прокладывать длинные кабели и провода.Однако это довольно дорого и должно использоваться в крайнем случае и только в том случае, если вы можете себе это позволить.

Скрытие электрических кабелей и проводов может помочь вам в отделке квартиры и защитить вас и ваших гостей от несчастных случаев.
