Размеры ондулина для крыши: Размеры листа ондулина для крыши: полезная площадь

Размеры листа ондулина для крыши: полезная площадь

Все больше частных застройщиков отдают предпочтение ондулину, как кровельную материалу. Ошибочным такой выбор назвать никак нельзя, просчеты допускаются позже, при подсчетах необходимого количества кровельного покрытия.

Перерасчет приведет к лишним тратам, недочет к проблемам с покупкой материала необходимого цвета и размера. В данной статье мы подробно разберемся, какой размер листа ондулина необходимо использовать при расчетах и как исключить вероятность ошибки.

Содержание.

1. Что такое ондулин: технические характеристики.

2. Размер листа ондулина – полезная площадь.

3. Расчет количества листов для укладки кровли.

4. Тонкости монтажа.

5. Видео — расчет ондулина для крыши.

Что такое ондулин: технические характеристики.

Ондулин – современный кровельный материал, появившийся на рынке 50 лет назад благодаря французским производителям. Лист ондулина имеет волнообразную форму, изготовлен из целлюлозы с битумной пропиткой. Благодаря использованию в составе алкидных смол покрытие отличается высокой стойкостью к выгоранию и резким температурным изменениям.

Ондулин – это экологически чистый, недорогой материал, с большим сроком службы (более 50 лет). Имеет небольшой вес, что существенно упрощает процесс монтажа. Единственный минус, который можно отметить – это горючесть целлюлозы. Но данную проблему решили производители, покрыв листы специализированными составами.

Размеры ондулина практически у всех производителей имеет строго стандартные параметры, погрешности допускаются, но минимальные, не более 5 мм.

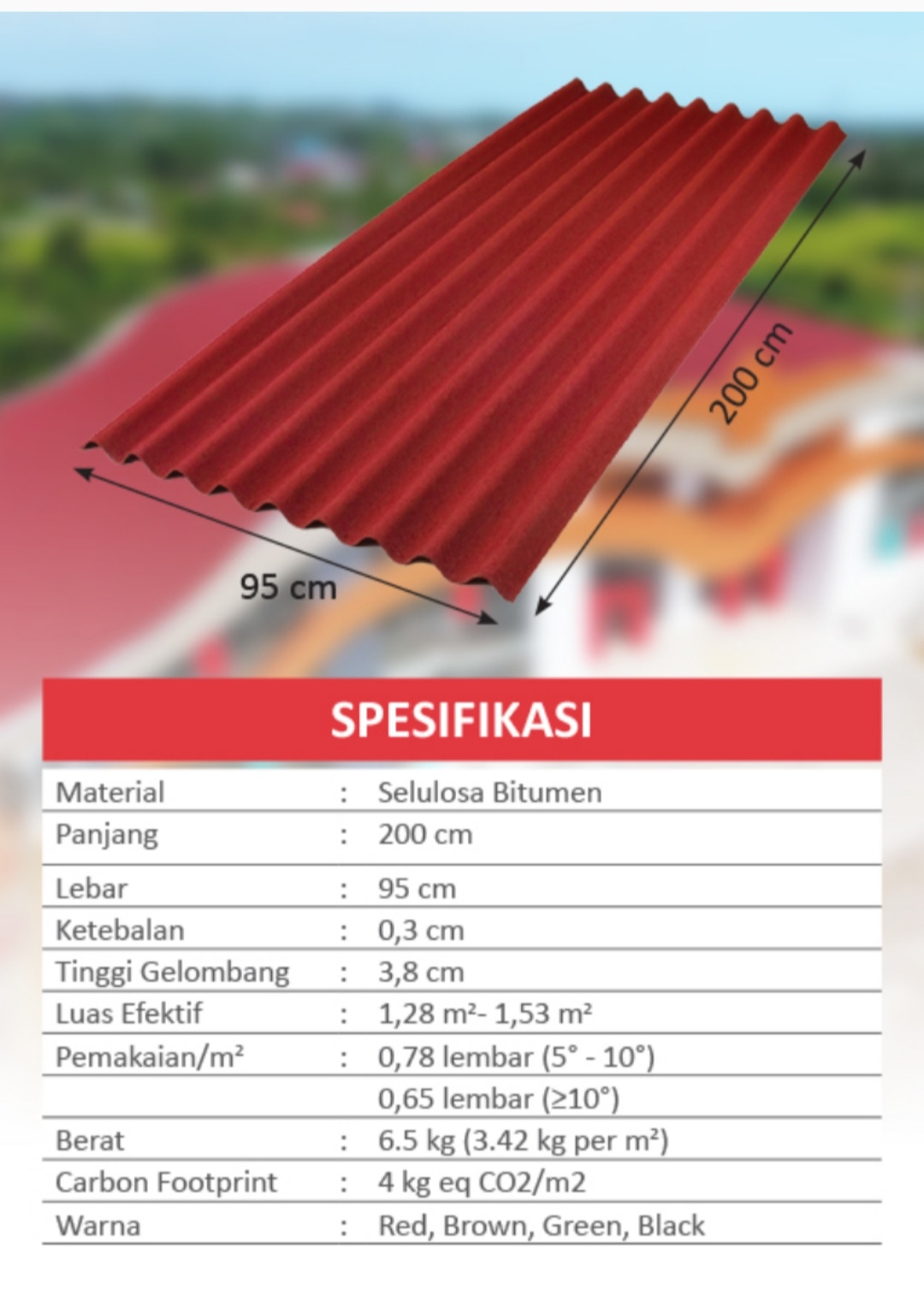

Технические характеристики кровельного покрытия:

• Длина листа – 2 м.

• Ширина – 95 см.

• Толщина ондулина – 3 мм.

• Высота профиля – 36 мм;

• Количество волн – 10 штук.

• Вес 1 листа – около 6 кг.

Размер листа ондулина – полезная площадь.

Высчитывая нужное количество листов ондулина для крыши, застройщики часто ошибаются – не учитывают, что материал укладывается с нахлестами. Вертикальные и боковые нахлесты существенно уменьшают полезные размеры листа ондулина для крыши, и полезная площадь уменьшается с 1,9 кв.м, до 1,6 кв.м.

Если кровля имеет сложную форму, является многоскатной, то рабочий размер ондулина сокращается еще больше и будет составлять 1,3 кв.м.

Расчет количества листов для укладки кровли.

Данный расчет очень ответственный, но выполнить его самостоятельно вполне возможно.

• Первое, что необходимо сделать — это высчитать площадь крыши. Для этого необходимо всю поверхность крыши разбить на простейшие геометрические фигуры. Далее вычислить площадь каждой из них и сложить полученные данные.

Важно: площадь крыши высчитывается не по размерам дома, а по уровню карнизных свесов.

1. Угол наклона от 5 до 10 градусов – полезные размеры листа ондулина с учетом нахлестов 1,29 кв. м (размер вертикального напуска 30 см + 30 см бокового нахлеста).

2. Угол наклона от 10 до 15 градусов – 1,54 кв.м. (нахлест 20 см + напуск 20 см).

3. Угол наклона от 15 градусов и более – 1,56 кв.м. (нахлест 15 см + напуск 15 см).

• Третий этап – делим полученную площадь крыши на полезную площадь листа ондулина.

• Четвертый этап – прибавляем к полученным результатам от 5 до 10 % материла. Чем сложнее крыша, тем больше квадратных метров материла необходимо закупить на запас.

Тонкости монтажа

Ондулин не требует сложного монтажа. Укладка осуществляется на обрешетку из деревянных реек или досок. Толщина и шаг обрешетки строго зависит от угла наклона кровли:

• Если кровля имеет маленький угол наклона до 10 градусов, то обязательна сплошная обрешетка (может быть использована фанера и доски).

• Крыши с 10-15 градусным уклоном собираются на обрешетку с шагом в 45 см.

• Угол наклона более 15 градусов допускает обрешетку с максимальным шагом – 60 см.

Важно: при сборке кровли должна быть строго соблюдена линейность стыков (и по горизонтали и по вертикали). Прежде чем закрепить лист необходимо убедится, что он лежит ровно по отношению к остальным и только тогда его окончательно закрепить.

Кровля из ондулина не допускает перехлест одновременно четырех листов в одном углу. Чтобы избежать данной ситуации профессионалы советуют начинать второй ряд с половинки листа.

С учетом технических характеристик материала и правил безопасности при монтаже ондулина ходить по покрытию можно только в мягкой обуви, становится исключительно на вершину профиля (не между волнами).

Видео – расчет ондулина для крыши

Добавить комментарий

Размеры листа ондулина: инструкция по монтажу ондулина

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Ондулин является одним из самых удобных для монтажа, кровельных покрытий. Размеры листа ондулина позволяют осуществлять сооружение кровли из этого материала даже в одиночку. Использование этих мягких, но в то же время достаточно прочных листов оправдано в различных сферах гражданского строительства, от частных домов до небольших магазинов и офисных зданий. Поэтому инструкция по монтажу ондулина пригодится каждому, кто планирует проведение кровельных работ.

Ондулин — популярный материл для устройства кровли

Размеры листа ондулина и его потребительские свойства

Производство этого кровельного материала осуществляется с 1994 года. Тогда его изобрели во Франции. В нашей стране он появился относительно недавно, но популярность себе снискал вполне заслуженную. Технология производства еврошифера, так еще называют у нас ондулин, основана на пропитке битумом спрессованной целлюлозы. Листы изготавливают волнистыми, похожими на обычный всем знакомый шифер.

Крыша из ондулина — практичная, долговечная и эстетически привлекательная

Окраска листов зависит от пигмента, добавленного в битумную пропитку, а также от ее насыщенности. Поверхность листов обработана термосмолой и другими минеральными компонентами. Это и обеспечивает влагонепроницаемость и прочность.

Листы ондулина доступны в самых разнообразных цветовых решениях

Ондулин, фото которого можно найти в различных интернет магазинах, состоит из нескольких веществ:

• Минеральные наполнители.
• Термическая смола с пигментами из минералов.
• Очищенный от примесей битум.
• Волокна целлюлозы.

Полезный совет! Так как в составе ондулина преобладают битумные компоненты, то при нагревании он выделяет стойкий запах нефтепродуктов. По этой причине его не рекомендуют применять в детских учреждениях и в местах, где воздух плохо циркулирует.

Состав листа ондулина — вид в разрезе

Стандартные размеры листа ондулина не сильно отличаются от размеров листов шифера и составляют:

• Длина нормальная – 2 м.
• Ширина общепринятая – 0,95 м.
• Толщина изделия – 3 мм.
• Волна имеет высоту 3,6 см.
• Масса одного листа – 6 кг.

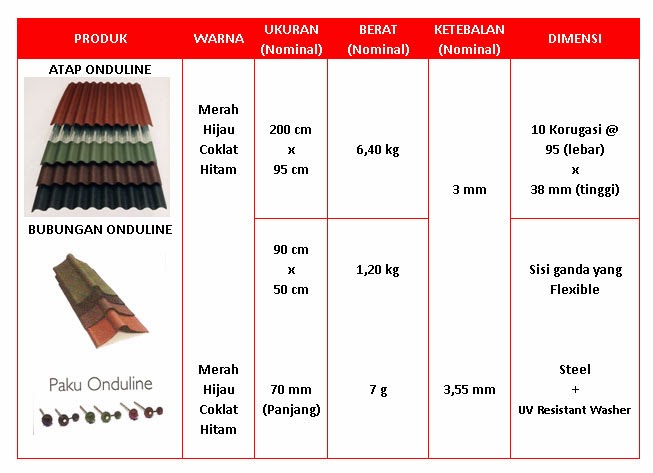

Размеры и характеристики листов ондулина разных производителей

Разница заключается в весе, который значительно меньше, и более мелкой высоте волны. Именно вес является главным преимуществом перед другими кровельными материалами. Ведь детали стропильной системы под ондулиновую кровлю могут быть гораздо тоньше. Так как этот материал можно условно отнести к мягкому типу кровли, то монтаж его очень удобен. Крепят листы к обрешетке гвоздями с большими шляпками. Резать их можно обычной ножовкой или циркулярной пилой. Размеры ондулина допускают его укладку в одиночку или вдвоем, что сильно удешевляет стоимость монтажных работ. В качестве недостатков укажем: запах при нагревании и низкий класс пожарной безопасности.

Ондулин крепят с помощью специальных гвоздей с закрывающимися шляпками

Инструкция по монтажу ондулина

Технология монтажа этого материала на скатной кровле сильно зависит от угла ее наклона.

Если угол наклона плоскостей скатов кровли увеличивается до диапазона 10 – 15 градусов, то обрешетку можно сделать не сплошную. По осям берется интервал 45 см. То есть это расстояние между верхними кромками двух соседних досок. Нахлест по концам составляет 200 мм, а с боков в 1 волну. Большие, чем 15 градусов, углы наклона позволяют использовать обрешетку с осевым интервалом 60 см, нахлестом по концам в 170 мм и сбоку в 1 волну.

Варианты обустройства обрешетки под ондулин при различных углах наклона крыши

Каждая доска обрешетки прибивается параллельно карнизной доске. Для этого изготавливают из брусков эталонный «интервал», который используют для разметки места крепления каждой следующей доски обрешетки. Чтобы аккуратно размечать волнистые листы, нужно взять небольшой кусок ондулина с прямым краем и чертить по нему цветным карандашом. Это позволит проводить точные линии.

Полезный совет! При резке листов ондулина ножовку нужно смазывать машинным маслом. Это не даст ей застревать в вязкой структуре материала.

Ондулин — мягкий материал, его легко можно разрезать строительным ножом. Сделать своими руками кровлю из ондулина не так уж и сложно.

Пошаговый алгоритм монтажа кровли из ондулина

Дальнейшая инструкция по монтажу ондулина такая:

• Определяем тот край крыши, который находится с другой стороны от преобладающих ветров в вашей местности.
• С выбранного края крыши начинаем укладывать первый ряд. При этом нужно уделить особое внимание первому листу. Его нижний срез должен быть абсолютно параллелен карнизу. Крепят его вначале на один гвоздь, чтобы при необходимости скорректировать положение.

Последовательность укладки листов ондулина, в соответствии с направлением движения ветра

• По всей длине доски обрешетки натягивают веревку. Это нужно для того, чтобы не промазать гвоздем мимо доски. Когда уложены 3 листа, и вы убедились, что лежат они параллельно карнизной доске, прибейте их. В каждый лист необходимо вбить около 20 гвоздей. На концах листов гвозди вбивают в каждую волну, в середине можно через одну, а боковой нахлест крепят с обеих сторон.

• После того как начальный ряд надежно прибит, можно начинать укладывать второй. Особое внимание следует уделять пробиванию гвоздями нахлеста. Листы в этих местах не должны иметь люфт. Аналогично укладывают все последующие ряды ондулина. При передвижении по листам ногами, нужно ступать только в места, где есть доски обрешетки и только в мягкой обуви, а лучше босиком, если позволяет погода.

После укладки и закрепления первого ряда листов ондулина — можно приступать к укладке второго ряда

• Когда листы на обоих скатах крыши закреплены полностью, приступают к монтажу конькового элемента. Он изготовлен из такого же материала, поэтому очень податлив. Крепить его начинают с той же стороны, откуда начинали укладывать листы. Нахлест делают не менее 125 мм. Прибивают конек в каждую волну всех листов с обеих сторон.
• После этого оформляют ендовы, при их наличии, которые производятся и продаются вместе с листами. Для их устройства делают специальную обрешетку.
• Закрытие торцов крыши производится шипцовым или коньковым ондулином, который начинают прибивать снизу. Его крепление производится, как сверху, так и сбоку. Если на крыше имеются различные элементы или вертикальные стены, то стыки с ними могут быть оформлены с помощью той же ендовы. При этом нужно организовать в этом месте хорошую гидроизоляцию, чтобы не протек ондулин. Отзывы владельцев иногда бывают негативным по причине того, что этому моменту не было придано достаточного внимания. Течь начиналась всегда именно в таких местах.

Завершающий этап в обустройстве кровли из ондулина — монтаж конькового элемента, ендовы и торцевой планки

• Если кровля сложная или четырехскатная, то придется под углом разрезать ондулин. Размеры листа таковы, что сделать это несложно. Нижнюю кромку первого листа совмещают с началом ската. При этом срез наклонного конька будет являться той линией, по которой необходимо разрезать этот лист. Со всеми последующими листами, находящимися выше, проделываем ту же манипуляцию. Угловой стык закрывается коньковым элементом и пробивается гвоздями в каждую волну.

Полезный совет! Инструкция по монтажу ондулина предполагает устройство под ним пароизоляции. Строители рекомендуют для этого применять пароизоляционную мембрану, изготовленную тем же производителем, что и сами листы.

В ассортименте производителей ондулина всегда имеется и пароизоляционная мембрана

Какие еще дополнительные детали можно использовать при устройстве кровли из ондулина

Так как этот материал имеет свойство источать сильный запах при нагревании под солнечными лучами, то кровля и чердачное помещение нуждаются в регулярной вентиляции, особенно в жаркое время года. Для этой цели производители выпускают различные кровельные вентиляторы, сочетаемые именно с ондулином. Их крепят в любом месте плоскости крыши гвоздями в каждую волну. При этом, стыки хорошо гидроизолируют.

Кровельные окна используют для освещения чердачного пространства. При их монтаже необходимо, чтобы верхний лист лежал внахлест на основании этого элемента. Крепят окна тоже гвоздями для ондулина. Отзывы владельцев говорят о том, что использование таких окон совершенно оправдано, так как кроме освещения, они дают возможность выходить на крышу при необходимости.

Размещение мансардного окна в кровле, укрытой ондулином

Еще одним полезным элементом является карнизный заполнитель. Это прокладка, которая помещается под ондулин на уровне карниза или под коньковый элемент. Она нужна для того, чтобы птицы не проникали в чердачное помещение.

Кровли из ондулина, фото которых часто можно встретить при просмотре вариантов отделки, позволяют сэкономить не только на стоимости самого материала, но и на деталях стропильной системы. Кроме того, не нужны дополнительные люди для монтажа. Посмотрев видео, как покрыть крышу ондулином своими руками, можно справится со всем самостоятельно.

Монтаж ондулина своими руками: видео-инструкция

СМОТРИТЕ ТАКЖЕ

Размеры и укладка крыши из ондулина

Сегодня мы подготовили статью на тему: «размеры и укладка крыши из ондулина», а Анатолий Беляков подскажет вам нюансы и прокомментирует основные ошибки.

• целлюлозное основание;
• битум;
• минеральный наполнитель;
• смола-отвердитель;
• краситель.

1. Отличная гидроизоляция. Как мы уже упоминали, особое расположение волокон целлюлозы препятствует проникновению воды. Вдобавок, ондулин не станет разбухать после длительных дождей и ливней, его гидроизоляционные свойства будут неизменными в любом случае. А низкая гигроскопичность – способность поглощать влагу из воздуха – делает данный кровельный материал незаменимым в районах с высоким количеством осадков.
2. Устойчивость к перепадам температуры. И в жару, и в мороз ондулин прекрасно сохраняет свои способности и не деформируется.
3. Биологическая и химическая инертность. Кровля из ондулина не подвержена влиянию грибков и других бактерий, которые уменьшают срок службы ондулина. А химическая инертность позволяет сохранять стабильность при воздействии щёлочей, кислот, масел или чего-то ещё.
4. Небольшой вес конечного продукта. Пожалуй, вес – это один из ключевых моментов в покрытии, как и размер листа ондулина, который позволяет облегчить весь процесс монтажа кровли. Также меньший вес создаёт меньшую нагрузку на каркас здания, благодаря чему балки медленнее изнашиваются и портятся (подробнее о технических характеристиках ондулина).

• Укладка ондулина должна производиться в определённом температурном диапазоне. Оптимальной температурой будет 0-30°С. Если работы будут производиться на морозе, то ондулин может стать хрупким и легко сломается. А в случае монтажа при очень высокой температуре возможна деформация листов и потеря начальной формы.
• В теплое время года нужно следить за тем, чтобы ондулин не был в какой-то мере растянут. Если не соблюдать это правило, то зимой, во время низких температур, ондулин будет естественным образом сужаться, уменьшаться в размерах. А это приведёт к образованию трещин и к деформации.
• Иногда технология укладки ондулина на крышу вынуждает обрезать листы. Для этого необходимо знать, чем режут ондулин. Лучше всего это делать при помощи пилы-ножовки, предварительно смазанной маслом. Также можно использовать дисковую пилу, но в этом случае вам потребуется проявить особую осторожность во время работы.

Нет тематического видео для этой статьи.

Для начала мы просто укладываем его на обрешётку при помощи специального крепежа. После этого необходимо тщательно выровнять листы по вертикали и по горизонтали.

• Укладываем ондулин обязательно вразбежку, стыки листов сходиться не должны.
• Начинать укладку нужно с края, противоположного доминирующим ветрам в данной местности. Это позволит покрытию более стойко выдерживать порывистые и резкие ветры. Во всех остальных случаях ондулин может легко сорваться с крыши (прочтите: “Покрытие крыши ондулином своими руками”).
• Длина нахлёста зависит от ската крыши. Нахлёст изменяется пропорционально скату крыши. Чем меньше скат, тем больше делайте нахлёст. Максимальный нахлёст – 2 волны в ширину и 30 см в высоту – используется на крышах с углом наклона до 10 градусов. Если же скат более 15 градусов, то вполне хватит нахлёста в одну волну по горизонтали и 15 см по вертикали.
• Прибивать ондулин специальными гвоздями нужно внизу на каждой волне, а посередине и наверху – через одну, чтобы эти две линии гвоздей образовали зигзаг. Гвозди прибивать нужно на одной линии как по вертикали, так и по горизонтали. Для этого натягиваем какой-нибудь шнур, леску или нить, а затем ориентируемся по ним.

Горит ли ондулин, подробнее на видео:

03.08.2017 / Автор: admin

Крыша из ондулина смотрится привлекательно, благодаря своему цветовому разнообразию.

Ондулин известен очень давно — с 40-х годов прошлого столетия, но монтаж им односкатной, двухскатной крыши начали проводить в нашей стране совсем недавно.

Свое название ондулин получил от французского слова ondulé, которое переводится, как «волнистый» или «гофрированный».

Так его назвала компания, которая начала выпускать новый материал для кровли крыш около 70 лет назад.

Ондулин — битумный шифер, основу которого составляют органические материалы высокого качества, их пропитывают битумом.

Пропитка должна проводиться при очень высокой температуре и давлении. Если будут выполнены данные условия, то покрытие весь срок службы будет прочное, надежное.

Внешний вид ондулина напоминает или шифер, или черепицу, он показан на фото. По качеству эти два вида ничем не отличаются один от другого. Отличается только размер.

Шифер используется для кровли, имеющей простую конструкцию крыши. На односкатной поверхности монтаж своими руками будет проходить быстро за счет большой поверхности листа ондулина.

Черепицу стоит выбрать, если необходимо покрыть поверхность сложной конфигурации. Если покрыть ее материалом небольших размеров, можно минимизировать количество отходов.

Ондулин популярен благодаря своим характеристикам:

• благодаря пропитке битумом, листы еврошифера обладают низким водопоглощением, даже если воздействовать на них влагой длительный срок;
• при частых перепадах температуры материал не растрескивается, деформация отсутствует;
• ондулин не вступает в реакцию с химическими, биологическими веществами. Благодаря пропитке, материал не подвержен воздействию щелочи, кислоты;
• особая технология производства дает возможность использовать материал, чтобы покрыть кровли промышленных объектов, так как на него не смогут негативно повлиять дизельное топливо, технические масла;
• ондулин имеет небольшой вес, поэтому выполнить монтаж листов на крыше сможет один человек за короткий срок.

Еврошифер можно уложить на крыши любой формы, сложности своими руками. Часто его применяют для покрытия частных домов, дач, государственных учреждений, промышленных строений.

Красиво будет смотреться покрытие на арочных перекрытиях, беседках. А вот для оформления фасадов строения, ондулин практически не используется.

Заборы, ограждения из него также не устраивают.

Специалисты не рекомендуют класть ондулин на крыши строений, к которым предъявляются высокие требования пожаробезопасности: детские садики, школы, прочие учреждения.

Недостатки ондулина не позволяют это сделать:

• хоть материал и не склонен воспламеняться самостоятельно, его минусы — он горюч и могут быть созданы огнеопасные ситуации;
• поверхность еврошифера шероховатая. Она будет препятствовать слою снега легко скатываться с крыши дома. Чтобы обойти эти минусы, ондулин рекомендуется класть на крыши, у которых большой угол наклона;
• насыщенность цвета через срок службы в 2-3 года теряется под действием ультрафиолета, расцветка покрытия будет не такая яркая;
• при сильном морозе материал станет очень хрупким, а при жаре листы размягчатся;
• еврошифер имеет срок службы около 15 лет, спустя это время придется крышу перекрывать новым материалом.

Подготовка укладки ондулина предусматривает предварительный расчет количества материала.

Рассчитать количество еврошифера для покрытия крыши можно самостоятельно, а можно использовать специальный калькулятор.

Для этого нужна такая схема: всю поверхность разбить на трапеции, треугольники. После определения площади каждой фигуры, показатели сложить. При этом важно учесть угол наклона крыши.

Зная площадь, количество листов рассчитать правильно достаточно просто, чтобы провести монтаж кровли.

Показатели вводить в калькулятор рекомендуется с учетом карнизных свесов. Если замеры сняты по крайней линии дома, то итог будет неправильным. Не стоит забывать и про напуски.

Угол наклона оказывает влияние на них. Напуск будет больше с увеличением угла. Так, угол наклона 10 градусов даст напуск 30 см. Если угол увеличивается, напуск может составить 15-20 см.

Если укладывать листы ондулина на односкатную, двухскатную крышу, где угол наклона небольшой, листы кладут внахлест с шагом в 2 волны. Больший угол наклона — нахлест составит одну волну.

В калькулятор необходимо забить цифры с учетом нахлеста, тогда количество листов будет определено правильно.

Устройство поверхности крыши ондулином своими руками сходно с укладкой шифера. Этапы такие же, но монтаж сможет проводить один человек, благодаря малому весу еврошифера.

Небольшое количество листов можно поднять на крышу и устанавливать их. Качественно провести укладку материала в короткий срок поможет видео инструкция.

Покрыть еврошифер можно и на старую кровлю, если подложка в хорошем состоянии, а существенные недостатки отсутствуют. Технология предполагает монтаж ондулина на любой вид кровли.

Размеры шага обрешетки должны составлять 450 миллиметров — такое устройство считается стандартным. Но иногда необходимо положить сплошную обрешетку.

На ее вид оказывает влияние угол наклона крыши. В качестве материалов для нее можно использовать доски, фанеру.

Если уклон крыши от 10 до 15 градусов, то обрешетка должна быть сплошной. При расчете ондулина концевой нахлест составит 300 мм, а боковой — 2 волны еврошифера.

Угол наклона больше, чем 15 градусов, не требует формирования сплошной обрешетки. Интервал между брусьями может составлять 600 мм.

Размеры нахлеста составляют 170 мм, а бокового — одну волну, что обязательно стоит учесть в расчетах.

Бруски своими руками нужно укладывать, как советует видео инструкция. Они закрепляются на стропилах, при этом важно учитывать расстояние между осями центра брусов.

Чтобы правильно разметить положение брусков по отношению к карнизу, должен быть шаблон или схема, где будут указаны все замеры.

При устройстве обрешетки из металла, стоит воспользоваться саморезами. Все работы нужно сделать предельно внимательно, так как есть риск затянуть саморезы очень сильно.

В результате ондулин может повредиться, при эксплуатации обнаружатся недостатки, а полный срок службы не продержится.

Наглядно технология устройства односкатной, двухскатной крыши показывает видео инструкция.

Перед тем, как стелить ондулин, необходима подготовка утеплителя и гидроизоляции. В качестве гидроизолирующего материала подойдет любая мембрана, пропускающая пар.

Этот материал нужно стелить на стропила, провес должен составлять примерно 2 см.

При укладке мембраны рулон нужно раскатать в направлении, которое поперечно кровельным скатам. Верх рулона должен идти внахлест нижнего.

Там, где образовались стыки, стоит приклеить специальный клеящий материал, который выпускают производители ондулина.

Он наиболее подойдет для проклеивания стыков материала, так как имеет сходные свойства с ондулином. Срок службы покрытия увеличится, недостатки минимизируются.

Чтобы улучшить гидроизоляцию, можно обустроить карнизный короб. Свес на карнизе при этом должен составлять около 70 мм.

На этом этапе нужно правильно выполнить устройство вентиляции, чтобы воздушные массы могли свободно перемещаться вдоль мембраны. Таким образом, влага, которая попадет под кровлю, будет легко удаляться.

Если не планируется постройка мансарды, то теплоизоляцию, гидроизоляцию можно не укладывать, так как ондулин сможет самостоятельно выполнить эти функции.

Если размеры листа материала не подходят для покрытия односкатной, двухскатной крыши, то их можно аккуратно распилить. Для этого применяют ножовку по дереву или электрическую пилу.

Перед тем как отрезать лист, на него надо нанести разметку, как указано на фото.

Перед креплением еврошифера стоит правильно определить направление ветра. Начинать укладку листов необходимо с той стороны крыши, которая находится на противоположной стороне от направления ветра.

Крепить ондулин нужно с помощью гвоздей. Их вбивают на дне волны в местах нахлеста одного листа на другой. Крепление стоит производить на промежуточные брусья.

На каждый лист материала гвоздей должно быть использовано порядка 20 штук.

Устройство конька крыши инструкция рекомендует крепить на том кровельном скате, который находится напротив направления ветра. Он закрепляется на внутренней части волны листа к дополнительным брускам.

Если между коньком и листом ондулина есть просветы, то их дополнительно можно заполнить специальным наполнителем.

Монтаж стыка кровли своими руками с вертикальной стеной стоит проводить с большим вниманием.

Необходимо строго придерживаться инструкции, чтобы качество работы было высоким. В противном случае в процессе эксплуатации будет попадать влага.

Соединения стены и кровли нужно укрыть ондулином, а место соединения усилить гидроизоляцией и закрепить крепежным материалом.

Монтаж ондулина – пошаговая инструкция как крыть крышу ондулином

Ондулин (еврошифер, onduline) используется в качестве кровельного материала уже более полувека. За это время он отлично зарекомендовал себя, чему способствовали такие преимущества как простота монтажа ондулина, малый вес и доступная стоимость.

Кровельный ондулин предпочитают люди, которые заботятся об экологичности своего жилища. Ведь еврошифер не содержит запрещенного во многих странах асбеста, его основу составляет целлюлоза, смешанная с битумом. А минеральные вещества и связующие добавки обеспечивают ему прочность и надежность. Кроме того, частный дом, накрытый ондулином красив и элегантен.

Гарантийный срок эксплуатации ондулина – 15 лет, при условии, что соблюдена технология монтажа ондулина. Вот на этом мы и остановимся. Рассмотрим пошагово, какие требования нужно выполнить, чтобы качество работы соответствовало стандартам.

Технология устройства крыши из ондулина поэтапно.

Проще всего воспользоваться калькулятором на сайте продавца или обратиться к консультанту. Но, чтобы иметь первоначальное представление нужно разделить суммарную площадь всех скатов крыши и разделить на полезную площадь одного листа. Добавить от 5 до 15 % на отходы. Величина отходов зависит от сложности стропильной системы.

Ввиду того, что ондулин гибкий кровельный материал, технология его монтажа предусматривает крепление листов на деревянную обрешетку. Для обрешетки крыши под ондулин используется брус 60х40.

• угол уклона ската до 10° (1:6) предполагает устройство сплошной обрешетки, в противном случае лист прогнется;

• угол в 10 – 15° (1:4) – шаг обрешетки 450 мм;

• угол свыше 15° – шаг 610 мм.

Обеспечить параллельность их расположения можно, если пользоваться лекалом. Укладка куска бруса между предыдущим и последующим брусом обрешетки будет хорошим подспорьем.

В месте будущего крепления коньковой планки нужно установить дополнительные обрешеточные рейки.

Обратите внимание. Монтаж гидроизоляционной пленки не является обязательным этапом при устройстве крыши из ондулина. Поэтому потребность в ее установке определяется собственником.

Обратите внимание, она устанавливается до начала монтажа листов. Ее установка производится на специальные кляймера. Под нее нужно сделать дополнительную сплошную обрешетку. Более подробно процесс ее обустройства показан на схеме.

Совет. Чтобы линия была ровной, несмотря на волны ондулина, можно сделать следующее: наметить расстояние по высоте волны, уложить лист на лист и провести линию вдоль второго листа. Тогда на первом будет ровная и четкая полоса.

Чтобы не запутаться, куда какой лист крепить, нужно пронумеровать их и нанести номера на чертежи.

Для этого нужно придерживаться технологии. Сначала приступаем к монтажу первого листа. Работу рекомендуется начинать с подветренной стороны. Тогда накрывная волна не будет подвергаться ветровой нагрузке.

Кроме того, ввиду некоторых свойств ондулина в процессе его монтажа нужно выдерживать определенный температурный режим.

Монтируется ондулин при температуре от 0 до 30°. Работа в этой температурной зоне позволяет устранить два недостатка ондулина:

хрупкость на излом. Это связано с тем, что в более холодное время повышается риск повреждения материала и появления трещин.

• растягивание материала. Поэтому в жаркое время нельзя укладывать материал внатяжку.

Правильная установка первого листа ондулина позволит сделать монтаж более легким. Поэтому нужно тщательно выровнять лист вдоль торца и карниза. При этом, ондулин не должен выступать за карниз более чем на 50 мм. В противном случае, вода будет переливаться через желоб водосточной системы, а сам лист может прогнуться, что будет выглядеть не эстетично.

Порядок крепления последующих листов ондулина показан на фото.

Ондулин укладывается в шахматном порядке с обязательным продольным и поперечным нахлестом. Чтобы достигнуть этого, монтаж второго ряда начинается с половины листа.

Важно знать, что на величину перехлеста влияет угол наклона ската. А именно:

• угол уклона ската до 10° – продольный нахлест составляет две волны, поперечный не менее 200 мм.

• угол в 10-15° – продольный нахлест составляет одну волну, поперечный не менее 160 мм.

• угол свыше 15° – продольный нахлест составляет одну волну, поперечный не менее 140 мм.

Надежность крепления еврошифера зависит от вида применяемых метизов и способа их крепления.

Для обрешетки из металла используются саморезы с буром по металлу.

Материал подготовлен для сайта www.moydomik.net

Такие гвозди требуют внимания при монтаже.

Сильно забитый гвоздь или не забитый до конца невозможно накрыть шляпкой. В результате этого надежность фиксации снижается.

Для того чтобы прибить саморезы ровно, советуем воспользоваться натянутой веревкой и осуществлять крепеж строго по линии.

Крепятся метизы строго в волну, в самую высокую ее точку. При этом нижнюю и верхнюю часть листа нужно закрепить в каждую волну, а по средине – зигзагом.

Схема крепления метизов показана на фото.

Как правильно крепить ондулин показано на рисунке.

Монтаж ондулина на этом не завершается. Чтобы ваш загородный дом имел презентабельный вид, а крыша была надежно защищена от протекания, нужно установить декоративные элементы. К ним относятся конек, карниз, ветровая планка и ендова.

Конек монтируется на стыке двух скатов. Обязательный нахлест должен составлять не менее 120 мм. Конек можно приобрести, а можно сделать своими руками. Для этого верхние листы заводятся через место стыка и прибиваются на верху противоположного ската. Правда, сделать это можно, только когда на улице жарко и ондулин достаточно мягкий. Место крепления конька можно облагородить деревянной заглушкой.

Строительство невентилируемых кровель предусматривает использование герметика вместо ленты.

• Карнизная или ветровая планка устанавливаются по волне листа. Нахлест должен составлять не менее 10 см.

• Примыкание к стене или обвод выступающих элементов. Для этого используется специальный покрывающий фартук. Его использование гарантирует герметичное устройство кровельного узла.

Для того чтобы обеспечить проникновение дневного света можно установить окно-люк под ондулин. Обычные мансардные окна для этих целей не годятся.

Однако сегодня на рынке представлен такой материал как светопрозрачный ондулин. При монтаже обычный лист заменяется светопрозрачным, это позволяет существенно снизить время, сложность и стоимость монтажа окон.

Придать крыше из ондулина эксклюзивный вид можно путем комбинирования различных цветов в процессе выполнения работ.

Как видим, работая с таким материалом как кровельный ондулин можно покрыть крышу не только частного дома, но и гаража, беседки или бани. Если придерживаться советов и рекомендаций, а также следовать инструкции, то можно выполнить устройство ондулиновой кровли своими руками.

Ондулин – это современный материал с хорошими эксплуатационным и качествами. Прекрасно подходит для обустройства кровли частных домов. При сравнительно невысокой стоимости ондулин отлично справляется со всеми возлагаемыми на него задачами. При этом монтаж ондулиновой кровли можно произвести своими руками.

Кровля из ондулина своими руками

Содержание пошаговой инструкции:

Ондулин — это экологически чистый материал, при изготовлении которого используются современнейшие технологические достижения.
В основе ондулинового листа лежит целлюлоза и разнообразные добавки. Для придания кровельному покрытию требуемых показателей гидростойкости и жесткости его обрабатывают специальными материалами – битумом и смолой, подвергшимся предварительной обработке.

Битумный волнистый лист (еврошифер)

Готовые ондулиновые листы окрашиваются специальными составами, обеспечивающими отличный внешний вид материала и способствующими улучшению его эксплуатационных свойств.

Внешне ондулин может иметь вид металлочерепицы черепицы или шифера. Качество кровли при этом не отличается. Листы под «шифер» производятся в размере 200х95 см. «Черепица» же имеет уменьшенный размер. Материал в виде черепицы лучше подходят для кровель со сложной конфигурацией – так попросту выгоднее, т.к. объем отходов сокращается к минимуму.

Ондулин в виде шифера оптимально подходит для простых кровельных конструкций. Такие листы более просты в монтаже и позволяют выполнить работу за кратчайшее время.

Ондулин прекрасно переносит агрессивные атмосферные воздействия. Он прост в монтаже, не требует больших денежных затрат и позволяет получать кровельные конструкции с прекрасными эстетическими свойствами.

Среди главных преимуществ ондулина можно выделить следующее:

• отличные показатели экологической чистоты;
• внушительный срок службы;
• красивый внешний вид;
• богатство цветовой гаммы;
• простоту и хорошую скорость монтажа;
• удобные габариты, способствующие уменьшению количества отходов и увеличению скорости осуществления монтажных работ.

Перечисленные характеристики сделали ондулин очень популярным среди частных застройщиков. Отсутствие вредных компонентов в составе листов позволяет использовать ондулин даже для обустройства кровли деревянных домов.

Помимо этого, ондулин позволяет отремонтировать старую кровлю без предварительного демонтажа имеющегося покрытия. Листы сравнительно мало весят – примерно 3 кг на 1 м2 покрытия, поэтому о существенном увеличении нагрузки на стропила, стены и в целом дом можно не волноваться.

Производитель предоставляет 15-летнюю гарантию на ондулин. На практике же установлено, что грамотно обустроенная кровельная конструкция безо всяких проблем служит более 50 лет, не требуя ремонта.

Дополнительно к числу преимуществ можно отнести способность материала сохранять свои изначальные внешние данные в течение практически всего срока службы – краска не трескается и не отслаивается.

Главным же преимуществом для частных застройщиков является возможность укладки ондулина своими руками.

Технология укладки ондулиновых листов во многом напоминает процесс монтажа шифера. Однако ондулин превосходит шифер в показателях массы, прочности и экологичности.

Однако при всех достоинствах ондулина у него есть большой недостаток – высокая горючесть . Правда, современные материалы в процессе производства обрабатываются специальными антипиренными составами, что существенно уменьшает их горючесть.

Также недостатком современных кровельных листов является их склонность к потере насыщенности цвета при продолжительном использовании . Это в особенности актуально для листов темных оттенков.

Печальный результат хождения по ондулиновой крыше

Многие недобросовестные продавцы будут пытаться ввести вас в заблуждение, выдавая за качественный фирменный ондулин абсолютно другие материалы. Запомните эти простые рекомендации, и вы сможете выбрать по-настоящему качественный кровельный материал.

Размеры листов ондулина

Отличить оригинал от подделки можно по следующим признакам:

• оборотная сторона качественных листов покрыта черной сеткой;
• оригинальный лист состоит из десяти волн;
• высота волны — 36 мм;
• внешняя сторона листа шершавая на ощупь, чем-то похожая на марлю;
• качественные листы имеют насыщенный матовый цвет;
• на крайней волне присутствует печать с маркировкой завода-изготовит еля;
• материал сопровождается брендовым сертификатом и гарантийным талоном, срок действия которого равняется 15 годам.

Лист кровельный ONDULINE

Чтобы монтаж прошел с наименьшими издержками и в кратчайшие сроки, а готовое покрытие в течение максимально длительного времени выполняло все возлагаемые на него задачи, следуйте нескольким простым рекомендациям.

Прежде всего, запомните: ондулин нельзя укладывать, если температура воздуха на улице опустилась ниже 0 градусов или поднялась выше +30 градусов. При жаре битум размягчается, и листы могут деформироваться. На морозе же ондулин может попросту треснуть под весом монтажника или при пробитии гвоздем.

Хотя производитель и допускает возможность укладки кровли при температуре порядка -5 градусов, лучше от таких экспериментов воздерживаться.

При укладке в жару следите, чтобы листы были смонтированы без растяжений. Игнорирование этого требования приведет к тому, что в холодную погоду покрытие попросту деформируется и даже покроется трещинами в местах размещения крепежных элементов.

Для резки ондулина лучше всего использовать ножовку по дереву, предварительно смазанную маслом – с такой обработкой ножовка не будет застревать. Также ондулин можно резать дисковой пилой. Болгарку использовать нельзя – покрытие листа расплавится, и он очень быстро выйдет из строя.

Для фиксации листов покрытия к обрешетке можно использовать только специально предназначенные для крепления этого материала гвозди. Лучше покупайте их сразу же с ондулином. На крепление одного целого листа должно уходить 20 гвоздей: 10 штук снизу, 5 сверху и 5 по средней части.

Гвозди для ондулина

При выборе конструкции обрешетки под ондулин нужно учитывать такой показатель как наклон ската. Если скат кровли наклонен не больше чем на 10 градусов, делайте сплошную и надежную обрешетку из шпунтованных досок либо фанерных листов. Если же уклон составляет 10-15 градусов, вам подойдет обрешетка с размещением элементов на расстоянии порядка 45 см. И если наклон ската превышает 15 градусов, крепите элементы обрешетки с шагом 60 см.

Схема монтажа ондулина

Вне зависимости от выбранного типа каркаса для скатов обрешетка на ребрах, ендовах и коньках должна быть строго сплошной. Эти места нуждаются в особенно тщательной изоляции, поэтому прореженная обрешетка не подойдет.

Первый шаг. Прикрепите к стропилам бруски обрешетки. Предварительно закрепите пароизоляционную пленку. Также пароизоляцию можно крепить со стороны подкровельного пространства.

Ондулин — монтаж по технологии

Заполните ячейки обрешетки утеплителем, а поверх него прикрепите к стропильным ногам гидроизоляционну ю пленку.

Набейте поверх обрешетки рейки контробрешетки для создания технологического вентиляционного зазора.

Заполнитель карниза для ондулина

Второй шаг. Приступайте к укладке ондулина. Первый ряд крепите, начиная с низа кровельного ската. Сторону выбирайте противоположную преобладающему направлению движения ветра – так потоки воздуха не будут задувать под кровельное покрытие.

Листы крепите так, чтобы их нижний край выходил немного дальше карнизной доски. Длину выступа подбирайте индивидуально. Его должно быть достаточно для нормального отведения влаги приблизительно в середину карнизного желоба. Одновременно с этим выступ должен составлять не больше 7 см.

Монтаж кровли из ондулина

Ондулин укладывайте с нахлестом в одну волну. Концевое перекрытие зависит от уклона кровельного сказа и может составлять от 17 до 30 см.

Рекомендуемое количество крепежей на 1 лист приводилось ранее. Центральные гвозди забивайте через волну. Крепежи, используемые по краям ондулиновых листов, вбивайте в каждую волну.

Уложите полностью первый ряд ондулина.

Третий шаг. Второй и каждый следующий четный ряд укладывайте, начиная с половинки листа. Так вы «разведете» стыки кровельных элементов в смежных рядах.

Выкладывайте ряды по такой схеме, пока не дойдете до конька кровли.

Четвертый шаг. Прежде чем монтировать финишные ряды, зафиксируйте дополнительную обрешетку для конькового профиля. Конек лучше всего оформлять стандартными профилями от того же производителя, чей ондулин вы используете. Профили должны перекрывать друг друга на 12,5 см. Прибивайте конек крыши к каждой волне листа.

Пятый шаг. Если между стеной и кровельной конструкцией есть стыки, оформите их с помощью стандартных профилей того же производителя. Также профилями оформляются стыки разных плоскостей кровельного покрытия (ендовы).

Шестой шаг. Обеспечьте надежную гидроизоляцию стыков кровли и фронтонной доски. Это можно сделать двумя способами. Первый – загнуть край ондулинового листа и прибить его к фронтонной доске. Второй — наложить на ребро крыши обыкновенный прямоугольный профиль, также известный как щипцовый элемент.

Щипцовый элемент (фронтон)

Щипцовый элемент (фронтон)

Кровельная конструкция из ондулина не нуждается в особом уходе. От вас потребуется лишь своевременно устранять чрезмерные загрязнения, чтобы продлить срок службы покрытия.

Через какое-то время ондулин может утратить свой изначальный цвет. Для восстановления привлекательного внешнего вида будет достаточно покрыть листы специальной краской.

Таким образом, кровля из ондулина безо всяких проблем укладывается своими руками. Соблюдайте приведенные технологические рекомендации, и готовое покрытие будет десятки лет служить вам верой и правдой.

Автор статьи: Анатолий Беляков

Добрый день. Меня зовут Анатолий. Я уже более 7 лет работаю прорабом в крупной строительной компании. Считая себя профессионалом, хочу научить всех посетителей сайта решать разнообразные вопросы. Все данные для сайта собраны и тщательно переработаны для того чтобы донести в удобном виде всю требуемую информацию. Однако чтобы применить все, описанное на сайте желательно проконсультироваться с профессионалами.

размеры, вес листа и срок службы ондулина.

Ондулин впервые появился на строительном рынке в первой половине 20 века. Этот материал является более совершенным и удобным аналогом шифера.

 Ондулин изготавливают из высококачественных компонентов, наделяющих его многими достоинствами. Расскажем об основных характеристиках такого материала, как ондулин.

Размеры листа ондулина

Ондулин изготавливается и поступает в продажу в виде листов, толщина которых составляет примерно 3 мм, а параметры ширины и длины составляют 95*200 см. Лист имеет гофрированную поверхность, высота волн составляет 36 мм.

При монтаже листы ондулина укладываются внахлёст, поэтому полезная площадь материала сокращается до 1.6 м. Этот факт следует учитывать при выполнении расчётных работ, направленных на вычисление количества необходимого материала.

Каждый лист ондулина создаётся путём прессования целлюлозного волокна с последующим покрытием готовых листов битумным составом. Последним слоем на листы ондулина наносятся минеральные компоненты и отверждающие смолы.

От правильности проведения технологии создания ондулина будут зависеть их технические характеристики:

• Защитные качества;
• Продолжительность срока эксплуатации;
• Привлекательный внешний вид.

Большинство производителей ондулиновых листов придерживаются стандартных параметров, а допустимая погрешность размеров составляет от 2 до 5 мм. Площадь одного ондулинового листа составляет примерно 1.92 кв.м.

При расчёте количества необходимого для покрытия кровли материала обязательно нужно учесть полезную площадь ондулина и количество нахлёстов и перекрытий.

Вес листа ондулина

Ондулин изготавливается из лёгких материалов, что обеспечивает ему лёгкий вес. Один лист весит около 6 кг. Основу ондулина составляют такие компоненты:

• Целлюлозные волокна;
• Очищенный битум;
• Смоляная полимерная пропитка;
• Природные пигменты, изготовленные на основе минеральных безвредных компонентов;
• Минеральный наполнитель.

Целлюлозная основа ондулиновых листов пропитывается полимерными и битумными составами под большим давлением, благодаря этому готовое изделие обладает большим запасом прочности.

Добавление разнообразных минеральных красителей позволяет получить разные оттенки листов ондулина.

Небольшой вес ондулина существенно облегчает его монтаж. Для укладки листов не нужно привлекать дополнительную дорогостоящую строительную технику, а, следовательно, не потребуются дополнительные денежные траты.

Кроме того, транспортировка листов ондулина к месту строительства также осуществляется без проблем.

Срок службы ондулина

Популярность такого кровельного материала как ондулин с каждым годом всё возрастает. Причин тому несколько. Этот материал обладает прекрасными техническими характеристиками, лёгок в монтаже, универсален.

К тому же у ондулина – очень большой срок службы. Производители, которые занимаются изготовлением ондулина долгое время, предоставляют покупателям гарантии на материал до 15 лет. На самом же деле срок службы ондулина намного больше.

Если листы были уложены правильно и эксплуатация кровли осуществляется в соответствии с рекомендациями, то ондулиновое покрытие может прослужить хозяевам дома 20 и даже 30 лет без ремонта.

Длительность срока службы ондулина обуславливается высокой устойчивостью материала к температурным перепадам. Это особенно важно в межсезонье, когда температура окружающего воздуха меняется достаточно часто и резко.

Ондулин не восприимчив к сильным морозам или палящим солнечным лучам. Под воздействием таких неблагоприятных факторов материал не растрескивается и не расплавляется.

Смотрите также:

Полезную информацию о том, как крыть крышу ондулином – тонкости монтажа

Информацию о том, как красить крышу ондулином, смотрите тут http://urokremonta.ru/ondulin/kak-pokryit-kryishu-ondulinom.html

Полезные советы по монтажу кровли из ондулина, смотрите здесь

Ещё одно важное преимущество ондулина – способность выдерживать большие нагрузки. Однако здесь есть один нюанс. Материал сможет выдержать нагрузку, создаваемую, к примеру, большим количеством снега, только при правильном обустройстве обрешётки (именно этот элемент отвечает за правильное распределение нагрузок).

А также смотрите видео о том что выбрать ондулин или профнастил, преимущества и недостатки:

Гофрированный кровельный лист с черным битумом Onduline — 950 мм x 2000 мм x 3 мм

Мой аккаунт

Доставка Доступен на следующий день

Продукт добавлен для Click & Collect

Товар не был добавлен для Click & Collect

Наши акции быстро развиваются! Защитите свой продукт с помощью Click & Collect.

Ближайший магазин

Другие магазины

Магазины с товарами на складе и Click & Collect рядом.

Изменить поиск

 Выберите из огромной коллекции прочных и эстетически привлекательных кровельных покрытий из ондулина   в Alibaba.com для идеального проекта кровли в вашем доме или другой собственности. Эти прочные и оптимальные качественные кровельные покрытия из ондулина   идеально подходят для всех типов недвижимости, таких как дома, офисы, магазины и т. Д., Благодаря своим уникальным характеристикам и постоянной устойчивости. Эти привлекательные кровельные покрытия из ондулина   не только красивы, но и помогают в выполнении многих полезных аспектов для вашей собственности.
 Ваша крыша является одной из самых важных частей вашей собственности и отвечает за защиту всех, кто находится внутри, от явных внешних помех.Кровля из ондулина  , предлагаемая на сайте, изготовлена ​​из материалов высочайшего качества, таких как синтетическая смола ПВХ или керамика, для оптимальной прочности и защиты. Эти уникальные кровельные покрытия из ондулина   эффективно защищают вас от суровых погодных условий, ультрафиолетовых лучей, града, дождя и других внешних факторов. Эти замечательные кровельные покрытия из ондулина   отличаются прочностью по своей природе и имеют обширный гарантийный срок.

 Alibaba.com предлагает уникальные конструкции кровли из ондулина , дизайн  и качество материалов, соответствующие вашим требованиям.Доступны различные формы: плоские крыши, изогнутые, S-образные, карнизы, коньки и многие другие, поэтому вы можете выбрать наиболее подходящий вариант для своей крыши. Кровля из ондулина   обладает теплоизоляционными свойствами, гидроизоляцией, защитой от града, огнестойкостью и многим другим. Вы также можете выбрать индивидуальные конструкции кровли  onduline    и прочности на сжатие в соответствии с вашими требованиями.

 Ознакомьтесь с разнообразным ассортиментом кровельных покрытий из ондулина   в Alibaba.com и совершайте выгодные сделки. Вы можете размещать OEM-заказы при оптовых закупках вместе с индивидуальными вариантами упаковки. Также предлагается установка на месте и отличное послепродажное обслуживание.
