Чтобы обеспечить нормальную, бесперебойную работу котла, необходима своевременная очистка дымохода и газовых каналов. Причем, периодичность обслуживания регулируется нормативными документами – снип на дымоходы для газовых котлов.

Пожарные требования

Согласно СНИП, дымоход и каналы вентиляционные должны проверяться и производиться чистка:

Перед началом отопительного сезона — дымоходы, в которых котлы и нагревательные приборы работают сезонно.
Не менее одного раза в квартал — комбинированные и кирпичные дымоходы.
Не менее 1-го раза в год — асбестоцементные дымоходы и каналы, гончарные, сделанные из жаростойкого бетона.

Первичная проверка дымоходов газовых котлов должна коснуться таких моментов:

правильность использования материалов, проводят согласно требованиям ДБН В.2.5–20;
наличие засорений каналов;
проверка перегородок, которые служат защитой горючим конструкциям;
насколько отделены вентиляционные и дымовые каналы;
насколько исправен и правильно расположен оголовок;
проверка наличия нормальной тяги, этот параметр зависит от правильности постройки, в частности, влияние оказывает высота и сечение трубы (см. Как улучшить тягу).

Повторно производится проверка вентиляции и дымоходов на наличие засорений, их разделения и плотности, проверяется тяга:

Проверка в первый раз и после ремонта вентиляций и дымоходов проводятся специалистами спец. организации при участии эксплуатационной организации. Полученные результаты вписываются в акт.
В случае признания вентиляционных каналов и дымоходов газовых котлов негодными и не подлежащими эксплуатации, проверяющий обязан предупредить в письменной форме хозяина об опасности использования газовых приборов.
Дымоход СНИП в частных домах позволяет владельцам прочищать вентиляционные каналы и дымоходы при наличии документа о прохождении инструктажа.
Перед началом ремонта вентиляционных проходов и дымоходов газовых котлов эксплуатационная организация, которая является владельцем многоквартирного дома, обязана предупредить жильцов о начале ведения работ. После окончания ремонта все дымоходы и вентиляционные каналы следует подвергнуть проверке.

Требования для помещений при размещении в них газовых приборов

Дымоход должен отвечать установленным нормам!

СНиП 31-01-2003 — о многоквартирных жилых домах;

СНиП 41-01-2003 — изложено все о кондиционировании, вентиляции и отоплении;

СНиП 42-01-2002 — инструкции о газораспределительных системах;

СП 31-106-2002 — расскажет о создании проекта и строительстве одноквартирных домов, используемых для проживания;

СП 42-101-2003 — о строительстве и проектировании систем газораспределения из труб различных вводов.

О чем говорит буква закона:

Помещение, в котором будет размещен газовый водонагреватель и предусмотрен дымоход газового котла для отвода сгораемых продуктов, должно соответствовать определенным требованиям, регламентируется не только площадь, но и высотка потолков. Так, высота потолков должна быть не меньше 2-х метров. Объем площадей не меньше 7,5 м³ для установки одного прибора, и не меньше 13,5 м³ для двух агрегатов.
В помещении также должен быть оборудован вентиляционный канал. Следует предусмотреть в нижней части двери или стены решетку или проход между полом и дверью, где живое сечение должно быть не меньше 0,02 м².
Внимание: Недопустимо выводить дым в канал вентиляционный. На дымовых каналах запрещается устанавливать вентиляционные решетки.
В помещениях, имеющих стандартную вытяжку, компенсировать удаляемый воздух требуется за счет проникновения его снаружи помещения, а также за счет замещения из остальных площадей этой квартиры.
Внимание: При герметичной установке окон в помещении возможно отключение колонки из-за непостоянного поступления воздуха. Это связано с автоматикой самой колонки.
В ванной комнате и подсобных помещениях двери должны открываться наружу.
В помещении ванной комнаты установка розеток и выключателей категорически запрещается.

Требования, предъявляемые к дымоходам

Установка газового и другого обогревающего оборудования должна происходить, согласно правилам установки дымохода.
Должен соблюдаться правильный подбор параметров дымохода (высота, сечение), который должен отвечать требованиям установленного теплогенерирующего оборудования, ведь от этого будет зависеть его работа.
Монтажные работы должны производиться специалистами с соблюдением всех требований пожарной безопасности и согласно нормативной документации (см. Установка дымоходов).
Требования к дымоходам
Необходимо следовать рекомендациям, предложенным производителем.
Диаметр канала дымохода следует выбирать таким же или больше, чем у самого агрегата, высота трубы указывается в инструкции. Если производитель не дает указаний, минимальная высота дымохода должна быть не менее 5 метров.
В соответствии с НПБ-98, в самом канале скорость поточного воздуха должна быть в диапазоне 15 — 20 метров в секунду.

Общие правила

В зависимости от условий использования дымоходы могут иметь различную конструкцию. От качества изготовления дымохода и материала зависит его бесперебойная работа и эффективность.

Их монтаж производится, согласно требованиям, изложенным в ДБН В.2.5-20-2001 и СНиП 2.04.05–91.

Неправильная конструкция и использование, ненадлежащее присоединение к тепловому оборудованию может привести к неправильной работе и аварии.

Это руководство описывает принципы эксплуатации и монтажа дымоходов, излагает требования пожарной безопасности, которые отображены в документации.

СНиП 41-01-2003 — «Кондиционирование, вентиляция, отопление»;
НПБ 252–98 — «Теплогенерирующие аппараты, которые работают на разных видах топлива. Методика испытаний»;
ГОСТ 9817–95 — «Бытовые аппараты, которые работают на различных видах топлива. Технические условия»;
ВДПО — «Правила производственных работ, ремонта дымовых каналов и печей».

СНИП дымоходы должны соответствовать в полном объеме. После ввода в эксплуатацию дымохода выдается акт проверки дымоходов.

Правила монтажа гласят:

Необходим полный и свободный вывод отработанных газов в атмосферу, тягу обеспечивает правильно подобранная высота и сечение трубы (п.5.1.1.ВДПО).
Каждому тепловому прибору должен соответствовать отдельный дымоход (п.3.70.СНиП-91).
Диаметр дымохода должен быть не меньше выхода трубы теплового агрегата (3.71.СНиП-91).
Толщина металлических труб должна быть не ниже 0,5 мм. Изготовлены они должны быть из легированной специальной стали с повышенной коррозийной стойкостью (ГОСТ).
Для очистки продуктов сгорания в дымовых каналах должны быть предусмотрены карманы, глубина 250 мм. — (п.3.74 СНиП-91 и п.5.1.1.ВДПО).
Каналы дымовые не могут иметь больше 3-х поворотов, и радиус их закругления не может быть меньше диаметра трубы — (4.2.17.ВДПО).
Дымовая труба не может быть ниже 5-ти метров в высоту (п. 3.73.СНиП-91). Такая высота обеспечивает нужную тягу и дает требуемое разрешение. При этом высота вытяжных вентиляционных каналов, которые располагаются рядом с дымовой трубой, должна быть равной высоте труб (5.1.14.ВДПО).
Над крышей возвышение дымовых труб следует делать (п.3.73.СНиП-91):
1. до 500 мм, если кровля плоская;
2. до 500 мм выше парапета или кровли, если трубы расположены менее 1,5 м до парапета или конька;
3. не менее оси конька или парапета, если дымовая труба расположена на 1,5 — 3 метра от парапета или конька.
  Высота трубы над кровлей
Монтаж всех элементов проводится снизу (от самого генерирующего аппарата) и следует вверх. Монтаж труб производится путем ввода трубы в предыдущую. Для усиления герметизации в работе используются герметики, их рабочая температура должна быть не меньше 1000º (п.5.3.ГОСТ). Трубы и другие используемые элементы должны соединяться хомутами, соединения не должны попадать в сечение перекрытия. Через каждые два метра дымохода должно быть установлено крепление-кронштейн к стенке, тройник следует крепить опорным кронштейном. Все элементы дымохода присоединяются к строительной конструкции также кронштейнами. Исключается прогибание конструкции (4.2.14.ВДПО).

Правила устройства дымоходов говорят, что размещение дымовых каналов разрешено внутри стен, изготовленных из негорючих материалов. Если такие стены отсутствуют, требуется использовать коронные и насадные трубы (п.3.69.СНиП-91).

Подлежат теплоизоляции участки дымохода, проходящие через неотапливаемые помещения и с наружной стороны строения, чтобы не происходила конденсация тепловых паров и газа топочного во внутренней части дымохода (4.2.16.ВДПО).

Согласно требованиям ВДПО и СНиП-91, разрешено размещение таких вариантов дымоходов:

При модульные системе дымоходов запрещается:
1. Растапливание горючими жидкостями.
2. Растапливание дровами, превышающими размер самой топки.
3. Сушка одежды, обуви и других предметов на деталях дымоходов.
4. Удаление сажи с помощью выжигания.
5. Запрещена эксплуатация агрегата методом, который не указывается в руководстве.
6. Заливка водой огня в топке.
7. Применять хлор для его соединений.

Проверка дымоходов квалифицированным специалистом должна производиться не менее двух раз в течение отопительного периода. Для уверенности в работе теплового агрегата следует проводить обследование дымоходов, и это должны делать специалисты.

Когда к дымоходу присоединяется два котла, сечение трубы определяется при их совместной работе ДБН В.2.5-20-2001 (Приложение Ж, Пункт № 6). Размеры дымоходов определяются путем расчета, который обозначен в технической документации.
Газовые приборы не бытового назначения (пищеварительные котлы, оборудование ресторанов) разрешено подключать к общим дымоходам.
Разрешается монтаж дымоотводящих труб с выходом через одну, при этом должен быть произведен дополнительный расчет сечения трубы.
Выброс отработанных газов для нескольких приборов допускается. Расчет должен производиться на разных уровнях, согласно ДБН В.2.5-20-2001 (Приложение Ж, Пункт № 3).
Сечение и высота дымохода определяется с учетом работы всех приборов одновременно, ДБН В.2.5-20-2001.

Сделанные, согласно СНИП, дымоходы, работают качественно и не противоречат законодательным нормам.

Соединения труб

При монтаже требуется применение сварки. Контроль качества сварочных работ регламентирован в СНиП 3.05. 03.85 5.

Сварка труб отопления

Присоединять газовые водонагреватели и иные газовые приборы к дымоходу требуется трубами, которые изготовляются с применением кровельной стали.
Длина соединенных труб не должна превышать 3-х метров в новых зданиях и более 6-ти метров в уже существующих.
Уклон трубы по отношению к прибору должен составлять не менее 0,01.
На трубах, отводящих дым, допускается не более 3-х изгибов, радиус не должен быть меньше диаметра трубы.
Соединение труб должно быть плотным, вхождение одной трубы в другую должно быть не меньше половины диаметра трубы.
Если трубы изготовлены из черного железа, они требуют покраски огнестойким лаком.

Внимание: Если вышеперечисленные требования нарушаются, водонагреватели подлежат отключению от газоснабжения.

Установка дымоходов: виды, нормы монтажа, нюансы

Как установить дымоход. Какого вида они бывают. Нормы установки коаксиального дымохода. Установка в баню и дымоходы для газовых котлов.

Правильный выход продуктов горения является, пожалуй, основным требованием для нормальной работы агрегатов обогрева, а также необходимым условием для обеспечения безопасности в доме. Неправильная установка дымоходов и безответственный подход к процессу сборки может стать причиной задымленности помещения, возникновения обратной тяги и, наконец, пожара.

Дымоход – неотъемлемая часть любого отапливаемого помещения. Он представляет собой вертикальную трубу, где создается естественная тяга. С ее помощью все продукты сгорания, которые образовались в процессе функционирования системы отопления, свободно выводятся в атмосферу.

Какие же основные параметры хорошего дымоотвода?

Качественное сжигание топлива

Активный прогрев стенок
Идеальная тяга
Преодоление порога образования конденсата
Прочность
Удобство

Материалы, которые используются в изготовлении устройства, могут быть самыми разными. Широкое распространение получили керамические, сварные, кирпичные и нержавеющие отводы. Каждый из них имеет свои плюсы и минусы.

Дымовая труба из кирпича считается наиболее огнеупорной и практичной, но в процессе эксплуатации на внутренних стенках постепенно оседает копоть, что приводит к снижению тяги. Установка керамического канала – весьма трудоемкий и тяжелый процесс, поскольку внутри проходят металлические стержни, придающие конструкции прочность.

Зато такие дымоотводы устойчивы к атмосферным явлениям и конденсату. Сварные приборы обходятся дешево, но “боятся” коррозии, а стальные нержавеющие – хотя дороговаты, зато универсальны.

В любом случае, при монтаже конструкции из любого материала необходимо руководствоваться основными правилами ВДПО:

Дымовые трубы отопительных агрегатов, которые предназначены для твердого топлива, должны обеспечивать полное выведение газов

Для каждого отопительного агрегата или печи должен отводиться свой дымовой канал
Дымоходы должны монтироваться строго вертикально, без малейших уступов и изменения сечения
Ширина сечений отопительного агрегата и дымоотводящего патрубка должны соответствовать друг другу
Дымари для печей должны быть не менее 5 метров в высоту
Конструкции из металла должны быть изготовлены из специальной легированной стали не менее 1мм, которая обладает высокими антикоррозийными качествами
Звенья надсадных труб не должны соединяться в чердачных или междуэтажных перекрытиях

Дымовое приспособление должно иметь очищающее устройство от отложения сажи
Места примыкания каналов к горючим конструкциям здания должны быть отделены негорючим материалом
Пересечения дымовыводящих приборов перекрытий из горючих материалов должны быть разделены горизонтальными разделками

Высота дымохода над кровлей

Величина возвышения трубы может зависеть от многих факторов. К ним можно отнести наличие рядом с отапливаемым зданием более высоких сооружений, материал кровли, соседние пристройки. При монтаже следует учитывать, что дымовой отвод должен быть:

Над плоской кровлей – не менее 50 см
Над коньком крыши – не менее 50 см, при условии расстояния 1,5 м от края конька
Не ниже конька крыши, при условии нахождения дымаря на расстоянии 1,5-3 м от конька
Не ниже линии, проложенной под углом 10 градусов от конька, и расположения прибора на расстоянии более 3 м от конька

Коаксиальный дымоход: нормы установки

Сегодня существуют отопительные котлы, которые уже оборудованы принудительной системой тяги и специальным вентилятором. Выработанные газы, в этом случае, выводятся через коаксиальный механизм. Его устройство достаточно простое.

Оборудование состоит из двух труб, одна из которых производит забор воздуха снаружи, а другая отводит отработанные газы. Существует два вида коаксиальных отводов — вертикальный и горизонтальный.

Достоинствами таких сооружений являются высокие показатели КПД отопительных агрегатов, экономность, высокая огнеупорность, хорошая система отвода конденсата, небольшой вес и удобство эксплуатирования.

Все установочные работы должны проводиться квалифицированными специалистами. Они не только в совершенстве знают, как установить дымоход, но и руководствуются общепринятыми нормами монтажа подобных устройств (СНиП 2.04.08-87) и “Правилами безопасности в газовом хозяйстве“:

Ввод газопровода совершается непосредственно в помещение с тепловыми агрегатами
Оптимальное давление природного газа при подаче — 0,003 МПа
Отвод дымовых газов регламентируется нормами СНиП 2.04.05–91
Удаление газов разрешается через наружную стену здания, если теплогенераторы имеют функцию принудительного удаления газов

Перед началом работ следует ознакомиться с технической документацией и инструкцией по монтажу устройства, поскольку конструкция коаксиальных приспособлений отличается от остальных.

Особенности монтажа дымоходов в банях и саунах

Дымящая печь в бане является основным объектом дискомфорта для человека. Продукты сгорания могут изрядно подпортить нервы и здоровье, а также повредить мебель и отделку парной. Чтобы избежать задымленности помещения и значительных материальных трат, необходимо правильно организовать систему отведения дыма.

Установка дымохода в баню должна проводиться с учетом всех нормативов, а также особенностей строения. Поскольку речь идет о помещении с высокой температурой, то материал должен быть максимально жаропрочным. Не стоит выдумывать множество поворотов и изгибов. Самая простая форма дымового канала будет работать эффективнее.

К вопросу размера банного дымохода следует подойти со всей ответственностью. Именно высота и диаметр, а точнее их соотношение, будет играть решающую роль в силе тяги, которая все время должна присутствовать в трубе. Диаметр зависит от мощности оборудования и от выходного патрубка, а высота – от типа кровли, но быть не менее 5 метров.

Существуют и некоторые особенности. Например, горизонтальные части конструкции не нужно делать длиной больше 1 м. Горячий воздух всегда стремится вверх, а широкие горизонтальные участки могут стать причиной снижения тяги и быстрого отложения сажи.

Если в бане планируется кирпичный вариант вывода продуктов горения, то план кладки следует составить таким образом, чтобы добиться максимальной гладкости внутренних стенок трубы и герметичности швов.

Важным моментом является изоляция. От ее качества будет зависеть эффективность работы и безопасность. К примеру, негорючая минеральная вата будет отличной отсечкой в местах соприкосновения дымаря с легковоспламеняющимися элементами здания (деревянные балки, отделка и пр.)

Выведение дыма из газового котла

Основные требования к дымоходу:

Диаметр прибора должен строго соответствовать параметрам, указанным в инструкции
Сечение дымоходного отверстия котла и самого канала должны быть одинаковыми

Дымоход должен быть выше конька кровли, как минимум на 0,5 м
Рекомендуется установка цилиндрических конструкций из нержавеющей стали с системой для очистки
Запрещается использование поворотов и изгибов (больше 3 шт. ) на пути продуктов сгорания
Участок, соединяющий котел и начало дымового отвода, не должен превышать 250 мм.

Качественная установка дымоходов для газовых котлов является основой эффективной службы отопительного оборудования и безопасности. Сегодня практически каждый современный котел имеет автоматику, которая перекрывает подачу газа в случае ухудшения тяги. Но подключать самому отопительную технику к дымоотводу не стоит, пусть этим займутся профессионалы.

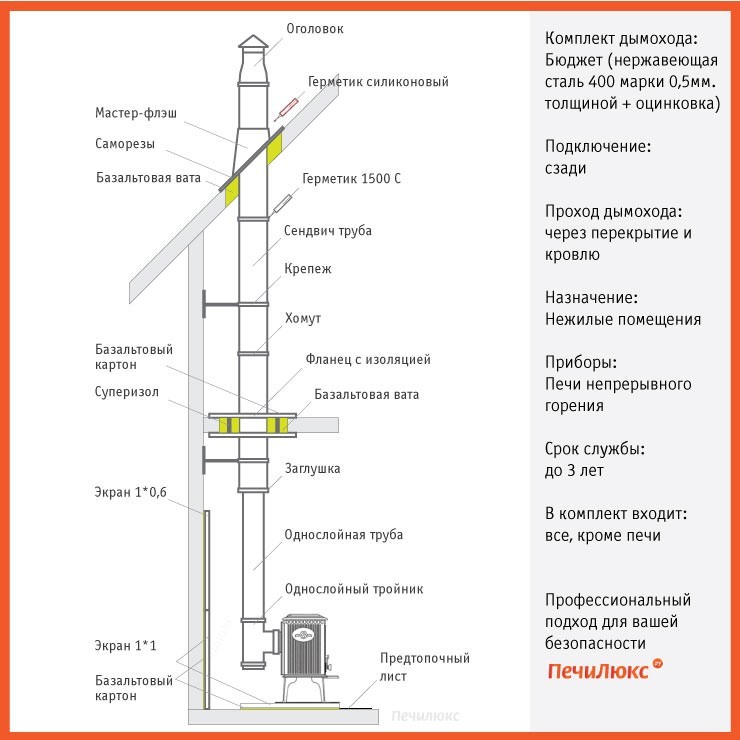

Правила монтажа одностенного дымохода

Проектирование и установка дымоходов должны производиться в строгом соответствии действующим нормативным положениям, в частности — требованиям СНиП «Правила производства работ по ремонту дымовых каналов и печей».

Основной задачей любого дымохода является удаление продуктов горения и обеспечение эффективной тяги для поддержания огня. Уровень тяги напрямую зависит от высоты дымового канала и размеров дымохода.

При установке конструкции следует соблюдать некоторые правила:

Высота дымохода от прибора отопления до оголовка должна составлять не менее 5 метров.
Возвышение конструкции над коньком или парапетом рассчитывается по схеме.
Расположение дымохода над находящимися близко друг от друга крышами соседних зданий должно быть от полутора метров и более.
Если конструкция возвышается над кровлей больше чем на 1,5 м, необходимо дополнительно закреплять ее при помощи специальных растяжек.
При изготовлении и монтаже дымохода рекомендуется предусмотреть наличие заглушек с конденсатоотводчиками для удаления скопившегося конденсата. Такие отверстия также необходимы для обеспечения возможности обслуживания и чистки дымового канала.
Если кровля изготовлена из горючих материалов, то в дымоходе нужно установить искроуловитель.
При проектировании и сборке конструкции не допускается сужение, но допускается расширение диаметра дымохода. Например, для отопительной печи с выходящим диаметром для трубы 140 мм нельзя использовать дымоход с сечением 120 мм, но можно применить конструкции по 150 мм, используя переходники.
Длина горизонтального участка конструкции не должна быть больше метра.
Места соединений отдельных элементов дымохода не должны совпадать с потолочными и кровельными проходами.
Отводы и тройники нужно устанавливать таким образом, чтобы они не принимали нагрузку от элементов дымохода, расположенных над ними.

Метод сборки дымохода

Монтаж начинается снизу вверх от нагревательного прибора.

Рекомендуется собирать элементы конструкции таким образом, чтобы конденсат и отложения смол не выходили наружу.

После установки необходимо произвести испытательную топку, в процессе которой нужно проверить герметичность стыков и удостовериться в том, что расположенные рядом конструкции из горючих материалов не нагреваются до критической температуры.

Среди современных разновидностей большой популярностью пользуются одностенные дымоходы VIVATEX благодаря их практичности и простоте установки. Узнать подробнее об изделиях и купить их можно на сайте.

Требования к дымоходам газовых котлов: нормы, которые нужно знать

Одним из важнейших отделов отопительной системы, работающей на газе, является правильно устроенный дымоход. Не случайно работники газовой службы предъявляют строгие, но обоснованные требования к дымоходам газовых котлов. От устроенной должным образом системы зависит не только эффективная работа газового котла, но и безопасность жителей дома. При работе газовых приборов нет видимого дыма, как от приборов, работающих на твердом топливе, но это не значит, что отсутствует возможность скопления угарного газа. Он тем и опасен, что может негативно воздействовать на здоровье человека незаметно для него.

Требования к дымоходам газовых котлов

Владельцы частных домов обязательно должны знать, как устроена конструкция дымоотводящей системы в доме, где они проживают, для того, что осуществлять правильную ее эксплуатацию. А те, кто только собирается произвести установку газового отопительного прибора, должны быть заранее осведомлены о том, какие бывают дымоходы, и каким образом их устраивают, чтобы определиться, какой из них выбрать.

Виды дымоходных систем газовых котлов

На сегодняшний день для систем отопления с газовым котлом чаще всего применяются несколько видов дымоходов. Любой из них можно соорудить самостоятельно, но понадобится схема для сборки и рекомендации специалиста. Мы постараемся помочь вам в этом вопросе!

Кирпичный дымоход

Кирпичные трубы устанавливали с давних пор, еще до появления труб из новых материалов. Но и сейчас некоторые собственники домов не отказались от их возведения, хотя, честно говоря, подобный дымоход сложен по конструкции и трудоемок в монтаже. Кроме этого, возведение дымохода из кирпича занимает достаточно много времени и обходится недешево. Нужно отметить и то, что кирпичный вариант уступает по техническим характеристикам более современным системам, так как из-за своей формы и шероховатой внутренней поверхности нередко зарастает сажей, что замедляет отвод отходов сгорания топлива. Вы же не хотите нанимать трубочиста через пару лет?

Керамический дымоход

Керамический дымоход в разрезе

Такие дымоходы имеют большое количество положительных качеств, которые особенно хорошо проявляются в случаях, когда работа по монтажу будет проводиться самостоятельно. Конструкция проста и надежна, легка в установке, имеет высокую степень пожаробезопасности и, что очень важно, вполне доступна по цене. Но, нужно отметить, что даже имея столько положительных сторон, керамические дымоходы не пользуется большой популярностью.

Требования к коаксиальным дымоходам газовых котлов

Коаксиальный дымоход значительно отличается от всех остальных конструкций по всем параметрам.

Схема подключения коаксиального дымохода.

Он имеет аккуратный компактный вид и отличную от других дымоходных труб форму — он не поднимается к крыше, а выводится через стену.

… и коаксиальным

Несмотря на небольшой размер, дымоход имеет высокую эффективность работы благодаря своему строению и покрытию на внутренних стенках. Внутри него не появляется конденсат, что очень важно для работы систем отопления, работающих на газовом топливе.

Дымоход-сэндвич из нержавейки

Эта модель — самая популярная и востребованная в последние годы, так как имеет ряд безусловных преимуществ перед другими вариантами. Они имеют многочисленное количество различных переходов, тройников и других деталей, выполненных под разным углом, что позволяет собрать конструкции любой сложности.

Сэндвич-дымоход из нержавейки

Дымоходы, изготовленные из нержавеющей стали, состоят из трех слоев. Средний из них — это теплоизолирующий, который выполнен из минеральной ваты. Этот утеплительный слой может иметь разную толщину — от пяти до десяти сантиметров. Выбор его толщины будет зависеть от места прохождения дымоходной трубы и средних зимних температур региона, где располагается здание. От правильно выбранной трубы дымохода будет зависеть, будет ли собираться в ней конденсат, а значит и исправность работы всей системы в целом.

Дымоход из нержавейки имеет идеально ровную внутреннюю поверхность, что беспрепятственно позволяет отводить продукты горения котла. Кроме этого, он имеет зеркальную внешнюю поверхность, что способствует презентабельности общего вида системы.

Элементы дымохода из нержавейки

Разнообразие деталей дымоходной системы

Какой бы дымоход (за исключением кирпичного) ни устанавливался, к нему будут необходимы дополнительные элементы, которые подбираются согласно заранее разработанной схеме сборки системы. К ним относятся следующие детали:

Соединительные патрубки, который соединяет трубу с котлом — переходники.
Трубы различной длины.
Проходные патрубки.
Ревизионный тройник, имеющий снизу штуцер, с помощью которого удаляется конденсат.
Конусообразный наконечник.
Отводы.

Требования к эффективности и безопасности дымохода газового котла, нормы СНиП

Для правильного устройства конструкции дымохода разработаны требования СНиП 2. 04.05—91 и ДБН В.2.5—20—2001, которые должны быть обязательно учтены для достижения полной безопасности при работе системы. Нужно отметить, что от выполнения всех предусмотренных правил будет зависеть здоровье и жизнь жильцов дома, а также эффективность работы газового котла.

Поэтому к этим правилам нужно отнестись со всей серьезностью, так как их несоблюдение приведет к неприятностям с газовым хозяйством, а возможно и к штрафам. И все равно придется все переделывать заново по установленным стандартам.

Требования для нормальной работы дымоходов газовых приборов включают в себя следующие моменты:

Отведение конденсата с помощью специального сборщика влаги, который устаивают внизу трубы.
В дымоходной системе должна быть обеспечена хорошая тяга, она является залогом эффективности работы прибора.
Чтобы добиться хорошей тяги, при сборке дымохода очень важно обеспечить максимальную герметичность соединения деталей.
Дымоход должен иметь вертикальную форму без уступов. По правилам разрешен уклон в 30 градусов, с тем, что диаметр сечения будет сохранен.
Отрезок трубы, соединяющий газовый котел с дымоходной системой, длина которого должна быть не менее полуметра, обязательно должен иметь вертикальный участок.
Если высота помещения составляет около трех метров, общая длина горизонтальных соединяющих участков не должна быть больше высоты помещения.
Расстояние между дымоходом и поверхностями стен или в проходах, трубы через стену, выполненную из горючих материалов должно составлять не менее 20 сантиметров, из негорючих материалов — порядка пяти сантиметров. В стенах или перекрытиях, через которые проходит дымоотвод, вокруг трубы укладывается негорючий материал, например, минеральная вата.

Возвышение оголовка дымохода над поверхностью крыши

Оголовок трубы дымохода, пройдя через кровлю, должен возвышаться над ней не менее, чем на полметра. Если крыша имеет плоскую конструкцию, то оголовок над ней поднимают на высоту в один метр.

При устройстве дымоходной системы запрещено:

Установка грибков и дефлекторов на оголовок трубы газового котла, так как они тормозят отвод продуктов горения, поэтому угар может попасть вовнутрь помещений.
Устраивать более 3-х поворотов на дымоотводных трубах дымохода.
Проводить дымоходную трубу через любые помещения, где отсутствует система вентиляции.
Выполнять дымоходные каналы из материалов, имеющих пористые структуры.
Протягивать дымоходную систему через жилые помещения.

Вся конструкция собирается по инструкции и схеме производителя дымоходных систем, согласованной с контролирующей организацией.

Пошаговый монтаж дымохода газового котла

Монтаж дымохода

Монтаж системы дымоотвода происходит следующим образом:

Производится точная разметка прохода трубы через перекрытие и кровлю — этот процесс необходимо неоднократно проконтролировать, чтобы не совершить ошибки.
Далее устраиваются отверстия по разметкам для прохождения трубы.
Монтируют адаптер для перехода, который соединяется с патрубком, расположенным на котле.
Затем присоединяют тройник, имеющий отделение для сбора влаги, и закрепляют специальным кронштейном.
Стыкуется следующий участок дымохода. Если нужно, то используется элемент, называемый «колено».
Если труба будет пропускаться через перекрытие, в комплект дымохода нужно включить специальный проходной патрубок. Труба проходит через металлический лист, в котором устроено для нее отверстие немного большего размера, чем диаметр трубы. Лист прикрепляют к перекрытию.
Стыки двух отрезков труб для надежности фиксируются хомутами, их стягивают болтами.
Дымоход закрепляют к стене на специальные кронштейны с шагом, примерно, два метра.
Завершает конструкцию наконечник в виде конуса.
Последним этапом производится изоляция дымоходной трубы от горючих материалов на переходах.

Нельзя не осветить нюансы выбора и установки дымохода, в зависимости от его месторасположения. Он может быть установлен снаружи и закреплен к стене (настенные), или проходить внутри строения.

Внутренний дымоход

Если от дымохода должно исходить тепло во все помещения, где он будет проходить, не нужно выбирать трубу с внутренней теплоизоляцией, утепляют ее только с наружной стороны.
Нужно учесть, что при прохождении дымохода внутри дома, повышается риск проникновения продуктов горения в комнаты, а также повышается пожароопасность. Поэтому очень важно идеально состыковать отдельные части и надежно закрепить их хомутами.
Для монтажа потребуется большее количество различных дополнительных элементов, так как труба будет проходить, как минимум через одно перекрытие и кровлю.
Не следует забывать, что если в будущем потребуется провести ремонтные работы на подобном дымоходе, то это станет достаточно проблемной задачей.

Сравнение наружной и внутренней схем расположения дымохода

Наружный дымоход

Наружный вариант дымохода требует правильно рассчитанной теплоизоляции.
Преимуществом можно назвать безопасность этого элемента отопления.
Монтаж дымохода, проходящего снаружи, намного проще, нежели внутреннего.
В случае необходимости проведения ремонта, его также легко можно будет провести при любых создавшихся условиях.

Как избежать скопления конденсата в дымоходе газового котла — видео урок

Любая часть отопительной системы должна быть устроена максимально аккуратно, и нельзя к этому относиться халатно. Поэтому, если нет опыта работы в этой области, лучше всего обратиться к специалисту, который знает свое дело, или в фирму, занимающуюся монтажом дымоходов.

10 правил установки дымохода

1. Главной характеристикой дымохода является то, из какого материала он сделан. В последние годы наибольшей популярностью пользуются дымоходы, основным материалом для изготовления которых является кислотостойкая нержавеющая сталь. Однако печи и камины, дымовые газы которых не обладают повышенной кислотностью, можно изготавливать и из старого доброго кирпича.

2. Форма цилиндра является оптимальной для дымохода. В зависимости от количества преград, созданных угловатостью на пути прохождения дыма, усложняется его продвижение по этим путям и большее количество сажи оседает на стенках.

3. Диаметр и высота сооружения определяют размеры дымохода. Для вычисления первой характеристики учитывают показатель мощности оборудования, ширину его выходного отверстия, характер и число препятствий на пути прохождения дыма. Высота рассчитывается согласно строительным нормам, при этом учитываются высота здания, вид крыши и размеры сооружений, расположенных по соседству. Во время проектирования необходимо, чтобы были соблюдены требования к частям дымохода, установленным горизонтально: в длину они должны составлять не больше 1 м. Если не соблюдать данное требование, то результатом будет плохая тяга и сильное отложение сажи на этом месте.

4. Если к дымоходу подключается каминная топка или котел, то часто возникает проблема, связанная с расхождением в размерах диаметров. В этих ситуациях используется редукционный переходник. Участок, где соединяется оборудование и дымоход, обрабатывается с помощью специального герметика. Дальнейшая сборка дымохода из труб проходит по направлению конденсата, а именно расширяется кверху. Это закроет конденсату проход к внешней стенке трубы.

5. Кирпичный дымоход собирается согласно проекту кладки углового камина, прописываемой по слоям. Желательно довести до минимума число шероховатостей на поверхности внутренних стенок и проследить за тем, чтобы постройка была герметичной.

6. При наличии в доме старого кирпичного дымохода, который хотят применить для газового котла, необходимо осуществить гильзовку. В старом дымоходе производится установка трубы из кислотостойкой стали, при этом на участке между кладкой и новой трубой оставляют технический зазор. Когда происходит создание большинства дымоходов, используются тройники. В их конструкции важно принять во внимание углы отвода и учитывать наличие резиновых дверец. Одним из главных требований для газовых котлов является конструирование конденсатоотвода. Он может быть в виде вертикального конденсатосборника или тройника с лейкой.

7. При изоляции дымохода гарантируется безопасность его эксплуатации. При утеплении ускоряется прогревание трубы и уменьшается выработка конденсата. В случае, когда труба проходит рядом с горючими материалами, изоляция предотвратит их возгорание. Прокладывать дымоход через перекрытия нужно при соблюдении всех пожарных норм, которые зависят от температуры в трубе и материла перекрытия.

8. Желательно, чтобы расположенные около канала дымохода грани потолка и стен были покрыты материалами, которые не возгораются. А иначе их нужно будет закрыть при помощи металлического листа, который должен содержать прослойку из невозгорающегося материала.

9. Участок трубы, который выходит на улицу, необходимо укрыть от ветра и еще раз укрепить. С помощью дефлекторов, флюгеров и сеток обеспечивается защита от мусора и природных осадков. Но нельзя забывать, что такой способ защиты подходит не во всех случаях. В то время как колпак является нормой для печи и камина, наличие его в газовом оборудовании является нарушением системы безопасности.

10. При установке дымохода следует учитывать всю серьезность данного дела, так как в случае ошибки могут произойти непоправимые последствия. Для выполнения монтажа необходимо вызвать специалистов.

Нормы установки коаксиального дымохода: требования и правила

Выбор оптимального дымохода для газового котла – непростая, но вполне реализуемая задача. Ведь хочется, чтобы это была предельно простая в монтаже и эксплуатации конструкция, да еще и с высоким КПД. Всем требованиям отвечает коаксиальный тип, установка которого может стать некой «загвоздкой». Согласны?

Мы поможем разобраться в достаточно сложных вопросах. Предоставляем посетителям сайта обширную информацию о правилах сооружения коаксиального дымоотвода, о подборе и обустройстве оптимального варианта. У нас вы найдете ценные советы по декорированию участков каналов, проложенных внутри домов.

В предложенной нами статье подробно описаны нормы установки коаксиального дымохода. Приведены полезные схемы для его грамотной сборки и монтажа. Информацию подтверждают и дополняют фото-подборки и видео-руководства.

Содержание статьи:

Принцип работы и устройство

В семействе устройств для отведения продуктов сгорания коаксиальный дымоход стоит особняком. Эта современная конструкция гораздо эффективнее и безопаснее, чем обычная дымоходная труба. Такая система идеально подходит для котлов с закрытой камерой сгорания.

Чтобы сделать коаксиальный дымоход, необходимо взять две трубы разного диаметра и вложить узкую трубу внутрь широкой. Еще нужно соединить внутреннюю сторону широкой трубы и внешнюю сторону узкой трубы специальными перемычками таким образом, чтобы центральные оси обеих труб совпадали. Ну вот, коаксиальный дымоход готов.

На практике такую конструкцию, разумеется, проще и надежнее купить, чем сделать. Стоимость коаксиального дымохода будет повыше, чем цена обыкновенной трубы из нержавеющей стали, но расходы окупятся в полной мере.

Галерея изображений

Фото из

Коаксиальный дымоход на бревенчатом фронтоне

Доступный по цене и схеме реализации вариант

Установка в паре с оборудованием любого типа

Вертикальные варианты коаксиальных конструкций

Ошибки в установке горизонтальной трубы

Утепленные модификации труб

Длина горизонтальных участков

Вывод коаксиального патрубка на фронтоне

Двойная труба необходима для одновременного выполнения двух функций. По внутренней узкой трубе из топки котла отводятся продукты сгорания. А через просвет между внутренней и внешней трубой в камеру сгорания поступает воздух, т.е. кислород, необходимый для горения топлива.

Такое решение имеет целый ряд преимуществ. Альтернативой коаксиальному дымоходу является традиционный дымоход в сочетании с принудительным нагнетанием воздуха в камеру сгорания.

В этом случае воздух обычно забирается из помещения, в котором установлен котел. Коаксиальный же дымоход позволяет брать воздух с улицы и подавать его непосредственно в топку.

На схеме изображен общий принцип работы коаксиального дымохода, а также его устройство по сравнению с традиционной дымоходной трубой (+)

Что происходит в таком дымоходе во время работы котла? Горячие продукты сгорания движутся по внутренней трубе наружу, а в обратном направлении идет параллельный поток свежего холодного воздуха. В результате происходит совершенно естественный теплообмен: горячий газы отдают тепло соседнему холодному потоку.

Воздух поступает в камеру сгорания уже в подогретом состоянии, что повышает общий КПД котла, ведь не нужно тратить драгоценные килоджоули на подогрев воздушных масс. При этом температура наружной поверхности коаксиального дымохода заметно ниже, чем при использовании стандартной дымоходной трубы. Это обстоятельство и делает конструкцию более безопасной.

Еще одно преимущество коаксиального дымохода – более простой , потому что не придется устанавливать систему . Кроме того, к этим конструкциям предъявляются иные требования, чем к . В результате система удаления продуктов сгорания занимает меньше места.

На наружной стороне здания труба коаксиального дымохода смотрится гораздо лаконичнее и занимает меньше места, чем при наружном монтаже традиционного дымохода

Коаксиальные дымоходы универсальны, их можно устанавливать и с газовыми котлами, и с устройствами, работающими на жидком или твердом топливе. В продаже имеются дымоходы с различным диаметром, что позволяет подобрать подходящие трубы для конкретного котла.

Монтаж традиционного дымохода в уже построенном здании – задача довольно сложная. Если не была предусмотрена при проектировании, приходится проходить перекрытия и кровлю или выводить дымоход наружу.

Громоздкое сооружение может создать проблемы как внутри здания, так и снаружи. Но коаксиальные конструкции проще и компактнее. Вывод такого дымохода на наружную стену выглядит лаконично, он не испортит внешний вид дома.

Особенности монтажа коаксиальных дымоходов

Дымоходы этого типа могут быть установлены горизонтально или вертикально. Предпочтительнее первый вариант, который считается более простым и занимает меньше пространства. При этом следует соблюдать ряд требований:

расстояние от трубы до уровня земли по наружной стороне дома должно составлять не менее 2 м;
труба должна находиться не менее, чем в половине метра по горизонтали от окон, дверей, вентиляционных отверстий и т.п.;
такое же расстояние до этих объектов следует выдержать и по вертикали;
если над вентиляционным каналом расположено окно, расстояние до его нижнего края должно составлять не менее одного метра;
свободное пространство перед коаксиальной трубой должно составлять не менее полутора метров, т. е. рядом не должно быть стен, заборов, столбов и других подобных препятствий;
если отсутствует специальное устройство для сбора конденсата, то трубу коаксиального дымохода следует разместить под уклоном к земле;
размер такого уклона может варьироваться в пределах 3-12 градусов;
не допускается выведение дымоходного канала не на улицу, а в другое помещение или сооружение: подъезд, подвал, тоннель, арку и т.п.;
расстояние не менее 20 см следует выдержать между элементами дымохода и газовыми трубами, если они проходят рядом.

Отдельно стоит рассмотреть ситуацию, когда выход трубы коаксиального дымохода расположен под балконом или каким-нибудь навесом. Это вполне допустимая ситуация, но при этом необходимо учесть следующий момент.

Нужно мысленно провести окружность в плоскости, перпендикулярной стене. Центром окружности станет место соединения навеса и стены, а радиусом – длина навеса или балкона.

Труба дымохода должна выступать за пределы этой условной границы. Получается, что чем ближе к навесу находится отверстие для дымохода, тем длиннее должна быть наружная часть трубы.

На этой схеме наглядно продемонстрированы основные требования к размещению коаксиального дымохода относительно различных объектов, расположенных рядом с ним (+)

Считается, что длина коаксиального дымохода при использовании горизонтальной схемы монтажа не может быть более, чем три метра. Это общее правило, из которого существуют исключения. Например, некоторые модели дымоходов Ferroli могут иметь длину четыре или пять метров.

Набор материалов для монтажа коаксиального дымохода зависит от типа его расположения, но в целом список элементов может выглядеть следующим образом:

собственно трубы дымохода;
переходник для соединения котла с дымоходной конструкцией;
колено, тройник и т.п.;
обжимные хомуты для надежного соединения элементов.

Обычно комплект поставки коаксиального дымохода включает все необходимые для его монтажа элементы. Чтобы провести трубу через стену, перекрытие или крышу, необходимо использовать огнестойкие прокладки. Они позволят предотвратить перегрев и возгорание окружающих дымоход материалов.

На этой схеме продемонстрированы отдельные элементы коаксиального дымохода. Если трубу необходимо нарастить, следует заказать дополнительные детали промышленного производства (+)

Вот один из вариантов: в стене делают отверстие и вставляют в него гильзу из асбоцементной трубы. Затем пространство между поверхностью коаксиальной трубы и гильзой заполняют асбестовым шнуром. Все элементы коаксиального дымохода должны быть изготовлены в промышленных условиях и соответствовать установленным стандартам.

Не рекомендуется использовать самодельные конструкции даже для переходника. Некоторые самодеятельные мастера пытаются нарастить длину труб, используя уплотняющую ленту и . Но этот вариант не выдерживает никакой критики с точки зрения безопасности.

Основные требования к установке

Тип установки – горизонтальный или вертикальный – зависит от особенностей помещения, в котором будет размещен котел. В пространстве между котлом и стеной, в которую будет выведен коаксиальный дымоход, не должно быть никаких посторонних предметов, это важное требование безопасности.

При этом место выхода трубы дымохода из стены и патрубок котла, к которому ее подключают, должно разделять не менее 1,5 м по вертикали. Труба также должна иметь небольшой уклон – около 3 градусов, чтобы обеспечить отток сконденсировавшейся на поверхности коммуникаций влаги.

Пространство между котлом и стеной, в которую выведен коаксиальный дымоход, не должно быть загромождено никакими посторонними предметами

Следующий важный параметр – диаметр трубы и патрубка котла. По размерам они должны совпадать. Ни в коем случае не допускается установка трубы, диаметр которой уже, чем размеры отводящего патрубка нагревательного прибора.

Перед началом монтажа следует внимательно изучить технический паспорт и , чтобы убедиться, что размеры патрубка и дымохода соответствуют установленным нормам. Патрубок котла может располагаться сверху или сбоку. Считается, что верхнее расположение патрубка упрощает монтаж.

Размеры патрубка котла для дымохода, переходника и коаксиальной трубы должны соответствовать друг другу. Использование трубы меньшего диаметра недопустимо

Для присоединения трубы дымохода обычно используют переходник в виде тройника, колена или отрезка обычной трубы. При этом внутри переходника не должно быть никаких препятствий для продвижения газовых и воздушных масс.

Если длину коаксиальной трубы приходится наращивать, следует позаботиться о герметичности соединения. Для этого используют обжимные хомуты. Подобным же образом соединяют переходники, колена и другие элементы дымохода.

Отдельные элементы коаксиального дымохода вставляют друг в друга таким образом, чтобы не создавать препятствий для перемещения воздуха и продуктов сгорания. Места соединения жестко фиксируются хомутами (+)

Не рекомендуется выполнять конструкцию, которая включает более двух колен. Общая длина коаксиального дымохода, состоящего из нескольких разнонаправленных участков должна составлять не более трех метров.

В ходе монтажа коаксиального дымохода его нижние элементы вставляют в верхние и . Такой способ соединения позволяет обеспечить хорошую тягу. Отдельные элементы должны входить друг в друга на глубину не менее половины диаметра конструкции в соответствии с требованиями к коаксиальным дымоходам.

Для надежности место выхода трубы из наружной стены задувают монтажной пеной. Сверху устанавливают специальные декоративные решетки, чтобы место монтажа выглядело привлекательно. Решетку можно приклеить подходящим клеевым составом, например, жидкими гвоздями.

Часть коаксиальной дымовой трубы, проложенную внутри помещения, можно замаскировать, например, с использованием короба из гипсокартона:

Галерея изображений

Фото из

Шаг 1: Устройство каркаса для масировки

Шаг 2: Запенивание отверстия в проходе через стену

Шаг 3: Зашивка нижнего яруса каркаса

Шаг 4: Установка короба над коаксиальной трубой

Проблема неправильного уклона

По поводу уклона трубы коаксиального дымохода может возникнуть вопрос: куда именно он должен быть направлен? Одни специалисты утверждают, что конденсат должен стекать в сторону котла. По мнению других мастеров, уклон нужно делать в обратную сторону, чтобы влага стекала по трубе на землю. В обоих случаях приводят резонные аргументы.

Вполне логичным выглядит вариант, при котором капельки конденсата перемещаются как можно дальше от котла. Топка защищена от ненужной влаги, которая остается за пределами дома и естественным образом растворяется в окружающей среде. Все выглядит именно так до тех пор, пока температура окружающего воздуха не опускается ниже нуля.

Обледение трубы коаксиального дымохода – естественное, но опасное явление. Ледяные отложения препятствуют удалению продуктов сгорания и поступлению в топку свежего воздуха

При наступлении морозов на коаксиальной трубе, установленной с уклоном к земле, капельки конденсата замерзают, образуя ледяную корку. Обледенение может наблюдаться как на наружной части дымохода, так и в пространстве между двумя трубами коаксиальной конструкции.

Это происходит, потому что температура внешнего контура дымохода этого типа невысока, ее недостаточно для того, чтобы быстро растопить наледь. В результате ледяные отложения создают препятствия для нормального поступления воздуха в топку, а также для эффективного удаления продуктов сгорания.

А это снижает эффективность работы устройства. Длительная работа котла при обледеневшем коаксиальном дымоходе может даже привести к существенным поломкам оборудования. Получается, что в теплых регионах, где даже зимой морозов практически не бывает, коаксиальный дымоход можно установить с уклоном к земле.

Во всех же остальных случаях рекомендуется сделать уклон трубы по направлению к котлу, что обычно соответствует рекомендациям производителей этих конструкций. Что же делать с конденсатом, который при такой установке будет стекать к отопительному прибору?

Все просто, необходимо установить и использовать специальную емкость для сбора конденсата. Такой конденсатосборник – небольшое устройство, которое справляется со своими задачами вполне удовлетворительно. Частично проблему промерзания дымохода можно решить с помощью его утепления, но стопроцентных гарантий эта мера не дает.

Эта схема демонстрирует устройство специального элемента – сборника для конденсата. Он улавливает капельки влаги, стекающие по коаксиальной трубе к котлу, и защищает оборудование от коррозии

Некоторые умельцы считают, что предотвратить замерзание конденсата в коаксиальном дымоходе с уклоном к земле можно, если укоротить внутреннюю трубу, однако специалисты не рекомендуют самостоятельно изменять конструкцию.

По вопросу обледенения коаксиального дымохода также существует еще одно интересное мнение: чем больше диаметр трубы, тем ниже вероятность замерзания конденсата. Пока умельцы ломали копья, обсуждая оптимальный уклон коаксиального дымохода, производители позаботились о создании специального комплекта.

Чтобы предотвратить обледение коаксиального дымохода, рекомендуется использовать специальную модель с оголовком против обледенения. Забор воздуха в такую трубу осуществляется через отверстия на ее нижней стороне

Такая конструкция устойчива к обледенению и рассчитана на эксплуатацию в условиях суровой российской зимы. Это устройство снабжено удлиняющей насадкой для газоотводящей (т.е. внутренней) трубы. Внутри насадки установлена узкая защитная спираль. При этом отверстия для забора воздуха по краю наружной трубы расположены снизу.

Основы выбора горизонтального или вертикального типа

Выполнить все требования, предъявляемые к горизонтальному монтажу коаксиального дымохода, не всегда возможно. С трудностями можно столкнуться, если помещение, где установлен котел, очень маленькое. Проблемной может оказаться и наружная сторона здания. Например, при наличии окон, близко расположенных друг к другу.

При необходимости коаксиальный дымоход можно вывести вертикально через наклонную или плоскую кровлю с использованием соответствующих погодных насадок. Длина такого дымохода зависит от мощности подключенного к нему котла (+)

Бывает и так, что расстояние до соседних зданий слишком маленькое, чтобы обеспечить нормальную тягу коаксиального дымохода. Если соблюсти все условия при горизонтальном монтаже конструкции не удается, следует отдать предпочтение вертикальной установке, т. е. вывести трубу через крышу.

При вертикальном монтаже коаксиального дымохода, как и при , используются кронштейны. Они позволяют удерживать конструкцию в правильном положении и на расстоянии от стен.

При выводе коаксиального дымохода через кровельный пирог следует особое внимание уделять вопросам пожарной безопасности. Здесь следует использовать изолирующие патрубки, а также рекомендовано применение изоляции, устойчивой к огню.

Также используют защитные кожухи, чтобы изолировать дымоход от контакта с другими предметами и материалами. Между коаксиальной трубой и участком перекрытия следует оставить небольшой воздушный зазор, но кровлю в месте выхода трубы заделывают очень тщательно. Место стыка трубы и кровли накрывают плотным защитным кожухом.

Устройство хорошей вентиляции

Может показаться, что нагревательный прибор с закрытой камерой сгорания и наличие коаксиального дымохода избавляет владельцев дома от необходимости обеспечивать котельную нормальной вентиляцией. Действительно, воздух в топку поступает снаружи, а продукты сгорания удаляются по надежному герметичному каналу.

Однако необходимость вентилировать помещение, в котором установлен котел, все же необходимо. Для начала, нормальный воздухообмен позволит поддерживать оптимальный уровень влажности в комнате, что препятствует развитию коррозионных процессов и защищает корпус оборудования от разрушения.

А еще следует учесть, что любая система может со временем выйти из строя. Если в котельной налажена , то в случае поломки небольшое количество угарного газа будет удаляться из помещения естественным путем. В результате риск случайного отравления угарным газом становится значительно ниже.

Выводы и полезное видео по теме

Видео #1. Устройство коаксиального дымохода, принцип его работы и особенности монтажа представлены в следующем видеоматериале:

Видео #2. Здесь подробно показана комплектация коаксиального дымохода промышленного производства:

Видео #3. Обзор коаксиального комплекта с защитой от обледенения:

Коаксиальный дымоход – удобное и простое в монтаже устройство, которое может заметно улучшить жизнь в доме. Но чтобы такой дымоход функционировал эффективно, важно соблюдать нормы и требования при его установке.

Появились вопросы в ходе ознакомления с материалом, нашли недочеты или есть желание рассказать о собственном опыте в деле сборки и в использовании коаксиальной дымовой трубы? Размещайте, пожалуйста, комментарии в расположенном под статьей блоке. Оставляйте посты с вашим мнением и фото по теме.

нормы и требования к монтажу, сравнительный обзор видов

Если для отопления в доме выбран газ, следует позаботиться об отводе продуктов горения. Это значит, что нужно выбрать и правильно установить дымоход для газового котла. Соблюдением норм и правил в этом вопросе категорически нельзя пренебрегать, поскольку это может поставить под вопрос не только здоровье, но и жизнь жильцов дома.

Мы готовы поделиться с вами полезными сведениями о правилах монтажа и подключения дымовой трубы для газового агрегата, о специфике подбора оптимальной конструкции. Информацию дополняют наглядные иллюстрации и видео-инструкции.

Содержание статьи:

Зачем вообще нужен дымоход?

Один из самых опасных продуктов, образующихся при практически всех видах горения – угарный газ. Это коварное и очень опасное вещество, вдыхание которого грозит тяжелыми формами отравления.

При работе газового котла в процессе сгорания топлива помимо прочих продуктов горения образуется и угарный газ.

Если дымоход, отводящий продукты горения, установлен неправильно или поврежден, это может привести к отравлению.

На этой схеме изображено устройство дымохода для газового котла и отражено его расположение внутри здания или снаружи

Опасность не стоит недооценивать. Угарный газ (он же монооксид углерода) не имеет запаха и цвета, поэтому отравление может происходить совершенно незаметно для всех, кто находится в доме.

Попадая в организм человека, молекулы угарного газа вступают во взаимодействие с гемоглобином. В результате образуется так называемый карбоксигемоглобин, который препятствует поступлению молекул кислорода в ткани человеческого организма.

Помимо этого, угарный газ может очень плохо отразиться и на других биохимических процессах в организме. Бывали случаи, когда отравление угарным газом обнаруживалось слишком поздно, человека просто не удавалось спасти.

Чтобы избежать подобных проблем, рекомендуется обратить самое пристальное внимание на правильное проектирование и монтаж дымохода, а также на его дальнейшее обслуживание.

Галерея изображений

Фото из

Дымоход газового оборудования

Сертифицированные дымоходные конструкции и элементы

Металлические дымоходные конструкции

Наружная схема устройства дымовой трубы

Прокладка коаксиального дымохода в котельной

Подключение дымоотвода к коллективным каналам

Герметичное соединение дымового канала

Приборы сигнализации о содержании газа в помещении

Подбор материалов для конструкции дымохода

Газы, выводимые через дымоход котла, работающего на этом топливе, имеют небольшую температуру — около 150⁰, поэтому и требования к материалу дымоотвода несколько другие.

При его сгорании образуется пар с примесью углекислого газа — вещества нейтральные, не способствующие возникновению разрушительных процессов, но, кроме них, в продуктах сгорания присутствует и агрессивная серная кислота.

Вид дымохода зависит от того где выполняют монтаж системы отопления. При установке газового котла во вновь строящемся доме дымоход входит в состав проекта. Устанавливая котел в доме старой постройки, придется кое-что реконструировать

При загородного дома и дымохода для газового котла следует использовать только очень прочные материалы, устойчивые к воздействию множества внешних факторов. Они должны быть огнестойкими, способными контактировать с влагой и кислотами, выделяющимися при сгорании газа и оседающими на стенках дымохода в виде конденсата.

При выборе материала необходимо обратить внимание на такой параметр, как газопроницаемость материала. Он должен быть нулевым. Кроме того, материал должен быть не слишком тяжелым, поскольку такая конструкция создает дополнительную нагрузку на стены и фундамент дома.

Домовладельцы все чаще останавливают выбор на легких трубах из кислотостойкой нержавейки, используют фуранфлекс, защитные рукава, керамические модули.

Галерея изображений

Фото из

Наружная часть дымохода газового котла

Внутренняя часть дымового канала

Трубы из черной стали с полимерным покрытием

Кирпичная труба со стальной гильзой

Керамический дымоходный канал

Подключение стальной трубы к керамической

Асбестоцементная дымоходная труба

Сэндвич-труба для газовых котлов

Дымоходы из нержавеющей стали

Такие конструкции считаются оптимальным выбором. Они исключительно устойчивы ко многим видам коррозионного воздействия, имеют относительно небольшой вес и обеспечивают отличную тягу. Срок эксплуатации дымохода из стали обычно составляет около 15 лет.

Легкий вес дымоходной конструкции из нержавейки позволяет выполнить монтаж своими силами. Тем более, что установка такого дымохода не слишком сложна, поскольку отдельные элементы конструкции продаются в виде готовых модулей

Оцинкованная сталь с отведением продуктов горения справляется гораздо хуже, чем нержавейка. Влажные и горячие испарения с повышенной кислотностью быстро разрушают этот материал. Оцинкованный дымоход придется заменить уже через пять лет.

Керамические дымоходы

Они отличаются исключительно высоким сроком эксплуатации – они могут прослужить до 30 лет. Особенно популярны и удобны модели европейского производства с внешним контуром из стали.

Технический термин “керамический дымоход” является определением трехслойной системы, внешняя часть которого выполнена оболочкой из керамизитобетона, внутренняя – это керамический канал. Между оболочкой и каналом проложена минераловатная изоляция

Но у этого варианта есть и ряд серьезных недостатков:

Высокий вес конструкции, который следует соотнести с несущей способностью фундамента и стен дома.
Повышенные требования к монтажу. Считается, что для получения максимальной тяги должен быть расположен строго вертикально, а такая конфигурация удобна далеко не везде.

Коаксиальный дымоход

Коаксиальный дымоотвод – выбор высокоэффективный, современный, но дорогостоящий. Конструкция такого дымохода представляет две трубы, вложенные друг в друга. По внутренней трубе отводятся продукты горения, а внешняя предназначена для подведения воздуха.

Схема монтажа коаксиального дымохода в горизонтальном исполнении. Эта конструкция универсальная. Она складывается из нескольких частей вложенных одна в другую. Удерживаются отдельные элементы благодаря наличию специальных перемычек

Поставляется коаксиальный дымоход также в виде модулей, что облегчает его сборку и установку. Еще одно преимущество — повышенный уровень безопасности. Это, конечно, если в процессе установки соблюдались нормы монтажа коаксиального дымохода и строительные правила.

Коаксиальные дымоходные конструкции обладают высокой эффективностью, безопасны и относительно просты в монтаже. Они подходят для отвода продуктов горения газовых отопительных агрегатов

Кирпичный дымоход

Это не лучший вариант для газового котла. Массивная конструкция обычно не отличается хорошей тягой, весит слишком много, а служит недолго. Чистить такой дымоход нужно часто, на его поверхности скапливается много конденсата, поэтому срок его эксплуатации при использовании с газовым оборудованием невелик.

Канал из кирпича опасен еще и тем, что из-за неровности внутренних стенок при низкой наружной температуре может проявиться эффект или образоваться водяная пробка, что приведет к прекращению процесса горения.

При обустройстве кирпичного дымохода рекомендуется выполнить его гильзование: внутрь корпуса из кирпичной кладки вставляется специальный стальной вкладыш-гильза, гладкие стенки которого способствуют отводу продуктов горения и препятствуют накоплению отложений

Но если в доме уже имеется старый дымоход из кирпича, его вполне можно использовать. Внутрь конструкции вставляют специальный вкладыш из нержавеющей стали, а кирпичная кладка становится защитным футляром. Разумеется, диаметр вкладыша и его конфигурация должны соответствовать нормам, описанным выше.

Дымоходы из асбоцементных труб

Такие конструкции встречаются достаточно редко. Их вытесняют более эффективные материалы. Если купить сравнительно недорогую асбоцементную трубу, то монтаж ее усложняется тем, что она имеет большую массу и должна занимать строго вертикальное положение.

Материал гигроскопичен и впитывает конденсат, появляющийся при выходе нагретых газов. Последствием его перегрева может стать взрыв или возгорание

Ввиду своих недостаток обустройство такого варианта строго не рекомендуется. Это бюджетно, конечно, но разве ваше здоровье можно оценить деньгами? Срок эксплуатации асбоцементного дымохода не превышает пяти лет.

Все варианты дымоходов для газового оборудования рекомендовано обустраивать .

Тонкости проектирования дымового канала

При значение имеет все: и его размер, и конфигурация, и сечение, и уклон, и прочие параметры. При устройстве дымоотвода от газового котла необходимо строго придерживаться требований нормативных документов: СНиП 2.04.05-91 и ДБН В.2.5-20-2001.

Правило #1 — соблюдение норм сечения каналов

Поперечный срез дымоходного канала по площади должен быть не меньше, чем сечение патрубка газового котла, с помощью которого устройство подключают к дымоходу.

При сооружении и подсоединении дымоходов для газовых котлов на всей их протяженности недопустимы сужения канала, искривления и применение неподходящих по сечению модулей.

При одновременном подключении двух устройств к дымоходу следует увеличить сечение с учетом вероятности одновременной работы двух устройств. Т.е. сечение канала должно равняться суммарным размерам патрубков обоих единиц техники.

Правило #2 — обеспечение борьбы с конденсатом

Современные газовые котлы созданы таким образом, чтобы максимальное количество тепла подавалось на теплообменник. Такой высокий КПД способствует получению продуктов горения с относительно невысокой температурой.

В результате на стенках дымохода образуется влага. Повышенное количество конденсата, включающего агрессивные вещества, может оказывать разрушающее воздействие на целостность стен дымоходов.

Для подключения газового котла к дымоходной конструкции используют специальный тройник, на который монтируется устройство для сбора конденсата

В нижней части дымоотвода необходимо присутствие конденсатосборника в виде съемной емкости из пластика или нержавейки. Не запрещен к использованию и стакан из оцинкованной стали, но его придется часто менять.

Для защиты конструкции рекомендуется не только выложить дымоход из кирпича, но и выполнить его гильзование, т.е. вставить внутрь специальную трубу из нержавеющей стали. Такие трубы долговечны и хорошо сопротивляются коррозионному воздействию.

Альтернативным решением для борьбы с конденсатом может стать футерование, т.е. установка специального гибкого дымохода. Для сбора конденсата используют специальную емкость. Ее устанавливают чуть ниже места, где патрубок котла соединяется с дымоходом.

Правило #3 — выбор формы сечения конструкции

Традиционная цилиндрическая форма дымохода считается оптимальной для эффективного удаления продуктов горения. Кроме того, в таком дымоходе легче производить профилактическую очистку.

Вполне допустимыми, хотя и не такими удобными считаются дымоходы с сечением в виде овала. Квадратные конструкции также имеют право на существование, но показатели тяги в них обычно снижены.

Правило #4 — выполнение уклонов, поворотов, уступов

Оптимальным для напольного газового котла считается вертикальный дымоход, не имеющий уступов. На практике добиться такого расположения конструкции удается далеко не всегда.

Отклонение от вертикали допускается не более, чем на 30 градусов. При этом следует убедиться, что размеры сечения наклонного участка соответствует нормативным требованиям.

При этом сама труба, соединяющая дымоход и котел, должна включать строго вертикальный участок высотой от половины метра и более. Разумеется, при необходимости можно некоторые участки дымохода делать горизонтальными, но их не должно быть слишком много.

При установке дымоходной конструкции для газового котла допускается наличие наклонных участков, уклон должен составлять 60° и более градусов относительно горизонта, длина наклонного участка до 1 м

Например, если высота помещения, в котором установлен дымоход, составляет около трех метров, то и суммарная длина горизонтальных отрезков дымохода не должна превышать эти размеры.

Хотя, как упоминалось ранее, чем ближе конструкция дымохода к вертикали, тем лучше. Не допускается, чтобы уклон дымоходной трубы в сторону котла был более 0,1 градуса. Что касается поворотов дымоходной конструкции, то их максимальное количество составляет три поворота, не более.

Правило #5 — корректное соединение труб

Для соединения отдельных частей дымоходной конструкции используют специальные хомуты. Уклон колена дымоходной конструкции может составлять 15-90 градусов. Между соединительными трубами и остальными поверхностями должно сохраняться определенное расстояние.

Оно зависит от того, какими материалами эти поверхности покрыты. В местах, где используются горючие или даже трудносгораемые материалы, рекомендуется выдерживать расстояние не менее 25 см.

Расстояние от поверхностей, покрытых огнестойкими материалами должно быть не менее 5-10 см. Для защиты дымохода от легковоспламеняющихся материалов используют асбокартон, кирпичную кладку и т.п.

При монтаже дымохода для газового котла все его элементы нужно надежно закрепить, выдержав правильный шаг между креплениями

Особое внимание следует уделить местам соединения отдельных отрезков дымоходной конструкции. Они должны быть выполнены из прочных материалов, которые не прогибаются при внешнем воздействии.

Этими же характеристиками должны обладать все элементы крепления дымохода. Горизонтальные или наклонные участки дымохода не должны находиться под нагрузкой.

Элементы дымохода вставляют друг в друга на глубину, которая равна половине диаметра трубы или превышает этот показатель. Никакие зазоры в этих местах недопустимы, соединение должно быть плотным и герметичным.

В случае нарушения герметичности соединения отдельных элементов дымохода угарный газ может незаметно проникать в помещение. Поэтому состояние дымохода следует периодически проверять, а во всех помещениях, где проложены дымоходные трубы, нужно организовать хорошее вентилирование.

Правило #6 — тонкости расположения трубы на крыше

Дымоходные трубы должны возвышаться над коньком кровли на 50 см или более, при этом расстояние от края парапета до дымоходной трубы должно быть не более 150 см. Если ось дымовой трубы расположена на расстоянии 1-1,5 м от конька крыши, то она должна возвышаться над уровнем конька на 50 см или более.

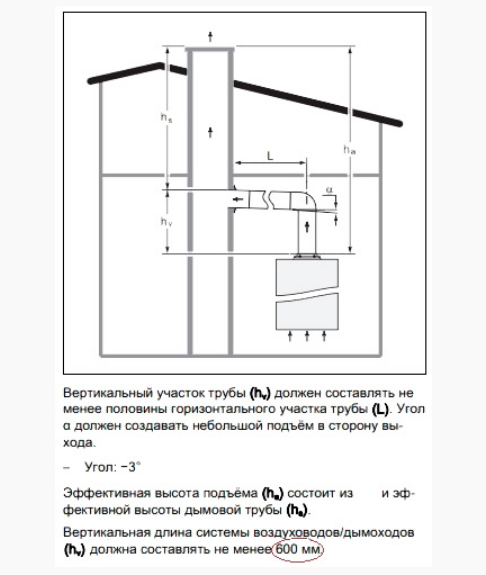

На этой схеме наглядно продемонстрировано, как в соответствии с техническими нормами определяют высоту дымоходной трубы относительно конька крыши, чтобы он не препятствовал формированию тяги

Если же труда находится от конька еще дальше, то ее можно сделать такой же высоты, как и конек. Труба может быть еще ниже, если ее отделяет от конька крыши расстояние более трех метров.

В этом случае нужно провести условную линию вниз от конька под углом 10 градусов к горизонту. Высота дымоходной трубы должна достигать этой отметки. Получается, что чем дальше расположена труба от конька, тем меньше должна быть ее высота относительно конька крыши.

На плоской кровле дымоход отсутствует, поэтому здесь в соответствии с нормативами возводят дымоходную трубу высотой 100 см. На совмещенной кровле высота дымоходной трубы должна составлять около двух метров.

Участок дымохода, расположенный над кровлей и в пределах неотапливаемого чердака, обязательно утепляют, чтобы улучшить тягу и предотвратить появление конденсата. Один из вариантов для такого утепления – базальтовая скорлупа

Наружную часть дымовой трубы следует обязательно утеплить. Если пренебречь этим моментом, на ее поверхности будет скапливаться конденсат. Влага может проникнуть внутрь дымохода, что приведет к развитию коррозионных процессов и повреждению конструкции.

В утеплении нуждается и та часть дымоходной конструкции, которая расположена на наружной стороне дома. Недостаточное утепление может также снизить эффективность работы дымохода, уменьшить его тягу.

Если нет возможности вывести дымовую трубу через верхнее перекрытие и кровлю, используют . Этот вариант можно вывести через стену, при этом интенсивность отвода продуктов горения голубого топлива ничуть не сокращается.

Правило #7 — соблюдение норм пожаробезопасности

На этапе монтажа дымохода необходимо учесть требования пожбезопасности. При прохождении канала через стены из разных материалов они отличаются:

если стена из дерева, нужна вокруг него изоляция из огнестойкого материала, а саму трубу следует обернуть асбестом;
в кирпичной, бетонной стене достаточно изоляции из монтажной пены.

Конструктивное исполнение дымохода должно соответствовать требованиям, изложенным в инструкции, приложенной к котлу.

Дымоходы котлов, перерабатывающих газ в тепловую энергию, преимущественно насадного конструктивного типа. Согласно насадной схеме канал устанавливается непосредственно на плиту перекрытия отопительного агрегата. Однако допустимо подключение к стеновым дымоходам посредством патрубков длиной не более 40 см.

В случае подключения к стеновому дымоходу между нижней линией патрубка и возгораемым перекрытием должен остаться зазор в 14 см. Между верхней линией патрубка и возгораемым потолком необходимо оставить 50 см, если нет противопожарной защиты, 40 см, если защита есть.

Проход дымохода через возгораемую конструкцию обустраивается с помощью негорючих теплоизоляционных материалов или устройствами типа песочниц

Участок пересечения возгораемого перекрытия оснащается коробом с песком или уплотнением из невозгораемого утеплителя.

Выбор дымохода в зависимости от типа котла

Газовые котлы укомплектовывают одной из двух видов камер сгорания: открытой или закрытой. Внешне отопительные агрегаты ничем не отличаются, но принцип работы у них разный. Выбор конструкции дымохода осуществляется в зависимости от типа камеры сгорания.

Производители поставляют на рынок множество моделей газовых котлов. При выборе агрегата для обогрева жилья нужно заранее решить, что больше подходит для конкретного дома — горелка открытого или закрытого типа. Незнание этих тонкостей могут создать проблемы при эксплуатации

Местоположение дымохода также необходимо определить заранее. Он может быть как внутренним, так и выносным. В проектах новых домов обычно предусмотрен монтаж дымоходов внутренних. Когда на газовое отопление переводят старые дома, устраивают выносной дымоход.

Дымоход для котла с горелкой открытого типа

Более простое устройство имеет открытая камера. Она состоит из собственно горелки и змеевика, расположенного под ней. Последний состоит из тонких трубок, по которым циркулирует теплоноситель. Работает устройство только тогда, когда присутствует воздух, поэтому горелку называют атмосферной.

Воздух такой котел получает из помещения, где он установлен, хотя есть модели, которые монтируют на стену и проделывают в ней воздухозаборное отверстие.

Настенный котел не шумит во время работы. Детали, входящие в его конструкцию практически не подвержены износу. Техобслуживание предельно простое — проверка зажигания, но что касается расхода топлива то эти котлы нельзя назвать экономичными

Для хорошей работы котла с открытой камерой нужна труба, выходящая наружу и отличная тяга, возникающая при движении воздуха по дымоотводящему каналу. Агрегат хорошо подходит, когда требуется отопить дом большой площади, расположенный за городской чертой.

Существует 2 варианта решений:

Максимально прямую трубу, расположенную горизонтально, проводят сквозь стену, а снаружи направляют ее вверх вдоль стены до нужной высоты. Такой вариант дымохода называют наружным.
От котла трубу тянут вверх. Она должна пройти через перекрытия и выйти над поверхностью кровли. В таком дымоходе допустимо сделать 2 изгиба по 45⁰.

В исполнении проще первый вариант, но потребуется качественное утепление. Это уменьшит количество конденсата, но избавит от него полностью. На выходе обязательно нужен конденсатосборник и тройник.

Применение второго варианта осложняется тем, что дымоход проходит перекрытие и кровельный пирог. Поэтому в этих местах, в соответствии с требованиями пожаробезопасности, потребуется монтаж потолочно-проходных узлов.

Заводской проходной узел. Его устанавливают, предварительно выполнив теплоизоляцию из фольгированной базальтовой ваты, выдерживающей температуру выше 150⁰. Если пренебречь этим требованием, материал спечется и потеряет свои теплоизоляционные свойства

Существуют такие термины, как монтаж дымохода «по дыму» и «по конденсату». Сборку по первому способу осуществляют при устройстве внутреннего дымохода, а по второму — когда возводят наружный дымоход.

В первом случае уже установленный нижний элемент вставляют в верхний, что предотвратит просачивание газов в помещение. Во втором — делают все наоборот.

Сборка дымохода «по конденсату» не даст влаге проникнуть в утепляющий слой, следовательно, предотвратит коррозию трубы. Мастера печного дела советуют собирать дымоход по 3 — комбинированному варианту: «по дыму» горизонтальные участки, а «по конденсату» те, что проходят через чердак или помещения второго этажа, которые не отапливаются

Если труба выведена на жилой 2 этаж, ее нужно привести в эстетичный вид. Для этого применяют специальные экраны, которые саморезами крепят к полу. Когда дымоход выходит на чердак, никаких дополнительных работ выполнять не требуется.

Дымоходы для турбированных котлов

Котлы с дутьевой горелкой называют турбированными. Это более прогрессивная конструкция с принудительным нагнетанием кислорода а закрытую камеру с расположенной в ней форсункой. Воздух поступает от установленного извне вентилятора через специальный канал.

Нагревательный блок имеет двойные стенки, между которыми находится вода. Жидкость нагревается, когда горит газ, а продукты горения нагнетатель вытесняет в дымоотвод.

В классическом понимании дымоход как таковой отсутствует — трубу просто просто выводят на улицу, хотя некоторые размещают ее в атмосферном дымоходе

К турбированному котлу подходит коаксиальный дымоход. По одной из его труб удаляются отработанные газы на расстояние до 3 м, а по другой осуществляется приток воздуха, необходимого для процесса горения.

В плане экологии такой агрегат более безопасен, процесс горения контролирует . Топливо в нем сгорает почти на 100%. Коэффициент полезного действия больше по той причине, что вода контактирует со стенками камеры.

Возможно применение горизонтальных коротких дымоходов. В результате использования двойной трубы, воздух, поступающий с улицы, нагревается за счет отдачи тепла выхлопными газами.

Специфика обустройства дымохода для двух котлов

Каждое устройство, использующее газ в качестве топлива, должно иметь индивидуальный дымоход. В случае острой необходимости, как исключение, допустимо подключение 2 единиц, одновременно работающего, газопотребляющего оборудования. Главное условие — соблюсти между точками врезки труб в дымоход дистанцию минимум 0,7 м.

Если в доме имеется не только газовый котел, но и другая отопительная или водонагревательная техника, следует учитывать следующие нормы:

К одному дымоходу можно подключать не более двух таких устройств, расположенных на одном этаже или на разных этажах.
При этом отверстия для отведения продуктов горения для этих устройств должны находиться на разных уровнях.
Входы в дымоход должно разделять расстояние в 50 см или более.
Ввод продуктов горения от двух устройств на одном уровне допускается только при наличии специальной рассекающей вставки внутри дымохода.
При этом высота расположения параллельных вводов в дымоход, снабженных рассекателем, должна быть не менее одного метра.

Конечно, возведение нескольких дымоходов обойдется дороже, чем только одной конструкции, но не стоит пренебрегать требованиями строительных норм и правилами безопасности ради сомнительной экономии.

Строительными нормативами допускается вариант подключения двух отопительных агрегатов к одному дымоходному каналу. В таких случаях устраивается рассечка толщиной 12 см на высоте 1 м от нижней точки соединения труб

При создании дымохода не следует использовать материалы с низкой плотностью и высокой пористостью, которой отличаются пено- и шлакобетонные блоки. Дымоход не должен проходить через жилые помещения.

Не допускается установка подобных конструкций также на закрытых лоджиях или балконах. Во всех помещениях, где имеется дымоход, необходимо организовать правильное вентилирование.

Предварительные расчеты параметров дымохода

Подбор дымохода следует начинать только после покупки котла, иначе невозможно подобрать его сечение и рассчитать габариты. По форме лучшим является круглое сечение, хотя допустим и прямоугольник.

Ориентировочный список конструктивных элементов дымохода:

переходник, соединяющий патрубок котла с дымоходной конструкцией;
тройник с ревизионным отверстием и штуцером, предназначенным для сбора конденсата;
хомуты для соединения отдельных элементов дымохода;
кронштейны и другие крепежные элементы;
конический наконечник;
телескопические трубы;
отводы;
проходной патрубок и т.п.

Следует помнить, что отводы обычно рекомендуется устанавливать на расстоянии не более двух метров от патрубка газового котла. Это позволит обеспечить максимально эффективную тягу.

Отдельные элементы дымоходной конструкции для газового котла можно приобрести в готовом виде. Главное, правильно просчитать размеры конструкции и выполнить требования техники безопасности

Для правильного монтажа дымохода рекомендуется сначала рассчитать площадь поперечного сечения выходного отверстия.

При этом используют формулу:

F = (K ∙ Q) / (4,19 ∙ √ˉ Н),

где:

K — постоянный коэффициент, его значение варьируется в пределах 0,02—0,03;
Q — производительность газового котла, указанная в техническом паспорте устройства;
Н — расчетная высота дымохода.

После того, как площадь сечения вычислена с помощью этой формулы, необходимо сравнить полученные данные и откорректировать их, если нужно.

Например, согласно требованиям к дымоходу газового котла, для круглых конструкций рекомендуемое сечение зависит от мощности котла и может оставлять:

120 мм для котла мощностью 24 кВт;
130 мм – для 30 кВт;
170 мм – для 45 кВт;
190 мм – для 55 кВт;
220 мм – для 80 кВт;
230 мм – для 100 кВт.

Если монтируется дымоход с прямоугольным сечением, учитывается тепловая мощность газового оборудования:

для устройств с мощностью менее 3,5 кВт – 140х140 мм;
для устройств с мощностью 3,5-5,2 кВт – 140х200 мм;
для устройств с мощностью 5,2-7,3 кВт – 140х270 мм и т.п.

Если используются асбоцементные трубы, сечение дымоходного канала должно быть не менее 100 мм. Вертикальные участки дымохода закрепляют на стене с шагом в 2,5 м, а на участках с уклоном шаг должен быть чаще – 1,5 м.

Дымоходные трубы для газового котла могут иметь круглое или квадратное сечение, но размеры такого сечения должны соответствовать установленным нормам

По высоте дымоход выбирают в зависимости от его расположения по отношению к коньку крыши.

Высота дымохода, приведенная в таблице минимальная. Увеличивать указанный параметр можно, а уменьшать нельзя

Если при подсчете получится, что не выполнено условие, при котором полезное сечение трубы должно быть больше внутренней площади отопительного агрегата, следует взять трубу меньшего сечения, но большей длины.

Варианты монтажа дымоотводов

Под внутренний дымоход необходимо возводить фундамент. Если добавить еще и защитный кирпичный канал, то это сведет к минимуму количество конденсата. Иногда дымоходы пристраивают снаружи к стене, за которой находится агрегат.

Внутреннее исполнение дымохода

Прежде чем приступить к монтажу дымохода под него выбирают место. Затем размечают места, где он будет проходить через перекрытие и кровлю. Тщательно проверяют точность разметки и делают проемы. Следующий шаг — выполнение подсоединения патрубка котла к дымоходу, а далее монтируют ревизию и тройник.

Закрепляют лист из стали, устанавливают главный кронштейн, трубу наращивают, если требуется, применяют «колени». В районе контакта с перекрытием используют патрубки. Берут лист оцинкованной стали с таким отверстием, чтобы через него свободно проходила труба, крепят его к перекрытию. Для усиления стыков применяют хомуты. Каждые 2 м дымоход закрепляют хомутами, а каждые 4 м — кронштейнами.

Работу завершают проверкой швов на герметичность. Для этого берут мыльный раствор, наносят его на все стыки. Если все выполнено качественно, то при подключении агрегата к дымоходу, пузыри в этих местах не появятся.

Устройство наружной конструкции

Для выносного дымохода в глухой стене делают отверстие такого диаметра, чтобы через него свободно проходила труба с изоляцией. Установив в отверстие первый элемент будущего дымохода, закрепляют его, обматывают изоляцией. Следующие секции добавляют со стороны улицы, контролируя вертикальность при помощи отвеса.

Наружный дымоход — более безопасный, но его нужно хорошо утеплять. У покупной конструкции все элементы хорошо подогнаны, так что сборка не создаст проблем

Трубу к стене фиксируют кронштейнами до достижения ею нужной высоты. Завершают процесс креплением трубы к патрубку котла и герметизацией стыков. Чтобы наружный дымоход прогревался быстро, его по всей длине утепляют базальтовой ватой.

Установка коаксиального дымоотвода

Дымоход этого типа выводит продукты горения наружу и одновременно снабжает горелку котла воздухом, богатым кислородом. При наличии такой конструкции не нужна дополнительная вентиляция.

Дымоход изготовлен из круглых труб — наружная стальная сечением 10 см и толщиной стенок 0.1 – 0.2 см и внутренняя алюминиевая диаметром 6 см. Трубы не соприкасаются т.к. между ними имеются перемычки.

Монтируют коаксиальные дымоходы для котлов с закрытой камерой сгорания, выполненных для установки на стену и на пол, а также для колонок и других газовых агрегатов.

Такой газоотвод имеет несколько преимуществ:

конструктивно труба устроена так, что одновременно с нагревом поступающего воздуха, происходит охлаждение отработанных газов;
дымоход увеличивает КПД оборудования;
имеет компактные габариты, поэтому используют его не только в частных домах, но и в городских квартирах;
безопасен — выводящиеся газы не контактируют с воздухом помещения и выходят не через вентиляционный канал а прямо в атмосферу;
прост в монтаже.

Устанавливают коаксиальный дымоход как горизонтально, так и вертикально. Независимо от способа установки наибольшая длина дымохода не должна быть больше 4 м. Существуют модели с основательными параметрами, созданные специально для дымоотвода на большое расстояние.

Непосредственно под производители выпускают адаптеры специальной конструкции, используемые для вертикальных переходов через перекрытия и кровлю. Для предохранения системы от осадков и обеспечения герметичности в районе прохождения трубы сквозь перекрытие существуют специальные оголовки.

На рисунке отображены советы и обязательные требования к монтажу дымохода коаксиального типа. Все они касаются газоотводов для котлов, мощность которых не превышает 70 кВт

В случае применения коаксиального дымохода для котла, установленного на стене, его располагают горизонтально. При этом необходимо обеспечить 3-5% уклон, иначе в котел будет попадать конденсат.

Нормы регламентируют не только размеры самого дымохода для газового котла, но и расположение отверстия в стене. Оно должно быть удалено от окна, находящегося рядом, минимум на 50 см и не менее 25 см, если находится над окном.

Как переделать старый дымоход?

Если в давно существующую систему отопления вместо обычной печи включают газовый котел, кирпичный дымоход не обязательно полностью перестраивать. Его можно модернизировать путем гильзирования. Сделать это можно двумя способами.

Способ №1. Установить в основание существующего дымохода трубу из нержавейки.

Трубу следует выбирать так, чтобы ее высота равнялась высоте старого дымохода, а диаметр соответствовал патрубку котла. Зазор между стенками существующего дымохода и трубой заполняют теплоизолирующим материалом типа пеностекла, керамзита или перлита.

Способ 2. Применить технологию Фуран-Флекс. Этот вариант дороже первого, зато остается неизменным диаметр дымохода. Материал морозостойкий, не поддается коррозии, диаметр колеблется в пределах 6 – 100 см.

Технология FuranFlex позволяет выполнить модернизацию или ремонт дымохода, имеющего уклон максимум 30⁰ быстро и эффективно

Сама технология заключается в том, что эластичную трубу помещают внутрь дымохода под давлением. Труба принимает форму дымохода, затем затвердевает и становится сплошной бесшовной оболочкой, не пропускающей ни дым, ни конденсат.

Выводы и полезное видео по теме

Видео #1. Подробный обзор установки коаксиального дымохода, предназначенного для газового котла, можно посмотреть в этом видео:

Видео #2. Здесь представлена полезная информация о том, как выбрать дымоход, избежав при этом распространенных ошибок:

Видео #3. Ролик об устранении нарушений технологии установки дымохода для газового котла:

Любую бытовую технику, особенно работающую на таком небезопасном энергоносителе, как газ, нужно монтировать с соблюдением всех правил. Устройство отвода продуктов сгорания от газовых котлов требует грамотного подхода. Сначала выполняют инженерные расчеты и только тогда реализуют проект, так что лучше доверить все это специалистам.

Появились вопросы по поводу устройства и монтажа дымоходных труб для газового котла, есть замечания к материалу, хотите поделиться опытом в сфере обустройства дымового канала своими руками? Пишите, пожалуйста, комментарии в расположенном под текстом блоке.

Требования к высоте дымохода

Установка дымоходной системы класса А — это простой способ вентиляции дровяной печи без затрат на строительство дымохода из каменной кладки. Однако очень важно спланировать установку. Не волнуйтесь, мы здесь, чтобы помочь вам в этом! Чтобы иметь безопасный и надлежащий УЗ, необходимо учитывать множество факторов. утвержденная установка. Одним из наиболее важных аспектов процесса планирования является установка надлежащих и дымоходных труб над крышей.

3-2-10 Разъяснение правила

Если вы изучали дымоходные трубы класса А, то наверняка слышали о правиле 3–2–10 футов много раз. Это правило относится к правильной высоте дымохода над крышей. Объясняется, что дымоходная труба должна быть на минимум на три фута выше крыши, но также на два фута выше, чем что-либо в пределах десяти футов.

Минимум три фута над высокой стороной крыши
Как минимум на два фута выше любого предмета в пределах десяти футов

Часть правила, гласящая, что труба должна быть на 2 фута выше всего в пределах 10 футов, — вот где большинство людей путаются. Большинство людей думают об этом с точки зрения деревьев, спутников или других частей дома, которые все точны, но не принимают во внимание саму крышу. Чем выше уклон крыши, тем ближе крыша будет к трубе в том месте, где она проникает в крышу. Это не обязательно означает, что труба должна быть выше самой высокой части крыши, известной как конек. Но для трубы потребуется 10-футовый горизонтальный зазор от крыши.

Простой расчет высоты дымохода

Зная угол наклона крыши, очень полезно определить высоту, на которой дымоходная труба должна находиться над крышей.Уклон крыши объясняется просто подъемом через пробег. «Подъем» — это вертикальный подъем крыши над «пробегом», который представляет собой горизонтальное расстояние. В мире строительства длина пробега определяется как 12, что составляет 12 дюймов по горизонтали. Таким образом, уклон крыши определяется тем, на сколько дюймов крыша поднимается до пика, превышающего 12 дюймов по горизонтали.
Вот полезная статья, объясняющая, как измерить уклон крыши.

Затем нам нужно знать, будет ли проход в крыше находиться на расстоянии десяти футов по горизонтали от конька.Если вы находитесь на расстоянии более 10 футов по горизонтали от гребня, мы будем использовать множитель 10 футов, поскольку это требование выполнено. Все, что меньше 10 футов, вы будете использовать это измерение в качестве множителя.

Как только мы узнаем угол наклона крыши и расстояние до конька, теперь очень легко определить высоту дымохода, выполнив небольшую математику.

Пример # 1:

Например, предположим, что уклон нашей крыши составляет 7/12 (7 дюймов вертикального подъема на 12 дюймов горизонтального спуска), а проникновение в крышу составляет дальше , чем 10 футов по горизонтали от конька крыши.Возьмем подъем ската крыши 7 дюймов и умножим его на 10, что составит 70 дюймов. Это означает, что если мы измерим 70 дюймов в месте прохождения крыши, у нас будет горизонтальный зазор от крыши на 10 футов. Теперь, когда у нас есть зазор в 10 футов, мы должны быть на 2 фута (или 24 дюйма) выше этой точки. Теперь мы добавляем 24 дюйма к 70, что дает нам высоту дымохода над крышей 94 дюйма. Дымоход в этом примере должен выступать на 94 дюйма над крышей, если измерять расстояние от «верхней» стороны дымохода.

Пример № 2:

Давайте сделаем тот же пример, но переместим проем крыши ближе к коньку крыши.Угол наклона крыши составляет 7/12, а прорезь крыши будет на расстоянии 4 фута от конька крыши. Возьмем высоту уклона крыши 7 дюймов (дюймов подъема на фут) и умножим это на 4 (футы горизонтального участка до высшей точки), что равно 28 дюймов (дюймам подъема до наивысшей точки в пределах 10 футов от прохода дымохода). . Теперь нам нужно быть только на 2 фута выше (или 24 дюйма), поэтому мы добавим 24 дюйма к 28, чтобы получить общую высоту 52 дюйма. Дымоход в этом примере должен выступать на 52 дюйма над крышей, измеренный с «восходящей» стороны дымохода.

На этом этапе мы охватываем все правилом: дымоход должен быть минимум на 3 фута выше верхней стороны крыши и на 2 фута выше, чем что-либо в пределах 10 футов.

Этот зазор предназначен для предотвращения попадания углей на крышу. Это требование к высоте чрезвычайно важно для безопасности дымоходной системы.

Помните, пожалуйста, обратите внимание на руководство производителя. Если производитель дымоходной трубы заявляет, что требуется больший зазор или высота дымохода, это необходимо соблюдать.

Некоммерческая услуга по обеспечению ответственного отопления дома дровами

(также называемый печной трубой, дымовой трубой, соединителем дымохода и т. Д.)

Приведенные здесь правила основаны на коде установки CSA, используемом в Канаде. Чтобы узнать точные правила в вашем районе, обратитесь к местному продавцу дровяного отопления, трубочисту или строительному инспектору.

Максимальная общая длина прямой трубы: 3 м (10 футов)
Монтаж должен быть как можно короче и расположен прямо между печью и дымоходом.Использование двух колен под 45 градусов часто предпочтительнее одного изгиба под 90 градусов, потому что в выхлопном потоке создается меньшая турбулентность, и они приводят к меньшему горизонтальному пробегу.
Максимальное количество изгибов под углом 90 градусов: 2. Максимальная горизонтальная длина без опоры: 1 м (3 фута).
Запрещается использовать оцинкованные дымоходные трубы, так как покрытия испаряются при высоких температурах и выделяют опасные газы. Используйте дымовые трубы, окрашенные в черный цвет.
Дымоходы диаметром 6, 7 и 8 дюймов должны иметь толщину не менее 24 мм.
Стыки дымохода должны перекрывать 30 мм (1 1/4 дюйма)
Каждое соединение в сборке должно быть закреплено не менее чем тремя винтами.
Сборка должна иметь допуск на расширение: колена в сборке допускают расширение; прямые сборки должны включать смотровую пленку с отстегнутым концом или телескопическую секцию.
Минимальный уклон вверх к дымоходу: 20 мм / м (1/4 дюйма / фут).
Один конец сборки должен быть надежно прикреплен к воротнику дымохода 3 винтами для листового металла, а другой конец надежно прикреплен к дымоходу.
Должны быть предусмотрены средства для очистки труб либо путем очистки, либо путем снятия сборки труб. Снятие узла не требует перемещения печи.
Гофрированные концы (охватываемые) секций должны быть ориентированы в сторону прибора, чтобы падающая пыль и конденсат оставались внутри трубы.
Дымоход не должен проходить через воспламеняемый пол или потолок, чердак, крышу, кладовку или скрытое пространство.
Минимальный зазор от горючего материала: 450 мм (18 дюймов). Минимальный зазор может быть уменьшен на 50 процентов до 225 мм (9 дюймов), если на трубе или на воспламеняемой поверхности установлен подходящий экран.

Узел дымохода с одинарной стенкой, прямой вверх. Идеальным узлом дымохода является тот, который поднимается прямо вверх от воротника дымохода прямо в дымоход без изгибов. Система справа представляет собой одностенную трубу с контрольной оберткой (трубной муфтой), которая позволяет собирать и разбирать ее, не перемещая печь.

Прямой дымоход в сборе минимально ограничивает поток газа и обеспечивает более сильную тягу. Прямые узлы также требуют меньшего обслуживания, поскольку в них нет углов для накопления отложений креозота.

Совершенно прямой узел дымохода — еще одна веская причина устанавливать дымоходы через теплое пространство дома, а не вверх по внешней стене.

Также доступны сертифицированные системы двустенных дымоходов. Эти системы проходят испытания для определения минимального зазора, на котором они могут быть установлены.Информация о зазоре находится на этикетках, прикрепленных к трубе, и в инструкциях производителя по установке. Правила их монтажа могут отличаться от правил для одностенных дымоходов.

Прямой двустенный дымоход в сборе. Это герметичный тип. Минимальные монтажные зазоры для сертифицированных двустенных дымоходов намного меньше, чем для одностенных. Кроме того, максимальная длина двустенной дымоходной трубы может быть больше, чем разрешенная для одностенной трубы.

Существует два основных типа двустенных дымоходных труб: герметичные и вентилируемые. Герметичная двустенная дымовая труба эффективно удерживает тепло в дымовых газах, потому что воздушное пространство между внутренней и внешней оболочкой действует как изолятор.

Герметичная двустенная труба — хороший выбор для увеличения тяги и минимизации отложений креозота. Используйте герметичные двустенные трубы, если сборка должна быть длинной или если предполагается, что прибор будет производить низкие температуры дымовых газов. В системе слева используется герметичная двойная телескопическая стенка между печью и дымоходом.

Вентилируемая двустенная труба позволяет охлаждающему воздуху проходить между внутренним и внешним слоями. Если дымоход короткий и прямой, можно использовать вентилируемую двустенную трубу. Однако вентилируемая труба не является хорошим выбором для более длинных дымовых труб или для приборов, которые, как ожидается, будут производить низкие температуры дымовых газов.

Планирование установки дымоходной и печной труб

Следующие ниже рекомендации являются общими. руководство по компоновке и выбору компонентов дымохода необходимо для вашей установки.Всегда читайте и следуйте инструкциям по установке перед установкой дымоходной системы. Соблюдайте местные строительные нормы и правила и ваш дымоход осмотрел.

Загрузите наше Руководство по установке дымоходных труб или постройте дымоходную трубу с помощью нашего автоматизированного конструктора дымоходных труб

Начало работы

Определите (внутренний) диаметр дымохода. Обычно это такой же размер, как и воротник дымохода на вашем приборе. (Видеть Рисунок 1).По возможности следуйте рекомендациям производителя. Никогда используйте дымоход, диаметр которого меньше, чем размер дымохода прибора это связано с. Дымоход неправильного размера приводит к плохой тяге и чрезмерное образование креозота.

Этап проектирования дымохода 1

Выберите тип установки, определив куда будет выходить ваш дымоход. Установки могут отличаться. Определять если установка осуществляется через крышу или через стену.У вас есть второй этаж или кафедральный потолок? A через стену требуются дополнительные компоненты (настенный наперсток, тройник с крышкой, тройник и Настенные ремни). Установите дымоходную трубу в интерьере конструкции. при любой возможности. Холодный наружный дымоход будет производить меньше тяги и генерировать больше креозота. По возможности избегайте смещений, ограничивающих естественная тяга. Прямая вертикальная установка более эффективна. Если необходимо смещение, чтобы избежать стропил или других препятствий, обратите внимание что локти больше 30 градусов не разрешены в Соединенных Штатах, и допускается максимум два смещения в одной установке.В для каждого смещения требуется как минимум одна налокотник.

Этап проектирования дымохода 2
Определите количество длин труб дымохода требуется . Дымоход должен выходить как минимум на 3 фута выше самого высокого точке, где он проходит через крышу, и быть не менее чем на 2 фута выше, чем любая часть здания в пределах 10 футов по горизонтали (Рис. 2).Заглушка-заглушка устанавливается выше этой точки. Если дымоходная труба возвышается более чем на 5 футов над крышей, удлиненный кронштейн крыши должен быть установлен для обеспечения устойчивости от ветра и снега. При расчете Установленную длину дымохода вы должны вычесть для каждого стыка (см. диаграмму ниже) и укажите требования к высоте, как описано. Это позволяет для перекрытия плотно прилегающих стыков. Загрузите наше Руководство по установке дымоходных труб.
Минимальная высота дымохода на уровне моря прямого или вертикальный дымоход находится на высоте от 10 футов до 15 футов над выпускным отверстием прибора. Выше возвышений, использования локтя или тройника потребует приблизительно Высота от 30% до 60% больше для обеспечения достаточной тяги.
Правильная установка, эксплуатация и техническое обслуживание дровяной печи
Добавление дровяную печь в дом нужно провести правильно для обеспечения безопасной установки.
Установить печь с достаточным зазором от любых горючих поверхности, включая полы, стены или мебель.
Любая дымоход должен иметь соответствующую пропускную способность, правильный высота, правильное расположение, надлежащее расстояние от горючих материалов и надлежащая механическая поддержка для обеспечения безопасности.
Когда подобрана и установлена эффективная герметичная печь с правильным дымоходом, эффективность и безопасность работы печи во многом зависит от мастерство оператора.
порода дерева также может повлиять на работу печи.
А дровяная печь требует регулярного ухода: правильно чистка дымохода от отложений креозота, регулярный осмотр установки и обращения пепла.

Многие домовладельцы обеспокоены ростом расходов на отопление дома дровяные печи для снижения счетов за отопление.Добавление дровяной печи в дом должен быть построен правильно, чтобы обеспечить безопасную установку. Дровяная печь не похожа ни на одно другое устройство в современном мире. дома.
Дерево плита регулярно имеет температуру поверхности более 400 градусов F. Температура внутри печи превышает 1000 градусов. F, а при возгорании дымохода температура выше 2000 градусов Возможны F.Очевидно, что устройство, способное достичь таких к высоким температурам следует относиться с уважением и устанавливать, эксплуатируется и обслуживается должным образом, чтобы устройство не представляют опасности в доме.
Стол 1. Минимальные расстояния от горючих стен и потолков.
Плита тип
Тип защиты Сияющий циркуляционный Водопроводная труба
Нет 36 « 12 дюймов 18 дюймов
1/4 дюйма Негорючие плиты разнесены на 1 дюйм 18 дюймов 6 « 12 дюймов
28 Толщина листового металла с шагом 1 дюйм 12 дюймов 4 « 9 «
28 Толщина листового металла на негорючей плите 1/8 дюйма, с шагом из 1 « 12 дюймов 4 « 9 «

Когда-то место для установки печи подготовьте площадку должным образом, чтобы обеспечить имеется достаточное расстояние от любых горючих поверхностей. Горючие Поверхности включают полы, мебель, а стены из гипса, гипсокартона или вагонкой. Правильное расстояние от этих горючих поверхностей определяется путем обращения к трем источникам. Если печь «указана», Это означает, что он прошел испытания на безопасность в независимой испытательной лаборатории, будут рекомендации производителя по очистке от горючие вещества.
Если плита не указана, следуйте инструкциям Национальной ассоциации противопожарной защиты рекомендации (см. Таблицу 1) по очистке от горючих материалов.Однако любая из этих рекомендаций заменяется местные строительные нормы и правила. Проконсультируйтесь с местным строительным инспектором чтобы узнать, какие стандарты допуска применяются в вашем площадь.
От Таблица 1, расстояние до незащищенных поверхностей, особенно для лучистых печей довольно большой — 36 дюймов. Таким образом, большинство печные установки имеют негорючие стены защита за печью для установки ближе к стене, не представляя угрозы безопасности (см. рис. 1).Асбестовый картон, хотя это приемлемый вид защита, не рекомендуется из-за опасности для здоровья из волокон асбеста. Если используется асбест, красить с высоким температурная эмаль o блокировка волокон.
Самым важным элементом защиты стен является расстояние в 1 дюйм. необходимо между защитным материалом и стеной.В Расстояние в 1 дюйм необходимо для обеспечения циркуляции воздуха между защита и стена, чтобы стена не подвергалась к высоким температурам. Прокладки, используемые для крепления листа металл к стене также должен быть негорючим. (Не использовать планки деревянной обрешетки.)
Другой метод достижения того же типа защиты — использование кирпича или кладка с воздушным зазором 1 дюйм между кирпичом или кладкой и стена.Однако вес такой стены может вызвать структурные проблемы в доме. Защита на стене позади плита должна выходить достаточно далеко по обе стороны от печи так, чтобы расстояние, измеренное от корпуса печи до горючего часть стены составляет не менее 36 дюймов.
Этаж защита — другая важная область, которую следует учитывать при работе с печью установка.Рекомендация Национальной ассоциации противопожарной защиты степени и типа защиты горючих полов под печи приведены в таблице 2. Если печь указана, установите это в соответствии с инструкциями производителя. Проверить местные строительные нормы и правила для уточнения типа защиты пола и приемлемые зазоры. Защитные материалы для пола с негорючими материалами, такими как кирпич, камень или плитка для улучшения внешнего вида.
Если печь установлена правильно, подключите ее к дымовая труба. Для этого соединения используйте толстую печную трубу — обычно 24 калибр для большинства установок — и следуйте инструкциям производителя рекомендации. Присоединительный патрубок печки должен быть как можно короче. насколько возможно. Закрепите все соединения винтами для листового металла и соедините трубу гофрированным концом вниз, чтобы содержат креозот (см. рисунок 2).Важно соблюдать 18-дюймовый зазор от горючих поверхностей. Уменьшить зазоры, защита стен из тех же материалов и приемы, рекомендованные для установки печи (см. таблицу 1).
Выбрать тип дымохода с учетом безопасности. Кладка дымохода приемлемо, но может быть дорогим и сложным в строительстве.Существующий дымоход камина можно использовать для дровяной печи. Самый простой тип дымохода, который можно добавить в дом, — это дымоход заводского изготовления. металлический дымоход (см. рисунок 3). При выборе заводского дымохода, выберите дымоход, который указан в списке (проверено независимым лаборатория).
Внутренняя облицовка дымохода должна быть из нержавеющей стали. выдерживать высокие температуры и агрессивную среду.Устанавливайте дымоход только класса А, полностью топливный или твердотопливный. установка дровяной печи.
Есть три распространенных типа перечисленных заводских металлических дымоходов; все одинаково безопасны при установке в соответствии с инструкциями и в надлежащем состоянии. Эти три типа: 1) с воздушным охлаждением дымоход термосифонный, 2) дымоход сплошной пакетной изоляцией и, 3) дымоход с воздушной изоляцией.
Дерево печи работают более эффективно с меньшим количеством проблем с обслуживанием при использовании сплошного дымохода или дымохода с воздушной изоляцией. Термосифон дымоход предназначен в основном для использования с каминами и может вызвать проблемы при эксплуатации дровяной печи из-за прохлады температура поддерживается на внутренней поверхности подкладки, что ускоряют образование креозота и требуют более частой очистки.
Любые дымоход должен иметь соответствующую пропускную способность, правильную высоту, надлежащую расположение, надлежащее расстояние от горючих материалов и надлежащие механические поддержка для безопасной установки. Диаметр дымохода должны соответствовать рекомендациям производителя для обеспечения надлежащего емкость для плиты.Дымоход должен быть достаточно высоким, чтобы обеспечить эффективное функционирование печи (см. рисунок 4).
наиболее желательное место для дымохода — в центре дом, в котором большая часть дымохода находится внутри здания. Вынося наружу минимальное количество дымохода, креозот проблемы сведены к минимуму.Дымоход, расположенный преимущественно на снаружи дома работает с более низкой температурой поверхности и имеет тенденцию к более частым отложениям креозота и требует больше периодического обслуживания. Для безопасной установки дымохода требуется расстояние от горючих материалов не менее 2 дюймов. Дымоход который выступает более чем на 4 фута над крышей, должен иметь какая-то механическая опора проводами, скобами и т. д., чтобы гарантировать, что он не будет поврежден сильным ветром.
Если старый и давно не использовавшийся кладочный дымоход возвращен в строй для использования с дровяной печью, внимательно осмотрите ее, чтобы убедиться, что что все еще безопасно работать. Если на нем нет плитки облицовки, добавить дымоход из нержавеющей стали по всей длине дымоход.Проконсультируйтесь со строительным инспектором или пожарной службой. для осмотра такой установки.
Один раз печь установлена, но перед ее использованием местное здание инспектор или представитель пожарной охраны должен проверить установка. Важно уведомить вашу страховку компании об установке, чтобы ваш домовладелец политика будет охватывать установку дровяной печи.
Есть несколько рекомендаций по безопасности, которым следует следовать после установки дровяная печь:
установить 10-фунтовый огнетушитель ABC и детектор дыма в дом.
ознакомится жильцы дома с процедурами эвакуации при пожаре.Добавление дровяная печь в дом изменит маршруты эвакуации при пожаре и это должны хорошо понимать все обитатели.
Регулярно осмотреть всю установку. Внимательно осмотрите его и часто в течение первых нескольких месяцев эксплуатации убедитесь, что все работает исправно и ознакомьтесь с его эксплуатационными и ремонтными характеристиками.
Чистый дымоход не реже одного раза в год.
Это чрезвычайно важно соблюдать все процедуры установки в этом информационном бюллетене при установке дровяной печи. Самая эффективная дровяная печь не сэкономит денег если конечный результат — пожар в доме.Поскольку дровяная печь потенциально опасное устройство, обращайтесь с ним уважительно и продемонстрировать надлежащее соблюдение процедур установки.
Когда Выбрана и установлена эффективная герметичная печь с исправный дымоход, эффективность и безопасность работы печи во многом зависит от мастерства оператора.Первое соображение в эффективной эксплуатации печи правильно подготавливает дрова для использования в печи. Тщательно просушите древесину на воздухе, чтобы обеспечьте влажность около 20 процентов, чтобы из дерева извлекается максимальное количество энергии.
зеленый древесина плохо горит и количество доступной энергии в зеленом дереве на 60 процентов меньше энергии доступно в сухом дереве.Сезон зеленой древесины не менее шести месяцев. Защитите дерево от дождя или снега, накрыв крышкой. не впитывают влагу.
Тип используемой древесины также влияет на работу печи. Регулировать плиту работа по размеру и типу используемой древесины. Используйте твердую древесину (чего не так много в Колорадо, единственное исключение из дуба гамбель), если возможно, для ночных ожогов с его более высокая плотность обеспечивает более продолжительный ожог.Используйте маленькие колотые дрова для розжига огня и быстрого нагрева, часто необходимы утром. Используйте более крупные круглые или разрезные части, когда печка регулярно обслуживается.
Правильный работа печи повышает эффективность и снижает креозот проблемы. Небольшой горячий огонь — самый эффективный способ сжечь дерево. Добавляйте в печь небольшое количество дров и работайте с регуляторами тяги как минимум в полуоткрытом положении.Однако при ночных ожогах загрузите топку дровами. и ограничить сквозняк для длительного горения. Этот тип ожога производит больше креозота. При загрузке топки на на ночь, установите регуляторы тяги широко открытыми, чтобы первые 20 минут, чтобы развести горячий огонь и ограничить проект.
Когда топить печь утром, проснувшись, открыть сквозняк широко открыть с небольшим горячим огнем, чтобы помочь рассеять креозот которые могли развиться в результате ночного ожога.Сделайте каждый пытайтесь включить печь на небольшом огне, когда его регулярно посещают.
использование датчика температуры дымохода помогает оценить работоспособность режим печки. Это устройство показывает температуру горения выходящие из печи газы. Установить в дымоход коннектор примерно в 3 футах от выхода из печи.Может быть полезное устройство, помогающее следить за работой печки и замедлить производство креозота.
Когда пользуясь дровяной печью, внимательно относитесь к ее рабочим характеристикам. Регулируйте количество древесины и количество подаваемого воздуха. к плите для достижения уровня комфорта в доме. С печь не реагирует автоматически, ожидайте ее работы для равномерного производства тепла.
Незаменимый часть операционных процедур — знать, что делать в аварийная ситуация, вызванная возгоранием дымовой трубы. Дымоход происходит при возгорании скопления креозота в дымоходе и горит быстро и горячо. Развести огонь в дымоходе не сложно обнаружить. Это включает в себя пламя и искры, вырывающиеся из верх дымохода, рев, похожий на звук реактивного двигателя, дымовая труба раскалена докрасна и вибрация или пульсация дымоход.Обычно он длится недолго, но сильно горячий и может серьезно повредить дымоход а в некоторых случаях — серьезный ущерб дому.
лучшая реакция на пожар в дымоходе — отключить кислород к плите, предупредить жильцов в доме, вызвать пожар отделении, и внимательно осмотрите дымоход, чердак и вне дома для пожара.Когда в дымоходе горит погашенный, внимательно осмотрите дымоход на предмет повреждений. Осмотреть область вокруг дымохода для любых тлеющих пожаров, которые могло начаться из-за сильной жары, и перед использованием печь снова убедитесь, что ничего не повреждено, что могло бы поставить под угрозу безопасность дымохода. Пожар в дымоходе может быть Избегайте периодической чистки дымохода и избегайте чрезмерного горячие пожары (которые могут возникнуть при сжигании мусора, рождественской упаковке бумага и др.). Когда плита начинает светиться, это обычно результат чрезмерного увольнения. Это может повредить плиту и может вызвать пожар в дымоходе.
Использование дровяной печи требует регулярного внимания с небольшим уходом процедуры — правильная чистка дымохода от креозота отложения и регулярный осмотр установки и обращения пепла.Креозот — неизбежный побочный продукт горения дерево. Периодически очищайте отложения, образовавшиеся на дымоходе стены, чтобы обеспечить хорошую работу печи и уменьшить любые угрозы безопасности, создаваемые отложениями креозота. Чистые дымоходы не реже одного раза в год. Следуйте более конкретному правилу: очищайте дымоход всякий раз, когда есть 1/4 дюйма или более креозота скопление на стенках дымохода.Дымоходы можно прочистить домовладелец, используя жесткую проволочную щетку, предназначенную для этой цели, или профессиональным трубочистом. Чистка дымохода может быть сложной задачей из-за отложений креозота, которые выскоблил из дымохода. Позаботьтесь о том, чтобы пыль и креозот от заселения дома. Носите маску для лица, когда прочистить дымоход, чтобы избежать вдыхания частиц креозота.
Чек установку печи не реже одного раза в год, чтобы печь не создает опасности и зазоры от горючих поверхностей. Это важно чтобы проверить печную трубу, используемую в патрубке дымохода. Печь труба подвергается воздействию высоких температур и подвержена коррозии в время.Его необходимо периодически проверять и заменять, когда он похоже, разъедает сверх безопасных пределов.
Утилизировать золы правильно. Вынести золу в негорючий контейнер например, металлическое ведро, и не оставляйте их в контакте с горючие поверхности. Древесный уголь, закопанный в пепел, может тлеть несколько дней. При помещении в неподходящий контейнер, например картонная коробка, она легко может стать причиной катастрофического пожара в доме.Утилизируйте золу сразу после очистки печи, разложив это на клумбах, садах или компостных кучах.
Внутренняя облицовка дымохода должна быть из нержавеющей стали. выдерживать высокие температуры и агрессивную среду.Устанавливайте дымоход только класса А, полностью топливный или твердотопливный. установка дровяной печи.
Там три распространенных типа перечисленных заводских металлических дымоходов; все одинаково безопасны при установке в соответствии с инструкциями и в надлежащем состоянии. Эти три типа: 1) воздух охлаждаемый термосифонный дымоход, 2) сплошной изолированный дымоход 3) дымоход с воздушной изоляцией.
Дерево печи работают более эффективно с меньшим количеством проблем с обслуживанием при использовании сплошного дымохода или дымохода с воздушной изоляцией. Термосифон дымоход предназначен в основном для использования с каминами и могут создавать проблемы при эксплуатации дровяной печи из-за прохладная температура, поддерживаемая на внутренней стороне подкладки, которые ускорят образование креозота и потребуют большего частая уборка.
Любые дымоход должен иметь соответствующую пропускную способность, правильную высоту, надлежащую расположение, надлежащее расстояние от горючих материалов и надлежащее механическая опора для безопасной установки. Диаметр дымохода должны соответствовать рекомендациям производителя чтобы обеспечить достаточную мощность для печи.Дымоход должен быть достаточно высоким, чтобы обеспечить эффективное функционирование плита (см. рисунок 4).
наиболее желательное место для дымохода — в центре дом, в котором большая часть дымохода находится внутри здания. Выставив наружу минимальное количество дымохода, проблемы креозота сведены к минимуму.Дымоход расположен преимущественно снаружи дома работает с более прохладной поверхностью температуры и имеет тенденцию к более частому образованию отложений креозота и требует более периодического обслуживания. Безопасный монтаж дымохода требует минимального зазора не менее 2 дюймов от горючих материалов. Дымоход, выступающий более чем на 4 фута над крышей, должен иметь какую-то механическую опору проводами, скобами, и Т. Д., чтобы гарантировать, что он не будет поврежден сильным ветром.
Если старый и давно не использовавшийся дымоход из каменной кладки возвращен в сервис для использования с дровяной печью, внимательно осмотрите его чтобы гарантировать безопасность эксплуатации. Если это не так выложить плитку, добавить дымоход из нержавеющей стали целиком длина дымохода.Проконсультируйтесь с инспектором по строительству или пожарная служба для проверки такой установки.
Один раз печь установлена, но перед ее использованием местное здание инспектор или представитель пожарной охраны должен проверить установка. Важно уведомить вашу страховку компании об установке, чтобы ваш домовладелец политика будет охватывать установку дровяной печи.
Есть несколько рекомендаций по безопасности, которым следует следовать после установки дровяная печь:
установить 10-фунтовый огнетушитель ABC и детектор дыма дома.
ознакомится жильцы дома с процедурами эвакуации при пожаре. Добавление дровяная печь в дом изменит эвакуацию при пожаре маршруты, и они должны быть хорошо поняты всеми жителями.
Регулярно осмотреть всю установку. Внимательно осмотрите его и часто в течение первых нескольких месяцев эксплуатации убедиться, что все работает исправно и ознакомиться себя с его эксплуатационными и техническими характеристиками.
Чистый дымоход не реже одного раза в год.
Это чрезвычайно важно следить за всей установкой процедуры, описанные в данном информационном бюллетене, при установке дровяная печь. Самая эффективная дровяная печь не собирается сэкономьте деньги, если в результате в доме возник пожар. С дровяная печь — потенциально опасное устройство, лечите это с уважением и показать надлежащее соблюдение установки процедуры.
Эксплуатация
Когда Выбрана и установлена эффективная герметичная печь с правильный дымоход, экономичность и безопасность печи эксплуатация во многом зависит от навыков оператора. Первое, что нужно сделать для эффективной эксплуатации печи правильно подготавливает дрова для использования в печи.Тщательно высушите древесину на воздухе, чтобы обеспечить влажность около 20 процентов, чтобы извлечь максимальное количество энергии из дерева.
зеленый древесина плохо горит и количество доступной энергии в зеленом дереве на 60 процентов меньше энергии доступно в сухом дереве. Сезон зеленой древесины не менее шести месяцев.Защитите дерево от дождя или снега, накрыв крышкой. не впитывают влагу.
Тип используемой древесины также влияет на работу печи. Регулировать работа печи по размеру и типу используемой древесины. Используйте твердую древесину (чего не так много в Колорадо, единственное исключение из дуба гамбель), если возможно, для ночных ожогов с его более высокая плотность обеспечивает более продолжительный ожог.Использовать небольшие колотые дрова для розжига и быстрого разогрева, часто нужно утром. Используйте более крупные круглые или разрезные части при регулярном уходе за печкой.
Правильный работа печи повышает эффективность и снижает креозот проблемы. Небольшой горячий огонь — самый эффективный способ сжигать дрова.Добавляйте в печь небольшое количество дров за раз. и работайте с регуляторами тяги как минимум в полуоткрытом положении. Однако при ночных ожогах загрузите топку дровами. и ограничить сквозняк для длительного горения. Этот тип ожога производит больше креозота. При загрузке топки для ночного ожога, широко откройте регуляторы тяги в течение первых 20 минут, чтобы развести горячий огонь и ограничить проект.
Когда топить печь утром, проснувшись, открыть проект широко открыт с небольшим горячим огнем, чтобы помочь рассеять креозот, который мог образоваться в результате ночного ожога. Сделайте все возможное, чтобы включить печь, используя небольшую горячую огонь всякий раз, когда он регулярно посещается.
использование датчика температуры дымохода помогает оценить работоспособность режим печки.Это устройство показывает температуру горящие газы, выходящие из печи. Установить в дымоход разъем примерно в 3 футах от выхода из печи. Это может быть полезным устройством для наблюдения за работой печи и замедлить производство креозота.
Когда пользуясь дровяной печью, внимательно относитесь к ее рабочим характеристикам.Регулируйте количество древесины и количество подаваемого воздуха. к плите для достижения уровня комфорта в доме. С печь не реагирует автоматически, ожидайте ее работы для равномерного производства тепла.
An важная часть операционных процедур — знать, что делать в аварийной ситуации из-за пожара в дымоходе.Возгорание дымохода возникает при скоплении креозота в дымоходе. воспламеняется и горит быстро и горячо. Огонь в дымоходе обнаружить не сложно. Это включает стрельбу пламенем и искрами из дымохода раздался рев, похожий на реактивный двигатель, дымовая труба, раскаленная докрасна, и вибрация или пульсация дымохода. Обычно он имеет короткий длительность, но очень жарко и может серьезное повреждение дымохода и, в некоторых случаях, крайнее повреждение дома.
лучшая реакция на пожар в дымоходе — отключить кислород к плите, предупредить жильцов в доме, вызвать пожар отделении и внимательно осмотрите дымоход, чердак и вне дома для пожара. Когда дымоход пожар потушен, внимательно осмотрите дымоход на предмет повреждать.Осмотрите область вокруг дымохода на предмет тления. пожары, которые могли возникнуть из-за сильной жары, и перед повторным использованием печи убедитесь, что ничего не повреждено это поставит под угрозу безопасность дымохода. Дымоход пожара можно избежать с помощью периодической чистки дымохода и очень горячие возгорания (которые могут возникнуть при сжигании мусора, Новогодняя упаковочная бумага и т.). Когда плита начинает свечение, обычно это результат перегорания. Этот может повредить печь и вызвать дымоход Огонь.
Техническое обслуживание
Использование дровяной печи требует регулярного внимания с небольшим уходом процедуры — правильная чистка дымохода от креозота отложений, а также регулярный осмотр установки и обращение с золой.Креозот — неизбежный побочный продукт горящей древесины. Периодически очищайте образовавшиеся отложения на стенах дымохода для обеспечения хорошей работы печи и уменьшить любую угрозу безопасности, создаваемую креозотовыми отложениями. Очищайте дымоходы не реже одного раза в год. Более конкретное правило следовать — чистить дымоход всякий раз, когда есть 1/4 скопление креозота на стенках дымохода на дюйм или более.Дымоходы может чистить домовладелец жесткой проволочной щеткой предназначенные для этой цели, или профессиональным трубочистом. Очистка дымохода может быть неприятной задачей из-за креозота отложения, которые выскребли из дымохода. Заботиться для предотвращения оседания в доме пыли и креозота. При чистке дымохода надевайте маску, чтобы не вдыхать частицы креозота.
Чек установку печи не реже одного раза в год, чтобы печь не создает опасности и зазоры от горючих поверхностей. Это важно чтобы проверить печную трубу, используемую в патрубке дымохода. Труба печи подвергается воздействию высоких температур и подвержена коррозии. во время.Его необходимо периодически проверять и заменять при похоже, что она разъедает сверх безопасных пределов.
Утилизировать золы правильно. Вынести золу в негорючий контейнер например, металлическое ведро, и не оставляйте их в контакте с горючими поверхностями. Древесный уголь, закопанный в пепел, может тлеть несколько дней. При помещении в неподходящий контейнер, например картонная коробка, она легко может стать причиной разрушения дома Огонь.Утилизируйте золу сразу после чистки печи. разложив его на клумбах, садах или компостных кучах.
Сервис в действии 10.614, Кооперативное расширение, Колорадо Государственный университет. Опубликовано в августе 1981 г. Исправлено в июле 1993 г. Авторское право 1993. За дополнительной информацией обращайтесь в свой округ. Кооперативное расширение офиса.
Специалист по расширению кооперации в Университете штата Колорадо и младший научный сотрудник, сельскохозяйственное и химическое машиностроение.
Стол 2. Защита пола для печных установок.
Высота днища печи от пола Защита необходимо
18 дюймы или более 24 толщина слоя листового металла
6 до 18 дюймов 24 толщина слоя листового металла над слоем негорючего материала толщиной 1/4 дюйма доска
6 дюймы или меньше 4 дюймов полой кладки, уложенной для обеспечения циркуляции воздуха через слой кладки, покрытый листом толщиной 24 листовой металл
Размер защиты:
18 дюймов с любой стороны с отверстием для топки (дверца)
12 дюймов со всех сторон без отверстий
Публикация №: 10.614
Сервис in Action 10.614, Cooperative Extension, штат Колорадо Университет.Опубликовано в августе 1981 г. Отредактировано в июле 1993 г. Авторские права 1993. За дополнительной информацией обращайтесь в кооператив вашего округа. Дополнительный офис.
Колорадо Государственный университет, специалист по расширению кооперации и исследования юрист, сельскохозяйственное и химическое машиностроение.
Информация об ограничении ответственности и воспроизведении: Информация в NASD не представляет политику NIOSH.Информация включена в NASD появляется с разрешения автора и / или правообладателя. Более
ФНР-100
ФНР-100
FNR-100
Маркетинг и использование
Кооперативная служба поддержки
Университет Пердью
West Lafayette, IN 47907
Даниэль Кассенс и Сюзанна Баденхоп
Древесина, когда она доступна, — дешевый источник дома. топливо.К сожалению, из-за неправильной работы печей может возникнуть пожар в доме. установлены или неаккуратно эксплуатируются и обслуживаются.
Настоящая публикация с использованием Национальной ассоциации пожарной безопасности (NFPA) стандартов, описывает правильную установку лучистого типа дровяные комнатные обогреватели в жилых домах. Эти стандарты основа многих строительных норм. Рекомендации будут отличаться для печи, циркуляционные плиты, кухонные плиты и плиты. Во всех случаях, Вам следует проконсультироваться с местными властями для получения подробной информации и руководствоваться здравым смыслом во время монтажа, эксплуатации и обслуживания печи.Некоторые государства Рекомендуем проконсультироваться с начальником пожарной охраны и вашим страховым агентом а также местный офис разрешения на строительство перед установкой печь.
Большинство пожаров возникает, когда горючие вещества находятся слишком близко к горячему источнику. печи, выходом горячих газов или пламени через трещину в дымоход, проводя тепло от дымохода или печи к горючих материалов, искр или углей, выходящих из печи. Необходимо обеспечить защиту горючих стен, потолка и пола. материалы возле плиты и дымохода, а также где дымоход проходит через горючие стены, потолки и другие материалы.
Защита стен
Печи и дымоходы должны быть удалены от стен и других горючие материалы для предотвращения возгорания. Их не должно быть устанавливаются в нишах, туалете или подобных местах. Таблица 1 показывает минимальные зазоры от горючих стен и потолков. Деревянная рамка стены, покрытые гипсокартоном, считаются горючими.
Если защита стен не используется, обычная излучающая печь или обогреватель должен располагаться на расстоянии не менее 36 дюймов от стены.Этот расстояние может быть значительно сокращено, если асбестовый картон и / или 28 для защиты стен используется листовой металлопрокат. Воздух размером 1 дюйм или шире зазор между стеной и асбестовым картоном или металлической панелью должен предоставляться. Однодюймовые распорки должны быть из негорючего материала. материал. Кроме того, требуется воздушный зазор 1 1/3 дюйма или больше при низ асбестового картона или металлической панели. Циркуляционный воздух охладит панель и стену за ней (Рисунок 1). Не менее 36 между верхом плиты и незащищенный потолок.Кирпич или камень практически не обеспечивают защиты для горючей стены, поскольку они являются хорошими проводниками высокая температура. Поэтому сами по себе они не подходят в качестве настенных. протекторы. Однако при использовании они также должны располагаться на расстоянии от стена с зазором внизу для обеспечения циркуляции воздуха.
Есть простой тест, который покажет, достаточно ли вы предоставили оформление. Положите руку на ближайшую поверхность. Если ты сможешь сохранить рукой там удобно, пока печь работает, локация проходит проверку.Если нет, вам нужна дополнительная защита.
Таблица 1. Минимальные расстояния до горючих стен и потолка. *
Тип печи Тип защиты Radiant Circulating Stovepipe -------------------------------------------------- Нет 36 "12" 18 " Асбестовый картон 1/4 дюйма, разнесены 1 "18" 6 "12" Листовой металл толщиной 28, разнесены 1 "12" 4 "9" Листовой металл толщиной 28 на 1/8 дюйма.асбестовый картон, разнесены 1 "12" 4 "9" -------------------------------------------------- * Из Национальной ассоциации противопожарной защиты № 89М, 1976 г.
Рисунок 1. Циркуляция воздуха за стеной любого типа. защита важна для охлаждения.
Защита пола
Все этажи, на которых устанавливаются печи, кроме бетонных, должны быть защищен от жары огня и выпадения раскаленных углей при добавлении топлива (рисунок 2).NFPA рекомендует охватить пол под печью из листового металла № 24 или толще. Металл с асбестовой основой и асбестовый картон. Если шифер, кирпич и т. д., они должны быть заделаны на месте без пробелы. Металлический или асбестовый картон необходимо установить между кирпич (шифер или камень) и пол.
Если ножки печи обеспечивают зазор менее 6 дюймов, от 2 до 4 дюймов пустотелой кладки, уложенной для обеспечения циркуляции воздуха с между полом и кладкой проложен лист из листового металла толщиной 24 рекомендуемые.Ножки от восьми до десяти дюймов обеспечат больше воздушного пространства, а меньше тепла будет передаваться полу. 2-дюймовый слой песка или зола, положенная на дно печи, также поможет предотвратить перегрев пола.
Материалы, используемые для защиты пола, должны выступать на 12 дюймов. за стенками печи без отверстий и на 18 дюймов за сторона с дверью или другими потенциальными проемами.
Фигура 2.Свободное пространство для печки и дымохода от стен и пола.
Другие горючие вещества
Прочие горючие материалы, такие как дрова, бумага, занавески и т. Д. пластмассы следует держать на расстоянии не менее 36 дюймов от плиты.
Печные трубы
Как и камины, дровяные печи должны иметь выход наружу. здания. Дымоход используется для подключения печи к кладке. дымоход или сборный металлический дымоход.Дымоход иногда бывает называется разъемом. Одностенный 24-дюймовый или более толстый рекомендуется дымоход из коррозионно-стойкой стали. Если дымоход диаметр превышает 10 дюймов, необходимо использовать более толстый калибровочный металл. В диаметр дымовой трубы должен быть таким же, как и диаметр топки. торговая точка. В некоторых ситуациях сборный или изолированный металл дымоход можно подключить непосредственно к печи. В таблице 2 показаны общие мощность дымохода, необходимая для печей разного размера.
Таблица 2. Объем дымохода в зависимости от размера печи. * Площадь дымохода в квадратных дюймах
19 28 38 50 78 113 Суммарный дымоход Комбинированная мощность печей в высота в футах, тысячи БТЕ / час ------------------------------------------------ 6 45 71 102 142 245 NR 8 52 81 118 162 277 405 10 56 89 129 175 300 450 15 66 105 150 210 360 540 20 74 120 170 240 415 640 NR означает не рекомендуется -------------------------------------------------- * Из Национальной ассоциации пожарной безопасности No.HS-8, 1974.
Просветы от стен. Печные трубы, как и печи, излучают тепло. Если они устанавливаются рядом с горючими материалами, пожар может результат. NFPA рекомендует, чтобы дымовая труба была не менее 18 дюймов. от ближайшего горючего материала. Допускаются более близкие расстояния в некоторых ситуациях (таблица 1).
Просветы сквозь стены и потолки. NFPA не разрешает дымовая труба, чтобы пройти через любой пол или потолок или через любой огонь стена или противопожарная перегородка.Однако, если дымоход должен проходить через перегородка, отличная от противопожарной, одна из следующих должны соблюдаться условия:
Горючие материалы в пределах 18 дюймов от неизолированного дымоход необходимо снять. Для трубы диаметром 6 дюймов требуется 6 дюймов плюс 2 x 18 дюймов или отверстие диаметром 42 дюйма в горючем стена. Это отверстие можно закрыть или накрыть негорючим изоляционные материалы (рисунок 3).
Зазор 18 дюймов можно уменьшить, используя металлический наперсток или сожгли огнеупорная глина наперсток и вокруг него, по крайней мере 8 дюймов огнезащитного материала (рисунок 3).
Рис. 3. Один из способов пропустить неизолированный дымоход через горючая стена. Зазор 18 дюймов можно уменьшить до 8 дюймов удлинить наперсток (см. пунктирную линию) и окружить его минимум 8 дюймов огнезащитного материала.
При использовании металлической гильзы вентилируемого типа наперсток должен быть как минимум на 12 дюймов больше в диаметре чем дымоход (рисунок 4).
Просвет в дымоход.Если дымоход подключен к кладке дымохода, он должен проходить через ближнюю стенку дымохода к внутренняя поверхность облицовки дымохода, но не за ее пределами. Наперсток должен зацементировать высокотемпературным цементом в кладку стены дымоход и дымовая труба вставлены в гильзу без цемента для легкого снятия для очистки и замены. Если используется наперсток, дымовая труба должна быть плотно затянута, чтобы в топка печи не выбьет трубу.
Длина. Дымовая труба должна быть прямой и короткой, как возможный. Длинные неизолированные дымоходы могут увеличить нагрев эффективности, но они не приветствуются, потому что выхлопные газы при охлаждении креозот может развиваться быстрее. Скопления креозота создают серьезную опасность пожара. Дополнительная информация о креозоте депозиты следует в рубрике «Пожары в дымоходах».
Иногда дымоходы можно использовать в горизонтальном положении для подключить печь к дымоходу.В этом случае код NFPA указывает ограничить горизонтальный пробег. Если есть неизолированная дымовая труба используемого, он не должен быть длиннее 75 процентов высоты дымоход выше точки входа в дымоход. Если утепленный используется дымовая труба, — длина горизонтального участка не должна превышать 100 процентов высоты дымохода над точкой входа в дымоход дымовая труба. Предполагается, что дымоход имеет естественную тягу. В горизонтальная часть дымохода должна иметь повышенный уклон или подъем не менее 4 дюймов на погонный фут.Точка подключения к дымоход должен располагаться выше, чем конец, ближайший к печь. Каждый стык дымохода должен быть закреплен как минимум тремя винты для листового металла или аналогичные. Стыки должны плотно прилегать и перекрывают примерно на 2 дюйма с гофрированным (охватываемым) концом, указывающим вниз в следующий кусок. Такое расположение предотвратит появление креозота. утечки. При подключении печи к дымоходу желательно иметь только один локоть на 90 градусов. Однако при необходимости можно использовать два.
В дымовую трубу часто устанавливают заслонку, которая помогает контролировать тягу. возле плиты. Уточните у производителя печи или у дилера. рекомендации для деталей. Автоматические регуляторы тяги активируются возможна установка термостата согласно указаниям производителя и местные коды.
Дымоходы
Дымоходы могут быть каменными или сборными металлическими. Кирпичная кладка дымоходы обычно устанавливают при строительстве дома.В однако в некоторых случаях они могут быть добавлены позже. Сборный металл дымоходы могут быть добавлены в любое время и обычно используются при кладке дымоход отсутствует.
Рис. 4. Вентилируемый металлический наперсток может быть используется для пропускания дымохода через горючую перегородку.
Кладка дымоходов. Если будет использоваться существующий дымоход из каменной кладки, проверьте его на герметичность. Также должна быть облицовка дымохода. Если дымоход старый и изношенный или без облицовки дымохода, сборные металлические дымоходы можно вставить в старый дымоход.
При использовании существующего дымохода площадь поперечного сечения дымоход должен быть как минимум на 25 процентов больше, чем дымоход. Это обеспечит достаточную тягу для выхлопных газов. от плиты. Дымоход нельзя подсоединять к дымоходу камина если каминное отверстие не закрыто. Также приемлемо, если дымоход плотно загерметизирован между проемом камина и дымоход вход в дымоход. Каминные отверстия и дымоходы должны быть запломбирован таким образом, чтобы в будущем прочистить дымоход.не мешал.
Кладочные дымоходы также должны быть выполнены с надлежащим окладом. и седла для предотвращения протечек крыши.
Сборные дымоходы. Там, где нет каменных дымоходов, можно использовать сборные дымоходы. Эти дымоходы короче секции различной длины, которые соединяются вместе. Они могут быть двойными конструкция стены с изоляцией между каждой стеной или конструкция с тройными стенками спроектирована таким образом, что воздух циркулирует вниз по одной полости стены и вверх по другой.Внутренняя подкладка этих дымоходы обычно из коррозионно-стойкой нержавеющей стали. Использоваться для дровяных печей эти дымоходы должны быть внесены в список UL ALL FUEL дымоходы. Необходимые зазоры от горючих материалов: отмечены на каждой секции сборного дымохода, внесенного в список UL. Для утепленный двустенный дымоход, минимальный зазор обычно составляет два дюйма. Сборные дымоходы эффективны и просты в эксплуатации. установить. Скопление креозота в дымоходе изолированного типа сведено к минимуму. из-за быстрого утепления внутренних стен.Однако тройной настенного типа, в котором циркулирует воздух, может вызвать быстрое охлаждение дымовые газы и, таким образом, увеличивают образование креозота.
Рисунок 5а. Минимальная высота дымохода 3 фута требуется, если дымоход выходит за линию крыши менее чем на 10 футов (измерено по горизонтали) от пика.
Чтобы дождевая вода не попадала в дом, сборные дымоходы обычно продаются со штормовыми воротниками и вставками, а также с кепками. и искроулавливающие экраны.
Высота дымохода. Для скатной кровли высота дымохода должна быть минимум 3 фута от места проникновения через крышу или минимум 2 футов над самой высокой поверхностью крыши в пределах 10 футов по горизонтали (Рисунок 5). На плоских крышах дымоходы должны быть не менее чем на 3 фута выше. крыша. Эти меры предосторожности должны предотвратить сквозняки, а также крышу. возгорание от искр.
Мульти-дымоходы. NFPA рекомендует, чтобы комнатные обогреватели, кухонные плиты, и Т. Д.не следует подключать к общему дымоходу. Дымовые газы и искры может перейти от одного отверстия дымохода к другому и взорваться, или ядовитые пары могут проникать в дом. Несколько подключений могут также приводит к неудовлетворительной тяге, и если в дымоходе все же произойдет пожар, его нельзя задушить.
Рисунок 5b. Если между ними есть кобыла более 10 футов пик и место выхода дымохода за линию крыши, тогда необходимо добавить не менее 2 дополнительных футов дымохода выше 10-футового горизонтального измерения.
Пожары в дымоходе
Возгорание дымохода возникает при образовании отложений креозота в дымоходе. воспламеняется — обычно от особо горячего огня. Креозот образуется при несгоревшие газы (дым) охлаждаются и конденсируются внутри дымохода или дымоход. При первом образовании креозот представляет собой жидкость черного цвета, и он может просачиваться через трещины в каменных дымоходах или стыковые соединения в дымоходы. Позже он может высохнуть и образовать корку в дымоходе или дымовая труба.Со временем эти отложения накапливаются и, наконец, сгорают. приводит к сильному горячему огню, который может воспламенить близлежащие горючие вещества и крыша дома.
Креозотовые отложения удалить невозможно. Однако это помогает использовать хорошо выдержанную твердую древесину в качестве топлива и лучше разводить небольшой горячий огонь чем большой тлеющий. Разжигая огонь или добавляя дрова в огонь, запустить огонь в горячем состоянии на 10-20 минут. Это быстро нагреет дерево и прогнать часть влаги.
Необходим частый осмотр дымохода. Проверить на креозот отложения после каждого сжигания деревянных шнуров или хотя бы один раз в год. Отложения креозота в некоторых ситуациях накапливаются быстрее, чем другие. Например, новые «герметичные» печи очень эффективны. и имеют тенденцию быстрее образовывать отложения креозота. Рано или поздно потребуется тщательная чистка дымохода.
Рис. 6. Креозот и отложения сажи, удаленные из дымохода проволокой. щетка.Эти депозиты накопились менее чем за два месяца.
Для очистки сборных дымоходов многие дилеры печей продают круглую проволоку. щетки, которые можно прикрепить к металлическим трубам малого диаметра или веревки. Затем труба или веревка с прикрепленной щеткой перемещается вверх и вниз в дымоход, пока не будут удалены все отложения креозота. В отложения должны падать на дно дымохода и должны быть удален (рисунок 6). Хотя мешки из мешковины не так эффективны, соломой и грузами, такими как камни, можно тянуть вверх и вниз по дымоход для удаления отложений креозота.
В случае возгорания дымохода ограничьте подачу воздуха в Огонь. Разрядите огнетушитель в печь и вызовите огонь отделение. Многоцелевой сухой химический огнетушитель (класс ABC). является предпочтительным. Этот тип подходит и для других домашних каминов.
Сводка
Дровяные печи могут быть экономичным источником домашнего тепла. Однако если они неправильно установлены, обслуживаются и эксплуатируются, серьезные это может привести к пожарам в доме и даже смерти.В этом бюллетене процедуры установки, рекомендованные Национальным пожарным ведомством Ассоциация профилактики. Эти рекомендации написаны для применения к все ситуации и, следовательно, носят общий характер. При установке печи, проконсультируйтесь с местными властями для получения подробной информации и следуйте рекомендации производителя. Всегда включайте плиту в разумно мод, и периодически осматривать его на предмет повреждений. Обычно очистить дымоход от креозотовых отложений. Держите огнетушитель присутствовать всегда и остерегаться самоуспокоенности.
Рекомендуемая литература
Дымоходы, камины и вентиляционные отверстия. 1977. Национальная пожарная охрана. Association, 470 Atlantic Ave., Boston, MA 02210, 50 стр. (3 доллара США)
Допуски для теплоносителей, 1976 г. Национальная служба пожарной безопасности Association, 470 Atlantic Ave., Boston, MA 02210, 14 стр. (3 доллара США)
Безопасное использование дровяных и угольных печей, 1974. Национальное предупреждение пожаров Association, 470 Atlantic Ave., Boston, MA 02210, 12 стр.(2 доллара США)
Энциклопедия Вудбернера, 1977 г., Vermont Crossroads Press, Box 333, Waitsfield, VT 05673, 162 стр. (7,95 долл. США)
Камины и дымоходы. Министерство сельского хозяйства США, Служба сельскохозяйственных исследований, Вестник фермеров № 1889, перепечатанный Сентябрь 1977 г.
Связанные публикации
Следующая публикация доступна в Mailing Room, Здание сельскохозяйственной администрации, Университет Пердью, Запад Lafayette, IN 47907, или через агента по расширению вашего округа.
FNR-79 Древесина для отопления дома

3/86 руб.
Информация, представленная здесь, предоставлена с пониманием что никакой дискриминации и одобрения со стороны Индианы Подразумевается совместная служба расширения.
Кооперативная консультативная работа в сельском хозяйстве и домохозяйстве, Состояние Индиана, Университет Пердью и Министерство сельского хозяйства США Сотрудничаем.Х.А. Уодсворт, директор, West Lafayette, IN. Выдается в выполнение актов от 8 мая и 30 июня 1914 года. Это политика Кооперативной службы распространения знаний Университета Пердью, что все люди должны иметь равные возможности и доступ к нашим программам и удобства.
Руководство по установке дровяной печи
В ГЛАЗАХ РАЗУМА ПРИЖИГ ПЛАМЕНИ от чисто расколотой сосны вызывает больше, чем просто температуру. С ним приходят образы романтики, экономии, семьи, независимости, более простой жизни или, по крайней мере, жареного зефира.Во многих отношениях сжигание дров является символом многих вещей, которые мы ценим в деревенском стиле жизни. Но, как и все радости, которые мы испытываем, участвуя в пропитании, дровяное тепло несет свои обязанности и ответственность.
Установка дровяной печи — задача нетривиальная. Без набора самоотверженных друзей и / или подъемника для печи поднятие куска металла и кирпичной кладки весом более 500 фунтов, вероятно, принесет вам сезонный билет к мануальному терапевту. Без необходимых инструментов для обработки листового металла у вас больше шансов оказаться с перевязанными пальцами, чем с изготовленной на заказ дымовой трубой.Без надлежащих мер предосторожности вам и вашей семье угрожает пожар.
Вы можете рассчитывать заплатить не менее 50 долларов плюс материалы, чтобы профессиональный трубочист или мастерская по изготовлению дровяных печей установили вашу дровяную печь за вас, и, учитывая опыт и трудозатраты, это может быть выгодной сделкой. Конечно, вы можете выполнить эту работу самостоятельно. Возможно, вам нравится трудность и самоудовлетворение, возникающие при самостоятельной установке. Может быть, ваш местный продавец дровяных печей стал жертвой этих мимолетных мгновений избытка нефти.Или, возможно, вы просто переносите печь из одной комнаты в другую.
Планируете ли вы наблюдать или участвовать, вам нужно многое знать. Поскольку не может быть двух одинаковых дровяных печей, никто не может предоставить вам ориентир.
Редкая установка может быть такой же простой, как отключение печи и добавление секции сборного дымохода. Однако чаще требуются термобарьеры для защиты стен и пола, дымоходная труба нестандартной длины, заводской дымоход или, возможно, даже отверстие в каменном дымоходе для соединения дымохода.Помимо этих тем, лежат сложные вопросы каминов с нулевым зазором и строительства или восстановления каменных дымоходов. Мы доставим вас к границе этого последнего преисподней, но не дальше. Даже это прекрасное путешествие для шести страниц, так что давайте продолжим.
Inquiring Paper Pusher Want to Know
При добавлении дровяной печи в дом или офис есть три чиновника, которые могут захотеть узнать об этом и принять участие. Вашему служащему здания может потребоваться разрешение на установку печи, особенно если вы будете вставлять заводской дымоход, проходящий через стену или пол.В разных регионах действуют разные строительные нормы и правила, поэтому вам нужно знать, что ваш чиновник делает, а что не разрешает. Не повторяйте ошибку одного известного нам калифорнийца, который установил дымоход через этаж второго этажа и крышу своего нового дома — только для того, чтобы инспектор потребовал, чтобы он прошел через стену и вышел наружу дома. Как правило, любые детали установки, поставляемые с печью и одобренные Underwriters Laboratory (UL), имеют приоритет над строительными нормами; при отсутствии руководящих принципов UL следуйте рекомендациям Национальной ассоциации противопожарной защиты (NFPA) и действующим нормам.
В некоторых регионах начальник пожарной охраны может иметь юрисдикцию для проверки и утверждения всех установок дровяных печей. Позвоните в местную пожарную часть, чтобы узнать обо всех соответствующих правилах. (В любом случае пожарные почти всегда готовы выйти и проверить вашу дровяную печь и сообщить вам обо всех опасных условиях.)
Наконец; свяжитесь с агентом, который занимается страхованием вашего домовладельца . Многие полисы теперь содержат специальные положения для дровяных устройств.Формулировка иногда очень конкретна в отношении типов закрываемых дымоходов, и часто упоминается наличие таблички UL на обогревателе. Многие страховые компании требуют одобрения пожарной службы, прежде чем покрывать дом, оборудованный дровяной печью. Неспособность уведомить компанию и не соблюдать условия политики может аннулировать ваше покрытие.
Движущиеся тяжелые обогреватели
Самая маленькая из стальных и чугунных дровяных печей может весить всего 200 фунтов — это бремя, с которым два человека могут справиться, не рискуя получить грыжу.Но большинство доступных сегодня более крупных дровяных горелок весят значительно больше. Подходящим инструментом для перемещения тяжелой дровяной печи является подъемник для печи (рис. 1). Он похож на ручную тележку, но более тяжелый, имеет более глубокое лезвие и гидравлический подъемник, поэтому вы можете опустить обогреватель на уровень земли с грузовика или поднять его до уровня очага. Вы не найдете подъемник для печи в местном магазине по аренде инструментов, но, возможно, вам удастся убедить продавца дровяных печей арендовать его.
Если это не так, возьмите напрокат или возьмите в аренду ручную тележку большой грузоподъемности стоимостью не менее 500 фунтов.Затем снимите с плиты все, что можно.
Печной подъемник или ручная тележка доставит обогреватель только туда, где вы хотите. Последние несколько футов придется обработать грубой силой или ловкостью. Если последнее звучит более привлекательно, приготовьте полдюжины кусков водопроводной трубы диаметром от 3/4 до 1 1/2 дюйма, чтобы накатывать плиту (Рисунок 2). (ПВХ достаточно прочен и не портит поверхности.) Используйте трубы, как египтяне использовали бревна для перемещения огромных блоков пирамиды: поднимите один край печи и подкатите под нее трубу.Поставьте плиту на одну трубу, чтобы можно было протянуть под нее другую. Затем сверните устройство, перемещая трубы назад вперед по мере их выброса.

Дымоход для сажи
Правильно спроектированный дымоход в хорошем состоянии — необходимое условие для любой безопасной установки дровяной печи. Дымоход должен быть изготовлен из подходящего термостойкого материала, должен быть отделен от горючих материалов на соответствующее предписанное расстояние, должен быть герметичным, иметь правильный диаметр и высоту.Основываясь на изучении этих факторов, вам нужно будет решить, использовать ли существующий дымоход как есть, отремонтировать его или отказаться от него и установить новый.
Правильный ли размер? Измерьте размер дымохода наверху и вычислите его площадь поперечного сечения. Правила запрещают прикреплять дровяную печь к дымоходу, площадь поперечного сечения которого меньше или более чем в три раза больше, чем выходное отверстие печи. Предупреждаем: дымоход из каменной кладки, предназначенный для камина, может создать проблемы для дровяной печи.Площадь поперечного сечения быстро увеличивается с увеличением размера — дымоход диаметром 8 дюймов имеет почти вдвое большую площадь, чем дымоход диаметром 6 дюймов, — и камины обычно имеют гораздо большие дымоходы. В прилагаемой таблице указаны максимальные размеры дымохода для общих выходов.
Помните, что это максимумов. В соответствии с правилами, больше — не лучше. Поскольку чрезмерная мощность дымохода замедляет дым и охлаждает его, слишком большой дымоход уменьшает тягу и увеличивает накопление креозота.Большинство экспертов рекомендуют, чтобы поперечное сечение дымохода было не более чем вдвое больше, чем выходное отверстие, и они считают, что идеальным вариантом будет такая же площадь или немного больше.
Дымоход также должен быть достаточно высоким. Высокий дымоход втягивает лучше, чем короткий, и 12 футов — от соединителя дымохода до верха — это практический минимум. Кроме того, верх дымохода должен быть не менее чем на 3 фута над крышей и как минимум на 2 фута выше любой части здания в пределах 10 футов (Рис. 3).
Существующие дымоходы из каменной кладки. Любая каменная труба, используемая для вентиляции дровяной печи, должна быть облицована — обычно глиняной плиткой для дымохода, которая должна быть заделана в местах стыков огнеупорным цементом и должна быть отделена от каменной, кирпичной или блочной кладки воздушным пространством 1/2 дюйма. (Рисунок 3). Если есть подкладка, осмотрите ее, чтобы убедиться, что она в хорошем состоянии. На внутренней поверхности не должно быть следов сколов. Точно так же наружная кладка и швы должны быть прочными.
Некоторые дополнительные правила, касающиеся каменных дымоходов, используемых для дровяных печей: Структурные стены дымохода должны иметь толщину не менее 4 дюймов, если они сделаны из кирпича, и не менее 12 дюймов, если они сделаны из камня.Допускаются твердые 4-дюймовые цементные блоки, но недопустимы полые блоки. Внутренние дымоходы должны располагаться на расстоянии не менее 2 дюймов от любого горючего материала, а внешние дымоходы должны располагаться на расстоянии 1 дюйма от дома. В обоих случаях воздушное пространство должно иметь противопожарную защиту из негорючего материала (например, металла не менее 26 калибра) толщиной не более 1/2 дюйма (Рисунок 3). К дымоходу можно подключать только один прибор, все остальные отверстия должны быть закрыты. В идеале, единственным второстепенным проникновением футеровки будет дверца для очистки с низким уровнем герметичности.
Ладно, будем честными. Вероятность найти существующий дымоход, отвечающий всем этим рекомендациям, не слишком велика. В США около 20 миллионов дымоходов, обслуживающих дровяные приборы, и, по оценкам экспертов, по крайней мере половина из них небезопасна. Почему такой плохой результат? Дымовые трубы каминов не были предназначены для интенсивных пожаров в дымоходах, вызванных тяжелым креозотом, осаждаемым в дровяных печах с контролируемым сгоранием. В результате были изменены инструкции по строительству дымоходов, поскольку стало больше информации о проблемах, создаваемых дровяными печами.Например, требование к воздушному пространству в 1 дюйм для наружных дымоходов является новым изменением NFPA.
Перекладка. Что делать, если дымоход небезопасен для дровяной печи? Если дымоход неисправен из-за того, что он слишком велик, в нем отсутствует футеровка или он находится в плохом ремонте, замена футеровки может быть вариантом. Есть два основных подхода, каждый с множеством вариаций. Это не системы для самостоятельного изготовления, поэтому вы ограничитесь теми продуктами, которые предлагают профессионалы в вашем регионе. Самый распространенный тип — это труба из нержавеющей стали, обычно это специальная гофрированная спирально-навитая труба, окруженная изоляцией (рис. 4).Кладочная облицовка, в которой термобетон заливается вокруг съемной формы или опускается в сборные секции, пользуется все большей популярностью, потому что они добавляют прочность изношенным дымоходам и очень хорошо сопротивляются термическому удару (рис. 5). Оба подхода имеют хорошие показатели долговечности, хотя каменные облицовки лучше зарекомендовали себя, поскольку они используются в Европе более 30 лет. Пока что системы из нержавеющей стали обычно немного дешевле. В любом случае рассчитывайте платить от 25 до 50 долларов за фут, в зависимости от деталей работы.За такую цену вы получите безопасный дымоход с отличной тягой и очень мало креозота.
Дымоходы металлические изолированные. Другой вариант, если вы столкнулись с некачественным дымоходом из каменной кладки, — отказаться от него. Примерно по стоимости замены облицовки вы можете установить заводской изолированный металлический дымоход. Это прочные системы из нержавеющей стали с сборными «проходами» в стене, полу и крыше. Обычно они могут проходить в пределах 2 дюймов от горючих материалов, поэтому, в зависимости от планировки вашего дома, может быть нетрудно установить их между стойками стен или потолочными балками и стропилами.
Дымоход заводского изготовления бывает трех основных типов: трехслойный с воздушной изоляцией; двустенный, сплошной утеплитель; и двустенные, с твердой изоляцией, с воздушным охлаждением (Рисунок 6). Любой из трех будет работать, но большинство установщиков теперь предпочитают последние два, потому что они более компактны. Двустенный дымоход с твердой изоляцией существует уже более десяти лет и широко доступен от множества производителей. Двустенный дымоход с твердой изоляцией и воздушным охлаждением — более поздняя разработка Simpson Dura-Vent — пытается ответить на опасения по поводу коробления двустенных дымоходов при сильном нагреве дымовых труб.Конструкция позволяет внутренней облицовке изгибаться наружу, вверх и вниз при нагревании, а также имеет отверстия для воздуха, охлаждающего внешнюю металлическую стену и внешнюю керамическую изоляцию во время пожара в дымоходе. Все заводские дымоходы для дровяных приборов с регулируемым сжиганием (и даже для каминов в Нью-Йорке) теперь должны использовать нержавеющую трубу UL 103 HT (высокая температура, 2100 ° F), чтобы решить проблемы коробления, возникающие при использовании более низких температур. системы.
Зазоры
Лучистое тепло от соединителя дровяной печи или дымохода может вызвать проблемы с горючими материалами при удивительно низких температурах.Постоянного воздействия низких температур до 150 ° F достаточно, чтобы вызвать порчу древесины. Любая новая дровяная печь будет включать список минимальных расстояний до горючих материалов; такая информация требуется для утверждения UL. Если вы устанавливаете использованный обогреватель без таблички UL или других инструкций, соблюдайте минимальные зазоры, рекомендованные NFPA (рис. 7).
Защита пола. Есть две проблемы, связанные с защитой горючих полов — тепловое излучение от печи и тлеющие угли, разливающиеся во время заправки или очистки, — поэтому всегда должна быть какая-то защита пола.Степень защиты зависит от высоты корпуса печи над полом. Для обогревателей без ножек, таких как каминная топка, пол должен быть полностью негорючим, то есть представлять собой бетонную плиту. Для дровяных печей на высоте от 2 до 6 дюймов над полом должны быть пустотелые бетонные блоки толщиной не менее 4 дюймов поверх листового металла толщиной 24 или более. Для дровяных печей на высоте более 6 дюймов над полом вы можете использовать кирпичи, камни или блоки толщиной не менее 2 дюймов поверх листового металла толщиной 24 или более.Во всех случаях протектор должен доходить как минимум на 18 дюймов во всех направлениях или до стены.
Уменьшенные зазоры. Как только вы начнете выяснять, где можно поставить печь, которая будет держать ее на расстоянии не менее 36 дюймов от всего горючего, вы быстро заинтересуетесь способами уменьшения необходимого зазора. Эффективный тепловой барьер может уменьшить зазор на плите, не указанной в списке, до 12 дюймов, что дает гораздо больше гибкости в конфигурации установки.
Все методы уменьшения зазоров являются вариантами по одной теме: обеспечение негорючего барьера лучистому теплу со свободным воздушным пространством позади него. Если воздух не может свободно перемещаться за барьером, материалы стен за ним в конечном итоге нагреются. Сам барьер может быть выполнен из листового металла, кирпича или огнестойкой цементной плиты (не гипсокартонной плиты) с различными косметическими покрытиями. Однако имейте в виду, что воздушное пространство должно быть не менее 1 дюйма глубиной, что в нем должны быть вентиляционные отверстия для обеспечения циркуляции сверху и снизу барьера и что барьер должен выходить и подниматься так, чтобы его край был не меньше чем в 36 дюймах от печки.Эти опасения могут накладывать ограничения как на расположение установки, так и на метод строительства. На практике листовой металл — самый простой и дешевый материал для ограждений. Приобрести подходящий лист толщиной 24 мм можно в теплосетях.
Зазор соединителя дымовой трубы, который обычно составляет 18 дюймов, также можно уменьшить с помощью излучающих барьеров — до 9 дюймов. Стеновой барьер может быть расширен вверх, или вы можете подумать о том, чтобы прикрепить его к самой дымовой трубе (Рисунок 8).Последний метод признается не всеми строительными нормами, поэтому проверьте его перед использованием. Конечно, вы также можете полностью отказаться от дымохода, используя изолированный дымоход до печи, уменьшив необходимый зазор до 2 дюймов в большинстве случаев. (Ознакомьтесь с инструкциями производителя дымохода, чтобы узнать, разрешают ли они такое использование.)
Сквозные. По возможности избегайте прохода дымохода через стену или потолок. Лучше установить дровяную печь рядом с дымоходом или, при необходимости, переместить дымоход.Тем не менее, могут возникнуть ситуации, когда дымоход должен будет пройти через горючую стену, чтобы попасть в дымоход, и есть четыре утвержденных способа сделать это. (Ни правила NFPA, ни строительные нормы и правила не допускают, чтобы дымовая труба проходила через пол или потолок; чтобы пройти через пол или потолок, вы должны использовать заводской или кирпичный дымоход, который продолжается непрерывно до самого верха.)
Традиционным проходным отверстием в стене является вентилируемый наперсток . Он состоит из металлической сборки, изготовленной на месте, с вентиляционными отверстиями и стекловолоконной изоляцией, которая отделяет трубу от горючих материалов минимум на 6 дюймов (Рисунок 9).Другой часто используемый метод был одобрен NFPA в 1986 году: пропускание соединителя дымохода через участок заводской дымовой трубы с зазором 2 дюйма до горючих материалов (рис. 10). Также приемлемо использование секции двустенного дымохода с зазором 9 дюймов (Рисунок 11) или глиняной облицовки , отделенной от горючих материалов 12-дюймовым кирпичом (Рисунок 12).
Подключения
Как правило, соединители дымовых труб должны быть как можно короче и использовать минимальное количество колен.Хотя удлиненные секции дымохода действительно извлекают дополнительное тепло из дымовых газов, компромисс заключается в уменьшении тяги и повышенном накоплении креозота. Сегодняшние дровяные печи с низким уровнем выбросов, которые утверждены Агентством по охране окружающей среды, особенно чувствительны к адекватной тяге для правильной работы. Кроме того, поскольку их высокий КПД снижает температуру дымовых газов, от длинных соединителей сравнительно мало пользы.
Печные трубы диаметром 6 дюймов и более должны быть изготовлены из стандартной или нержавеющей стали толщиной 24 или более; случайный 5-дюймовый соединитель может обойтись металлическими стенками 26-го калибра.Избегайте использования оцинкованных соединителей, поскольку цинк снижает скорость их коррозии. Ожидается, что разъемы для печных труб будут изнашиваться — средний срок службы составляет от трех до пяти лет. Их следует регулярно проверять и при необходимости заменять.
Расположите внутренние соединения дымовой трубы вверх, чтобы жидкий креозот не стекал по внешней стороне трубы. Печной цемент может быть полезен для герметизации швов, но он не предотвратит капание, если муфты перевернуты. (Не заморачивайтесь с лентой для герметизации каналов — даже с металлической разновидностью — поскольку тепло быстро разрушает клей.) Закрепите каждое соединение дымохода тремя винтами для листового металла, расположенными по окружности. Магнитная отвертка с шестигранной головкой в электродрели с соответствующими винтами (Рисунок 13) избавит вас от необходимости сверлить свинцовые отверстия.
Обычно доступны два типа колен: составные, которые состоят из стальных лент, которые можно поворачивать, чтобы приспособить колено под разными углами, и гибкие гофрированные. Коленчатые отводы могут быть немного дешевле, но их практически невозможно полностью закрыть.Гибкие колена не имеют швов (кроме тех, где они соединяются с секциями дымохода), но их сложнее очистить из-за гофр.
Каждый дымоход должен быть оборудован устройством очистки (код, вероятно, потребует этого), и часто проще всего включить этот доступ в секцию дымохода, используя Т-образную очистку (Рисунок 3). Не забудьте закрепить крышку шурупами для листового металла.
Другие детали соединителей дымохода: Горизонтальные участки дымохода должны иметь уклон 1/4 дюйма на 1 фут по направлению к нагревателю, чтобы облегчить сквозняк и способствовать стеканию креозота обратно в топку.Если по какой-то причине необходим длинный горизонтальный участок — он никогда не должен превышать 3/4 дюйма высоты дымохода — трубу следует поддерживать через каждые 6 футов. Когда дымовая труба входит в дымоход из каменной кладки, он должен соединяться через плитку или стальную втулку и должен выходить как минимум на 3 дюйма в гильзу и близко, но не выходить за внутреннюю стенку дымохода. Кроме того, если дымовая труба входит в дымовую трубу, обслуживающую камин внизу, дымоход должен быть герметизирован у основания своей дымовой плитки, над дымовой камерой камина, а не у каминного отверстия или заслонки.
Взломать дымоход для печного коннектора не так сложно, как вы думаете. Звездообразное сверло на самом деле представляет собой долото, а трехфунтовый молоток довольно быстро обрабатывает кирпичи (рис. 14). Отрежьте достаточно большую площадь, чтобы уместить 6-дюймовый или 8-дюймовый (в зависимости от того, что подходит) кафельный наперсток, но не атакуйте облицовку дымохода звездообразным сверлом. Используйте сверло по камню 1/4 дюйма и электродрель, чтобы просверлить ряд отверстий, которые образуют круг с диаметром, равным наружной части наперстка.Осторожно выбейте диск молотком, очистите все зазубренные края и залейте гильзу на место огнеупорным цементом, стараясь тщательно запечатать стыки. Не беспокойтесь о грубом внешнем виде. Повреждения можно покрыть недорогим накладным кольцом, подходящим по диаметру дымохода, который вы используете.
Прямое подключение. Камин кажется логичным местом для подключения дровяной печи, и, действительно, в прошлом было очень распространенной практикой заклеивать лицевую сторону камина листом стали и вставлять в него дымоход.Но сильное возгорание дымохода из-за сильных скоплений креозота внутри таких каминов оказалось одной из основных причин домашних пожаров, связанных с дровяными печами, поэтому эта практика теперь запрещена пересмотренными стандартами NFPA. Новый подход — прямое соединение — определяет, что печи и каминные топки должны быть надежно соединены с самой плиткой дымохода (рис. 15), а каминная заслонка должна быть снята и загерметизирована листом стали. Ряд компаний представили комплекты для решения этой сложной задачи, и вам рекомендуется использовать их.Пока что полное соединение — по сути, перебивка, идущая от каминной топки до вершины дымохода — не является обязательной, но многие эксперты по дымоходам считают это наилучшим вариантом.
Наружный воздух. Следует ли оборудовать свою дровяную печь подачей наружного воздуха для горения? Если вы живете в передвижном доме, необходим наружный воздух, и вам следует искать дровяную горелку, специально разработанную для передвижных домов. Однако для владельцев обычных домов подача наружного воздуха — это вариант, и здесь следует учитывать несколько моментов.
Для начала развенчаем пару мифов. Наружный воздух не сделает вашу дровяную горелку значительно более эффективной. Использование бытового воздуха не влечет за собой снижения производительности, поскольку холодный наружный воздух необходимо нагревать в топке. Следовательно, энергия, теряемая из-за повышенного проникновения воздуха, вызванного всасыванием воздуха в птичник для сжигания, уравновешивается повышенным КПД печи. Дровяная печь также не использует достаточно воздуха (они обычно используют менее 50 кубических футов в минуту), чтобы истощить ваш дом кислородом.Некоторые дома обладают достаточной герметичностью, чтобы полностью предотвратить вытеснение воздуха из-за утечек в стенах, потолках, окнах и дверях.
Однако есть потенциально серьезные проблемы, которым может способствовать поставка дровяной печи. Поскольку дровяная печь выбрасывает воздух из дома, это может способствовать разнице давлений воздуха внутри помещения и снаружи. Когда в доме давление воздуха ниже, чем на открытом воздухе, приборы для сжигания с естественной тягой (включая дровяную печь, водонагреватель и печь) могут работать в обратном направлении.Воздух для горения может попадать в дымоходы, а выхлопные газы выходить через воздухозаборники в помещении.
Если это происходит с дровяной печью — явление, известное как выдувание — это очевидно. Вы можете видеть и чувствовать запах дыма. Однако при вытяжке газовых печей и водонагревателей таких явных симптомов не наблюдается. Если дровяная печь будет тянуть должным образом — возможно, из-за того, что вы установили такую огромную трубу, — но другие устройства для сжигания работают наоборот, вы и ваша семья можете умереть во сне от отравления угарным газом без малейшего предупреждения.(Окись углерода не имеет цвета и запаха.) Аналогичным образом, более низкое давление внутри дома, чем снаружи, способствует другой проблеме со здоровьем: присутствию радона и продуктов его распада. Перепад давления является основной движущей силой для проникновения этого радиоактивного, вызывающего рак газа, из почвы в здание.
Таким образом, дровяная печь, в которую воздух для горения поступает из дома, является небольшим, но потенциально значительным источником опасных для жизни проблем со здоровьем. Хотя использование наружного воздуха еще не является обязательным, мы прогнозируем, что в конечном итоге правила потребуют, чтобы все устройства для сжигания получали воздух для горения извне.Это ваш шанс присоединиться к авангарду. Для этого приобретите печь «дом на колесах» и следуйте инструкциям по ее установке.
Принадлежности
Неотъемлемой частью безопасной установки дровяной печи является приобретение соответствующего защитного оборудования. Конечно, у вас уже есть детекторы дыма, расположенные в рекомендуемых местах. Некоторые люди также ставят ее возле своей печи, хотя это может вызвать раздражающие ложные срабатывания, если дровяная горелка склонна к обратному потоку. У вас должен быть на видном месте огнетушитель класса ABC вместимостью не менее 5 фунтов, и все члены семьи должны знать, где он находится и что с ним делать.Вы также захотите приобрести дымоходный огнетушитель — канистру с сухим химическим веществом под давлением или тип, напоминающий сигнальные ракеты.
Вы также можете подумать о приобретении термометра для дымохода или даже будильника, которые помогут вам оптимально управлять печью и предупредить о возгорании дымохода. Эти устройства варьируются от простых недорогих биметаллических катушек (попросите у вашего дилера термометр Condar Stovetop или эквивалент) до более сложных электронных термометров (доступных от Condar и других) до сигналов тревоги, которые срабатывают при заданной температуре (FASCA, Inc., Спенсер, Висконсин).
Работа с листовым металлом
Теперь, когда вы понимаете требования к безопасной и эффективной установке дровяной печи, давайте закончим некоторыми подробностями об инструментах и методах. Работать с листовым металлом, будь то дымовая труба или тепловой барьер, легко и полезно, если у вас есть подходящие инструменты и вы знаете, как их использовать.
Инструмент металлорежущий. Самые распространенные ножницы для резки металла, ножницы для жести, очень похожи на ножницы-переростки.Они отлично подходят для тонкой работы с более тонкими пластинами из мягких металлов, но они не то, что вам нужно для дымовых труб и стали. Вам нужны составные, офсетные ножницы, ножницы с рычагом, часто называемые авиационными ножницами. Они увеличивают силу вашего захвата более чем в 10 раз. Авиационные ножницы обычно бывают в правостороннем и левостороннем вариантах, которые относятся не к руке, используемой для работы с ними, а к той стороне металла, которая станет ненужной, и направление, в котором они могут быть повернуты для кривых (рисунок 16).Правые ножницы имеют зеленый цвет, а левые — красные, для облегчения идентификации. Поскольку вы не будете вырезать много изгибов и, вероятно, все равно сможете перевернуть материал, над которым работаете, вы можете обойтись одной парой. Большинство правшей начинают с зеленого.
Тем не менее, для требовательного коллекционера инструментов есть несколько других инструментов для металлообработки, доступных в местном магазине теплоснабжения, которые значительно упрощают работу с листовым металлом. Например, ножницы с ручным вырезом будут резать прямо, прямые (желтые) или, что еще лучше, ножницы для резки по центру работают лучше, поскольку они удаляют небольшую часть из центра листа, оставляя обе стороны раскрученными.Чтобы пройти сквозь швы, также пригодятся пара сверхпрочных ножниц. Практически незаменимый инструмент для формирования секций дымохода нестандартной длины — обжимной пресс. Этот инструмент сгибает укороченную трубу, чтобы сформировать охватываемый конец, который входит в другую секцию трубы, колено, выпускное отверстие или гильзу. А для складывания по периферии термобарьеров из листового металла с целью удаления опасных рваных краев очень полезен ручной тормоз, называемый «щипцами». Полноразмерные тормоза замечательные, но дорогие. Чтобы сделать большие изгибы в нескольких кусках листового металла, зажать сталь между двумя досками и забить ее другой.Наконец, даже не пытайтесь работать с листовым металлом, не надев пару тяжелых кожаных перчаток для защиты рук. Кровь — неподходящая среда для подписи рукописей.
ХОТЯ ЭТО СКАЗАНО ВСЕГДА, ЭТО нельзя повторять слишком часто: установка дровяной печи не является безопасной без надлежащего обслуживания. После того, как ваша печь включена и работает, еженедельно проверяйте дымоход на наличие креозота, пока не узнаете, насколько быстро система склонна к засорению. Помните также, что креозот накапливается с разной скоростью, в зависимости от того, как вы эксплуатируете обогреватель.Многие начинающие владельцы дровяных печей удивляются, узнав, как быстро дымоход может заклиниваться весной и осенью, когда дров используется мало, но огонь резко гасится, чтобы дом не перегревался. Когда креозот достигает толщины 1/4 дюйма, очистите его или попросите подметать. Прежде всего, никогда не позволяйте нежному, успокаивающему теплу убаюкивать вас, заставляя забыть о том, что находится внутри дровяной печи: мало прирученном чудовище, называемом огнем.
Строительные нормы и правила для печей и дымоходов
Строительные нормы и правила для печных установок
Любые работы, затрагивающие существующий дымоход (включая установку печи или облицовки дымохода) или создающие новый дымоход, считаются строительными работами и подпадают под действие Строительных норм.
Правительство издает Утвержденный Документ, который содержит практическое руководство по способам соблюдения требований Строительных норм — щелкните здесь, чтобы прочитать Утвержденный документ J, который касается устройств для сжигания.
Документ относительно длинный и подробный, поэтому ниже мы ответили на наиболее распространенные вопросы, касающиеся этих требований.
Могу ли я сам смонтировать дымоход / дымоход / печь?
Да.Большинство наших клиентов устанавливают свои печи и / или футеровки / системы самостоятельно. Вам не обязательно использовать профессионального установщика, если вы умеете выполнять работу самостоятельно. Если печь устанавливается в существующий камин / дымоход и не используется новая облицовка дымохода, установка очень проста для человека со средними навыками DIY. Установка гибкой облицовки дымохода или полной двустенной системы — это более сложная работа, которая может включать лестницы или строительные леса, если внешний доступ к вашей крыше необходим, но по-прежнему технически прост.Наши двустенные дымоходы просто соединяются вместе, никаких специальных знаний или навыков не требуется.
Если вы выполняете работы самостоятельно, необходимо проинформировать об этом местный совет Строительный контроль, и они могут затем проверить работу по завершении, чтобы подписать ее. В качестве альтернативы, если работа выполняется установщиком, который аккредитован одной из соответствующих схем компетентных лиц, такой как HETAS, тогда они могут подписать свою работу и предоставить вам сертификат.
Нужно ли мне разрешение на строительство?
Нет, не нормально.Установка печи и / или новой системы дымохода обычно не связана с местными органами планирования. Если ваша собственность находится в списке зданий, разрешение может потребоваться, а может и не потребоваться. Если вы планируете, что ваш новый дымоход будет проходить вверх по внешней стене в зависимости от положения (например, сбоку или перед домом), вам, возможно, придется проконсультироваться с местным отделом планирования.
Нужно ли выровнять существующий дымоход?
Большинство домов, построенных после 1964 года, должны иметь внутреннюю облицовку из бетона / глины, и в этом случае вам, вероятно, не нужно заменять облицовку, если нет проблем с существующей системой.
В старых домах обычно будет просто облицовка из кирпича внутри — это не законодательное требование, чтобы облицовывать эти старые дымоходы, если они не протекают, но часто у облицовки есть преимущества, такие как повышенная тяга, необходимость иметь герметичную систему сверху вниз, снижение риска возгорания дымохода, протечки и т. д.
Существующий дымоход / дымоход следует очистить перед установкой печи и проверить его состояние и правильность работы. например дымовую гранулу следует сжечь внизу, чтобы проверить наличие утечек или засоров в системе.Ваш местный трубочист должен иметь возможность прочистить дымоход и дать совет о его состоянии, если вы не уверены.
Мы всегда советуем облицовывать дымоходы в старых домах. Наши гибкие комплекты футеровки для дымохода — это отличное соотношение цены и качества и гарантируют наилучшую производительность вашей печи. Если вы не уверены, позвоните нам, и мы обсудим это с вами.
Требования к очагу
Многие из наших печей прошли испытания и показали, что они не вызывают подъема верхней поверхности пода выше 100 ° C.Таким образом, эти печи можно размещать на негорючем очаге толщиной не менее 12 мм. Материал может быть, например, шифер, камень, мрамор, гранит, бетон, стекло, керамическая плитка и др.
Другие печи (обычно более крупные модели) должны располагаться на строительном очаге из твердого негорючего материала, такого как бетон, толщиной не менее 125 мм. Горючие материалы не следует размещать под строительными очагами, за исключением случаев, когда имеется воздушное пространство размером не менее 50 мм или горючий материал находится не менее чем на 250 мм ниже верха очага.
Для отдельно стоящих приборов (т.е. не встроенных в существующий камин / дымоход) размер очага должен быть минимум 840×840 мм. Расстояние от боковых сторон прибора до боковых и задних краев очага должно составлять не менее 150 мм, а от передней части прибора до передней части очага — 225 мм (для плит, предназначенных для использования с закрытой дверцей). Примечание: для больших печей это будет означать, что общий размер очага может быть больше 840×840 мм.
Размеры дымохода
Большинство твердотопливных приборов в Великобритании имеют выпускное отверстие для дымохода 5 дюймов (125 мм) или 6 дюймов (150 мм) на верхней или задней части прибора.Затем вы обычно используете стекловидно-эмалевую дымовую трубу соответствующего размера для первой секции дымохода от печи, которая ведет вас в дымоход. С этого момента вам, как правило, придется перейти на гибкую дымовую трубу размером минимум 6 дюймов (150 мм) или жесткую изолированную дымоходную систему. Если вы заказываете у нас комплект гибкой футеровки или полную двустенную систему дымохода, он будет поставляться с подходящим адаптером для подключения к 5-дюймовым или 6-дюймовым эмалированным трубам. Это относится к большинству твердотопливных приборов. Исключение составляют печи, одобренные DEFRA, которые имеют выход для дымохода 5 дюймов.Их можно законно использовать с 5-дюймовым вкладышем дымохода или системой полного дымохода, поскольку они выделяют меньше частиц дыма, чем другие печи.
Какова высота дымохода?
При установке новой двустенной дымоходной системы, если дымоход выходит из крыши в пределах 600 мм (по горизонтали) от конька (верхней точки) крыши, то дымоход должен выступать над коньком не менее чем на 600 мм.
Если дымоход выходит через крышу ниже, он должен выходить достаточно высоко, чтобы получить 2.3 м горизонтального просвета. Эта высота будет определяться наклоном (углом) вашей крыши. Мы можем рассчитать необходимую высоту при проектировании вашей системы. Если не уверены, позвоните нам.
Для зданий с горючими крышами, например на войлочных крышах дымоход должен заканчиваться на высоте не менее 1,8 м над горючей поверхностью:
Нужна ли дополнительная вентиляция помещения?
Нажмите здесь, чтобы купить вытяжку для вашей печи по цене от 19 фунтов стерлингов.99
Обычно для большинства домов в Великобритании дополнительная вентиляция не требуется при установке печи мощностью 5 кВт или меньше. Для печей мощностью более 5 кВт требуется постоянное вентиляционное отверстие, подключенное наружу, в том же помещении, что и прибор. Размер вентиляционного отверстия обычно должен быть минимум 550 мм² на кВт свыше 5 кВт. например для печи мощностью 7 кВт потребуется 550 мм² x 2 = 1100 мм². Это будет квадратный проем прибл. 33 мм x 33 мм.
Целью дополнительной вентиляции для больших печей является просто обеспечение достаточного количества кислорода, подаваемого в комнату, чтобы обеспечить надлежащее горение в печи.
Примечание: Требования к вентиляции были обновлены в последней версии Правил и теперь основаны на воздухопроницаемости дома. Дома, построенные после 2008 года, должны иметь результат теста на воздухопроницаемость, который вы должны увидеть во время покупки. С практической точки зрения наиболее вероятно, что новейшие дома будут очень герметичными, то есть без зазоров под дверями и т. Д., И поэтому им будет больше требоваться дополнительная вентиляция. Если результат теста показывает воздухопроницаемость менее 5 м³ / ч.м², то в этих случаях требование составляет 550 мм² на кВт, независимо от общей мощности печи в кВт. В случае сомнений обращайтесь к нам за советом, и мы сделаем все возможное, чтобы помочь. Маловероятно, что объект, построенный до 2008 года, будет иметь меньшую воздухопроницаемость, поэтому обычная процедура будет применяться к 99% объектов, т.е. только печи мощностью более 5 кВт требуют вентиляции.
Если вам все же нужны вентиляционные отверстия, не волнуйтесь, они легко устанавливаются самостоятельно и совсем не дороги — см.

Стол 1. Минимальные расстояния от горючих стен и потолков.
	Плита тип
Тип защиты	Сияющий	циркуляционный	Водопроводная труба
Нет	36 «	12 дюймов	18 дюймов
1/4 дюйма Негорючие плиты разнесены на 1 дюйм	18 дюймов	6 «	12 дюймов
28 Толщина листового металла с шагом 1 дюйм	12 дюймов	4 «	9 «
28 Толщина листового металла на негорючей плите 1/8 дюйма, с шагом из 1 «	12 дюймов	4 «	9 «

Стол 2. Защита пола для печных установок.
Высота днища печи от пола	Защита необходимо
18 дюймы или более	24 толщина слоя листового металла
6 до 18 дюймов	24 толщина слоя листового металла над слоем негорючего материала толщиной 1/4 дюйма доска
6 дюймы или меньше	4 дюймов полой кладки, уложенной для обеспечения циркуляции воздуха через слой кладки, покрытый листом толщиной 24 листовой металл
Размер защиты: 18 дюймов с любой стороны с отверстием для топки (дверца) 12 дюймов со всех сторон без отверстий
