Подключение одноклавишного проходного выключателя: Подключение проходного выключателя — 2 ошибки и недостатки. Схема подключения с двух и 3-х мест.

Схема подключения двухклавишного проходного выключателя

Проходные выключатели – это устройства для управления источником освещения с двух и более мест. Внешне они ничем не отличаются от обычного отключателя и функции выполняет те же – замыкает и размыкает цепь. Разница в контактном механизме – у обычного выключателя в момент отключения подвижный контакт при разрыве цепи остается незадействованным, а в проходном, наоборот. То есть при нажатии кнопки «Вкл», подвижный контакт перебрасывается из одного контакта на второй, тем самым создавая условия для образования новой цепи. По этой причине проходные часто называют перекидными.

Сфера применения перекидных отключателей:

1.Многоэтажные помещения. Для регулирования освещением выключатели устанавливаются на каждом этаже. Например, человек включил свет на первом этаже, дошел до пятого и там уже отключил освещение. Это не только удобно, но еще и экономно.

• 2.Большие коридоры. Отключатели устанавливаются на разных концах коридора, а в некоторых случаях, еще и посередине. 3.Спальни. Многим, наверное, знакома ситуация, когда, чтобы отключить свет, нужно вставать с кровати. Установите перекидные отключатели возле кровати и входа, — проблема решена.

Существует несколько типов проходных выключателей, с помощью которых можно управлять двумя и более источникам света, — это одноклавишные, двухклавишные и трехклавишные выключатели.

Схема монтажа одноклавишных проходных отключателей значительно проще, чем остальных типов. Давайте сначала рассмотрим схему подключения одноклавишного перекидного выключателя, а затем – двухклавишного.

Подключение одноклавишных проходных выключателей

Подключение двухклавишных проходных выключателей

Проанализировав оба варианта, можно заметить, что они имеют много общего, точнее схема подключения двухклавишного выключатели – это удвоенная схема одноклавишного.

Говоря обычным языком, каждая отдельная клавиша проходного двухклавишного отключателя – это в своем роде независимый проходной одноклавишный выключатель. По сути, мы можем использовать в этой схеме два одноклавишных выключателя вместо двухклавишного.

На данном этапе никаких сложностей нет. Они появляются тогда, когда необходимо установить 3-клавишный перекидной отключатель или несколько 2-хклавишных.

Разберемся, в чем же состоит сложность этой ситуации: анализ приведенных выше схем поможет нам сделать несколько выводов:

1.Средний отключатель имеет несколько другую конструкцию и число проводов, проходящих через него, чем крайние.

2.Количество проводов растет пропорционально увеличению количеству клавиш. Посмотрите сами, одноклавишные крайние отключатели использует три жилы, а центральный – четыре. У двухклавишного отключателя крайние используют уже 6 жил, а промежуточные – восемь, то есть в два раза большем, чем одноклавишные. Логика в целом ясна.

Такая тенденция при увеличении количества подключенных проводов при монтаже проходного трехклавишного выключателя с управлением из трех мест, приведет к проблеме с большим количеством проводов.

Несомненное, это минус подобной системы. Приходится дополнительно оплачивать работу мастера, да и сами материлы не из дешевых. В связи с этим такие схемы с тремя и более двух и трехклавишными отключателями встречаются довольно редко.

Все же, прежде чем перейти к более простому решению проблемы, предлагаем все же ознакомиться со схемой подключения трех и более проходных отключателей.

Схема подключение трех проходных двухклавишных выключателей

Как уже упоминалось выше, схемы с управлением освещением из трех мест встречаются довольно редко.

Обычно данная проблема решается следующим образом – установкой два одноклавишных проходных промежуточных отключателя в одну рамку. То есть по сути все, что нужно понимать в данном случае, это подключение в схему с проходными двухклавишными выключателями проходного одноклавишного отключателя параллельным образом. Разобравшись с этим, никаких проблем с пониманием принципа работы 2-хклавишного проходного выключателя у вас не будет.

И в конце пару слов о решении проблем по организации проходных отключателей многоклавишного типа с управлением из трех и более мест. Чтобы избежать вышеперечисленные недостатки таких систем, можно использовать импульсное реле.

Видео о подключении двухклавишных проходных выключателей из двух мест.

Принцип работы проходных и перекрестных переключателей

Проходные выключатели представляют собой механизмы, обеспечивающие координацию работы одного источника света из нескольких разных точек. Для освещения помещения обычно использовали типичный выключатель, расположенный у входа. Это стандартный метод, применяемый повсеместно многие десятилетия. Однако сегодня его сложно отнести к разряду экономичных, особенно если учесть последние тенденции в сфере энергосберегающих технологий. Вот почему компании, специализирующиеся на производстве электрических устройств, включают в спектр своих предложений инновационный подход — размещение проходных выключателей.

В чем специфика их работы, как их подключать, с какой целью устанавливаются такие механизмы и многое другое интересует современных пользователей. Попробуем разобраться во всем вместе.

Преимущества проходного выключателя

Зачем устанавливать этот механизм? Есть несколько направлений его эксплуатации:

Вы входите в спальню, зажигаете верхний свет, затем прикроватную лампу, чтобы полистать журнал или книгу, прежде чем лечь спать. Зато потом вам все равно придется снова вставать, чтобы выключить свет. Но не всегда хочется подниматься из теплой постели. Вот зачем дополнительно под рукой нужен проходной выключатель: для отключения общего света.

Если в вашей квартире длинный коридор, можно и здесь монтировать такие механизмы: в начале и в конце. Чтобы войти и сразу включить свет, а по выходе — выключить. Это просто намного удобнее, да и экономичнее.

Предыдущий пункт относится и к межэтажным лестничным пролетам.

В квартирах с проходной комнатой тоже удобно размещение такого механизма – это позволяет экономить электроэнергию.

Нередко можно услышать о выключателях с вмонтированным датчиком времени. Да, они тоже помогают сберечь энергоресурсы. Принцип работы этого механизма заключается в том, что задается определенный временной интервал, в продолжение которого электрическая энергия направляется на источник света. И после истечения этого срока он сам выключается.

Это тоже выход. Но лучше предусмотреть максимум бытовых ситуаций. Например, поднимаетесь вы стремительно по ступеням лестницы в подъезде, и времени вполне достаточно для освещения пролета. Но если кто-то идет медленно, с грузом, и где-то в середине пролета свет выключается, в этом, согласитесь, мало приятного.

Кроме того, механизмы с датчиком времени не отличаются надежностью, это доказано в ходе эксплуатации.

Что такое проходной выключатель?

Корректнее будет назвать его переключателем: он содержит не два, а три контакта, позволяющих производить переключение фаз.

Этим он принципиально отличен от стандартных аналогов.

Как управлять механизмом из двух точек?

Схема подключения предполагает корректное соединение трех контактов.

Важно! От распределительной коробки к выключателю оптимально прокладывать трехжильный кабель. Так, чтобы в коробку поступало от всех по три провода.

Как подключается этот механизм?

Если координация предполагается из двух зон:

• Ведущий к распределительной коробке общий провод снабжен двумя: фазовым и нулевым. Второй присоединяется к жиле, направляемой на осветительный прибор. Фазовый — к аналогичному от какого-то выключателя.
• После этого взаимно соединяются два проходных выключателя, на основе цвета жил. Обычно это красный, зеленый и белый. Белый первого механизма присоединяется к фазе единого провода, потом взаимно скрепляются зеленые и красные провода. Белый от второго выключателя соединяют с контактом светильника.

Каким образом предпочтительнее установить все составляющие? Особо жестких требований для этого нет. Основным принципом монтажа должна быть экономия стройматериалов. Речь о расходе электропровода. Вот почему сначала важно замерить пространство и выбрать правильную зону для монтажа распределительной коробки. Кроме того, стоит учесть, что внутренняя проводка подразумевает штробление стен, размещение кабеля и последующую отделку, чтобы придать пространству эстетичный вид.

На каком принципе это работает?

В системе задействованы три контакта:

К одному центральному присоединяется фаза. К первому — от единой входной фазы, ко второму — от осветительного прибора.

Два других взаимно соединяются жилами аналогичных цветов.

В этой схеме базовый контакт – ключ (переключатель), разъединяющий или соединяющий полностью электрическую цепь.

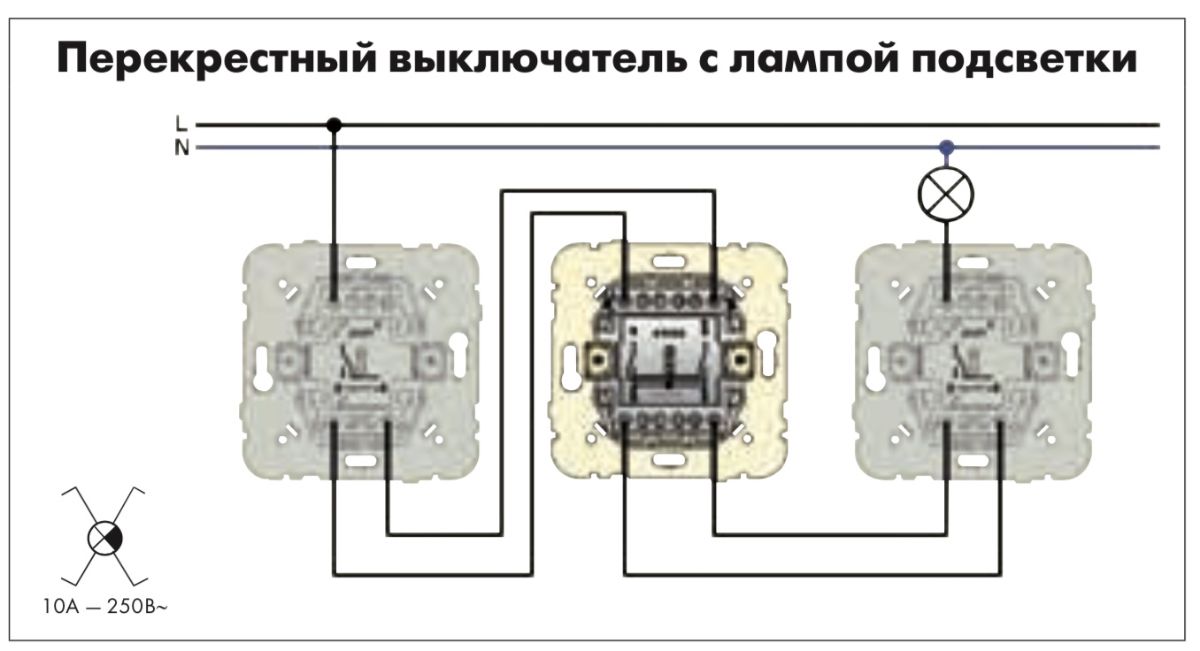

Как управлять механизмом из трех зон?

Это тоже вполне возможно.

Такой принцип подойдет в пространстве с длинным коридором с несколькими дверями. В такой ситуации удобно ко всем выходам монтировать по отдельному выключателю.

Основные требования инструкции по подключению:

• Механизма понадобится три: проходные с одним перекрестным (соединенным с двумя кнопками).
• Все делается так, как было описано выше (при наличии трех контактов). Перекрестный снабжен четырьмя жилами, и следовательно, столько же у него контактов.

Важно! Число точек управления одной лампой возможно какое угодно. Но есть нюанс – множество точек коммутации (соединения) в распределительной коробке. И, чтобы избежать путаницы, надо корректно маркировать все жилы от разных выключателей.

Как правило, перекрестный выключатель монтируют между проходными и присоединяют поэтапно:

• Проходные соединяют с общим кабелем и светильником по приведенному ранее принципу.
• Перекрестный соединяют по двум проводам с обеих сторон. Поэтому у него четыре выхода, из расчета: по паре на каждый выключатель.
• Внутри него размещено два ключа (это объясняет наличие двух кнопок на панельной поверхности): один присоединяет фазы зеленого цвета, второй — красного. Все они работают автономно.

Заметим еще, что у приборов различных брендов размещение клемм сделано с разными вариациями. Чтобы понять схему подключения, нужно отыскать ее на задней стенке прибора. При ее отсутствии там, нужно изучить упаковку. Если и там нет, следует вскрыть прибор и понажимать клавиши. Вы увидите, какой тумблер к какой клемме относится. Исходя из этого и нужно присоединять кабеля.

Есть дополнительный нюанс. Применяя одну совокупность проходных выключателей, вы можете задействовать различные группы источников света. Так, чтобы по одной цепи координировать работу двух групп ламп, надо применять не одинарные проходные выключатели, а двойные, имеющие две кнопки. Одновременно с этим все будут снабжены шестью контактами: двумя входными, четырьмя промежуточными для взаимного соединения.

Фактически, это пара одинарных механизмов, вмонтированных в единый корпус. Если нужно задействовать обе группы ламп сразу, нажимают одновременно две кнопки на панельной поверхности. Да, в принципах подключения электроприборов этой разновидности разобраться не всегда просто, но вполне реально.

Итоги

Использование проходных выключателей всегда выгодно и экономично, что давно доказано практикой. Это главное предназначение таких приборов. Но, помимо прочего, значительно снижается потребление энергии, и сегодня это особенно актуально. Как было показано в статье, схема подключения проходного выключателя не столь и сложна, поэтому вы сможете выполнить все самостоятельно. Основное, на что нужно обратить внимание, – правильное присоединение контактов друг к другу. Разобраться в этом можно ориентируясь по цвету жил. Все в ваших руках. А выгоду вы ощутите уже скоро!

Схема подключения проходного двухклавишного выключателя

Всё в своей жизни человек старается сделать максимально комфортным, это касается и электрической проводки в доме. При ремонтах мы подбираем красивые светильники, выключатели в тон общему интерьеру, розеточные блоки, устанавливаем розетки с защитными шторками от детей и выключатели с подсветкой, чтобы удобно было находить их в тёмном помещении. Но пока ещё не многим приходилось сталкиваться с таким понятием, как проходной выключатель двухклавишный. Это устройство по-настоящему делает наше общение с электричеством удобнее, потому что обеспечивает управление одними и теми же светильниками из нескольких разных мест.

Такой аппарат заслуживает отдельного подробного разговора, так что давайте разберёмся, для чего он нужен, где устанавливается, какие имеет разновидности и как осуществить подключение в электрическую бытовую сеть двухклавишного проходного выключателя.

Область применения

Двухклавишный проходной выключатель устанавливают в помещениях, больших по площади или длине, где будет удобнее управлять освещением с двух мест. Рассмотрим несколько примеров.

Допустим у вас огромная гостиная, в которой имеется большая люстра и точечные светильники, смонтированные по периметру комнаты. Выключатель, как и положено, находится при входе в помещение – зашли, нажали нужную клавишу, загорелась люстра либо групповые светильники. Пройдя до другого конца гостиной, где, к примеру, расположена лестница на второй этаж, было бы очень комфортно выключить свет, не возвращаясь обратно в начало комнаты. Вот для чего и нужен такой двухклавишный переключатель. Один проходной аппарат расположен при входе, который вы включаете, зайдя в комнату, второй монтируется на выходе из гостиной, чтобы отключать освещение с этого места.

Точно также применятся схема подключения проходного выключателя с 2-х мест для длинных коридоров. Зачастую её используют в частных мини-отелях и гостиницах, гостевых домах на курортах, когда в длинном помещении расположено несколько номеров, либо в офисах с большим количеством кабинетов. В таких длинных коридорах хорошо монтировать две группы светильников, каждая из которых включается отдельной клавишей. При входе в длинный коридор устанавливается первый проходной выключатель, а в самом конце второй, пройдя через всё помещение, вам не нужно будет возвращаться для отключения.

Очень удобным оказывается монтаж двойного проходного выключателя в двухэтажном домостроении. Коммутационные аппараты устанавливаются на первом и втором этаже (в начале и в конце лестничного марша). Здесь тоже может быть две группы осветительных элементов – люстры с более ярким освещением и точечные светильники с приглушённым светом, которого будет достаточно, чтобы не спотыкаясь пройти по лестнице. Каждая клавиша включает освещение определённой группы светильников. Управление происходит с того этажа, на котором в данный момент находится человек.

Ещё такой переключатель можно устанавливать на даче или в загородном доме, где есть длинные садовые дорожки. Например, в начале участка расположен дом, а в конце беседка, между ними дорожка со светильниками. В тёмное время вам надо пройти в беседку, включаете проходной переключатель, расположенный где-то на стене дома, идёте по освещённой садовой дорожке, а потом отключаете освещение из беседки. Пока вы находитесь в беседке, лампочки зря не горят и не наматывают лишнюю электроэнергию. Точно также потом возвращаетесь, сначала включили освещение дорожек в беседке, а отключили его потом переключателем на доме. Освещение дорожек можно сделать более ярким с подвесными светильниками и приглушённым, с точечными приборами освещения, вмонтированными вдоль дорожек, каждый вид включается отдельной клавишей.

Устройство и разновидности

обычный

Как правильно дать определение проходному выключателю? По сути, это два коммутационных аппарата, которые управляют одним осветительным прибором (либо группой).

Если посмотреть на проходной бытовой выключатель двухклавишный, то внешне он абсолютно ничем не отличается от обыкновенного аппарата. Также он состоит из рабочей части (контактной группы) и защитного корпуса (рамки и клавиш). И основные функции у него такие же – разрывать либо замыкать электрическую цепь.

Но из обычного выключателя никогда не получится сделать проходной, второй имеет более сложную схему подключения. У обыкновенного двухклавишного переключателя имеется три контакта – один входящий (на него поступает фаза из питающей сети) и два отходящих (к ним должны подключаться фазные провода светильников). У проходной модели шесть контактов.

с подсветкой

Если нажать клавишу обыкновенного аппарата, то создаётся замкнутая цепь между источником напряжения и светильником, в результате чего появляется освещение. У проходного варианта есть внутренний подвижный контакт (перекидной), при нажатии клавиши он одновременно одну цепь размыкает, а вторую замыкает, то есть перекидывается с одной клеммы на другую. В данном случае, вторая цепь – это контакты парного выключателя, ведь проходной коммутационный аппарат не работает как самостоятельное устройство.

сенсорный

При выборе модели проходного выключателя, обратите внимание, что помимо клавишных моделей существуют ещё сенсорные. Они стоят дороже, поэтому здесь ориентируйтесь на свои финансовые возможности.

Очень удобными в применении считаются модели с подсветкой, такой аппарат не придётся долго искать в тёмном помещении. На каждой клавише есть светящееся окошко, указывающее на место положения выключателя.

Схема подключения

Сначала немного основных принципов, чтобы вы поняли саму суть работы проходного выключателя.

схема подключения проходного выключателя

1. От каждого проходного устройства в распределительную коробку приходит провод из трёх жил.
2. От первого проходного выключателя одна жила соединяется с фазой питающей сети.
3. Одна жила второго выключателя соединяется с фазным проводом осветительного прибора.
4. Между собой оба коммутационных аппарата электрически увязываются в распределительной коробке путём попарного соединения двух оставшихся жил.

А теперь более подробно рассмотрим подключение в электрическую сеть двухклавишного проходного выключателя.

Возьмите в руки проходной переключатель на две клавиши и внимательно рассмотрите его тыльную сторону. Подсоединение проводов выполняется на шесть клемм (то есть по три на каждую клавишу).

Клеммы все промаркированы. Те, которые имеют маркировку «1» с нарисованной рядом стрелочкой, соединяются с аналогичными клеммами второго проходного выключателя. Точно также необходимо соединить между собой проводами клеммы с цифрой «2» и нарисованной рядом стрелочкой. В этом случае удобно использовать четырёхжильный провод.

В первом выключателе есть ещё две клеммы «L1» и «L2», к ним производится подключение фазного провода из питающей сети. Во втором выключателе клеммы с маркировкой «L1» и «L2» соединяются соответственно с двумя приборами освещения. Такие соединения выполняются двухжильным проводом.

Не забывайте! Ноль питающей сети соединяется в распределительной коробке с нулевыми проводами, идущими от патронов светильников.

Подробный разбор схемы подключения смотрите в этом видео:

Особенности монтажа

Выберите места для установки проходных переключателей. Учитывая суть самого коммутационного аппарата, вполне логично, что один будет в начале помещения, второй в конце. Неважно, с какой стороны вы зайдёте в это помещение, в любом случае – одним выключателем вы включите свет, другим отключите, они оба работают в два направления осветительных групп.

Для подключения проходного двухклавишного выключателя понадобятся специальные монтажные коробки, которые утапливаются в стенное отверстие (их ещё называют подрозетниками).

Так как все соединения (а их не так уж мало) будут выполняться в распределительной коробке, то в обычной стандартной (диаметром 60 мм) это сделать будет затруднительно, там попросту не хватит места, чтобы произвести необходимую коммутацию и аккуратно уложить её внутри. Перед тем, как подключить двойной проходной аппарат, постарайтесь приобрести коробку большего диаметра или спаренную из двух-трёх.

1. Обесточьте помещение, в котором будете производить работы.
2. При помощи электродрели со специальной коронкой проделайте в стене необходимые отверстия под распределительную коробку (как правило, делается под потолком) и подрозетники (принято устанавливать их на уровне опущенной человеческой руки).
3. Для прокладки проводов с помощью болгарки сделайте штробы от распределительной коробки до мест установки выключателей и светильников.
4. Проложите в штробах провода и зафиксируйте их при помощи алебастра. Не забудьте при этом оставить длинные кончики для разделки и подсоединения.
5. Заведите в распределительную коробку провод питающей сети, в нём будет две жилы – фаза и ноль.
6. Согласно описанной выше схеме подключения произведите все необходимые соединения проводов. Среди электриков самым распространённым методом соединения является скрутка. Концы проводов необходимо зачистить от изоляции: в распределительной коробке для надежности скрутки концы зачищаются на 3-4 см, в выключателях и патронах ламп достаточно 0,8-1 см.
7. Все места соединений прочно заизолируйте специальной лентой, сверху для надёжности ещё наденьте ПВХ трубки.
8. Установите светильники (в осветительных группах обычно элементы освещения подключают параллельно, потому что при последовательном соединении, если выйдет из строя один светильник, у вас не будет работать вся цепочка).
9. Закрепите выключатели в подрозетниках, установите рамки и клавиши.
10. Подайте напряжение в помещение и опробуйте работу проходных выключателей. Произведите включение первого аппарата, лампы должны загореться, пройдите до конца помещения, отключите второй выключатель, светильники должны погаснуть.

В следующем видео показано как выполнить подключение на практике:

И еще один пример — здесь:

Если хорошенько разобраться, схема подключения двухклавишного проходного переключателя, не так уж сложна. Что понадобится, так это элементарные знания электротехники, рабочий набор инструментов электрика и максимум внимательности.

Подключение проходного выключателя — схемы и способы

В домах и квартирах часто встречаются длинные коридоры и лестницы, и если выключатель находится только в одной их части, это очень неудобно. В этой ситуации отличным решением являются проходные варианты, которые позволяют контролировать освещение не только в начале и конце длинных темных помещений, но и даже на их середине.

Подключение такого устройства выглядит значительно сложнее, чем обычного. Благодаря инструкции и информации из данной статьи любой человек сможет выполнить монтаж проходных выключателей самостоятельно.

Подробнее о применении в быту

Поговорим о том, в каких конкретно случаях может возникнуть необходимость подключения проходного выключателя для управления осветительными приборами. Здесь действует простое правило – там, где неудобно использовать классический вариант, стоит установить управление освещением из двух мест.

• На лестничных площадках в подъездах – обычно устанавливается на первом этаже. Нажав на него, человек может спокойно подняться по хорошо освещенной лестнице. Однако выключатель при этом остается внизу, и выключить свет для экономии электроэнергии не представляется возможным.
• Длинная коридорная система с несколькими выходами – включив свет на одном его конце, нужно иметь возможность выключить его на другом, чтобы свет не оставался бесполезно гореть, мотая драгоценные киловатты.
• Уличные фонари вдали от дома – чтобы включить свет на улице в темное время суток, придется в темноте идти к лампочке. И потом для выключения фонаря вам придется возвращаться к нему вновь, а до двери дома идти в темноте.
• Любое другое помещение или пространство помимо длинных коридоров.

В спальне у изголовья кровати – для того случая, когда человек уже лег в постель, забыв выключить люстру.

Длинный темный коридор – идеальное место
применения проходного выключателя

Подытожим – перекидной выключатель (или перекрестный) представляет собой устройство, которое позволяет управлять одним или несколькими светильниками из двух мест одного помещения, из разных комнат, а также используя для этого разные клавиши одного устройства. Выключатели, находящиеся в такой связке, работают одновременно, сообща и независимо друг от друга. Они помогают экономить электроэнергию, выключая ненужный свет после прохода человека через темные и большие помещения.

Принцип работы основан на разном количестве контактов в сравнении с обычным вариантом. Вместо двух контактов такой выключатель имеет три, вследствие чего переключает фазу из одного на остальные два поочередно.

Классическая схема подключения

Тип лампочек и прочих электрических приборов не играет здесь роли – схема подключения проходного выключателя из двух мест работает с лампами накаливания, люминесцентными и светодиодными аналогами, а также позволяет подключить любой другой бытовой прибор, который нуждается в таком выключателе.

Технология установки

Смонтировать перекрестный или проходной выключатель своими руками можно, однако он требует вдумчивого подхода еще в самом начале работы, это позволит не допустить опасных ошибок в соединении контактов.

Разработка его начинается еще на этапе прокладки кабеля. Здесь придется использовать трехжильный, а не двухжильный кабель, как это делается обычно. Если же в системе планируется установить большее количество выключателей, то придется и вовсе проложить четырехжильный.

Схема трехжильного кабеля

Для создания системы освещения, которая будет иметь две точки управления, необходимо купить два выключателя, оснащенных двумя режимами переключения и тремя контактами. Также можно переделать обычный выключатель. Конструкции должны иметь перекидную схему, это означает, что первый узел является общим для двух других. В одном положении выключателя он замыкает первый контакт, а в другом – последующий. Таким образом, замыкание трех контактов одновременно в данной схеме не реализуется.

Помимо кабелей также понадобятся:

• Выключатели проходные одноклавишные.
• Распределительный короб, который будет направлять ответвления кабелей и защищать важные узлы и контакты. Он будет установлен в каждом помещении, в больших помещениях их бывает даже несколько штук на одну лампочку.
• Светильник или группа светильников на две и более лампы, которые соединяются друг с другом последовательно.

Классическая схема подключения

Каков принцип работы проходного выключателя, и какая у него схема? От источника электричества ноль сначала проводится через распределительную коробку, после чего сразу же подается на светильники, минуя выключатели. Фаза берется из того же источника, проводится через ту же коробку, что и ноль, и подсоединяется к общему контакту первой кнопки. Два других перекидных контакта от первого выключателя проводятся через распределитель и соединяются с аналогичными контактами на втором выключателе. Фаза общего контакта от второго переключателя сразу ведется на второй контакт светильника. Ниже визуально представлена эта схема включения для наглядного понимания того, как работает проходной выключатель из двух мест.

Классическая схема подключения двух проходных выключателей

На деле установка проходного выключателя имеет четкую последовательность, которую важно соблюдать для правильного и безопасного подключения:

• Прокладываются трех- или четырехжильные кабели к местам, где будут стоять точки управления, а также к светильникам.
• Устанавливаются выключатели таким образом, чтобы оставался доступ к их контактам.
• К этим контактам подключаются проложенные ранее провода.
• Монтируется один или группа светильников (допускается даже из 3 и более штук), они подключаются между собой к обычному, двужильному кабелю.
• Выполняется монтаж распределительной коробки. Здесь важно, чтобы она располагалась максимально удобно для доступа к ее узлам в любое время. Длина проводов при этом должна оставаться минимальной, что бывает сложно осуществить для такого выключателя.
• Вся схема соединяется так, как описано выше, подключение проходного выключателя к сети пока не выполняется. Все провода заводятся в распределительную коробку. Пока их прятать в стены не стоит, сначала нужно убедиться, что система будет работать.
• После обесточивания дома или квартиры выполняется подключение проходных выключателей к самой сети. Все соединения тщательно и аккуратно изолируются. Подключаемую квартиру вновь нужно подсоединить к сети, сразу после этого проходные выключатели проверяются на работоспособность. Обращайте внимание на очаги тепла при соединении проводов – это признак плохого контакта. Если такое наблюдается, обесточьте квартиру снова и переделайте их.

Для проходного выключателя схема подключения на 2 клавиши выглядит иначе. Вместо двух выключателей используется один двухклавишный. Такая схема (на рисунке ниже) позволяет двум кнопкам создать управляемое включение двух групп светильников.

Схема подключения двухклавишного проходного выключателя

Если изначально был установлен трехконтактный двухклавишный или трехклавишный переключатель, то эта схема даст ответ на вопрос, как сделать проходной выключатель из обычного двойного или тройного.

Еще несколько советов по проведению работ, они актуальны и там, где будут устанавливать двухклавишный переключатель:

• Тщательно проверяйте, где фаза, а где ноль. Ошибка чревата замыканием вплоть до пожара.
• Квартиру желательно обесточивать полностью с помощью рубильников или тумблеров на счетчике. Локального отключения может быть недостаточно – даже при прерванной фазе на ноле все еще может оставаться остаточный заряд, а в совокупности с нарушениями заземления это может быть очень опасно, ведь вы работаете напрямую с основной электросетью.
• Все контакты тройного проходного выключателя должны быть максимально качественными. Прочно, но аккуратно обжимайте их, изолируйте хорошей изолентой или прочной термоусадкой.
• Все стационарные элементы (выключатели, светильники, распределительная коробка) должны быть жестко закреплены, не шататься. Обрыв проводов проходного двухклавишного выключателя (или любого другого узла) в процессе эксплуатации очень опасен.
• Все провода должны быть подобраны очень тщательно. Используйте жилу из такого металла, который был взят за основу в проводах основной электросети.
• Учитывайте мощность осветительных приборов, выбирайте кабели с таким сечением, чтобы был небольшой запас. Он будет амортизировать резкие перепады напряжения без повреждения структуры подключения двойного проходного выключателя.

Люди, которые впервые сталкиваются с проходными вариантами, могут испытывать неудобства, связанные с положением переключателей. Они не имеют четко определенного положения для включения/выключения, это иногда сбивает с толку. Положение переключателей на одной точке зависит от положения на другой, поэтому оно всегда будет разным. Быстро привыкнуть к такому поможет обращение внимания, прежде всего, на состояние света, а не на положение клавиш.

Немного об альтернативах

Если хозяева по каким-то причинам не могут установить проходные выключатели, им на замену приходят бистабильные реле и датчики движения. Реле используются там, где необходима очень длинная и сложная схема подключения проходного выключателя из трех мест (и даже из четырех и более). Датчики движения избавят от установки выключателей на одну лампу вовсе – они будут автоматически включать свет тогда, когда кто-то появляется в поле зрения его детекторов, и схема управления освещением из трех мест становится неактуальной. Здесь важно правильно настроить его чувствительность и время работы, будет неприятно, когда свет погаснет посреди лестничной площадки, и человек останется стоять в кромешной тьме. В таких случаях даже наличие проходного выключателя из трех мест не будет удобным.

Заключение

Подключив перекрестный выключатель, вы решаете сложную задачу по освещению длинных коридоров и больших помещений, делая их удобными и уютными. При этом перекрестный двойной проходной выключатель значительно экономит электроэнергию, оставляя свет включенным там, где это реально необходимо. К тому же его схема доступна даже неопытному человеку.

О проходных выключателях простыми словами

Проходные выключатели
(схемы и подключение)

              Отличие проходных выключателей (переключателей) от обычных выключателей состоит в переключении фазной линии с 1-го контакта на 2-й контакт, что и определяет их функциональность. Одноклавишные выключатели отличаются от двухклавишных простым размыканием цепи и количеством групп переключения (в двухклавишных их две — 2 группы по 3 контакта). Применение таких выключателей делает возможным управление линией освещения из нескольких точек включения/выключения. Используют схемы подключения проходных выключателей в коридорах, спальнях, на лестницах в квартирах и загородных домах.

Схемы подключения проходных выключателей (переключателей)

Пр 1кл – одноклавишный переключатель.

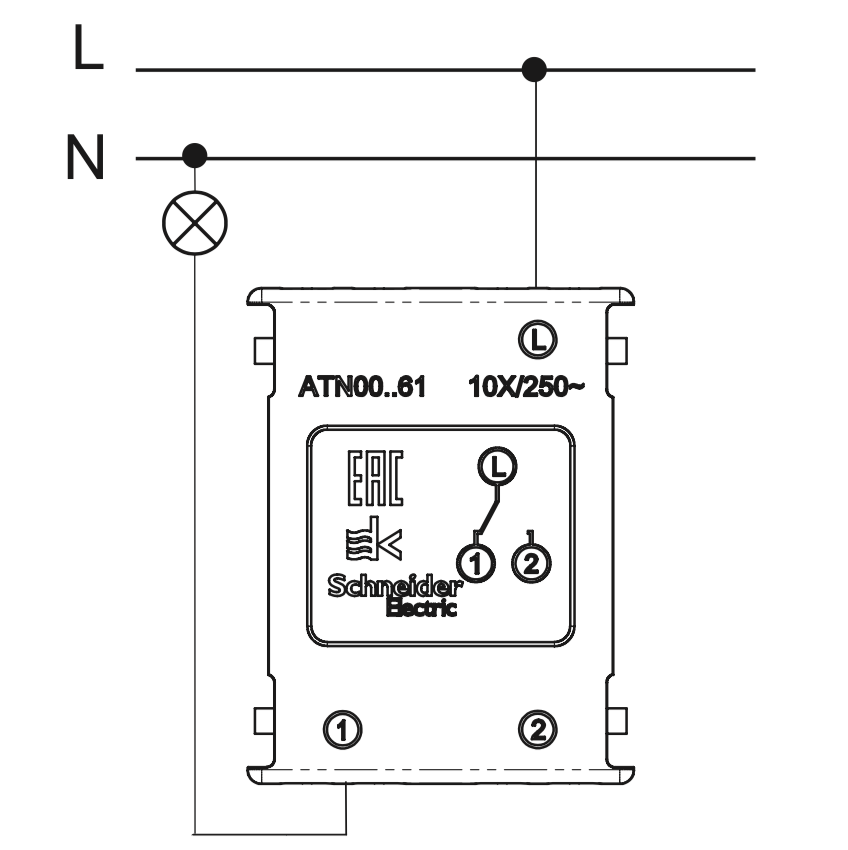

Рис. 1 Схема подключения проходного выключателя.

               На рис. 1 показана самая простая схема подключения проходных выключателей с двумя точками включения/выключения, при которой на вход одного переключателя подаётся фаза, на другой подключается провод, идущий к системе светильников.

Пр 2кл – двухклавишный переключатель.

Рис. 2 Схема подключение двухклавишного проходного переключателя на две линии.

              Как видно на схеме рис. 2, используются два двухклавишных переключателя, на одном из которых стоит перемычка, в месте, куда заводится фаза, а к другому выводится вторая линии систем светильников.

Рис. 3 Схема подключения двух одноклавишных проходных переключателей на три точки включения/выключения.

            Схема на рис. 3 позволяет добавить любое количество точек включения/выключения освещения. Главным отличием от простой схемы является использование двухклавишного переключателя с одной клавишей. Проще говоря, задействуется две группы по 3 контакта одной клавишей. Необходимо установить две перемычки с групп переключения на выключатели и все. На схеме показано три точки переключателей, но добавляя средний блок из двухклавишного переключателя, можно увеличить до любого, необходимого количества мест, где можно включать или выключать светильники, независимо друг от друга.

Рис. 4 Схема подключения двух проходных одноклавишных переключателей на две линии, с использованием двухклавишного переключателя.

               Иногда необходимо объединить две независимые линии освещения в одной точке переключения. Если два крыла освещения, или лестницу и верх с низом, или подвал, где необходима точка доступа с одного (главного) места, схема на рис. 4 поможет Вам. Принцип простой, две линии объединяются в двухклавишном переключателе и разводятся по направлениям. Количество точек к каждому направлению можно увеличить с помощью схемы подключения двухклавишной системы с одной клавишей, добавлением в цепь необходимого количества выключателей.



Всегда рады плодотворному, взаимовыгодному партнёрству!!!

Благодарим Вас за посещение нашего сайта!!!

Проходные двухклавишные выключатели: 5 схем

Статья посвящается теме про проходные двухклавишные выключатели, схема подключения которых однозначно не простая.

Начинающие электрики часто путаются с обычными одноклавишными, проходными и перекрестными выключателями.

Поэтому я вначале подробно показываю, как они отличаются по конструкции и принципами работы, а затем демонстрирую их монтажные и электрические схемы управления освещением.

Содержание статьи

Чем проходной двухклавишный выключатель отличается от одноклавишного, обычного и перекрестного простыми словами: 2 важных принципа

При выборе любой конструкции начинающему домашнему электрику рекомендую:

1. вначале взглянуть на обозначение корпуса с лицевой стороны;
2. а затем — уточнить принцип работы механизма встроенных контактов.

Причем во втором случае, в силу имеющихся ошибок производителей, настоятельно советую вызванивать схему мультиметром или проверять иными электрическими методами.

Во всех приводимых ниже примерах я намеренно не буду упоминать светодиодные и иные подсветки клавиш, облегчающие ориентирование человека в темноте. Они никак не влияют на работу рассматриваемых ниже устройств.

Понимаю, что дизайн бытового прибора может сильно повлиять на интерьер комнаты. Однако этот вопрос опускаю. Своей задачей ставлю описание чисто электрических и эксплуатационных характеристик.

Как легко различить бытовые коммутационные приборы освещения по внешнему виду

Сразу замечу, что здесь рассматриваются обычные механические конструкции, не использующие принципы сенсорного управления, ибо это несколько другая тема.

Самый простой выключатель света с одной, двумя или тремя клавишами на лицевой стороне не имеет никаких особых обозначений электрической схемы. Он устанавливается стационарно для одного источника.

Каждая его клавиша механически связана с контактом, коммутирующим фазу, подключаемую проводом к светильнику. При ее манипуляциях разрывается или создается цепь для протекания тока через лампочку.

Проходной выключатель своим названием подчеркивает, что он позволяет человеку нормально проходить по длинным коридорам (проходам) и коммутировать свет не только в начале пути, но и на конечной точке.

На своих клавишах он имеет маркировку, выполненную в виде двух вертикальных равносторонних треугольников, образующих с небольшим разрывом фигуру вертикального ромба.

Перекрестный же коммутатор ставится на какой-то средней части маршрута (перекрестке). Он тоже позволяет управлять светом, но уже из этого места. На его лицевой стороне тоже нанесена фигурка ромба, но она расположена горизонтально.

3 принципа работы контактных групп внутри каждого модуля

Здесь я хочу вначале обратить ваше внимание на сложившиеся традиции названий у людей, связанные с русским языком.

Первоначально слово «выключатель» использовалось для обозначения электрического прибора, коммутирующего цепь тока: включающего и отключающего освещение. Его назвали по одной этой функции, а не двух — «включатель/выключатель».

С тех пор термин так и прижился в нашем сознании. Затем электрики создали конструкции, которые позволяют управлять светом из нескольких мест за счет переключения контактных групп.

Правильное техническое название такого прибора, передающее используемую технологию, должно быть «переключатель». Но оно за большинством подобных устройств так и не прижилось.

Подобные модули, в силу сложившейся привычки, не стали переименовывать, но добавили для разных конструкций слова «проходной» и «перекрестный». Специалисты интуитивно улавливают все эти тонкости мышления, а начинающий электрик может запутаться.

Понять это позволяет принцип работы их контактных групп. Показываю все это простеньким изображением внутренних механизмов с одной клавишей.

На левой части картинки видно, что обыкновенный выключатель при замкнутом контакте пропускает ток, а разомкнутом — разрывает.

Переключающая группа проходного модуля, показанная в середине, имеет один фиксированный контактный вход L1, на который всегда подводится потенциал фазы. Его перекидывает переключатель в положение L1-1 или L1-2 в зависимости от состояния клавиши.

Перекрестная конструкция (правая картинка) имеет два жестко скрепленных механических переключателя, соединенных с разными входами L1 и L2. Их позиция зависит от положения клавиши.

Выходные клеммы «1» и «2» объединены по паре переключающихся контактов внутреннего и наружного соединения.

При таких переключениях просто меняется направление тока на выходных клеммах, что на техническом языке называют «реверс». За счет этого свойства подобные конструкции получили дополнительное наименование — реверсивные.

Показывая последовательно две последние картинки, я попытался незаметно обратить ваше внимание на схожесть конструкций перекрестных и проходных корпусов. Это можно использовать на практике.

Достаточно на двухклавишном проходном модуле доставить перемычки на выходе и механически сблокировать клавиши для одинакового срабатывания: получится одноклавишный реверсивный переключатель. Однако не советую этим заниматься.

Перекрестная система контактной группы также применяется внутри модулей с двумя раздельными клавишами. Там помещают 2 независимых механизма.

Все типы двухклавишных выключателей тоже работают по этому принципу. Они в своих корпусах умещают по два таких раздельных друг от друга модуля.

Схемы подключения двухклавишных проходных выключателей и маркировки клеммных гнезд наносятся на тыльной стороне их корпуса.

В зависимости от производителя они могут иметь разное расположение контактных клемм для подключения входных и выходных проводов. Все это необходимо учитывать при работе.

Я еще раз подчеркиваю, что прозвонка всех цепочек контактных групп до начала монтажа позволит избежать совершения ошибок, допускаемых новичками.

Проведение предварительных электрических проверок — полезная привычка опытного мастера.

Дополнительно хочется заметить, что у проходных и реверсивных моделей отсутствуют четкие понятия «Включено» и «Отключено», присущие обычным выключателям света. Эти функции задаются положением контактных групп всех последовательно задействованных в схеме модулей.

Схема управления освещением обычными проходными выключателями из двух мест: кратко

Ее привожу потому, что она упрощает понимание принципов, заложенных в схемы подключения двухклавишных модулей, созданных для управления светом из разных точек.

Например, войдя в коридор квартиры с улицы вечером, удобно включить свет выключателем №1, повесить верхнюю одежду в настенный шкаф, зайти в спальню и из нее отключить уже ненужное освещение коридора.

Электрическая схема коммутации проводов между светильником, распредкоробкой, выключателями №1 и №2 для этого случая показана ниже.

Потенциал нуля в ней напрямую подается на цоколь лампочки. Фаза же через коммутационные точки распаечной коробки подводится к входной клемме L1 первого переключателя, а с L1 второго направляется непосредственно на центральный контакт светильника.

Промежуточные контакты «1» и «2» обоих корпусов соединены друг с другом. В итоге получается, что фазный потенциал придет на лампочку и зажжёт ее нить тогда, когда обе проходные клавиши занимают одинаковое положение (1 или 2).

При разном сочетании клавиш свечение прекращается.

За счет размещения проходных модулей №1 и №2 в разных удаленных местах квартиры создается возможность коммутацией светильника из той части помещения, где находится человек.

На больших дистанциях потребуется увеличенная длина кабеля. Она может серьезно сказаться на конечной цене осветительной системы.

Ликбез: простая схема подключения проходного выключателя для большого количества светильников — какие таятся опасности

Здесь я показываю принцип, позволяющий управлять различным числом источников света с помощью двух проходных модулей.

В целях безопасности эту конструкцию необходимо запитывать через разделительный трансформатор ТР1 с развязанными от контура земли потенциалами вторичной обмотки. Его выходные цепи желательно использовать на безопасное напряжение 12 или 24 вольта.

В этой проводке для прерывания свечения ламп применяется принцип не разрыва фазы, как обычно, а подачи на нити накала с обеих сторон одноименных фазных или нулевых потенциалов, исключающих протекание тока (появление напряжения).

Если использовать эту разработку без разделительного трансформатора, то надо учитывать, что при любом положении клавиш на лампах всегда будет с какой-то стороны присутствовать фаза. При замене перегоревшей лампочки возникает высокий риск поражения электрическим током.

Все светильники здесь собираются в параллельную цепочку. Их количество ограничивается только токопроводящими свойствами электропроводки и разрывной мощностью контактных групп переключающих устройств.

За счет увеличения риска попадания человека под действие тока эта схема не популярна на практике ибо разделительный трансформатор редко кто решается ставить. Она обычно рассматривается в качестве теоретического примера.

Если вы встретите предложение о ее монтаже, то хорошо подумайте о реализации принципов безопасности. Я ее не рекомендую, а привел только с целью повышения ваших знаний.

Как подключить проходные двухклавишные выключатели для управления двумя источниками освещения из двух мест без ошибок

Теперь немного усложним задачу с точки зрения монтажа электрики, но значительно облегчим удобства пользования осветительными приборами внутри квартиры.

Для этого с помощью двух коммутаторов будем управлять светильниками сразу из коридора или спальни.

Теперь человеку не потребуется передвигаться в сумерках по комнатам. Проходные модули позволят управлять освещением дистанционно. Две люстры, расположенные в коридоре и спальне, можно будет зажечь и погасить любым переключателем.

Электрическая схема подключения проходных двухклавишных выключателей к двум различным светильникам выполнена по принципам предыдущей разработки, но она имеет более усложненный вид.

Здесь расход провода возрос примерно вдвое, количество коммутационных точек в распределительной коробке увеличилось с пяти до восьми, что накладывает определенные трудности при выборе ее габаритов.

В каждом подрозетнике придется подключать по шесть проводов, а это накладывает требование увеличения их внутреннего пространства.

Возможно, потребуется выполнять монтаж в двух распаечных коробках стандартного исполнения или пойти на другие ухищрения.

Частично решить эти проблемы можно за счет прямой прокладки проводов между выходными клеммами проходных модулей, минуя их соединения внутри распределительной коробки.

Таким способом можно сэкономить даже на длине кабельных магистралей, спланировав их оптимальное направление. Но, придется учесть местные условия и отразить все это в проекте.

Схема управления двумя светильниками из трех удаленных точек с нуля

Трудности с осветительными приборами могут возникнуть:

• внутри длинных узких коридоров с последовательным расположением входов в квартиры;
• на лестницах частного дома между пролетами каждого этажа;
• в спальных комнатах с маленькими детьми, когда требуется оперировать светом в ночное время;
• на дачах и частных домах, когда возникает необходимость переключать различные участки придомовой территории;
• в других подобных ситуациях.

Здесь нам уже потребуется использовать перекрестный выключатель, дополнительно разрывающий каждую цепочку проходной схемы по принципу реверса. Размещаем его в средней точке маршрута, например, комнате №2.

Поскольку нам придется оперировать двумя светильниками, то все переключатели должны иметь по 2 клавиши.

Каждая из них у любого модуля в этой схеме работает на свой осветительный прибор. Вам потребуется смонтировать их однообразно, иначе возникнут трудности с запоминанием их назначения.

Чтобы не загромождать чертеж лишними линиями показываю принцип работы без расположения промежуточных коммутационных точек в распределительной коробке. Все кабельные соединения допустимо вести таким способом между корпусами модулей напрямую.

Здесь загорание любого светильника достигается включением трех последовательно соединенных клавиш каждого переключателя, а его отключение — разрывом этой цепочки в любой точке коммутации.

Принципы управления двумя светильниками из четырех разных комнат простыми словами

Берем все тот же самый принцип, но просто вставляем в одной средней точке такой же дополнительный модуль реверсивного типа. Картинка обвязки его проводами показана ниже.

Двухклавишные проходные выключатели здесь уместно располагать по краям кабельных трасс, а перекрестные — в средних точках маршрута.

Тщательное планирование маршрутов прокладки с замером оптимального размещения проводов позволит сократить материальные затраты, сэкономить на цене электропроводки. Будьте внимательны.

Монтаж подобной электрической проводки требует определенных навыков. Его следует выполнять в следующей последовательности:

1. продумывается замысел работы осветительных приборов непосредственно в конкретных комнатах с разметкой мест расположения всех выключателей, светильников и распределительных коробок;
2. учитывается коммутируемая мощность осветительной сети, рассчитывается сечение токопроводящих магистралей;
3. по замыслу хозяина создается проект на бумаге. По нему обсуждаются все мелкие детали и возникшие вопросы, включая типы проводов и кабелей, их количество;
4. прямо по строительным конструкциям рисуются и согласовываются маршруты кабельных трасс. Не забывайте проверять возможность их прокладки приборами поиска скрытой проводки;
5. в соответствии с проектом закупается необходимое оборудование. При покупке проходных и реверсивных модулей сразу рекомендую вызвонить работу их контактных групп, не полагаясь на приведенную схему и заверения продавца;
6. в зависимости от способа прокладки проводов (скрытый или открытый монтаж) устанавливаются электрические приборы на конечных точках;
7. согласно монтажной схемы выполняются штробы для закрытой проводки или монтируются плинтуса, кабель-каналы для открытого способа прокладки;
8. кабели и провода укладываются в подготовленные места с обязательной маркировкой каждого конца внутри монтажной коробки. Это сэкономит время на прозвонке электрических цепочек при их сборке;
9. все концы жил маркируется по монтажной схеме. Этот процесс значительно облегчает цветовая разметка изоляции проводов, выполненная на заводе. Учитывайте это свойство заранее при покупке;
10. последовательно собираются все электрические цепочки. Результаты каждой операции рекомендую помечать на монтажной схеме цветным карандашом, подчеркивая им каждый выполненный элемент. При необходимости соединения жил проводов между собой используйте только разрешенные ПУЭ приемы;
11. никогда не подключайте впервые собранную проводку под действующее напряжение сети без проверки состояния ее правильности и качества изоляции. Случайно нарушенный при монтаже диэлектрический слой может стать причиной короткого замыкания или попадания незадачливого работника под действие тока. Изоляцию обязательно проверяйте и испытывайте мегаомметром, а работу контактных групп — прозвонкой их участков вместе с подключенными проводами;
12. при первом включении собранной проводки под напряжение удалите с места работы всех лишних людей, примите повышенные меры безопасности от поражения электрическим током. На этом этапе проявляются все скрытые дефекты, которые были допущены, но не замечены.

Приведенный алгоритм действий выработан на основе большого опыта электрика. Он не раз выручал меня от возникновения серьезных проблем. Поэтому рекомендую его строго придерживаться.

На этом тема использования проходных выключателей не заканчивается. С их помощью создают более сложные схемы. В качестве примера показываю принцип управления тремя светильниками из двух комнат. Здесь уже нужны модули с тремя клавишами.

Ее тоже можно разнообразить и расширять по приведенным выше принципам. Однако постепенно, если вы заметили, получается слишком усложненная конструкция.

Любую из рассмотренных выше схем можно доработать врезкой в нее датчиков движения или таймеров. Технических сложностей здесь не должно возникнуть, а вот необходимость такой конструкции придется решать вам самостоятельно в конкретных условиях квартиры.

Отдельно хочется выделить группу популярных производителей проходных и перекрестных выключателей. Хорошо зарекомендовали себя в среде электриков:

• французская компания промышленного электротехнического оборудования Schneider Electric;
• акционерная компания Legrand из Франции;
• корпорация производителей из Швеции и Швейцарии АВВ;
• итальянский производитель дизайнерской электрофурнитуры Bticino;
• турецкая компания Viko.

Рекомендую приобретать исключительно качественные изделия от брендовых производителей. Они надежны, отвечают требованиям безопасности, долговечны при эксплуатации.

Сложную с точки зрения монтажа и конструкции осветительную систему легко упростить другими способами. Кратко останавливаюсь на их рассмотрении ниже.

2 научных методики управления освещением удаленных территорий из любых мест

Начну их объяснение с наиболее старой и отработанной технологии.

Как работает импульсное реле в схеме освещения

Типовой малогабаритный релейный модуль импульсного типа создается в корпусе с возможностью установки на Din рейку.

Как и в любом реле здесь имеется обмотка, которая при подаче на нее управляющего сигнала, в нашем случае — импульса тока, срабатывает. Это вызывает изменение положения выходного силового контакта: он открывается или закрывается.

Конструкции подобных реле разрабатываются под разные типы напряжения и нагрузки. Для использования в схемах освещения обычно выбирают модули на 220 вольт по мощности коммутируемых лампочек.

Схема управления освещением от импульсного реле выглядит следующим образом.

Само импульсное реле защищается автоматическим выключателем и своим силовым контактом подает или снимает потенциал фазы на светильник. Оно работает от импульса, поступающего с любой кнопки.

Параллельное включение нужного количества кнопочных выключателей, работающих по принципу замыкающего контакта с самовозвратом, обеспечивает подачу управляющего импульса на реле.

Коммутировать сигнал можно с любого участка. Причем цепи создания импульса не передают больших мощностей и могут выполняться тонким проводником.

Однозначными преимуществами этой схемы по сравнению с проходными двухклавишными выключателями являются:

1. простота и доступность элементной базы: кнопки надежнее чем проходные и реверсивные модули. В случае поломки их легко поменять;
2. подключение реле к светильнику не требует монтажа сложных логических цепочек из толстого провода с запутанным монтажом. Кабель между ними проложить не сложно. Обвязку же кнопок вообще в большинстве случаев допустимо выполнить обычной телефонной «лапшой»;
3. значительная экономия материальных средств за счет снижения затрат на кабельную продукцию.

К недостаткам этой конструкции относятся:

• необходимость для каждого светильника приобретать индивидуальное импульсное реле;
• требование разносить эти модули на небольшое расстояние друг от друга, вызванное возможностью их ложного срабатывания от импульса, поступающего на соседний близкорасположенный корпус.

Системы освещения, управляемые импульсными реле, создают серьезную конкуренцию технологиям, использующим проходные и перекрестные выключатели.

Отдельное внимание следует обратить на беспроводные конструкции.

Современная схема удаленного управления светом в системе Умный дом

Благодаря развитию научных разработок в области микропроцессорных технологий, совершенствованию проводных и беспроводных каналов передачи информации появилась возможность управлять бытовым освещением удаленно.

В качестве примера была освоена и оценена самая простая система умного дома для квартиры от компании Sonoff.

Довольно удачно и практично получилось управлять светом со смартфона через каналы информации интернет.

Однако подключение умного выключателя от Сонофф требует наличия трех проводов в подрозетнике, а в старых зданиях везде проложено только два. Мне пришлось менять этот участок. Думал, что это не вызовет сложностей.

Но от старого хозяина остался сюрприз. Пришлось прикладывать значительные усилия и смекалку для монтажа нового участка. В итоге выключатель света Sonoff с дистанционным управлением заработал нормально.

Две последние методики я привел для того, чтобы вы могли сконцентрировать свои усилия на анализе разных способов управления домашним освещением, выбрать наиболее подходящий.

Проходные двухклавишные выключатели, схема подключения которых требует хороших навыков электрика, являются не единственным средством решения подобных задач. Ищите оптимальный вариант под свои конкретные условия.

Я же вам предлагаю дополнительно ознакомиться с материалами полезного видеоролика по нашей теме.

Автор «Обо всем Это интересно» довольно просто и подробно преподносит полезную для новичков информацию.

Напоминаю, что сейчас вам удобно поделиться своим мнением в комментариях или задать вопрос для его совместного обсуждения.

Как собственноручно подключить двухклавишный проходной выключатель

Сегодня мы подготовили статью на тему: «как собственноручно подключить двухклавишный проходной выключатель», а Анатолий Беляков подскажет вам нюансы и прокомментирует основные ошибки.

Проходной выключатель двухклавишный: как подключить своими руками

Для удобства пользователей особенно в помещениях с большой площадью: спортивных или концертных залах, длинных коридорах хорошо иметь возможность выключать и включать свет из разных мест. Это избавит от лишних переходов из одного конца помещения в другой.

Двухконтактный проходной выключатель

Схема подключения двухклавишного проходного выключателя легко решает такую задачу, она позволяет установить выключатели в двух и более местах, откуда можно управлять освещением.

В основе функциональности и практичности двухклавишного проходного выключателя заложены принципы работы одноклавишного переходного выключателя.

Практически в одном корпусе собрано два одноклавишных проходных выключателя, что значительно расширяет его возможности и всей схемы электропроводки.

Принцип перекидывания контактов остался прежний: на выключателе две входные клеммы, 4 выходные, всего 6 штук.

На клавишах отмечены стрелками, куда нажимать для включения или выключения света. Схема собрана так, что выключить свет можно нажатием любой клавиши на проходных выключателях. В каком положении находятся клавиши используемого проходного выключателя, не существенно. Возможности двухклавишных проходных выключателей позволяют создавать различные варианты схем управления светом из двух и даже из трех мест.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Два двухклавишных проходных выключателя в схеме расположены в разных местах, работают автономно на два направления, управляя разными группами световых приборов.

Схема очень удобна для длинных тоннелей, коридоров, лестничных маршей. Не имеет значения, с какой стороны вы заходите, всегда можно включить свет, а на другом конце при выходе выключить.

Выбираются места установки двухклавишных проходных выключателей, логично их устанавливать на разных концах объекта. Специальной коронкой с победитовыми или алмазными зубцами в бетонных или кирпичных стенах сверлятся установочные отверстия диаметром 72 или 80 мм в зависимости от выбранного корпуса выключателя.

В отверстия вставляются металлические или пластиковые коробки цилиндрической формы (подрозетники). Если проводка наружная, то корпус выключателя крепится к стене дюбелями и саморезами.

По всей длине помещения, на потолке или стенах, устанавливают две группы осветительных приборов. Это могут быть люстры, дешевые светильники или бра. Подключения выполняются по параллельной схеме, чтобы при неисправности одного светильника остальные продолжали работать. От них до распределительной коробки прокладывают провода, для работы схемы достаточно по две жилы в кабеле.

По требованиям ПУЭ (правил устройства электроустановок), в целях безопасности корпуса осветительных приборов заземляются. Все современные светильники, люстры и другие приборы оборудованы клеммой заземления.

Поэтому лучше проложить кабель с тремя жилами:

• L – фаза красного цвета;
• N – нулевой рабочий провод синего или черного цвета;
• заземляющий провод желто-зеленой раскраски.

Распределительную коробку рекомендуется устанавливать посредине маршрута размещенных светильников. В зависимости от назначения, условий эксплуатации, предметов интерьера допускается ставить ее на одном из краев.

В конструкции двухклавишного проходного выключателя предусмотрено 6 клемм для подключения проводов, поэтому от каждой коробки под выключатели до распределительной коробки нужно проложить два трехжильных кабеля, оставляя концы по 15-20 см для зачистки изоляции и соединения проводов.

Подключение двухконтактного переключателя

В распределительную коробку должны сойтись 7 кабелей:

• 4 от выключателей;
• 2 от групп освещения;
• 1 кабель питания.

21 – провод, все разводятся на 8 контактов. Требуется сделать расключение согласно указанной схеме.

Схема управления освещением из двух мест

Требование соответствия проводов цвету по назначению L; N, земля, можно выполнить только на участках цепи кабеля питания и осветительных групп. В интервалах от выключателей до распределительной коробки они не выполнимы, в этом случае используются любые провода.

Поэтому надо быть очень внимательным, для выявления нужного провода используйте мультиметр в режиме прозвонки. Один провод в распределительной коробке останется незадействованным – от выключателя с правой стороны.

Заизолируйте его концы и оставьте как резервный или подключите на заземляющий контакт.

В этой схеме используются те же элементы, что для управления переключениями из 2-х точек, плюс перекрестный двухклавишный выключатель. Размещается он в любой удобной точке помещения по схеме между двумя двухклавишными переключателями.

По конструктивному исполнению и принципу действия перекрестный двухклавишный переключатель представляет собой два проходных двухклавишных выключателя в одном корпусе. Его можно заменить двумя проходными двухклавишными выключателями, но практичнее использовать заводской в одном корпусе.

В этой модели на двухклавишный переключатель установлена одна общая клавиша, которая синхронизирует перекидывание контактов двух линий. На клеммах перекрестного двухклавишного переключателя поставлены перемычки таким образом, чтобы он обеспечивал прохождение тока в нужном направлении.

Перекрестный двухклавишный выключатель

Крайние проходные двухклавишные выключатели соединяются с перекрестным четырехжильным кабелем. Схема работает следующим образом: рабочий ноль заводится сразу на две группы освещения. Фаза приходит на оба входных контакта первого двухклавишного проходного переключателя.

Независимо от положения клавиш ток проходит на 2 из четырех входных контакта перекрестного переключателя через перемычку на вход второго проходного двухклавишного переключателя. В данный момент положение клавиш 2-го переключателя определяет прохождение тока на одну из осветительных групп.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Если группа светится, достаточно изменить положение клавиши любого из переключателей этого ряда, чтобы оборвать цепь питания. Точно так же с включением: стоит изменить положение любой клавиши в этом ряду, и цепь будет восстановлена.

Схема управления освещением из трех мест

Конструкции проходных выключателей значительно расширяют возможности переключения осветительных цепей. Они универсальны, их можно использовать как обычные выключатели с одной клавишей или как двухклавишные переключатели.

Как недостаток можно отметить стоимость: они дороже, чем простые модели переключателей. Поэтому использовать их рекомендуется по назначению в схемах с проходным управлением освещением из нескольких мест.

Ознакомиться с особенностями подключения проходного выключателя можно в представленном ниже видео. Соблюдение выработанной технологии поможет избежать непредвиденных последствий в дальнейшем.

Представленные схемы, фотографии и информация, изложенная в тексте, позволят желающим разобраться в принципах работы двухклавишных проходных выключателей, понять рациональность практического применения схем и их использования, освоить методику самостоятельной установки систем управления освещением из нескольких мест.

Это даст возможность не обращаться к профессиональным электрикам и сэкономить значительные средства при электромонтажных работах в собственном доме.

Схема подключения проходного двухклавишного выключателя

Максимальный уровень удобства должен гарантировать не только функциональность выключателя, но и его практичность. По сравнению с одноклавишными проходными выключателями двойные выключатели имеют ряд преимуществ, которые делают их более универсальными.

Проходной двухклавишный (двойной) выключатель по своей сути представляет собой два одинарных проходных выключателя в одном корпусе, которые работают по тому же принципу действия — “перекидывания” контактов. У выключателя имеется 6 контактов (2 входа и 4 выхода).

Выключатель имеет обозначающий указатель, который сообщает положение клавиши для включения света и положение клавиши для выключения света.
При уже включенном свете (без разницы от какого проходного выключателя) можно нажимать на клавишу двойного выключателя и управлять освещением. При этом не имеет значение, в каком положении находилась клавиша данного проходного выключателя.

Правильно собранная схема подключения двойного выключателя позволяет управлять двумя разными группами освещения из двух мест независимо друг от друга. Два двухклавишных проходных выключателя будут работать на два направления.

Инструкция по монтажу:

1. Два двухклавишных выключателя монтируются на выбранных местах в установочных коробках (подрозетниках).
2. Размещаются все группы, подключаемого освещения: светильники, бра или люстра с несколькими точками света. К каждому источнику света должен подходить один трехжильный кабель: фаза (L), защитный (земля), рабочий ноль (N).
3. Выбирается кабель необходимой длины (3х1.5 мм2), с учетом того, что к выключателям подходят 6 контактов — два трехжильных кабеля.
4. В распределительной коробке (РК) согласно схеме соединяются провода.
5. Выполнить монтаж такой схемы можно и с использованием четырех одинарных проходных выключателей, но замена будет не рациональной. Установка двойных проходных выключателей выгодней, так как происходит экономия кабеля и распределительных коробок.

Из двойного проходного выключателя можно сделать одинарный перекрестный выключатель. Для этого контакты соединяются между собой, а клавиши закрепляются вместе для совместной одновременной работы.

Схема подключения одинарного проходного выключателя значительно проще и может помочь организовать управление электроосвещением из двух точек.

Узнайте как правильно выбрать сечение кабеля с медными или алюминиевыми жилами в зависимости от потребляемого тока. Помните, что от правильного выбора зависит безопасность эксплуатации электросети вашего дома

Двухклавишный проходной выключатель, как и одноклавишный, может быть перекрестным. Принцип “перекидывающего” действия работает по аналогичной схеме. То есть для управления светом из трех и более мест необходимо задействовать два двойных (двухклавишных) проходных выключателей концевого вида и один (или сколько требуется) двойных проходных выключателей перекрестного вида.

Соответствующая схема подключения выглядит так:

1. Все выключатели монтируются на своих местах в утопленных коробках (подрозетниках).

Соединения всех проводов трехжильных кабелей будут сложными и не понятными для первоначального визуального восприятия, поэтому их необходимо выполнять только в распределительной коробке. Для данной схемы подключения необходимо качественно и правильно выполнить 12 соединений проводов.

Монтируются две отдельные группы освещения и к ним подводиться кабель с рабочим нулем.

Выбирается кабель необходимой длины: для концевых выключателей необходим трехжильный кабель (3х1.5мм2), к ним подходят 6 контактов; для двухклавишного проходного перекрестного выключателя используют подключение к уже восьми контактам (четыре входных и четыре выходящих).

К первому проходному двухклавишному выключателю подводиться фаза, а дальше согласно схеме и указаниям на самих выключателях.

Второй конечный проходной выключатель будет напитываться непосредственно от светильников.

Важным этапам монтажа схем подобной сложности является правильная маркировка всех кабелей и отдельных их жил (проводов). Чтобы не запутаться при подключении всю маркировку нужно выполнять постепенно, начиная с прокладки первого кабеля: от одного контакта к другому. Не стоит пренебрегать маркировкой и самых понятных кабелей (приходная фаза, заземление).

На практике в процессе монтажа такой схемы стандартной распределительной коробки (диаметр примерно 60 мм) будет не хватать. Неудобства из-за недостатка места приведут у невозможности качественного соединения некоторых контактов или же все соединительные колодки просто не смогут вместиться в коробку и дать возможность закрыть ее. Необходимо приобрести большую диаметром коробку или установить спаренный вариант коробки (две, три подряд).

Правильно произведенный расчет сечения кабеля поможет создать безопасную электросеть в загородном доме или на даче.

Если нет возможности глубоко спрятать водопровод, то в зимний мороз труба может перемерзнуть. Спасти ситуацию поможет греющий кабель, как его выбрать и установить читайте здесь.

О том как правильно выбрать и смонтировать систему вентиляции для загородного дома можно узнать перейдя по этой ссылке.

Так же любой проходной выключатель можно использовать как обычный. В этом случае один из контактов либо не подключается вообще, либо так же подключается для еще одной независимой регулировки имеющейся линии освещения. Теперь вы знаете как правильно подключить, или как говорят электрики расключить, двухклавишный проходной выключатель.

Полезные советы для правильного использования схемы подключения двухклавишного проходного выключателя

Многим интересен вопрос подключения двухклавишного проходного выключателя самостоятельно, без вызова электриков. Сделать это не так то сложно, особенно имея под рукой подробные схемы подключения и детальное описание каждого шага.

Отличительные особенности выключателя проходного двухклавишного

Выключатель, который предназначен для управления раздельными источниками света, называется двухклавишным. К таковым источникам относятся как различные разводки софитов, так и люстры с раздельным управлением. Обычно схемы с 2-клавишными выключателями активно применяются в квартирах и кабинетах, где необходимо управление двумя линиями освещения. В коридорах, ванных комнатах и проходных помещениях нет в этом острой необходимости, поэтому там применяется самый обычный одноклавишный проходной выключатель.

На таких выключателях есть специальные стрелки, которые нужны для указания положения on/off.

С технической точки зрения такой выключатель представляет собой два одноклавишных, которые имеют общий корпус и функционируют по принципу «перекидывания» контактов. Во всех двуклавишных системах управления используется 6 контактов: 2 являются входными, а 4 — выходными.

Схема подключения двухклавишного проходного выключателя

В решении вопроса подключения двухклавишных проходных выключателей наиболее полезным будет сначала разобраться в тонкостях установки двух одноклавишных выключателей.

Как подключить два одноклавишных проходных выключателя

Чтобы понять механизм работы более сложной системы, нужно сначала разобраться с её базовым элементом.

Приведенная схема включает в себя такие элементы: распределительный короб, пару проходных одноклавишных выключателей, любой светильник и провода. Такой вид схемы включения проходного выключателя двухклавишного используется для обеспечения возможности управлять светом из двух мест.

Как видно на предоставленном рисунке, «земля» проходит из распределительной электрической коробки напрямую на лампочку. Фазу сети подсоединяют к общему зажиму первого выключателя. Два выходных контакта этого выключателя соединяются с такими же элементами второго. Логически понятно, что из второго выключателя провод идет обратно в коробку и уже оттуда напряжение поступает на лампу.

Монтаж на практике достаточно прост: сначала выключатели размещаются в своих коробках.

А вот теперь можно говорить и о более сложной системе. Вот схема подключения проходного выключателя с 2х мест:

Вы, наверное, уже догадались, что такая схема представляет собой ни что иное, как удвоенную схему подключения одноклавишного выключателя для управления из двух мест. По факту, каждая клавиша является независимым выключателем. Здесь всё просто, поэтому нет смысла особо распространяться. Гораздо интереснее выглядит ситуация с подключением хотя бы трех двухклавишных проходных выключателей.

Повысить надежность электроснабжения потребителей помогает правильное соединение проводов в распредкоробке. Здесь можно прочитать о разных методах подключения кабеля, как однородного, так и из разных металлов, в распределительном коробе.

Здесь может возникнуть несколько сложностей, которые легко установить из представленных выше схем:

• средний выключатель имеет больше проводов и совсем другую схему подключения;
• конструкция такого выключателя несколько отличается от крайнего.

Понятно, что оба эти фактора никак не способствуют упрощению схемы, а, наоборот, создают огромное количество проводов.

Из-за низкой популярности такой схемы достаточно сложно найти перекрестные двухклавишные проходные выключатели, которые занимают среднее место в схеме. Обычно такую проблему решают установкой дополнительной пары одноклавишных выключателей в одну рамку. Схема этого приведена на рисунке:

Как видите, эта схема характеризуется наличием ещё одной параллельной схемы одноклавишного проходного выключателя. Таким образом, для управления из трех мест используется две совмещенные схемы для управления из двух мест.

О монтаже одноклавишных схем мы говорили выше. Для двухклавишных всё несколько иначе: тут нет распределительной коробки, поэтому механизм будет таков:

• сначала в специальные коробки устанавливаются сами выключатели, выводы которых оставляются достаточно длинными;
• после этого устанавливаются светильники, контакты которых тоже должны быть большой длины;
• производится подключение в соответствии со схемой.

Как видите, каких-либо сложных деталей в монтаже двух и трех проходных двухклавишных выключателей нет. Всё достаточно просто, а имея под рукой схемы и механизм монтажа с работой справится даже непрофессиональный электрик.

Подключение проходного двухклавишного выключателя на видео

Схема подключения двухклавишных проходных выключателей

Для создания максимального комфорта прибор для выключения или включения светильников в доме должен обладать не только функциональностью, но и практичностью. В сравнении с проходными устройствами с одной клавишей, двухклавишные выключатели благодаря своей универсальности более удобны.

Проходная конструкция двухклавишной модели выключателя — это не что иное, как два одинарных устройства объединённых в одном корпусе, которые функционируют по принципу переключателя контактных групп. Обычно такие приборы имеют 2 входных и 4 выходных контакта. При этом на корпусе изделия существует указатель, помогающий разобраться, в каком положении находится устройство — включённом или выключенном.

Проходное устройство для управления освещением в доме по своему принципу полностью повторяет обычный стационарный аналог и поэтому выпускается с одной, двумя или тремя независимыми клавишами. Трудно не согласиться, что обычная конструкция выключателя установленного в начале лестничного пролёта или длинного коридора и пульт управления, размещённый в другом конце помещения очень удобны для решения вопроса освещения конкретно взятого участка дома.

Выбор проходной конструкции выключателя в первую очередь основывается на количестве клавиш прибора, так как это позволяет управлять сразу несколькими источниками света, подключёнными к такому устройству. В свою очередь, возможность дистанционной системы управления или сенсорный датчик — это дополнительные элементы, улучшающие комфортность в управлении светом в доме.

Многоклавишные выключатели проходного типа лучше устанавливать в больших помещениях, в которых присутствует несколько входов и разных источников света, которые нужно включать одновременно. В других ситуациях целесообразно устанавливать проходные приборы с одной клавишей, которые более удобны в использовании и имеют простейшую схему подключения.

На рынке электротехники и сопутствующей ей аксессуаров существует множество моделей проходных выключателей и переключателей от зарубежных и отечественных производителей как простейших одноклавишных, так и многофункциональных моделей. Самыми популярными считаются двухклавишные устройства, которые могут управлять сразу несколькими осветительными приборами, находящимися в разных помещениях или в одном светильнике. Не такие популярные, но не менее эффективные выключатели с тремя клавишами, хотя схема их подключения намного сложнее.

Благодаря проходному принципу работы выключателя появляется возможность организовать управление одним светильником с разных точек дома или квартиры. Но для её воплощения потребуется несколько одноклавишных приборов и перекрёстный переключатель. А при использовании нескольких перекрёстных приборов можно добиться управления светильником сразу из четырёх точек в квартире.

Хочется отметить, что каждая дополнительная точка управления источником света значительно усложняет схему подключения выключателей проходного типа, что может привести к затруднению обслуживания и ремонта осветительных приборов в доме. Хитросплетение проводов может ввести в заблуждение даже опытного электрика.

Особенности схемы подключения проходных выключателей с двух мест

При правильной сборке схемы подключения двойных выключателей появляется возможность управления несколькими осветительными группами из двух мест независимо друг относительно друга. При этом оба выключателя с двумя клавишами проходного типа будут функционировать по двум направлениям, но для этого нужно выполнить следующие работы.

1. Двухклавишные выключатели в количестве двух штук устанавливаются на заранее выбранных местах в подрозетниках.
2. Монтируются светильники или многоламповые источники света, такие как люстра. К осветительным приборам подключают трёхжильный кабель с фазой, рабочим нулём и заземлением.
3. Учитывая то, что на каждом переключателе по 3 контакта, то понадобится два трёхжильных кабеля соответствующей длины.
4. Соединение проводов происходит в распределительном коробе согласно схеме.

Воплощение такой схемы, возможно, и с четырьмя одноклавишными проходными выключателями, но это не рационально в плане расхода дополнительных кабелей и коробок распределения.

При необходимости двойной проходной выключатель можно использовать в качестве перекрёстного аналога с одной клавишей. Для этого перемыкают соответствующие контакты, а клавиши соединяют друг с другом для одновременного срабатывания.

Двухклавишные переключатели проходного типа, как и аналоги с одной клавишей могут работать как перекрёстные приборы. Принцип переключения контактных групп имеет аналогичную схему с управлением светильником с двух мест. То есть, как и в предыдущем случае подключать нужно два двойных прибора и перекрёстный аналог в соответствии с определёнными этапами.

Также любые двухклавишные выключатели проходного типа можно использовать как обычные аналоги. С этой целью одну контактную группу либо, вообще, не используют, либо через неё подключают ещё один отдельно взятый осветительный прибор. Ознакомившись с вышеприведёнными способами управления светильниками с разных мест можно разобраться, что такое схема подключения или как говорят электрики, схема расключения проходного выключателя.

Как подключить проходной выключатель на две группы светильников

Прежде чем переходить к монтажным работам, нужно разобраться с особенностями конструкции двухклавишного проходного выключателя. Как упоминалось ранее конструктивно это два прибора с одной клавишей собранные в одном корпусе. Разобравшись с этой особенностью, каждый желающий сможет понять принцип его работы и способы подключения, которое выполняются по аналогии с обычным выключателем с одной клавишей, за исключением пары нюансов:

• На первую часть выключателя, а, точнее, на обе одинаковые его половинки подаётся электрическая энергия по одному проводу. На втором приборе, с которого будет осуществляться подсоединение источника света каждая из выходящих фаз будет питать свой светильник.
• В случае с конструкцией одинарного проходного прибора выполняется прокладка трёхжильного кабеля к каждому устройству. Если же это двухклавишный аналог, то протягивают пять проводников к первому и на один больше ко второму прибору. Разница в количестве проводников обусловлена в общем фазном проводе.

Исходя из, выше рассмотренных вариантов подключения проходных выключателей с разным количеством клавиш и возможности использования их комбинаций, можно прокладывать самые разные схемы, которые позволяют управлять осветительными приборами из различных мест дома. Хотя исходя из практики, в быту редко встречается необходимость управления светильниками более чем из трёх разных точек в квартире.

Cхема подключения двухклавишного проходного выключателя (переключателя)

Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя. Соответственно, для его правильного подключения и работы требуется шесть проводов (по три на каждый проходной переключатель, составляющий его).

Так, например, один из вариантов схемы подключения двухклавишного проходного выключателя, отражающий соединение проводов в распределительной коробке, который связан с двумя одиночными проходными выключателями, выглядит следующим образом:

Схема второго возможного варианта подключения, при которой двухклавишный перекидной выключатель работает в паре с таким же двухклавишным переключателем, представлена ниже:

Как видите, для подключения каждого из них используется шесть проводов, давайте теперь рассмотрим какие есть клеммы на механизме двухклавишного переключателя и как они промаркированы.

В качестве примера двухклавишного выключателя возьмем модель двухклавишного переключателя ABB Busch-Jaeger из серии Basic 55 .

На тыльной стороне которого, есть шесть клемм для подключения проводов, по три на каждую клавишу. Отличить их довольно просто, в зависимости от принадлежности той или иной клавише, клеммы пронумерованы как « 1 » и « 2 ». При этом в клеммы L1 и L2 подключаются управляющие провода каждой группы света, а в клеммы оставшиеся зажимы со стрелками, подключаются провода идущиие между переключателями. Чтобы было понятнее ниже представлена наглядная схема подключения, в которой указан порядок подсоединения проводов к двухклавишному проходному выключателю ABB Busch-Jaeger из серии Basic 55.

На практике это выглядит вот так.

Во время подключения, самое главное верно подсоединить питающие провода к клеммам L1 и L2 одного двухклавишного переключателя и фазные провода, идущие к светильнику в эти же клеммы второго двухклавишного проходного выключателя в схеме . Порядок подключения проводов, которые по схеме проложены между переключателями и подсоединяемые в клеммы со стрелками, не критичен.

Подробная пошаговая инструкция по подключению и установке двойного проходного переключателя описана ЗДЕСЬ .

С помощью двухклавишных проходных выключателей можно создавать множество разнообразных схем управления освещением, главное помнить – если планируется использование сразу более двух переключателей света в одной группе, необходимо использовать перекрестные переключатели, устанавливающиеся между проходными, у некоторых производителей они так же встречаются двухклавишные.

Если у вас еще остались вопросы по схеме подключения двухклавишных проходных выключателей оставляйте их в комментариях к статье, постараемся всем ответить.

Проходной двухклавишный выключатель — устройство и схема подключения

Всё в своей жизни человек старается сделать максимально комфортным, это касается и электрической проводки в доме. При ремонтах мы подбираем красивые светильники, выключатели в тон общему интерьеру, розеточные блоки, устанавливаем розетки с защитными шторками от детей и выключатели с подсветкой, чтобы удобно было находить их в тёмном помещении. Но пока ещё не многим приходилось сталкиваться с таким понятием, как проходной выключатель двухклавишный. Это устройство по-настоящему делает наше общение с электричеством удобнее, потому что обеспечивает управление одними и теми же светильниками из нескольких разных мест.

Такой аппарат заслуживает отдельного подробного разговора, так что давайте разберёмся, для чего он нужен, где устанавливается, какие имеет разновидности и как осуществить подключение в электрическую бытовую сеть двухклавишного проходного выключателя.

Двухклавишный проходной выключатель устанавливают в помещениях, больших по площади или длине, где будет удобнее управлять освещением с двух мест. Рассмотрим несколько примеров.

Допустим у вас огромная гостиная, в которой имеется большая люстра и точечные светильники, смонтированные по периметру комнаты. Выключатель, как и положено, находится при входе в помещение – зашли, нажали нужную клавишу, загорелась люстра либо групповые светильники. Пройдя до другого конца гостиной, где, к примеру, расположена лестница на второй этаж, было бы очень комфортно выключить свет, не возвращаясь обратно в начало комнаты. Вот для чего и нужен такой двухклавишный переключатель. Один проходной аппарат расположен при входе, который вы включаете, зайдя в комнату, второй монтируется на выходе из гостиной, чтобы отключать освещение с этого места.

Точно также применятся схема подключения проходного выключателя с 2-х мест для длинных коридоров. Зачастую её используют в частных мини-отелях и гостиницах, гостевых домах на курортах, когда в длинном помещении расположено несколько номеров, либо в офисах с большим количеством кабинетов. В таких длинных коридорах хорошо монтировать две группы светильников, каждая из которых включается отдельной клавишей. При входе в длинный коридор устанавливается первый проходной выключатель, а в самом конце второй, пройдя через всё помещение, вам не нужно будет возвращаться для отключения.

Очень удобным оказывается монтаж двойного проходного выключателя в двухэтажном домостроении. Коммутационные аппараты устанавливаются на первом и втором этаже (в начале и в конце лестничного марша). Здесь тоже может быть две группы осветительных элементов – люстры с более ярким освещением и точечные светильники с приглушённым светом, которого будет достаточно, чтобы не спотыкаясь пройти по лестнице. Каждая клавиша включает освещение определённой группы светильников. Управление происходит с того этажа, на котором в данный момент находится человек.

Ещё такой переключатель можно устанавливать на даче или в загородном доме, где есть длинные садовые дорожки. Например, в начале участка расположен дом, а в конце беседка, между ними дорожка со светильниками. В тёмное время вам надо пройти в беседку, включаете проходной переключатель, расположенный где-то на стене дома, идёте по освещённой садовой дорожке, а потом отключаете освещение из беседки. Пока вы находитесь в беседке, лампочки зря не горят и не наматывают лишнюю электроэнергию. Точно также потом возвращаетесь, сначала включили освещение дорожек в беседке, а отключили его потом переключателем на доме. Освещение дорожек можно сделать более ярким с подвесными светильниками и приглушённым, с точечными приборами освещения, вмонтированными вдоль дорожек, каждый вид включается отдельной клавишей.

Как правильно дать определение проходному выключателю? По сути, это два коммутационных аппарата, которые управляют одним осветительным прибором (либо группой).

Если посмотреть на проходной бытовой выключатель двухклавишный, то внешне он абсолютно ничем не отличается от обыкновенного аппарата. Также он состоит из рабочей части (контактной группы) и защитного корпуса (рамки и клавиш). И основные функции у него такие же – разрывать либо замыкать электрическую цепь.

Но из обычного выключателя никогда не получится сделать проходной, второй имеет более сложную схему подключения. У обыкновенного двухклавишного переключателя имеется три контакта – один входящий (на него поступает фаза из питающей сети) и два отходящих (к ним должны подключаться фазные провода светильников). У проходной модели шесть контактов.

Если нажать клавишу обыкновенного аппарата, то создаётся замкнутая цепь между источником напряжения и светильником, в результате чего появляется освещение. У проходного варианта есть внутренний подвижный контакт (перекидной), при нажатии клавиши он одновременно одну цепь размыкает, а вторую замыкает, то есть перекидывается с одной клеммы на другую. В данном случае, вторая цепь – это контакты парного выключателя, ведь проходной коммутационный аппарат не работает как самостоятельное устройство.

При выборе модели проходного выключателя, обратите внимание, что помимо клавишных моделей существуют ещё сенсорные. Они стоят дороже, поэтому здесь ориентируйтесь на свои финансовые возможности.

Очень удобными в применении считаются модели с подсветкой, такой аппарат не придётся долго искать в тёмном помещении. На каждой клавише есть светящееся окошко, указывающее на место положения выключателя.

Сначала немного основных принципов, чтобы вы поняли саму суть работы проходного выключателя.

1. От каждого проходного устройства в распределительную коробку приходит провод из трёх жил.
2. От первого проходного выключателя одна жила соединяется с фазой питающей сети.
3. Одна жила второго выключателя соединяется с фазным проводом осветительного прибора.
4. Между собой оба коммутационных аппарата электрически увязываются в распределительной коробке путём попарного соединения двух оставшихся жил.

А теперь более подробно рассмотрим подключение в электрическую сеть двухклавишного проходного выключателя.

Возьмите в руки проходной переключатель на две клавиши и внимательно рассмотрите его тыльную сторону. Подсоединение проводов выполняется на шесть клемм (то есть по три на каждую клавишу).

Клеммы все промаркированы. Те, которые имеют маркировку «1» с нарисованной рядом стрелочкой, соединяются с аналогичными клеммами второго проходного выключателя. Точно также необходимо соединить между собой проводами клеммы с цифрой «2» и нарисованной рядом стрелочкой. В этом случае удобно использовать четырёхжильный провод.

В первом выключателе есть ещё две клеммы «L1» и «L2», к ним производится подключение фазного провода из питающей сети. Во втором выключателе клеммы с маркировкой «L1» и «L2» соединяются соответственно с двумя приборами освещения. Такие соединения выполняются двухжильным проводом.

Подробный разбор схемы подключения смотрите в этом видео:

Выберите места для установки проходных переключателей. Учитывая суть самого коммутационного аппарата, вполне логично, что один будет в начале помещения, второй в конце. Неважно, с какой стороны вы зайдёте в это помещение, в любом случае – одним выключателем вы включите свет, другим отключите, они оба работают в два направления осветительных групп.

Для подключения проходного двухклавишного выключателя понадобятся специальные монтажные коробки, которые утапливаются в стенное отверстие (их ещё называют подрозетниками).

Так как все соединения (а их не так уж мало) будут выполняться в распределительной коробке, то в обычной стандартной (диаметром 60 мм) это сделать будет затруднительно, там попросту не хватит места, чтобы произвести необходимую коммутацию и аккуратно уложить её внутри. Перед тем, как подключить двойной проходной аппарат, постарайтесь приобрести коробку большего диаметра или спаренную из двух-трёх.

В следующем видео показано как выполнить подключение на практике:

И еще один пример — здесь:

Если хорошенько разобраться, схема подключения двухклавишного проходного переключателя, не так уж сложна. Что понадобится, так это элементарные знания электротехники, рабочий набор инструментов электрика и максимум внимательности.

Автор статьи: Анатолий Беляков

Добрый день. Меня зовут Анатолий. Я уже более 7 лет работаю прорабом в крупной строительной компании. Считая себя профессионалом, хочу научить всех посетителей сайта решать разнообразные вопросы. Все данные для сайта собраны и тщательно переработаны для того чтобы донести в удобном виде всю требуемую информацию. Однако чтобы применить все, описанное на сайте желательно проконсультироваться с профессионалами.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 4.4 проголосовавших: 7

Как подключить сквозной коммутатор. Настройка одноклавишного переключателя

Переключатель прохода значительно расширяет возможности пользователя по управлению осветительными приборами. Конструкция и схема подключения сквозного выключателя. Вы можете управлять одним осветительным прибором или группой светильников из нескольких мест. Это широко применяется в зданиях, отдельных помещениях и сооружениях различного назначения с большими площадями.

Использование проходных выключателей в доме

Имея мягкие переключатели на разных концах стадиона, концертного зала или других обширных объектов, вы можете включить все освещение на входе.При необходимости покинуть конструкцию с противоположной стороны, не нужно возвращаться к выключателю, которым был включен свет — на другом выходе такой же проходной выключатель. Электрические цепи С помощью сквозных переключателей вы можете управлять освещением из нескольких разных мест.

Такие схемы подключения очень удобно использовать в подземных переходах, тоннелях, а чаще всего схемы с проходными выключателями применяют в частных домах и на лестничных клетках в подъездах многоэтажных домов.

Устройство и принцип действия

Переключатель байпаса по внешнему виду не отличается от обычных изделий. Существенное отличие заключается в конструкции контактной группы, которая спрятана внутри корпуса. Простой выключатель замыкается и размыкает электрическую цепь на одном проводе. Схема подключения сквозного переключателя при изменении положения клавиш размыкает одну цепь и сразу замыкает другую. Принцип переключения контактов схемы гарантирует, что переключатели работают попарно для управления одним и тем же источником света.По техническому решению такой элемент в схеме правильнее было бы называть не выключателем, а выключателем. Профессиональная терминология уже сформирована, и изменения могут только внести большую путаницу, поэтому все остается как есть.

При переключении контактов сквозного переключателя одна часть цепи освещения размыкается, а другая замыкается. Схема переключателя проводки изменена так, чтобы любой из переключателей был готов включить или выключить свет. Выключатель можно использовать только вместе с другим.На практике существует возможность подключения схемы выключателя к схеме, чтобы она работала максимально просто, но тогда теряется смысл всех элементов ее конструкции.

Виды

Как и обычные выключатели, проходные кабели делятся по типу проводки: для внешней проводки, для скрытой проводки.

По конструкции контактных зажимов: зажимы с винтовыми зажимами, зажимные пружинные зажимы.

По количеству ключей:

• одноклавишный;
• двухклавишный;
• трехклавишный.

У них все как у обычных выключателей, разница в конструкции и работе контактной группы. Принцип одноклавишного сквозного переключателя заключается в переключении входного контакта на один из двух выходов. Двухклавишные проходные переключатели, как и трехклавишные, в своем корпусе содержат 2 или 3 исполнения одноклавишного переключателя контактной группы.

Подключить шлейфовый переключатель несложно, все можно сделать самостоятельно. Меняем количество контактов, ключей, размер переключателей, принцип работы остается один.

Схема устройства одно-, двух- и трехпозиционного переключателя

• одноклавишный переключатель имеет одну входную клемму и два выхода;
• двойной переключатель — два входа и четыре выхода;
• трехклавишный переключатель — три входных и шесть выходных клемм.

Управление освещением 2-х местное

Одним осветительным прибором или группой светильников можно управлять из двух мест: это может быть бра в коридоре или фонарные столбы вдоль садовой дорожки.Для подключения сквозного переключателя необходимо будет использовать обычную схему, точнее с двумя сквозными одноклавишными переключателями, потому что они работают только попарно. На этом примере проще всего понять, как работают переключатели контура. На рисунке ниже показано, как подключить проходной переключатель к цепи.

Схема включения сквозных выключателей

Фаза от сети 220 В подключена к входной клемме одного из проходных переключателей, ее клеммы на выходе подключены к выходам второго.Остается свободная входная клемма второго переключателя, он подключен к осветительному прибору. Второй контакт осветительного прибора подключается к нулевой проводной сети. На схеме видно, что лампа находится в выключенном состоянии, при изменении положения контактной группы любого переключателя на нее подается ток. Следующее включение одного из двух выключателей отключает цепь, лампа гаснет.

Ближе к реальным условиям на схеме подключения показано отключение кабеля и проводки в распределительной коробке.Согласно требованиям Электротехнического кодекса (Правил устройства электроустановок) в этом случае используется кабель с тремя медными жилами:

• красный — фаза;
• синий — 0;
• желто-зеленый — провод заземления.

Отключение кабелей и проводов в распределительной коробке

Схема разделена на четыре участка цепочки:

1. кабель от источника питания 220 В: от защитного устройства в щите до коробки;
2. кабель от одного проходного переключателя до распределительной коробки;
3. кабель от другого сквозного переключателя к распределительной коробке;
4. кабель от осветительного прибора к распределительной коробке.

В коробку уложено четыре кабеля.

Требования к цвету проводов по функциональному назначению полностью выполняются только в двух участках. От распределительного щита и светильника до шкафа при размыкании контактов проходных выключателей они частично выполняются. Допускается использование проводов любого цвета. Если запутались, проверьте мультиметром в режиме прозвонки или другим измерителем. К входным контактам переключателей необходимо подключить фазный (красный) провод.

Для управления двумя группами освещения используется схема для подключения двухканального сквозного переключателя. Если человек поймет, как подключать одноклавишные сквозные переключатели, он разберется, как подключить тройной переключатель.

Схема подключения переключателя проходного двухклавишного

Управление освещением с 3-х мест

Для управления освещением с трех мест требуется перекидной переключатель. Вы можете установить его в любом удобном месте. В схеме перекрестный переключатель включен между обычными проходными переключателями.Их можно использовать на лестничных маршах, для освещения дворов и других объектов по желанию заказчика.

Перекрестный переключатель несложно сделать своими руками, для этого нужно немного переделать двухклавишный проходной переключатель. На выходные контакты ставятся две перемычки, а две клавиши объединены в одну, можно просто приклеить одну к другой. Приклеивать нужно так, чтобы крепежные отверстия на клавишах совпадали со штифтами на переключателе. Зазор между клавишами можно компенсировать прокладкой из картона, к которой с двух сторон необходимо приклеить пластиковые планки.

В магазинах есть готовая продукция, велосипед не изобретать, просто купи и поставь.

Схема управления освещением 3 места

На схемах А1 и А2 (ниже) показаны разные варианты подключения, но функциональность осталась прежней — соблюдается принцип переполнения пары.

Варианты подключения перекрестного переключателя

В случаях, когда элементом освещения является большая люстра с двумя группами лампочек или всего двумя рядами бра вдоль длинного коридора, следует использовать двухклавишные проходы и перекрестные выключатели.Схема немного сложнее, но видно, что работает тот же принцип переворота контактов. Когда источник света выключается одним из переключателей, контакты замыкают цепи других переключателей.

Схема находится в таком состоянии, что при нажатии любой клавиши этой группы ламп ток проходит на контакты лампы. На основе этих схем можно производить управление освещением из четырех и более мест, вставляя дополнительные перекрестные переключатели.

Схема подключения четырех переключателей

Пример использования

Для ситуации, когда нужно пройти в дом в темном дворе, идеально подойдет схема с двухпозиционными переключателями.В частном доме несложно реализовать этот проект своими руками. В коридоре рядом с распределительным щитом необходимо установить распределительную коробку и один проходной выключатель. Второй — необходимо поставить с внутренней стороны на забор возле ворот, в качестве осветительных приборов можно использовать фонарные столбы, установленные вдоль дорожки. В крупных магазинах электротехники есть множество вариантов с оригинальной декоративной отделкой.

Подключение должно быть выполнено, как описано выше. Кабель от выключателя и между столбами рекомендуется прокладывать под землей в пластиковых трубах.Закапывать глубоко не нужно, 30-40 см для защиты от механических повреждений будет достаточно. Учитывать глубину промерзания в каждом регионе нет смысла, это не водопровод, медные провода не промерзнут.

Как подключиться. Видео

Как подключить переключатель пропуска по всем правилам можно узнать из этого видео.

Изучив принципы работы схемы с двумя однокнопочными переключателями и собрав своими руками, можно приступать к установке более сложных схем с двухклавишными переключателями в трех местах или трехклавишными — в двух. места, если необходимо.

Схема подключения выключателя , многие относятся к разряду электриков по высшему пилотажу.

На самом деле любому, кто желает провести его установку от начала до конца, для этого достаточно иметь под рукой только наглядный вид и

подробное руководство. Это руководство, изложенное в этой статье. Для того, чтобы понять, как устроена и выполнена схема подключения выключателя , рассмотрим подробно ее монтаж от самого начала и до конца.

Принцип выключателя основан на возможности управлять включением и выключением освещения одной комнаты из двух разных мест. Приведем пример, это может быть какая-то большая проходная комната, входя в нее, вы включаете свет одним выключателем, проходите через него и на выходе выключаете свет вторым выключателем или наоборот. Из этого примера мы узнали, что сквозной переключатель, вопреки многим заблуждениям, не может работать с одним механизмом, их в цепи должно быть как минимум два.

Приступим к изучению материала по данному вопросу.

Монтируем провода и установочные элементы схемы

Установка

начинается с распределительной коробки, в ней мы скоро соберем все провода по порядку, а потом произведем их подключение.

Нам понадобится питание, которое по проводам и устройству защиты будет подавать электрический ток в распределительную коробку.
Любая электрическая цепь должна быть защищена от токов короткого замыкания. Также должна быть возможность включать или отключать подачу электричества в цепь.В нашем примере все эти функции выполняет одно устройство — двухполюсный автоматический выключатель.

На нем уже есть напряжение, так что запитать нашу распределительную коробку несложно. Для этого проложите провод от автоматического выключателя до распределительной коробки.

Запасной провод для подключения лучше оставить с запасом 10-15 сантиметров, так будет удобнее подключать провода и подключать оборудование.

Далее нам понадобятся два подрозетника (монтажные чашки), в которые мы будем устанавливать переключатели.

Теперь проложите провод от первой монтажной чашки к распределительной коробке.

Потом со второго.

Последней необходимой деталью схемы является элемент освещения (лампа, люстра, бра), который будет включаться и выключаться из разных мест с помощью наших выключателей. В нашем примере мы используем для этого обычный патрон с лампочкой, он может максимально наглядно продемонстрировать работу освещения в цепочке.
Подключаем провод для дальнейшего подключения осветительного элемента.

Все элементы подготовлены, приступаем к их подключению.

Подключение элементов принципиальной схемы

Продолжаем разбирать тему подключения схемы проходного переключателя. На этом этапе нам нужно соединить элементы схемы.

Сюда входят:

• выключатель
• переключатель проходной — 2 шт.
• лампа

Начнем с подключения к биполярному выключателю проводов, идущих к распределительной коробке.Подготовить провода, снять внешнюю изоляцию.

Отмеряем необходимое количество проводов для подключения, зачищаем провода и подключаем. Более подробно рассмотрено подключение двухполюсного автомата.

Перед проведением работ по подключению проводов к токоведущим контактам и клеммам, во избежание поражения электрическим током отключите полное электроснабжение квартиры. Убеждаемся в отсутствии напряжения, с помощью и только после этого приступаем к работе.

Обратите внимание на цвет проводов, синий ноль, белая фаза. Сверху и снизу машина должна совпадать. Провод заземления желтый с зеленой полосой, в нашем примере мы его не используем, изолируем и откладываем в сторону.

Наши выключатели имеют вставные контакты, для их подключения понадобится 1 сантиметр зачищенного провода на каждый провод. На тыльной стороне переключателя, как правило, есть схема подключения проводов. Стрелка вверху указывает соответствующий или отходящий контакт фазного провода, а стрелки ниже — контакты, на которых фаза будет переключать два отходящих провода.

В нашем примере фаза белая. Подключаем к верхнему подходящему (исходящему) контакту. Синий и желтый с зеленой полосой подключаются к переключающим контактам, какой из них подключать не важно.

Установите его в банку (монтажную чашку).

Второй сквозной переключатель подключается так же, как и первый.

Установлено

переключателей. Теперь перейдем к подключению электрического патрона.Просто очистите провода и подключите. Провод заземления, желтый с зеленой полосой не используется, изолируем изолентой и убираем в сторону. Как вариант, его можно использовать в качестве заземления корпуса светильника, если он металлический, особенно в помещениях с повышенной влажностью.

Все элементы готовы и подключены.

Подключение проводов в цепи выключателя

В нашей коробке четыре провода, пройдемся еще раз:

• Фонарь (лампочка с патроном).

Начнем с обрезки питающего провода и провода идущего к лампочке, снимаем внешнюю изоляцию.

Жилы заземления желтого цвета с зелеными полосами нам не нужны, поэтому сразу изолируйте их изолентой.

Все остальные провода зачищаем, снимаем слой изоляции, оголенная жила должна быть 3,5-4 сантиметра.

Убираем лишние провода внутри распределительной коробки, чтобы они нам не мешали.

Соединяем между собой, скручивая, два синих провода.

Теперь подготовим провода, идущие к переключателю 1 и 2. Снимаем внешнюю изоляцию.

Здесь нам понадобятся все три жилы каждого провода. Убираем по 3,5-4 сантиметра.

Подключаем провод питания белой фазы к одному из проводов белой фазы переключателя.В качестве переключателя 1 можно использовать любой белый провод, 2 не имеет значения.

Второй оставшийся белый фазовый провод переключателя подключается к белой лампе фазного освещения.

Теперь подключаем коммутационные провода, по ним туда пойдет фаза. Скрутите два желтых провода.

Цепь выключателя готова.

Проверить работу

Вкручиваем лампочку в патрон.

Подаем напряжение на выключатель. Включаем (поднимаем рычаг вверх), на цепь подается напряжение.

Включите первый сквозной выключатель, электрическая схема введена в действие, свет горит, выключите выключатель, два индикатора погаснут. Попробуй наоборот. Все работает. Хочу обратить ваше внимание, что в отличие от которого есть правило настройки верха и низа, на переключателях такой разницы нет.Его можно включить или выключить в любом положении.

Отключаем электричество. Для этого достаточно перевести предохранительный выключатель в нижнее положение. Убедимся в отсутствии напряжения, применив для этих целей индикатор напряжения. С помощью изоленты изолируем все скрутки.

Ставим их в распределительную коробку.

Схема завершена, протестирована и готова к работе.

Цепь выключателя.

Самодельная схема выключателя помогла сэкономить:

• поиск и вызов электрика — 200 руб.
• установка двухполюсного выключателя — 300 руб.
• установка внутренней распределительной коробки — 550 руб.
• соединение проводов в распределительной коробке, способ скрутки — 300 руб.
• установка и подключение светильника, люстры (450 руб. За 1 светильник, люстру от 800 руб.) — средняя цена 600 руб.
• установка баночки (стенка кирпич 200 руб — 1 шт), у нас 2 штуки — 400 руб
• установка проходного выключателя скрытой установки (1 шт. 200 руб.), У нас 2 шт. — 400 руб.
• прокладка провода открытой высотой до 2 метров (35 рублей — 1 метр), например взять 4 метра — 140 рублей
• прокладка открытого провода высотой более 2 метров (50 рублей -1 метр), например, возьмем 15 метров — 750 рублей
• штробление стен 19 метров (120 рублей — 1 метр) — 2280 рублей

Итого наша экономия составила: 5920 рублей

Посмотреть стоимость электромонтажных работ можно

Приятного использования! Надеюсь, эта информация была вам полезна.

Зачем мне нужен сквозной коммутатор?

Проблема энергосбережения стоит сегодня остро, и в этом может помочь сквозной выключатель. Как? Заходим в подъезд, включаем свет, а на нашем этаже тушим освещение другим выключателем. И наоборот. Выйдя из дома на улицу, на собственном участке включается свет, а днище снимается. В таких случаях используется сквозной переключатель, выполняющий функции переключателя.

Подключение двухкнопочного и трехклавишного проходного переключателя — Фото

Подключение выключателя выбирается исходя из количества точек управления.А их может быть несколько:

• на каждом этаже многоэтажного дома,
• в длинном коридоре на выходе из нескольких комнат.

Как подключить сквозной коммутатор, мы вам сегодня расскажем в этой статье.

Простой выключатель содержит только две контактные клеммы с двумя подключенными проводами.

Проходной выключатель, называемый автоматическим выключателем, имеет три клеммы, к которым подходят три провода. Чтобы включать и выключать свет из большего количества мест, нам нужны так называемые перекрестные переключатели, у которых есть четыре контакта и четыре подходящих провода.Надо сказать, что подключаются не только лампы (накаливания, люминесцентные, энергосберегающие), но и любые электрические устройства, требующие управления с разных мест.

Немного теории о проходных коммутаторах

Назначение проходного переключателя — переключение электрических цепей. Сравнить устройство обычный двойной автоматический выключатель используется для простого подключения, а — для проходного переключателя с одним ключом .

Схема подключения двухпозиционного переключателя — Фото

В обоих случаях у нас есть три контакта и три подходящих провода, и происходит простое переключение контактов.Но в первом случае электрические цепи сжимаются, или соединяются, или отключаются. В одном автоматическом выключателе одна одновременно размыкается, а другая замыкается.

Пример выключателя

Возьмем электрическую схему, состоящую из лампочки и двух одноклавишных проходных затворов.

Лампочка не горит, то есть две цепи разорваны. Нажимаем один из переключателей, подключается одна из цепей и загорается лампочка. Переходя ко второму переключателю, при нажатии, разрывая цепь, тушим лампу и одновременно подготавливаем другую линию для включения с первого переключателя.

Суть работы такого переключателя в перебрасывании контактов — один замыкается, другой размыкается. Проходной переключатель, если не использовать один из контактов, может работать в обычном режиме. Но по финансовым соображениям от этого лучше отказаться: это будет стоить дороже.

Типы проходных выключателей

Выпускаются автоматические выключатели с разным количеством ключей. Мы уже рассмотрели одноклавишные. Проходной переключатель двухклавишный Используется для подключения / отключения двух ламп, расположенных в разных точках.

Такая схема будет состоять из двух выключателей с двумя клавишами и двух осветительных приборов. Светильники можно расположить в одной люстре, тогда можно изменить освещенность комнаты.

Трехклавишный Выключатель по аналогии с двухклавишным предназначен для включения трех ламп.

Подключение трехходового проходного выключателя — схема — Фото

Схема подключения сквозного выключателя позволяет включать лампочки с трех точек.Потребуется взять два одноклавишных и один кросс-переключатель, который в простейшем случае представляет собой два одноклавишных переключателя с внутренними перемычками. Применяя два перекрестных переключателя, соберите управление с четырех мест.

Здесь нужно помнить одно. Чем больше точек контроля, тем сложнее схема включения выключателя. Загрузка проволокой может создать дополнительные непреодолимые трудности. Во время ремонта обслуживающий электрик может просто не разобраться в схеме, найдя выход в ее упрощении.В результате вам нужно включить освещение только из одного места.

Схема подключения сквозных выключателей — Видеоинструкция

Подробнее Видеоматериалы

Как подключить кнопку пропуска

Если вы решили создать себе более комфортные условия проживания, установив проходные выключатели, то приготовьтесь к большому количеству работы. Во-первых, нужно подробно знать, как подключить сквозной переключатель, существующие схемы управления и способы монтажа.Это теоретическая часть. Тогда запаситесь необходимыми инструментами и материалами.

Из инструментов понадобится перфоратор с сверлом для просверливания посадочных мест для переключателей. Тот же перфоратор пробивает стежки, в которые будут проложены новые провода. Приобретите плоскогубцы, плоскогубцы, бокорезы, различные отвертки. После прокладки проводов нужно будет провести штукатурные работы — понадобится алебастр или цемент с песком. — это, конечно, проводов , переключатели , соединительные коробки .

В зависимости от схемы управления освещением провода могут иметь разное количество жил. В простейшем случае нам понадобится трехжильный медный провод . Если схема посложнее, то без пятипроводной не хватит. При отсутствии такового — используйте два трехпроводных.

Распределительная коробка распределительная, витые провода — Фото

Зависит от электрической нагрузки. Чем больше ламп включается, тем больше требуется несущая способность материалов проводников.Однозначно подойдет сечение жилы 2,5 квадрата.

• Сначала разметьте трассу для прокладки штроба. Линия прохода должна быть строго параллельна потолку и полу. Отводы выполнены под прямым углом.
• Перфоратором высверливаем гнезда для выключателей и пробиваем кожухи для прокладки проводов.
• В распределительных коробках жилы скручены по разработанной схеме.
• Далее подключается сквозной коммутатор.
• После сборки всей схемы необходимо проверить ее перед подачей напряжения.

основная задача — Не допускать коротких замыканий. Можно использовать мультиметр и при выключении лампочки «прозвонить» цепь. Только после этого можно проверить работоспособность новой системы освещения.

• С положительным результатом штукатурка и покраска необходимых мест.

Конечно, такая работа представляет определенные трудности.Незнакомые с электротехникой люди его не выполняют. Здесь нужна помощь электриков. Только они могут произвести эту работу с соблюдением правил техники безопасности.

В статье рассмотрен принцип действия перекидного переключателя, принципиальные схемы подключения переключателей, предназначенных для управления освещением с двумя, тремя и более сиденьями. Даются советы по правильному выполнению монтажных работ, связанных с подключением проходных выключателей.

Идея создания выключателя не нова, первые схемы появились в домах радиолюбителей в шестидесятых годах, а особую популярность он приобрел в 90-е, когда на рынке появились первые импортные выключатели, «заземленные» под управлением лампа из разных мест.

Устройство и принцип действия переключателя проходного действия

Самым простым представителем семейства проходных выключателей является его одноклавишный вариант.

Внешне он ничем не отличается от обычного переключателя, за исключением внутренней схемы, которая обычно указывается на тыльной стороне корпуса.

Принцип работы проходного переключателя прост: при перемещении переключателя внутренний подвижный контакт размыкает одну цепь и автоматически замыкает вторую (так называемый переключающий контакт).На рисунке клемма «2» — это общий контакт, клеммы «3» и «6» — это выход переключения.

Принципиальная схема проходного переключателя выглядит так:

Используя этот эффект, можно создать простейшую схему проходного переключателя, в которой одна лампа будет управляться сразу из двух разных мест:

1,2 — выключатели непрерывного действия; 3 — к корпусу лампы

Подключение сквозного выключателя

Монтаж осуществляется трехжильным кабелем.Чтобы упростить монтажные работы, его прожилки должны быть заводского цвета. Сечение выбранного провода должно выдерживать подключаемую через него нагрузку. Поскольку мощность контактов переключателя ограничена 10-16 А, для монтажа чаще всего используется медный гибкий кабель сечением провода от 1 до 1,5 мм 2.

1. На выключателе необходимо найти общий зажим (на схеме он обозначен цифрой «1»).
2. На первый выключатель, ближайший к распределительной коробке, подводим «фазу» и подключаем к общей клемме «1».Для монтажа используем самый светлый провод (обычно красный или оранжевый, на пояснительном чертеже мы использовали белый).
3. Подсоедините клеммы выходного переключателя (как показано клеммами «2» и «3») к выходным клеммам двух оставшихся проводов, запомните цветовое соответствие используемого сердечника и маркировку на клеммной колодке проходного кабеля. выключатель.
4. На втором переключателе проводим подключение кабеля так же, как и на первом (строго соблюдаем цветовую кодировку проводов и соответствующих клемм переключателя).
5. В распределительной коробке подключаем самый светлый провод (на пояснительном чертеже он белый), идущий от второго проходного переключателя с фазой светильника.
6. Два других провода, обозначенных цветом, соединяются с проводом того же цвета, который вышел от первого переключателя (например, зеленый с зеленым, синим и синим и т. Д.), На пояснительном чертеже соединены зеленый и красный провода.
7. Нулевой и заземляющий провода в распределительной коробке сразу подключаются к аналогичному кабелю, идущему к светильнику.
8. Закручиваем скрутки, при необходимости используем людеме, качественно изолируем оголенные участки проводов.

Вы также можете использовать следующее соединение:

1 — распределительная коробка; 2 — к корпусу лампы; 3, 4 — щеки

Соберите проходной выключатель в следующей последовательности:

1. Разбираем выключатель.

2. Подключить к проходному переключателю провода согласно схеме.

3. Вставляем выключатель в распределительную коробку и фиксируем в ней.

4. Закрываем выключатель защитно-декоративными накладками.

Важно! С помощью контроля убедитесь, какой провод находится в «фазе» распределительной коробки. Перед выполнением любых монтажных работ отключите электропитание. Не соединяйте медный и алюминиевый провода в одну скрутку.

Проверка работы цепи

Необходимо убедиться, что каждый переключатель может как включать, так и выключать лампу, независимо от положения другого переключателя.

Каждое включение выключателя должно вызывать выключение или включение электрических ламп, если этого не происходит, необходимо найти и исправить ошибку в завершенной установке.

Двухклавишные переключатели

Эти сквозные переключатели физически состоят из двух одинарных сквозных переключателей, собранных в одном корпусе.

1 — ключ доступа двухкнопочный; 2 — Проходные переключатели

Двухпроходный переключатель позволяет управлять несколькими лампами одновременно.Для этого необходимо собрать следующую схему:

1, 2 — переключатель двухклавишный сквозной; 3 — к корпусу лампы

Для коммутации можно использовать как трехжильные провода, проложенные параллельно, так и шестжильные, главное не ошибиться при подключении.

Собранная схема позволяет независимо включать и выключать две лампы или две лампы из двух разных мест.

Например, включить лампу № 1, изменив положение первого тумблера.

Аналогичным образом можно включить вторую лампу.

Отключение может производиться как первым, так и вторым переключателем.

Управление освещением из трех и более мест

В некоторых случаях недостаточно иметь возможность управлять освещением с двух мест. Чтобы эффективно управлять освещением трехэтажного лестничного марша, вам понадобится как минимум три контрольных точки. В этом случае, помимо классических проходных выключателей, используется дополнительный тип автоматического выключателя — крестового типа.

Перекрестный переключатель настроен на разрыв соединения между двумя сквозными переключателями, это позволяет создать еще одну точку управления освещением.

1, 3 — выключатели сквозные; 2 — крестовой переключатель; 4 — к корпусу лампы

За счет дополнительной последовательной установки перекрестных выключателей можно увеличить количество мест, с которых осуществляется управление освещением.

Как видно из схемы, переключение любого из переключателей приведет к включению или выключению освещения.

Сборку цепи управления лампой из трех разных мест можно выполнить следующим образом:

1 — выключатель проходной; 2 — крестовой переключатель; 3, 5 — подрозетники для переходных выключателей; 4 — крышка крестового переключателя; 6 — распределительная коробка; 7 — к корпусу лампы

Установка аналогична описанной выше с одинарным сквозным переключателем, для установки требуются двух- и трехжильный кабель.

Как видно из рассмотренного материала, с помощью переходных переключателей можно организовать управление одной лампой из двух разных мест.Использование перекрестного переключателя позволяет увеличить количество контрольных точек до трех и более.

Влад Тараненко, rmnt.ru

Обычно одна конструкция освещения управляется одним электрическим выключателем. То есть люстру в гостиной можно выключить только из гостиной.

Кроме того, обычно в одном помещении, на входе, устанавливается одна коммутационная. С его помощью в этом помещении управляют лампами электрического освещения.

Но часто бывают случаи, когда такой способ управления освещением неудобен.

Когда классическая схема может быть неудобной:

Итак, случаев, когда человеку нужны дублирующие тумблеры, достаточно много. В каждом из них на помощь придет устройство , позволяющее включать и выключать свет из разных комнат, разными ключами и независимо друг от друга.

Этот метод очень практичен и в дополнение к общему удобству помогает экономить энергию . С помощью сквозного электрического выключателя не нужно оставлять свет, например, на крыльце, на всю ночь.Вы можете просто включить его с верхнего этажа по мере необходимости и выключить возле входной двери.

Автоматический выключатель (выключатель) отличается от штатного коммутационного устройства одним конструктивным признаком. Он имеет три, а не два контакта, и может переключать фазу с одного контакта на два других по очереди.

Подключаемые по этому принципу осветительные лампы могут быть любыми или обоими. Кроме того, к этому способу можно подключать любые устройства , помимо подсветки, нуждающиеся в такой схеме включения / выключения.

Элементы схемы

Схема установки таких устройств несложная, но требует осторожности.

ВАЖНО! На этапе создания разводки в местах, где планируется установка триггеров, к первым двум необходимо проложить трехжильный кабель, а при желании установить больше выключателей нужно удлинить четыре -проводим кабель к следующим.

Для создания такого типа управления освещением из двух мест требуются проходные переключатели с двумя положениями переключения и тремя контактами.Где переключение должно быть переключением типа , то есть первый узел будет общим для двух оставшихся. В одном из положений переключения замыкает первый, а в другом — последующий контакт. Замыкание сразу трех соединений в этой конструкции исключено.

Если рассматривать составные части схемы ЛЭП с двумя конструкциями перекидной коммутации , то в нее входят:

• Распределительная коробка, иначе называемая краном.Он служит для защиты электрических кабельных соединений.
• Устанавливается в каждой комнате, а в больших комнатах их несколько.
• Подключение (двух-, трех- и четырехжильное)
• Устройства двусторонние коммутационные
• Непосредственно лампа

Примерные проходные выключатели из двух мест выглядят так:

• Провод «ноль» идет от источника к отводной коробке, а после — к лампе.
• Провод идет от того же источника к той же коробке, а затем к общему контакту первого переключателя.
• Переключающие контакты (два) переключателя 1 через распределительную коробку подключены к таким же частям переключателя 2.
• Фаза от общего контакта переключателя 2 поступает на другую электрическую сборку светильника.

Примерная схема подключения проходной из двух мест представлена ​​ниже на фото:

Простая установка системы управления одним осветительным прибором с двух точек. Он изготавливается следующим образом:

• На необходимые места для установки коммутационных аппаратов
• Снимите с них трехжильные кабели
• Установить электрический светильник или несколько, соединенных параллельно
• Снимите с него (их) двухжильный кабель
• Установите разъем.Выбор места для нее определяется кратчайшей длиной кабеля и удобным доступом к самой коробке
• от электроснабжения, переключающих устройств и электроосвещения
• Подключите их, как описано выше

При таком подключении четыре контакта (две пары) с обеих точек соединяются вместе. Для включения освещения фаза на осветительный прибор поступает от общего узла электрического выключателя 2.

Например, предлагаем посмотреть видео, в котором показана схема подключения проходных переключателей с двух мест:

Пошаговая установка

Установка проходных выключателей возможна как со скрытым типом проводки, так и со скрытым типом проводки.Сделать это можно самостоятельно, соблюдая несколько правил безопасности:

• Отключить электроэнергию от квартиры перед началом работ.
• Внимательно проверьте, где находится фаза, а где ноль .
• Соединить провода аккуратной скруткой, обжать и изолировать .
• Hard крепят на поверхности распределительной коробки и электрооборудования.
• Определите мощность осветительного прибора и выберите трехжильный кабель соответствующего сечения, исходя из мощности потребляемой электроэнергии.

Схема переключения коммутатора проходного с двух мест:

Из-за своей конструкции дублирующие электрические переключатели не имеют особого положения «вкл / выкл». имеет собственный ключ. Два соединительных блока в этой конструкции находятся в положении «замкнуто / открыто» в зависимости от положения электрических контактов другого переключателя. Следовательно, положение ключа при выключенном свете будет каждый раз другим.

К этой особенности использования можно очень быстро привыкнуть и использовать сквозные переключатели без помех.

Альтернатива

Альтернативой сквозным резервным выключателям могут быть бистабильные реле или электрические лампы, оснащенные датчиками движения и освещенности.

Бистабильные реле удобнее устанавливать, если требуется управлять освещением не двумя, а четырьмя и более электрическими выключателями. Светильники с таким же не так практичны, как сквозной выключатель. Скорость движения, количество остановок и другие факторы будут влиять на постоянное включение / выключение электрического освещения, что крайне неудобно.

Удобство использования в быту электрических выключателей постоянного тока сделало описанную выше схему управления осветительными лампами очень популярной. В настоящее время сложно представить себе жилое или производственное сооружение, в котором не использовались бы коммутационные коммутационные конструкции.

Заметная экономия энергии приводит к повсеместной установке подобных устройств.

Сделать такое управление электроосветительными приборами в своем доме несложно, если следовать рекомендациям, приведенным в нашей статье, и соблюдать правила безопасности.

В заключение предлагаем вам посмотреть еще одно информативное и интересное видео о схеме подключения и установки проходных коммутаторов с 2-х мест:

Полное руководство по созданию проводной клавиатуры

Недавно я искал новую клавиатуру для моей домашней рабочей станции. Мне очень нравятся механические клавиатуры, и, хотя на рынке доступны удивительные варианты, ни один из них не был именно тем, что я искал.Тогда меня осенило, почему бы не построить что-нибудь нестандартное? У меня был доступ к инструментам, я люблю строить и творить и (как ни странно) люблю паять. Так начался путь к созданию специальной механической клавиатуры.

Эта статья была первоначально опубликована по адресу Cracked the Code . Зайдите сюда, чтобы узнать о последних обновлениях и улучшенных возможностях чтения.

Доступно потрясающее количество переключателей клавиатуры. Проведите исследование и сузьте переключатель, чтобы почувствовать, что вам нужно.Если поблизости есть сообщество любителей клавиатуры, вы, вероятно, сможете опробовать чью-нибудь клавиатуру, прежде чем покупать коммутатор. Если вы не уверены, Cherry MX — самые распространенные, они сгруппированы по цвету. Cherry MX Blues «щелкает» и обеспечивает тактильное ощущение. Cherry MX Browns обеспечивает тактильное ощущение, но не имеет такого же слышимого щелчка, зеленые более жесткие, красные требуют очень легкого удара. В этом проекте я использую комбинацию MX Blue и MX Red.

Вам потребуется столько клавишных переключателей, сколько клавиш на клавиатуре.Для этой клавиатуры мне понадобилось 72 переключателя. Закажите еще несколько штук — на всякий случай.

Диод — это электронный компонент, который пропускает ток только в одном направлении. Чтобы разрешить использование микроконтроллера, у которого нет одного входа для каждой клавиши на клавиатуре, мы будем подключать эту клавиатуру к матрице. Это позволяет нам подключать более одного переключателя ко входу микроконтроллера.

Микроконтроллер подает ток к каждому столбцу матрицы, столбец за столбцом, и проверяет, какая строка выводит ток , тем самым указывая, какая клавиша была нажата.Позже вы создадите программную раскладку своей клавиатуры, определив, какая клавиша находится в каком столбце / строке.

Есть несколько фантастических ресурсов, которые подробно объясняют эту концепцию.

Вам понадобится столько диодов, сколько клавиш на клавиатуре. Для этой клавиатуры мне понадобилось 72, но я заказал 80.

• Специальная пластина и футляр для вашей клавиатуры.

Клавиатура — это жесткое основание, на котором монтируются клавишные переключатели.

Корпус клавиатуры — это то, что окружает клавишные переключатели, а также связанную с ними электронику и проводку.

Подробнее об этом позже

Колпачки клавиш — это «клавиши» вашей клавиатуры. Существует так много разных стилей, что возможности практически безграничны.

Обратите внимание на стержень колпачков для ключей. Поскольку крышка ключа соединяется с переключателем, этот интерфейс должен быть совместимым. К счастью, доступно всего несколько стандартов, и наиболее распространенным на сегодняшний день является Cherry MX. Приобретая колпачки клавиш, убедитесь, что они совместимы с выбранными вами клавишными переключателями.

Микроконтроллер — это устройство, которое подключено к вашей матрице клавишных переключателей, позволяет вам определять раскладку клавиатуры и позволяет вашей клавиатуре успешно взаимодействовать с вашим ПК.

Я использую Teensy 2.0 для этой сборки.

Для подключения клавиатуры вам понадобится твердый жильный и многожильный кабель. Для этой сборки я использовал запасной провод термостата 18/5 для строк и столбцов, а также отдельные провода от старого сетевого кабеля CAT-5 для подключения микроконтроллера.

KLE предоставляет графический интерфейс для разработки и настройки клавиатуры. Он прекрасно взаимодействует с Github для управления версиями и выводит JSON, который можно использовать в качестве дизайна для вашего случая.

Конструктор пластин и корпусов swillkb принимает выходные данные JSON из KLE и генерирует необходимые файлы САПР для использования при изготовлении вашего дизайна. Поскольку мы вручную подключаем эту клавиатуру, вам понадобится как минимум пластина для установки клавишных переключателей.

Цель программного проекта QMK — разработать полностью настраиваемую, мощную и приятную прошивку для любого проекта — клавиатуры или другого — и предоставить полезную, обнадеживающую и любезную поддержку и обратную связь для людей с любым опытом разработки программного обеспечения. .

Мы используем QMK для взаимодействия с клавиатурой и управления ею.

Это простой проект, но требует времени и терпения. Я бы посоветовал много читать и исследовать, чтобы лучше понять, что вы создаете. Это несложный проект, но я всегда считал полезным иметь базовый уровень знаний для тех случаев, когда вы застреваете или что-то работает не так, как вы думали.

Создание дизайна

Для начала вам понадобится дизайн.Работайте с KLE, чтобы создать и настроить клавиатуру по своему усмотрению. На этом этапе вы хотите сосредоточиться на общем дизайне вашей клавиатуры. Убедитесь, что макет такой, как вам нравится, и у вас есть нужные ключи. Когда я был близок к завершению своего дизайна, я счел полезным загрузить и распечатать PNG-изображение клавиатуры, чтобы убедиться, что цифровой дизайн хорошо переносится в физический мир. Это было полезно для понимания габаритных размеров клавиатуры в задуманном виде.

Дизайн редактора раскладки клавиатуры

В своем дизайне я использую переключатели Cherry MX Blue для большинства клавиш и Cherry MX Reds для некоторых функциональных клавиш.В KLE я покрасил эти клавиши в красный цвет, чтобы указать, когда я строю.

Когда у вас есть дизайн, который вас устраивает, нажмите вкладку «Сводка» в KLE, после чего появится Спецификация материалов с подробным описанием типов и количества расходных материалов, необходимых для этой клавиатуры. Вы можете указать эти количества при заказе клавишных переключателей, диодов и колпачков.

Изготовление пластины и футляра

Снова в KLE щелкните вкладку «Исходные данные». Это создаст представление вашей клавиатуры в формате JSON, которое можно использовать в качестве входных данных для swillkb Plate & Case Builder:

 [{a: 7}, «Esc», {x: 0.\ n6 "," & \ n7 "," * \ n8 "," (\ n9 ",") \ n0 "," _ \ n - "," + \ n = ", {c:" # dd1126 ", st: "MX1A-L1xx", a: 7, w: 2}, "Backspace", {x: 0.75, c: "# cccccc"}, "Vol Up"],
 [{x: 1.25, c: " # dd1126 ", w: 1.5}," Tab ", {c:" # cccccc "}," Q "," W "," E "," R "," T "," Y "," U ", "I", "O", "P", {a: 5}, "{\ n [", "} \ n]", {w: 1.5}, "| \ n \\", {x: 0.75 , a: 7}, "Vol Dn"],
 [{y: -0.75, c: "# dd1126"}, "F1"],
 [{y: -0.25, x: 1.25, c: "# cccccc ", w: 1.75}," Caps Lock "," A "," S "," D ", {n: true}," F "," G "," H ", {n: true}," J "," K "," L ", {a: 5},": \ n; "," \ "\ n '", {a: 7, w: 2.25}, "Enter", {x: 0,75} , "Без звука"],
 [{y: -0.75, c: "# dd1126"}, "F2"],
 ... snip ...

Скопируйте необработанные данные JSON из KLE и вставьте эти данные в раздел «Макет планшета» файла swillkb. Проработайте различные варианты и, когда закончите, нажмите «Нарисовать MyCAD !!!»

swillkb Конфигурация пластины и корпуса

swillkb обработает ваши данные KLE вместе с выбранными вами параметрами конфигурации для создания визуального представления компонентов пластины и корпуса, необходимых для вашей клавиатуры.

swillkb Дизайн пластины клавиатуры

Я бы снова порекомендовал распечатать это изображение вашей клавиатуры, чтобы убедиться, что она соответствует вашим ожиданиям.

После того, как вы определите дизайн и конфигурацию по своему вкусу, вам нужно будет изготовить и пластину, и корпус. Существует ряд онлайн-сервисов, которые изготовят ваши детали из различных материалов, swillkb имеет хорошую интеграцию с лазерным мастером, что является экономически эффективным вариантом.

Мне повезло, что у меня есть лазерный резак, поэтому я сам изготовил свою пластину и футляр из акрила.

Установка клавишного переключателя

Получив клавиатуру и клавишные переключатели, вы готовы приступить к сборке клавиатуры.Установка переключателя с ключом очень проста и является самой простой частью этой сборки — просто защелкните переключатель с ключом на пластине. Убедитесь, что контакты на задней панели переключателя обращены к верхнему краю клавиатуры. С переключателями Cherry вы можете использовать логотип на переключателе в качестве визуального ориентира. Убедитесь, что логотип находится в верхней части переключателя и ближе к верхней части клавиатуры.

После установки всех клавишных переключателей пора переходить к установке диодов.

Ручной монтаж клавиатуры

Это самая трудоемкая часть сборки.Опять же, ничего особо сложного, но это кропотливая работа и займет некоторое время. Вам нужно будет подключать и паять каждый клавишный переключатель как минимум дважды, но есть некоторые уловки, которые сделают это намного проще.

Завершенная матрица клавишного переключателя

Установка диода клавишного переключателя

Диод позволяет току течь только в одном направлении, и имеет визуальный индикатор черной полосы на диоде, указывающий, в каком направлении будет течь ток. Ток будет течь от анодной (+) стороны диода к , черной полосе, которая является катодной (-) стороной диода.

1N4148 Диод

Для работы с нашей клавиатурой нам необходимо убедиться, что ток течет от верхнего левого контакта на клавиатуре до провода строки. Это означает, что мы должны установить наши диоды так, чтобы черная полоса была обращена к нижней части клавишного переключателя.

Черпая вдохновение из Современное руководство по ручному монтажу — сильнее, чище, проще , мы будем создавать петлю на анодной (+) стороне диода, которая скоро будет размещена на верхнем левом штырьке нашего клавишного переключателя.

Для начала возьмите диод и согните анодный вывод пополам в месте соединения, где вывод выходит из корпуса диода.Просто протолкните провод в месте его соединения с корпусом диода, пока он не будет изогнут пополам.

Подготовка диода, шаг 1 — согните пополам

Теперь возьмите согнутый провод и протолкните его на под корпус диода, пока он не образует небольшую петлю. Вам нужно, чтобы выводы каждого диода образовывали угол 90 градусов.

Подготовка диода Этап 2 — Изогните вывод под корпусом диода. Шаг 3 — Проведите под углом 90 ° к корпусу диода.

Вам придется повторить этот процесс для всех диодов. Как только вы освоитесь, работа пойдет довольно быстро.Включите подкаст или музыку, отключите и погните диоды!

После того, как вы подготовили диоды, вы готовы прикрепить их к клавишным переключателям и припаять их.

Поместите петлю на диоде над левым верхним контактом каждого клавишного переключателя. Вы можете использовать все еще длинные выводы для стабилизации диода, чтобы обеспечить надежное подключение каждого диода.

Диоды, установленные на клавишных переключателях

После установки припаяйте каждый диод к штырьку клавишного переключателя и закрепите провод с петлей.

Закрепите петлевой вывод диода после пайки

Установка ряда проводов

Когда вы установили и припаяли все диоды, пришло время установить провода, которые составляют ряды для нашей матрицы клавиатуры.Я бы порекомендовал одножильный провод 18 калибра или меньше. Для этой конструкции я использовал одножильный провод 18 калибра с разноцветной изоляцией. Я снял небольшую часть изоляции там, где она была припаяна к кнопочному переключателю, чтобы сохранить как можно больше цветной изоляции.

Сначала я проложил рядный провод поверх еще длинных выводов диода, отметив рядный провод, на котором будет припаян диод.

Отметьте ряд проводов, где будет припаян диод

Затем я взял нож X-Acto, чтобы надрезать и удалить небольшую часть изоляции.

Надрезать изоляцию. зачищенные провода ряда, поместите провод поверх выводов диода и оберните вывод вокруг оголенной части ряда проводов

Оберните выводы проводов ряда вокруг провода

После того, как рядные провода установлены и выводы диода обернуты, припаяйте и закрепите провода, чтобы они были заподлицо.

Припаяйте выводы диода к ряду проводов, закрепите оставшиеся выводы диода

Установка проводов колонки

Когда вы установили и припаяли все провода ряда, пришло время установить провода, которые составляют колонки для нашей матрицы клавиатуры. Опять же, я бы порекомендовал одножильный провод 18 калибра или меньше.

Возьмите провод с одной колонкой, пропустите его под проводами ряда и припаяйте к правому контакту на каждом клавишном переключателе для каждой колонки клавиатуры. Прокладка проводов колонки будет определяться конструкцией клавиатуры, поэтому стандартного способа сделать это не существует.Найдите время и подумайте о наиболее логичном способе представления «столбцов» и разведите провода столбцов на основе этого представления. Когда все провода колонны будут припаяны, вы можете обрезать их до нужной длины.

Установка проводов колонки завершена

Подключение микроконтроллера

После того, как вы подключили провода и столбцы к клавишным переключателям и припаяли их к клавишным переключателям, пришло время подключить все провода к микроконтроллеру. Предупреждаем, это самая утомительная часть всего проекта.Вам нужно будет спланировать, проложить и припаять много-много проводов. Вам нужно будет спланировать (количество строк + количество столбцов) проводов и такое же количество входов на вашем микроконтроллере. Эта клавиатура имеет 5 рядов и 17 столбцов, всего 22 провода и пина микроконтроллера.

Некоторые люди использовали ленточный кабель для подключения матрицы к микроконтроллеру, в этом проекте я использовал отдельные провода от старого сетевого кабеля.

Независимо от типа кабеля вам необходимо припаять по одному проводу к каждой строке и по одному проводу к каждому столбцу.Куда припаять кабель, на самом деле не имеет значения, но вам нужно что-то подключить к каждому проводу и колонке.

В качестве последней задачи вам необходимо отслеживать, какой вывод микроконтроллера подключен к какому проводу для каждой строки и столбца. Эта информация будет использована позже при настройке QMK.

Терминология клавиатуры — Deskthority wiki

Проект документа Этот документ является первым черновиком и нуждается в редактировании.

На этой странице представлен обзор наиболее распространенных терминов на клавиатуре.

Клавиши и колпачки

Клавиатура компьютера — это комбинация кнопок, называемых клавишами . Видимая часть клавиши называется колпачком или колпачком . Колпачки клавиш обычно обозначаются надписью : надпись, указывающая, что делает клавиша, например «Q» или «Caps Lock».

Существуют различные способы нанесения надписей на колпачки клавиш. Двойное формование включает формование текста из пластика и последующее формование клавиши вокруг этой первой формовки, тогда как тампонная печать использует толстые непрозрачные чернила для печати текста на колпачках клавиш через силиконовую подушечку. См. Описание этих и других методов, таких как печать сублимацией красителя и лазерная маркировка, в разделе «Печать крышки».

Колпачки для ключей съемные; они либо подходят с трением, либо фиксируются на месте.Под каждой клавиатурой находится клавишный переключатель или переключатель для краткости. Клавишный переключатель — это электрическое или электронное устройство, определяющее нажатие клавиши.

• Колпачок снят с клавиатуры с дискретным переключателем

• Колпачок снят с клавиатуры с резиновым куполом

Переключатели

Вообще говоря, переключатели могут быть дискретными (отдельные блоки) или они могут быть одним неделимым узлом.

Термин «переключатель» вводит в заблуждение. В большинстве случаев дискретные переключатели действительно включают и выключают электрический ток, но они также могут использовать формы электромагнитного зондирования. См. Определение нажатия клавиш для получения более подробной информации о различных типах переключателей, включая металлические контакты, емкостные и эффект Холла.

Дискретные выключатели

Клавиатуры

разные, но наиболее распространенное расположение дискретных переключателей — монтаж на пластине: переключатели защелкиваются в пазах на монтажной пластине перед тем, как припаять их к печатной плате.

Обычно переключатели представляют собой автономные блоки с выводами под пайку на дне. Плунжер, называемый ползунком , обеспечивает вертикальное движение (поддерживается возвратной пружиной ), а колпачок клавиатуры устанавливается на ползунок. Термины «шток» или «система» могут относиться либо к выступу, удерживающему слайдер, либо, в частности, с переключателями Cherry MX, ко всему слайдеру. Выступы в верхней части корпуса предотвращают падение переключателя через прорезь в монтажной пластине, а фиксирующие зажимы по бокам переключателя прижимают пластину снизу.

Резиновый купол над мембраной

Подавляющее большинство производимых сегодня потребительских клавиатур имеют резиновый купол поверх мембраны . Купола из силиконовой резины, обычно в форме листа куполов, обеспечивают пружинное усилие, которое толкает клавиши назад при отпускании, заменяя металлические винтовые пружины в более дорогих клавиатурах. Электрическое переключение обеспечивается тремя листами тонкого пластика, называемыми мембранами. На тонких клавиатурах, таких как те, что используются в ноутбуках, используются ножничные переключатели , которые представляют собой просто разновидность резинового купола над мембраной, где ножничные механизмы поддерживают колпачки клавиш, чтобы уменьшить общую высоту клавиатуры.

Конфигурации коммутатора

Нормальные переключатели называются мгновенного действия , поскольку они обычно замыкаются (подключаются) только на мгновение и размыкаются (отключаются), когда вы отпускаете. Обычные переключатели будут соединять один тракт цепи или обеспечивать только одну или другую форму считывания; такой переключатель называется однополюсный однополюсный нормально разомкнутый (SPST NO). NO также называется форма A , а NC также называется форма B .

Переключатели альтернативного действия (также с фиксацией, или нажимать-нажимать ) при нажатии остаются в нижнем положении; чтобы освободить их, их нужно нажать второй раз.Такие переключатели использовались для блокировки клавиш в 70-х и начале 80-х годов, после чего они вышли из моды, а Apple была последним известным производителем, который их использовал, вплоть до Apple Extended Keyboard II.

Двухступенчатые переключатели или двойного действия соединяют два контура последовательно, причем второе соединение выполняется после дальнейшего нажатия клавиши. Они чаще встречаются в электрических пишущих машинках.

Резервирование может быть обеспечено с помощью второй пары терминалов.Здесь один переключатель с одним плунжером соединяет сразу две отдельные цепи; это называется двухполюсный одинарный (DPST). Обычно они не встречаются в клавиатурах, но коммутаторы серии Micro Switch SD известны тем, что имеют избыточные сенсорные линии. В некоторых случаях коммутаторы явно поддерживают четыре терминала, но редко, если вообще когда-либо, встречаются с заполненной второй парой отверстий, а доступные заводские конфигурации остаются загадкой. По прошествии времени и появлении новых спецификаций природа переключателей станет ясна.У некоторых есть четыре терминала для DPST, а у некоторых — четыре терминала для двухступенчатого действия.

Некоторые переключатели имеют три клеммы для переключения на (ток перенаправляется от одной цепи к другой) или четыре клеммы, где одна пара контактов нормально разомкнута, а другая нормально замкнута. Последний будет работать как первый, если входные клеммы подключены к печатной плате. Переключение также описано как форма C .

Повышенная доступность оборудования с микропроцессорным управлением устранила необходимость в более сложных конфигурациях переключателей для клавиатур, поскольку программное обеспечение заботится о состоянии машины, но другое (некомпьютерное) оборудование также может найти применение для переключателей, отличных от SPST НЕТ.

Механическая клавиатура

Основная статья: Механическая клавиатура

Термин «механический» используется некоторыми производителями для обозначения металлических контактных переключателей: то есть переключателей, в которых электрический ток проходит через подпружиненный кусок металла, который прижимается к другому куску металла.

Однако одна из самых известных «механических» клавиатур — это IBM Enhanced Keyboard, более известная по названию серии, IBM Model M. Серия Model M является мембранной, что не позволяет классифицировать ее как механическую.

Клавиатуры с металлическими контактами по своей сути не являются высококачественными, и не все высококачественные клавиатуры имеют металлические контакты, как упомянутая ранее Модель M, и различные методы электромагнитного зондирования, которые обычно обеспечивают большую долговечность, чем физические механизмы переключения.

Хотя этот термин вряд ли исчезнет в ближайшее время, обратите внимание, что его значение не определено.

Почувствуйте

Термин keyfeel относится к тому, как тип клавиатуры или переключателя ощущается при вводе текста.Клавиши могут казаться тяжелыми или легкими, они могут сильно трогаться или быть очень гладкими. В рамках темы ощущений есть несколько конкретных концепций:

Сила — это сила, которую вы чувствуете в пальце при нажатии клавиши. Сила изменяется, чем дальше вы нажимаете клавишу, и скорость изменения может измениться сама по себе. Тема силы охватывает то, как сила изменяется во время нажатия клавиши, и, следовательно, ощущения от набора текста.

Ход относится к вертикальному перемещению клавиши и диапазону этого движения. Общий ход обычно составляет от 2,5 до 4 миллиметров. Pretravel относится к тому, насколько далеко должна быть нажата клавиша, прежде чем она приведет в действие (когда клавиатура обнаруживает нажатие клавиши), а overtravel — насколько дальше вы можете нажать клавишу после того, как она сработала.

Типы переключателей

Общее ощущение от переключателя можно разделить на несколько определенных типов. В дополнение к ощущениям, некоторые переключатели при нажатии издают отчетливый звук, что является формой обратной связи с оператором.Ниже приведены три наиболее распространенных типа звука и ощущений при переключении; другие типы также описаны в силе.

Тактильный переключатель

Тактильные переключатели — самый распространенный тип переключателей. Тактильный переключатель обеспечивает изменение силы нажатия клавиши. Обычно этот термин используется для обозначения переключателя, который при частичном нажатии внезапно становится легче, что часто описывается как «шишка». В переключателях более высокого класса это падение силы говорит вам, что сработало, но в стандартном резиновом куполе над мембранной клавиатурой это просто характеристика того, как ощущается клавиша.

Линейный переключатель

Линейный переключатель — это переключатель, который становится все более жестким при перемещении клавиш и, следовательно, не имеет тактильного «толчка». График силы идеального линейного переключателя покажет прямолинейный рост силы от начала до конца хода, но на практике скорость увеличения силы может изменяться в разных точках хода. Конструкции линейных переключателей просты и надежны и распространены на специально разработанных прочных клавиатурах. Они были очень распространены в 1970-х и начале 1980-х годов для терминалов и клавиатур ПК, но с середины до конца 1980-х годов их затмила популярность тактильных переключателей.

Щелкающий переключатель

Щелкающий выключатель при срабатывании издает звук. В то время как все клавиши издают какой-то звук при нажатии, щелкающий переключатель — это тот, который генерирует отдельный преднамеренный звук, чтобы уведомить оператора о том, что нажатие клавиши было зарегистрировано. Щелкающая клавиатура — это клавиатура с щелчковыми переключателями; клавиатуры, которые не щелкают, но, тем не менее, имеют четкий и отчетливый или просто громкий звук при печати (что часто случается со старыми клавиатурами из-за металлической конструкции внутри), часто неправильно описываются как «щелкающие» людьми, не знакомыми с преднамеренно щелкающими клавиатурами.

Поскольку в щелчковых механизмах используется пружина, которая должна быть зажата и приведена в действие, всегда происходит падение силы в том месте, где слышен щелчок. То есть все щелкающие переключатели тоже тактильные. Сама клавиатура (не переключатели) может генерировать звук отдельно (с помощью зуммера или соленоида), не влияя на ощущение переключателей, но «щелкающие» клавиатуры относятся к клавиатурам, на которых сами переключатели производят звук.

Щелкающие переключатели, как правило, более тактильны, чем переключатели, предназначенные для того, чтобы быть тактильными, не производя шума, но дополнительный звук поверх того, что часто является и без того громкой клавиатурой, не всегда желателен.

Дополнительная литература

Полный список терминов см. На клавиатуре.

Полное руководство по механическим клавиатурам — Smashing Magazine

Краткое резюме ↬ Сколько вы думали о своем основном устройстве ввода? Вы когда-нибудь задумывались, насколько лучше может быть ваш интерфейс с вашим компьютером? В этой статье мы погрузимся в возможности механических клавиатур.Различное расположение, типы переключателей и даже материал крышки клавиатуры. Пристегнитесь — это будет глубокое погружение!

Около шести лет назад коллега, которого я назову Томом, потому что это его имя, переслал мне ссылку на «КОД WASD»; клавиатура, ориентированная на потребности программистов, разработанная с помощью Джеффа Этвуда из Stack Overflow.

В то время я понятия не имел, что есть люди, действительно посвятившие себя созданию клавиатур, помимо стандартных, поставляемых вместе с компьютерами.Когда я читал и перечитывал аннотацию, я был поражен.

Клавиатура, с которой началась навязчивая идея: КОД WASD. (Большой превью)

Вскоре после этого я потратил 220 долларов на свою первую механическую клавиатуру. Я полагаю, что многие из вас, читающих это, у кого никогда не было механической клавиатуры, задаются вопросом, был ли я в здравом уме. Те, у кого это есть, вероятно, полностью понимают.

У некоторых механические клавиатуры вызывают такой же тонкий фанатизм, как и типографика.Позвольте мне уточнить эту аналогию.

Для тех, кто увлекается типографикой, это может стать навязчивой идеей. Необходимость подобрать правильный шрифт для заголовка. Возможность часами изучать нисходящие элементы различных глифов «g». Бесконечное восхищение достоинствами Helvetica.

Другие, тем временем, были бы счастливы просто использовать Lobster и двигаться дальше.

Точно так же, как кто-то, разбирающийся в типографике, может объяснить вам, почему шрифт вызывает у вас определенные чувства или оказывает определенное влияние на читателя, сторонник механической клавиатуры может превозносить достоинства своей клавиатуры, свой выбор переключателей, свою особую раскладку и материалы выбраны.Взгляните на широту предлагаемого разнообразия.

Я не могу сказать вам, что такого плохого в использовании Lobster, но я попытаюсь объяснить, почему вы можете попробовать механическую клавиатуру и почувствовать большую физическую связь с основным инструментом вашей торговли.

Больше после прыжка! Продолжить чтение ниже ↓

Наш основной механизм ввода

На протяжении десятилетий клавиатуры были основным механизмом взаимодействия с нашими компьютерами.

Если вы тратите 8 часов в день на работу и, возможно, половину этого времени на набор текста в течение 5-дневной недели и 48-недельного рабочего года, это 960 часов набора текста на клавиатуре каждый год! Несмотря на эту отрезвляющую цифру, большинство из нас просто пользуется той клавиатурой, которая идет в комплекте с компьютером.

Посмотрите на грязный, нелюбимый предмет под пальцами. Когда вы в последний раз точили этот меч? Как часто вы используете каждую из нажимаемых клавиш? Находятся ли наиболее часто используемые ключи в пределах легкой досягаемости? А как насчет тактильности? Как себя ощущают клавиши? Полезен ли ход ключей? Вы хотите, чтобы путешествие было больше? Вы хотите, чтобы было меньше? А как насчет звука? Вас это раздражает? Это раздражает окружающих? У вас есть полезные ярлыки для регулировки громкости? Пропустить музыкальную дорожку? Выполнять часто используемые комбинации клавиш? Или как насчет простого способа переключения между набором текста на компьютере и на телефоне?

Существуют механические клавиатуры, чтобы ответить на как можно больше из этих вопросов.

Что такое механическая клавиатура?

Вообще говоря, можно определить клавиатуру как механическую, если она использует механические переключатели для каждой клавиши.

Во-первых, давайте рассмотрим повседневную альтернативу механическим переключателям. На типичных недорогих, повседневных компьютерных клавиатурах часто используются переключатели с резиновым куполом. Как следует из названия, они сделаны из листа резины над электрическими переключателями. Вы нажимаете на клавишу, и купол рушится, вызывая переключение клавиши.Вы немного поднимаете палец, и резиновый купол снова принимает форму, и клавиша больше не нажимается. Переключатели с резиновым куполом популярны, потому что они настолько дешевы по сравнению с производством. Однако это, конечно, не лучший способ решения проблемы регистрации нажатия клавиши.

Механические переключатели предлагают ряд тактильных функций, недоступных для клавиатур с резиновым куполом.

Механические клавиатуры переживают период возрождения, который, хотя и продолжается уже несколько лет, действительно начинает получать более широкое распространение с тех пор, как их приняло игровое сообщество.

Теперь, прежде чем мы углубимся в это, я считаю своим долгом быть предельно откровенным. Я часто читаю людей, оправдывающих механические клавиатуры тем фактом, что они «служат дольше». Хотя, возможно, это и правда, я никогда не помню, чтобы я носил клавиатуру. И вы, вероятно, могли бы купить бюджетную клавиатуру на весь срок службы, и у вас еще остались изменения по сравнению с затратами на механическую клавиатуру.

Покупка механической клавиатуры не является экономическим упражнением. Речь идет о поиске наилучшей для вас версии инструмента, которым вы пользуетесь почти каждый день.Клавиатура с правильной раскладкой, ощущениями и эстетикой. Мне нравится думать, что когда у вас будет клавиатура, вы будете вставать каждое утро и петь «Кредо владельцев механической клавиатуры:

».

«Это моя клавиатура. Таких много, но этот мой.

Моя клавиатура — мой лучший друг. Это моя жизнь. Я должен справиться с этим, как я должен справиться со своей жизнью.

Без меня моя клавиатура бесполезна. Без клавиатуры я бесполезен. Я должен правильно набрать на клавиатуре. Я должен печатать быстрее, чем мой коллега, который пытается меня улучшить.Я должен что-то запрограммировать, прежде чем он это сделает. Я буду … »

Когда дело доходит до механических клавиатур, огромное количество разнообразных вариантов может быть ошеломляющим. В этой статье мы сконцентрируемся на самых широких мазках. Соображения, которые, по нашему мнению, наиболее важны для понимания, если вам нравится покупать механическую клавиатуру.

Покроем:

Множество типов клавишных переключателей

Пожалуй, самая очевидная отличительная черта механической клавиатуры по сравнению с «нормальной» клавиатурой — это переключатели.

Существует множество различных механических переключателей для клавиатур. Их проще всего классифицировать по физической форме и креплению на штоке. Последнее — это выступающее крепление, к которому крепятся колпачки. «Тип» переключателя — это определяющая характеристика самого переключателя, обычно классифицируемая как «линейный», «щелкающий» или «тактильный».

Различия между физическими коммутаторами

Несомненно, наиболее распространенным физическим типом переключателей является Cherry MX, а также многочисленные клоны Cherry MX.

Исторически сложилось так, что из-за патентов производитель Cherry был единственным брендом, который мог производить переключатели с их системой крепления. Теперь их патент истек, и ряд других производителей предлагают сопоставимые и совместимые переключатели по более низкой цене.

В настоящее время нет необходимости зацикливаться на приобретении платы с подлинными переключателями марки Cherry. Я бы сказал, что в наши дни есть бренды, которые гораздо более прогрессивны и инновационны в разработке переключателей. Kailh — это китайский бренд, который не просто производит сопоставимые переключатели для креплений MX с цветовыми обозначениями (например, «синий», «зеленый», «красный» и т. Д.), Чтобы приблизиться к эквивалентному переключателю Cherry (мы рассмотрим цветовые обозначения для переключатели в мгновение ока), но они также производят «коробочные» переключатели, которые имеют степень защиты IP56 от пыли и воды, а также переключатели «скорости», предназначенные для геймеров.У них более короткий ход, что приводит к более быстрому срабатыванию переключателя. Отсюда и прозвище «Скорость».

Kailh производит сопоставимые и часто более интересные переключатели, чем оригинальные модели Cherry. (Большой превью)

Есть также много других типов тонких клавишных переключателей, которые не имеют никакого отношения к Cherry — Topre является личным фаворитом. Переключатели Topre спроектированы и изготовлены в Японии и создают изумительные тактильные ощущения, которыми многие пользуются. Однако они дорогие и поэтому встречаются реже.

Если вы хотите получить представление о наиболее популярных вариантах, взгляните на список, доступный в руководстве по клавишным переключателям в магазине механических клавиатур.

Клавишные переключатели — особенно Cherry MX и варианты — обычно маркируются цветом; например, «Синий» или «Коричневый». К разным типам переключателей относятся разные цвета; Чаще всего это линейный, тактильный или щелкающий переключатель.

Хотя попытка описать ощущения при нажатии на клавиши словами может показаться бесполезным занятием, я все равно попытаюсь это сделать.

• Линейный переключатель похож на линейную анимацию, здесь нет кривых, вы нажимаете вниз, и сопротивление остается постоянным на всем протяжении, пока переключатель не «упадет».
• Тактильный переключатель больше похож на кривую анимации easyInQuart; наверху есть что-то вроде бугорка, который нужно преодолеть, а затем он движется вниз, как линейный переключатель, до самого дна. Это небольшое тактильное сопротивление в верхней части нажатия клавиш дает им ярлык «тактильных».
• Щелкающий переключатель немного проще в общении.У него есть похожий удар вверху, как у тактильного переключателя, но он издает слышимый щелчок при срабатывании (или в обоих направлениях, например, в случае Kailh Box Whites).

Для каждого типа переключателя существует различная «масса» клавишного переключателя; то есть, сколько силы требуется, чтобы выключатель сделал свое дело. Сила срабатывания ключевого переключателя часто измеряется в сН (сантиньютон). Опять же, цвета назначаются произвольно. Так, например, Kailh Box Red — это мягкий линейный переключатель, в то время как Kailh Box Black также линейный, но более тяжелый.В обозначениях цветов нет никакого реального смысла, просто они были созданы Черри, а теперь их примеру следуют и другие.

Теперь, в интересной теме, тема клавишных переключателей может принимать пропорции вызывающего характера, даже если мне это неудобно.

Итак, чтобы попытаться сохранить вас со мной, TL; DR типов переключателей клавиатуры таковы: если вы ищете механическую клавиатуру (возможно, вашу первую), выберите плату с Cherry MX или Cherry. MX-совместимые переключатели, например, произведенные Kailh.Выберите тип переключателя, который, по крайней мере, на бумаге, звучит привлекательно. Купите это и посмотрите, как у вас дела.

Чтобы предложить немного более широкое руководство:

• Понравилась идея линейных переключателей? Выбирайте Cherry MX или совместимые красные переключатели.
• Если вам кажется, что тактильный переключатель — это ваша сумка, выберите коричневый или совместимые переключатели MX. Если вы можете найти хорошее предложение на доске на базе Topre Happy Hacking или Realforce, это тоже будет хорошим выбором.
• Притягивает ли щелкающий переключатель? MX Blue или совместимые переключатели для вас.

Я даю такие общие рекомендации, потому что в конечном итоге это все равно предпочтение. Однако, если вы выберете переключатели с монтажной стойкой MX, вы получите наибольшее количество вариантов, когда дело доходит до клавишных колпачков.

Несмотря на то, что мы говорили вам, что это все предпочтения, мы подумали, что было бы полезно попытаться описать различия в переключателях механической клавиатуры на собственном опыте.

Субъективное ощущение переключения

Мы попробовали несколько различных переключателей Kailh на 87-клавишной клавиатуре TKL для сравнения.Мы также попробовали WASD CODE v2 с переключателями MX Blue и плату WASD CODE v3 с переключателями Zealio. Кроме того, мы также попробовали Happy Hacking Professional Hybrid с переключателями Topre.

Kailh Box Whites слегка щелкает, когда клавиша перемещается вниз, и снова на обратном пути переключатель Cherry Blue MX просто щелкает при спуске. Оба приятны и дают удовлетворительную обратную связь. Легко стать зависимым от ритма «толстый-толстый-ударный», когда вы печатаете с помощью щелкающих переключателей! Однако клавиатура с громким щелчком, возможно, не лучший выбор, если вы работаете в общем офисе.Если, конечно, вы не хотите отомстить Бобу «смерть от тысячи щелчков» за его нелепый громкий голос!

Что касается тактильных переключателей, Kailh Speed ​​Copper кажется, что они имеют немного большее сопротивление, чем стандартный Kailh Brown. Kailh Speed ​​Coppers очень похожи на переключатели Zealio на плате WASD CODE. Потребуется настоящий энтузиаст, чтобы различить любую разницу в слепом тесте. Если бы вы спросили меня сегодня, какой переключатель выбрать в качестве лучшего «универсального», я бы предложил переключатели Kaihl Brown, Speed ​​Copper или Zealio.Все отлично подходит для набора текста / кодирования с тактильными ощущениями, обеспечивающими хороший компромисс между ощущением и объемом.

Переключатели Kailh Speed ​​Silver имеют такой же вес / сопротивление, что и коричневые Kailh, но, поскольку они линейны, сопротивление ощущается на всем протяжении нажатия клавиши. Звук у Silver немного выше, чем у Browns, а у Copper Kaihls все же более глубокий звук.

Переключатели Topre снова другие. Они обеспечивают тактильное ощущение, которое просто невозможно воспроизвести на клавиатуре в стиле Cherry.Клавиши обладают последовательностью и прочностью, которую в какой-то момент должен попробовать каждый энтузиаст клавиатуры.

Еще раз подчеркну, что это очень хорошие поля. Любой из этих переключателей будет обеспечивать уровень обратной связи, намного превышающий уровень стандартной «готовой» клавиатуры.

Раскладки и размеры клавиатуры

Разобравшись с деликатным вопросом переключателей, давайте перейдем к следующей стене акронимов и сокращений. Они касаются раскладки клавиатуры.

Размеры клавиатуры

Раскладка клавиатуры обычно определяется, прежде всего, ее размером. От наименьшего к наибольшему:

• Уменьшенная раскладка «40%», при которой многие клавиши удваиваются, что требует нажатия дополнительной клавиши рядом с желаемой. Я не могу рекомендовать этот макет для практических целей, если у вас нет особой причины.
• «60%» обычно обычная раскладка клавиш за вычетом выделенного кластера клавиш со стрелками, домашней / конечной / предыдущей и следующей страницы или функциональных клавиш;
• «65%» компактное, как 60%, но обычно включает как минимум группу стрелок;
• «75%» обычно выделяет отдельную строку функции;
• «TKL», «Ten Key-Less» — это более традиционная раскладка, подумайте о «нормальной» клавиатуре без части цифровой клавиатуры;
• Полный размер; типичная раскладка клавиатуры с функциональными клавишами, цифровой клавиатурой и комбинацией стрелок.

Чтобы получить хорошее представление о многих вариантах макета, взгляните на это руководство на Drop.

Примечание : Существуют популярные макеты, являющиеся разновидностями этих размеров. Например, раскладка Happy Hacking Keyboard, или, как ее часто называют, «HHKB», является раскладкой более 20 лет назад и изначально была разработана для пользователей UNIX. Он остается невероятно популярным, потому что он был разработан на основе философии держать руки в домашнем ряду, что является неизменным для пользователей Vim сегодня.

Легендарная клавиатура HHKB имеет собственную, часто имитируемую, 60% раскладку. (Большой превью)

Эргономичные клавиатуры

Некоторые люди натыкаются на механические клавиатуры в поисках более эргономичной клавиатуры. Одна из областей, где механические клавиатуры могут честно претендовать на некоторые права хвастовства, — это разнообразие предлагаемых эргономичных плат и макетов.

Например, рассмотрим Ergodox EZ. Эта клавиатура полностью разделена (за исключением провода, соединяющего две половины) и обладает все более популярной функцией печатной платы «горячей замены».Это означает, что вы можете легко заменить одну партию механических переключателей на другую в зависимости от ваших предпочтений. Это определенно хорошо.

Обычно начинают с механических клавиатур, предпочитающих один тип переключателя, а затем со временем вы начинаете предпочитать другой. Таким образом, вам не придется покупать совершенно новую клавиатуру; просто замените переключатели. Ergodox EZ также полностью программируется, что означает, что вы можете настроить любую клавишу, чтобы делать все, что вам нравится. Выбор макета действительно почти бесконечен.

ErgoDox EZ — это эргономичная клавиатура с раздельным дизайном с полностью программируемой печатной платой и платой с возможностью горячей замены. (Большой превью)

Сама по себе первоначальная компоновка ErgoDox EZ определенно нестандартна. У Ergodox EZ есть не только разделение, к которому нужно привыкнуть, оно также имеет «ортолинейную» раскладку клавиш, отбрасывая шахматную раскладку клавиш, к которой мы привыкли (возврат к пишущим машинкам, где расстановка клавиш была механической необходимостью).К счастью, Ergodox EZ также поддерживает программное обеспечение, которое учит и проверяет вашу точность и, в конечном итоге, повышает скорость набора текста.

Независимо от того, как вы относитесь к эстетике, если вы страдаете от такого состояния, как RSI, такие факторы, скорее всего, станут незначительными. Если вы готовы потратить некоторое время на то, чтобы заново научиться печатать, это могут быть лучшие 350 долларов, которые вы можете вложить в свое личное оборудование и, возможно, даже в личное благополучие.

Горячая замена и программируемые клавиатуры становятся все более и более распространенными, но они по-прежнему остаются в основном функцией «создания собственных» клавиатур.Создание собственной клавиатуры — это отдельная тема, выходящая за рамки данной статьи. Но не забудьте сообщить нам, если вы хотите, чтобы мы затронули эту тему.

ANSI или ISO

Также учитывается региональная специфика; для пользователей в западном мире это сводится к ANSI (Американский национальный институт стандартов) с прямой клавишей ввода в одну строку высотой или ISO (Международная организация по стандартизации), типичным примером которой является угловая клавиша ввода, занимающая два ряда по высоте.

Самым большим отличием в западном мире является макет ISO или ANSI. (Большой превью)

Хотя это могут быть самые заметные визуальные различия, они не единственные.

Однако для простоты, если у вас нет причин не делать этого, имеет смысл придерживаться макета ANSI / ISO, который вы используете в настоящее время. Тем не менее, стоит отметить, что, когда дело доходит до ANSI, существует значительно больше вариантов колпачков для клавиш и макетов платы.В Википедии можно найти больше, чем вы когда-либо хотели бы знать о макетах ANSI и ISO.

Анализ ваших ключевых прессов

На первый взгляд, некоторые небольшие размеры макета, такие как 60% и 65%, могут показаться совершенно непрактичными. Однако вы можете быть удивлены, узнав, насколько мало вы используете определенные клавиши.

Вместо того, чтобы гадать, вы можете ответить на этот вопрос с помощью точных данных, регистрируя нажатия клавиш в течение нескольких недель. Для этого существует ряд программ.Я использовал Loggerman.

Loggerman работает в фоновом режиме и считает все нажатия клавиш. Затем он позволяет вам запустить отчет, чтобы показать тепловую карту того, где на самом деле находятся ваши нажатия клавиш. Вот моя собственная тепловая карта за трехнедельный период.

Воспользуйтесь регистратором ключей, чтобы узнать, какие ключи вам действительно нужны. (Большой превью)

Несмотря на то, что на изображении изображен Macbook, на самом деле я не печатал на нем; Я печатал на WASD Code v3 TKL. Следовательно, если вы проводите такой анализ, необходимо подумать о том, где клавиши, которые вы часто нажимаете, находятся на вашей собственной клавиатуре.Что меня заинтересовало, так это то, что, хотя большинство общих нажатий клавиш происходило вокруг центра, большая концентрация сосредоточена на клавише escape вверху слева, клавише удаления, почти вверху справа и группе стрелок внизу справа.

В наши дни я обычно пишу в Vim, поэтому, если вам интересно, почему клавиша Escape используется так часто, это нужно для выхода из режима «вставки». Тем не менее, любой разработчик не удивится, увидев, что в моем использовании часто используются клавиши удаления и стрелки — хотя пуристы Vim будут ругать меня за то, что я не использую h, j, k и l больше!

Итак, что из этого взять? Если бы я хотел купить другую клавиатуру, и, честно говоря, я, вероятно, всегда буду, я бы подумал о поиске макета, в котором физическое расстояние между моими наиболее часто используемыми клавишами меньше.Например, что-то вроде 65%, где клавиша выхода находится в первой строке, а группа стрелок ближе к моей правой руке. Вдобавок, возможно, в идеале, поместите клавишу Backspace (часто сбивающую с толку как «удалить» на оборудовании Mac, несмотря на то, что удаление должно удалять символы, идущие вперед) на строку ниже, чтобы ее было легче достать. Или что-то вроде ErgoDox EZ, где я могу положить ключи куда угодно!

Противоположной ситуацией может быть тот, кто много работает с числами.В этой ситуации специальная цифровая клавиатура, вероятно, будет иметь большой смысл и таким образом повлияет на решение о компоновке.

Замечу, что есть множество вариаций планировок. Вероятно, существует раскладка клавиатуры, которая, вероятно, лучше соответствует вашим потребностям, чем раскладка, которую вы используете в настоящее время.

Конструкция корпуса и возможности подключения

Большинство механических клавиатур имеют проводку. Будь то USB-C или Mini-USB, от платы к компьютеру идет провод.

Однако, если вы часто переключаете устройства или много путешествуете, возиться с кабелями — это то, с чем вам не придется мириться. Многие известные бренды механических клавиатур, такие как Filco, Matias, Corsair, Ducky, Atom и HHKB, имеют варианты с беспроводной связью.

Когда дело доходит до конструкции корпуса, обычно используются два материала — алюминий или пластик. Как и в большинстве случаев, здесь нет правильного или неправильного, только предпочтение. Хотя беспроводные платы, как правило, сделаны из пластика для экономии веса и улучшения сигнала от контроллеров Bluetooth.

Вещи, которые действительно полезно учитывать, — это доски, которые делают некоторые приспособления для размещения кабеля. Например, если ближайший к вам порт USB находится слева от компьютера, может быть неудобно, если порт клавиатуры находится справа от него. Некоторые клавиатуры имеют несколько портов. Некоторые из них, такие как упомянутый вначале WASD, имеют каналы, встроенные в корпус, поэтому вы можете прокладывать кабель как угодно. Это функция, которую я нечасто вижу у других брендов, но я определенно скучаю по ней, когда ее нет.

Прокладка кабеля — хорошее дополнение, помогающее предотвратить излишки кабеля на рабочем столе. (Большой превью)

С эстетической точки зрения, существует более широкий выбор цветов корпуса из алюминия с возможностью равномерного керакотирования и электрофоретического покрытия. Но, как вы понимаете, прекрасная красота требует больших затрат.

Полюбуйтесь RAMA Koyu. Он сделан из цельного куска твердой латуни, отполирован вручную до зеркального блеска! Не ешьте чипсы за столом с этой клавиатурой!

Если бы они еще не были распроданы, они могли бы быть твоими за 1000 долларов, хотя колпачки для клавиш и переключатели — дополнительные!

RAMA для клавиатур — то же самое, что Rolls Royce для автомобилей.Как насчет клавиатуры из цельной латуни? (Большой превью)

Колпачки

Одним из самых больших преимуществ механической клавиатуры является то, что вы можете легко поменять колпачки клавиш на другой набор. Как мы обсуждали в разделе, посвященном типам клавишных переключателей, самый популярный тип переключателей, когда дело доходит до клавишных колпачков, совместим с Cherry MX. Поэтому, безусловно, наиболее распространенным креплением для клавишных колпачков является стиль Cherry MX.

Однако в области подключения типа MX mount есть очень много вариантов.Есть выбор с точки зрения используемых материалов, ключевых профилей и метода маркировки легенды. Давайте посмотрим на каждый из них.

Вот несколько изображений популярных типов ключевых профилей:

SA

Это довольно высокие клавиши и имеют скульптурную форму по рядам (если вы смотрите на клавиши сбоку).

«Lime» — это набор клавиш с двойным захватом из профиля SA, изготовленный Signature Plastics из АБС-пластика. (Большой превью)

DSA

DSA — это нижняя клавиша, и хотя они имеют слегка изогнутую вершину для каждой клавиши, как и SA, они не имеют скульптурной формы по строкам.

«Ferrous» — это колпачок, установленный Signature Plastics, сделанный из PBT с профилем DSA. (Большой превью)

Если вы только начинаете работать с механической клавиатурой, я не уверен, что стоит слишком беспокоиться о профиле клавиш. Однако было бы интересно рассмотреть доступные варианты.

Signature Plastics, один из крупнейших и самых популярных производителей нестандартных колпачков для клавиш, имеет страницу, посвященную различным профилям, которые они предлагают, со спецификациями PDF для загрузки:

Вы также можете увидеть упомянутые номера строк; это имеет наибольшее значение, если вы смотрите на скульптурный набор ключей.

Ряд относится к расположению клавиш на клавиатуре и является наиболее важным при заказе семейства скульптурных клавишных колпачков. На стандартной QWERTY-доске «числовая» строка — это строка 1; строка «Q» — это строка 2; ряд «А» — ряд 3; строка «Z» и строка пробела — это строка 4; верхний ряд «функциональных клавиш» может быть стилем строки 5 или стилем строки 1.

Клавиатура Realforce с клавишами разной формы в разных рядах. (Большой превью)

Также важно, заказывая набор колпачков для послепродажного обслуживания, учитывать, сколько ключей каждого размера вы получаете.Большинство клавишных колпачков представляют собой единое целое, обозначаемое как «1u». Более широкие клавиши обозначаются с полным и четвертным шагом. Например, клавиши Alt , Cmd и Ctrl на клавиатуре WASD, которую я набираю, когда пишу, имеют ширину 1,25u каждая, Tab — 1,5u, и так далее. Клавиши большего размера, такие как Shift и Space , часто имеют более одного крепления внизу, и они соединяются с платой с помощью стабилизатора (или «удара», как их называют в кругах с механической клавиатурой).

Обозначение обозначения

Три наиболее распространенных способа нанесения надписи на каждую клавишу (например, E на ключе для E ) — это двойной выстрел, сублимация красителя и лазерное травление.

Двойной выстрел включает в себя два разных цвета пластика и вставку одного в другой; контрастирующие цвета создают легенду.

Сублимация красителя, или «сублимация красителя», как ее чаще называют, представляет собой процесс, при котором маркировка окрашивается в пластик.Думайте об этом как о татуировке для клавишных колпачков!

Пуристы будут утверждать, что двойной выстрел создает немного более четкие легенды, но с высококачественной сублимацией красителя от уважаемого бренда, такого как Signature Plastics, я думаю, разница академическая.

Лазерное травление — это то же самое, что и звучит, лазер выгравирует легенду на крышке клавиатуры. Тем не менее, по сравнению с сублимацией красителя или двойной обработкой, лазерное травление изнашивается гораздо раньше, и поэтому они гораздо менее популярны.

Материалы колпачка

Подавляющее большинство колпачков клавиш сделано из какого-то пластика.Мы не будем здесь рассматривать более экзотические материалы для клавишных колпачков.

ABS — это пластик, который обычно используется для изготовления колпачков с двойным выстрелом. Это более мягкий пластик, а значит, более гибкий. Вы, как правило, получаете самые разнообразные варианты цвета с двойным выстрелом, но недостатком является то, что пластик ABS со временем может стать блестящим. Это проявляется в клавиатурах с наиболее часто используемыми клавишами, которые заметно сияют по сравнению с другими.

Пластик

PBT не склонен со временем становиться блестящим, как ABS, но сублимация красителя не позволяет сделать так много вариантов цвета.Однако, как правило, он имеет слегка текстурированную поверхность, которую некоторые предпочитают.

Как всегда, это вопрос предпочтений.

Я провел последний месяц, переключаясь между клавиатурой с SA Lime, которая представляет собой набор клавишных колпачков с двойным АБС-пластиком с профилем SA, и клавиатурой с DSA Ferrous, набором PBT с профилем DSA. Мое личное предпочтение — набор PBT, поскольку мне нравится легкое трение от PBT, но набор ABS, безусловно, не составляет труда!

Сводка

Позвольте мне попробовать и вычленить все, через что мы здесь прошли.

Во-первых, механические клавиатуры предлагают такой уровень тактильности, который просто недостижим где-либо еще. Кроме того, поскольку многие платы предлагают программируемость, это означает, что вашей клавиатуре больше не нужно придерживаться стандартной раскладки, к которой вы привыкли. Каждая клавиша может делать все, что вы хотите!

Вы можете получить раскладку, которая соответствует тому, как вы используете клавиатуру; компактный 60%, универсальный TKL или полноразмерный с цифровой клавиатурой плюс все, что между ними.

Если вы страдаете от RSI или просто чувствуете, что ваш комфорт может улучшиться с более эргономичной клавиатурой, механические клавиатуры, такие как ErgoDox EZ, должны быть в верхней части вашего списка оборудования для исследования.

Доступен широкий спектр клавишных переключателей. Доступны звуковые щелкающие переключатели, более плавные тактильные переключатели и быстрые линейные индикаторы. Если вы не можете найти что-либо, чтобы попробовать, подумайте о покупке платы с заменяемой в горячем режиме печатной платой. Это означает, что вы можете опробовать другие типы переключателей по своему усмотрению, не заменяя всю клавиатуру. Вам не обязательно покупать оригинальные переключатели Cherry, такие производители, как Kaihl, предлагают отличные альтернативы.

Нужна портативная клавиатура — не значит жертвовать качеством! Такие клавиатуры, как Happy Hacking Professional Hybrid, предлагают превосходное ощущение переключения с возможностью подключения по Bluetooth.

Вы можете получить колпачки для ключей любой мыслимой расцветки и профиля. Взгляните на веб-сайт Signature Plastics, чтобы получить представление о широте выбора.

Если вам нужен универсальный магазин, обратите внимание на WASD Keyboards. Они не только предлагают макеты ANSI и ISO, вы также можете выбрать цвет корпуса, каждый цвет каждой клавиши и тип легенды на колпачках клавиш!

Производители и поставщики

Вот ссылка и напоминание обо всех поставщиках и производителях, упомянутых в этой статье.

• Happy Hacking Keyboard с использованием известных переключателей Topre и часто имитируемой раскладки HHKB 60%.
• WASD
  Создатели клавиатуры CODE. Предлагайте непревзойденный выбор при заказе индивидуальной механической клавиатуры.
• ErgoDox EZ
  Эргономичная механическая клавиатура с невероятным выбором переключателей и цветов. Также имеется возможность горячей замены печатных плат и программируемая компоновка.
• Pimp My Keyboard / Signature Plastics
  Американский производитель высококачественных комплектов клавишных колпачков для вторичного рынка.
• RAMA WORKS
  Эксклюзивные клавиатуры ограниченной серии
• Kailh — производитель высококачественных клавишных переключателей, совместимых с MX.

Дополнительная литература и интернет-сообщества

Сайтов, посвященных механическим клавиатурам:

Кроличья нора

После этого пути назад нет. Вы принимаете синюю таблетку — история заканчивается, вы просыпаетесь в своей постели и верите во все, во что хотите верить. Вы принимаете красную таблетку — остаетесь в Стране чудес, и я покажу вам, насколько глубока кроличья нора.

Готовые механические клавиатуры могут быть не концом вашего пути. Возможно, они только начало.

Для действительно одержимых вы можете создать собственную механическую клавиатуру. Это не такая уж дурацкая мысль, как может показаться. Думайте об этом как о комплекте Lego для клавиатур. Выберите точный материал, тип переключателя, стиль корпуса, цвет и прошейте любым набором инструкций, который вам нравится.

А пока подумайте об устройстве, с которым вы взаимодействуете изо дня в день.Возможно, каждое нажатие клавиши могло бы быть намного приятнее, проще и приятнее, если бы вы нашли время подумать о том, что может быть что-то лучшее, ожидающее вашего внимания.

Дополнительная литература по SmashingMag:

(дм, ра, ил)

Полное руководство по механическим клавишным переключателям на 2020 год — Дигма

Выбирая механические переключатели , вы хотите только самое лучшее. Проблема в том, что существует множество видов переключателей, и нет простого способа изучить и сравнить их.К счастью, мы провели исследование и создали для вас это руководство!

Добро пожаловать в полное руководство по механическим переключателям 2020 года!

Прочитав этот, , вы получите более глубокое понимание механических переключателей и, что более важно, сможете выбрать те, которые подходят вам лучше всего.

Итак, приступим!

К сожалению, нет простого ответа на вопрос: « Какой переключатель выбрать? ”

Это действительно зависит от ваших предпочтений!

• Какой шум вам нравится слышать при наборе текста на клавиатуре? И насколько терпима ваша среда к щелчку переключателей?
• Вам нравится ощущать неровность при каждом нажатии клавиши или вы предпочитаете плавное нажатие?
• Какой у вас стиль набора текста? Вы легкая машинистка или склонны опускаться до дна?
• Будете ли вы использовать их в основном для игр или набора текста?

Если вы не знаете ответа ни на один из этих вопросов, не волнуйтесь! Это руководство здесь, чтобы помочь!

Содержание

1. Что такое механические переключатели?
2. Типы механических переключателей: линейные, тактильные и щелчковые
3. Понимание характеристик коммутатора
4. 4 ключевых фактора, которые следует учитывать при выборе механических переключателей
5. Подробное руководство по сравнению механических переключателей
6. Принадлежности для механических переключателей
7. Терминология и ссылки

Что такое механические переключатели?

Механические переключатели — это механизмы под каждой клавишей.Они определяют активацию нажатия клавиши.

Компоненты механических переключателей

Давайте подробнее рассмотрим компоненты механического переключателя и узнаем их важность один за другим.

1. Колпачок для клавиатуры
   Колпачок для клавиатуры не является частью механического переключателя, но частично отвечает за шум, возникающий при нахождении клавиши на дном.

2. Шток
   Форма штанги изменяется при срабатывании и расстоянии перемещения переключателя.Он создает ощущение нажатия клавиши и определяет тип переключателя.
3. Верхний корпус
   Эта деталь защищает и направляет шток. Это также та часть, на которую попадает колпачок при нажатии клавиши.
4. Винтовая пружина
   Сопротивление винтовой пружины определяет величину давления , необходимого для приведения в действие ключа. Он также направляет переключатель в исходное положение.
5. Базовый корпус
   Здесь устанавливается верхний корпус.Это деталь, которую прикрепляет и зажимает на печатной плате.
6. Перекрестный контакт
   Крошечный металлический или золотой предмет, по которому течет электричество. Как только вы нажимаете клавишу, контактный механизм ударяет по печатной плате и замыкает цепь переключателя, таким образом, выполняет нажатие клавиши.

Если вы хотите узнать больше о том, как работают другие типы переключателей, посмотрите это классное видео!

Типы переключателей механических

Есть три типа механических переключателей: линейные, тактильные и щелкающие.Они определяются их поведением при нажатии клавиш.

Cherry MX Red линейный механизм переключения.

Линейные переключатели

Линейные переключатели имеют самое простое управление.

Они движутся прямо вверх и вниз без какой-либо тактильной обратной связи или щелчка.

Плавное нажатие клавиш обеспечивает более быстрое срабатывание, что делает их предпочтительным переключателем для геймеров.

Cherry MX Brown Механизм тактильного переключателя

Тактильные переключатели

Тактильные переключатели обеспечивают тактильную обратную связь.

Они создают заметную неровность во время движения, чтобы вы знали, что нажатие клавиши было зарегистрировано.

Они идеально подходят для набора текста, потому что вы получаете легкую индикацию нажатия клавиш без необходимости опускать клавиши до нижнего предела.

Переключатель Cherry MX Blue Clicky.

Щелкающие переключатели

Переключатели

Clicky работают так же, как и тактильные. Но они издают отчетливый звук щелчка при активации клавиши.

Они отлично подходят для тех, кому нужна четкая индикация нажатия клавиш, и для тех, кто любит «щелкающий» звук.

Понимание характеристик механического переключателя

Помимо ощущения нажатия клавиш, есть 5 технических характеристик переключателя. В зависимости от вашей техники набора текста и общего назначения вашей клавиатуры вам потребуются определенные значения для каждой характеристики.

1. Оперативная сила

Это как сильно надо нажимать клавишу .Рабочее усилие измеряется в сантиньютоне (сН) или грамм-силе (гс). 1 гс равен 0,98 сН, поэтому они почти эквивалентны. Можно сказать, что переключатель с 0,50 cN имеет 0,50 gf.

2. Точка активации

Это точка, в которой нажатие клавиши распознается клавиатурой. Это измеряется в миллиметрах. Это также известно как точка срабатывания или рабочее положение.

3. Общее расстояние перемещения

Это расстояние, которое проходит колпачок, пока не коснется верхнего корпуса переключателя.По сути, это расстояние до дна. Это тоже измеряется в миллиметрах.

4. Тактильное положение

Тактильное положение — , где вы чувствуете толчок на тактильных и щелкающих переключателях. На линейных переключателях нет тактильного положения.

5. Точка сброса

Положение сброса — это расстояние, на котором кнопка отключается при отпускании кнопки .

Теперь давайте возьмем эти 5 характеристик на график и сравним два переключателя:

KAILH SPEED SILVER VS ЧЕРРИ MX СИНИЙ

Красная линия на графике показывает силу и расстояние при нажатии клавиши, а черная линия показывает силу и расстояние при отпускании клавиши.

Kailh Speed ​​Silver — линейный переключатель из серии Kailh Speed.

Известно, что рабочее усилие переключателей Kailh Speed ​​находится на более легкой стороне при 40cN и увеличивается почти до 80cN, когда вы достигаете его общего хода при 3,5 мм .

При 1,1 мм переключатель активирует . Когда вы отпускаете клавишу, сбрасывается на 1 мм .

Наличие короткой точки активации рядом с точкой сброса является большим преимуществом, если вы хотите быстро дважды или трижды нажать во время игры.

Cherry MX Blue — самый распространенный переключатель Clicky.

Рабочая сила

Cherry MX Blue немного больше — 60cN . Но как только вы превзойдете тактильную позицию , давление будет лишь незначительно увеличиваться, пока вы не достигнете нижнего предела 4 мм .

Точка активации находится дальше на 2,2 мм и сбрасывается на 1,6 мм .

Если вы не против торговать скоростью на слуховую и тактильную обратную связь, то вам понравятся эти переключатели

В зависимости от необходимого давления мы можем классифицировать Kailh Speed ​​Silver как реле легкого давления, а Cherry MX Blue как реле среднего давления.

Переключатели скорости

Щелкающие, тактильные или линейные переключатели Kailh Speed ​​ имеют самую короткую точку срабатывания от 1,1 мм до 1,4 мм . Они идеально подходят для быстрого набора текста и игр.

См. Другие примеры переключателей.

Механические переключатели, износостойкость

А что насчет долговечности? Долго ли прослужат эти переключатели или вам нужно будет время от времени пополнять запасы?

Ответ: от 50 до 80 миллионов.Все верно, производители клавишных переключателей гарантируют, что жизненный цикл каждого переключателя составляет от 50 до 80 миллионов нажатий клавиш! Как они этого добились? Хорошо, создав испытательные машины, которые старательно нажимают все переключатели такое количество раз.

Эти производители серьезно относятся к делу, и их тесты по контролю качества проходят интенсивно. Например, переключатели Cherry MX могут выдерживать экстремальные температуры от -40 ° C до 180 ° C! Причина этого в том, что когда стрелочные переводы находятся в морских грузах, они должны выдерживать температуру внутри груза.Если контейнеры находятся наверху прямо под солнцем, температура внутри закрытого металла может достигать очень высоких градусов.

Узнайте, каково это на фабрике Cherry MX!

Переключатели с возможностью горячей замены и паяные

К большинству механических клавиатур припаяны переключатели. Это означает, что, купив механическую клавиатуру, вы останетесь без переключателей, с которыми она идет. Это может быть проблемой, потому что что, если вы поймете, что вам нужен другой тип механического переключателя? Или что, если сломается один переключатель?

Извините, чемпион, вам нужно купить другую доску… НЕ!

В мире клавиатуры наблюдается новая тенденция. Теперь вы можете заменить механические переключатели в горячем режиме. Это означает, что переключатели больше не припаяны к плате. Вы можете удалить и заменить их в любое время.

И это приносит вам пользу, потому что:

• Вы можете менять переключатели в зависимости от ваших потребностей, не покупая другую клавиатуру.
• Вы можете комбинировать переключатели разных типов в одной раскладке клавиатуры.
• Вы можете легко заменить неисправные переключатели на новые.

Клавиатура Dygma Raise — один из примеров этой тенденции. Все его переключатели поддерживают горячую замену!

4 Ключевые факторы, которые следует учитывать при выборе механических переключателей

1. Окружающая среда
2. Тактильное предпочтение
3. Размер руки, сила и стиль набора
4. Клавиатура общего назначения

1.- Ваша среда

Где вы будете использовать клавиатуру? Будете ли вы в офисе в окружении других людей? Ты будешь один в своей комнате?

Первое, на что следует обратить внимание, — это ваше окружение.Почему? Слуховая обратная связь может стать решающим фактором вашей популярности в офисе. А переключатели Clicky издают высокий и громкий звук щелчка. Люди будут либо любить вас, либо ненавидеть.

Во время игр или быстрого набора текста этот звук может смертельно раздражать людей. Поверьте, я знаю.

С другой стороны, есть люди, которым нравится слышать щелчок при наборе текста, поскольку он дает им четкое указание на то, что клавиша была нажата. Кроме того, переключатели Clicky вызывают некоторую ностальгию, потому что они напоминают клавиатуру компьютеров IBM 80-х годов.

Посмотрите это видео о щелкающих переключателях на протяжении многих лет.

Итак, когда вы выбираете коммутатор, смотрите на свое окружение и прислушивайтесь к людям вокруг вас, если таковые есть. Спросите их, будут ли они нормально слышать щелчки вашей новой клавиатуры. Если им это нравится, отлично. Если нет, то заведите новых друзей. Но если вы не занимаетесь сжиганием мостов, то тактильные и линейные переключатели не менее круты.

Если вы хотите понять, как звучат разные переключатели, вот плейлист для каждого нажатия клавиш переключателя.

Совет от профессионалов: Используйте щелкающие переключатели, если вы работаете в одиночку, чтобы не раздражать других, или если вы находитесь в месте, где допускается щелчок.

2.- Ваши тактильные предпочтения

Второй фактор, который следует учитывать, — это ощущение печати. Вам нравится ощущать небольшой удар при каждом нажатии клавиши? Или вы бы предпочли гладкую?

Tactile и Переключатели Clicky — это те переключатели, которые имеют выпуклость в середине хода. Линейные символы , как следует из названия, обеспечивают линейное нажатие клавиш.

При наборе текста тактильная обратная связь от переключателей Tactile и Clicky обеспечивает большую точность . Вы бы знали, было ли зарегистрировано нажатие клавиши, без необходимости опускать клавиши до нижнего предела. Как только вы почувствуете удар, вы можете быстро перейти к следующей клавише

.

Нижняя часть — это когда вы нажимаете клавишу полностью вниз, пока колпачок не коснется верхнего корпуса переключателя.

В играх важна скорость. Линейные переключатели имеют постоянное нажатие клавиш, поэтому являются предпочтительным выбором для геймеров.

Совет от профессионалов: Обычно тактильные переключатели лучше подходят для набора текста, а линейные — для игр.

3.- Размер вашей руки, сила и стиль набора текста

Да, такая простая вещь, как размер вашей руки, существенно влияет на ваш выбор переключателя. И знаете, что говорят: большие руки… большие пальцы.

Люди с большими руками, как правило, неправильно нажимают по сравнению с людьми с меньшими руками. Если это ваш случай, то было бы идеально использовать переключатели с:

• Высокие точки активации — 2 мм и выше
  • Чем дальше точка активации, тем большее расстояние необходимо для активации ключа.
• Среднее и высокое рабочее усилие — 55cN и выше
  • Чем выше рабочее усилие, тем выше давление, необходимое для активации переключателя.

Объединение этих двух свойств означало бы, что вам потребуется немного больше усилий, чтобы активировать ключ. И этого было бы достаточно, чтобы избежать ошибок при нажатии.

Но что, если вы нежный великан? У вас больших рук, но вы легко печатаете .Вы более продвинуты в наборе текста и почти никогда не ошибаетесь. В этом случае используйте переключатели с:

• Точки активации от средних до высоких — на 1,4 выше
  • Так как вы редко щелкаете неправильно, вы можете выбрать переключатель с немного более короткой точкой активации.
• Среднее рабочее усилие — 55-75cN
  • Как легкий машинист, вы легко можете контролировать силу своих пальцев. Так что переключатель со средней силой давления будет правильным выбором.
• Тактильная и / или щелкающая обратная связь
  • Быть легким машинистом также означает, что вы не теряете нижнюю часть клавиш. Как только вы почувствуете эту неровность в середине хода, вы можете переходить к следующей клавише. Так что переключатели с тактильной и / или щелкающей обратной связью вам подойдут.

Теперь перейдем к людям, у которых рук от маленького до среднего, которые печатают легко, но иногда опускают рук. Что вам нужно:

• Переключатели скорости
  • С этими переключателями у вас есть преимущество в игровой скорости.Но они хороши не только для геймеров.
  • Эти переключатели также отлично подходят для набора текста, если только вы не разбиваете клавиши. Быть нежным.
  • Чем короче точка активации, тем быстрее регистрируется нажатие клавиши, что способствует быстрому точному вводу текста.

И, наконец, у нас есть те человек, которые любят стучать по клавиатуре . У всех нас есть один друг, который печатает так, как будто это худший день в его жизни, и использование клавиатуры — единственный выход.Что ж, если вы такой человек, вам нужны не только любовь и привязанность, но и переключатели, у которых есть:

• От тяжелого до сверхтяжелого рабочего усилия — 75cN и выше или Переключатели скорости
  • Даже если у них небольшое рабочее усилие, их короткая ножка может соответствовать вашему стилю набора текста. Они могут дать вам более быстрый отскок, когда вы достигнете дна.
• Кольца круглые
  • Уплотнительные кольца смягчают звук, издаваемый вашей клавиатурой, когда он ударяется о верхний корпус переключателя.Они также смягчают ощущение нажатия клавиш. И давайте посмотрим правде в глаза, вам нужно немного мягкости в вашей жизни.

Отвод до низа

Когда вы опускаете клавиши до минимума, даже если это линейный переключатель, он всегда будет издавать звук. Но хорошая новость в том, что этот звук можно свести к минимуму.

И если вы относитесь к типу людей, которые неравнодушны к шуму, помните об этих других элементах, которые могут на него повлиять:

• Размер и материал крышки клавиатуры
• Наличие коврика (или подушки) под клавиатурой
• Материал клавиатуры: пластик или металл
• Кольцо уплотнительное
• Как сильно вы ударяете по клавиатуре

Если вы хотите услышать, как меняется звук, когда клавиши опущены, просмотрите список воспроизведения ниже.

4.- Общего назначения

Общее назначение вашей клавиатуры также поможет вам выбрать нужные переключатели. Будет ли это для игр? Печатать? Или оба?

Если это только для Gaming , вам следует выбрать линейные переключатели, в частности переключатели скорости. Плавное и последовательное нажатие клавиш способствует быстрому перемещению.

Если набирает , то переключатели Tactile и Clicky отлично подходят для обратной связи, которую они обеспечивают. Но если вы не являетесь поклонником тактильных ощущений и звука щелчка, то переключатели скорости будут вашим лучшим выбором.

Если это и , тогда выбирайте в зависимости от вашей техники набора текста и среды. Купите клавиатуру с переключателями с возможностью горячей замены, чтобы вы могли попробовать несколько переключателей и посмотреть, какой из них лучший.

Но на самом деле все зависит от вас. Мы здесь только для того, чтобы дать вам рекомендации, но, в конце концов, вы капитан своего корабля. Так что продолжай, молодой шкипер. Теперь вы готовы погрузиться в мир механических переключателей!

Подробное руководство по сравнению механических переключателей

Ниже приведен список наиболее популярных клавишных переключателей с указанием их различных характеристик.

Они сгруппированы по типам: линейные, тактильные и щелкающие. Взгляните на них и отсортируйте их, как хотите! Это поможет вам решить, какие переключатели лучше всего подходят для ваших нужд.

Марки

Ниже вы найдете список самых популярных брендов клавишных переключателей на рынке, каждая из которых имеет краткую историю своей истории.

Вишня MX

Cherry Corporation начинала свою деятельность как американская компания, специализирующаяся на электронных переключателях для автомобилей.В 1984 году они получили патент на новый переключатель клавиатуры, который в конечном итоге определил название Cherry, — Cherry MX .

В 2008 году Cherry Corp объединилась с немецкой компанией ZF Electronics. Это привело к переориентации бренда Cherry, который вскоре стал лидером на рынке клавиатурных переключателей.

Переключатели

Cherry MX известны своим уникальным крестообразным стержнем, который часто называют «креплением Cherry MX». Они считаются лучшими механическими переключателями благодаря своему качеству и долговечности. Но в 2004 году истек срок их патента. , и их монополия закончилась. Многие производители, такие как Kaihua, Gateron и Outemu, скопировали дизайн и выпустили собственную линейку переключателей.

Теперь Cherry конкурирует с более доступными коммутаторами — некоторые лучше, некоторые нет. Несмотря на конкуренцию, Cherry по-прежнему делает все возможное, чтобы стать лучшим . Из-за жалоб клиентов на «скрипучие» переключатели Cherry переоборудовала свои переключатели, чтобы добиться невероятно плавного ощущения, которого все хотели.Теперь я серьезно отношусь к отзывам клиентов.

Нам посчастливилось стать свидетелями быстрого расширения и инноваций механических переключателей, в первую очередь Cherry. Каламбур предназначен.

Переключатели MX

Cherry широко считаются золотым стандартом переключателей клавиатуры ПК, и они бывают нескольких видов (обозначенных «цветом») с отчетливыми характеристиками давления, текстуры и звуковой обратной связи.

-Computer Shopper, USA

Вы можете узнать больше о Черри на его сайте. Средняя цена: 5.50 $ — 10 уп.

Kailh

В 2009 году Kaihua Electronics начала производство нынешнего конкурента Cherry MX, переключателей Kailh.

Вначале переключатели Kailh считались копией Cherry MX. Говоря прямо, они были дерьмом.

Они получили большой прорыв только тогда, когда они вместе с другими производителями переключателей заключили партнерство с Razer и создали переключатели Razer. Через несколько лет они начали совершенствоваться, вводить новшества и сделали себе имя.

Помимо традиционных переключателей Kailh, теперь они предлагают переключатели Kailh Speed, переключатели Kailh Box, Kailh Low Profiles и многие другие. Переключатели скорости Kailh известны своей более короткой точкой включения и небольшой силой нажатия. Переключатели Kailh Box имеют шток в коробке, защищенный от пыли и воды.

Хотя исследования Кайла в области технологий завоевали им место среди сердец энтузиастов клавишных, они также получили свою долю дурной репутации. В прошлом году, в 2018 году, компания Novelkeys вызвала их из-за наличия 1.32 мм (допуск + — 0,02 мм) ось X на их переключателях Box, когда большинству клавишных колпачков требуется, чтобы стержни были 1,3 мм (допуск + — 0,02 мм). Добавление .02 нанесло невосполнимый ущерб некоторым колпачкам клавиш и оставило некоторых клиентов с непригодными для использования переключателями.

Тем не менее, коммутаторы Kailh по-прежнему хорошо известны во всем мире и постоянно превосходят многие ожидания.

Нам очень повезло посетить компанию Kaihua Electronics в Дунгуане, Китай. И мы были очень удивлены. Кто бы мог подумать, что у этих так называемых «подражателей» одна из самых сложных фабрик, которые мы когда-либо видели! Оборудование для контроля качества было первоклассным, и их стандарты не допускали ничего менее чем идеального.То, как они действовали, было поразительно впечатляющим. Действительно, их уважение к качеству очень сильно отражается на их продуктах.

Вы можете узнать больше о Каилхе на его сайте. Средняя цена: 3.50 $ — 10 уп.

Гатерон

Коммутаторы Gateron широко распространены среди любителей клавишных, особенно в Европе. Они производятся компанией Huizhou Gateron Electronic Technology Co., Ltd. , основанной в 2000 году.

Переключатели

Gateron также имеют шток MX. Некоторые люди предпочитают их, возможно, «колючим» переключателям Cherry MX. Из-за популярности Gateron в сообществе они даже выпустили еще одну линейку исключительных коммутаторов Zealio, предназначенную для Zeal PC.

Gateron был одним из коммутаторов, которые мы думали поставить вместе с Dygma Raise. Но когда мы посетили их завод во время поездки в Китай, это нас не впечатлило. Им не хватало высокого контроля качества, который мы видели в Кайхуа.Именно после этой поездки мы решили продавать Raise с переключателями Cherry MX и Kailh.

Но мало ли. Мы еще не закрыли свои двери, и если придет время, когда у нас появится много людей, которые будут просить переключатели Gateron, мы рассмотрим возможность посещения их завода в следующий раз.

Сайт

Gateron. Средняя цена: 3 $ — 10 уп.

Матиас

Матиас был основан в 1989 году в Торонто. Они всегда занимались производством клавиатур как для Mac, так и для ПК.Но только в 2004 году их Tactile Pro 3 был признан в Macworld «Лучшей клавиатурой старой школы». Они использовали переключатели Alps.

В конце 80-х — 90-х годах компания Alps Electric Co. считалась тем, чем мы видим Cherry Corporation сегодня. Большинство клавиатур тогда использовали переключатели Alps. Теперь Alps Electric больше не производит клавишные переключатели, но название Alps по-прежнему используется для обозначения типа стержня на переключателе.

Сегодня выключатели Matias признаны во всем мире как воссоздание Альп.Они доступны в 3 типах, таких как Тихий щелчок, Щелчок и Тихий линейный.

Сайт Матиаса. Средняя цена: 5 $ — 10 уп.

Outemu

Переключатели Outemu производятся компанией Dongguan Gaote Electronics Co. Их переключатели наиболее идентичны Cherry MX. У них даже есть те же характеристики, соответствующие тем же цветовым схемам, что и у MX. Но, как и любой другой производитель клавишных переключателей, Outemu также имеет свою собственную линейку переключателей, таких как Outemu Ice, у которой также есть прозрачная основа, как у переключателей Zealio.

Веб-сайт Outemu. Средняя цена: 3 $ — 10 уп.

Razer

Razer Inc. — американская компания по производству игрового оборудования, основанная в 2005 году. Практически невозможно найти любое игровое периферийное устройство, не наткнувшись на Razer.

В 2014 году Razer объединилась с Kaihua, Greentech и TTC для разработки механических переключателей Razer, которые затем были установлены на Razer BlackWidow. С тех пор Razer также разработала собственные производственные линии игровых переключателей и представила гибриды, такие как оптико-механические переключатели Razer и Razer Mecha-Membrane.

Переключатели

Razer доступны только на клавиатурах Razer и не могут быть приобретены в готовом виде.

Romer-G

Logitech International — известная электронная компания, которая поставляет периферийные устройства для компьютеров и мобильных устройств. Увидев отсутствие механических переключателей, специально разработанных для игр, они решили разработать свой фирменный переключатель Romer-G.

Дизайн Romer-G отличается от обычных переключателей MX. Он имеет наименьшее общее расстояние хода, 3.2мм, среди всех конкурентов. Он оснащен двойными контактами для регистрации срабатывания и рассчитан на 70 миллионов нажатий клавиш. Кроме того, стержень ключа огибает металлическую пружину, а не внутри нее. Это позволяет ярко осветить всю верхнюю часть клавиши.

Как и Razer, переключатели Romer-G нельзя купить в готовом виде.

Принадлежности для механических переключателей

Съемник переключателя крышки ключа

Съемник клавиш-переключателей — это небольшой инструмент с петлевыми клещами на одной стороне для снятия клавишных колпачков и еще одним набором ключей для снятия переключателей.

Кольца круглые

Уплотнительные кольца смягчают звук, издаваемый колпачками клавиш, когда вы опускаетесь на дно.

Они не полностью заглушат вашу клавиатуру, но определенно уменьшат звук. Они размещены вокруг стержня переключателя.

Три элемента, которые следует учитывать при выборе уплотнительных колец:

• Диаметр уплотнительного кольца.

• Толщина (или глубина) уплотнительного кольца.

• Твердость материала.

Диаметр

Наиболее распространенные уплотнительные кольца совместимы с Cherry MX. У них диаметр 5 мм. Если вы не уверены в том, какой диаметр вам нужен, найдите переключатель своей марки и проверьте, что используют другие люди.

Толщина

Толщина уплотнительных колец может сократить расстояние перемещения крышки клавиатуры. Обычная толщина составляет 0,4 мм, что дает эквивалентное уменьшение хода. Но есть еще уплотнительные кольца толщиной 0,2 мм. Они почти не сокращают расстояние перемещения клавиш.

Твердость

При покупке уплотнительных колец вы увидите в их описании такие ярлыки, как «50A» и «80A». «А» относится к шкале твердости «А по Шору», которая измеряет гибкость резиновых материалов. Число указывает на его твердость: 0 — невероятно мягкий, а 100 — твердый как камень.

Если вы предпочитаете мягкое уплотнительное кольцо, вам следует искать твердость от 30-40 А на мягкой стороне до 70-80 А на очень твердом размере.

Совет

Pro: мы рекомендуем придерживаться 40-50A, так как, когда вы переходите к более высоким значениям, кольцо становится достаточно твердым, и оно имеет тенденцию терять свои звукоизоляционные способности.

Установка уплотнительных колец

Для установки уплотнительных колец все, что вам нужно, — это съемник клавиш и немного терпения.

Снимите колпачки для клавиш, просто переверните их и наденьте уплотнительные кольца на стержни колпачков.

Постарайтесь прижать его равномерно, не перекручивая и не деформируя кольцо. Если вы поставите его неравномерно, вы обнаружите, что это отрицательно сказывается на перемещении колпачка. Нажатие будет странным.

Основываясь на изображении ниже, вы хотите, чтобы уплотнительные кольца выглядели как крайняя правая крышка клавиатуры.Его следует прижать к концу стебля.

Терминология

Точка активации

Точка активации (или рабочее положение) — это расстояние перемещения клавиши, при котором нажатие клавиши распознается клавиатурой.

Нижний предел

Опускание вниз — это когда вы нажимаете клавишу до конца, пока колпачок не коснется верхнего корпуса переключателя.

Щелкающие переключатели

Щелкающие переключатели издают слышимый щелчок при наборе текста.Щелкающие переключатели обычно предпочитают машинистки из-за четкой индикации нажатия клавиш.

Жизненный цикл ключа

Срок службы переключателя с ключом или сколько раз переключатель с ключом может быть активирован до выхода из строя. Обычно для механических клавиатур представлены 20 — 70 миллионами нажатий клавиш.

Линейные переключатели

Линейные переключатели имеют плавное и линейное нажатие клавиш.

Рабочая сила

Рабочее усилие (Сила срабатывания) — это сила, необходимая в этот момент.Проще говоря, это то, насколько сильно вы должны нажать клавишу, чтобы ее распознать. Он измеряется в сантиньютоне (сН) или грамм-силе (gf, часто обозначаемый как g).

на плате и на печатной плате

«Монтаж на пластине» означает, что переключатель установлен на металлической пластине с печатной платой под пластиной. Установка на печатной плате означает, что переключатель установлен непосредственно на печатной плате.

Тактильные переключатели

Тактильные переключатели имеют выпуклость в середине хода нажатия клавиши. Этот выступ обычно представляет собой точку срабатывания.

Общее расстояние хода

Это относится к общему расстоянию перемещения клавиш при нажатии.

Список литературы

Deskthority, Tesoro, Howtogeek, Progamer, KeyboardCo, Cherry, Input.club, PCgamer, Kailh, Gateron, Matias, Outemu, KitGuru, MK’s, PCgamingrace, Tomsguide, Daskeyboard, Progamerreview, xahlee

Руководство по механической клавиатуре

— Блог о механической клавиатуре Das

Вы сидите и печатаете на своем компьютере, задаваясь вопросом, что делает Das Keyboards такими высококачественными клавиатурами? Может быть, вы думаете, что механические клавиатуры — это всего лишь клавиатуры IBM 80-х.В любом случае, небольшое образование о различиях в клавиатурах объяснит, почему так много людей переходят на механические клавиатуры. Чтобы полностью понять технические различия между клавиатурами, вам сначала нужно понять некоторую терминологию. Прочтите, чтобы узнать о различиях. В конце первого раздела находится полезный глоссарий общих терминов, используемых на клавиатуре, на случай, если вы не знакомы с какими-либо терминами и определениями, используемыми на клавиатуре.

Содержание

Мембрана vs.Механические клавиатуры

В большинстве недорогих клавиатур, таких как те, которые поставляются с компьютерами, используется гибкий мембранный слой под клавишами. Когда вы нажимаете клавишу, мембрана прижимается и контактирует с нижним слоем. Это позволяет току течь, «замыкая» переключатель, так что родительское устройство регистрирует нажатие клавиши. Самая большая проблема с этим типом клавиатуры заключается в том, что вам нужно полностью нажать клавишу, что также известно как «выход на нижний предел». Тактильной обратной связи практически нет.Без тактильной обратной связи очень трудно печатать, не нажимая на нижнюю границу при каждом нажатии клавиши, что вызывает перенапряжение и усталость пальцев / рук, что может привести к синдрому запястного канала. Однако механические клавиатуры используют переключатель под каждой клавишей. В зависимости от типа переключателя у них разное время срабатывания и время срабатывания. Ключевые переключатели будут подробно объяснены в следующих статьях, но различия между ними включают тактильное ощущение и слышимый щелчок, который производит каждый из них. Переключатели на механической клавиатуре рассчитаны на 50 миллионов нажатий клавиш.Подумайте, как часто вы нажимаете одну клавишу, и поймете, что это долго! Сравните это с мембранными переключателями, которые обычно длятся около 5-10 миллионов нажатий клавиш, и вы поймете, почему первоначальные вложения в механическую клавиатуру того стоят. Механическая клавиатура — единственная клавиатура, способная регистрировать все клавиши одновременно (если позволяет PS / 2), также известная как полное переключение N-клавиш. Это полезно для людей, которые набирают очень быстро и должны иметь возможность быстро нажимать клавиши.Геймеры, которым нужно быстро смешивать комбинации клавиш, чтобы разбить врага, также получают выгоду. Попробуйте это на мембранной клавиатуре, и вы, возможно, оторвётесь. Конечно, звук щелчка на механической клавиатуре может быть наркоманом, но что интересно, многие люди находят его расслабляющим. Во время набора вы получаете ритм щелчков, и часто это успокаивающий звук. Некоторые люди считают, что прослушивание щелчков помогает им быстрее набирать текст. Кроме того, отсутствие необходимости опускать нижнюю границу с каждой клавишей позволяет быстрее переходить к следующей букве с меньшими затратами энергии.Попробуйте сами и посмотрите, не повлияет ли он на то, как быстро вы печатаете.

Терминология клавиатуры

Общие термины для клавиатуры

Точка срабатывания — это точка, в которой контактный механизм регистрирует нажатие клавиши. Блокировка клавиш — это когда несколько клавиш нажимаются одновременно, ваша клавиатура не распознает будущие нажатия клавиш, пока не будут подняты исходные клавиши. Клавиатуры имеют максимальное количество клавиш, которое она может зарегистрировать за один раз, и если вы нажмете больше, чем это ограничение, она не будет регистрировать нажатия других клавиш.Паразитное нажатие клавиш может происходить, когда одновременно нажимаются три клавиши, а четвертое нажатие клавиши, которое вы не нажимали, регистрируется вашим компьютером. Key Rollover — это количество клавиш, которые можно нажимать последовательно, не отрывая пальца от любой из предыдущих клавиш. Клавиатуры используют термин KRO для обозначения максимального количества клавиш, которые вы можете нажимать без блокировки клавиш. Таким образом, клавиатура 3KRO — это клавиатура, которая может регистрировать нажатие 3 клавиш одновременно без блокировки клавиш. NKRO относится к N-Key Rollover, лучшему из всех клавиатур.Клавиатура с функцией N-Key Rollover может зарегистрировать столько клавиш, сколько вы можете нажать одновременно, без каких-либо проблем с блокировкой клавиш. В настоящее время эта функция доступна только на клавиатурах с разъемами PS / 2. PS / 2 — это 6-контактный разъем Mini-DIN, используемый для подключения некоторых клавиатур и мышей к компьютерной системе, совместимой с компьютером. В то время как большинство современных разъемов — USB, PS / 2 имеет преимущество полного N-Key Rollover. Точка сброса — это точка, когда механизм перестает регистрировать нажатие клавиши. Тактильная точка — это точка во время нажатия клавиши, при которой происходит удар, чтобы указать вашему пальцу, что клавиша была нажата. USB или универсальная последовательная шина — это текущий отраслевой стандарт для подключения компьютерных периферийных устройств к персональным компьютерам.

Наиболее распространенные типы клавиатуры

Пружина с изгибом Клавиатуры используют механизм изгибающейся пружины, который управляет небольшим молотком. Когда вы ударяете по ключу, механизм заставляет молоток ударять по емкостному или мембранному переключателю. Пружина отвечает за тактильный и звуковой отклик клавиатуры. Они использовались в легендарных клавиатурах IBM Model M.Клавиатуры купольных переключателей — это гибрид мембранной и механической клавиатур. В них используются металлические «куполообразные» переключатели или купола из полиэстера, которые разрушаются при нажатии клавиши. Затем рухнувший купол соединяет две дорожки контура и завершает соединение, чтобы войти в персонажа. Обе версии очень распространены в потребительских клавиатурах. Механические клавиатуры используют переключатель под каждой клавишей. В зависимости от типа переключателя эти клавиатуры могут иметь различное время отклика и время перемещения, что делает их привлекательными для геймеров и машинистов.Мембранные клавиатуры имеют цельную пластмассовую клавиатуру / поршни переключателя, которые прижимают мембрану, чтобы активировать контакт в матрице электрического переключателя. Они являются наиболее дешевыми в производстве и наиболее распространенным типом доступных клавиатур, но изнашиваются быстрее, чем другие типы клавиатур. Ножничный переключатель Клавиатуры используют купольный переключатель. В клавиатуре по-прежнему используются резиновые колпачки, но специальный пластиковый механизм, похожий на ножницы, соединяет колпачок с плунжером, который вдавливает резиновый купол с гораздо более коротким ходом, чем у типичной клавиатуры с резиновым куполом.Их часто можно найти во встроенных клавиатурах ноутбуков и низкопрофильных клавиатурах. Клавиатуры Topre — это гибрид механического переключателя и клавиатуры переключателя с резиновым куполом. В механизме Topre используется пружина под резиновым куполом. Из-за куполов они намного тише, чем большинство механических клавиатур.

Ключевые формы

Ключи

прошли долгий путь от плоских дисков на старинных пишущих машинках. На протяжении многих лет производители клавиатур более серьезно относились к форме клавиш и их ощущению под пальцами, хотя выбор из различных типов зависит исключительно от личных предпочтений.

Ключ цилиндрический

Тип клавиши на клавиатуре Das, которая обычно встречается на большинстве клавиатур. Эти клавиши загнуты вверх на левом и правом краях, чтобы уместить кончики ваших пальцев.

Плоские клавиши или клавиатуры Chiclet

Обычно встречается в ноутбуках, и, как следует из названия, они имеют плоскую поверхность без кривизны. Их часто называют клавишами «Чиклет», потому что они похожи на жевательную резинку «Чиклет» и представляют собой небольшие квадраты с закругленными углами.

Ключ сферический

Клавиши, изогнутые со всех четырех сторон (см. Фото слева). В центре каждой клавиши находится сферический колодец. Эти клавиши обычно находятся на старых моделях пишущих машинок, таких как IBM Selectric, и на некоторых старинных клавиатурах.

Печать ключей

Существует множество типов печати, от тампонной до сублимационной печати красителями. Если вы не знакомы с этими терминами, это может привести к путанице относительно того, нужна ли вам клавиатура с тампонной печатью или стоит тратить деньги на клавиши с двойным литьем под давлением.

Тампонная печать (или трафаретная печать)

Самым дешевым и наиболее распространенным способом печати ключей является тампонная печать, при которой ключевое изображение печатается с использованием прочных чернил. Часто производитель наносит лак, чтобы продлить жизнь изображению. К сожалению, у большинства машинисток этот тип печати быстро изнашивается. Посмотрите видео, чтобы увидеть, как работает производственный процесс.

Лазерное травление

Лазер используется для выжигания необходимого символа на колпачке клавиатуры, физическая маркировка его, поэтому его невозможно стереть.Это лучше всего работает со светлыми клавишами, так как в результате получается изображение с черным выжженным цветом, но это работает и для черных клавиш. Многие производители, включая Das Keyboard, заполняют выгравированную область цветным наполнителем, чтобы лазерное гравирование на черном пластиковом фоне и выделение характерных черт. Вы также можете почувствовать текстуру выпуклого символа на каждой клавише с этим процессом.

Сублимационная печать на красителях

Сублимация красителя — это процесс, при котором тепло используется для пропитывания материала красителем, в результате чего краситель погружается в пластик.Приятная особенность этого заключается в том, что краситель становится частью пластика, его нельзя стирать, как при тампонной печати. Это гораздо более дорогой метод печати ключей, и его следует использовать в ситуациях, когда краситель темнее окрашиваемого материала.

Двойное литье под давлением

Вместо того, чтобы печатать символы на пластике, двойное литье под давлением формует символ и нижнюю часть крышки клавиатуры в один кусок пластика, при этом верхняя часть крышки формируется на другой части.Они слиты вместе, образуя двухслойную клавиатуру с очень контрастной графикой. Это самый дорогой тип печати высочайшего качества из возможных, поэтому ключ невозможно стереть, поскольку он является частью колпачка. Это также ограничивает печать двумя цветами на колпачок из-за используемых форм и затрат. Существуют примеры использования этого метода более чем двух цветов, но цена на данный момент слишком высока для большинства компаний. Фактически, даже большинство производителей клавиатур отказались от литья под давлением с двойным впрыском из-за его высокой стоимости.

Общие механические переключатели клавиатуры

В механических клавиатурах есть много разных типов переключателей. Из-за долговечности механических клавиатур часто можно встретить работающие бывшие в употреблении клавиатуры с переключателями, которые больше не производятся. Единственный способ узнать, какой тип переключателя находится внутри клавиатуры, — это разобрать плату, а иногда и переключатели, рискуя разрушить клавиатуру или переключатели. Переключатели различаются тем, как они замыкают цепь, сигнализируя о нажатии клавиши, величине тактильного удара и громкости щелчка при нажатии клавиши.

Переключатели Cherry MX

Cherry MX — это механические переключатели, которые состоят из пружины и двух металлических контактов. При нажатии пластиковый стержень опускается вниз, и в этот момент стальная пружина внутри закрывает переключатель, сигнализируя о том, что клавиша нажата. Одно из преимуществ переключателей Cherry MX — позолоченные контакты. В отличие от других металлов, золото предотвращает ржавление контактов, увеличивая срок службы переключателя. Для этих типов клавиш существует множество конструкций переключателей, и их можно различить по цвету стержня, который вы можете увидеть, сняв колпачок.

Линейный переключатель: Cherry MX Black

Переключатели

Cherry MX Black были одними из первых механических клавишных переключателей, доступных широкой публике. Они линейны или не тактильны, это означает, что черные переключатели не имеют громкого щелчка или удара, который ощущается при нажатии клавиши. Многим геймерам они нравятся из-за плавного ощущения и того факта, что точки срабатывания и отпускания находятся в одном и том же положении, что облегчает двойное нажатие, чем другие переключатели.

Сила срабатывания: 60cN

Многим геймерам нравится это из-за плавного ощущения и того факта, что точки срабатывания и отпускания находятся в одном и том же положении, что делает двойное нажатие проще, чем другие переключатели.

Легкий тактильный переключатель: Cherry MX Brown

Коричневые переключатели находятся примерно на полпути между переключателем набора текста и игровым переключателем. В отличие от черных переключателей, коричневые имеют мягкий тактильный удар примерно в середине нажатия. Некоторые люди предпочитают их для игр, так как они позволяют быстрее выполнять двойное нажатие, а машинистам они нравятся, потому что у них по-прежнему хорошая тактильная обратная связь, но звуковая обратная связь не так заметна, как синий переключатель. Коричневые переключатели имеют более мягкий щелчок при нажатии и требуют меньшего усилия для срабатывания.В серии тактильно-мягких клавиатур Das Keyboard используются переключатели коричневого цвета.

Сила срабатывания: 55cN

Clicky Switch: Cherry MX синий

Синие переключатели популярны среди печатного сообщества из-за «щелкающего» тактильного удара при нажатии на точку активации. В целом синие переключатели очень похожи на пишущие машинки, однако окружающие могут не быть такими большими поклонниками из-за звуковой обратной связи. Стандартные «щелкающие» версии Das Keyboards используют синие переключатели.

Сила срабатывания: 60cN

Легкий тактильный переключатель: Cherry MX Clear

Переключатели

Cherry MX Clear немного сложнее найти на клавиатурах, но многие пользователи считают, что они имеют больше тактильных ощущений, чем коричневые, но при этом они не такие щелкающие, как синие переключатели. Четкие переключатели имеют более высокое усилие срабатывания, чем переключатели Брауна, и более выраженный тактильный удар. Кроме того, клиры, как правило, имеют наибольшее трение среди механических клавишных переключателей, это связано с размером тактильного выступа.

Сила срабатывания: 65cN

Линейный переключатель: Cherry MX Red

Переключатели

Cherry MX Red похожи на переключатели Cherry MX Black в том, что они оба относятся к категории линейных, не тактильных. Это означает, что их чувство остается неизменным при каждом нажатии клавиши вверх-вниз. Они отличаются от черных переключателей своим сопротивлением; Красные переключатели требуют меньшего усилия для срабатывания. Результат — ощущение, которое большинство воспринимает как «плавнее» и «быстрее», что делает их особенно популярными среди энтузиастов игр.

Сила срабатывания: 45cN

Переключатели прочие механические

Стягивающая пружина

Переключатели

Buckling Spring содержат пружину, которая сгибается при нажатии на ключ. Этот механизм управляет небольшим молотком, который ударяет по мембранному переключателю, сигнализируя о том, что клавиша нажата.

Переключатели Topre

Переключатели

Topre — это новая разработка, которая представляет собой почти гибрид между клавиатурой с механическим переключателем и клавиатурой с резиновым куполом.Переключатели Topre — это емкостные переключатели, в которых используется пружина под резиновым куполом. Когда вы нажимаете клавишу, она сжимает пружину, в результате чего находящаяся под ней емкостная цепь определяет, что клавиша была нажата.

Переключатели Alps

Существует несколько общедоступных типов переключателей ALPS. Наиболее часто обсуждаемый тип получил прозвище «снежный человек», потому что оригинальные клавиатуры ALPS занимали много места на столе.Из переключателей Bigfoot существует две версии: сложная и упрощенная. Сложные АЛЬПЫ бывают разных цветов с небольшими различиями между ними. Вы можете найти тактильные и щелкающие, тактильные и не щелкающие, а также линейные версии Complicated ALPS. Упрощенные переключатели ALPS, по мнению многих, менее плавные и громкие, чем сложные ALPS. Чаще всего они встречаются на новых клавиатурах, потому что сложные ALPS больше не доступны. Существует не только множество версий внутри каждого типа переключателя ALPS, но также существует множество клонов ALPS, которые имеют разные ощущения, но выглядят очень похожими на настоящие.Из-за этого для определения того, какой у вас тип АЛЬП, или если это настоящий АЛЬП, необходимо открыть переключатель, что является сложной задачей, требующей осторожного выполнения, поскольку простое их удаление может потенциально повредить переключатели.

Техническое обслуживание и очистка механической клавиатуры

Клавиатуры пачкаются, будь то печатающие потные руки или падение крошек во время обеда за компьютером. Потратив время на изучение механических клавиатур, а затем на покупку одной из-за ее превосходной производительности и долговечности, пришло время подумать о ее чистке и обслуживании.Если вы просто хотите очистить поверхность или потянуть за клавиши и очистить каждый дюйм клавиатуры, важно знать лучший способ. Вот несколько советов по содержанию клавиатуры в чистоте, а также способы снятия колпачков для чистки или замены.

Простая механическая очистка клавиатуры при обслуживании

Чтобы сохранить механическую клавиатуру в чистоте и не допускать попадания на нее мусора, переверните клавиатуру вверх дном и встряхните ее, чтобы изнутри выпал мусор.Возьмите немного сжатого воздуха и слегка опрыскайте клавиатуру, чтобы удалить все, что не выходило изначально. Помогает, если вы держите клавиатуру вверх ногами под углом, чтобы крошки и мусор выпадали. Также используйте быстрые короткие струи при распылении сжатого воздуха.

Тщательная очистка

1) Для более тщательной очистки клавиатуры сначала необходимо снять маленькие колпачки с клавиатуры. Если вы никогда не снимали колпачки с клавиатуры, сначала посмотрите наше видео с инструкциями по замене клавиш.Он демонстрирует, как удалить клавиши и как вернуть их на механическую клавиатуру. Используйте съемник для ключей, чтобы снять колпачки. Помните, что клавиши имеют разную форму в зависимости от их размещения на клавиатуре, и в случае Das Keyboard Ultimate может быть очень сложно различить клавиши. Мы рекомендуем упорядочить колпачки для клавиш, так как они снимаются, чтобы облегчить их установку на место после очистки клавиатуры. Мы настоятельно не рекомендуем никому пытаться удалить пробел, клавишу возврата и другие клавиши большого размера. У этих ключей есть опорная планка под ними, поэтому вынуть ключ очень сложно, а вернуть его на место еще сложнее. Как показано на фото ниже, стабилизатор поперечной устойчивости соединяется с двумя маленькими белыми деталями, прикрепленными к колпачку клавиатуры. Эти детали очень легко сломать или даже потерять, если они вылетят из крышки клавиатуры при снятии. К сожалению, для них нет запасных частей, поэтому в случае поломки или потери ключи, к которым они прикреплены, больше не будут работать должным образом. Поскольку можно провести очень тщательную очистку, не вынимая эти ключи, рекомендуется оставить их на месте.

2) После извлечения клавиш переверните клавиатуру и встряхните ее, чтобы мусор выпал из клавиатуры. Затем возьмите баллончик с воздухом и щетку, чтобы ослабить и удалить остатки внутри.

3) Если что-то попало на клавиатуру, возьмите влажную хлопчатобумажную ткань или микрофибру и протрите ею место. При необходимости используйте каплю изопропилового спирта или разбавленного жидкого мыла (1 капля на галлон воды), чтобы удалить липкие вещества.Не наносите жидкость прямо на клавиатуру, наносите ее на ткань. В переключателях Das Keyboards используются золотые контакты, потому что золото предотвращает ржавчину контактов; однако, если в переключателе вокруг контакта есть жидкость, он будет держать соединение закрытым (как при нажатии клавиши) до тех пор, пока вода не испарится. Всегда уточняйте у производителя вашей клавиатуры, потому что некоторые клавиатуры (за исключением Das Keyboard) плохо переносят спирт и могут быть им повреждены.Если этого недостаточно для очистки разливов, ознакомьтесь с нашим сообщением в блоге об очистке разливов напитков. Намочить клавиатуру в изопропиловом спирте очень опасно, но если ничего не помогает, возможно, стоит спасти клавиатуру.

4) Установите колпачки клавиш обратно на клавиатуру, затем возьмите слегка влажную хлопчатобумажную ткань или микрофибру и протрите ею верх клавиш и корпус. Если клавиши сильно загрязнены до такой степени, что надписи выглядят блеклыми, используйте небольшое количество изопропилового спирта или разбавленного жидкого мыла, как описано в шаге 3.

5) Переверните клавиатуру и дайте ей высохнуть в течение ночи. Это может занять еще больше времени, в зависимости от климата и температуры в помещении. Несмотря ни на что, убедитесь, что клавиатура полностью высохла, прежде чем подключать ее и использовать. Хотя есть статьи, в которых сообщается об успешном мытье клавиатуры в посудомоечной машине, помещение электронного устройства в посудомоечную машину, где оно будет залито водой, представляет собой огромный риск. Единственный способ сделать это — полностью разобрать клавиатуру, что обычно приводит к аннулированию гарантии.Жесткая вода или вода из смягчителя воды могут вызвать коррозию внутри клавиатуры из-за солей и минералов. Использование небольшого количества спирта или разбавленного жидкого мыла для очистки клавиатуры — гораздо лучший метод, чем пытаться сунуть ее в посудомоечную машину.

Фото:

Изображения клавишных колпачков и переключателя Cherry MX благодаря Ripster на OCN и Geekhack Ключевые вырезы благодаря Signature Plastics. Особая благодарность Lethal Squirrel с сайта Geekhack.org за анимированные изображения Cherry MX.

Power over Ethernet — все, что вам нужно знать

PoE, PoE + и Ultra PoE

По мере развития технологии PoE количество энергии, которое может передаваться по кабелю Ethernet, увеличивалось. Коммутаторы и инжекторы PoE, соответствующие стандарту IEEE, могут выдавать мощность от 12 до 70 Вт на порт. Вот названия и выходы мощности, которые предлагает PoE.

Стандарт PoE	Общее название PoE	Выходная мощность	Год	Комментарий Комментарий
IEEE 802.3af	PoE	15,40 Вт	2003	Мощность 12,95 Вт, доступная для подключенного устройства (PD)
IEEE 802.3at	PoE +	30 Вт	2009	25,50 Вт (мощность для подключенного устройства PD)
IEEE 802.3bt, тип 3	4PPoE, Ultra PoE, UPoE	60 Вт	2018	Мощность 51 Вт, доступная для подключенного устройства (PD)
IEEE 802.3bt Ultra, тип 4 909 PoE, UPoE	100 Вт	2018	Мощность 71 Вт, доступная для подключенного устройства (PD)

Устройство с питанием (PD)

Любое сетевое устройство, питаемое от PoE, называется устройством с питанием , или PD.Типичные примеры — точки беспроводного доступа, IP-камеры безопасности и VoIP-телефоны. Появление более мощного стандарта IEEE 802.3bt проложило путь для более энергоемких приложений, таких как светодиодное освещение PoE и сетевые камеры High-Speed ​​HD Outdoor PoE с климат-контролем.

Оборудование источника питания (PSE)

Устройства PSE отправляют питание и данные по кабелю Ethernet на подключенное устройство PD. Устройства PSE классифицируются как «промежуточные» и «конечные».

ENDSPAN

Также называемый конечной точкой, типичный конечный диапазон — это сетевой коммутатор PoE.Поскольку сам коммутатор может питать подключенные устройства, нет необходимости в дополнительном источнике питания между коммутатором PoE (PSE) и подключенным периферийным устройством PoE (PD).

MIDSPAN

Если сетевой коммутатор без поддержки PoE будет использоваться с устройством PoE, потребуется источник питания, который увеличивает мощность соединения.
