Питание светодиодов: Напряжение питания светодиодов

. Это полезно в ситуациях, когда установка новой проводки может быть затруднена.Выбирайте из дизайнерских сенсорных панелей RF или контроллеров Wi-Fi®, которые работают с вашим устройством iOS или Android, и / или простого настенного переключателя беспроводной связи. Чтобы просмотреть типичный пошаговый проект установки DIY RibbonFlex Pro с использованием стандартного блока питания Armacost с беспроводным диммером, загрузите и просмотрите эту статью из журнала This Old House .

Подробнее о диммерах и контроллерах освещения

Купить стандартные блоки питания

Блоки питания для драйвера светодиодов с регулируемой яркостью переменного тока

Armacost Lighting являются предпочтительным выбором для профессионалов и домовладельцев для полнодиапазонного управления яркостью белых светодиодных осветительных приборов с использованием обычных встроенных в стену элементов управления затемнением переменного тока.

Armacost совместимы практически со всеми диммерами переменного тока, от простых диммеров лампы накаливания до интеллектуальных диммеров Wi-Fi с поддержкой Alexa и высокопроизводительных систем управления освещением, таких как Lutron Caséta Wireless и GRAFIK Eye®.

Как правило, драйверы светодиодов с регулируемой яркостью требуют проводного подключения к домашней электросети. Блоки питания с регулируемой яркостью — отличный вариант, когда вы заменяете существующие лампы накаливания или люминесцентные лампы под шкафом или когда у вас есть электрическая розетка, управляемая настенным выключателем. Просто подключите диммируемый драйвер к существующей розетке и замените выключатель переменного тока на диммер переменного тока.

Типовая электрическая схема при использовании диммера переменного тока

Для больших систем освещения может потребоваться использование нескольких светодиодных драйверов / источников питания с регулируемой яркостью. Для синхронизированного включения / выключения и управления яркостью светодиодного освещения на нескольких источниках питания подключите диммер на 120 В переменного тока к нескольким драйверам регулируемой яркости освещения Armacost.

Дополнительный шнур переменного тока и вилка доступны с драйверами диммирования Armacost для использования со съемными диммерами переменного тока, такими как Leviton Decora Smart Wi-Fi Plug-in Dimmer.

Подключаемый диммер Leviton Smart Wi-Fi совместим со всеми драйверами Armacost Universal Dimming LED. Концентратор не требуется — используйте свой смартфон iOS или Android для управления затемнением. Он реагирует на голосовые команды Amazon Alexa. Доступно в Armacost Lighting за 39,95 долларов США

Хотите узнать больше? Посетите основы светодиодного затемнения для белого светодиодного освещения.

Как выбрать источник питания 12 В для светодиодной ленты

Источники питания для средних и крупных предприятий

В этой категории представлены, в основном, блоки питания высокой мощности 12 В и водонепроницаемые блоки питания.Существуют блоки питания мощностью 150, 200, 350, 600 Вт и выше для средней или крупномасштабной установки светодиодных лент.

Блоки питания для небольших проектов

Для небольшой установки, такой как установка одной светодиодной ленты 12 В или 24 В длиной 5 метров или меньше или двух полос низкой мощности, вы можете выбрать небольшой источник питания, есть 12 В 1 А, 2 А, 3 А, 5 А, 6 А, 8 А, или блок питания 10A, или блок питания 24V 2A, 3A, 4A, 5A. Пожалуйста, обратитесь к категории адаптеров питания для этих небольших блоков питания. Наши адаптеры питания внесены в список UL, класс 2.

Если вам нужен источник питания 24 В, см. Категорию «Блок питания для светодиодов на 24 В.».

Простая установка и подходит для Северной Америки и Европы

Наши блоки питания на 12 В или 24 В. легко установить. При установке источника питания для стороны переменного тока используйте наш трехконтактный шнур для настенной розетки для подключения к розетке или розетке или используйте проводные кабели (провод 14AWG или провод 16AWG) для жесткого подключения источника питания к источнику переменного тока.Для стороны постоянного тока подключайтесь к светодиодным лентам или контроллерам светодиодов с помощью проводов (провод 16AWG, 18AWG или 20AWG, в зависимости от длины и текущей нагрузки).

Большинство наших источников питания 12 В или 24 В подходят для установки как в Северной Америке, так и в Европе. Они имеют широкий диапазон входных напряжений или переключатель входного напряжения для выбора 115 В (также называемого 110 В или 120 В) или 230 В (220 В или 240 В).

Какой блок питания мне нужен?

Ответ заключается в совокупном рассмотрении следующих факторов:

1.Источник постоянного напряжения или постоянный ток? В основном, постоянное напряжение для светодиодных лент.

2. Для источника питания постоянного напряжения это 12 В или 24 В? Зависит от рабочего напряжения светодиодных лент.

3. Нужен ли мне блок питания с регулируемой яркостью? Это зависит от того, хотите ли вы уменьшить яркость на стороне переменного тока или на стороне постоянного тока источника питания.

4. Нужен ли мне водонепроницаемый блок питания? Зависит от окружающей среды.

5. Входное напряжение 120 В или 277 В для источника питания? В основном 120В.В некоторых местах используется 277В.

6. Нужен ли мне блок питания класса 2? Для некоторых приложений требуются блоки питания класса 2. Наши малые блоки питания сертифицированы по классу 2.

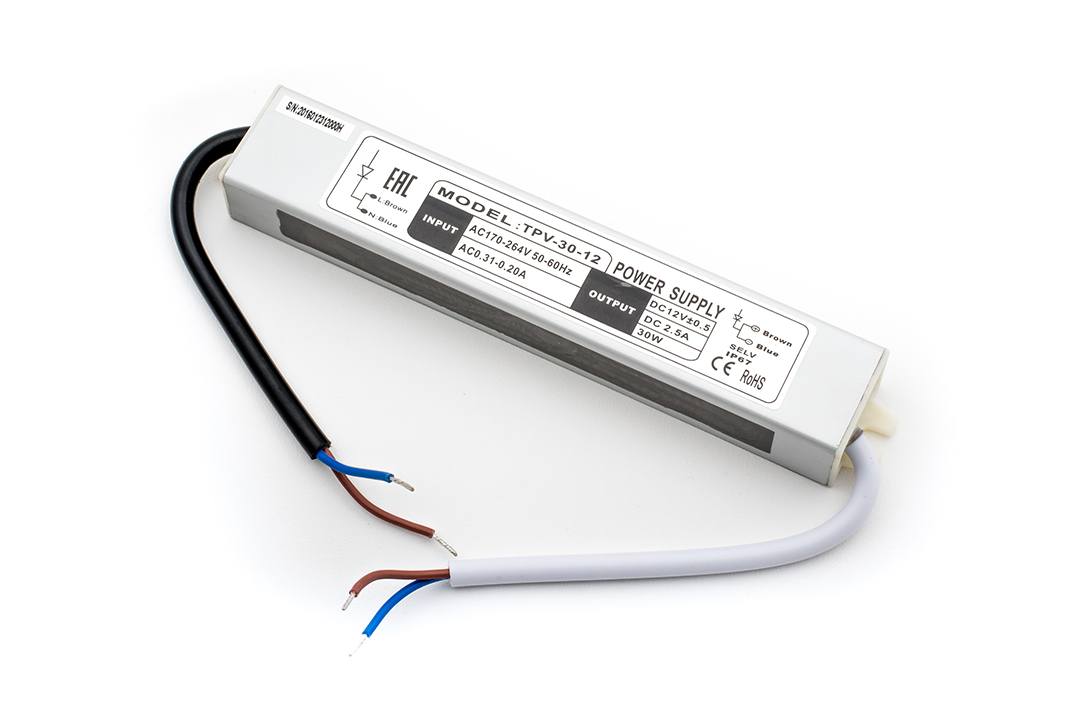

Как выбрать подходящий блок питания для светодиодов 12 В?

Блок питания 12 В — один из важнейших компонентов светодиодного освещения. На рынке представлено множество типов источников питания 12 В, таких как источники постоянного напряжения или постоянного тока, источники питания без и с регулировкой яркости и т. Д.Выбор подходящего источника питания требует тщательного рассмотрения. Выбор неправильного блока питания (БП) приведет к повреждению не только светодиодной продукции, но и самого устройства. Кроме того, слишком слабый источник питания приведет к выделению сильного тепла, что может стать причиной дополнительной опасности.

Источник питания Mean Well

Здесь мы представляем блоки питания Mean Well. Источники питания торговой марки Mean Well обеспечивают высокую надежность и гарантию от 3 до 7 лет.За его супер качество мы много лет продаем блоки питания Mean Well. Компания Mean Well предлагает водонепроницаемые источники питания для установки внутри и снаружи помещений с коррекцией коэффициента мощности или без нее, источники питания с регулируемой или нерегулируемой яркостью, входное напряжение 110 В или 277 В. Диапазон мощности широк, включая 60 Вт, 100 Вт, 150 Вт, 200 Вт, 350 Вт, 600 Вт, 1000 Вт и даже выше.

Важные факторы, которые следует учитывать при выборе подходящего блока питания для светодиодов 12 В

1. Выберите правильное рабочее напряжение.

Входное напряжение для светодиодных лент 12 В или светодиодных ламп 12 В составляет 12 В постоянного тока, и можно использовать только источники питания 12 В для светодиодов.

Важное примечание: ни при каких обстоятельствах нельзя использовать трансформаторы более высокого напряжения. Например, никогда не используйте источник питания 24 В для подключения светодиодной ленты или светильника на 12 В. Если вы выберете слишком высокое напряжение, светодиодная лента или светодиодная лампа будут повреждены.

2. Мощность (выходная мощность).

Если вы устанавливаете две светодиодные ленты, каждая из которых имеет длину 5 м (16,4 фута) и рабочую мощность 50 или 60 Вт, мы рекомендуем использовать блок питания мощностью 150 Вт.

При установке лучше использовать параллельную установку, то есть разместить точку подачи питания посередине двух светодиодных лент, например, для питания двух светодиодных лент посередине. По возможности лучше не устанавливать две светодиодные ленты последовательно, то есть соединить две светодиодные ленты вместе и запитать их с одного конца. Ниже приводится подробное объяснение того, как определить мощность блока питания, которую вы должны выбрать.

Источник питания 12 В должен обеспечивать выходную мощность, достаточную для приложения.Здесь нам нужно знать мощность световой полосы. Рассчитать мощность, необходимую для приложения, несложно. Мощность на единицу длины светодиодной ленты, умноженная на длину, составляет общую мощность.

Например, если светодиодная лента работает с мощностью 12 Вт на метр, а в витрине имеется установка длиной 4 метра, то мощность 4-метровой светодиодной световой ленты составляет 12 Вт x 4 = 48 Вт.

В идеале блок питания должен работать на 80% своей максимальной мощности.Поскольку при включении светодиодной ленты за короткий период времени требуется больше энергии, источник питания должен обеспечивать достаточную мощность для кратковременной операции включения света. Обычно мы добавляем 20% к мощности светодиодной ленты. Следовательно, мощность необходимого блока питания для витрины составляет 48 Вт x 1,2 = 57,6 Вт. На рынке нет блока питания этой мощности, следующий уровень мощности — 60 Вт. Итак, мы выбрали блок питания на 60 Вт.

3. Источник питания 12 В без диммирования или диммирования.

В большинстве случаев светодиодные ленты используют нерегулируемый источник питания. Для обычных проектов светодиодный диммер или контроллер устанавливается между источником питания и светодиодной лентой. В это время сам блок питания не должен иметь функцию затемнения, и функция затемнения выполняется диммером или контроллером.

Если вам нужно затемнить перед блоком питания, тогда вам понадобится блок питания с регулируемой яркостью. Функция диммирования источника питания обычно указывается на этикетке параметра.Если он не отмечен, значит, он не регулируется.

установка источника питания с регулируемой яркостью — схема подключения

установка блока питания без диммирования — схема подключения

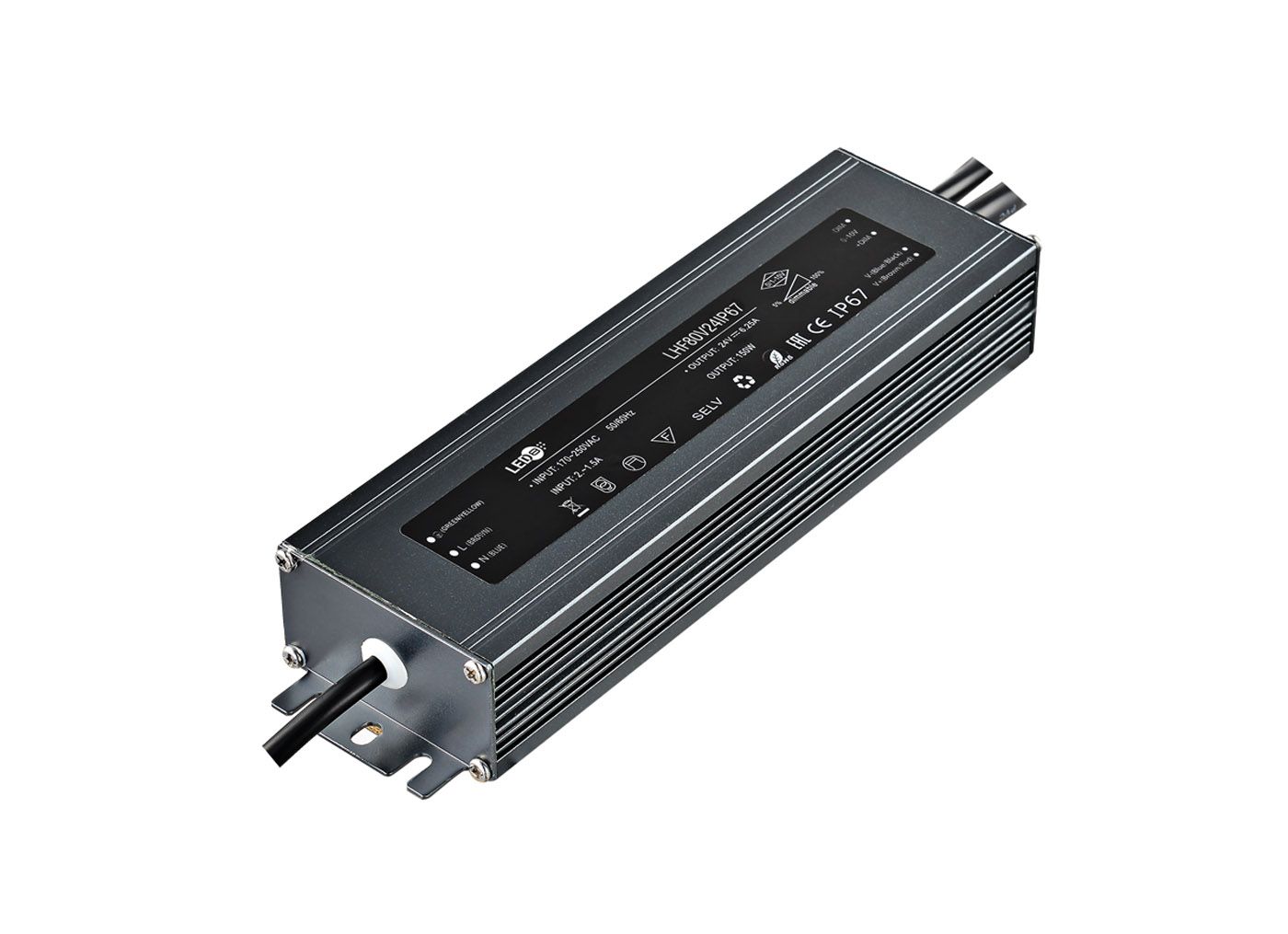

4. Нужен ли мне водонепроницаемый блок питания 12 В для установки внутри или вне помещений?

Решающим фактором является расположение источника питания 12 В постоянного тока. Для внутреннего применения светодиодных лент на 12 В или светодиодных фонарей на 12 В мы обычно выбираем внутренний источник питания. Если установить водонепроницаемую светодиодную ленту на открытом воздухе, источник питания можно разместить на улице или в помещении.Если блок питания ставится на открытом воздухе, нужно выбирать водонепроницаемый блок питания. Или вы помещаете блок питания в сухое место и используете водонепроницаемую светодиодную ленту на 12 В на улице. Например, рассмотрим применение, когда светодиодная лента освещает балкон. Обычно блок питания и контроллер светодиодной ленты можно установить в соседней комнате.

В ванной комнате, если вы не можете найти водонепроницаемое место для блока питания, мы рекомендуем разместить блок питания светодиодной ленты за пределами ванной комнаты.Помните, что источник питания — это трансформатор, переход от высоковольтной сети к низковольтной. Из-за высокого напряжения безопаснее использовать источник питания для светодиодных лент 12 В или 24 В за пределами ванной комнаты.

Примечание. По указанным выше причинам, когда вы покупаете блок питания для водонепроницаемой ленты на 12 В или 24 В, вы можете подумать о том, нужен ли вам водонепроницаемый источник питания, исходя из фактического места установки. Как правило, во влажной или влажной среде требуется водонепроницаемый источник питания.Если вы можете защитить трансформатор от воды, например, с помощью блока питания, или поместить блок питания в сухое место, не проблема выбрать негерметичный блок питания.

Можно ли использовать драйвер светодиода в качестве источника питания?

Да, оно может. Фактически драйвер светодиода сам по себе является источником питания. Это просто еще одно название блока питания, обеспечивающего питание светодиодных лент и других светодиодных осветительных приборов. К вашему сведению, его также часто называют силовым трансформатором светодиодов.

Как подключить светодиодную ленту к источнику питания? Есть много способов подключиться.См. Статью: Как выбрать блок питания для светодиодной ленты?

Для получения дополнительной информации об установке светодиодной ленты прочтите: Как установить светодиодные ленты?

Источник питания оптом

Мы также продаем источники питания оптом. Если вы ищете оптового продавца источников питания, свяжитесь с нами.

Что это и как работает?

Разработка и внедрение технологии светоизлучающих диодов (LED) во всем диапазоне осветительных приложений были захватывающими в последние несколько лет.Несмотря на присущую светодиодам высокую эффективность электрооптического преобразования, светодиодный светильник настолько хорош, насколько хорош его драйвер. Потенциал этой революционной технологии освещения может быть раскрыт только тогда, когда показатели производительности светодиодных драйверов будут последовательно согласованы с электрическими характеристиками светодиодного источника света. Светодиодная система освещения представляет собой синергетическое сочетание источника света, драйверов светодиодов, систем управления температурой и оптики. Поскольку драйверы являются единственным компонентом, который существенно влияет на фотометрические характеристики и качество света светодиодов в системе освещения, они играют решающую роль в более обширных и интенсивных применениях светодиодных технологий.

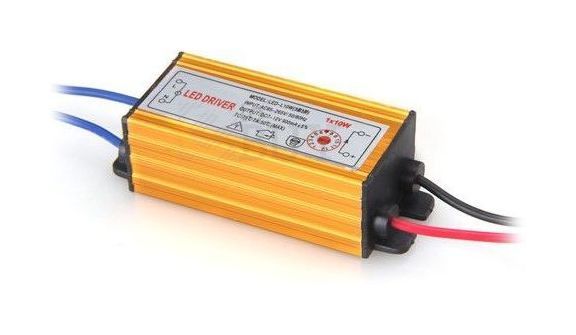

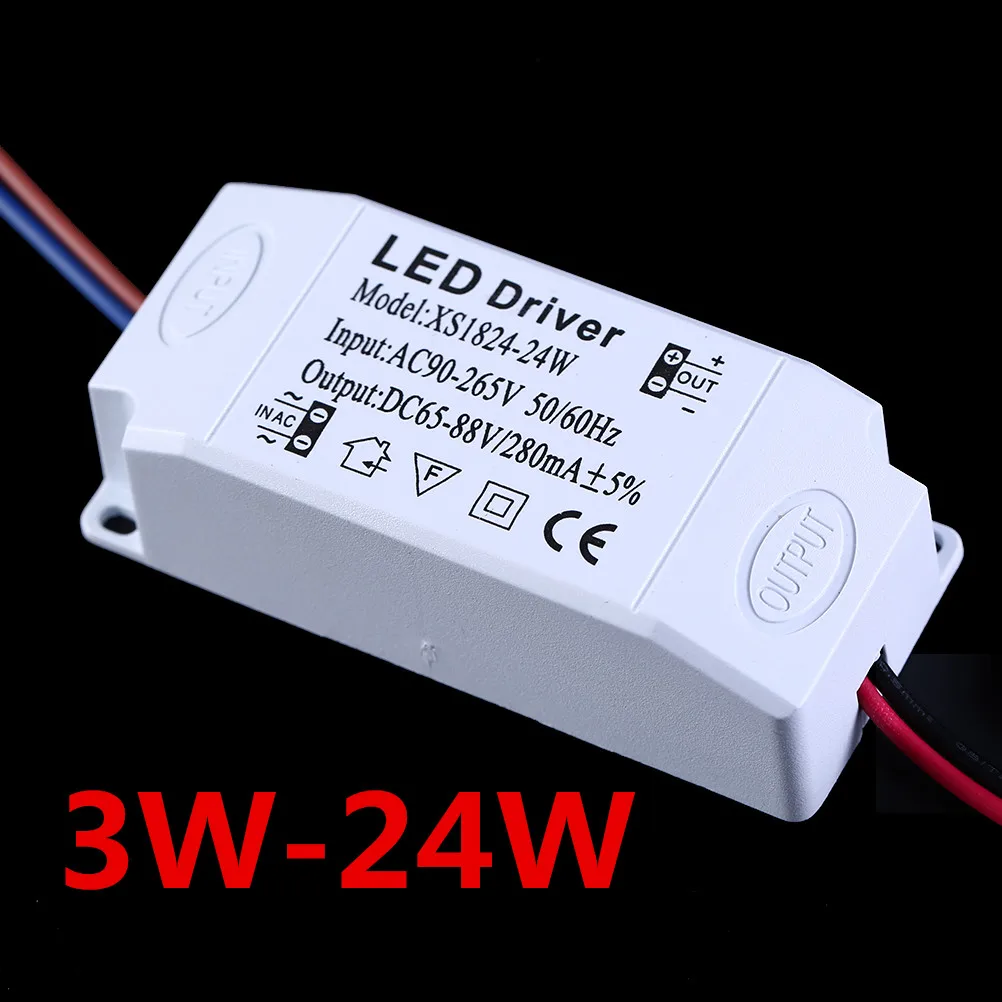

Что такое светодиодный драйвер?

Драйвер светодиодов — это электронное устройство, регулирующее мощность светодиода или цепочки (или цепочек) светодиодов. Светодиоды представляют собой твердотельные полупроводниковые устройства, пропитанные или легированные слоями для создания p-n-перехода. Когда ток протекает через легированные слои, дырки из p-области и электроны из n-области инжектируются в p-n-переход. Они рекомбинируют, чтобы генерировать фотоны, которые мы воспринимаем как видимый свет. Преобразование тока в световой поток почти линейное, увеличение входного тока позволяет большему количеству электронов и дырок рекомбинировать в p-n-переходе, и, таким образом, генерируется больше фотонов.

В отличие от обычных источников света, которые работают непосредственно от источника переменного тока (AC), светодиоды работают от входа постоянного или модулированного прямоугольного сигнала, поскольку диоды имеют полярность. При вводе сигнала переменного тока светодиод будет гореть только примерно половину времени, когда сигнал переменного тока имеет правильную полярность, и сразу же погаснет при отрицательном смещении. Следовательно, постоянная подача постоянного электрического тока на фиксированный выход или переменный выход в допустимом диапазоне должна применяться к светодиодной матрице для стабильного немигающего освещения.

обеспечивают интерфейс между источником питания (линией) и светодиодом (нагрузкой), преобразуя входящую сетевую мощность 50 или 60 Гц переменного тока с такими напряжениями, как 120 В, 220 В, 240 В, 277 В или 480 В, в регулируемый выходной постоянный ток. Существуют драйверы, предназначенные также для приема других типов источников питания, например, питания постоянного тока от микросетей постоянного тока или питания через Ethernet (PoE). Схема драйвера светодиода должна иметь невосприимчивость к скачкам напряжения и другим помехам в линии переменного тока в пределах заданного расчетного диапазона, а также отфильтровывать гармоники в выходном токе, чтобы они не влияли на качество вывода светодиодного источника света. Драйвер — это не просто преобразователь мощности. Некоторые типы светодиодных драйверов имеют дополнительную электронику для точного управления светоотдачей или для поддержки интеллектуального освещения.

Постоянный ток или постоянное напряжение?

Электрическая цепь, которая регулирует входящую мощность для обеспечения выхода постоянного напряжения, обычно называется источником питания, тогда как драйвер светодиода в строгом смысле слова относится к электрической цепи, которая обеспечивает выход постоянного тока. Сегодня «драйвер светодиода» и «источник питания светодиода» — очень неоднозначные термины, которые используются как синонимы.Несмотря на терминологическую двусмысленность, мы не можем позволить себе игнорировать существенные различия между схемами постоянного тока (CC) и постоянного напряжения (CV) для регулирования нагрузки светодиодов.

Драйверы светодиодов постоянного тока обеспечивают постоянный ток (например, 50 мА, 100 мА, 175 мА, 350 мА, 525 мА, 700 мА или 1 А), независимо от нагрузки по напряжению, на светодиодный модуль в определенном диапазоне напряжений. Драйвер может питать один модуль со светодиодами, подключенными последовательно, или несколько светодиодных модулей, подключенных параллельно.Последовательное соединение является предпочтительным в архитектурах цепей CC, поскольку оно гарантирует, что все светодиоды будут иметь одинаковый ток, протекающий через их полупроводниковые переходы, а световой поток будет равномерным через светодиоды. Для параллельного подключения нескольких светодиодных модулей требуется резистор в каждом светодиодном модуле, что приводит к снижению эффективности и плохому согласованию тока. Большинство драйверов CC можно запрограммировать для работы в диапазоне выходного тока для точного сопряжения между драйвером и конкретным светодиодным модулем. Драйверы светодиодов постоянного тока используются, когда световой поток не должен зависеть от колебаний входного напряжения.Они используются во многих типах осветительных приборов общего назначения, таких как потолочные светильники, троферы, настольные / торшеры, уличные фонари и верхние фонари, для которых приоритетными являются высокое качество тока и точное управление мощностью. Драйверы CC поддерживают регулировку яркости как с широтно-импульсной модуляцией (PWM), так и с уменьшением постоянного тока (CCR). Работа источника питания в режиме CC обычно требует защиты от перенапряжения на случай чрезмерного сопротивления нагрузки или при отключении нагрузки.

Драйверы светодиодов постоянного напряжения предназначены для работы светодиодных модулей при фиксированном напряжении, обычно 12 В или 24 В.Каждый светодиодный модуль имеет собственный линейный или импульсный регулятор тока для ограничения тока с целью поддержания постоянного выходного сигнала. Обычно предпочтительно подавать постоянное напряжение на несколько светодиодных модулей или светильников, соединенных параллельно. Максимальное количество светодиодов или светодиодных модулей и прямое напряжение на них не должно превышать мощность источника питания постоянного тока. Цепь CV должна допускать рассеяние мощности при коротком замыкании нагрузки. Ограничители тока обычно имеют тепловое отключение для защиты цепи, когда на ограничитель тока подается напряжение, превышающее максимально допустимое.Драйверы CV часто используются в низковольтных светодиодных осветительных приборах, которые требуют простоты группового подключения при параллельном управлении, например, для управления светодиодными лентами, светодиодными модулями для световых коробов. Драйверы постоянного напряжения могут быть затемнены только при ШИМ.

Импульсный источник питания (SMPS)

Поскольку светодиоды очень чувствительны к колебаниям тока и напряжения, одна из наиболее важных функций драйвера светодиода заключается в уменьшении колебаний прямого напряжения на полупроводниковом переходе светодиодов.Импульсные источники питания работают путем модуляции электрического сигнала с использованием одного или нескольких переключающих элементов, таких как силовые полевые МОП-транзисторы, на высокой частоте, тем самым генерируя заданную величину мощности постоянного тока при изменении напряжения питания или нагрузки. Импульсные преобразователи, используемые в драйверах светодиодов, требуют, чтобы энергия сохранялась в виде тока с использованием катушек индуктивности и / или в виде напряжения с использованием конденсаторов, чтобы поддерживать выходной ток или напряжение на нагрузке во время цикла включения / выключения. Драйвер светодиодов AC-DC SMPS преобразует мощность переменного тока в мощность постоянного тока, которая затем преобразуется в мощность постоянного тока, способную правильно управлять светодиодами.

Для импульсного преобразования мощности в драйверах светодиодов доступны различные топологии схем для поддержки требований к нагрузке светодиодов. Среди всех топологий SMPS наиболее часто используются понижающий, повышающий, понижающий-повышающий и обратноходовой типы.

Также известная как понижающий преобразователь, понижающая схема регулирует входное постоянное напряжение до желаемого постоянного напряжения с помощью ряда методов управления током, включая синхронное переключение, гистерезисное управление, управление пиковым током и управление средним током.Понижающая топология предназначена для драйверов светодиодов с питанием от сети, которые необходимы для управления длинной цепочкой светодиодов, при этом напряжение нагрузки поддерживается ниже напряжения питания. Понижающие цепи также часто встречаются в приложениях с низким напряжением, где входное напряжение питания относительно низкое (например, 12 В постоянного тока для автомобильного освещения) и работает только один светодиод. Понижающая топология позволяет создавать схемы с меньшим количеством компонентов при сохранении высокого КПД (90–95%). Однако напряжение нагрузки понижающей цепи должно быть менее 85% от напряжения питания.Более того, понижающие драйверы светодиодов не обеспечивают изоляцию между входными и выходными цепями.

Повышающий преобразователь предназначен для повышения входного напряжения до более высокого выходного напряжения примерно на 20% или более. Для схем повышения обычно требуется один индуктор и они работают либо в режиме непрерывной проводимости (CCM), либо в режиме прерывистой проводимости (DCM), в зависимости от формы волны тока индуктора. В повышающих преобразователях малой мощности может использоваться накачка заряда, а не катушка индуктивности, в которой используются конденсаторы и переключатели для повышения выходного напряжения выше напряжения питания.Преобразователи на основе индуктивности обладают преимуществом в виде небольшого количества компонентов и высокой эксплуатационной эффективности (более 90%). Недостатком этой топологии является отсутствие изоляции между входными и выходными цепями. Повышающий преобразователь выдает импульсную форму волны, поэтому для уменьшения пульсаций тока требуется большой выходной конденсатор. ШИМ-регулирование яркости является сложной задачей из-за большого выходного конденсатора, а также управления с обратной связью, которое требует большой полосы пропускания для стабилизации преобразователя.

могут обеспечивать выходное напряжение выше или ниже входного, что делает их идеальными для приложений, где входное напряжение растет и падает с большими колебаниями (не более 20%).Колебания входного напряжения такого типа обычно возникают в системах освещения с питанием от аккумуляторных батарей, например, в автомобильном освещении строительной и сельскохозяйственной техники (вилочные погрузчики, тракторы, комбайны, экскаваторы, снегоочистители и т. Д.), А также в грузовых автомобилях и автобусах. Два типа преобразователей, которые часто используются в повышающих понижающих приложениях, известны как SEPIC (несимметричный преобразователь индуктивности первичной обмотки) и Cuk. Преобразователь SEPIC отличается использованием двух индукторов, предпочтительно двухобмоточного индуктора, который имеет небольшую площадь основания, низкую индуктивность рассеяния и способность увеличивать соединение обмоток для повышения эффективности схемы.В архитектуре SEPIC повышающая секция обеспечивает коррекцию коэффициента мощности (PFC), а понижающая секция выдает напряжение, равное, меньшее или большее, чем входное напряжение, в то время как выходная полярность обеих секций остается одинаковой. Топология Cuk сочетает в себе непрерывный выходной ток понижающего преобразователя и непрерывный входной ток повышающего напряжения, что дает Cuk наилучшие характеристики EMI и позволяет при необходимости уменьшать емкость. Понижающий-повышающий преобразователь представляет собой неизолированную схему драйвера.Как и повышающие преобразователи, повышающие преобразователи требуют защиты от перенапряжения для предотвращения повреждений из-за чрезмерно высокого напряжения в случае разомкнутой нагрузки.

Схема обратного переключения — это преобразователь с прерывистой проводимостью, который обеспечивает изоляцию сети переменного тока, накопление энергии и масштабирование напряжения. Он очень похож на повышающий преобразователь, но с разделением индуктивности, образующим трансформатор. Обратный трансформатор с как минимум двумя обмотками не только обеспечивает полную изоляцию между его входной и выходной цепями, но также допускает более одного выходного напряжения с разной полярностью.Первичная обмотка подключена к входному источнику питания, вторичная обмотка подключена к нагрузке. Магнитная энергия сохраняется в трансформаторе, когда переключатель включен, и в то же время диод имеет обратное смещение (то есть блокируется). Когда переключатель выключен, диод смещен в прямом направлении, и магнитная энергия выделяется током, текущим из вторичной обмотки. В некоторых схемах обратного хода используется третья обмотка, называемая бутстрапом или вспомогательной обмоткой, для питания управляющей ИС. Более точный контроль среднего напряжения на конденсаторе, который используется для поддержания тока в нагрузке светодиода, когда преобразователь находится на первой ступени, требует изолированной обратной связи, обычно через оптрон.Цепи обратного переключения могут быть разработаны для очень широкого диапазона питающих и выходных напряжений с изоляцией от опасно высоких напряжений. Однако эти схемы менее эффективны (75 — 85%, более высокий КПД возможен при использовании дорогих деталей).

Линейный источник питания

Линейный источник питания использует элемент управления (например, резистивную нагрузку), который работает в своей линейной области для регулирования выхода. В схемах управления светодиодами этого типа напряжение, протекающее через резистор, чувствительный к току, сравнивается с опорным напряжением в контуре обратной связи для создания управляющего сигнала.Контроллер, который работает в линейной области системы обратной связи с обратной связью, регулирует выходное напряжение до тех пор, пока ток, протекающий через чувствительный резистор, не будет соответствовать напряжению обратной связи. Таким образом, ток, подаваемый на цепочку светодиодов, поддерживается до тех пор, пока прямое напряжение не превышает выходное напряжение с ограничением по падению. Линейные драйверы обеспечивают только понижающее преобразование, что означает, что напряжение нагрузки должно поддерживаться ниже, чем напряжение питания. Если напряжение нагрузки выше напряжения питания или напряжение питания сильно колеблется, необходим импульсный стабилизатор.

с питанием от сети переменного тока, которые предъявляют высокие требования к регулированию напряжения, обычно используются переключаемые линейные регуляторы для управления светодиодными лампами с длинной цепочкой светодиодов, соединенных последовательно. Переключаемые линейные регуляторы представляют собой комбинации нескольких линейных регуляторов, которые либо интегрированы, либо каскадированы в модульной форме. Эти линейные регуляторы, обычно разработанные в корпусах ИС для поверхностного монтажа, используются для интеллектуальной регулировки количества подключенных к нагрузке светодиодов в цепочке во время цикла линии питания, чтобы напряжение нагрузки соответствовало мгновенному напряжению сети переменного тока.

представляют собой чрезвычайно упрощенное решение, которое устраняет необходимость в громоздких и дорогостоящих катушках, конденсаторах и реактивных (например, индуктивных и / или емкостных) входных фильтрующих элементах EMI / EMC. Значительно небольшое количество деталей и использование твердотельных компонентов позволяет уменьшить размеры переключаемого линейного регулятора до компактной ИС. Это делает линейные драйверы конкурентоспособным кандидатом для светодиодных ламп, стоимость и физический размер которых являются важными факторами при проектировании.Благодаря способности генерировать резистивную нагрузку диммера, аналогичную лампе накаливания, линейные драйверы светодиодов имеют общую совместимость с существующими диммерами с фазовой отсечкой (TRIAC), которые были разработаны для диммирования резистивных нагрузок.

Отличающаяся ценовой конкурентоспособностью, невосприимчивостью к электромагнитным помехам / электромагнитной совместимости, малой занимаемой площадью и простотой конструкции, топология линейного управления вызывает все больший интерес в отрасли. Однако линейные драйверы борются с присущими им недостатками, которые не позволяют им войти в массовые приложения во многих категориях продуктов.

1. Линейный драйвер светодиода может иметь низкую эффективность, когда напряжение питания значительно превышает напряжение нагрузки.

2. Избыточная мощность выделяется в виде тепловой энергии, что приводит к увеличению тепловой нагрузки на схему драйвера и, скорее всего, на светодиоды, если тепло не рассеивается эффективно.

3. Ограничение необходимости поддерживать напряжение нагрузки ниже, чем напряжение питания в определенном диапазоне, приводит к дополнительному недостатку, заключающемуся в разрешении только ограниченного диапазона напряжения питания.

4. Линейные драйверы, доступные на рынке, представляют собой преимущественно недорогие схемы, которые не уделяют особого внимания устранению мерцания.

5. Неизолированная топология не обеспечивает гальванической развязки от сети переменного тока.

Switched Vs. Линейный

Конструкция драйвера светодиода предполагает множество компромиссов. При выборе между SMPS и линейными драйверами необходимо учитывать стоимость, эффективность, управляемость, срок службы, диммирование, размер, коэффициент мощности, мерцание, вход / выход, изоляцию от сети переменного тока и различные другие факторы.

Импульсные источники питания очевидно более эффективны, чем линейные, из-за их модуляции «0/1» (переключение ВКЛ / ВЫКЛ). Они могут быть разработаны для обеспечения высокой энергоэффективности, а также освещения без мерцания при сохранении высокого коэффициента мощности и низкого общего гармонического искажения (THD). Хотя линейные драйверы светодиодов задумывались как перспективное решение для управления светодиодами, в обозримом будущем SMPS по-прежнему остается предпочтительным решением для управления светодиодами для приложений, где первостепенное значение имеют эффективность, управление освещением, качество света и электрическая безопасность.В частности, цифровая управляемость драйверов SMPS, оснащенных технологией интеллектуальных датчиков и возможностью беспроводного подключения, обещает сделать возможным множество приложений Интернета вещей (IoT). Цифровая модуляция позволяет кодировать данные в двоичном формате для высокоскоростной оптической беспроводной связи (LiFi), что значительно расширяет прикладной потенциал драйверов SMPS.

Тем не менее, привлекательные особенности драйверов SMPS достигаются за счет их зависимости от громоздких, дорогих и ненадежных реактивных компонентов, таких как трансформаторы, катушки индуктивности и конденсаторы.Высокоскоростное переключение вызывает много шума, что приводит к относительно высокому уровню электромагнитных помех, которые необходимо фильтровать и экранировать с помощью дополнительных цепей. Эти дополнительные схемы могут значительно увеличить физические размеры и удвоить общую стоимость драйвера светодиода.

Самым большим недостатком драйверов SMPS, который также является наиболее привлекательной особенностью линейных драйверов, является их надежность. Схема управления SMPS использует большое количество компонентов, включая фильтры, выпрямители, схемы корректора коэффициента мощности (PFC) и т. Д.Сложная конструкция может снизить надежность схемы. Широкое использование алюминиевых электролитических конденсаторов в PFC в качестве компонента накопления энергии вызывает наибольшую озабоченность по поводу надежности драйвера SMPS. Электролитические конденсаторы известны своей высокой емкостью и высоким номинальным напряжением. Тем не менее электролит в конденсаторе со временем испарится. Скорость испарения линейно зависит от температуры. Высокая температура ускоряет испарение электролита, что вызывает уменьшение емкости и увеличение ESR (эквивалентное последовательное сопротивление).Повышенное ESR приводит к высоким колебаниям выходного напряжения и шуму. А конденсатор в итоге выходит из строя, когда высыхает электролит, что приводит к преждевременному выходу из строя всей системы освещения. Высокоскоростное переключение может вызвать электромагнитные помехи (EMI), которые отрицательно сказываются на окружающих элементах схемы. Это создает дополнительную проблему проектирования, которую необходимо преодолеть. Использование шумового фильтра приводит к увеличению объема и веса, а также стоимости производства.

С другой стороны, линейные драйверы обладают большим потенциалом благодаря ранее упомянутым преимуществам.Как правило, они живут дольше, чем драйверы SMPS, упрощают конструкцию лампы, снижают стоимость и значительно сокращают спецификации. Однако сложно разработать линейный драйвер с эффективностью преобразования и подавлением мерцания, сопоставимой со схемами SMPS. Эта технология в настоящее время используется неправомерно. Большинство производителей освещения воспринимают это только как дешевое решение для вождения. Хотя допустимо использовать линейные драйверы в светодиодных светильниках для приложений, где высококачественный свет и изоляция от сети переменного тока не являются главным приоритетом (например,грамм. наружное освещение), некоторые производители пытаются включить это недорогое решение для управления светодиодами в требующие визуального восприятия, чувствительные к безопасности приложения внутреннего освещения без улучшения качества вывода драйвера (контроль мерцания) и повышения электробезопасности и рассеивания тепла в системе освещения.

Бортовой водитель (DOB)

DOB — это типичная реализация топологии линейного вождения. Светодиодный модуль DOB, также называемый светодиодным двигателем переменного тока, вмещает светодиоды и всю электронику драйвера на печатной плате с металлическим сердечником (MCPCB).Технология DOB использует возможность монтажа микросхем драйвера высокого напряжения (переключаемых линейных регуляторов) MCPCB. В отличие от схемы драйвера SMPS, которая должна быть установлена ​​на маршрутизируемой печатной плате FR4, эти микросхемы драйвера для поверхностного монтажа могут быть припаяны к монтируемой на светодиоды плате MCPCB без разводки схемы. Это полностью устраняет необходимость в специальной сборке драйверов и, таким образом, обеспечивает компактный форм-фактор. Еще одно преимущество конструкции DOB заключается в том, что отличная теплопроводность MCPCB может способствовать быстрому рассеиванию тепла, выделяемого из-за неэффективного преобразования линейного драйвера.

Энергетика

Обработка мощности, которая происходит внутри SMPS, обычно приводит к неравномерному потреблению мощности из-за токовой импульсной модуляции. Способ, которым импульсные регуляторы потребляют импульсы тока из энергосистемы общего пользования, может вызывать изгибы и искажения формы волны тока в линии электропередачи, а также срабатывание предохранителей и автоматических выключателей при уровнях мощности ниже допустимой для линии электропередачи. Наличие этих гармонических искажений и нелинейных нагрузок может привести к различным проблемам, таким как перегрев нейтральных проводников и распределительных трансформаторов, отказ или неисправность оборудования для выработки и распределения электроэнергии, а также помехи в цепях связи и т. Д.С точки зрения энергопотребления, эти вредные помехи от нисходящего электрического оборудования должны быть запрещены. Поэтому коммунальные предприятия предъявляют нормативные требования к коэффициенту мощности (PF) и общему коэффициенту гармонических искажений (THD) электрического оборудования, включая светодиодные светильники с питанием от сети.

Коэффициент мощности — это отношение потребляемой мощности к поставляемой мощности, выражаемое числом от 0 до 1. Коэффициент мощности чисто резистивной нагрузки равен 1, поскольку ток потребляется точно по фазе с линейным напряжением.Тем не менее, реактивные элементы, такие как конденсаторы и катушки индуктивности драйвера светодиода, потребляют дополнительный реактивный ток, который трудно измерить и, следовательно, невозможно для коммунальных предприятий получить прибыль. Что наиболее важно, эта реактивная мощность приведет к тому, что передаваемая мощность (полная мощность) будет больше, чем мощность, фактически необходимая светодиодному светильнику. Это может привести к тому, что инфраструктура коммунального предприятия будет работать с превышением мощности и может привести к потенциальному ущербу, если не будут приняты меры для защиты инфраструктуры от перегрузки дополнительной реактивной мощностью.Чем ближе коэффициент мощности к 1, тем точнее совпадают формы сигналов тока и напряжения. По мере уменьшения коэффициента мощности теряется больше мощности в виде реактивной мощности. В коммерческом и промышленном секторах коммунальные предприятия часто взимают дополнительную плату с конечных пользователей, которые работают с электрооборудованием с низким коэффициентом мощности, чтобы компенсировать возросшие затраты на генерацию и передачу.

Коэффициент мощности светодиодной лампы или светильника стал требованием спецификаций на многих рынках. Директива ЕС требует, чтобы светодиодный продукт с потребляемой мощностью более 25 Вт имел коэффициент мощности выше 0.9. В США и Design Light Consortium (DLC), и Energy Star имеют правила PF, аналогичные европейским. Штат Калифорния имеет четкие правила для значения коэффициента мощности, которое должно быть больше 0,9 для всех уровней мощности светодиодного освещения жилых и коммерческих помещений. Чтобы соответствовать нормативным значениям коэффициента мощности, драйверы светодиодов с питанием от сети, разработанные для сетей переменного тока, должны использовать некоторую форму коррекции коэффициента мощности для поддержания высокого коэффициента мощности в широком диапазоне входных напряжений. Схема коррекции коэффициента мощности (PFC) обычно используется для минимизации реактивной мощности и максимизации доступной мощности от источника и распределительных кабелей.Цепи PFC, которые включают в себя активные и пассивные PFC, формируют и синхронизируют по времени входной ток в синусоидальную форму волны, которая находится в фазе с линейным напряжением.

Общие гармонические искажения (THD) часто возникают одновременно с проблемой низкого коэффициента мощности. THD — это измерение искажения формы волны тока, вызванного нелинейными электрическими нагрузками, такими как нагрузки выпрямителя. Искаженные формы волны тока могут снизить коэффициент мощности и также создать гармонические искажения. Гармонические искажения также возникают, когда нагрузка потребляет ток, не похожий на истинную синусоиду.THD представлен в процентах. Чем ниже значение, тем лучше. Высокий коэффициент нелинейных искажений может вызвать проблемы в оборудовании распределения электроэнергии. Поэтому важно, чтобы драйверы светодиодов соответствовали нормативным значениям THD (обычно менее 20%) во всем диапазоне входного напряжения. THD подавляется схемой коррекции коэффициента мощности, которая должна эффективно формировать входной ток, чтобы генерировать минимальную энергию на более высоких частотах.

Регулировка яркости может влиять как на коэффициент мощности, так и на коэффициент нелинейных искажений. Следовательно, необходимо измерять коэффициенты мощности и нелинейные искажения на выходах с полной и низкой яркостью.

Регулировка яркости

Переход от традиционной технологии освещения к твердотельному освещению вызван необходимостью повышения эффективности, контроля и взаимодействия. В основе управления освещением лежит технология затемнения, которая является неотъемлемой функцией систем управления освещением. Одним из преимуществ светодиодов является возможность мгновенно реагировать на изменения потребляемой мощности, которые регулируются драйвером светодиода. Эффективность регулирования яркости светодиодного драйвера становится все более важной, поскольку освещение становится более связным и адаптируемым к потребностям и предпочтениям пользователя.Наиболее часто используемые элементы управления диммером-драйвером включают симистор (триод для переменного тока), 0–10 В и DALI (интерфейс цифрового адресного освещения). Широтно-импульсная модуляция (PWM) и уменьшение постоянного тока (CCR) — наиболее распространенные методы, используемые для уменьшения яркости светодиодных нагрузок от драйвера.

с фазовым регулированием работают путем отключения частей цикла переменного напряжения для управления светоотдачей. Цепи управления фазой включают в себя 2-проводное управление прямой фазой (передний фронт), 2-проводное управление обратной фазой (задний фронт) и 3-проводное управление прямой фазой (передний фронт).Регулировка яркости с управлением фазой часто используется в модернизированных приложениях, где протягивание новой или дополнительной проводки ответвленной цепи или внутренней проводки управления может быть сложным и дорогостоящим. Однако драйвер светодиода должен быть спроектирован так, чтобы распознавать сигналы напряжения от схемы регулирования яркости и реагировать на них. Неспособность интерпретировать выходной сигнал переменного фазового угла при регулировке яркости может вызвать мерцание и уменьшить диапазон регулировки яркости.

0-10 В — это 4-проводный (горячий и нейтральный, плюс 2 низковольтных управляющих провода) метод диммирования, который иногда называют диммированием 1-10 В, поскольку наиболее типичные диммируемые драйверы 0-10 В могут диммировать только от 100% ( 10 В) до 10% (1 В), а 0 В выключает лампу.В этом методе драйвер является источником тока для сигнала постоянного тока и, следовательно, надежен при диммировании, происходящем в драйвере. Схема управления отправляет управляющие сигналы низкого напряжения для настройки входа на драйвер, изменяя напряжение от 1 В до 10 В постоянного тока. Поскольку управляющий сигнал представляет собой небольшое аналоговое напряжение, длинные участки проводов могут вызвать падение напряжения и вызвать падение уровня сигнала. 0-10V — это универсальный протокол управления в осветительной отрасли, который широко используется в коммерческих осветительных приборах.Однако стандарты затемнения 0–10 В для архитектурных приложений в США не определяют значение минимальной светоотдачи и не учитывают форму кривой затемнения. Это может вызвать несовместимость элементов управления и устройств от разных производителей.

DALI, способный обеспечивать адресацию отдельных устройств и обратную связь по состоянию от нагрузок, обеспечивает большую гибкость в управлении освещением через 4-проводную систему (горячий и нейтральный плюс 2 низковольтных канала передачи данных без топологии).DALI обычно используется там, где стратегия управления требует, чтобы осветительный прибор реагировал более чем на один контроллер (например, переключатель ручного управления и датчик присутствия). DALI — это двунаправленный протокол, и система освещения DALI может управлять до 64 контрольными точками (драйверы, диммеры, реле) без использования центрального блока управления. Протокол DALI использует логарифмическое регулирование яркости, которое обеспечивает 256 ступеней яркости со стандартизированной кривой затемнения в диапазоне от 0,1% до 100%.

PWM управляет яркостью светодиода, изменяя рабочий цикл постоянного тока с частотой следования импульсов, достаточно высокой, чтобы быть незаметным для человеческого глаза.Отношение времени включения к времени выключения определяет воспринимаемую интенсивность света. Широтно-импульсная модуляция поддерживает постоянный прямой ток, что устраняет проблему смещения цвета и, таким образом, является преимуществом для приложений, требующих постоянного CCT в широком диапазоне диммирования. ШИМ-регулировка яркости обычно используется как для статической, так и для динамической регулировки интенсивности с источниками белого света, а также светодиодами RGB. В приложениях для смешивания цветов RGB, затемнение с ШИМ позволяет точно отрегулировать яркость отдельных источников для получения желаемого цвета.Однако переключение на высокой скорости может создавать электромагнитные помехи. Драйверы PWM не могут быть установлены удаленно от источника света, потому что увеличенное расстояние передачи от драйвера к источнику света может мешать высокочастотным, чувствительным ко времени рабочим циклам.

CCR или аналоговое регулирование яркости регулирует интенсивность света путем изменения тока привода постоянного тока, протекающего через светодиод. Поскольку ток изменяется линейно, CCR практически не мерцает. Диммирование с постоянным током также может работать в более широком диапазоне светового потока, чем обычное диммирование с отсечкой фазы.К недостаткам CCR относятся низкая производительность при низких токах (ниже 10%), изменение цвета светодиодов при уменьшении яркости светодиодов до 20% от номинальной мощности и асинхронный отклик при более высоких токах из-за эффекта спада. Цепью диммирования CCR можно управлять с помощью различных протоколов, таких как 0–10 В, DALI и ZigBee. CCR и PWM могут быть объединены для обеспечения гибридного затемнения, так что можно использовать преимущества обоих методов.

Подавление мерцания

Мерцание — это амплитудная модуляция светового потока, которая может быть вызвана колебаниями напряжения в сети переменного тока, остаточной пульсацией выходного тока, подаваемого на нагрузку светодиода, или несовместимым взаимодействием между схемами диммирования и источниками питания светодиодов.Мерцание может вызывать другие временные световые артефакты (TLA), в том числе стробоскопический эффект (неправильное восприятие движения) и фантомный массив (узор появляется при движении глаз). TLA бывают как видимыми, так и невидимыми. Мерцание, возникающее на частотах 80 Гц и ниже, непосредственно видно глазу, а невидимое мерцание — это временные изменения, возникающие на частотах 100 Гц и выше. Стробоскопический эффект и фантомная матрица обычно возникают в диапазоне частот от 80 Гц до 2 кГц, их видимость варьируется в зависимости от населения.Хотя невидимые TLA не воспринимаются человеческим глазом, они все же могут иметь ряд негативных последствий.

Мерцание и другие TLA — это нежелательные временные паттерны светового потока, которые могут вызывать напряжение глаз, нечеткое зрение, зрительный дискомфорт, снижение зрительной способности и, в некоторых случаях, даже мигрень и светочувствительные эпилептические припадки. Поэтому они являются одним из ключевых факторов при оценке качества света. Целевое использование искусственного освещения играет роль. Различные сценарии освещения могут допускать разный уровень временных световых артефактов.TLA могут быть менее важны для проезжей части, парковки и наружного архитектурного освещения или других приложений, где продолжительность воздействия искусственного света ограничена. Искусственный свет с высоким процентом мерцания не следует использовать как для внешнего, так и для рабочего освещения в домах, офисах, классных комнатах, гостиницах, лабораториях и промышленных помещениях. Освещение без мерцания имеет решающее значение не только для визуальных задач, требующих точного позиционирования глаз и условий, в которых уязвимые группы населения проводят много времени, но и для телевещания HDTV, цифровой фотографии и замедленной записи в студиях, стадионах и спортзалах.Видеокамеры могут улавливать TLA так же, как человеческий глаз улавливает эти эффекты.

Ключ к уменьшению мерцания заключается в драйвере светодиода, который предназначен для преобразования коммерческой мощности переменного тока в мощность постоянного тока и фильтрации любых нежелательных пульсаций тока. Достаточно большие пульсации, которые обычно возникают при частоте, в два раза превышающей напряжение сети переменного тока, в постоянном токе, подаваемом на светодиодную нагрузку, приводят к мерцанию и другим визуальным аномалиям с частотой 100/120 Гц. Таким образом, допустимый уровень пульсаций тока в светодиодах, например пульсация ± 15% (всего 30%), должен быть определен в драйверах светодиодов для различных приложений, где мерцание имеет значение.Пульсации можно сгладить, используя конденсатор фильтра. Одной из основных проблем при разработке драйверов является фильтрация пульсаций и гармоник без использования громоздких короткоживущих высоковольтных электролитических конденсаторов на первичной стороне. Светодиодные двигатели переменного тока по своей природе восприимчивы к явлению мерцания, потому что светодиоды фактически работают от того, что по сути является промежуточным напряжением постоянного тока, которое было бы в системе светодиодного освещения на основе SMPS. Быстрое изменение полярности вызывает мерцание интенсивности с частотой, вдвое превышающей синусоидальную частоту переменного тока.Несмотря на простоту конструкции схемы, требуются дополнительные схемы для эффективного уменьшения временных изменений источника питания.

Стандарты ограничения мерцания для различных приложений еще не установлены. IES установила две метрики для количественной оценки мерцания. Процент мерцания измеряет относительное изменение модуляции света (глубину модуляции). Индекс мерцания — это показатель, который характеризует изменение интенсивности по всей периодической форме волны (или скважности для прямоугольных сигналов).Процент мерцания лучше известен обычным потребителям. В целом, 10-процентное мерцание или менее при 120 Гц или 8-процентное мерцание или менее при 100 Гц приемлемо для большинства людей, за исключением групп риска, 4-процентное мерцание или менее при 120 Гц или 3-процентное мерцание или менее при 100 Гц считается безопасным для всех групп населения и очень востребованным в приложениях с интенсивным зрением. К сожалению, большое количество светодиодных ламп и светильников, представленных в настоящее время на рынке, имеют высокий процент мерцания. В частности, светодиодные фонари переменного тока имеют мерцание, обычно превышающее 30 процентов при 120 Гц.

Защита цепи

В зависимости от топологии драйвера, конструкции схемы и условий применения драйверы светодиодов могут работать в условиях аномалий нагрузки и ненормальных условий эксплуатации, таких как перегрузка по току, перенапряжение, пониженное напряжение, короткое замыкание, обрыв цепи, неправильная полярность, потеря нейтрали, перегрев и т. Д. Следовательно, драйверы светодиодов должны включать механизмы защиты для решения этих проблем.

Выходное напряжение некоторых драйверов постоянного тока, особенно импульсных повышающих преобразователей, может слишком сильно превышать номинальное напряжение привода из-за отключения нагрузки или чрезмерного сопротивления нагрузки.Защита от разомкнутой цепи или защита от перенапряжения на выходе (OOVP) обеспечивает механизм отключения, который использует стабилитрон для обеспечения обратной связи и проведения выходного тока на землю, когда выходное напряжение превышает определенный предел. Более предпочтительным методом защиты от обрыва цепи является использование схемы активной обратной связи по напряжению для отключения источника питания при достижении точки срабатывания по перенапряжению.

Защита от перенапряжения на входе (IOVP) предназначена для снятия напряжения цепи управления от перенапряжения в результате операций переключения / изменения нагрузки в электросети, ударов молнии поблизости, ударов молнии непосредственно в систему освещения или электростатического разряда.В линиях переменного тока небольшое, но продолжительное перенапряжение может вызвать высокие токи (импульсы энергии) в драйвере светодиодов и светодиодах, что может привести к отказу драйвера светодиода и интерфейсов управления, а также к преждевременному старению светодиодов. Металлооксидный варистор (MOV) или ограничитель переходного напряжения (TVS) может быть помещен напротив входа для поглощения энергии путем ограничения напряжения. Конденсатор с пластиковой пленкой, который обычно подключается к линии переменного тока для уменьшения электромагнитных помех, также помогает поглощать часть энергии импульсных импульсов.

обычно имеют ограниченный уровень защиты от перенапряжения за счет встроенных схем защиты от перенапряжения. В некоторых приложениях, таких как уличное освещение, к драйверу следует добавить дополнительные устройства защиты от перенапряжения, способные выдерживать многократные скачки или удары, чтобы защитить компоненты, расположенные ниже по потоку, от высоких скачков напряжения. УЗИП должен быть рассчитан на уменьшение или разрядку высокой энергии импульса минимум 10 кВ и 10 кА в соответствии с ANSI C136.2.

Короткое замыкание на нагрузке линейного источника питания может привести к перегреву, но не влияет на ток, подаваемый на каждый светодиод, поскольку цепи ограничения тока обеспечивают автоматическую защиту от короткого замыкания.Однако в импульсном понижающем стабилизаторе короткое замыкание приведет к выходу из строя светодиода или всего модуля в зависимости от конструкции схемы. Выход из строя одного светодиода обычно минимально влияет на общую светоотдачу. Изменение напряжения можно уравновесить с помощью саморегулирующейся схемы распределения тока, которая по-прежнему распределяет ток равномерно. С другой стороны, короткое замыкание на нагрузке светодиодной цепочки может существенно повлиять на общий световой поток. Механизм обнаружения отказов защиты от короткого замыкания может быть реализован путем контроля рабочего цикла.Короткое замыкание обычно приводит к очень короткому рабочему циклу.

Защита от перегрева для светодиодных систем включает температурную защиту модуля (MTP) и ограничение температуры драйвера (DTL). DTC использует резистор с отрицательным температурным коэффициентом (NTC) для уменьшения выходного тока, когда максимальная температура в точке корпуса драйвера в приложении превышает заранее установленный предел. MTC контролирует температуру светодиодного модуля и взаимодействует с драйвером, который автоматически снижает ток, подаваемый на светодиоды, когда MTC определяет пороговую температуру. DTL также может использоваться в качестве альтернативы MTP, если точка TC драйвера и температура светодиодного модуля могут быть коррелированы.

EMI и EMC

Электромагнитные помехи (EMI), также называемые радиочастотными помехами (RFI), влияют на другие электрические цепи в результате либо электромагнитной проводимости, либо электромагнитного излучения, излучаемого электроникой, такой как драйверы светодиодов, радиоприемники CB и сотовые телефоны. Любой драйвер светодиодов, подключенный к сети переменного тока, должен соответствовать стандартам излучения, таким как определено в IEC 61000-6-3.В схеме управления светодиодами переключение MOSFET обычно является основным источником электромагнитных помех. Компоновка печатной платы с короткими и компактными путями для коммутирующих токов также важна для ограничения электромагнитных помех. В некоторых приложениях требуется входной фильтр для уменьшения высокочастотных гармоник, и конструкция этой схемы имеет решающее значение для поддержания низкого уровня электромагнитных помех. Заземляющий слой на печатной плате должен оставаться сплошным, чтобы избежать создания токовой петли, вызывающей излучение высоких уровней электромагнитных помех. Металлический экран может быть установлен над зоной переключения, чтобы обеспечить защиту от электромагнитного излучения.

Электромагнитная совместимость (ЭМС) — это способность устройства или системы работать в своей электромагнитной среде, не создавая электромагнитных помех, мешающих соседнему оборудованию, или не подвергаясь влиянию электромагнитных помех, излучаемых соседним оборудованием. Эффективность ЭМС драйвера светодиода часто автоматически обеспечивается хорошей схемой защиты от электромагнитных помех. Однако электростатический разряд (ESD) и устойчивость к скачкам напряжения, которые не учитываются в практике EMI, также влияют на характеристики EMC.

Меры безопасности

Безопасность всегда должна оставаться приоритетом номер один при оценке водителя и системы освещения, с которой он работает. Очень желателен драйвер светодиодов с питанием от сети с диэлектрической изоляцией, например, 1500 В RMS (50 или 60 Гц) от входа до выхода. Изоляцию входной / выходной цепи можно выполнить только с помощью трансформатора с первичной и вторичной обмотками с хорошей гальванической развязкой. Выходное напряжение должно быть ниже предела безопасного сверхнизкого напряжения (SELV) 60 В постоянного тока в соответствии с IEC 61140. Однако растет число светодиодных осветительных приборов, которые реализуют неизолированную топологию с целью сокращения затрат.Риск поражения электрическим током является серьезной проблемой для светодиодной продукции, управляемой недорогими линейными регуляторами. Эти цепи не обеспечивают развязку между входными и выходными цепями, а электрическая изоляция систем освещения может быть недостаточно проверена.

Для продуктов с питанием от переменного тока необходимо учитывать вопросы длины пути утечки и зазоров. Длина пути утечки между первичной и вторичной цепями должна соответствовать требованиям к расстоянию, в противном случае возможно поражение электрическим током или возгорание.Необходимо учитывать зазор, который определяется как кратчайшее расстояние между двумя проводящими частями, чтобы предотвратить искрение между электродами, вызванное ионизацией воздуха. Поскольку размеры электронных схем продолжают уменьшаться, хорошая конструкция печатной платы имеет важное значение для схемы драйвера, чтобы не только уменьшить эмиссию электромагнитных помех, но также уменьшить проблемы утечки и зазоров.

Все электропроводящие и прикосновенные части драйвера светодиода класса защиты I с питанием от сети должны быть заземлены.Драйверы светодиодов, предназначенные для работы с системами светодиодного освещения для жилых и коммерческих помещений, обычно относятся к Классу II. Для драйверов светодиодов класса II нет заземления корпуса, но все проводники внутри драйверов класса II должны быть двойными или усиленно изолированными, чтобы обеспечить хорошую изоляцию между цепью питания от сети и выходной стороной или металлическим корпусом драйвера.

Температурные характеристики

Драйвер светодиода сконфигурирован для преобразования сетевого напряжения переменного тока в выходное напряжение постоянного тока с максимальной эффективностью, и любая энергия, потерянная в процессе преобразования, будет преобразована в тепло.Это означает, что драйвер светодиода с КПД 90% требует входной мощности 100 Вт / 0,9 = 111 Вт для управления нагрузкой 100 Вт. Среди входной мощности 11 Вт — потери мощности, которые уходят в виде тепла. Это создает высокую тепловую нагрузку на схему драйвера светодиода. Когда драйвер размещен в корпусе светильника, тепловая нагрузка от светодиодов приведет к дополнительному увеличению температуры драйвера. Помимо использования компонентов, рассчитанных на высокие температуры, драйвер должен быть спроектирован так, чтобы отводить тепло от термочувствительных компонентов.Избыточное тепловыделение вызовет проблемы с надежностью компонентов, включая электролитические конденсаторы, которые высыхают под воздействием тепла. Поэтому температура, при которой работает светодиодный драйвер, принципиально важна для определения срока его службы. Для облегчения отвода тепла в драйверах светодиодных светильников высокой мощности используются алюминиевые корпуса, которые могут поставляться с ребрами высокой плотности и теплопроводящей заливкой.

Защита от проникновения

для освещения проезжей части, улицы, наружного и ландшафтного освещения должны быть герметизированы для защиты от попадания пыли, влаги, воды и других предметов, которые могут проникнуть внутрь продукции.Высокая степень защиты от проникновения (IP) для светодиодных драйверов критически важна для использования в помещениях, таких как автомойки, чистые помещения, разливочные и консервные заводы, предприятия пищевой промышленности, фармацевтические предприятия или любое промышленное применение, требующее ежедневной мойки под высоким давлением. Автономные драйверы светодиодов для влажных помещений обычно залиты силиконом, чтобы улучшить целостность корпуса, а также облегчить электрическую изоляцию и управление температурой. Эти драйверы обычно имеют степень защиты IP65, IP66 или IP67.

Местоположение Воздействие

могут быть установлены удаленно или совместно с корпусами ламп или светильников. В совместно размещенных системах без DOB драйвер должен быть термически изолирован от светодиодов, которые выделяют огромное количество тепла. При проектировании корпуса светильника необходимо учитывать техническое обслуживание драйвера. В удаленных системах драйверы ШИМ могут терять производительность на большом расстоянии. Таким образом, CCR является предпочтительным методом диммирования для удаленных систем.

4 причины, по которым правильный светодиодный источник питания или драйвер могут сломать или сломать ваш светодиодный осветительный прибор — MX LightForce

универсальны и могут удовлетворить различные потребности в освещении. В зависимости от производителя и настроек температуры светодиодная полоса может либо акцентировать пространство мягким теплым свечением, либо создать футуристическую прохладную среду.

Часто термины «драйвер светодиода» и «источник питания светодиодов» могут привести к путанице. Хотя сейчас эти термины используются как синонимы, использование неправильного типа драйвера может привести к преждевременному выходу ленты из строя и угрозе безопасности.

На сегодняшний день доступны два типа источников питания для светодиодов: постоянного тока и постоянного напряжения. Источники питания для светодиодов постоянного тока для обеспечения заданного тока для гибкой светодиодной ленты с использованием резисторов внутри устройства. Хотя названия звучат примерно одинаково, характеристики световой ленты должны соответствовать типу выхода светодиода.

Например, для гибкой светодиодной ленты, использующей электронные драйверы светодиодов в MX LightForce, требуется драйвер светодиода постоянного напряжения. Они обеспечивают установленное выходное напряжение 12 или 24 В (В).

Следующим фактором, который необходимо учитывать, является общая мощность гибкой светодиодной ленты. Гибкая светодиодная лента заданной длины требует X Вт (Вт) для достижения желаемого индекса цветопередачи (CRI). Для дополнительных светодиодных лент потребуется блок питания большей мощности. Например, драйверы светодиодов в MX LightForce имеют выходную мощность от 25 Вт до 200 Вт.Отсутствие необходимой мощности может привести к недостаточной передаче цветов полосы или к выгоранию внутри полосы. Это также увеличивает риск возгорания.

Отчасти привлекательность гибких светодиодных лент заключается в возможности их затемнения, однако различные механизмы затемнения (например, триод для переменного тока (TRIAC) и драйверы с регулируемой яркостью 1–10 В) могут влиять на общую выходную мощность. Таким образом, предварительное знание необходимой мощности имеет важное значение для выбора правильного драйвера.

Применение гибких светодиодных лент является решающим фактором при выборе источника питания для светодиодов. Как и гибкие светодиодные ленты, источники питания для светодиодов имеют степень защиты от проникновения (IP), которая показывает устойчивость драйвера к твердым телам, жидкостям и давлению. Двухзначный рейтинг IP показывает его устойчивость к твердым телам с помощью первой цифры, а вторая цифра указывает на его устойчивость к разбрызгиванию или разбрызгиванию воды и давлению при погружении.Уровень сопротивления увеличивается с ростом числа.

Например, драйвер MX LightForce TRIAC с регулируемой яркостью IP 66 указывает на пыленепроницаемый драйвер питания с защитой от водяных струй.
